HMA−9500mkU. 9台目 修理記録
平成14年10月3日到着   1月23日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
  • プロテクト解除せず

B. 原因
  • フューズ入り抵抗の全部が半断線、電解コンデンサー劣化

C. 修理状況
  • SP接続リレー交換
    初段FET交換
    RLバイアス/バランスVR交換
    ドライブ基板半田補正
    電解コンデンサー交換
    モジュール修理

D. 使用部品
  • SP接続リレー交換              2個
    初段FET                    2個
    バイアス/バランス半固定VR       6個
    フューズ入り抵抗               8個
    電解コンデンサー              12個

E. 調整・測定


F. 修理費   35,000円   <<通常修理>>
                     <<お馴染み様価格=3台目より>>

S. HITACHI Lo−D HMA−9500mkU の仕様(マニアルより)
A. 修理前の状況
   外観=目印「C」を付けて有ります
C. 修理状況

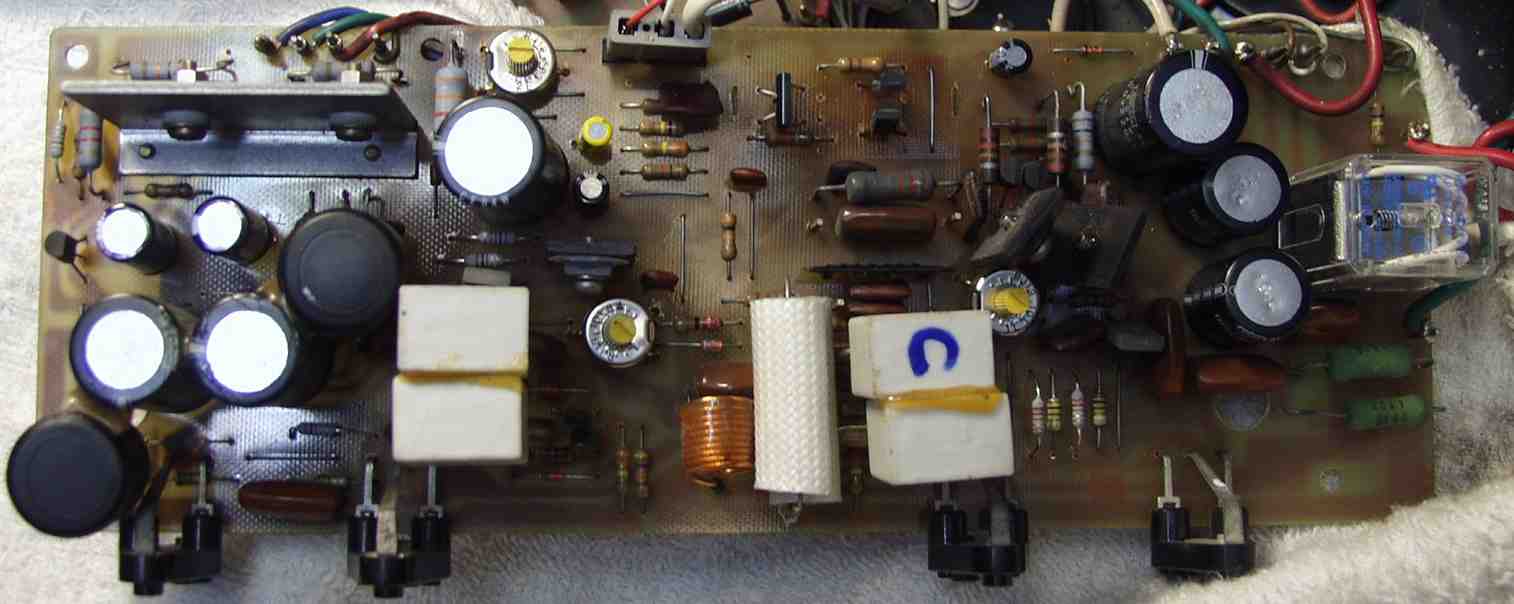

C−1A. 修理前 Rドライブ基板
C−1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR、SP接続リレー交換
           フューズ入り抵抗 電解コンデンサー交換

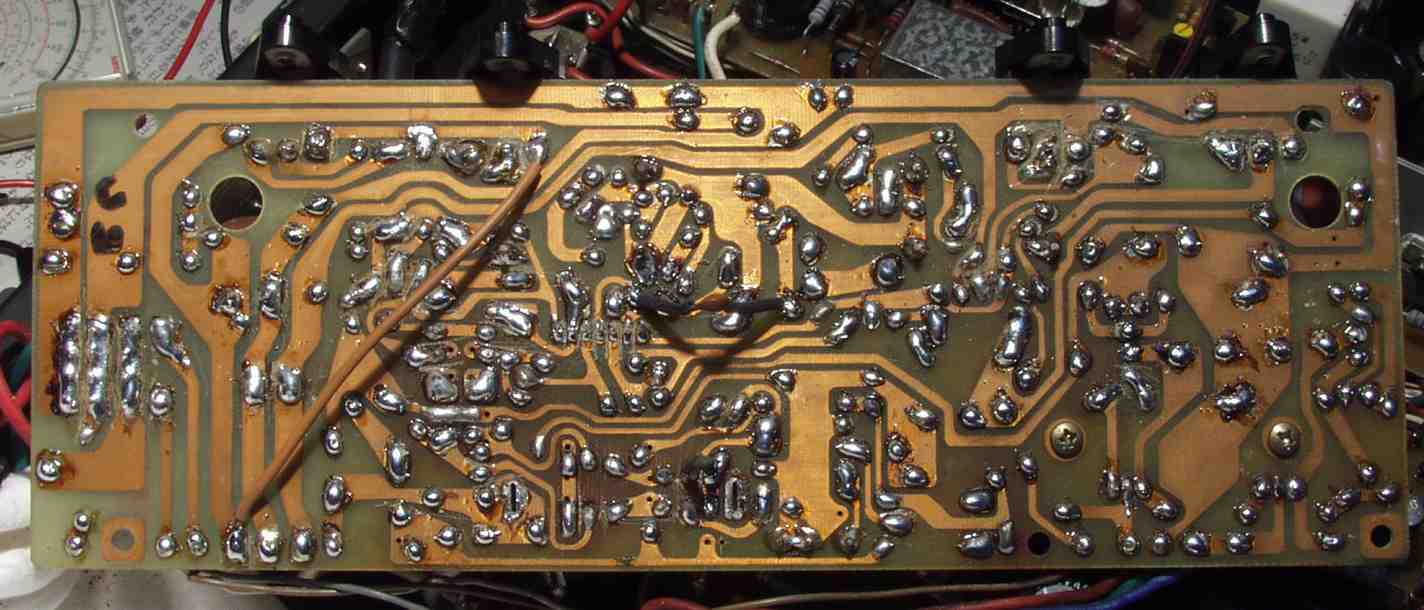

C−1C. 修理前 Rドライブ基板裏

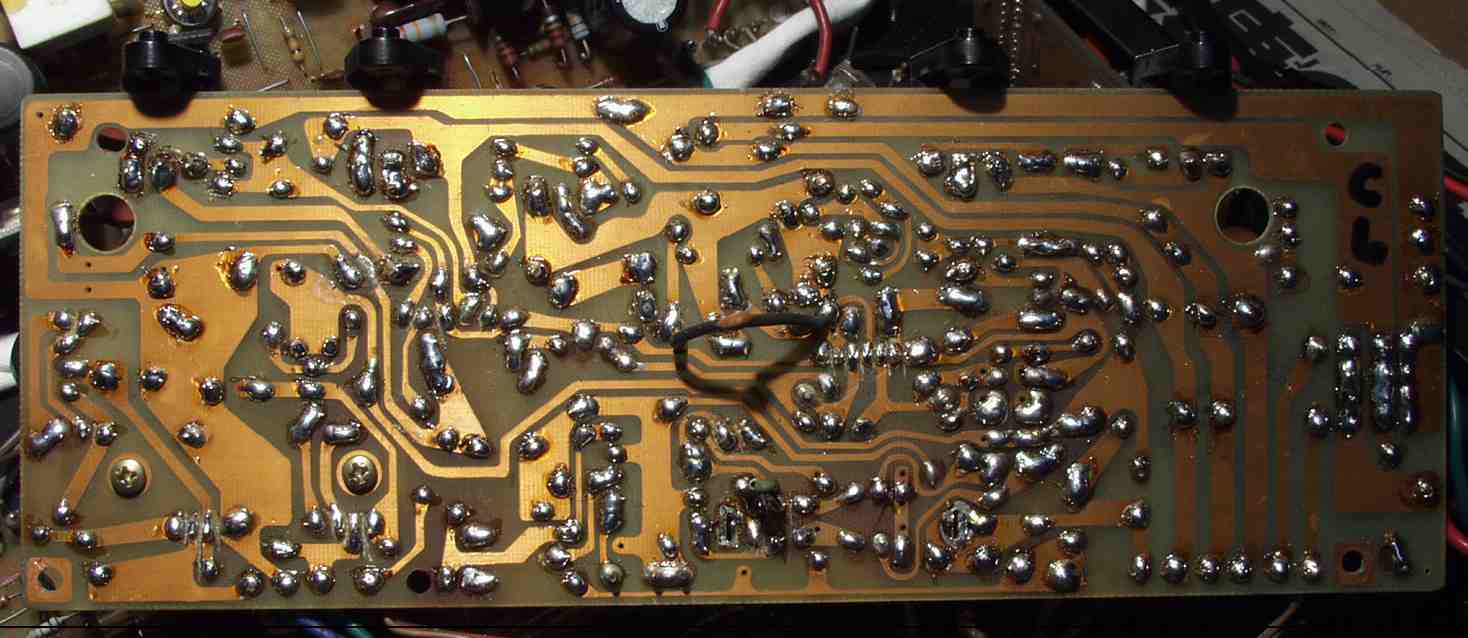

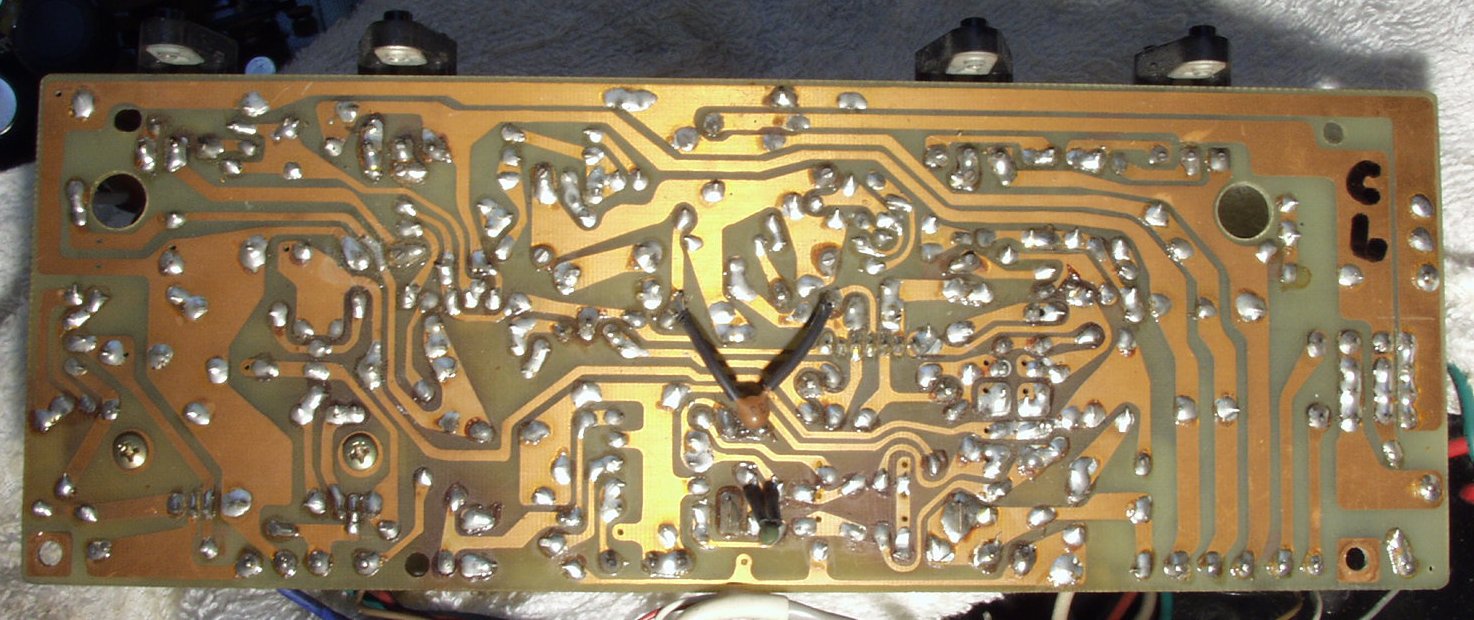

C−1D. 修理(半田補正)後 Rドライブ基板裏 全ての半田をやり修す
C−2A. 修理前 Lドライブ基板
C−2A. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR、SP接続リレー交換
           フューズ入り抵抗 電解コンデンサー交換
C−2C. 修理前 Lドライブ基板裏
C−2D. 修理(半田補正)後 Lドライブ基板裏 全ての半田をやり修す

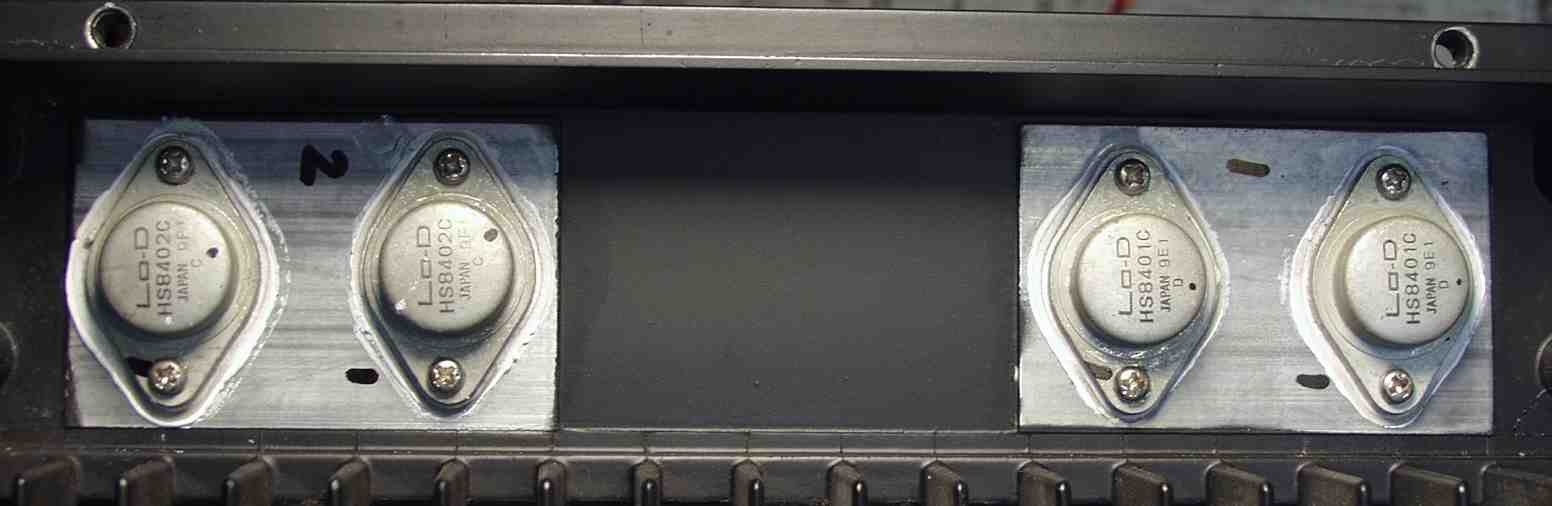

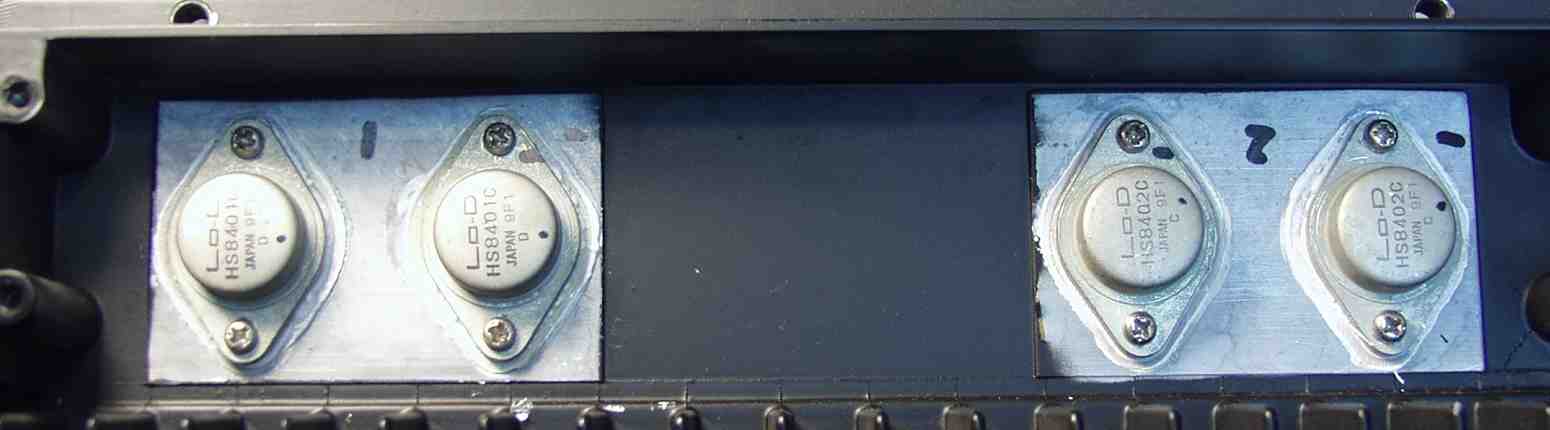

C−3A. 修理後 R側 終段FET(電界トランジスター)取り付、シリコンを十分塗り取り付ける
C−3B. 修理後 L側 終段FET(電界トランジスター)取り付、シリコンを十分塗り取り付ける
C−4A. 修理前 電源基盤

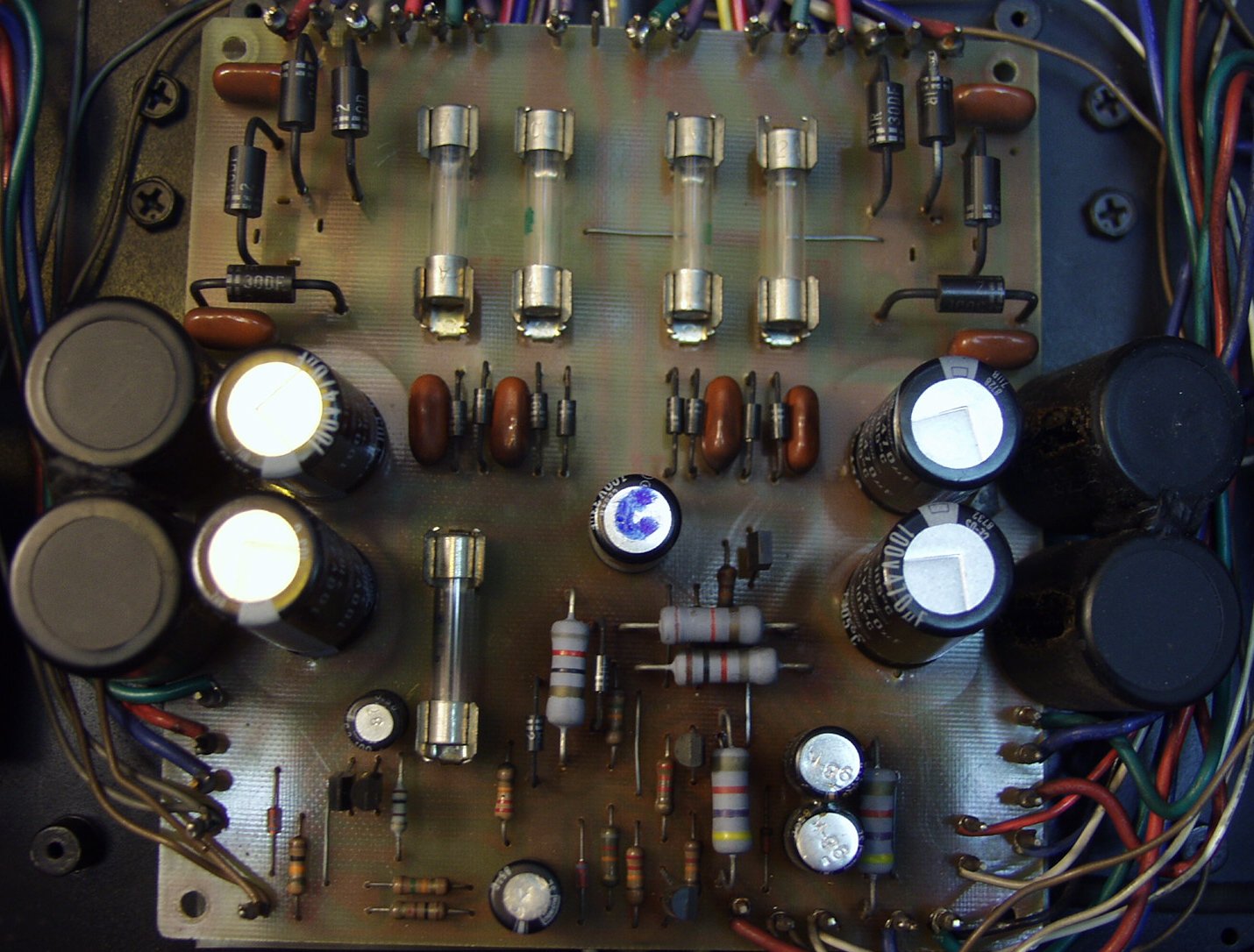

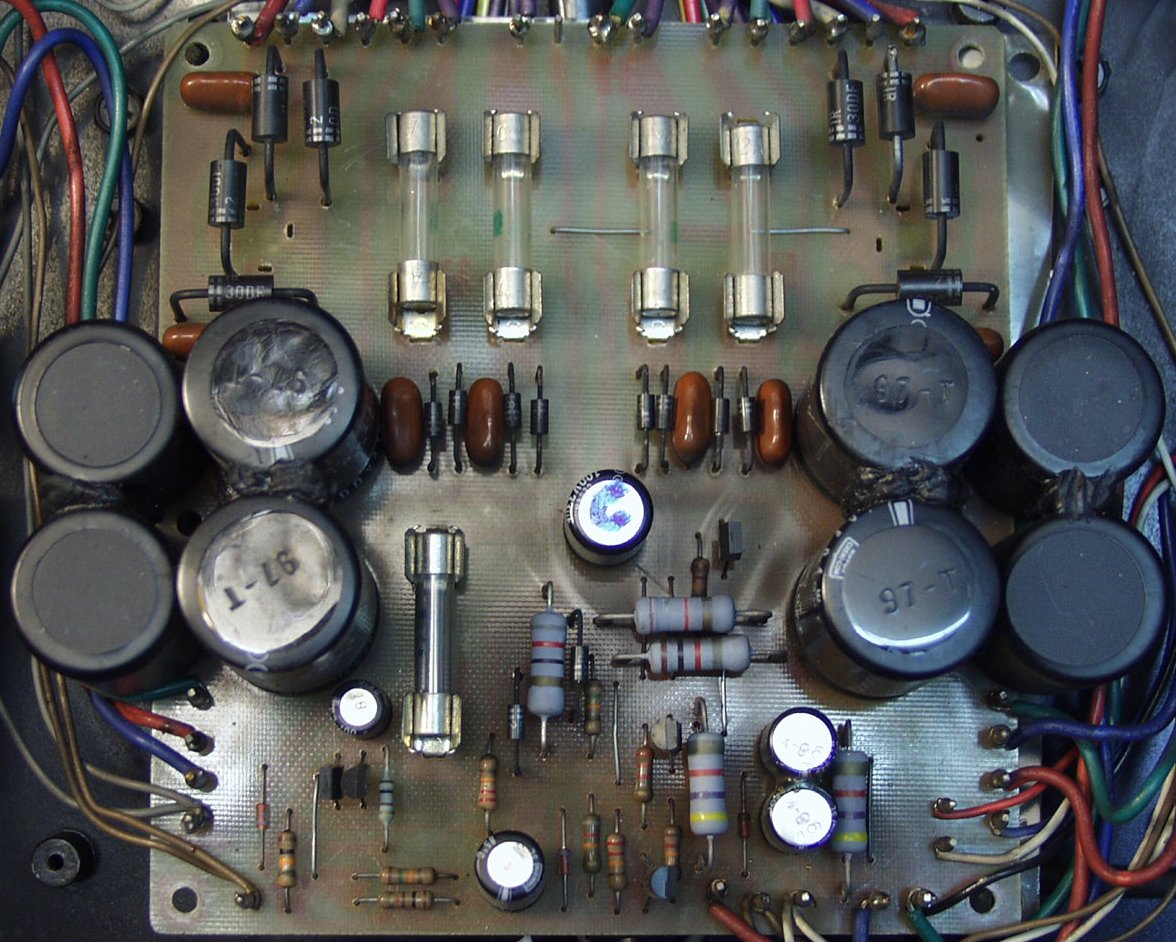

C−4B. 修理後 電源基盤 電解コンデンサー4本交換
C−4C. 修理前 電源基盤裏
C−4D. 修理(半田補正)後 電源基盤裏  全ての半田をやり修す

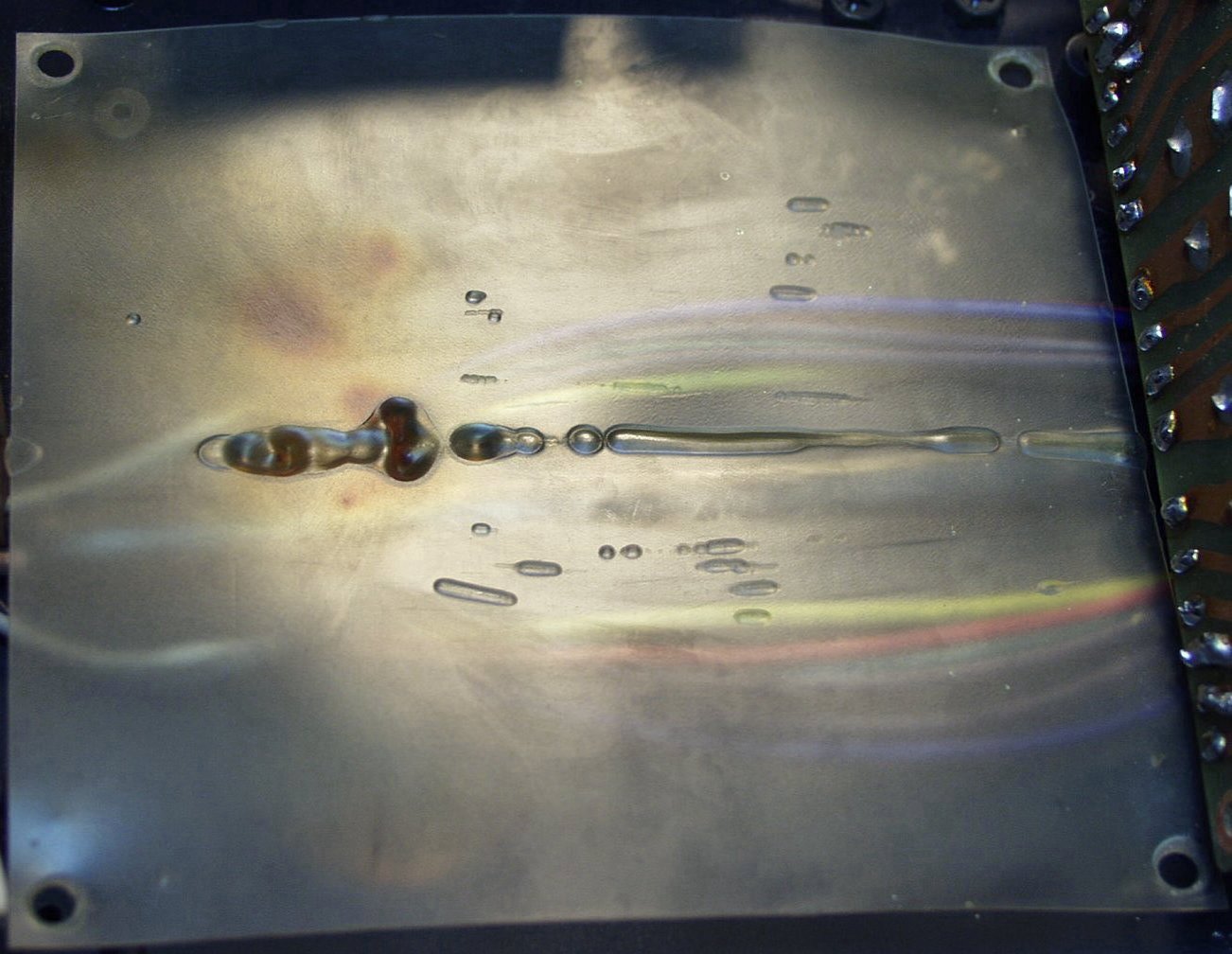

C−5. 基盤下の絶縁の為に敷いているシート 発振の為ニュートラル・ラインに強烈な電流が流れた形跡

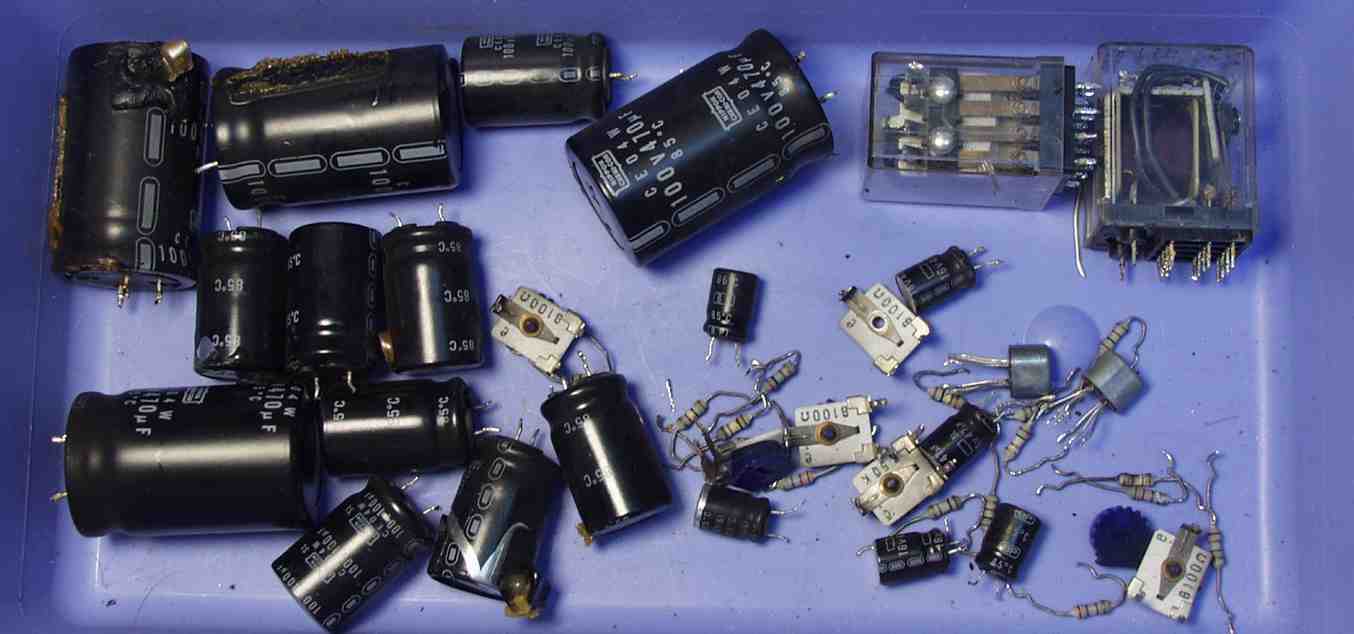

C−6. 交換した部品
E. 調整・測定

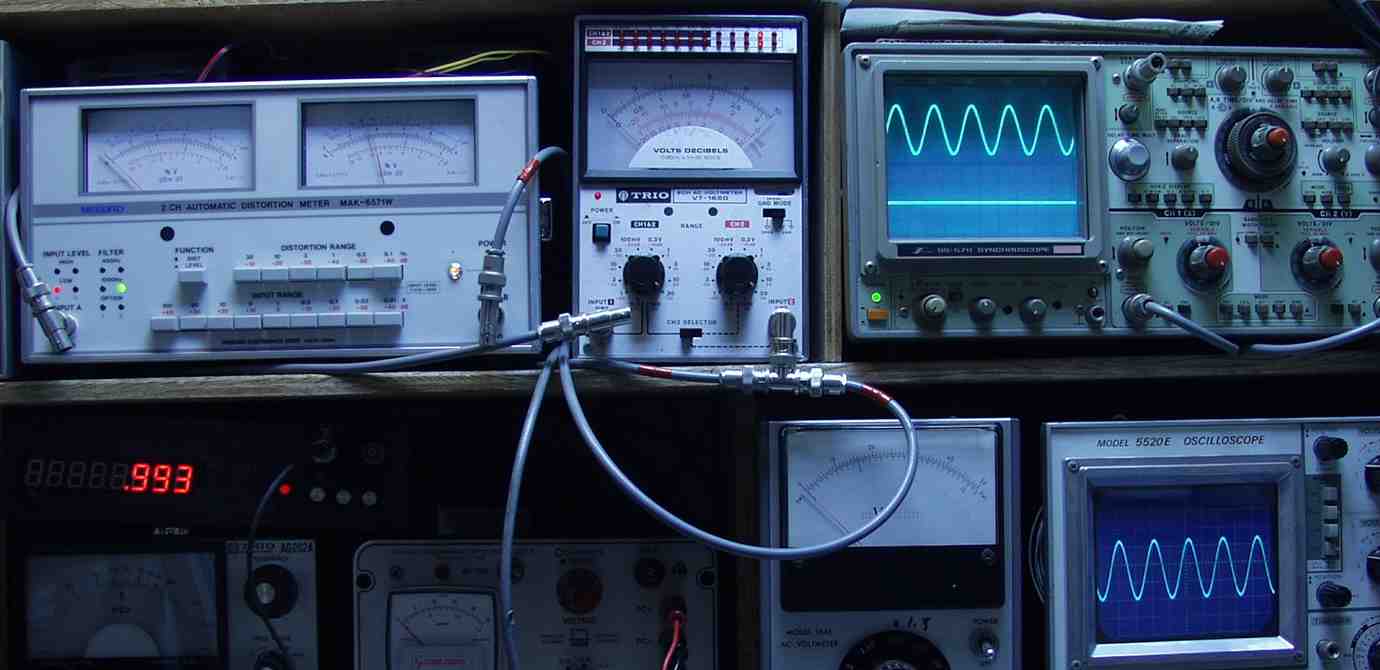

E−1. 出力/歪み率測定・調整
E−2A. L側、31V=120W出力 0.1%歪み 1000HZ

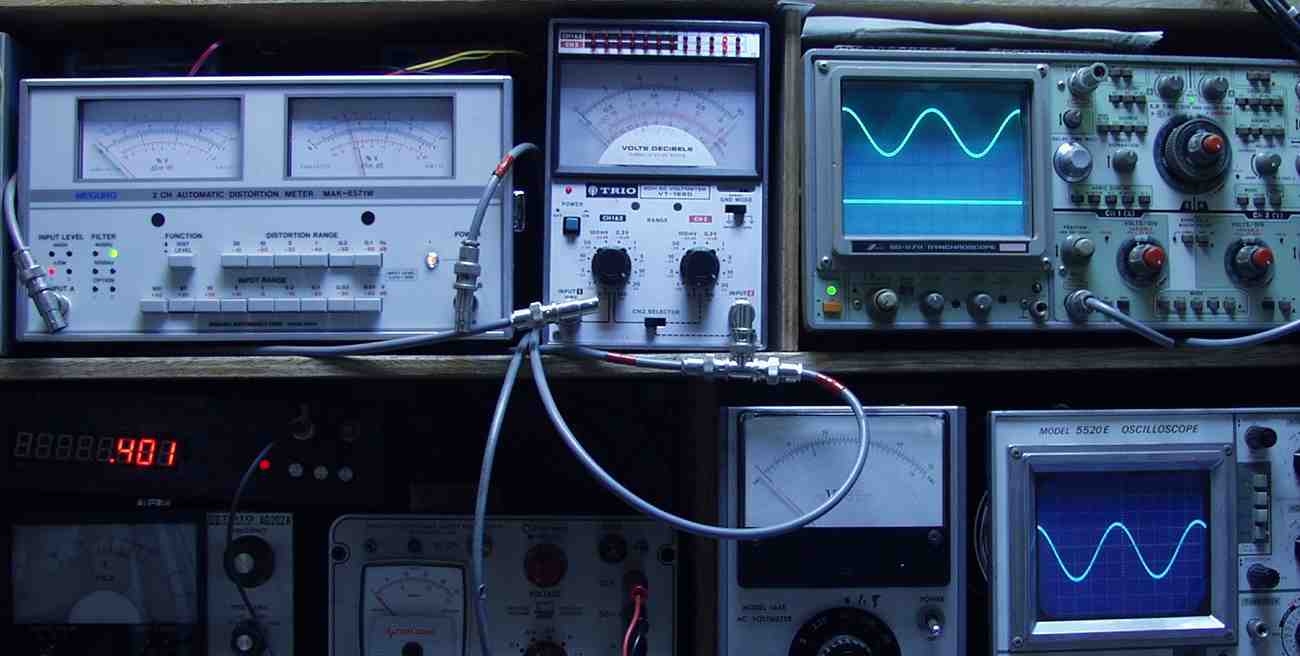

E−2B. L側、31V=120W出力 0.1%歪み 400HZ
E−2C. R側、31V=120W出力 0.1%歪み 1000HZ
E−2D. R側、31V=120W出力 0.1%歪み 400HZ

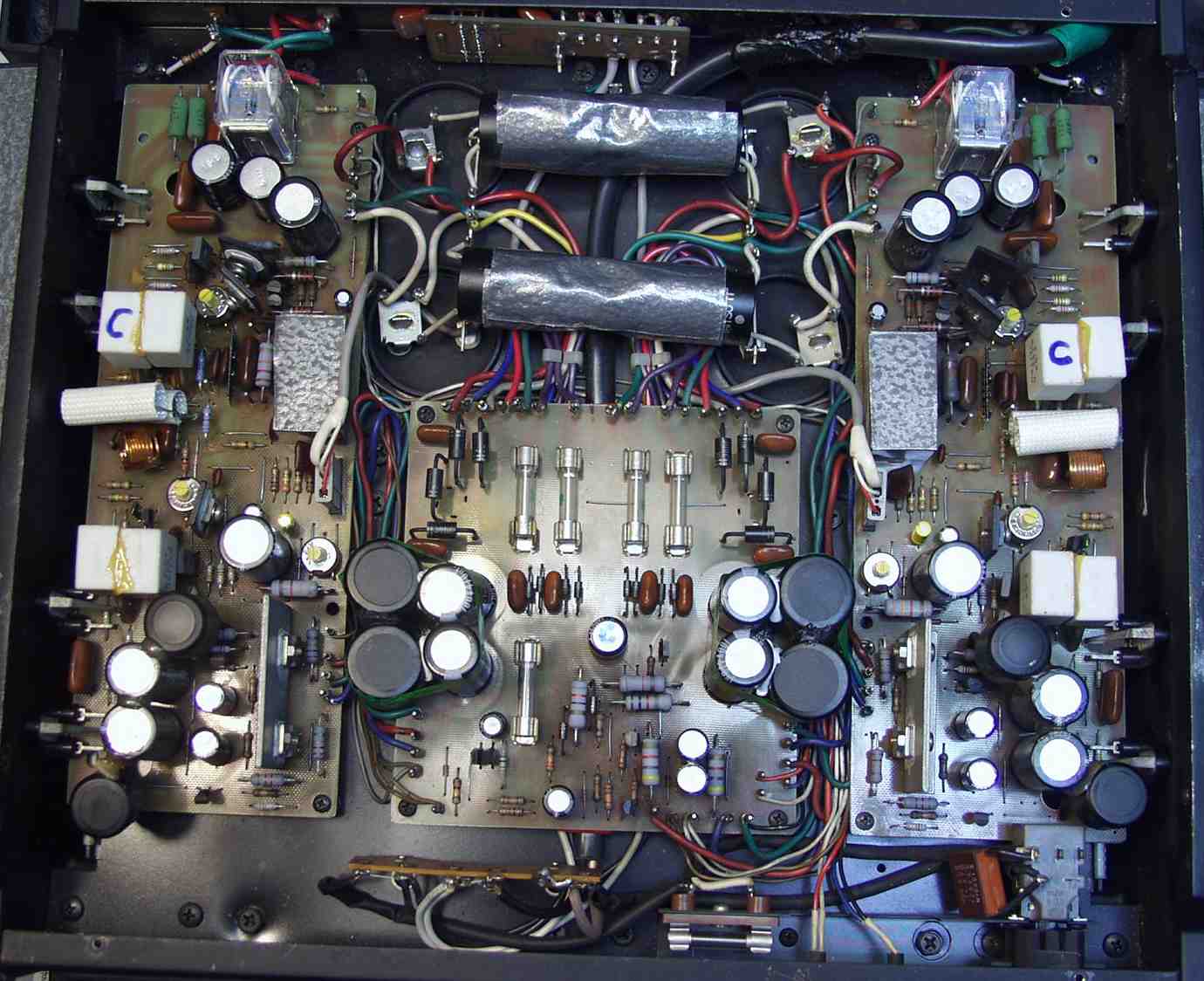

E−3. 完成 下から見る

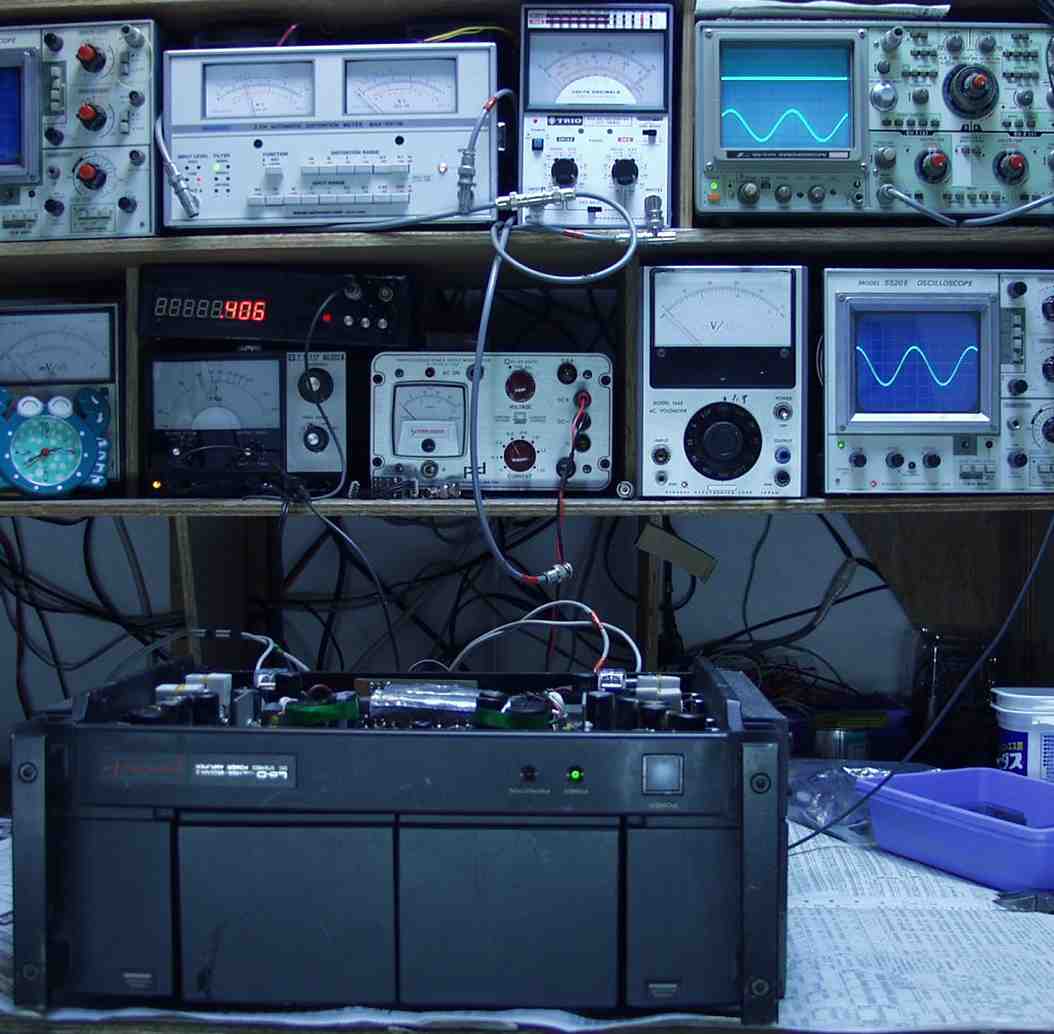

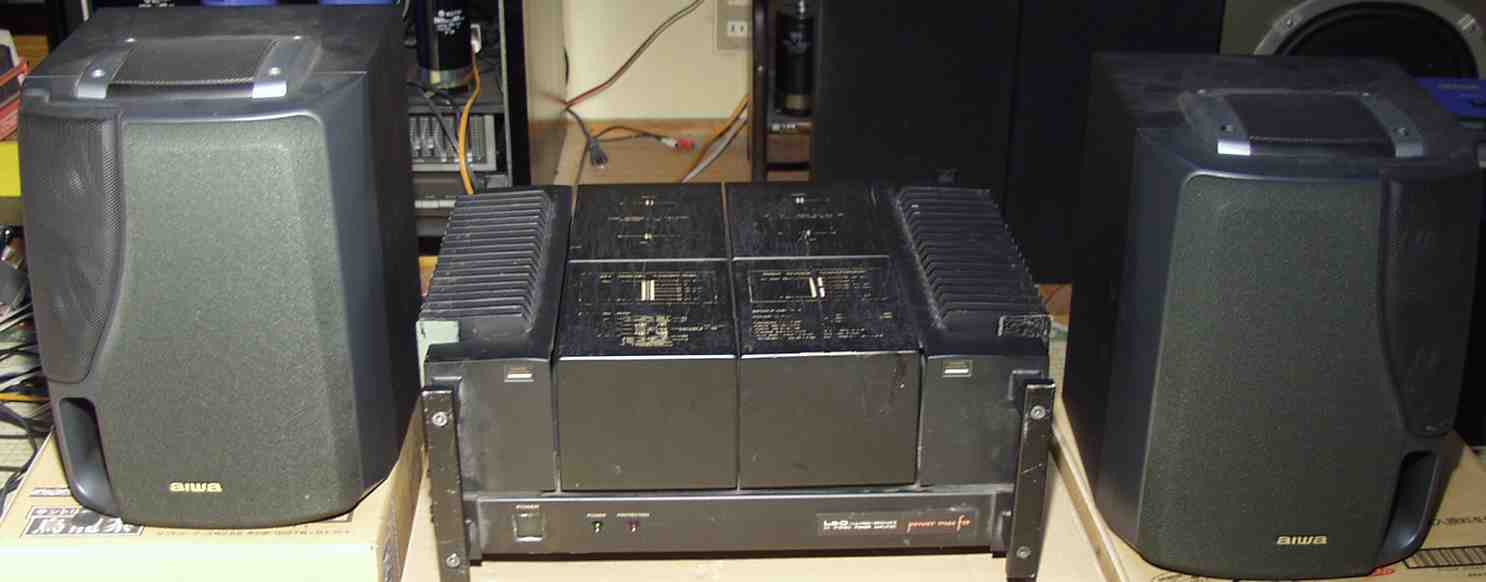

E−4. 24時間エージング
