HMA−9500mkU. 12台目 修理記録
平成15年3月26日到着   11月18日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
  •  プロテクト動作
     右側出力無し
     右側FET(電界効果トランジスター)焼損

B.原因
  • フューズ入り抵抗の全部が半断線、電解コンデンサー劣化
    モジュール焼損
    FET焼損

C. 修理状況
  • SP接続リレー交換
    初段FET(電界効果トランジスター)交換
    RLバイアス/バランスVR交換
    ドライブ基板半田補正
    電解コンデンサー交換
    モジュール修理
    ダイオード交換
    終段FET(電界効果トランジスター)交換
    SP接続端子交換
D. 使用部品
  • SP接続リレー交換                      2個
    初段FET                            2個
    バイアス/バランス半固定VR               6個
    フューズ入り抵抗                       30個
    電解コンデンサー(オーディオ・コンデンサー使用)   39個
    SP端子交換(ユーザー支給)                4個
    ゼナーダイオード                       4個
    モジュール部品一式
    ダイオード                            2個
    終段FET                             8個

E. 調整・測定 古いFETで測定
           衝撃と熱に注意すれば、長期に渡り使用可能が出来る

EE. 本調整・測定 未使用新品FET

F. 修理費   95,000円   オーバーホール修理。
                     未使用新品終段FET支給。

S. HITACHI Lo−D HMA−9500mkU の仕様(マニアルより)
A. 修理前の状況

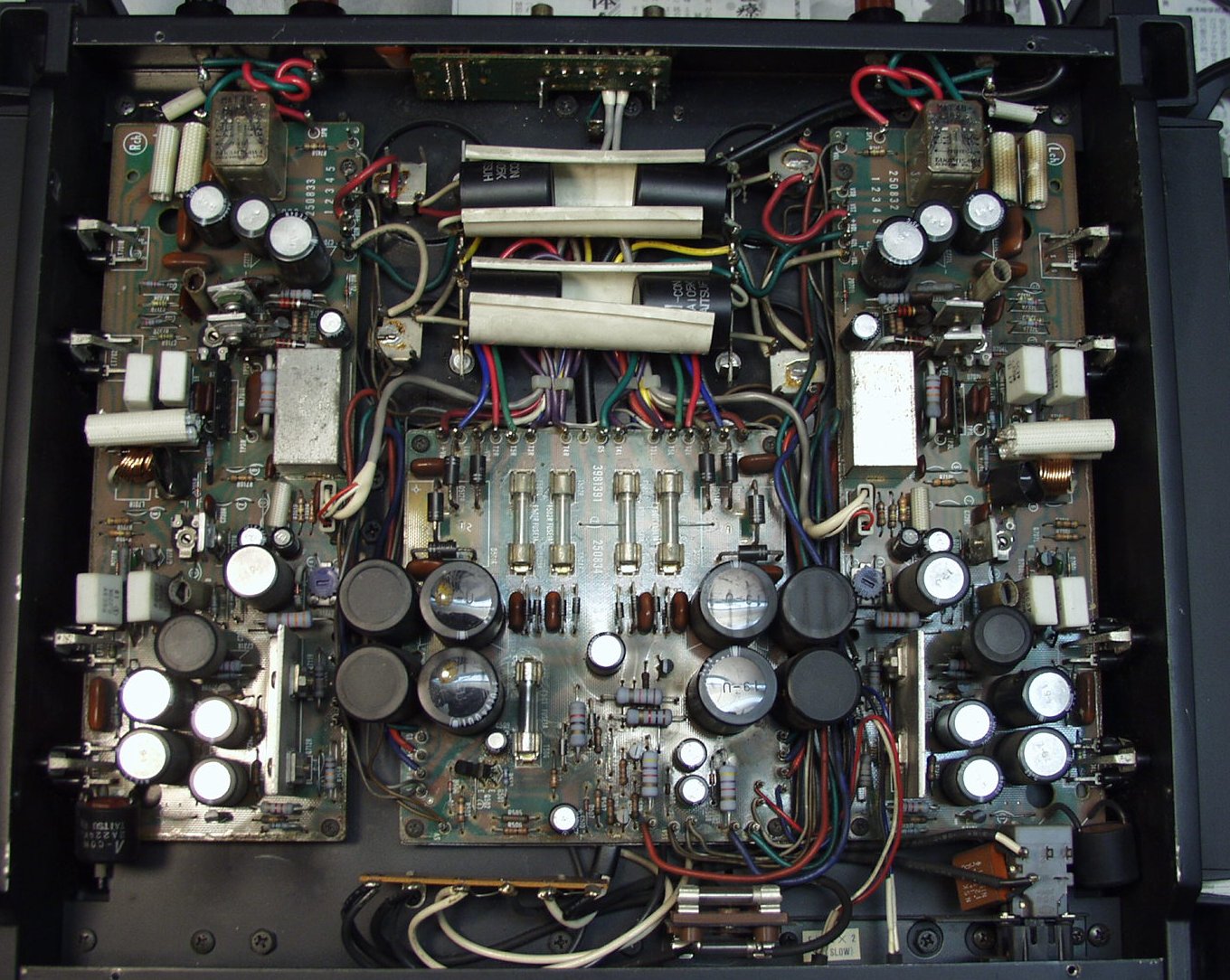

A−1. 点検中 下から見る
A−2. 点検中 R側モジュールTR(トランジスター)の焼損
A−3. 点検中 腐食したSP接続リレー
C. 修理状況

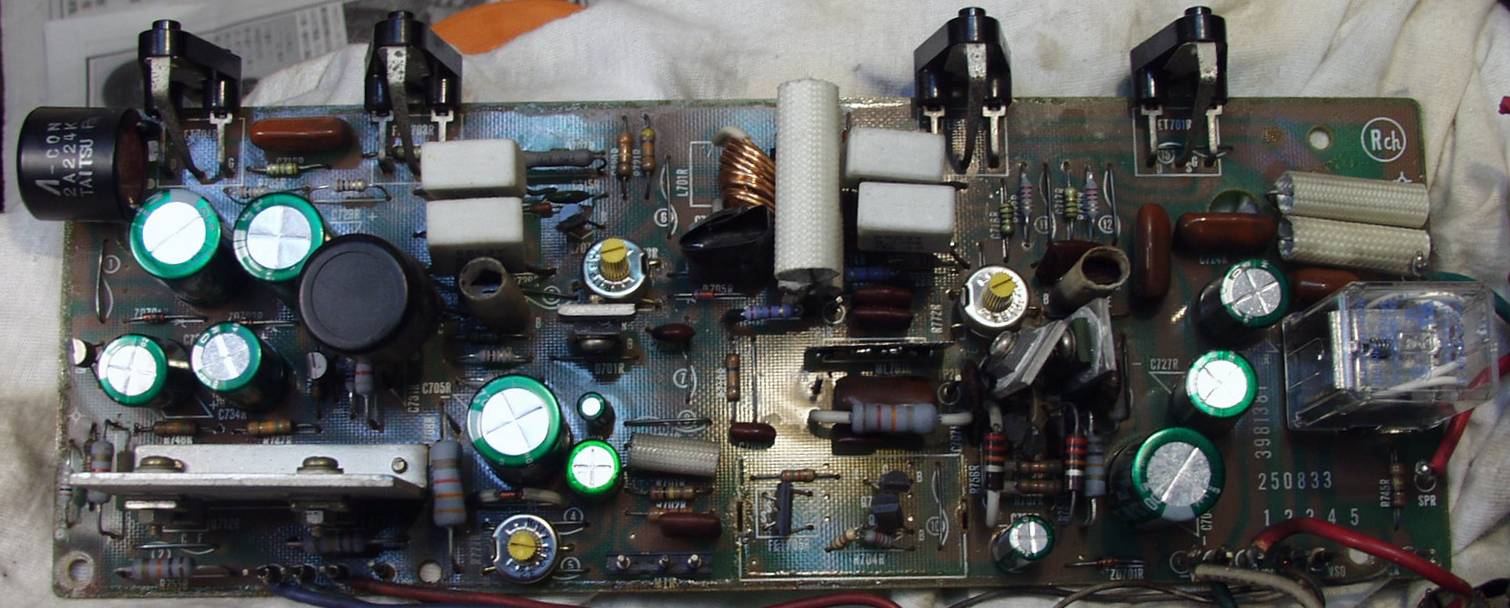

C−1A. 修理前 Rドライブ基板
C−1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR、SP接続リレー交換
           フューズ入り抵抗も全部交換 全電解コンデンサー交換 モジュール修理

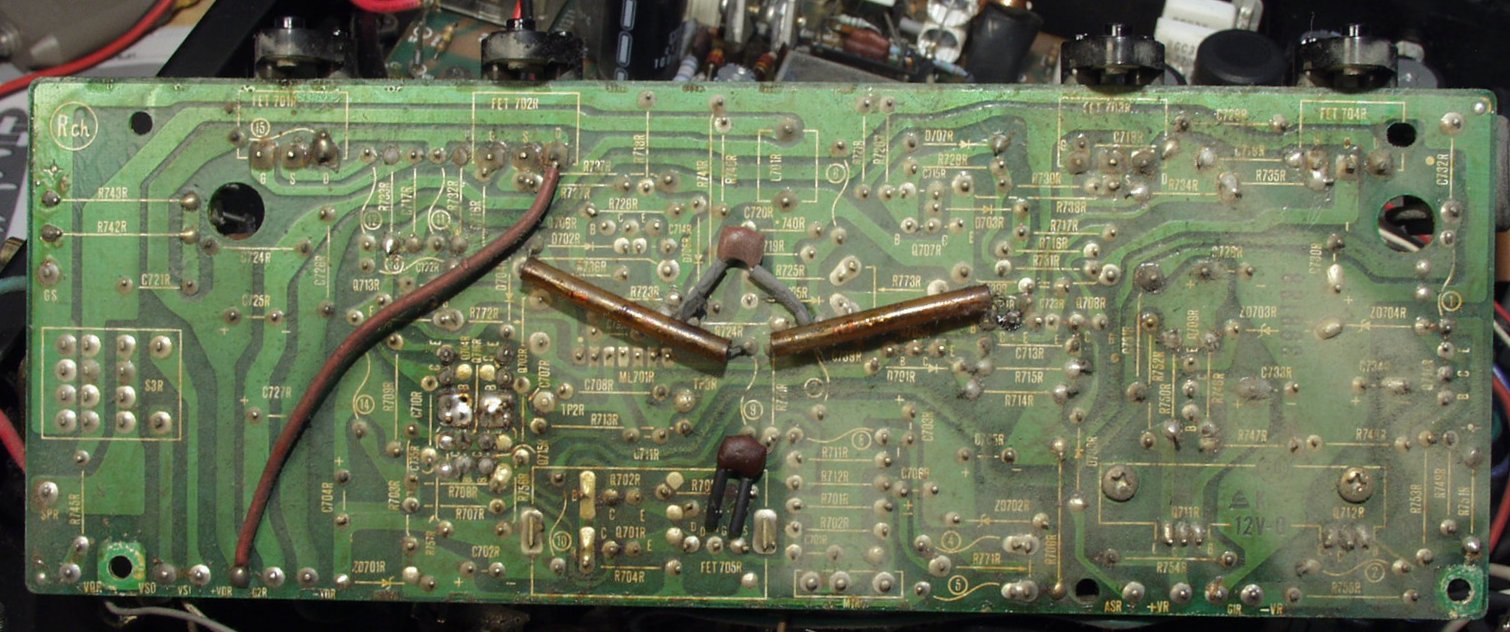

C−1C. 修理前 清掃前 Rドライブ基板裏

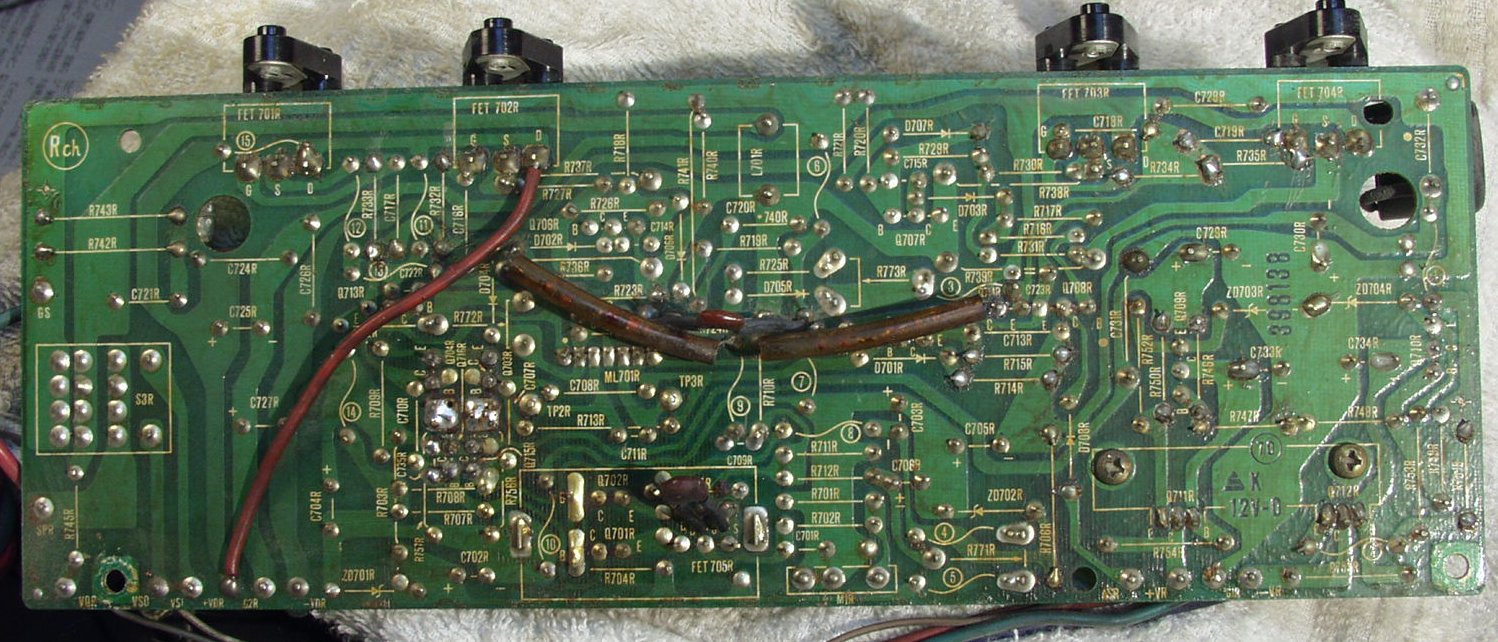

C−1D. 修理中 清掃後 Rドライブ基板裏

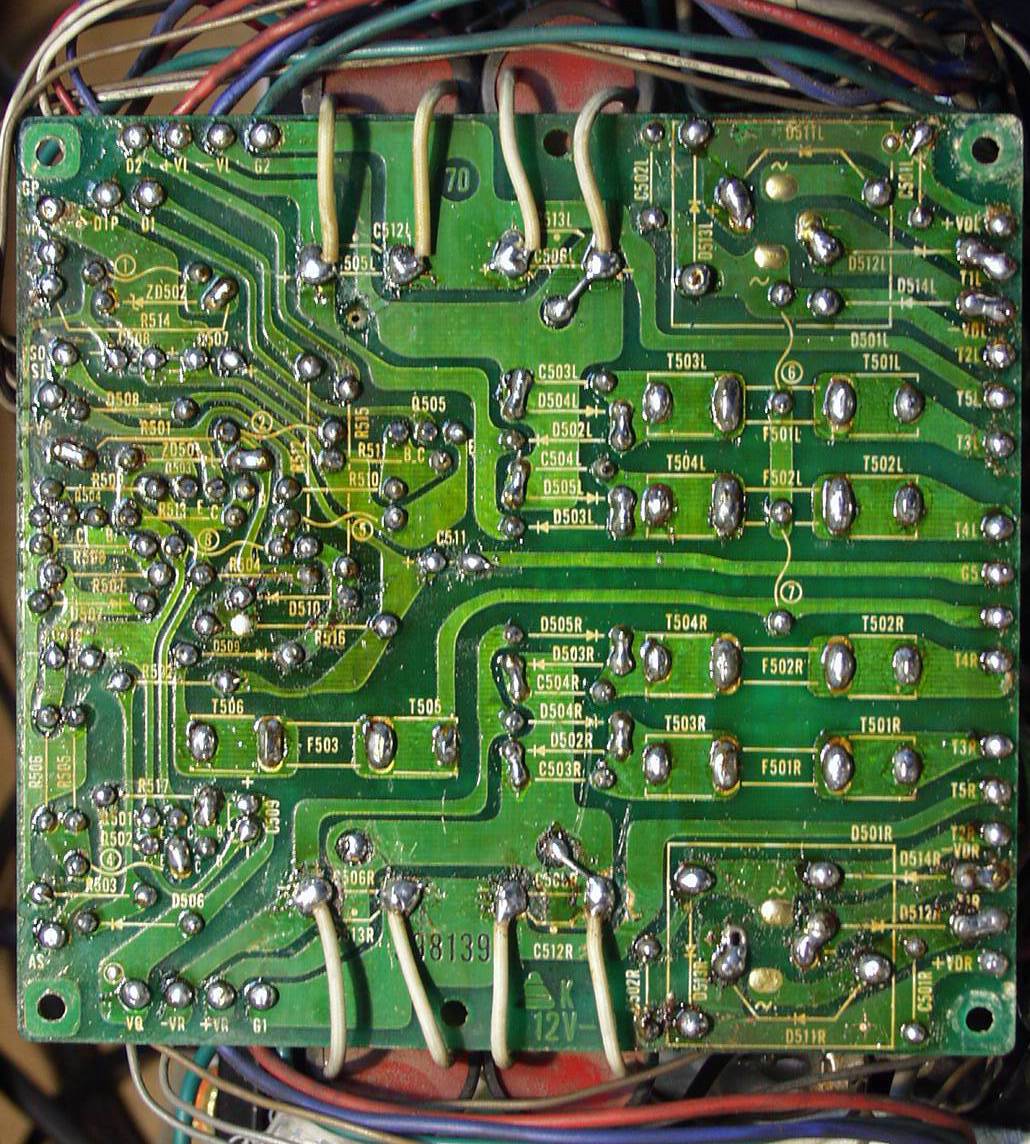

C−1E. 修理(半田補正)後 Rドライブ基板裏 全ての半田をやり修す
C−2A. 修理前 Lドライブ基板

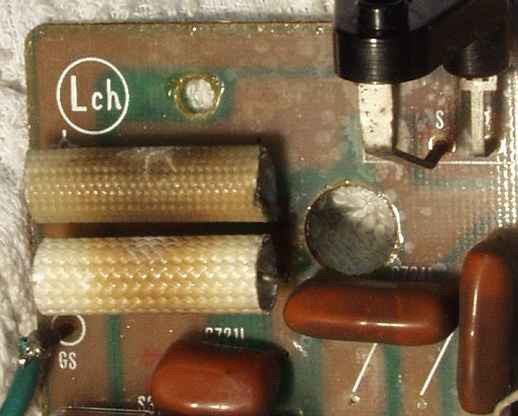

C−2B. 修理中 Lドライブ基板 高域の発振で、その熱の為に焼けた抵抗絶縁体
C−2C. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR、SP接続リレー交換
           フューズ入り抵抗も全部交換 全電解コンデンサー交換 モジュール修理 ダイオード2個交換

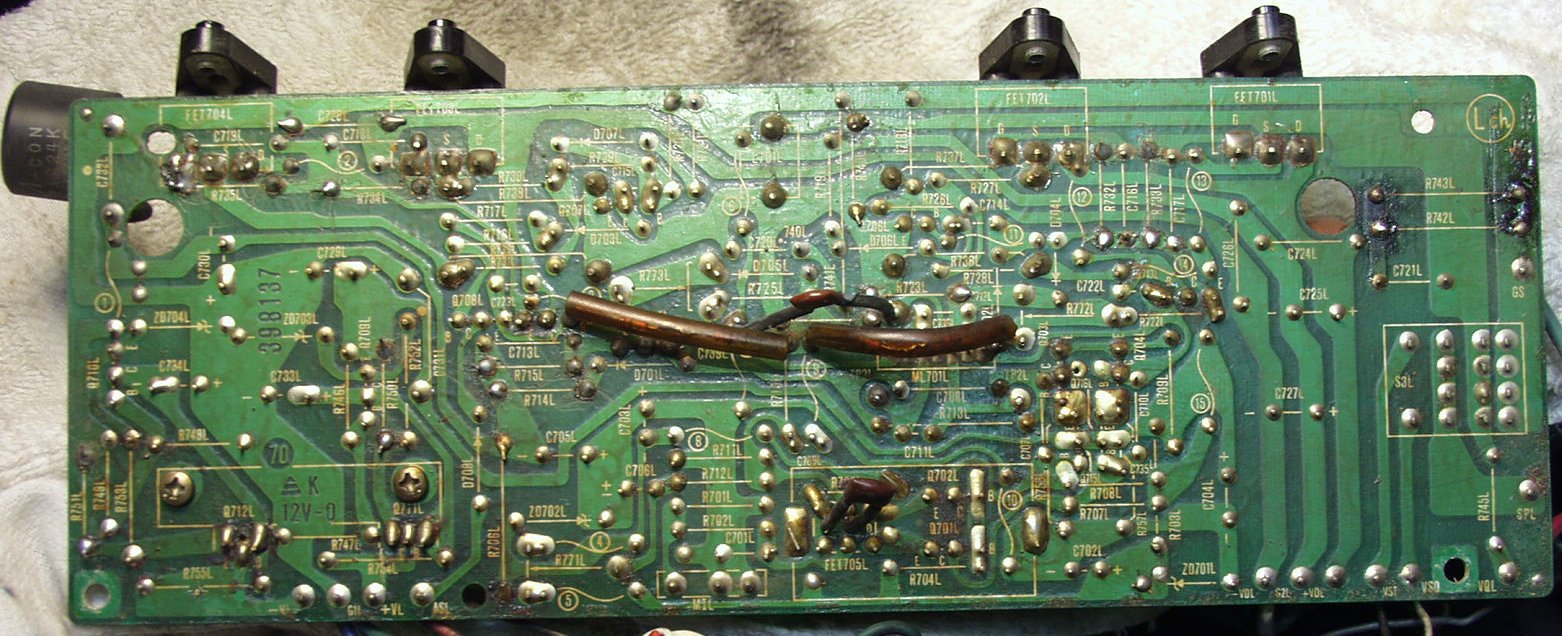

C−2D. 修理前 清掃後 Lドライブ基板裏
C−2E. 修理中 清掃後 Lドライブ基板裏
C−2F. 修理(半田補正)後 Lドライブ基板裏 全ての半田をやり修す

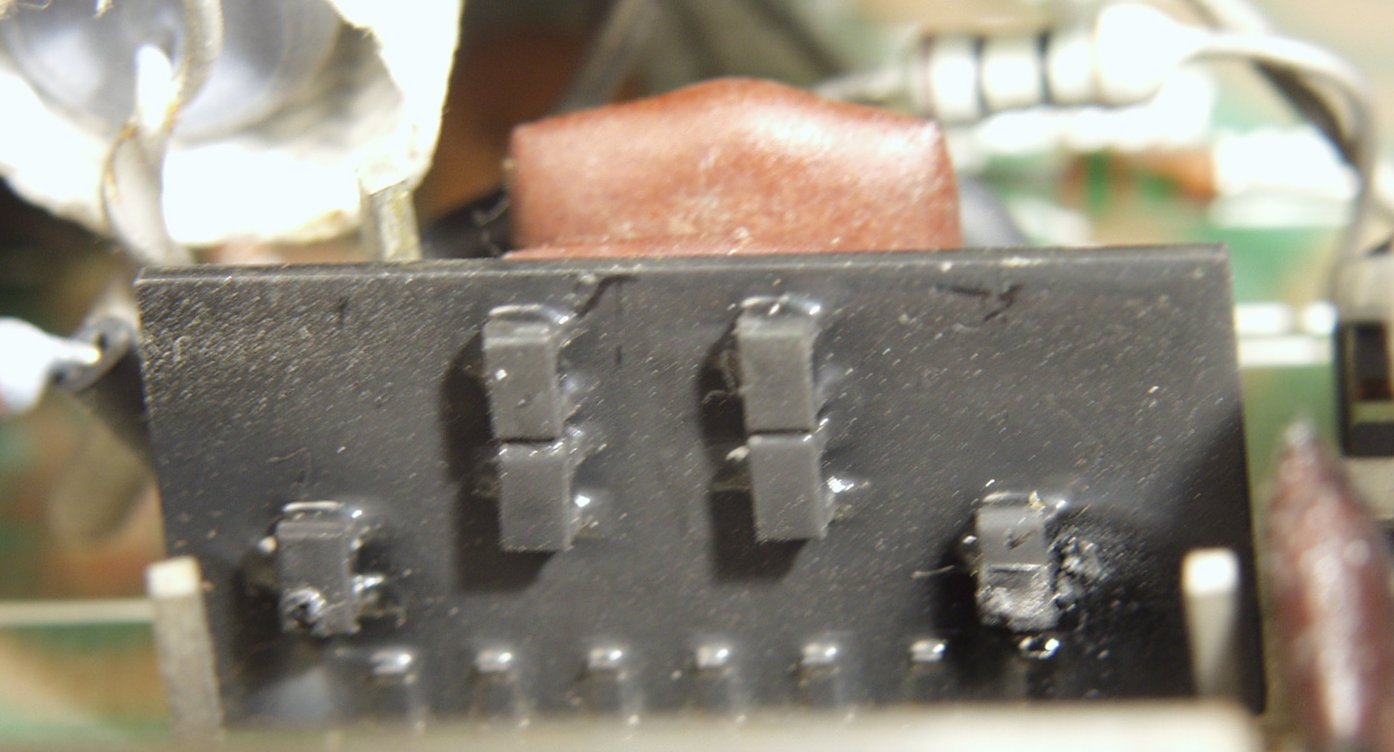

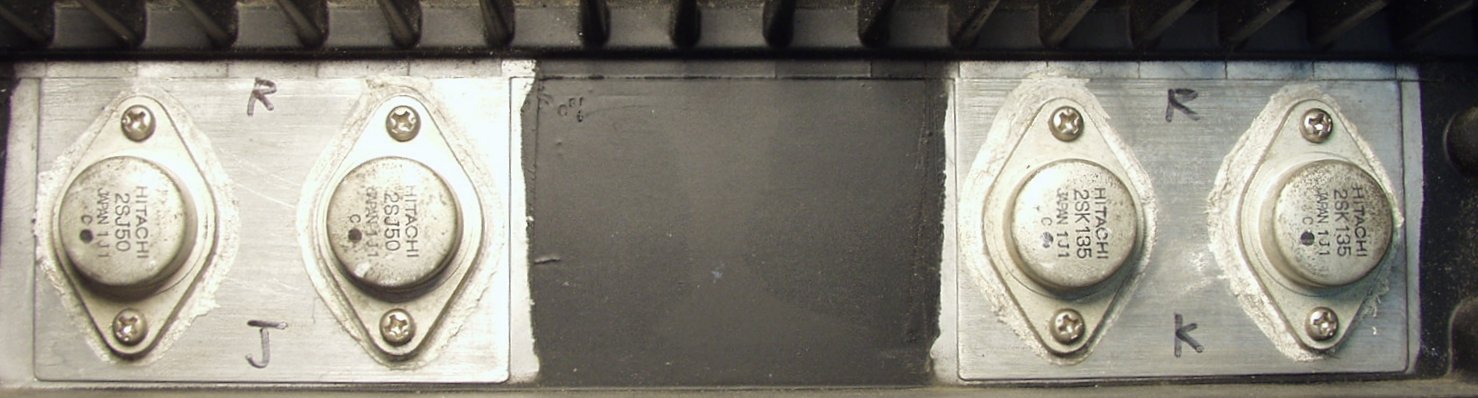

A−3A. 修理前 R側 終段FET(電界トランジスター) 4個共焼損

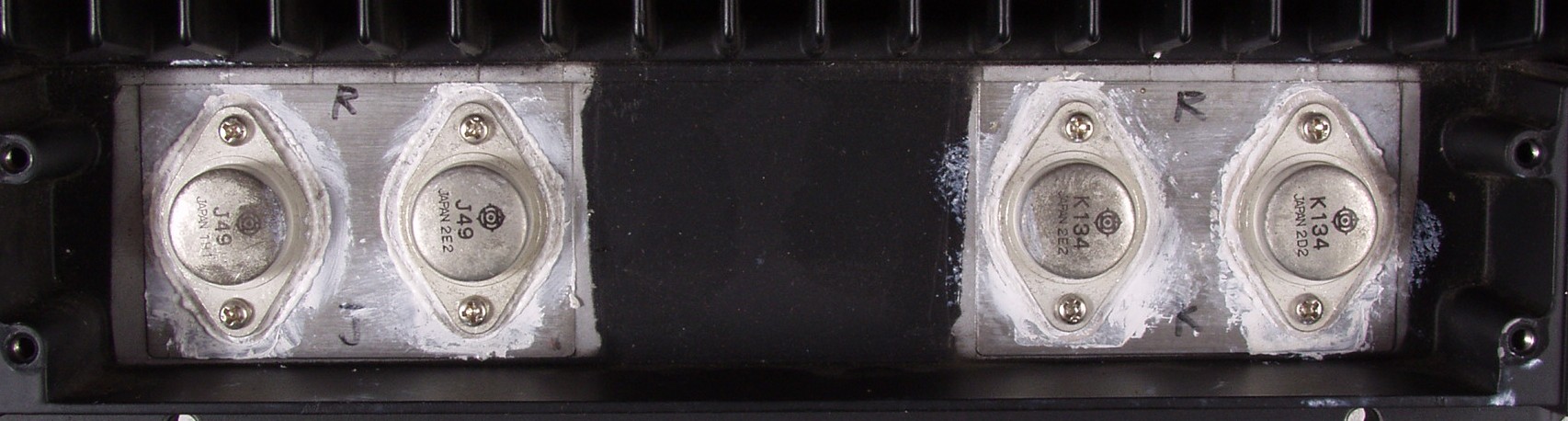

C−3B. 修理後 R側 終段FET(電界トランジスター)取り付、シリコンを十分塗り取り付ける
A−3C. 修理前 L側 終段FET(電界トランジスター)

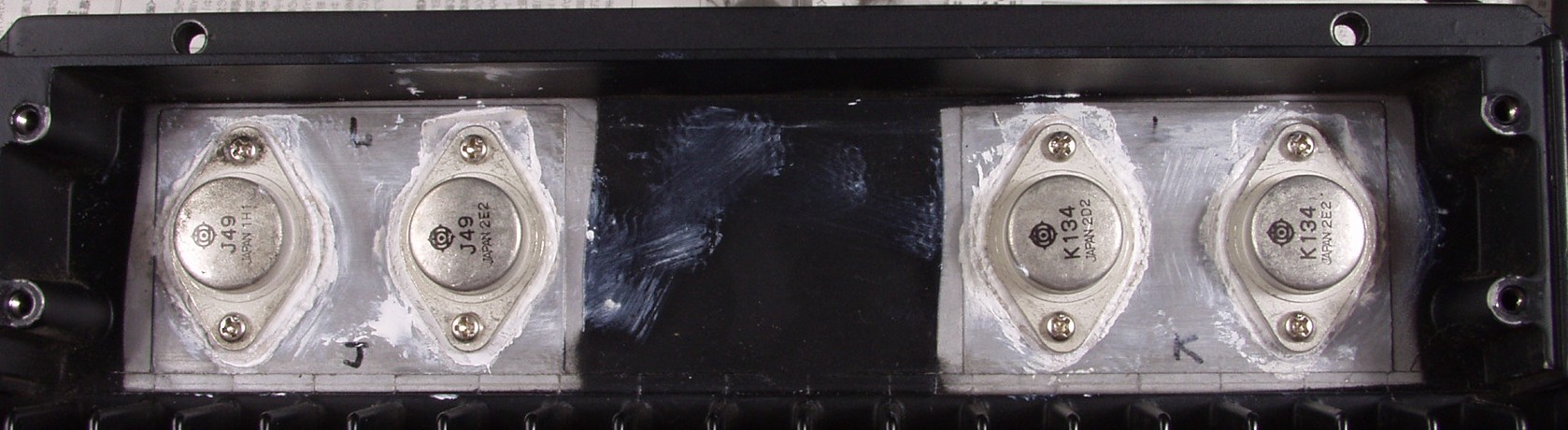

C−3D. 修理後 L側 終段FET(電界トランジスター)取り付、シリコンを十分塗り取り付ける
C−4A. 修理前 電源基盤 熱と経年変化膨らんだ 電解コンデンサー
C−4B. 修理後 電源基盤 全電解コンデンサー交換
C−4C. 修理前 電源基盤裏
C−4D. 修理前 高域の発振で、その熱の為に解けた絶縁シート
C−4E. 修理(半田補正)後 電源基盤裏  全ての半田をやり修す

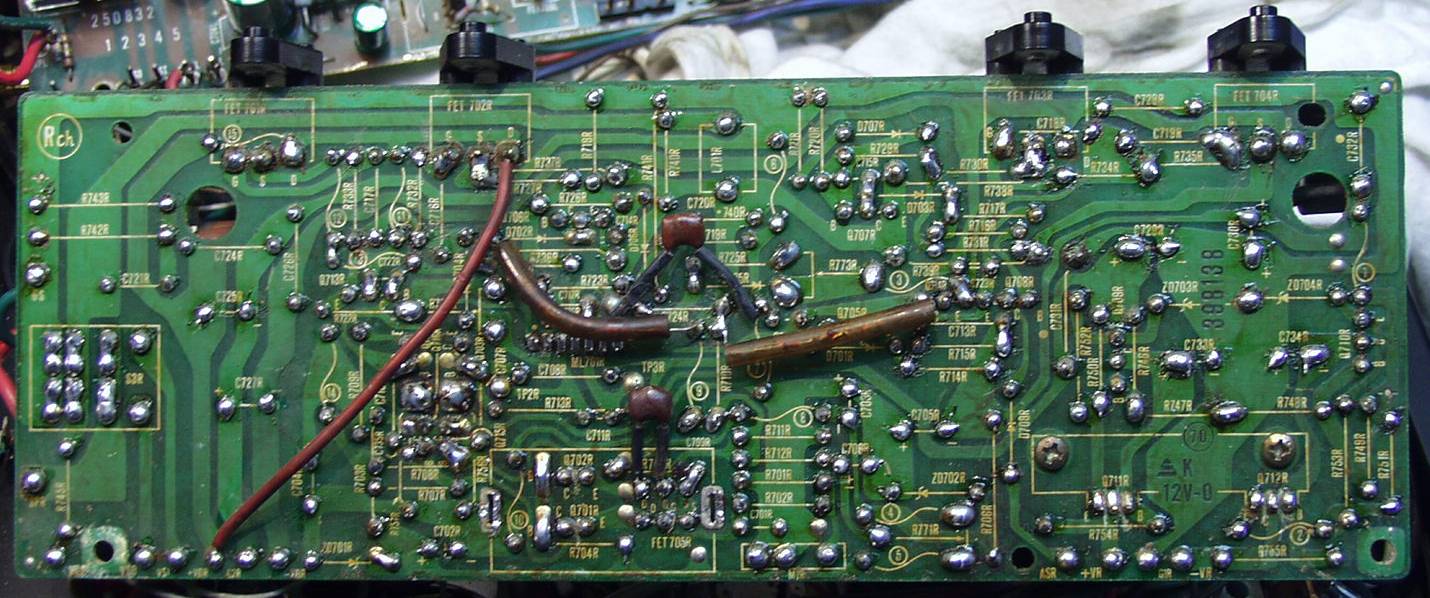

C−5A. 修理前 入力RCA基盤裏
C−5B. 修理(半田補正)後 入力RCA基盤裏  全ての半田をやり修す フイルムコンデンサー2個追加

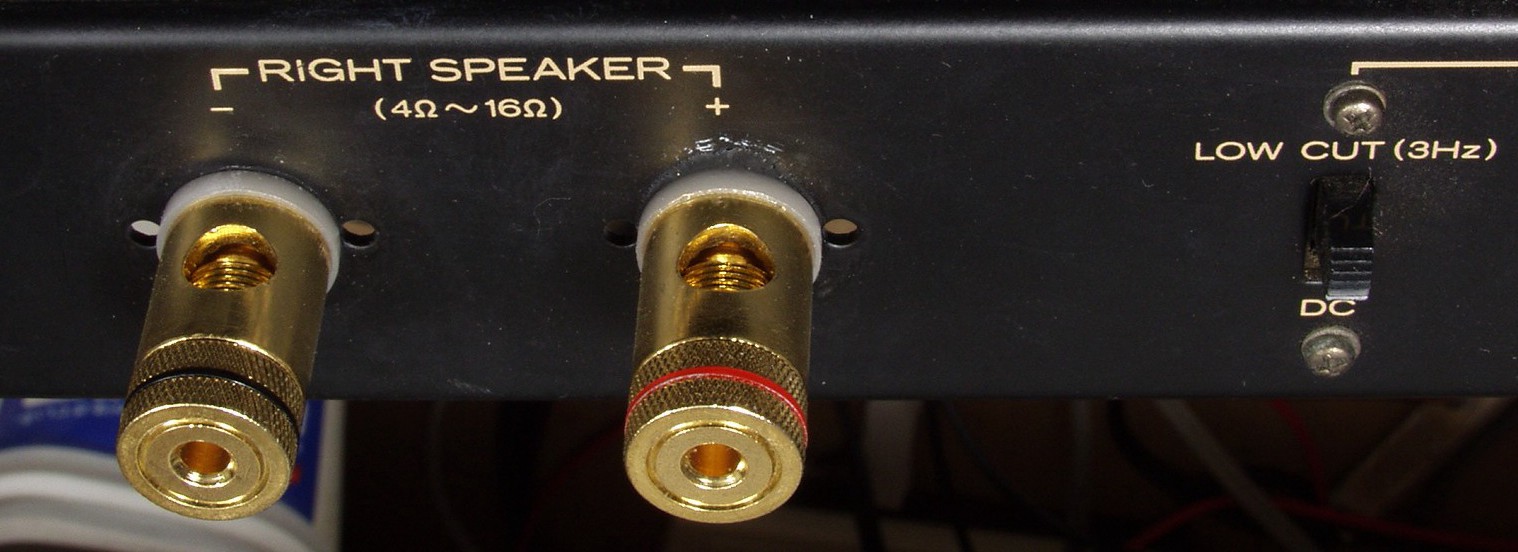

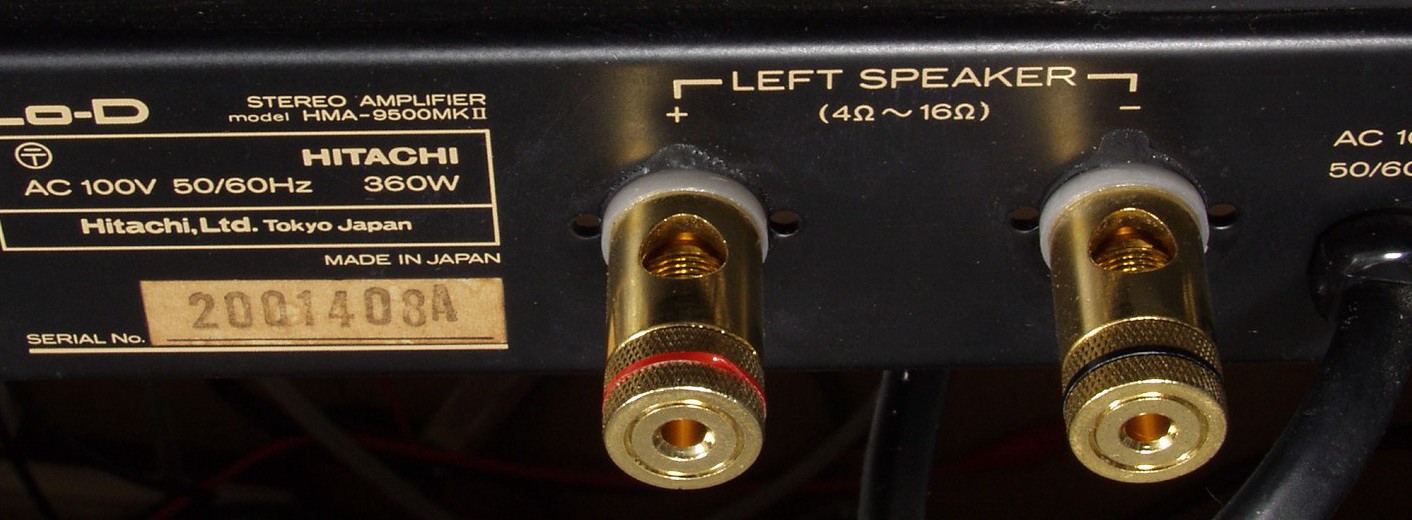

C−6. 交換したSP出力端子
C−6. 交換したSP出力端子

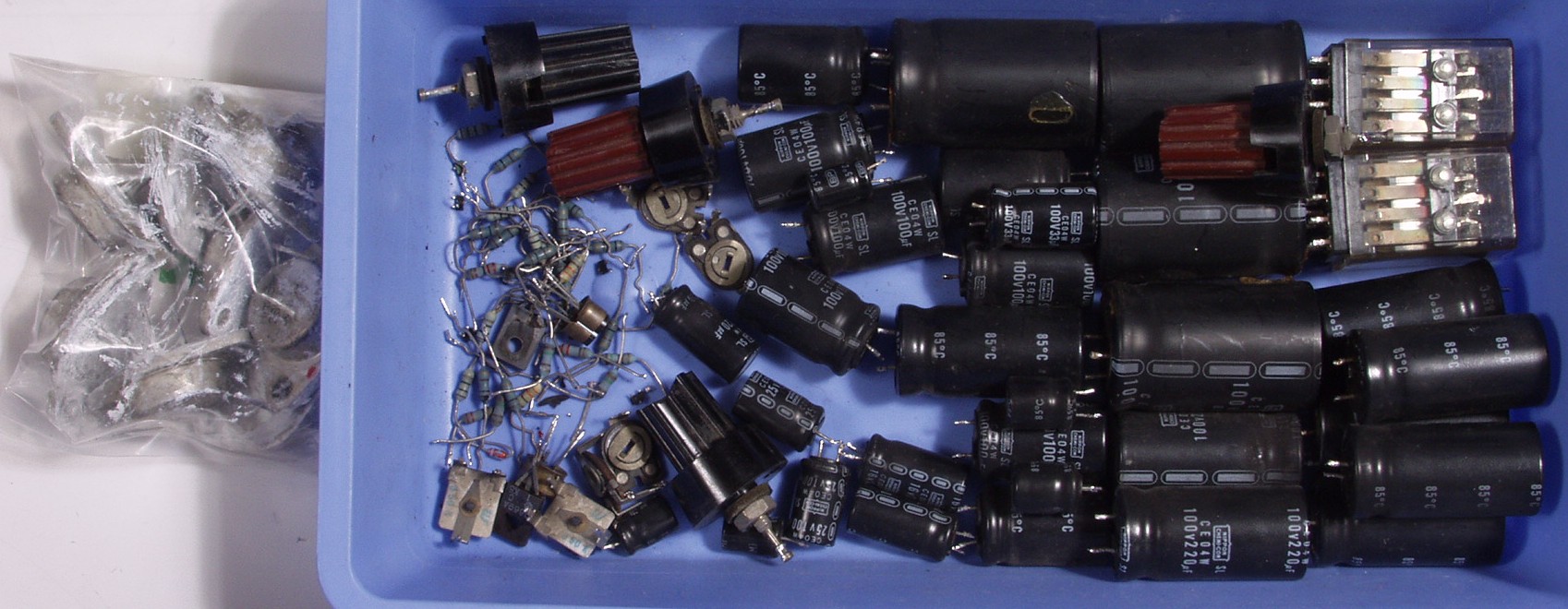

C−7. 交換した部品
C−8A. 修理前 下から見る

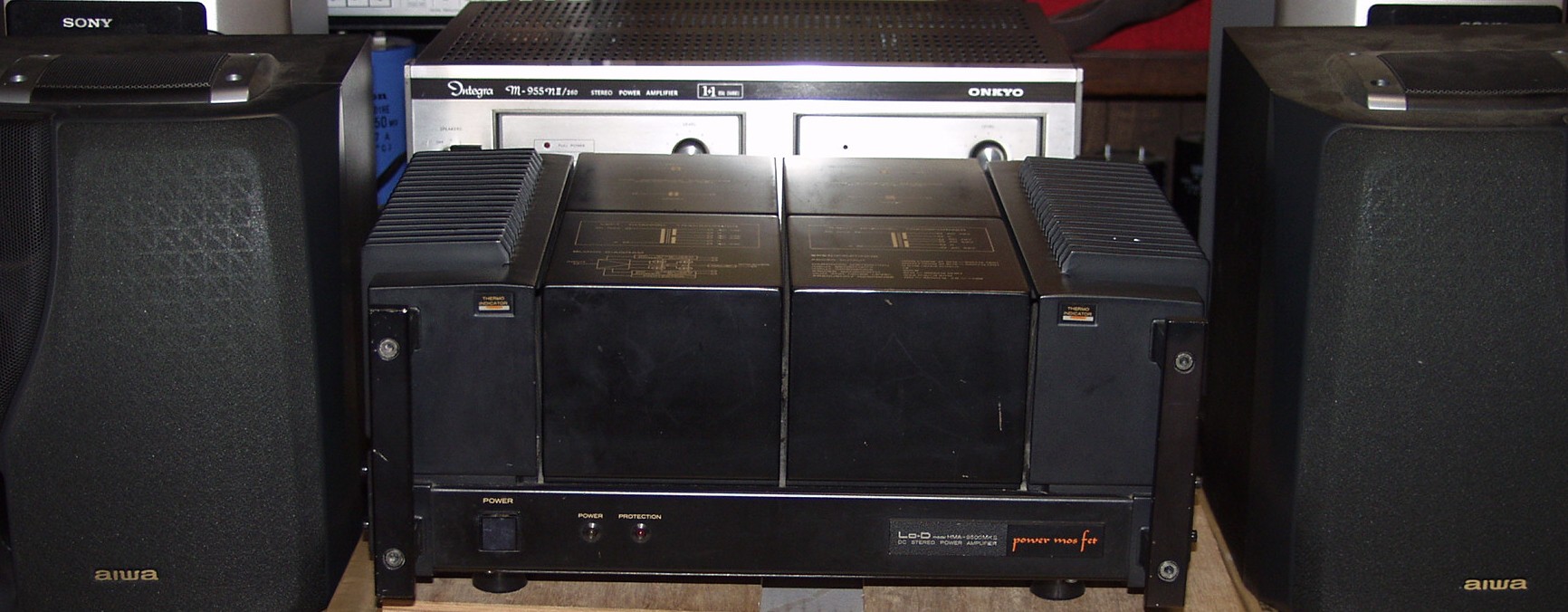

C−8B. 完成後 下から見る

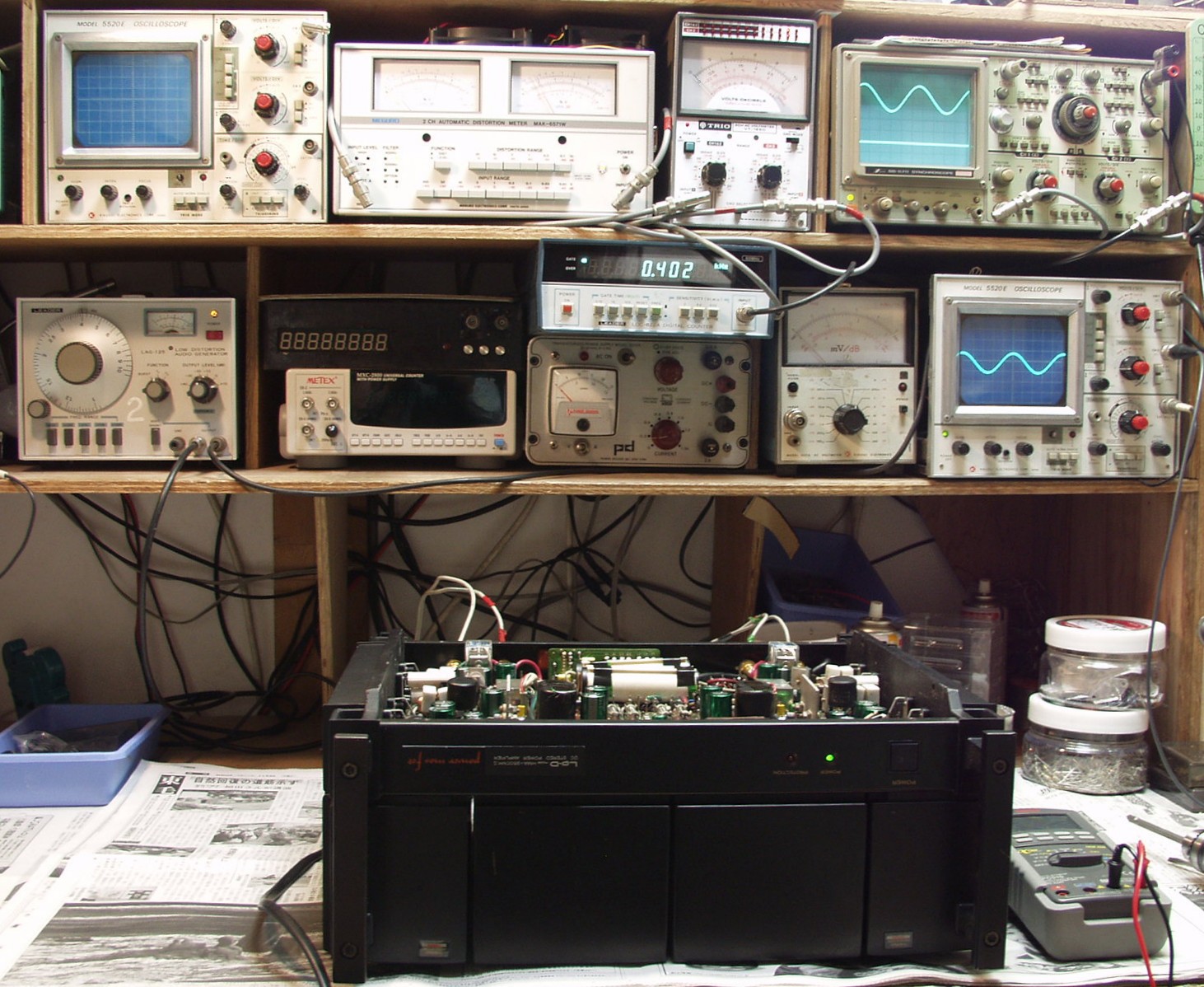

E. 調整・測定
E−1. 出力/歪み率測定・調整

以下は取りあえず、他機種のFETでRL共テスト結果

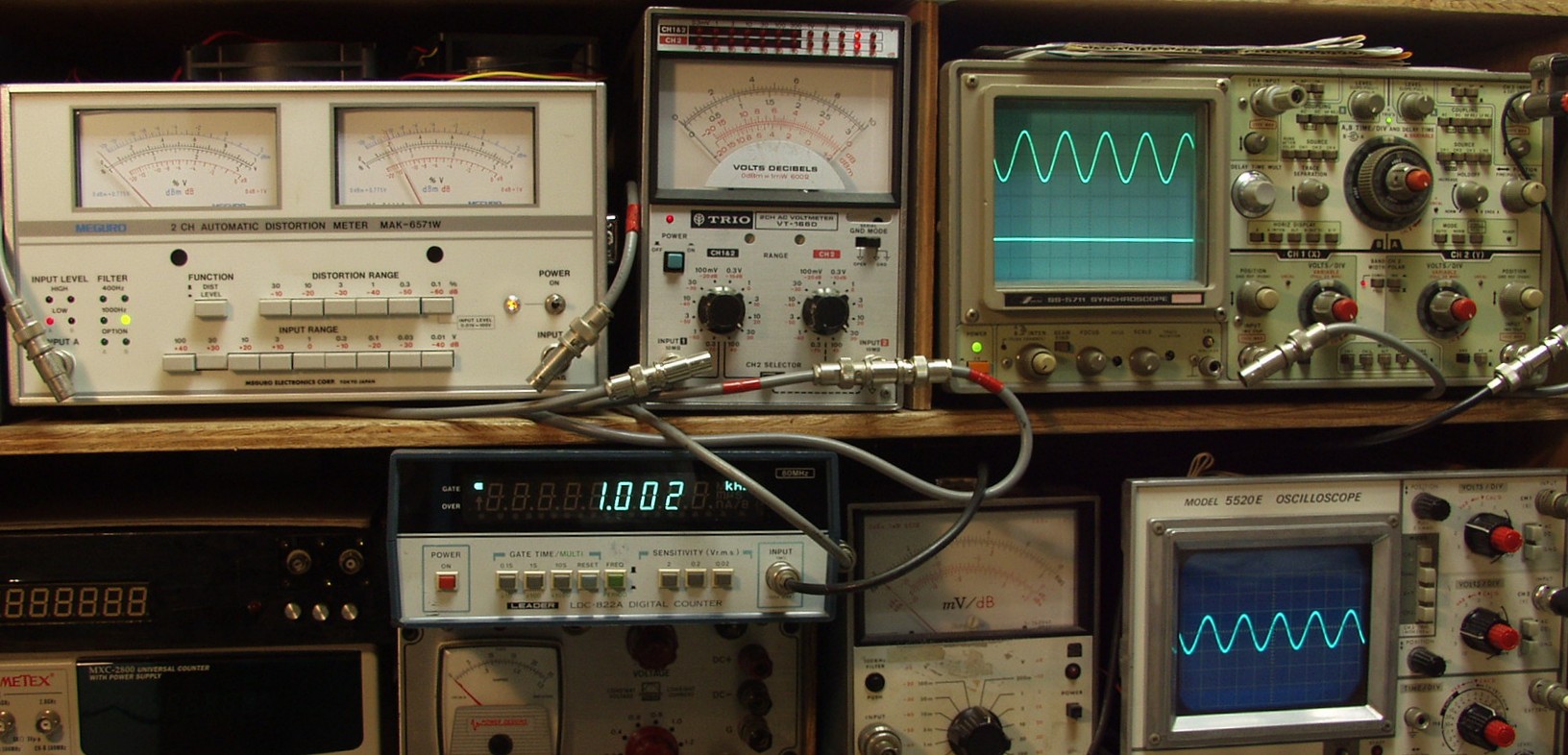

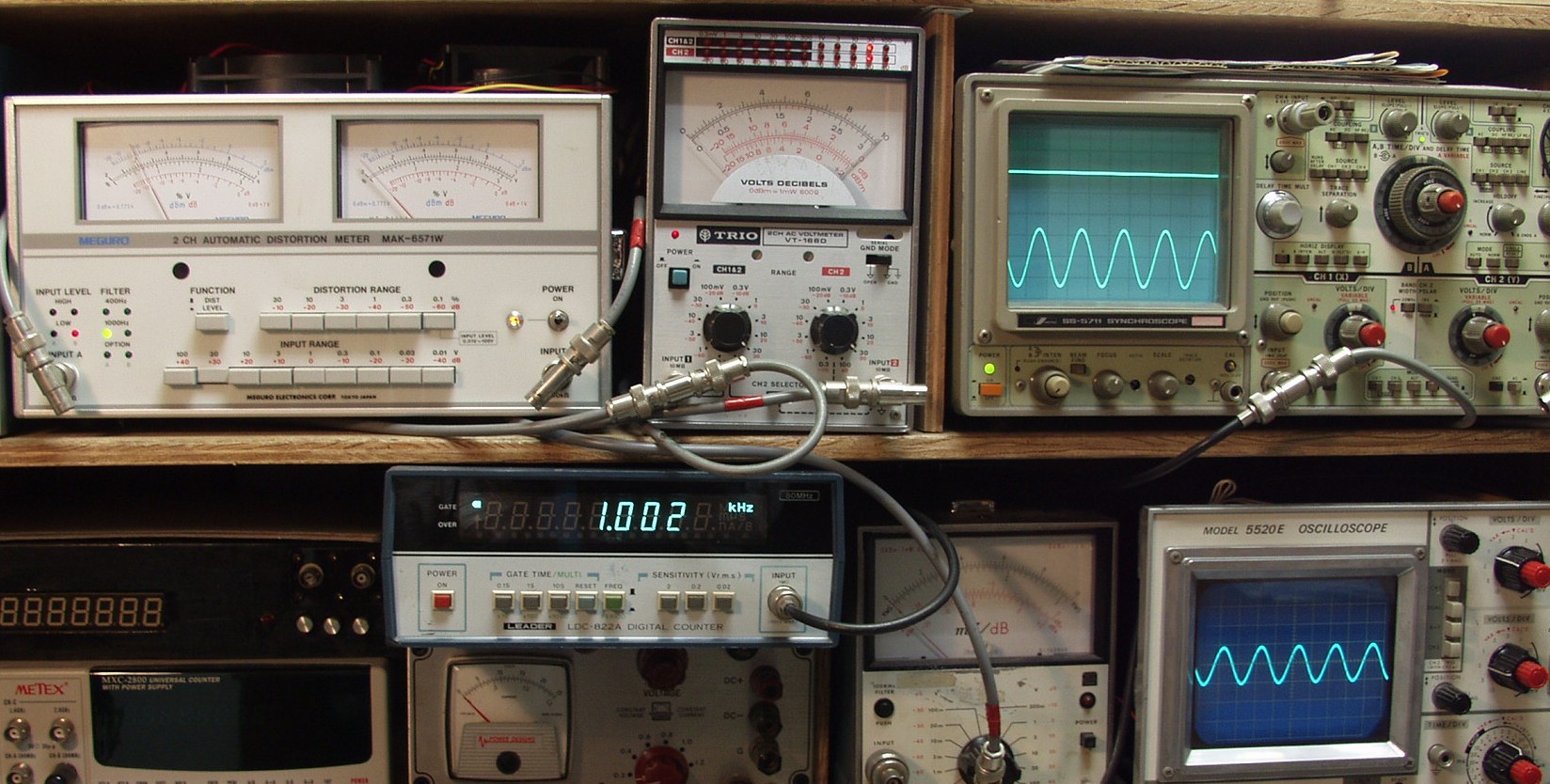

E−2A. L側、31V=120W出力 0.02%歪み 1000HZ

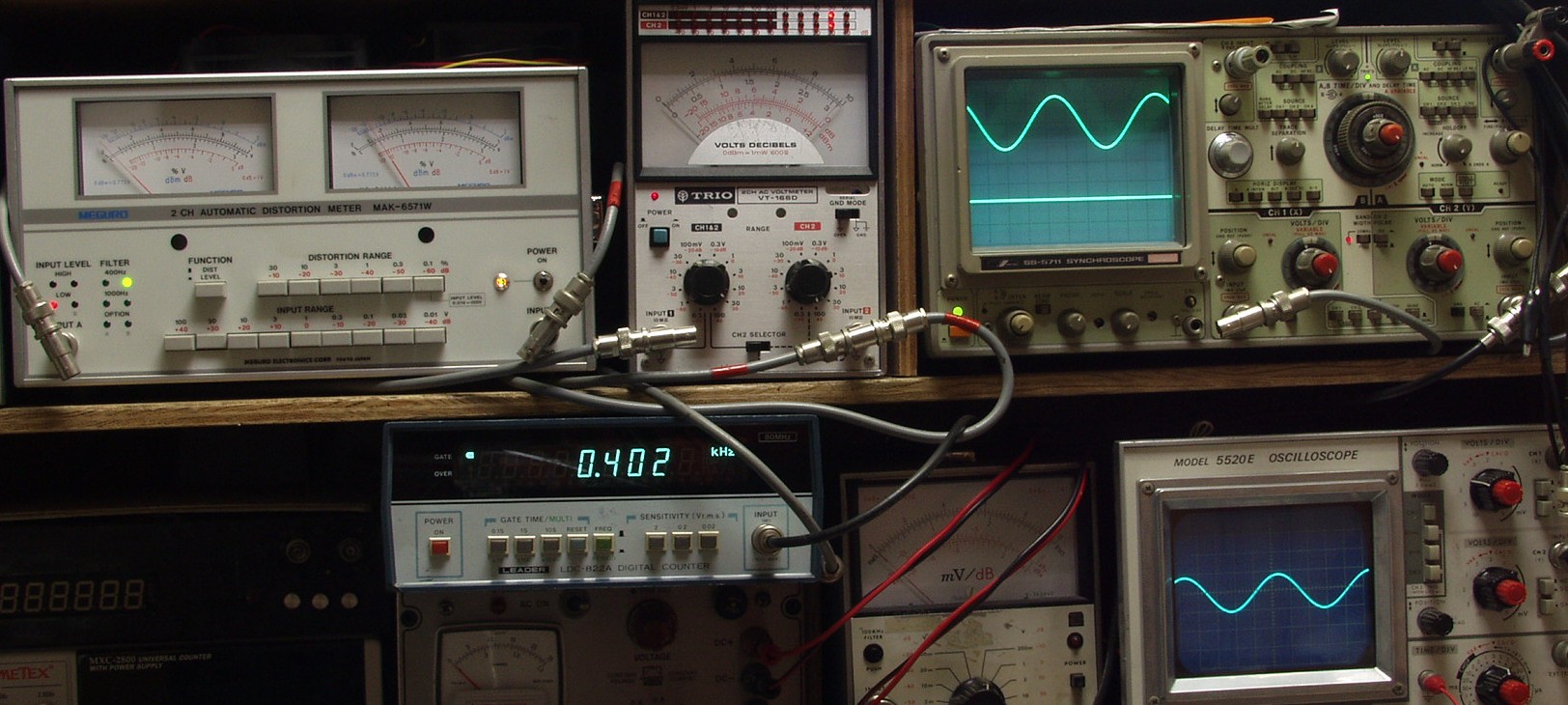

E−2B. L側、31V=120W出力 0.02%歪み 400HZ
E−2C. R側、31V=120W出力 0.02%歪み 1000HZ
E−2D. R側、31V=120W出力 0.02%歪み 400HZ

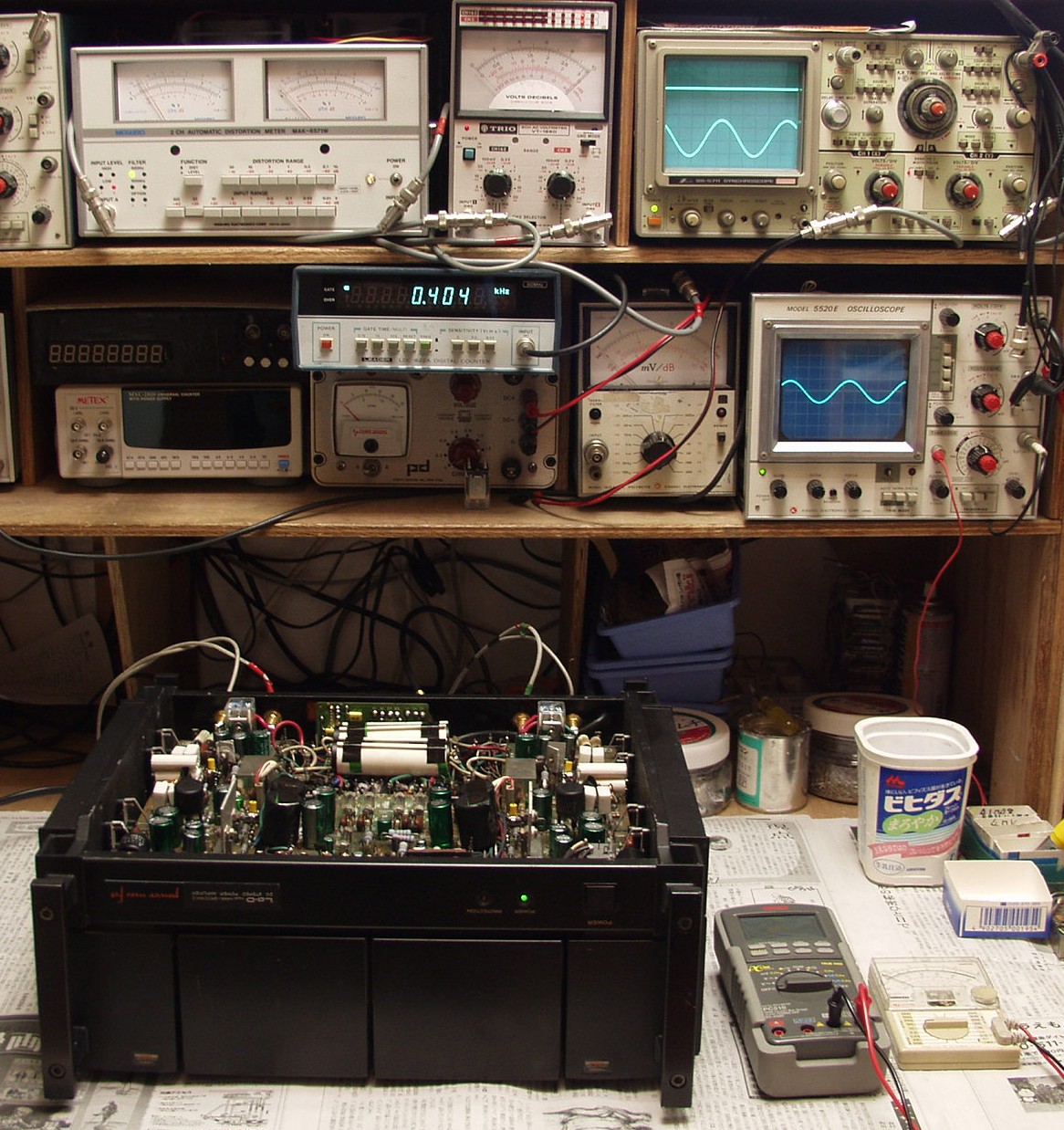

EE. 本調整・測定
EE−1. 出力/歪み率測定・調整

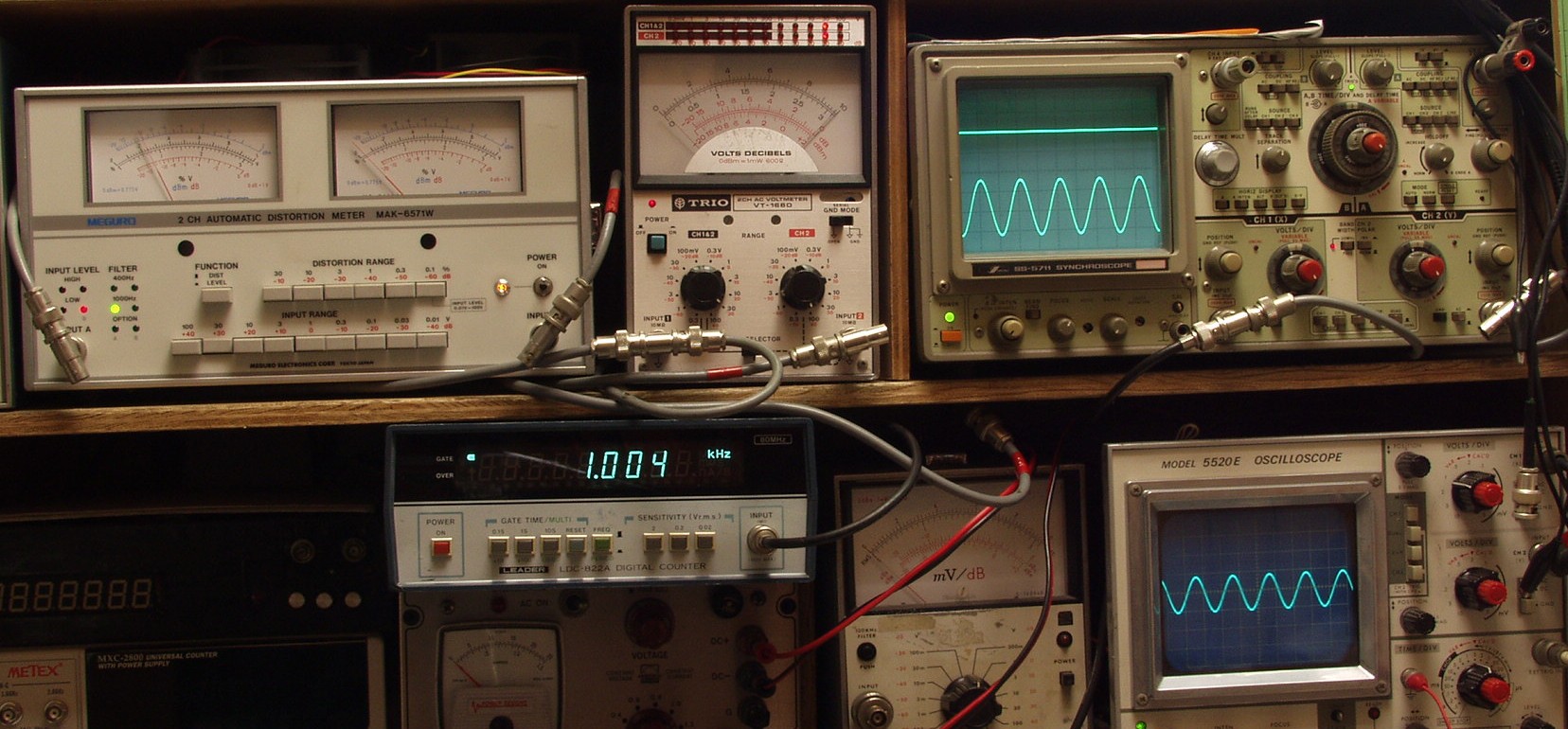

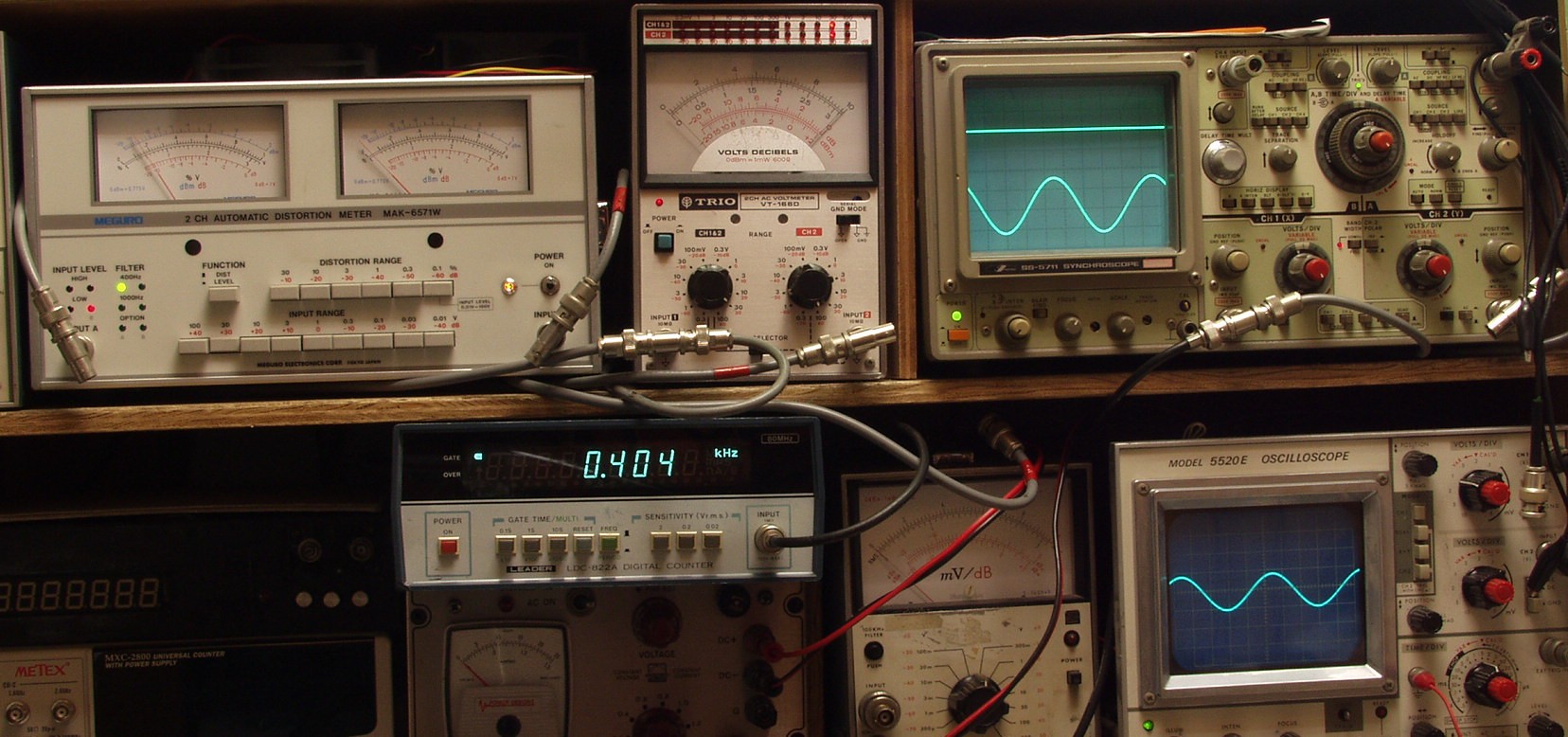

EE−2A. R側、31V=120W出力 0.02%歪み 1000HZ
EE−2B. R側、31V=120W出力 0.02%歪み 400HZ

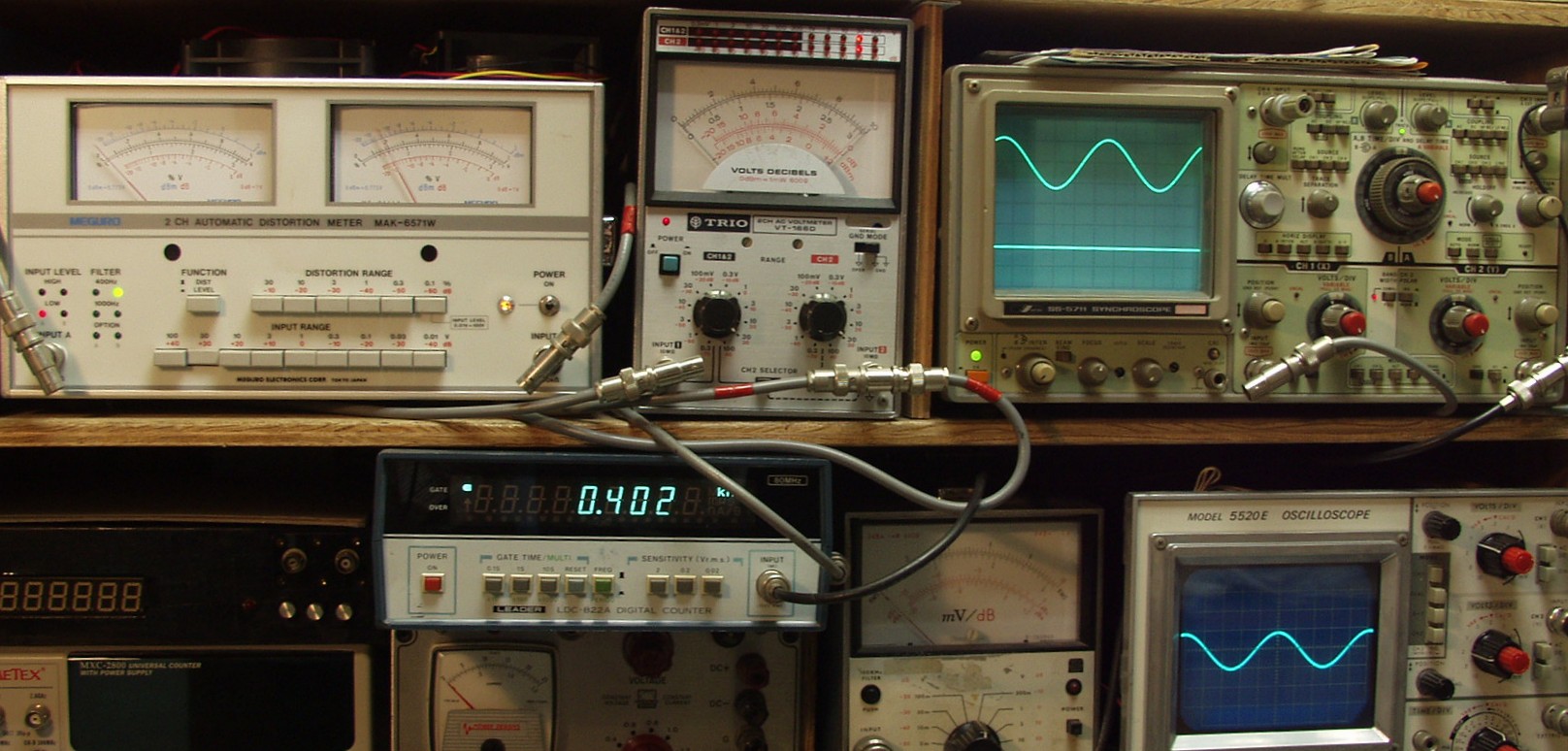

EE−3A. L側、31V=120W出力 0.02%歪み 1000HZ
EE−3B. L側、31V=120W出力 0.02%歪み 400HZ
E−4. 24時間エージング
