HMA−9500mkU. 10台目 修理記録
平成14年10月20日到着   11月2日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
  • 症状は、なんとなく昔より音がなまってきて(抽象的表現で申し訳ありません)、音像定位感が曖昧になってきたように感じます。実際に、左右のヒートシンクの温度差を感じるようになりました。
    どうにもならなくなってしまう前に、総点検と、不良箇所の修理、そして、できることならオーディオ部品でない部分のオーディオ用部品への交換や、より大型でグレードの高いスピーカー端子への交換をお願いしたく、何とぞ宜しくお願いします。
    テクト解除せず

B. 原因
  • フューズ入り抵抗が半断線=抵抗値が大きくなる

C. 修理状況
  • SP接続リレー交換
    初段FET(電解トランジスター)交換
    RLバイアス/バランスVR交換
    ドライブ基板半田補正
    電解コンデンサー交換(オーディオ・コンデンサー使用)

D. 使用部品
  • SP接続リレー交換                       2個
    初段FET                            2個
    バイアス/バランス半固定VR               6個
    フューズ入り抵抗                        30個
    電解コンデンサー(オーディオ・コンデンサー使用)   39個
    SP端子交換(ユーザー支給)                4個

E. 調整・測定


F. 修理費   75,000円   <<オーバーホール修理>>

S. HITACHI Lo−D HMA−9500mkU の仕様(マニアルより)
C. 修理状況

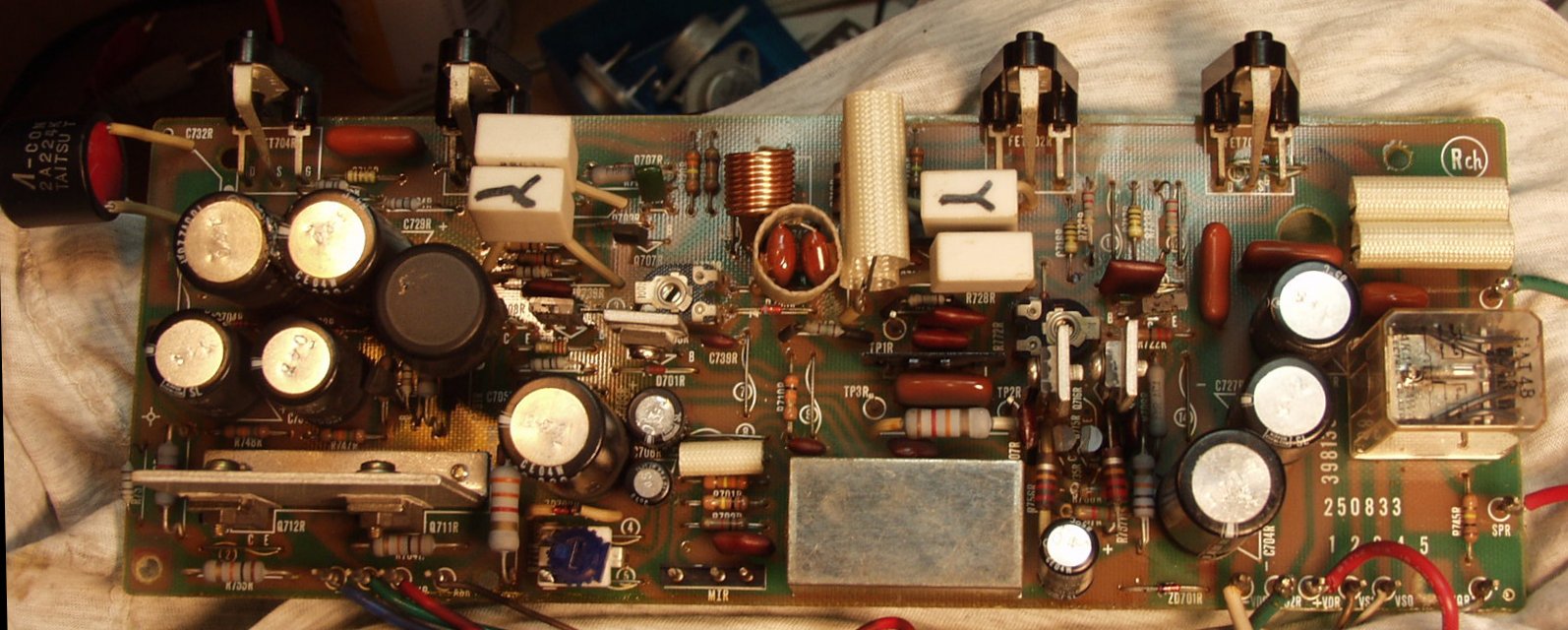

C−1. 修理前 R側基板

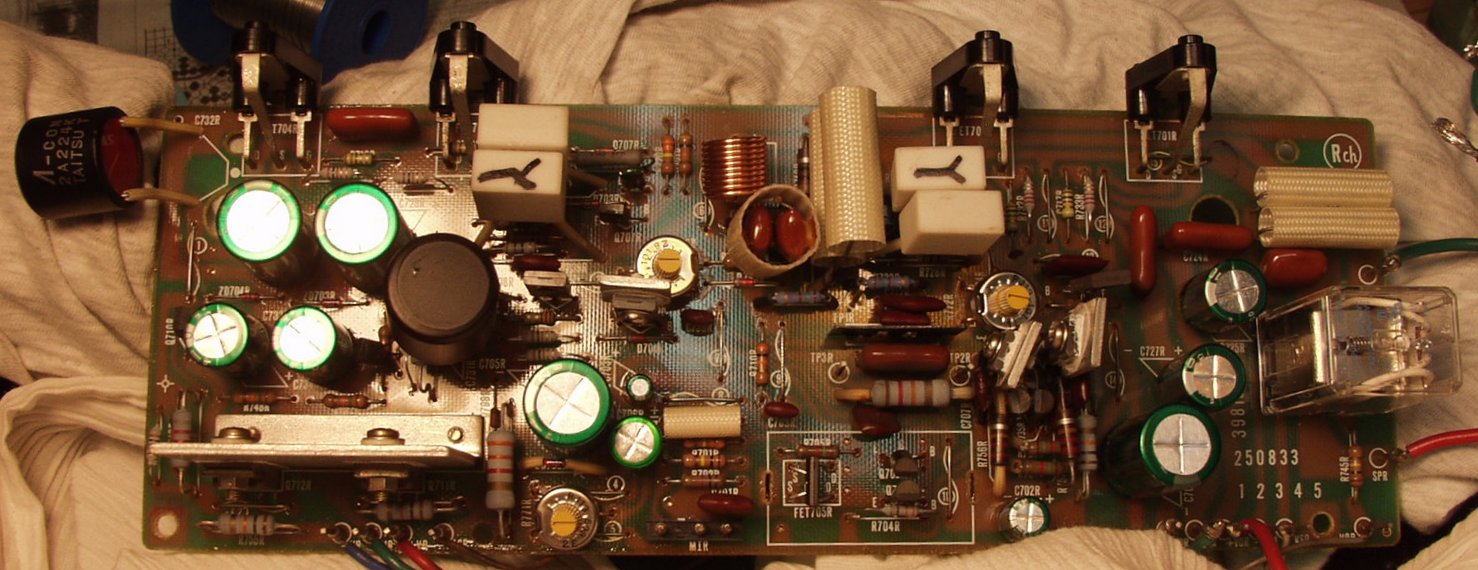

C−2. 修理後 R側基板
          初段FET、バランス・バイアス調整用半固定VR、SP接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

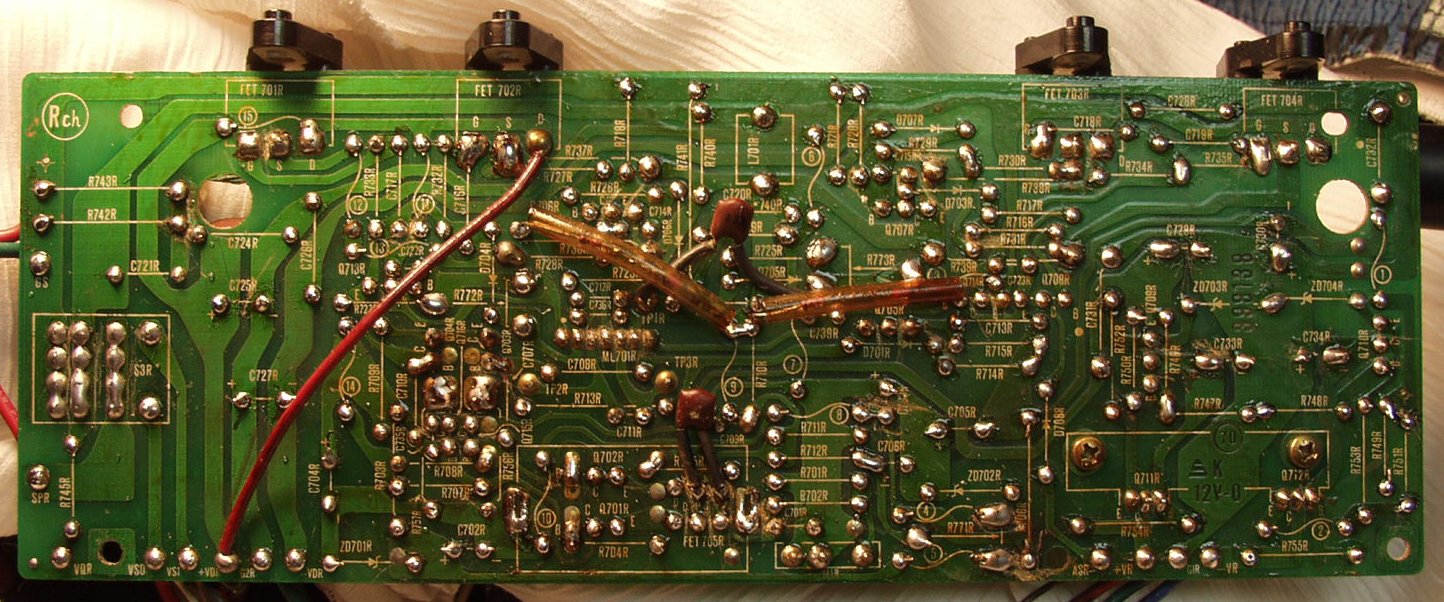

C−3. 修理前 R側ドライブ基板裏
C−4. 修理後(半田補正) R側ドライブ基板裏

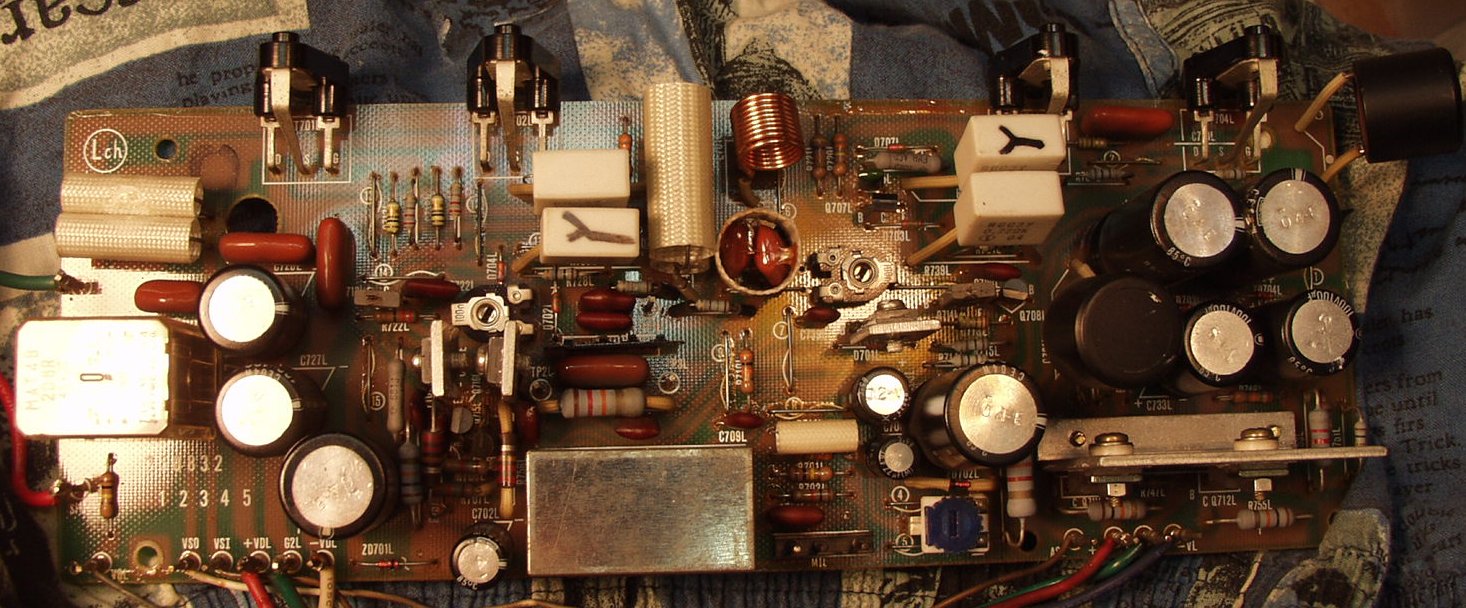

C−5. 修理前 L側基板
C−6. 修理後 L側基板
          初段FET、バランス・バイアス調整用半固定VR、SP接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

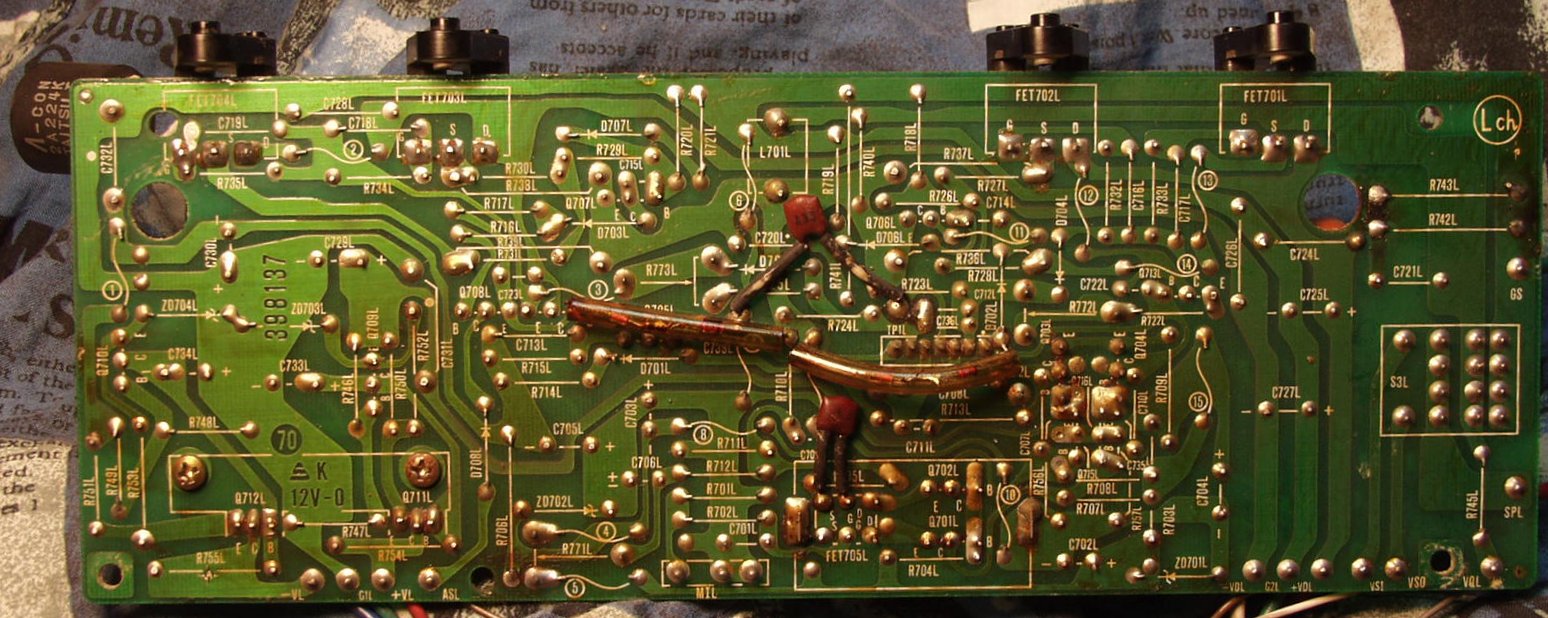

C−7. 修理前 L側ドライブ基板裏

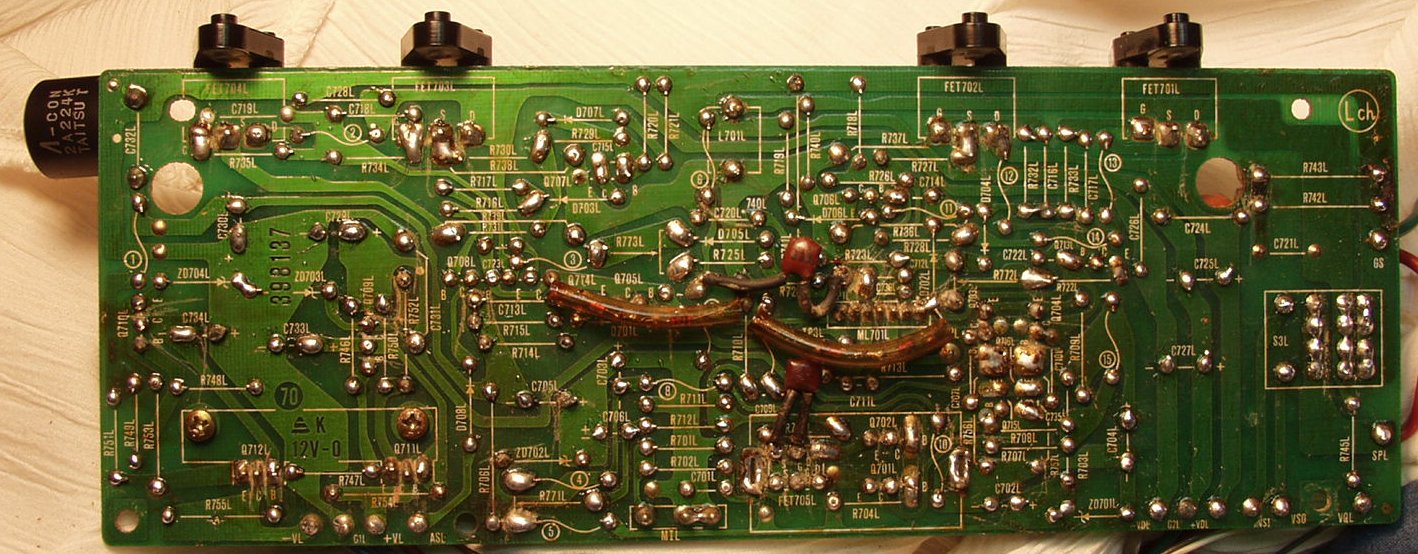

C−8. 修理後(半田補正) L側ドライブ基板裏

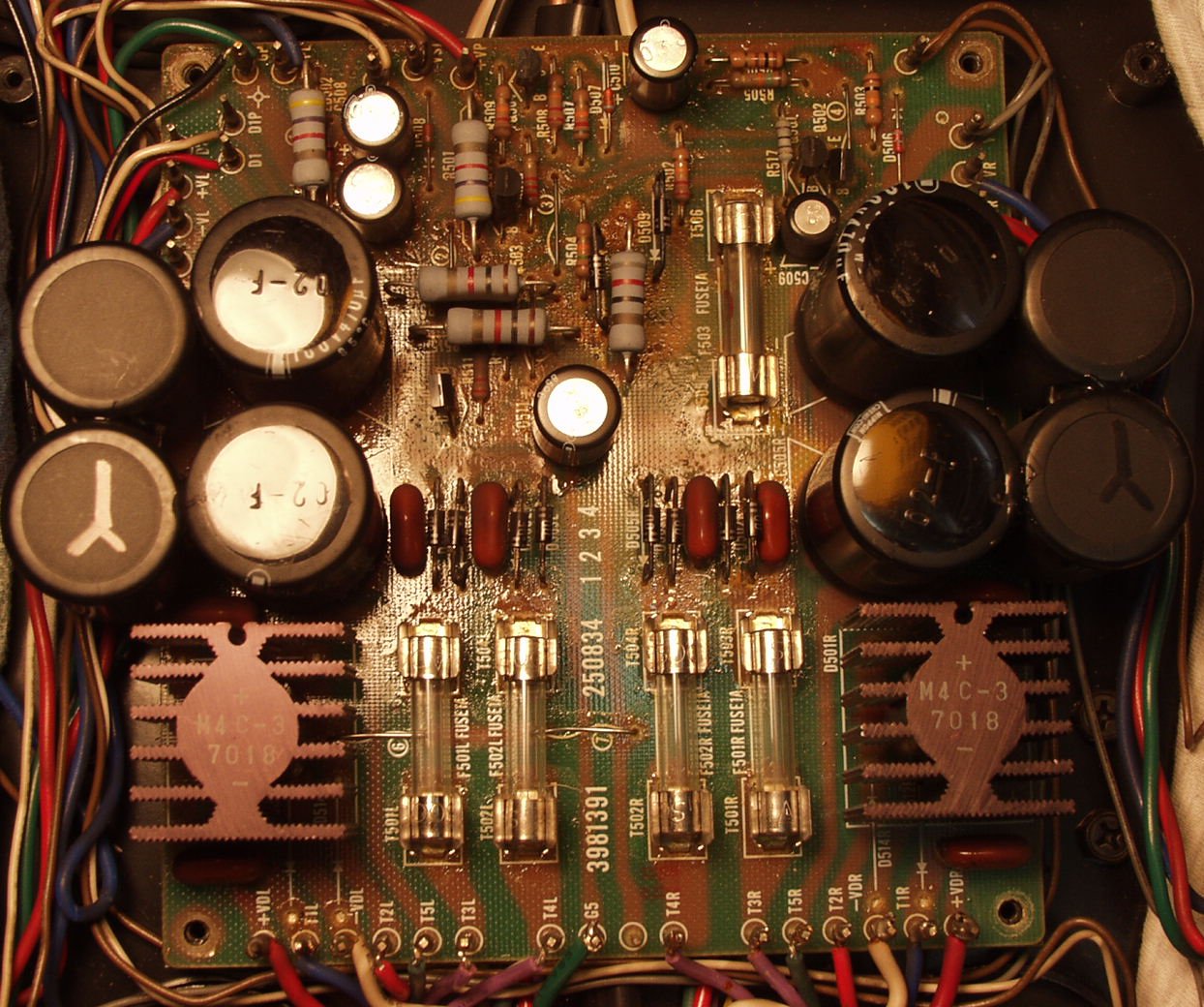

C−9. 修理前 電源基盤

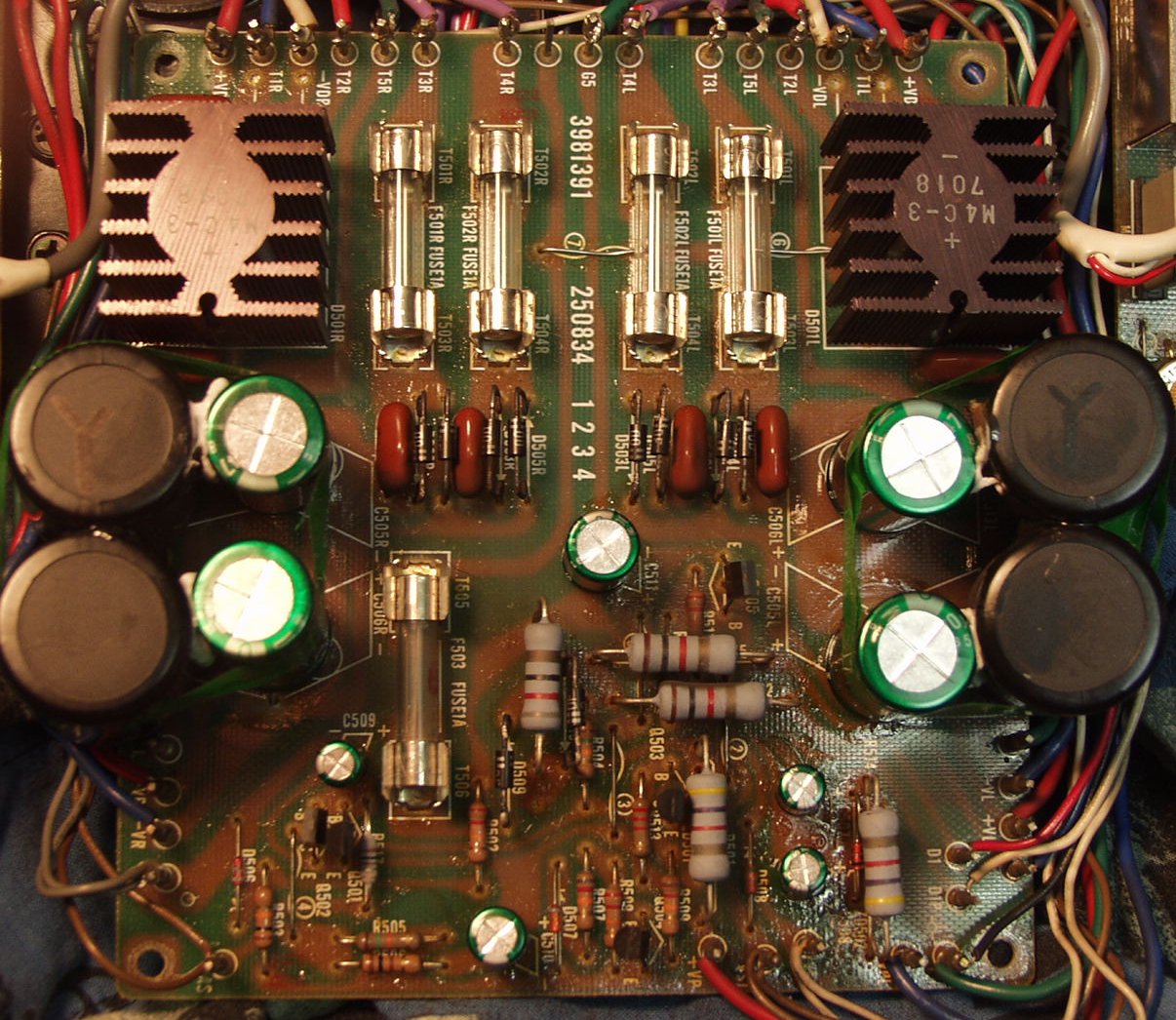

C−10. 修理後 電源基盤

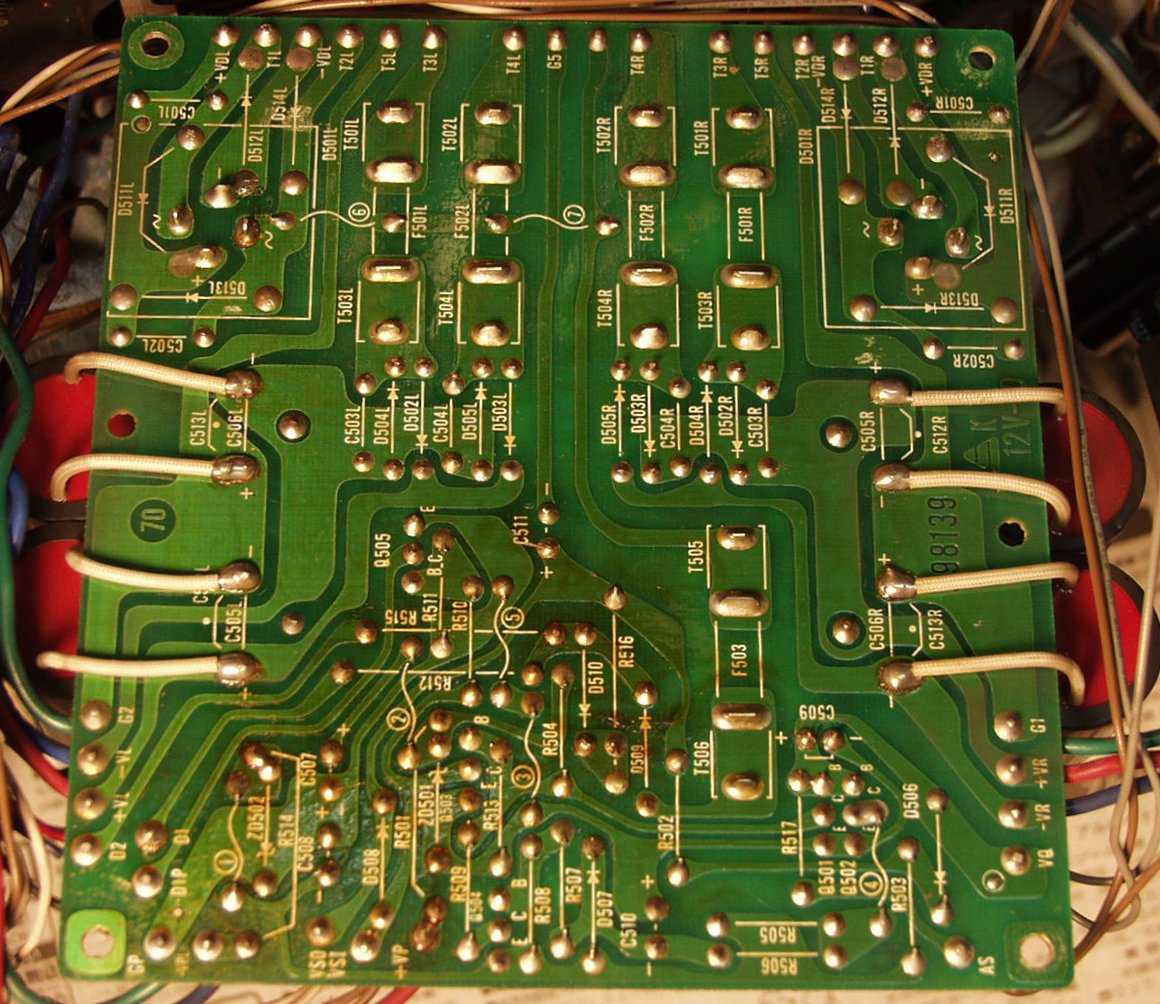

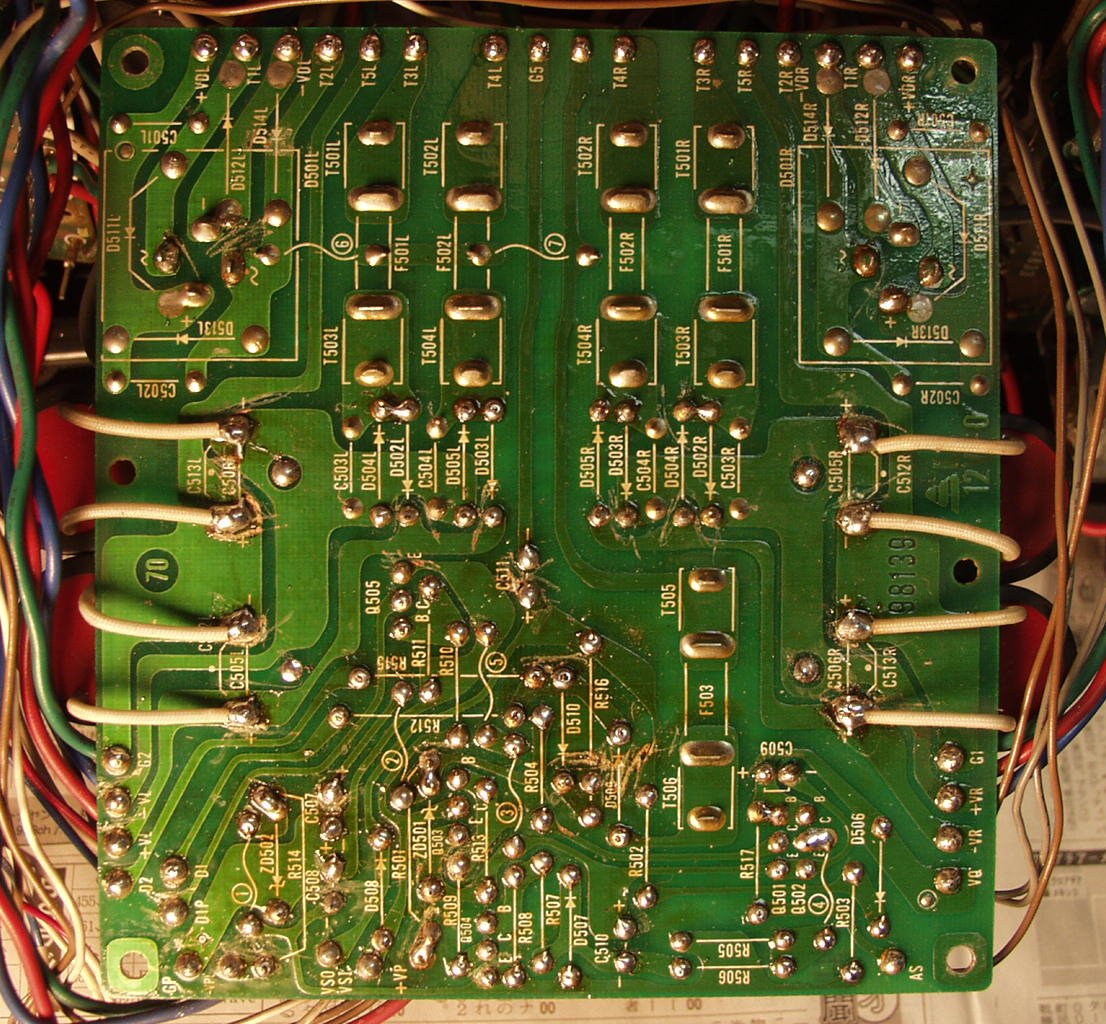

C−11. 修理前 電源基盤裏
C−12. 修理後(半田補正) 電源基盤裏
C−13. 修理後 R側終段TR(トランジスター)
C−14. 修理後 L側終段TR(トランジスター)

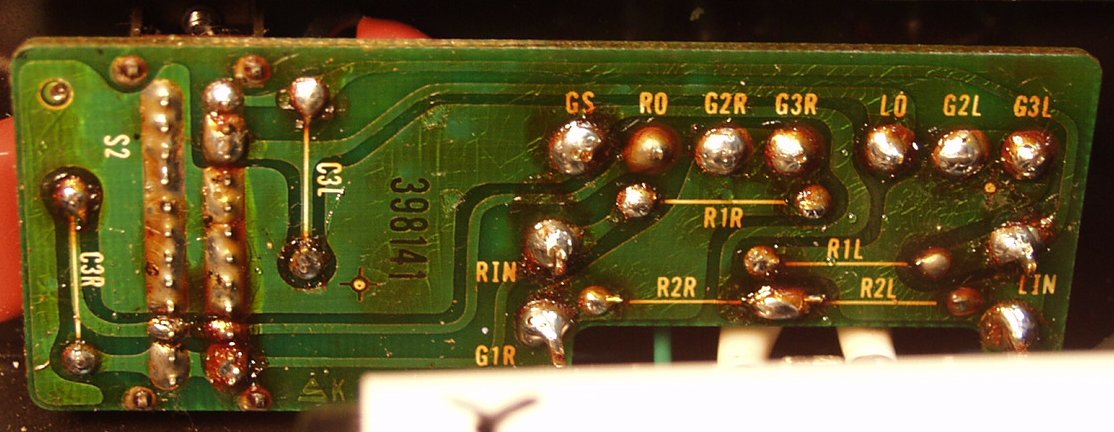

C−15. 修理前 入力端子板
C−16. 修理後 入力端子板

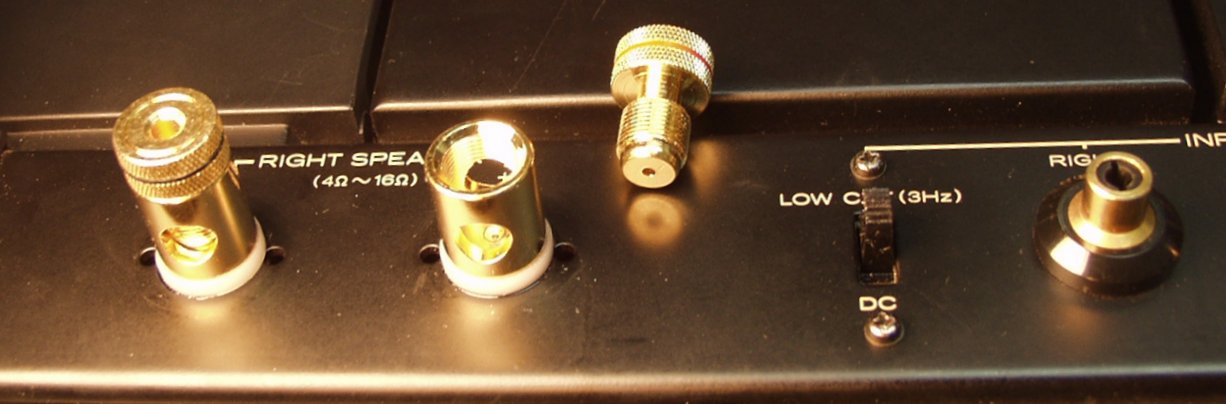

C−17. 修理後 SP接続端子

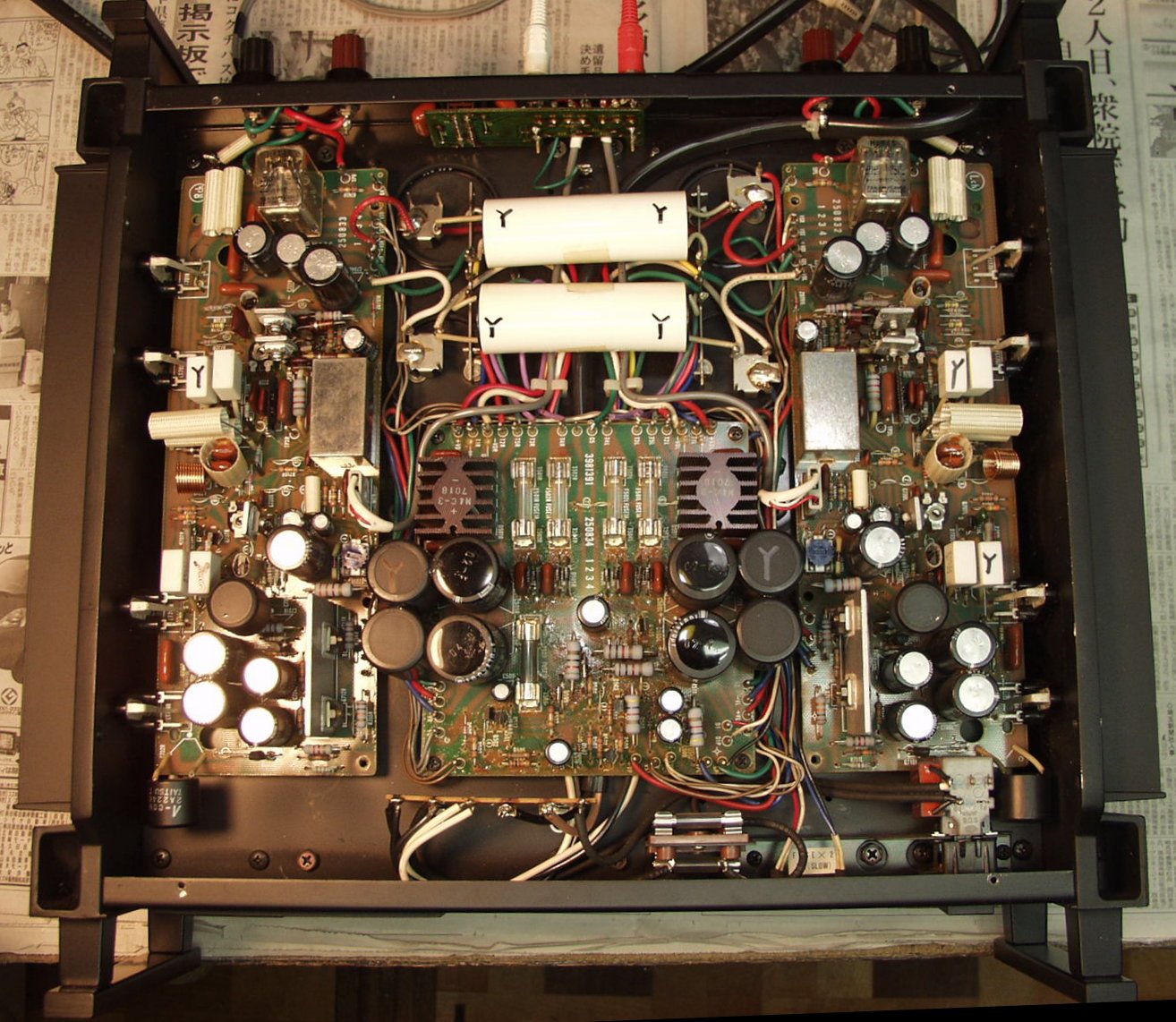

C−18. 修理前 下から見る

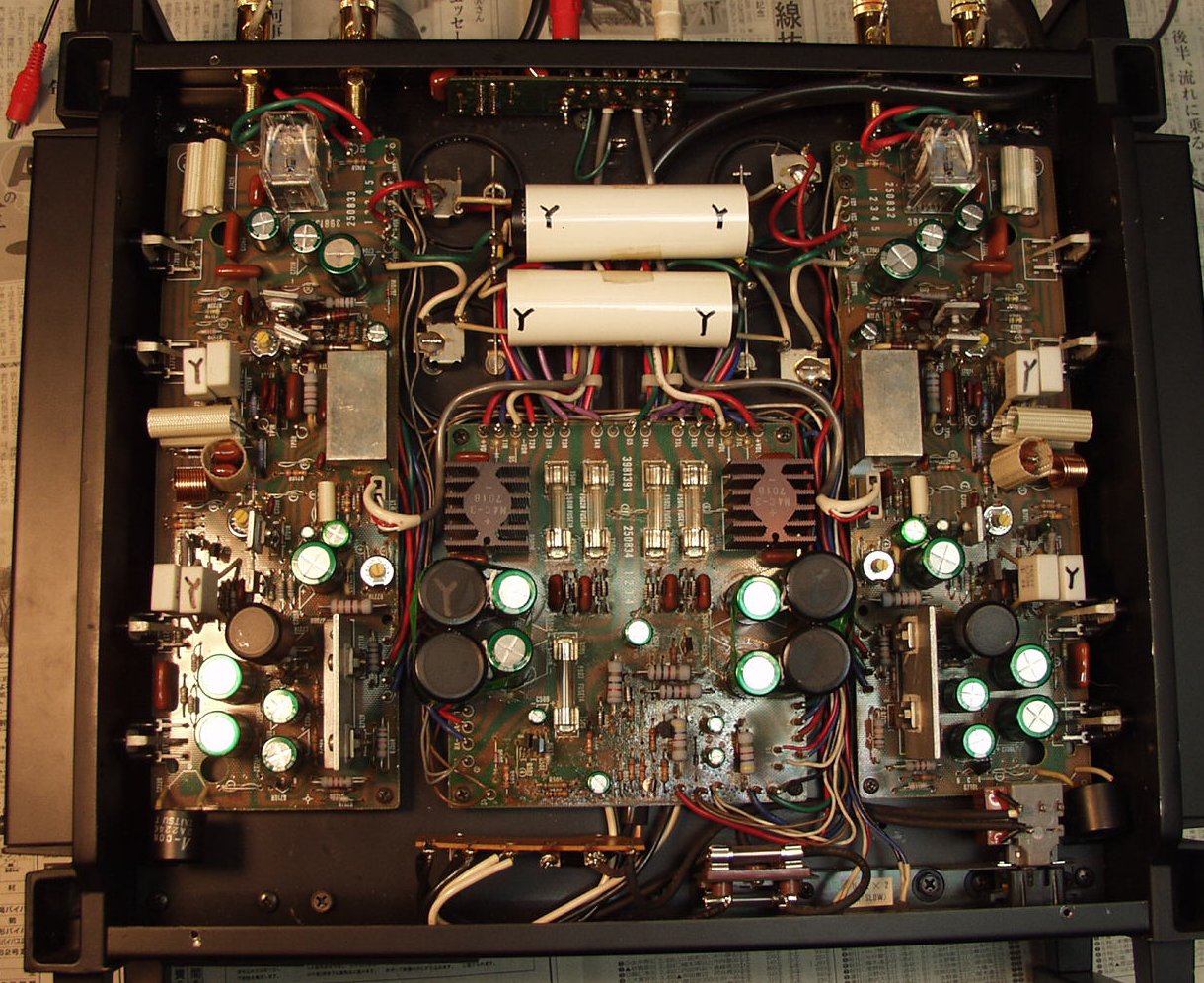

C−19. 修理後 上から見る
C−20. 交換部品
C−20. 交換したリレーの接点、4個パラに使用しても、ご覧の通りです
      普通の100W器では、2パラで使用しています
E. 調整・測定

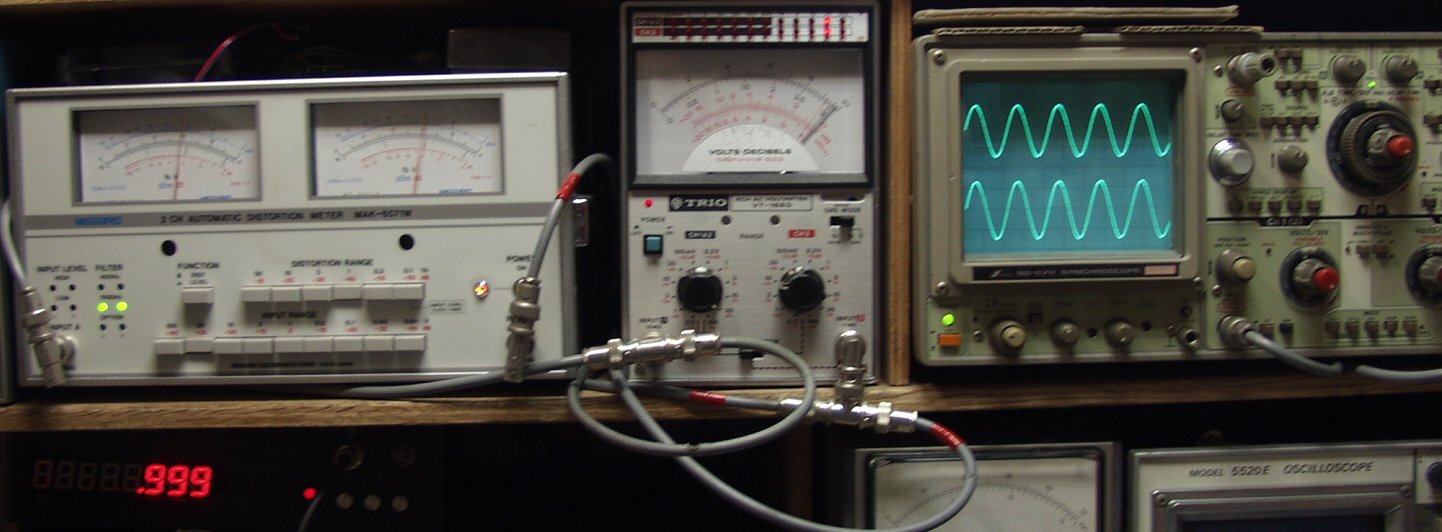

E−1. 修理前 出力、歪み測定
E−2. 以下 修理後 出力、歪み測定
E−3. 右SP出力=34V=144W 0.12%歪み 1000HZ 右下オシロ=入力1V
E−4. 左SP出力=34V=144W 0.12%歪み 1000HZ 右下オシロ=入力1V

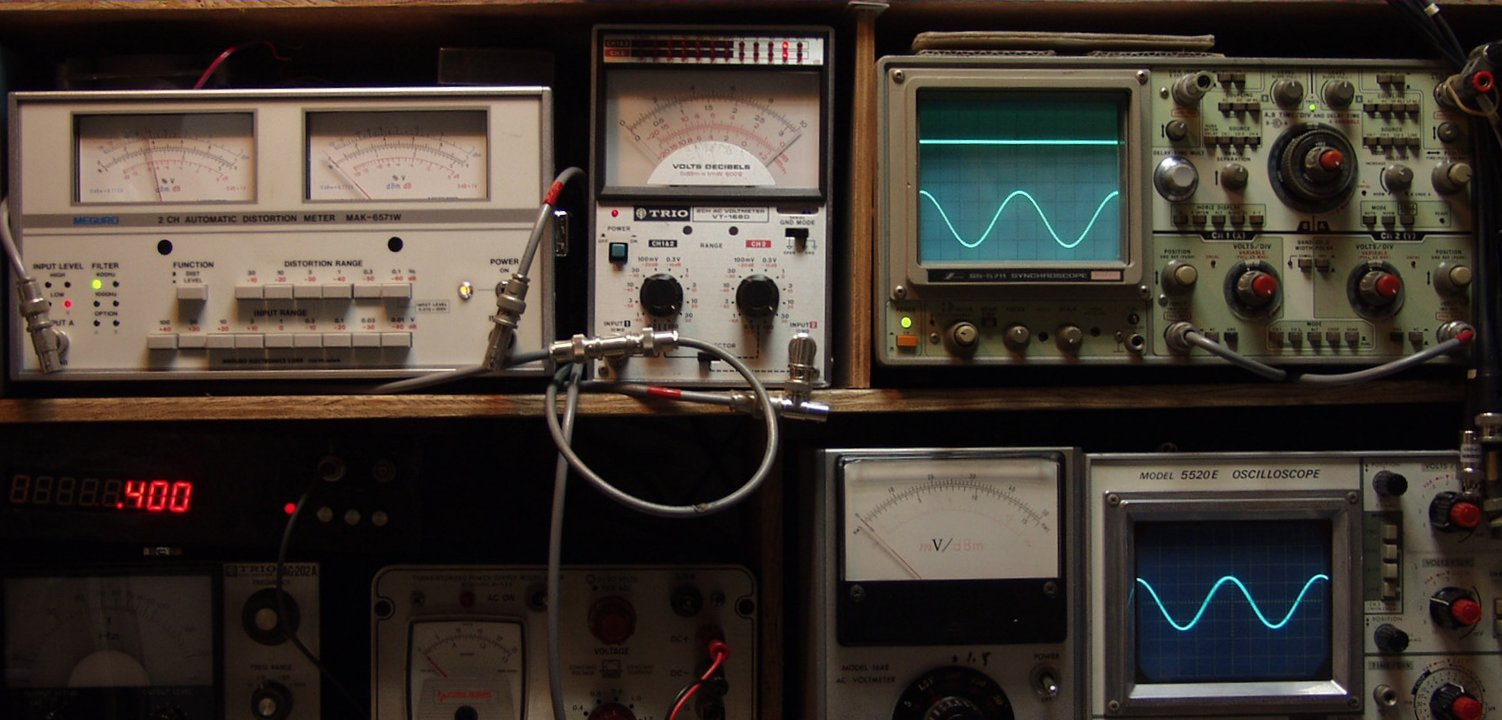

E−5. 右SP出力=34V=144W 0.12%歪み 400HZ 右下オシロ=入力1V
E−6. 左SP出力=34V=144W 0.12%歪み 400HZ 右下オシロ=入力1V

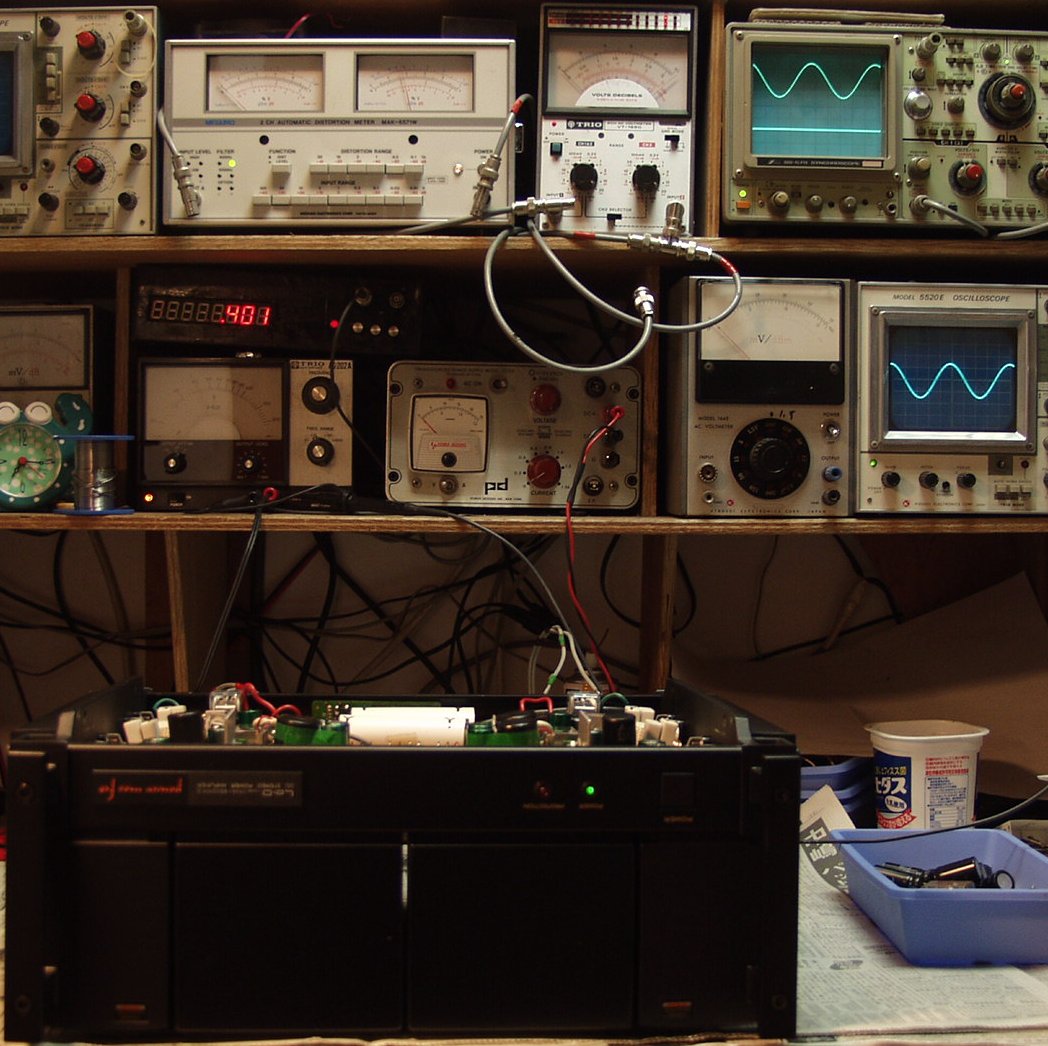

E−7. 完成、24時間エージング
