| McIntosh MC2255. 3台目修理記録 |

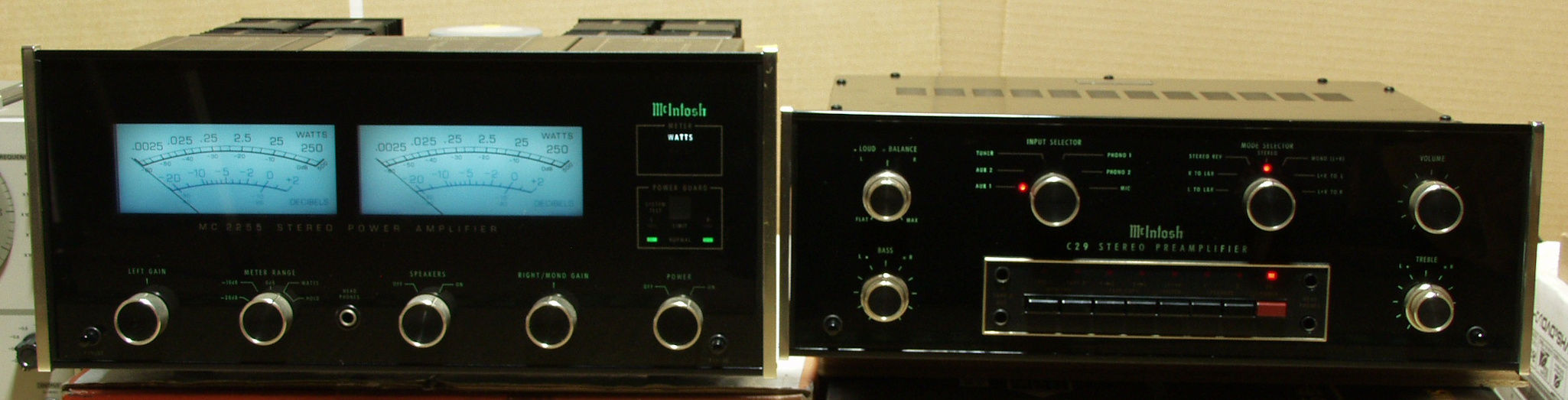

| 同時修理機器<<MC2255 2台目>> <<C29 2台目>> 平成20年2月28日持込 4月14日完成 |
|

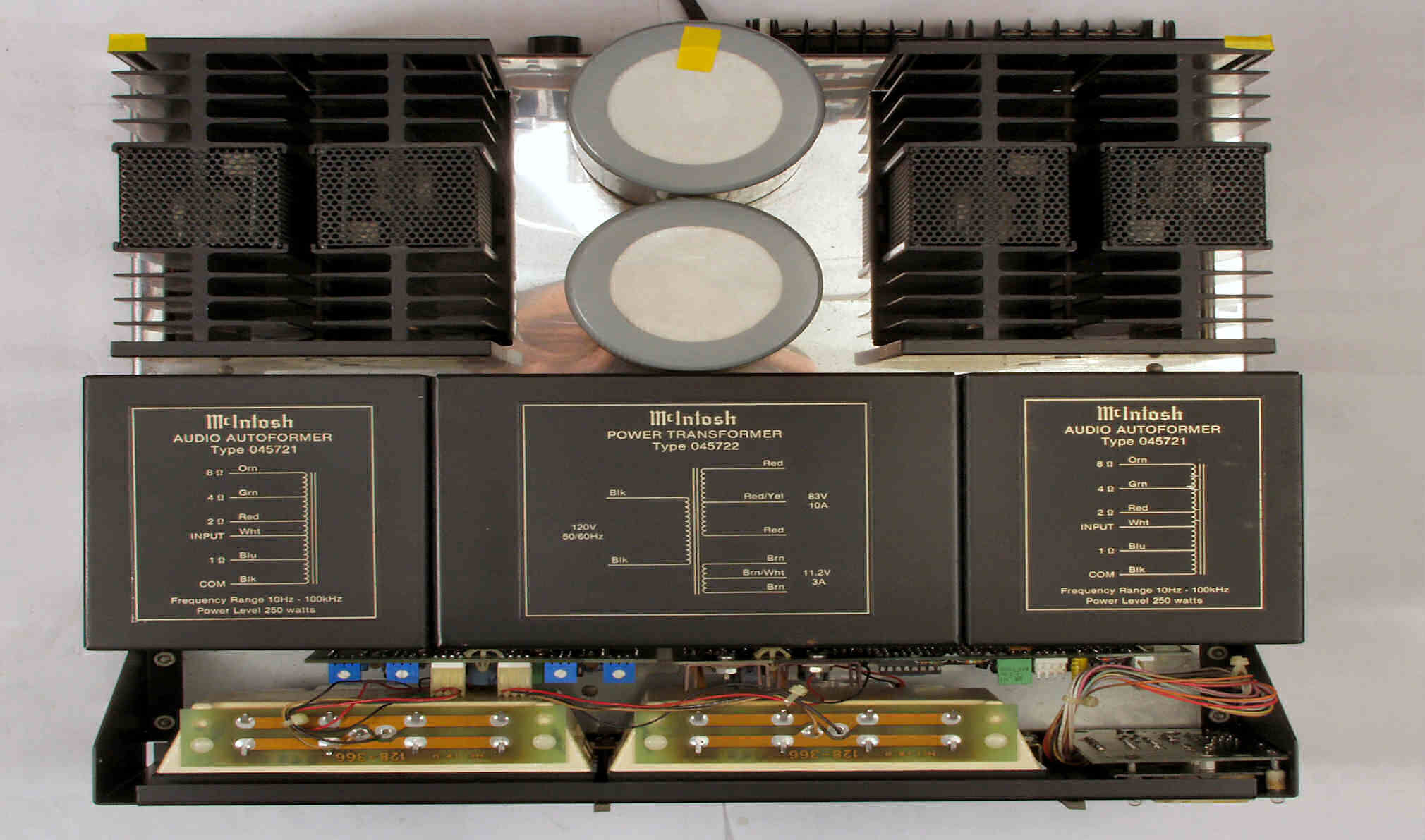

| A. 修理前の状況 A−1. 修理前点検中 メーターカバーを取り、上から見る、黄色テープは識別の為 |
![]() |

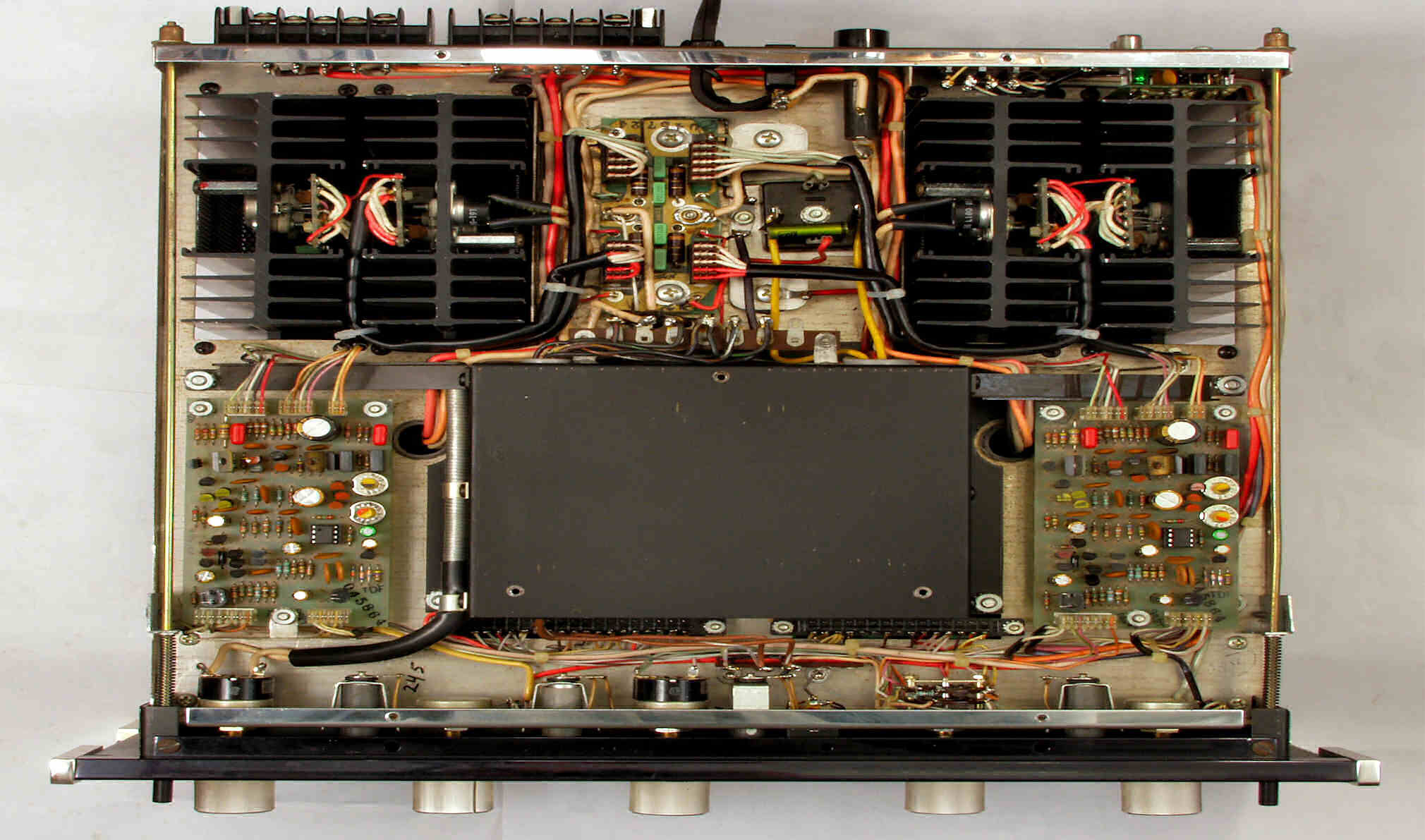

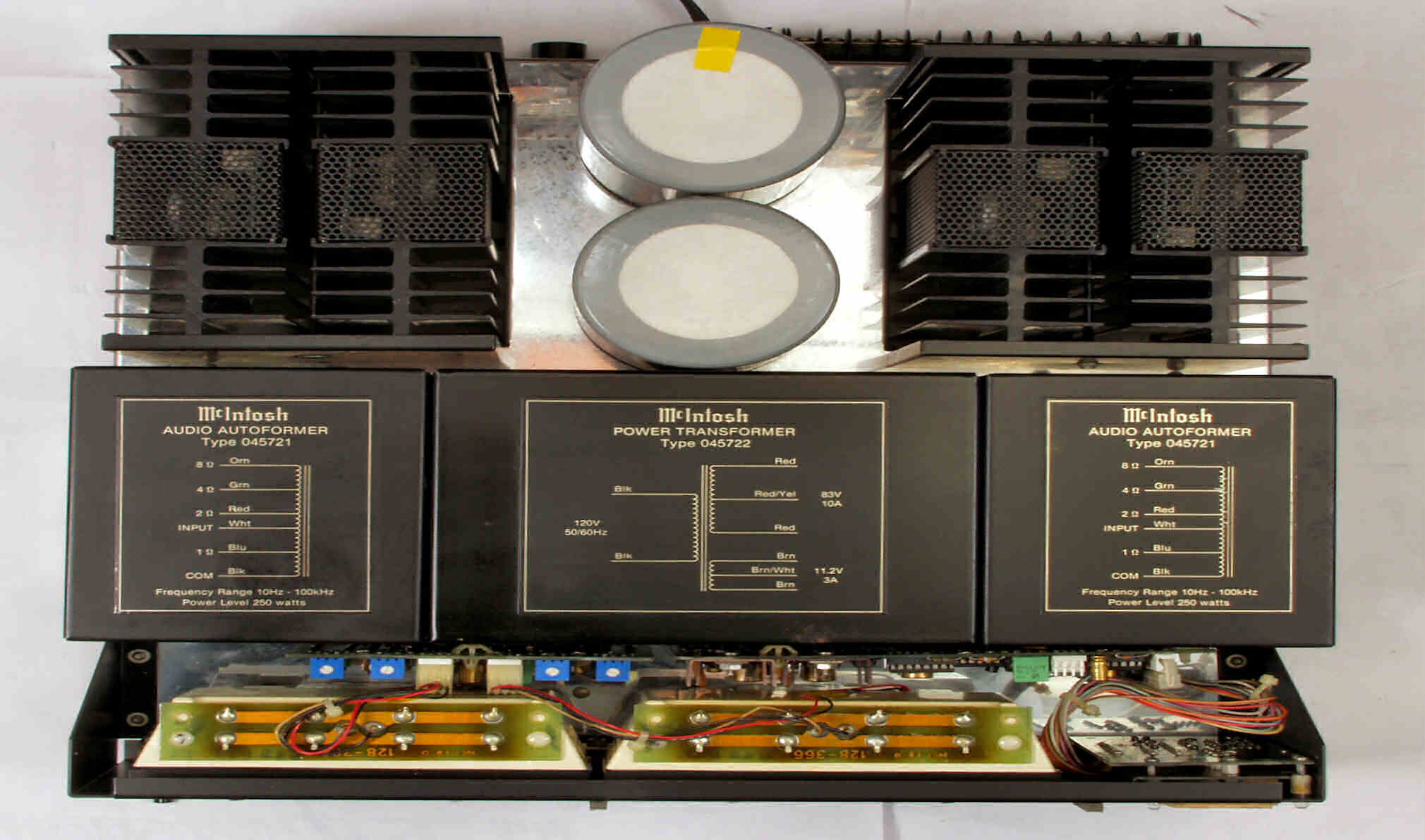

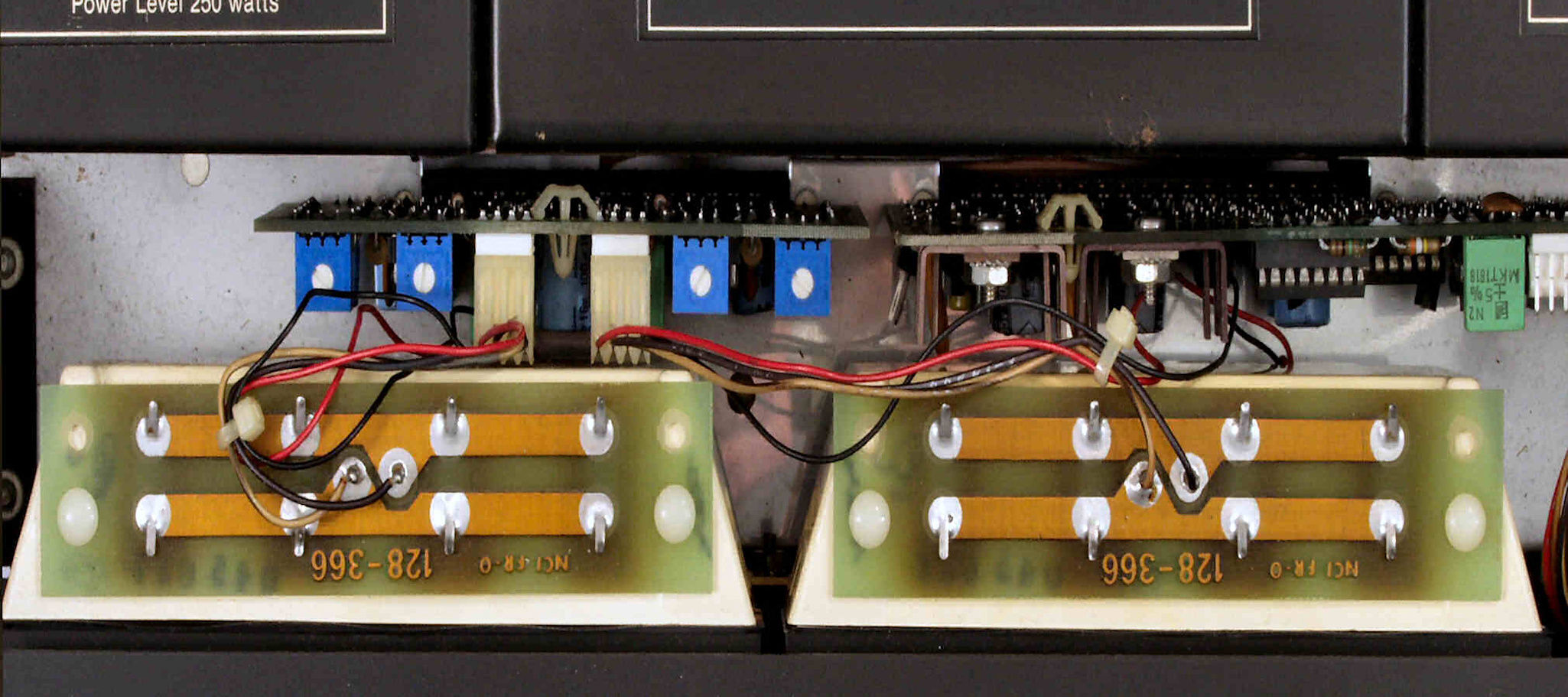

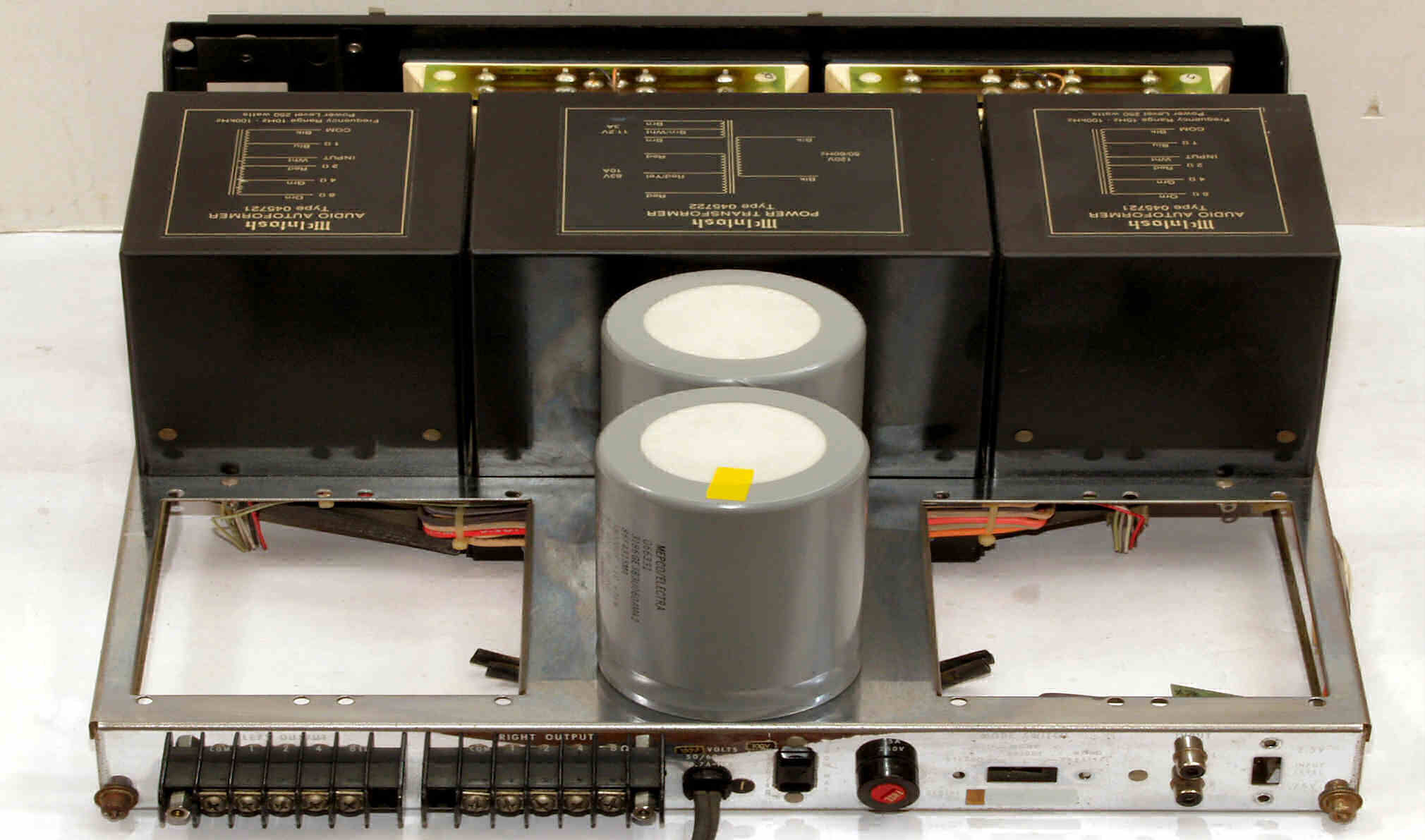

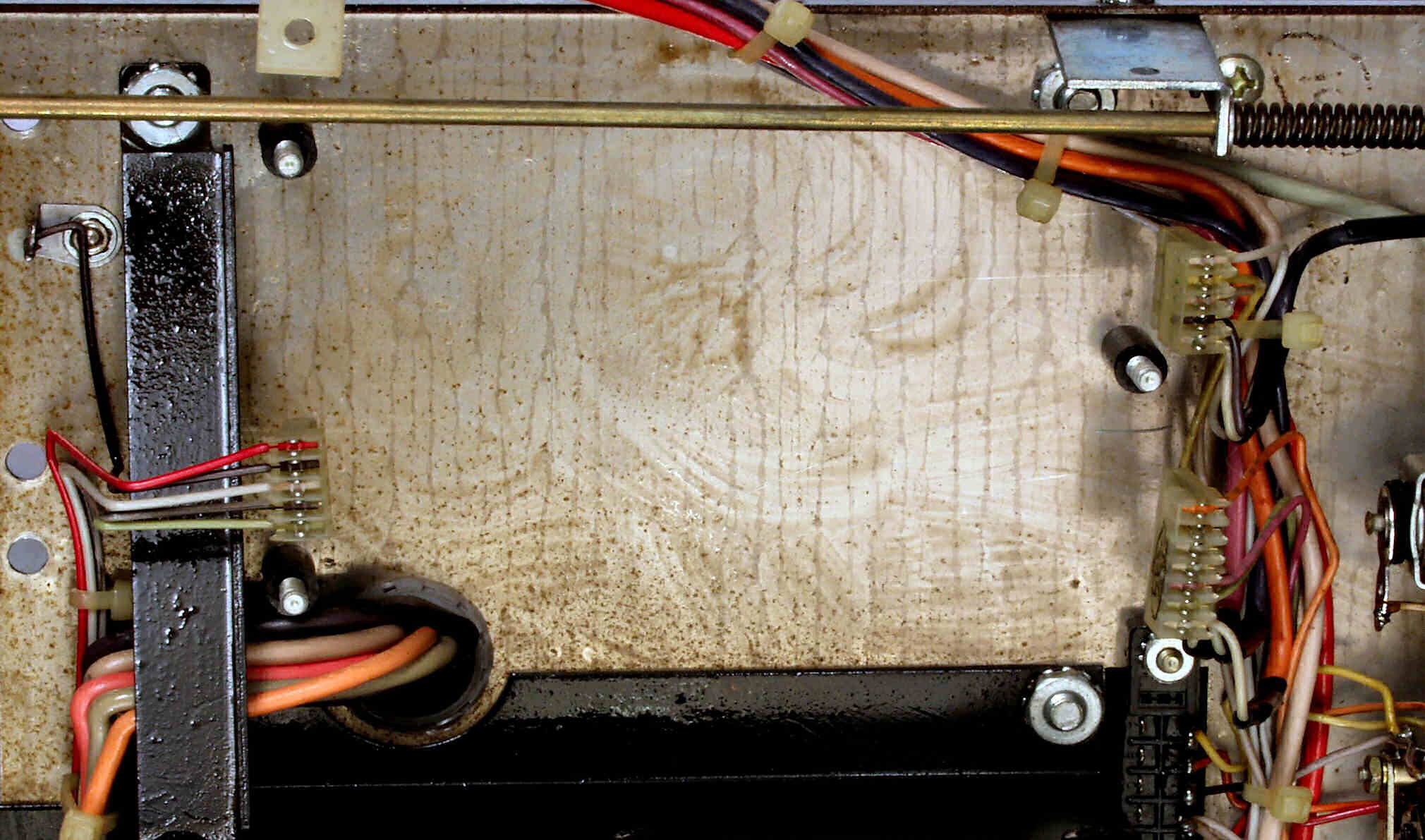

| A−2. 修理前点検中 下ケースと全面パネルを取り、下から見る |
![]() |

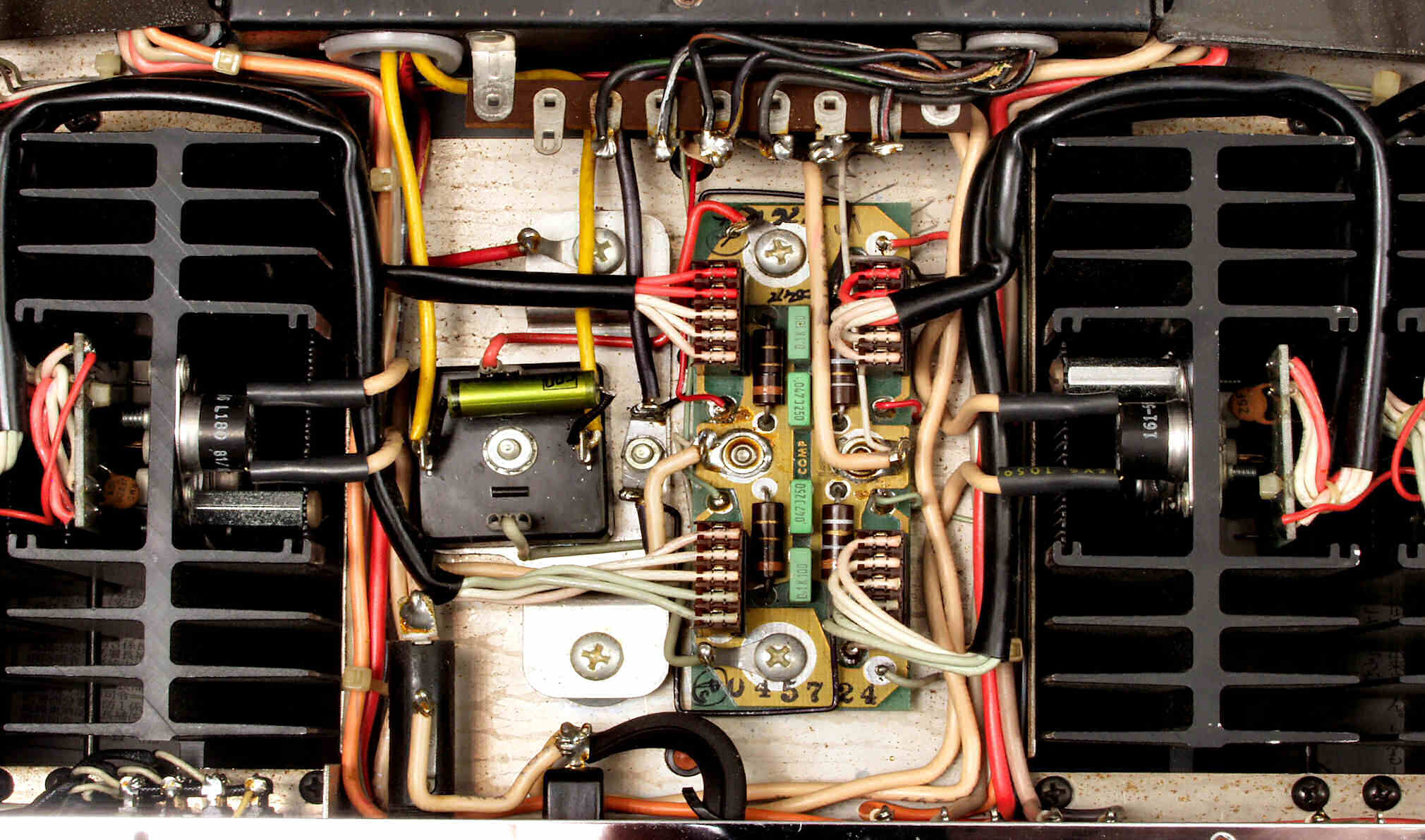

| A−4. 修理前点検中 電源・整流部分 |
![]() |

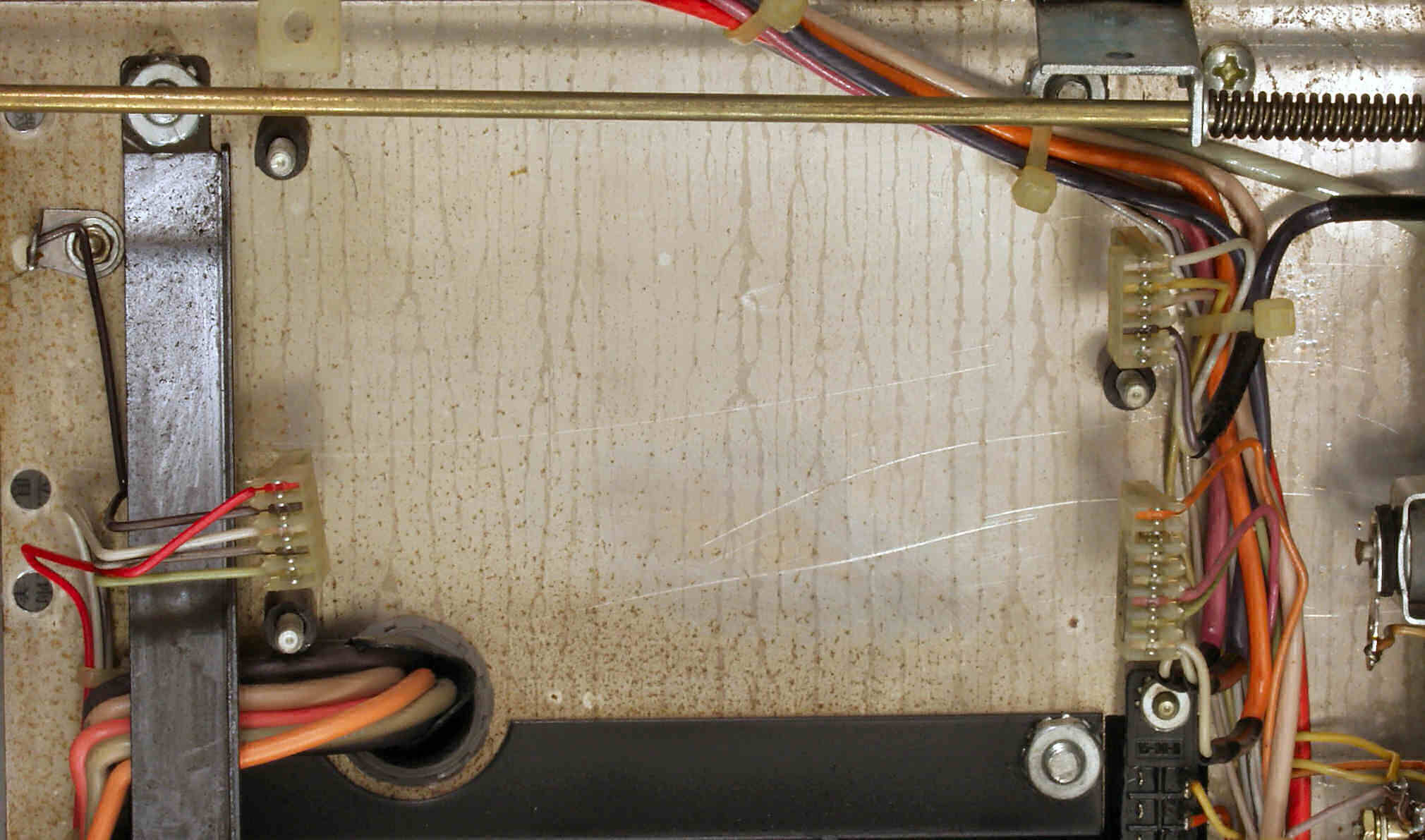

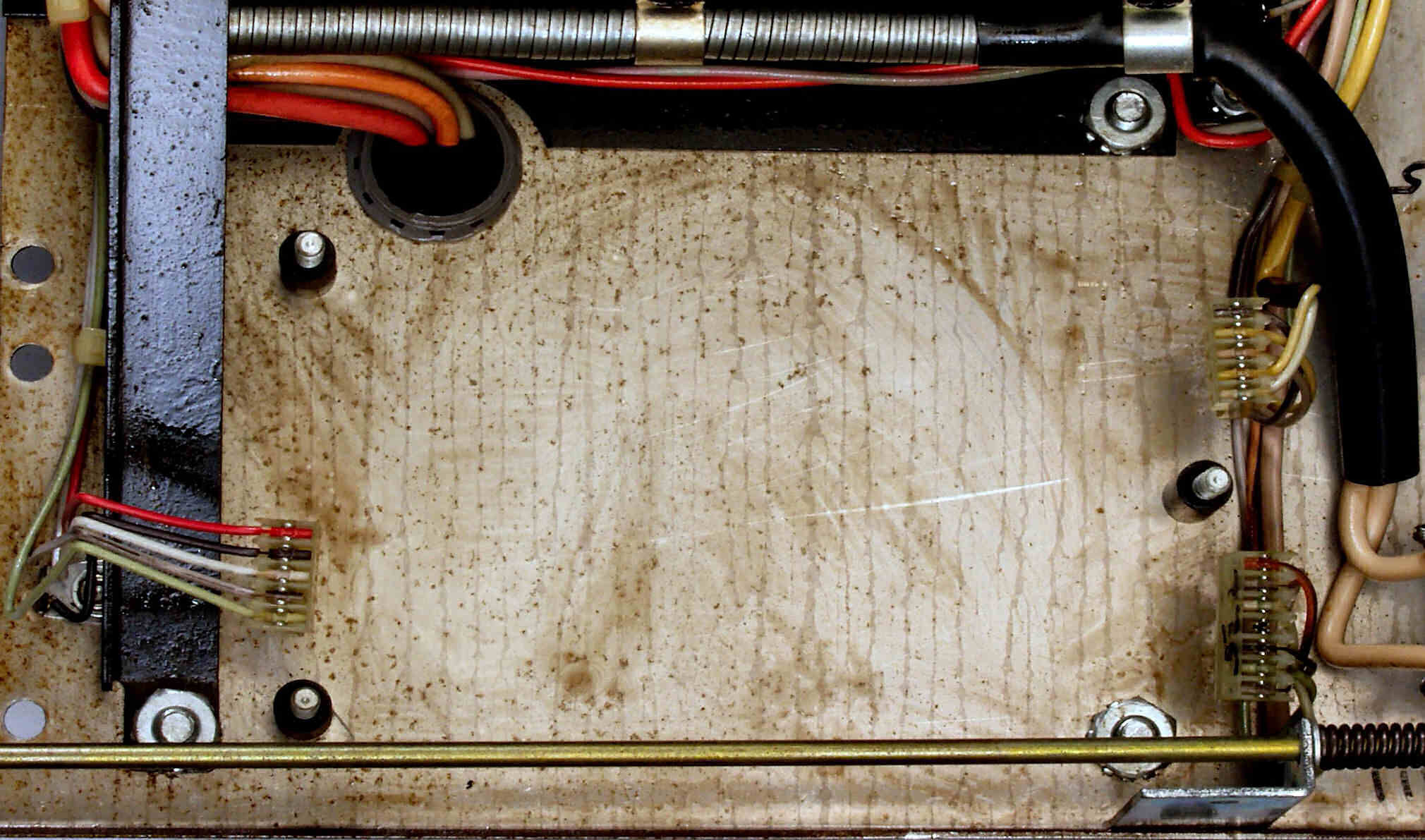

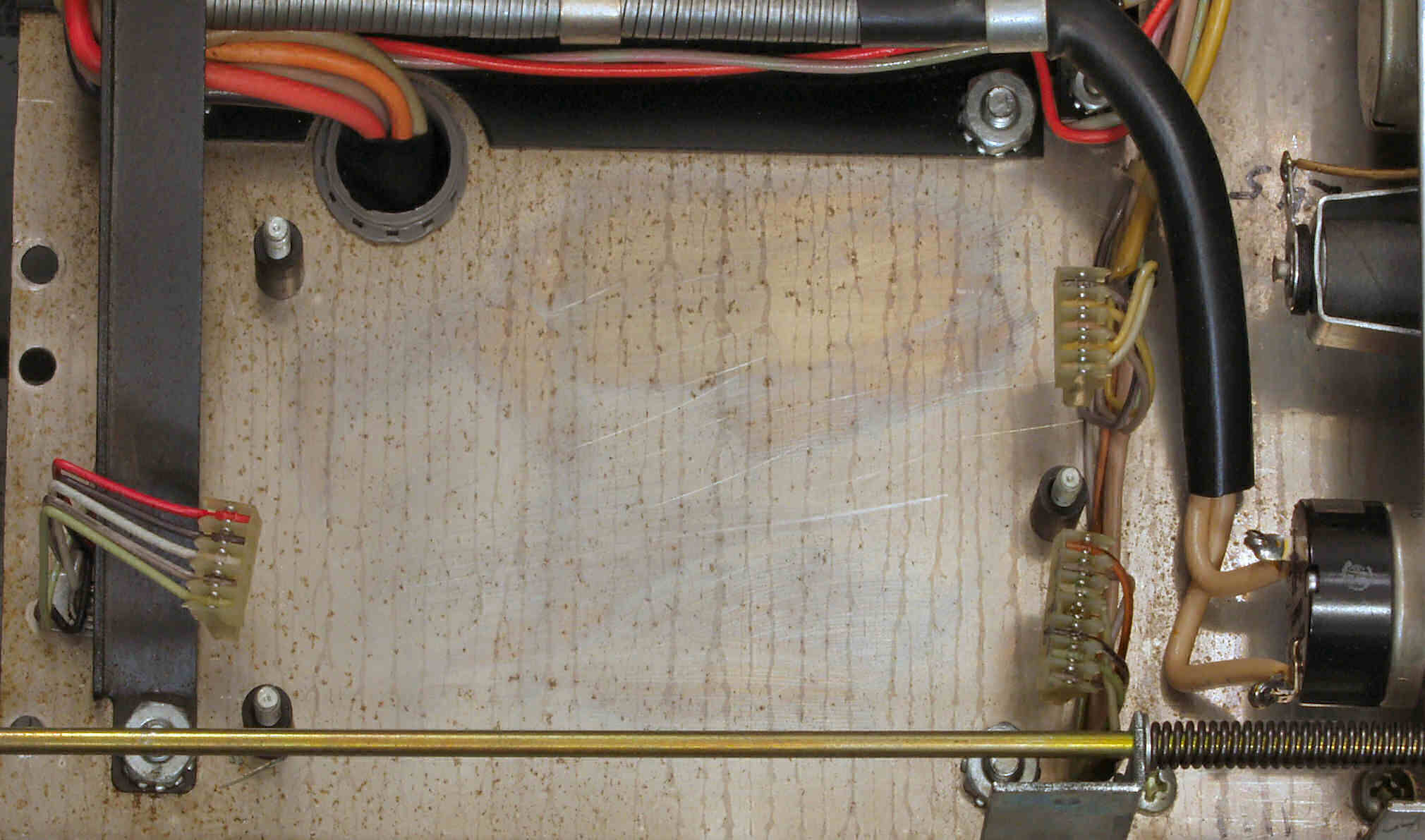

| A−5A. 修理前点検中 R−AMP基板下のステンレスシャーシの錆び、ステンレスは釘1本+水分で錆が発生する |
![]() |
| A−5B. 修理前点検中 L−AMP基板下のステンレスシャーシの錆び、ステンレスは釘1本+水分で錆が発生する |
![]() |

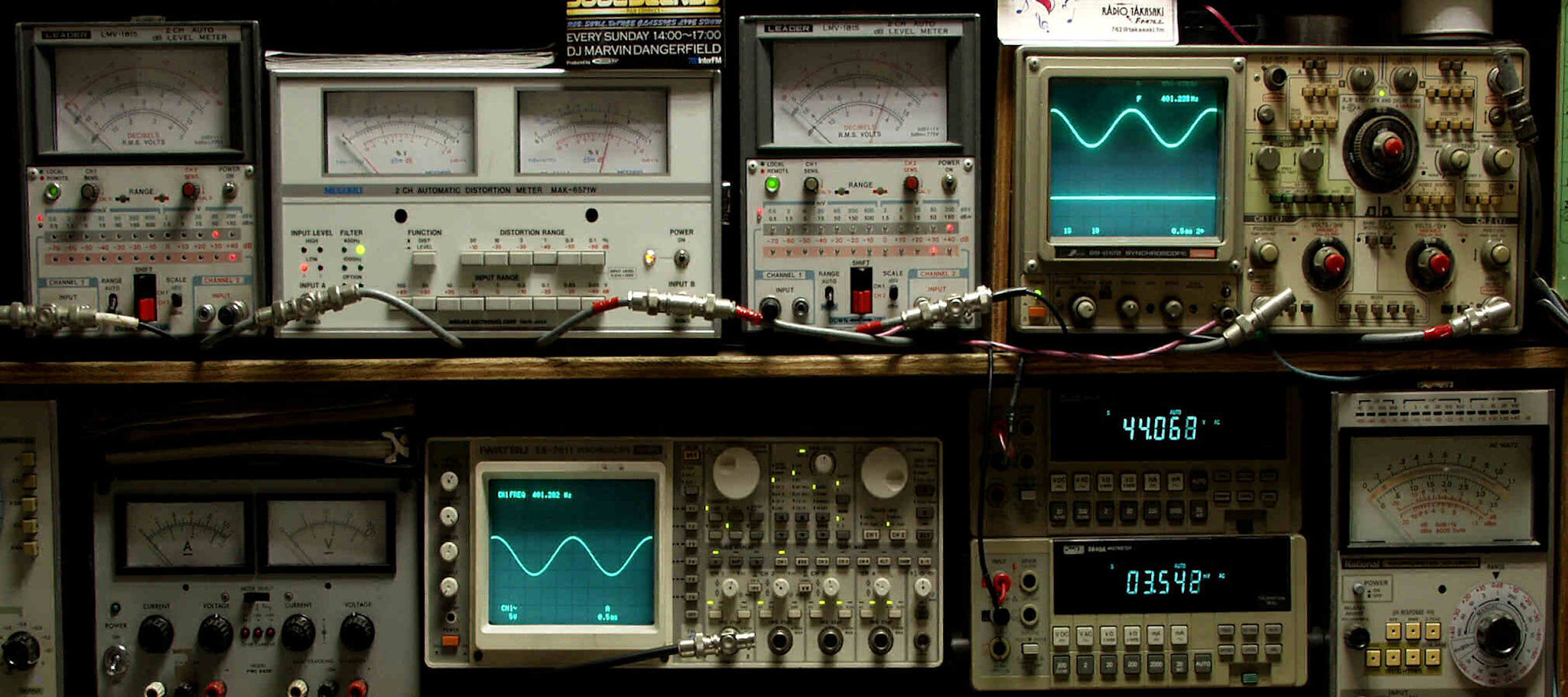

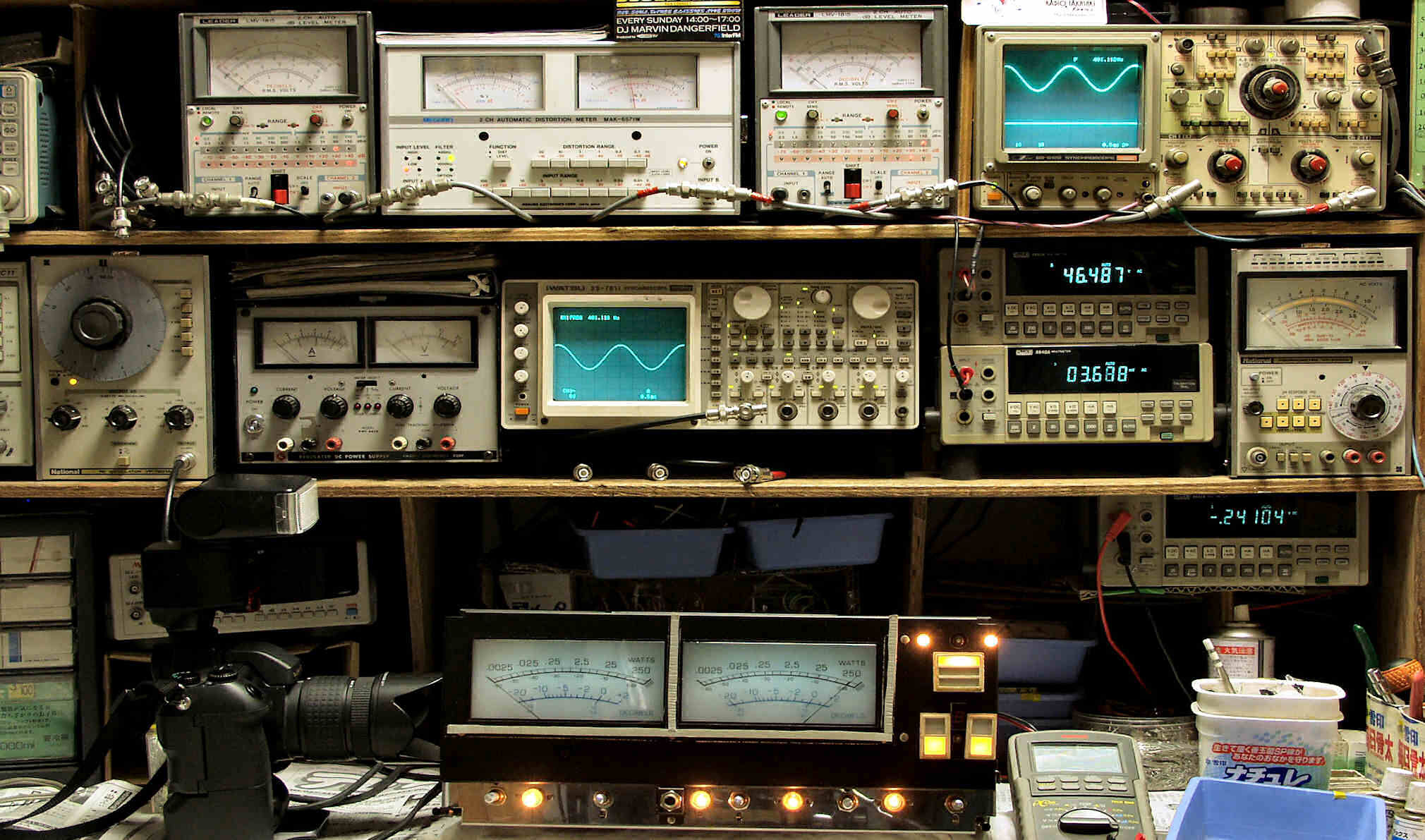

| AE. 修理前測定 AE−1. 出力・歪み率測定 <見方> 下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定 下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル) 下段中右上=周波数計 上段左端 電圧計=L側出力電圧測定、黒針のみ使用 上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力 上段中右 電圧計=R側出力電圧測定、赤針のみ使用 上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測) 下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定 |
![]() |
| E−2A. R−SP出力44V=242W。 0.6%歪み(1%レンジ) 1000HZ。 |
![]() |
| E−2B. R−SP出力45V=253W。 0.7%歪み(1%レンジ) 400HZ。 |
![]() |
| E−3A. L−SP出力45V=253W。 0.7%歪み(1%レンジ) 1000HZ |
![]() |
| E−3B. L−SP出力45V=253W。 0.9%歪み(1%レンジ) 400HZ。 |
![]() |

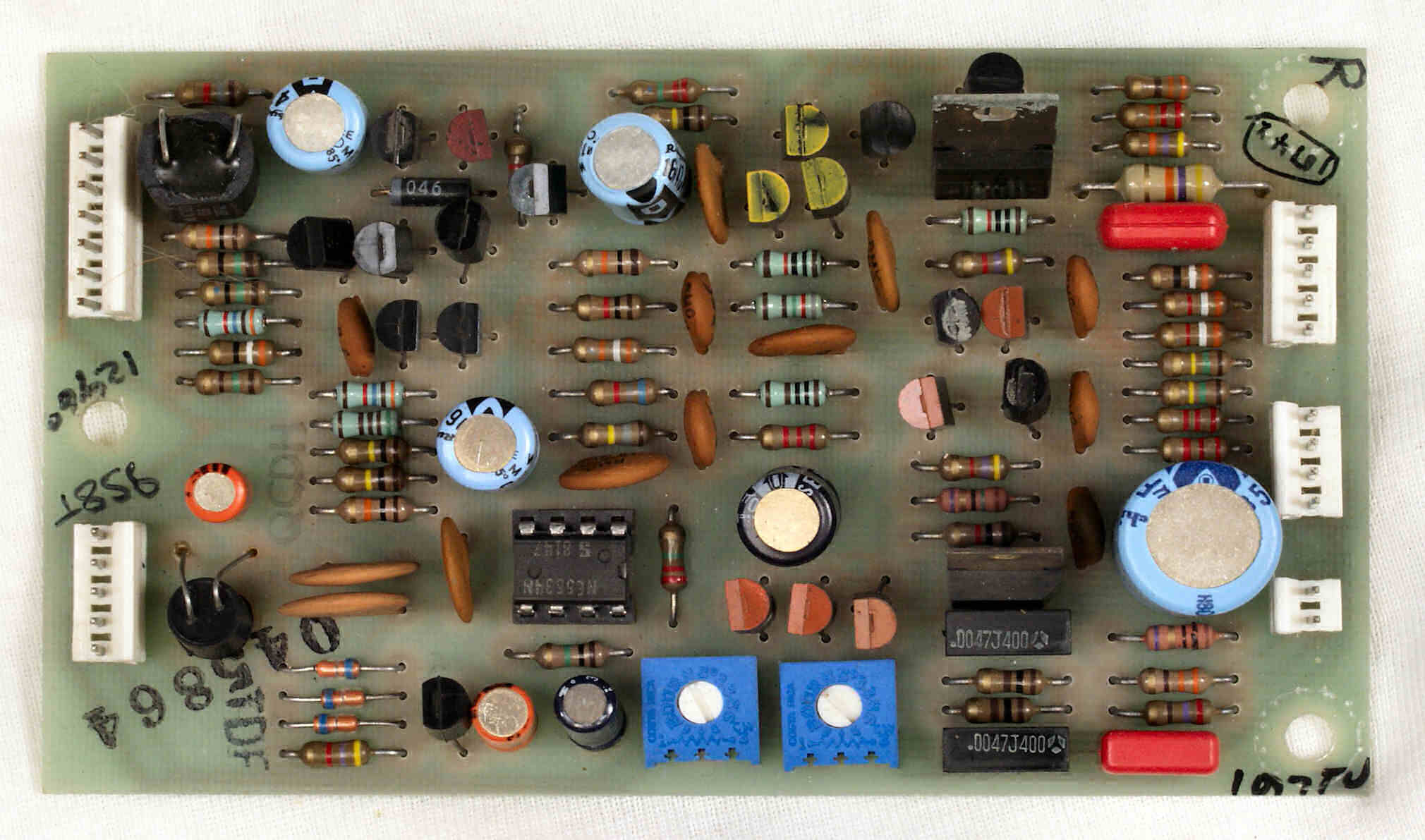

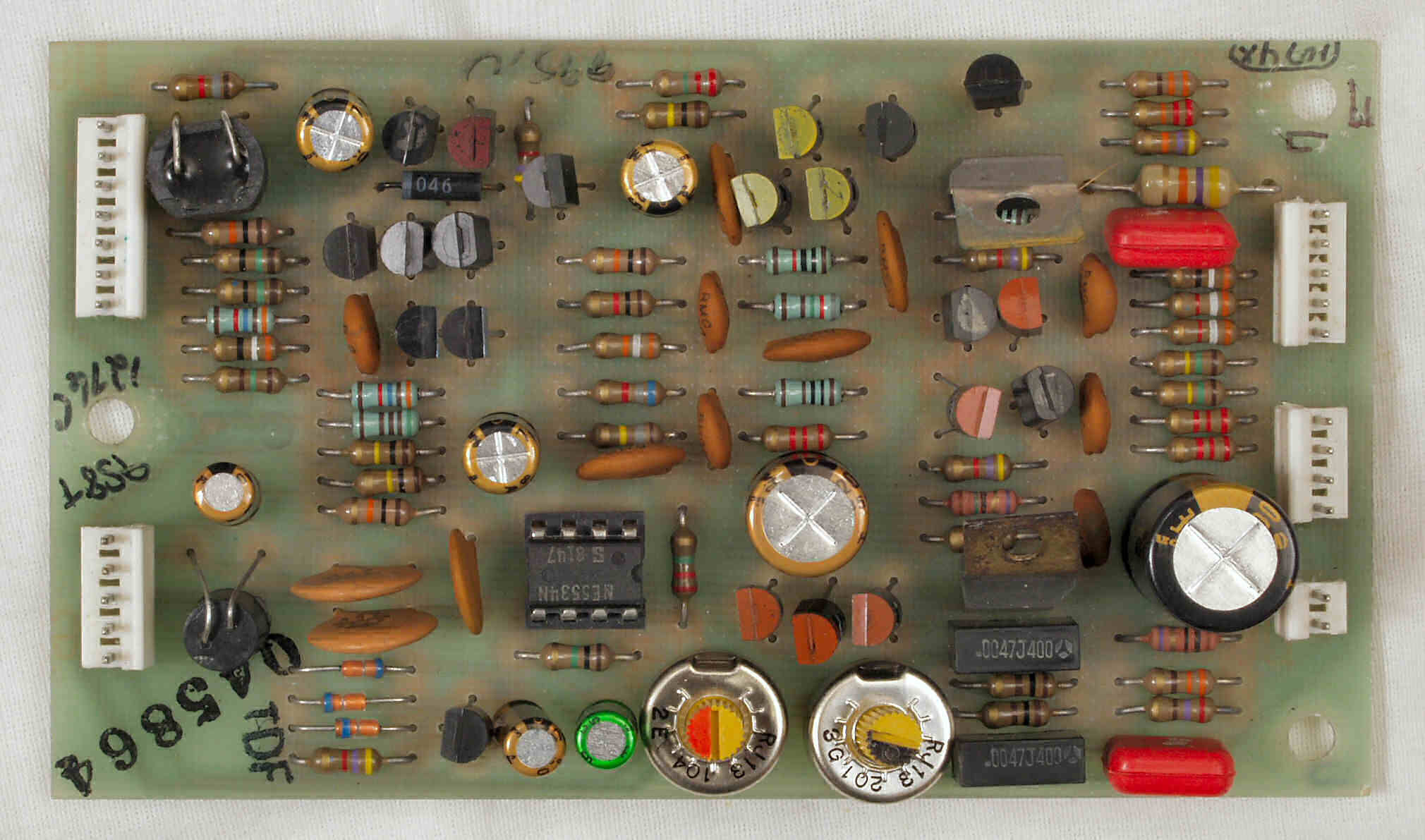

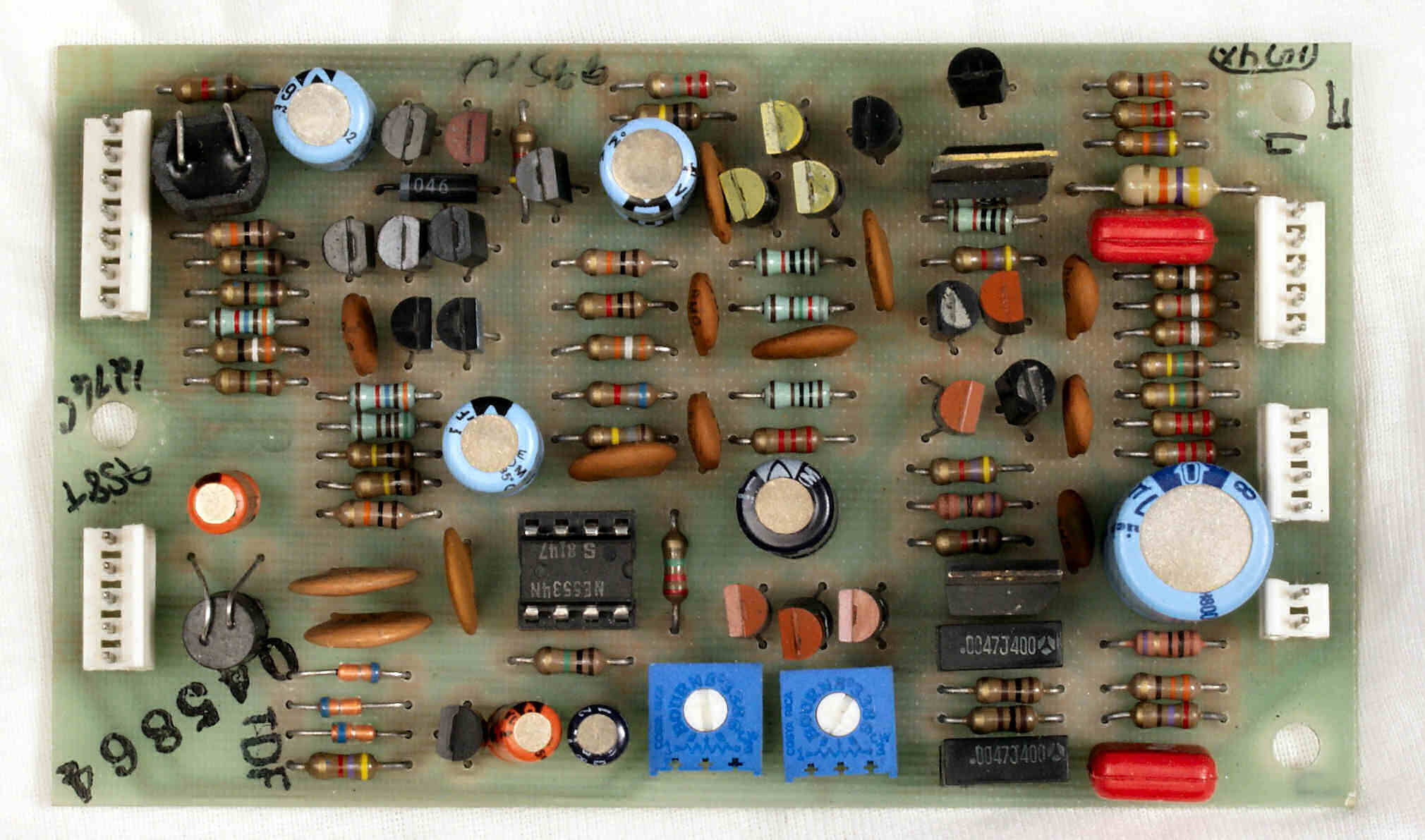

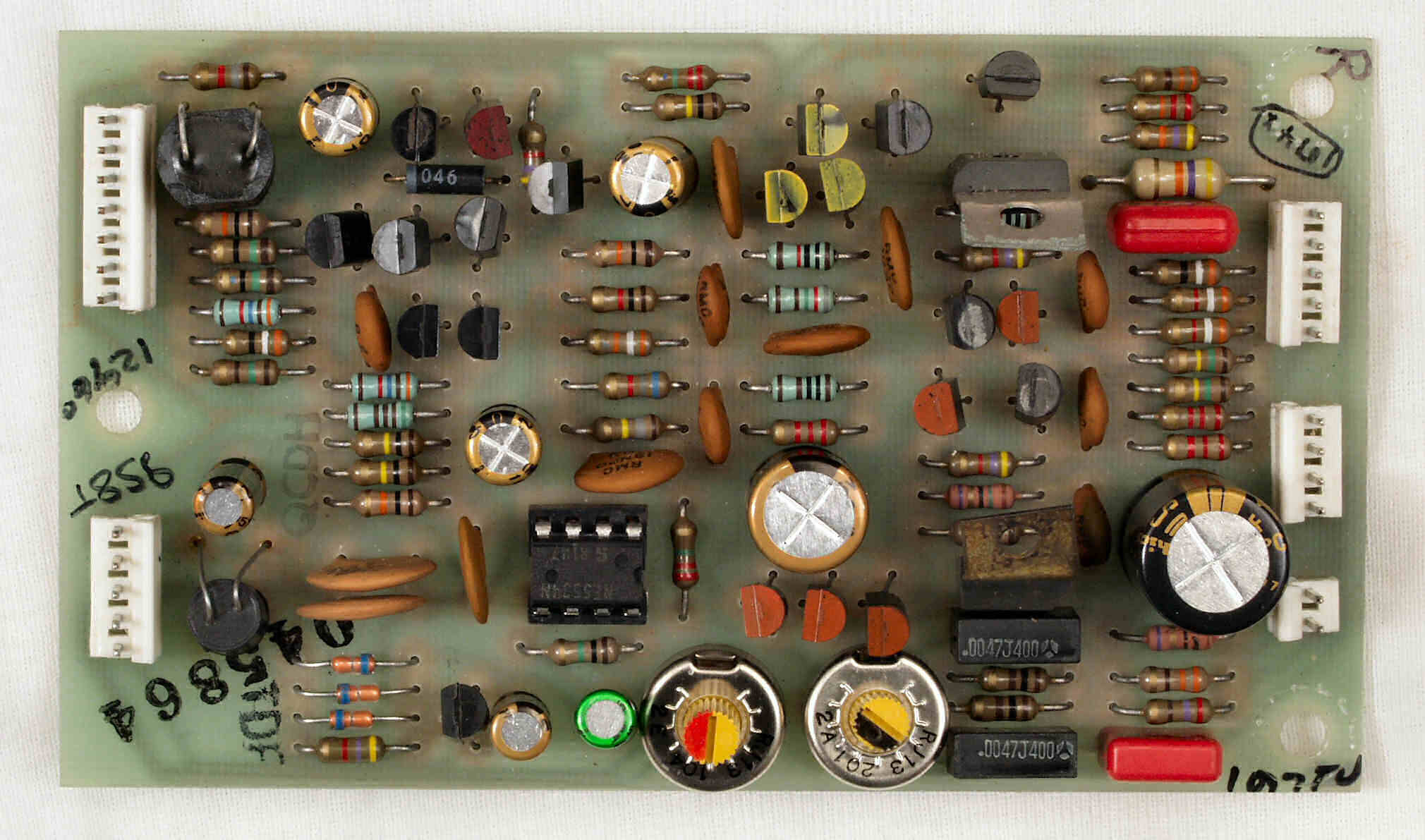

| C. 修理状況 C−1A. 修理前 R−AMP基板 |
![]() |

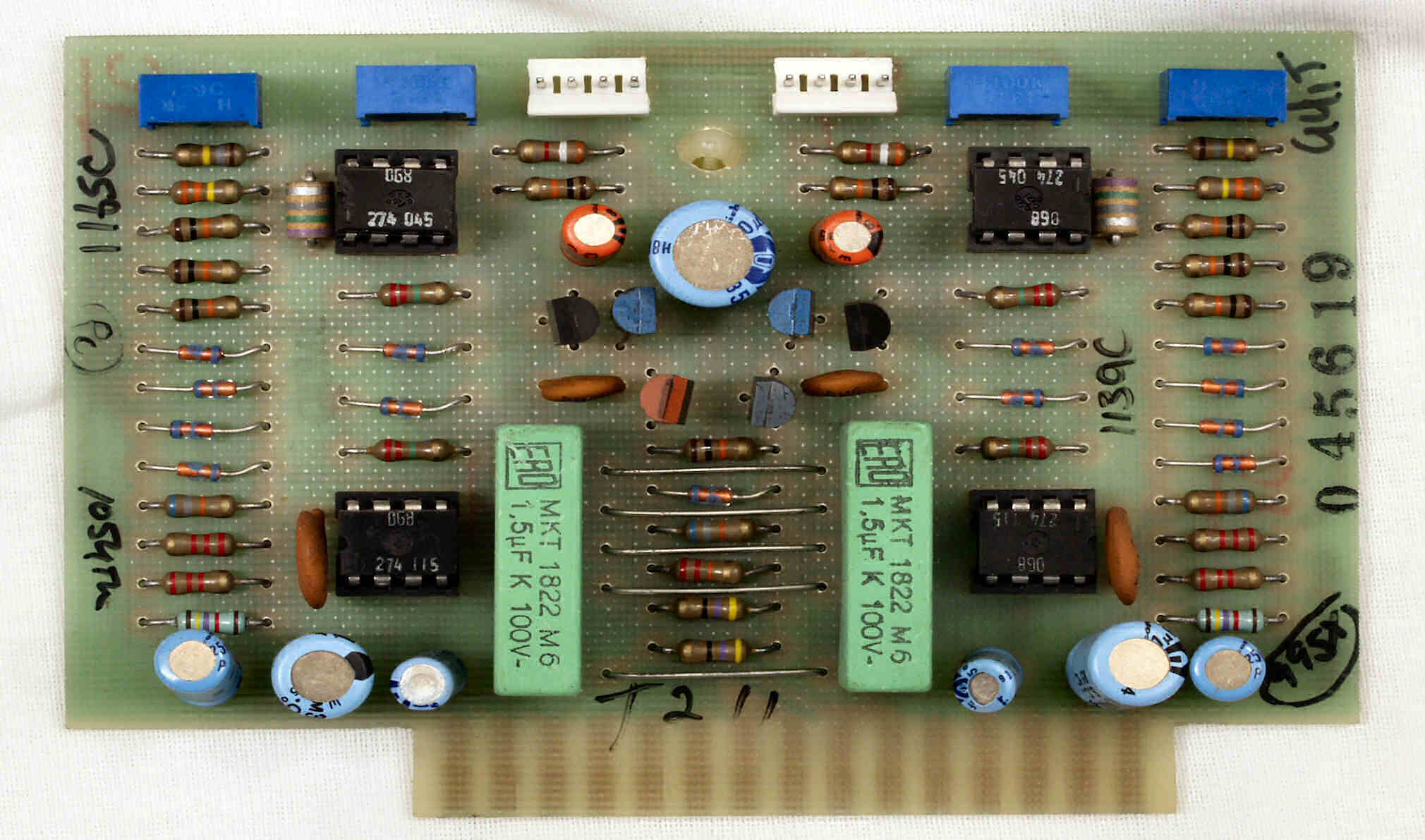

| C−1B. 修理後 R−AMP基板 OP−AMP(撮影後)、電解コンデンサー9個、半固定VR2個交換 |
![]() |

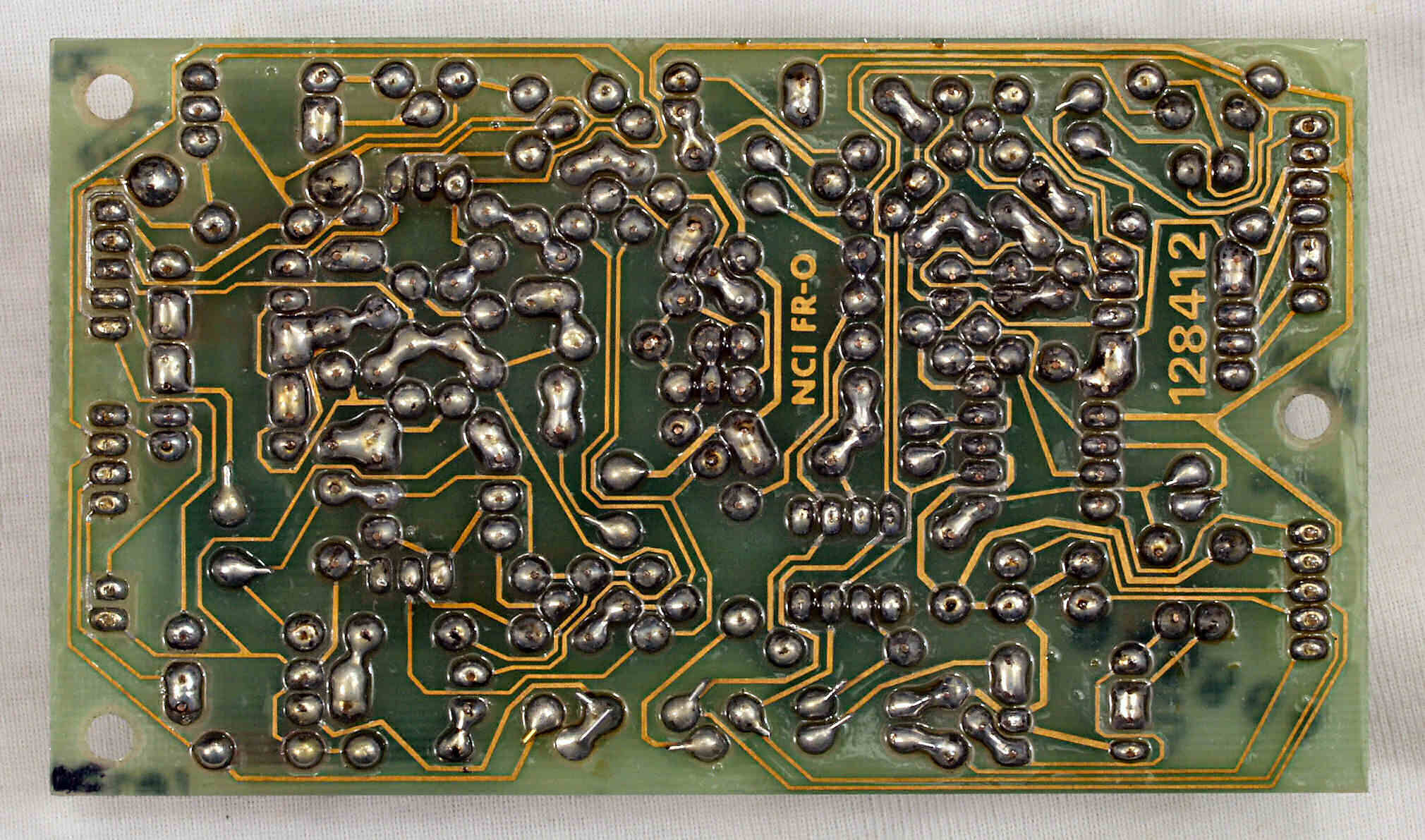

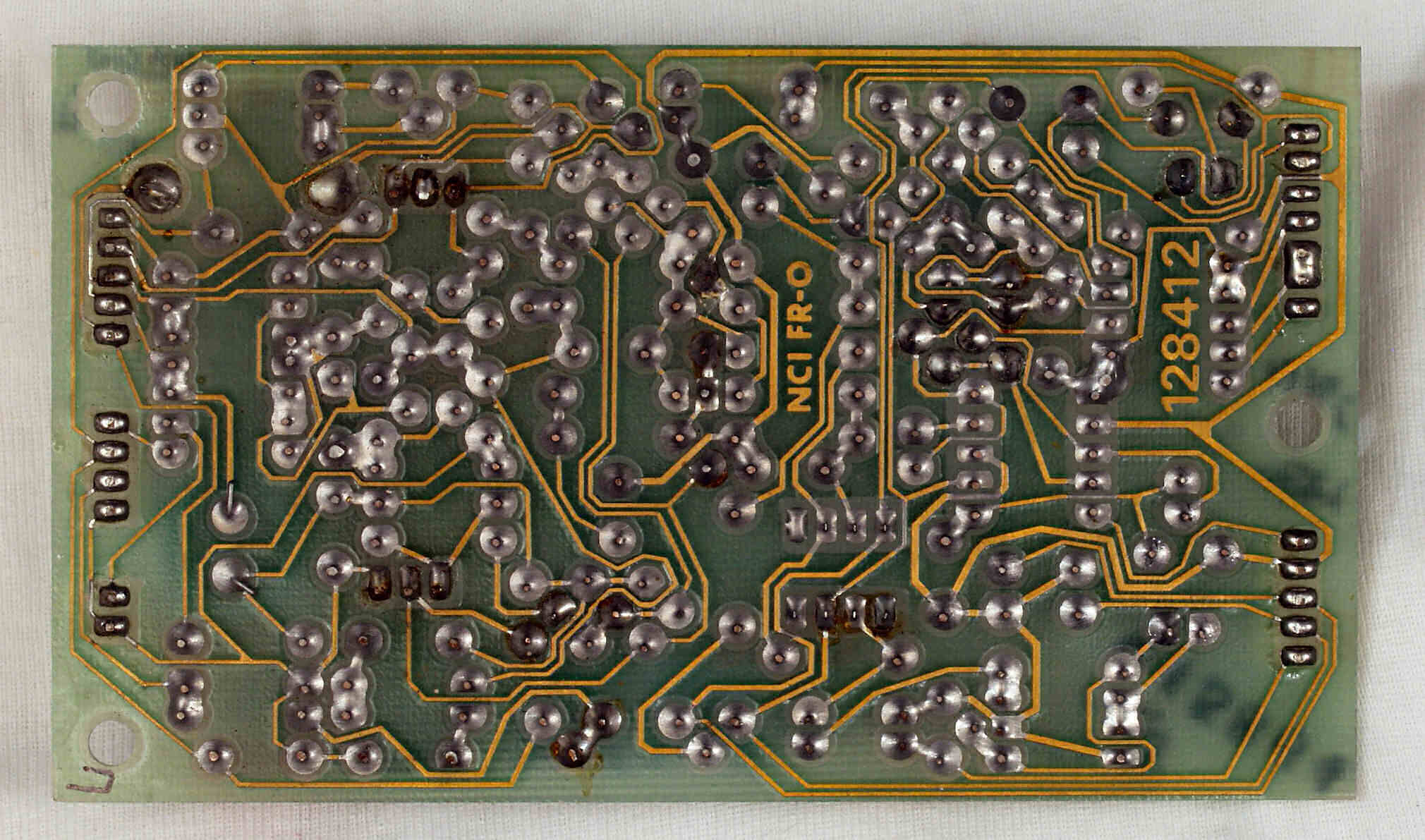

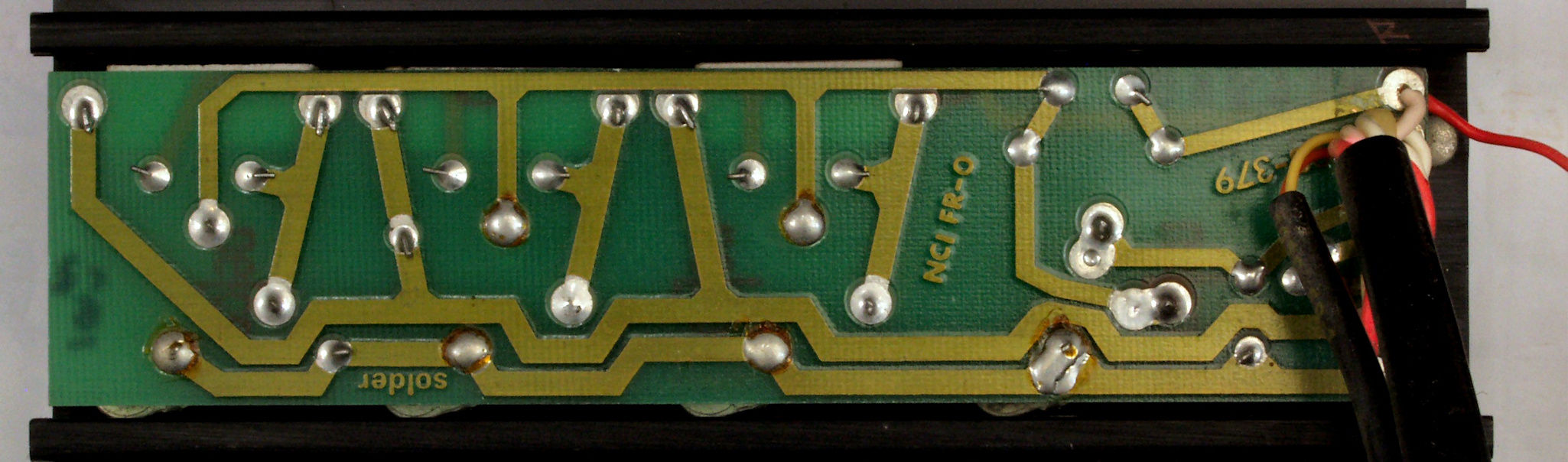

| C−1C. 修理前 R−AMP基板裏 |
![]() |

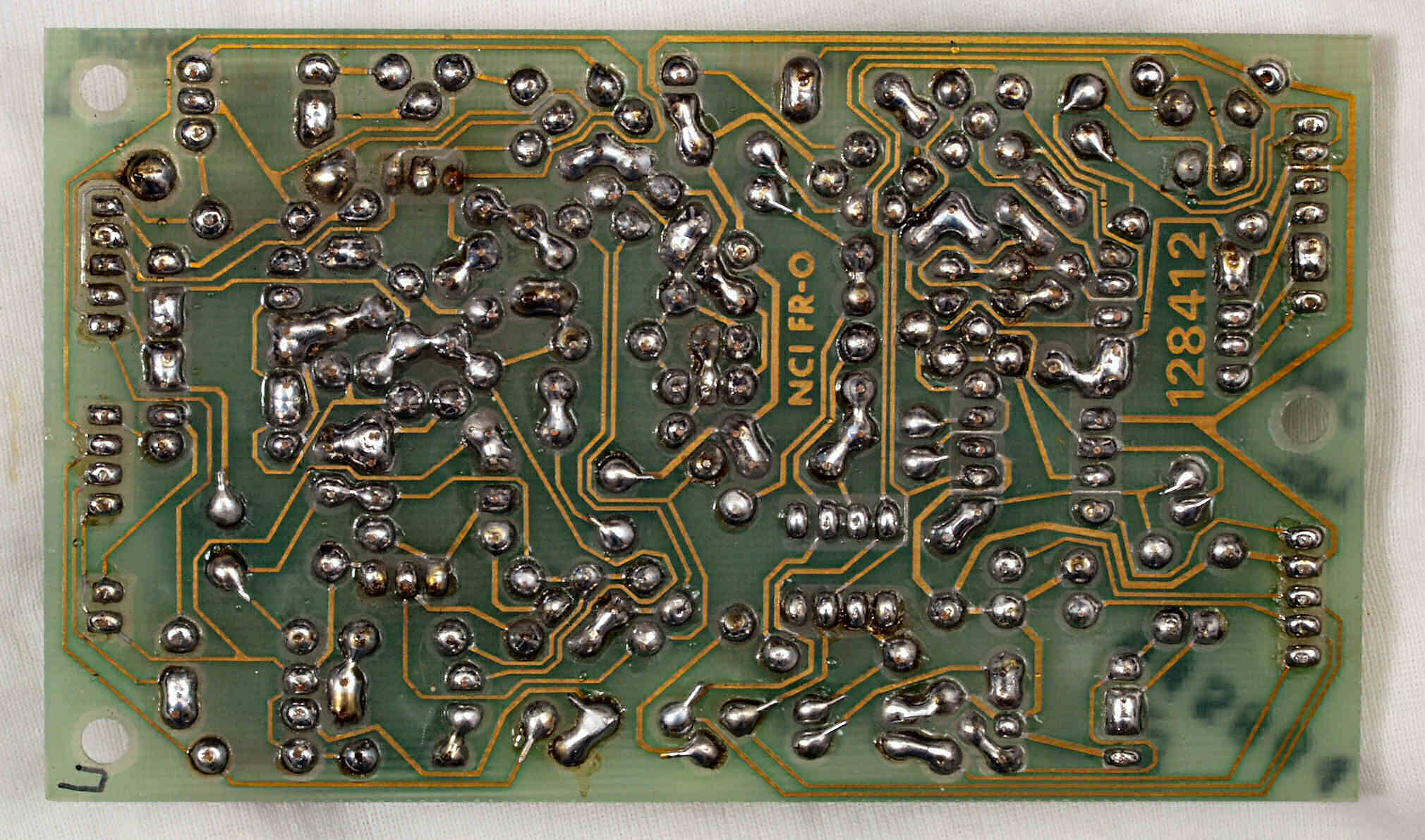

| C−1D. 修理(半田補正)後 R−AMP基板裏 |
![]() |
| C−1E. 完成R−AMP基板裏 洗浄後 |
![]() |

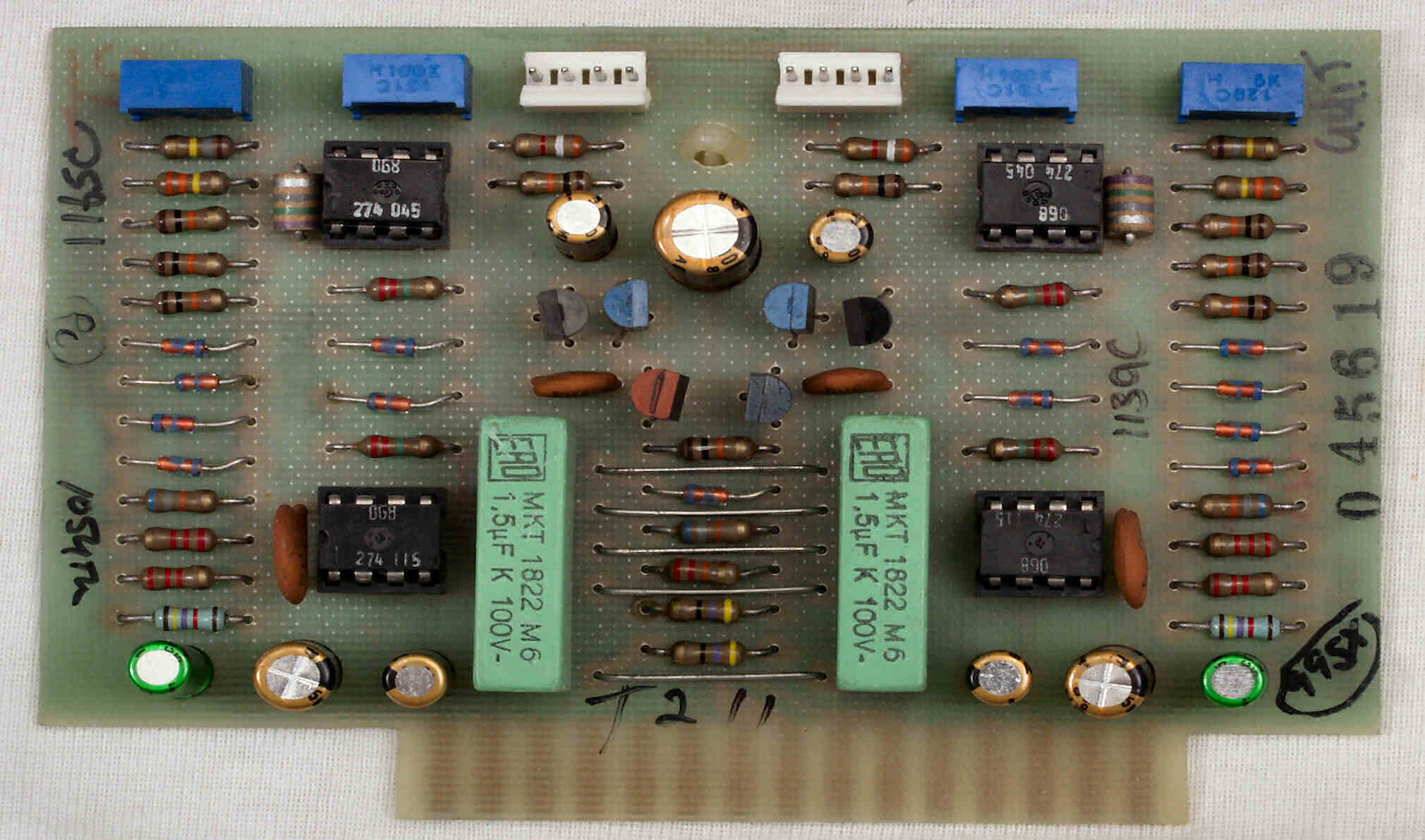

| C−2A. 修理前 L−AMP基板 |
![]() |
| C−2B. 修理後 L−AMP基板 OP−AMP(撮影後)、電解コンデンサー9個、半固定VR2個交換 |
![]() |

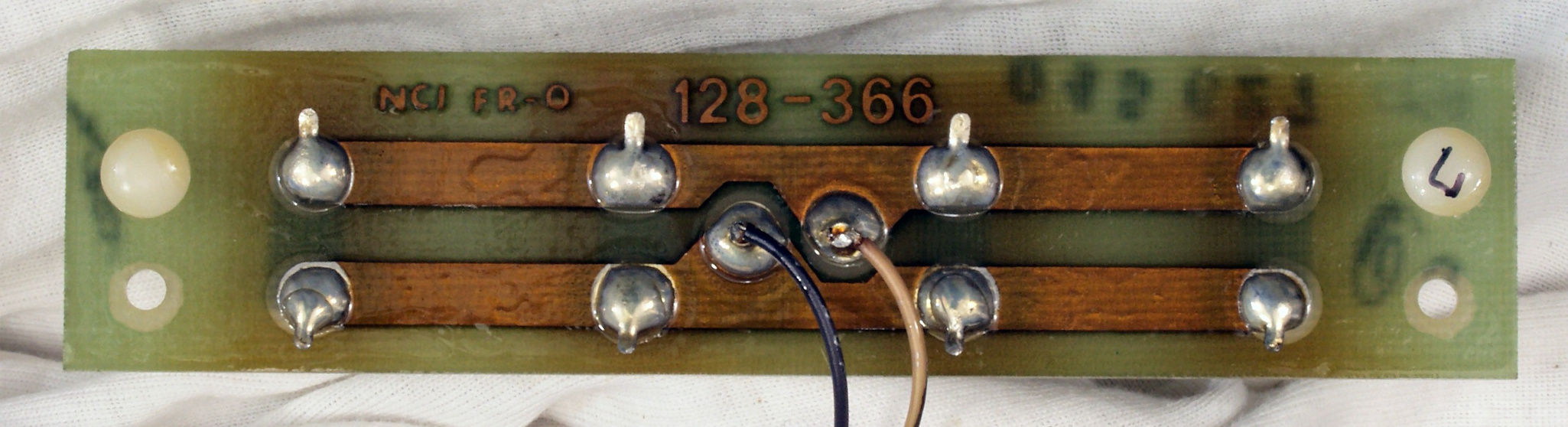

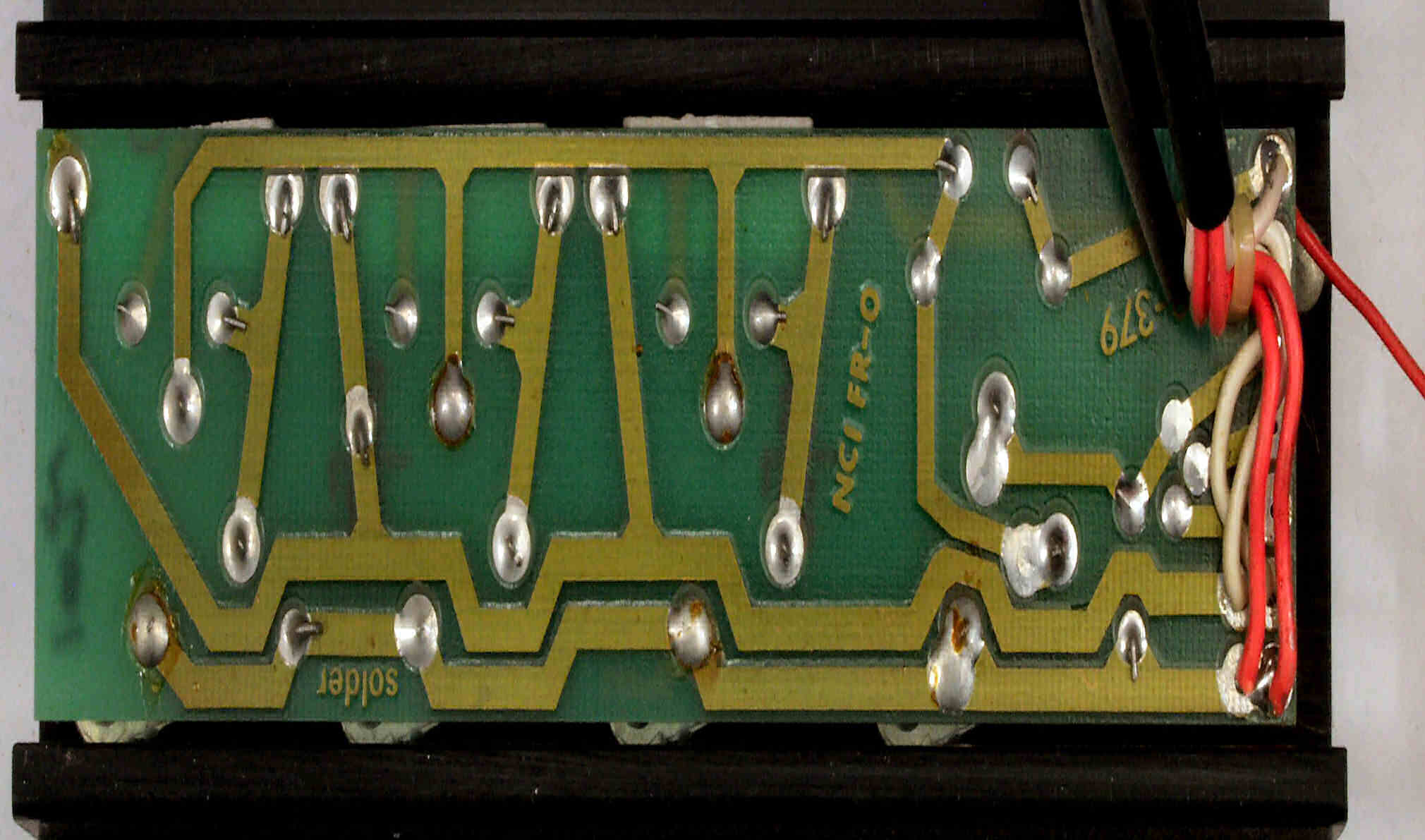

| C−2C. 修理前 L−AMP基板裏 |
![]() |
| C−2D. 修理(半田補正)後 L−AMP基板裏 |
![]() |
| C−2E. 完成L−AMP基板裏 洗浄後 |
![]() |

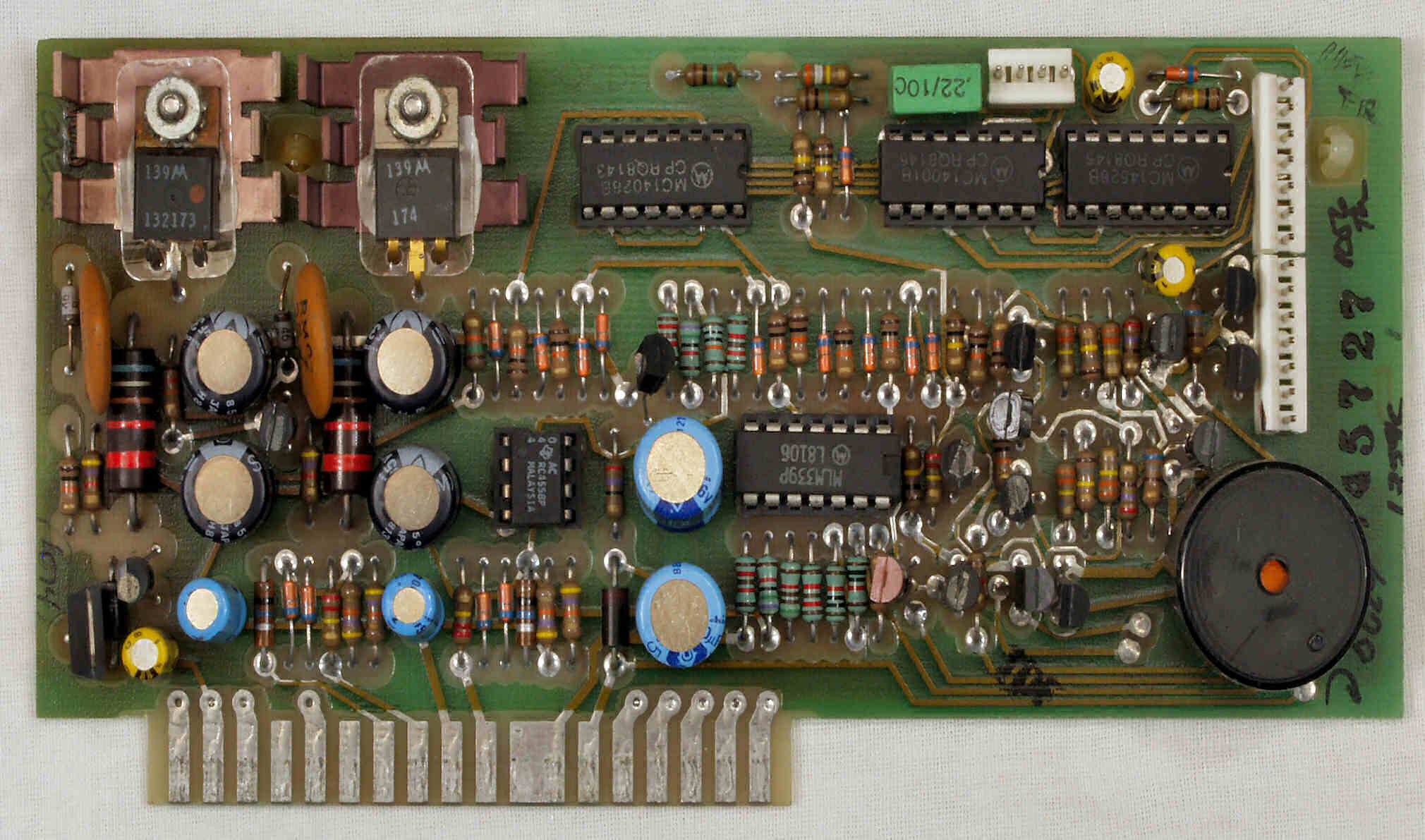

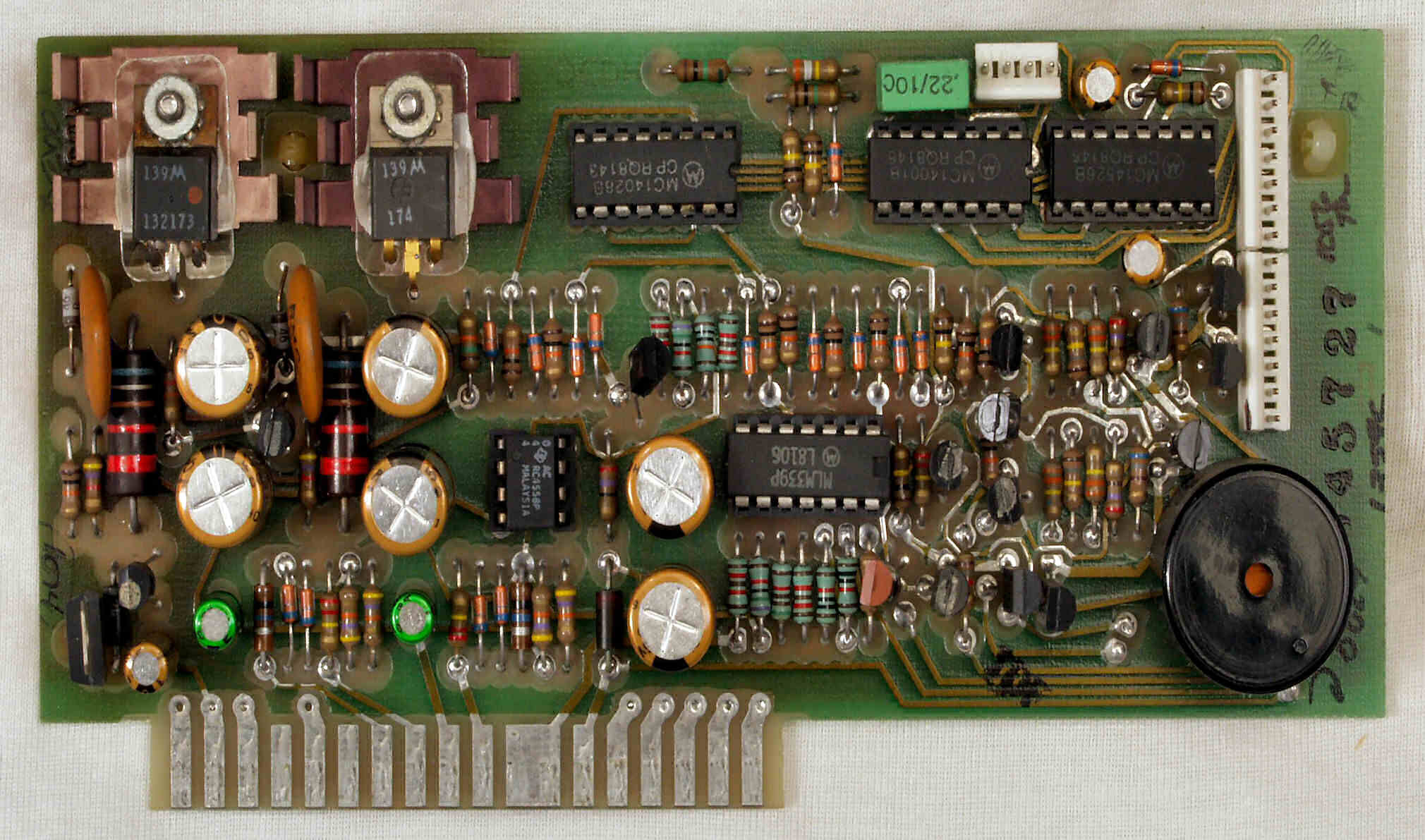

| C−3A. 修理前 定電圧・制御基板 |
![]() |
| C−3B. 修理後 定電圧・制御基板 電解コンデンサー11個交換 |
![]() |

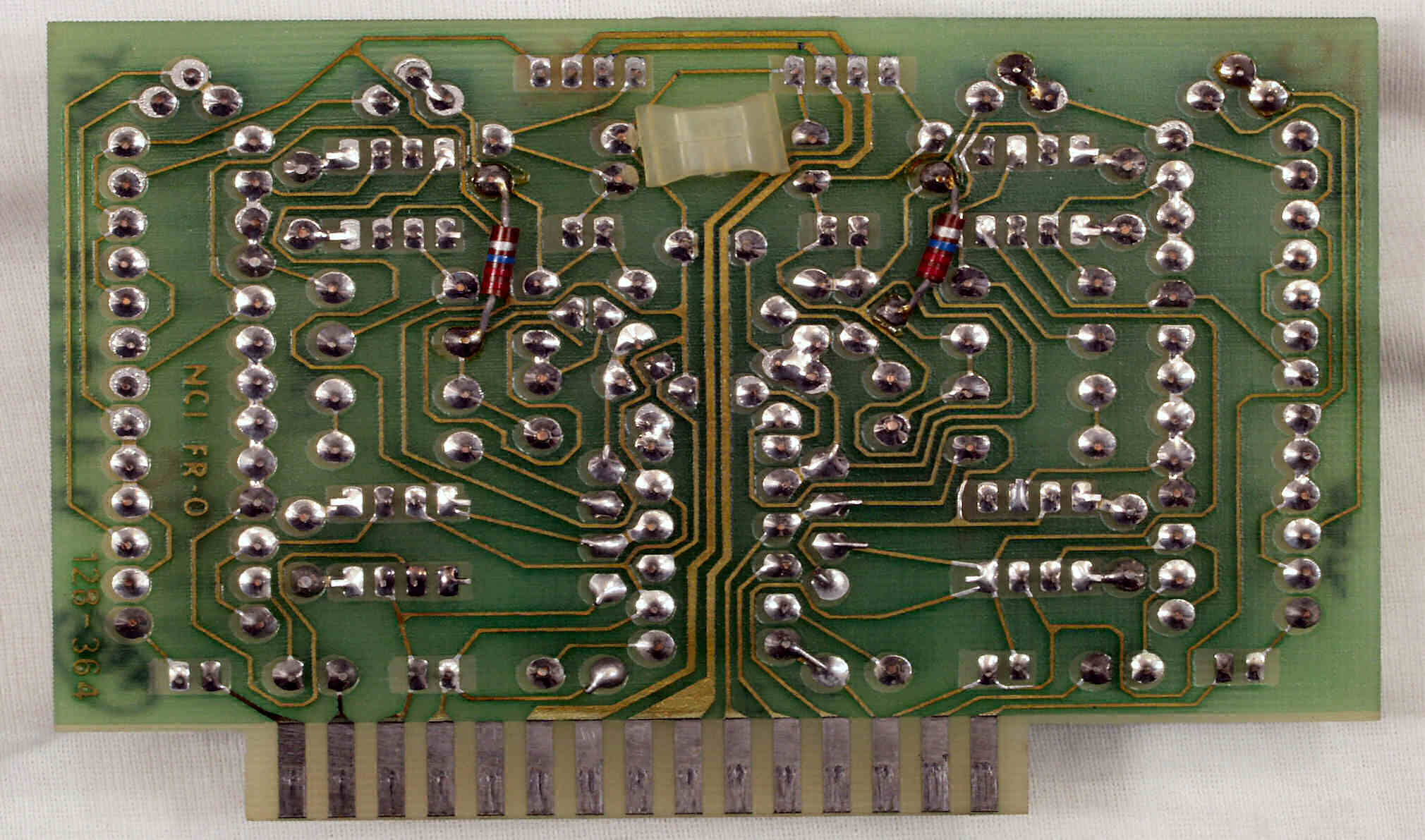

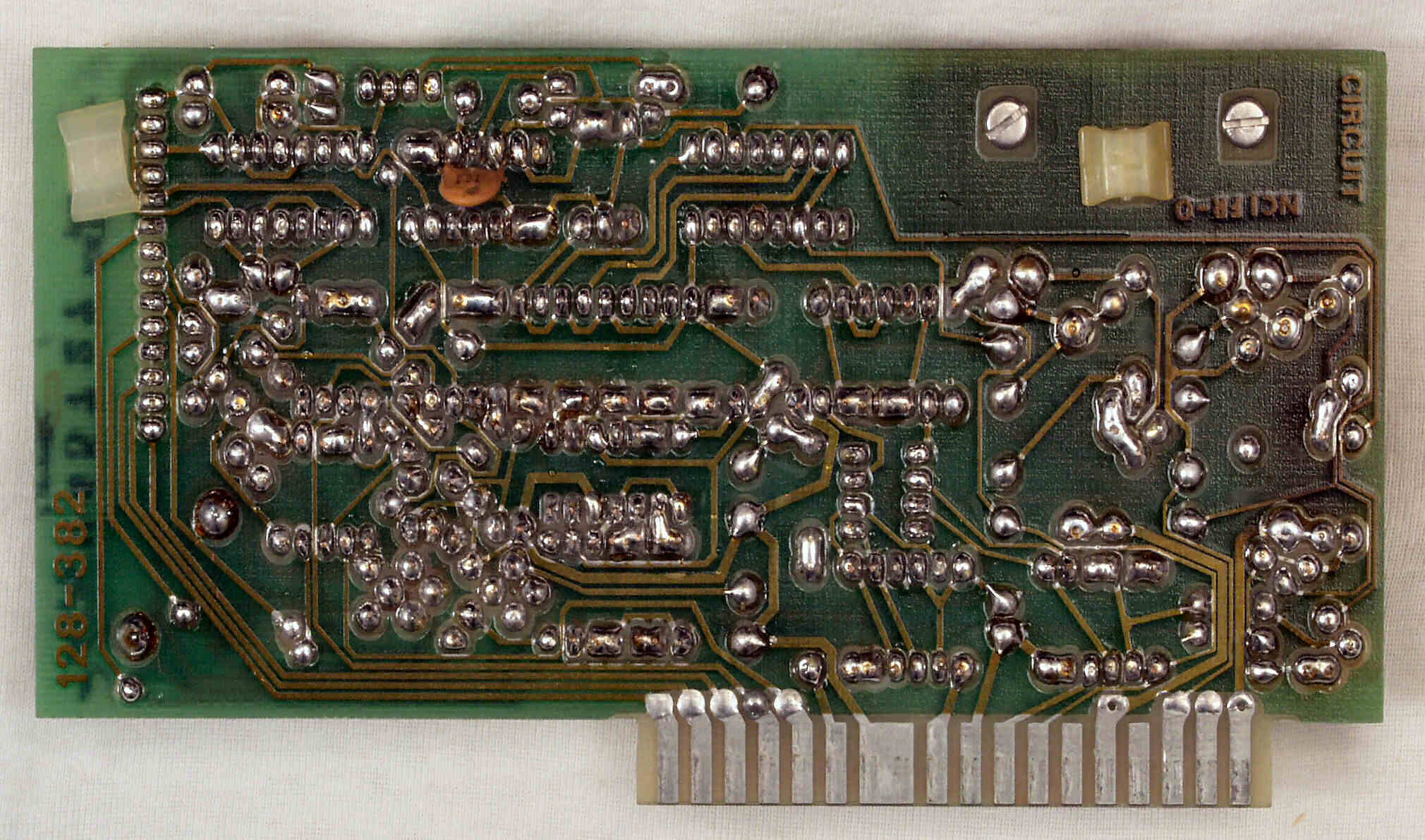

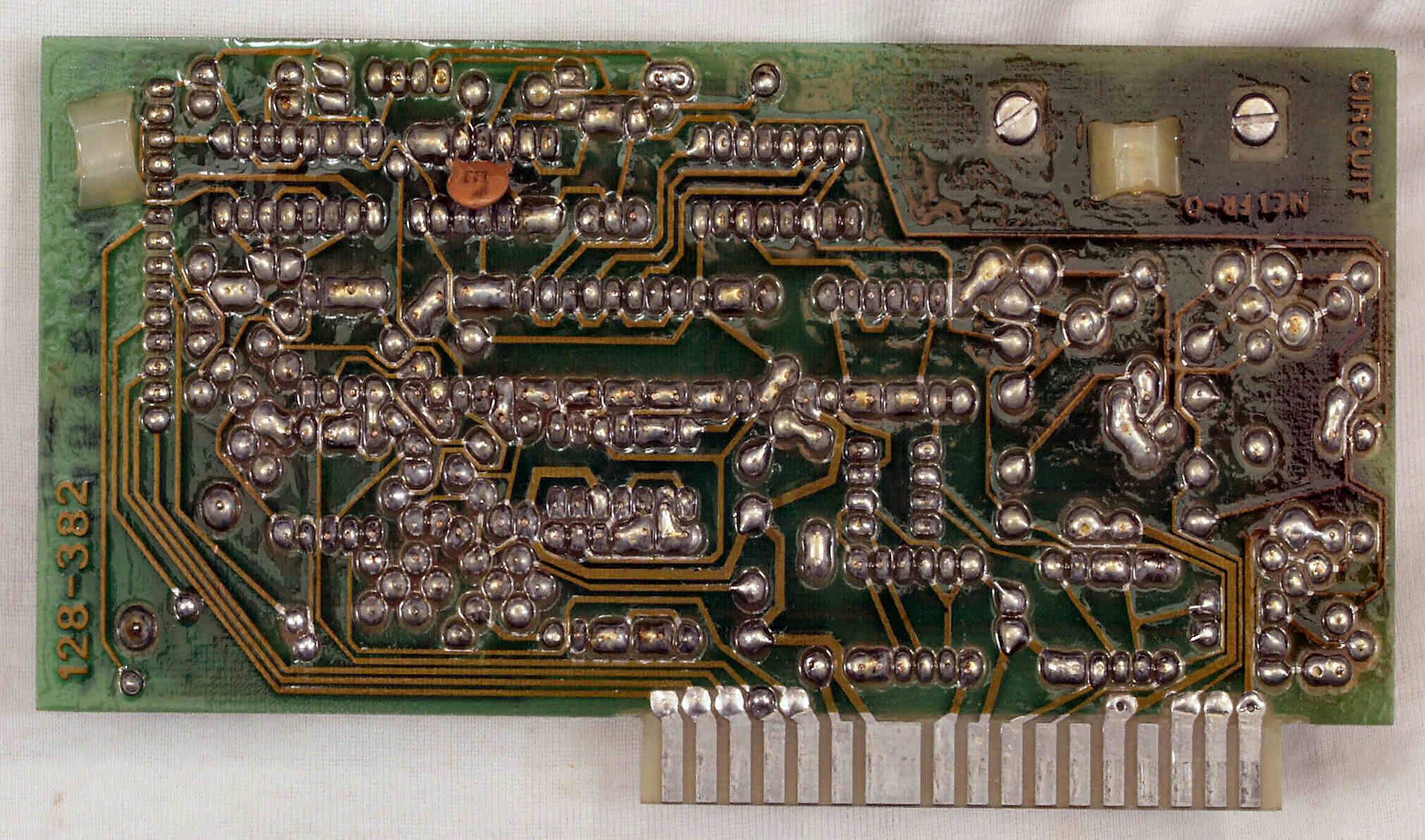

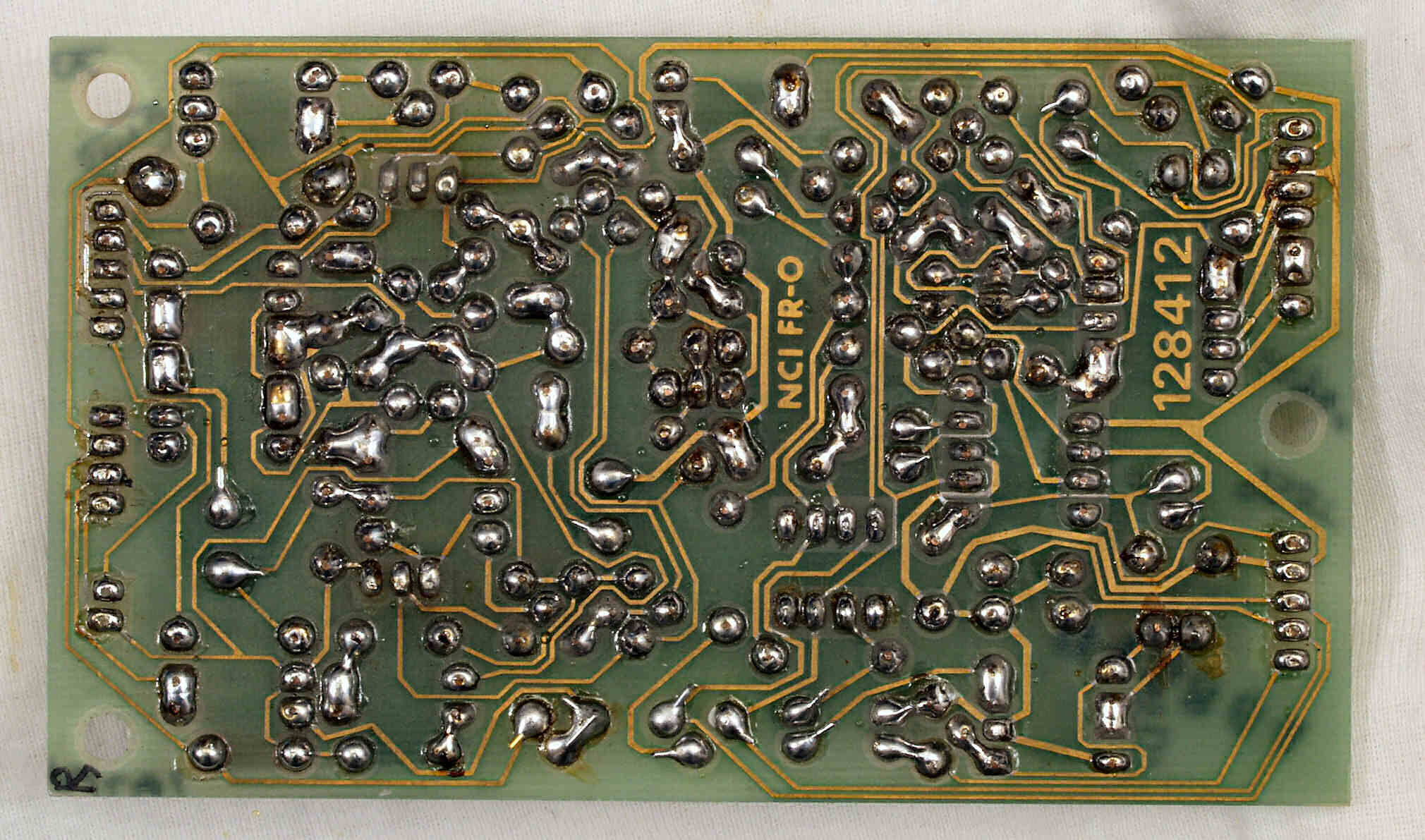

| C−3C. 修理前 定電圧・制御基板裏 |
![]() |

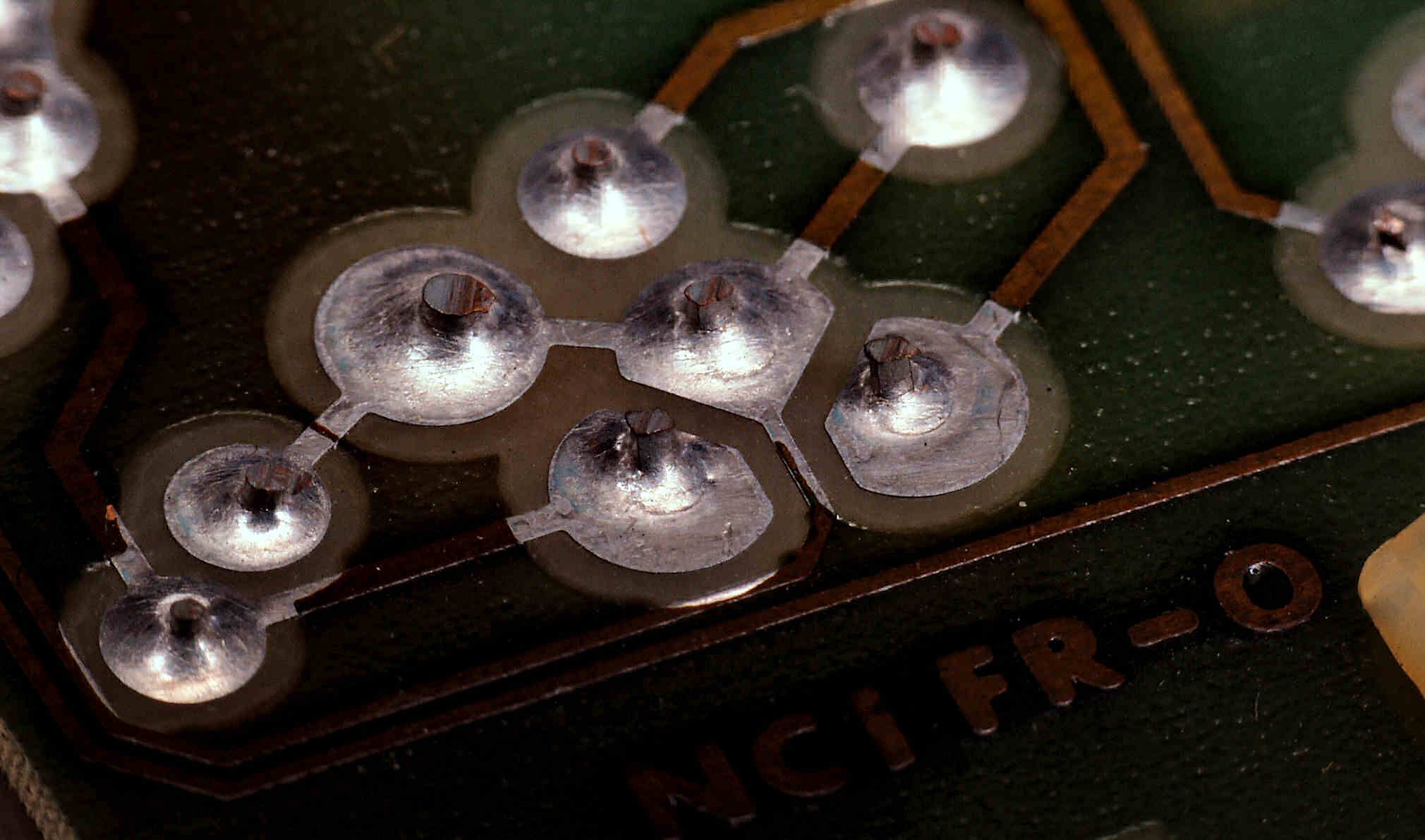

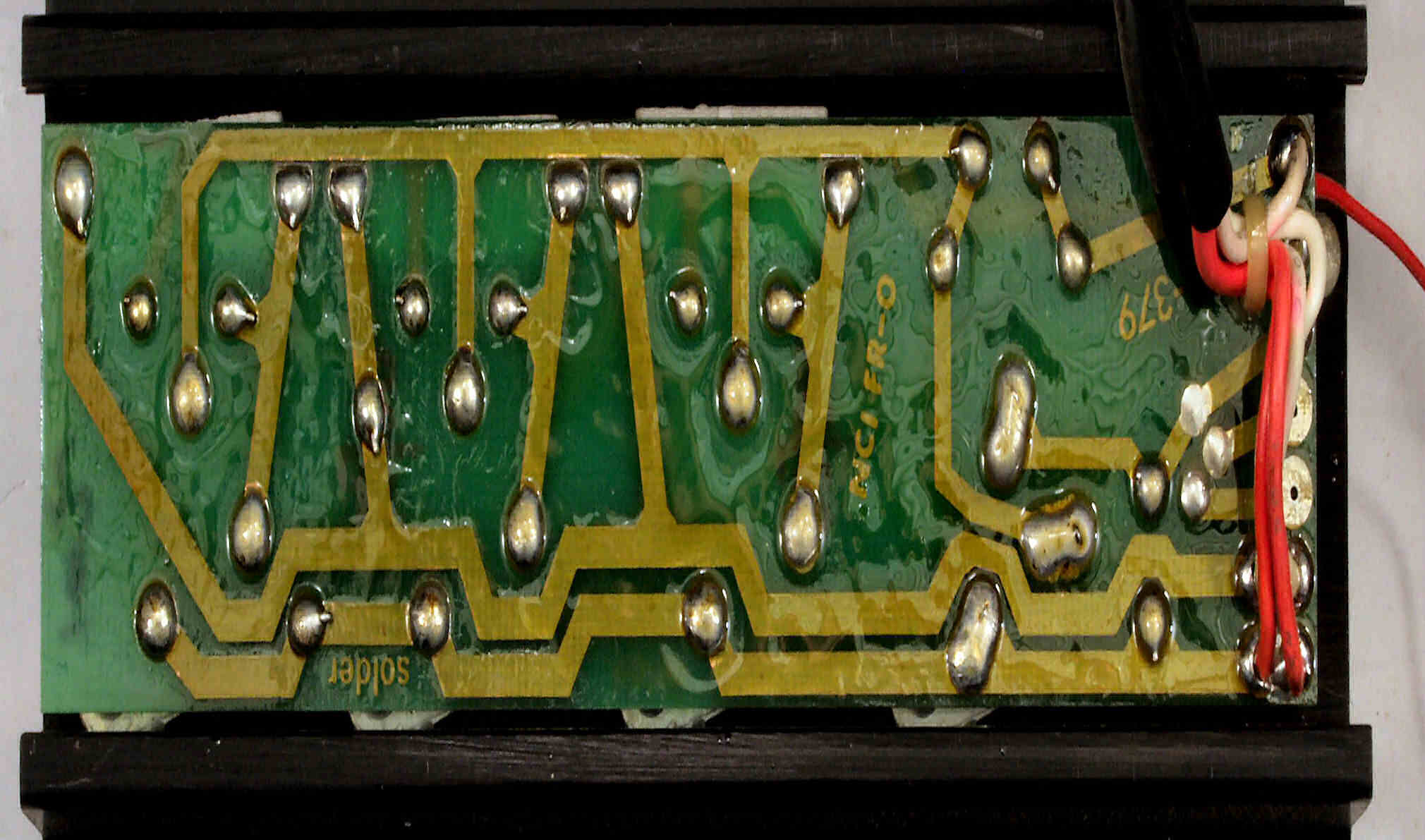

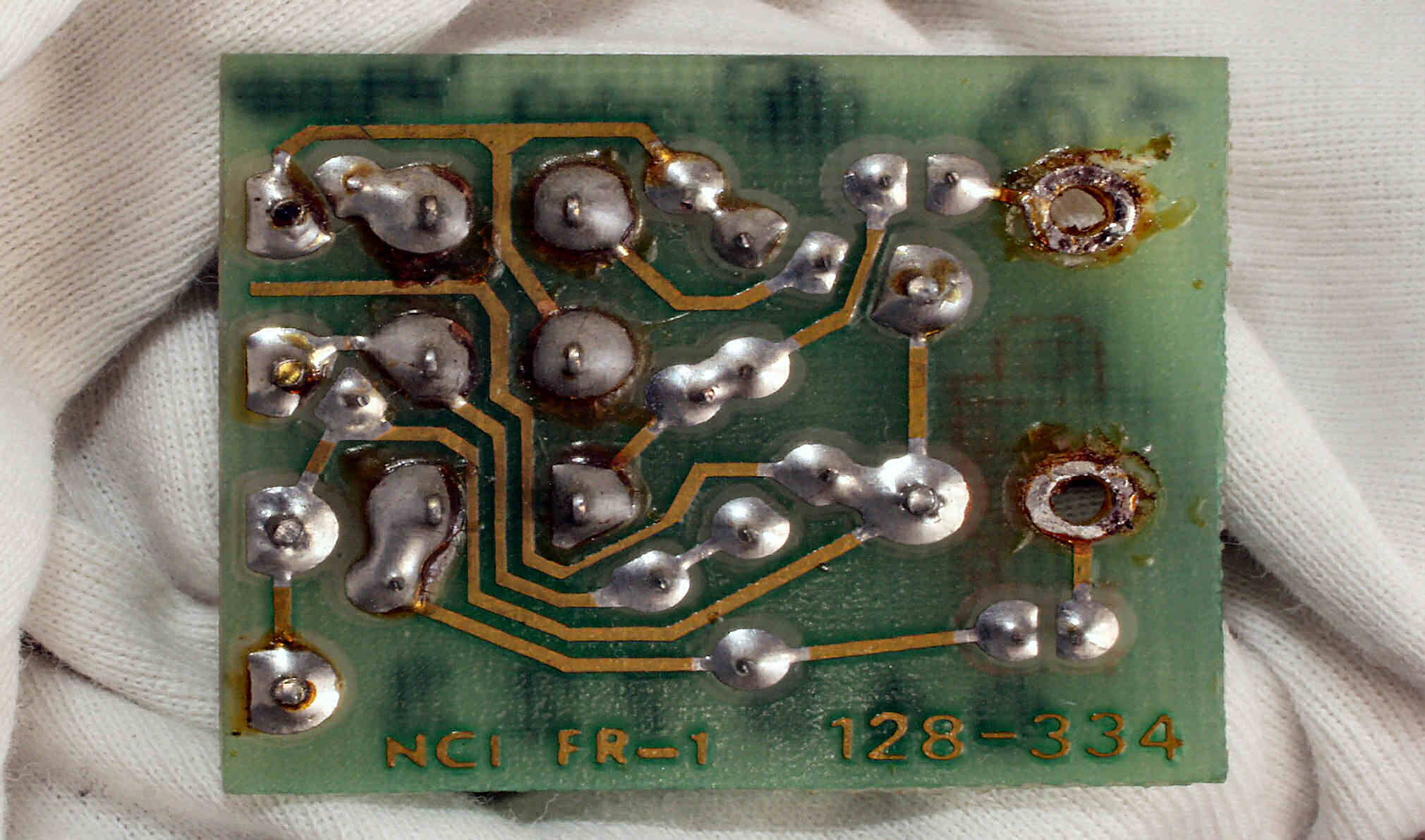

| C−3C−1. 修理前 定電圧・制御基板裏、半田不良 |
![]() |

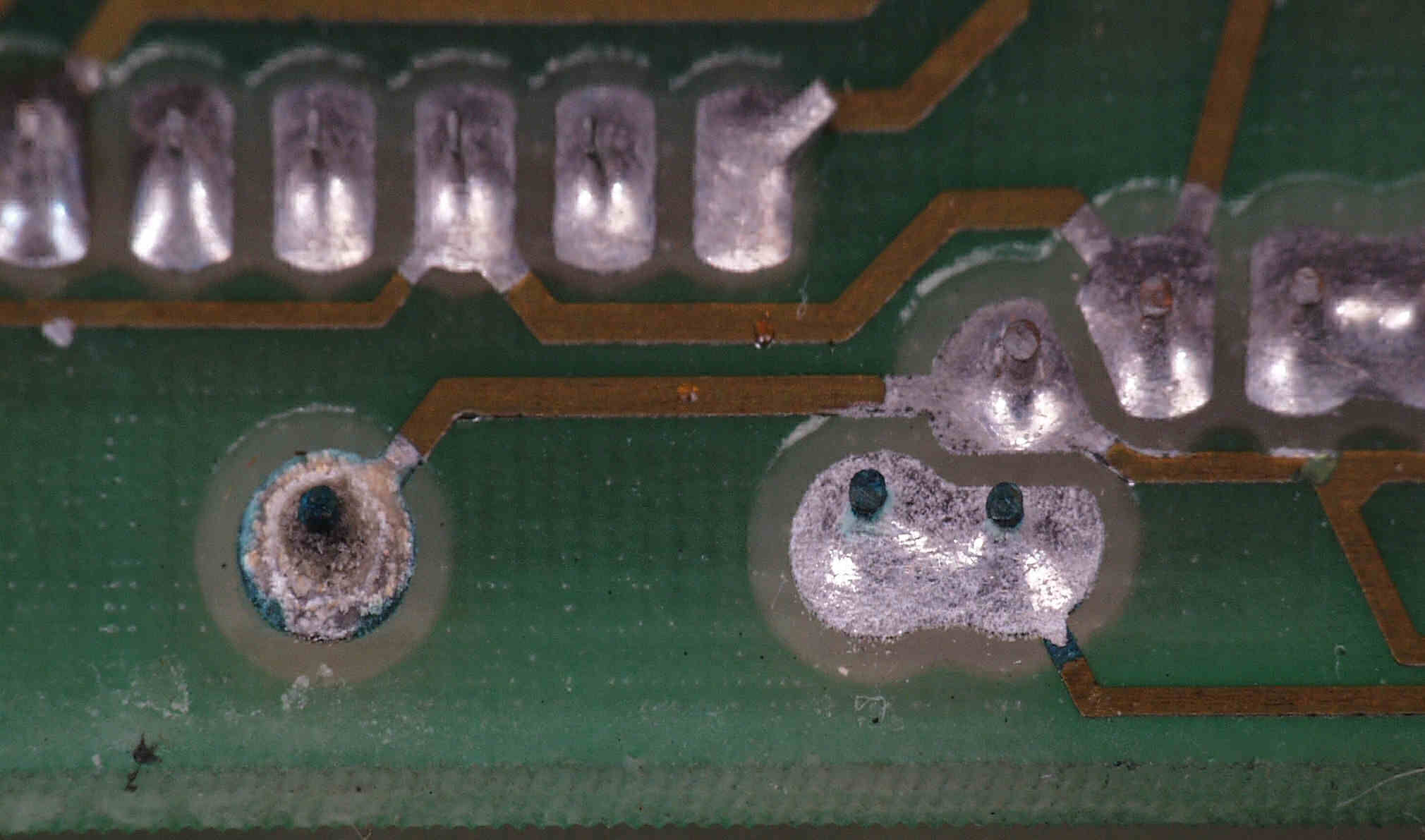

| C−3C−2. 修理前 定電圧・制御基板裏、半田不良2 |
![]() |

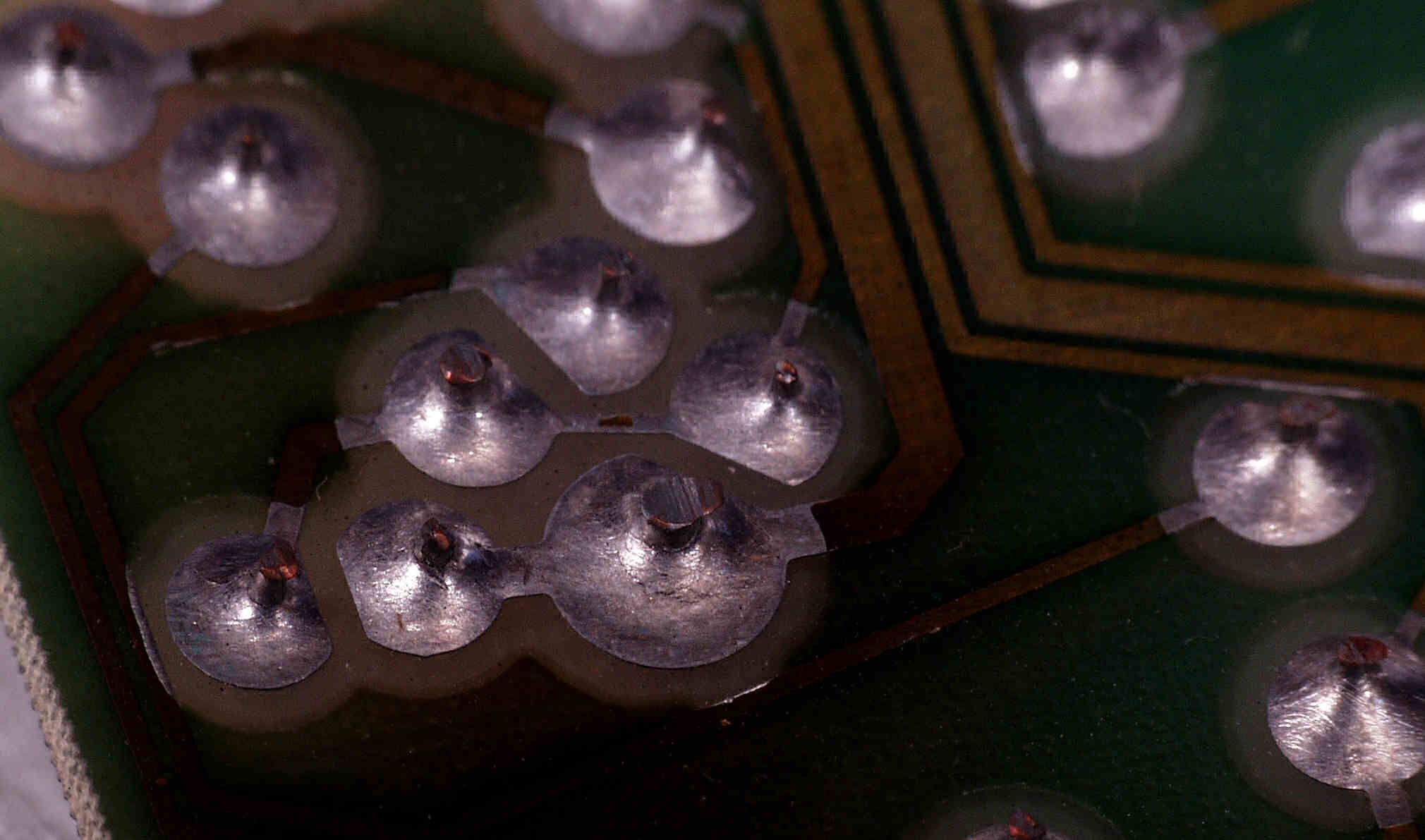

| C−3C−3. 修理前 定電圧・制御基板裏、洗浄不足が原因の半田腐食、やがて接触不良になる |
![]() |

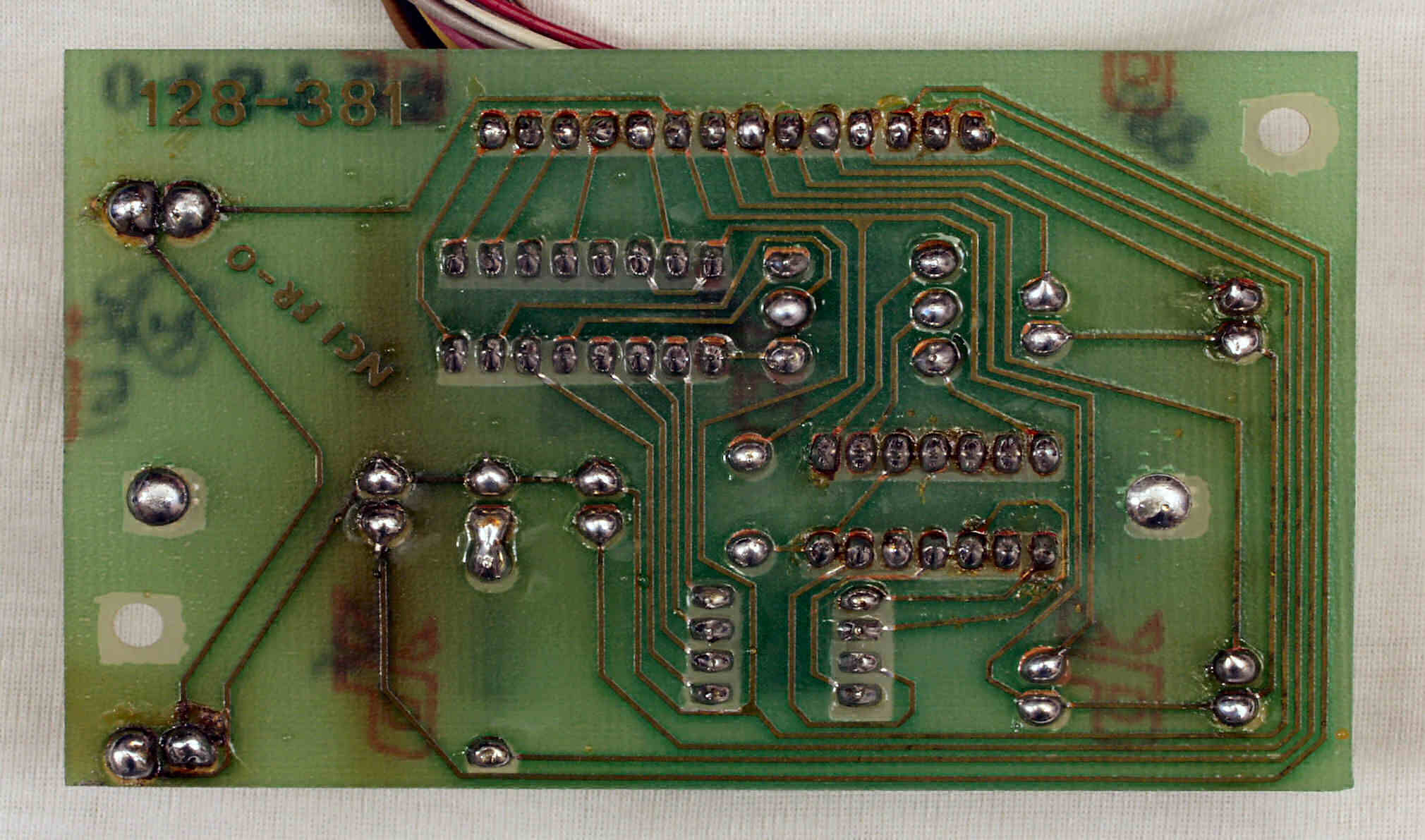

| C−3D. 修理(半田補正)後 定電圧・制御基板裏 |
![]() |
| C−3E. 完成定電圧・制御基板裏 洗浄後 |
![]() |

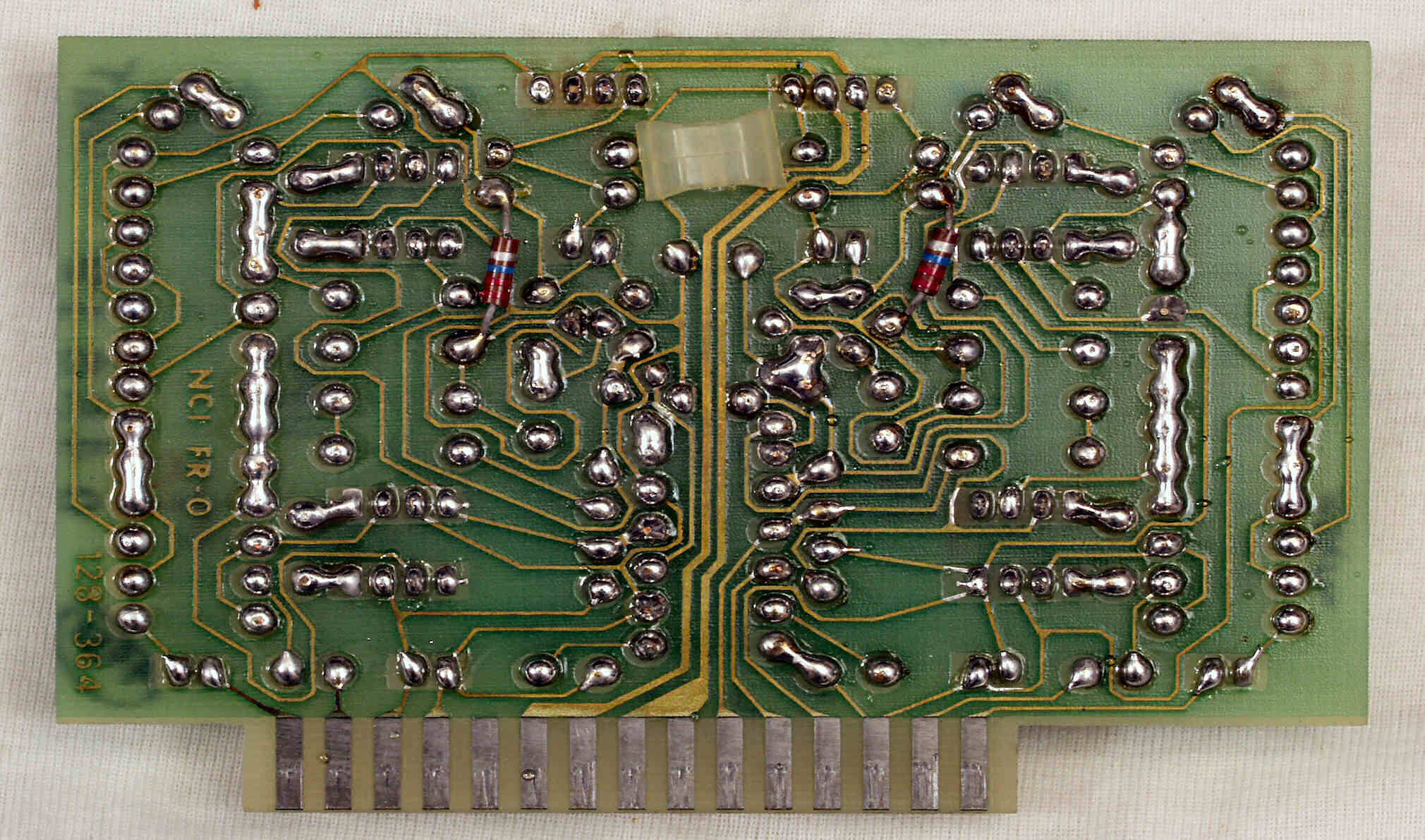

| C−4A. 修理前 VU−AMP基板 |
![]() |
| C−4B. 修理後 VU−AMP基板 電解コンデンサー9個交換 |
![]() |

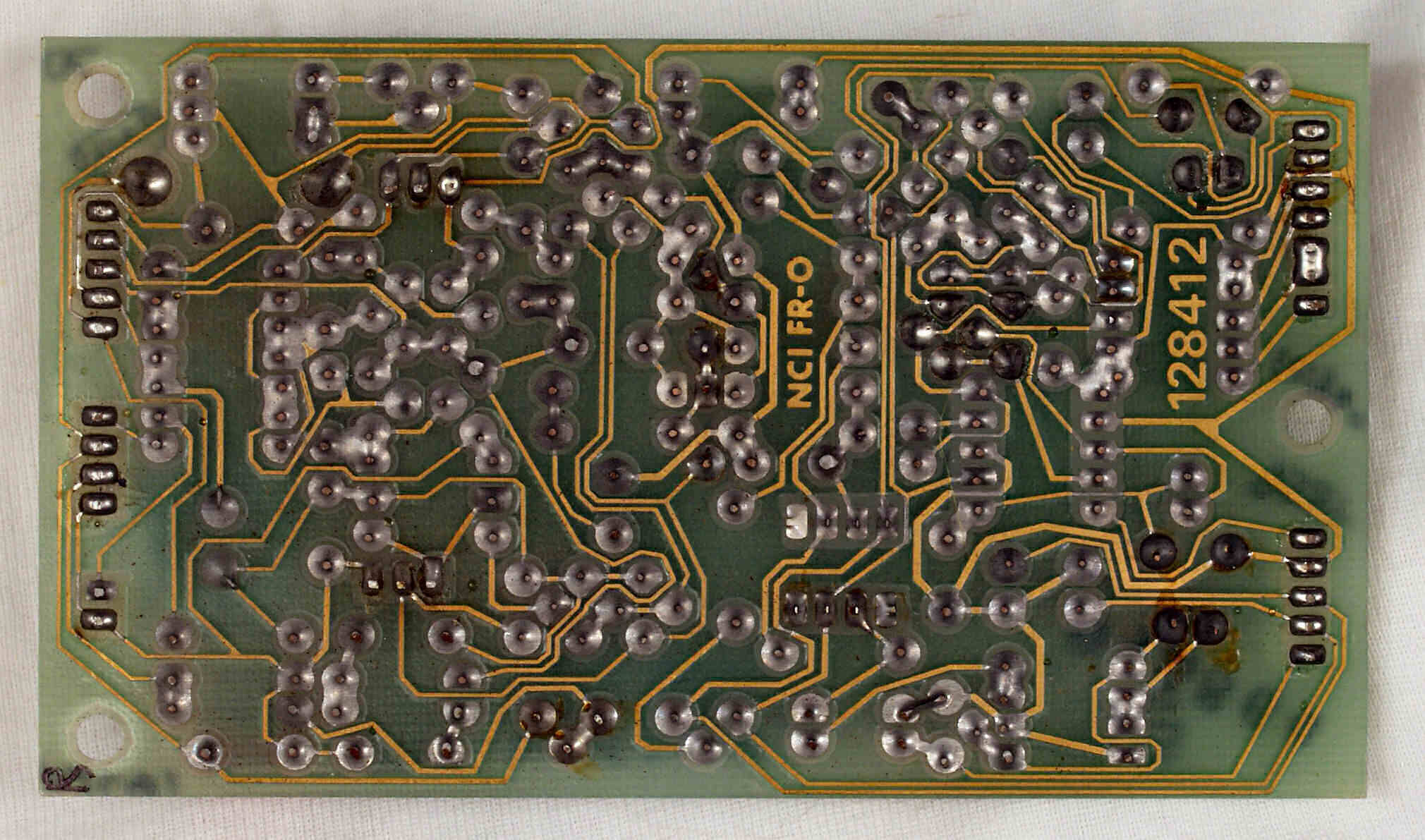

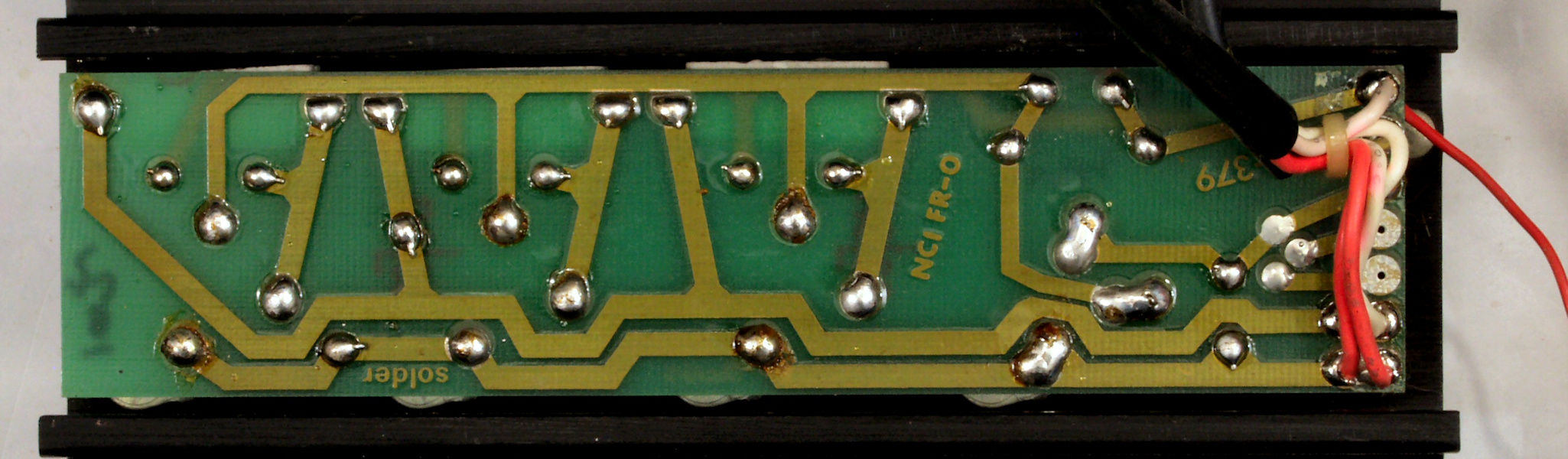

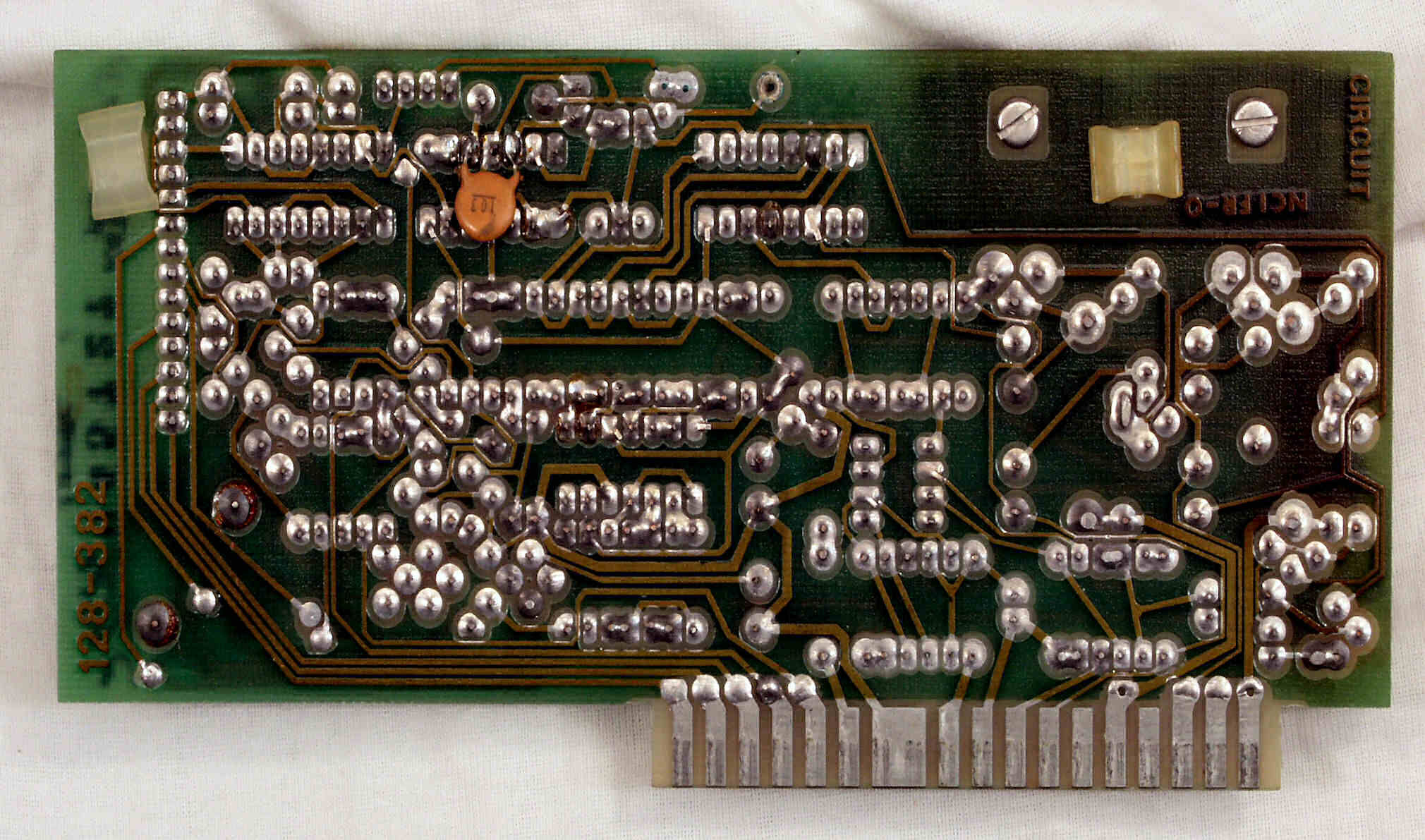

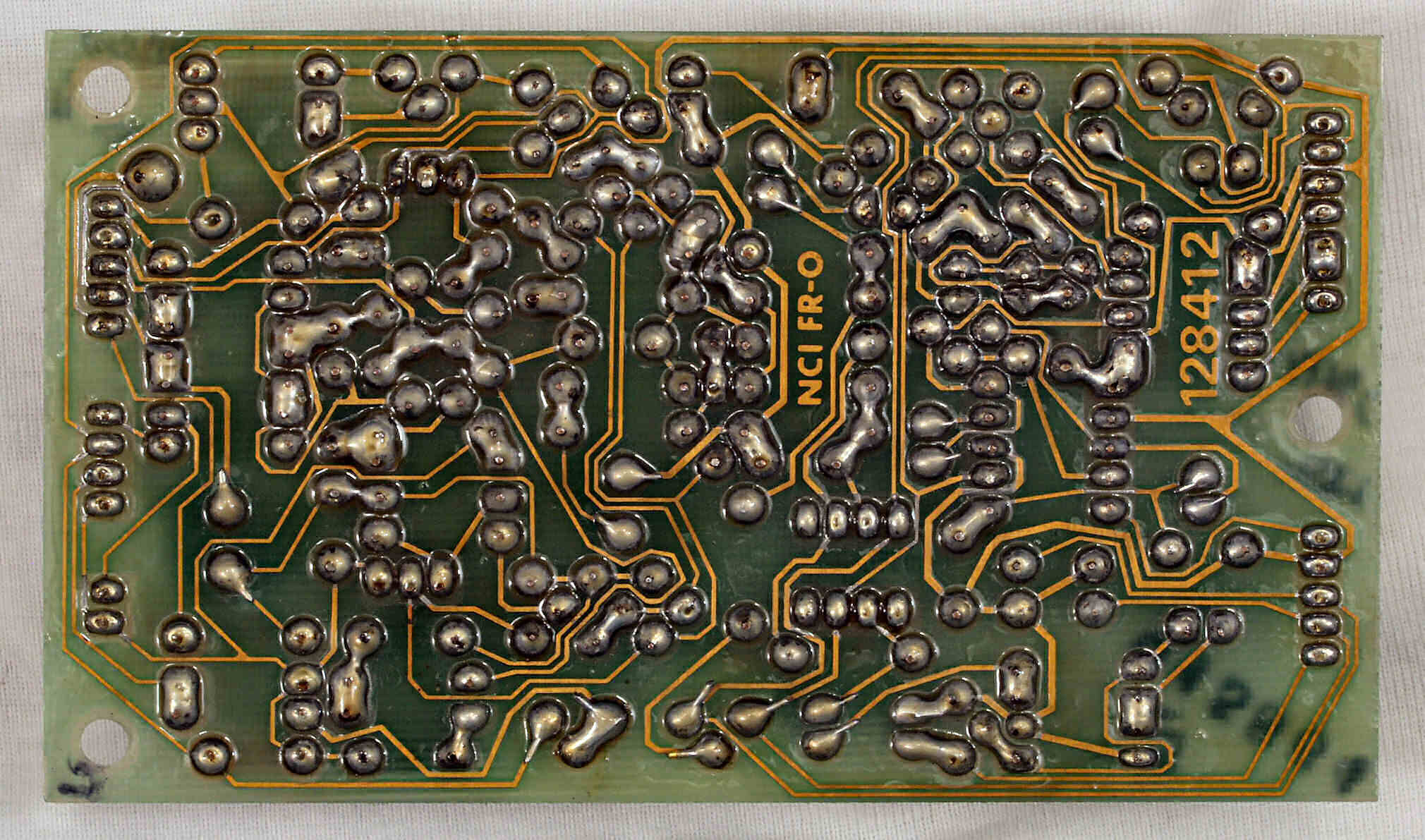

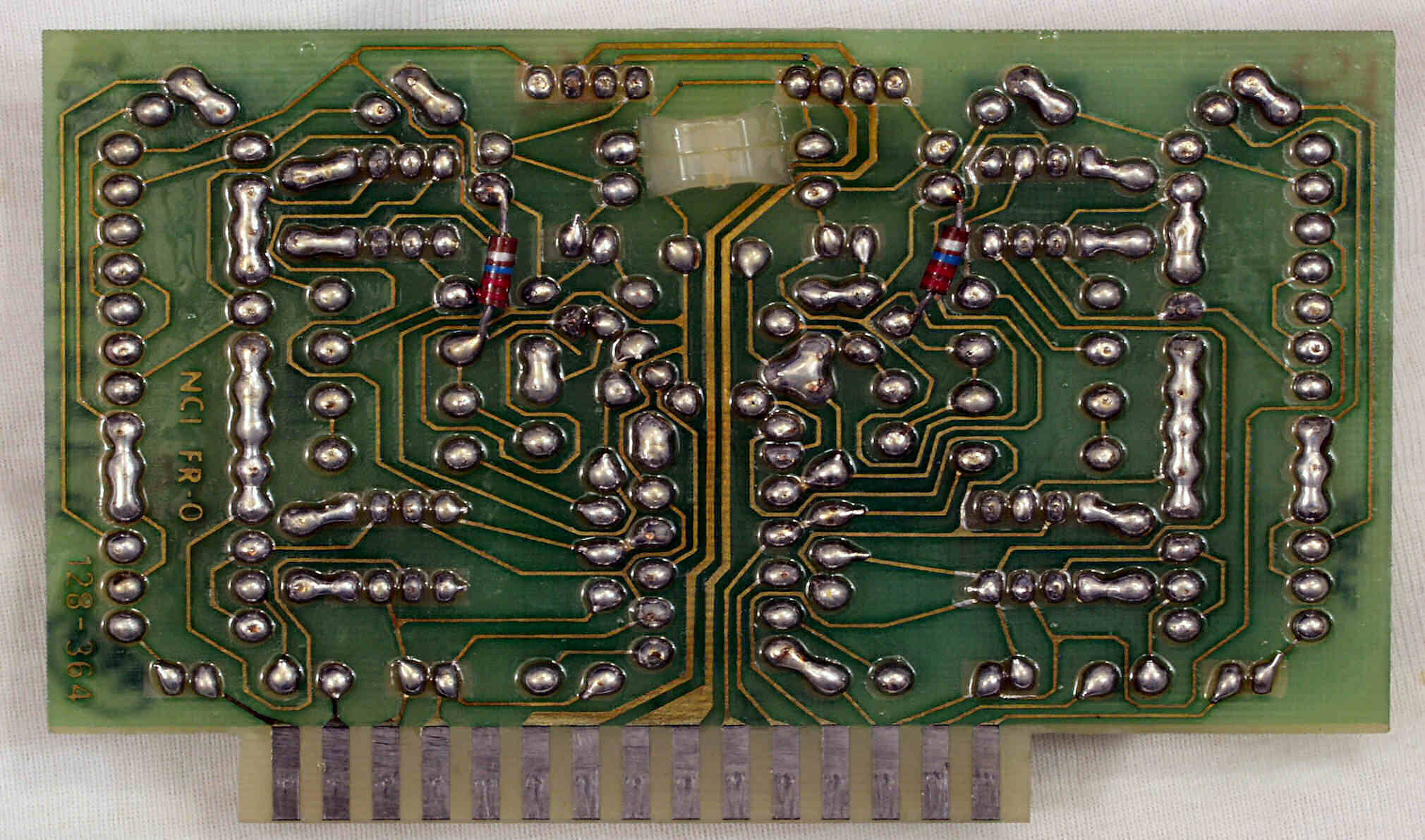

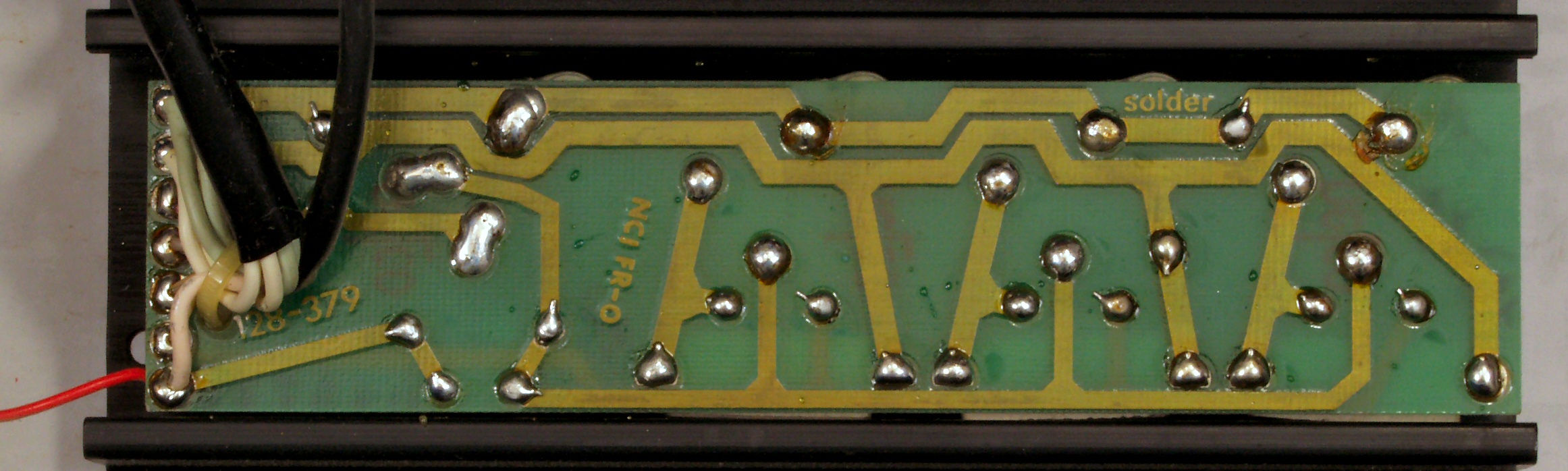

| C−4C. 修理前 VU−AMP基板裏 |
![]() |
| C−4D. 修理(半田補正)後 VU−AMP基板裏、基板銅箔を補修する |
![]() |
| C−4E. 完成VU−AMP基板裏 洗浄後 |
![]() |
| C−5A. 修理中 前パネル・上蓋を取り、メータ・イルミネーション・ランプやLED表示基板修理 |
![]() |
| C−5B. 修理後 メータ・イルミネーション・ランプ |
![]() |

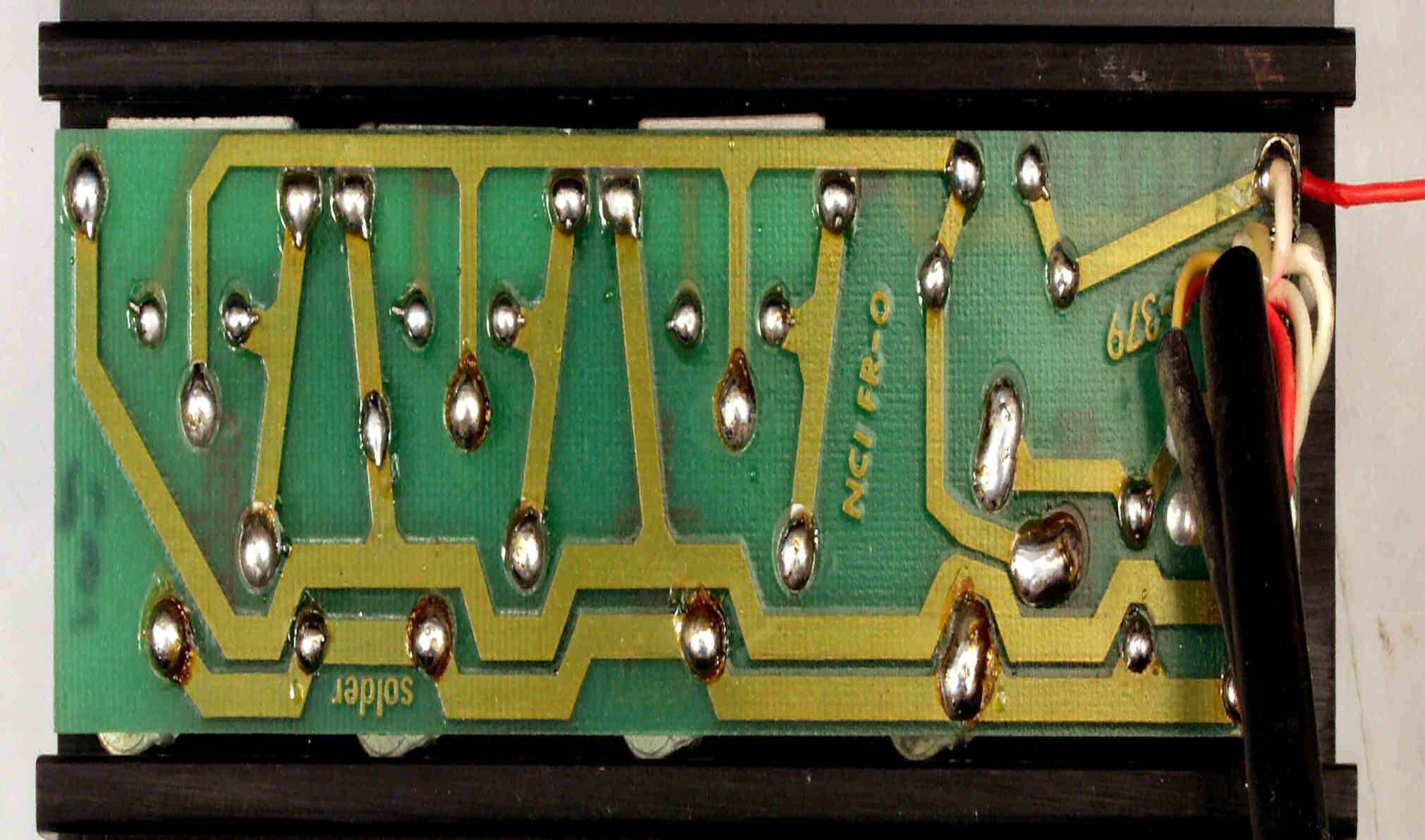

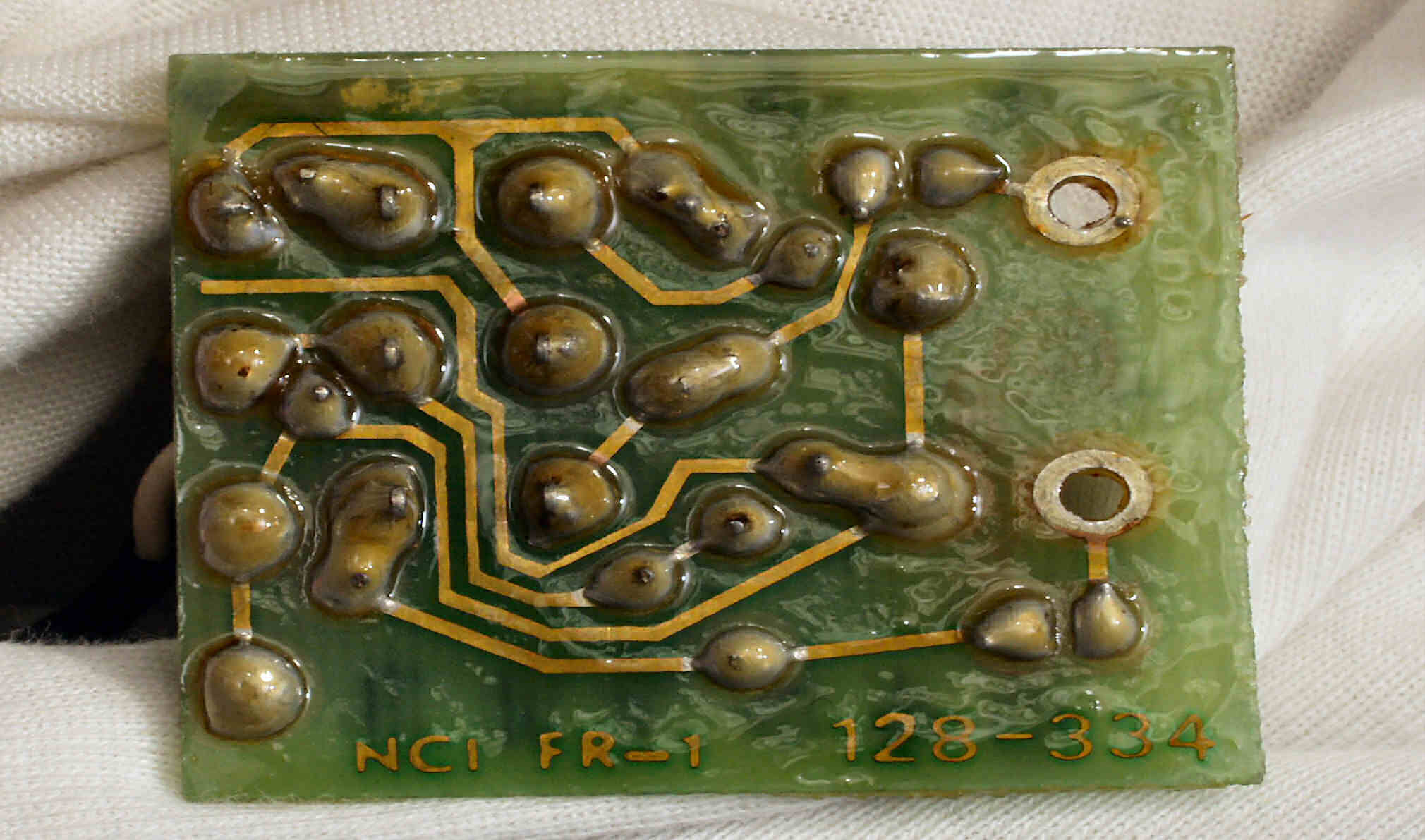

| C−5C. 修理前 R側メータ・イルミネーション・ランプ基板裏 |
![]() |
| C−5D. 修理(半田補正)後 R側メータ・イルミネーション・ランプ基板裏 |
![]() |
| C−5E. 完成R側メータ・イルミネーション・ランプ基板裏 洗浄後 |
![]() |
| C−5F. 修理前 L側メータ・イルミネーション・ランプ基板裏 |
![]() |
| C−5G. 修理(半田補正)後 L側メータ・イルミネーション・ランプ基板裏 |
![]() |
| C−5H. 完成L側メータ・イルミネーション・ランプ基板裏 洗浄後 |
![]() |

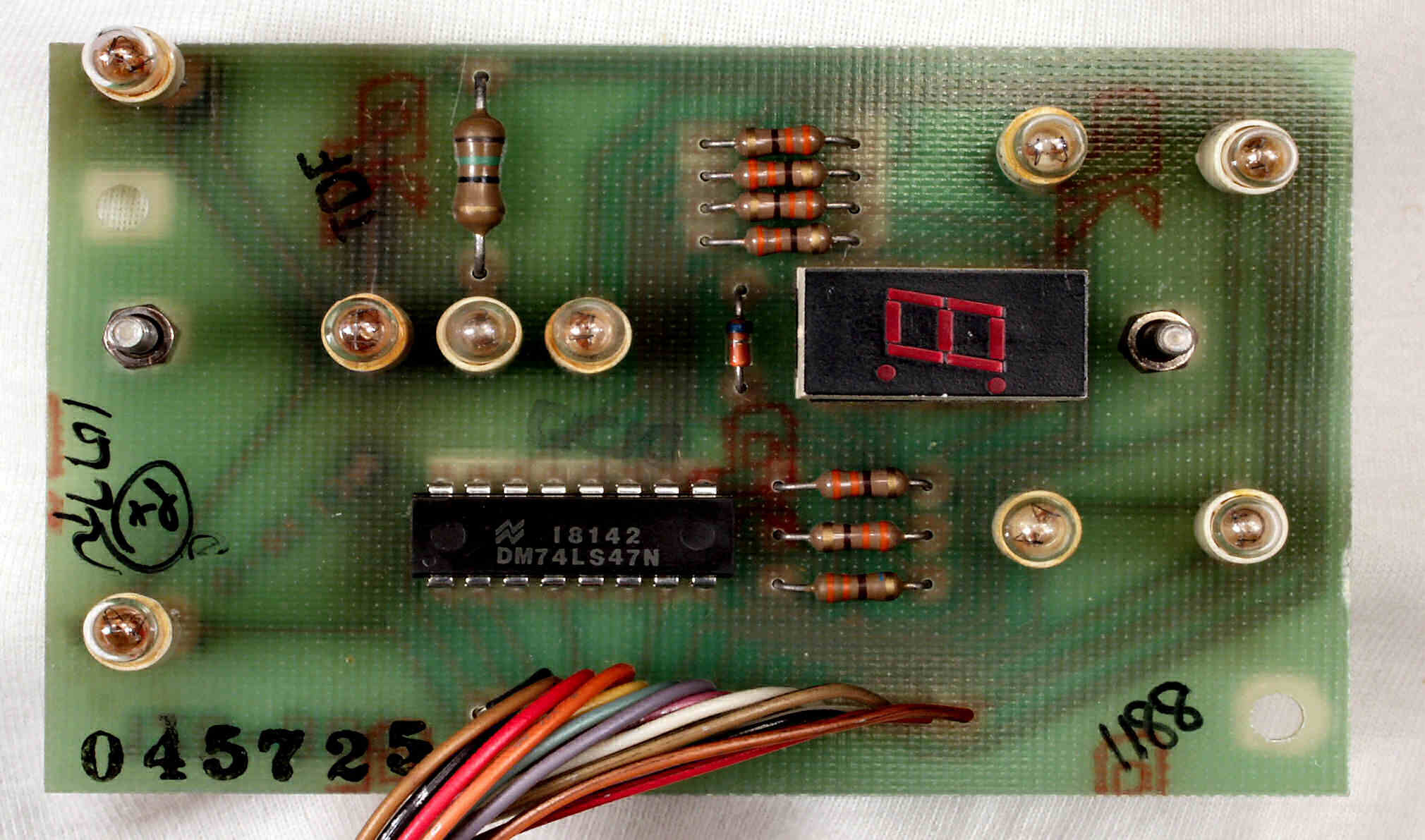

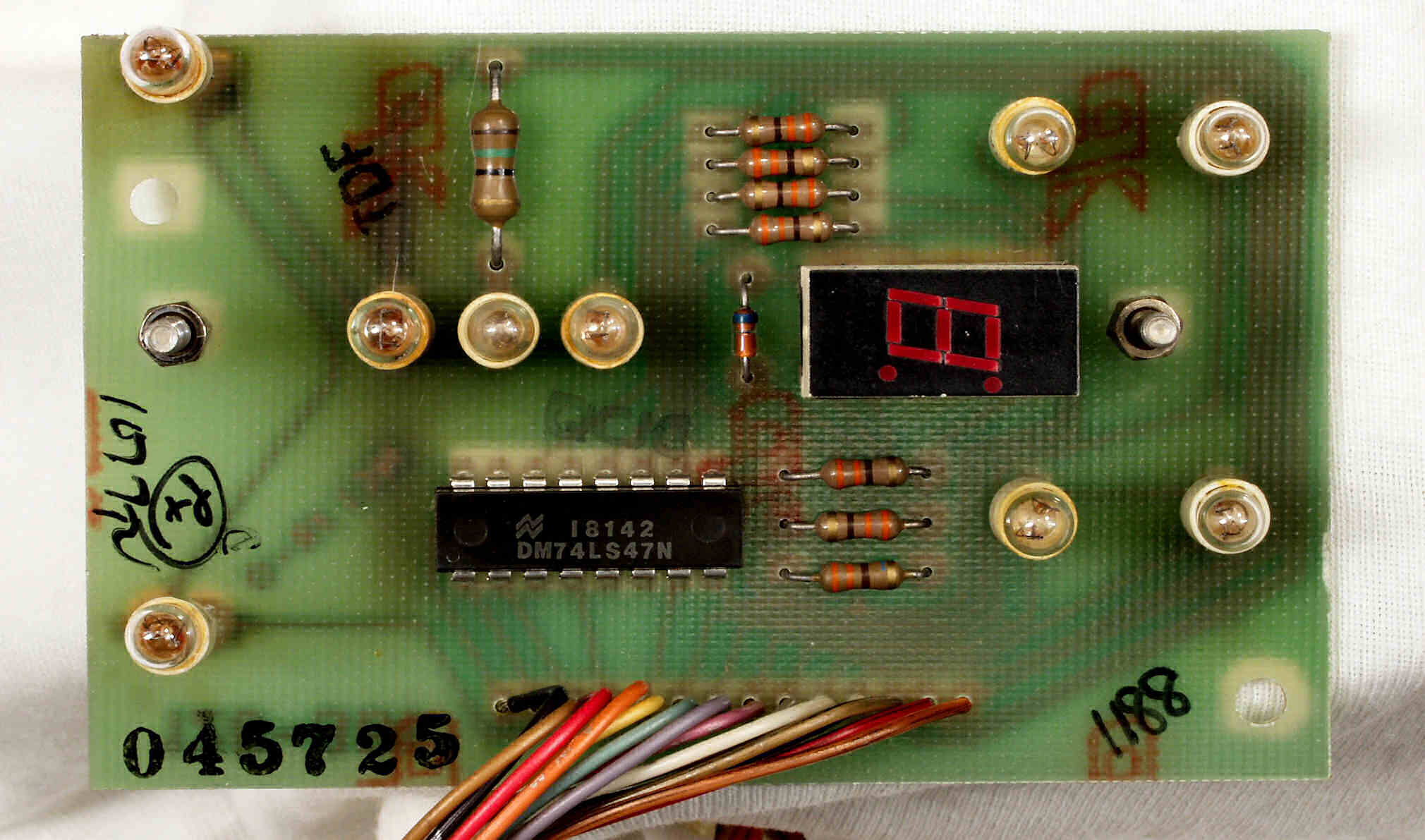

| C−6A. 修理前 Status・LED表示基板 |
![]() |
| C−6B. 修理後 Status・LED表示基板 |
![]() |

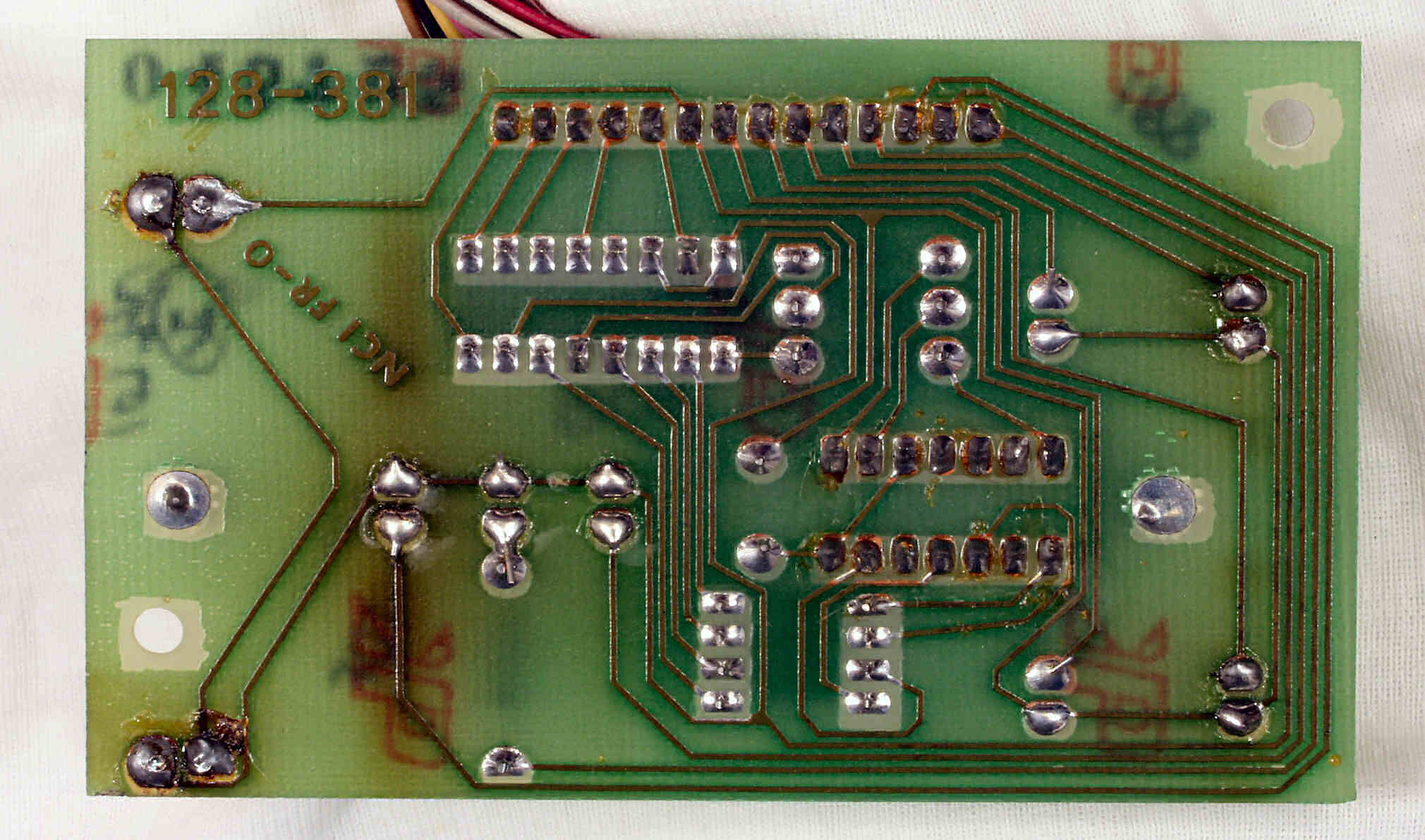

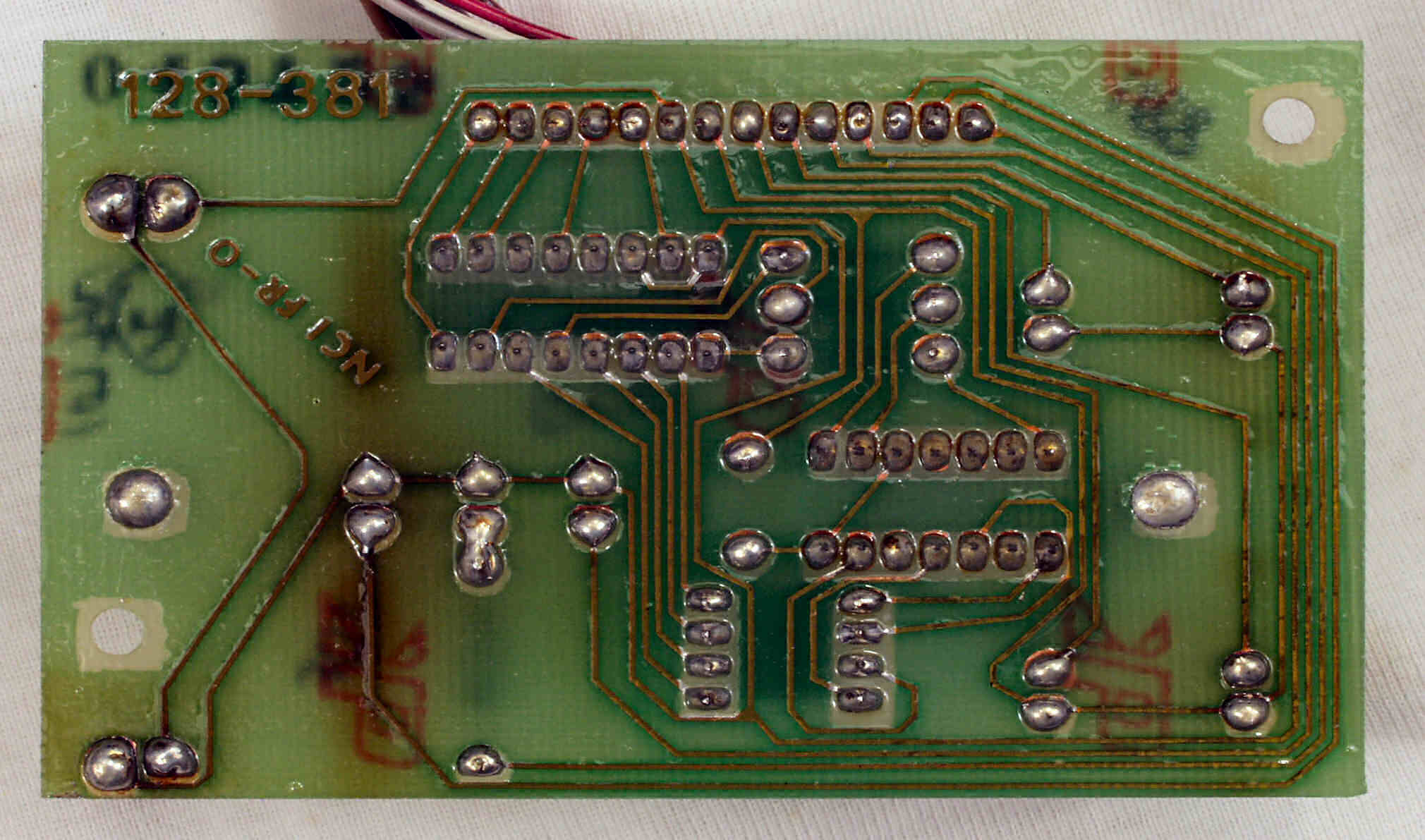

| C−6C. 修理前 Status・LED表示基板裏 |
![]() |
| C−6D. 修理(半田補正)後 Status・LED表示基板裏 |
![]() |
| C−6E. 完成Status・LED表示基板裏 |
![]() |

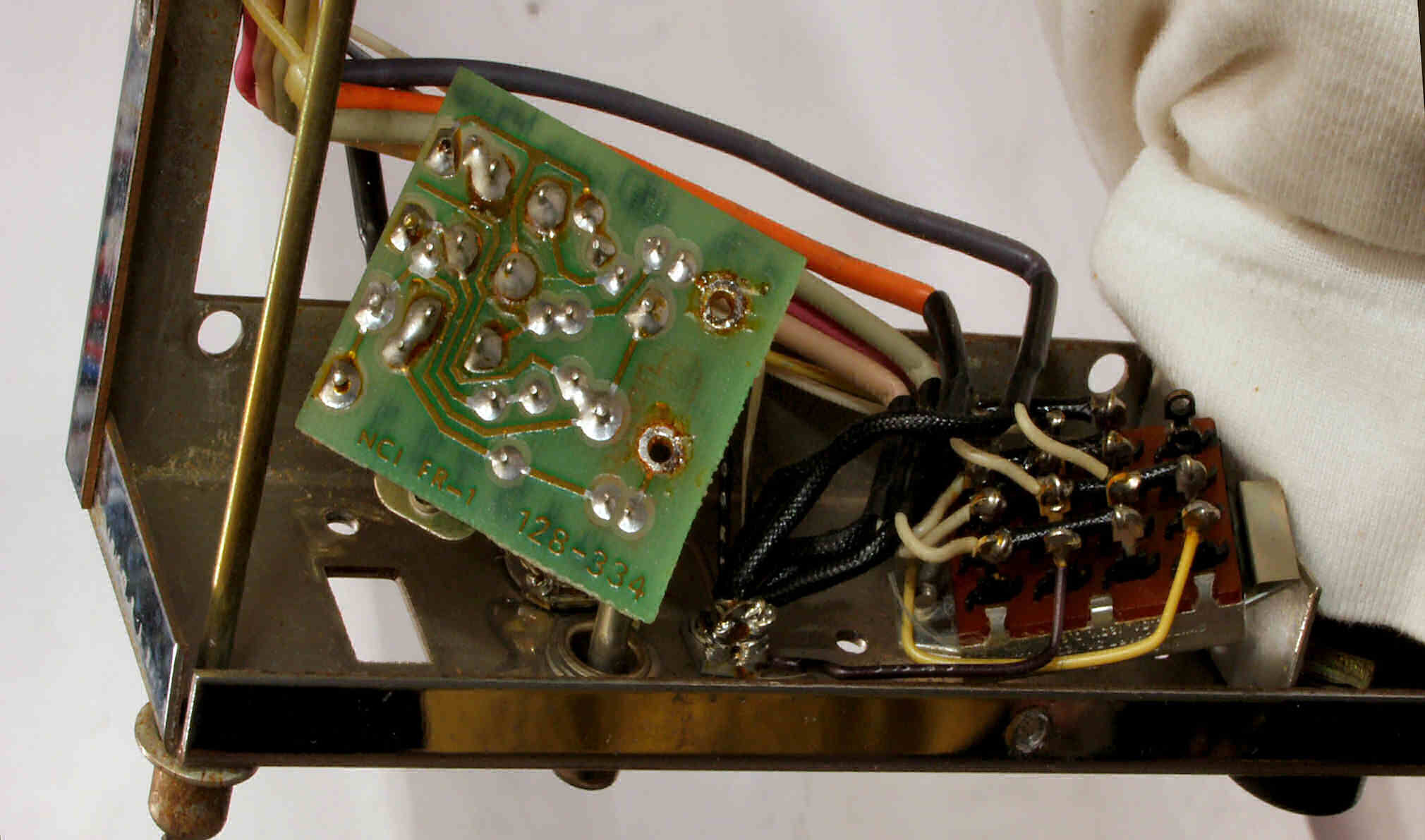

| C−7. 修理中 入力切替SW |
![]() |

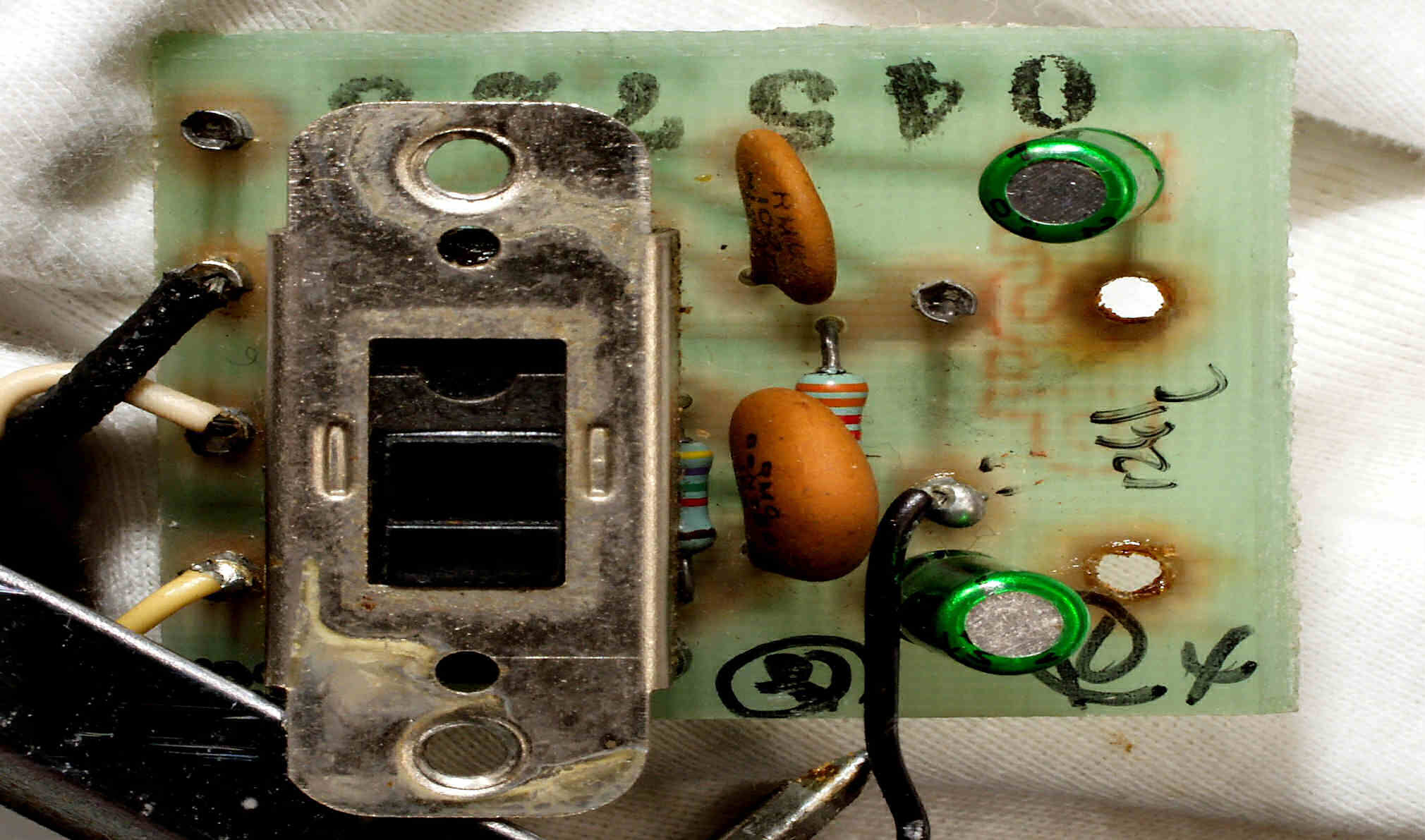

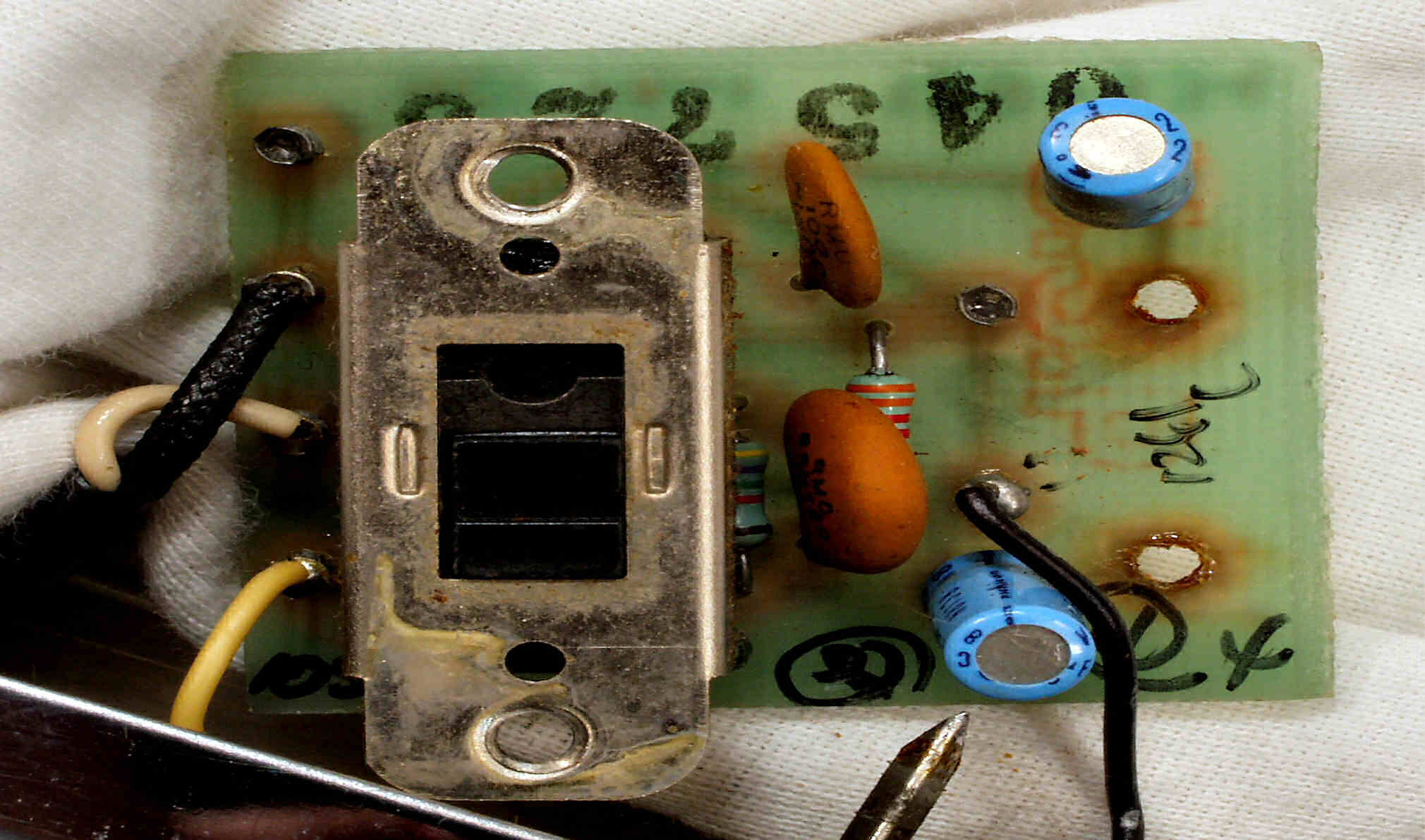

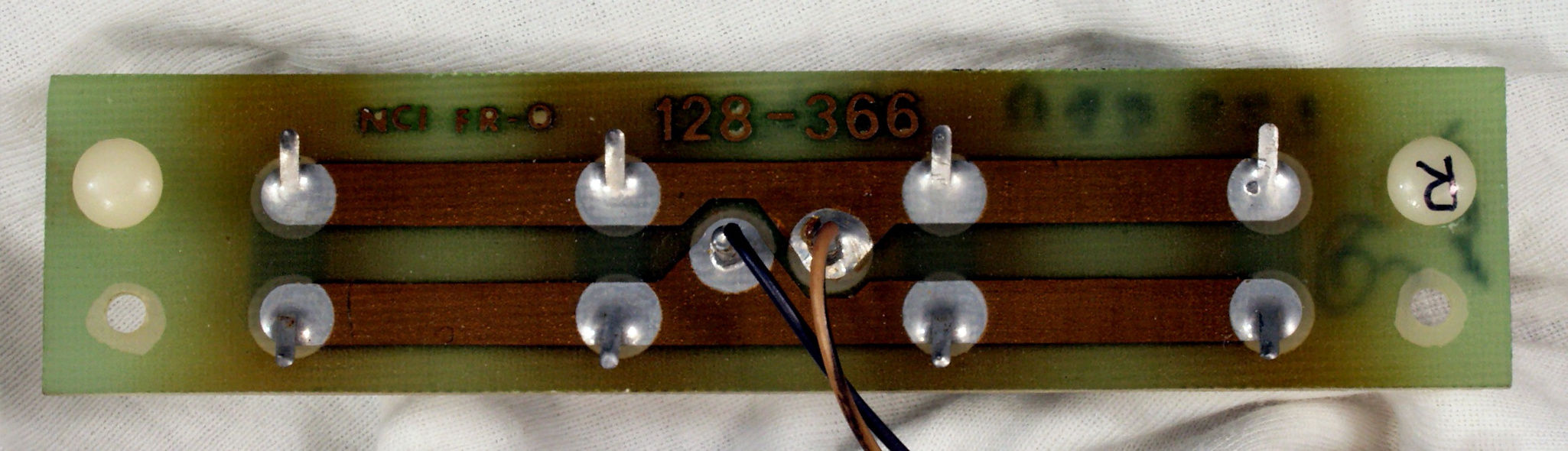

| C−7A. 修理前 入力切替SW基盤 |
![]() |
| C−7B. 修理後 入力切替SW基盤 電解コンデンサー2個交換 |
![]() |

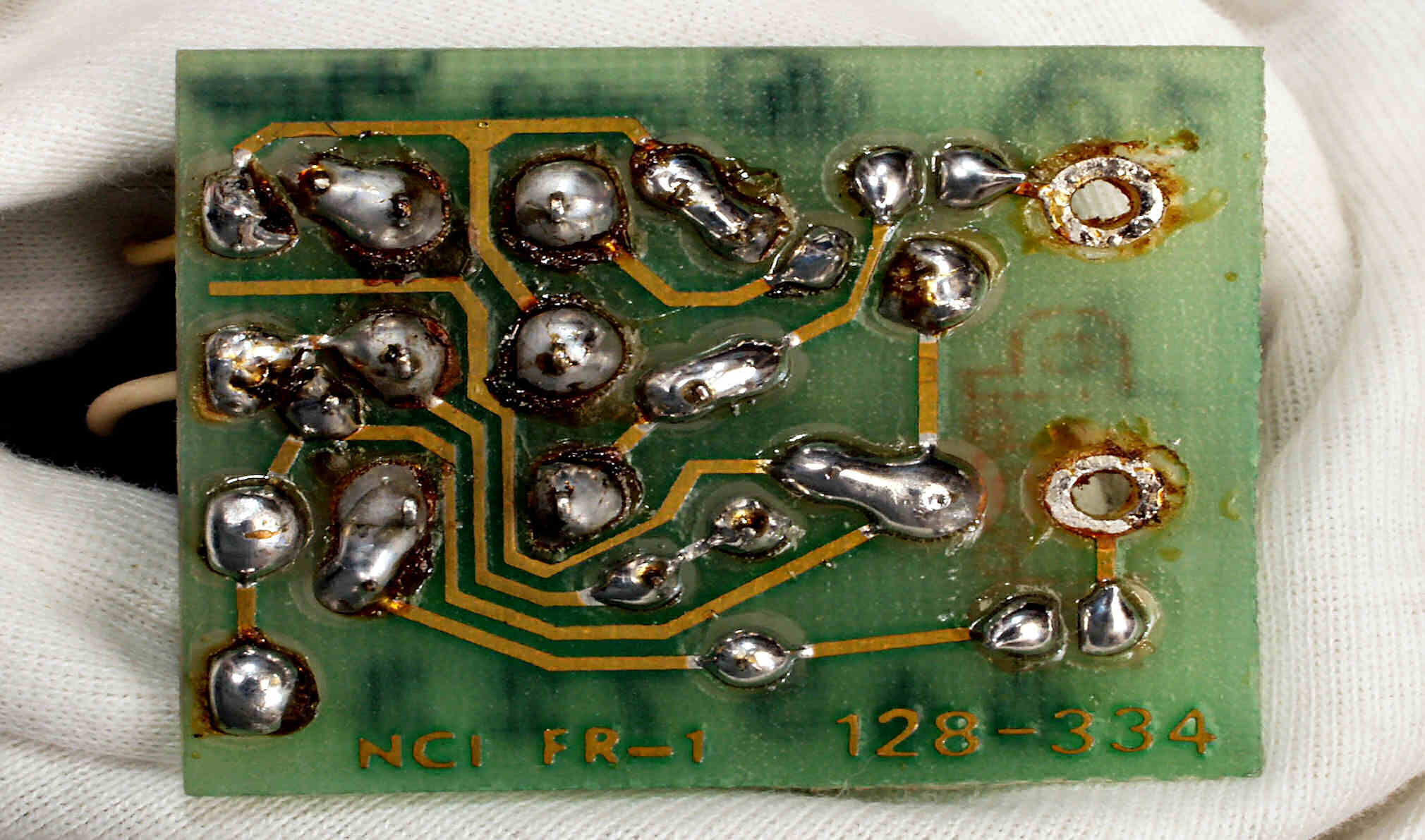

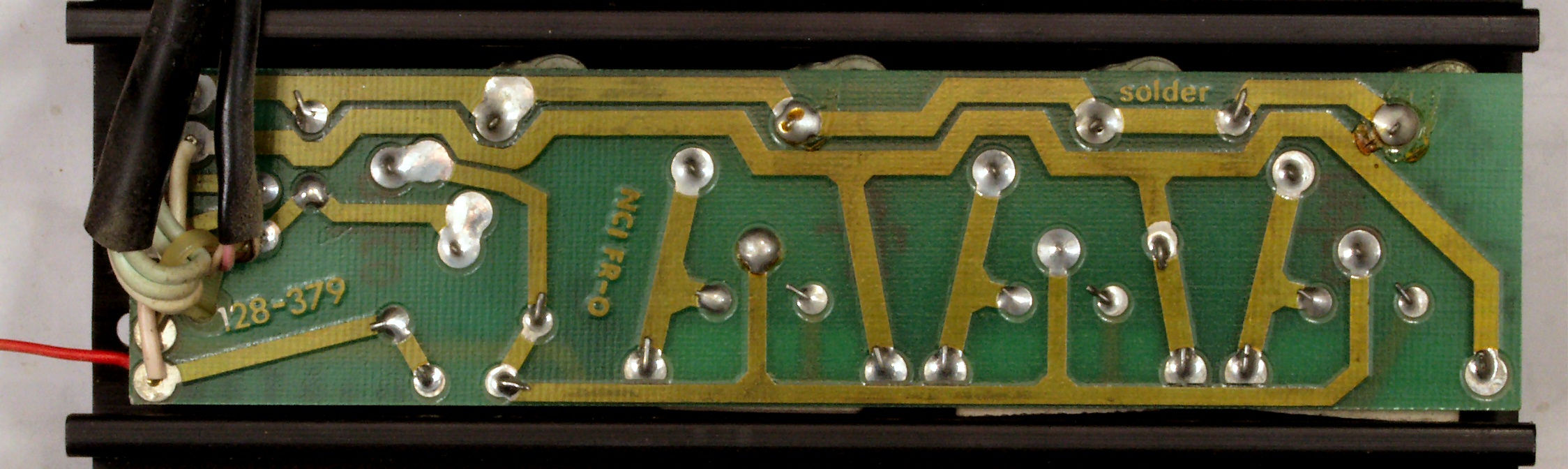

| C−7C. 修理前 入力切替SW基盤裏 |
![]() |
| C−7D. 修理(半田補正)後 入力切替SW基盤裏 |
![]() |
| C−7E. 完成入力切替SW基盤裏 洗浄後 |
![]() |

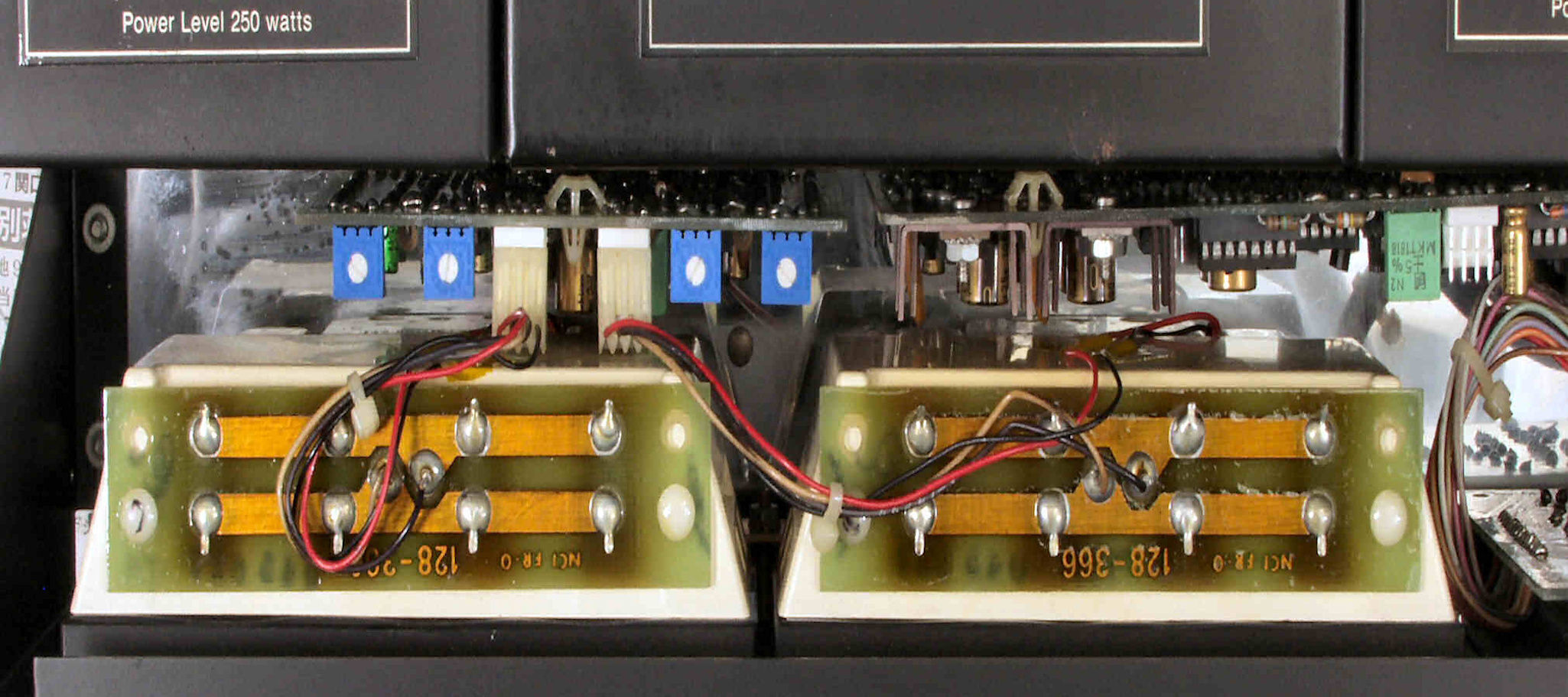

| C−8. 終段ユニット修理中 |
![]() |

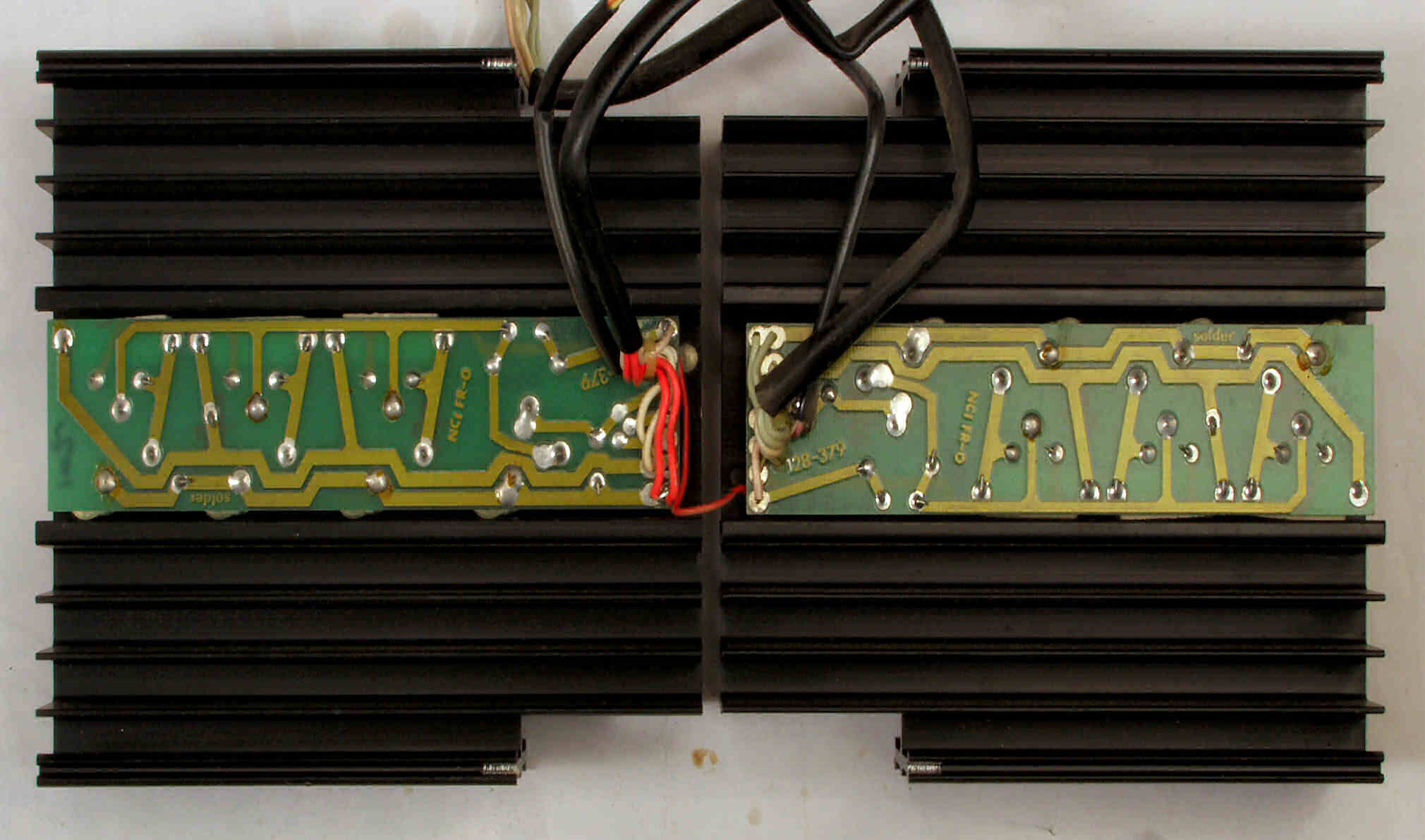

| C−8A. 修理前 R側終段ユニット |
![]() |
| C−8B. 修理(半田補正)後 R側終段ユニット |
![]() |

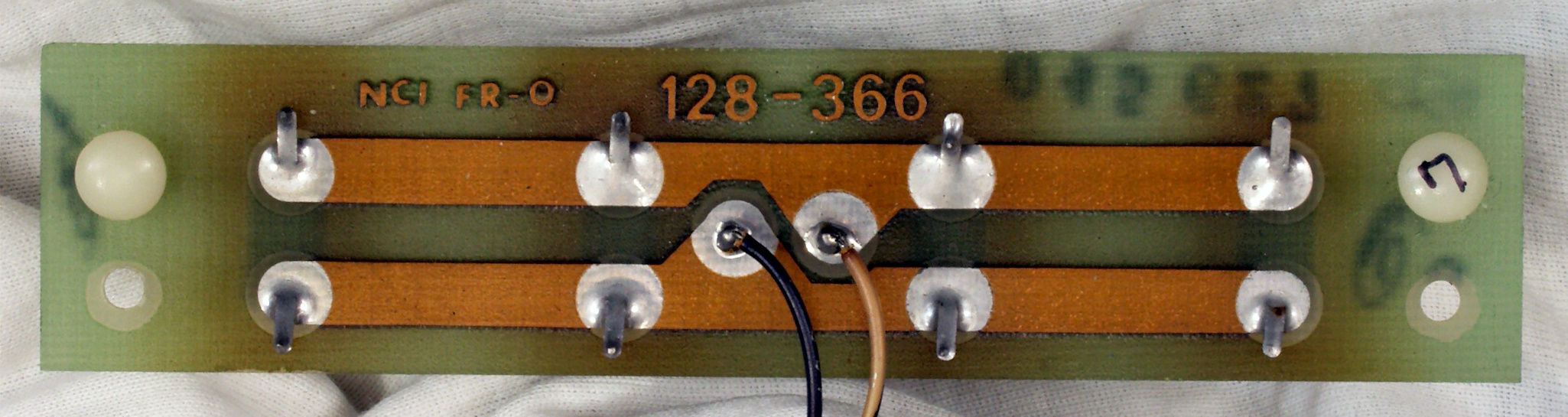

| C−8C. 完成R側終段ユニット |
![]() |

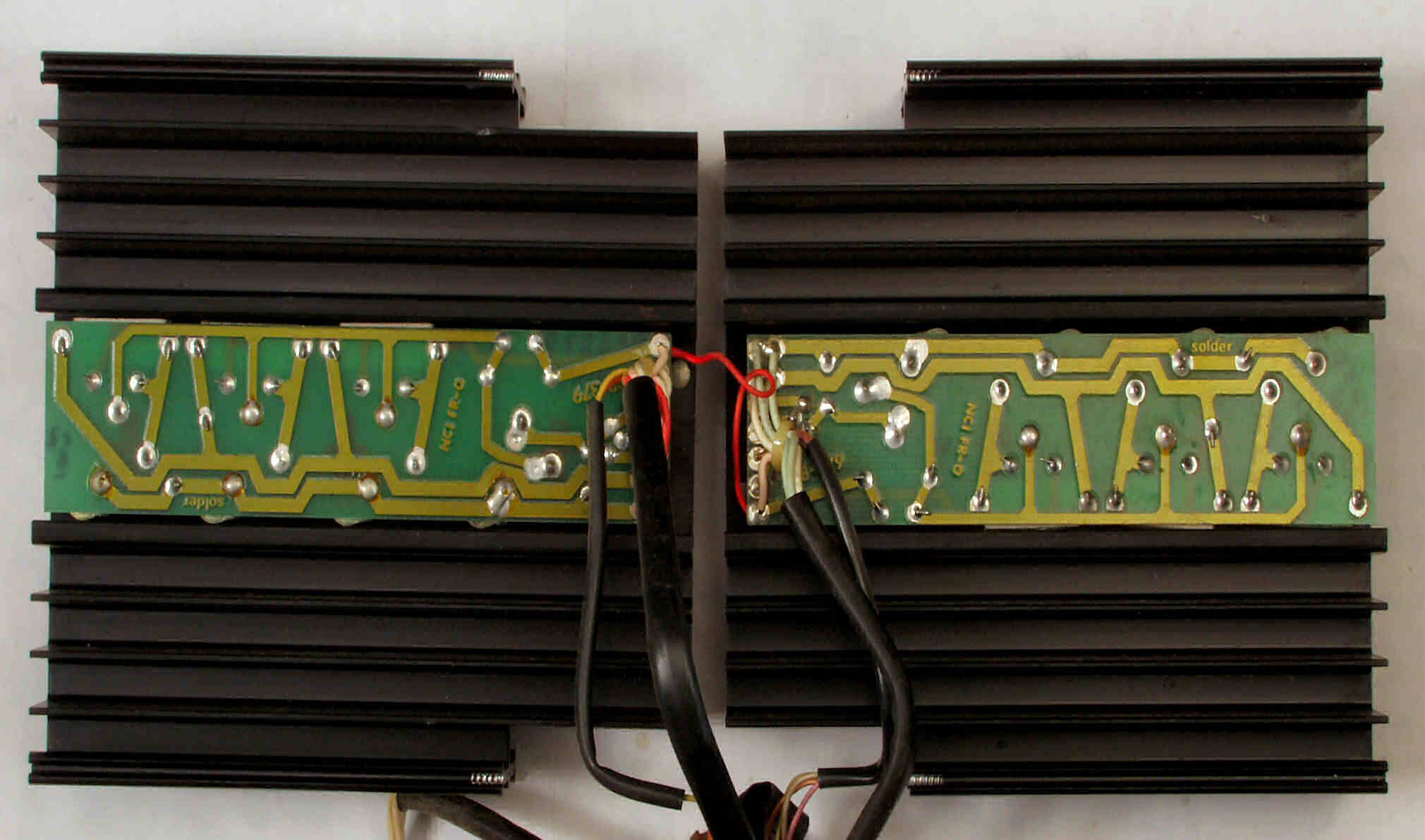

| C−8D. 修理前 R側終段ユニット1 |
![]() |

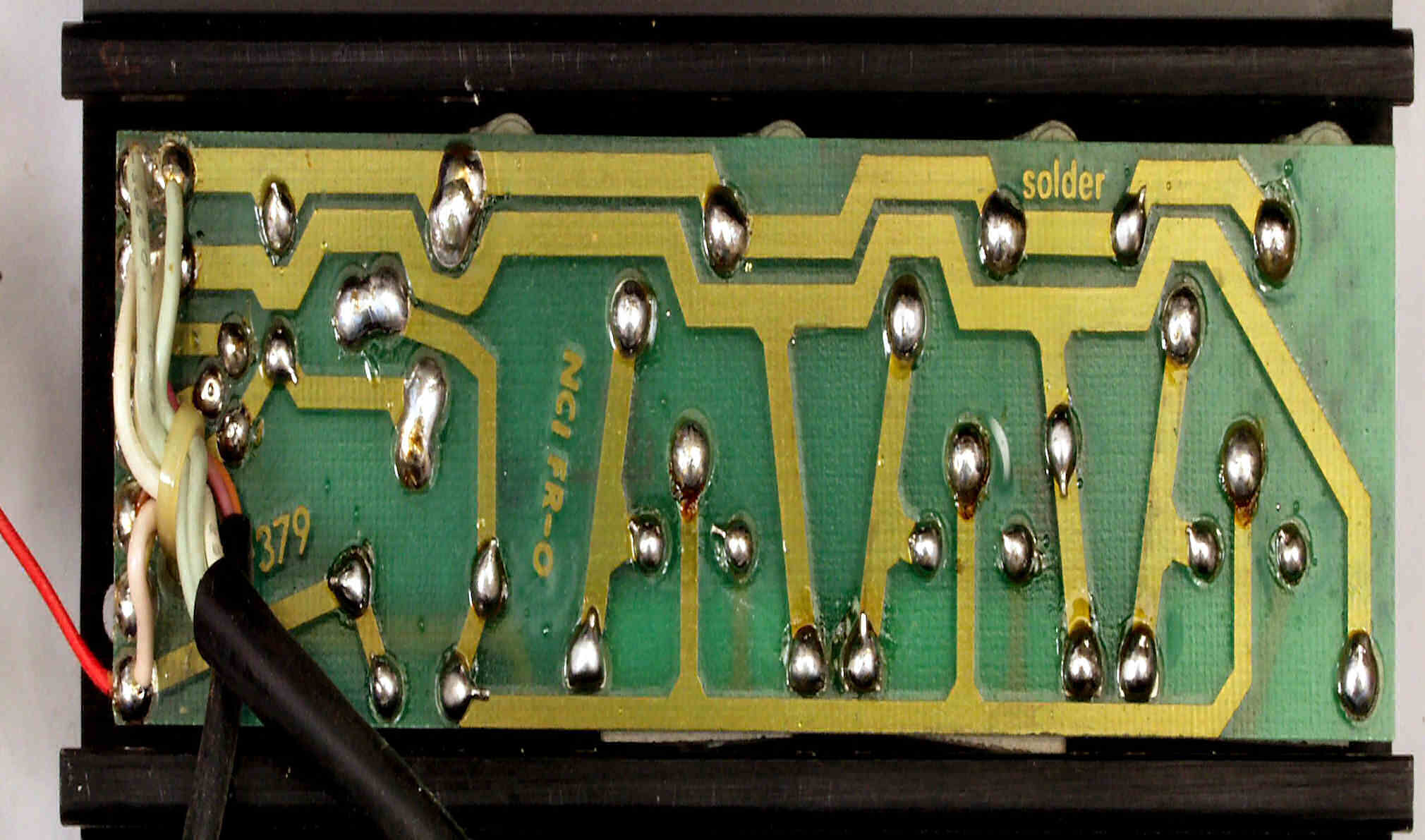

| C−8E. 修理(半田補正)後 R側終段ユニット1 |
![]() |

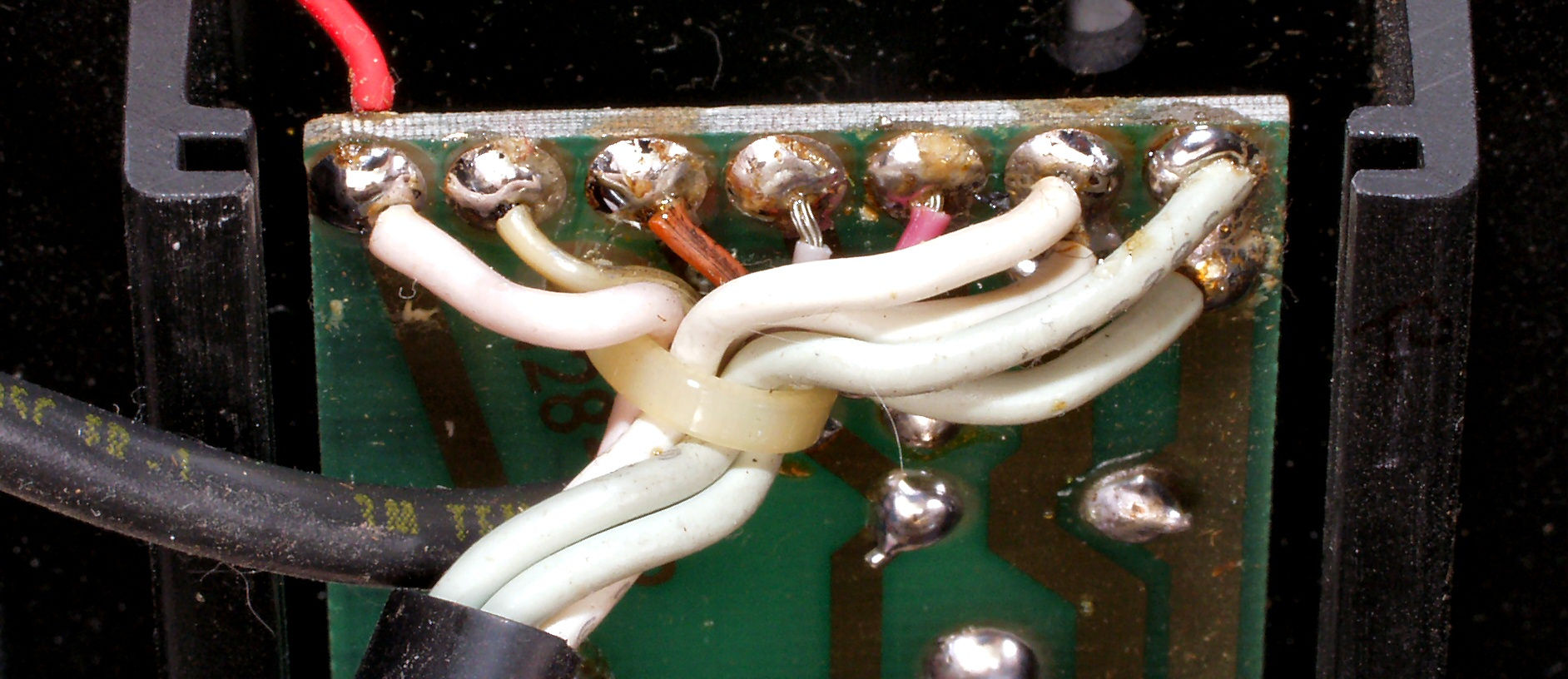

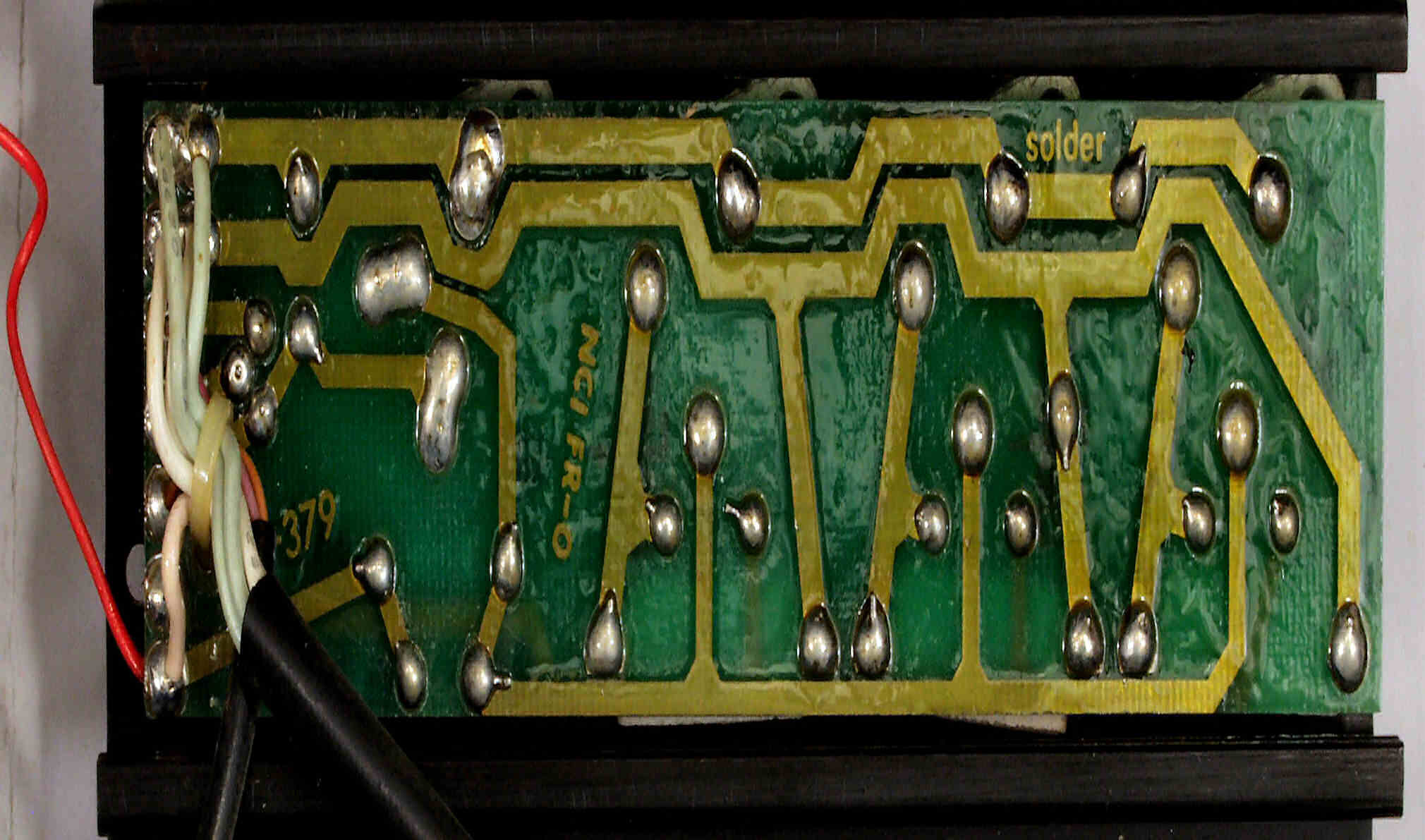

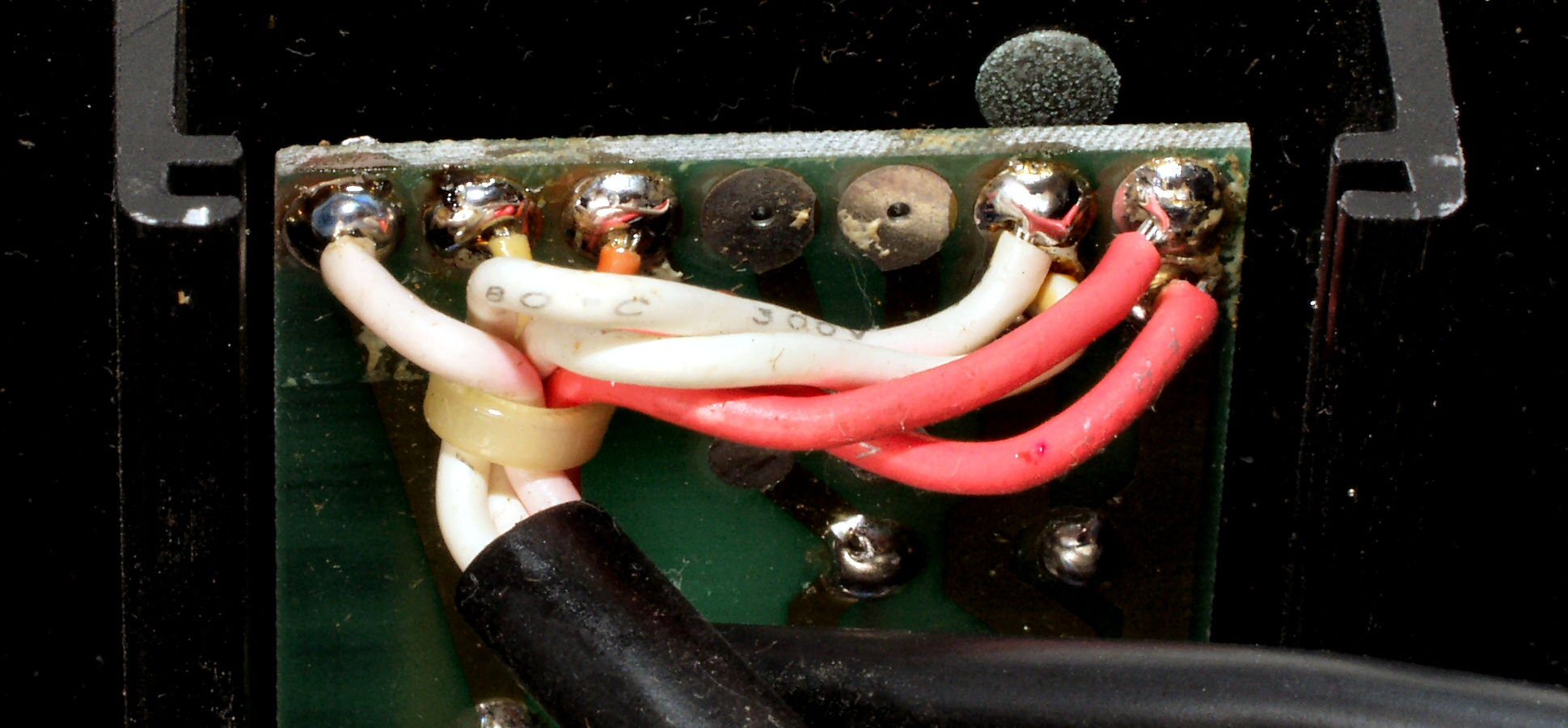

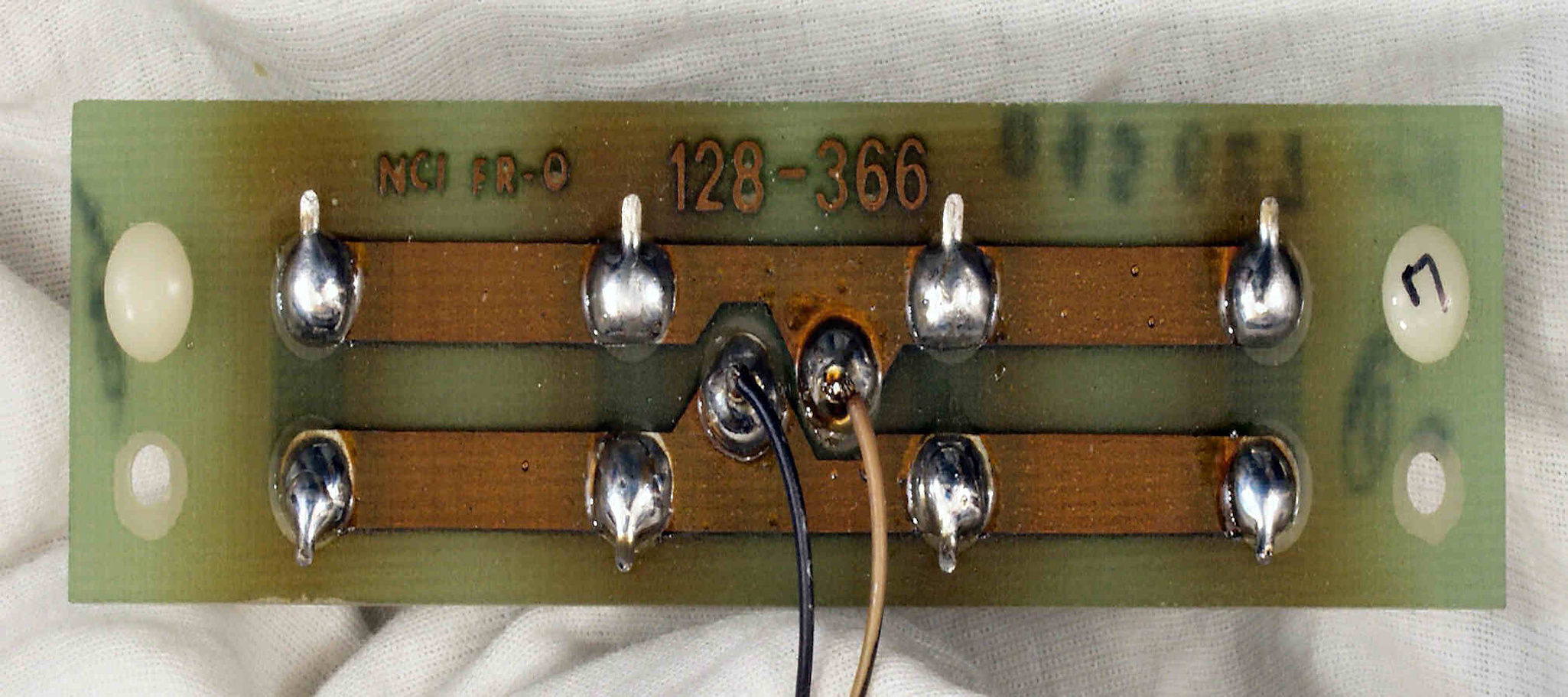

| C−8E−1. 修理(半田補正)後 R側終段ユニット1、引き出し線 |
![]() |
| C−8F. 完成R側終段ユニット1 |
![]() |

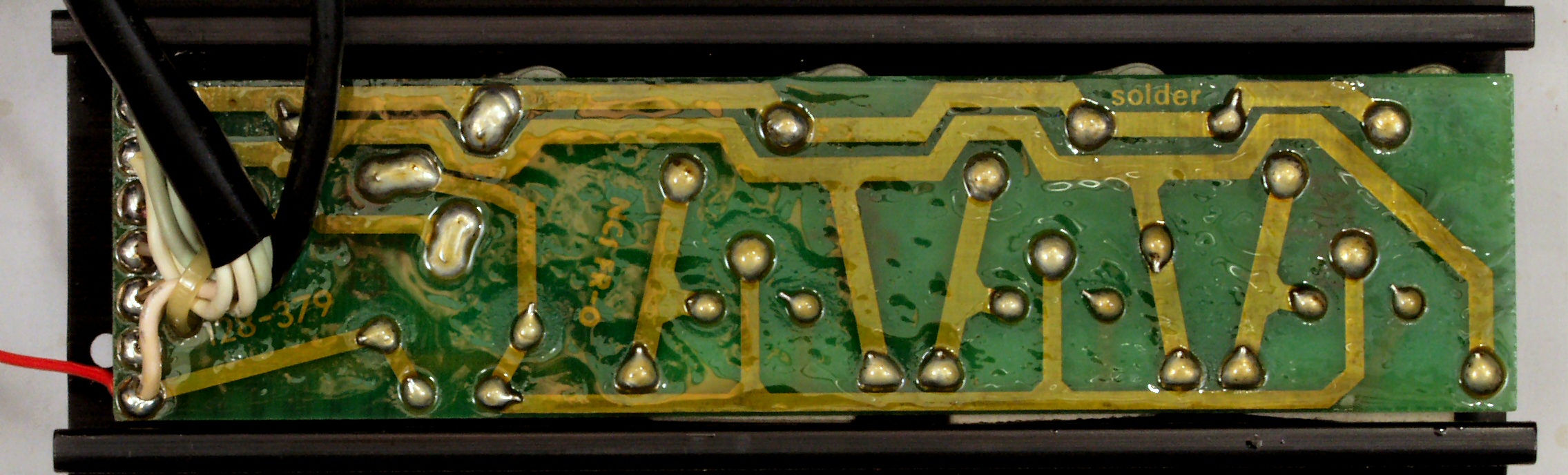

| C−8G. 修理前 R側終段ユニット2 |
![]() |
| C−8H. 修理(半田補正)後 R側終段ユニット2 |
![]() |

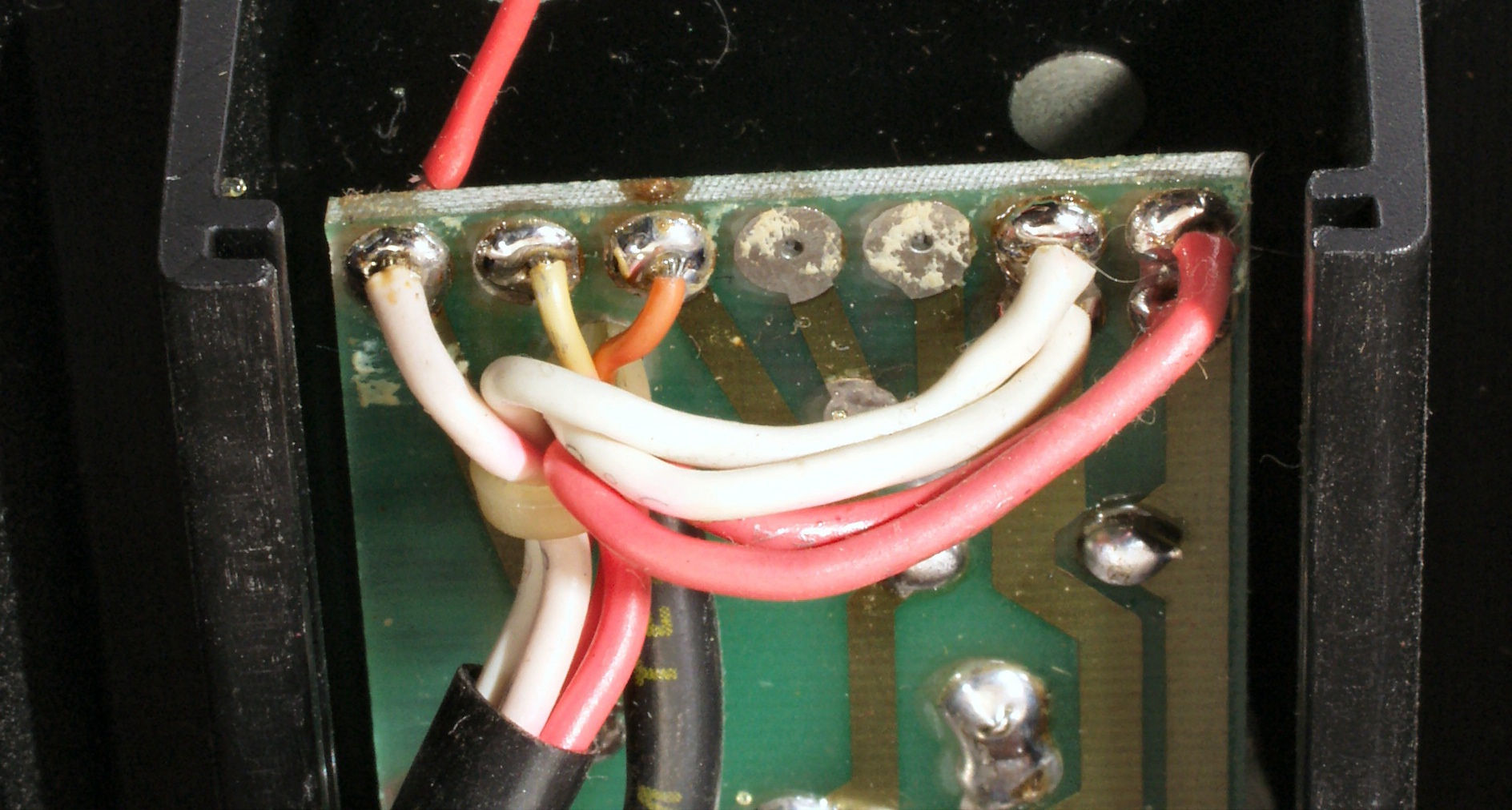

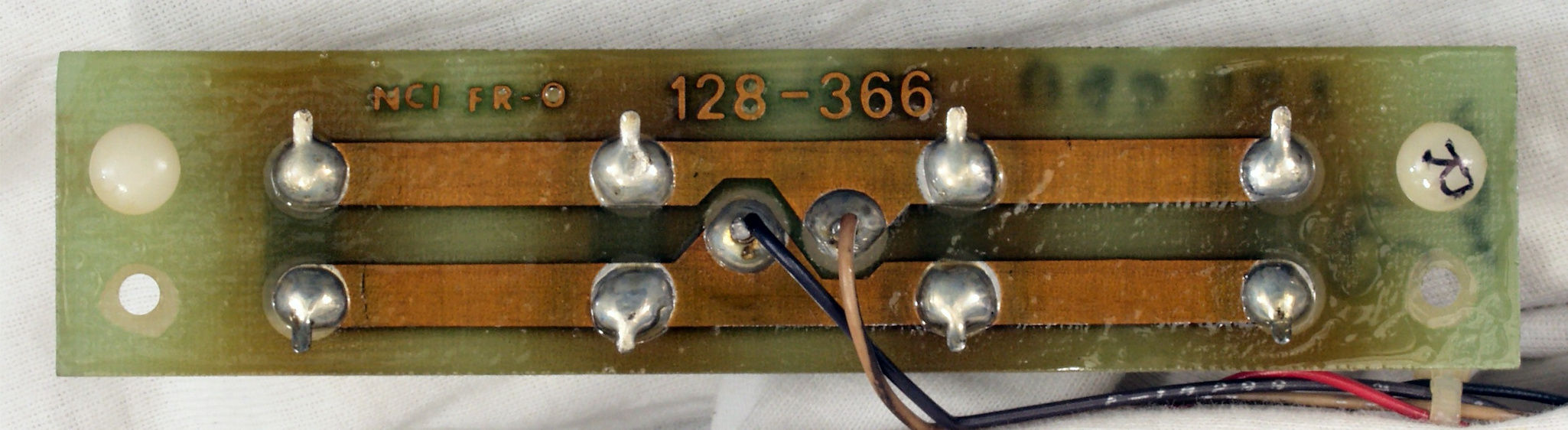

| C−8H−1. 修理(半田補正)後 R側終段ユニット2、引き出し線 |
![]() |
| C−8I. 完成R側終段ユニット2 |
![]() |

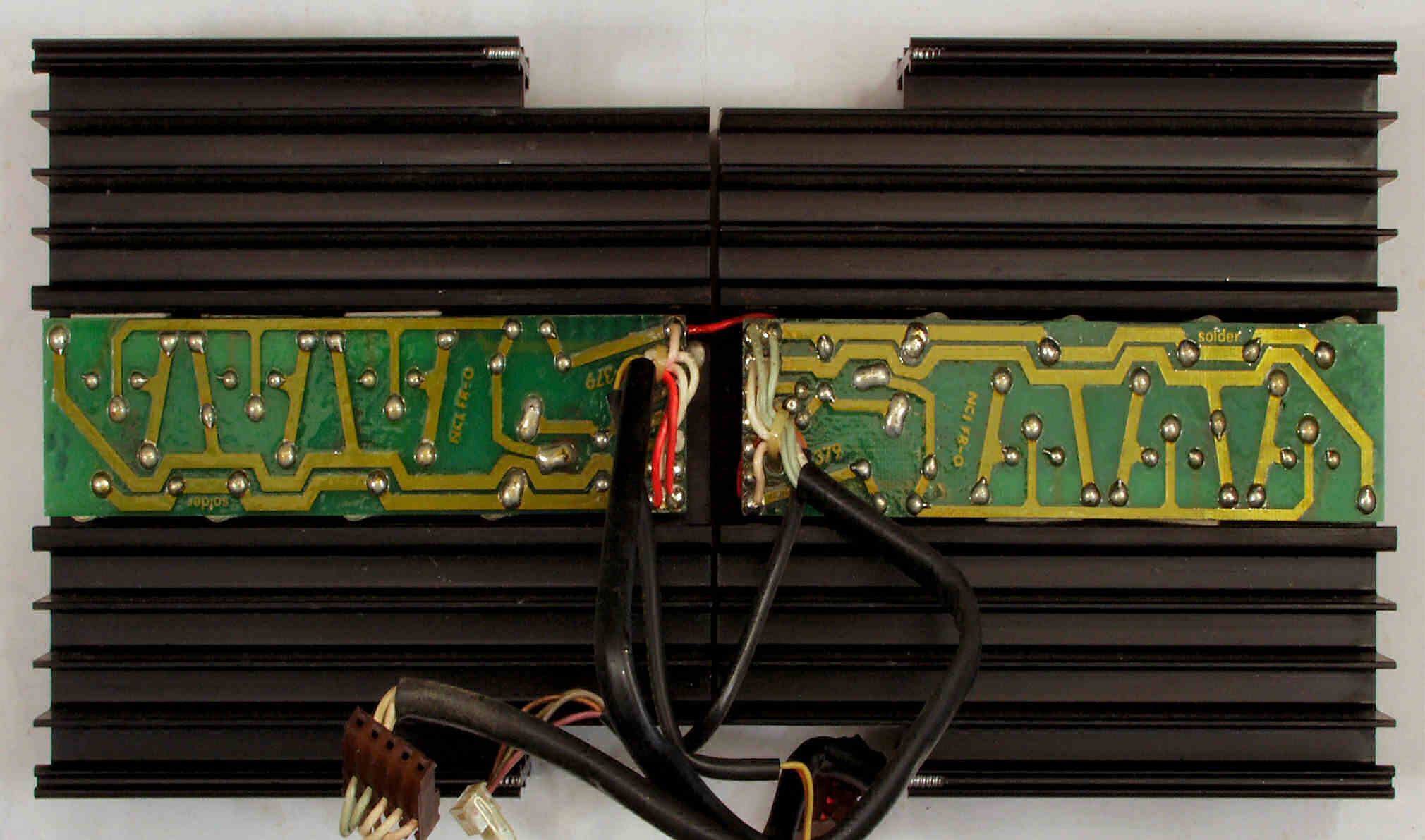

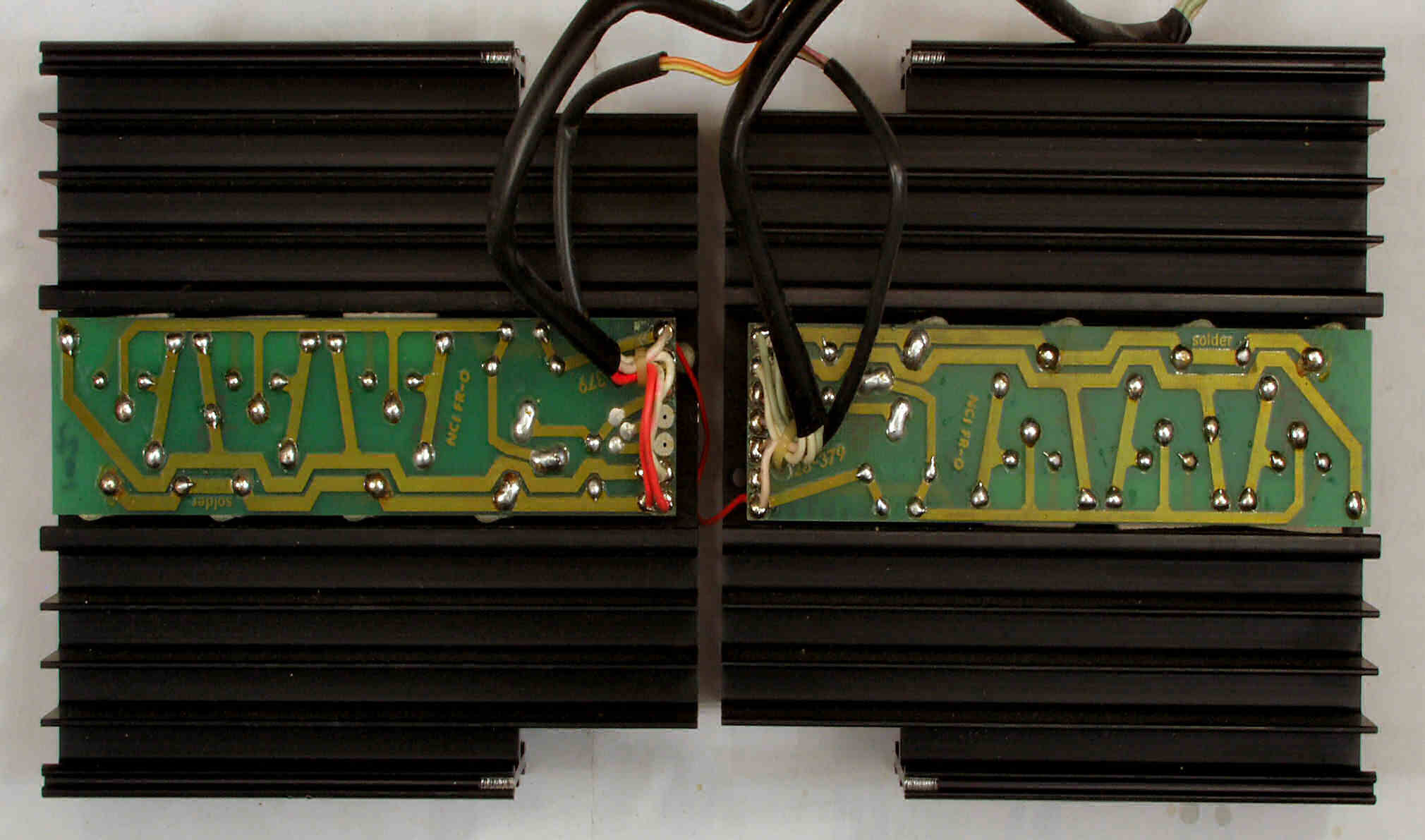

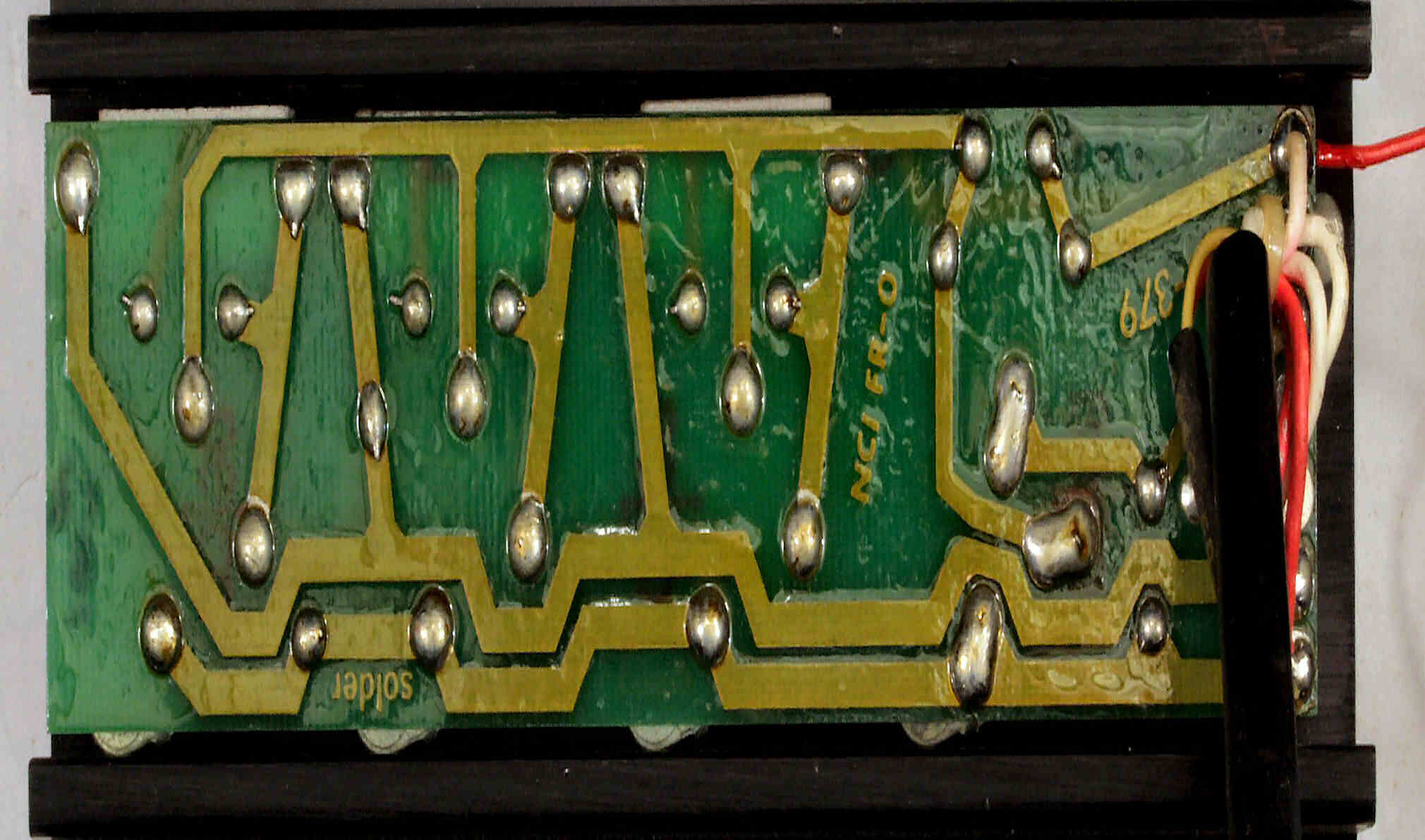

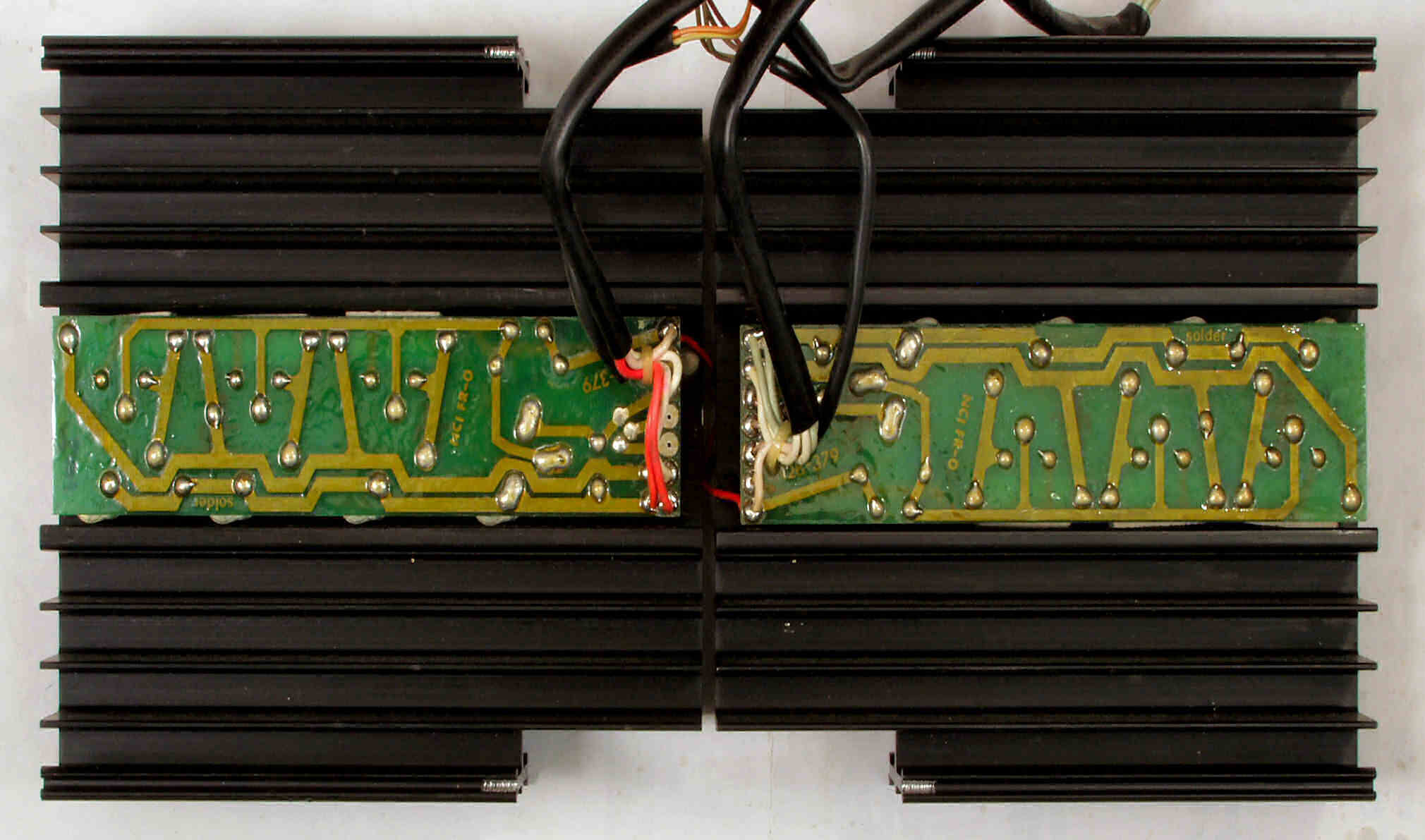

| C−9A. 修理前 L側終段ユニット |
![]() |
| C−9B. 修理(半田補正)後 L側終段ユニット |
![]() |

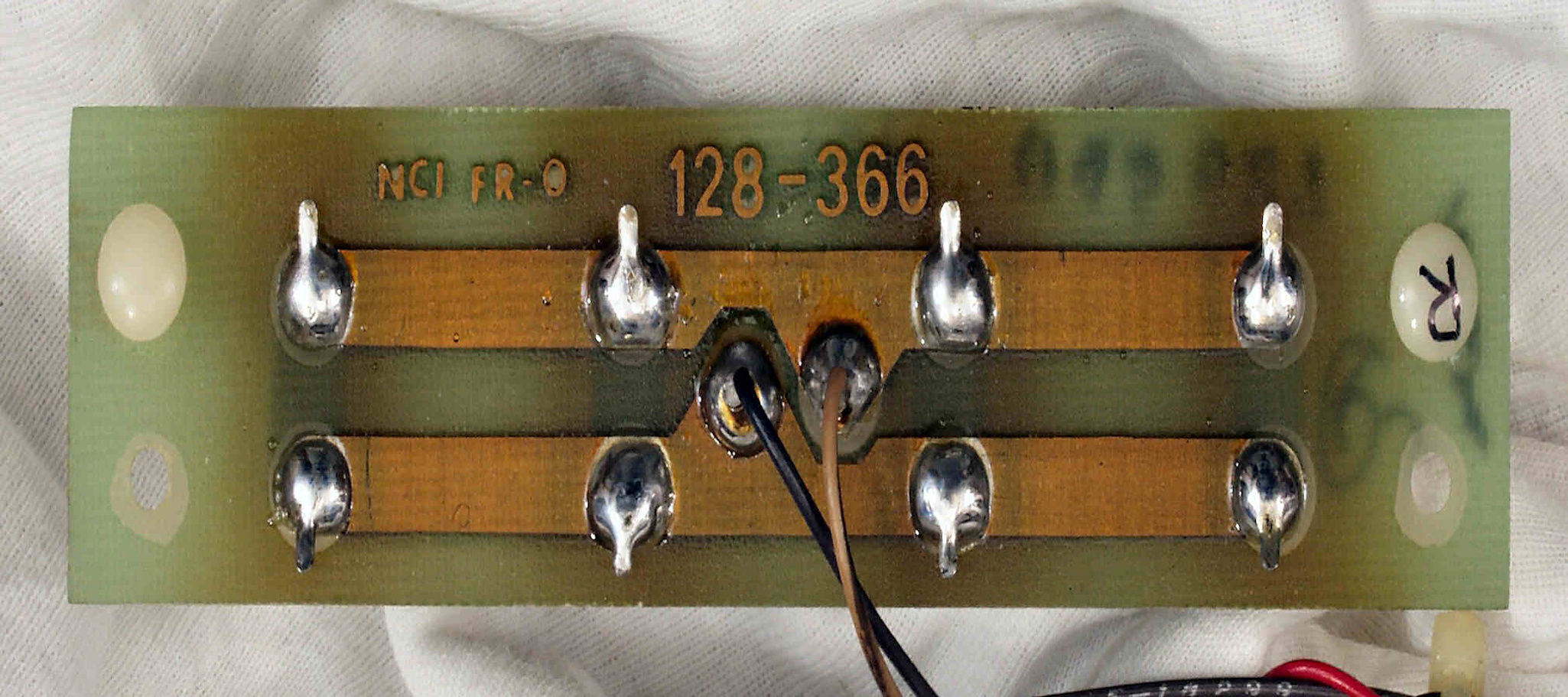

| C−9C. 完成L側終段ユニット |
![]() |
| C−9D. 修理前 L側終段ユニット1 |
![]() |
| C−9E. 修理(半田補正)後 L側終段ユニット1 |
![]() |

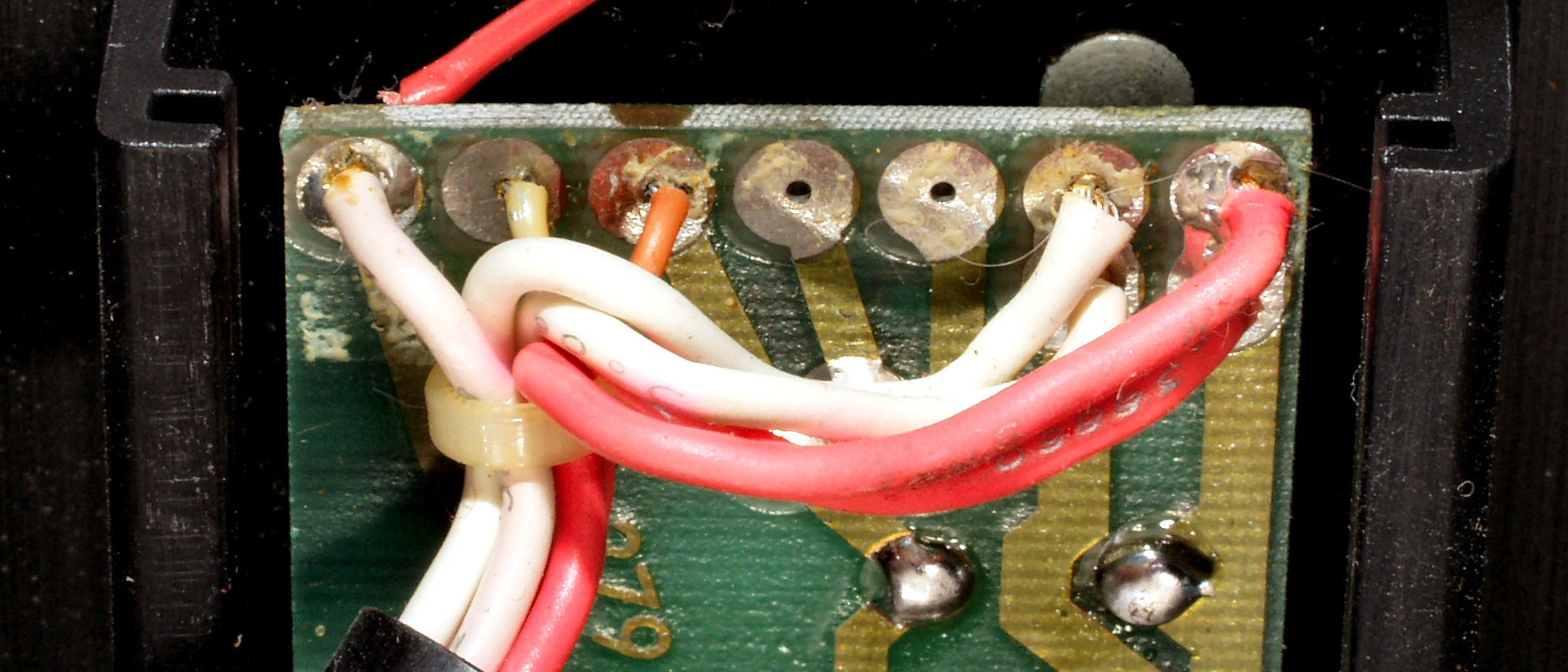

| C−9E−1. 修理前 L側終段ユニット1、引き出し線 |
![]() |

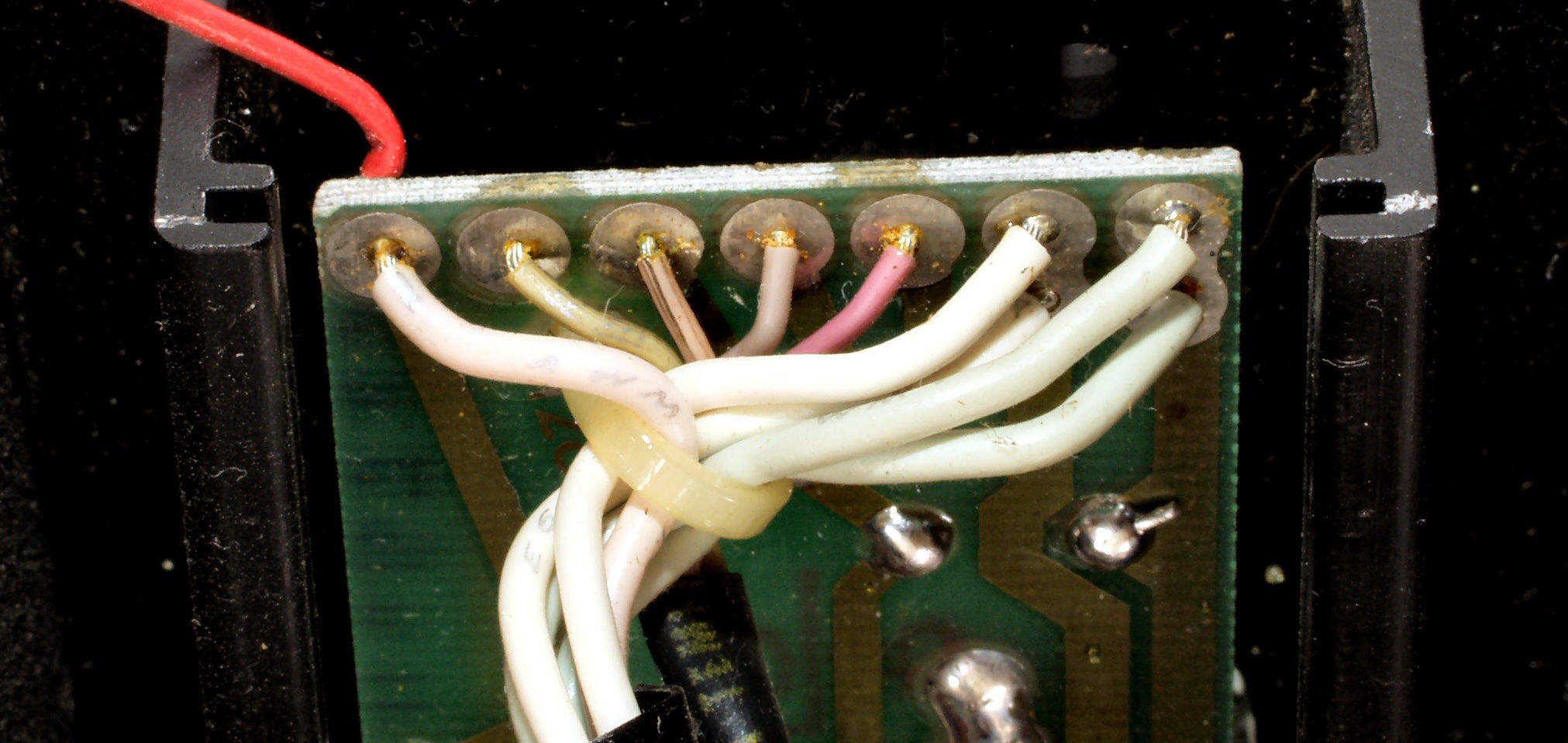

| C−9E−2. 修理(半田補正)後 L側終段ユニット1、引き出し線 |
![]() |
| C−9F. 完成L側終段ユニット1 |
![]() |

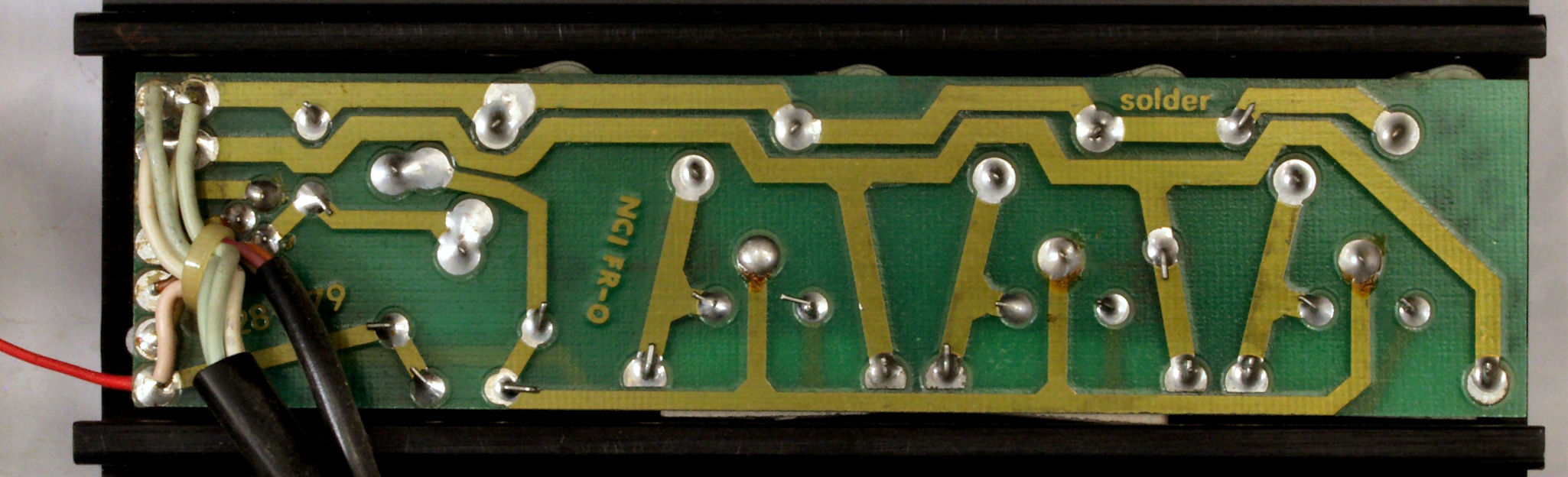

| C−9G. 修理前 L側終段ユニット2 |
![]() |
| C−9H. 修理(半田補正)後 L側終段ユニット2 |
![]() |
| C−9H−1. 修理(半田補正)後 L側終段ユニット2、引き出し線 |
![]() |
| C−9H−2. 修理(半田補正)後 L側終段ユニット2、引き出し線 |
![]() |
| C−9I. 完成L側終段ユニット2 |
![]() |

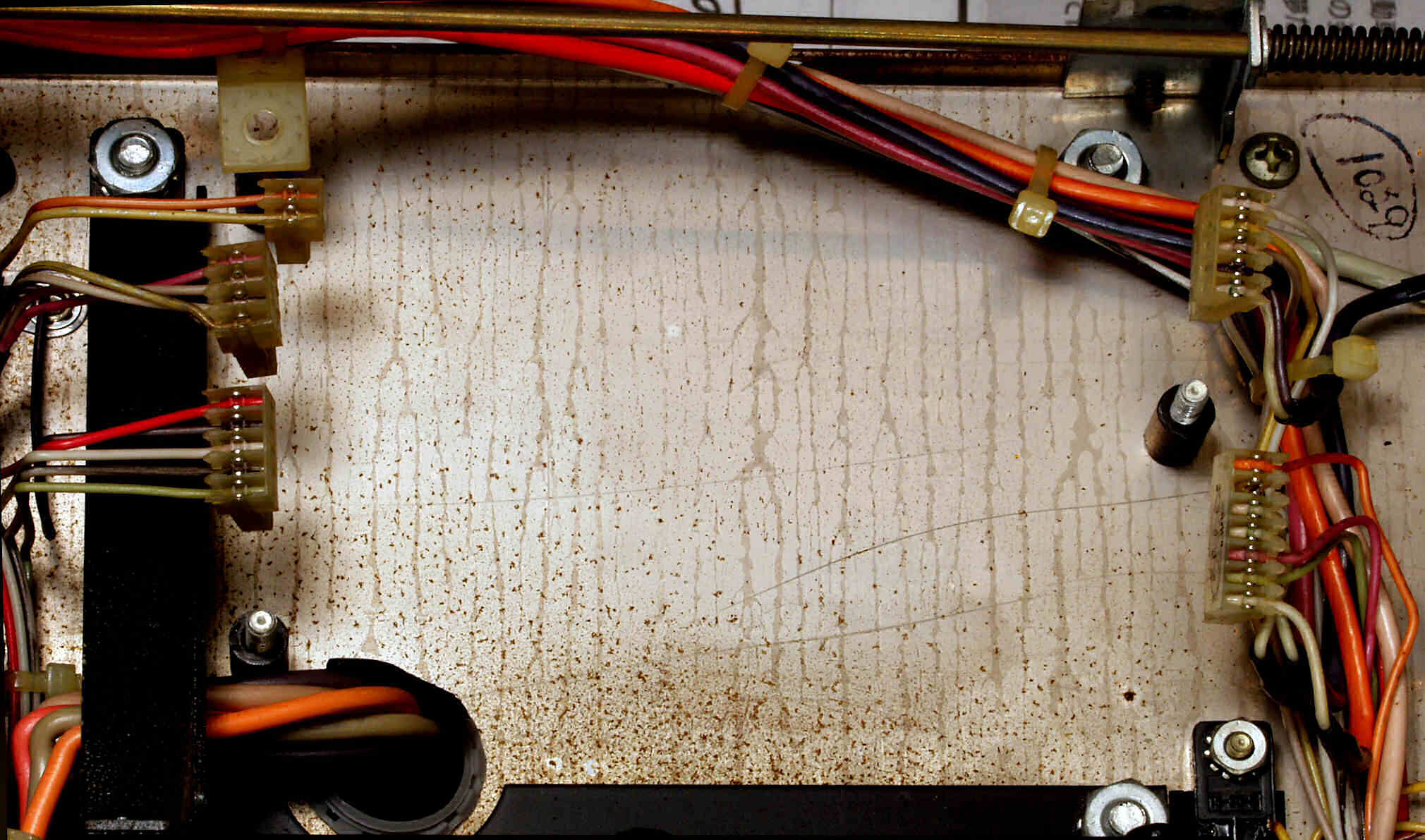

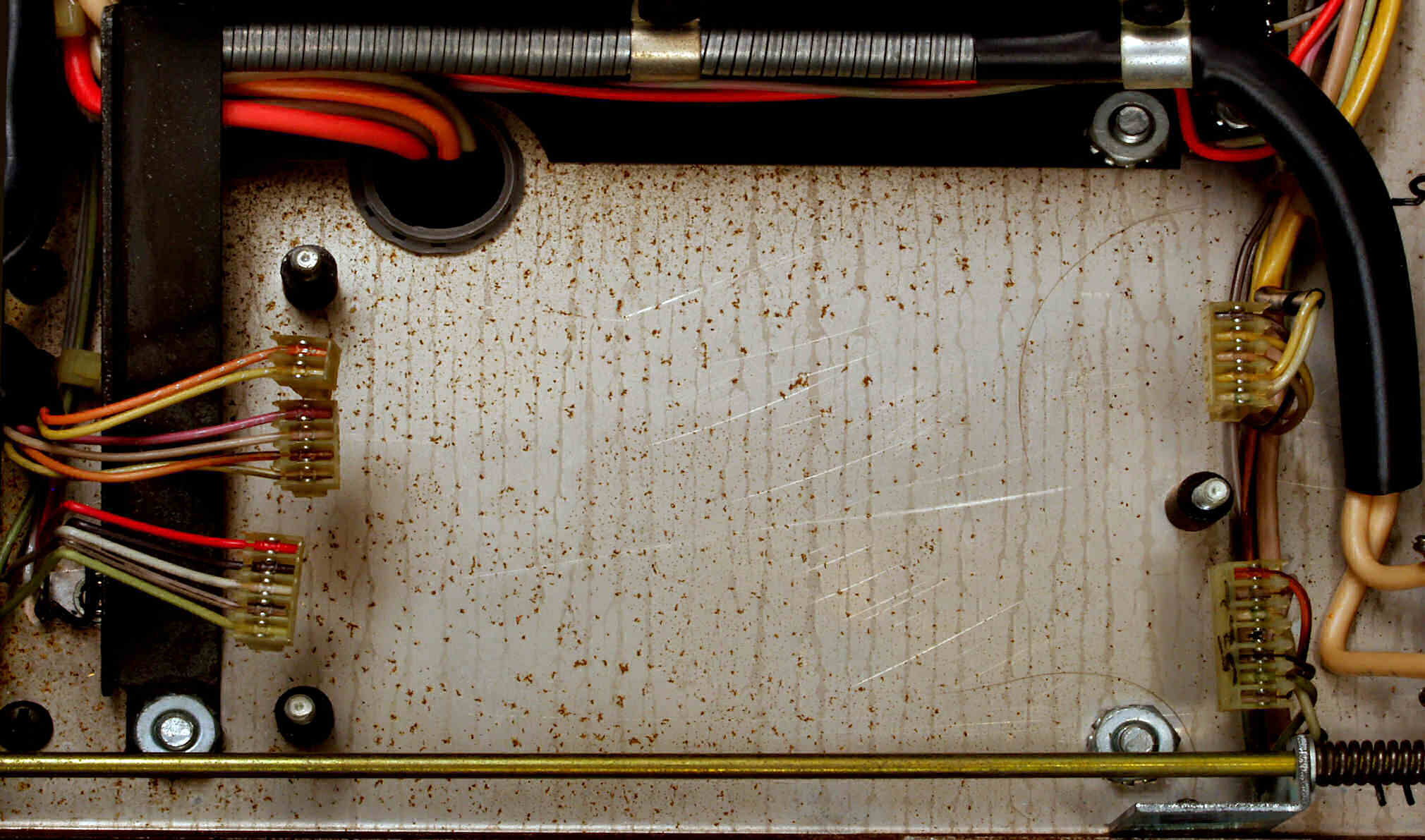

| C−AA. 修理前 R−AMP基板下のステンレスシャーシの錆び、ステンレスは釘1本+水分で錆が発生する |
![]() |
| C−AB. 修理(清掃)中 CRCで吹くと少しは落ちる、これで錆の増殖が止まると良いのだが? |
![]() |
| C−AC. 修理(清掃)後 CRCではこの程度の効果 |
![]() |
| C−AD. 修理前 L−AMP基板下のステンレスシャーシの錆び、ステンレスは釘1本+水分で錆が発生する |
![]() |
| C−AE. 修理(清掃)中 CRCで吹くと少しは落ちる、これで錆の増殖が止まると良いのだが? |
![]() |
| C−AF. 修理(清掃)後 CRCではこの程度の効果 |
![]() |

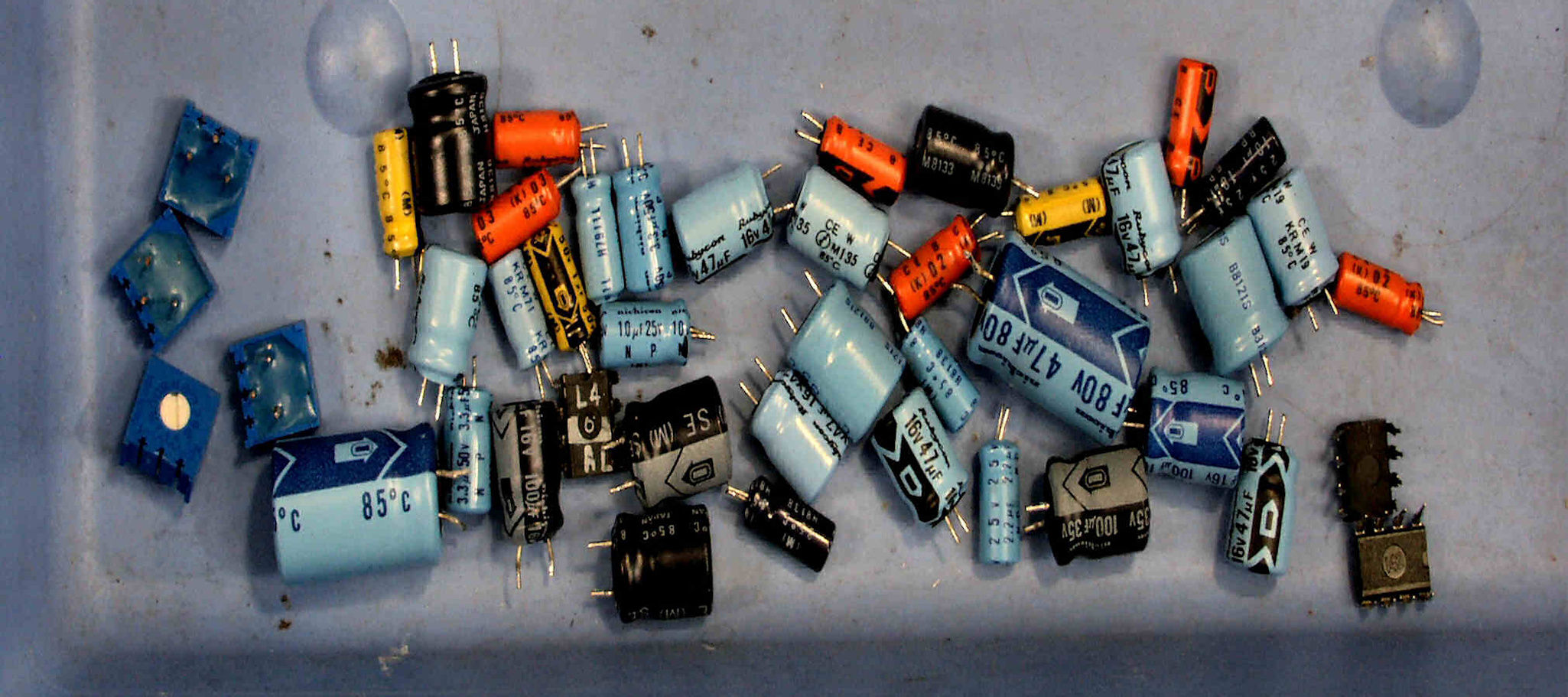

| C−B. 交換部品 |
![]() |

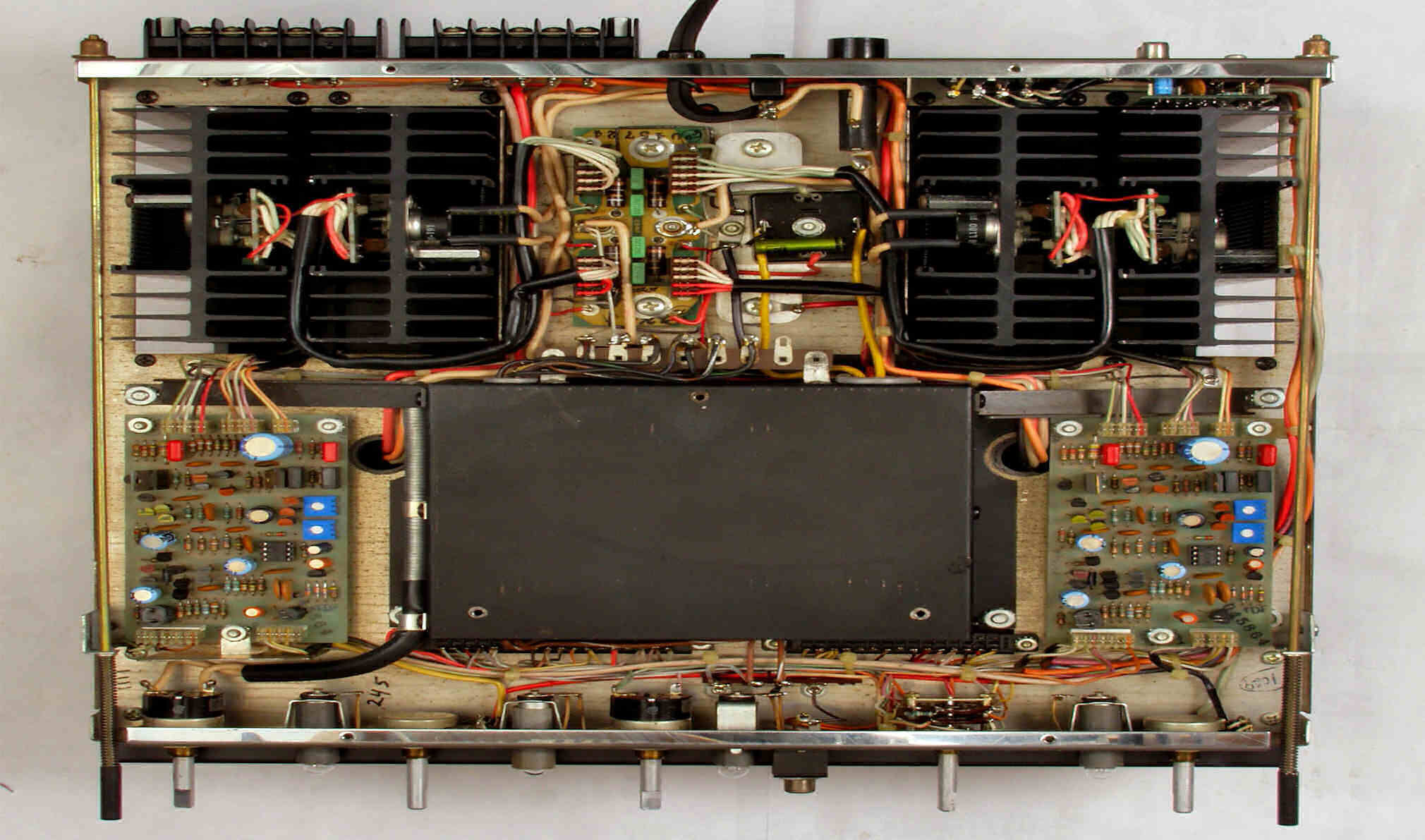

| C−CA. 修理前 上から見る |
![]() |
| C−CB. 修理後 上から見る |
![]() |
| C−CC. 修理前 下から見る |
![]() |
| C−CD. 修理後 下から見る |
![]() |

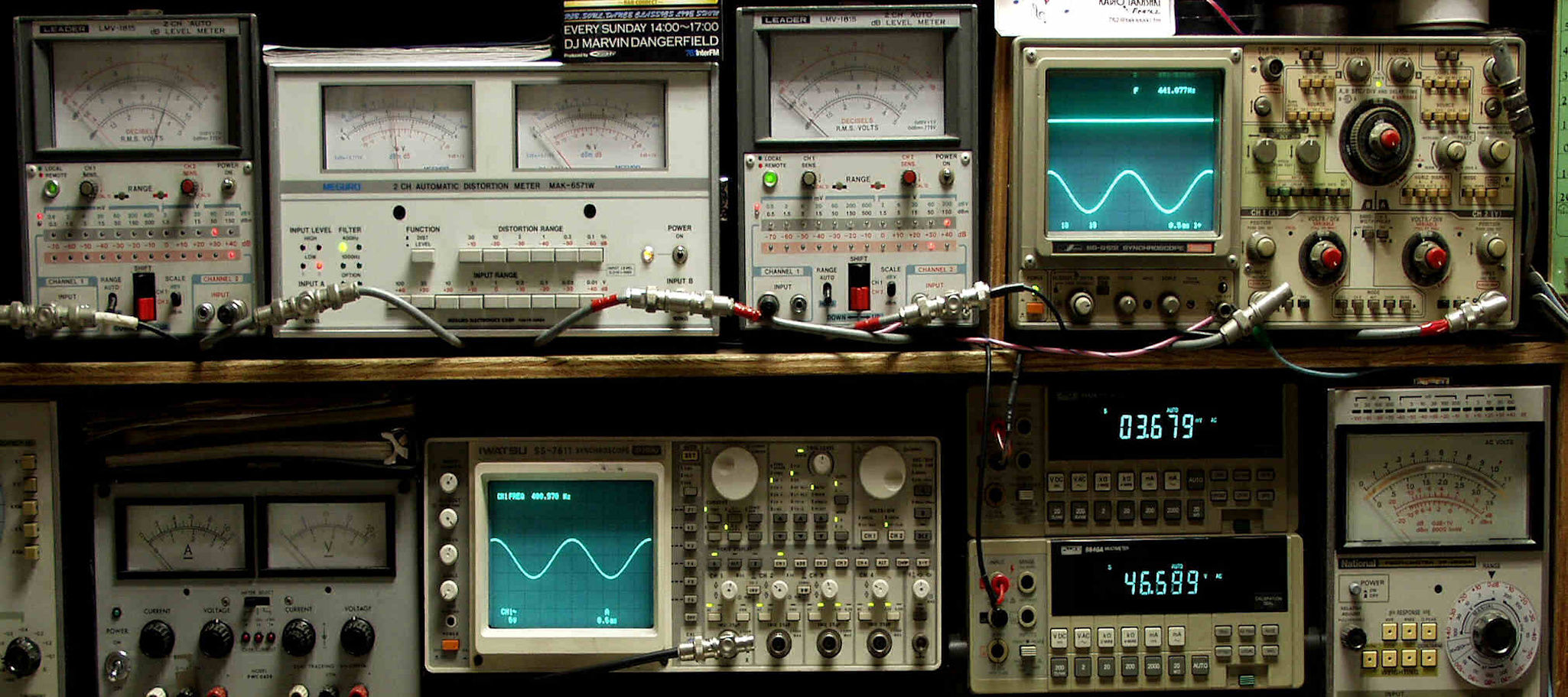

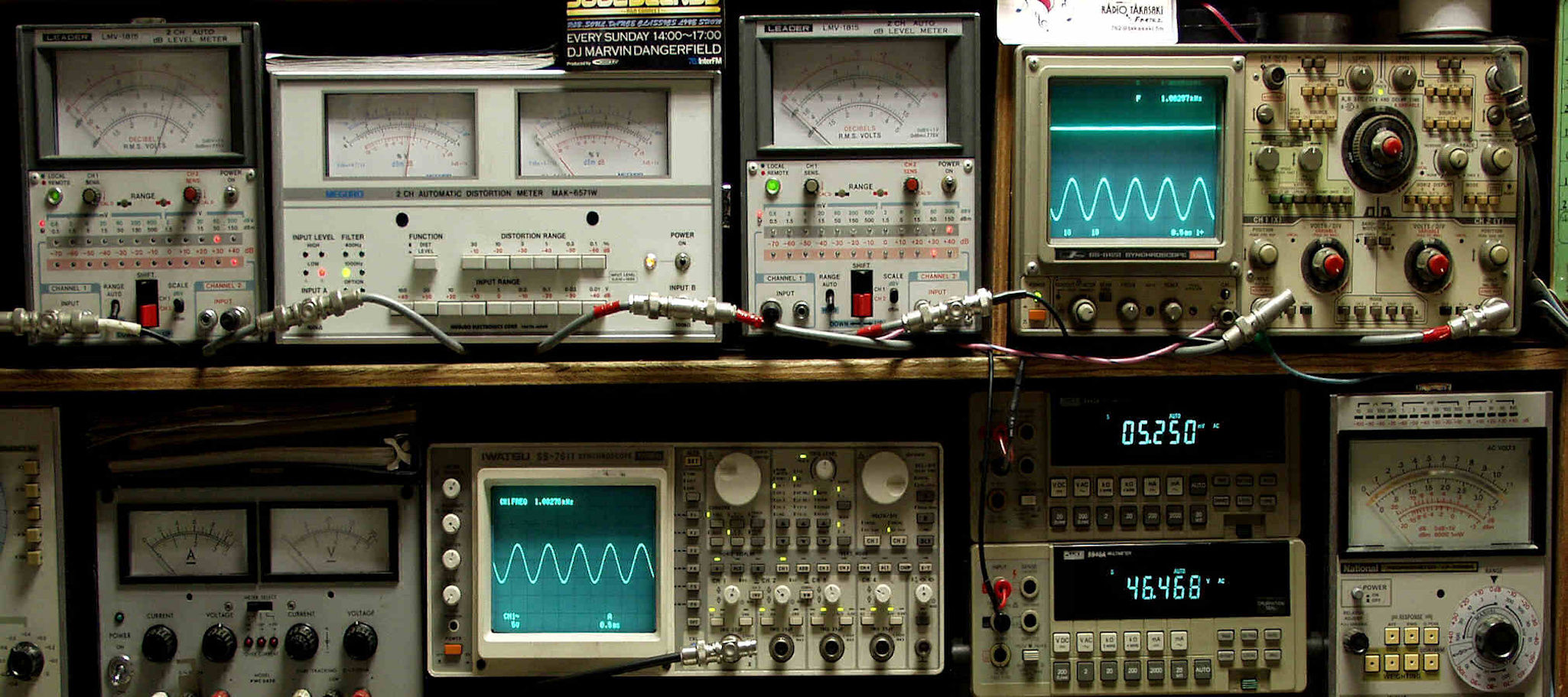

| E. 調整・測定 E−1. 出力・歪み率測定 <見方> 下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定 下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル) 下段中右上=周波数計 上段左端 電圧計=L側出力電圧測定、黒針のみ使用 上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力 上段中右 電圧計=R側出力電圧測定、赤針のみ使用 上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測) 下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定 |
![]() |

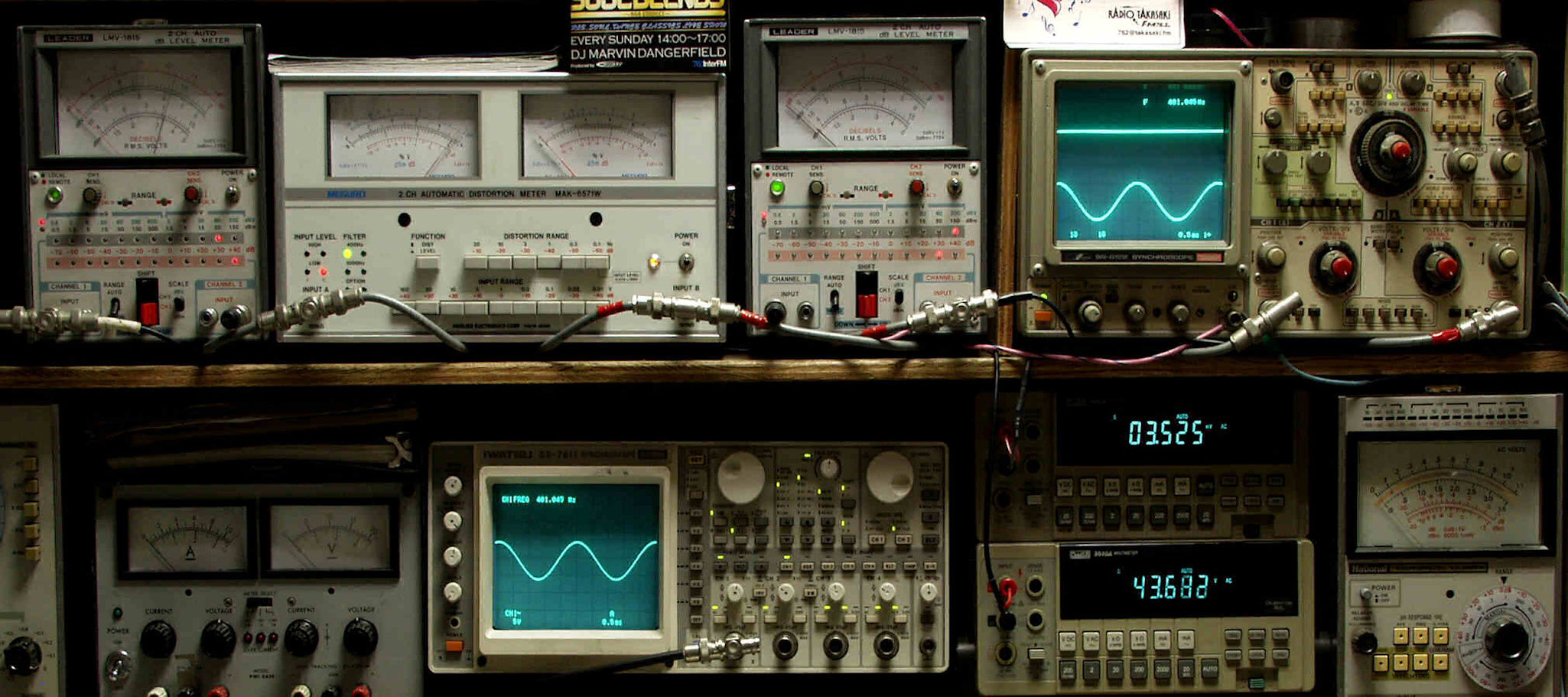

| E−2A. R−SP出力46V=264W。 0.05%歪み(0.1%レンジ) 1000HZ。 |
![]() |

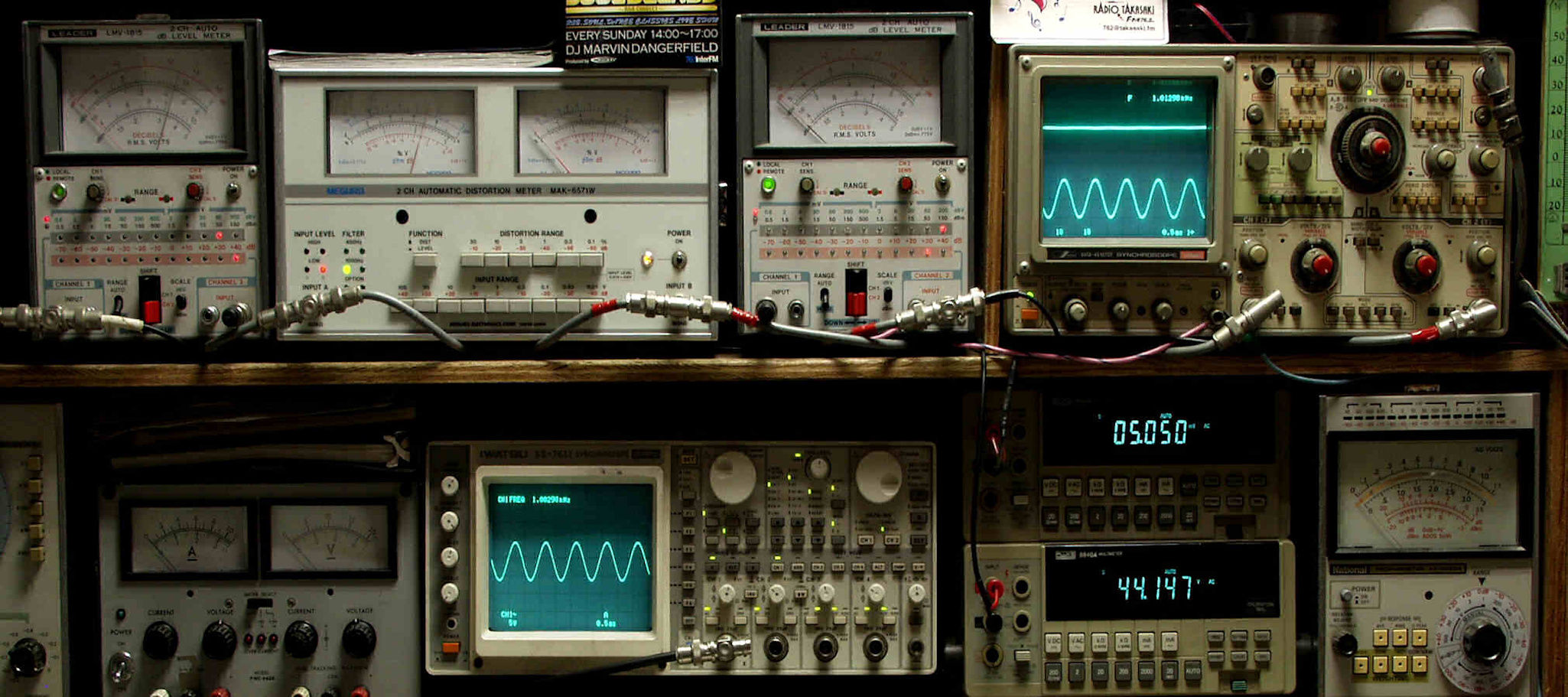

| E−2B. R−SP出力46V=264W。 0.04%歪み(0.1%レンジ) 400HZ。 |
![]() |
| E−3A. L−SP出力46V=264W。 0.04%歪み(0.1%レンジ) 1000HZ |
![]() |
| E−3B. L−SP出力46V=264W。 0.04%歪み(0.1%レンジ) 400HZ。 |
![]() |

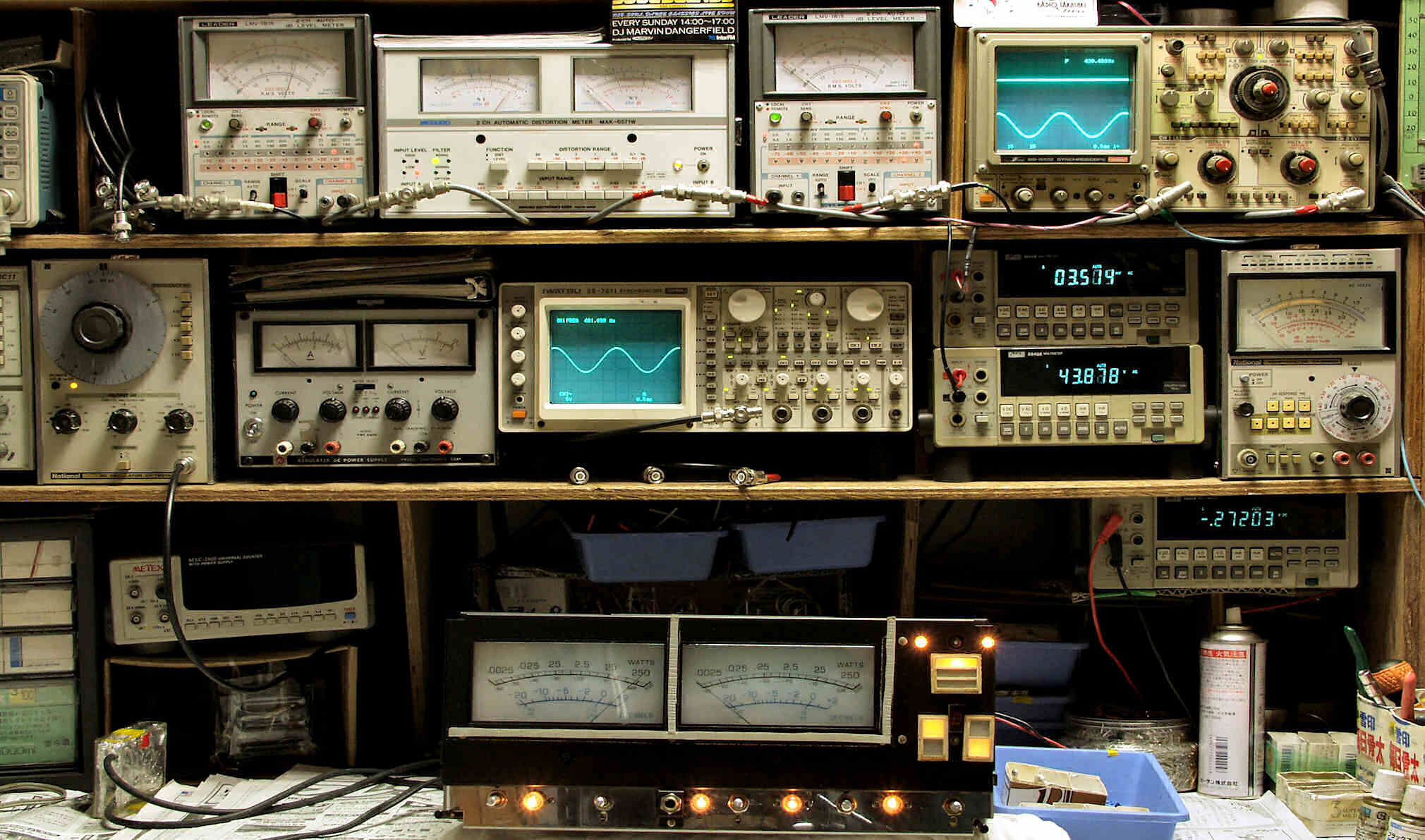

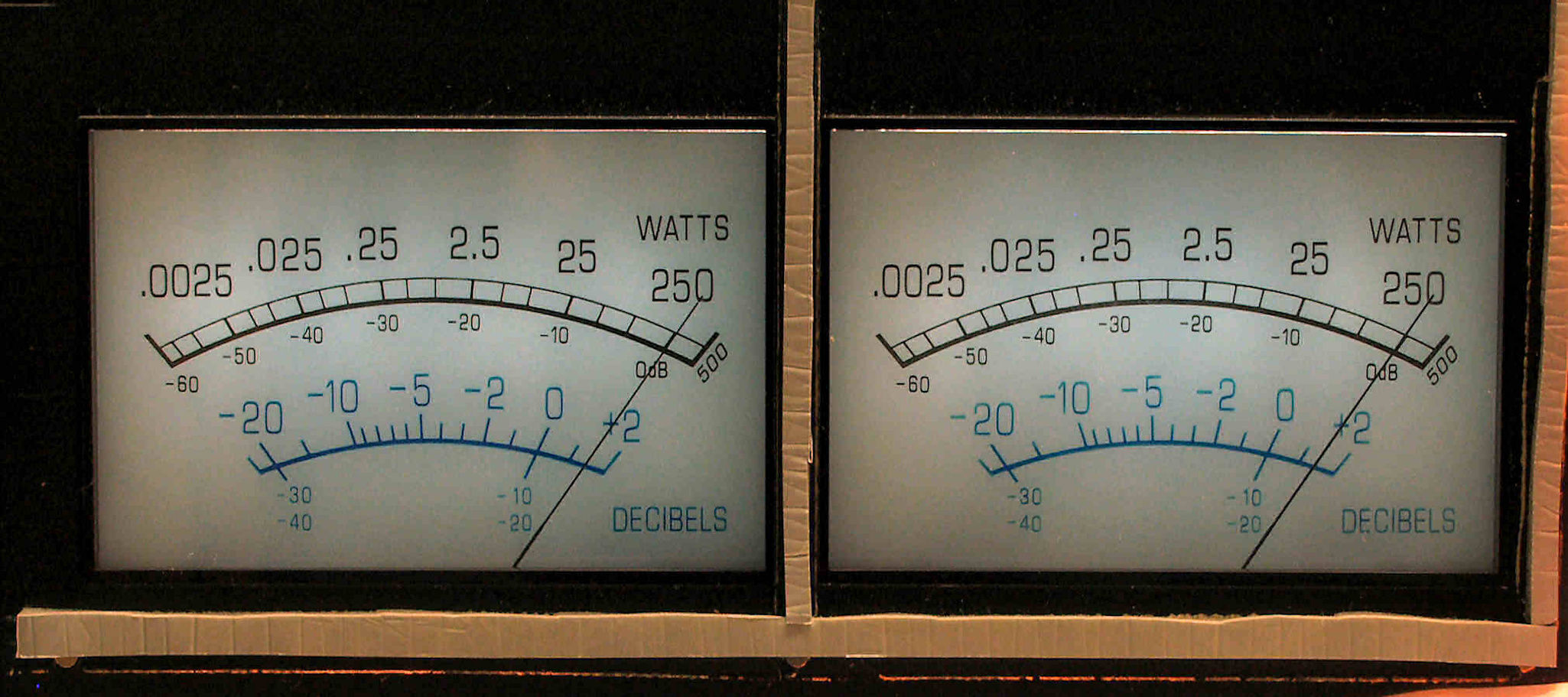

| E−4. その時の出力メータ |
![]() |
| E−7. 完成 24時間エージング |
![]() |
| |
