McIntosh C28. 3台目修理記録
平成16年6月19日持込  8月23日完成
A. 修理前の状況
  • 時たま雑音「ブツブツノイズ」を発生し突然電源が入らなくなる。
    以後、電源が入らない。

B. 原因
  • 電解コンデンサ−&TR(トランジスタ−)劣化

C. 修理状況
  • フイルムコンデンサー交換
    電解コンデンサー交換(オーディオコンデンサー使用)
    パネルランプ修理・交換

D. 使用部品
  • フイルムコンデンサー                    18個
    ランプ                              2個
    電解コンデンサー                       21個

E. 調整・測定

F. 上位測定器による 調整・測定

G. 修理費    98,000円

S. McIntosh C28 の仕様(マニアル・カタログより)

A. 修理前の状況

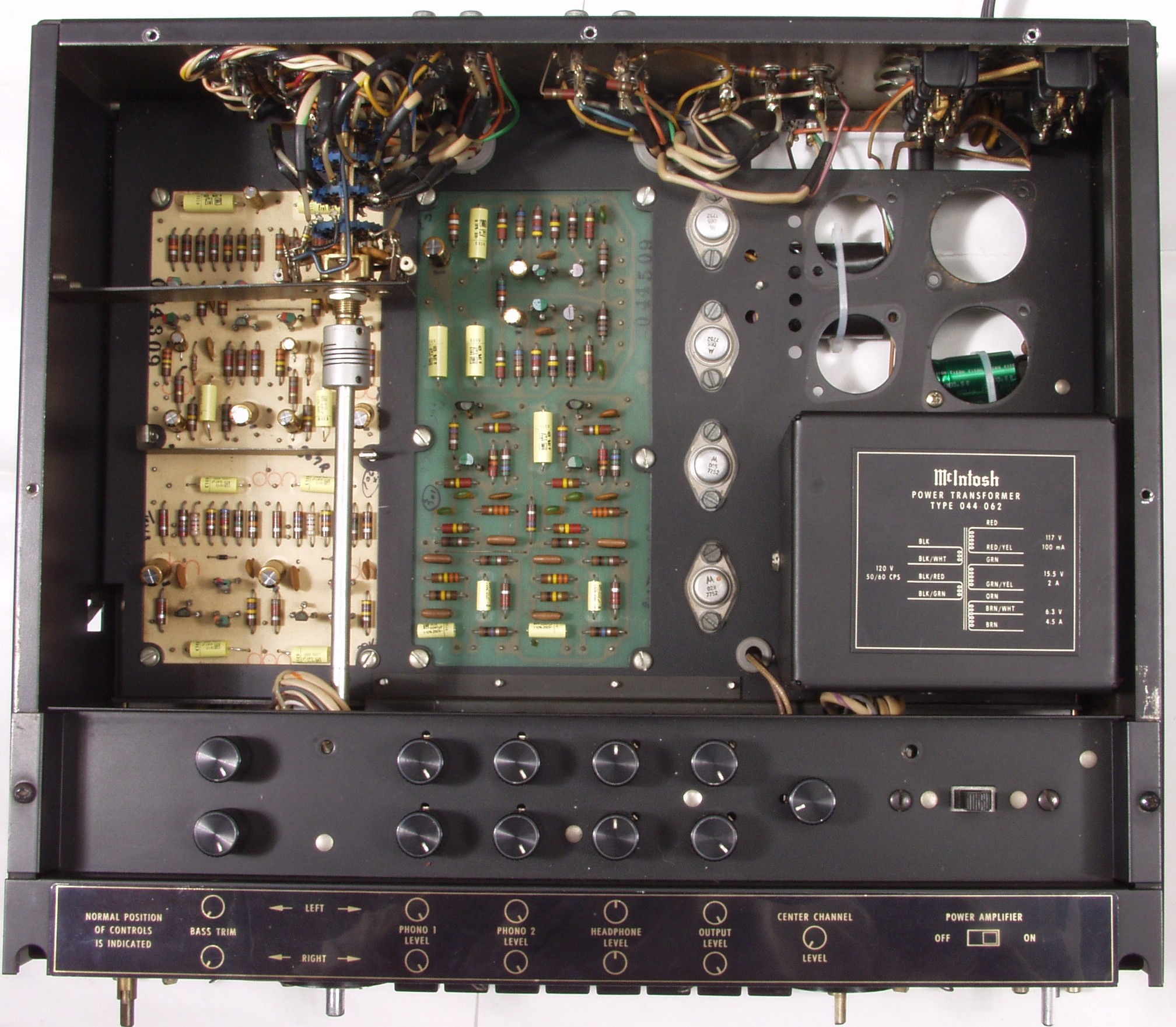

A1. 点検中 上から見る

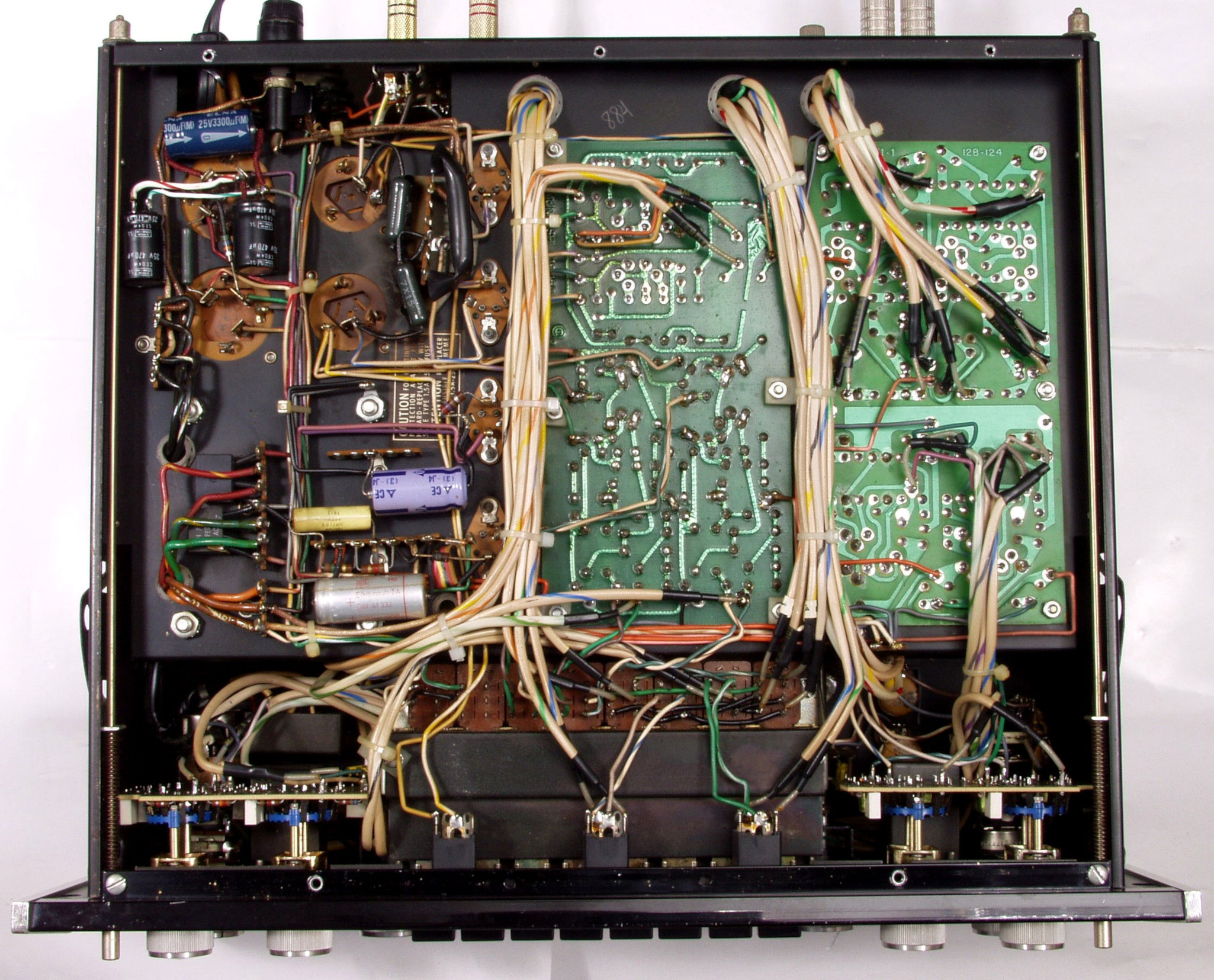

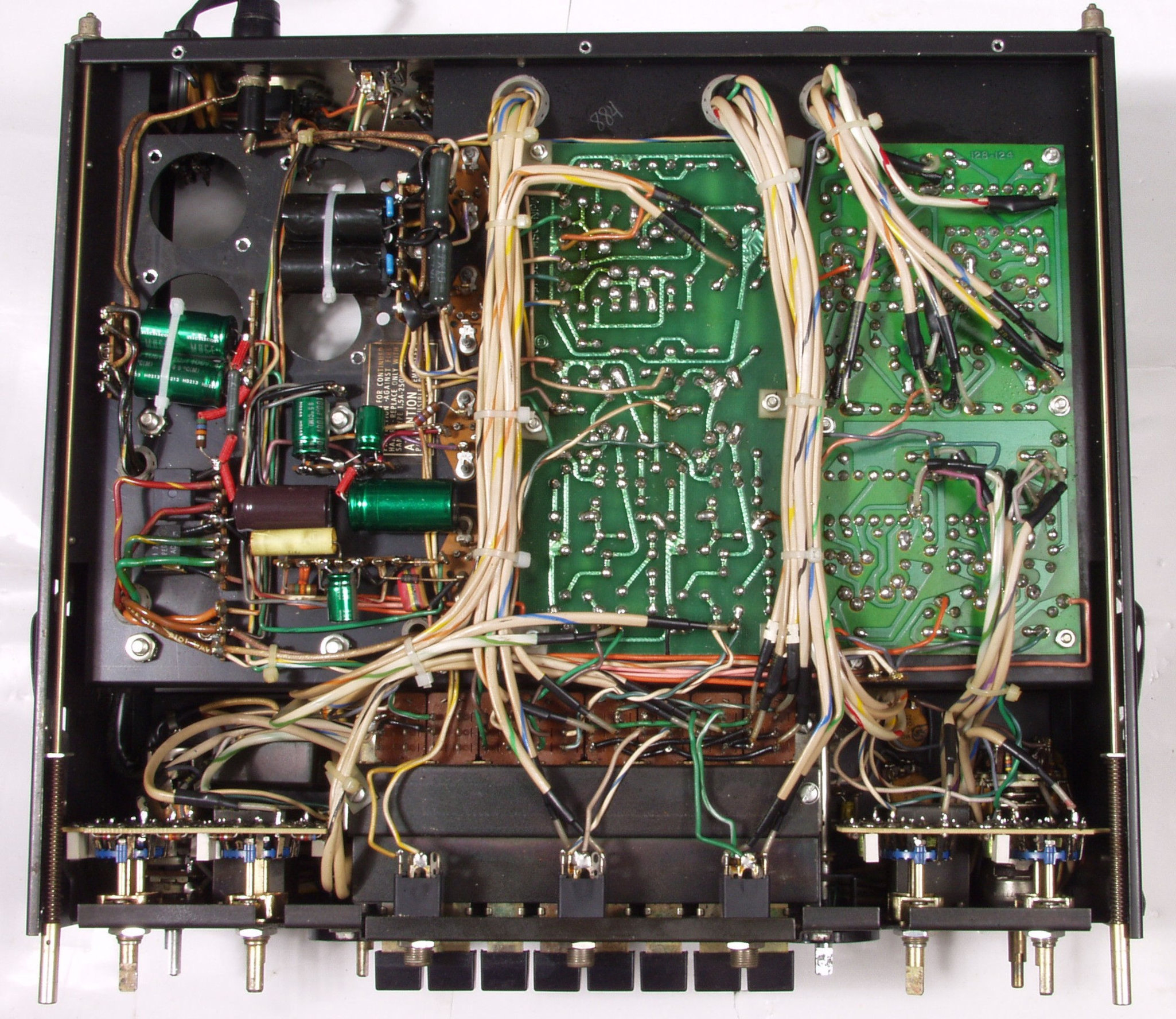

A2. 点検中 下から見る
C. 修理状況

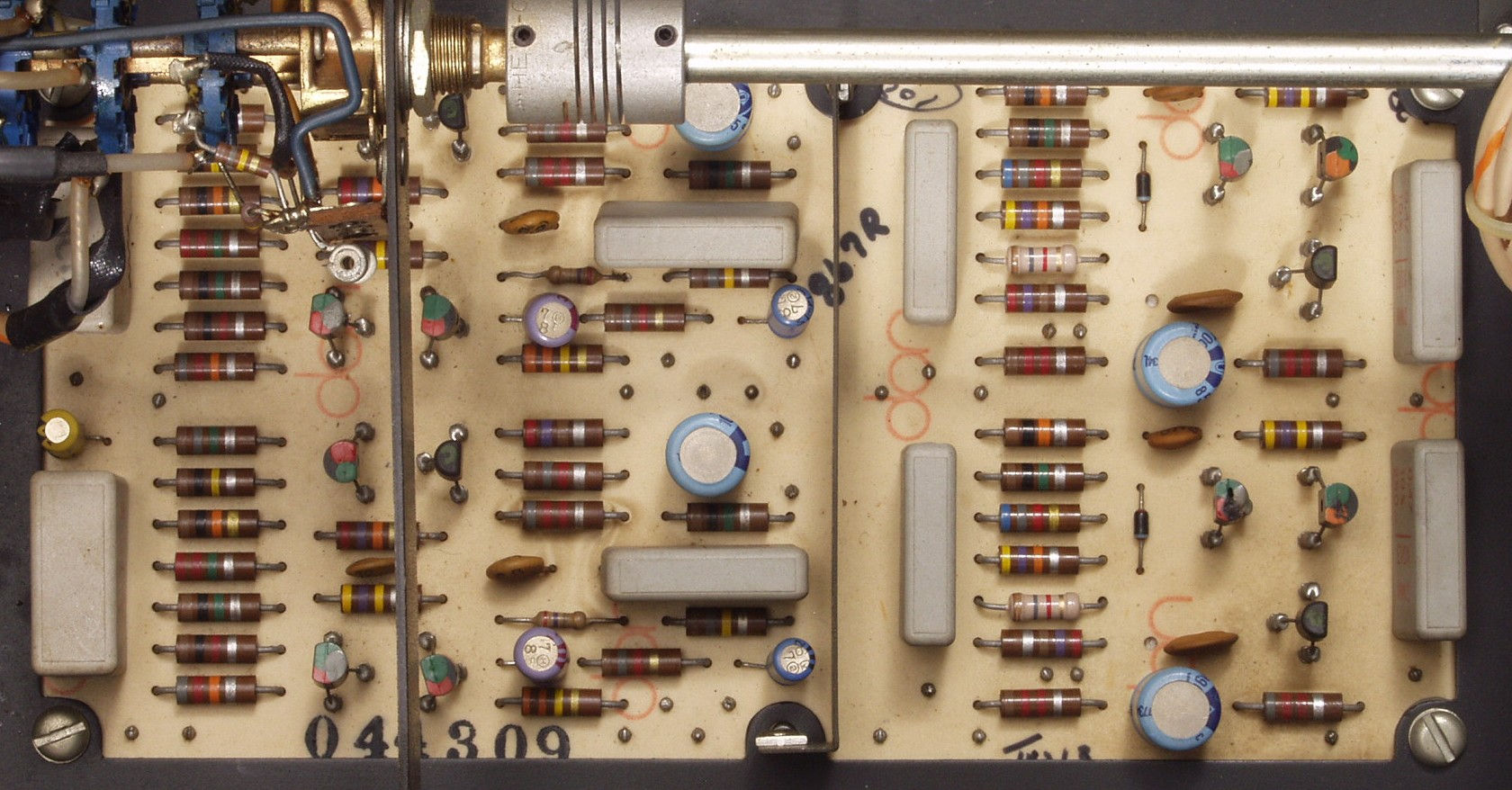

C1A. 修理前 AMP基板
C1B. 修理後 AMP基板 フイルムコンデンサー8個、電解コンデンサー3個交換

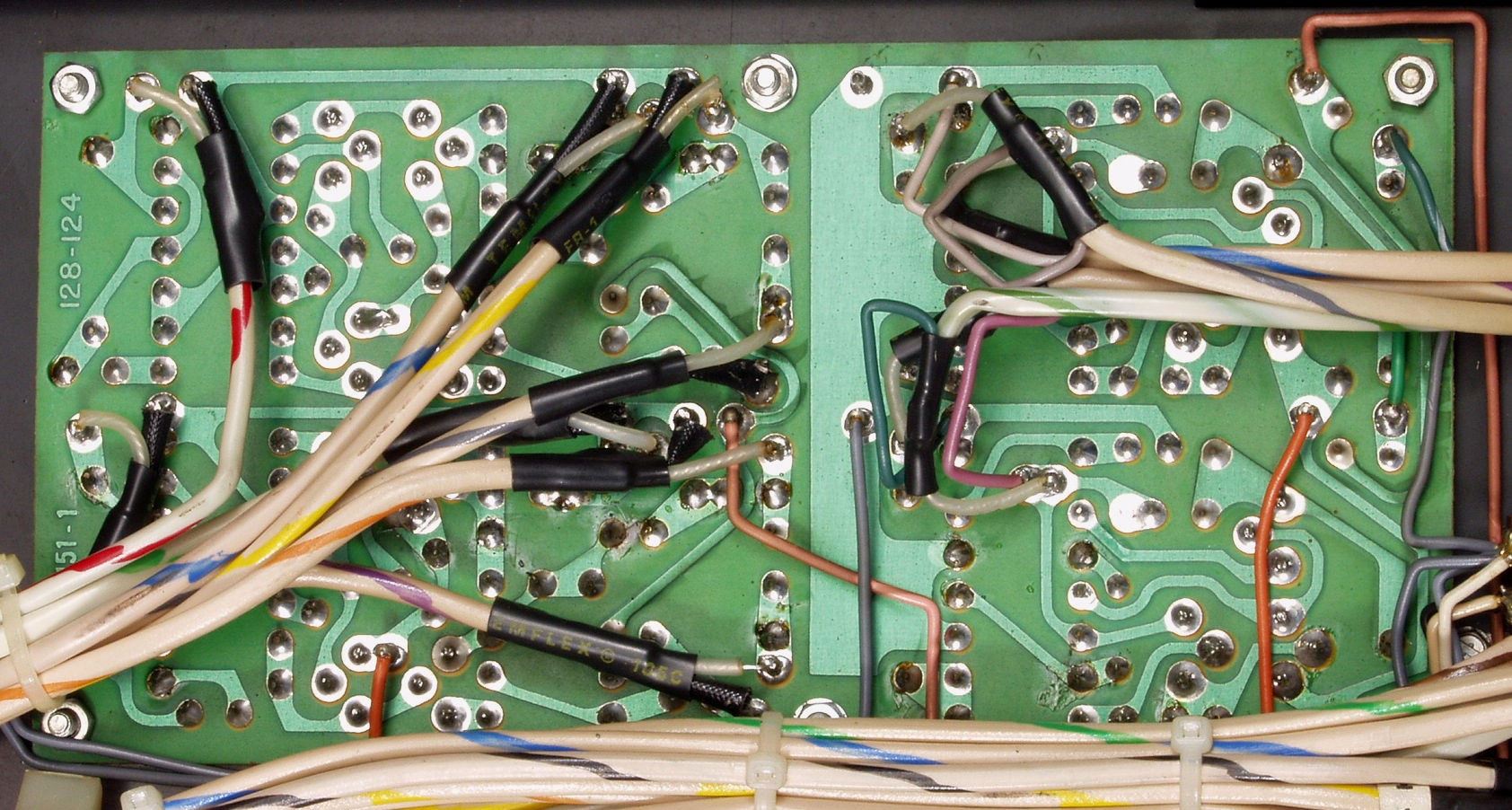

C1C. 修理前 AMP基板裏

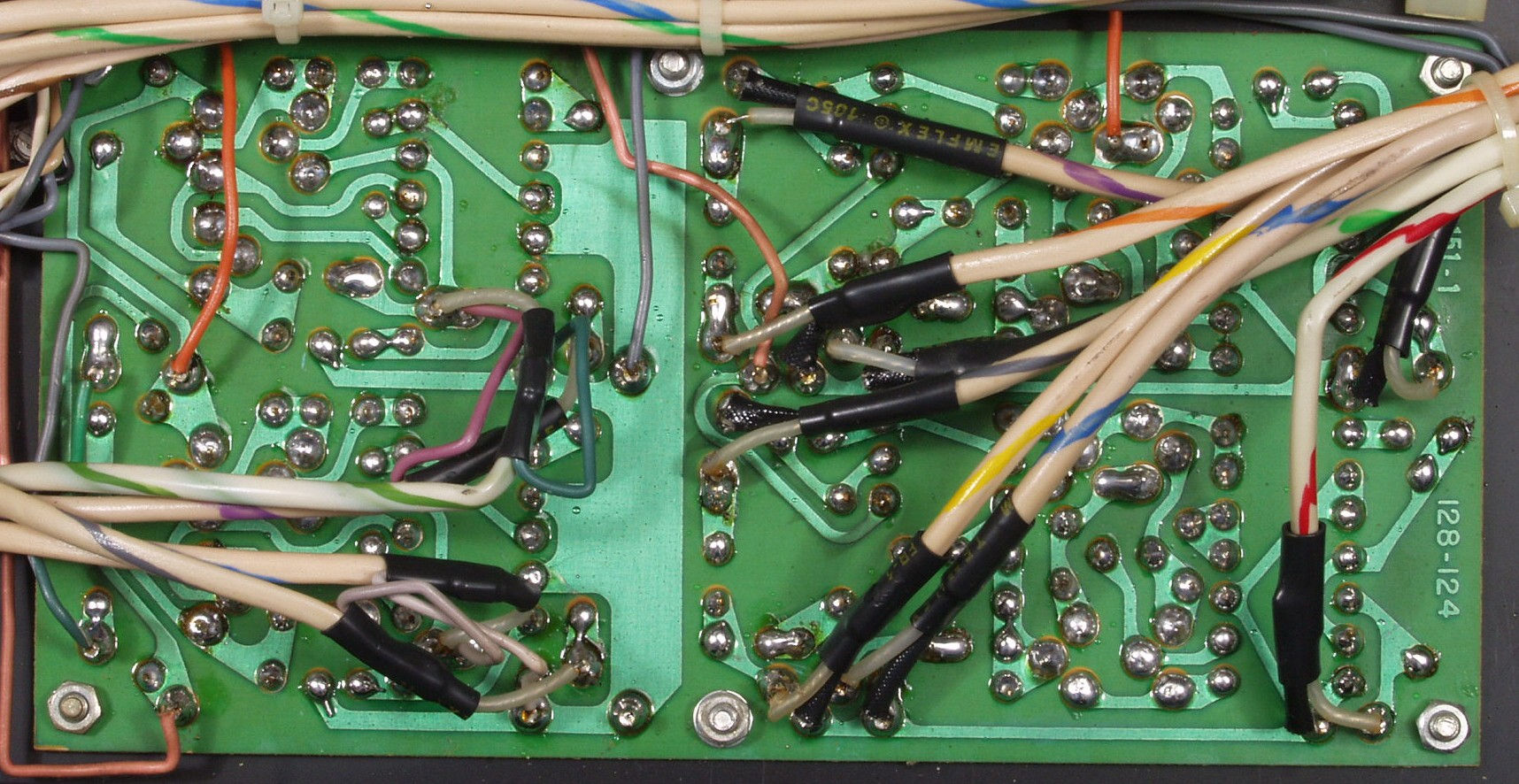

C1D. 修理(半田補正)後 AMP基板裏 半田を全部やり直す
C1E. 完成AMP基板裏 洗浄後
C2A. 修理前 EQ基板
C2B. 修理後 EQ基板  フイルムコンデンサー8個、電解コンデンサー9個交換
C2C. 修理前 EQ基板裏
C2D. 修理(半田補正)後 EQ基板裏 半田を全部やり直す
C2E. 完成EQ基板裏。 洗浄後防湿材を塗る。

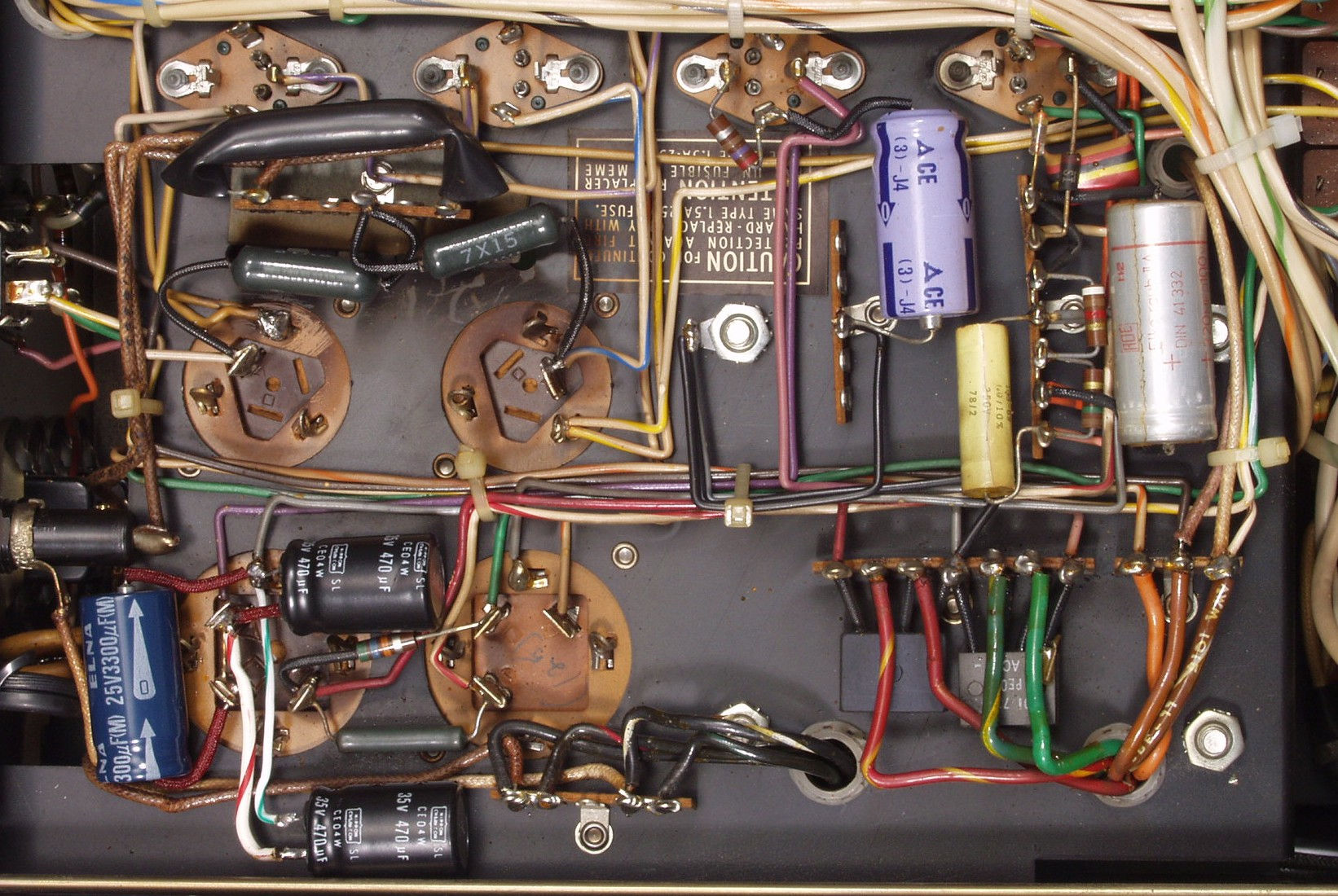

C3A. 修理前 電源部分 修理履歴あり

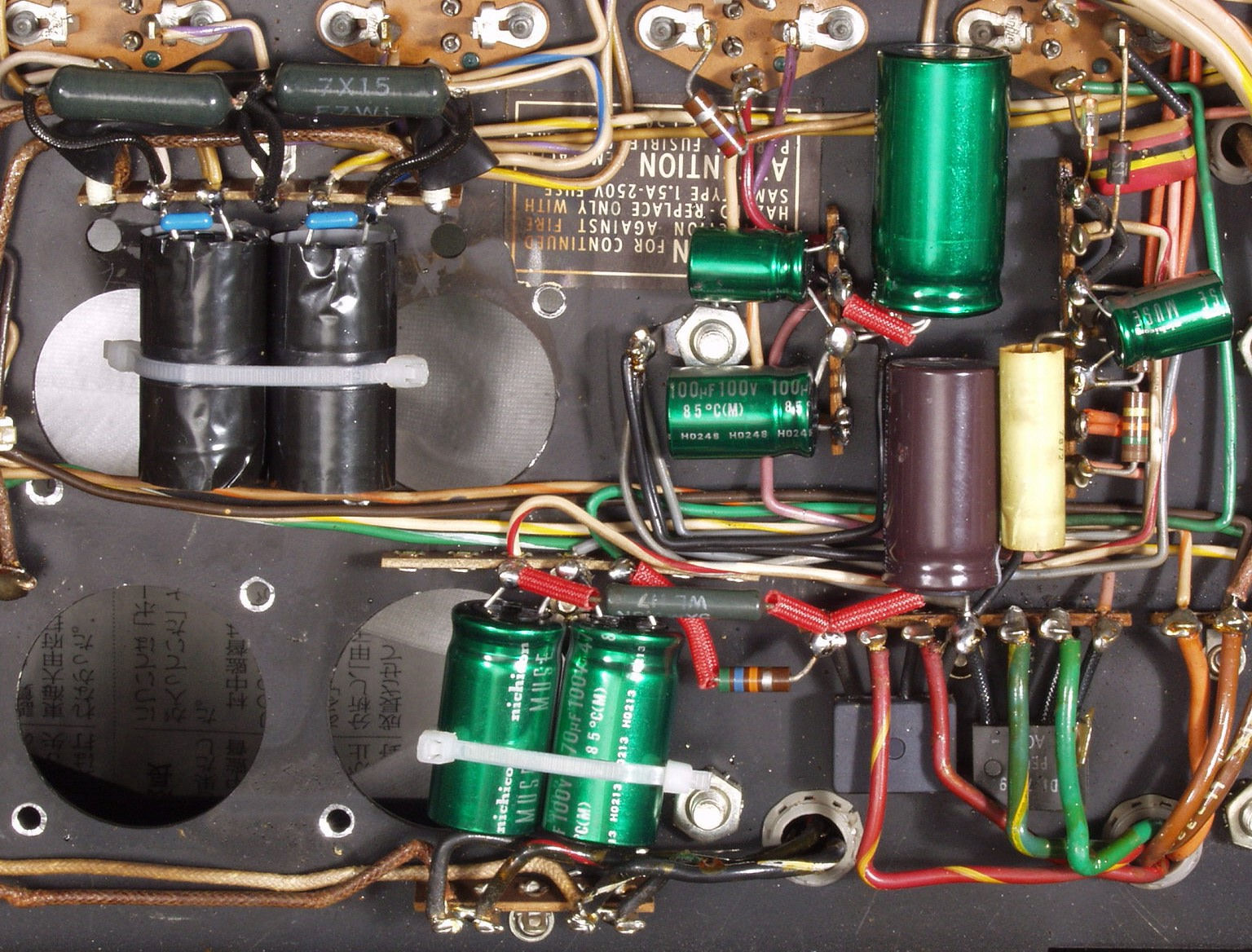

C3B. 修理後 電源部分 電解コンデンサー9個増量交換、フイルムコンデンサー2個追加

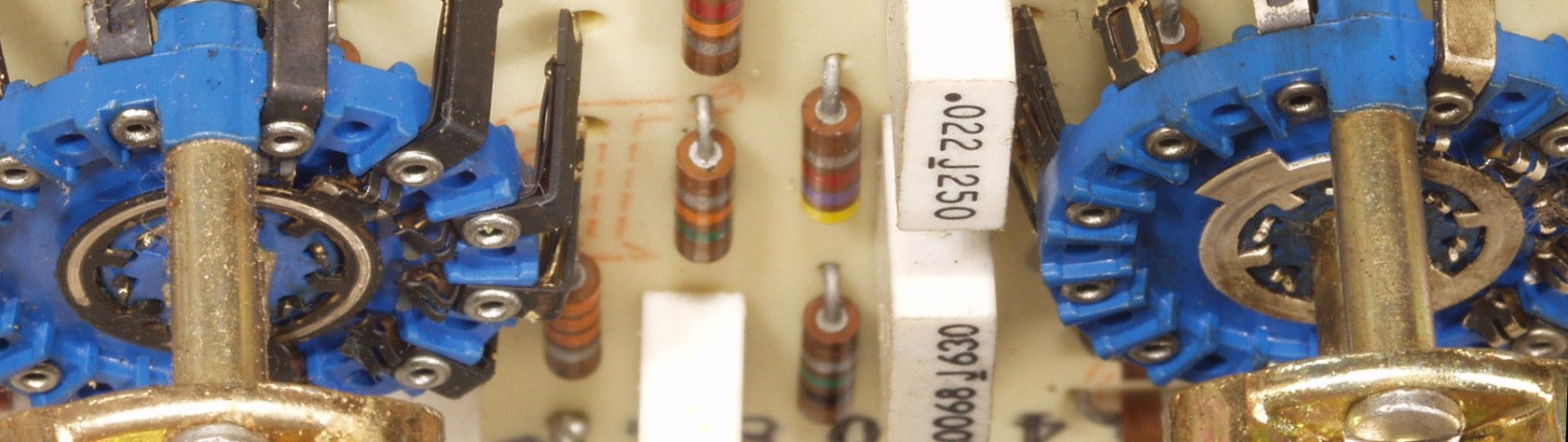

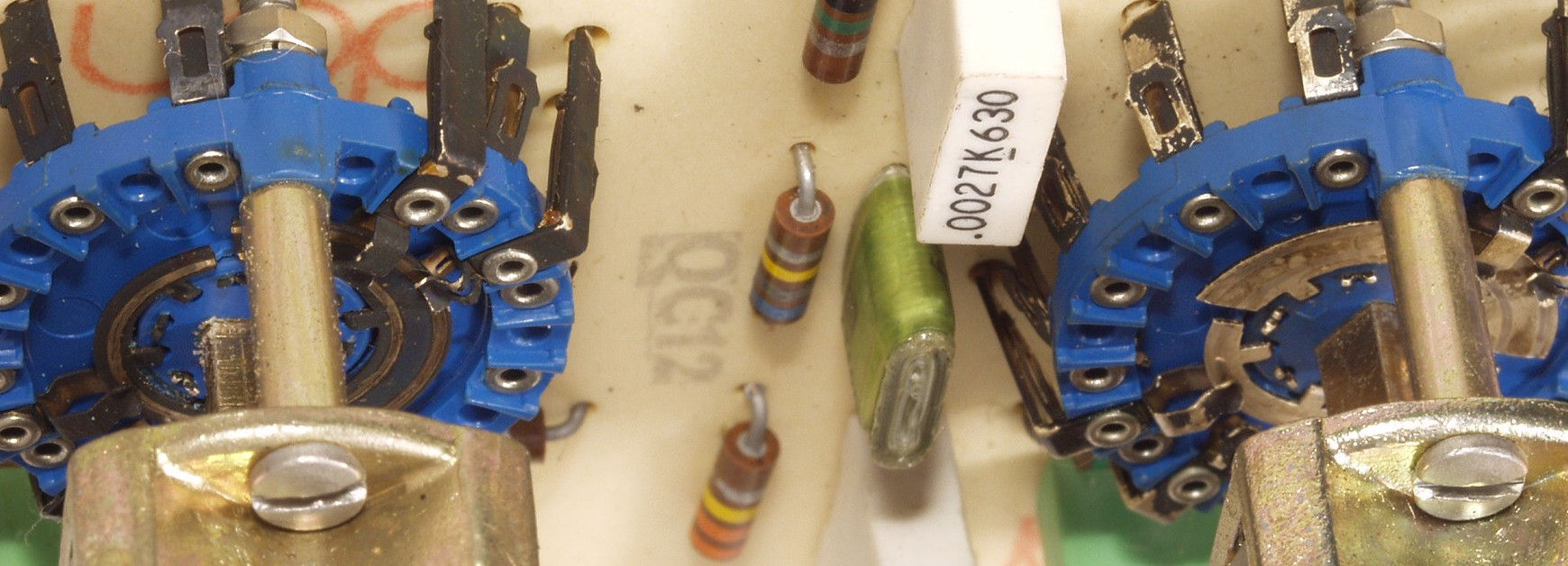

C4A. 修理中 BASSコントロール基盤のSW接点清掃中 左=清掃前、右=清掃後
C4A1. 修理中 BASSコントロール基盤のSW接点清掃中 左=清掃前、右=清掃後

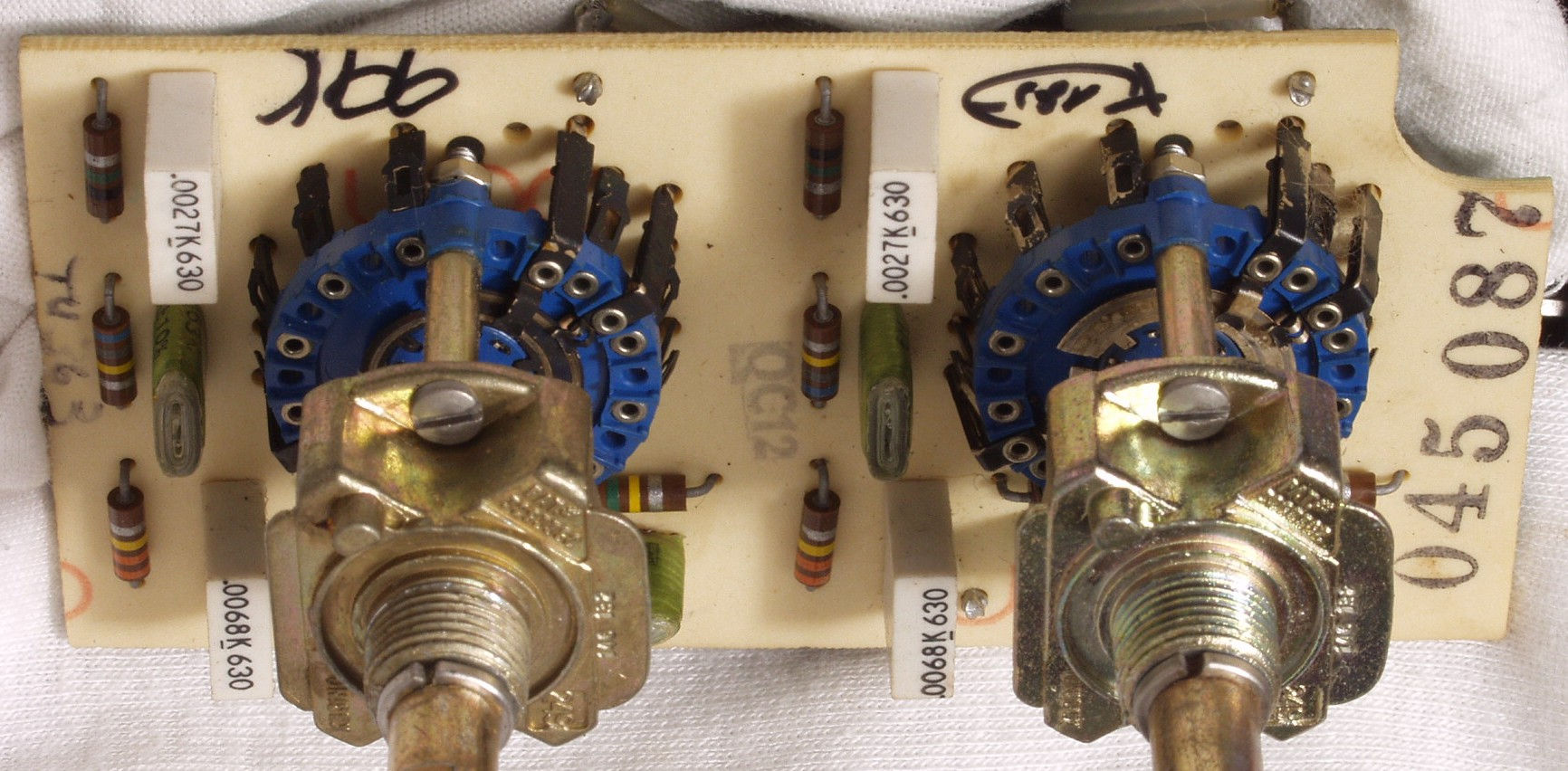

C4B. 修理中 BASSコントロール基盤

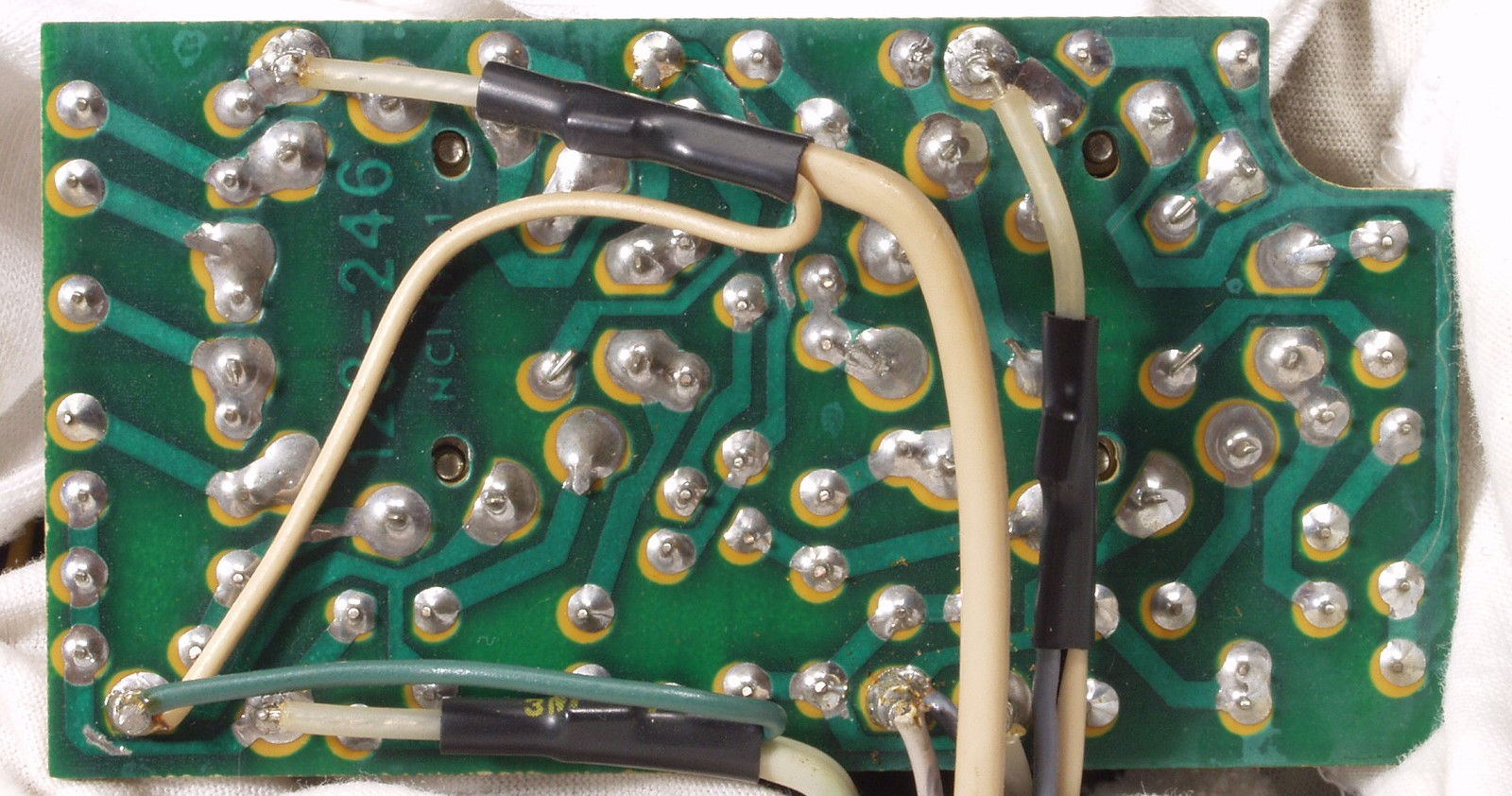

C4C. 修理(半田補正)後 BASSコントロール基盤裏。 半田を全部やり直す+洗浄後防湿材を塗る。
C5A. 修理中 TREBLコントロール基盤のSW接点清掃中 左=清掃前、右=清掃後
C5A1. 修理中 TREBLコントロール基盤のSW接点清掃中 左=清掃前、右=清掃後
C5B. 修理前 TREBLコントロール基盤裏

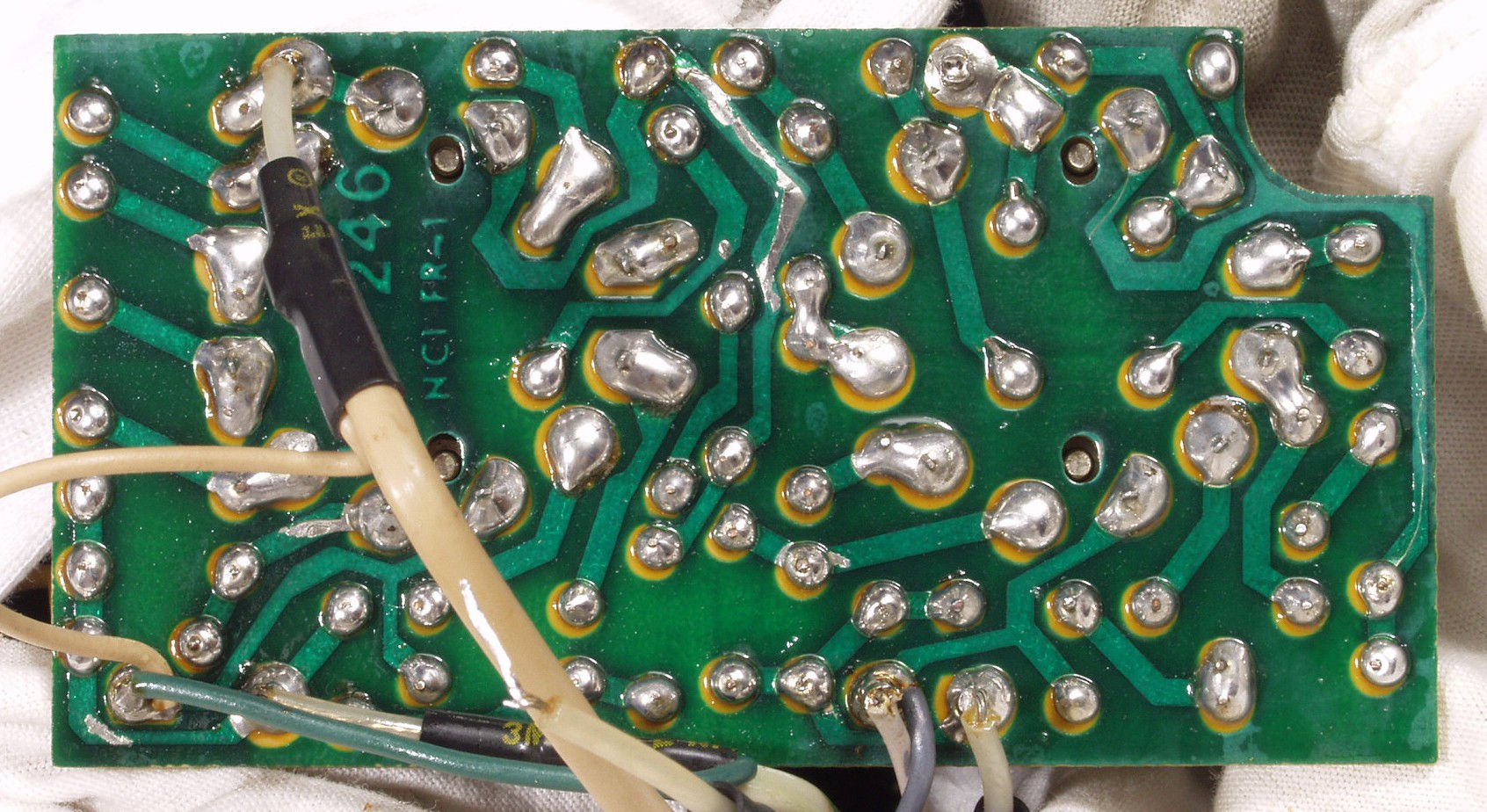

C5D. 修理(半田補正)後 TREBLコントロール基盤裏。 半田を全部やり直す+洗浄後防湿材を塗る。

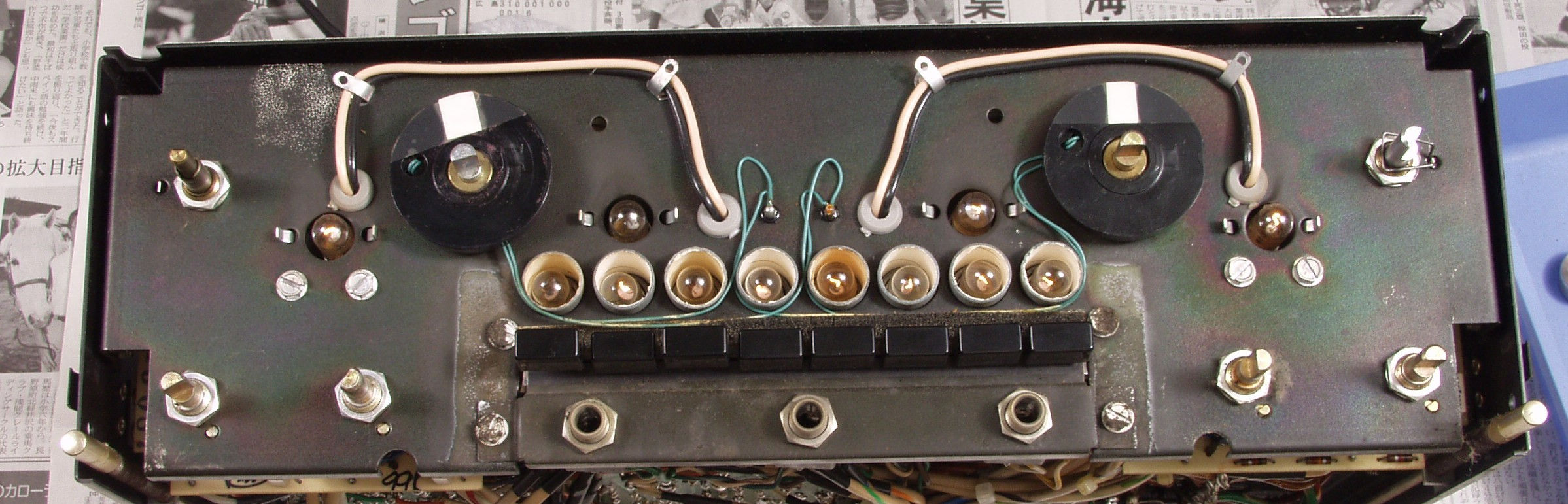

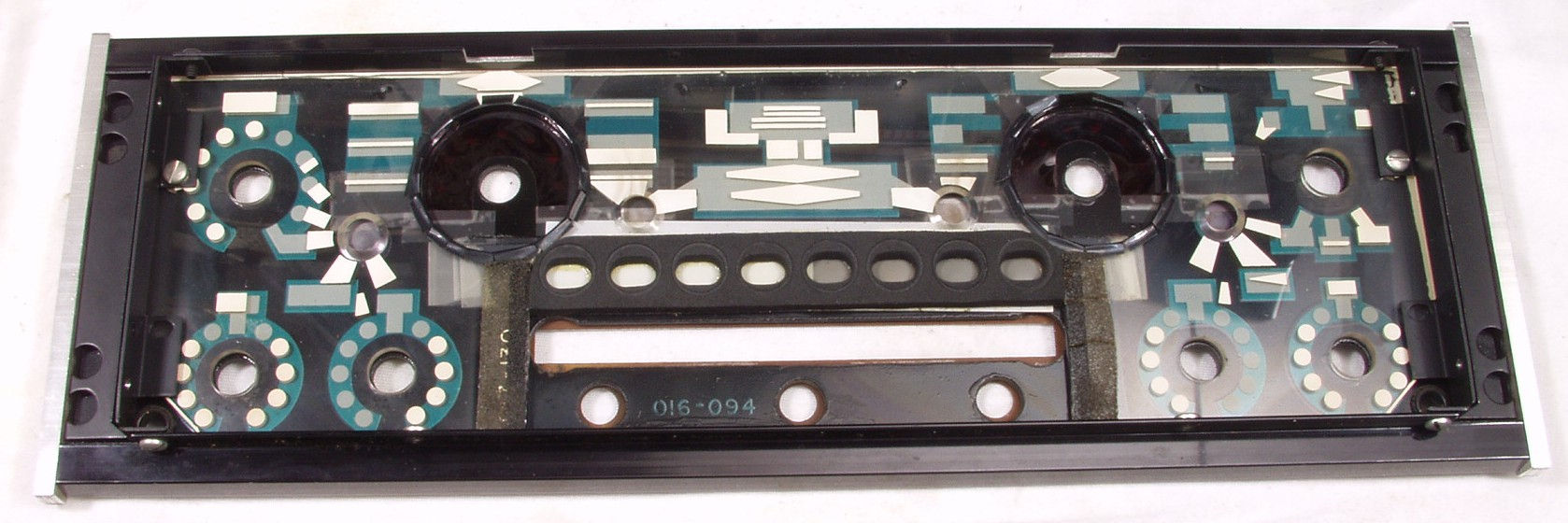

C6. パネル裏清掃

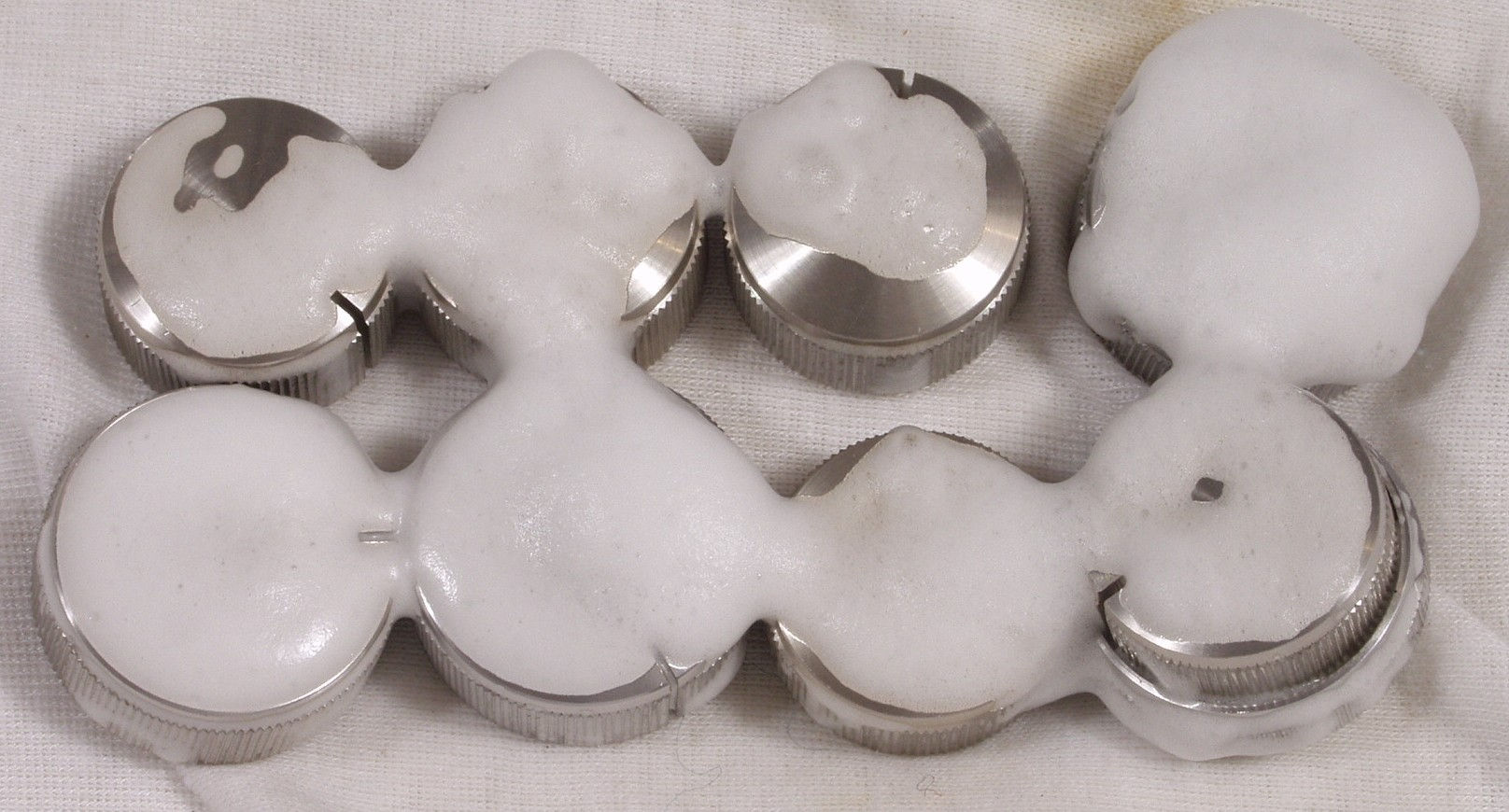

C7. ツマミ清掃
C8A. ランプ修理
C8A. 入力切り替え表示ランプ修理
CA. 交換した部品
CBA. 修理前 下から見る
CBB. 修理後 下から見る
CBC. 修理前 上から見る
CBD. 修理後 上から見る
E. 調整・測定

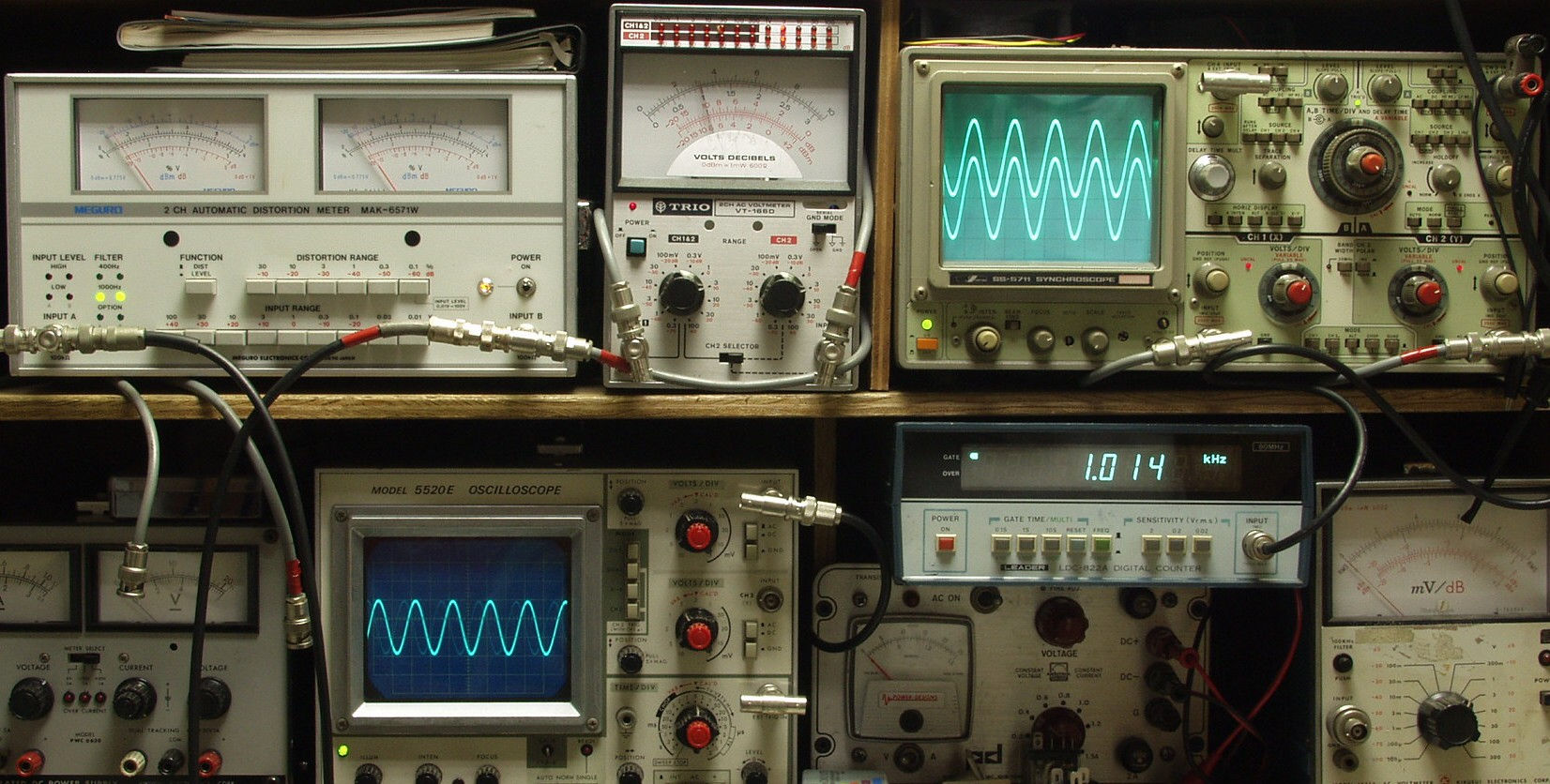

E1. 出力/歪み率測定・調整

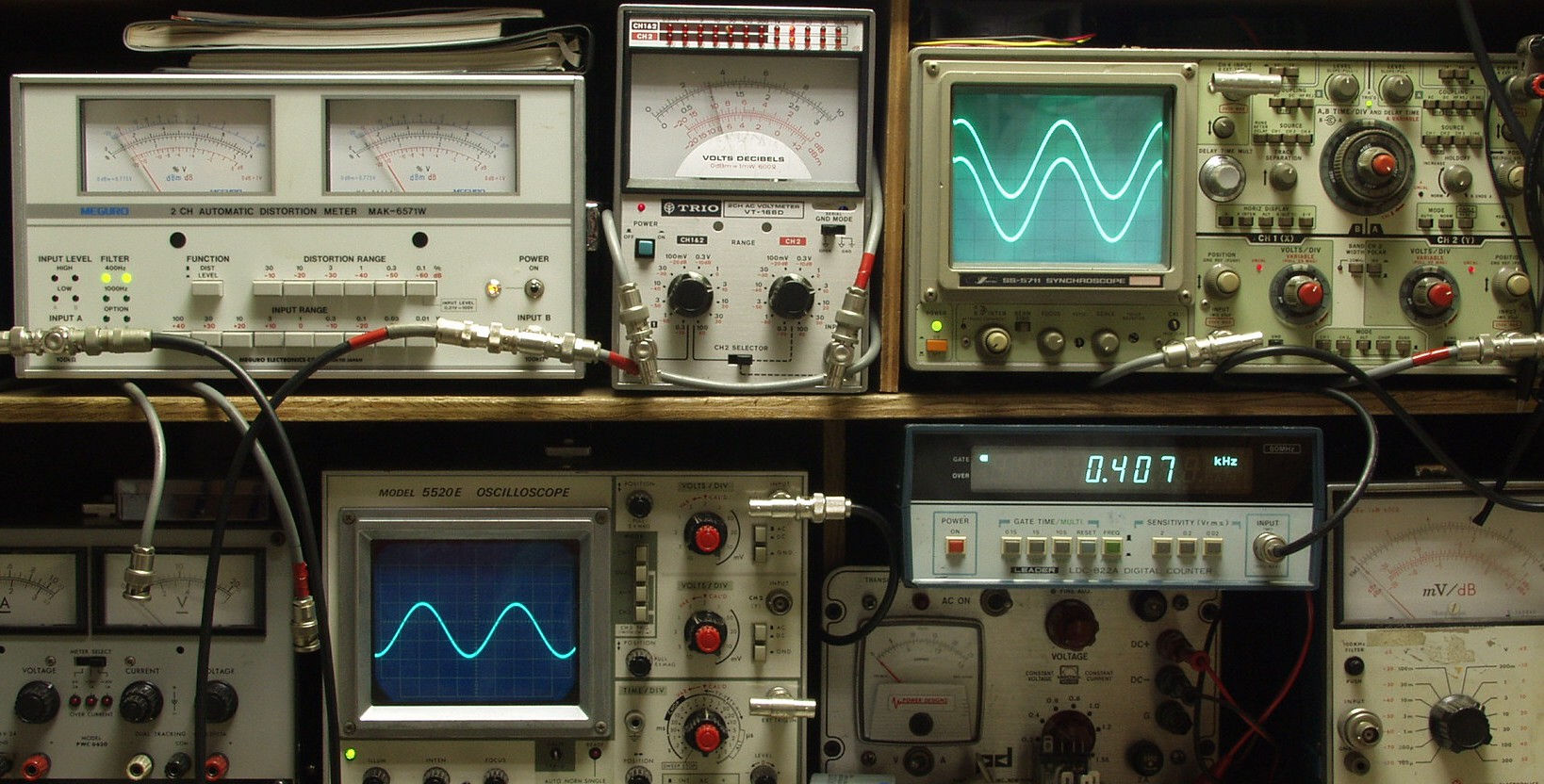

E2A. 出力=1V。 0.02%歪み率 AUX入力 1000HZ

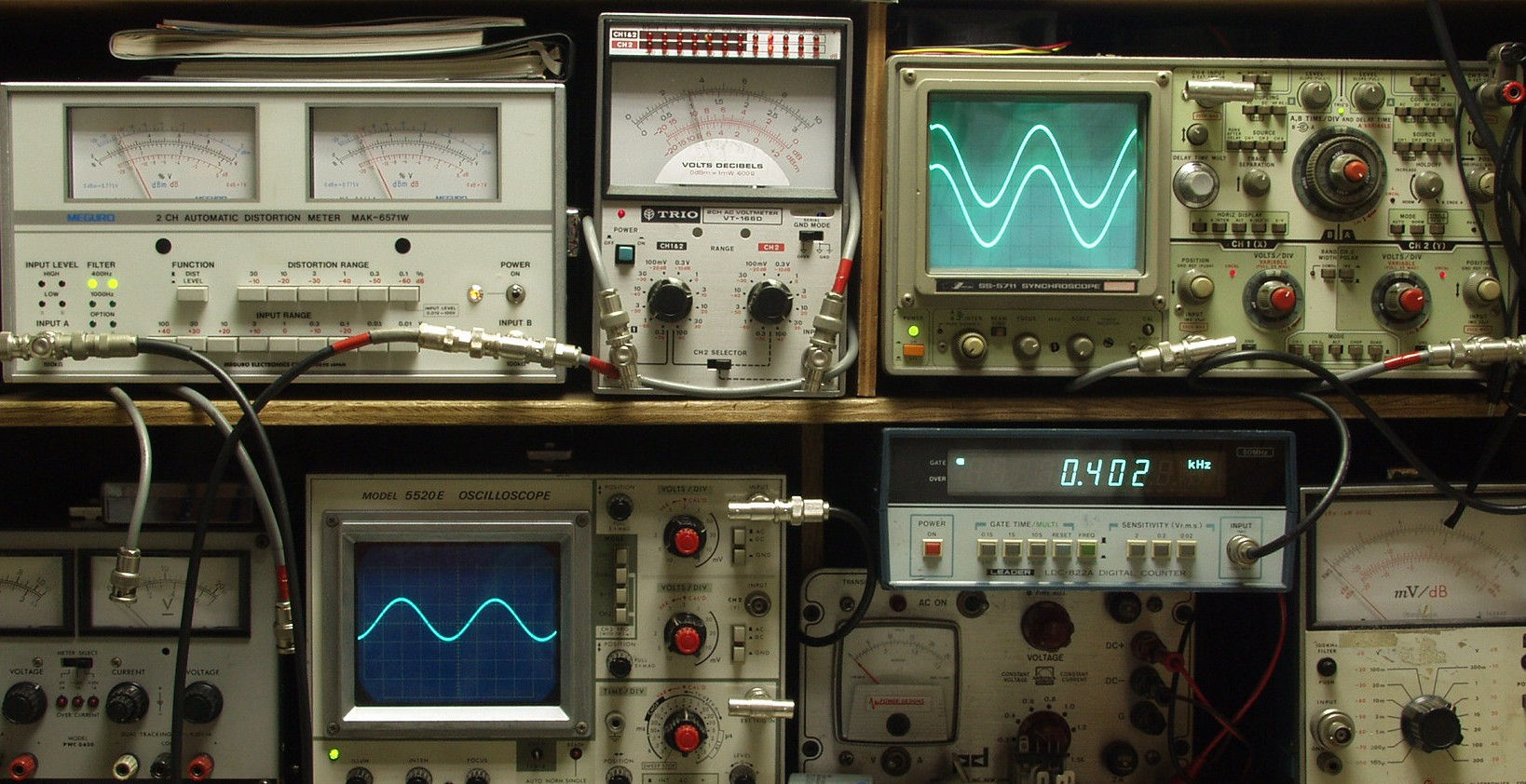

E2B. 出力=1V。 0.02%歪み率 AUX入力 400HZ
E2C. 出力=1V。 0.03%歪み率 MM入力 1000HZ
E2D. 出力=1V。 0.03%歪み率 MM入力 400HZ
E2E. 出力=1V。 0.03%歪み率 MIC入力 1000HZ
E2F. 出力=1V。 0.03%歪み率 MIC入力 400HZ
F. 上位測定器による調整・測定

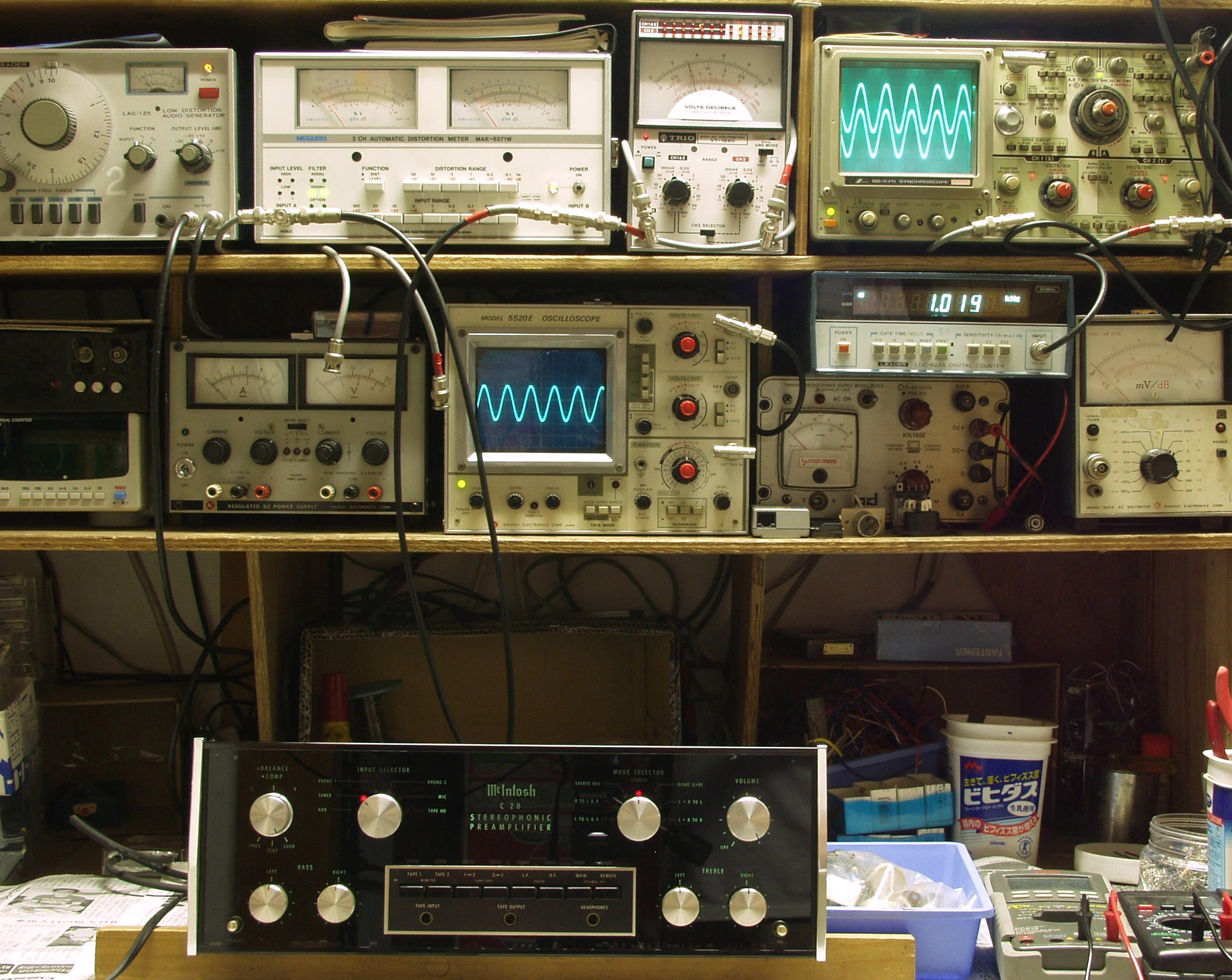

F1. 上位機器で測定

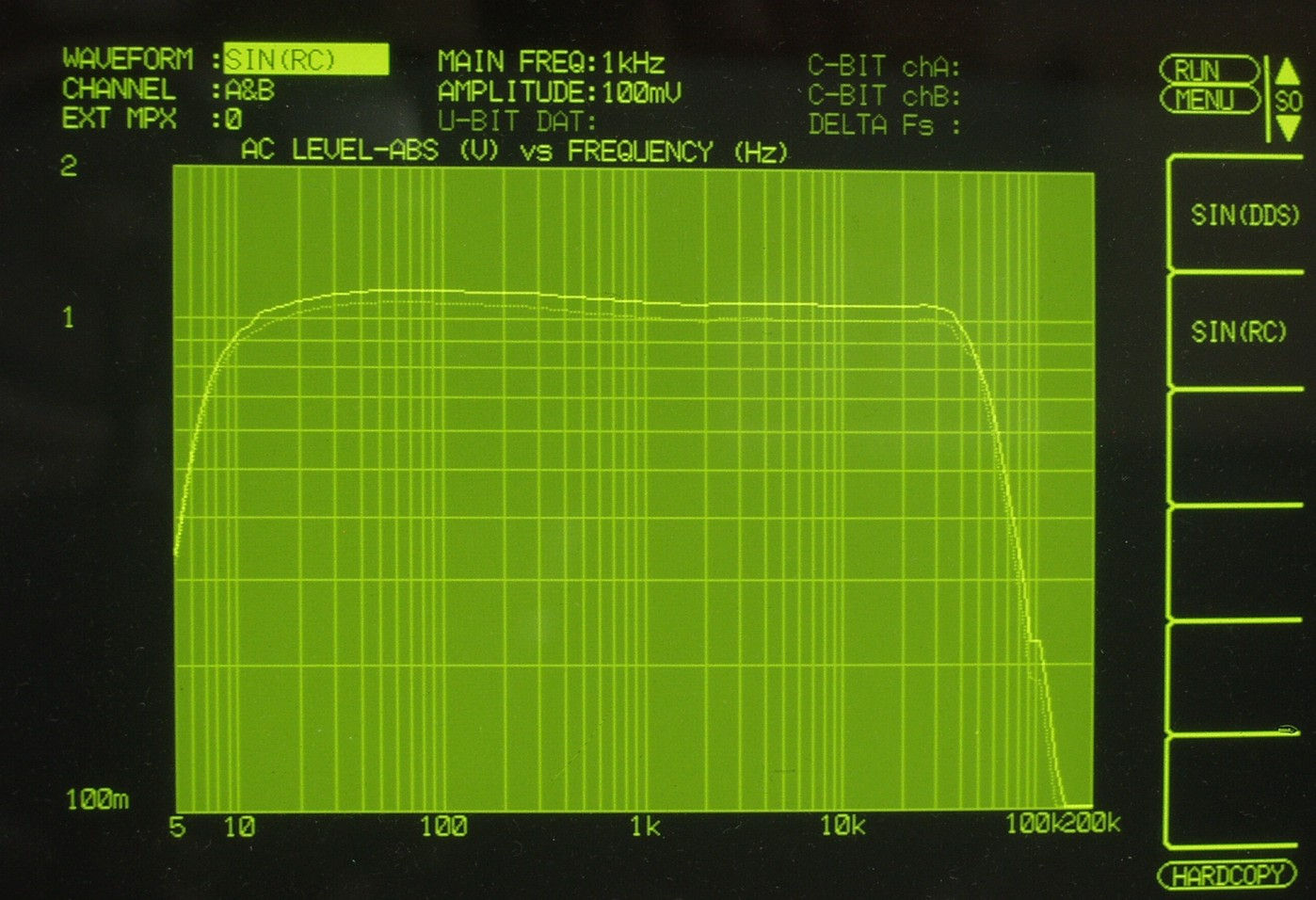

F2A. 入出力特性 AUX入力100mV。 薄色=L。 濃い色=R。
F2B. 歪み率特性 AUX入力100mV。 薄色=L。 濃い色=R。
F3. 入出力特性 MM入力2mV。 薄色=L。 濃い色=R。

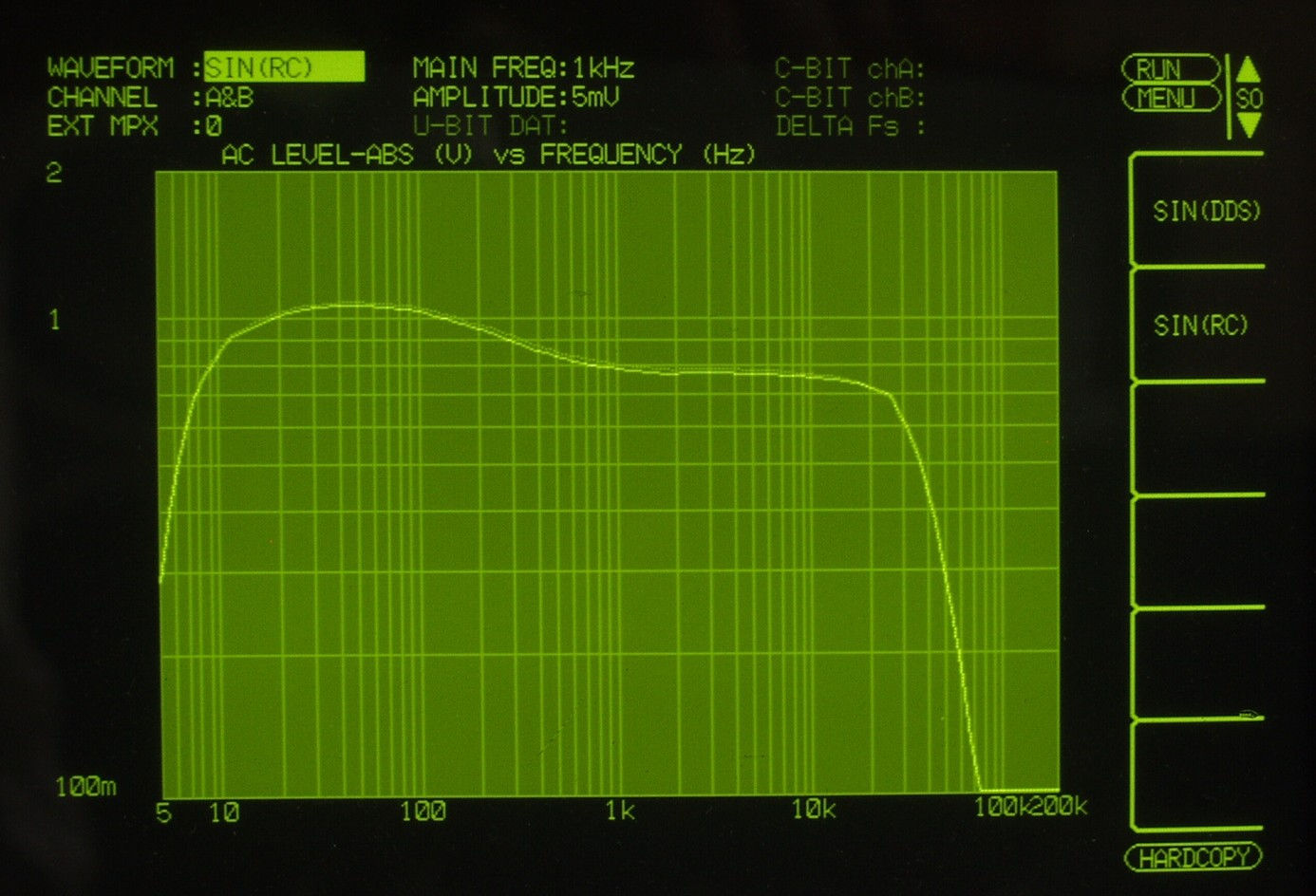

F4A. 入出力特性 MIC入力5mV。 薄色=L。 濃い色=R。

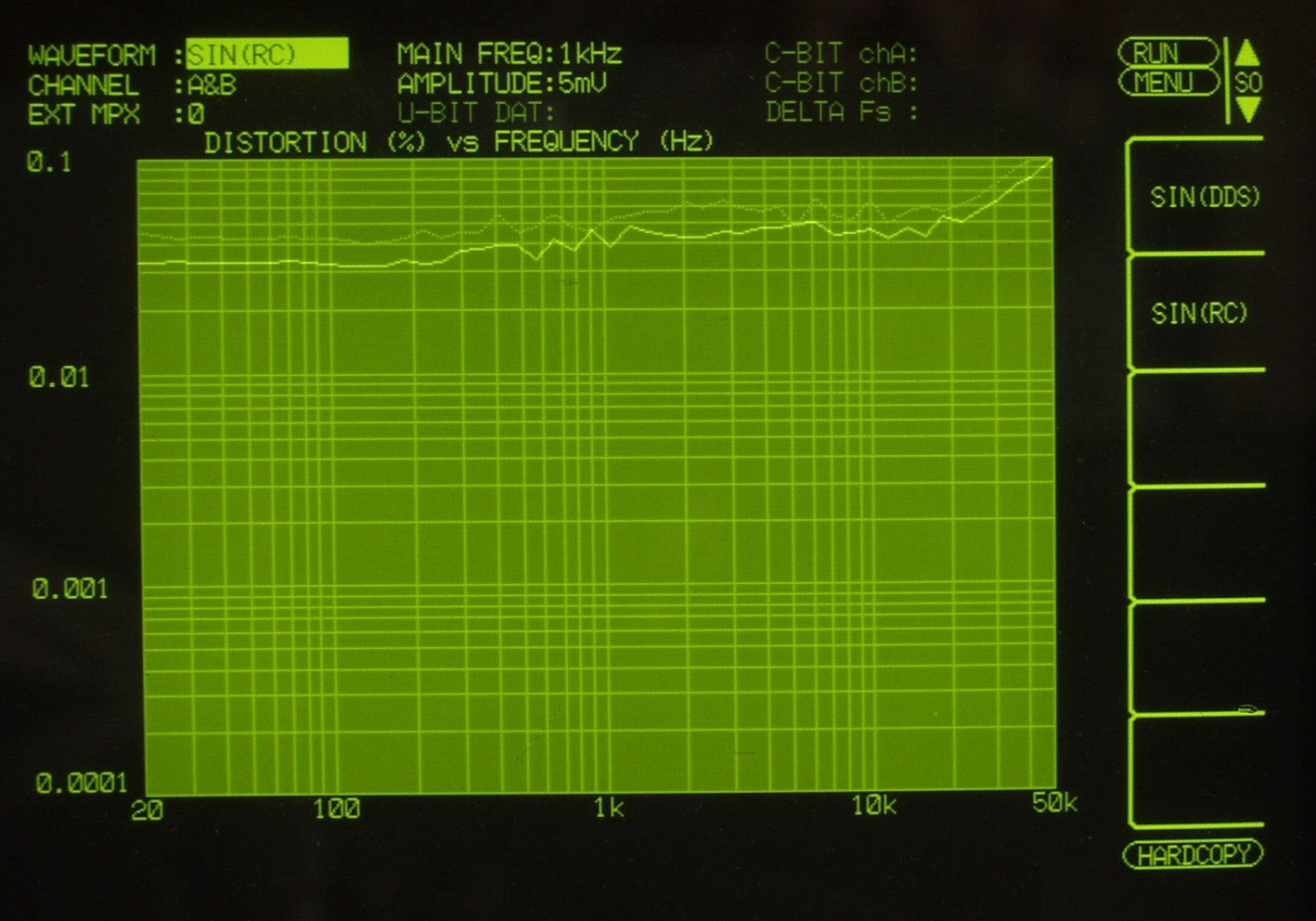

F4B. 歪み率特性 MIC入力5mV。 薄色=L。 濃い色=R。
E5. 完成24時間エージング
S. McIntosh C28 の仕様(マニアル・カタログより)
型式 ステレオプリアンプ C−28
周波数特性 20Hz〜20kHz +0 -0.5dB
歪率 0.1%以下(20Hz〜20kHz、定格出力時)
入力感度/インピーダンス Phono1、2=2mV(1kHz)/47kΩ(65pF)
AUX、Tuner、Tape1、2=0.25V/250kΩ
MIC=2.5mV/500kΩ
ハム及びノイズ AUX、Tuner、Tape1、2=90dB(聴感補正無し)
Phono1、2=78dB(10mV入力時)
出力レベル/インピーダンス Main出力=2.5V/47kΩ(定格入力時)
Tape出力=0.25V/47kΩ(定格入力時)
Headphone、Line出力=0.75V(8Ω)、2.5V/600Ω
CenterChannel=1.25V/47kΩ(定格入力時)
Low Filter(Rumble Filter) 50Hz(12dB/oct)、20Hz(18dB/oct)
Hight Filter(Scratch Filter) 7000Hz(12dB/oct)、20kHz(18dB/oct)
電圧増幅度(dB)
入力 Main Tape Headphone、Line
AUX、Tuner、Tape1、2 20dB 0dB 30dB
Phono1、2 62dB 42dB 72dB
MIC 60dB 40dB 70dB
TapeHead at 500Hz 64dB 44dB 74dB
使用半導体 トランジスタ=26個
シリコンダイオード=4個
ダイオードブリッジ=2個
Bassコントロール +20dB〜-20dB(20Hz)、11段切換
Trebleコントロール +18dB〜-18dB(20kHz)、11段切換
Volumeコントロール 0dB〜-65dB、連続可変
Input Selecter AUX、Tuner、Phono1、Phono2、MIC、TapeHead 6ポジション
Mode Selecter LeftOnly、RightOnly、Stereo、StereoReverse、MonoL+R、MonoL-R 7ポジション
電源 AC120V、50Hz/60Hz
消費電力 45W
外形寸法 本体=幅381×高さ127×奥行330mm(パンロック含む)
前面パネル=幅406×高さ138mm
重量 11.34kg(梱包時=16.78kg)
                    c-28-3-16
