McIntosh C28. 2台目修理記録
平成16年6月15日到着  8月21日完成
A. 修理前の状況
  •  Lチャンネル音が出ません
     BASS GAINのつまみをさわる と音が大きくなったり小さくなったりします。

B. 原因
  • 電解コンデンサ−劣化

C. 修理状況
  • フイルムコンデンサー交換
    電解コンデンサー交換(オーディオコンデンサー使用)
    RCA端子交換

D. 使用部品
  • フイルムコンデンサー                    16個
    ランプ                              4個
    電解コンデンサー                       16個
    RCA端子                          28個

E. 調整・測定

F. 上位測定器による 調整・測定

G. 修理費    120,000円

S. McIntosh C28 の仕様(マニアル・カタログより)

A. 修理前の状況
A1. 点検中 上から見る
A2. 点検中 下から見る
A3. 点検中 LFの表示ランプ切れ

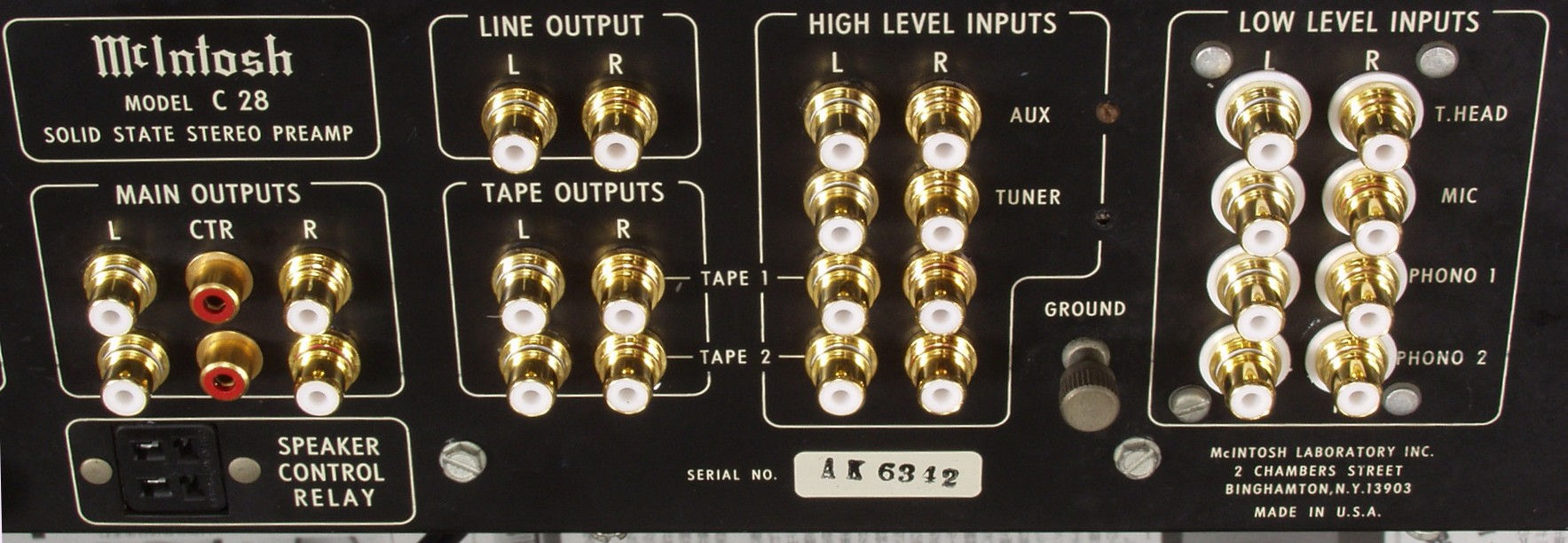

A4. 点検中 後ろパネル見る
A5. 点検中 テフロン絶縁RCA端子の比較

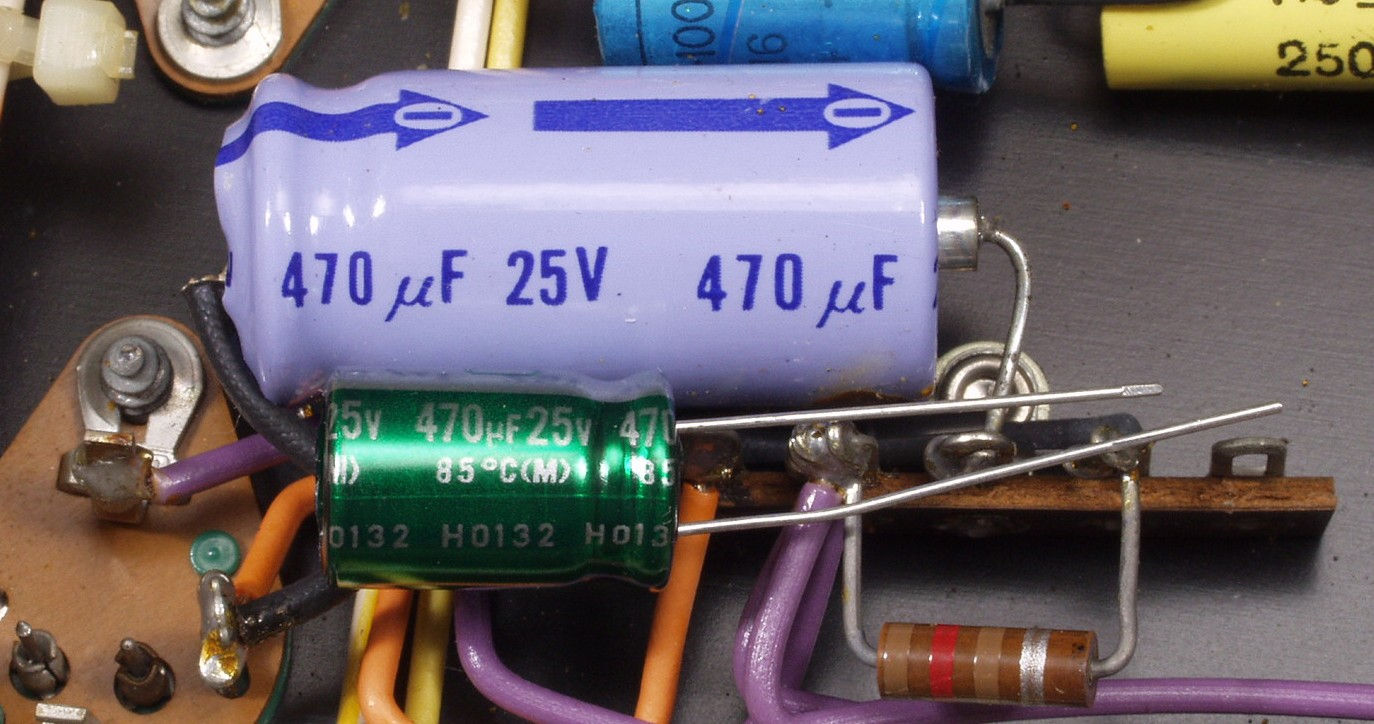

A6. 点検中 電解コンデンサーの比較
C. 修理状況
C1A. 修理前 AMP基板
C1B. 修理後 AMP基板 フイルムコンデンサー8個、電解コンデンサー交換
C1C. 修理前 AMP基板裏
C1D. 修理(半田補正)後 AMP基板裏。 半田を全部やり直す。
C1E. 完成AMP基板裏。 洗浄後防湿材を塗る。

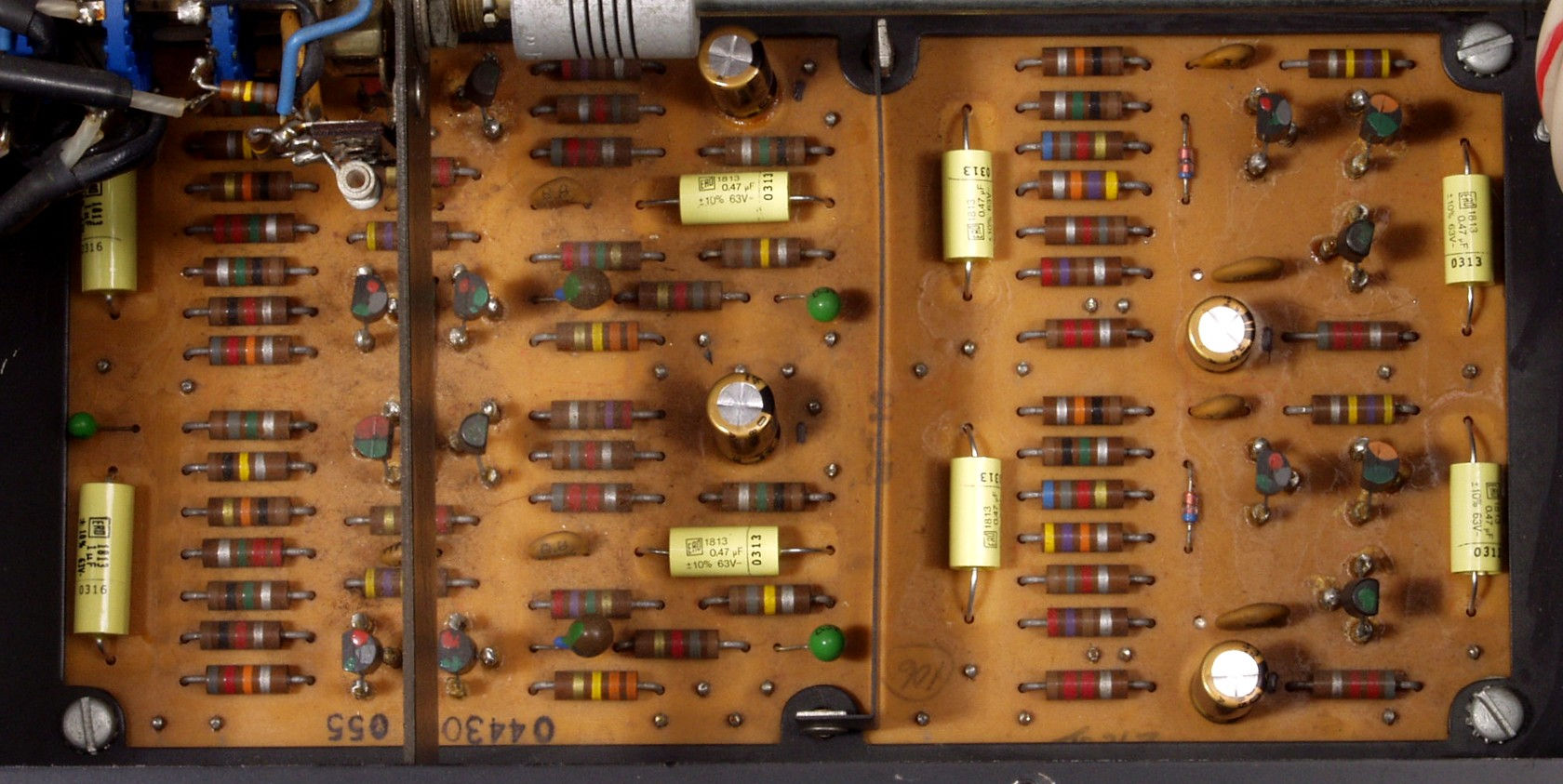

C2A. 修理前 EQ基板

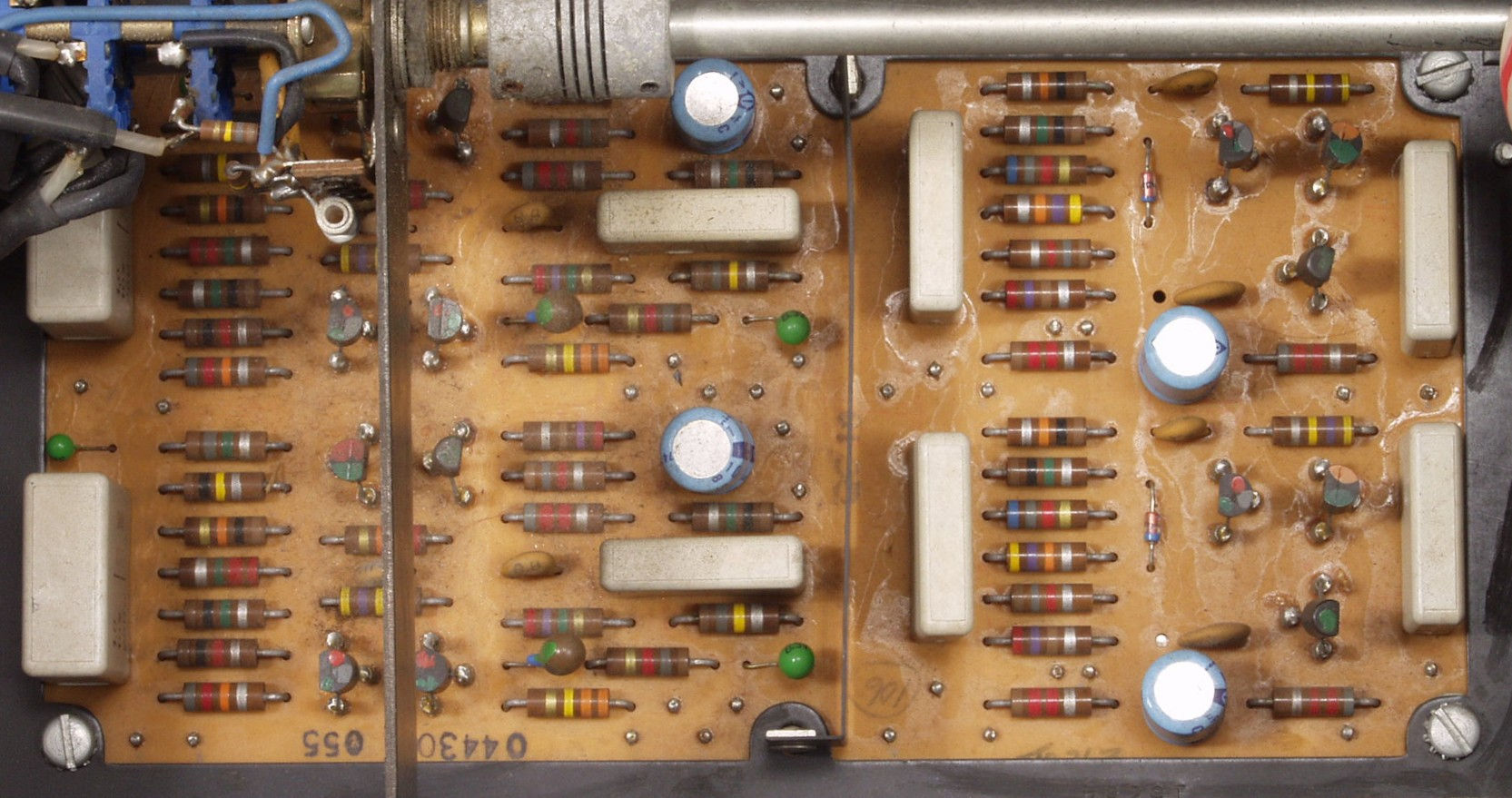

C2B. 修理後 EQ基板  フイルムコンデンサー8個、電解コンデンサー4個交換

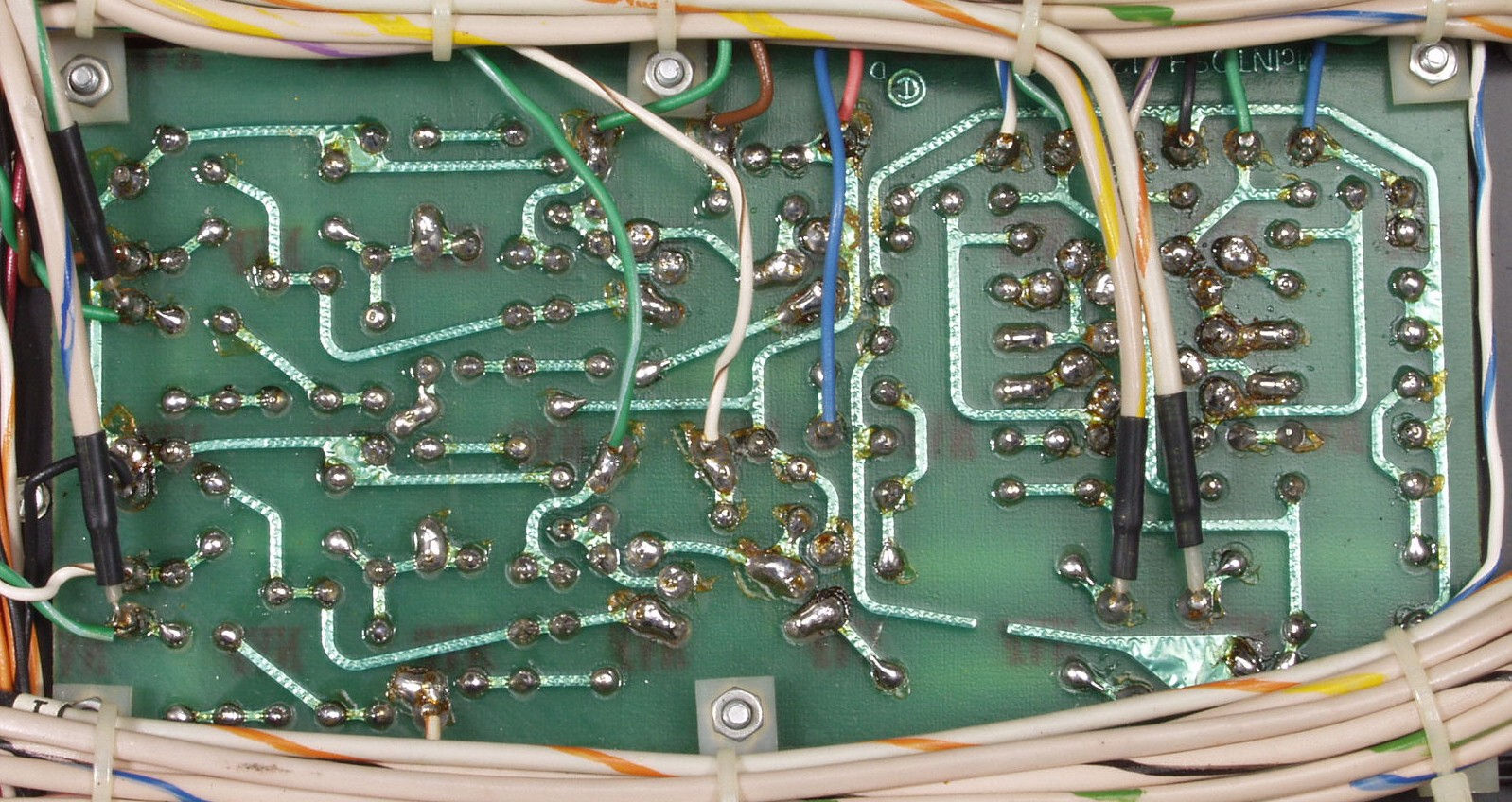

C2C. 修理前 EQ基板裏

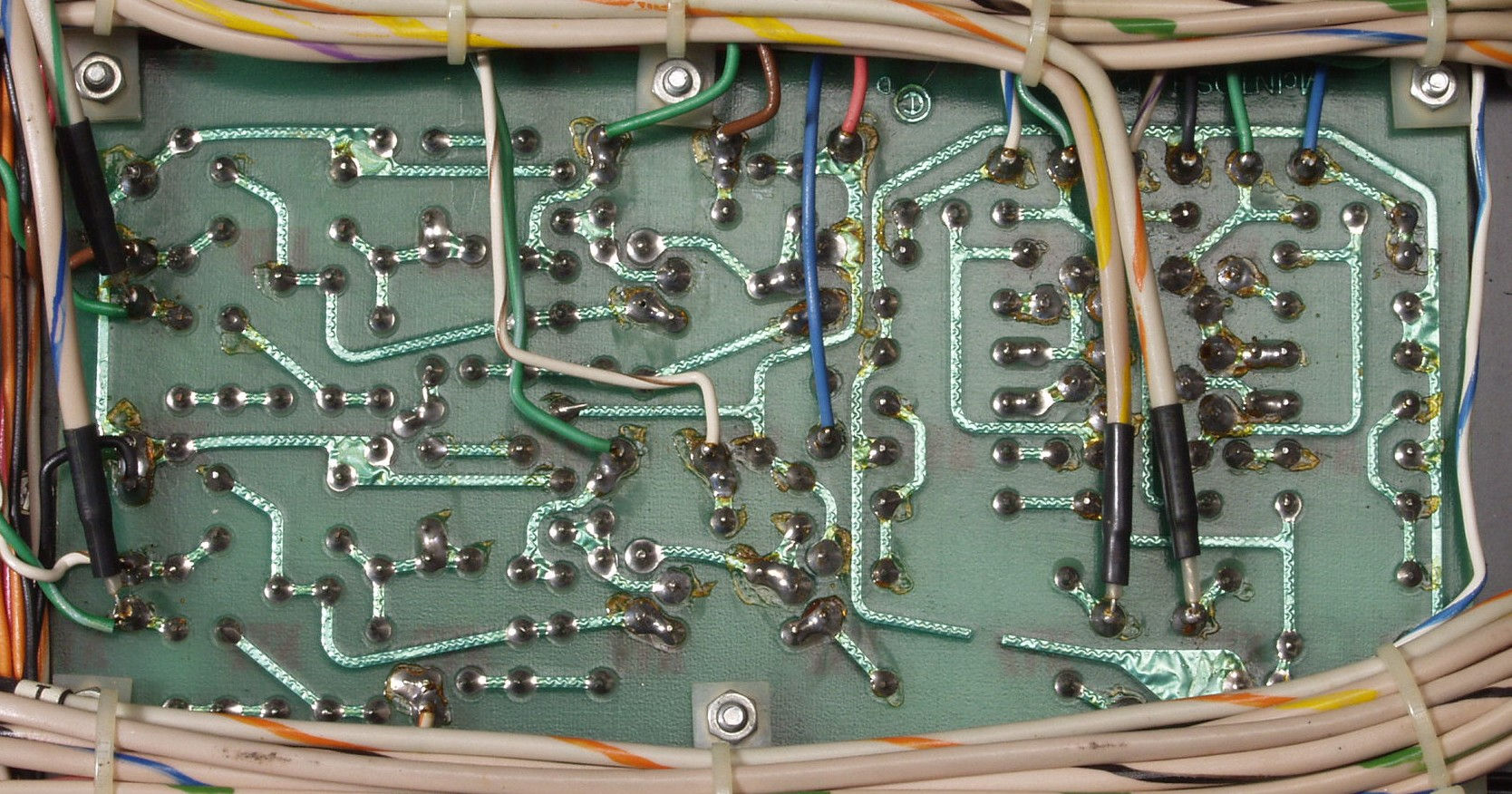

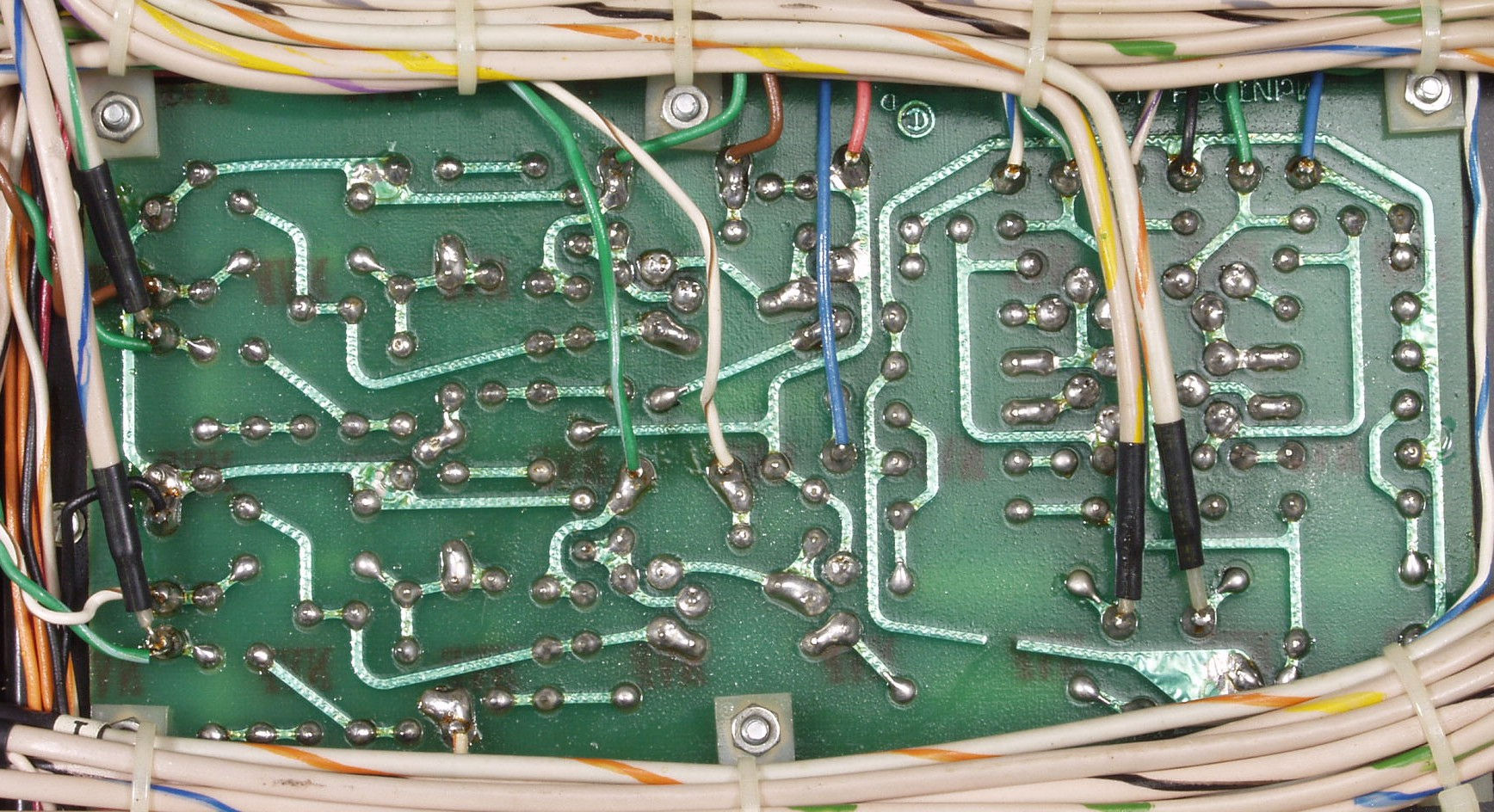

C2D. 修理(半田補正)後 EQ基板裏。 半田を全部やり直す。
C2E. 完成EQ基板裏。 洗浄後防湿材を塗る。

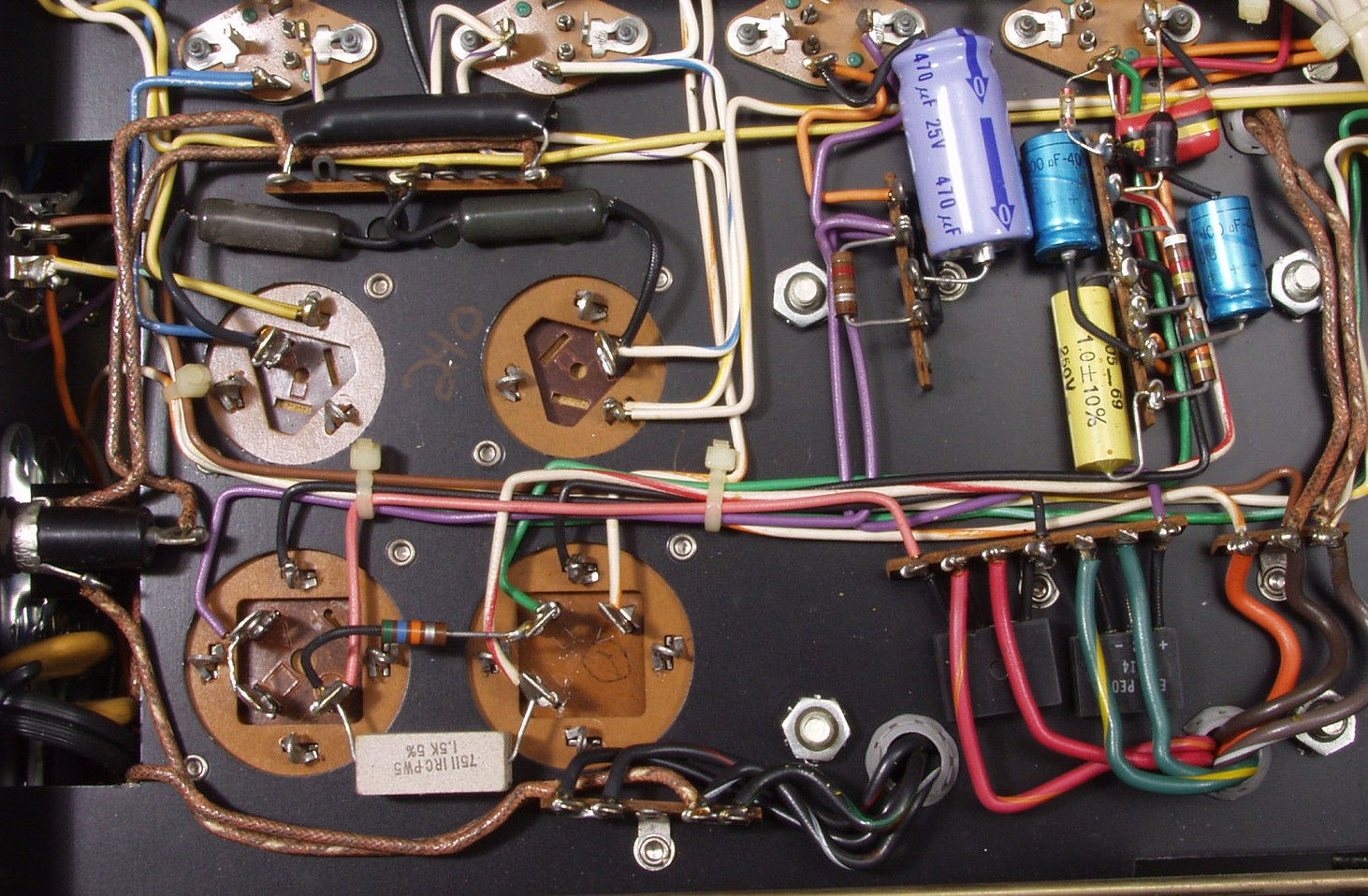

C3A. 修理前 電源部分
C3B. 修理後  電源部分 電解コンデンサー9個増量交換、フイルムコンデンサー2個追加

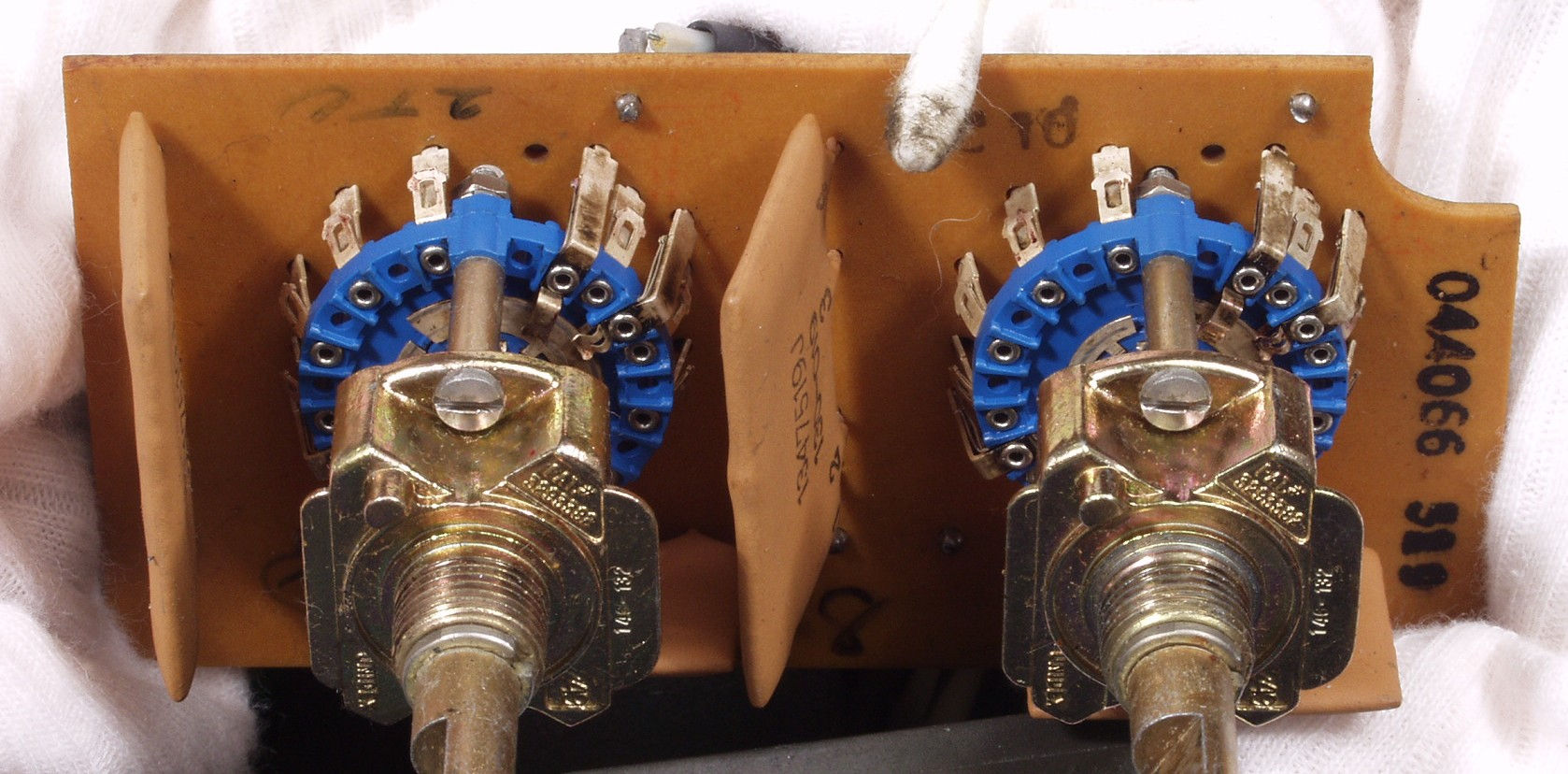

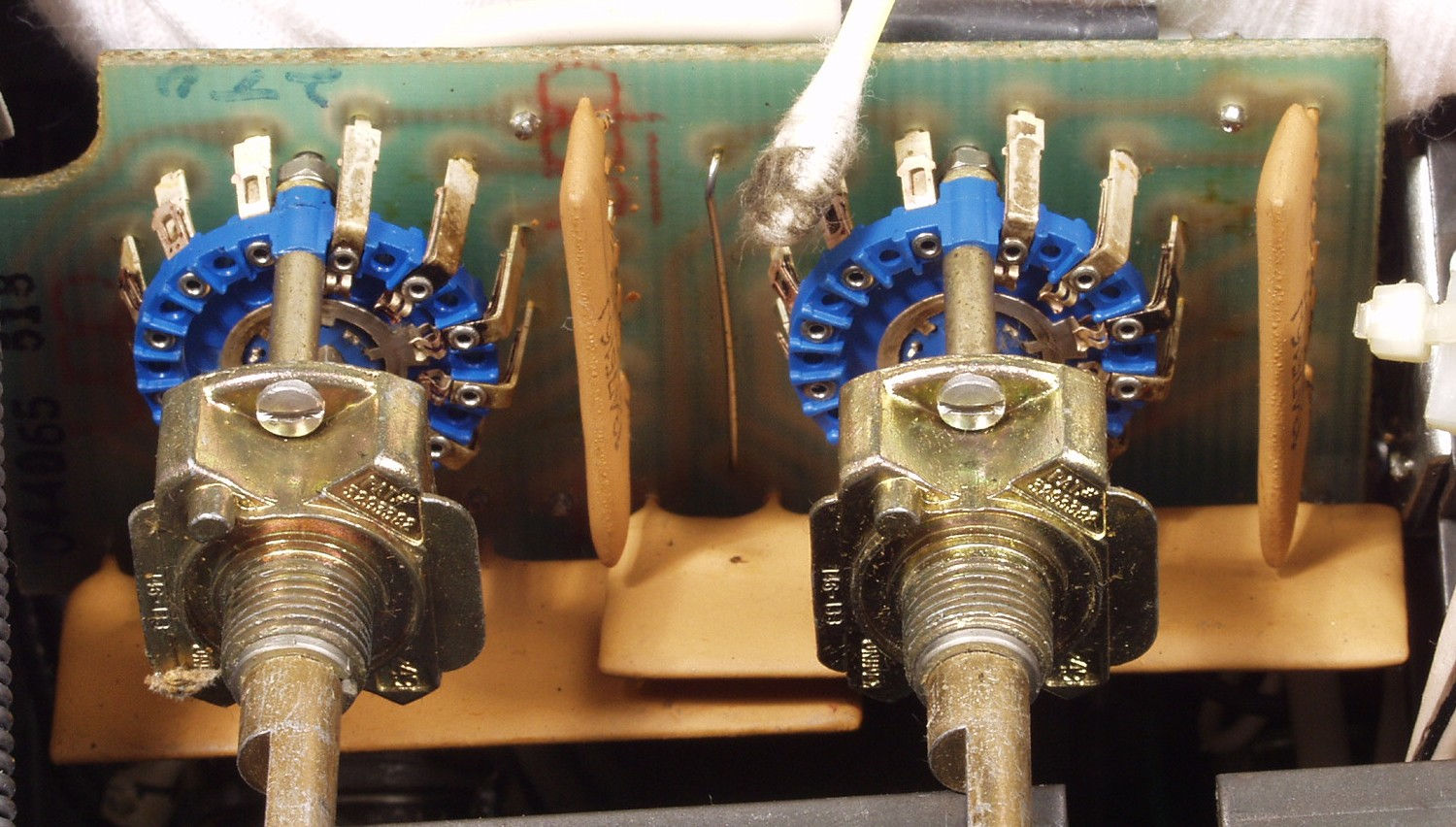

C4A. 修理前 BASSコントロール基盤のSW接点清掃

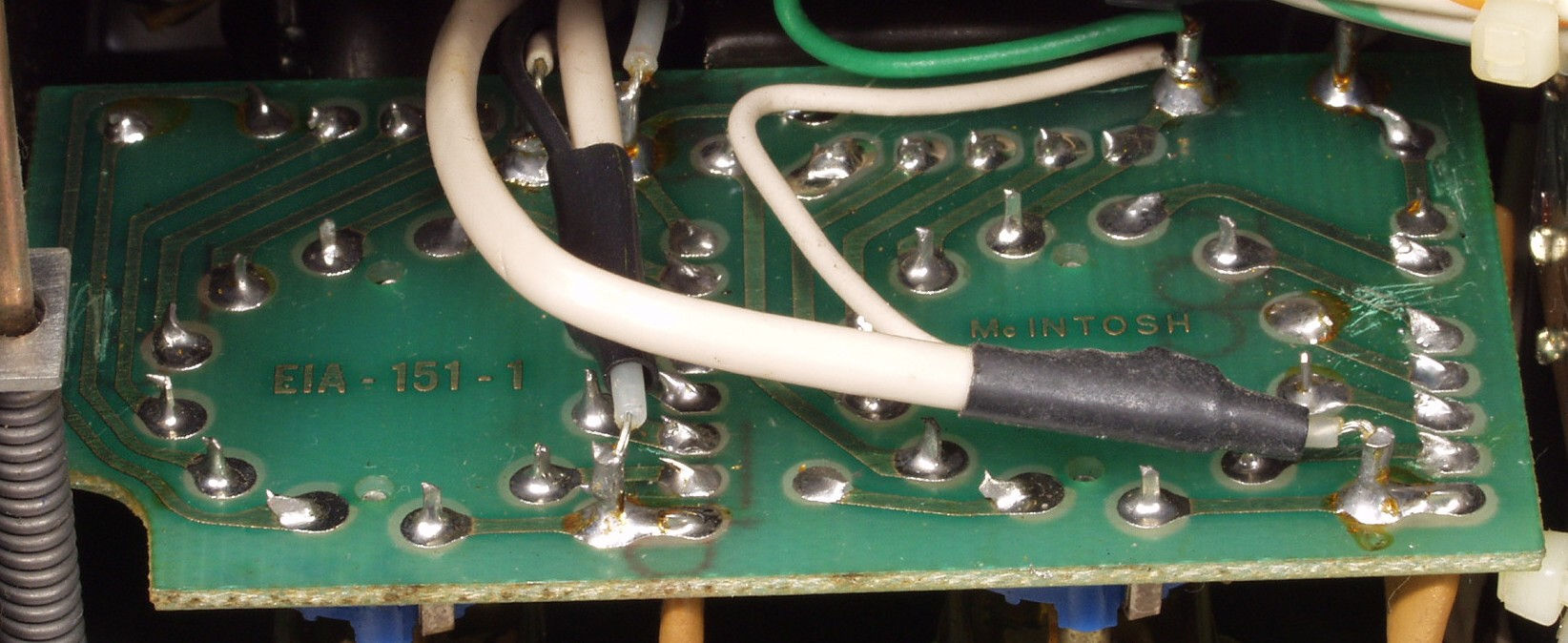

C4B. 修理前 BASSコントロール基盤裏

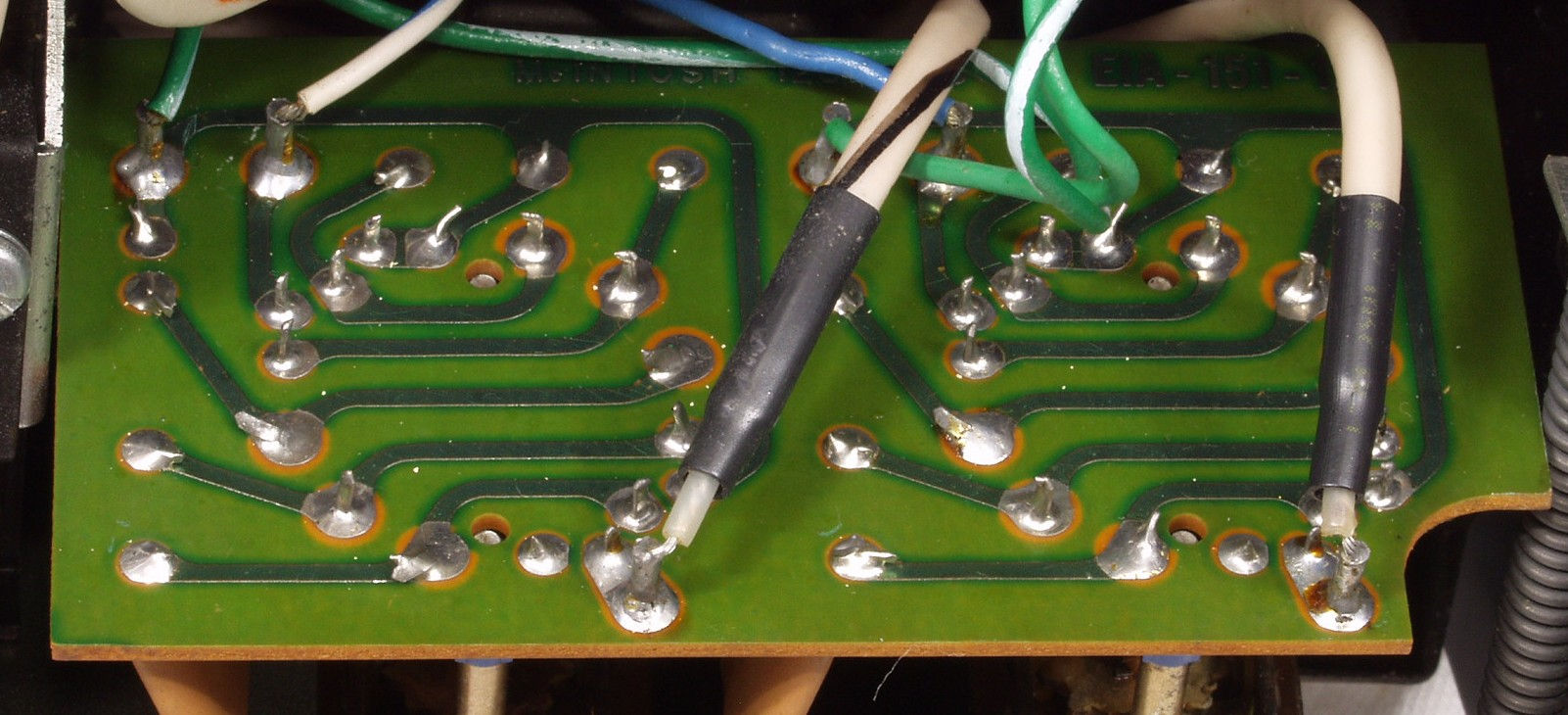

C4C. 修理(半田補正)後 BASSコントロール基盤裏。 半田を全部やり直し、洗浄後防湿材を塗る。
C5A. 修理前 TREBLコントロール基盤のSW接点清掃
C5B. 修理前 TREBLコントロール基盤裏

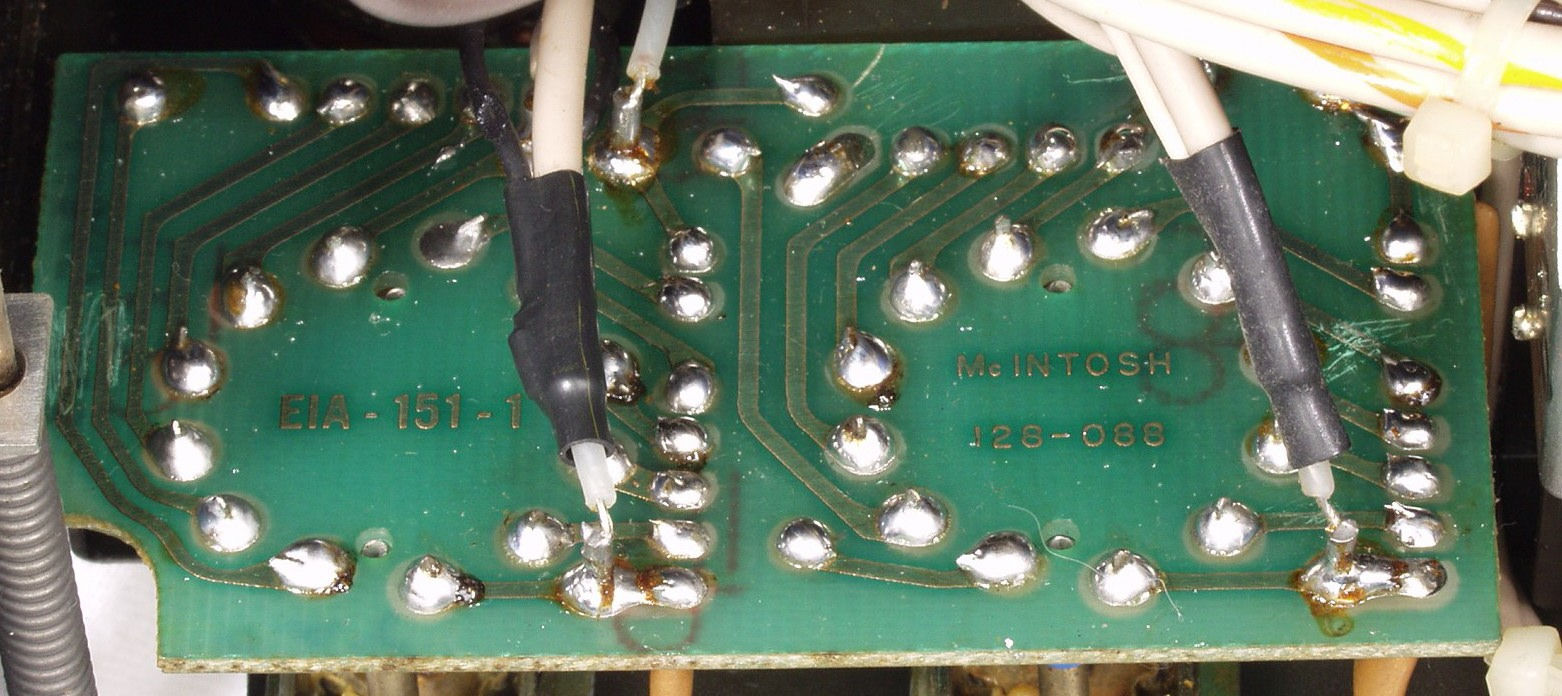

C5D. 修理(半田補正)後 TREBLコントロール基盤裏。 半田を全部やり直し、 洗浄後防湿材を塗る。

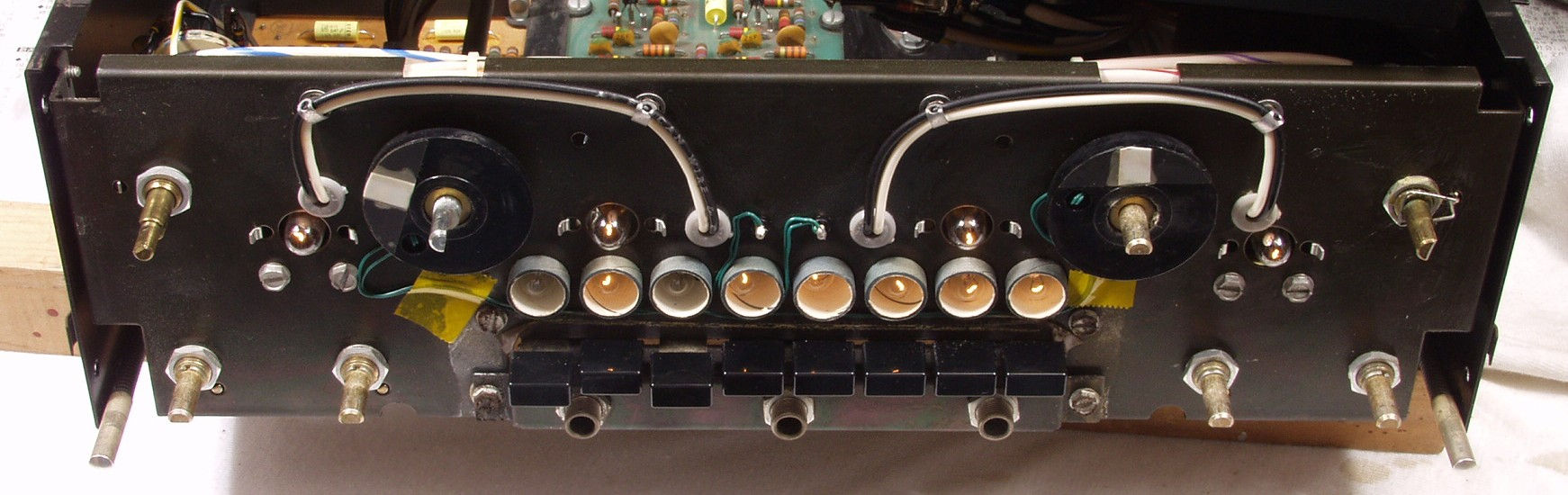

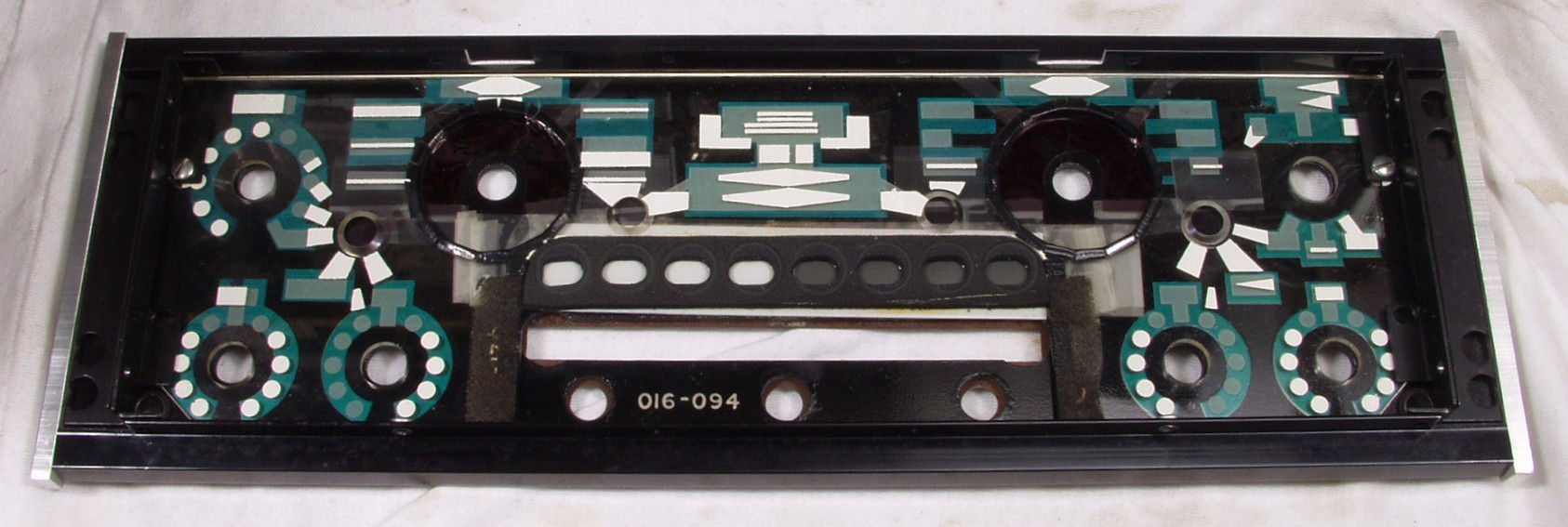

C6. パネル清掃

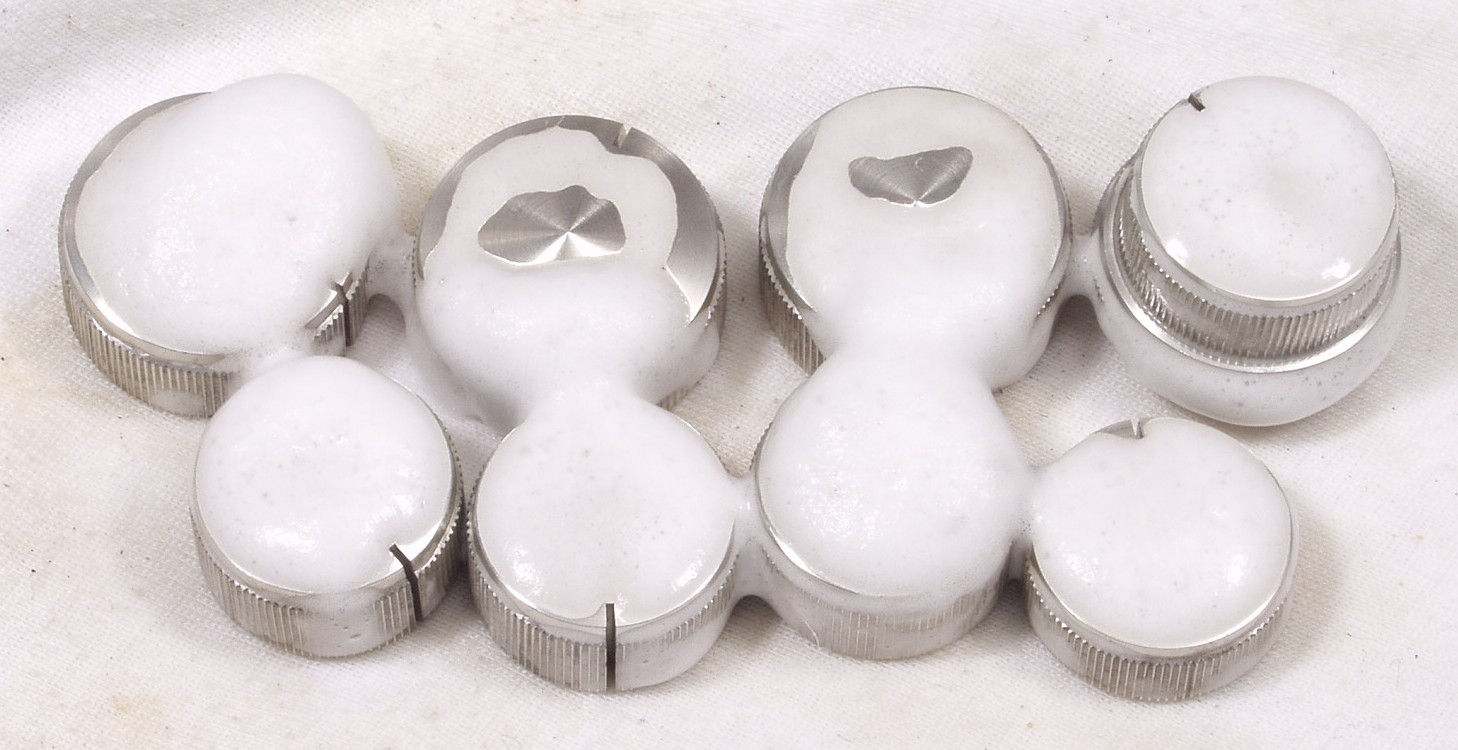

C7. ツマミ清掃
C8. ランプ修理
C9A. 修理(交換)前 後パネルRCA端子群
C9B. 修理(交換)中 後パネルRCA端子群 1日中費やす!
C9C. 修理(交換)後 後パネルRCA端子群

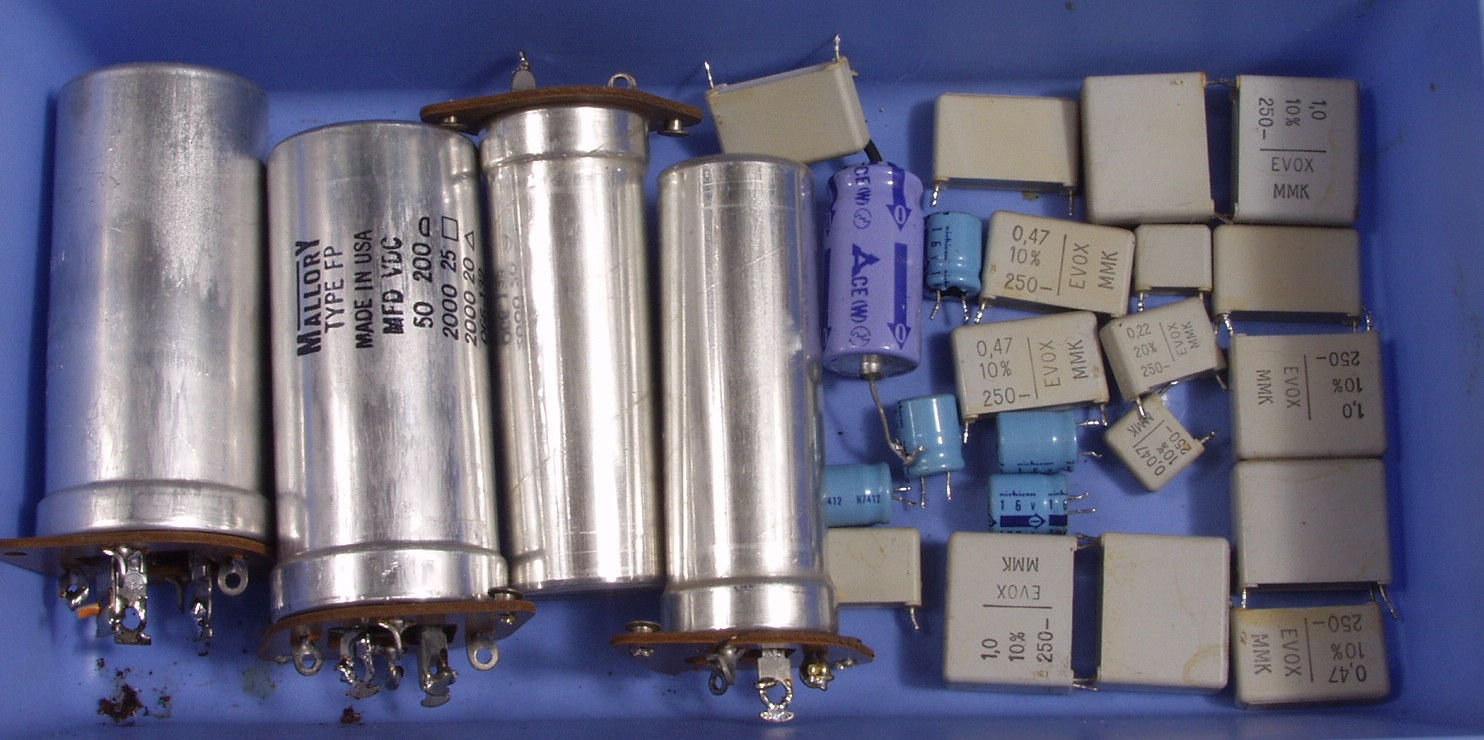

CA. 交換した部品

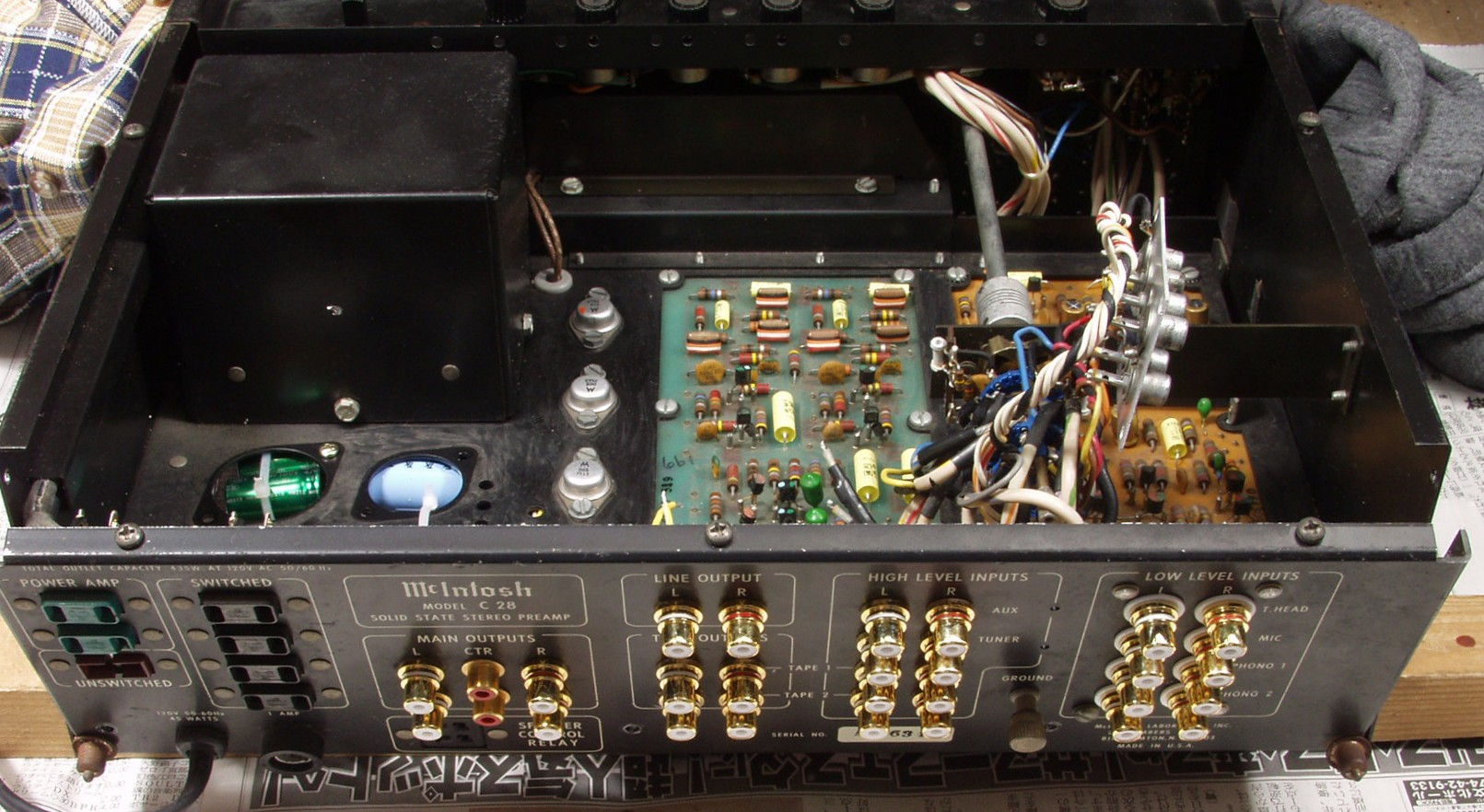

CBA. 修理前 下から見る
CBB. 修理後 下から見る 但しRCA端子交換前

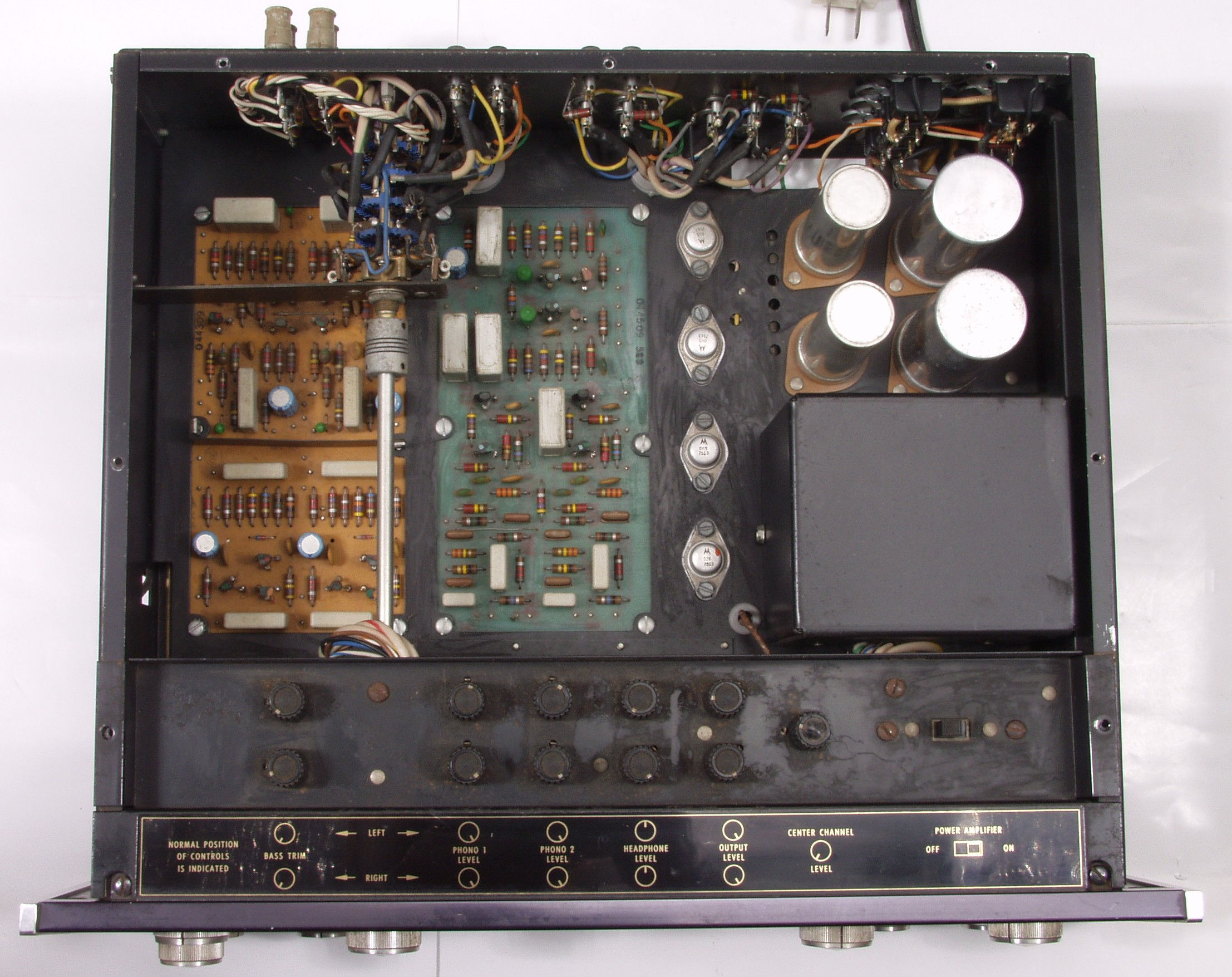

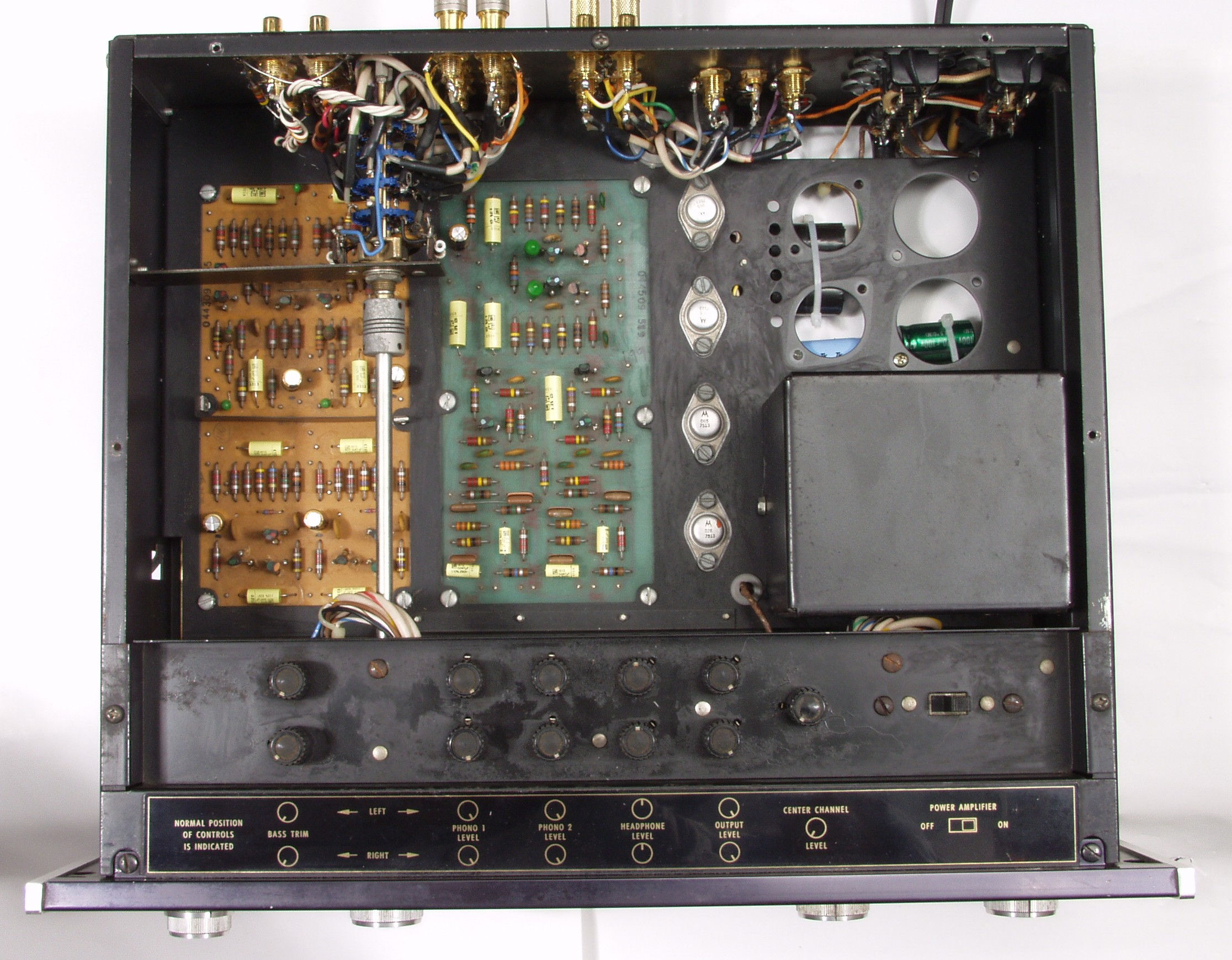

CBC. 修理前 上から見る
CBD. 修理後 上から見る 但しRCA端子交換前
CBE. 修理後 上から見る
CC. 綺麗なお尻で帰ります
CD. 清掃後のショート・ピン
E. 調整・測定

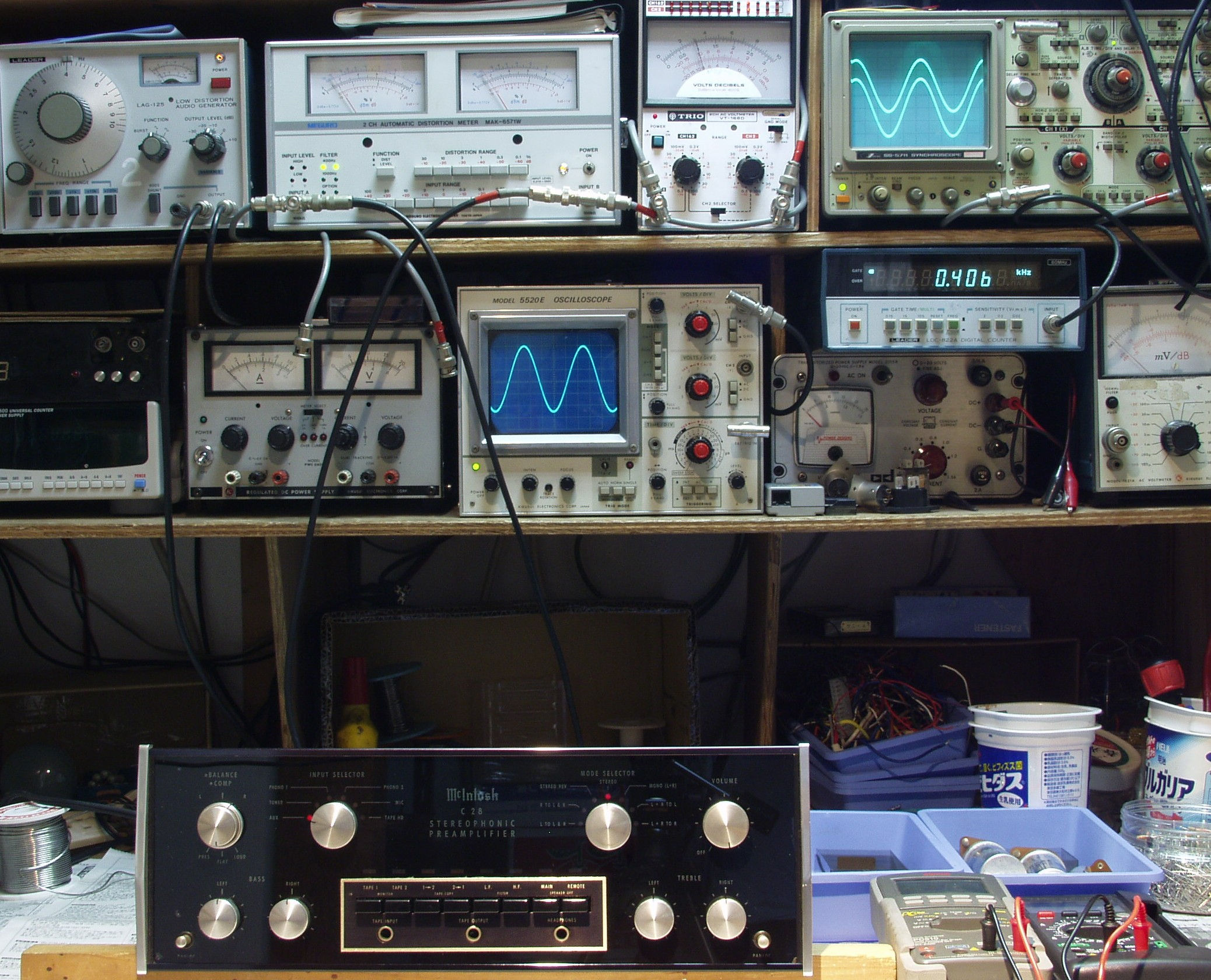

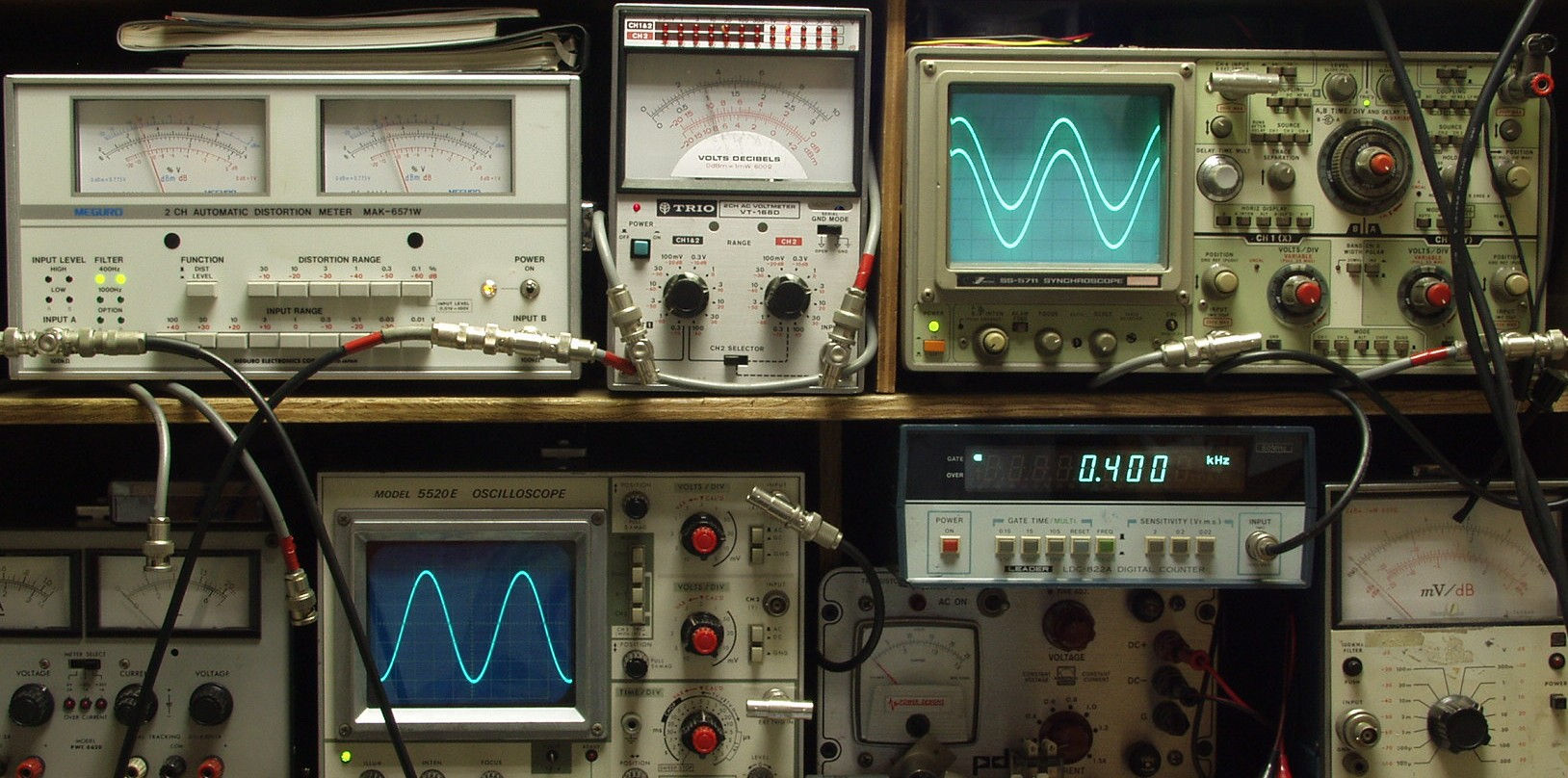

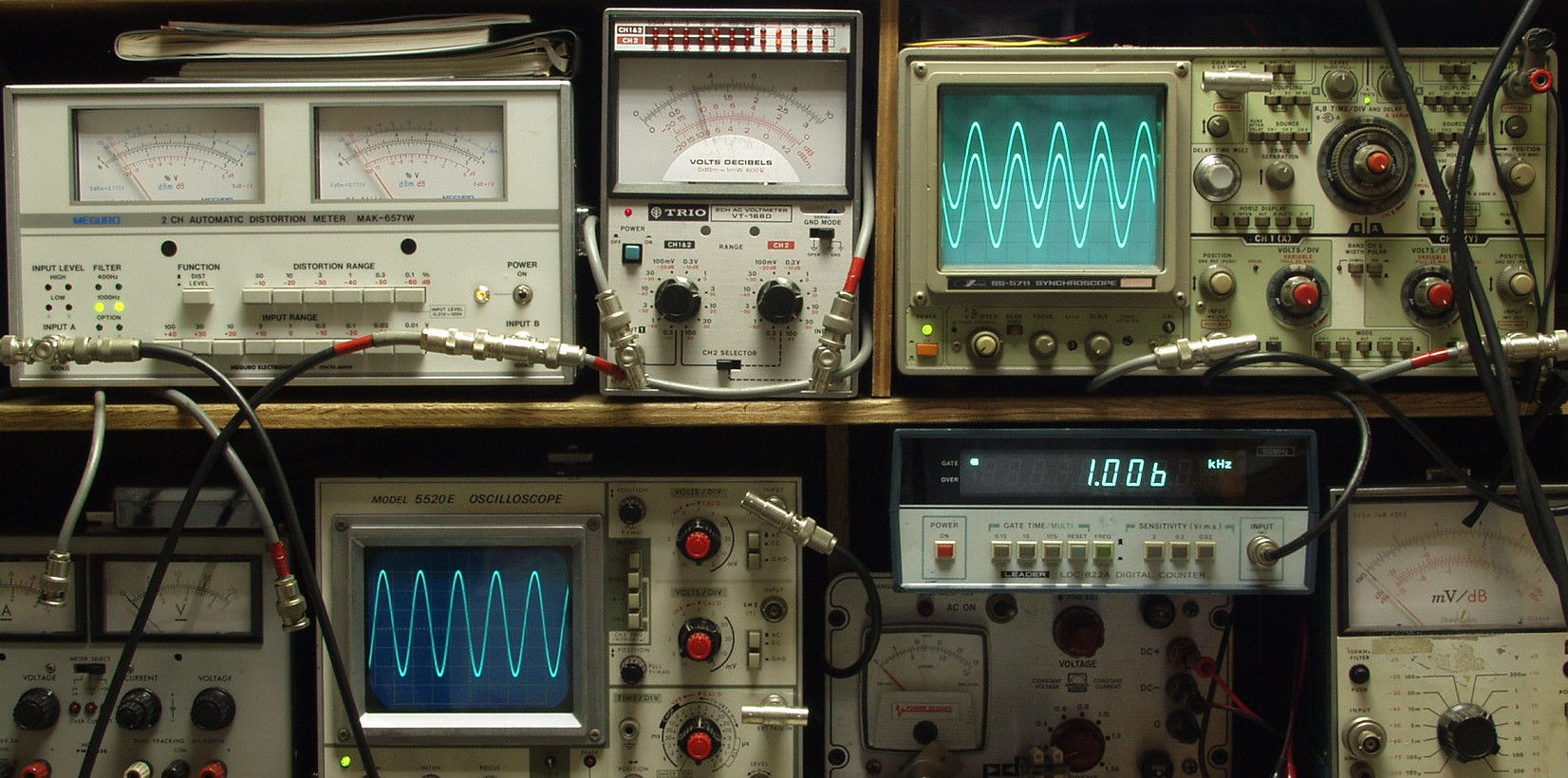

E1. 出力/歪み率測定・調整

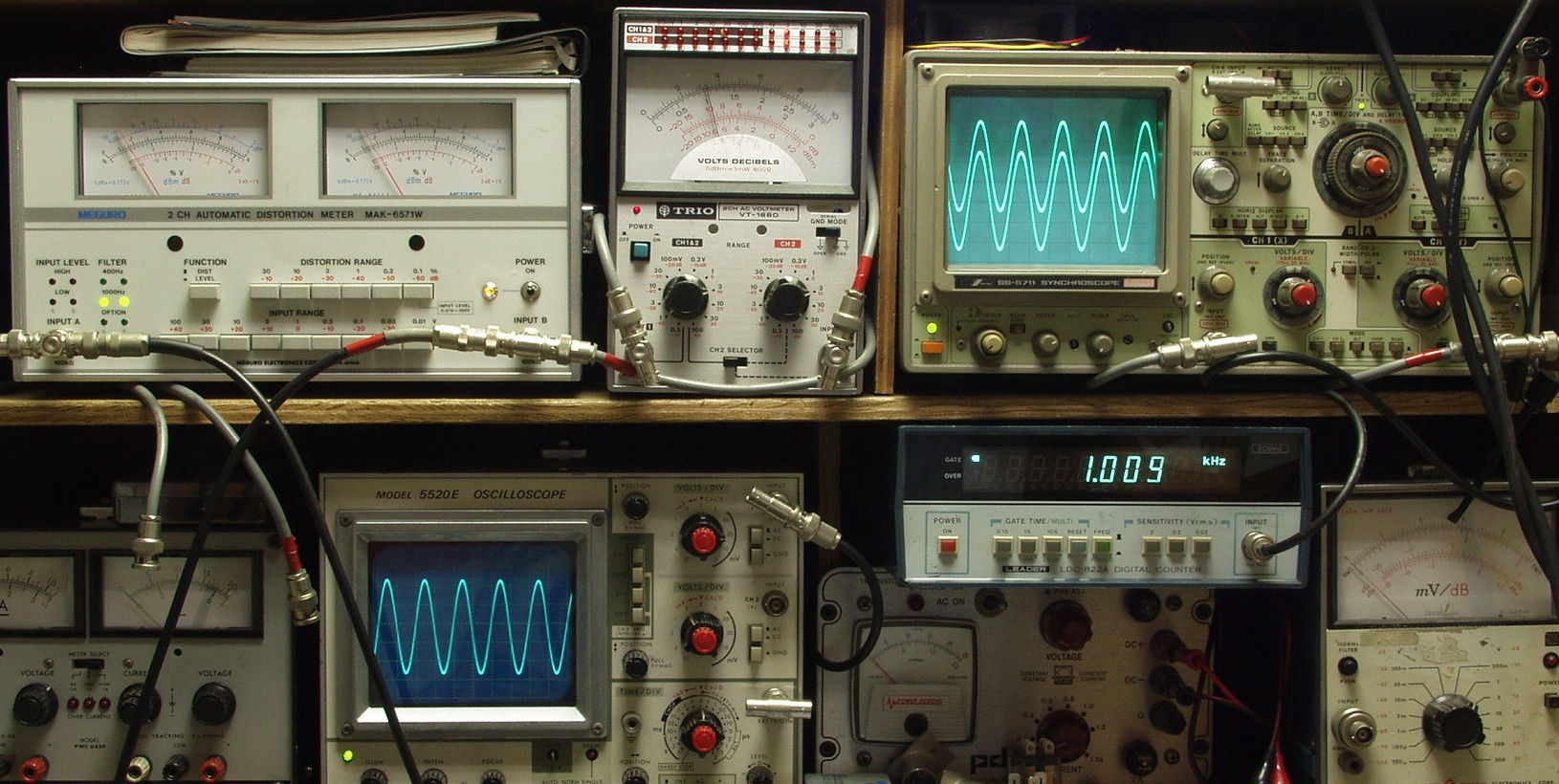

E2A. 出力=1V。 0.03%歪み率 AUX入力 1000HZ

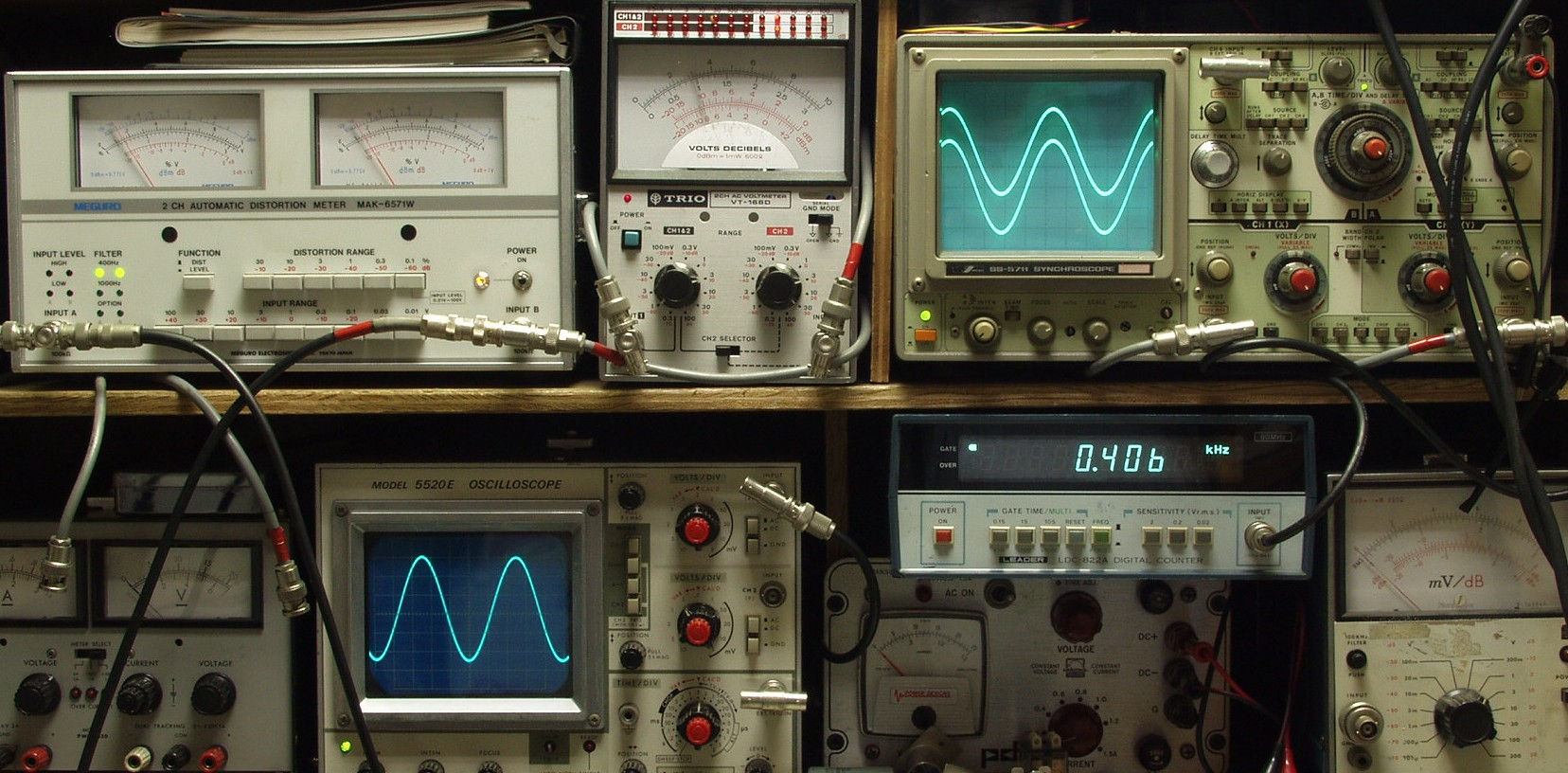

E2B. 出力=1V。 0.02%歪み率 AUX入力 400HZ
E2C. 出力=1V。 0.02%歪み率 MM入力 1000HZ
E2D. 出力=1V。 0.02%歪み率 MM入力 400HZ
E2E. 出力=1V。 0.03%歪み率 MIC入力 1000HZ
E2F. 出力=1V。 0.03%歪み率 MIC入力 400HZ
F. 上位測定器による 調整・測定
F1. 上位機器で測定
F2A. 入出力特性 AUX入力100mV。 薄色=L。 濃い色=R。

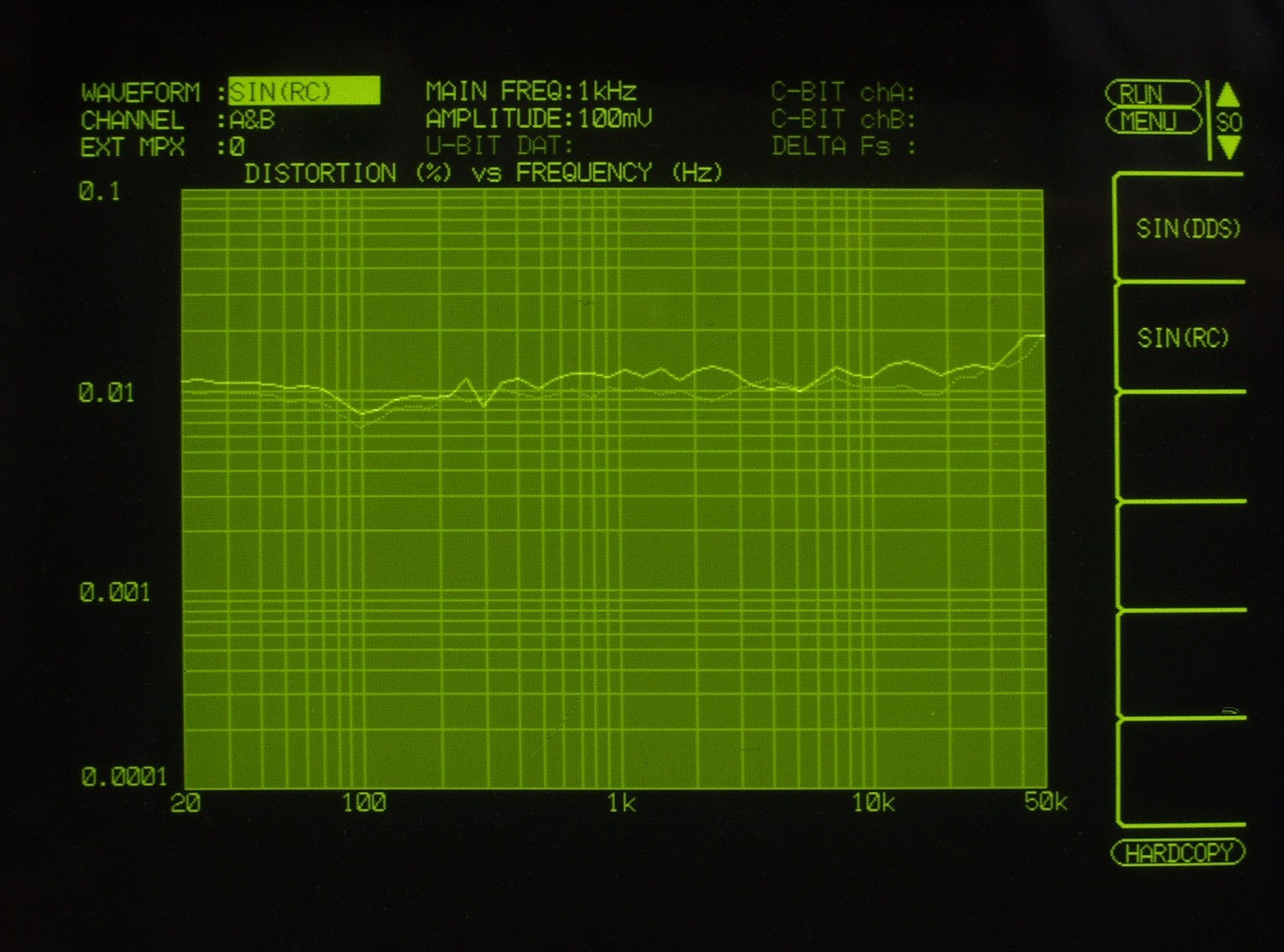

F2B. 歪み率特性 AUX入力100mV。 薄色=L。 濃い色=R。
F3A. 入出力特性 MM入力2mV。 薄色=L。 濃い色=R。

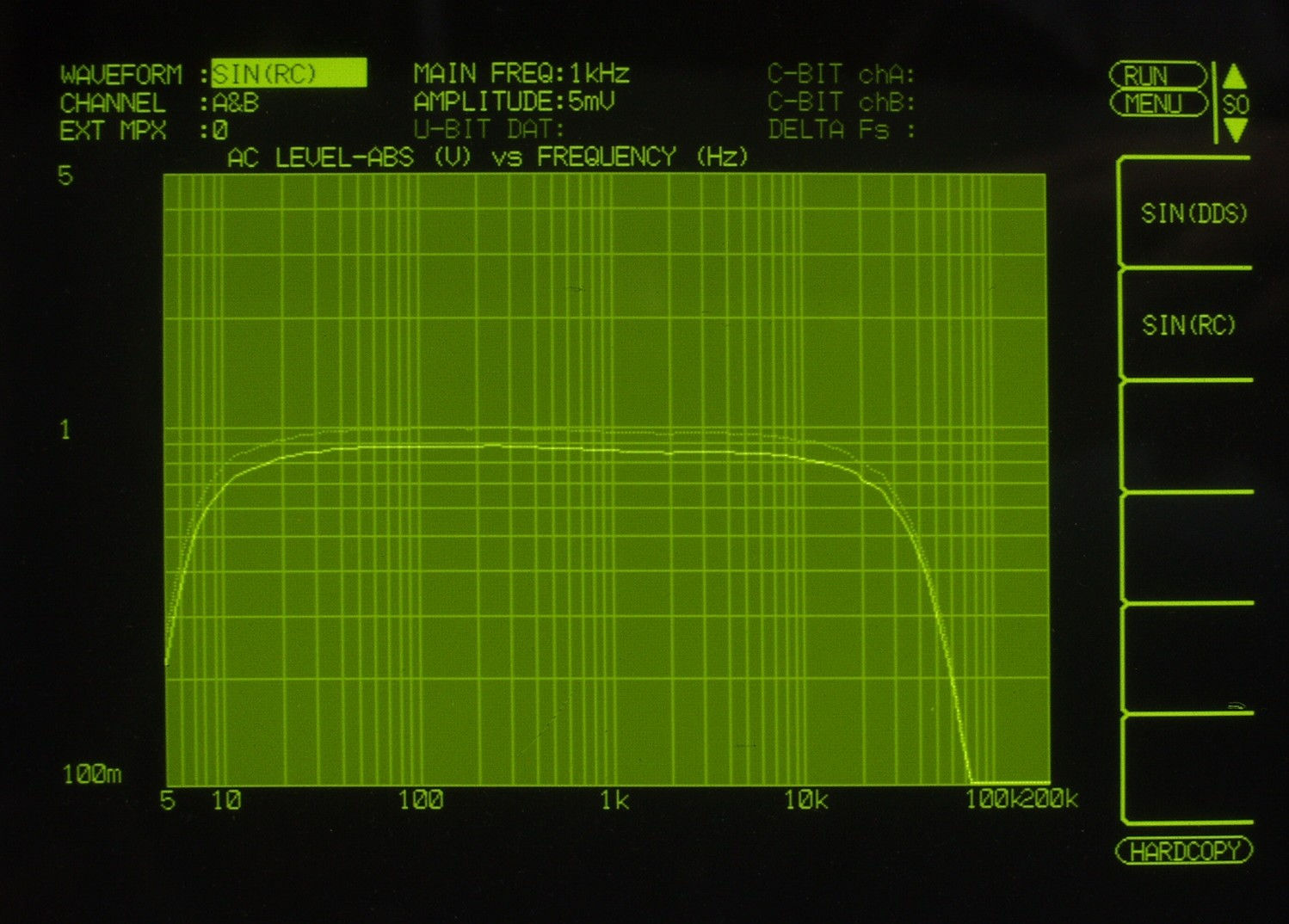

F4A. 入出力特性 MIC入力5mV。 薄色=L。 濃い色=R。

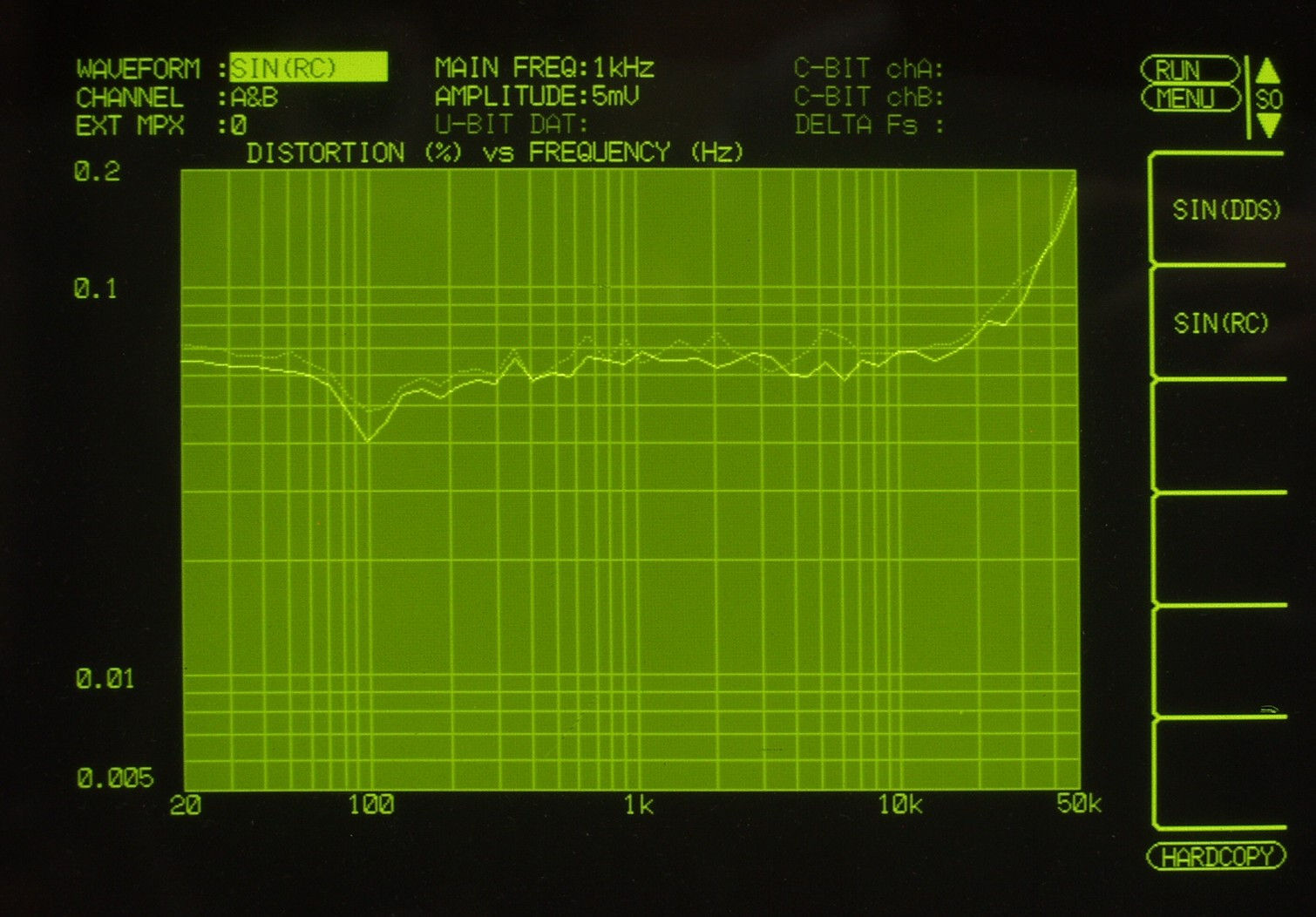

F4B. 歪み率特性 MIC入力5mV。 薄色=L。 濃い色=R
E5. 完成  24時間エージング
S. McIntosh C28 の仕様(マニアル・カタログより)
型式 ステレオプリアンプ C−28
周波数特性 20Hz〜20kHz +0 -0.5dB
歪率 0.1%以下(20Hz〜20kHz、定格出力時)
入力感度/インピーダンス Phono1、2=2mV(1kHz)/47kΩ(65pF)
AUX、Tuner、Tape1、2=0.25V/250kΩ
MIC=2.5mV/500kΩ
ハム及びノイズ AUX、Tuner、Tape1、2=90dB(聴感補正無し)
Phono1、2=78dB(10mV入力時)
出力レベル/インピーダンス Main出力=2.5V/47kΩ(定格入力時)
Tape出力=0.25V/47kΩ(定格入力時)
Headphone、Line出力=0.75V(8Ω)、2.5V/600Ω
CenterChannel=1.25V/47kΩ(定格入力時)
Low Filter(Rumble Filter) 50Hz(12dB/oct)、20Hz(18dB/oct)
Hight Filter(Scratch Filter) 7000Hz(12dB/oct)、20kHz(18dB/oct)
電圧増幅度(dB)
入力 Main Tape Headphone、Line
AUX、Tuner、Tape1、2 20dB 0dB 30dB
Phono1、2 62dB 42dB 72dB
MIC 60dB 40dB 70dB
TapeHead at 500Hz 64dB 44dB 74dB
使用半導体 トランジスタ=26個
シリコンダイオード=4個
ダイオードブリッジ=2個
Bassコントロール +20dB〜-20dB(20Hz)、11段切換
Trebleコントロール +18dB〜-18dB(20kHz)、11段切換
Volumeコントロール 0dB〜-65dB、連続可変
Input Selecter AUX、Tuner、Phono1、Phono2、MIC、TapeHead 6ポジション
Mode Selecter LeftOnly、RightOnly、Stereo、StereoReverse、MonoL+R、MonoL-R 7ポジション
電源 AC120V、50Hz/60Hz
消費電力 45W
外形寸法 本体=幅381×高さ127×奥行330mm(パンロック含む)
前面パネル=幅406×高さ138mm
重量 11.34kg(梱包時=16.78kg)
                    c-28-2-1d
