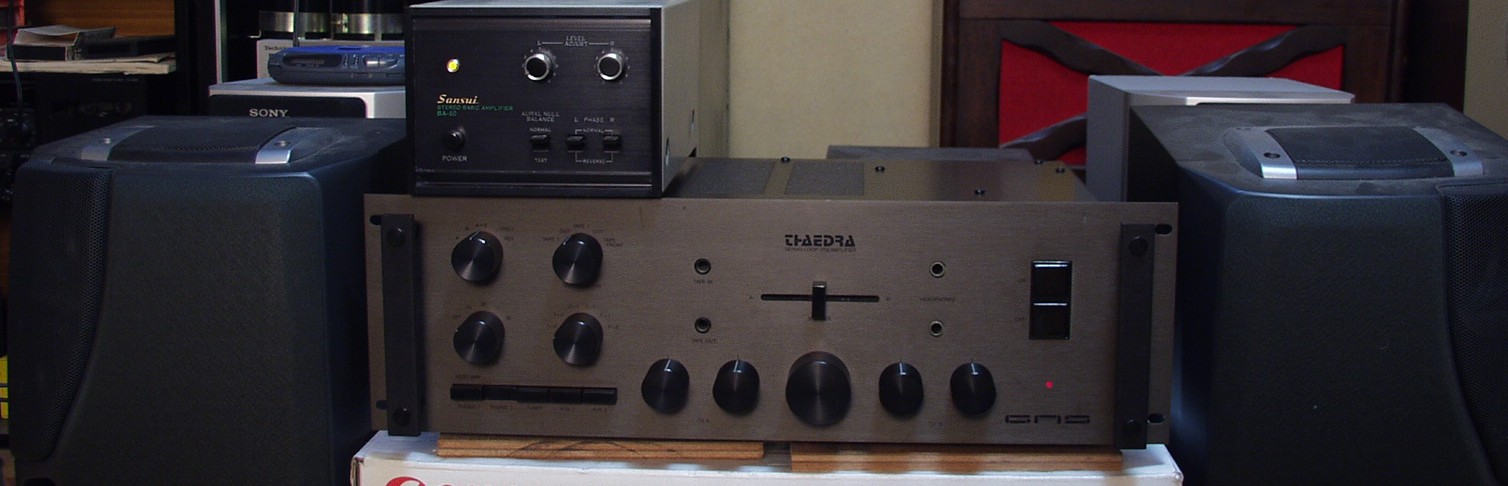

| ＧＡＳ ＴＨＡＥＤＲＡ ３台目修理 | |
| 平成１５年１２月１日 １２月１９日完成 | |
| 注意 このＡＭＰもプリ出力にコンデンサーが無くＤＣ漏れの可能性が有ります、メインＡＭＰのＤＣ入力端子に接続すると、 メインＡＭＰが「チンチン」になり壊れます 更に、音質重視の為、プリ出力に安全（保護）抵抗が有りません！！ プリ出力をショウトさせると、プリのバッファＡＭＰ（出力リレー）が壊れる可能性が有ります 安全の為、ＲＣＡケーブルの接続は電源を切って行いましょう |
|
|
|

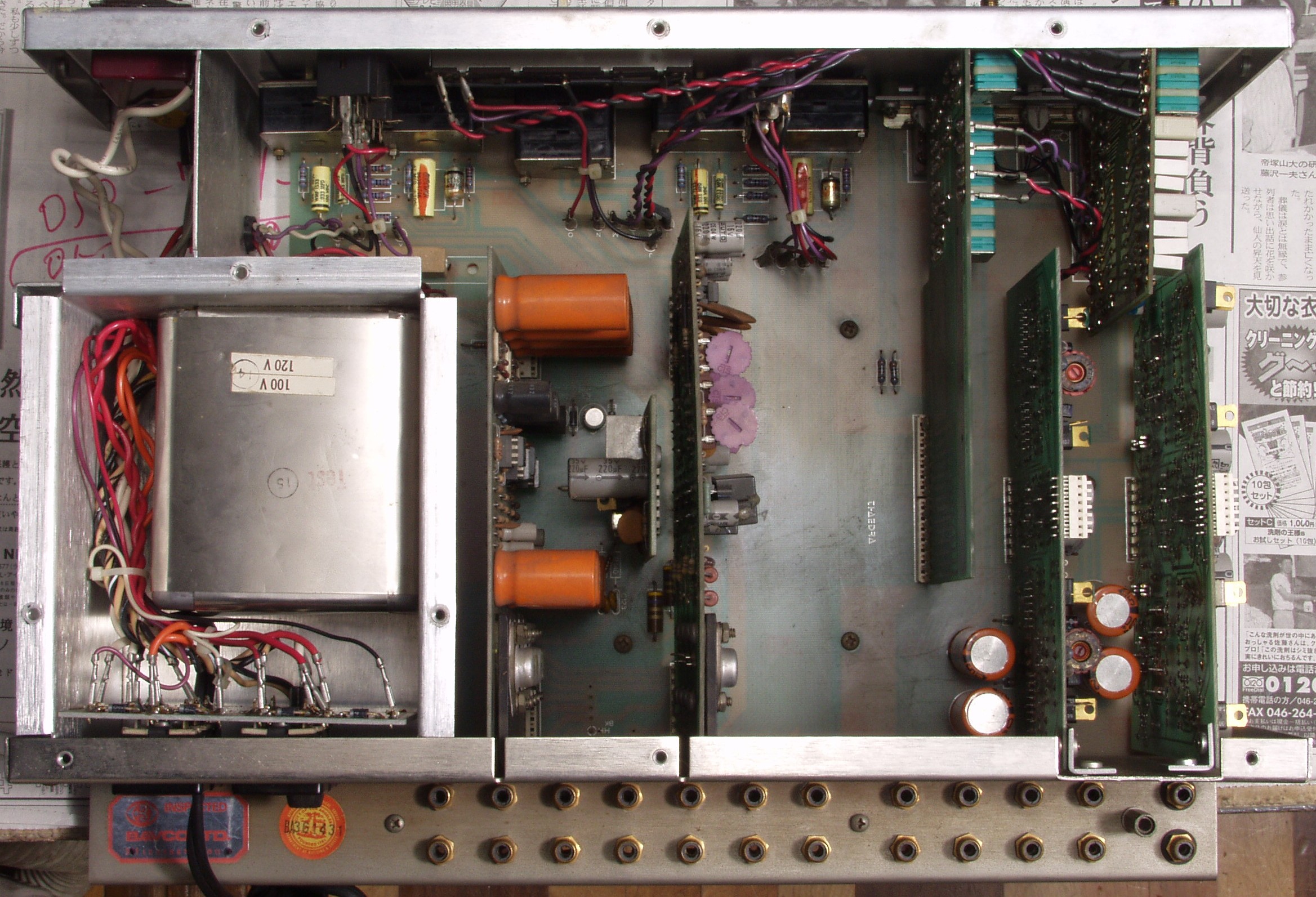

| Ａ． 修理前の状況 Ａ−１． 修理前 上から見る |
|
 |
|

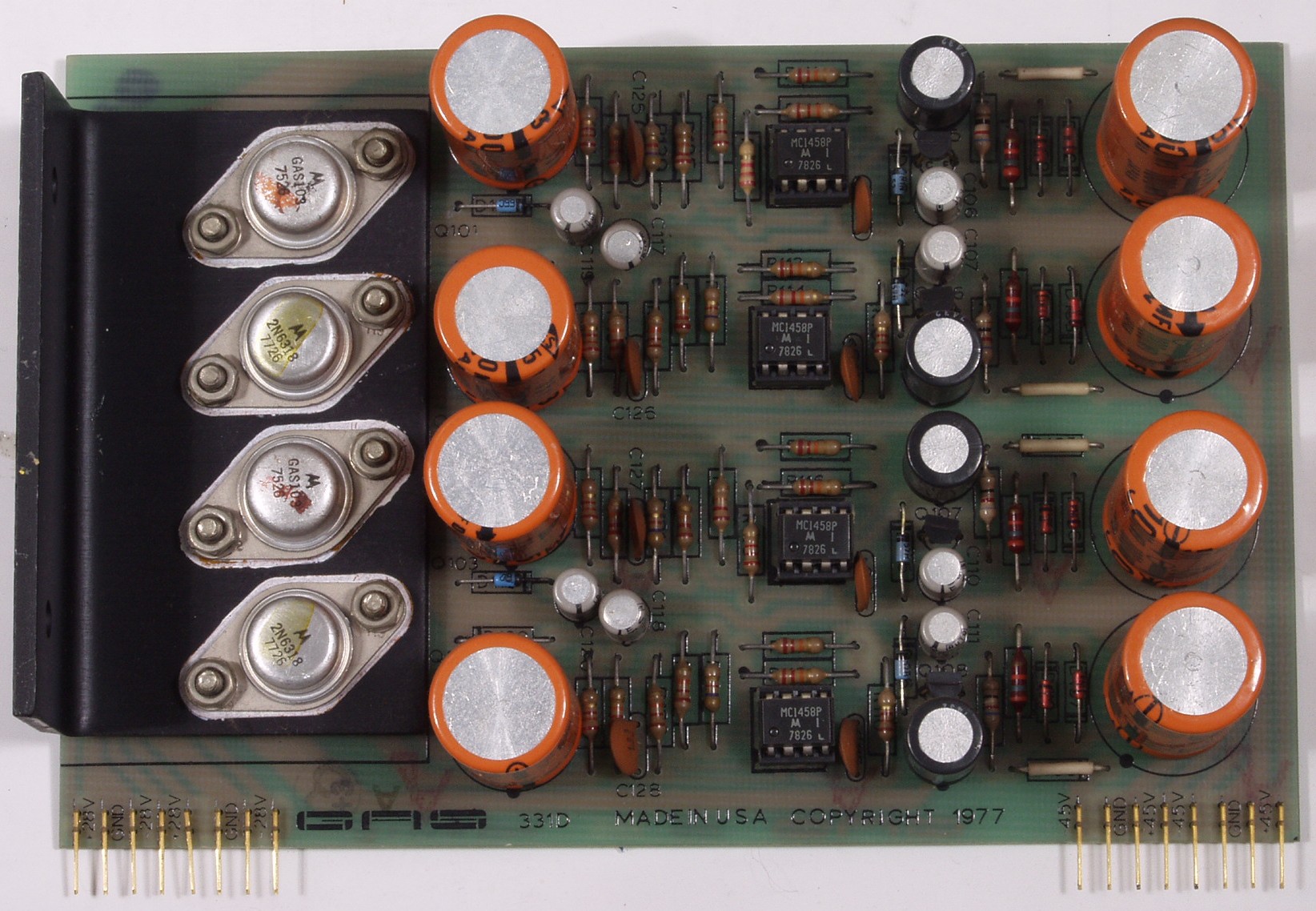

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 定電圧基盤 |
|
 |
|

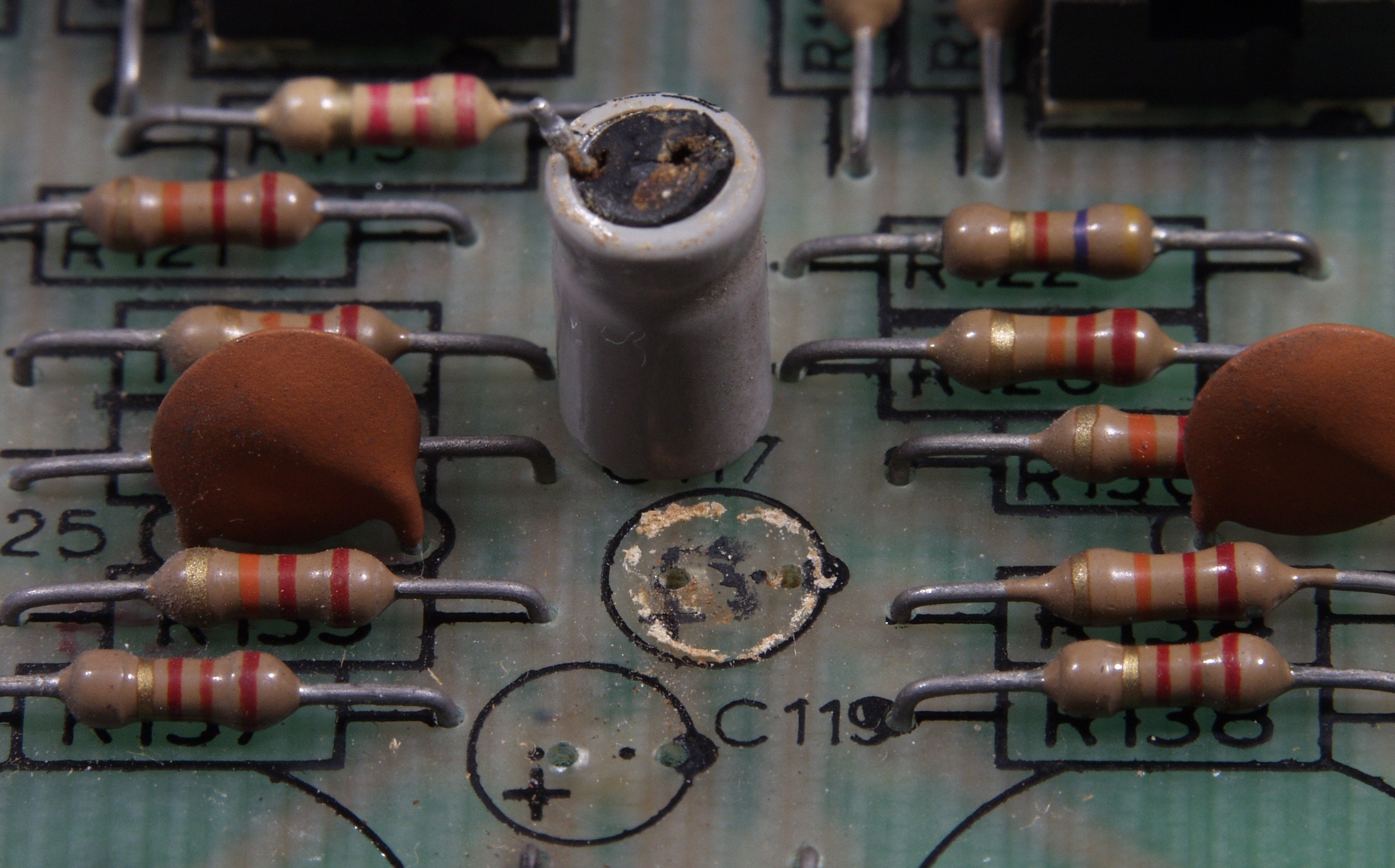

| Ｃ−１Ａ１． 修理前 定電圧基盤 液漏れした電解コンデンサー | |
 |
|

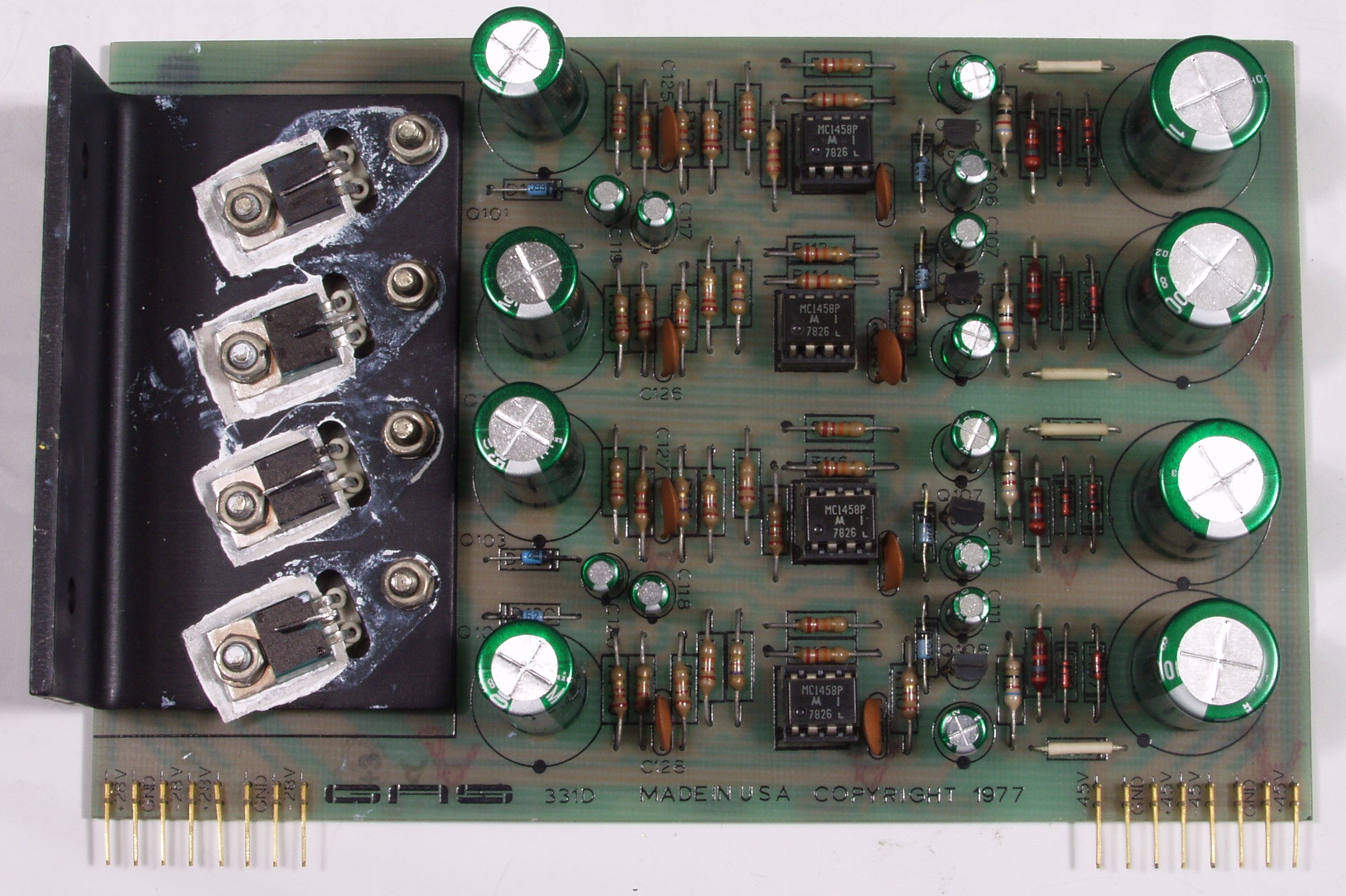

| Ｃ−１Ｂ． 修理後 定電圧基盤 電解コンデンサー２０個、ＯＰ−ＡＭＰ４個、ＴＲ（トランジスター）４個交換 交換ＴＲ（トランジスター）はマジックで品番消してあります、ＯＰ−ＡＭＰは撮影後交換する |
|
 |
|

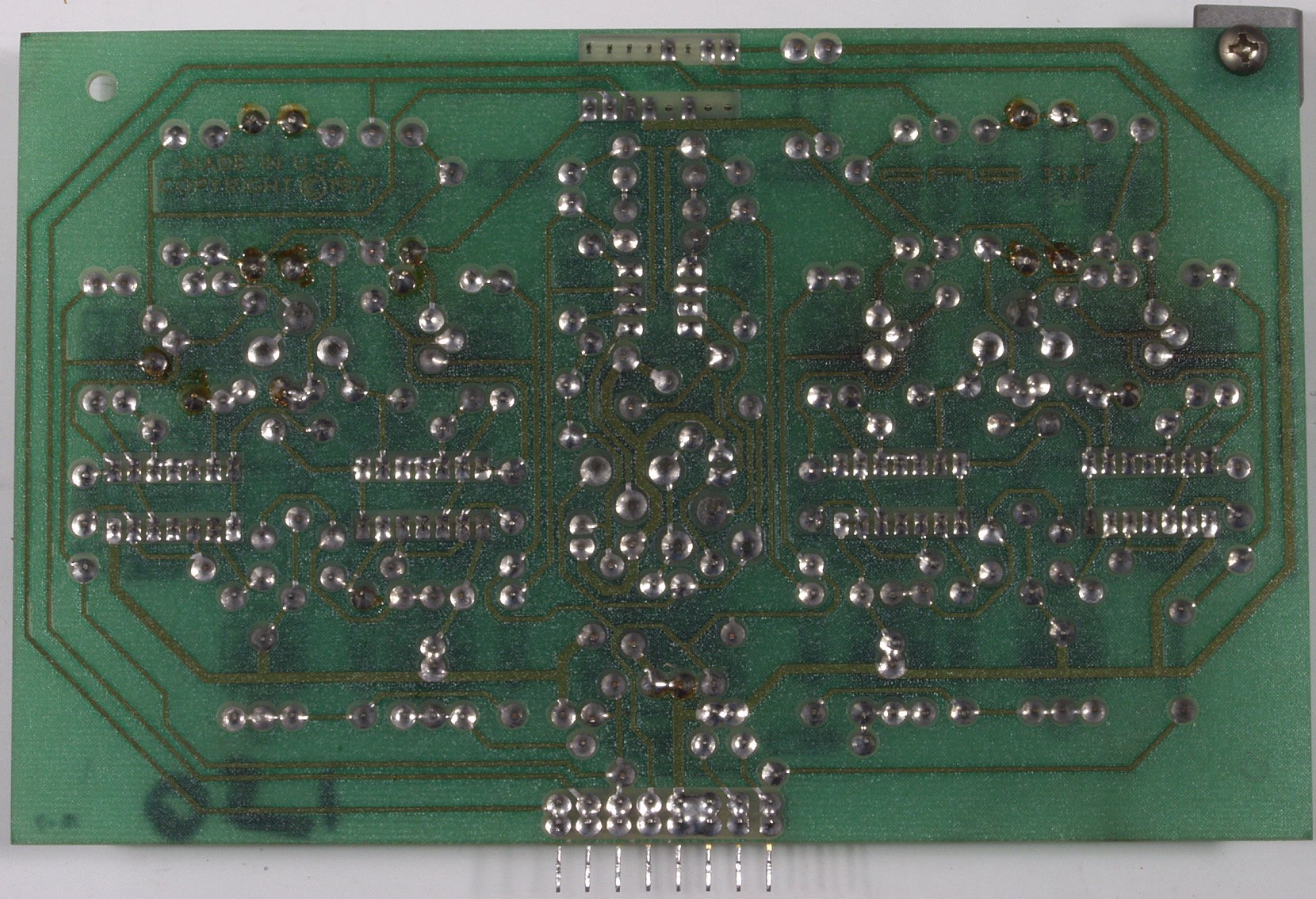

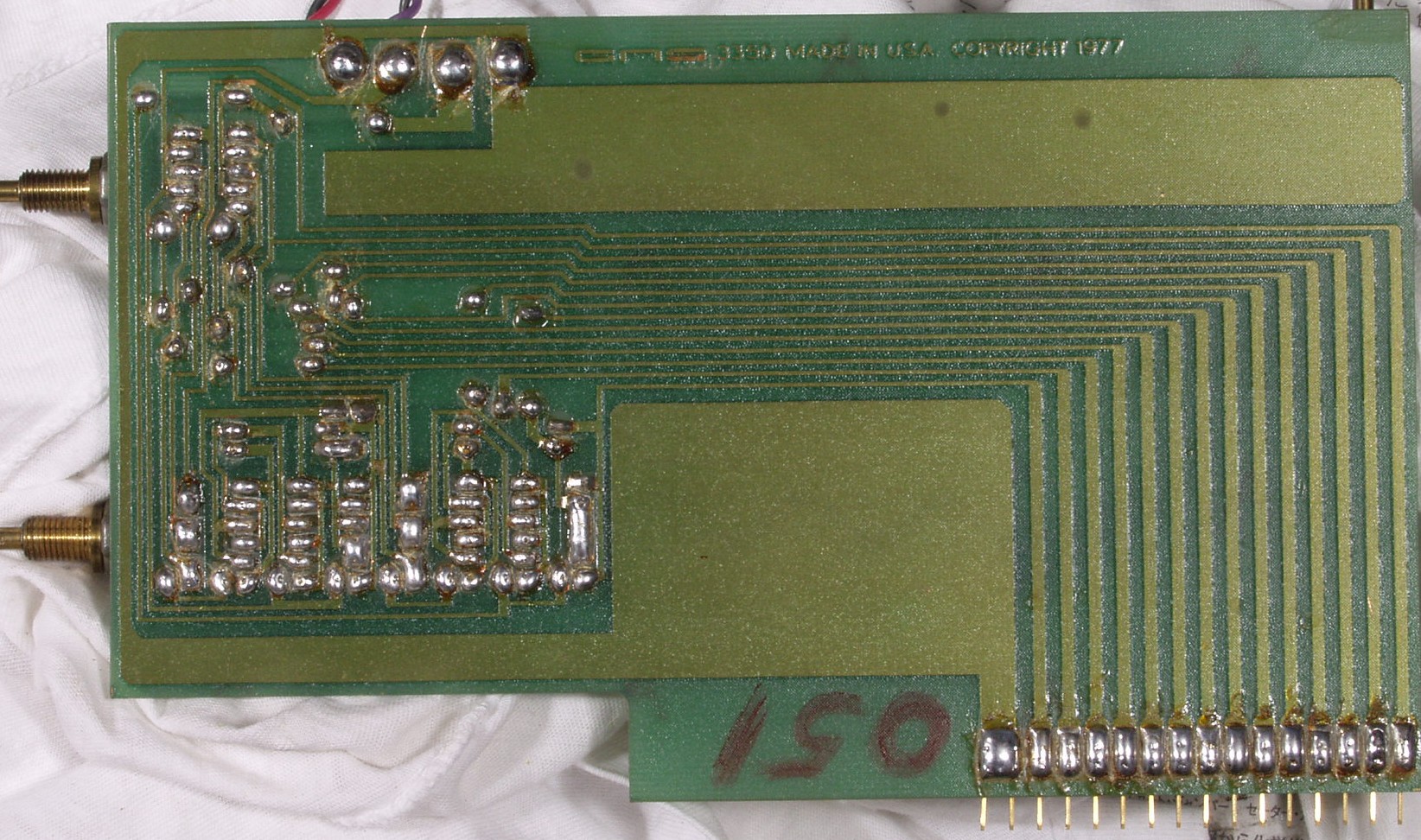

| Ｃ−１Ｃ． 修理前 定電圧基盤裏 | |
 |
|

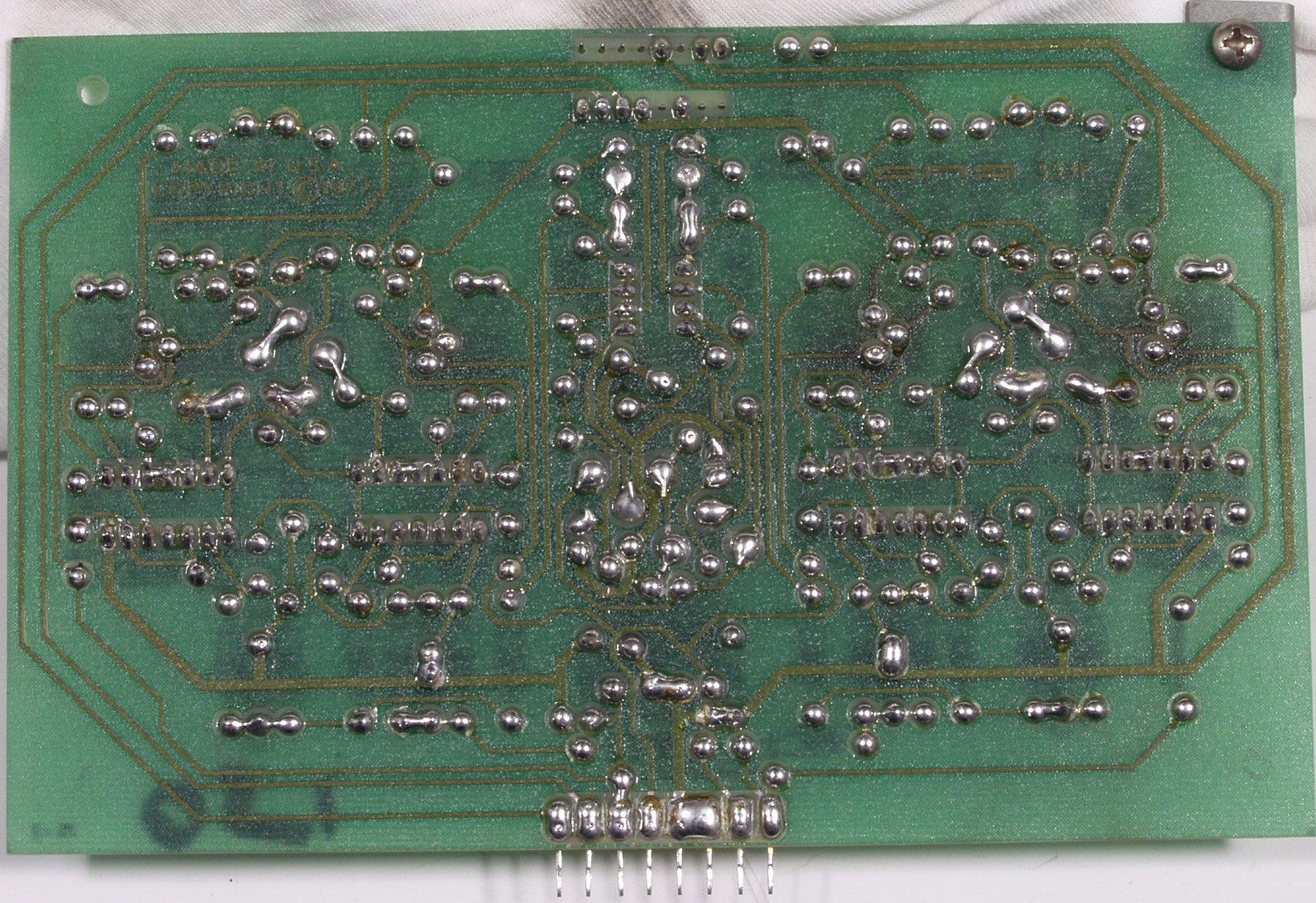

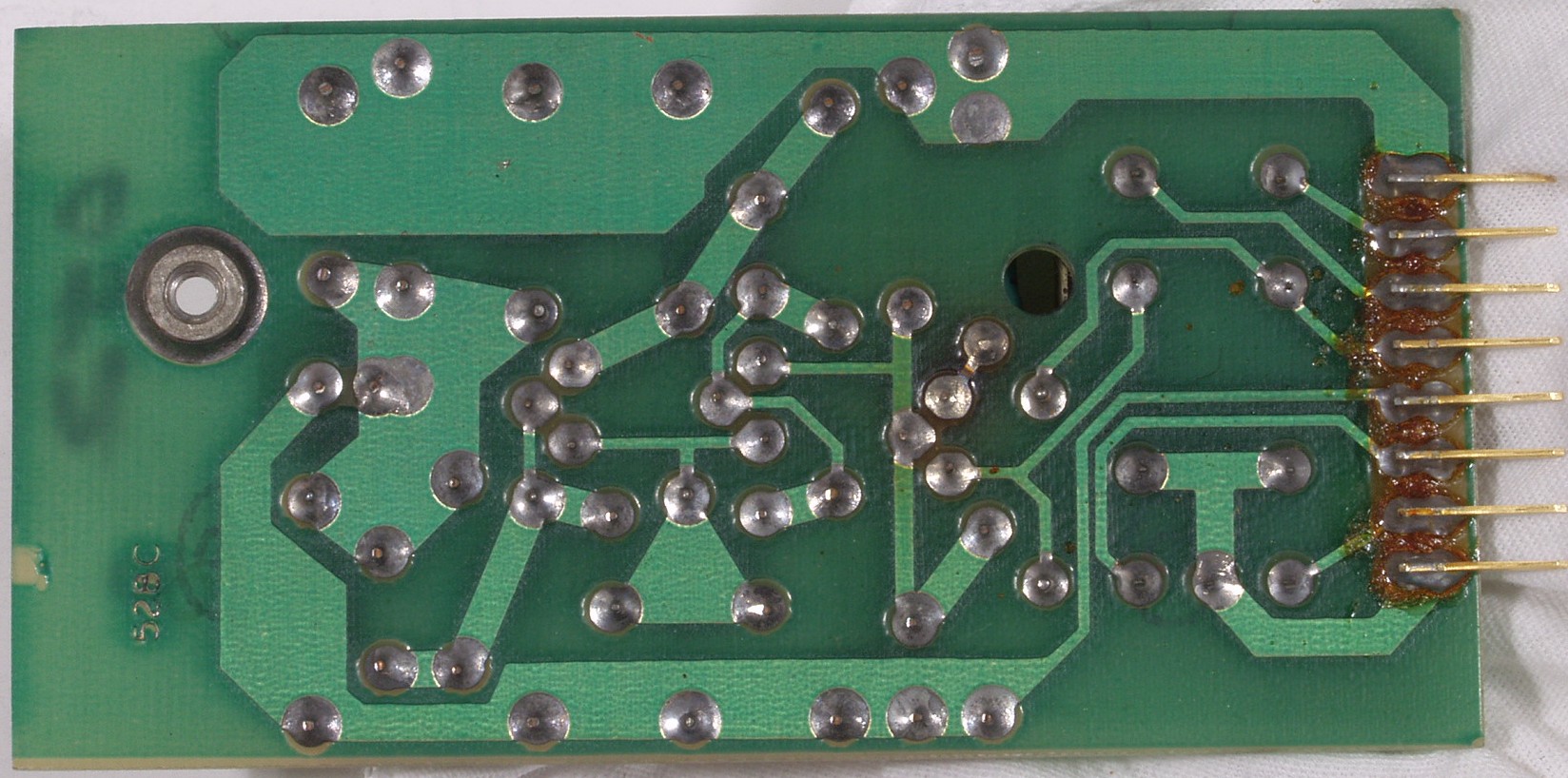

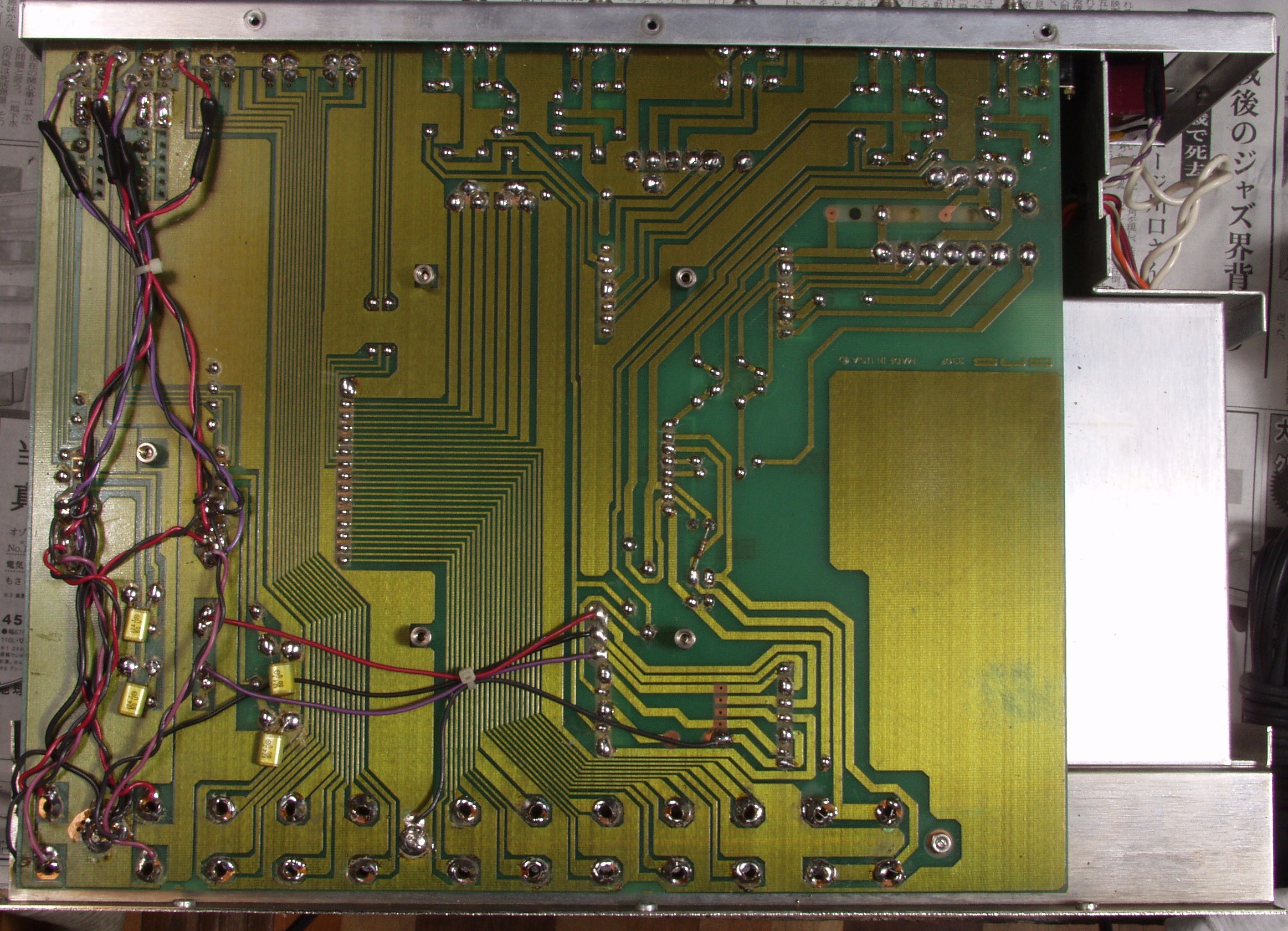

| Ｃ−１Ｄ． 修理（半田補正）後 定電圧基盤裏 | |
 |
|

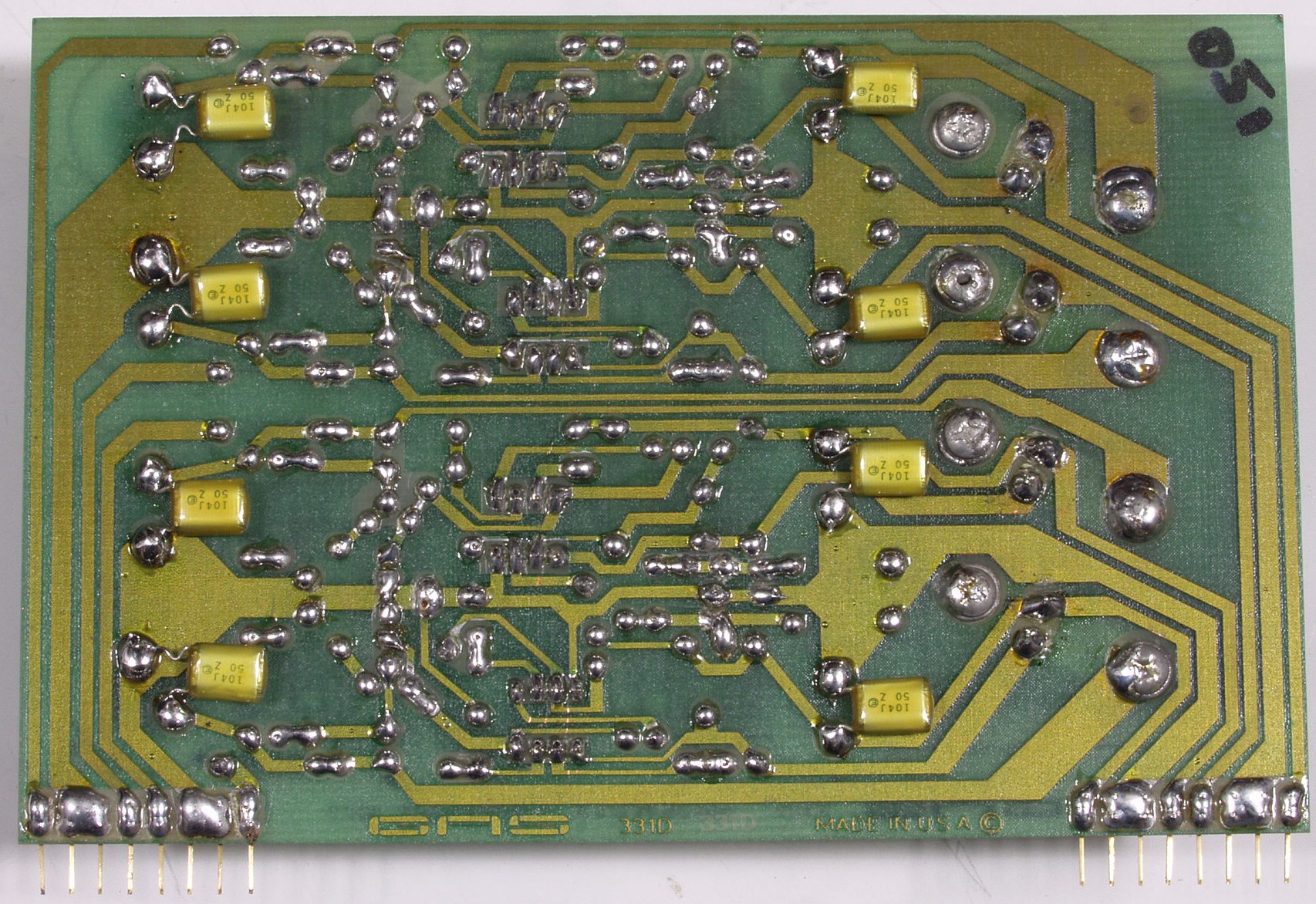

| Ｃ−１Ｄ１． 修理（半田補正）後 定電圧基盤裏 フイルムコンデンサー追加 | |
 |
|

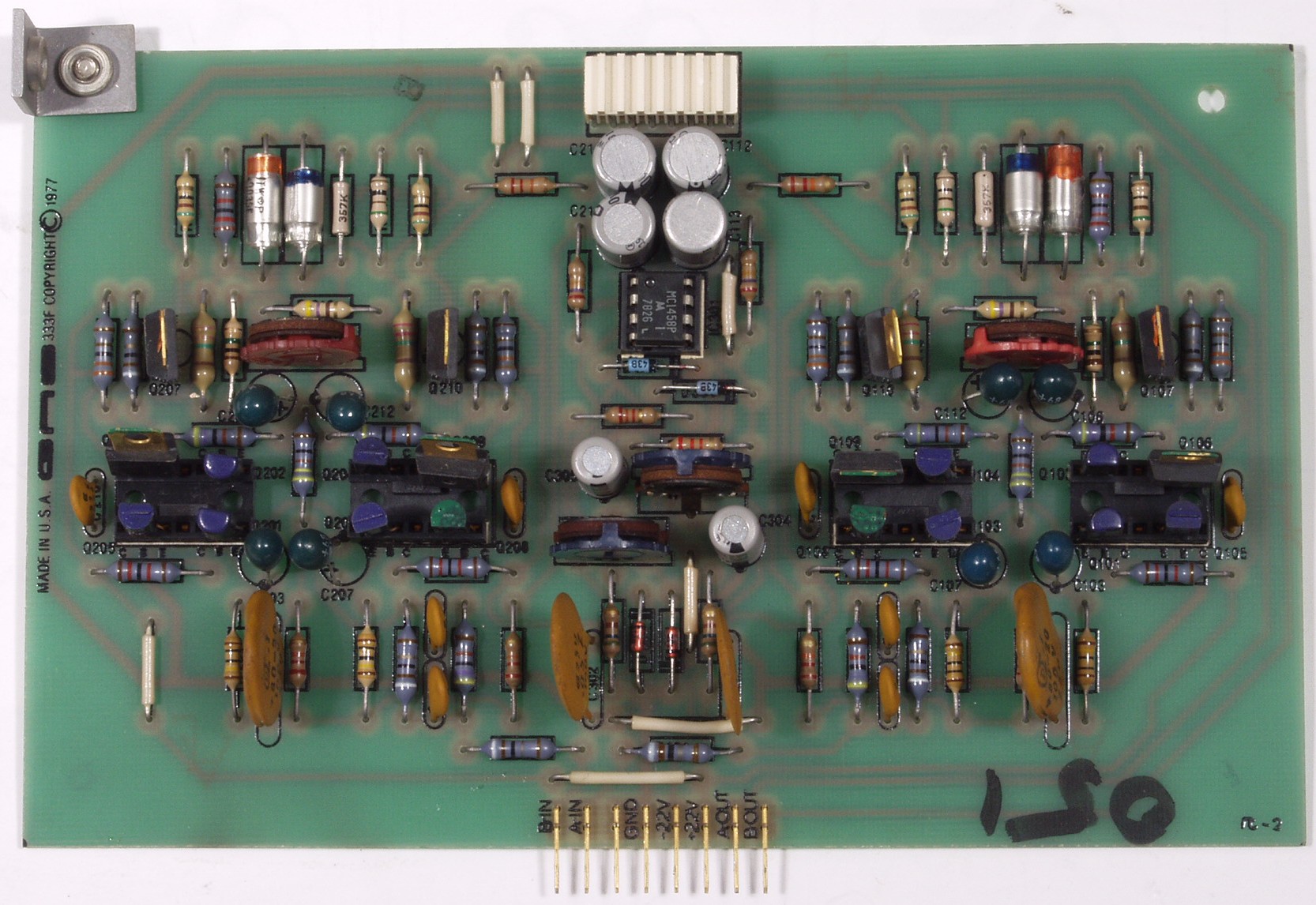

| Ｃ−２Ａ． 修理前 バッファーＡＭＰ基盤 | |
 |
|
| Ｃ−２Ｂ． 修理後 バッファーＡＭＰ基盤 半固定VR６個、電解コンデンサー１２個、ＯＰ−ＡＭＰ２個交換 | |
 |
|

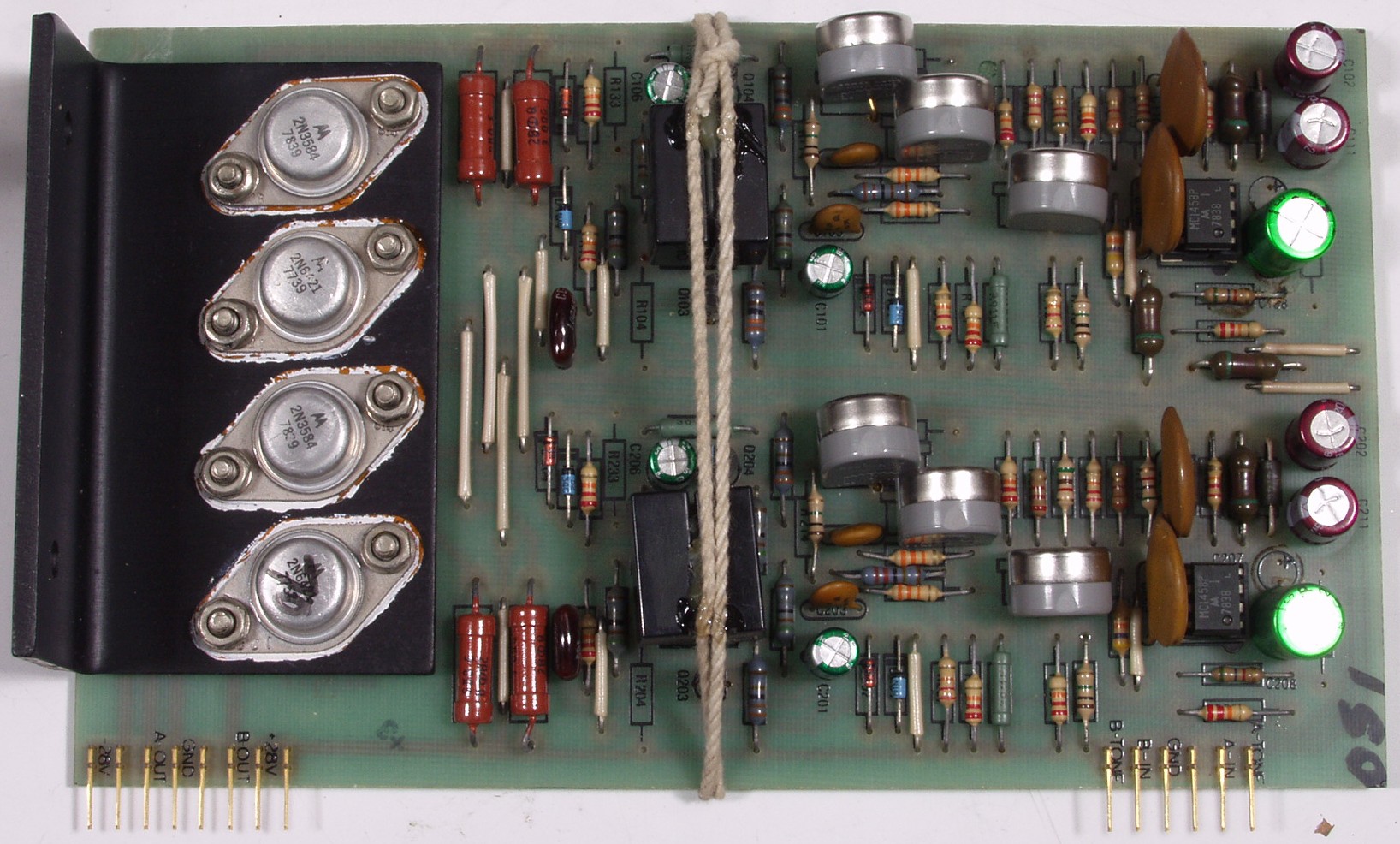

| Ｃ−２Ｂ１． 修理後 バッファーＡＭＰ基盤 ＴＲ（トランジスター）ケースを凧紐で固定 | |
 |
|

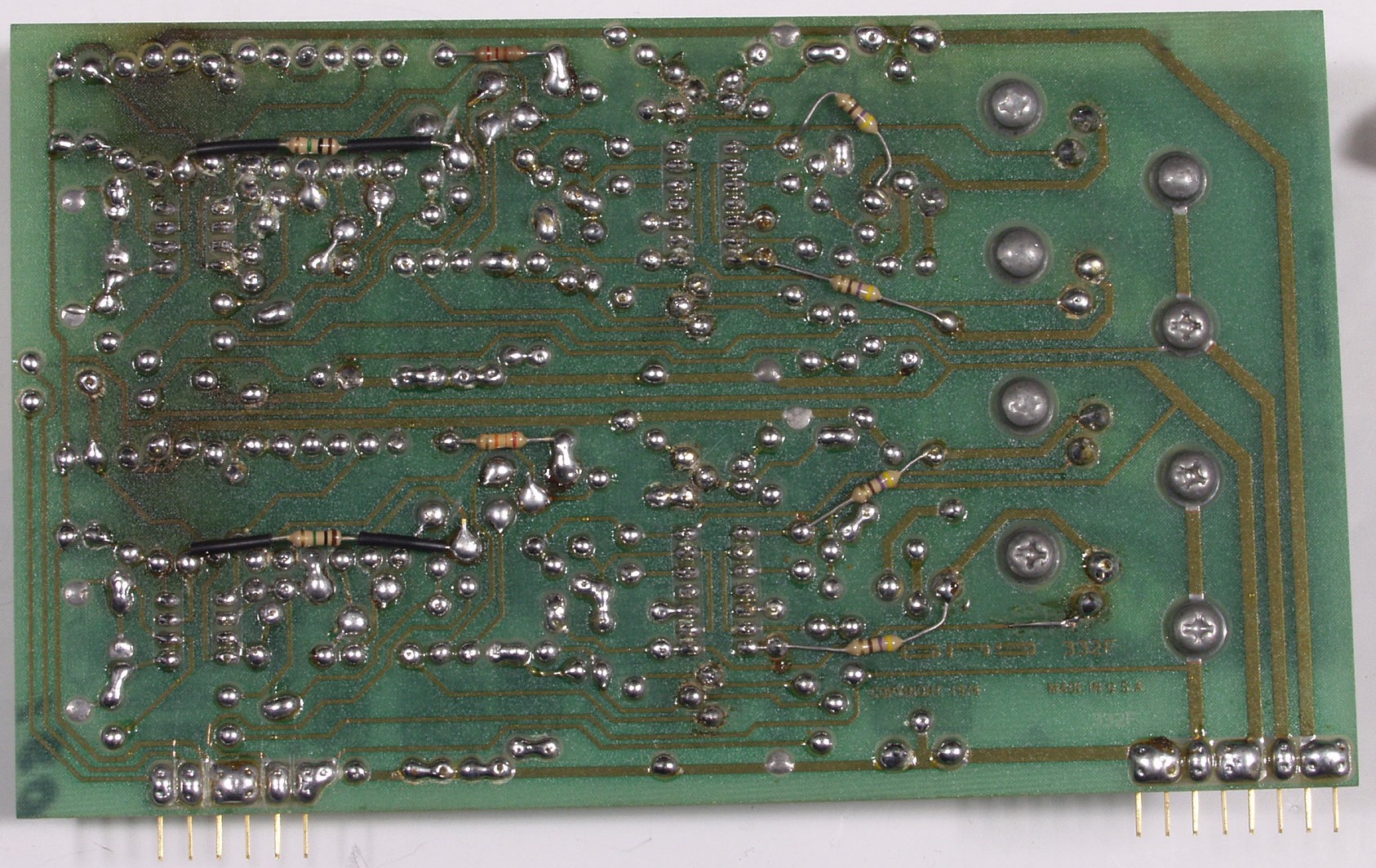

| Ｃ−２Ｃ． 修理前 バッファーＡＭＰ基盤裏 | |
 |
|

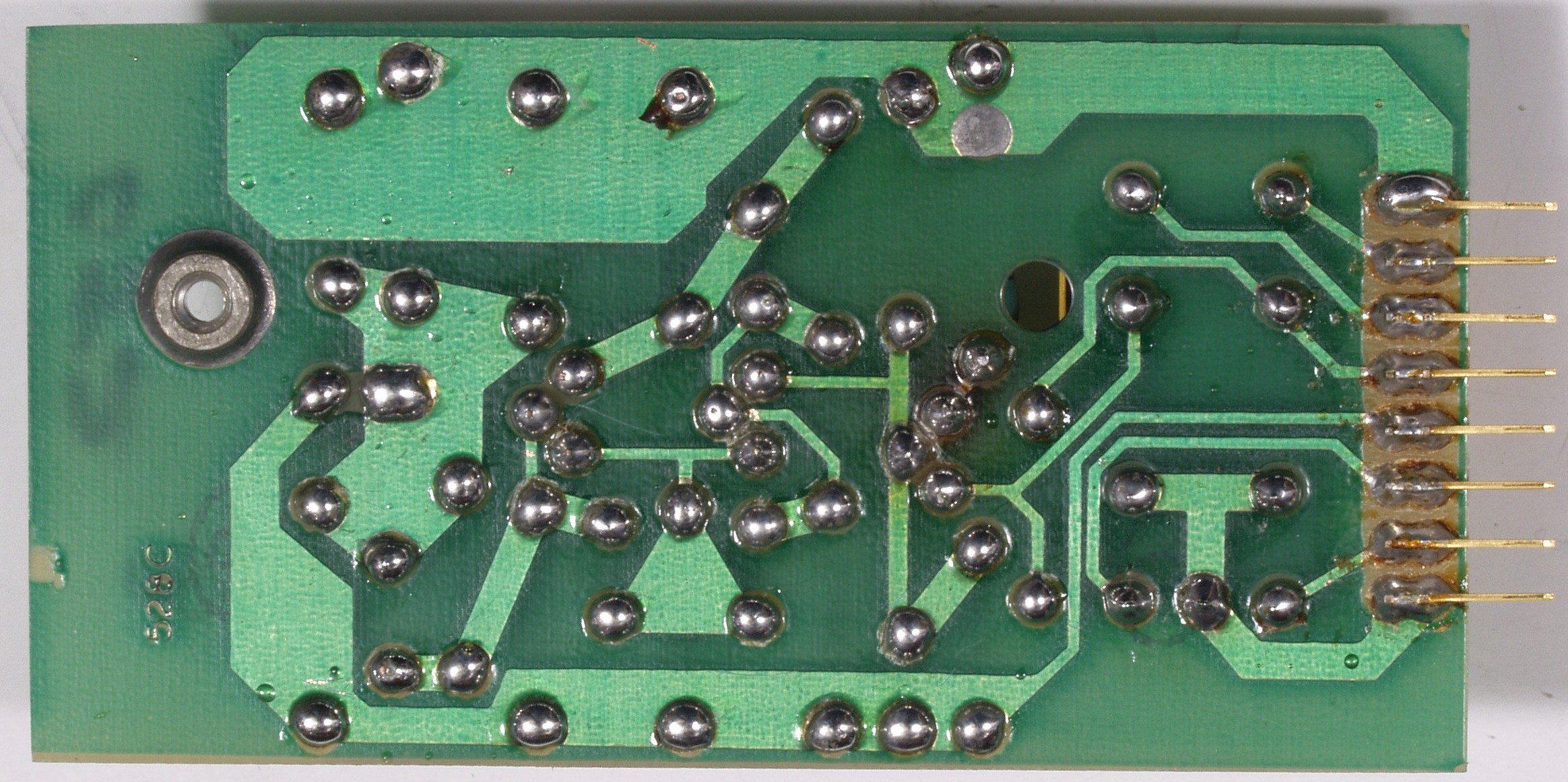

| Ｃ−２Ｄ． 修理（半田補正）後 バッファーＡＭＰ基盤裏 | |
 |
|

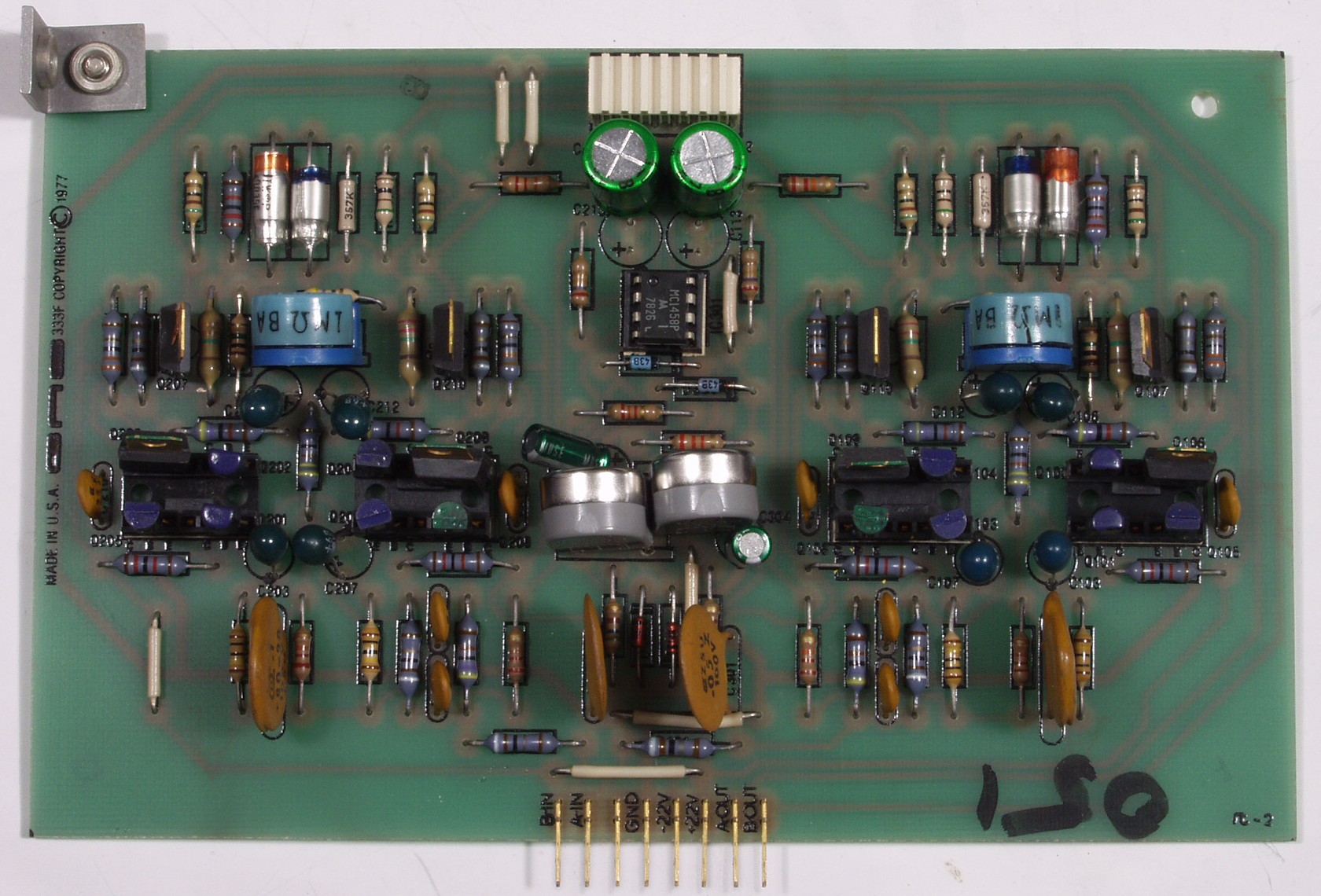

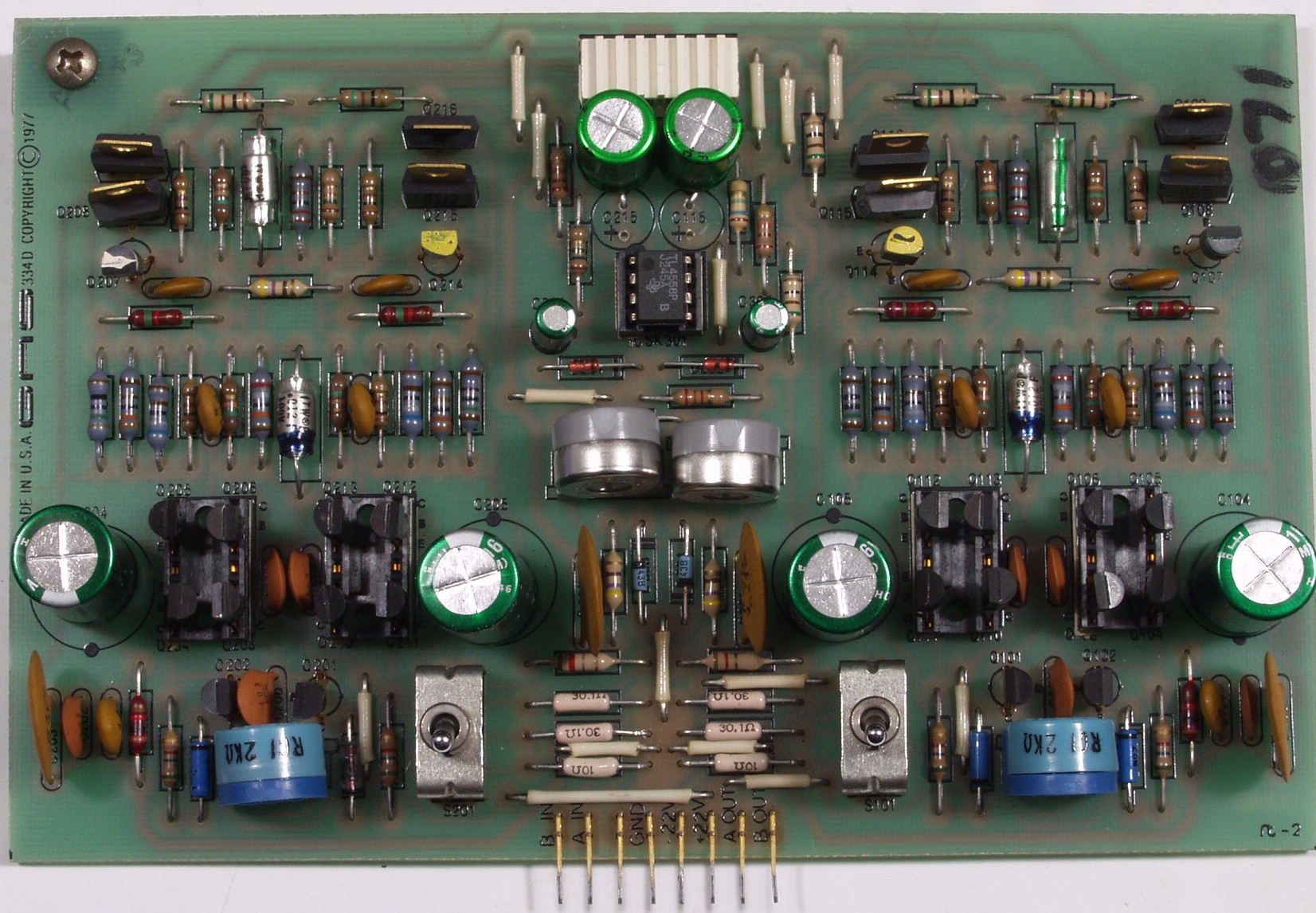

| Ｃ−３Ａ． 修理前 ＭＭ−ＥＱ−ＡＭＰ基盤 | |
 |
|

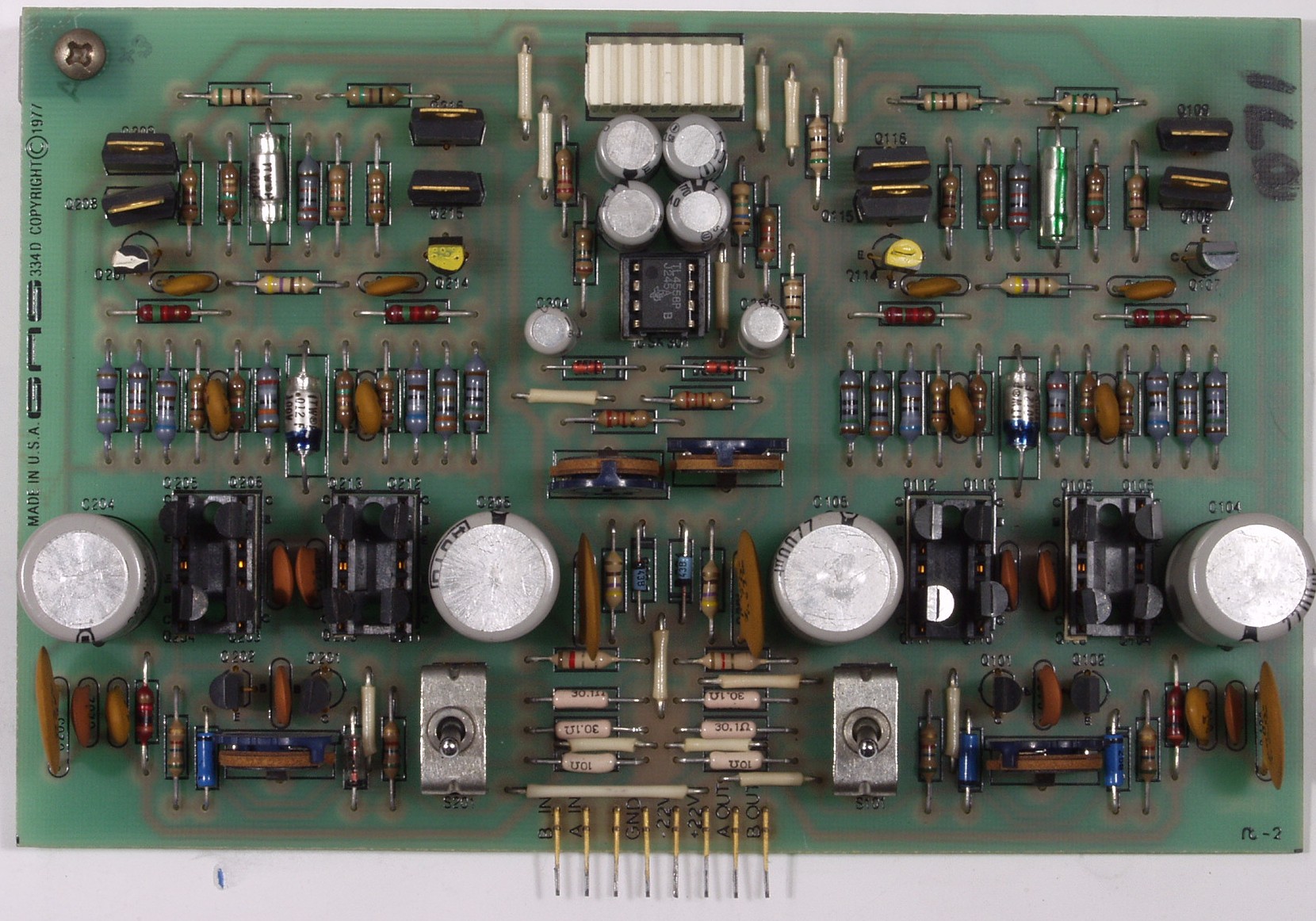

| Ｃ−３Ｂ． 修理後 ＭＭ−ＥＱ−ＡＭＰ基盤 半固定VR４個、電解コンデンサー６個、ＯＰ−ＡＭＰ１交換 | |
 |
|

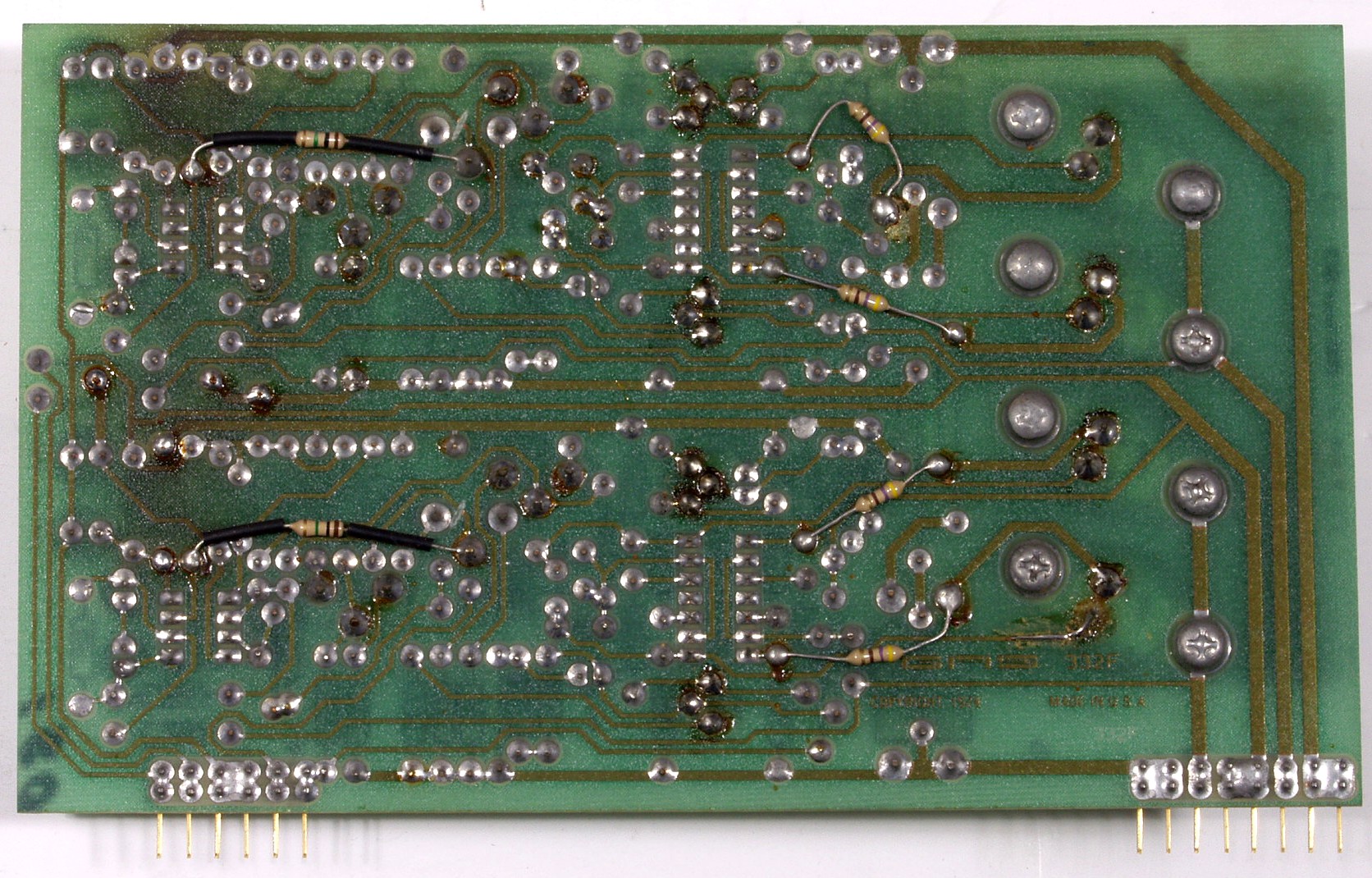

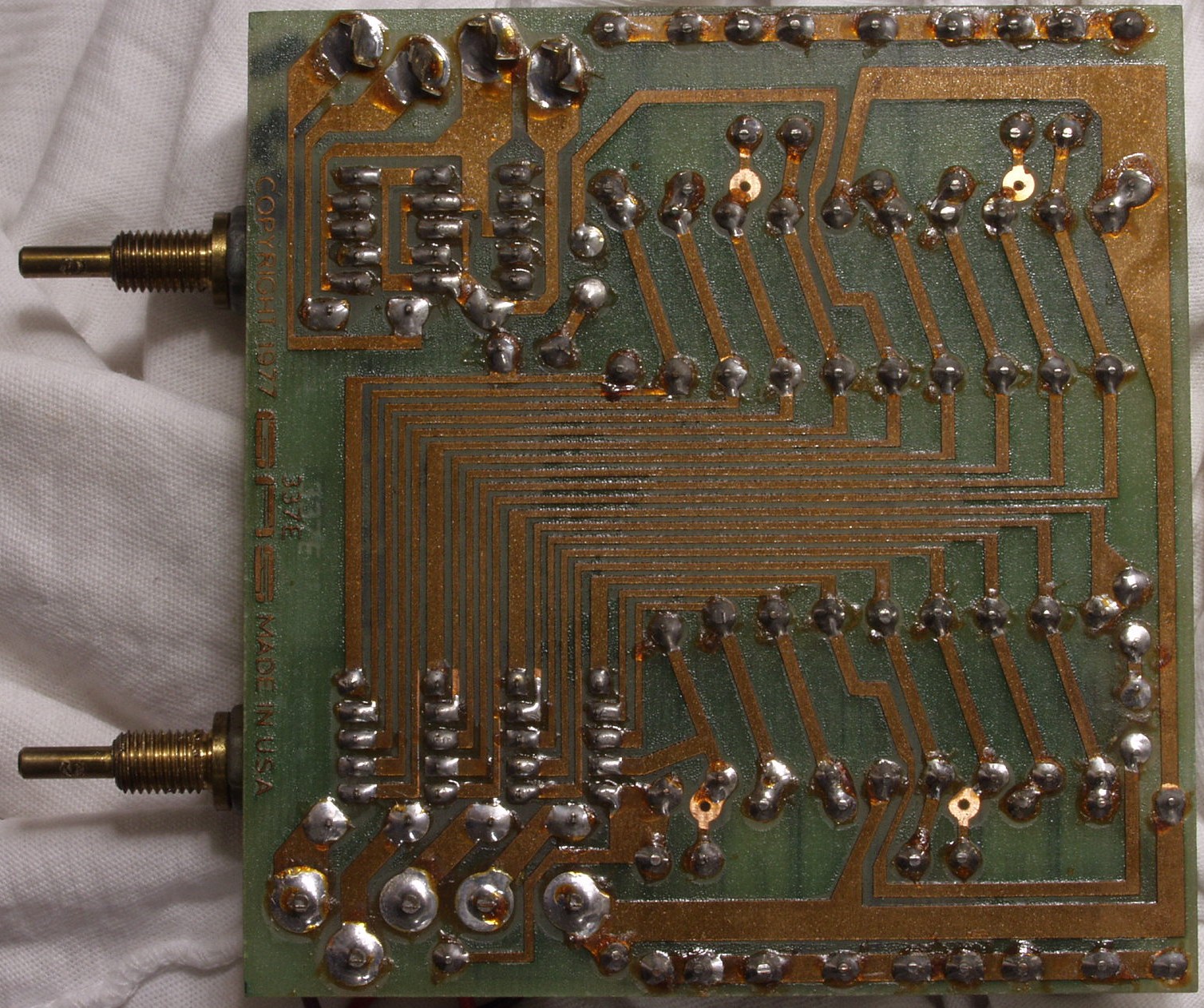

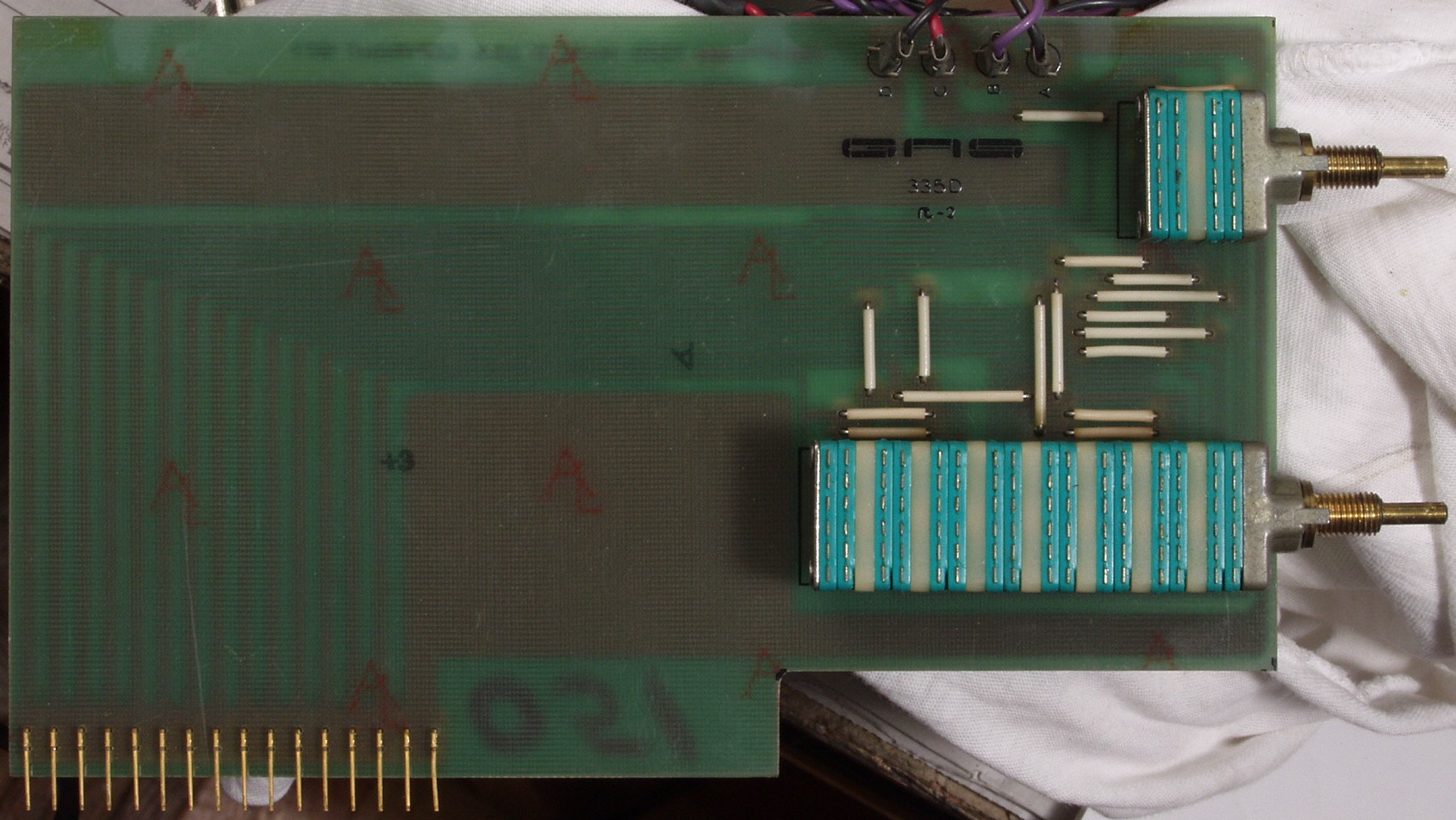

| Ｃ−３Ｃ． 修理前 ＭＭ−ＥＱ−ＡＭＰ基盤裏 | |
 |
|
| Ｃ−３Ｄ． 修理裏（半田補正）後 ＭＭ−ＥＱ−ＡＭＰ基盤裏 | |
 |
|
| Ｃ−４Ａ． 修理前 ＭＣ−ＥＱ−ＡＭＰ基盤 | |
 |
|
| Ｃ−４Ｂ． 修理前 ＭＣ−ＥＱ−ＡＭＰ基盤 半固定VR４個、電解コンデンサー１０個、ＯＰ−ＡＭＰ１個交換 | |
 |
|
| Ｃ−４Ｃ． 修理前 ＭＣ−ＥＱ−ＡＭＰ基盤裏 | |
 |
|
| Ｃ−４Ｄ． 修理（半田補正）後 ＭＣ−ＥＱ−ＡＭＰ基盤裏 | |
 |
|
| Ｃ−５Ａ． ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基盤 | |
 |
|
| Ｃ−５Ｂ． 修理前 ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基盤裏 | |
 |
|
| Ｃ−５Ｃ． 修理（半田補正）後 ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基盤裏 | |
 |
|
| Ｃ−６Ａ． Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基盤 | |
 |
|

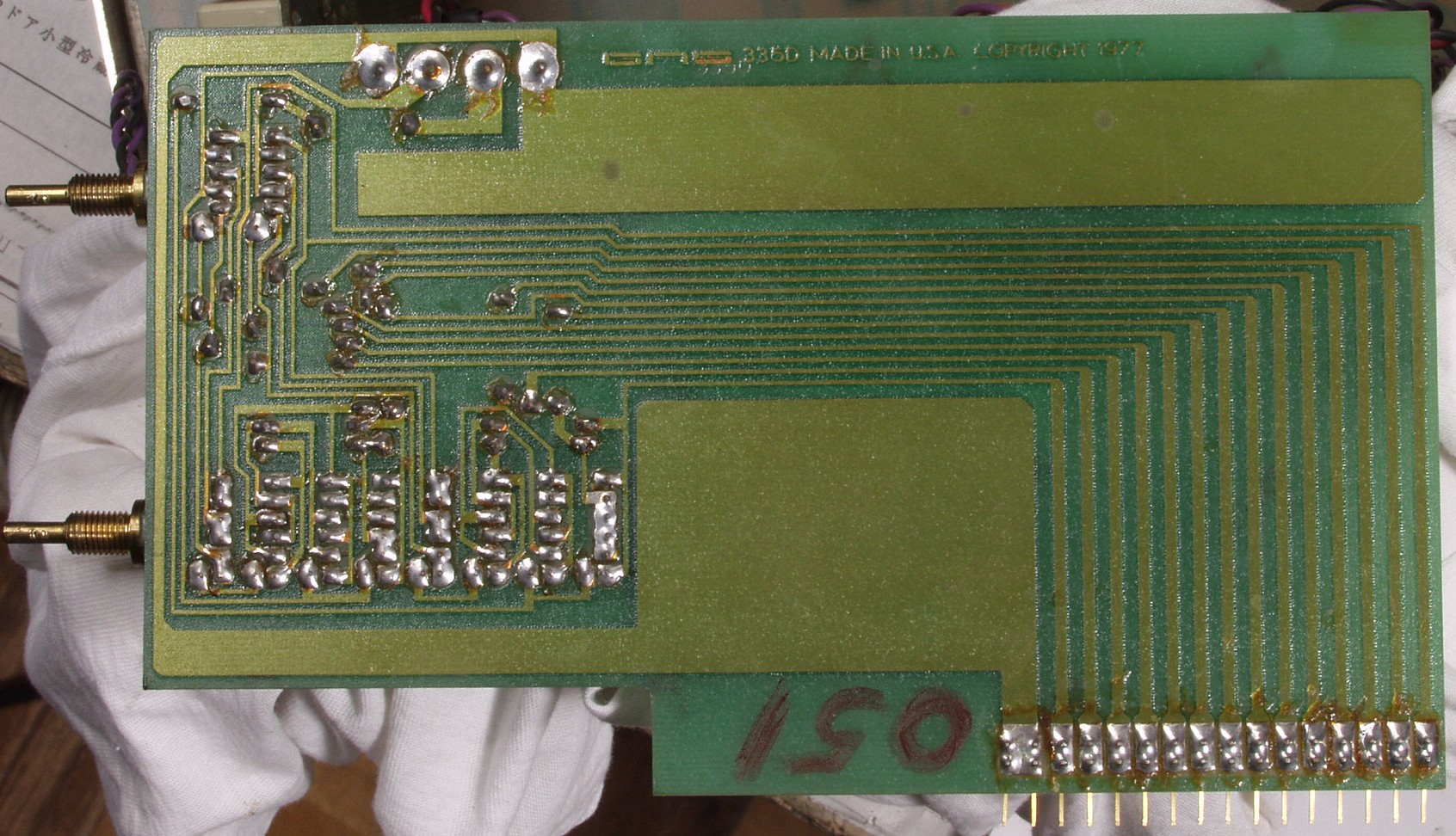

| Ｃ−６Ｂ． 修理前 Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基盤裏 | |
 |
|
| Ｃ−６Ｃ． 修理（半田補正）後 Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基盤裏 | |
 |
|

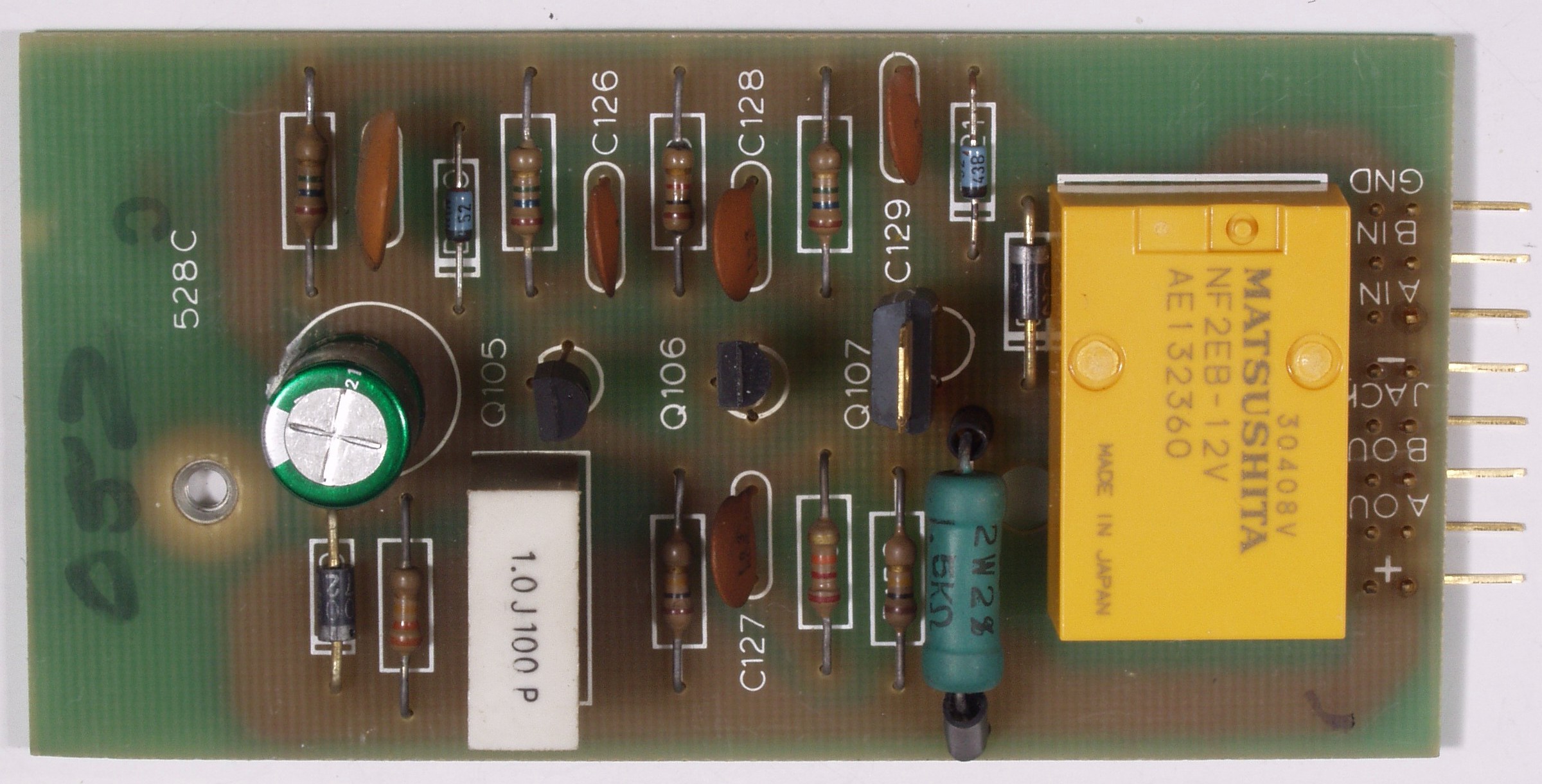

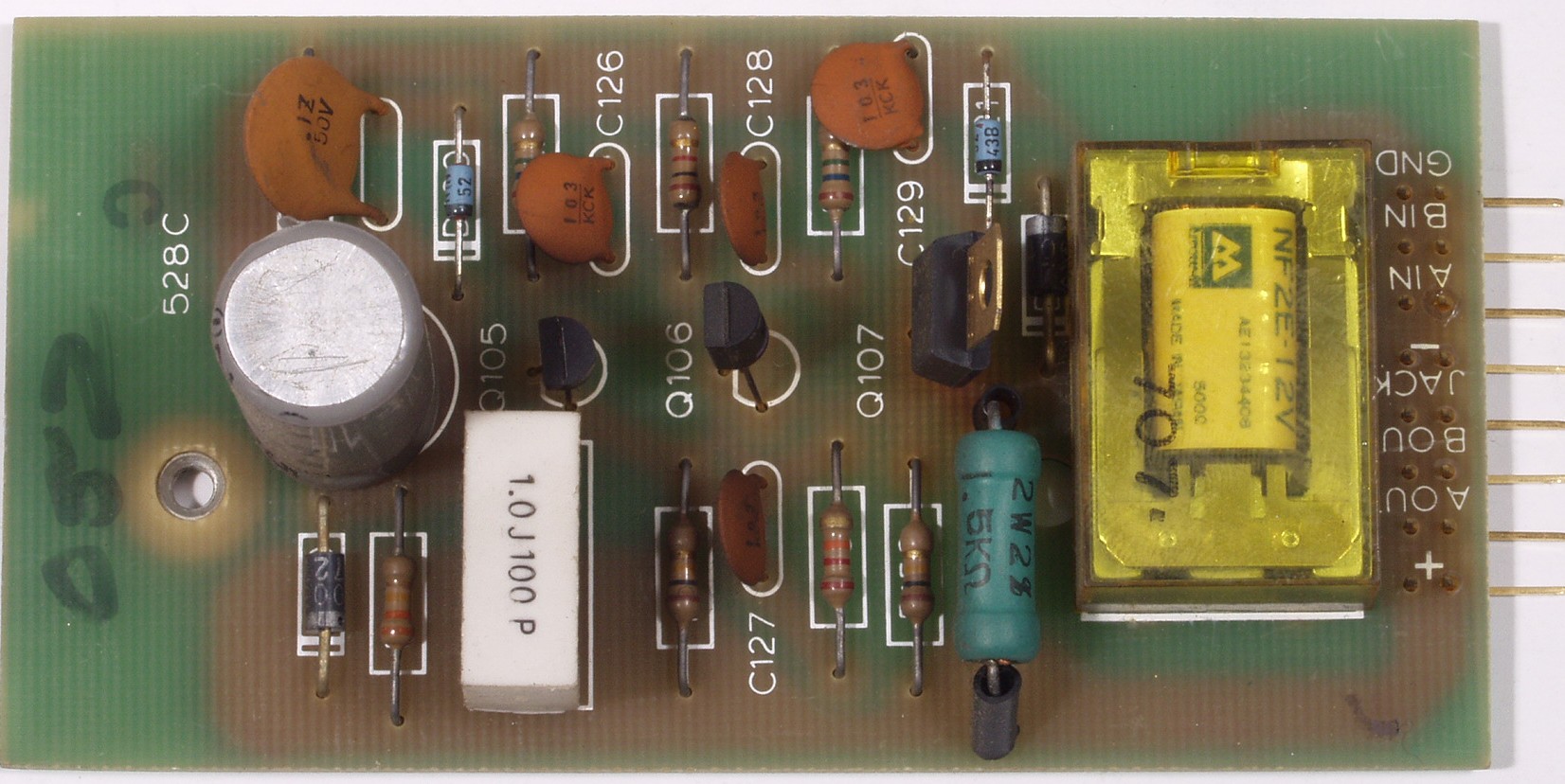

| Ｃ−７Ａ． 修理前 出力リレー回路 | |
 |
|
| Ｃ−７Ｂ． 修理後 出力リレー回路 電解コンデンサー、リレー交換 | |
 |
|

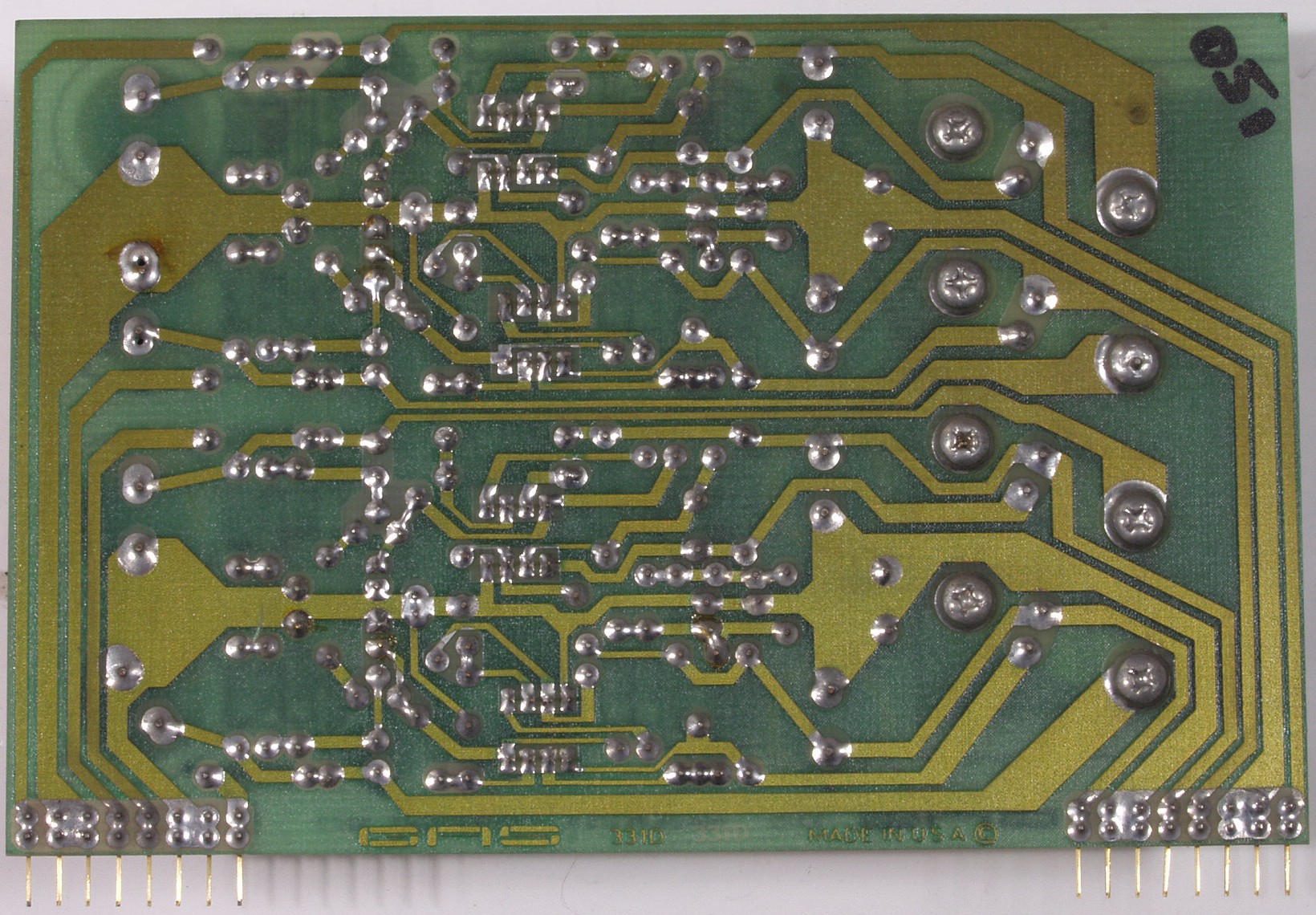

| Ｃ−７Ｃ． 修理前 出力リレー回路基板裏 | |
 |
|
| Ｃ−７D． 修理（半田補正）後 出力リレー回路基板裏 | |
 |
|

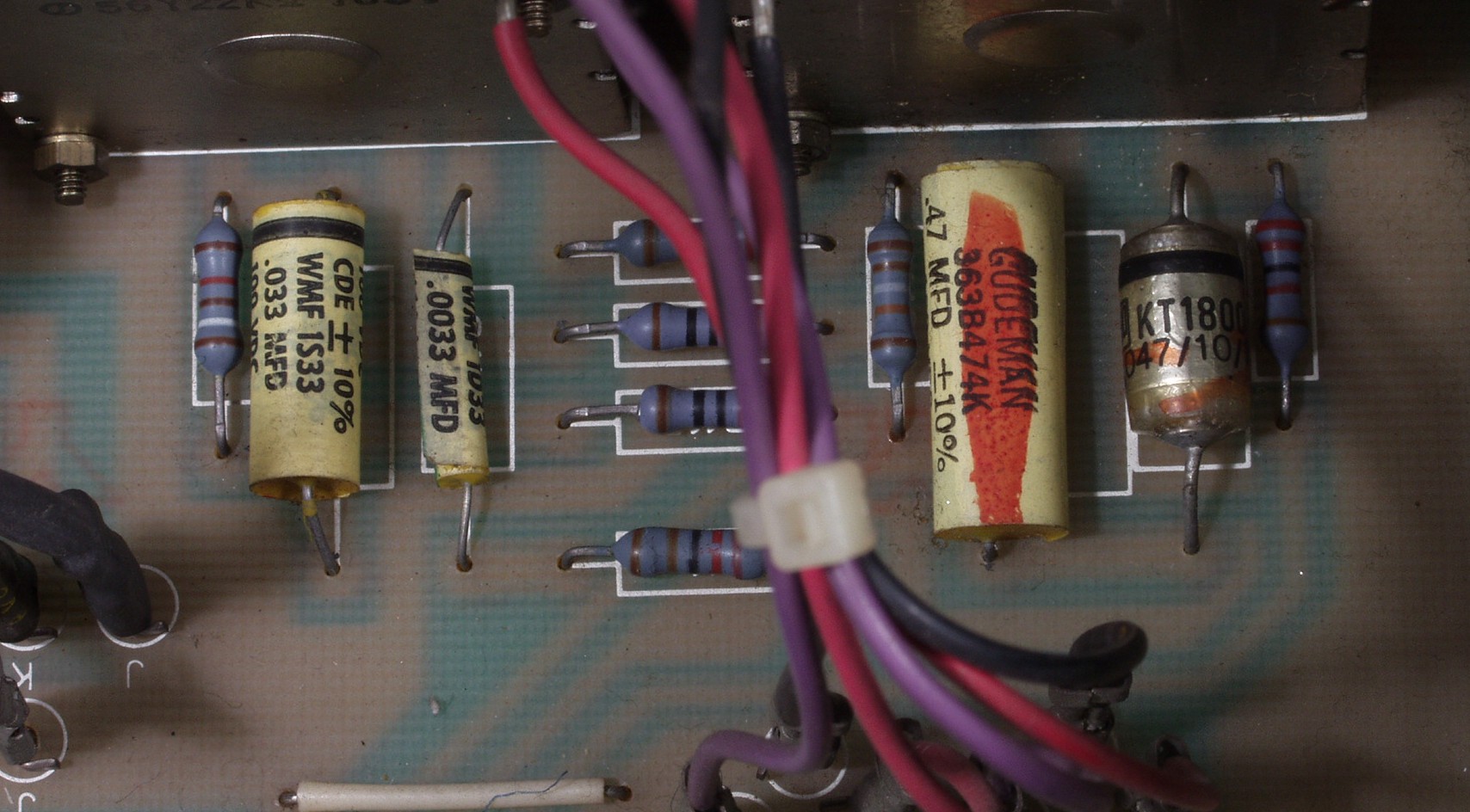

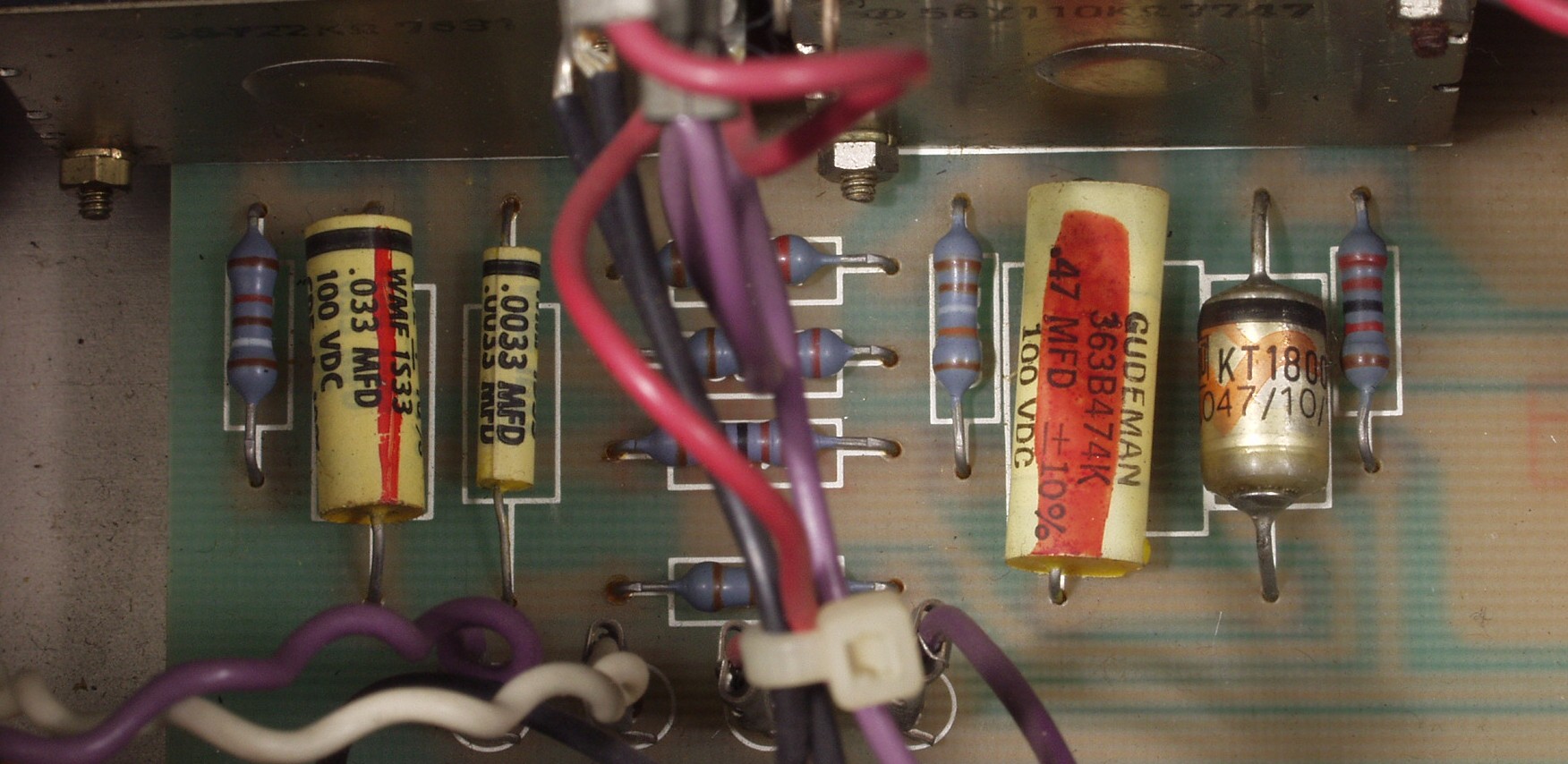

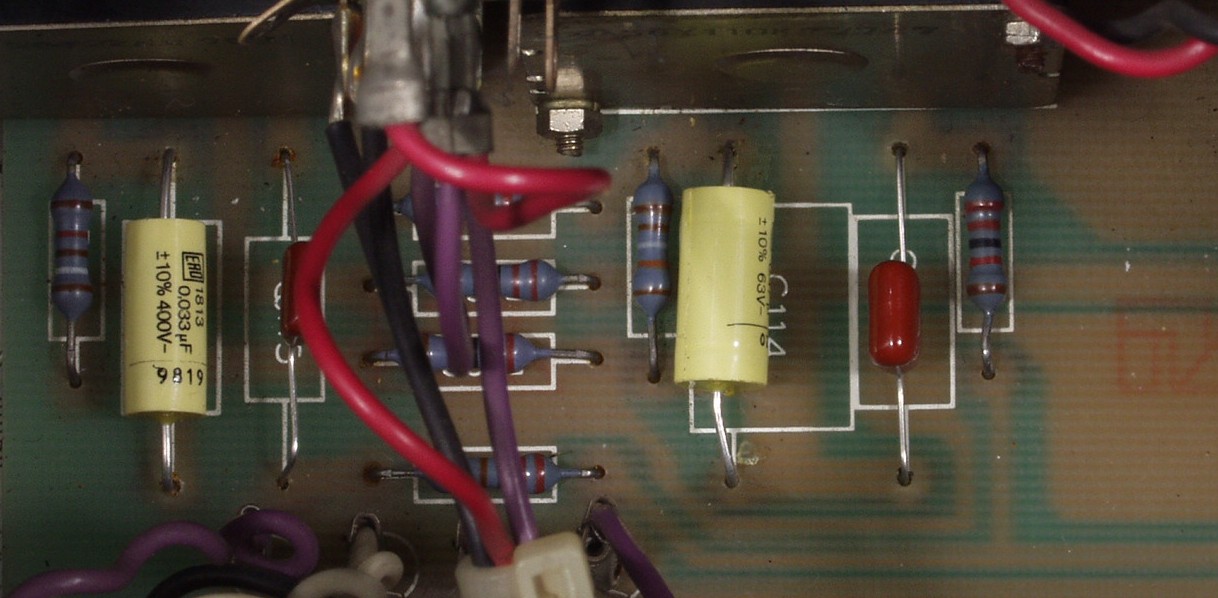

| Ｃ−８Ａ． 修理前 トーンコントロールコンデンサー | |
 |
 |
| Ｃ−８Ｂ． 修理後 トーンコントロールコンデンサー８個交換 | |
 |
 |
| Ｃ−９Ａ． 修理前 メイン基板 | |
 |
|
| Ｃ−９Ｂ． 修理後 メイン基板 電解コンデンサ６個交換 | |
 |
|

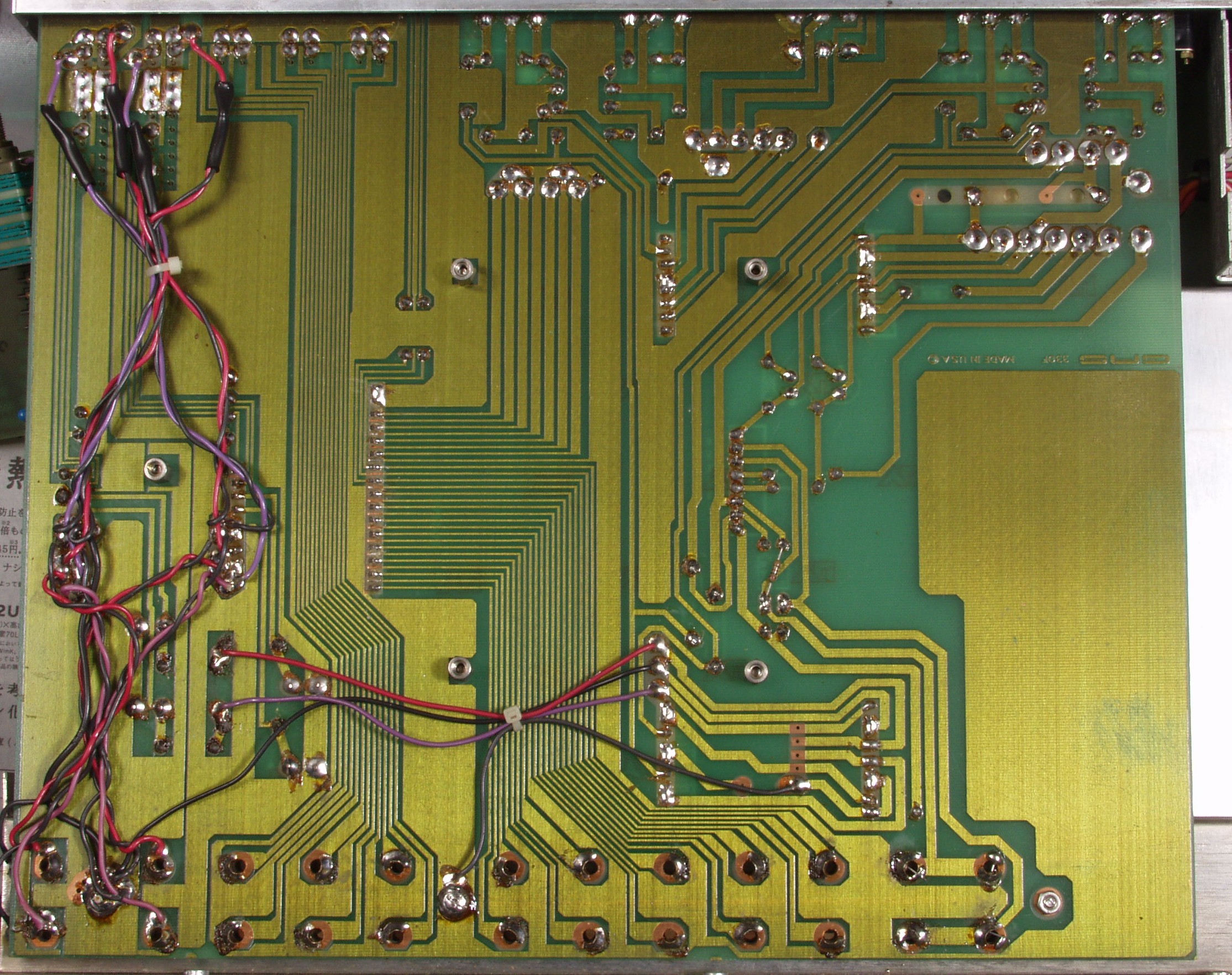

| Ｃ−９Ｃ． 修理前 メイン基板裏 | |
 |
|
| Ｃ−９Ｄ． 修理後 メイン基板裏 | |
 |
|
| Ｃ−１０． パネル清掃 | |
 |
|
| Ｃ−１１Ａ． 修理前 上から見る | |
|
|

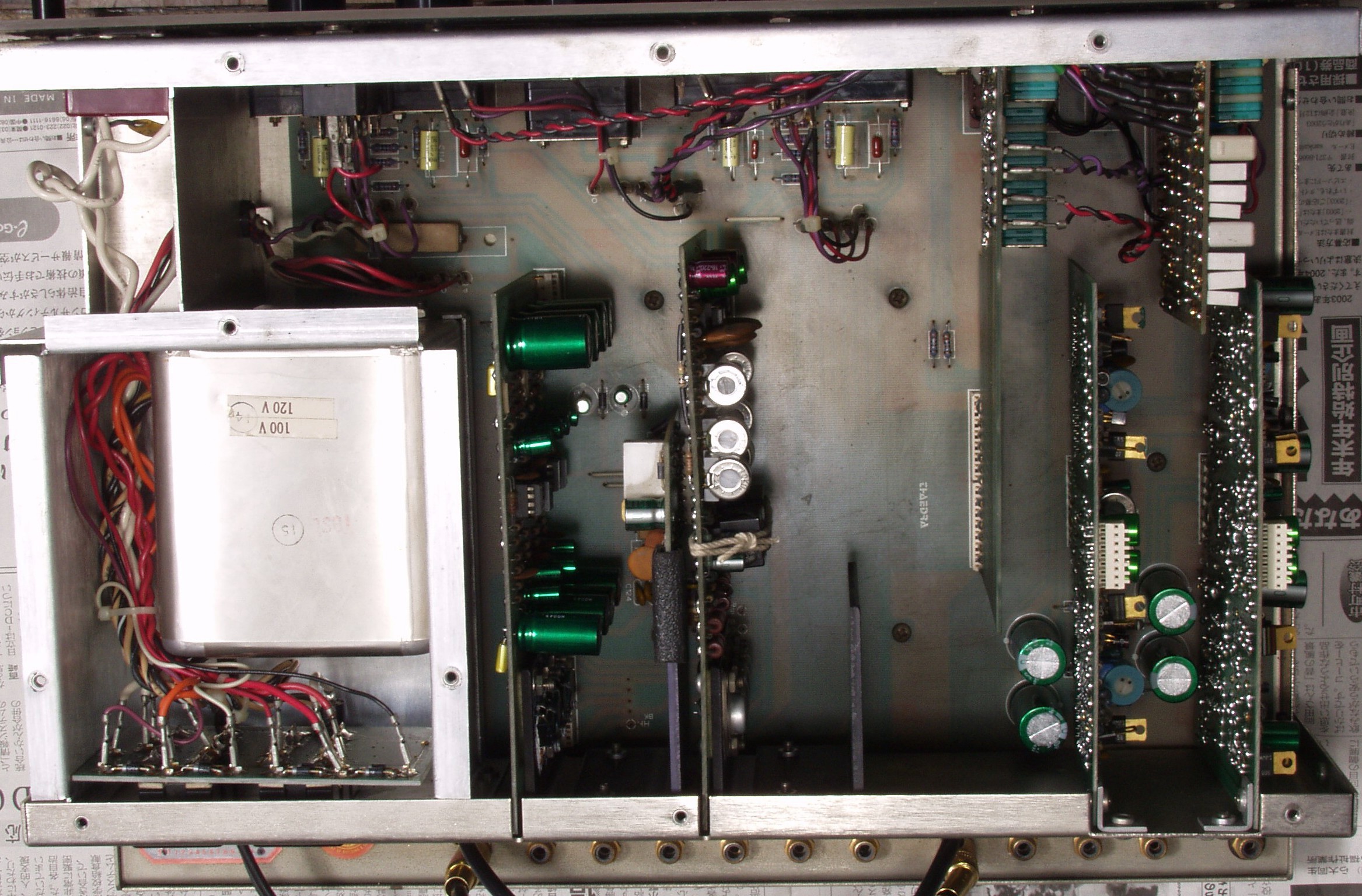

| Ｃ−１１Ｂ． 修理後 上から見る | |
 |
|

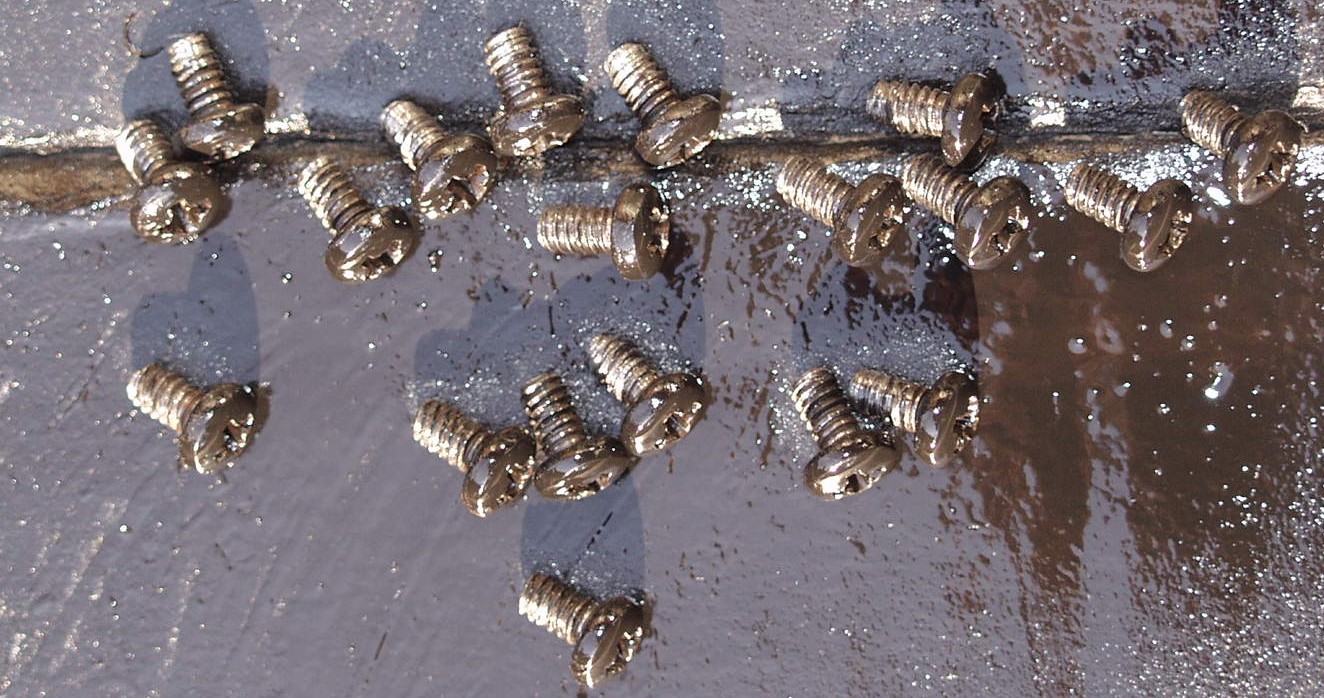

| Ｃ−１２． 修理後 止めネジも塗装する | |
 |
|

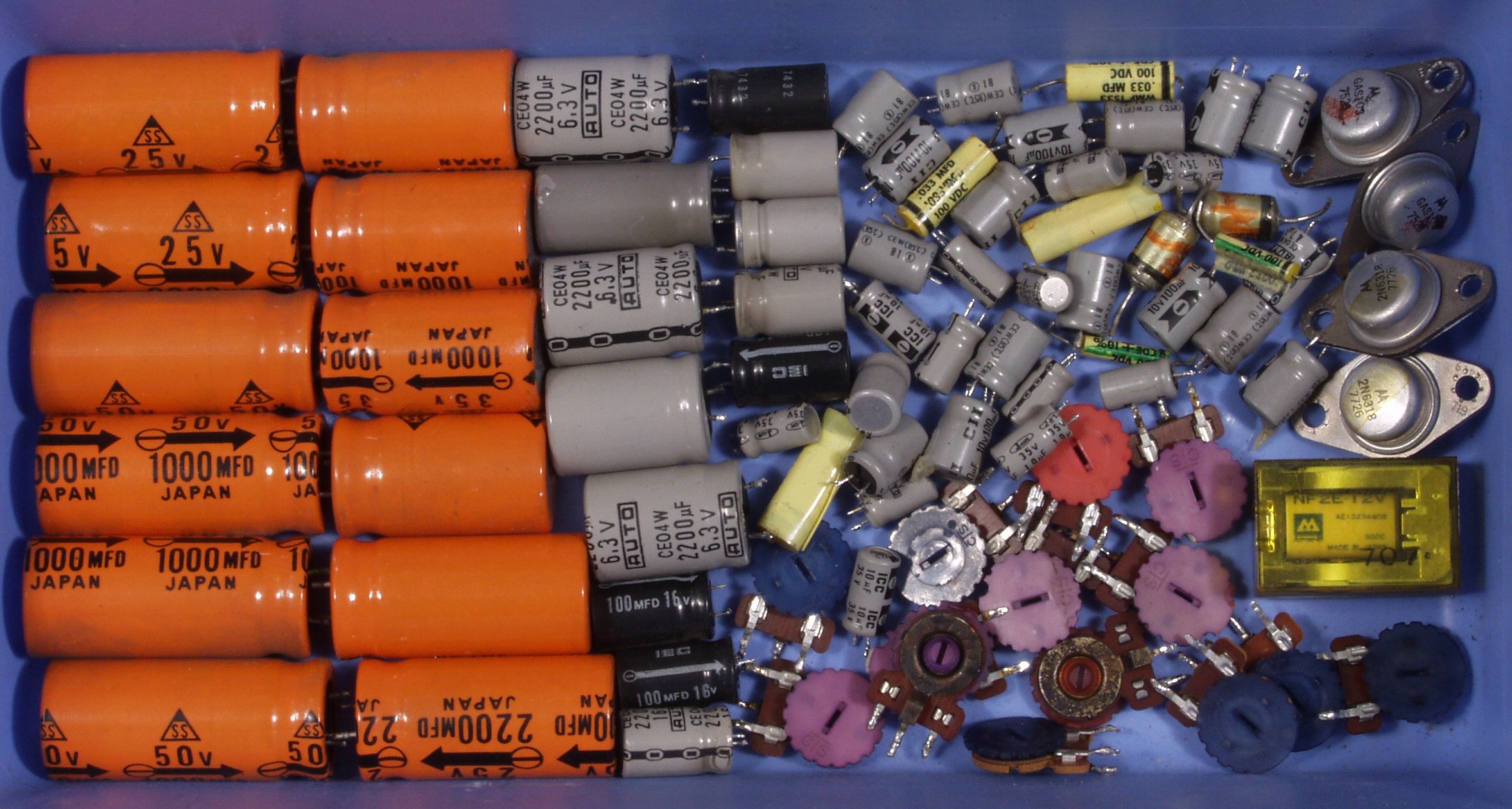

| Ｃ−１３． 交換部品 | |
 |
|

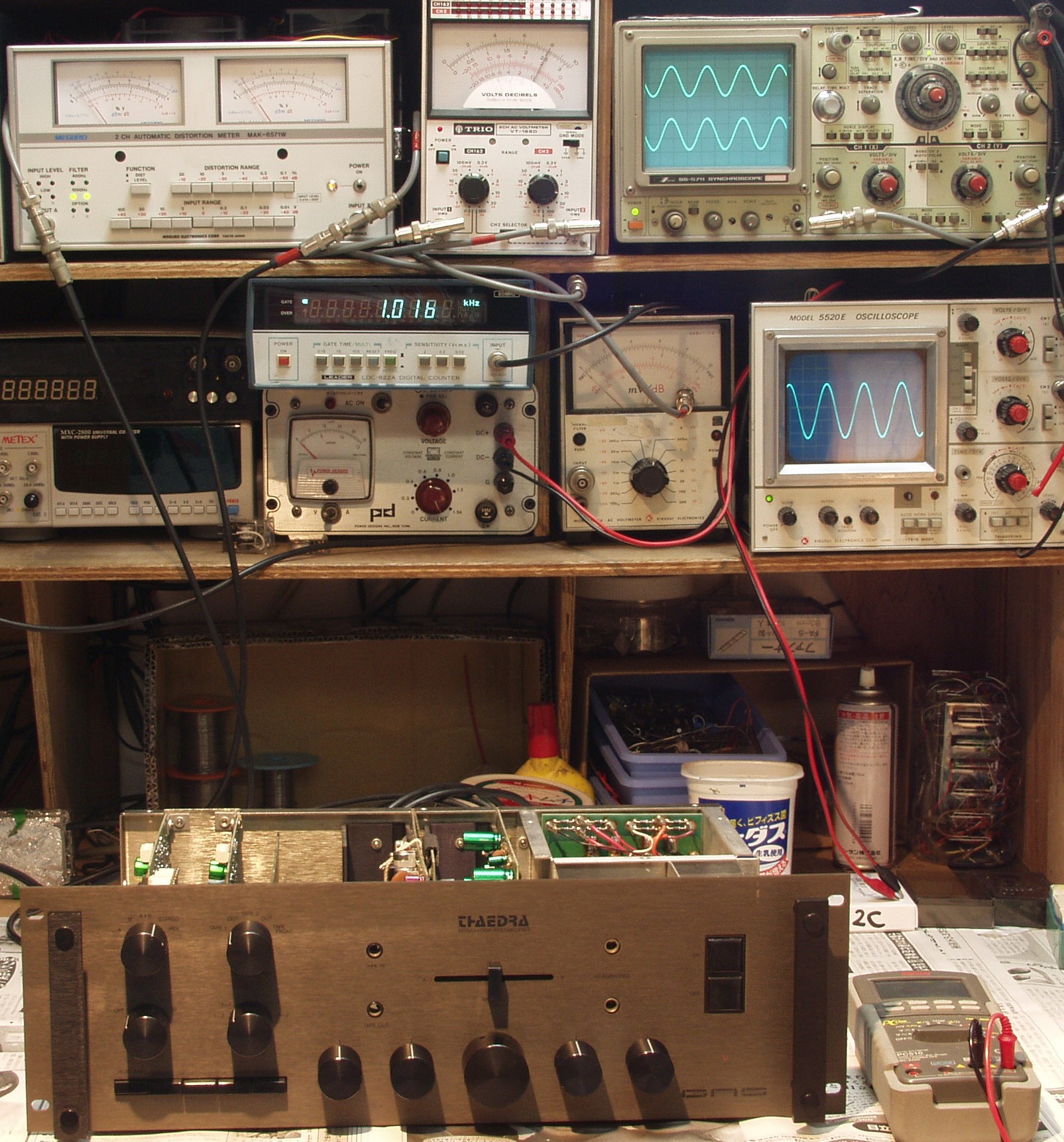

| Ｅ． 調整・測定 Ｅ−１． 出力／歪み測定・調整 |
|
 |
|

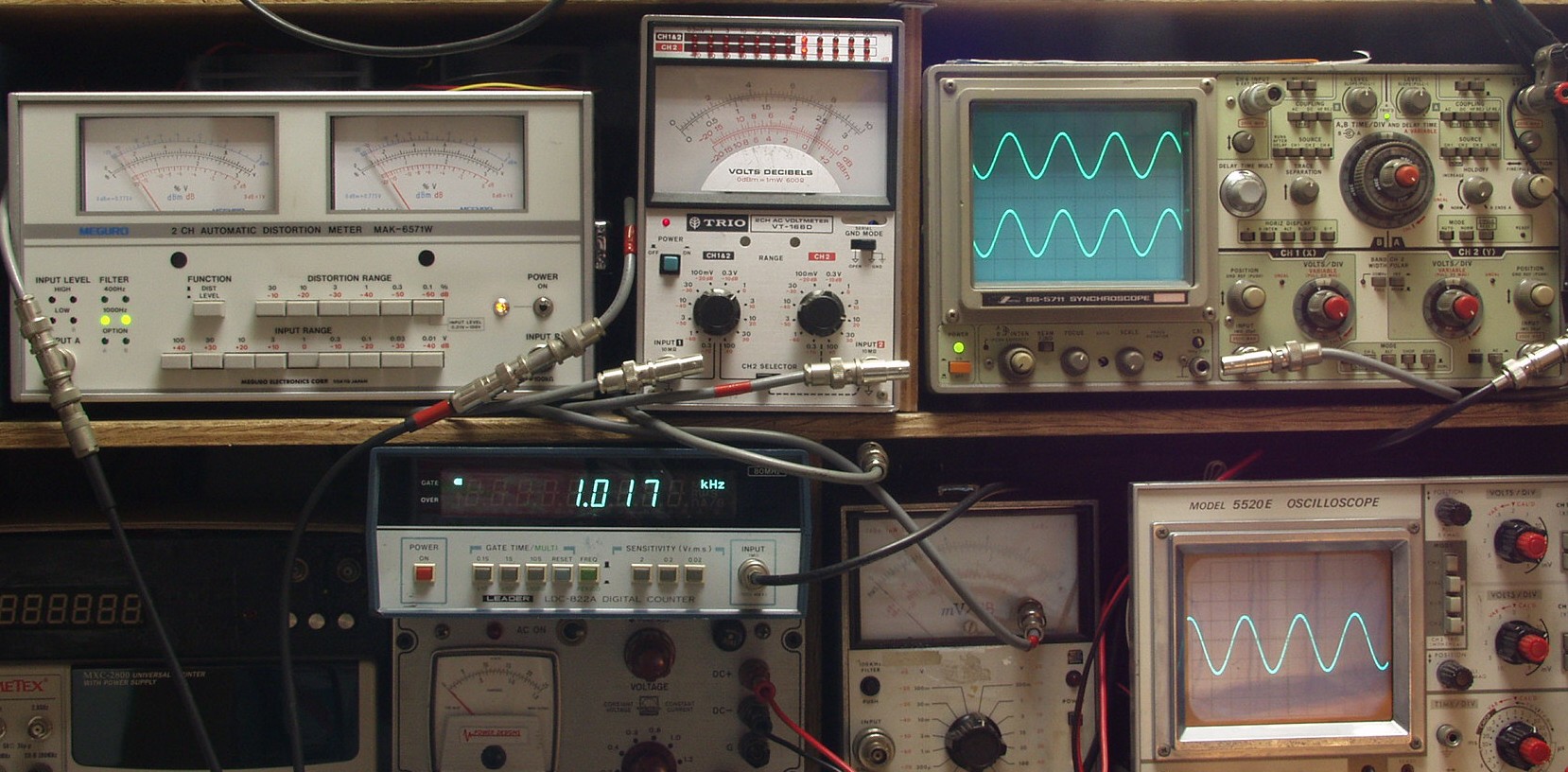

| Ｅ−２Ａ． 出力＝０．８Ｖ 歪み率＝０．０？％ ＡＵＸ入力 １０００ＨＺ | |
 |
|

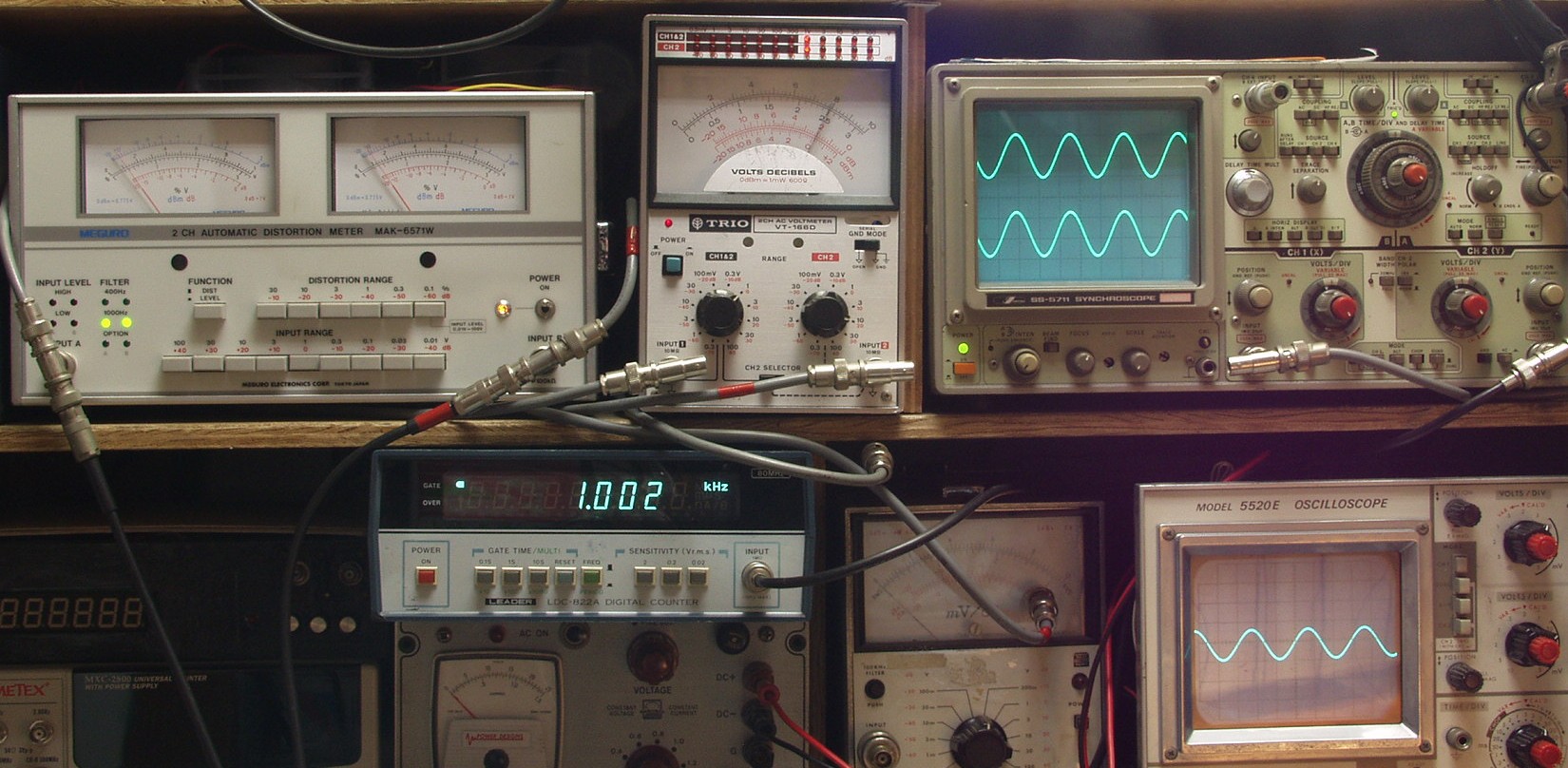

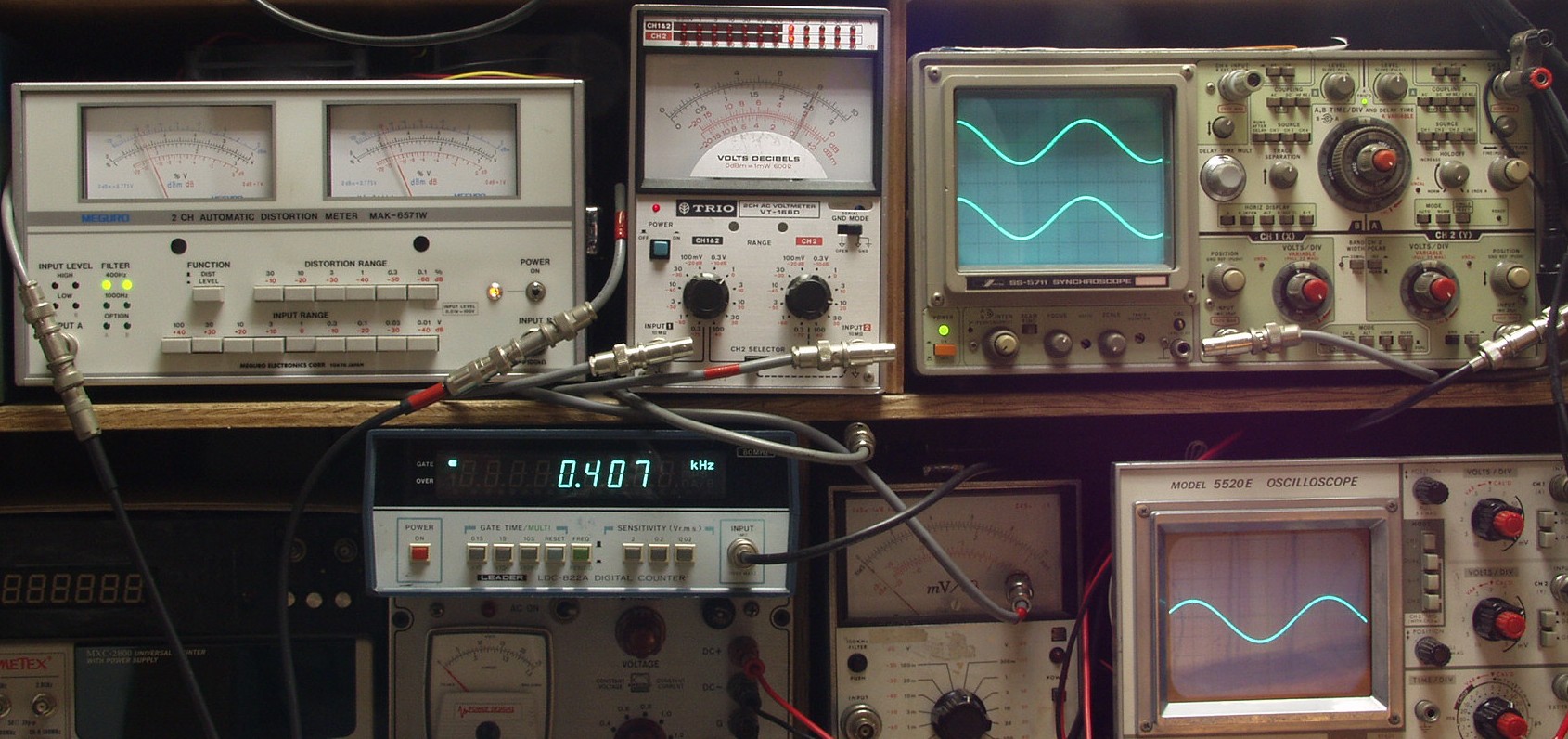

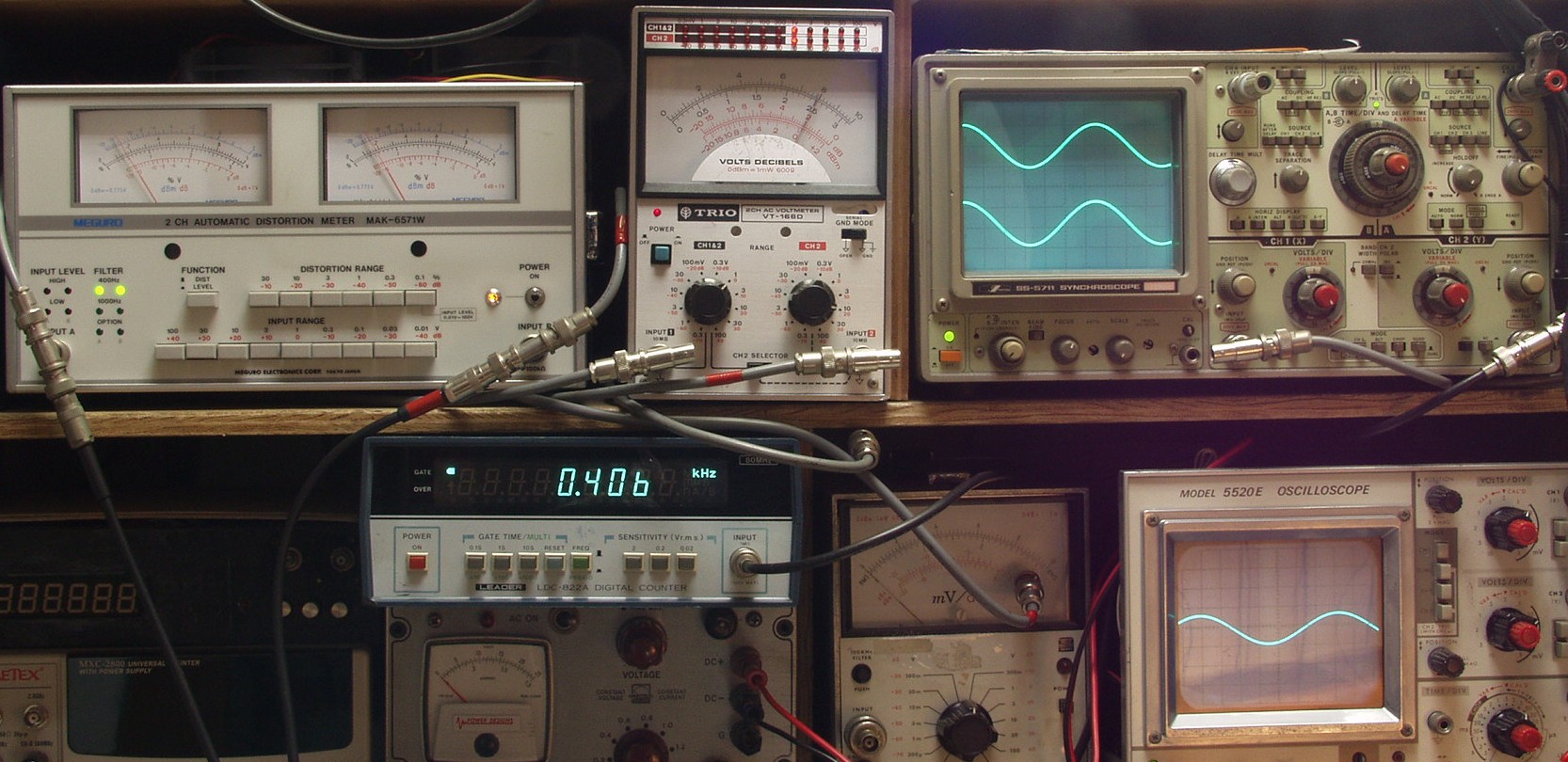

| Ｅ−２Ｂ． 出力＝０．８Ｖ 歪み率＝０．０１％ ＡＵＸ入力 ４００ＨＺ | |
 |
|
| Ｅ−３Ａ． 出力＝０．８Ｖ 歪み率＝０．０２％ ＭＭ入力 １０００ＨＺ | |
 |
|
| Ｅ−３Ｂ． 出力＝０．８Ｖ 歪み率＝０．０２％ ＭＭ入力 ４００ＨＺ | |
 |
|
| Ｅ−４Ａ． 出力＝０．８Ｖ 歪み率＝０．０１％ ＭＣ入力 １０００ＨＺ。 | |
 |
|
| Ｅ−４Ｂ． 出力＝０．８Ｖ 歪み率＝０．０１％ ＭＣ入力 ４００ＨＺ | |
 |
|

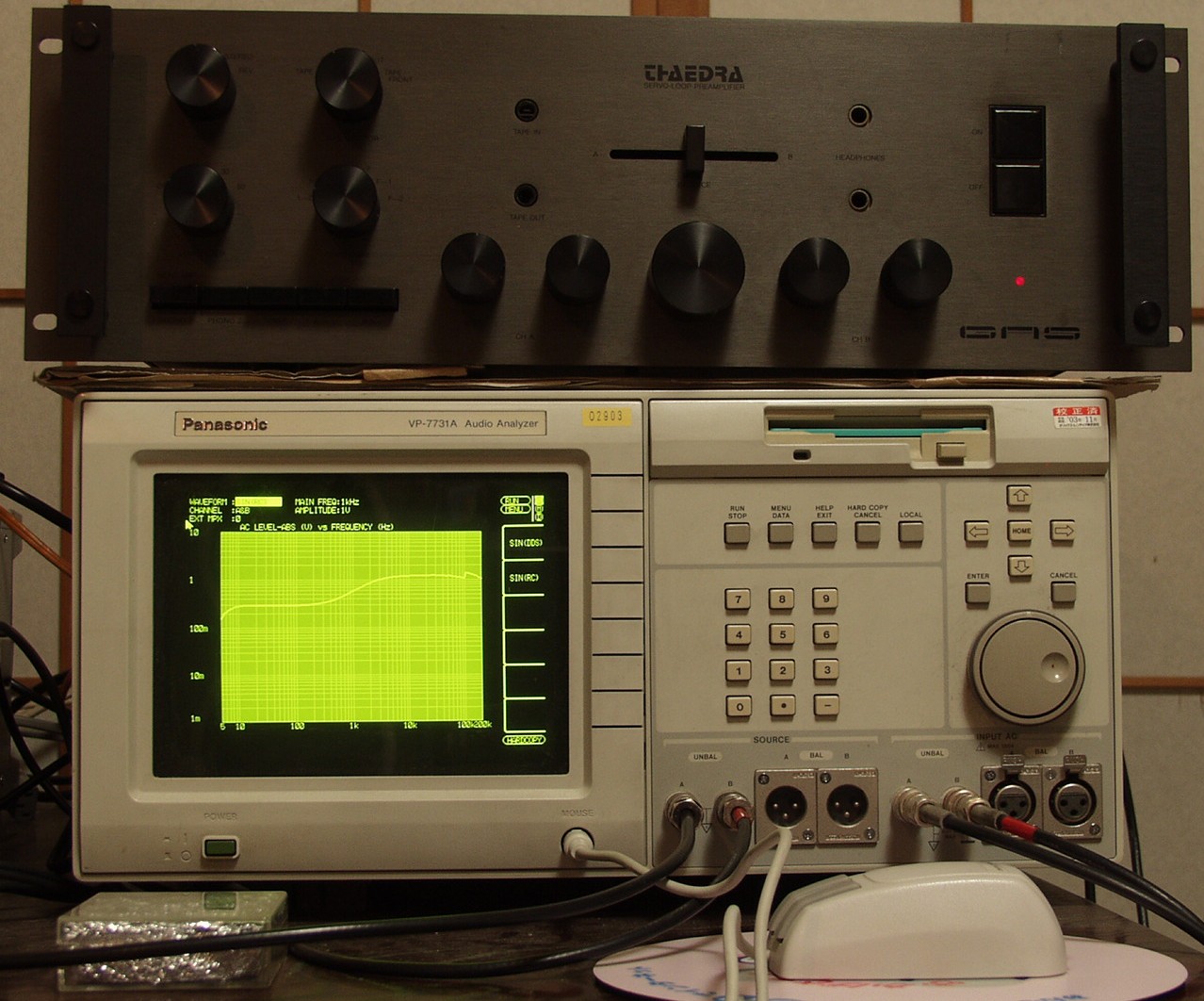

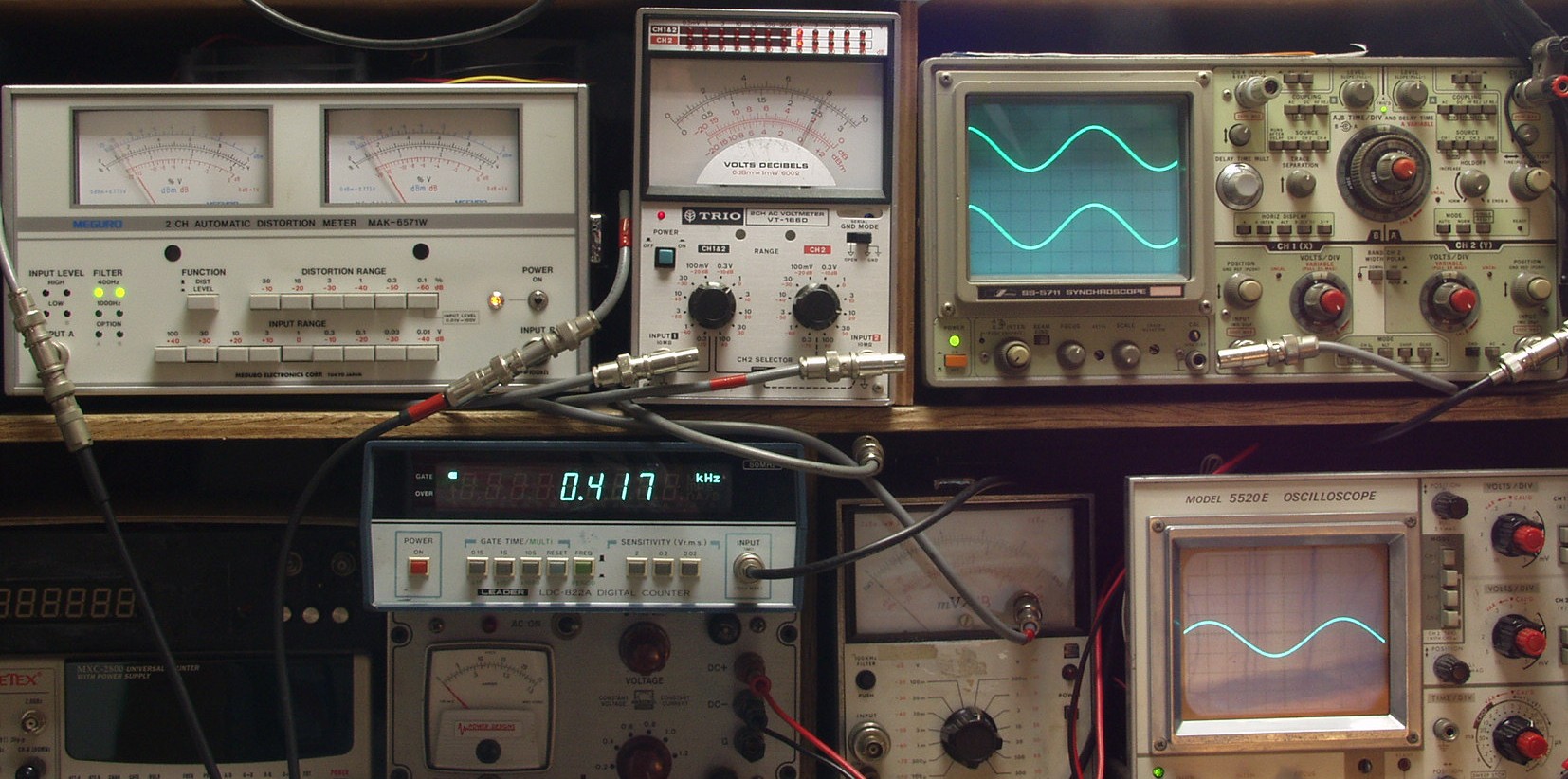

| Ｆ． 上位測定機器での調整・測定 Ｆ−１． 上位測定器で計測 左下の銀色のカセットケースが自作逆ＲＩＡＡフイルター |
|
 |
|
| Ｆ−２Ａ． 「ＡＵＸ入力」周波数特性 入力＝１５０ｍＶ一定 ＲＬ共殆ど同じ 薄い色＝Ｌ | |
 |
|
| Ｆ−２Ｂ． 「ＡＵＸ入力」歪み率測定 入力＝１５０ｍＶ一定 薄い色＝Ｌ | |
 |
|
| Ｆ−３Ａ． 「ＭＭ入力」周波数特性 入力＝１ｍＶ一定 ＲＬ全く同じ | |
 |
|

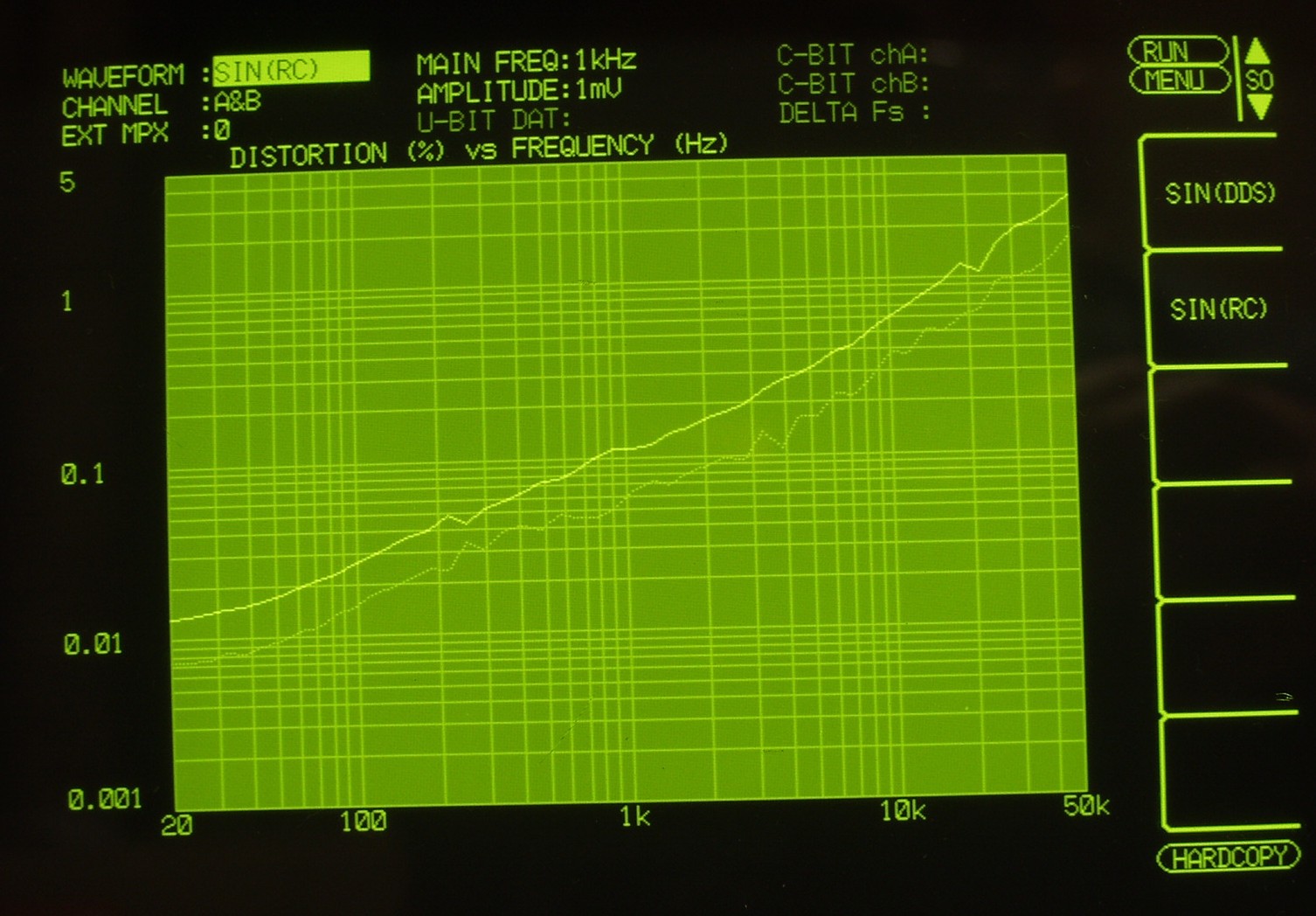

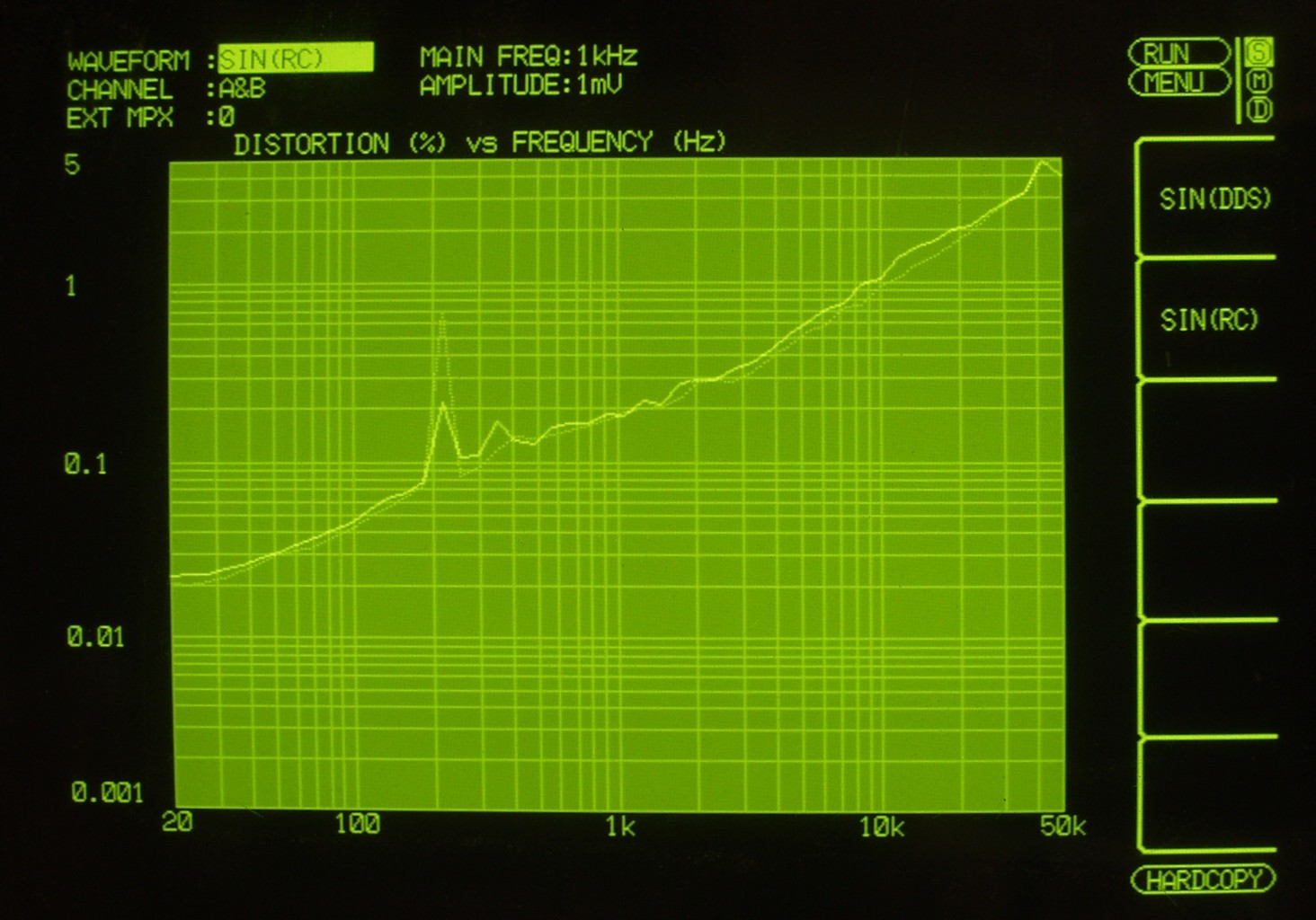

| Ｆ−３B． 「ＭＭ入力」歪み率測定 入力＝１ｍＶ一定 薄い色＝Ｌ この歪み計は」レベルが変化すると測定誤差が大きい？ | |
 |
|

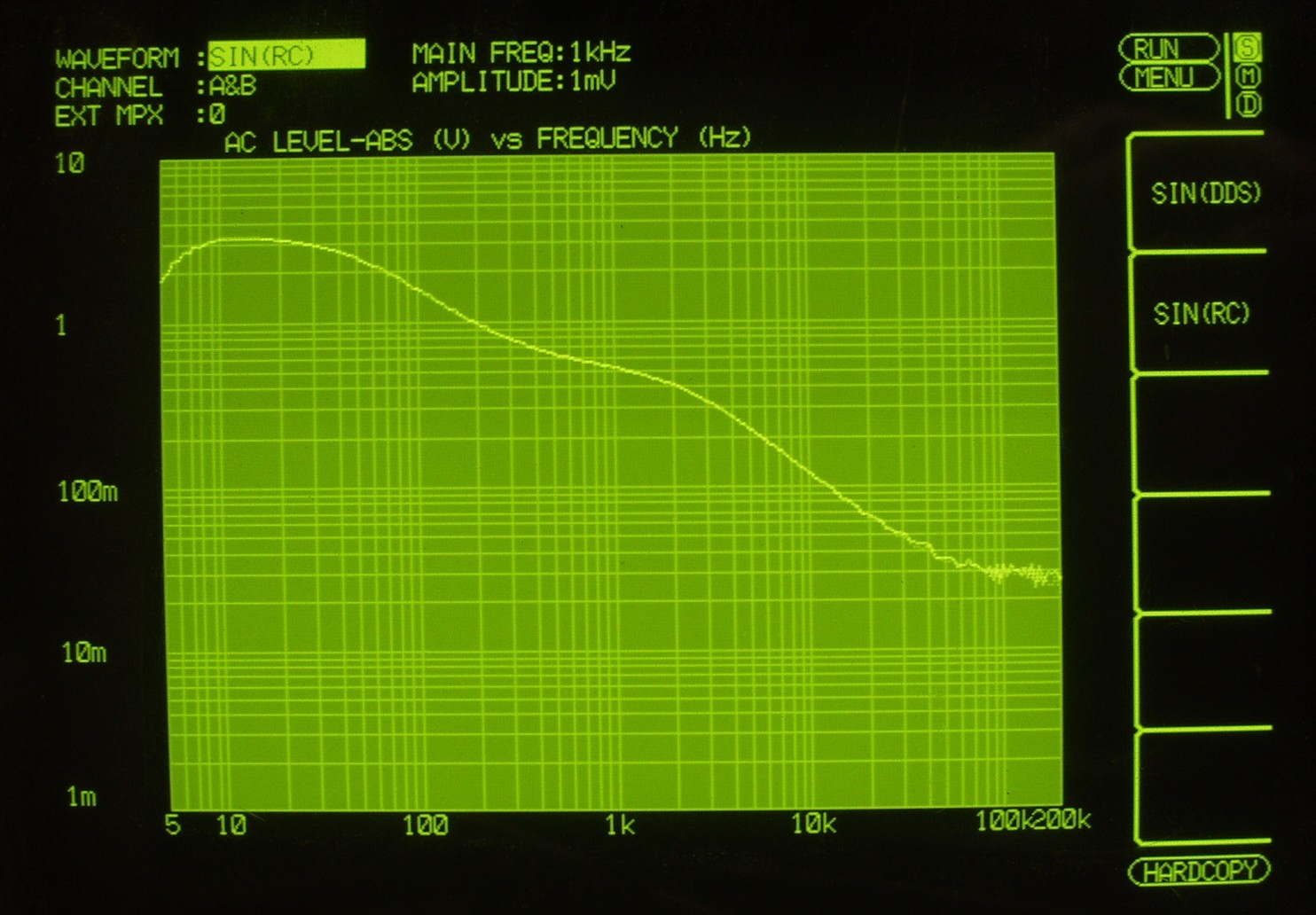

| Ｆ−４Ａ． 「ＭＣ入力」周波数特性 入力＝０．１１ｍＶ一定 | |
 |
|

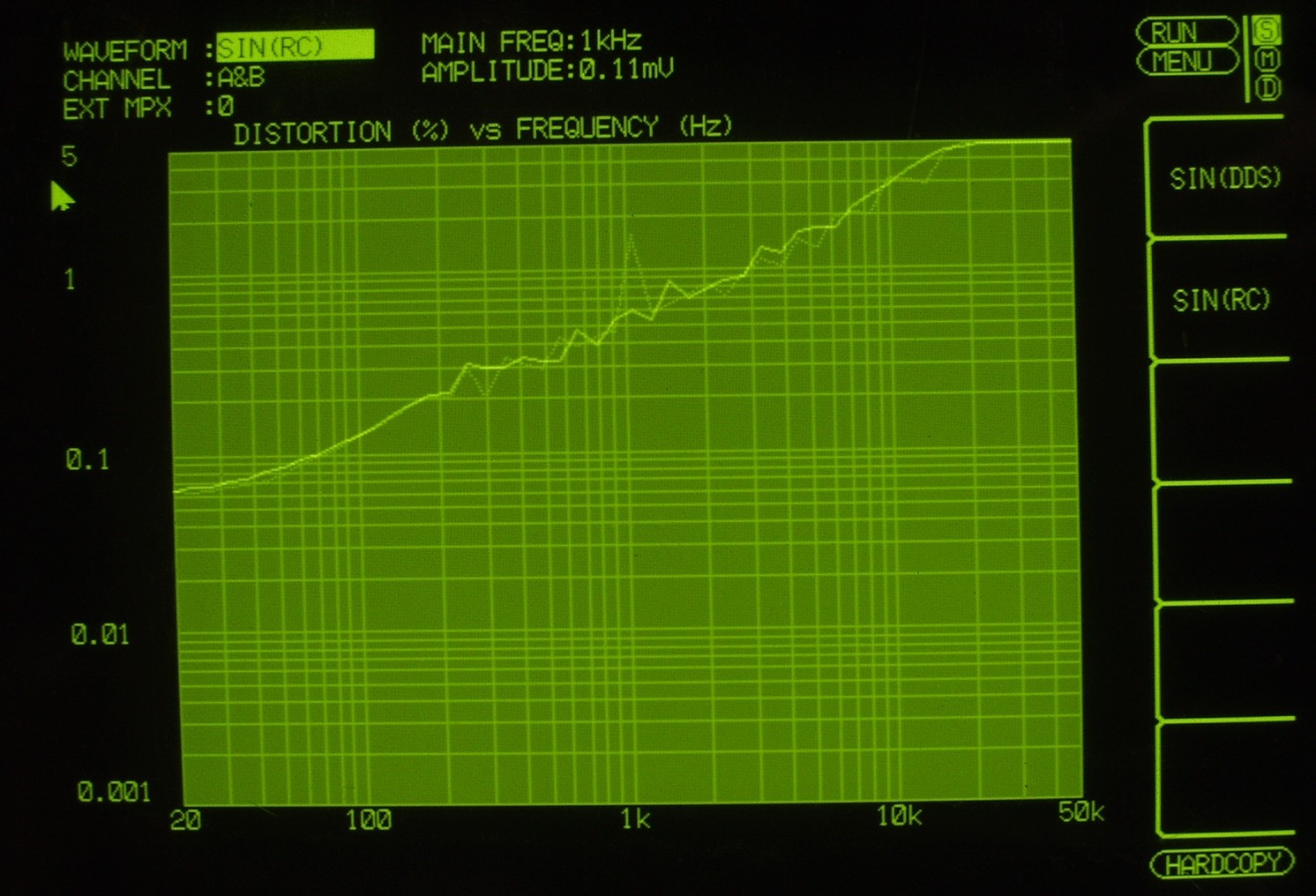

| Ｆ−４Ｂ． 「ＭＣ入力」歪み率測定 入力＝０．１１ｍＶ一定 薄い色＝Ｌ この歪み計は」レベルが変化すると測定誤差が大きい？ | |
 |
|

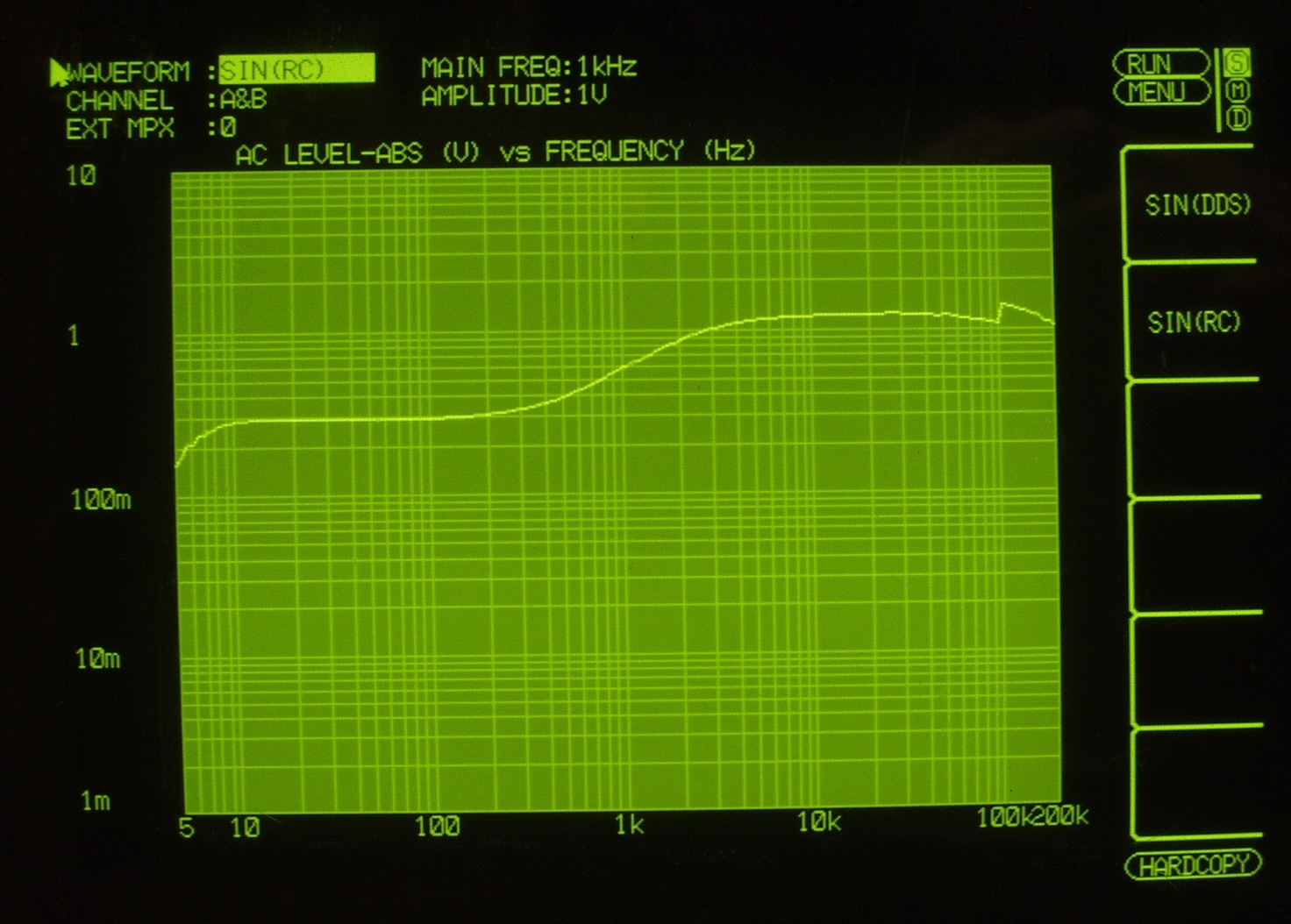

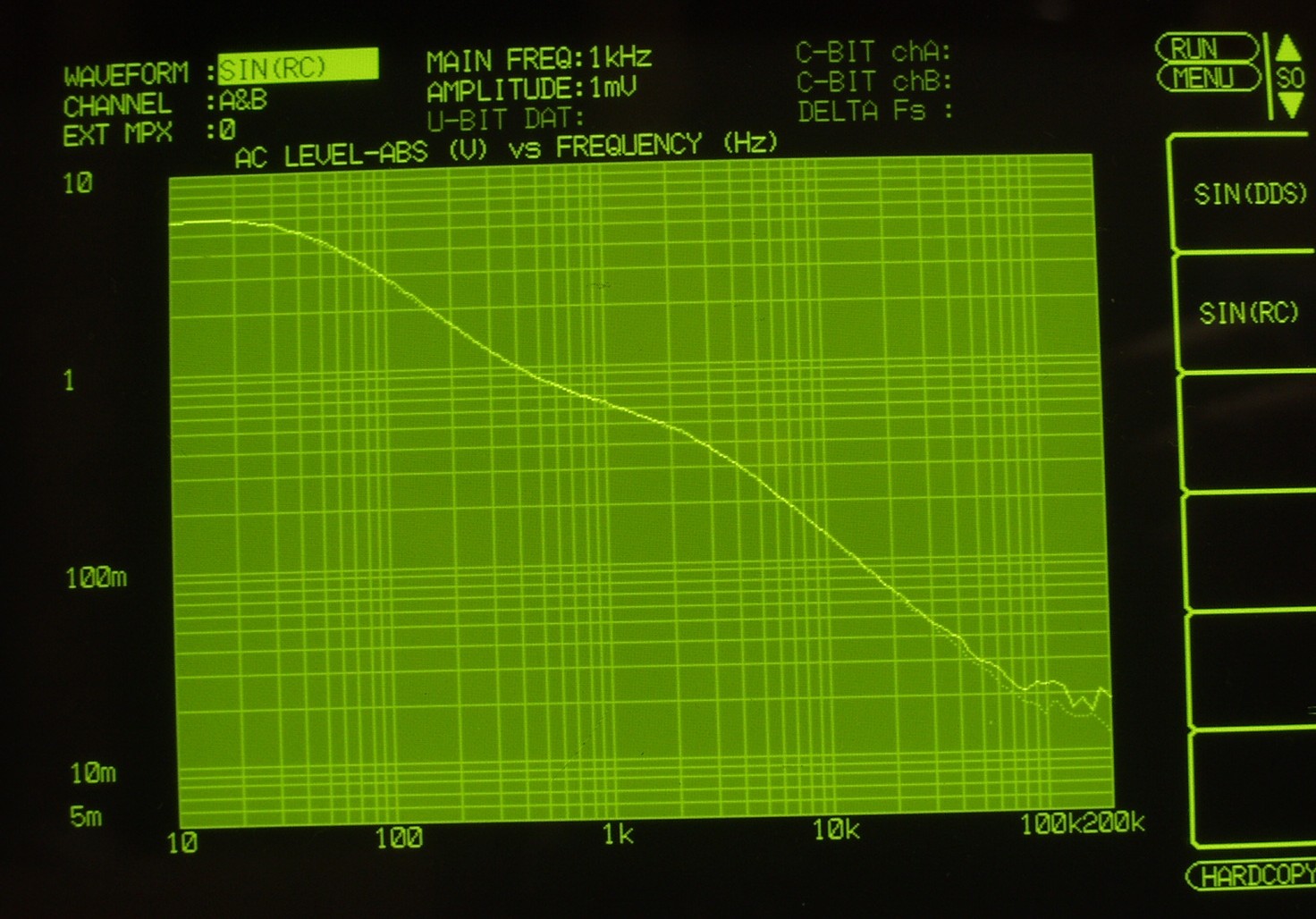

| Ｆ−５． 自作逆ＲＩＡＡを入れての周波数特性 本当は１直線に成るはずですが、余り出来が良くありませんね？ | |
 |
|

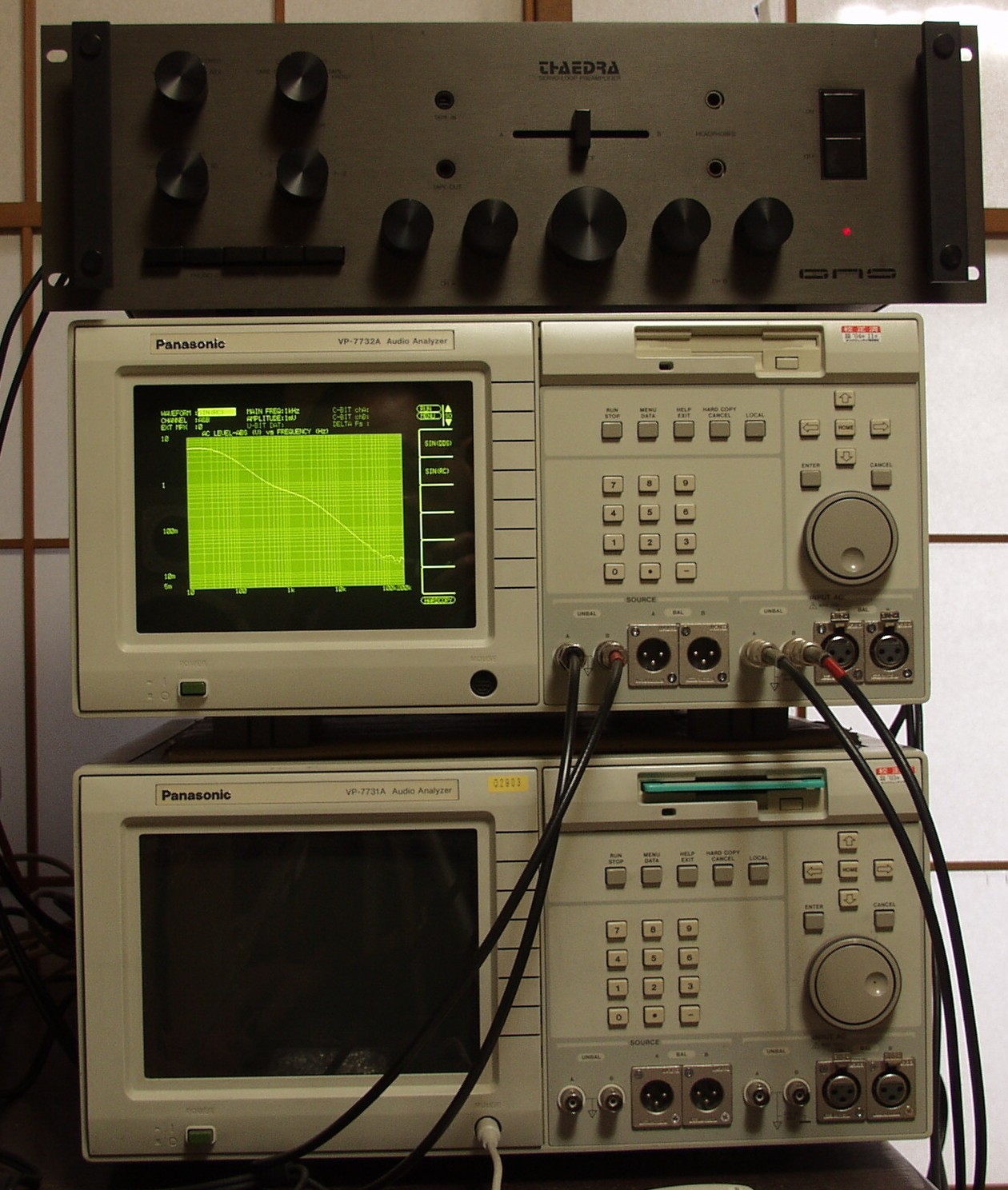

| Ｇ． もう１台の上位測定機器での調整・測定 Ｇ−１． 上位測定器で計測２ |
|
 |
|
| Ｇ−２Ａ． 「ＭＭ入力」周波数特性 入力＝１ｍＶ一定 高域の乱れが少ない | |
 |
|
| Ｇ−２B． 「ＭＭ入力」歪み率測定 入力＝１ｍＶ一定 薄い色＝Ｌ 余り変わり無し | |
 |
|
| Ｇ−３Ａ． 「ＭＣ入力」周波数特性 入力＝０．１１ｍＶ一定 高域の乱れが少ない | |
 |
|
| Ｇ−３Ｂ． 「ＭＣ入力」歪み率測定 入力＝０．１１ｍＶ一定 薄い色＝Ｌ 余り変わり無し | |
 |
|
| Ｅ−５．完成 ２４時間エージング | |
 |
|
