BRYSTON 4B修理記録
 平成29年12月5日到着  12月12日完成
A. 修理前の状況
  • PAで使っている、BRYSTON 4Bの片チャンネルの音が出 なくなったので見てみると、
    ヒューズがとんでいました。
    新しいヒューズに換えても又飛びます。


B.原因
  • TR(トランジスター)の固定ビスの緩みにより、L側終段TR(トランジスター)焼損
    L側+電源ブロック電解コンデンサー液漏れ。
    他各部経年劣化。
    ユーザ希望で終段TR(トランジスター)交換のみ修理。

C. 修理状況
  • 終段TR(トランジスター)交換。 2種32個購入して2種16個選別して使用する。
    終段TR(トランジスター)保護の為ヒューズ挿入。


D.使用部品
  • 終段TR(トランジスター)              16個。
    ヒューズホルダーと ヒューズ            4個。


E. 調整・測定

F.修理費   60,000円   通常修理。

Y. ユーザー宅の設置状況

S. BRYSTON 4B の仕様(マニアル・カタログより)


A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

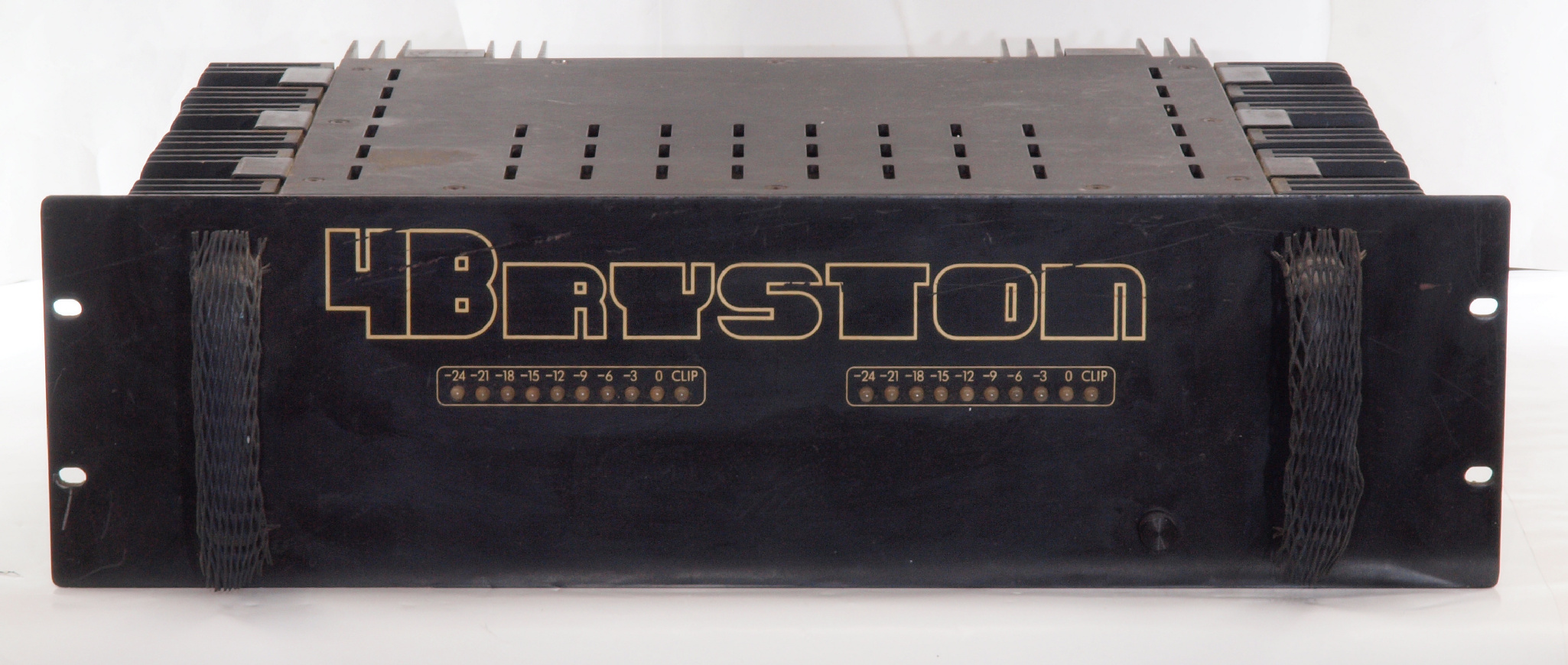

A11. 点検中 前から見る
A12. 点検中 前右から見る

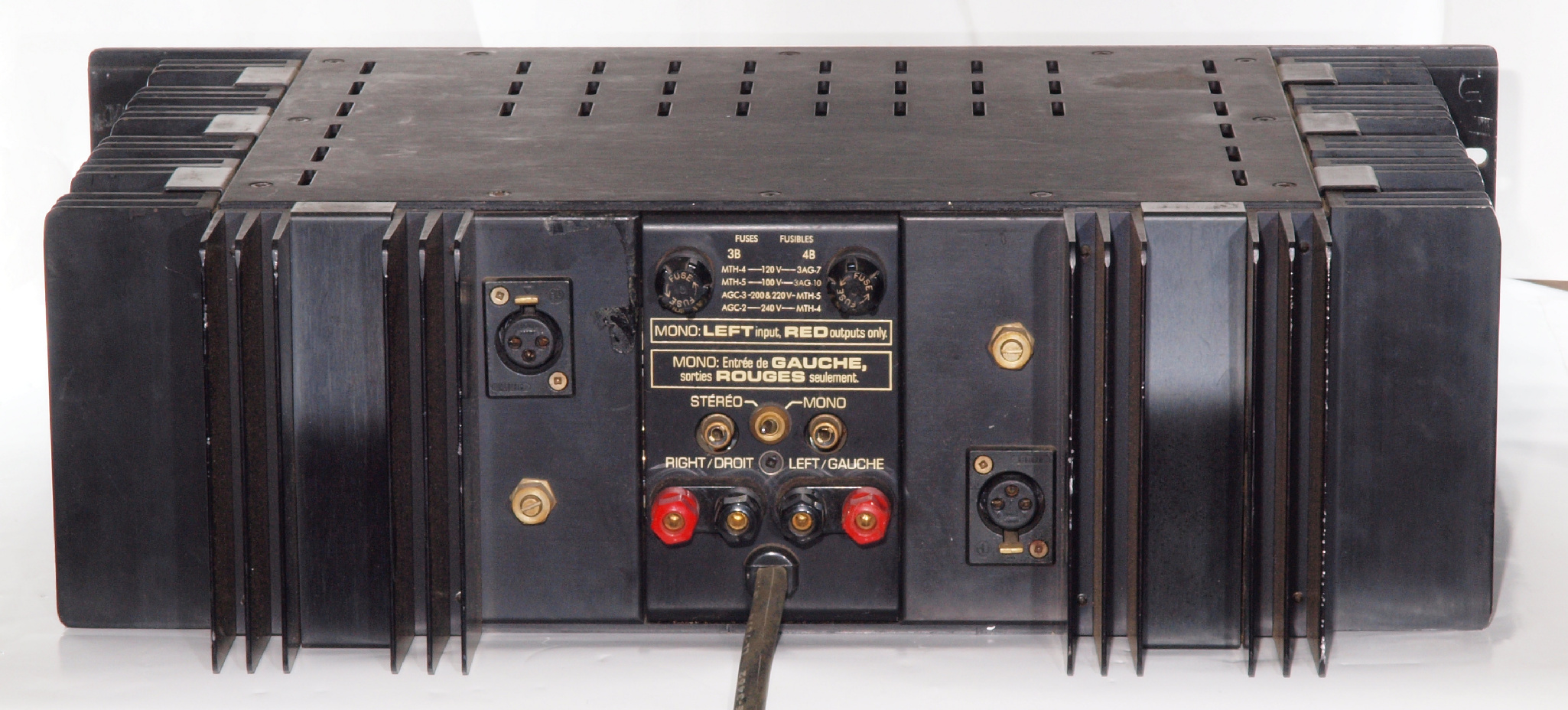

A13. 点検中 後から見る
A14. 点検中 後左から見る
A15. 点検中 上から見る
A16. 点検中 上から見る。 上蓋の止めビスが4角レンチ! 今時捜すの大変!
A21. 点検中 下前から見る
A22. 点検中 下前左から見る
A23. 点検中 下後から見る
A24. 点検中 下後右から見る

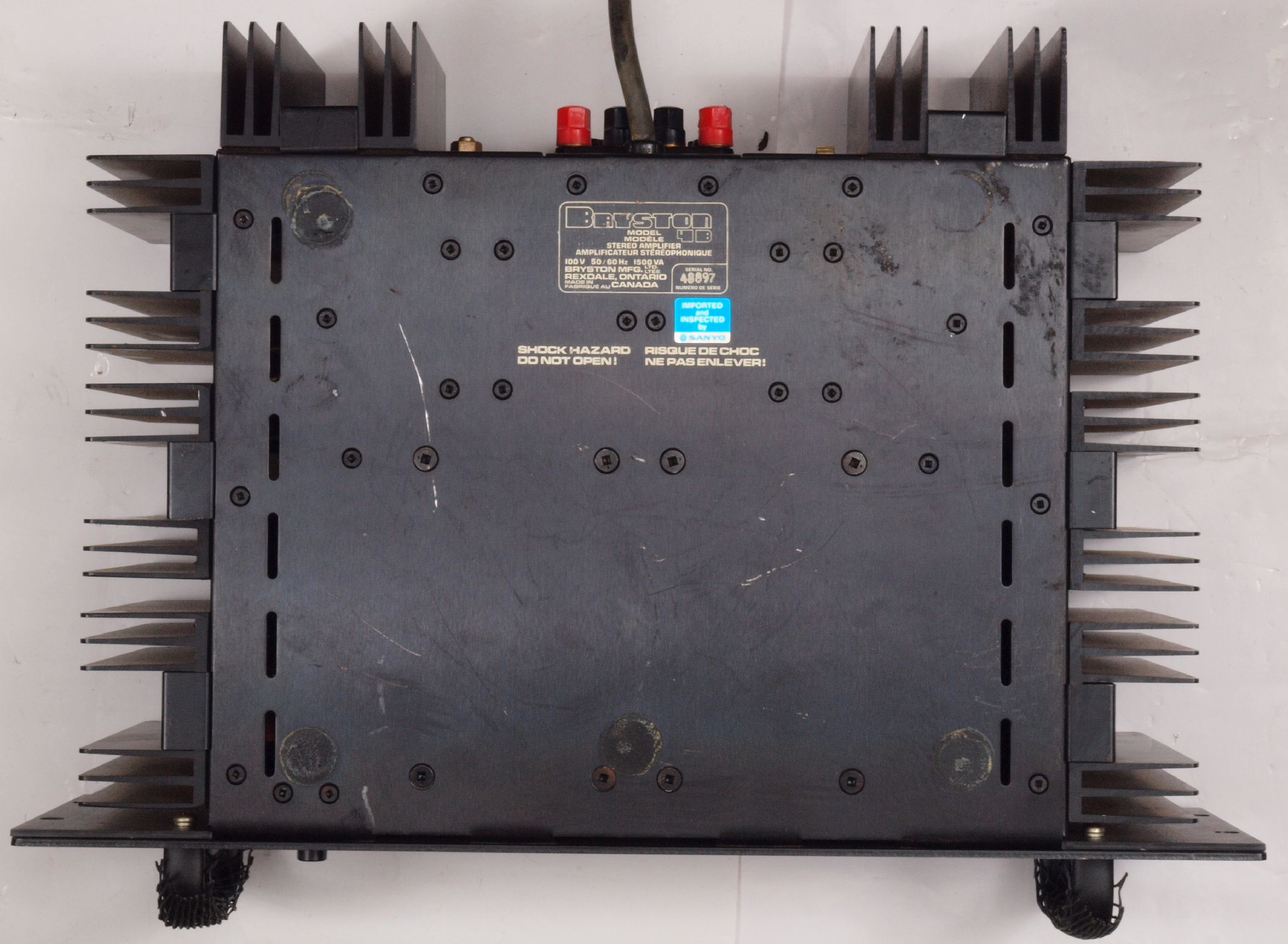

A25. 点検中 下から見る。

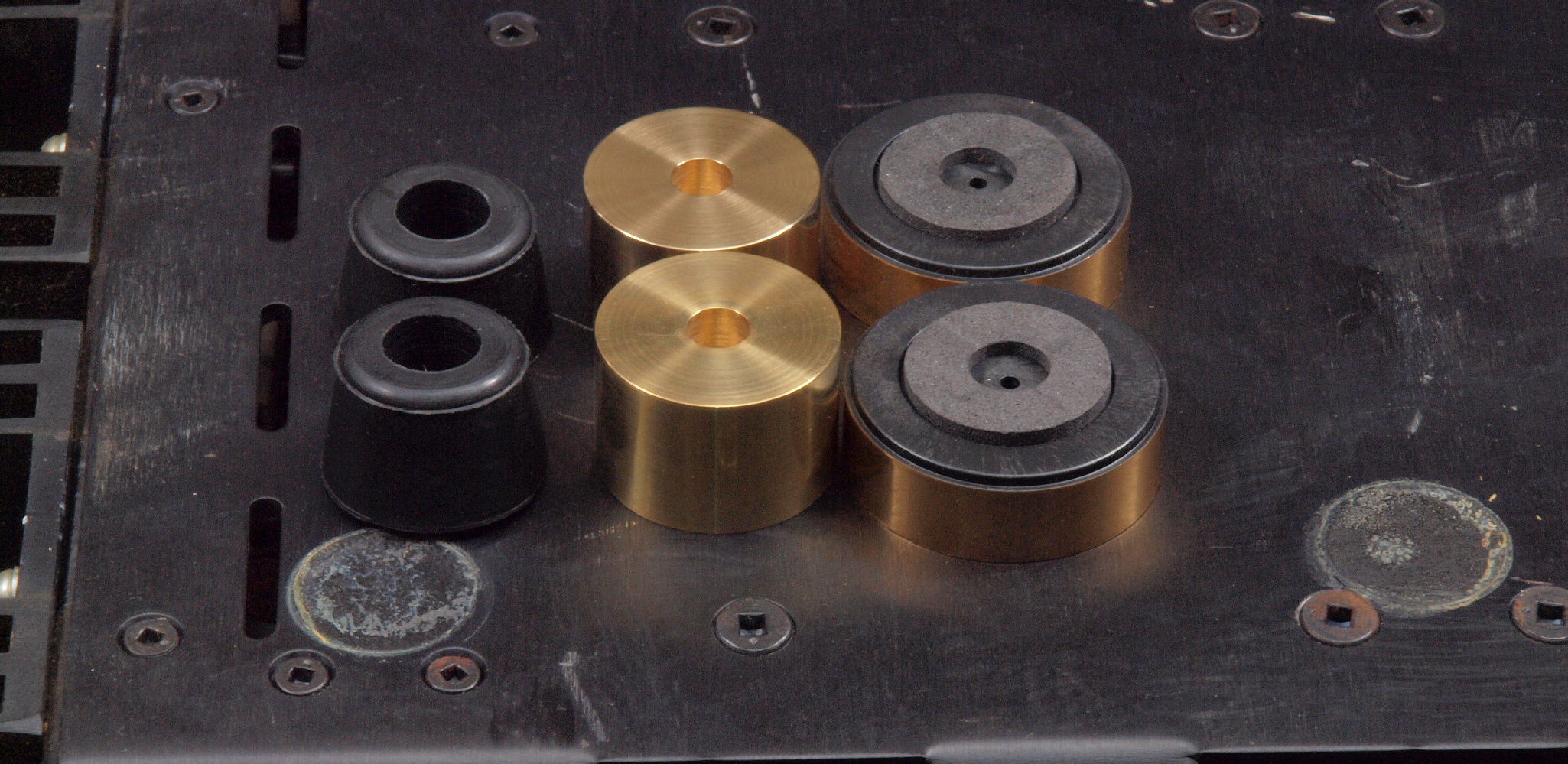

A26. 点検中 下から見る。下足は放熱の為に必要なのです。
  • 左=一般的なゴム製=1000円/4個。
  • 中=真鍮削り出し=4000円/4個。
  • プラスチック製=1000円/4個。
A31. 点検中 上蓋を取り、上から見る
A41. 点検中 L側+電源ブロック電解コンデンサー液漏れ。

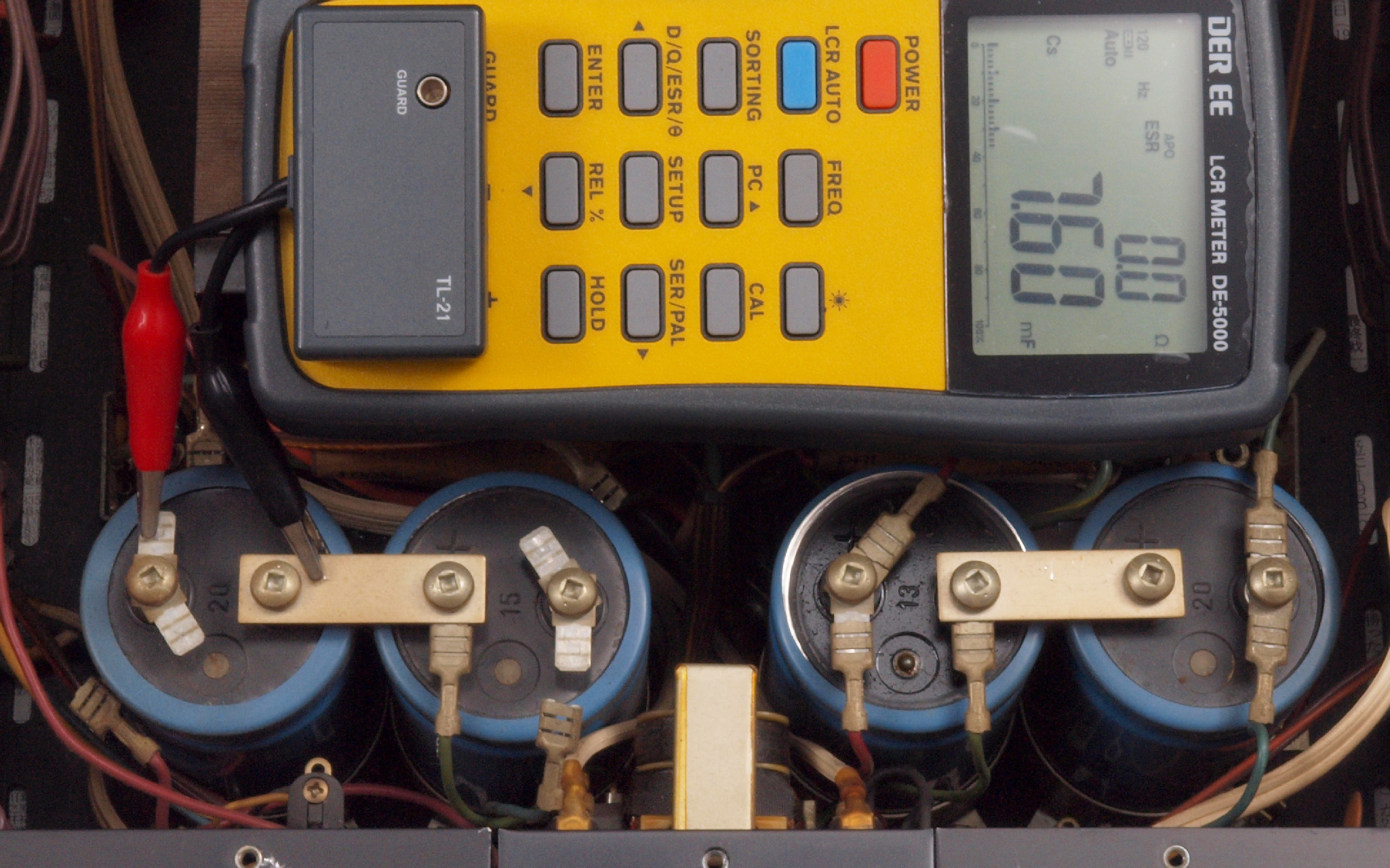

A42. 点検中 R側+電源ブロック電解コンデンサー測定=7600μF

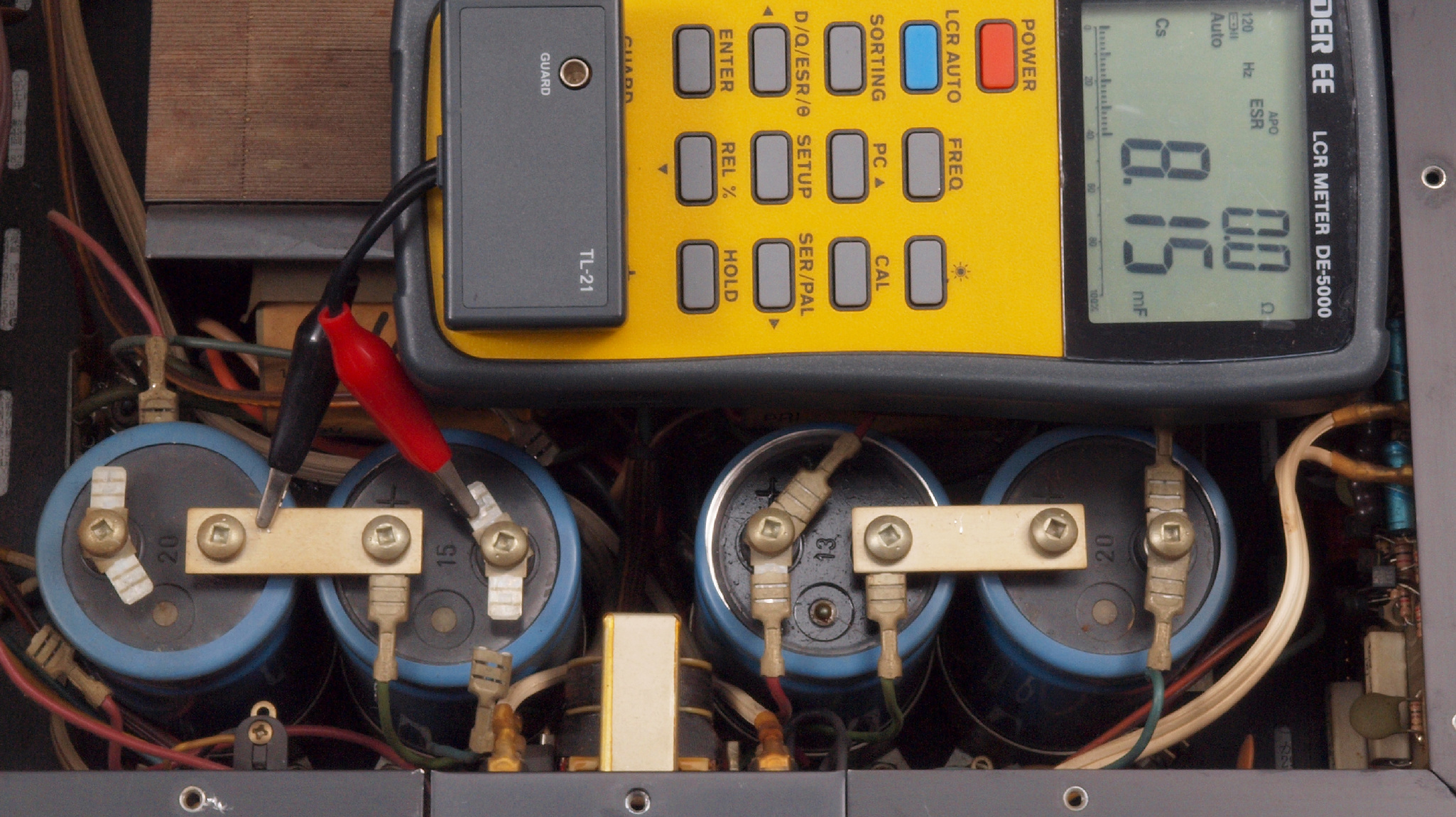

A43. 点検中 R側−電源ブロック電解コンデンサー測定=8150μF

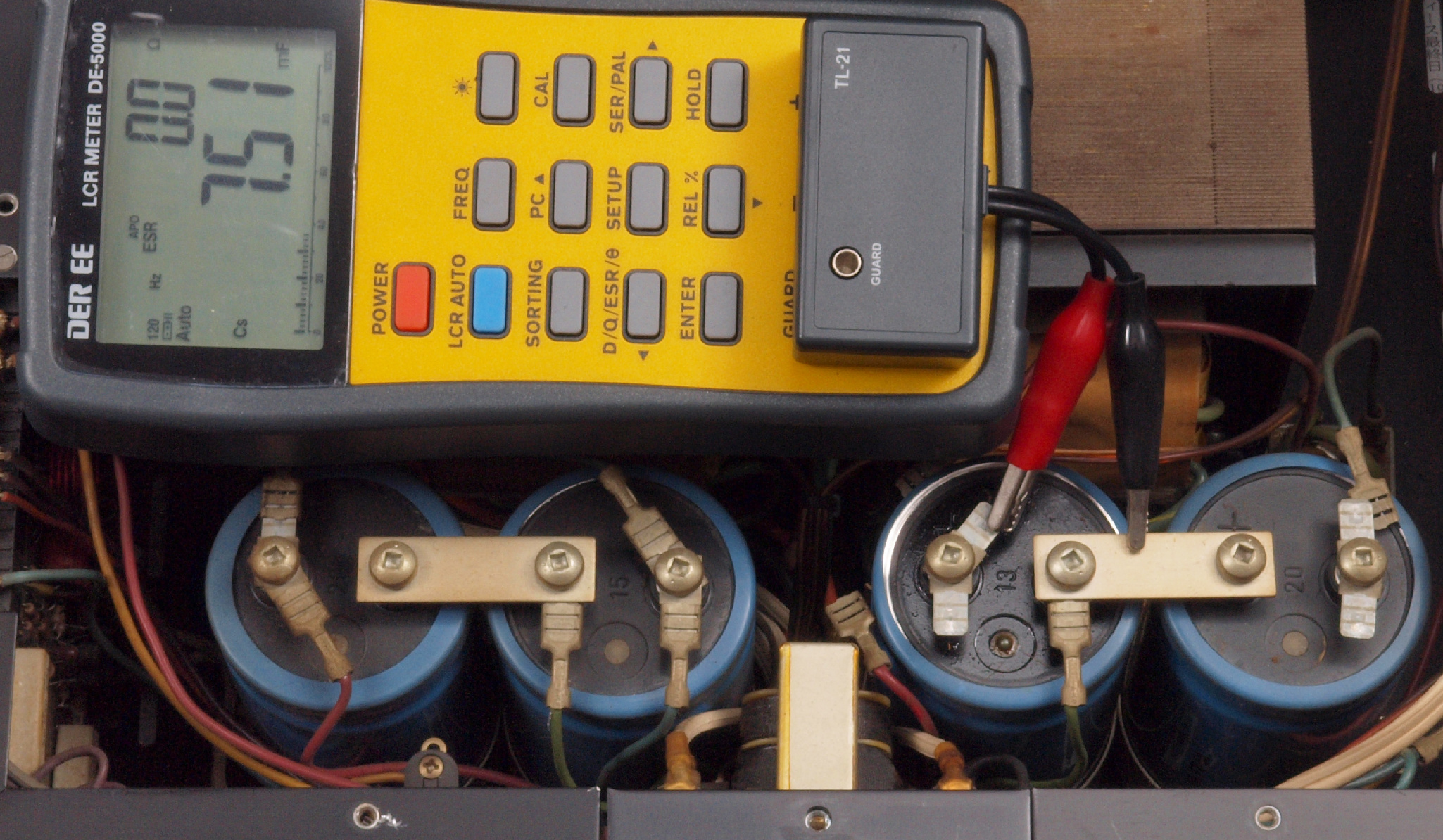

A44. 点検中 L側+電源ブロック電解コンデンサー測定=7510μF

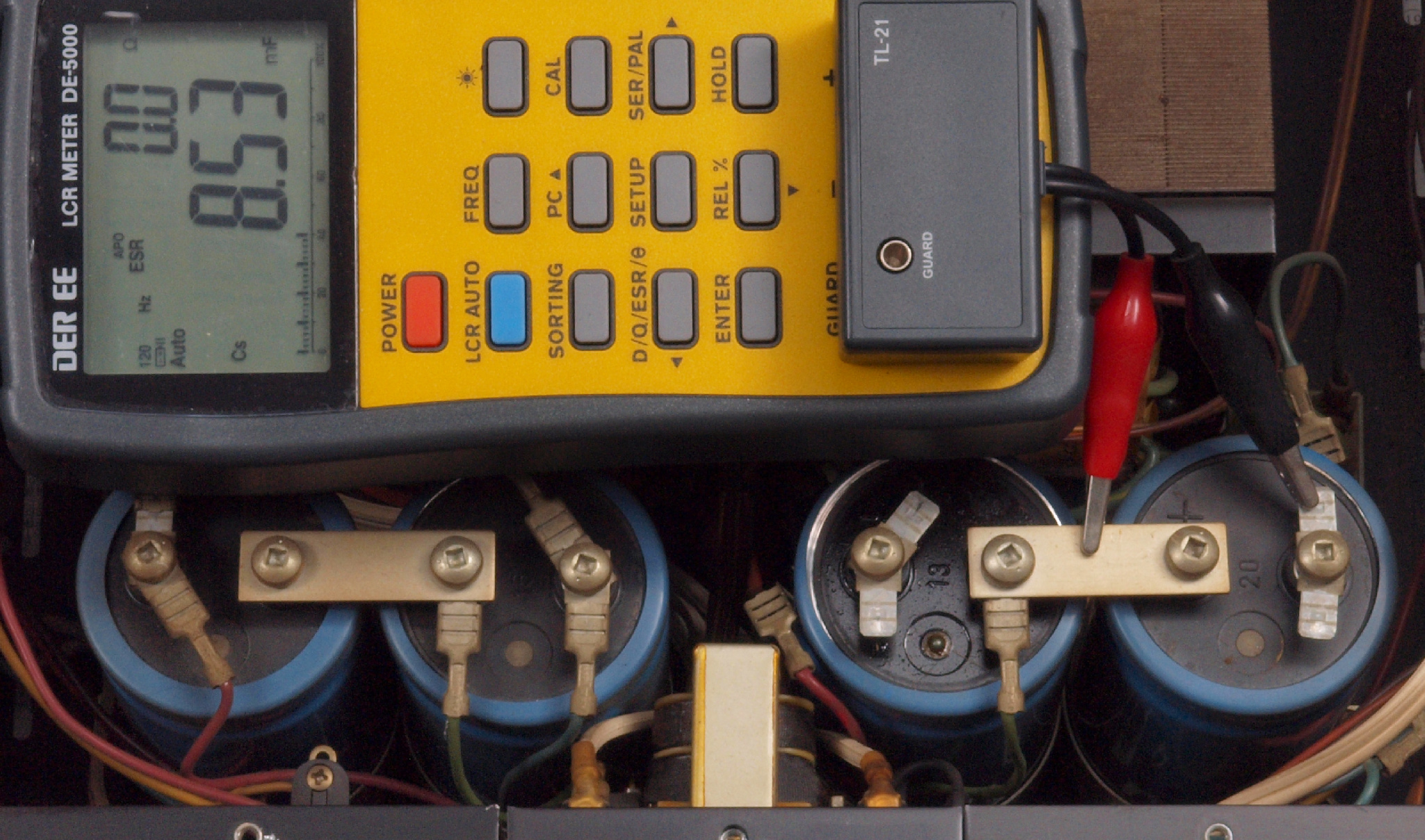

A45. 点検中 L側−電源ブロック電解コンデンサー測定=8530μF

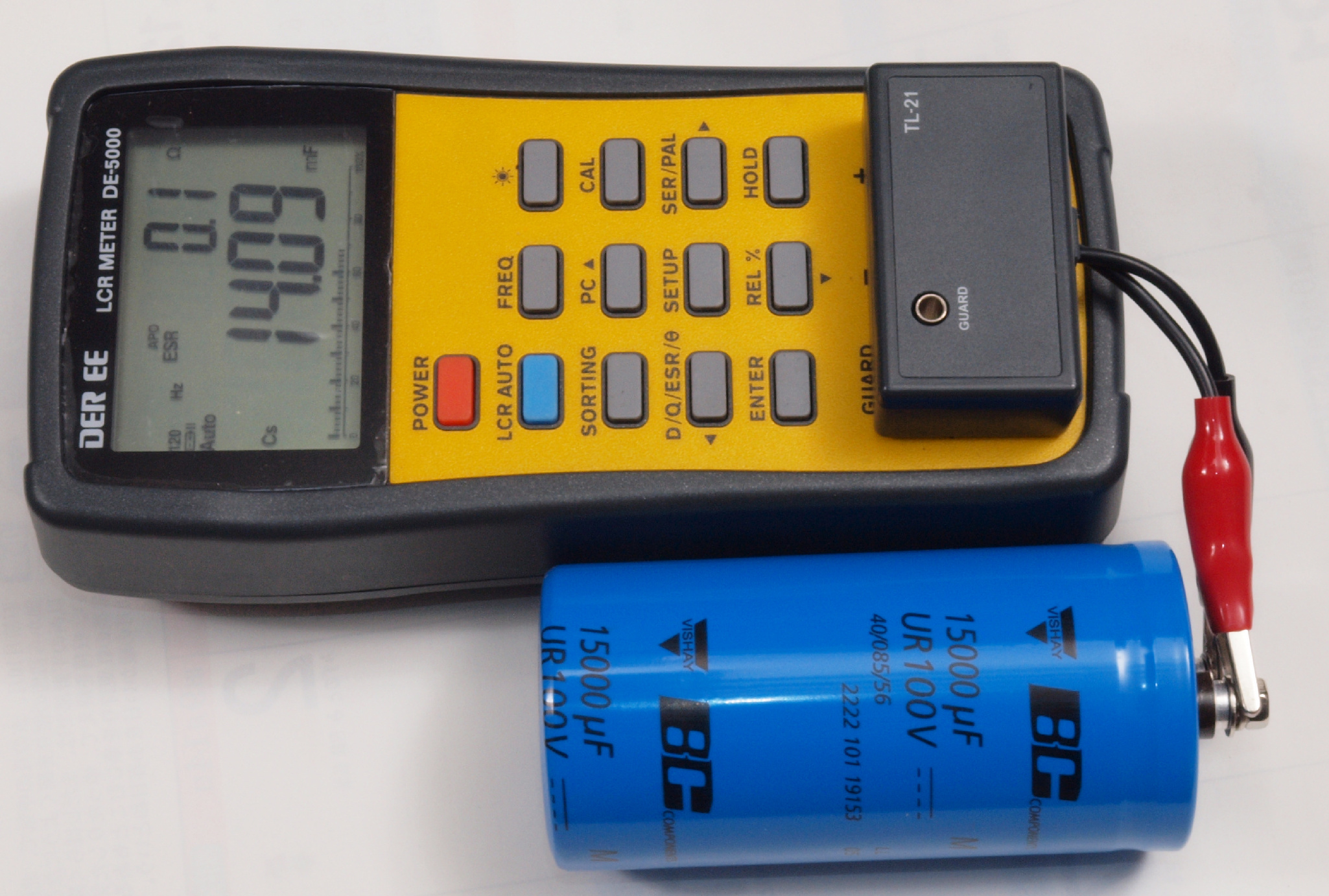

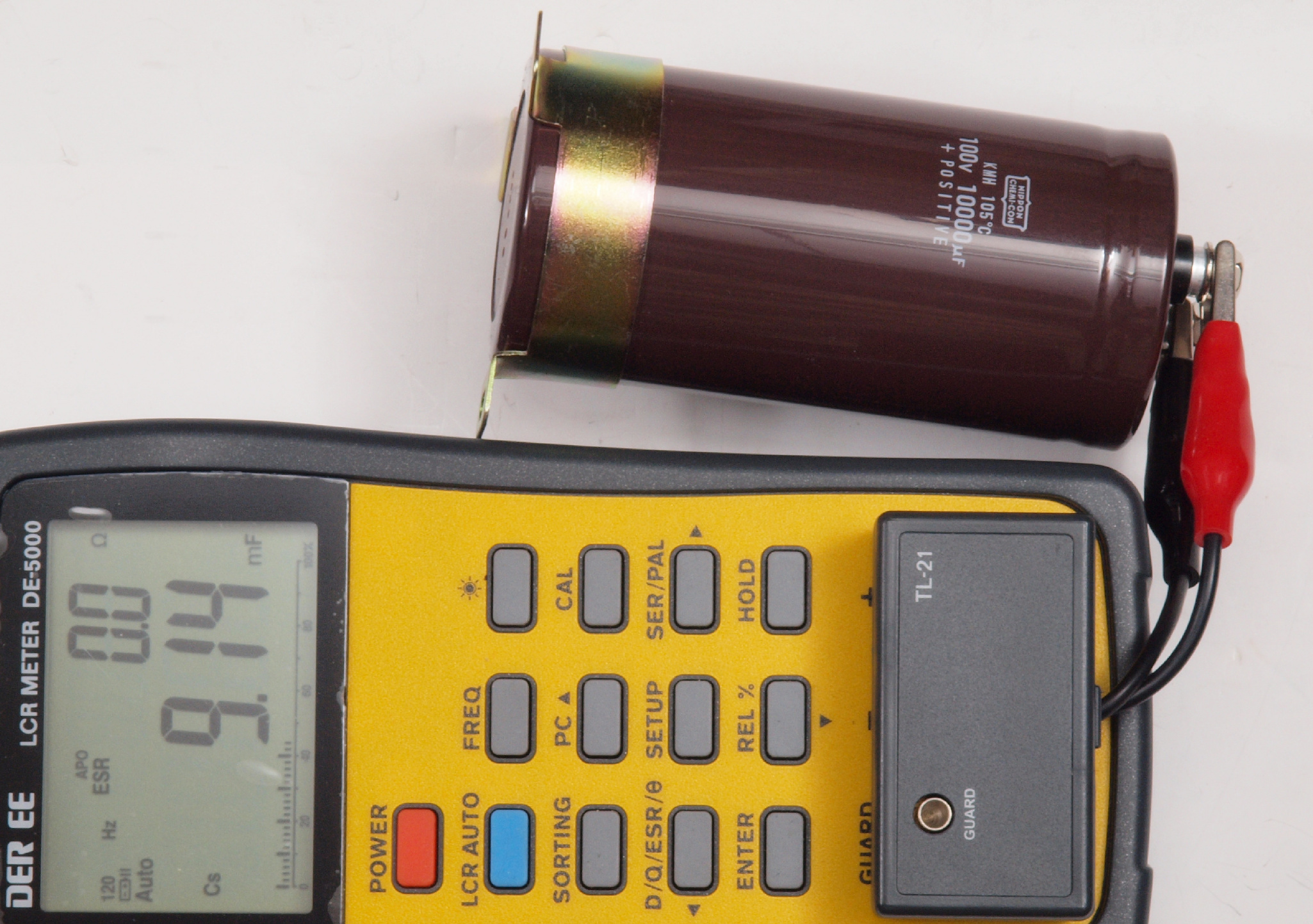

A46. 点検中 交換可能な電源ブロック電解コンデンサー測定=14000μF
A47. 点検中 交換可能な電源ブロック電解コンデンサーその2測定=14090μF

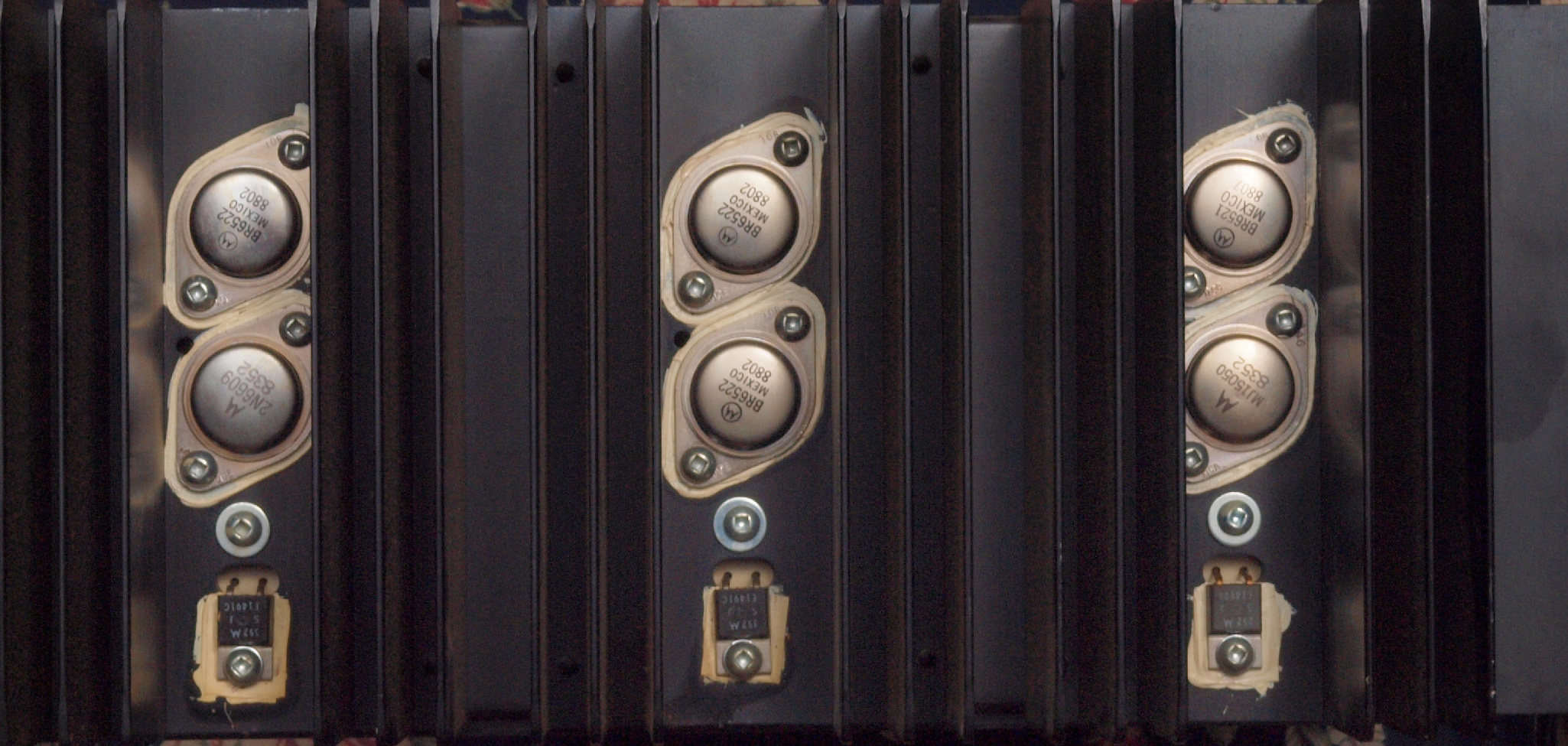

A51. 点検中 R側終段TR(トランジスター)。 OEMの「MB6521、MB6522」、 モトローラーの汎用品の「2N6609」、ONSEMの「MJ15050」、
A52. 点検中 RL側終段TR(トランジスター)。OEMの「BR6521」、ONSEMの「MJ15050」

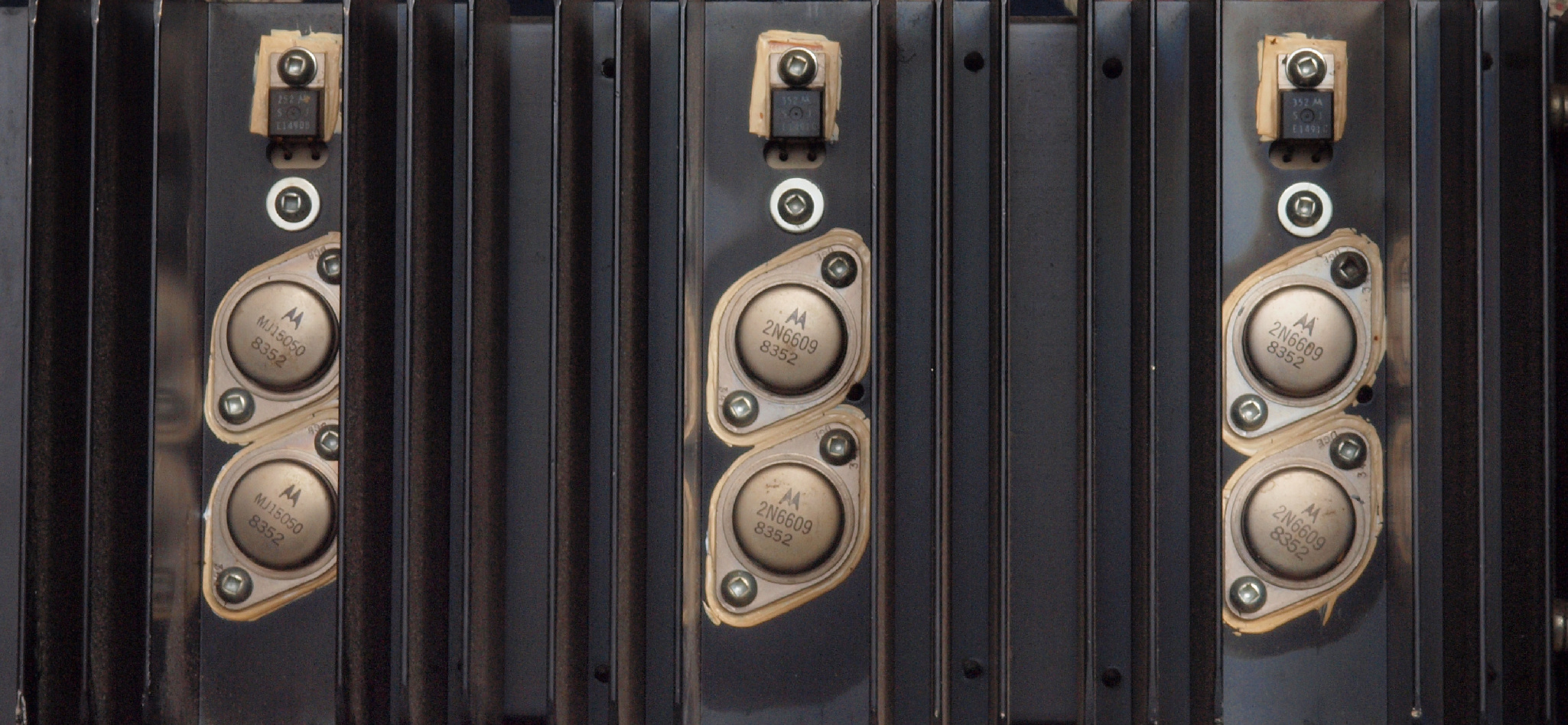

A53. 点検中 L側終段TR(トランジスター)。モトローラーの汎用品の「2N6609」、 ONSEMの「MJ15050」、
A54. 点検中 終段TR(トランジスター)の止めビスはマイナスドライバーで軽く回せる。
           上蓋の固定ビスとは対称的!
A55. 点検中 焼損したL側終段TR(トランジスター)=赤×印。
A56. 点検中 焼損したL側終段TR(トランジスター)その2=赤×印。

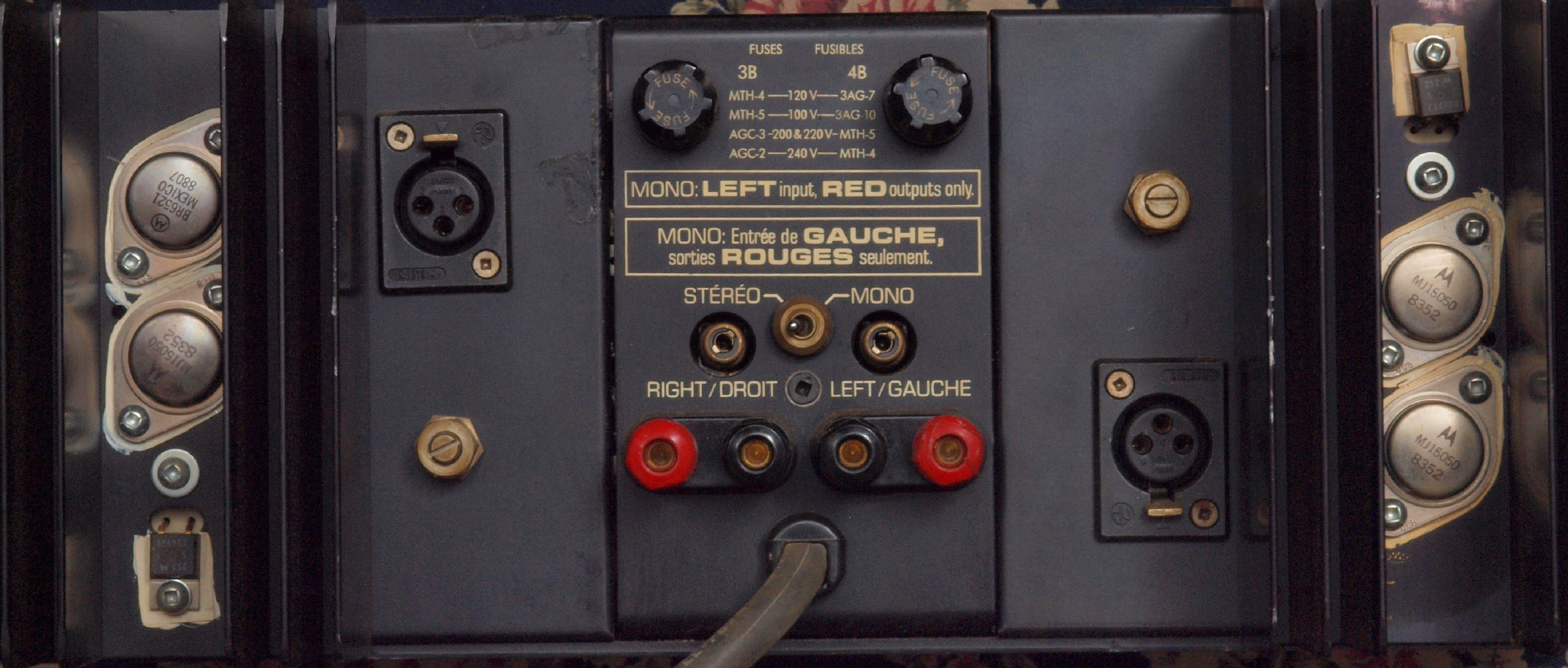

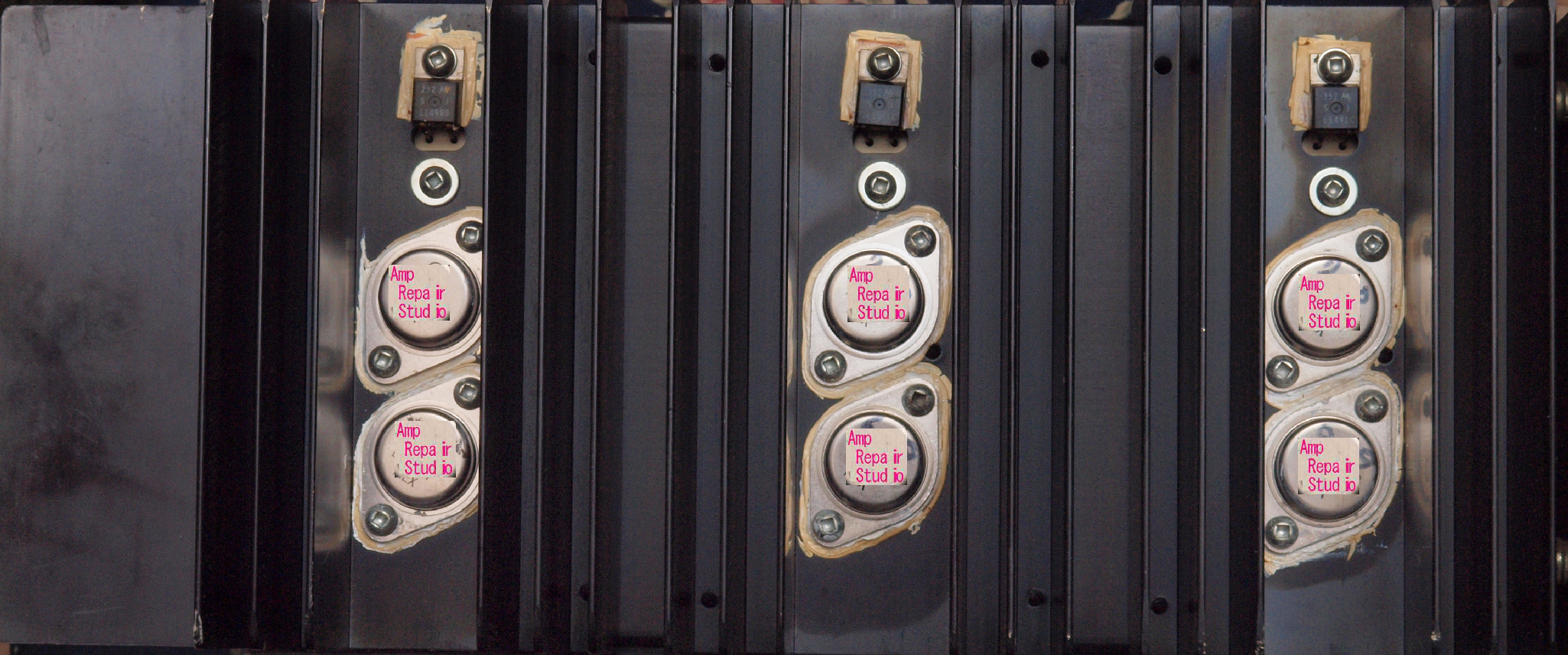

A61. 点検中 入出力端子郡、り電源ケーブル取付。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

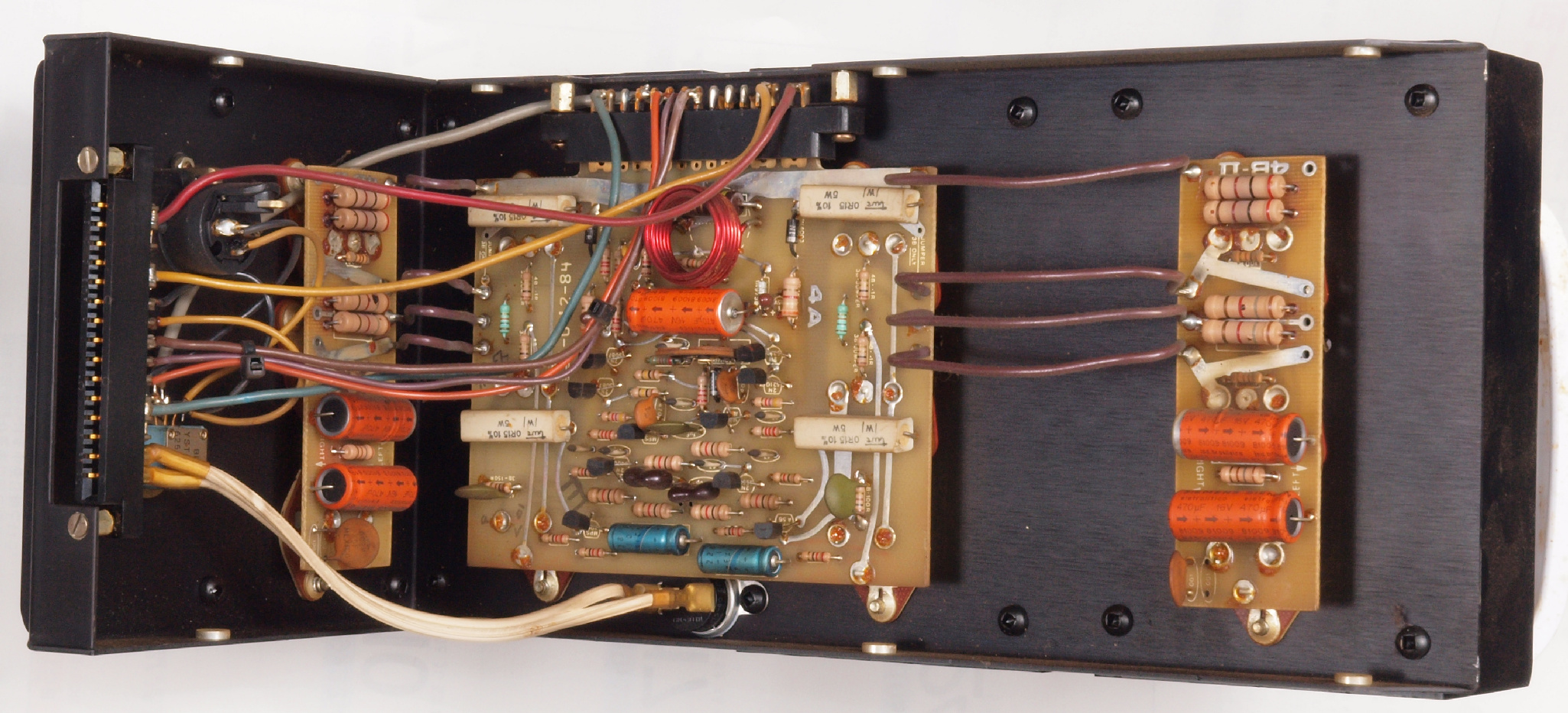

C1. 修理中 L側−AMPブロック。

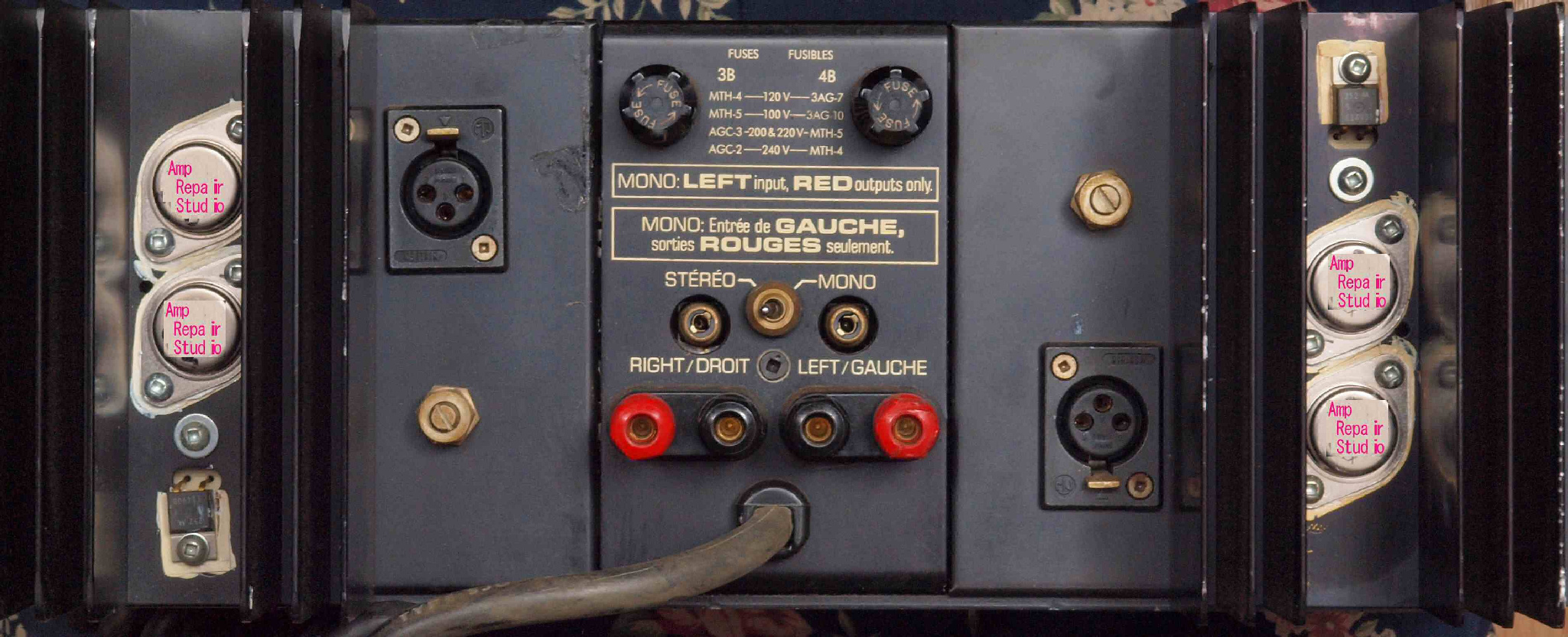

C2. 修理後 増設したヒューズ4個。

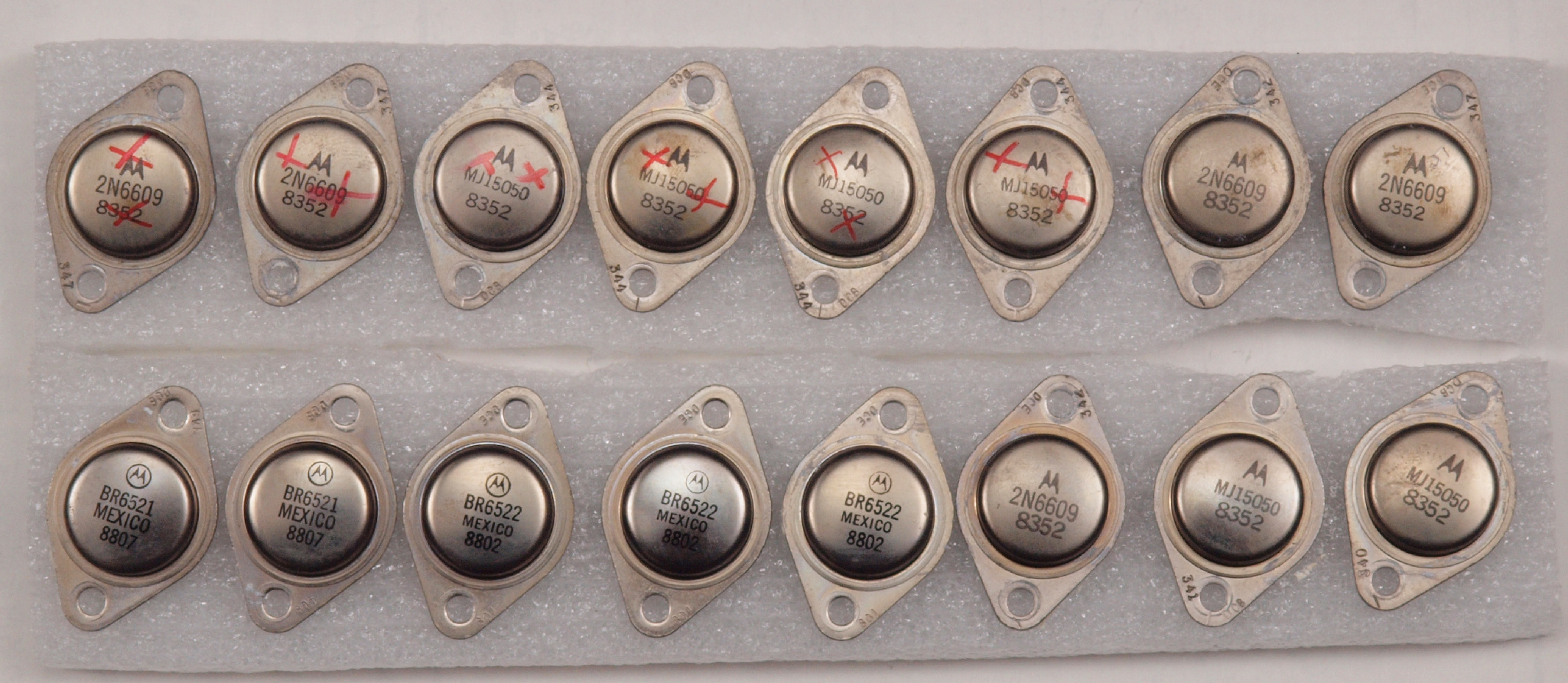

C3. 修理中 購入した終段TR(トランジスター)。測定して選別使用する。
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E0. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

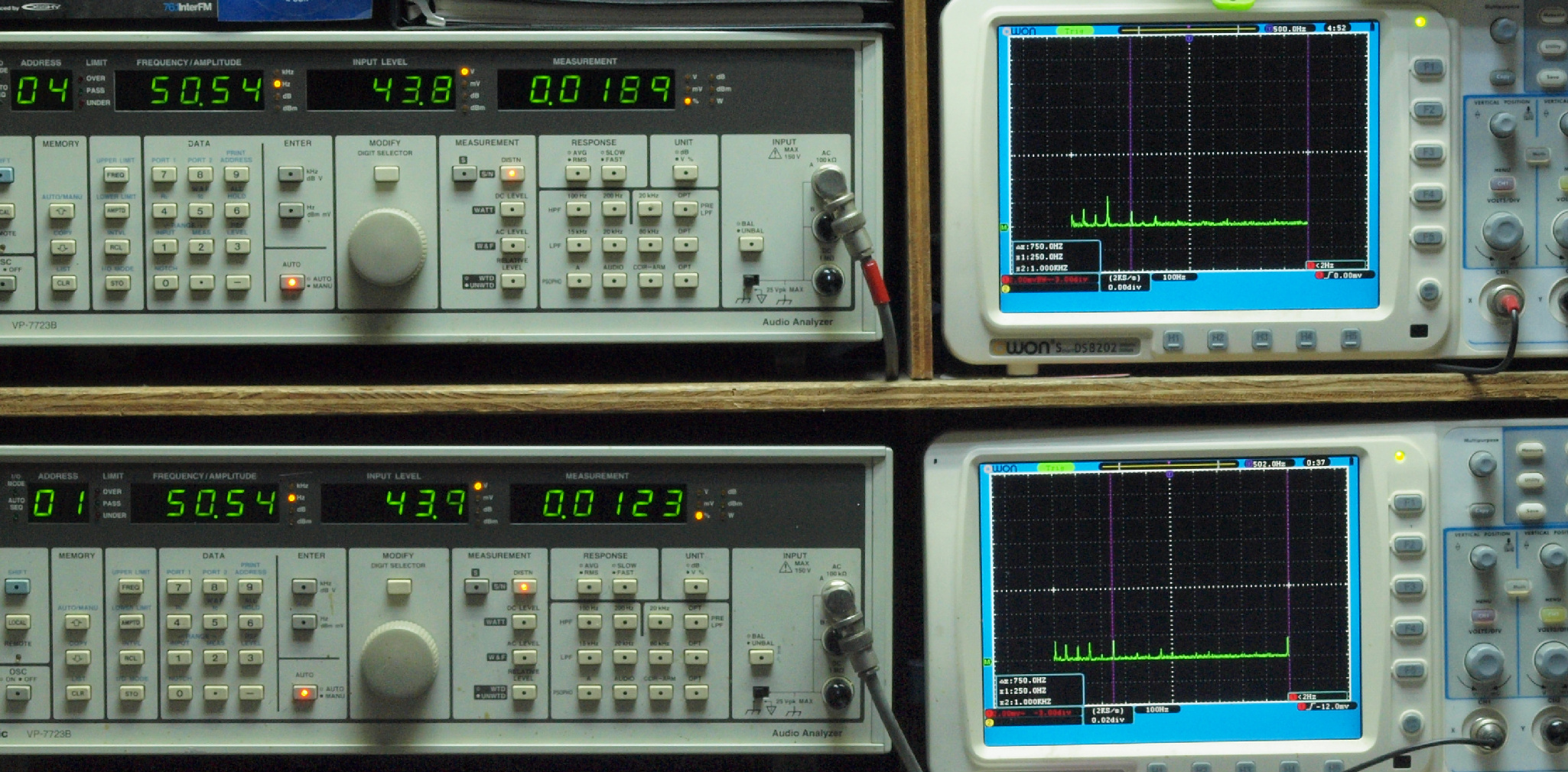

E11. 50Hz入力、R側SP出力電圧44V=242W出力、 0.055%歪み。
              L側SP出力電圧44V=242W出力、 0.054%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E12. 100Hz入力、R側SP出力電圧44V=242W出力、 0.034%歪み。
               L側SP出力電圧44V=242W出力、 0.048%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。

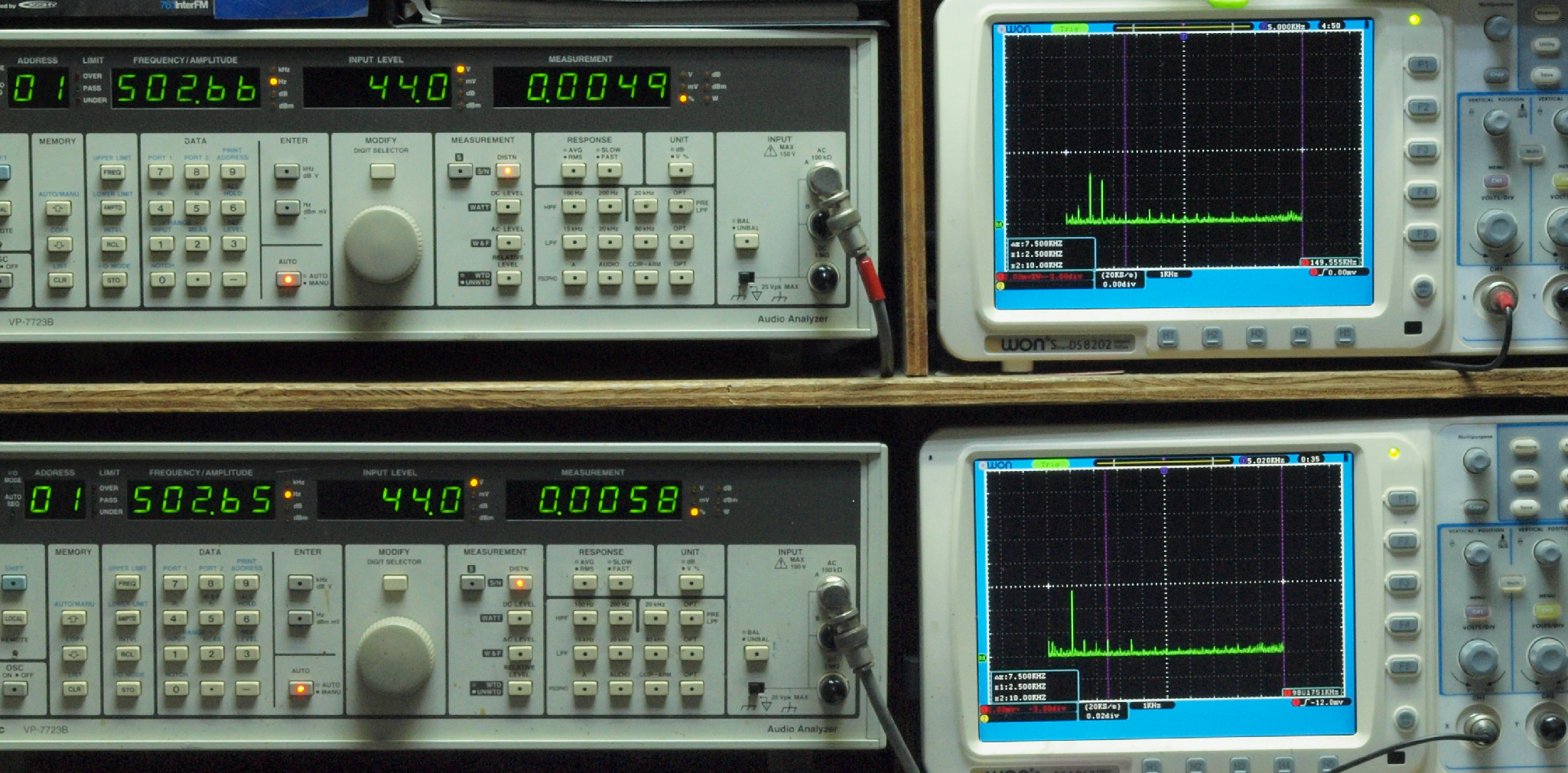

E13. 500Hz入力、R側SP出力電圧44V=242W出力、 0.049歪み。
               L側SP出力電圧44V=242W出力、 0.058%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E14. 1kHz入力、R側SP出力電圧44V=242W出力、 0.090%歪み。
              L側SP出力電圧44V=242W出力、 0.0108%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E15. 5kHz入力、R側SP出力電圧44V=242W出力、 0.034%歪み。
             L側SP出力電圧44V=242W出力、 0.047%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E16. 10kHz入力、R側SP出力電圧44V=242W出力、 0.045%歪み。
               L側SP出力電圧44V=242W出力、 0.068%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

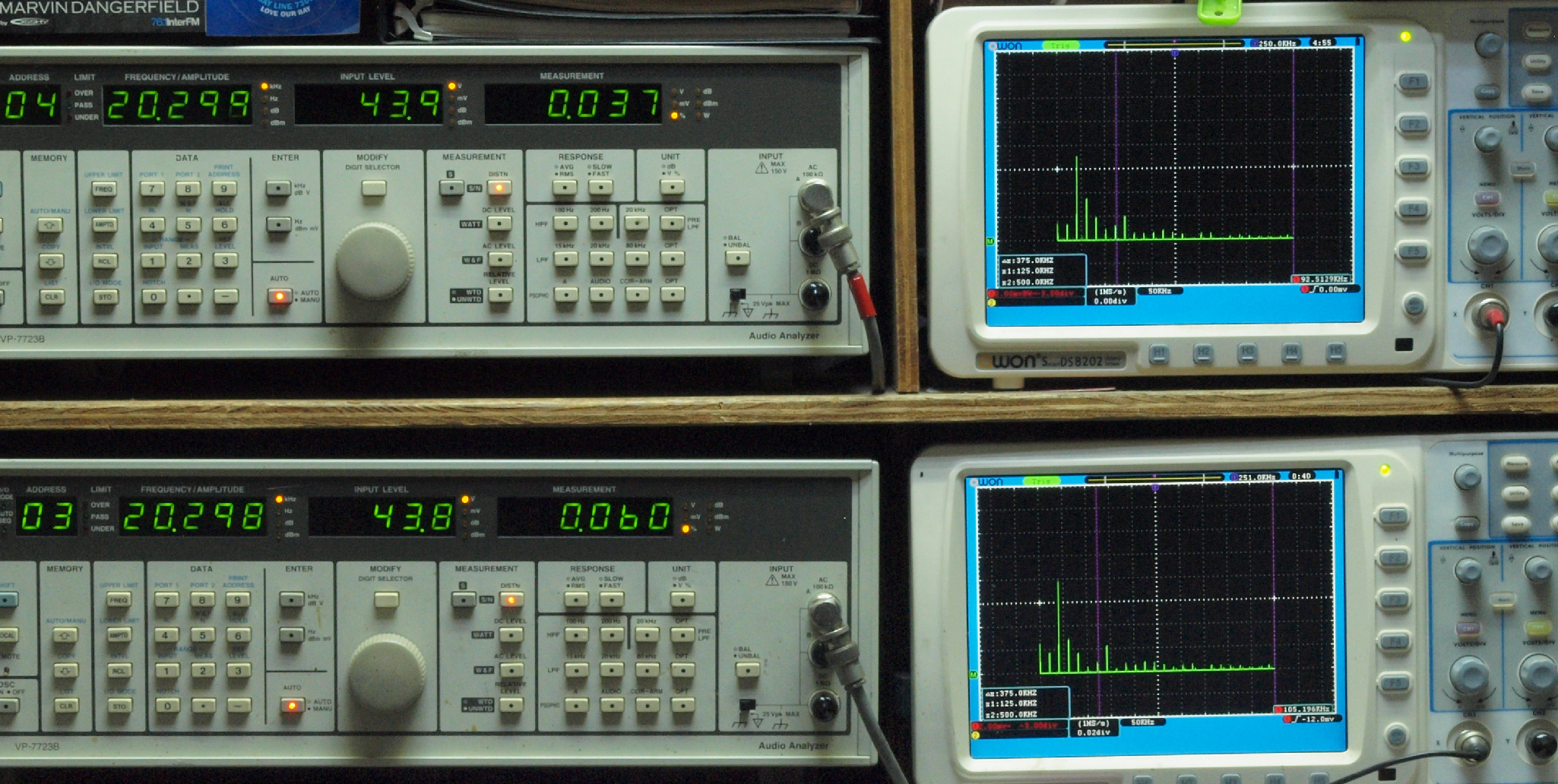

E17. 20kHz入力、R側SP出力電圧44V=242W出力、 0.037%歪み。
               L側SP出力電圧44V=242W出力、 0.060%歪み。
              「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
E3. フルパワーなので、24V高速フアンが全回転でクーリング。
E4. その時の出力メータ
E5. 24時間エージング中。  右=Marantz 8B. 4台目
Y. ユーザー宅の設置状況
Y1. 設置状況
S. BRYSTON 4B の仕様(マニアル・カタログより)
型式 ステレオパワーアンプ 4B
実効出力 400W+400W(4Ω)、 250W+250W(8Ω)
入力感度/インピーダンス RCA=1.4V/50kΩ 1/4フォーン、XLR3=2.8V/20kΩ ※XLR3は2番ホット
全高調波歪率 0.007%以下
周波数特性 1Hz〜100kHz(250W)
SN比 106dB
ダンピングファクター 500(20Hz、8Ω)
電源 AC100V、50Hz/60Hz
消費電力 1350W(最大)
外形寸法 幅483×高さ148×奥行427mm
重量 18kg
価格 380,000(2000年頃)
