AGI−511. 3台目修理記録
平成19年4月15日持込  4月19日完成
  • A. 修理前の状況
        電源フューズが飛ぶ。

  • B. 原因
       各部劣化。

  • C. 修理状況。
       整流ダイオード交換。
       3Pインレットソケット取付。
       フイルムコンデンサー交換。
       抵抗交換。

  • D. 使用部品
       フイルムコンデンサ−                2個。
       3Pインレットソケット                 1個。
       抵抗                           1個。
       整流ダイオード                    4個。

  • E. 調整・測定

  • F. 修理費。              30,000円  通常修理
  •  AGI−511 の仕様(マニアル・カタログより)

A. 修理前の状況
A1. 点検中 上から見る
A2A. 点検中 ボリユームはガリが起こりにくい通信機型使用   <<詳しくはこちら>>
A2B. 点検中 ボリユームはガリが起こりにくい通信機型使用   詳しくはこちら

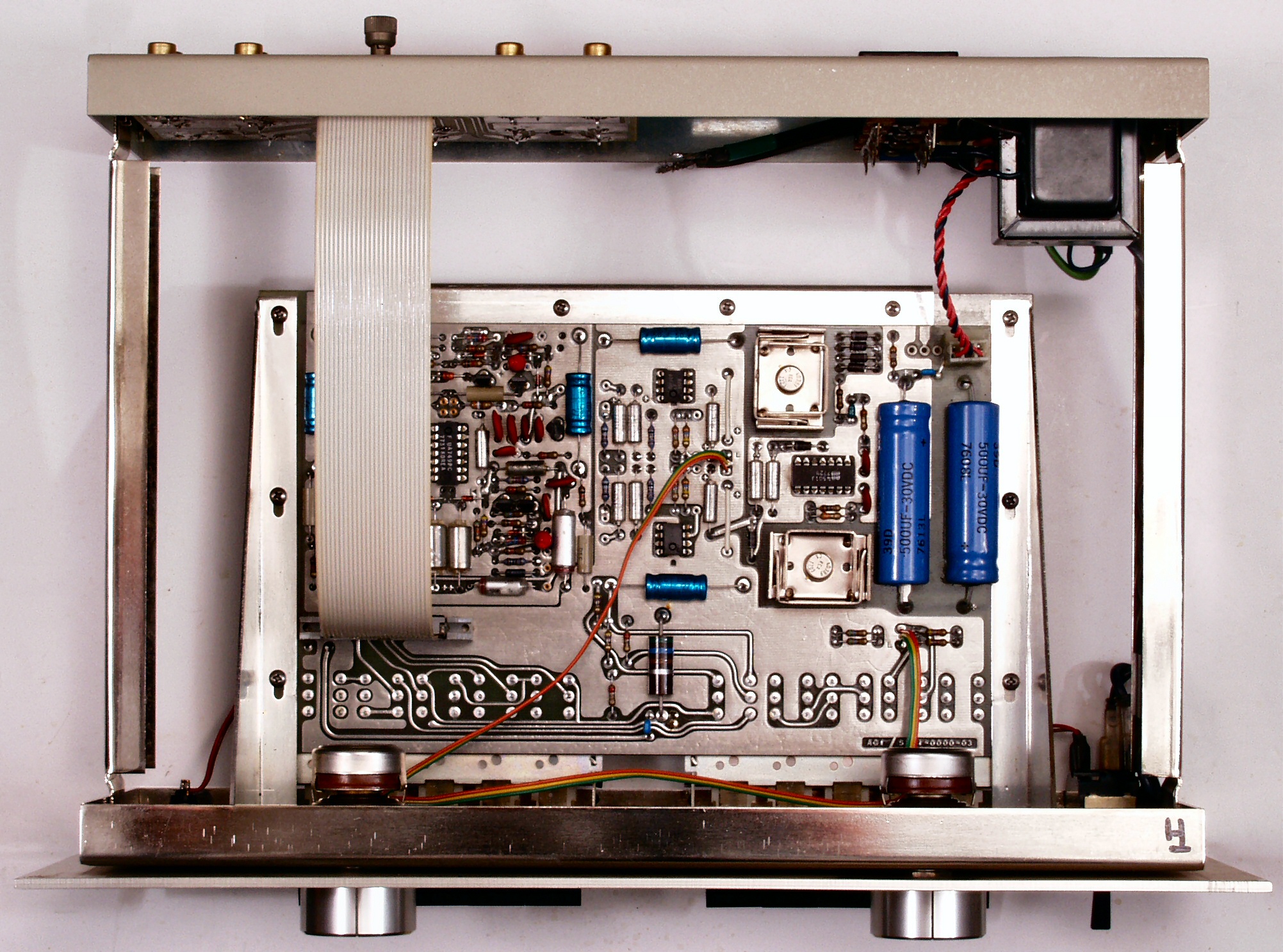

A3. 点検中 下から見る

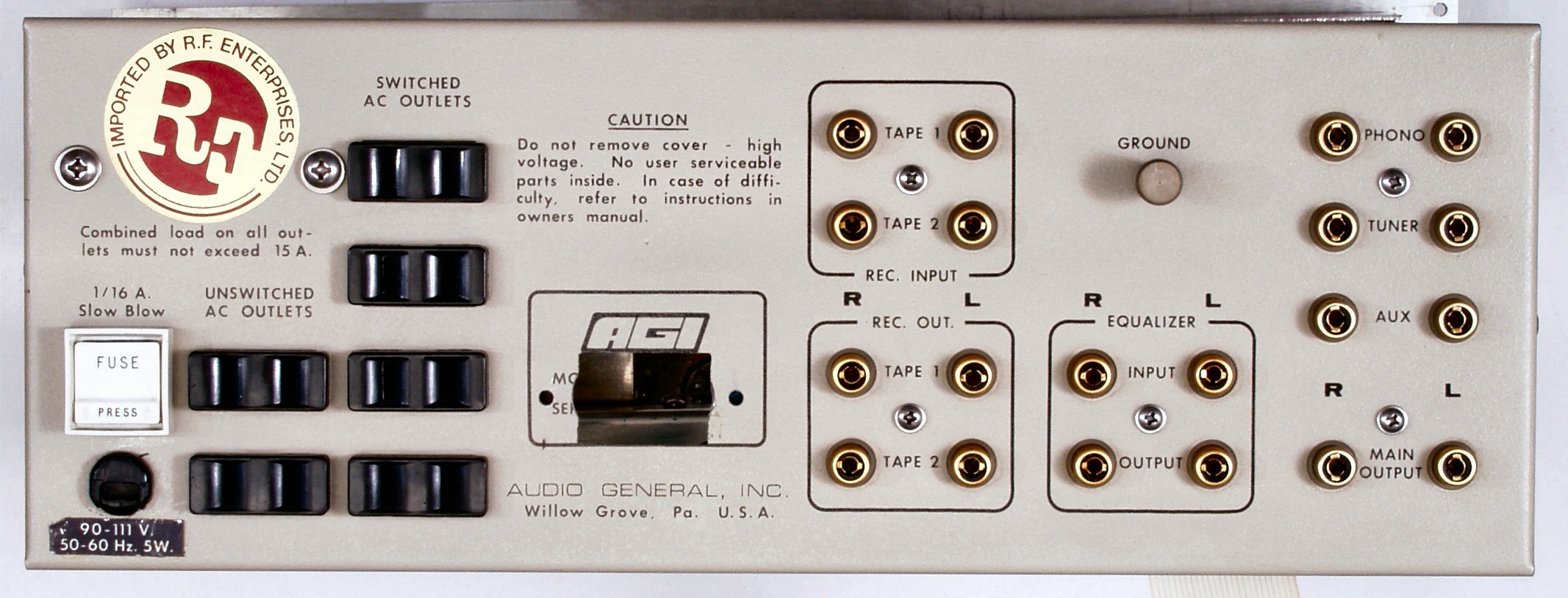

A4A. 点検中 後から見る

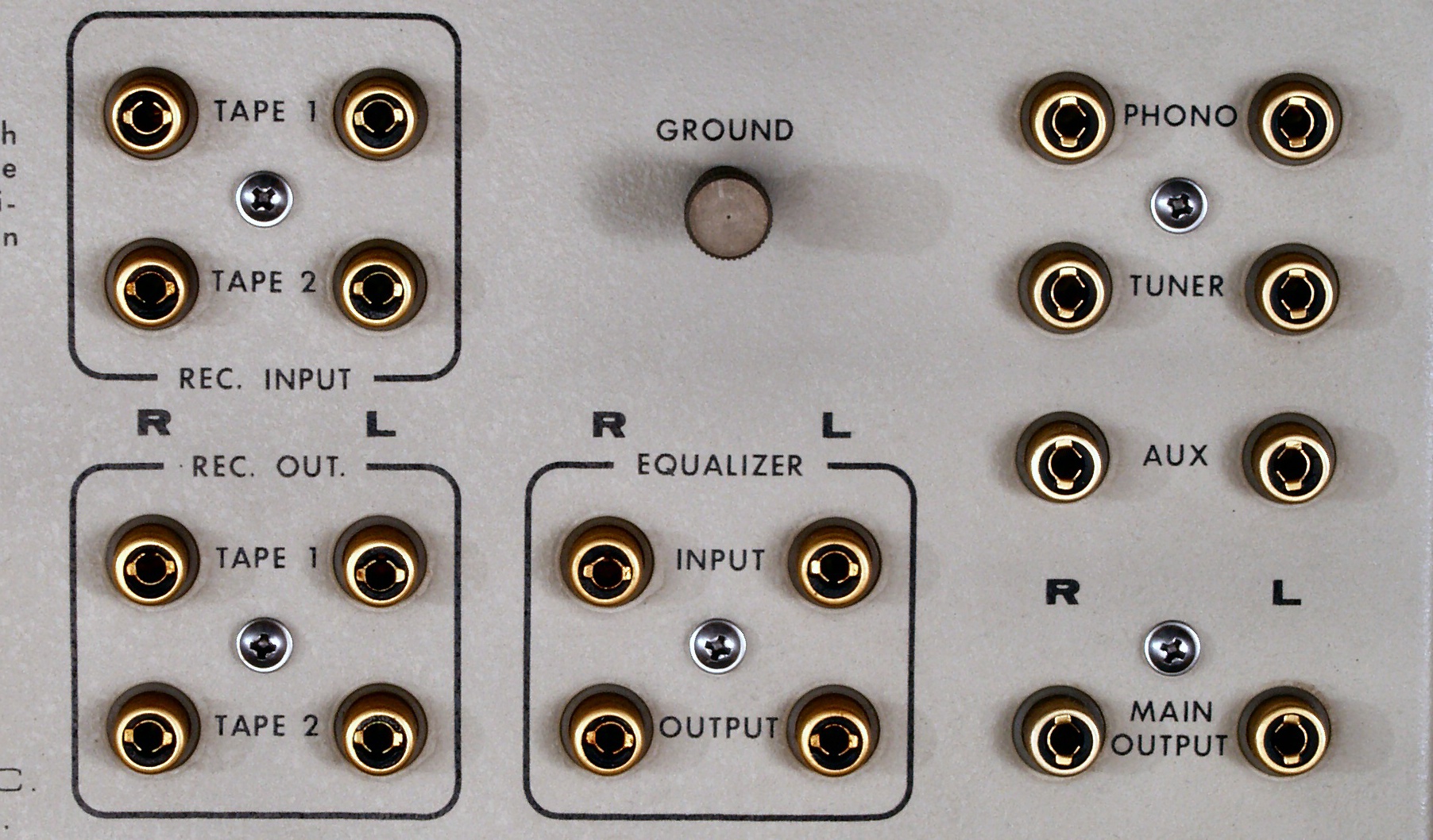

A4B. 点検中 入出力RCA端子。 絶縁の黒い物が全て無い。 <<こちらと比較>>

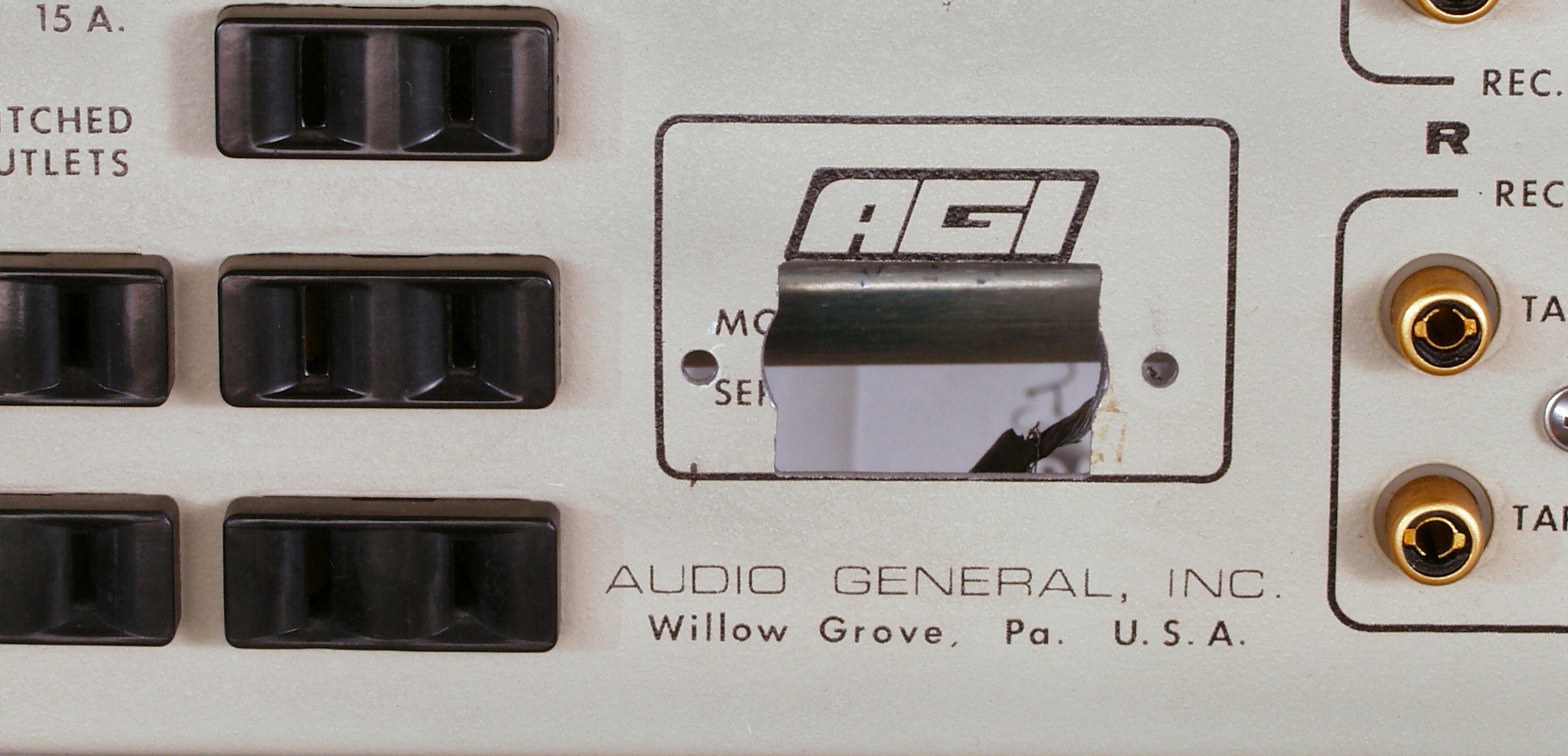

A4C. 点検中 3Pインレットソケットの取り付け穴
C. 修理状況
C1A. 修理前 基板
C1B. 修理後 基板 整流ダイオード4本、抵抗1個、フイルムコンデンサー1個交換
C1C. 修理前 基板裏
C2A. 修理前 3Pインレットソケットの取り付け穴
C2B. 修理前 3Pインレットソケットの取付
C8A. 修理前上から見る
C8B. 修理後上から見る
C8C. 修理前下から見る
C8D. 修理後下から見る
E. 修理後の測定
E1. 出力・歪み率測定。
    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定。
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)。
   下段中右上=周波数計。
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用。
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力。
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用。
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max=1V」を観測)。
   下段中右上 デジタル電圧計=出力電圧測定RLは切り替えて測定。
E2A. 出力=1V 歪み率=0.8%(1%レンジ) 1000HZ AUX入力
E2B. 出力=1V 歪み率=0.8%(1%レンジ) 400HZ AUX入力
E3A. 出力=1V 歪み率=0.8%(1%レンジ) 1000HZ MM入力
E3B. 出力=1V 歪み率=0.8%(1%レンジ) 400HZ MM入力
S. AGI−511 の仕様(マニアル・カタログより)
型式 プリアンプ  AGI−511
  フォノアンプ部
ゲイン 33.0dB±0.25dB(1kHz)
入力インピーダンス 47kΩ(90pF)
最大許容入力 160mV(1kHz)
出力インピーダンス Rec out=220Ω
最大出力レベル 7V/10kΩ
周波数特性 RIAA偏差±0.25dB以内
位相特性 +12゜、-4゜(20Hz〜20kHz)
SN比 88dB以上(10mV、1kHz、IHF-A)
歪率(5V/10kΩ時) THD=0.005%以下(通常0.001%以下、20Hz〜20kHz)
IMD=0.005%以下(通常0.001%以下、SMPTE法)
過渡特性 スルーレイト=250V/μsec以上
ライズ/フォール・タイム=0.01μsec以下(2Vp-p)
タイムディレイ=0.0035μsec以下
  ハイレベルアンプ部
ゲイン 18.7dB±0.25dB
入力インピーダンス 38kΩ
出力インピーダンス 47Ω
最大出力レベル 9.5V/10kΩ
6V/600Ω
周波数特性 20Hz〜20kHz ±0.1dB
位相特性 +1゜、-3゜(20Hz〜20kHz)
歪率(5V/10kΩ時) THD=0.005%以下(通常0.001%以下、20Hz〜20kHz)
IMD=0.005%以下(通常0.001%以下、SMPTE法)
過渡特性 スルーレイト=50V/μsec以上
ライズ/フォールタイム=0.25μsec以下(10Vp-p)
方形波ディルト=2%以下(20Hz、1000Ω負荷)
  その他
電源 AC100V(90V〜111V)、50Hz/60Hz
消費電力 5W
外形寸法 幅354×高さ132×奥行243mm
重量 約6kg
付属 木製ケース
価格 \260,000(1978年頃) 、\185,000(1979年頃)、 \230,000(1980年頃)
