ＰＯＡ−３０００Ｚ　修理記録

２０２４／６／９．到着　　　　８／２０．完成

Ａ．　修理前の状況 故障内容 昨年（２０２３年１１月） ヤフオクで落札しました。 ヴォリュームのガリなどありましたが、現在に至るまでの間は問題なく使用することが出来ました。 ですが、突然 スピーカーから破裂音がし左チャンネルから音が聞こえなくなってしまいました。 出品者商品説明 キズ、汚れ等、使用感・経年感の見受けられる外観です。 通電・音出し・基本動作確認いたしました。ガリが見受けられます。 本体のみでの出品となります。付属品はございません。 一点ものの中古品となりますので、探している方がいらっしゃいましたら、この機会にどうぞ!! 商品ランク【C】 ・ランクにつきましては、下記「ランク概要」にもお目通しください。 ・商品の状態につきましては、当方の主観となります。神経質な方等はご入札をお控えください。 ・ランクのイメージ相違、およびランクが【E】【F】【-】の商品につきましては、下記「あんしん初期保証」の対象外となります。 商品ランク【C】 普通(+) 使用感・経年感や、軽度な破損・欠損等は見受けられるが、通常使用において問題のない商品。 B．　原因 各部経年劣化多し。 左プリアンプ焼損ＴＲ（トランジスター）多数。 電源ブロック電解コンデンサーの液漏れ。 Ｃ．　修理状況 バイアス／バランス半固定ＶＲ交換。 ＳＰ接続リレー交換。 電源投入リレー交換。 制御リレー交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 フイルムコンデンサー１部交換・増設。 配線手直し、補強。 不良／足黒ＴＲ（トランジスター）交換。 初段ＦＥＴ（電界効果トランジスター）交換 全基板半田補正 入力ＲＣＡ端子交換。 ＶＵメーター照明ＬＥＤに交換。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　２個。 電源投入リレー　　　　　　　　　　　　　　　１個。 制御リレー　　　　　　　　　　　　　　　　　２個。 バイアス／バランス半固定ＶＲ　　　　　　個。 電解コンデンサー　　　　　　　　　　　　　　個 。 フイルムコンデンサー　　　　　　　　　　　個。 ＴＲ（トランジスター）　　　　　　　　　　　　個。 ＦＥＴ（電界効果トランジスター）　　　　　　２個。 テフロン絶縁ＲＣＡ端子 　　　　　　　２組４個。 ＬＥＤ　　　　　　　　　　　　　　　　　４組１２個。 パイロットランプ（麦球）　　　　　　１個。　 Ｅ．　調整・測定 Ｆ．　修理費　　　　１５５，０００円。　　　オ−バ−ホ−ル修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｄｅｎｏｎ　ＰＯＡ−３０００Ｚ　の仕様（カタログ・マニアルより）

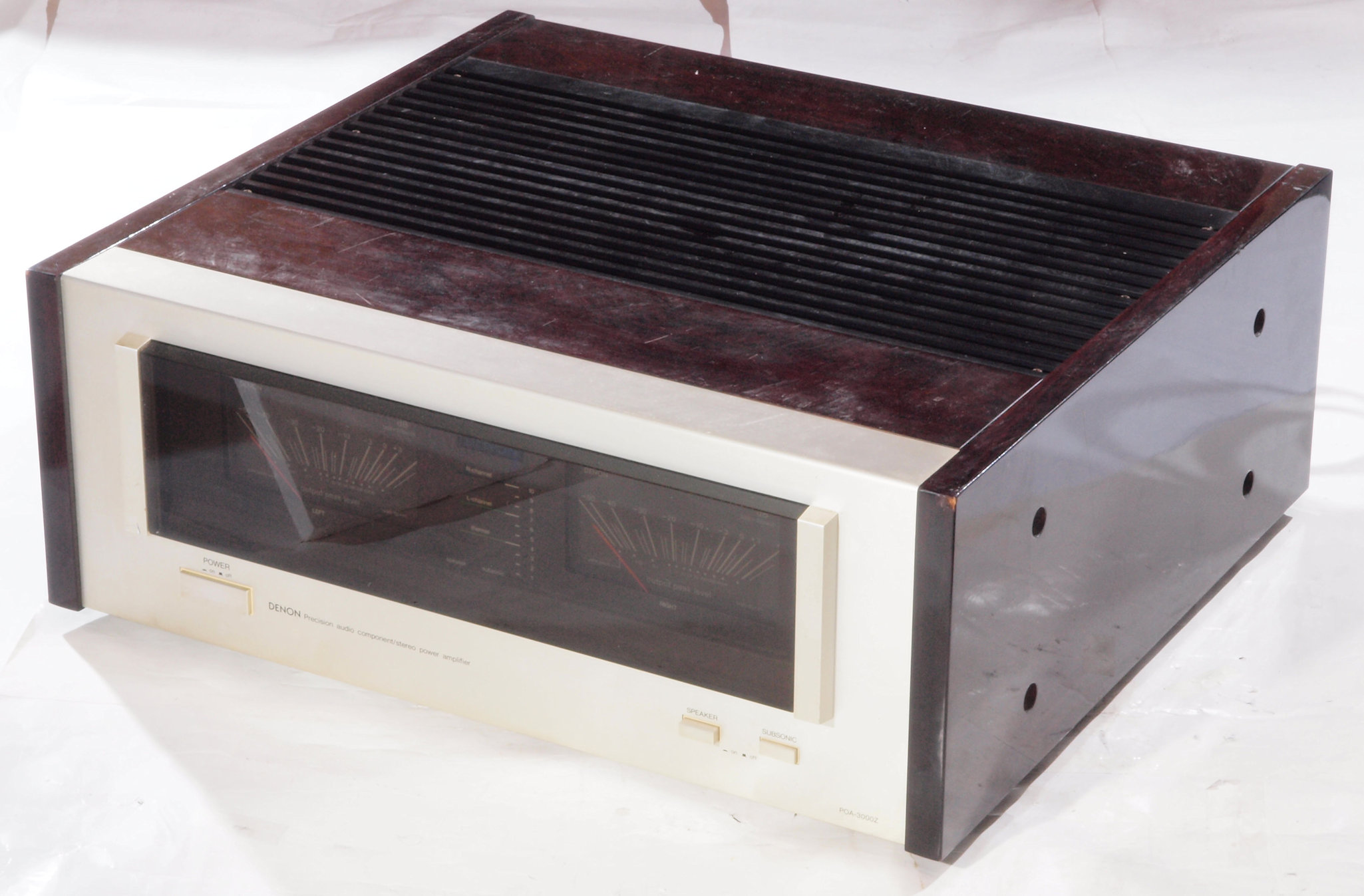

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

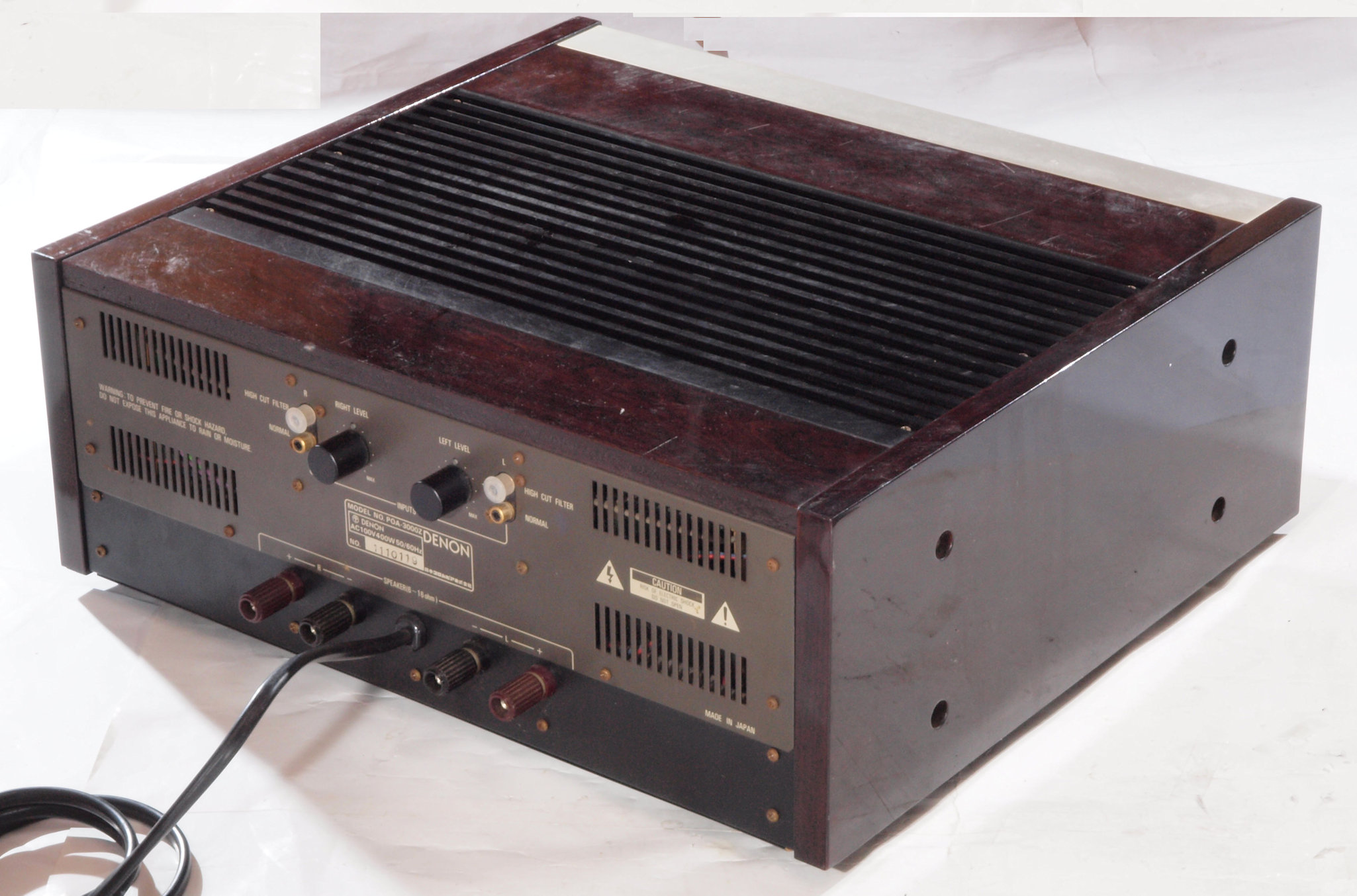

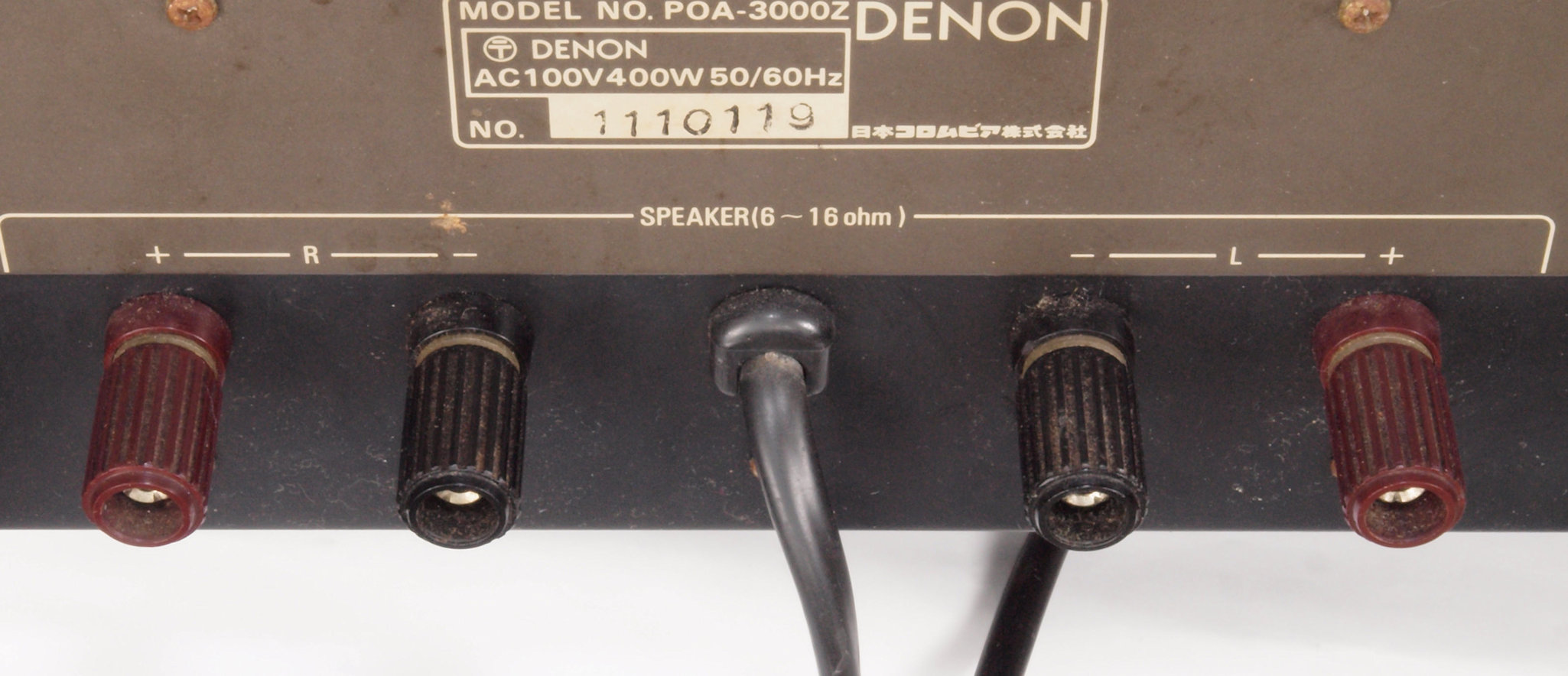

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

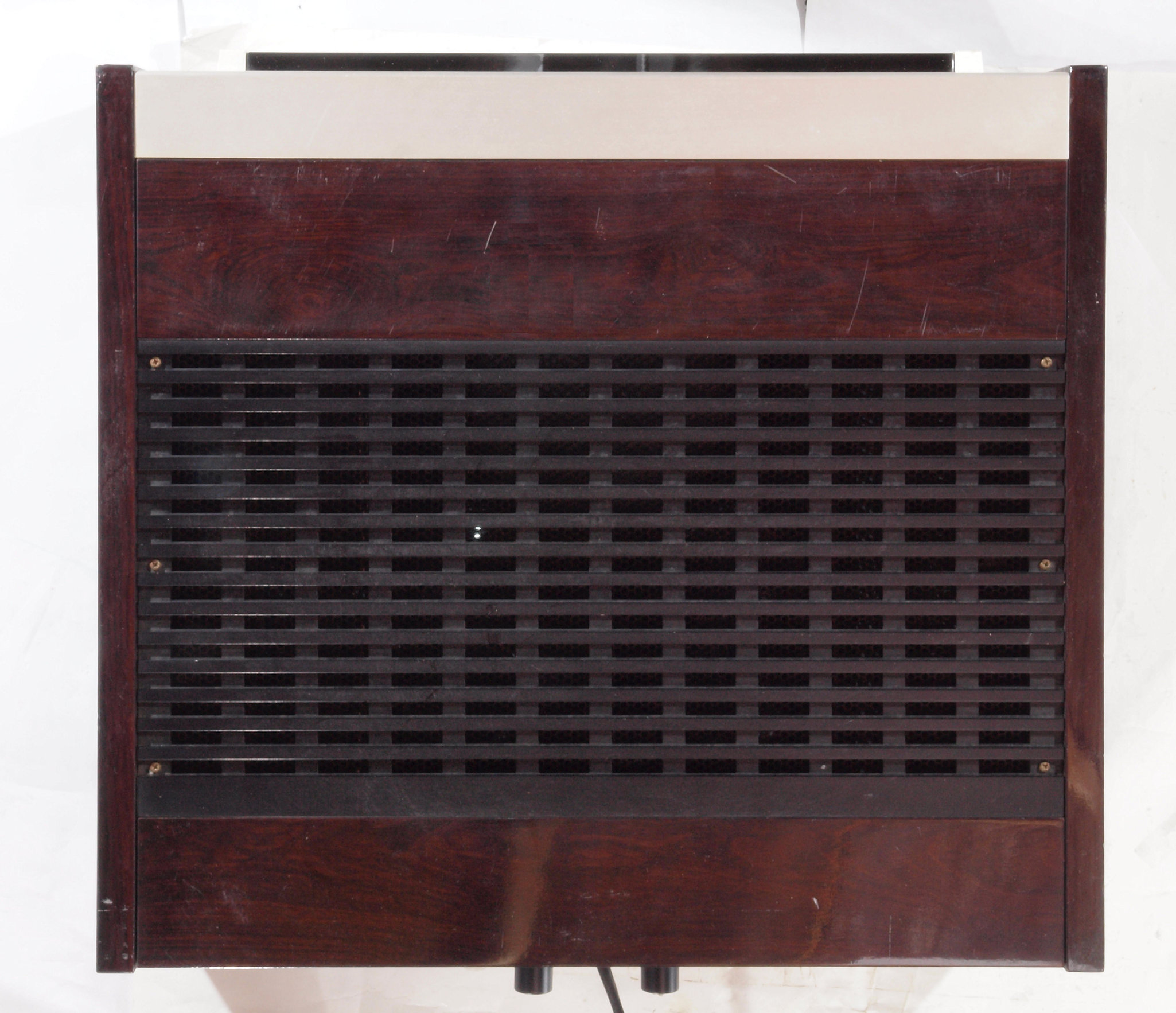

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　上・下蓋を取り、上から見る。

Ａ２３．　点検中　上・下蓋を取り、上から見る。整流器の周りに電源ブロック電解コンデンサーの液漏れ跡。

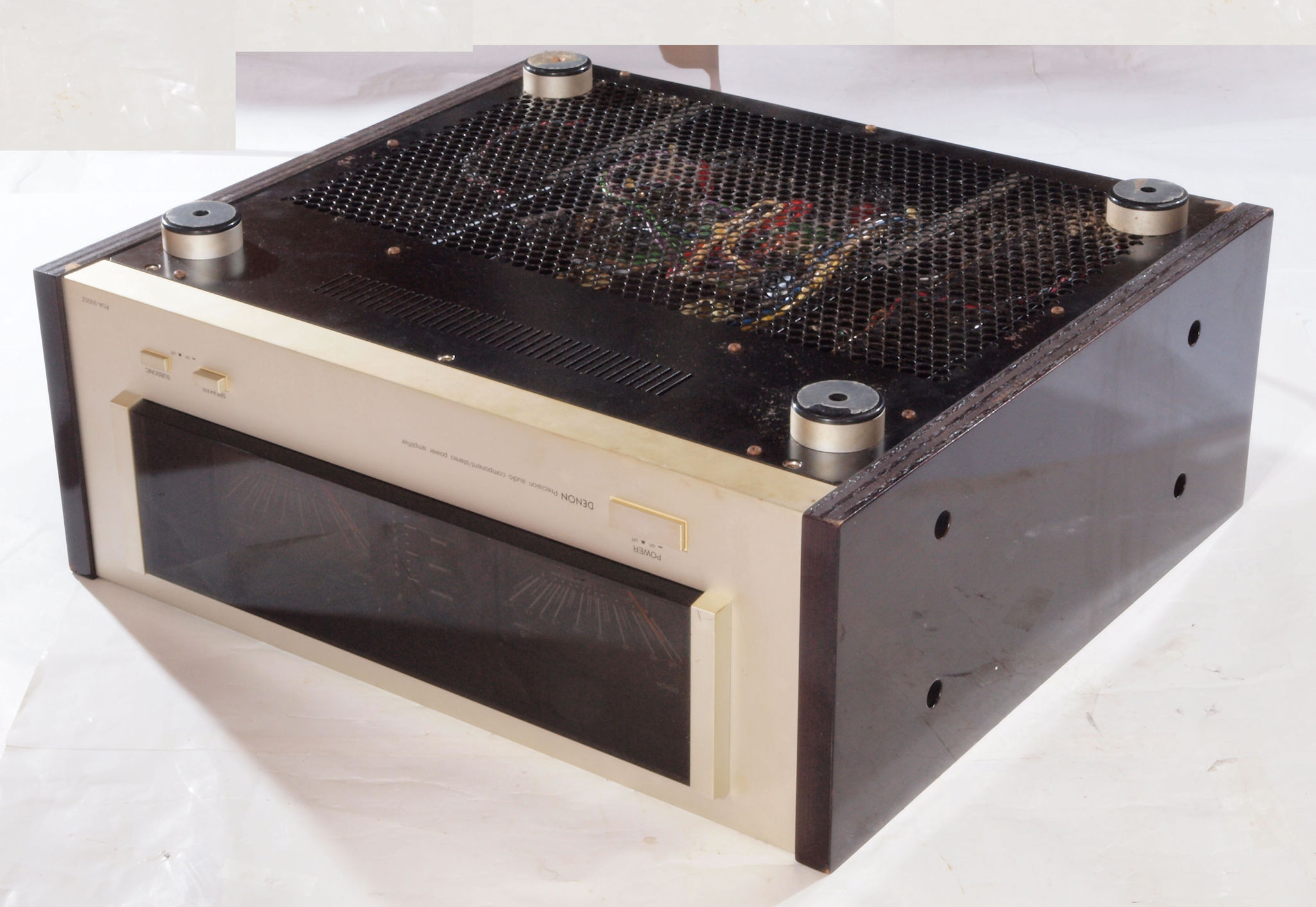

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

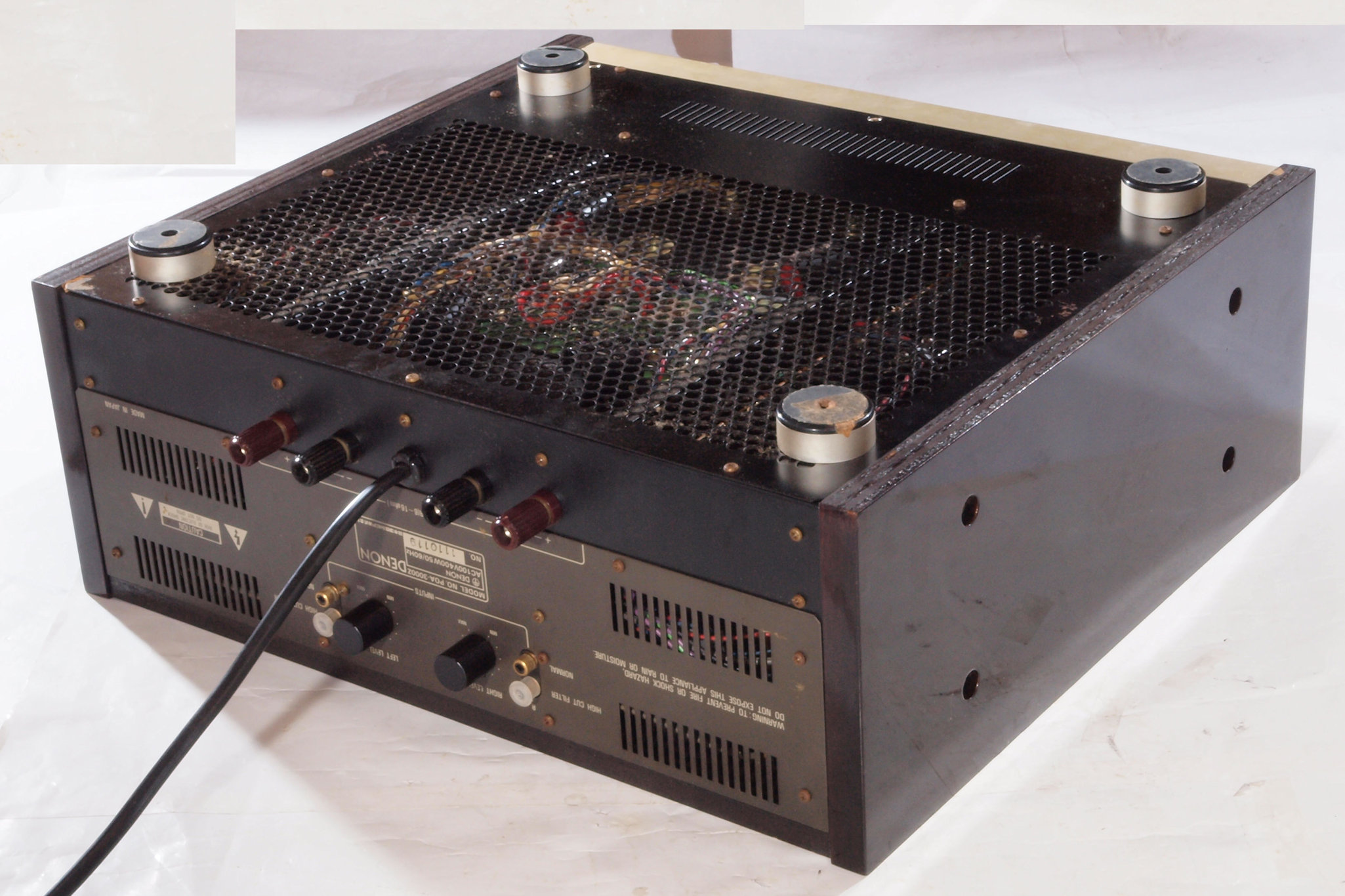

Ａ３４．　点検中　下後右から見る

Ａ４１．　点検中　下から見る

Ａ４２．　点検中　下蓋裏の埃。

Ａ５１．　点検中　上・下蓋を取り、下から見る。

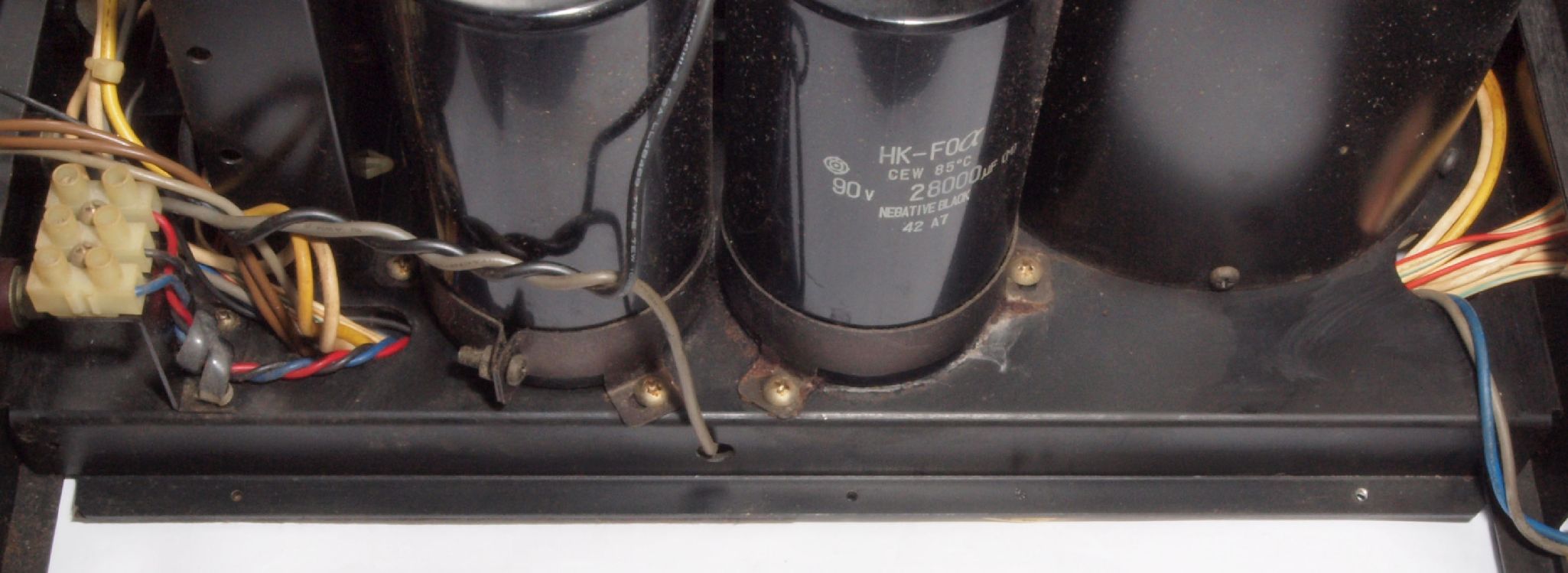

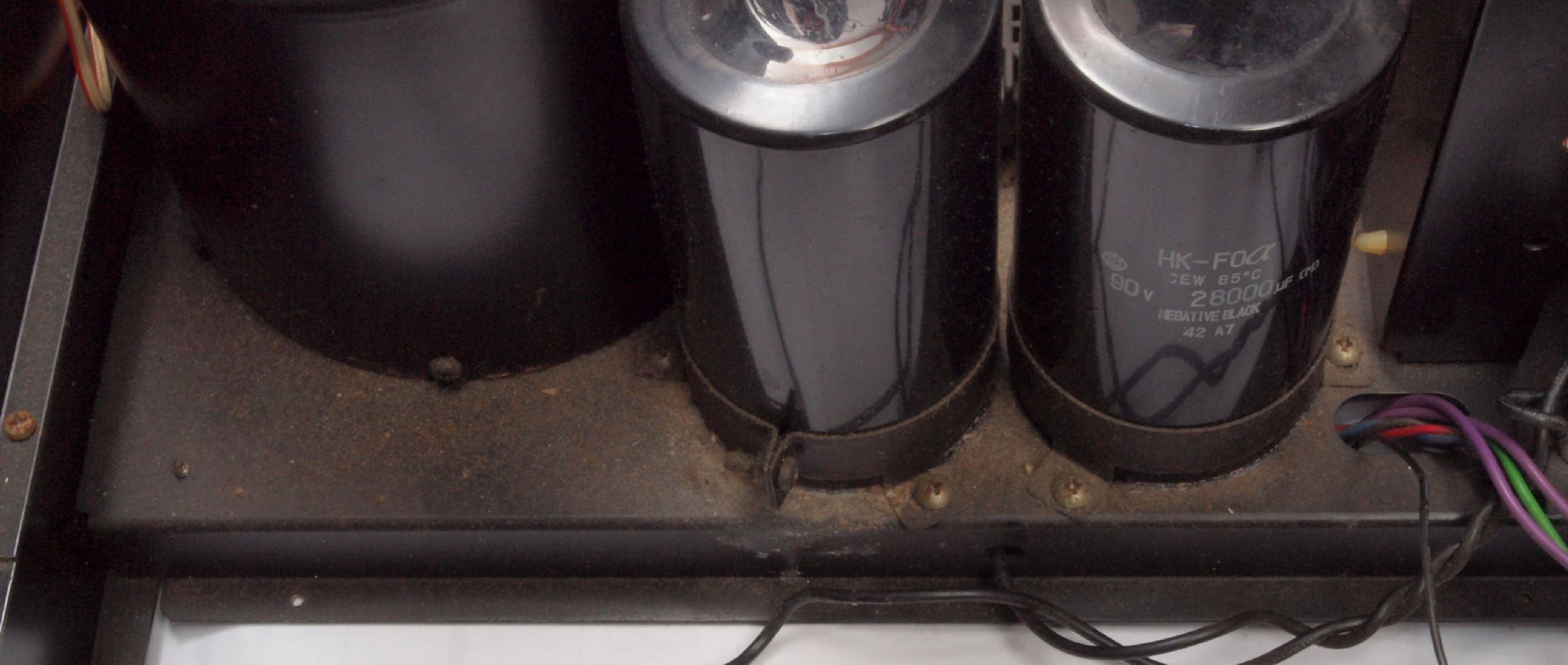

Ａ５２．　点検中　電源ブロック電解コンデンサーの液漏れ跡。

Ａ５３．　点検中　電源ブロック電解コンデンサーの液漏れ跡、拡大。

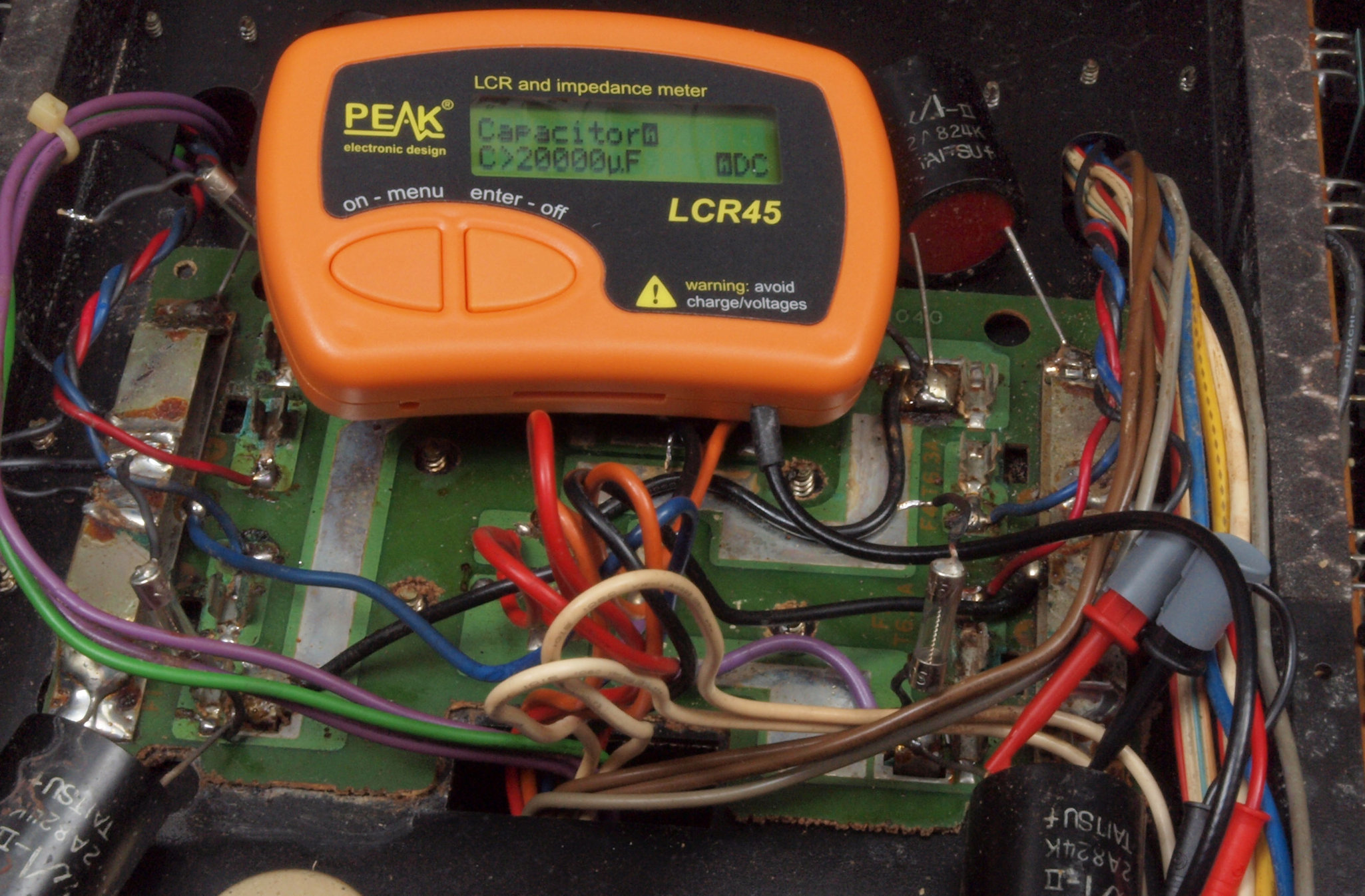

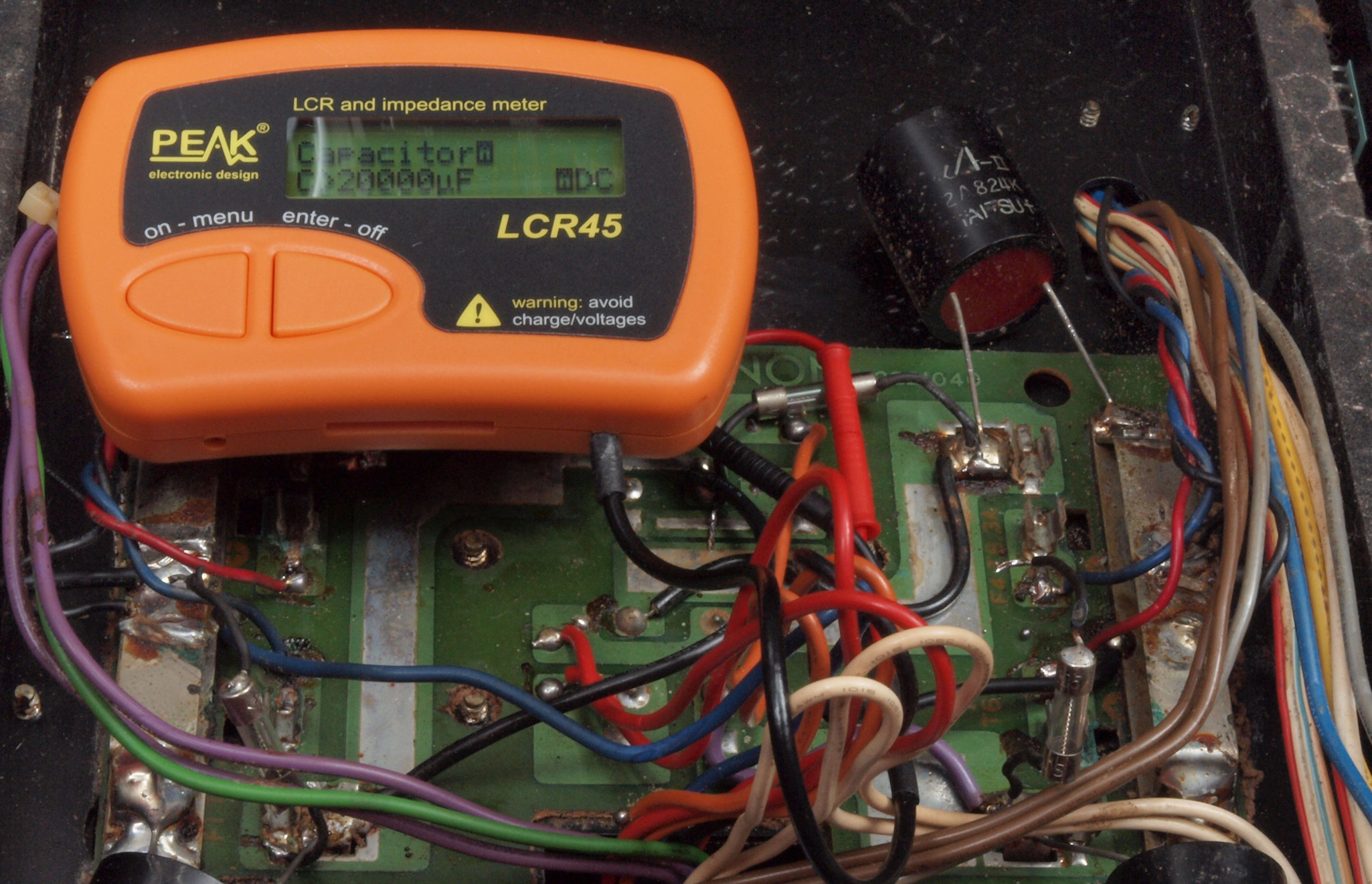

Ａ６１．　点検中　電源ブロック電解コンデンサー容量測定、右側＋電源用、２万μＦ以上。ＰＥＡＫ　ｌＣＲ４５使用。

Ａ６２．　点検中　電源ブロック電解コンデンサー容量測定、右側−電源用、２万μＦ以上。ＰＥＡＫ　ｌＣＲ４５使用。

Ａ６３．　点検中　電源ブロック電解コンデンサー容量測定、左側＋電源用、２万μＦ以上。ＰＥＡＫ　ｌＣＲ４５使用。

Ａ６４．　点検中　電源ブロック電解コンデンサー容量測定、左側−電源用、２万μＦ以上。ＰＥＡＫ　ｌＣＲ４５使用。

Ａ６５．　点検中　右側電源ブロック電解コンデンサー「＋−直列接続」で容量測定、１２４００μＦ／ＥＳＲ＝０．１。ＤＥ−５０００　ＬＣＲ使用。ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

Ａ６６．　点検中　左側電源ブロック電解コンデンサー「＋−直列接続」で容量測定、１２５５０μＦ／ＥＳＲ＝０．２。ＤＥ−５０００　ＬＣＲ使用。ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

Ａ７１．　点検中　手持ちＯＮＫＹＯ　オンキヨー（株） Ｍ−５０９用電源ブロック電解コンデンサー。ネジ端子なので半田付の温度上昇無。容量＝３万μＦ／使用電圧９０ＷＶ。ＰＯＡ−３０００ＺＲ．　２台目。　修理用に準備したがユーザーの都合で、今回交換見送り。

Ａ８１．　点検中　入力ＲＣＡ端子。

Ａ８２．　点検中　入力ＲＣＡ端子。　テフロン絶縁ＲＣＡ端子に交換。

Ａ８３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ８４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ８５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ９１．　点検中　電源コード取付。

Ａ９２．　点検中　電源コード取り、３Ｐインレットに交換可能、今回見送り。　FURUTECH　FI-10(R) ロジウムメッキ使用。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　右側終段ブロック。

Ｃ１２．　修理後　右側終段ブロック。

Ｃ２１．　修理前　右側終段ＡＭＰ基板。

Ｃ２２．　修理後　右側終段ＡＭＰ基板。　バイアス調整用半固定ＶＲ１個、ＳＰ接続リレー１個 　　　　　　　　　　　電解コンデンサー１３個交換、フイルムコンデンサー２個追加

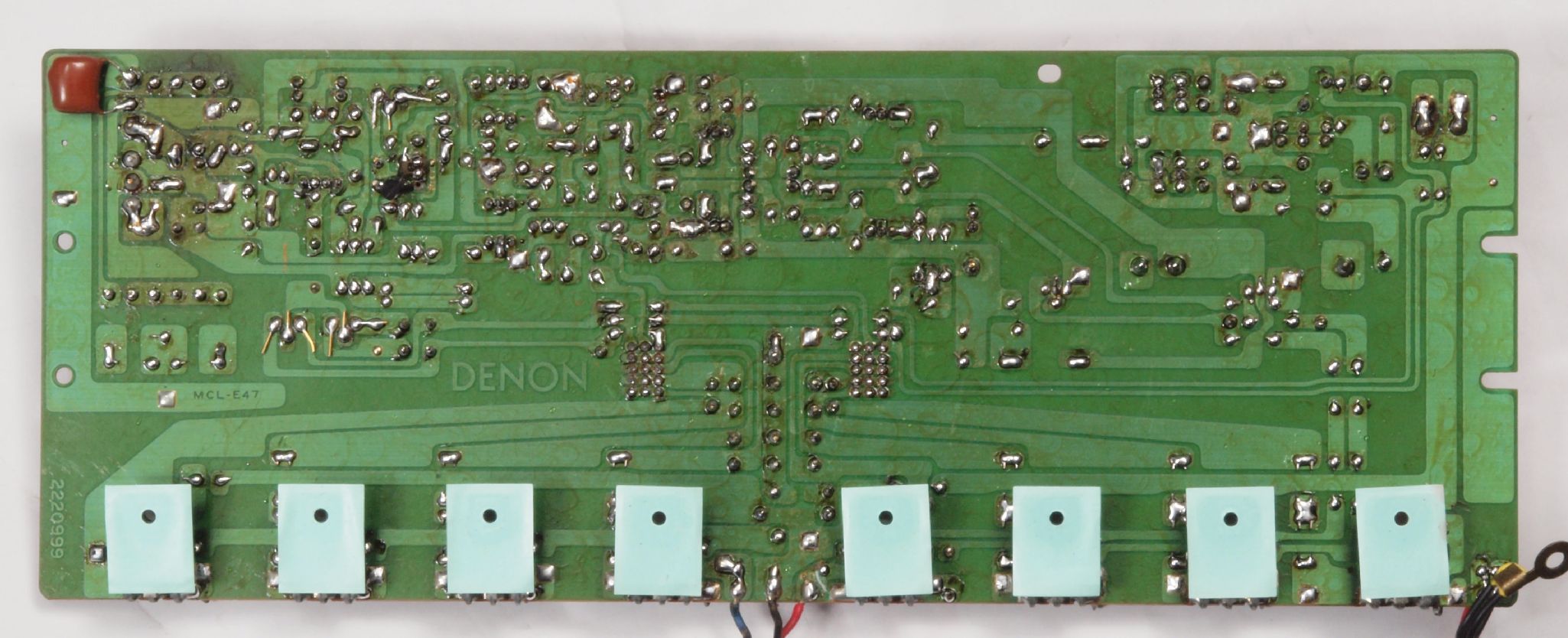

Ｃ２３．　修理前　右側終段ＡＭＰ基板裏。

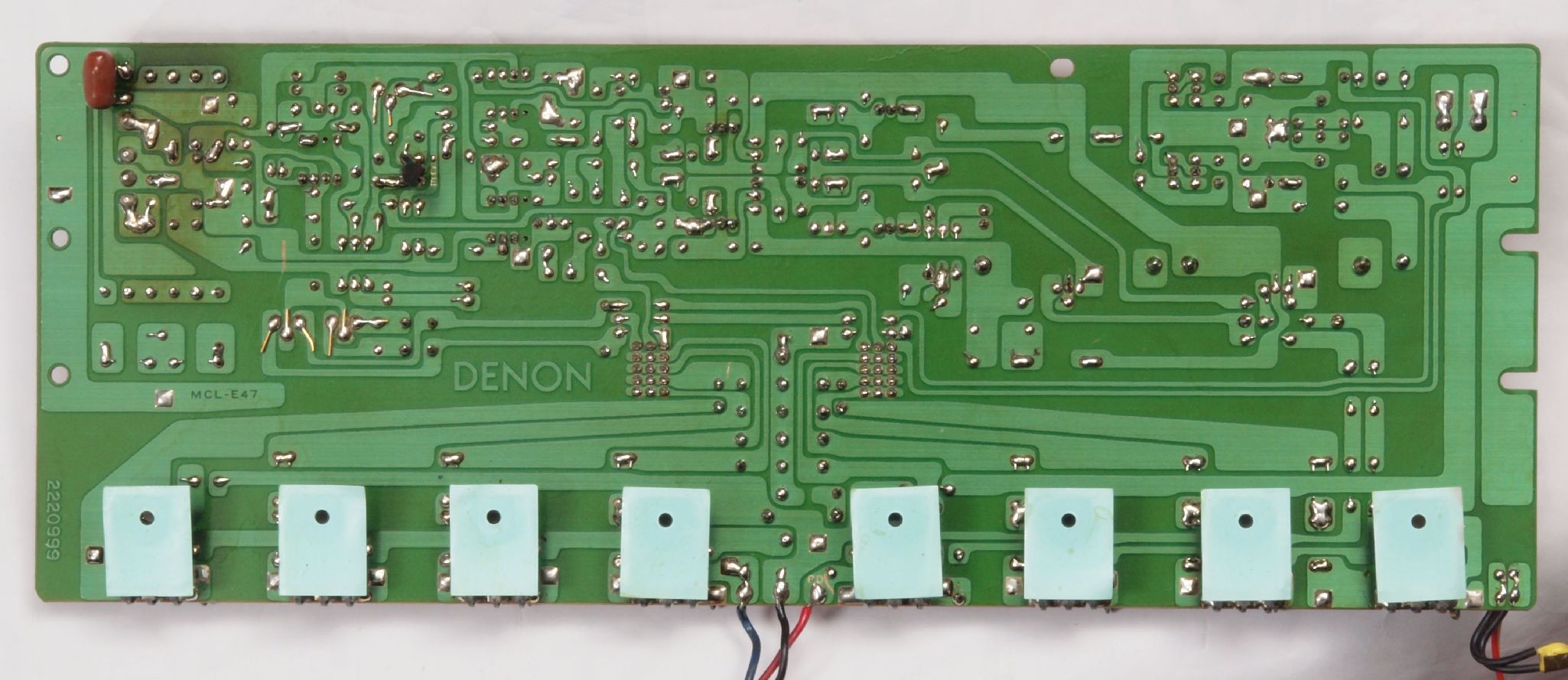

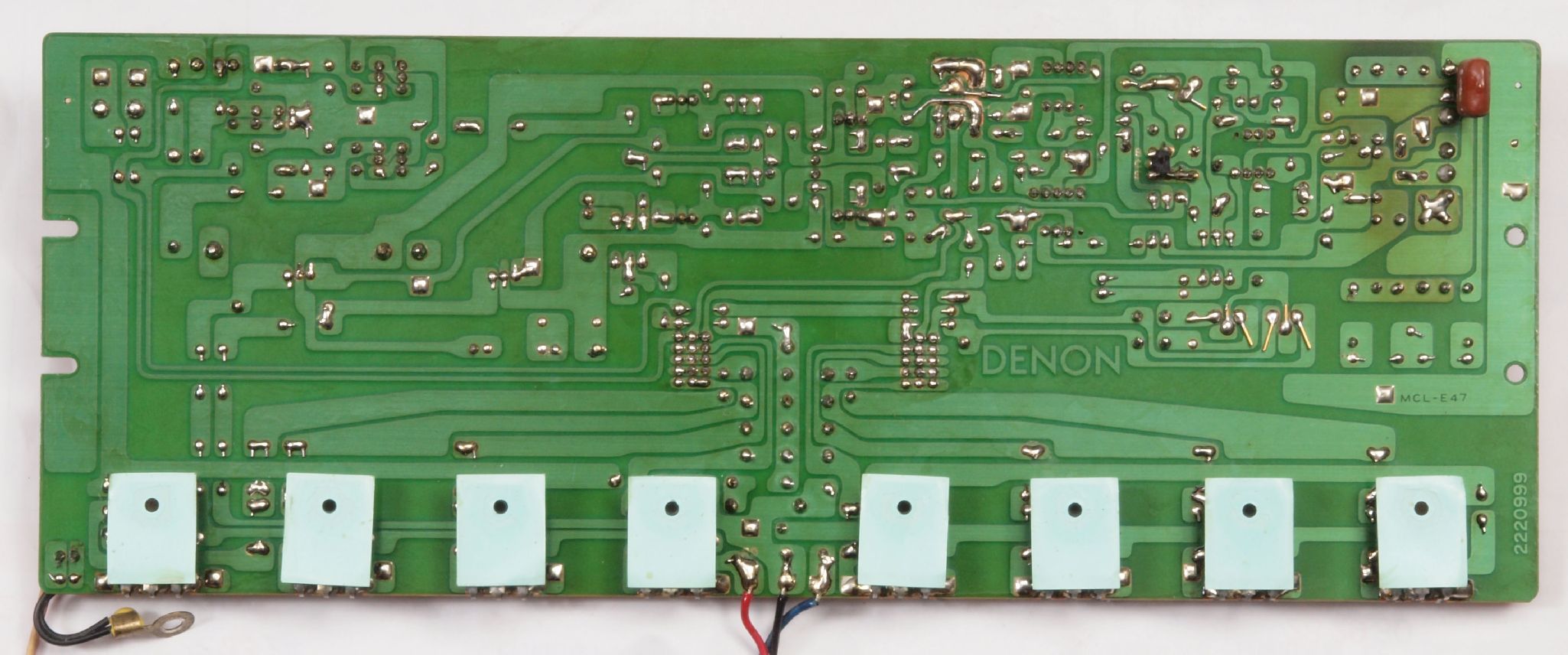

Ｃ２４．　修理（半田補正）後　右側終段ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ２５．　完成右側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。

Ｃ３１．　修理後　左側終段ブロック。

Ｃ３２．　修理後　左側終段ブロック。

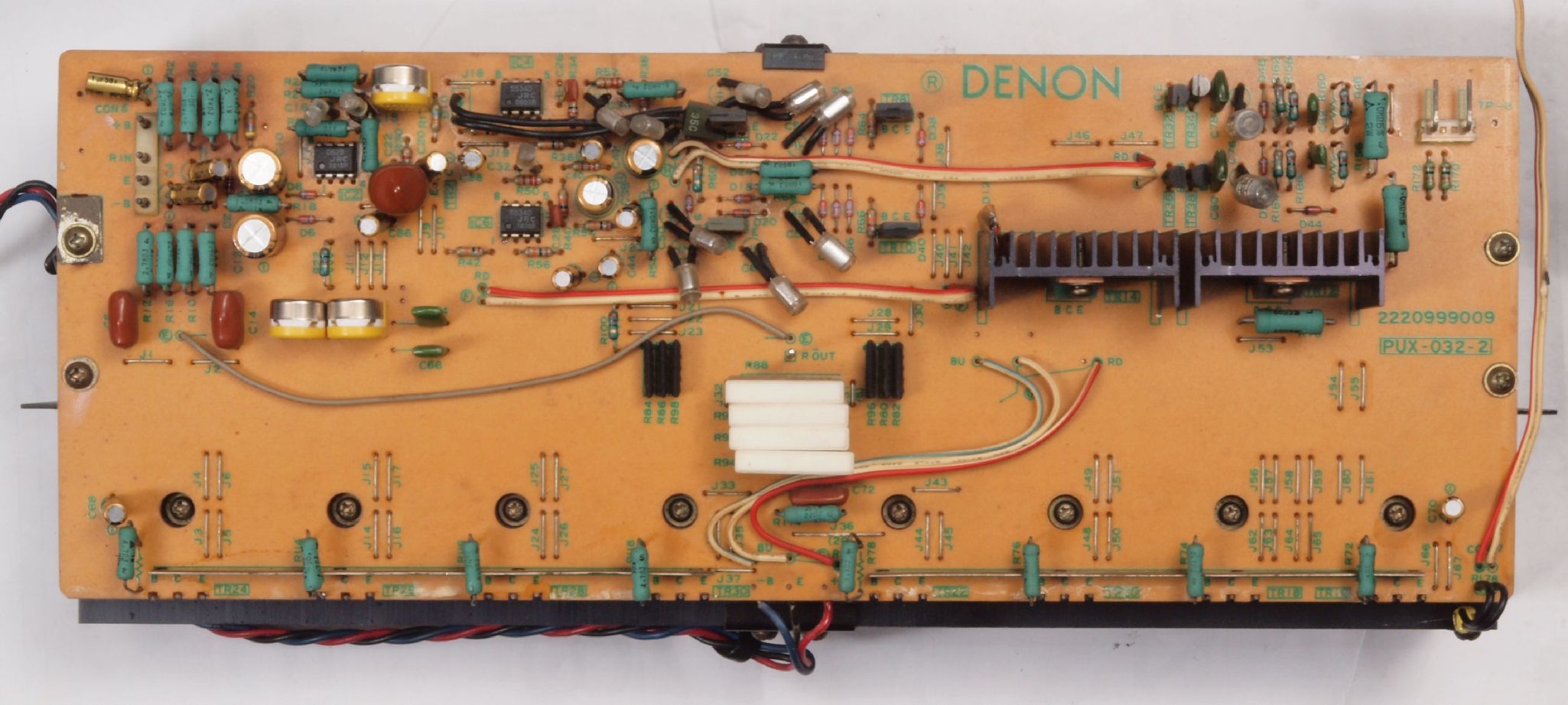

Ｃ４１．　修理前　左側終段ＡＭＰ基板。

Ｃ４２．　修理後　左側終段ＡＭＰ基板。　バイアス調整用半固定ＶＲ１個、ＳＰ接続リレー１個 　　　　　　　　　　　電解コンデンサー１３個交換、フイルムコンデンサー２個追加

Ｃ４３．　修理前　左側終段ＡＭＰ基板裏。

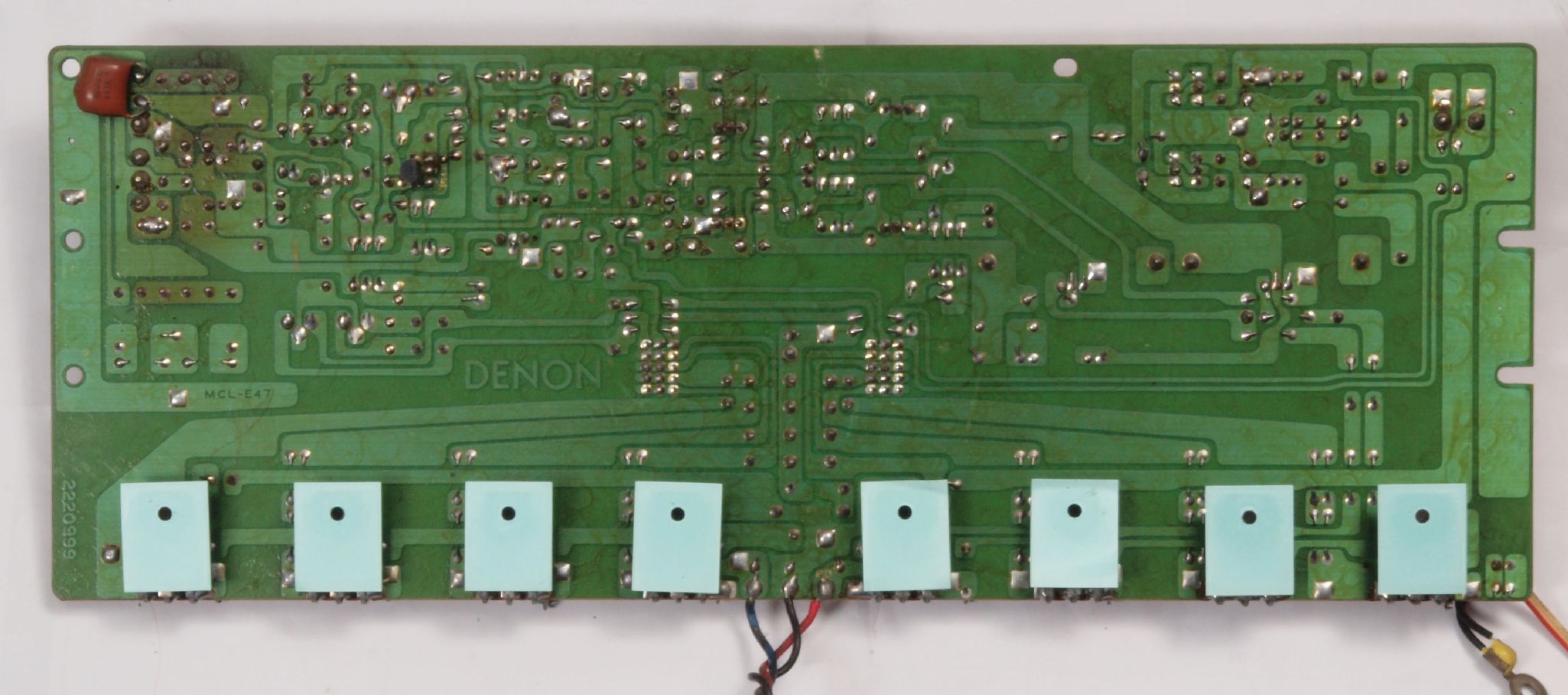

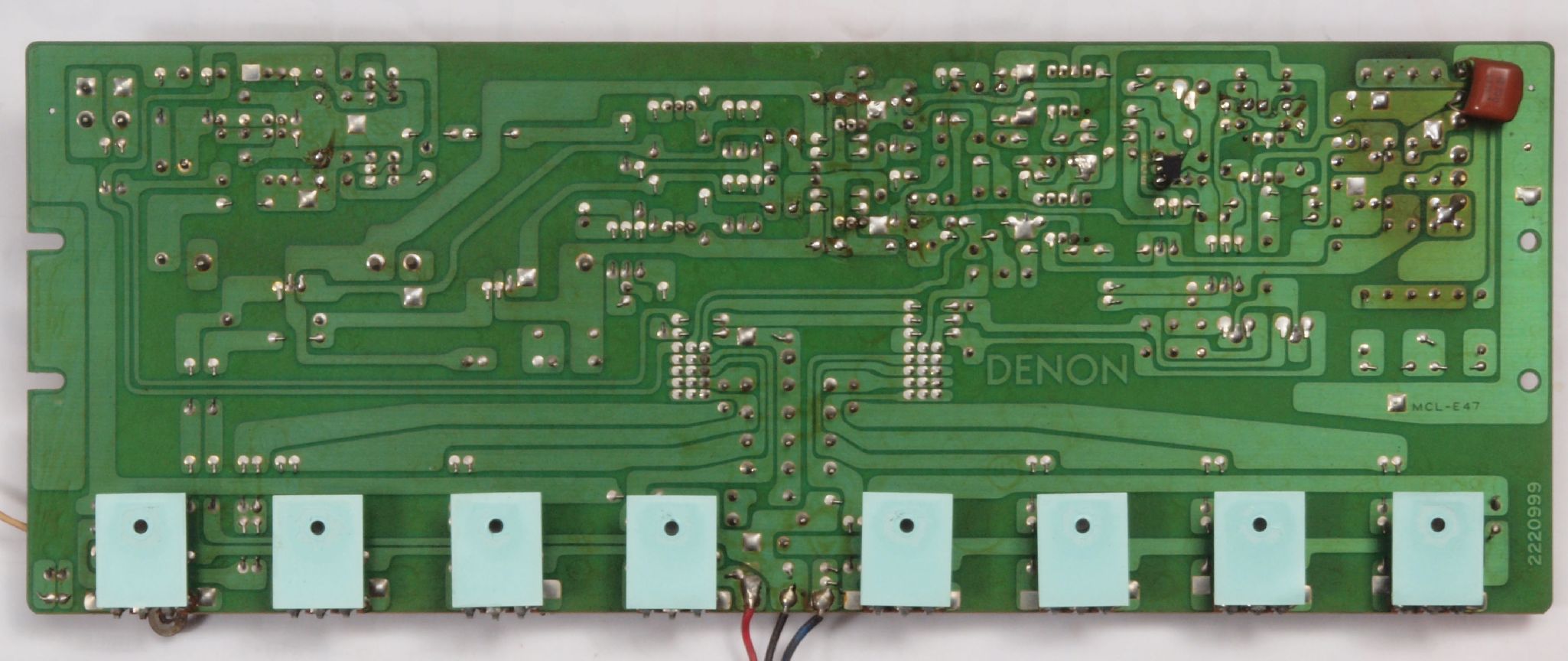

Ｃ４４．　修理（半田補正）後　左側終段ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ４５．　完成左側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。

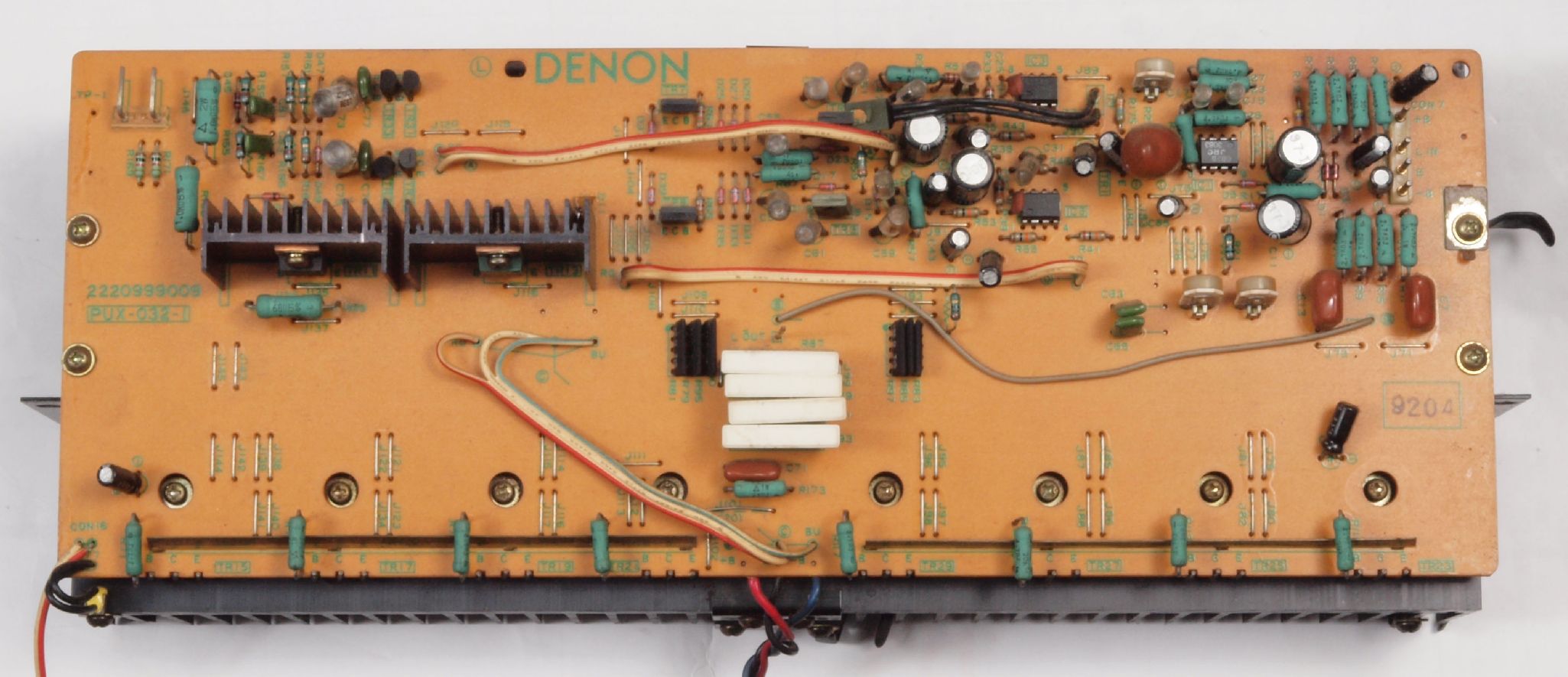

Ｃ５１．　修理前　右側プリドライブ基板。

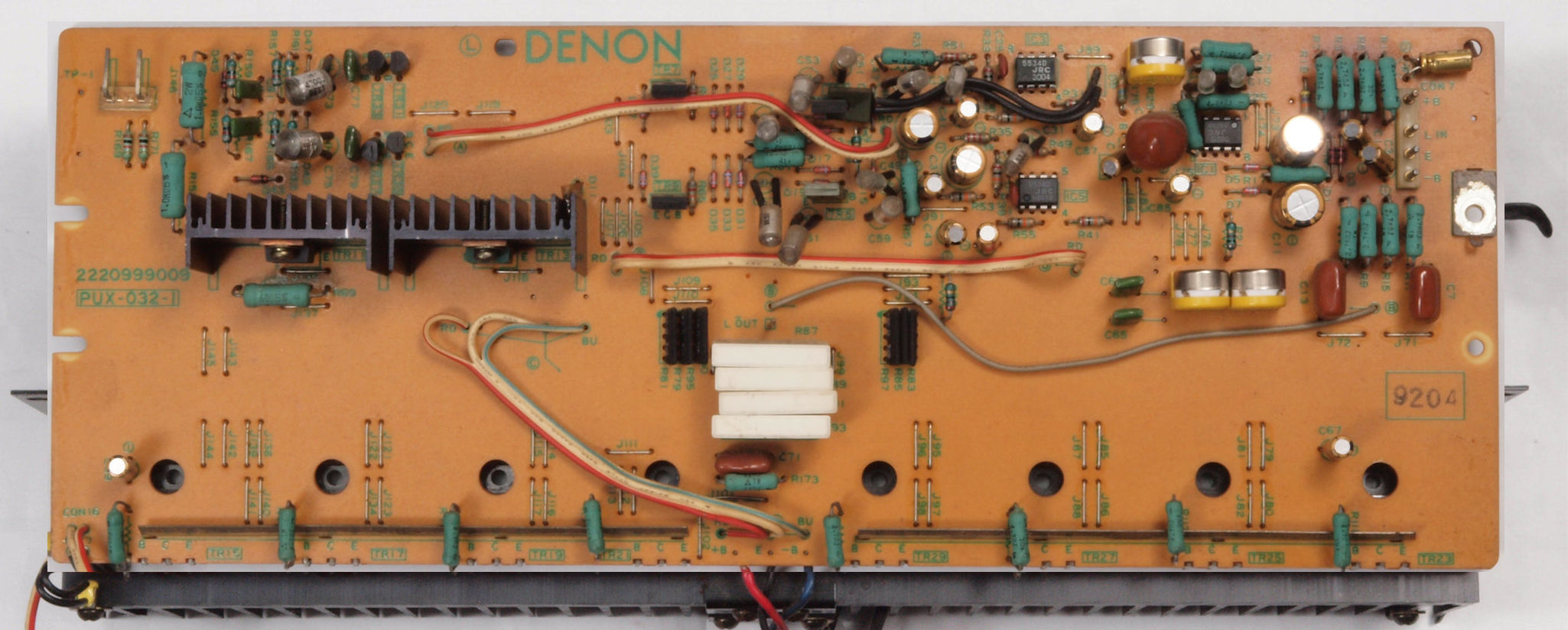

Ｃ５２．　修理後　右側プリドライブ基板。　初段複合ＦＥＴ（電界効果トランジスター）１個、ＴＲ（トランジスター）１６個、電解コンデンサー１４個交換、フイルムコンデンサー２個追加。

Ｃ５３．　修理前　右側プリドライブ基板裏。

Ｃ５４．　修理（半田補正）後　右側プリドライブ基板裏。　半田を全部やり直す。

Ｃ５５．　完成右側プリドライブ基板裏。　　洗浄後防湿材を塗る。

Ｃ６１．　修理前　左側プリドライブ基板。

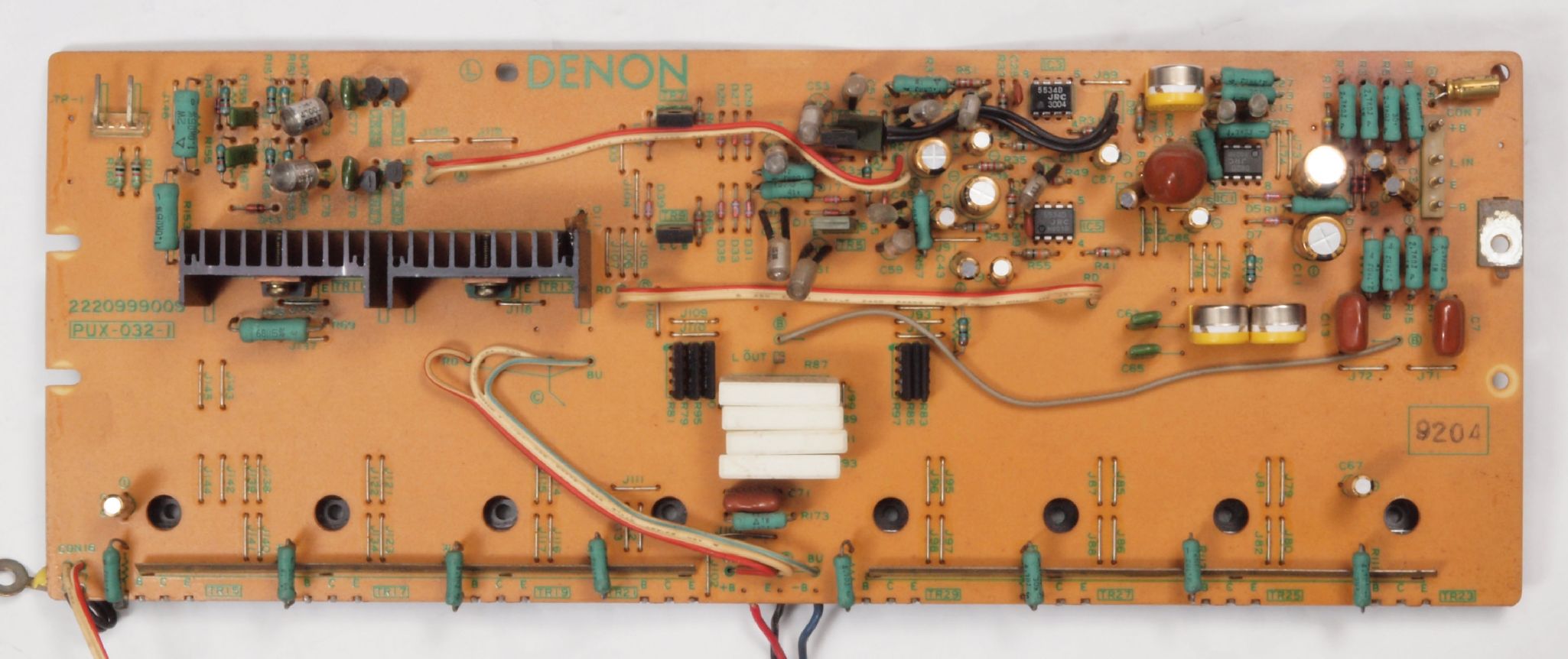

Ｃ６２．　修理後　左側プリドライブ基板。初段複合ＦＥＴ（電界効果トランジスター）１個、ＴＲ（トランジスター）１６個、電解コンデンサー１４個交換、フイルムコンデンサー２個追加。

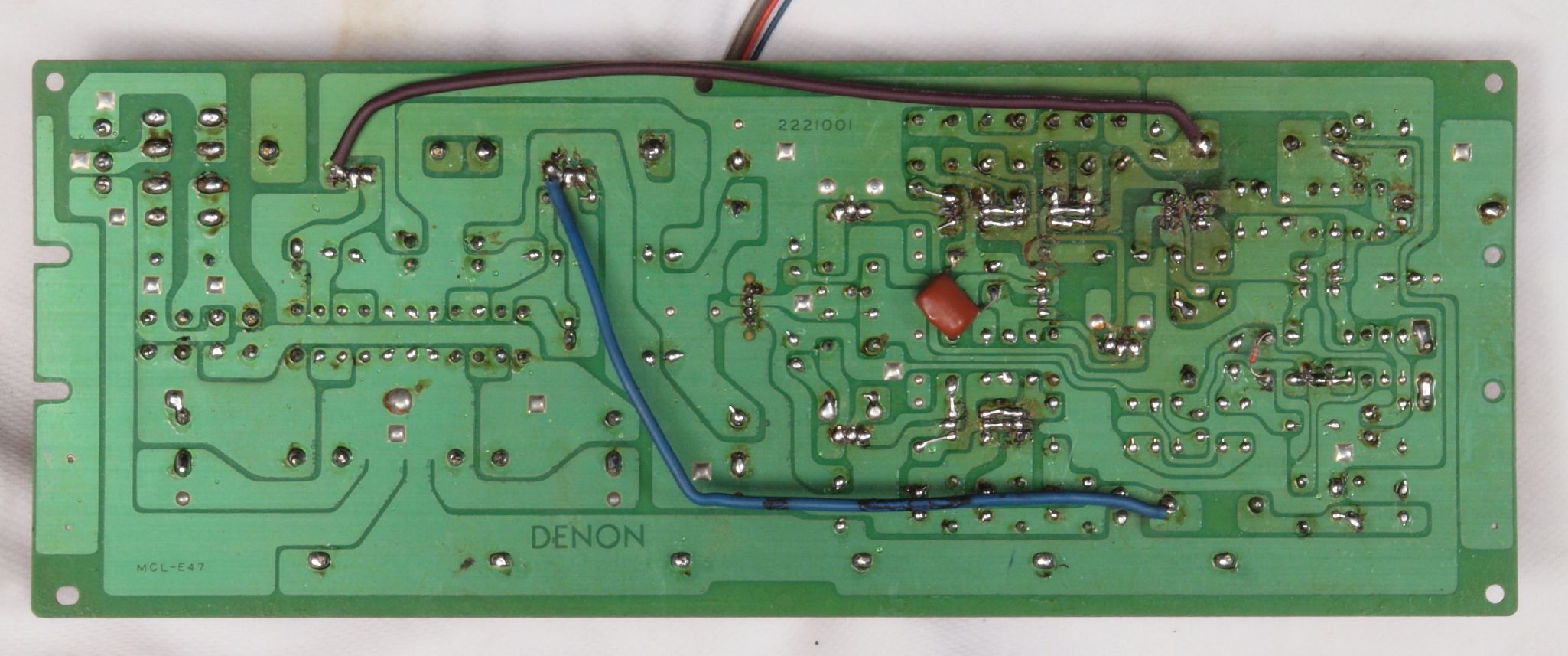

Ｃ６３．　修理前　左側プリドライブ基板裏。　後付部品は可能な限り表へ移動する。

Ｃ６４．　修理（半田補正）後　　左側プリドライブ基板裏。　半田を全部やり直す。

Ｃ６５．　完成左側プリドライブ基板裏。　　洗浄後防湿材を塗る。

Ｃ７１．　修理前　整流基板。

Ｃ７３．　完成整流基板。　　洗浄後防湿材を塗る。

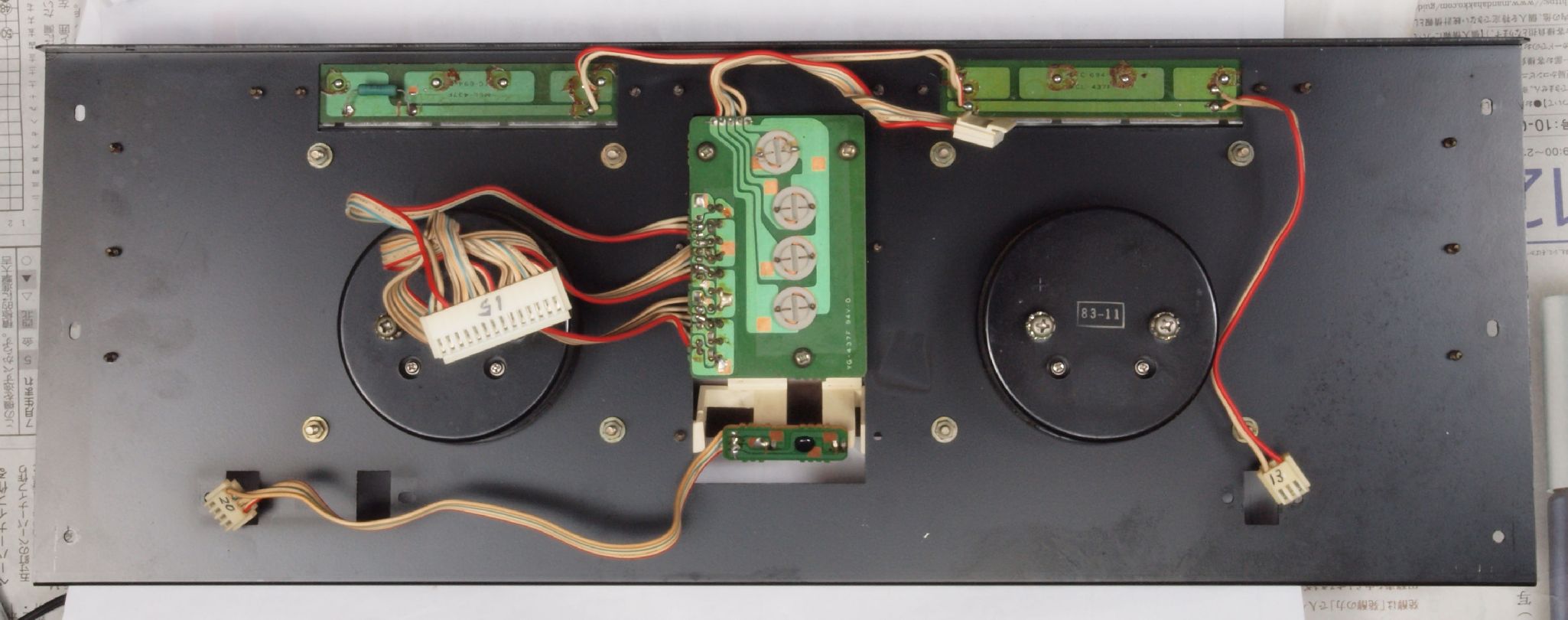

Ｃ８１．　修理中　前パネルを外し修理。

Ｃ８２．　修理中　前シャーシ裏。

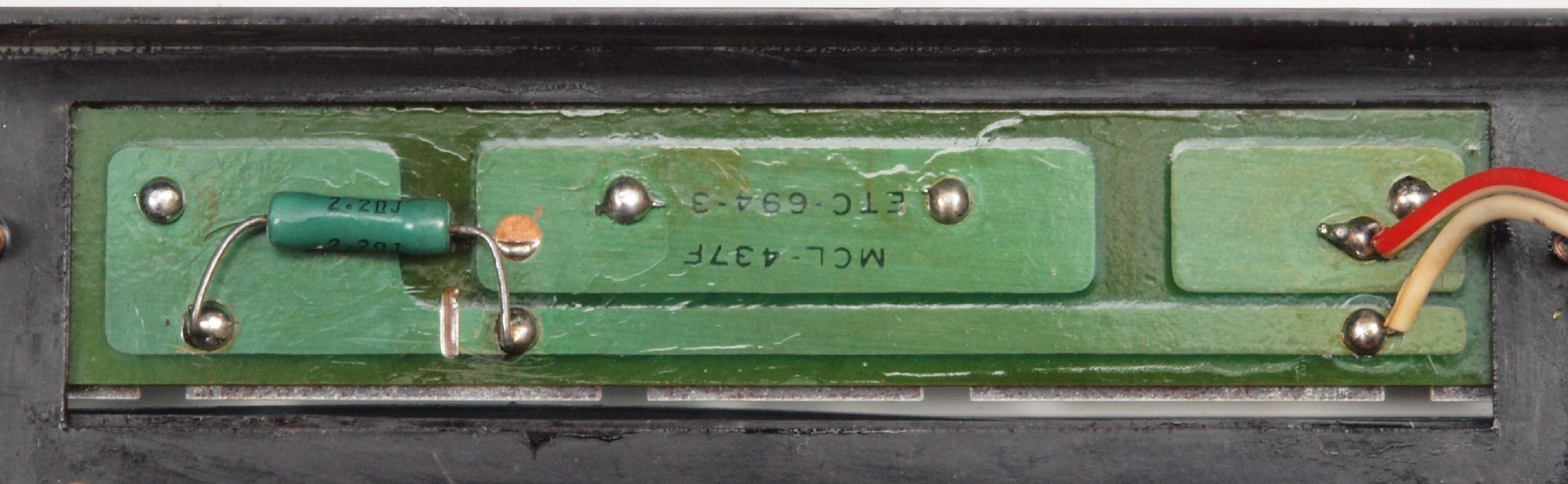

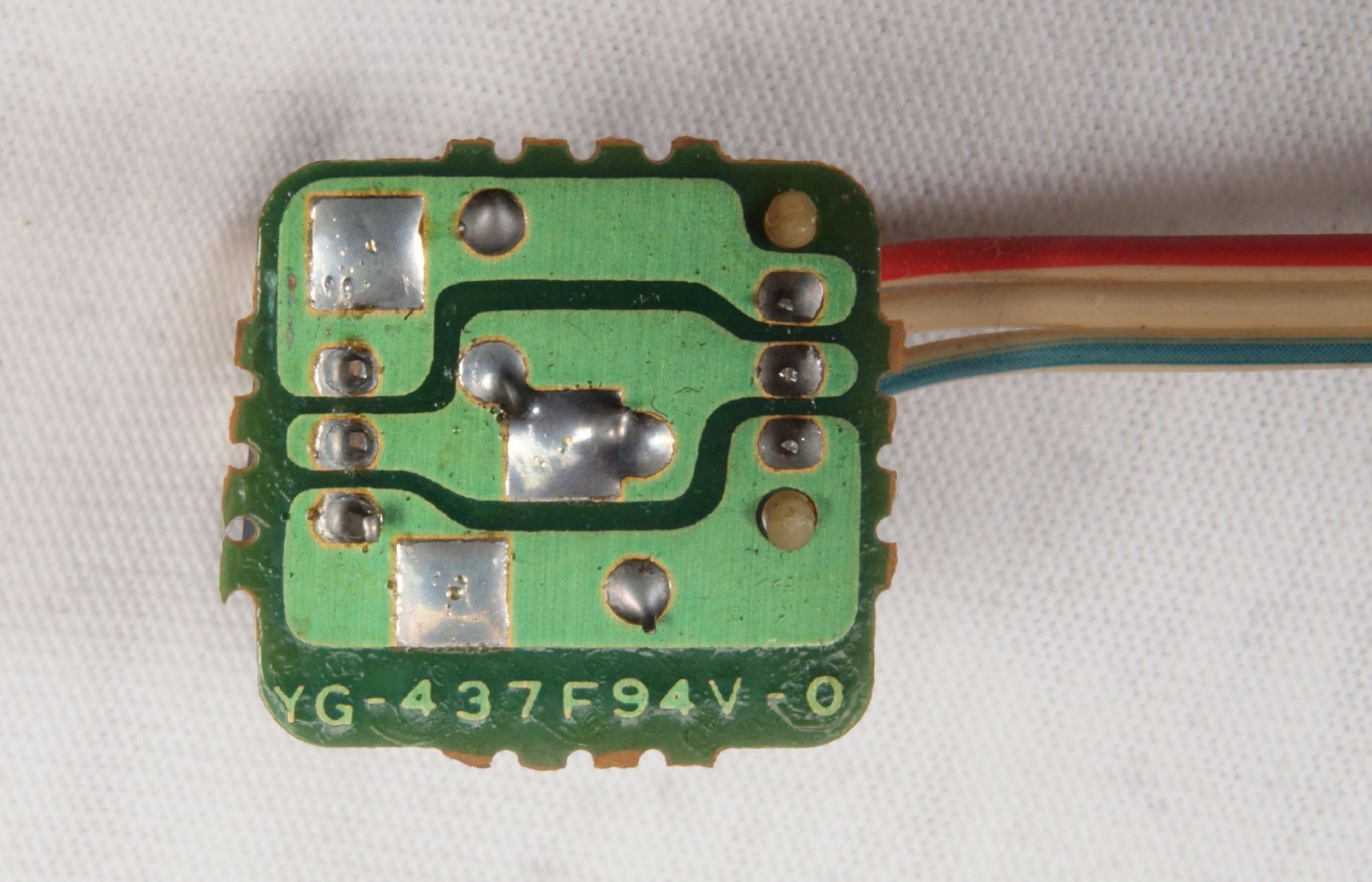

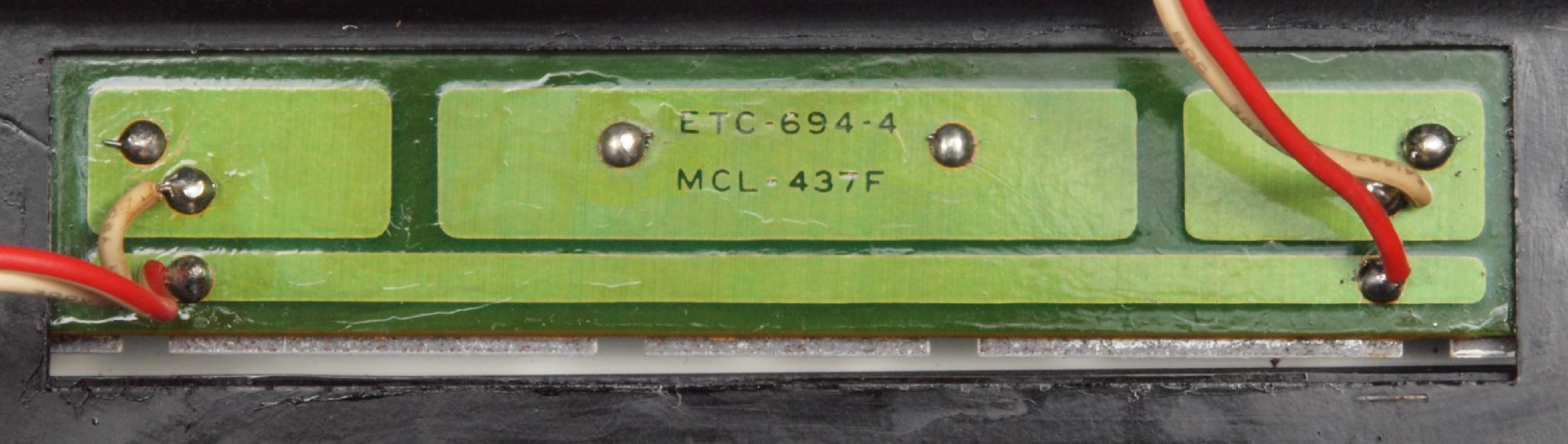

Ｃ９１．　修理前　右左ＶＵメーターランプ基板。経年劣化で真っ黒、１個切れている。

Ｃ９２．　修理（交換）後　右左ＶＵメーターランプ基板。片側３チップ入りＬＥＤ３個×２個に交換。

Ｃ９３．　修理前　右側ＶＵメーターランプ基板裏。

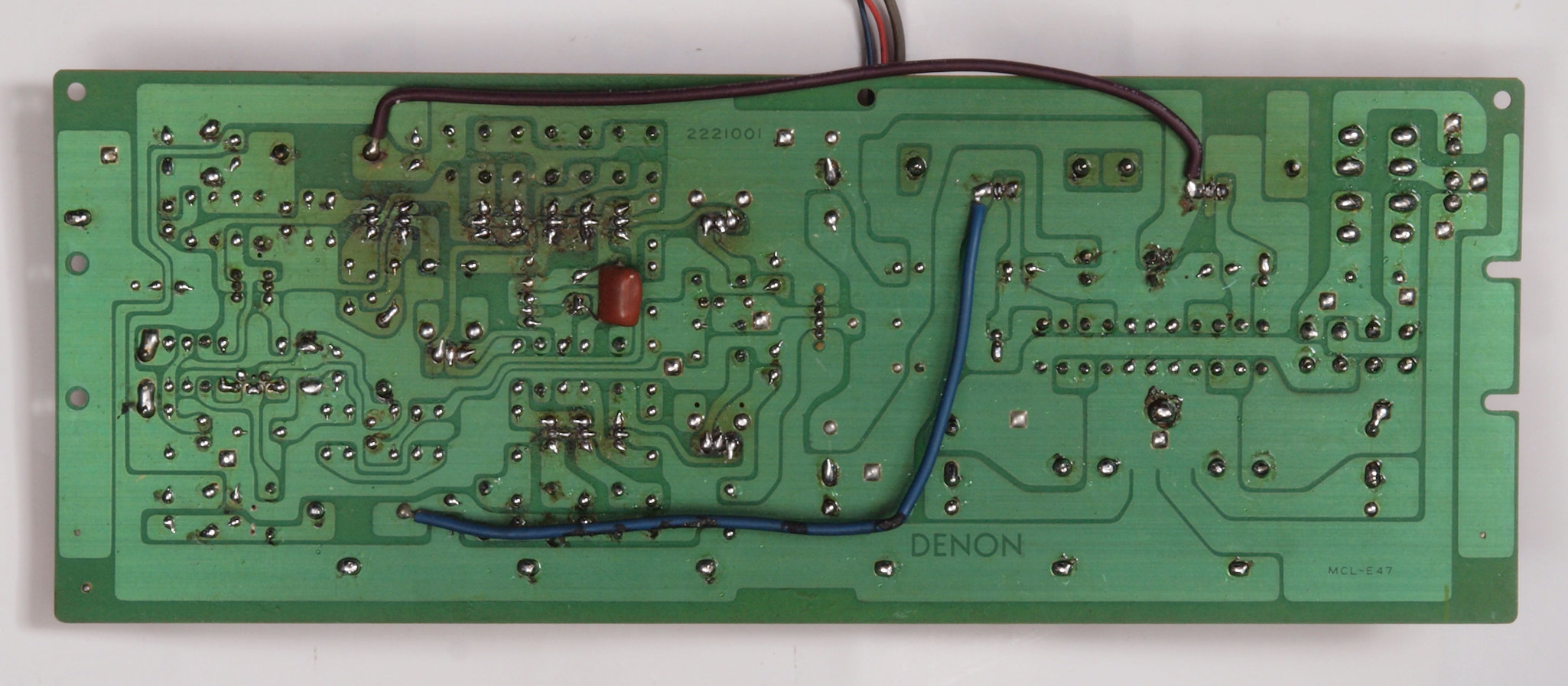

Ｃ９４．　修理（半田補正）後　右側ＶＵメーターランプ基板裏。　半田を全部やり直す。

Ｃ９５．　完成右側ＶＵメーターランプ基板裏。　　洗浄後防湿材を塗る。

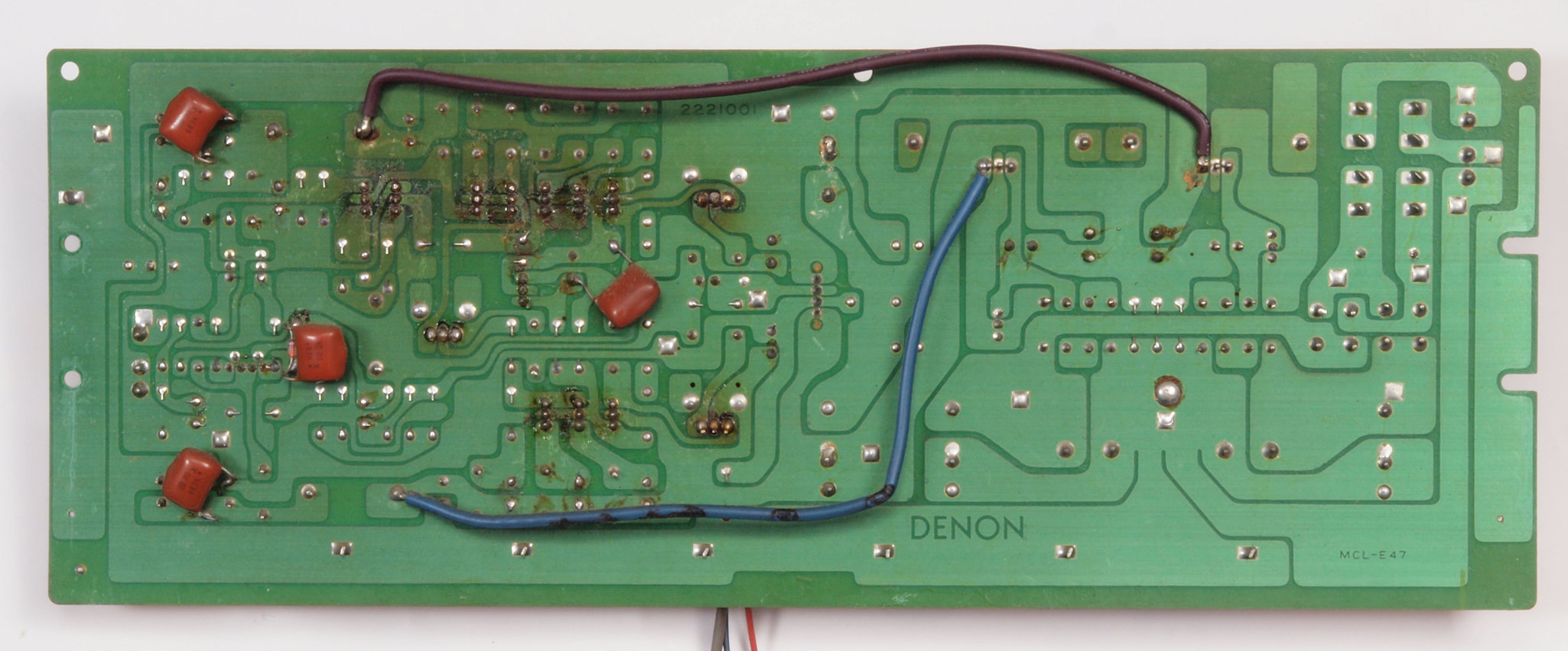

Ｃ９６．　修理前　左側ＶＵメーターランプ基板裏。

Ｃ９７．　修理（半田補正）後　左側ＶＵメーターランプ基板裏。　半田を全部やり直す。

Ｃ９８．　完成左側ＶＵメーターランプ基板裏。　　洗浄後防湿材を塗る。

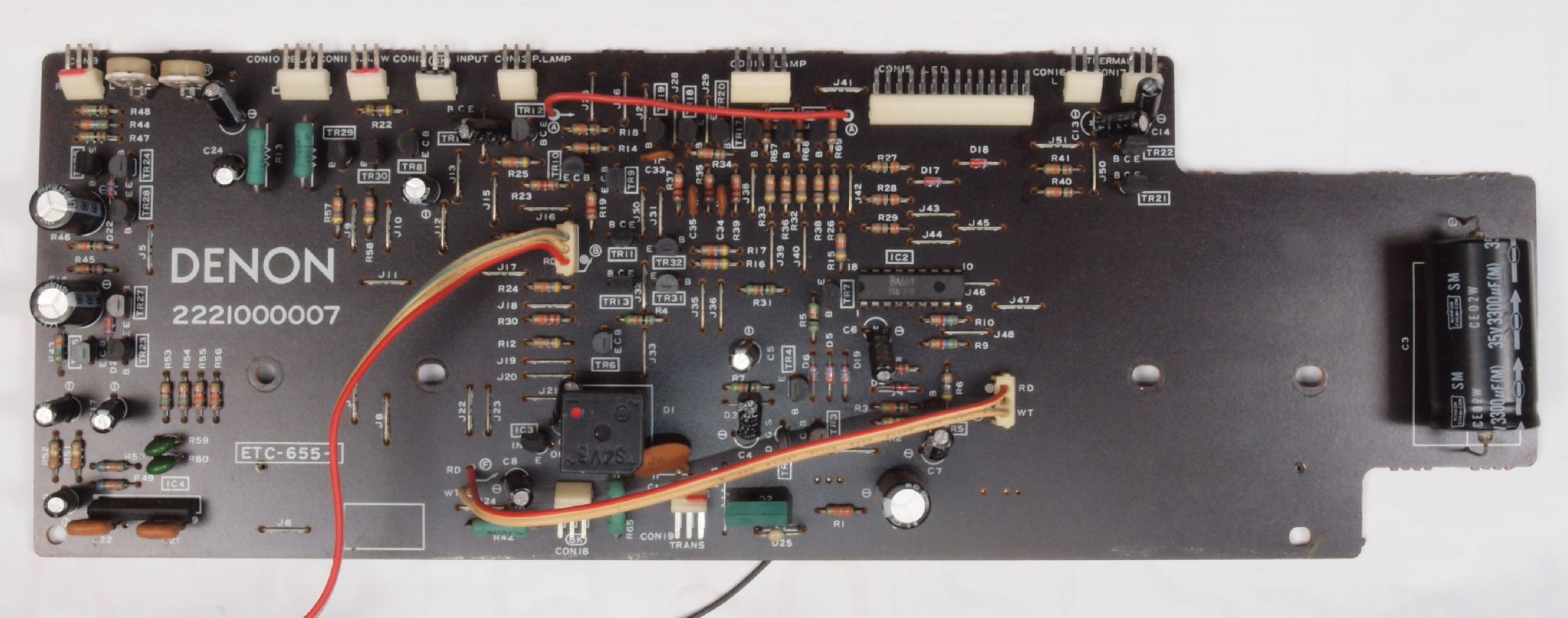

ＣＡ１．　修理前　ＶＵアンプ基板。

ＣＡ２．　修理後　ＶＵアンプ基板。電解コンデンサー１９個交換。フイルムコンデンサー１個追加。

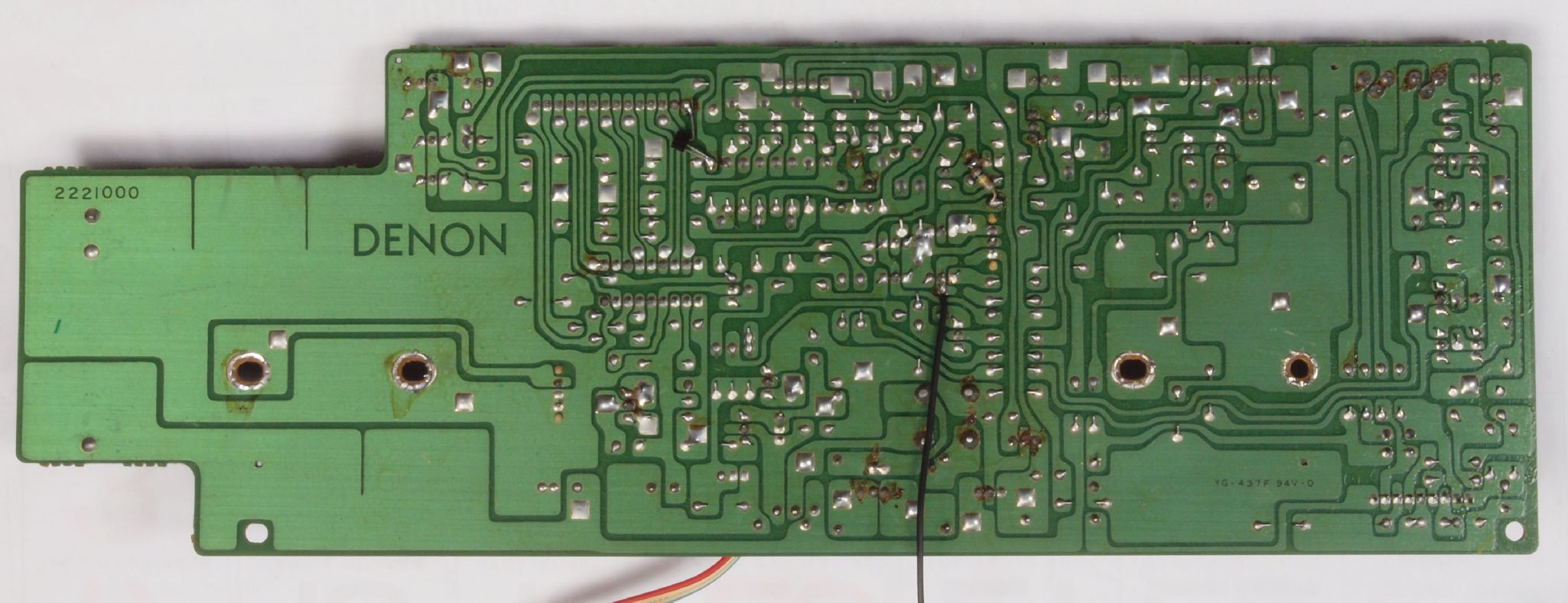

ＣＡ３．　修理前　ＶＵアンプ基板裏。

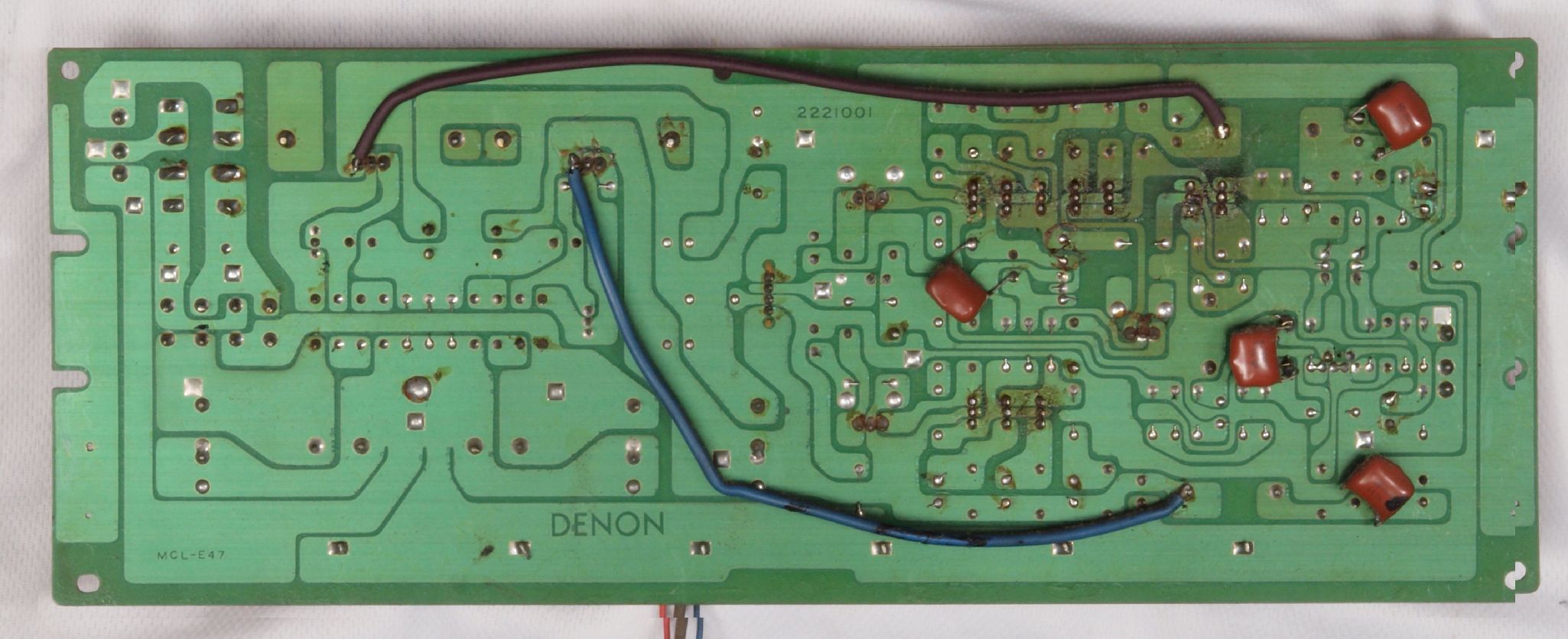

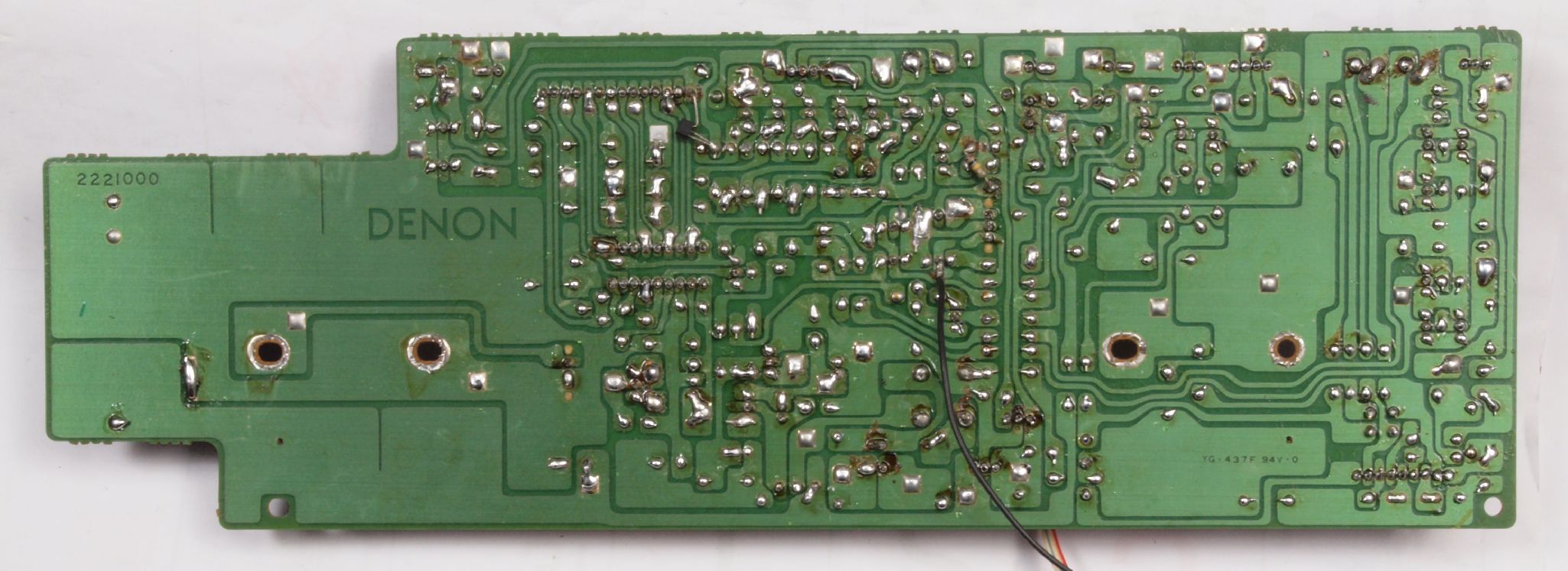

ＣＡ４．　修理（半田補正）後　ＶＵアンプ基板裏。　半田を全部やり直す。

ＣＡ５．　完成ＶＵアンプ基板裏。　　洗浄後防湿材を塗る。

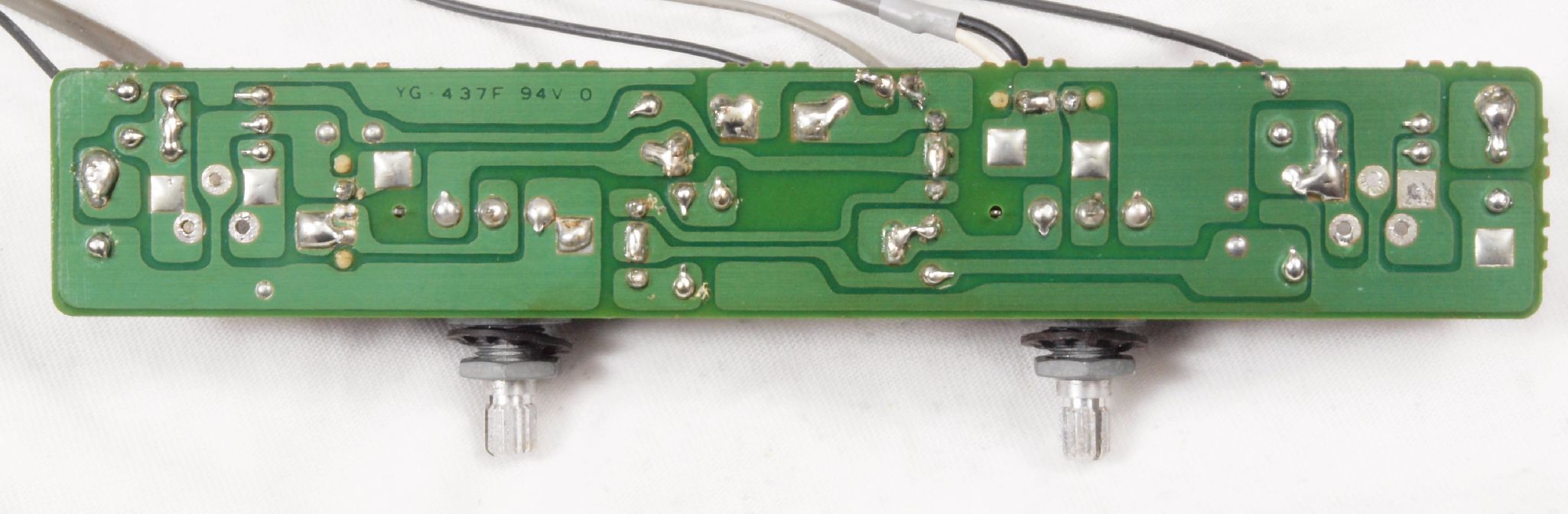

ＣＢ１．　修理前　スピーカー＆サブソニックＬＥＤ表示基板裏。

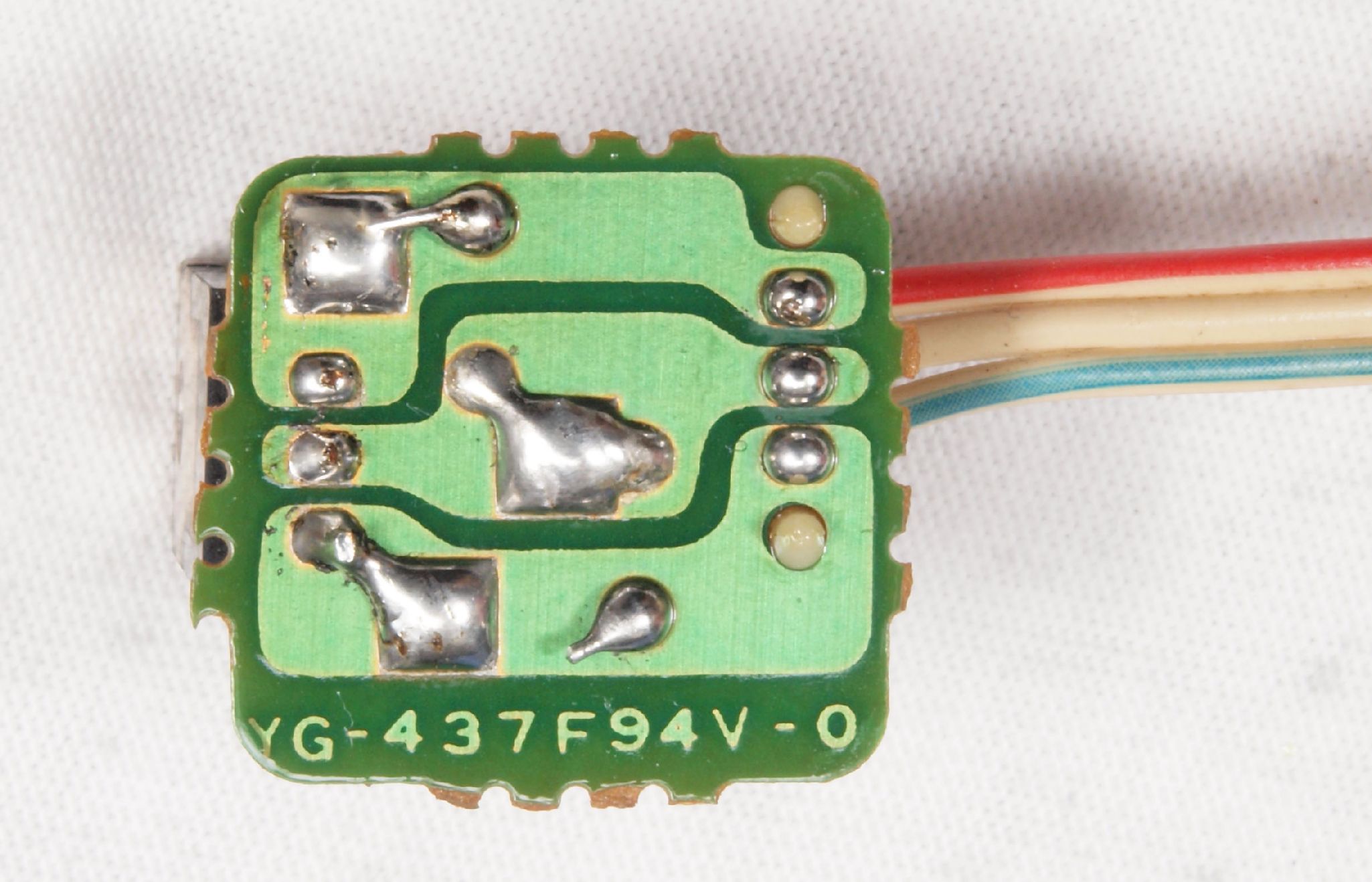

ＣＢ２．　修理（半田補正）後　スピーカー＆サブソニックＬＥＤ表示基板裏。　半田を全部やり直す。

ＣＢ３．　完成スピーカー＆サブソニックＬＥＤ表示基板裏。　　洗浄後防湿材を塗る。

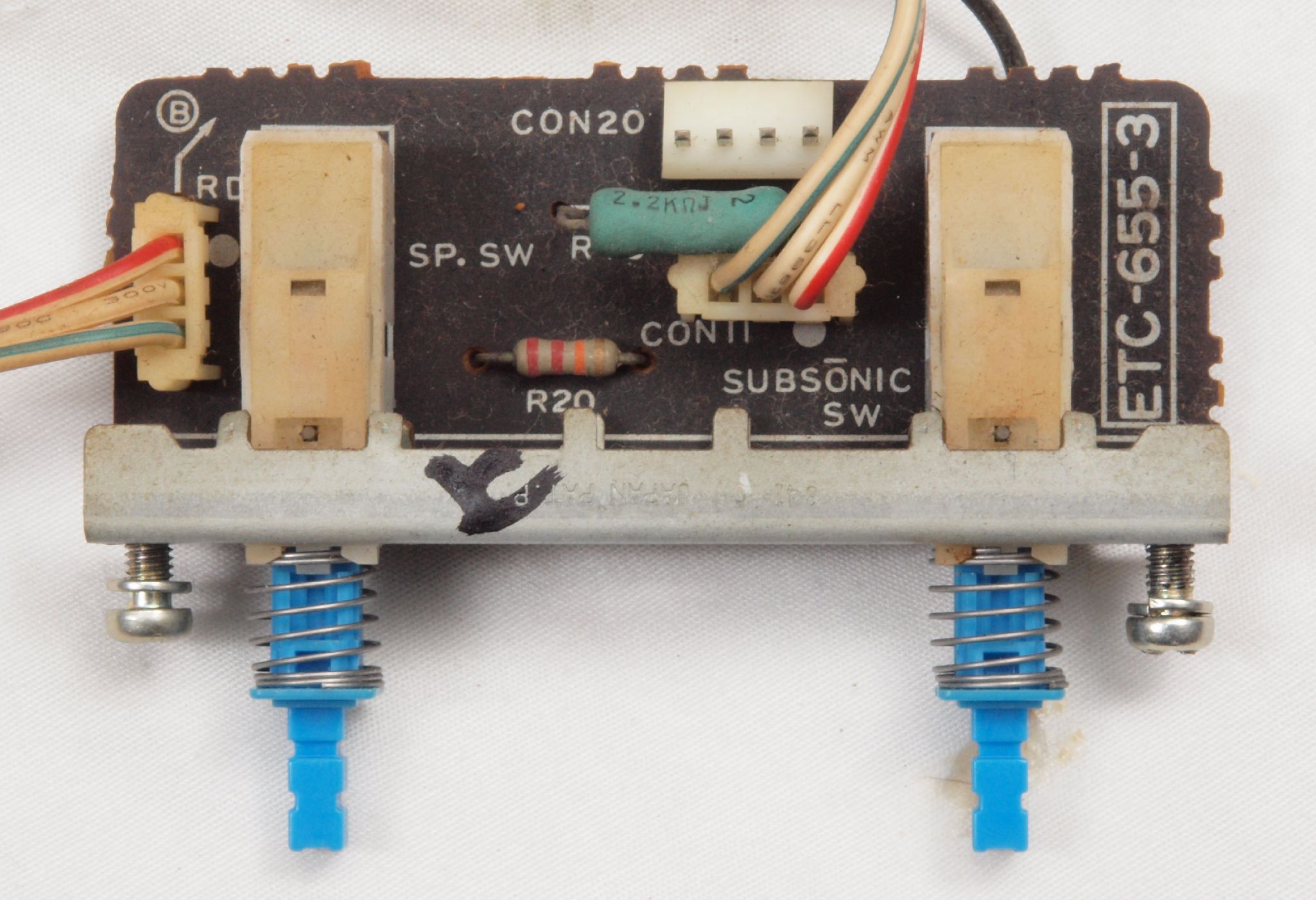

ＣＣ１．　修理前　スピーカー＆サブソニックＳＷ基板

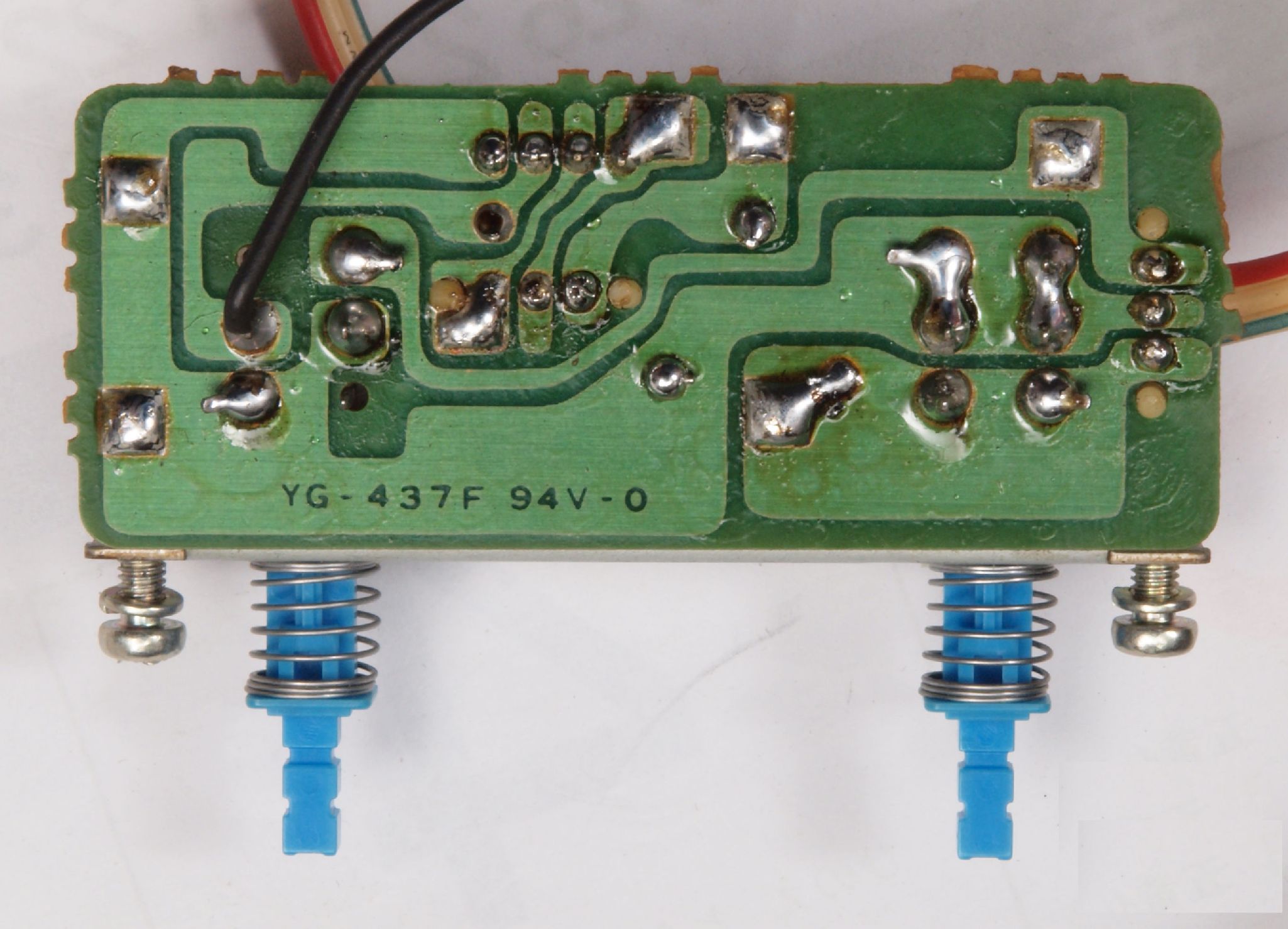

ＣＣ２．　修理前　スピーカー＆サブソニックＳＷ基板裏

ＣＣ３．　修理（半田補正）後　スピーカー＆サブソニックＳＷ基板裏。　半田を全部やり直す

ＣＣ４．　完成スピーカー＆サブソニックＳＷ基板裏。　　洗浄後防湿材を塗る

ＣＤ１．　修理前　ミューテングカウンター＆ワーニング表示基板裏。

ＣＤ２．　修理前　ミューテングカウンター＆ワーニング表示基板裏。ランプは綺麗でしたが、１個切れで交換。

ＣＤ３．　修理（半田補正）後　ミューテングカウンター＆ワーニング表示基板裏。　半田を全部やり直す。

ＣＤ４．　完成ミューテングカウンター＆ワーニング表示基板裏。　　洗浄後防湿材を塗る。

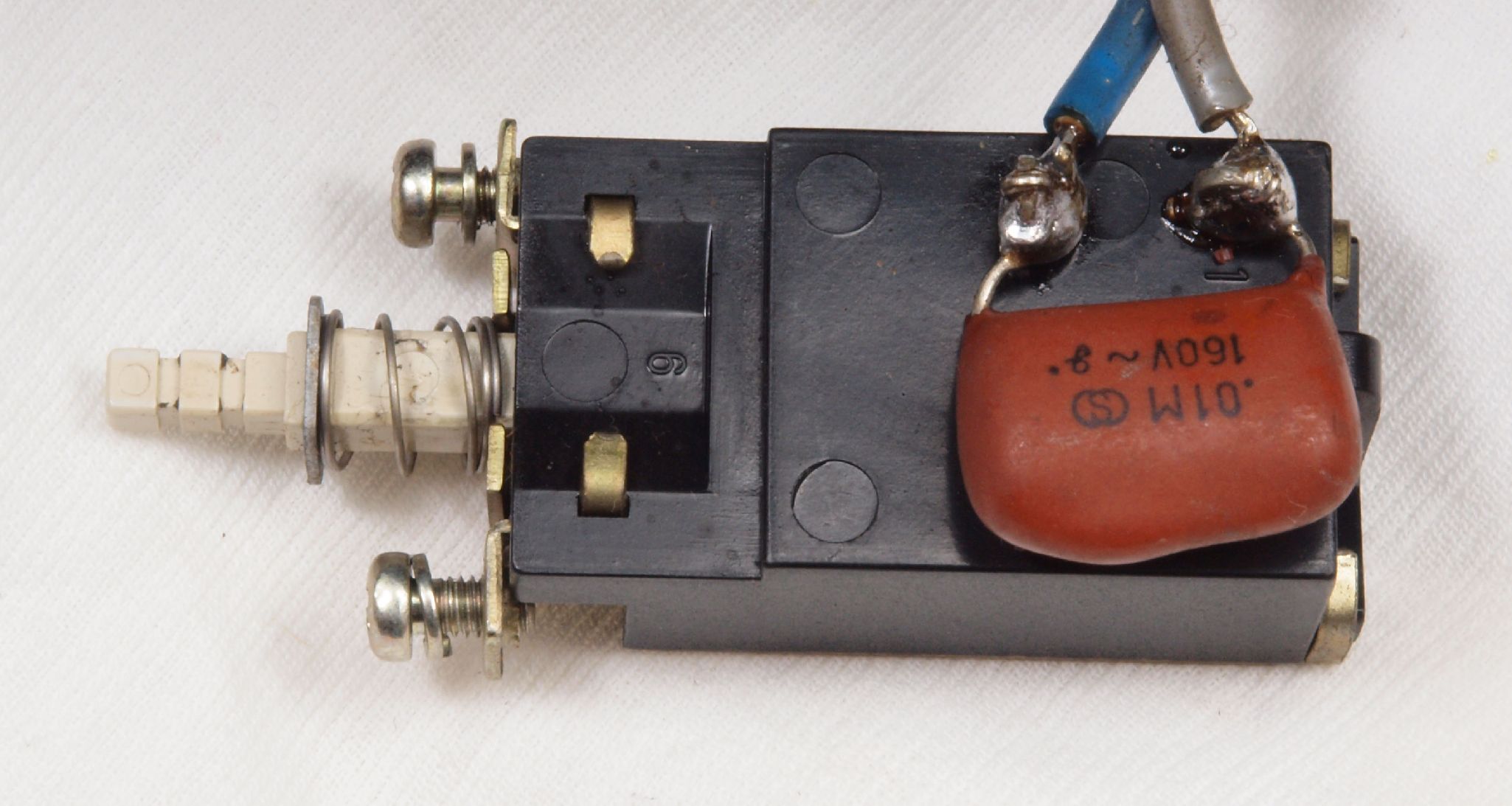

ＣＥ１．　修理前　電源ＳＷ。

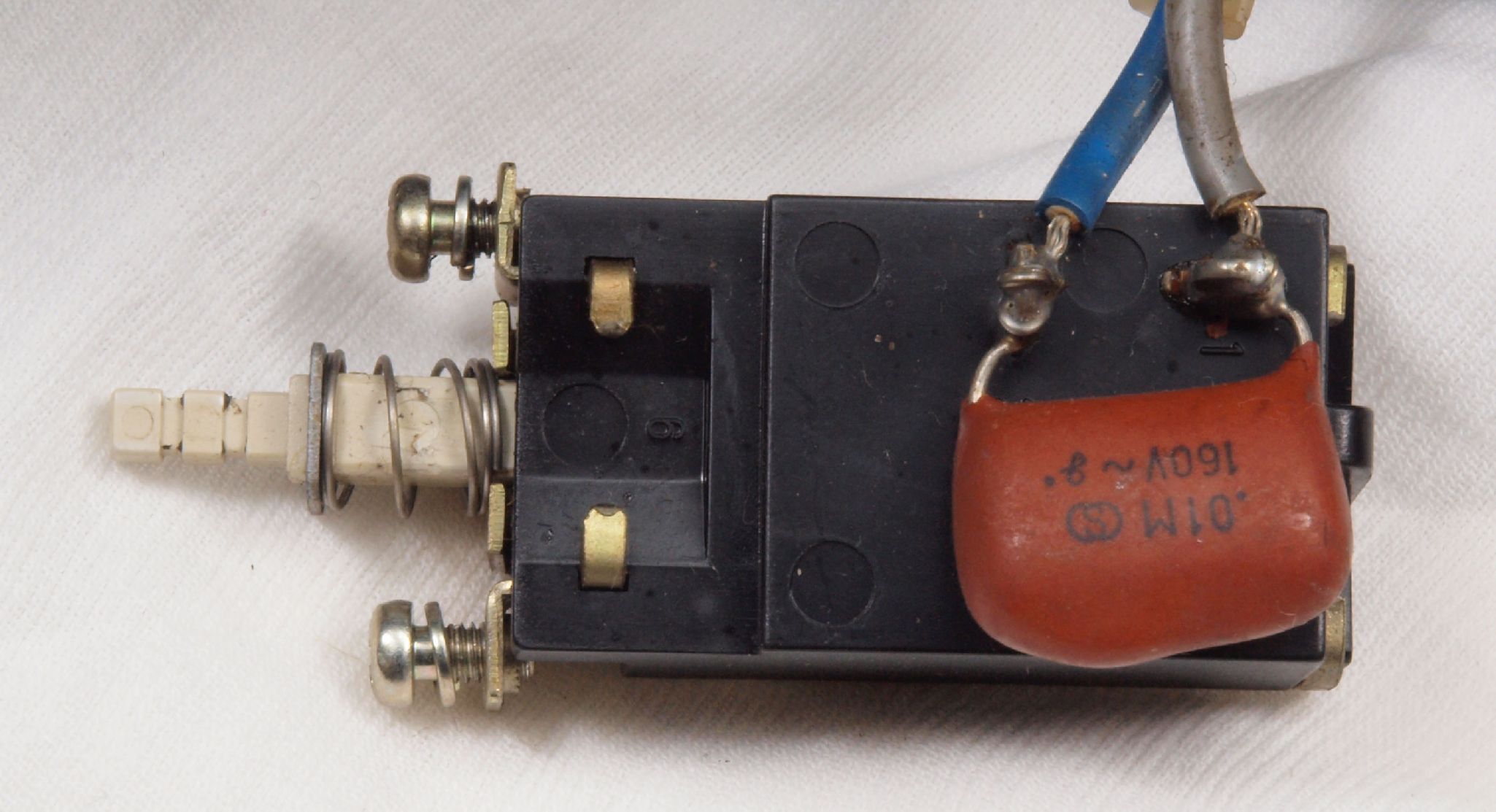

ＣＥ２．　修理（半田補正）後　電源ＳＷ。　半田を全部やり直す。

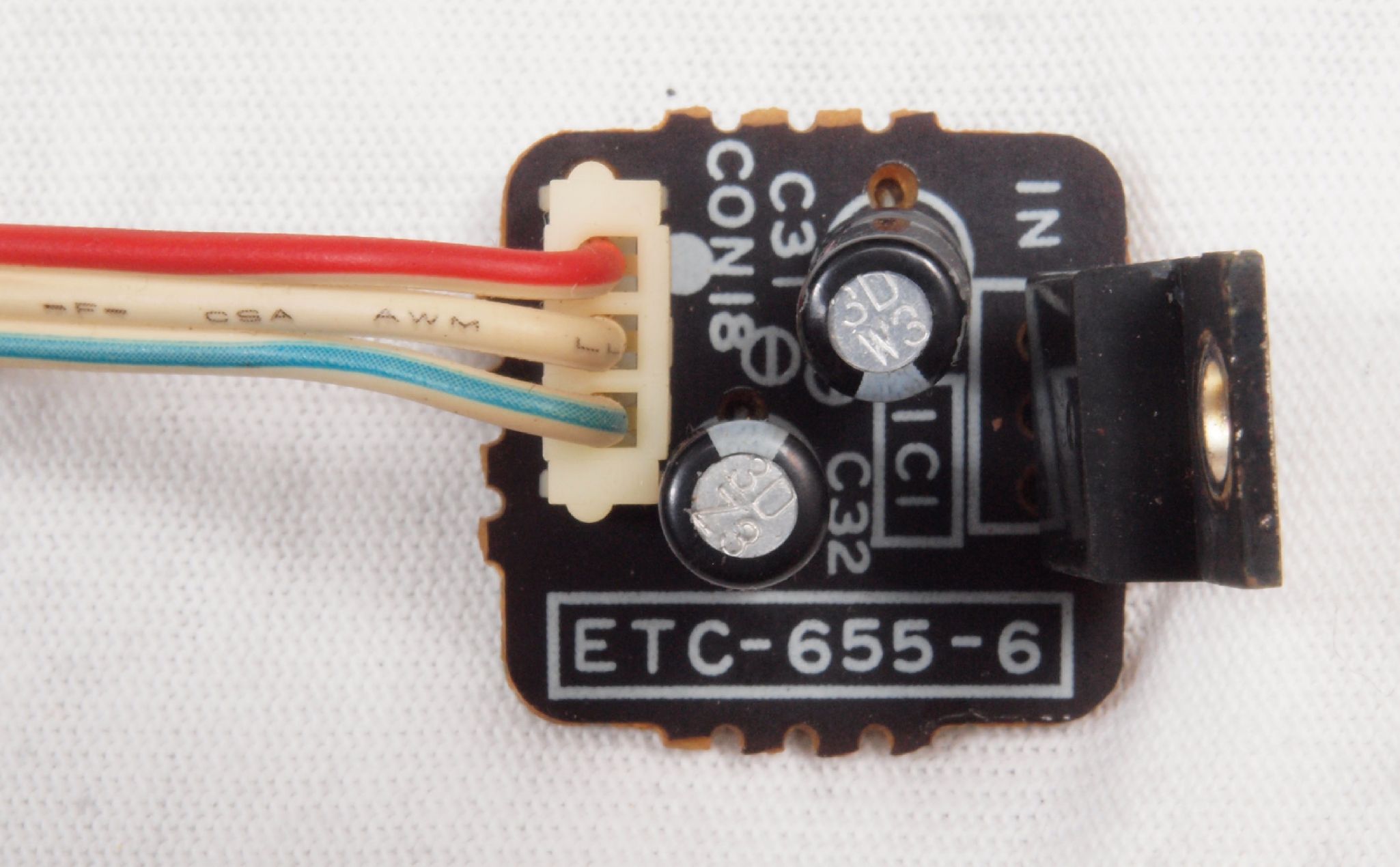

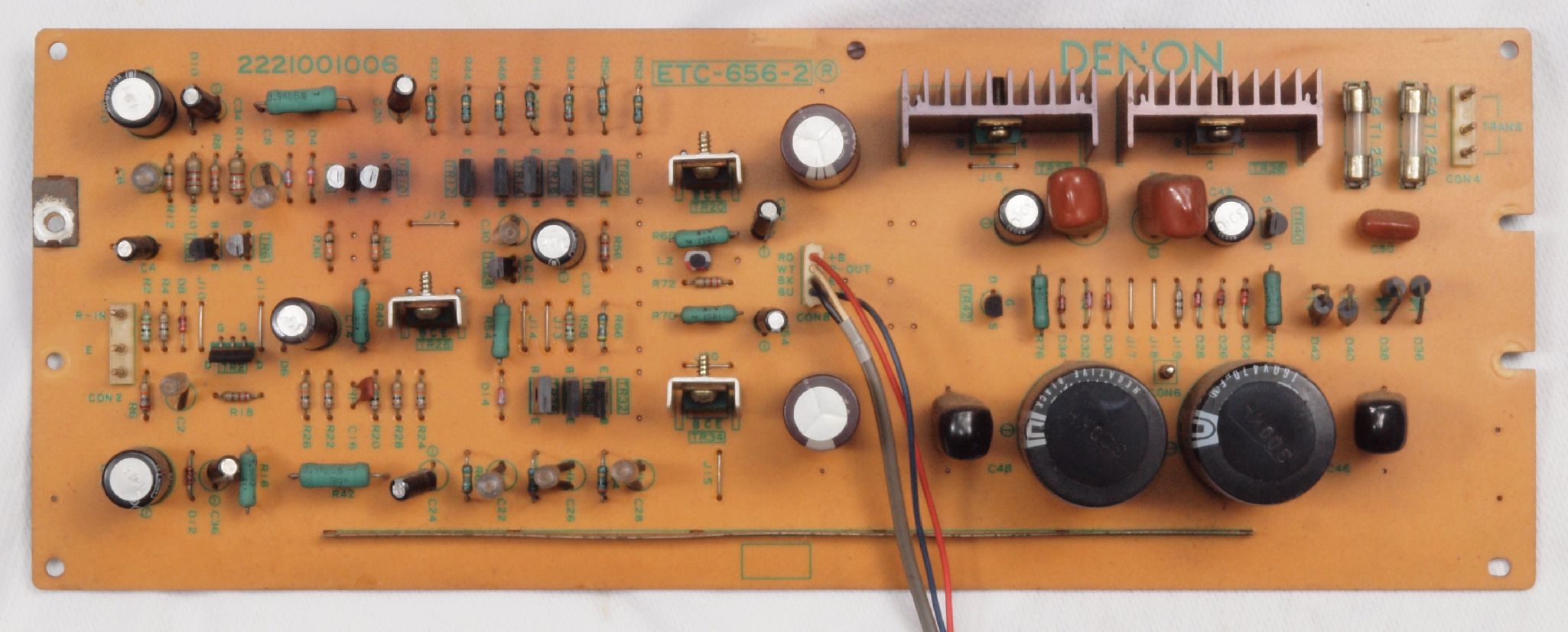

ＣＦ１．　修理前　定電圧ＩＣ基板。

ＣＦ２．　修理後　定電圧ＩＣ基板。電解コンデンサー２個交換。

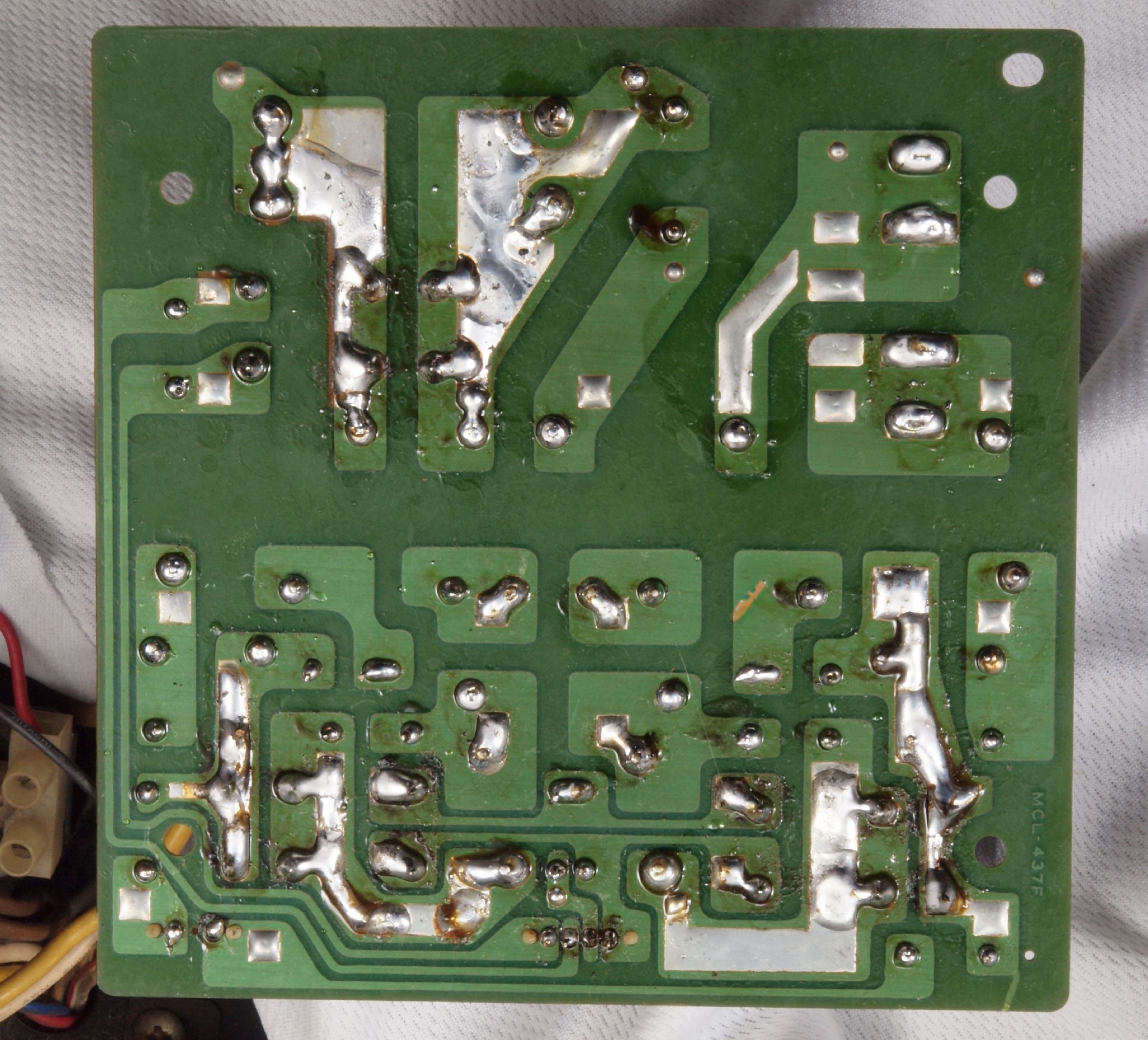

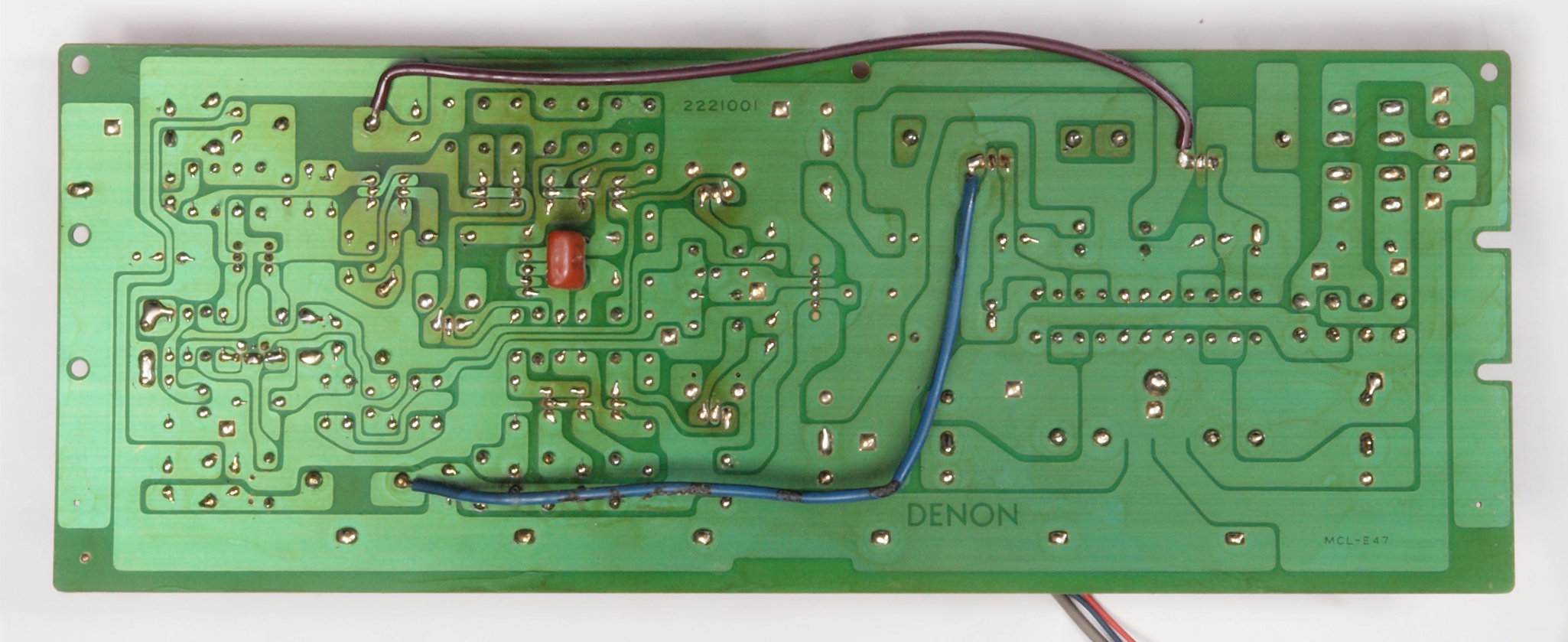

ＣＦ３．　修理前　定電圧ＩＣ基板裏。

ＣＦ４．　修理（半田補正）後　定電圧ＩＣ基板裏。　半田を全部やり直す。

ＣＦ５．　完成定電圧ＩＣ基板裏。　　洗浄後防湿材を塗る。

ＣＧ０．　修理中　後パネルを取り修理。

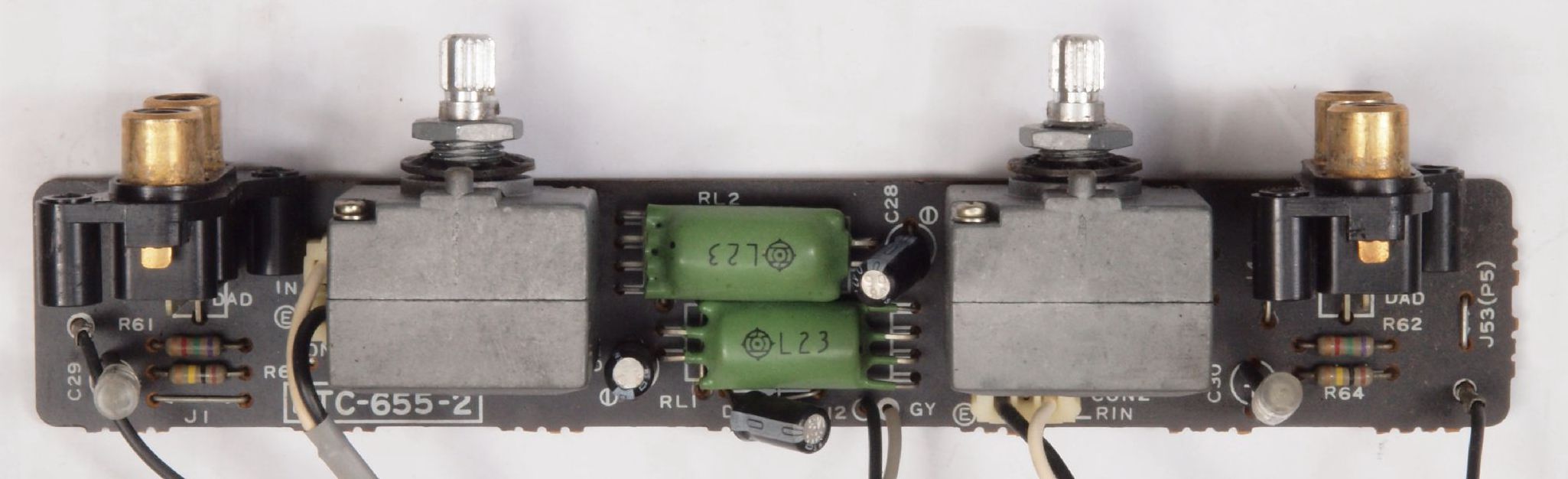

ＣＧ１．　修理前　入力ＲＣＡ端子。

ＣＧ２．　修理（交換）後　入力ＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換。

ＣＧ３．　修理前　入力ＲＣＡ端子基板。

ＣＧ４．　修理後　入力ＲＣＡ端子基板。　電解コンデンサー３個交換

ＣＧ５．　修理前　入力ＲＣＡ端子基板裏。

ＣＧ６．　修理（半田補正）後　入力ＲＣＡ端子基板裏。　半田を全部やり直す。

ＣＧ７．　完成入力ＲＣＡ端子基板裏。　　洗浄後防湿材を塗る。

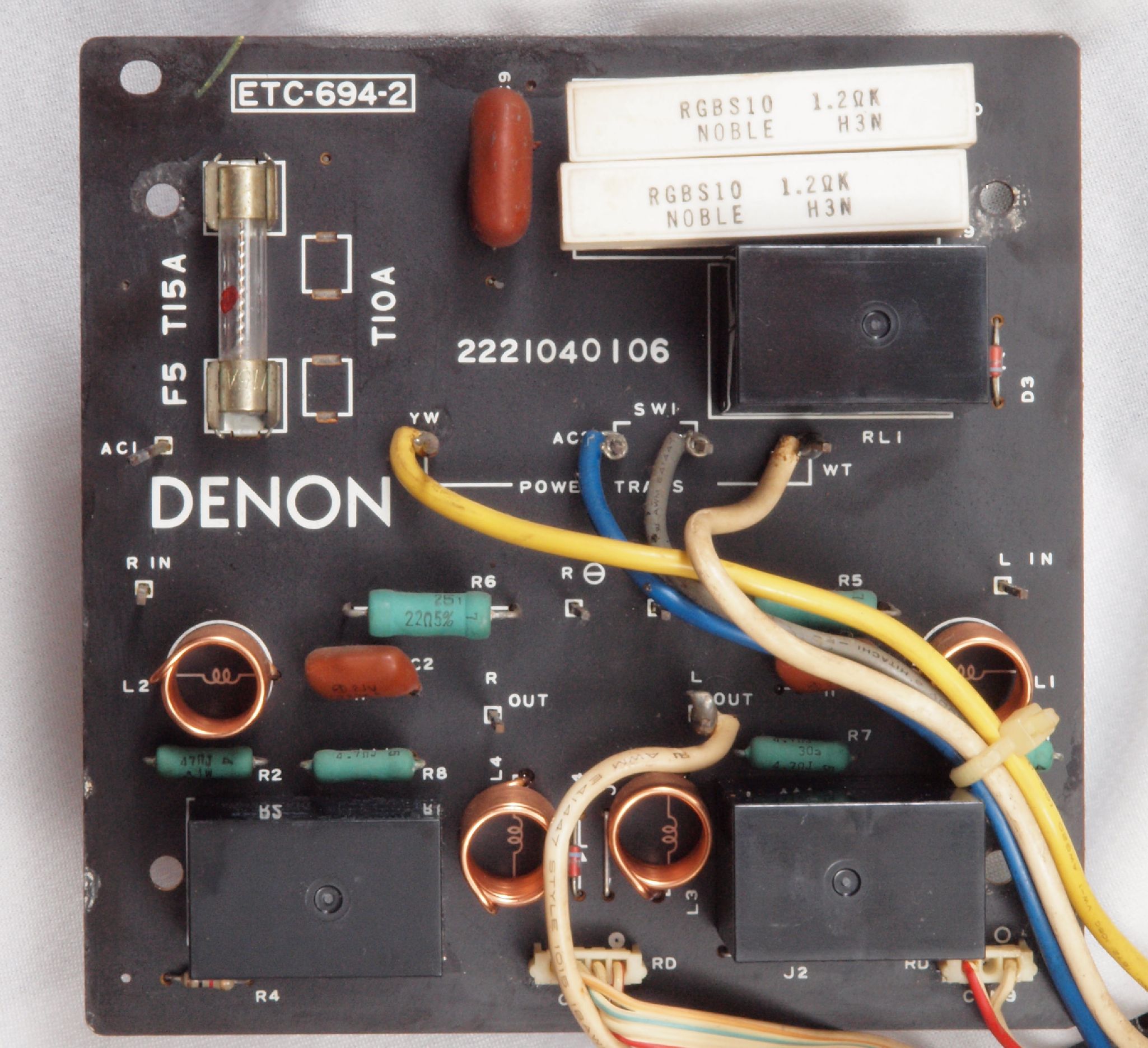

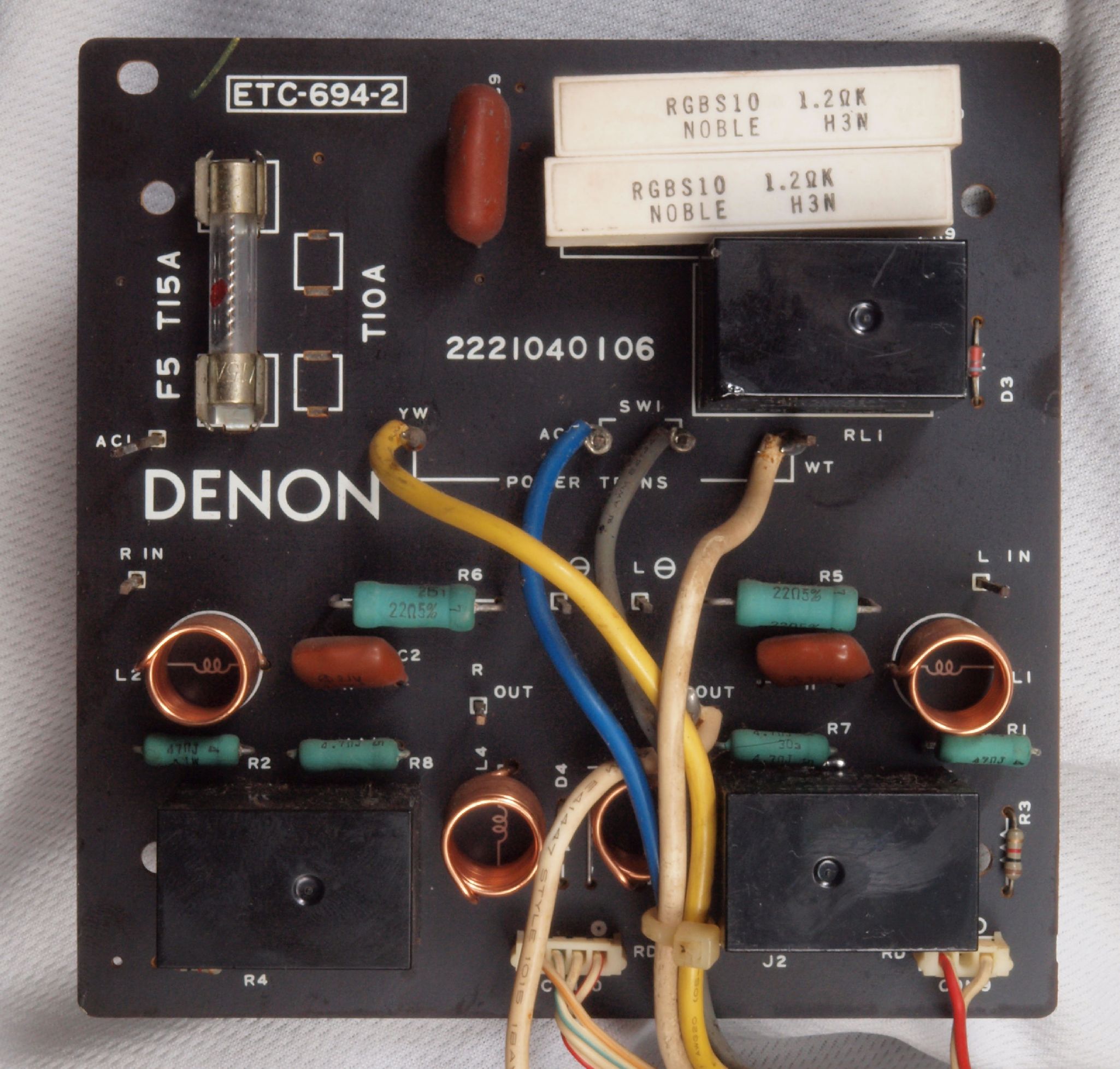

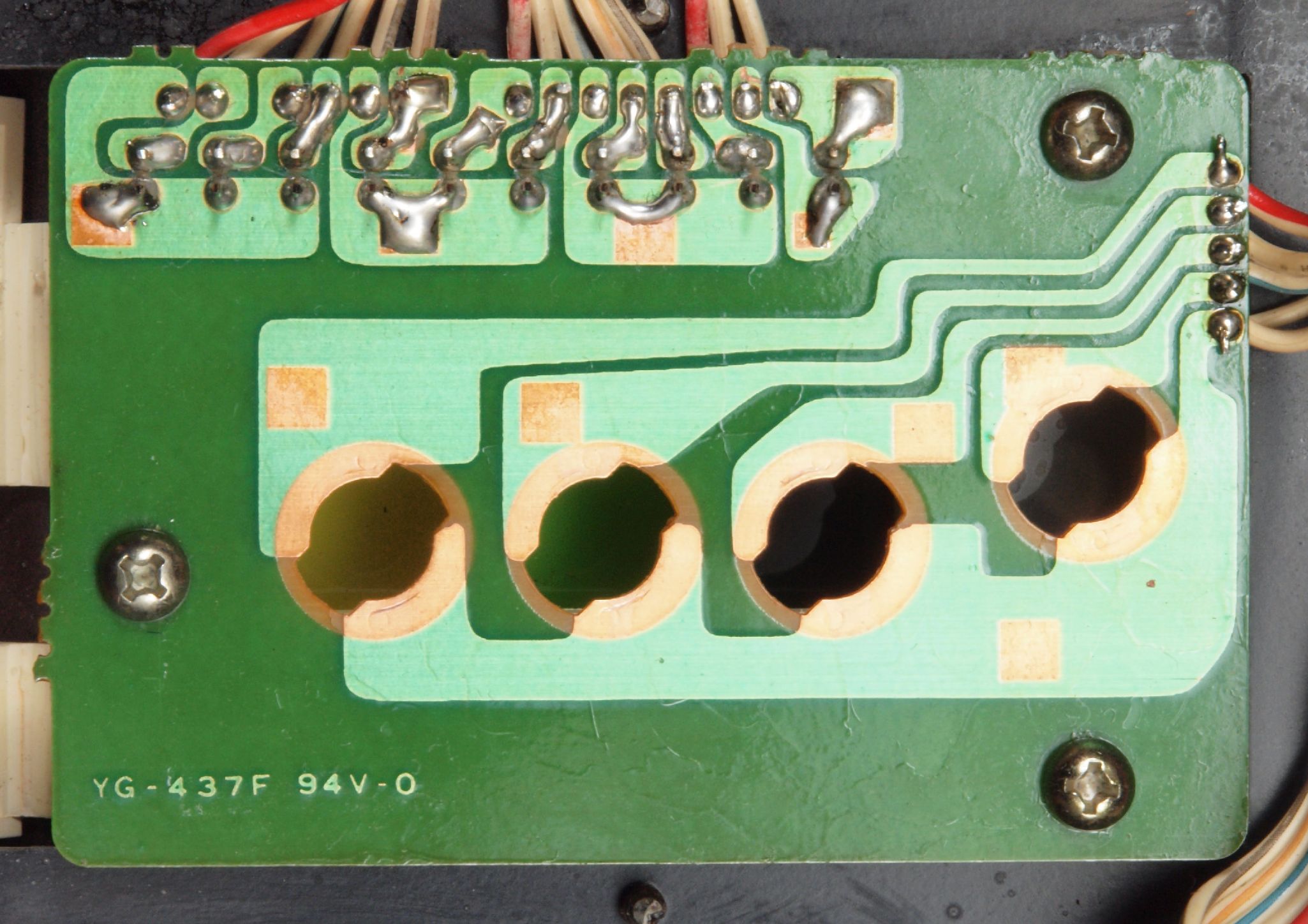

ＣＨ１．　修理前　ＳＰ接続基板。

ＣＨ２．　修理後　ＳＰ接続基板。リレー３個交換

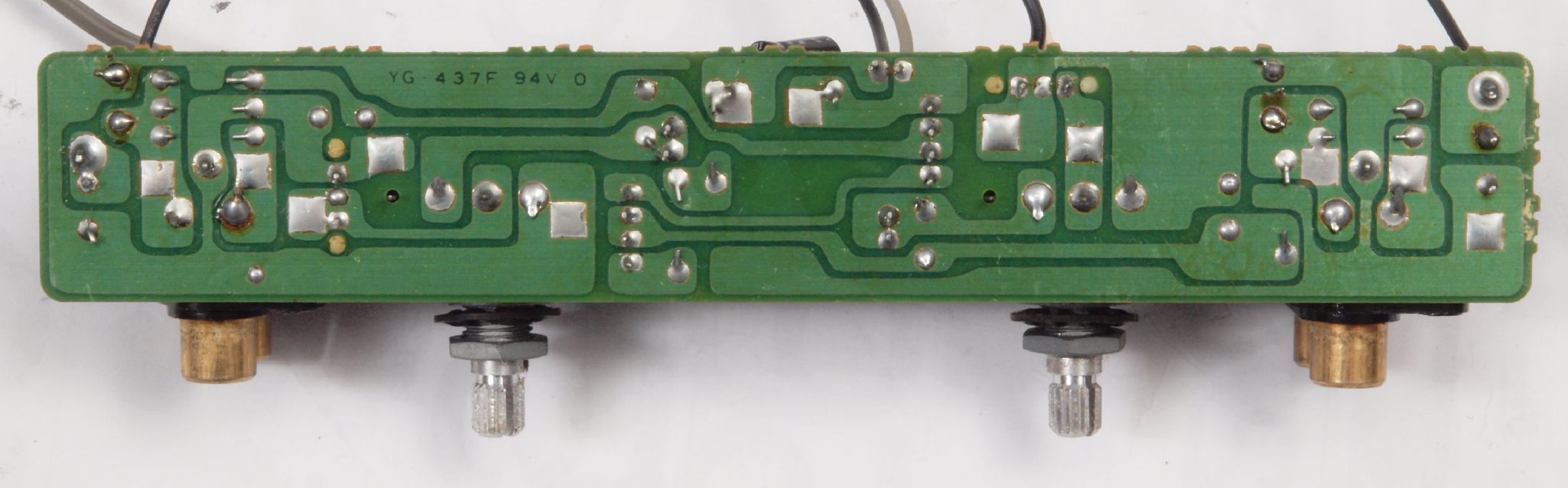

ＣＨ３．　修理前　ＳＰ接続基板裏。

ＣＨ４．　修理（半田補正）後　　ＳＰ接続基板裏。　半田を全部やり直す。

ＣＨ５．　完成　ＳＰ接続基板裏。　　洗浄後防湿材を塗る。

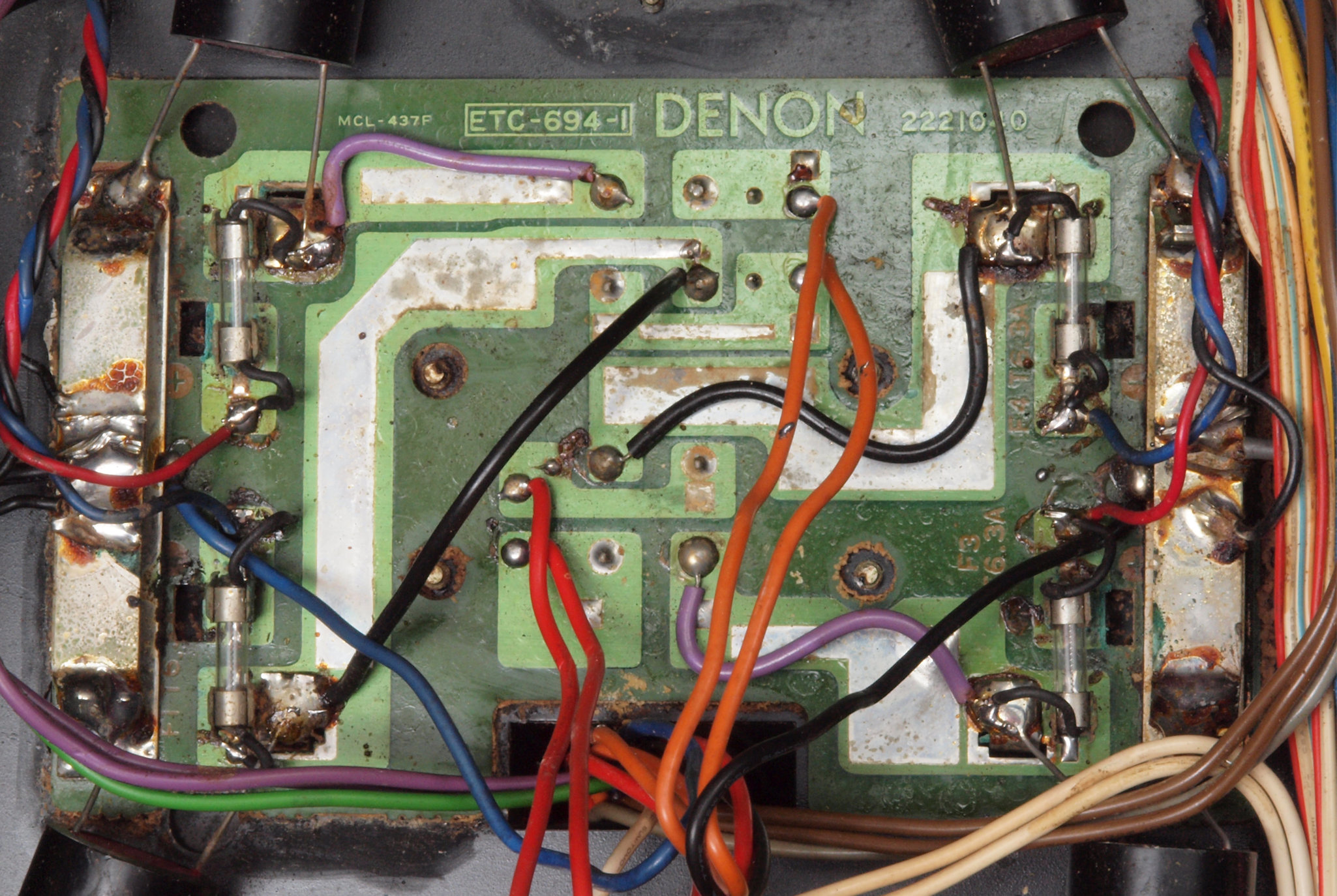

ＣＩ１．　修理前　電源ブロック電解コンデンサー回り上から見る。整流器の周りに電源ブロック電解コンデンサーの液漏れ跡。ユーザーの都合で、今回交換見送り。

ＣＩ２．　修理（清掃）後　電源ブロック電解コンデンサー周り上から見る。

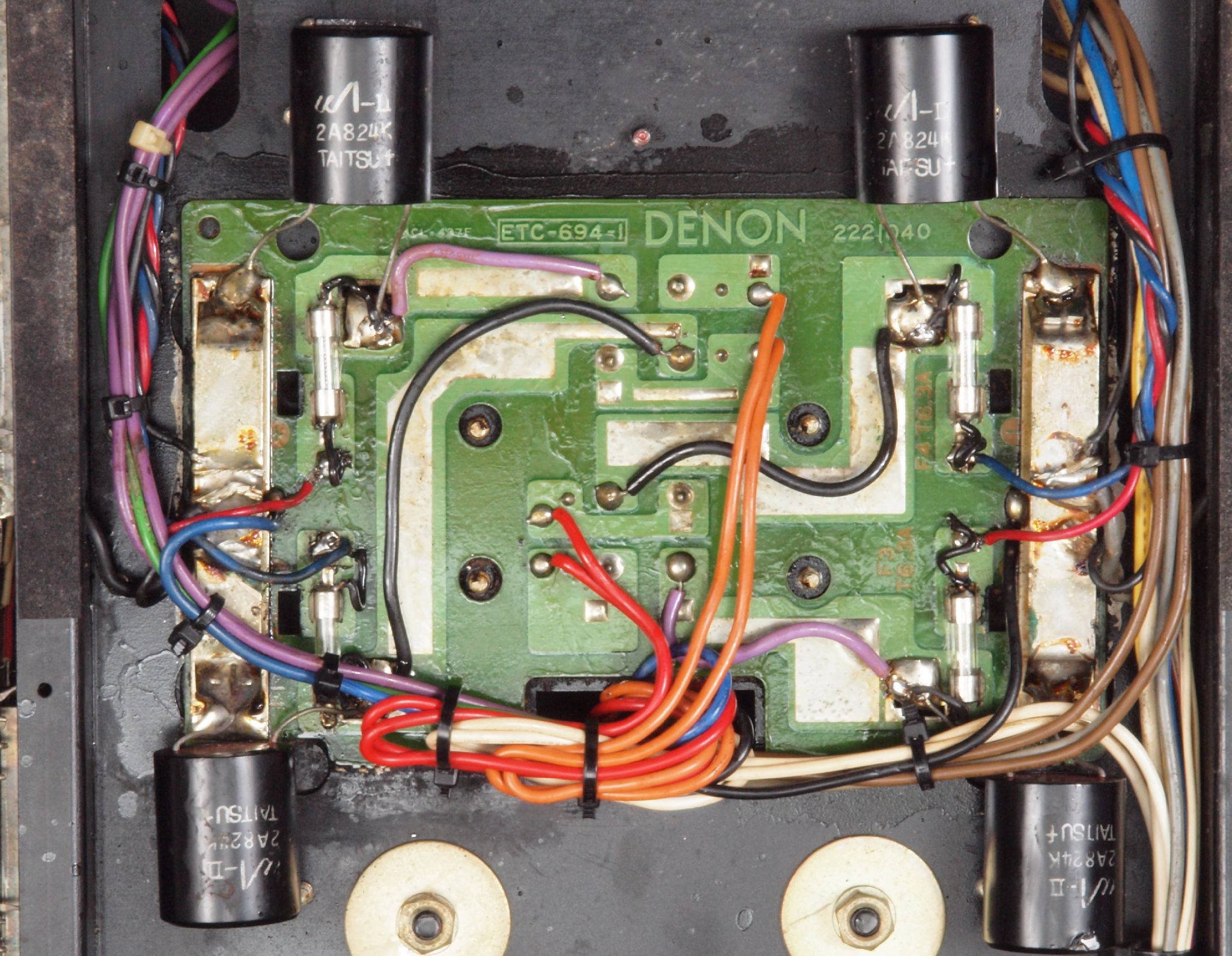

ＣＩ３．　修理前　電源ブロック電解コンデンサー周り下から見る。液漏れ跡が多い。ユーザーの都合で、今回交換見送り。

ＣＩ４．　修理（清掃）後　電源ブロック電解コンデンサー周り下から見る。

ＣＩ５．　修理前　電源ブロック電解コンデンサー回り上から見る右側。電源ブロック電解コンデンサーの液漏れ跡。

ＣＩ６．　修理（清掃）後　電源ブロック電解コンデンサー回り上から見る右側。電源ブロック電解コンデンサーの液漏れ跡。

ＣＩ７．　修理前　電源ブロック電解コンデンサー回り上から見る左側。電源ブロック電解コンデンサーの液漏れ跡。

ＣＩ８．　修理（清掃）後　電源ブロック電解コンデンサー回り上から見る左側。電源ブロック電解コンデンサーの液漏れ跡。

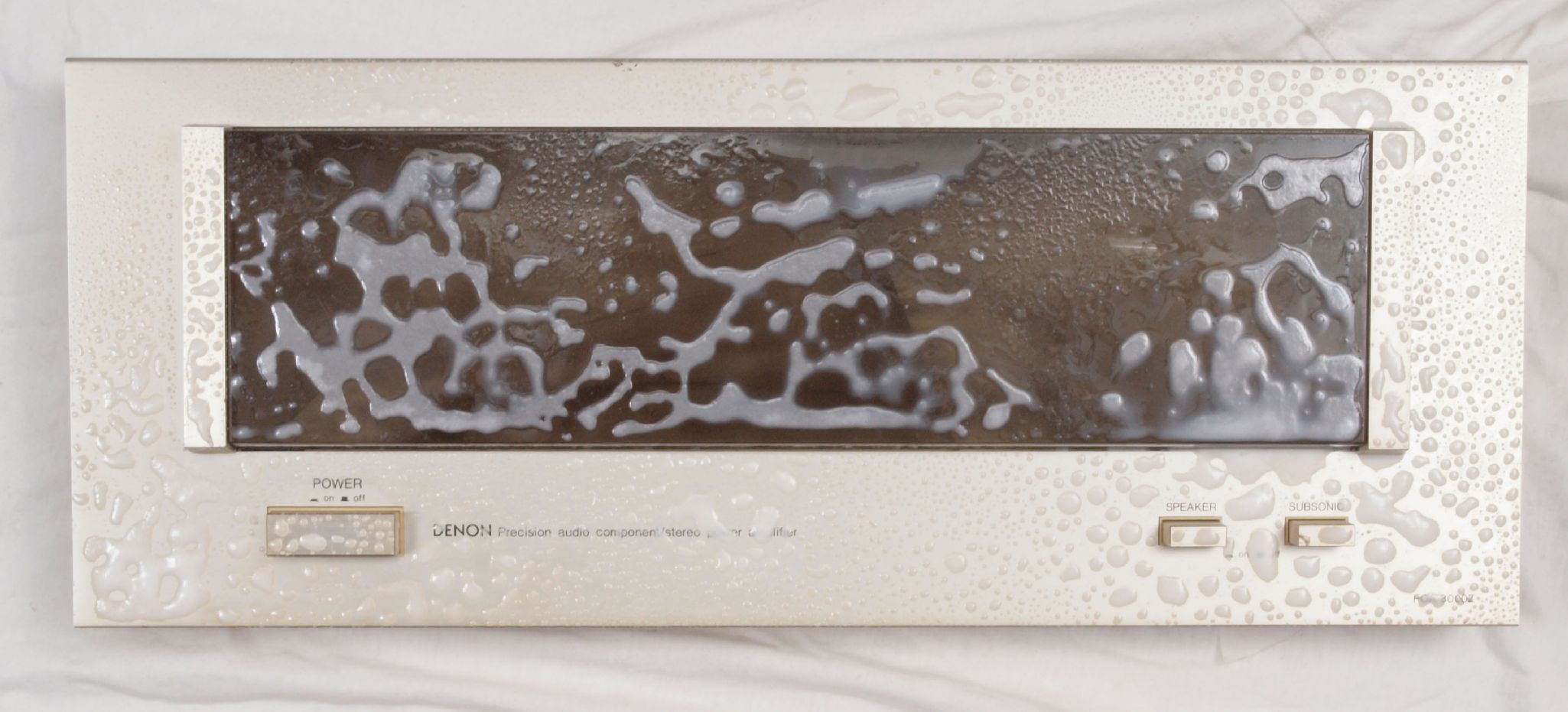

ＣＪ１．　修理中　前パネル清掃。

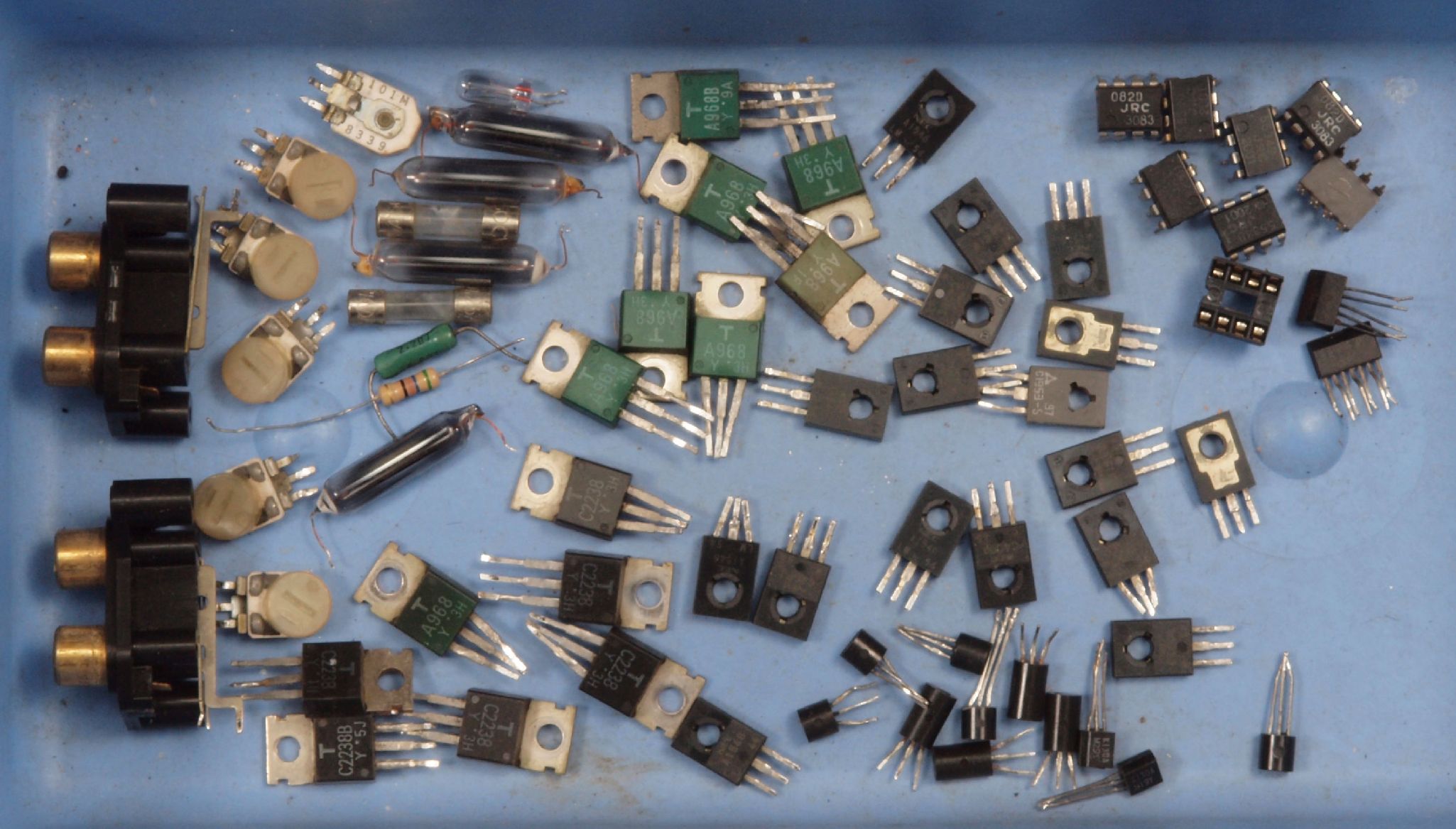

ＣＫ１．　交換した部品

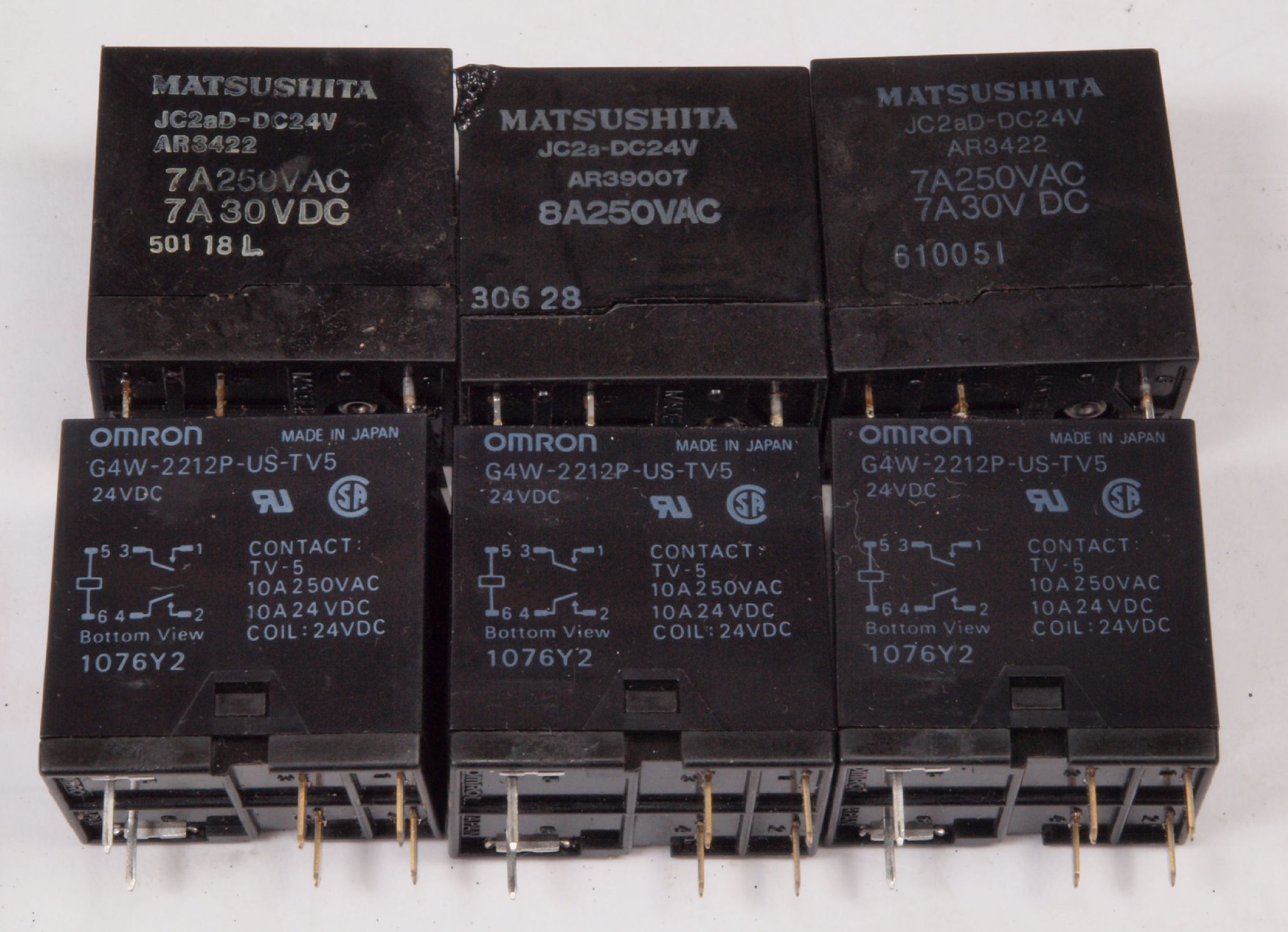

ＣＫ２．　交換した部品、リレー比較。上＝付いていた７Ａ／２５０ＶＡＣ／８Ω出力だと３９２Ｗ定格、下＝交換した１０Ａ/２５０ＶＡＣ／８Ω出力だと８００Ｗ定格。

ＣＬ１．　修理前　上から見る。

ＣＬ２．　修理後　上から見る。

ＣＬ３．　修理前　下から見る。

ＣＬ４．　修理後　下から見る。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。（株）高砂製作所　ARH1000 定電圧装置を使用して測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００１７％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００１８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００３９４％歪み。 　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００４１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１４５歪み。 　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１４３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

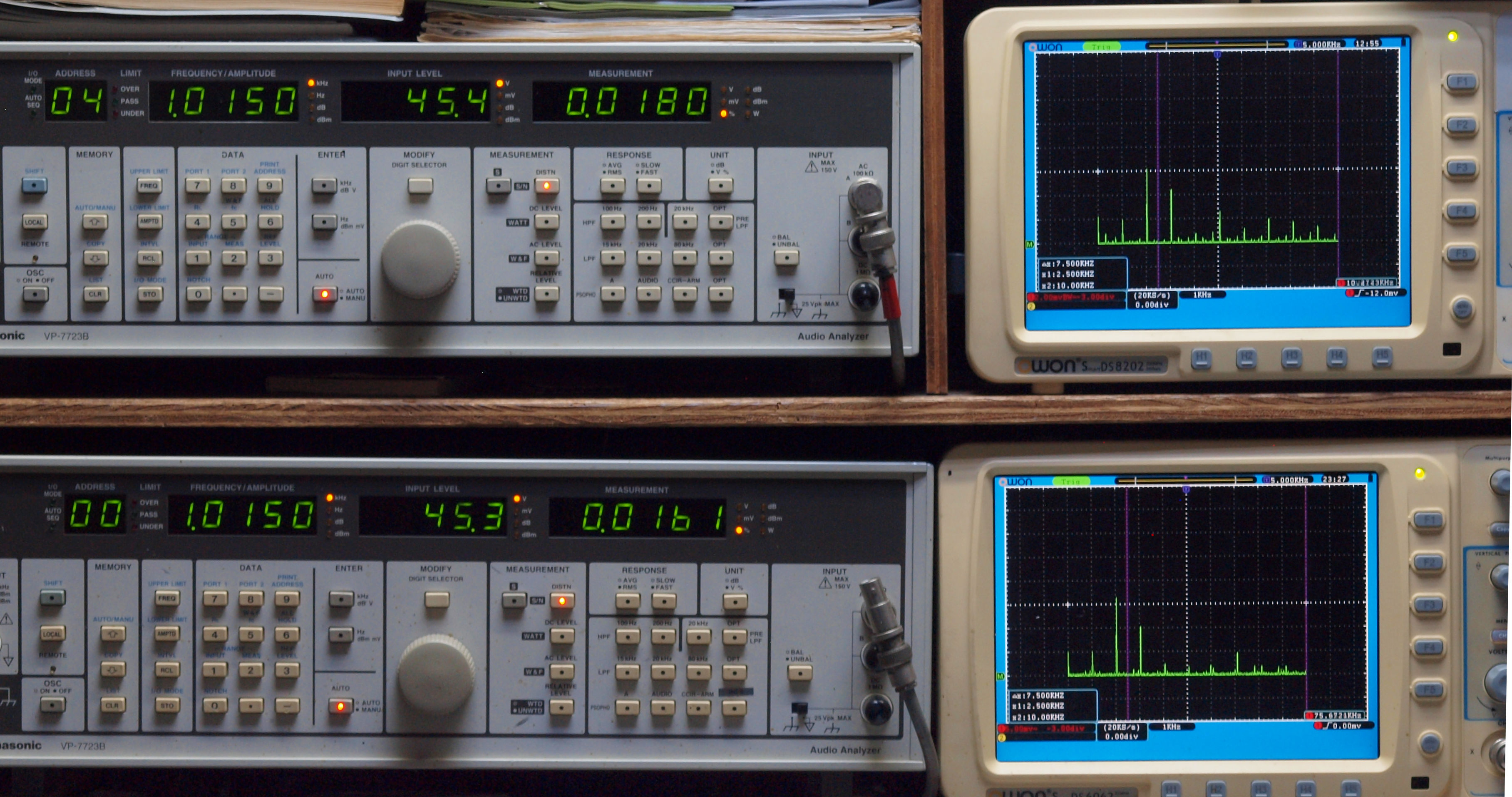

Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１８０％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１６１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１６９％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１６０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

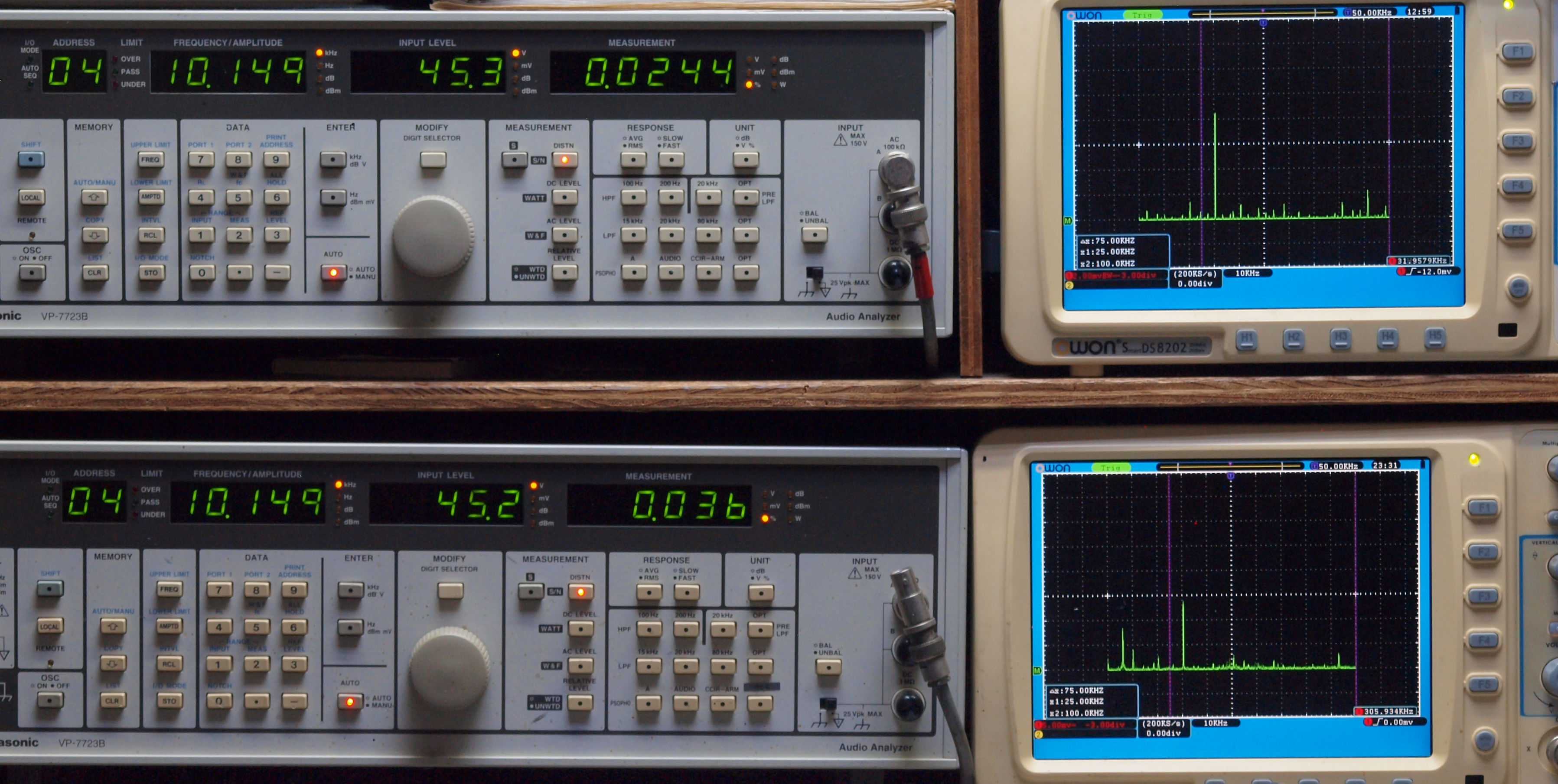

Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２４４％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０３６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２８％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１８９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況

Ｓ．　Ｄｅｎｏｎ　ＰＯＡ−３０００Ｚ　の仕様（カタログ・マニアルより）

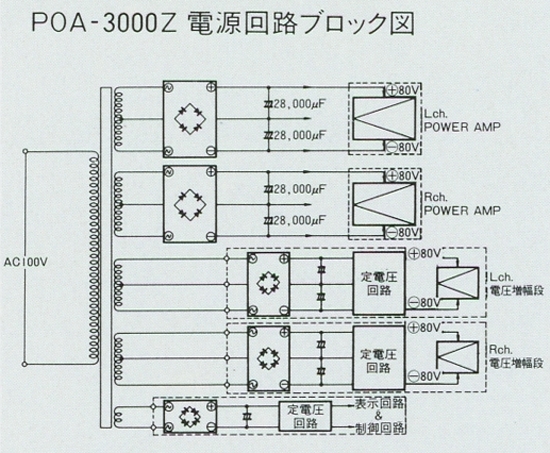

型式 プリメインアンプ　ＰＯＡ−３０００Ｚ　ステレオパワーアンプ 定格出力(両ch駆動、正弦波出力、20Hz〜20kHz) 300W+300W(6Ω) 250W+250W(8Ω) 全高調波歪率 0.002%以下(20Hz〜20kHz、定格出力-3dB、8Ω) 混変調歪率(60Hz:7kHz=4:1、定格出力相当振幅出力、8Ω) 0.0015%以下 TIM歪率 測定限界以下 出力帯域幅(両ch駆動、8Ω) 5Hz〜80kHz(THD 0.01%) 周波数特性 1Hz〜300kHz +0 -3dB(1W出力時) 入力感度/インピーダンス Normal in＝1V/18kΩ High cut filter in＝1.41V/25kΩ 出力インピーダンス 0.08Ω(1kHz) S/N比(Aカーブ・ウェイティング) 123dB スルーレート ±500V/μsec High cut filter特性 40kHz、6dB/oct スピーカー負荷 6Ω〜16Ω サブソニックフィルター特性 16Hz、6dB/oct レベルメーター特性 指示方式＝ピーク値指示方式出力レベルメーター 指示範囲＝-50dB〜+5dB(0dB=200W/8Ω) 周波数特性＝10Hz〜100kHz +0 -3dB(1W出力時) 自己診断機能 異常温度上昇、L/R動作状況診断の各表示 電源電圧 AC100V、50Hz/60Hz 消費電力 400W(電気用品取締法) 外形寸法(ツマミ、端子、脚含む) 幅493x高さ199x奥行480mm 重量 30kg 価格 ￥380,000(1984年2月発売) * ＰＯＡ−３０００Ｚ　電源ブロック図

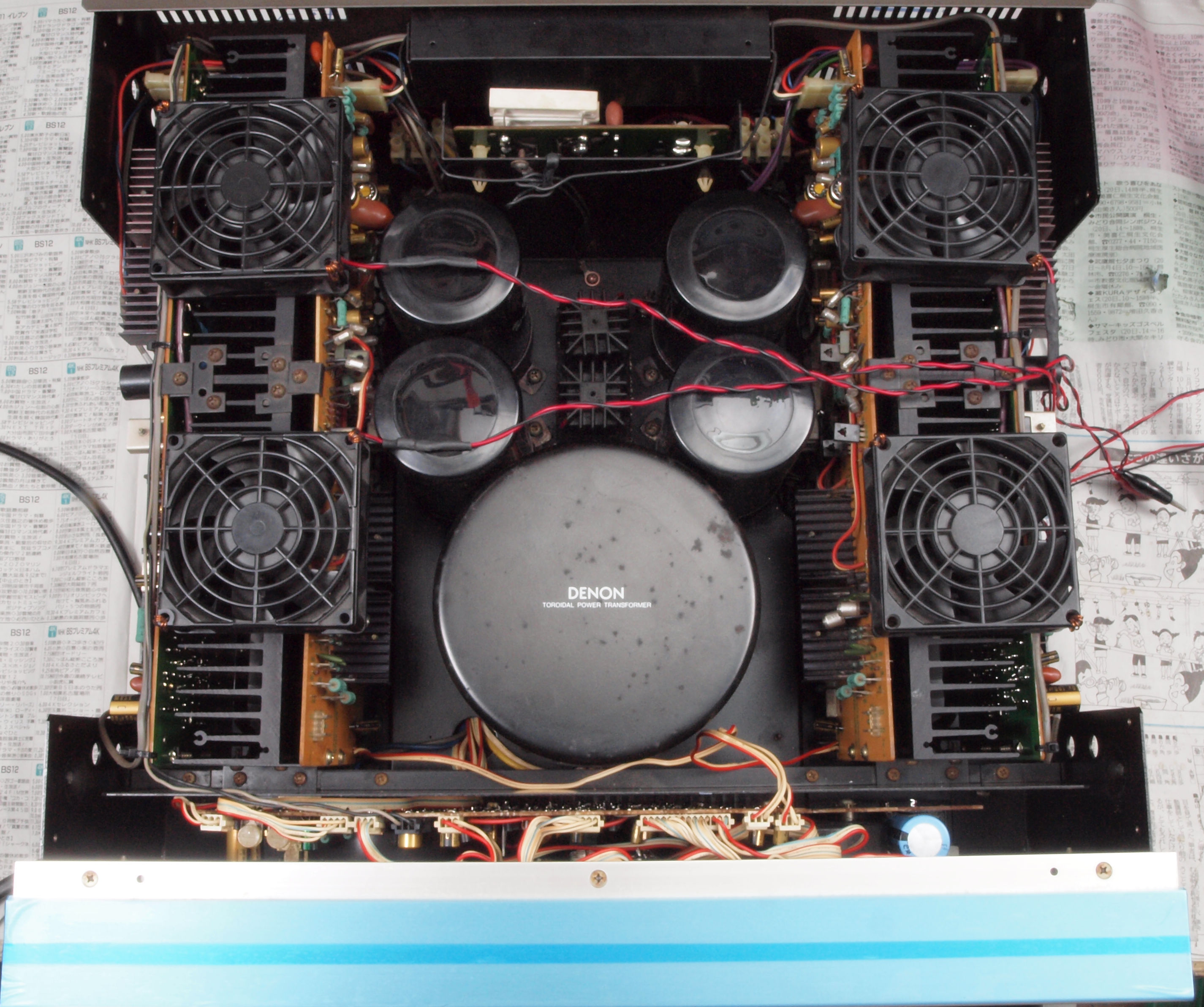

3000z_4d
