(株)高砂製作所 ARH1000
Regulated AC Power Supply 備品修理記録
平成28年10月14日
A. (株)高砂製作所 ARH1000 オークションにて購入
  • 同社のAR500 の10A版です。
    AC入力電圧を調整する形なので、入力と出力は非絶縁。

S.ARH1000 仕様(カタログ・マニアルより)

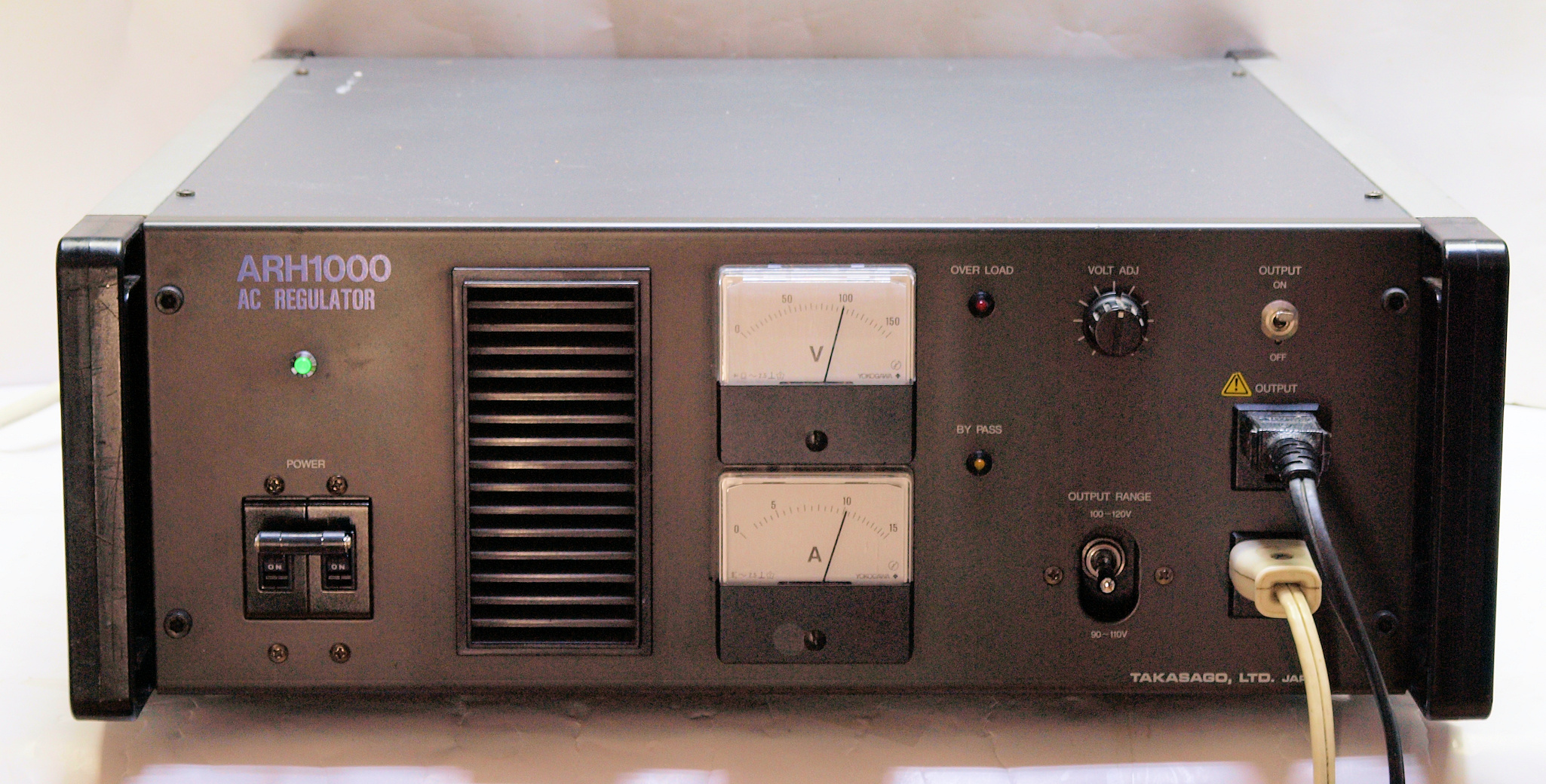

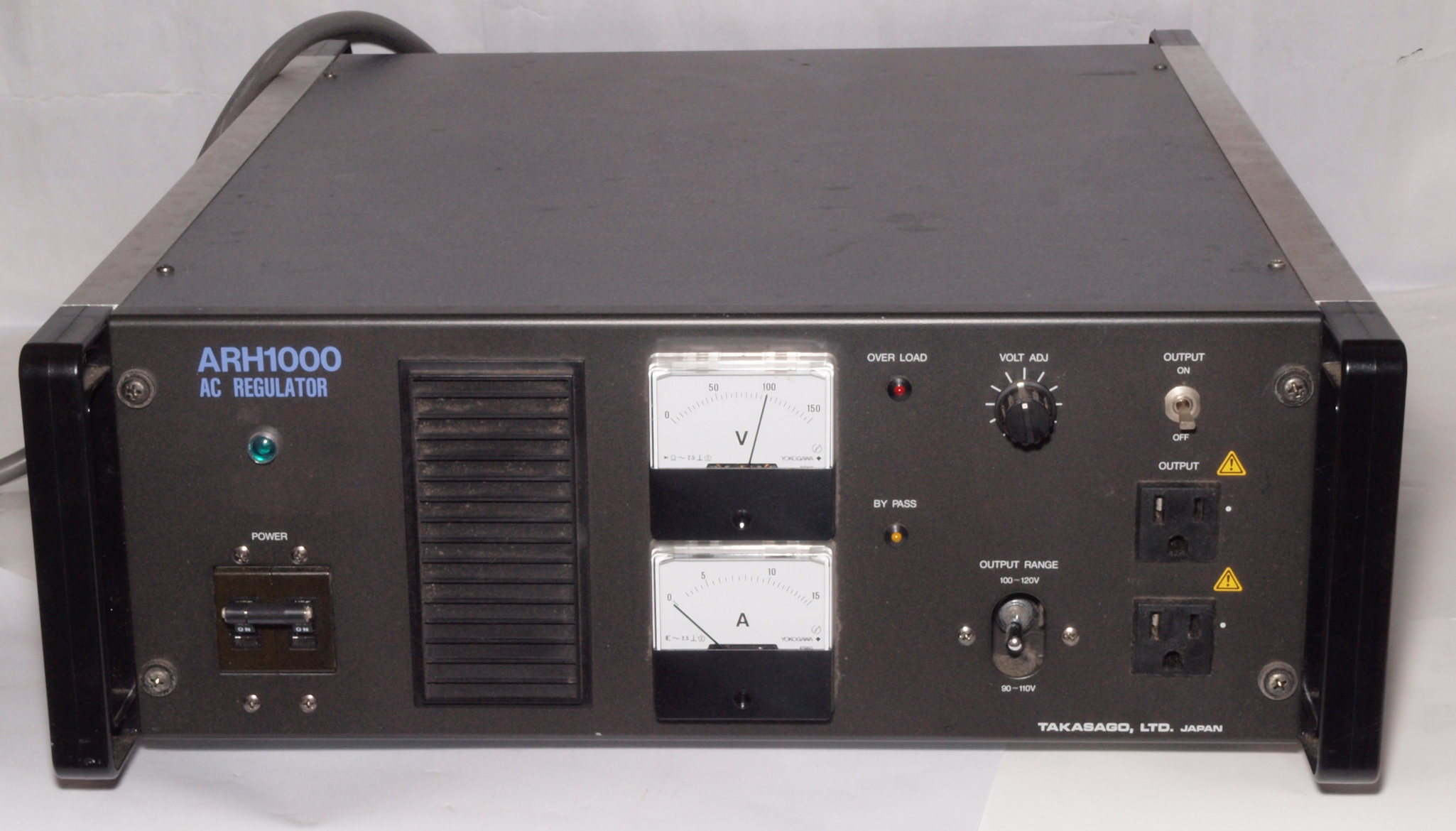

A1. 前から見る。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

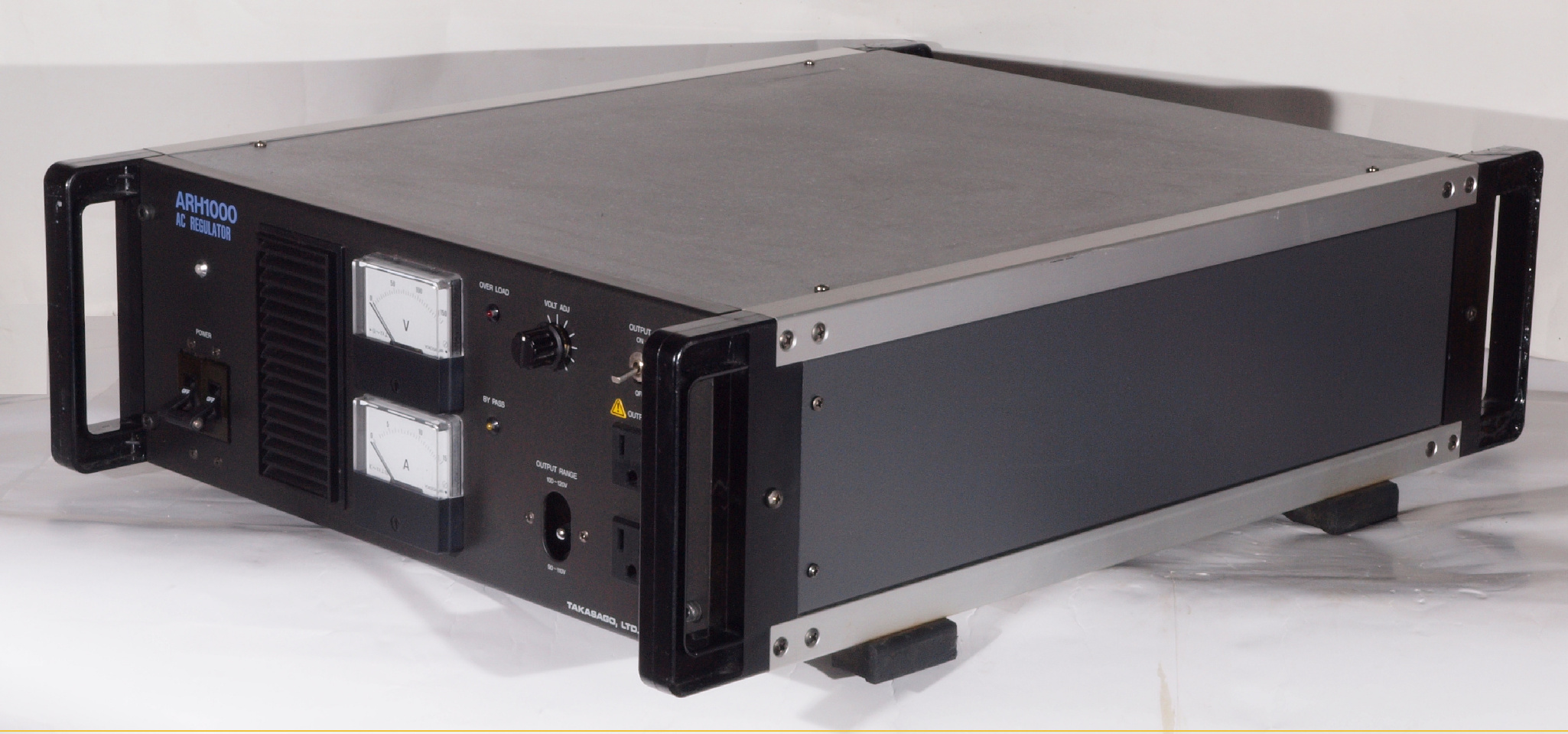

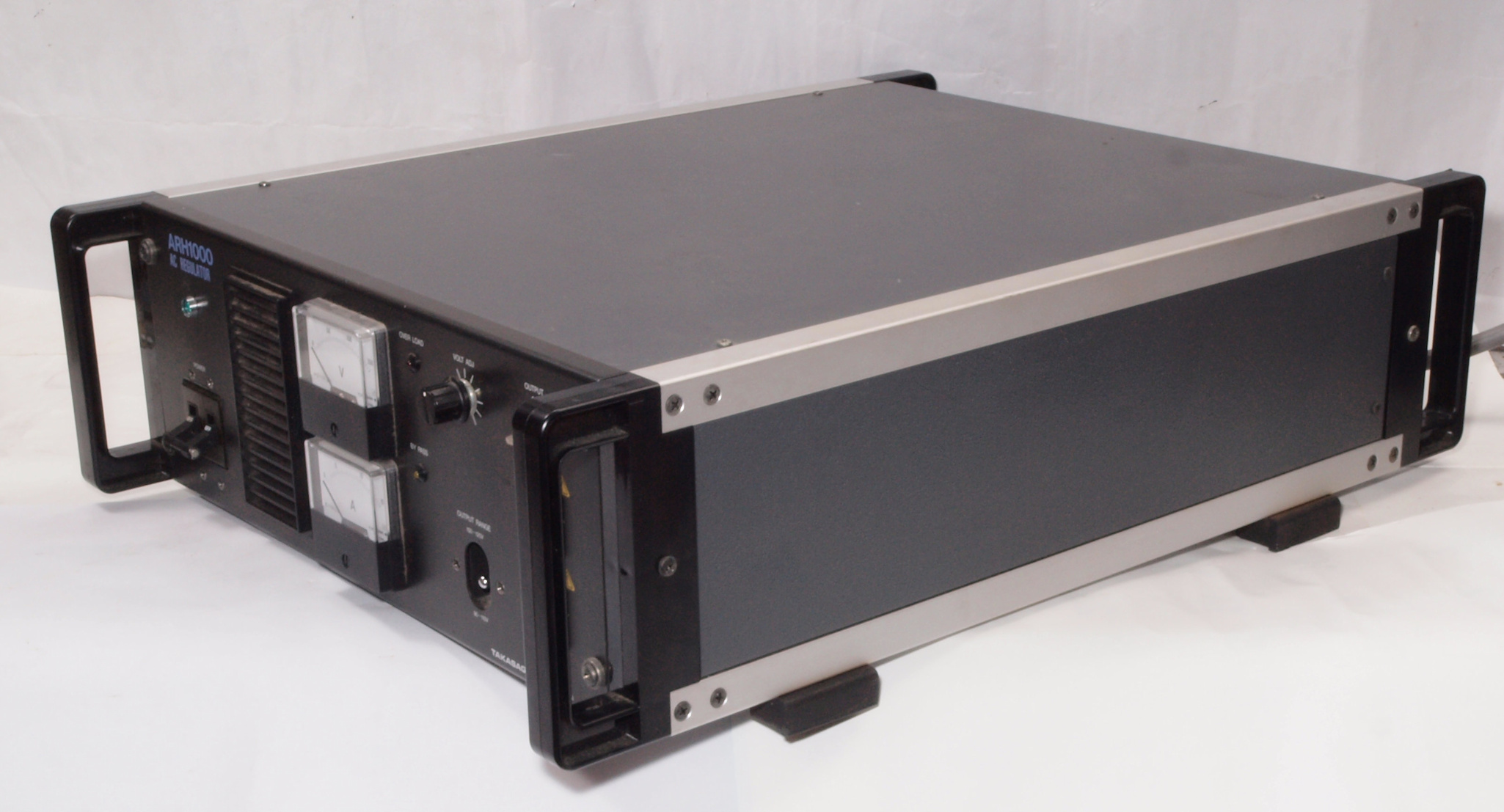

A2. 前右から見る。

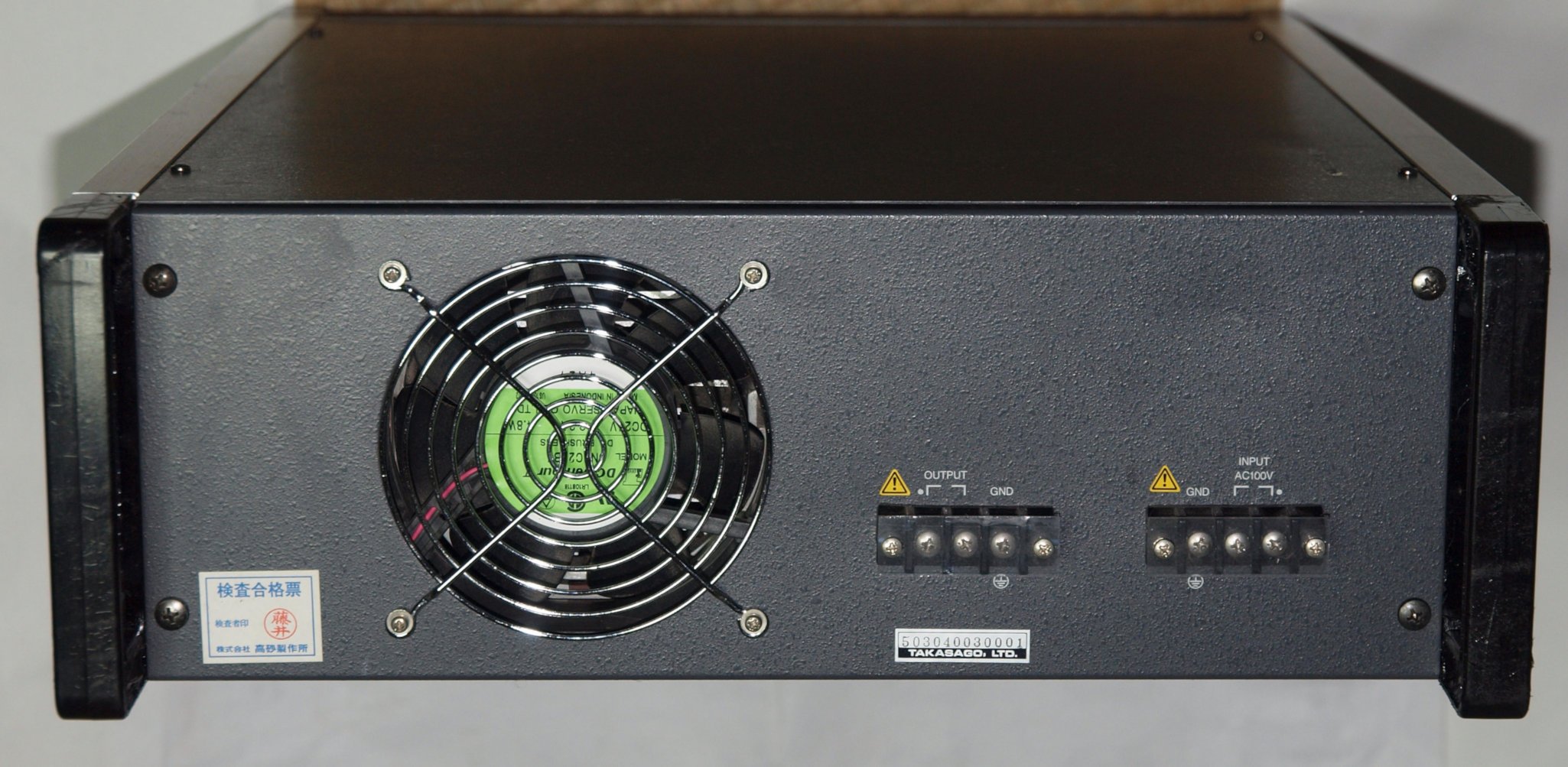

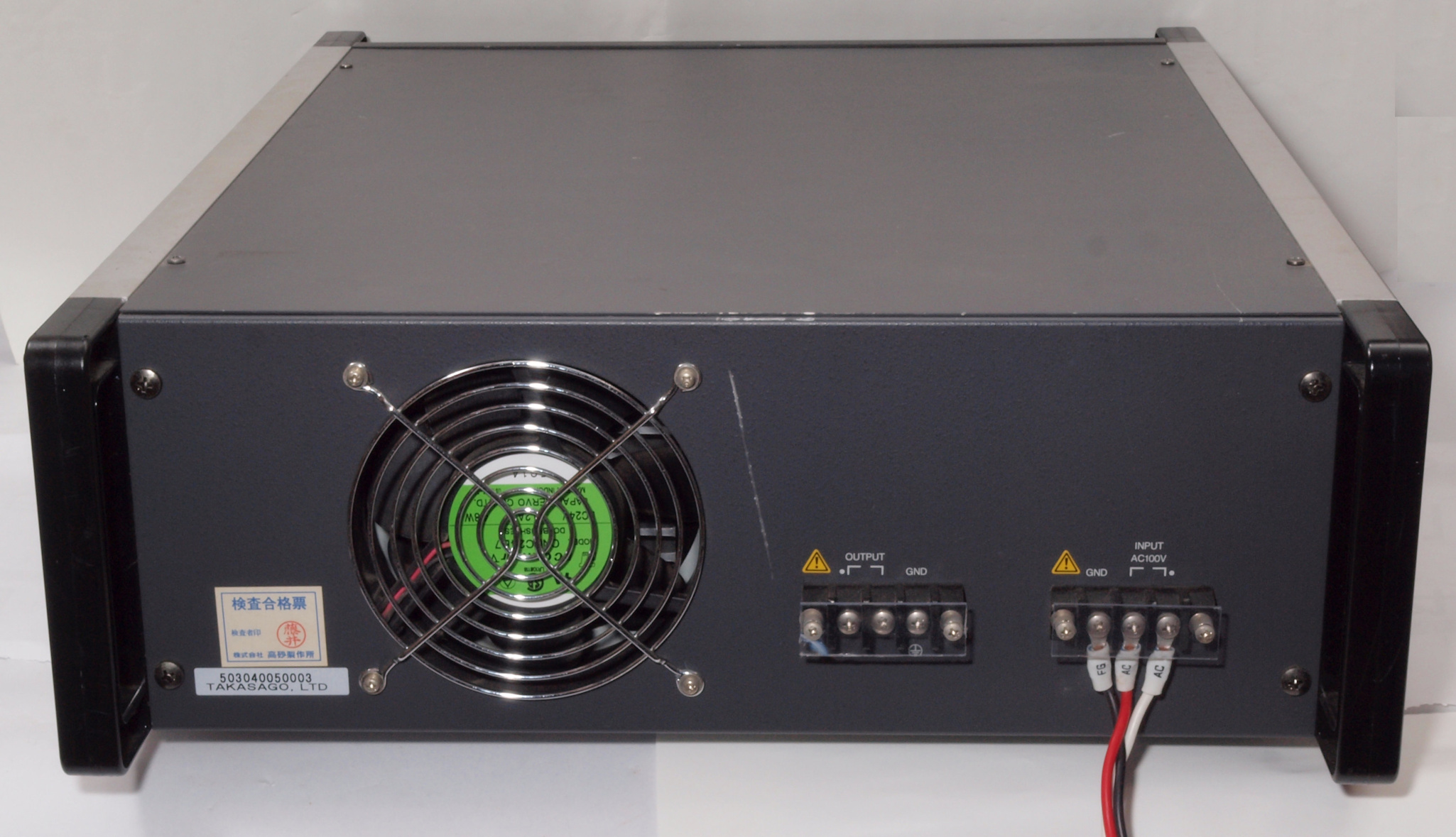

A3. 後から見る。

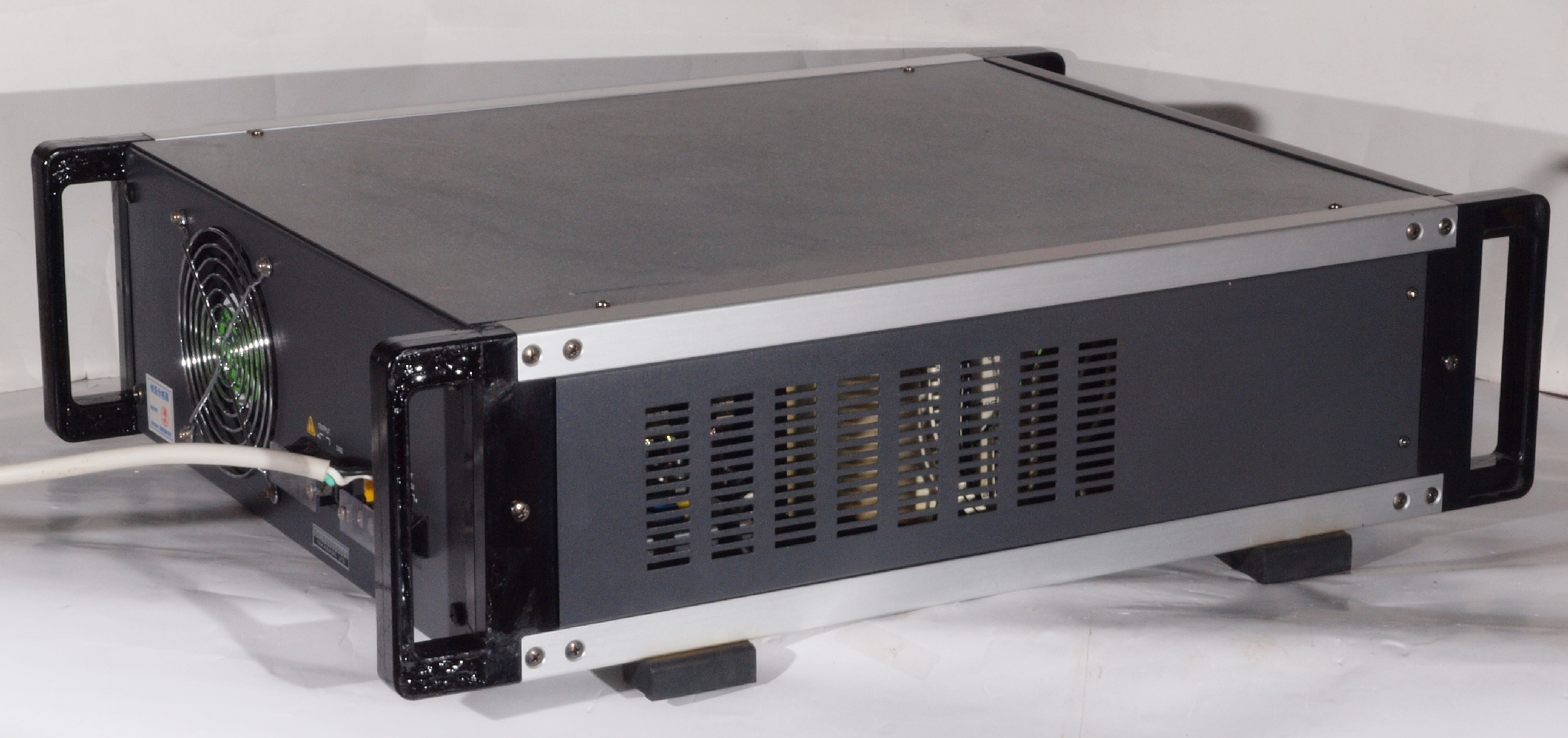

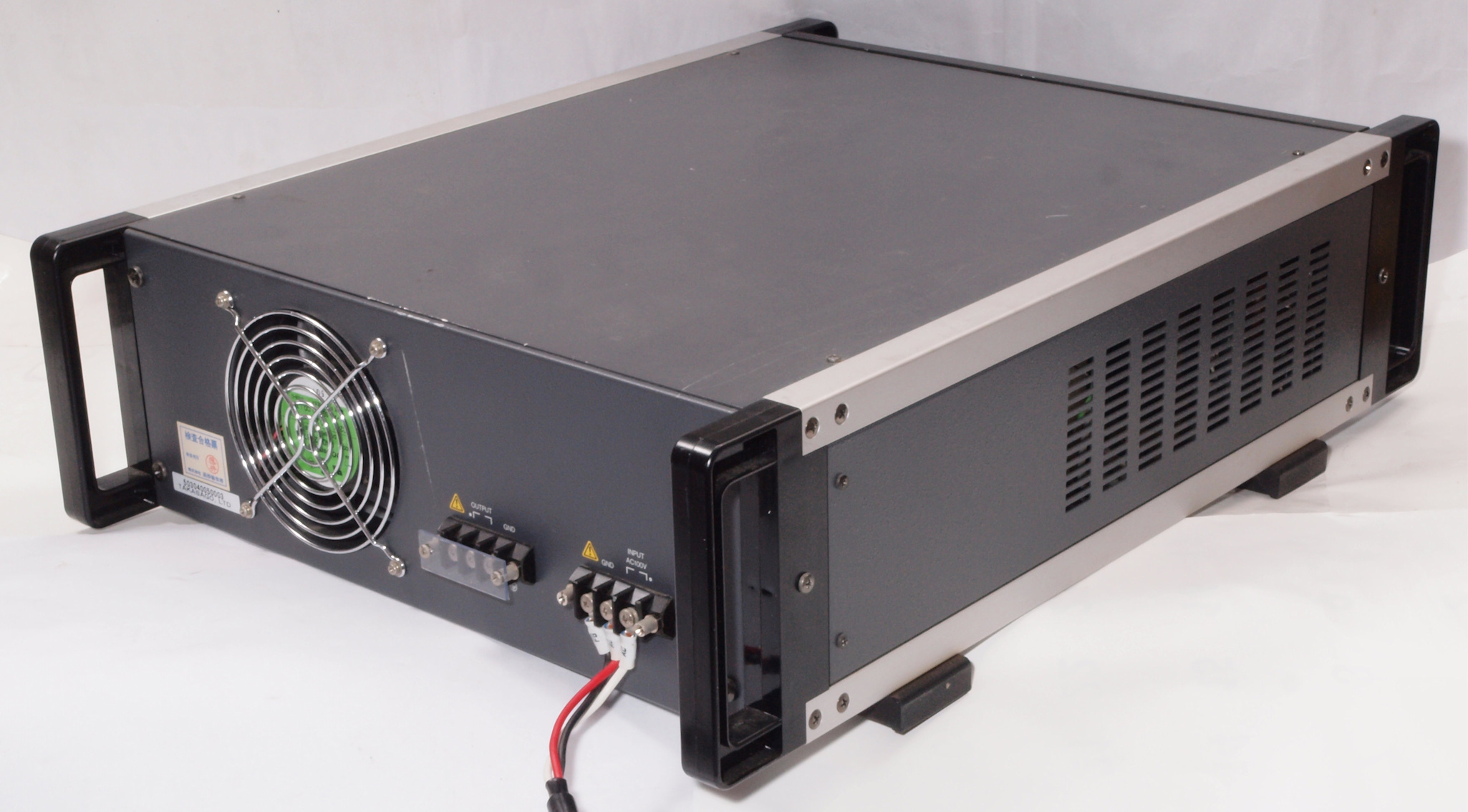

A4. 後左から見る。

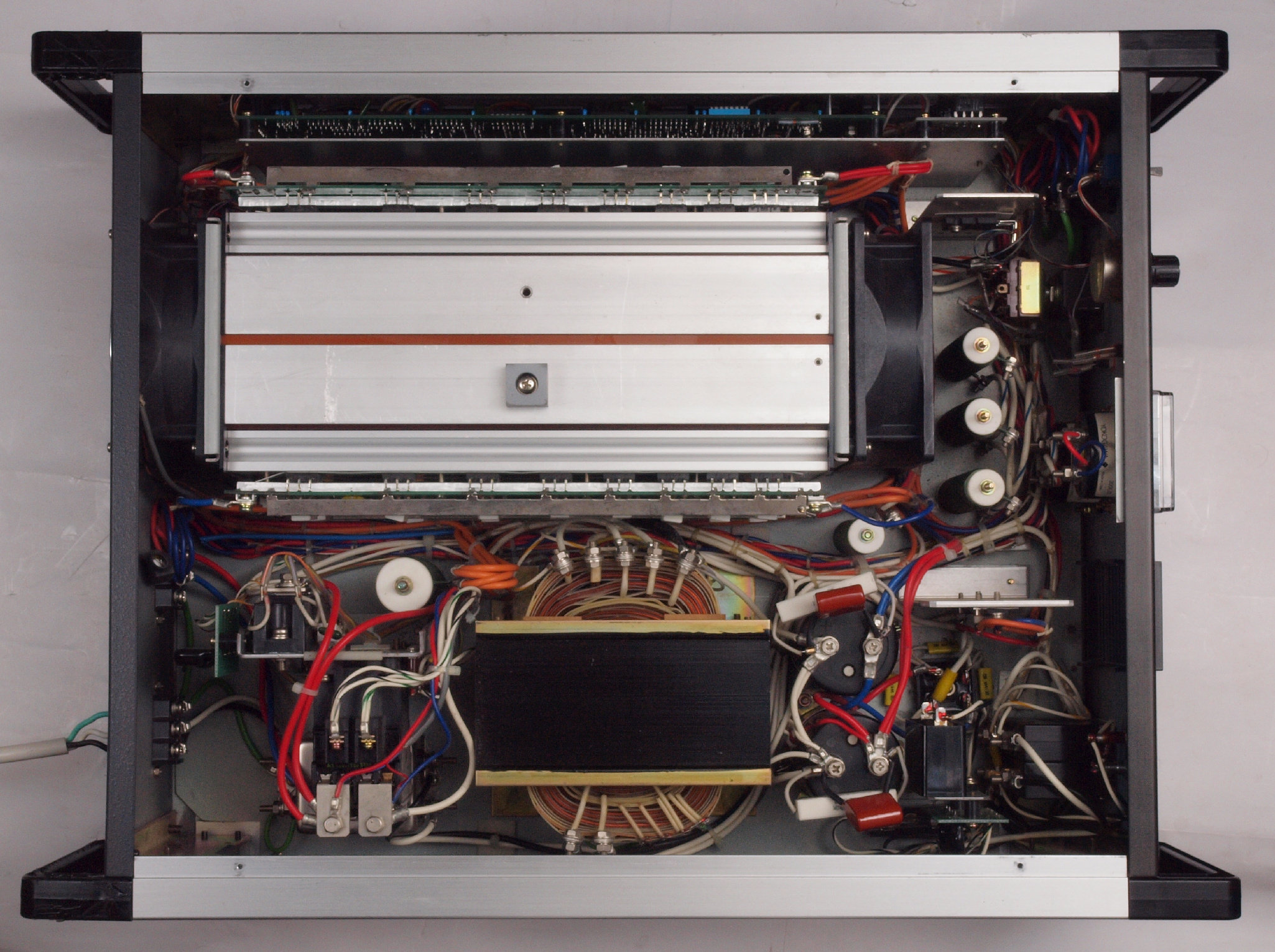

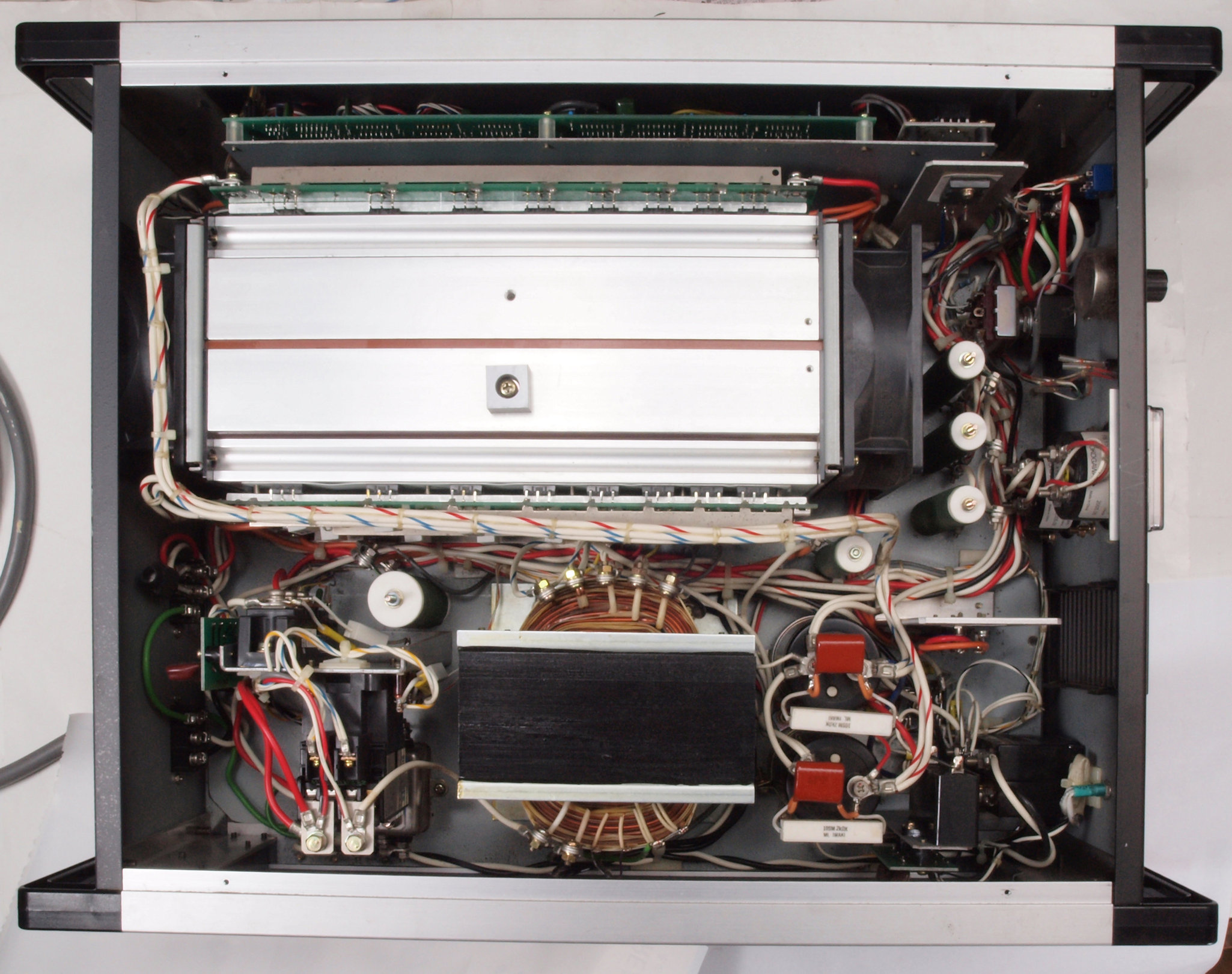

A5. 上蓋を取り、上から見る。フイルムコンデンサー2個追加。
A6. 10A出力試験。 この少し上でオーバーロードが表示される。
A7. 取っ手が弱いので、補強する
S. ARH1000 の仕様(カタログ・マニアルより)
型名 高速応答ラインレギュレーター ARH1000
入力電源 電圧/周波数=100VAC+−10%/45〜65Hz
最大電力(約)=1.5KVA
定格出力電圧 100/110V(切換)
出力電流 10A
出力電力容量(VA) 1KW、1.2KWA.コンデンサーインプット
応答速度 200μSEC..入力電圧の+−10%変動時
出力電圧可変範囲 定格出力電圧の10%
出力電圧安定度 +−0.2%以下
出力電圧歪率 0.5%以下
電力効率(THD) 70%以上
指示計器 出力電圧計=150V(整流計型)
出力電流計=25A(可動鉄片型)
冷却方式 強制空冷
保護装置 電子式保護回路及びノーヒューズブレカーによる入力遮断
動作環境 温度(0〜40度)、湿度(10〜90%)、凍結、結露、腐食性ガスが無い所
寸法本体(最大値) W=425(435)mm、H=147(165)mm、D=500(580)mm
重量 27kg
ラックマウントアクセサリー MI-N
希望販売価格
            arh1000-6
