ＹＡＭＡＨＡ　Ｂ−１．　１２台目修理記録
平成２６年８月１４日到着　　８月３０日完成　
寸評
  • ヤマハがＯＥＭで作らせたＦＥＴが使用されております（写真Ｃ８１〜Ｃ９６）。
    これの代替えは大変です、２〜３個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「４台目Ｂ−１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
    問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。
Ａ．　修理前の状況
  • 以前から関心のあった、YAMAHA B-1をヤフーオークションの以下の言葉を信じて落札価格255,100円（4月16日）で落札しました。
  • 「数年振りに電源を入れてみましたが、問題無く左右から綺麗に音が出ました。
    その後1時間ほどリスニングを終え、特に動作に異常はありません。
    入力もNORMAL、DIRECT両方共確認済みです。
    古い製品かつ重量物のため輸送に耐えられ無い場合も考慮し、動作保証無しのジャンク品として出品します。    」
  • ところが、到着したアンプに電源を入れても電源ランプは点きましたが、Overloadのランプが全く点かず、うんともすんとも言わない状況でした。
    売主に連絡しても、問題なく出力していたような回答で、その後連絡が取れなくなりました。
    騙されたとは、思いたくないのですが、何か接続で問題があるのかと、新たにヤフーオークションでUC-1落札価格40,711円（7月16日）を購入し、プリアンプなどを繋ぎ直してみましたが、やはり結果は同じで、全く反応なしでした。
  • 小生のアドバイス
    出品名にも「ジャンク」が付いた出品や、説明文の何処かに「ジャンク」の表記ある物は、基本的に故障品や不動品を覚悟。　どの様な説明があっても、それを遙かに上回る強い言葉が「ジャンク」です。
    詳しくは　こちら参照。


Ｂ．　原因・現状
  • 電源回路焼損で動作せず。
    電源大型ブロック電解コンデンサー容量抜け。


Ｃ．　修理状況

Ｔ．　突入電流抑制回路組込　　このＡＭＰの電源リレーは単に直投入です。
　　　　　　　　　　　　　　　　　　　　　よって、突入電流は非常に大きいです。電解コンデンサーを増量交換したので必要です。

ＵＣ．　ＵＣ−１　修理　　別ファイルが開きます。

Ｄ．　使用部品
  • オーディオ用電解コンデンサー　　３８個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　２４個。
    半固定ＶＲ　　　　　　　　　　　　　１２ 個。
    ＴＲ（トランジスター）　　　　　　　２７個。
    FET(Field Effect Transistor)　　　　　２個。
    リレー　　　　　　　　　　　　　　　　１個。
    ＳＰ接続リレー　　　　　　　　　　　　５個。
    温度検知器（サーモスタット）　　　　　２個。
    突入電流抑止回路　　　　　　　　　　　１式。


L．　終段ＦＥＴ（ＳＩＴ）電源ブロックコンデンサー製作。

Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　２０５，０００円　　「オーバーホール修理」。

Ｙ．　ユーザー宅の設置状況

Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　点検中、　前から見る。
Ａ１２．　点検中、　前右から見る。

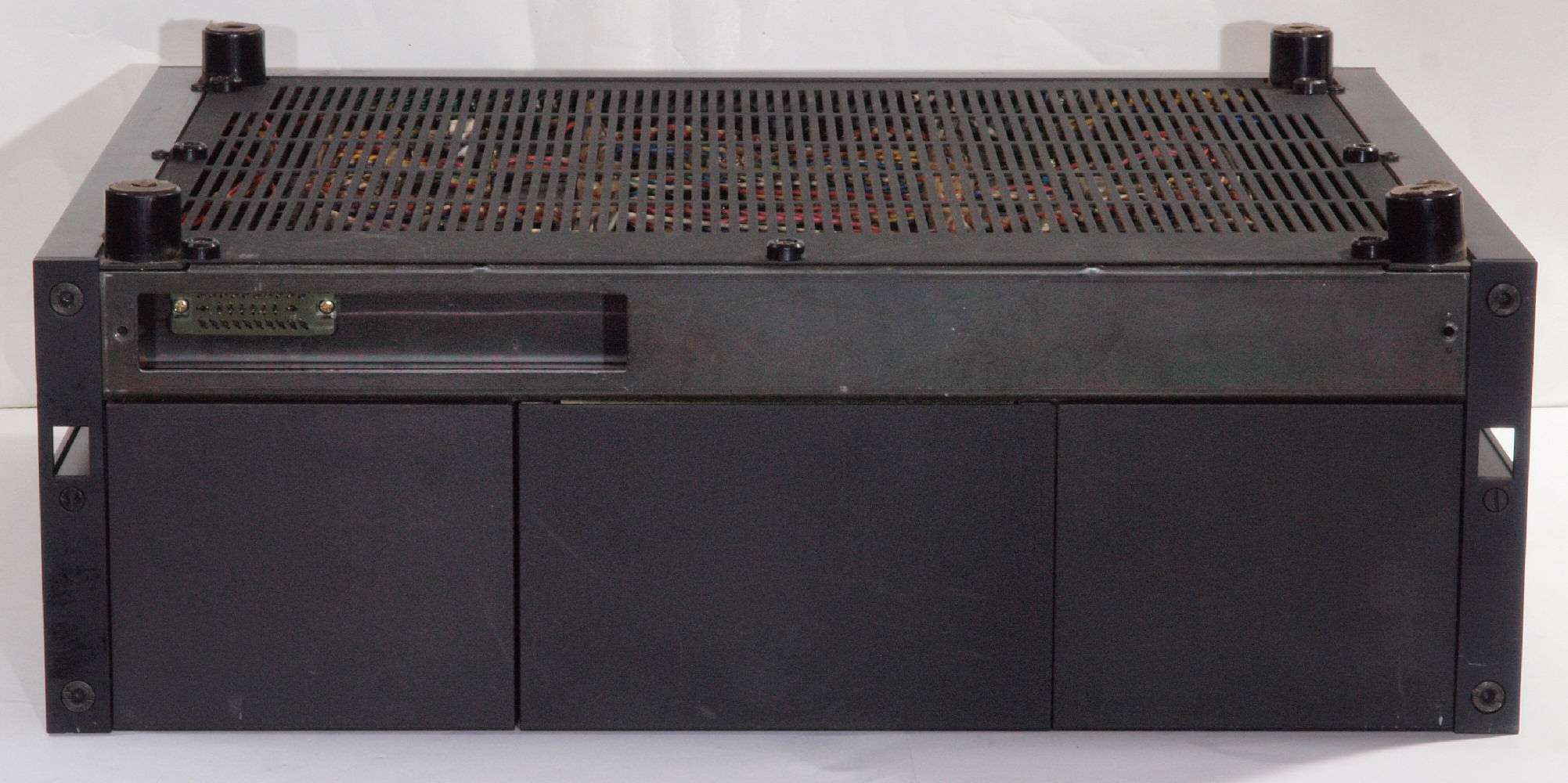

Ａ１４．　点検中、　後から見る。
Ａ１４２．　点検中、　後から見る。　電源コード取り付け、３Ｐインレットに交換可能。

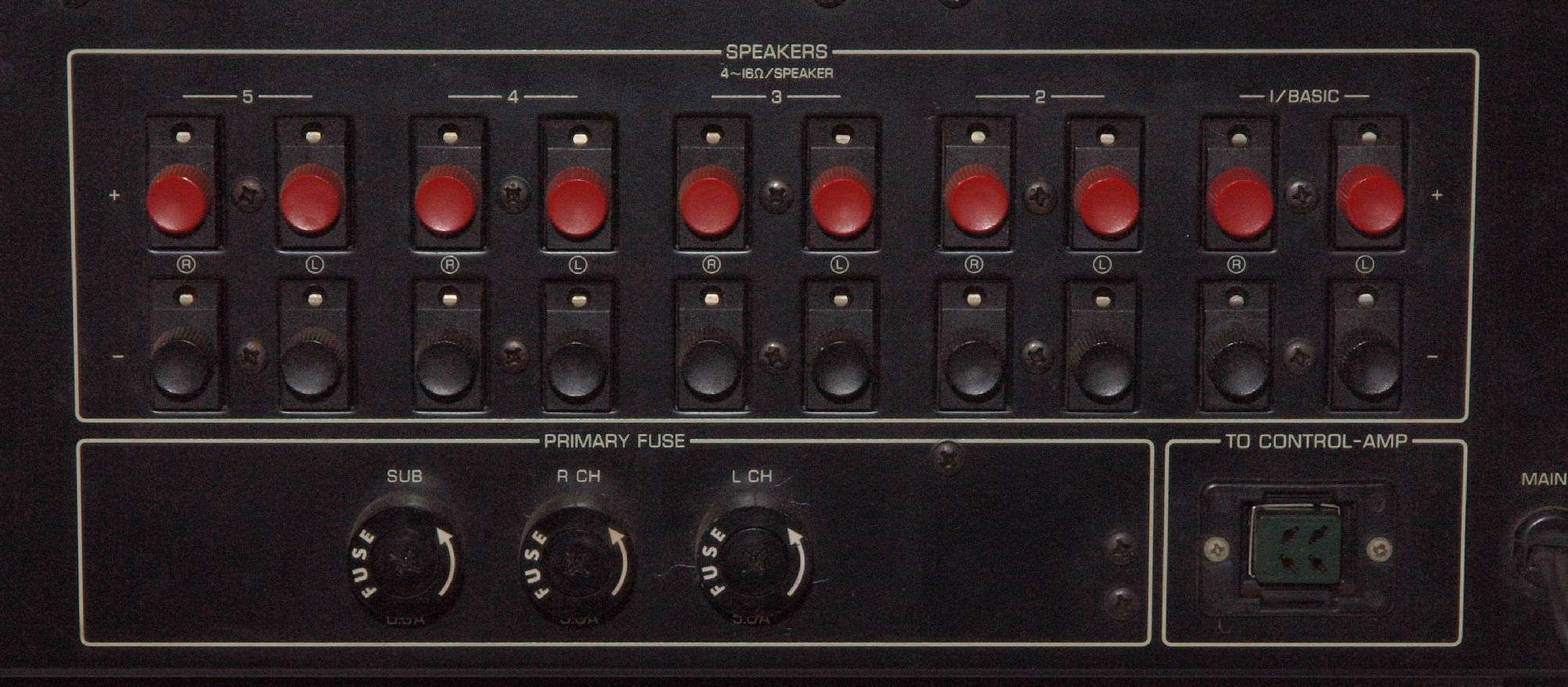

Ａ１４３．　点検中、　後から見る。　ＳＰ接続端子。

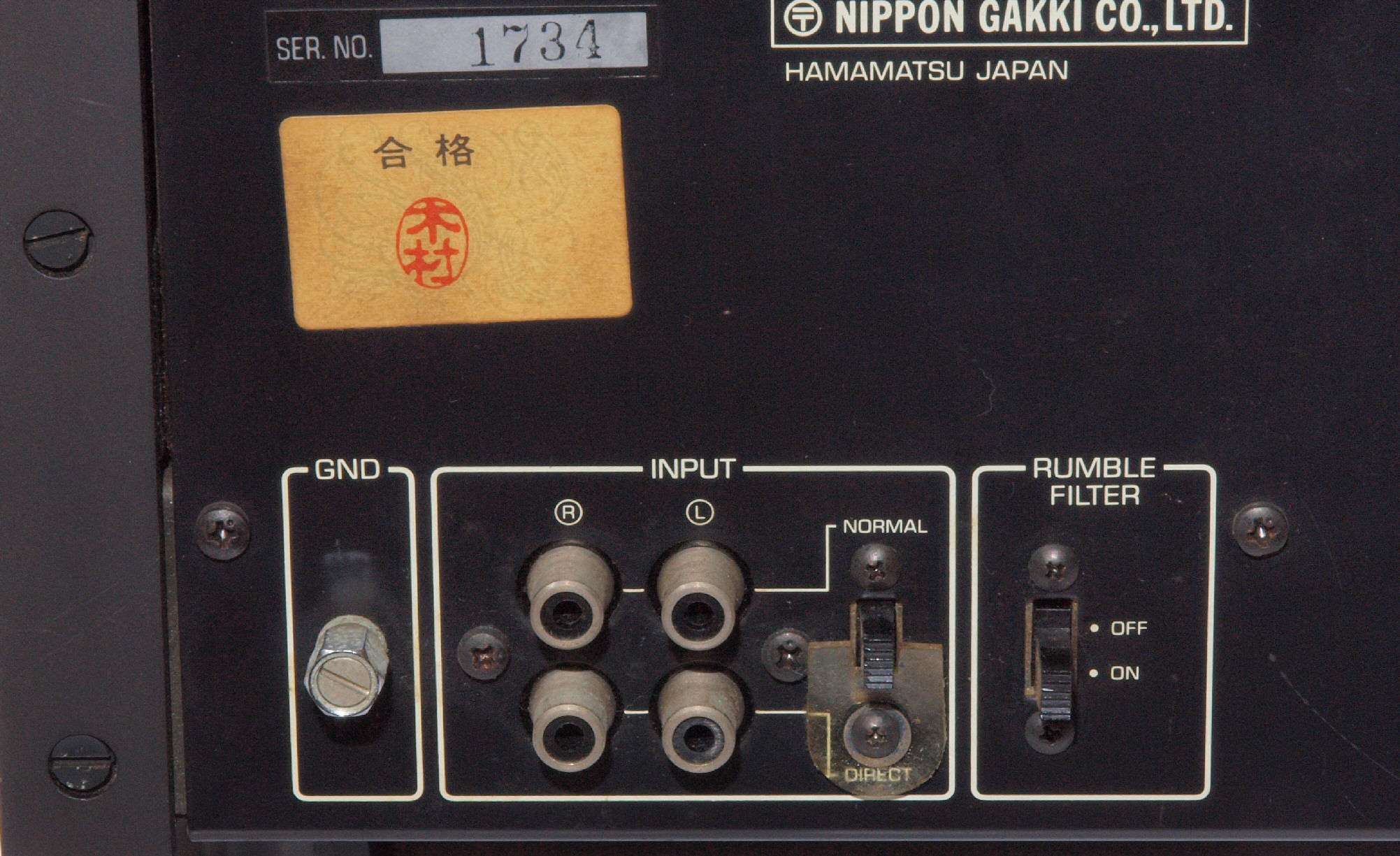

Ａ１４４．　点検中、　後から見る。　ＲＣＡ端子、アース端子。

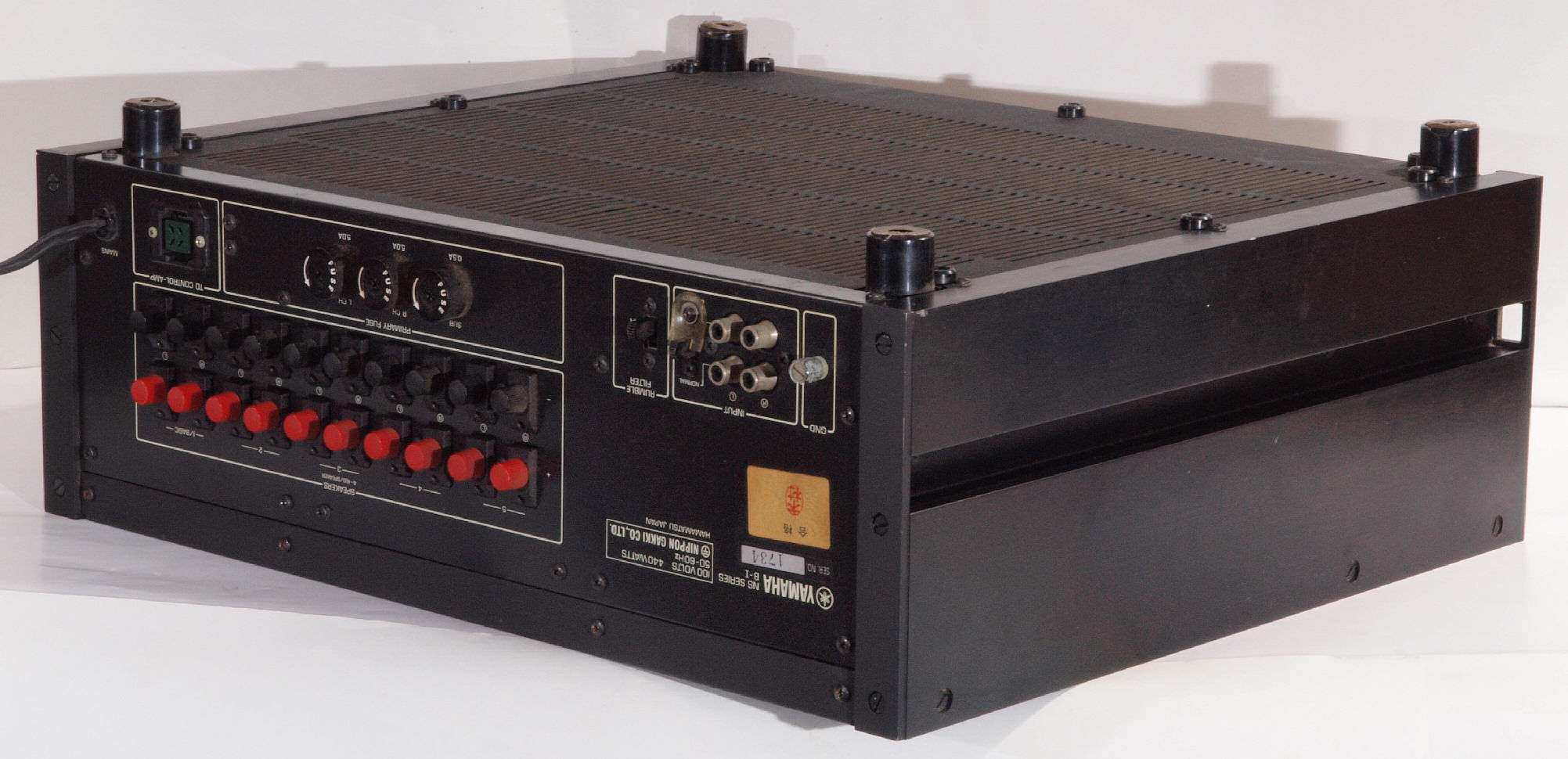

Ａ１５．　点検中、　後左から見る。
Ａ２１．　点検中、　上から見る

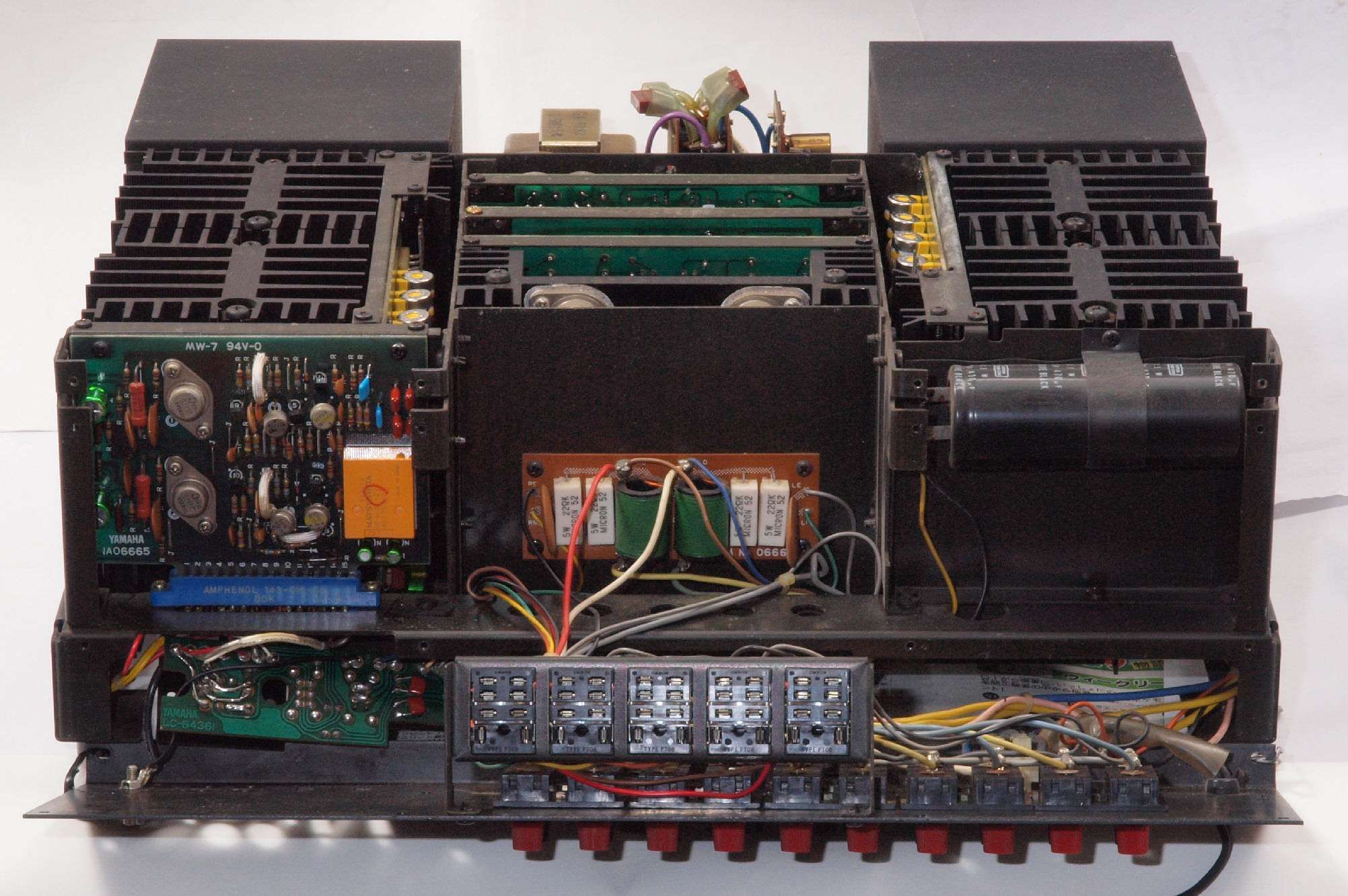

Ａ２２．　点検中、　上蓋を取り上から見る。
Ａ２３．　点検中、　Ｒ側放熱器の埃。
Ａ２４．　点検中、　Ｌ側放熱器の埃。

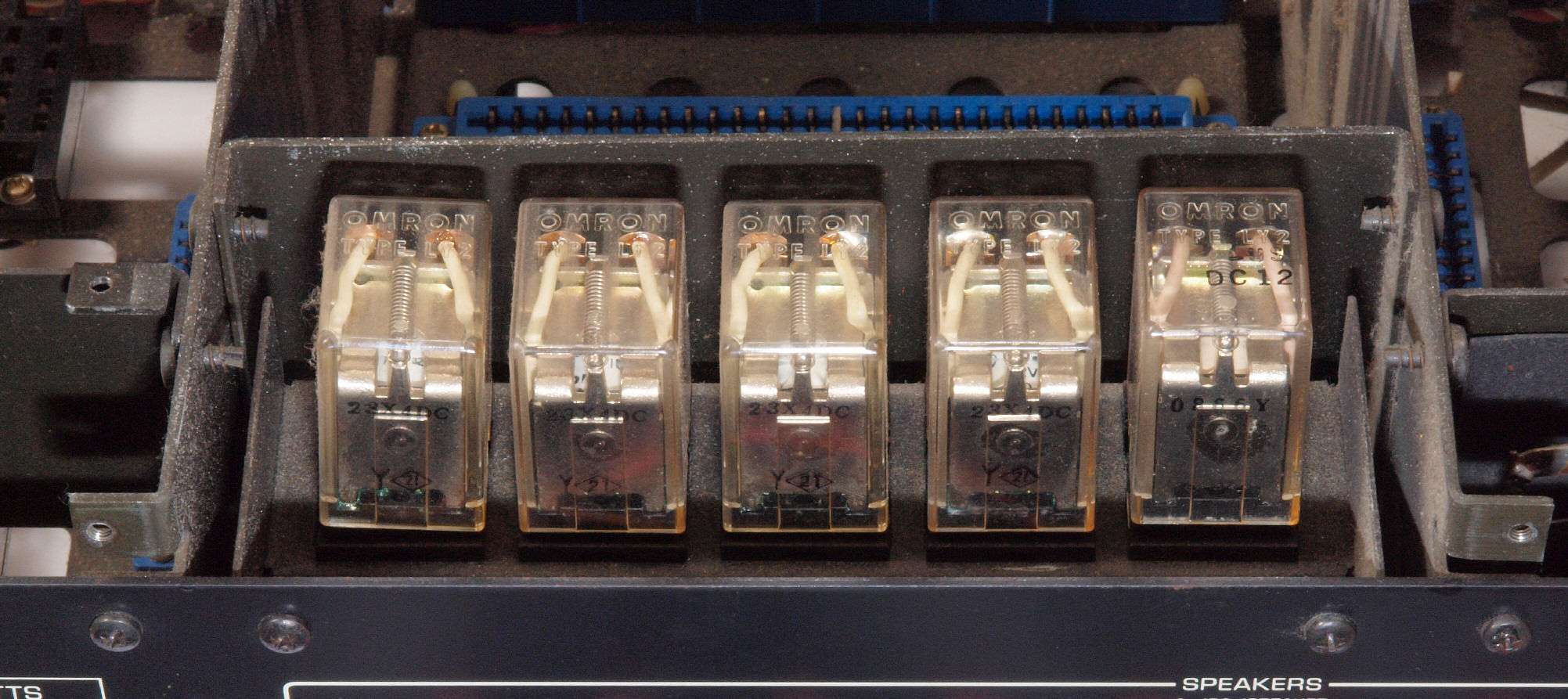

Ａ２５．　点検中、　ＳＰ接続リレー。
Ａ２６．　点検中、　上蓋裏は綺麗。
Ａ３１．　点検中、　大型電解コンデンサーと電源投入回路。膨らみはないが、容量抜け。
Ａ３２．　点検中、　大型電解コンデンサーを下から見る。　左側の空気抜き穴が汚れている、液漏れの証拠。

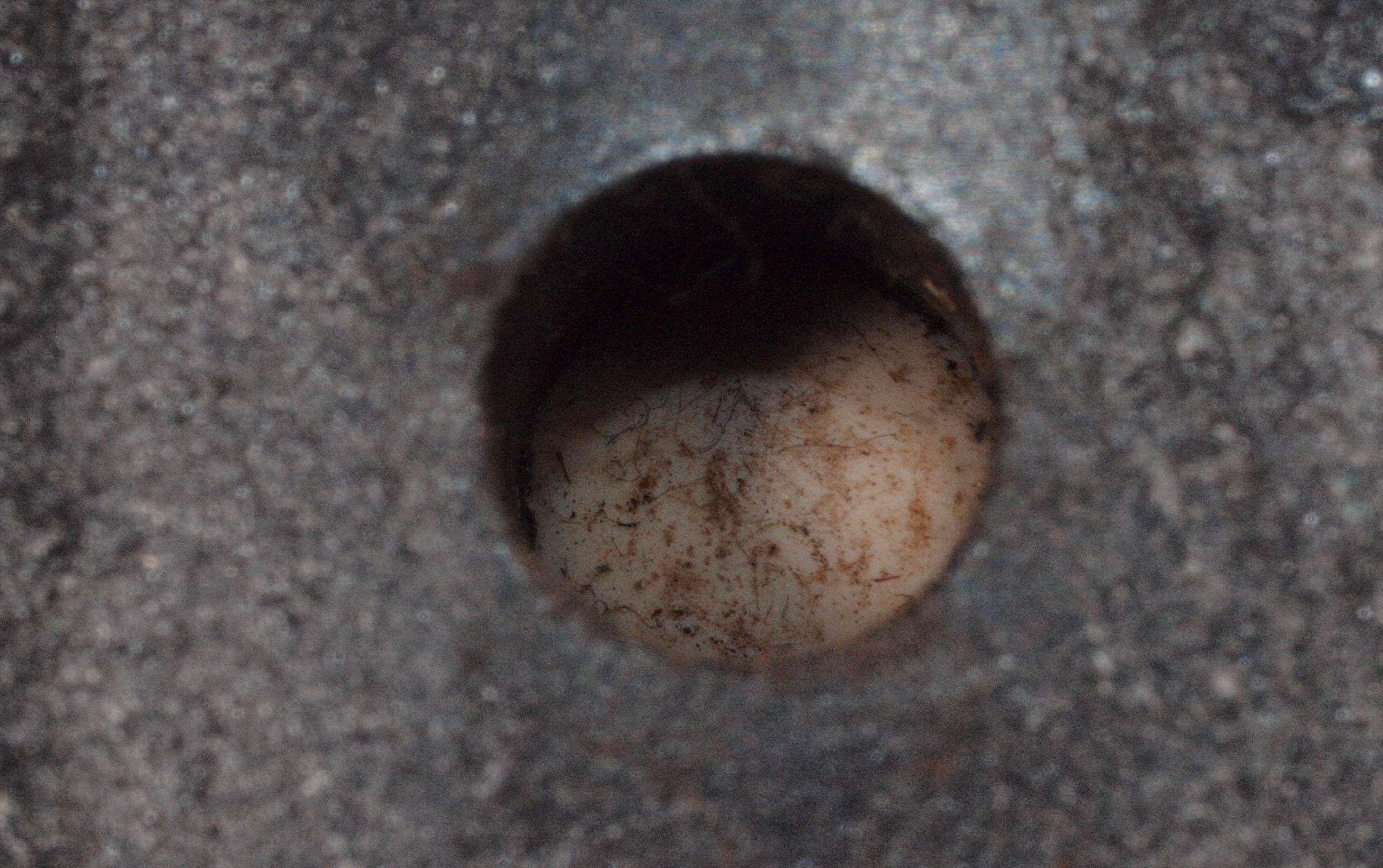

Ａ３３．　点検中、　左側の空気抜き穴拡大。
Ａ３４．　点検中、　右側の空気抜き穴拡大。
Ａ３５．　点検中、　大型電解コンデンサー取出す。１個に「１５，０００μＦ＋１５，０００μＦ」
Ａ３６．　点検中、　大型電解コンデンサー測定。　左側「Ａ-Ｂ間＝＋電圧」用、９５９０μＦ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定周波数＝１００Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

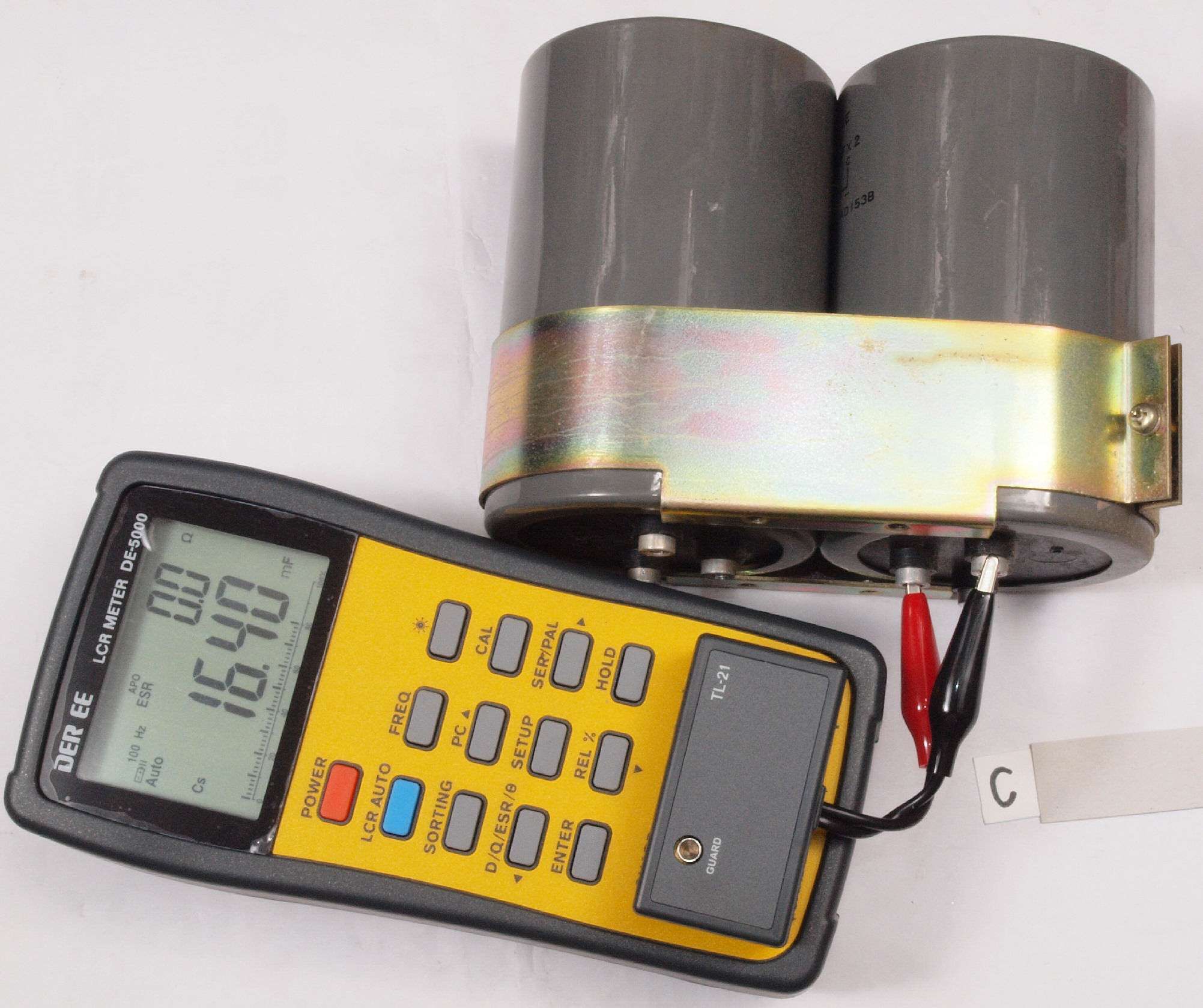

Ａ３７．　点検中、　大型電解コンデンサー測定。　左側「Ｂ-Ｃ間＝−電圧」用、１６，４００μＦ。絶縁不良が考えられる。
Ａ３８．　点検中、　大型電解コンデンサー測定。　右側「Ａ-Ｂ間＝＋電圧」用、１２，４８０μＦ。
Ａ３９．　点検中、　大型電解コンデンサー測定。　左側「Ｂ-Ｃ間＝−電圧」用、１４，５２０μＦ。
Ａ３Ａ．　点検中、　交換する大型電解コンデンサー測定。　１０，０００μＦ２個パラで使用＝１８，６３０μＦ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　これを４組使用する。
Ａ３Ｂ．　点検中、　純正大型電解コンデンサの重量測定。　Ｒ側＝７７９ｇ
Ａ３Ｃ．　点検中、　純正大型電解コンデンサの重量測定。　Ｌ側＝７８７ｇ
Ａ４１．　点検中、下前から見る。
Ａ４２．　点検中、下前左から見る。
Ａ４３．　点検中、下後から見る。
Ａ４４．　点検中、下後右から見る。
Ａ５１．　点検中、下から見る。
Ａ５２．　点検中、下から見る。　前右足の曲がり。
Ａ５３．　点検中、下から見る。　前左足の曲がり。

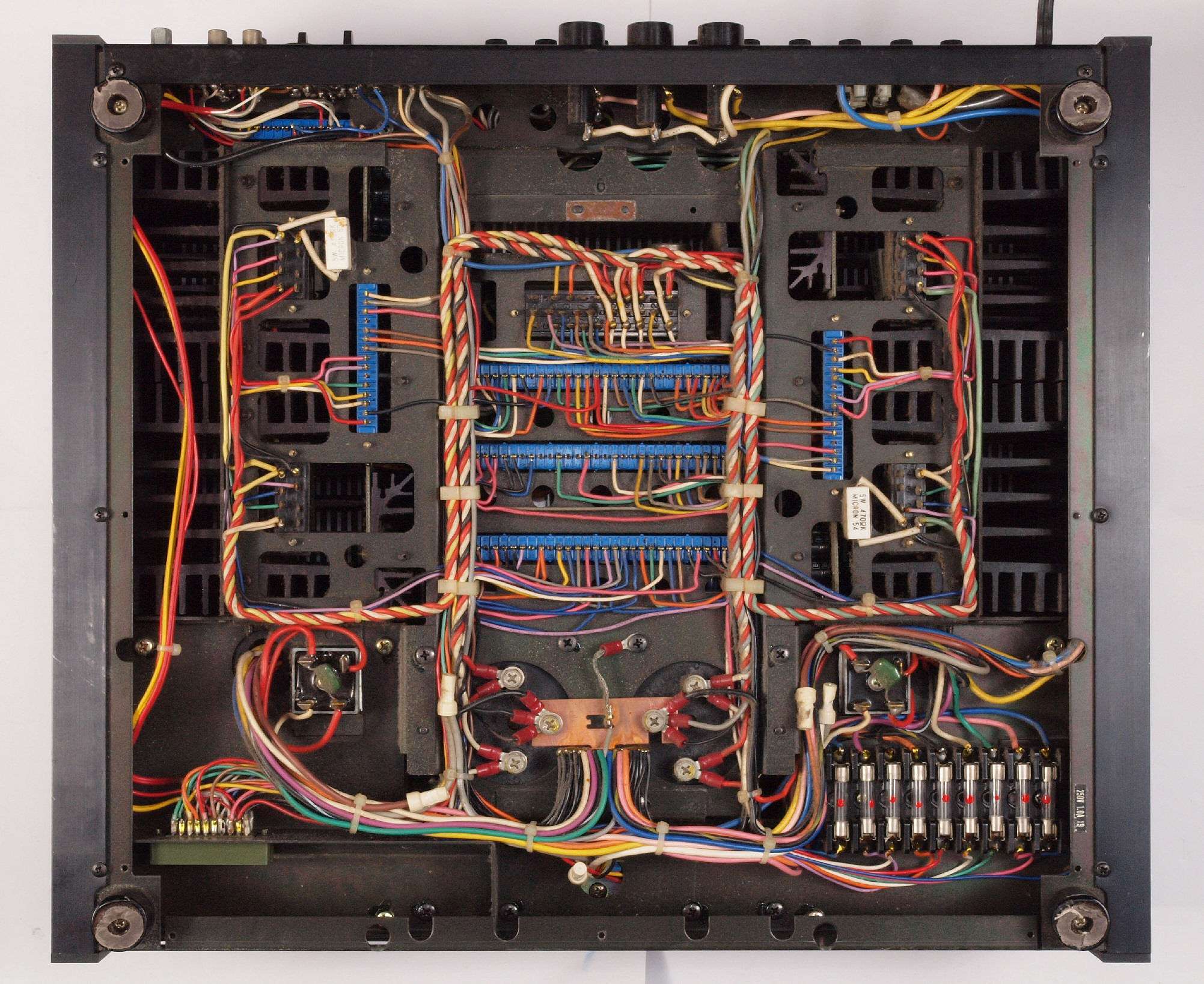

Ａ５４．　点検中、下蓋を取り、下から見る。

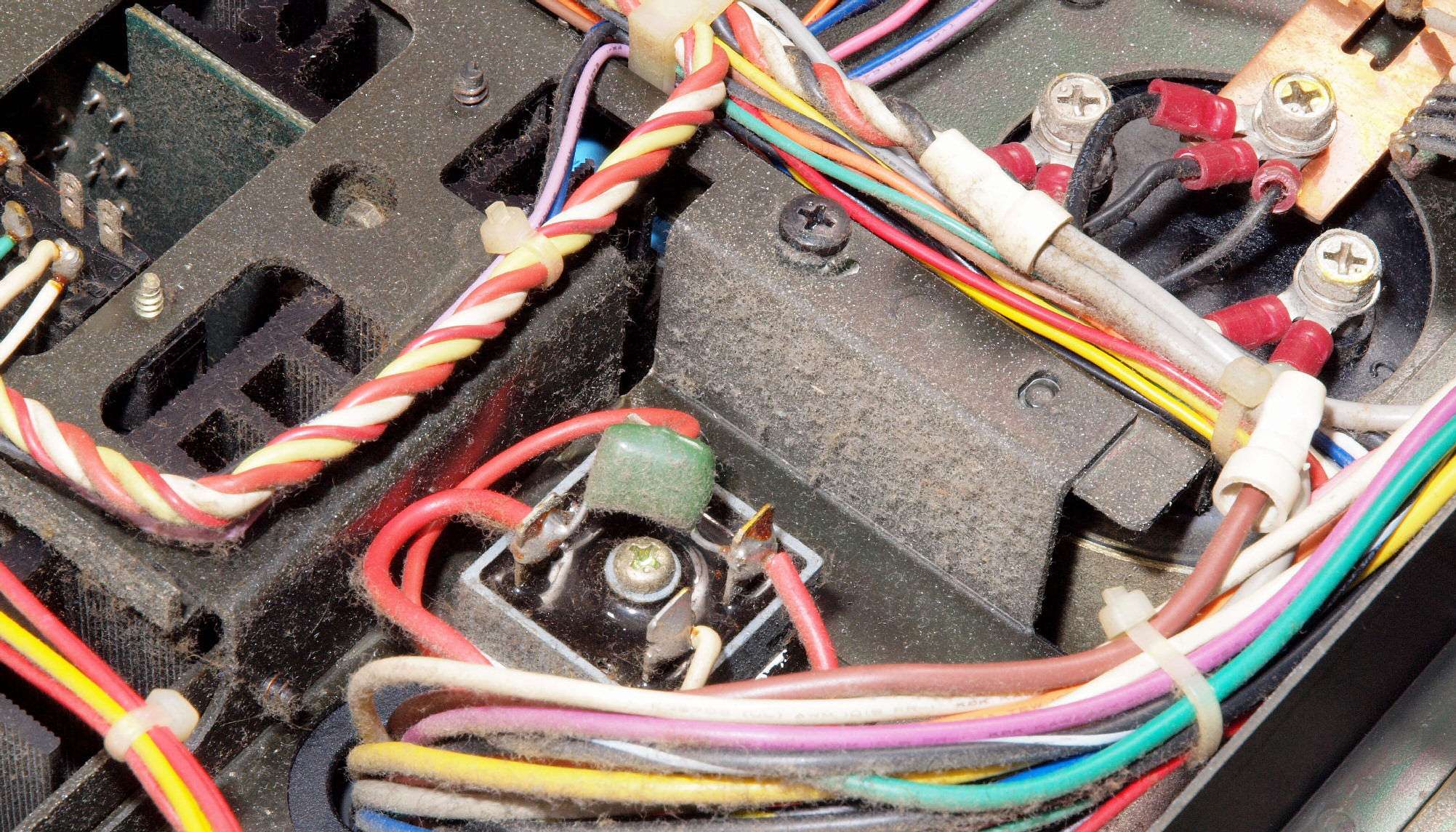

Ａ５５．　点検中、　整流器まわりの埃。
Ａ５６．　点検中、　右側放熱器下側まわりの埃。
Ａ５７．　点検中、　入力ＲＣＡ端子の埃、基板への配線が浮いている。

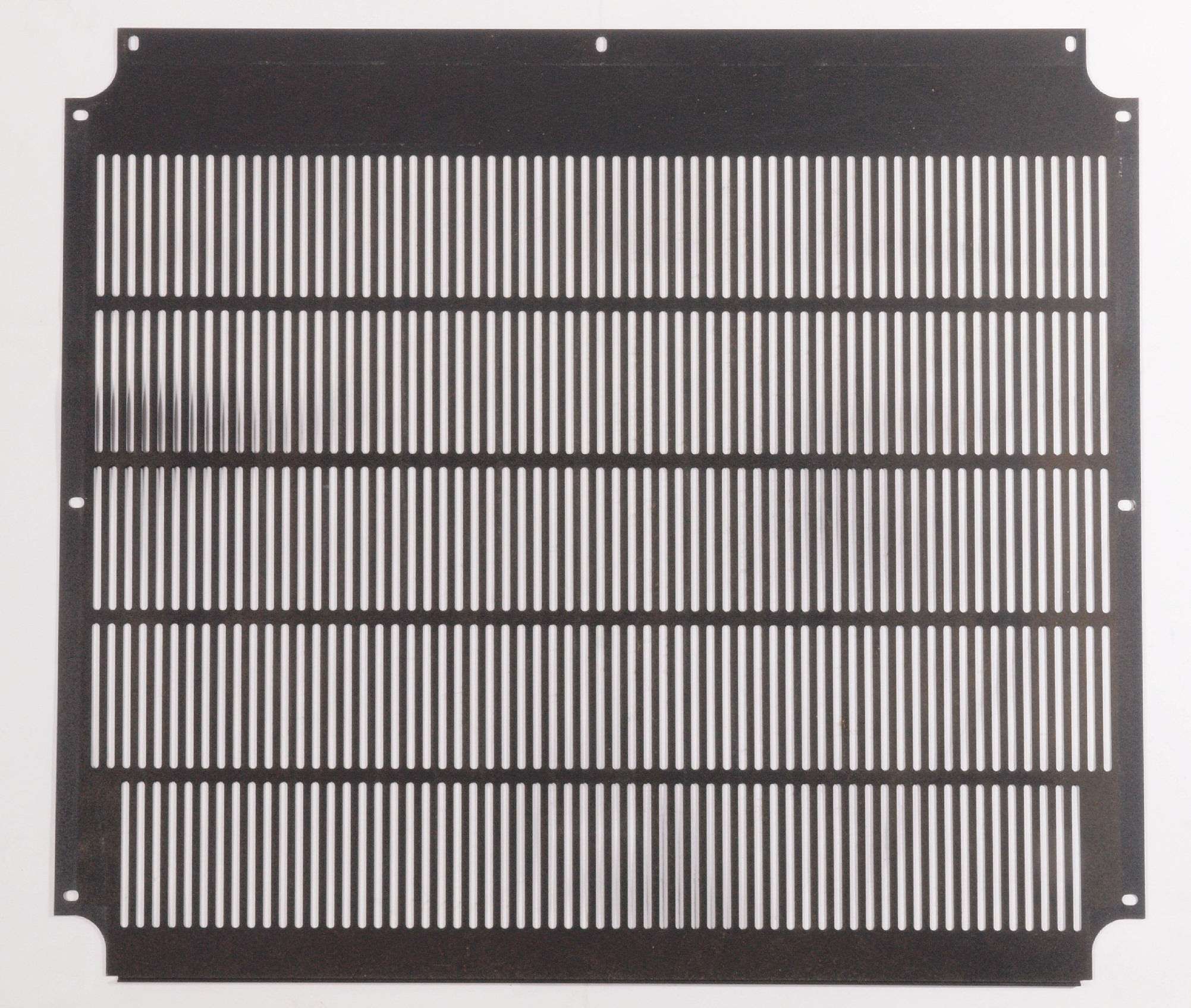

Ａ５８．　点検中、　下蓋裏、埃無く綺麗。　初期型の下蓋。
Ａ５９．　点検中、　側板裏の埃。
Ｃ．　修理状況 。画像をクリックすると、大きく（横幅2050ドット）表示されます。

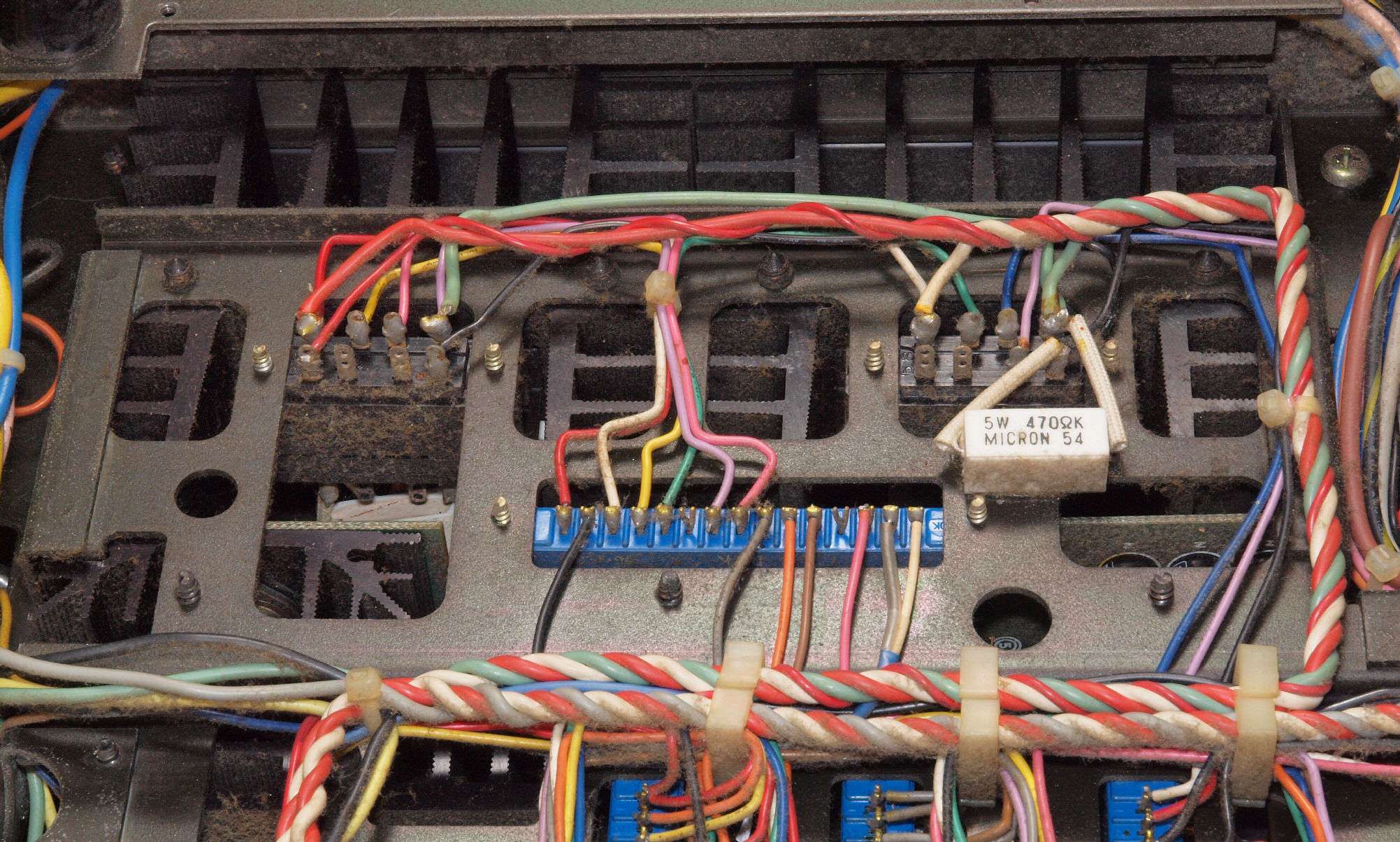

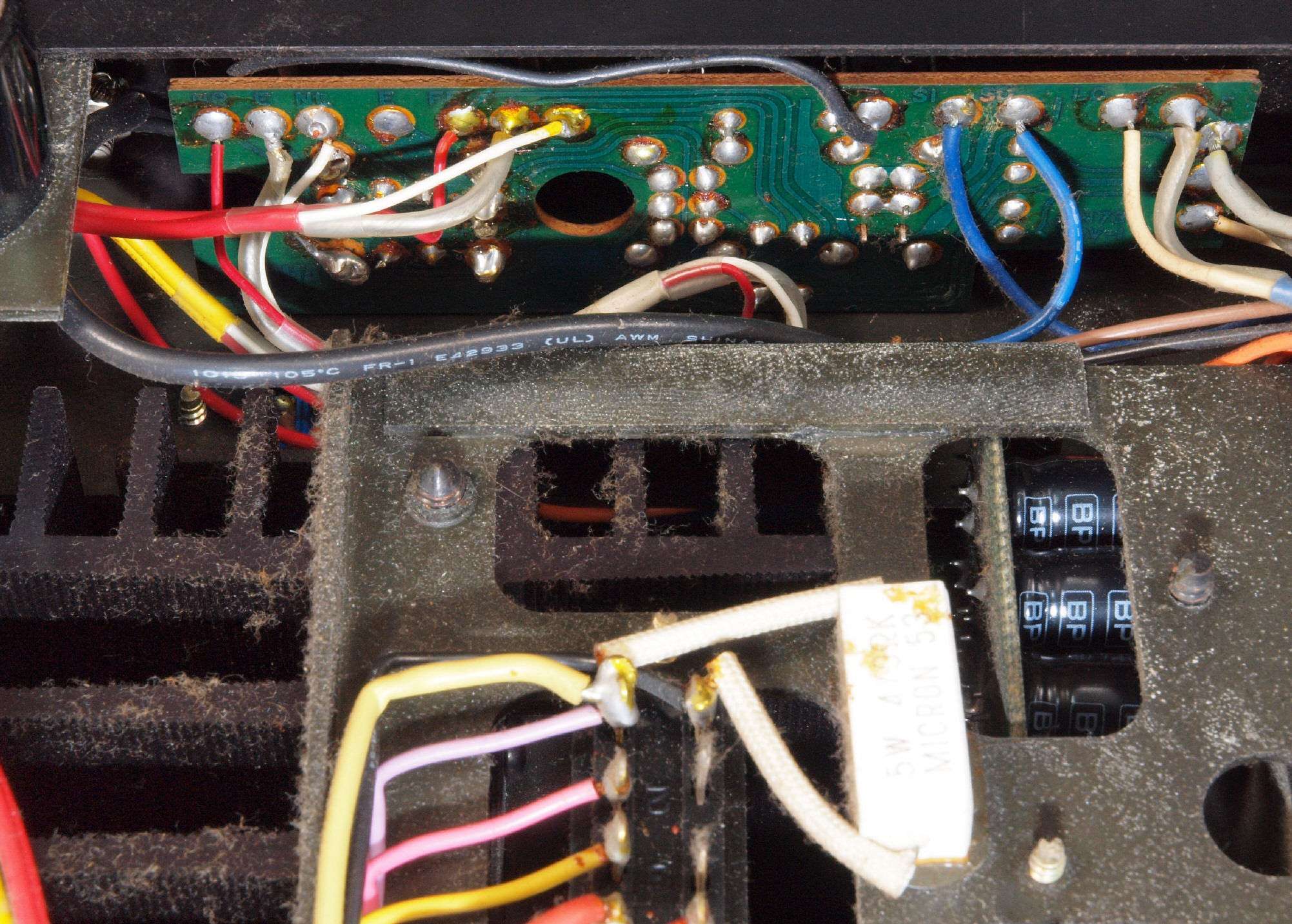

Ｃ１．　修理中　基板を外したシャーシ。埃が沢山！

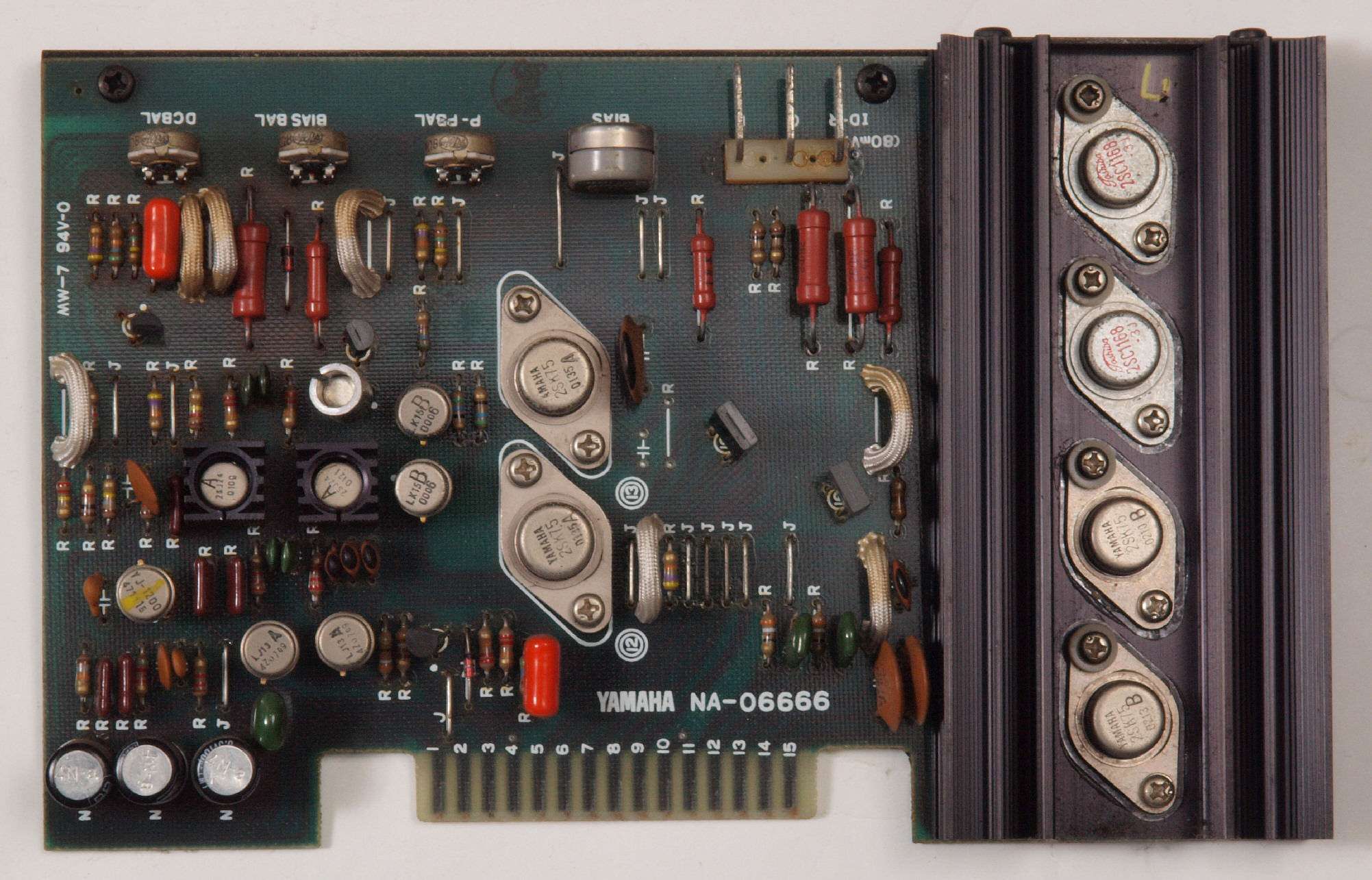

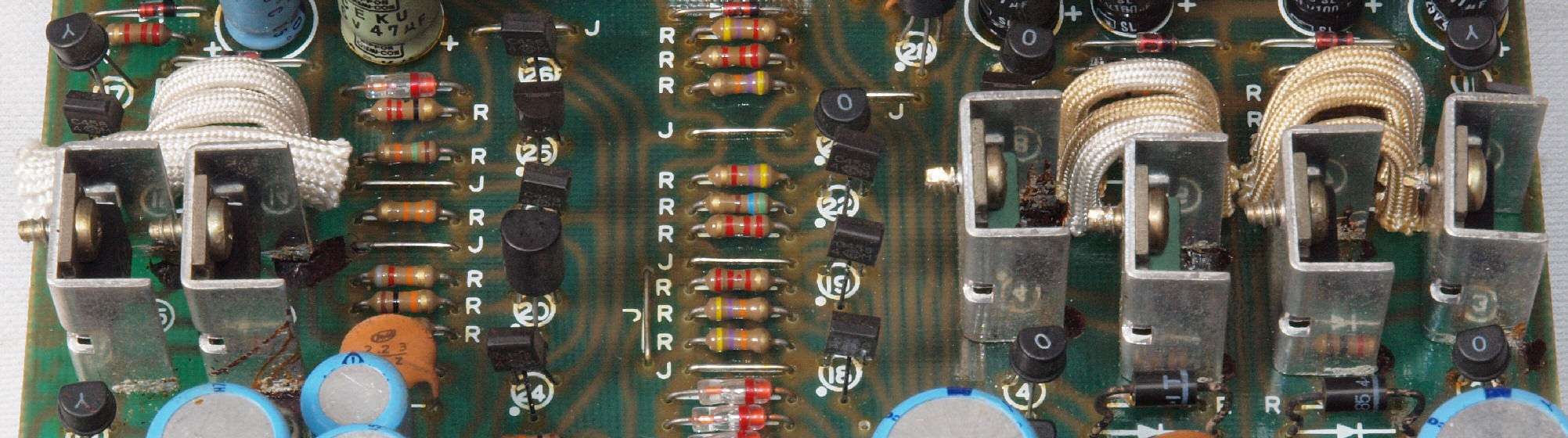

Ｃ１１．　修理前　Ｒ側ドライブ基板
Ｃ１１３．　修理中　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。

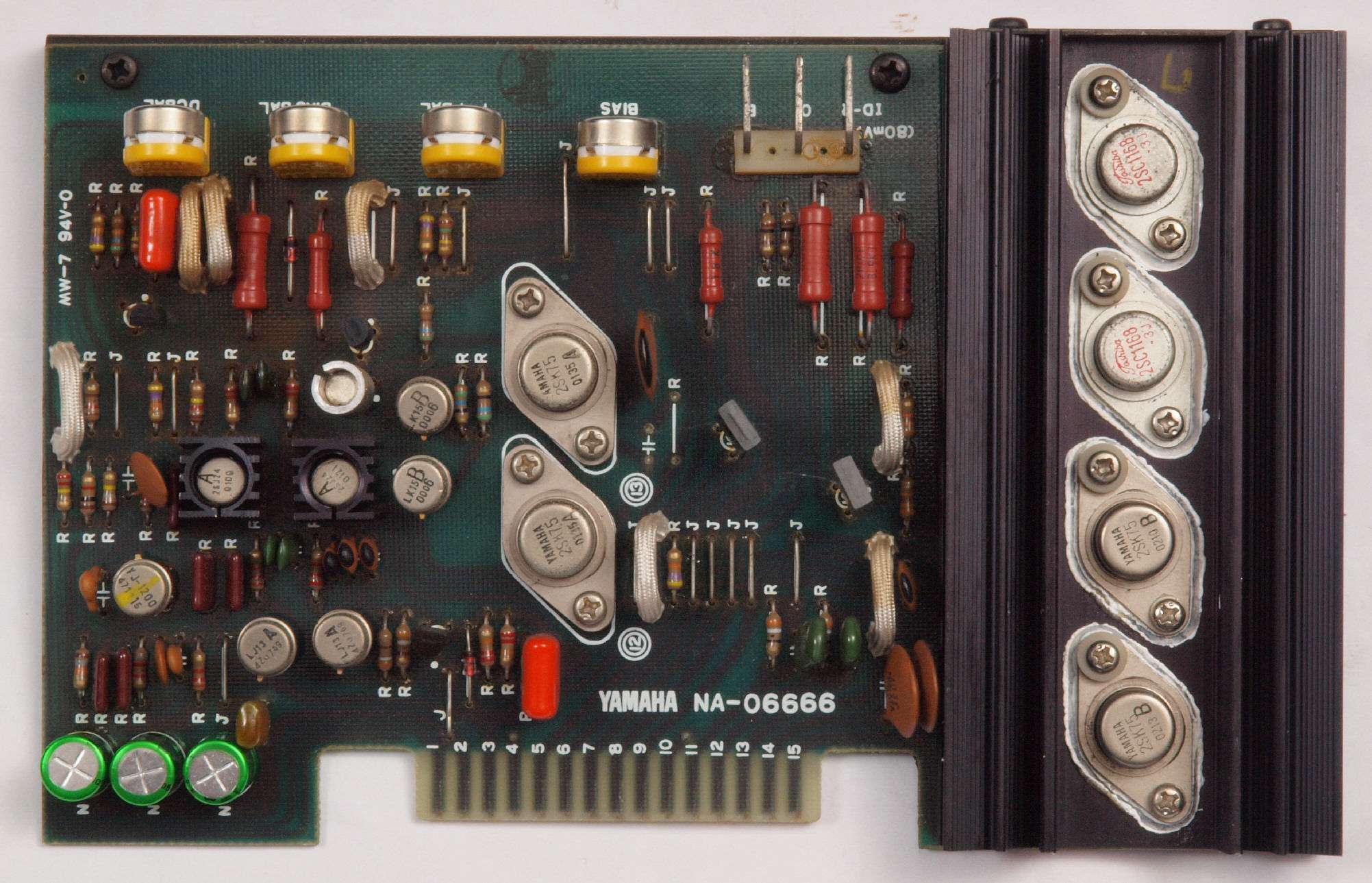

Ｃ１２．　修理後　Ｒ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー１個交換

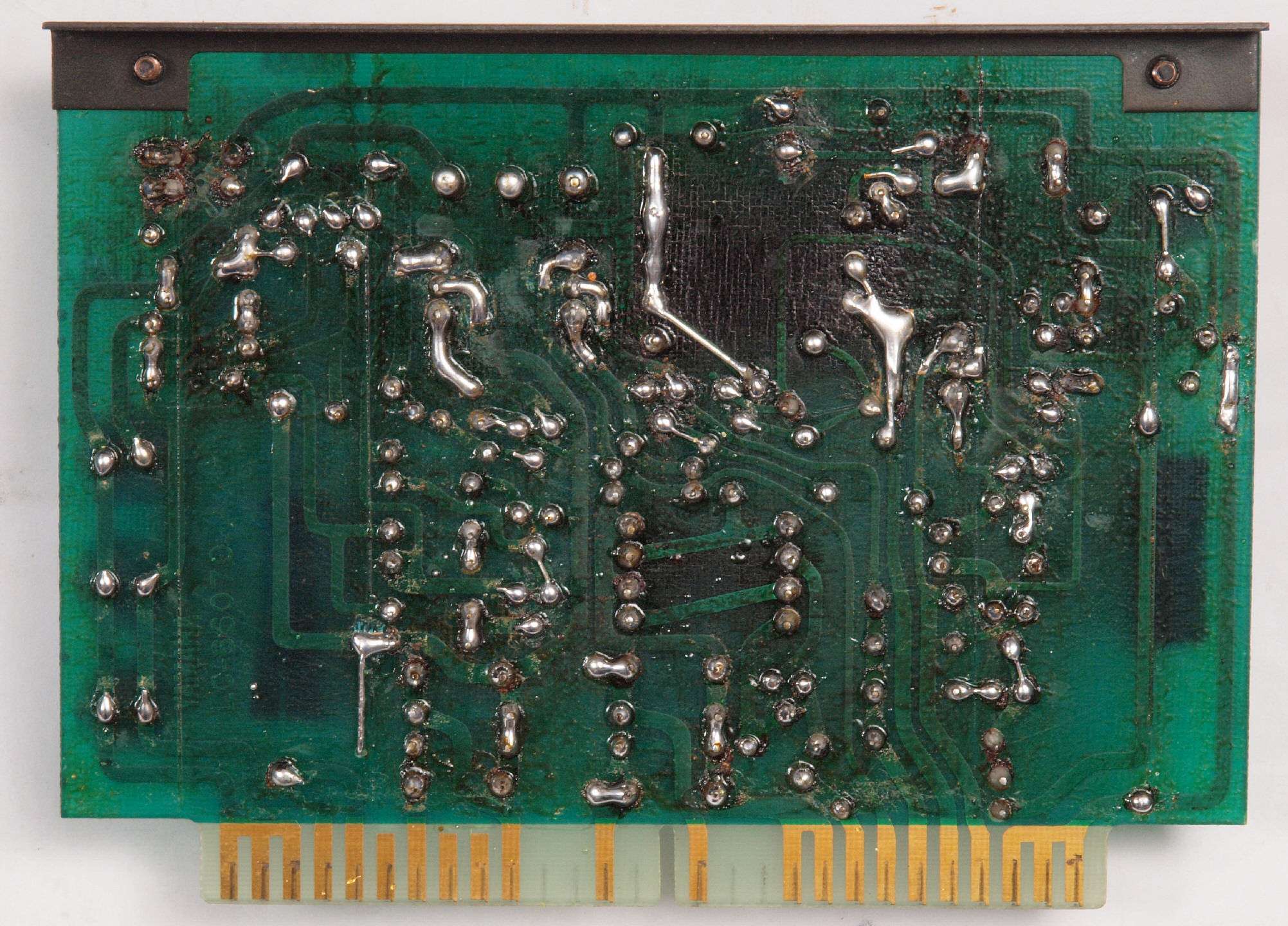

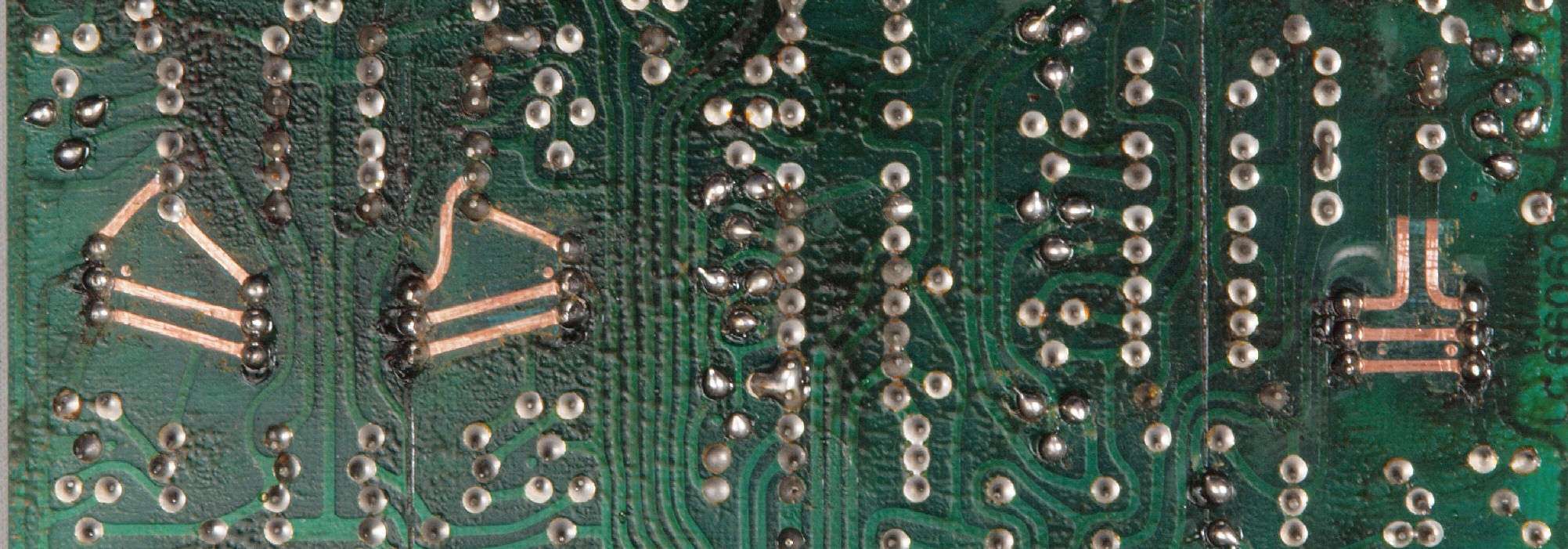

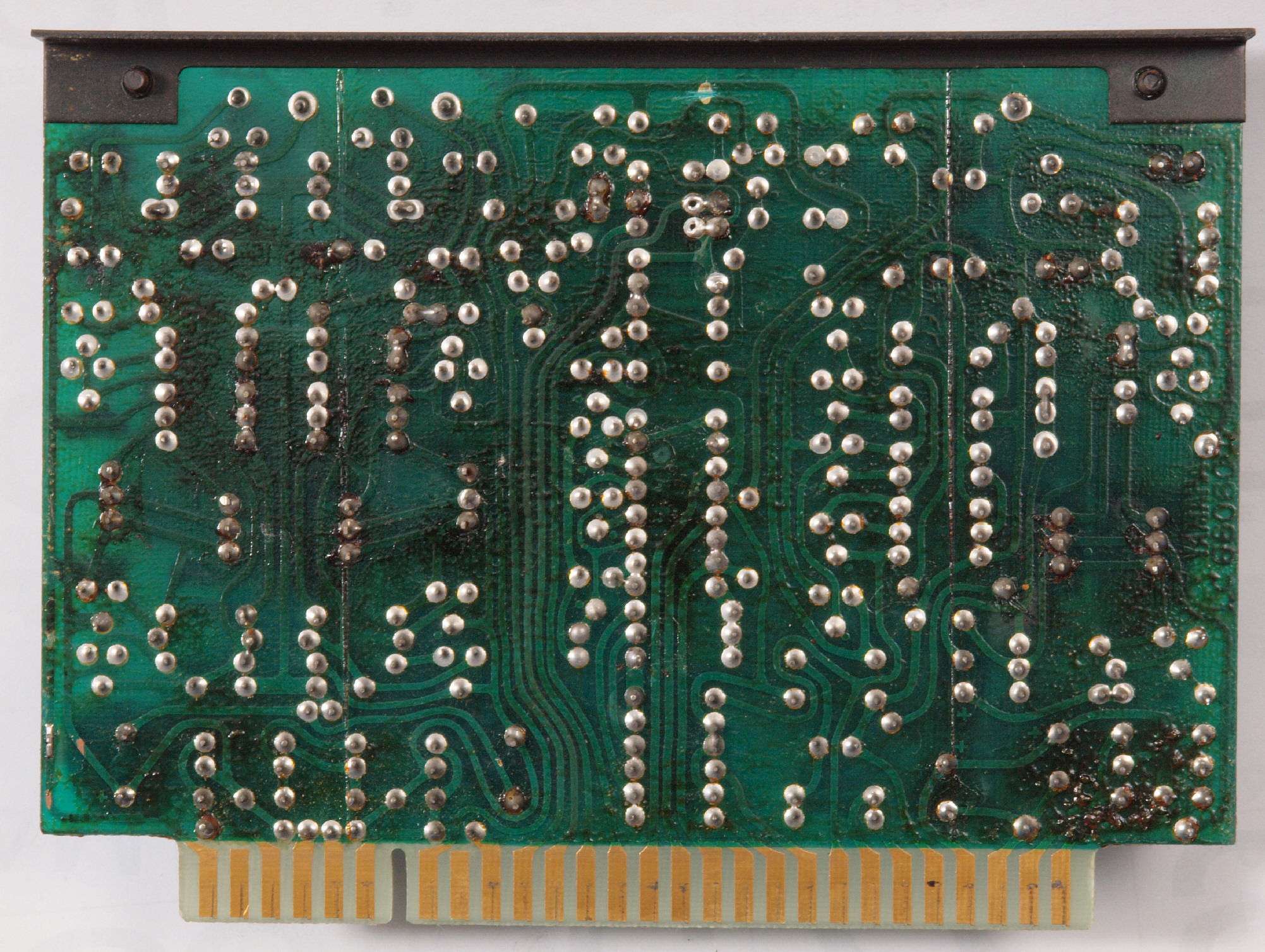

Ｃ１３．　修理前　Ｒ側ドライブ基板裏。
Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ１５．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る
Ｃ２１．　修理前　Ｌ側ドライブ基板
Ｃ２１３．　修理中　L側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。
Ｃ２２．　修理後　Ｌ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー１個交換

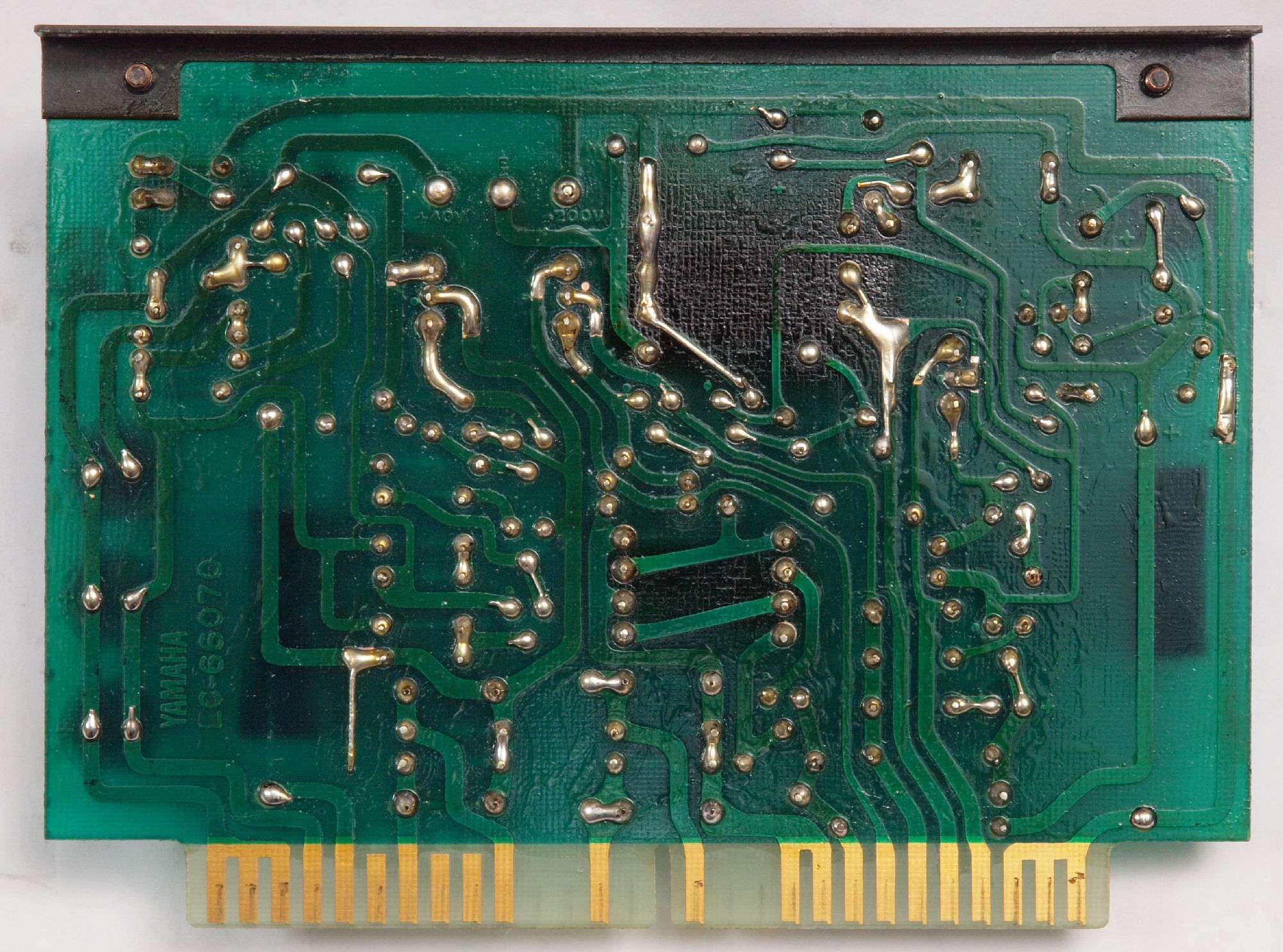

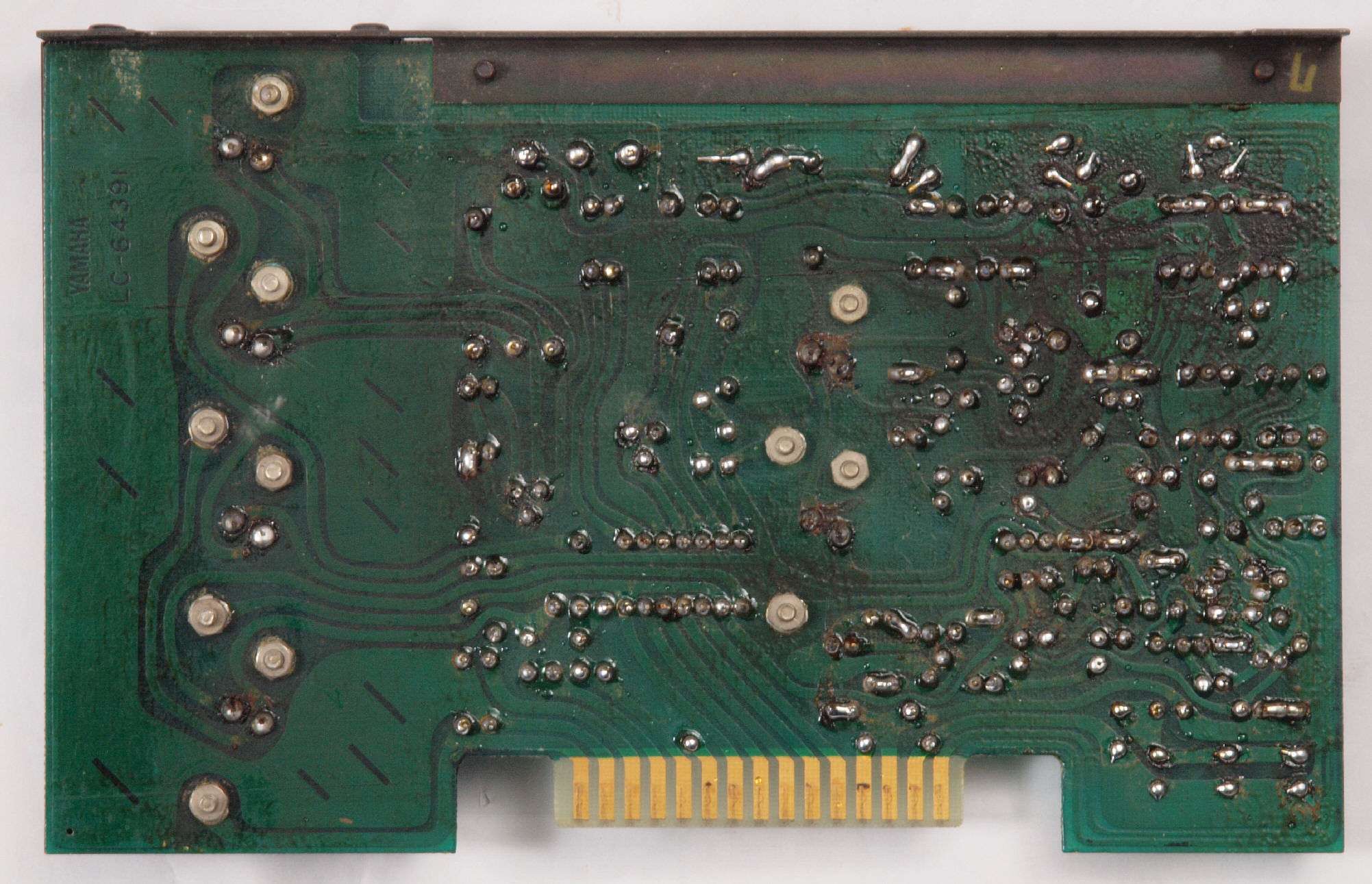

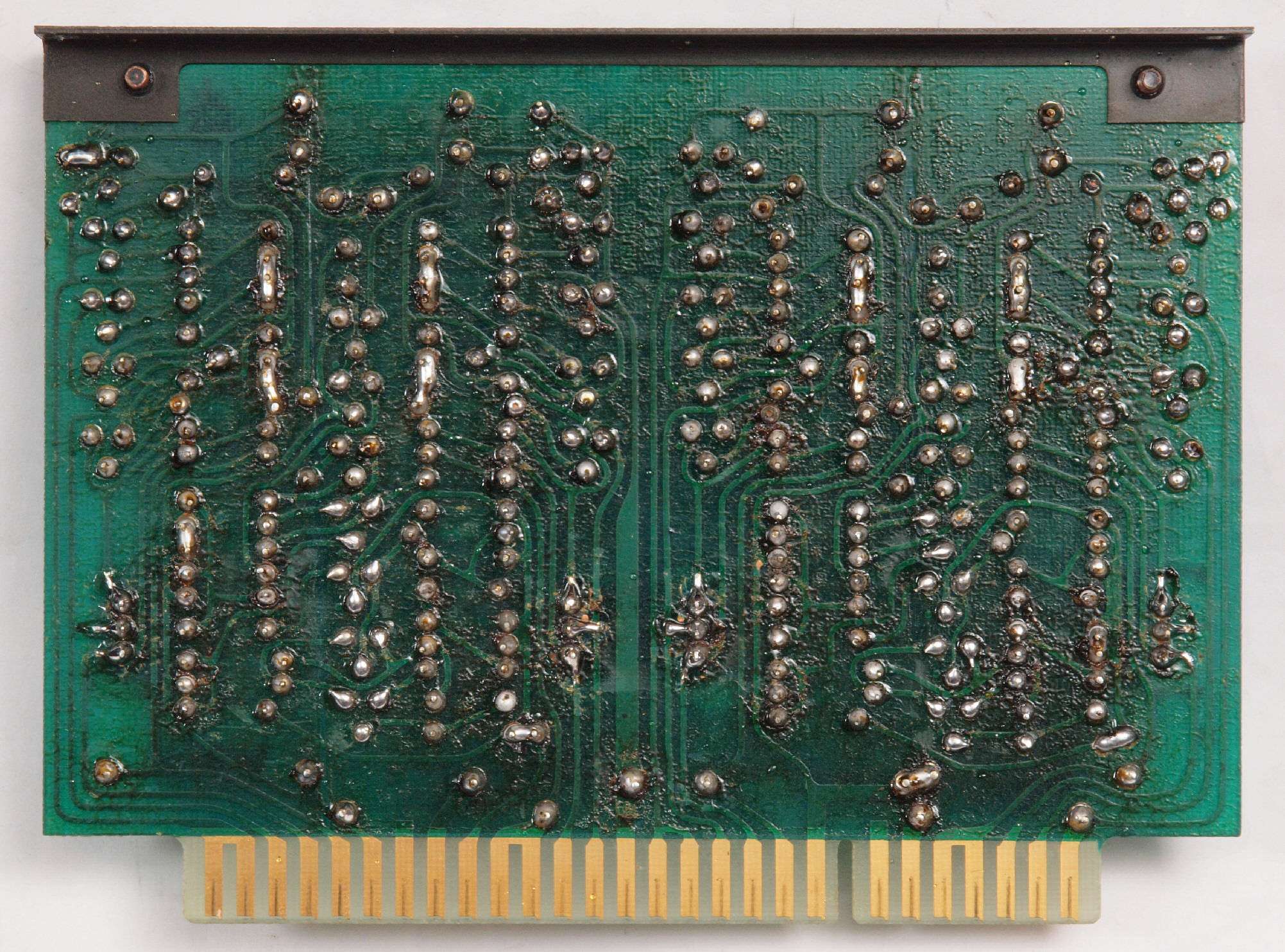

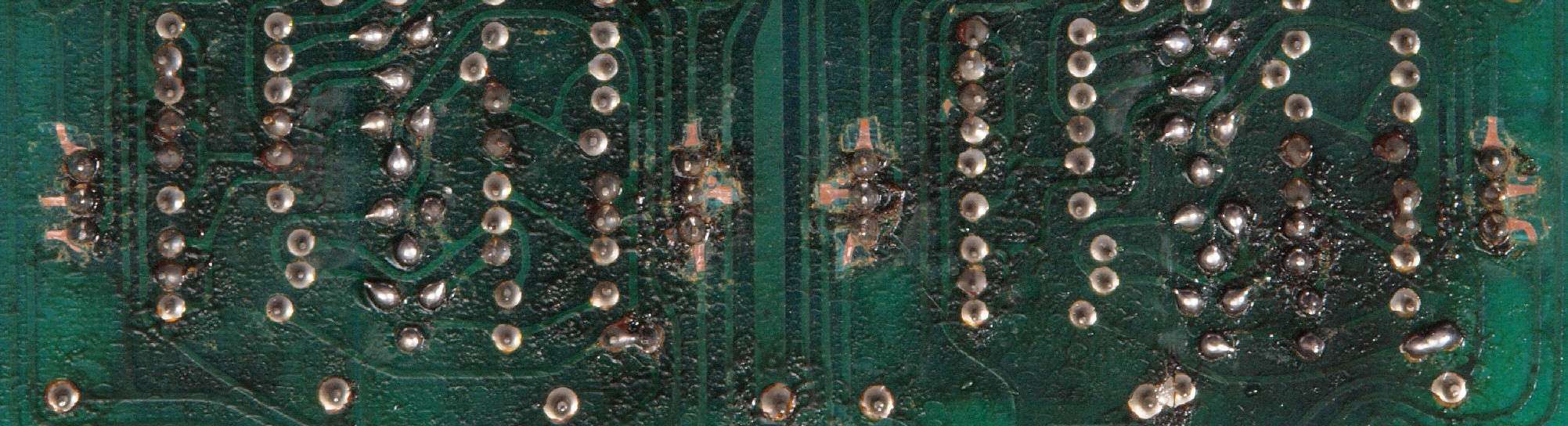

Ｃ２３．　修理前　Ｌ側ドライブ基板裏。
Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ２５．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る

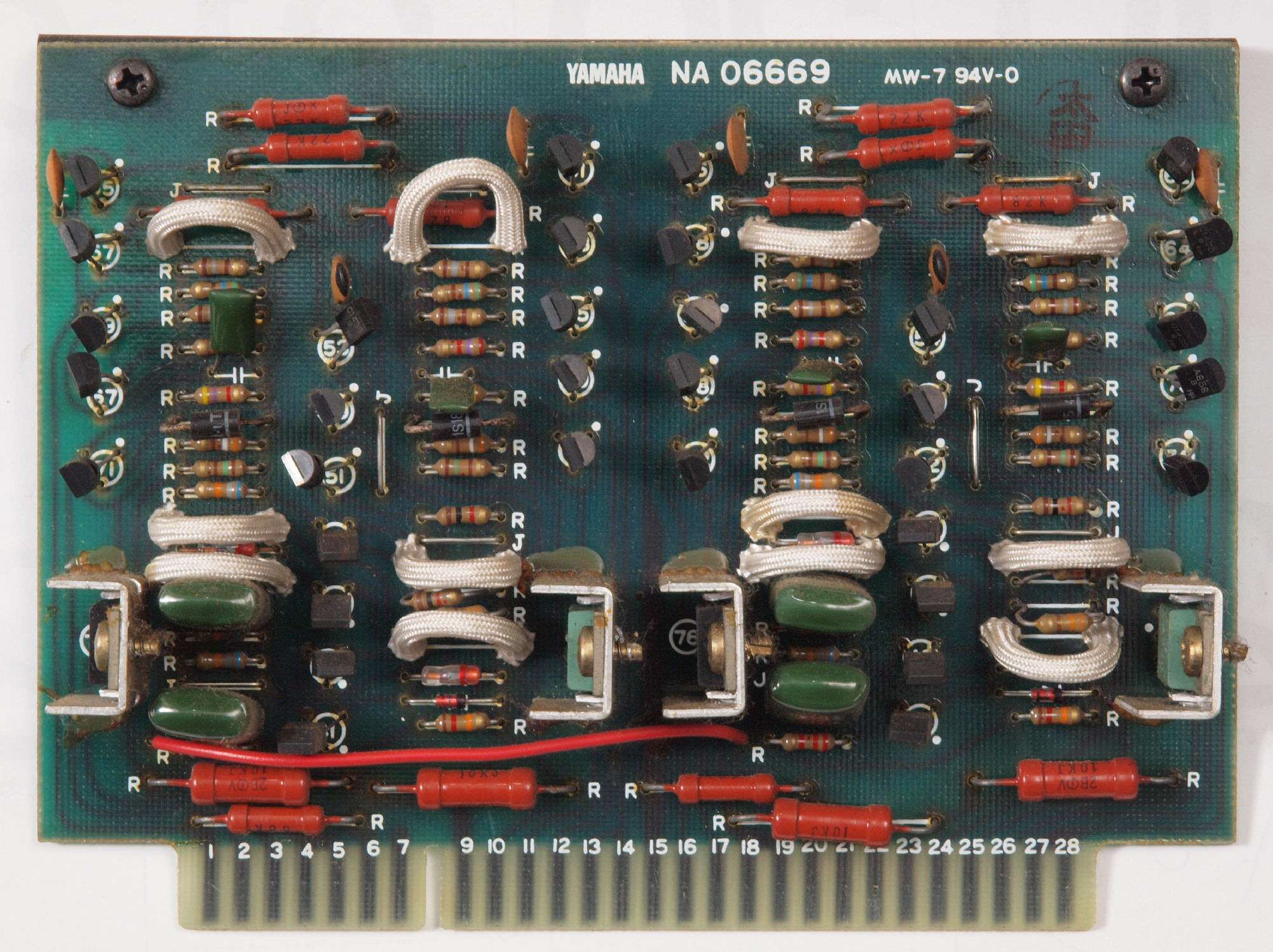

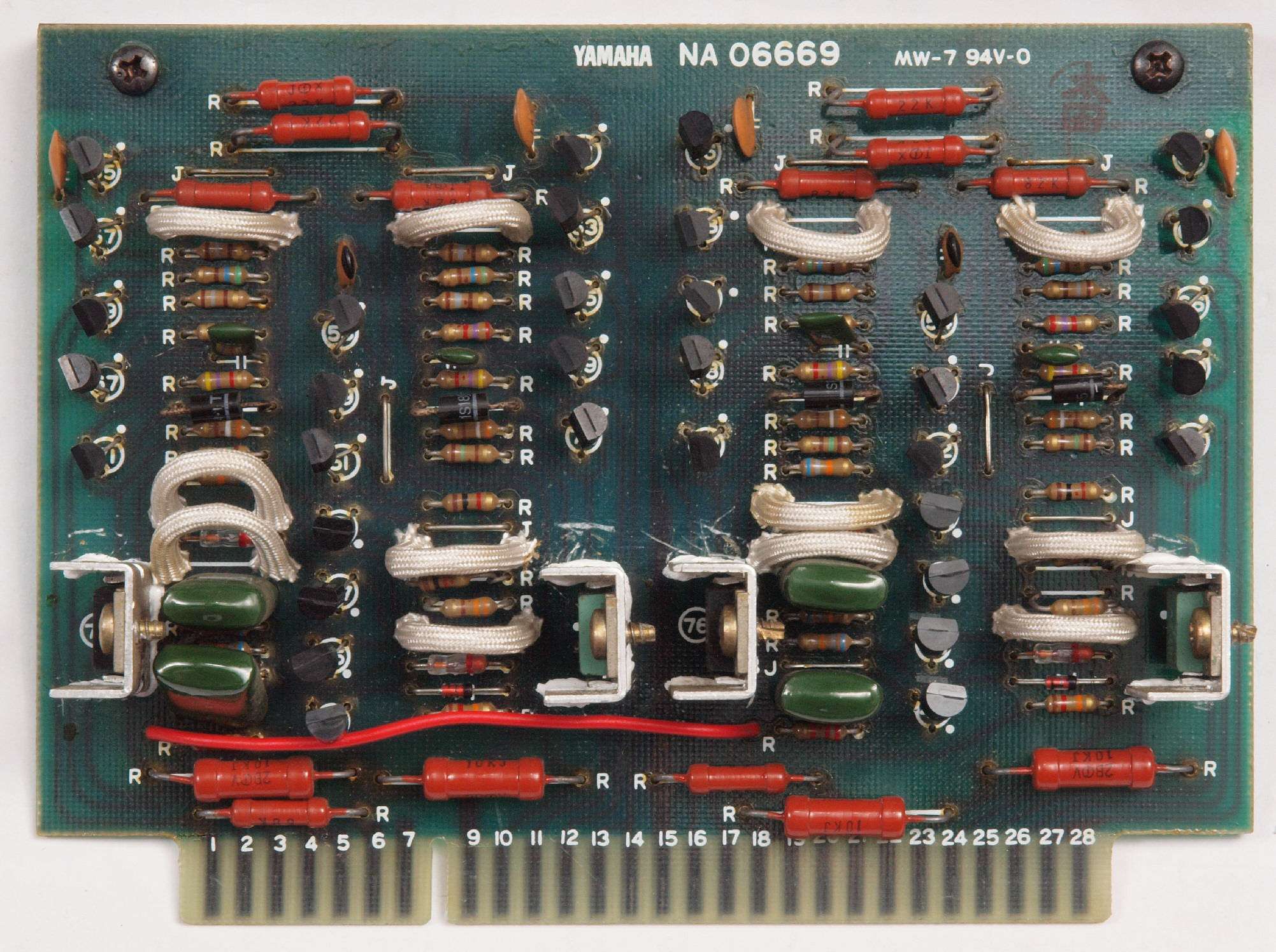

Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板
Ｃ３２．　修理後　Ｆｉｌｔｅｒ基板　リレー、電解コンデンサー４個、フィルムコンデンサー６個 交換
Ｃ３３．　修理前　Ｆｉｌｔｅｒ基板裏。　前回の修理で洗浄したままなのか基板保護材が無い！
Ｃ３４．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。
Ｃ３５．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る
Ｃ４１．　修理前　電源１基板
Ｃ４１２．　修理前　清掃後、電源１基板、ＴＲ（トランジスター）の放熱器。
Ｃ４１３．　修理後　電源１基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ４１４．　修理前　清掃後、電源１基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ４１５．　修理後　電源１基板、ＴＲ（トランジスター）の放熱器、反対側。放熱器をしっかり接着する。
Ｃ４１６．　修理中　電源１基板、
　　　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ４１７．　修理中　電源１基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ４２．　修理後　電源１基板　　半固定ＶＲ１、電解コンデンサー８個、抵抗２個、ＴＲ（トランジスター）８個交換
Ｃ４３．　修理前　電源１基板裏。
Ｃ４３２．　修理中　電源１基板裏。放熱を良くする為、銅箔の半田面を広げる。
Ｃ４４．　修理（半田補正）後　電源１基板裏。　全ての半田をやり修す。
Ｃ４５．　完成電源１基板裏、洗浄後防湿材を塗る
Ｃ５１．　修理前　電源２基板
Ｃ５１２．　修理前　清掃後、電源２基板、ＴＲ（トランジスター）の放熱器。
Ｃ５１３．　修理後　電源２基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ５１４．　修理前　清掃後、電源２基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ５１５．　修理後　電源２基板、ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり接着する。
Ｃ５１６．　修理中　電源２基板、
　　　　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ５１７．　修理中　電源２基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

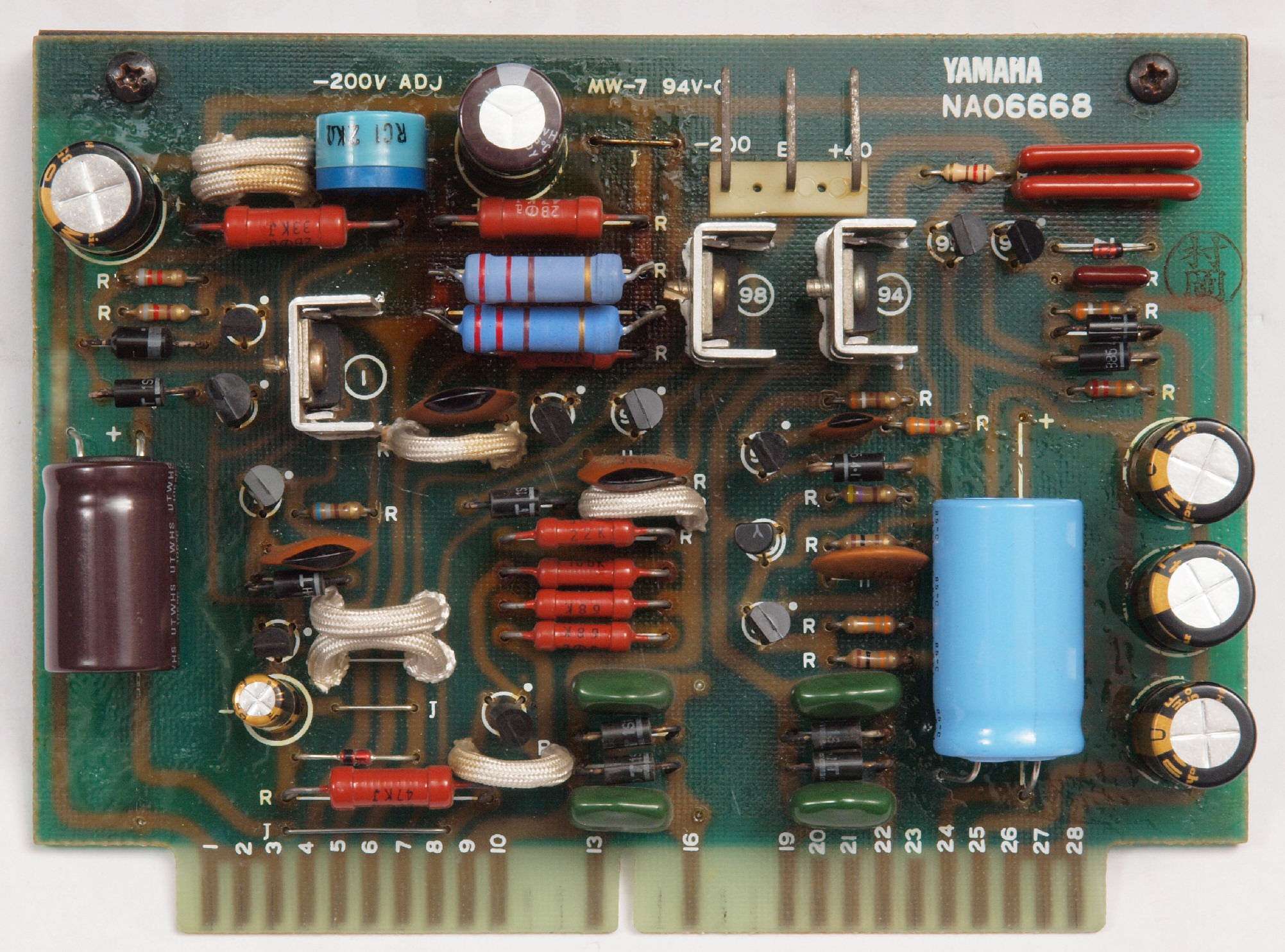

Ｃ５２．　修理後　電源２基板。　ＴＲ（トランジスター）１０個、半固定ＶＲ３、電解コンデンサー１６個交換
Ｃ５３．　修理前　電源２基板裏
Ｃ５３２．　修理中　電源２基板裏。放熱を良くする為、銅箔の半田面を広げる。
Ｃ５４．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。
Ｃ５５．　完成電源２基板裏、洗浄後防湿材を塗る
Ｃ６１．　修理前　電源３基板
Ｃ６１２．　修理前　清掃後、電源３基板、ＴＲ（トランジスター）の放熱器。
Ｃ６１３．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ６１４．　修理前　清掃後、電源３基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ６１５．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり接着する。
Ｃ６２．　修理後　電源３基板　　フィルムコンデンサー８個、ＴＲ（トランジスター）８個交換
Ｃ６４．　修理前　電源３基板裏
Ｃ６４２．　修理中　電源３基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。
Ｃ６５．　修理（半田補正）後　電源３基板裏。　全ての半田をやり修す。
Ｃ６６．　完成電源３基板裏、洗浄後防湿材を塗る

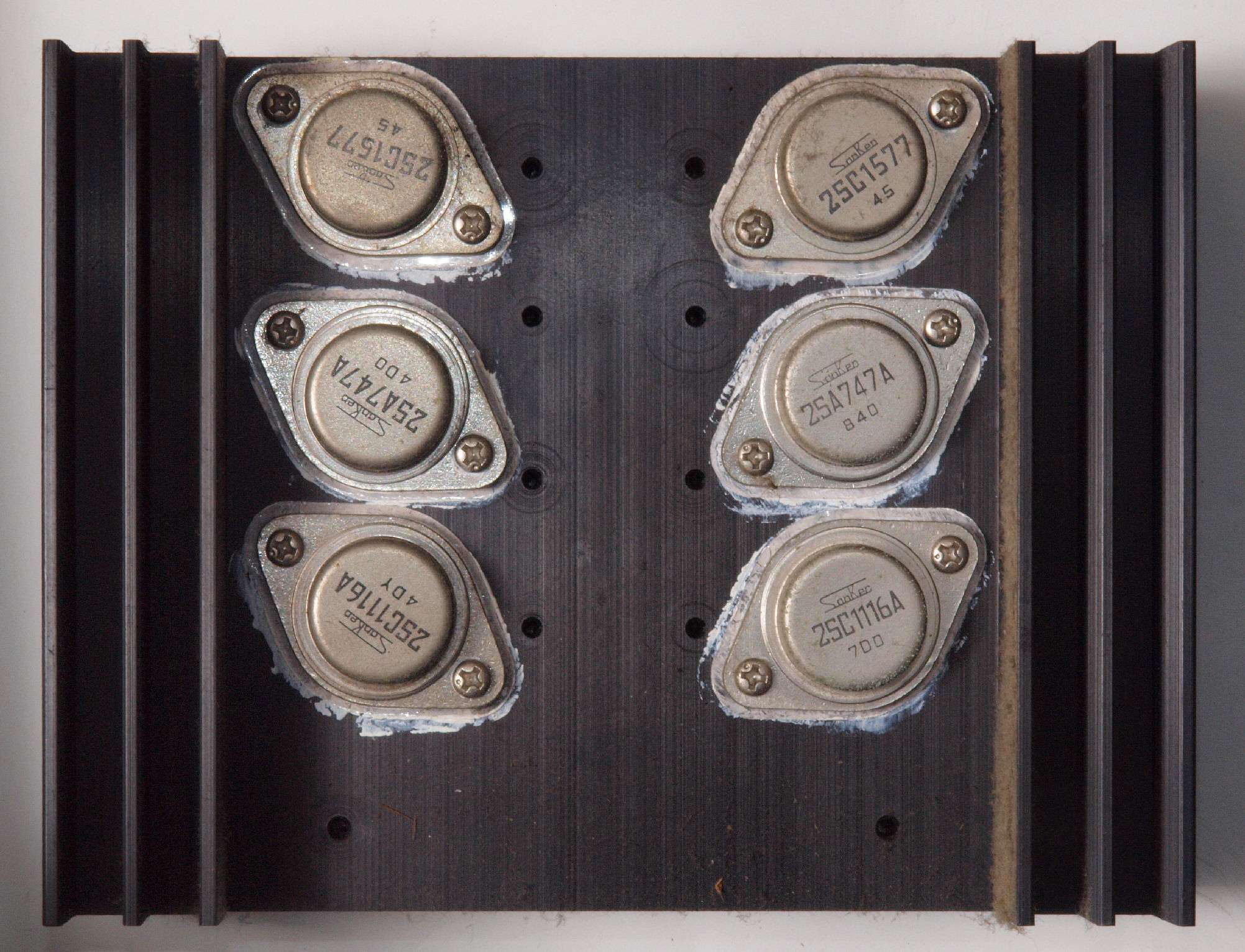

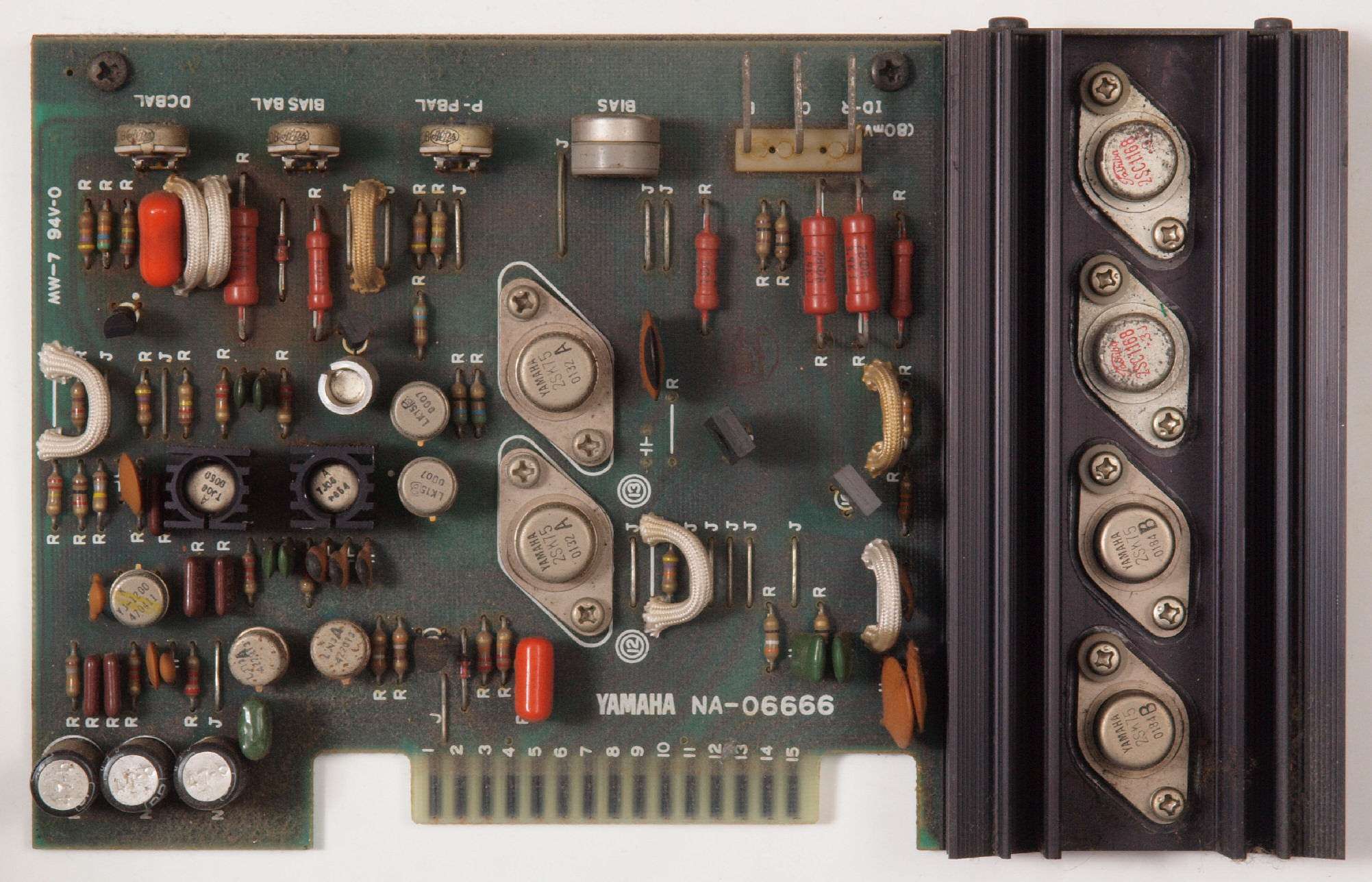

Ｃ７１．　修理前　電源出力ＴＲ基板
Ｃ７３．　修理後　電源出力ＴＲ基板。　ＴＲ（トランジスター）４個交換。
Ｃ７４．　修理前　電源出力ＴＲ基板裏
Ｃ７６．　完成電源出力ＴＲ基板裏

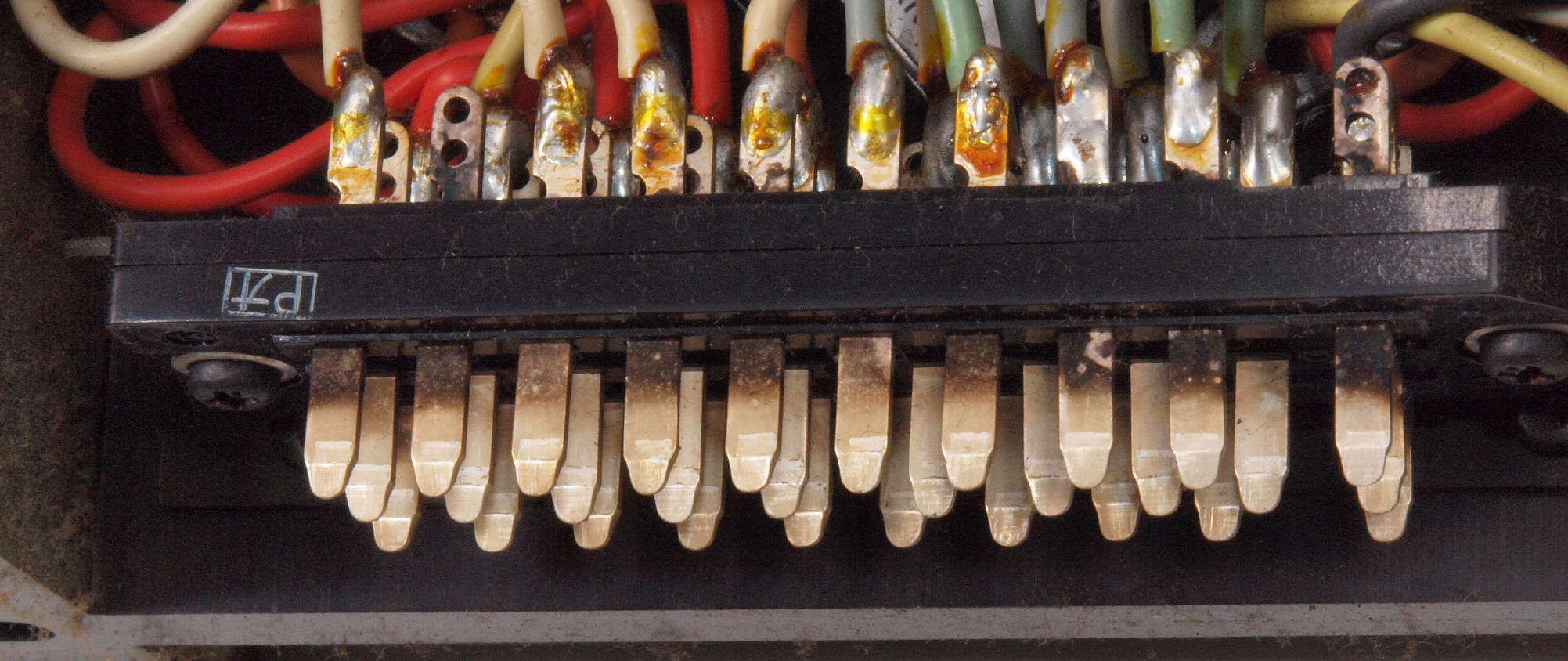

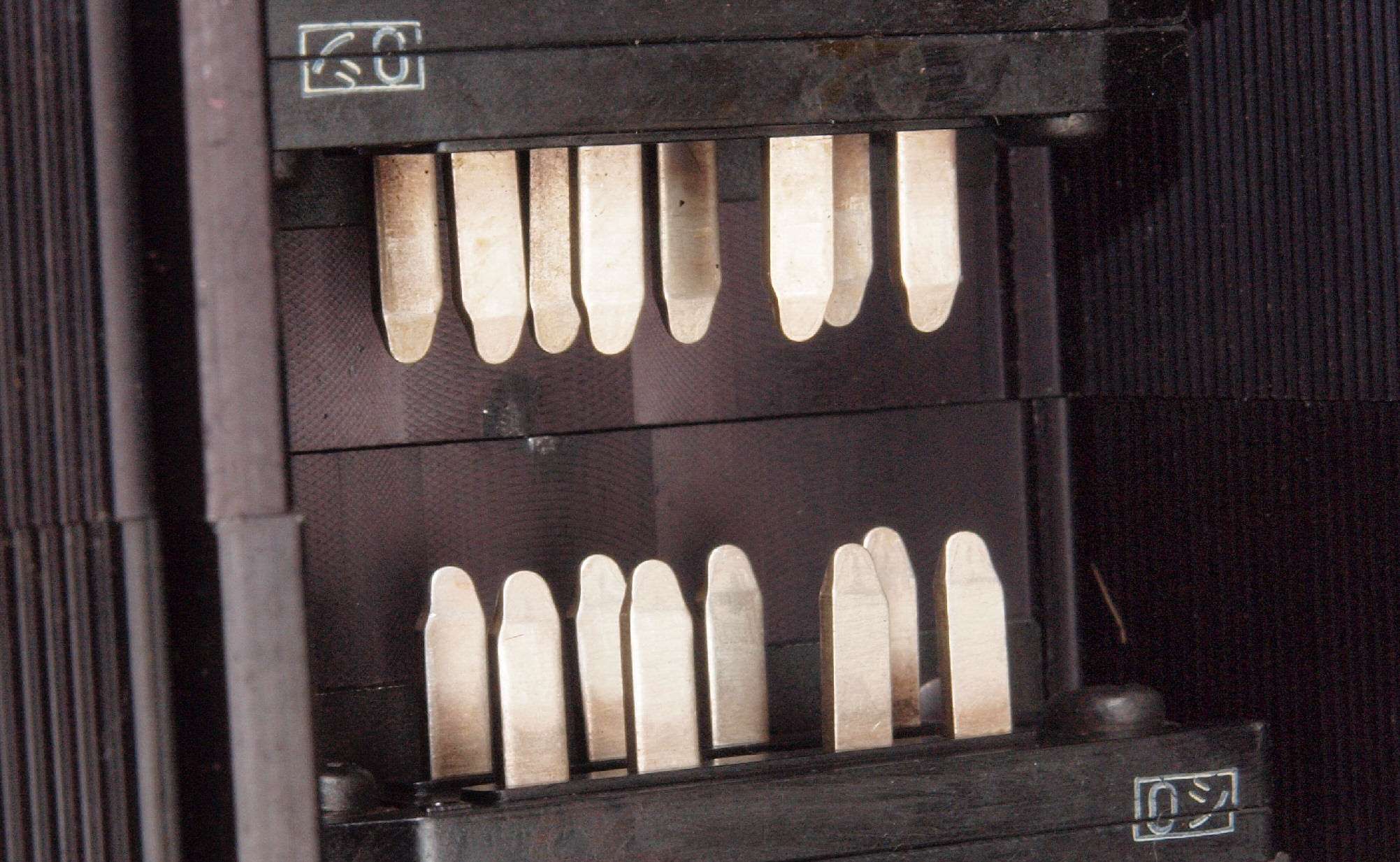

Ｃ７７．　修理前　電源出力ＴＲ基板コネクター足
Ｃ７８．　修理（清掃）後　電源出力ＴＲ基板コネクター足

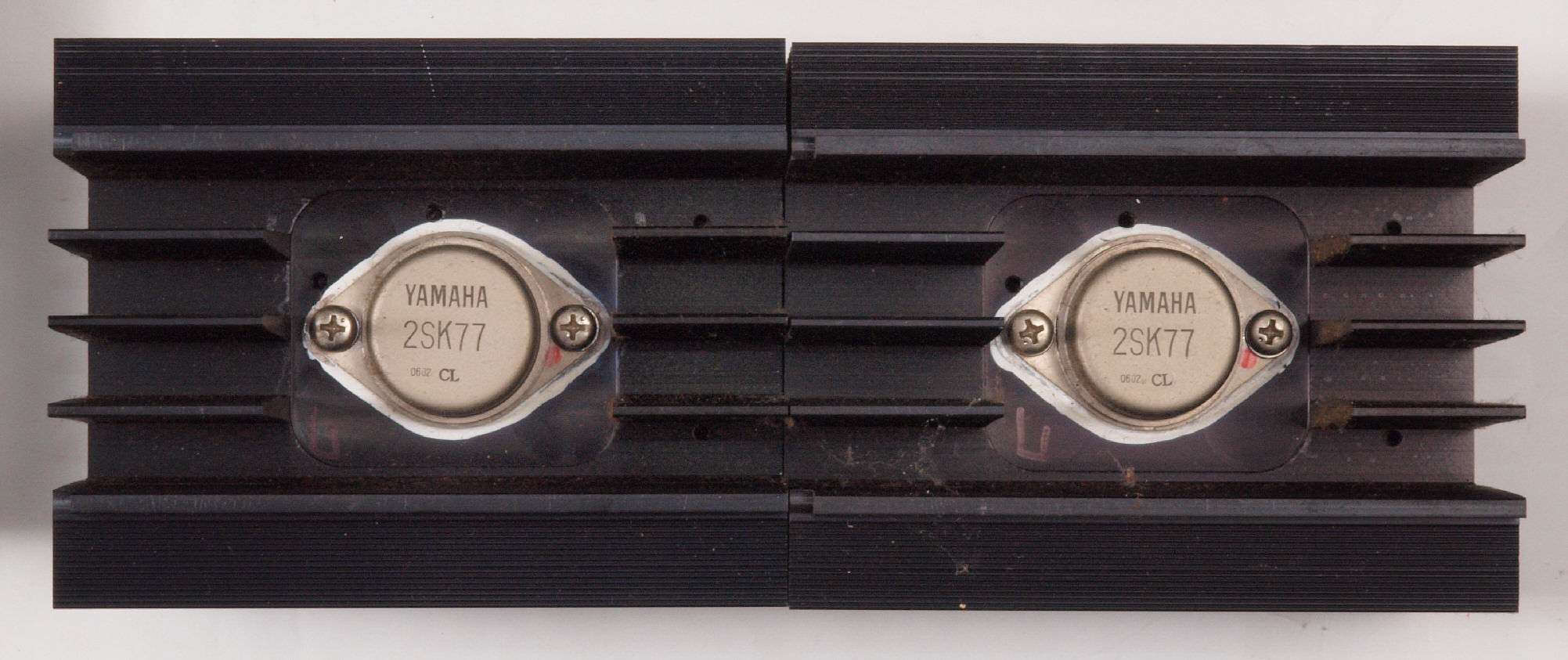

C８１．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）
C８２．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
C８４．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。

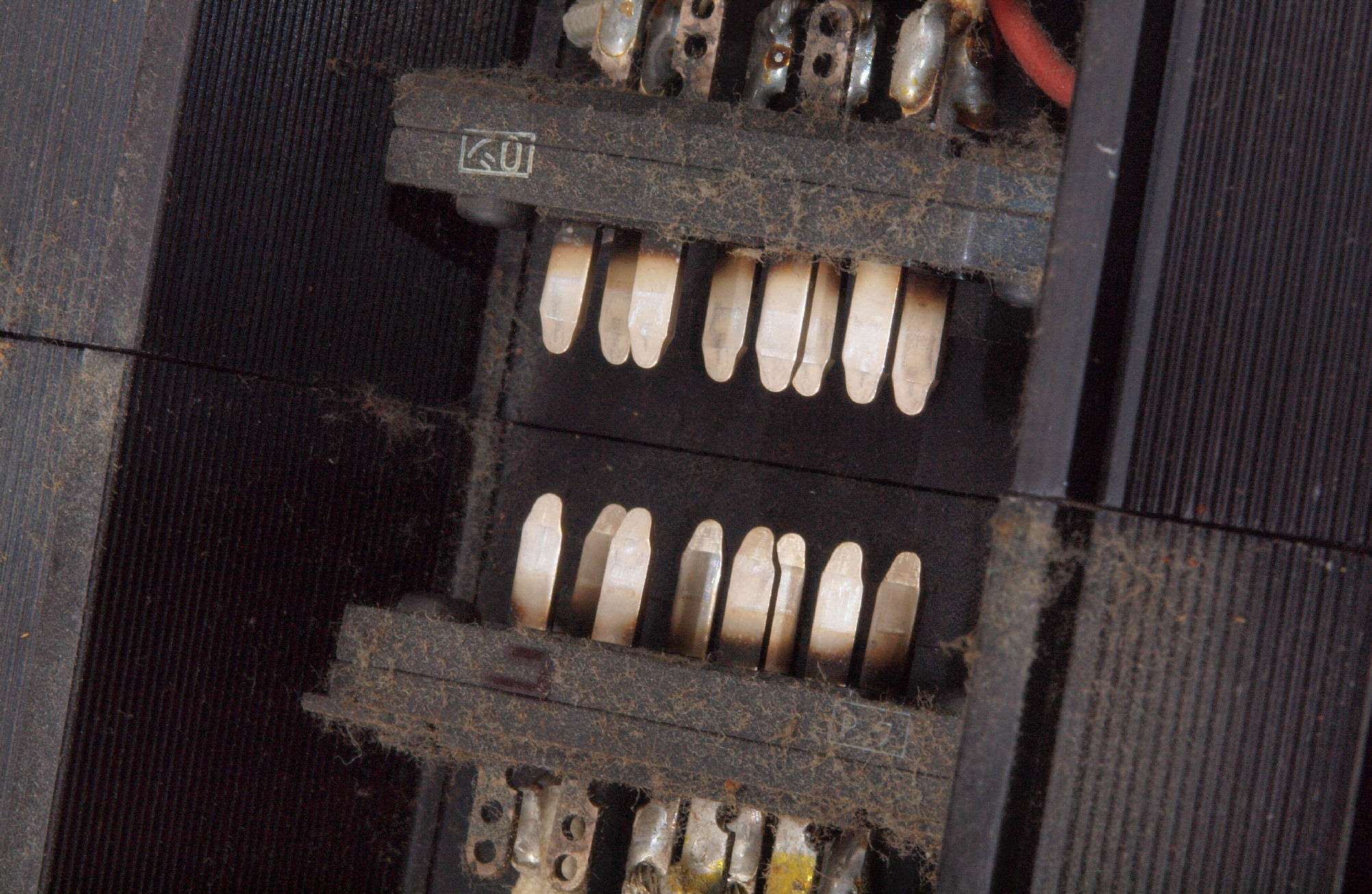

Ｃ８５．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ８４．　修理（清掃）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足

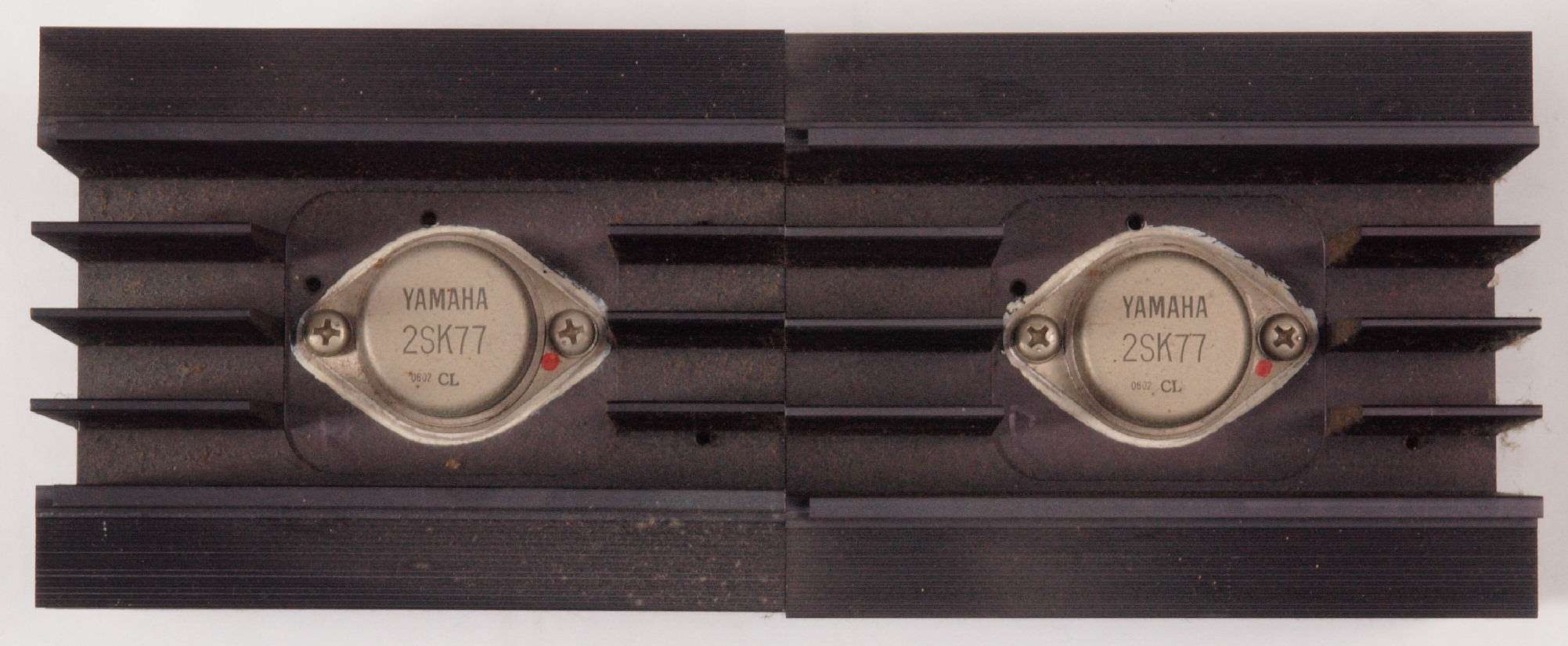

Ｃ９１．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）
C９２．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
C９３．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。
Ｃ９４．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ９４．　修理（研磨）後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
ＣＡ１．　修理前　電源投入回路周り。
ＣＡ２．　修理後　電源投入回路周り。　この後、製作ブロック電解コンデンサーが良いので、
　　　　　　　　　　　　　　　　　　　　　　電源投入時電源ヒュズ（５A）が飛ぶ事があるので突入電流抑制回路組込。　

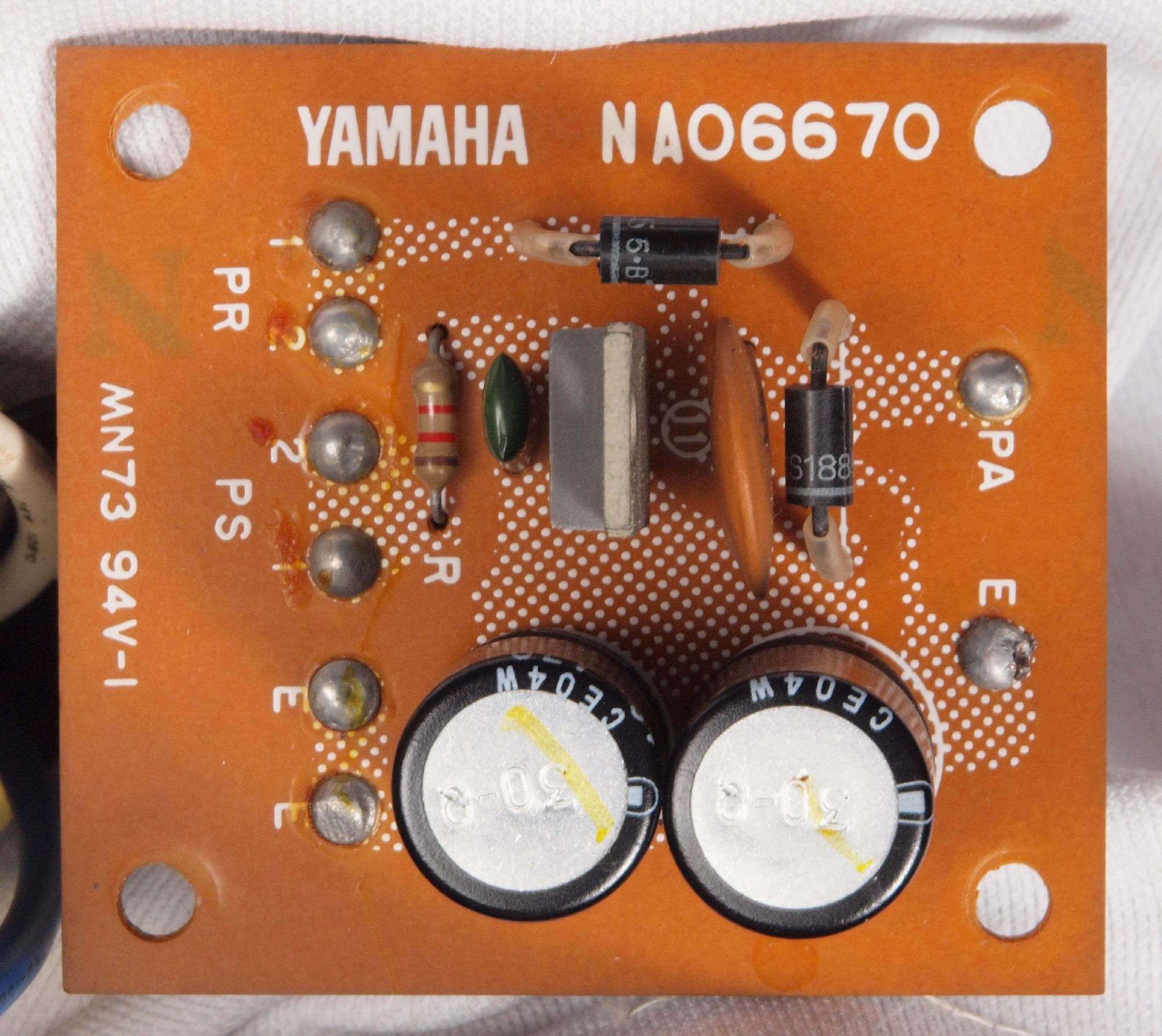

ＣＡ３．　修理前　　電源投入SW基板
ＣＡ４．　修理後　　電源投入SW基板　電解コンデンサー２個交換
ＣＡ５．　修理前　電源投入SW基板裏
ＣＡ６．　修理（半田補正）後　電源投入SW基板裏。　全ての半田をやり修す。
ＣＡ７．　完成電源投入SW基板裏、洗浄後防湿材を塗る
ＣＢ０．　後パネルを取り修理中

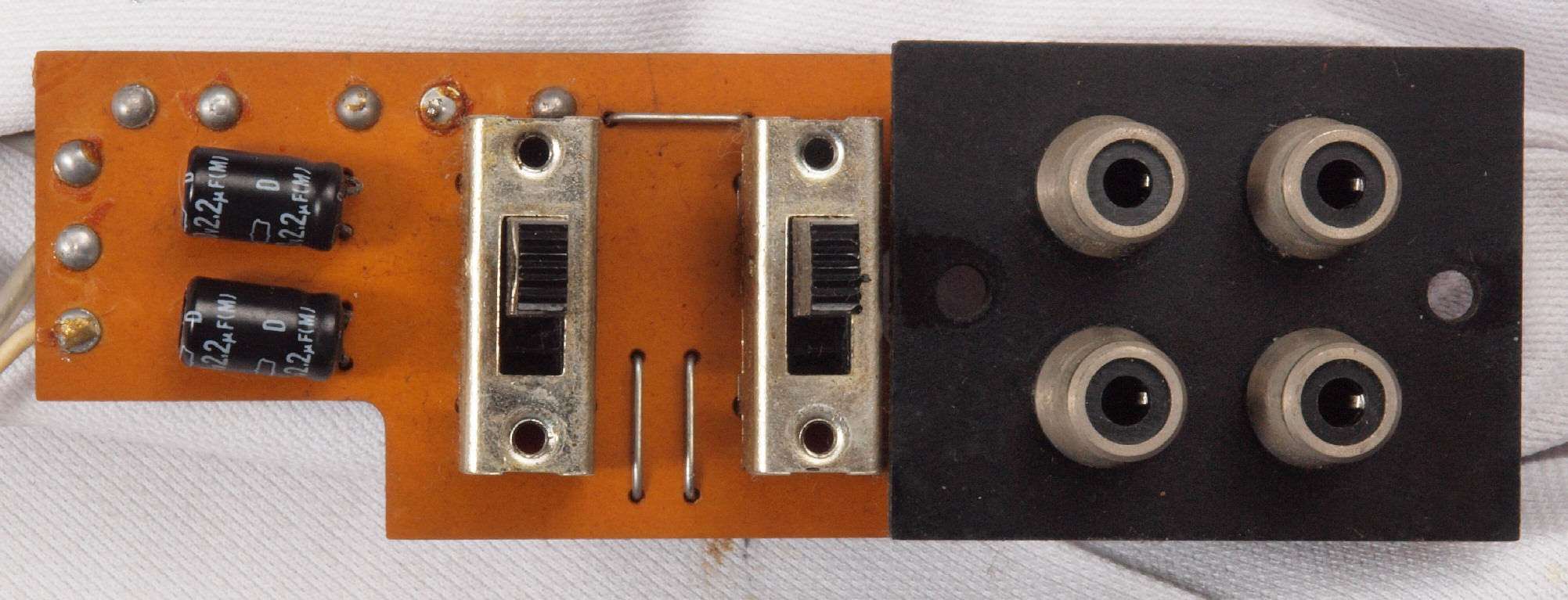

ＣＢ１．　修理前　ＲＣＡ端子基板

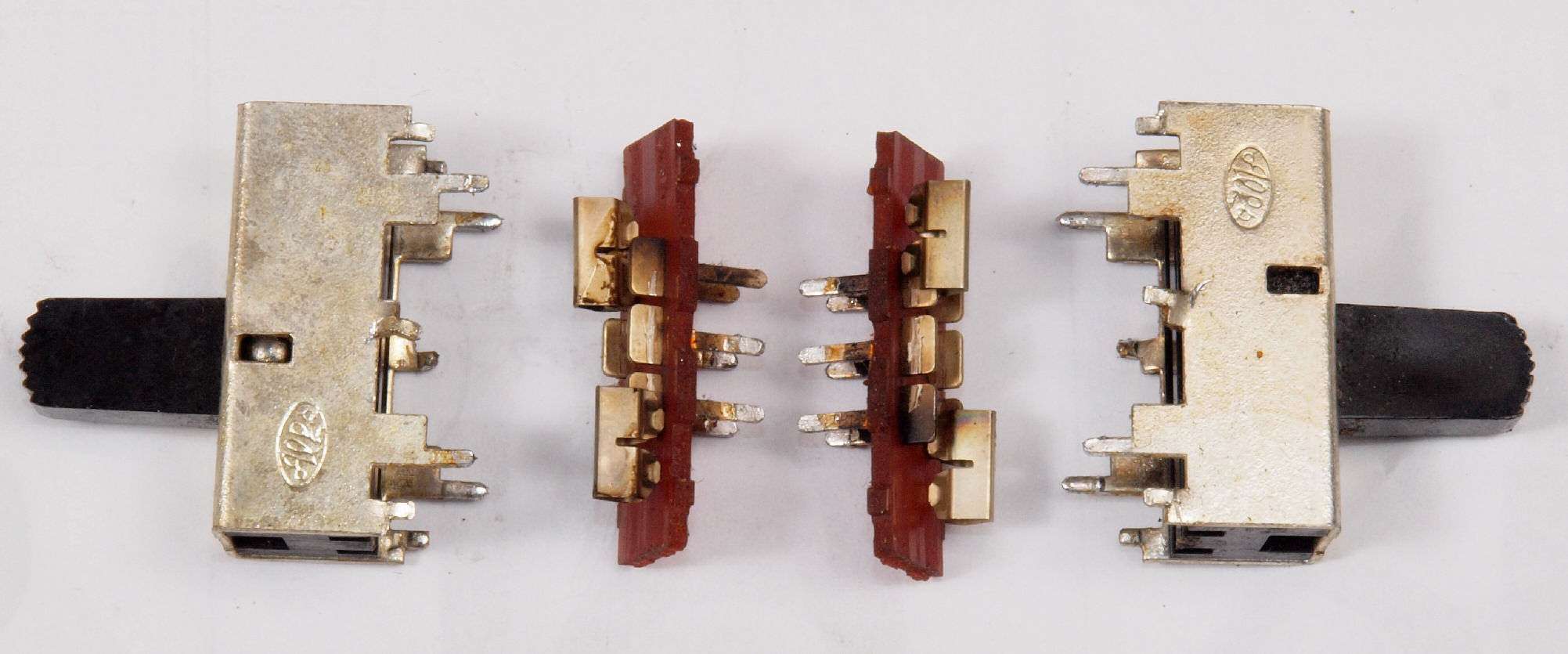

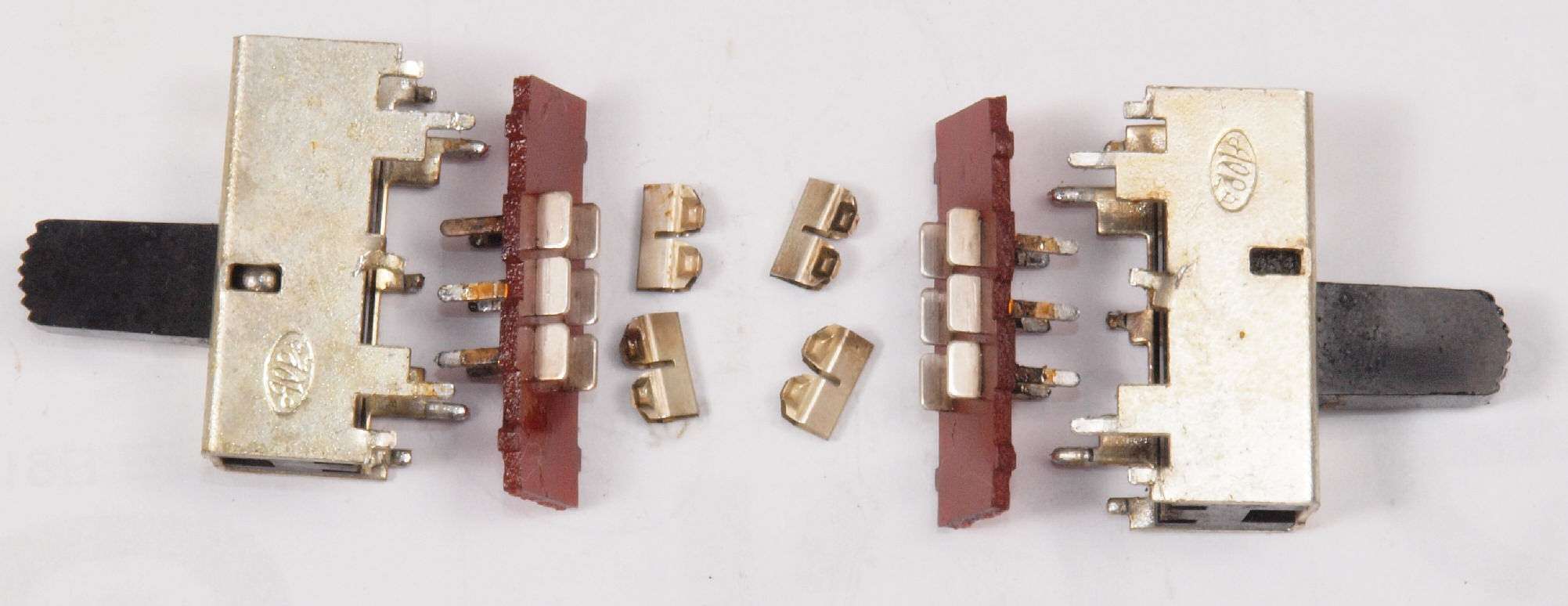

ＣＢ１２．　修理中 入力切換SW（Normal/Direct）、RumbleFilterSW（Normal/Direct）分解清掃
ＣＢ１３．　修理中 入力切換SW（Normal/Direct）、RumbleFilterSW（Normal/Direct）分解清掃後
ＣＢ２．　修理後　ＲＣＡ端子基板　電解コンデンサー２個交換
ＣＢ３．　修理前　ＲＣＡ端子基板裏
ＣＢ４．　修理（半田補正）後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。
ＣＢ５．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る
ＣＣ１．　修理前　出力フイルター基板
ＣＣ３．　修理前　出力フイルター基板裏
ＣＣ４．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。
ＣＣ５．　完成出力フイルター基板裏、洗浄後防湿材を塗る
ＣＥ１．　修理前　ＳＰ接続リレー
ＣE2．　修理（交換）後　ＳＰ接続リレー、　リレー５個交換。
ＣＪ．　交換部品

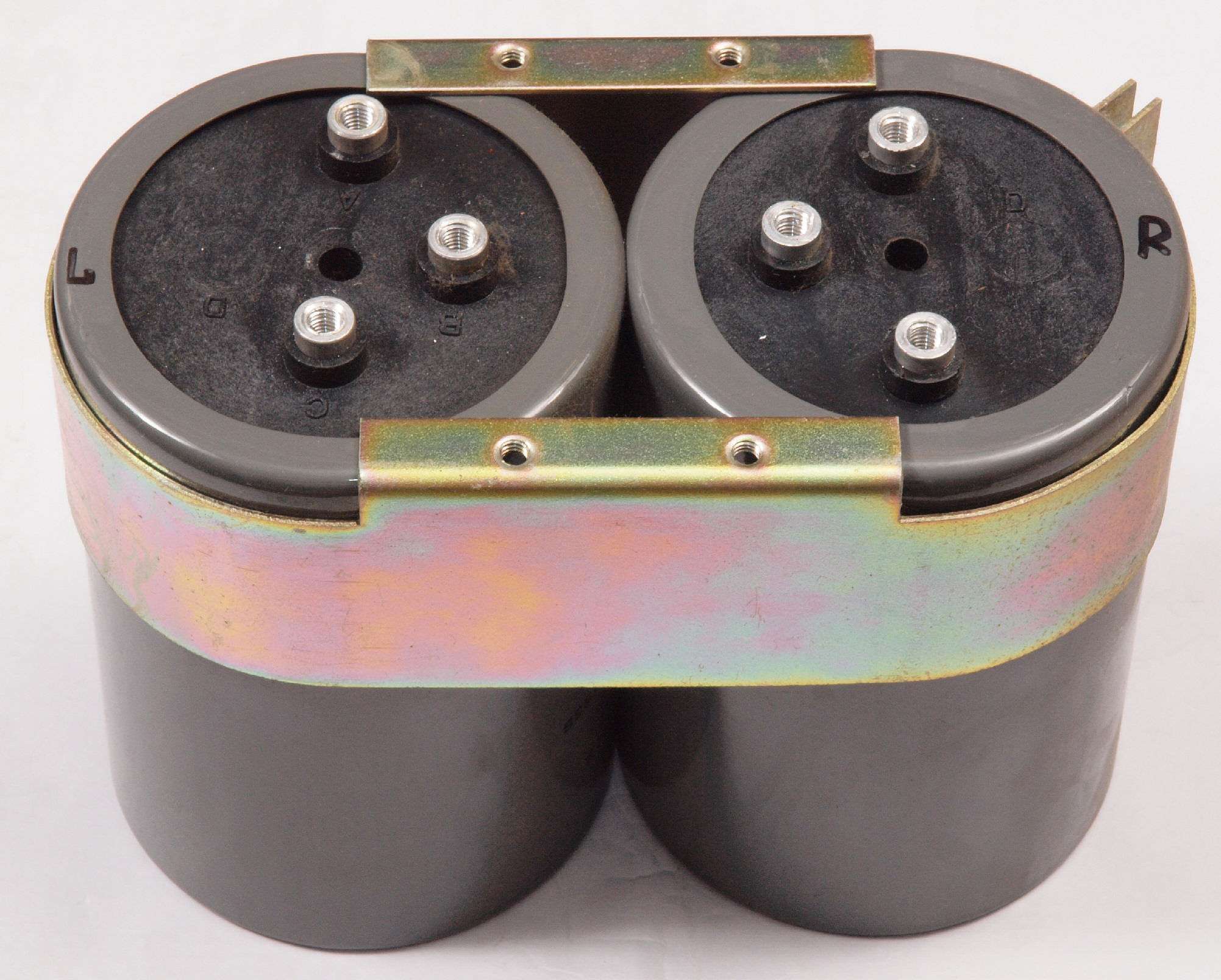

ＣＪ２．　交換部品　ブロック電解コンデンサー。　純正１５，０００μ×２／１００V．．．２個
ＣＫ１．　交換部品。　純正品は「１５，０００μ」／１００V、　交換したのは「１０，０００μ×２」／１００V。
  • 電解コンデンサーのパラレル（並列）接続は、十分な配慮をしないと、２倍容量には成りにくいです（動的動作時）。

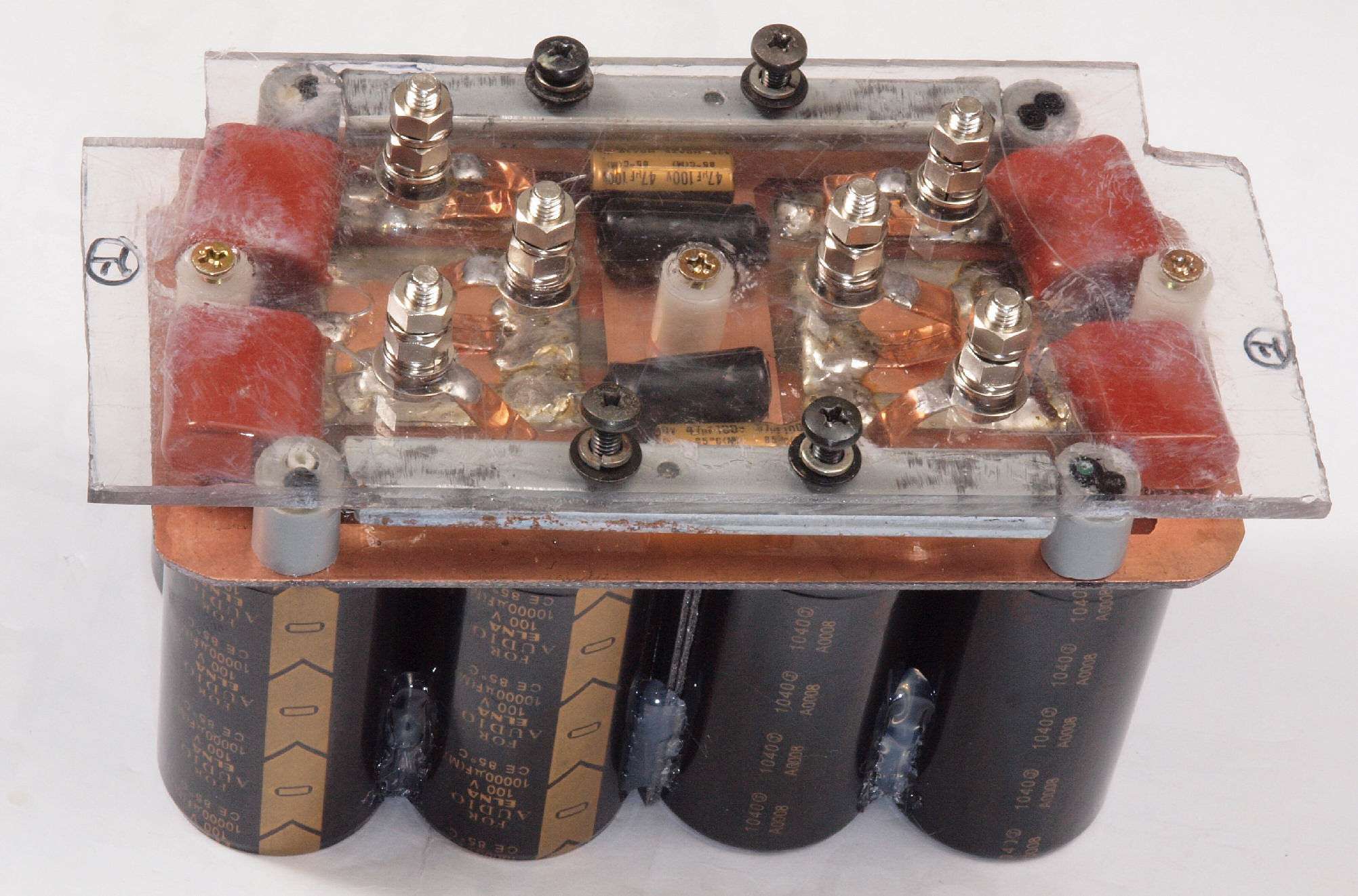

    電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。　　　　　　　　

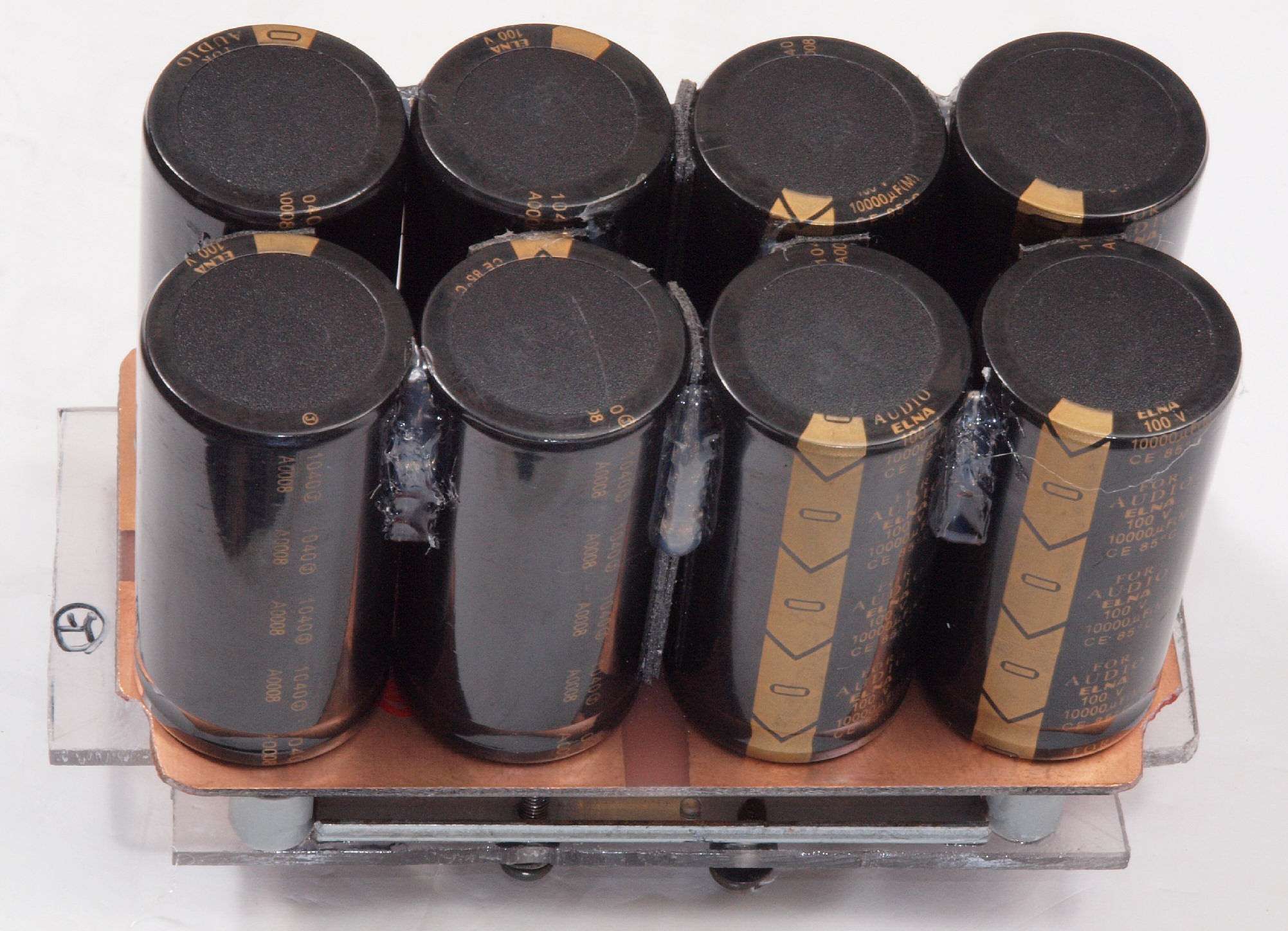

ＣＫ２．　交換するブロック電解コンデンサー。
　　　　　　　市販品なので外皮間に電位差がある電解コンデンサー間は両面テープで固定、さらにホットボンドで固定。

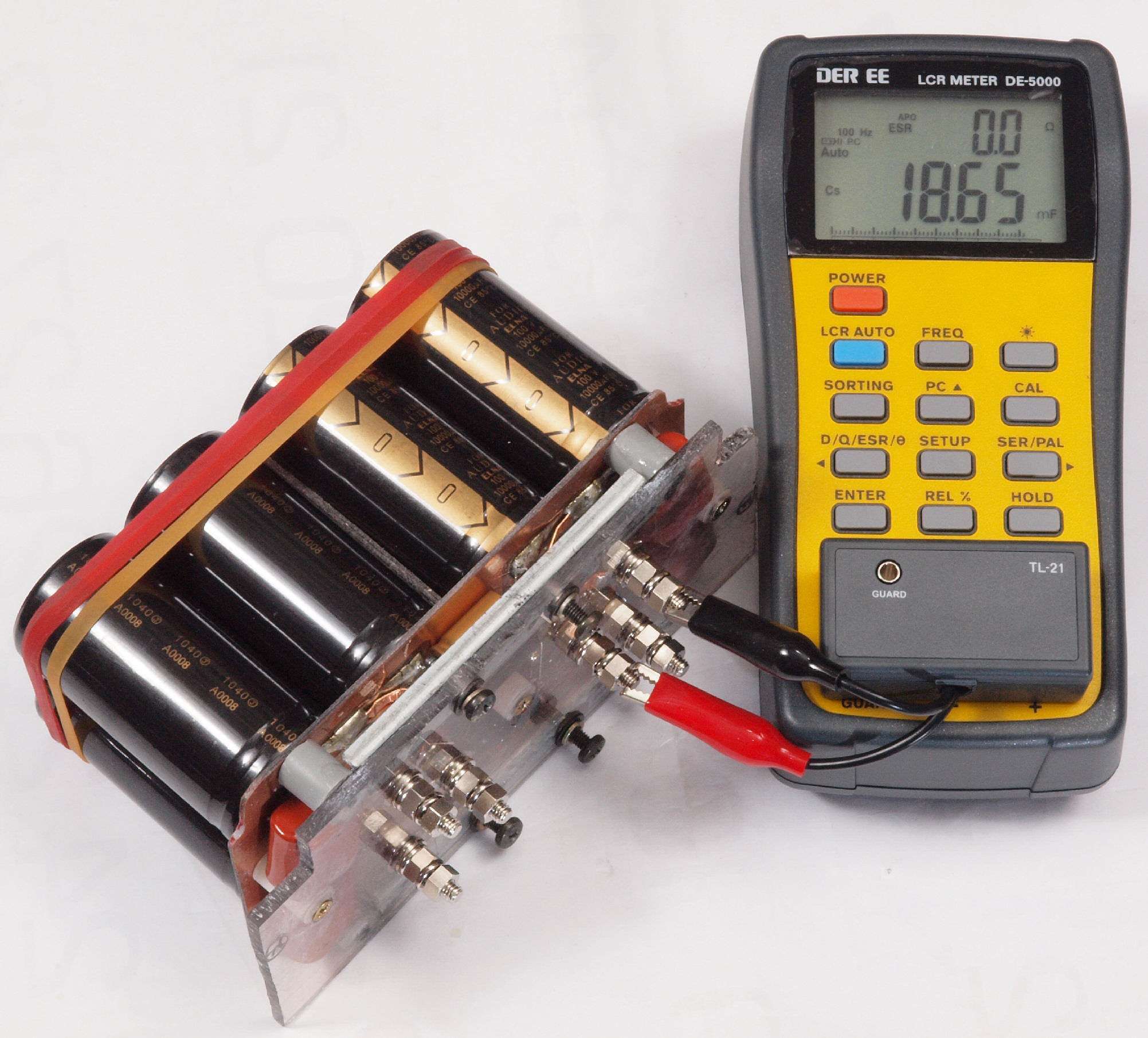

ＣＫ３．　交換するブロック電解コンデンサー容量測定、　右＋側用＝１８，６８０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１００Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
ＣＫ４．　交換するブロック電解コンデンサー容量測定、　右−側用＝１８，６５０μＦ。
ＣＫ５．　交換するブロック電解コンデンサー容量測定、　左＋側用＝１８，５７０μＦ。
ＣＫ５．　交換するブロック電解コンデンサー容量測定、　左−側用＝１８，７５０μＦ。

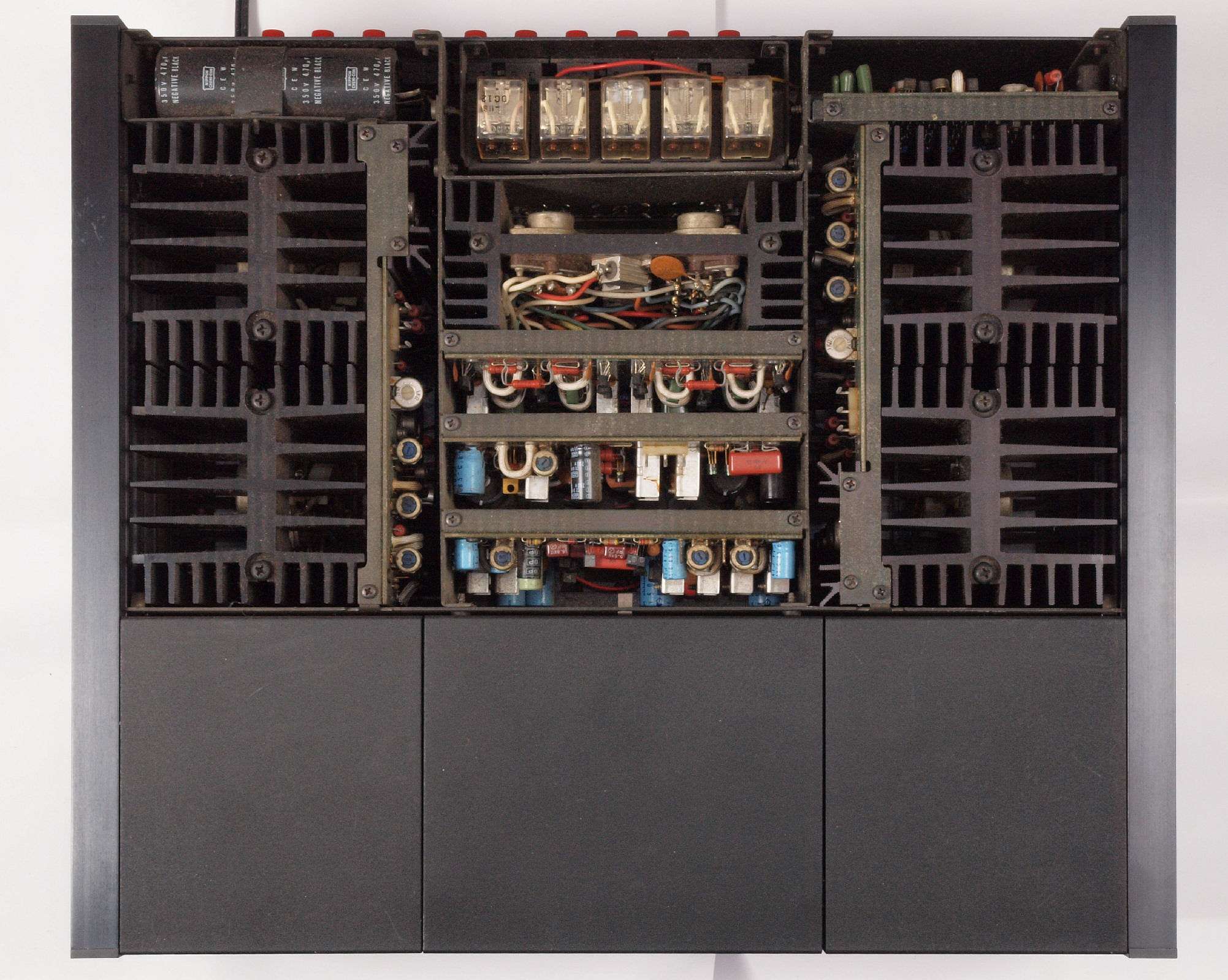

ＣＧ１．　修理前　上から見る

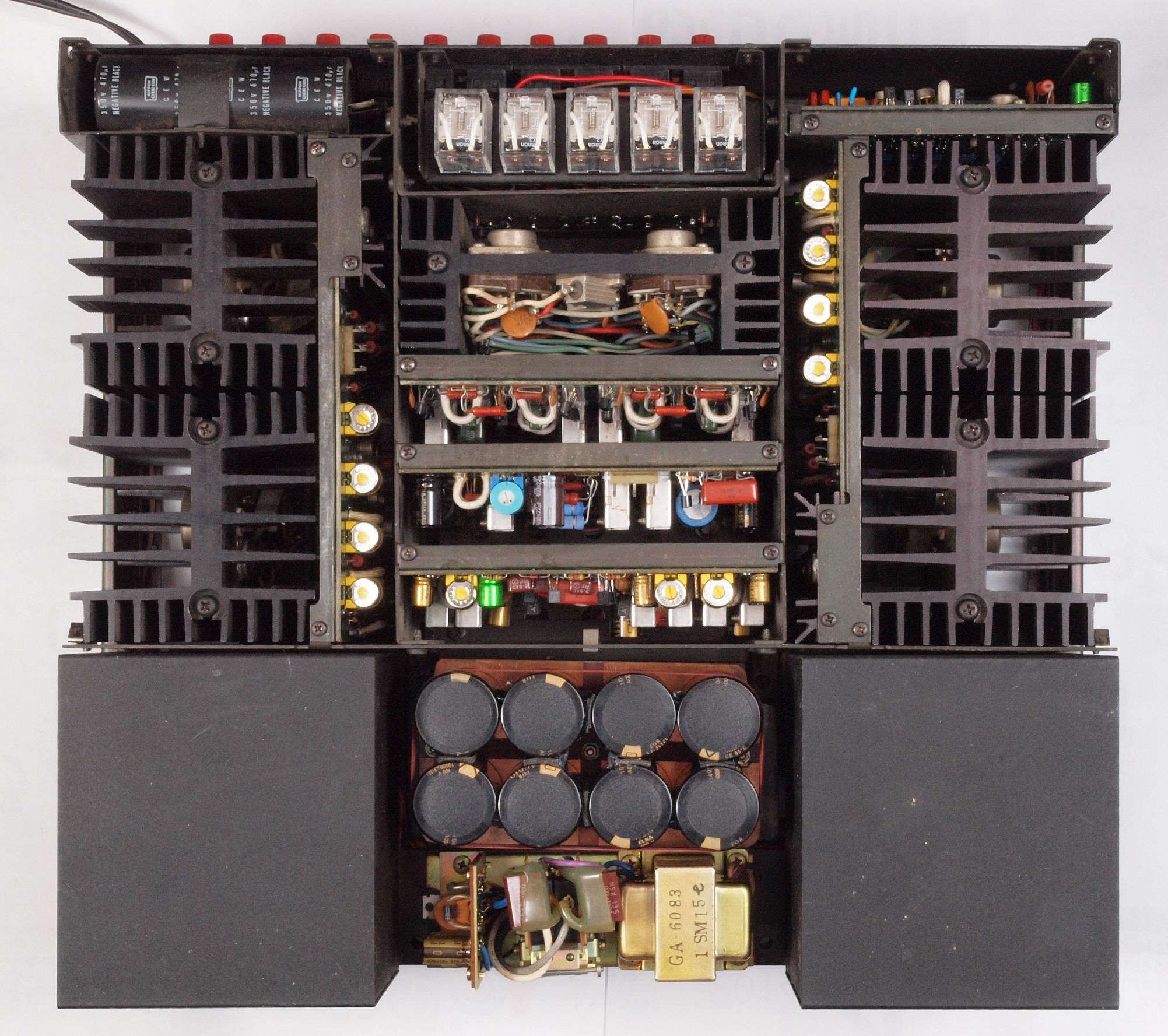

ＣＧ２．　修理後　上から見る

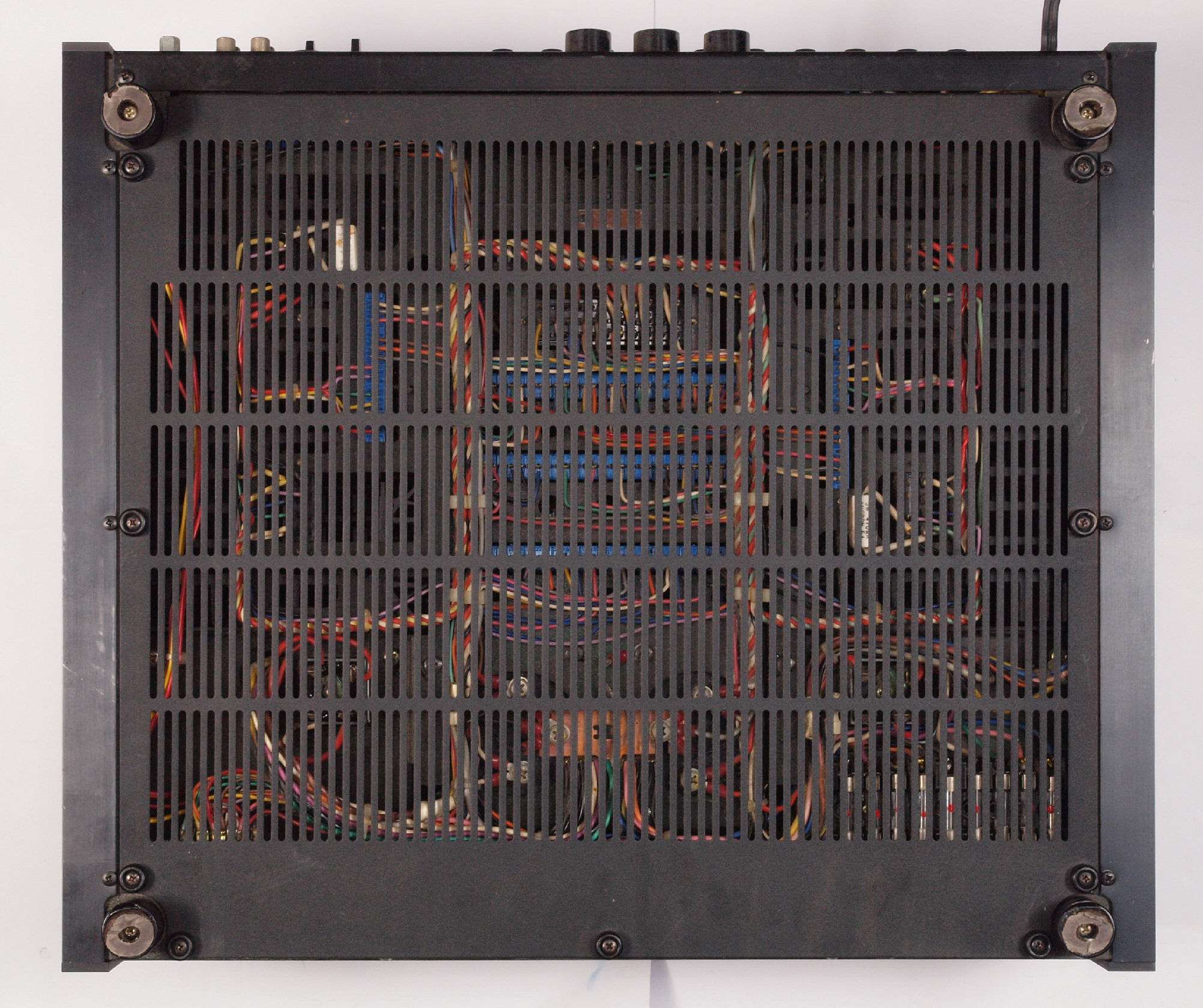

ＣＧ３．　修理前　下から見る
ＣＧ４．　修理後　下から見る
ＣＨ１．　修理前　取れた底蓋固定用Ｌ型金具。
ＣＨ２．　修理後　取れた底蓋固定用Ｌ型金具。

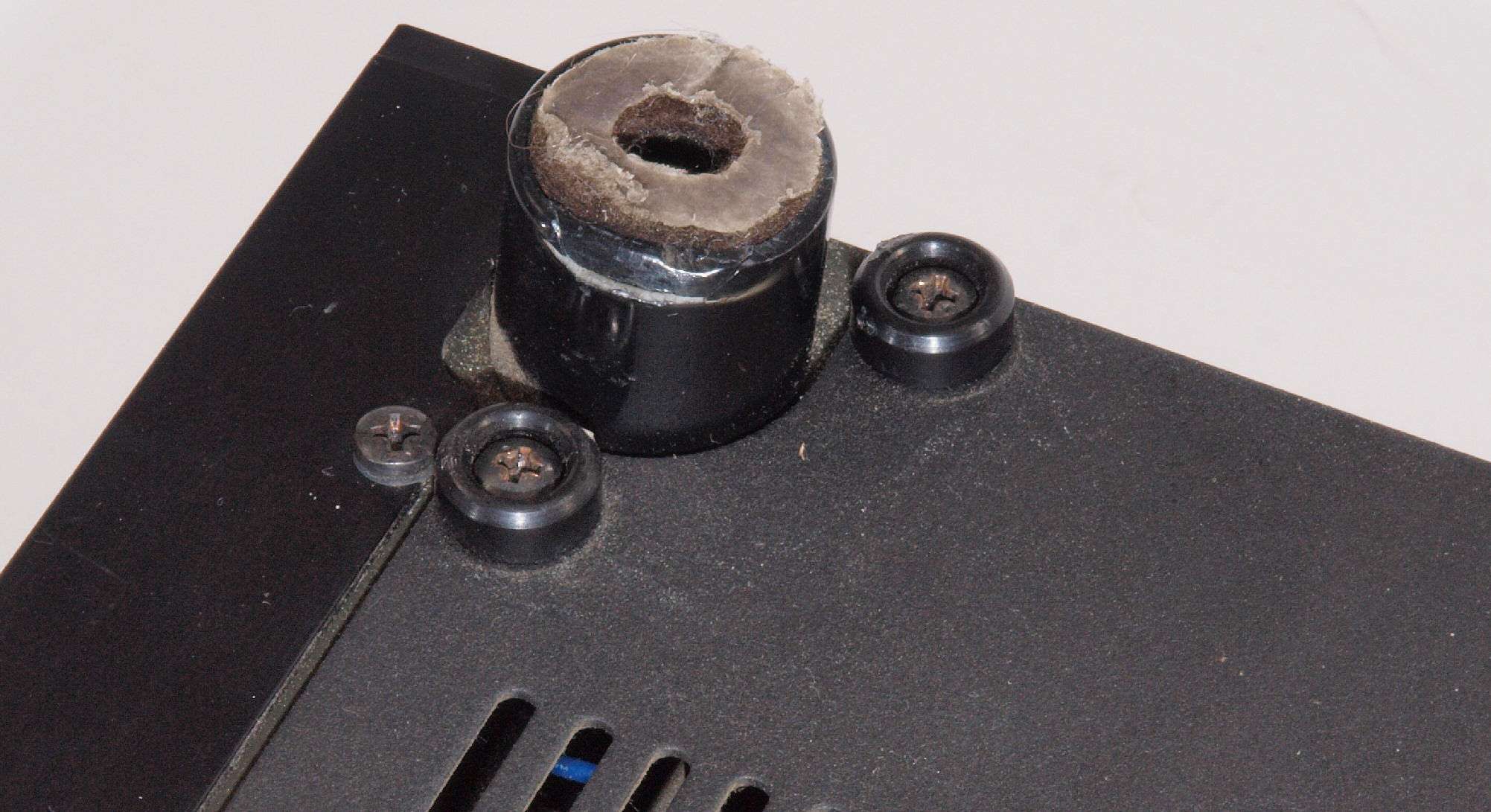

ＣＨ３．　修理前　前左足の曲がり。
ＣＨ４．　修理後　前左足の曲がり。
Ｔ１．　突入電流抑制回路組込。　製作ブロック電解コンデンサーが良いので、
　　　　　　　　　　　　　　　　　　　　　　電源投入時、電源ヒュズ（５A）が飛ぶ事があるので組込。　　　
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。

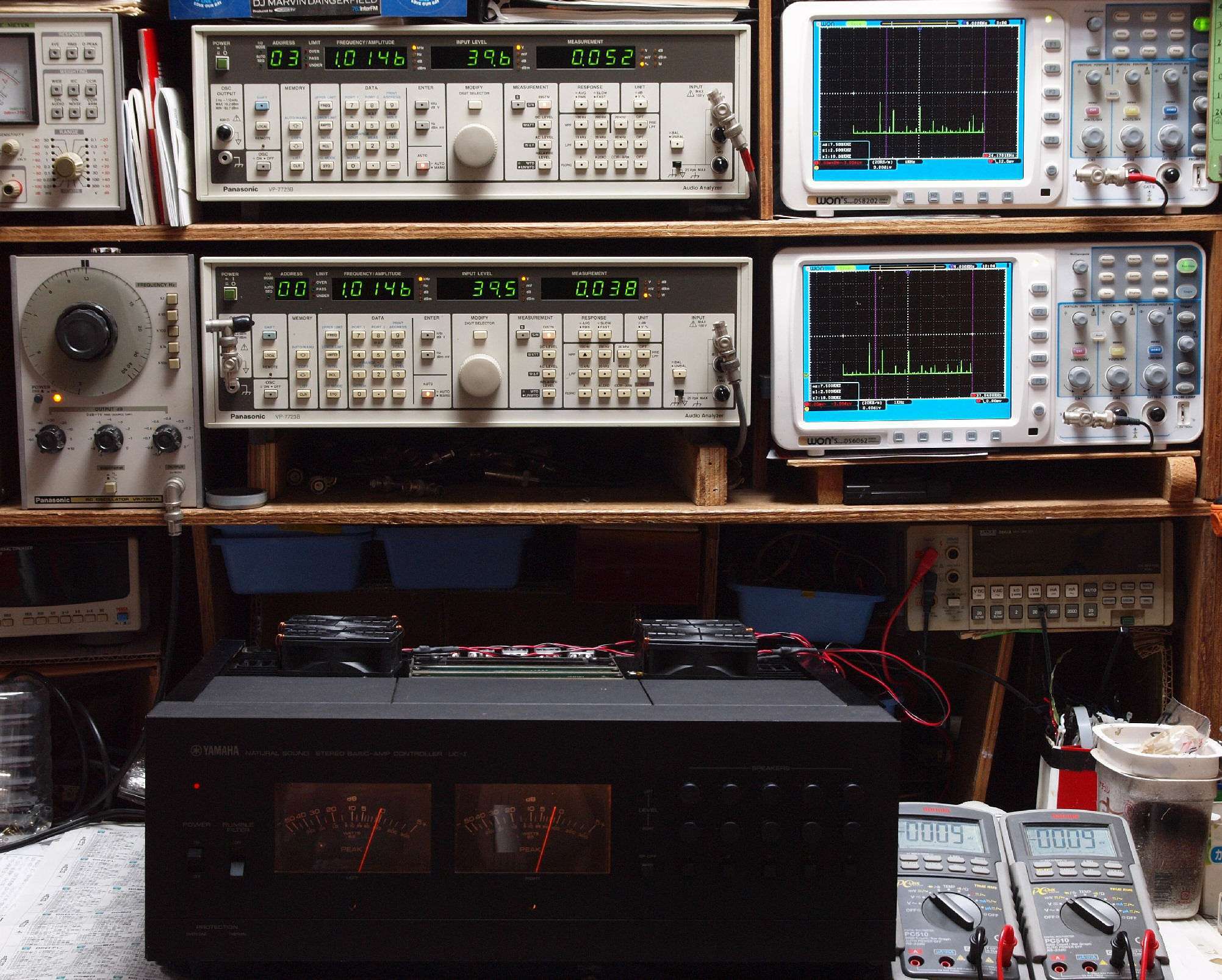

Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１７２％％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１７０％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１７１％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１６８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１８２％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１８７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

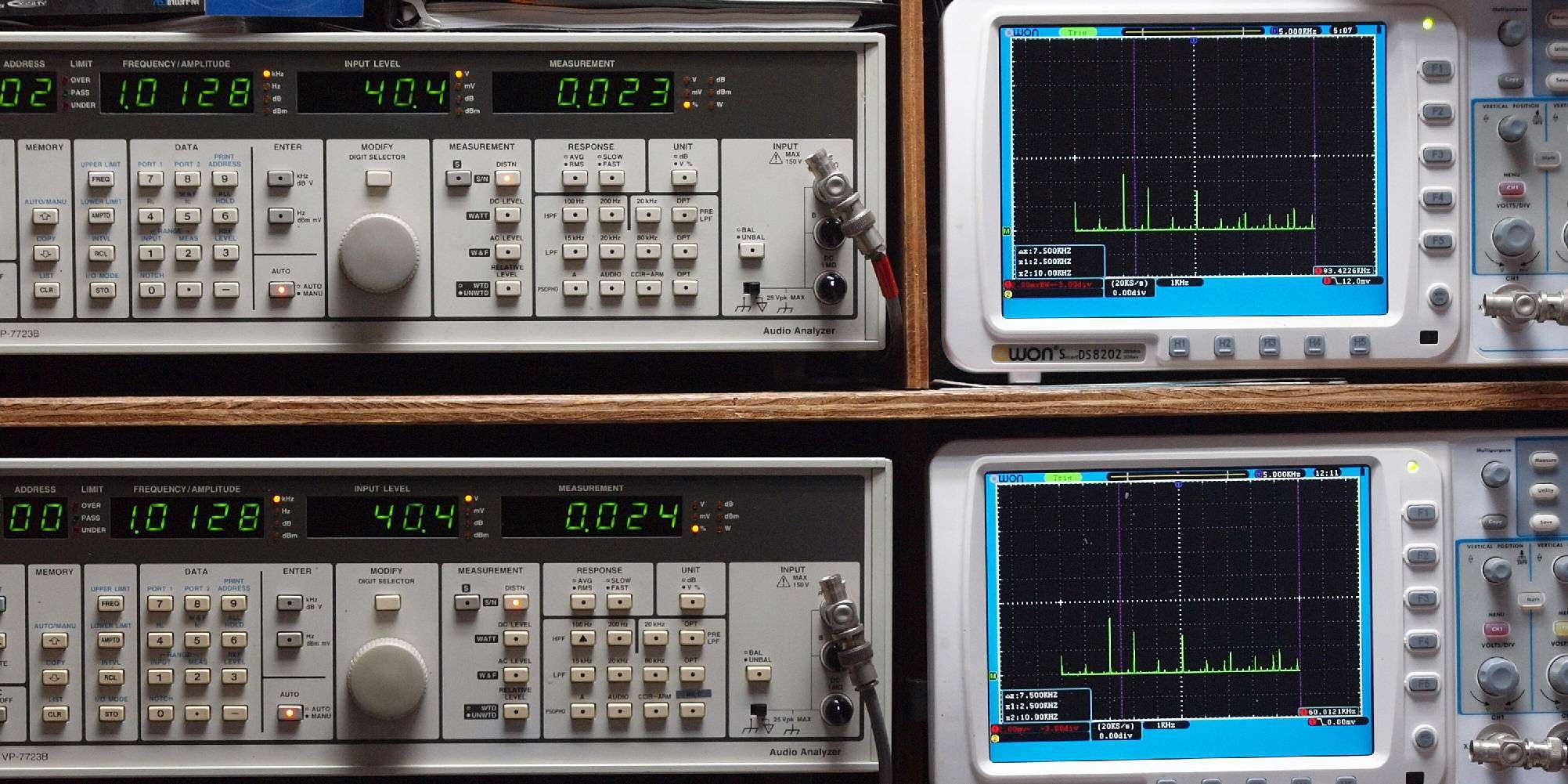

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２３％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２４％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

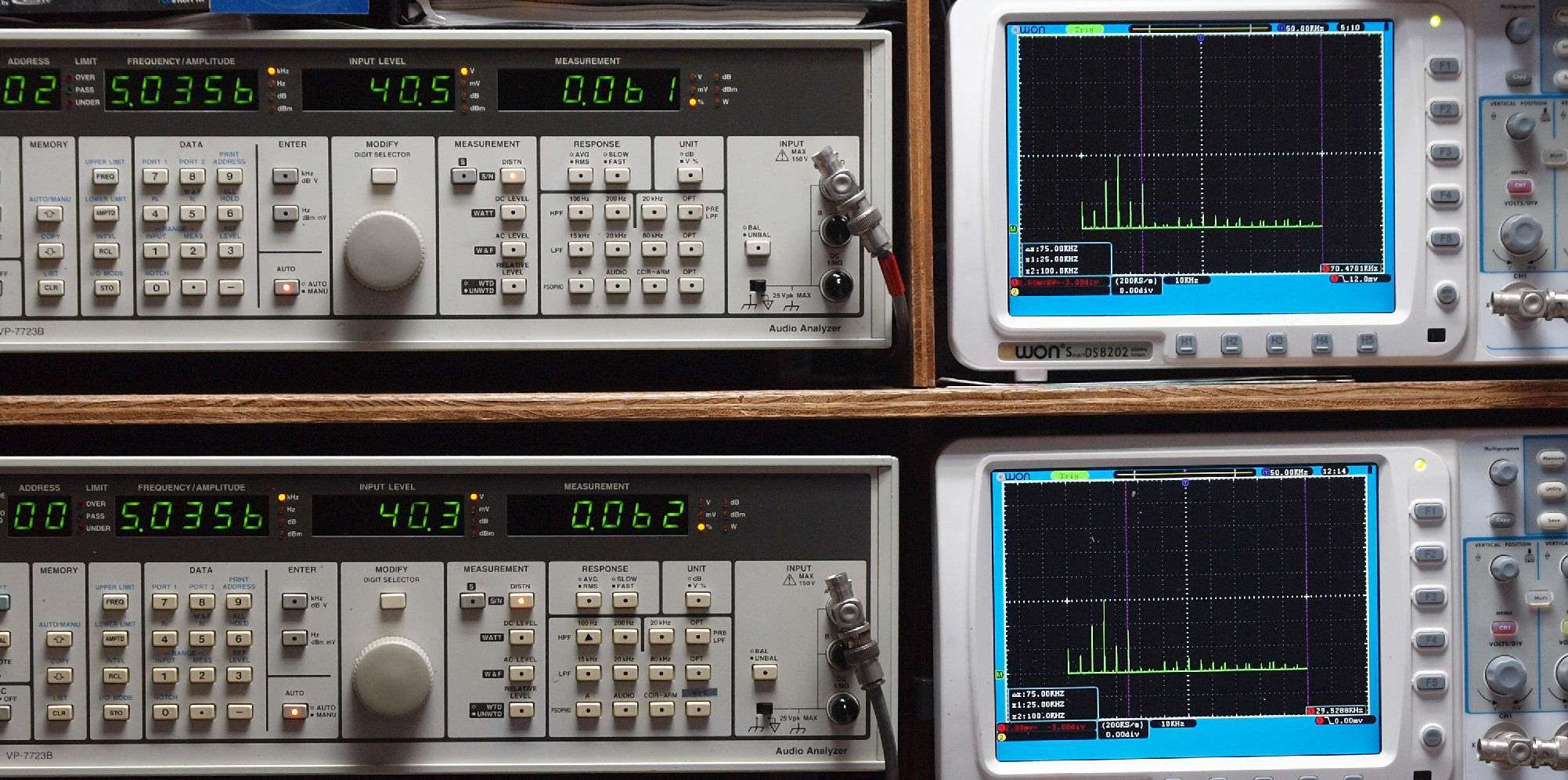

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０６１％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０６２％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

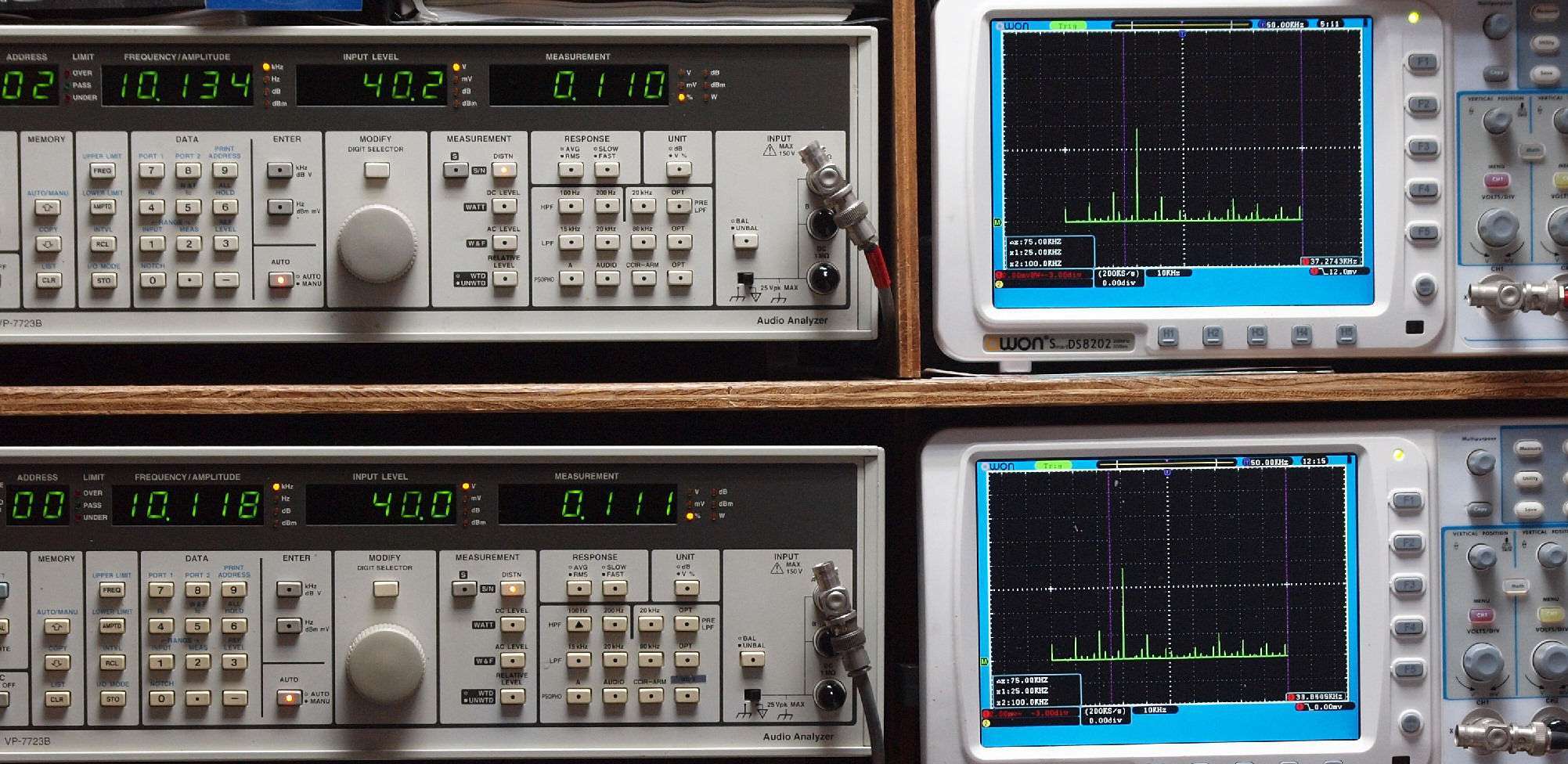

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１１０％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１１１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

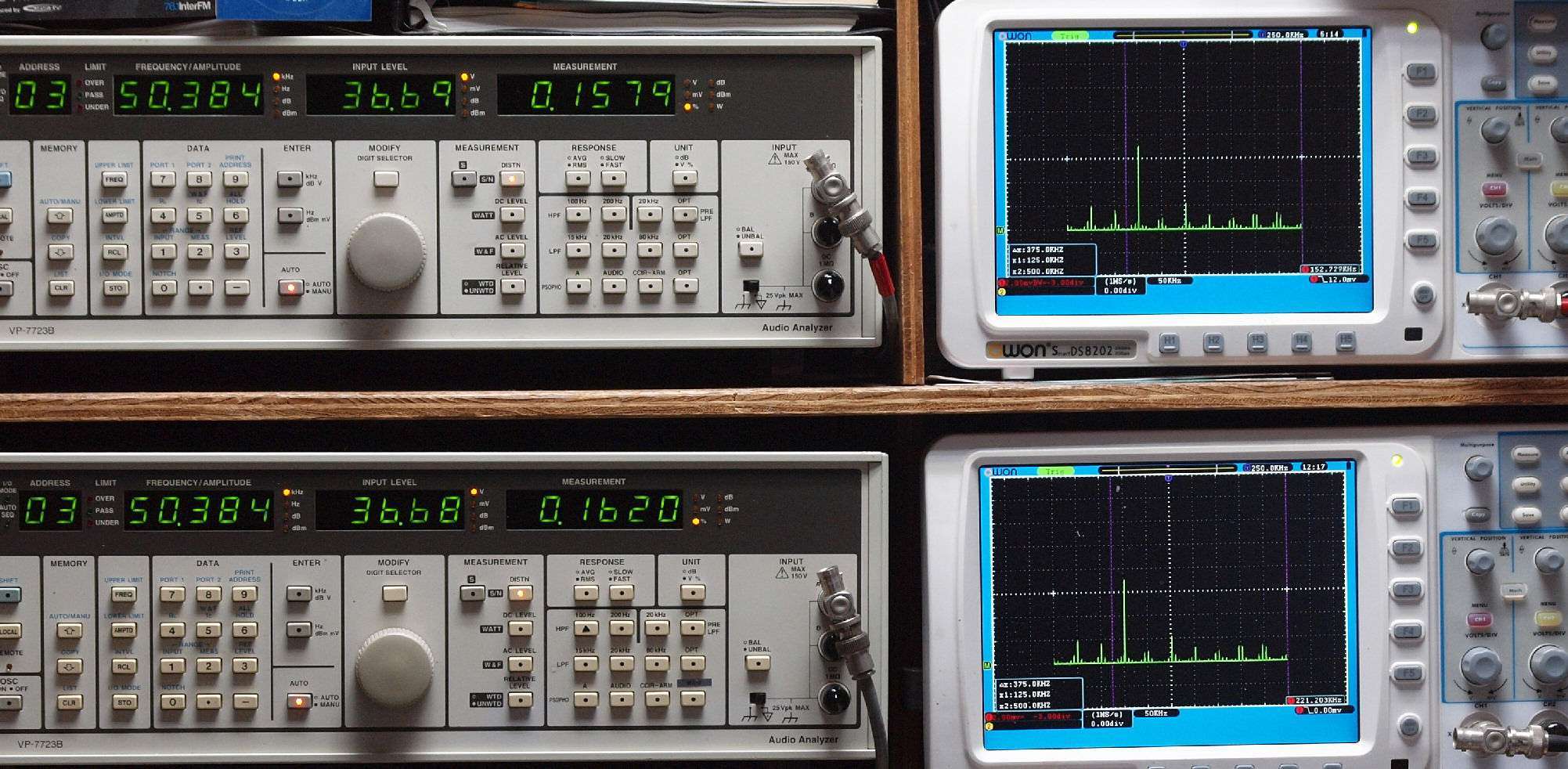

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力　０．１５７９％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力　０．１６２０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ３．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｅ５．　２４時間エージング。　フアン２個で空冷（４８Vフアンを１８Vで使用）
Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況.
Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ−１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
