ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　２台目修理

トレイ駆動装置のベルトを製作いたしました。　交換できる人に料布します。　１本１０００円送料別

＜＜Ｌ−０２Ｔの修理はこちら＞＞　　平成１５年３月２２日到着　　　４月７日完成

Ａ．　修理前の状況 　　　オーバーホール修理 Ｂ．原因 　　　熱、経年変化の劣化 　　　電解コンデンサーをオーディオコンデンサーに交換（チューンＵＰ） Ｃ．　修理状況 　　　ＳＰ出力端子交換 　　　ＳＰ出力リレー交換 　　　ドライブ基板のFET／ＴＲ交換 　　　ＥＱ−ＡＭＰのFET／ＴＲ交換 　　　ＭＣ−ＡＭＰのFET／ＴＲ交換 　　　半固定VR交換 　　　制御リレー交換 　　　配線手直し、補強 　　　基板ハンダ補正 　 　 Ｄ．　使用部品 　　　ＳＰ出力端子　　　　　　　　　　　　　　　　　　８個 　　　ＳＰ出力リレー　　　　　　　　　　　　　　　　　２個 　　　ドライブ基板のFET　　　　　　　　　　　　　　２個 　　　ＥＱ−ＡＭＰのFET　　　　　　　　　　　　　　　４個 　　　制御リレー　　　　　　　　　　　　　　　　　　　１７個 　　　電解コンデンサー（ミューズ）　　　　　　　　７６個 　　　フイルムコンデンサー　　　　　　　　　　　　　６個 　　　半固定VR　　　　　　　　　　　　　　　　　　　　６個 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　８個 Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　　＜＜オーバーホール修理＞＞

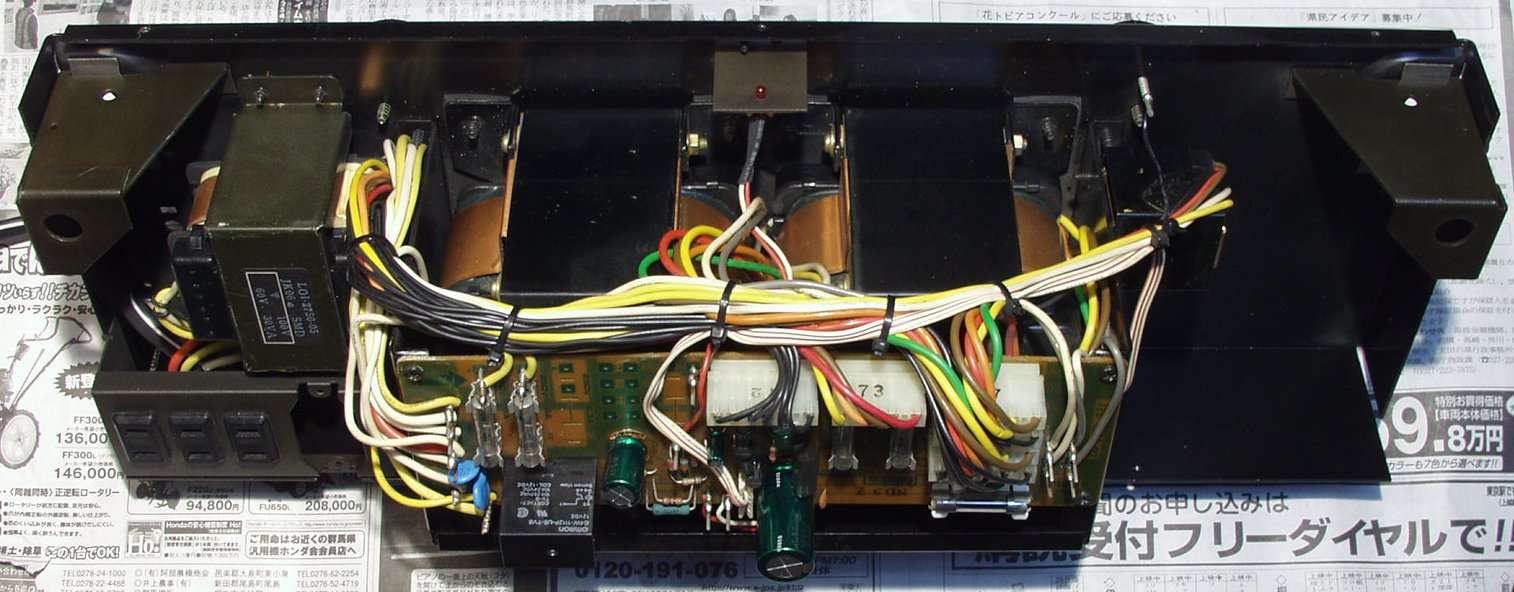

Ａ．　修理前の状況 Ａ−１．　上から見る

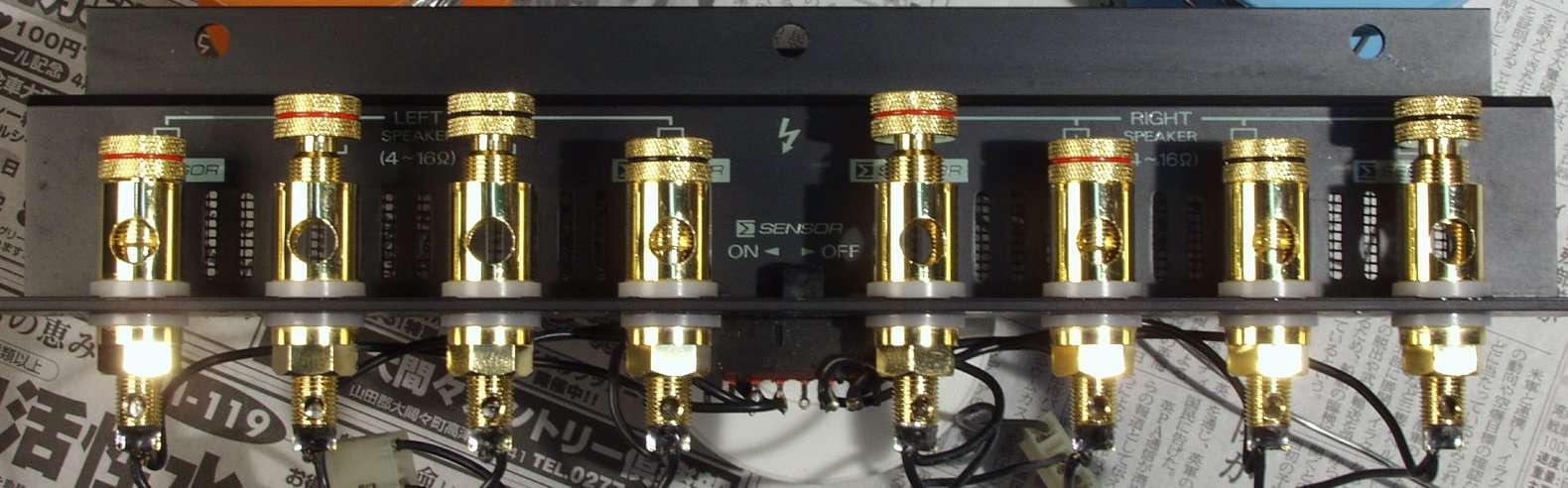

Ａ−２．　交換するＳＰ出力端子

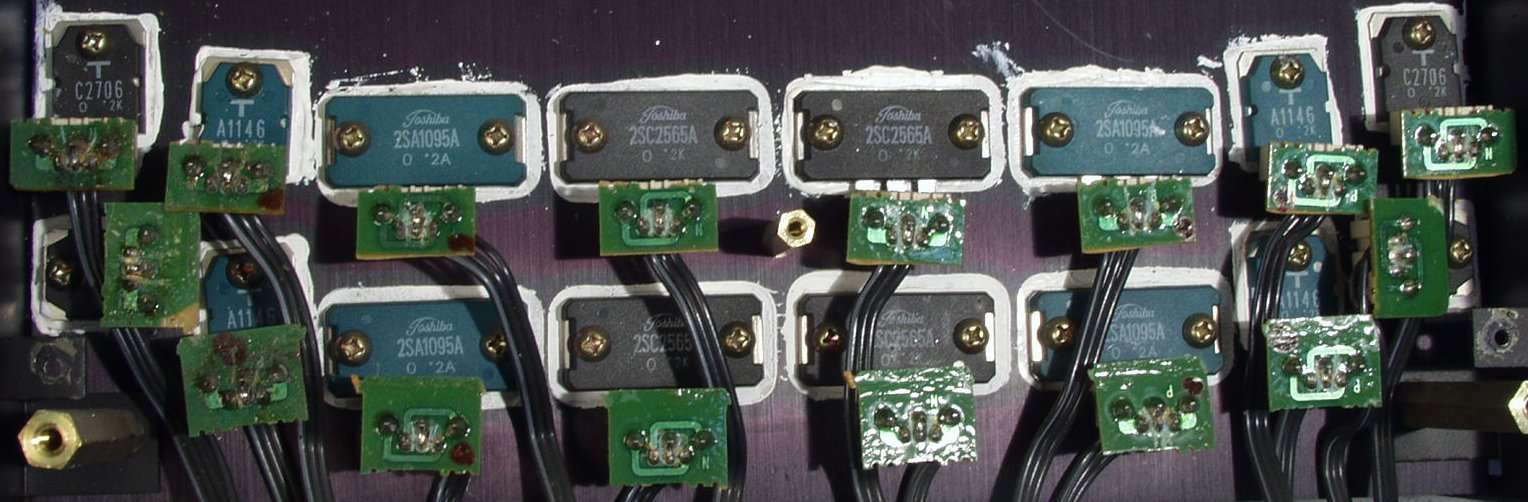

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　終段ＴＲ（トランジスター）

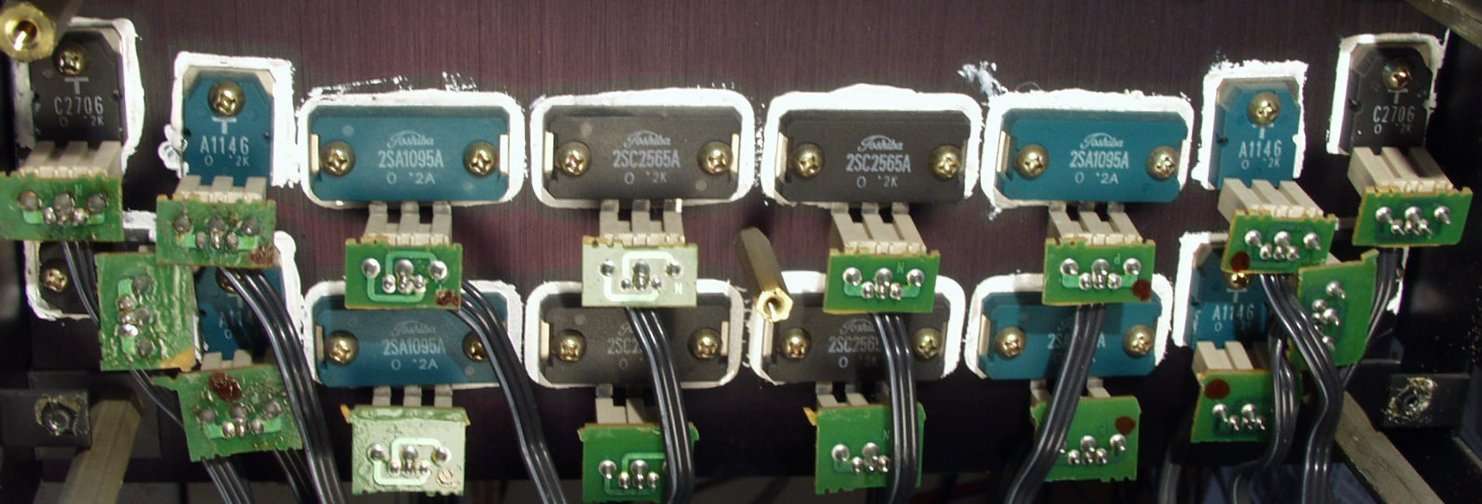

Ｃ−１Ｂ．　修理後　終段ＴＲ（トランジスター） 　取り付けネジの増締め、基板のハンダ補正

Ｃ−１Ｃ．　修理前　終段基板　プロテクト基板

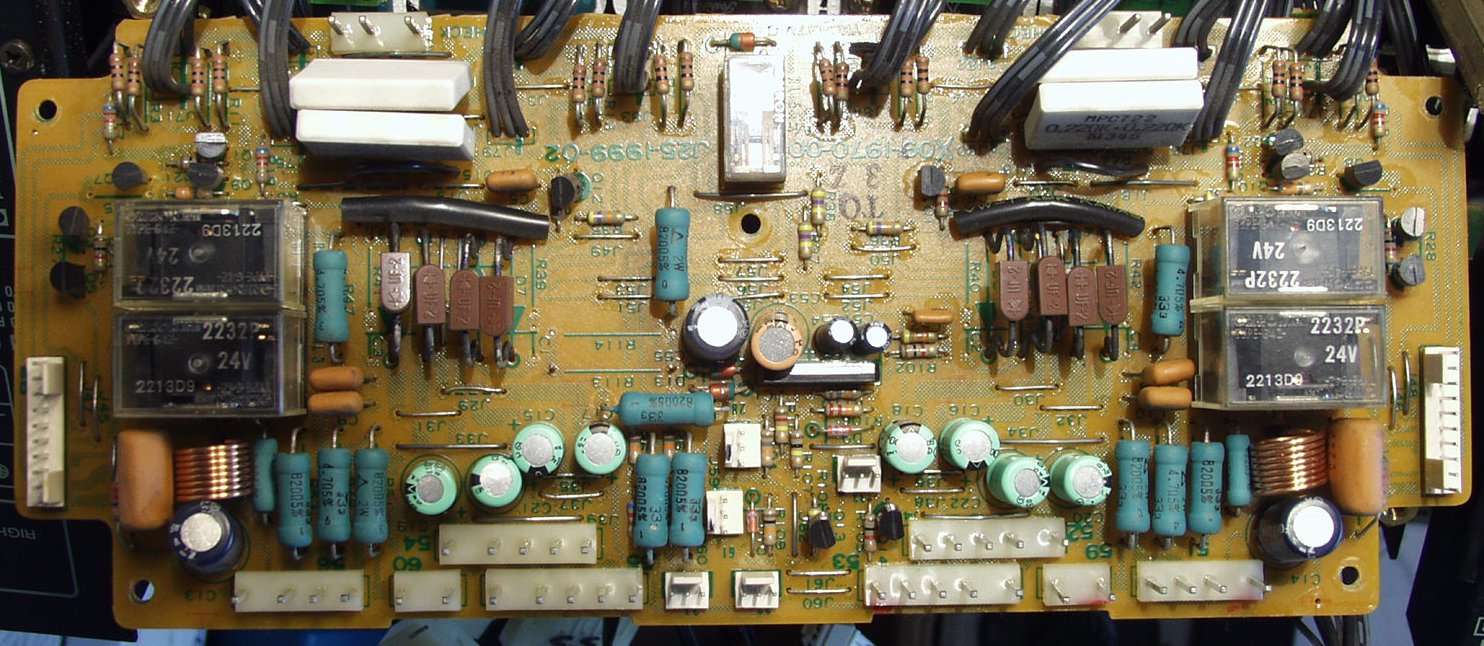

Ｃ−１Ｄ．　修理後　終段基板　プロテクト基板　リレー５個、電解コンデンサー１４個交換 　　　　　　　　　　　リレーは同型が市場に無く基板加工が必要です

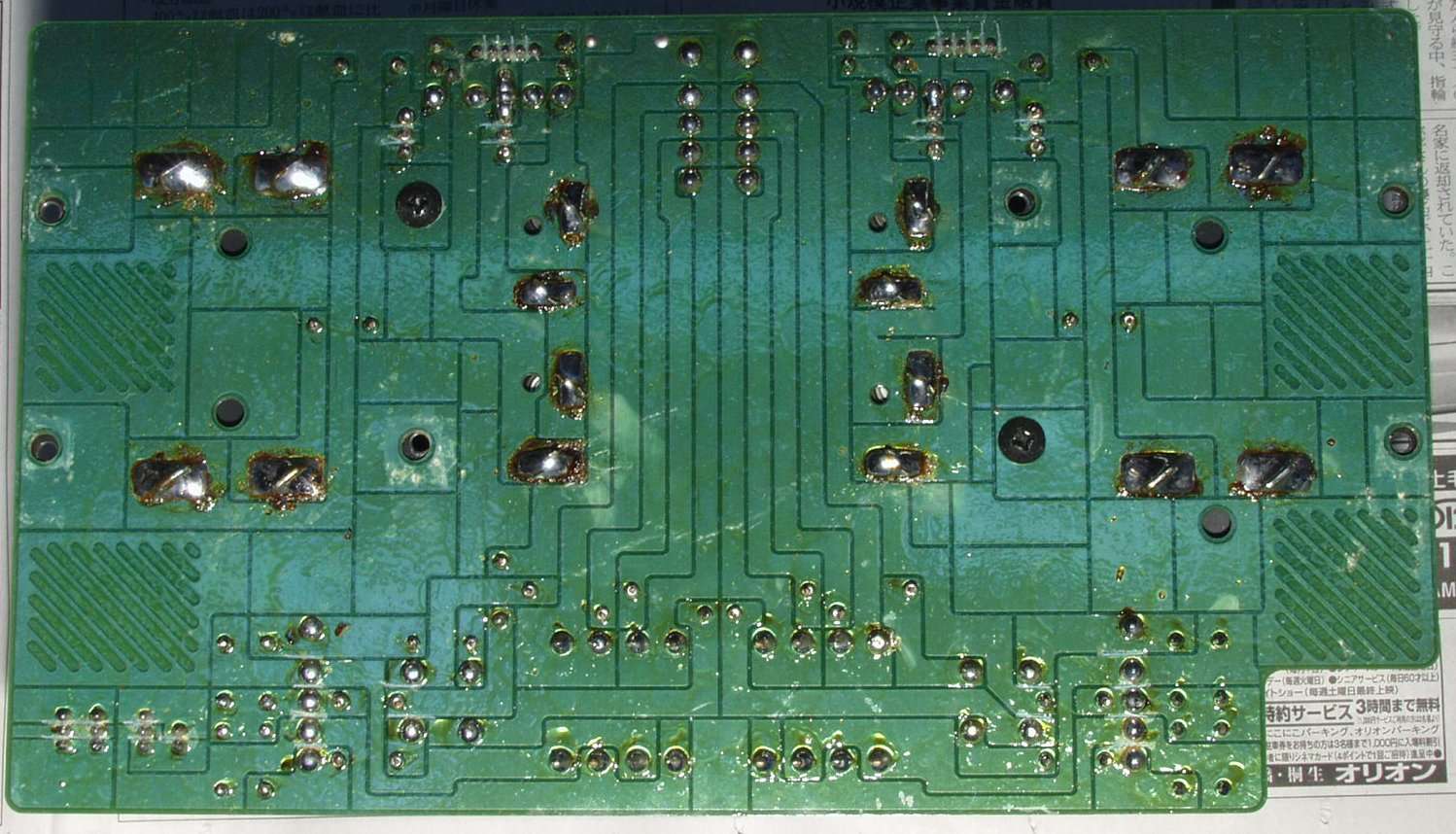

Ｃ−１Ｅ．　修理前　終段基板　プロテクト基板裏

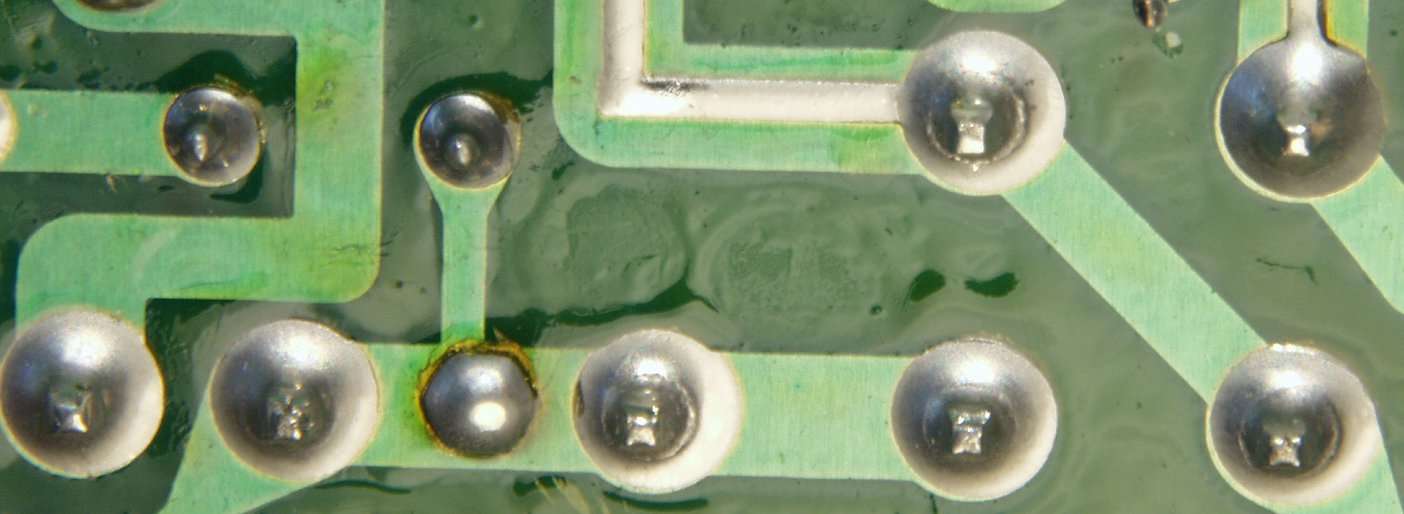

Ｃ−１Ｆ．　修理前　終段基板　プロテクト基板裏　のハンダ不良

Ｃ−１Ｇ．　修理（半田補正）後　終段基板　プロテクト基板裏

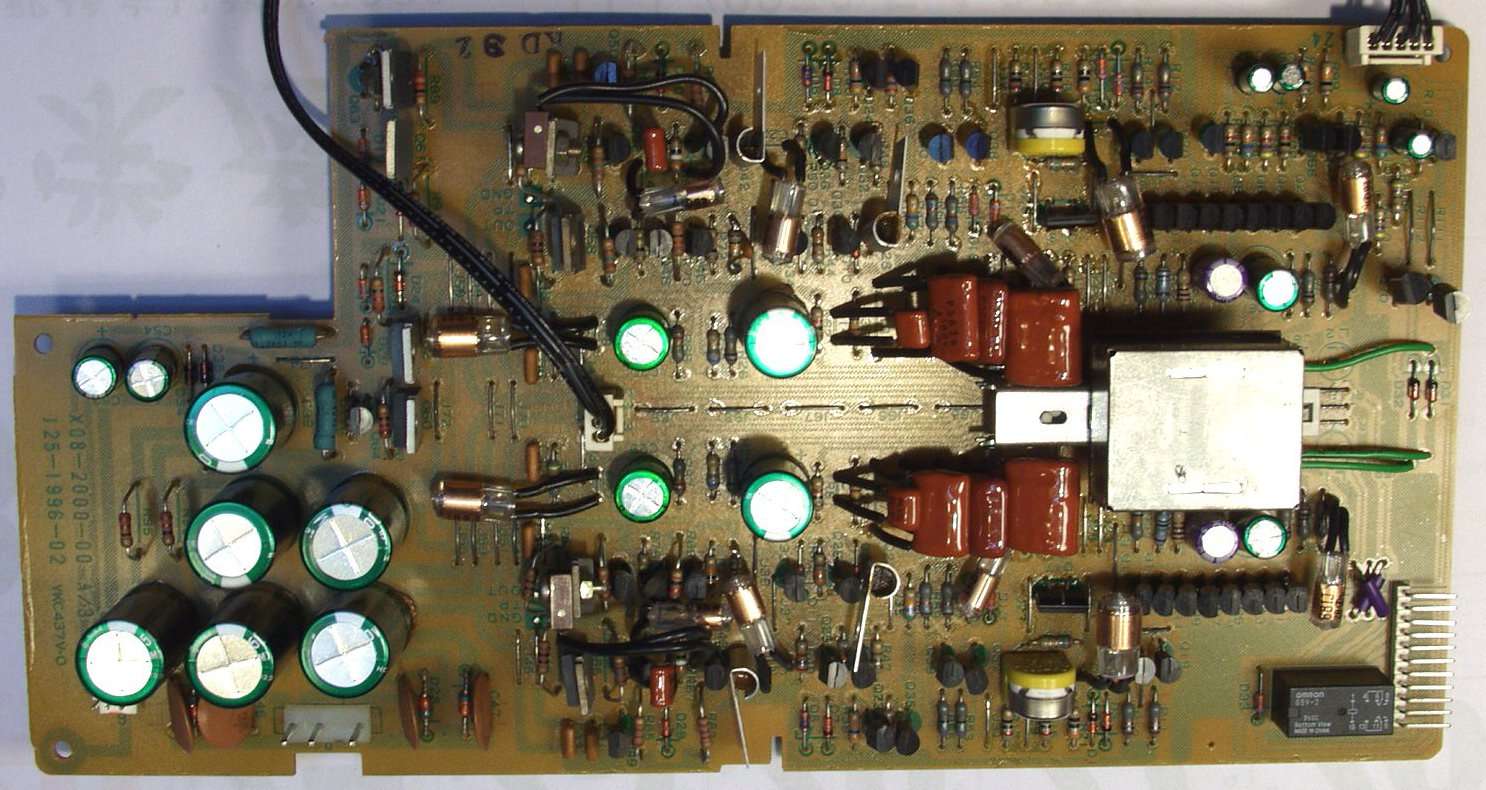

Ｃ−２Ａ．　修理前　ドライブＡＭＰ基板

Ｃ−２Ｂ．　修理後　ドライブＡＭＰ基板　半固定ＶＲ４個、リレー１個、ＦＥＴ４個、電解コンデンサー１６個、フイルムコンデンサー４個交換

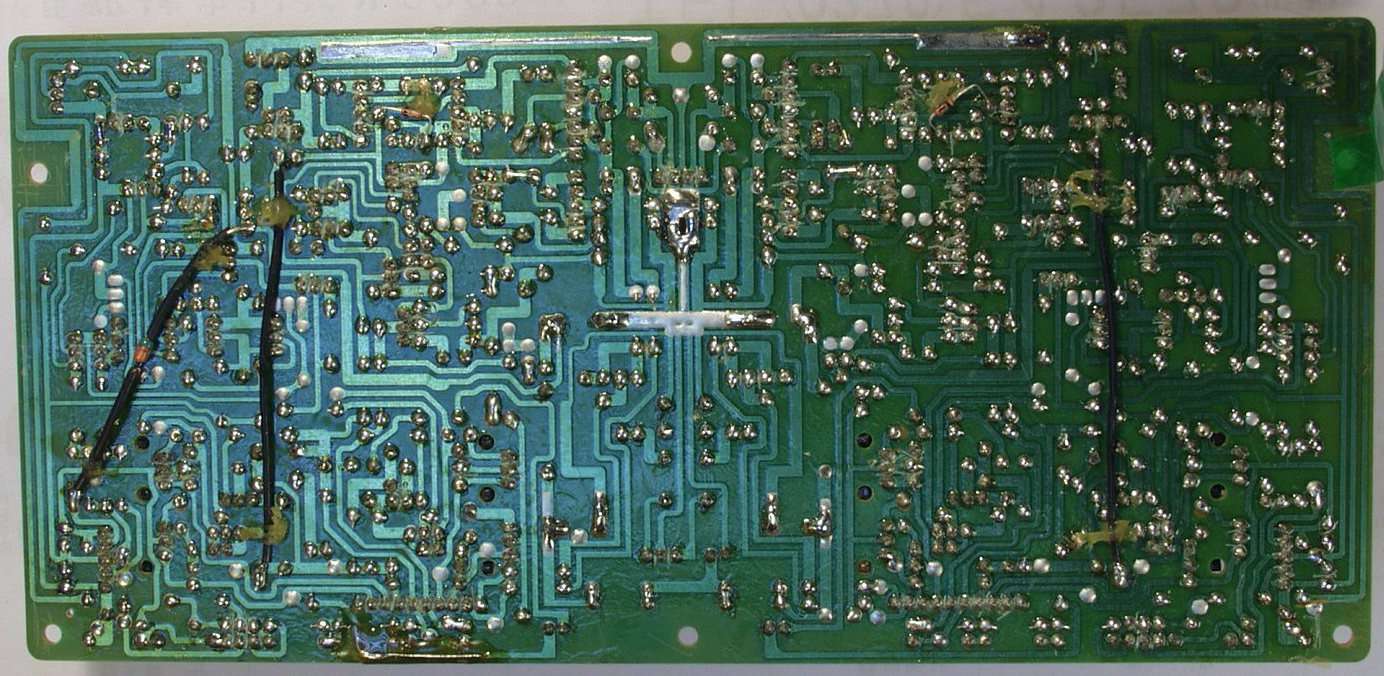

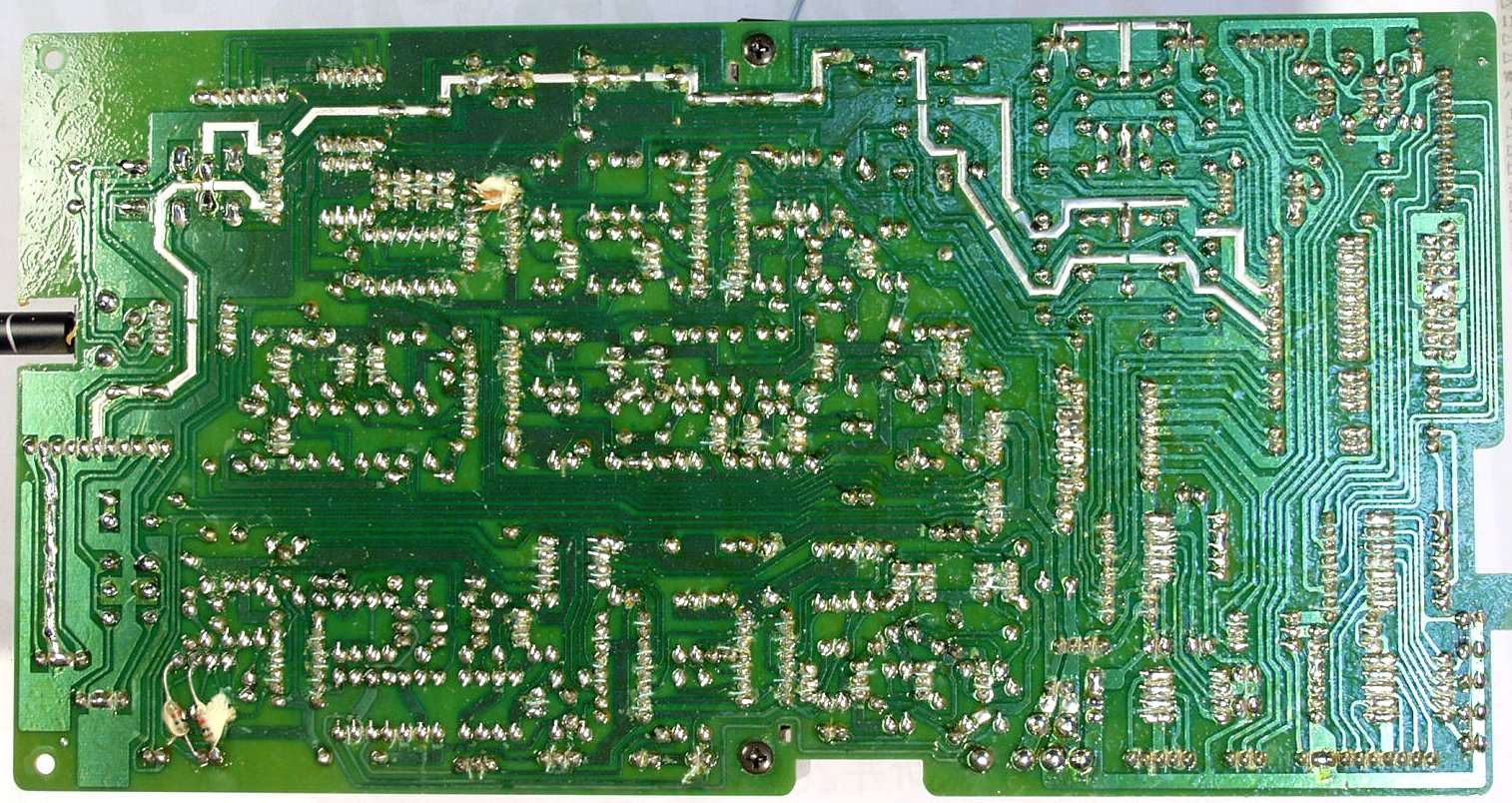

Ｃ−２Ｃ．　修理前　ドライブＡＭＰ基板裏

Ｃ−２Ｄ．　修理（半田補正）後　ドライブＡＭＰ基板裏

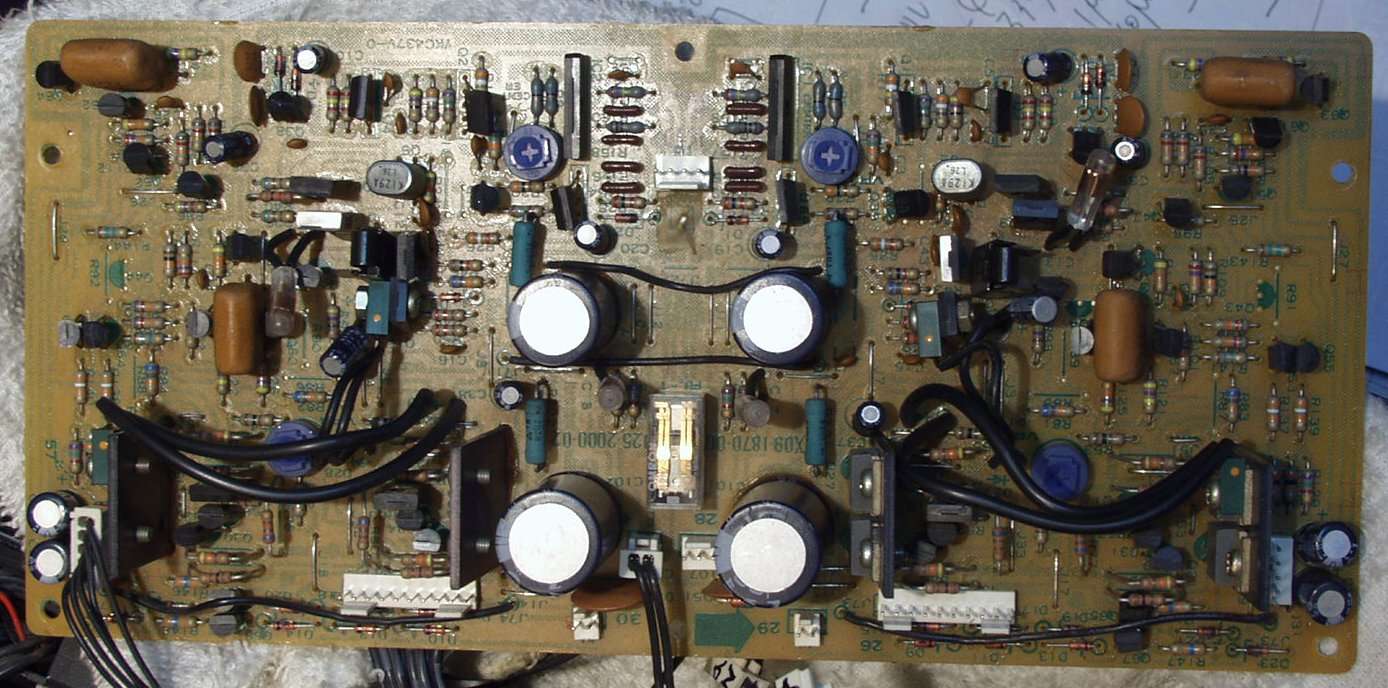

Ｃ−３Ａ．　修理前　ＳＷコントロール基板

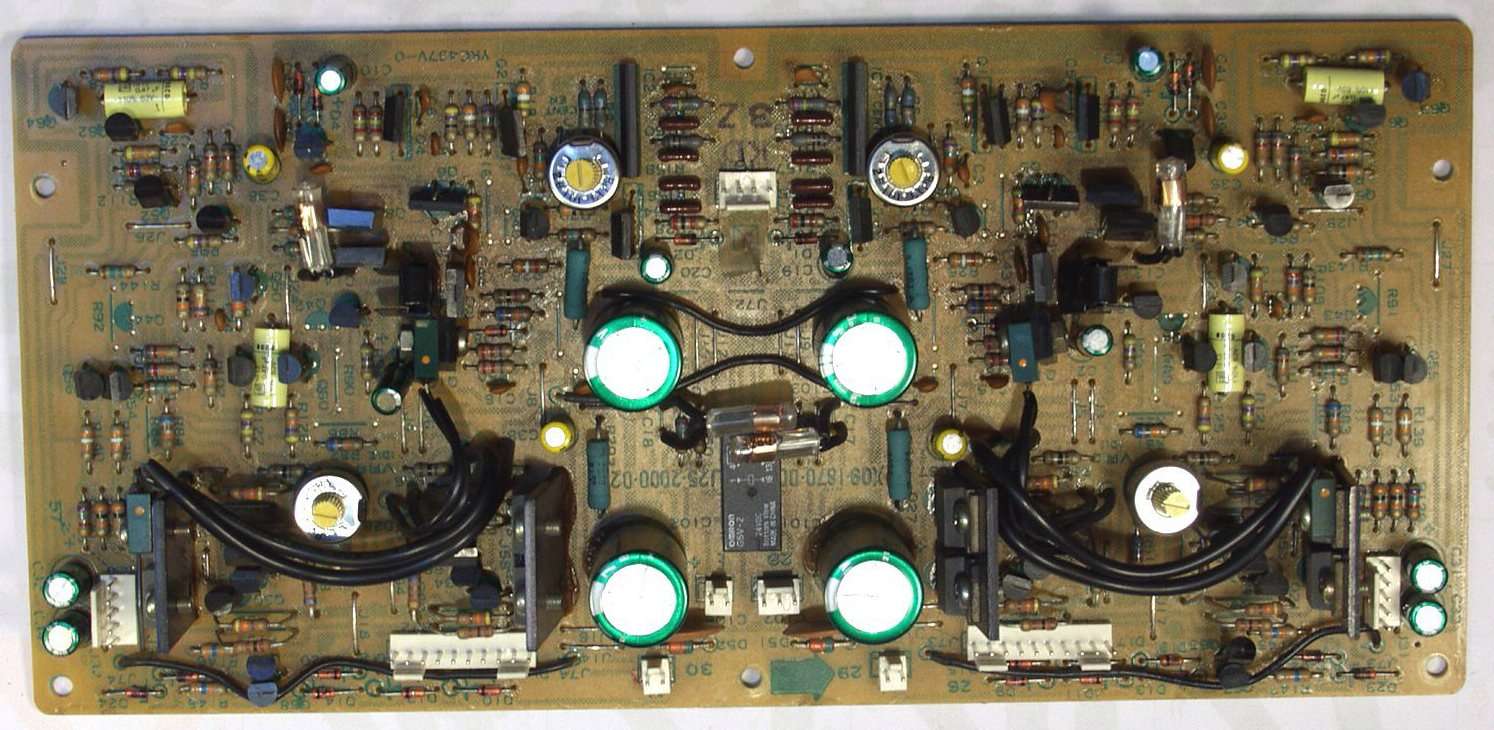

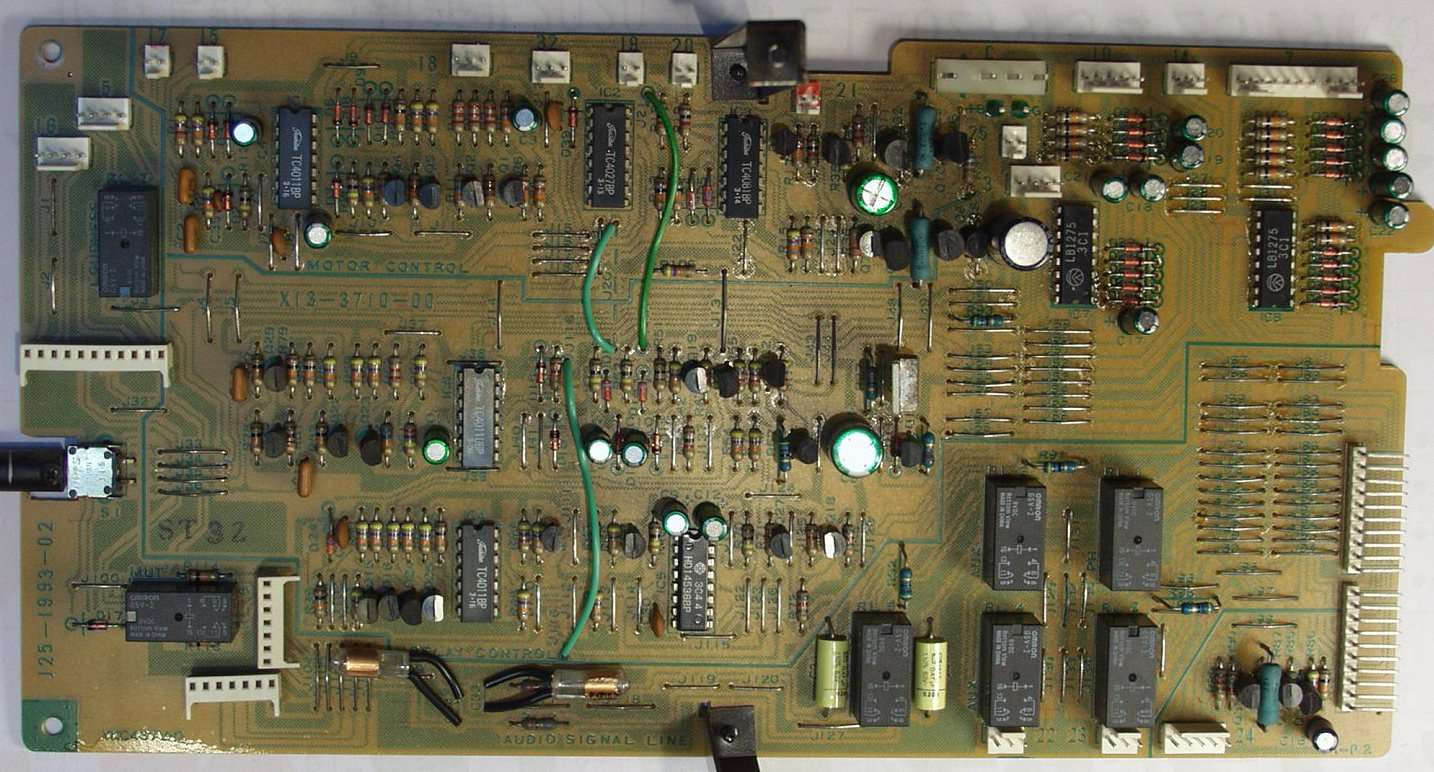

Ｃ−３Ｂ．　修理後　ＳＷコントロール基板　リレー７個、電解コンデンサー２１個、フイルムコンデンサー２個交換

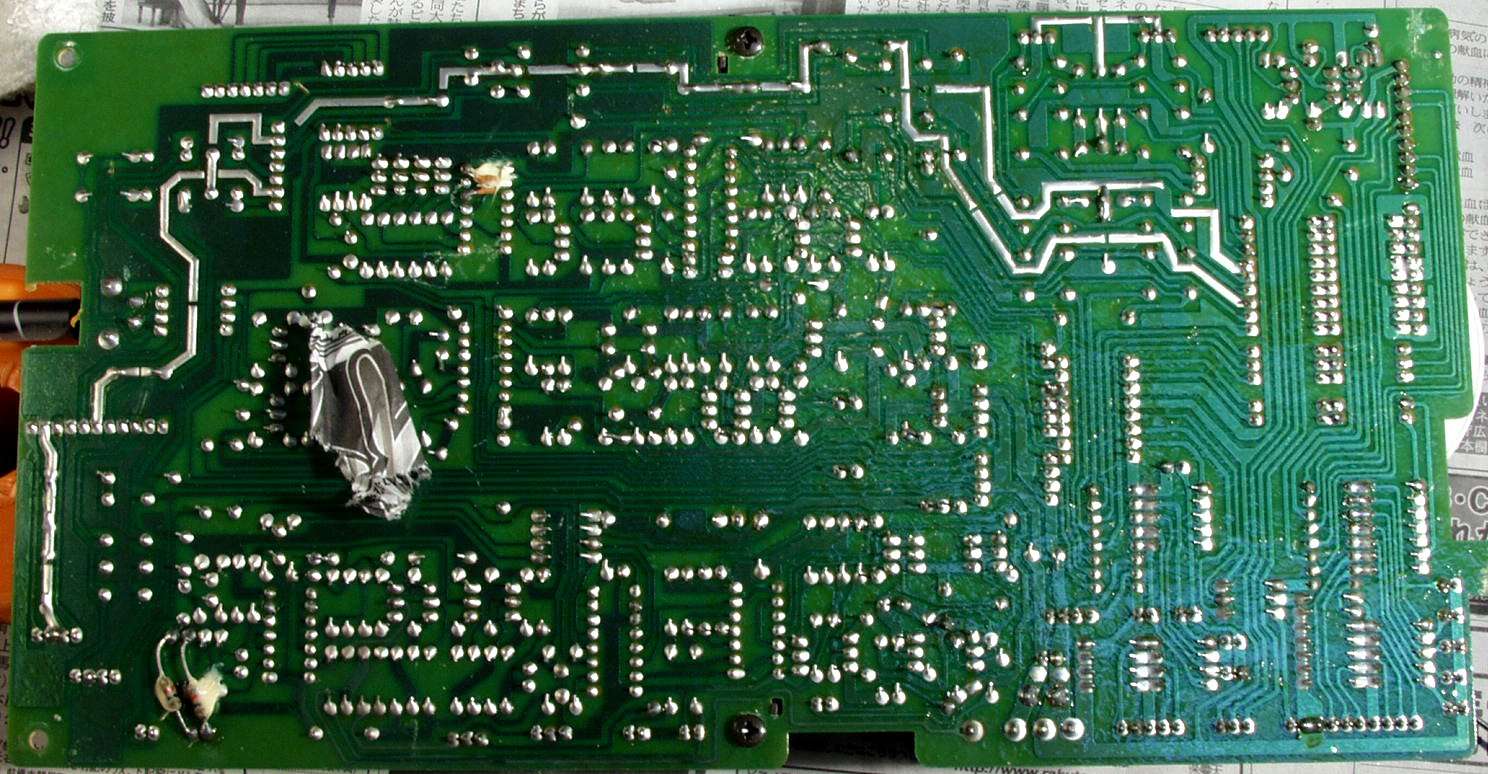

Ｃ−３Ｃ．　修理前　ＳＷコントロール基板裏　左中の物は新聞紙が付いています

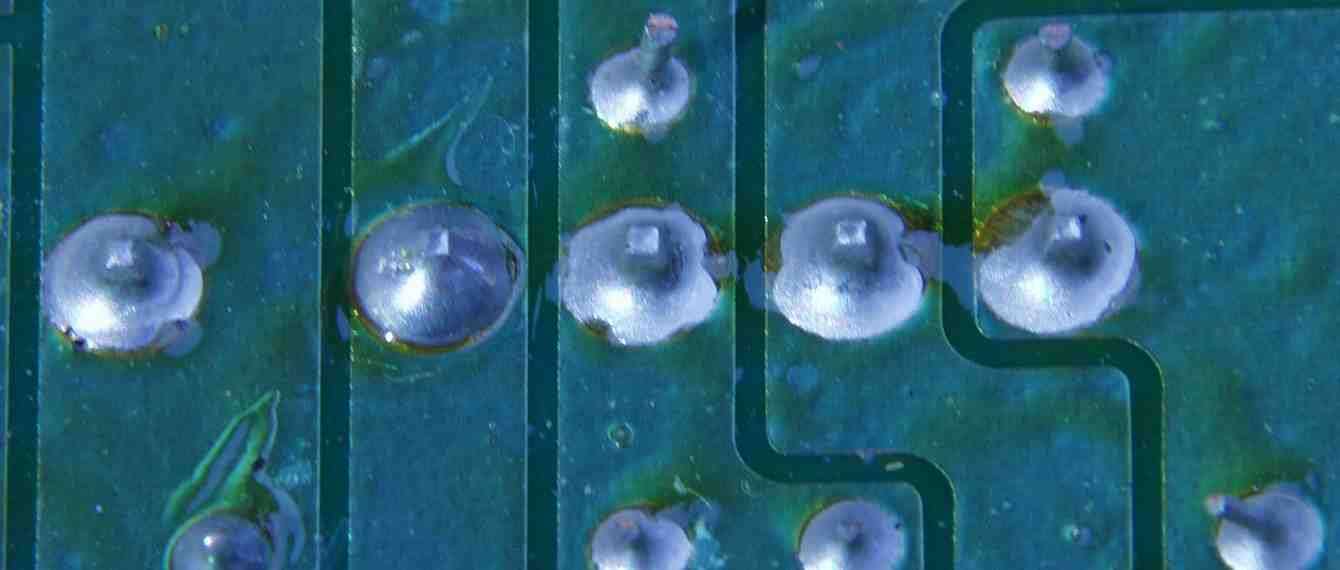

Ｃ−３Ｄ．　修理（半田補正）後　ＳＷコントロール基板裏

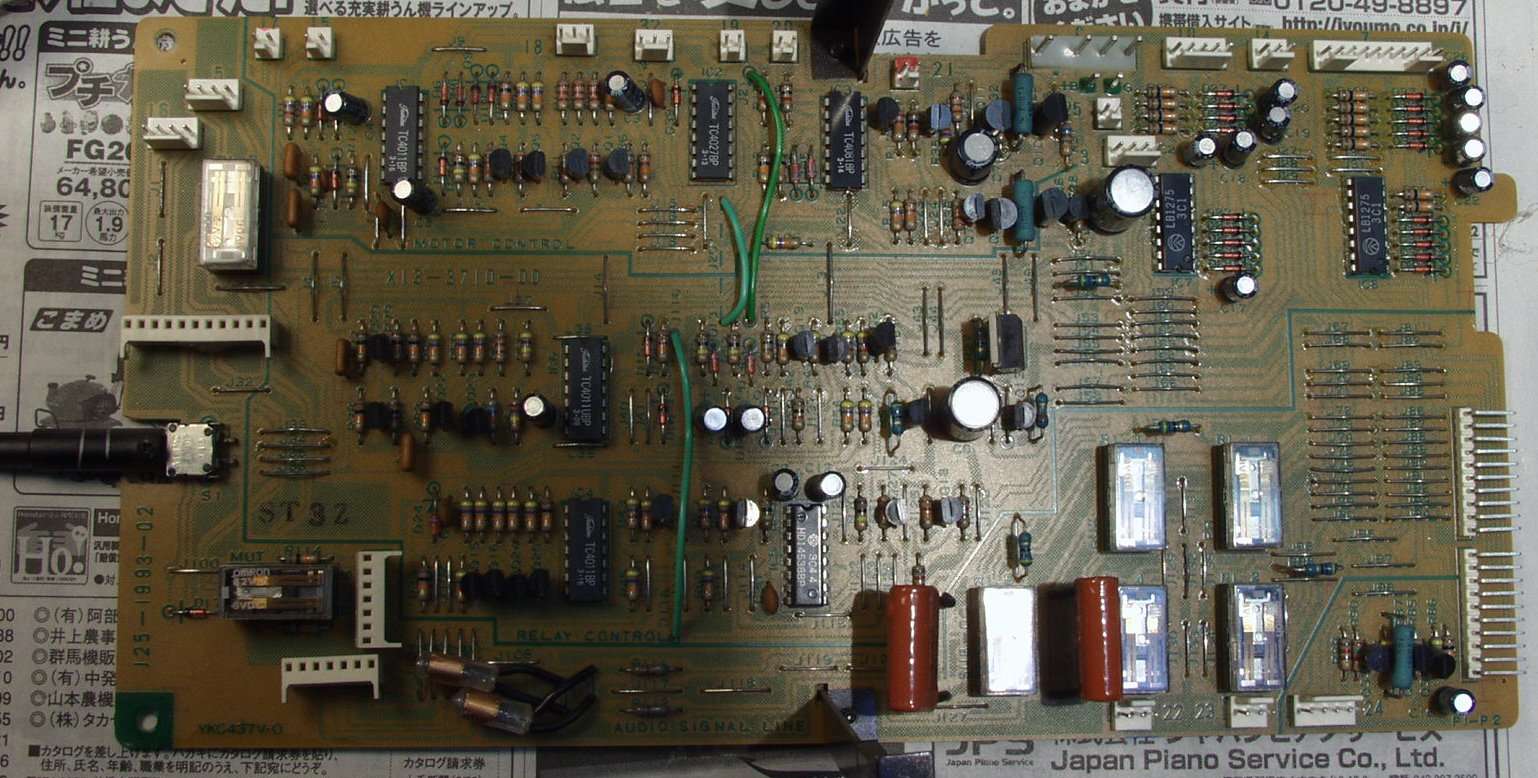

Ｃ−４Ａ．　修理前　ＥＱ−ＡＭＰ基板

Ｃ−４Ｂ．　修理後　ＥＱ−ＡＭＰ基板　半固定ＶＲ２個、ＦＥＴ２個、電解コンデンサー２０個交換

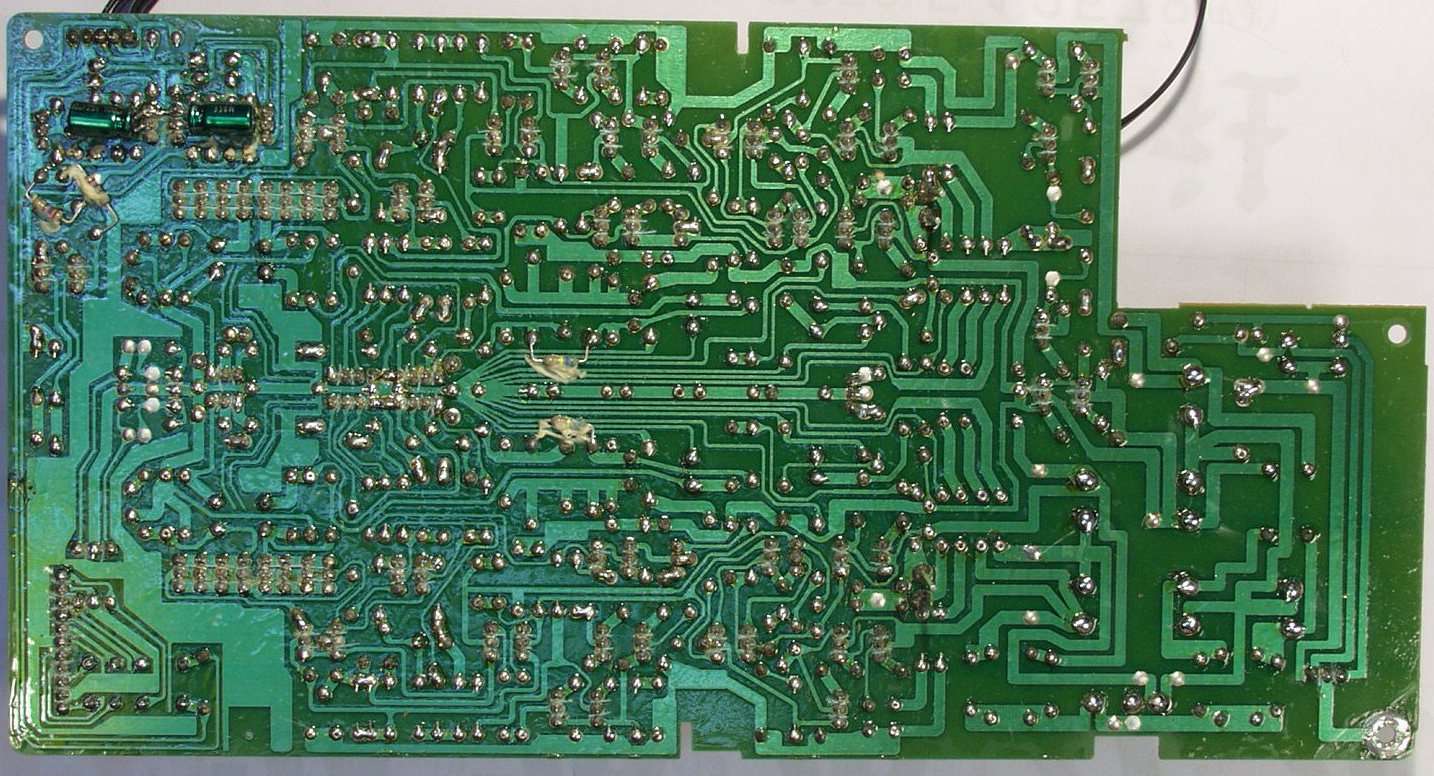

Ｃ−４Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏

Ｃ−４Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏

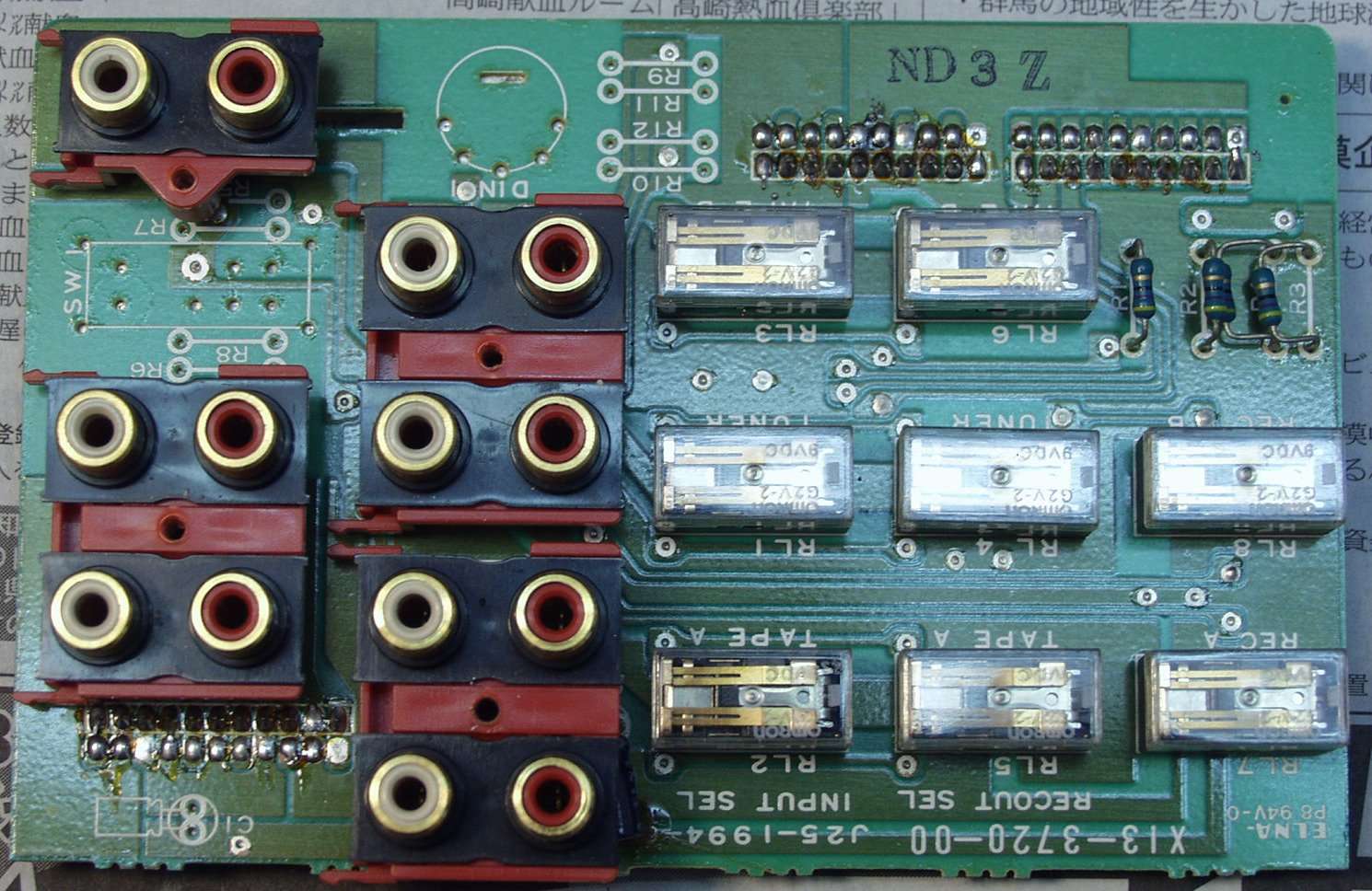

Ｃ−５Ａ．　修理前　入力ＲＣＡ端子基板

Ｃ−５Ｂ．　修理後　入力ＲＣＡ端子基板　リレー８個交換

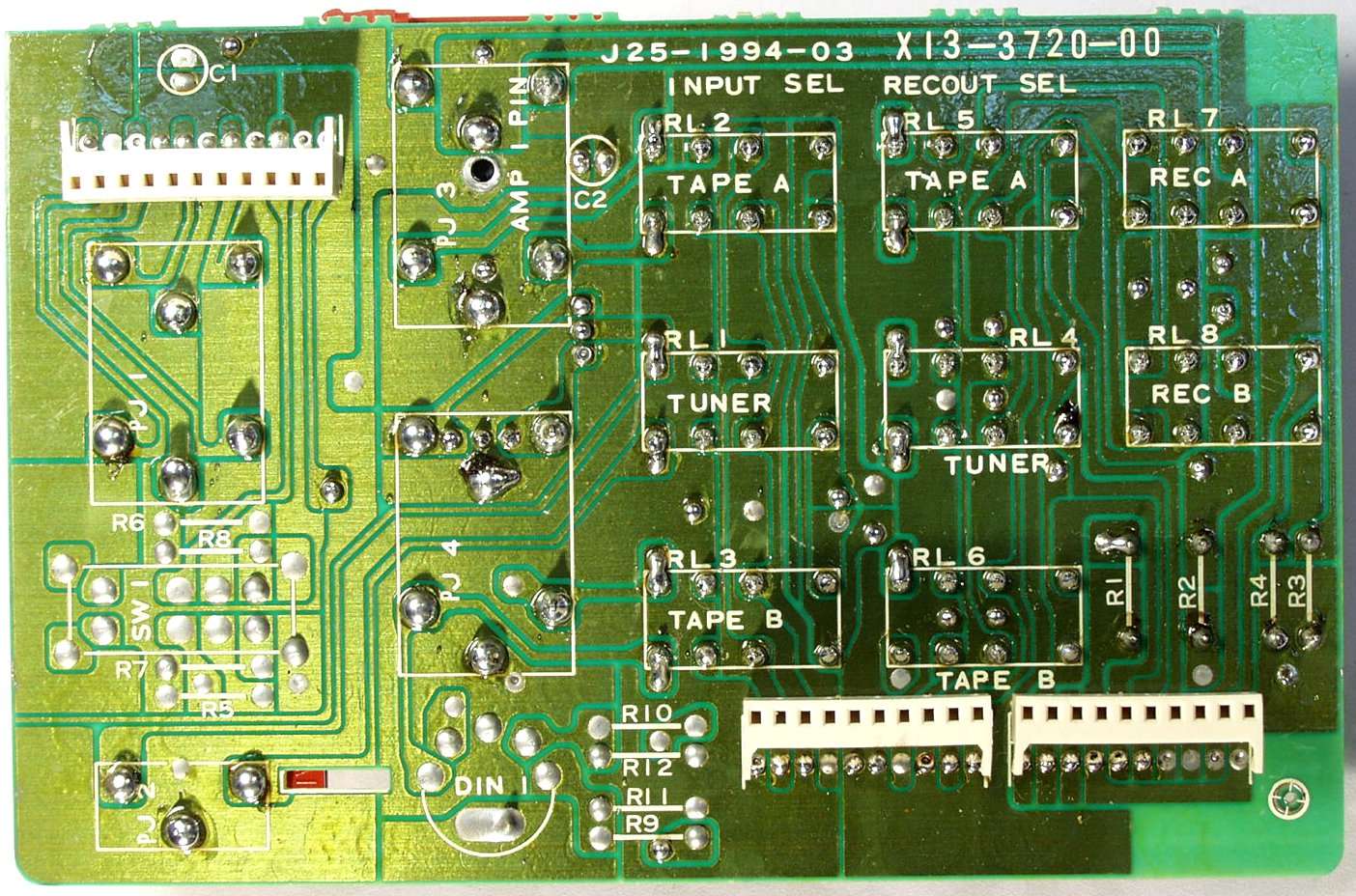

Ｃ−５Ｃ．　修理前　入力ＲＣＡ端子基板裏

Ｃ−５Ｄ．　修理（半田補正）後　入力ＲＣＡ端子基板裏

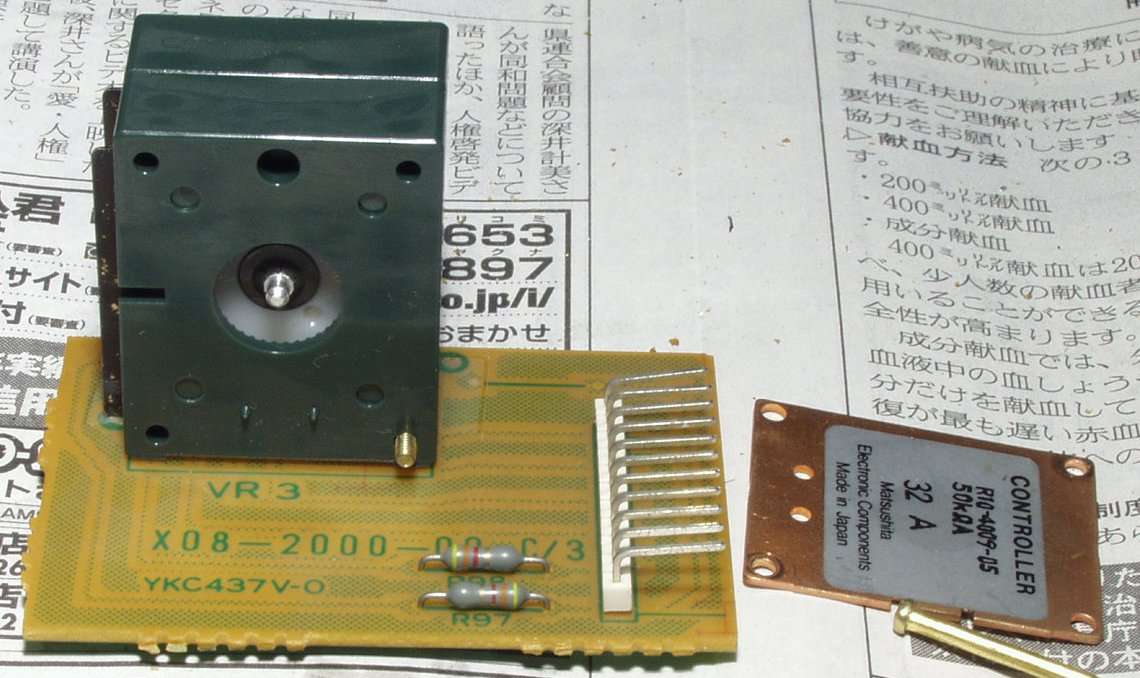

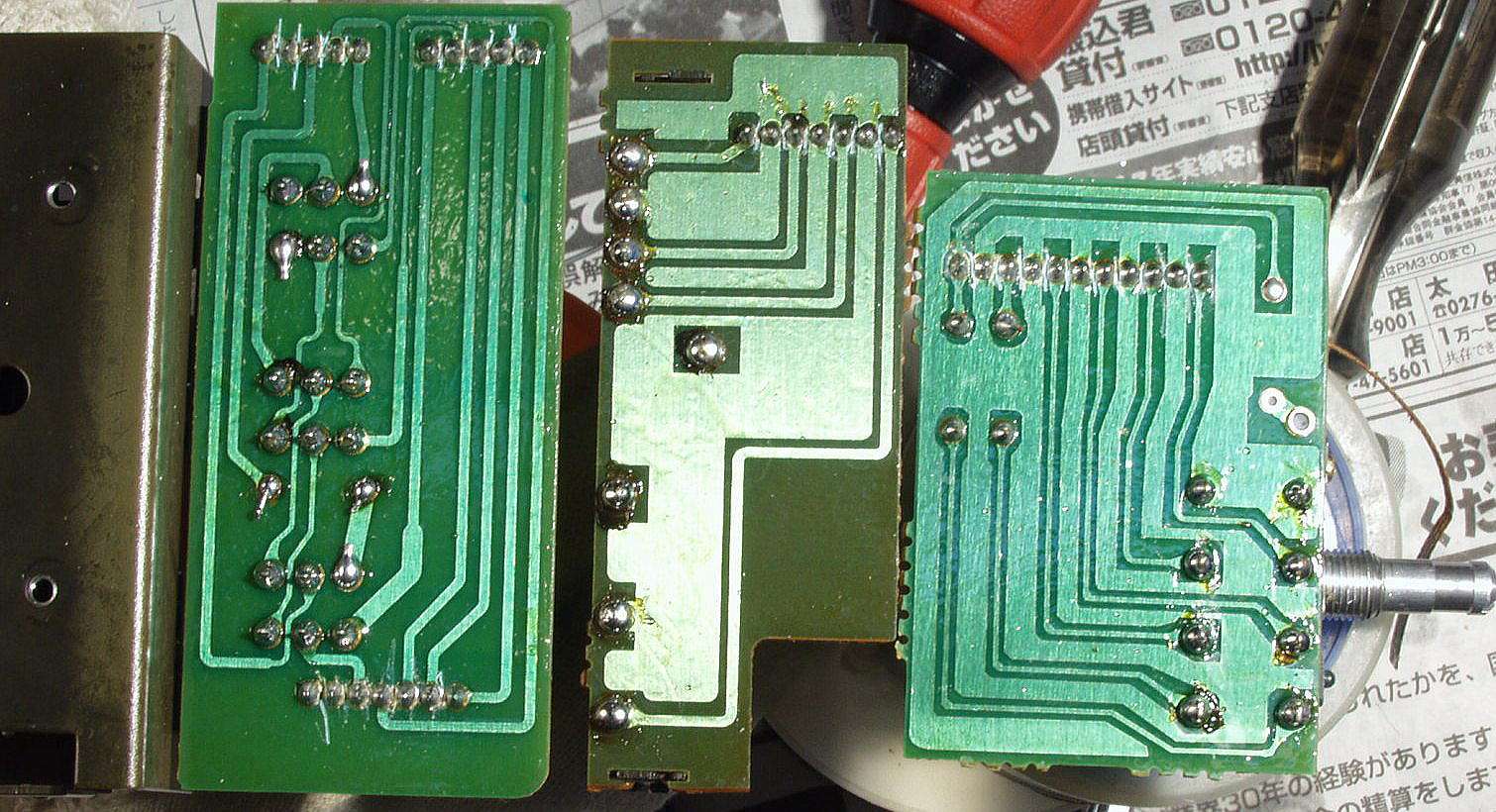

Ｃ−５Ｅ．　修理中　ＶＲ清掃　カシメて有るので分解不可

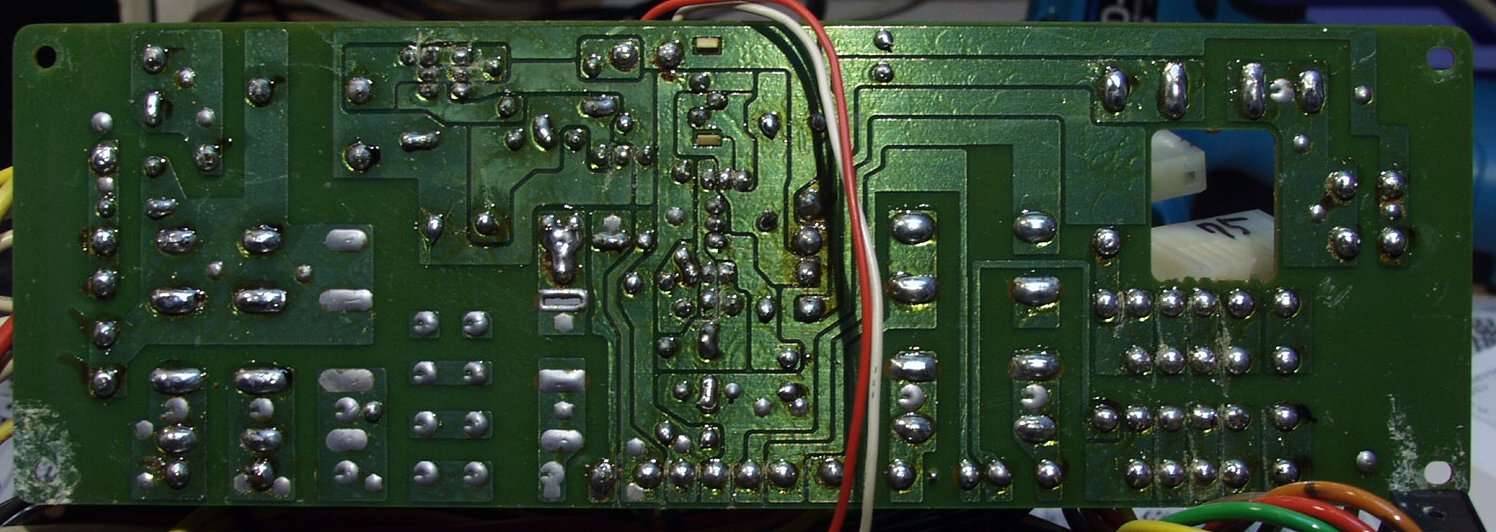

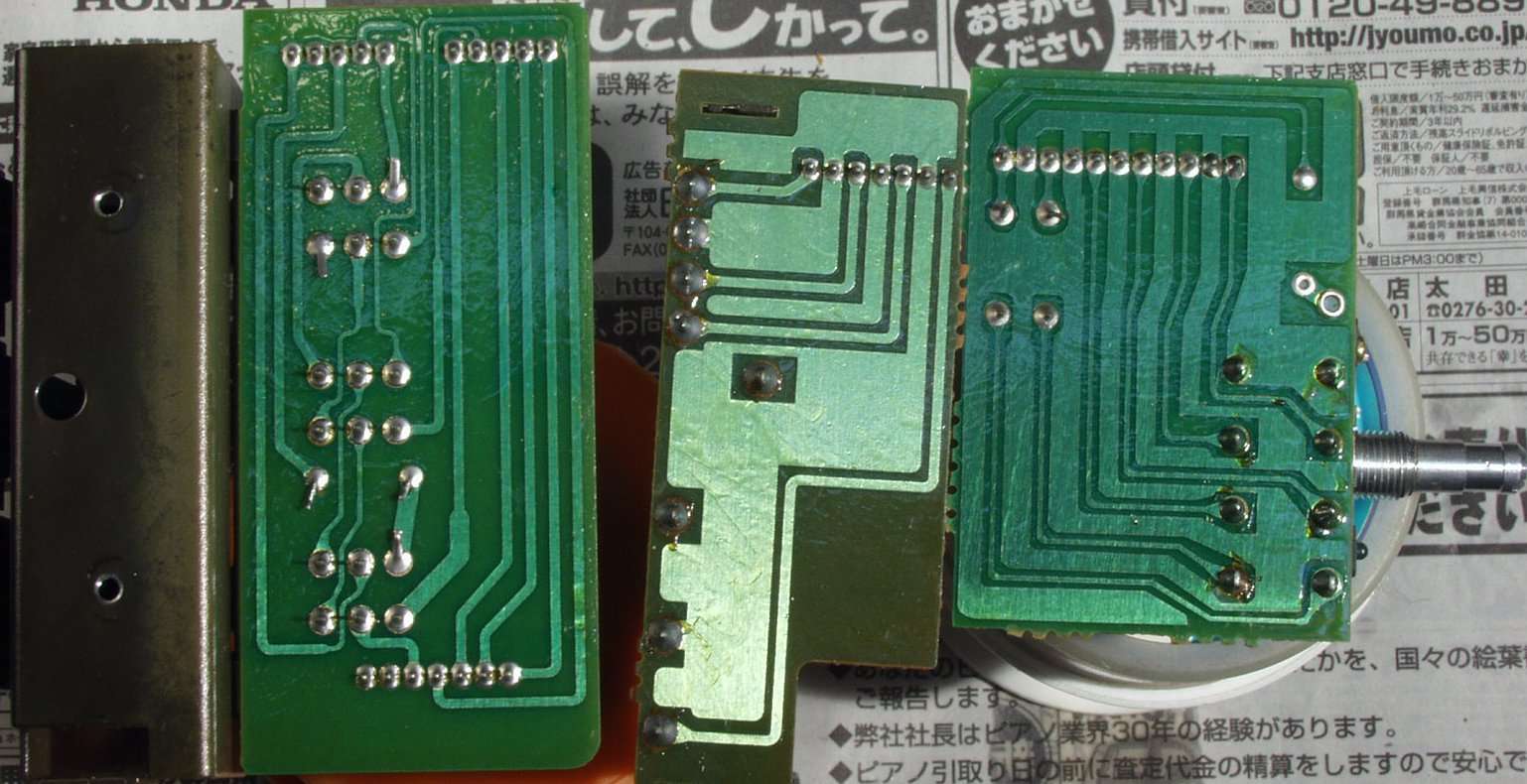

Ｃ−５Ｆ．　修理前　ＶＲ、ＳＷ基板裏

Ｃ−５Ｇ．　修理（半田補正）後　　ＶＲ、ＳＷ基板裏

Ｃ−６Ａ．　修理前　整流基板

Ｃ−６Ｂ．　修理後　整流基板

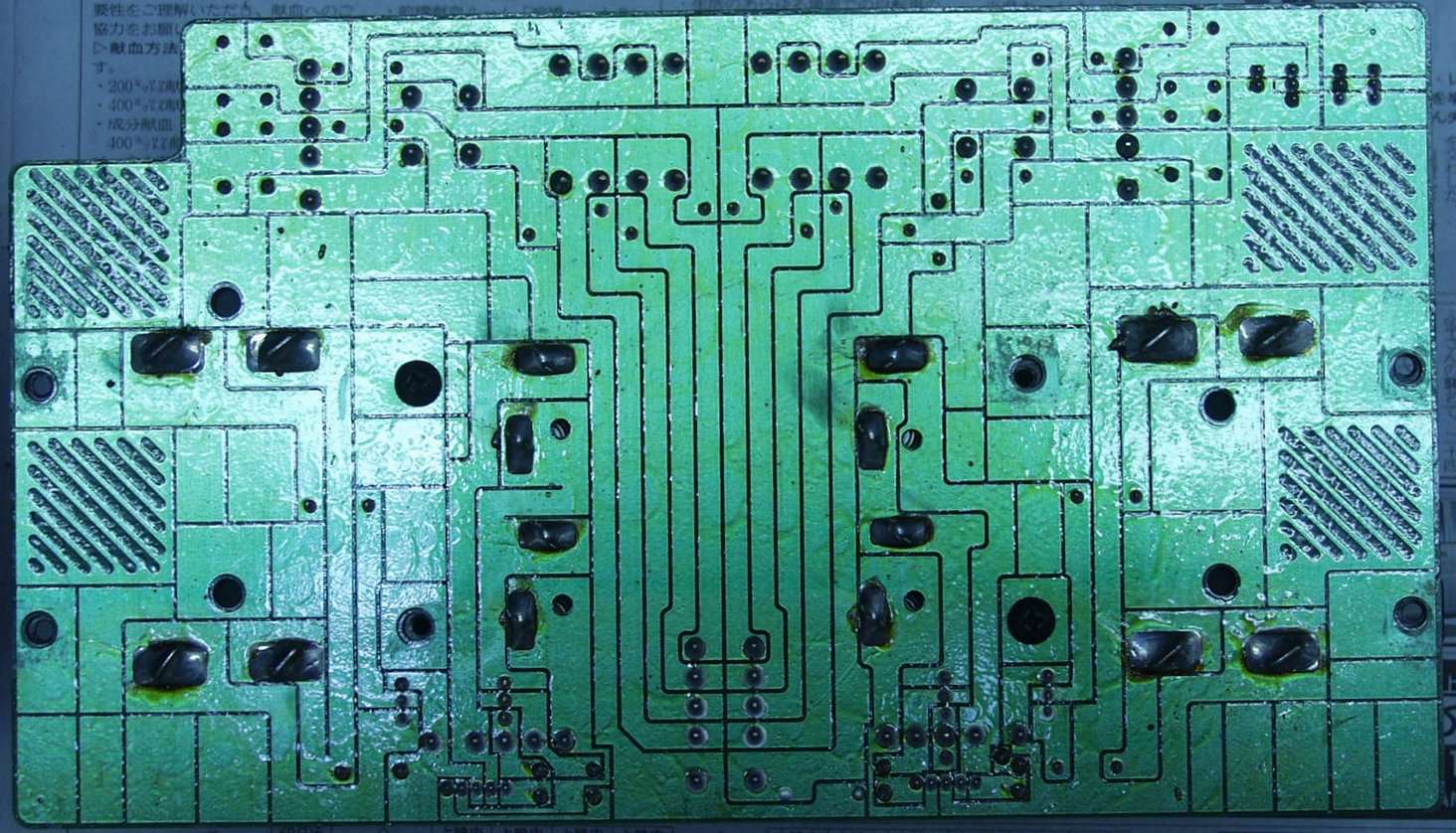

Ｃ−６Ｃ．　修理前　整流基板裏

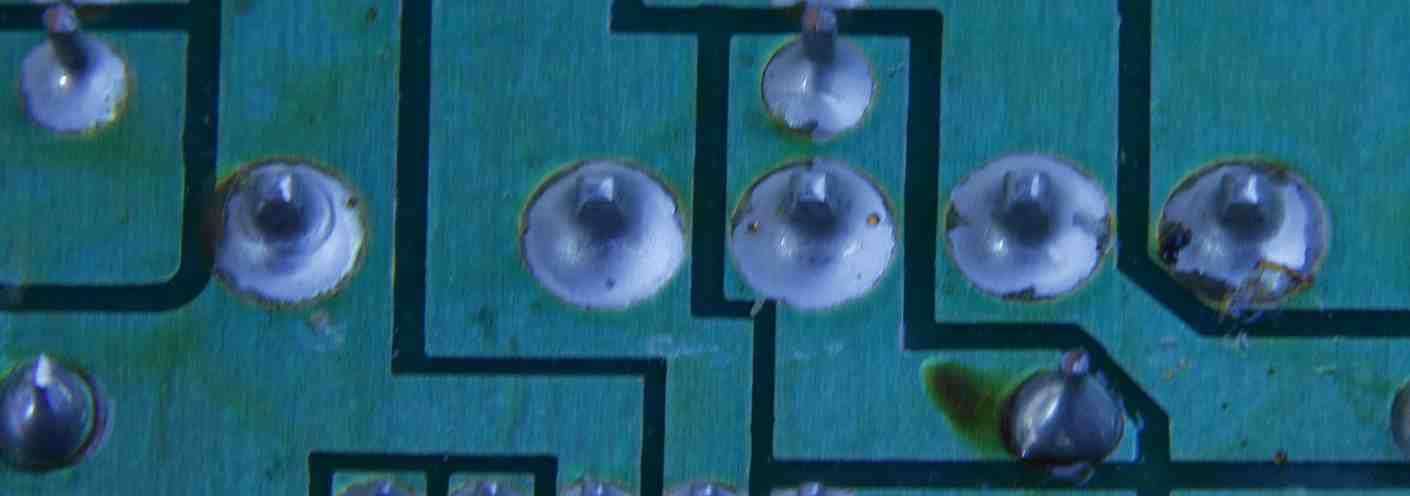

Ｃ−６Ｃ−１．　修理前　整流基板裏　ハンダ不良

Ｃ−６Ｃ−２．　修理前　整流基板裏　ハンダ不良２

Ｃ−６Ｄ．　修理（半田補正）後　整流基板裏

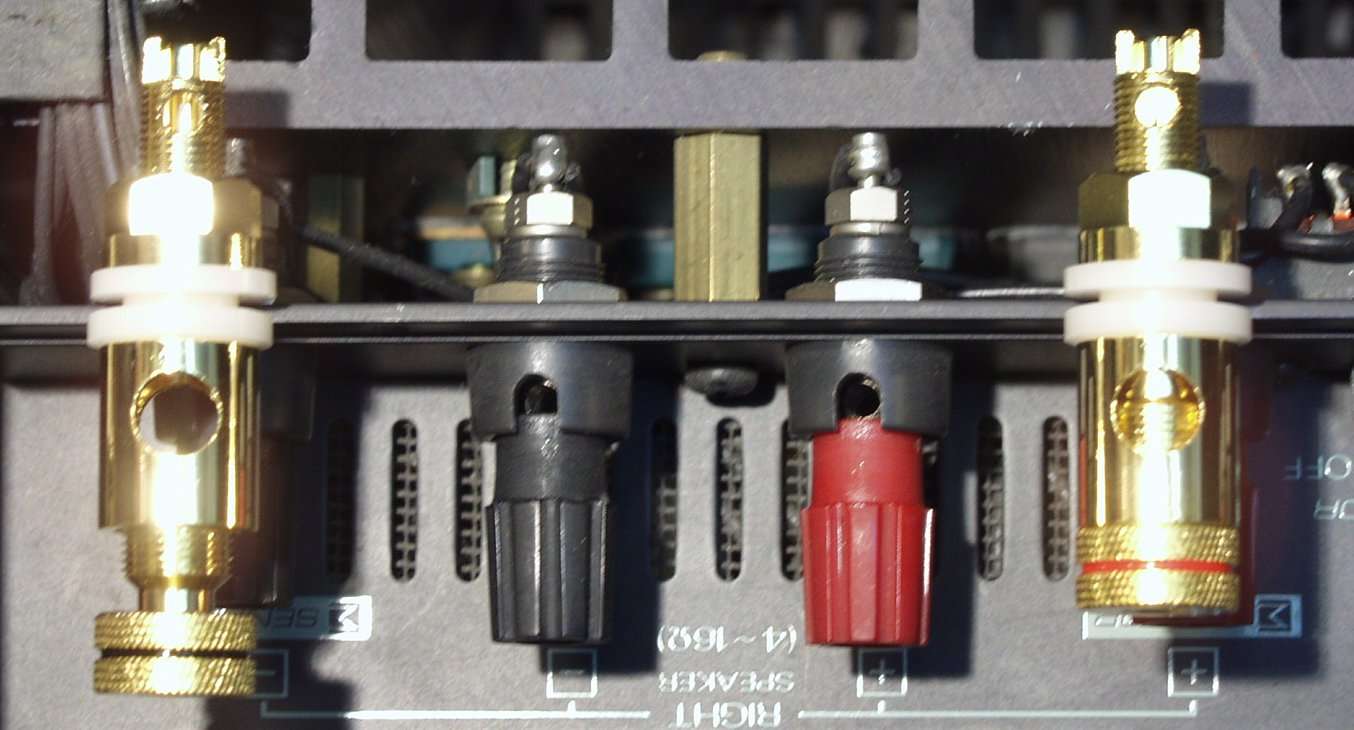

Ｃ−７Ａ．　修理前　ＳＰ端子

Ｃ−７Ｂ．　修理後　ＳＰ端子

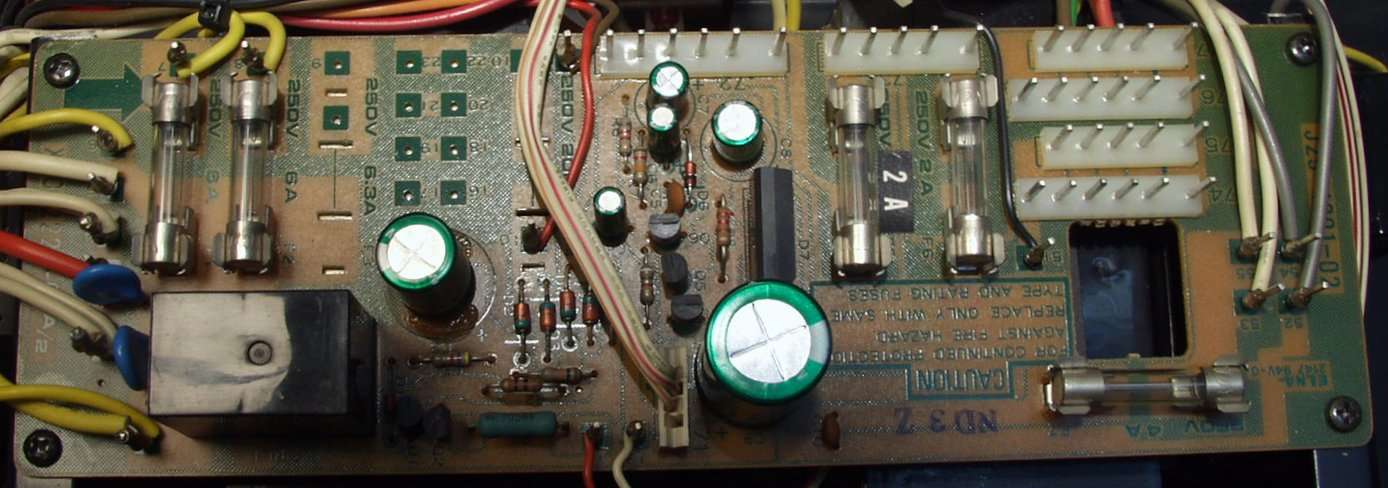

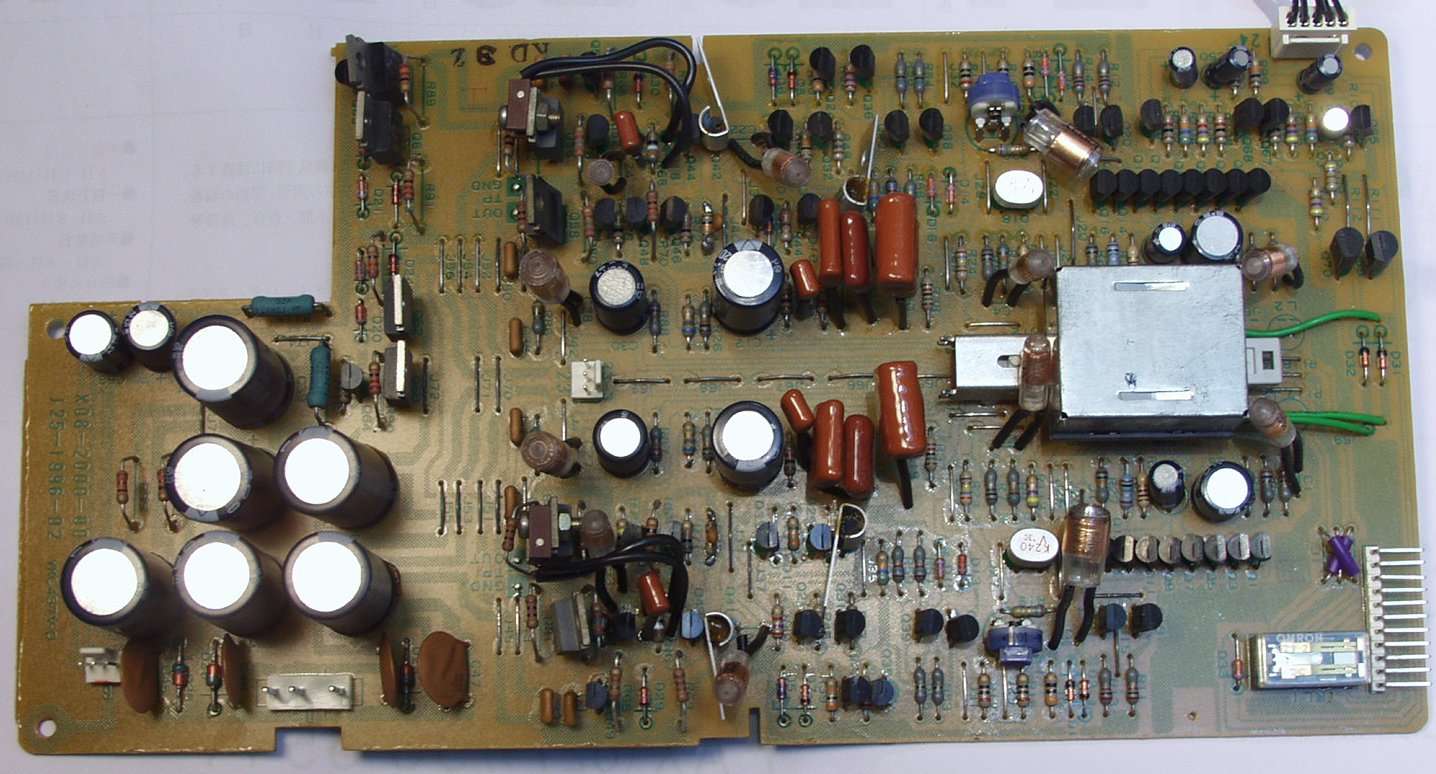

Ｃ−８Ａ．　修理前　電源部基板

Ｃ−８Ｂ．　修理後　電源部基板　電解ンサ−６個交換　ラッピングはハンダを浸み込ませる

Ｃ−８Ｃ．　修理前　電源部基板裏

Ｃ−８Ｄ．　修理（半田補正）後　電源部基板裏

Ｃ−８Ｅ．　修理完成　電源部

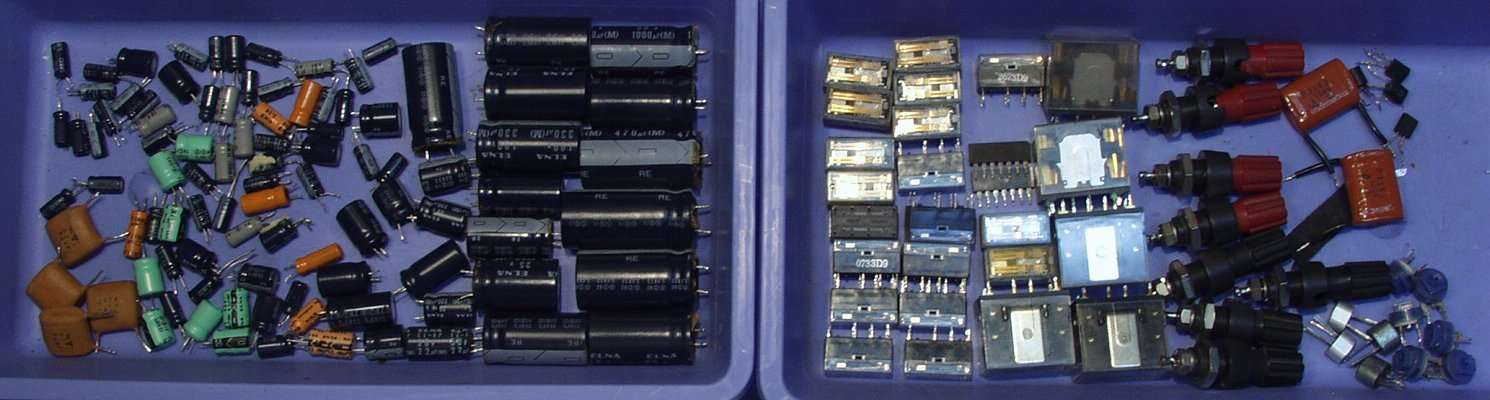

Ｃ−９Ａ．　交換部品

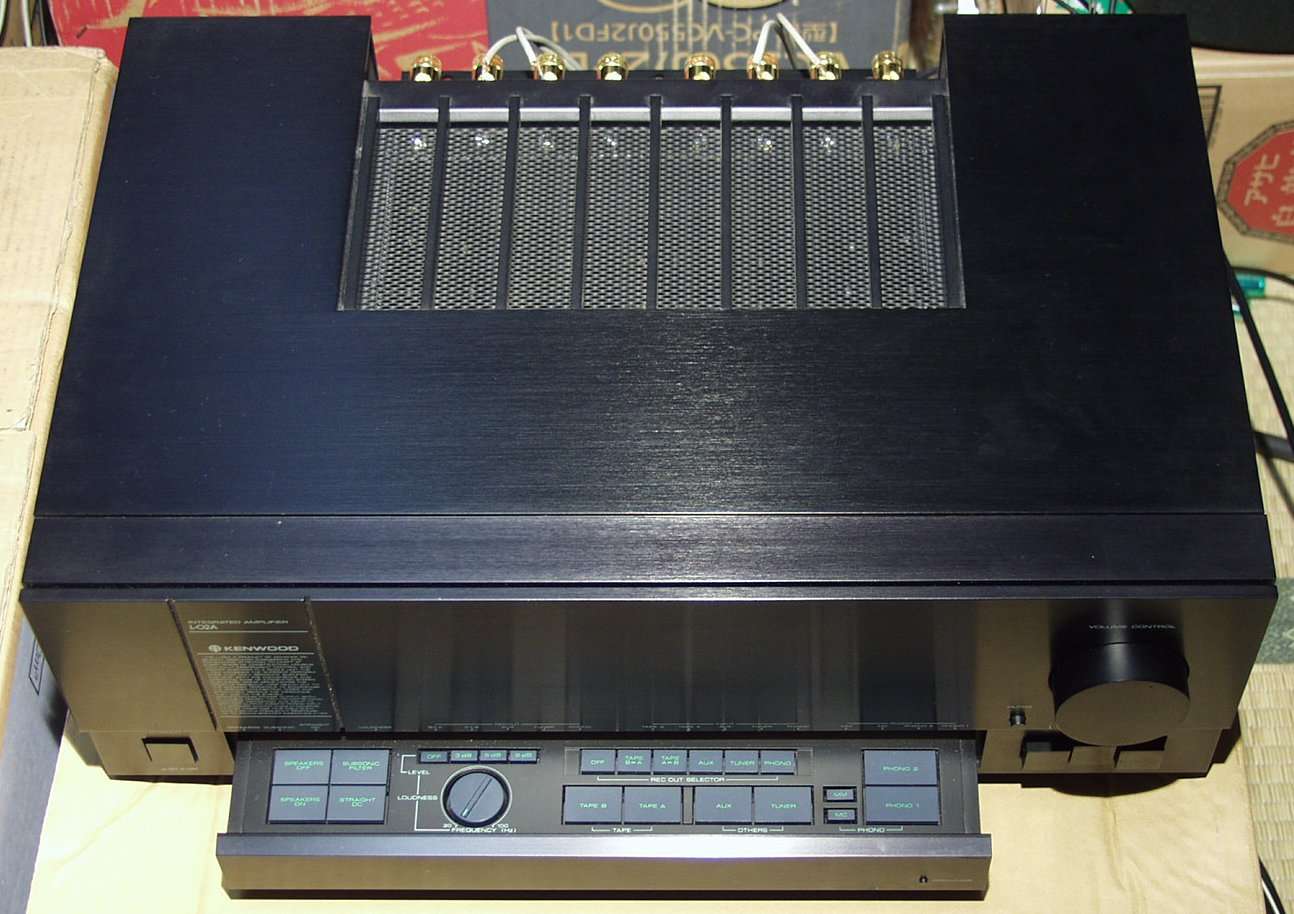

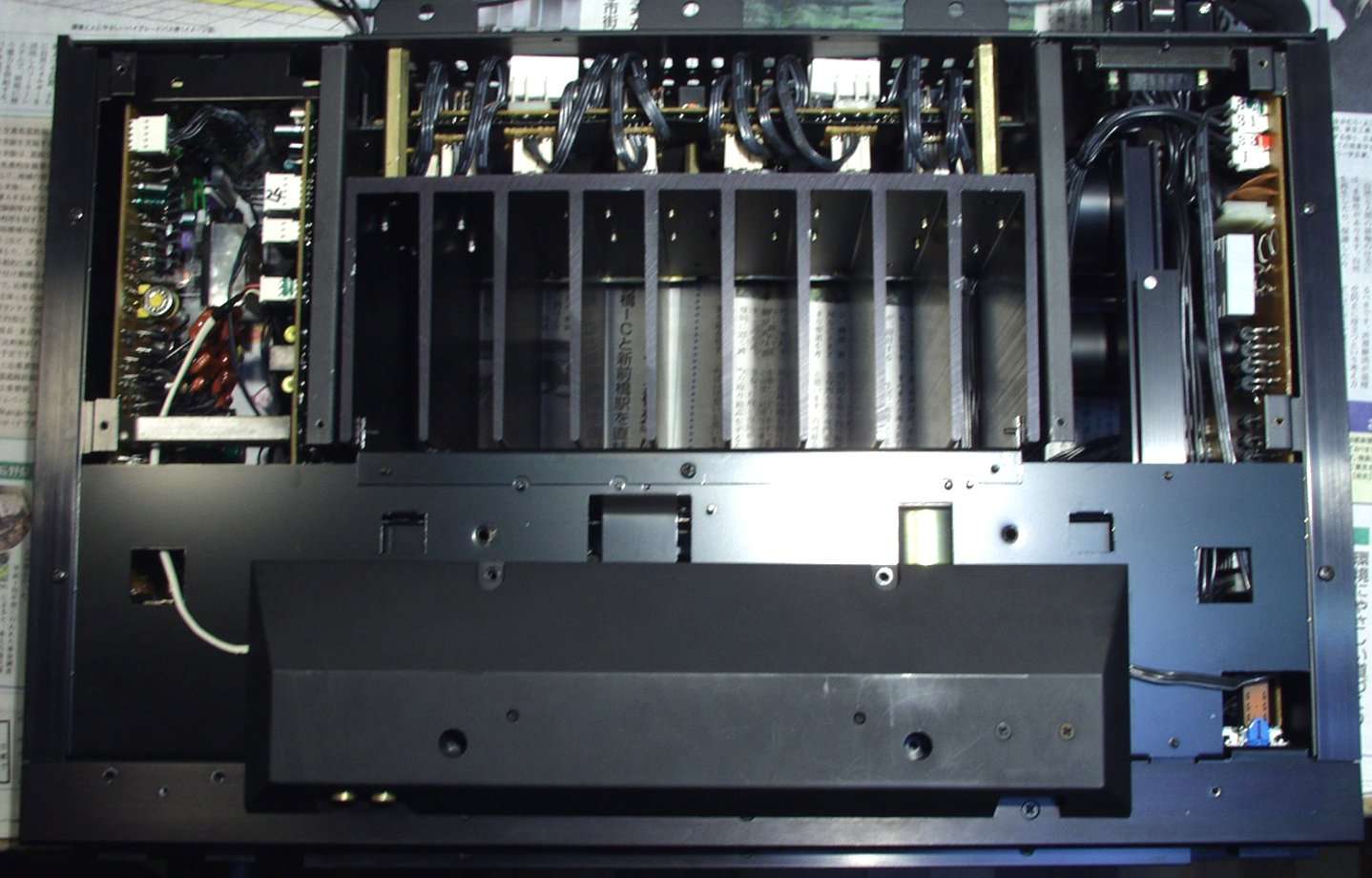

Ｃ−９Ｂ．　完成　上から見る

Ｃ−９Ｃ．　完成　下から見る

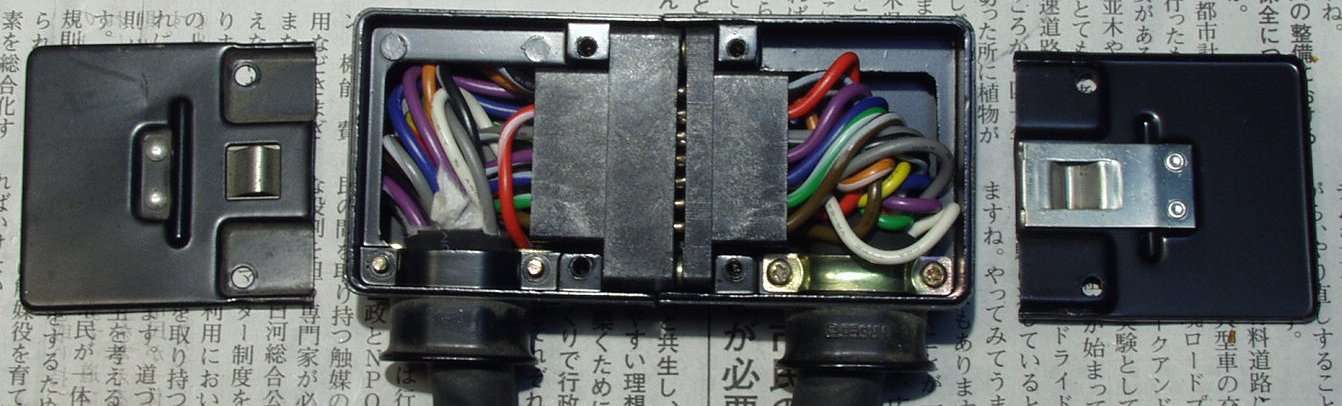

Ｃ−９Ｄ．　コネクタ−点検・増締め

Ｃ−９Ｅ．　完成

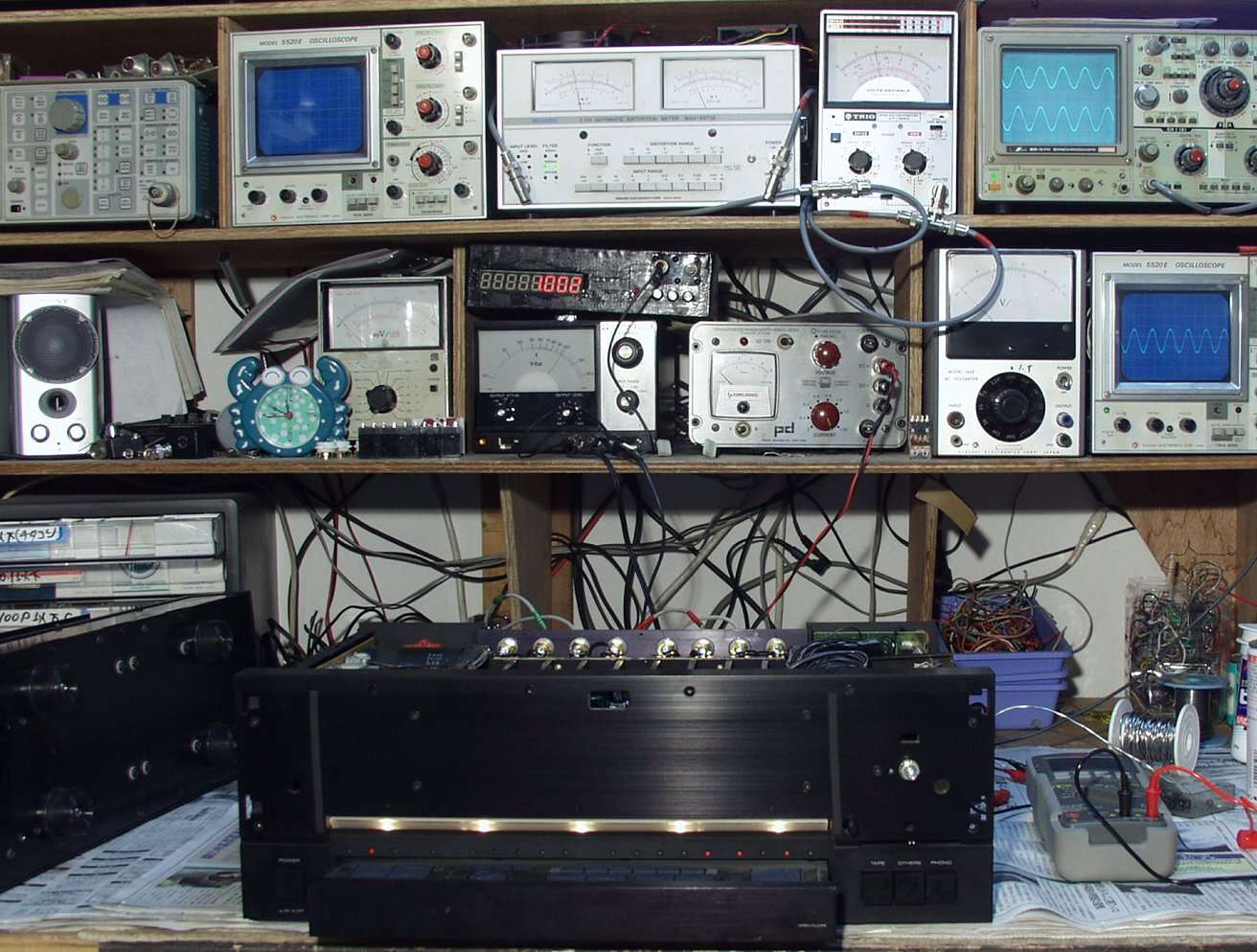

Ｅ．　調整・測定 Ｅ−１．　出力、歪み調整・測定

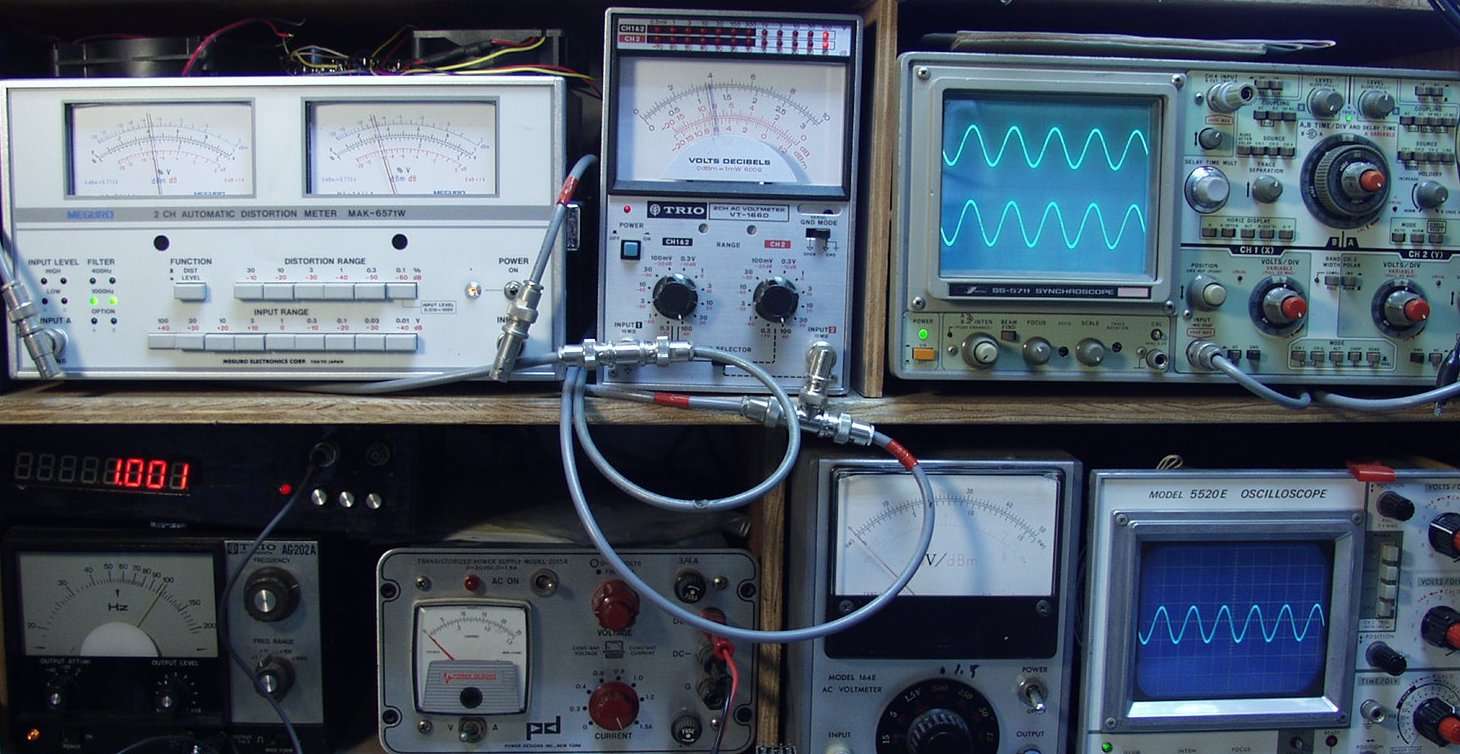

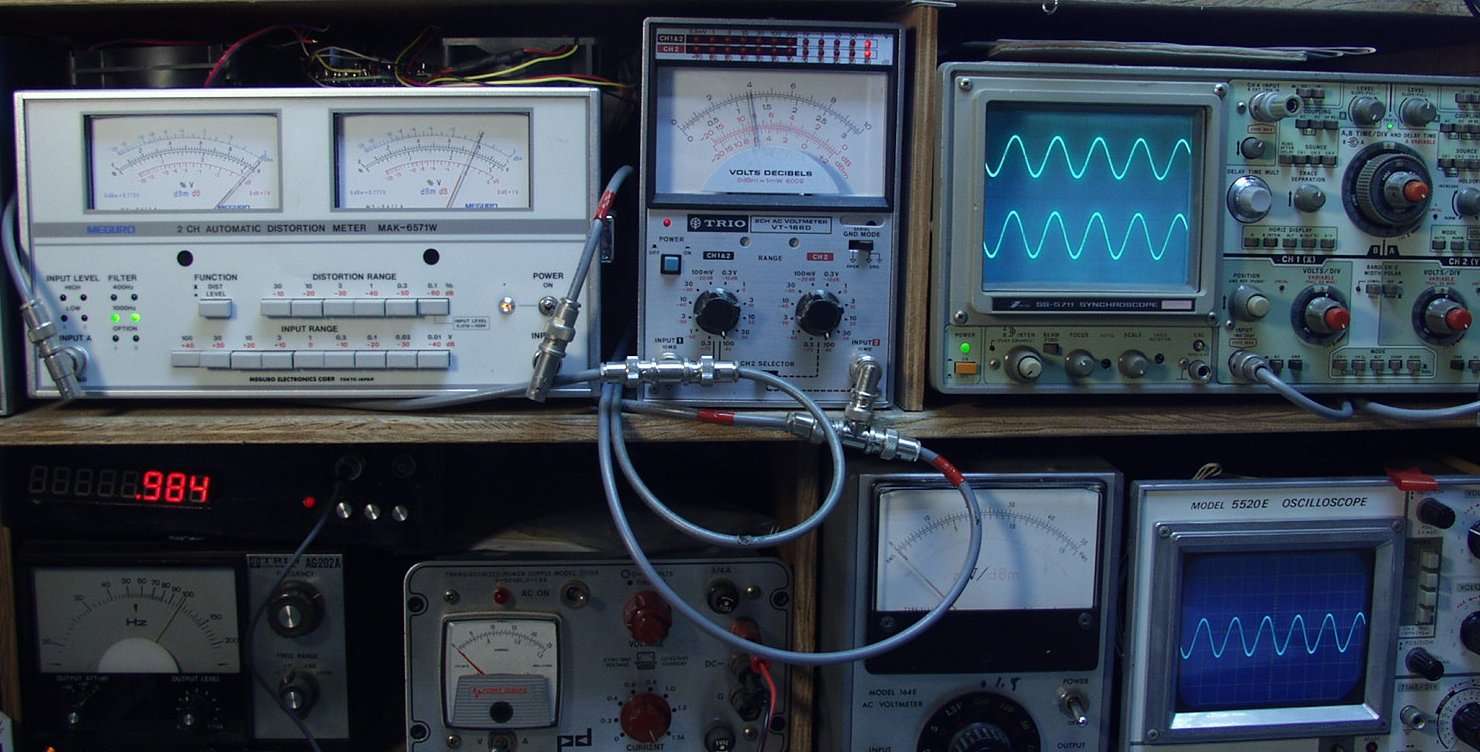

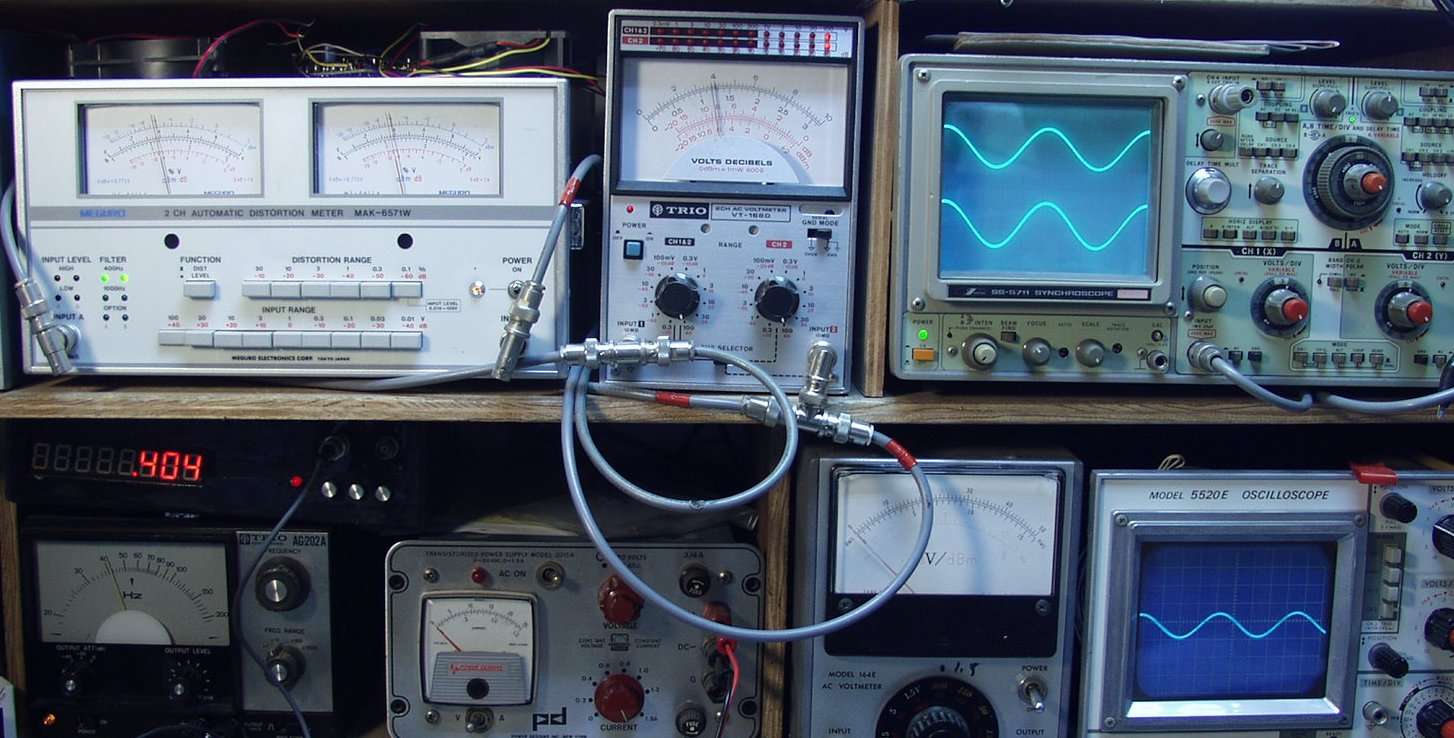

Ｅ−２Ａ．　ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．１％　ＡＵＸ入力　１０００ＨＺ 　　　　　　　左＝歪率計　中＝電圧計　右＝出力波形　右下＝入力波形 　　　　　　　左出力＝左＝黒針＝下　　右出力＝右＝赤針＝上

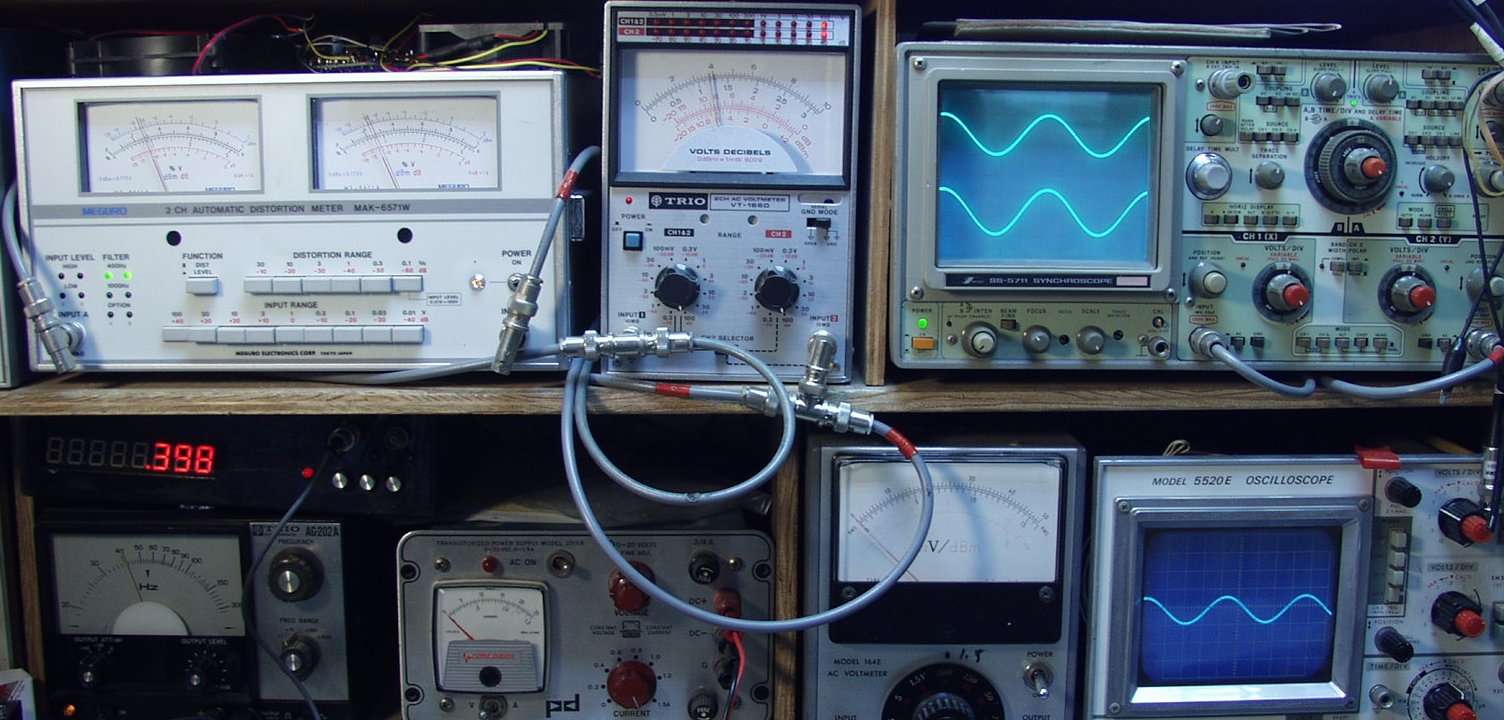

Ｅ−２Ｂ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０８％　ＡＵＸ入力　４０００ＨＺ

Ｅ−３Ａ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０４％　ＭＭ入力　１０００ＨＺ

Ｅ−３Ｂ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０４％　ＭＭ入力　４００ＨＺ

Ｅ−４Ａ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０３％　ＭＣ入力　１０００ＨＺ

Ｅ−４Ｂ．　ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０３％　ＭＣ入力　４００ＨＺ

Ｅ−５．　　２４時間エージング
