Ｓａｎｓｕｉ　ＡＵ−α９０７　ＤＲ　修理記録

２０２２／４／７持込　　５／２１完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 Ｓａｎｓｕｉ　ＡＵ−α９０７　ＤＲを使用しており、ＣＤ、ＰＨＯＮＯ共に左右の音のバランスが悪く左が強く右が弱い状態です。 B．　原因 バランスＶＲ聴かない。 半固定ＶＲ劣化。 各部経年劣化。 オーバーホール修理依頼。 Ｃ．　修理状況 SP接続リレー交換。 バランス・バイアス半固定ＶＲ交換。 各基板の半田不良を修理します、所謂、半田補正作業。 大型を除く電解コンデンサーをオーディオコンデンサーに交換。 ＳＰ接続端子補強。 終段ＦＥＴ（電界効果トランジスター）のマイカーをテフロンシートに交換。 Ｄ．　使用部品 バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　　　　　１０個。 SP接続リレ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー（ミューズ使用）　　　　　　　　　　　　　　　　　５８個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　８個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 テフロンシート　　　　　　　　　　　　　　　　　　　　　　　　　　　　１６枚。 Ｅ．　調整・測定 Ｆ．　修理費　　１３０，０００円　　　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７　ＤＲ　の仕様（マニアル・カタログより）

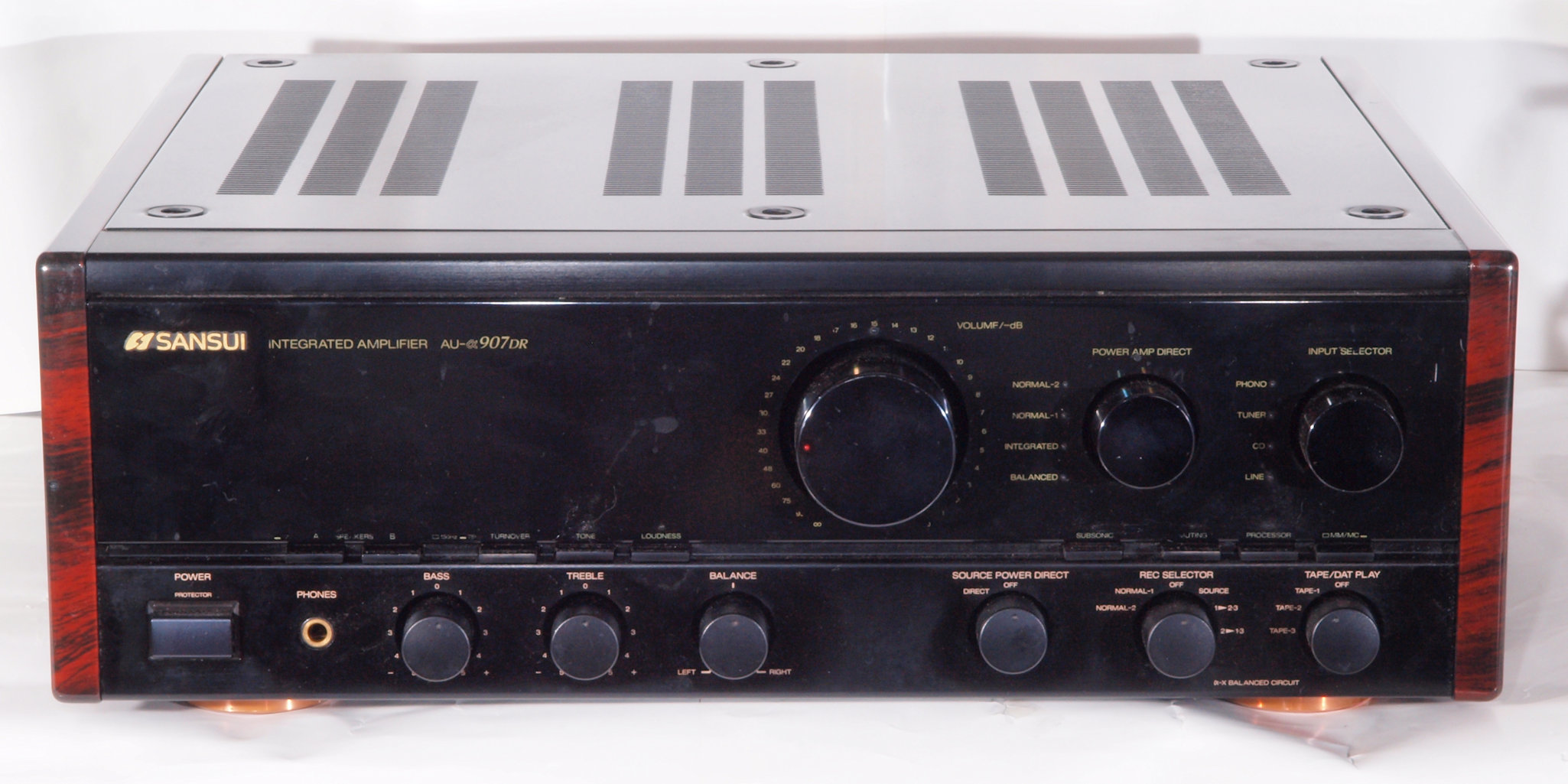

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

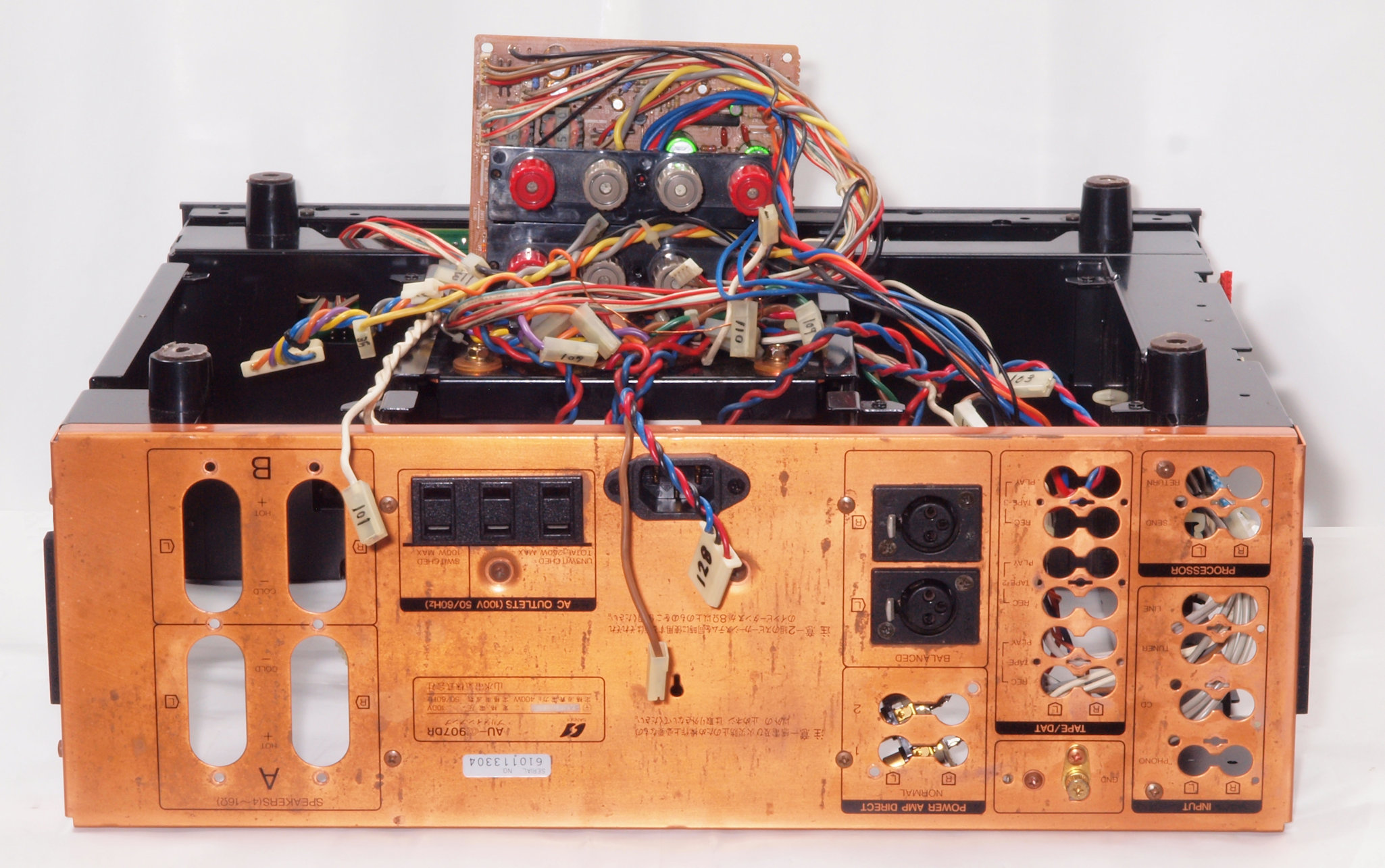

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

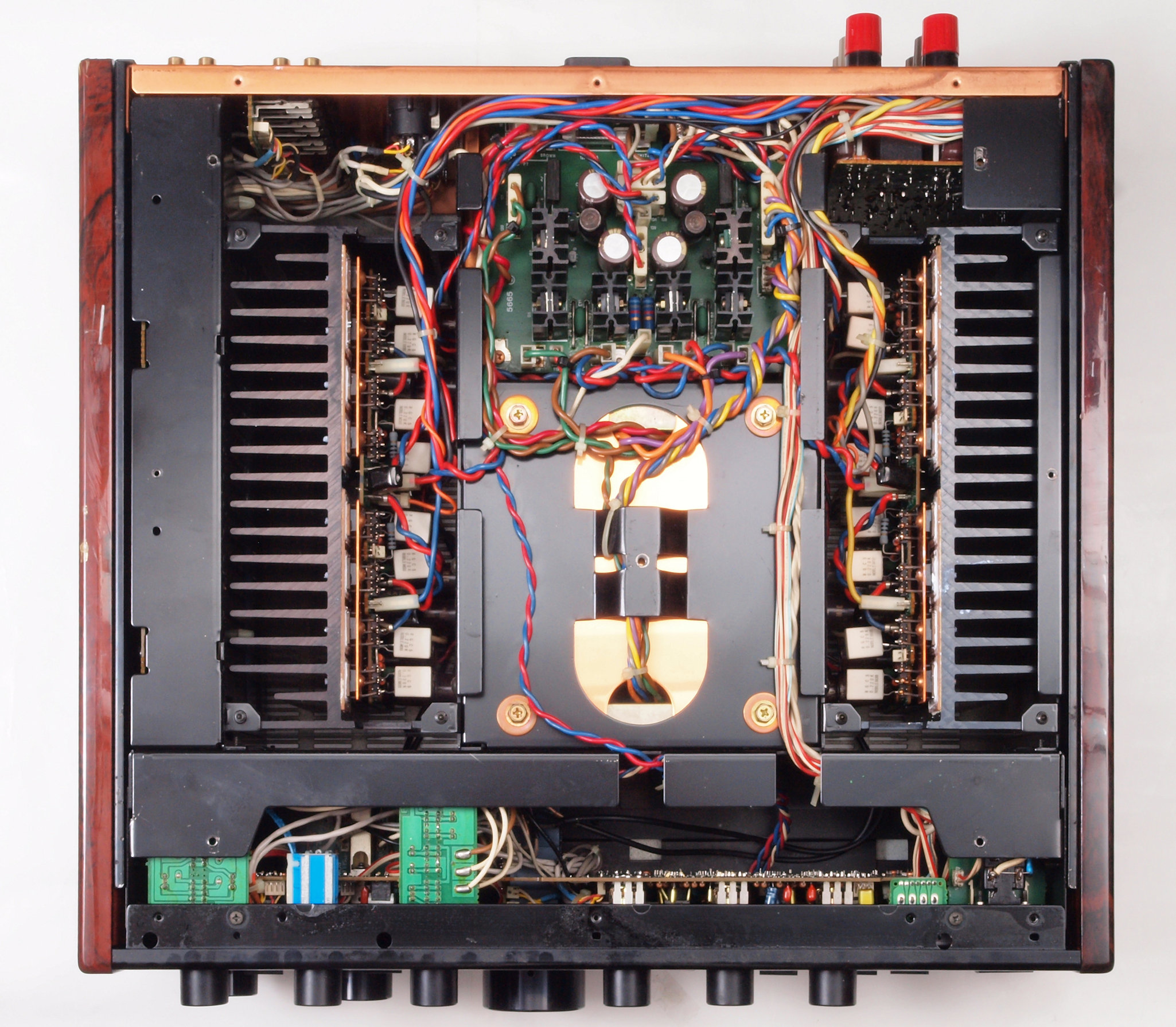

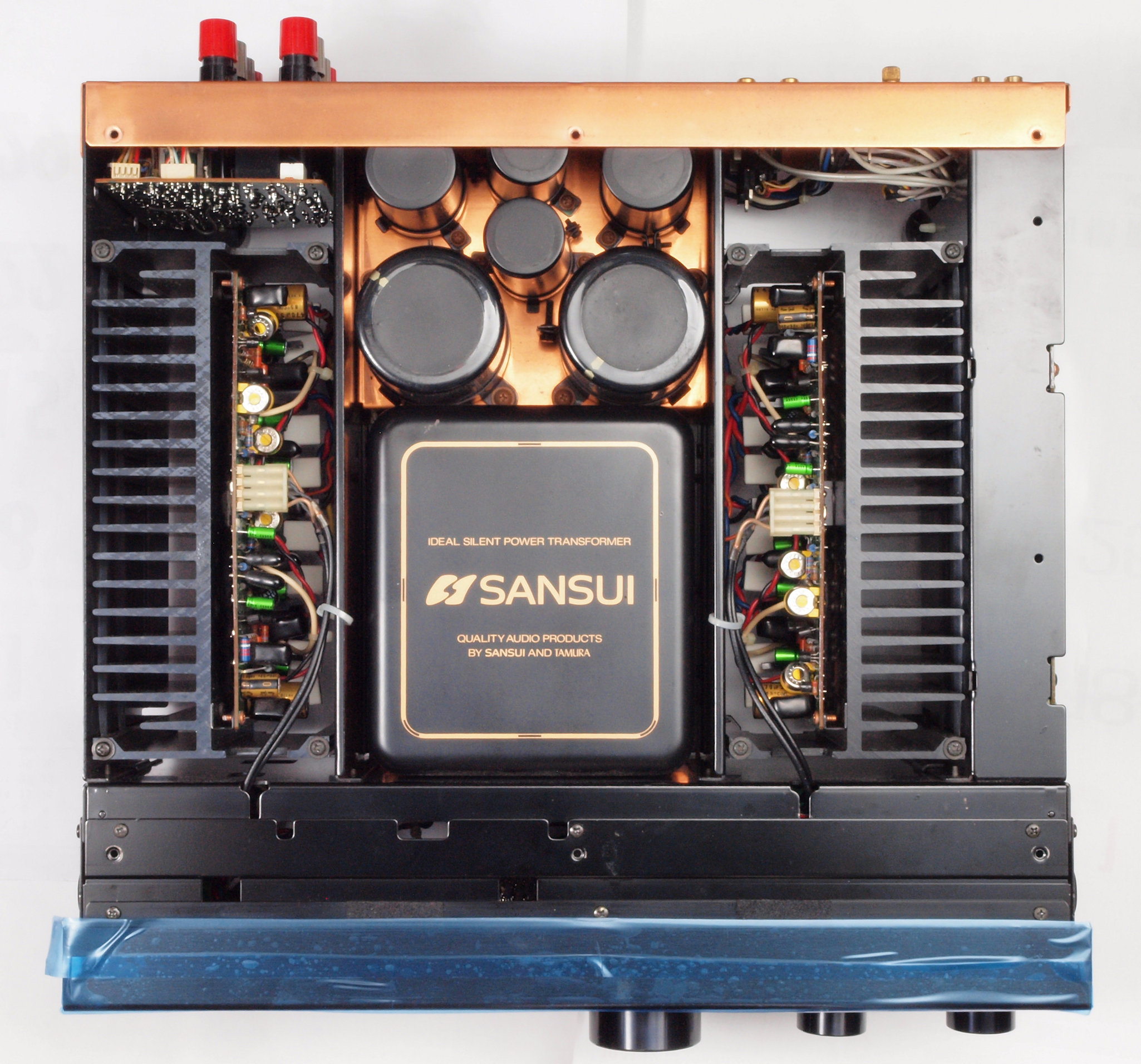

Ａ１６．　点検中　上下蓋、左右パネルを取り、上から見る

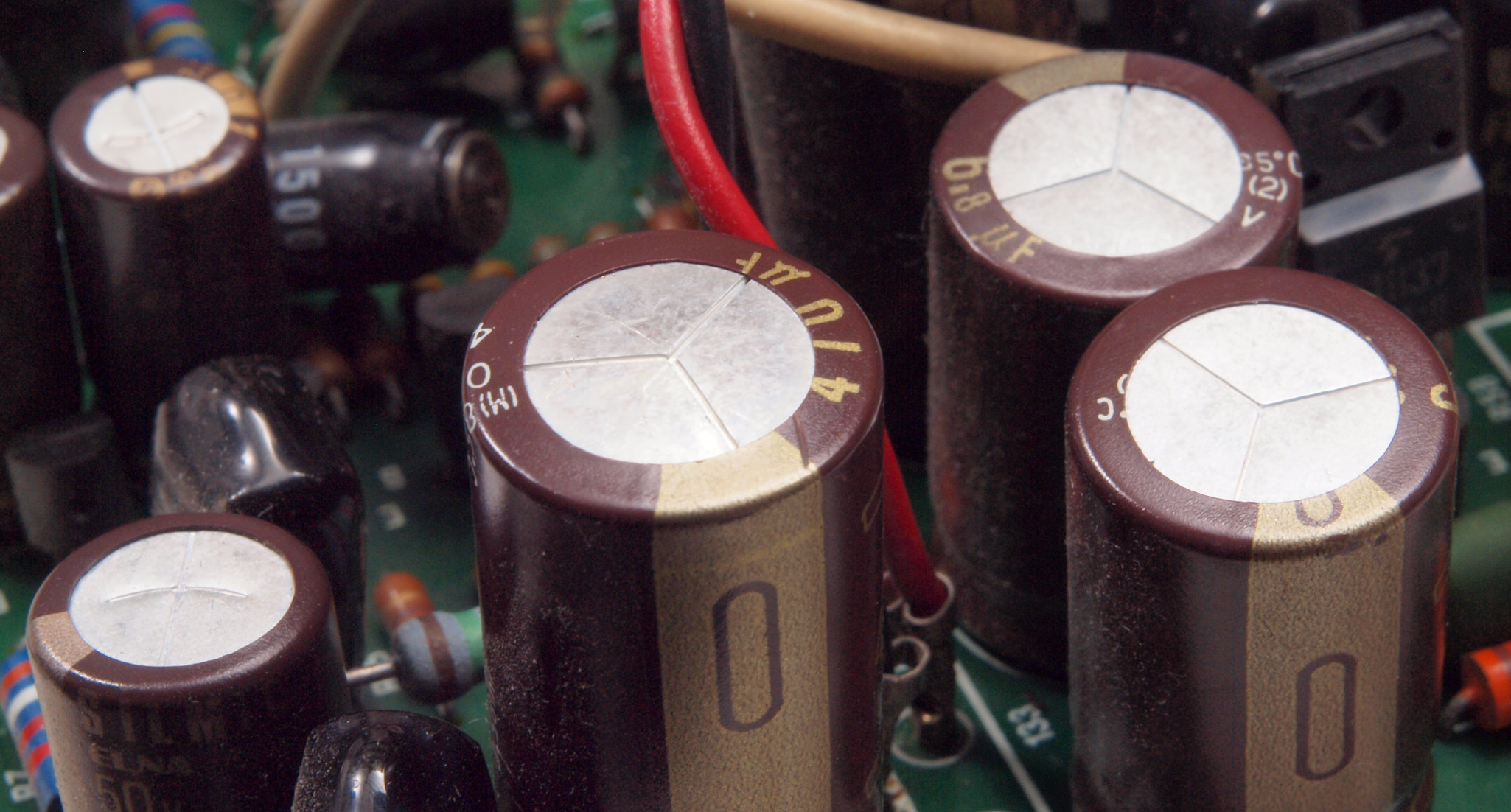

Ａ１７．　点検中　ブロック電解コンデンサーの頭のビニールむけは無。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

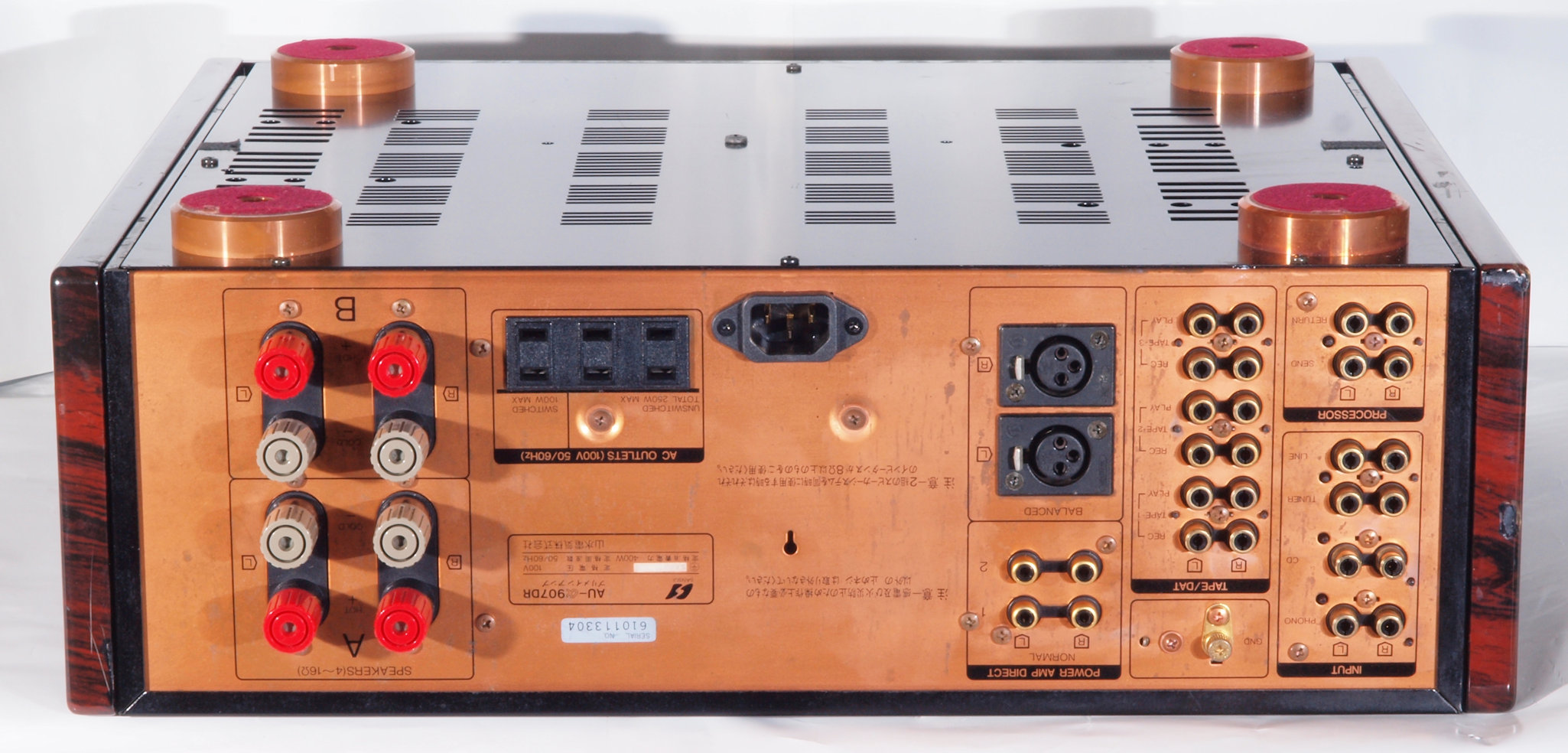

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

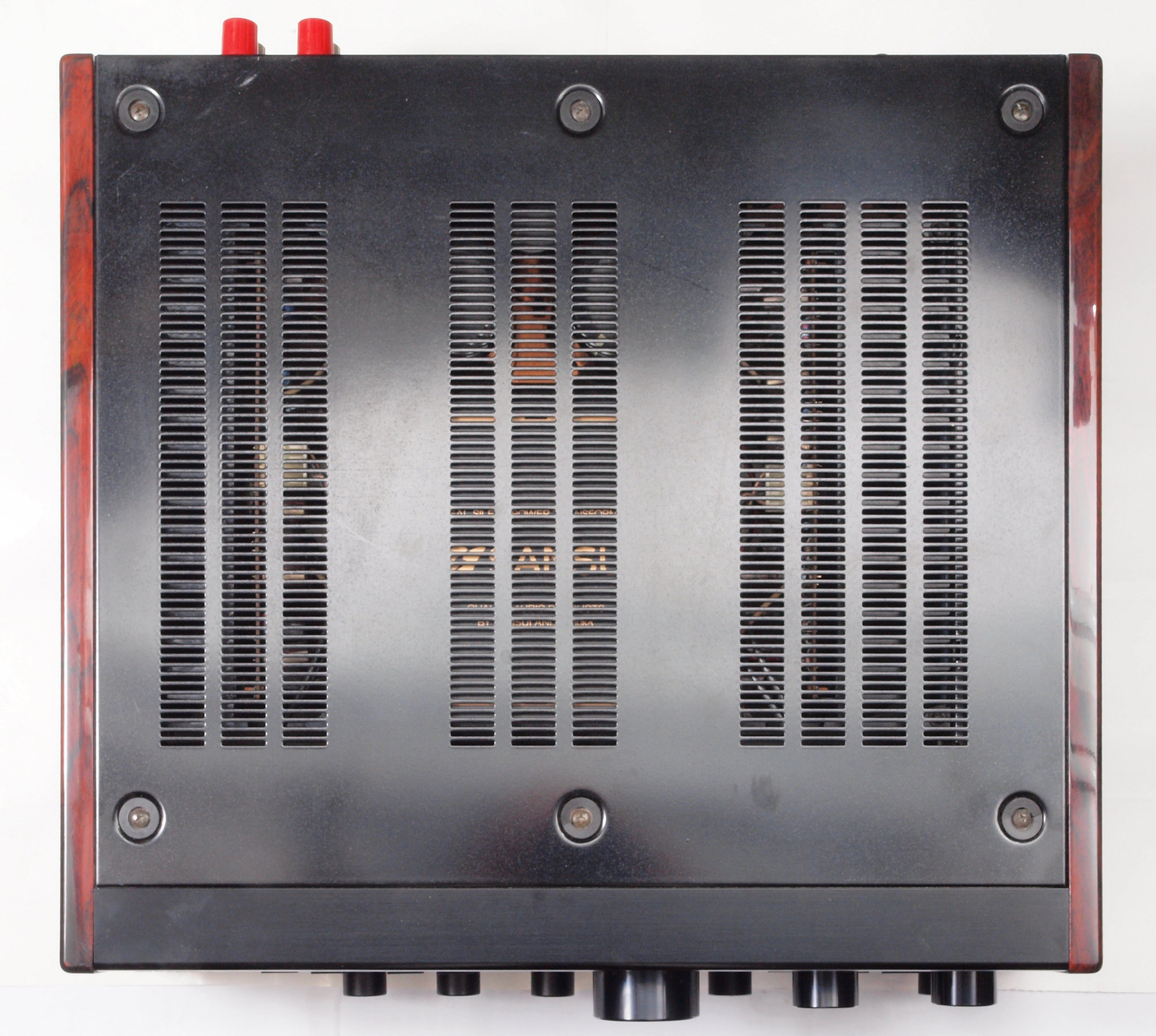

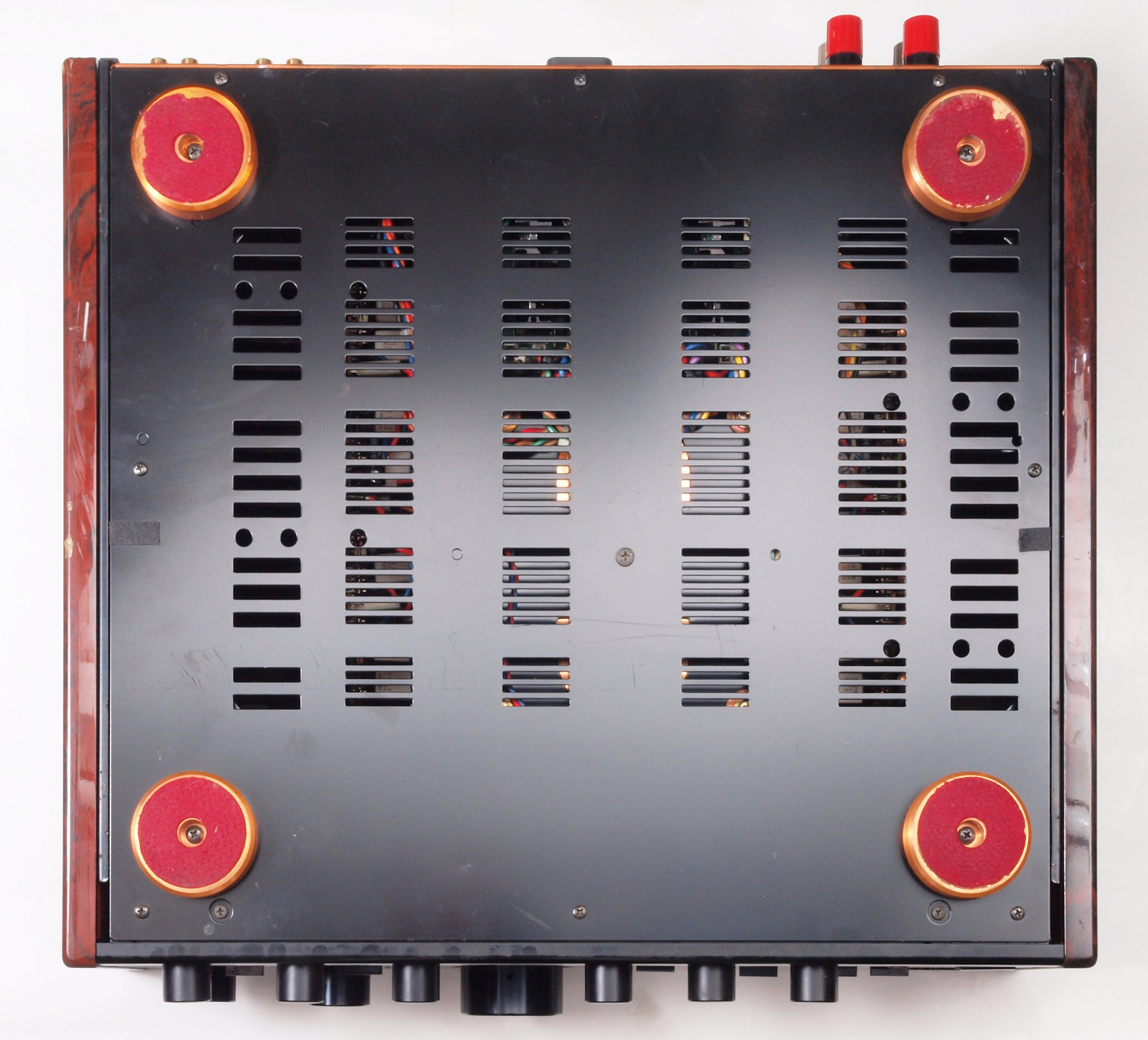

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　下蓋を取り、下から見る

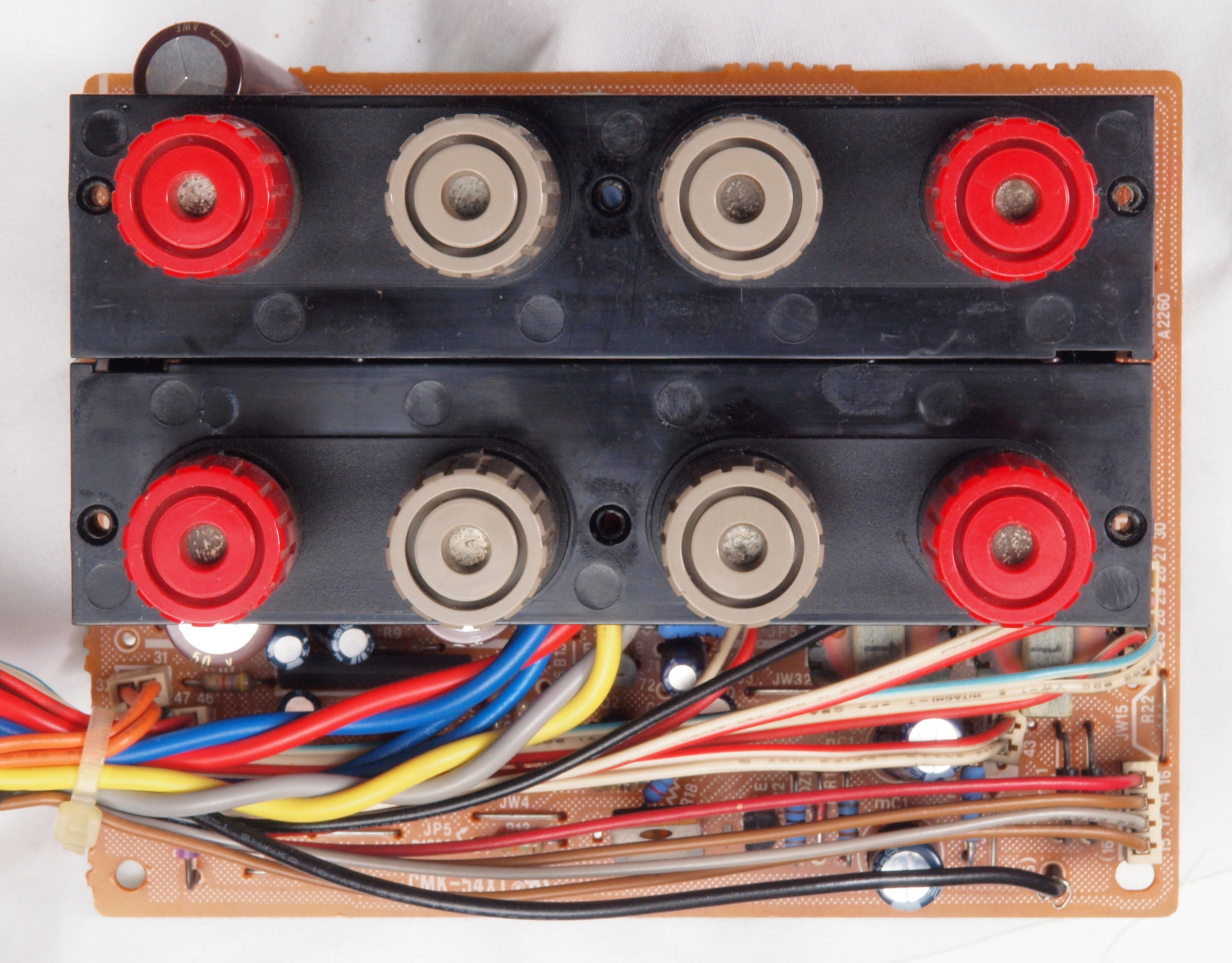

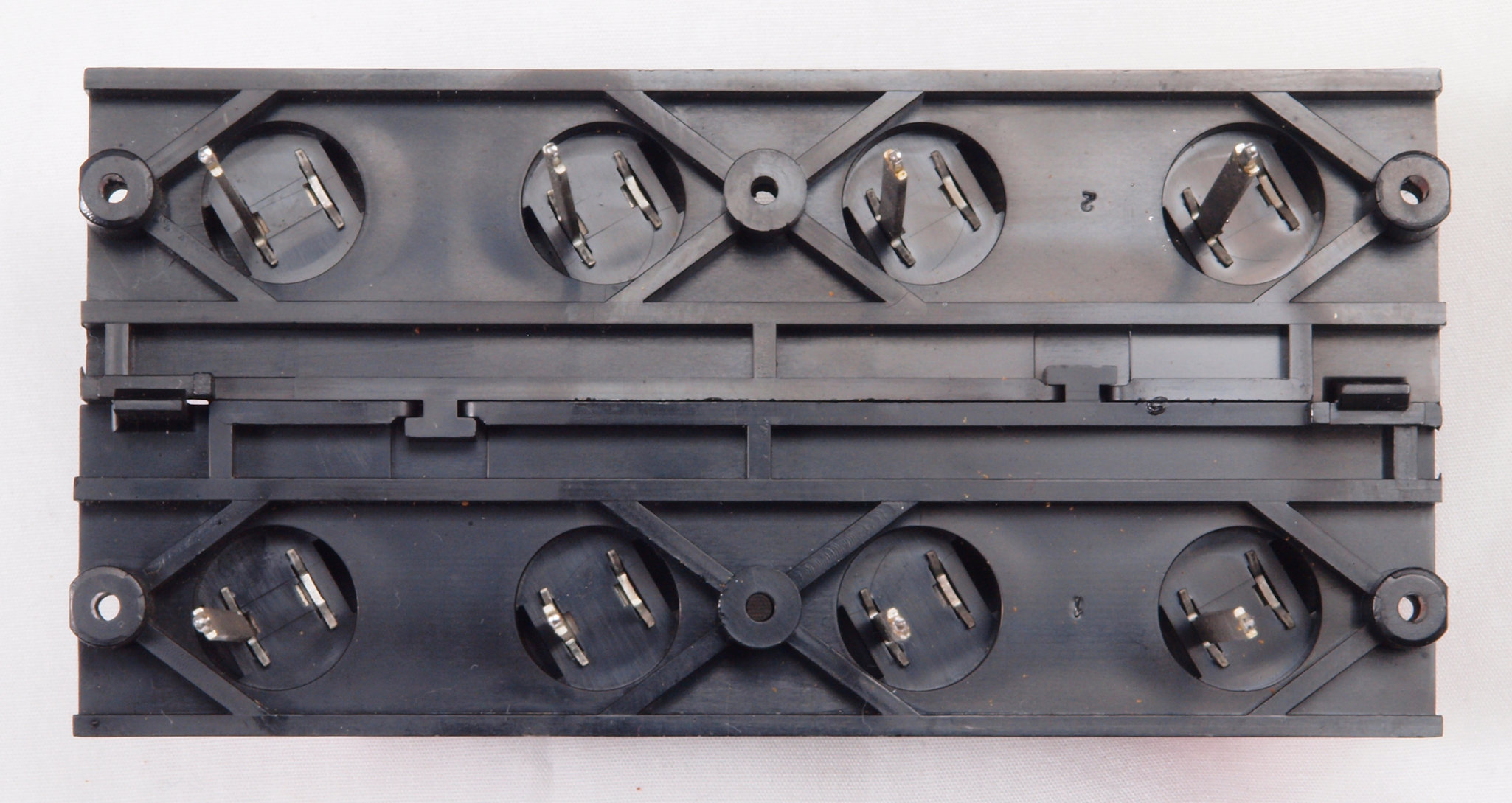

Ａ５１．　点検中　ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。

Ａ５２．　点検中　ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。ＷＢＴ製品に交換可能、今回は見送り。 　　　　　　　　　　　ＷＢＴ−０７０５Ａｇ　ＷＢＴ−０７０５Ｃｕ以外交換不可。下記は１組４個のみ使用。

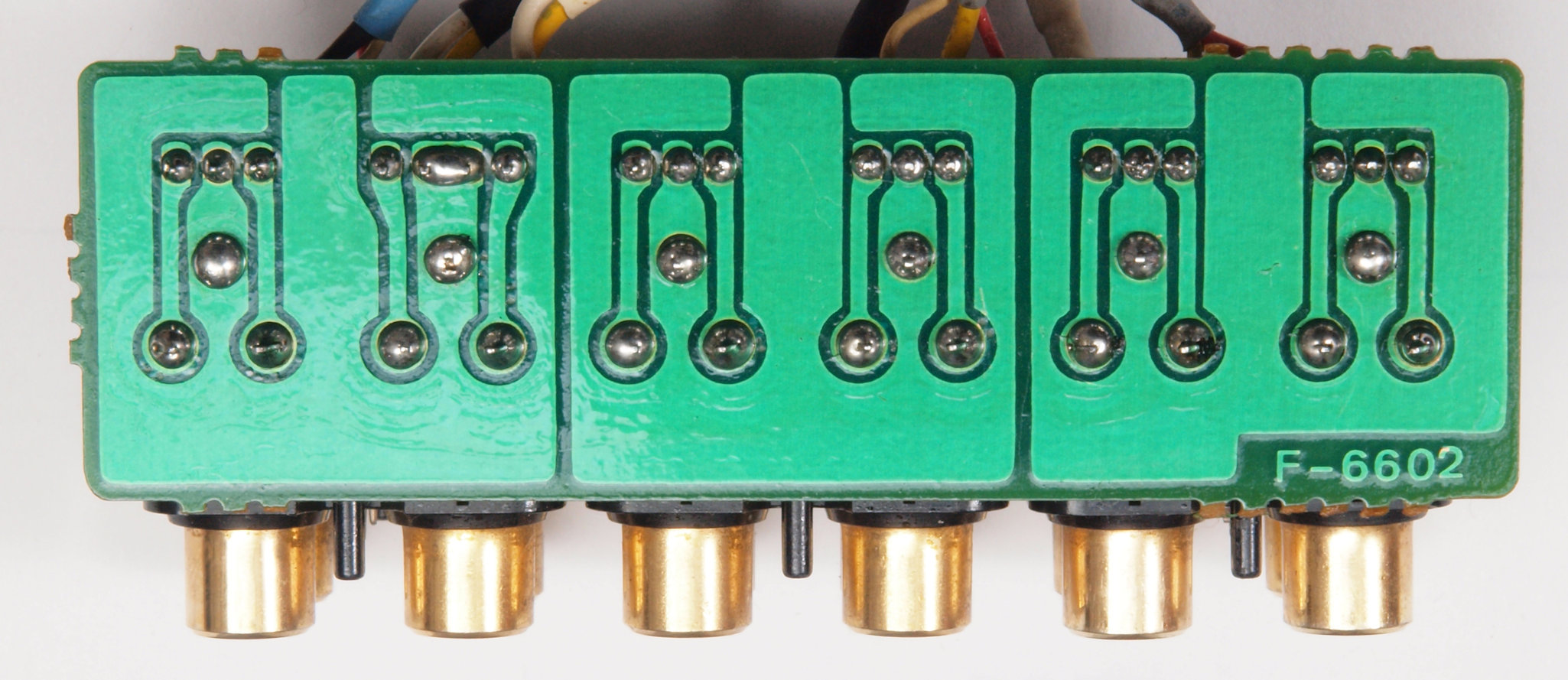

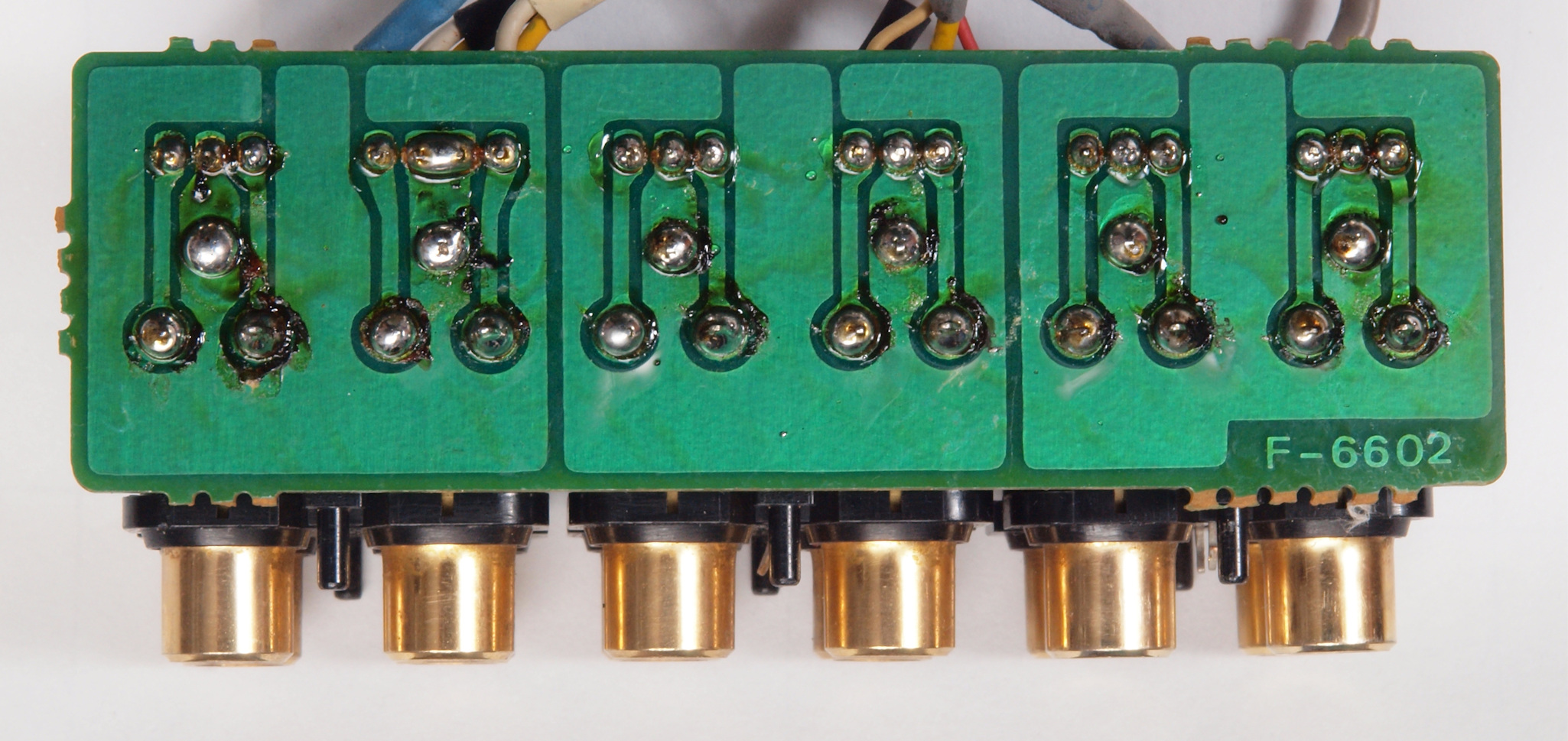

Ａ６１．　点検中　入出力ＲＣＡ端子。

Ａ６２．　点検中　入出力ＲＣＡ端子。　テフロン絶縁製に交換可能、今回は見送り。

Ａ６３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

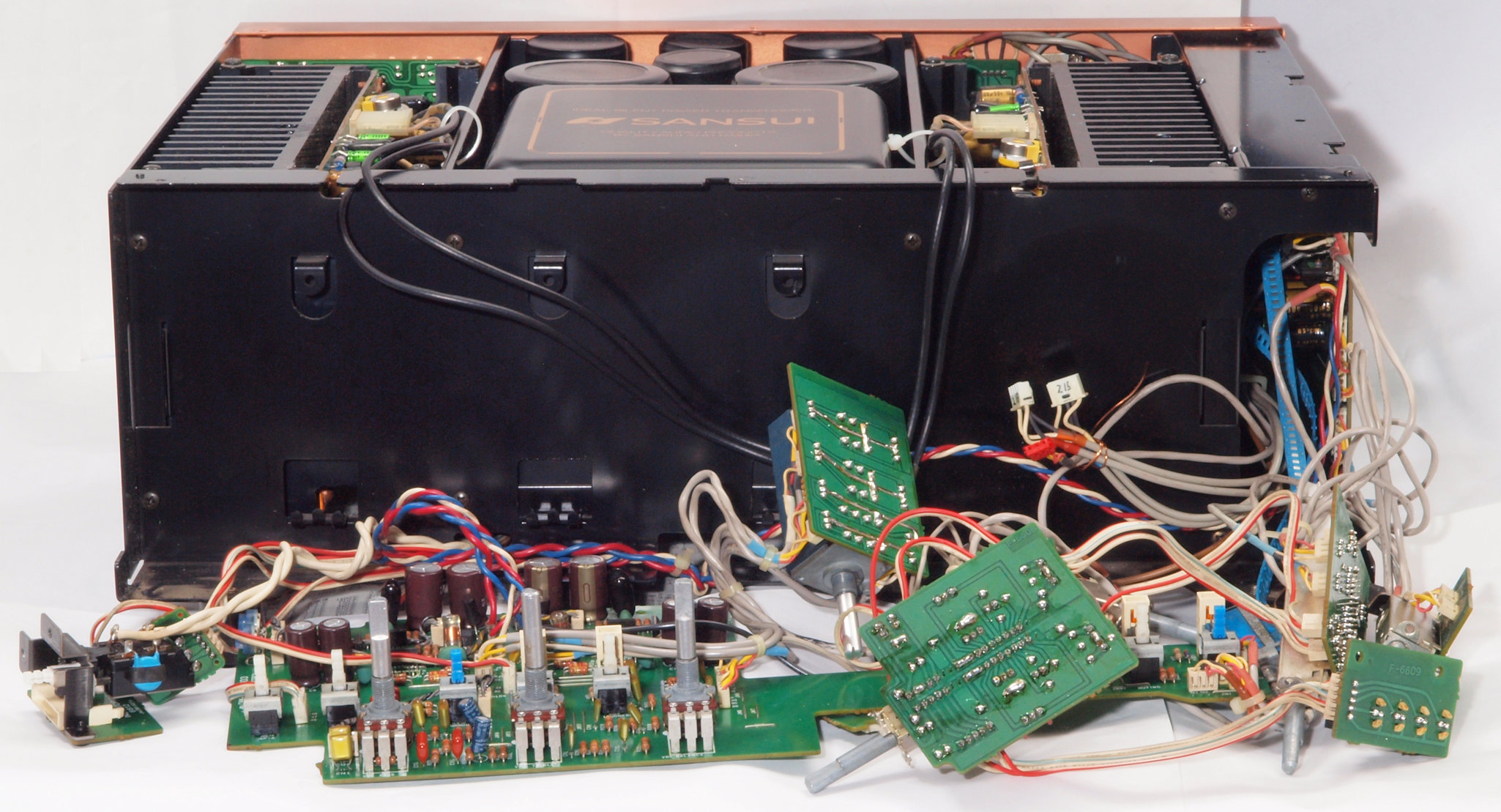

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　基板を取り外して修理中、後から見る。

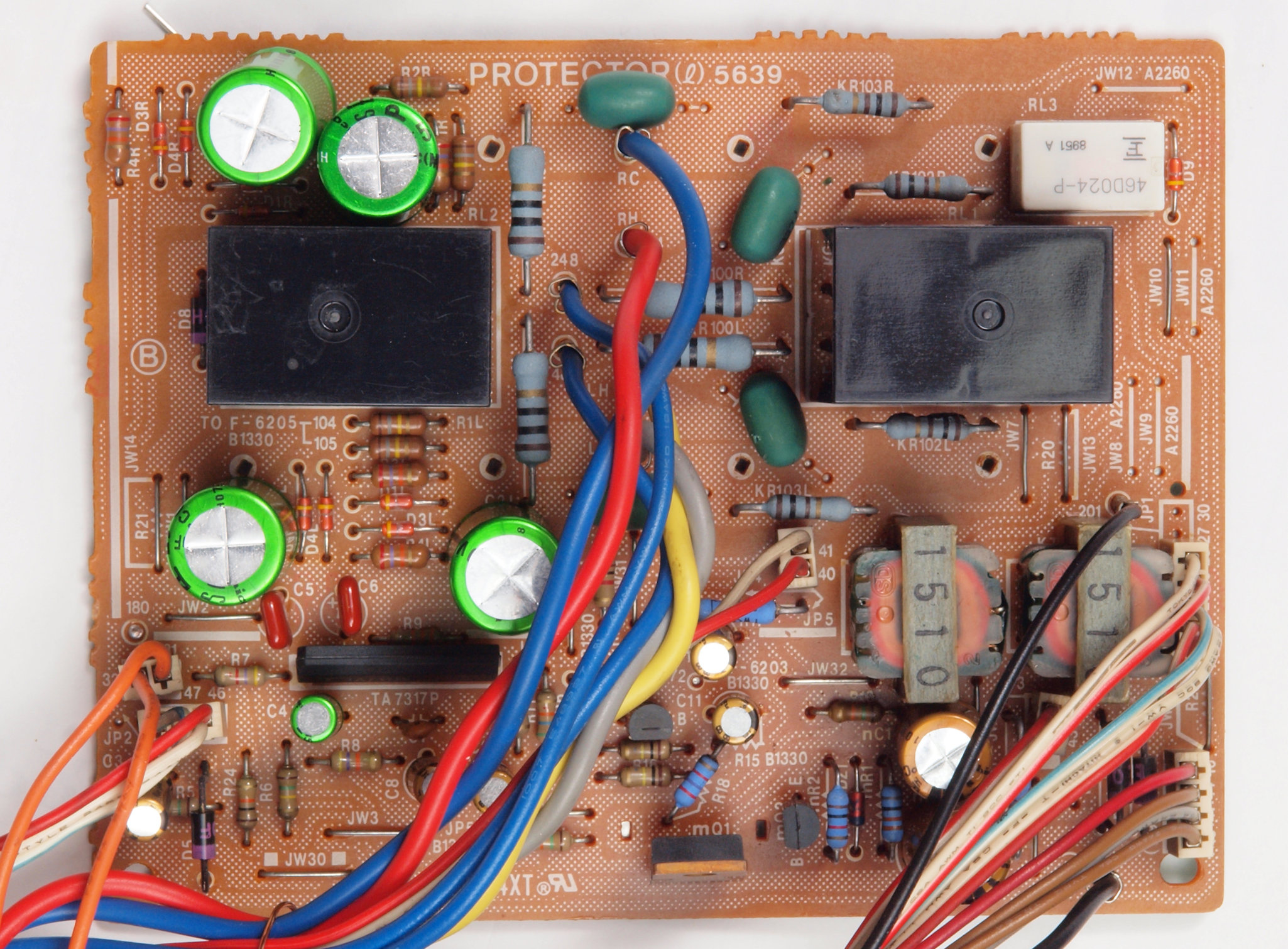

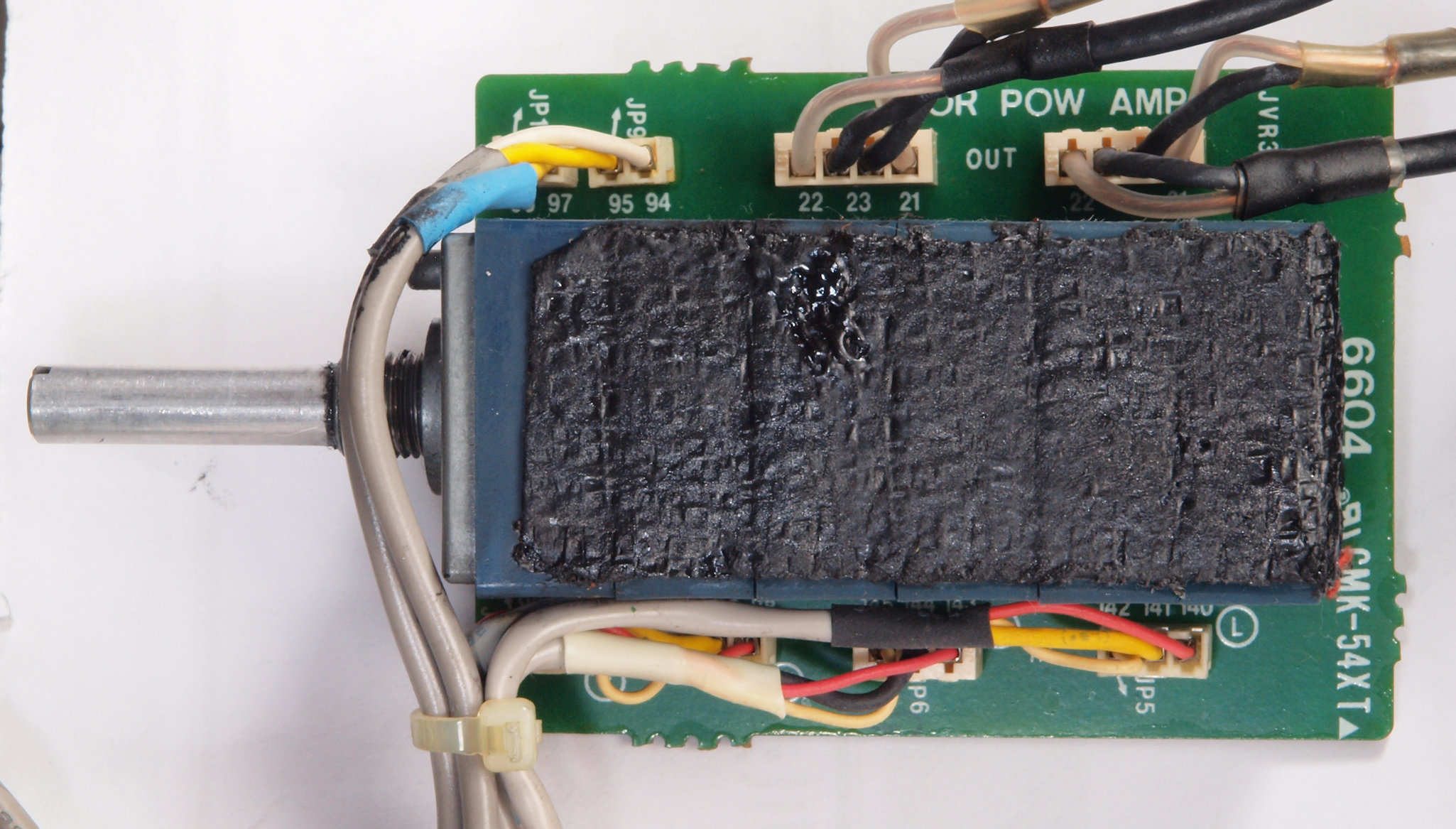

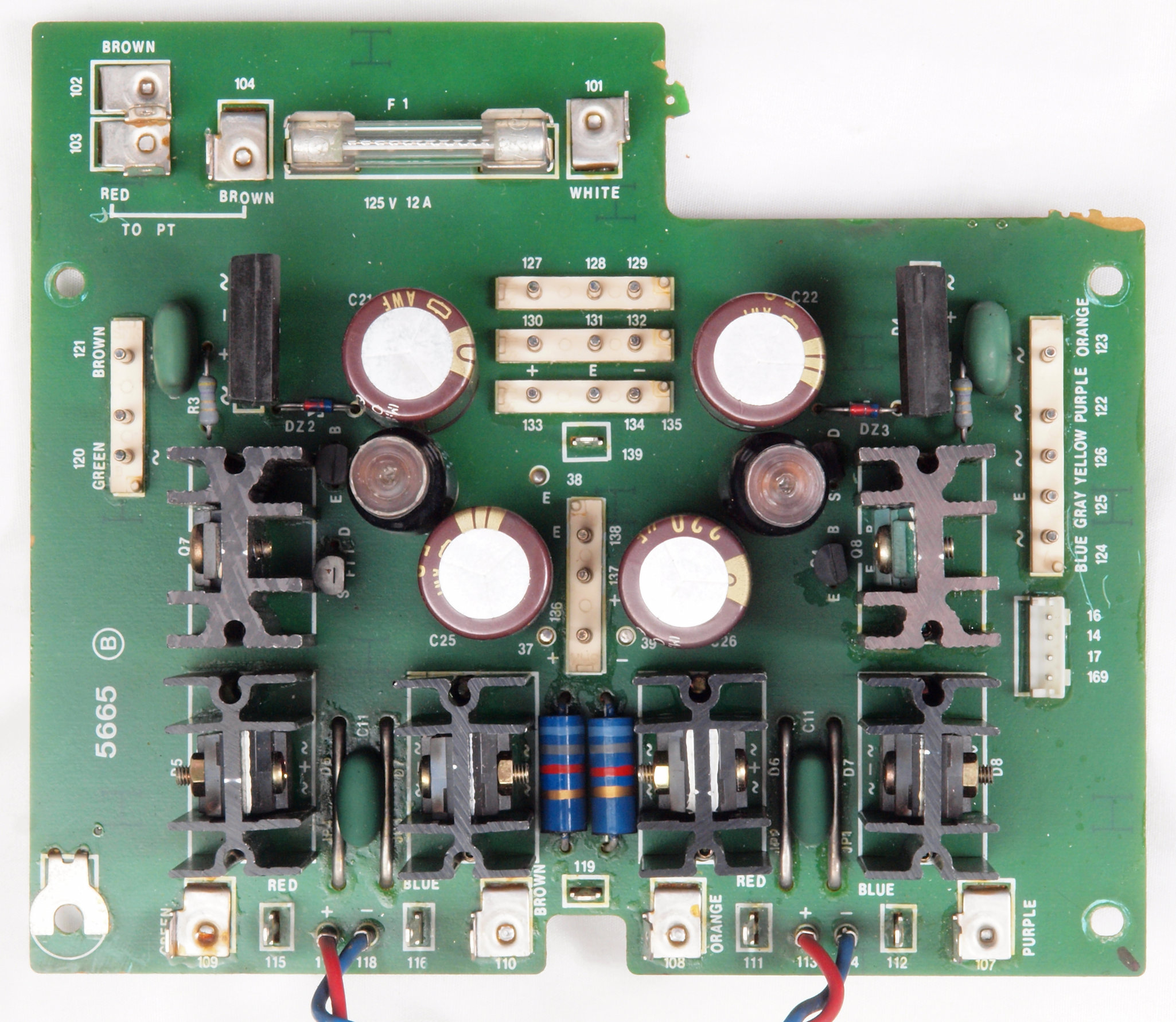

Ｃ１１．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。

Ｃ１２．　修理中　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　ＳＰ接続端子を取る。

Ｃ１３．　修理後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　接続リレー２個、電解コンデンサー１２個交換

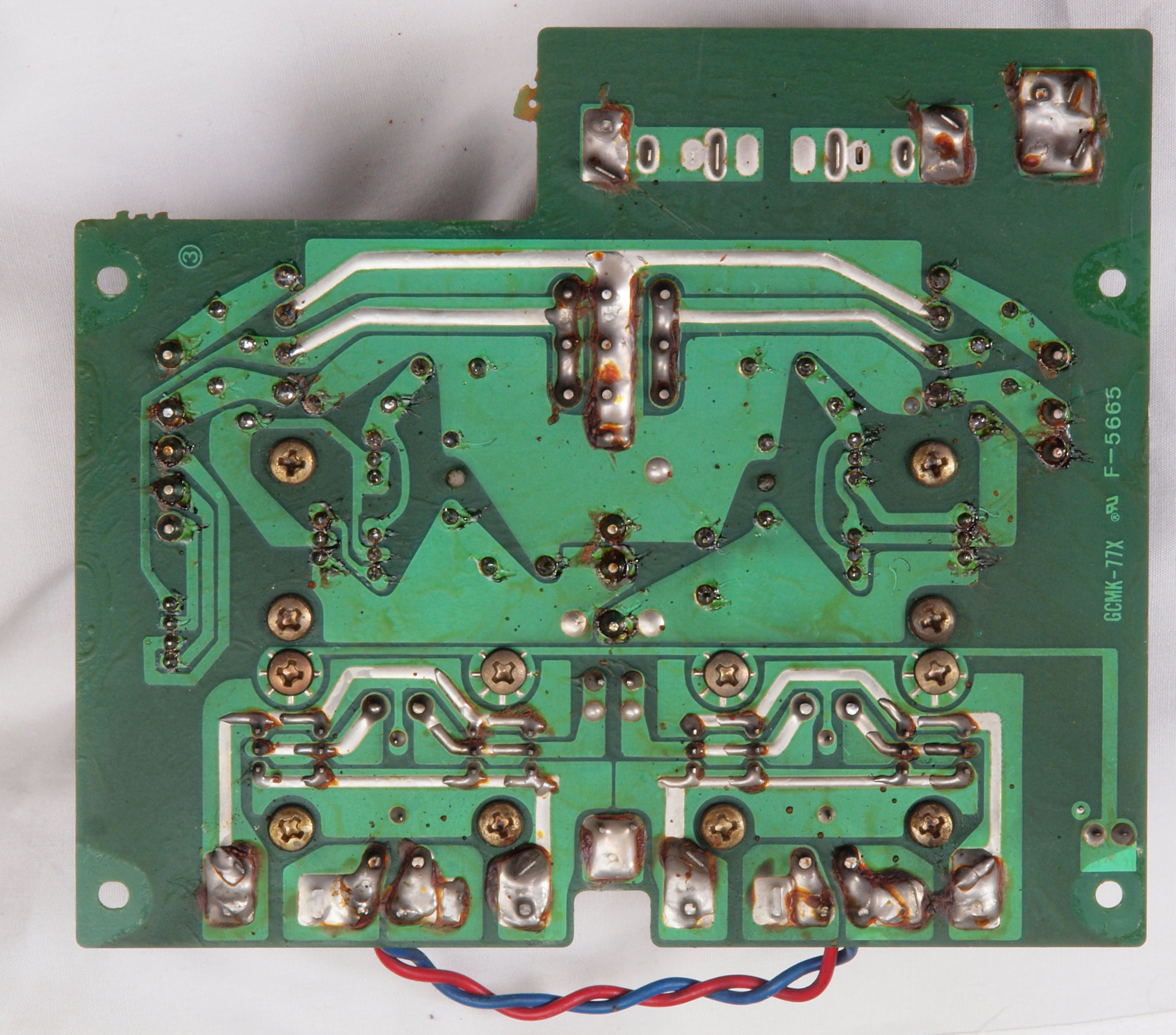

Ｃ１４．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏

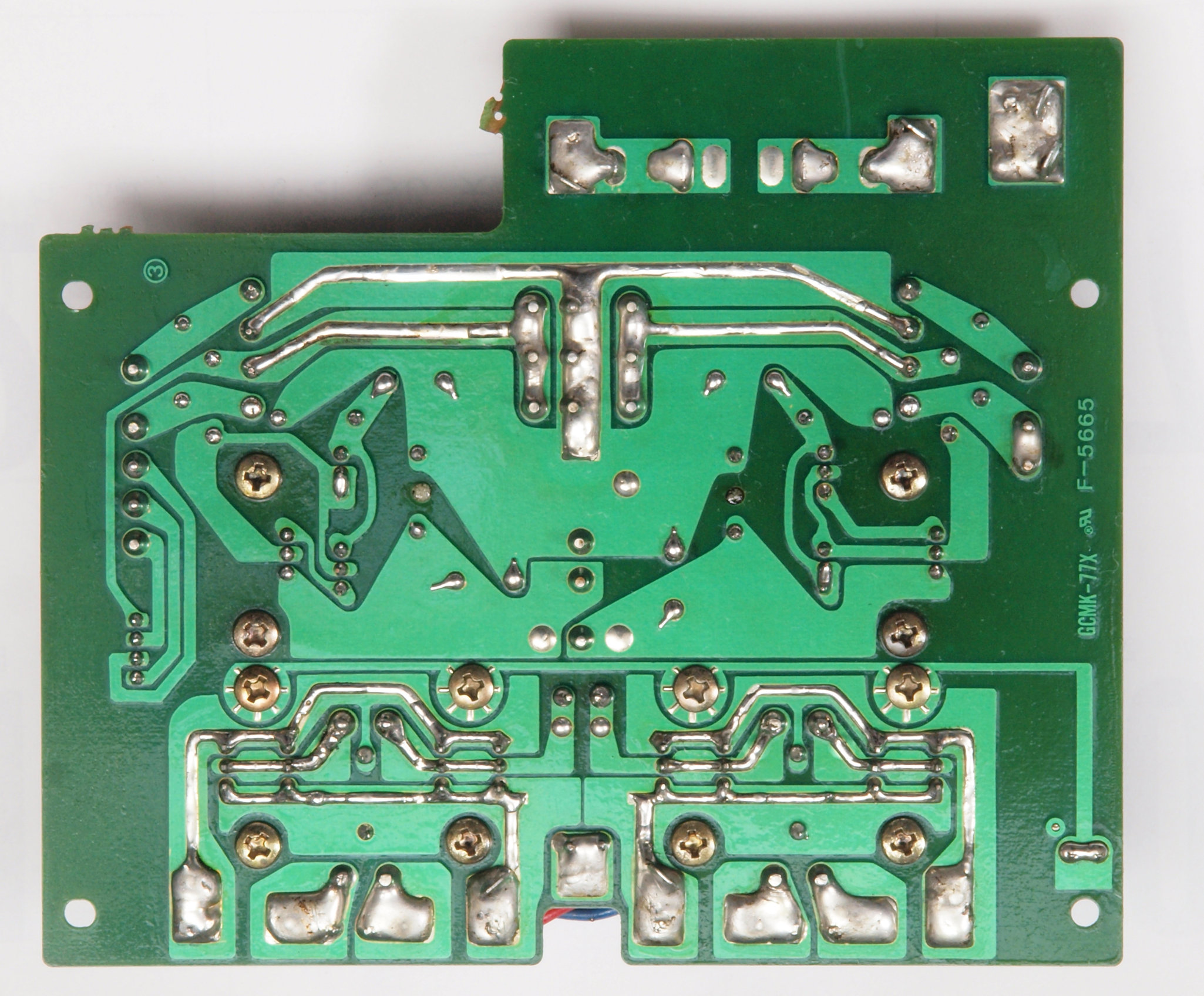

Ｃ１５．　修理（半田補正）後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、　全半田やり直し。

Ｃ１６．　完成Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏　洗浄後防湿材を塗る。

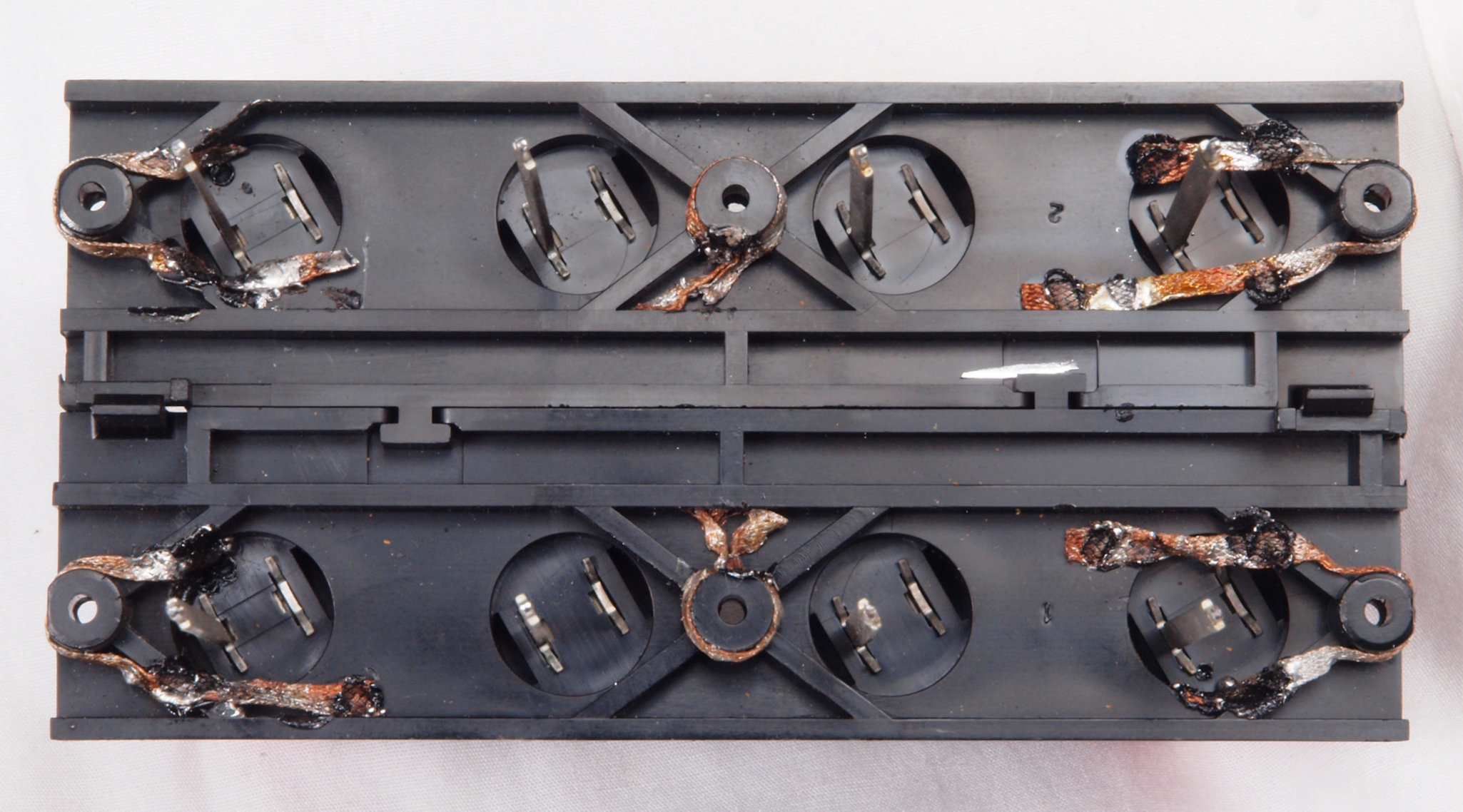

Ｃ２１．　修理中　ＳＰ接続端子裏。

Ｃ２２．　修理中　ＳＰ接続端子裏。　網線で補強する。

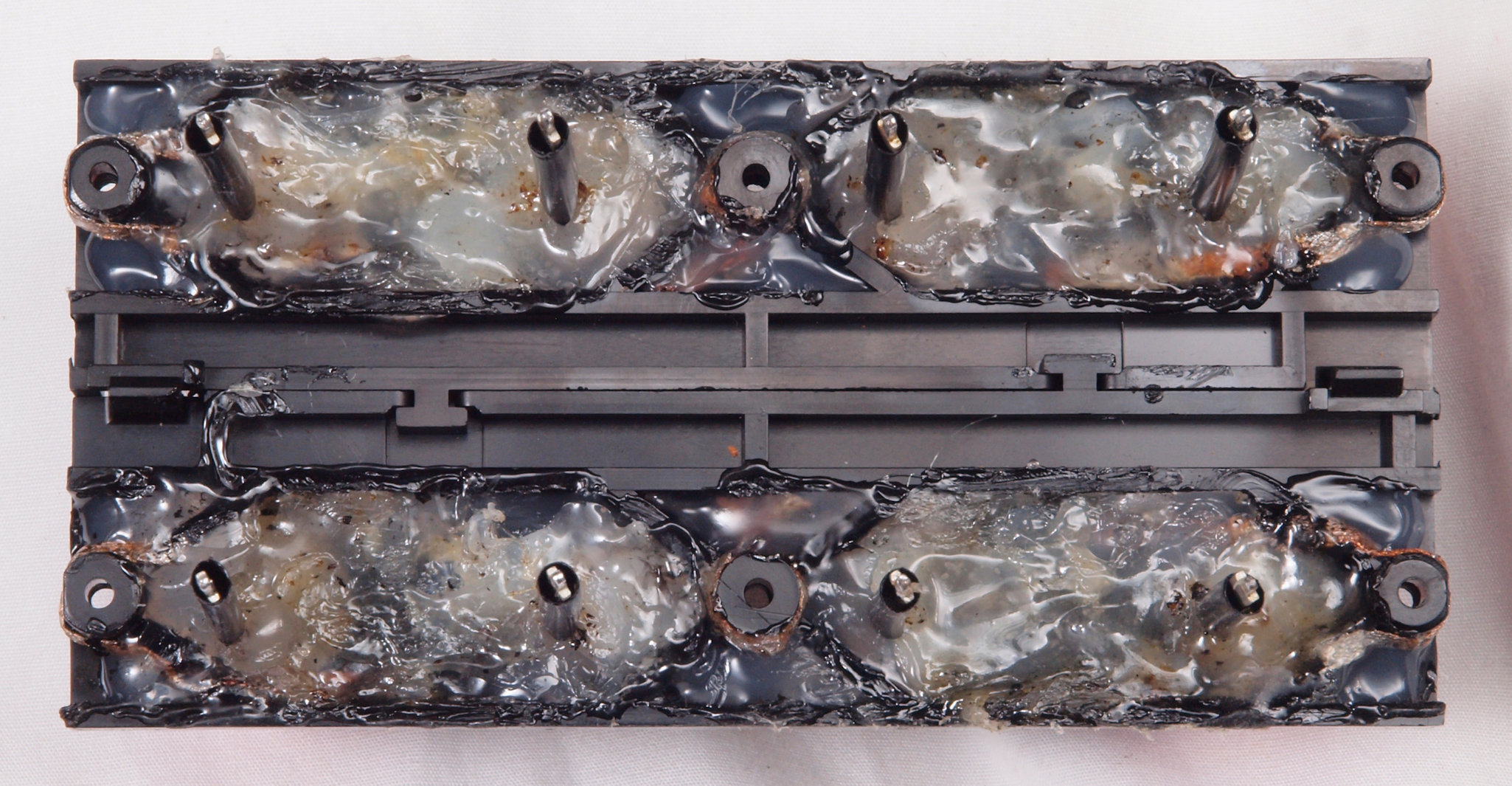

Ｃ２３．　修理中　ＳＰ接続端子裏。　さらにホットボンドで固める。

Ｃ２４．　修理中　ＳＰ接続端子裏。　端子を絶縁する。

Ｃ３１．　修理前　Ｒ側終段ＡＭＰブロック。

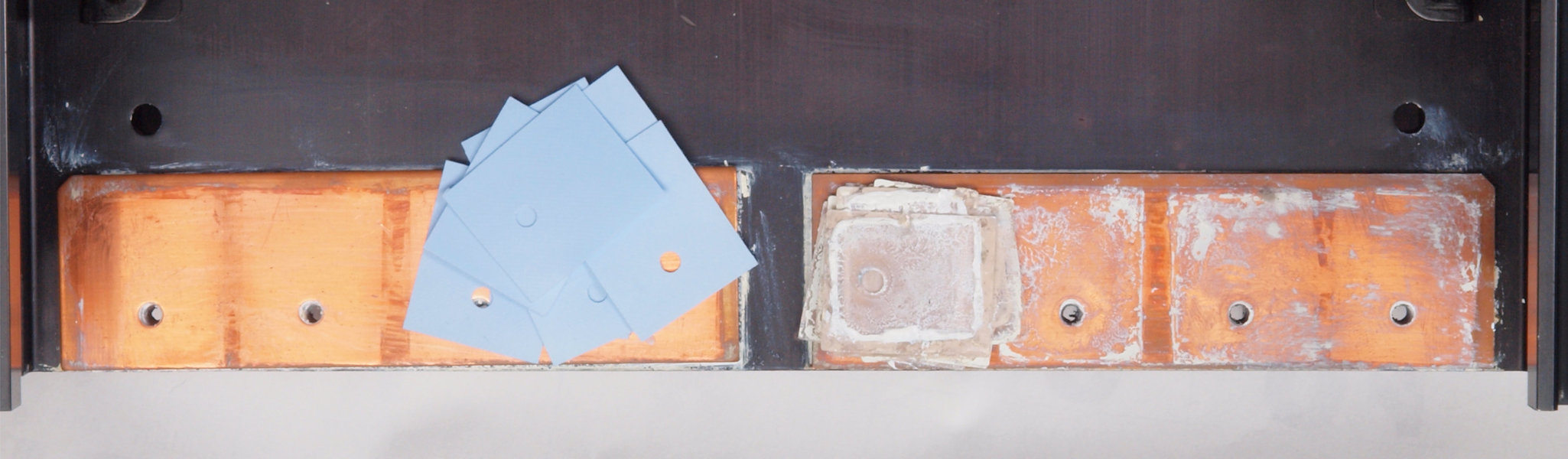

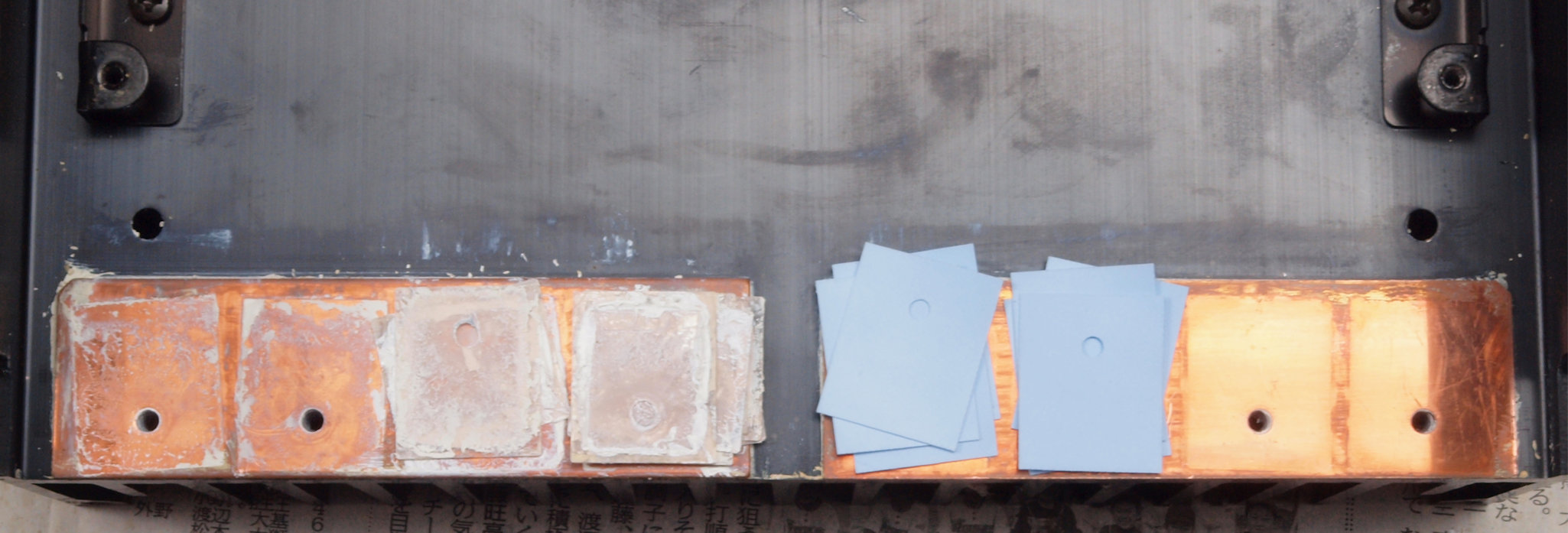

Ｃ３２．　修理中　Ｒ側終段ＡＭＰブロック。終段ＦＥＴ（電界効果トランジスター）のマイカーをテフロンシートに交換。

Ｃ３３．　修理後　Ｒ側終段ＡＭＰブロック

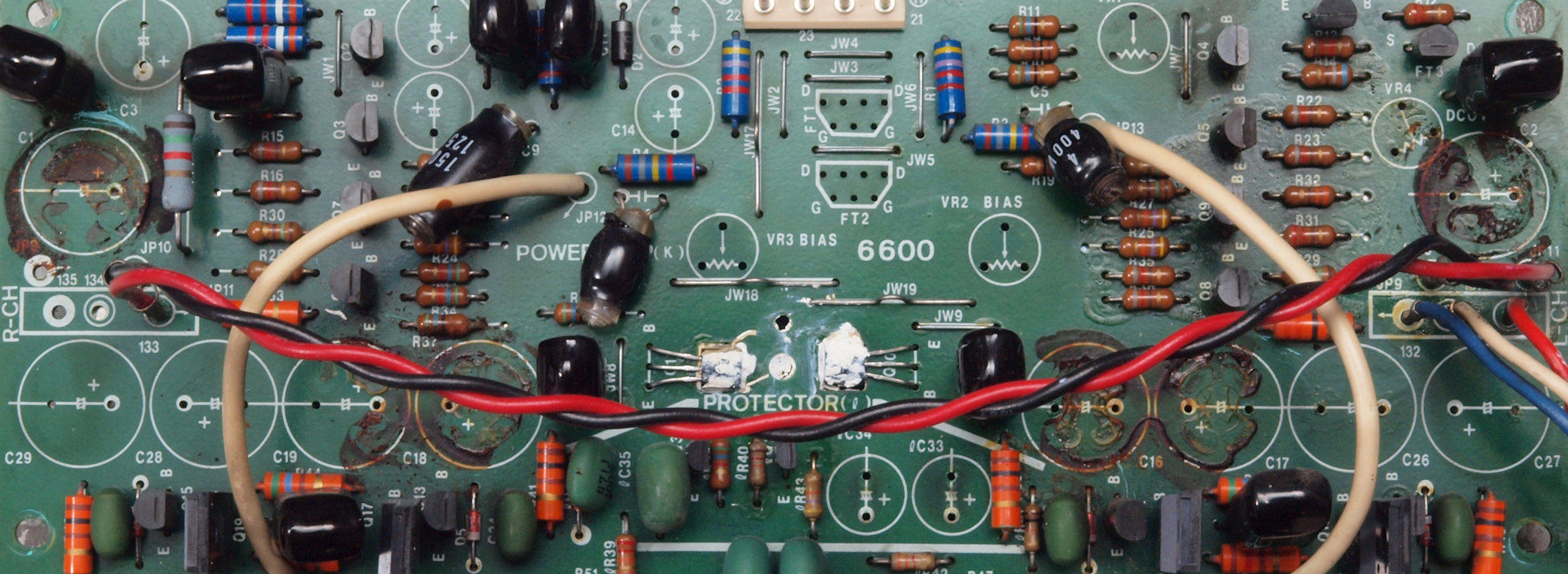

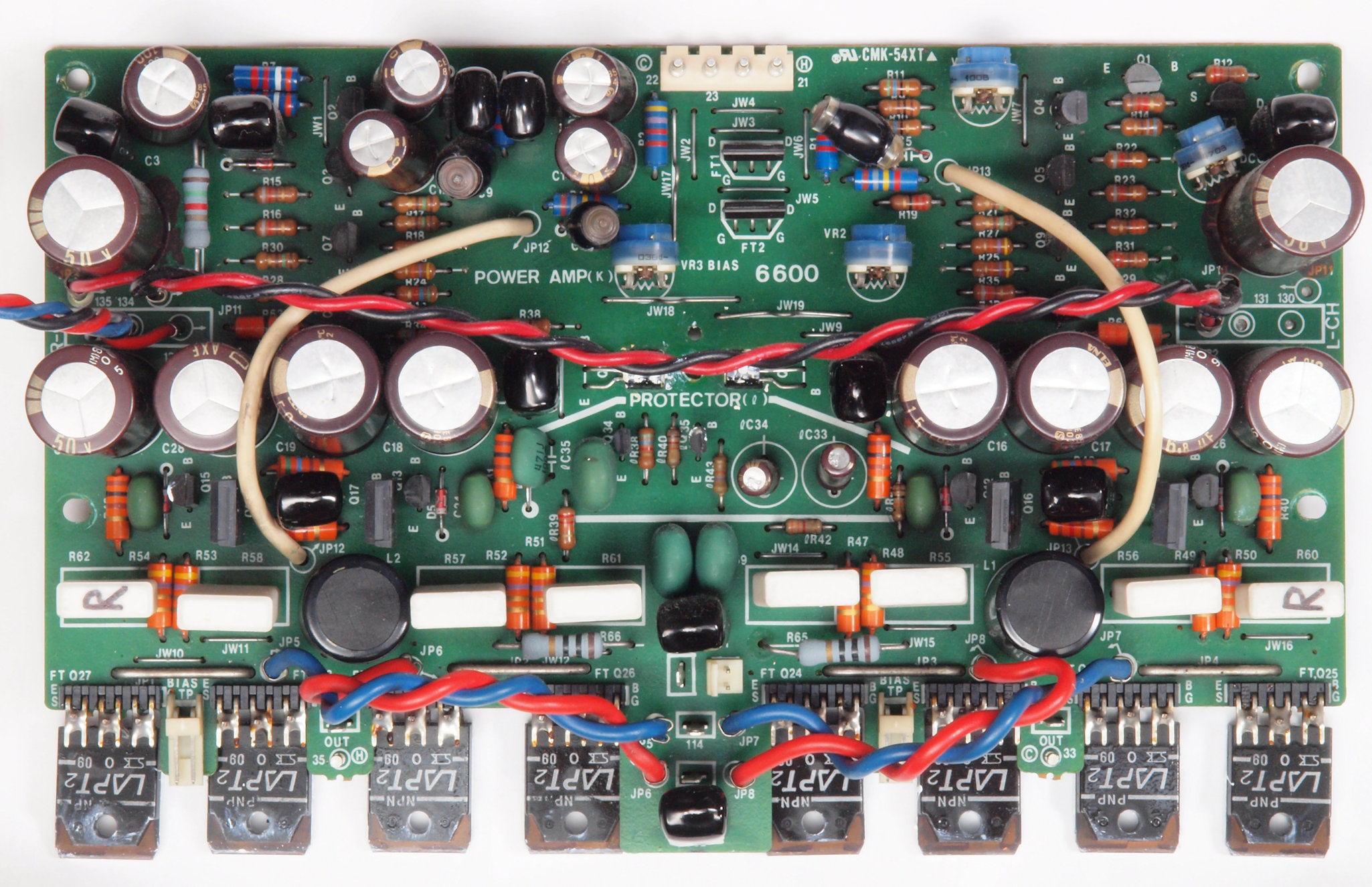

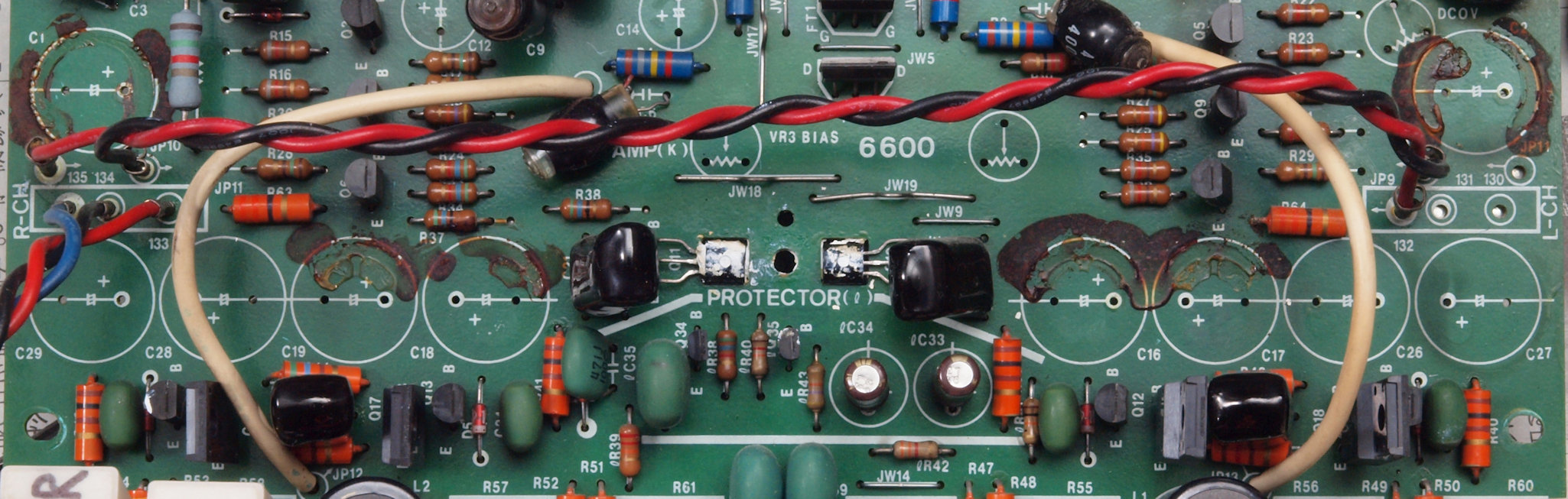

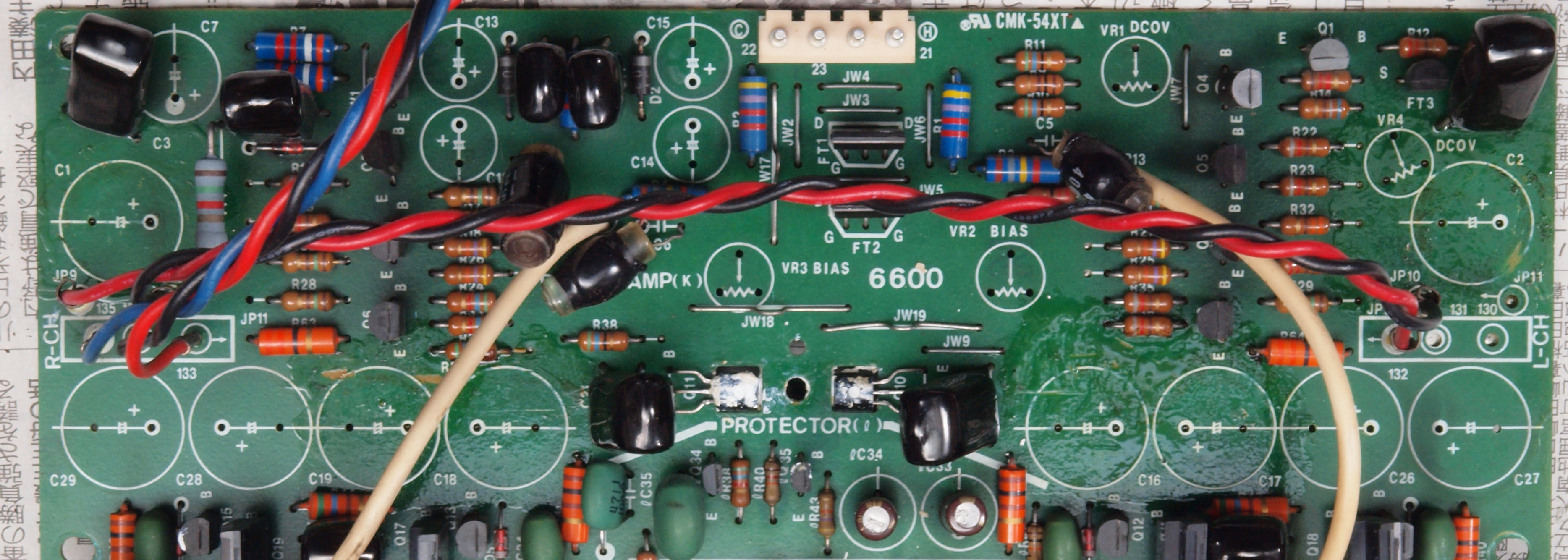

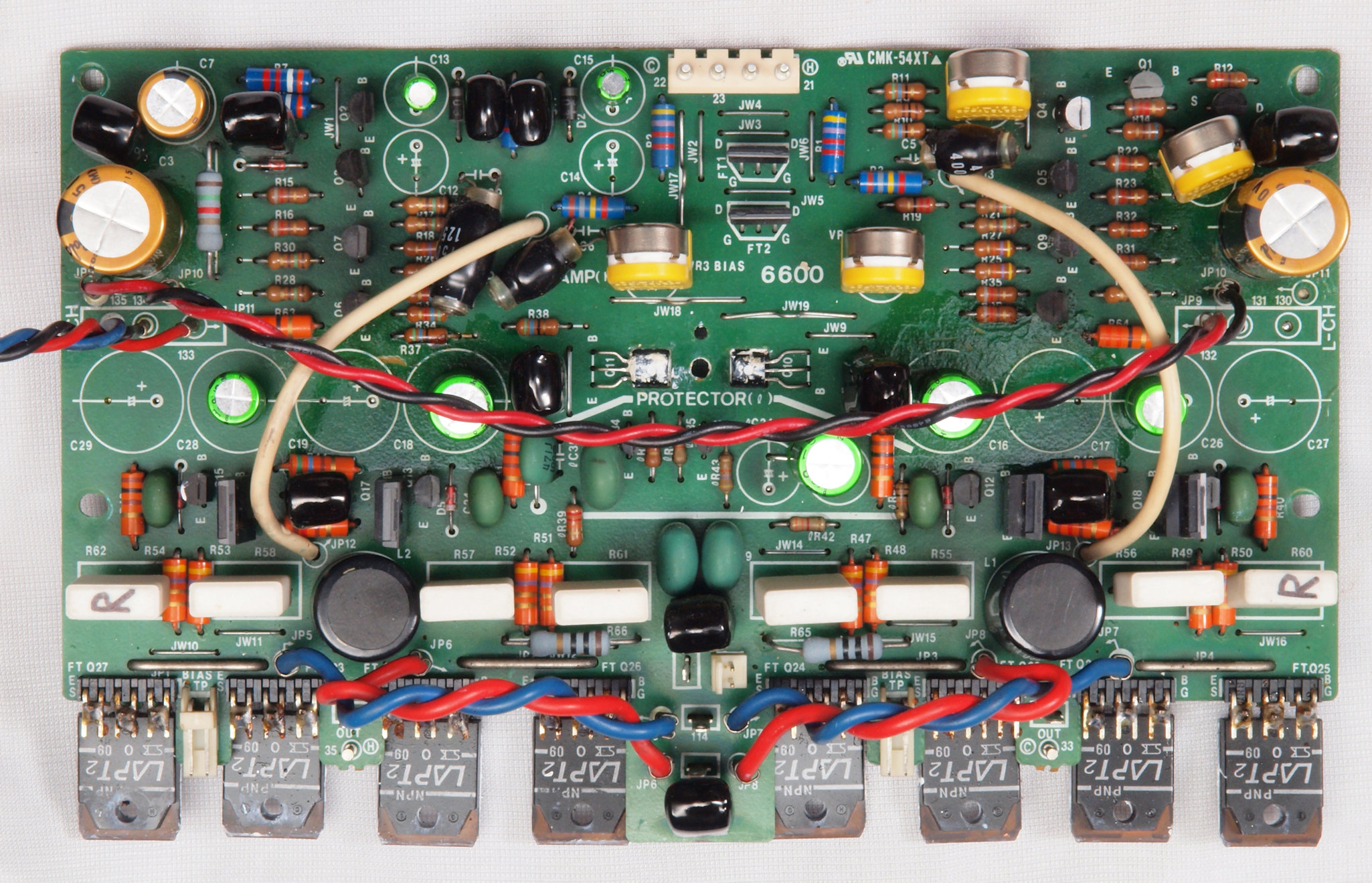

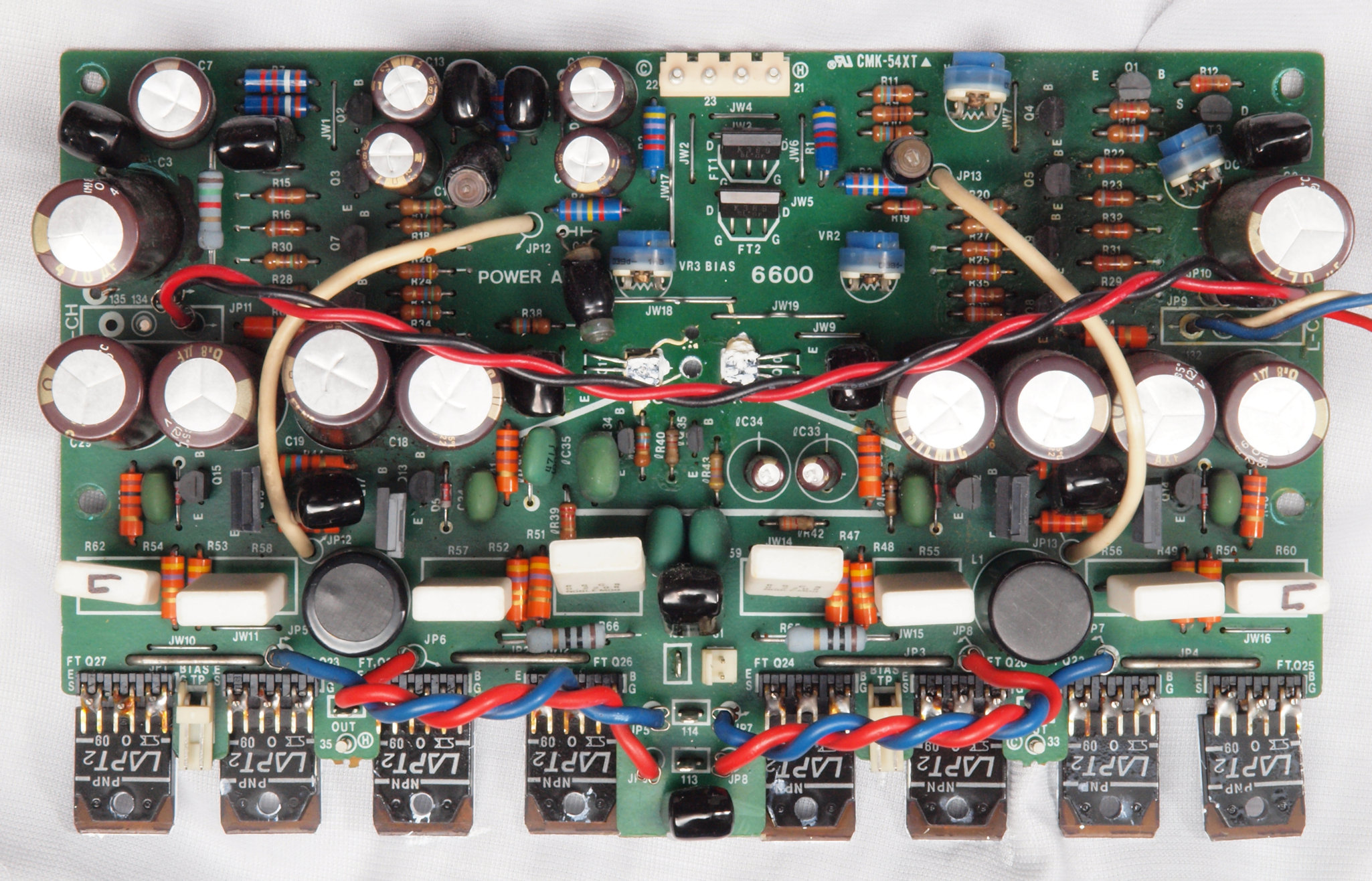

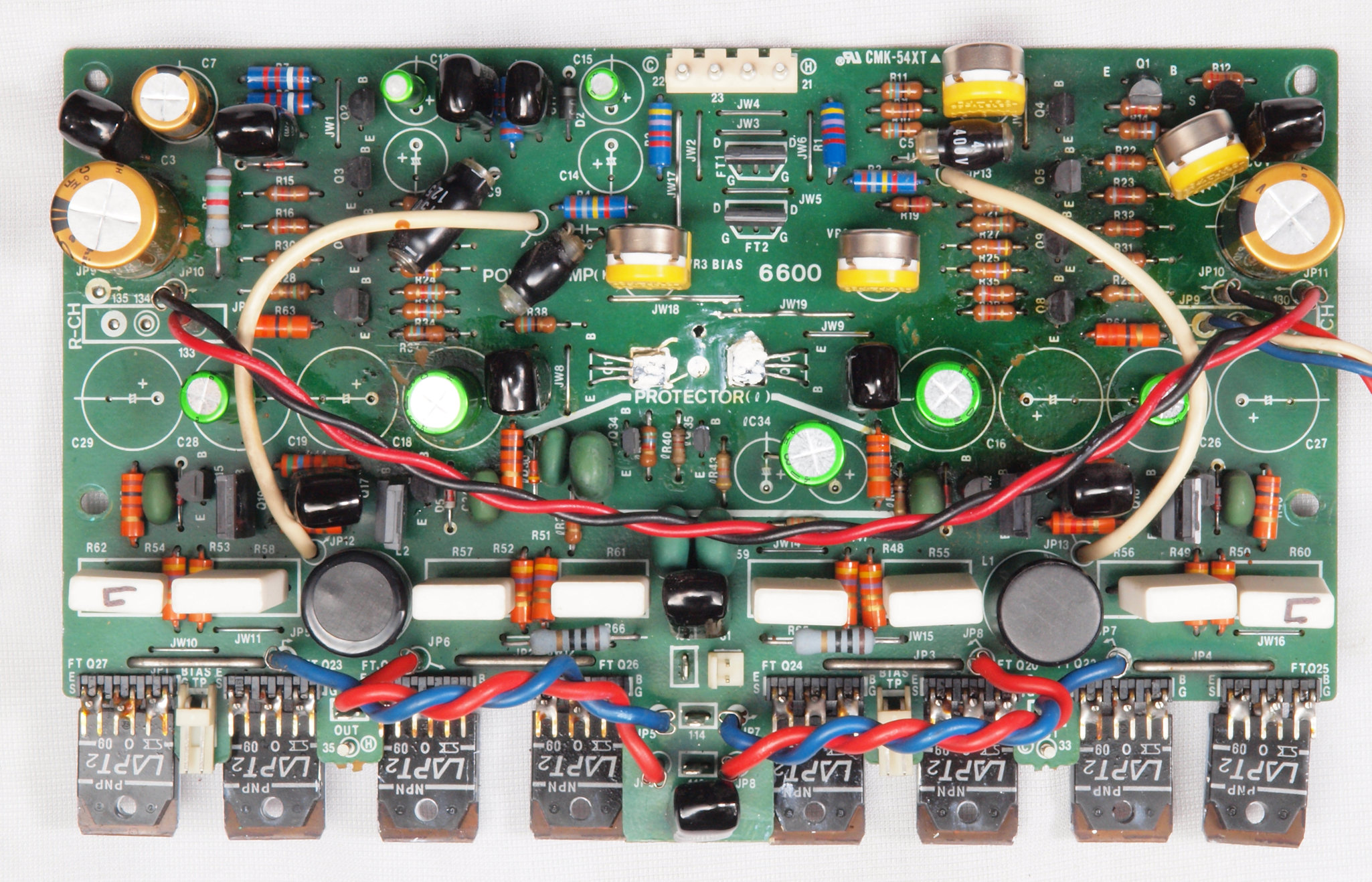

Ｃ４１．　修理前　Ｒ側メインアンプ基板。 ＬＡＰＴ２＝Linear amplifier power transistor．

Ｃ４２．　修理中　Ｒ側メインアンプ基板。　電解コンデンサー固定用の接着材。

Ｃ４３．　修理中　Ｒ側メインアンプ基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

Ｃ４４．　修理後　Ｒ側メインアンプ基板。　半固定ＶＲ４個、電解コンデンサー個１７交換、ＦＥＴ（電界効果トランジスター）２個。

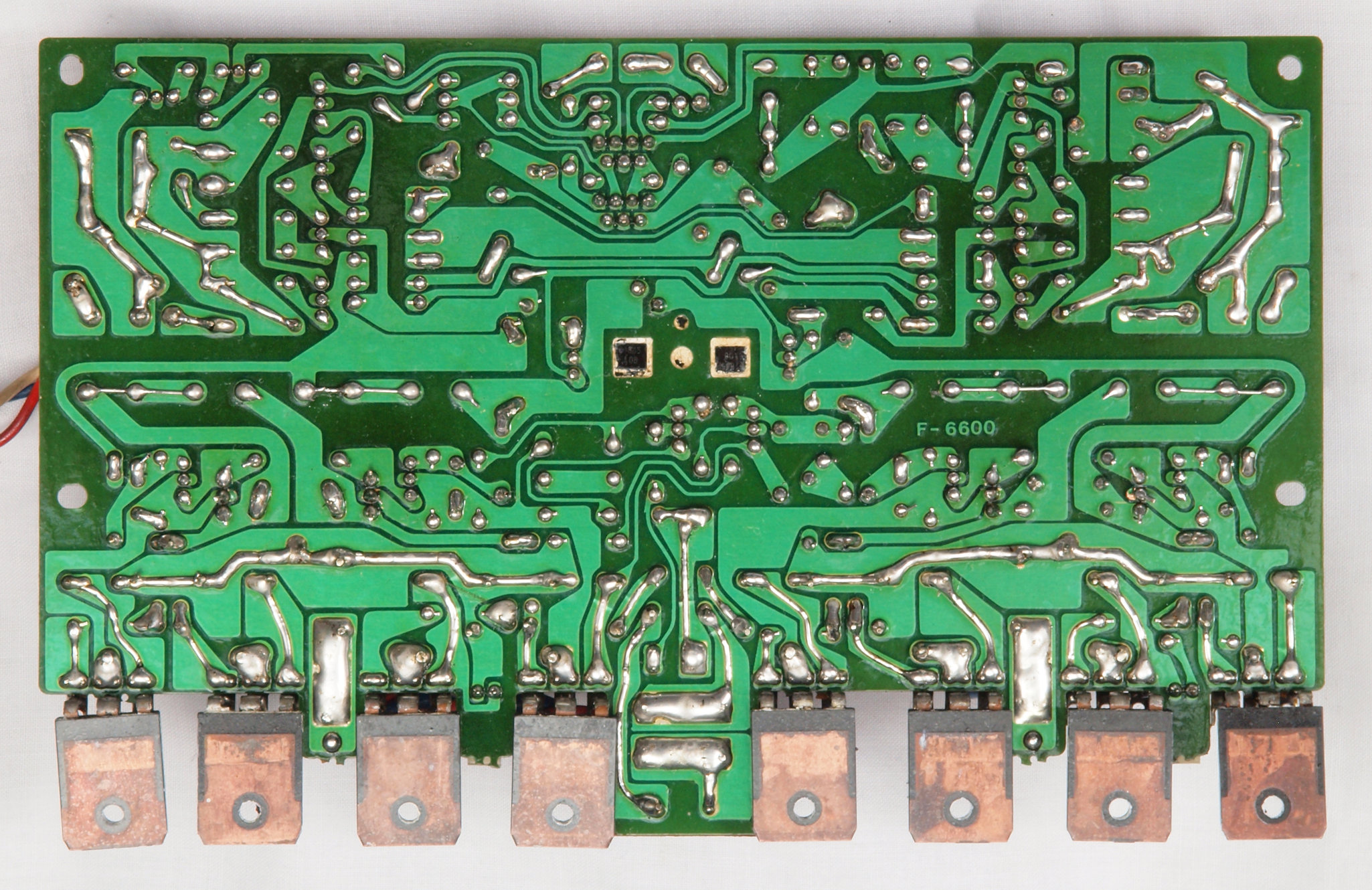

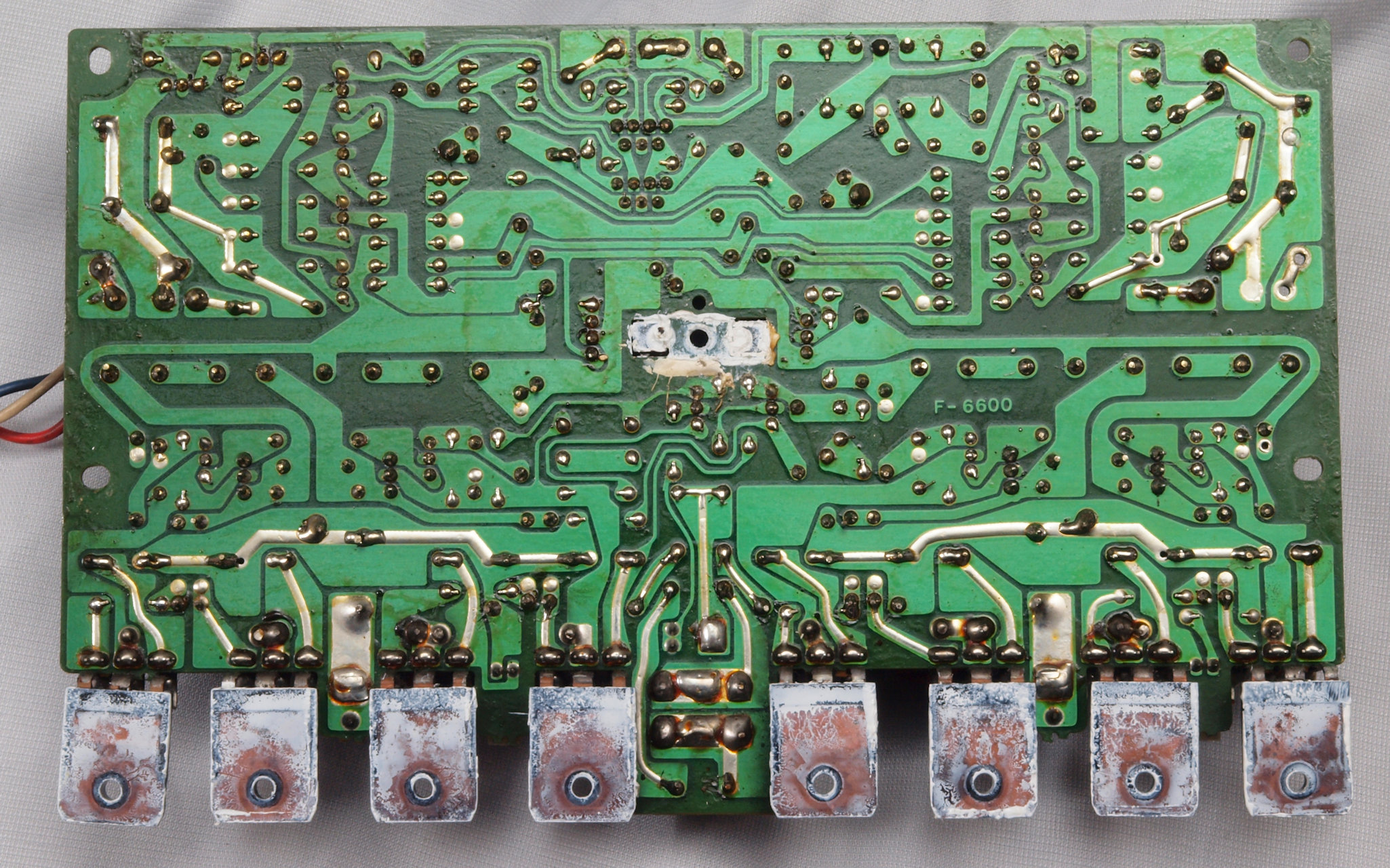

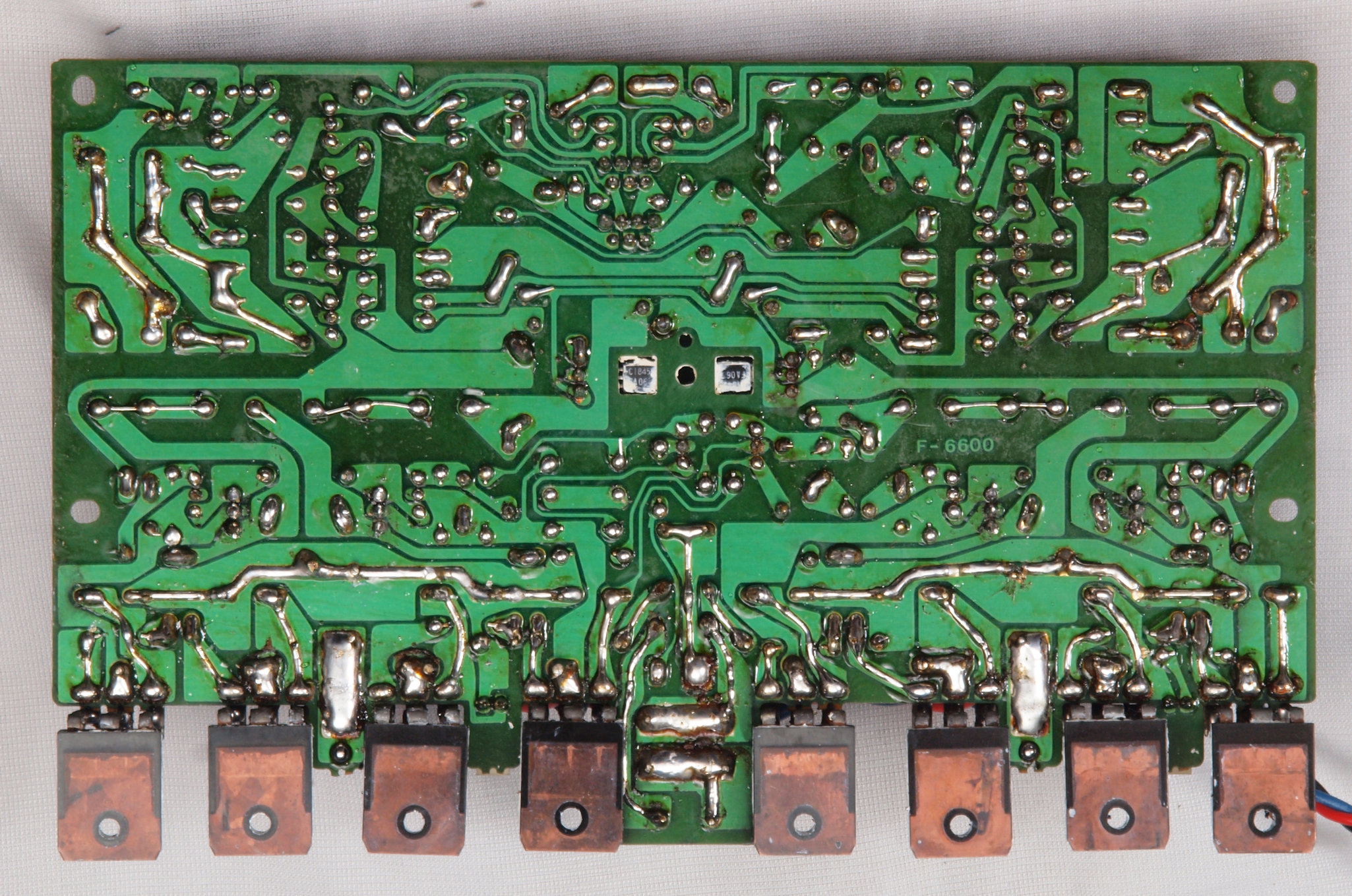

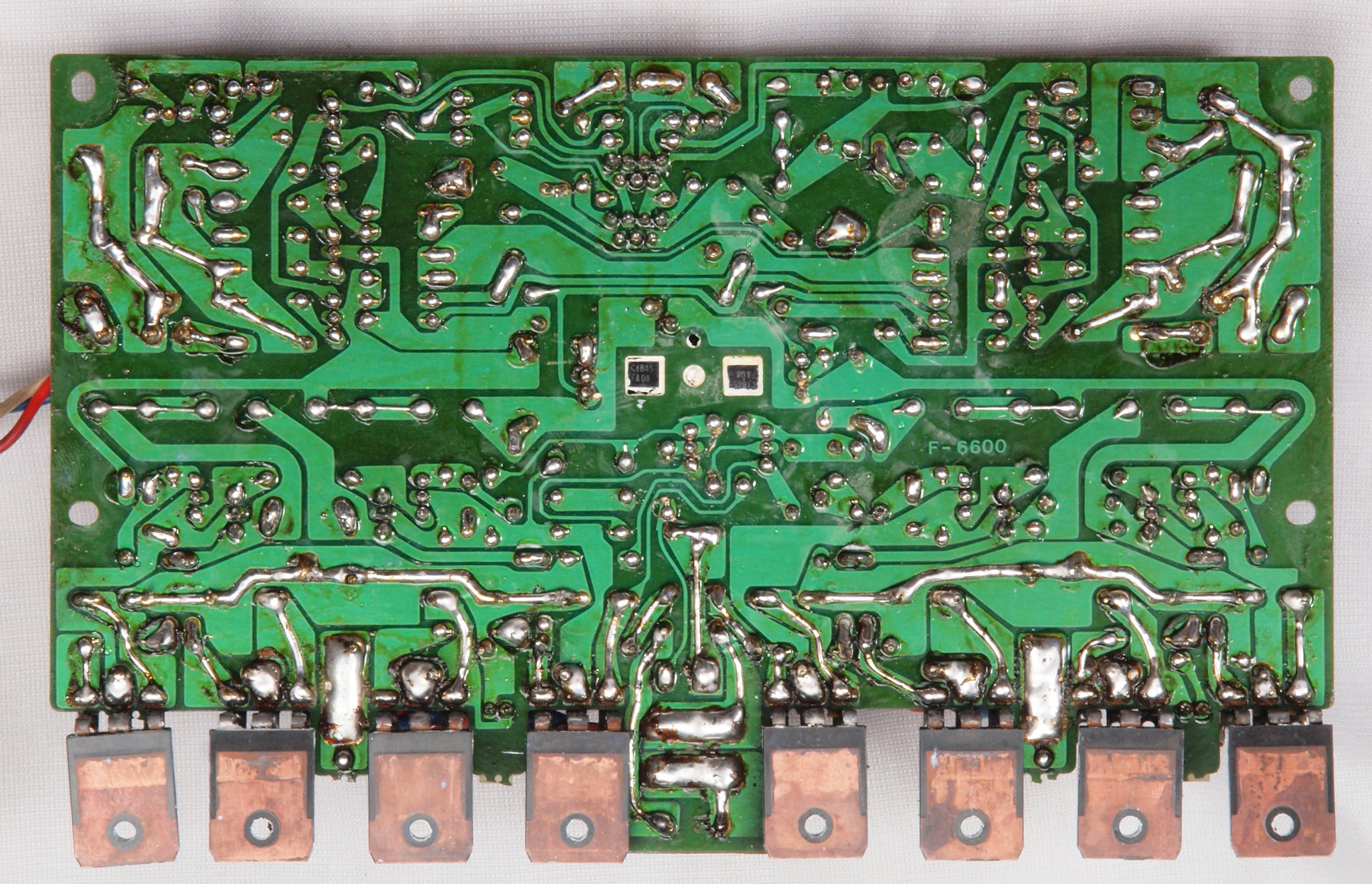

Ｃ４５．　修理前　Ｒ側メインアンプ基板裏

Ｃ４６．　修理（半田補正）後　Ｒ側メインアンプ基板裏。　全半田やり直し。

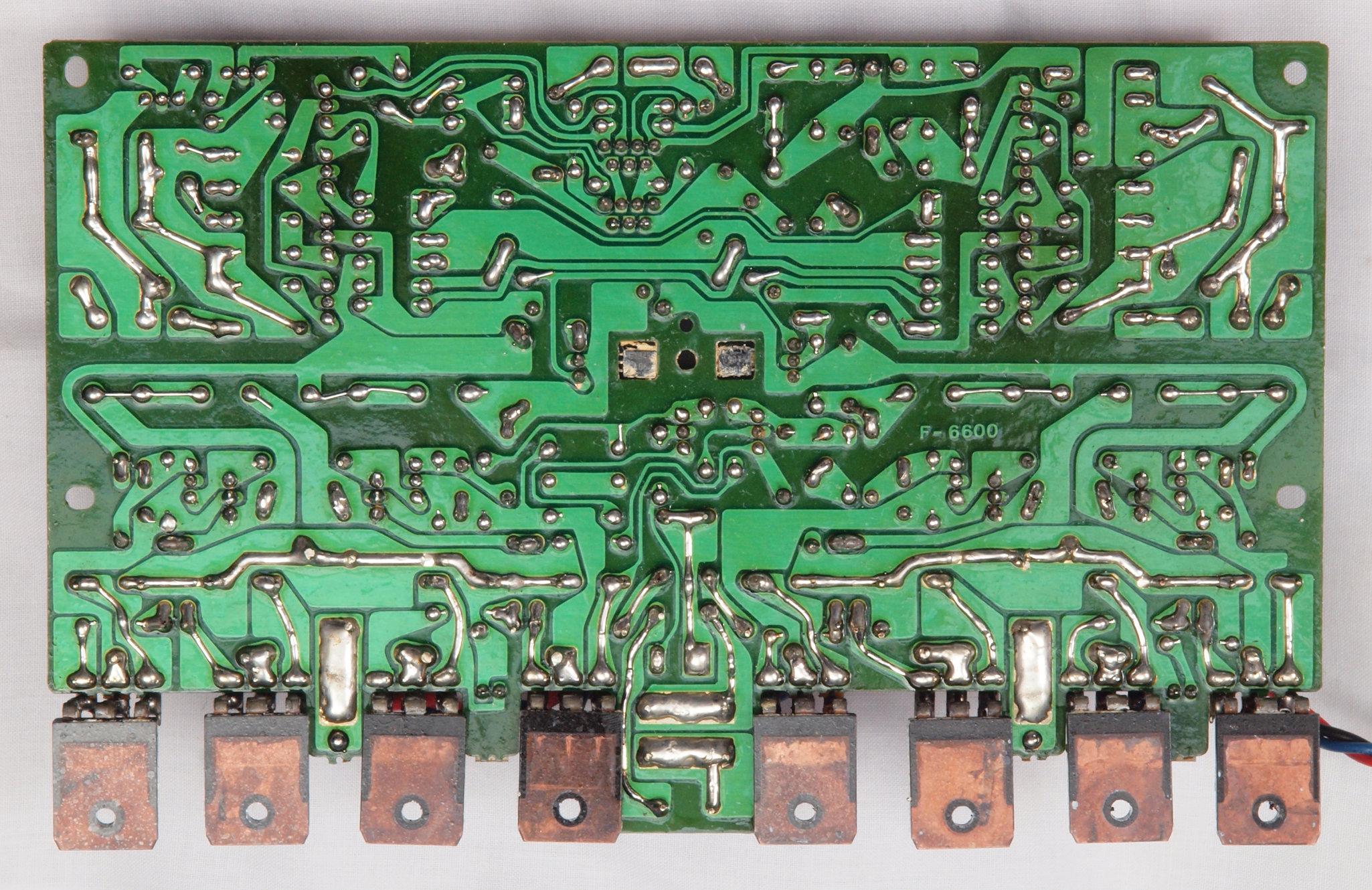

Ｃ４７．　完成Ｒ側メインアンプ基板裏。　洗浄後防湿材を塗る。

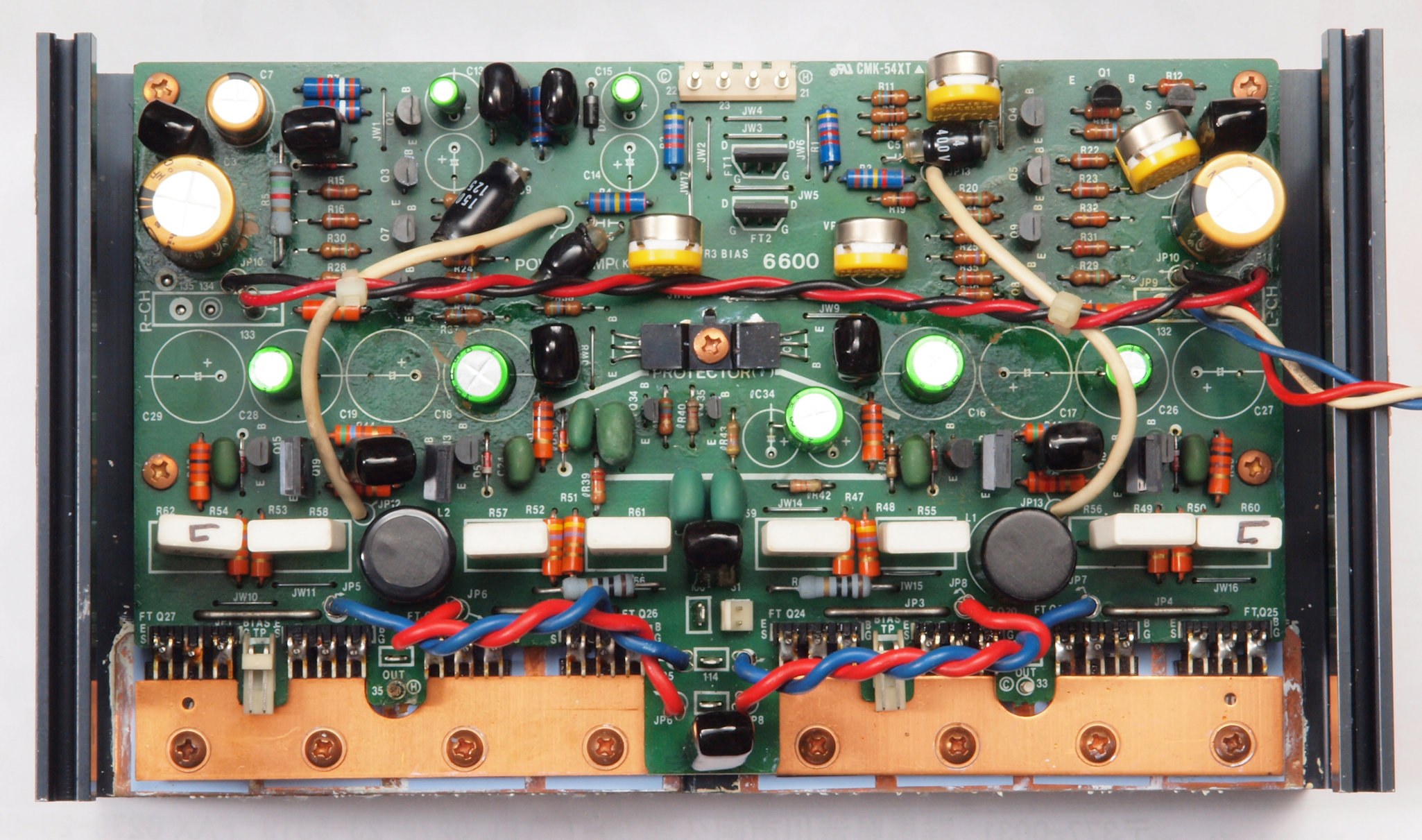

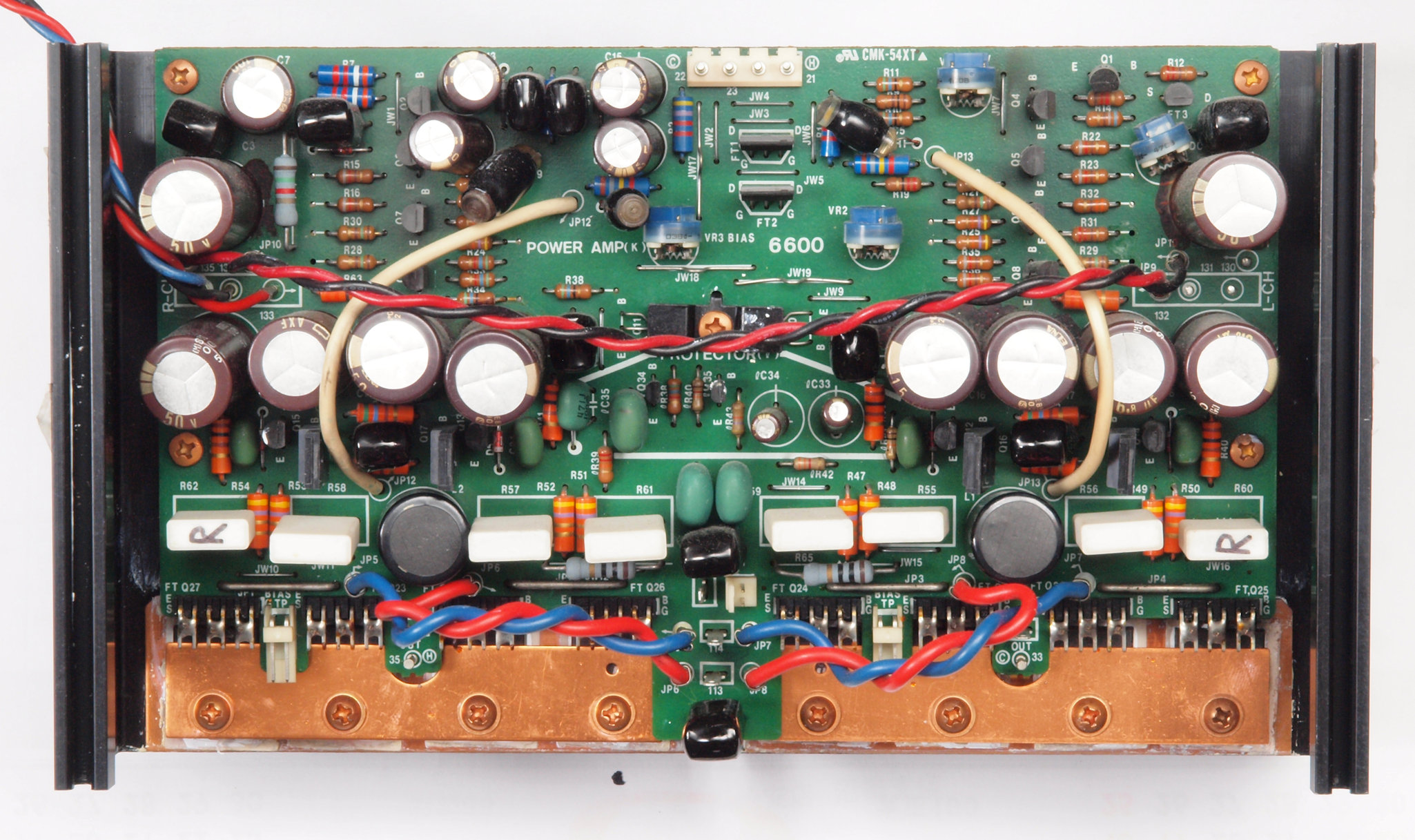

Ｃ５１．　修理前　Ｌ側終段ＡＭＰブロック

Ｃ５１２．　修理中　Ｌ側終段ＡＭＰブロック。頭の膨れた電解コンデンサー。

Ｃ５２．　修理中　Ｌ側終段ＡＭＰブロック。終段ＦＥＴ（電界効果トランジスター）のマイカーをテフロンシートに交換。

Ｃ５３．　修理後　Ｌ側終段ＡＭＰブロック

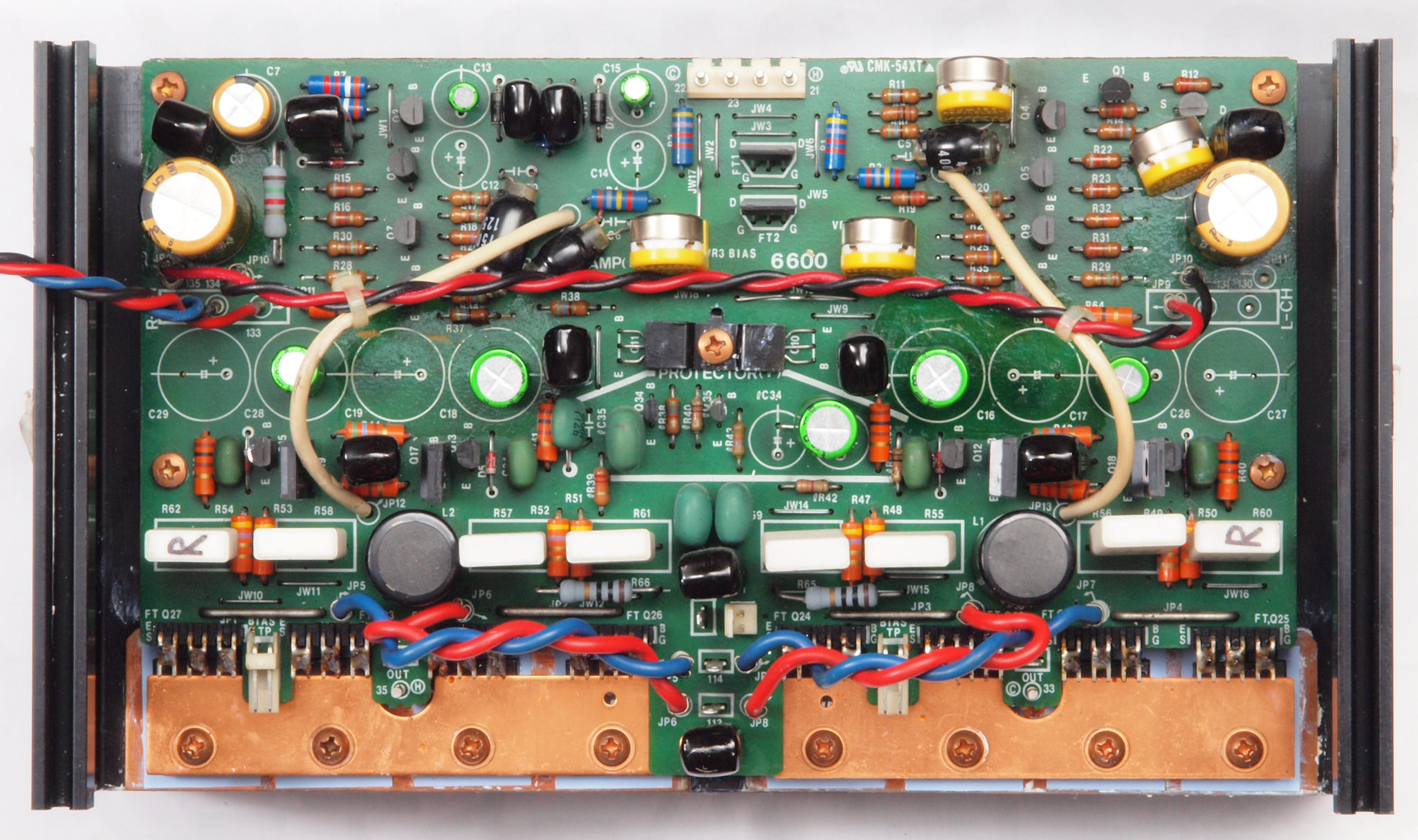

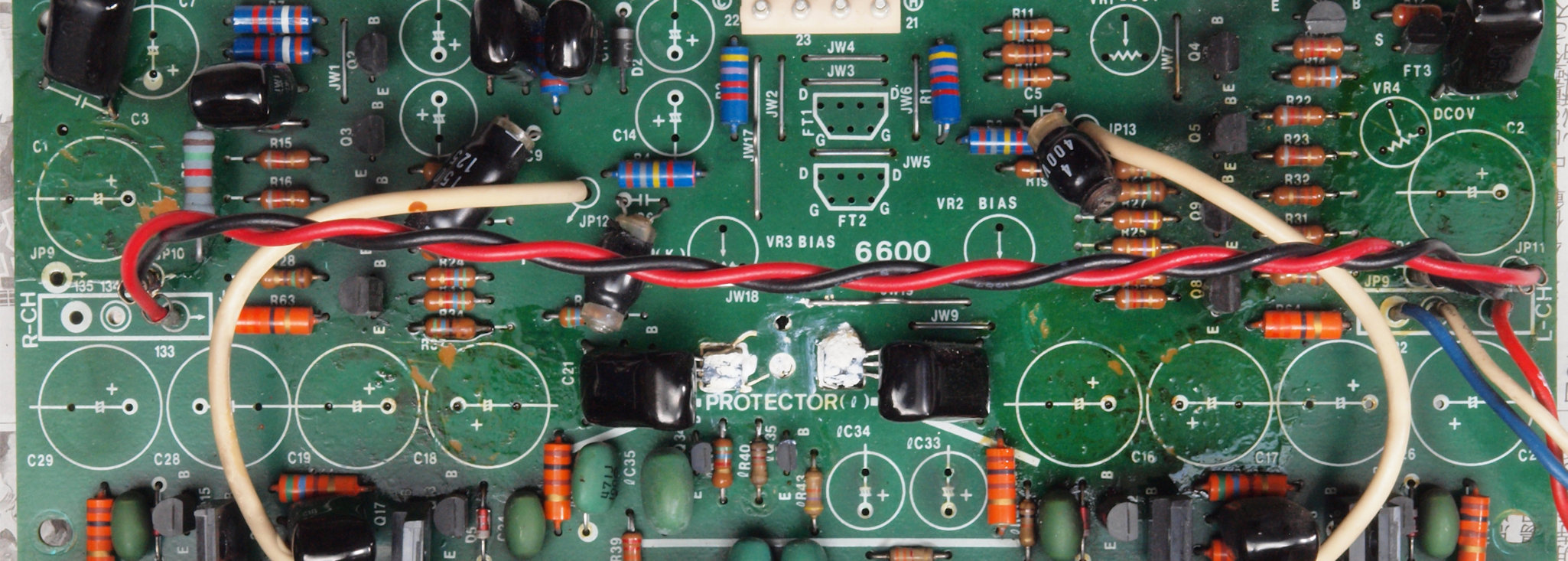

Ｃ６１．　修理前　Ｌ側メインアンプ基板。　ＬＡＰＴ２＝Linear amplifier power transistor．

Ｃ６２．　修理中　Ｌ側メインアンプ基板。　電解コンデンサー固定用の接着材。

Ｃ６３．　修理中　Ｌ側メインアンプ基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

Ｃ６４．　修理後　Ｌ側メインアンプ基板。　半固定ＶＲ４個、電解コンデンサー個１７交換、ＦＥＴ（電界効果トランジスター）２個。

Ｃ６５．　修理前　Ｌ側メインアンプ基板裏

Ｃ６６．　修理（半田補正）後　Ｌ側メインアンプ基板裏。　全半田やり直し。

Ｃ６７．　完成Ｌ側メインアンプ基板裏。　洗浄後防湿材を塗る。

Ｃ７．　前パネル＆前シャシーを外して修理中

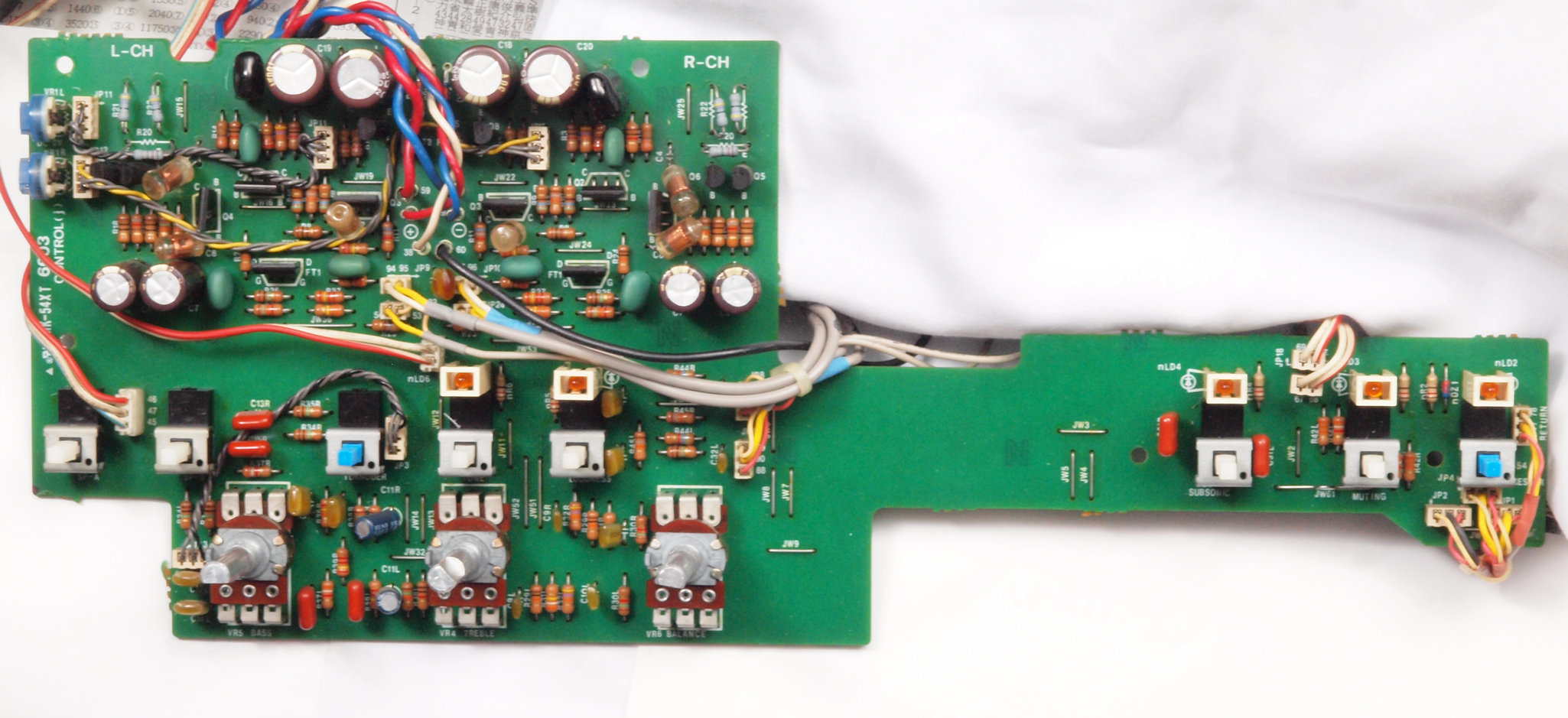

Ｃ７１．　修理前　コントロール基板

Ｃ７２．　修理後　コントロール基板　半固定ＶＲ２個、電解コンデンサー個１０交換。

写真紛失

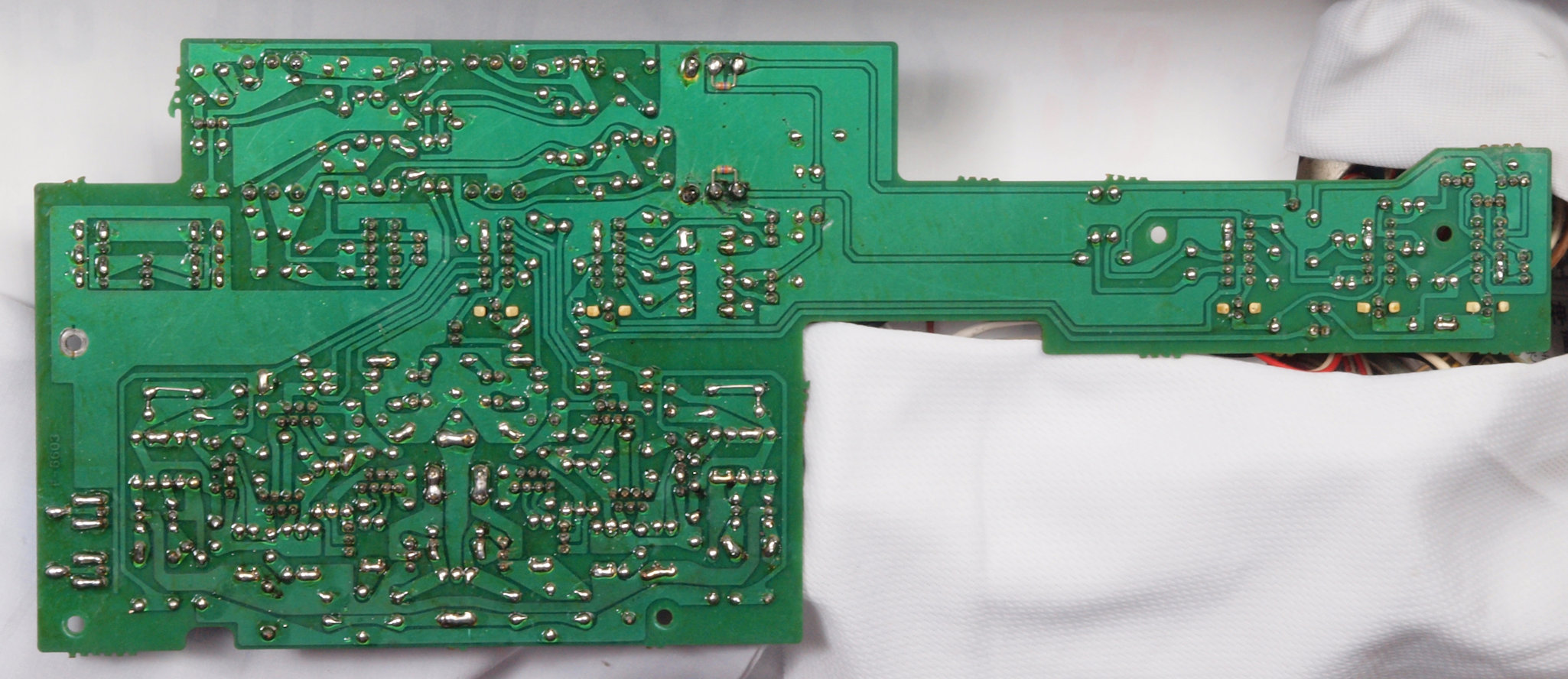

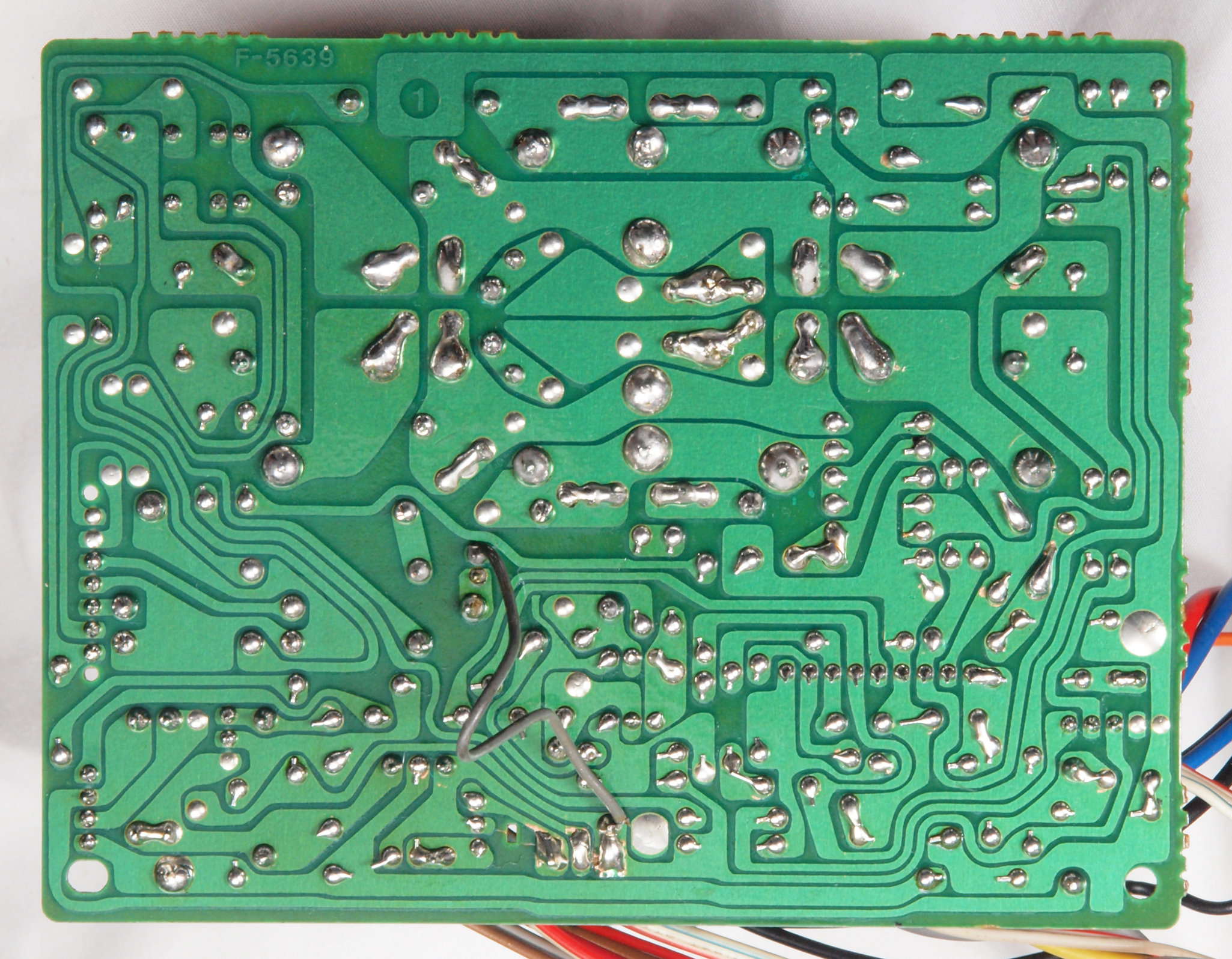

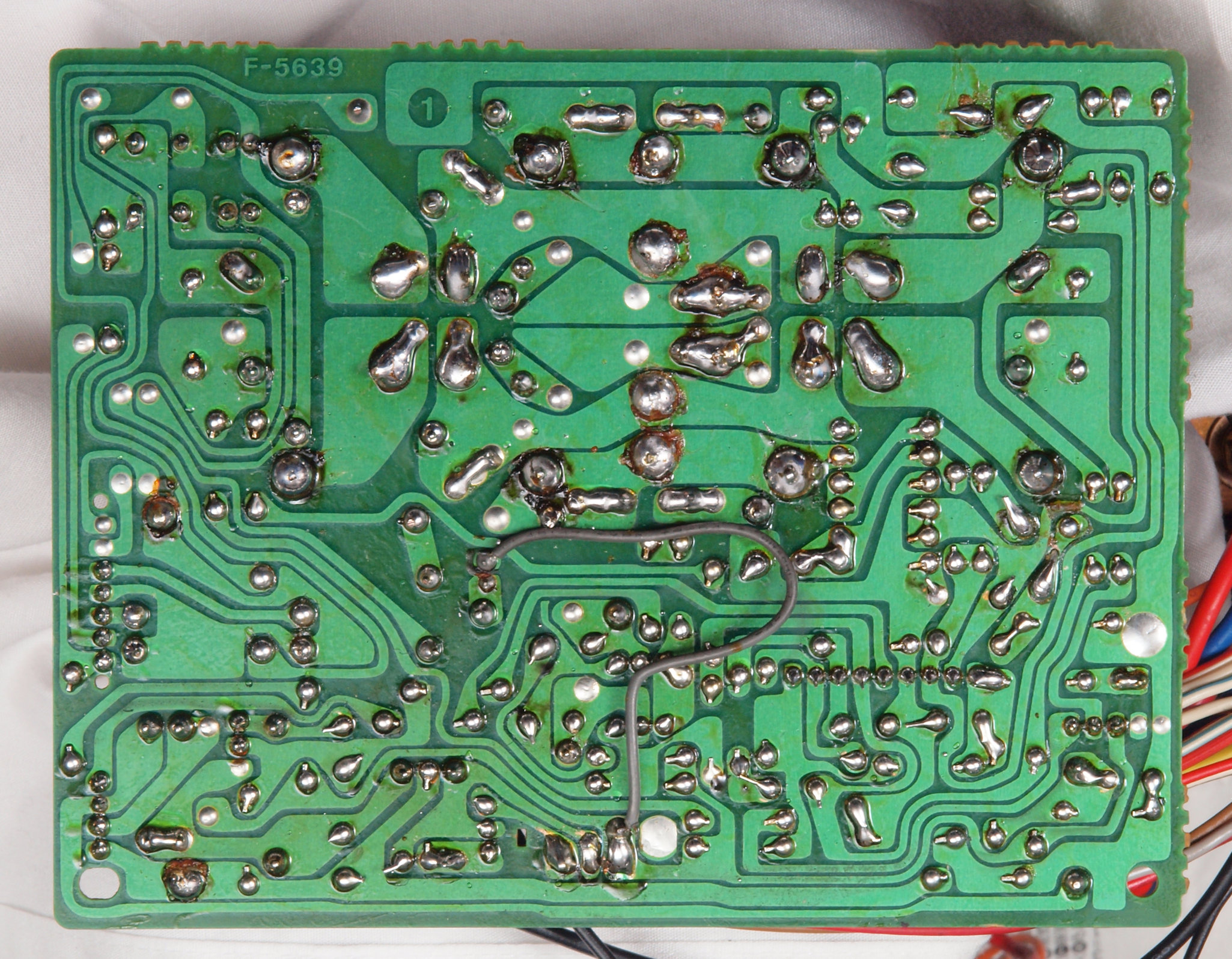

Ｃ７３．　修理前　コントロール基板裏

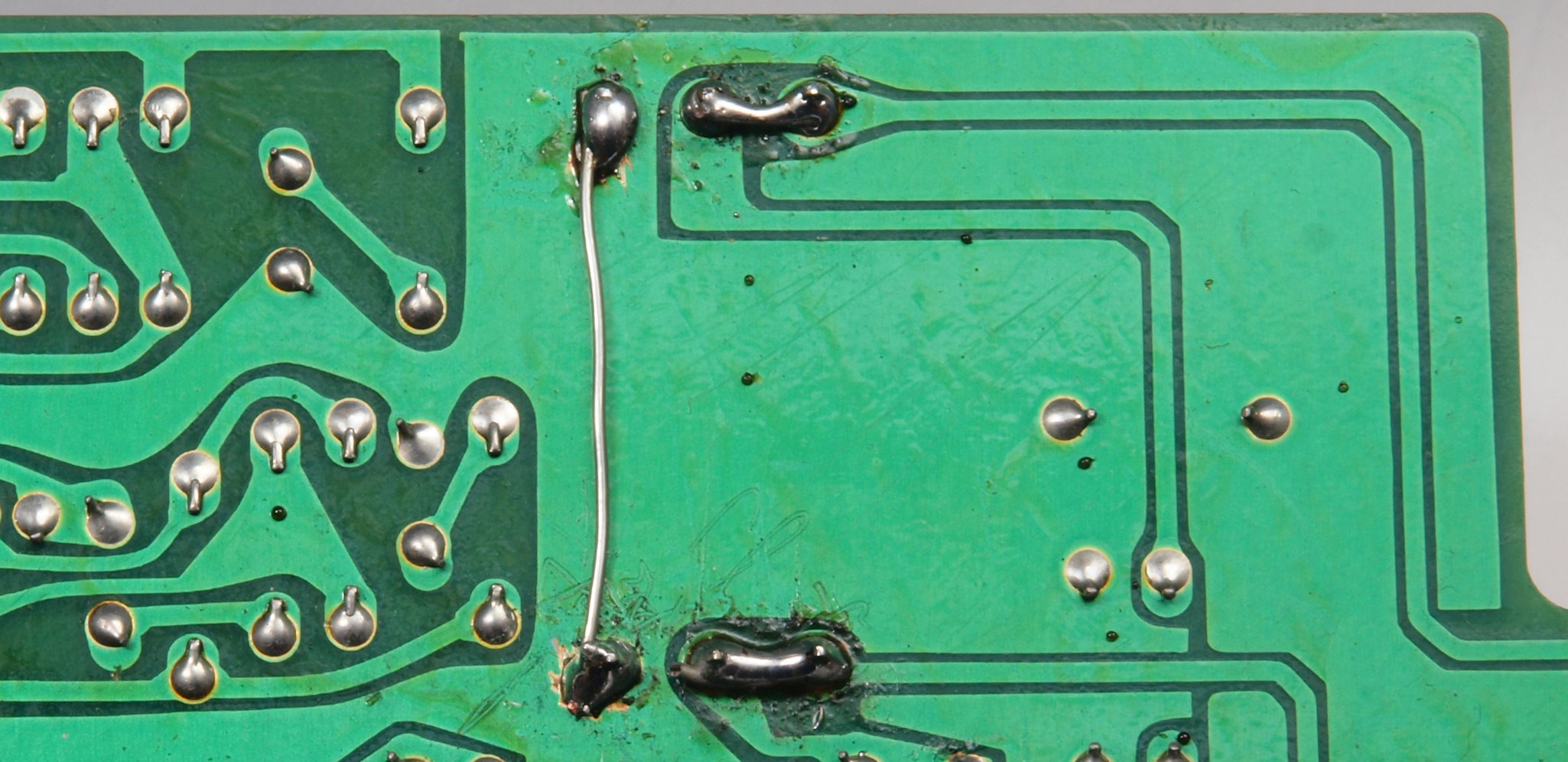

Ｃ７３３．　修理中　コントロール基板裏、バランスＶＲは短絡してある。

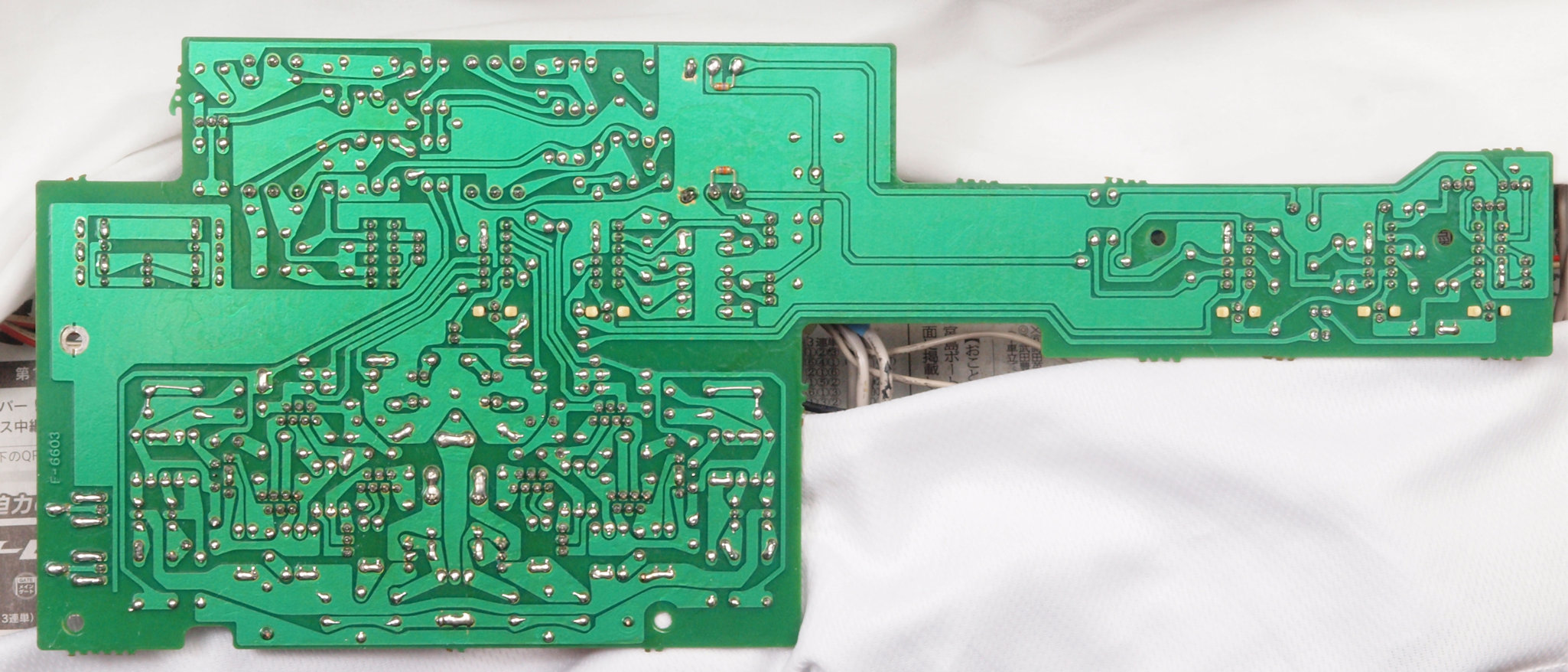

Ｃ７４．　修理（半田補正）後、コントロール基板裏。全半田やり直し。抵抗２個追加。

Ｃ７５．　完成コントロール基板裏　洗浄後防湿材を塗る。

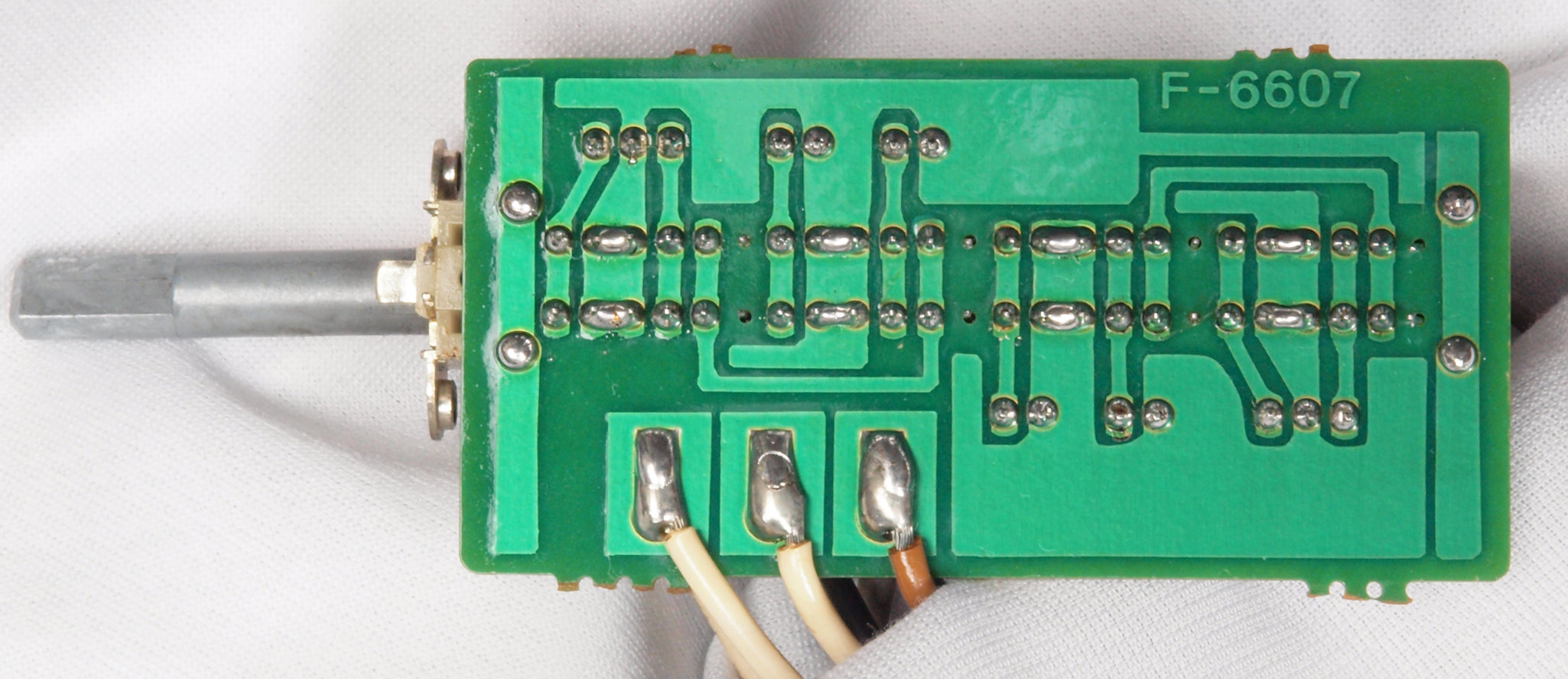

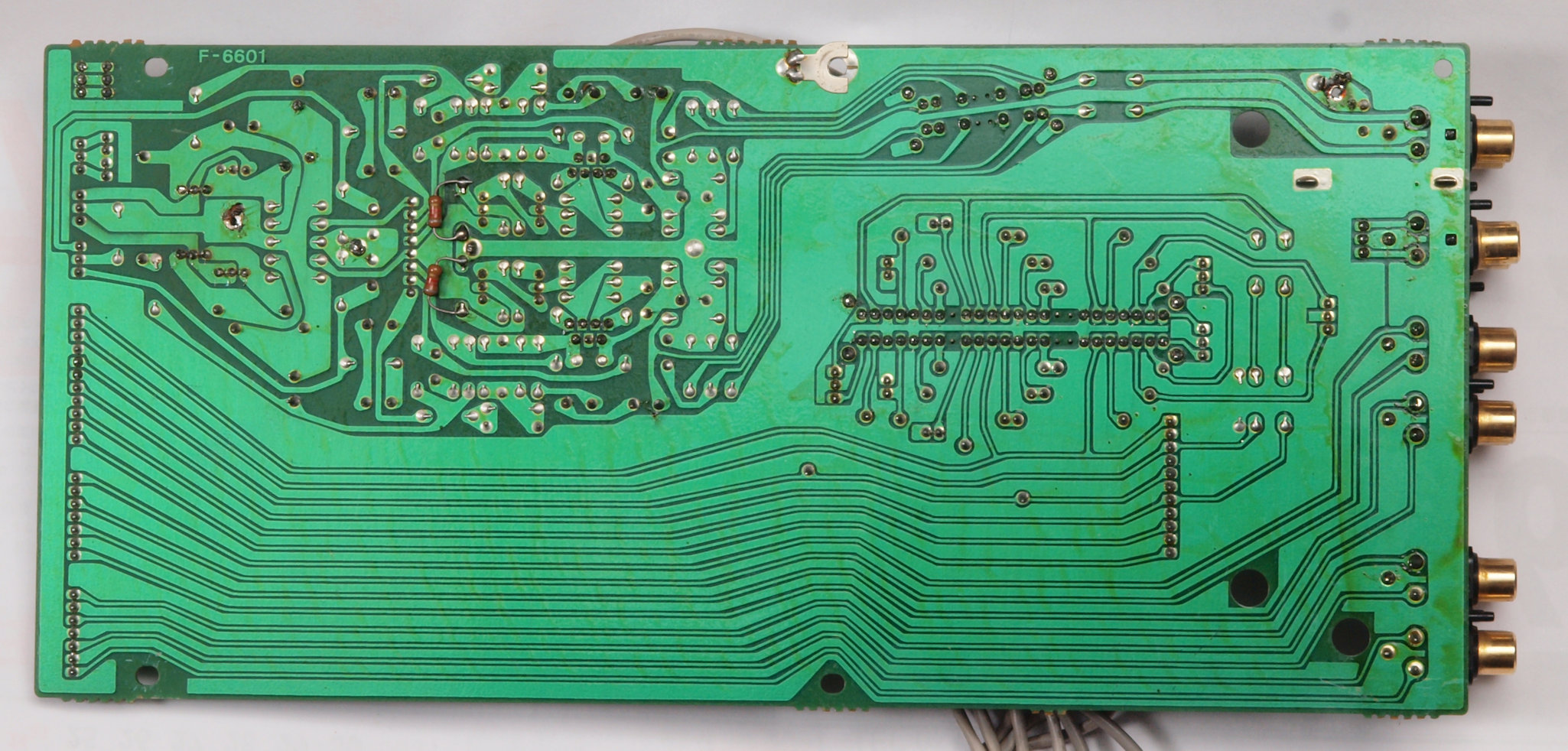

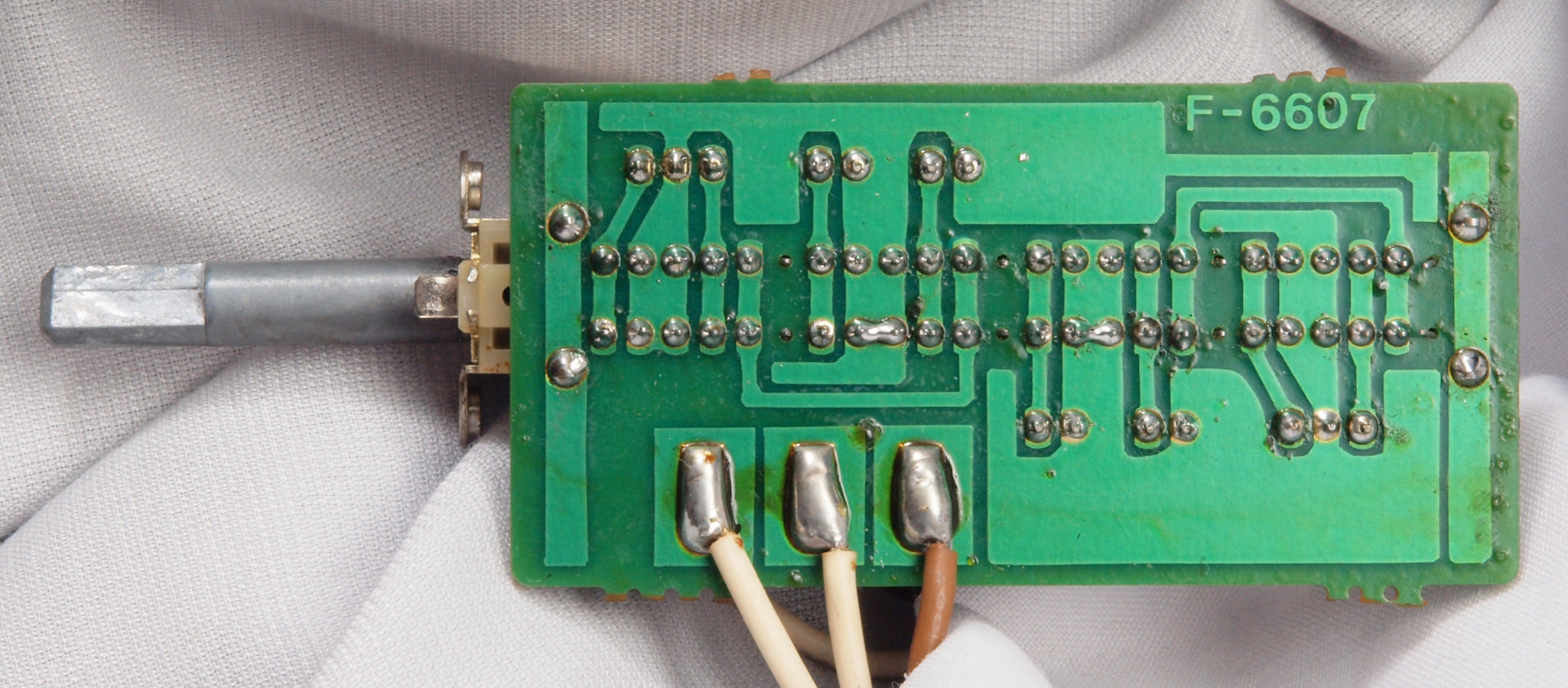

Ｃ８１．　修理前　メインＶＲ基板

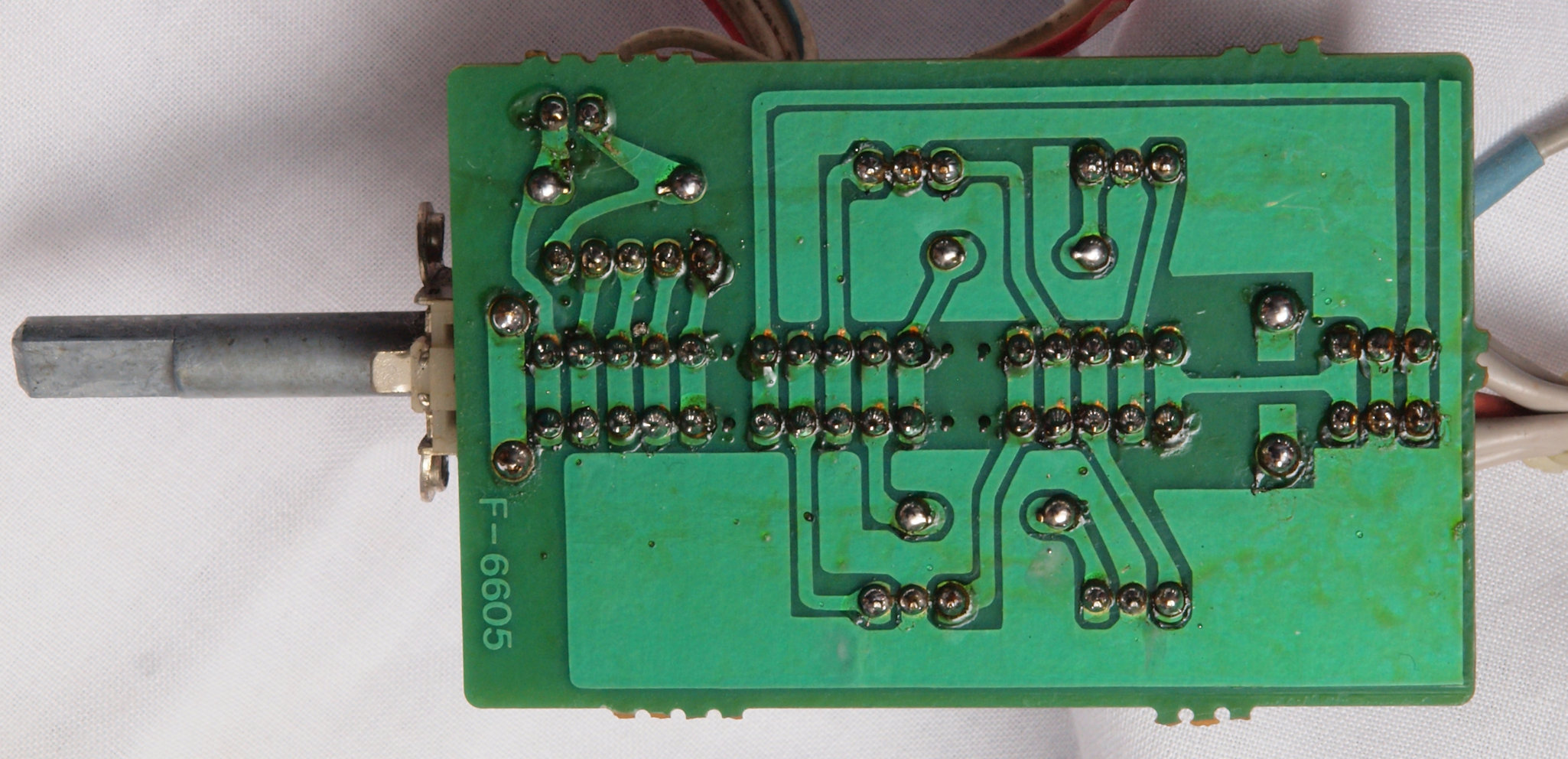

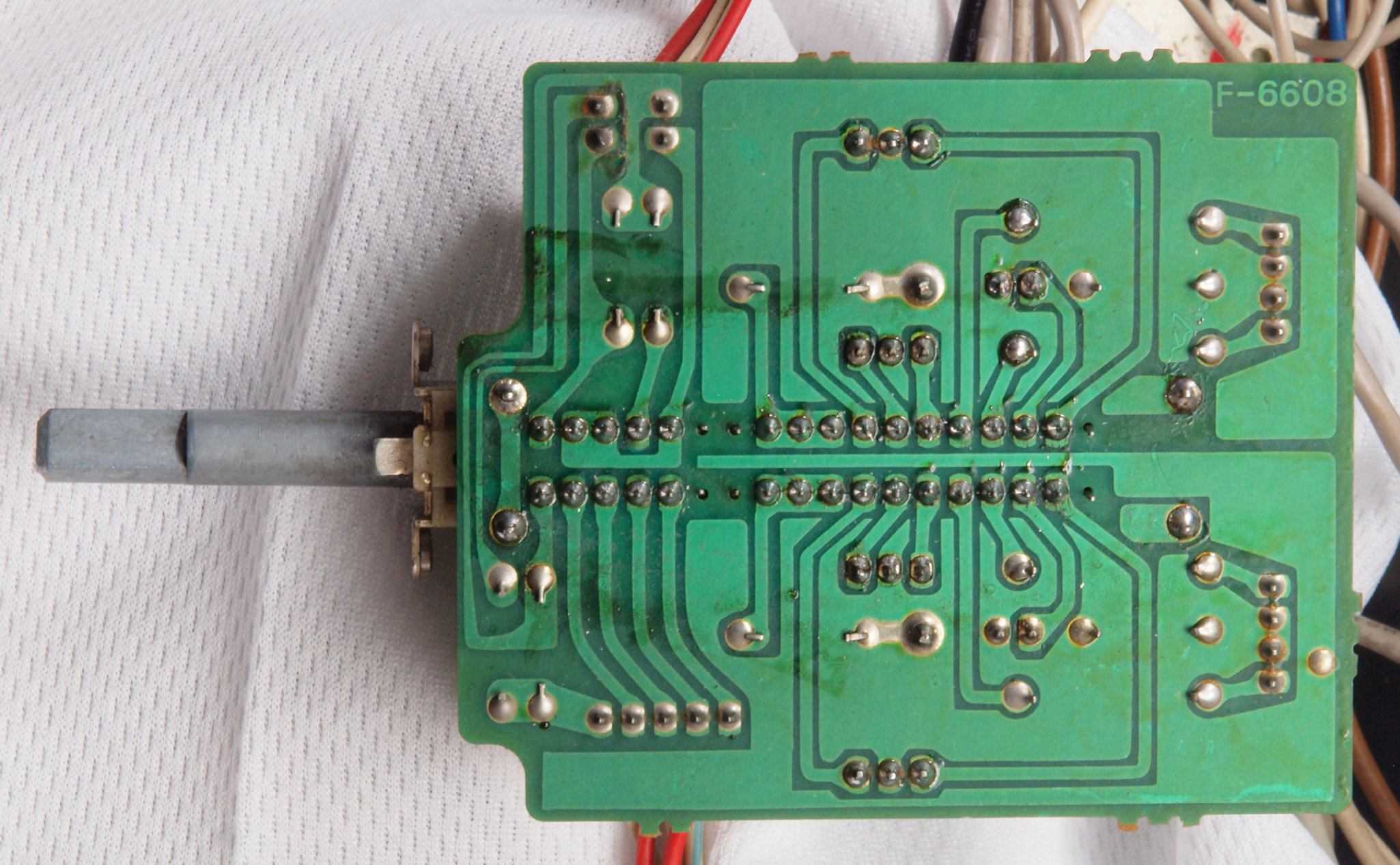

Ｃ８２．　修理前　メインＶＲ基板裏

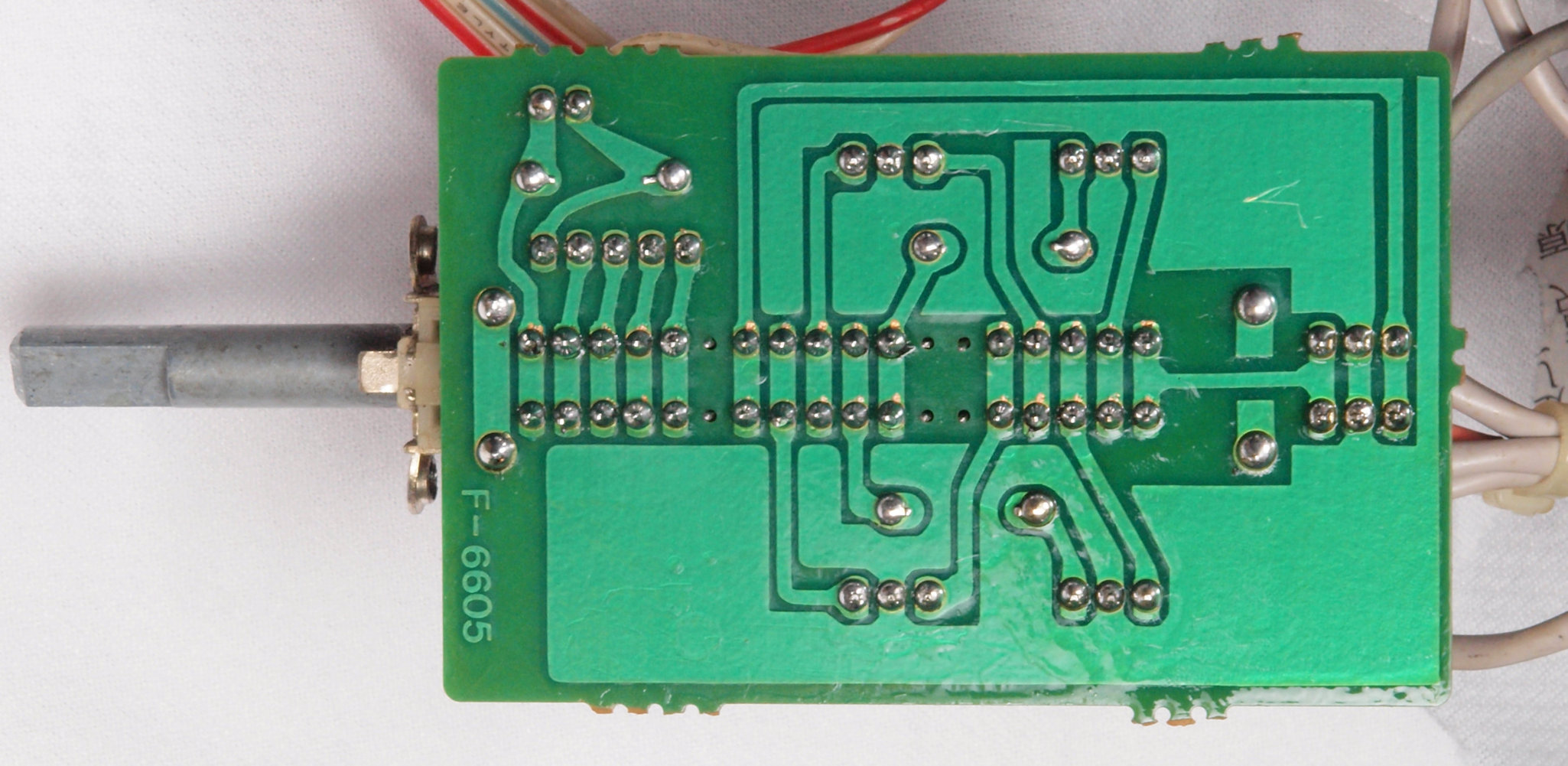

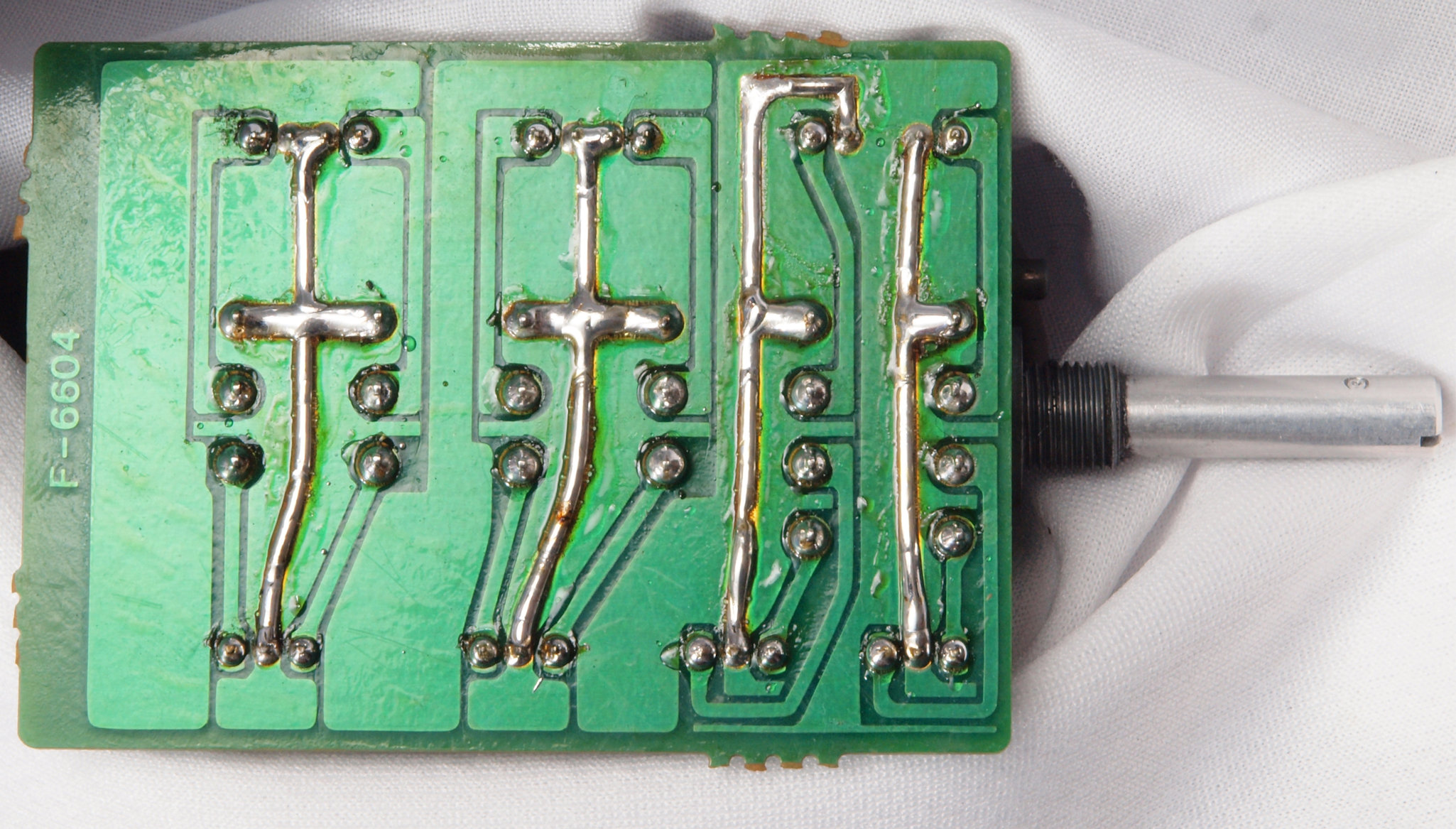

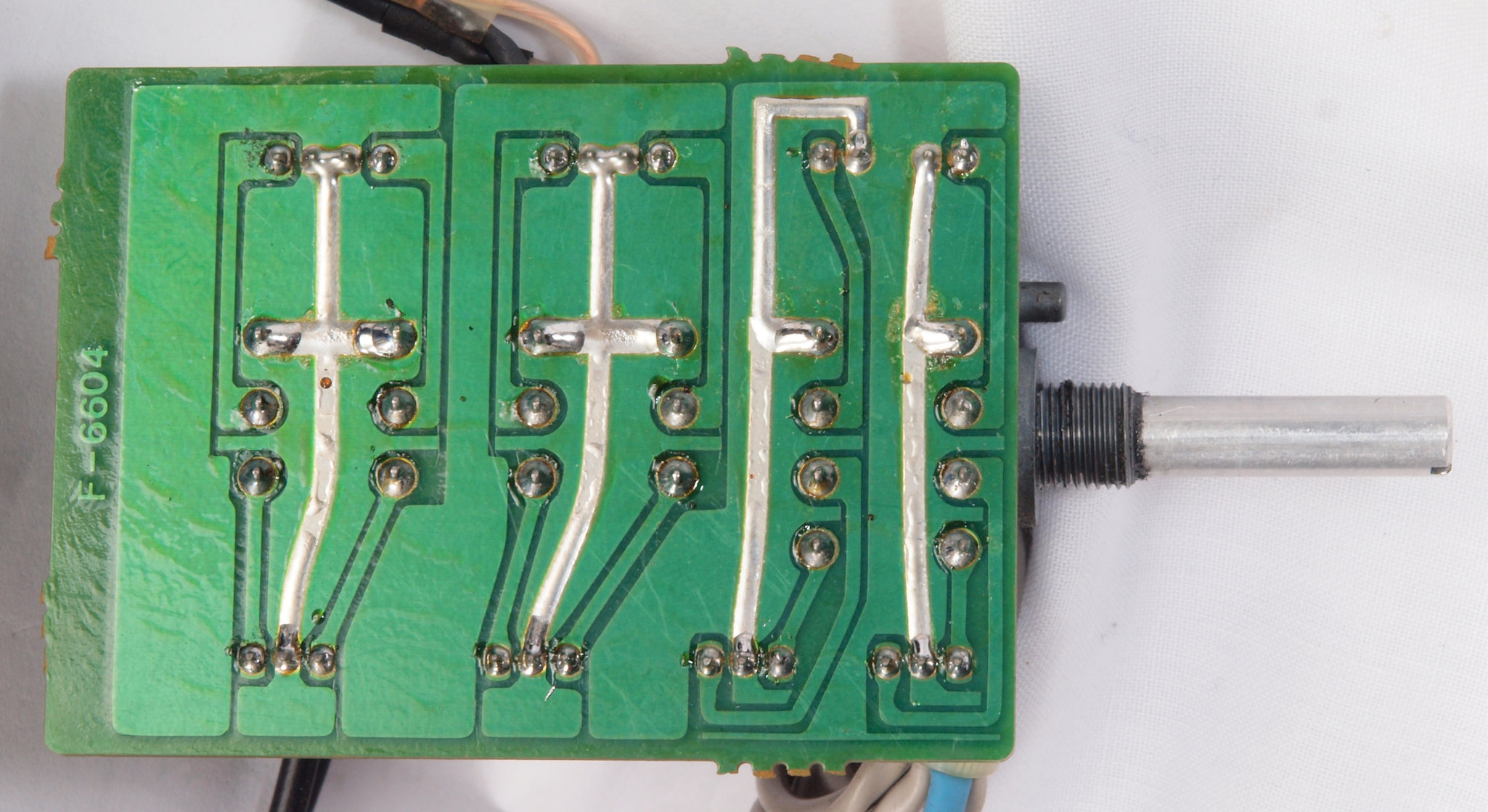

Ｃ８３．　修理（半田補正）後　メインＶＲ基板裏、全半田やり直し。

Ｃ８４．　完成メインＶＲ基板裏、　洗浄後防湿材を塗る。

Ｃ９１．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔ　ＳＷ基板

Ｃ９２．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔ　ＳＷ基板裏

Ｃ９３．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔ　ＳＷ基板裏、全半田やり直し。

Ｃ９４．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔ　ＳＷ基板裏、　洗浄後防湿材を塗る。

Ｃ９５．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーターＳＷ基板

Ｃ９６．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーターＳＷ基板裏

Ｃ９７．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーターＳＷ基板裏、全半田やり直し。

Ｃ９８．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーターＳＷ基板裏、　洗浄後防湿材を塗る。

Ｃ９９．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーターＳＷ基板２

Ｃ９Ａ．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーターＳＷ基板２裏

Ｃ９Ｂ．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーターＳＷ基板２裏、全半田やり直し。

Ｃ９Ｃ．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔインジケーターＳＷ基板２裏、　洗浄後防湿材を塗る。

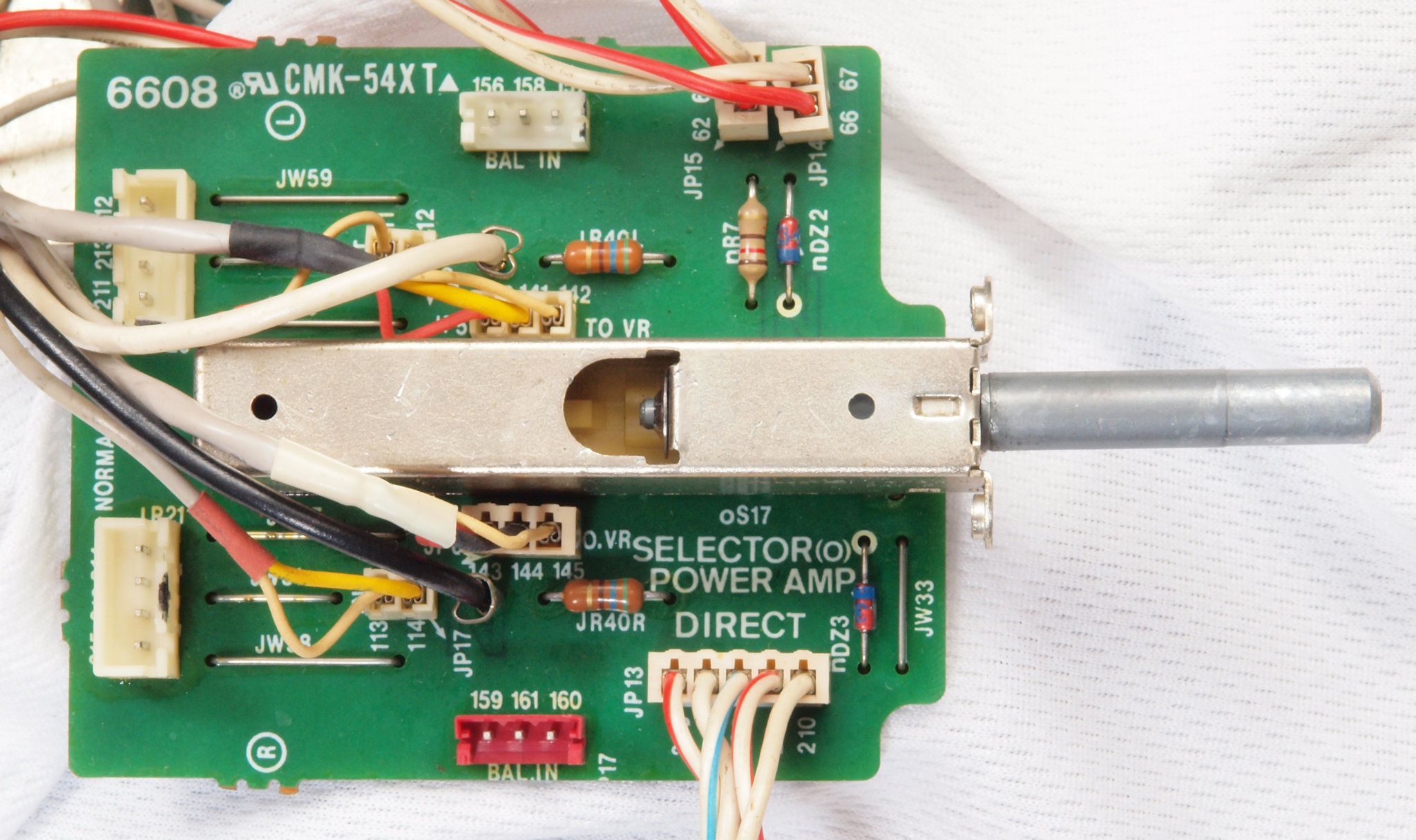

ＣＡ１．　修理前　ＳｏｕｒｃｅＤｉｒｅｃｔ　ＳＷ基板

ＣＡ２．　修理前　ＳｏｕｒｃｅＤｉｒｅｃｔ　ＳＷ基板裏

ＣＡ３．　修理（半田補正）後　ＳｏｕｒｃｅＤｉｒｅｃｔ　ＳＷ基板裏、全半田やり直し。

ＣＡ４．　完成ＳｏｕｒｃｅＤｉｒｅｃｔ　ＳＷ基板裏、　洗浄後防湿材を塗る。

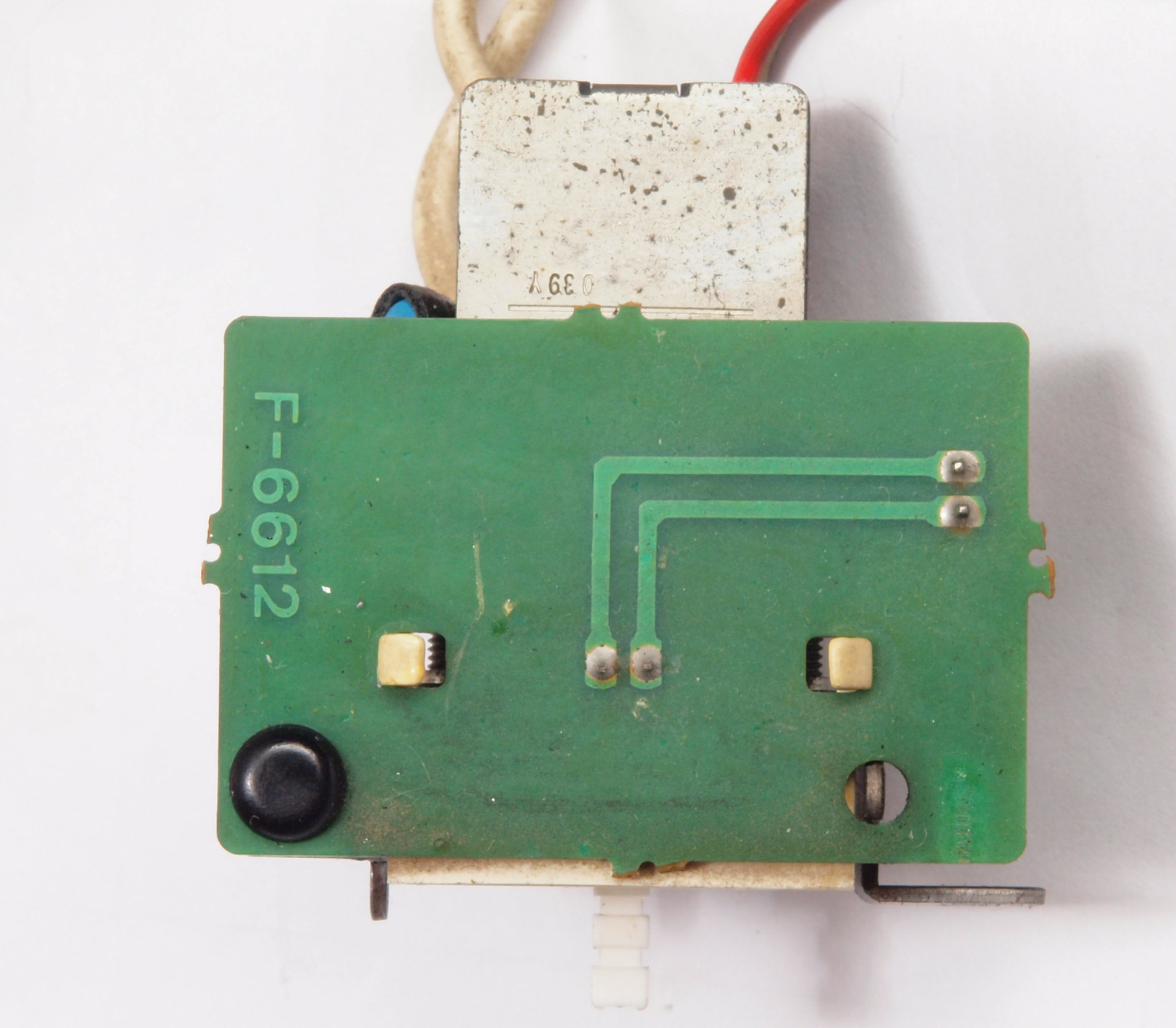

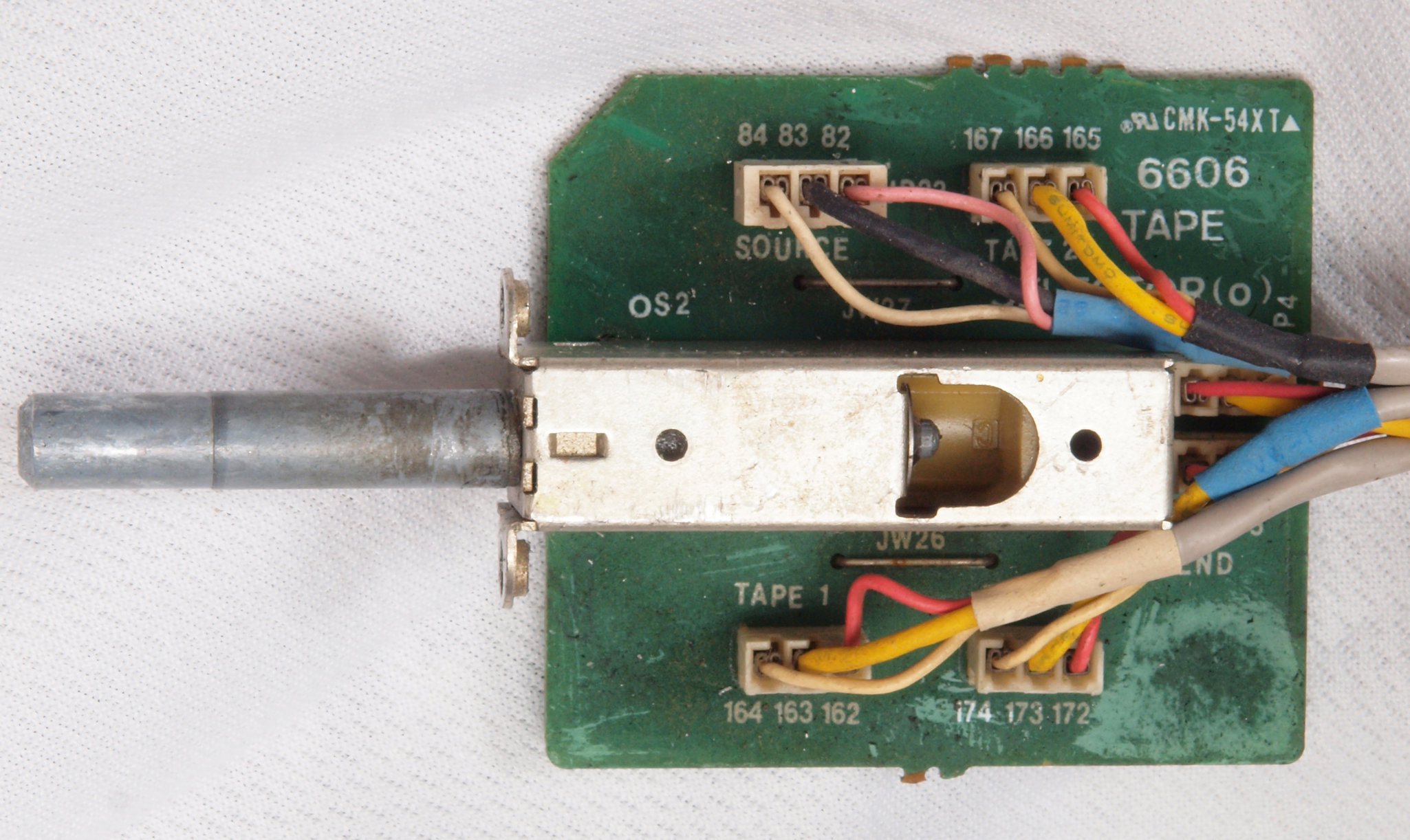

ＣＢ１．　修理前　Ｔａｐｅ／ＤＡＴ切替ＳＷ基板

ＣＢ２．　修理前　Ｔａｐｅ／ＤＡＴ切替ＳＷ基板裏

ＣＢ３．　修理（半田補正）後　Ｔａｐｅ／ＤＡＴ切替ｌＳＷ基板裏、全半田やり直し。

ＣＢ４．　完成Ｔａｐｅ／ＤＡＴ切替ＳＷ基板裏、　洗浄後防湿材を塗る。

ＣＣ１．　修理前　入力切替ＳＷ基板

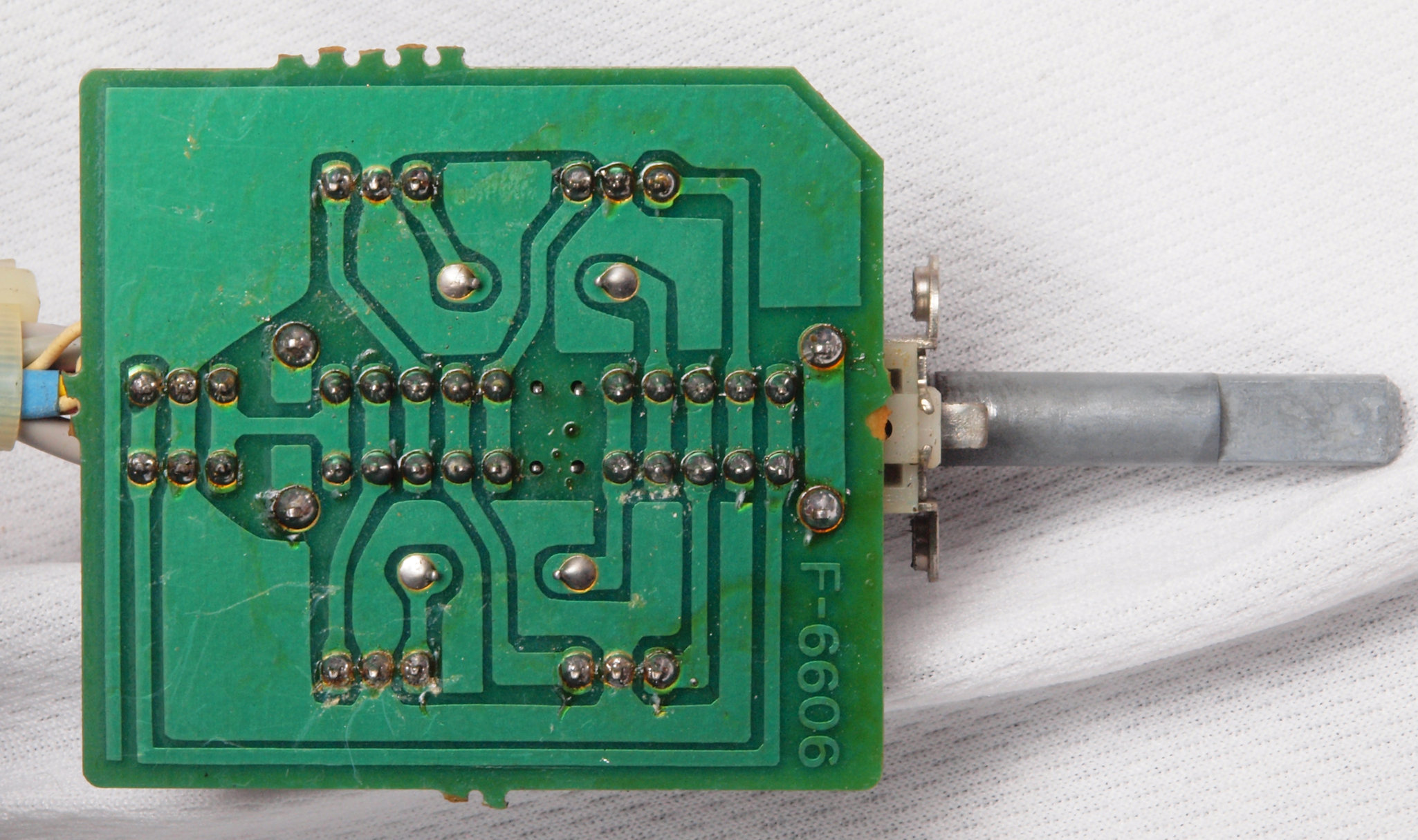

ＣＣ２．　修理前　入力切替ＳＷ基板裏

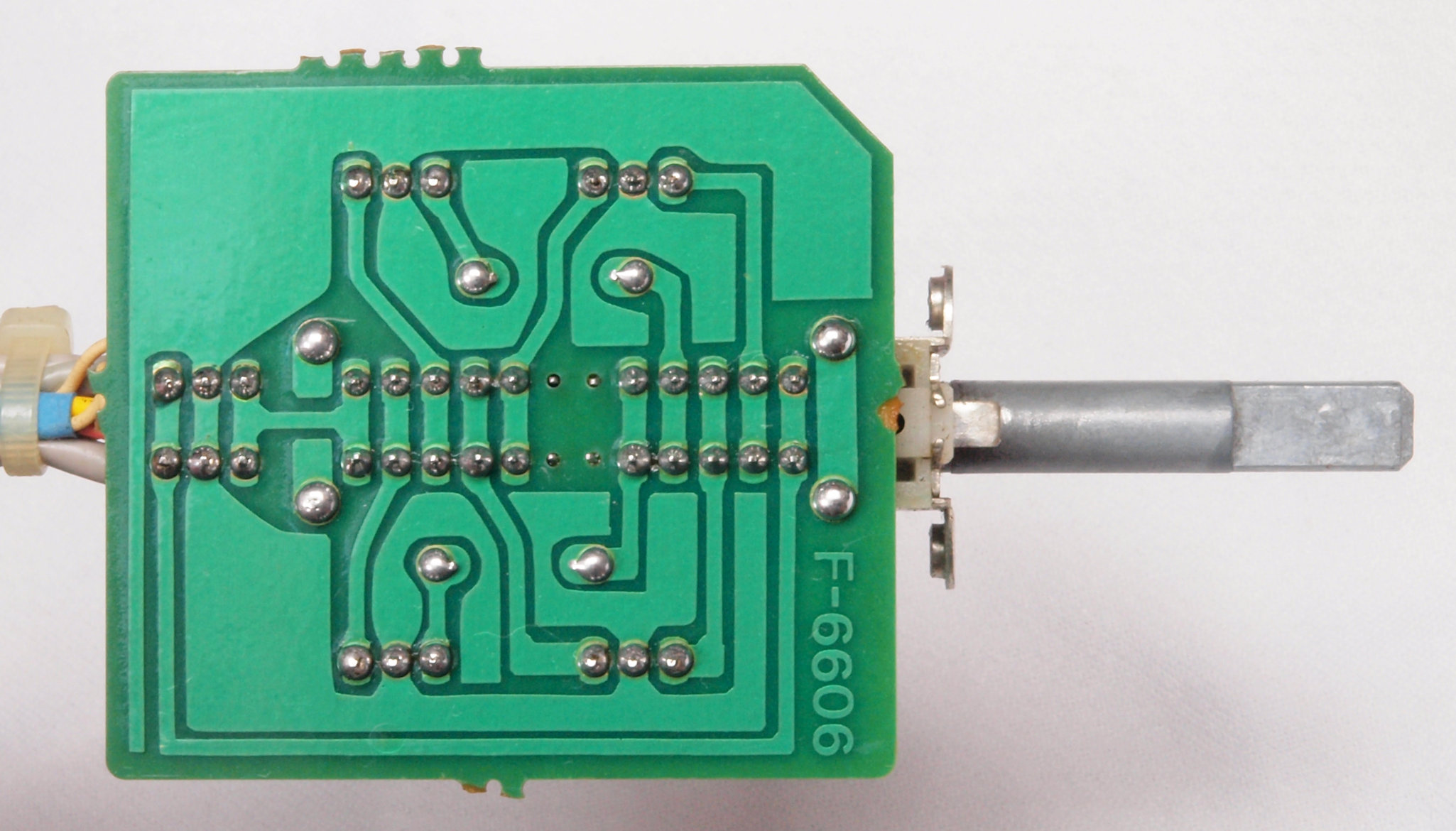

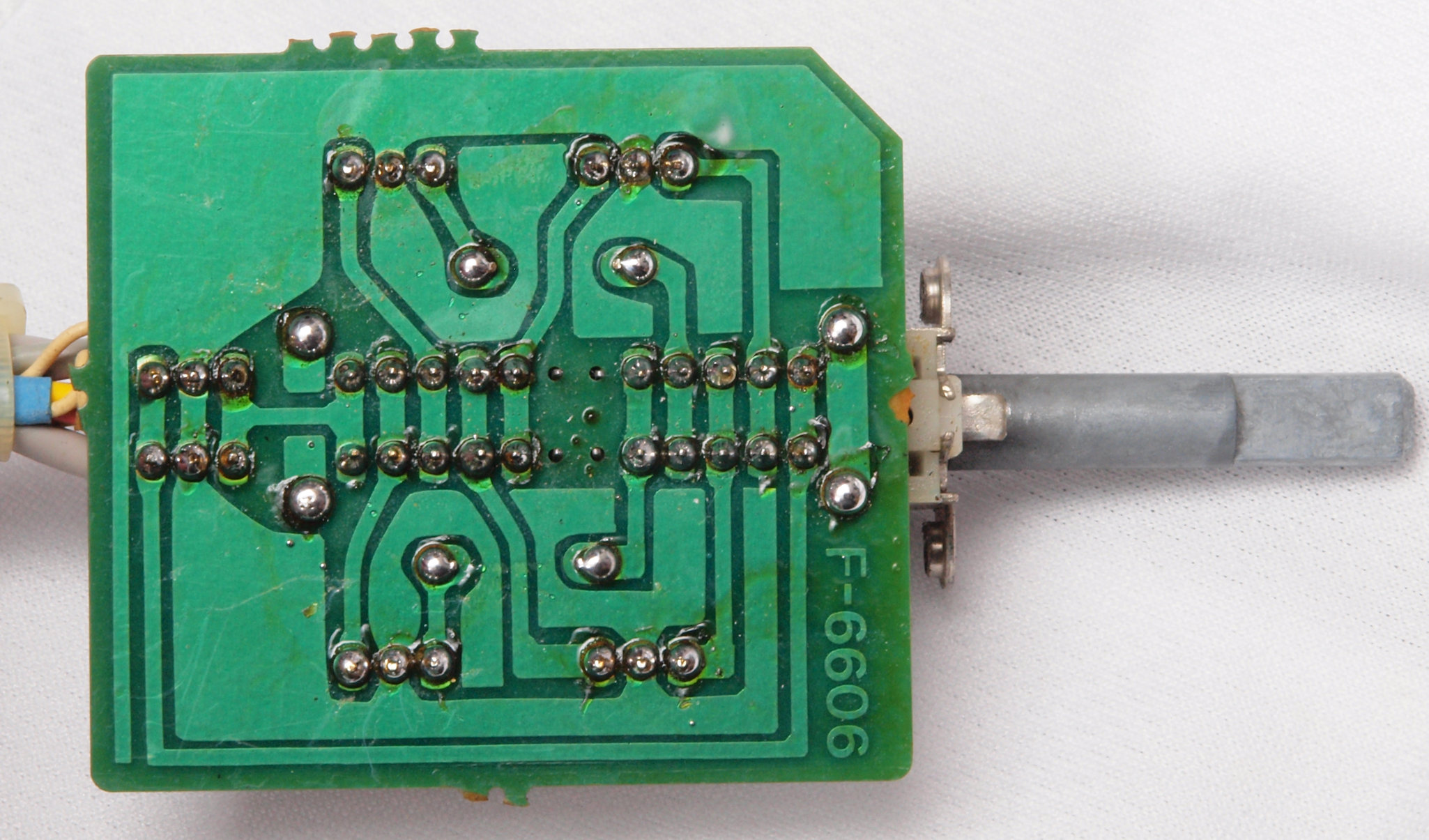

ＣＣ３．　修理（半田補正）後　入力切替ＳＷ基板裏、全半田やり直し。

ＣＣ４．　完成入力切替ＳＷ基板裏、　洗浄後防湿材を塗る。

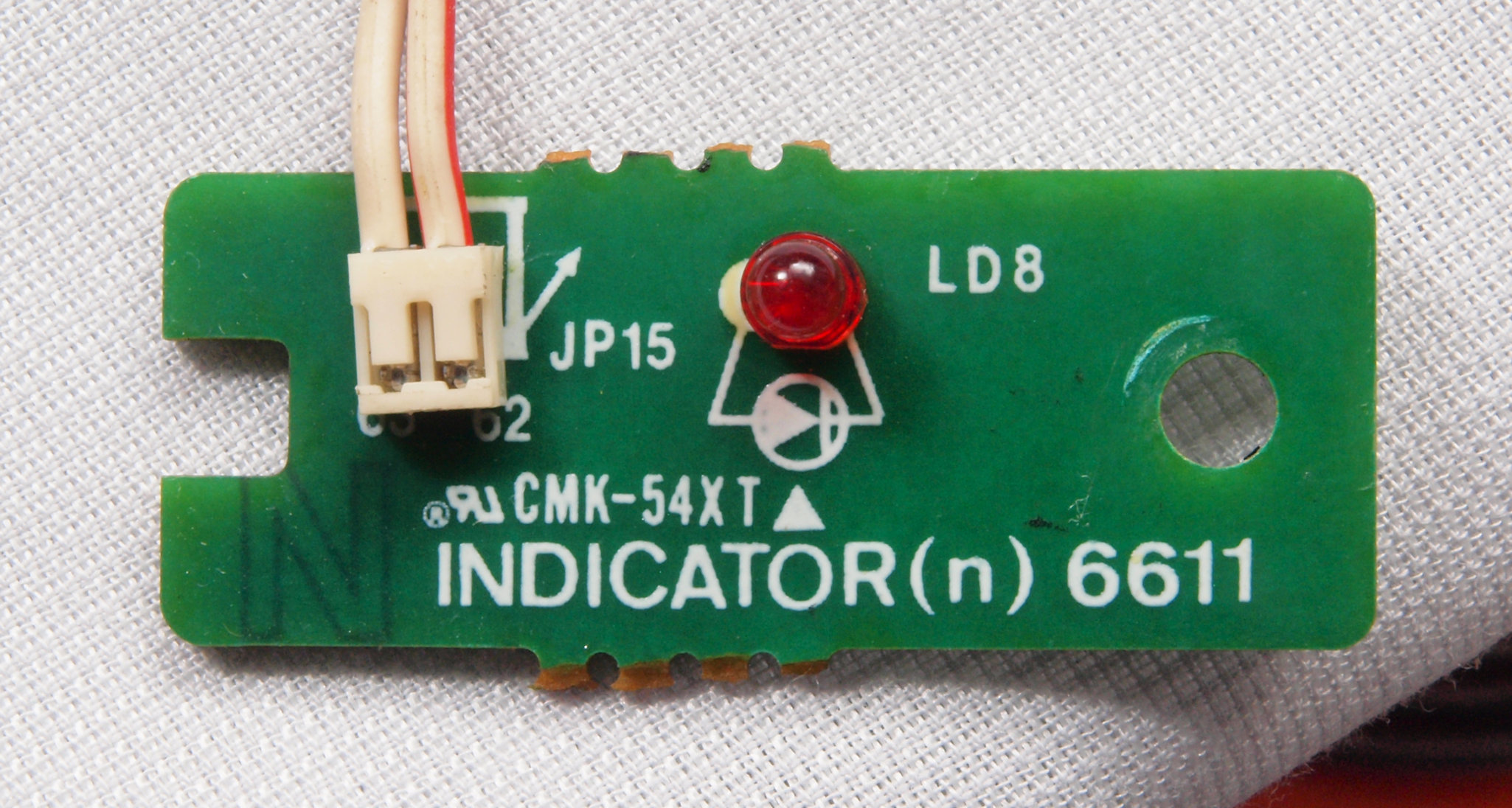

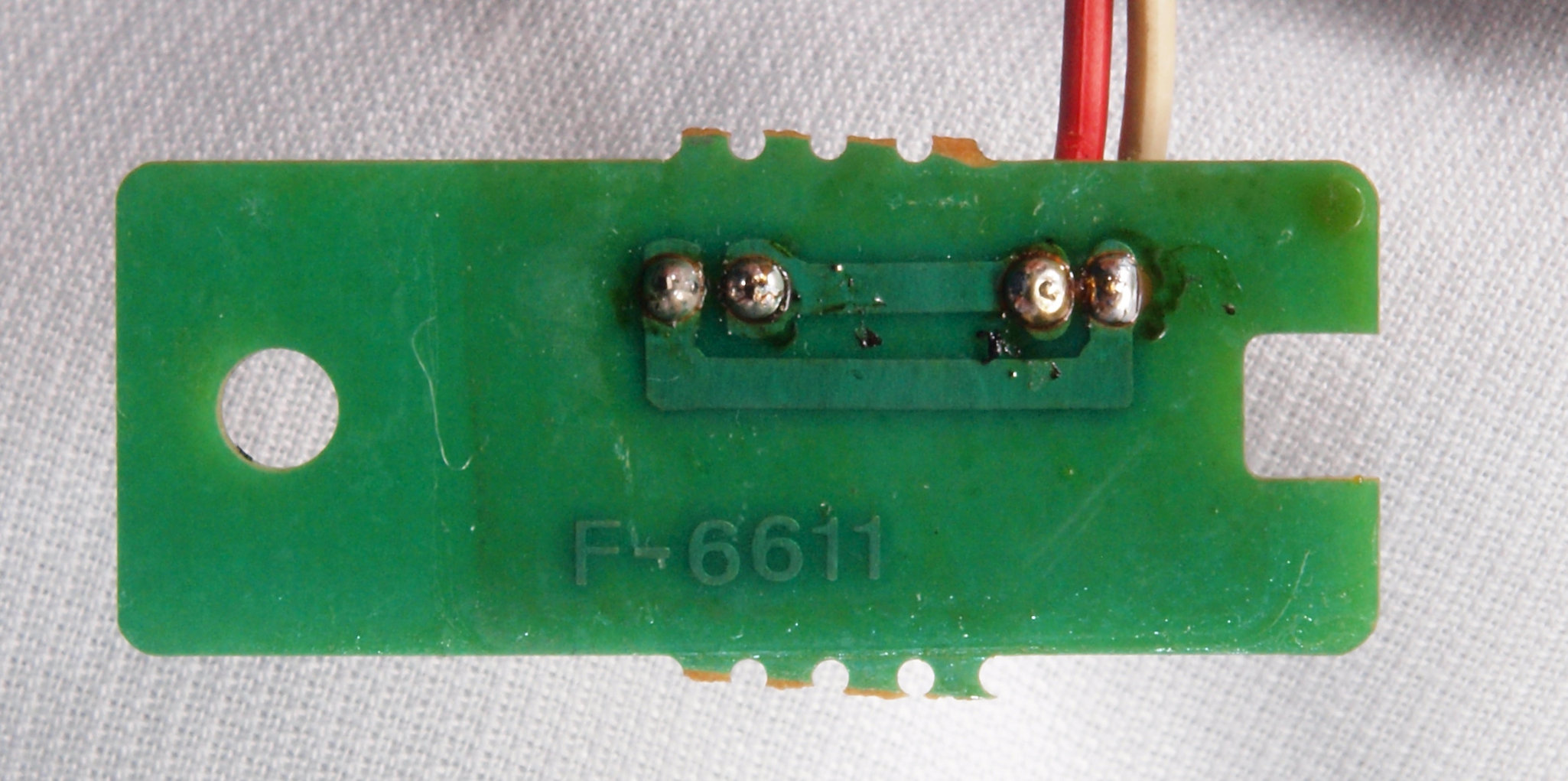

ＣＣ５．　修理前　入力インジケーター基板、ヒビが入っている。

ＣＣ６．　修理前　入力インジケーター基板裏

ＣＣ７．　修理（半田補正）後　入力インジケーター基板裏、全半田やり直し。

ＣＣ８．　完成入力インジケーター基板裏、　洗浄後防湿材を塗る。

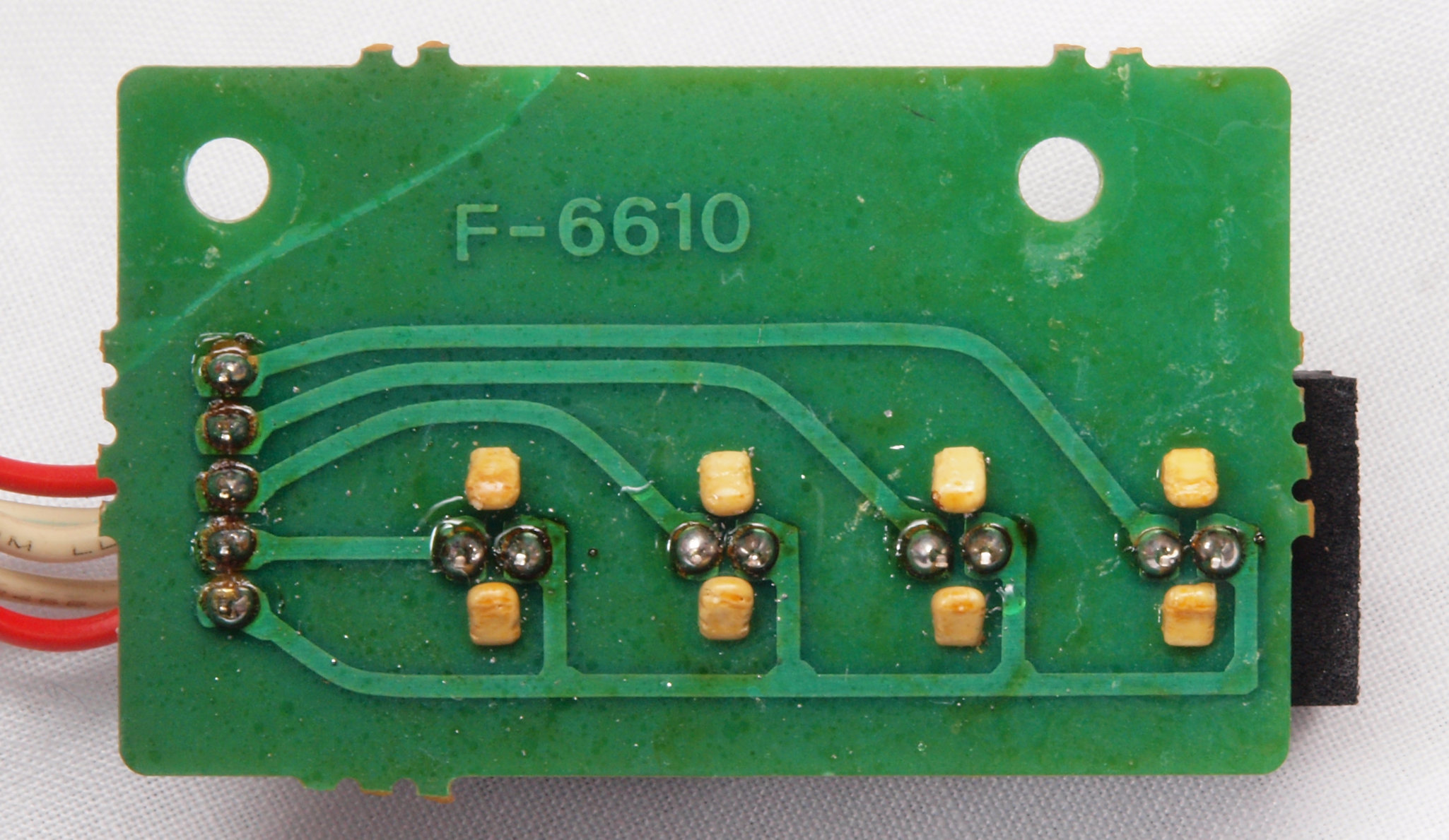

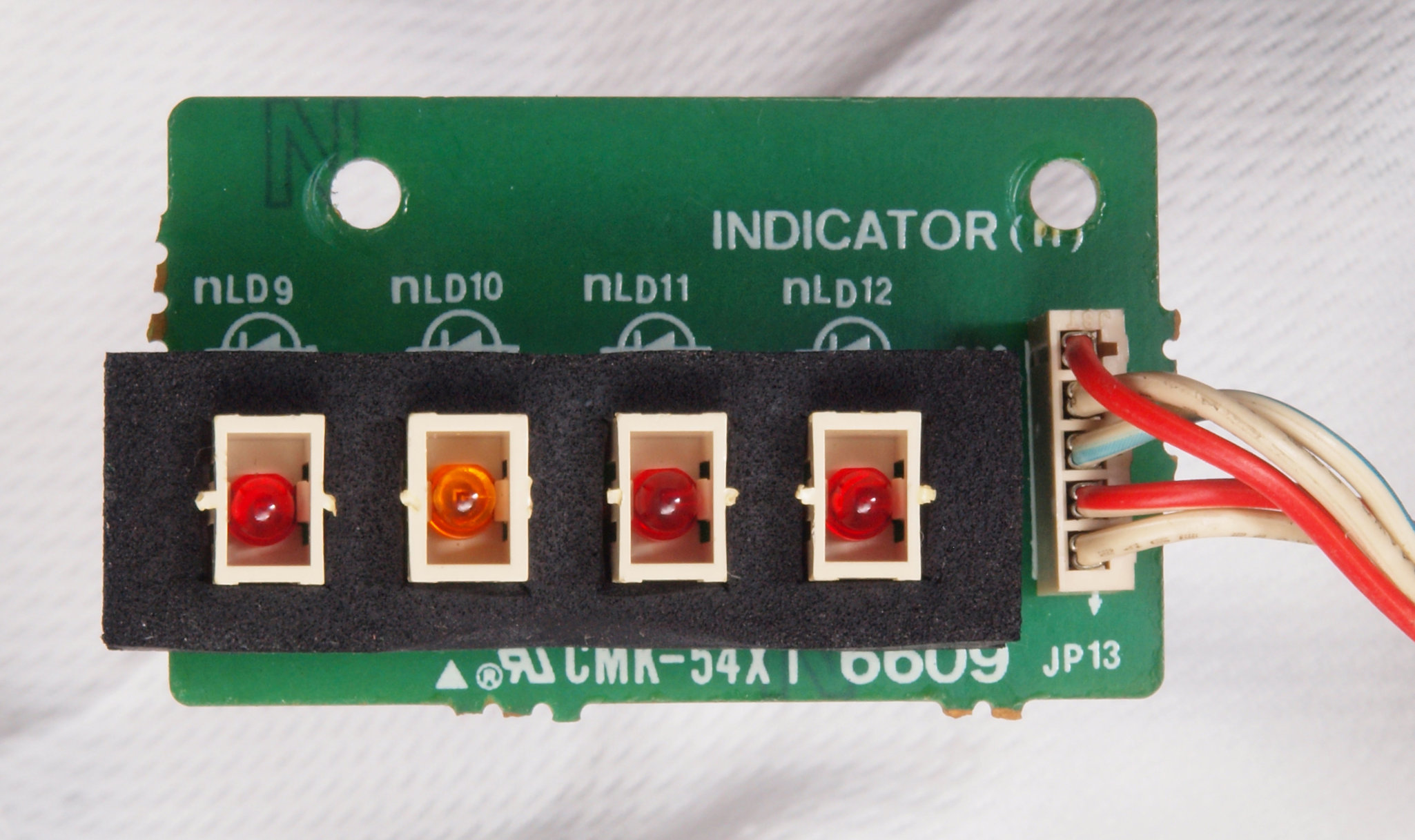

ＣＤ１．　修理前　プロテクターインジケーター基板

ＣＤ２．　修理前　プロテクターインジケーター基板裏

ＣＤ３．　修理（半田補正）後　プロテクターインジケーター基板裏、全半田やり直し。

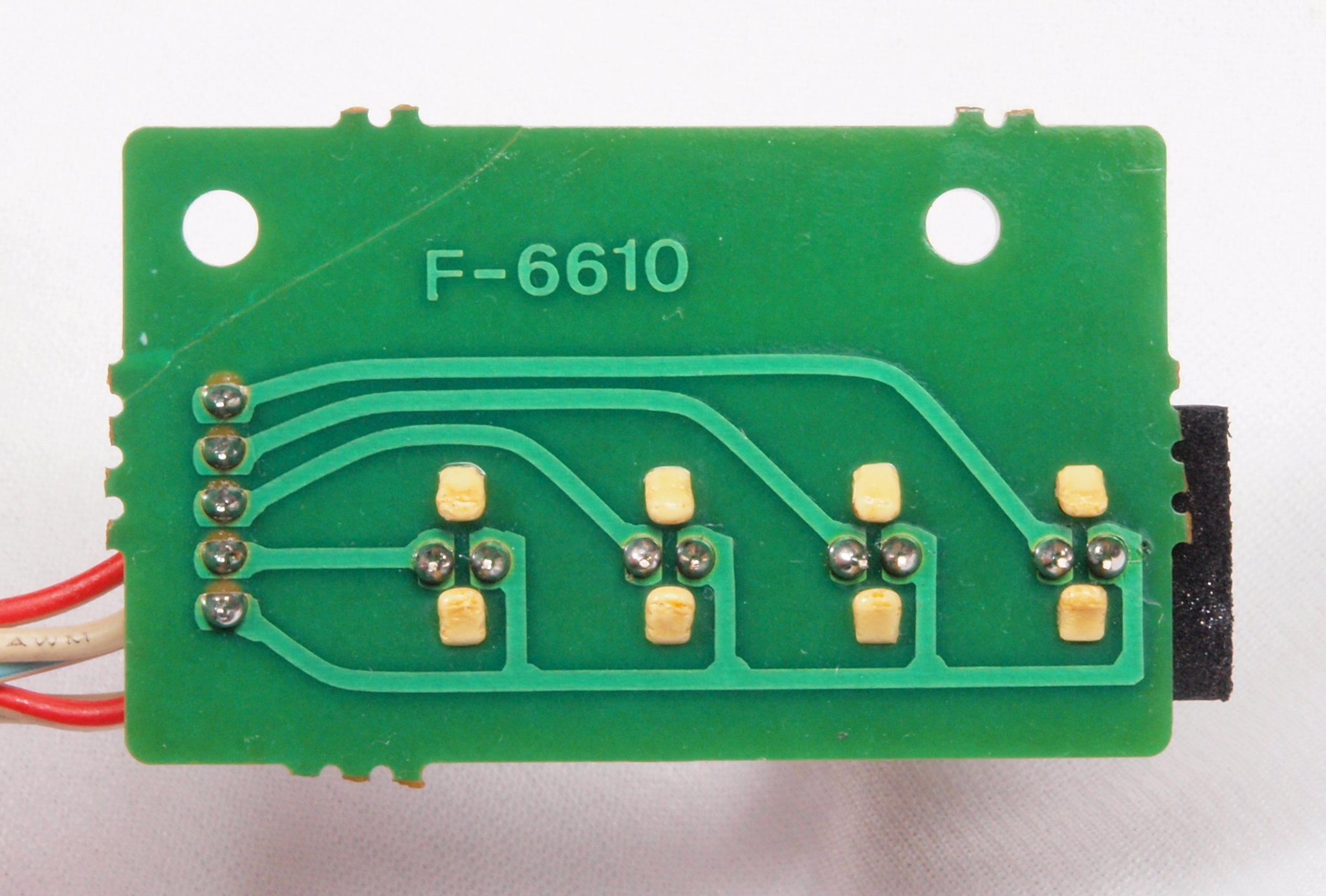

ＣＤ４．　完成プロテクターインジケーター基板裏、　洗浄後防湿材を塗る。

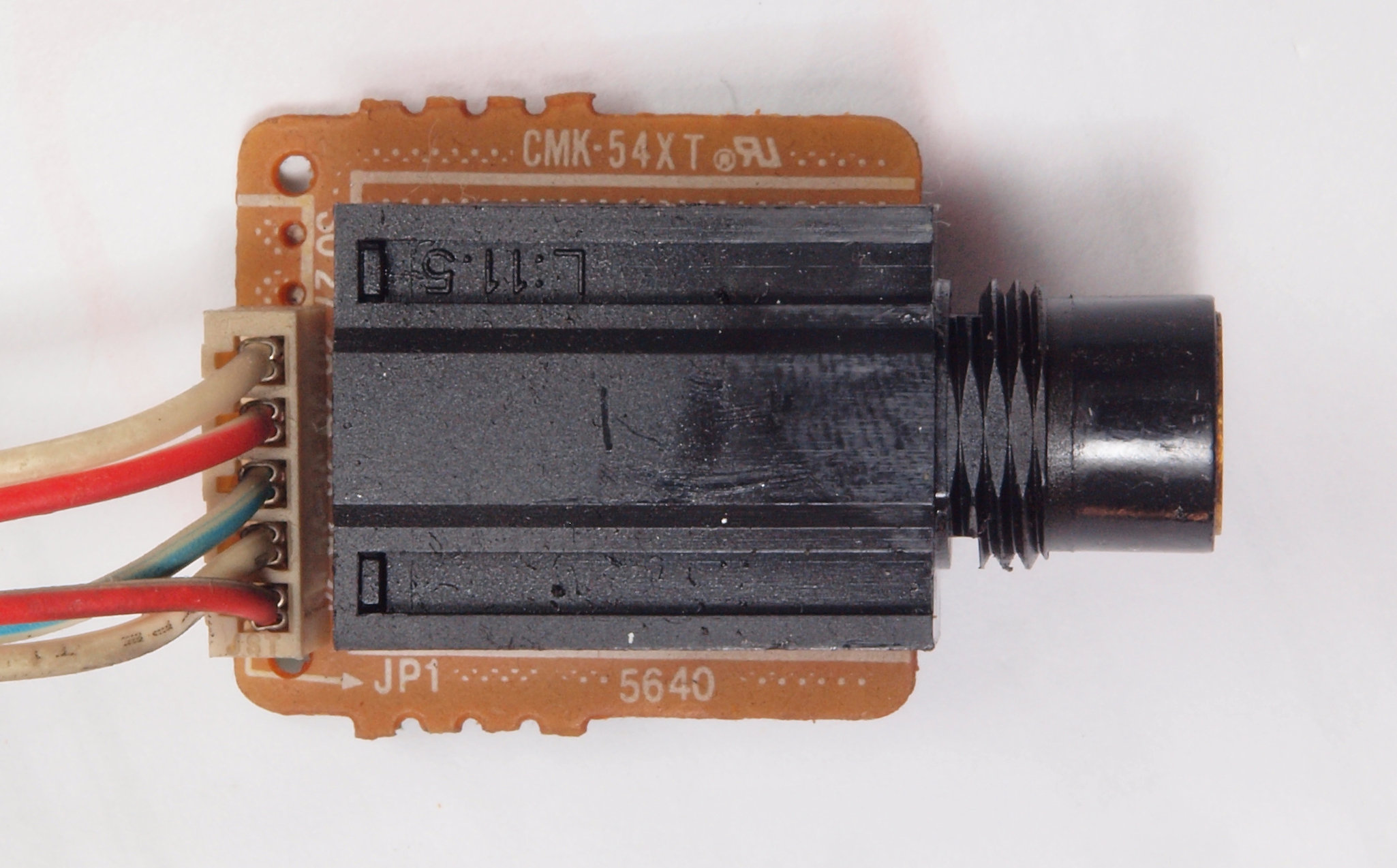

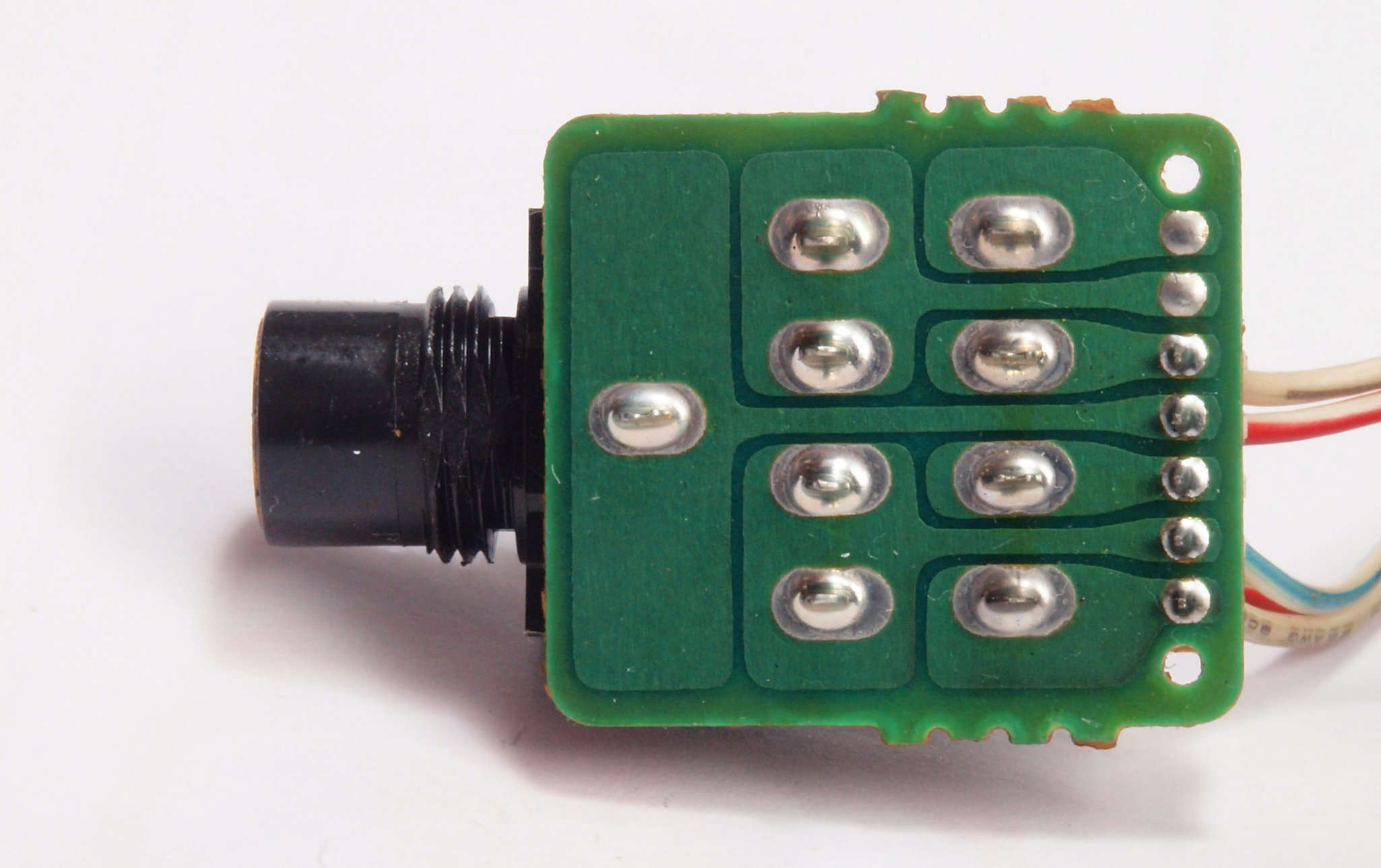

ＣＥ１．　修理前　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板

ＣＥ２．　修理前　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏

ＣＥ３．　修理（半田補正）後　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、全半田やり直し。

ＣＥ４．　完成Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、　洗浄後防湿材を塗る。

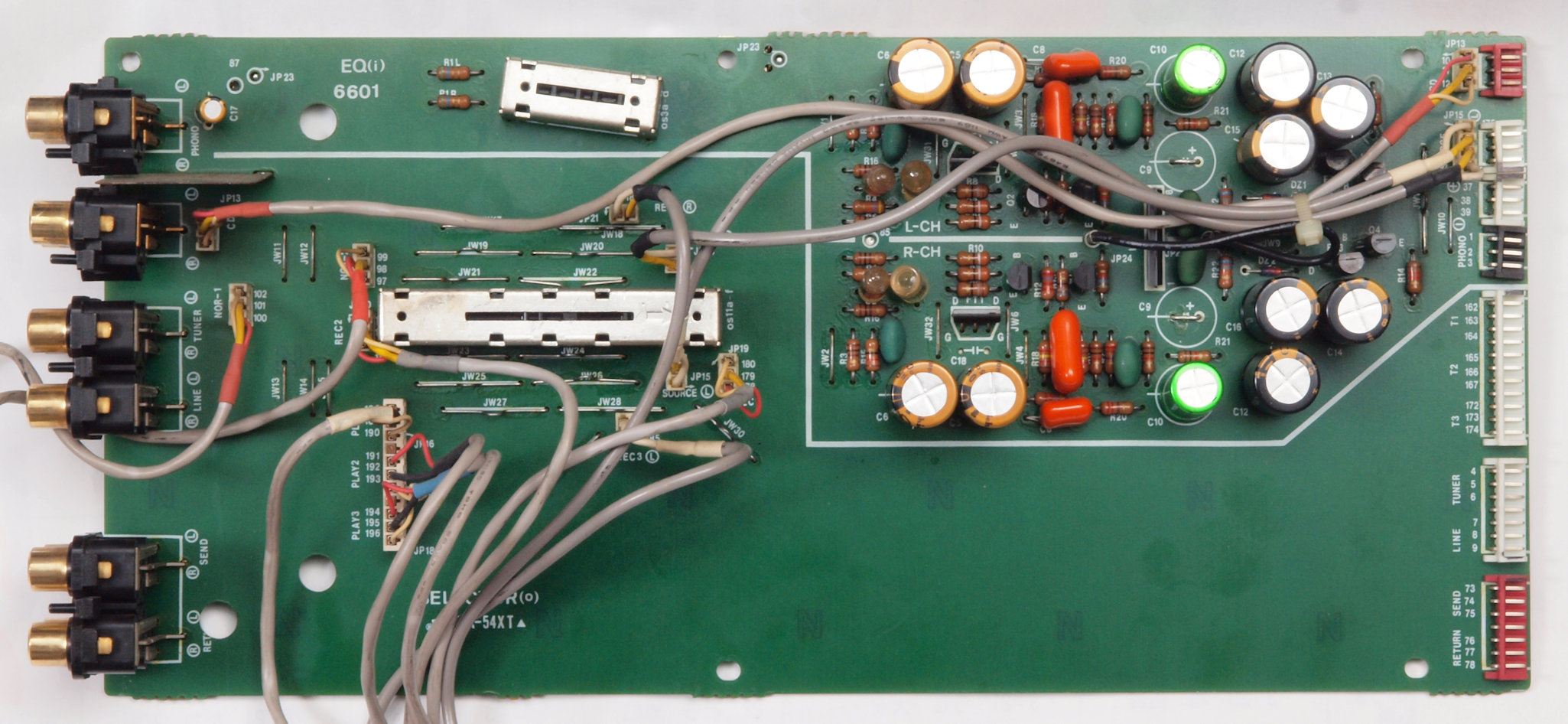

ＣＦ１．　修理前　ＥＱ基板

ＣＦ２．　修理後　ＥＱ基板　電解コンデンサー１４個交換

ＣＦ３．　修理前　ＥＱ基板裏

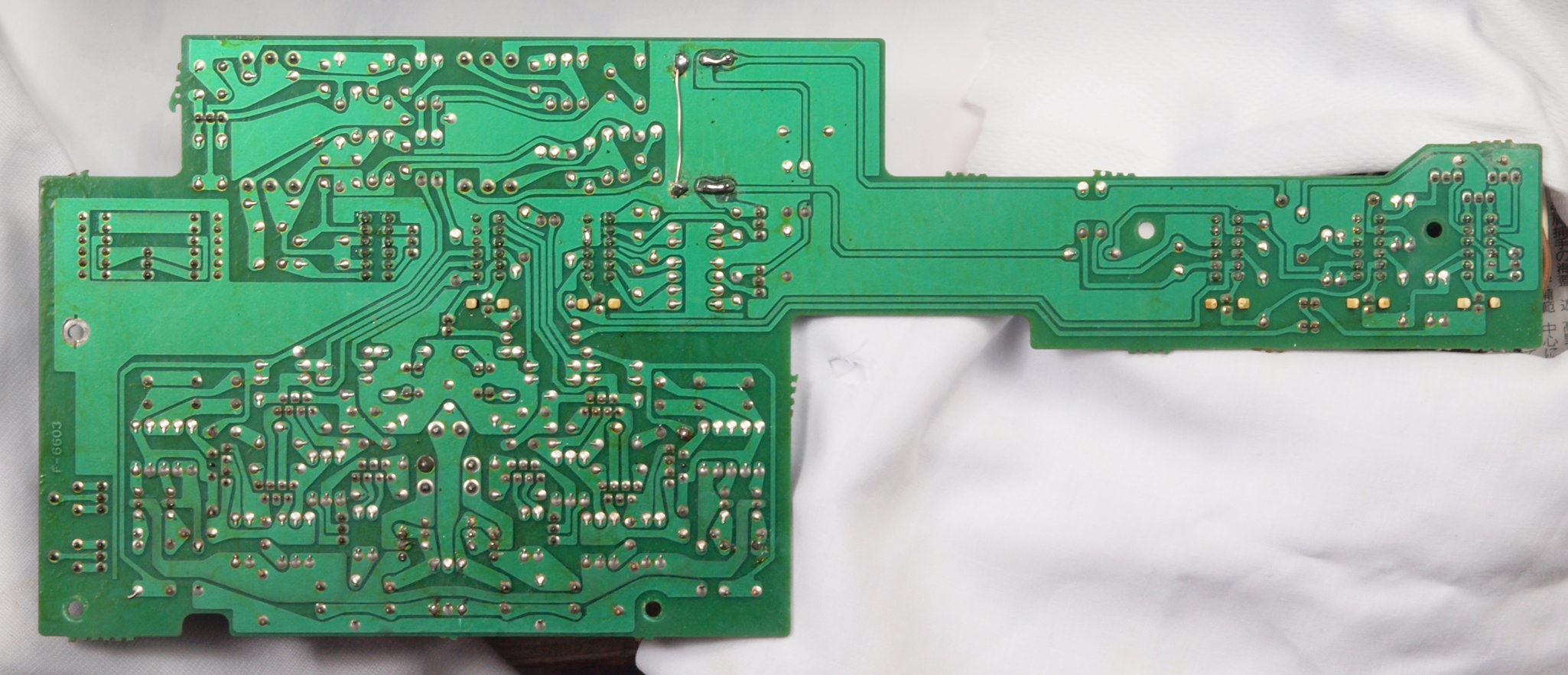

ＣＦ４．　修理（半田補正）後　ＥＱ基板裏、　全半田やり直し。

ＣＦ５．　完成ＥＱ基板裏　洗浄後防湿材を塗る。

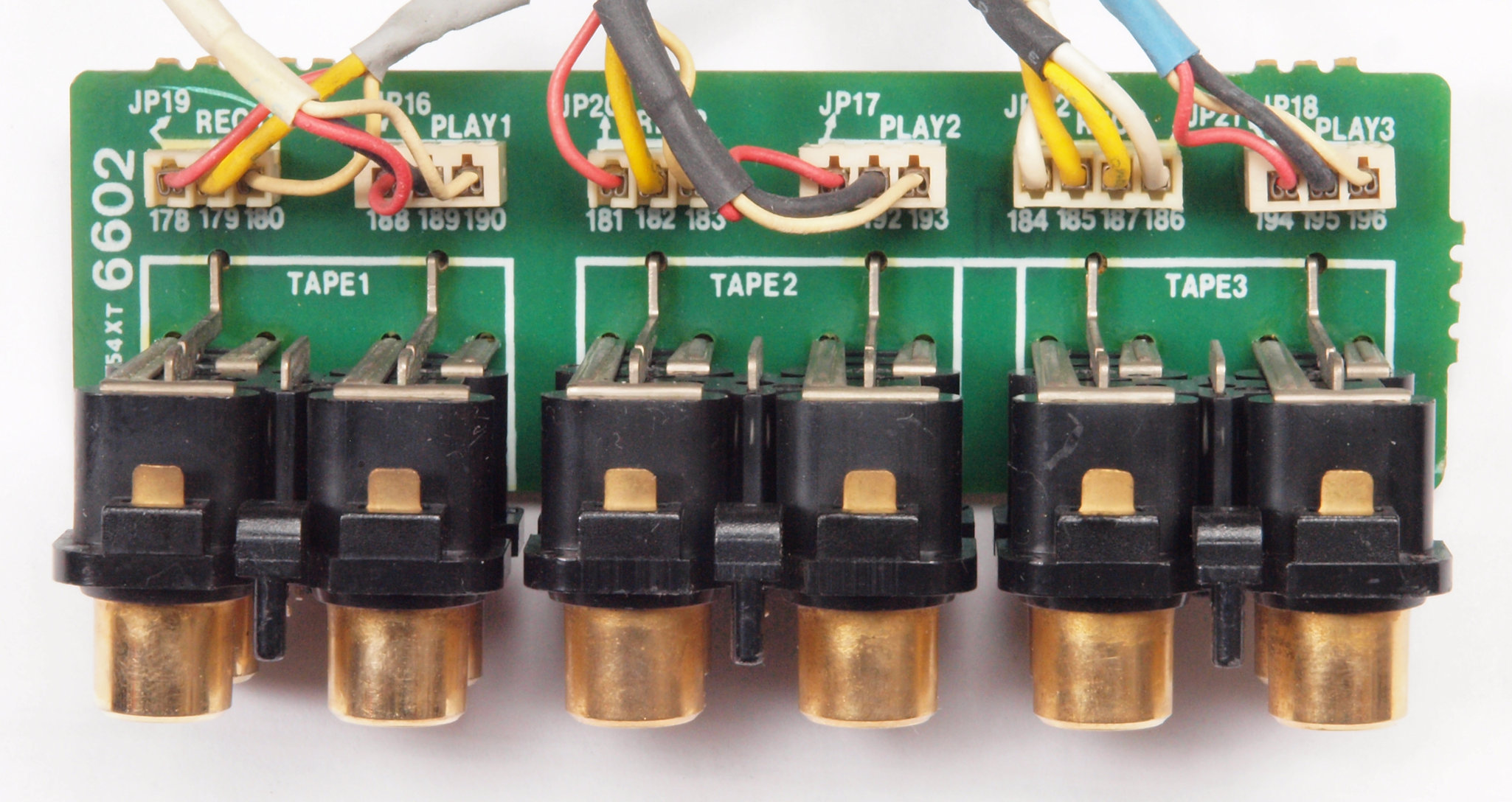

ＣＧ１．　修理前　ＴＡＰＥ／ＤＡＴ端子基板

ＣＧ２．　修理前　ＴＡＰＥ／ＤＡＴ端子基板裏

ＣＧ３．　修理（半田補正）後　ＴＡＰＥ／ＤＡＴ端子基板裏、　全半田やり直し。

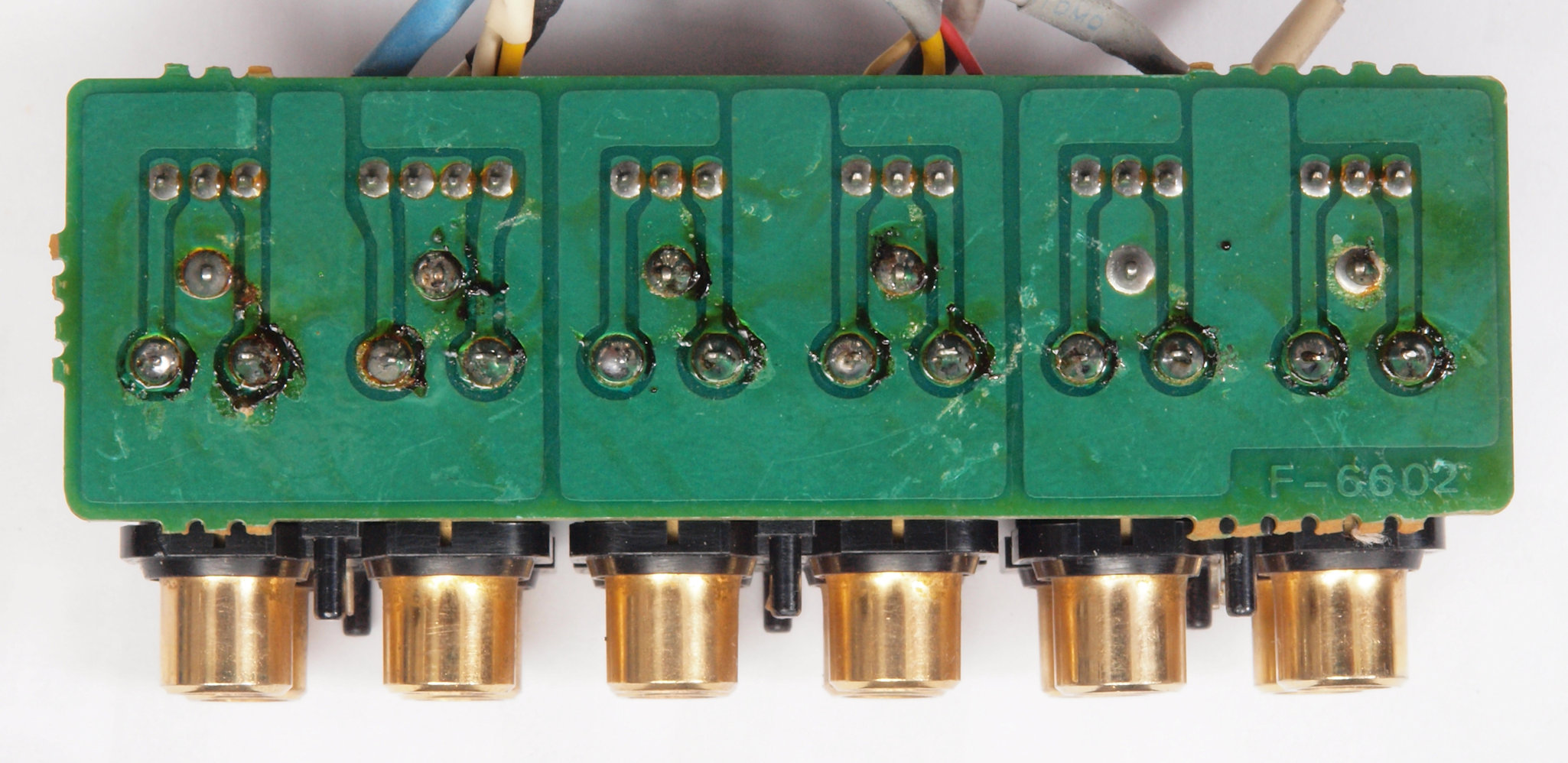

ＣＧ４．　完成　ＴＡＰＥ／ＤＡＴ端子基板裏　洗浄後防湿材を塗る。

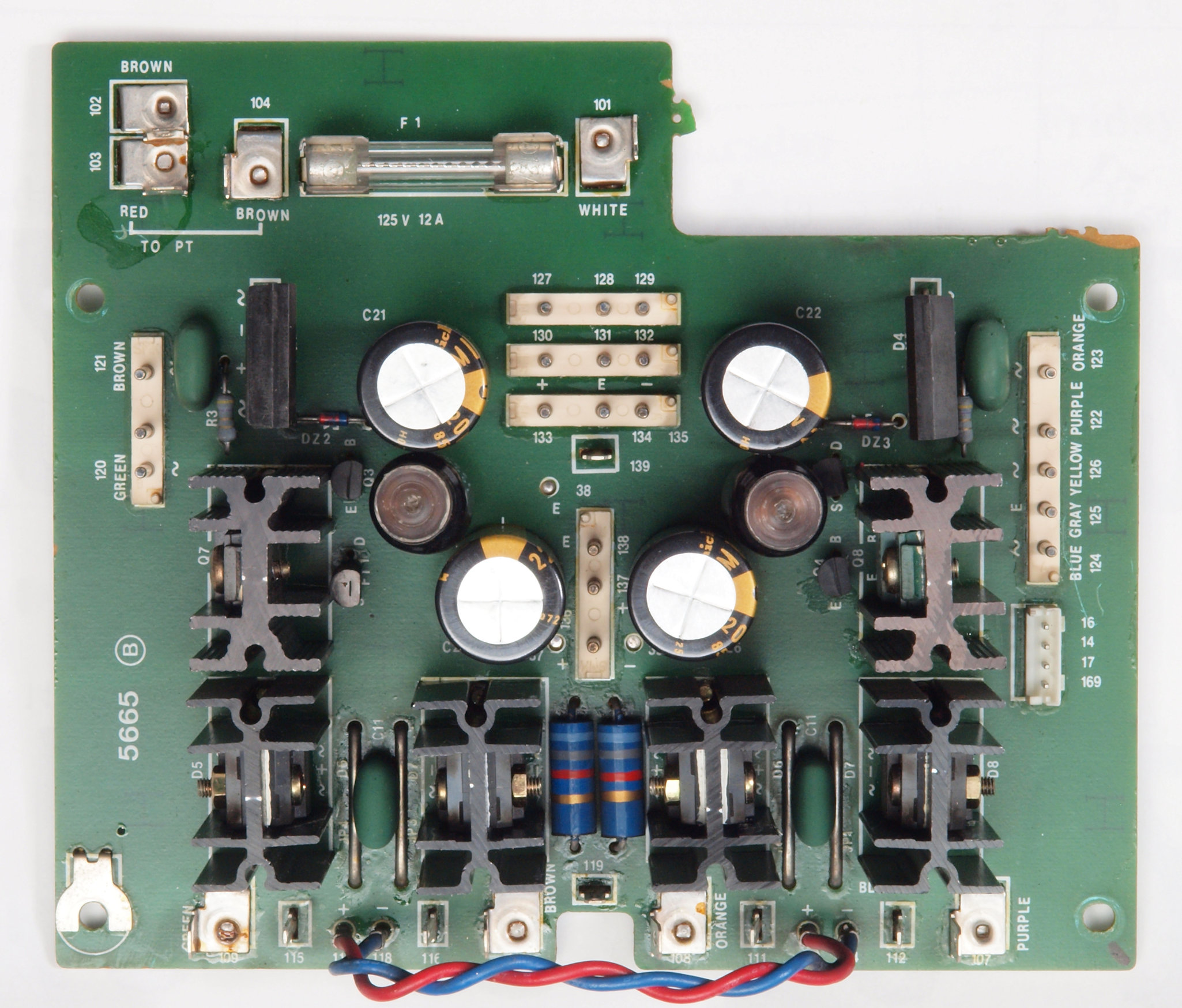

ＣＨ１．　修理前　整流・定電圧基板

ＣＨ２．　修理後　整流・定電圧基板　電解コンデンサー４個交換

ＣＨ３．　修理前　整流・定電圧基板裏

ＣＨ４．　修理（半田補正）後　定電圧基板裏。　全半田やり直し。

ＣＨ５．　完成整流・定電圧基板裏　洗浄後防湿材を塗る。

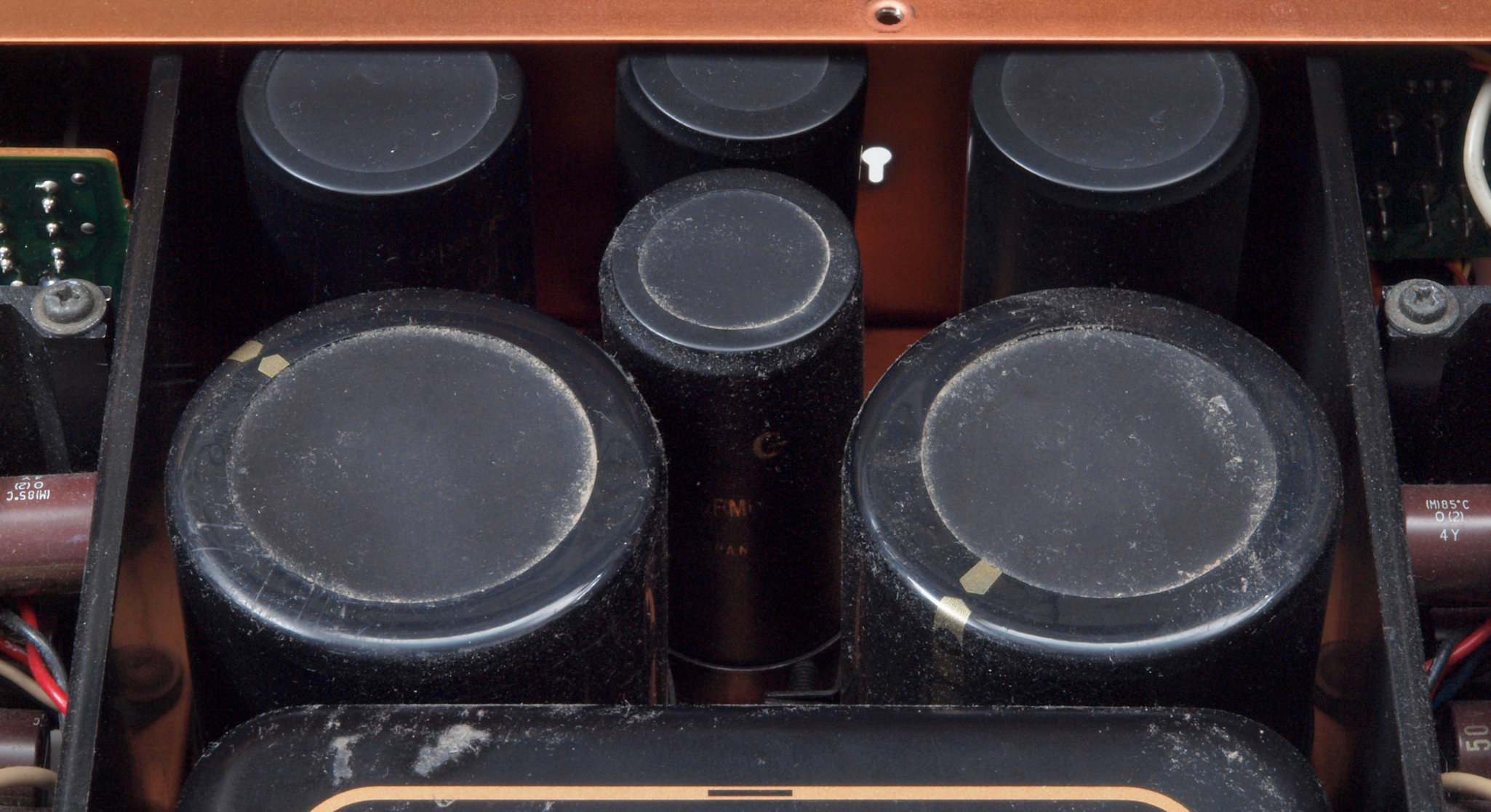

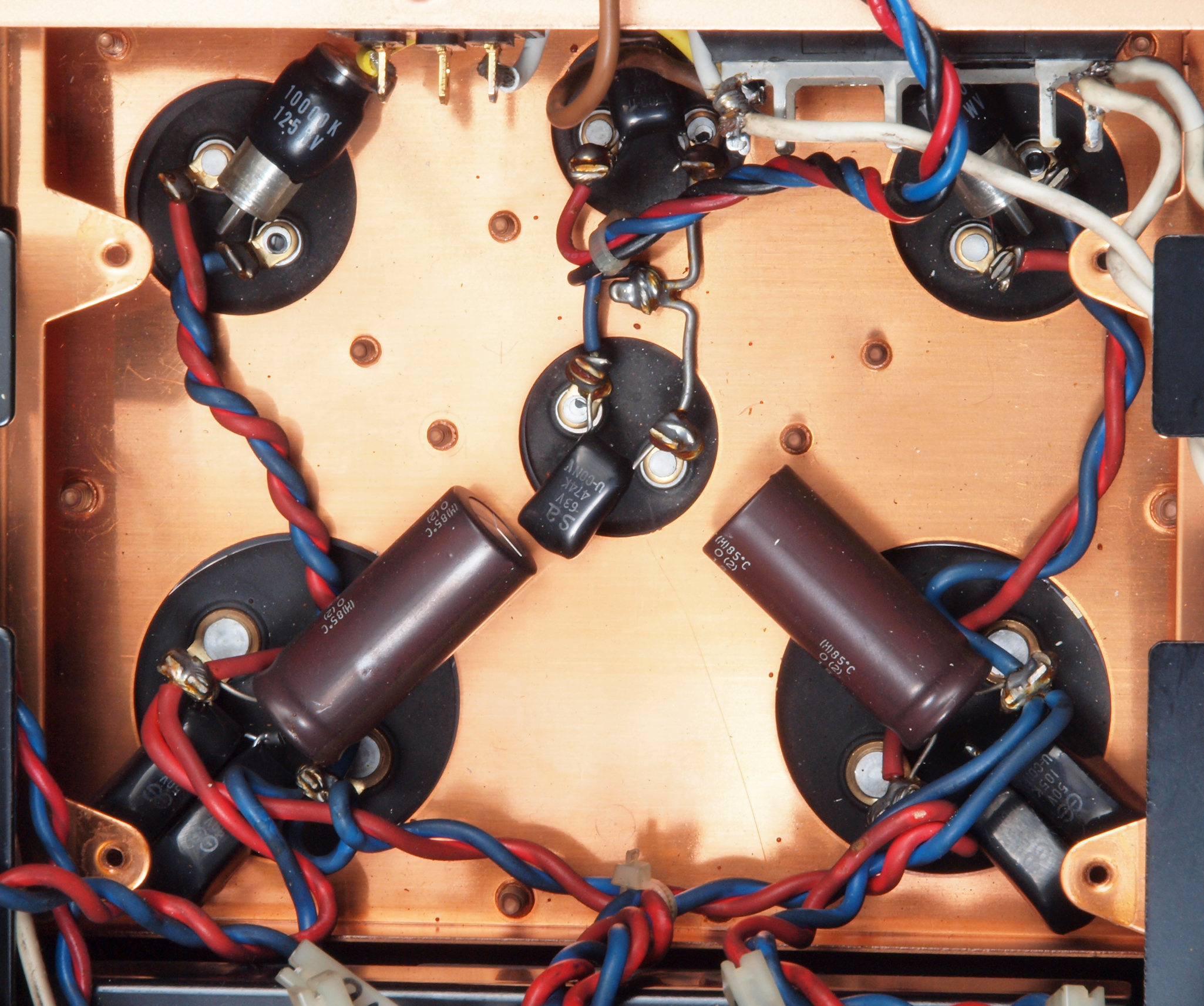

ＣＩ１．　修理前　電源ブロック電解コンデンサー下。

ＣＩ２．　修理後　電源ブロック電解コンデンサー下。　フイルムコンデンサー３個追加。

ＣＪ１．　修理前　３Ｐインレット裏配線、アース無。

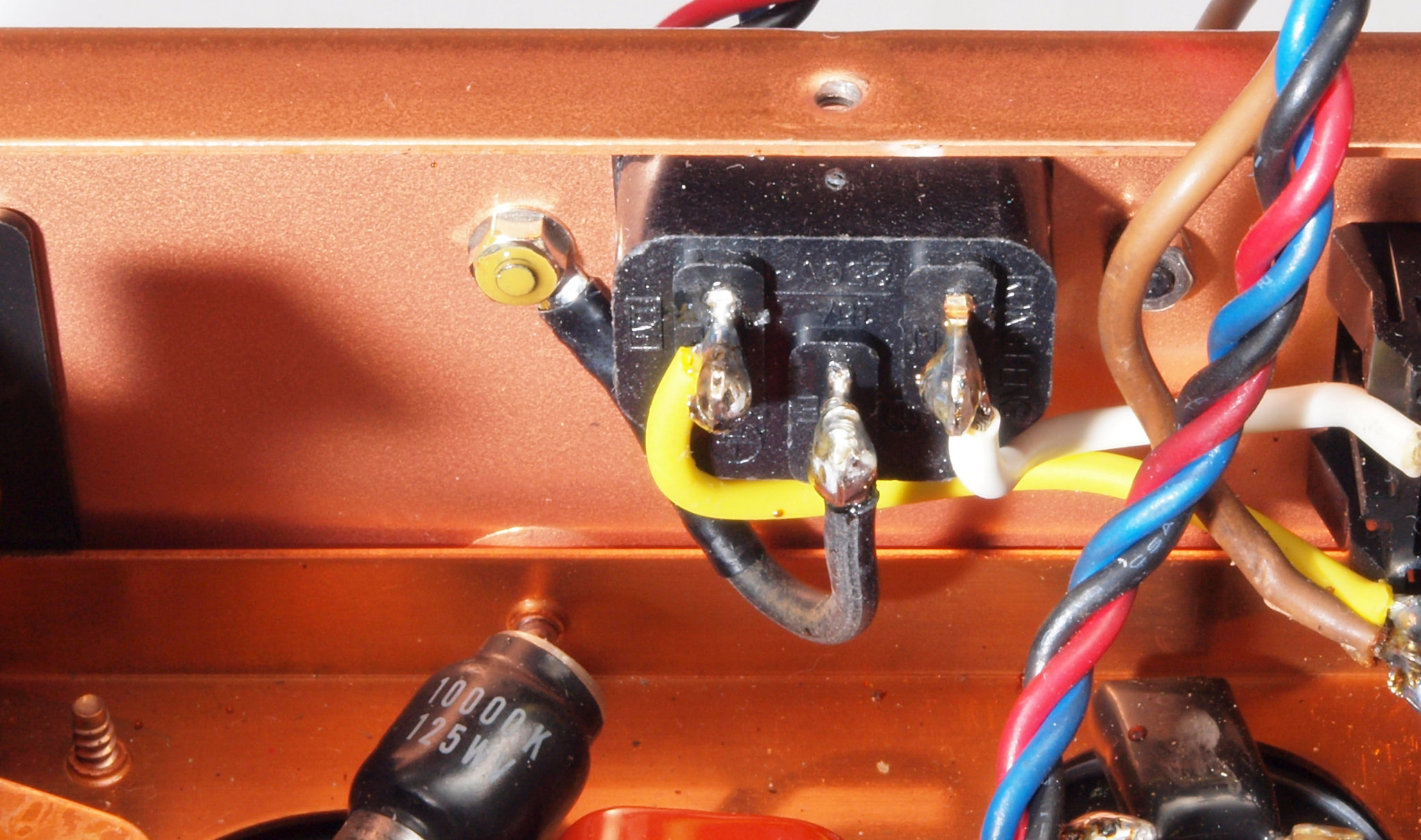

ＣＪ２．　修理後　３Ｐインレット裏配線、アースをしっかり取る。

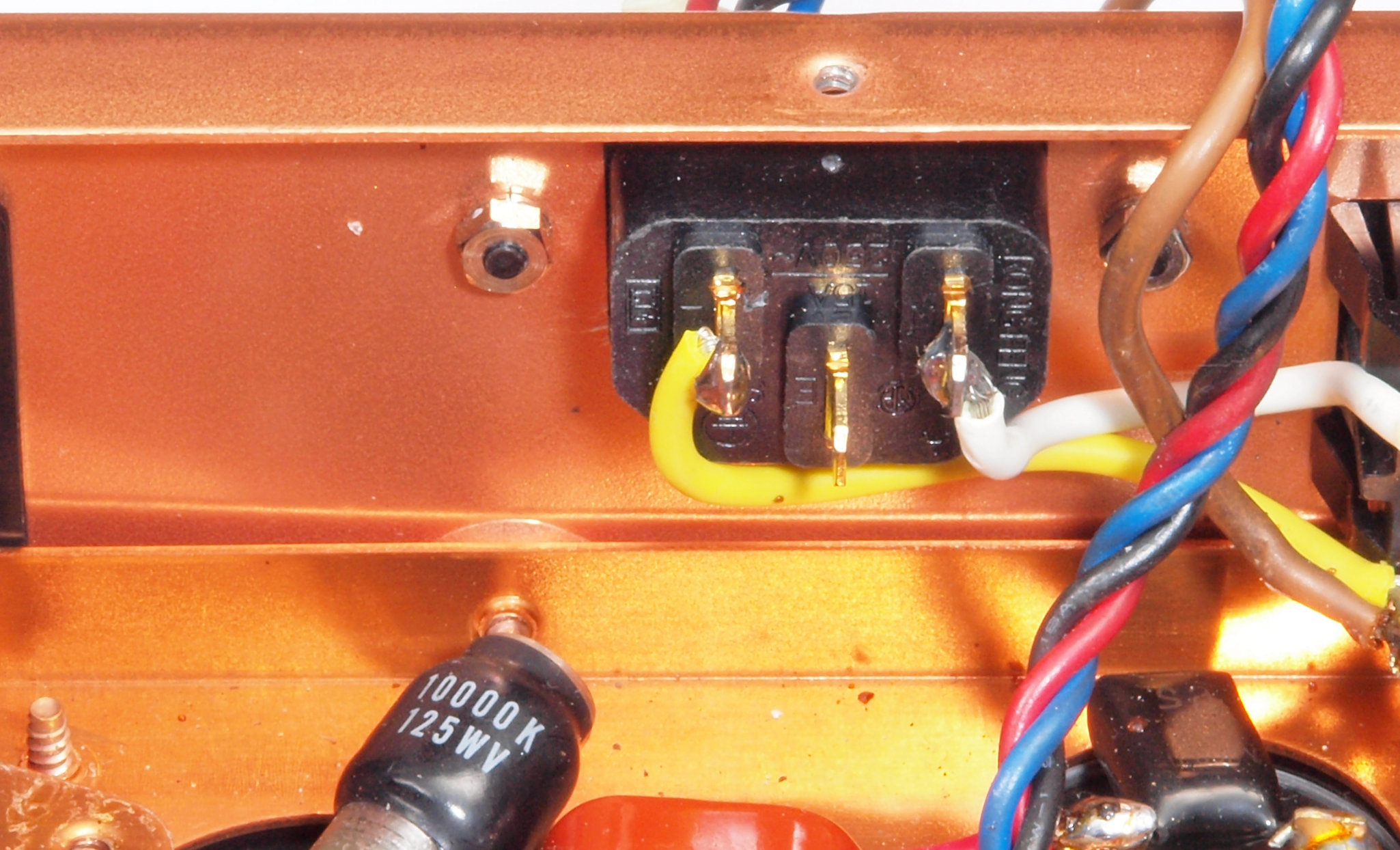

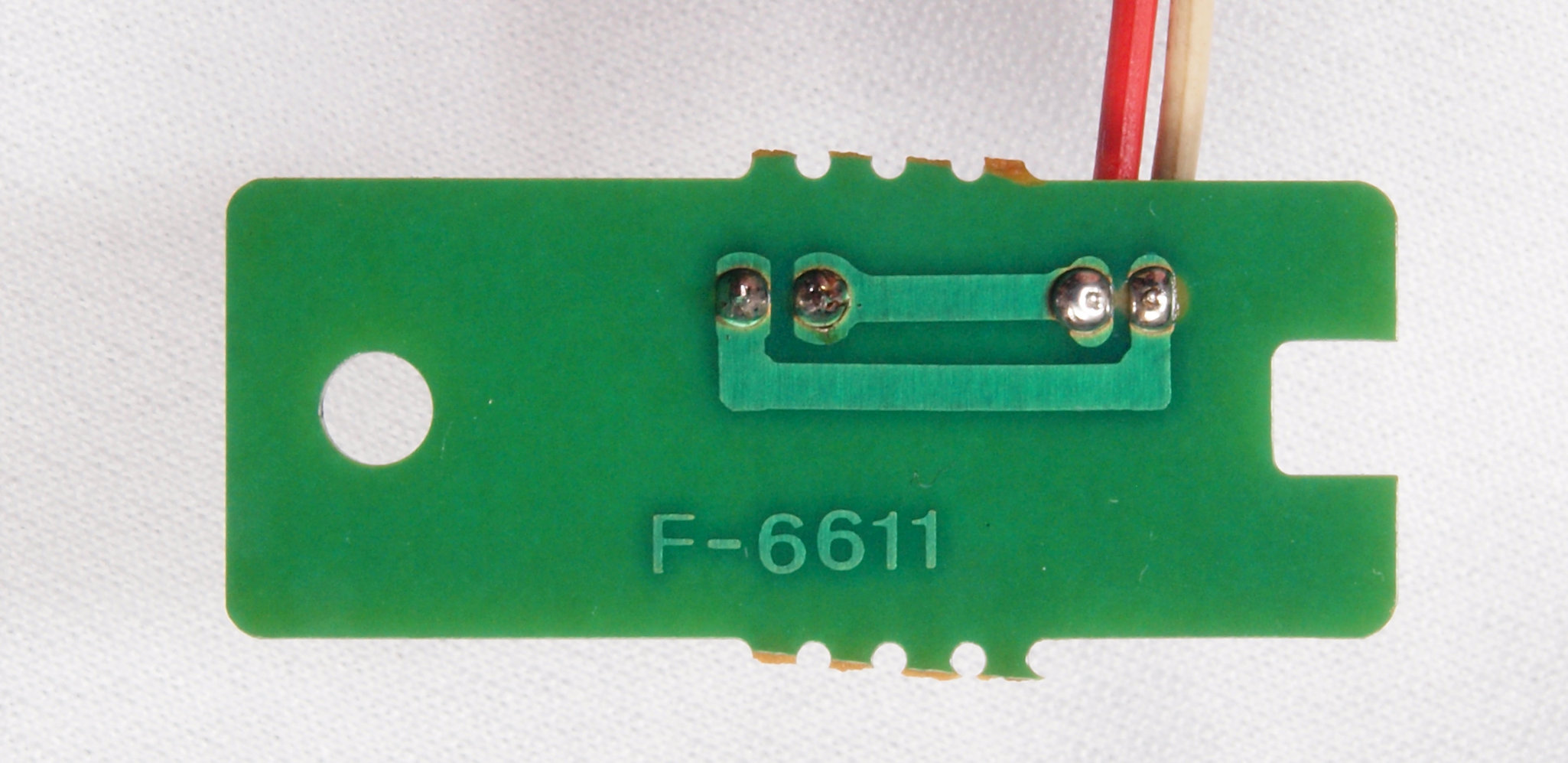

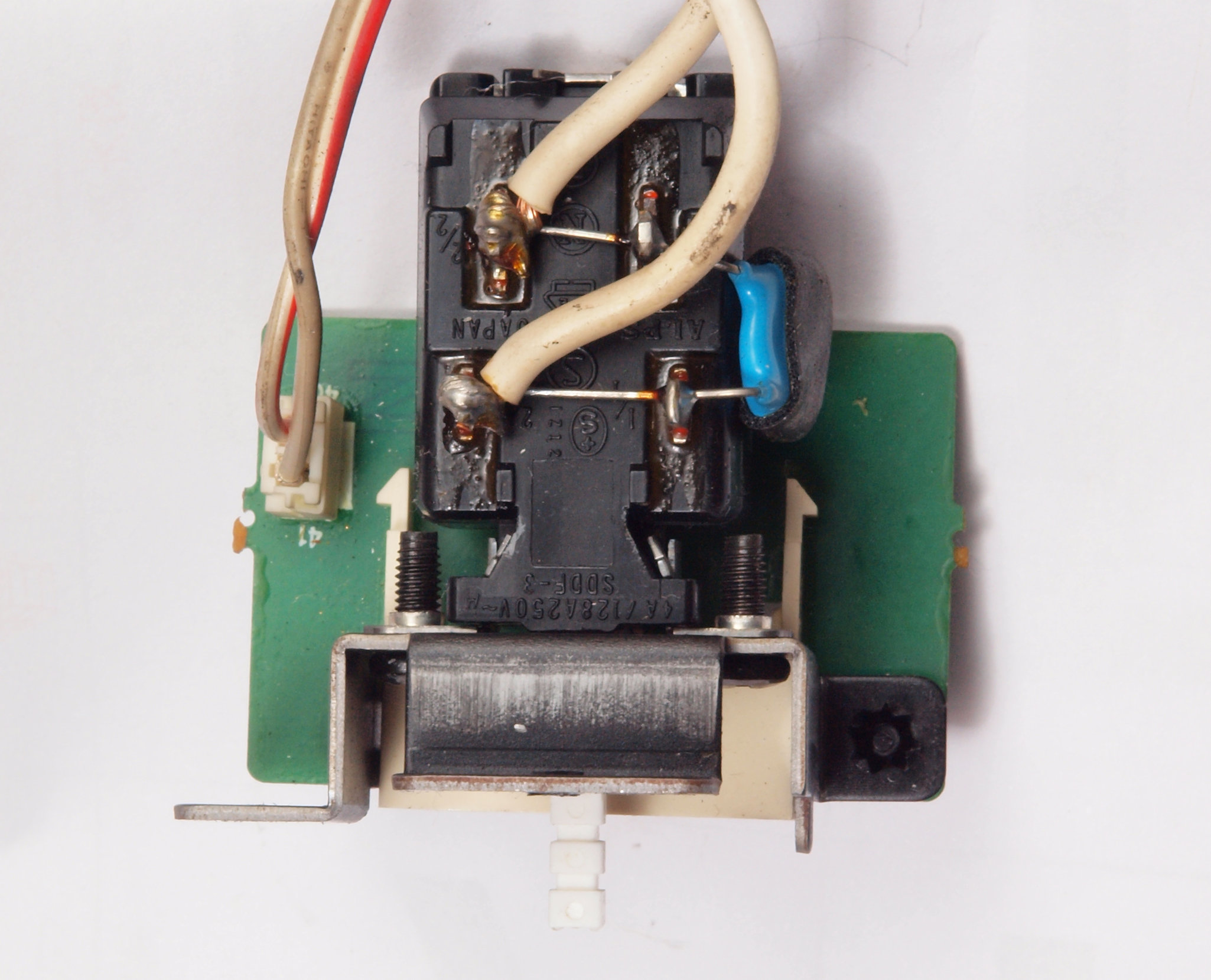

ＣＪ３．　修理前　３Ｐインレットのハンダ付け。

ＣＪ４．　修理後　３Ｐインレットのハンダ付け、十分に盛る。

ＣＫ．　パネル清掃

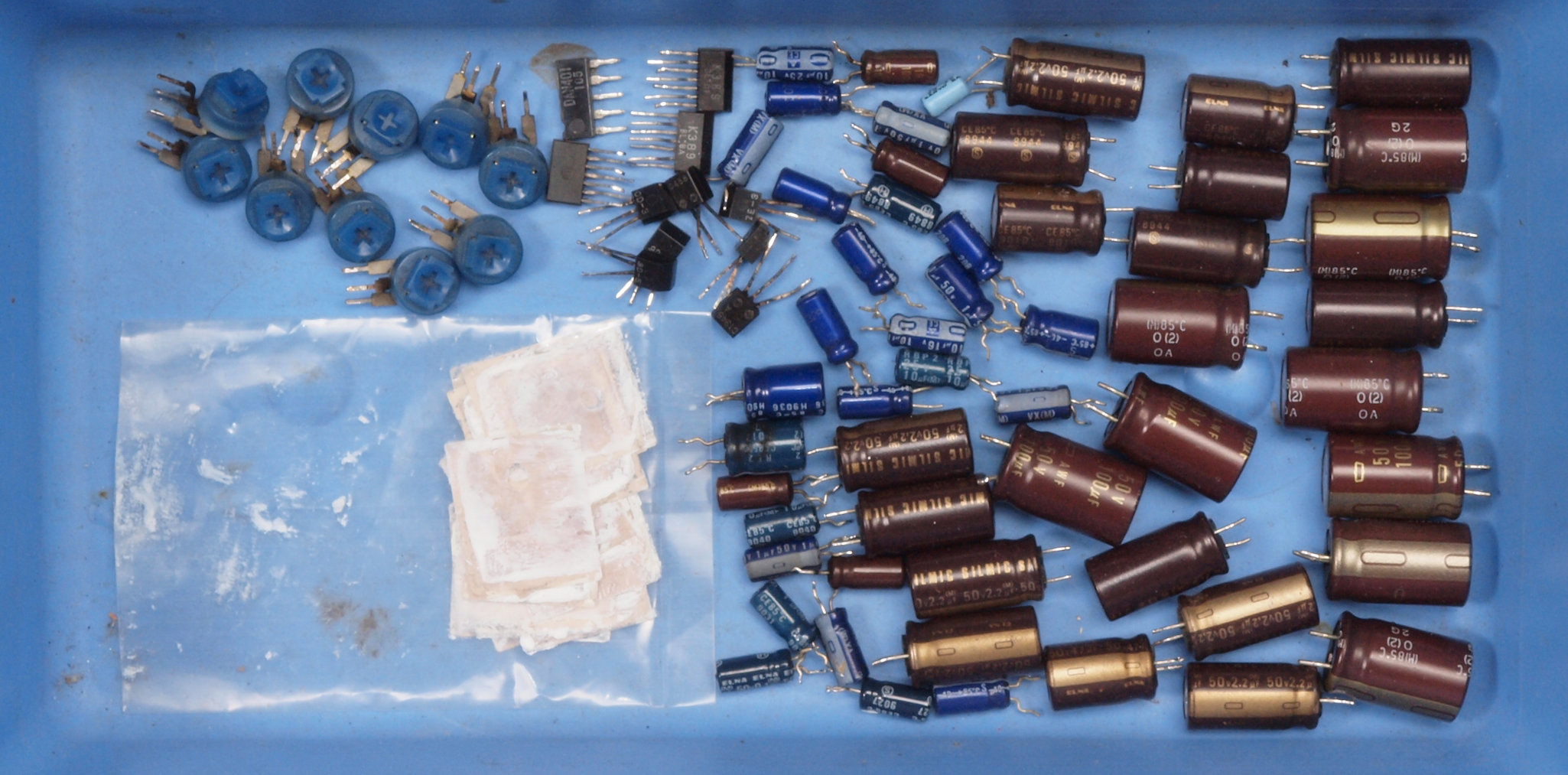

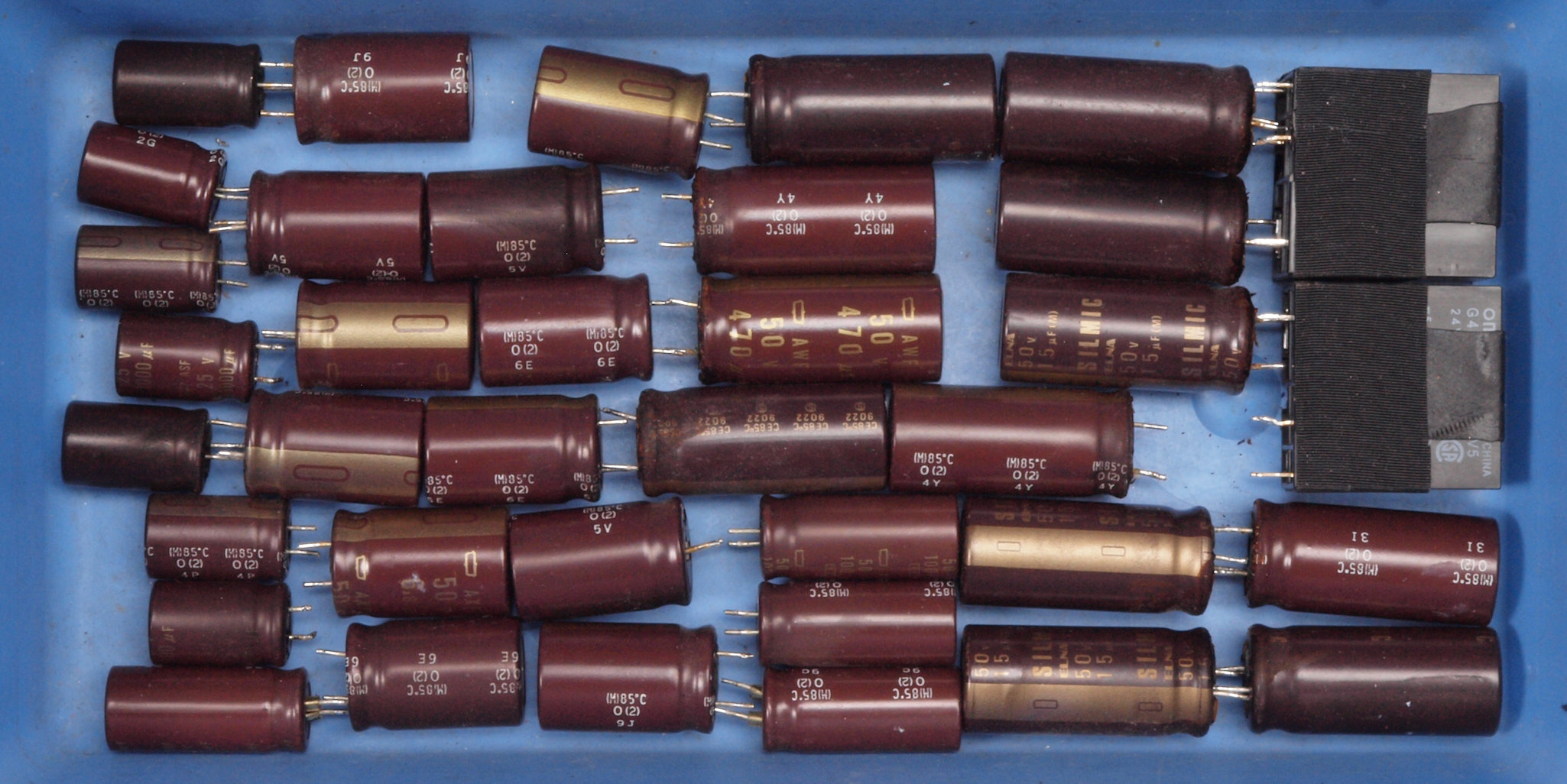

ＣＬ１．　交換部品

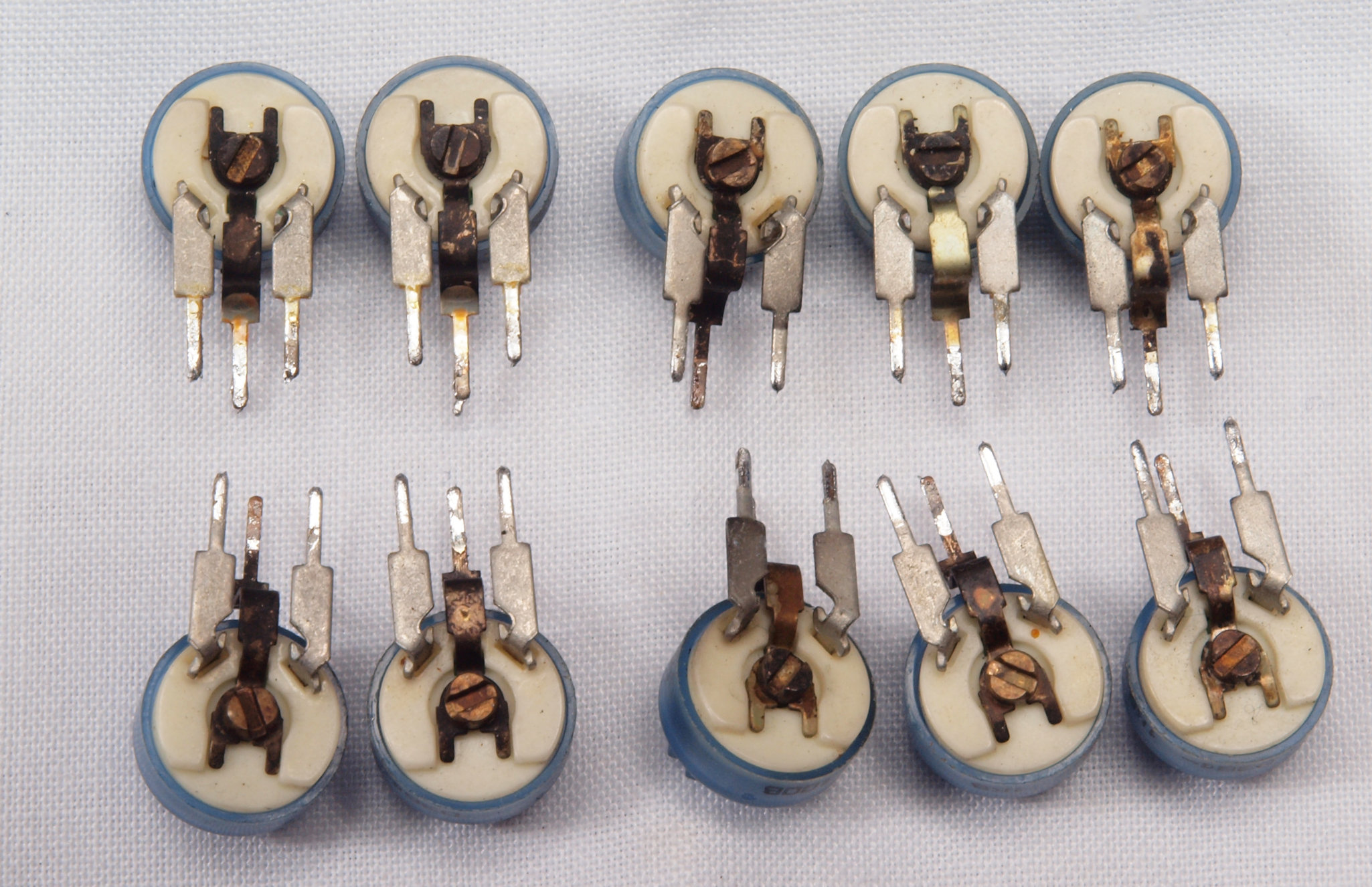

ＣＬ２．　交換部品、半固定ＶＲ。

ＣＭ１．　修理前　上から見る

ＣＭ２．　修理後　上から見る

ＣＭ３．　修理前　下から見る

ＣＭ４．　修理後　下から見る

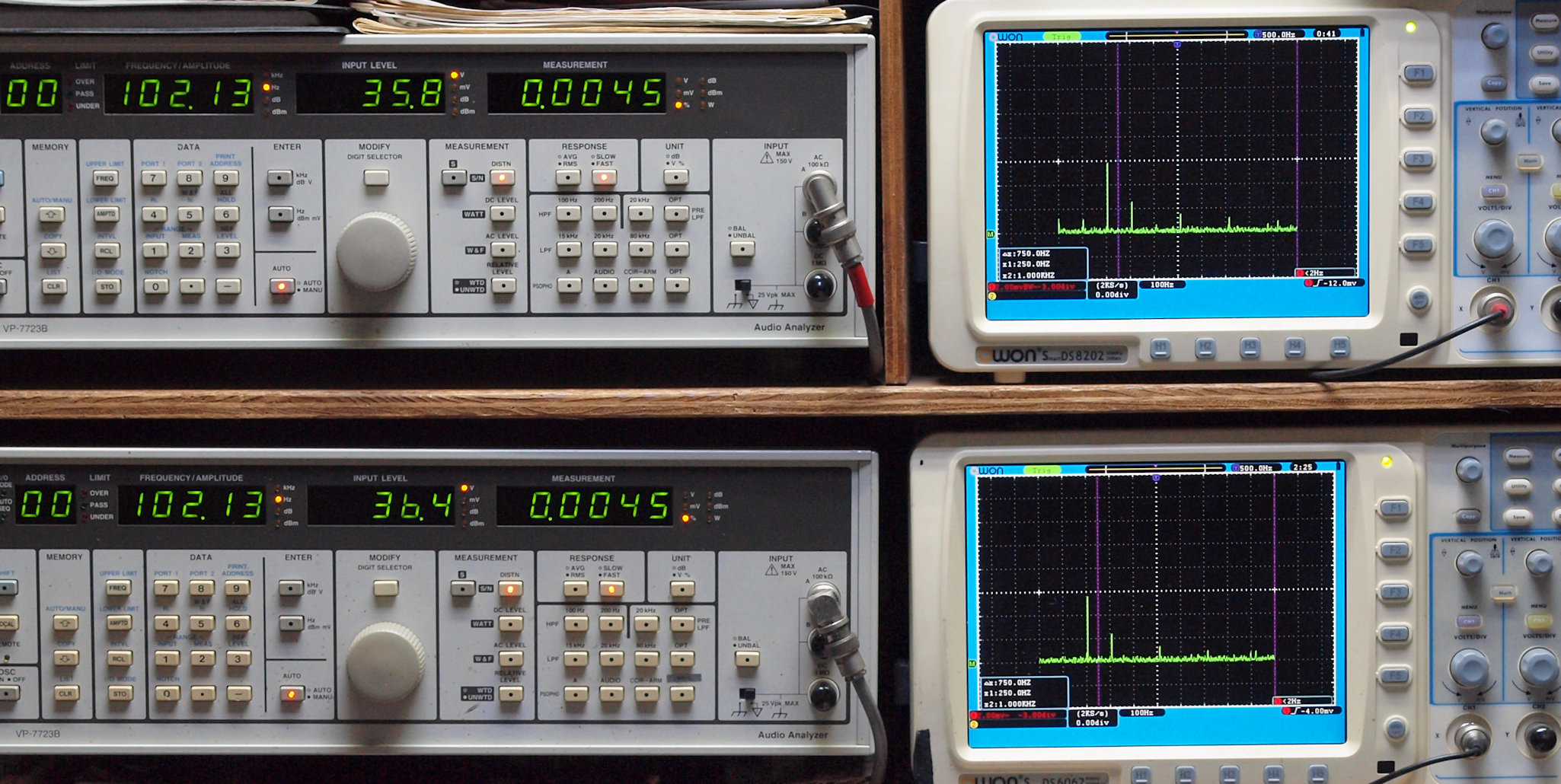

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

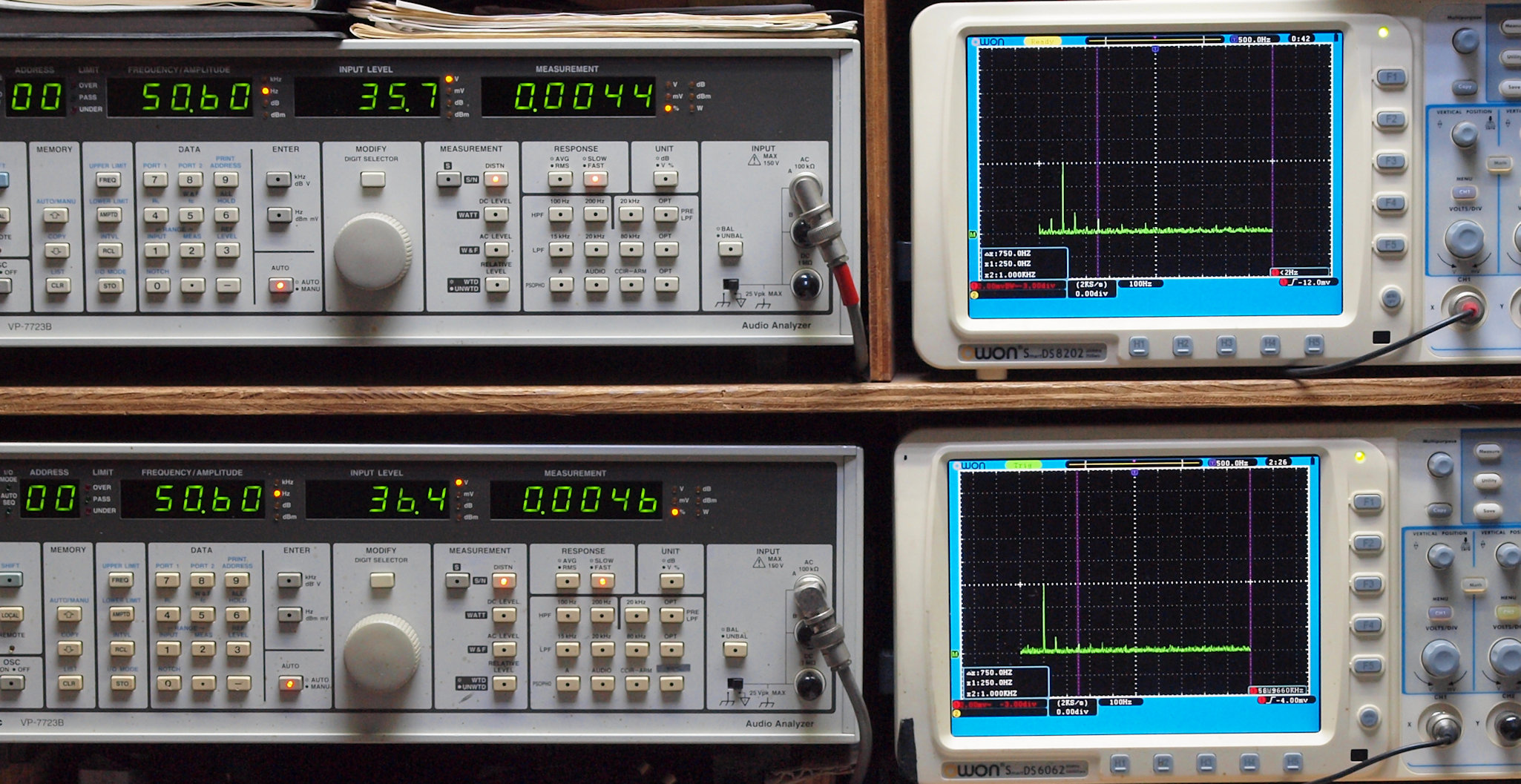

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００４４％歪み。 　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００４６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００４５％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００４５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００８２％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００８５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００８２％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．００８５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

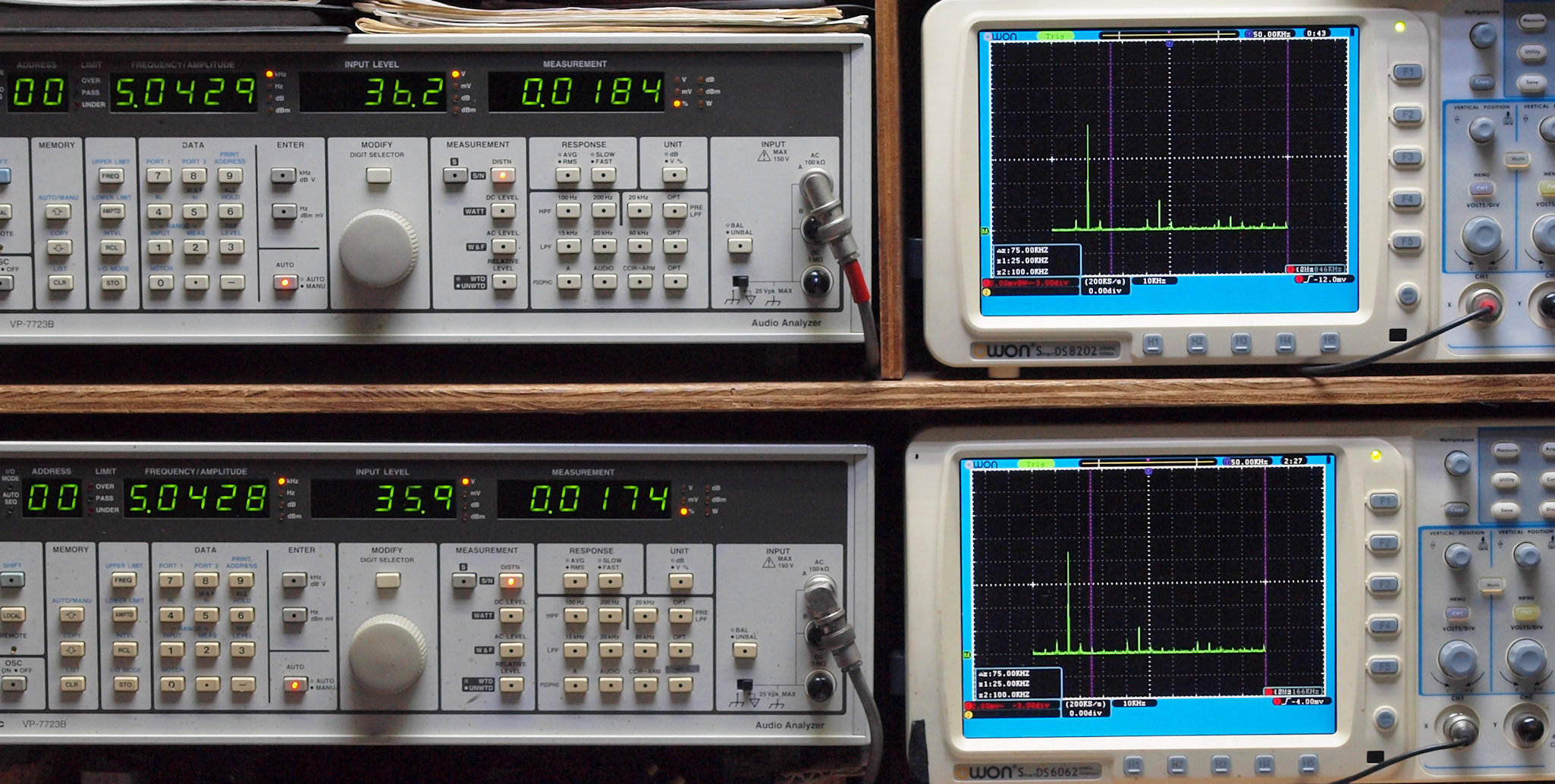

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１８４％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１７４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

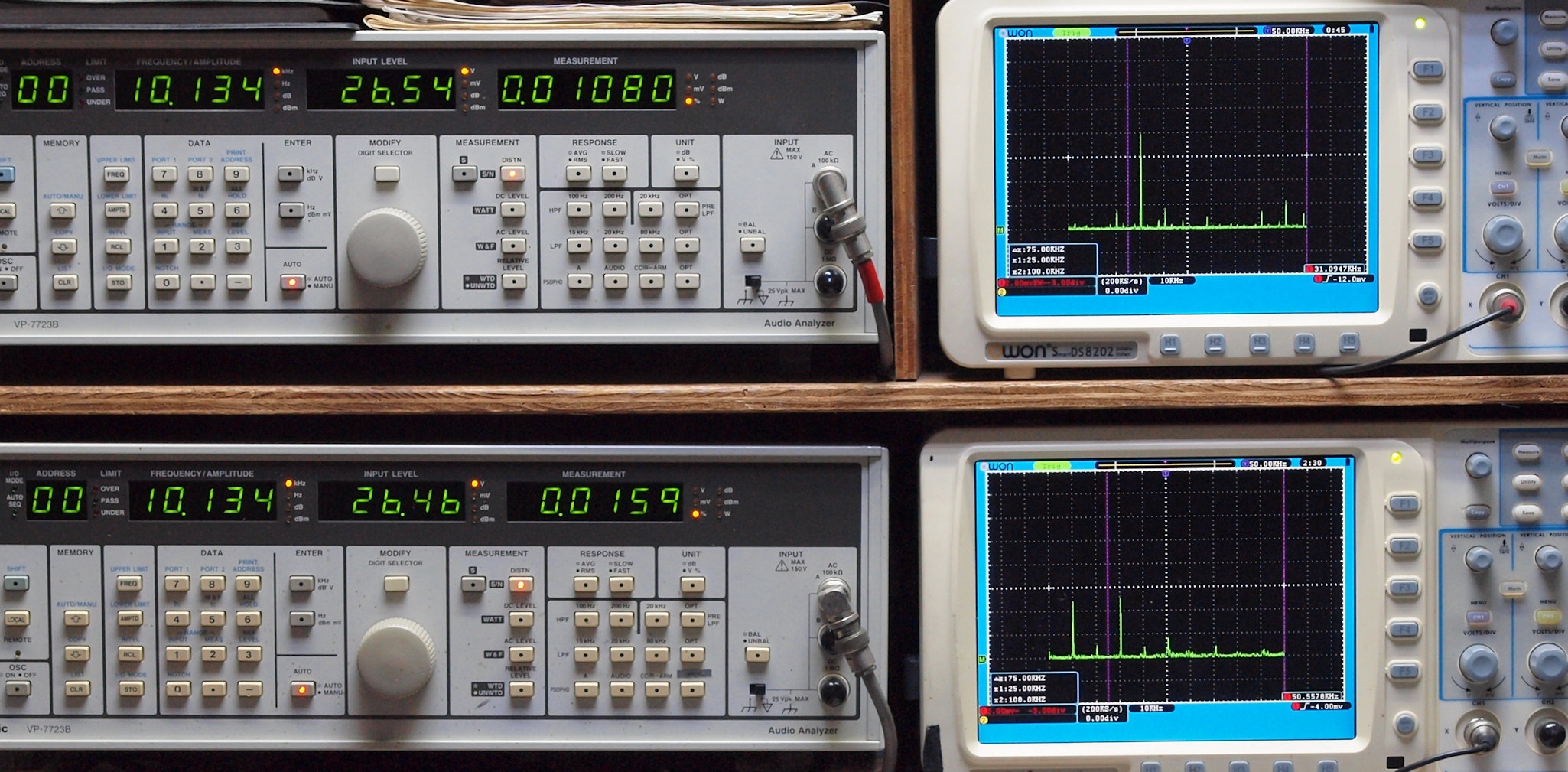

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０８０％歪み。 　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１５９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１４７％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１５６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０１％歪み。 　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１００％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１５２％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１５１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

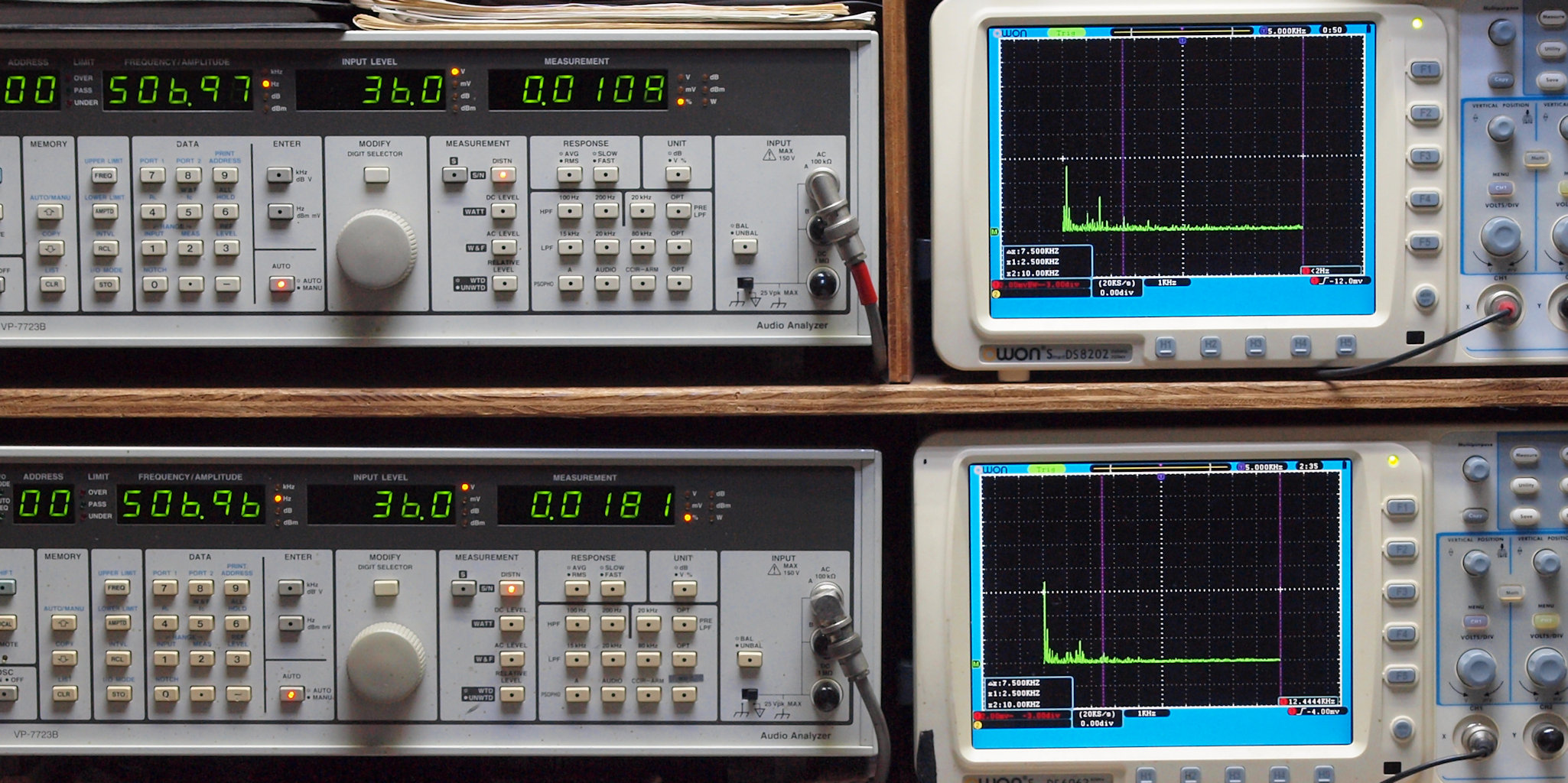

Ｅ２３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０９％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１８１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

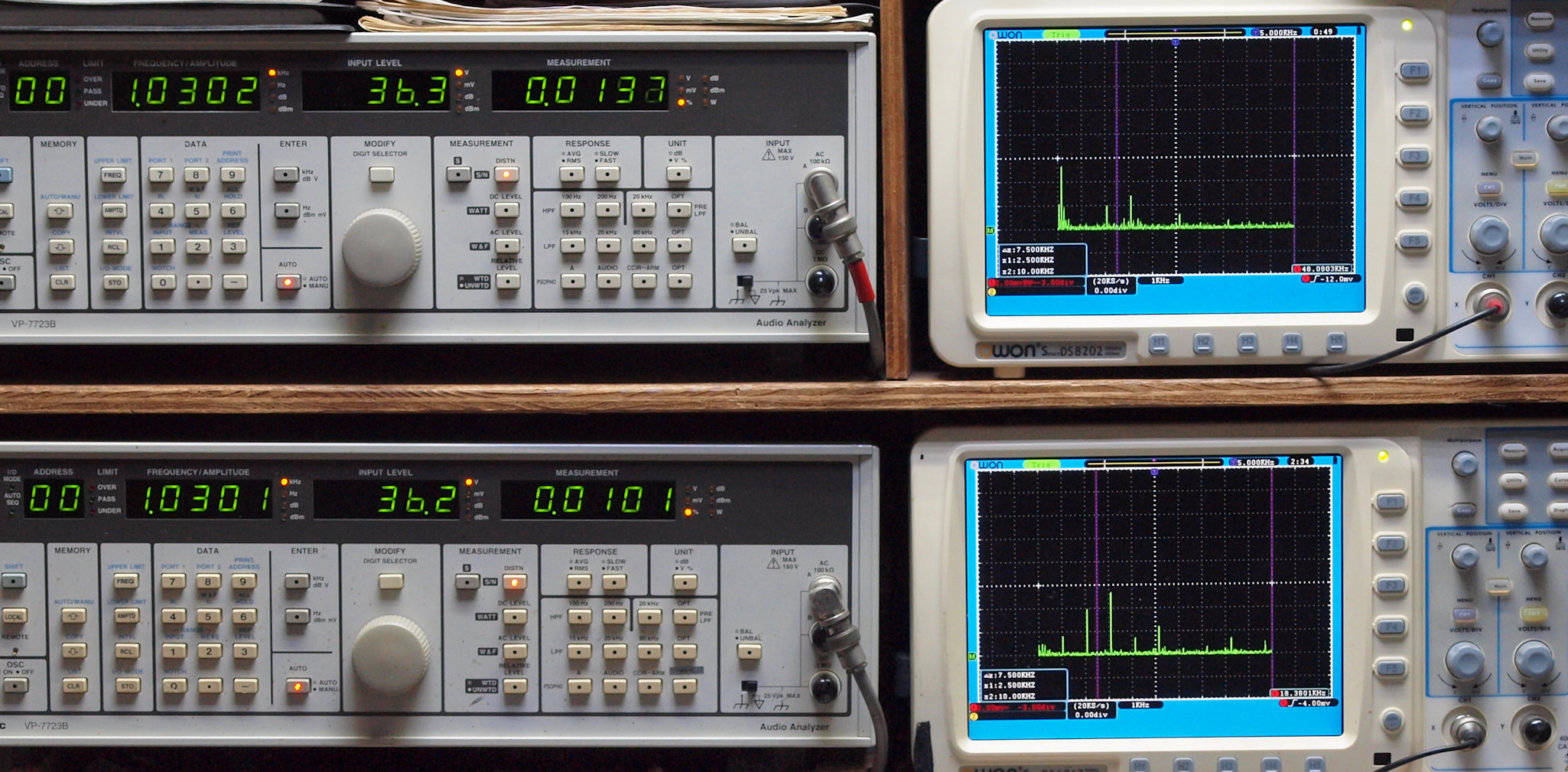

Ｅ２４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１３７％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１７２％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１９２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１５７％歪み。 　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１６６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０２２１％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０３７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

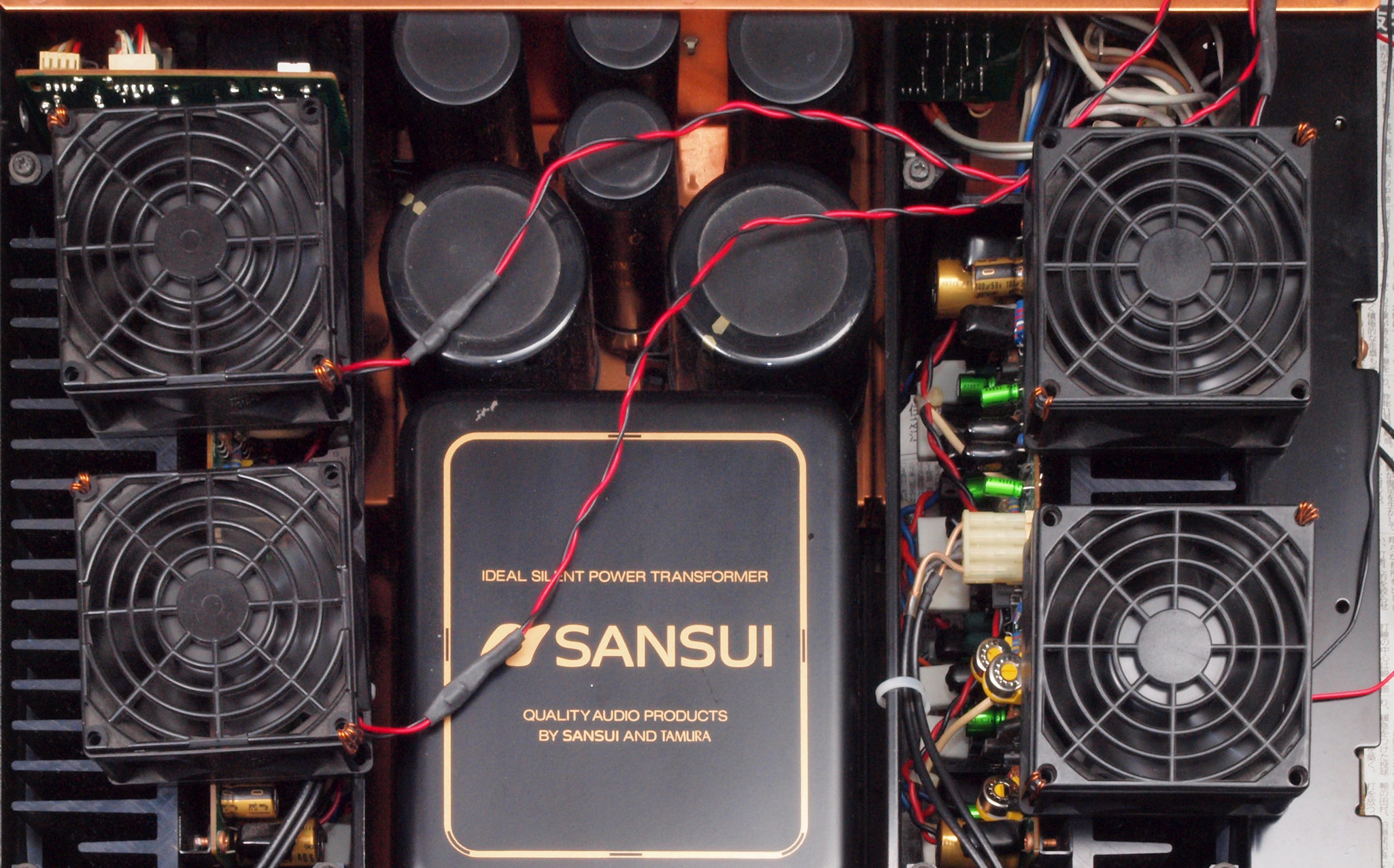

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　完成　　２４時間エージング、　左はＡＵ−Ｄ９０７Ｘ．　１４台目

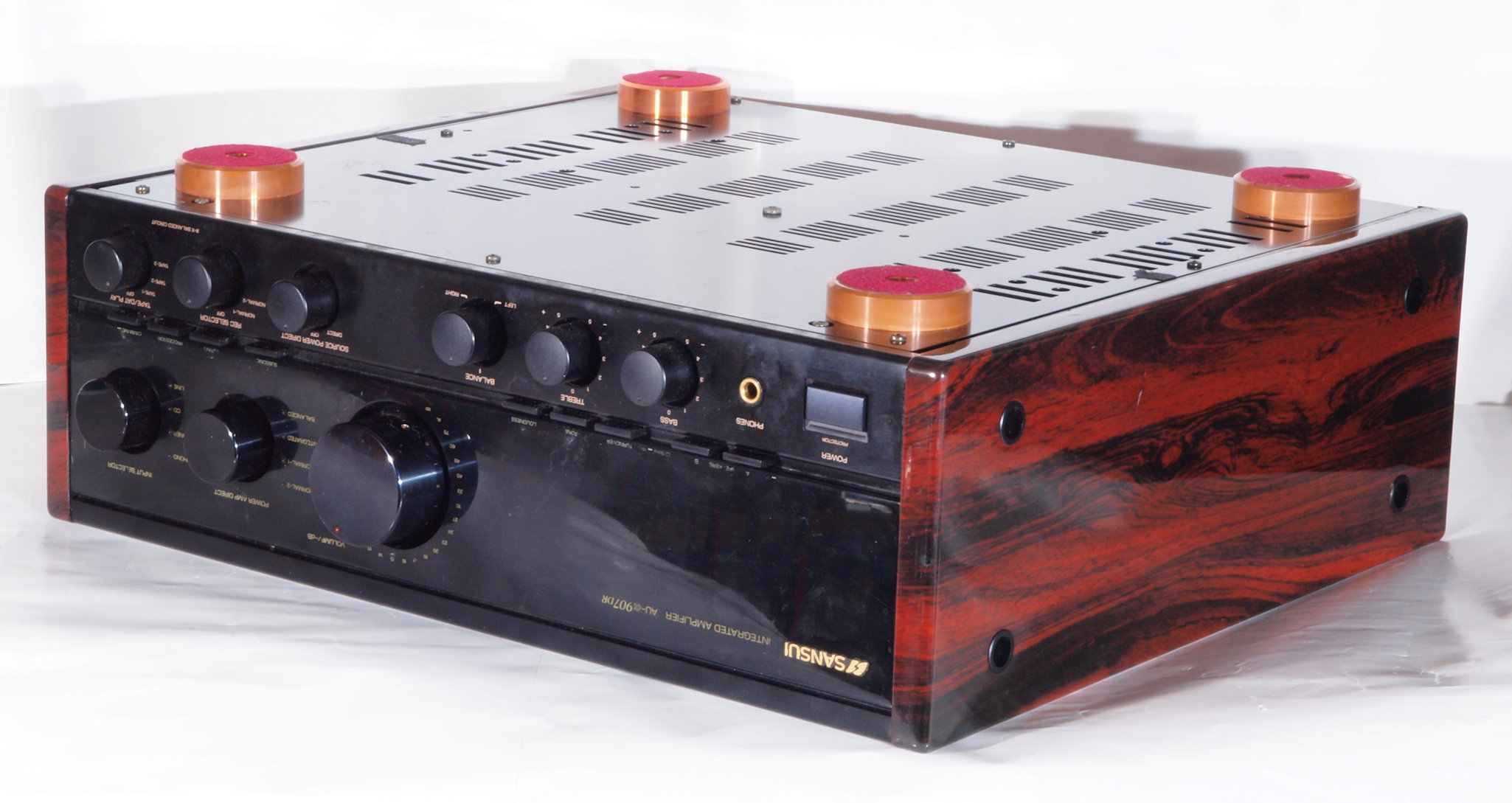

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７　ＤＲ　の仕様（マニアル・カタログより）

型式 インテグレーテッドアンプ 　AUα907 DR パワーアンプ部 定格出力(20Hz〜20kHz、 両ch同時作動、THD0.003%) 6Ω=190W+190W 8Ω=160W+160W 全高調波歪率 0.003%以下(定格出力時、20Hz〜20kHz、8Ω負荷) 周波数特性 DC〜300kHz、+0 -3dB(1W出力時) 混変調歪率 0.003%以下(8Ω負荷時) ダンピングファクター 150(8Ω) 入力感度/インピーダンス 1V/5kΩ(1kHz) SN比 120dB以上(Aネットワーク) ダイナミックパワー 6Ω=310W、4Ω=390W、2Ω=580W TIM歪(SAWTOOTH) 測定限界値以下 スルーレイト 200V/μsec ライズ・タイム 0.5μsec プリアンプ部 入力感度/インピーダンス (1kHz) Phono MM=2.5mV/47kΩ、Phono MC=300μV/100Ω CD、Tuner、Line、Tape/DAT1・2・3=150mV/20kΩ Phono最大許容入力 MM(THD 0.01%)=250mV、MC(THD 0.1%)=25mV 周波数特性(1W) Phono MM=20Hz〜20kHz、±0.2dB CD、Tuner、Line、Tape/DAT-1・2・3=DC〜300Hz、+0 -3dB SN比(Aネットワーク) Phono MM=90dB以上、Phono MC=75dB以上 CD、Tuner、Line、Tape/DAT-1・2・3=110dB以上 トーンコントロール BASS最大変化量=±5dB(50Hz)、TREBLE最大変化量=±5dB(15kHz) サブソニックフィルター 16Hz(-3dB)、6dB/oct ラウドネス 50Hz=+4dB、10kHz=+3dB 総合 定格消費電力 400W 外形寸法 幅460x高さ159x奥行446mm 重量 33.0kg 価格 ￥250,000(1990年発売)
