２００V使用でパソコン　省エネ駆動

改造・製作目的。 「計画停電」が行われる様になってから、下記「画像処理用パソコン」が、使用中突然再起動をする現象が起きた。 調べると、ＣＰＵの供給電圧が低下してしまう様です。使用電力は４００W程度、使用電源は「AQTIS　MODELAP-750GTX」。 AQTIS　MODELAP-750GTX　を調べると、２００V使用の方が変換効率が良いので、トランスで昇圧して使用した。 これで、使用中突然再起動が皆無になり、約２％の節電になります。

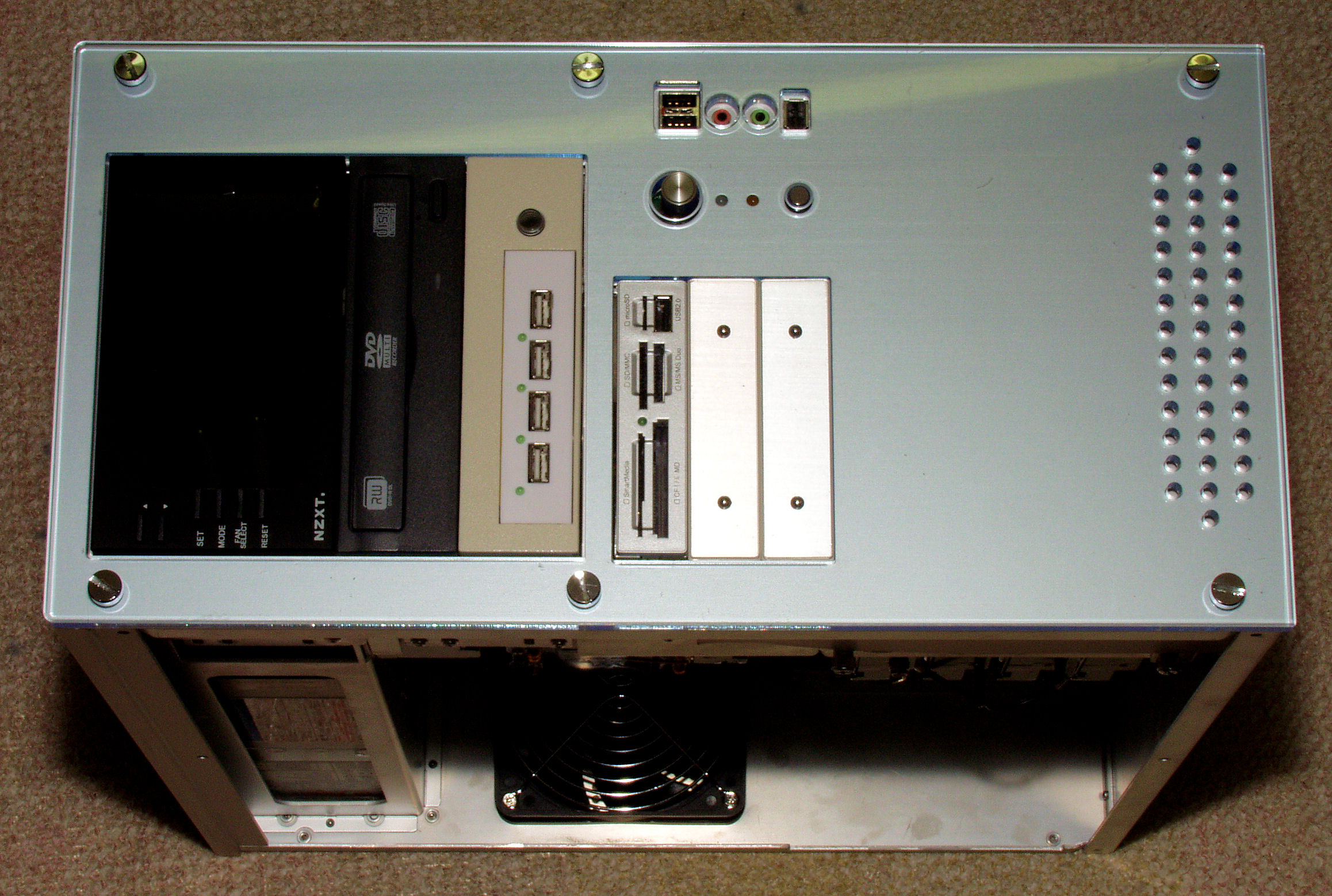

画像処理用パソコン　　　＜製作過程はこちら＞ 　　　１．　MotherBoard＝　ASUS P5Q Premium 　　　２．　ＣＰＵ＝　Intel Core 2 Quad Q9650 　　　３．　Memory＝DDR2-1066 8GB 　UMAX Pulsar DCDDR2-4GB-1066C*４ 　　　４．　GraphicCard＝　ASUS　ENGTX-260 　　　５．　ＨＤＤ＝Seagate ST31000333AS 　1TB/SATA2/7200rpm/32MB　4台　RAID0 　　　　　　　　　　　Seagate ST31000340AS　 1TB/SATA2/7200rpm/32MB　１台　Back_UP用（通常は電源断） 　　　６．　TV-Bord＝PIX-DT012-PP0 　　　７．　光学式ドライブ＝LITEON ｉＨAS324-32A 　　　８．　ＯＳ＝Windows Vista Ultimate　64Bit

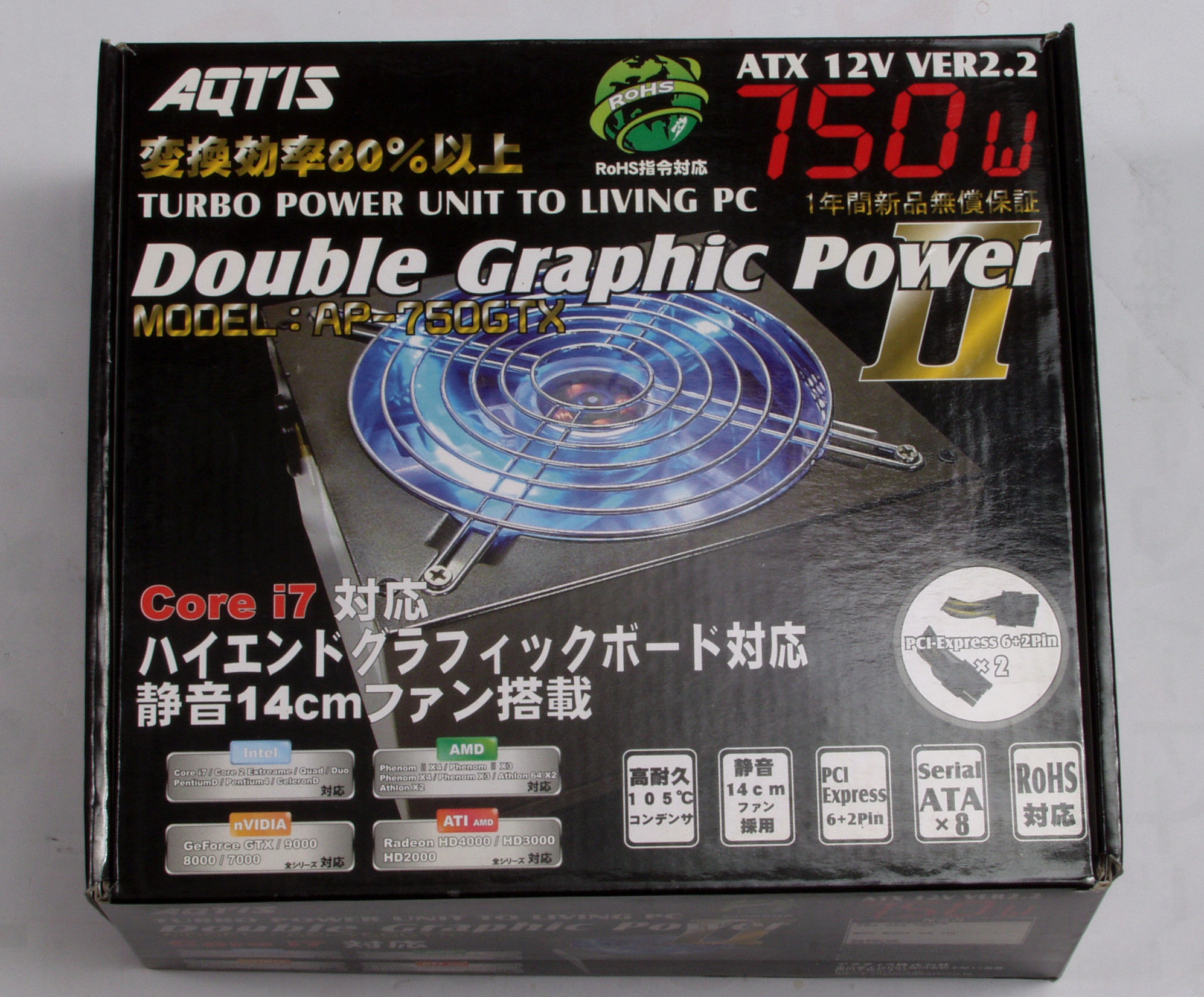

２．　使用電源は　AQTIS　MODELAP-750GTX、一昔前のケーブル直付け。

３．　AQTIS　MODELAP-750GTX、変換効率表。２００V供給の方が効率が良い。

４．　使用したトランス。元々は絶縁トランス、１１０V端子に「１００V」を入力し２４０V端子で「２１８V」を取り出し

５．１次巻き線は使用しない。

cpu200v-5
