| WindowsVista64Bit RAID_0の製作＜＜製作中に付き変更有り＞＞ |
| 基本仕様 １． MotherBoard＝ ASUS P5Q Premium ２． ＣＰＵ＝ Intel Core 2 Quad Q9550 ３． Memory＝DDR2-800 ８ＧＢ UMAX Pulsar 2GB PC2-6400*４ ４． GraphicCard＝ASUS GeForce9600GT EN9600GT/HTDI/512M/R3 ５． ＨＤＤ Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB ４台 RAID0 Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB １台 Back_UP用 ６． ＯＳ＝Windows Vista Ultimate 64Bit 画像処理・HP製作用、メール・経理用、自宅サーバ用の３台製作予定 |

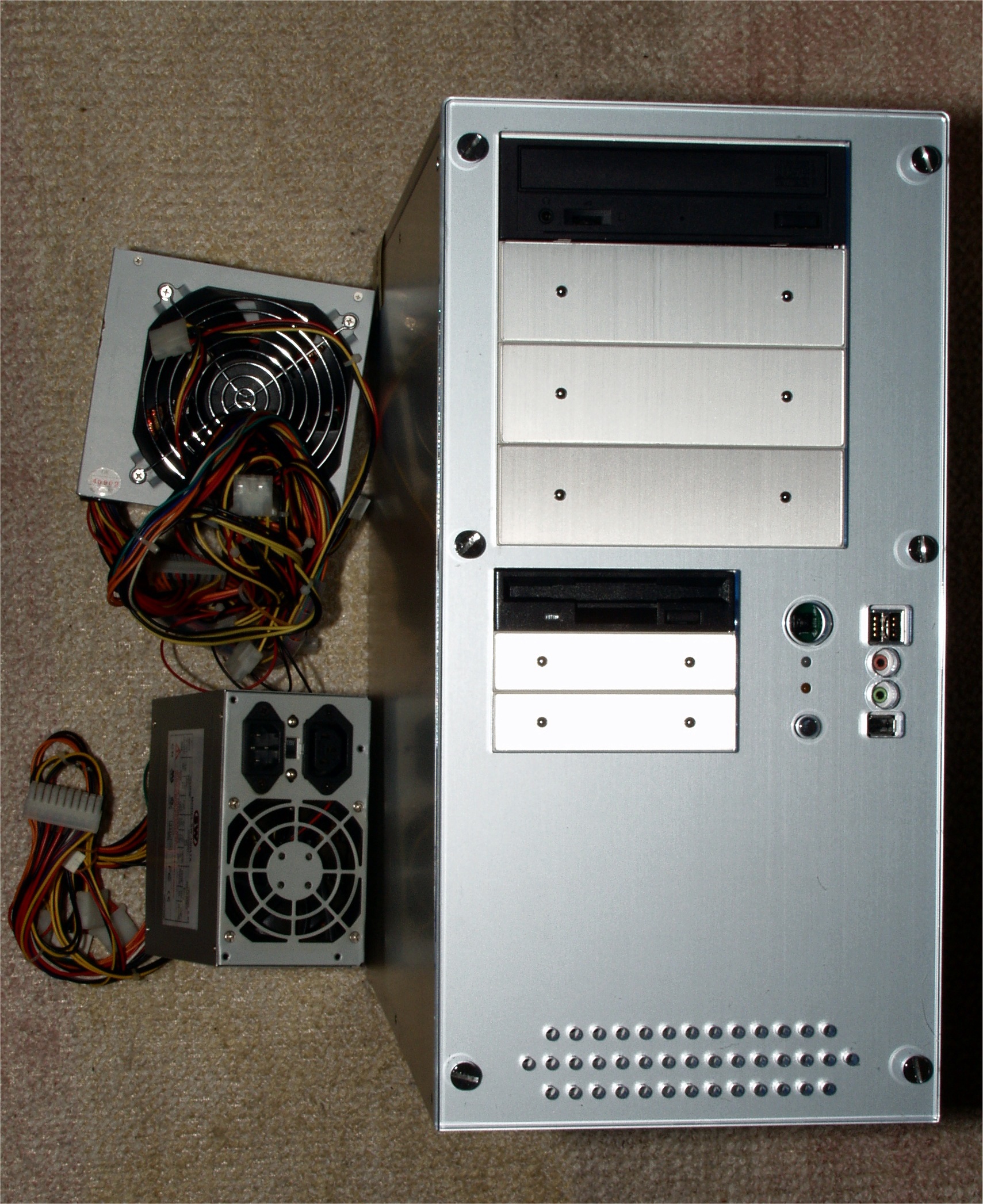

| １Ａ． 群馬県高崎市の「HARD-OFF高前バイパス店」で購入。 旧式の厚いアルミケース（電源＋FDD＋CD付き）＋電源２個。 店内を徘徊していたら、「買って・使って」と呼びかけるので、値引きして９０００円購入する。 |
 |
| １Ｂ． 電源SWのボタンが無い。 |
 |
| １Ｃ． 横から見る、とにかく厚く・丈夫。 |
 |
| １D． 後ろから見る。 |
 |
| １E． 付属の電源２個。 |
 |
| ２Ａ． タンデム（tandem）電源製作その１。 容量不足で失敗。 タンデム（tandem）電源製作その２。 「試作器１号」用 タンデム（tandem）電源製作その３。 「試作器２号」用 |

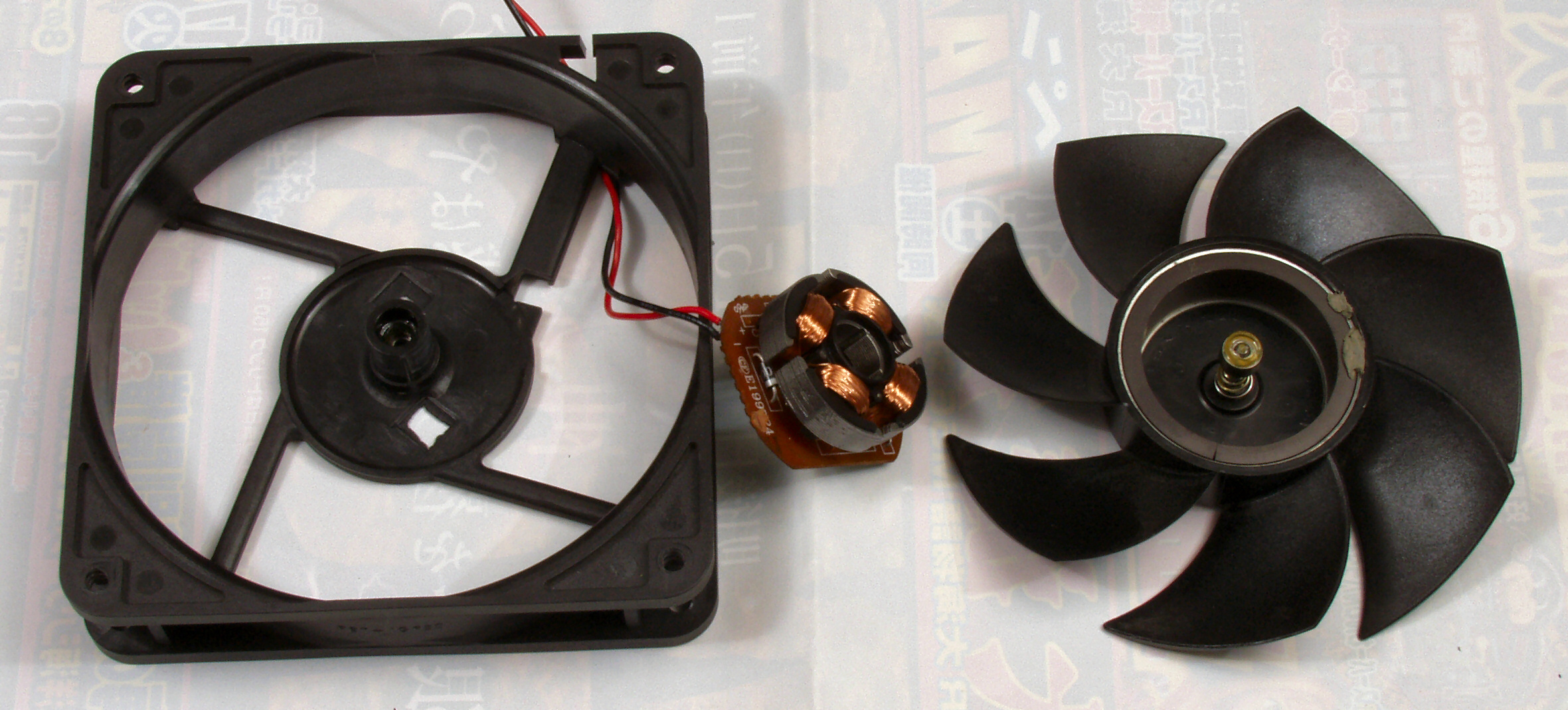

| ３Ａ． フアンモータを分解清掃・給油する。 ついでに、最近のMotherBoardは回転数をコントロールするので、感知ラインを引き出す。 |
 |

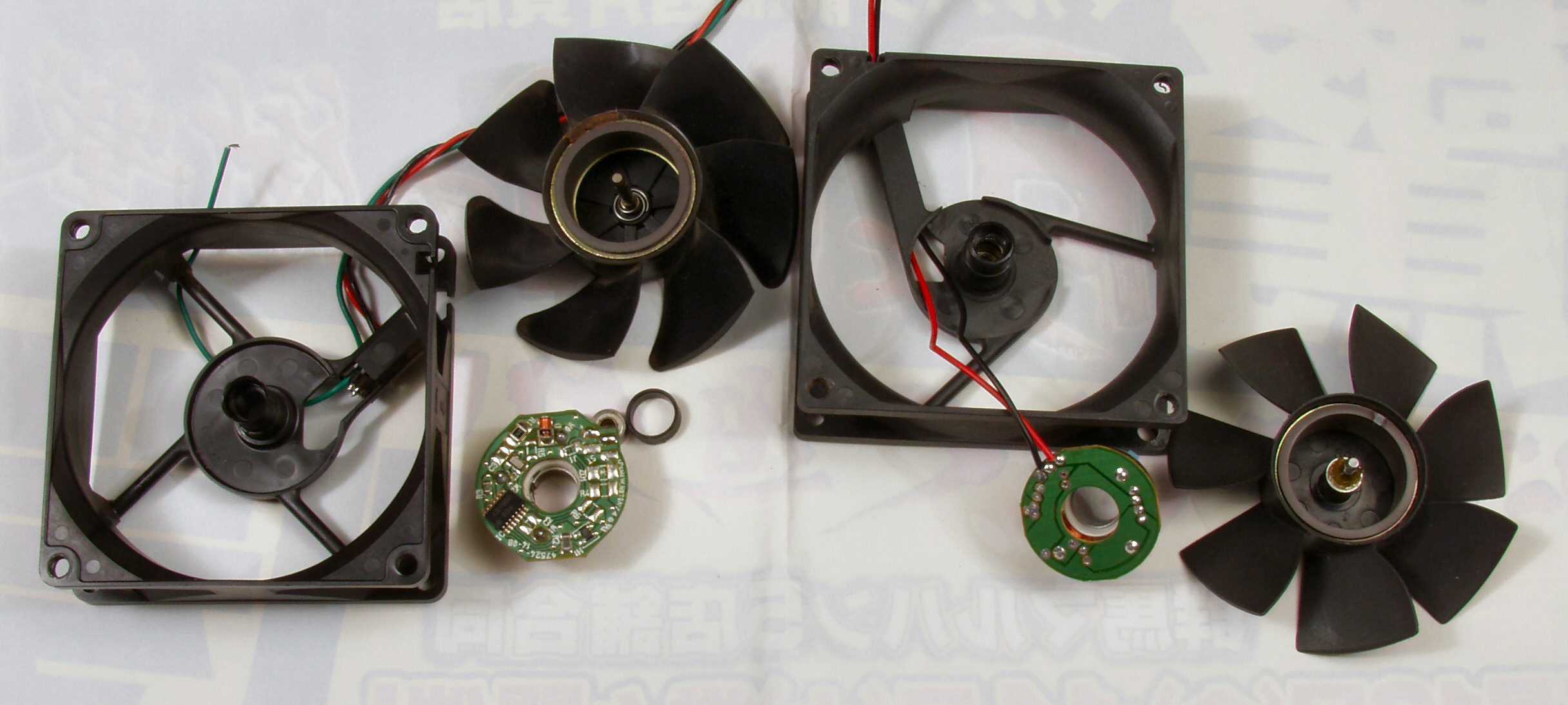

| ３Ｂ． フアンモータ感知ラインを引き出す。２個共、Ball Bearing使用。 左＝新しいので、Two-Phase Brushless Fan Motor Driver使用。面実装なので部品が小さくて大変。 右＝古いタイプ、Tr（トランジスター）１個、抵抗２個、電解コンデンサー２個使用。 |
 |
| ３Ｃ． フアンモータ感知ラインを引き出す。 |
 |
| ４Ａ． 「試作器１号」で問題発生。ＨＤＤ２台のＲＡＩＤ０。 １． MotherBoard＝ ASUS P5Q Premium ２． ＣＰＵ＝ Intel Core 2 Quad Q9550 ３． DDR2-800 ８ＧＢ UMAX Pulsar 2GB PC2-6400*４ ４． GraphicCard＝ASUS EN9600GT HDMI ５． ＨＤＤ＝Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB ２台 RAID0 Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB １台 Back_UP用 ６． TV-Bord＝PIX-DT012-PP0 ７． ＯＳ＝Windows Vista Ultimate 64Bit |
 |
| ４Ｂ． 「試作器１号」メモリー付近が高温（５０度Ｃ）になる。原因はＣＰＵフアンから温風がメモリー付近に滞留する為。 |
 |
| ４Ｃ． 「試作器１号」ＣＰＵクーラをＡＳＵＳ「Ｔｒｉｔｏｎ７０」に交換、 又、電源を後吸い込みに交換し、流れを変えた。 メモリー付近が４０度Ｃになる。 |
 |
| ４Ｄ． 「試作器１号」メモリーを冷却。メモリー付近が３８度Ｃになる。 |
 |
| ４Ｅ． 「試作器１号」グラフィックボードを「ＡＳＵＳ EN9600GT HDMI」に交換。 最初の通電時（起動）、電源容量不足で起動し直すので、電源強化 タンデム（tandem）電源製作その３。 |
 |

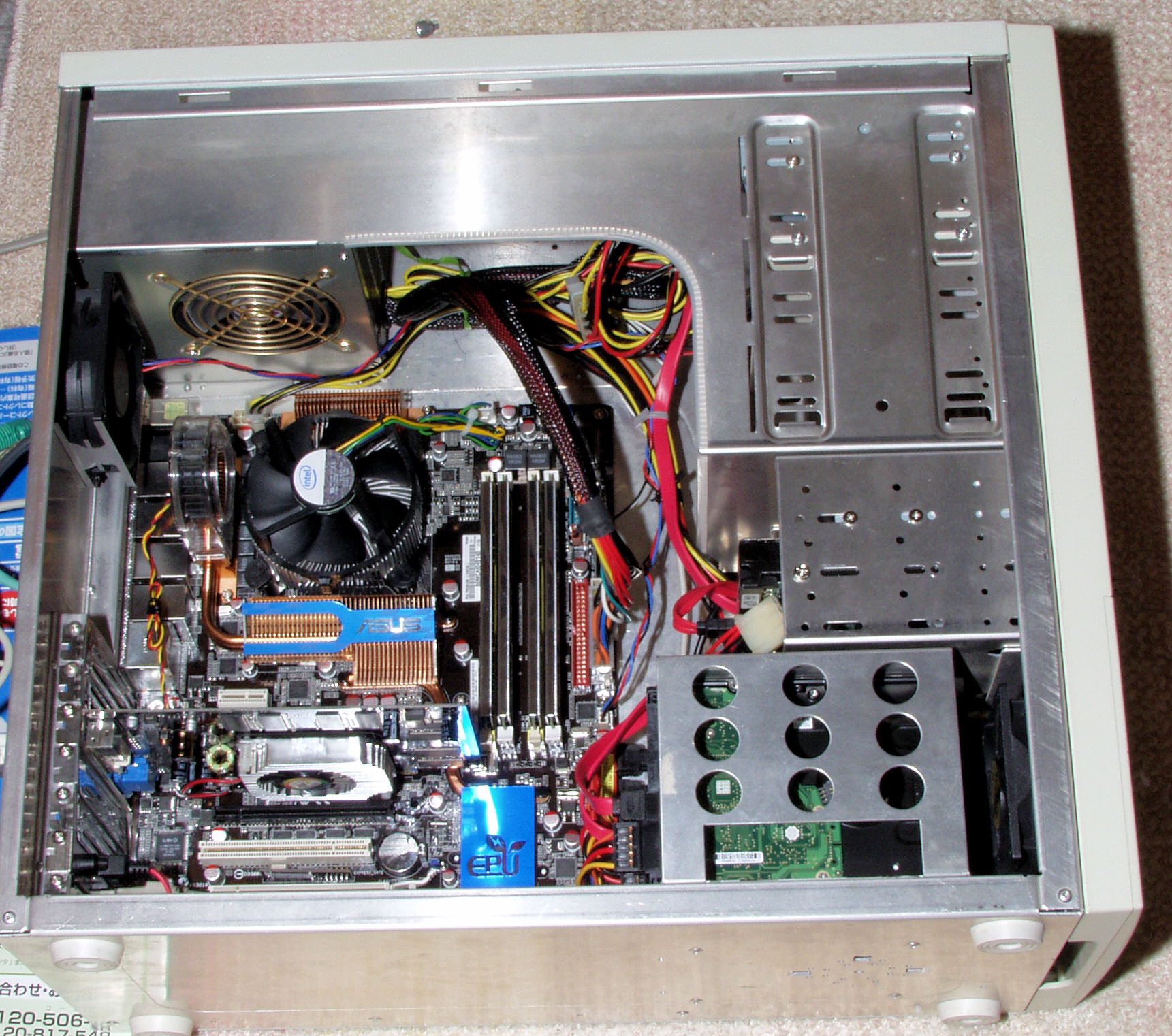

| ５Ａ． 「試作器１号」完成 |
 |

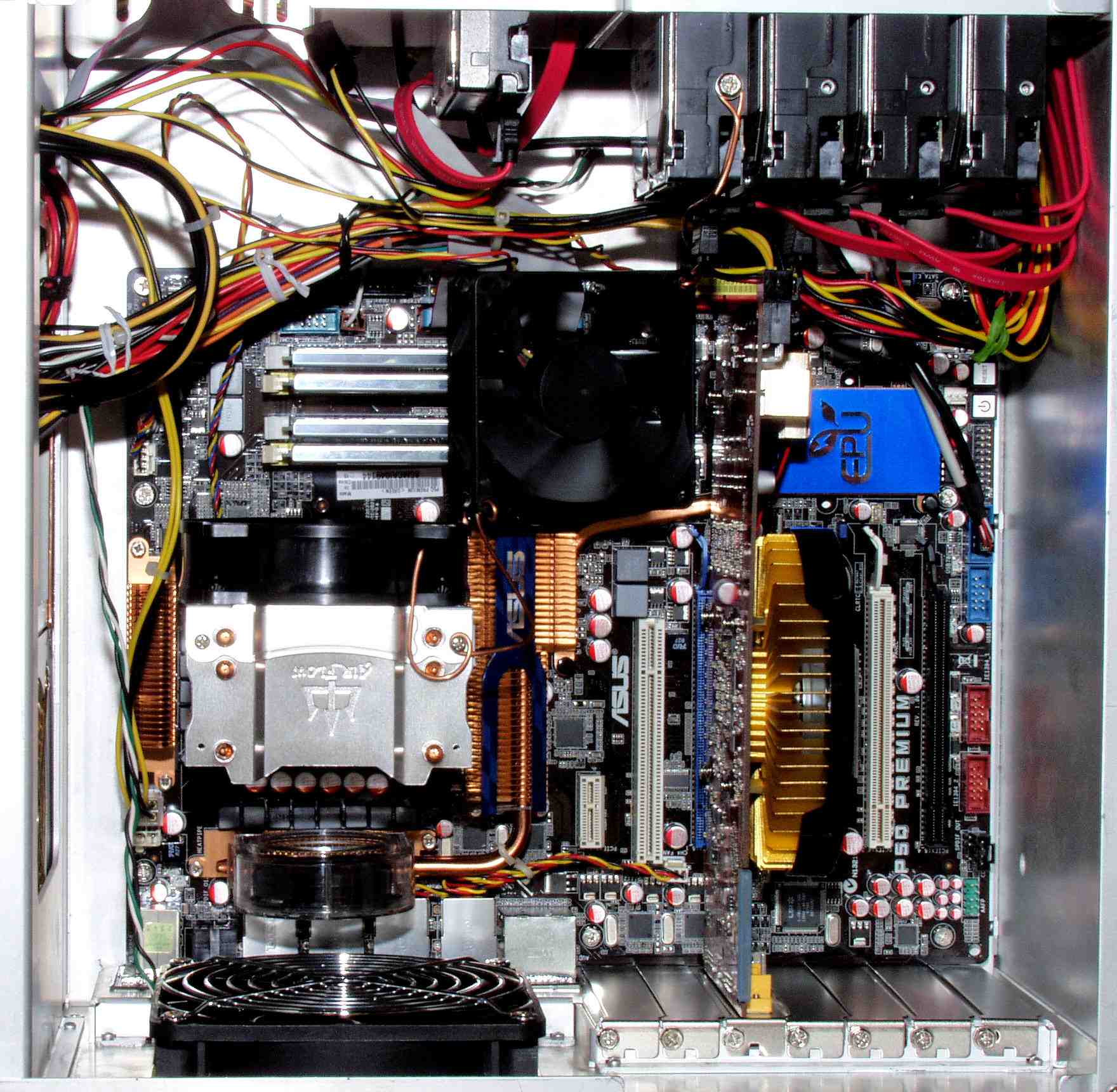

| ５Ｂ． 「試作器１号」完成、ＣＰＵ周り。 |
 |
| ５Ｃ． 「試作器１号」完成、ＧＢ周り。 |
 |
| ６Ａ． 「試作器１号」完成、前。 |
 |
| ６Ｂ． 「試作器１号」完成、後。 |
 |
| ７Ａ． 「試作器１号」 Windows Experience Index score=5.9 |
 |

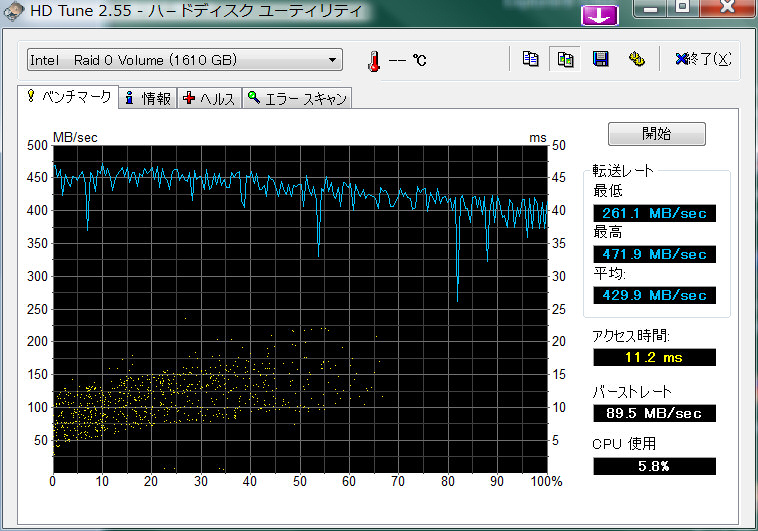

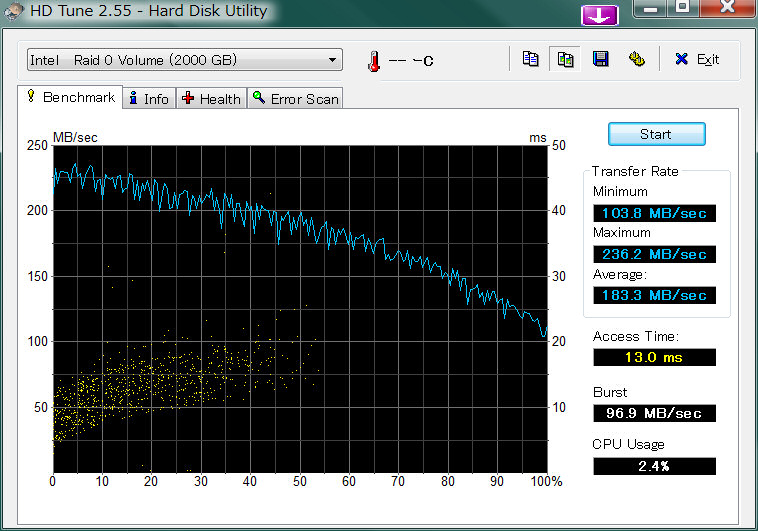

| ７Ｂ． ＨＤＤ（Seagate ST31000333AS）２台のＲＡＩＤ＿０ のＨＤ Ｔｕｎｅの結果 |
 |

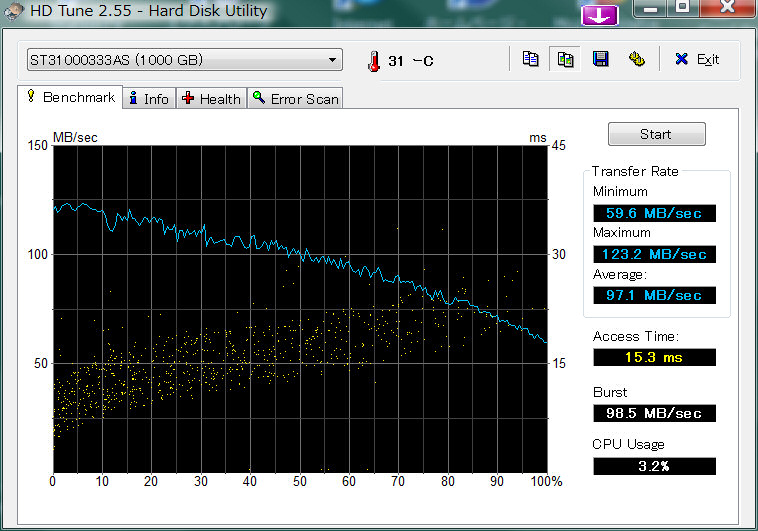

| ７Ｃ． ＨＤＤ（Seagate ST31000333AS）１台の ＨＤ Ｔｕｎｅの結果 |
 |
| １０Ａ． 「試作器２号」製作。 １． MotherBoard＝ ASUS P5Q Premium ２． ＣＰＵ＝ Intel Core 2 Quad Q9550 ３． Memory= DDR2-800 ８ＧＢ 「UMAX Pulsar 2GB PC2-6400*４」 ４． GraphicCard＝ ASUS EAH3870 TOP ５． ＨＤＤ Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB ４台 RAID0 Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB １台 Back_UP用 ６． ＯＳ＝ Windows Vista Ultimate 64Bit |
 |

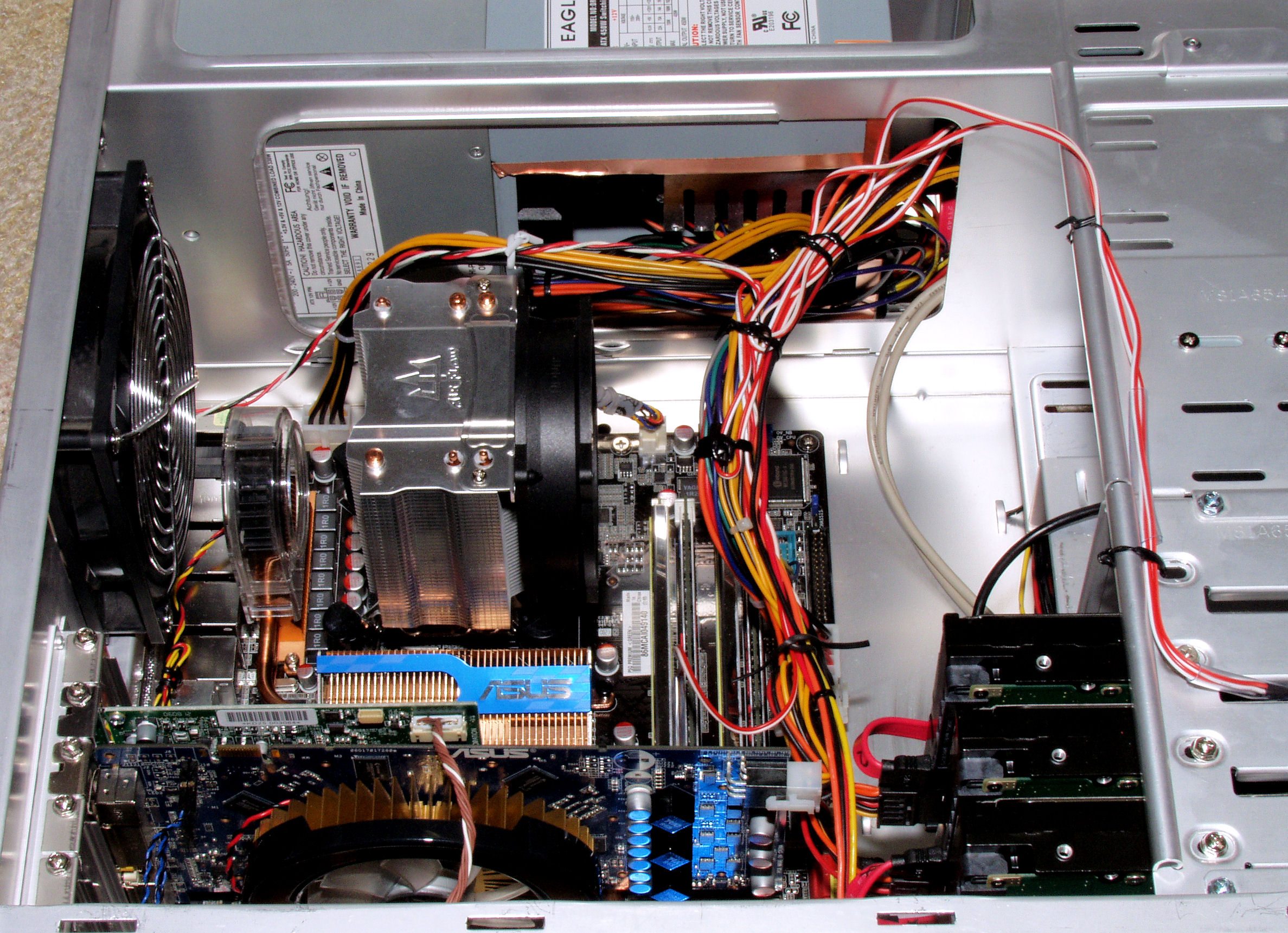

| １０Ｂ． 「試作器２号」製作。 タンデム（tandem）電源製作その２ 使用。 |
 |
| １０Ｃ． 「試作器２号」製作。４台のHDDに風が行くように、隙間に厚紙を取り付ける、反対側も同様にする。 |
 |
| １０Ｄ． 「試作器２号」製作。memoryにフアンを付ける。 |
 |

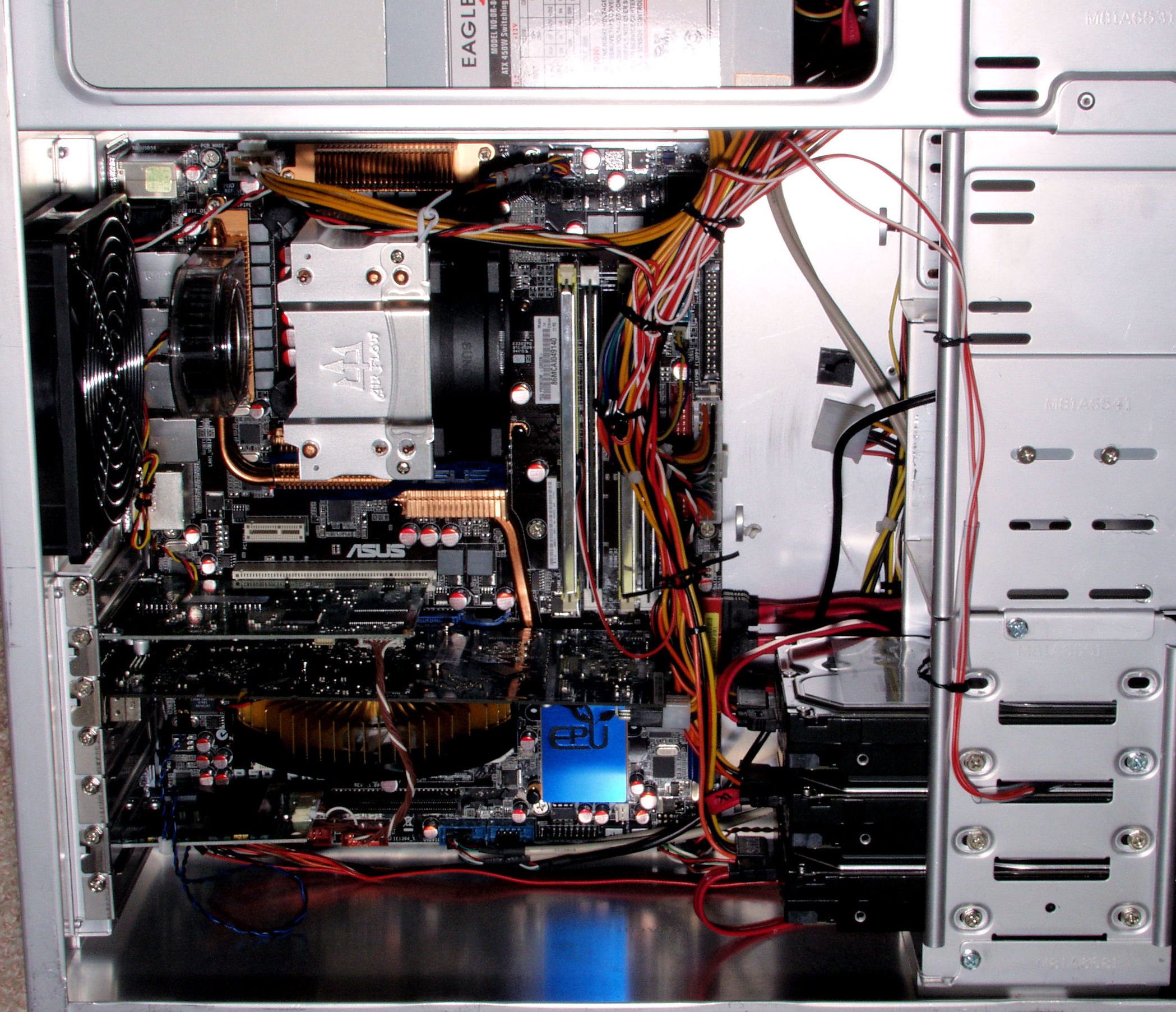

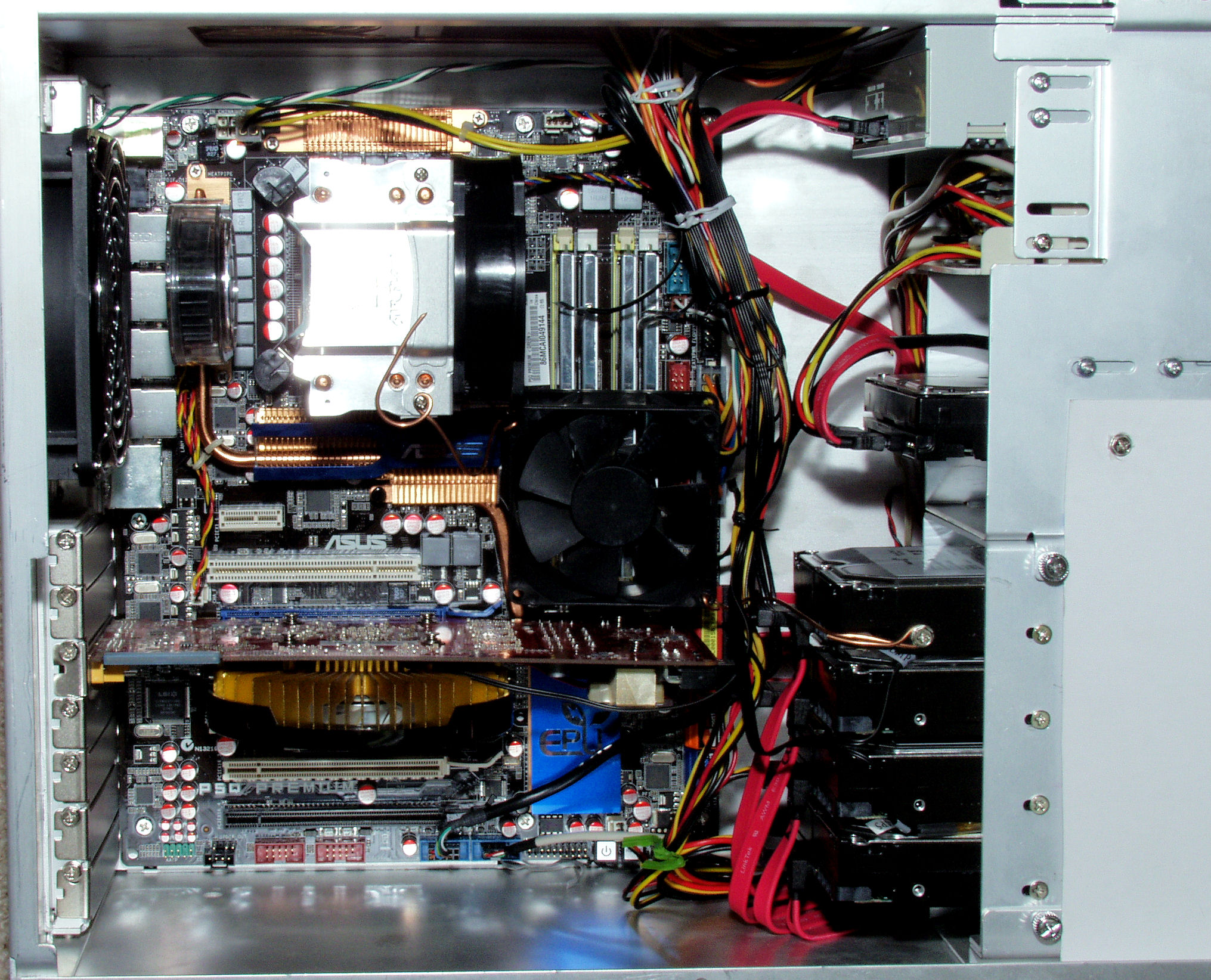

| １１Ａ． 「試作器２号」完成。 |
 |

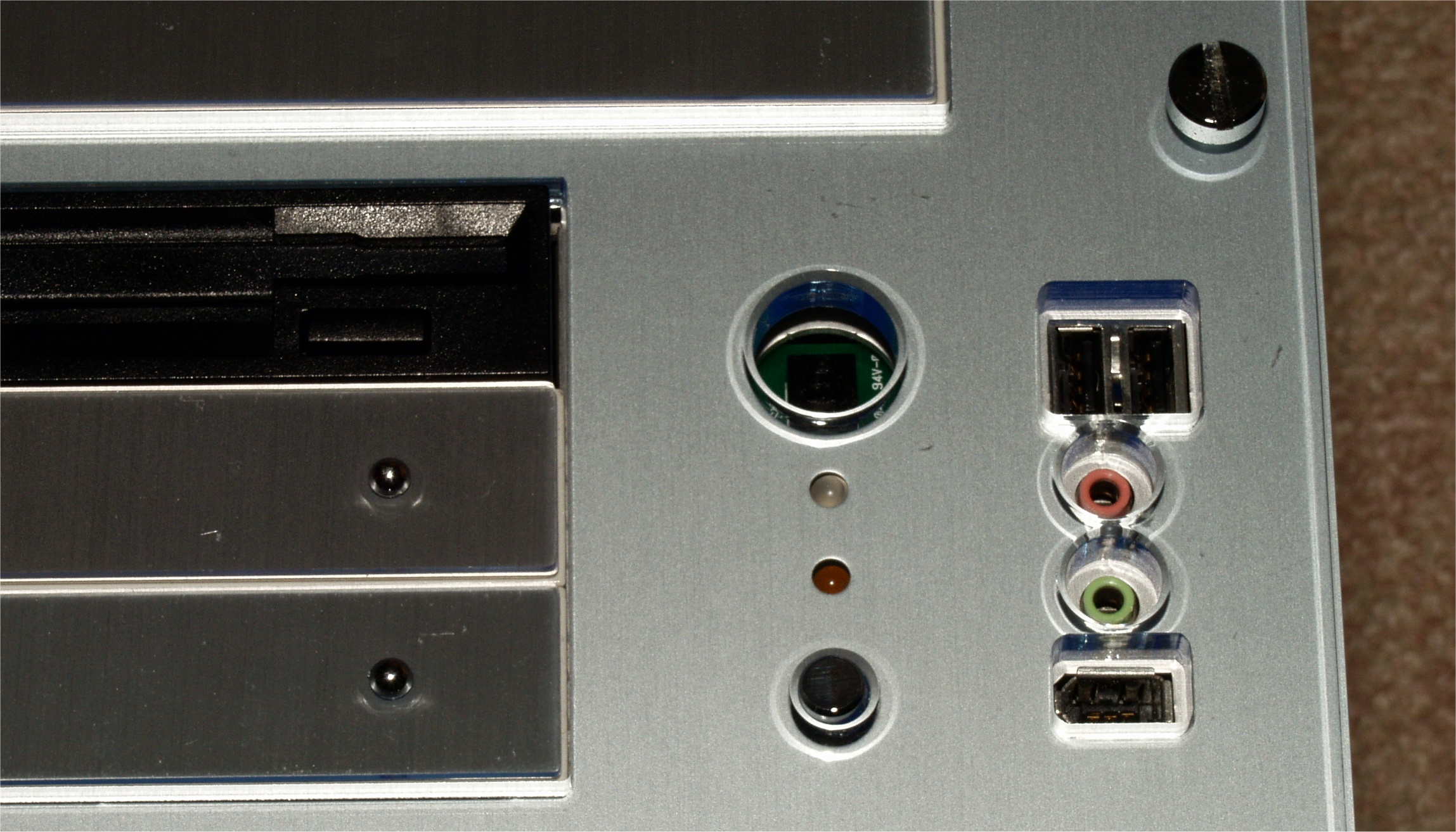

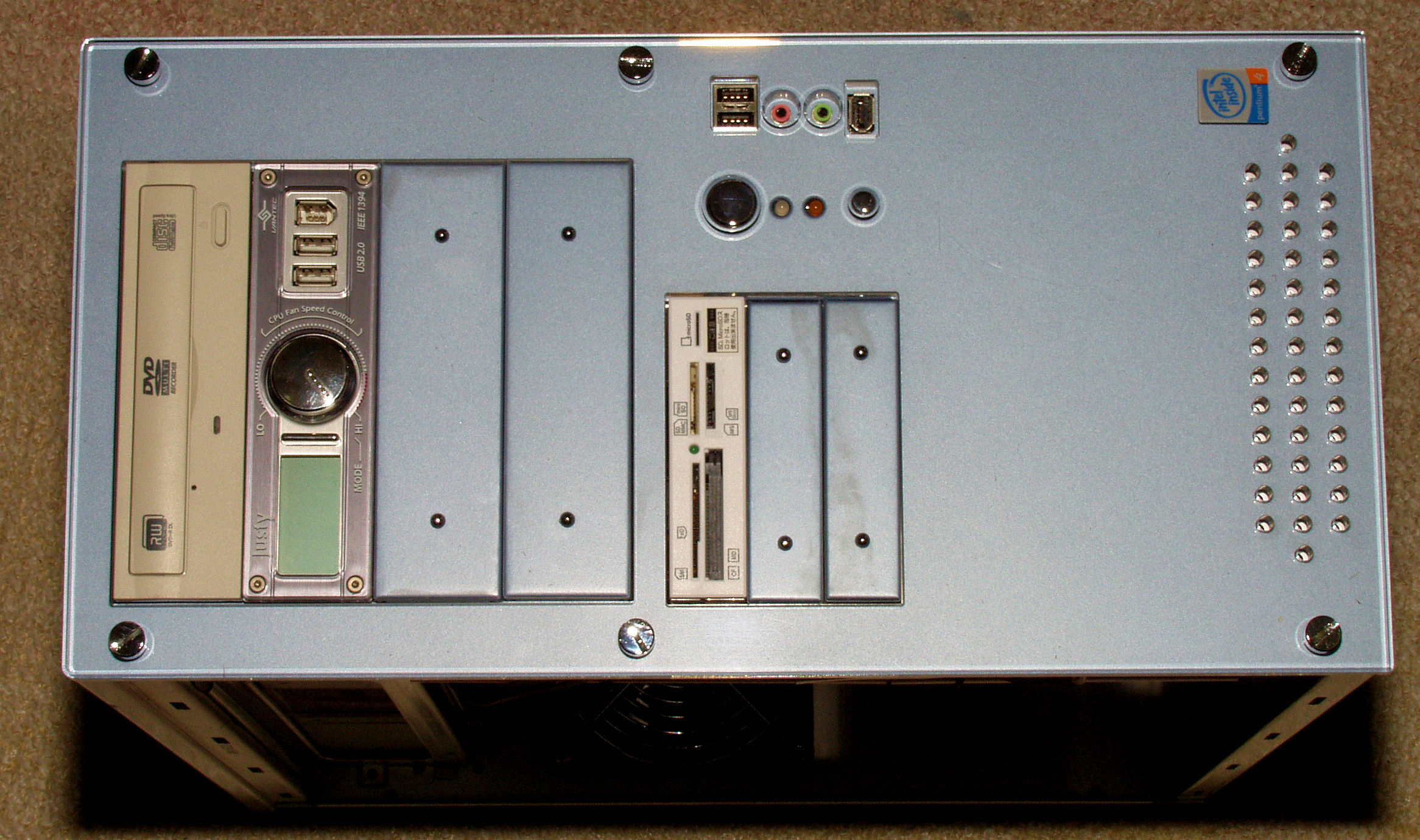

| １２F． 「試作器２号」完成。 前４個のUSB入力端子横のボタンでBACK-UP用HDDの電源制御する。 |
 |

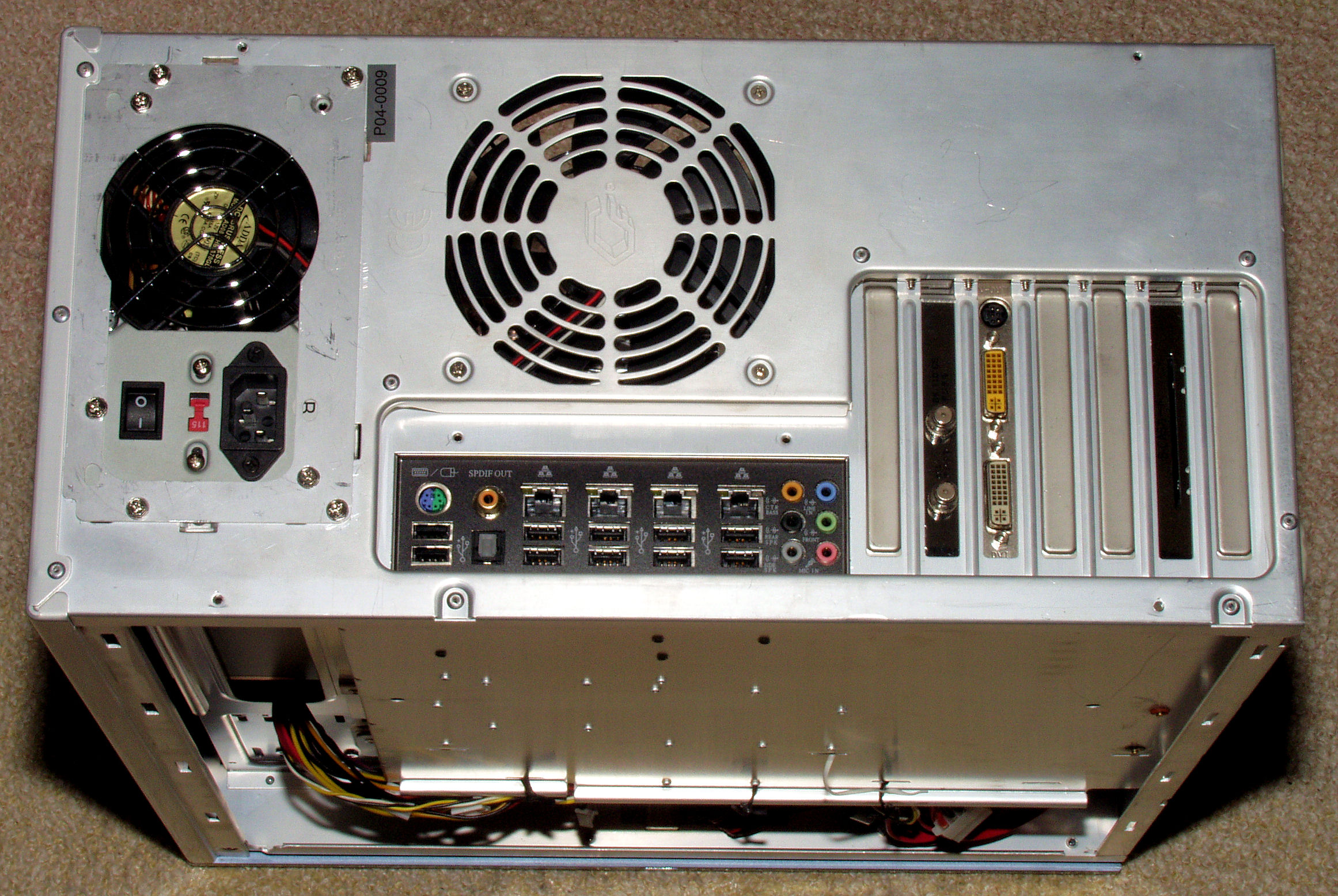

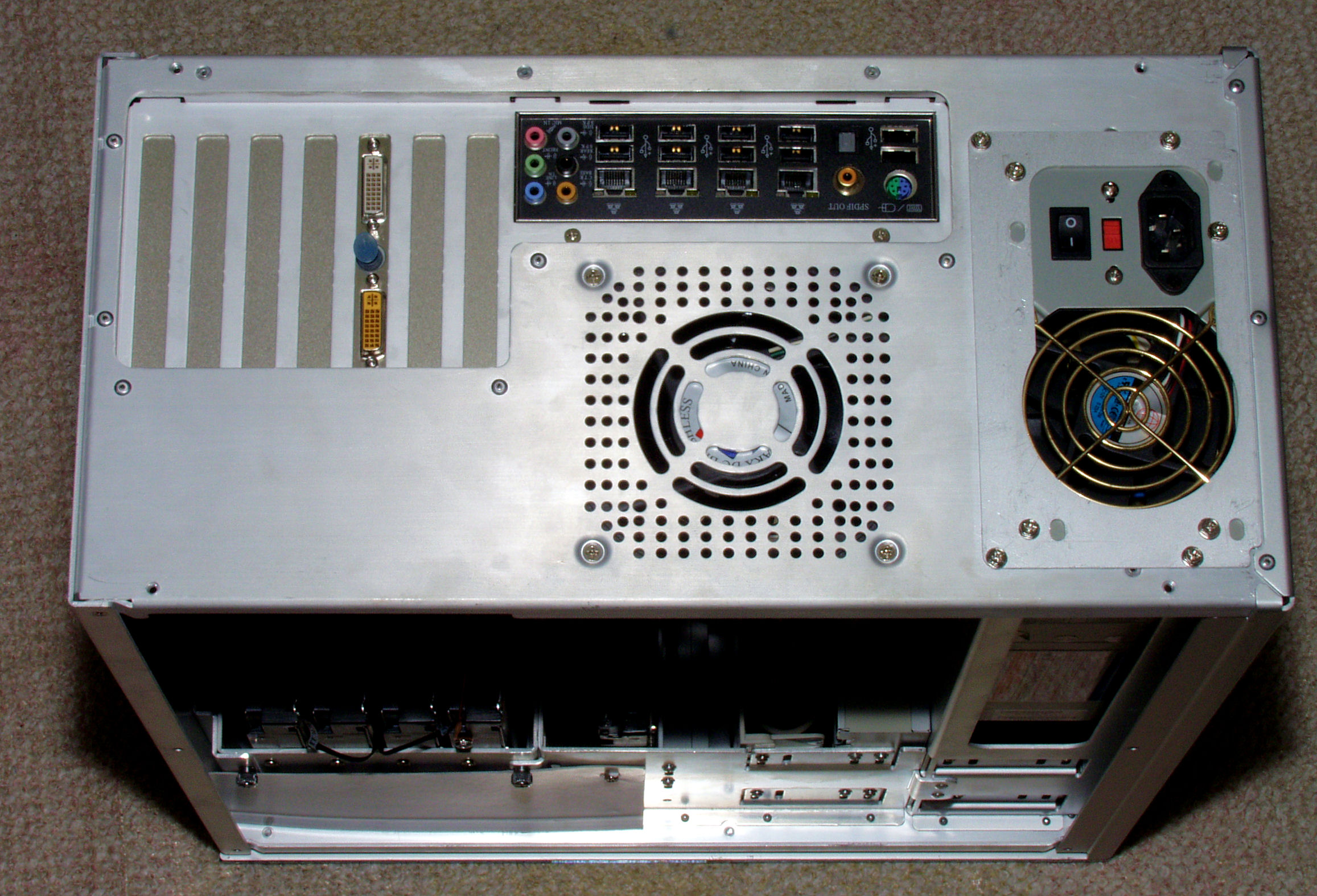

| １２Ｂ． 「試作器２号」完成、後。 |
 |

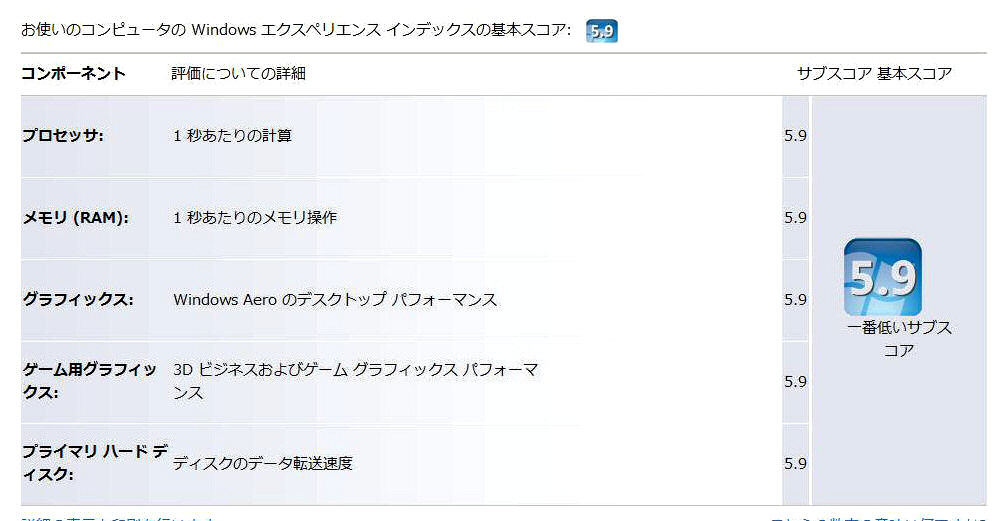

| １３Ａ． 「試作器２号」 Windows Experience Index score=5.9 |
|

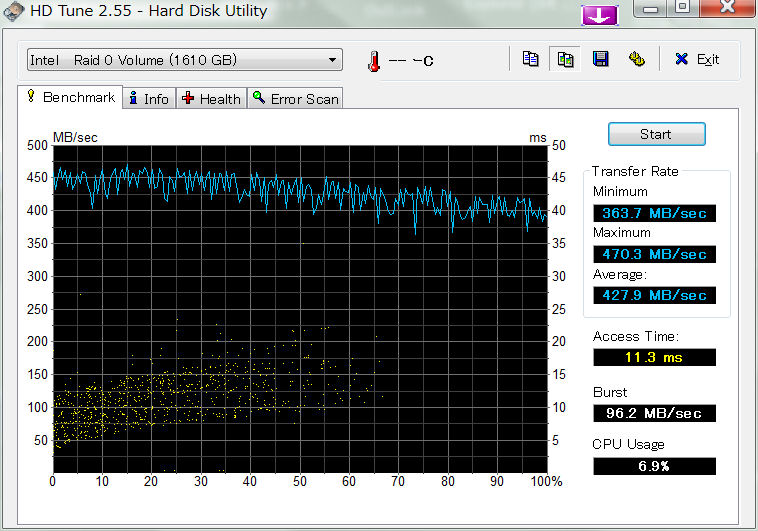

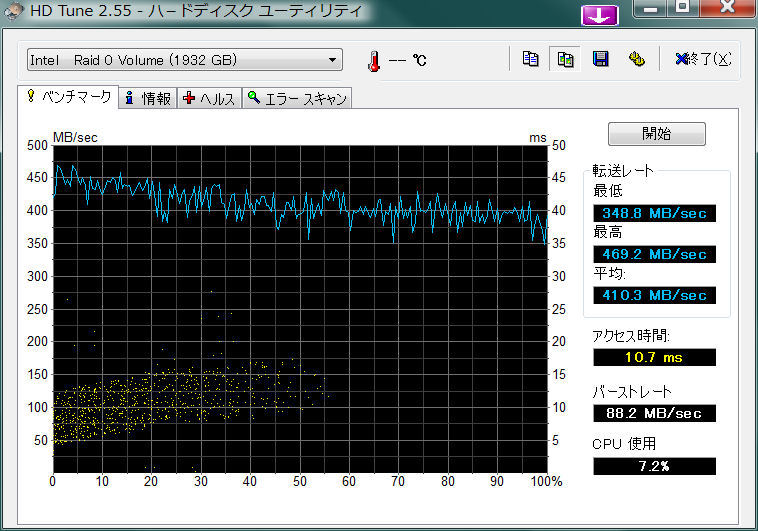

| １３Ｂ． ＨＤＤ（Seagate ST31000333AS）４台のＲＡＩＤ＿０ のＨＤ Ｔｕｎｅの結果 |
 |
