Ｖｉｃｔｏｒ　ＴＴ−７１．２台目ターンテ−ブル修理記録

＜＜包装はこちら参考＞＞　　　平成１９年７月２３日到着　　８月５日完成

Ａ．　修理前の状況 　　　回転が「ユラグ」状態 ＡＥ．　仮修理での測定 Ｂ．　原因 　　　経年変化による劣化 　　 Ｃ．　修理状況 　 Ｄ．　使用部品 　　　電解コンデンサー　　　　　　　　　　　　　　１６個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　調整 Ｆ．　修理費　　４５，０００円

ＡＥ．　仮修理での測定 ＡＥ−１Ａ．　３３回転測定。　上のが１００ＨＺ基準矩形波、下がタンテーブルの回転矩形波。　差が最小時。 　　　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ

ＡＥ−１Ｂ．　３３回転測定。　上のが１００ＨＺ基準矩形波、下がタンテーブルの回転矩形波。　差が最大時。 　　　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ、十分に規格内

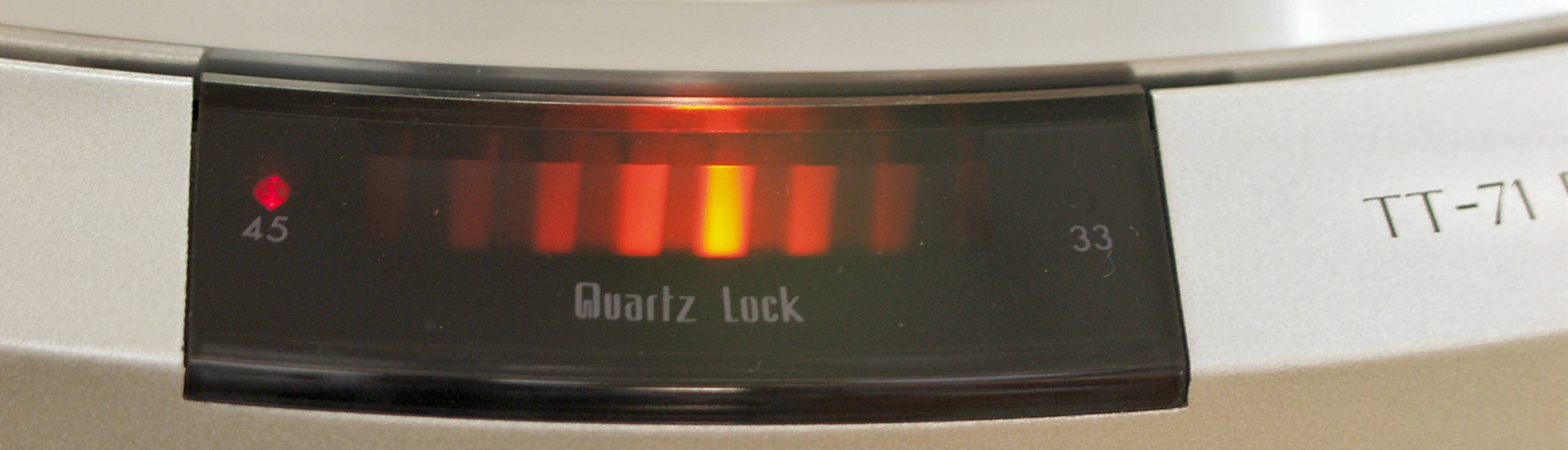

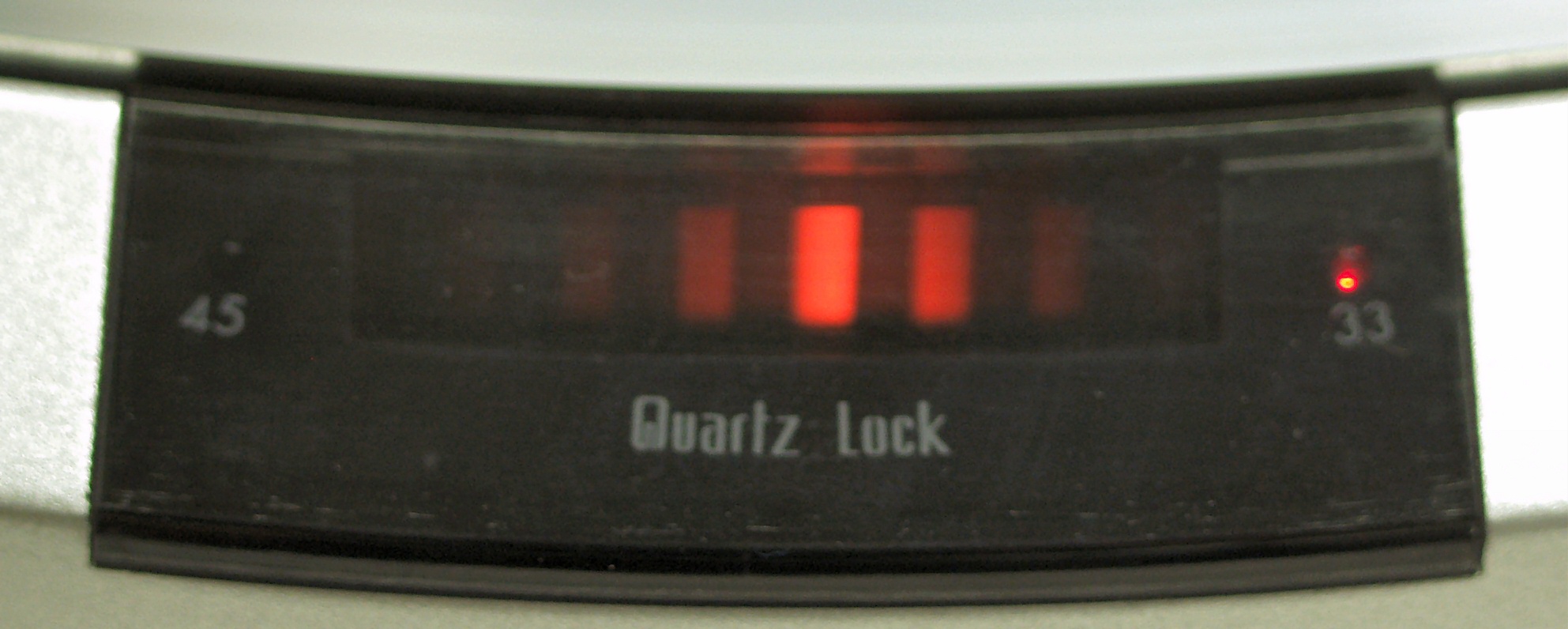

ＡＥ−１Ｃ．　３３回転測定。　その時のストロボ表示、端の「ぼけている」所が揺らぎの部分

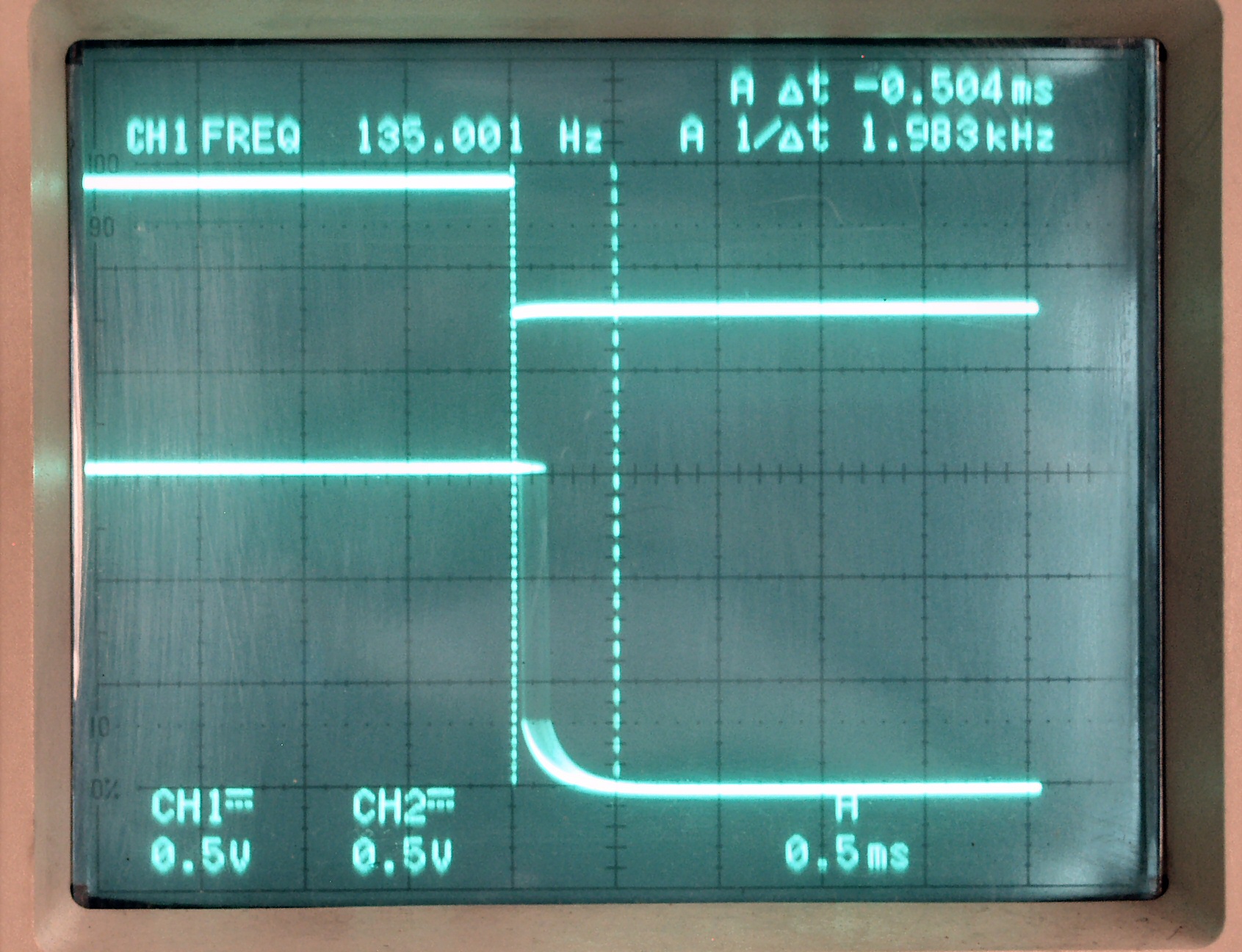

ＡＥ−２Ａ．　４５回転測定。　上のが１３４ＨＺ基準矩形波、下がタンテーブルの回転矩形波。　差が最小時。 　　　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ。

ＡＥ−２Ｂ．　４５回転測定。　上のが１３４ＨＺ基準矩形波、下がタンテーブルの回転矩形波。　差が最大時。 　　　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ、十分に規格内

ＡＥ−２Ｃ．　４５回転測定。　その時のストロボ表示、端の「ぼけている」所が揺らぎの部分

Ｃ．　修理状況　 Ｃ−１．　修理中　モーターを取り出す為、カバーを取る

Ｃ−２Ａ．　修理中　モーターを分解・清掃・給油。　左＝固定子、右＝アウターロータ

Ｃ−２Ｂ．　修理中　タンテーブル軸受けのベアリング。　オイル交換する。

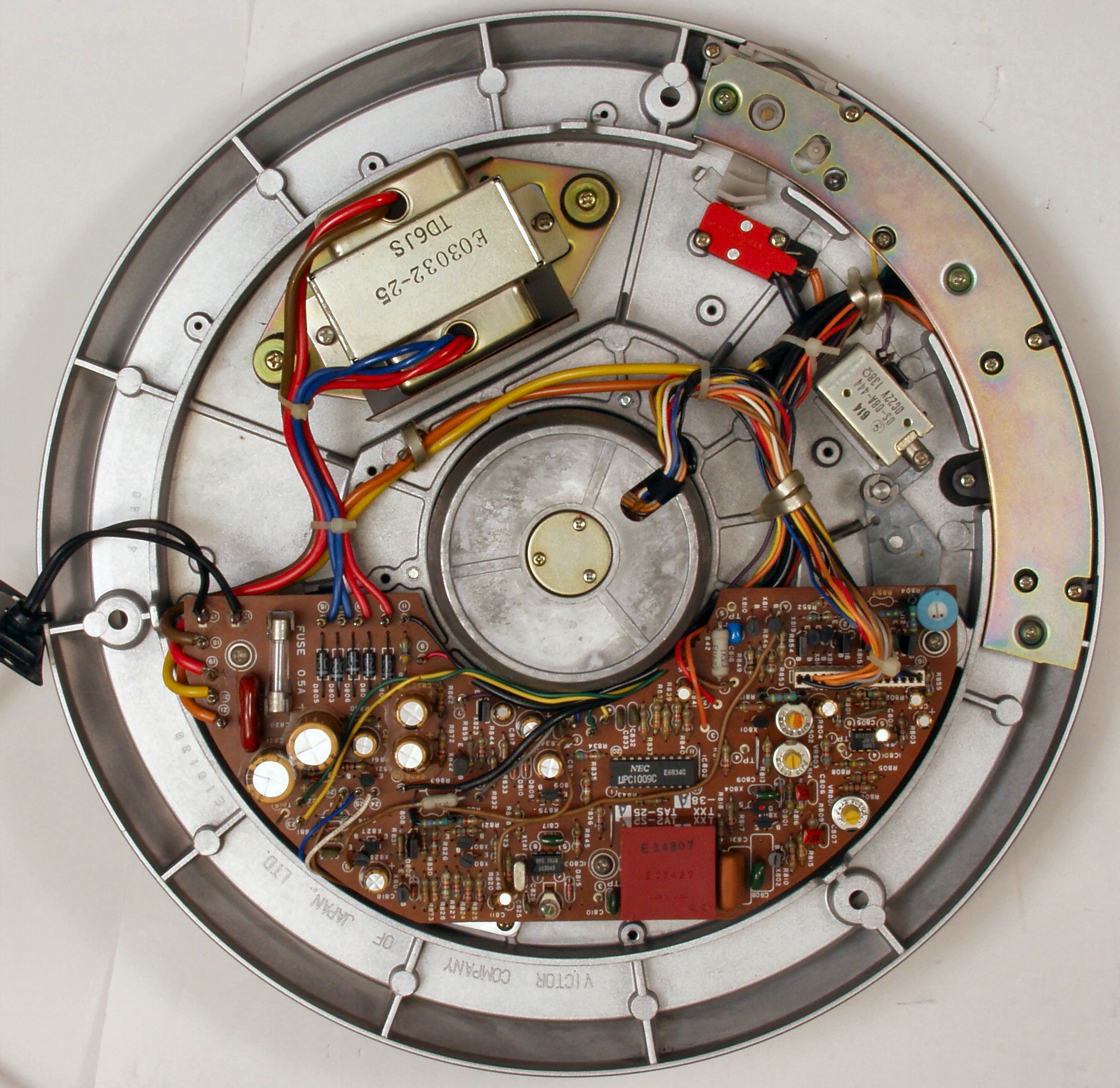

Ｃ−３Ａ．　修理前　基板

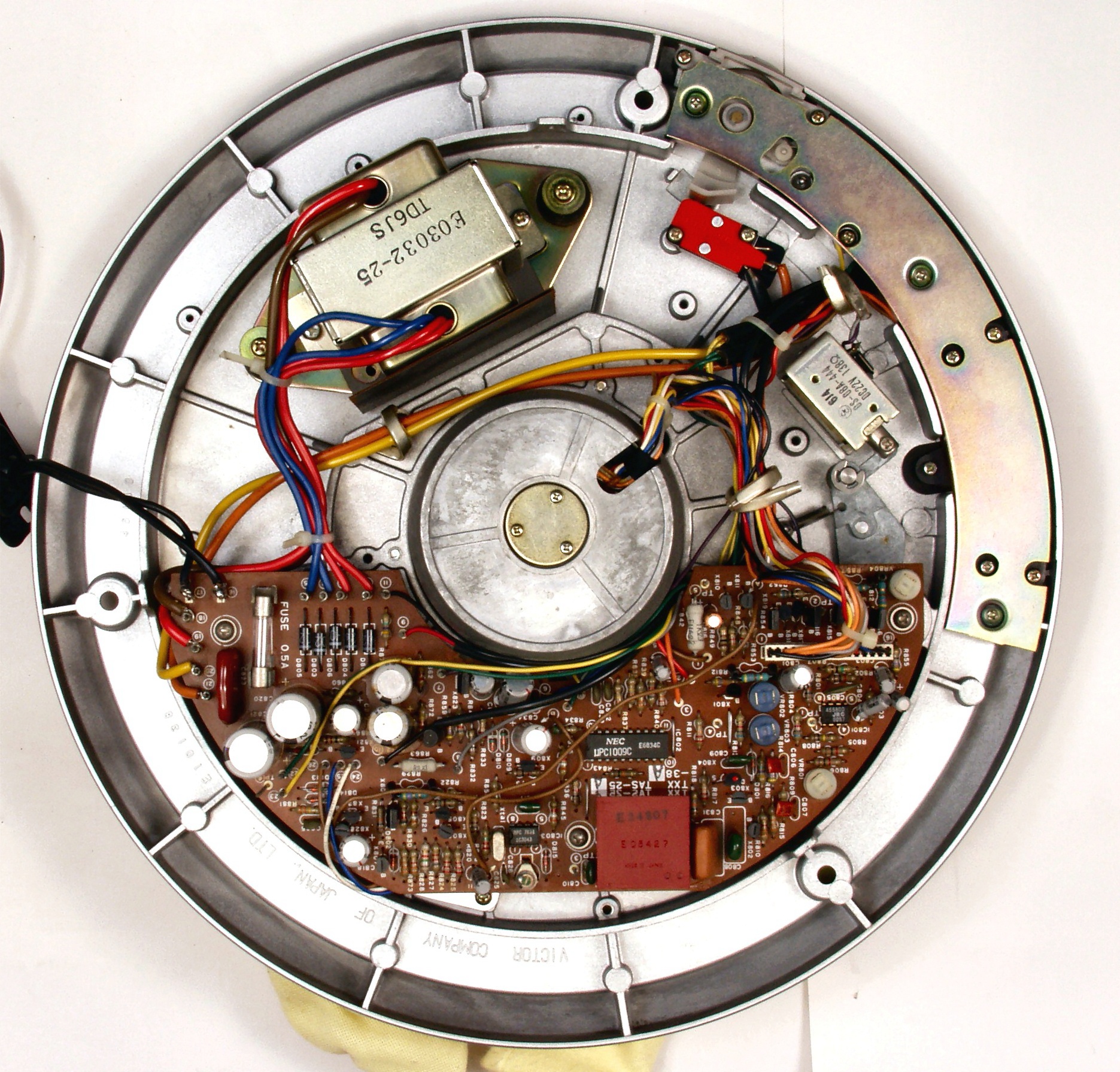

Ｃ−３Ｂ．　修理後　基板　半固定ＶＲ４個、電解コンデンサー１６個交換

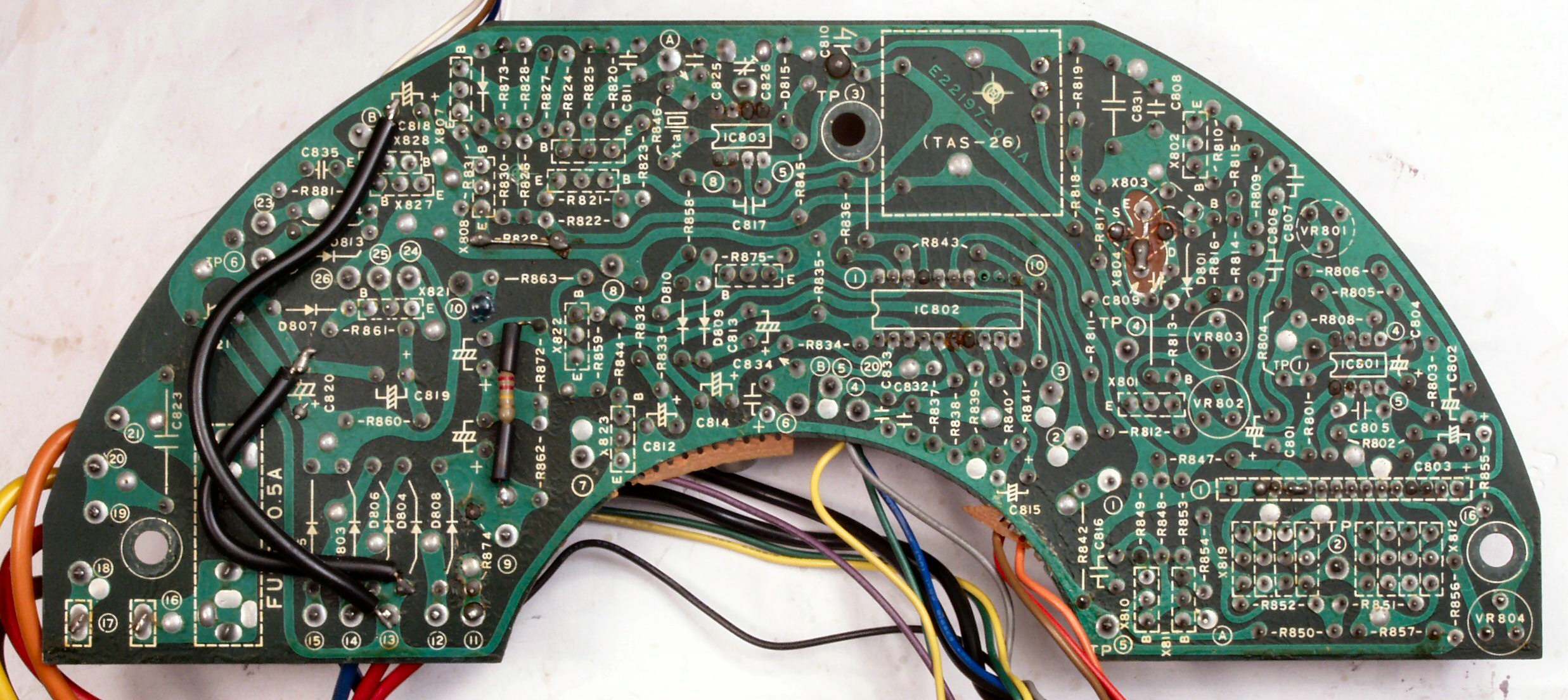

Ｃ−３Ｃ．　修理前　基板裏

Ｃ−３Ｄ．　修理（半田補正）後　基板裏　半田をやり直す

Ｃ−３Ｅ．　完成基板裏　洗浄後

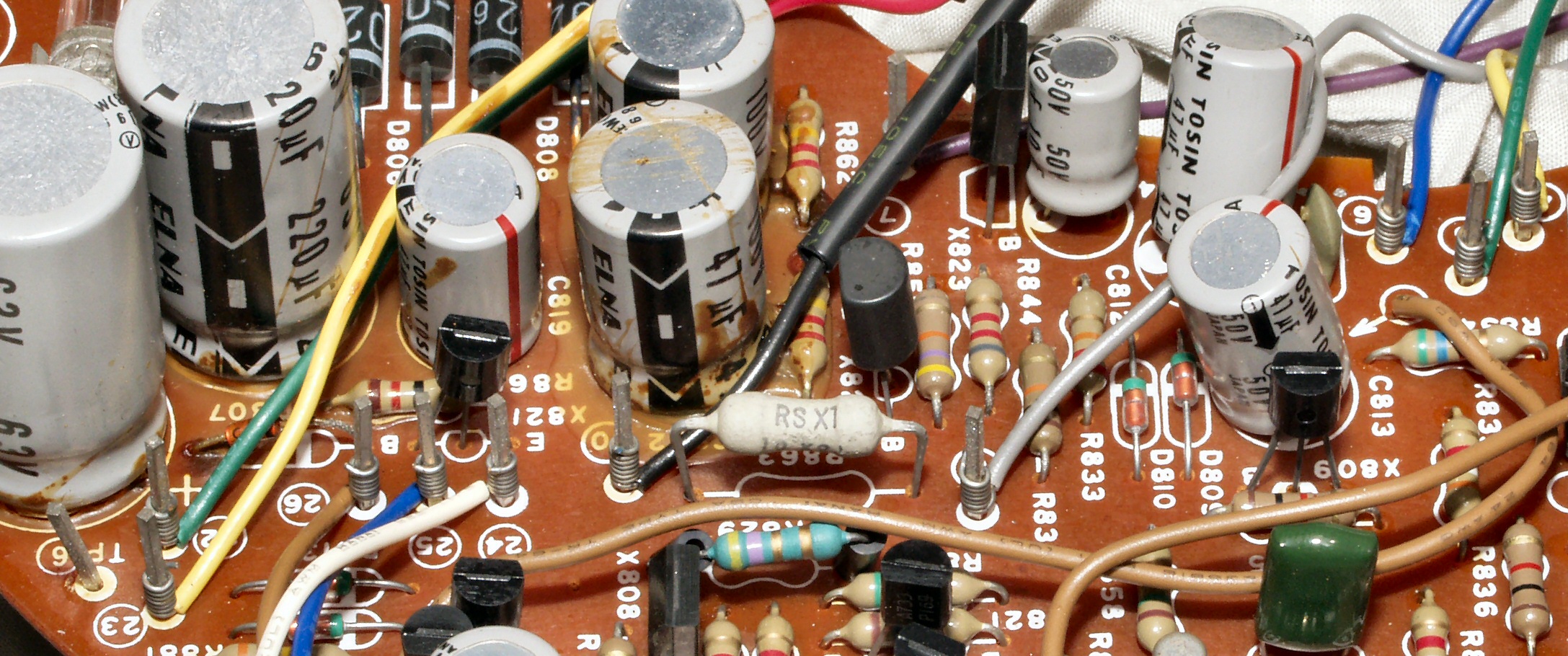

Ｃ−４Ａ．　修理前　基板ラッピング

Ｃ−４Ｂ．　修理後　基板ラッピング

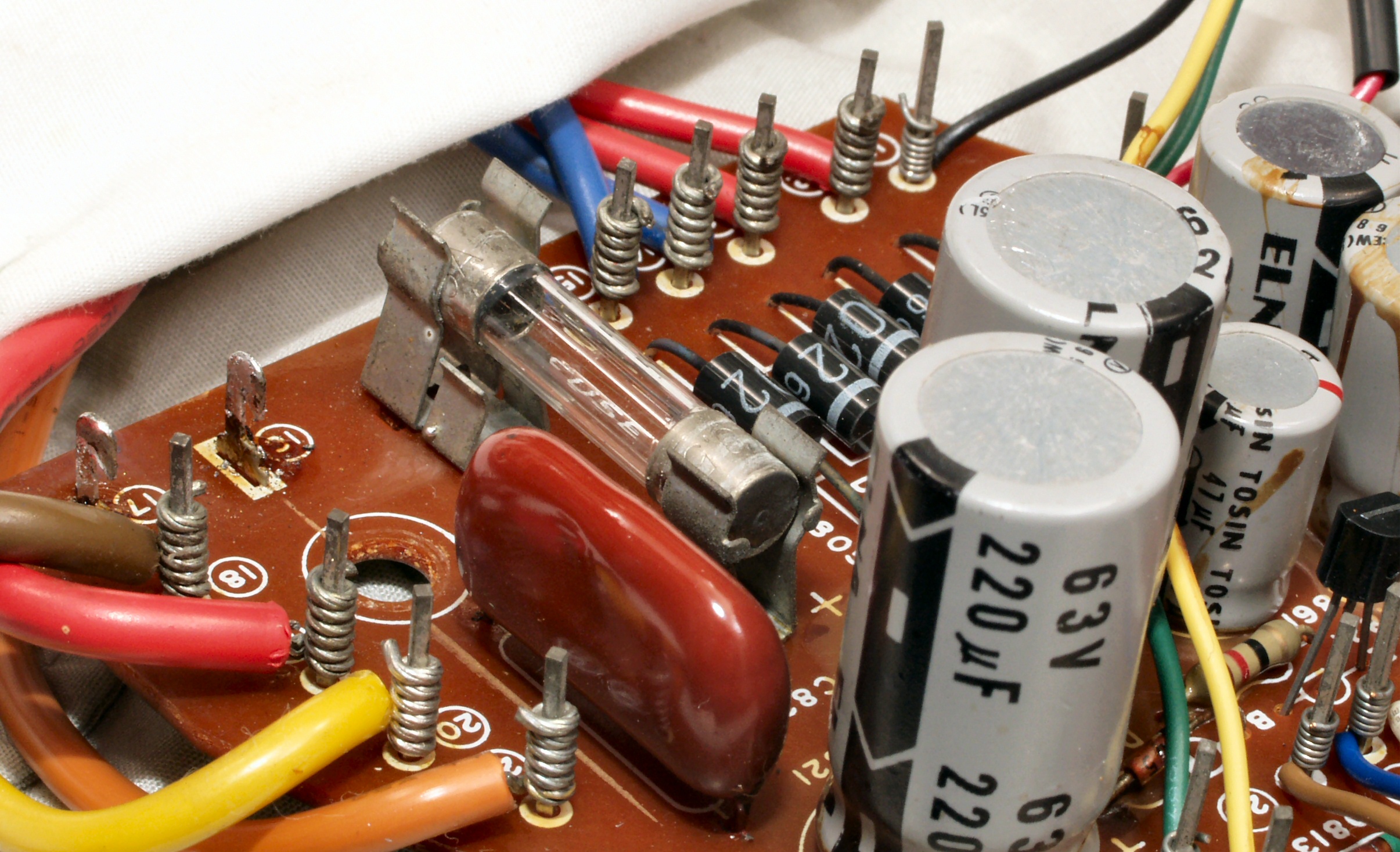

Ｃ−４Ｃ．　修理前　基板ラッピング２

Ｃ−４Ｄ．　修理後　基板ラッピング２

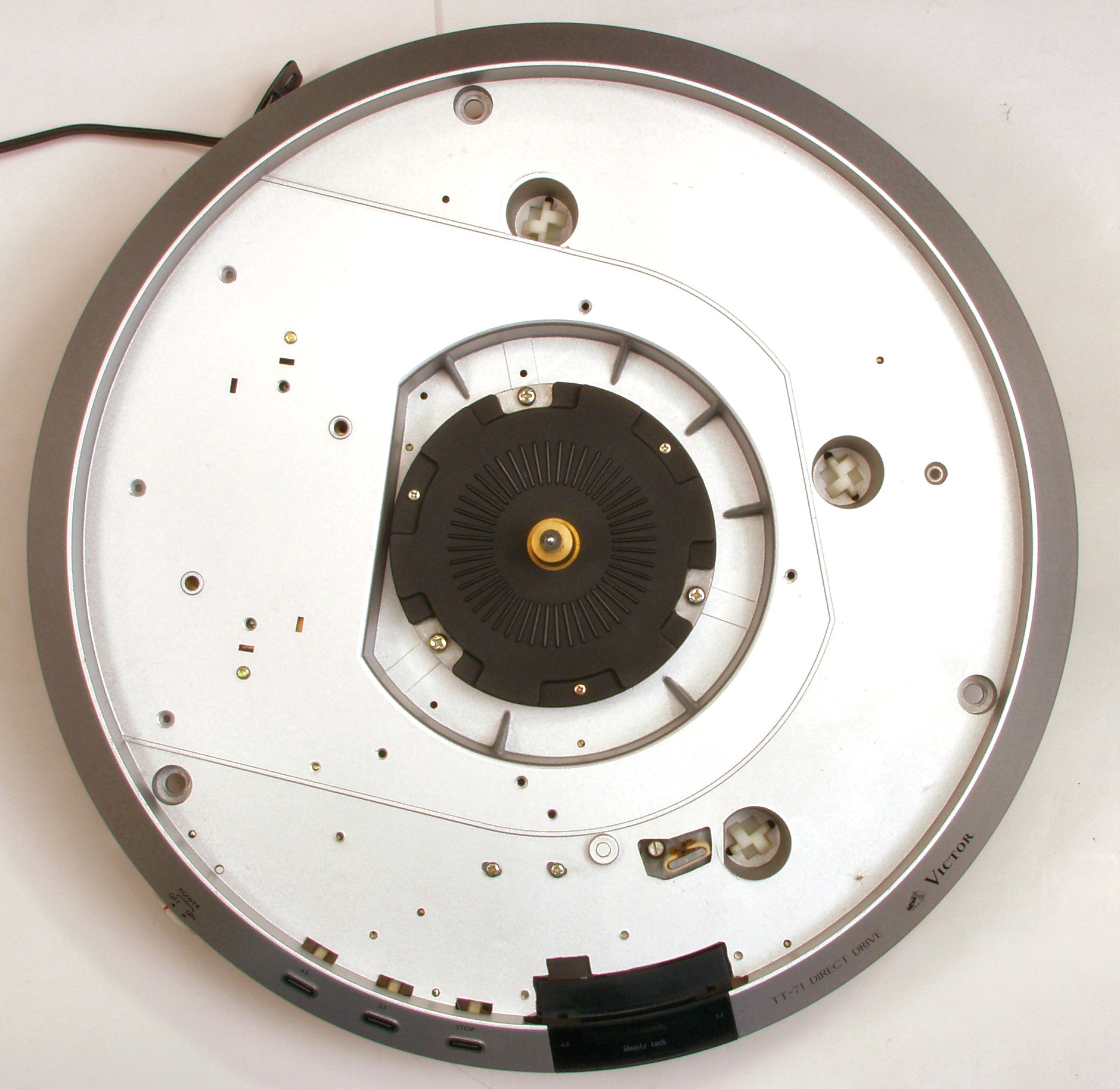

Ｃ−５Ａ．　修理前　　下から

Ｃ−５Ｂ．　修理後　　下から

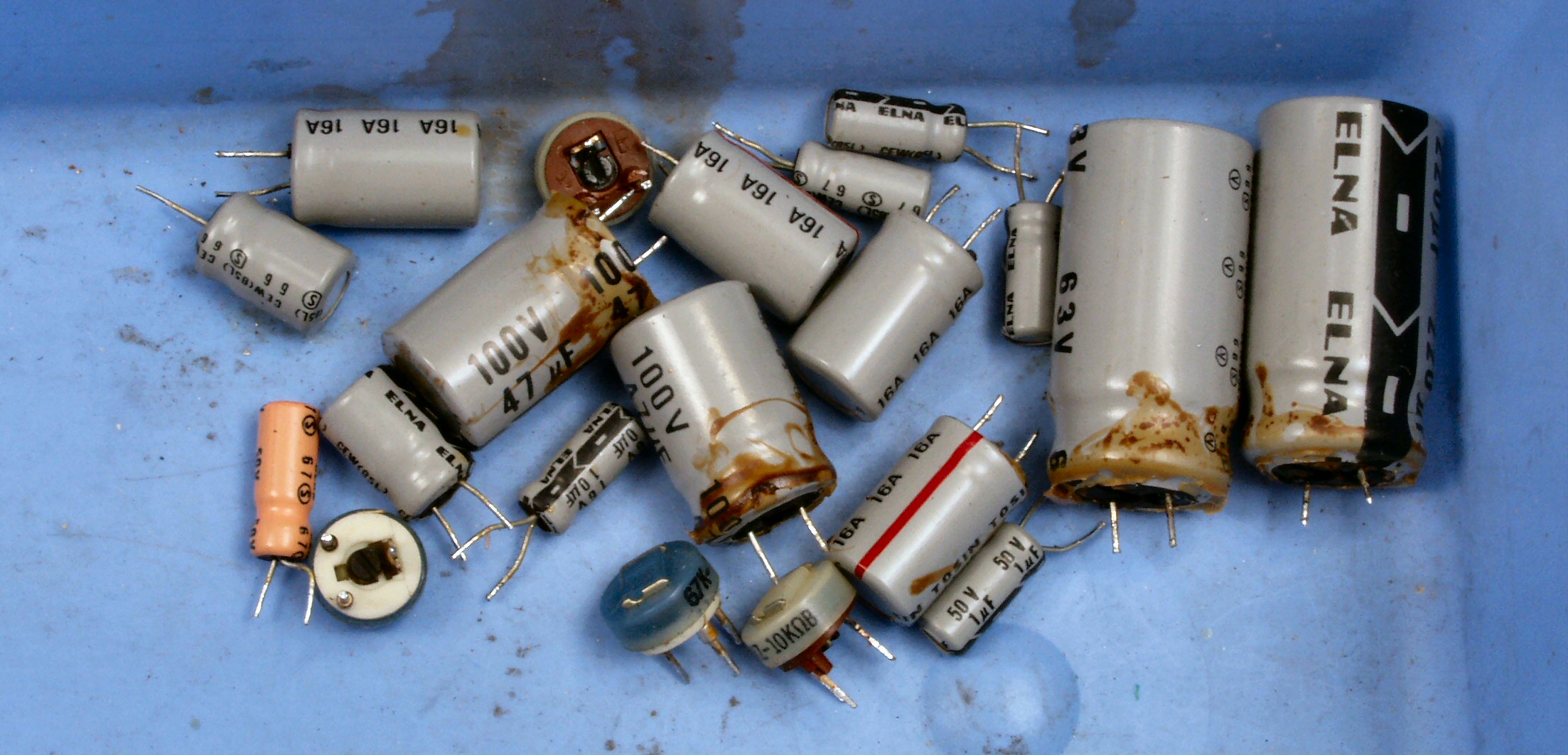

Ｃ−６．　交換部品

Ｅ．　調整・測定 Ｅ−１．　回転測定・調整。

Ｅ−２．　３３回転測定・調整。　上のが１００ＨＺ基準矩形波、下がタンテーブルの回転矩形波、ぶれているのがワウ（０．２ｍｓ以内）。 　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ。

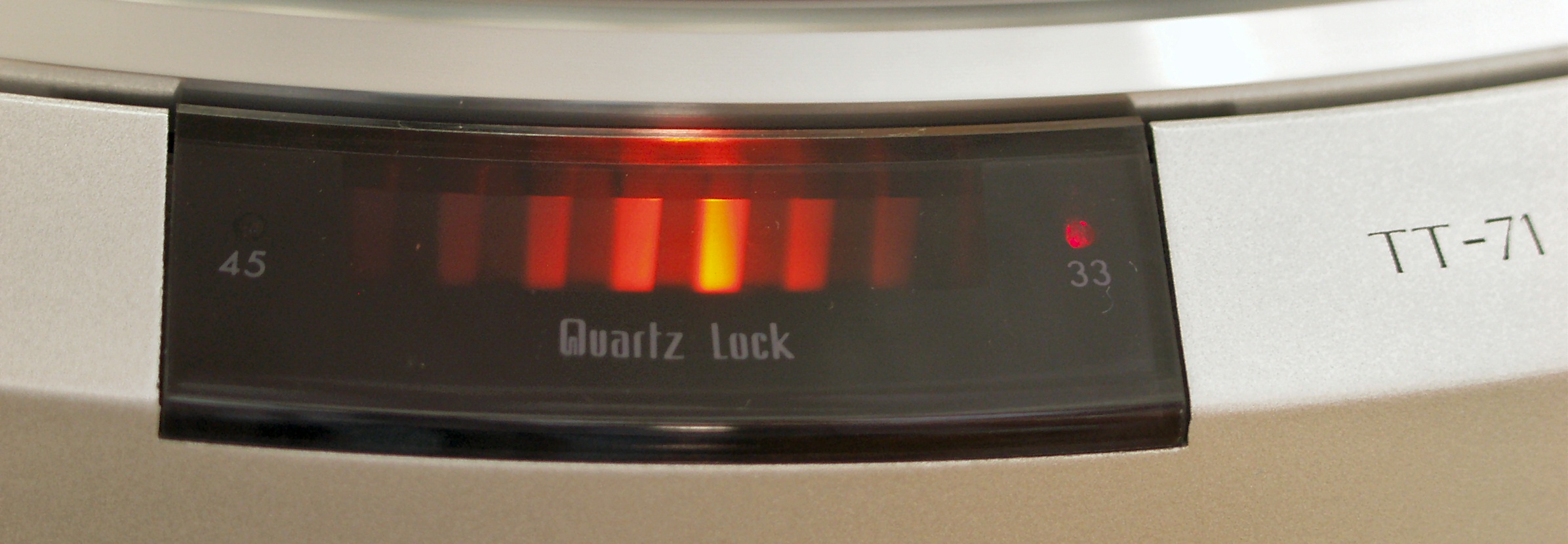

Ｅ−３．　３３回転測定。　その時のストロボ表示、端の「ぼけている」所が揺らぎの部分

Ｅ−４．　４５回転測定・調整。　上のが１３４ＨＺ基準矩形波、下がタンテーブルの回転矩形波、ぶれているのがワウ（０．２ｍｓ以内）。。 　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ。

Ａ−５２Ｃ．　４５回転測定。　その時のストロボ表示、端の「ぼけている」所が揺らぎの部分

Ｅ−３．　　完成
