Technics SP−10mkV. 8台目修理記録
ターンテーブルの点検レコードプレヤーの修理梱包はこちらを参考 平成20年9月28日持込  11月22日完成
注意 このAMPは初期のC−MOS−ICそれもカスタム「MN6042」が使用されています。
    基板を触るときは十分注意すること。無論のこと、ハンダ処理時や測定時は十分の接地処理をすること
A. 修理前の状況
  • YAHOOオークションで購入、最初は問題ないのですが、使用して1時間以上経ち、回転を止めた後にスイッチを入れても回りません。
    電源を切ってしばらくすると、また回転しますが、ある程度使用すると、また回らなくなります。
    自分で、軸を外そうとして、FGコイルを切断してしまいました。巻きはじめなので、巻き替えが必要です。

B. 原因
  • 経年劣化、および技量不足。
C. 修理状況

CM. 機構修理状況

CC. FGコイル修理

D. 使用部品
  • 電解コンデンサー                   47個
    整流ダイオード                     4個
    半固定VR                        10個

E. 測定・調整

F. 修理費
           105,000円

S. Technics SP−10mkV の仕様(カタログ・マニアルより)

A. 修理前の状況
A11. 点検中 タンテーブルを見る
A12. 点検中 タンテーブルがアウター・ロータに成っている。 非常に綺麗です。
A13. 点検中 ターンテーブル裏 アウターロータの磁石。
A14. 点検中 ターンテーブル裏パルス発生山、非常に綺麗です。
A21. 点検中 FGコイルを切断して、取り外してあるる。
A31. 点検中 下から見る
A32. 点検中 下ケースを取り、下から見る
A41. 点検中 接続コネクター点検
A61. 電源部点検中 外観を上から見る
A62. 電源部点検中 外観を上横から見る
A63. 電源部点検中 外観を下から見る
A71. 電源部点検中 外観を下から見る、トランス部の膨らみも無し、HARD-OFFからの購入!
A72. 電源部点検中 定規を当てると、トランス部の膨らみ有り!
A81. 電源部点検中 外観を前から見る
A82. 電源部点検中 外観を後から見る
A91. 電源部点検中 ケースを取り、本体を上から見る

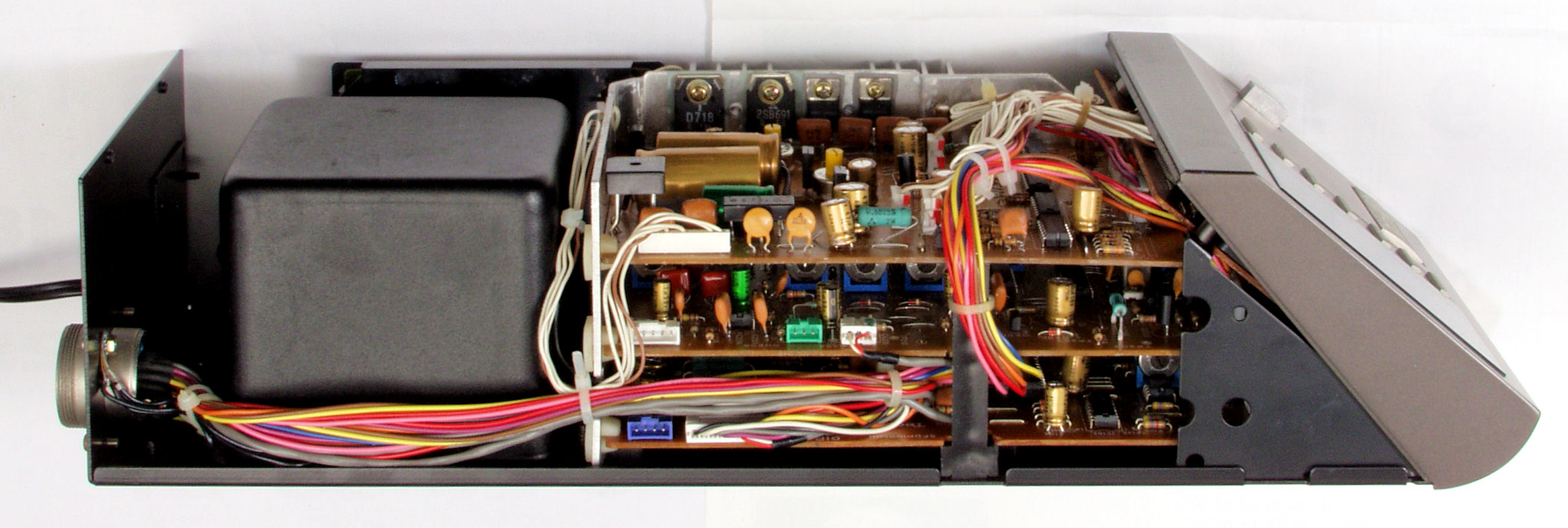

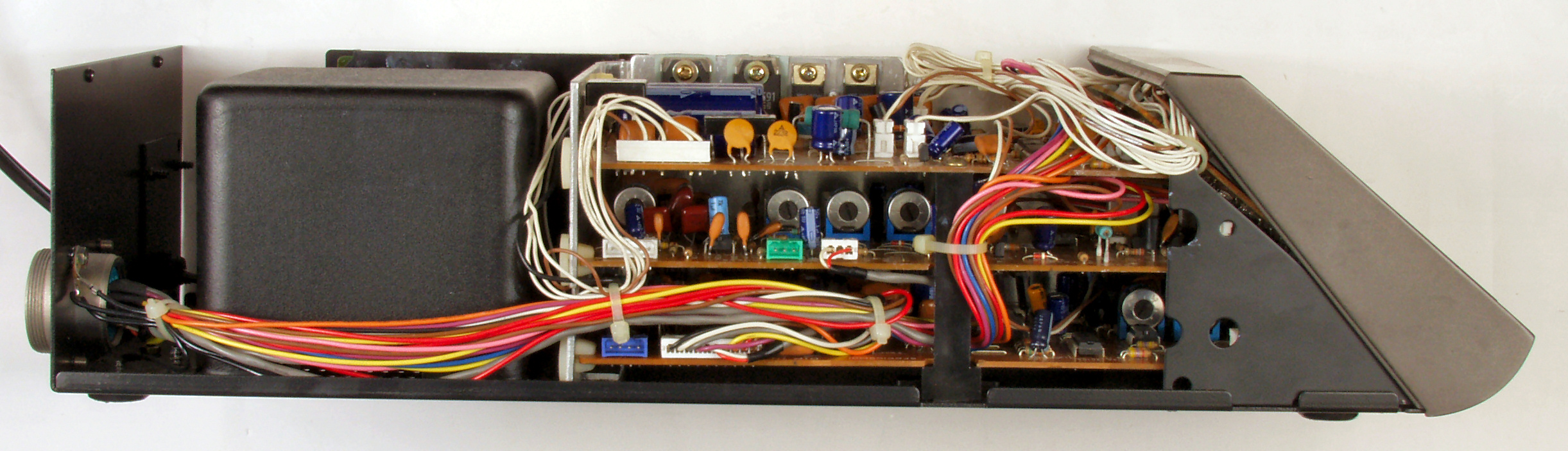

A92. 電源部点検中 ケースを取り、本体を左側から見る

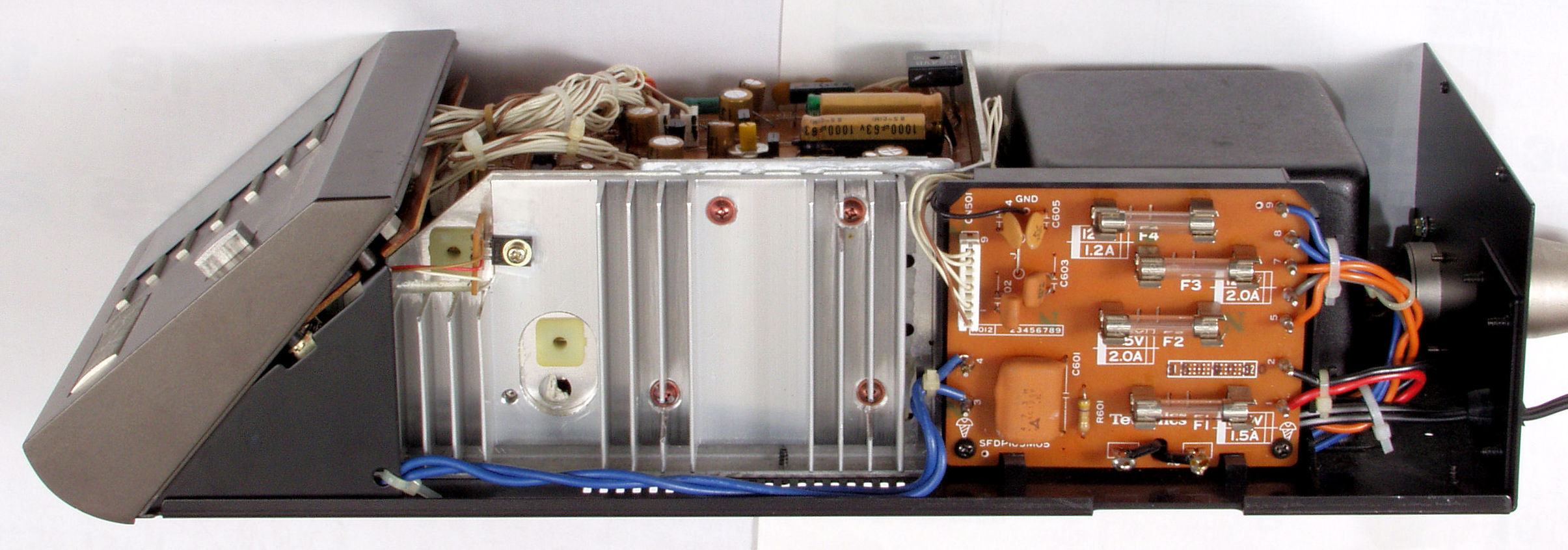

A93. 電源部点検中 ケースを取り、本体を右側から見る。
A94. 電源部点検中 修理記録表(1991年11月13日修理完了)。
CM. 機構修理状況

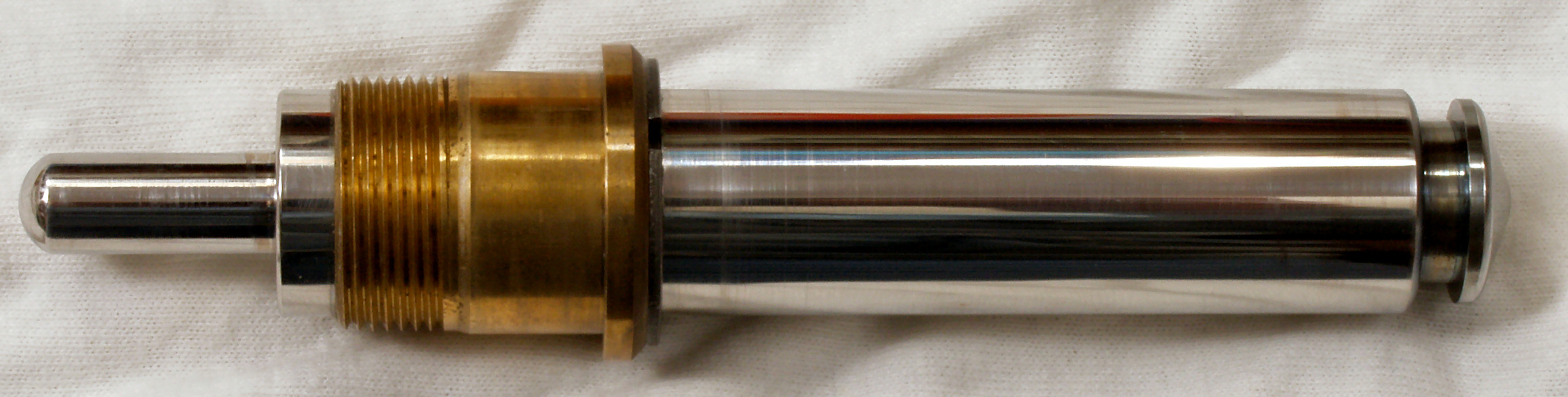

CM11. 修理中 軸のグリスアップ、機械油が使用されていましたが、この様な重い(負荷が高い)タンテーブルの場合は不可

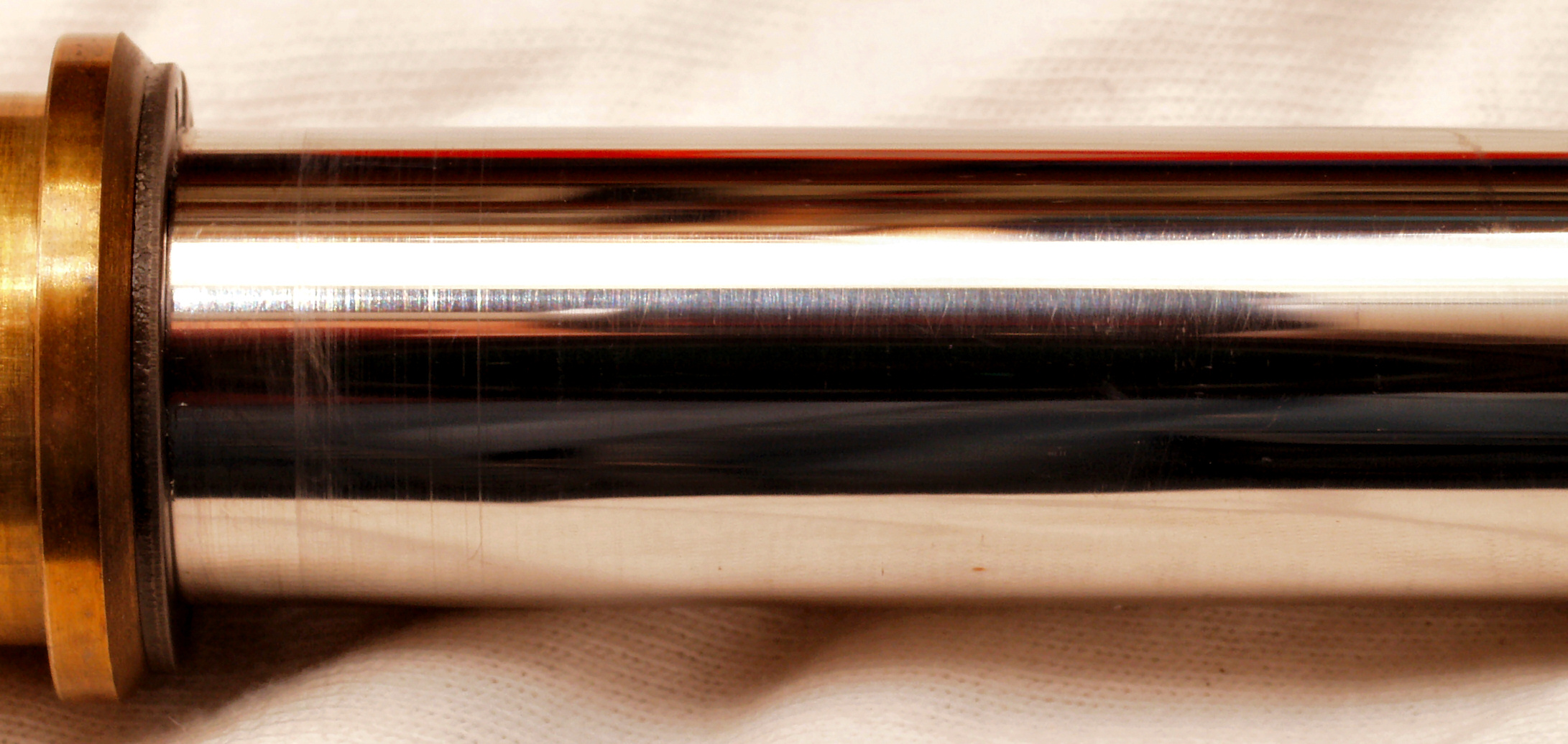

CM12. 修理中 軸のグリスアップ。 外からの埃が進入し出口側に傷が多い、5年に1回はグリスアップが必要。

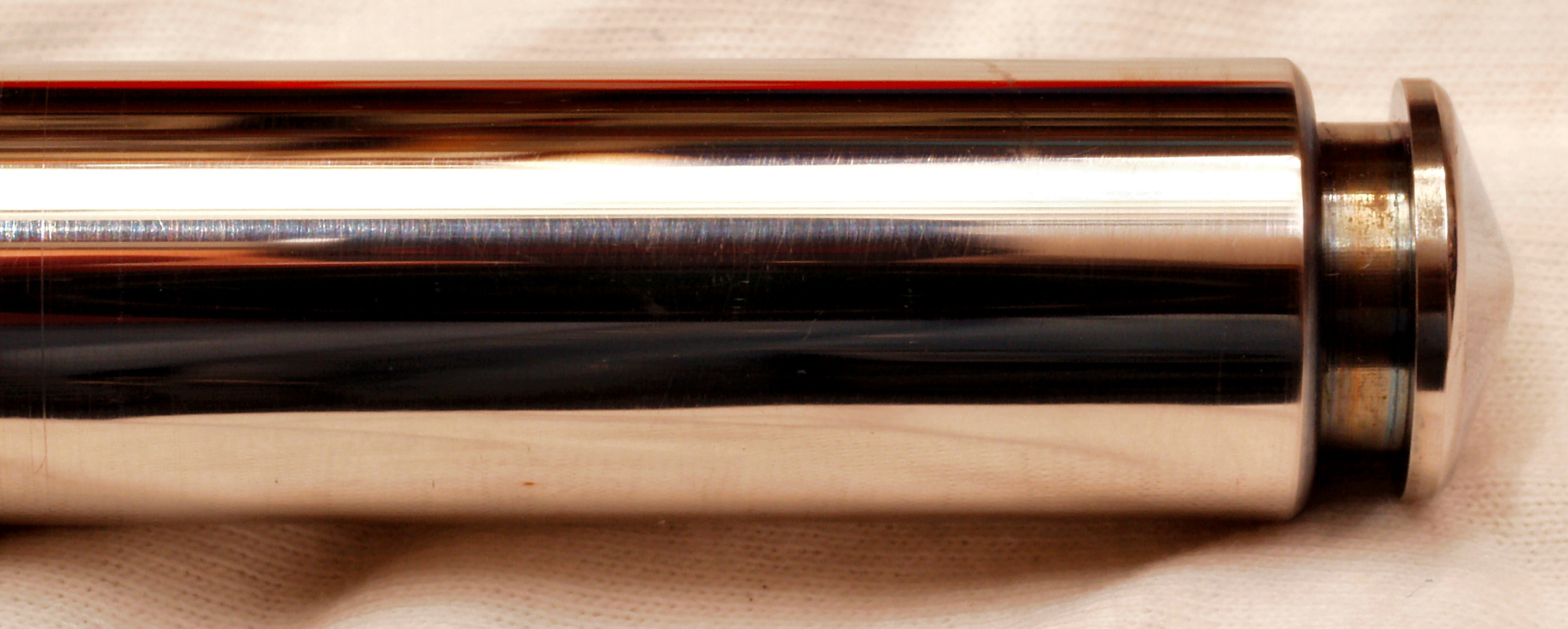

CM13. 修理中 軸のグリスアップ。 奥の方、過負荷で変色している。
CM21. 修理中 ブレーキ機構のメカ調整
C. 修理状況
C11. 修理中  基板を取り外す。

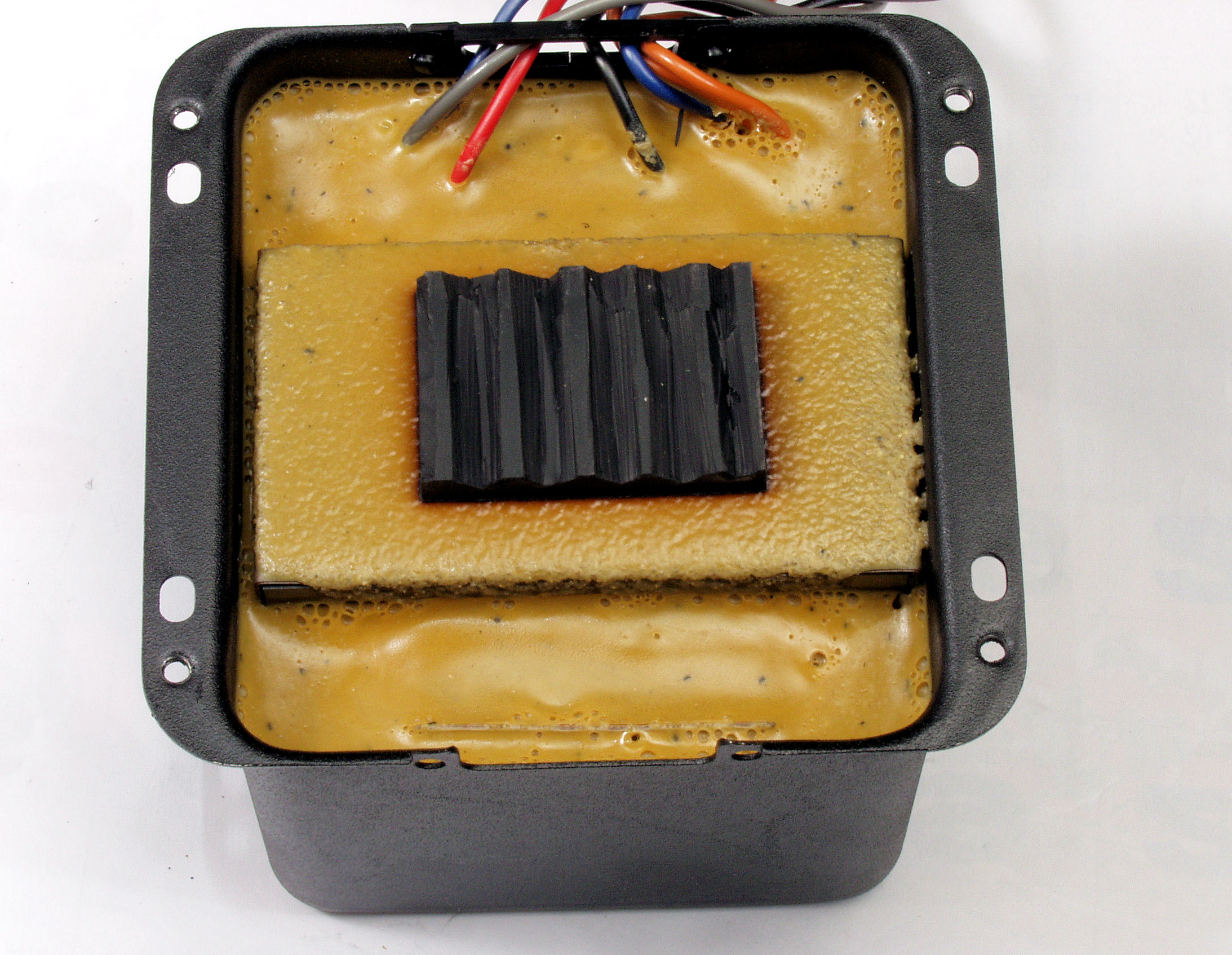

C12. 修理中  トランスの押さえゴム。
C13. 修理後 トランスの押さえゴム、 切り込みを入れ、当たりを弱める。
C21. 修理前 定電圧回路基板
C22. 修理後 定電圧回路基板 電解コンデンサー17個、半固定VR2個交換
C23. 修理前 定電圧回路基板裏
C24. 修理(半田補正)後+不要なフラックスを取る
                         定電圧回路基板裏、全ハンダをやり直す、手直しのコンデンサー2個は基板表に移動する
C25. 完成定電圧回路基板裏。余分なフラックスを落として、コート液を塗る。
C31. 修理前 操作回路基板
C32. 修理後 操作回路基板。 電解コンデンサー3個交換
C33. 修理前 操作回路基板裏
C34. 修理(半田補正)後 操作回路基板裏、全ハンダをやり直す
C35. 完成操作回路基板裏。余分なフラックスを落として、コート液を塗る。

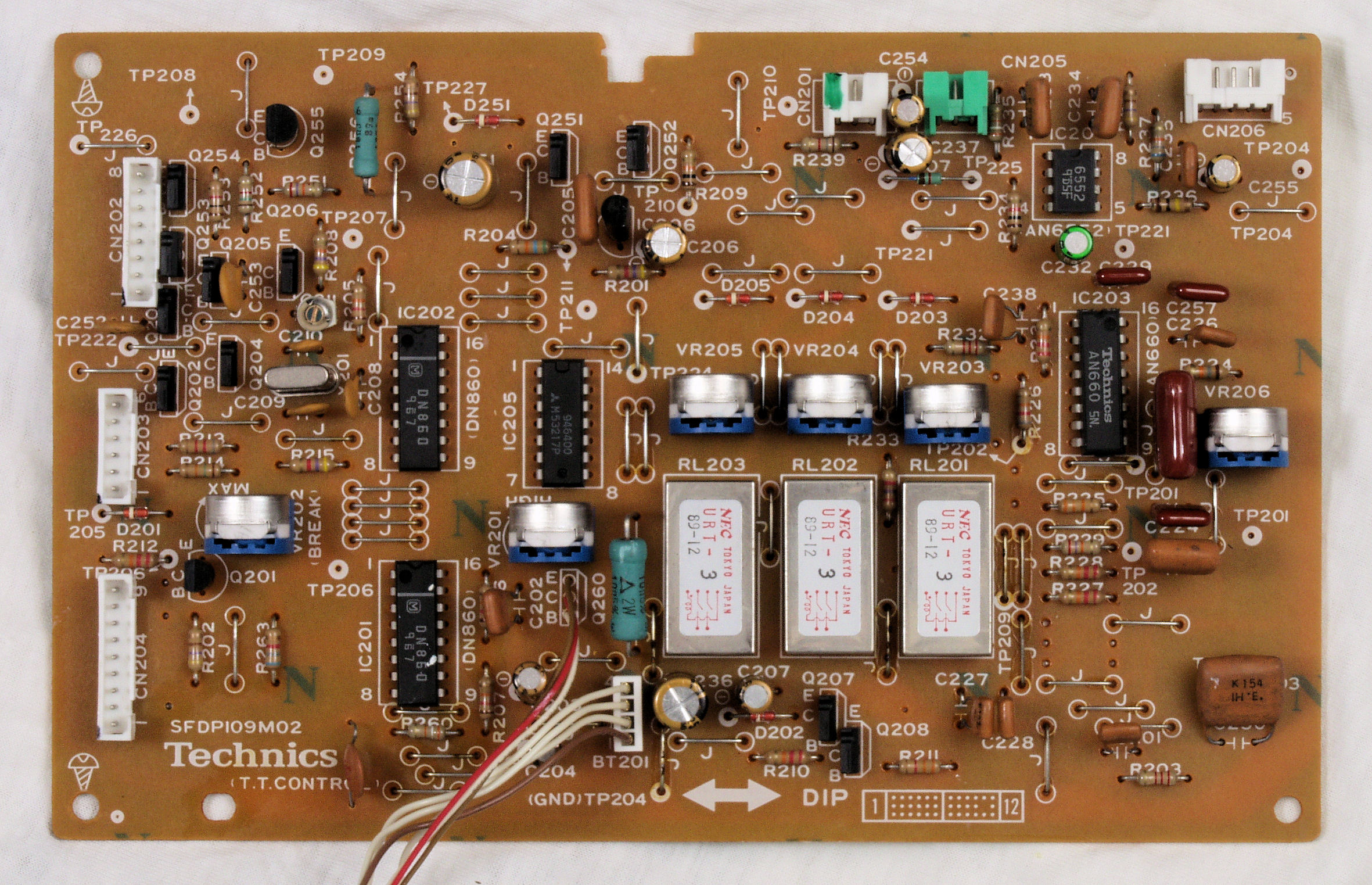

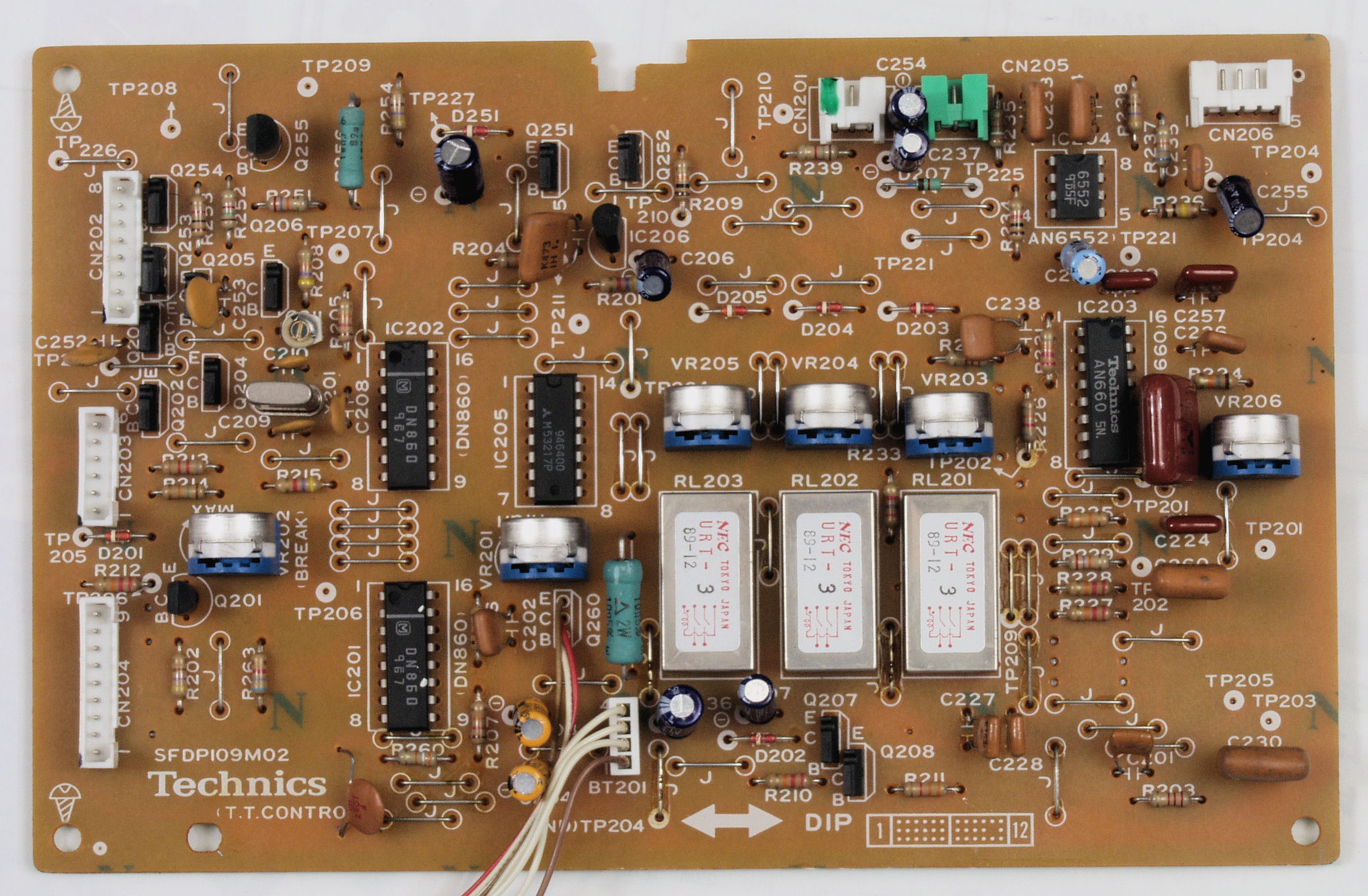

C41. 修理前 制御回路基板
C42. 修理後 制御回路基板 半固定VR6個、電解コンデンサー10個交換

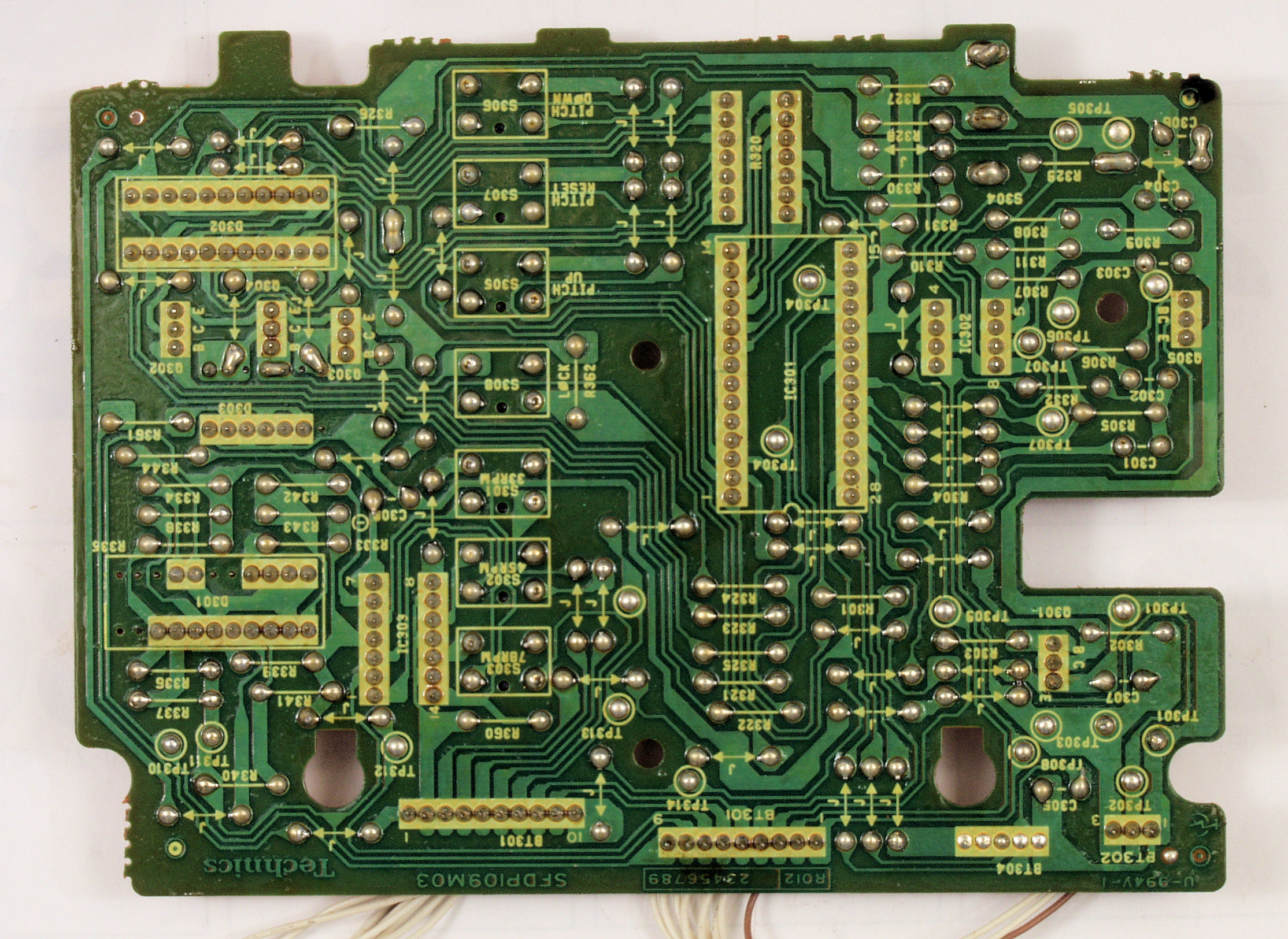

C43. 修理後 制御回路基板裏
C44. 修理(半田補正)後 制御回路基板裏、全ハンダをやり直す
C45. 完成制御回路基板裏。余分なフラックスを落として、コート液を塗る。

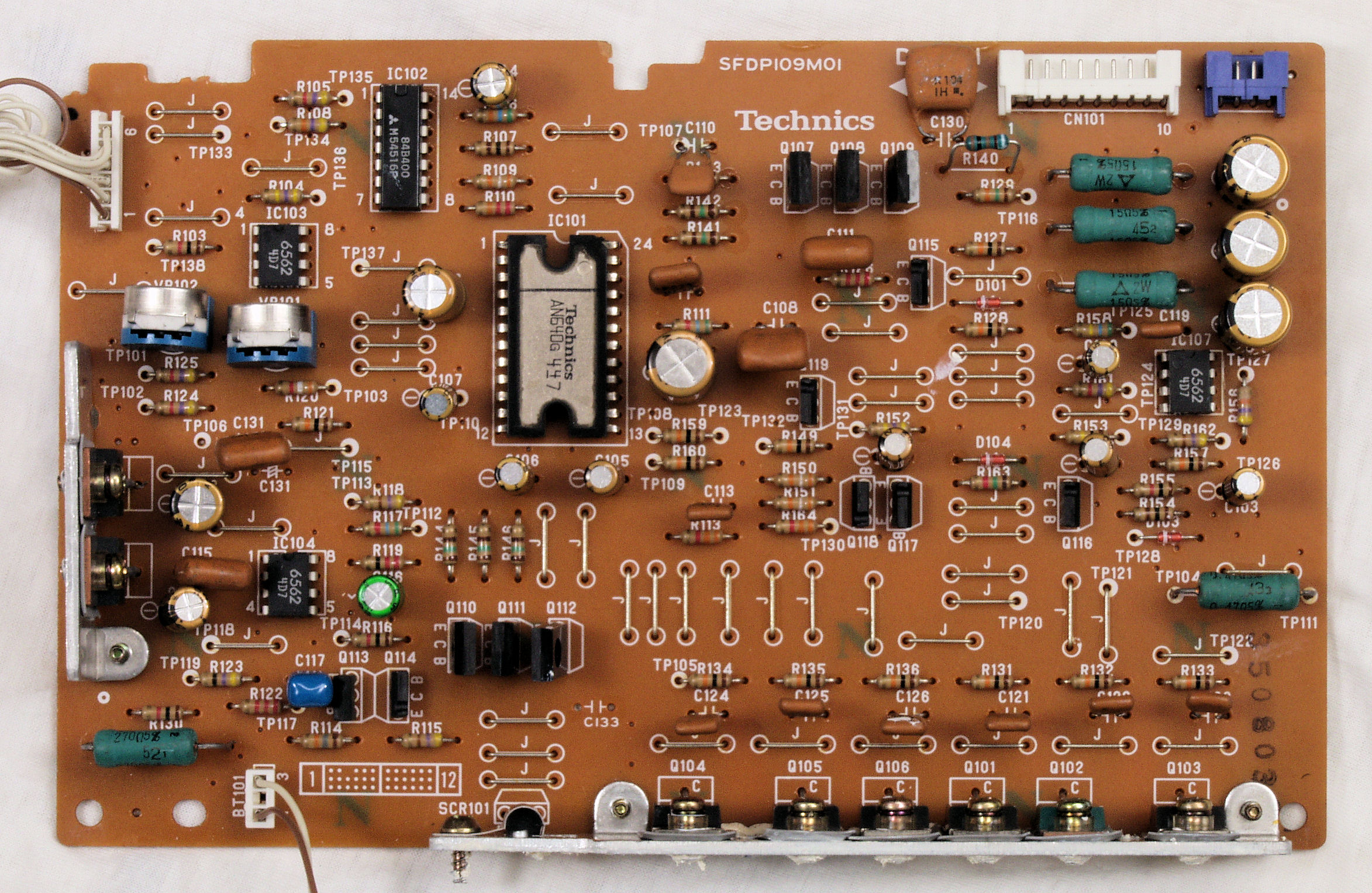

C51. 修理前 駆動回路基板

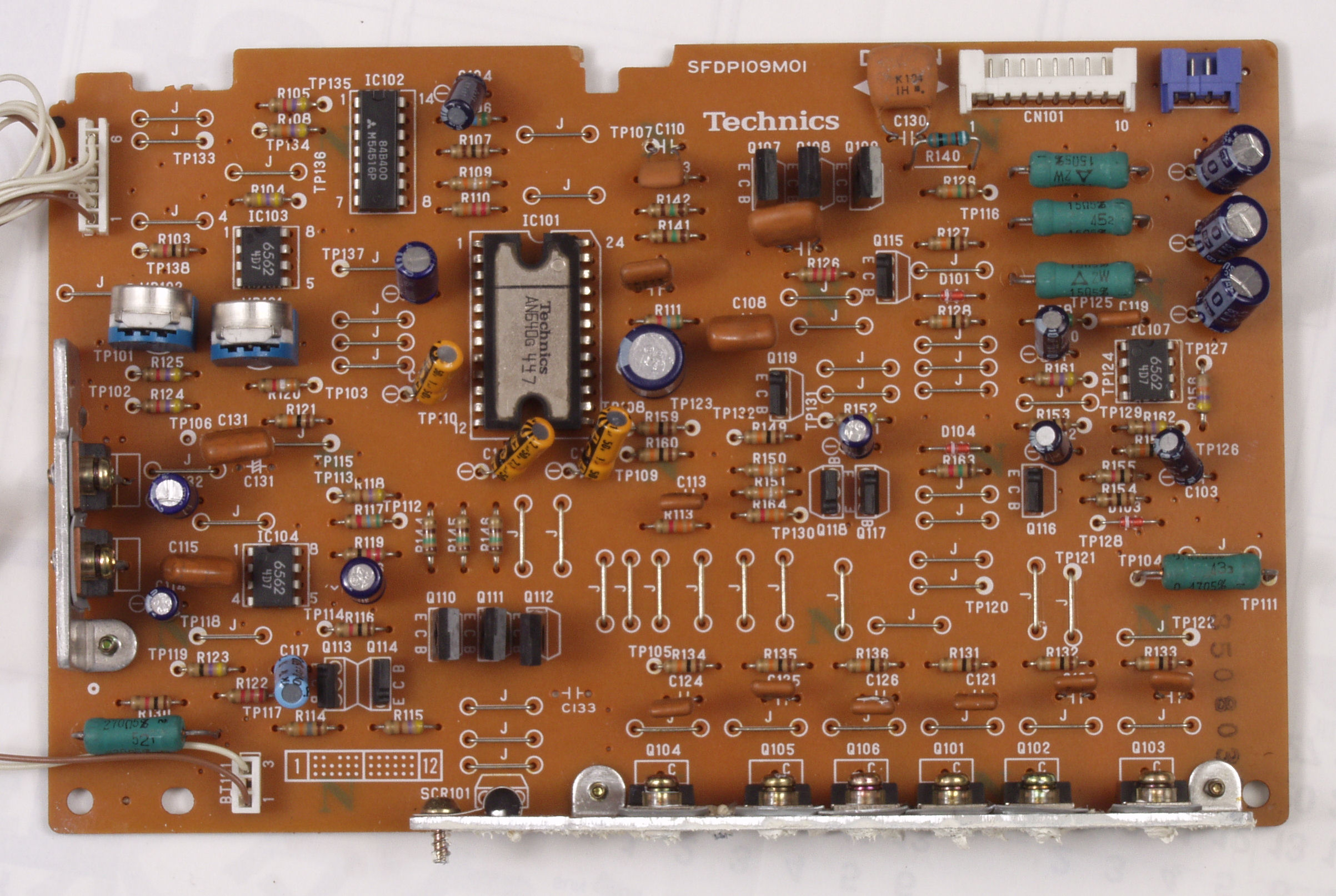

C52. 修理後 駆動回路基板 電解コンデンサー17個交換
C53. 修理前 駆動回路基板裏
C54. 修理(半田補正)後 駆動回路基板裏、全ハンダをやり直す
C55. 完成駆動回路基板裏。余分なフラックスを落として、コート液を塗る。
C61. 修理中 フューズ基板。
C62. 修理前 フューズ基板裏
C63. 修理(半田補正)後 フューズ基板裏、全ハンダをやり直す

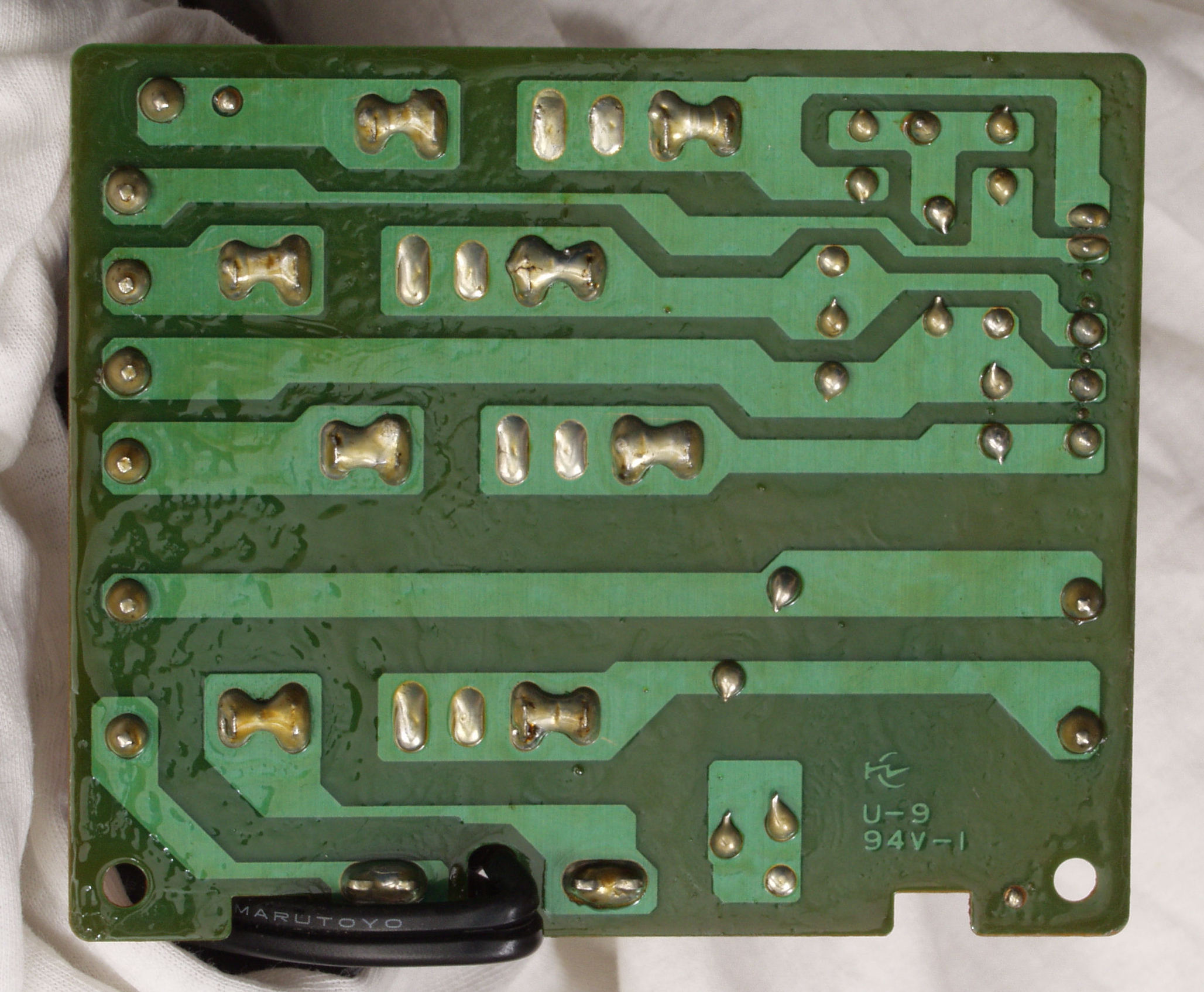

C64. 完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。

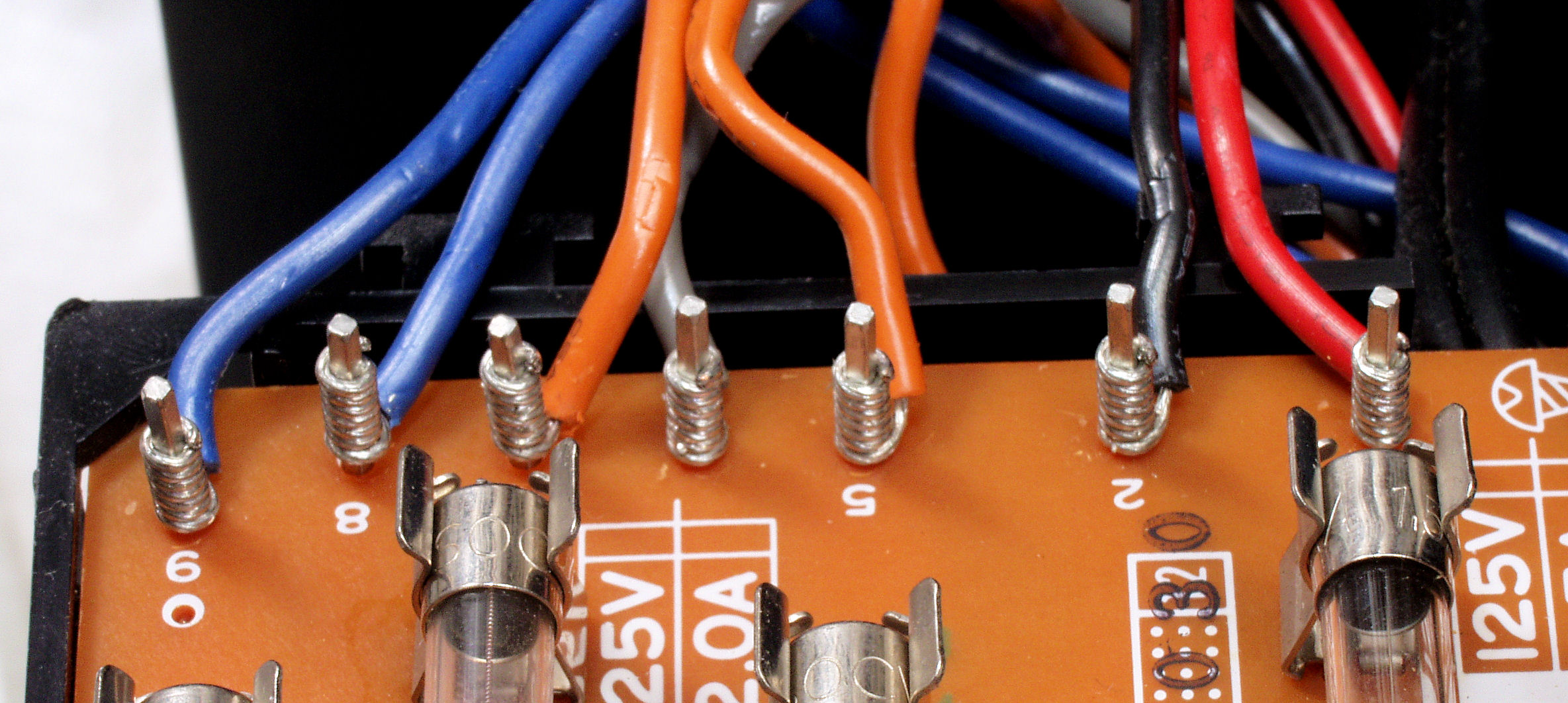

C65. 修理前 フューズ基板ラッピング
C66. 修理後 フューズ基板ラッピング、ハンダを浸みこませる。

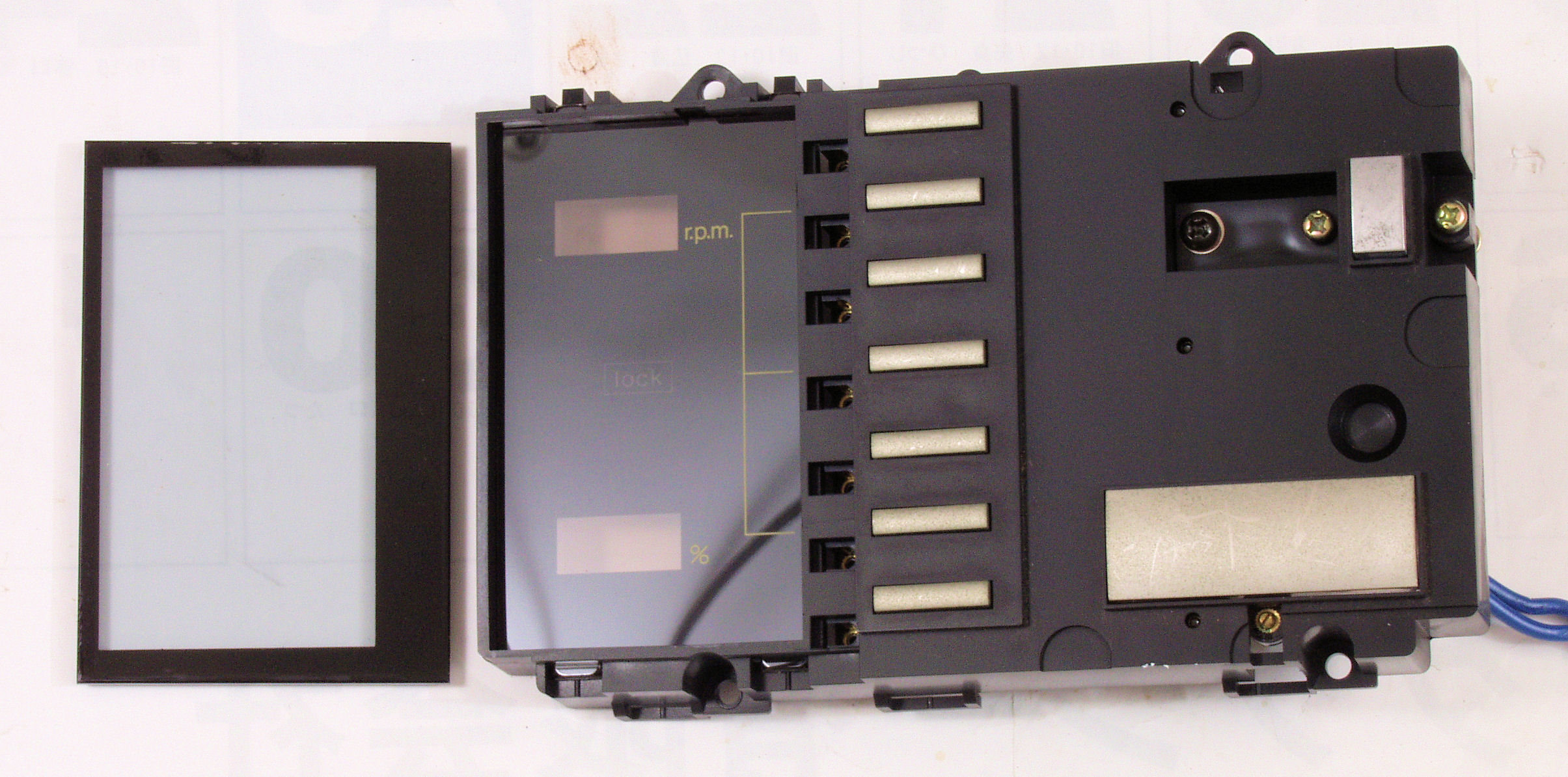

C71. パネル清掃
C81. ケーブルコネクター点検
C91. 清掃中 ストロボ窓・周り清掃。

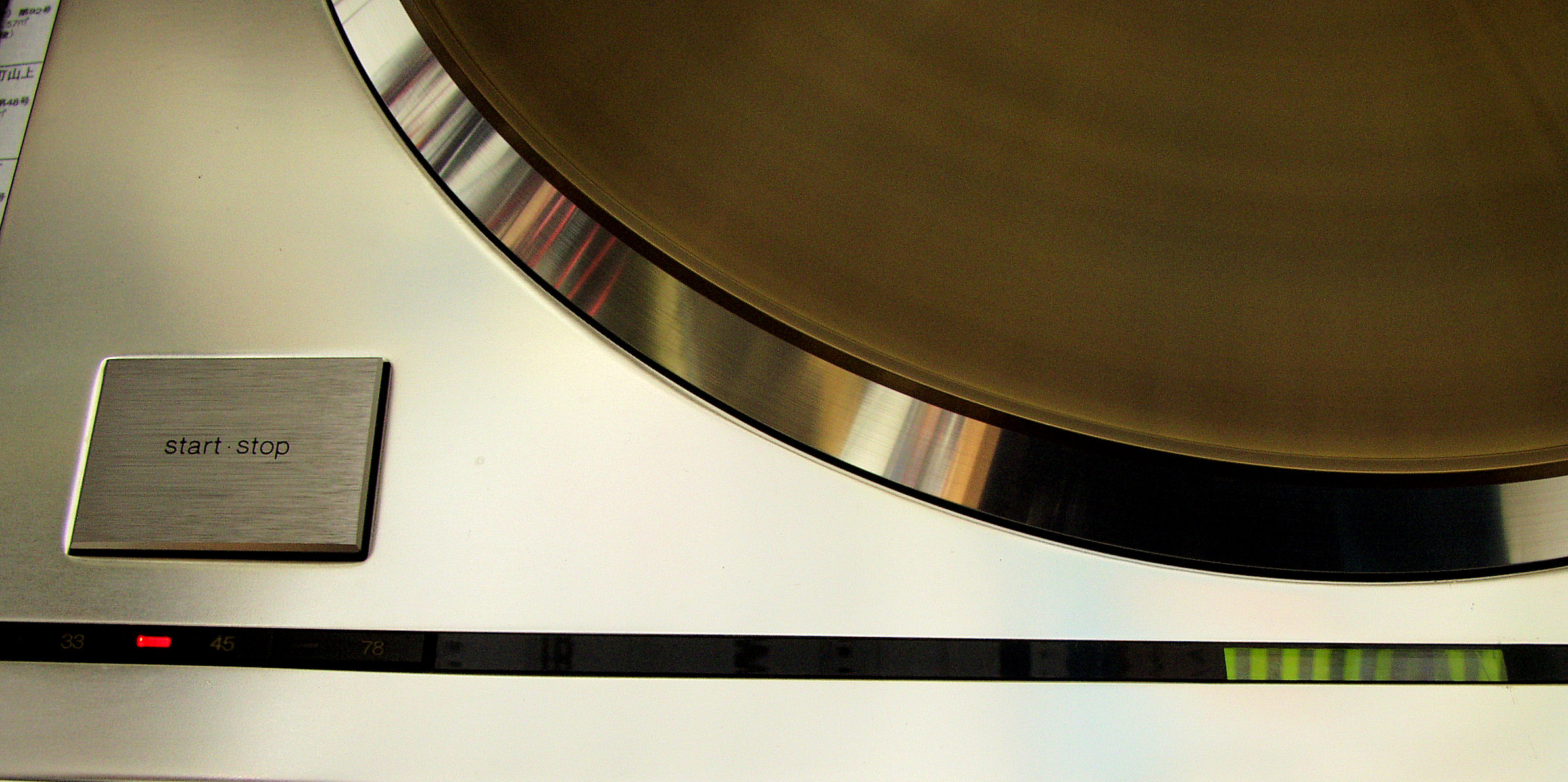

C10. 修理中 ターンテーブル操作SW

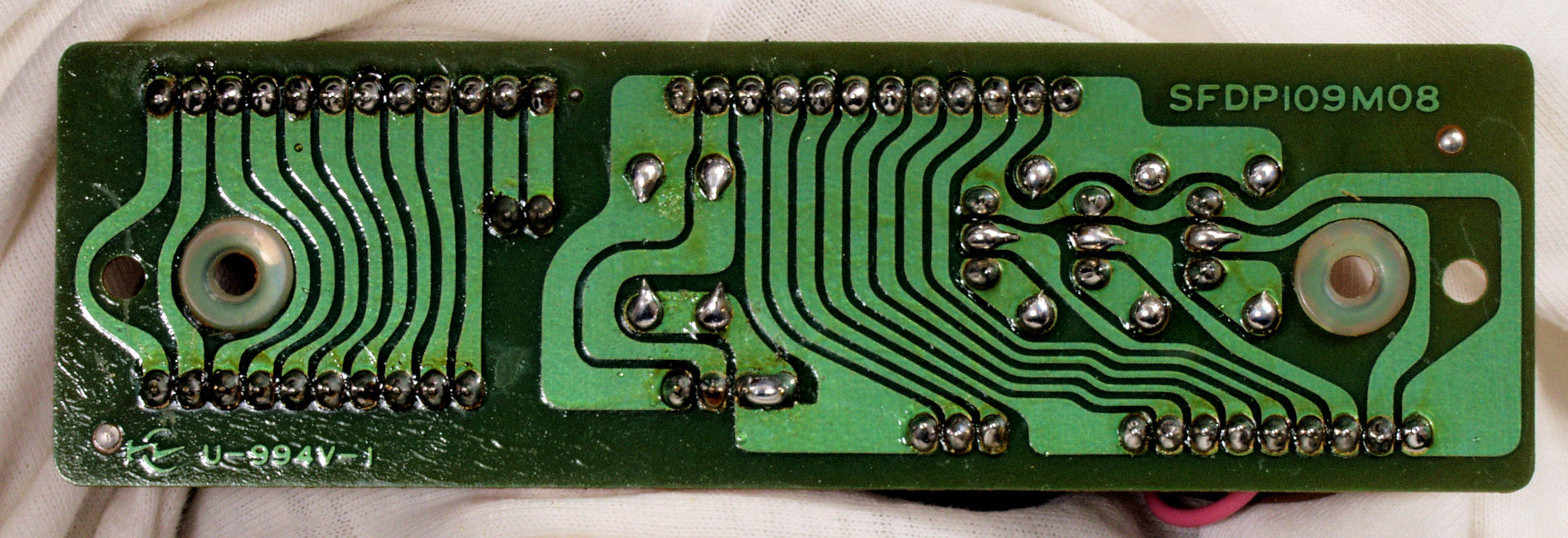

C111. 修理前 ターンテーブル操作基板基板裏・LED表示基板裏

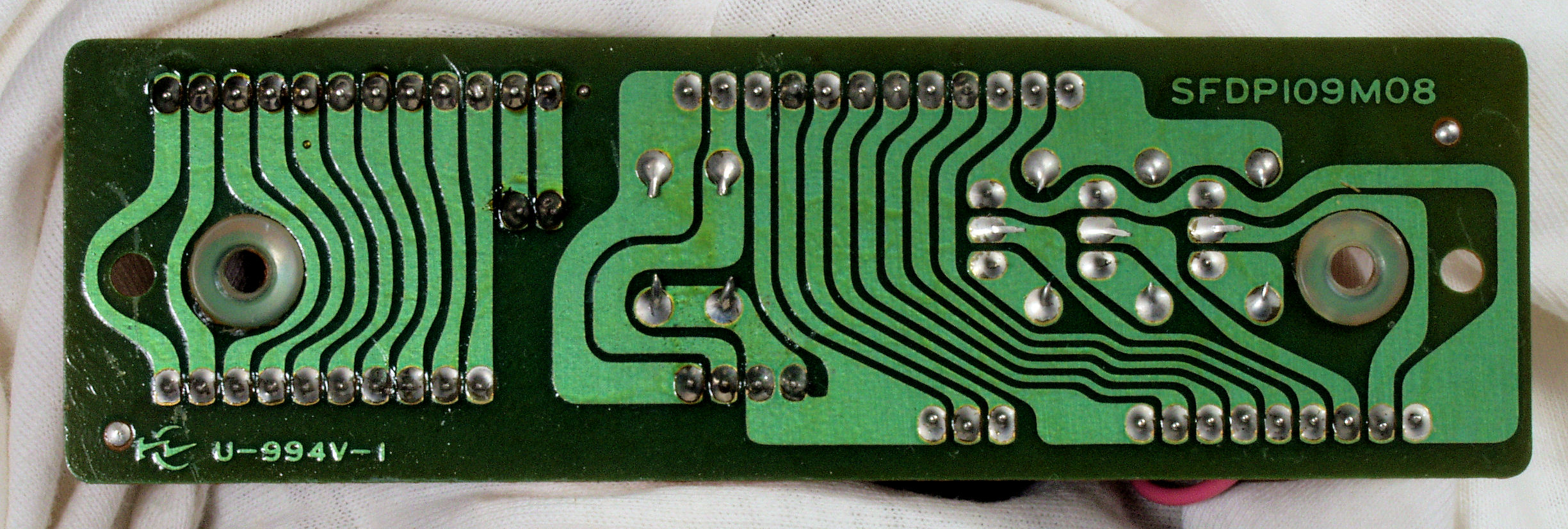

C112. 修理(半田補正)後 ターンテーブル接続基板裏・LED表示基板裏
C113. 完成ターンテーブル接続基板裏。余分なフラックスを落として、コート液を塗る。

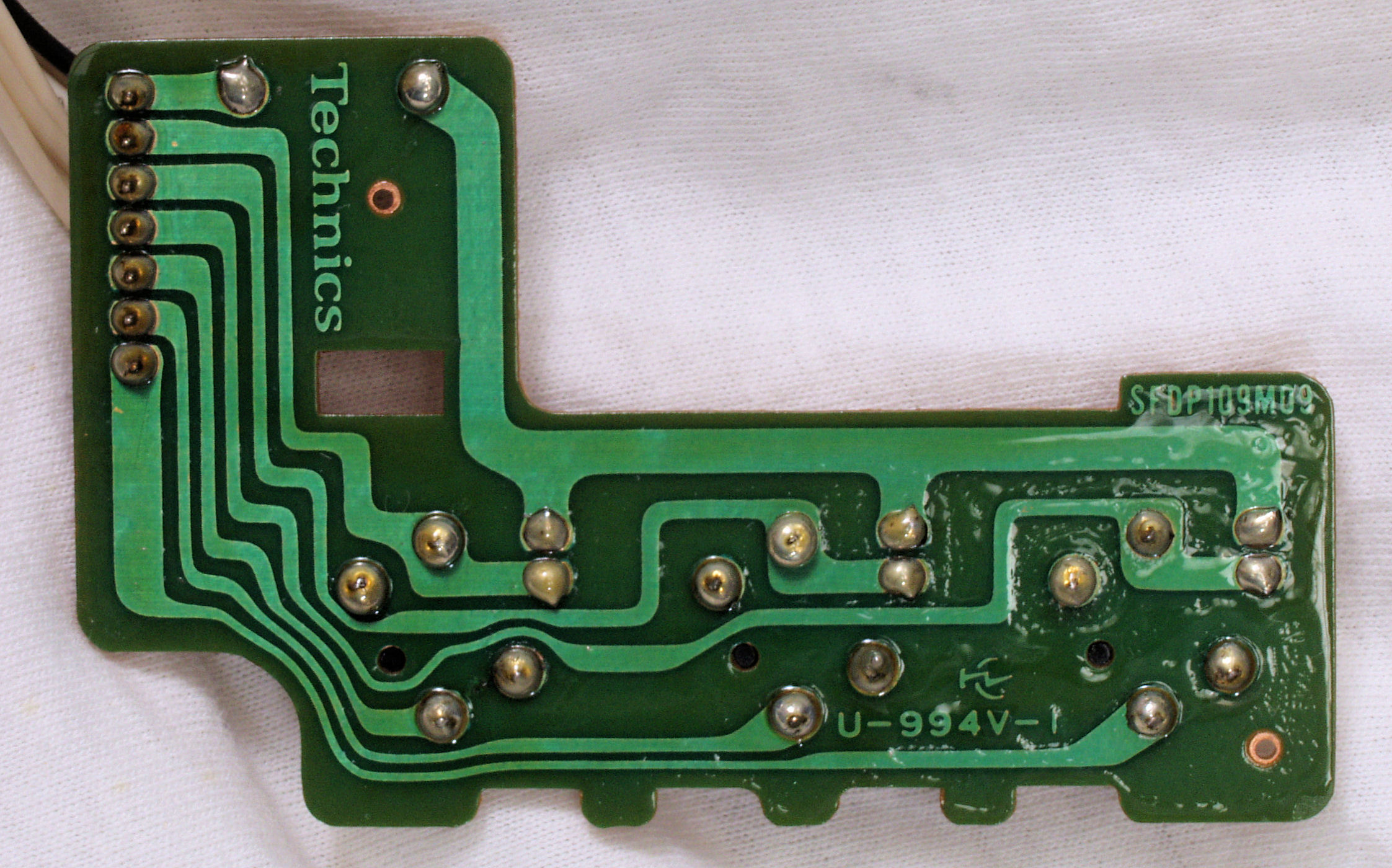

C114. 完成ターンテーブルLED表示基板裏。余分なフラックスを落として、コート液を塗る。
C115. 修理前 ターンテーブル接続基板裏
C116. 修理(半田補正)後 ターンテーブル接続基板裏
C117. 完成ターンテーブル接続基板裏。余分なフラックスを落として、コート液を塗る。
C121. 修理・点検中 接続コネクター点検。

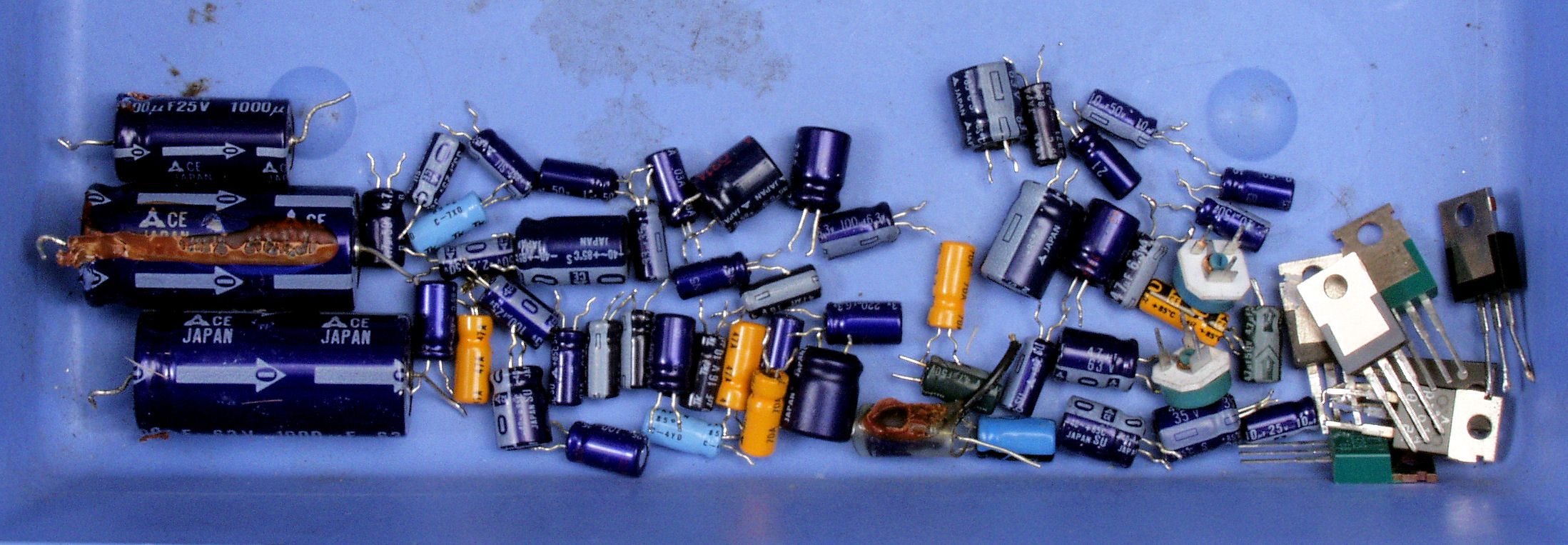

C131. 交換部品
C141. 修理前 上から見る
C142. 修理後 上から見る
C143. 修理前 左側から見る
C144. 修理後 左側から見る
C145. 修理前 右側から見る
C146. 修理後 右側から見る
C151. 修理前 下から見る
C152. 修理後 下から見る
CC. FGコイル修理
CC11. FGコイルを切断した線が見える。
CC12. FGコイルを切断した線が見える。
CC13. FGコイル取り出し。
CC14. FGコイル取り出し。
CC15. FGコイル修理中。
CC16. FGコイルセット完了。
CC21. アマチュア(回転子)取り出す。
CC31. アマチュア(回転子)基盤裏を見る。

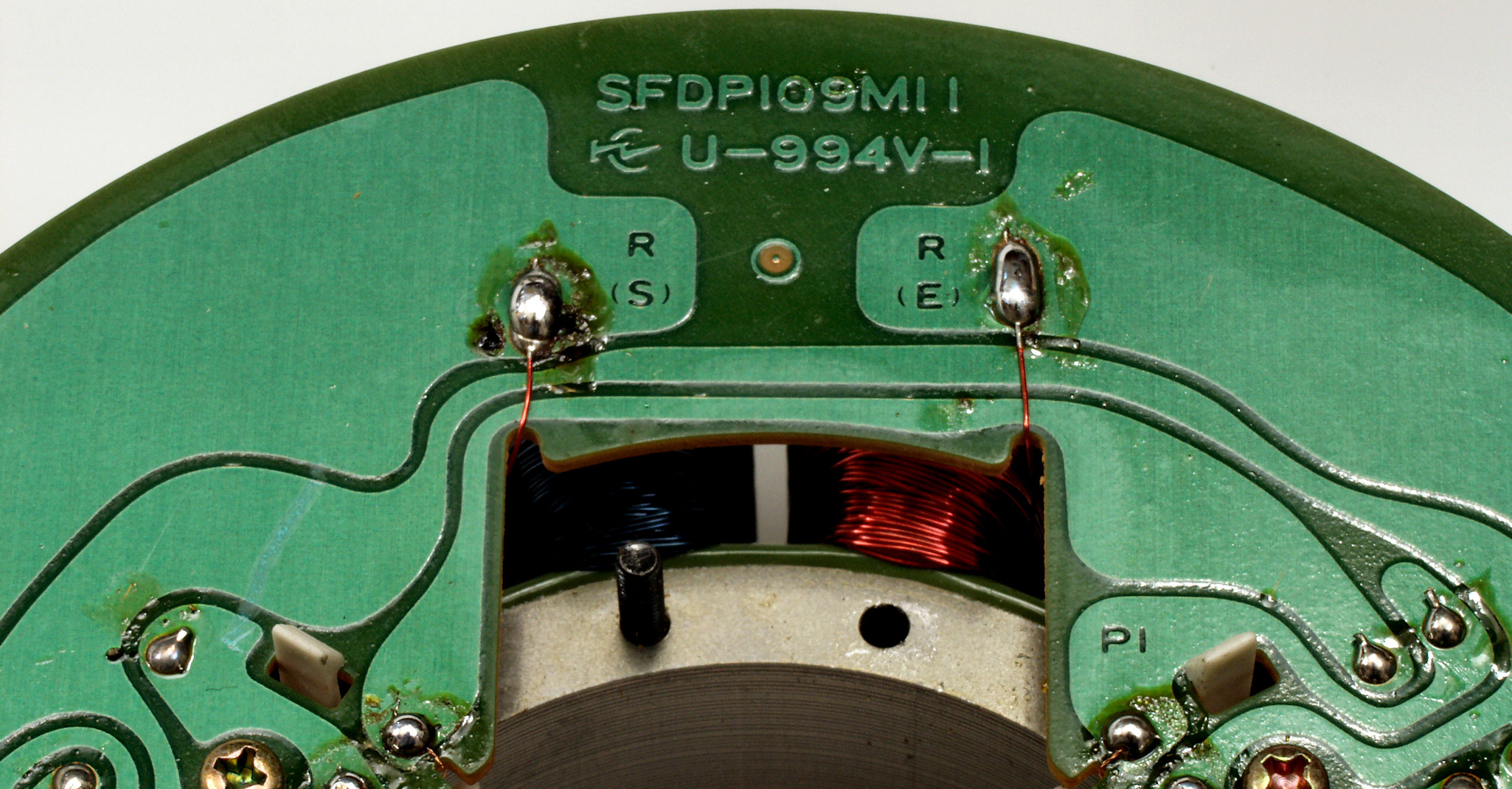

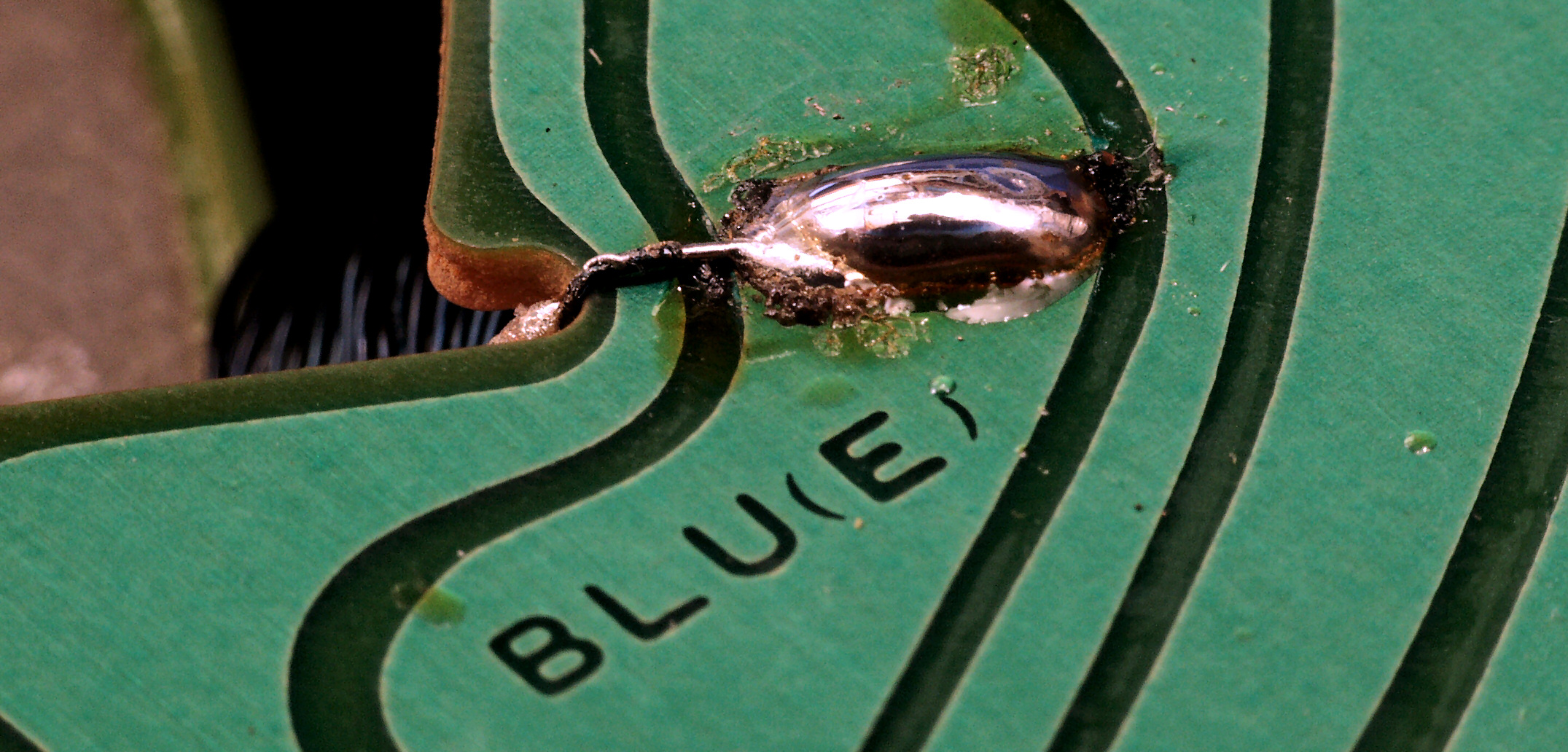

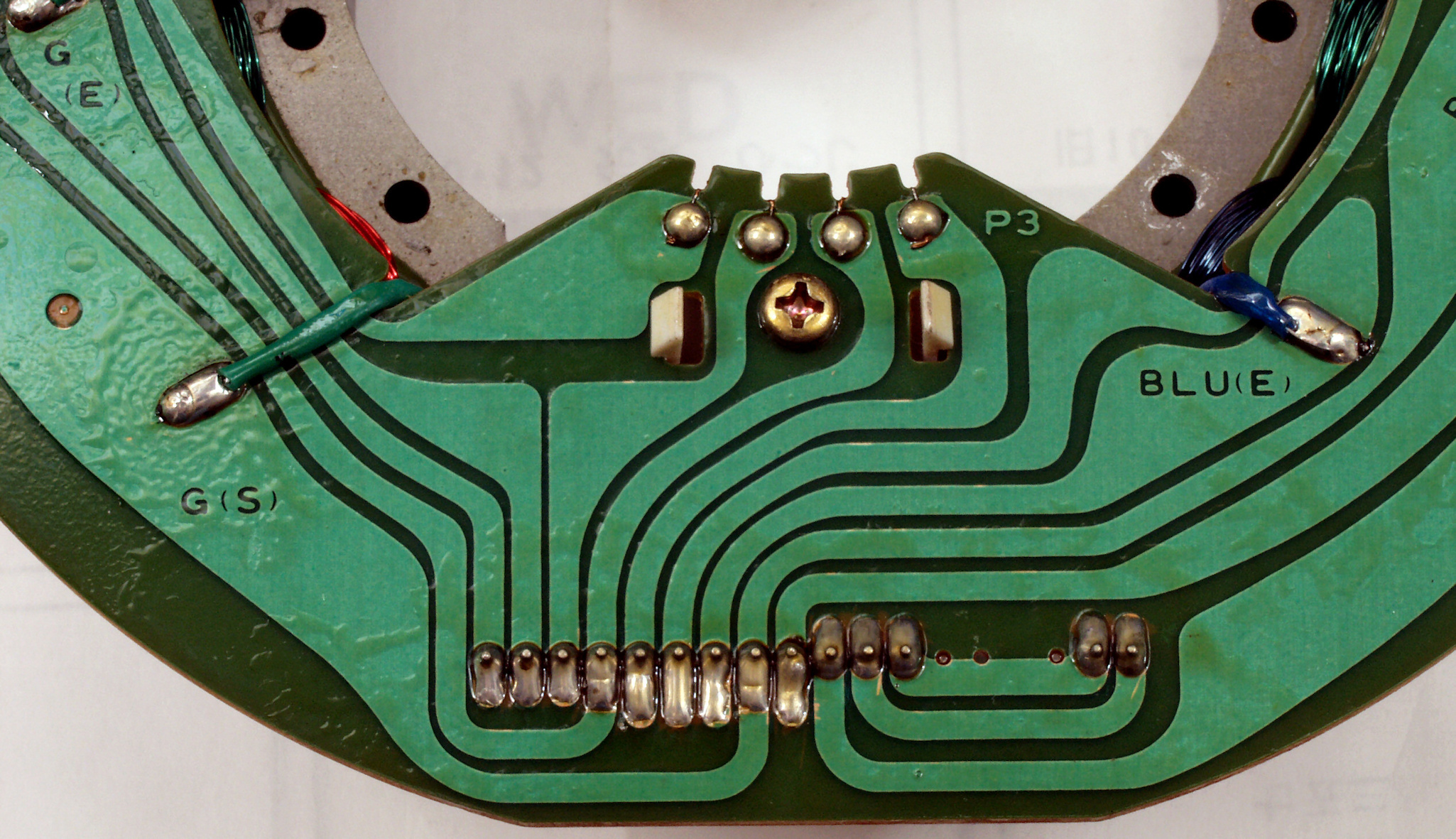

CC32. アマチュア(回転子)基盤裏巻線半田、引き出し線が絶縁していない!
CC33. 拡大。
CC34. アマチュア(回転子)基盤裏巻線半田、引き出し線が絶縁していない!
CC35. 拡大。
CC36. 拡大2
CC37. アマチュア(回転子)基盤裏巻線半田、引き出し線が絶縁していない!
CC38. 拡大、半田玉はおまけ!
CC41. アマチュア(回転子)基盤裏、端子裏の半田のりしろを広げる。
CC51. 半田補正・引き出し線絶縁後アマチュア(回転子)基盤裏。
CC52. 半田補正・引き出し線絶縁後アマチュア(回転子)基盤裏。
CC53. 半田補正・引き出し線絶縁後アマチュア(回転子)基盤裏。
CC61. 修理(半田補正・引き出し線保護)後アマチュア(回転子)基盤裏。
CC62. 完成アマチュア(回転子)基盤裏。
CC71. FGコイル修理完成。
E. 測定・調整
E11. 測定 33回転。 ストロボが1部欠けているのは、斜めに撮影したのと、シャッターとの同期の為
E12. 測定 45回転。 ストロボが1部欠けているのは、斜めに撮影したのと、シャッターとの同期の為
E13. 測定 78回転。 ストロボが1部欠けているのは、斜めに撮影したのと、シャッターとの同期の為

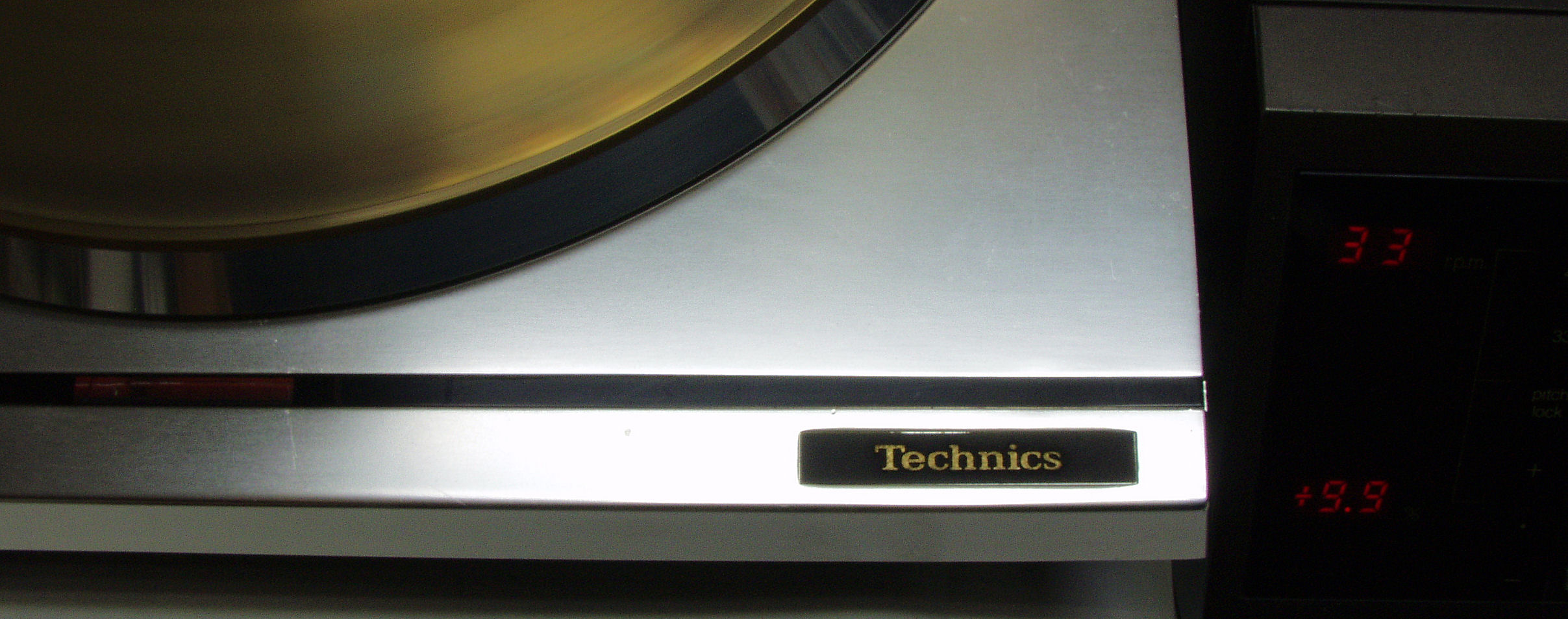

E21. 測定  33回転。 微調整+9.9%転。
E22. 測定  33回転。 微調整−9.9%転。 LOCK「LED表示」
E23. 測定  45回転。 微調整+9.9%。
E24. 測定  45回転。 微調整−9.9%。
E31. ストロボで測定  33回転。
E32. ストロボで測定  45回転。

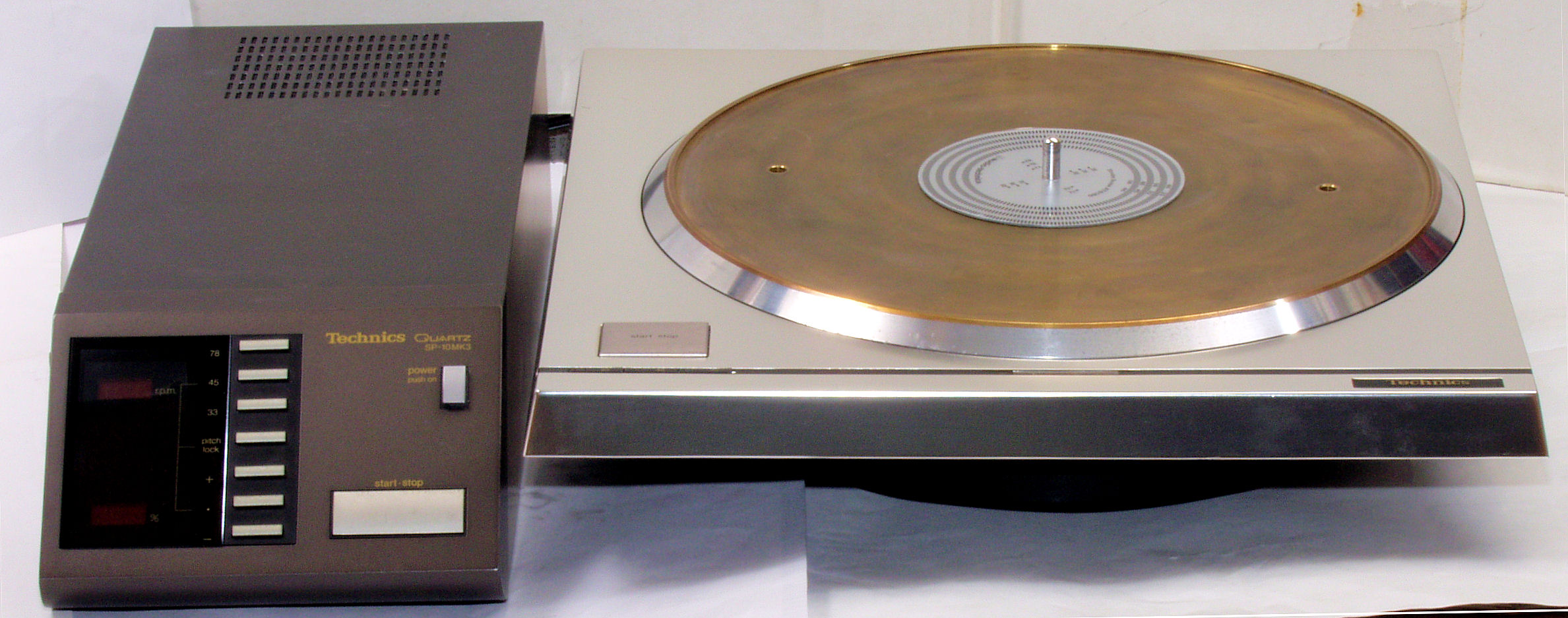

E41. 完成し24時間連続動作エージング中 マイクロがベルトドライブ等の機械的機構で安定させたのに比べ、
            純粋に電気で安定させている。
S.Technics SP−10mkV の仕様(カタログ・マニアルより)
形式 クォーツフェイズロックドコントロール、 ダイレクトドライブ
ターンテーブル 銅合金+アルミダイカスト製,直径32cm
ターンテーブル重量 10kg
慣性質量 1.1ton・cm2(1,100kg・cm)
モータ クォーツフェイズロックドコントロール、 超低速電子整流子ブラシレスDCモータ
回転数 3スピード,33・1/3,45,78.26rpm
回転数微調範囲 0.1%ステップで±9.9%までのクォーツロックピッチ可変(各回転数単独)
起動トルク 16kg・cm
起動時間 0.25秒(33・1/3r.p.m.)
停止時間 0.3秒(33・1/3r.p.m.)
負荷変動 10kg・cm以内、 0%
回転数偏差 ±0.001%以内
ワウ・フラッタ 0.015% WRMS(JIS C5521)±0.021% weighted zero to peak(DIN45507,IEC98A weighted)
SN比 92dB DIN-B(IEC98A weighted)、 60dB DIN-A(IEC98A unweighted)
電源 AC100V,50/60Hz
消費電力 25W
外形寸法 369W×113H×369Dmm(本体)、166W×96H×410Dmm(電源+コントロールユニット)
重量 18kg(本体のみ)、 6kg(電源+コントロールユニット)
価格 ¥250,000
