ＭＩＣＲＯＳＥＩＫＩ　ＳＸ−８０００�U．　４台目修理記録 （RP-1110. 2７台目、RY-5500�U. １６台目含）

◆ターンテーブルの点検◆レコードプレヤーの修理◆梱包はこちらを参考　２０２２／５／２７持込　　７／３完成

Ａ．　修理前の状況 ターンテーブルが浮上しない。 ＲＰ−１１１０．２７台目修理状況．　　事前に修理済、別ファイルが開きます。 ＲＹ−５５００�U．１６台目　修理前の点検状況．　　　別ファイルが開きます。 ＳＸ−８０００�U　修理前の点検状況． 下ターンテーブル　修理前の点検状況． 上ターンテーブル　修理前の点検状況． ＡＸ−１０Ｇ　点検・清掃． Ｂ．　原因 ＲＹ−５５００�U不動作。 プラッター軸受けオイル劣化。 Ｃ．　修理状況 ＲＹ−５５００�U．１６台目　修理状況．　　別ファイルが開きます。 ＳＸ−８０００�U　修理状況． Ｄ．　使用部品 テフロンチューブ　　　　　　 　　　　５０ｃｍ。 オイル　　　　　　　　　　　　　　　少々。 Ｅ．　調整・測定 ＲＹ−５５００�U　調整・測定．　別ファイルが開きます。 Ｆ．　修理費　３５，０００円 Ｓ．　MICRO SEIKI　ＳＸ−８０００�U　の仕様（マニアル・カタログより） Ｙ．　ユーザー宅の設置状況

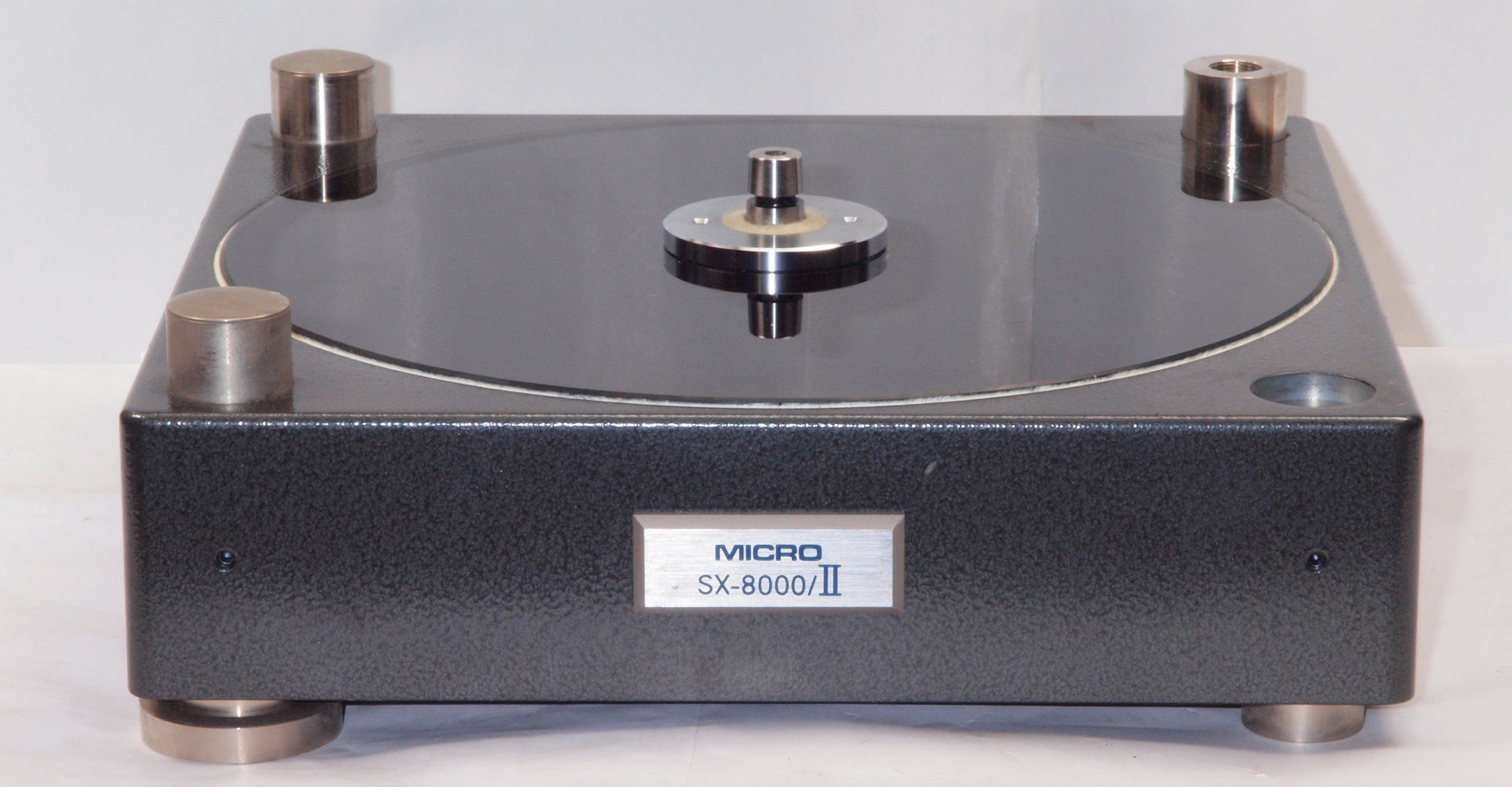

Ａ１．　「ＳＸ−８０００」修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　ＳＸ−８０００�U点検中　前から見る、銘板がゴールドで無い。

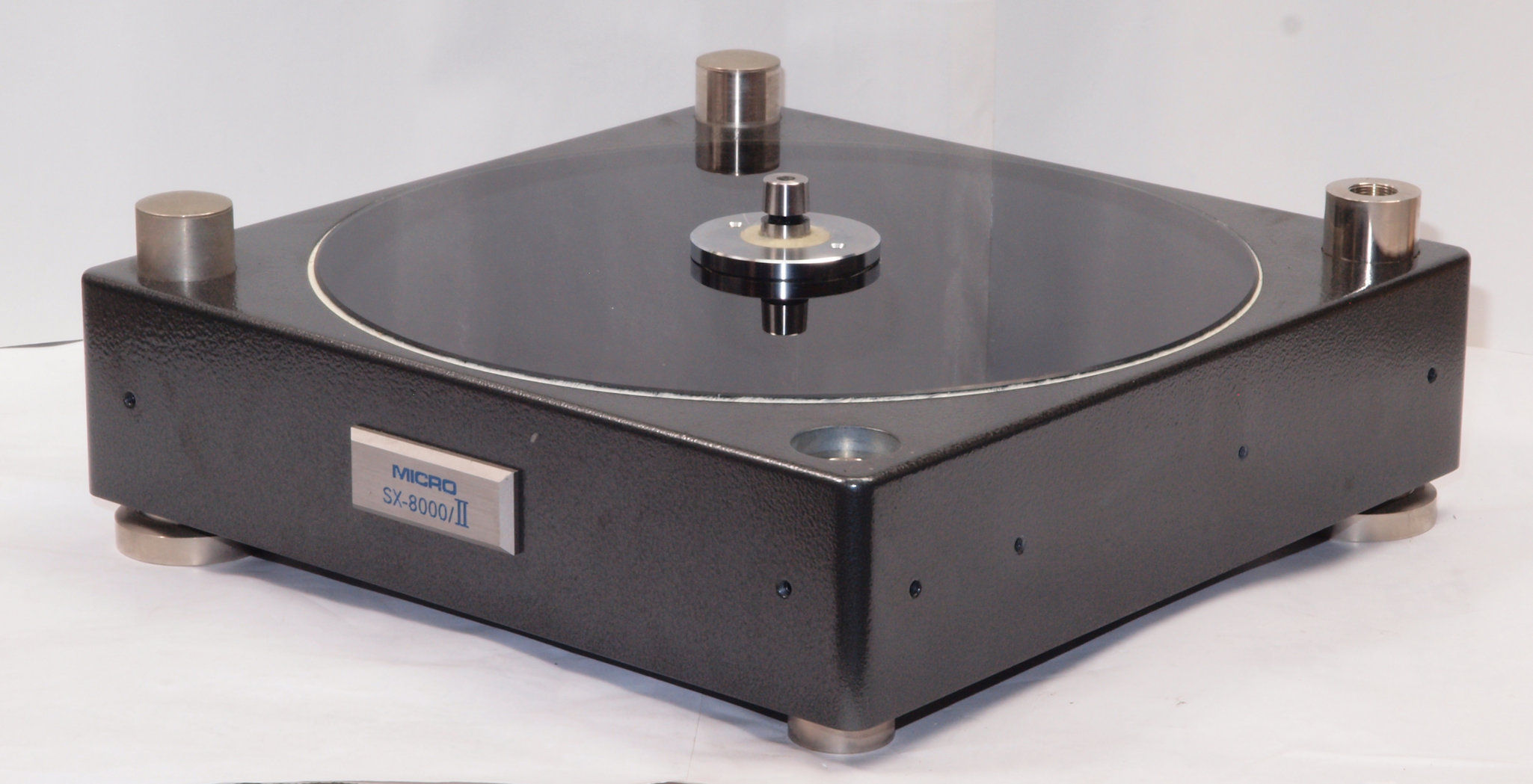

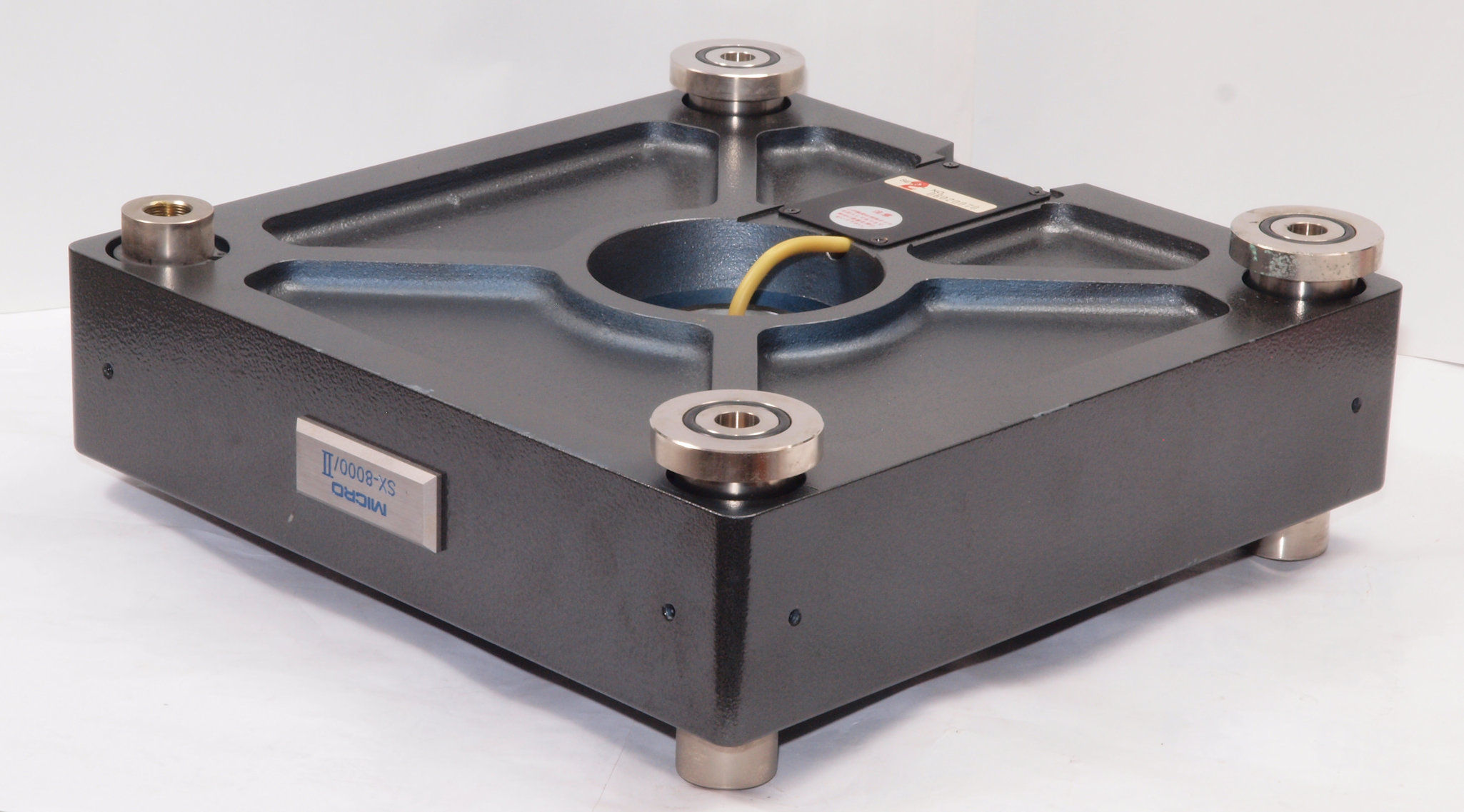

Ａ１２．　ＳＸ−８０００�U点検中　前右から見る

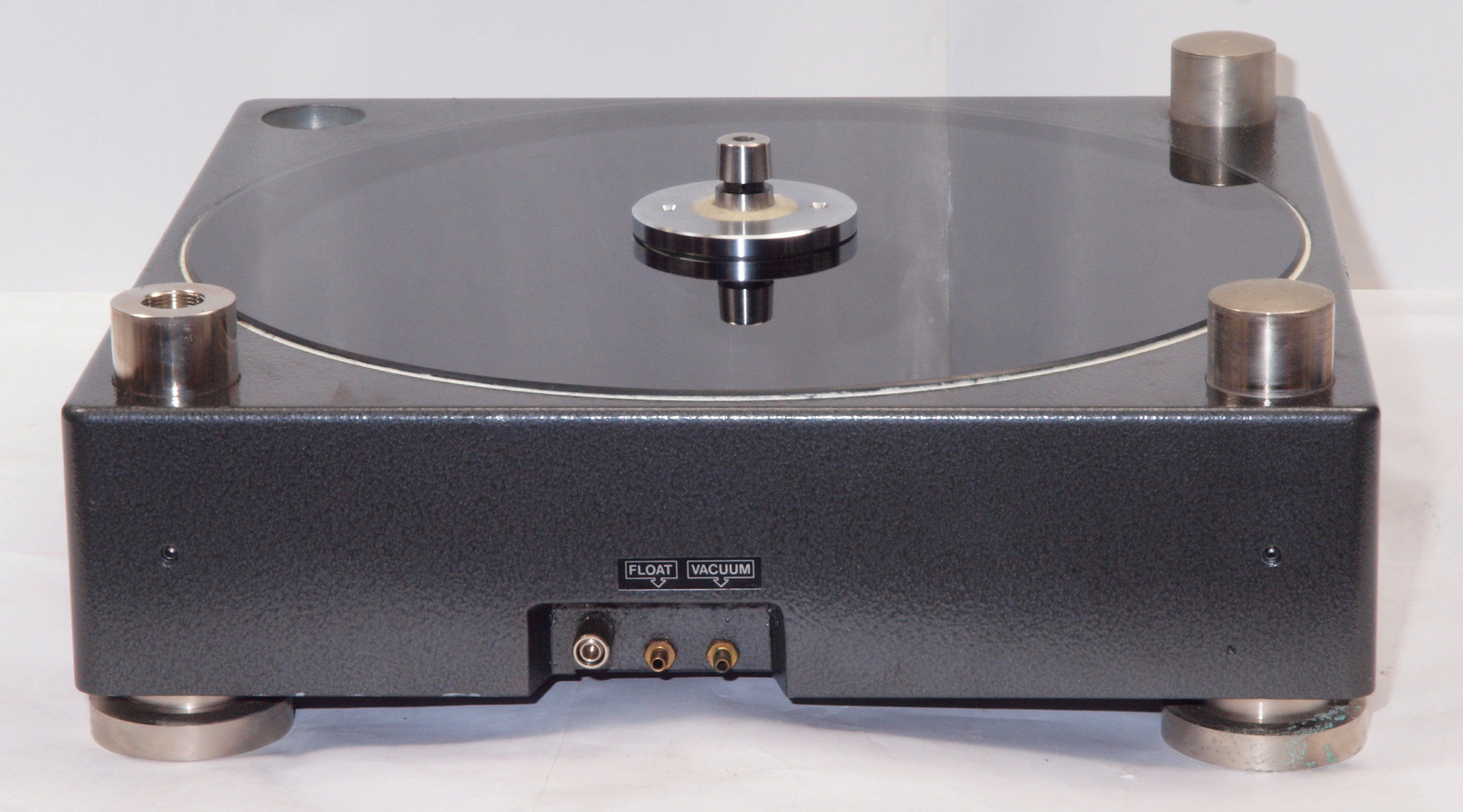

Ａ１３．　ＳＸ−８０００�U点検中　後から見る

Ａ１４．　ＳＸ−８０００�U点検中　後から見る、配管パネル。

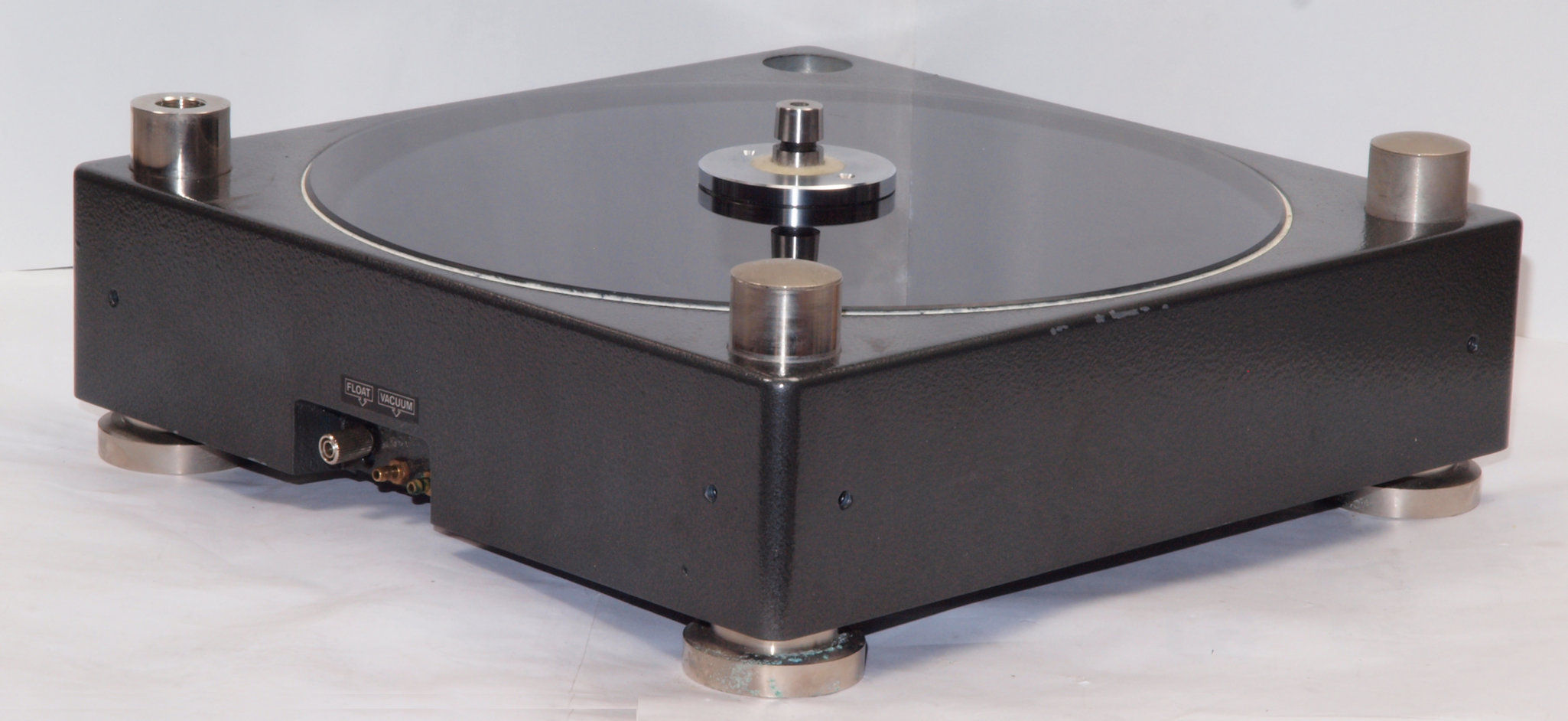

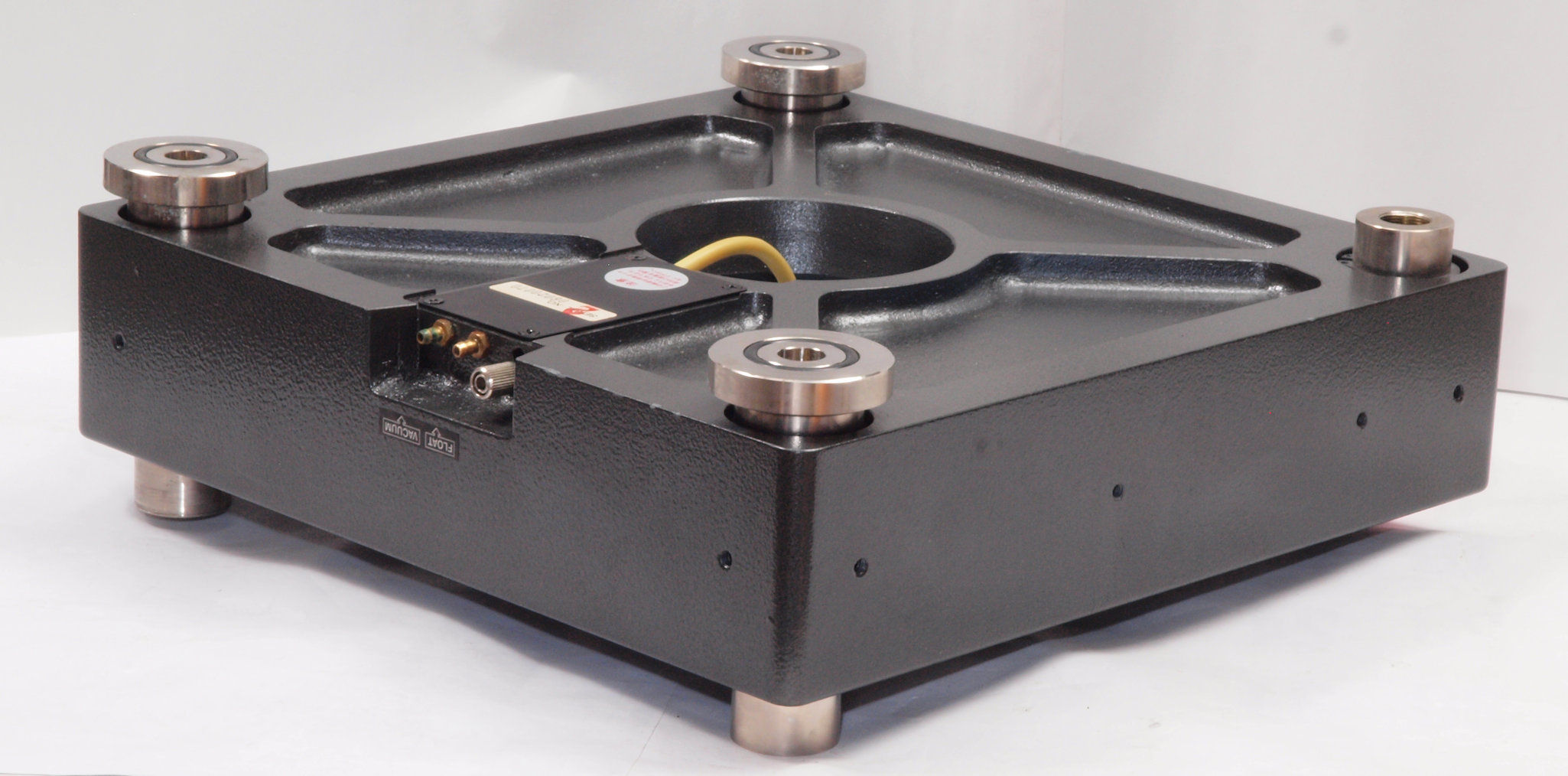

Ａ１５．　ＳＸ−８０００�U点検中　後左から見る

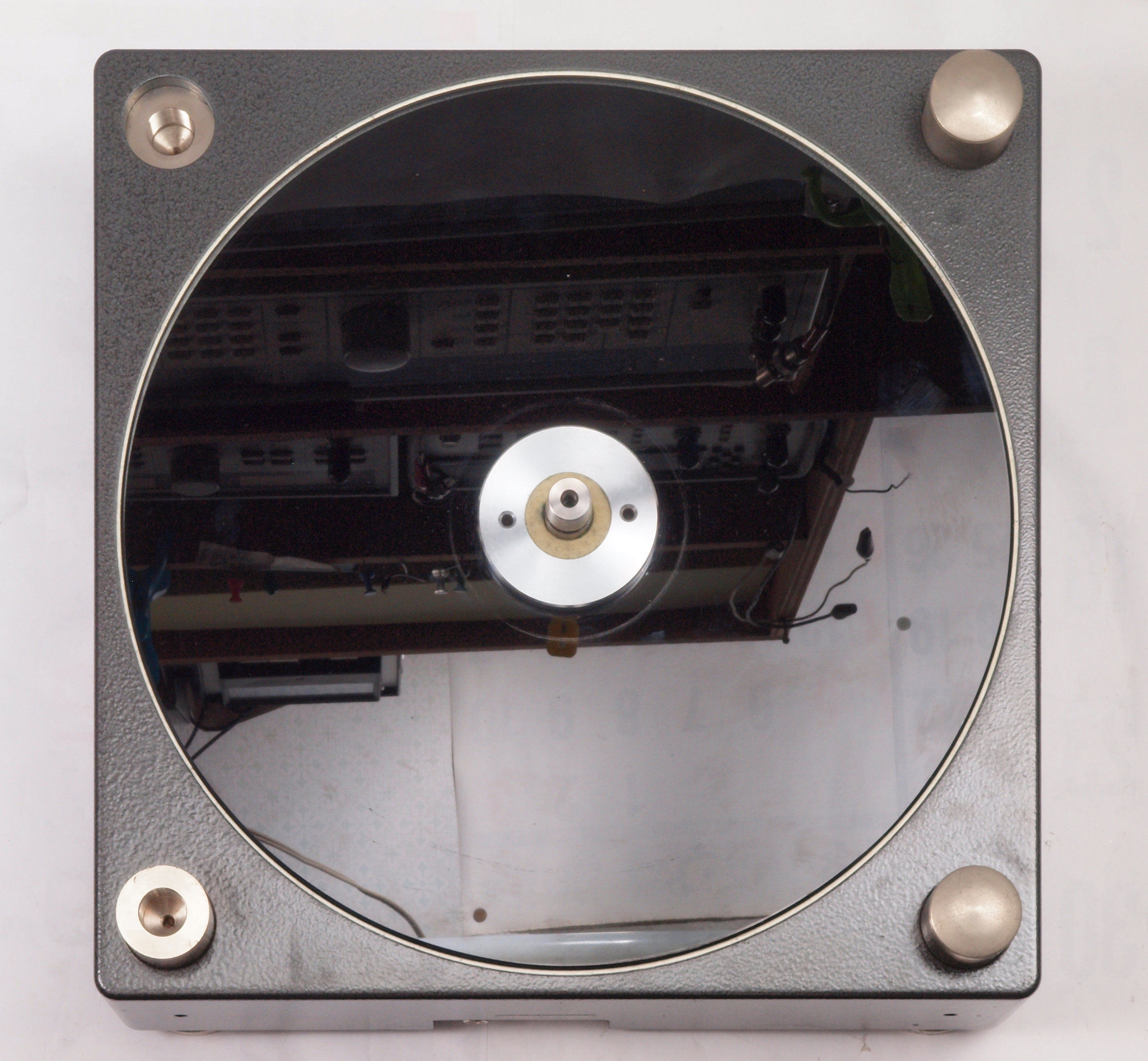

Ａ１６．　ＳＸ−８０００�U点検中　上から見る

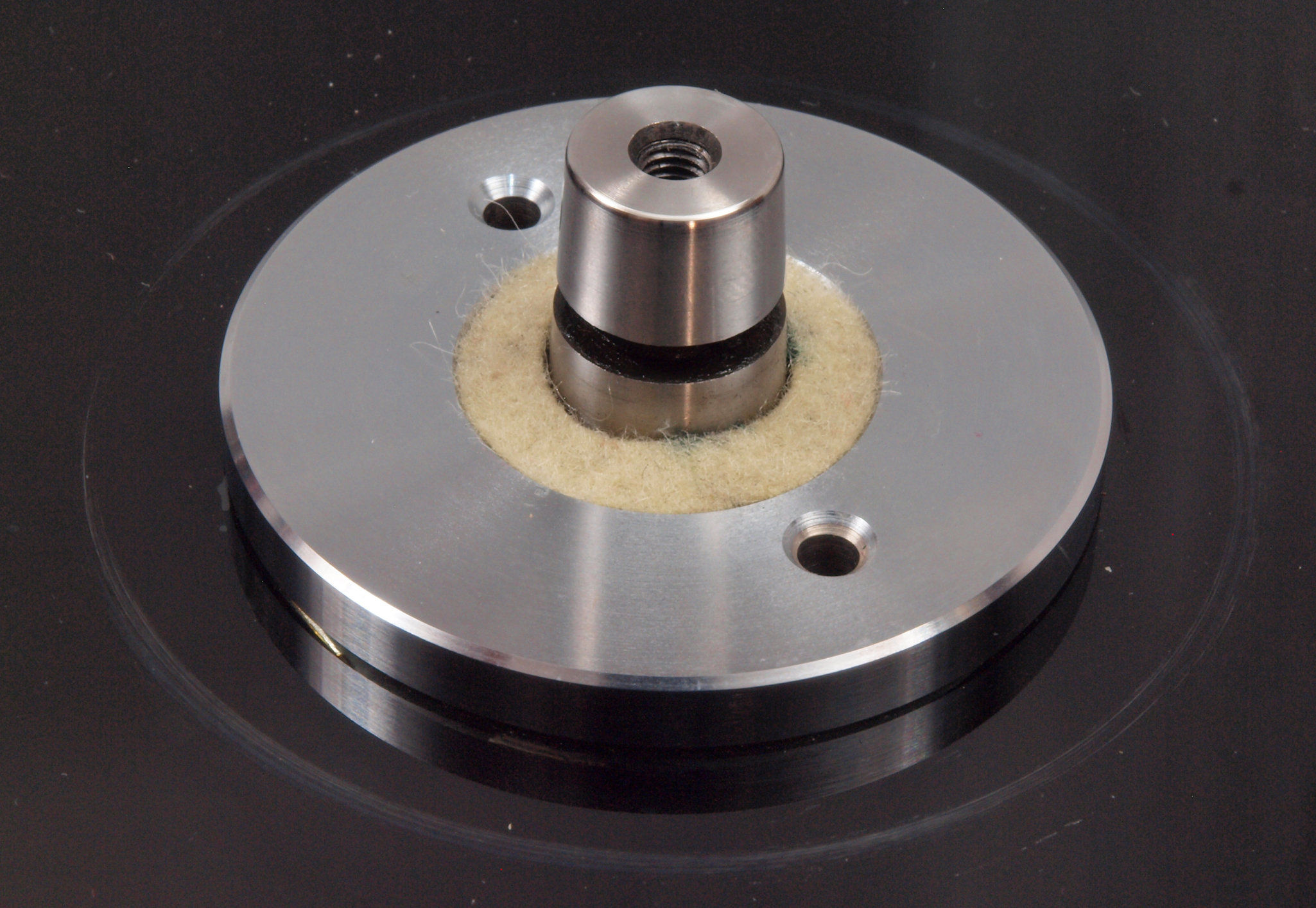

Ａ１７．　ＳＸ−８０００�U点検中　軸周りを見る、ガラス面に汚れ・キズが見られる。

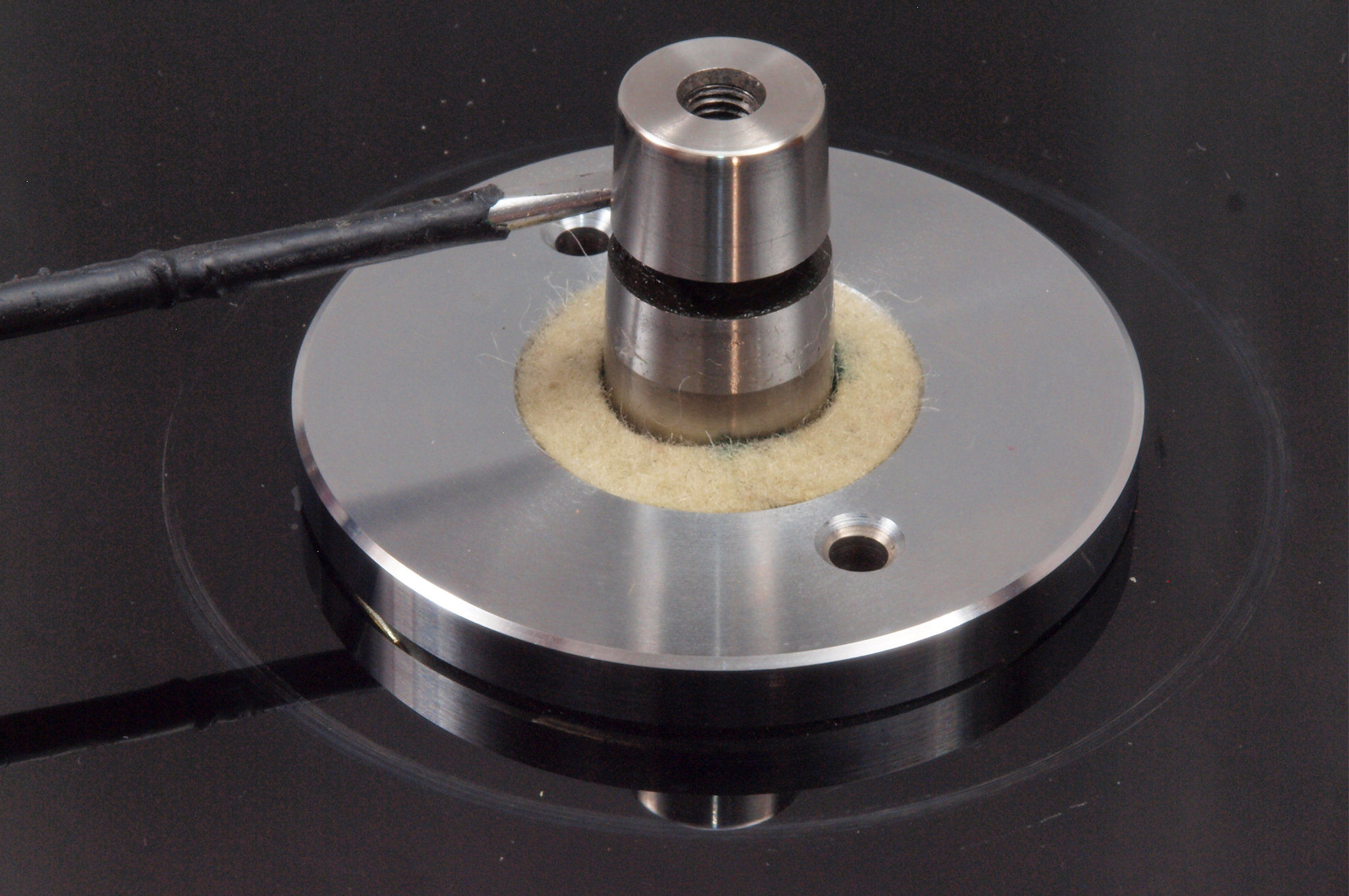

Ａ１８．　ＳＸ−８０００�U点検中　　軸を上げて見る。キズが見られる。

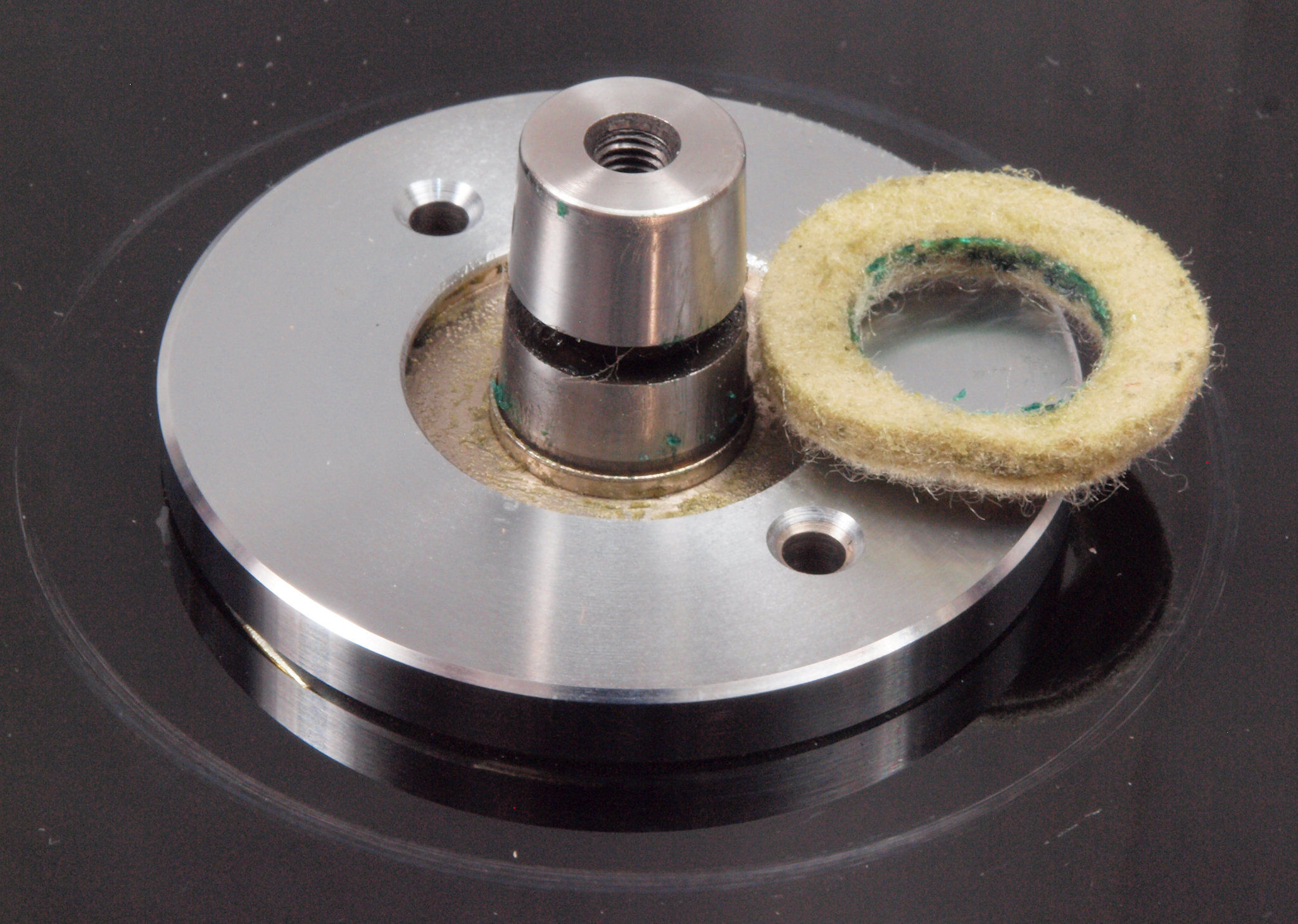

Ａ１９．　ＳＸ−８０００�U点検中　　軸のフエルトを見る。緑青の発生が見られる。

Ａ２１．　ＳＸ−８０００�U点検中　下から見る

Ａ２２．　ＳＸ−８０００�U点検中　下前左から見る

Ａ２３．　ＳＸ−８０００�U点検中　下後右から見る

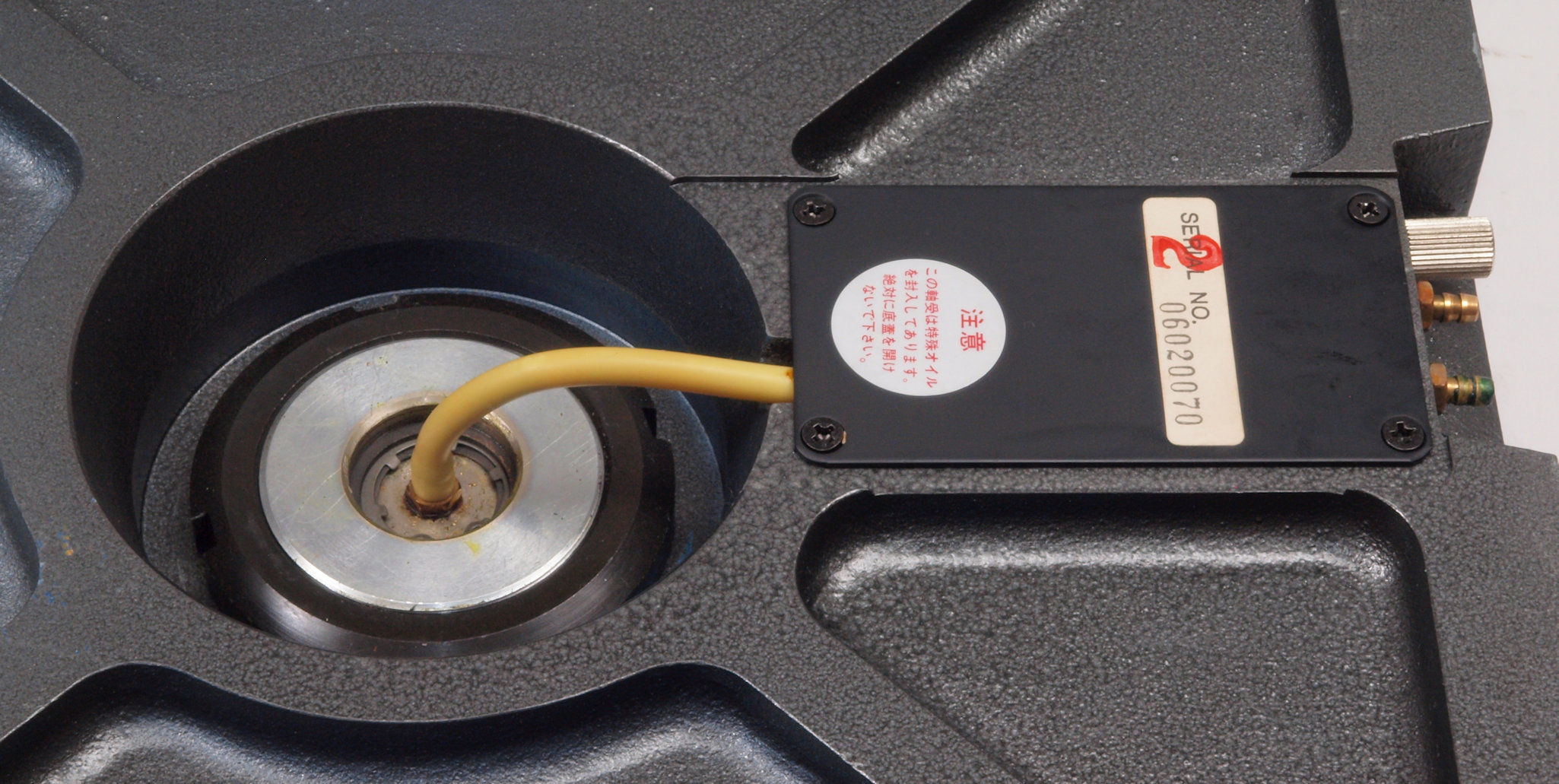

Ｃ．　ＳＸ−８０００�U修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　製造メーカーの「注意」の標識。　既にオイルが劣化しているので無視！

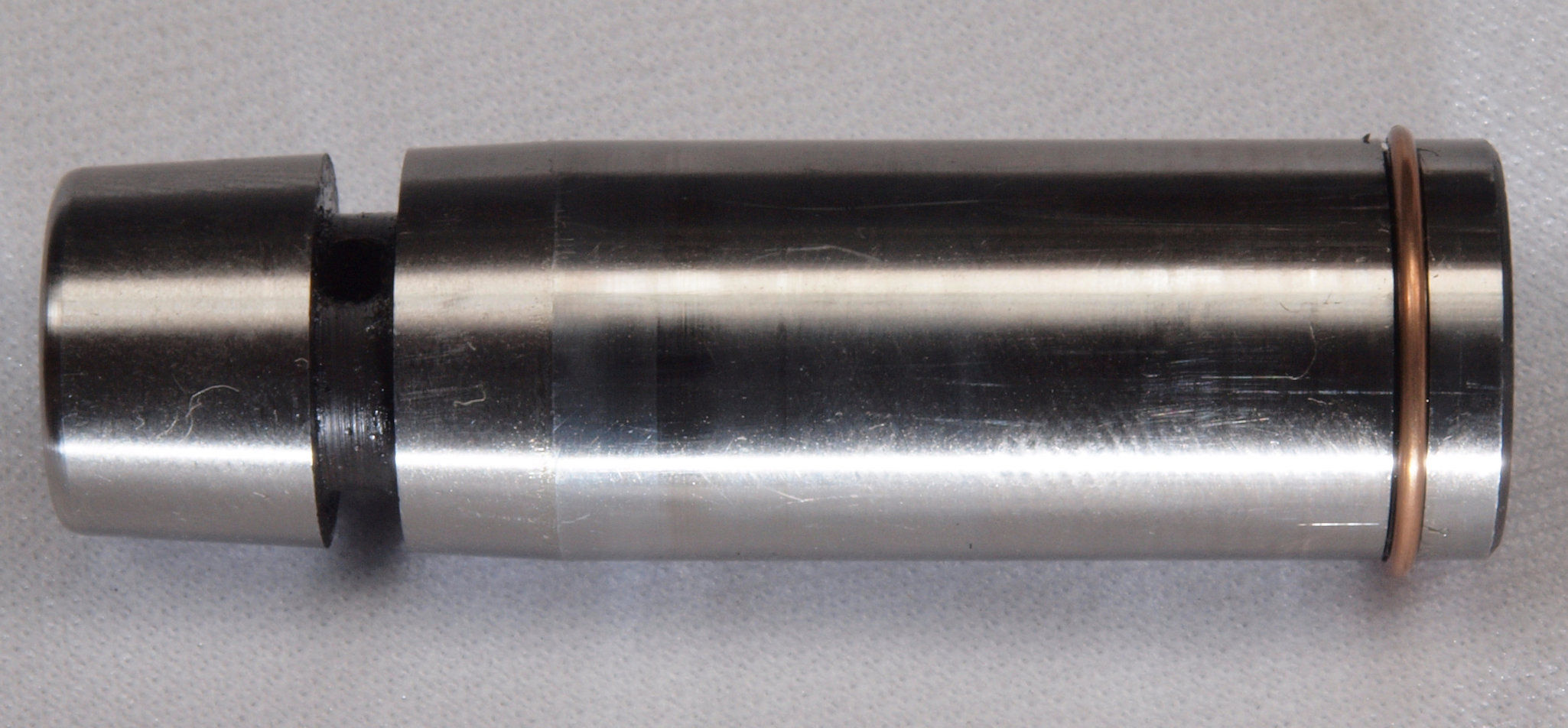

Ｃ１２．　修理中　タンテーブル軸、少しキズが見られる。

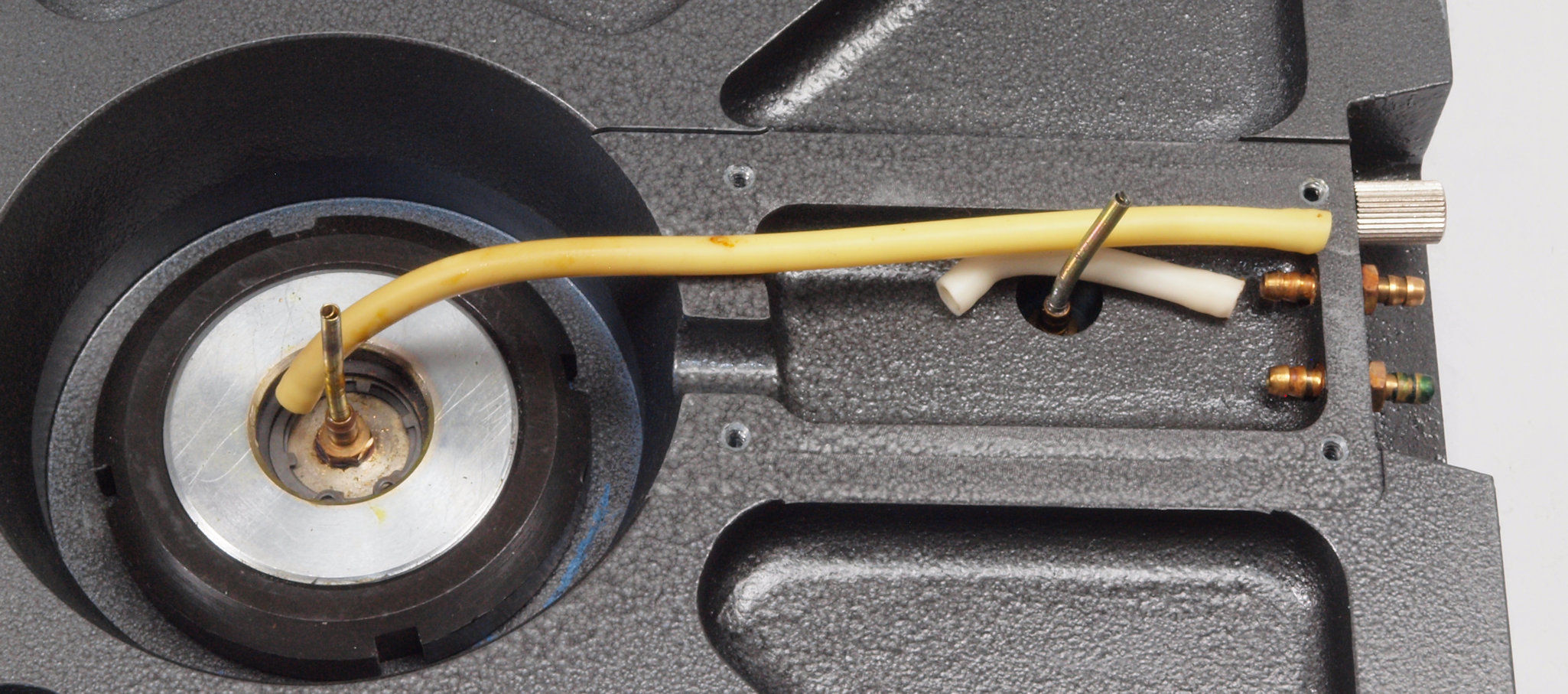

Ｃ１３．　修理中　　配管を外す。

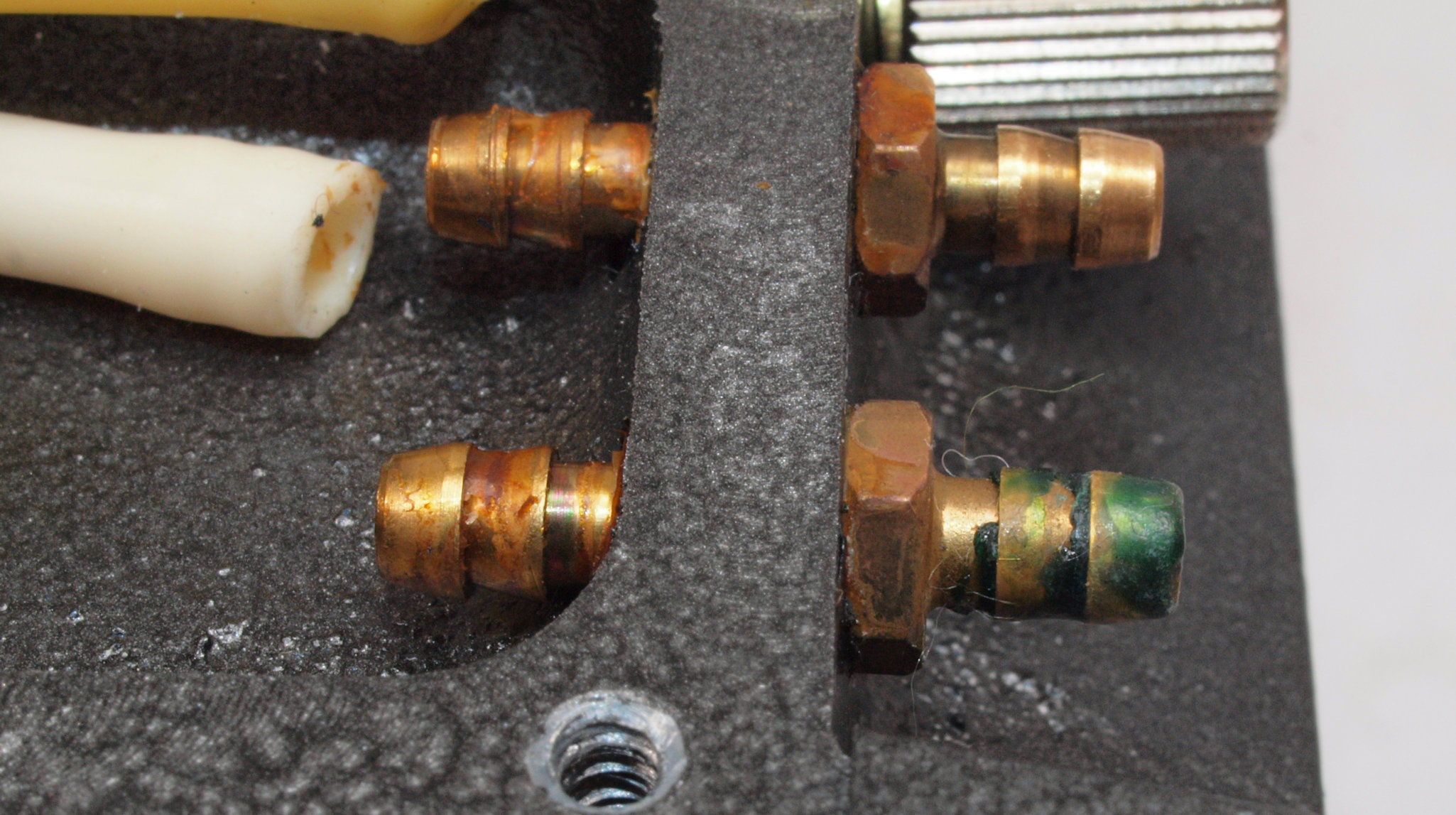

Ｃ１４．　修理中　　配管ジョイントに、緑青の発生が見られる。

Ｃ１５．　修理中　　劣化して粘性の衰えたオイルを吸引している！

Ｃ１６．　修理後　オイルを交換し、テフロン・チュウーブに交換。

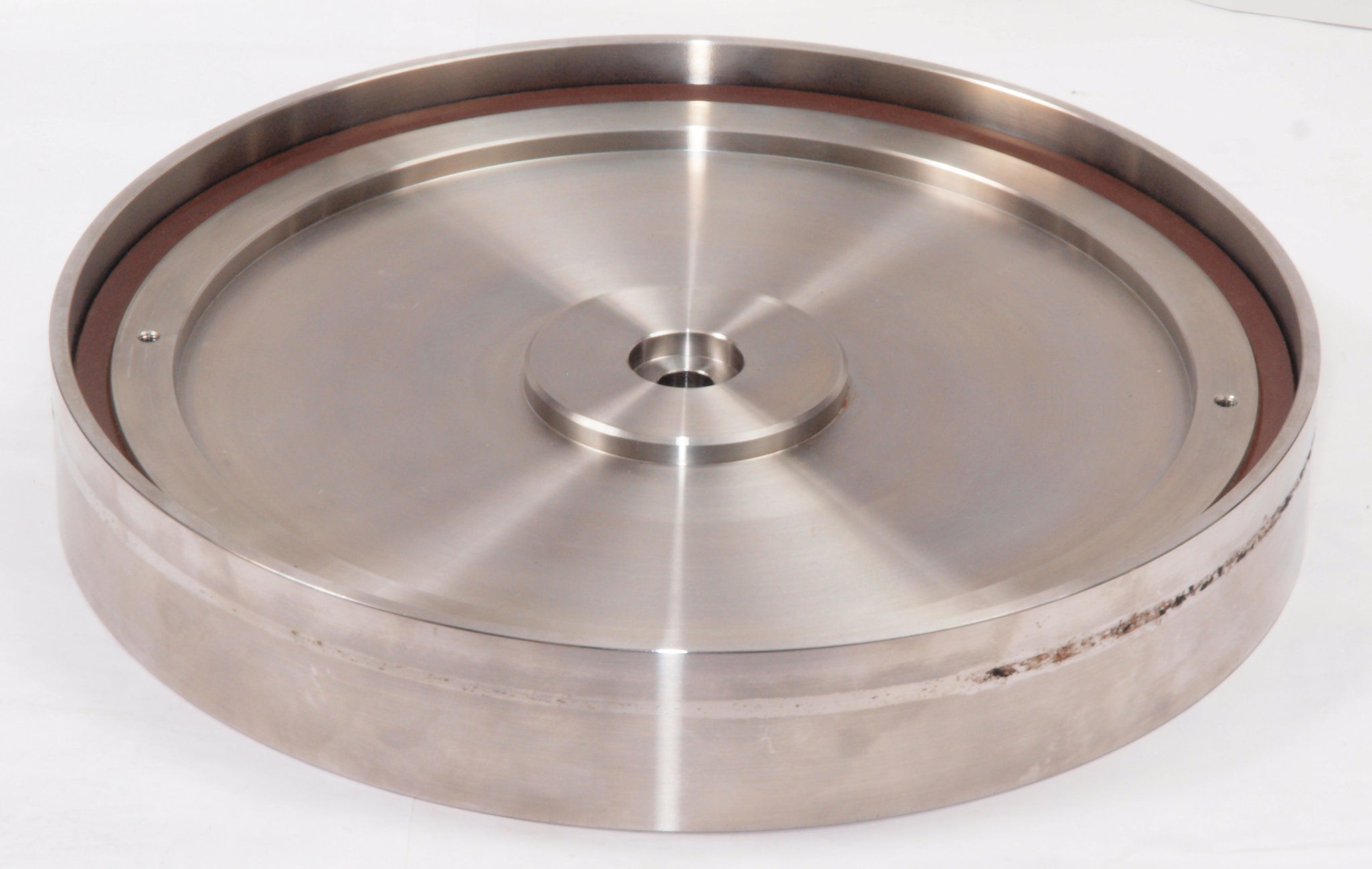

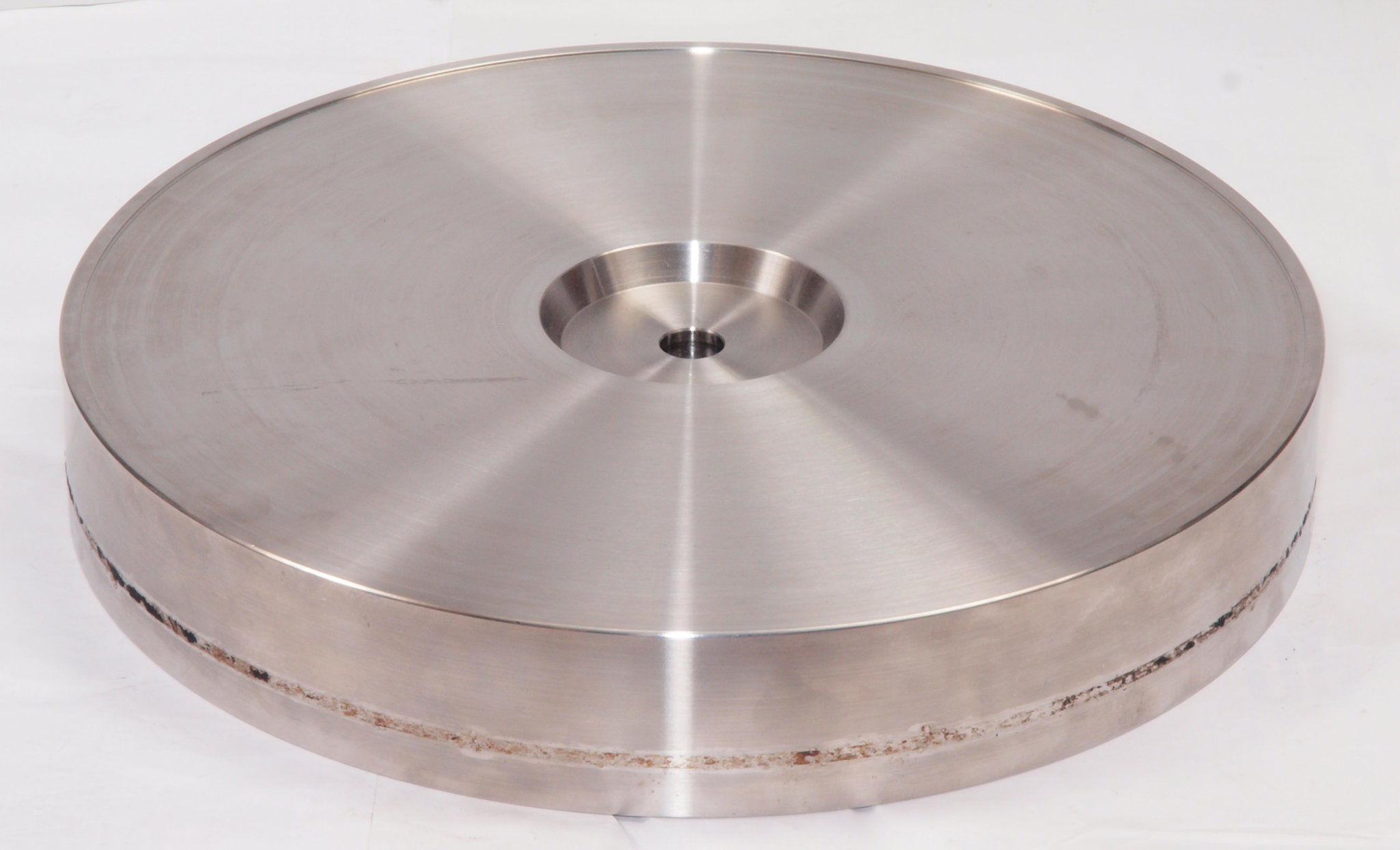

Ａ３．　「下ターンテーブル」修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ３１．　下ターンテーブル点検中　上から見る

Ａ３２．　下ターンテーブル点検中　上から見る、反対側

Ａ３３．　下ターンテーブル点検中　下から見る

Ａ３４．　下ターンテーブル点検中　下から見る、反対側

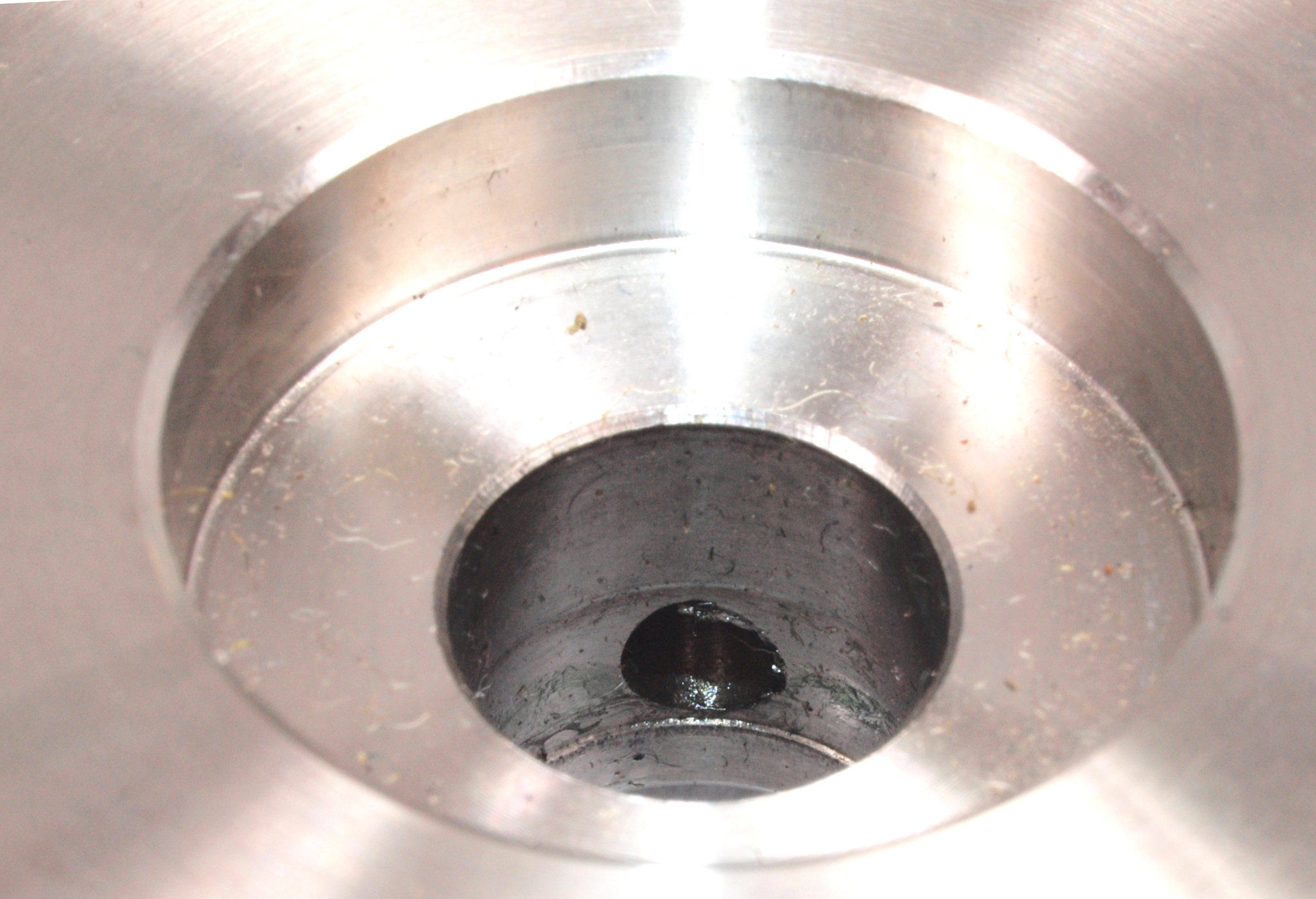

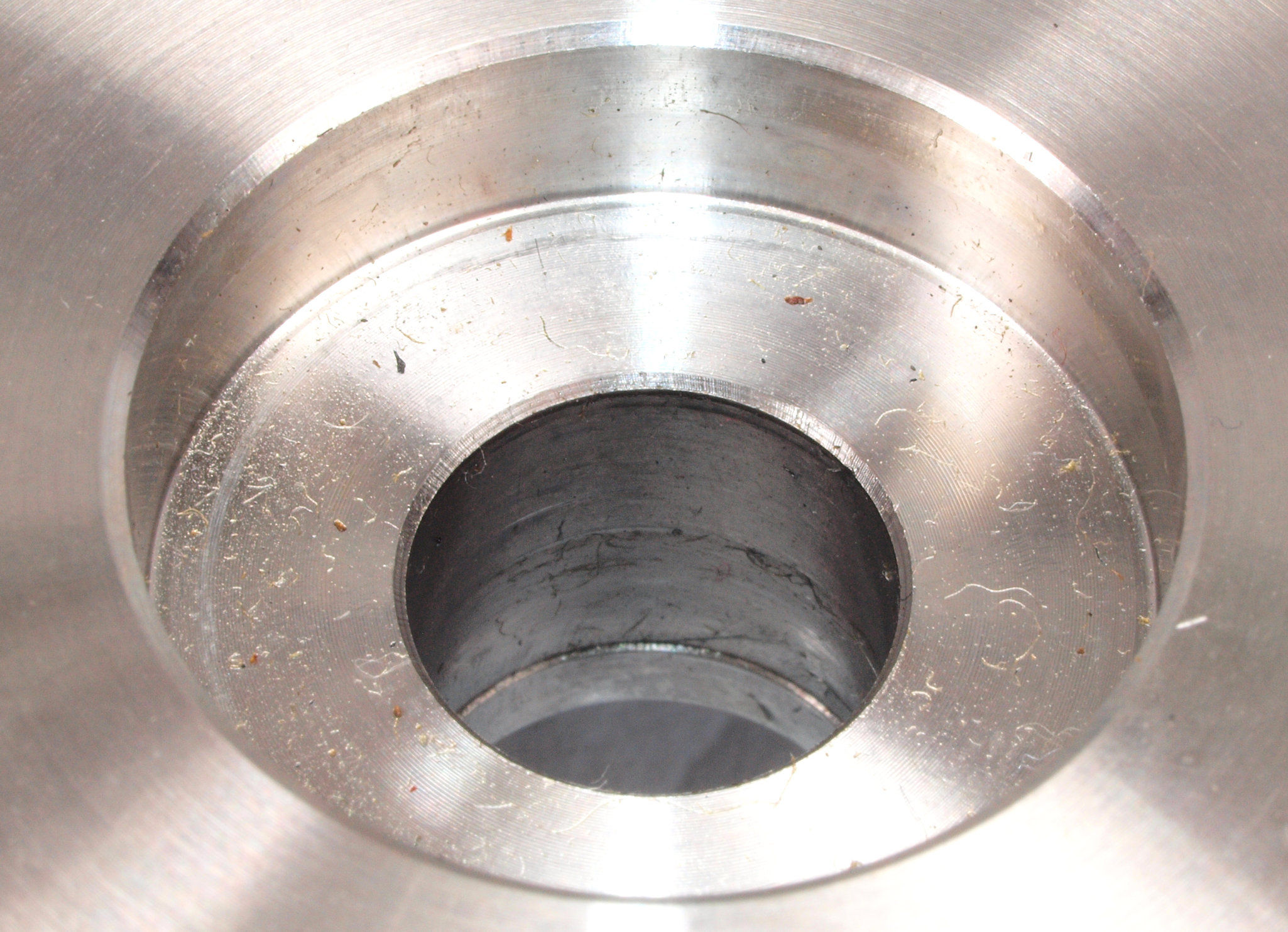

Ａ３５．　下ターンテーブル点検中　軸受けを見る。劣化して粘性の衰えたオイルを吸引している！

Ａ３６．　下ターンテーブル点検中　軸受けを見る、反対側。

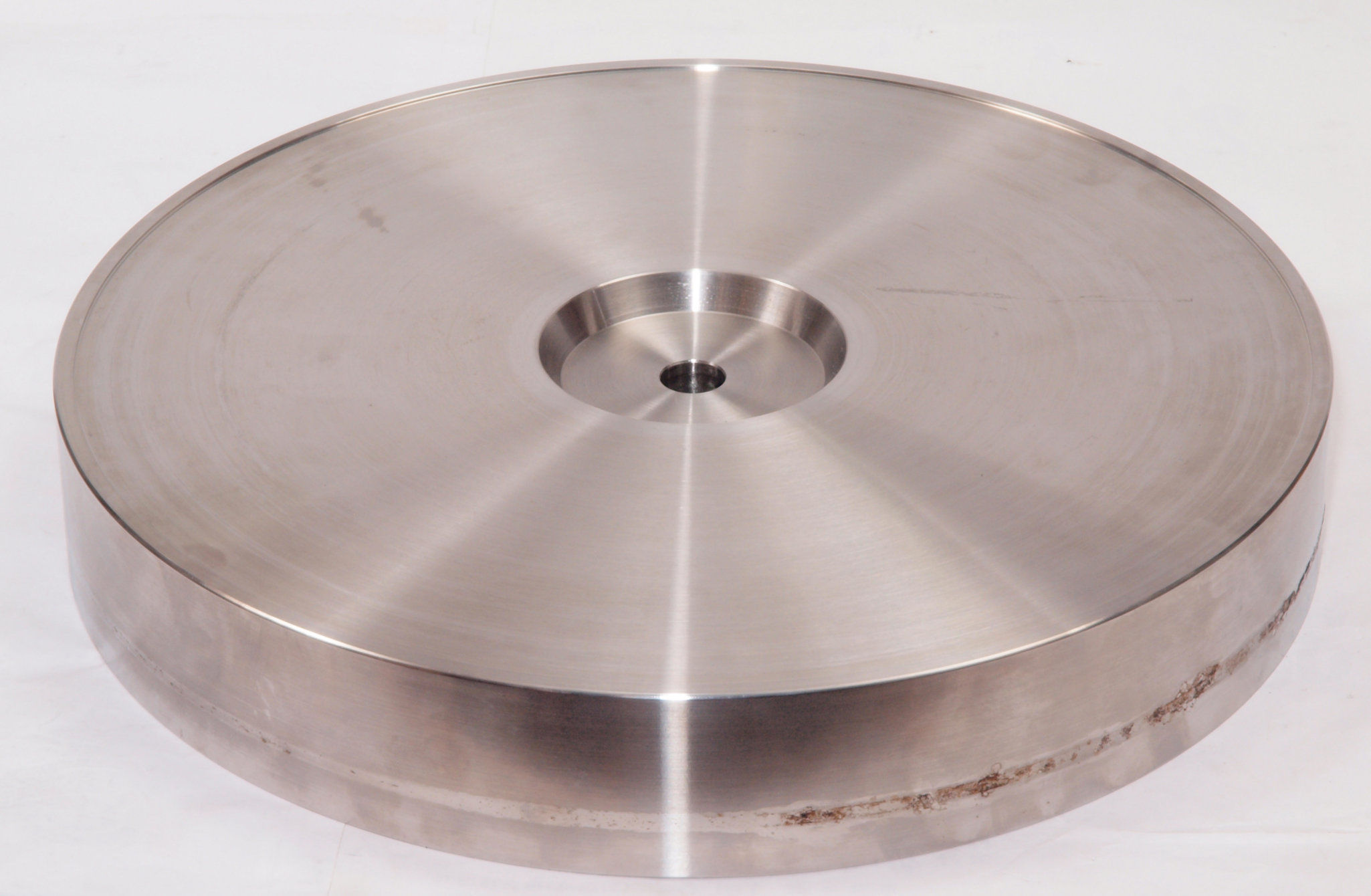

Ａ３７．　下ターンテーブル点検中　長時間ベルトを付けたままだったのか、ベルト跡が腐食。

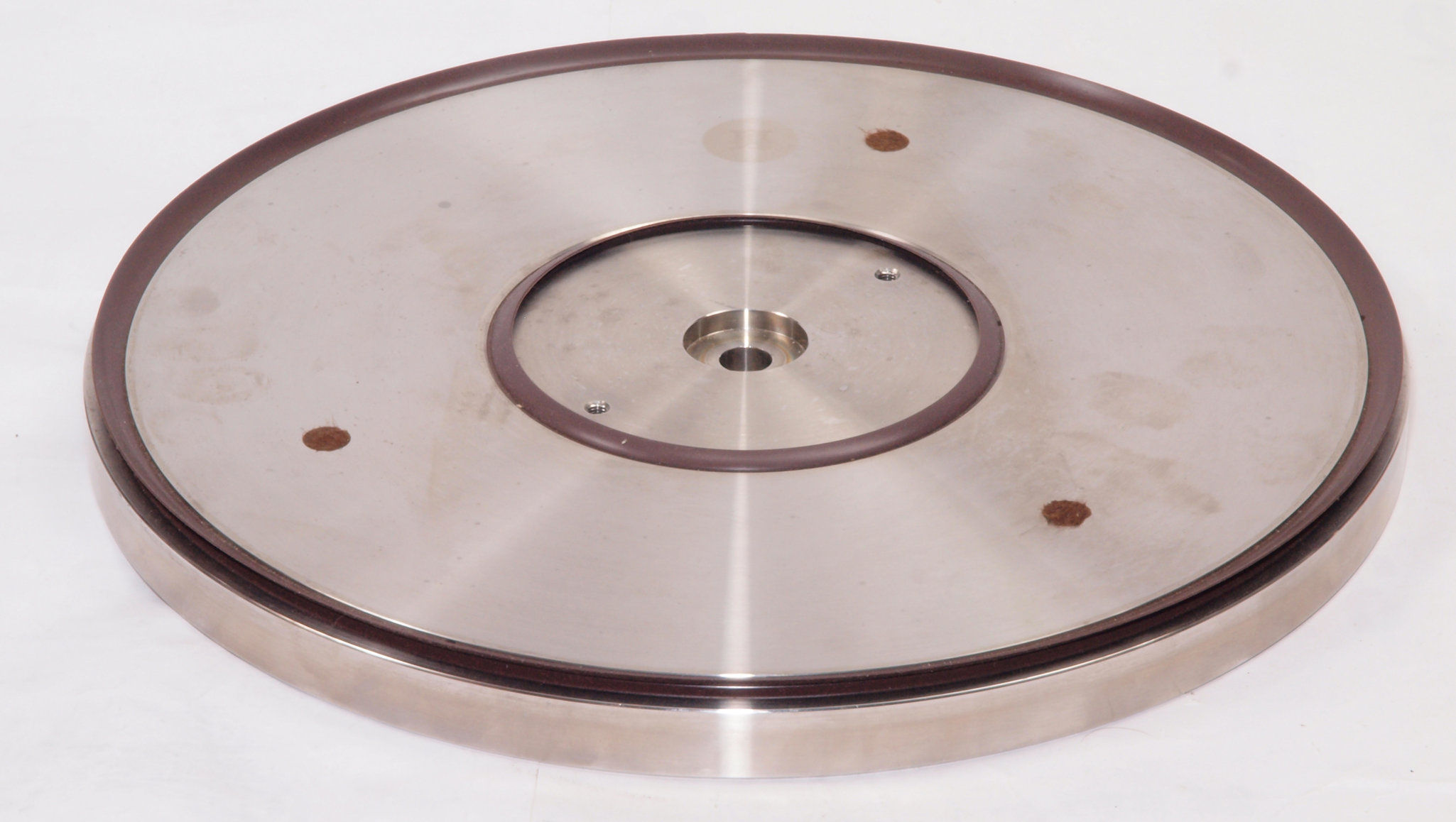

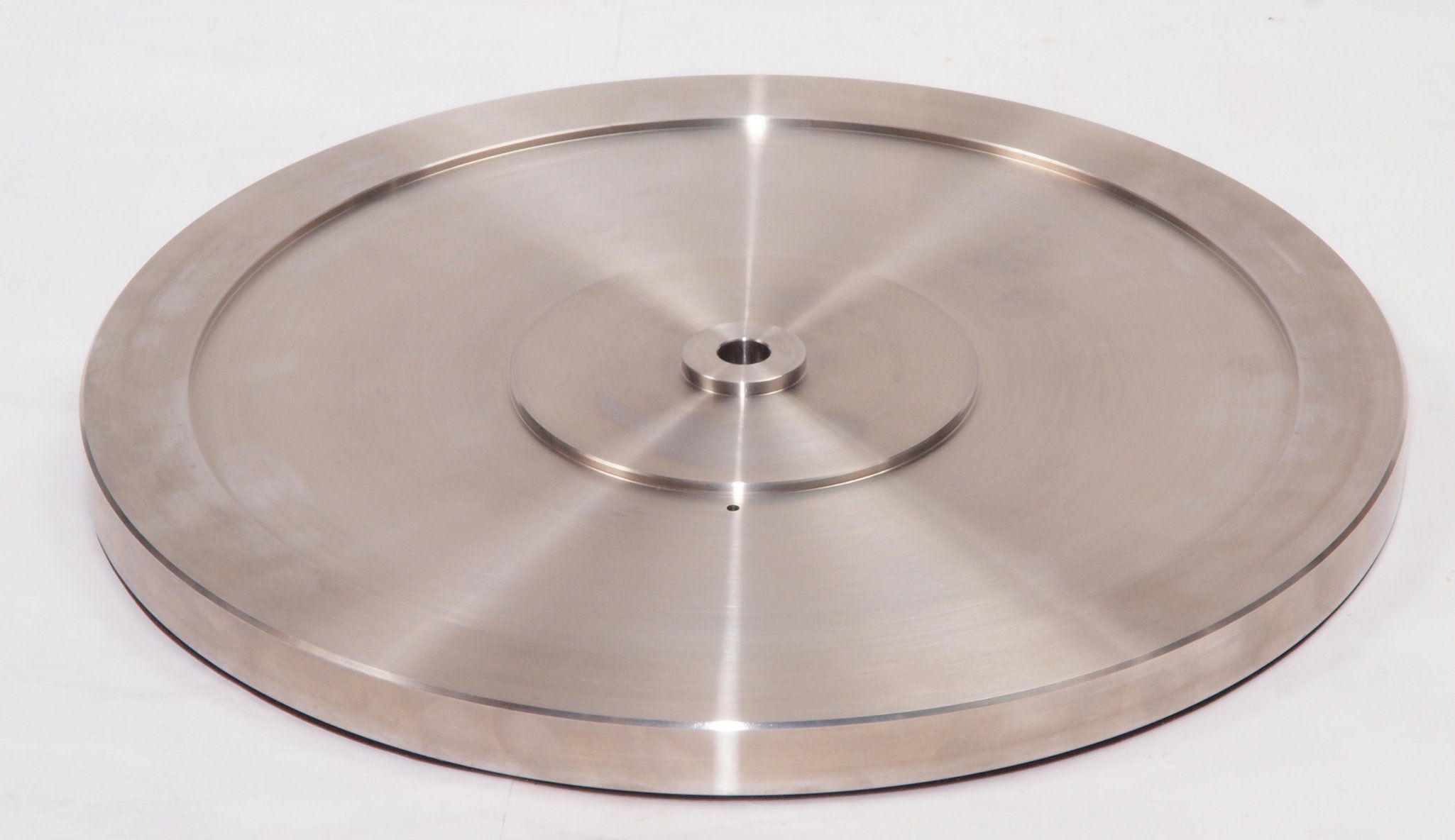

Ａ４．　「上ターンテーブル」修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ４１．　上ターンテーブル点検中　上から見る

Ａ４２．　上ターンテーブル点検中　上から見る、反対側

Ａ４３．　上ターンテーブル点検中　下から見る

Ａ４４．　上ターンテーブル点検中　下から見る、反対側

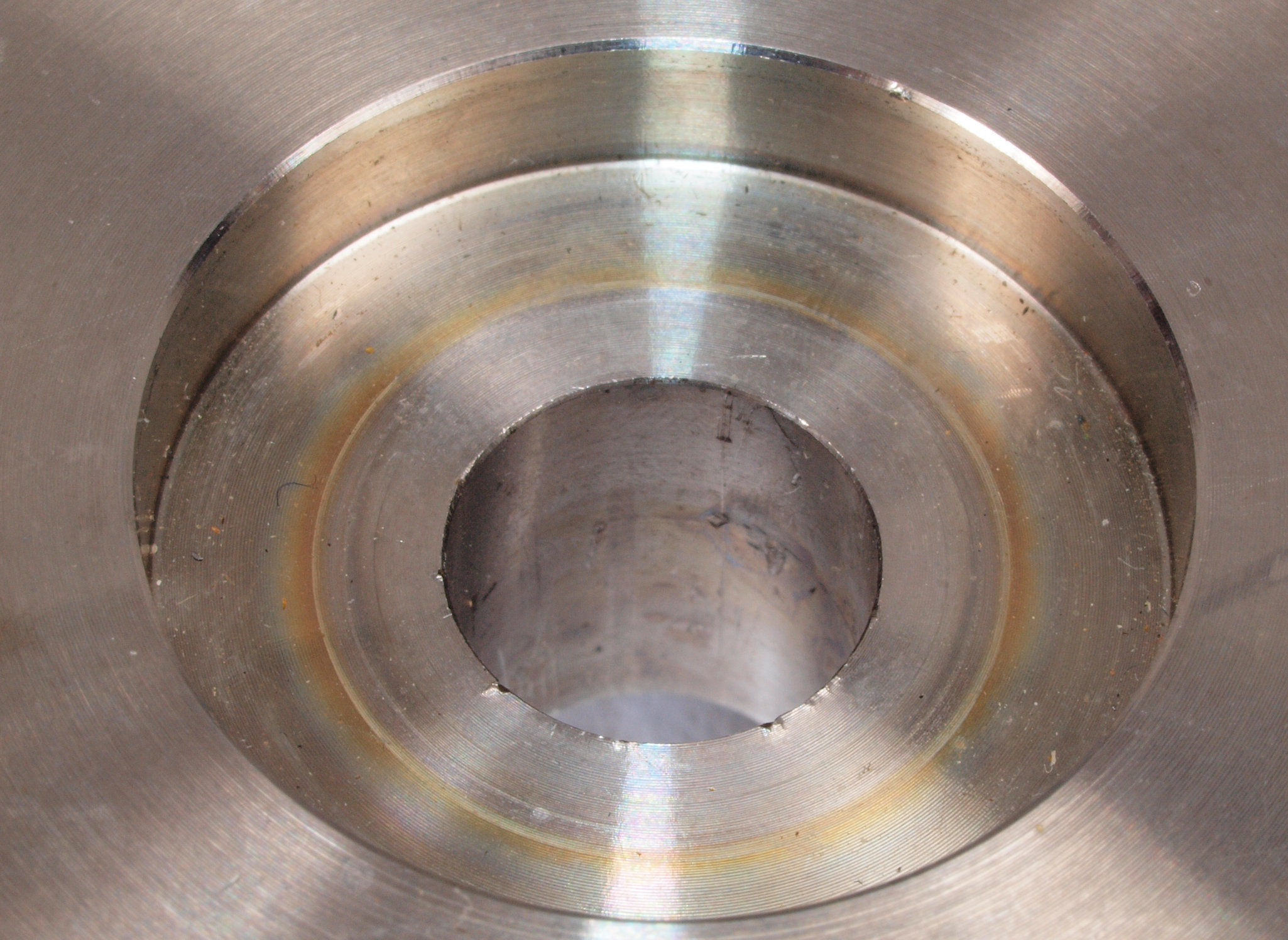

Ａ４５．　上ターンテーブル点検中　軸受けを見る。

Ａ４６．　上ターンテーブル点検中　軸受けを見る、反対側。

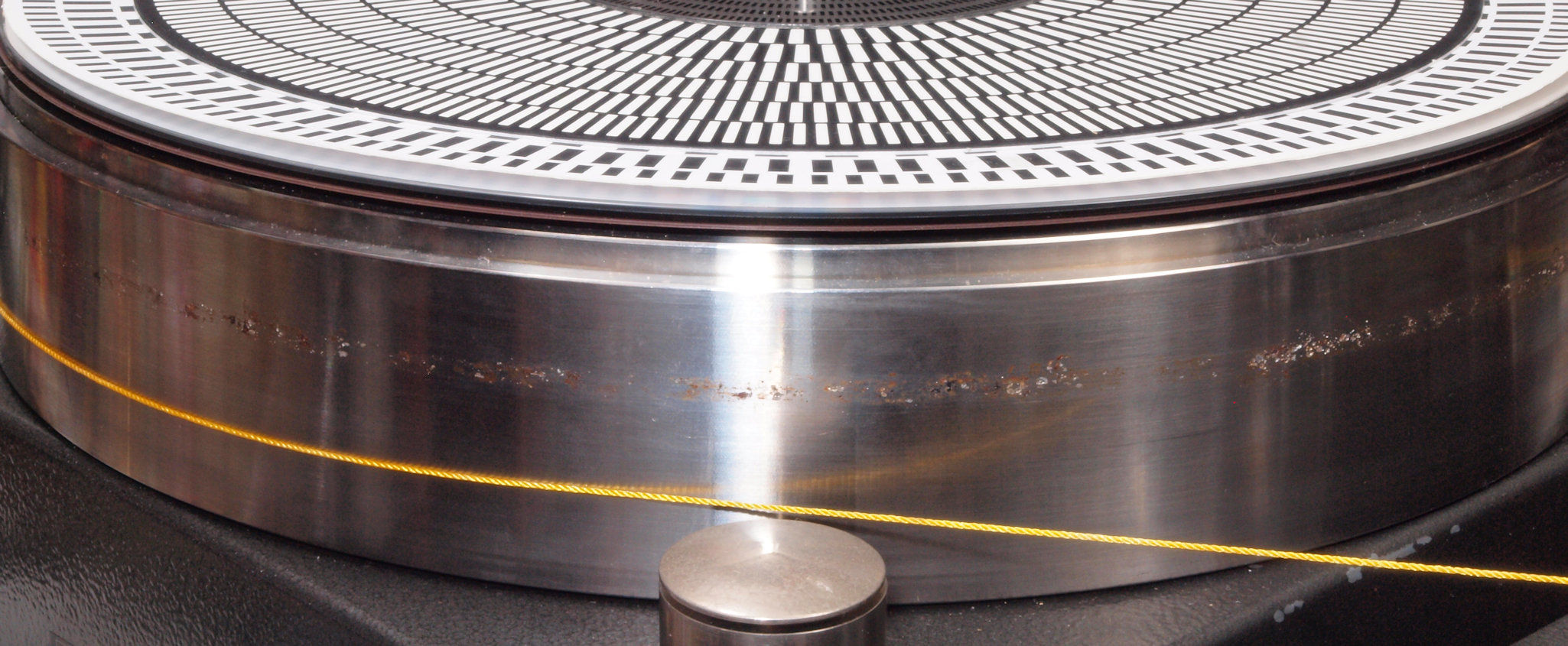

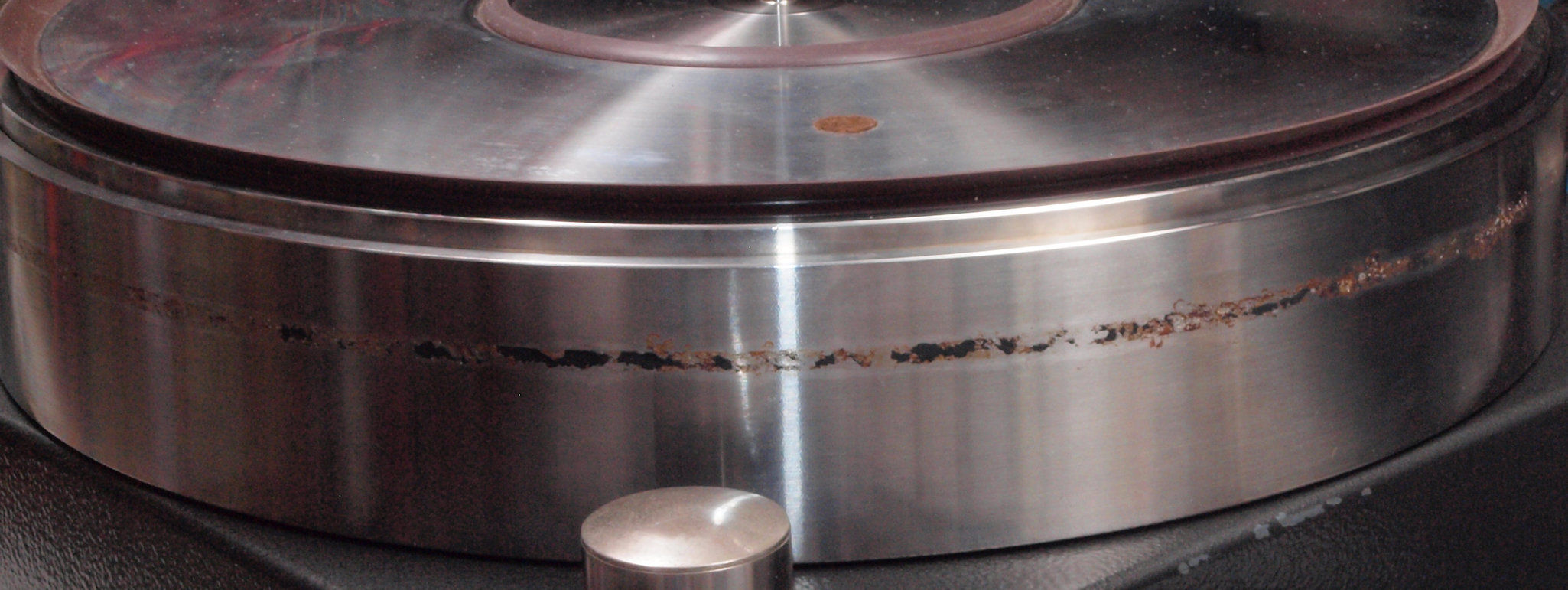

Ｃ１．　修理前　下ターンテーブルのベルト跡の腐食。

Ｃ２．　修理（清掃）後　下ターンテーブルのベルト跡の腐食。サビなのでこれ以上取れない。

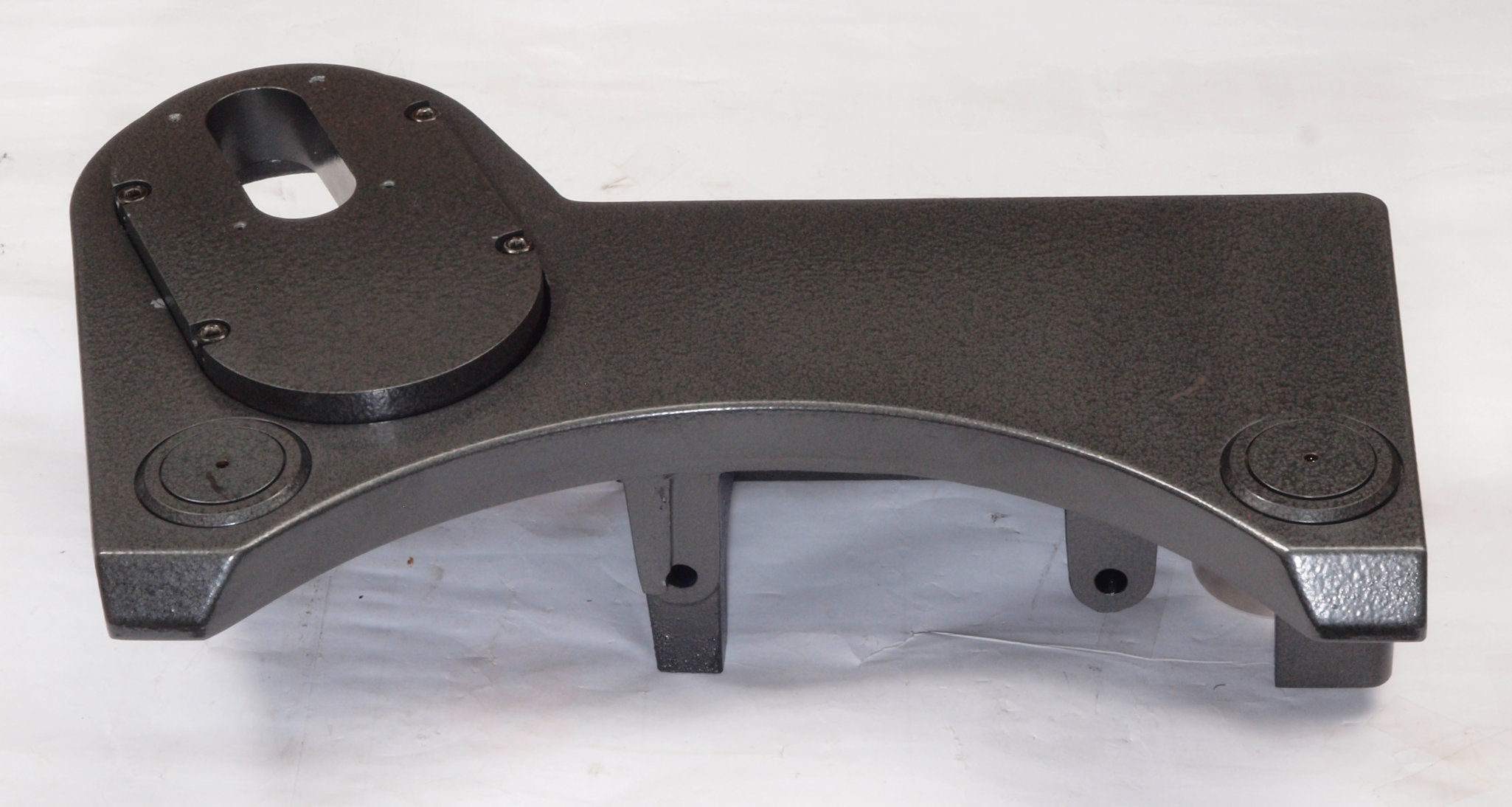

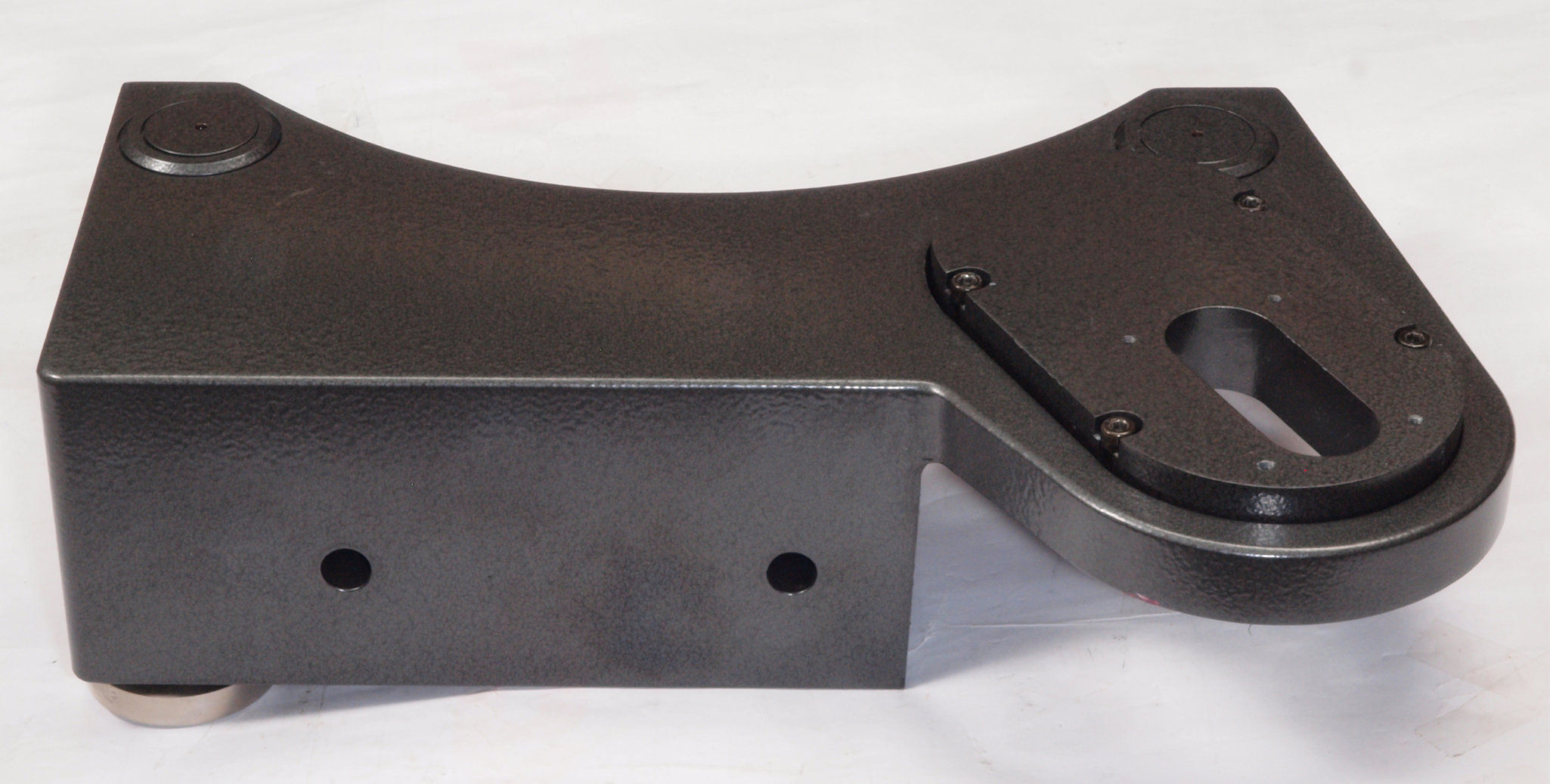

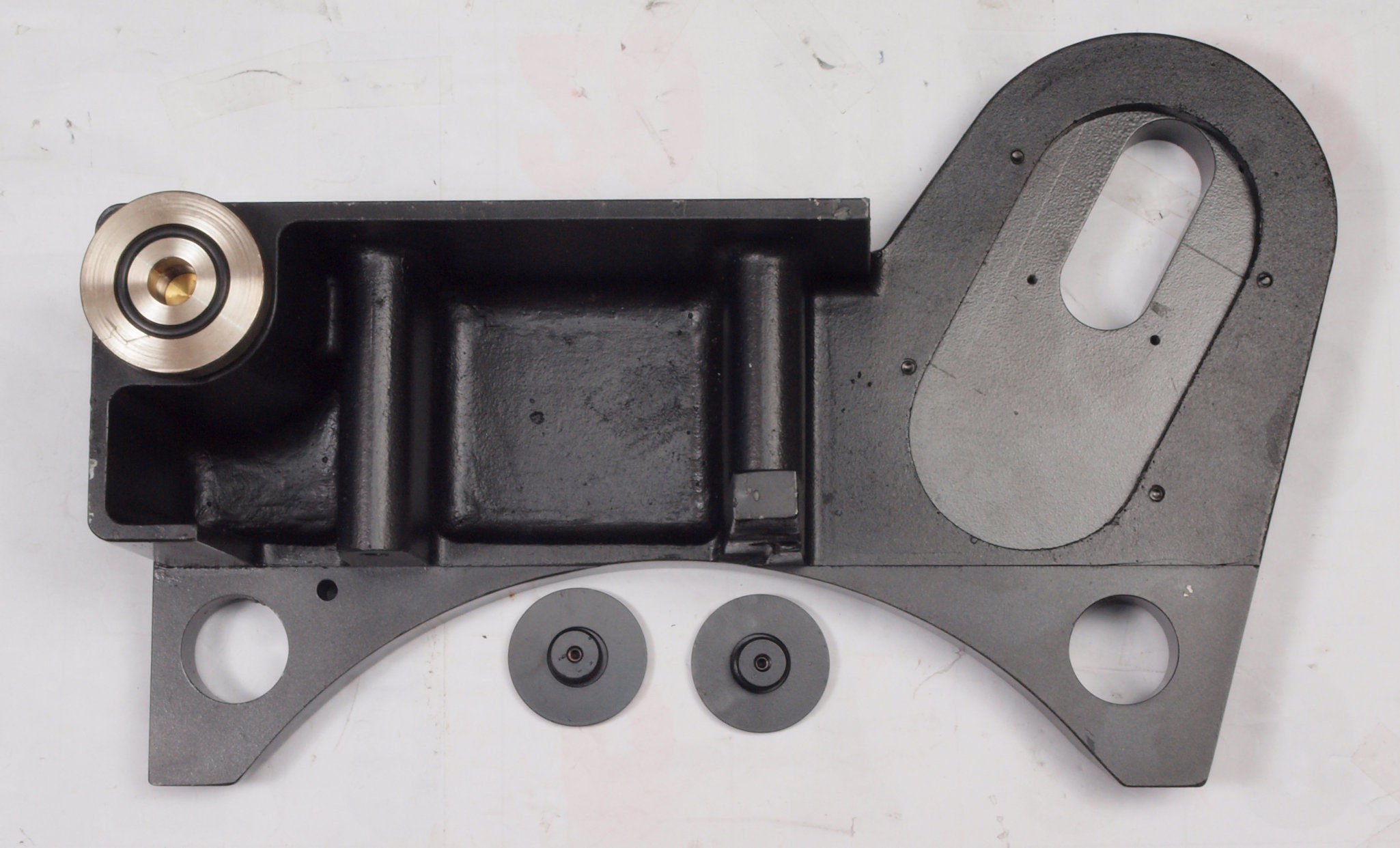

Ｇ．　アームマウント　ＡＸ−１０Ｇ　点検・清掃。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｇ１．　点検・清掃中　前から見る

Ｇ２．　点検・清掃中　後から見る

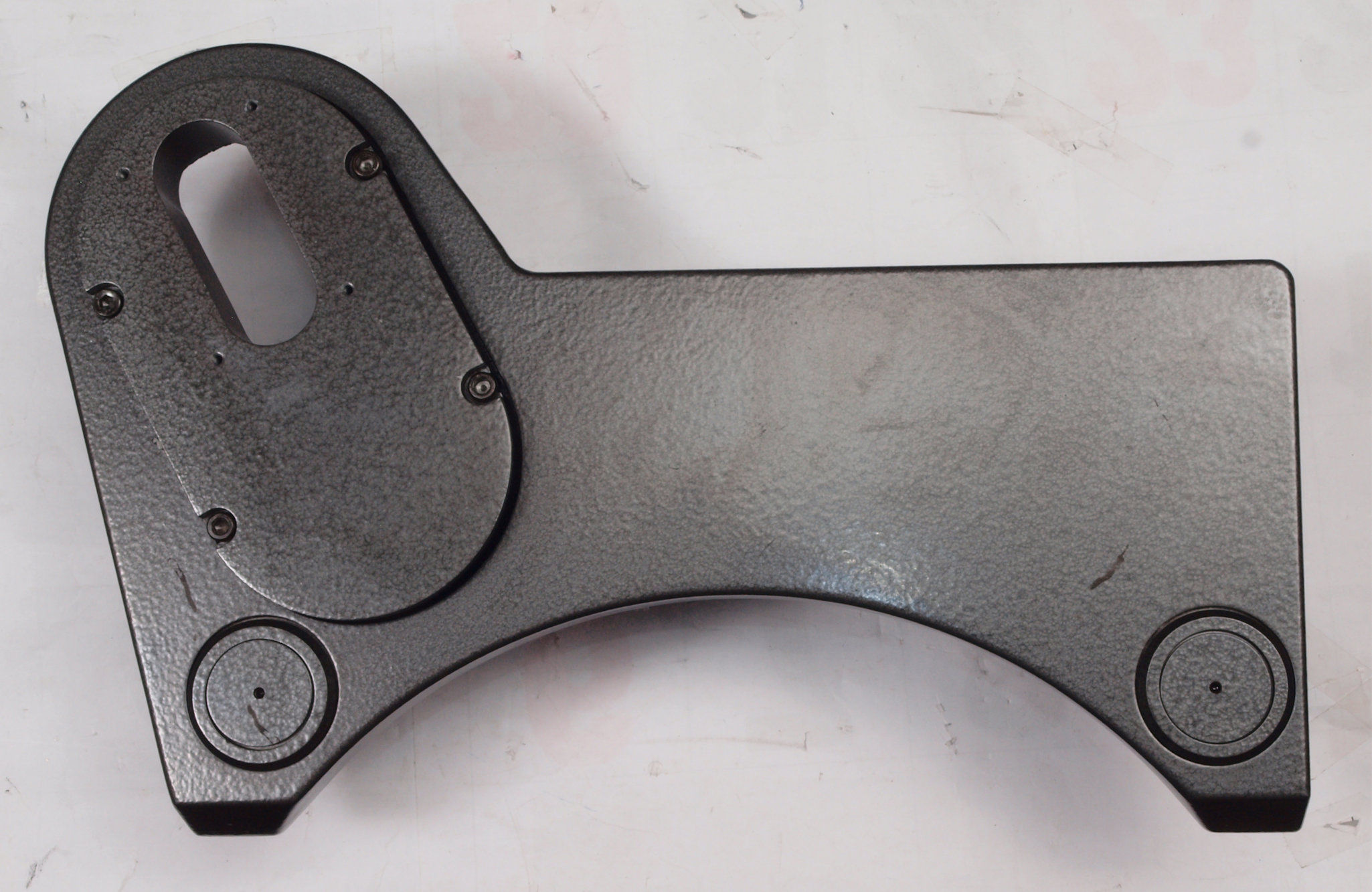

Ｇ３．　点検・清掃中　上から見る

Ｇ４．　点検・清掃中　下から見る

Ｙ１．　ユーザー宅へ設置

Ｓ．　MICRO SEIKI　ＳＸ−８０００�U　の仕様（マニアル・カタログより）

型式 ＳＸ−８０００�U、エアーベアリング　方式レコード吸着装置付 タンテーブル ステンレス製２８ｋｇ 慣性モーメント ３５００ｋｇCm3 フレーム 亜鉛製３５ｋｇ 総重量 ６３ｋｇ 外形寸法 幅３１２×高さ１５６×奥行３１２mm 価格 １，０５０，０００円 モーターユニット ＲＹ−５５００�U 使用モーター ８極ヒステリシス・シンクロナスモーター モーター駆動方式 CR発振器、BTLアンプ駆動 回転数 ３３1/3・４５rpm切替（微調整可能）±４％ 、７８rpm（プーリー切替） モーター駆動電圧 起動時＝１００V、１５秒後５０V自動切替 電源 AC１００V、50Hz/60Hz 消費電力 起動時＝２７W、定常時＝１０W 外形寸法 幅１８０×高さ１３６×奥行３１２mm 付属 定電圧電源 重量 １４kg 価格 １９８，０００円 アームマウント ＡＸ−１０Ｇ　（SX−8000�U・SX−５000�U専用） 対応アーム ショート・ロング両用 固定方式 ４点締結 重量 ５kg 価格 ７０，０００円 オーディオベース ＢＡ−６００ 形式 フローティングタイプ、エアーインシュレーター 固有振動数 ４．５Hz 搭載面寸法 ６００×３００mm 荷重適応範囲 ３０ｋｇ〜１３０ｋｇ 外形寸法 幅６００×高さ８２×奥行４００mm 付属品 エアーポンプ、水準器 重量 ５０ｋｇ 価格 ２００，０００円 別売りアクセサリー Ｒ−６００　金属製足 モーターユニット用＝４個、タンテーブルフレーム用＝４個 別売 ドライブ糸 5M（\1,000） アームマウント AX-1G〜6G、AX-8G（\12,000） アームマウント AX-7G（\38,000） アームレスト用 RX-1（\500） 備考　アームマウント AX-1G Micro MA-505X、505S、707X、 ADC LMF-1、LMF-2、EMT 929 Ortofon RS-212、RMG-212、SMG-212II、 Audio-Technica AT-1005II Audio Craft AC-300C、A Denon DA-303、305、307、309、401 FR FR-54、24mkII、14 SAEC WE-308N、308SX、407/23 Grace G-545F、707、840FB、940、945S Technics EPA-101S、L、121S、L、99 Pioneer PA-1000 AX-2G SME 3009SII、SIII AX-3G Micro MA-505LX、505LS EMT 997 Ortofon RF297、RMG309 Audio Craft AC-300A、400A、C、400mkII Denon DA-302、304、308 Grace G-565F、860FB、960 SAEC WE-308L AX-4G SME 3012 AX-5G Audio-Technica：AT-1503II、1503III FR FR-64、64S AX-6G Micro MAX-282 Luster GST801 Audio Craft AC-4000MC Audio-Technica AT-1501II、AT-1501III FR FR-66S SAEC WE-506/30 Victor UA-7082、7045 Technics EPA-100 Grace G660P AX-7G： Micro MAX-282 Audio Craft AC-4000MC ※RX-5000のみ取付可能 AX-8G： Micro MA-505XII、SII、808X SAEC WE-308N、308SX、407/23 Audio Craft AC-300mkII、3000MC
