MICRO SEIKI SX-8000U. 3台目
RP-1110. 22台目修理. RY-5500U. 13台目修理
.
ターンテーブルの点検レコードプレヤーの修理梱包はこちらを参考 平成28年10月10日都内より引取  10月25日完成納品
RP-1110. 22台目修理記録
A. 「RP−1110」修理前の点検状況.

C. 「RP−1110」修理状況.

G. 使用部品

  • 新品ポンプユニット           2組。

E. 「RP−1110」調整・測定.

F. 修理費  68,000円

Y. ユーザー宅の設置状況

A. 「RP−1110」修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
A11. RP−1110点検中 前から見る
A12. RP−1110点検中 前右から見る

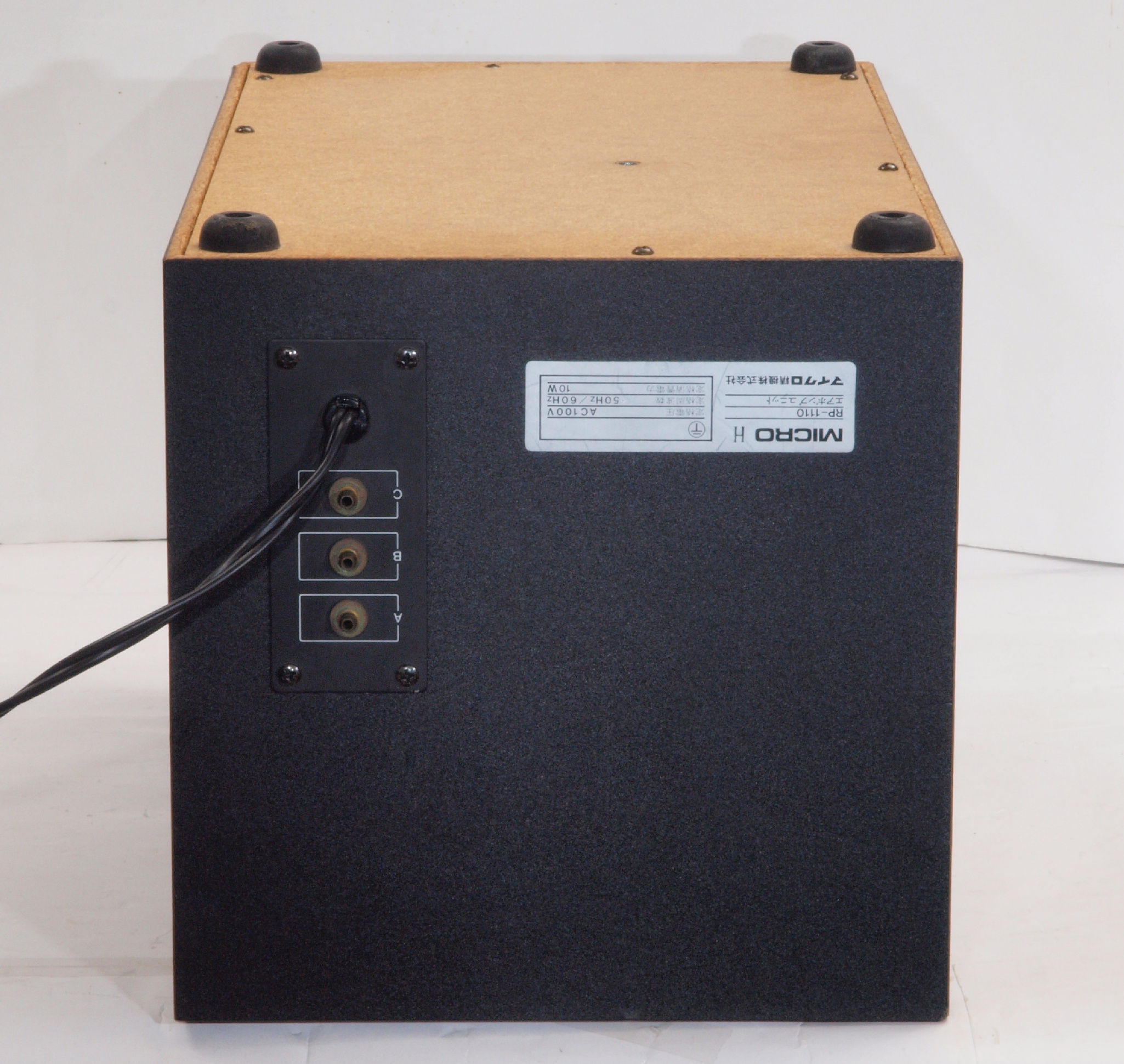

A13. RP−1110点検中 後から見る
A132. RP−1110点検中、 後から、電源入り口、吐出口見る。
A14. RP−1110点検中 後左から見る
A15. RP−1110点検中 上から見る
A20. RP−1110点検中 下から見る
A21. RP−1110点検中 下蓋を取り、下から見る。
A212. RP−1110点検中 下蓋を取り、下から見る。ポンプ取付ビスは健在、過去に修理歴無。

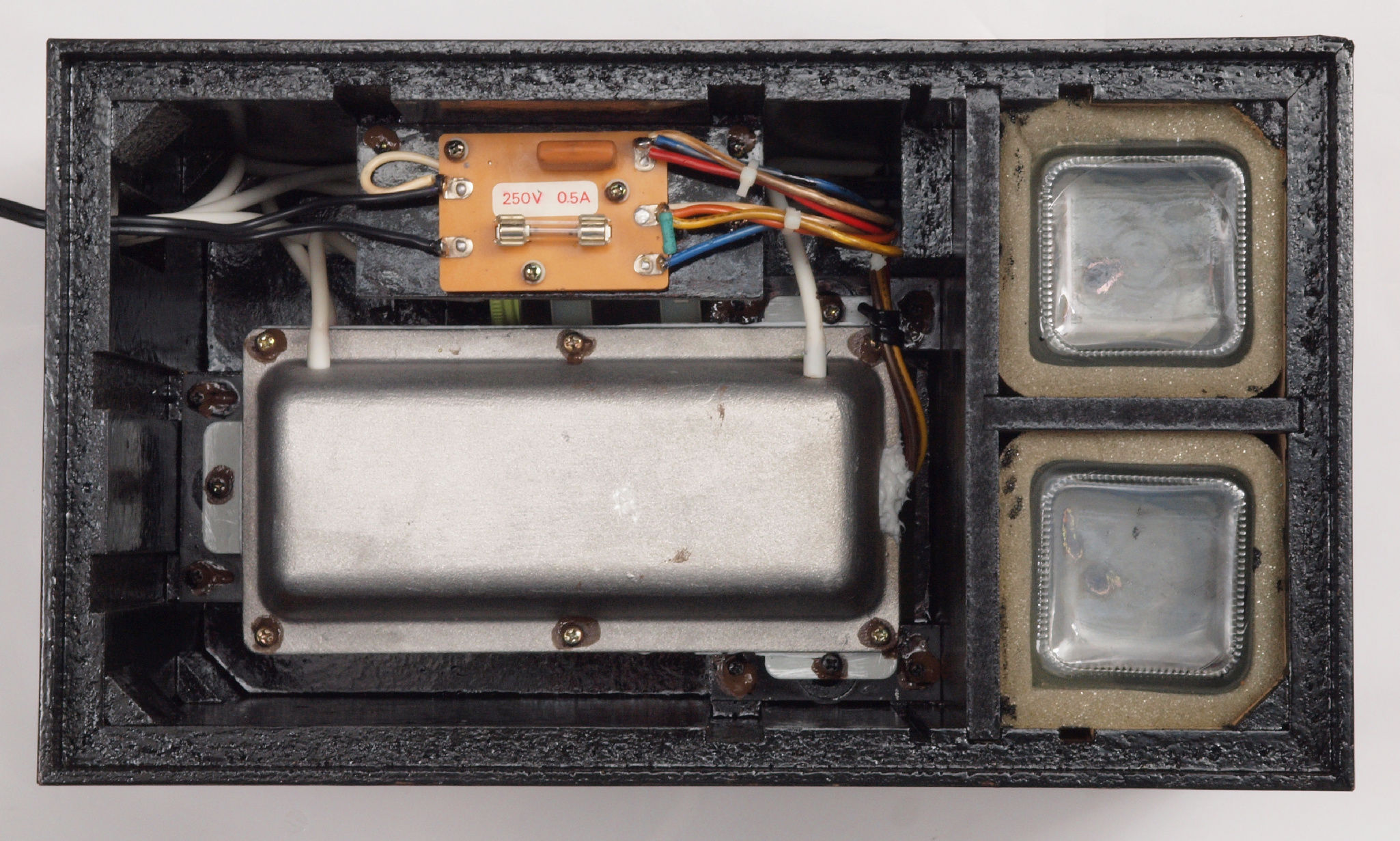

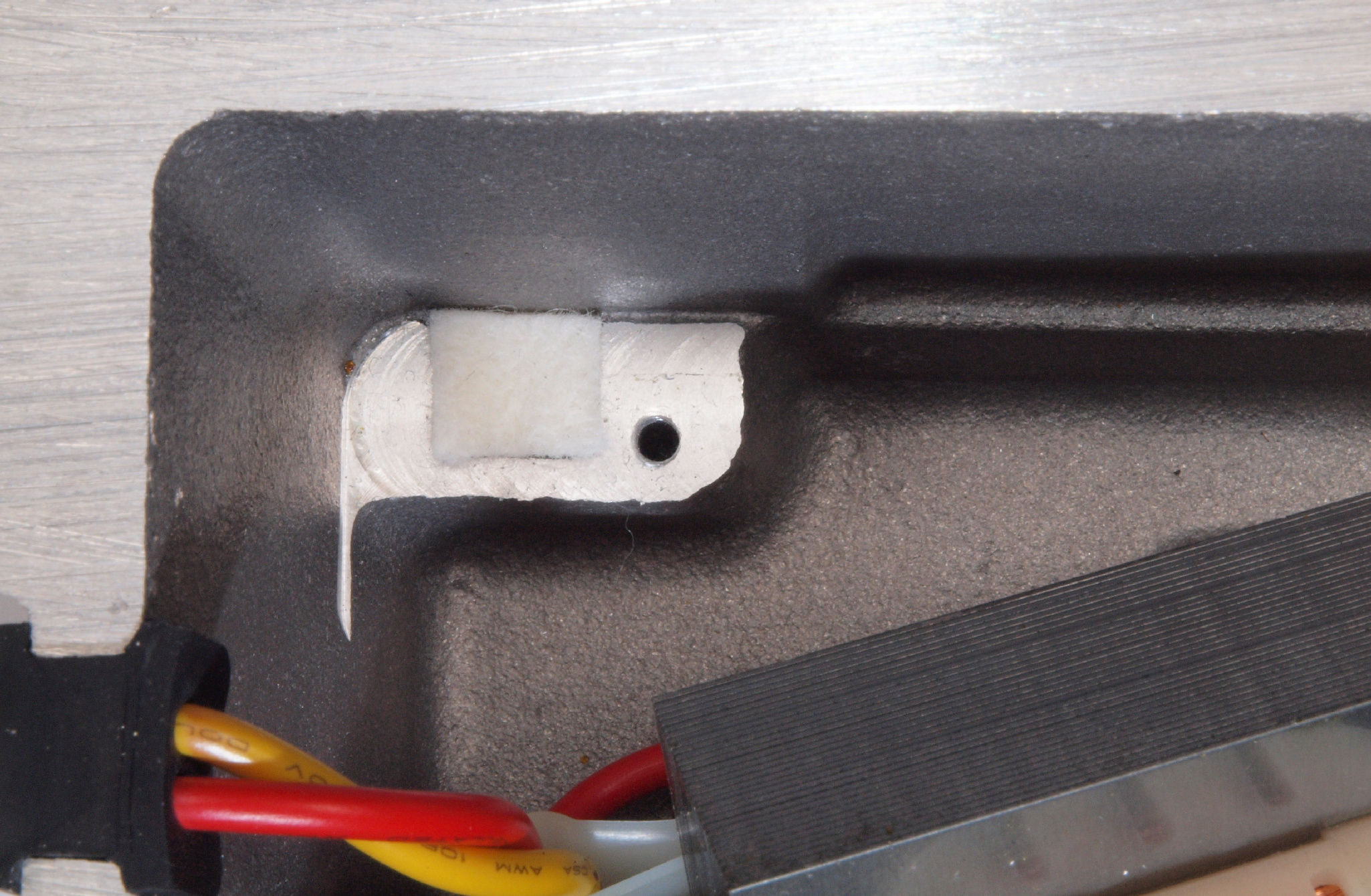

A22. RP−1110点検中 下蓋・スポンジを取り、下から見る。

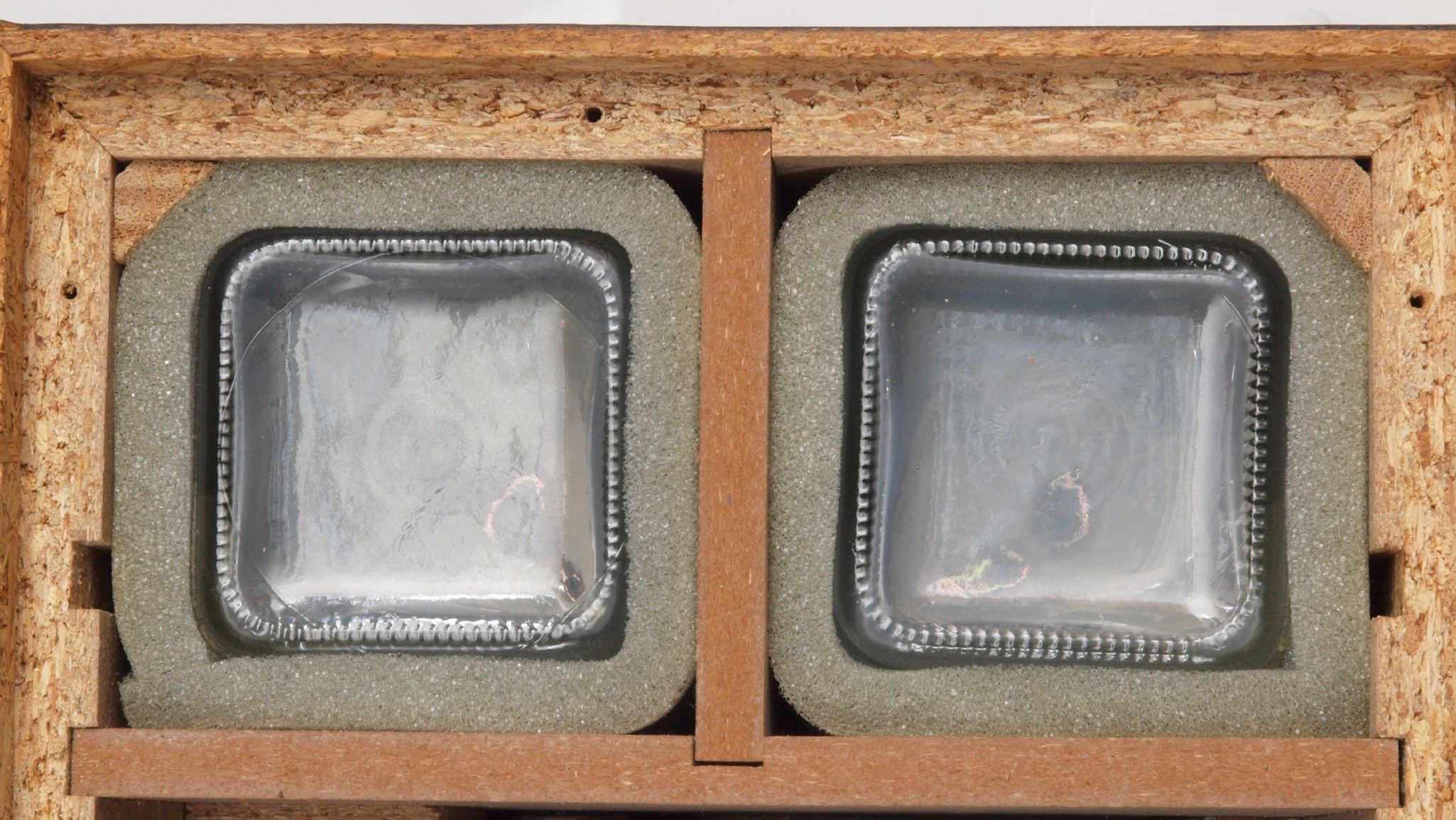

A222. RP−1110点検中 エアーチャンバーも曇りが無く綺麗。
A23. RP−1110点検中 下前から見る
A24. RP−1110点検中 下前左から見る
A25. RP−1110点検中 下後から見る
A26. RP−1110点検中 下後右から見る
A31. 修理前・測定 「A=吐き出し」 の圧力測定。 低い
A32. 修理前・測定 「B=吸い込」 の圧力測定。 低い
A33. 修理前・測定 「C=吐き出し」 の圧力測定。 低い
C1. 「RP−1110」修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
C11. 修理前 ポンプ取り出し。
C12. 修理後 ポンプ。
C13. 修理前 ポンプ取り出し。
C14. 修理後 ポンプ。
C21. 修理前 「A=吐き出し用ポンプ」
C22. 修理前 「A=吐き出し用ポンプ」、 吸い込み口のフイルター。
C23. 修理(交換)後 「A=吐き出し用ポンプ」、 吸い込み口のフイルター。
C24. 修理(交換)後 「A=吐き出し用ポンプ」 ユニット

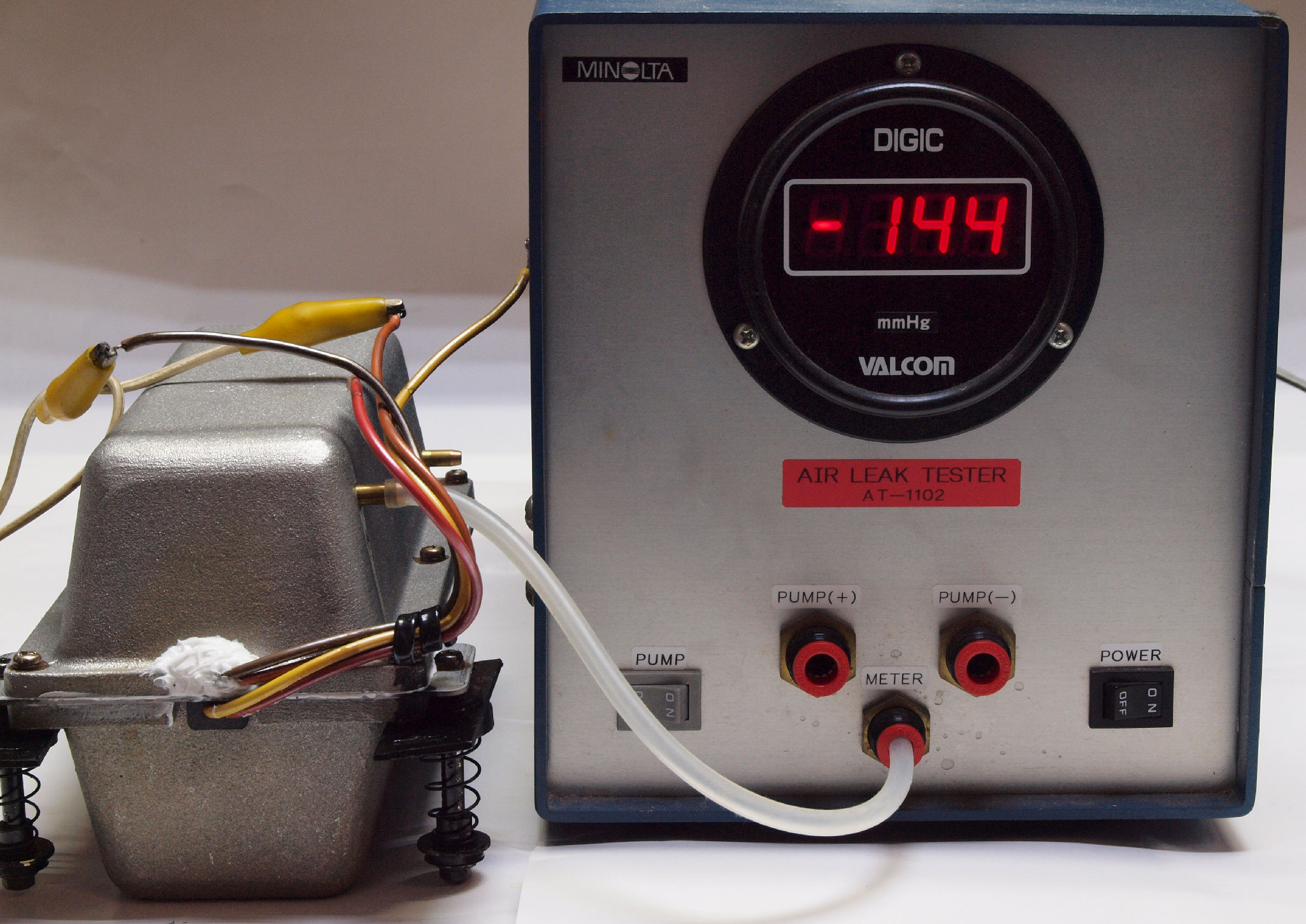

C25. 修理(交換)後圧力測定中の 「A=吐き出し用ポンプ」
C31. 修理前 「B.C=吐き出し・吸い込みポンプ」
C32. 修理前 「B.C=吐き出し用ポンプ」、 吸い込み口のフイルター。
C33. 修理(交換)後 「B.C=吐き出し用ポンプ」、 吸い込み口のフイルター。
C34. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ」 ユニット
C35. 修理(交換)後圧力測定中の 「C=吐き出し」
C36. 修理(交換)後圧力測定中の 「B=吸い込み」

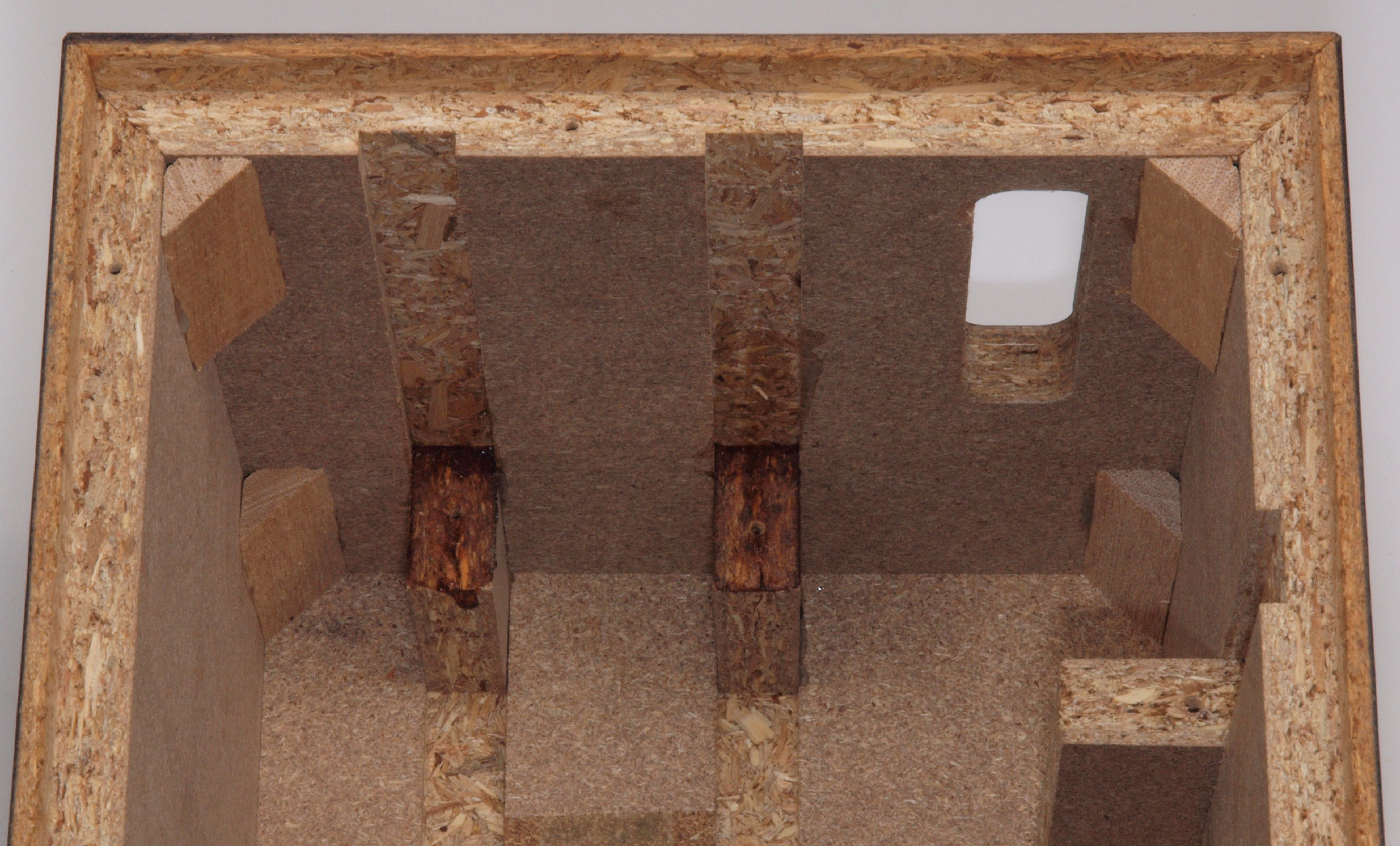

C41. 修理前 接着材が劣化した木箱。
C42. 修理中 圧縮板にボンドを塗って固めている。
C43. 修理後 さらに、塗装する。
C51. 修理中 フューズ取付圧縮板表。
C52. 修理中 圧縮板にボンドを塗って固めている、フューズ取付圧縮板表。
C53. 修理後 さらに、塗装する。
C54. 修理前 フューズ取付け台右横側
C55. 修理中 フューズ取付け台右横側、ボンドを染みこませる。
C56. 修理(塗装)後 フューズ取付け台右横側。
C57. 修理前 フューズ取付け台左横側
C58. 修理中 フューズ取付け台左横側、ボンドを染みこませる。
C59. 修理(塗装)後 フューズ取付け台左横側。
C61. 修理前 ポンプ取り付け圧縮板、フューズ取付圧縮板。
C62. 修理中 ポンプ取り付け圧縮板、フューズ取付圧縮板。 ボンドを染みこませる。
C72. 修理後 さらに、塗装する。
C73. 修理前 ポンプ取り付け圧縮板。
C74. 修理中 ポンプ取り付け圧縮板。 ボンドを染みこませる。
C75. 修理後 さらに、塗装する。
C76. 修理前 ポンプ取り付け圧縮板2。
C77. 修理中 ポンプ取り付け圧縮板2。 ボンドを染みこませる。
C78. 修理後 さらに、塗装する。

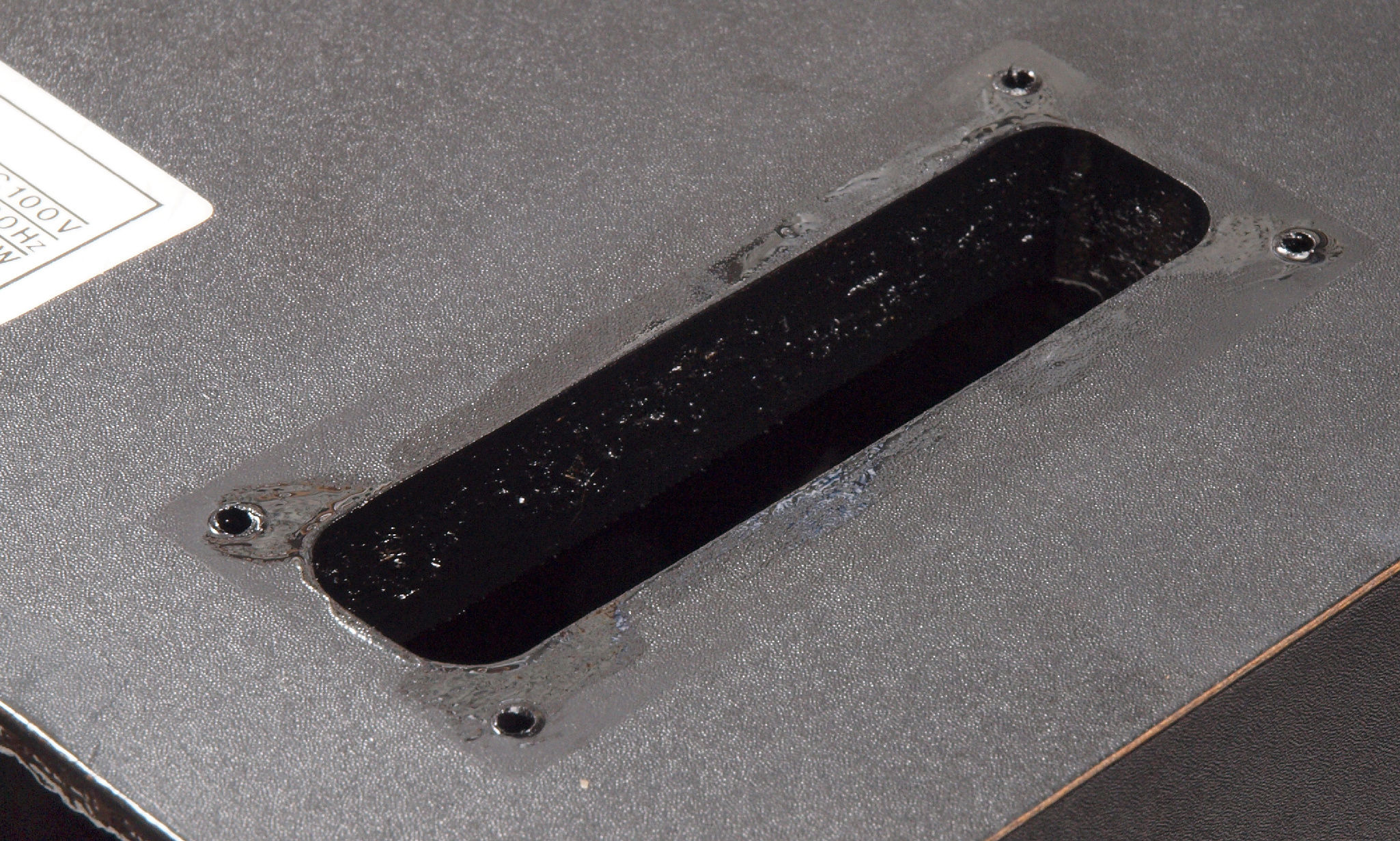

C81. 修理前 「電源入り口、吐出口取り付け板」 の穴
C82. 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。
C83. 修理後 さらに、塗装する。

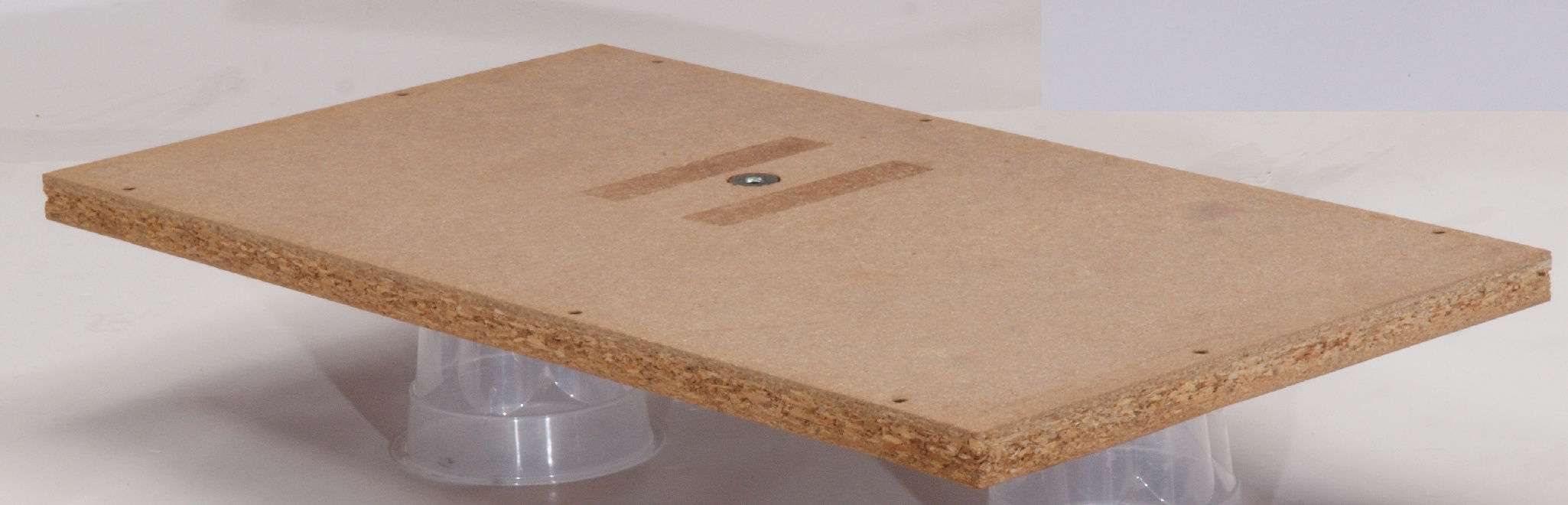

C91. 修理前 下蓋(底板)表

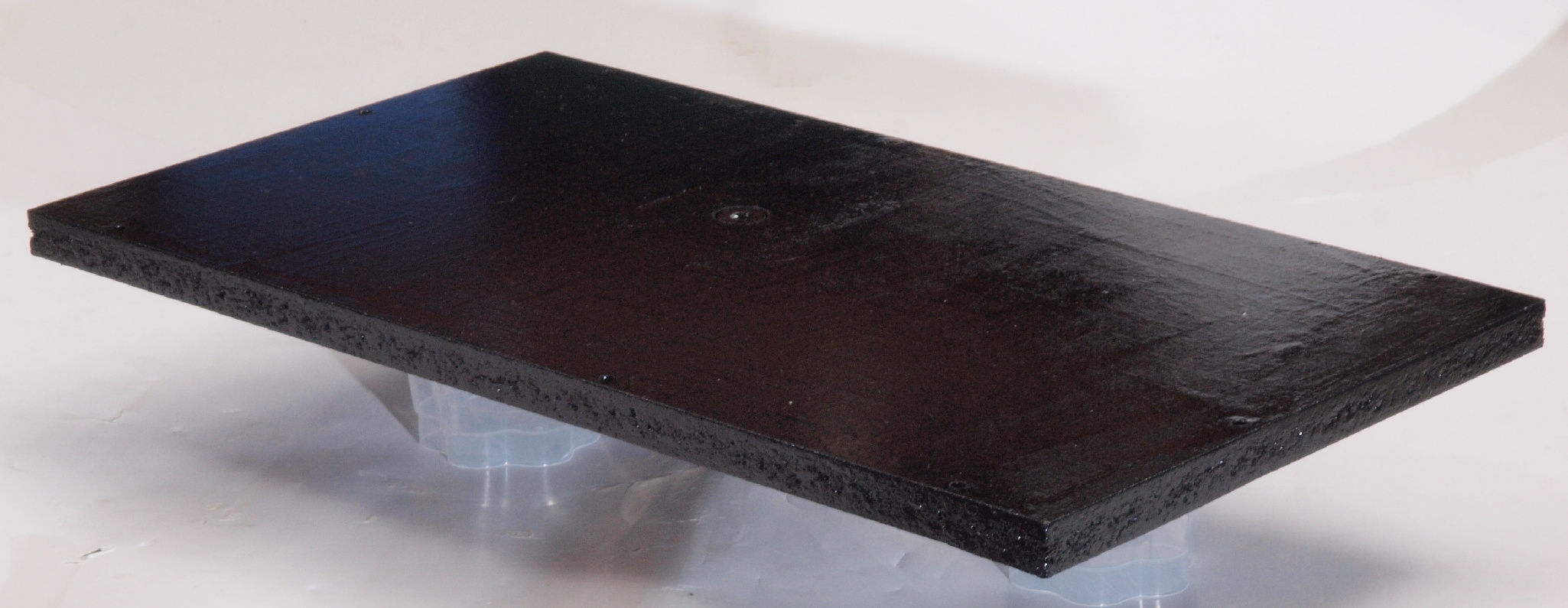

C92. 修理(塗装)後 下蓋(底板)表、 ラッカーを吹き付ける。
C93. 修理前 下蓋裏(底板)右横側
C94. 修理中 下蓋裏(底板)右横側、ボンドを染みこませる。
C95. 修理(塗装)後 下蓋裏(底板)右横側、 さらにラッカーを吹き付ける。
C96. 修理前 下蓋裏(底板)左横側
C97. 修理中 下蓋裏(底板)左横側、ボンドを染みこませる。
C98. 修理(塗装)後 下蓋裏(底板)左横側、 さらにラッカーを吹き付ける。
CA1. 修理前 フューズ基板。
CA2. 修理前 フューズ基板裏。
CA3. 修理(半田補正)後 フューズ基板裏。

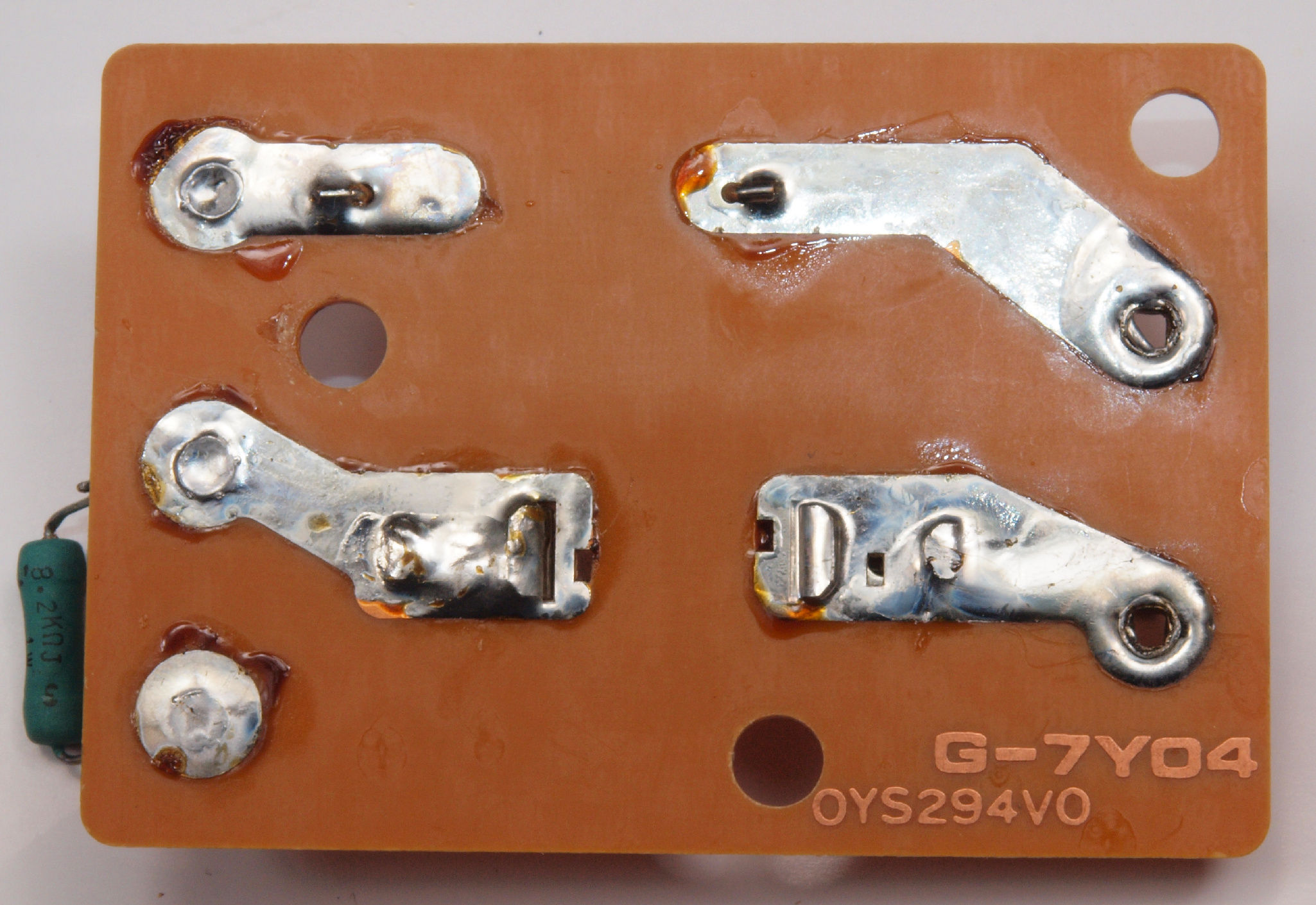

CA4. 完成フューズ基板裏、 洗浄後コート液を塗る。

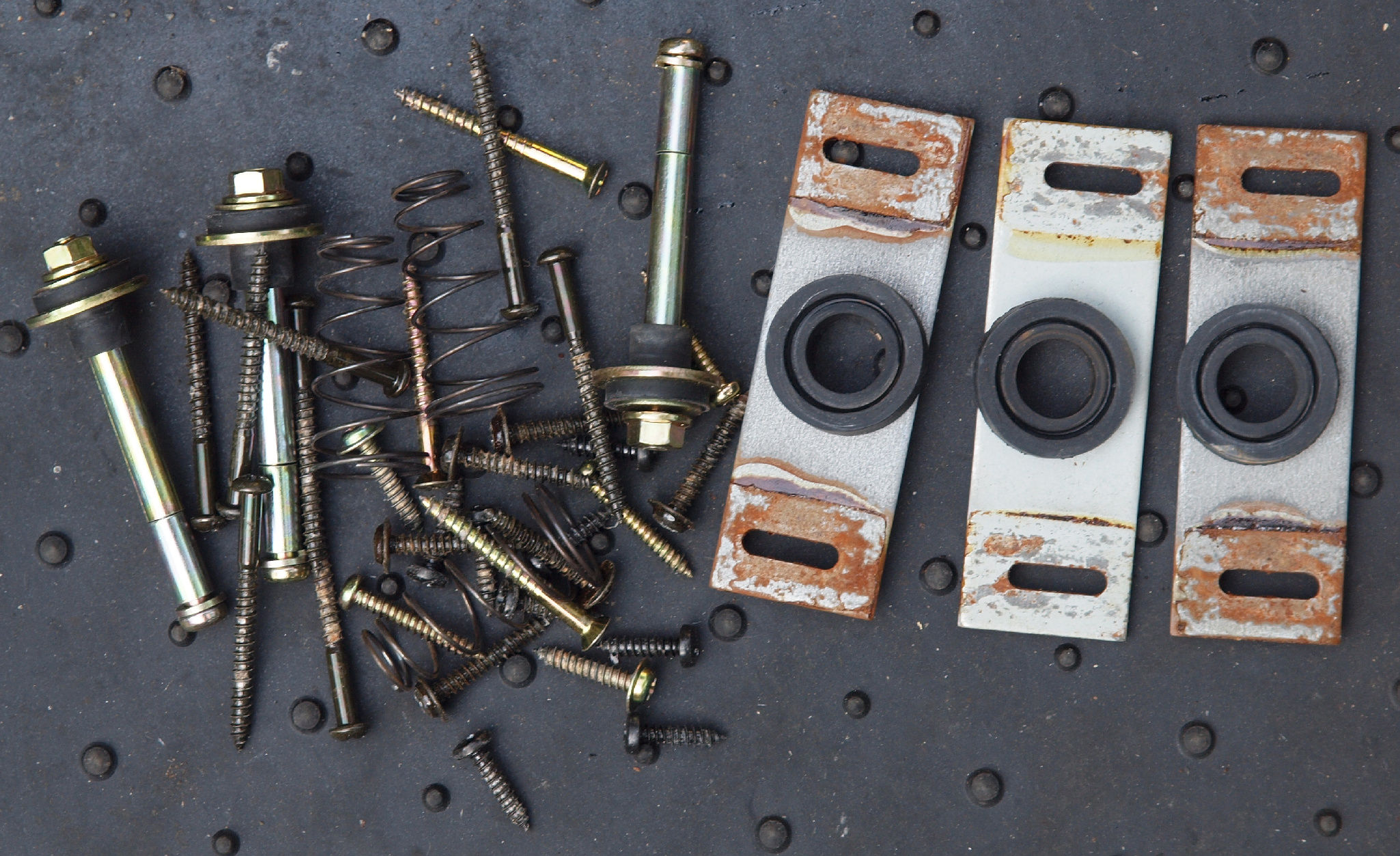

CB1. 修理(塗装)前 ポンプ取り付け金具、各種止めネジ類。
CB2. 修理(塗装)後 ポンプ取り付け金具、各種止めネジ類。 錆止めにラッカーを吹き付ける。
CC1. 修理(乾燥)中 炎天下にさらし、焼き付ける。 右側はAcoustic Research AMP.5台目
CD1. 交換部品
CD2. 交換部品足ゴム。 左=付いていた物、右=交換した物。

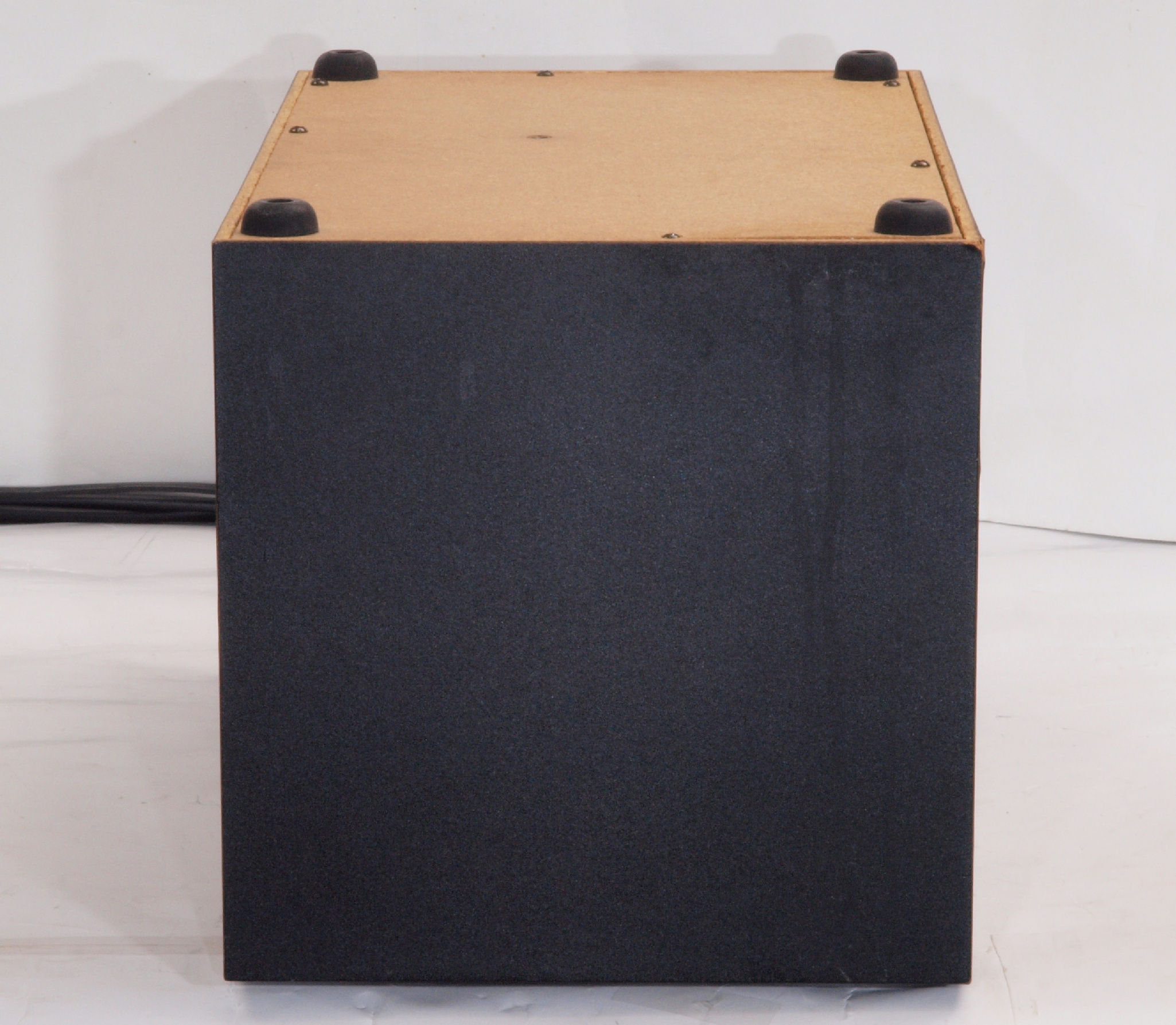

CE1. 修理前 下から見る
CE2. 修理中 ポンプを取りさった所。
CE3. 修理中 ボンドを染みこませ。
CE4. 修理中 塗装する。
CE5. 完成。
E. 「RP−1110」調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E1. 圧力測定 A端子
E2. 圧力測定 B端子。C36. 修理(交換)後圧力測定中の 「B=吸い込み」より低いのは、調整バイバスが有る為。
E3. 圧力測定 C端子。 B端子圧力より低いのは、調整バイバスが有る為。
RY-5500U. 13台目修理記録
B. RY−5500U 修理前の点検状況.

D. 「RY−5500U」修理状況.

H. 使用部品

  • 電解コンデンサー                22個。
    半固定VR                     3個。
    フイルムコンデンサー               3個。
    モーター駆動AMP−IC(製造中止品)     2個。
    制御リレー(製造中止品)            4個。
    抵抗                        4個。

F. 「RY−5500U」調整・測定.

G. 修理費  80,000円

B. RY−5500U 修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
B11. RY−5500U点検中 前から見る
B12. RY−5500U点検中 前右から見る
B13. RY−5500U点検中 後から見る
B14. RY−5500U点検中 後左から見る
B15. RY−5500U点検中 配管/コネクター
B16. RY−5500U点検中 上から見る
B21. RY−5500U点検中 下から見る
B22. RY−5500U点検中 下から見る。

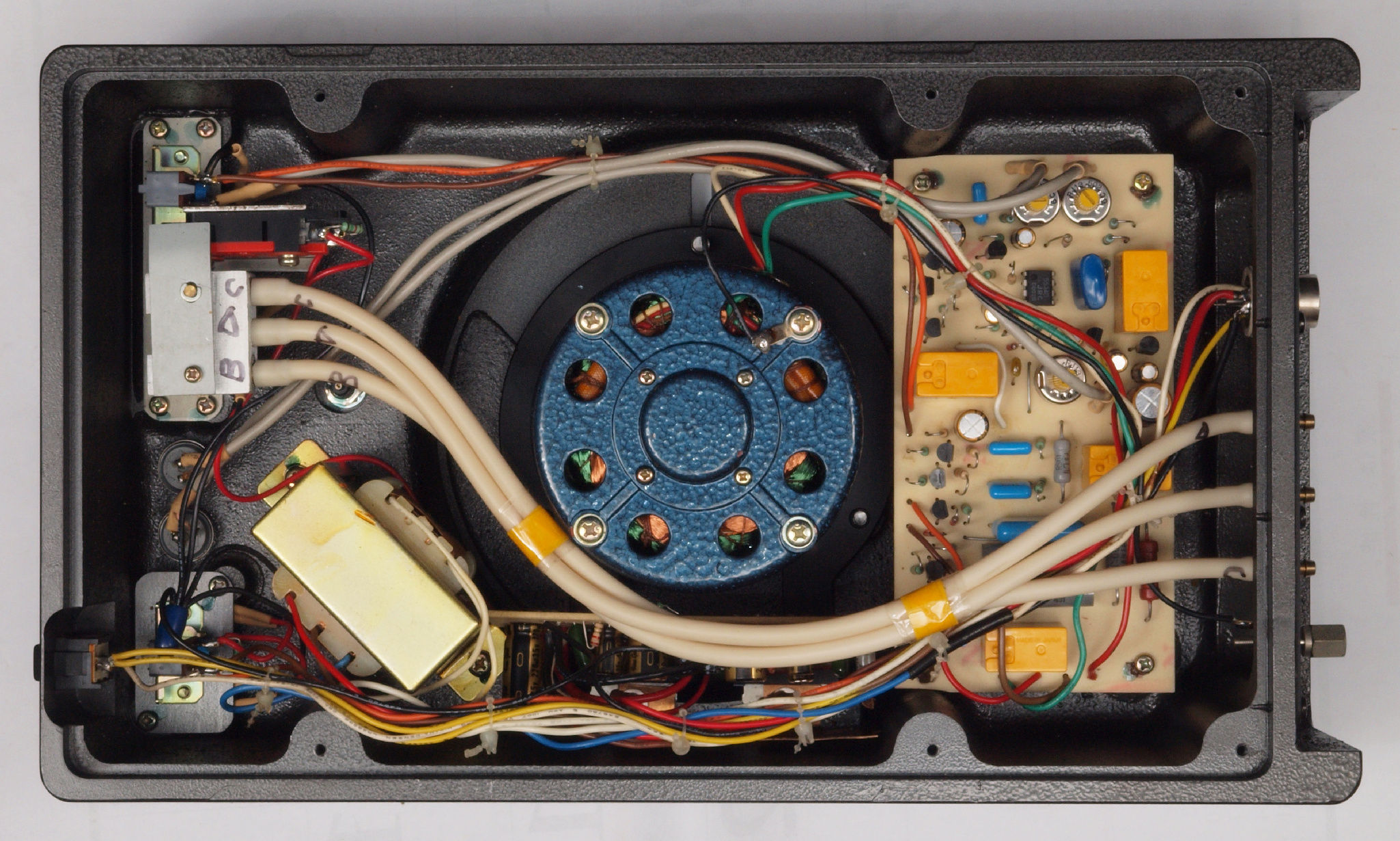

B23. RY−5500U点検中 下蓋を取り、下から見る。

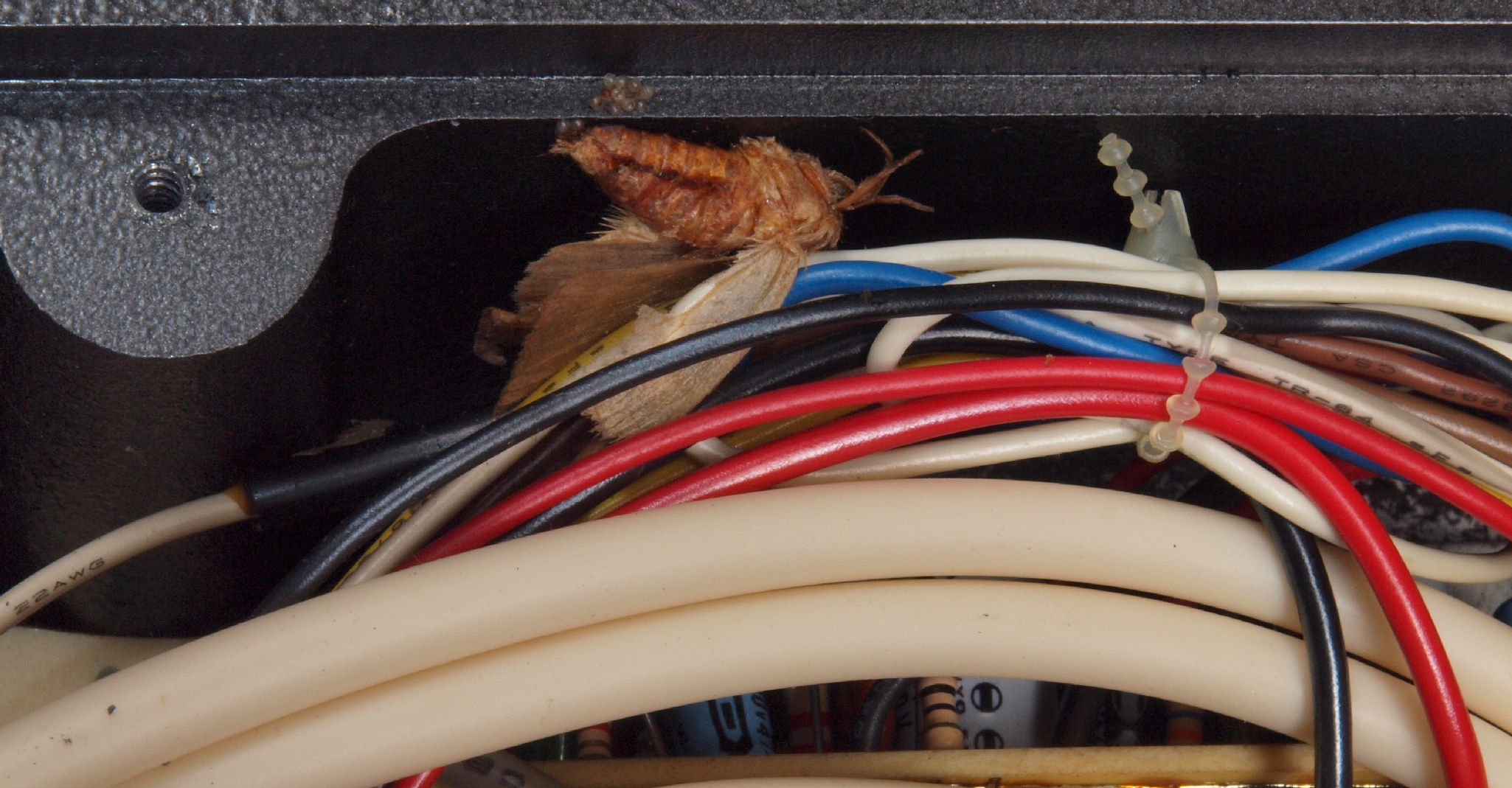

B232. RY−5500U点検中 下蓋を取り、下から見る。 蛾の死骸がある。
B31. RY−5500U点検中 下前から見る
B32. RY−5500U点検中 下前左から見る
B33. RY−5500U点検中 下後から見る
B34. RY−5500U点検中 下後右から見る

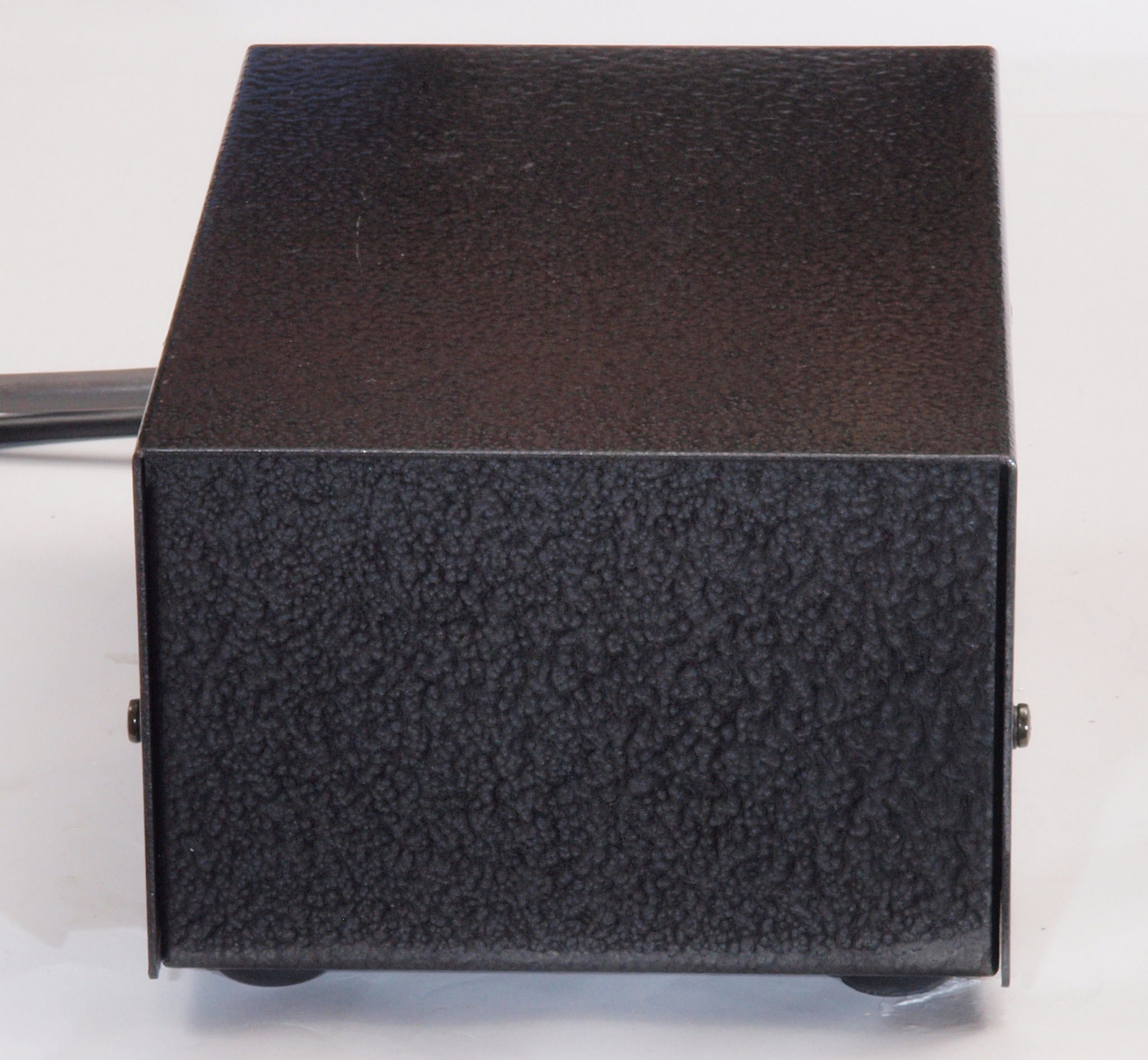

B51. RY−5500U電源点検中 前から見る
B52. RY−5500U電源点検中 前右から見る
B53. RY−5500U電源点検中 後から見る
B54. RY−5500U電源点検中 後左から見る

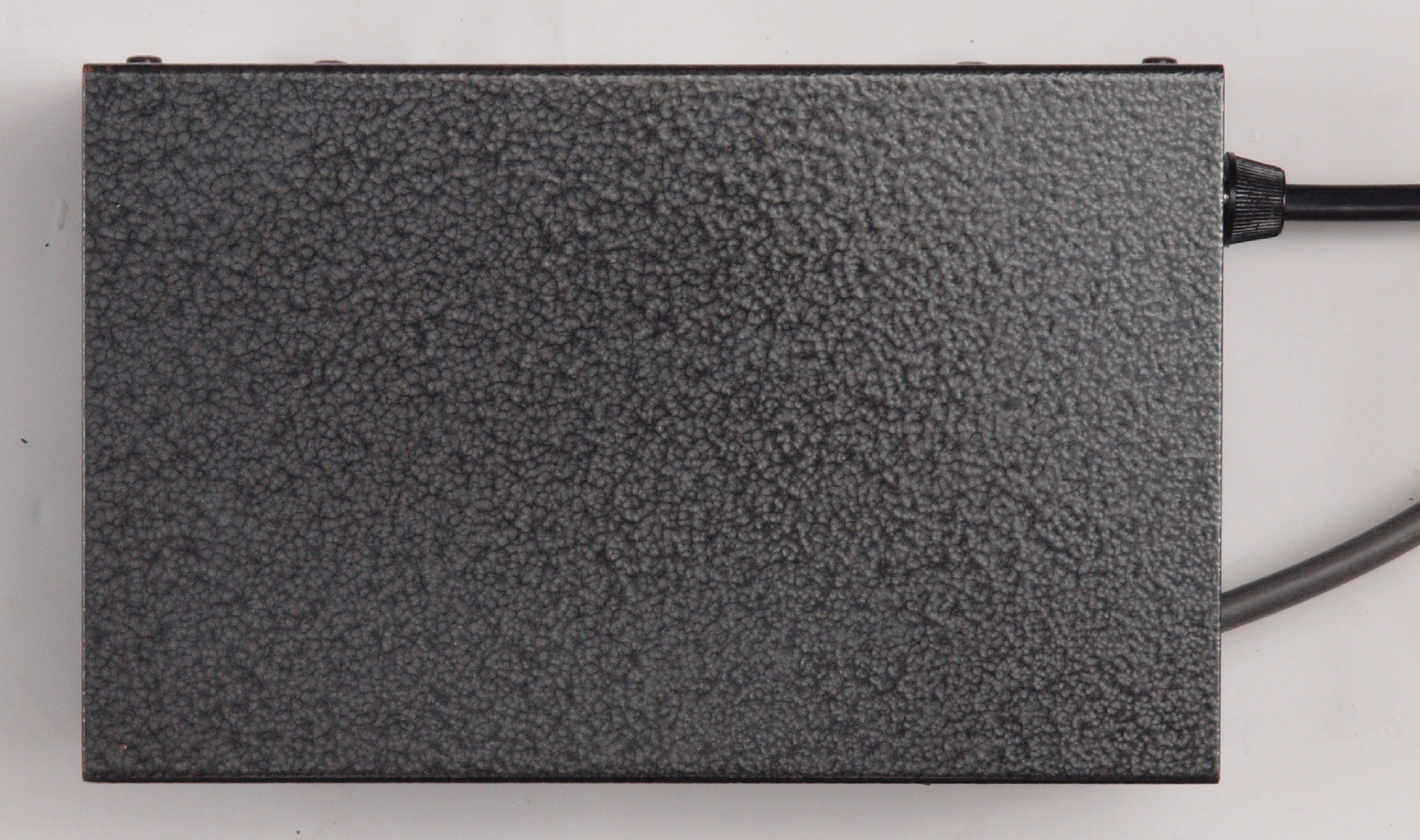

B61. RY−5500U電源点検中 下から見る
B62. RY−5500U電源点検中 上から見る
B63. RY−5500U電源点検中 上ケースを取り、上から見る。
B71. RY−5500U電源点検中 ケーブルコネクター点検
B72. RY−5500U電源点検中 ケーブルコネクター点検
D. 「RY−5500U」修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
D11. 修理前 モーター部コントロール基板
D12. 修理後 モーター部コントロール基板、半固定VR3個、電解コンデンサー8個、フイルムコンデンサー2個、リレー4個、抵抗4個交換
D13. 修理前 モーター部コントロール基板裏

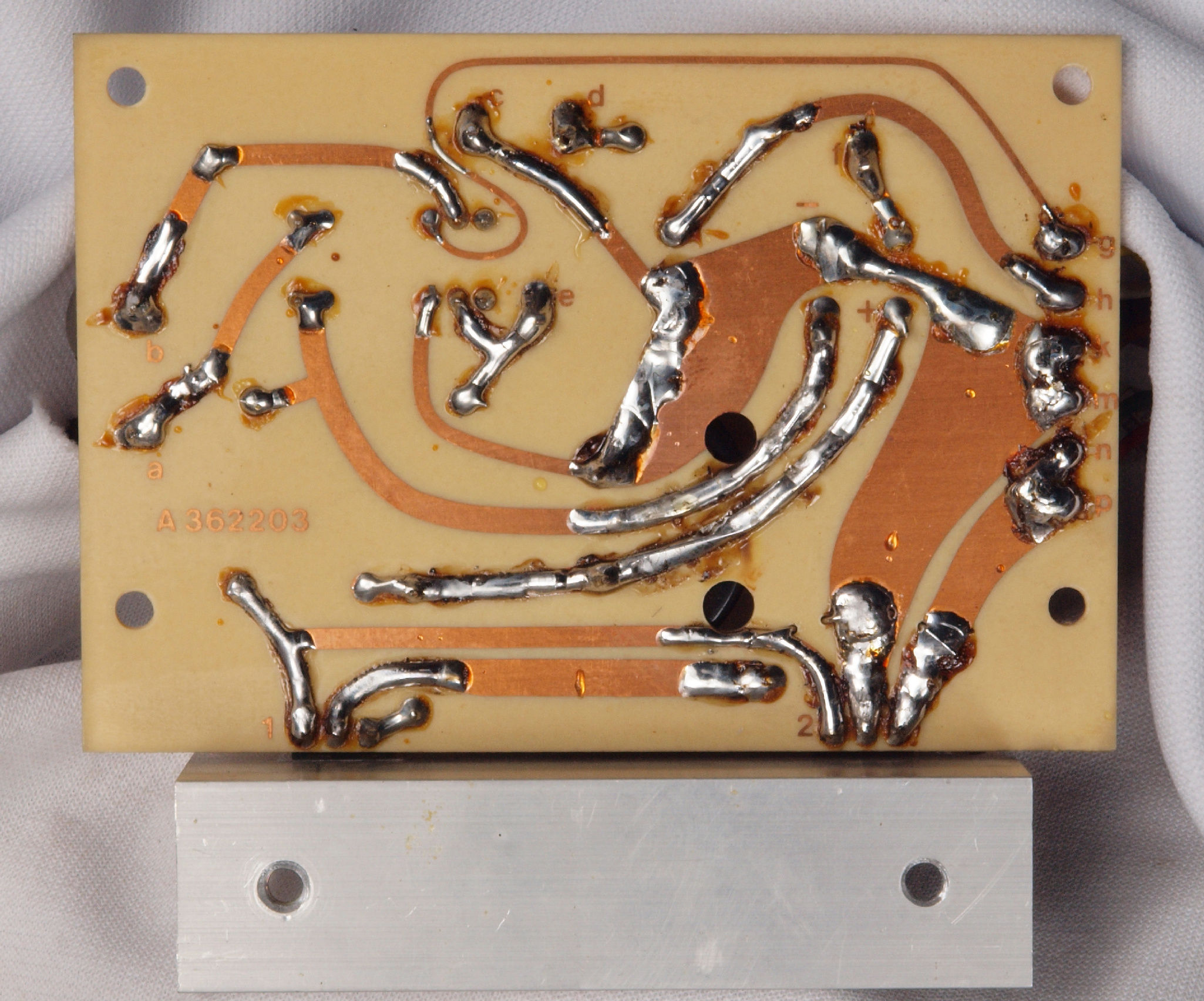

D14. 修理(半田補正)後 モーター部コントロール基板裏

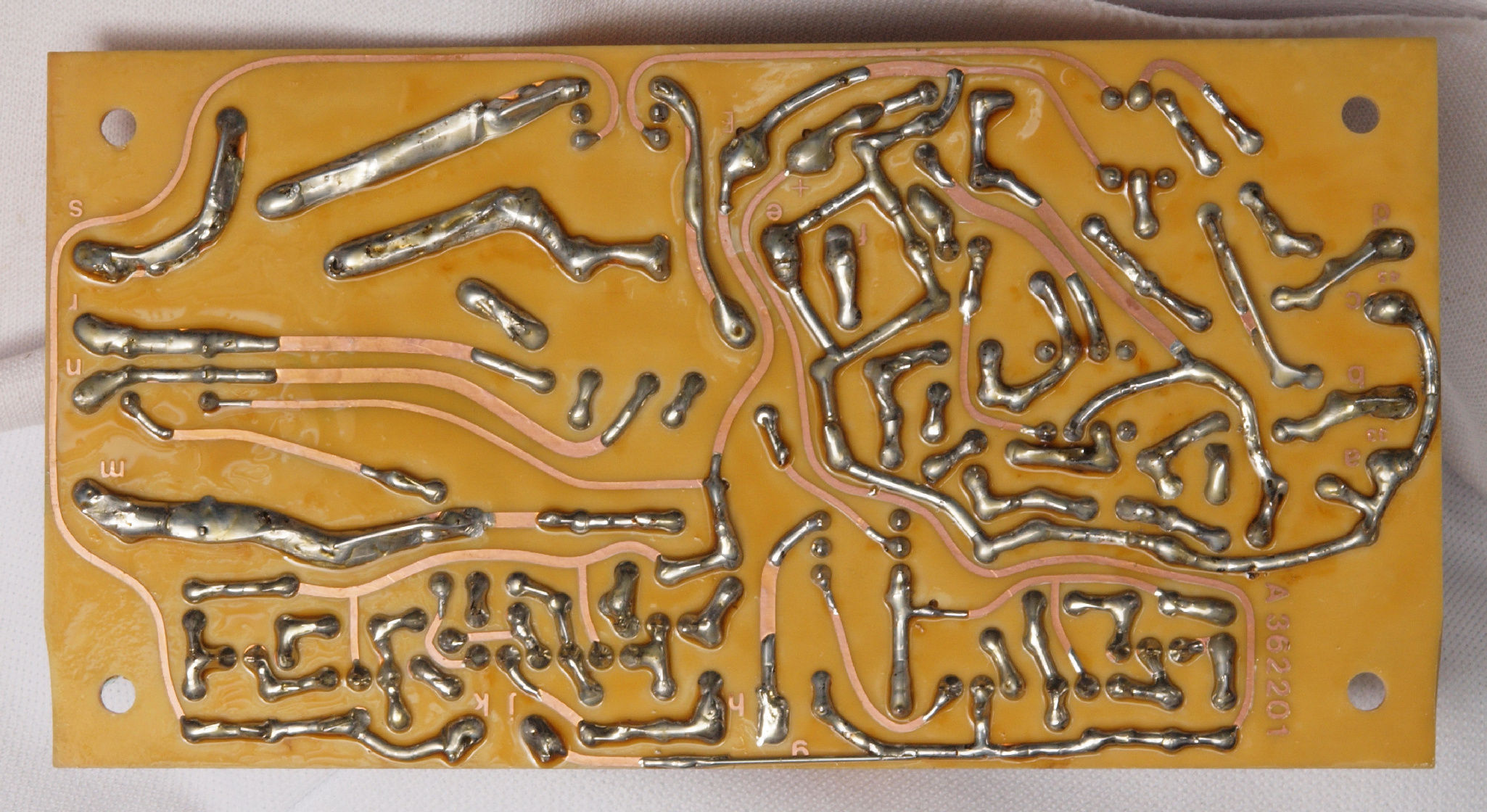

D15. 完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。
D21. 修理前 モーター部AMP基板、モーター駆動AMP−IC2個焼損
D22. 修理後 モーター部AMP基板、電解コンデンサー9個、モーター駆動AMP−IC2個交換
D23. 修理前 モーター部AMP基板裏
D24. 修理(半田補正)後 モーター部AMP基板裏
D25. 完成モーター部AMP基板裏。余分なフラックスを落として、コート液を塗る。

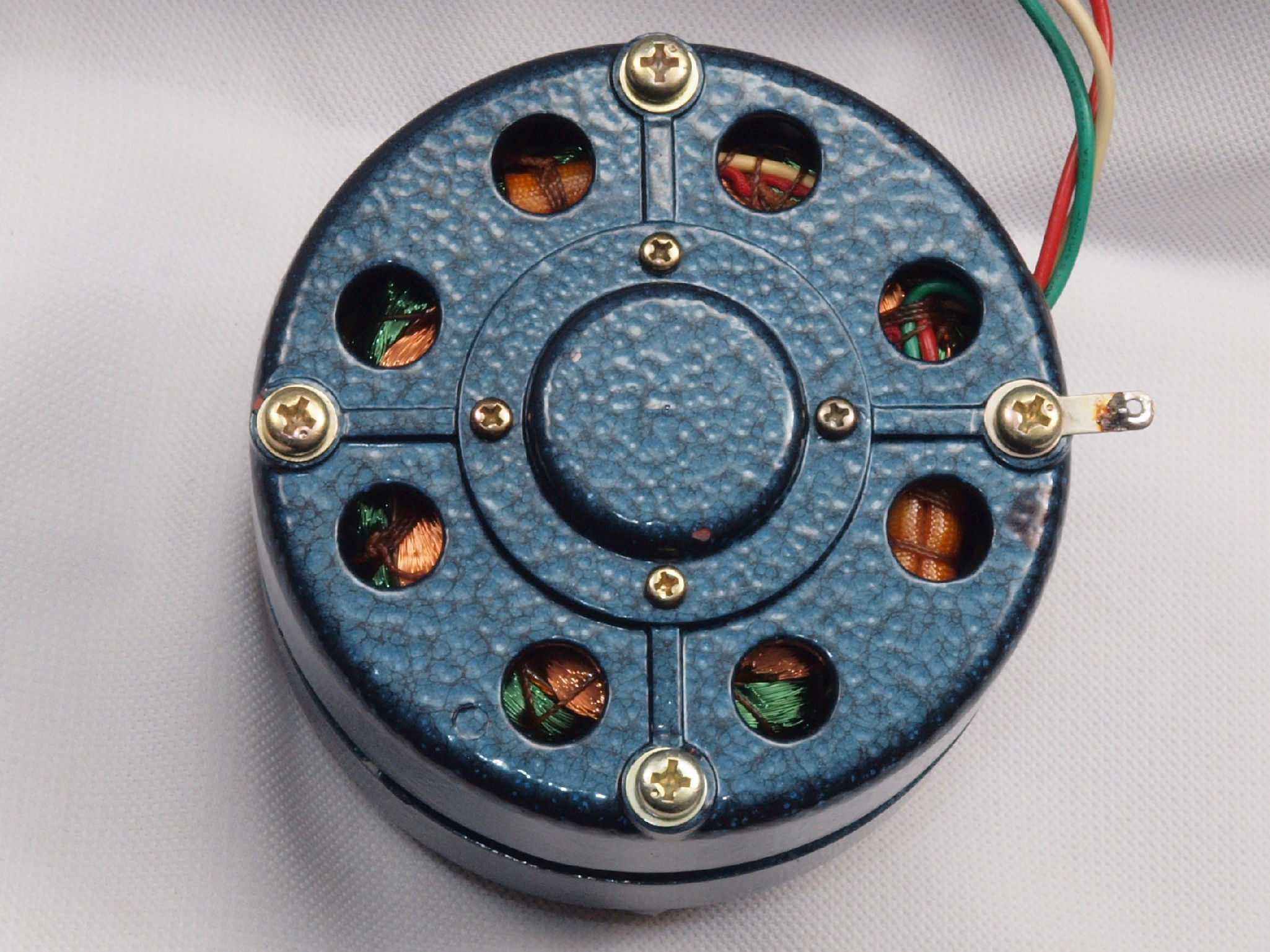

D31. 修理中 モーター取り出し
D32. 修理中 モーター取り出し

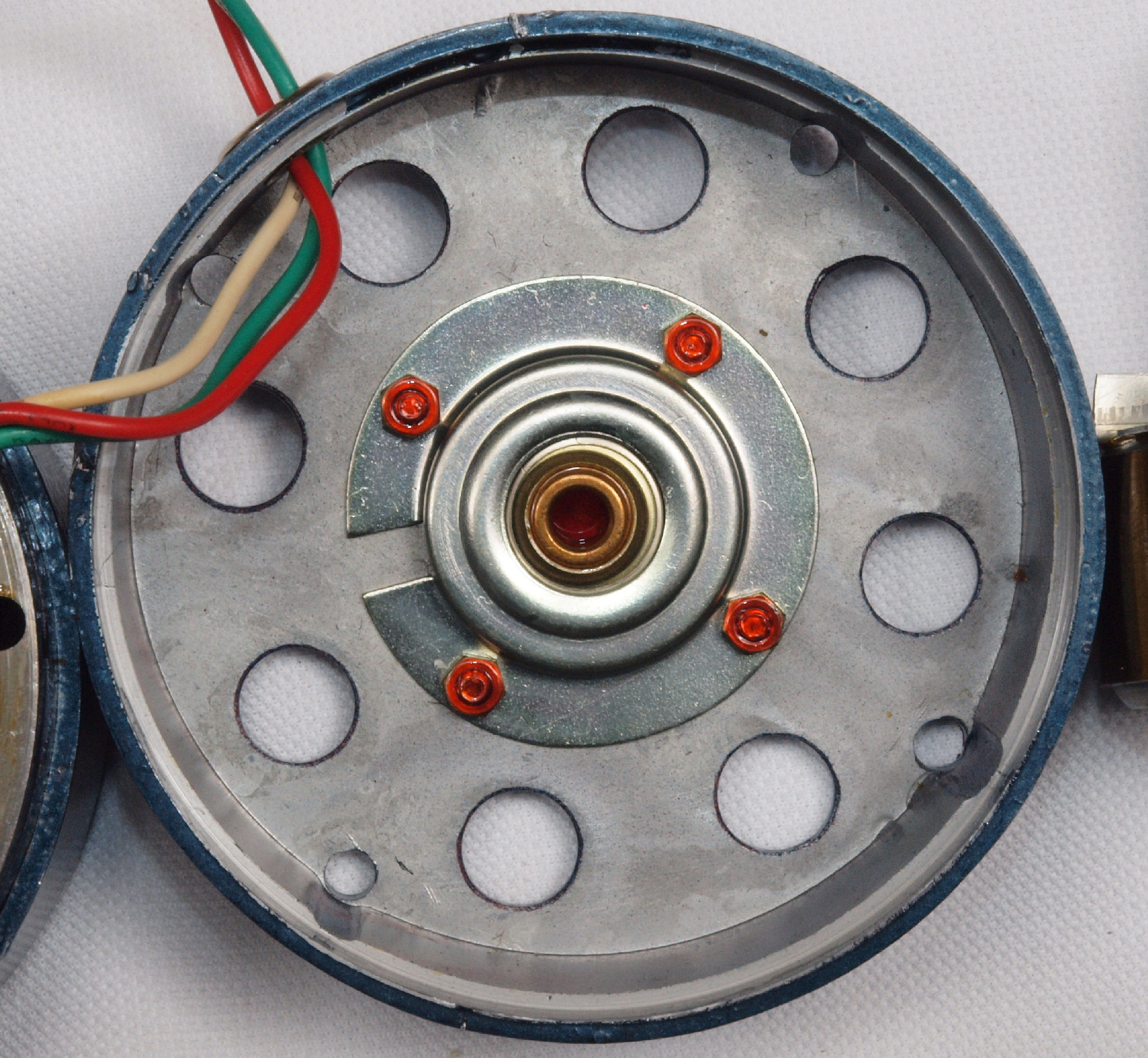

D33. 修理中 モーター分解、 点検・注油
D34. 修理中 上軸受けのベアリング。
D35. 修理中 下軸受けのベアリング。
D36. 修理中 モーター回転子

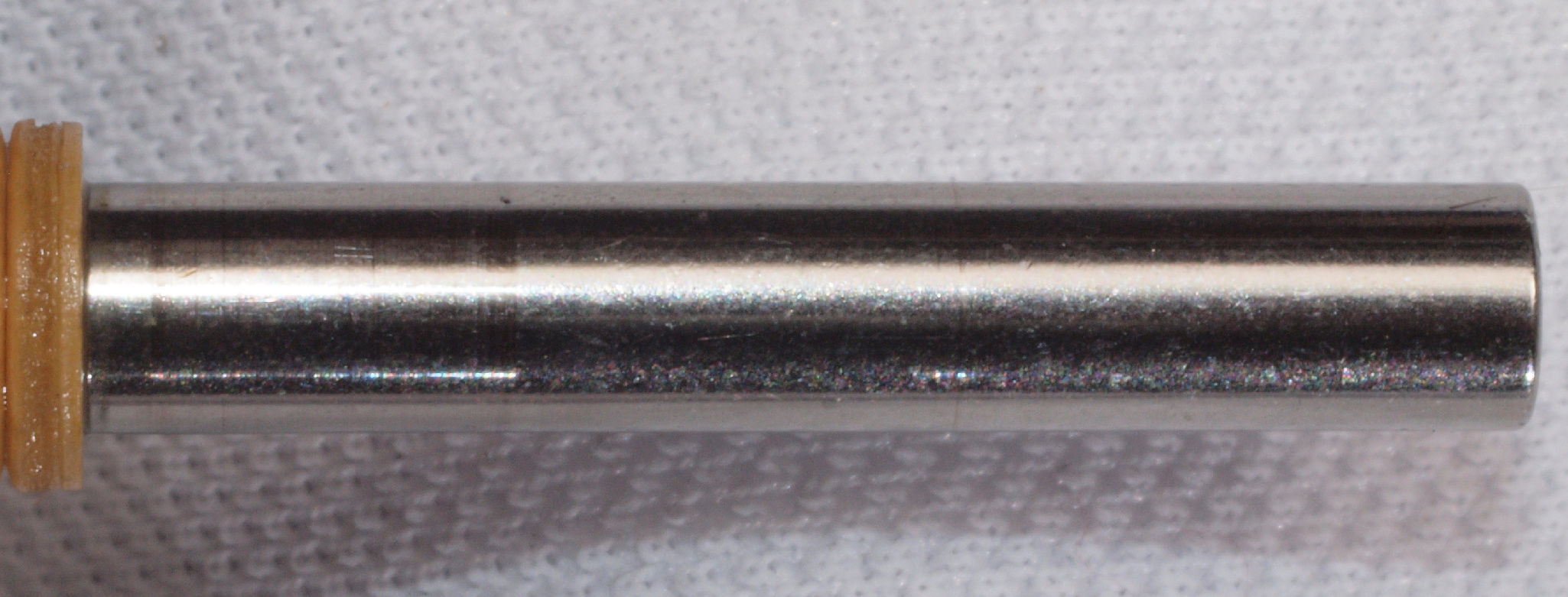

D37. 修理中 モーター回転子(アマチュア)の軸、上側。オイル切れで焼けた跡が見える。
D38. 修理中 モーター回転子(アマチュア)の軸、下側。
D41. 修理後 下から見る。ケースが鉄製なので、ICの放熱を助ける為、銅板を取り付け。
D51. 修理前 下から見る。
D52. 修理後 下から見る。
D53. ホースを取り付け完成
D71. 修理前 電源部整流基板
D72 .修理後 電源部整流基板、  電解コンデンサー4個交換。
D73. 修理前 電源部整流基板裏
D74. 修理(半田補正)後 電源部整流基板裏
D75. 完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。
D81. 修理前 電源部を上から見る
D82. 修理後 電源部を上から見る
D91. 修理中 ケーブルブシュが無?
D82. 修理後 ケーブルブシュ取り付け

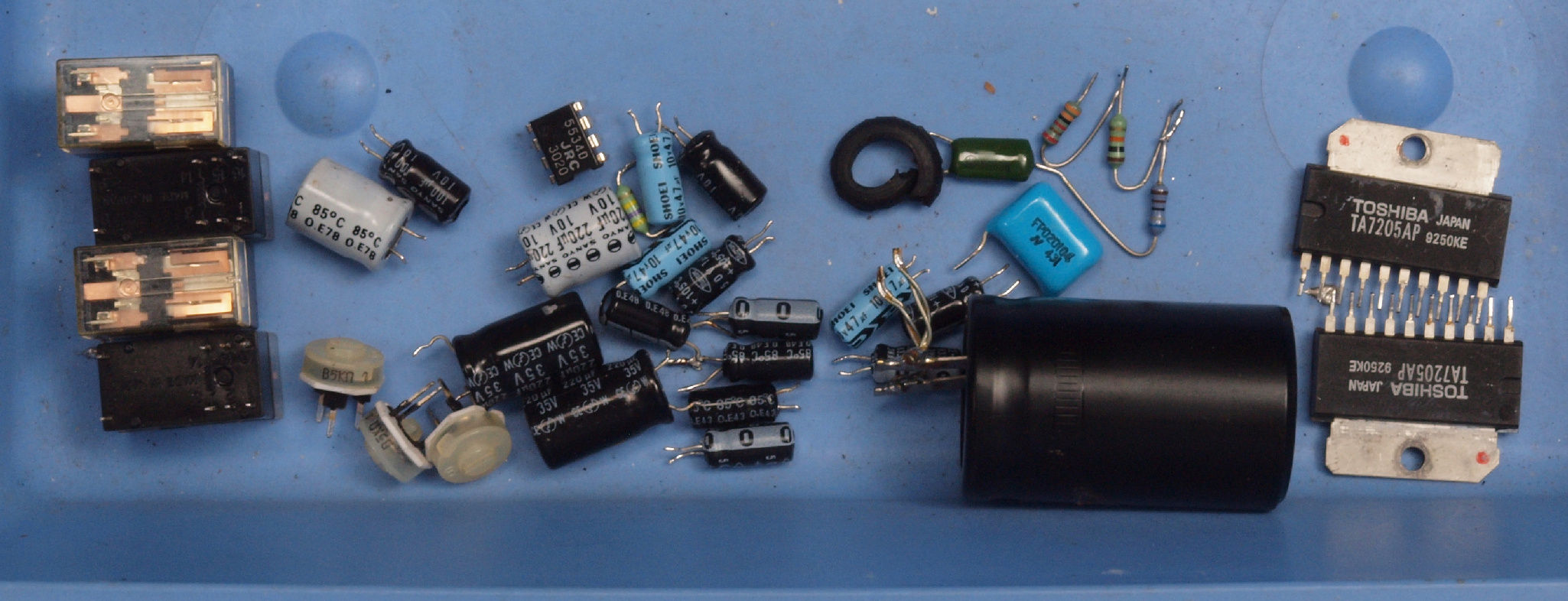

D92. 交換部品
F. 「RY−5500U」測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
F21. 33回転。
F22. 45回転。
