MICRO SEIKI SX-8000U. 2台目
RP-1110. 15台目修理記録. RY-5500U. 9台目修理記録
.
ターンテーブルの点検レコードプレヤーの修理梱包はこちらを参考 平成25年3月7日到着  3月20日完成
RP-1110. 15台目修理記録
A. 「RP−1110」修理前の点検状況.

C. 「RP−1110」修理状況.

G. 使用部品
  • 新品ポンプユニット           2組。

E. 「RP−1110」調整・測定.

F. 修理費  65,000円

Y. ユーザー宅の設置状況


A. 「RP−1110」修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

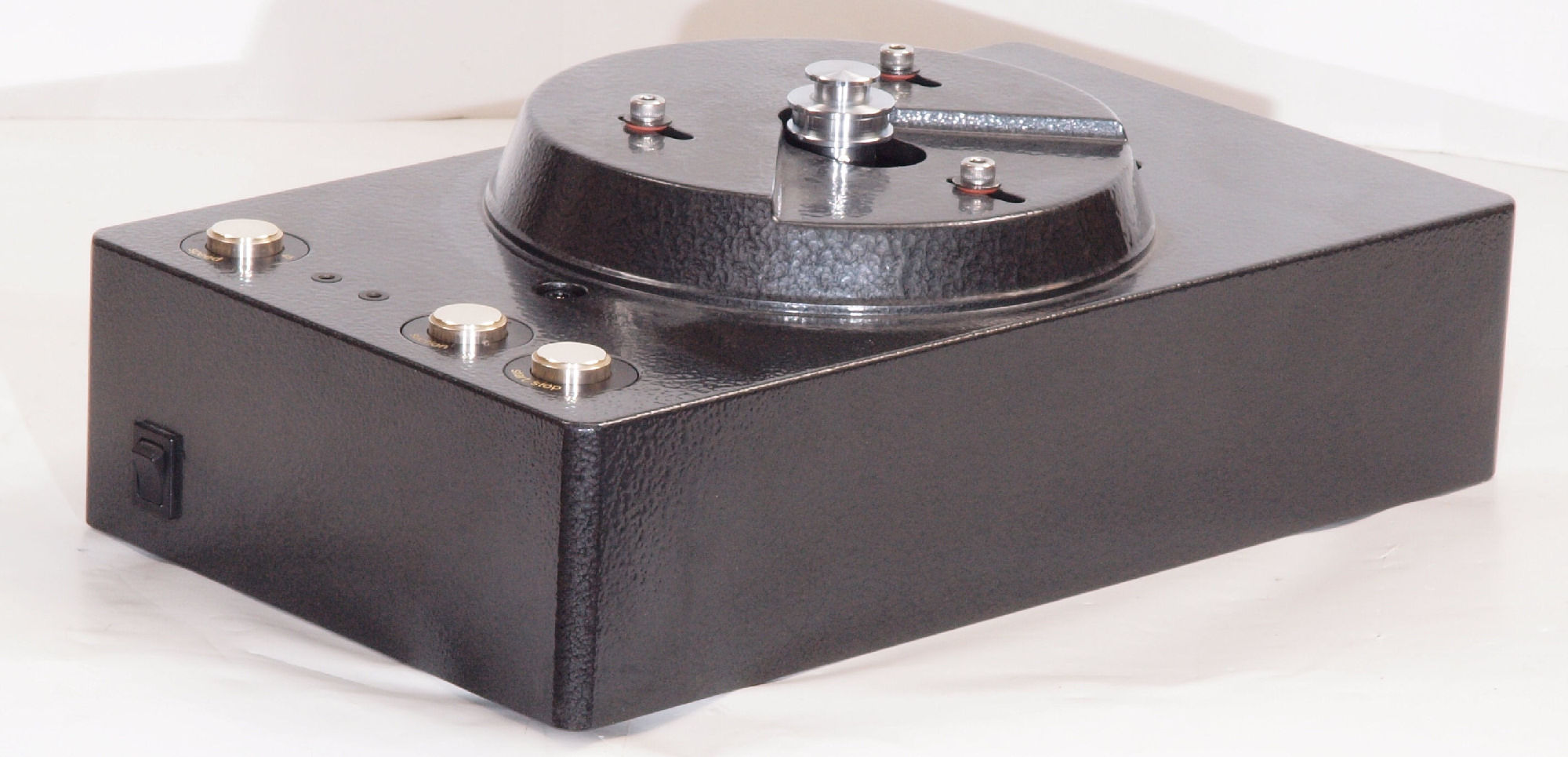

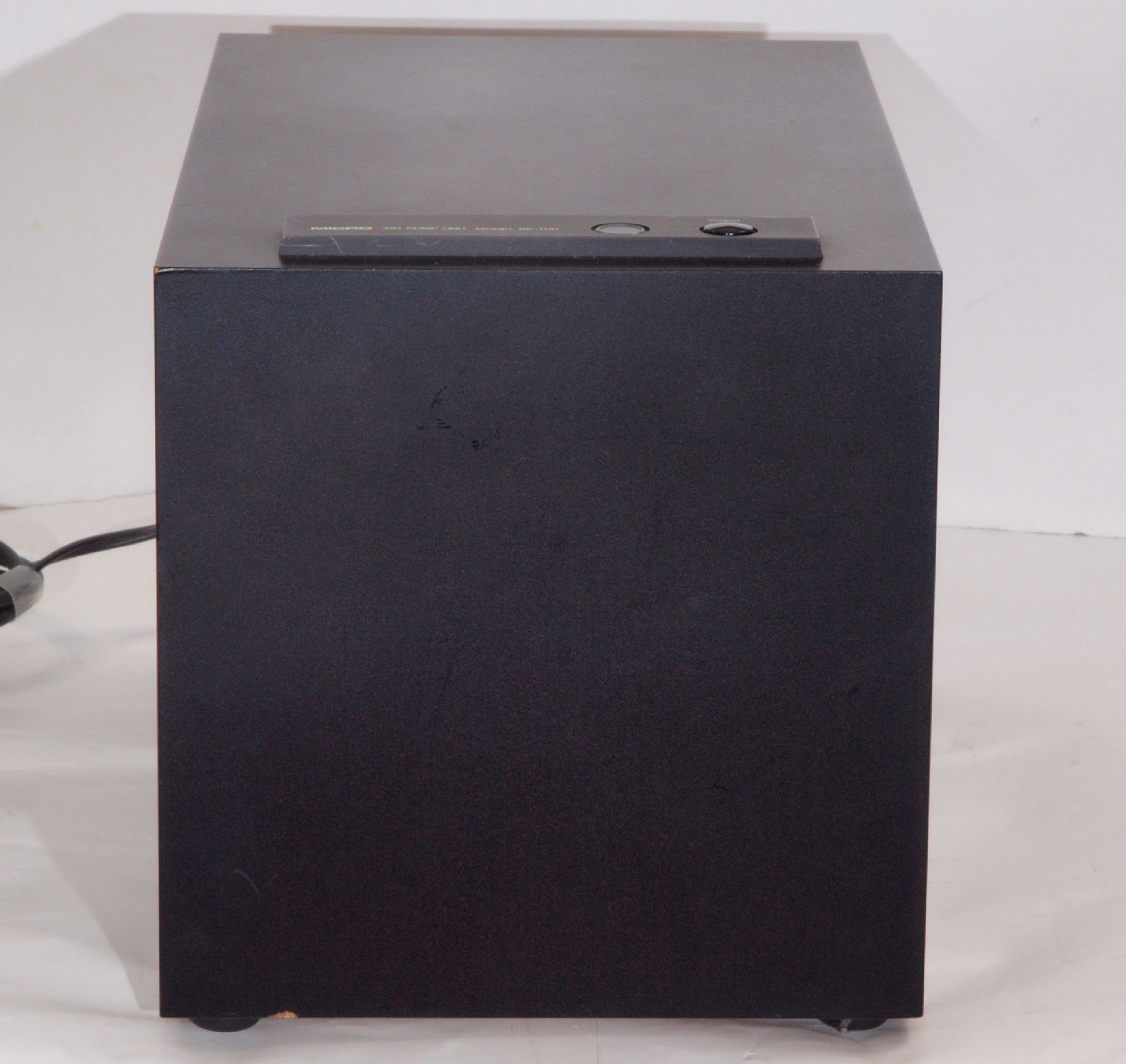

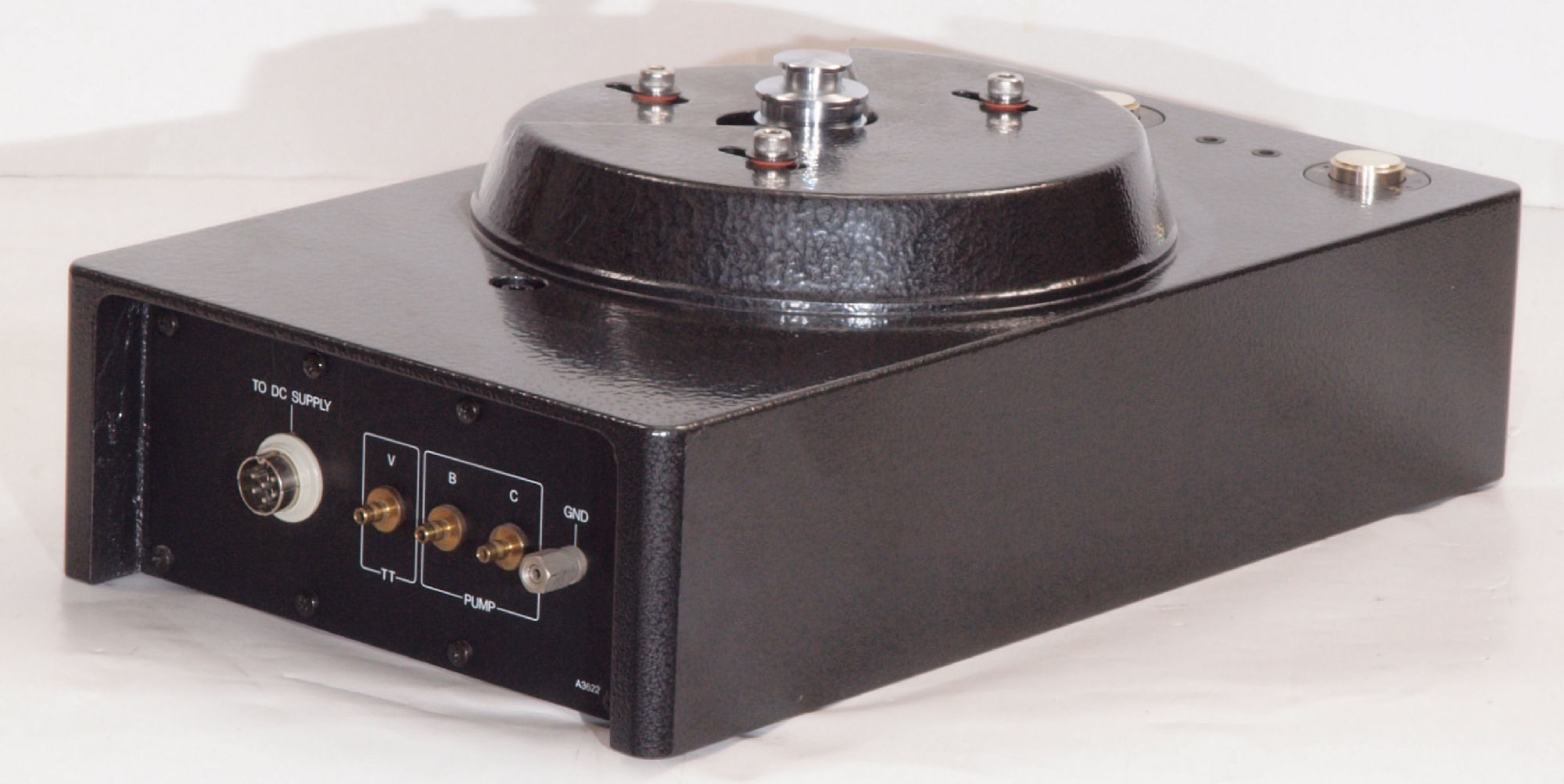

A11. RP−1110点検中 前から見る
A12. RP−1110点検中 前右から見る

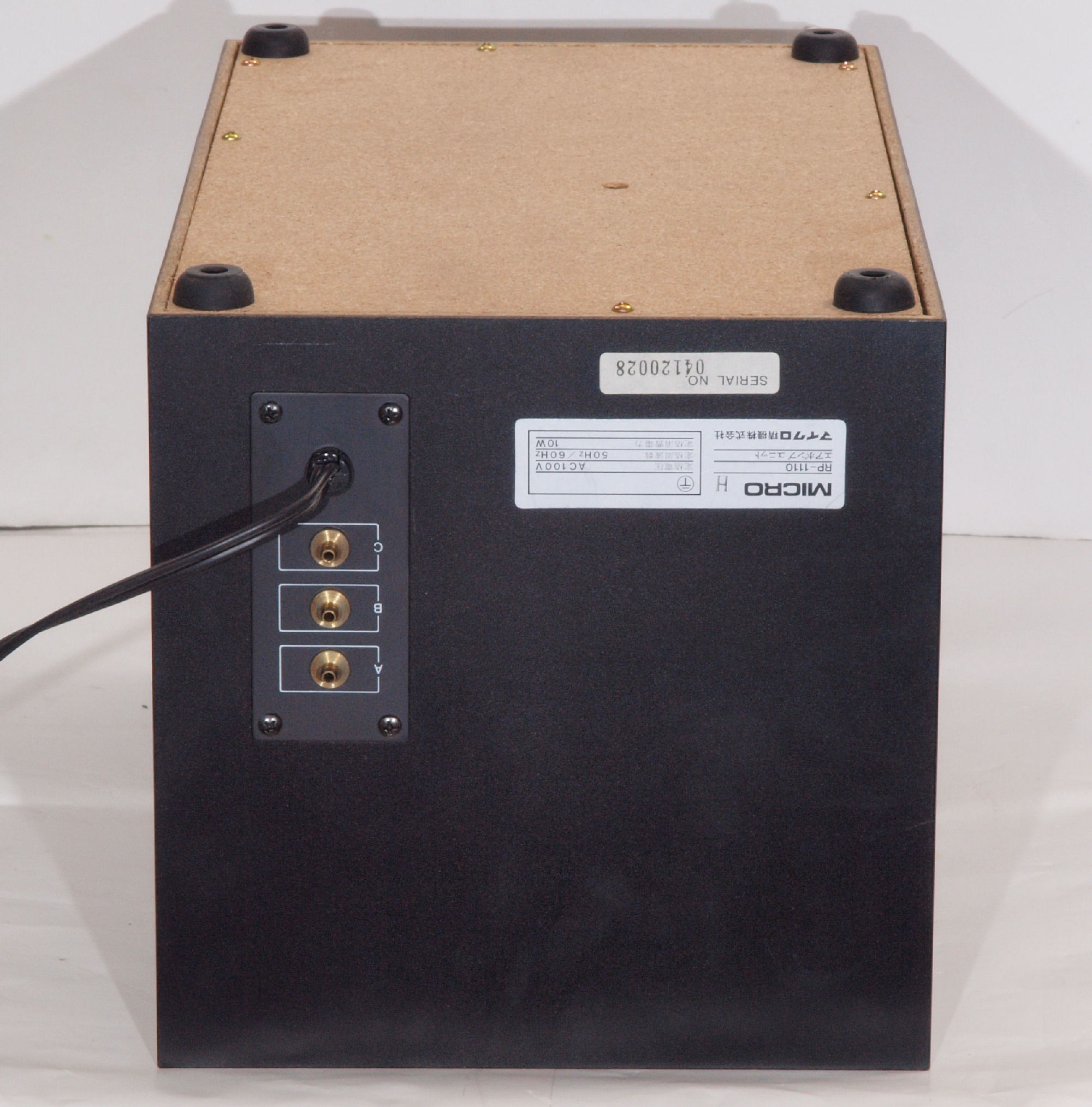

A13. RP−1110点検中 後から見る

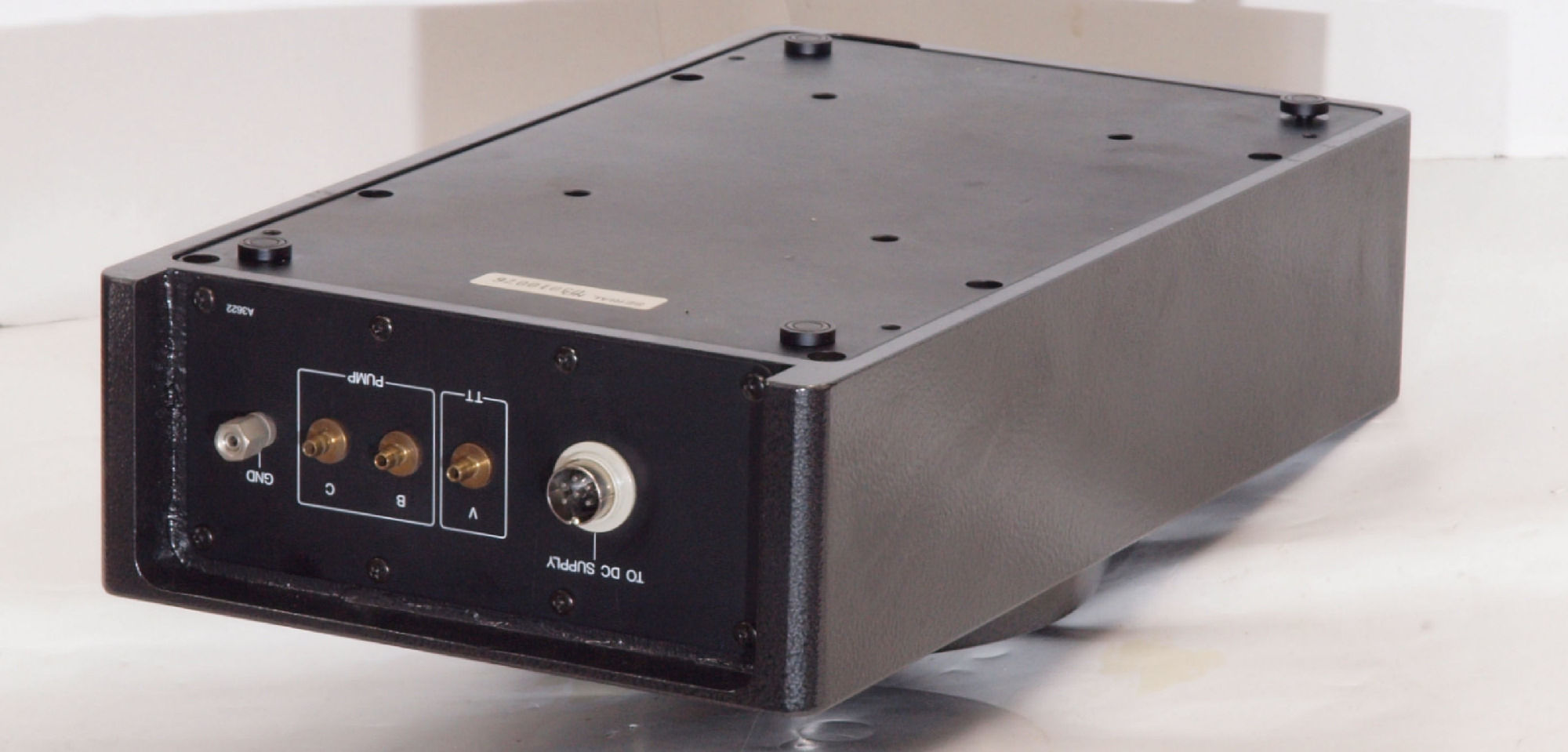

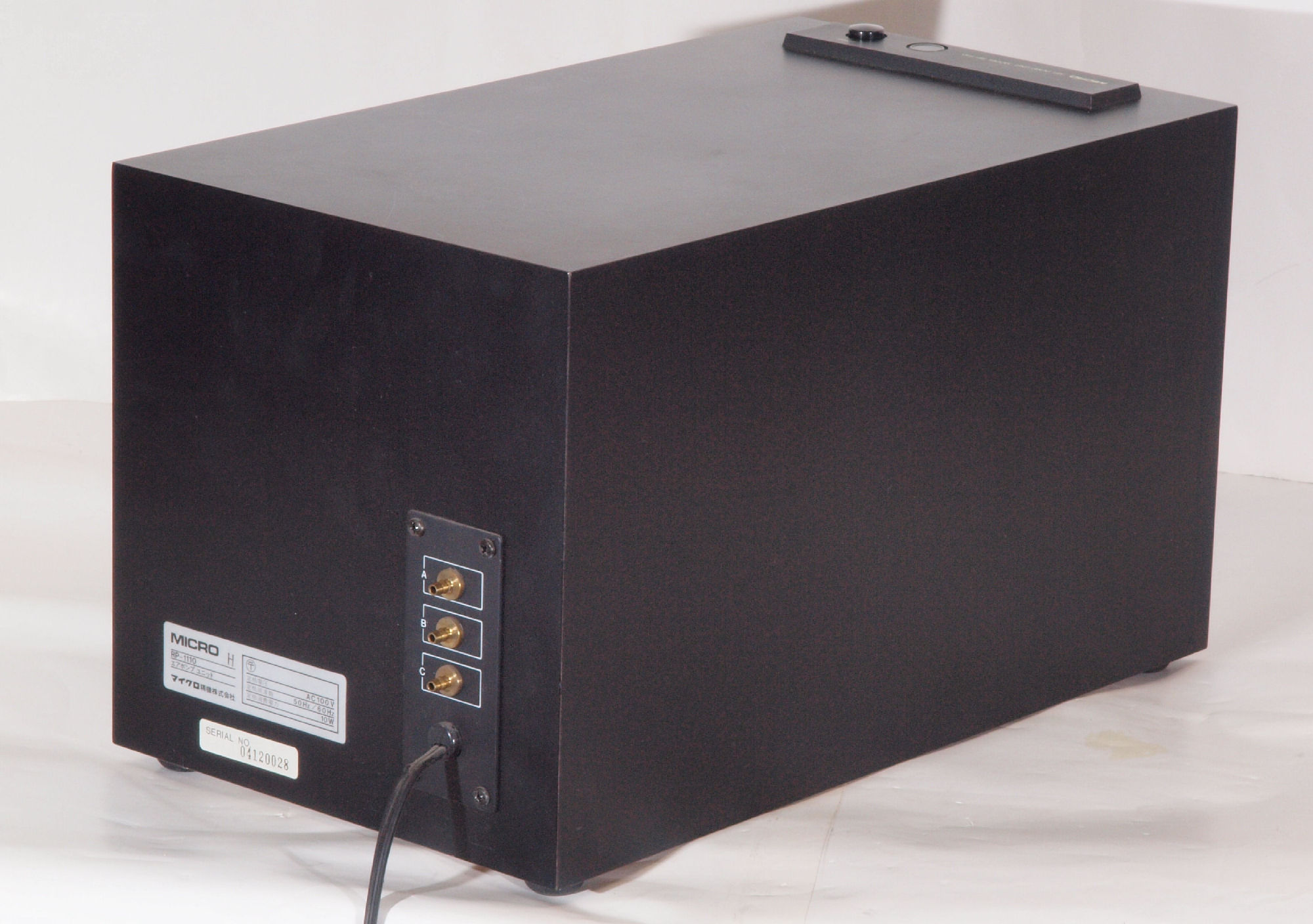

A132. RP−1110点検中、 後から、電源入り口、吐出口見る。
A14. RP−1110点検中 後左から見る
A15. RP−1110点検中 上から見る

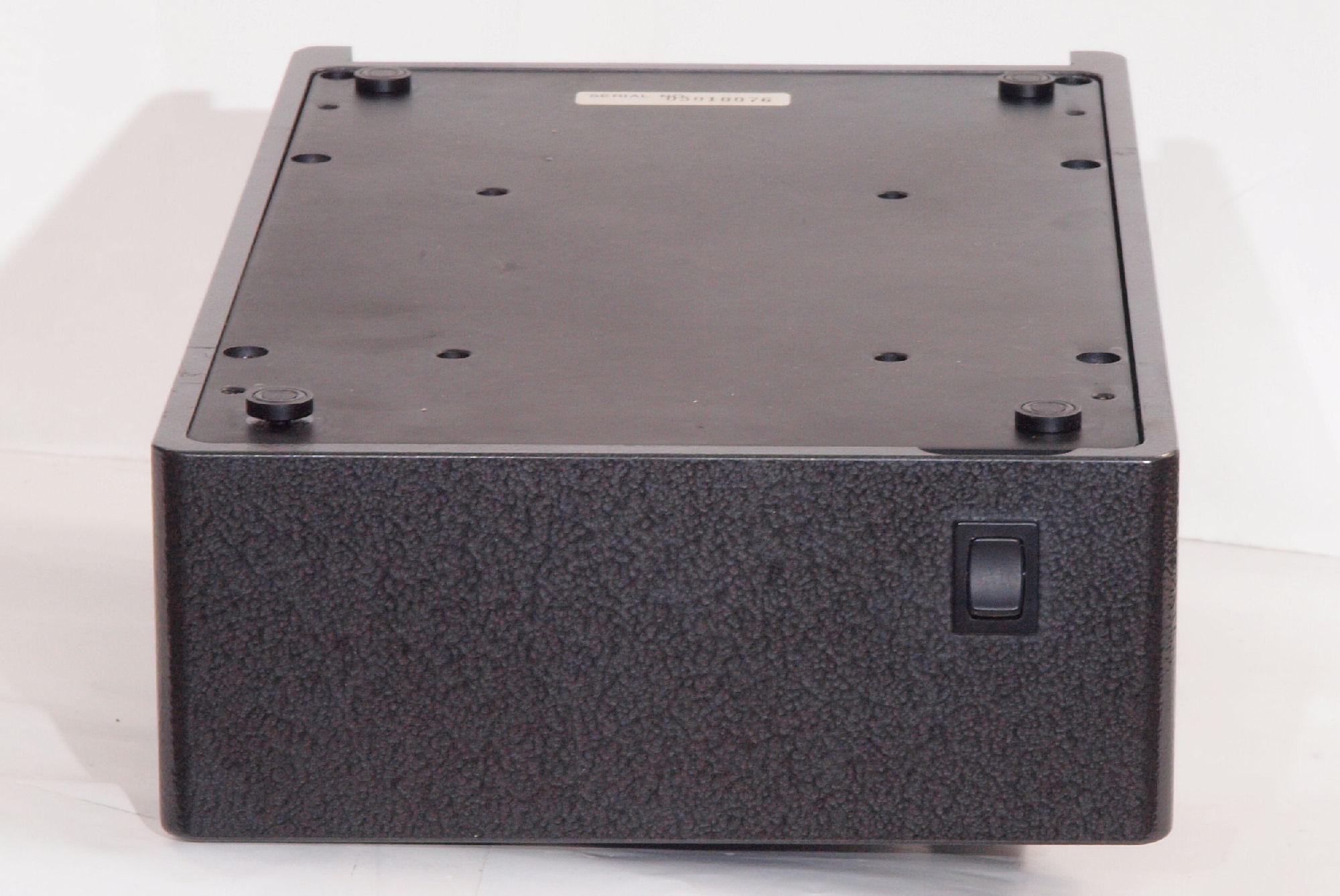

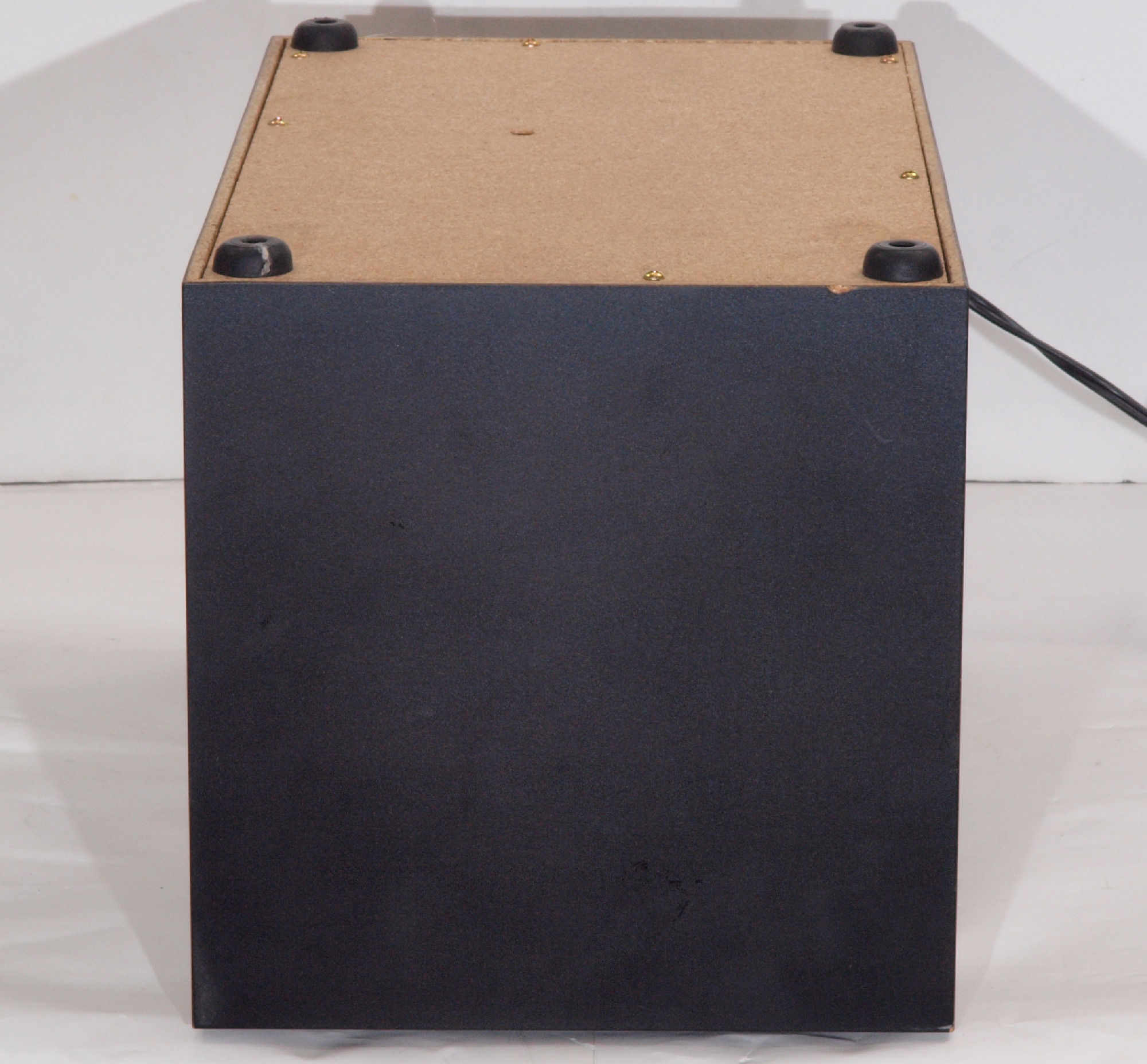

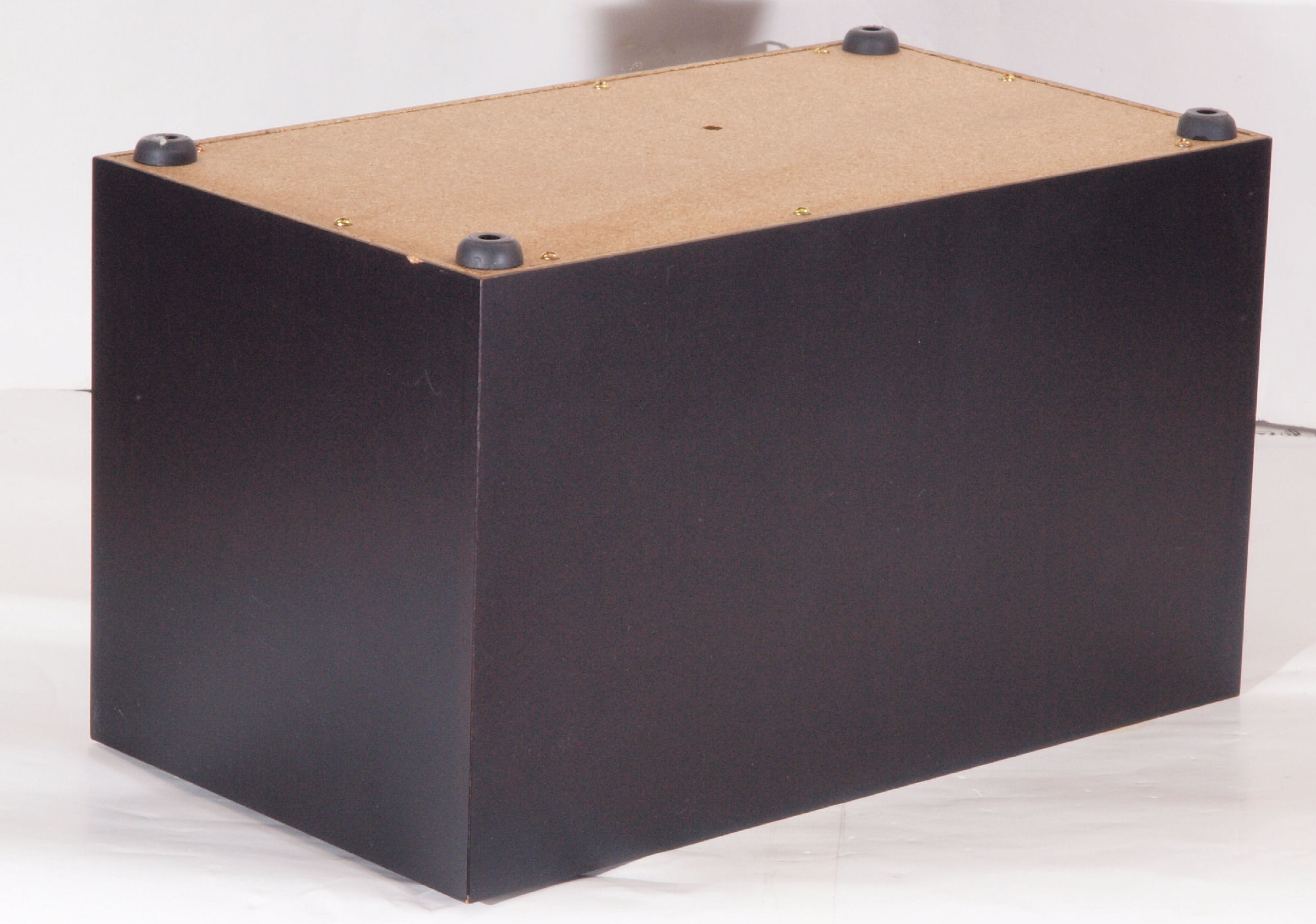

A20. RP−1110点検中 下から見る
A21. RP−1110点検中 下蓋を取り、下から見る。

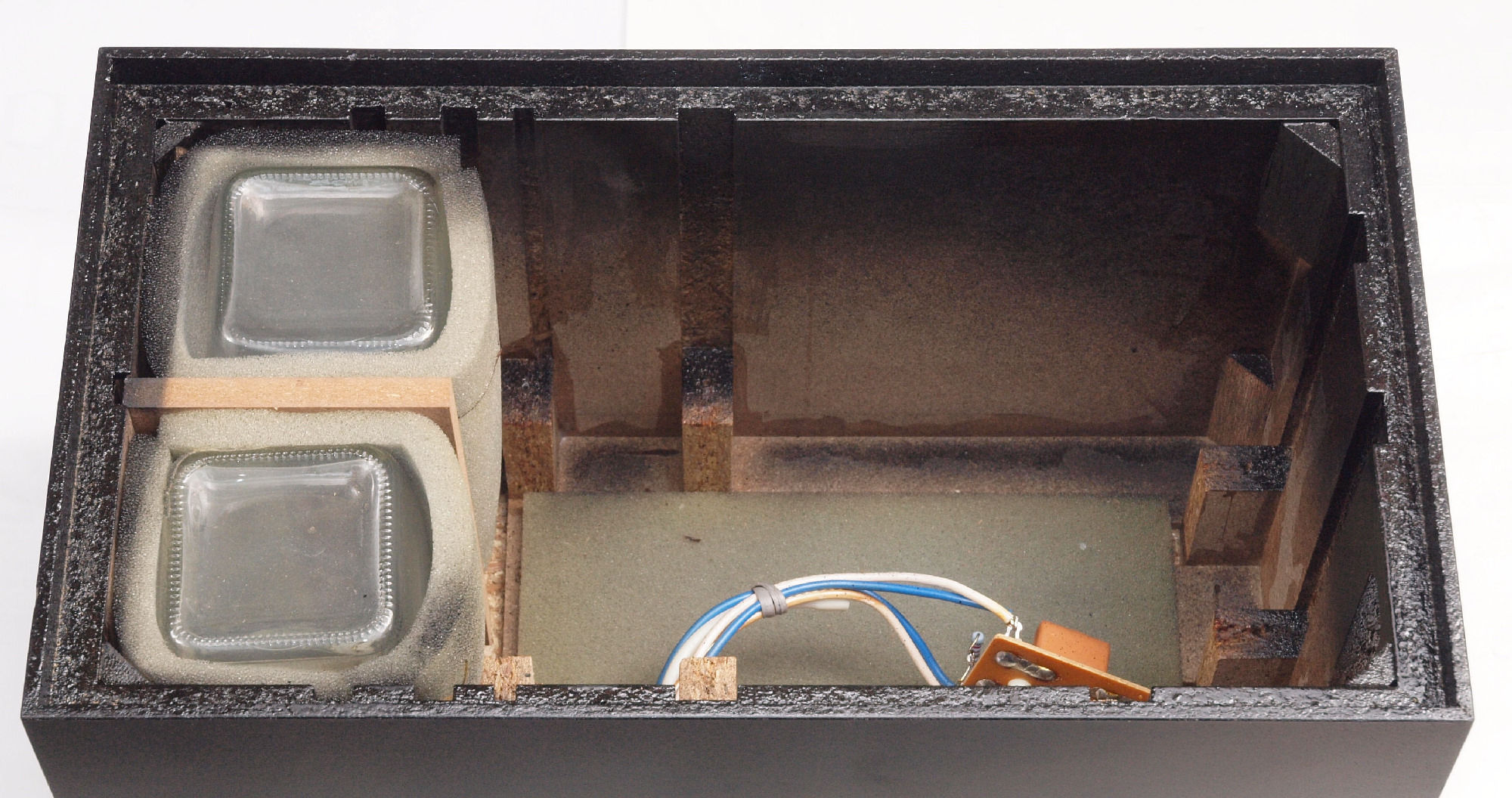

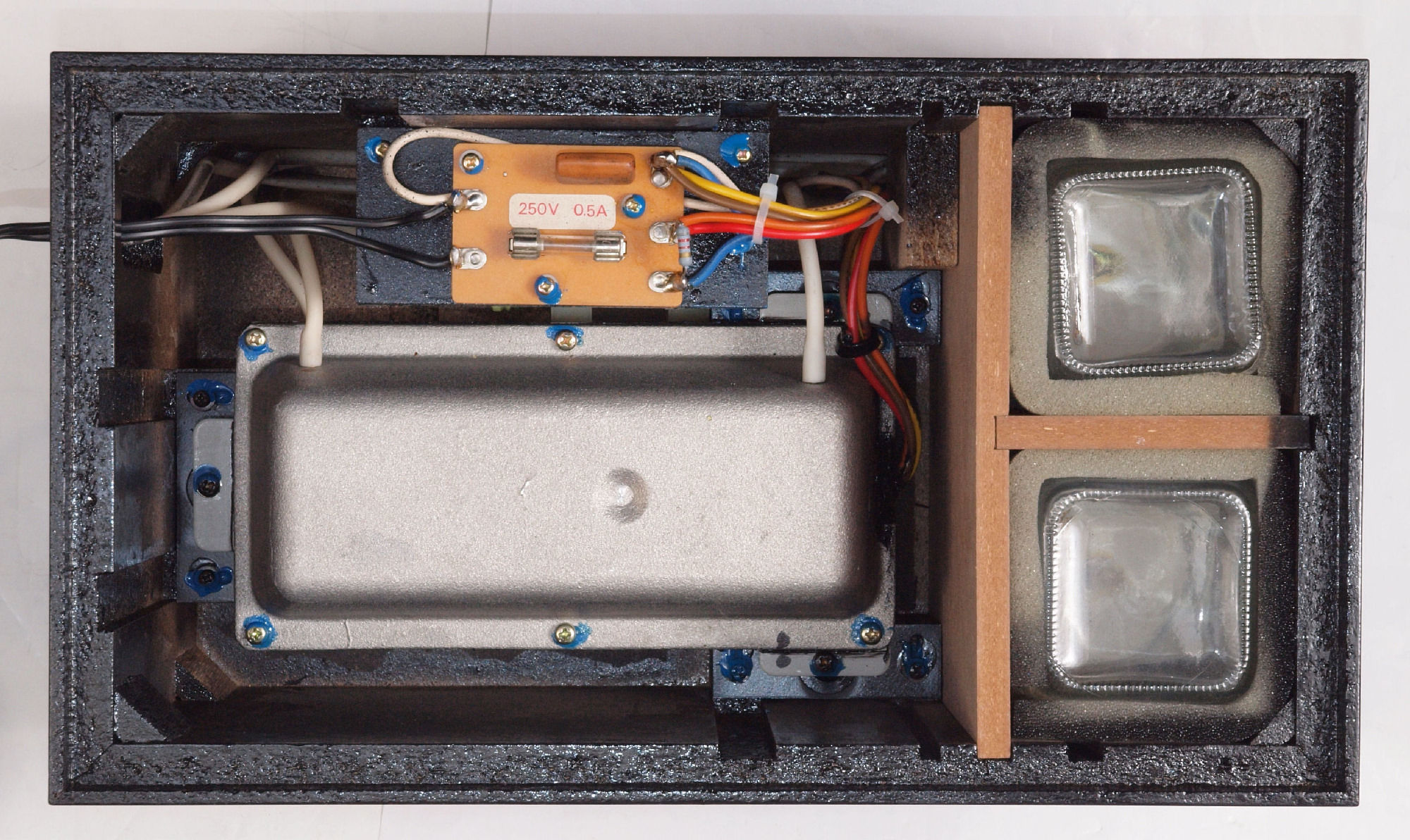

A22. RP−1110点検中 下蓋・スポンジを取り、下から見る。
A23. RP−1110点検中 下前から見る
A24. RP−1110点検中 下前左から見る
A25. RP−1110点検中 下後から見る
A26. RP−1110点検中 下後右から見る

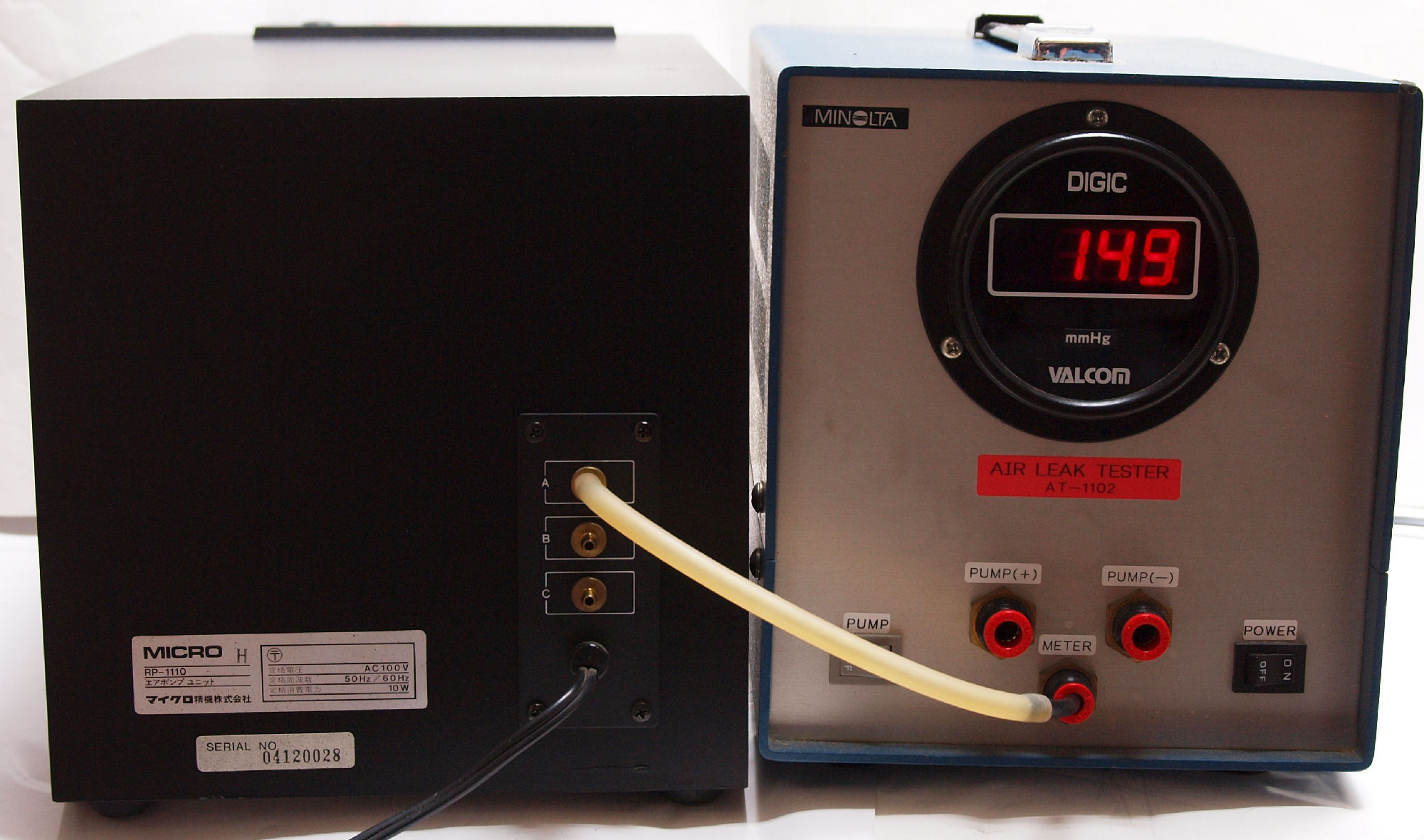

A31. 修理前・測定中 「A=吐き出し」 の圧力測定。 低い
A32. 修理前・測定中 「B=吸い込」 の圧力測定。 低い

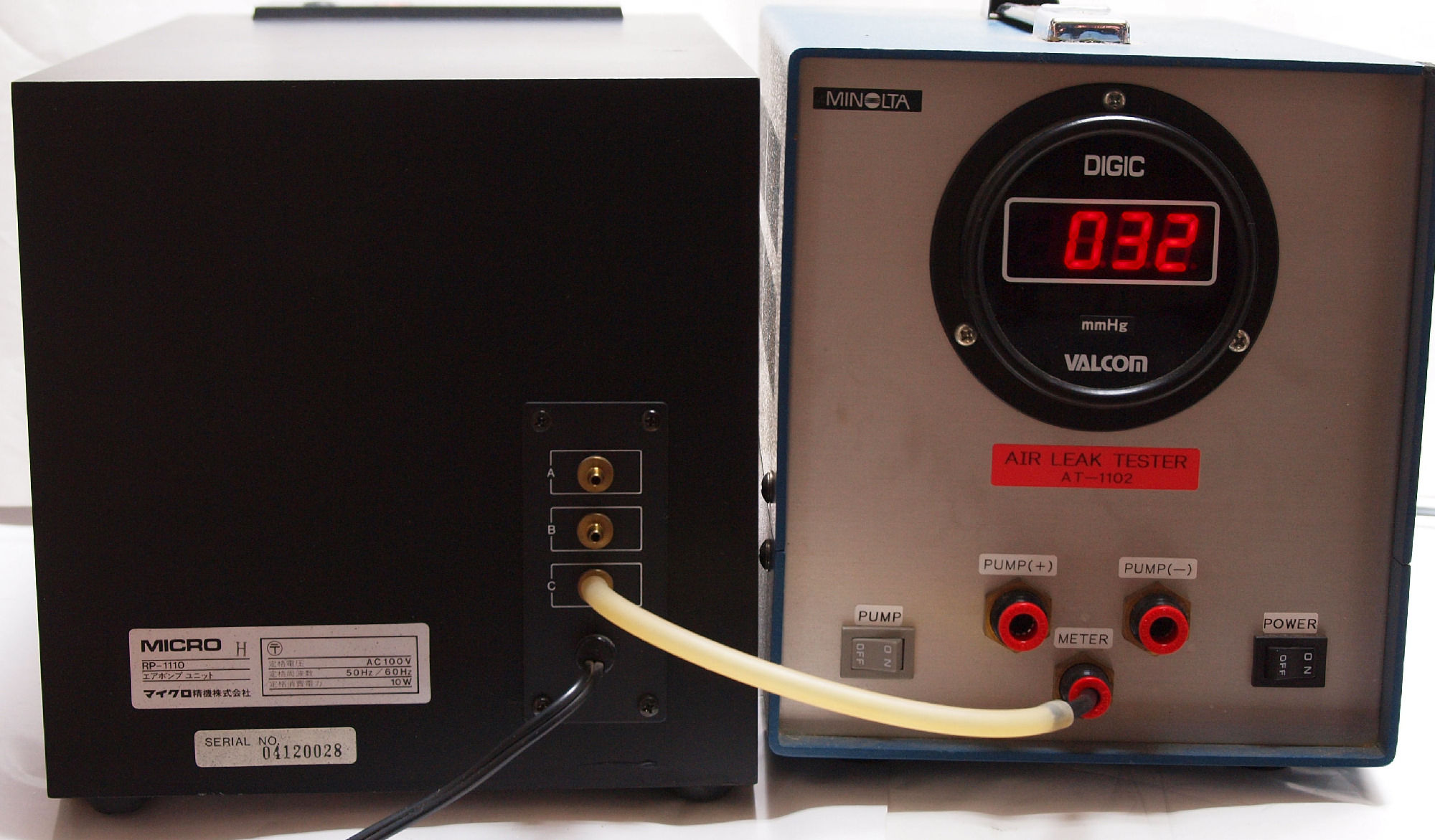

A33. 修理前・測定中 「C=吐き出し」 の圧力測定。 低い
C1. 「RP−1110」修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
C11. 修理前 ポンプ取り出し。
C12. 修理後 ポンプ。
C13. 修理前 ポンプ取り出し。
C14. 修理後 ポンプ。

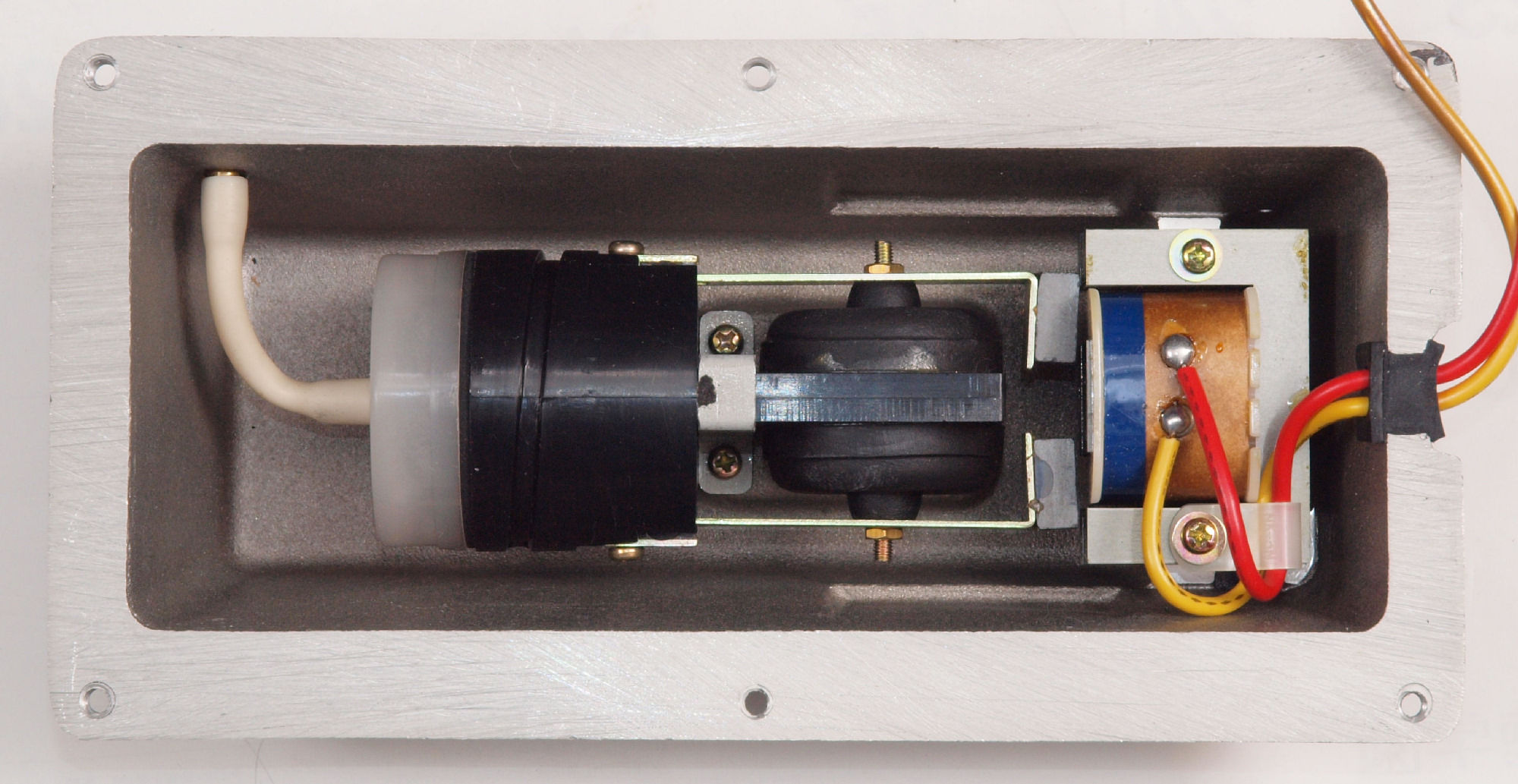

C21. 修理前 「A=吐き出し用ポンプ」

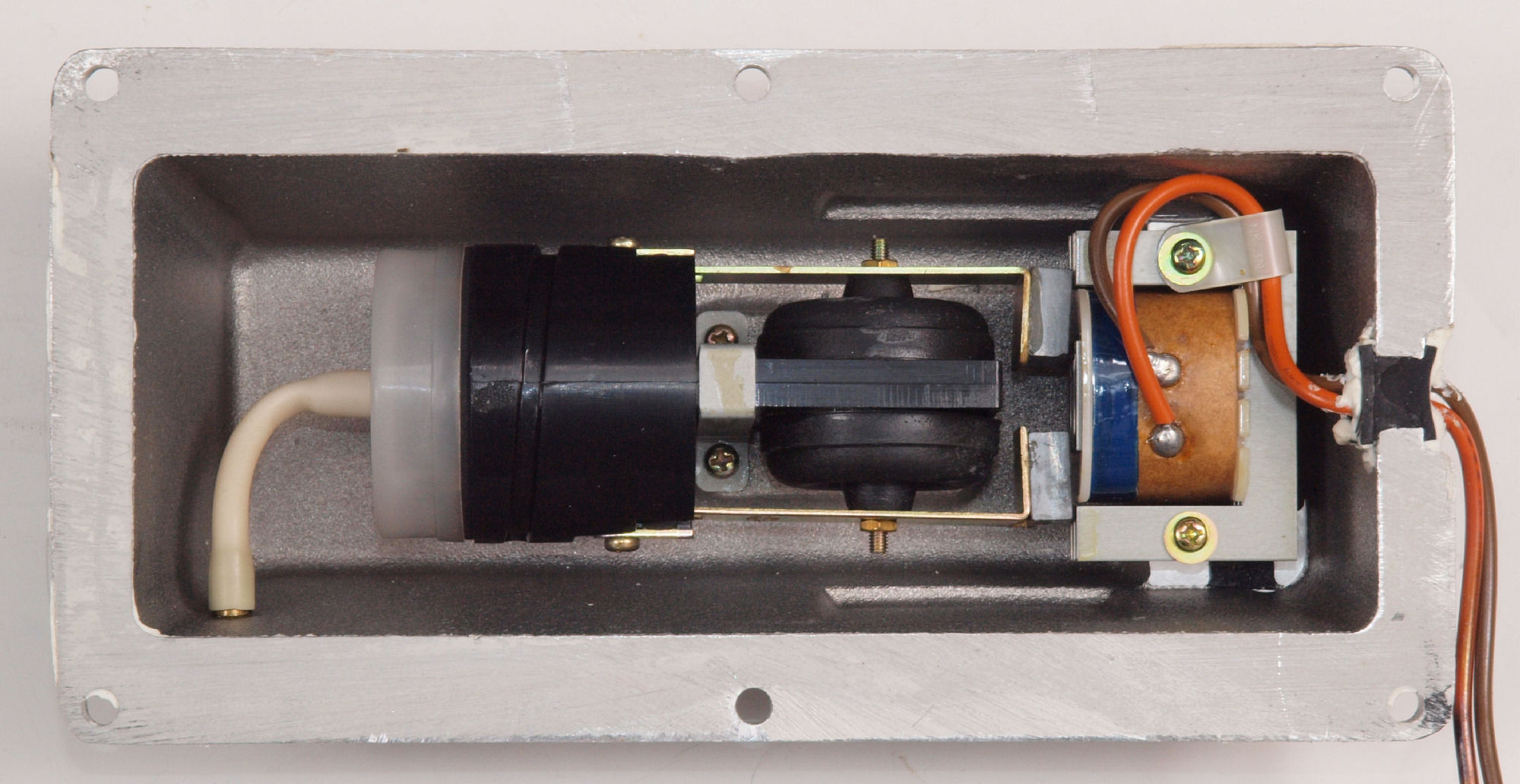

C22. 修理(交換)後 「A=吐き出し用ポンプ」 ユニット
C23. 修理前 ユニット取り付け(懸架)金具。

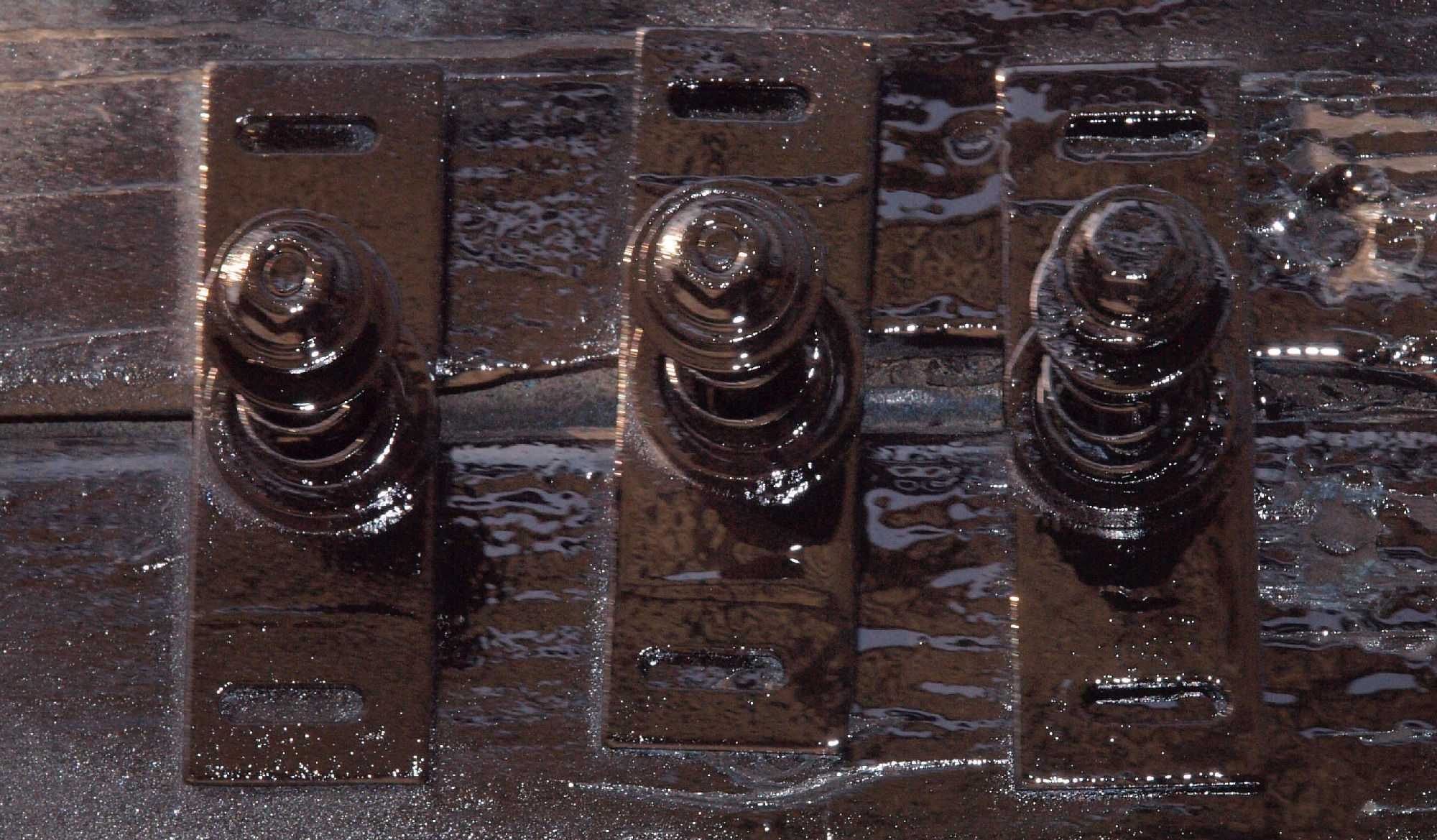

C24. 修理(塗装)後 ユニット取り付け(懸架)金具。

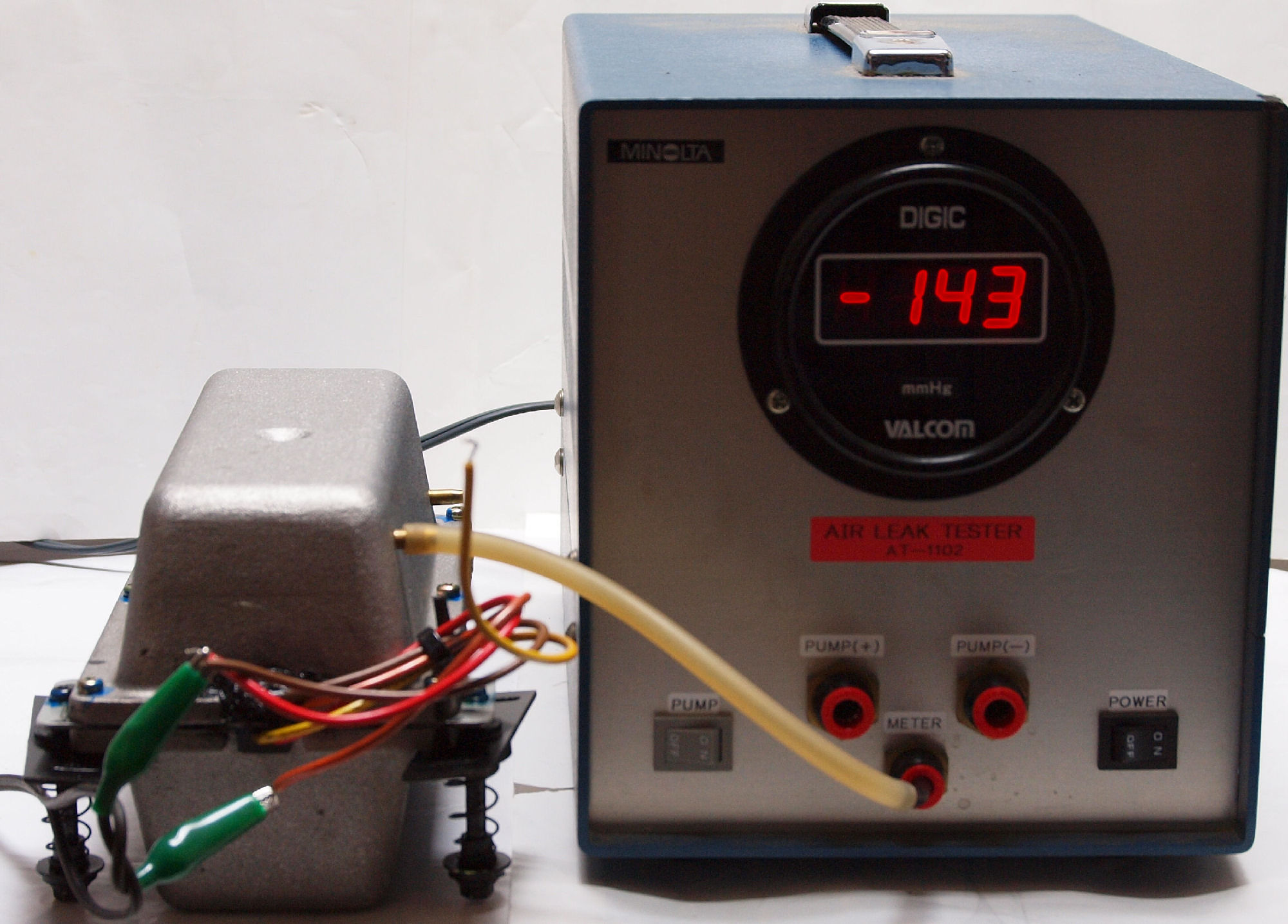

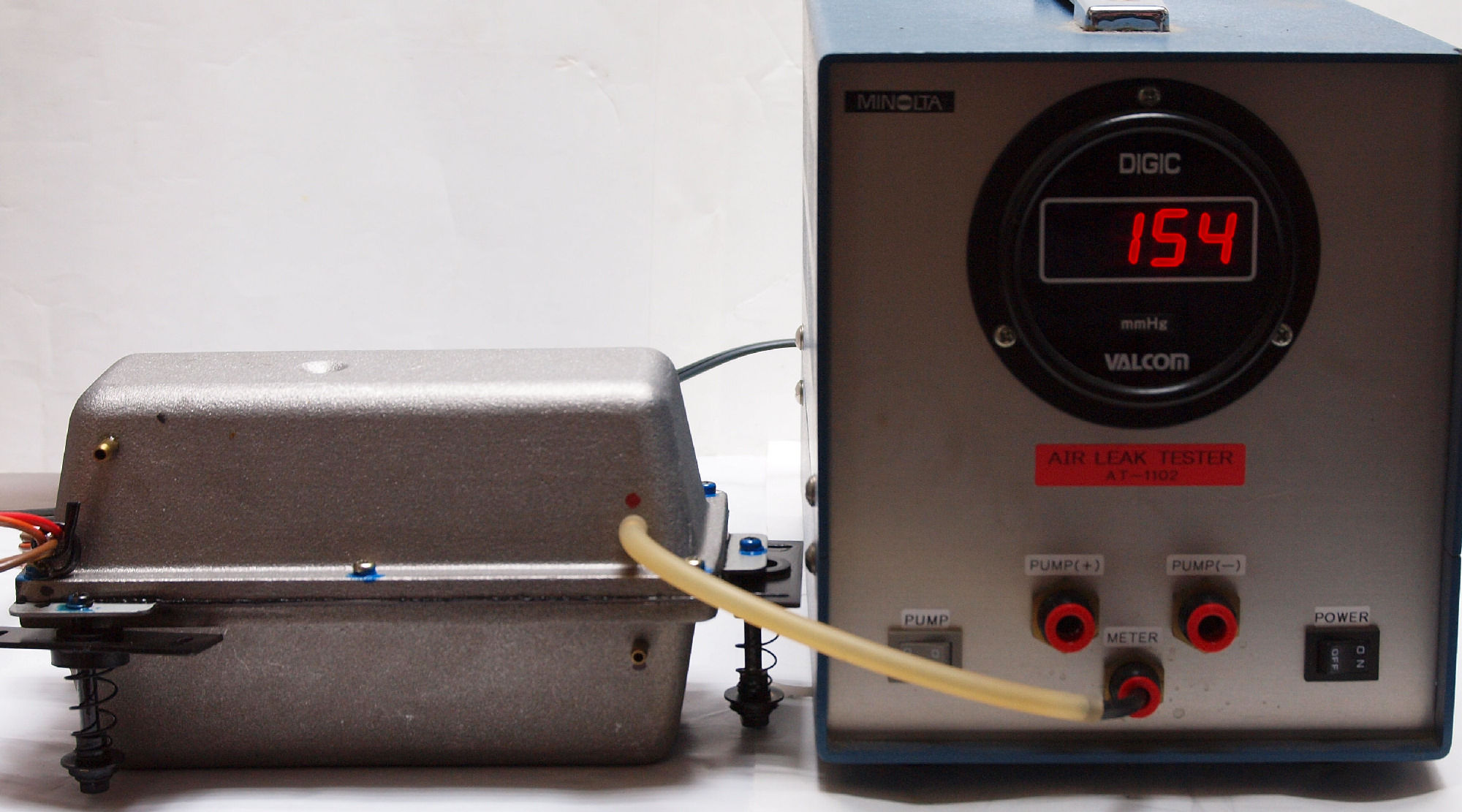

C25. 修理(交換)後圧力測定中の 「A=吐き出し用ポンプ」
C31. 修理前 「B.C=吐き出し・吸い込みポンプ」
C32. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ」 ユニット
C33. 修理(交換)後 「B.C=吐き出し・吸い込みポンプ」 ユニット、 吸い込みフイルター交換。
                                              左(白)=交換品、 右(黒)=旧品。
C34. 修理(交換)後圧力測定中の 「C=吐き出し」
C35. 修理(交換)後圧力測定中の 「B=吸い込み」
C41. 修理前 接着材が劣化した木箱圧縮板右側。
C42. 修理中 圧縮板にボンドを塗って固めている、右側。
C43. 修理後 表に出るところは、ラッカーを吹き付ける。
C44. 修理前 接着材が劣化した木箱圧縮板左側。
C45. 修理中 圧縮板にボンドを塗って固めている、左側。
C46. 修理後 表に出るところは、ラッカーを吹き付ける。
C51. 修理前 エアーチャンバー架台裏。
C52. 修理(塗装)後 エアーチャンバー架台裏。

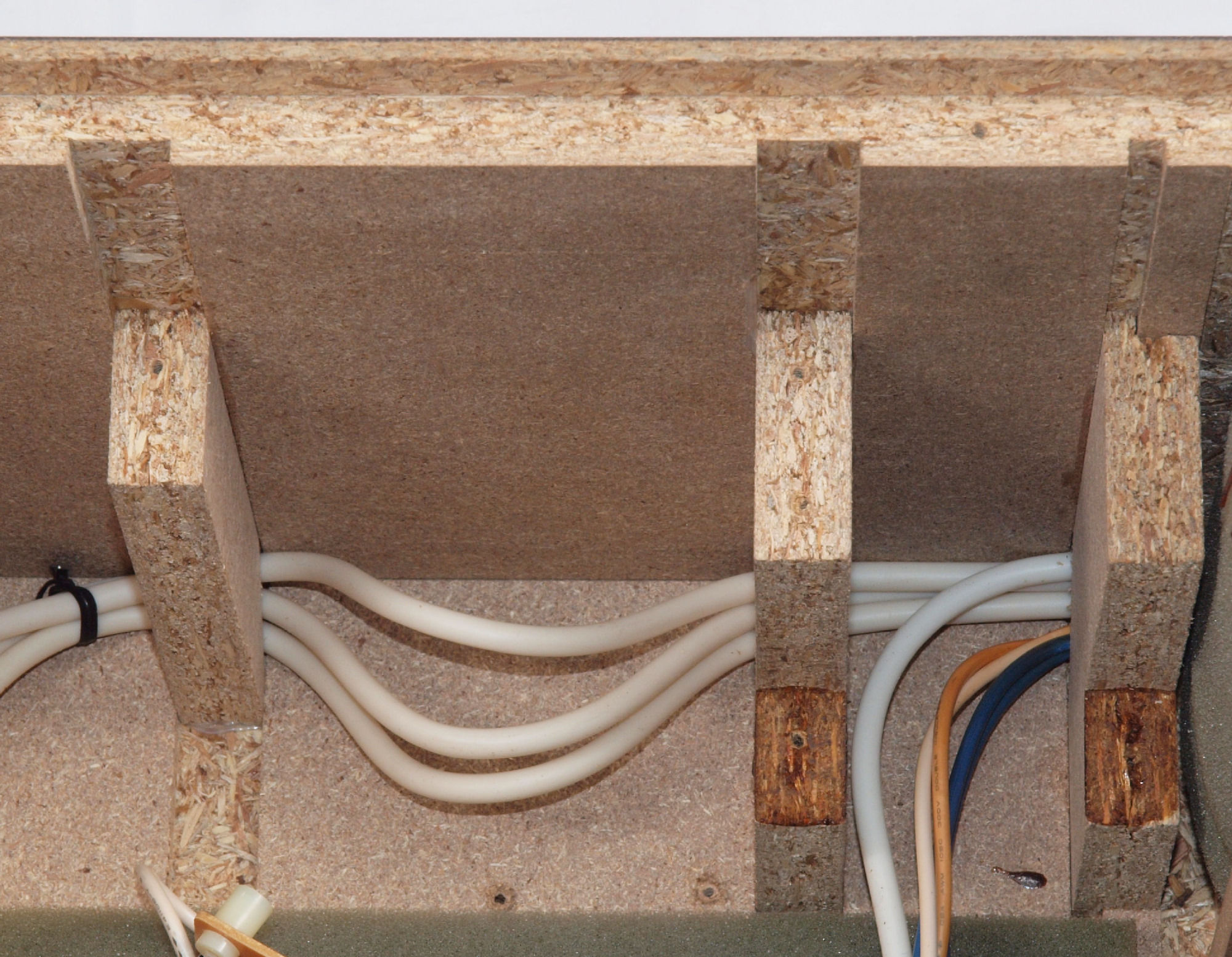

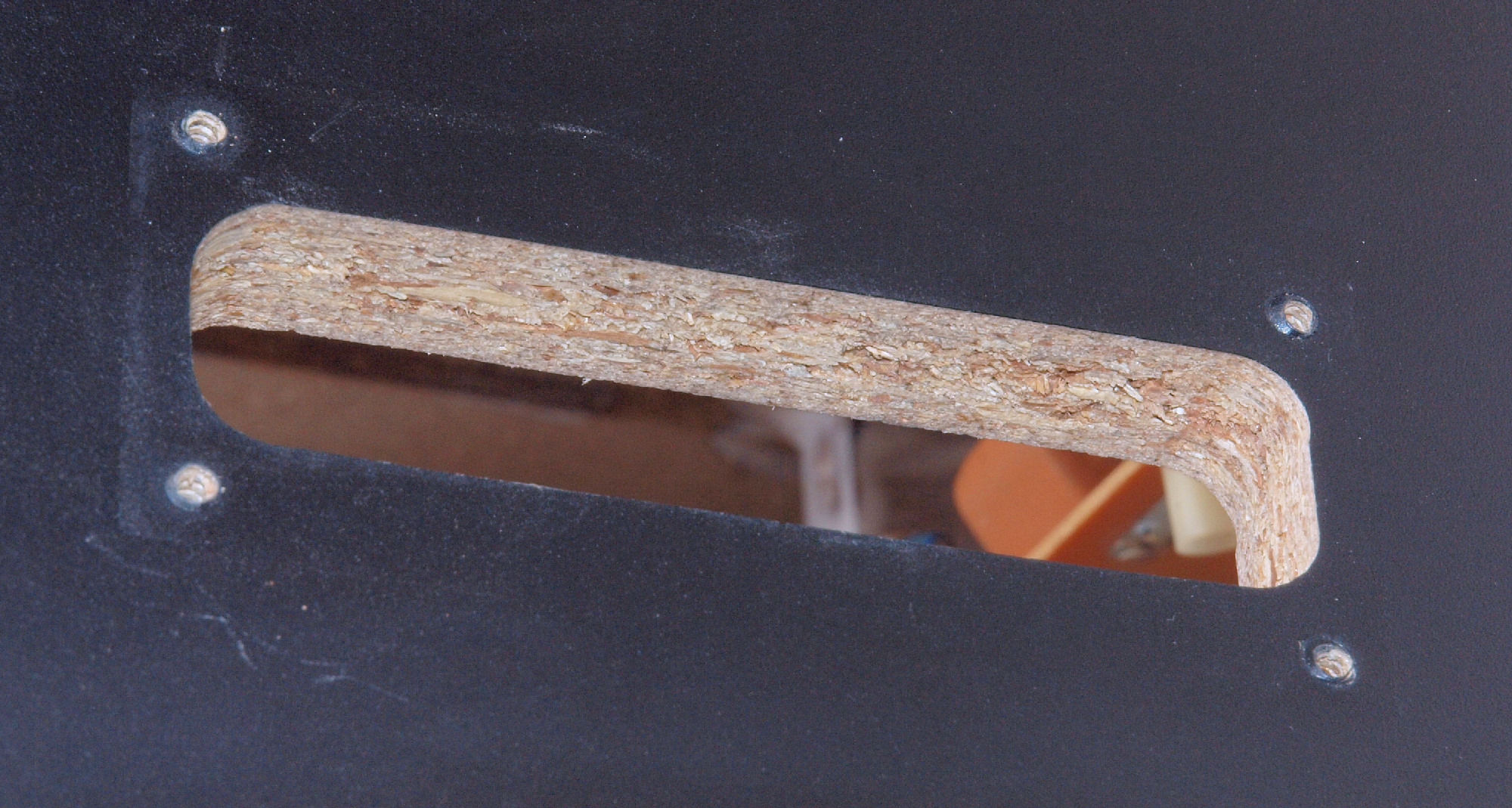

C61. 修理前 木ネジで割れた、「フューズ取付圧縮板」、「ポンプ取り付け圧縮板」。
C62. 修理中 木ネジで割れた、「ポンプ取り付け圧縮板」、「フューズ取付圧縮板」、ボンドを染みこませる。
C63. 修理前 木ネジで割れた、「ポンプ取り付け圧縮板」。
C64. 修理中 木ネジで割れた、「ポンプ取り付け圧縮板」、ボンドを染みこませる。
C65. 修理前 「電源入り口、吐出口取り付け板」 の穴
C66. 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。

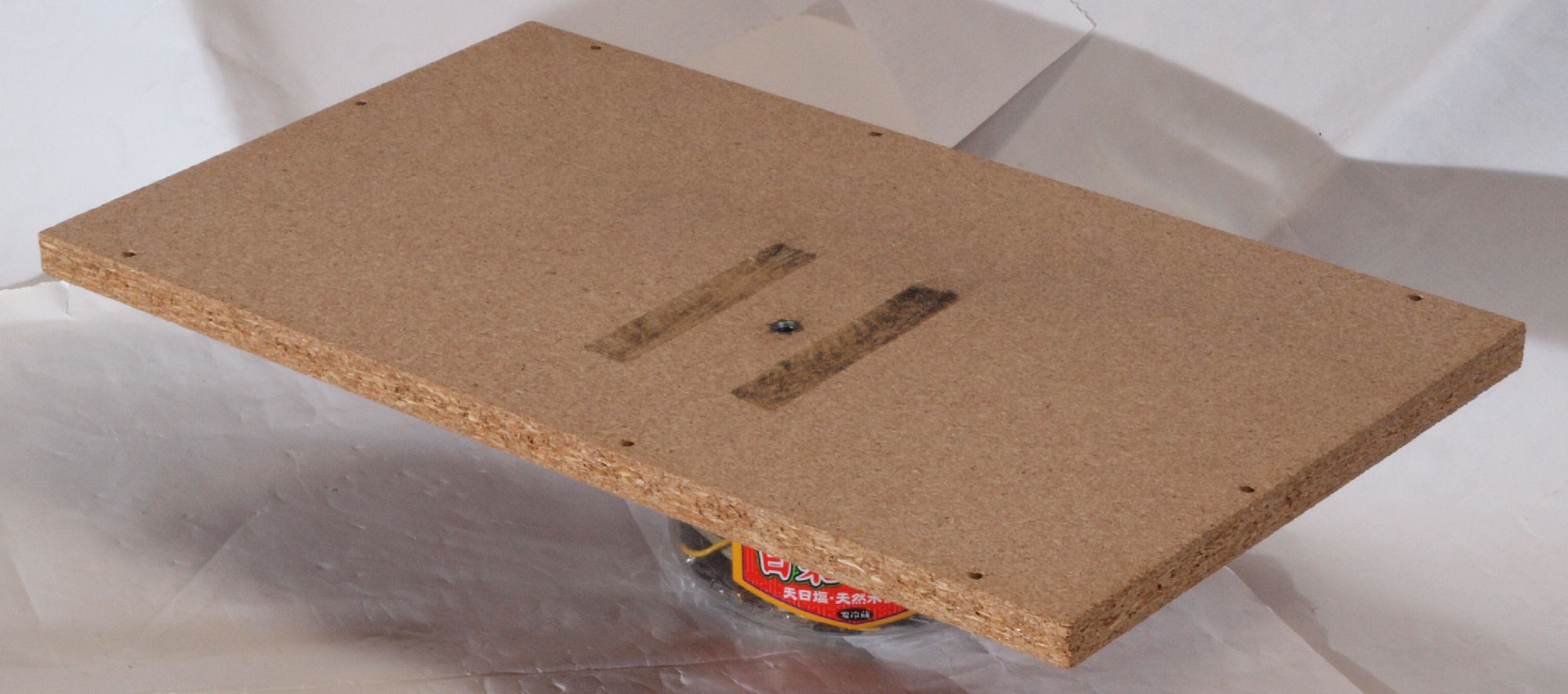

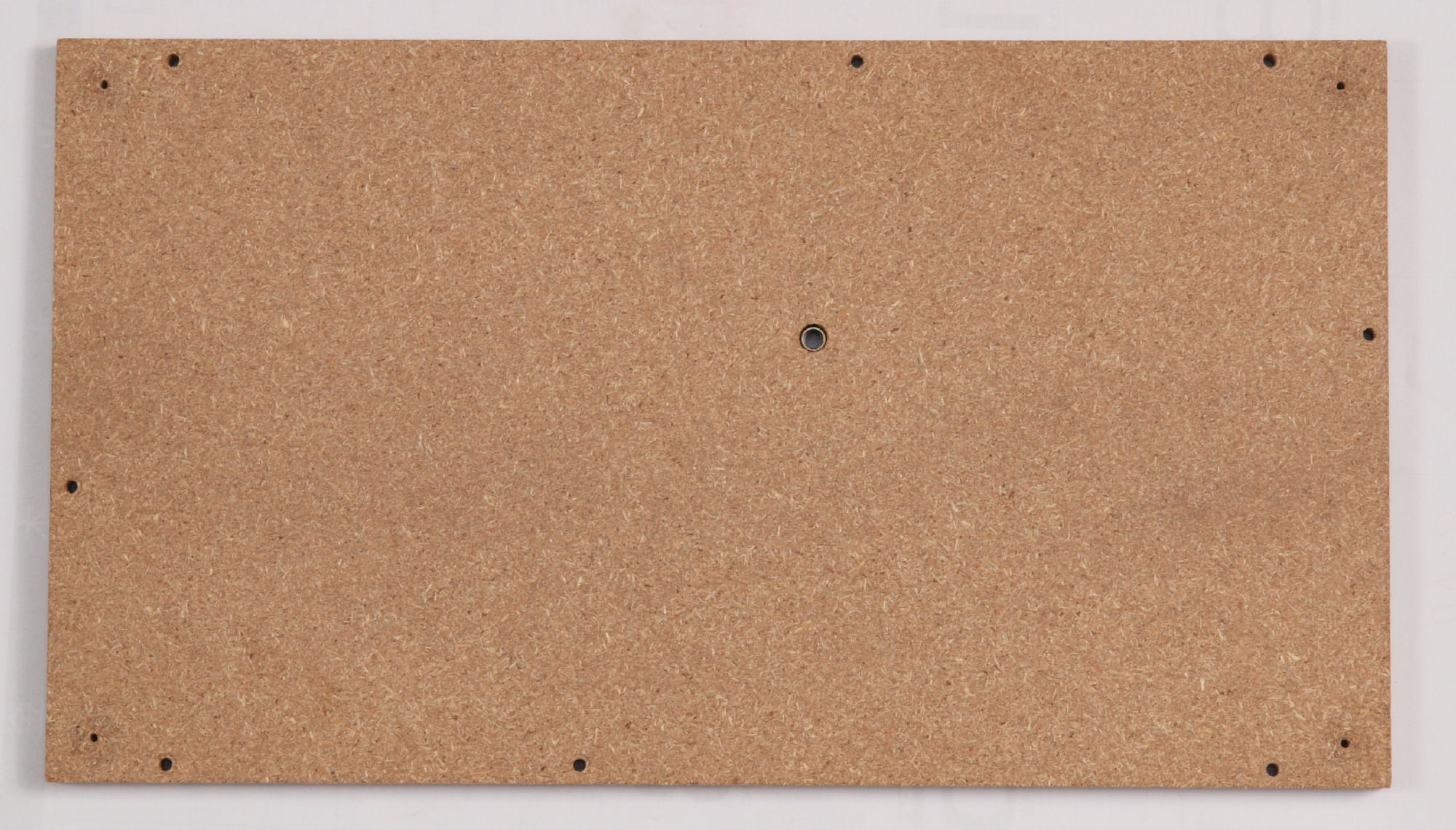

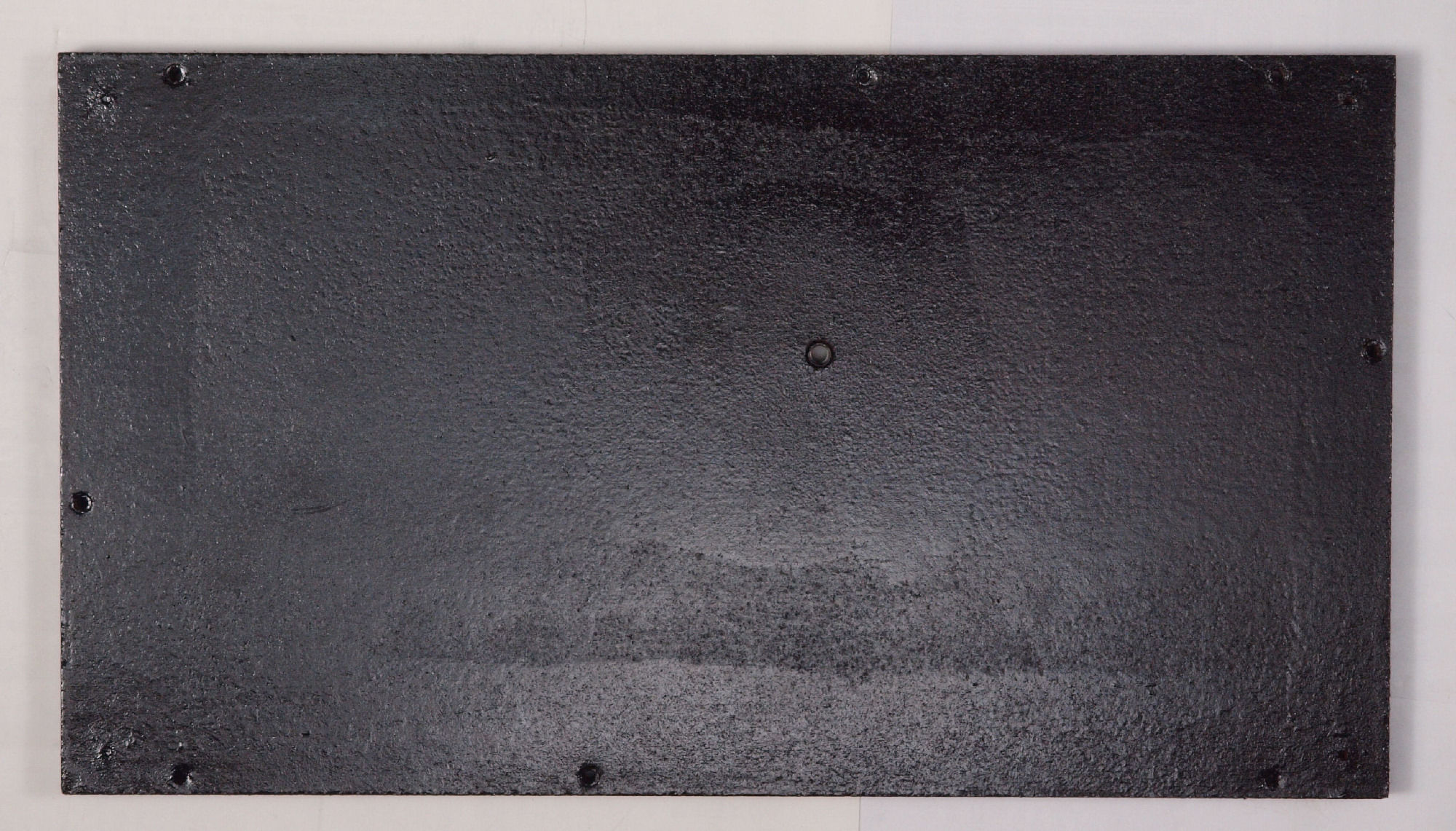

C71. 修理前 下蓋(底板)表
C72. 修理(塗装)後 下蓋(底板)表、 ラッカーを吹き付ける。
C73. 修理前 下蓋裏(底板)右横側
C74. 修理中 下蓋裏(底板)右横側、ボンドを染みこませる。
C75. 修理(塗装)後 下蓋裏(底板)右横側、 さらにラッカーを吹き付ける。
C76. 修理前 下蓋裏(底板)左横側
C78. 修理中 下蓋裏(底板)左横側、ボンドを染みこませる。
C79. 修理(塗装)後 下蓋裏(底板)左横側、 さらにラッカーを吹き付ける。

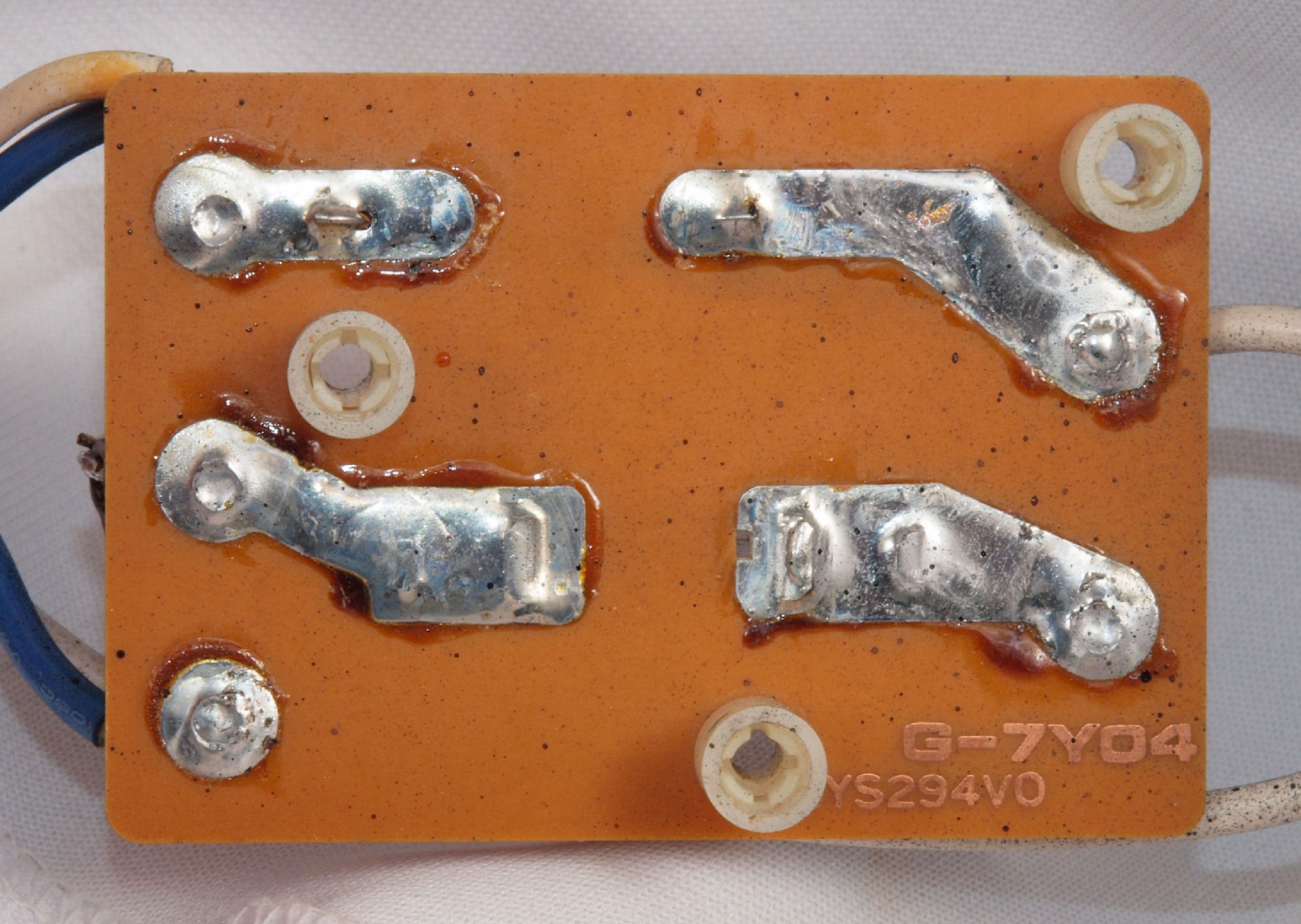

C81. 修理前 フューズ基板。
C82. 修理前 フューズ基板裏。
C83. 修理(半田補正)後 フューズ基板裏。
C84. 洗浄後 完成フューズ基板裏。
C85. 完成フューズ基板裏、 コート液を塗る。
CA1. 修理前 上から見る
CA2. 修理中 ポンプを取りさった所。
CA3. 修理中 ボンドを染みこませ、 さらにラッカーを吹き付ける。
CA4. 修理後 完成。
E1. 「RP−1110」調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E1. 圧力測定 A端子
E2. 圧力測定 B端子。
E3. 圧力測定 C端子。 B端子圧力より低いのは、調整バイバスが有る為。
RY-5500U. 9台目修理記録
B. RY−5500U 修理前の点検状況.

D. 「RY−5500U」修理状況.

H. 使用部品
  • 電解コンデンサー                22個。
    半固定VR                     3個。
    フイルムコンデンサー               3個。
    モーター駆動IC(製造中止品)         2個。

F. 「RY−5500U」調整・測定.

G. 修理費  75,000円


B. RY−5500U 修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

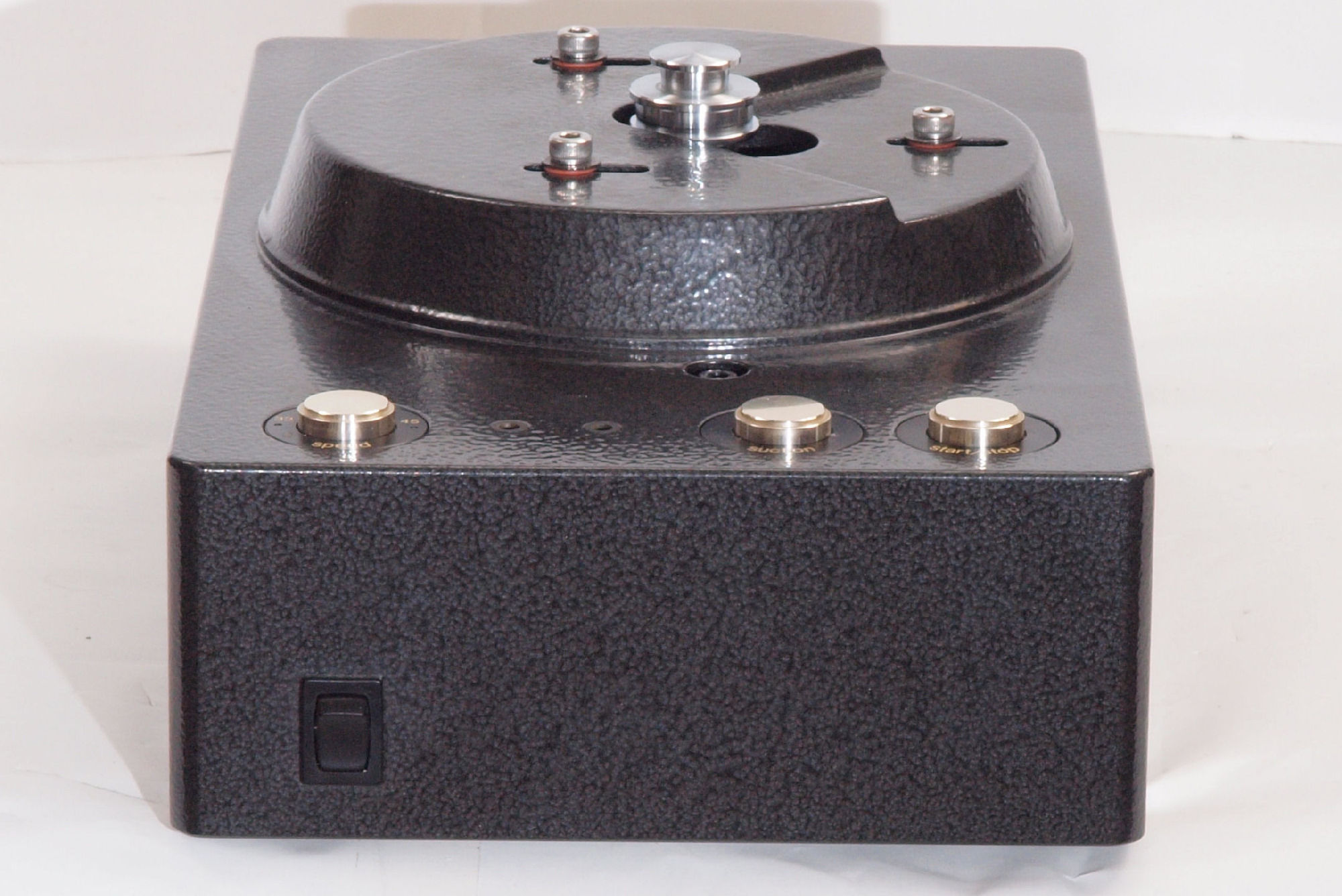

B11. RY−5500U点検中 前から見る
B12. RY−5500U点検中 前右から見る

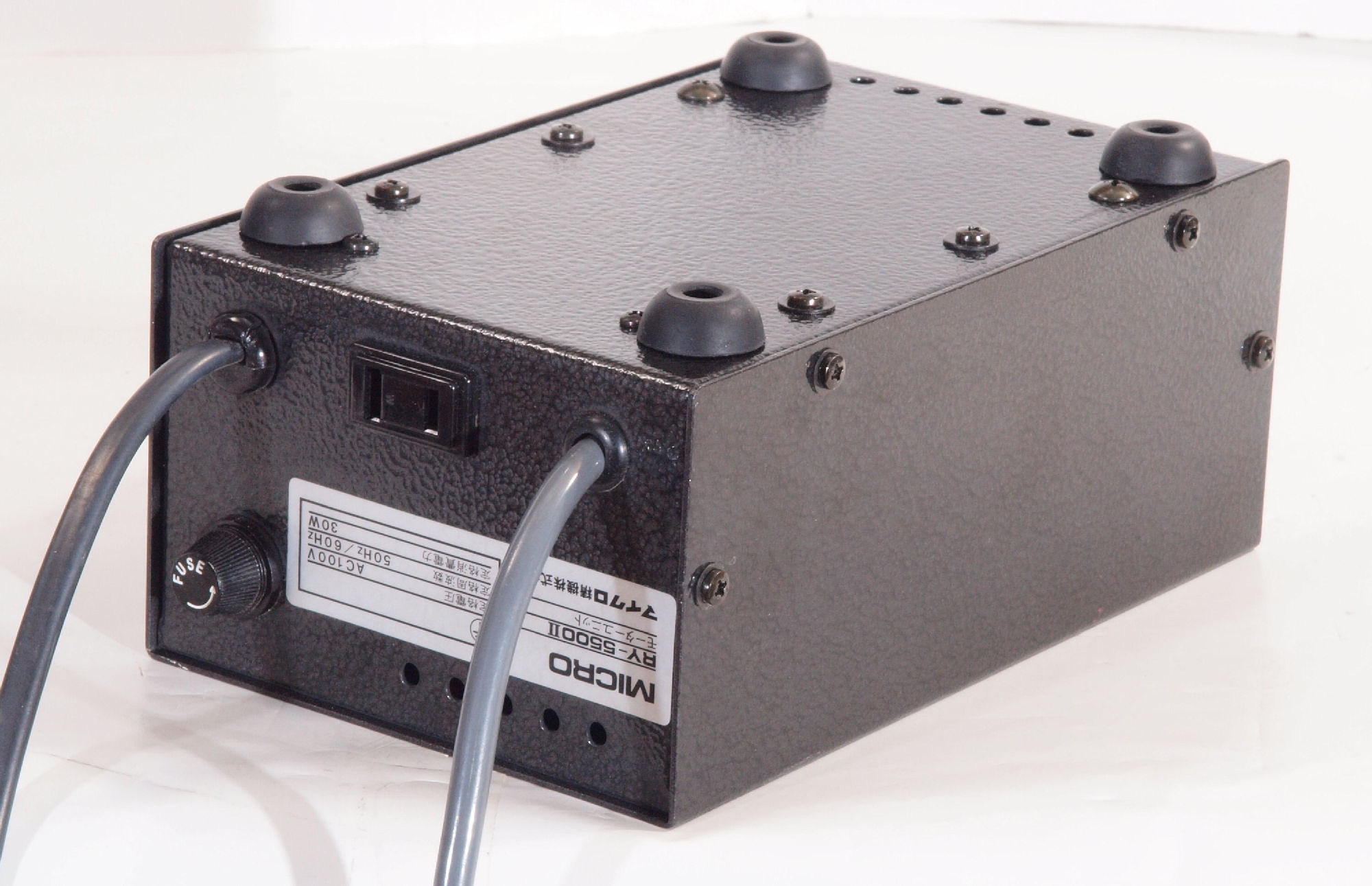

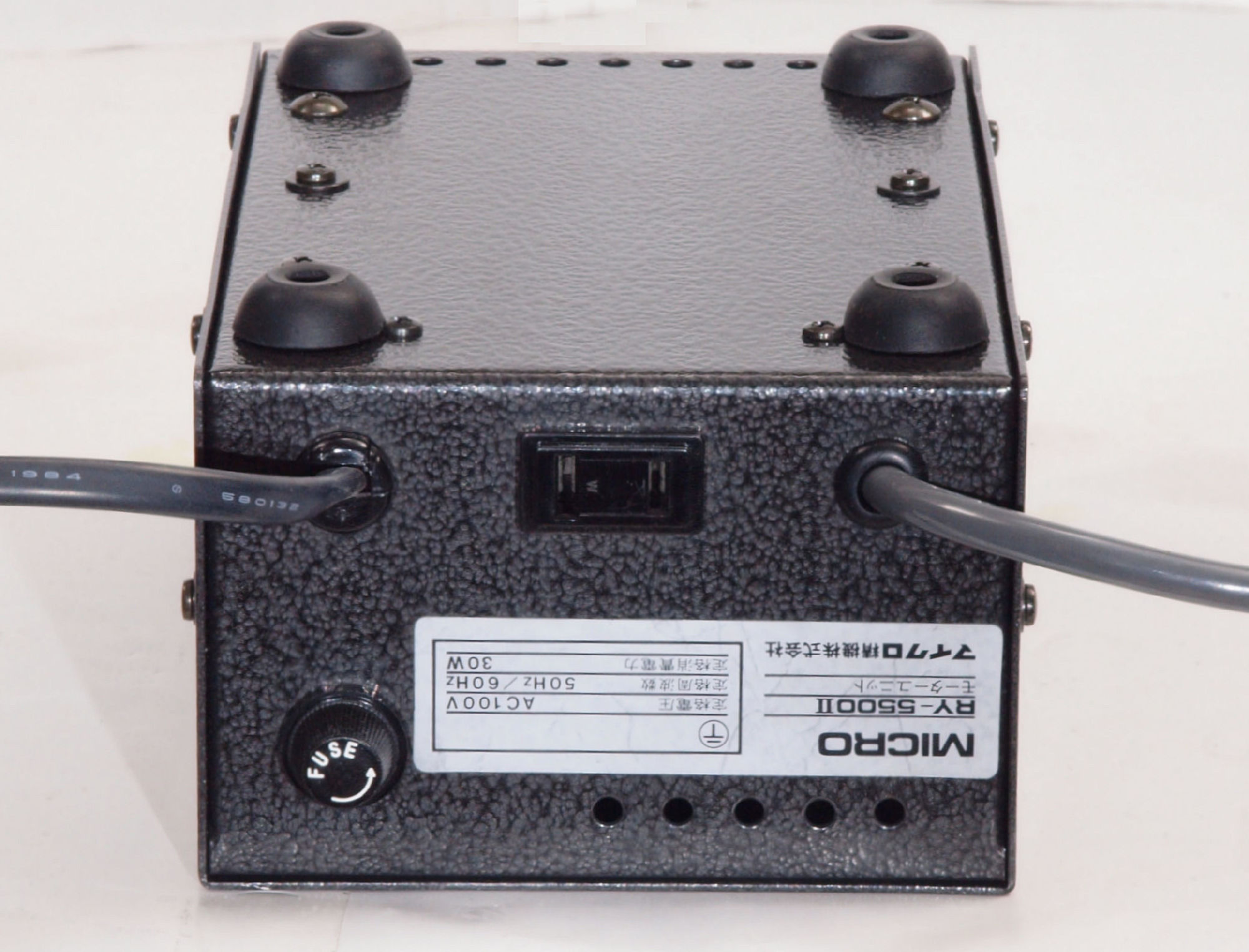

B13. RY−5500U点検中 後から見る
B14. RY−5500U点検中 後左から見る
B15. RY−5500U点検中 上から見る

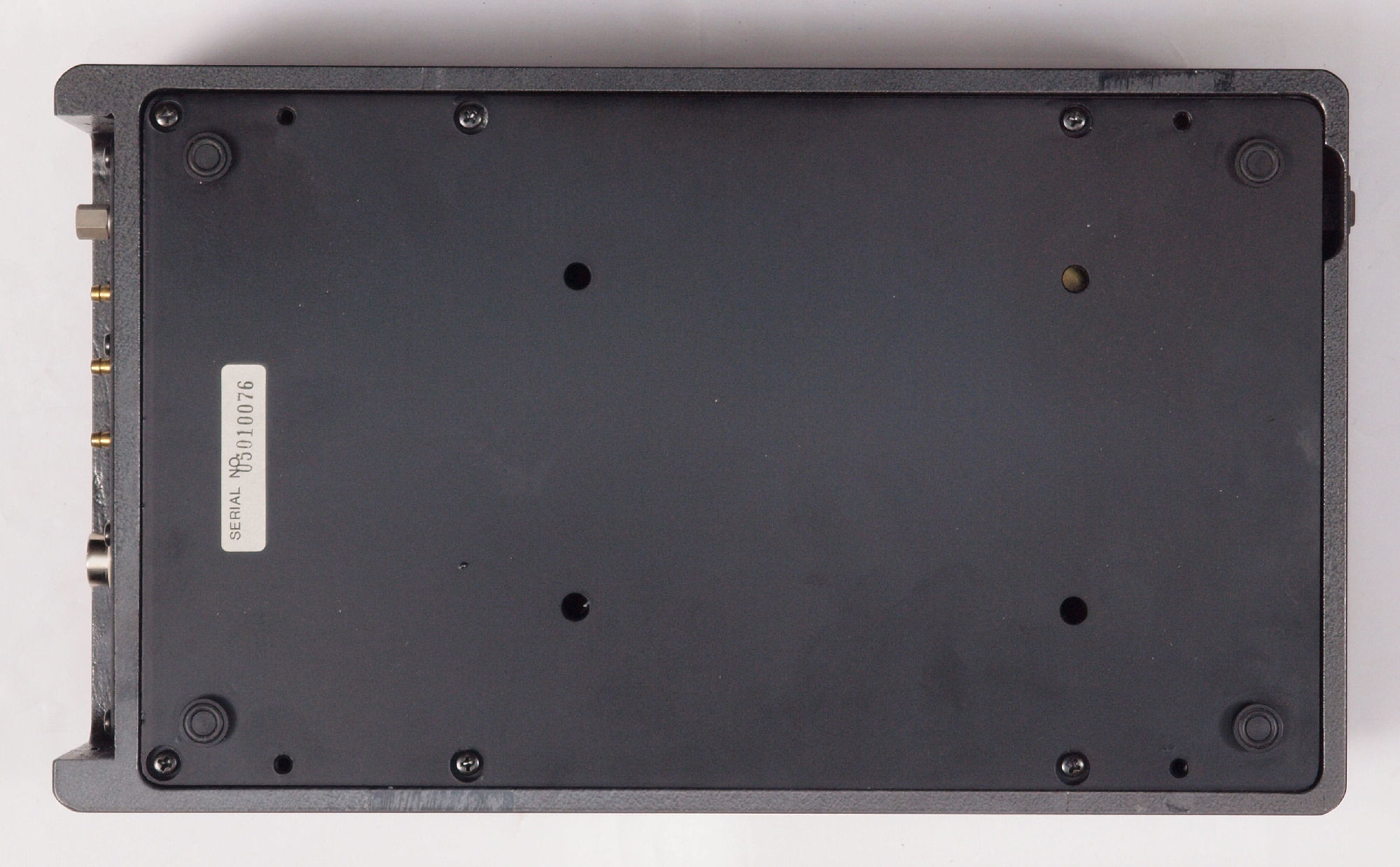

B21. RY−5500U点検中 下から見る

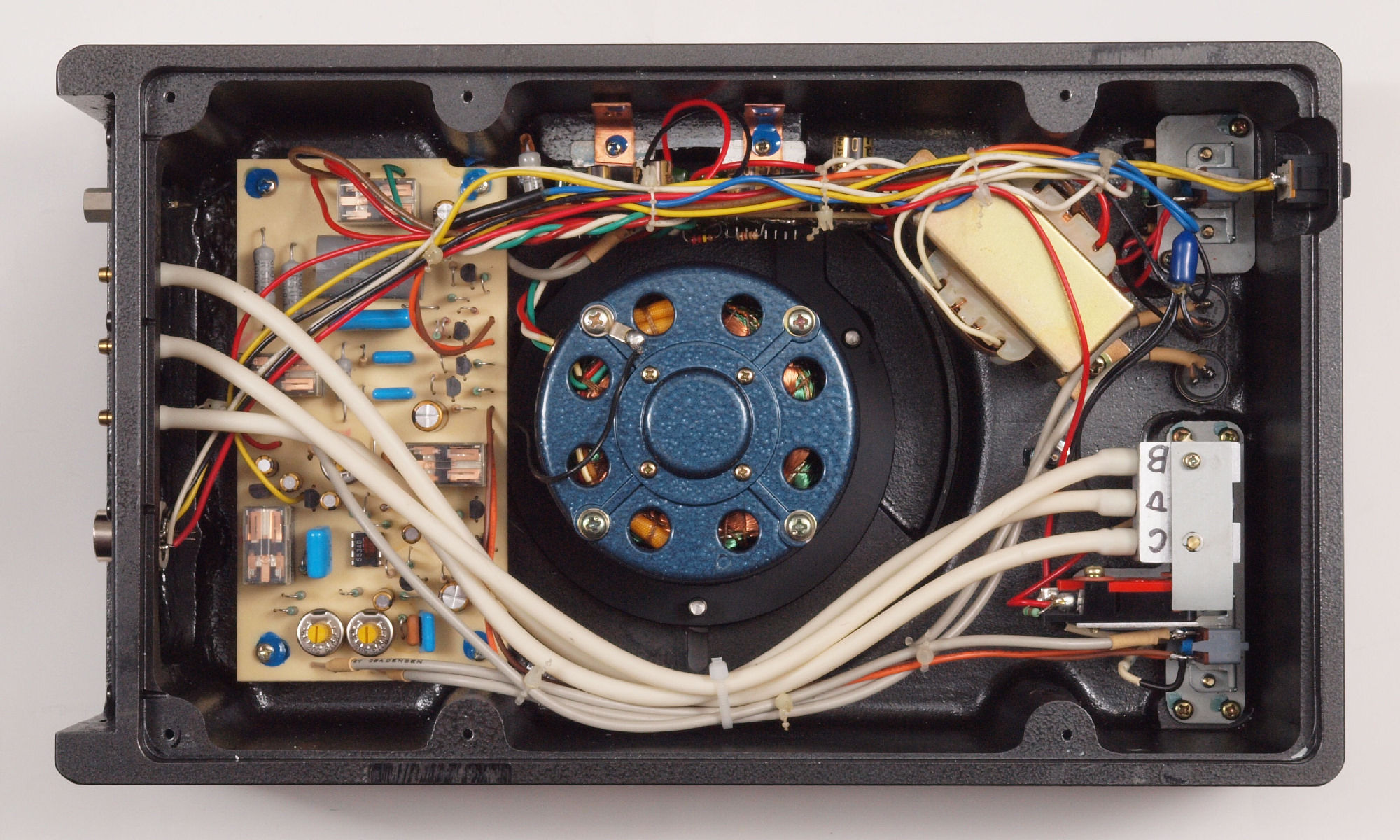

B22. RY−5500U点検中 下蓋を取り、下から見る。
B23. RY−5500U点検中 下蓋・配管を取り、下から見る。
B31. RY−5500U点検中 下前から見る
B32. RY−5500U点検中 下前左から見る
B33. RY−5500U点検中 下後から見る
B34. RY−5500U点検中 下後右から見る
B51. RY−5500U電源点検中 前から見る
B52. RY−5500U電源点検中 前右から見る
B53. RY−5500U電源点検中 後から見る
B54. RY−5500U電源点検中 後左から見る
B55. RY−5500U電源点検中 上から見る
AB56. RY−5500U電源点検中 上蓋を取り、上から見る。
B57. RY−5500U電源点検中 下から見る
B58. RY−5500U電源点検中 下前から見る
B59. RY−5500U電源点検中 下前左から見る
B5A. RY−5500U電源点検中 下後から見る
B5B. RY−5500U電源点検中 下後右から見る
D. 「RY−5500U」修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

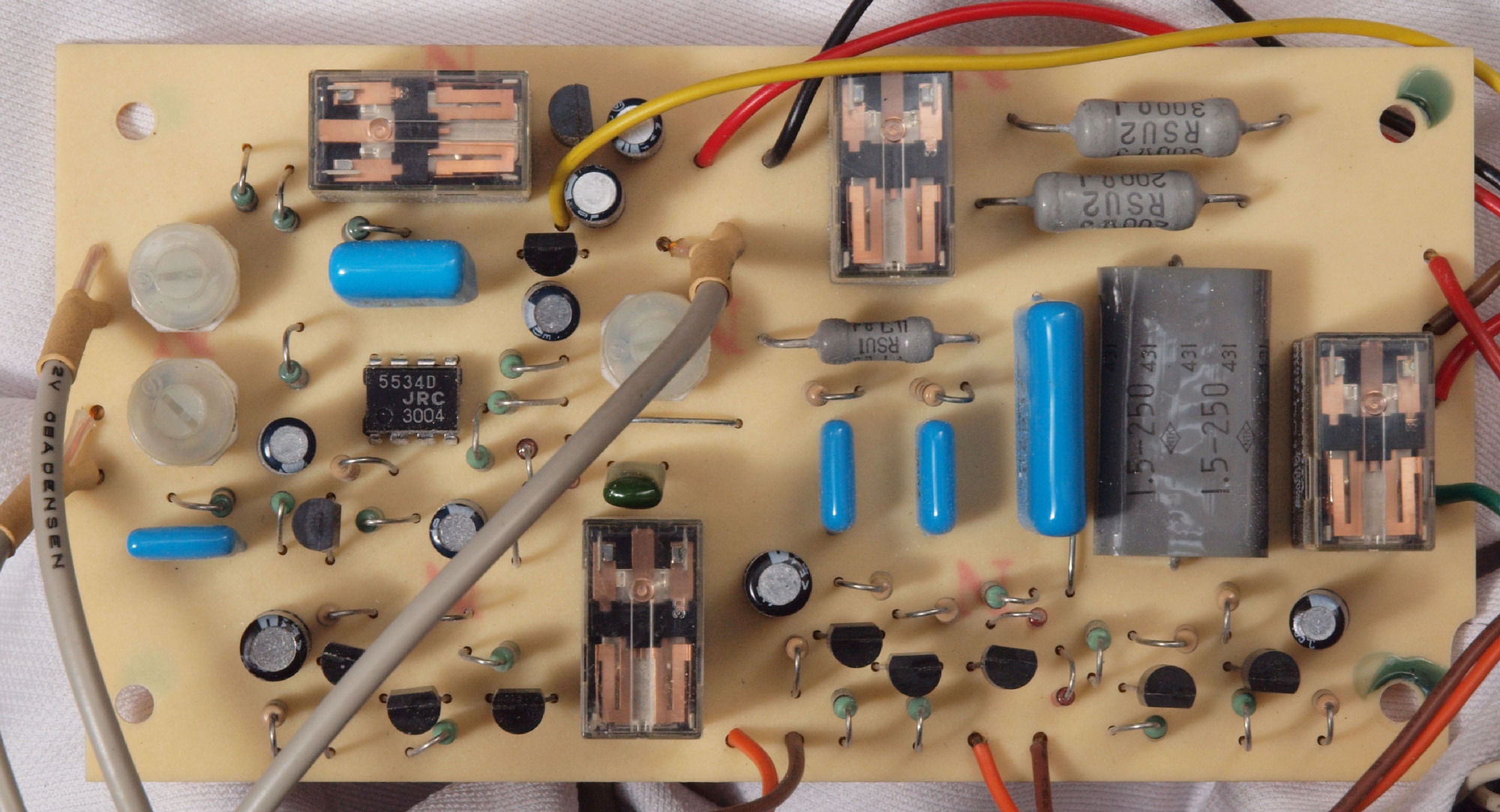

D11. 修理前 モーター部コントロール基板
D12. 修理後 モーター部コントロール基板、半固定VR3個、電解コンデンサー8個、フイルムコンデンサー2個交換

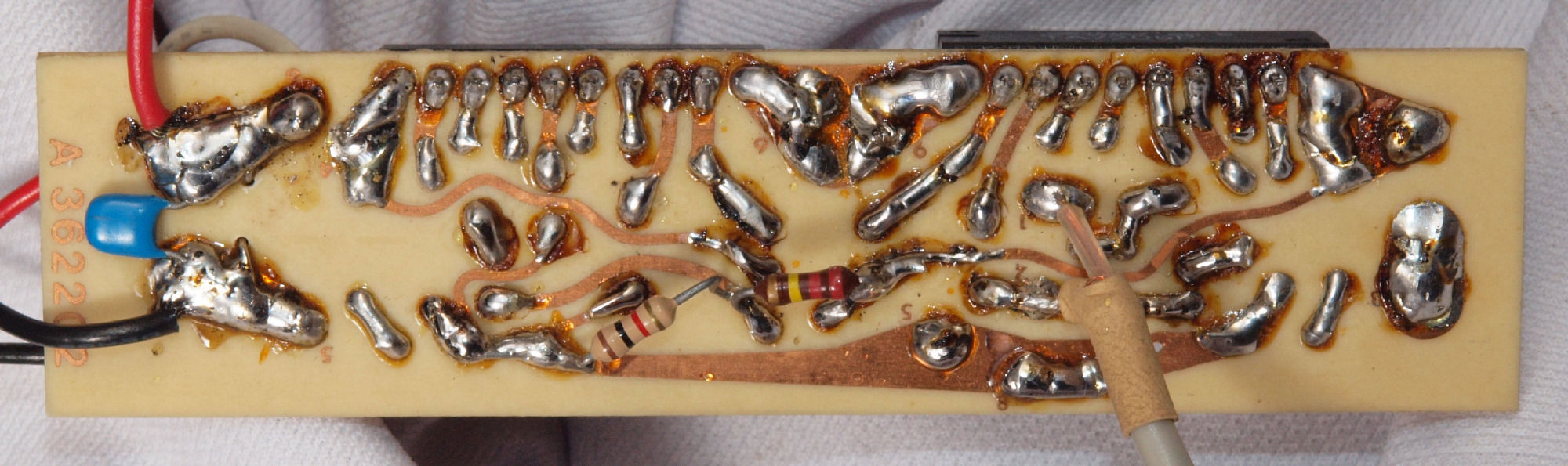

D13. 修理前 モーター部コントロール基板裏
D14. 修理(半田補正)後 モーター部コントロール基板裏
D15. 完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。
D21. 修理前 モーター部AMP基板、モーター駆動AMP−IC.2個焼損
D22. 修理後 モーター部AMP基板、電解コンデンサー9個、モーター駆動AMP−IC.2個交換
D23. 修理前 モーター部AMP基板裏
D24. 修理(半田補正)後 モーター部AMP基板裏
D25. 完成モーター部AMP基板裏。余分なフラックスを落として、コート液を塗る。
D31. 修理中 モーター取り出し
D32. 修理中 モーター取り出し、 修理歴も無く、非常に綺麗です!
D33. 修理中 モーター分解、 点検・注油

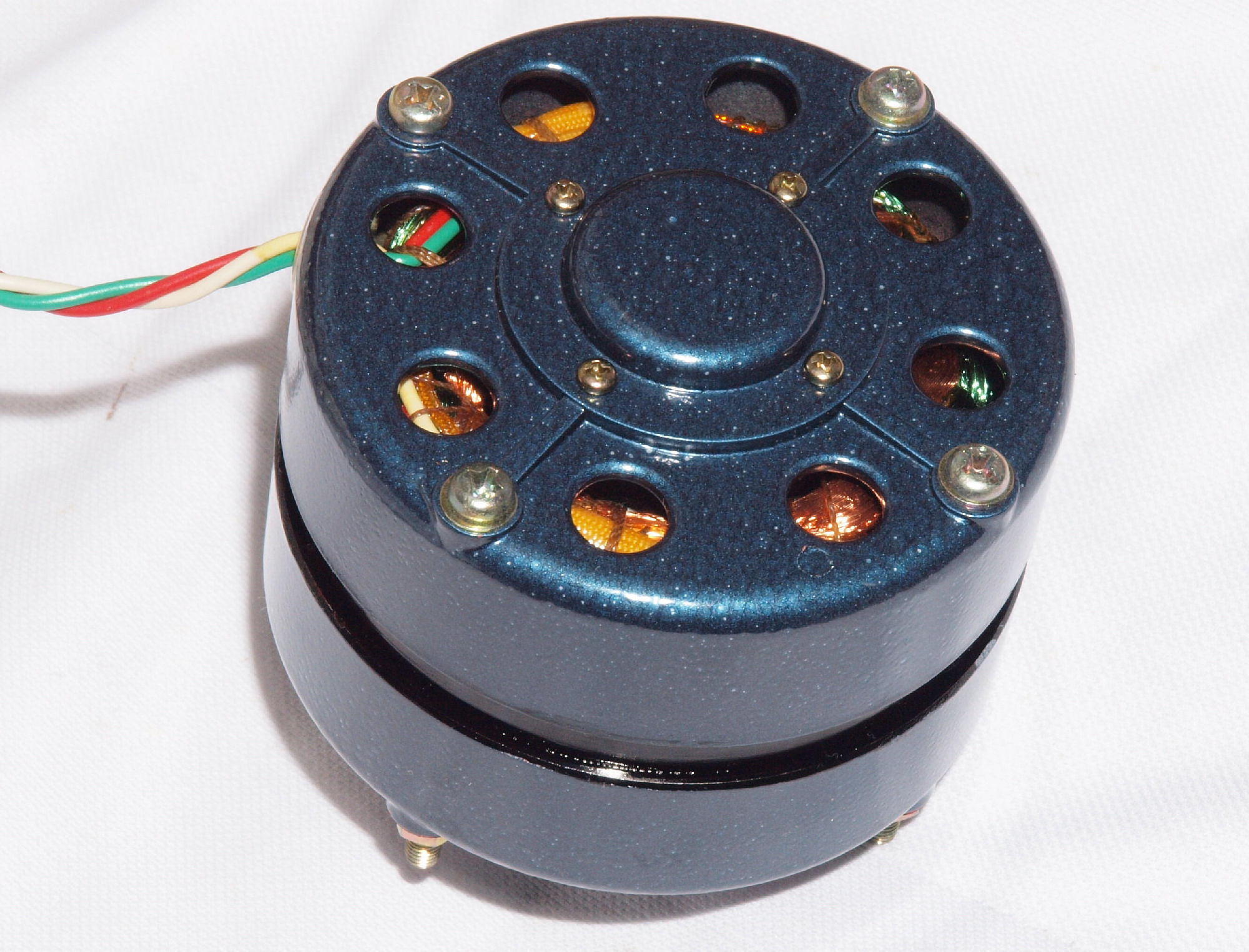

D34. 修理中 モーター回転子(アマチュア)の軸。
D35. 修理中 モーター回転子(アマチュア)の軸、オイル切れで焼けた跡が見える。
D41. 修理前 下蓋・配管を取り、下から見る。
D42. 修理後 下から見る。

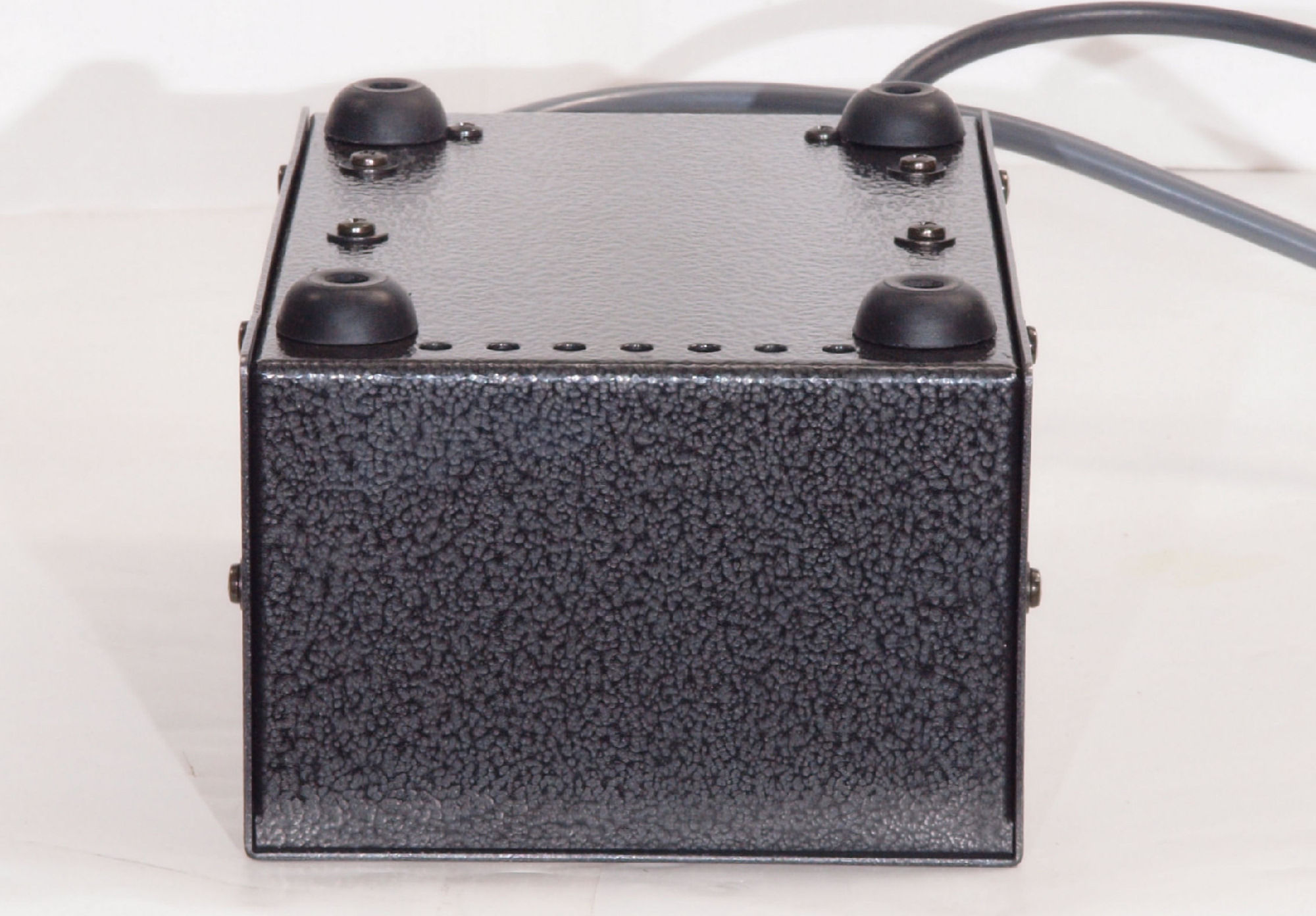

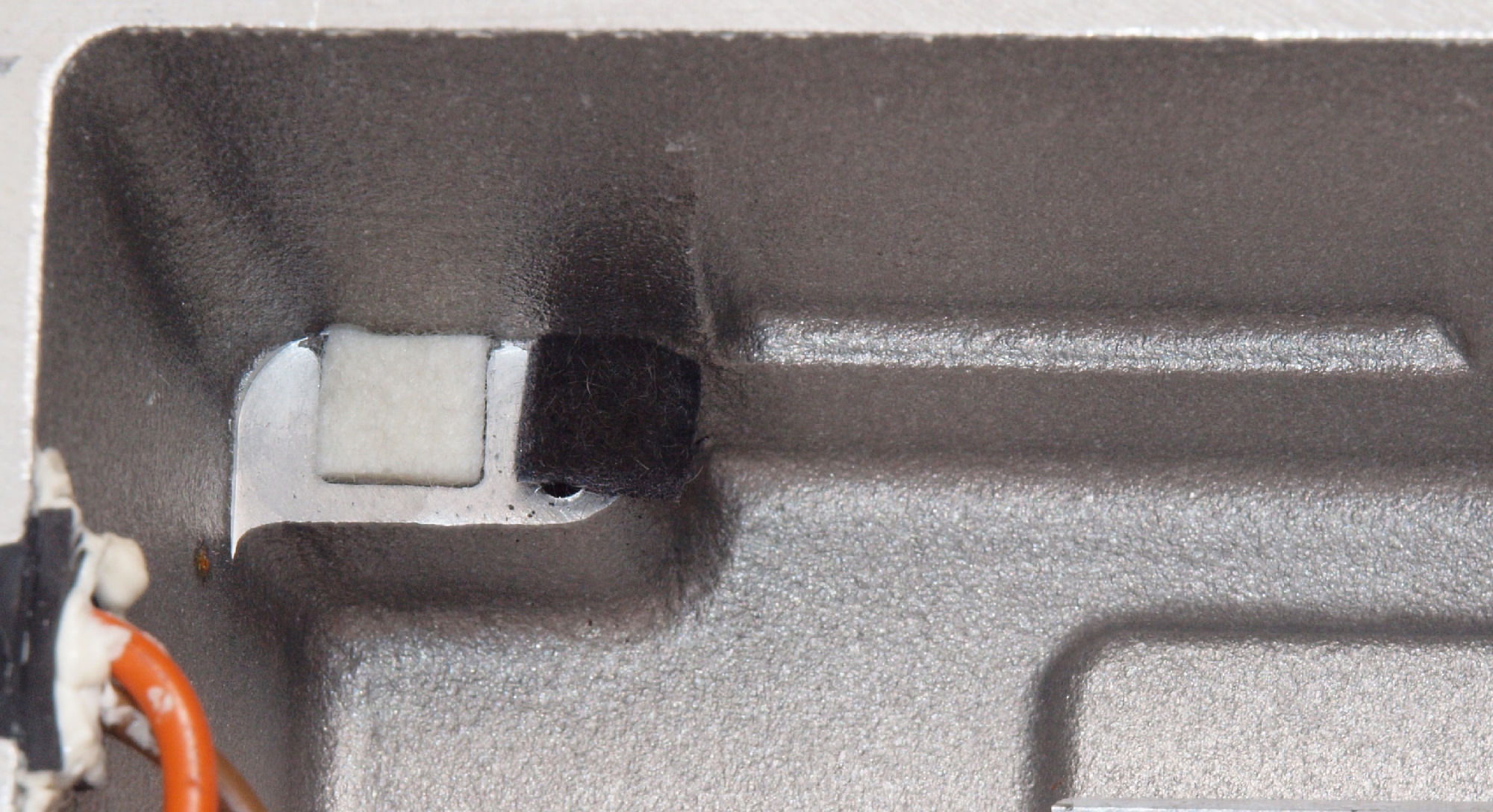

D422. 修理後 下から見る。ケースが鉄製なので、ICの放熱を助ける為、銅板を取り付け。
D43. 修理前 下から見る。
D44. 修理後 下から見る。

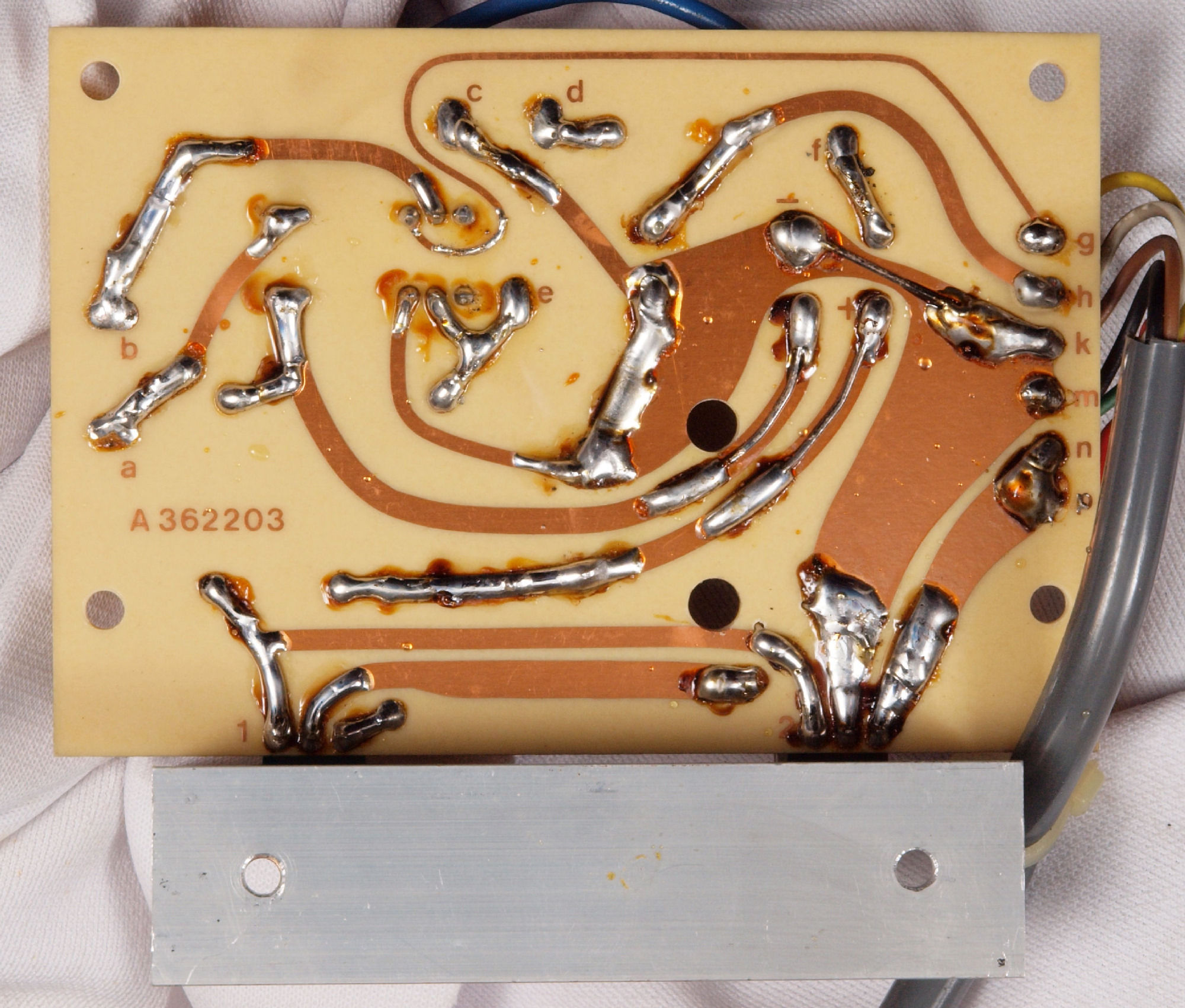

D71. 修理前 電源部整流基板
D72 .修理後 電源部整流基板、  電解コンデンサー4個交換。
D73. 修理前 電源部整流基板裏

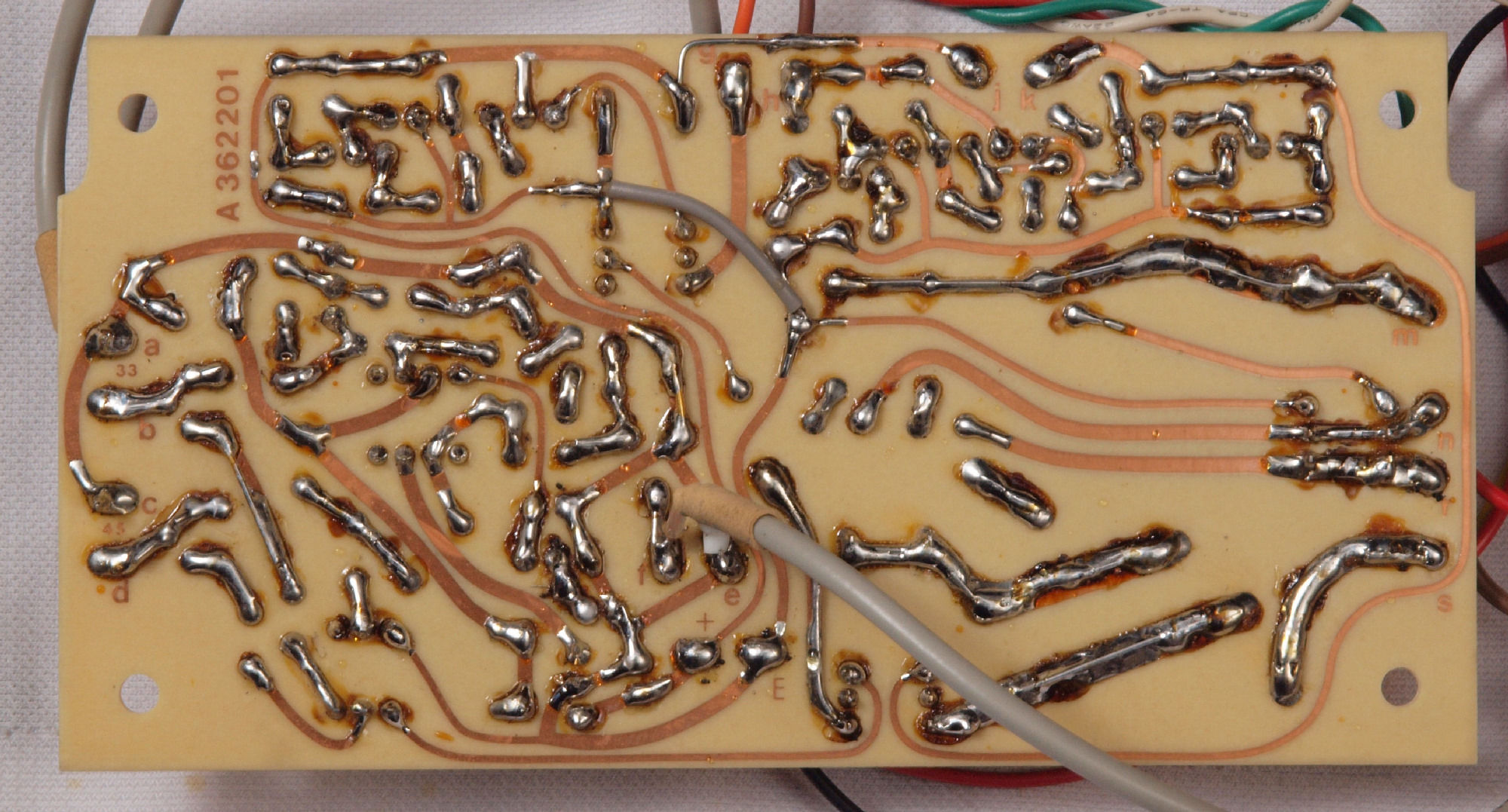

D74. 修理(半田補正)後 電源部整流基板裏
D75. 完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。
D81. 修理前 電源部を上から見る
D82. 修理後 電源部を上から見る
D91. 修理中 ケーブルコネクター点検
D92. 交換部品
F. 「RY−5500U」測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
F21. 33回転。
F22. 45回転。
