MICROSEIKI SX−777 Air 修理記録 | ||||||||||||||||||||||||
平成20年12月25日到着 平成21年6月8日完成 | ||||||||||||||||||||||||
A. 修理前の状況
B. 原因
C. 修理状況
CB. 下蓋及び本体木部 修理状況 D. 使用部品
E. 調整・測定 F. 修理費 95,000円 S. MICRO SEIKI SX−777 Air の仕様(マニアル・カタログより) |
||||||||||||||||||||||||

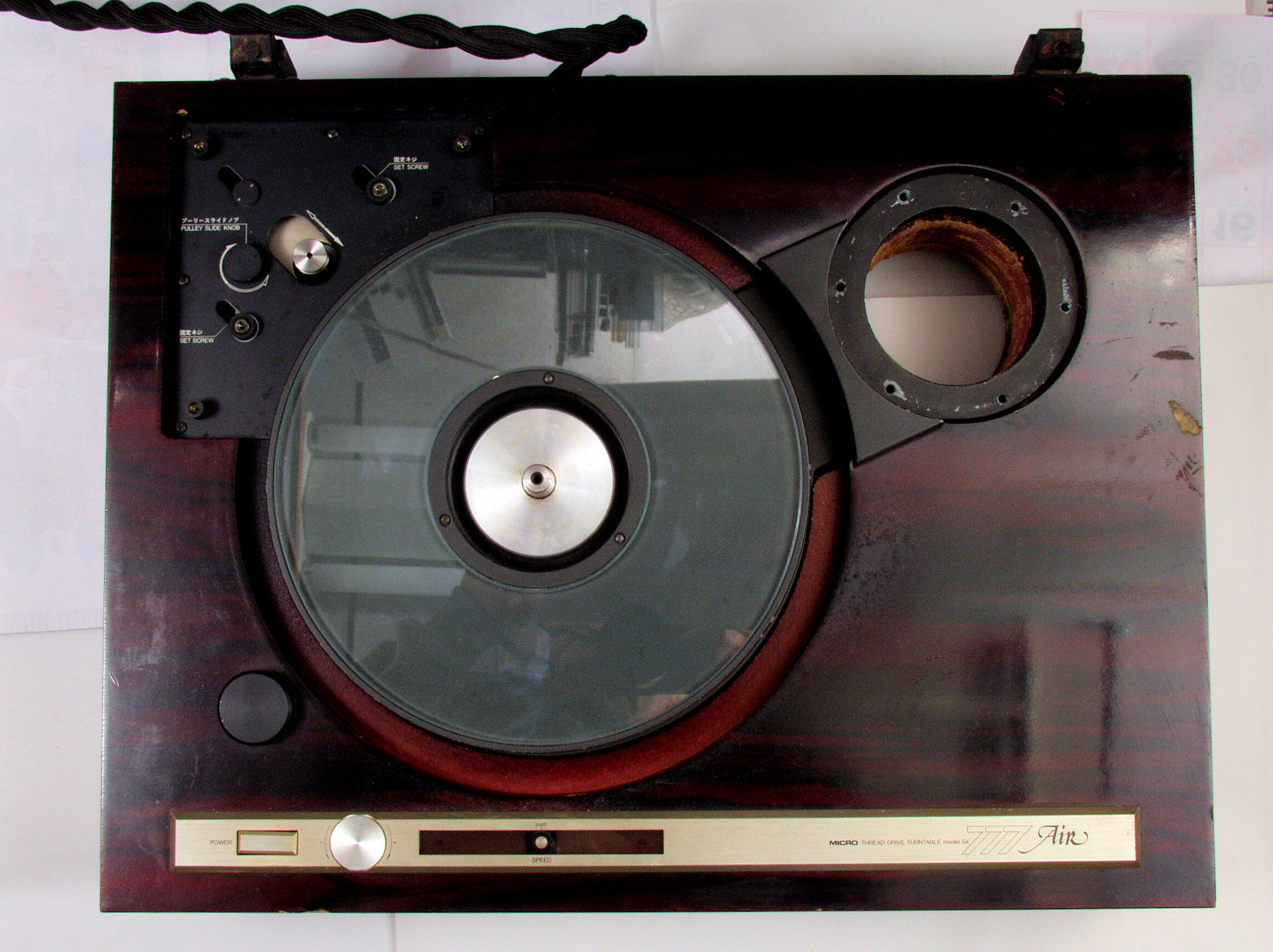

A. 修理前の点検状況 A1A. 点検中、上から見る。 |
||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A1B. 点検中、ネオン管ストロボ。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A1C. 点検中、後上から見る、太い電源コード! | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

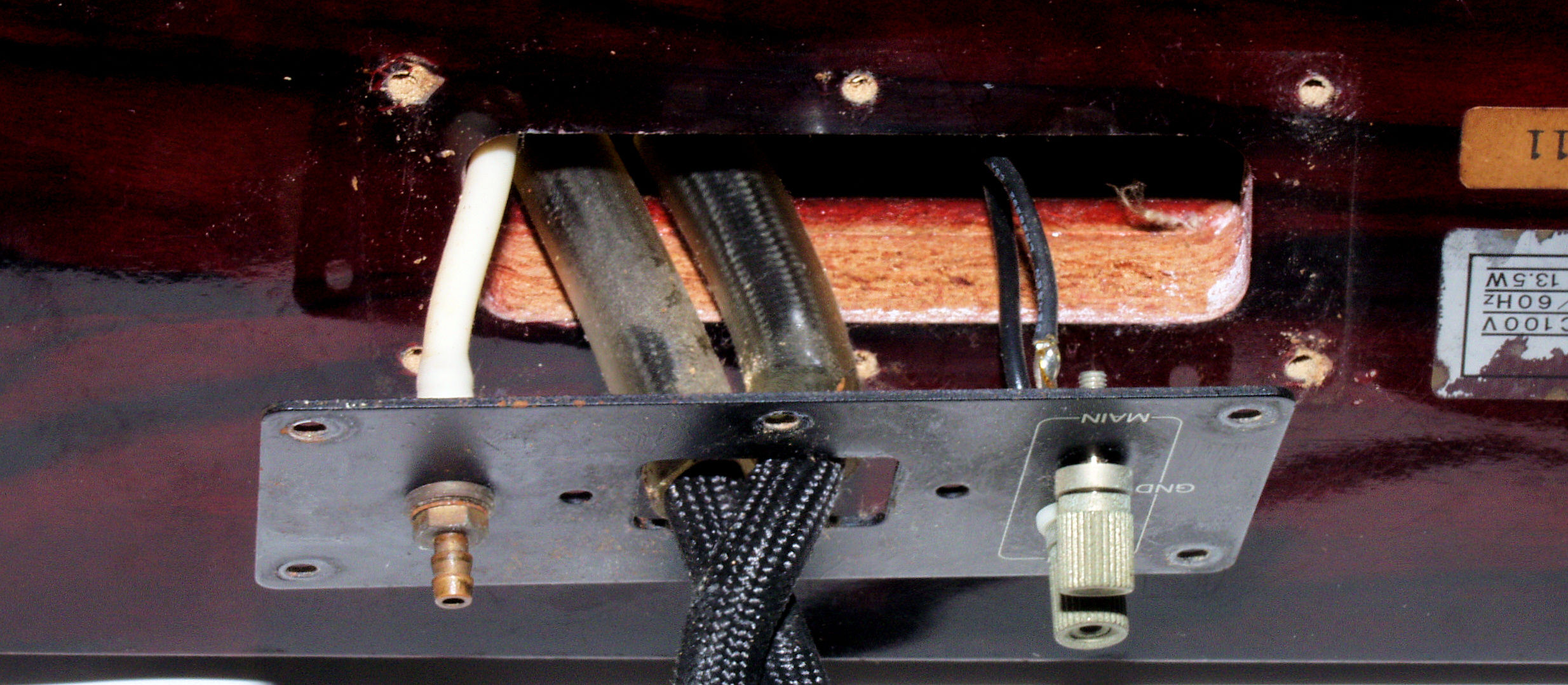

A1D. 点検中、太い電源コード引き出し部。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

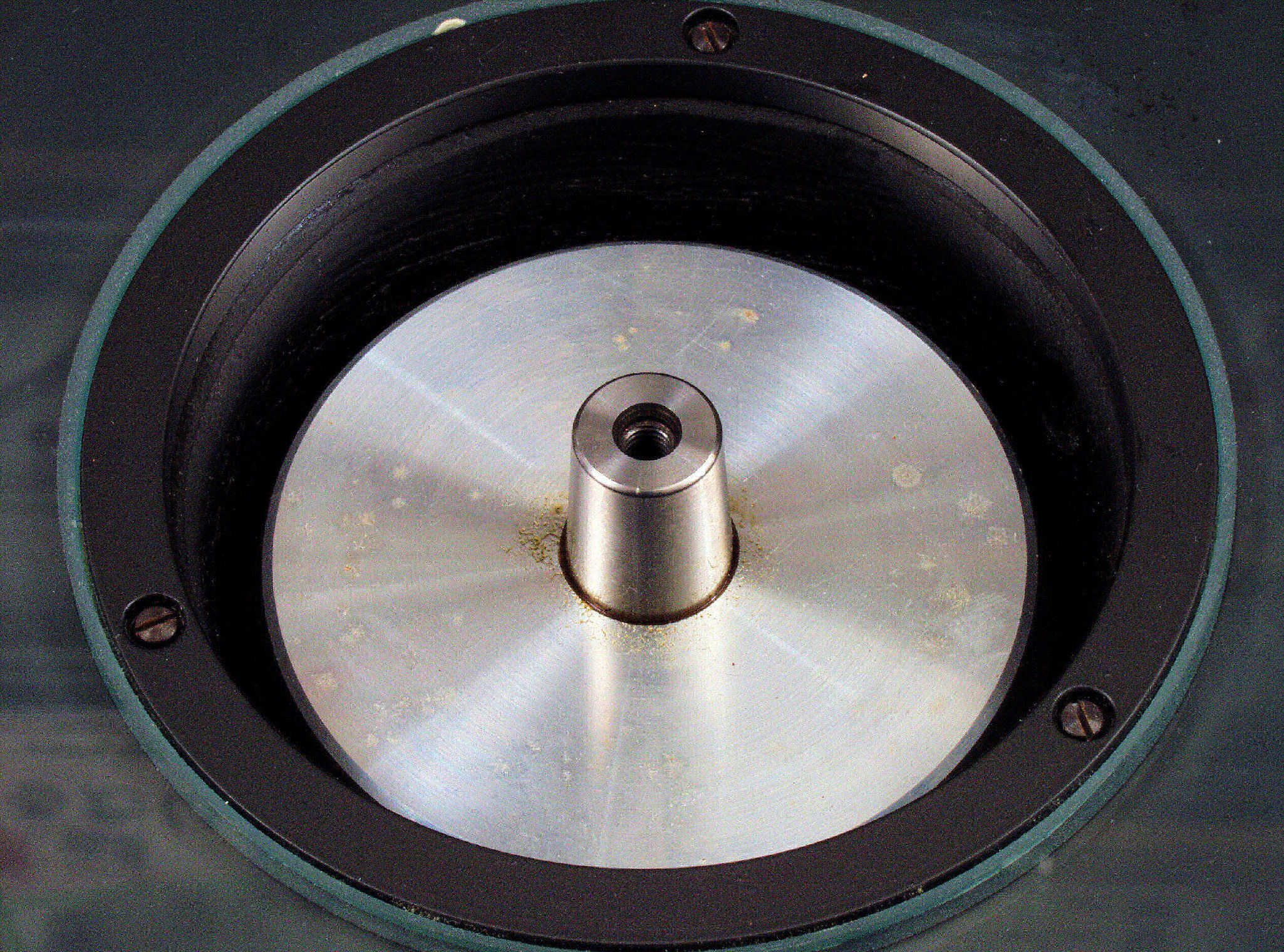

A1E. 点検中、ターンテーブル軸。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A2A. 点検中、下から見る。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A2B. 点検中 下蓋を外し、下から見る。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

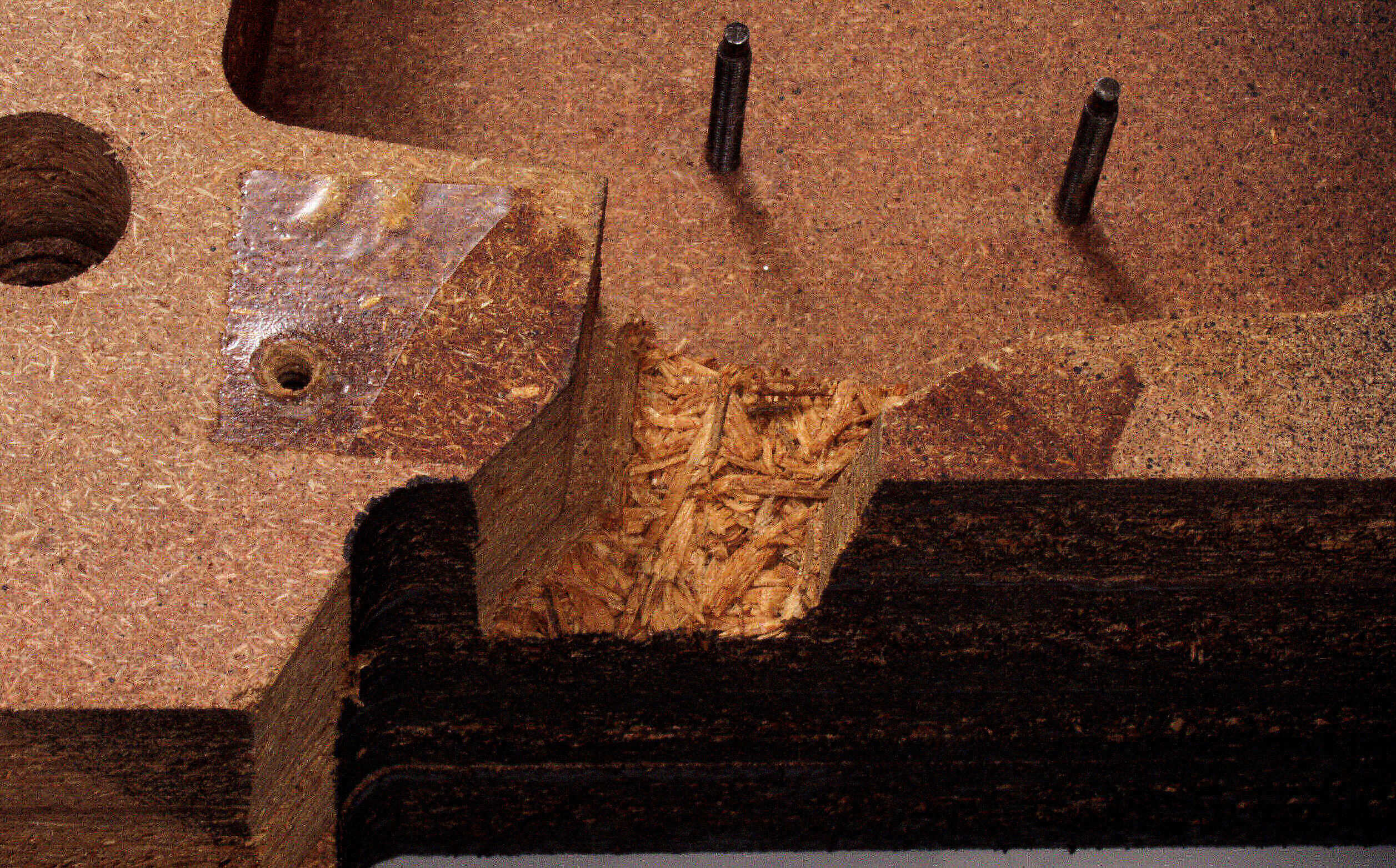

A3A. 点検中 アームベース取り付け穴の圧縮材が、接着材の」劣化で、ボロボロになっている。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

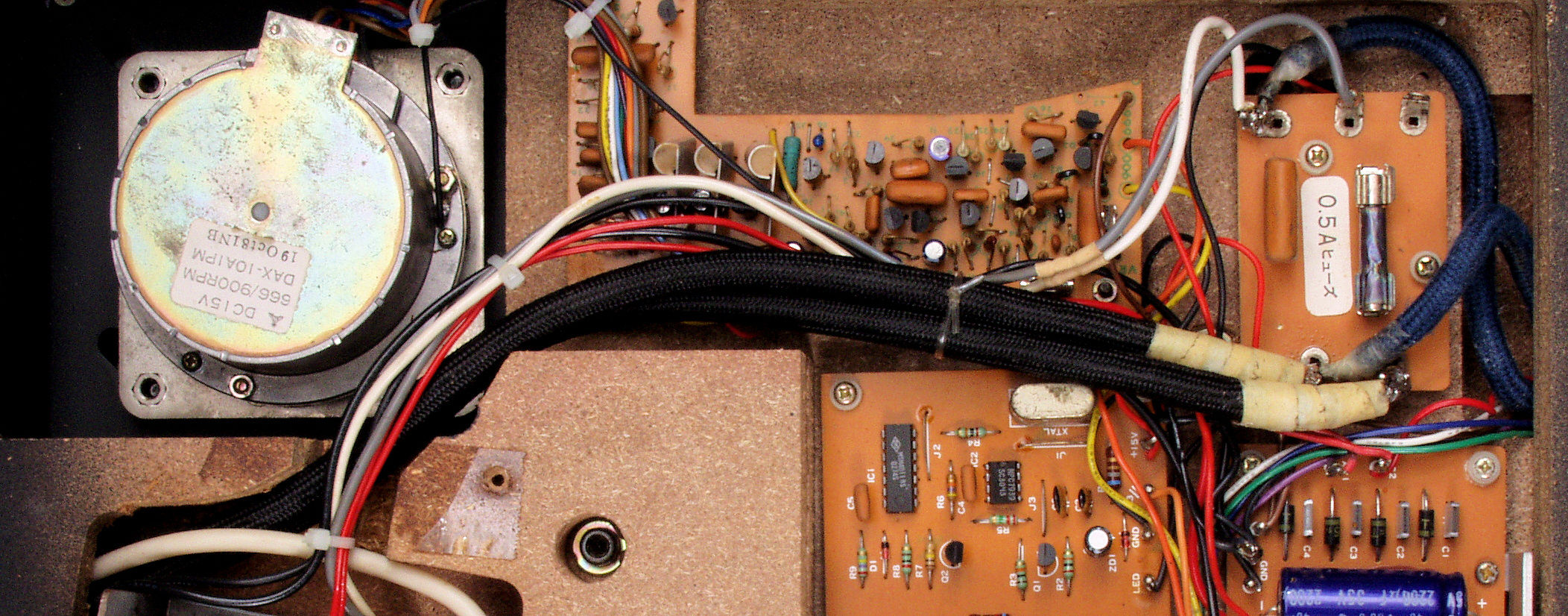

A3B. 点検中 内部電源線の配線。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A3C. 点検中 0.5Aフューズ! | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

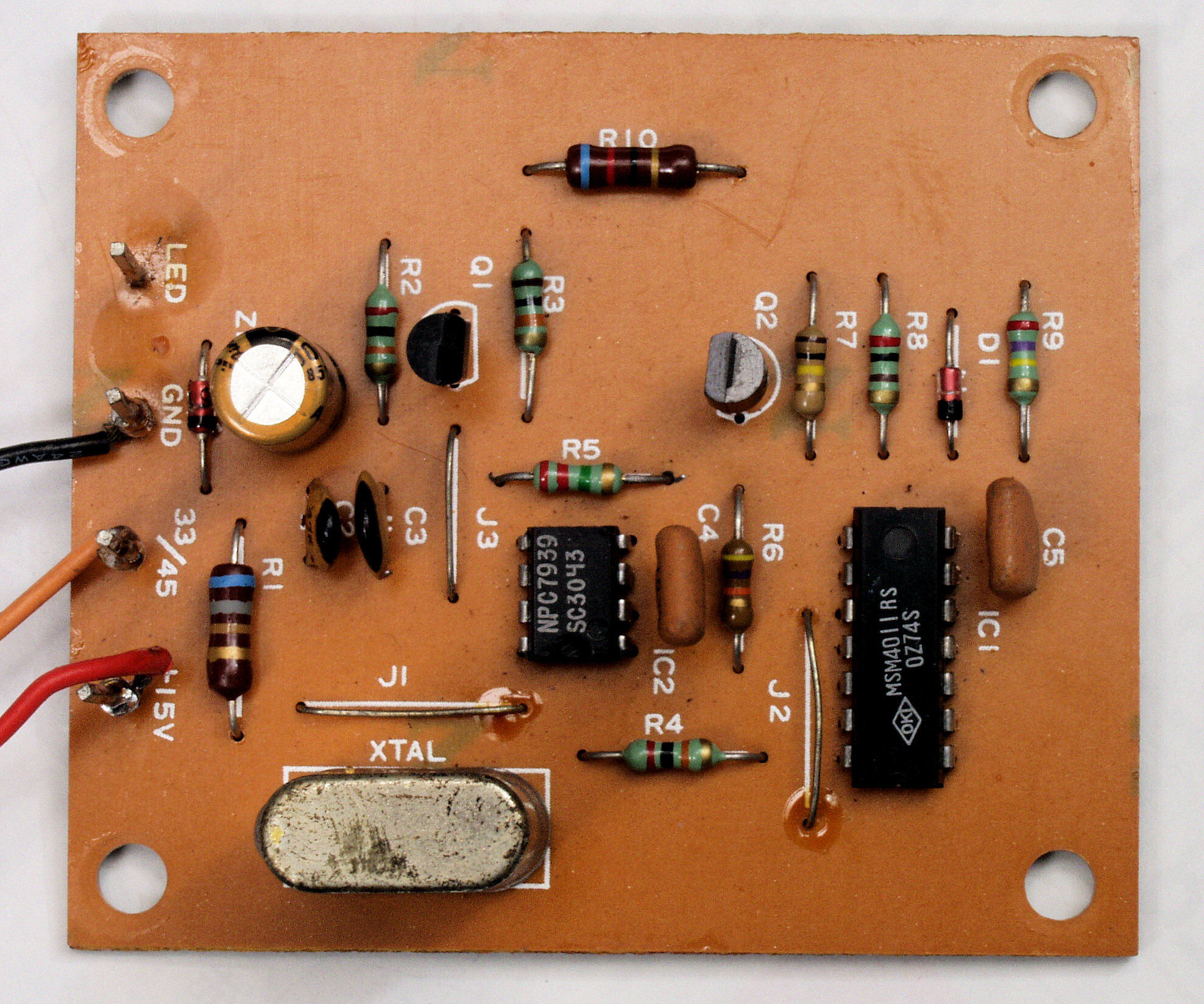

A3D. 点検中 基準は水晶発振子。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A4A. 点検中、ターンテーブル。 | ||||||||||||||||||||||||
![]() |

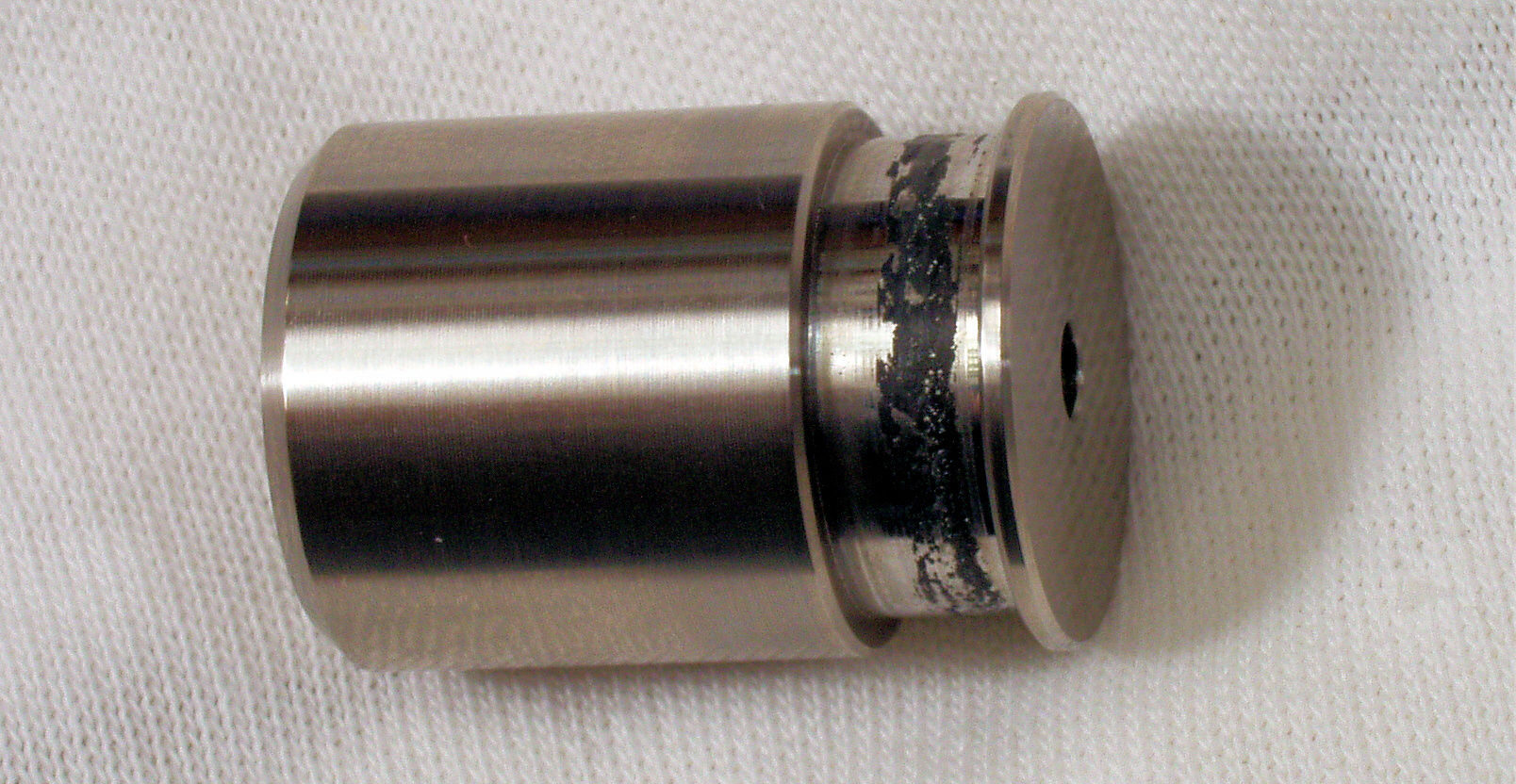

||||||||||||||||||||||||
A4B. 点検中、ターンテーブルの横、緑青が出始めている。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A4C. 点検中、ターンテーブルの横、緑青が出始めている。2 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A4D. 点検中、ターンテーブルの裏。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A4E. 点検中、ターンテーブルを乗せる。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A5A. 点検中、上ターンテーブル、緑青が出始めている。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A5B. 点検中、上ターンテーブル裏。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A5C. 点検中、ターンテーブル+上ターンテーブルを乗せる。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A6A. ポンプ点検中、圧力測定中。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A6B. ポンプ点検中、圧力測定中、これでは浮上しない(110〜150)。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
A6C. ポンプ点検中、ポンプユニット、この大きなケースにこれだけ! 多分チャンバーが有ったはず? | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C. 修理状況 C1A. 修理前 制御基板 |
||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

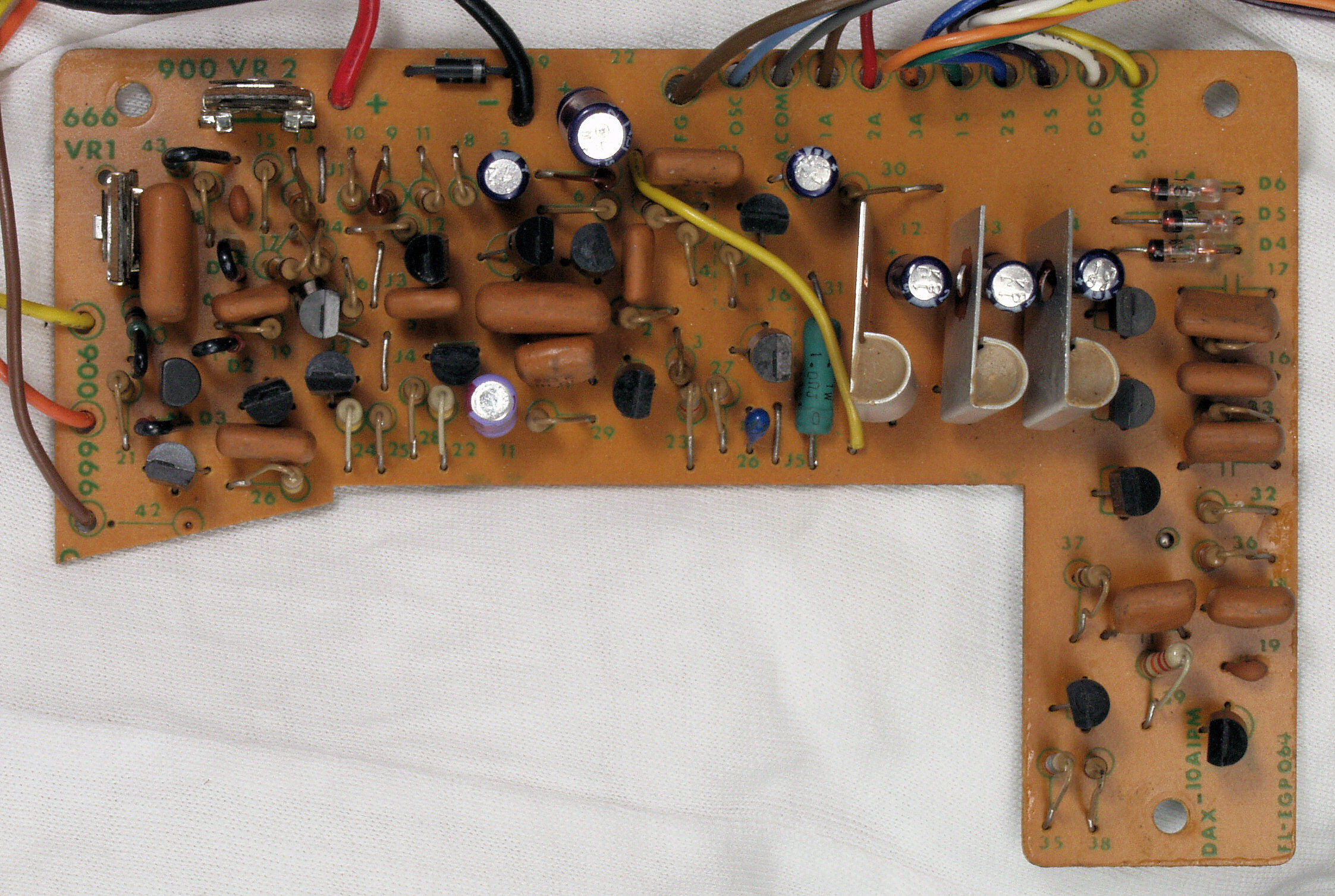

C1B .修理後 制御基板、 半固定VR2個、電解コンデンサー7個、フイルムコンデンサー1個交換 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

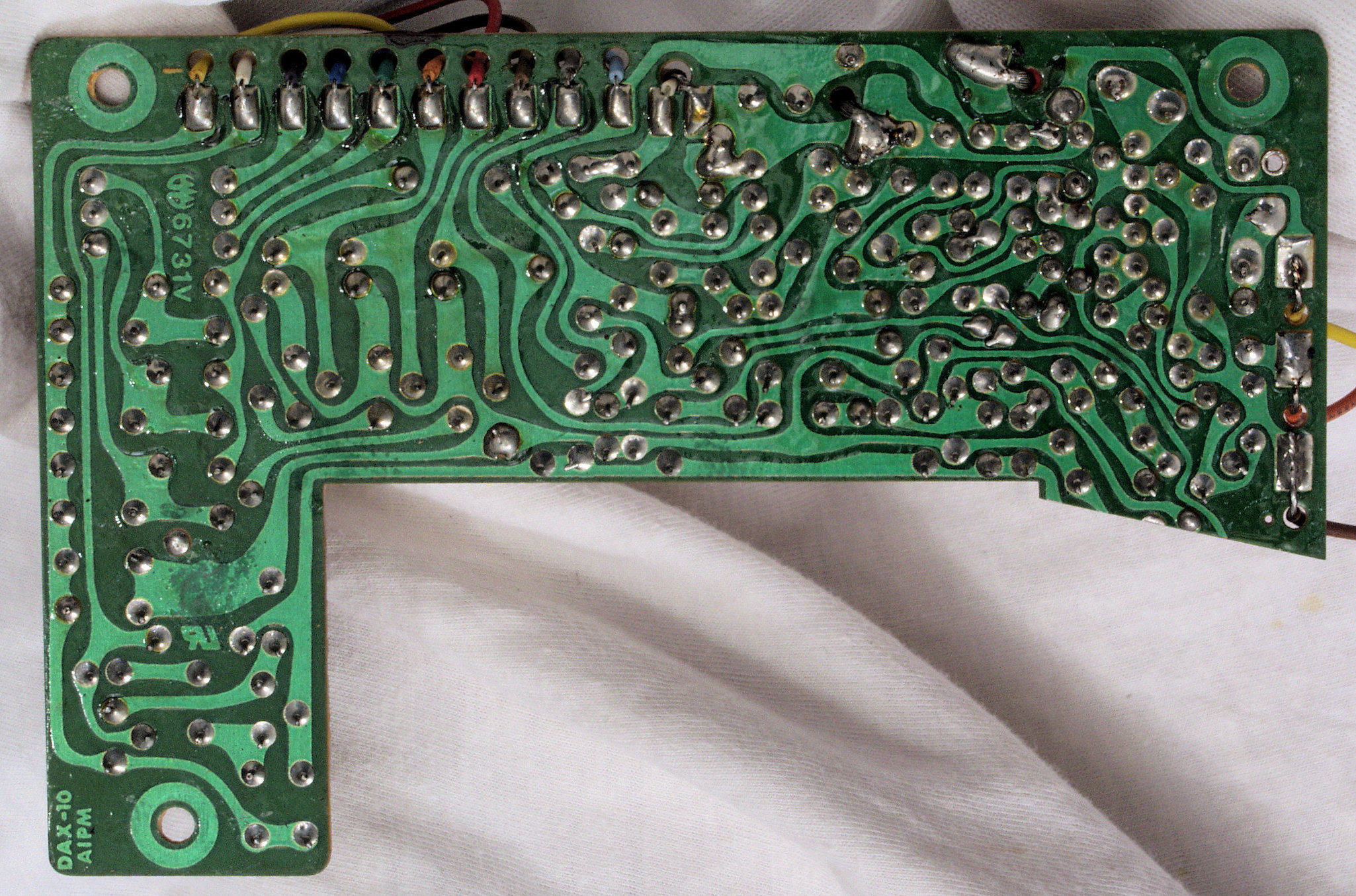

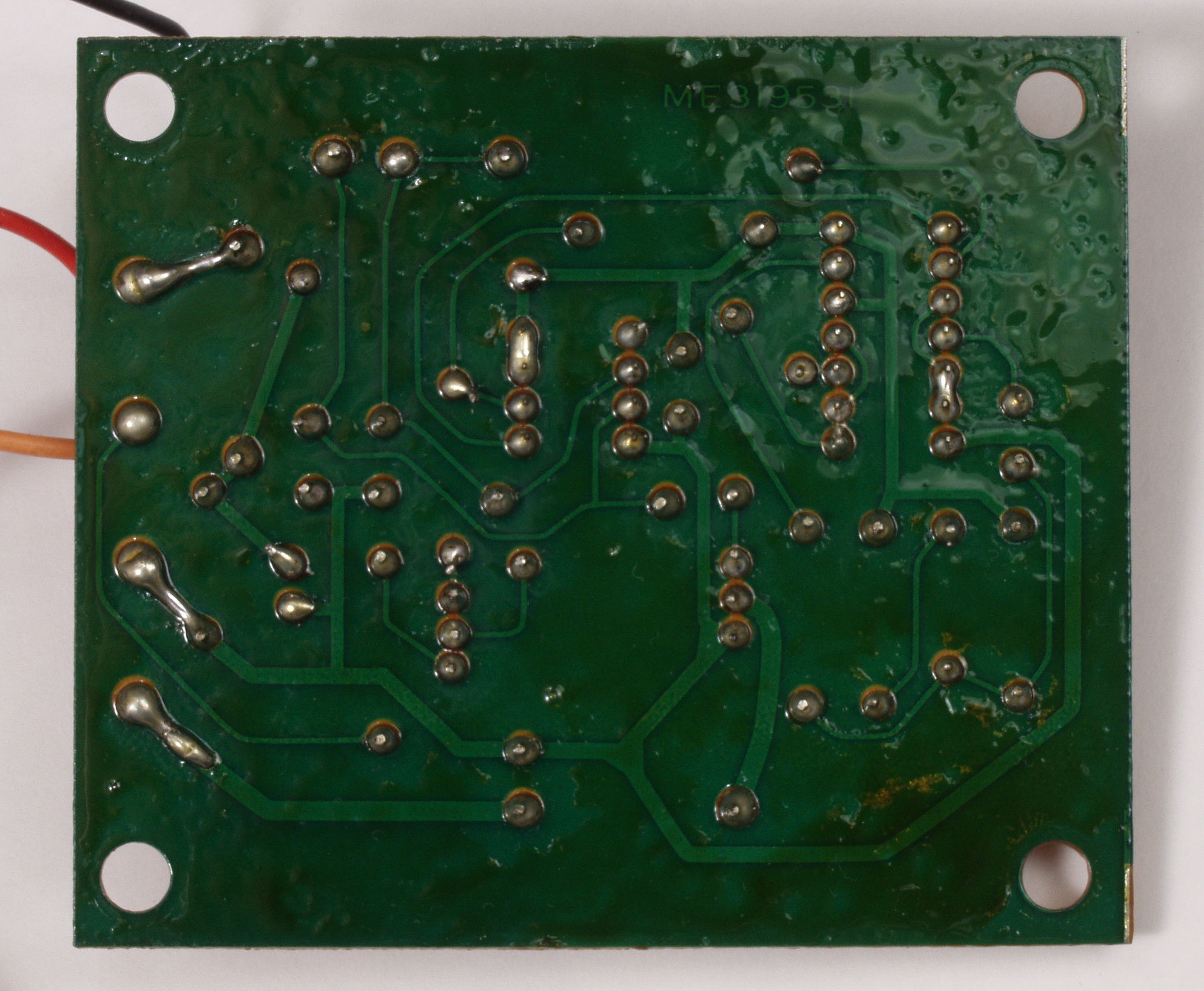

C1C. 修理前 制御基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C1D. 修理(半田補正)後 制御基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C1E. 完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C2A. 修理前 電源・33/45切替基板 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

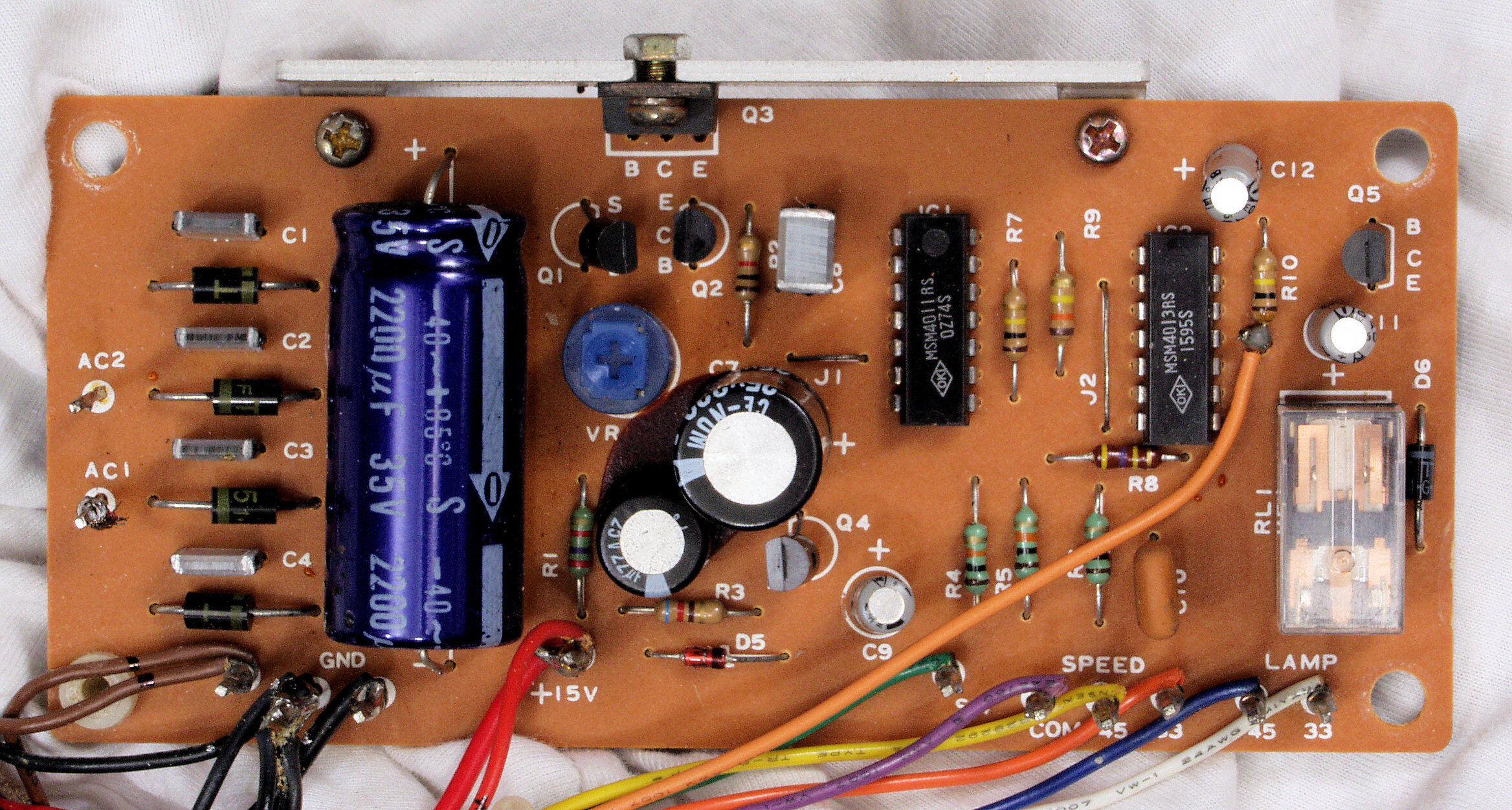

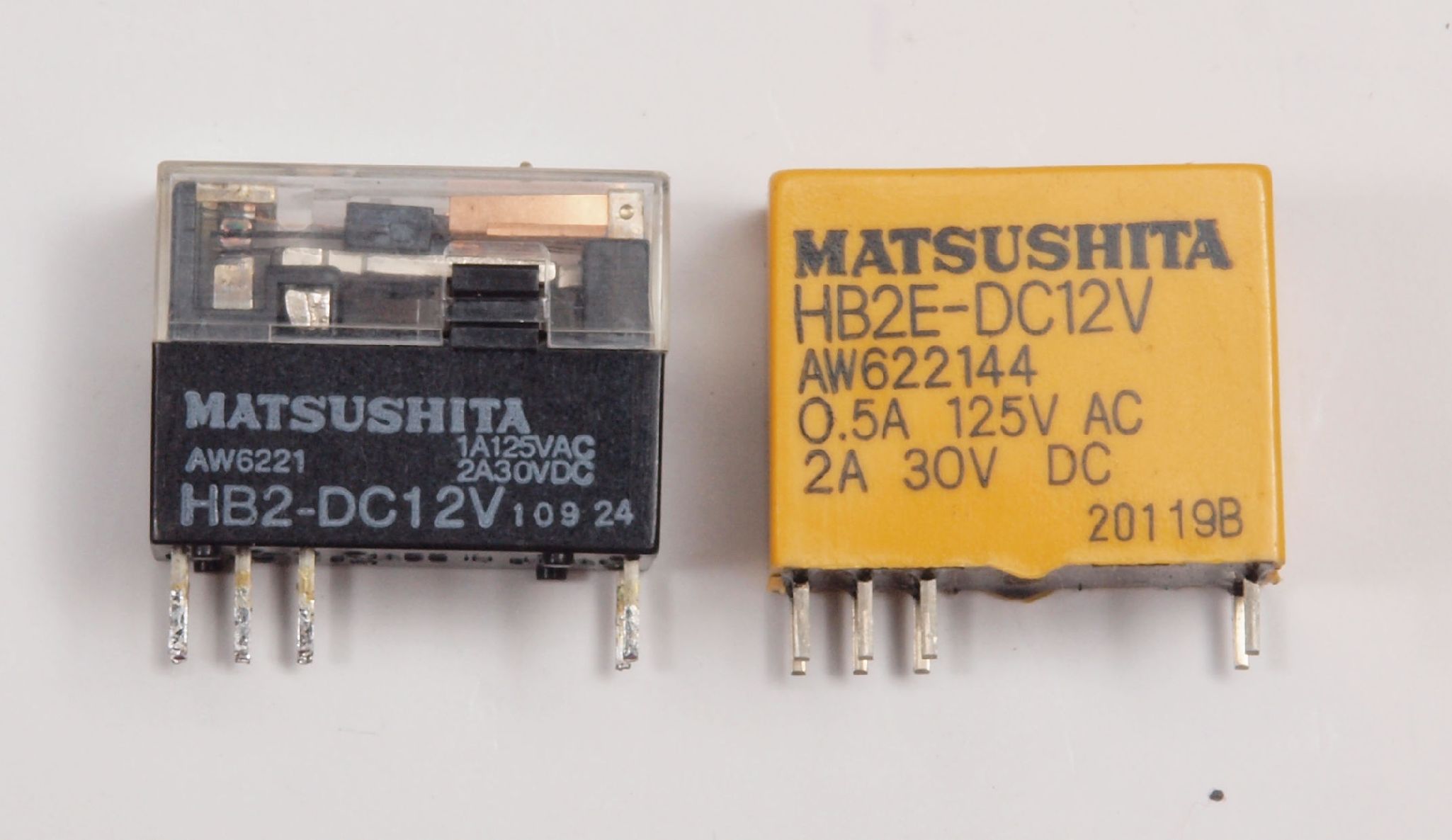

C2B. 修理後 電源・33/45切替基板。 半固定VR1個、電解コンデンサー6個、リレー1個交換 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C2C. 修理前 電源・33/45切替基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

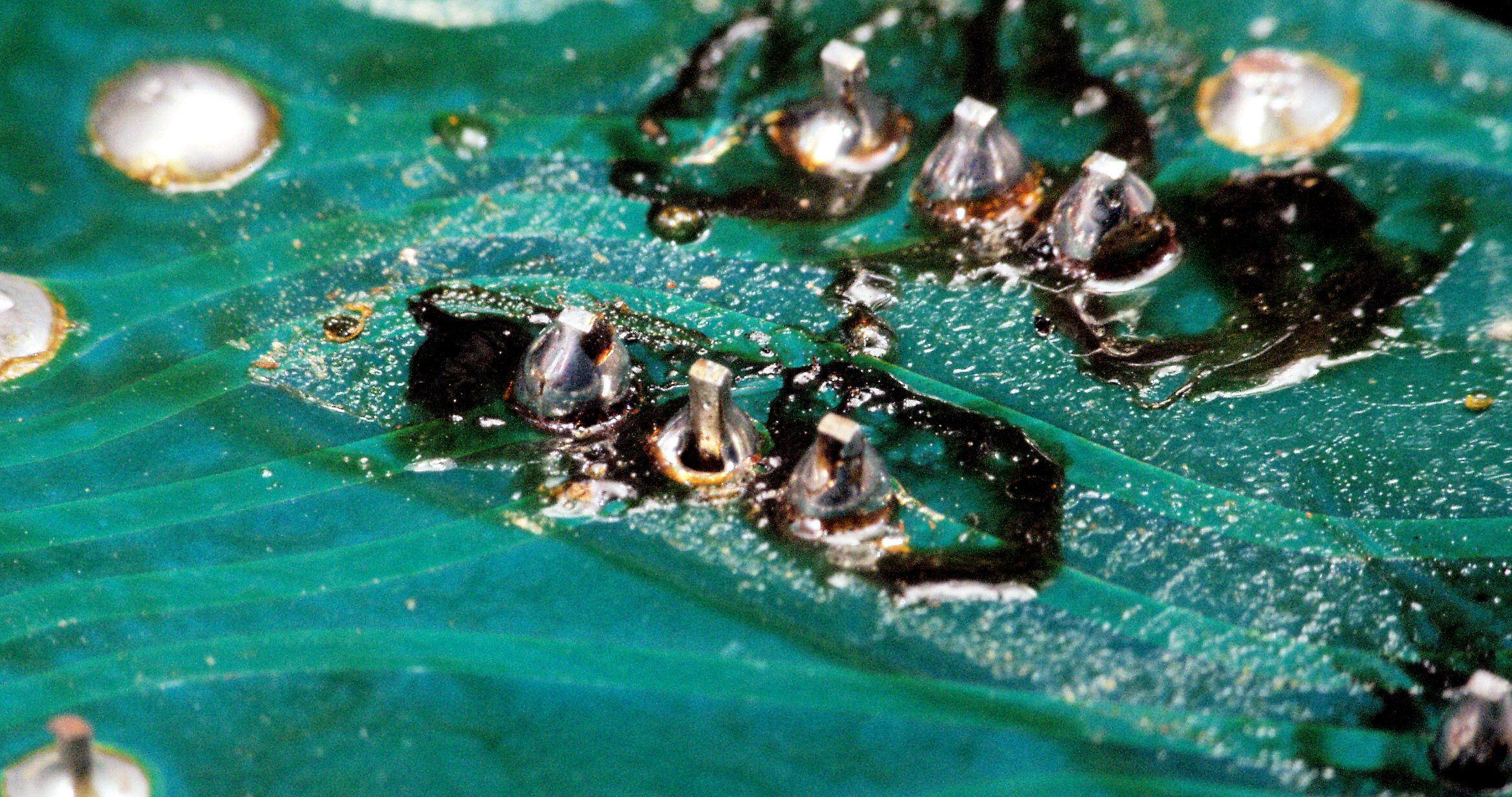

C2C1. 修理前 電源・33/45切替基板裏、半田不良ケ所。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C2C2. 修理前 電源・33/45切替基板裏、半田不良ケ所。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C2D. 修理(半田補正)後 電源・33/45切替基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C2E. 完成電源・33/45切替基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C3A. 修理前 ストロボ基板 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C3A−1. 修理前 ストロボ基板、半田不良ケ所(制作時不良)。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C3B. 修理後 ストロボ基板 IC2個、電解コンデンサー9個交換 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

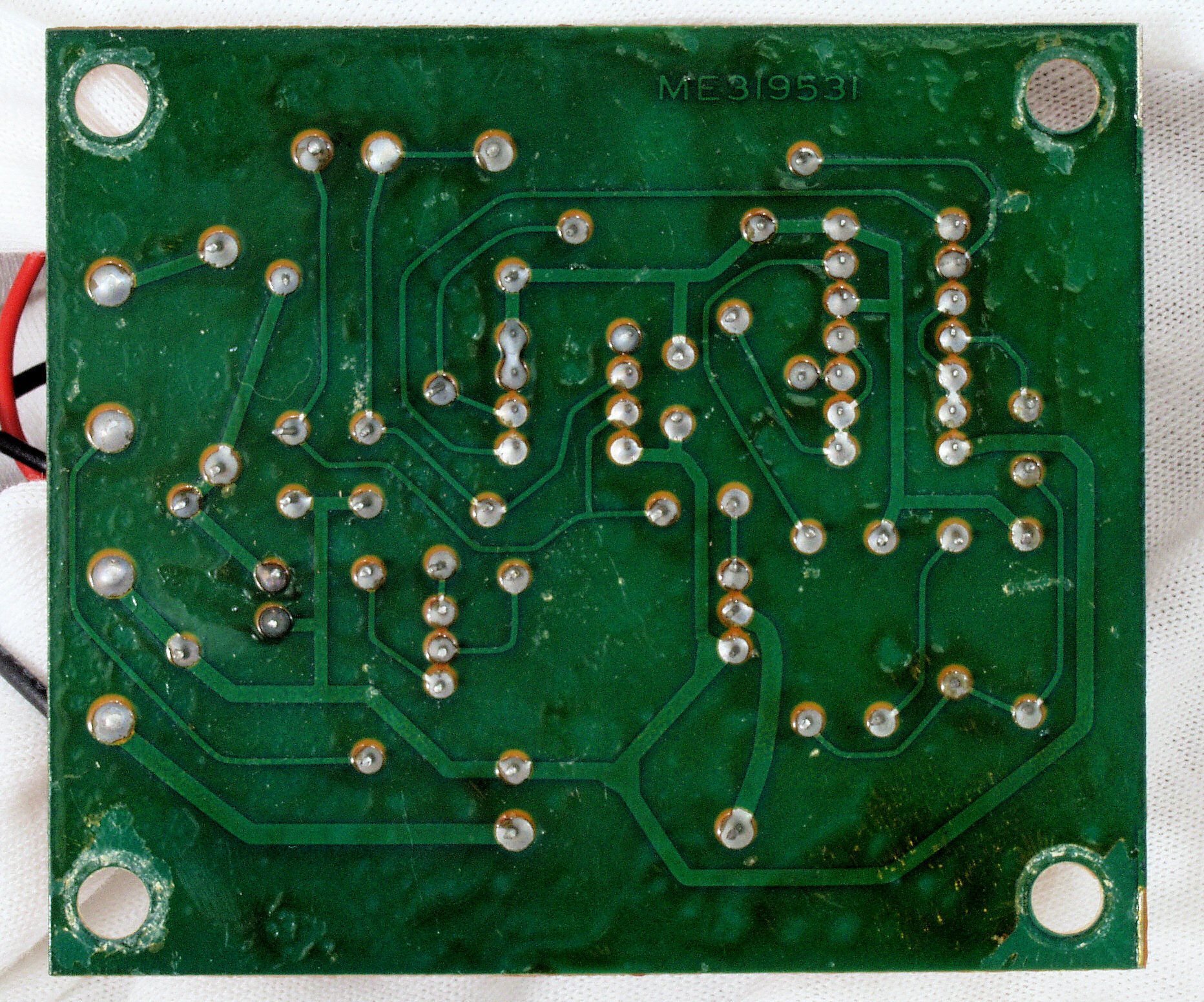

C3C. 修理前 ストロボ基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C3D. 修理(半田補正)後 ストロボ基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C3E. 完成ストロボ基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

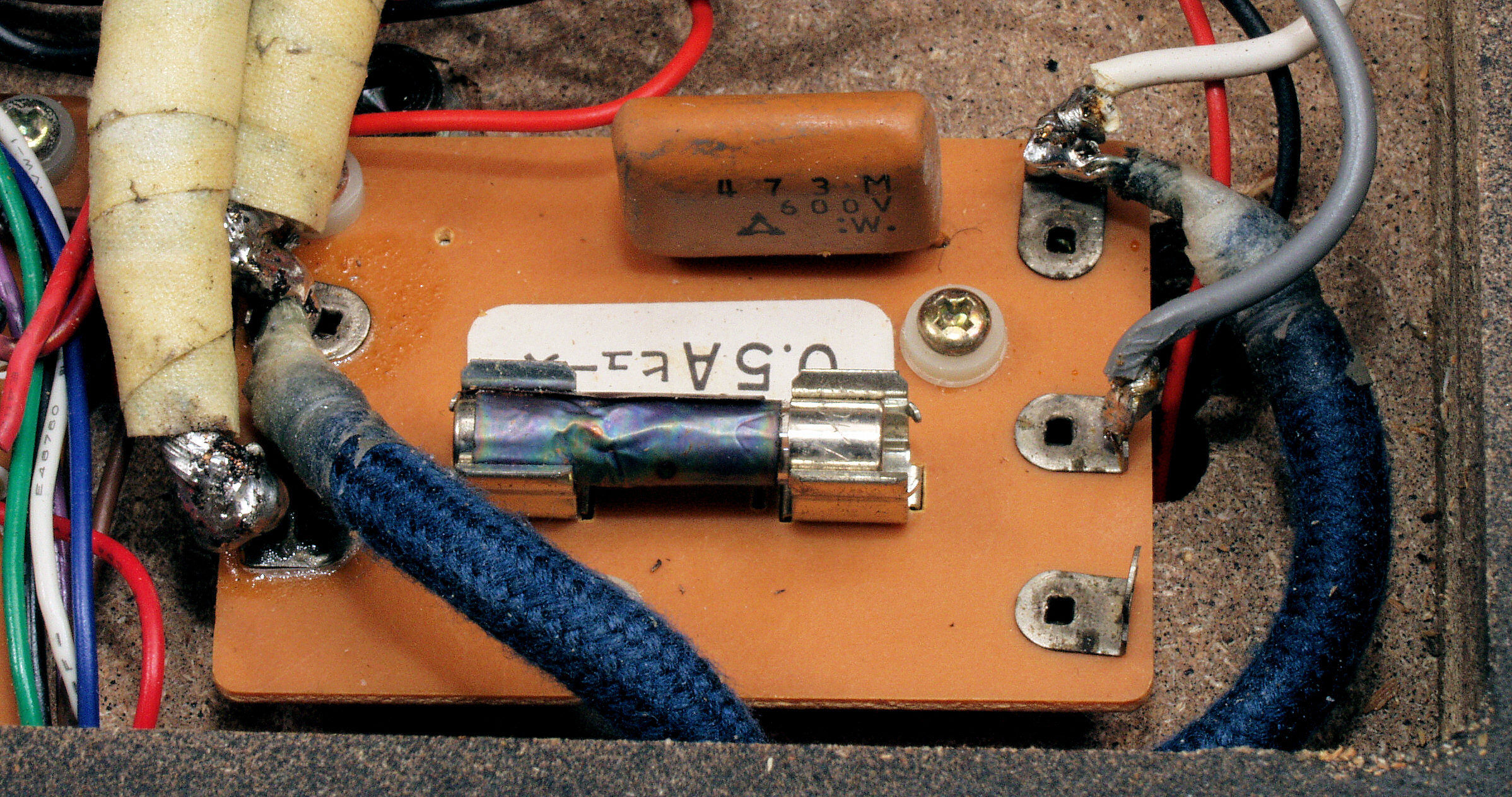

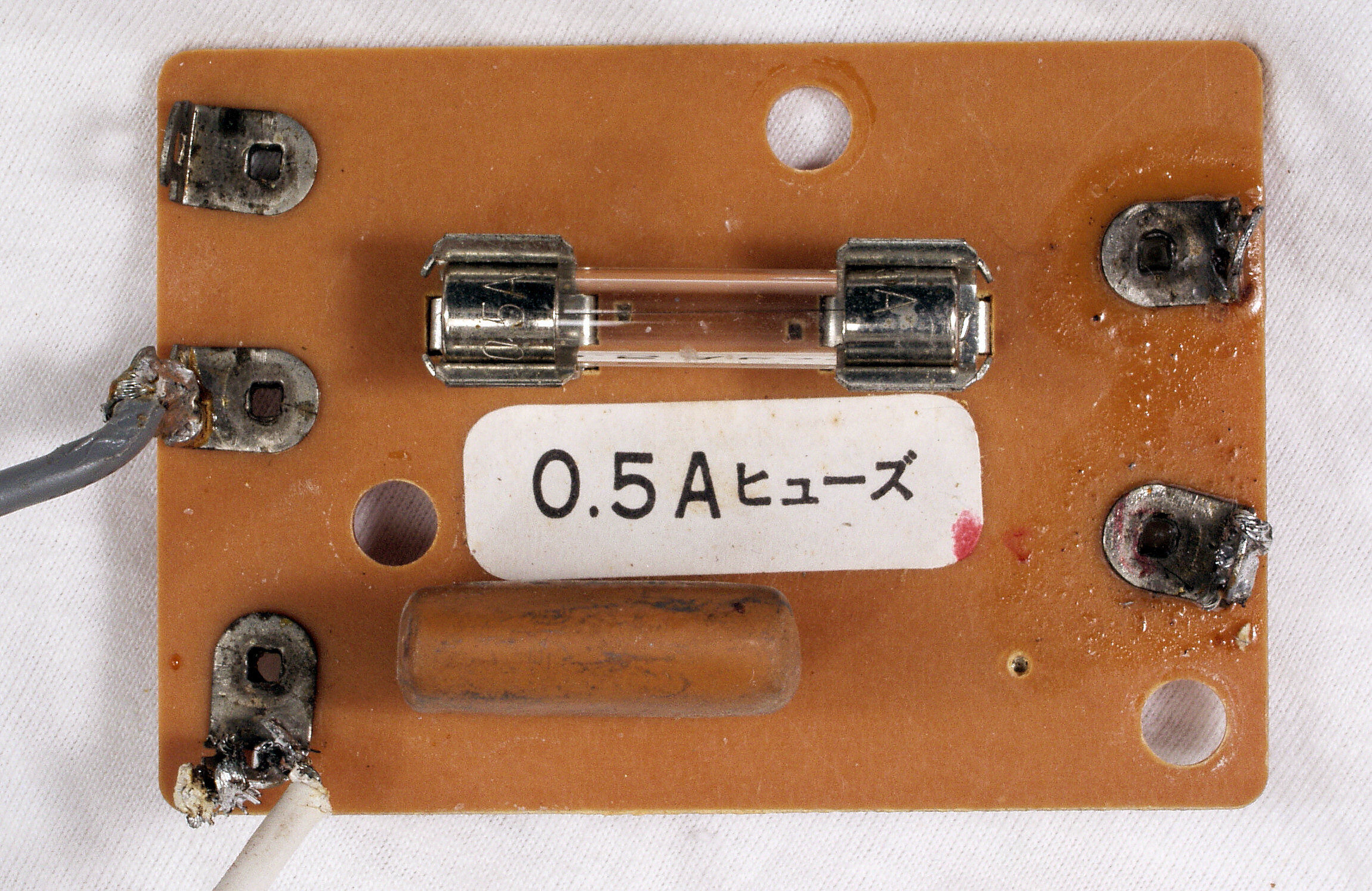

C4A. 修理前 フューズ基板 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C4B. 修理中 フューズ基板、太い配線を外した所、前の配線がそのまま! | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

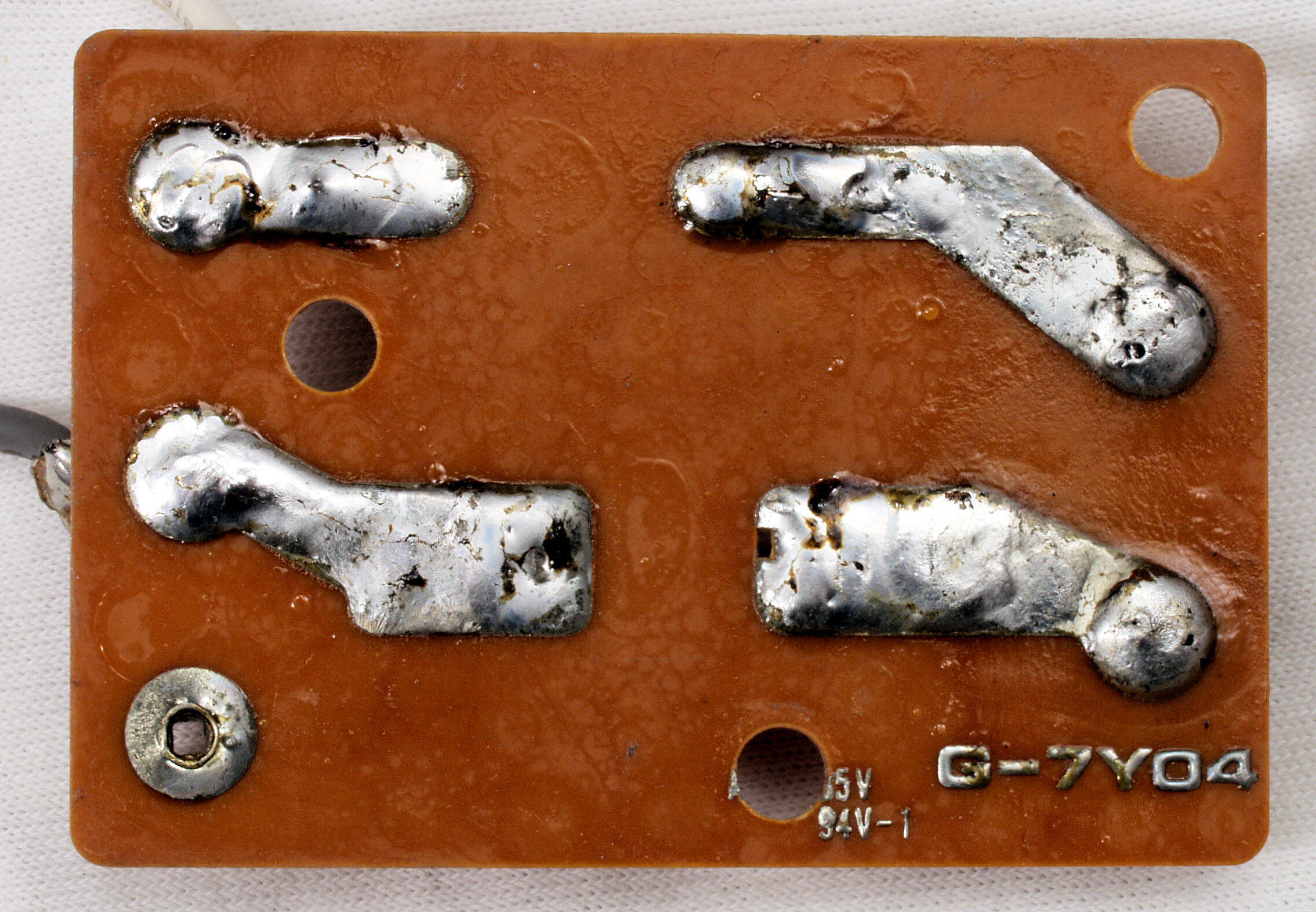

C4C. 修理前 フューズ基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C4C1. 修理前 フューズ基板裏、太い線交換よりも、鳩目の半田補正の方が効果ありでは? | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C4D. 修理(半田補正)後 フューズ基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C4E. 完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

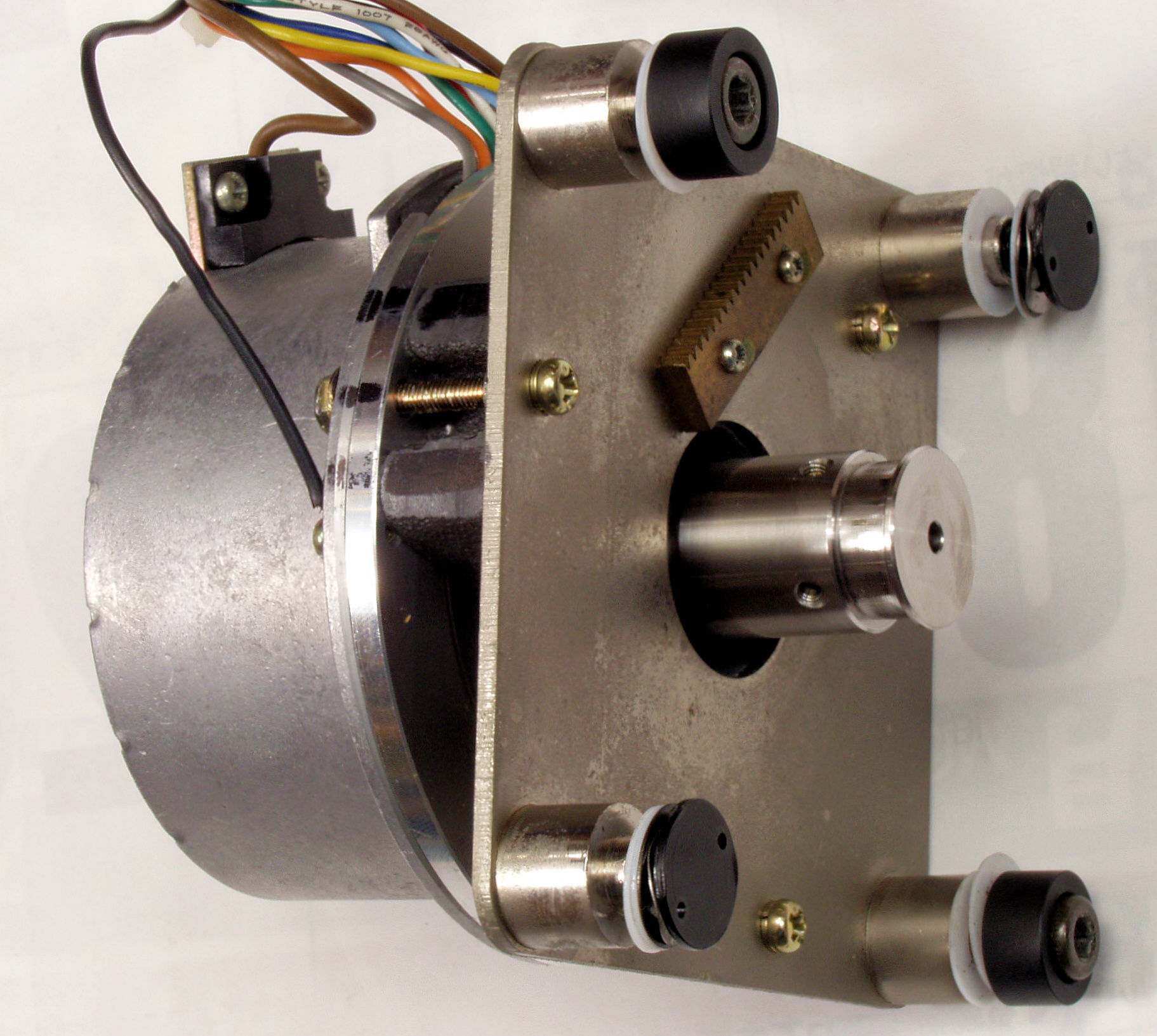

C5A. 修理中 モーター固定ネジが無い | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C5B. 修理中 モーター固定ネジ、スパナで締めて欲しい。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C5C. 修理中 モーター固定ネジ2、、スパナで締めて欲しい。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

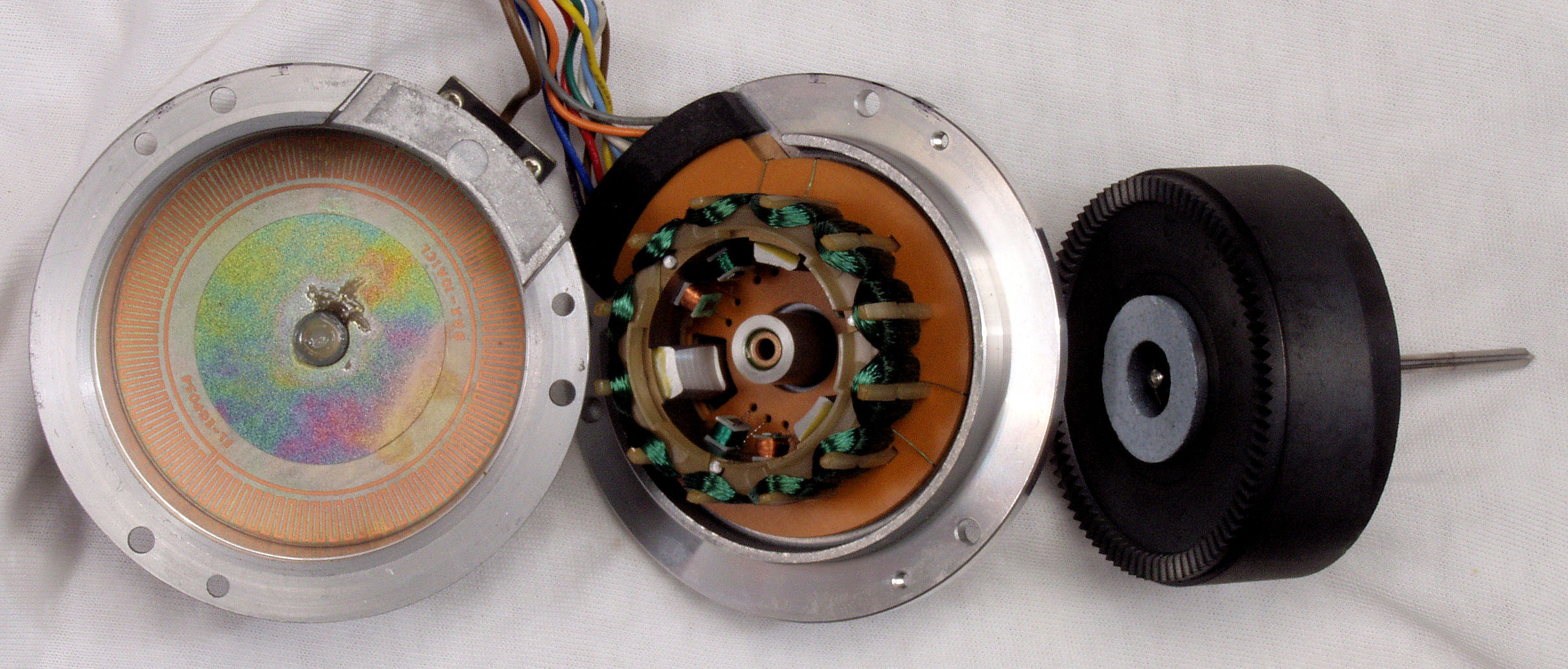

C5D. 修理中 モーター分解、清掃・点検・注油 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C5E. 修理中 モーター回転子(アマチュア)点検。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

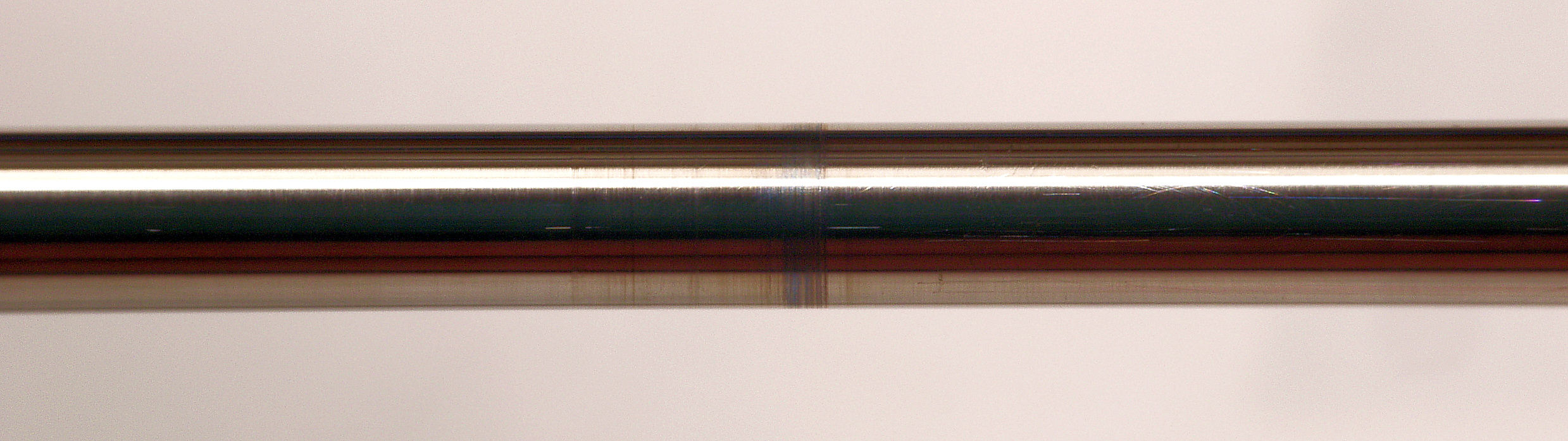

C5F. 修理中 モーター回転子(アマチュア)の軸、少しキズ有り。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C5G. 修理中 モーター回転子(アマチュア)プーリ、ベルトのゴムが張り付いている。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C5H. 修理中 モーターFGコイル。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C5I. 修理後 モーター。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C5J. 修理後 モーター2。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

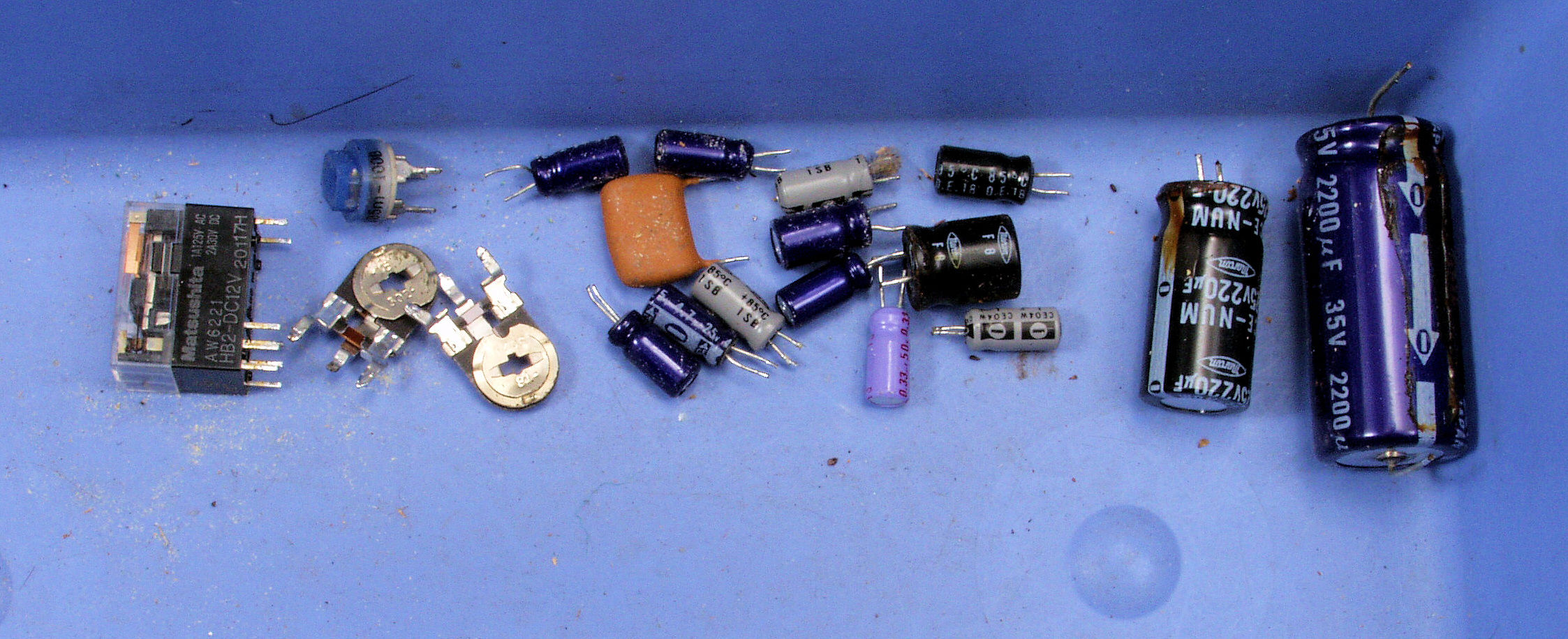

C6. 交換部品 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C9A. 修理前 下から見る | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C9B. 修理後 下から見る | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

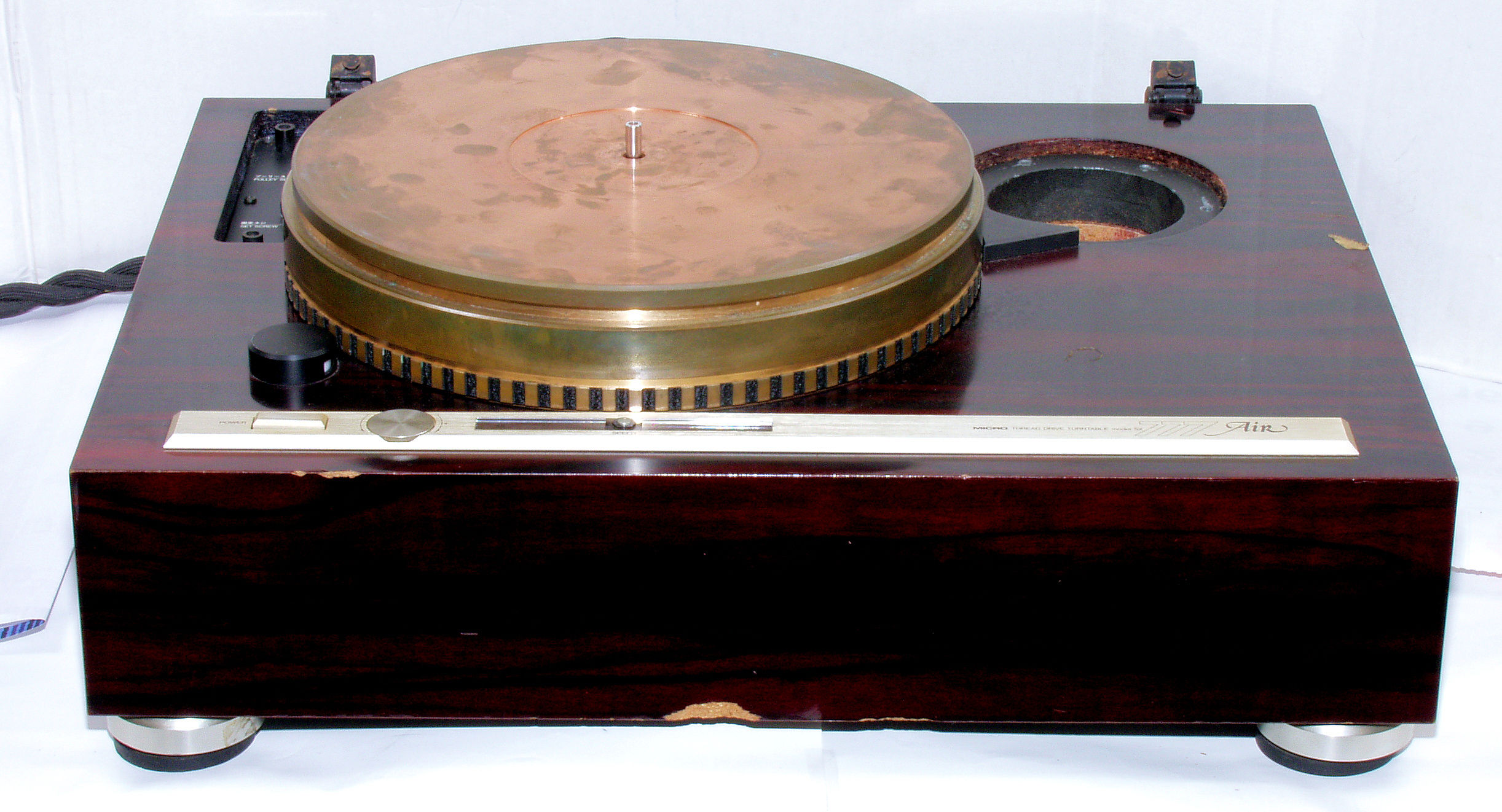

E9C. 完成 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

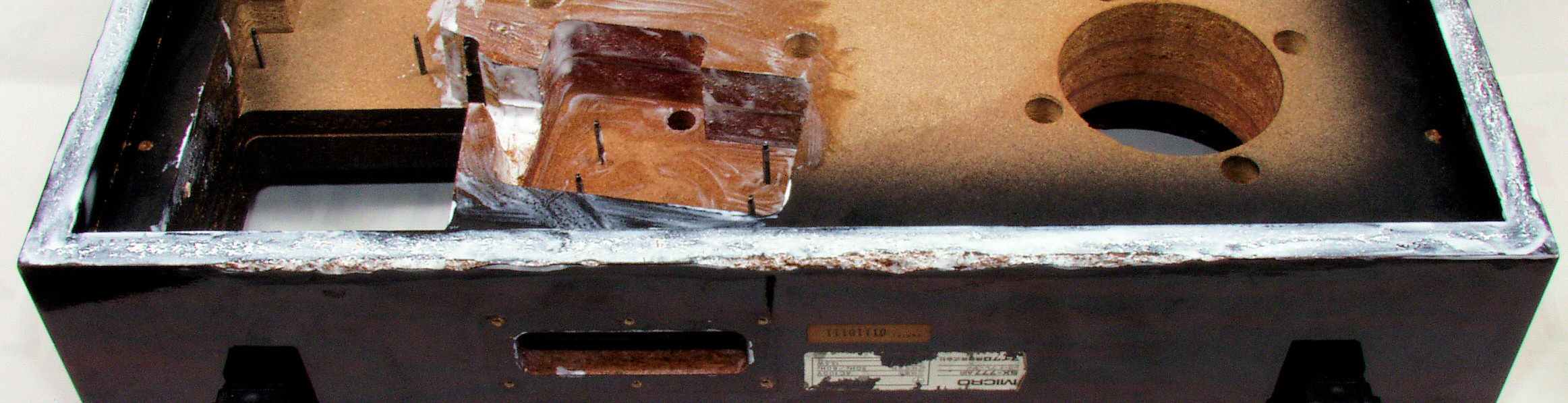

CB. 下蓋及び本体木部 修理状況。 CB1A. 修理中 装備を外した本体 |
||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB1B. 修理(塗装・目止め)後 装備を外した本体、冬場で2度塗りしたので、乾燥に1週間。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

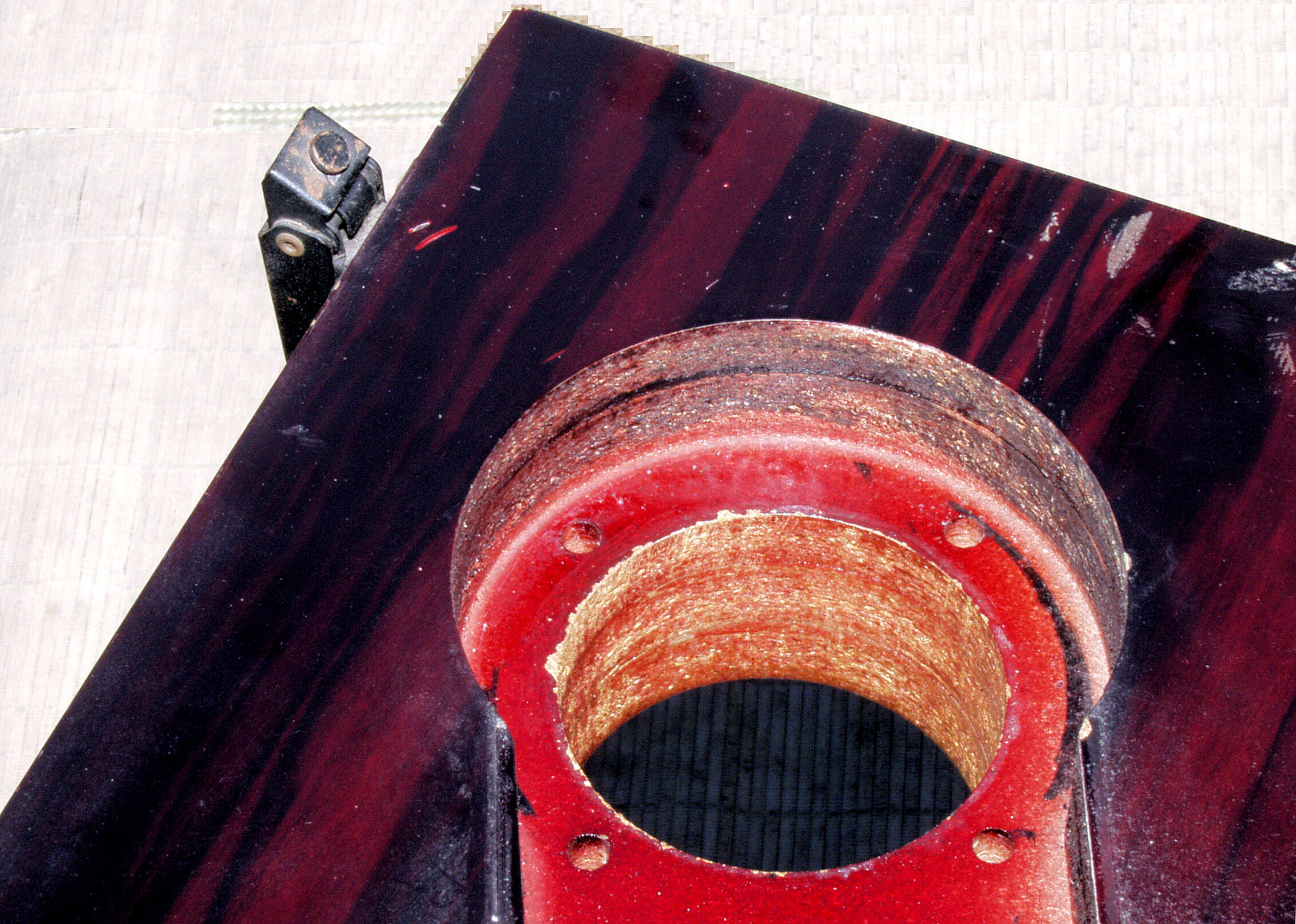

CB1C. 修理中 装備を外した本体、アーム取り付け穴。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB1D. 修理(塗装・目止め)後 装備を外した本体、アーム取り付け穴。 | ||||||||||||||||||||||||
CB1E. 修理中 装備を外した本体、モータ取り付け穴 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB1F. 修理(塗装・目止め)後 装備を外した本体、モータ取り付け穴 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB1G. 修理前 装備を外した本体、取り付け台 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB1H. 修理(塗装・目止め)後 装備を外した本体、取り付け台 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB2A. 修理中 装備を外した本体裏、1回目水性木工ボンドを塗布した後。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB2B. 修理中 2回目水性木工ボンドを塗布した後。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB2C. 修理(塗装・目止め)後 装備を外した本体、冬場で2度塗りしたので、乾燥に1週間。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB3A. 修理中 取り外したタンテーブル本体+アーム固定台。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB3B. 修理中 取り外したタンテーブル本体+アーム固定台裏。この後軸オイル交換する | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

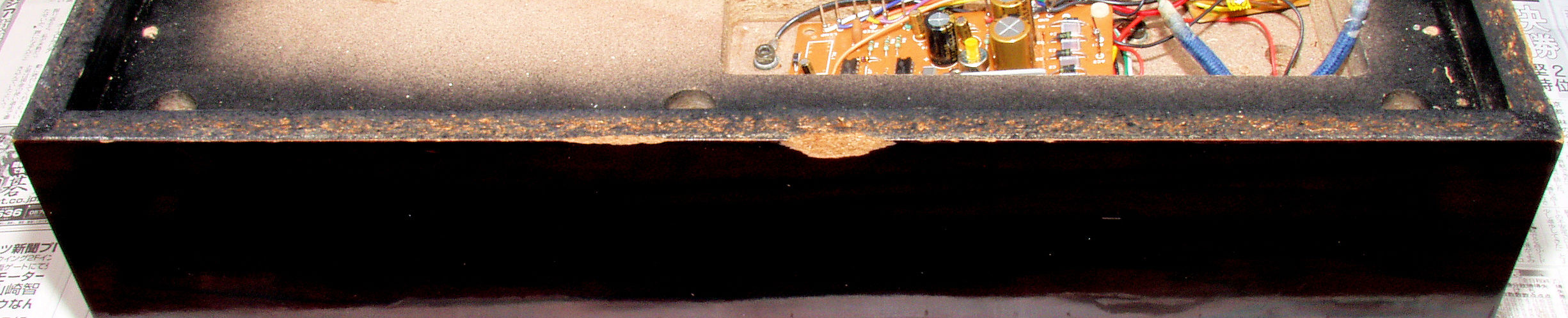

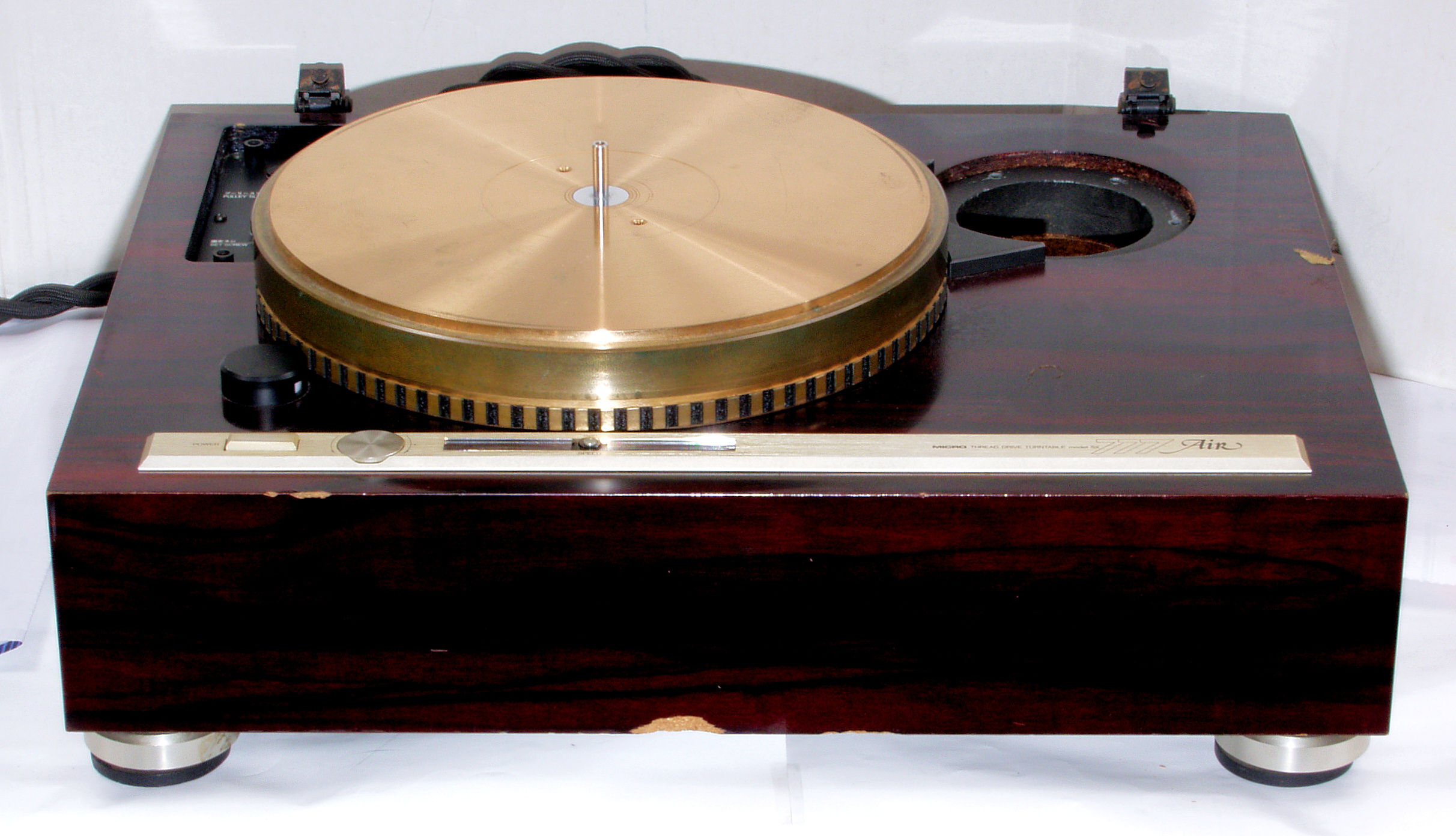

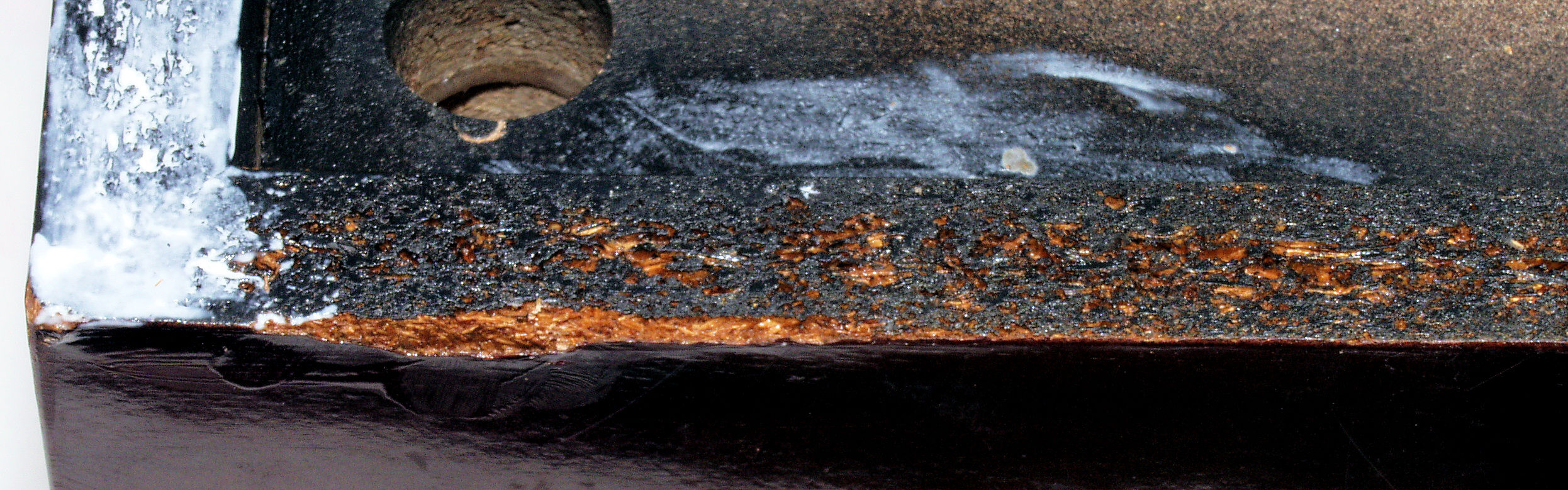

CB4A. 修理前 外箱前下側 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB4B. 修理中 外箱前下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB4C. 修理中 外箱前下側、水性木工ボンドを塗布乾燥 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB4D. 修理後 外箱前下側、2回目水性木工ボンドを塗布 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

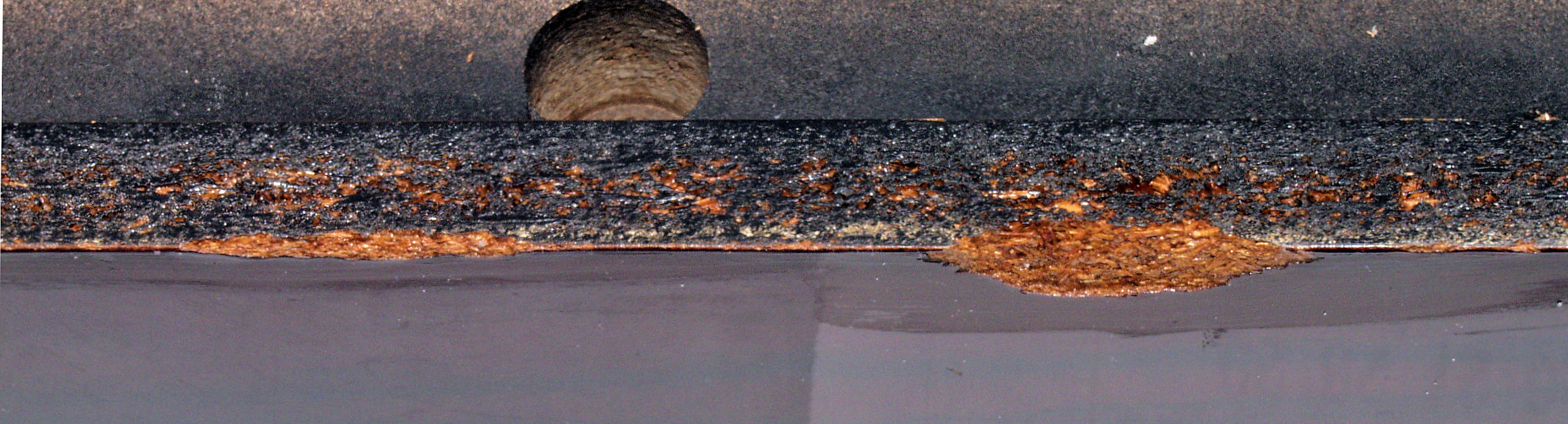

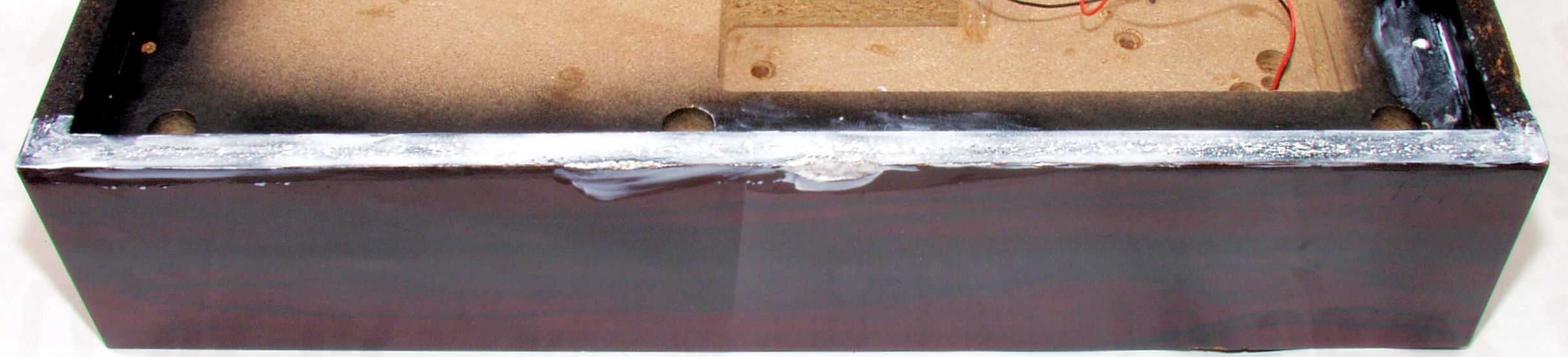

CB4E. 修理前 外箱前下側拡大 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

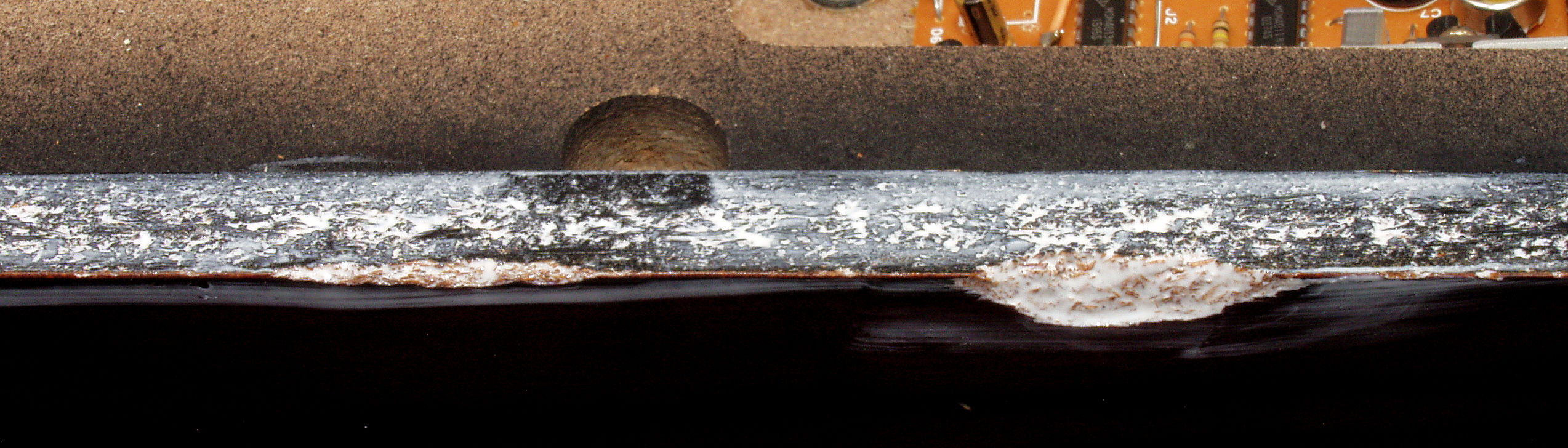

CB4F. 修理中 外箱前下側拡大 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB4G. 修理中 外箱前下側、水性木工ボンドを塗布乾燥 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB4H. 修理後 外箱前下側、2回目水性木工ボンドを塗布 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB5A. 修理前 外箱右下側 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB5B. 修理中 外箱右下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB5C. 修理中 外箱右下側、水性木工ボンドを塗布乾燥 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB5D. 修理後 外箱右下側、2回目水性木工ボンドを塗布 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB6A. 修理前 外箱左下側 | ||||||||||||||||||||||||
写真紛失 | ||||||||||||||||||||||||
CB6B. 修理中 外箱左下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB6C. 修理中 外箱左下側、水性木工ボンドを塗布乾燥 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB6D. 修理後 外箱左下側、2回目水性木工ボンドを塗布 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB6E. 修理中 外箱左下側拡大、水性木工ボンドを塗布乾燥 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
C6F. 修理後 外箱左下側拡大、2回目水性木工ボンドを塗布 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

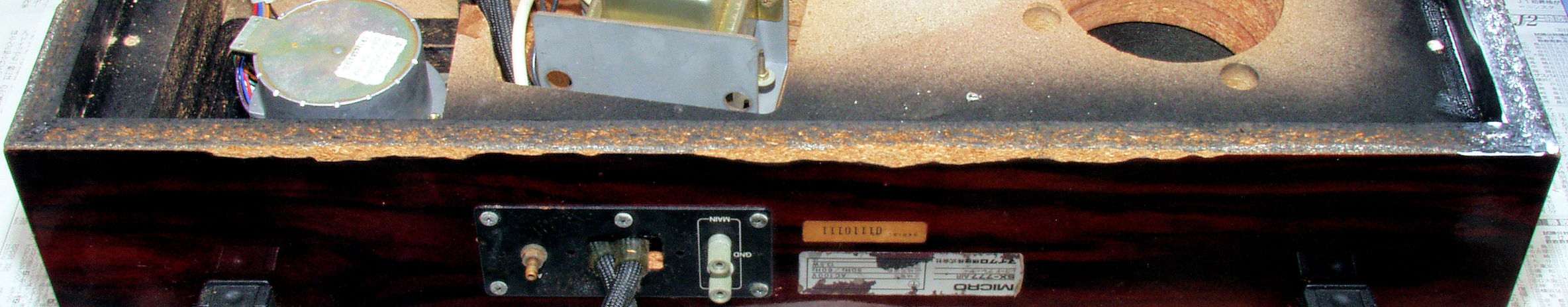

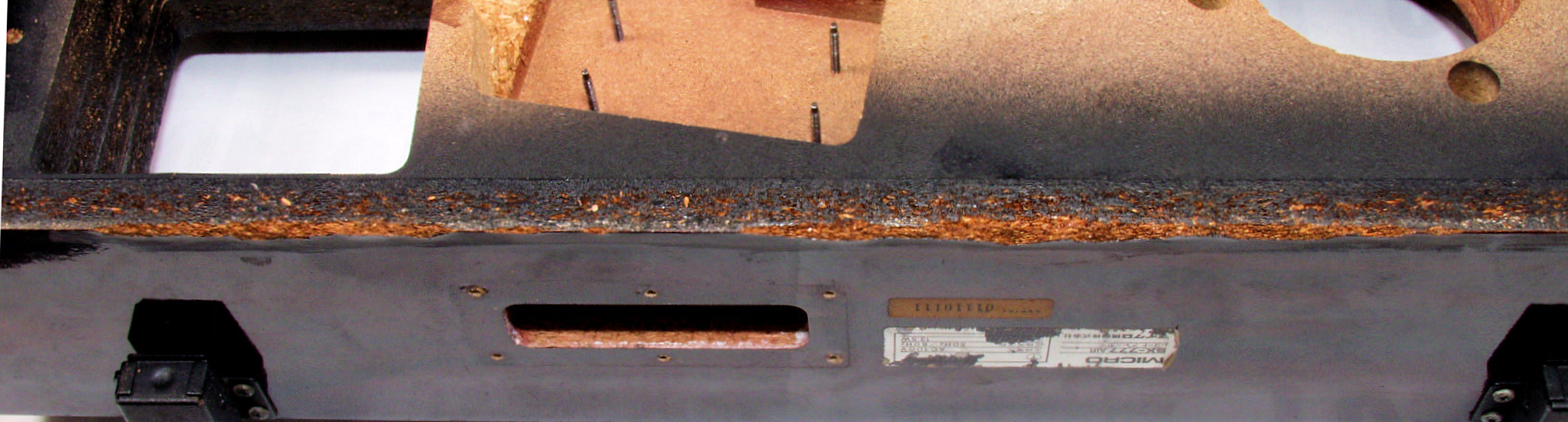

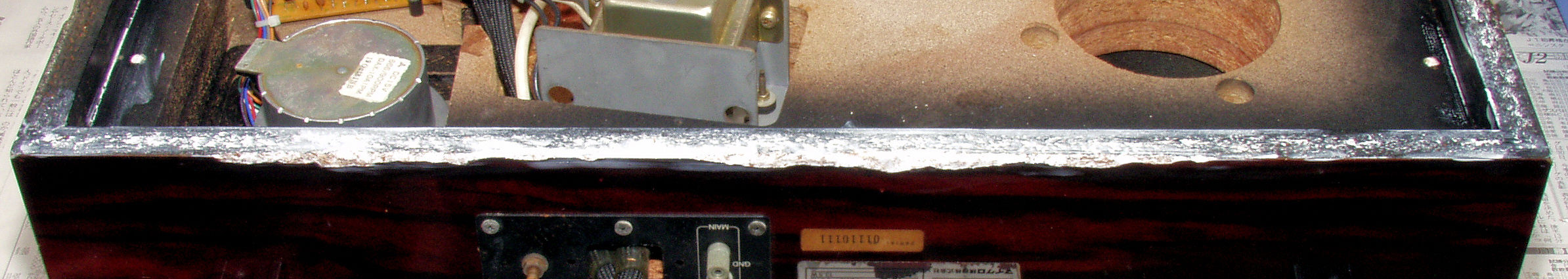

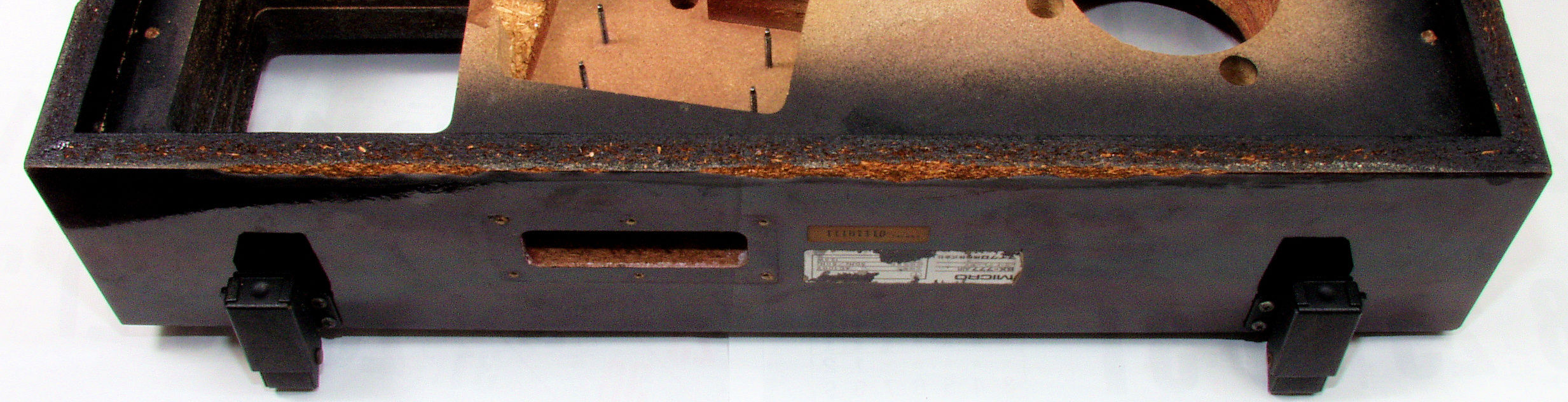

CB7A. 修理前 外箱後下側 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB7B. 修理中 外箱後下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB7C. 修理前 外箱後下側拡大 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB7D. 修理中 外箱後下側拡大 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB7E. 修理中 外箱後下側、水性木工ボンドを塗布乾燥 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB7F. 修理後 外箱後下側、2回目水性木工ボンドを塗布 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB7G. 修理中 外箱後下側拡大、水性木工ボンドを塗布乾燥 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB7H. 修理後 外箱後下側拡大、2回目水性木工ボンドを塗布 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB7I. 修理中 外箱後下側、ケーブル取り付け当て板。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB8A. 修理中 ストロボ取り付け止ネジ、錆付き取れない。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB8B. 修理中 基板取り付け止ネジ、座金が錆付。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

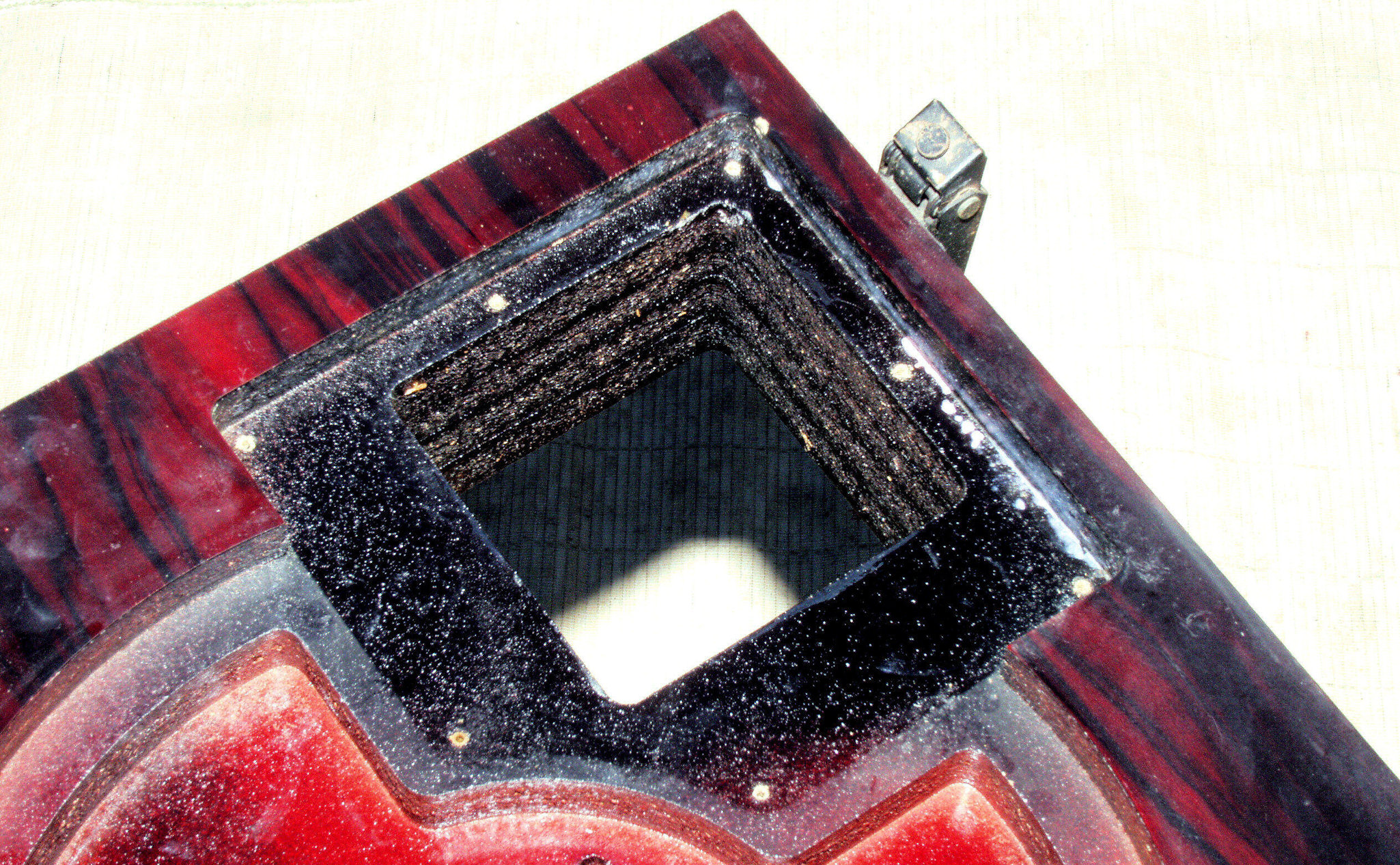

CB9A. 修理前 アーム取り付け穴。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB9B. 修理後 アーム取り付け穴、水性木工ボンドを塗布 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB9C. 修理前 基板取り付け穴。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB9D. 修理後 基板取り付け穴、水性木工ボンドを塗布。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB9E. 修理前 基板取り付け穴2。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CB9F. 修理後 基板取り付け穴2、水性木工ボンドを塗布。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBAA. 修理中 操作部。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBAB. 修理中 操作部、ネジや鉄部に錆がある、CRCで落とす。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

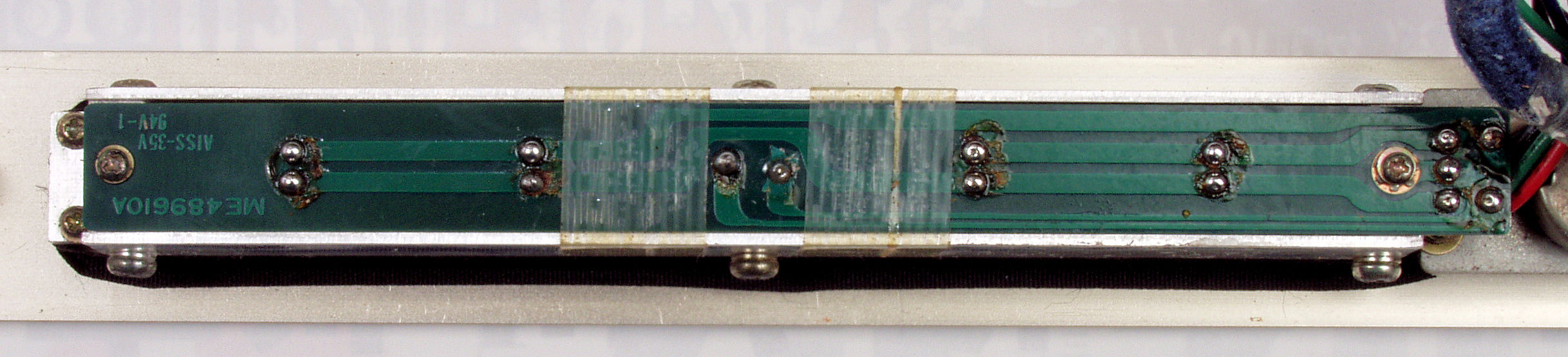

CBBA. 修理前 ランプ基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

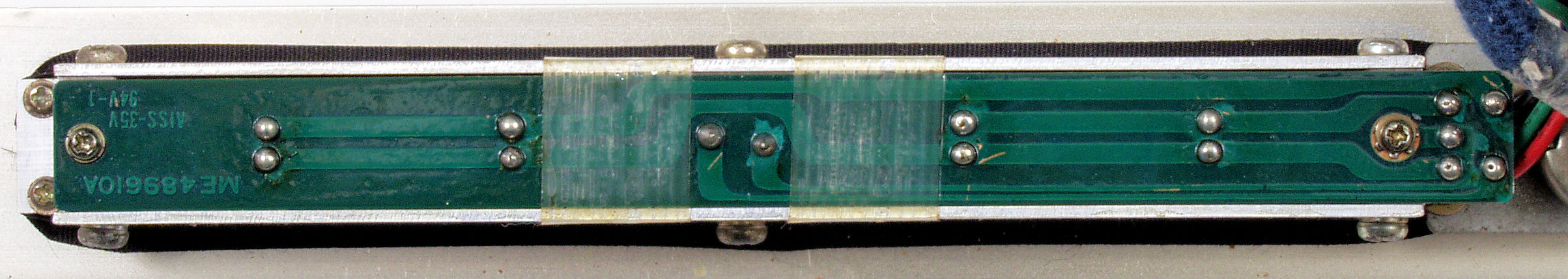

CBBB. 修理(半田補正)後 ランプ基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBBC. 完成ランプ基板裏 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||

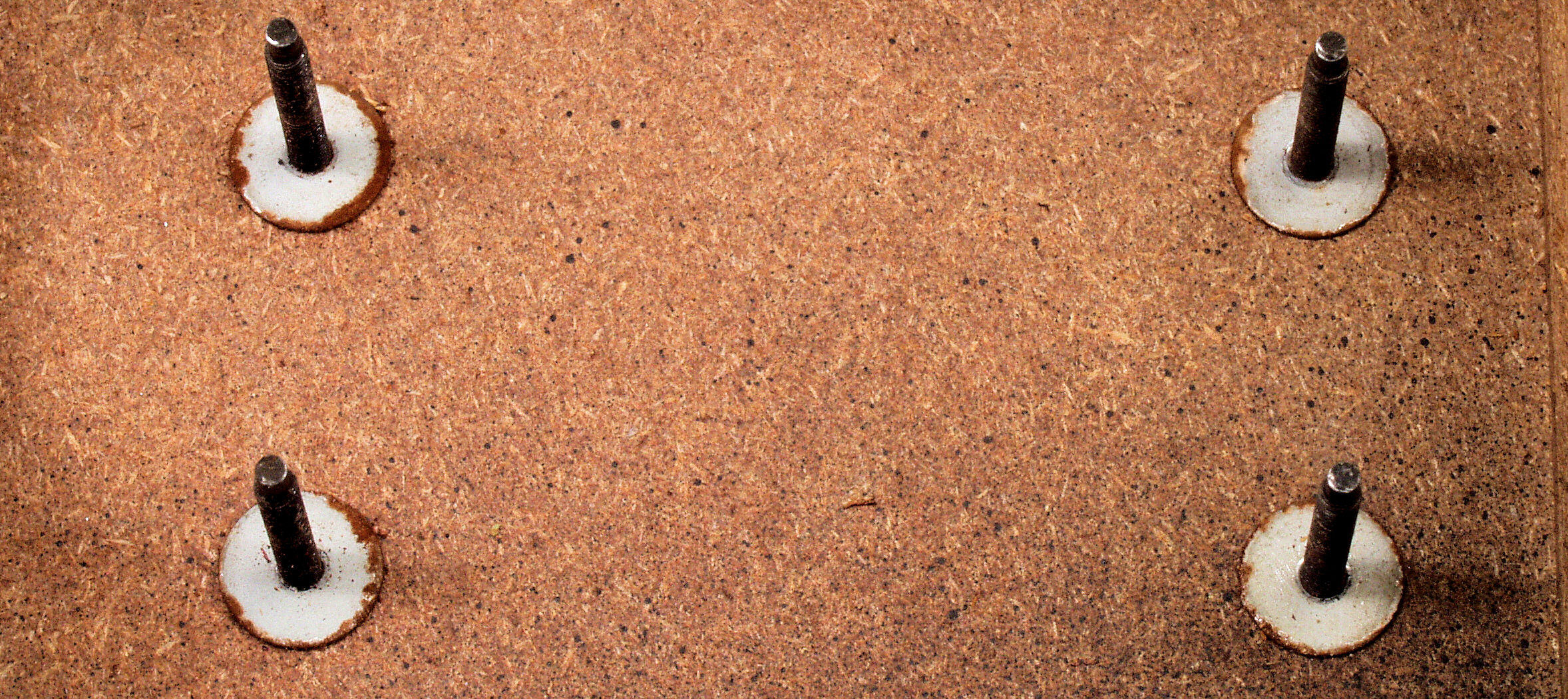

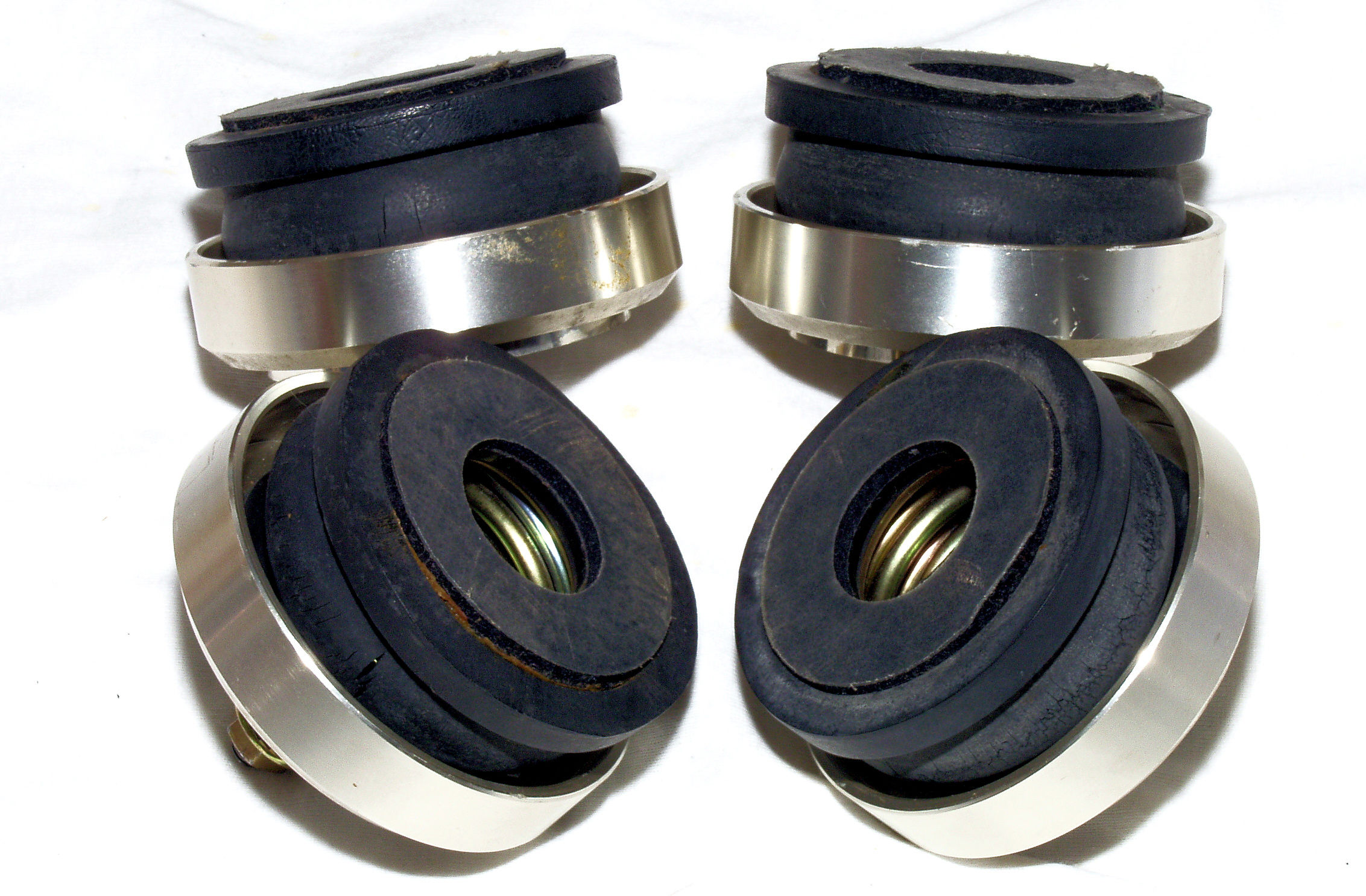

CBCA. 修理前 クション足、ネジ止め部分のゴムが切れている。ユーザーが5円玉を座金で使用。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBCB. 修理後 クション足、両面テープ、座金使用。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBDA. 修理前 底板。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBDB. 修理中 底板、キズを消す為と割れを防ぐのに、ラッカーを吹く。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBDC. 修理後 底板、キズを消す為と割れを防ぐのに、ラッカーを吹く。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBDD. 修理前 底板裏。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBDE. 修理後 底板裏、圧縮材の糊がきかなくなり始めているので接着材を流し込む。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBDF. 修理中 底板のトランスカバー止ネジ、左=清掃前、右=清掃後。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBDG. 修理後 底板裏、キズを消す為と割れを防ぐのに、ラッカーを吹く。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBDH. 修理後 底板裏、さらにもう1度吹く。これで、湿気を吸収しないので、変形しない。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBEA. 修理前 下蓋等止めネジ、錆が出ている。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
CBEB. 修理中。 下蓋等止めネジ、ラッカーを軽く吹き付ける。 この時期は日差しが強く、80度C位いまで上がるので、塗料の食いつきが良い。 |
||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
E. 調整・測定 | ||||||||||||||||||||||||

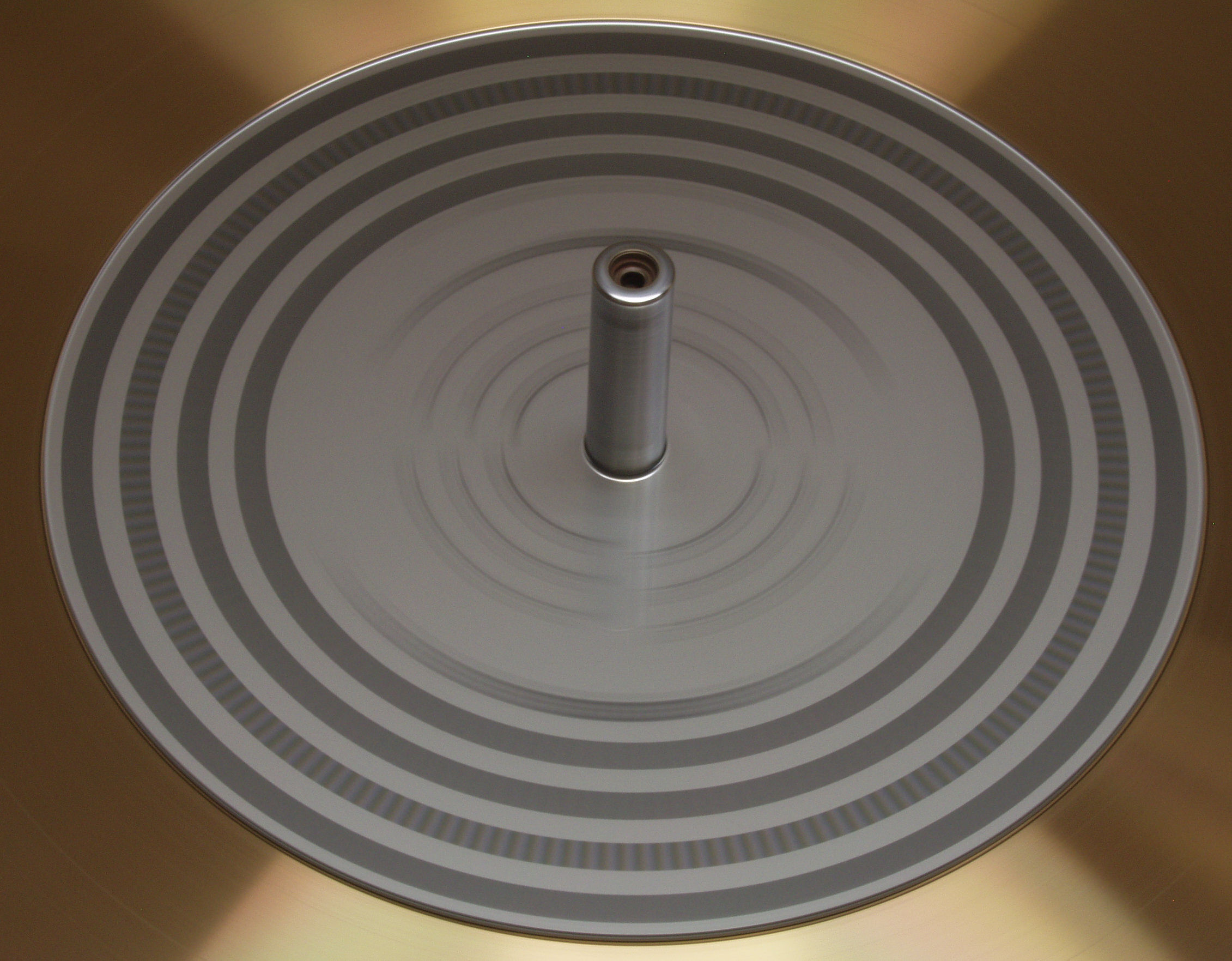

E1. トロボで測定。「33回転」 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
E2. トロボで測定。「45回転」 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
E3. 内蔵トロボで測定。「33回転」。 物差しは照度調整。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
E4. 内蔵トロボで測定。「45回転」。 物差しは照度調整 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
E5. 完成。 24時間エージング、左は「BL−111. 3台目」。 | ||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
