MICRO SEIKI RY−5500U 7台目修理記録
平成25年3月5日到着  3月18日完成
A. 修理前の状況
  • 平成18年10月に故障し、音元出版に紹介されていた熊本のエ*ブ*に修理を依頼したのですが、
    カスタムICが壊れており、代替品がないため、修理不能と判断されたのですが、修理可能でしょうか。
    現在、モーターが全く回転しない状況です。

B. 原因
  • モータ駆動AMP−ICの焼損(製造中止品)

C. 修理状況

D. 使用部品
  • 電解コンデンサー                22個。
    モータ駆動AMP−IC              2個。
    半固定VR                     3個。
    フイルムコンデンサー               5個。
    定電圧IC                      2個。
    リレー                        2個。

E. 調整・測定

F. 修理費
  75,000円

A. 修理前の点検状況

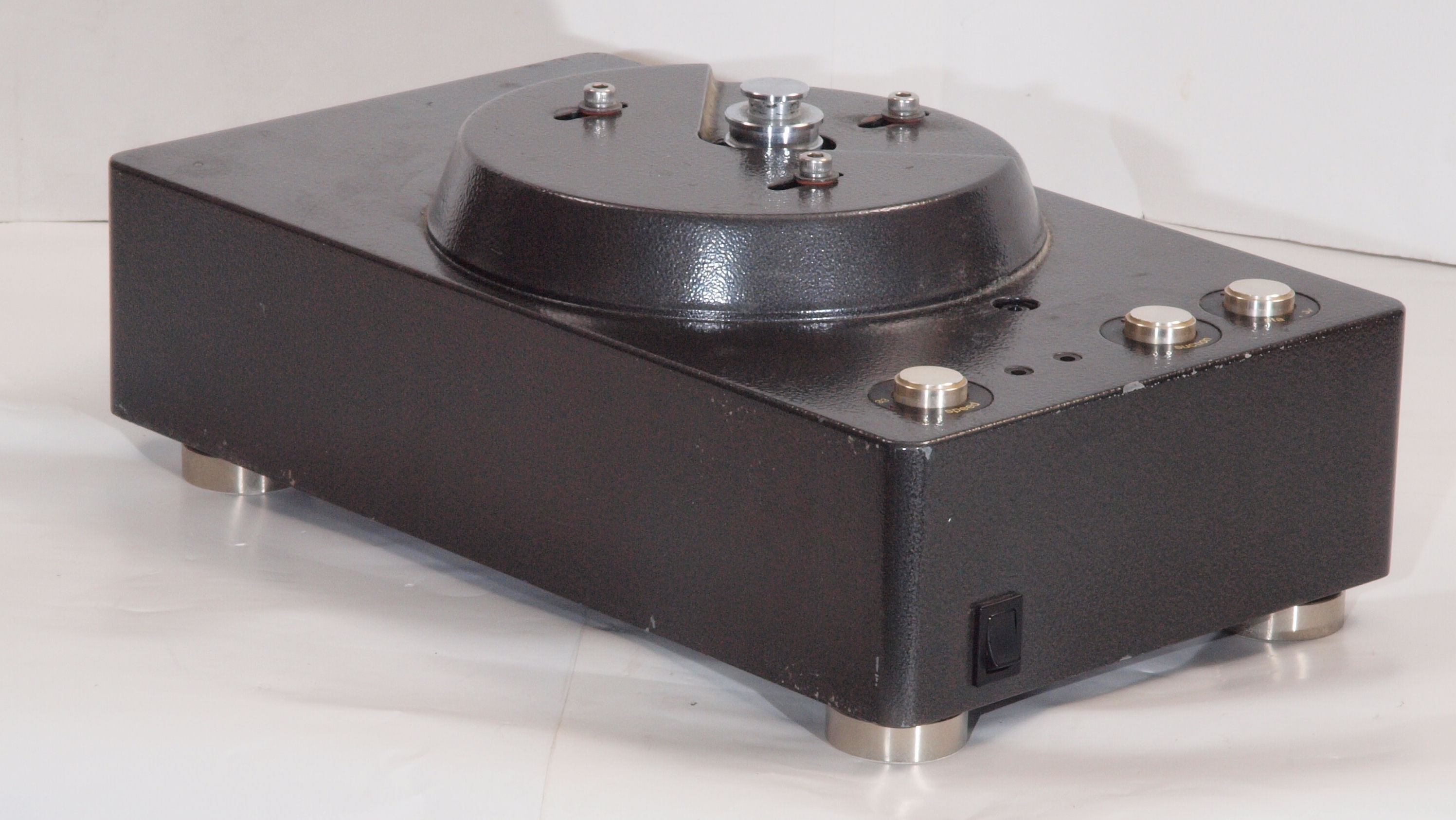

A11. 点検中、 前から見る。
A12. 点検中、 前右から見る。

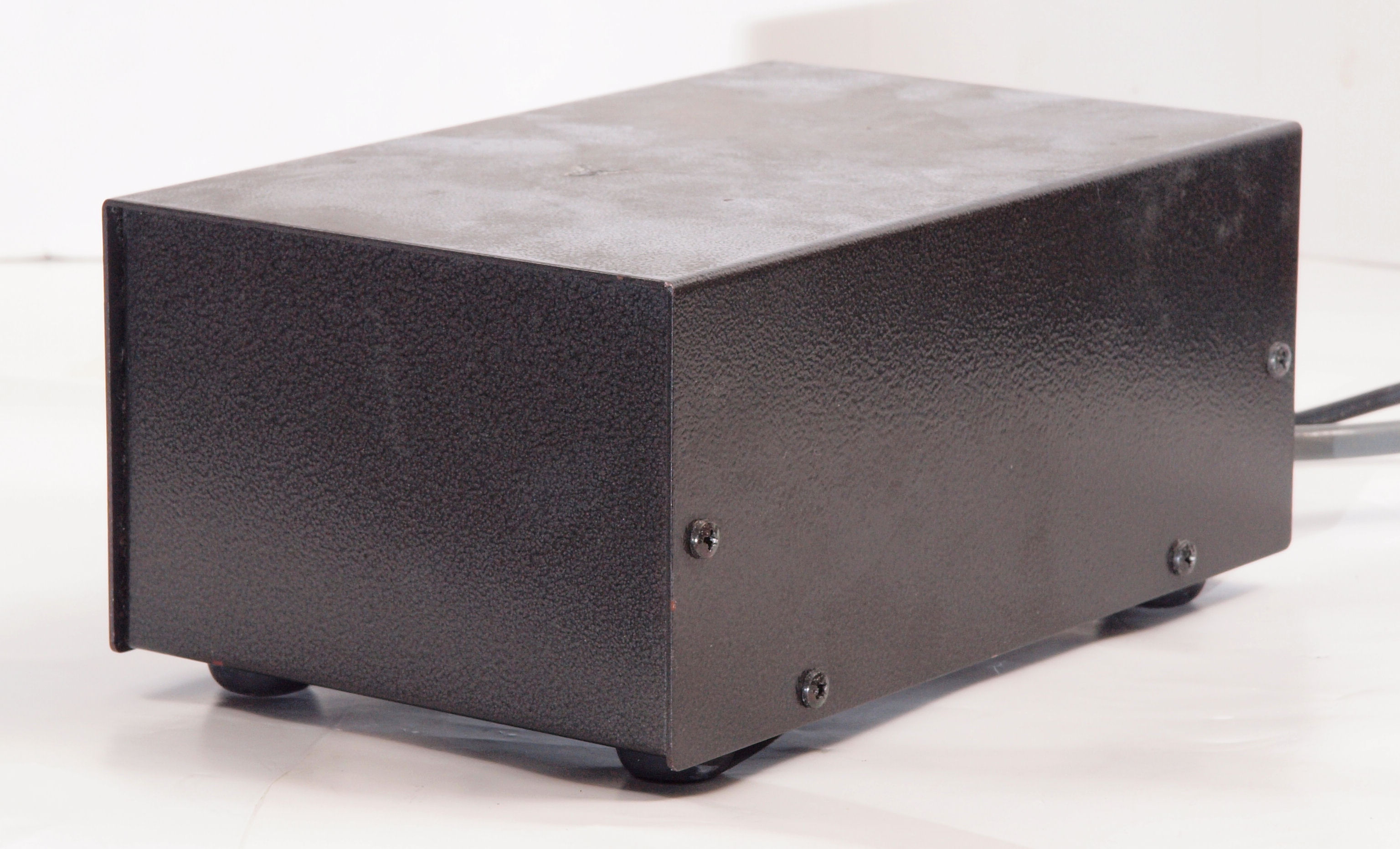

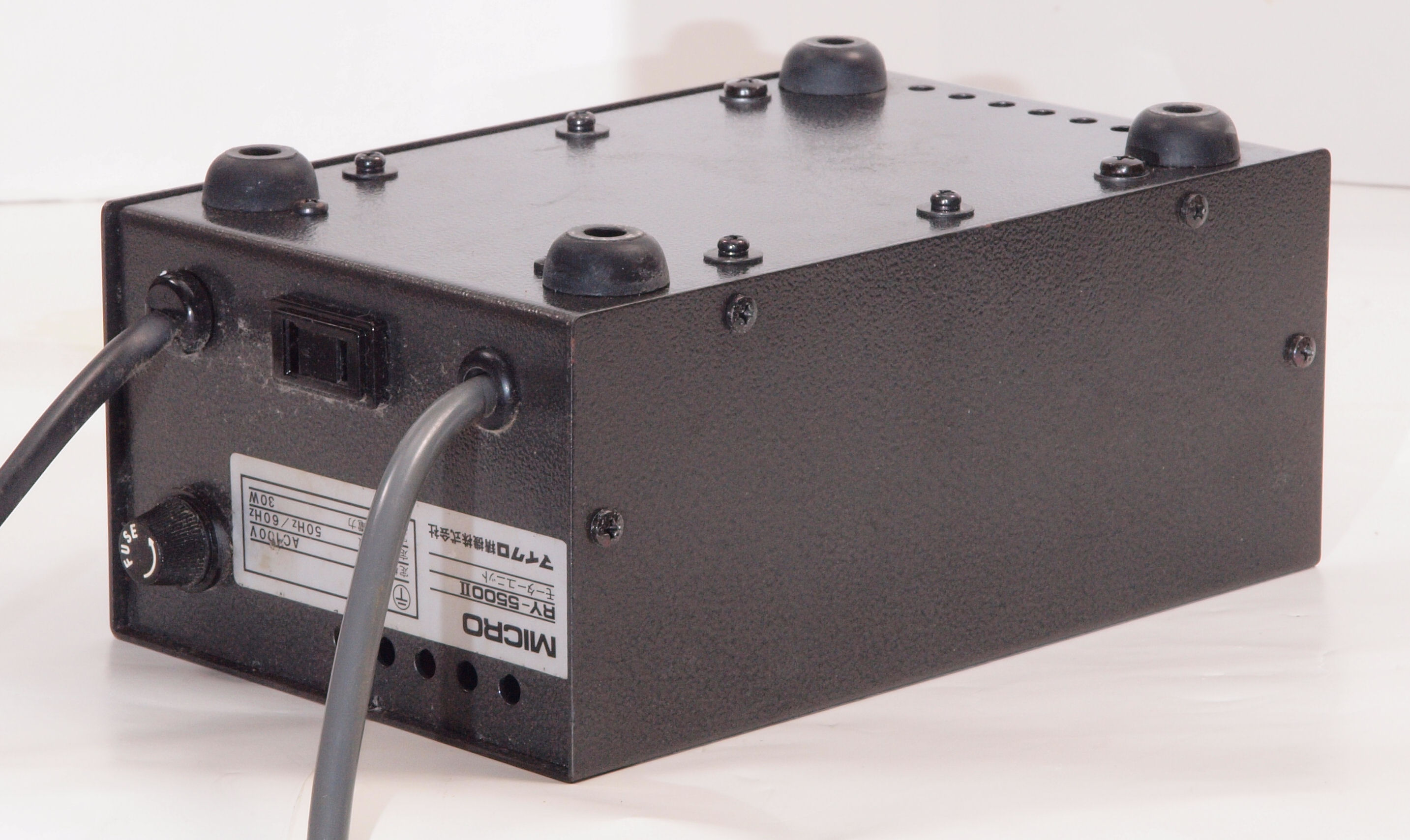

A13. 点検中、 後から見る。
A14. 点検中、 後左から見る。
A15. 点検中、 上から見る。

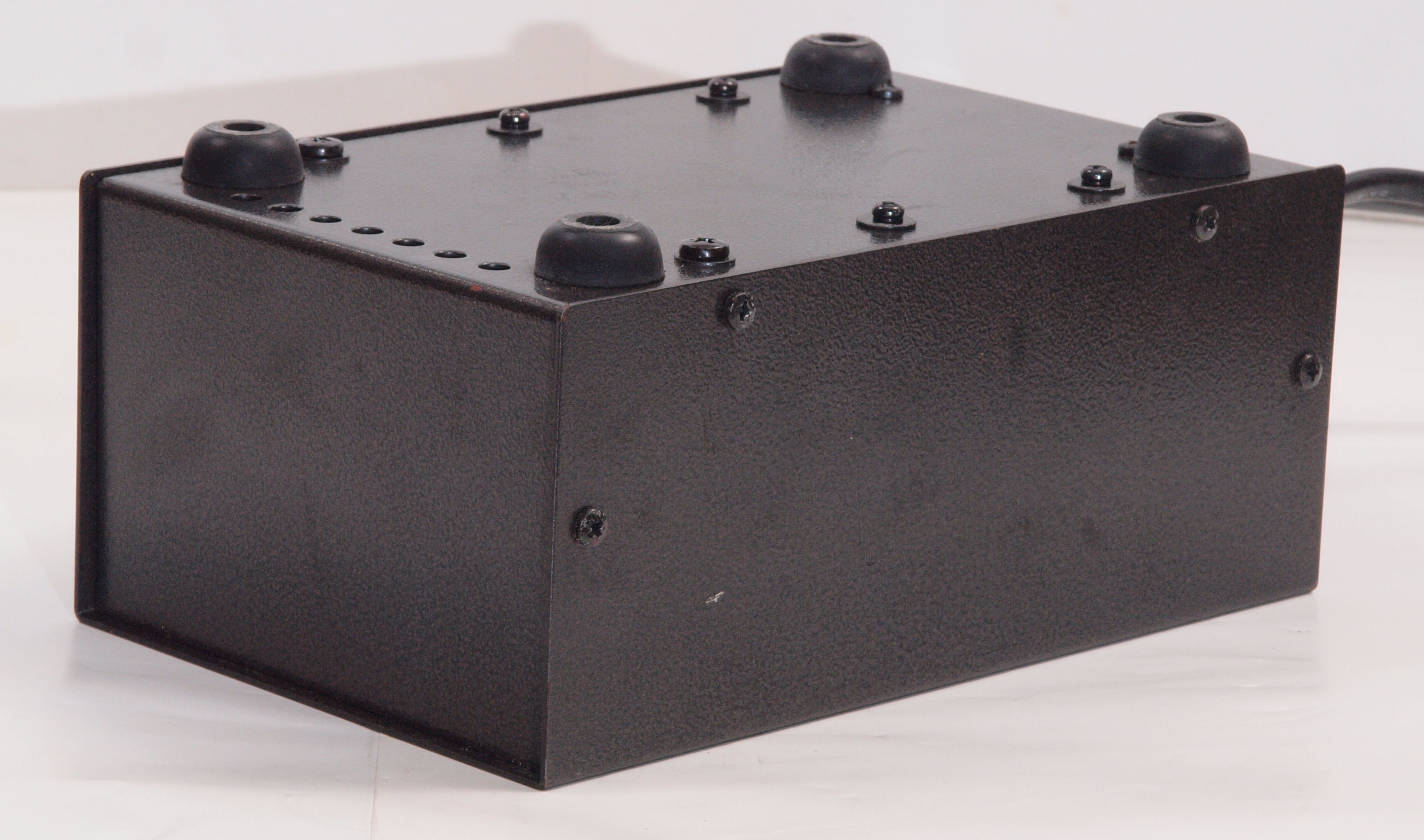

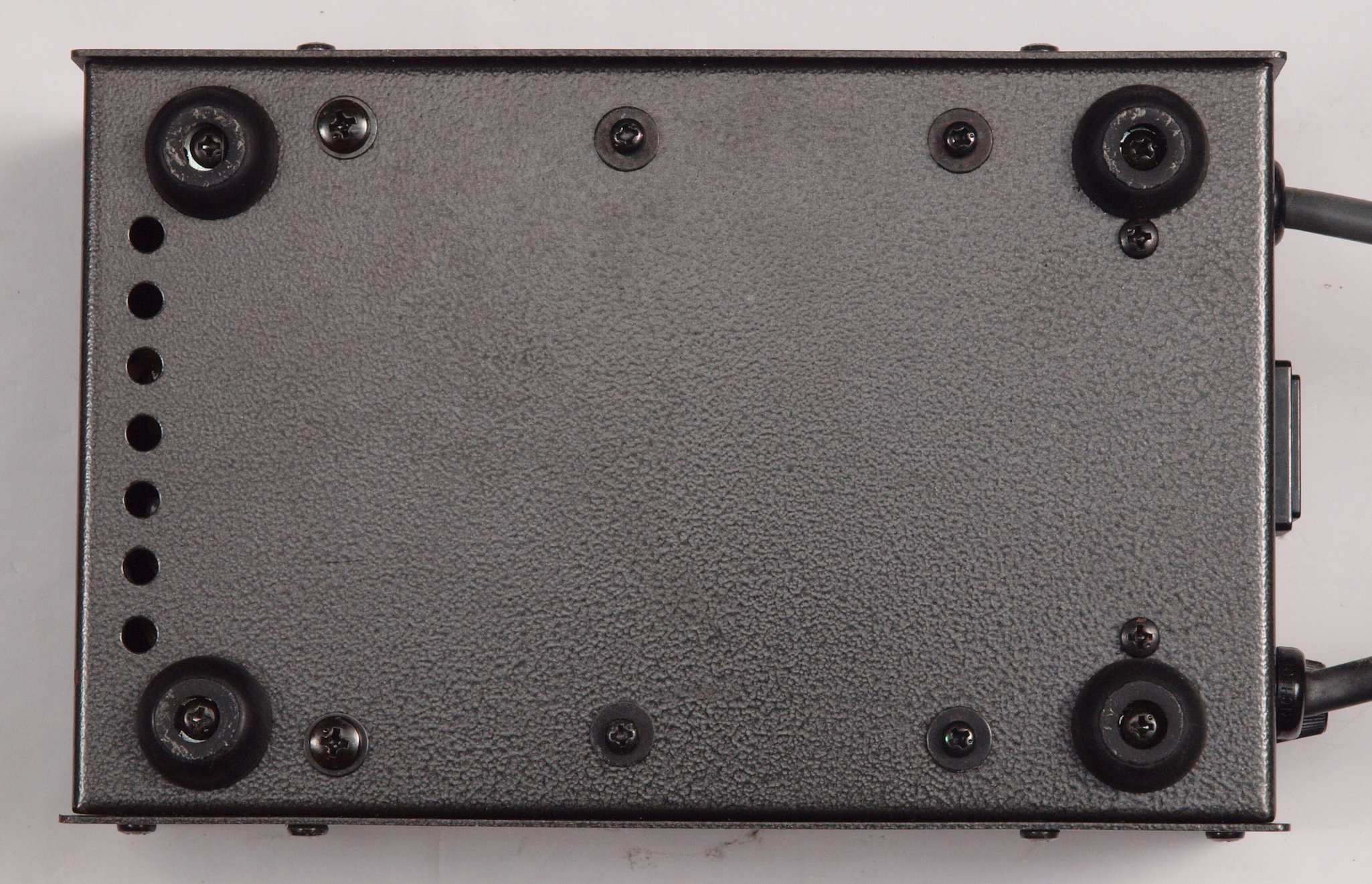

A21. 点検中、 下から見る。
A22. 点検中、 下前から見る。
A23. 点検中、 下前左から見る。
A24. 点検中、 下後から見る。
A25. 点検中、 下後右から見る。

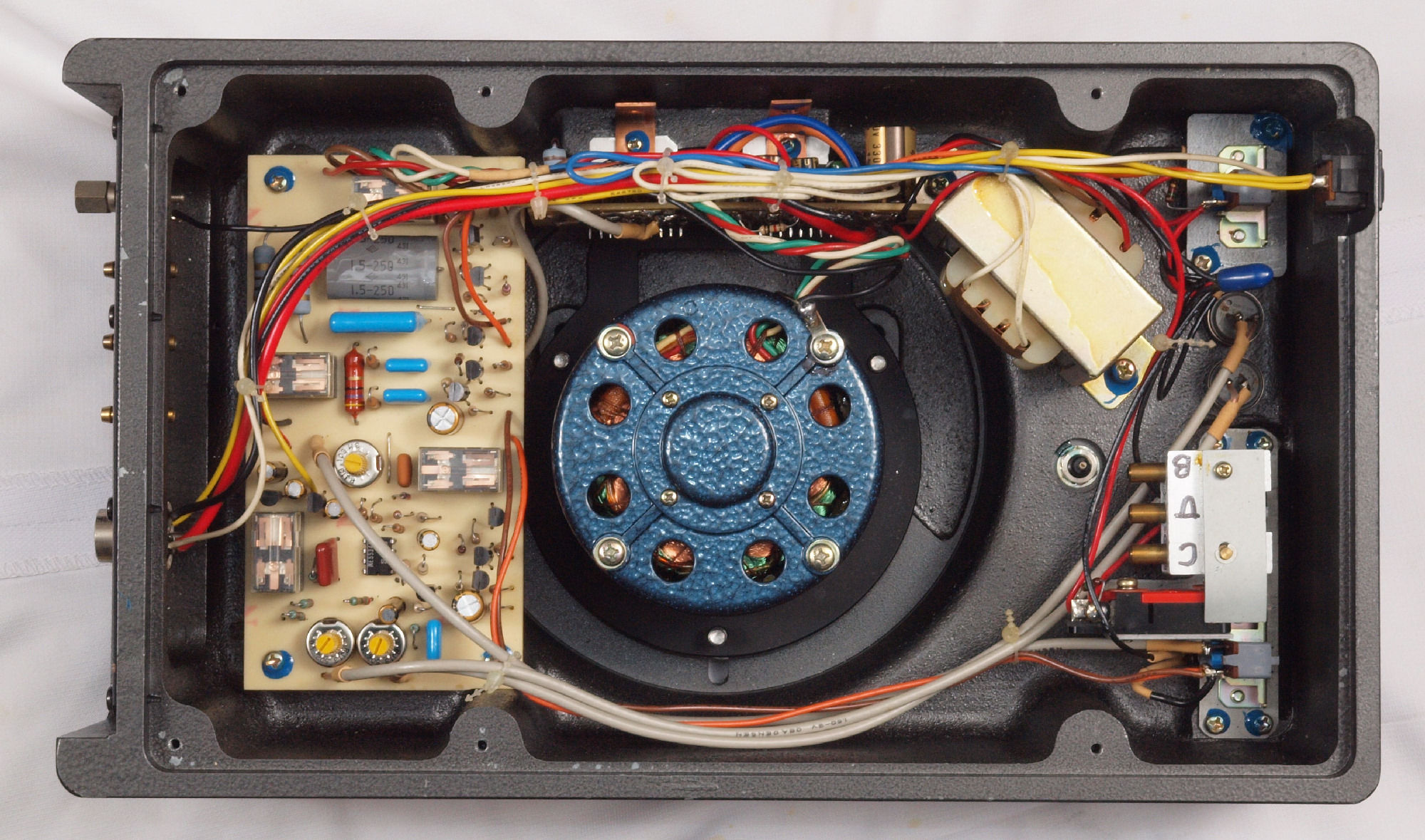

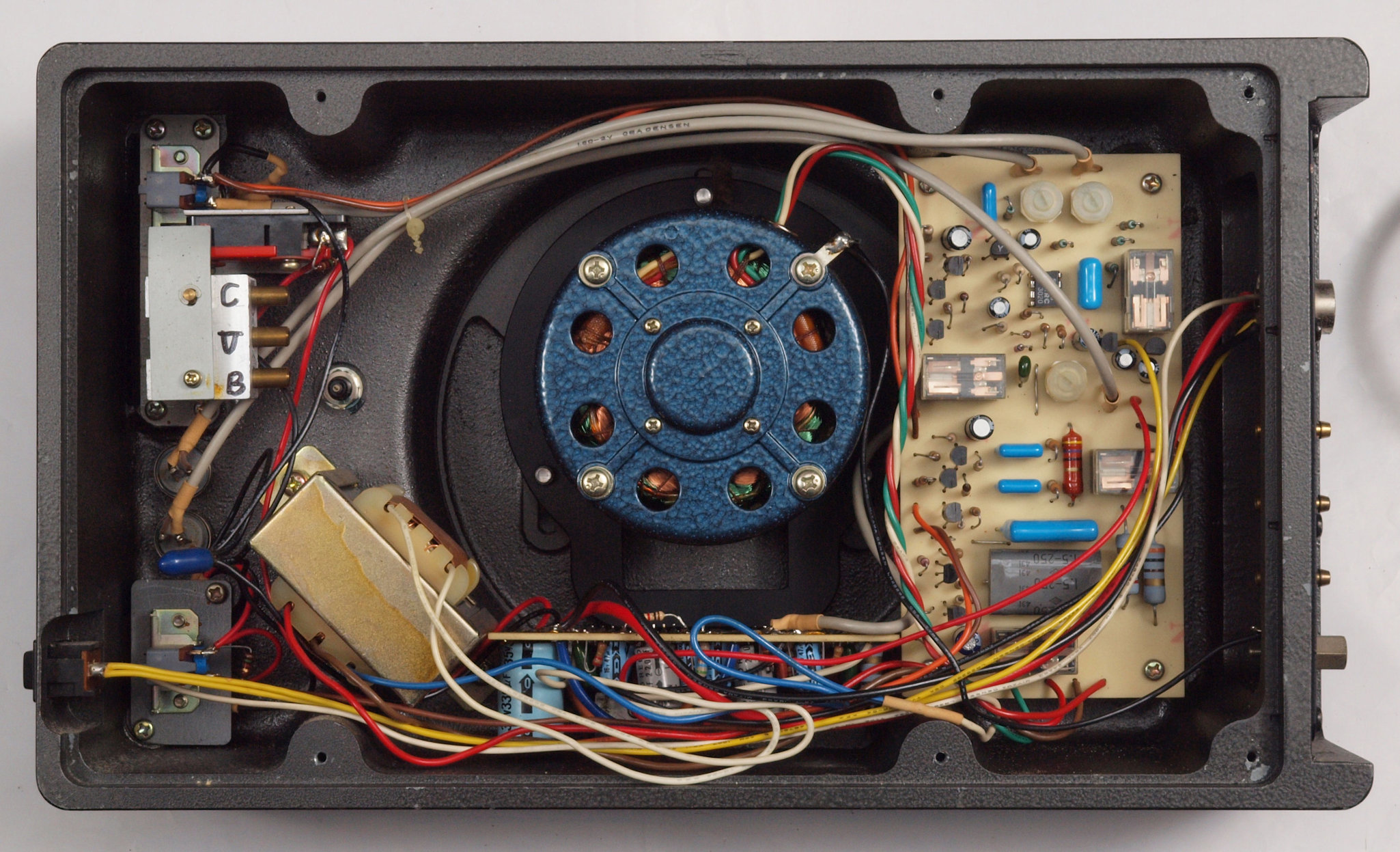

A26. 点検中、 下蓋を取り下から見る。
A26. 点検中、 下蓋・ホースを取り下から見る。
A31. 電源部点検中、 前から見る。
A32. 電源部点検中、 前右から見る。
A33. 電源部点検中、 後から見る。

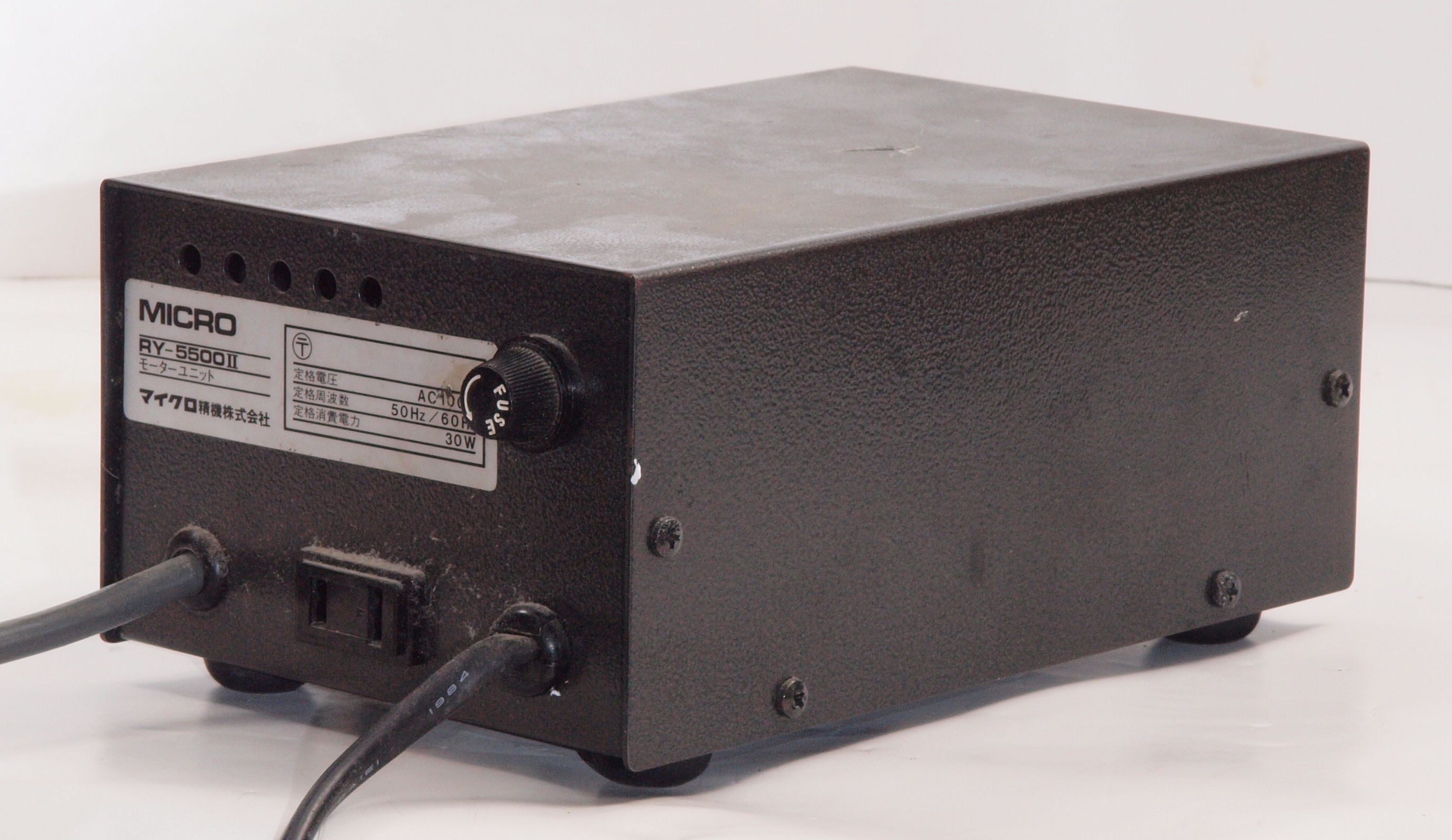

A34. 電源部点検中、 後左から見る。
A35. 電源部点検中、 上から見る。
A36. 電源部点検中、 上蓋を取り上から見る。
A41. 電源部点検中、 下から見る。
A42. 電源部点検中、 下前から見る。
A43. 電源部点検中、 下前左から見る。
A44. 電源部点検中、 下後から見る。
A45. 電源部点検中、 下後右から見る。
C. 修理状況

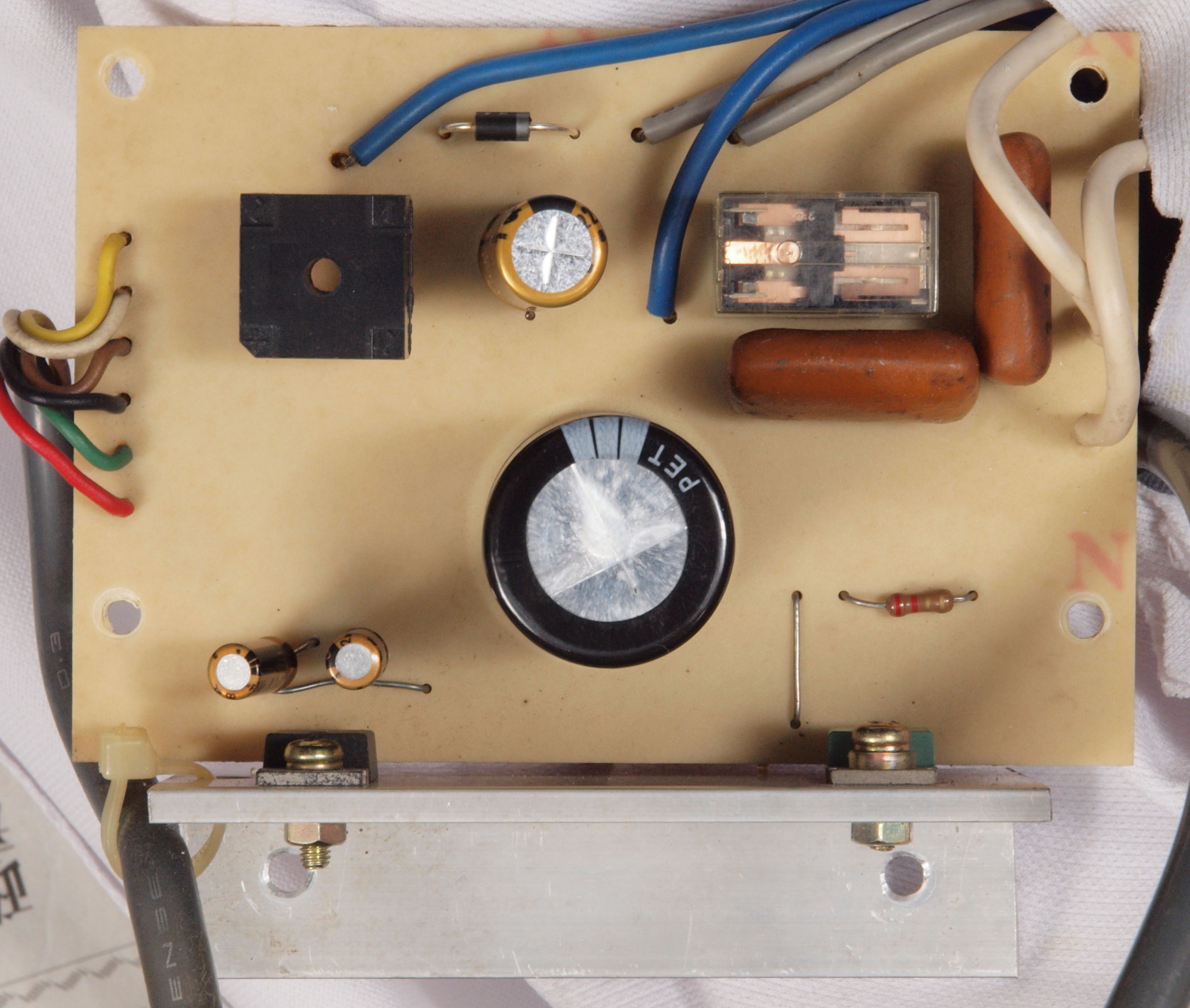

C11. 修理前 電源部整流基板
C12 .修理後 電源部整流基板、整流ダイオードブリッジ1個、電解コンデンサー4個、ダイオード1個交換。

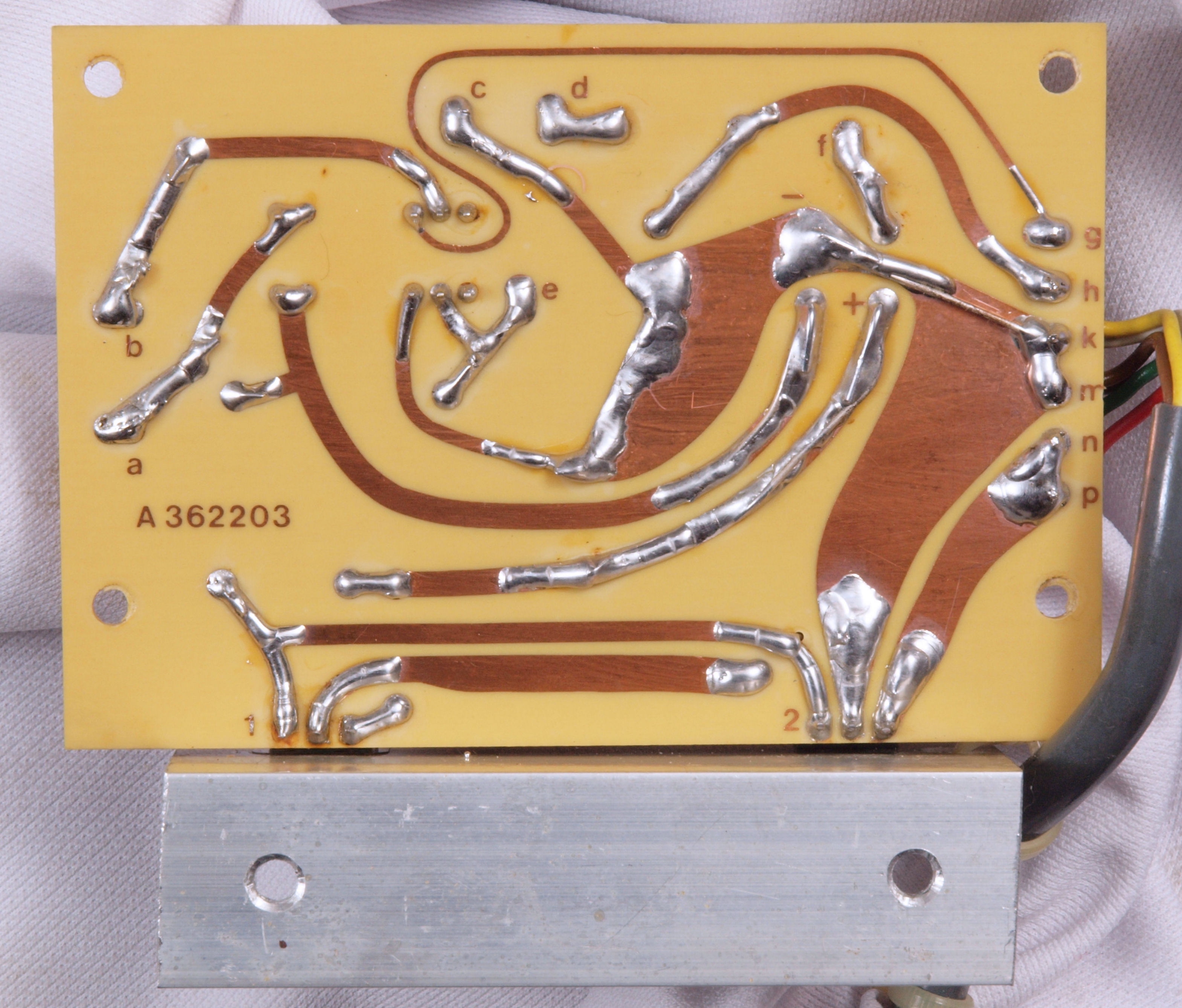

C13. 修理前 電源部整流基板裏
C14. 修理(半田補正)後 電源部整流基板裏
C15. 洗浄後 電源部整流基板裏。余分なフラックスを落とす。
C16. 完成電源部整流基板裏。コート液を塗る。

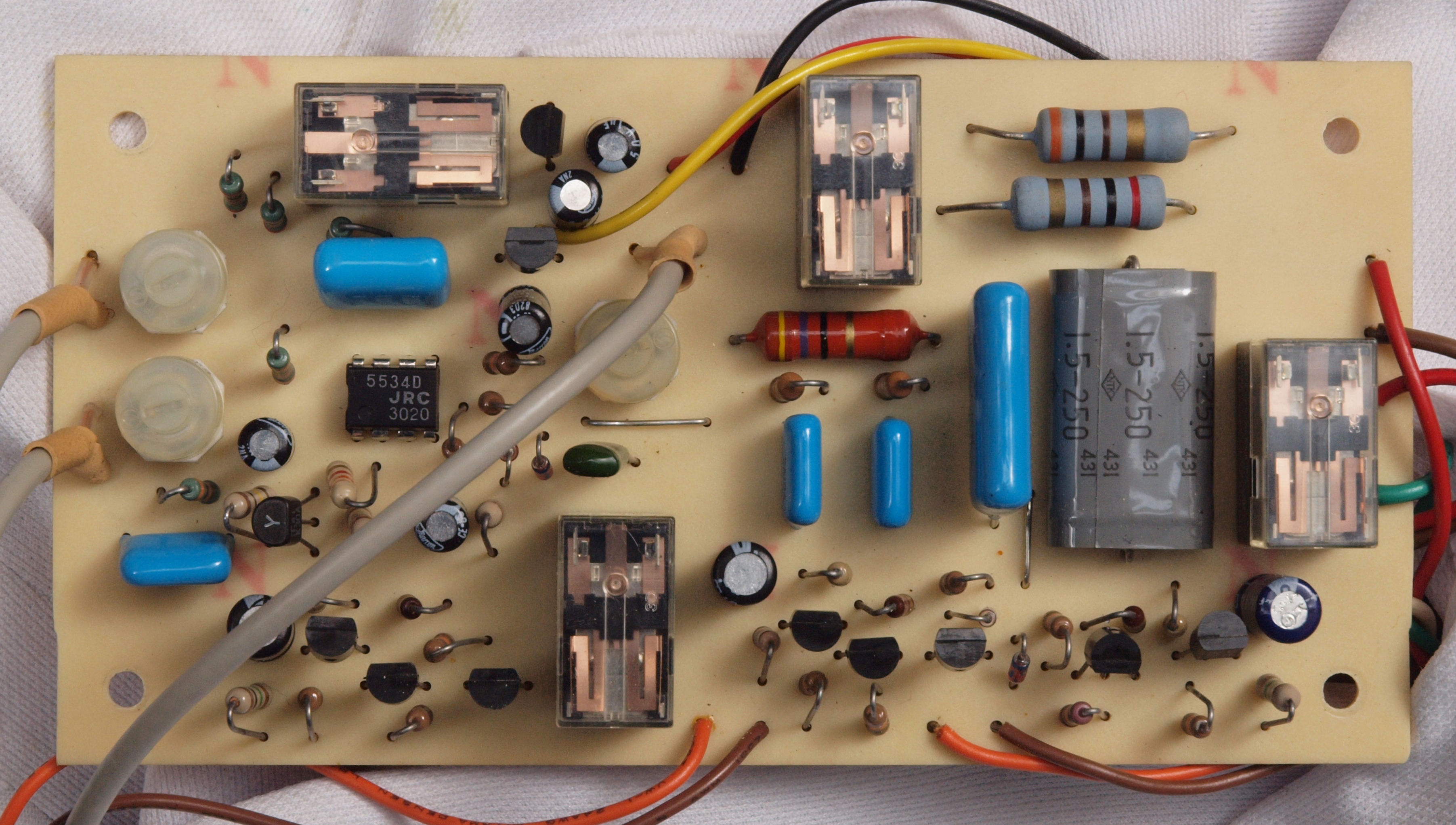

C21. 修理前 モーター部コントロール基板

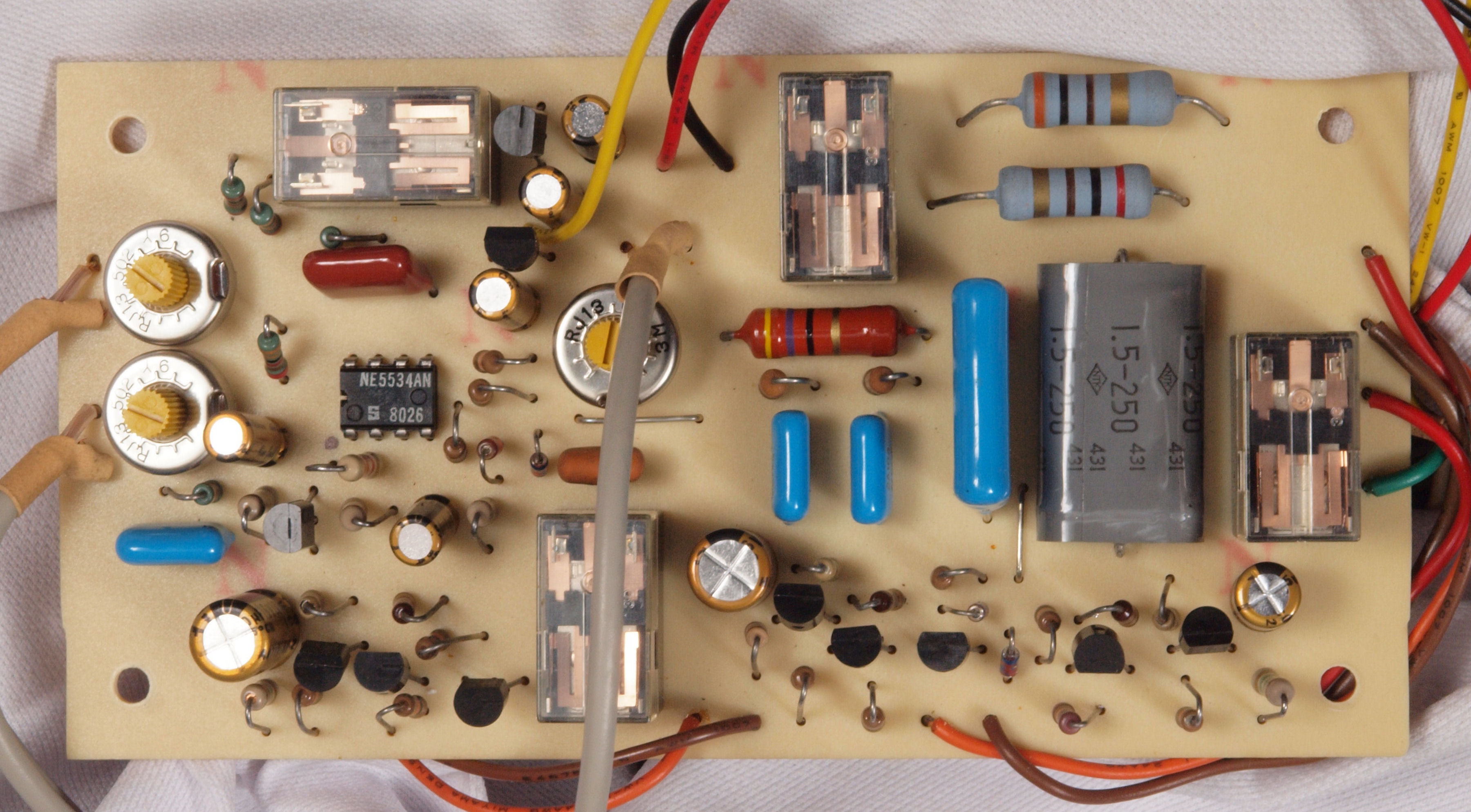

C22. 修理後 モーター部コントロール基板、
                   半固定VR3個、電解コンデンサー8個、OP−AMP1個FET(電解トランジスター)1個交換
C23. 修理前 モーター部コントロール基板裏
C24. 修理(半田補正)後 モーター部コントロール基板裏
C25. 洗浄後 モーター部コントロール基板裏。余分なフラックスを落とす。
C26. 完成モーター部コントロール基板裏。コート液を塗る。
C31. 修理前 モーター部AMP基板、モータ駆動AMP−IC.2個焼損
C32. 修理後 モーター部AMP基板、電解コンデンサー9個、モータ駆動AMP−IC.2個交換

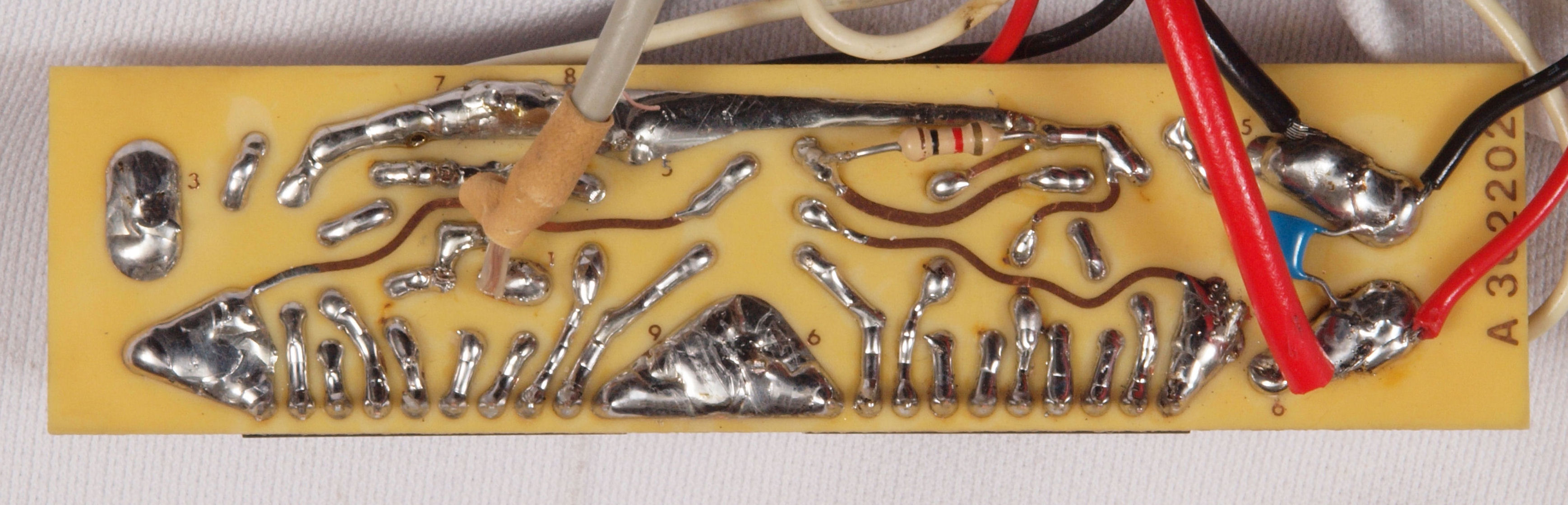

C33. 修理前 モーター部AMP基板裏

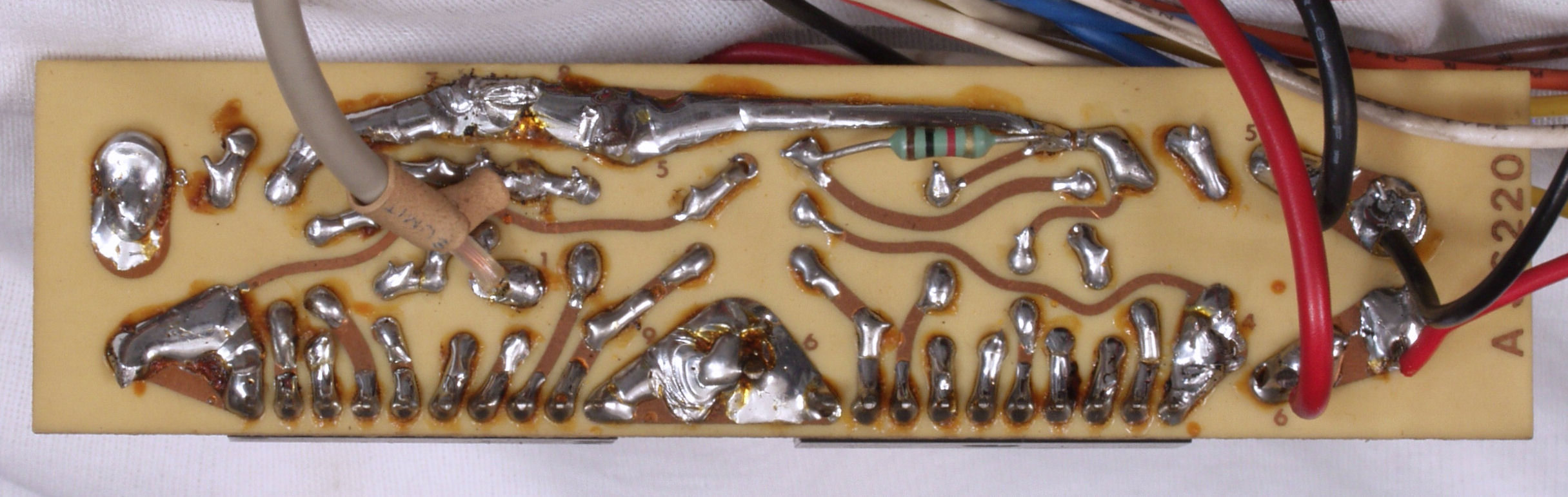

C34. 修理(半田補正)後 モーター部AMP基板裏
C35. 洗浄後 モーター部コントロール基板裏。 余分なフラックスを落とす。
C36. 完成モーター部AMP基板裏。コート液を塗る。
C41. 修理中 モーター取り出し。
C42. 修理中 モーター取り出し。

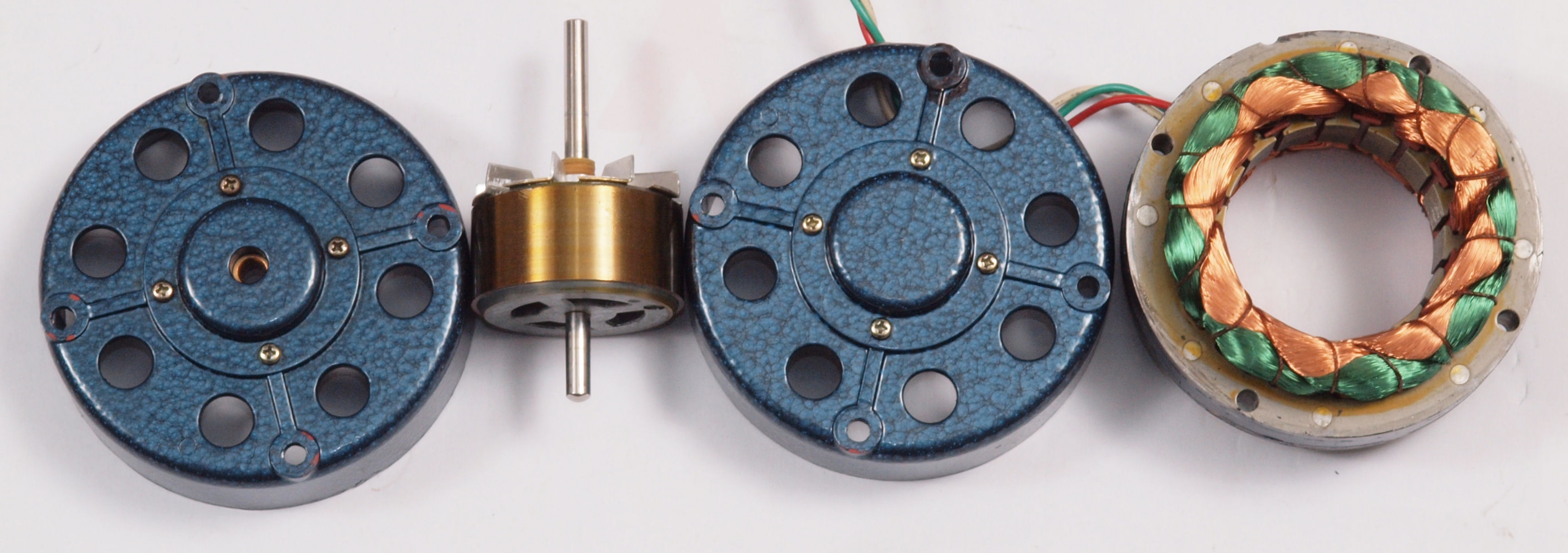

C43. 修理中 モーター分解、点検・注油

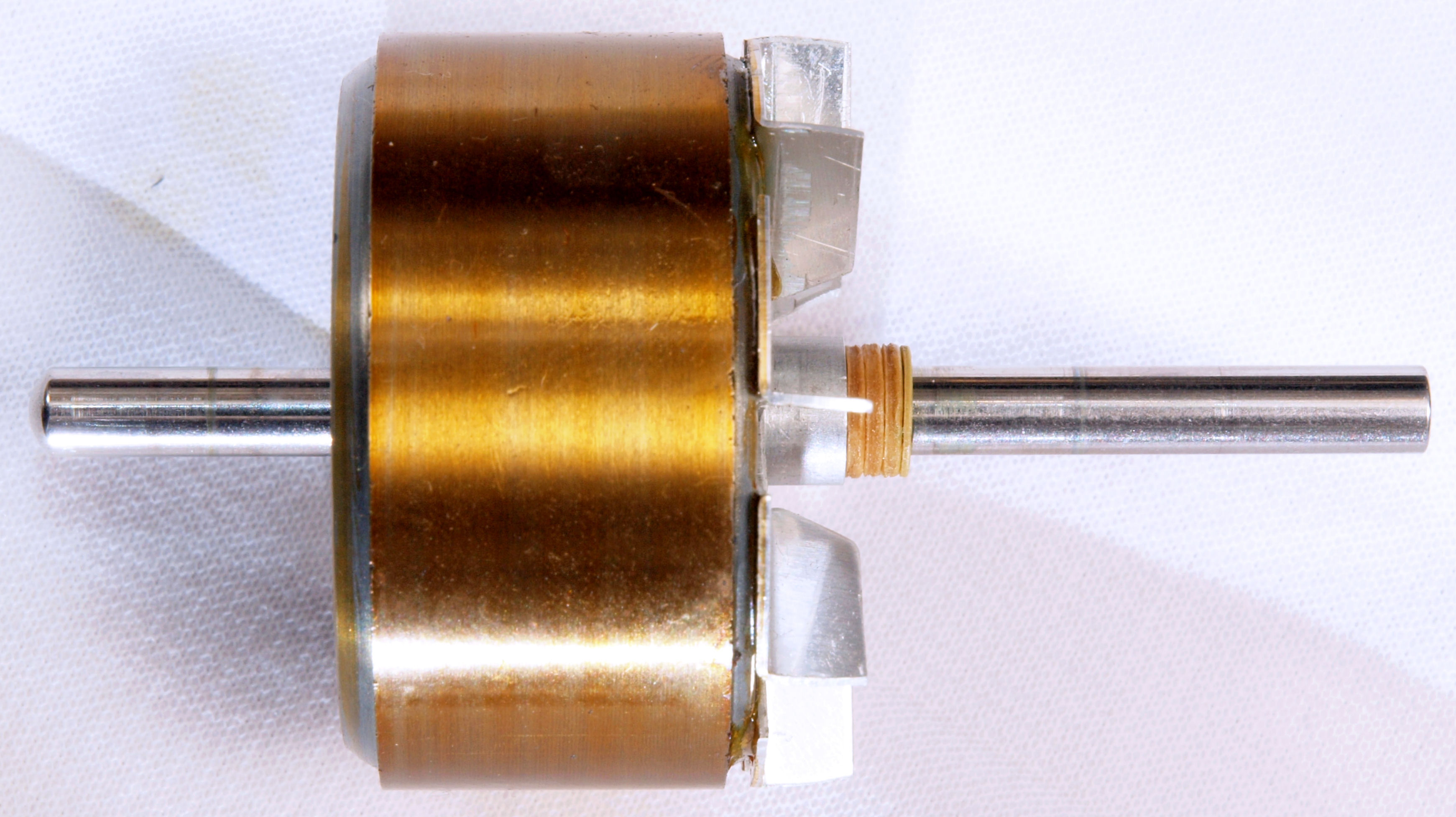

C44. 修理中 モーター回転子。
C45. 修理中 モーター回転子(アマチュア)軸、ゴミが入り少しキズがある。
C46. 修理中 モーター回転子(アマチュア)軸、下側。 過負荷で変色した部分あり。
C71. 修理前 電源部を上から見る
C72. 修理後 電源部を上から見る
C81. 修理前 モーター部 下から見る
C82. 修理後 モーター部 下から見る、ホースを付ける前。
C82. 修理後 下から見る。ケースが鉄製なので、ICの放熱を助ける為、銅板を取り付け。
C83. 修理前 モーター部 下から見る。
C83. 修理後 モーター部 下から見る。
C9. 修理中 ケーブルコネクター点検
CA1. 交換部品
E. 測定・調整
E1. タンテーブルが無いので、SX−8000U. 2台目を拝借して調整・測定。

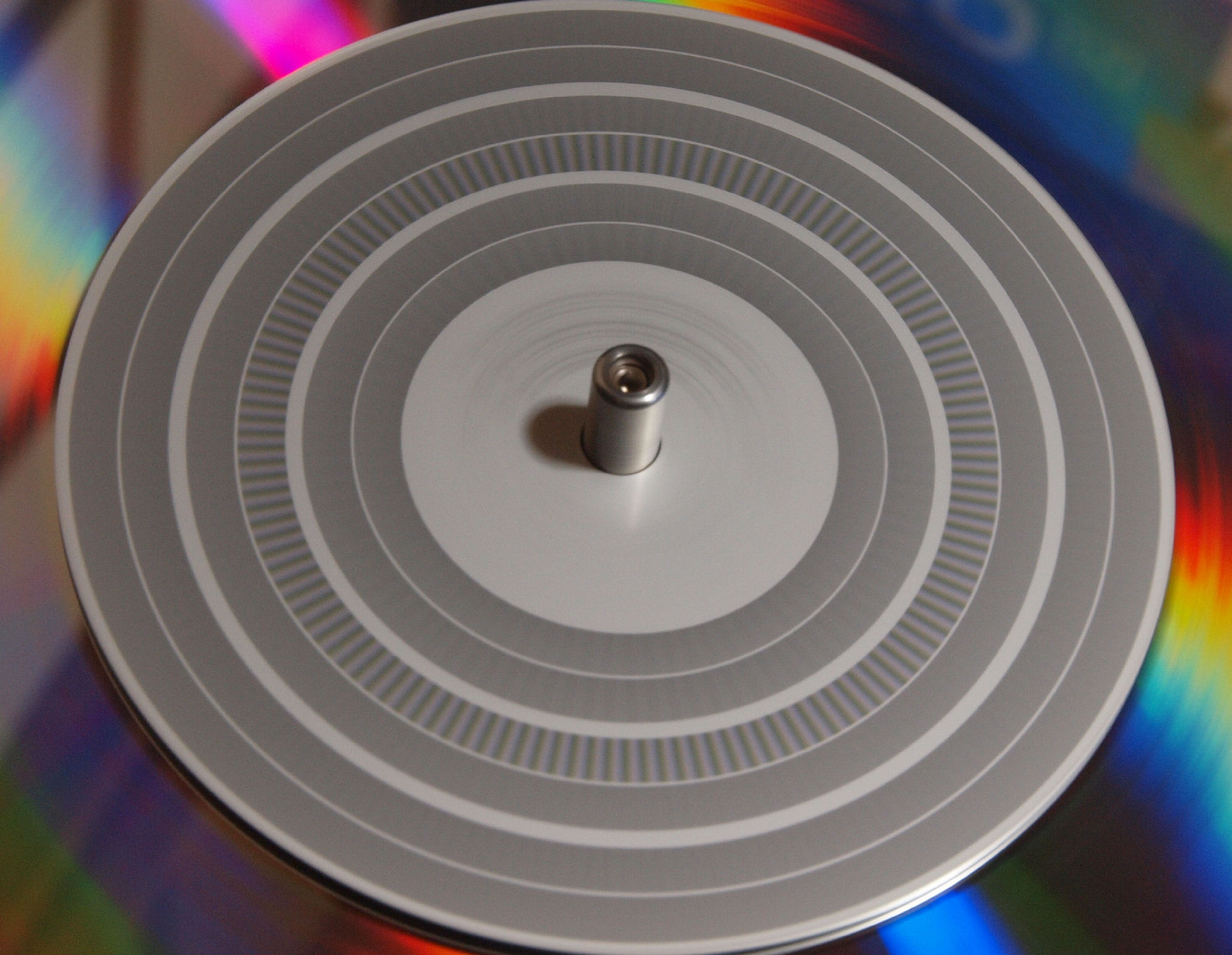

E21. 33回転。
E22. 45回転。

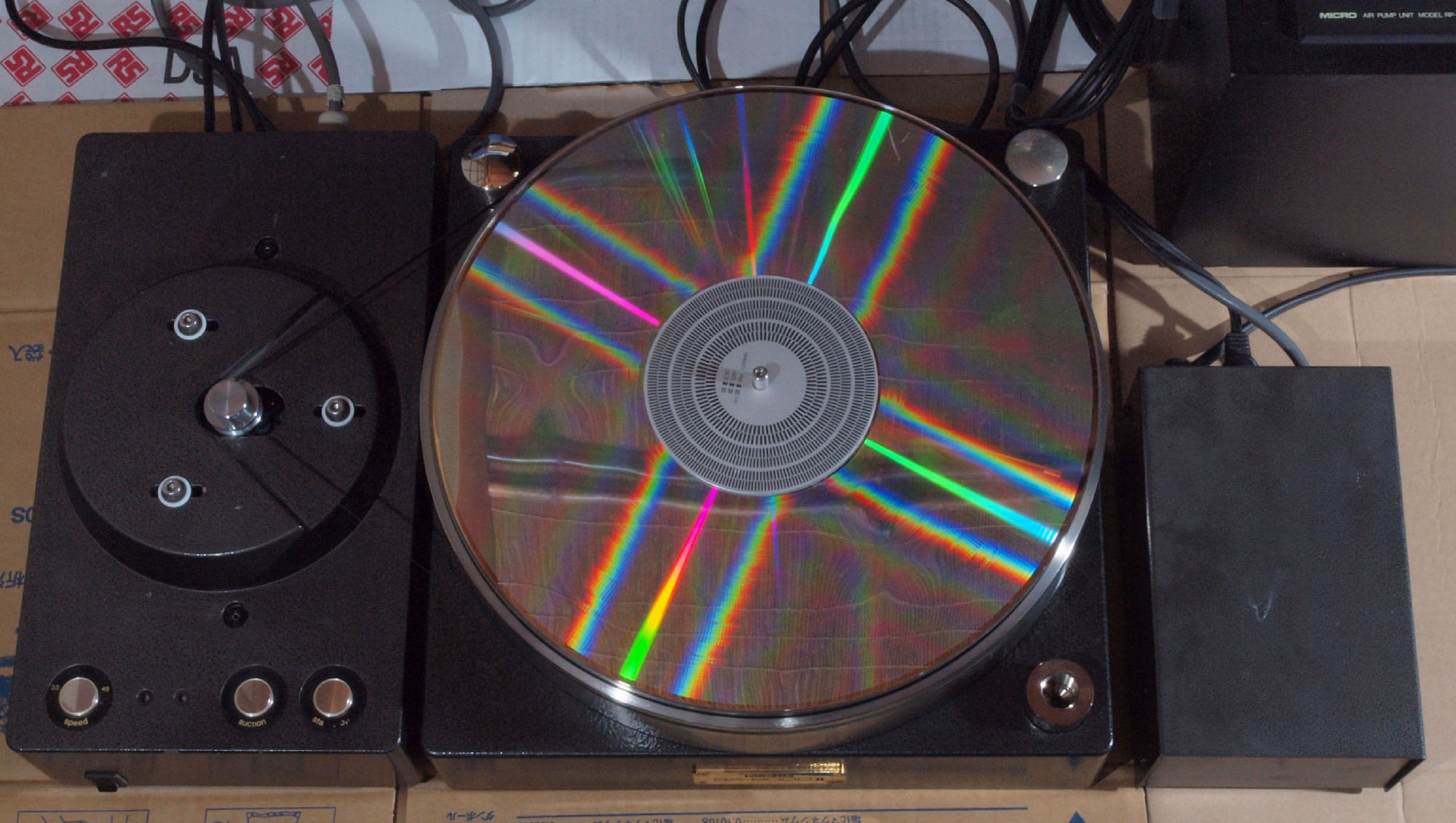

E3.  完成24時間エージング。 左はTechnics SP−10mkV.15台目
