MICRO SEIKI RY−5500U. 2台目修理記録
 再修理(平成26年5月)        平成17年11月7日到着  12月4日完成
A. 修理前の状況
  • 33回転は正常、45回転が安定せずフラつく。

B. 原因
  • 経年劣化。
    前回修理??

C. 修理状況

D. 使用部品

  • 電解コンデンサー              22個。
    整流器
    抵抗
    リレー                       3個。
    半固定VR                    3個。
    フイルムコンデンサー             5個。
    テフロン・ワッシャー・スペンサー

F. 修理費  55,000円

A. 修理前の点検状況
A1. 点検中 電源部を上から見る、右下のこの小さなリレーでAC100Vの外部機器をON/OFF!!
A2. 点検中 電源部を下から見る、放熱が悪い

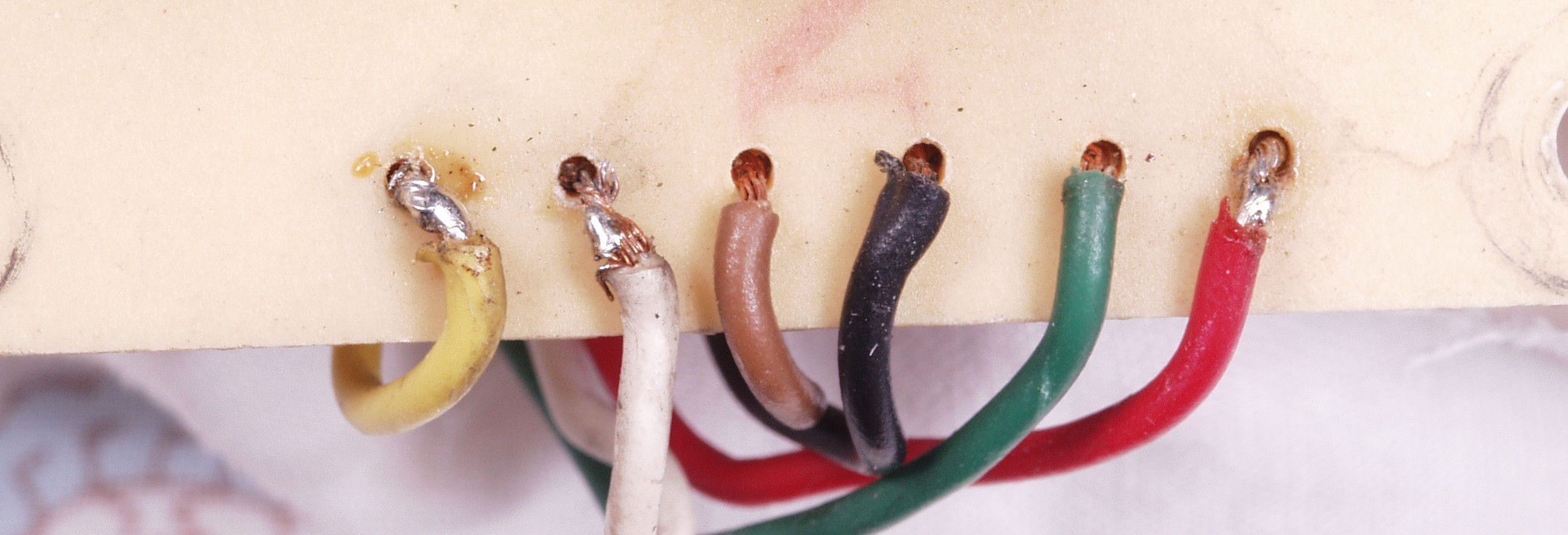

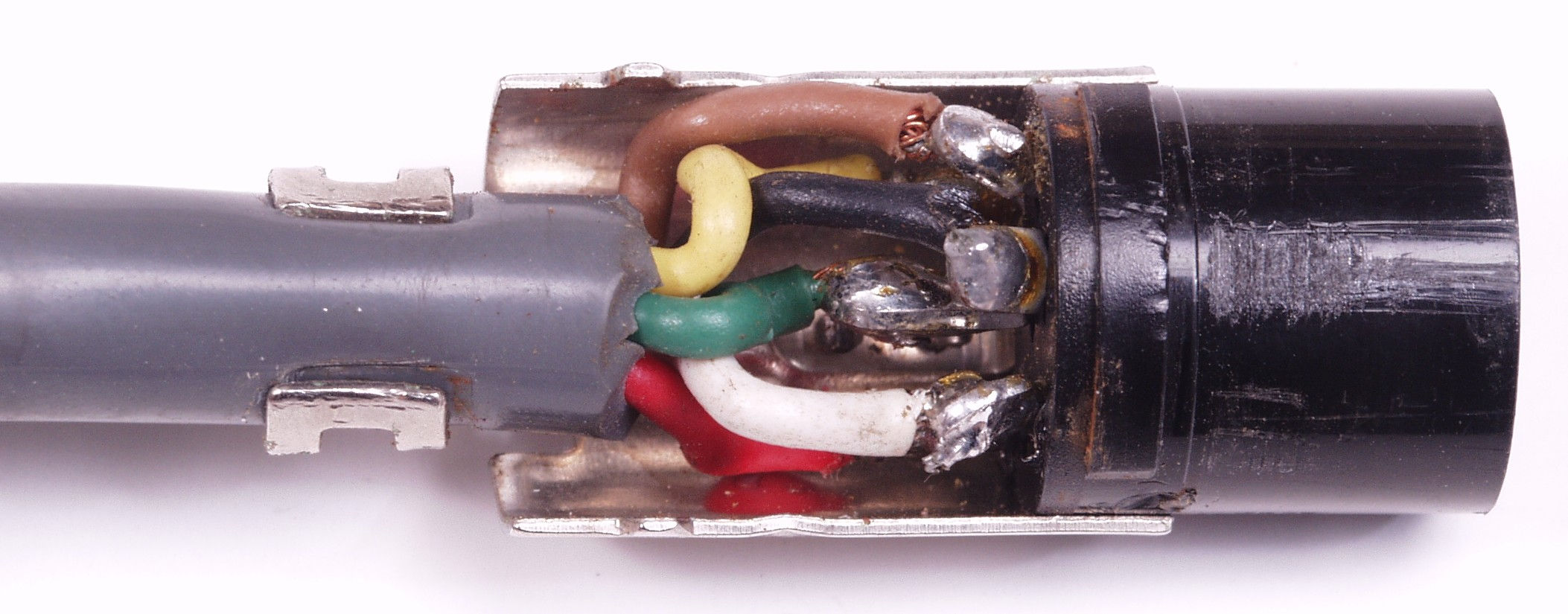

A3. 点検中 コネクター点検、シールドが無い!

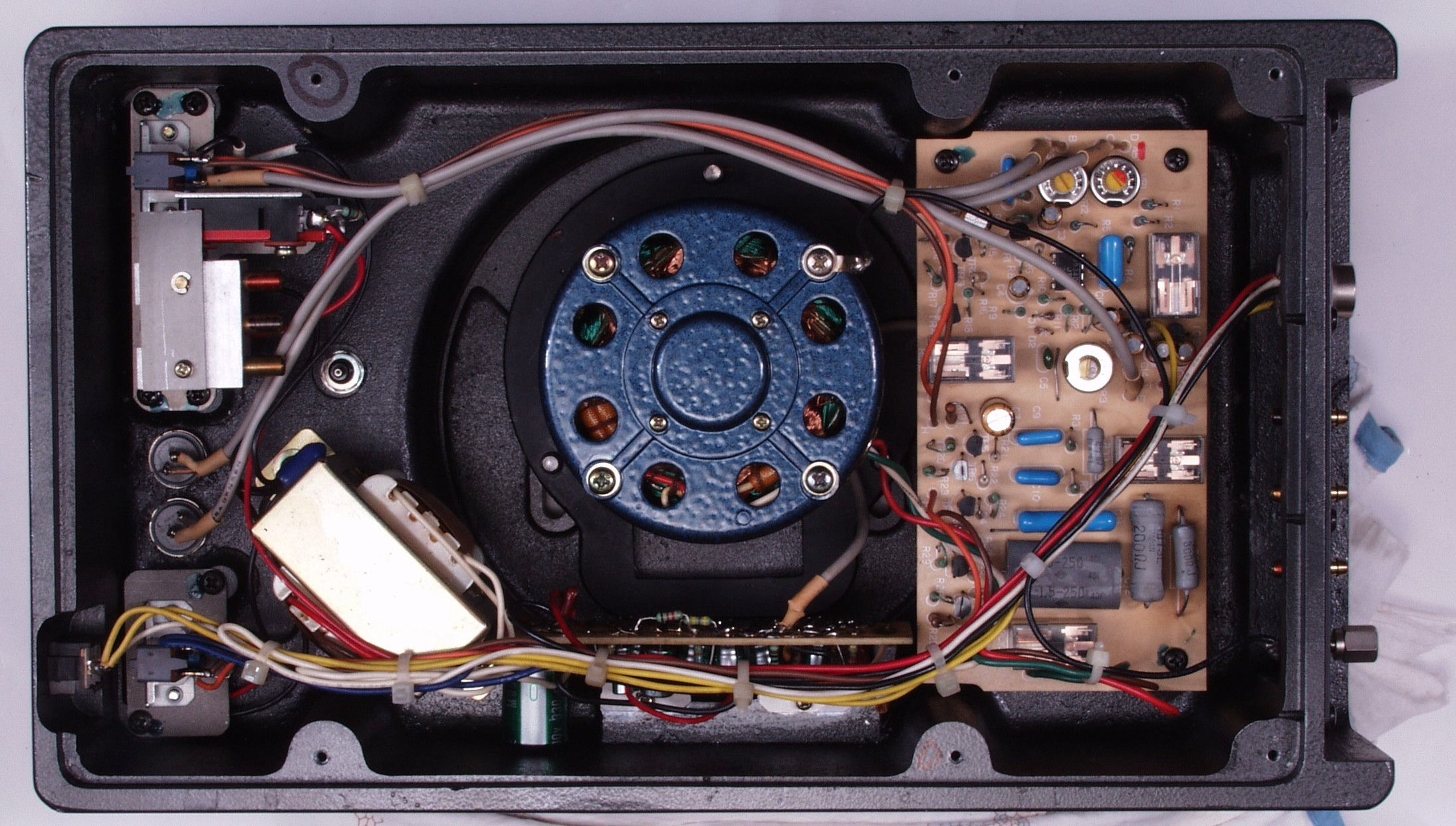

A4. 点検中 モーター部 上から見る
A5. 点検中 モーター部 端子部を見る
A6. 点検中 モーター部 下から見る
C. 修理状況

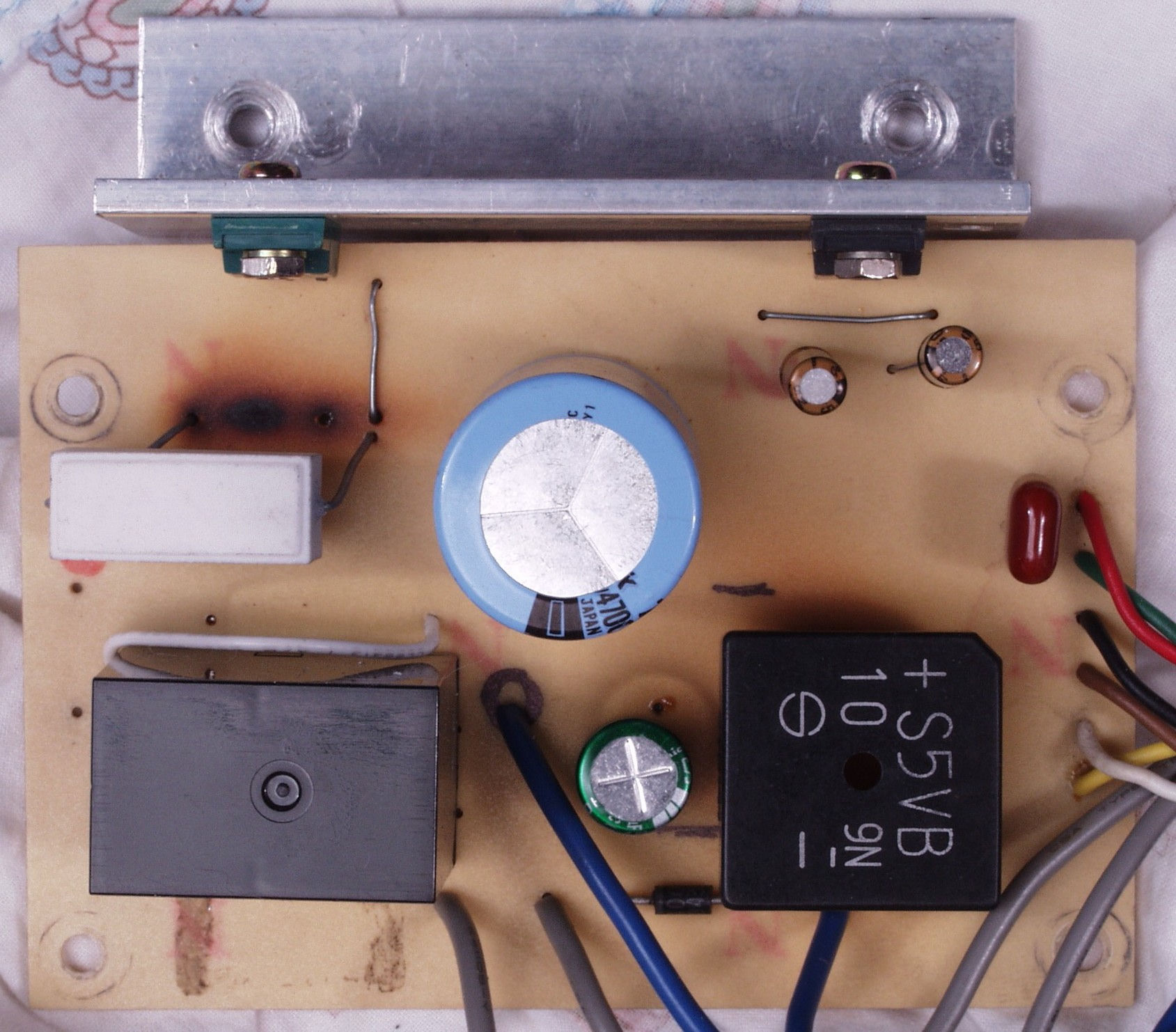

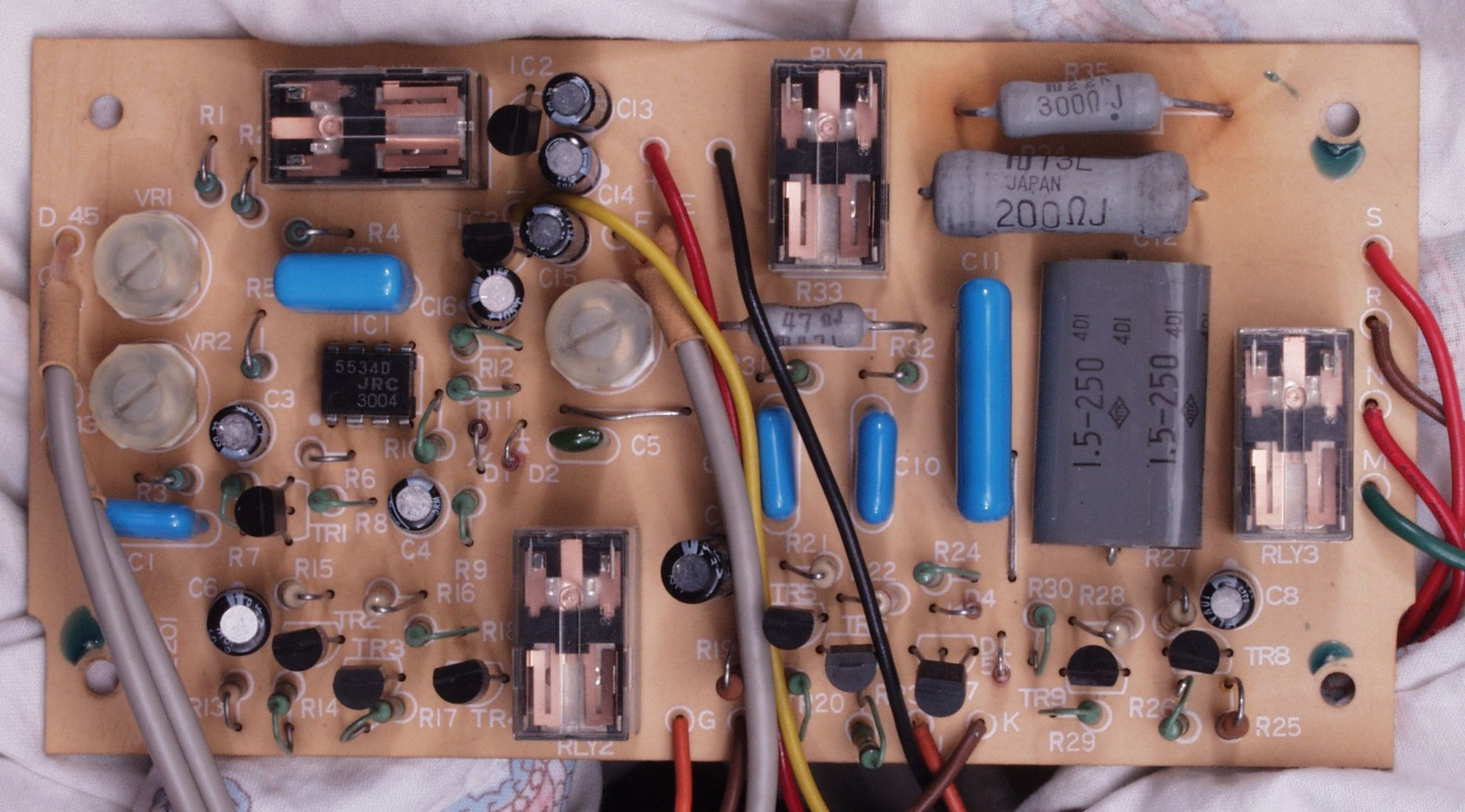

C1A. 修理前 電源部整流基板、熱で電解コンデンサーの頭が膨れています
C1A1. 修理前 電源部整流基板、モーターへの供給線
C1B .修理後 電源部整流基板 整流器1個、リレー1個、抵抗1個、電解コンデンサー4個交換、フイルムコンデンサー1個追加

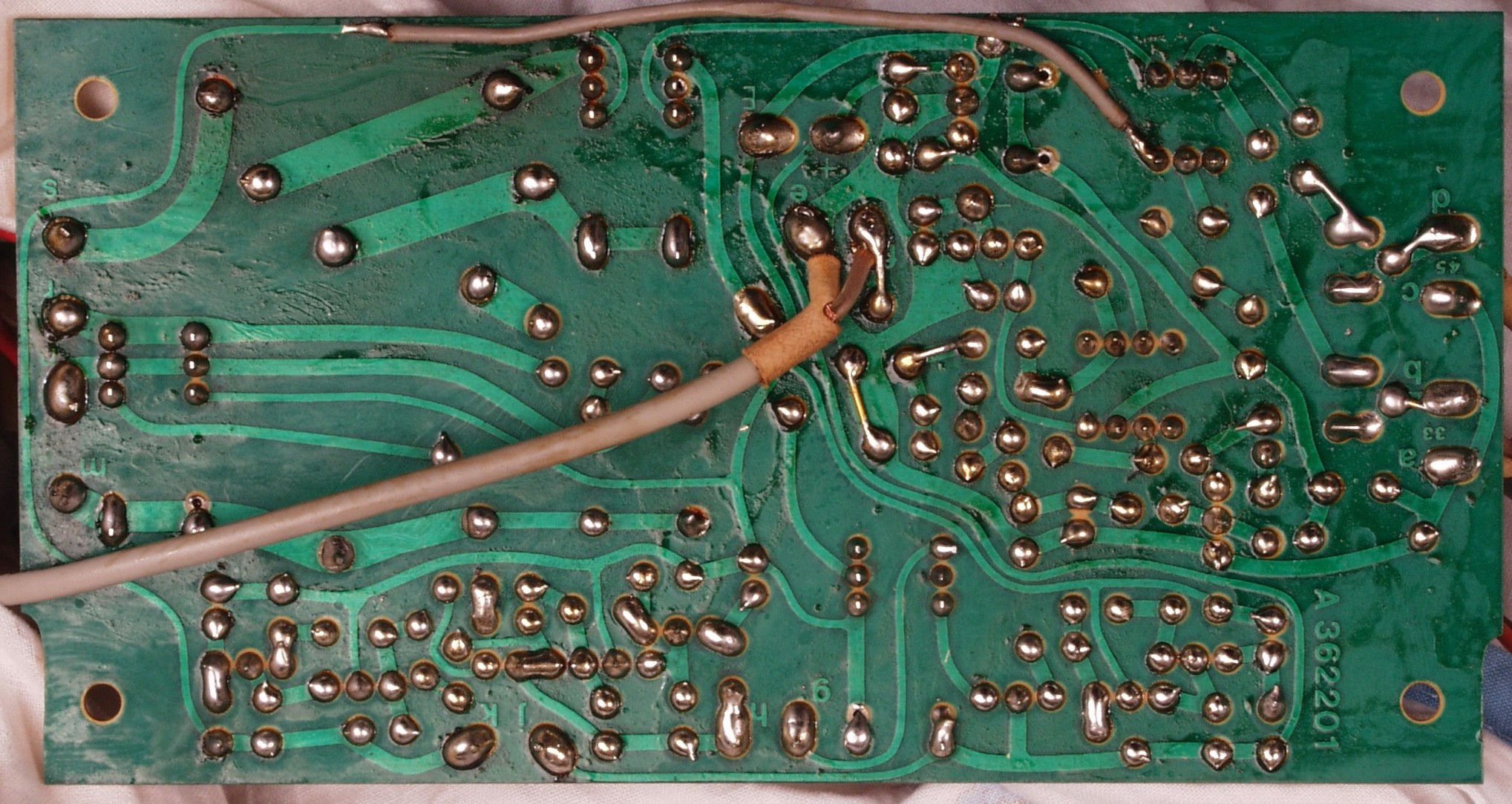

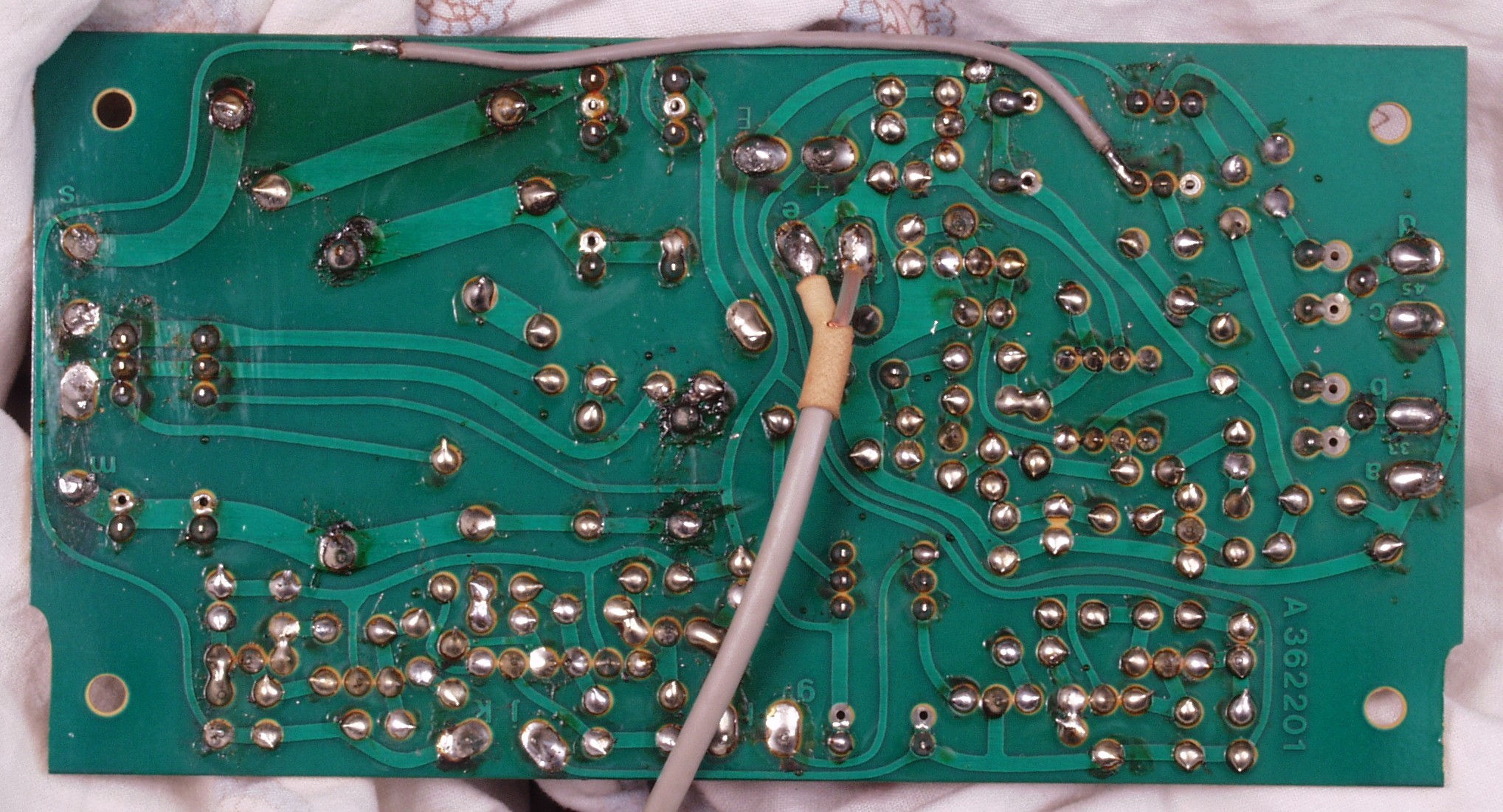

C1C. 修理前 電源部整流基板裏
C1D. 修理(半田補正)後 電源部整流基板裏
C1E. 完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。

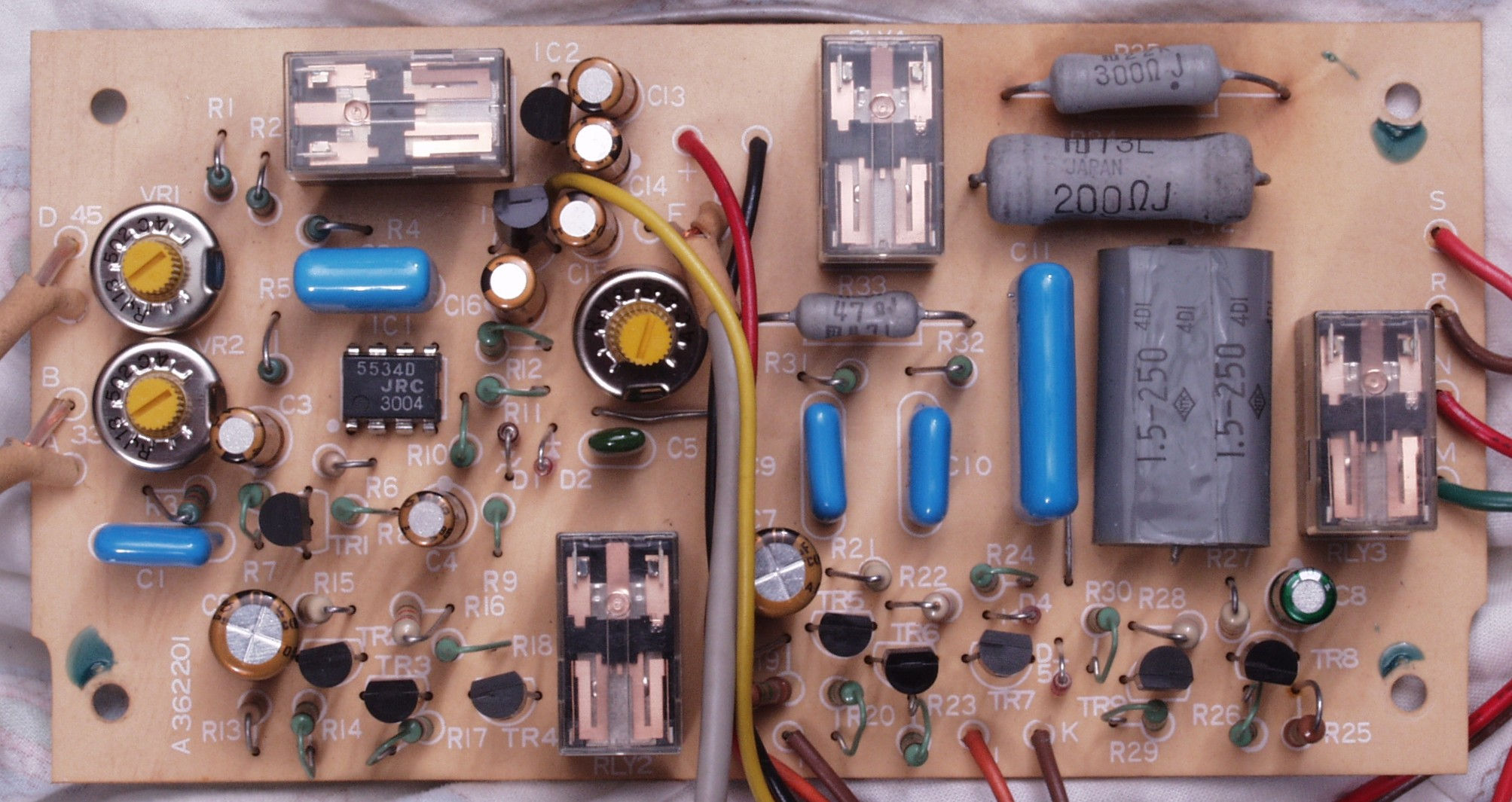

C2A. 修理前 モーター部コントロール基板
C2B. 修理後 モーター部コントロール基板 半固定VR3個、電解コンデンサー9個交換
C2C. 修理前 モーター部コントロール基板裏
C2D. 修理(半田補正)後 モーター部コントロール基板裏
C2E. 完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。
C3A. 修理前 モーター部AMP基板

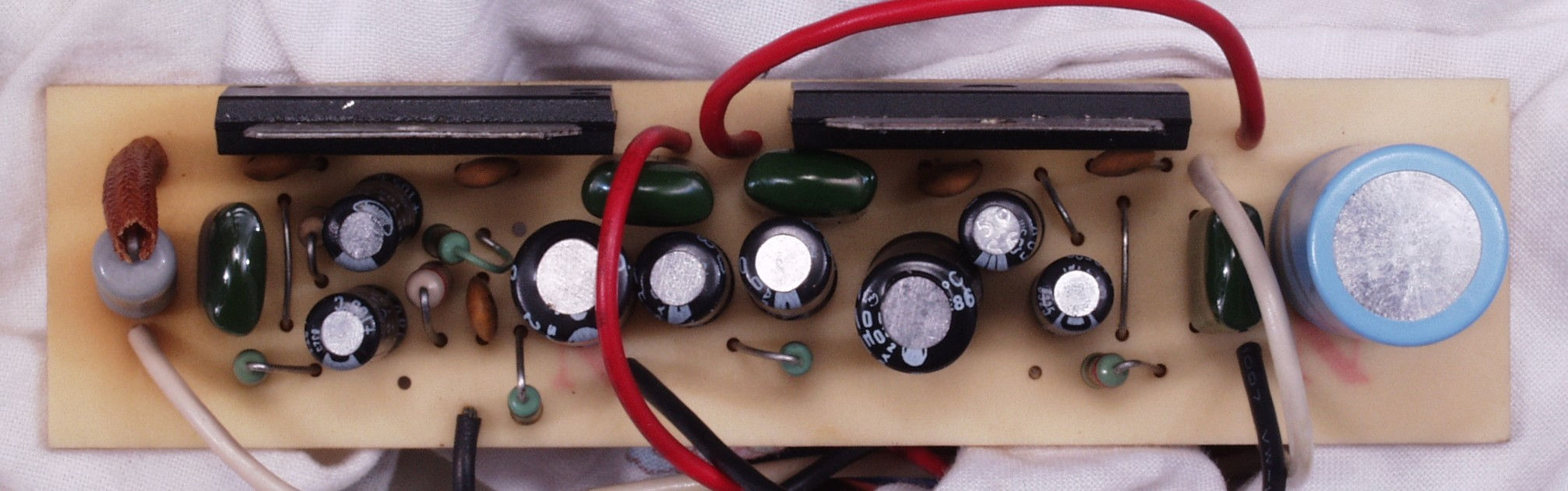

C3B. 修理後 モーター部AMP基板 電解コンデンサー9個、フイルムコンデンサー4個交換
C3C. 修理前 モーター部AMP基板裏
C3D. 修理(半田補正)後 モーター部AMP基板裏 フイルムコンデンサー1個追加
C3E. 完成モーター部AMP基板裏。余分なフラックスを落として、コート液を塗る。
C4A. 修理中 モターベアリングを点検・注油

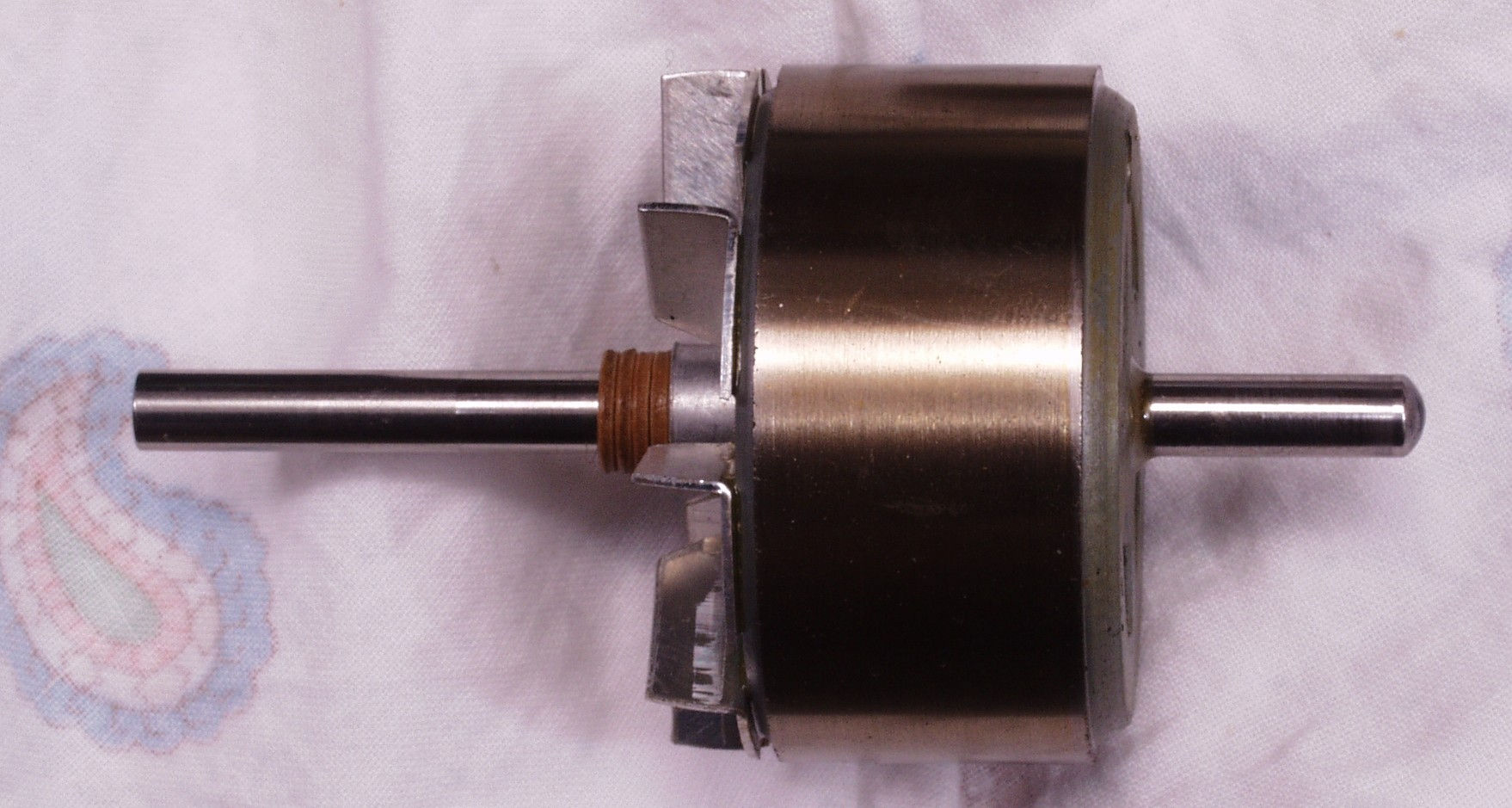

C4B. 修理中 モーター回転子(アマチュア)点検・注油、肝心の右側のスペンサーが無い、テフロンライナー入れる

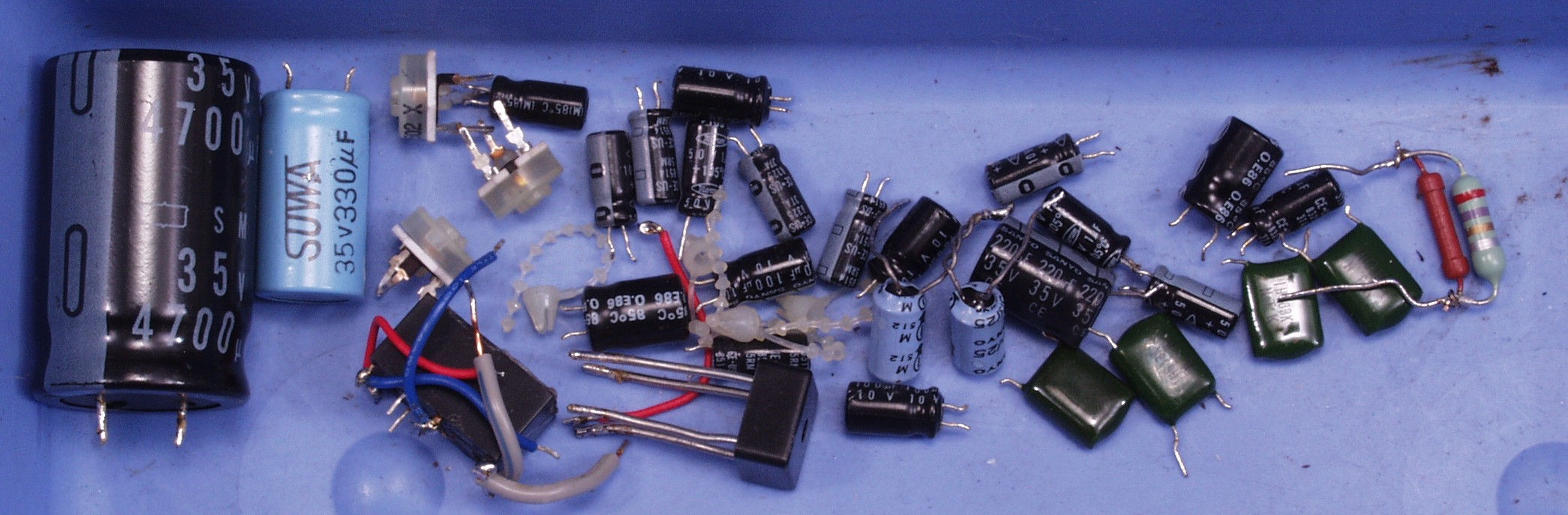

C5. 交換部品
C6A. 修理前  電源部を上から見る
C6B. 修理後 電源部を上から見る
C7A. 修理前 モーター部 下から見る
C7B. 修理後 モーター部 下から見る、配管はまだ

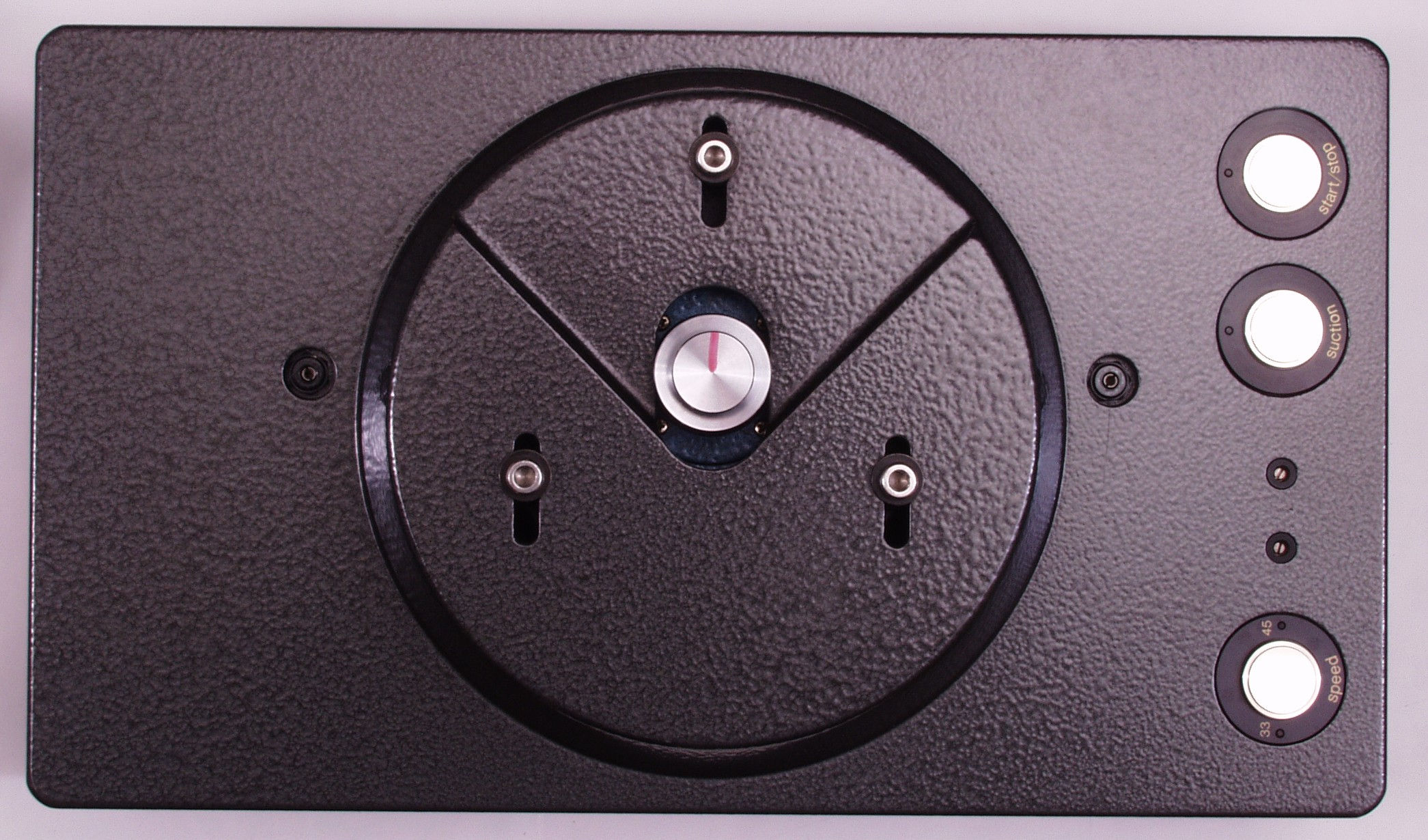

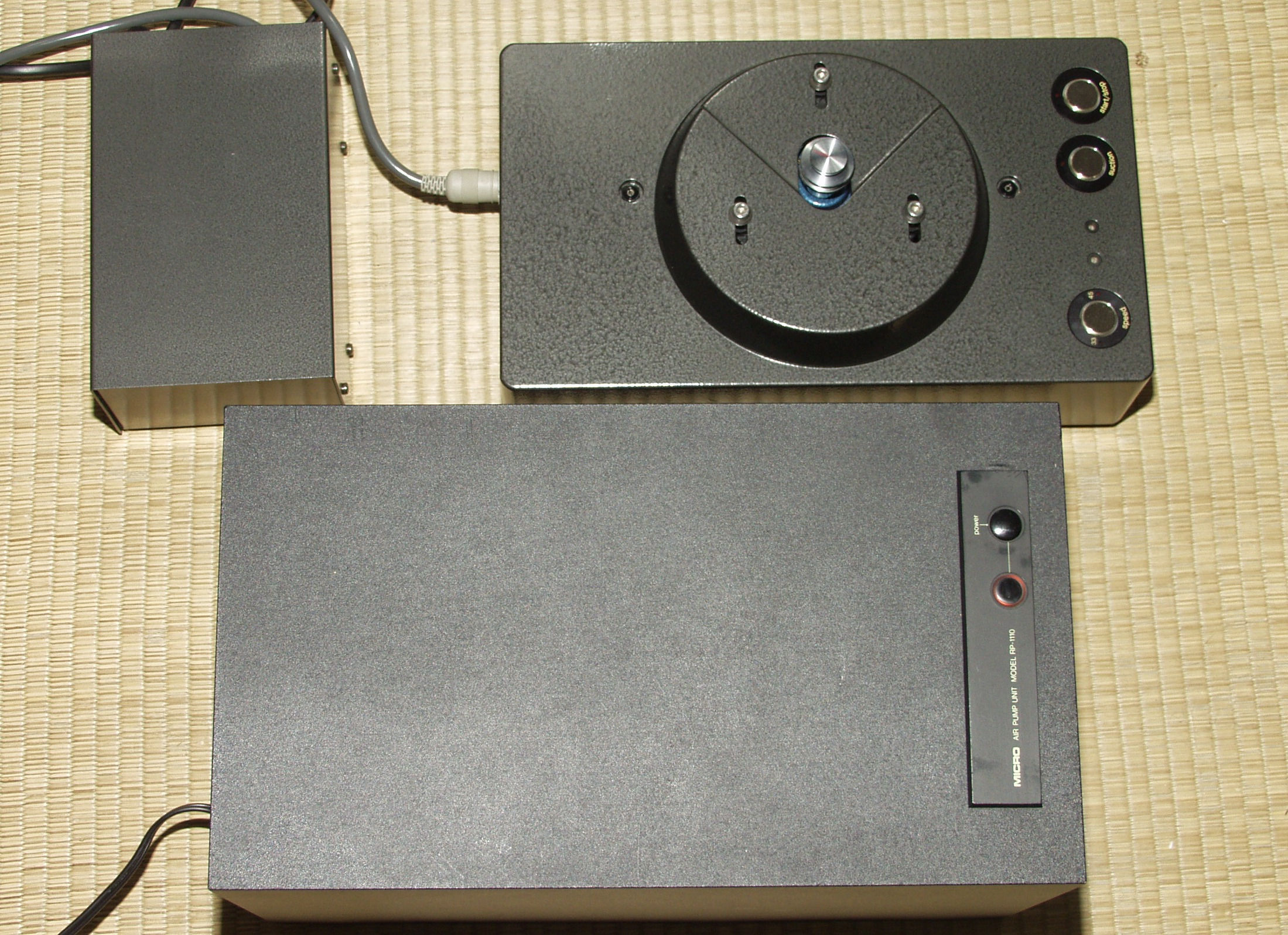

C8.  完成
C9. 完成 エージング中
