MICROSEIKI RY−5500U. 2台目再修理記録
前回修理(2005年5月)             平成26年5月7日到着  5月31日完成
A. 修理前の状況
  • 33/45共回転が少々速いです(調整VRが一杯)。


B. 原因
  • 経年変化

C. 修理状況

D. 使用部品
  • リレー                        4個。

F. 修理費
  30,000円

Y. ユーザー宅の設置状況

A. 修理前の点検状況
A11. 外観、 前から見る。
A12. 外観、 前右から見る。
A13. 外観、 後から見る。
A14. 外観、 後左から見る。
A15. 外観、 上から見る。
A21. 外観、 下から見る。
A22. 外観、 下前から見る。
A23. 外観、 下前左から見る。
A24. 外観、 下後から見る。
A25. 外観、 下後右から見る。
A26. 外観、 下蓋を取り下から見る。

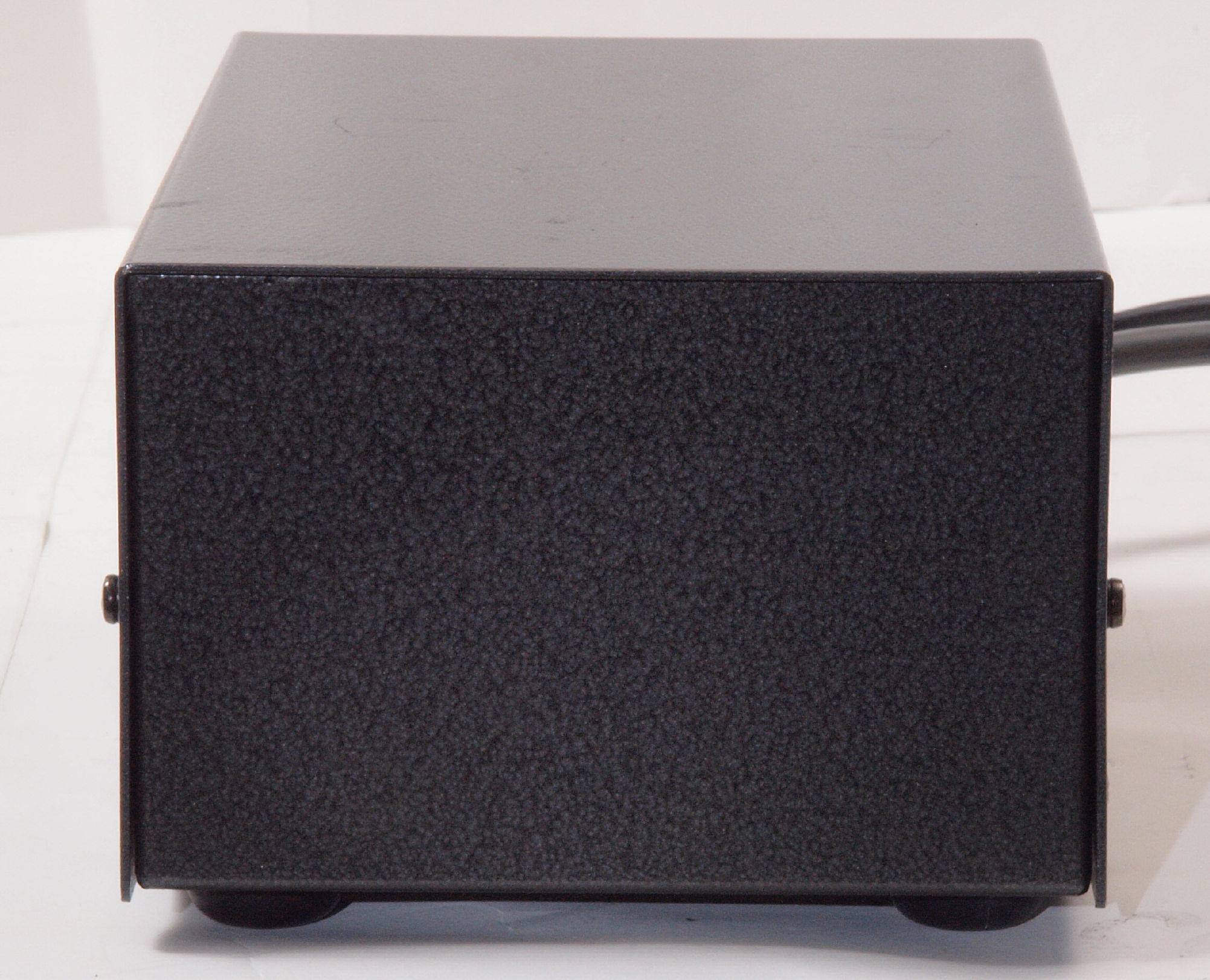

A31. 電源部外観、 前から見る。
A32. 電源部外観、 前右から見る。

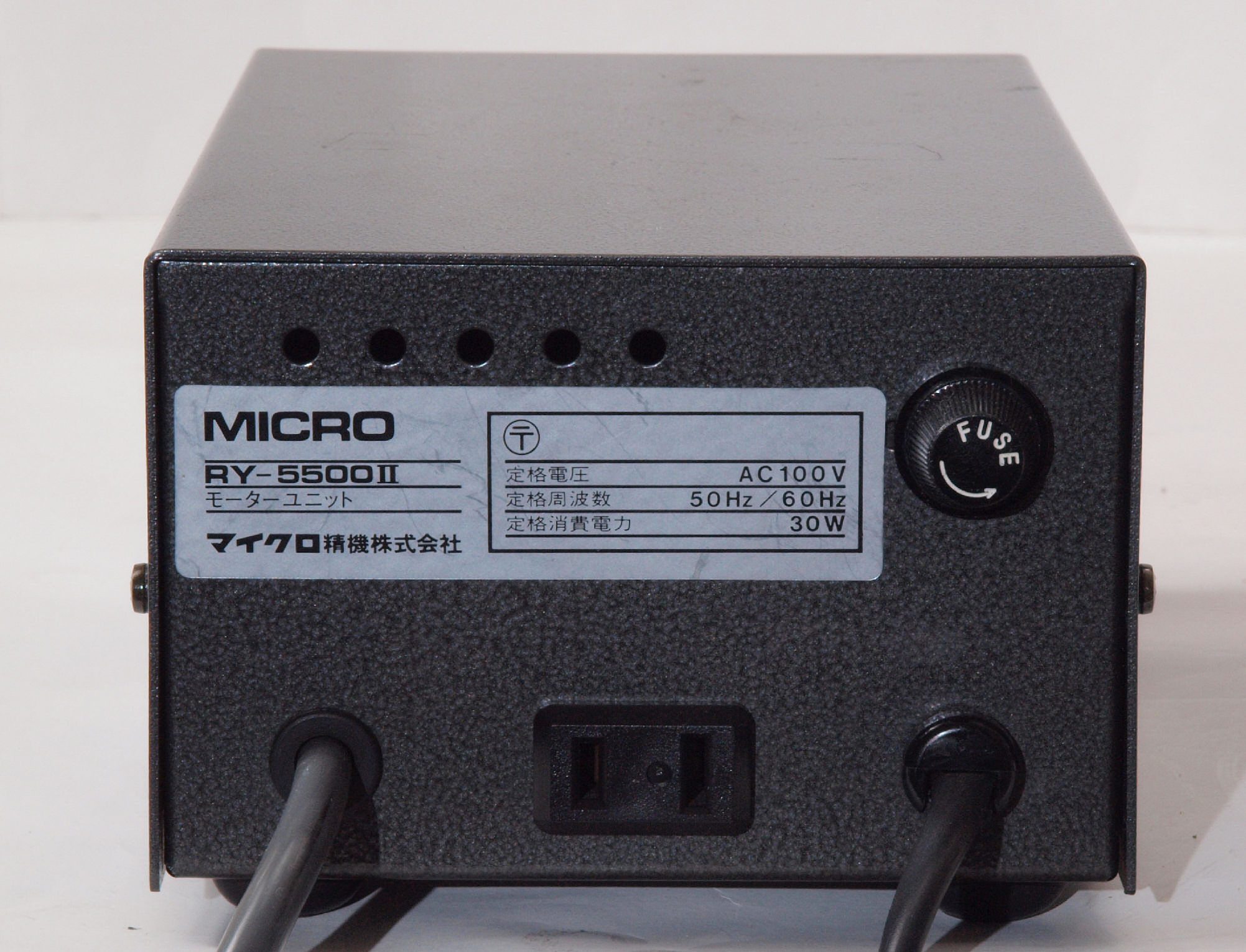

A33. 電源部外観、 後から見る。

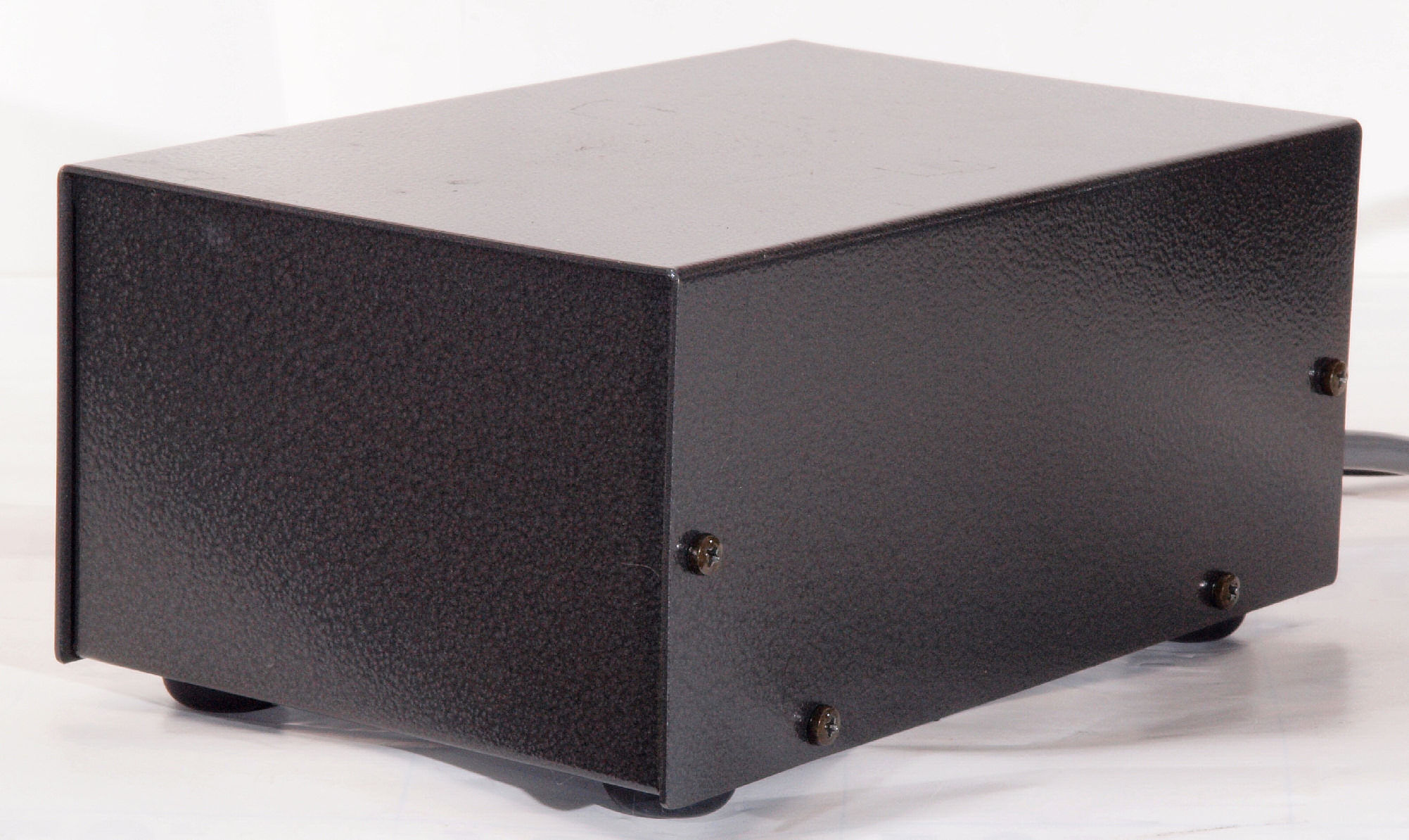

A34. 電源部外観、 後左から見る。
A35. 電源部外観、 上から見る。

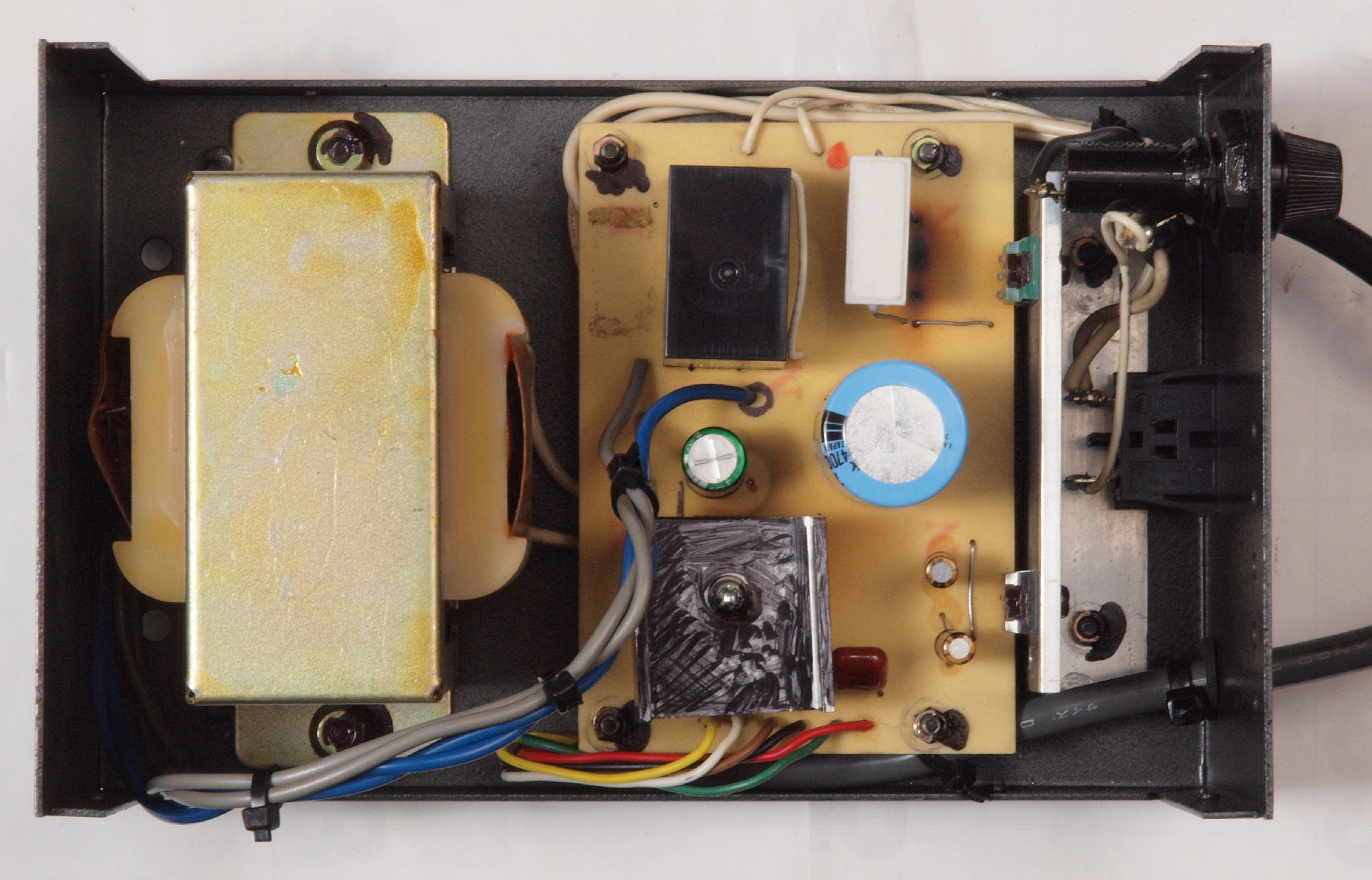

A36. 電源部外観、 上蓋を取り上から見る。

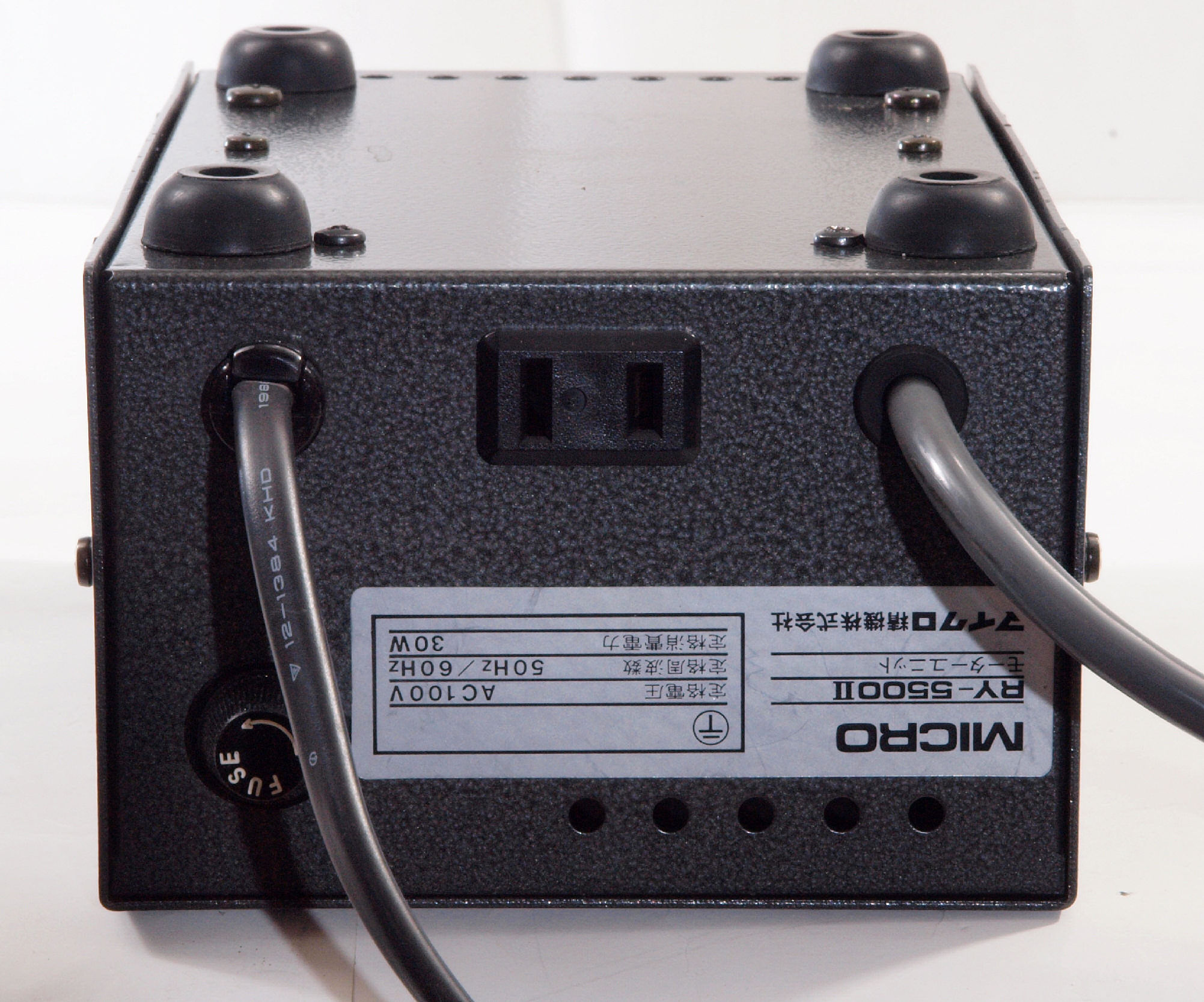

A41. 電源部外観、 下から見る。
A42. 電源部外観、 下前から見る。
A43. 電源部外観、 下前左から見る。
A44. 電源部外観、 下後から見る。
A45. 電源部外観、 下後右から見る。
C. 修理状況
C21. 修理前 モーター部コントロール基板
C22. 修理後 モーター部コントロール基板、 リレー4個交換

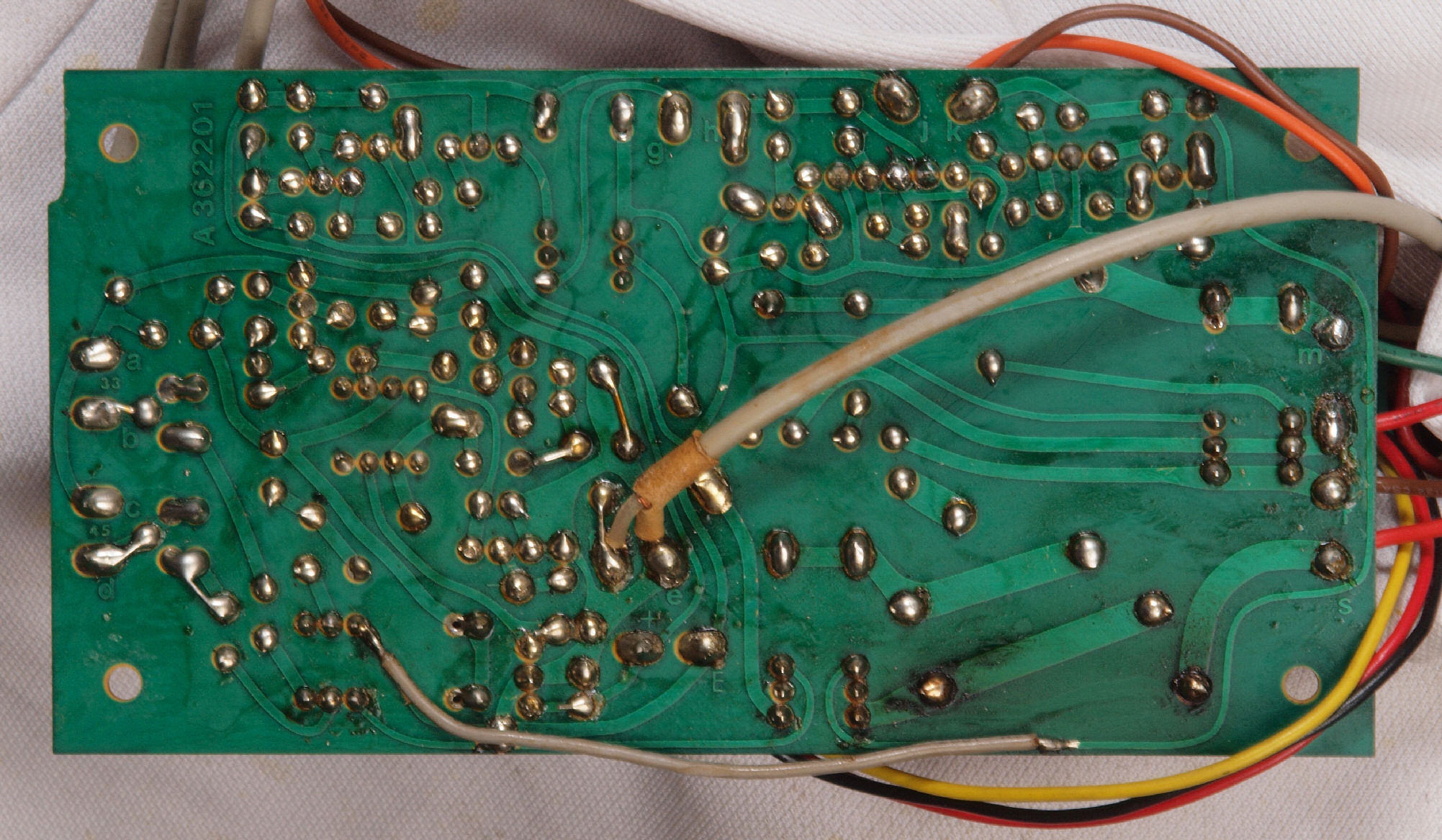

C23. 修理前 モーター部コントロール基板裏

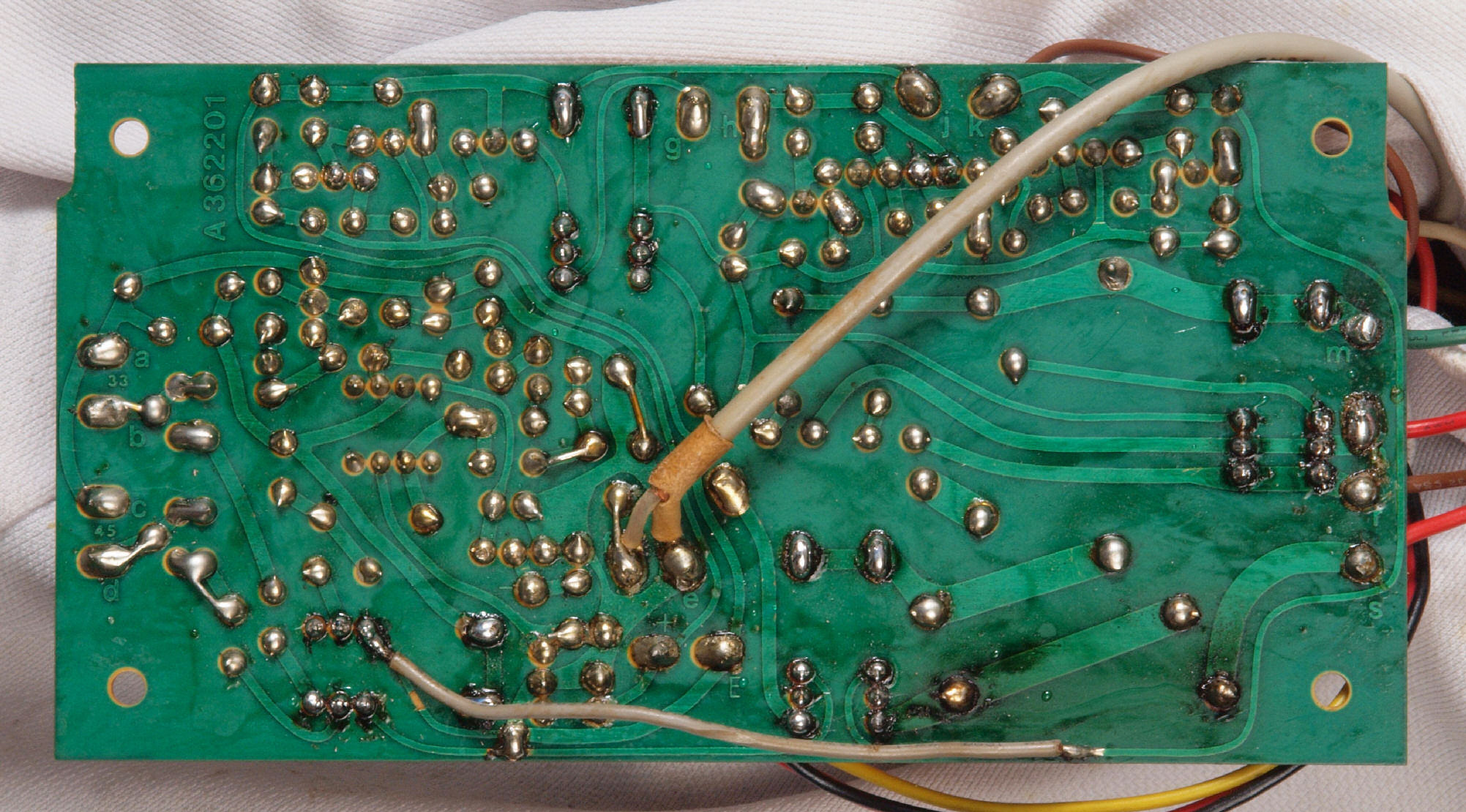

C24. 修理(半田補正)後 モーター部コントロール基板裏
C25. 完成 モーター部コントロール基板裏 不要なフラックスを取り洗浄し、コート液を塗布。
C41. 修理中 モーター取り出し。
C42. 修理中 モーター取り出し。
C43. 修理中 モーター分解、点検・注油

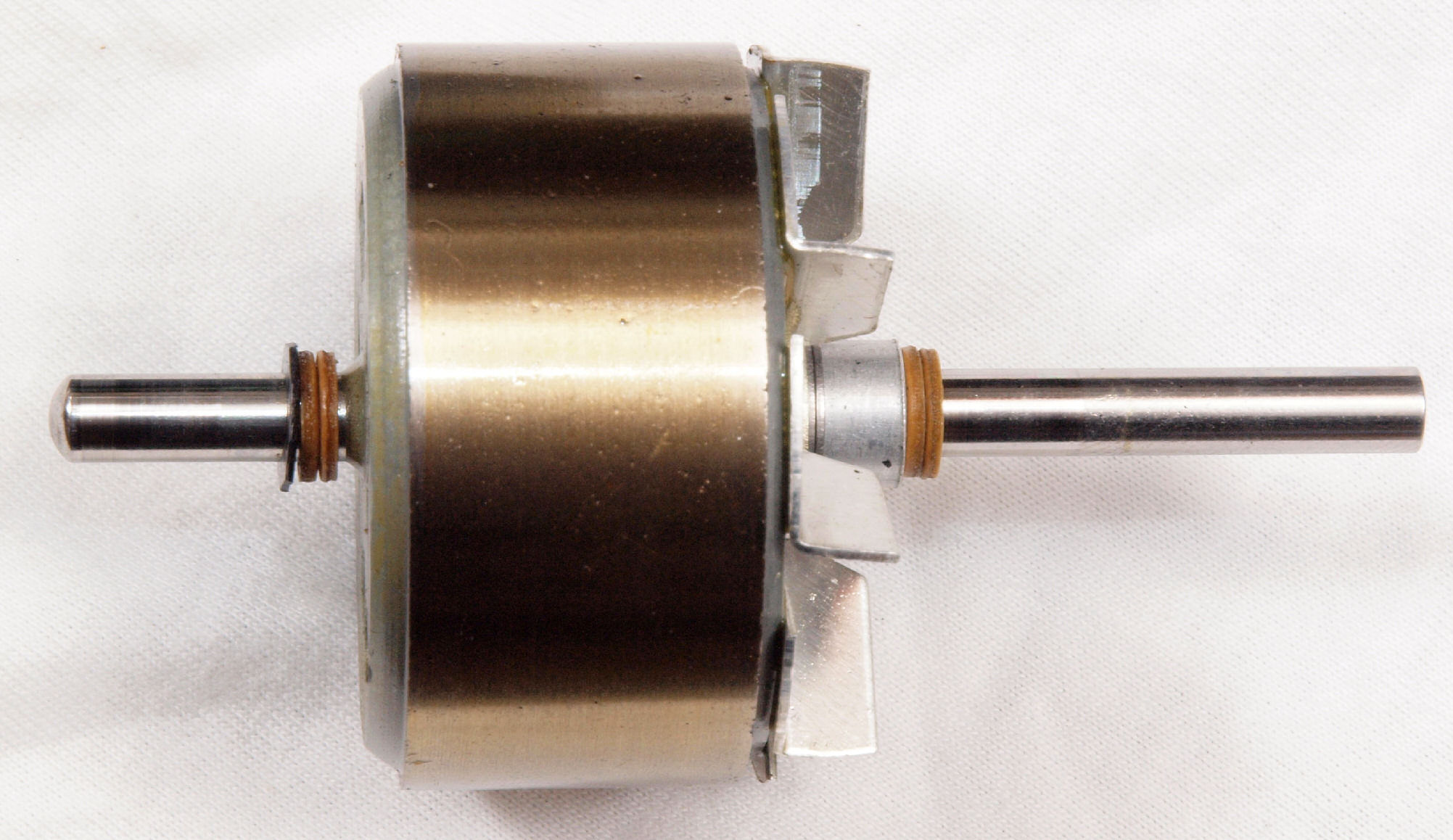

C44. 修理中 モーター回転子。給油過多です。
C81. 修理前 モーター部 下から見る
C83. 修理後 モーター部 下から見る。
CA1. 交換部品。 左=付いていた開放型、 右=交換した密閉型。
Y. ユーザー宅の設置状況
Y1. 設置状況.
                  ry5500_22y
