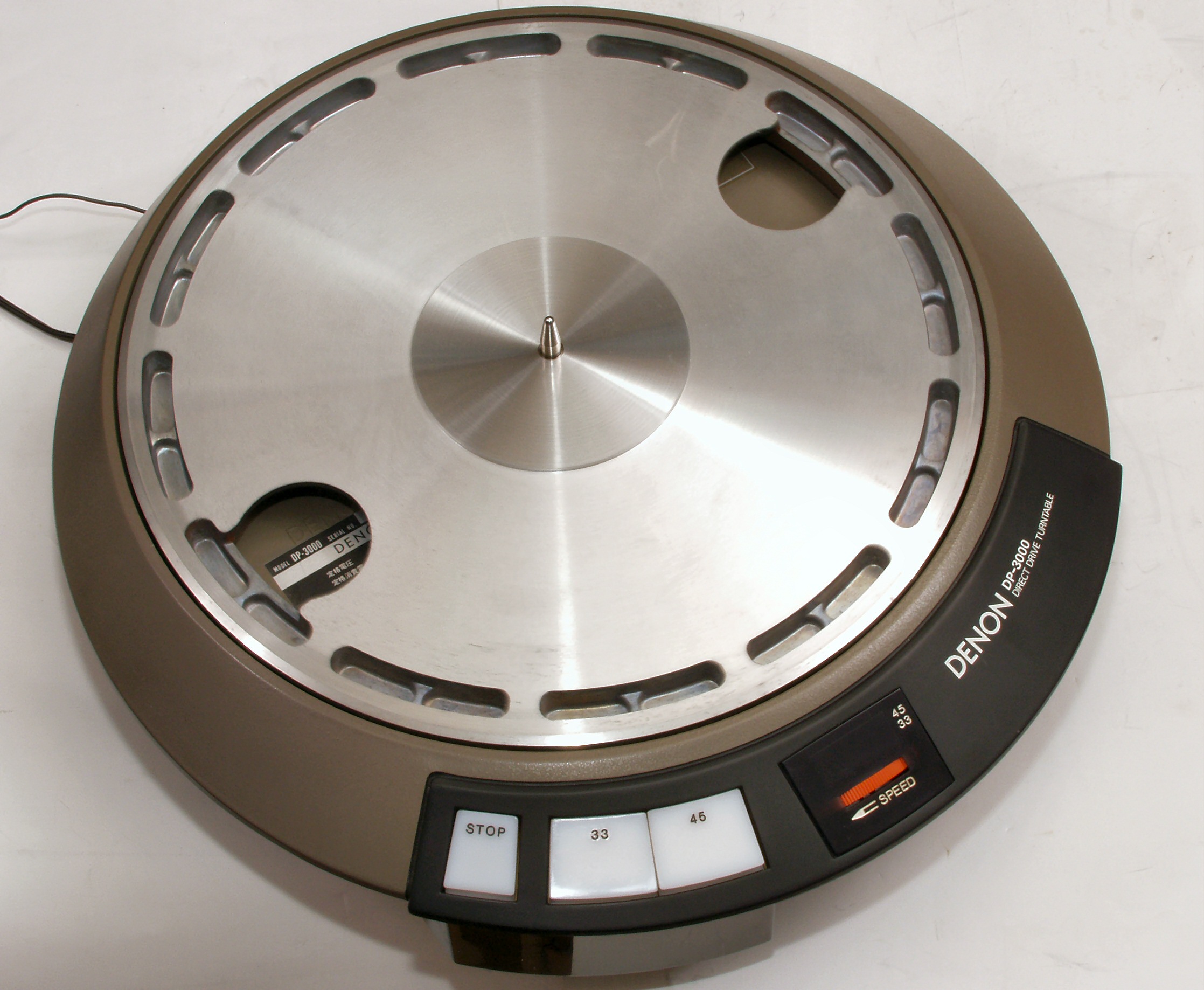

DENON DP−3000 修理記録
梱包はこちらを参考                平成18年9月9日到着  12月19日完成
A. 修理前の状況
  • 30年ほど前にアルバイトをして買ったDENONのDP3000を捨てきれずに居ります。
    オークションで落札した物も合わせて2台所有しておりますが修理可能でしょうか?
    1台は回転が安定せず、もう一台は突然に暴走する状態です。

B. 原因
  • 各部劣化

C. 修理状況
  • 電解コンデンサー交換(オーディオコンデンサー使用)
    TR(トランジスター)交換
    半固定VR交換
    各種注油
D. 使用部品
  • 半固定VR                        2個
    フイルムコンデンサー                 8個
    TR(トランジスター)                  8個
    電解コンデンサー                    8個
E. 調整・測定


F. 修理費   45,000円

A. 修理前の状況
A−1. 修理前点検中 下から見る
C. 修理状況

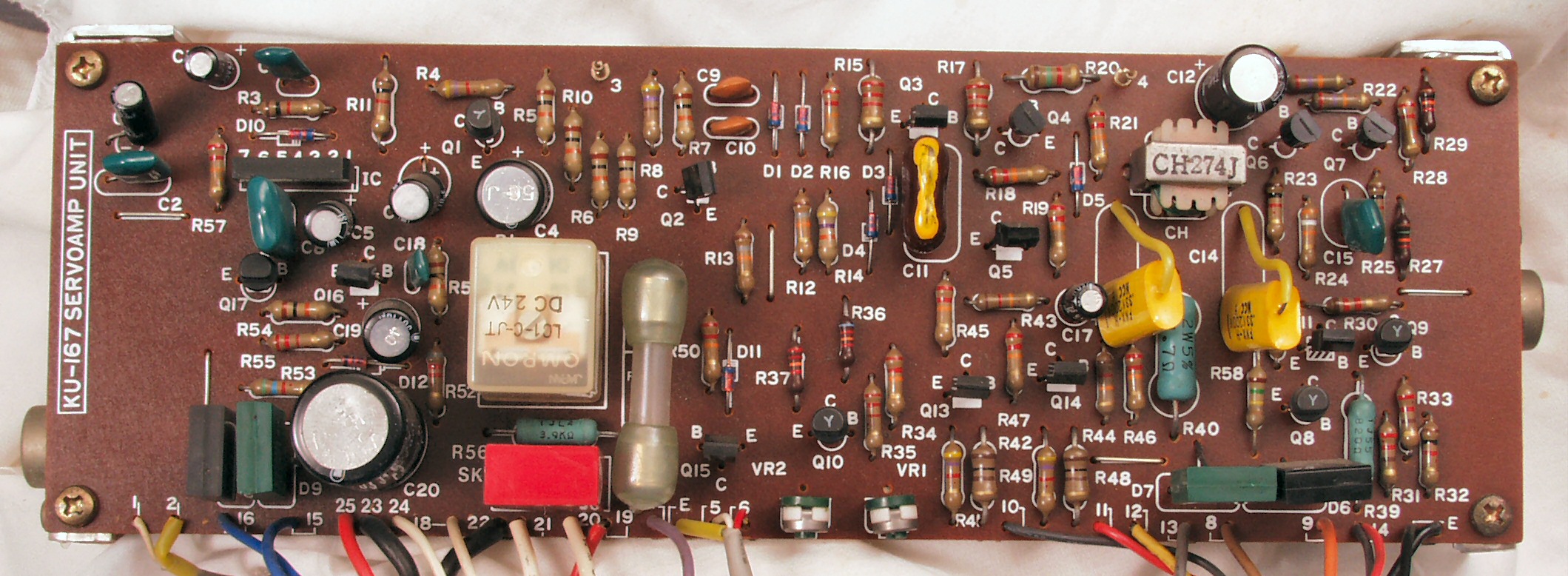

C−1A. 修理前 基板
C−1A−1. 修理中 基板のリレー清掃

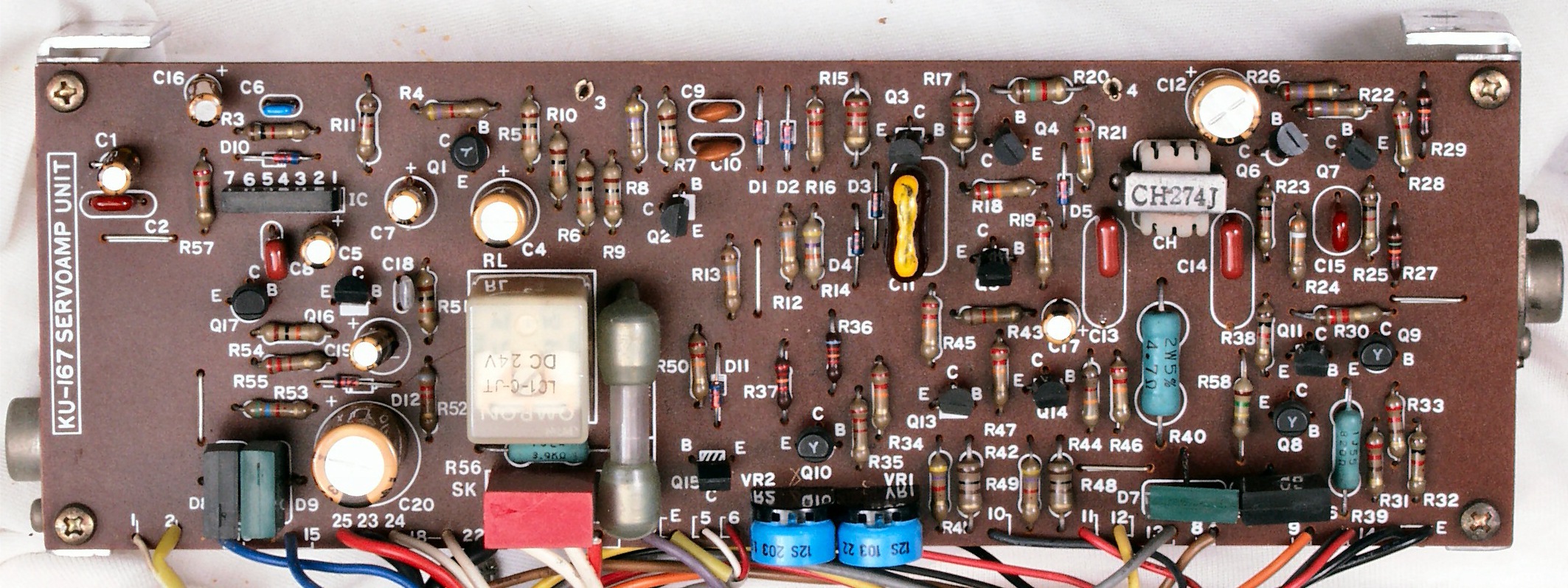

C−1B. 修理後 基板 電解コンデンサー8個、TR(トランジスター)8個、フイルムコンデンサー7個、半固定VR2個交換

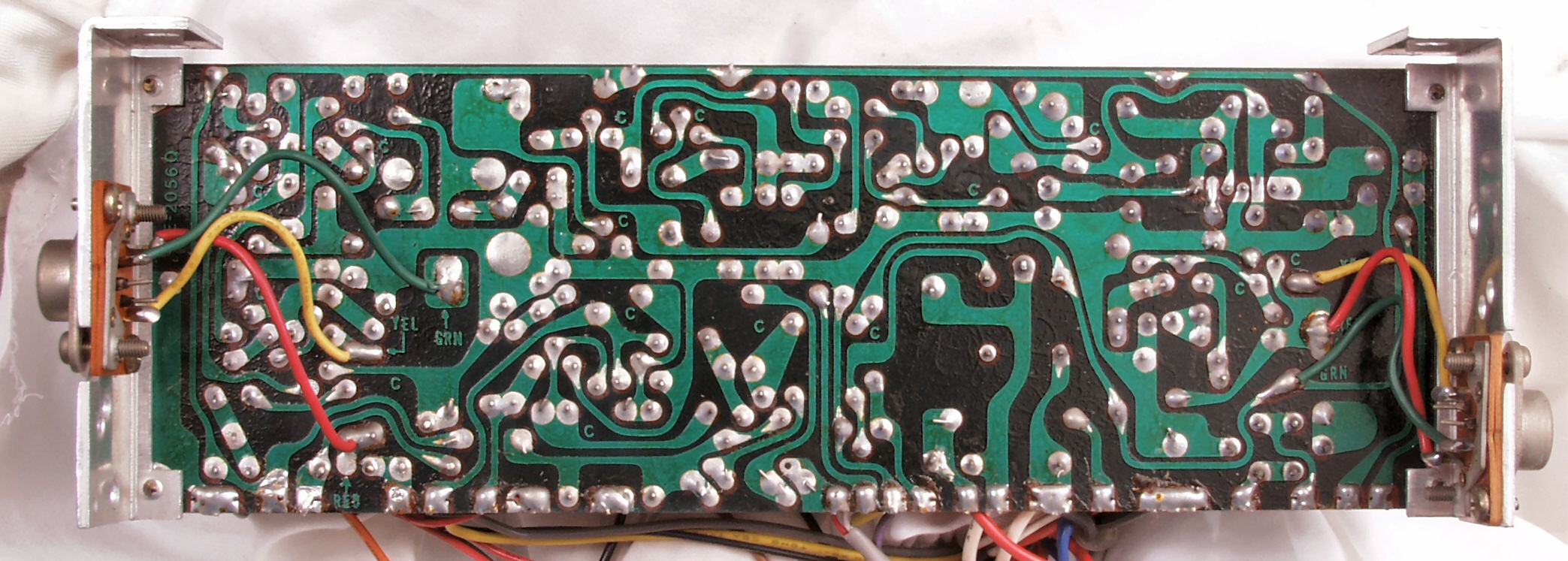

C−1C. 修理前 基板裏

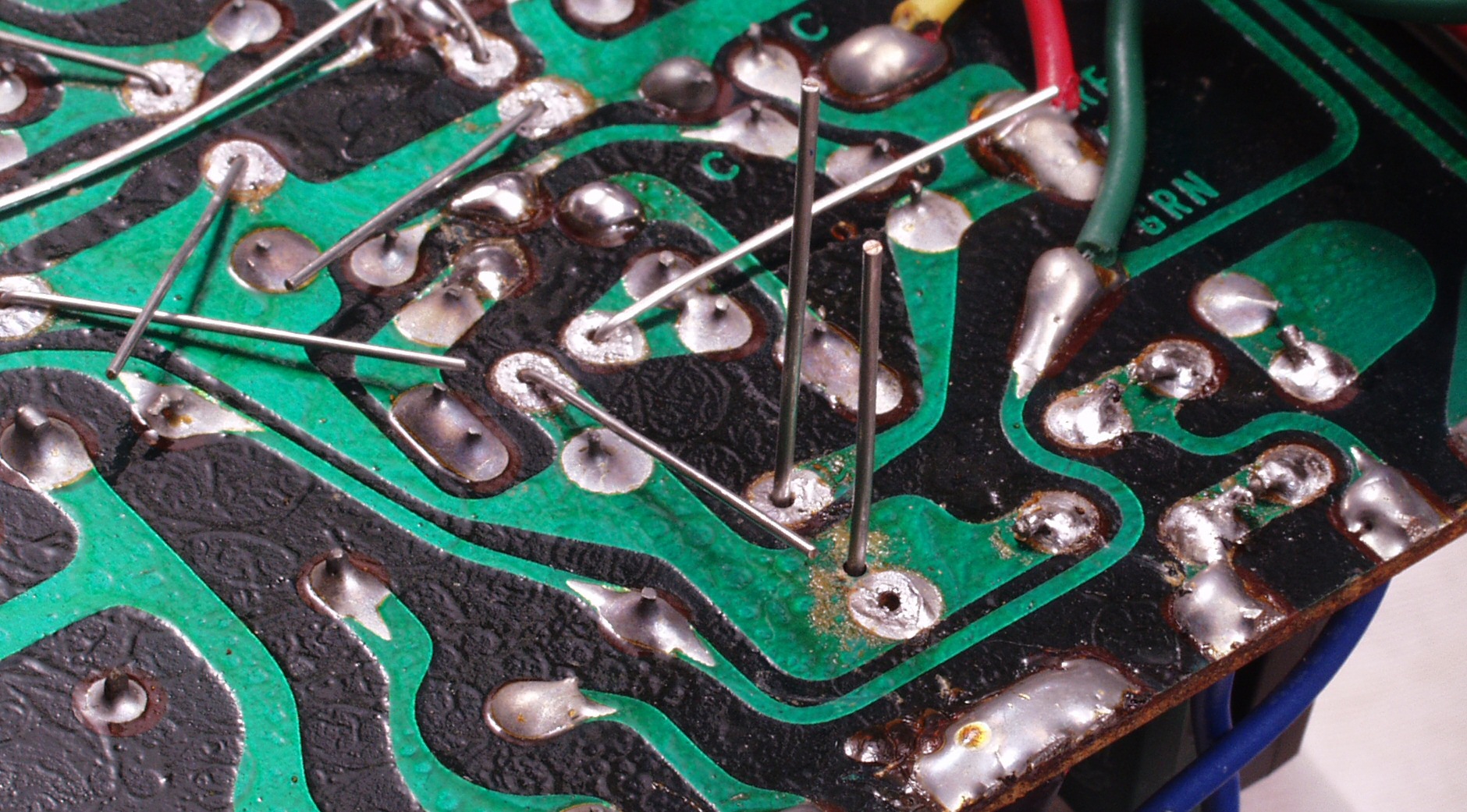

C−1C−1. 修理中 基板裏、交換する電解コンデンサーの足のピッチが異なるので穴あけする
C−1D. 修理(半田補正)後 基板裏

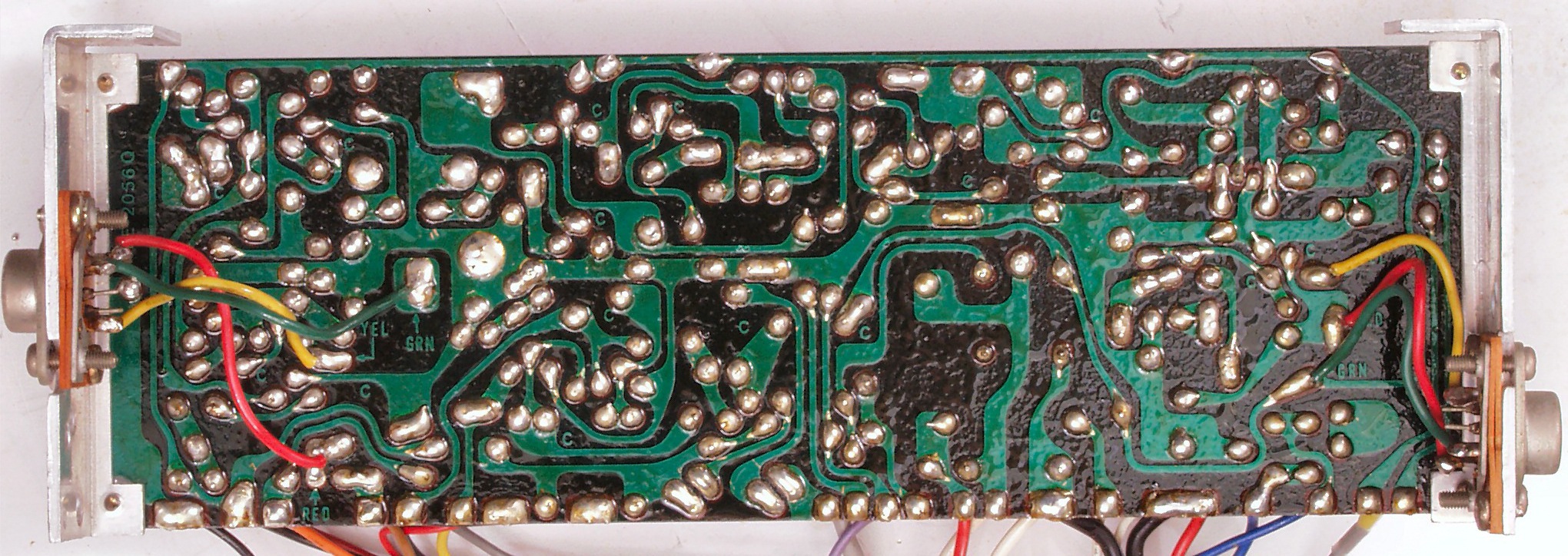

C−1E. 修理後 不要な半田フラックスを落とした基板裏
C−1F. 完成基板裏。余分なフラックスを落として、コート液を塗る。
C−2A. 修理前 ストロボ管、速度調整VR
C−2B. 修理後 ストロボ管、速度調整VR

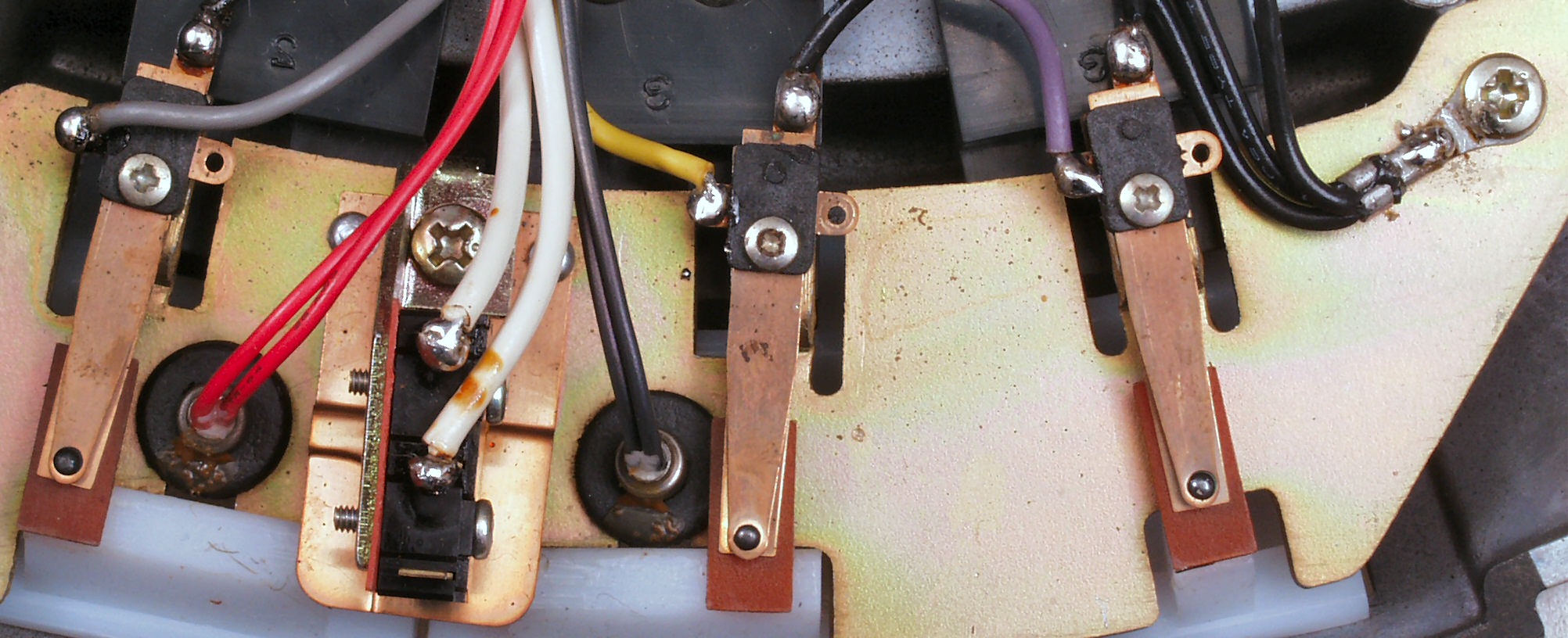

C−3A. 修理前 操作SW部

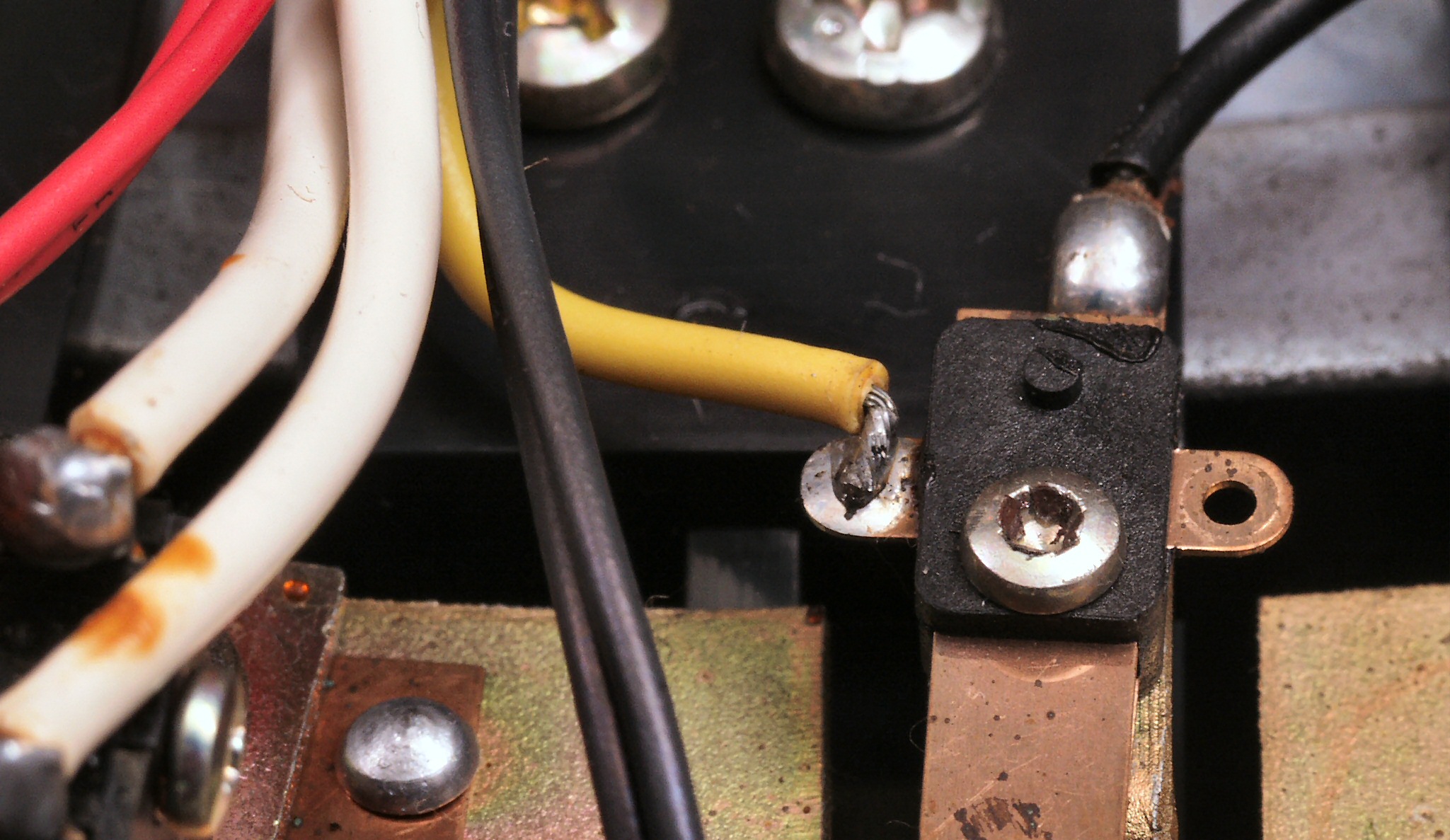

C−3B. 修理中 操作SW部、もう少し半田の盛りが欲しい
C−3C. 修理後 操作SW部
C−4A. 修理中 モーターを分解し、清掃・注油

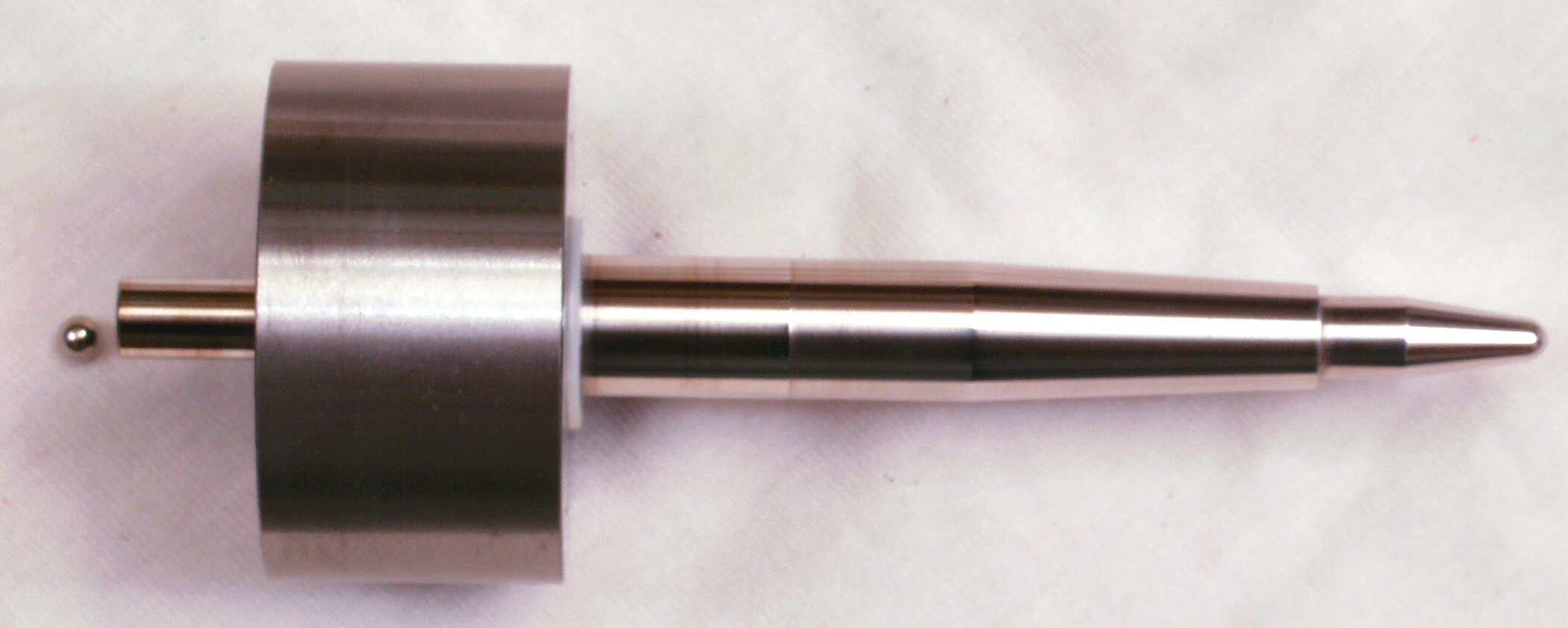

C−4B. 修理前 モーターアマチュア(回転子)、オイル切れか劣化して、軸がピカピカに光っている

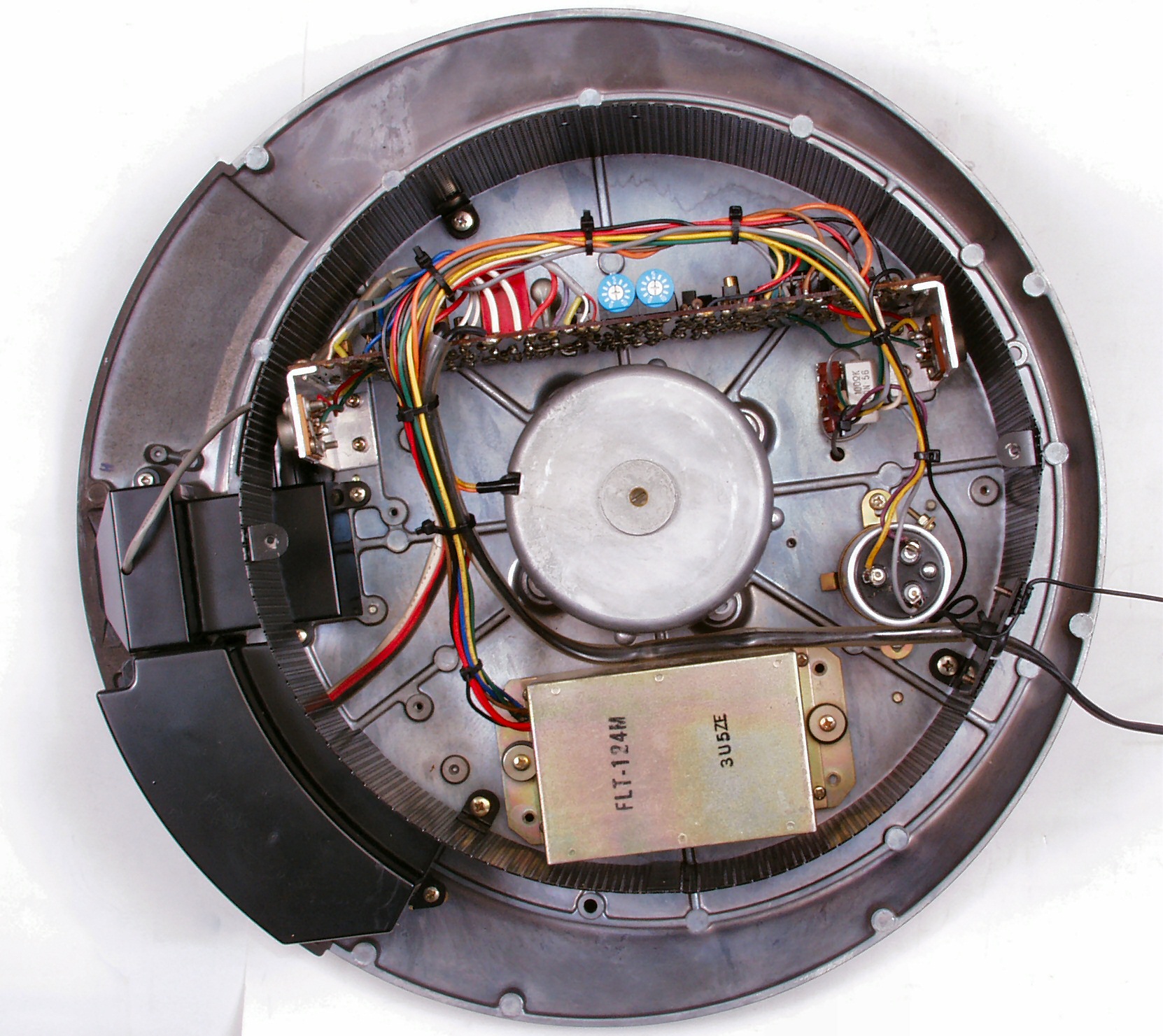

C−5A. 修理前 下から見る
C−5B. 修理完成 下から見る

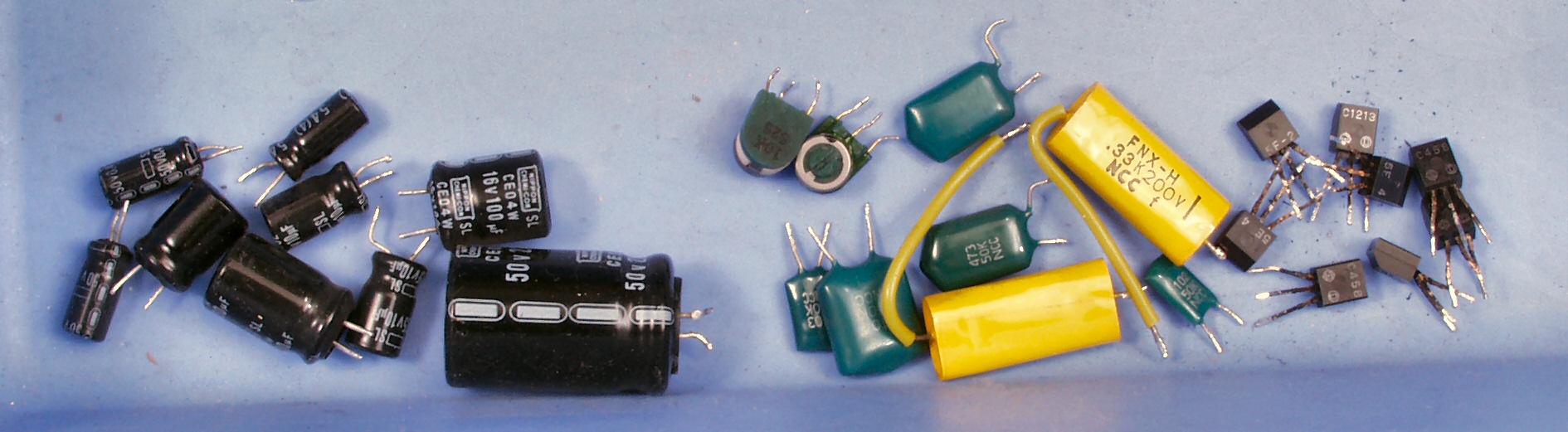

C−6A. 交換部品

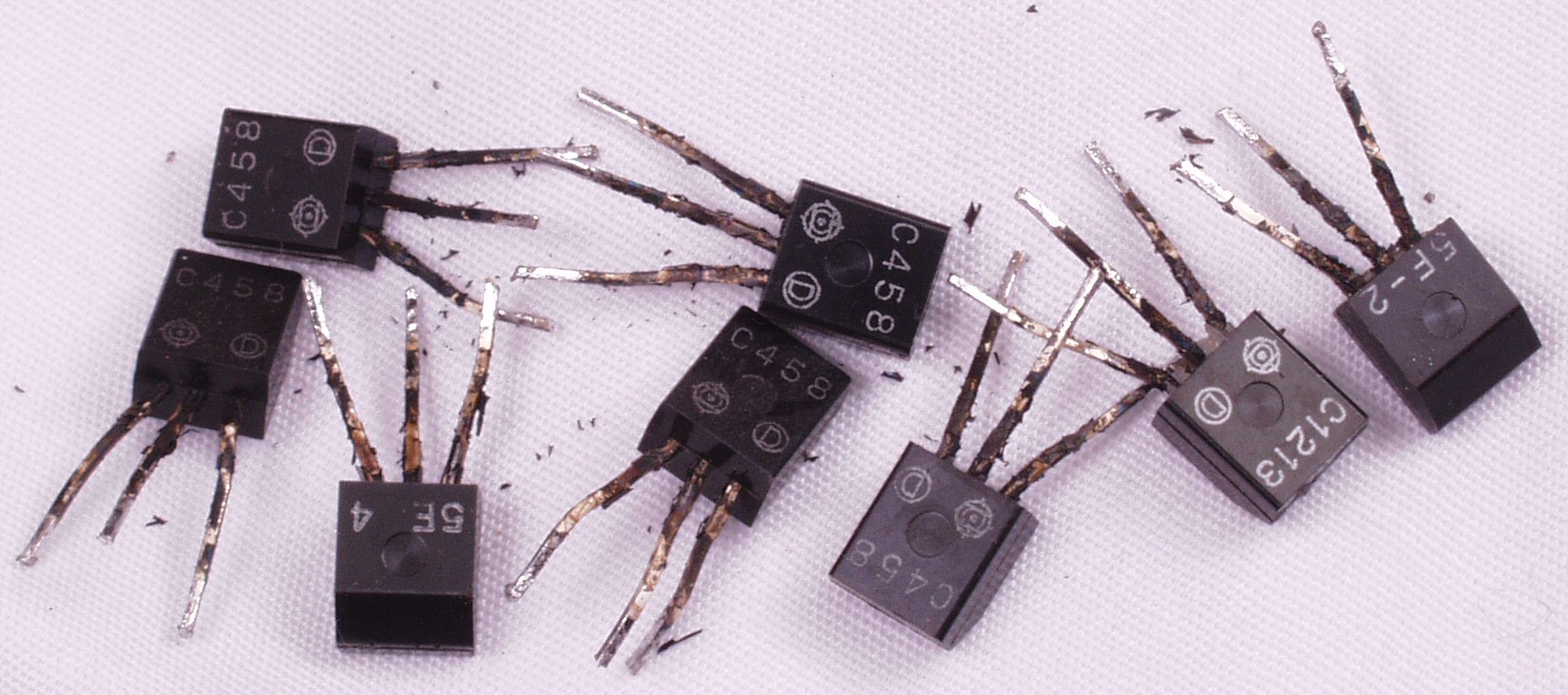

C−6B. 交換したTR(トランジスター)、長年の使用で、足が腐食し、毛羽立っている
E. 調整・測定

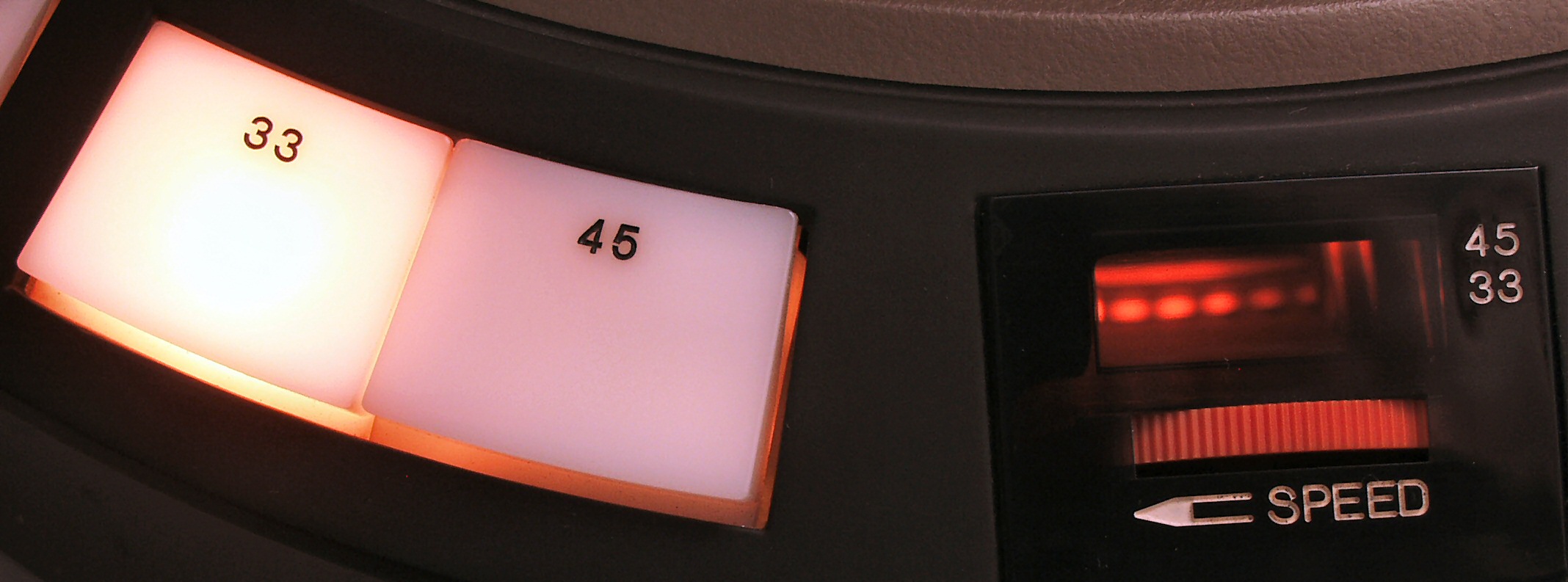

E−2. 33回転(ロック)

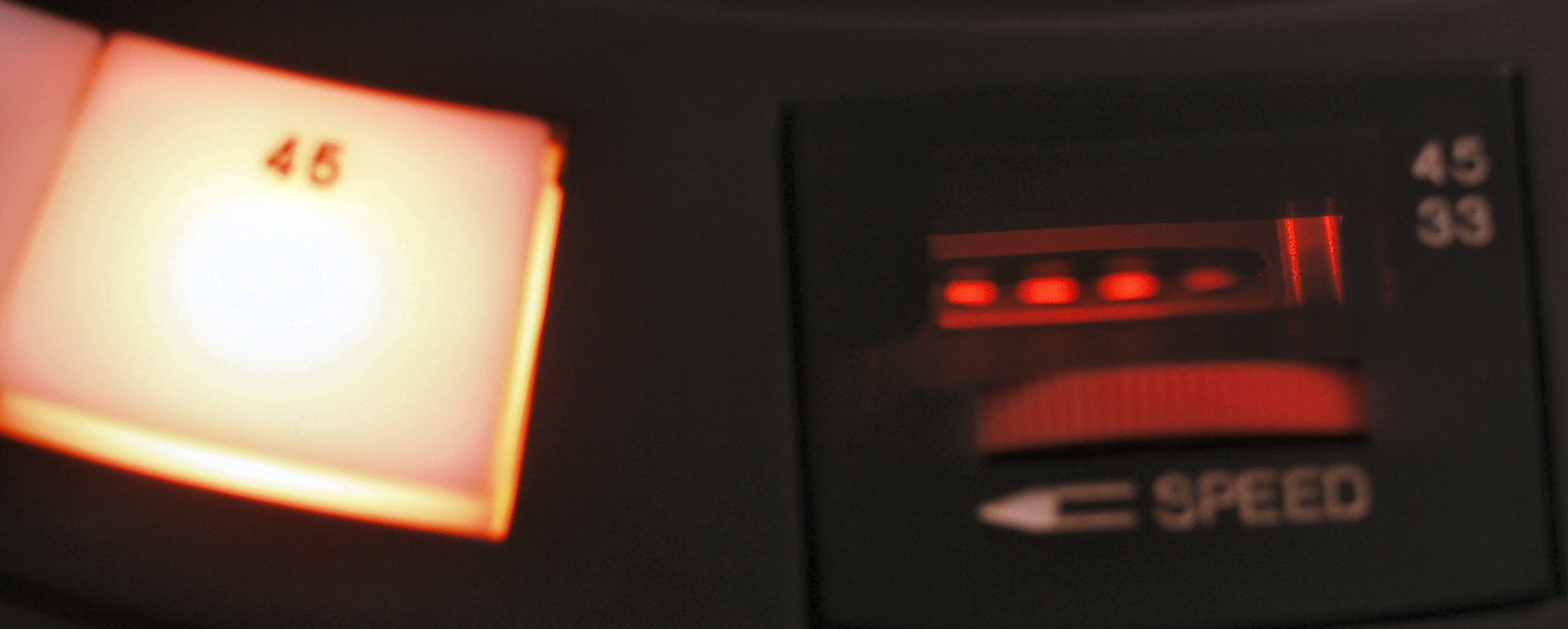

E−3. 45回転(ロック)
E−5. 完成24時間エージング
                         dp3000-l
