ＳＯＮＹ　ＴＡ−Ｄ８８．　２台目修理

ＷＥ−３９６Ａ・ＵＴＣ　Ａ２６使用 ラインアンプ、　４５シングルモノ、　４５シングルモノ．　２台目ユーザー 　　　２０２３／３／１５到着　　５／２１完成

Ａ．　修理前の状況 　オーバーホール修理依頼。 B．　　原因 各部経年劣化。 オーバーホール修理依頼。 Ｃ．　修理状況 電解コンデンサー交換（オーデオコンデンサー使用）。 リードリレー接点交換。 １部フイルムコンデンサー交換、追加。 半固定ＶＲ交換。 入出力ＲＣＡ端子交換、大型ニッケルメッキ製。 Ｄ．　使用部品 電解コンデンサー　　　　　　　２２個。 リードリレー接点　　　　　　　　８個。 フイルムコンデンサー　　　１０個（ＵＮＩＴ内除く）。 半固定ＶＲ　　　　　　　　　　　　８個。 入出力ＲＣＡ端子　　　　　５組１０個。 セラミックコンデンサー　　　４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　９８，０００円、　オーバホール修理。 　　　　　　　　　　　　　　　　　　　　ＵＮＩＴ内部のコンデンサー交換は別途。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＳＯＮＹ　ＴＡ−Ｄ８８　の仕様（カタログ・マニアルより）

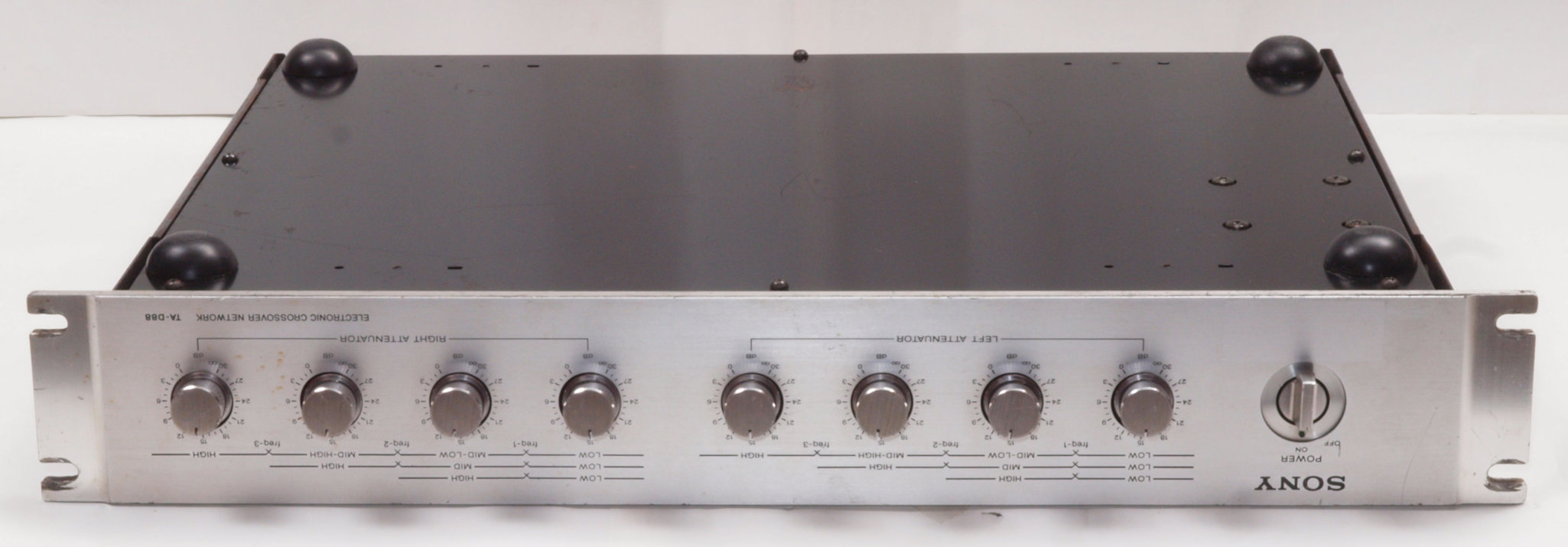

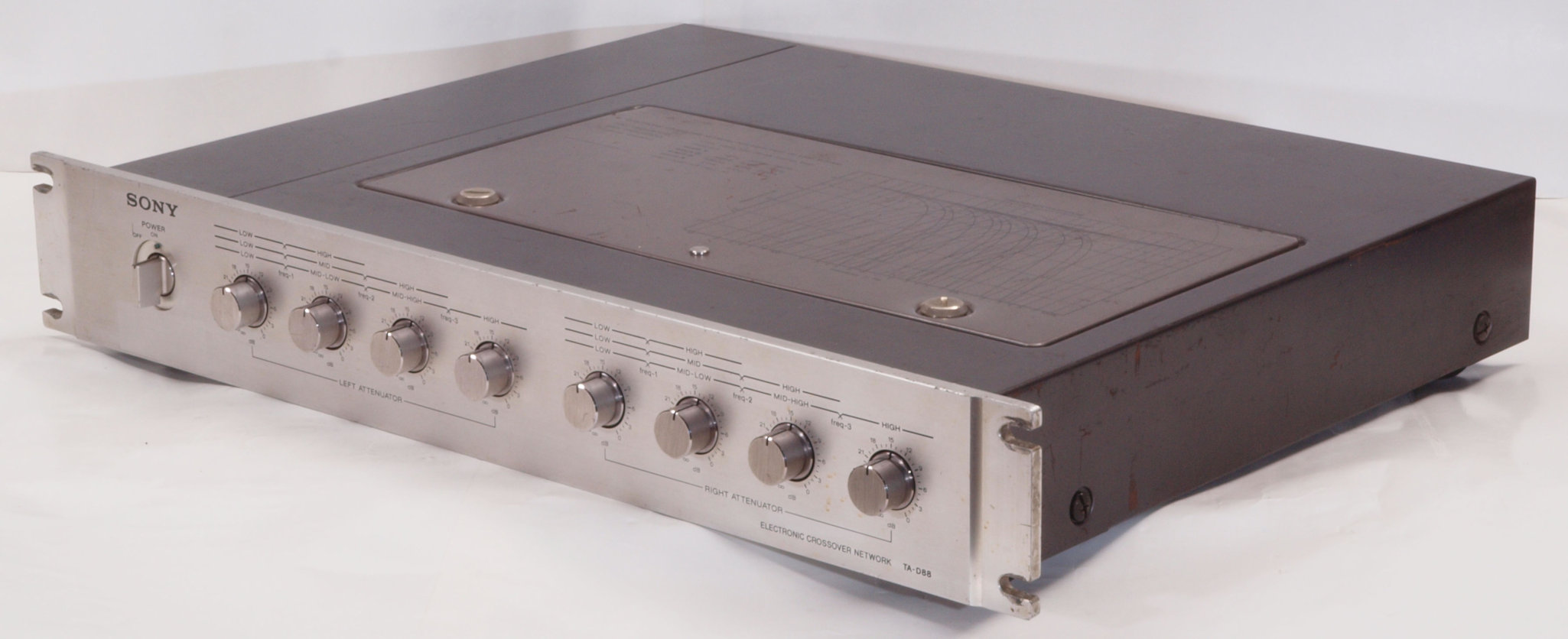

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中、　前右から見る。

Ａ１３．　点検中　後から見る。

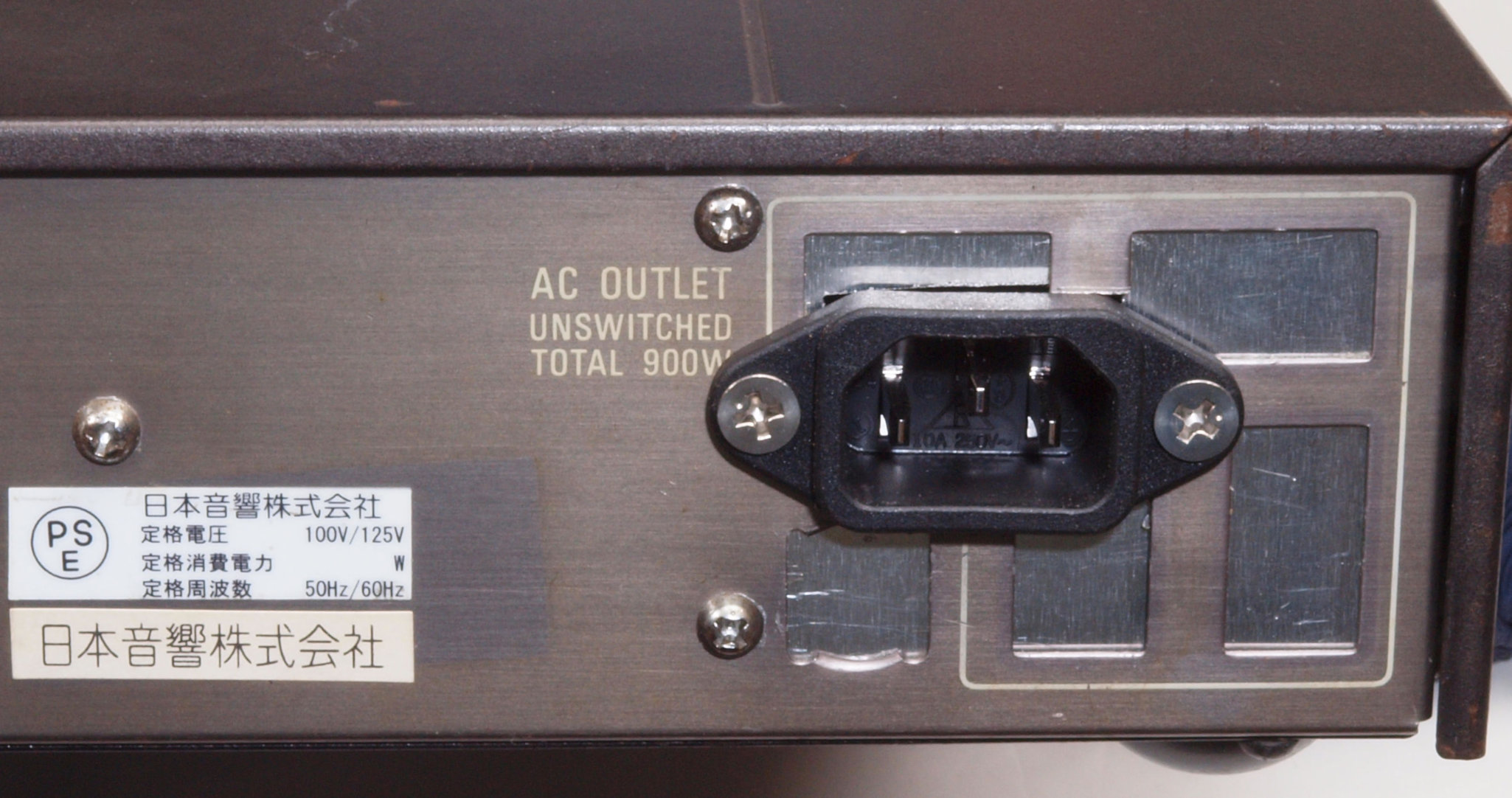

Ａ１３２．　点検中　後から見る。電源コードとコンセントが外され、３Ｐインレット取付てある。

Ａ１４．　点検中、　後左から見る。

Ａ１５．　点検中、　上から見る

Ａ１６．　点検中　上蓋を取り、上から見る

Ａ１７．　点検中　上蓋を取り、上から見る。 装着ＵＮＩＴは２，３，４。

Ａ１８．　点検中　予備ユニット。　ＵＮＩＴ−２が２個有るので、ＵＮＩＴ−０（５０、８０、１００Ｈｚ）に改造可能。

Ａ１９．　点検中　上蓋ユニットケースを取り、上から見る。

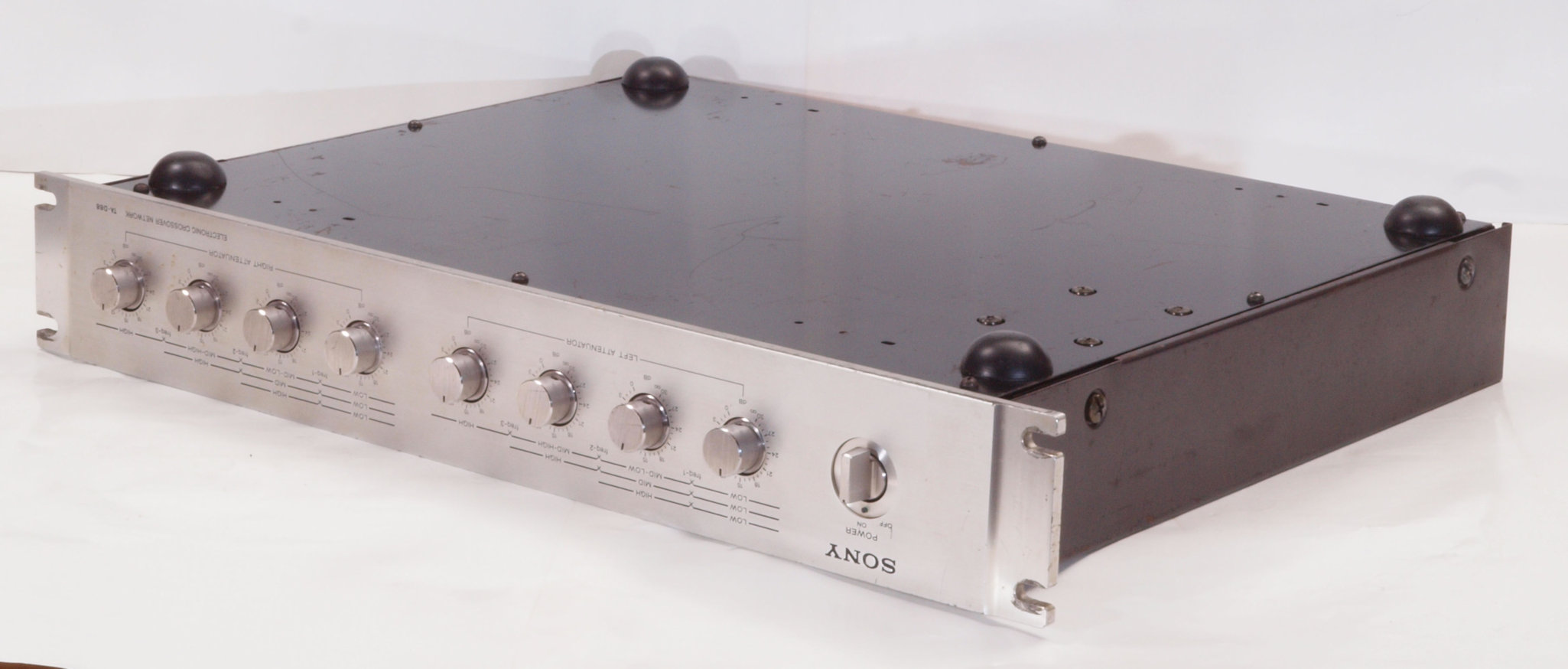

Ａ２１．　点検中、　下前から見る。

Ａ２２．　点検中、　下前左から見る。

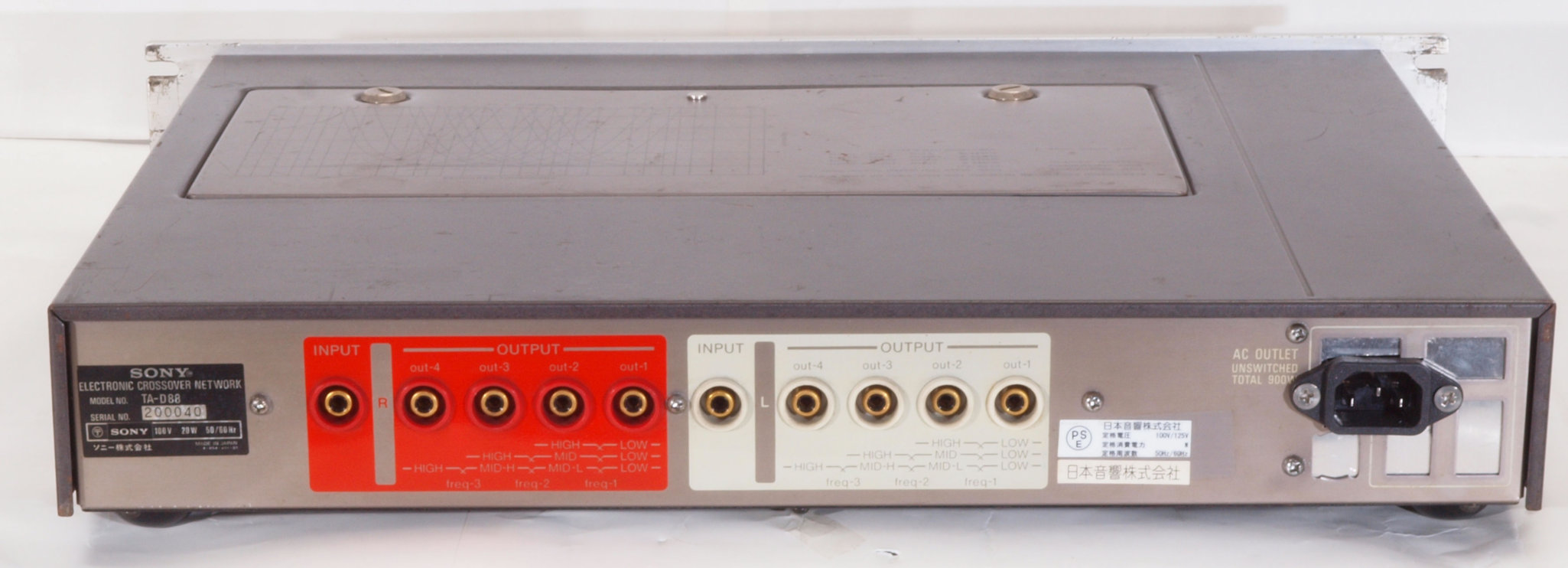

Ａ２３．　点検中、　下後から見る。

Ａ２４．　点検中、　下後右から見る。

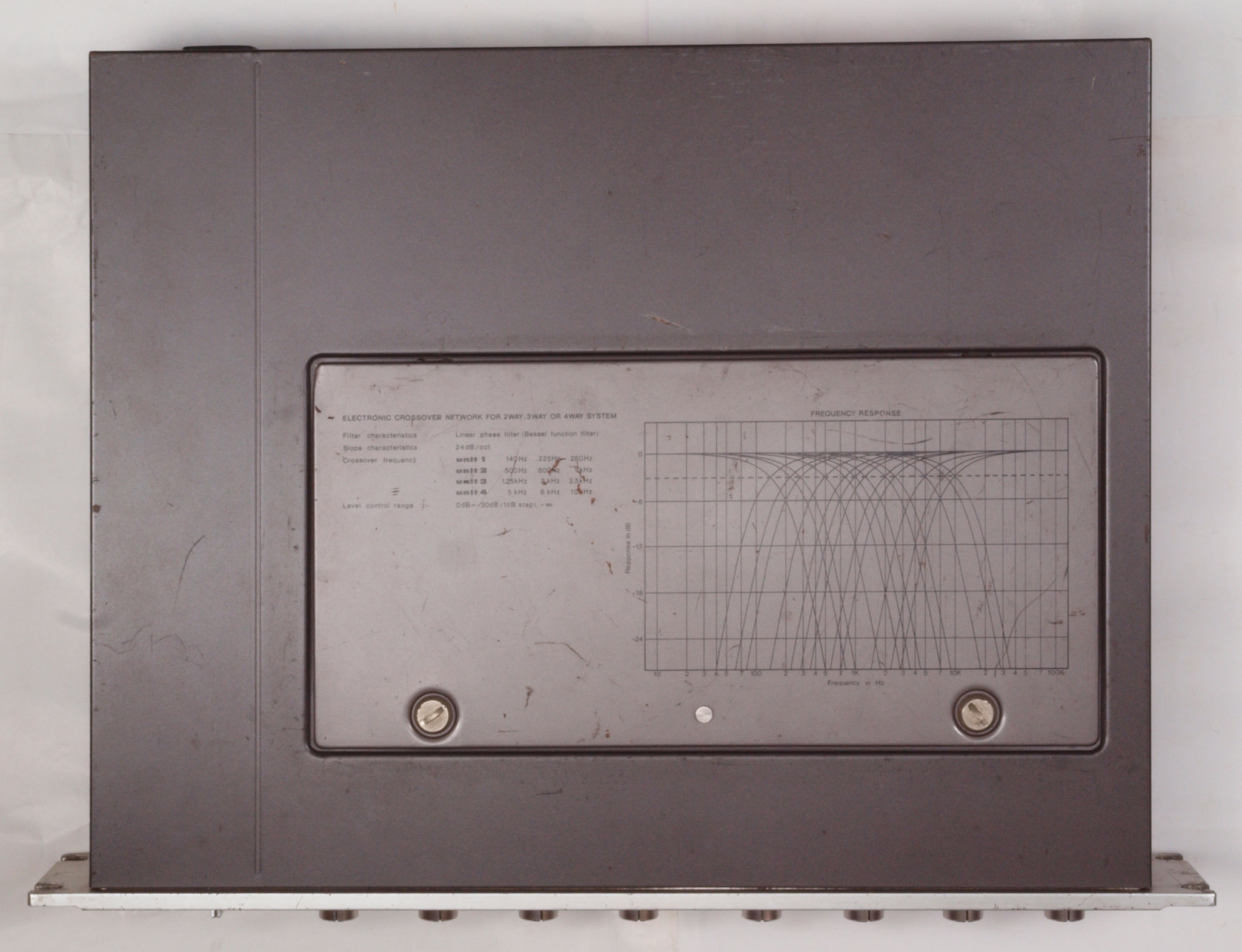

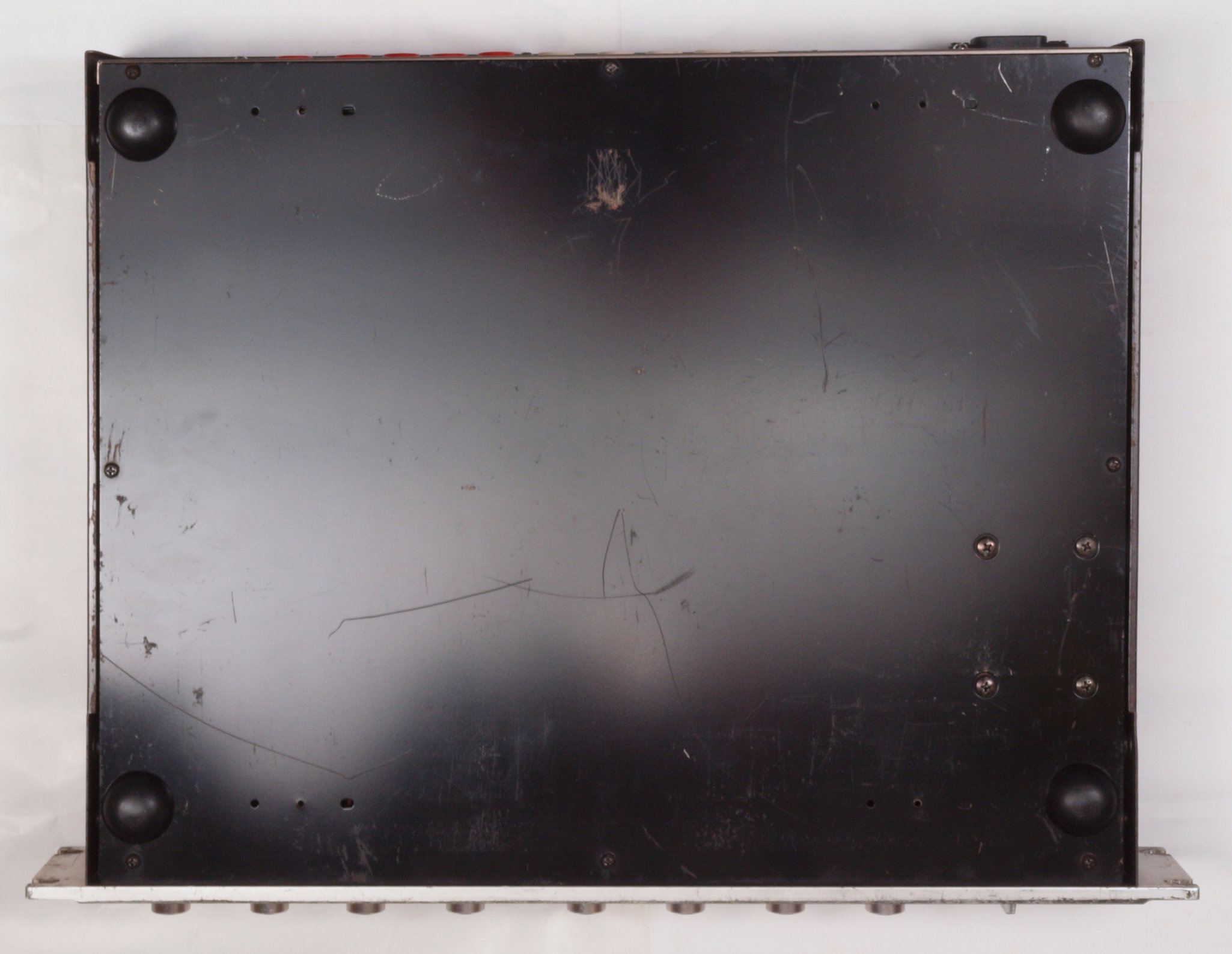

Ａ２５．　点検中、　下から見る。

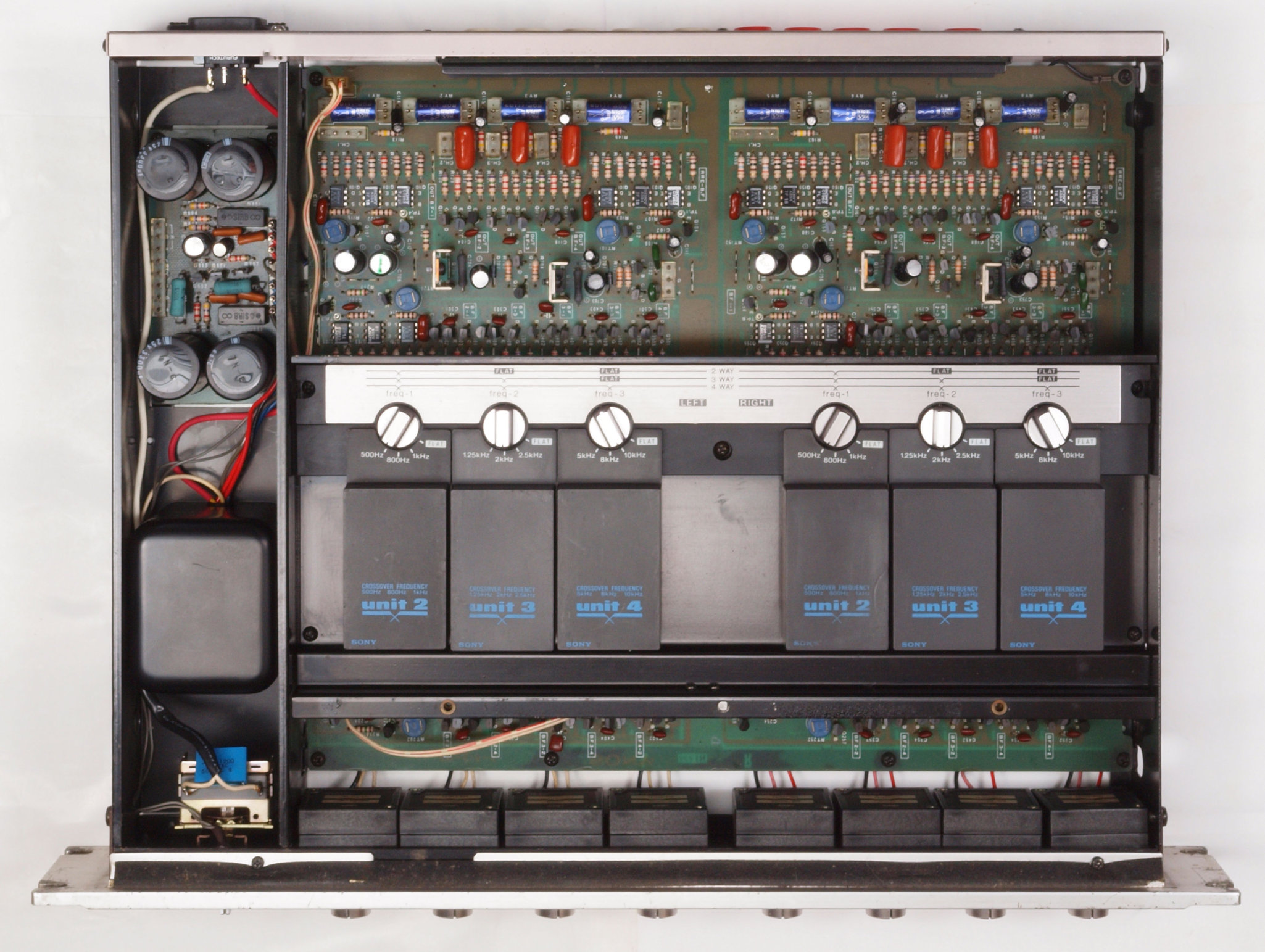

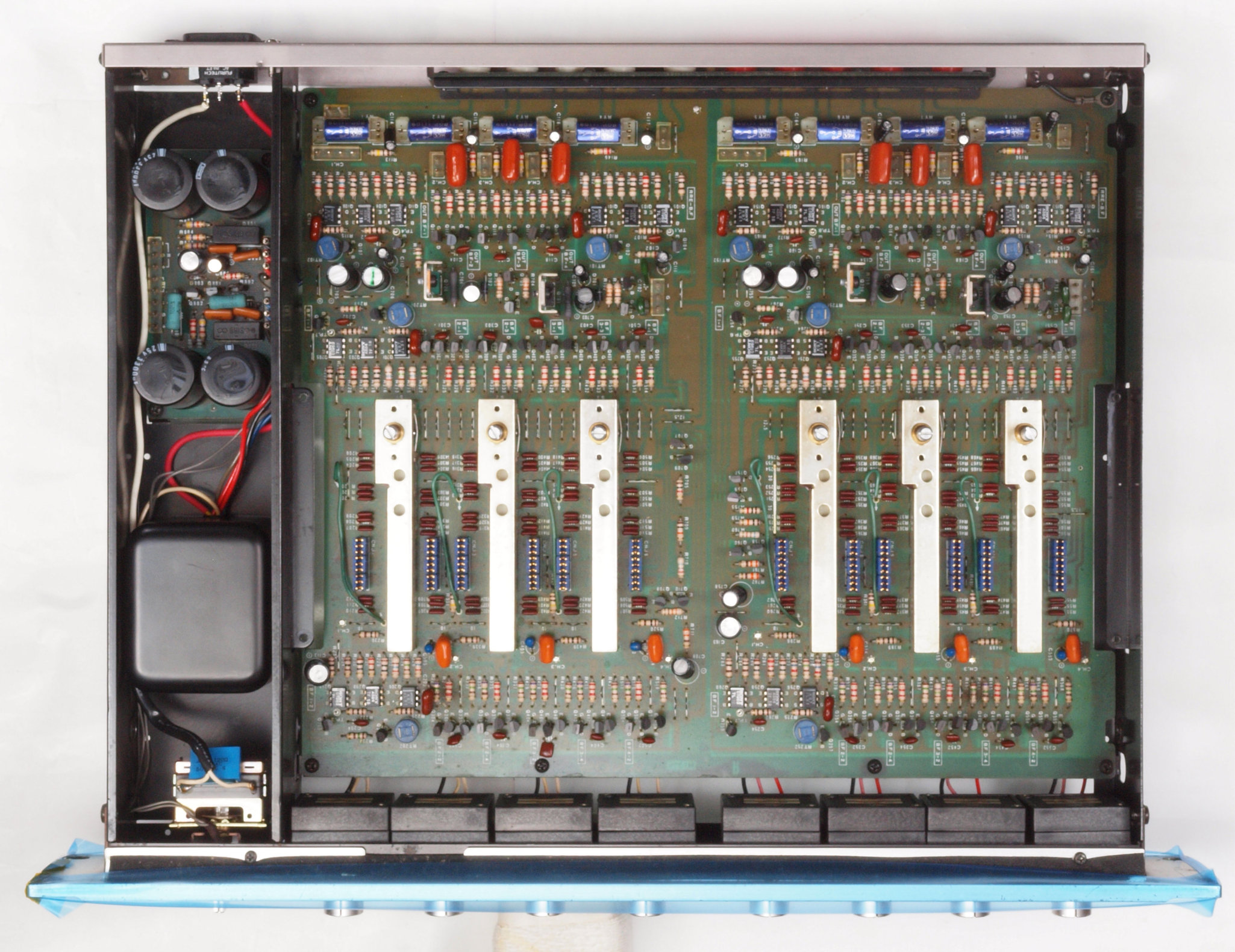

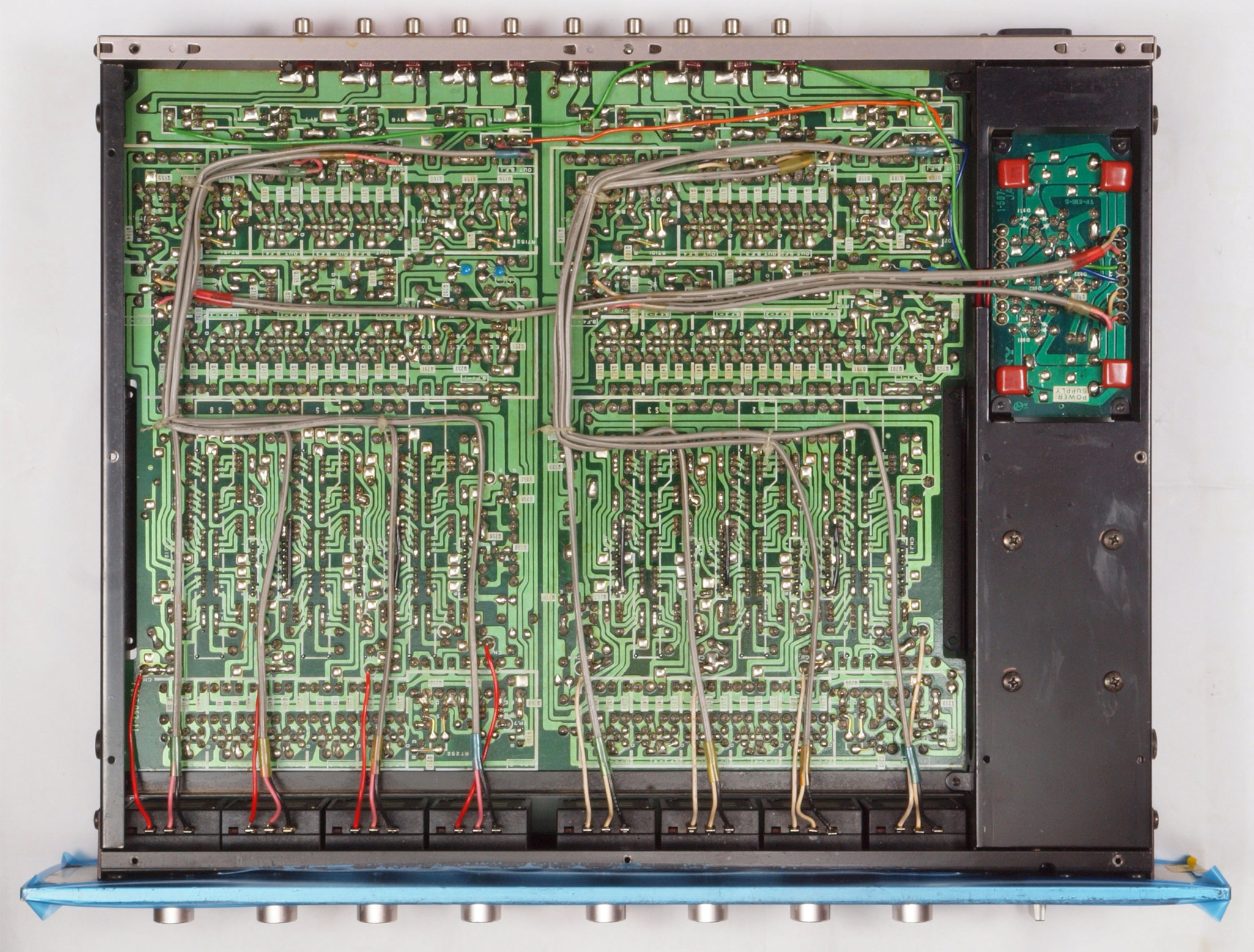

Ａ２６．　点検中　下蓋を取り、下から見る

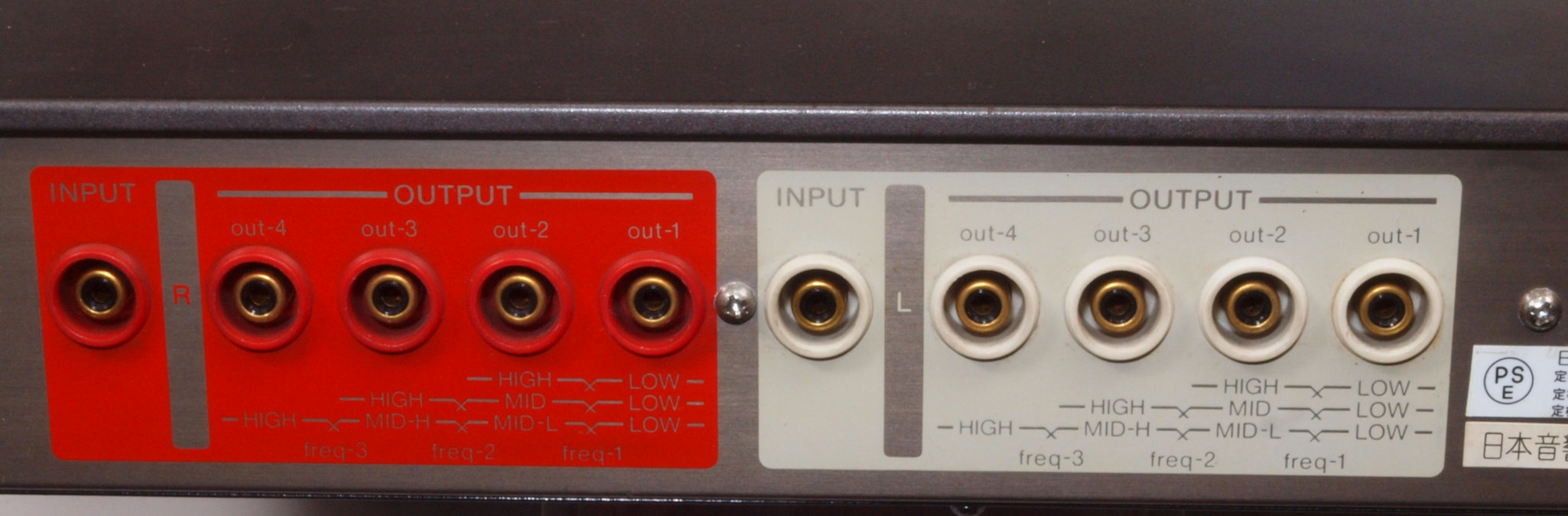

Ａ３１．　点検中　後から見る　入出力ＲＡＣ端子郡。

Ａ３２．　点検中　後から見る　入出力ＲＡＣ端子郡。大型ＲＣＡ端子に交換可能。　ＷＢＴ−０２０１を定価で工賃込み。

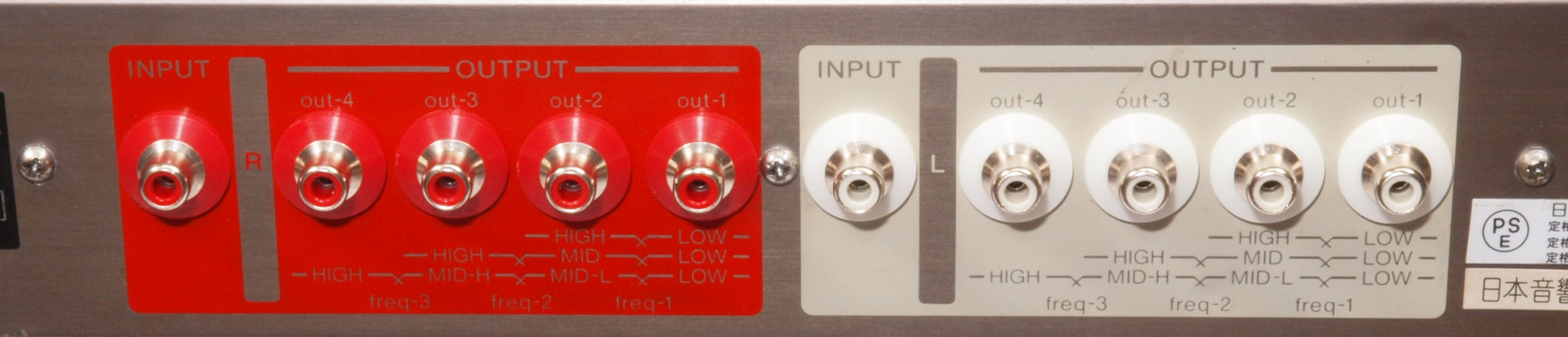

Ａ３３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ３４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ３５　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

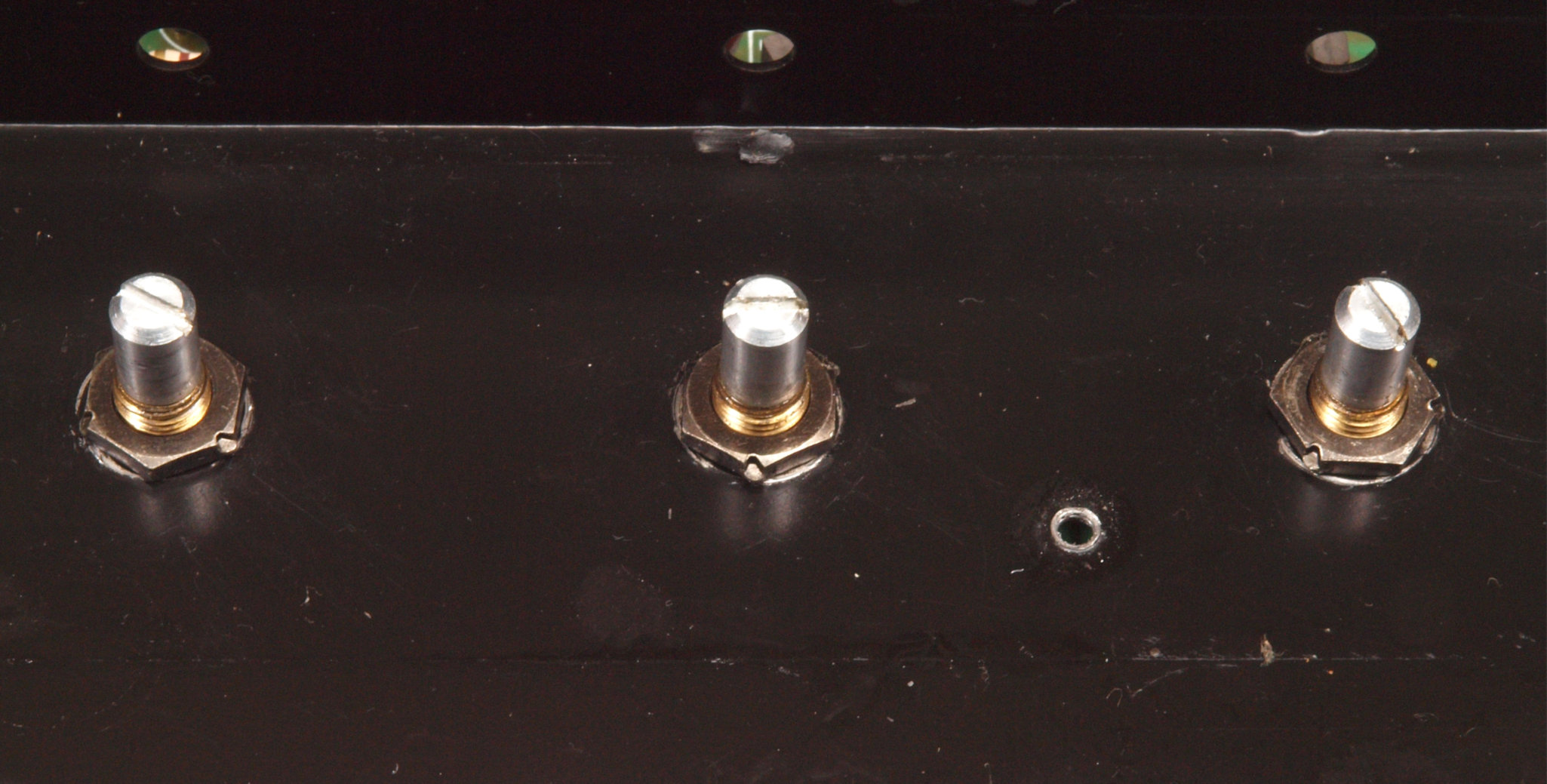

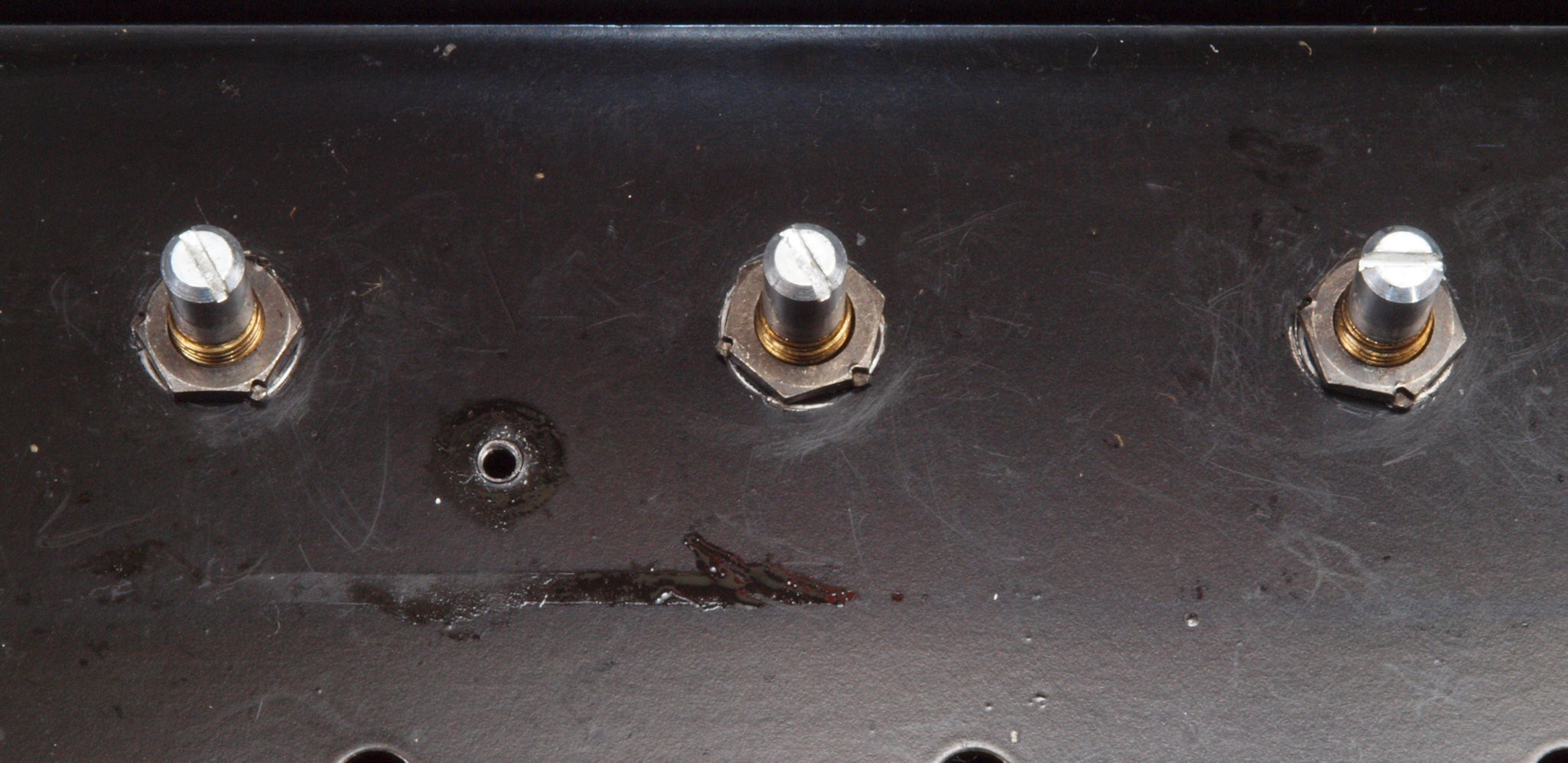

Ａ４１　点検中　周波数切替ＳＷの止めナット。山の所がスプリングワッシャの機能を持っている。

Ａ４２　点検中　これを扱うには、６角山の角が削ってあるソケットが必要。

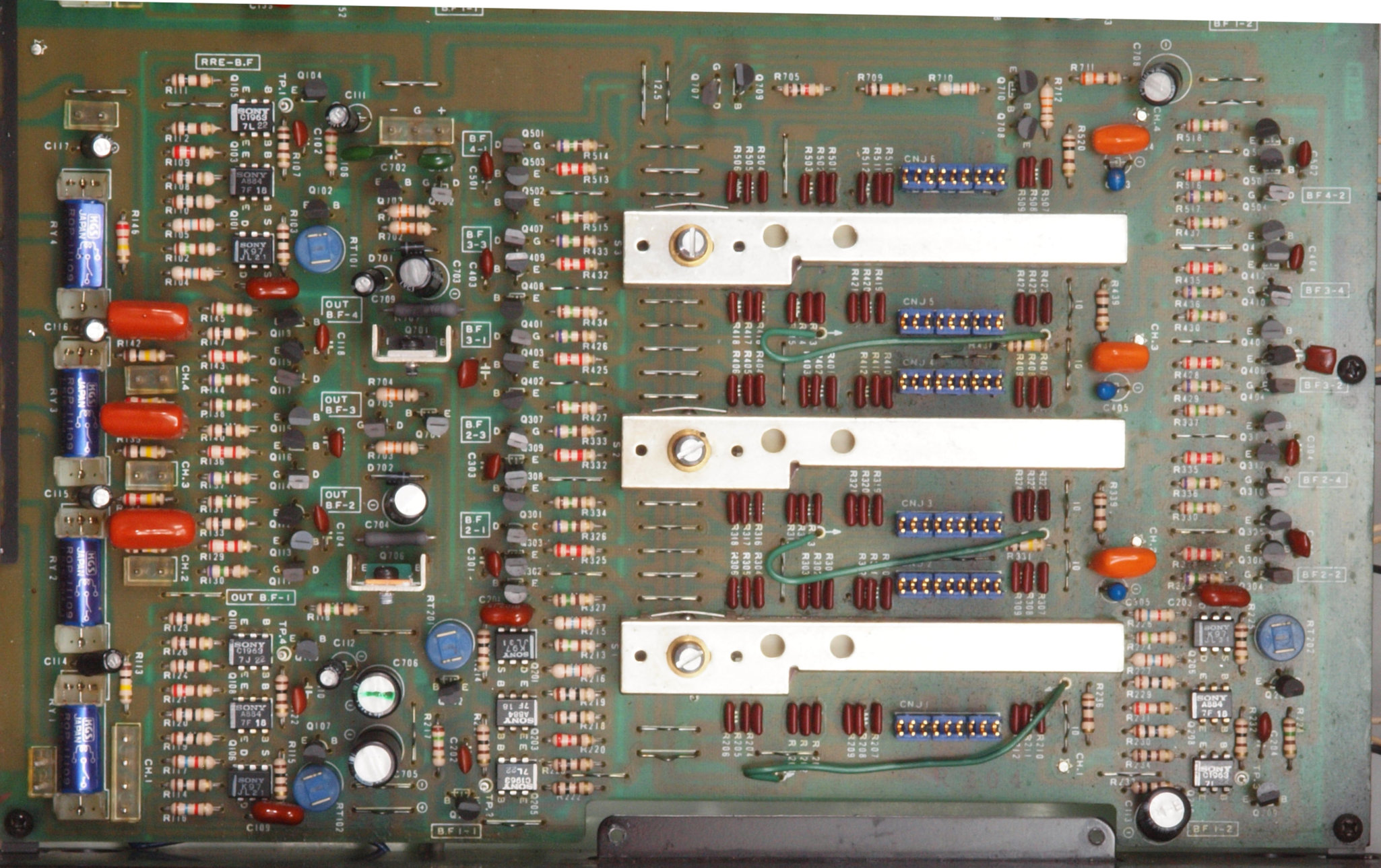

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　右側アンプ基板。

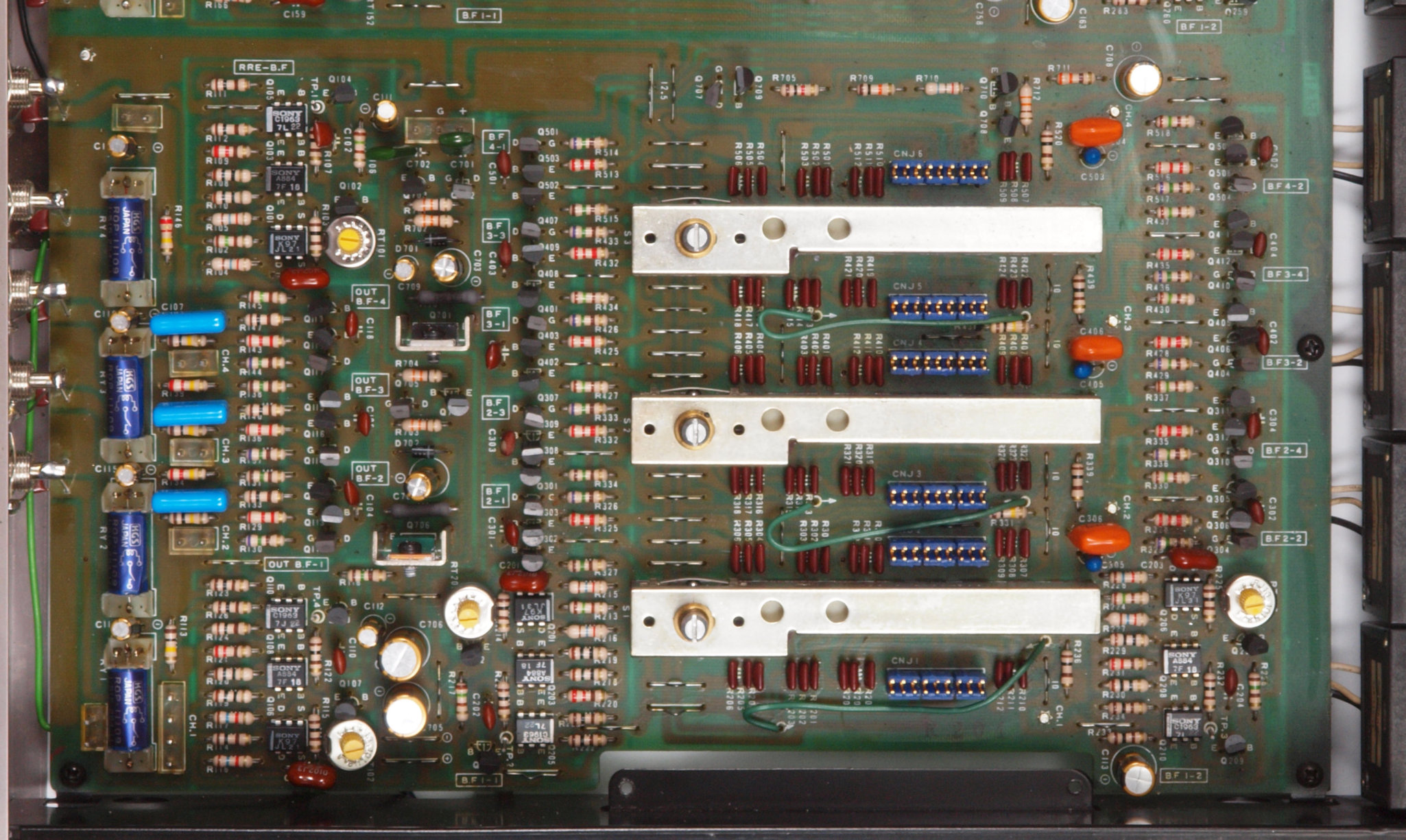

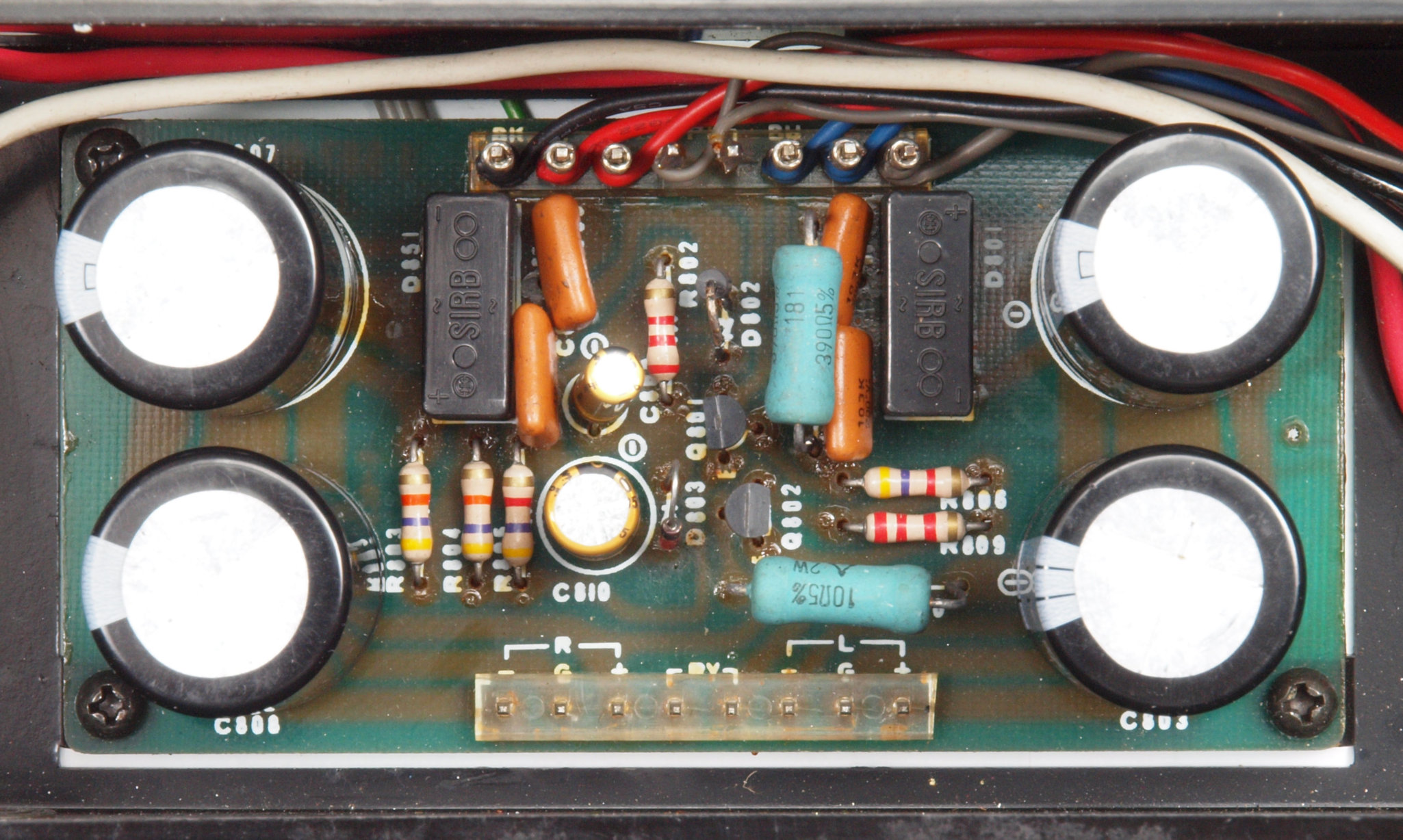

Ｃ１２．　修理後　右側アンプ基板。　半固定ＶＲ４個、電解コンデンサー９個、フイルムコンデンサー３個交換。

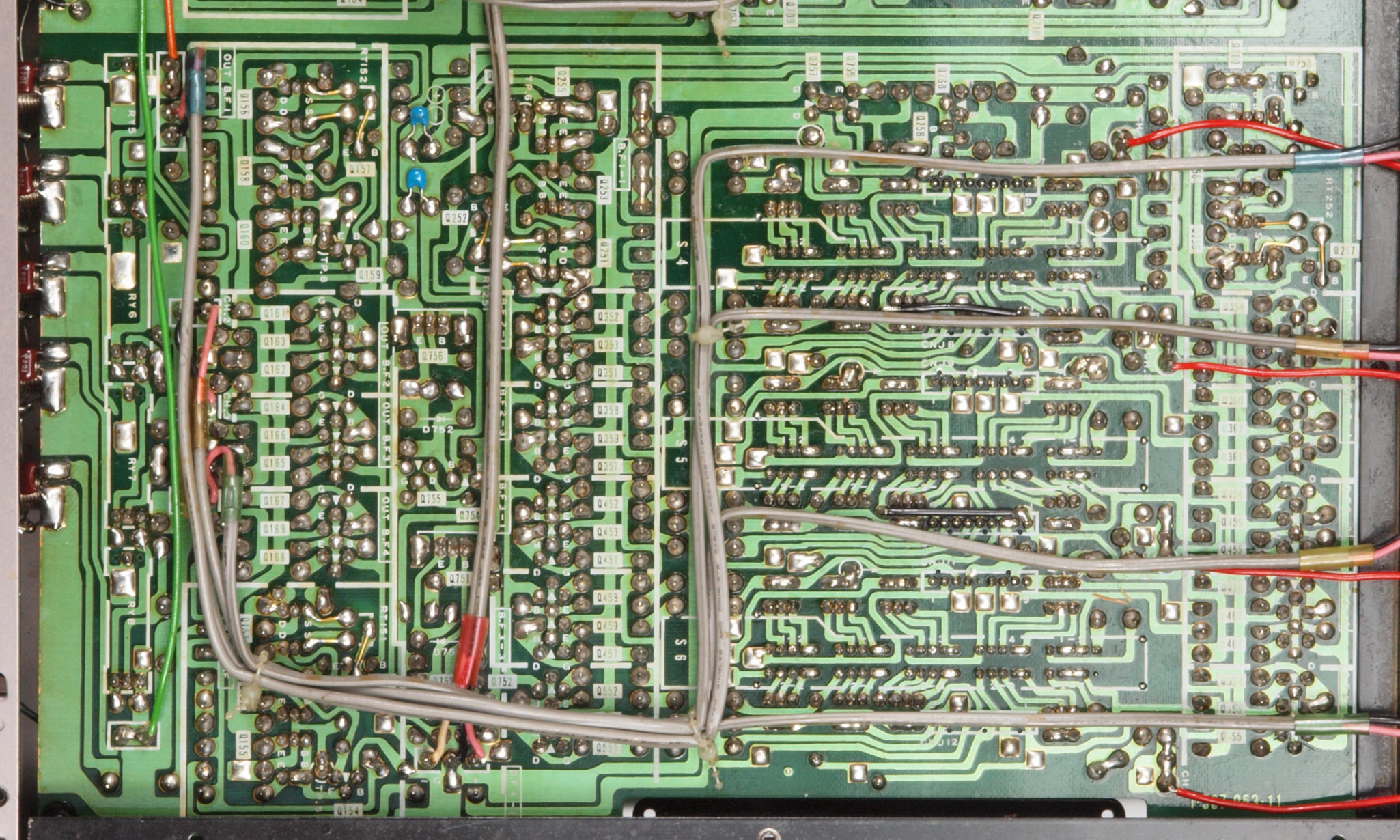

Ｃ１３．　修理前　右側アンプ基板裏。

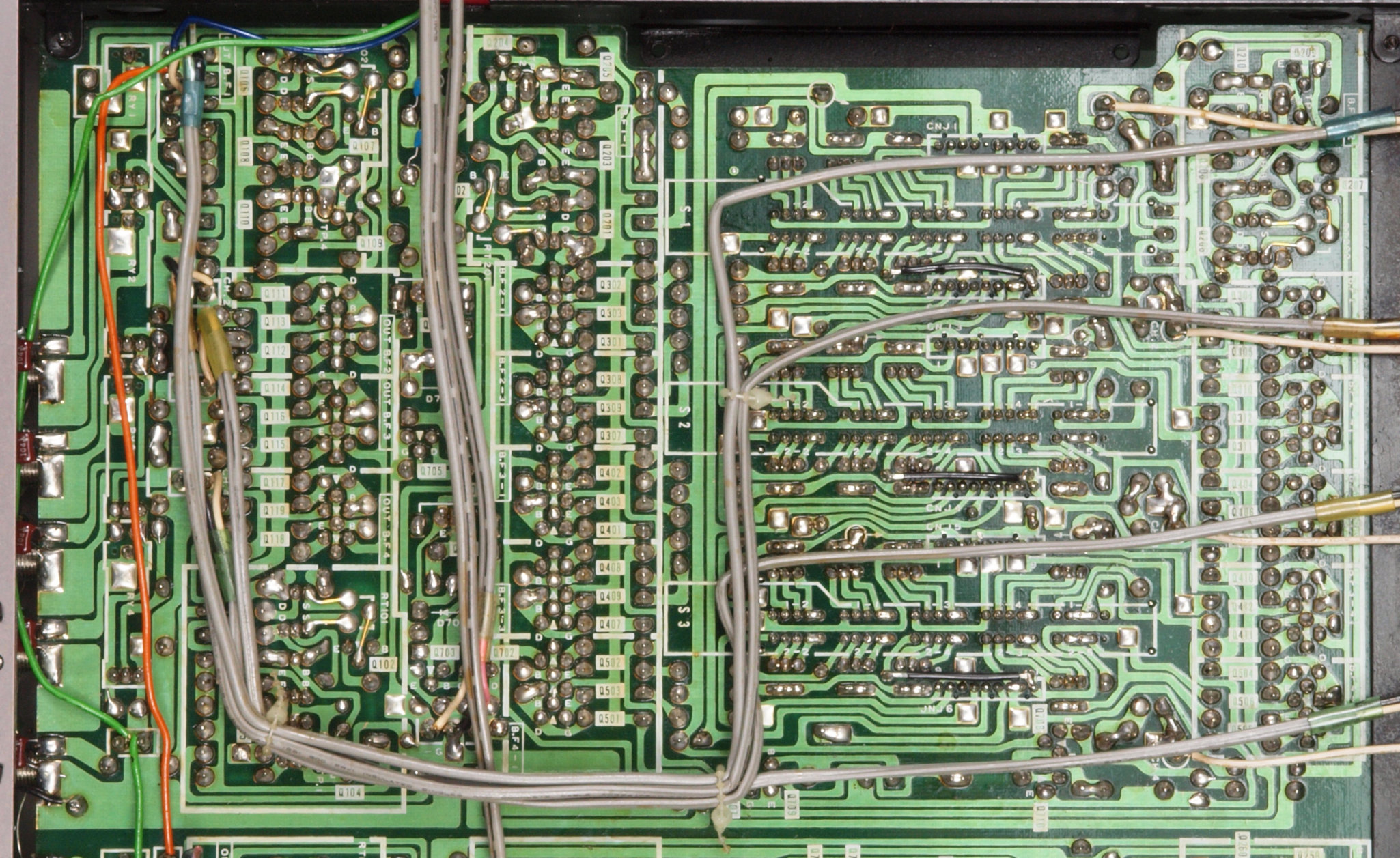

Ｃ１４．　修理（半田補正）後　右側アンプ基板裏。　半田を全部やり直す。セラミックコンデンサー２個追加。

Ｃ１５．　修理完成後　右側アンプ基板裏。余分なフラックスを落として洗浄、コート液を塗る。

Ｃ２１．　修理前　左側アンプ基板。

Ｃ２２．　修理後　左側アンプ基板。　半固定ＶＲ４個、電解コンデンサー９個、フイルムコンデンサー３個交換。

Ｃ２３．　修理前　左側アンプ基板裏。

Ｃ２４．　修理（半田補正）後　左側アンプ基板裏。　半田を全部やり直す。セラミックコンデンサー２個追加。

Ｃ２５．　修理完成後　左側アンプ基板裏。余分なフラックスを落として洗浄、コート液を塗る。

Ｃ３１．　修理前　電源基板。

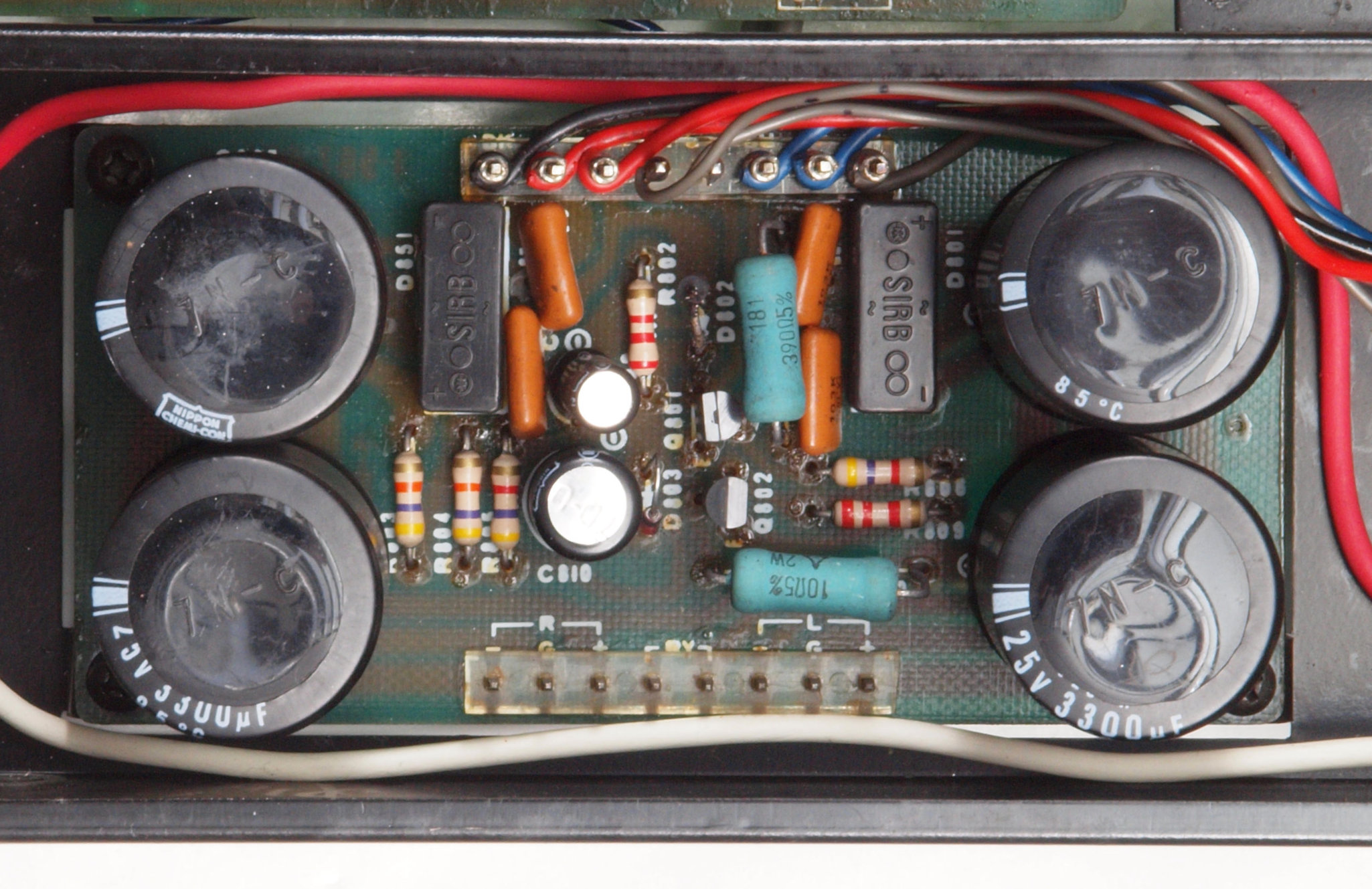

Ｃ３２．　修理後　電源基板。　２５Ｖ/３３００μから５０Ｖ/４７００μに増量交換、　電解コンデンサー６個交換。

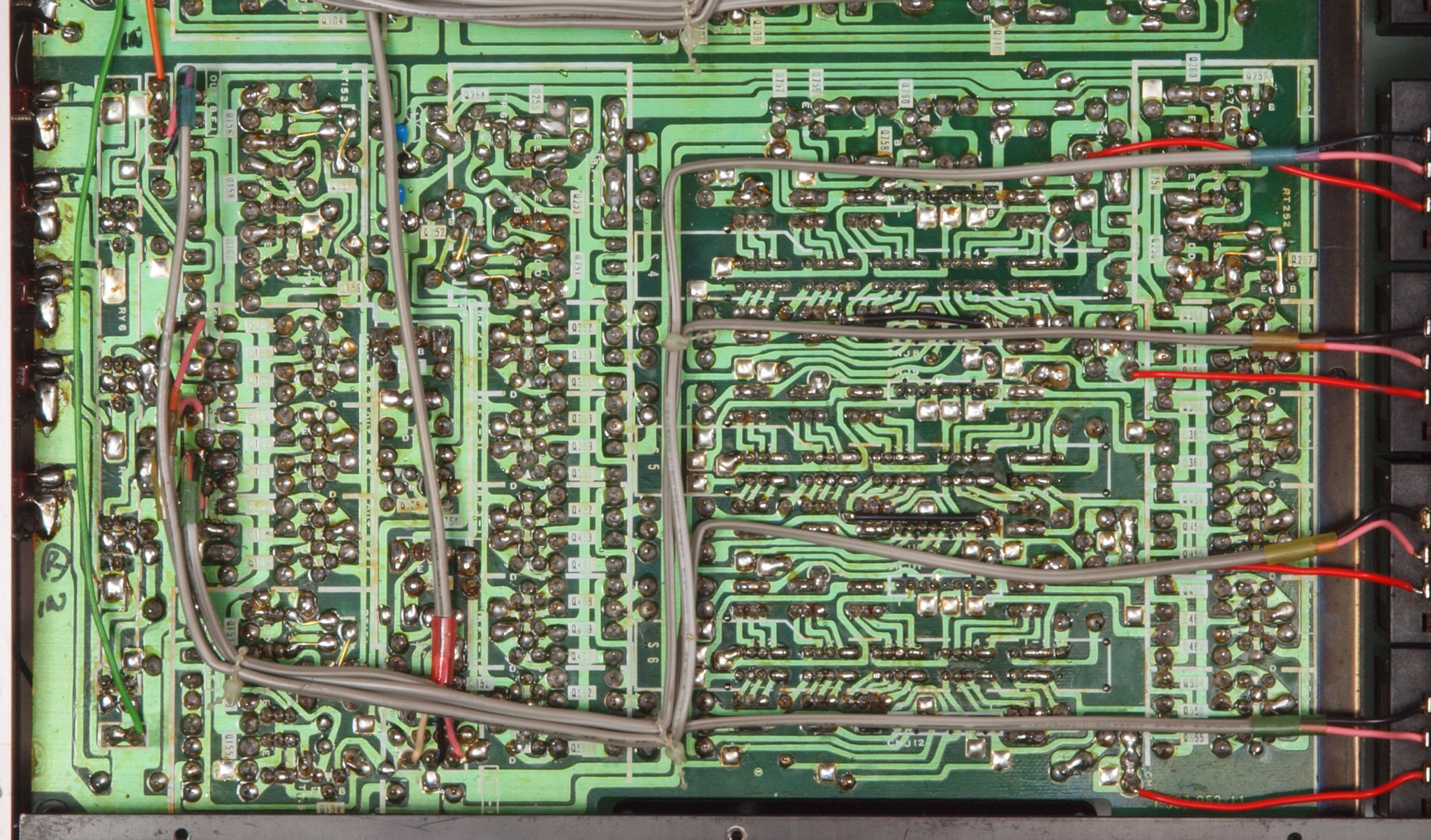

Ｃ３３．　修理前　電源基板裏。

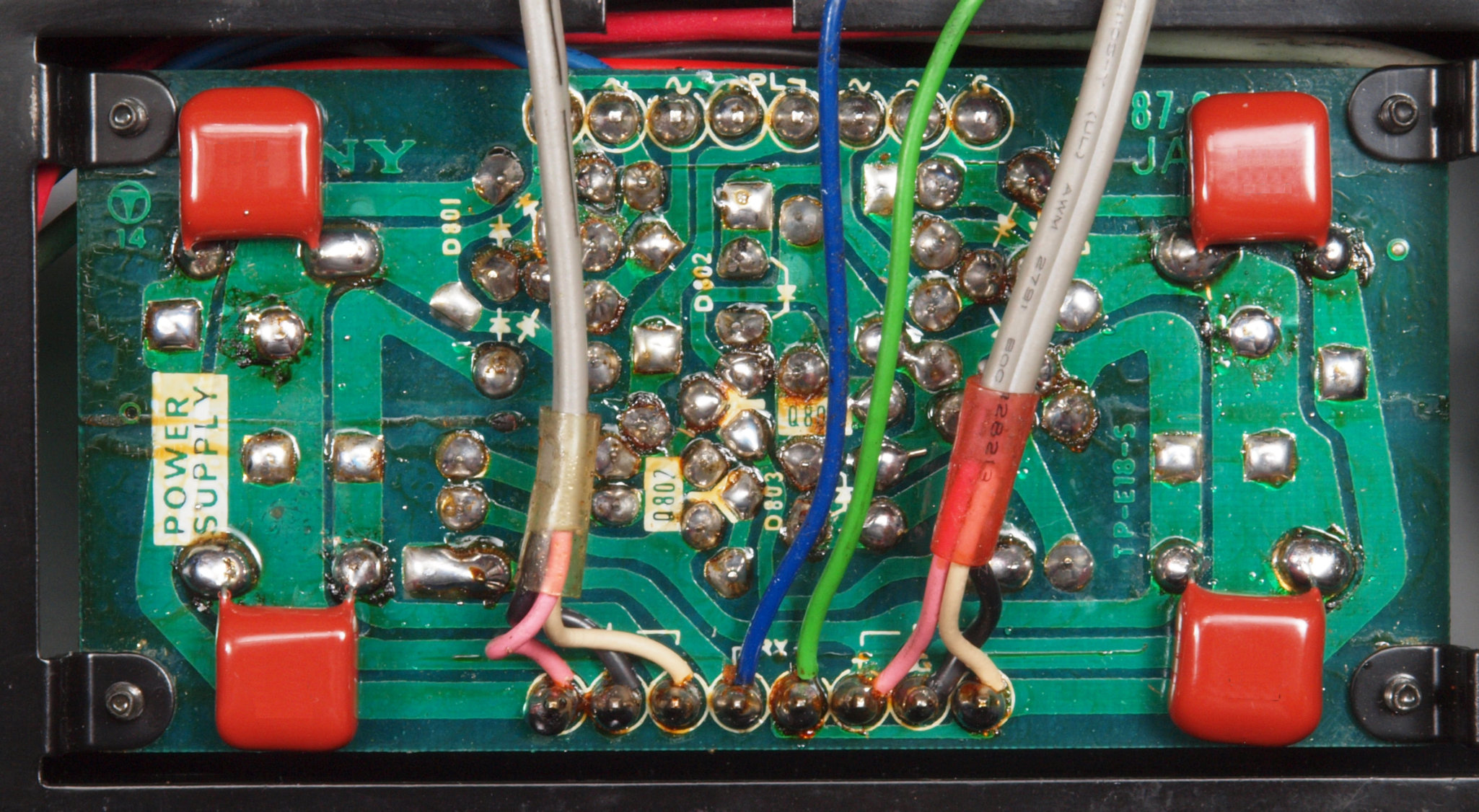

Ｃ３４．　修理（半田補正）後　電源基板裏。　半田を全部やり直す、普通はこれで完成。　フイルムコンデンサー４個追加。

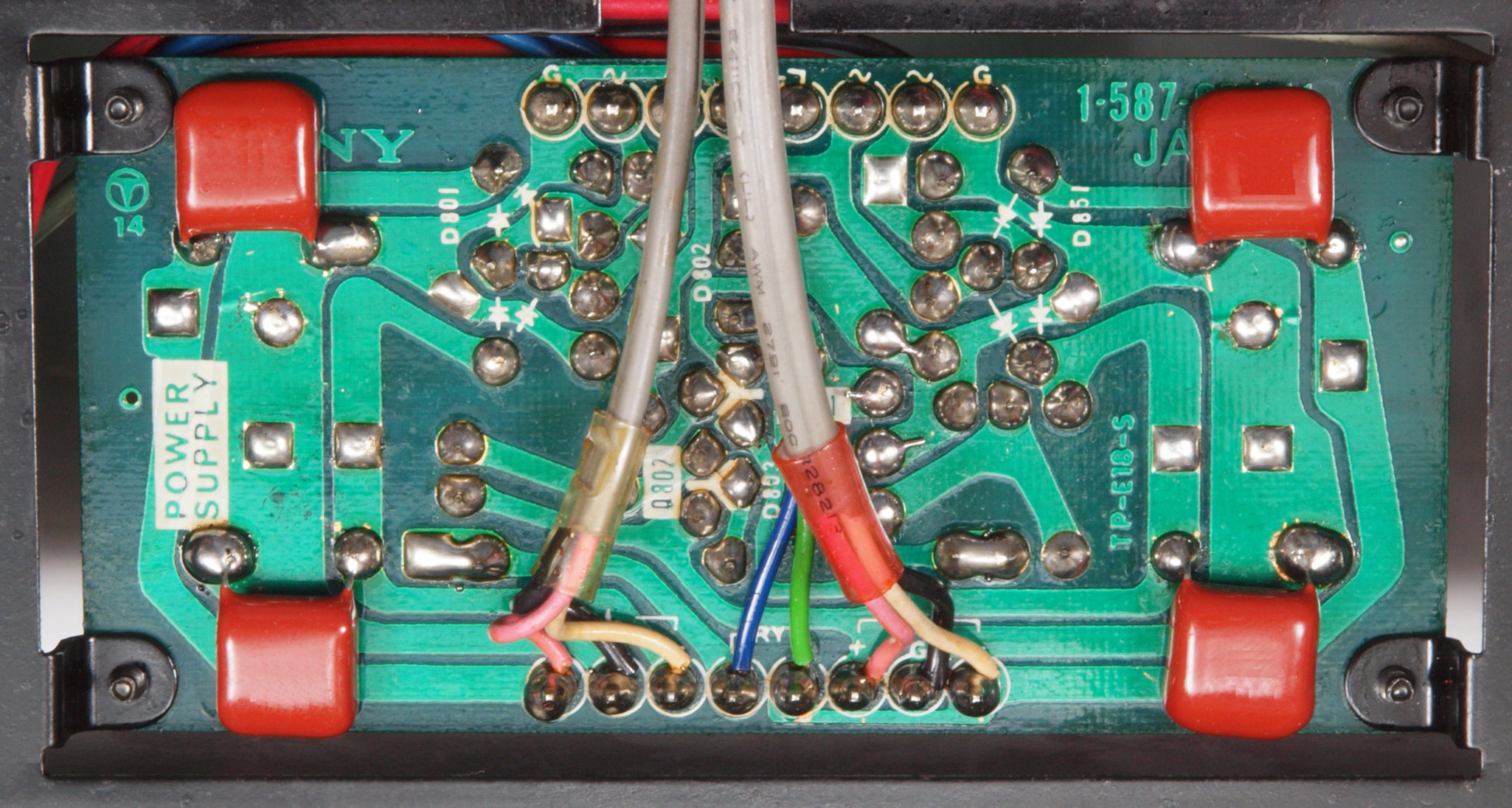

Ｃ３５．　修理完成後　電源基板裏。　余分なフラックスを落として、コート液を塗る。

Ｃ４１．　修理中　リードリレーの交換修理。　左が＝古い物　右＝新しい物。 　　　　　　　　　　リレーをそっくり交換した方が、遙かに安いが、ピン配置が異なるので素子のみ交換する。

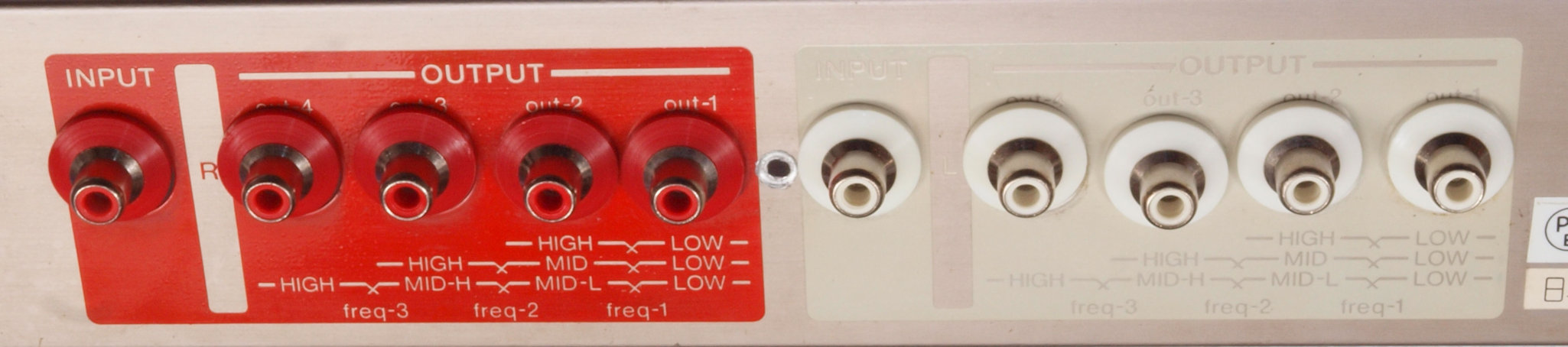

Ｃ５１．　修理前　入出力ＲＡＣ端子郡。

Ｃ５２．　修理（交換）後　入出力ＲＡＣ端子郡。

Ｃ６１．　修理前　３Ｐインレット裏配線、アース端子が接続無。

Ｃ６２．　修理後　３Ｐインレット裏配線、しっかりアースを取る。

Ｃ７１．　交換部品。

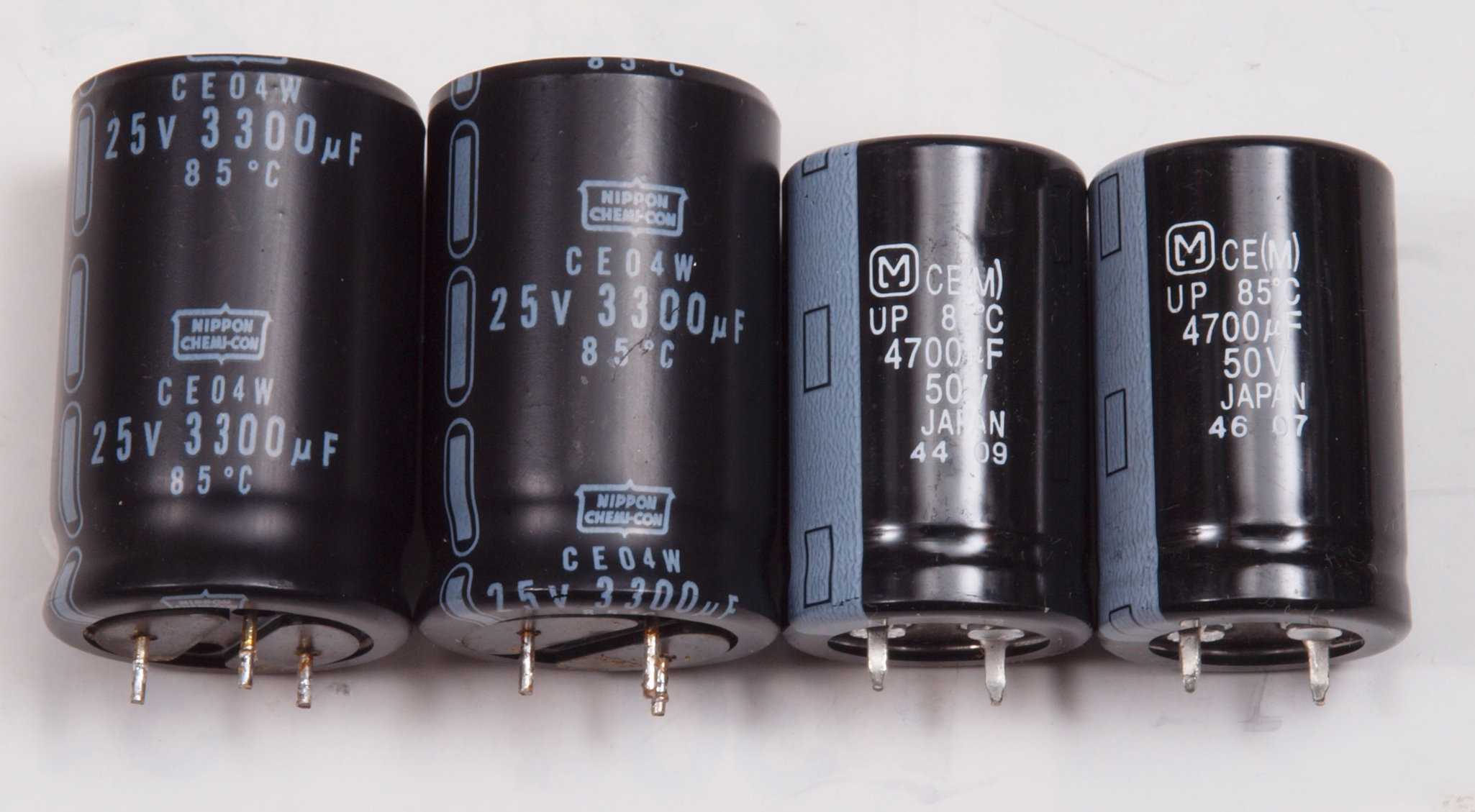

Ｃ７２．　交換部品。　左＝付いていた２５Ｖ/３３００μ、右＝５０Ｖ/４７００μに増量。

Ｃ６１．　修理前　上から見る。

Ｃ６２．　修理後　上から見る。

Ｃ６３．　修理前　下から見る。

Ｃ６４．　修理後　下から見る。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　出力ＶＲは最大位置、　入力レベル１Ｖ。 　　　　　使用ｕｎｉｔ２：５００、８００、１ｋＨｚ、ｕｎｉｔ３：１．２５、２、２．５ｋＨｚ、ｕｎｉｔ４：５ｋ、８ｋ、１０ｋＨｚ。 Ｅ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

使用ｕｎｉｔ２：５００、８００、１ｋＨｚ、ｕｎｉｔ３：１．２５、２、２．５ｋＨｚ、ｕｎｉｔ４：５ｋ、８ｋ、１０ｋＨｚ。

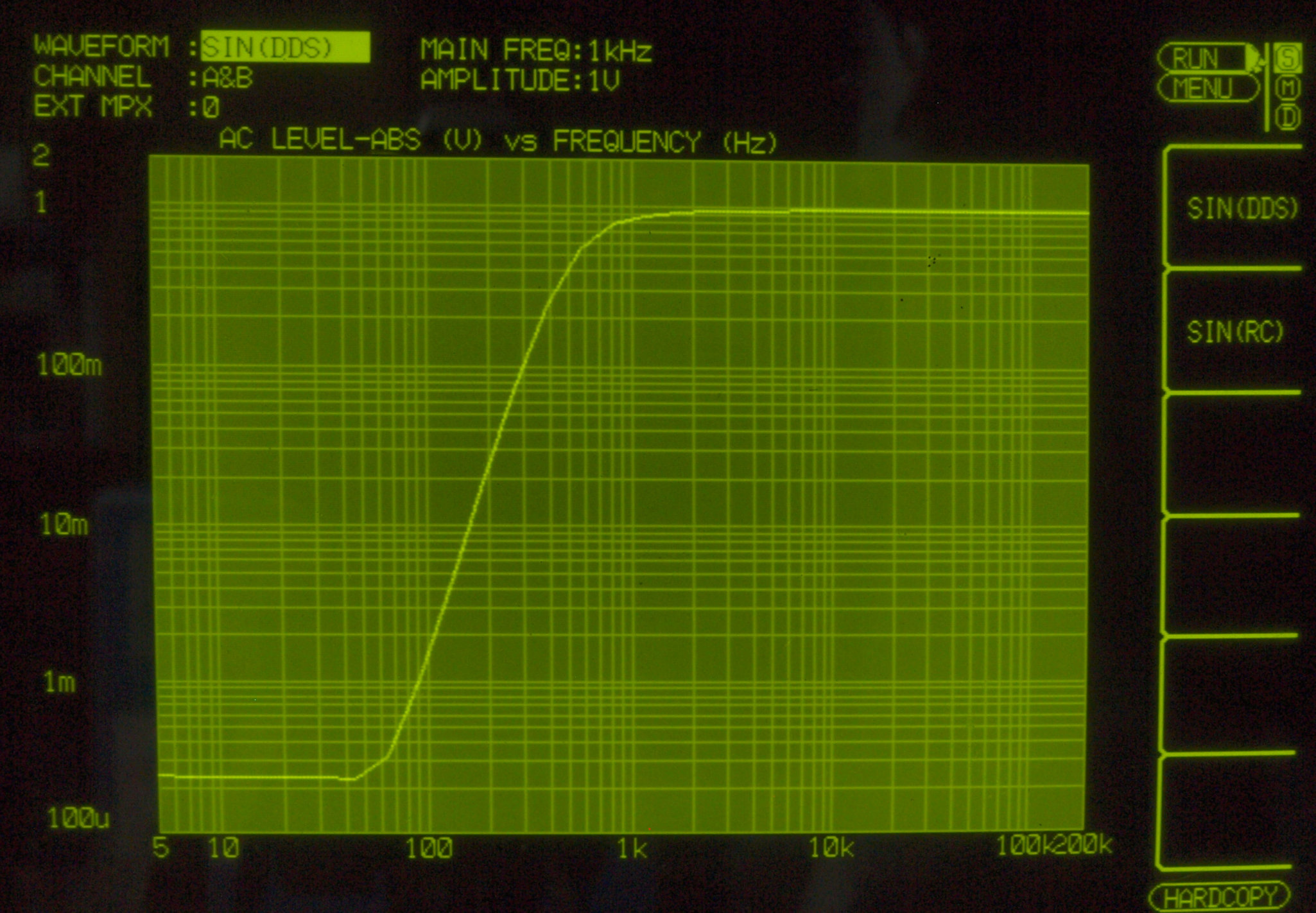

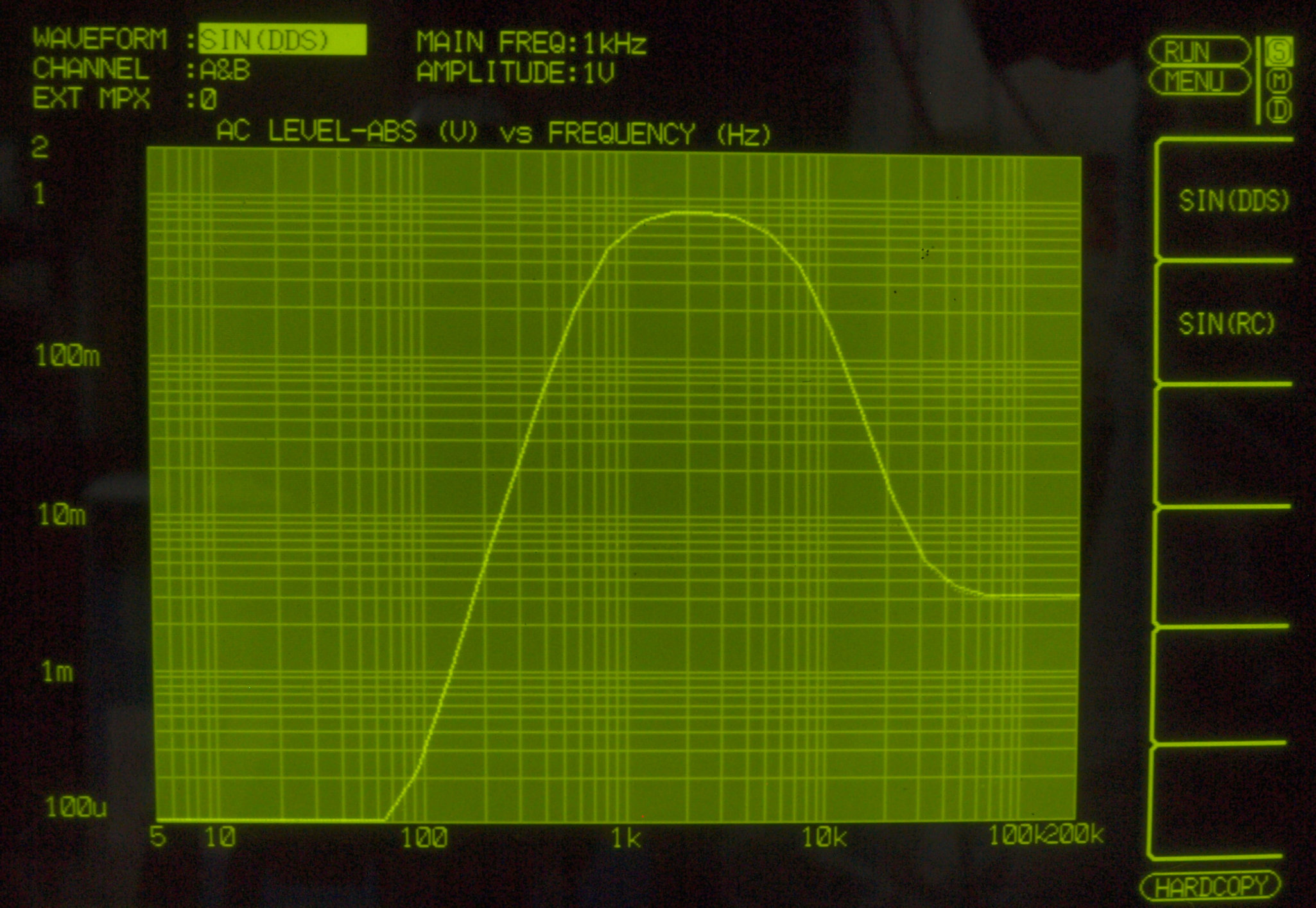

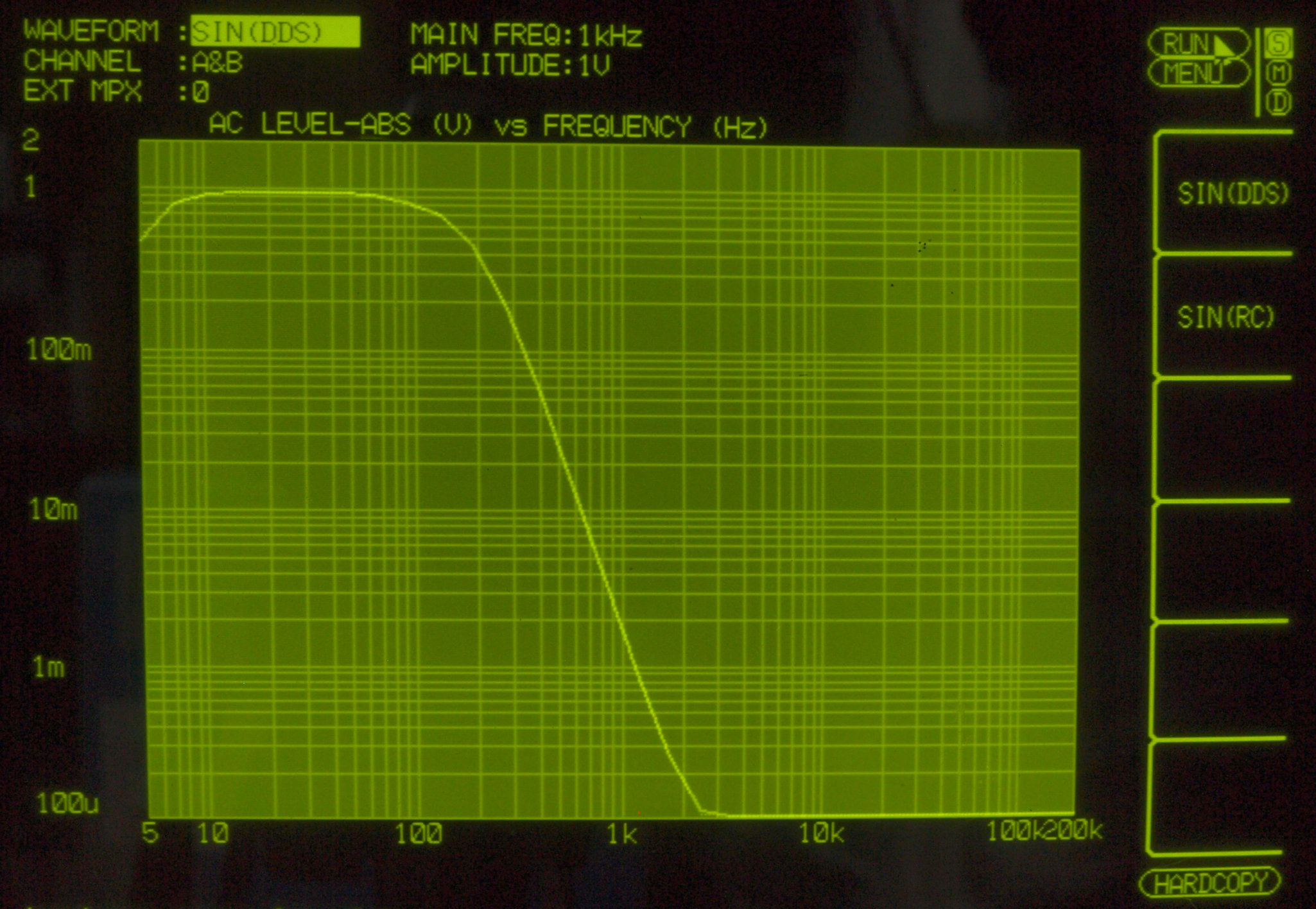

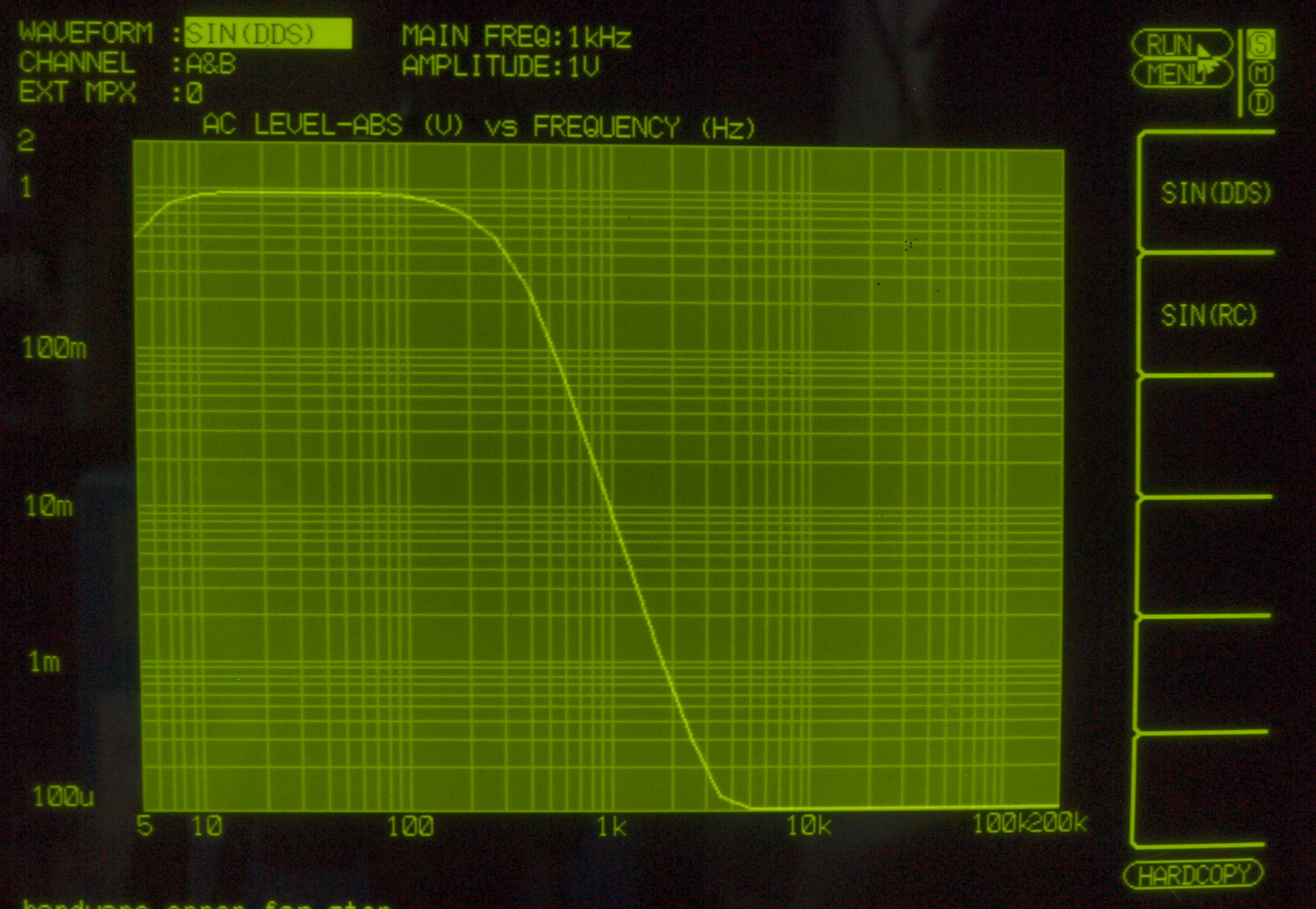

Ｅ１１．　設定　ｆ１＝５００ＨＺ、ｆ２＝１．２５ｋＨＺ、ｆ３＝５ｋＨｚ。 　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

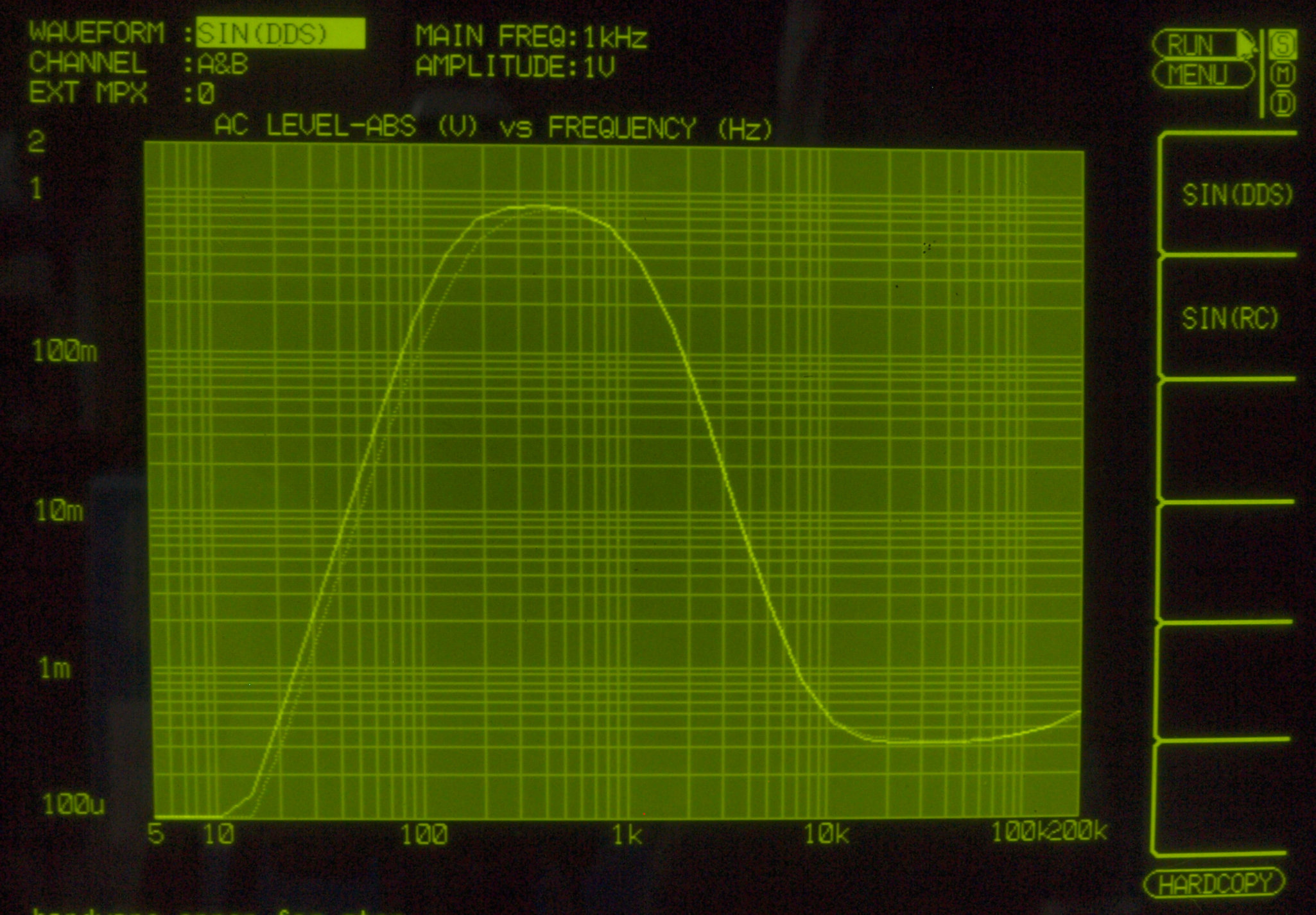

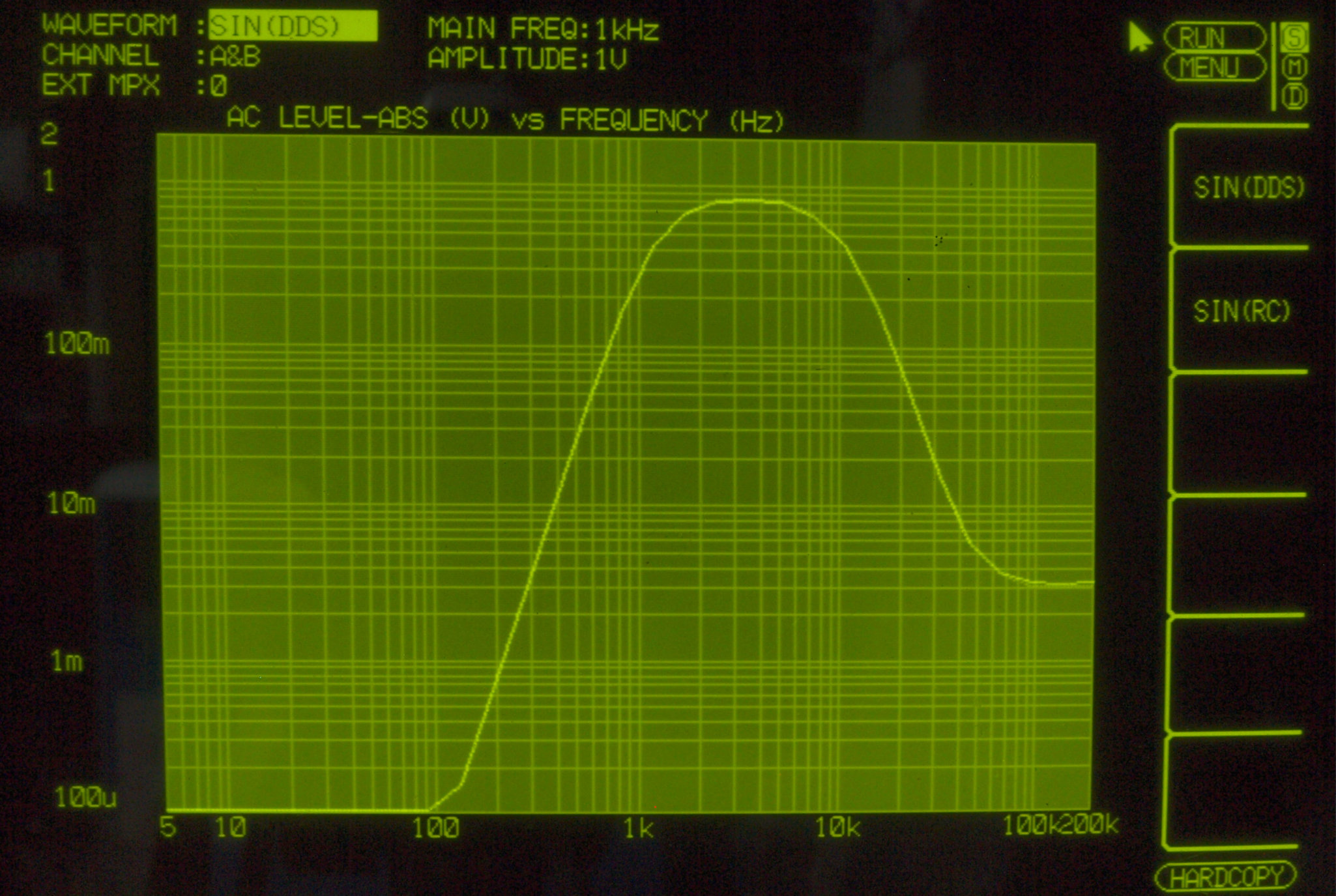

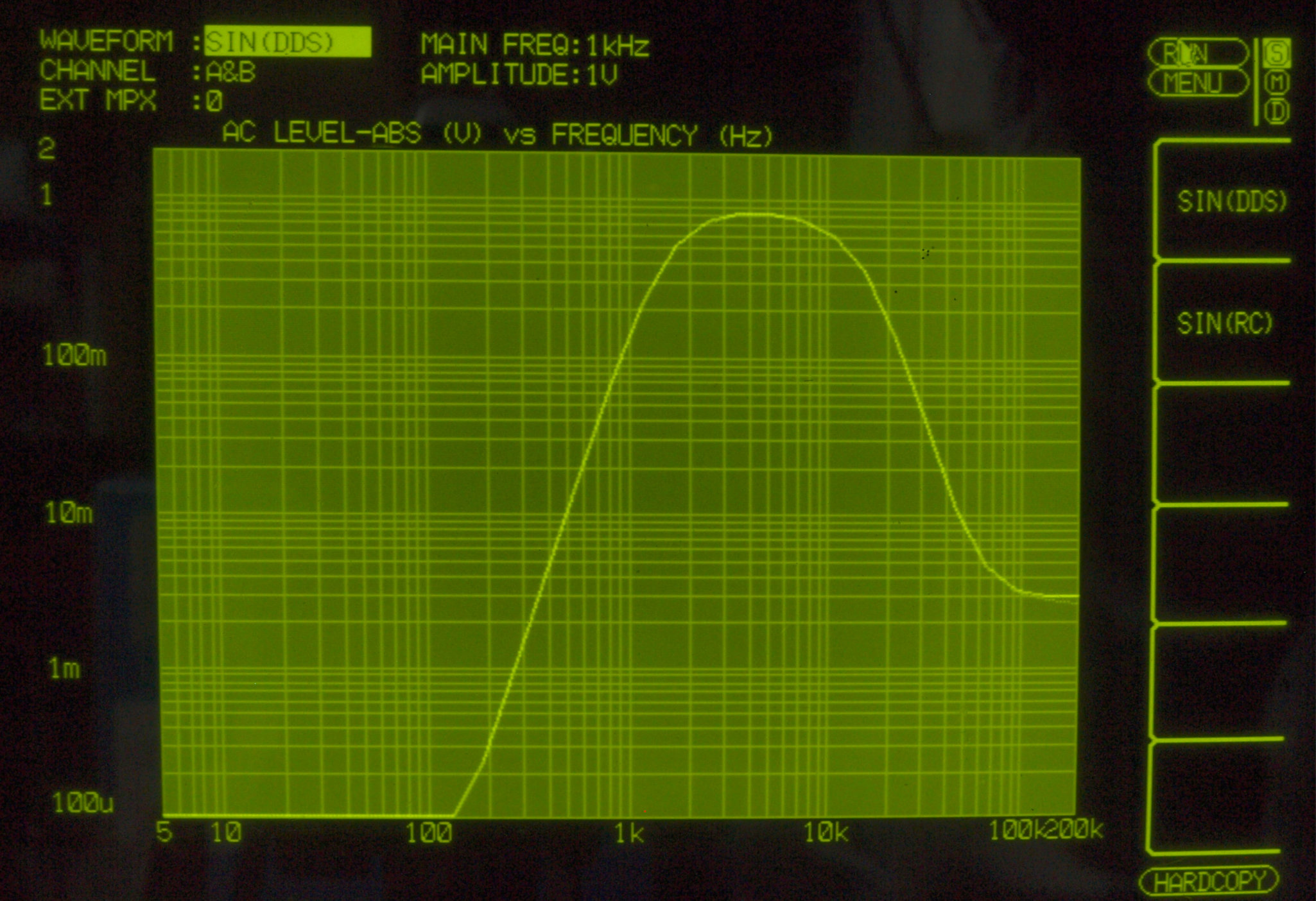

Ｅ１２．　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

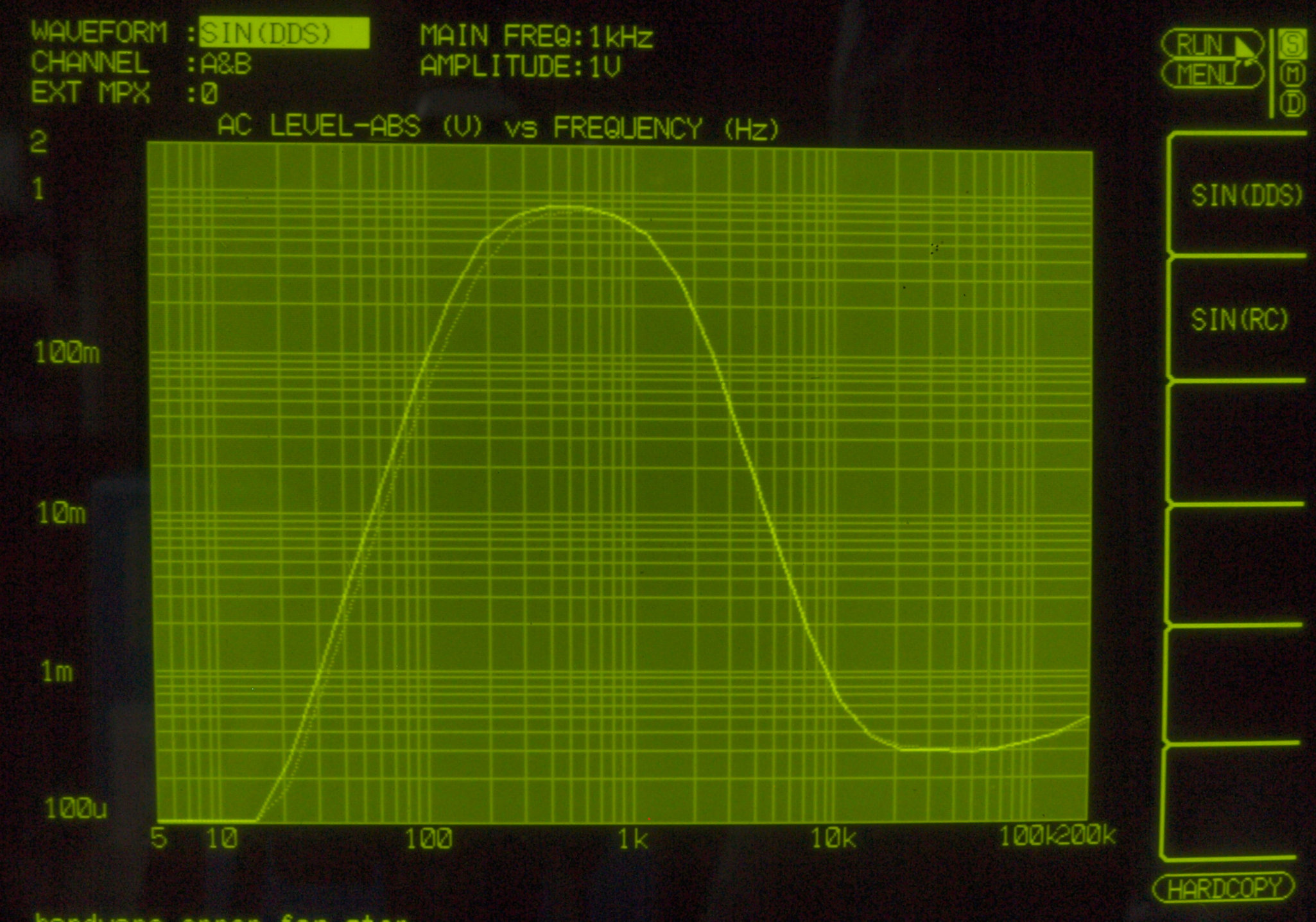

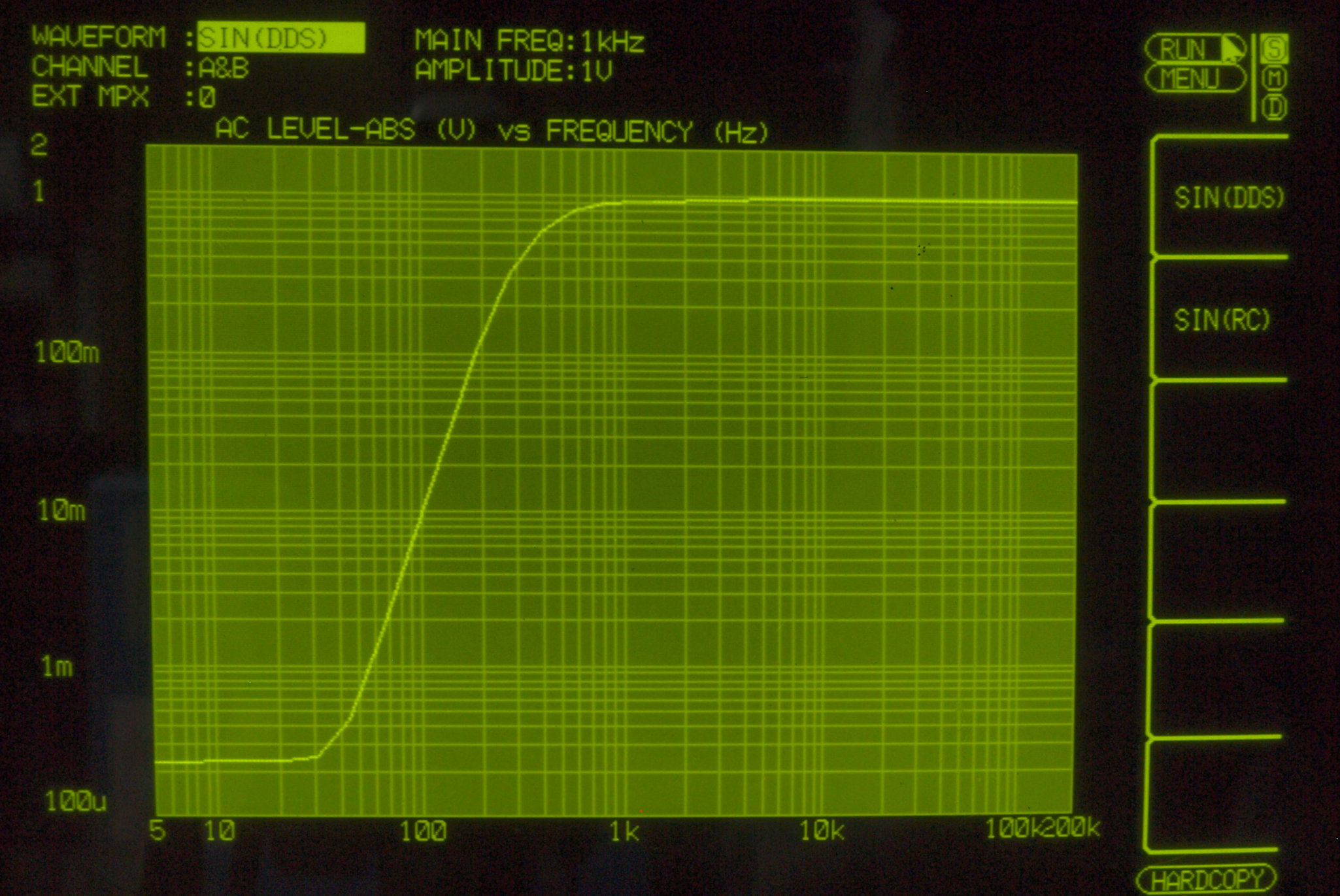

Ｅ１３．　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

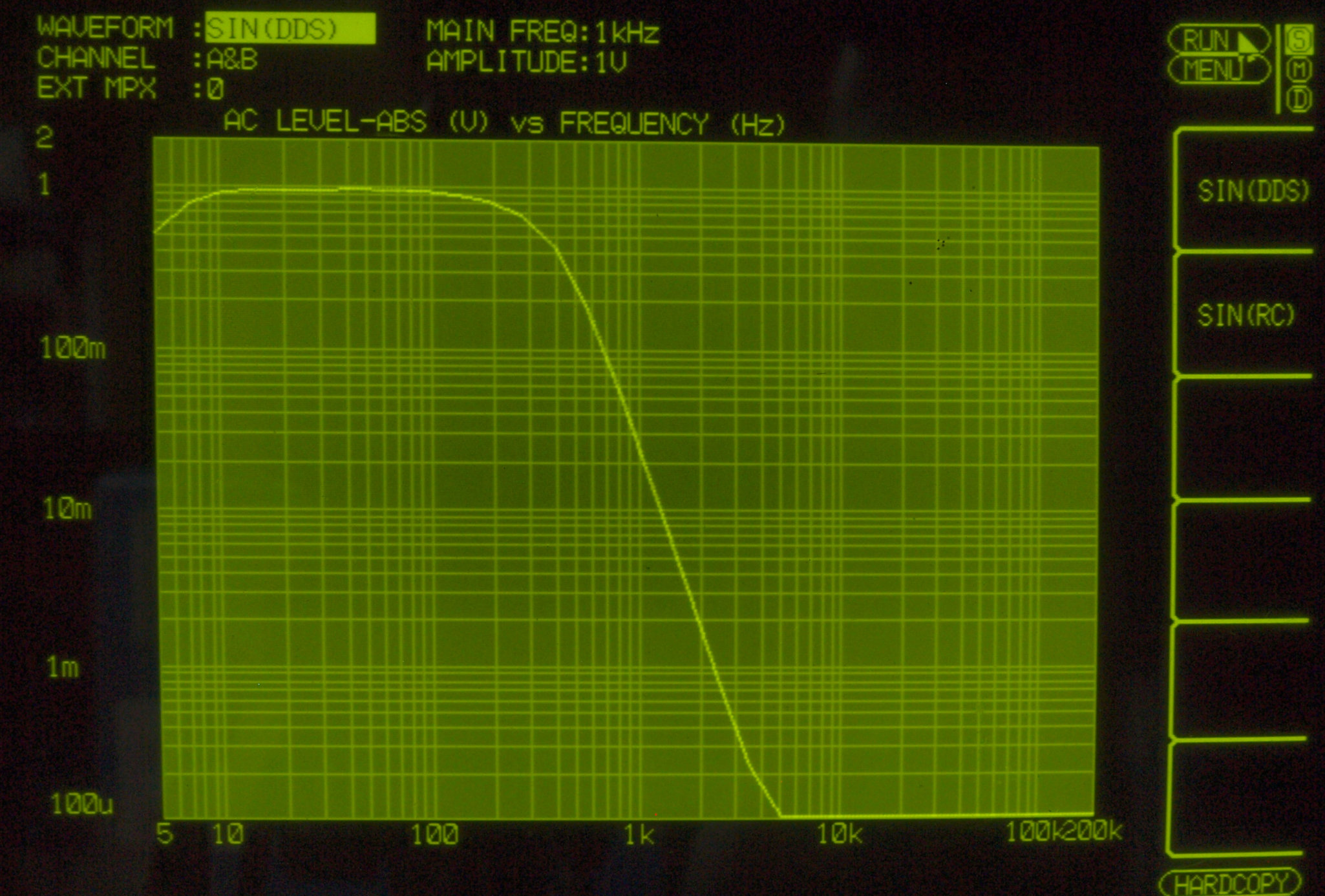

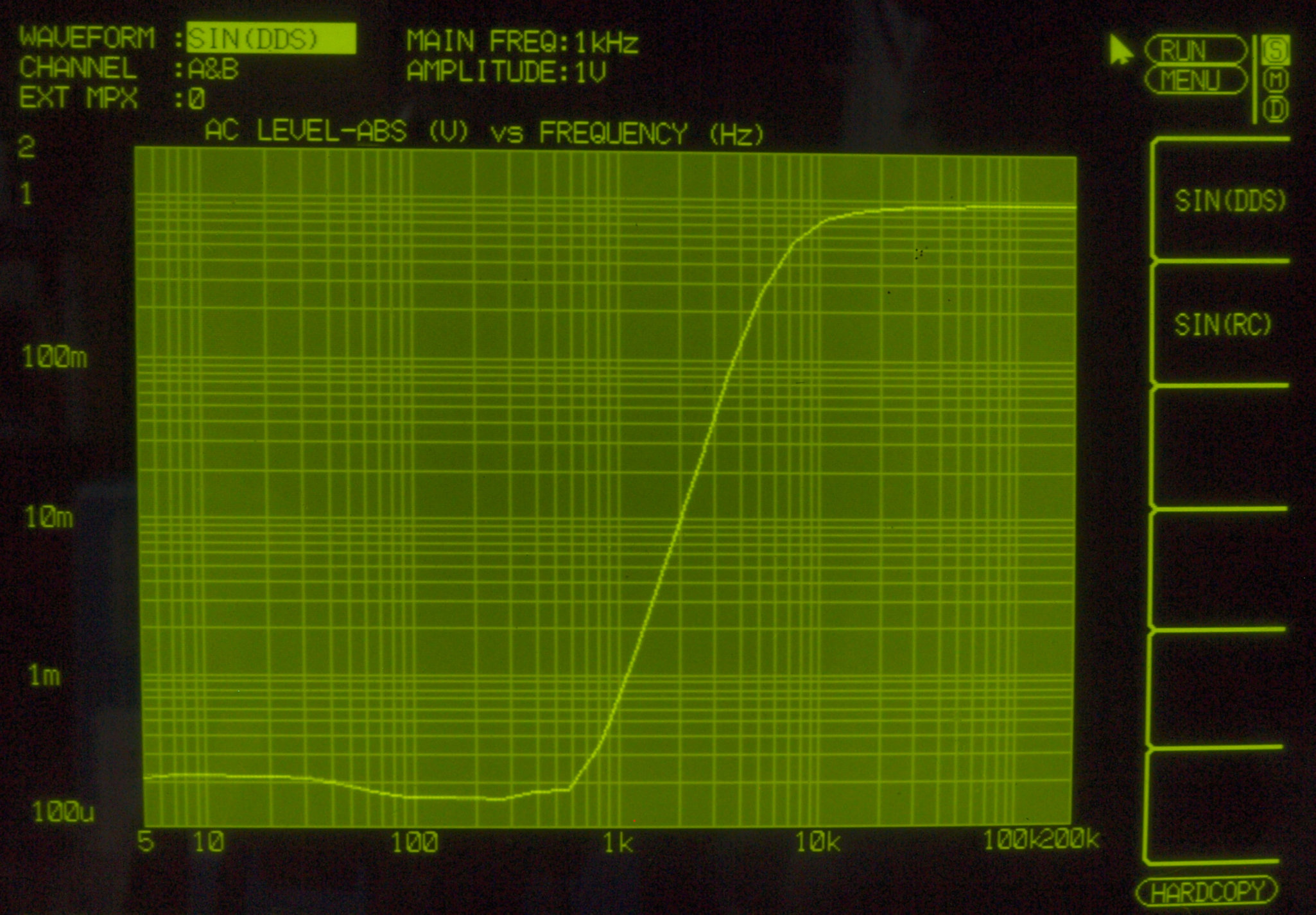

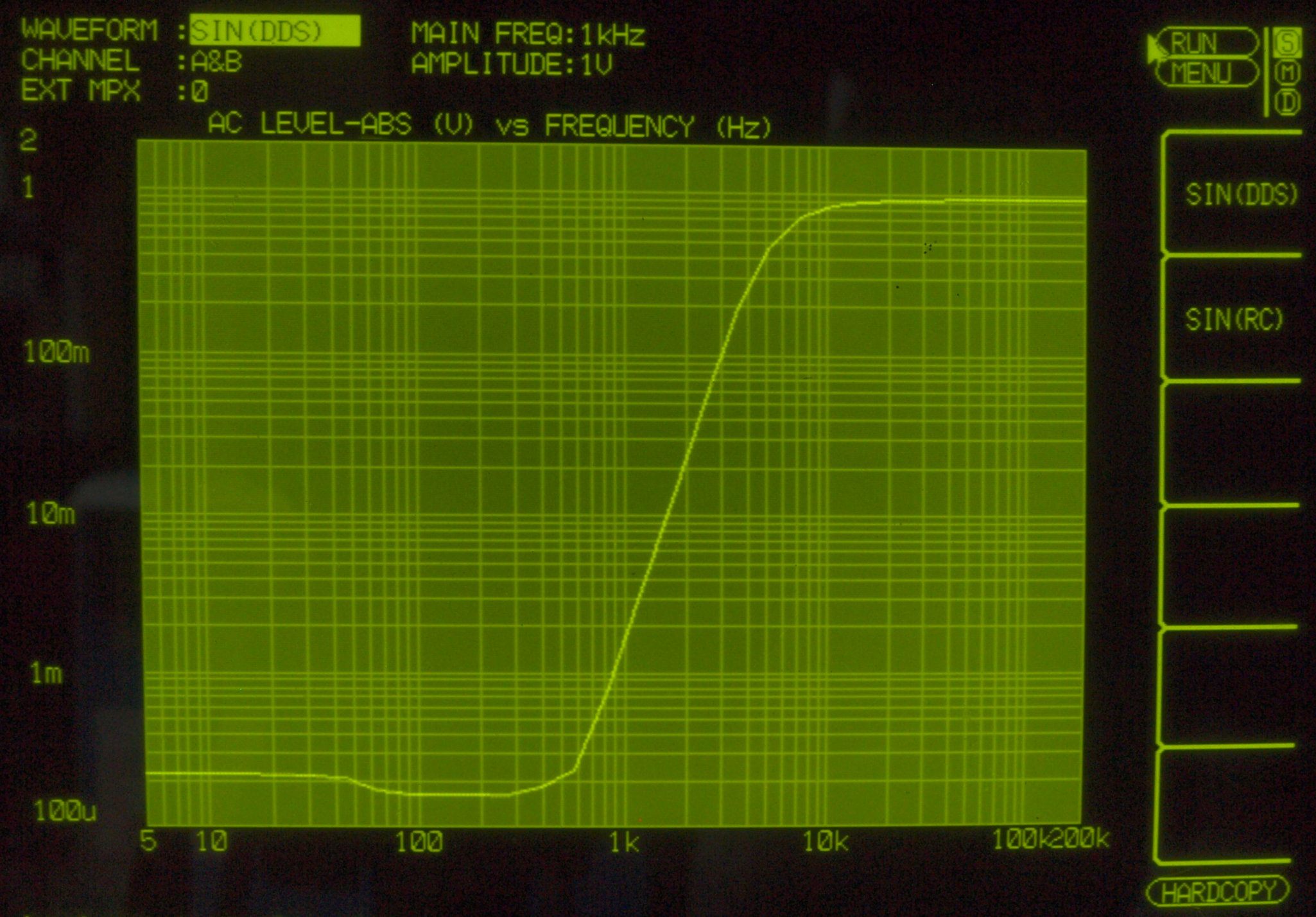

Ｅ１４．　Ｈiｇｈ出力ＯＵＴ４。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ２１．　設定　ｆ１＝８００ＨＺ、ｆ２＝２ｋＨＺ、ｆ３＝８ｋＨｚ。 　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ２２．　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ２３．　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ２４．　Ｈiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ３１．　設定　ｆ１＝１ｋＨＺ、ｆ２＝２．５ｋＨＺ、ｆ３＝１０ｋＨｚ。 　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ３２．　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ３３．　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ３４．　Ｈiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｅ４１．　歪み測定　Ｌｏｗ出力＝１００Ｈｚ

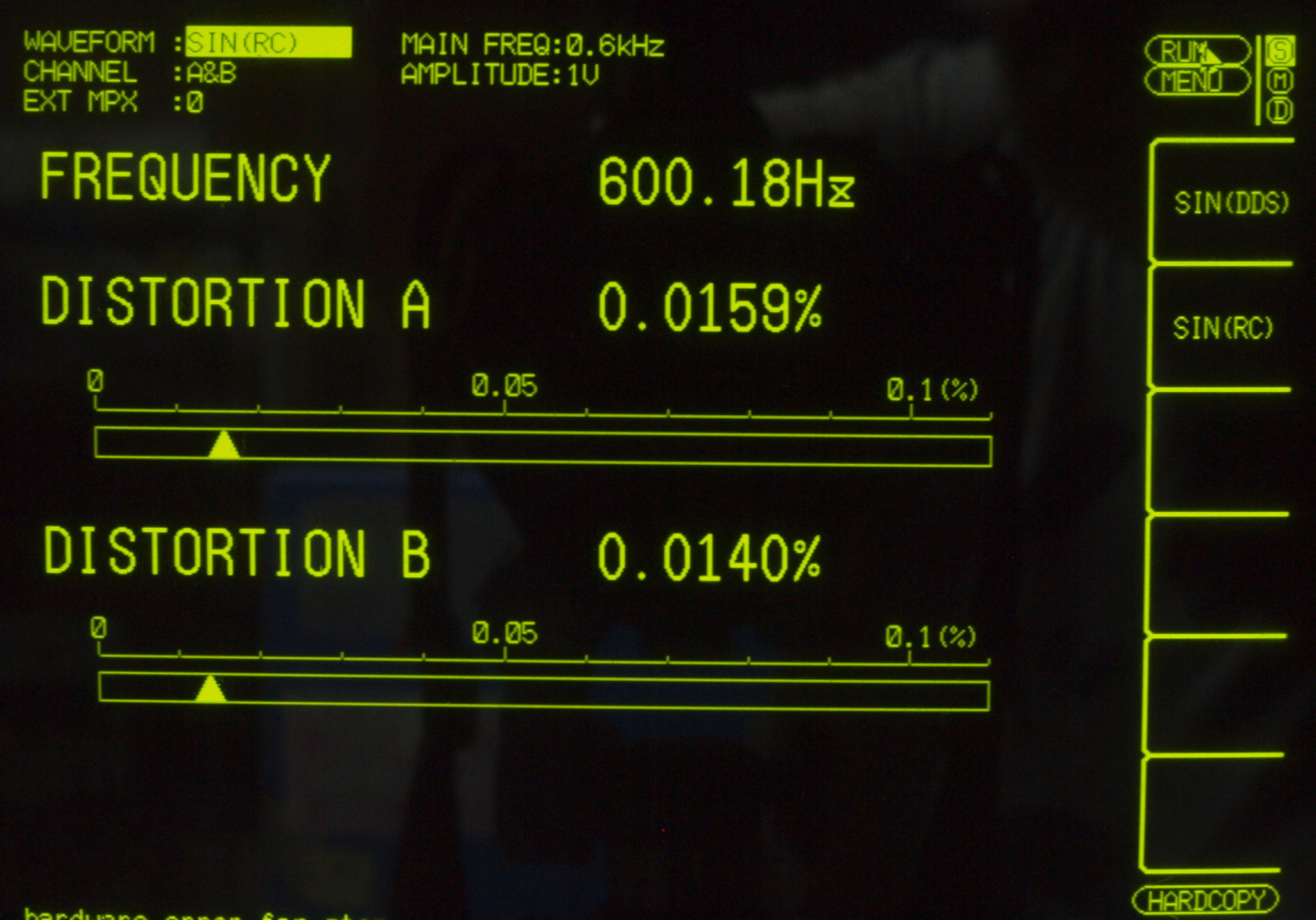

Ｅ４１．　歪み測定　ＭｉｄＬｏｗ出力＝６００Ｈｚ

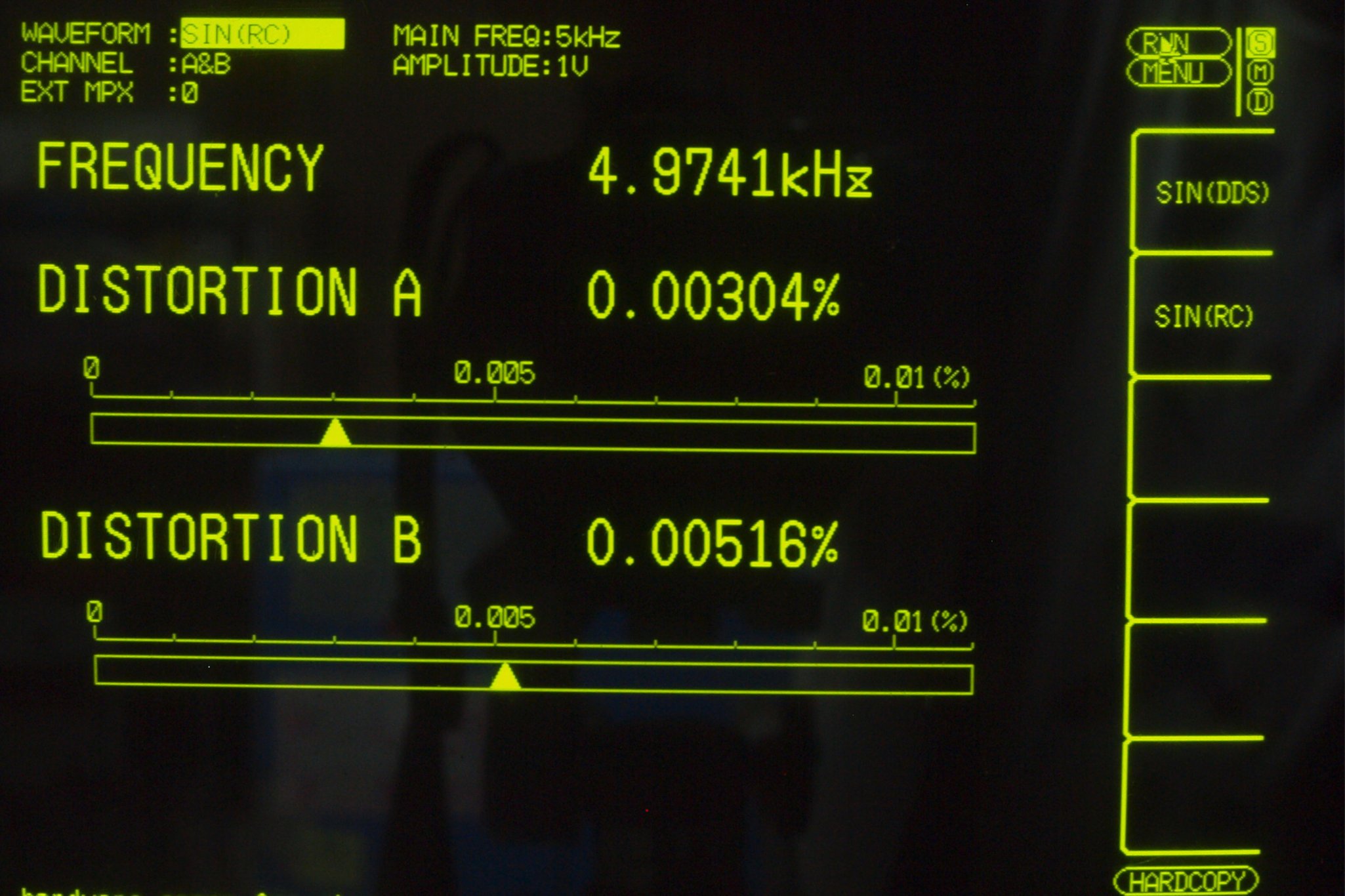

Ｅ４３．　歪み測定　ＭｉｄＨiｇｈ出力＝５ｋＨｚ

Ｅ４４．　歪み測定　Ｈiｇｈ出力＝１２ｋＨｚ

ユーザーはｕｎｉｔ２を４個持つので、下記でテスト。 使用ｕｎｉｔ１：１４０、２２５、２８０Ｈｚ、ｕｎｉｔ２：５００、８００、１ｋＨｚ、ｕｎｉｔ２：５００、８００、１ｋＨｚ。 構造上、入力から直列に繋がれる。 よって、３番目のunit-2=500、800、1kHzには信号が入らず。 同じunitの直列は意味が無。

Ｆ１１．　設定　ｆ１＝１４０ＨＺ、ｆ２＝５００ＨＺ、ｆ３＝５００Ｈｚ。 　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ１２．　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ１３．　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ１４．　Ｈiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ２１．　設定　ｆ１＝２２５ＨＺ、ｆ２＝８００ＨＺ、ｆ３＝８００Ｈｚ。 　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ２２．　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ２３．　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ２４．　Ｈiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ３１．　設定　ｆ１＝２８０ＨＺ、ｆ２＝１ｋＨＺ、ｆ３＝１ｋＨｚ。 　　　　　Ｌｏｗ出力ＯＵＴ１。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ３２．　ＭｉｄＬｏｗ出力ＯＵＴ２。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ３３．　ＭｉｄＨiｇｈ出力ＯＵＴ３。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ３４．　Ｈiｇｈ出力ＯＵＴ４。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体を見る。

Ｓ．　ＳＯＮＹ　ＴＡ−Ｄ８８　の仕様（カタログ・マニアルより）

型式 クロスオーバーネットワーク 回路方式 DCユニットアンプ構成、ベッセルフィルター(24dB/oct) カットオフ周波数 unit0=50、80、100H unit1=140、225、280Hz unit2=500、800、1kHz unit3=1.25k、2k、2.5kHz unit4=5k、8k、10kHz スロープ特性 24dB/oct(ベッセル函数カーブ) レベルコントロール 0〜-30dB(1dBステップ)、-∞ 入力感度/インピーダンス 1.0V/50kΩ 最大入力 7.0V 利得 0dB 高調波歪率 0.003%(1V出力時) 0.005%(5V出力時) 出力インピーダンス 100Ω SN比(IHF-A) 110dB(1V出力時) 周波数特性 DC〜100kHz +0 -1dB(フラットポジション時) 使用半導体 トランジスタ:100個 FET:42個 ダイオード:6個 ACアウトレット 電源スイッチ非連動:4系統、合計900W 消費電力 20W 外形寸法 幅480x高さ80x奥行365mm 重量 7.4kg 価格 ￥130,000(1978年発売)

ta-d88_220

ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。 　　Copyright(C) 2023　Amp Repair Studio All right reserved.
