自作45 シングル.2台目修理記録
黄色テープは識別 同時修理 45シングル   2021/8/21日到着   8/25完成
Y. 到着時の似姿梱包

A. 修理前の状況

  • 数年前オークションにて購入。
    音出し可能でしたがノイズが大きくそのままお蔵入れの状態、あまりに勿体なく修理をお願いする事にしました。
    症状は前記の通りノイズです。
    終段真空管は45です、問題あれば球は交換してください。
    出来るだけ静かなアンプになればいいと思います。
    回路図はありません。


T. バラック修理後測定

B. 原因



C. 修理状況
  • 電源コードを取り3Pインレット取り付け。


D. 使用部品

F. 修理費   22,500円    「通常ル修理」
                       「但し、真空管は別途」

Y. ユーザー宅の設置状況

S. 45 の規格(カタログ・マニアルより)

Y. 到着時の似姿梱包。上からスポンジで押さえただけでは、重いアンプは移動する。。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
A11. 点検中 前から見る
A12. 点検中 前右から見る。
A13. 点検中 後から見る
A132. 点検中 後から見る。 電源コード取付部、ブッシュが未使用なシロート製作品!
A133. 点検中 下から見る。 電源コード内部取付部、ブッシュが未使用なシロート製作品!
A14. 点検中 後右から見る
A21. 点検中 上から見る

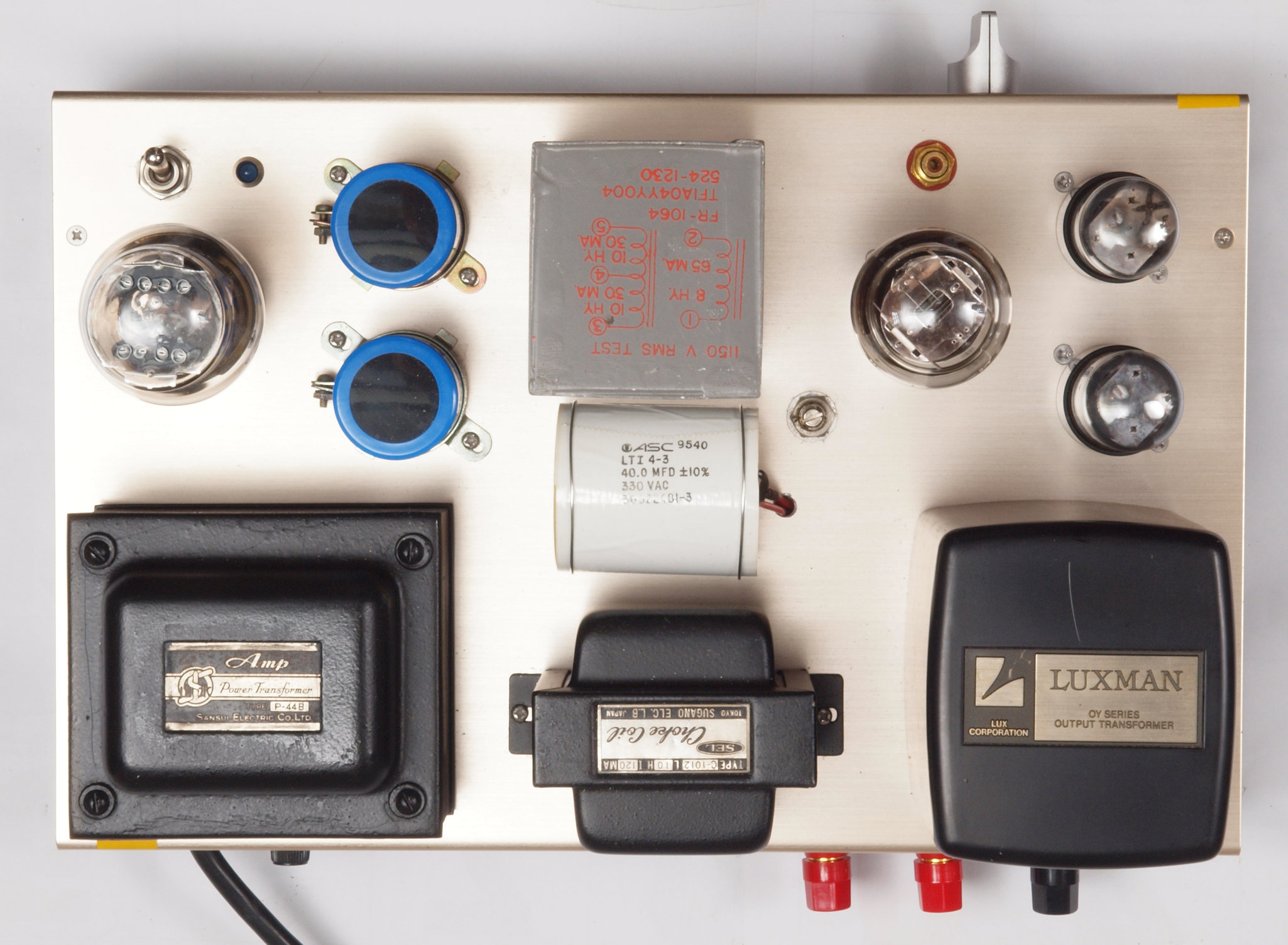

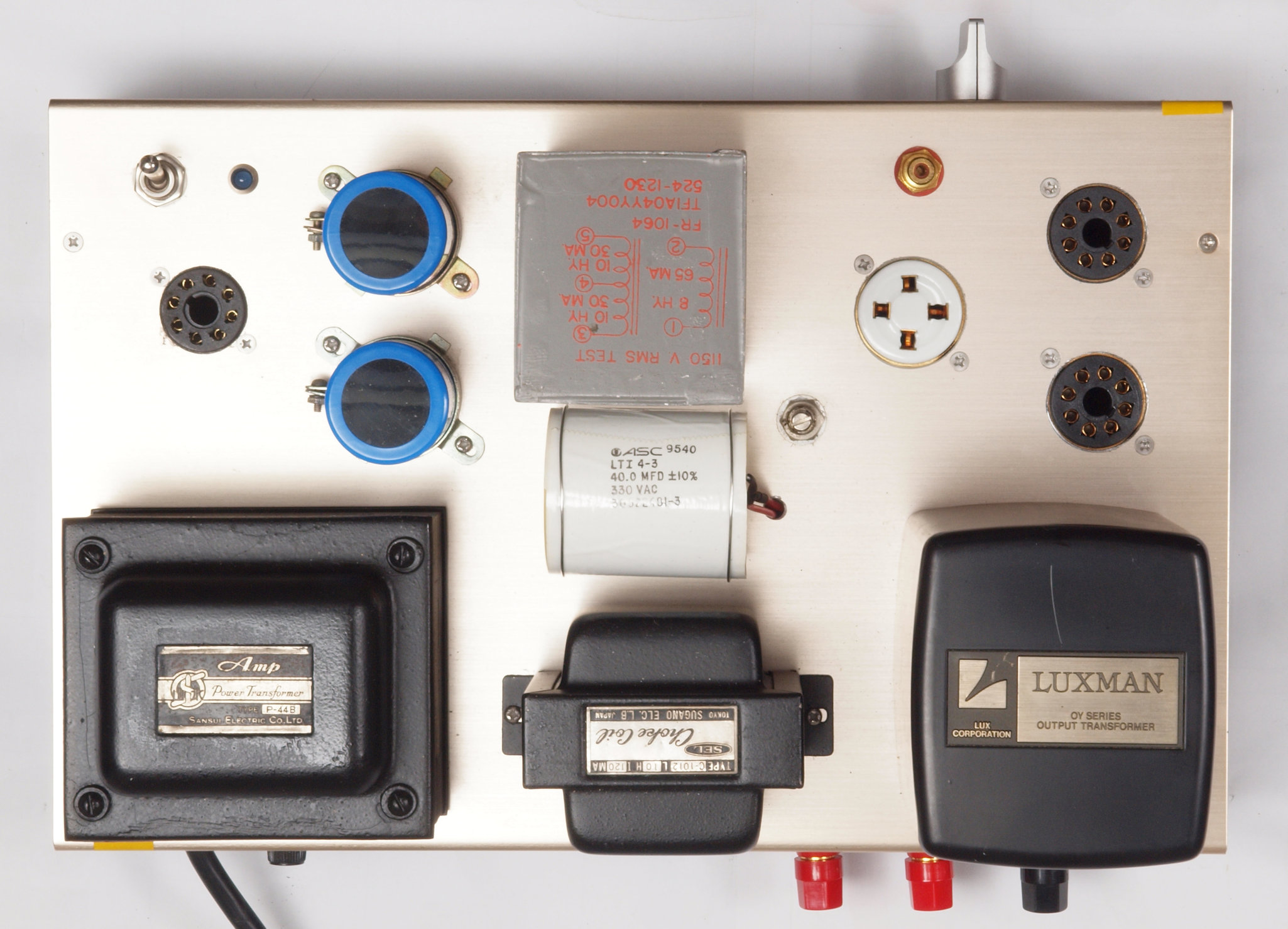

A22. 点検中 真空管を抜き、上から見る
A31. 点検中 下から見る

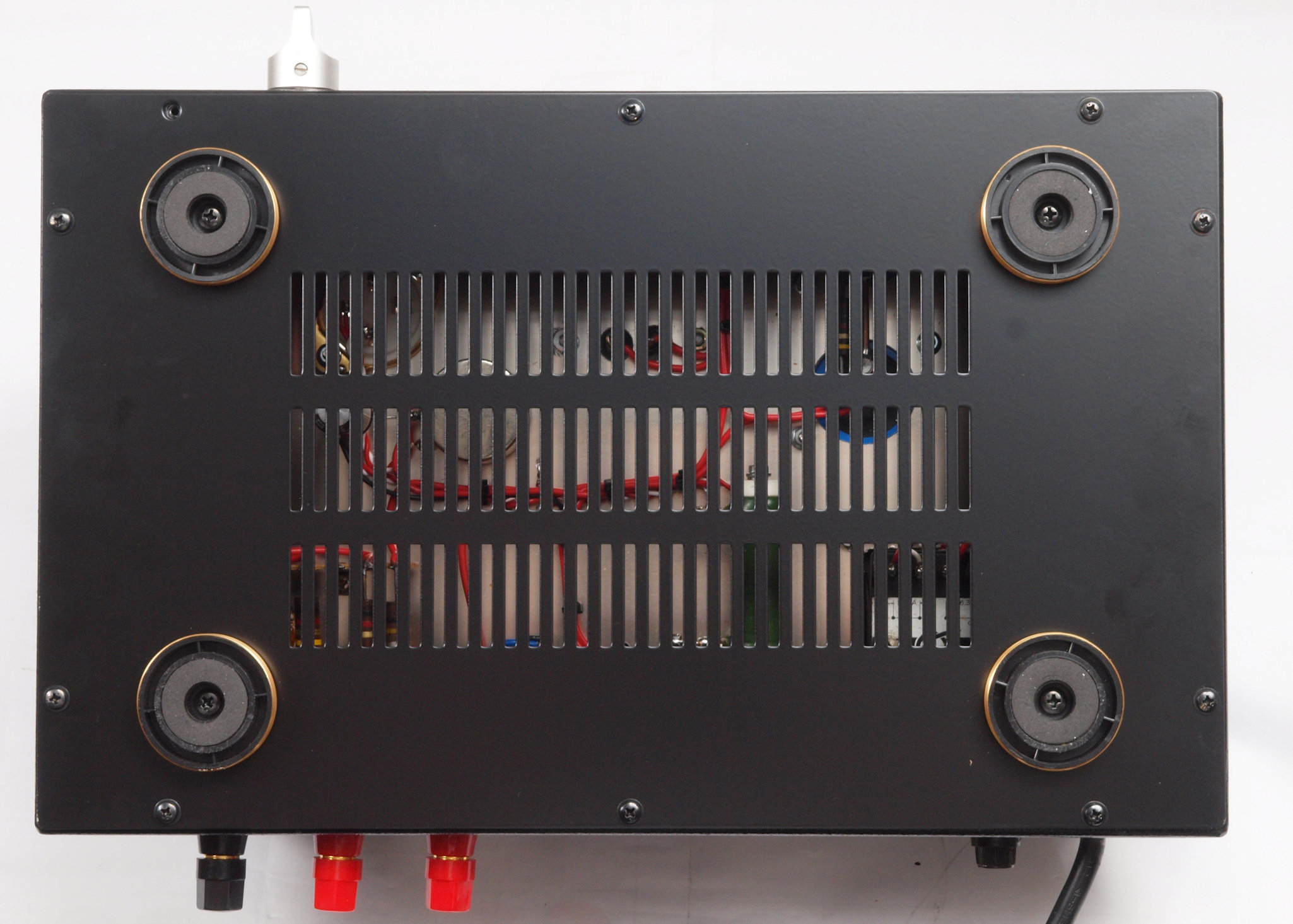

A32. 点検中 下蓋を取り下から見る。
A41. 点検中 出力トランス。
A42. 点検中 出力トランスを下から見る。ツメ物が異なる再生品?
A51. 点検中 下ケースを取り下から見る。 のっけ半田!シシロートの製作品。
A61. 点検中 電源トランスの止めビスが短い。
A71. 点検中 チョークトランスの止めビスが短いのと折れている。
T. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

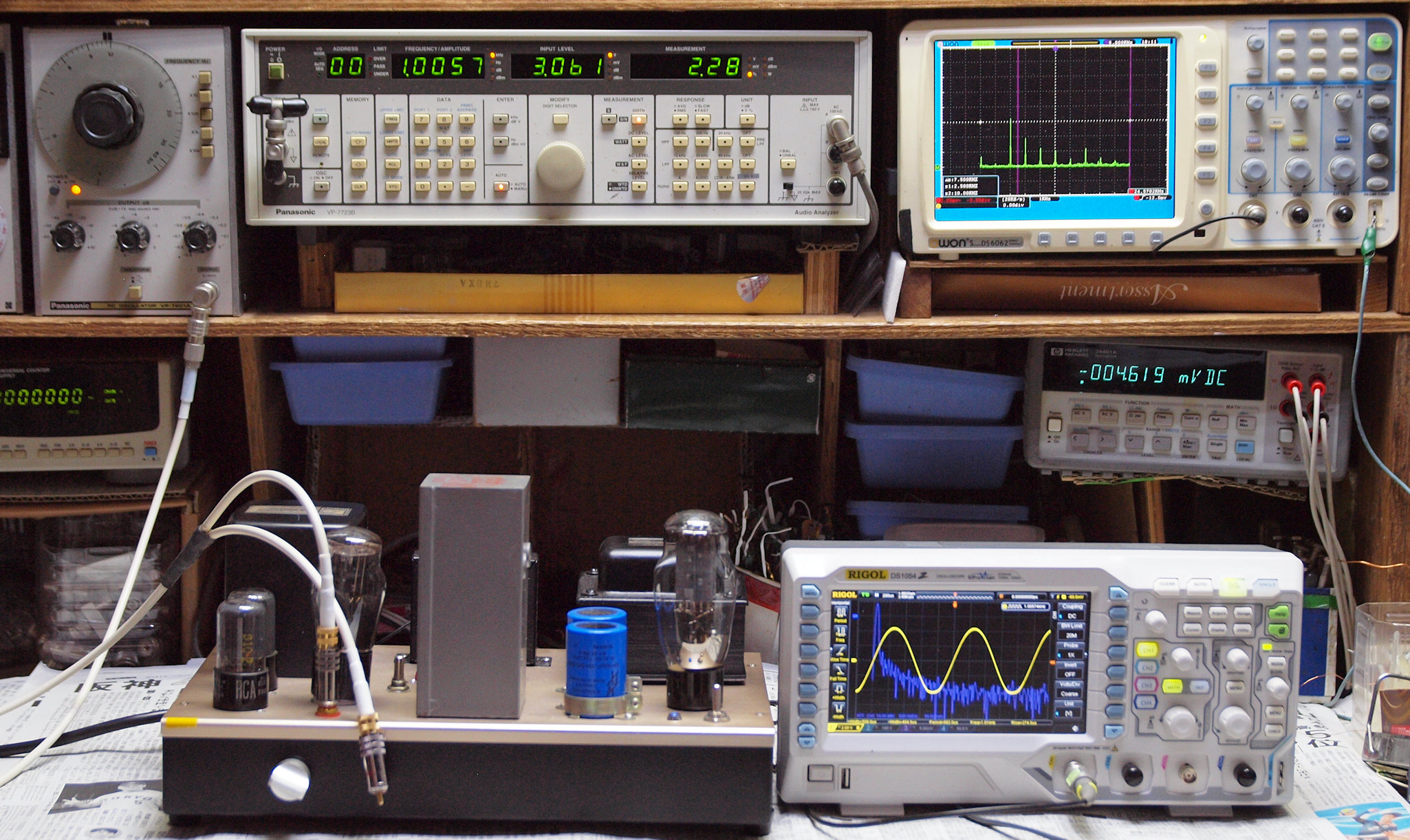

T0. 出力・歪み率測定・調整、 100Vで測定。
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
T1. 1kHz入力、SP出力電圧4V=2W出力 10.6%歪み。
            「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

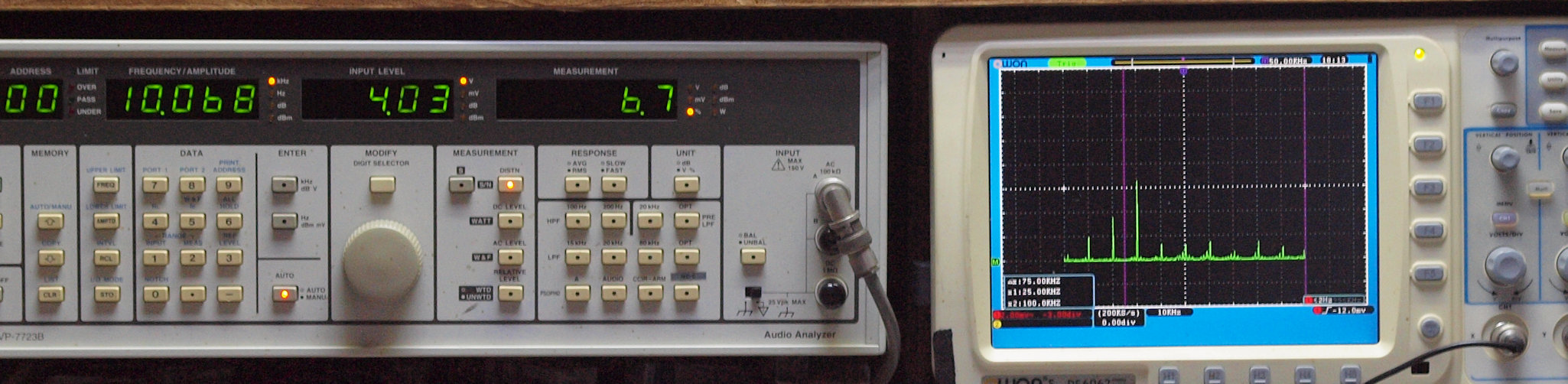

T2. 10kHz入力、SP出力電圧4V=2W出力 6.7%歪み。
            「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

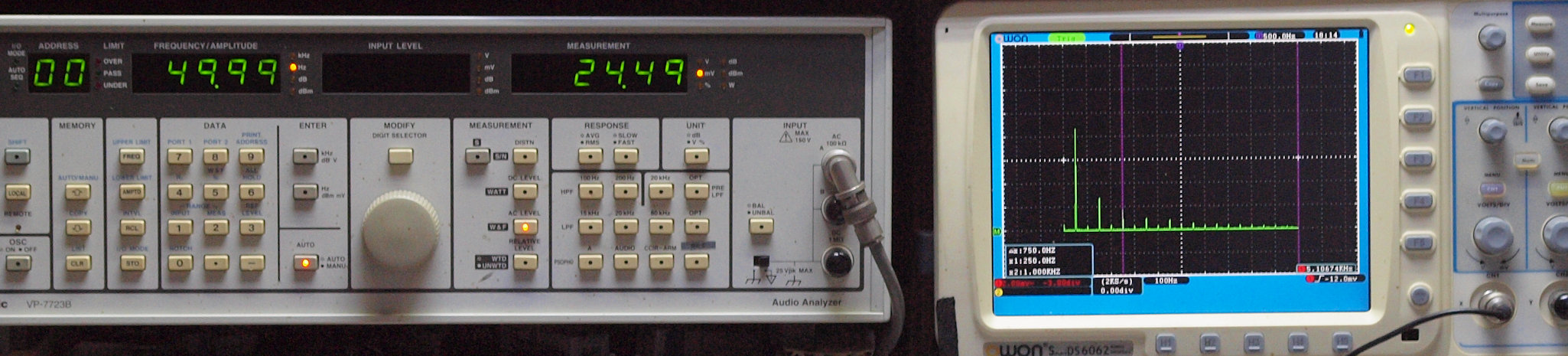

T3. SP出力残留ノイズ測定=24.49mV。
T4. 修理(調整)後、SP出力残留ノイズ測定=2.404mV。
C.修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
C1. 修理前 電源コード取付部、ブッシュが未使用なシロート製作品!
C2. 修理(交換)後 3PインレットFURUTECH FI-10(R) ロジウムメッキ取り付け。
C3. 修理(交換)後 3Pインレット裏配線。しっかりと絡げる。

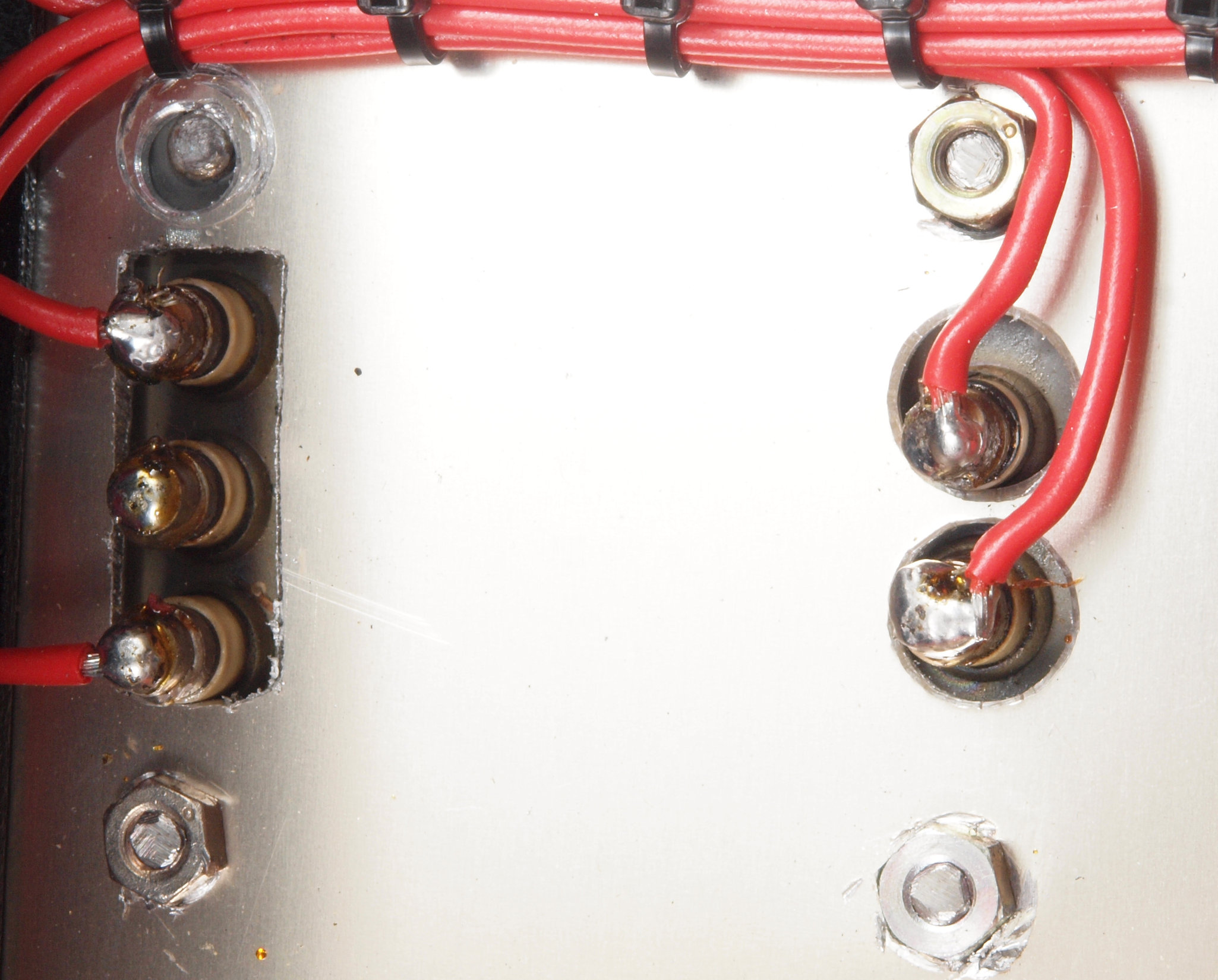

C3. 修理(交換)後 3Pインレット裏配線。さらに半田を盛り、しっかりと固定する。
C4. 修理中 真空管ソケットが緩んだので接着する。

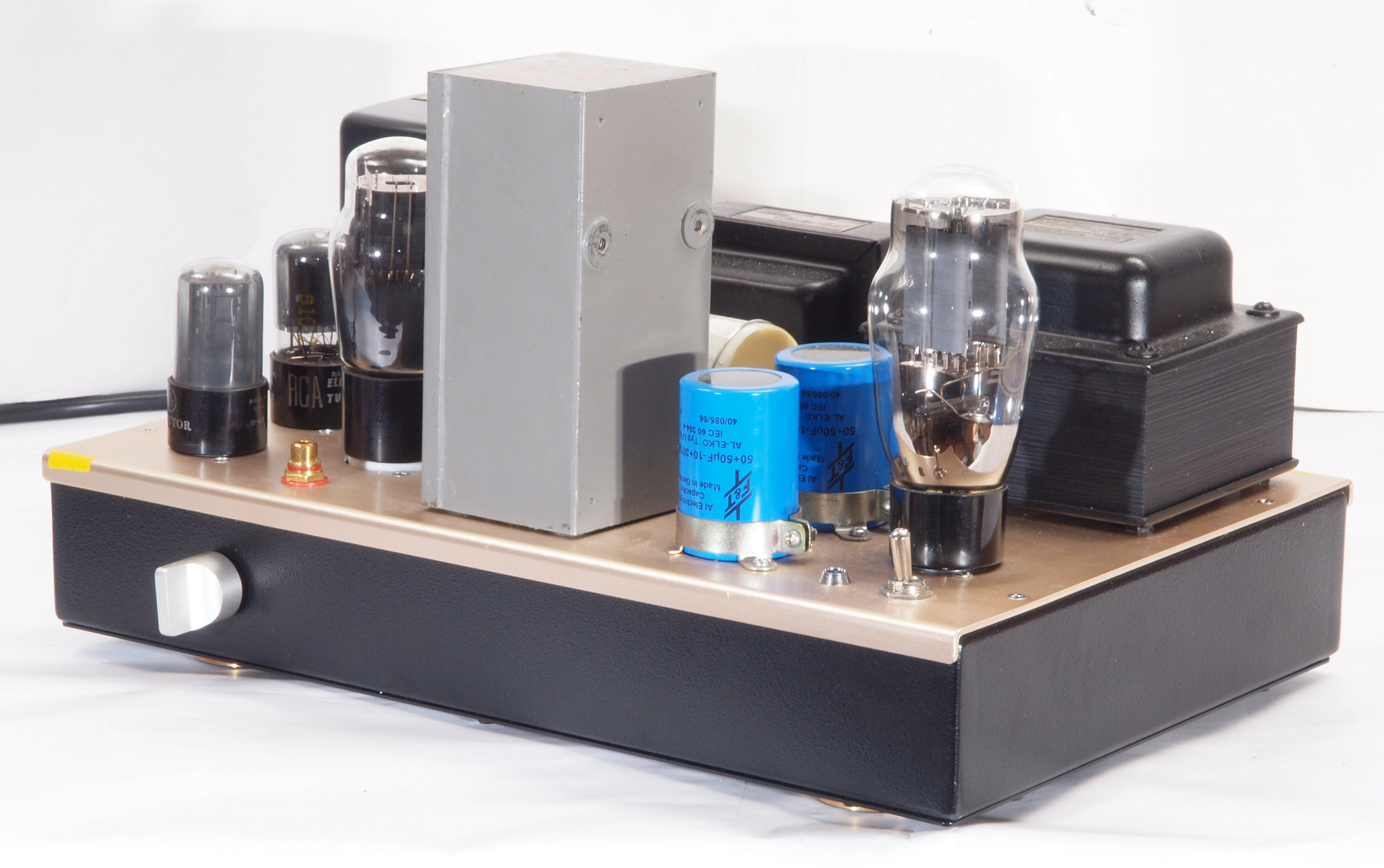

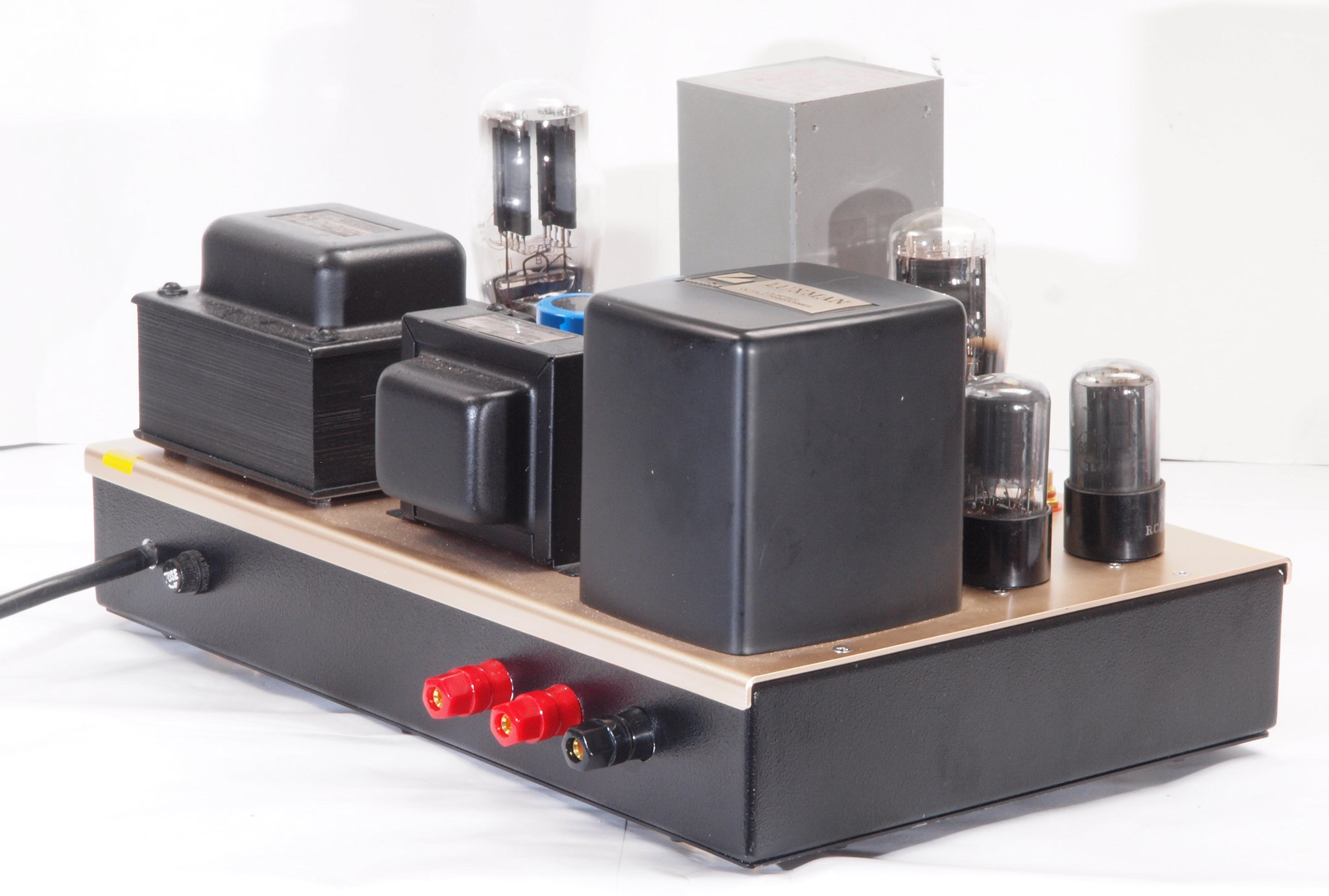

E. 完成 引き続き24時間エージング。 左はSM−9. 3台目
Y. ユーザー宅の設置状況

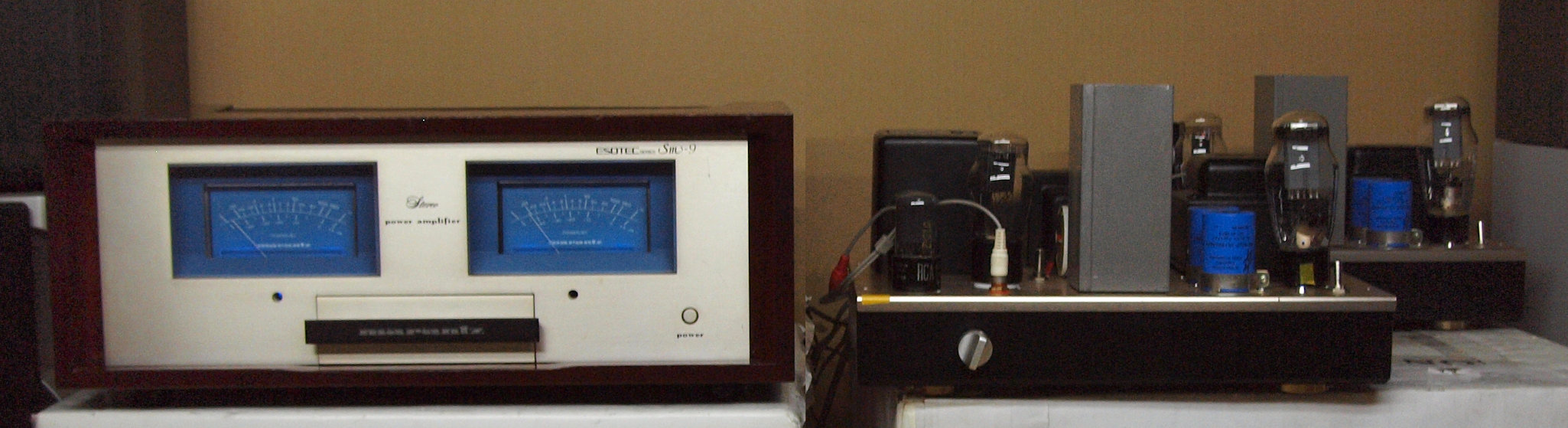

Y1. 設置状況、 正面から見る。
S. 45 の規格(カタログ・マニアルより)
名称 フィラメント
電圧(V)
フィラメント
電流(A)
プレート
電圧(V)
プレート
電流(mA)
グリッド
電圧(V)
gm
(mA/V)
内部抵抗
(Ω)
増幅度 負荷抵抗
(Ω)
出力
(W)
Rk
(Ω)
45
A1S
2.5 1.5 275 36 -56 2050 1700 3.5 4600 2 1550
2.5 1.5 250 34 -50 2175 1610 3.5 3900 1.6 1470
2.5 1.5 180 31 -31.5 2125 1650 3.5 2700 0.825 1020
45
AB2PP
2.5 1.5 275 138 -68 3.5 3200 18
2.5 1.5 275 90 3.5 5060 12 775
                    45s_2o
