| LEADER LOW DISTORTION AUDIO GENERATOR ＬＡＧ−１２５ ２台目備品修理 |
| 平成１６年４月２４到着 ４月２６日完成 |
| A． ＹＡＨＯＯで購入（ジャンク品６，５５０円で落札） 動作せず B． 原因 ＦＥＴ劣化 Ｄ． 使用部品 ついでに電解コンデンサーを、オーディオ用電解コンデンサーに交換する ＜＜１台目はこちら＞＞ |

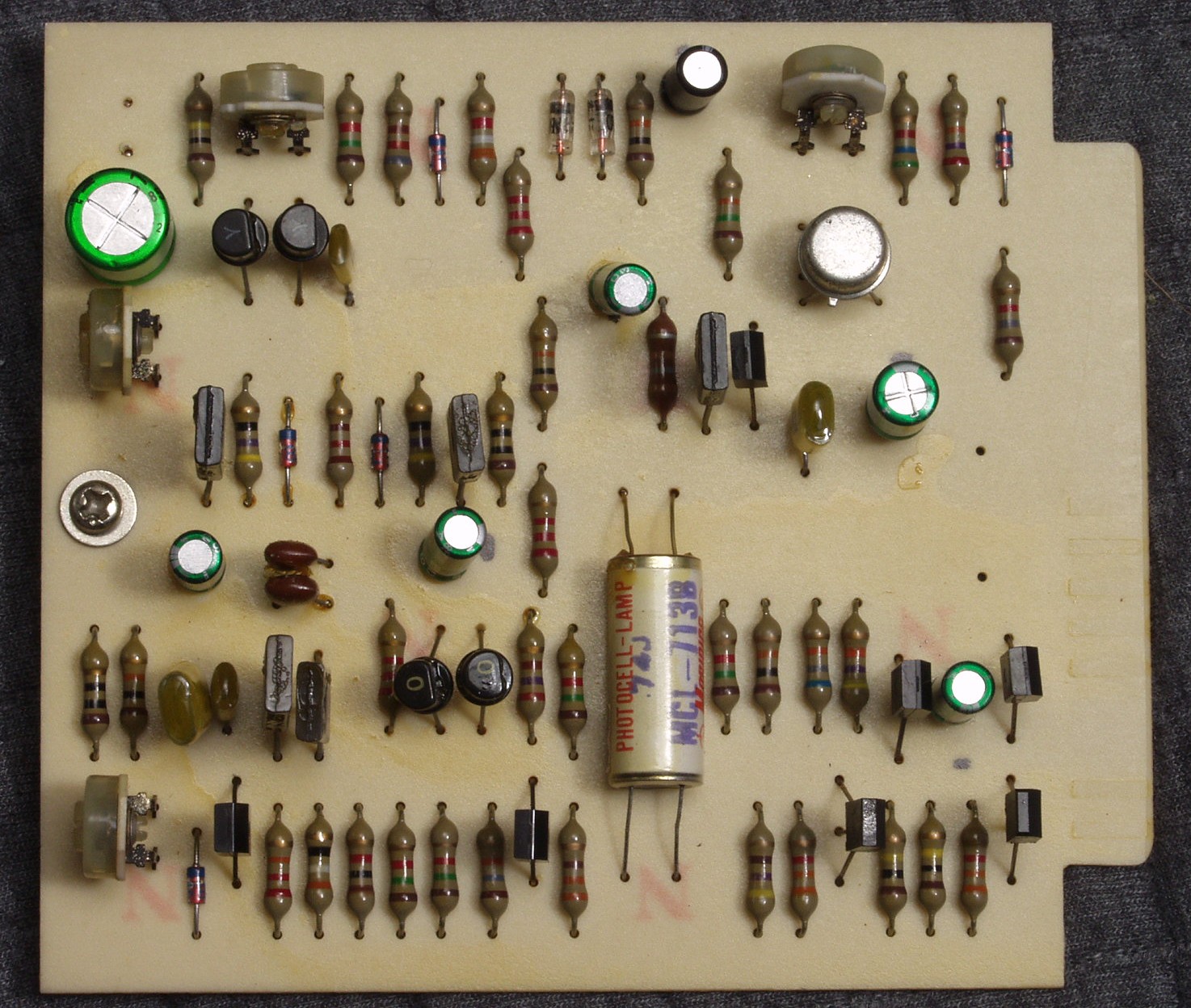

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 発振基盤 |
 |
| Ｃ−１Ｂ． 修理後 発振基盤 電解コンデンサー、ＦＥＴ（電界トランジスター）交換 |
 |

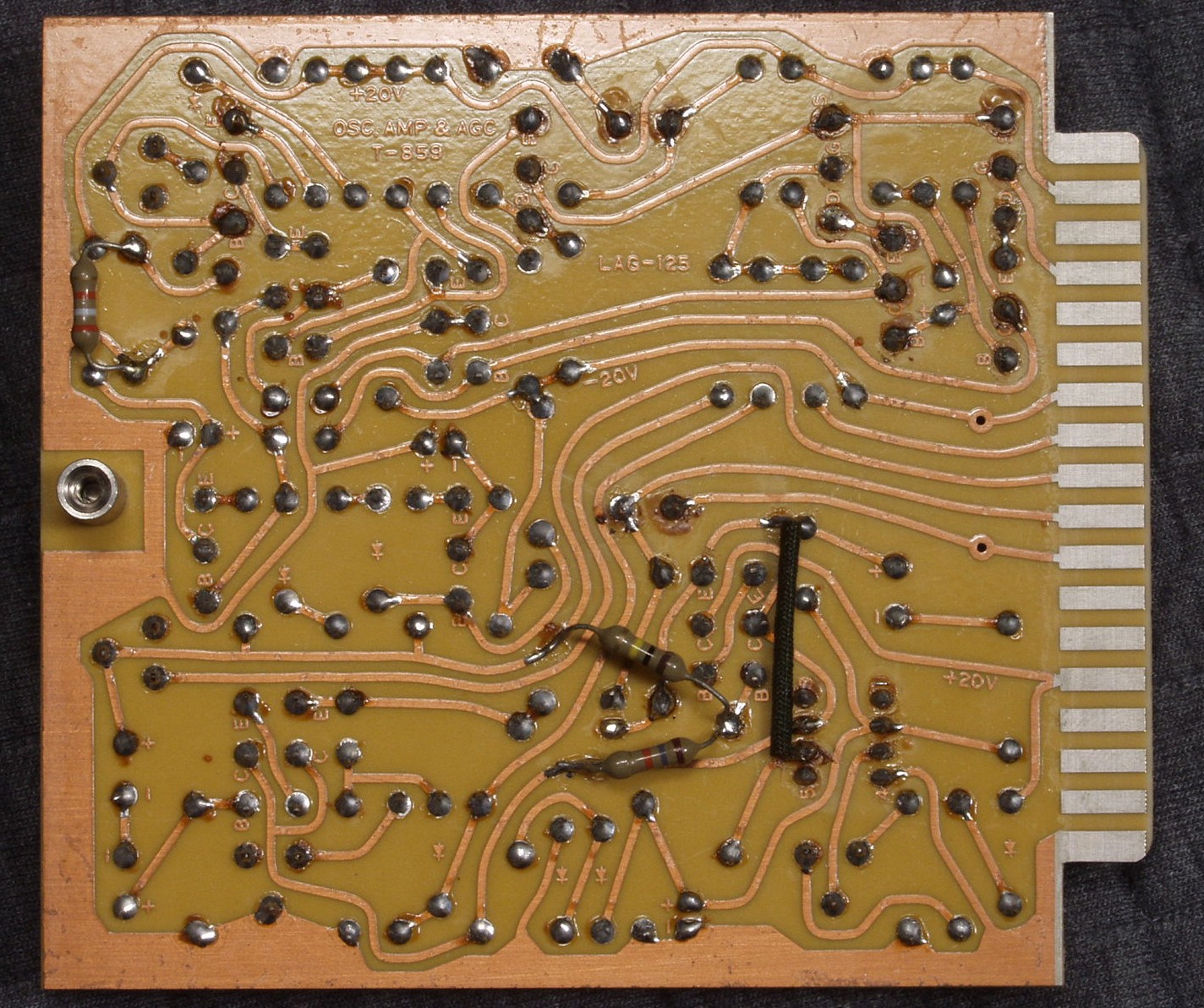

| Ｃ−１Ｃ． 修理前 発振基盤裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 発振基盤裏 |

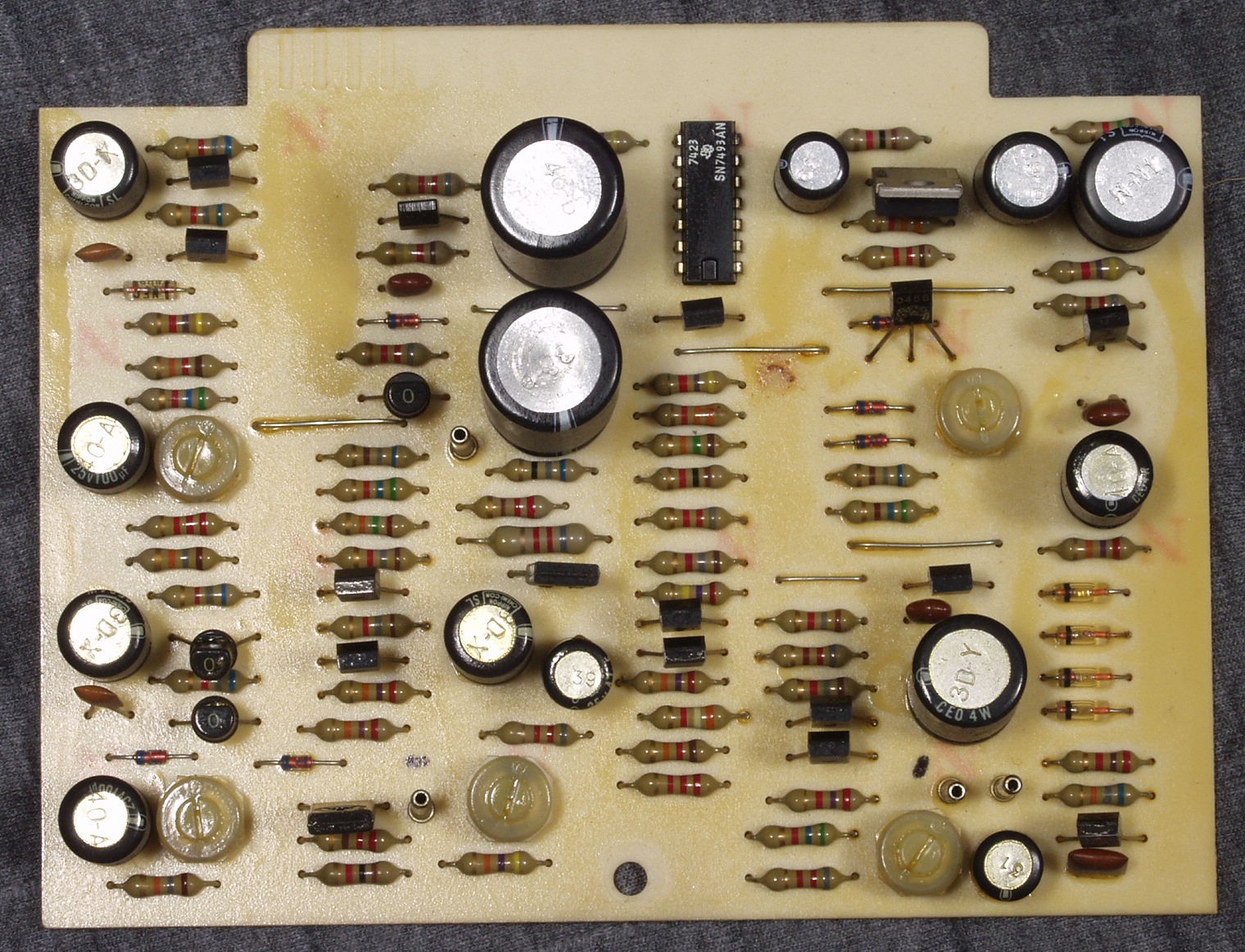

| Ｃ−２Ａ． 修理前 ＡＭＰ基盤 |
 |
| Ｃ−２Ｂ． 修理後 ＡＭＰ基盤 電解コンデンサー、ＴＲ（トランジスター）交換 |
 |

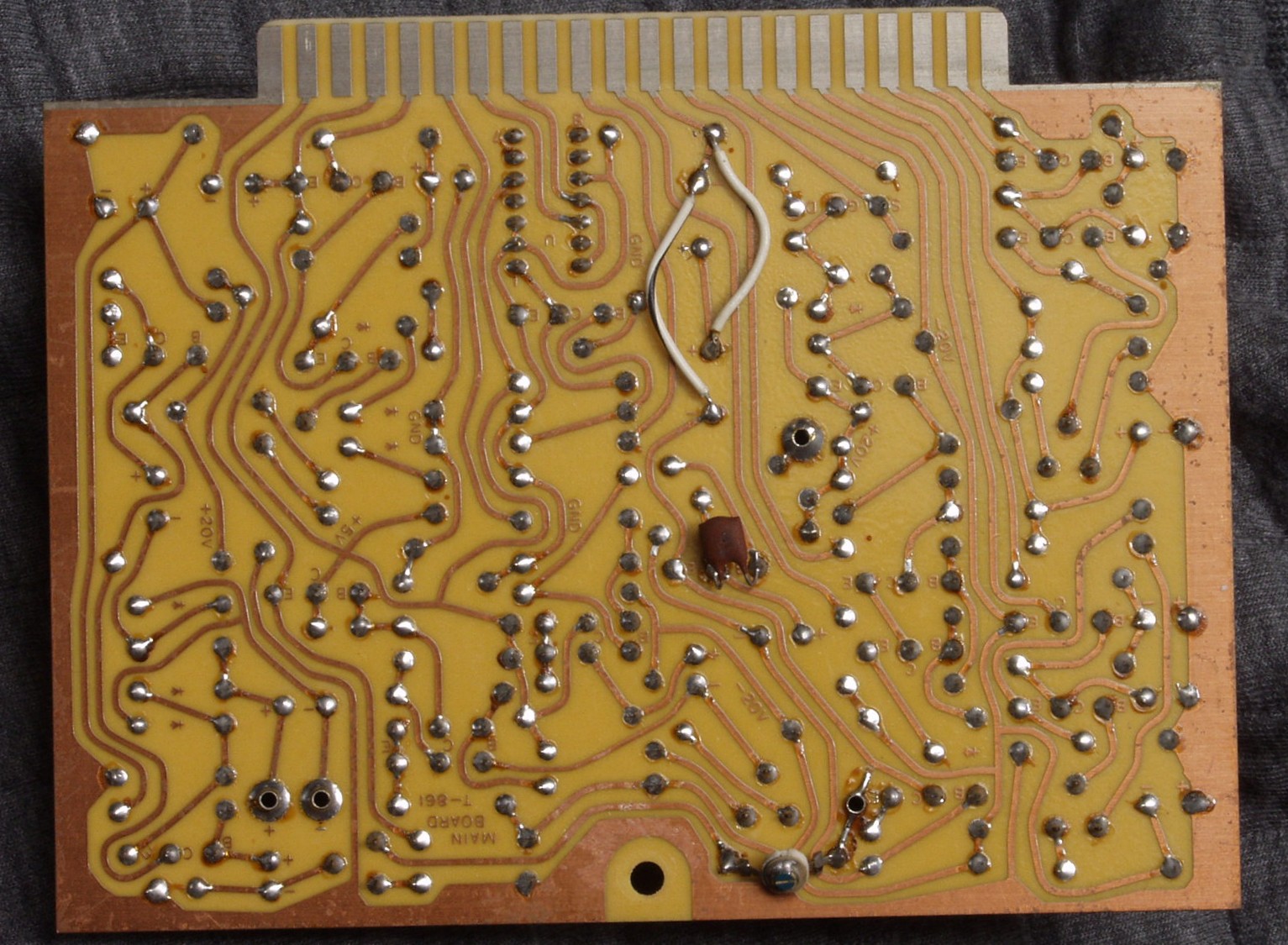

| Ｃ−２Ｃ． 修理前 ＡＭＰ基盤裏 |
 |
| Ｃ−２Ｄ． 修理後 ＡＭＰ基盤裏 |
| Ｃ−３Ａ． 修理前 電源電解コンデンサー |
 |
| Ｃ−３Ｂ． 修理後 電源電解コンデンサー ４７０μから３３００μに増量交換 |
 |

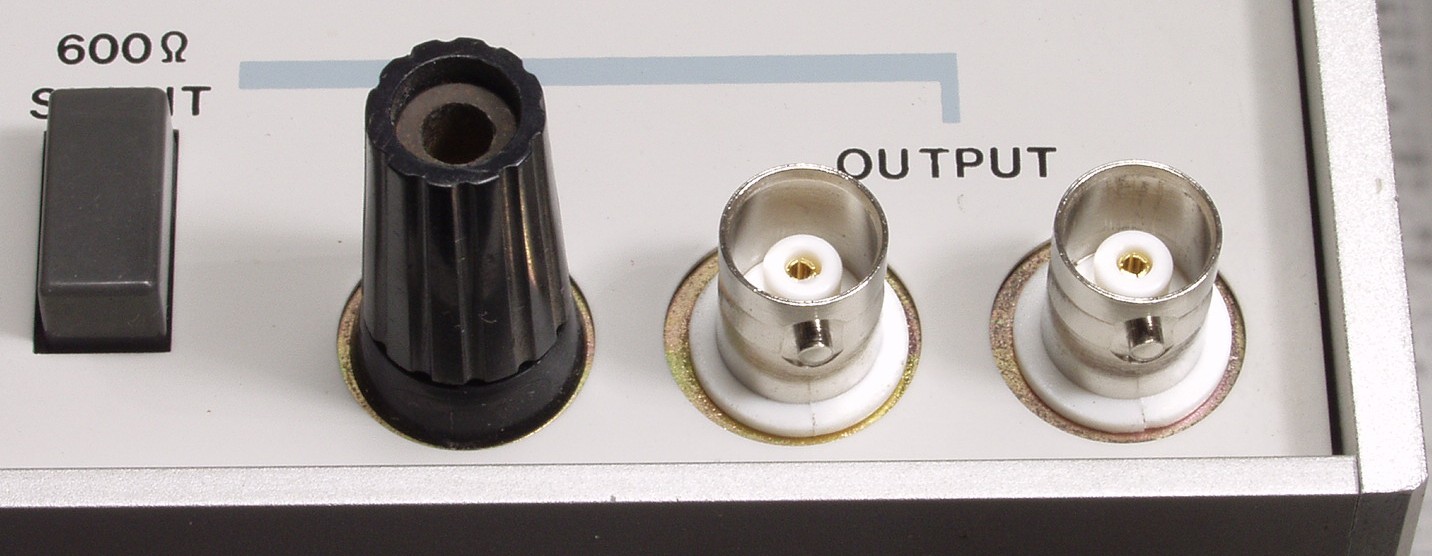

| Ｃ−４． 出力端子をＢＮＣに交換 目的は操作性の向上です |
 |

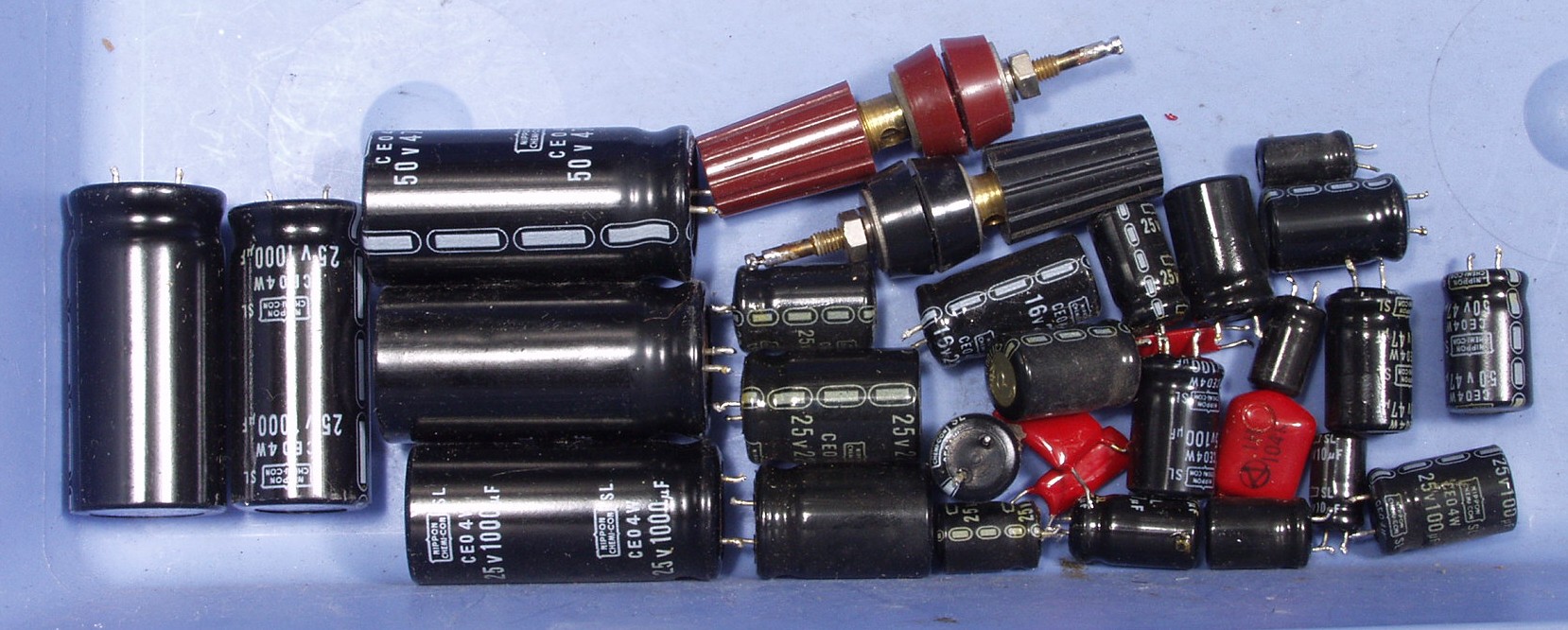

| Ｃ−５． 交換部品 |
 |

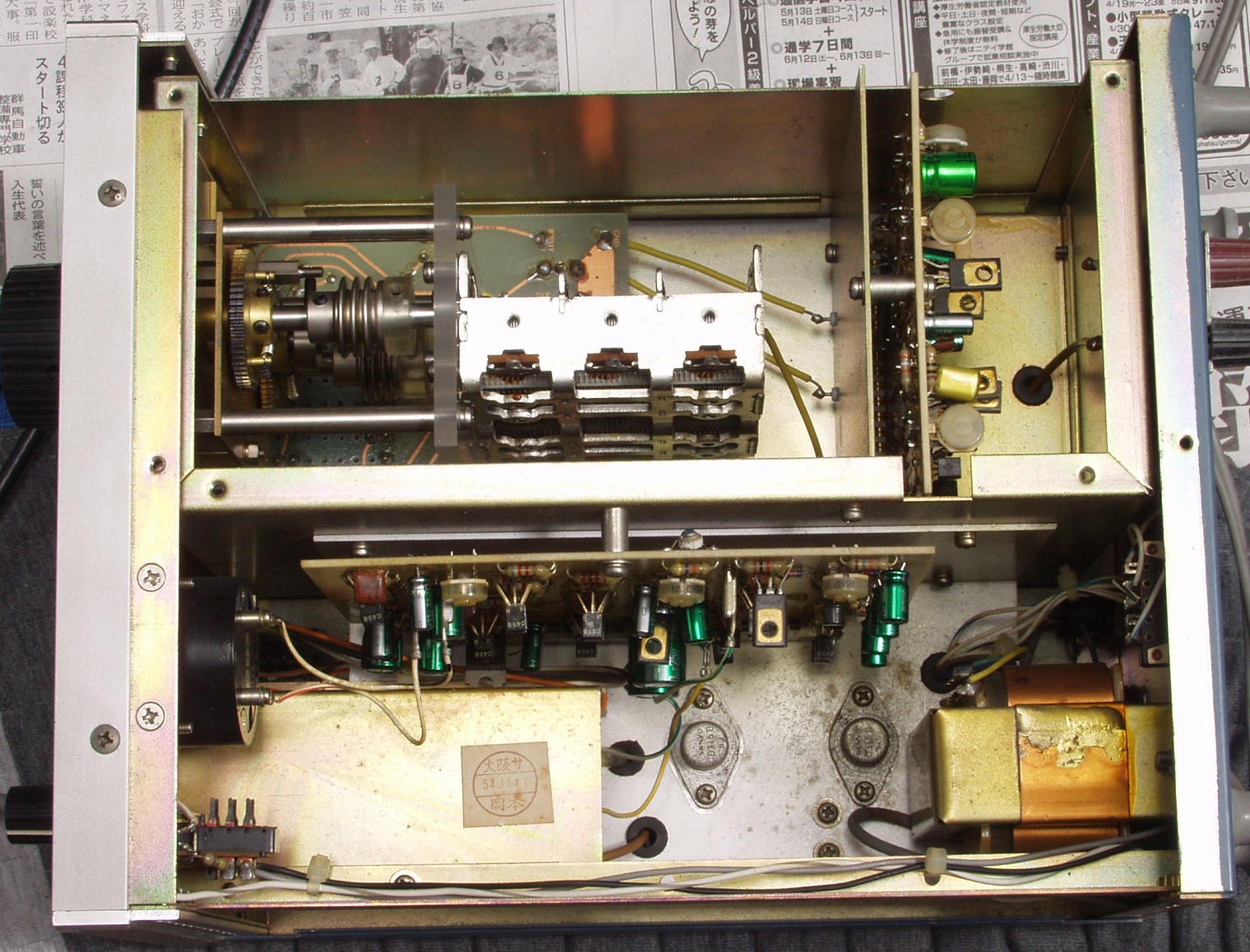

| Ｃ−６Ａ． 修理前 上から見る |
 |
| Ｃ−６Ｂ． 修理後 上から見る |
 |
| Ｄ． 出力・歪み率測定 |
 |
| Ｄ−１． 出力電圧０．８Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｄ−１． 出力電圧０．８Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |

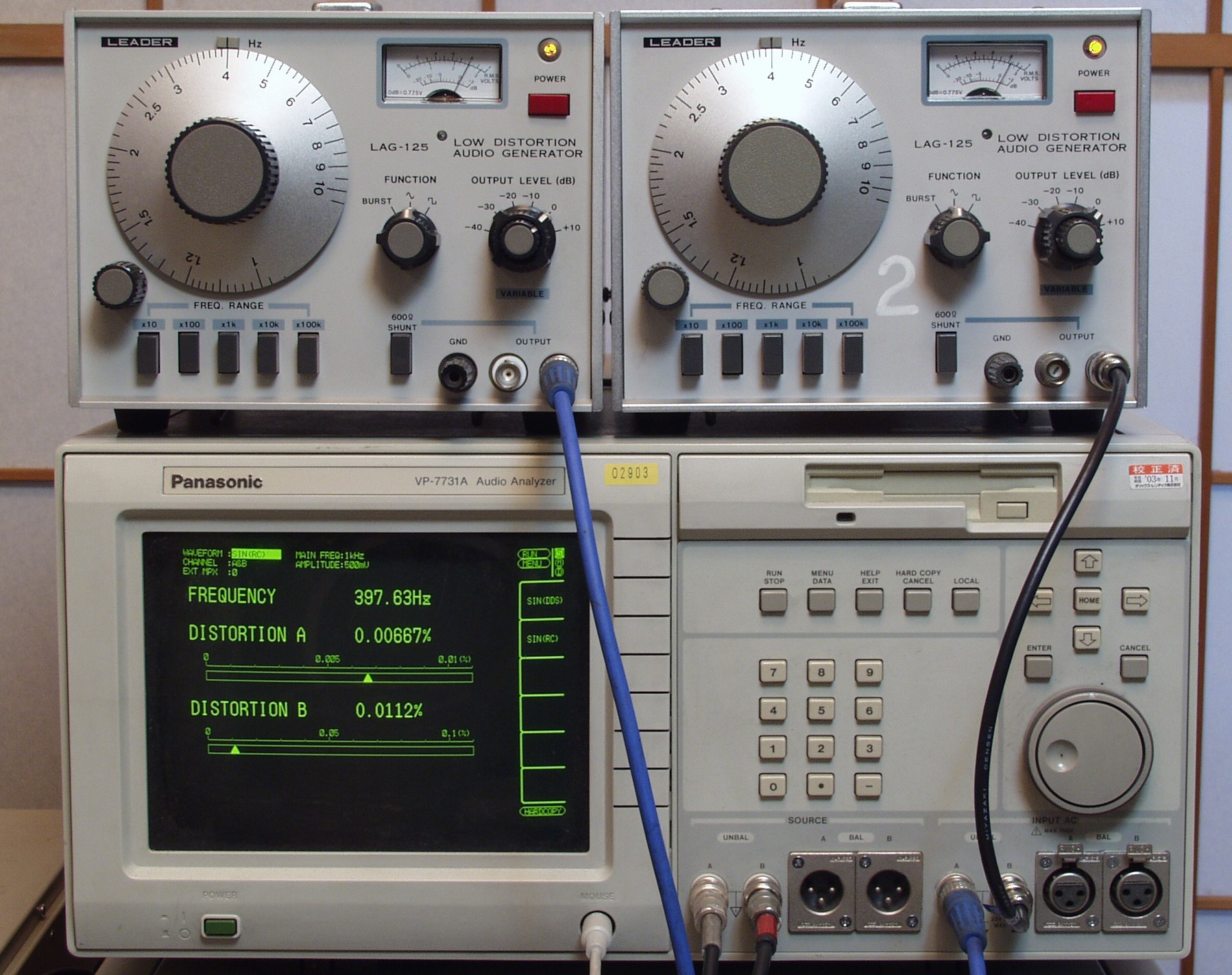

| Ｅ． 上位測定器で出力・歪み率測定 左＝今回の修理品、右＝前回の修理品 |

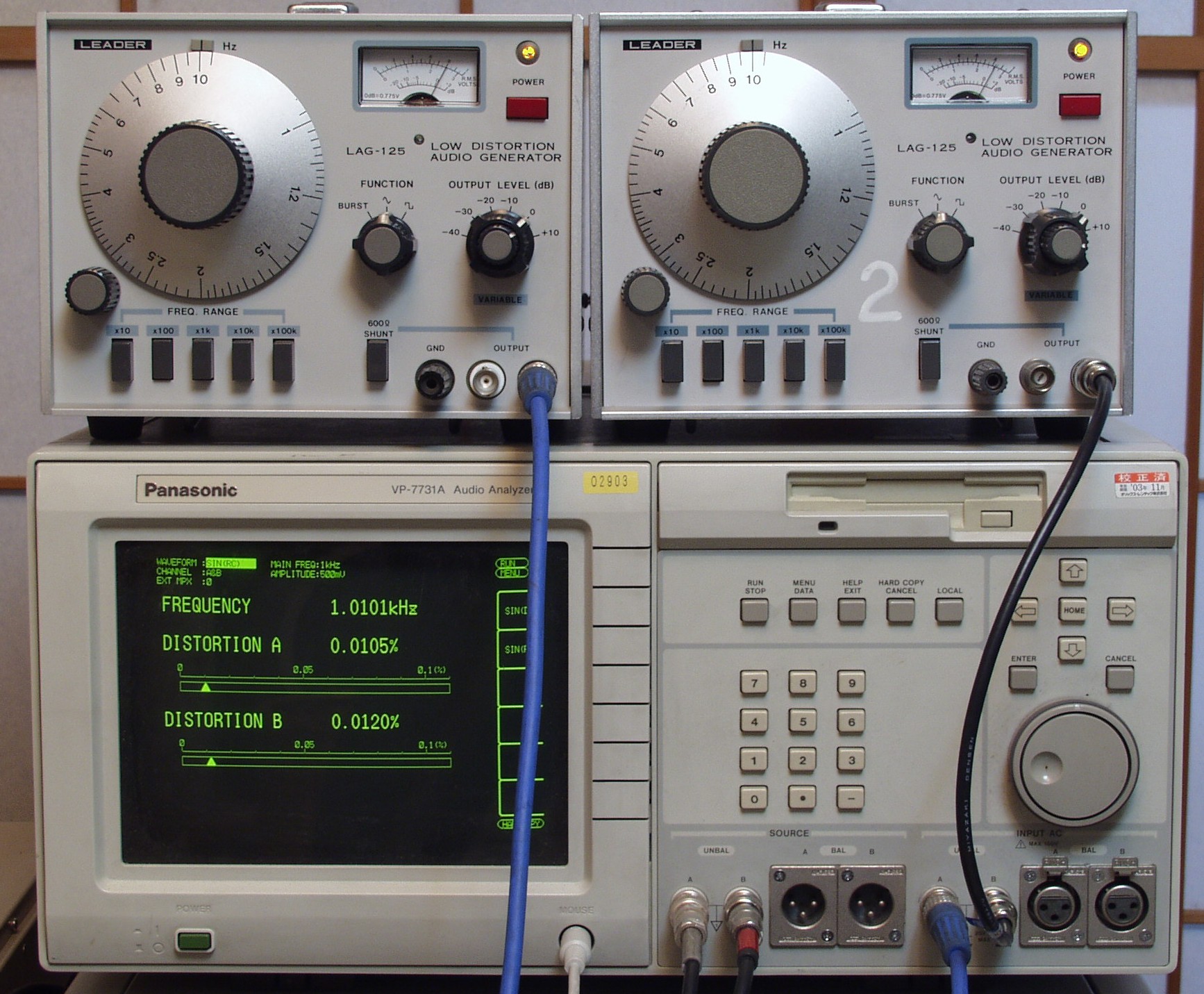

| Ｅ−１． 出力電圧０．８Ｖ 歪み率＝０．０１０５％ １０００ＨＺ 頑張って、丁寧に調整すれば、もう少し良くなるかも？ |
 |
| Ｅ−２． 出力電圧０．８Ｖ 歪み率＝０．００６７％ ４００ＨＺ 頑張って、丁寧に調整すれば、もう少し良くなるかも？ |
 |

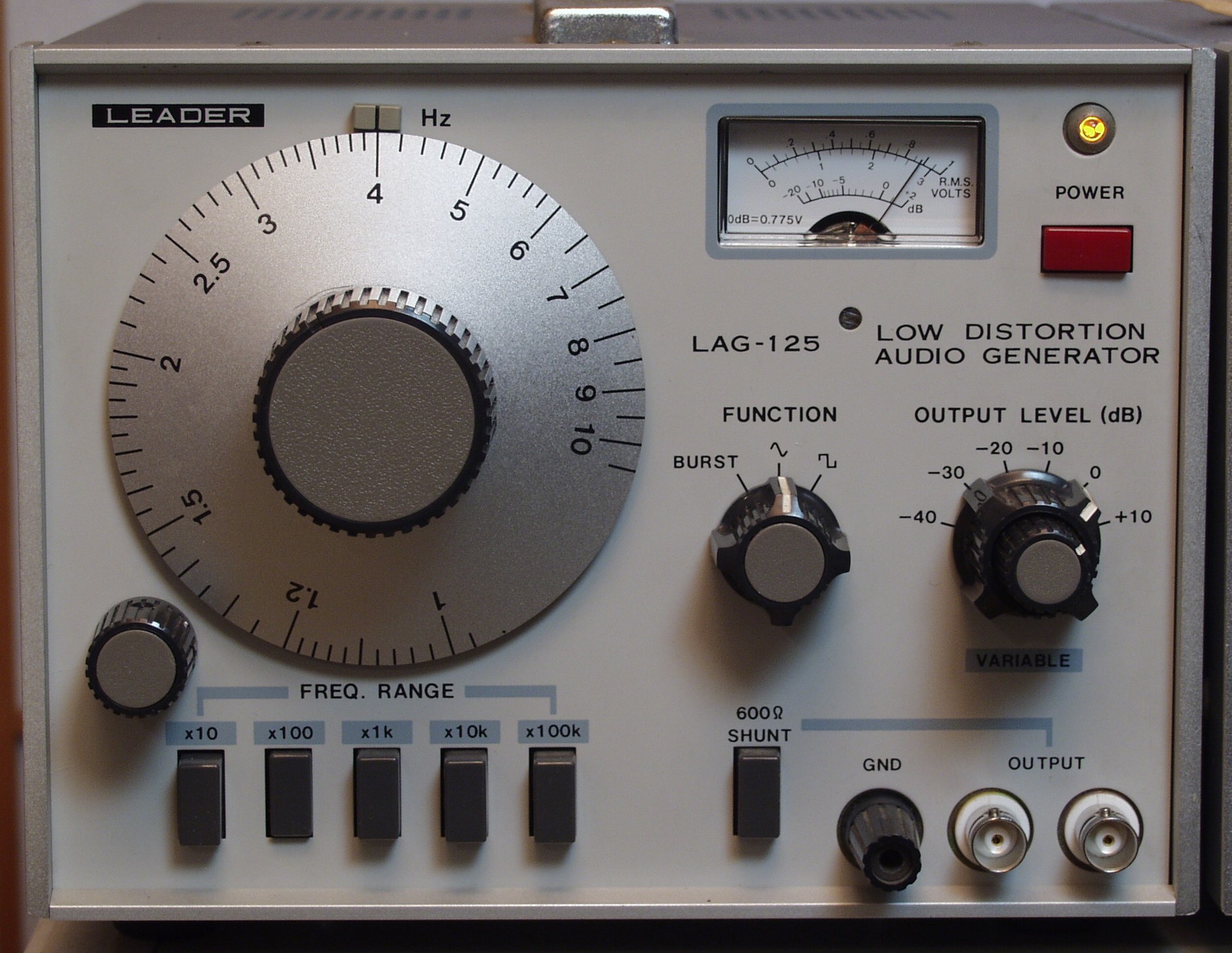

| Ｅ−３． 完成 |
 |

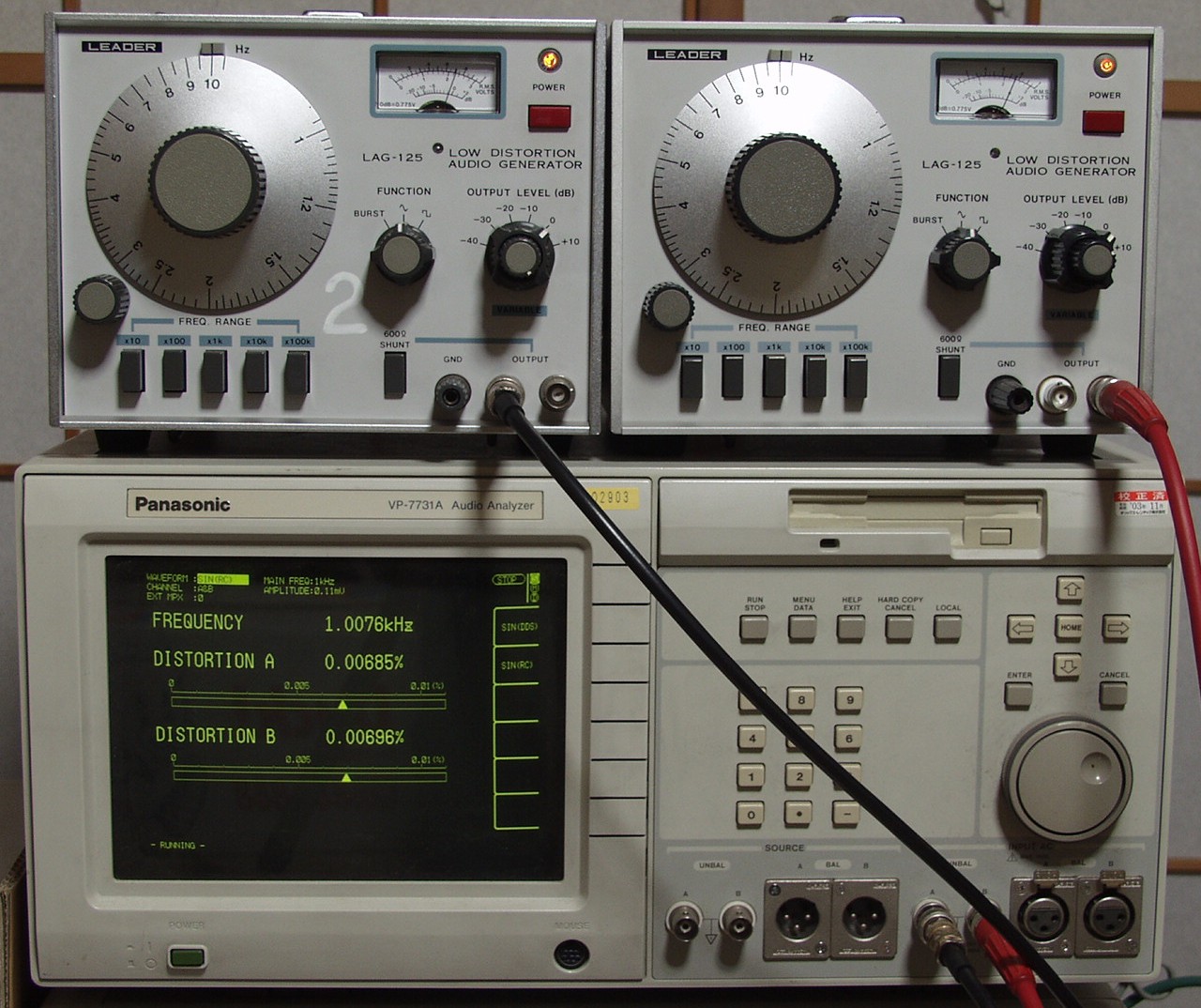

| Ｆ． 真剣に調整後、歪み率測定 Ｆ−１． 出力＝０ｄＢ ４００ＨＺ |
 |
| Ｆ−２． 出力＝０ｄＢ １０００ＨＺ |
 |
