LEADER LOW DISTORTION AUDIO GENERATOR
LAG−125 備品修理
平成15年9月26到着  9月26日完成
A. YAHOOで購入(動作品17,550円で落札) しかし、動作せず
B. 原因
   FET劣化
D. 使用部品
   ついでに電解コンデンサーを、オーディオ用電解コンデンサーに交換する    2台目はこちら

C. 修理状況
C1A. 修理前 発振基盤
C1B. 修理後 発振基盤 電解コンデンサー、FET(電界トランジスター)交換
C1C. 修理前 発振基盤裏
                  写真紛失

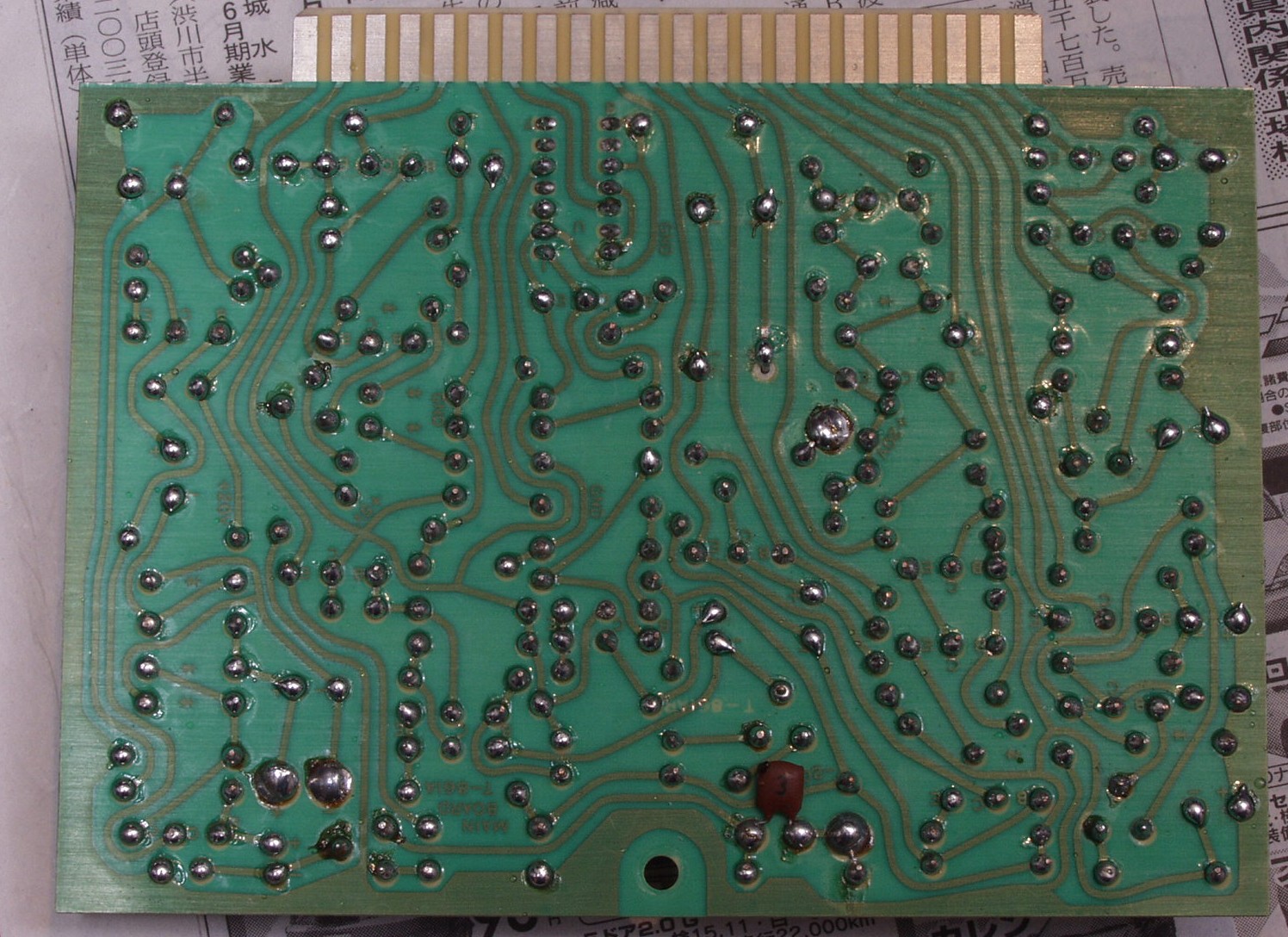

C1D. 修理(半田補正)後 発振基盤裏
C2A. 修理前 AMP基盤
C2B. 修理後 AMP基盤 電解コンデンサー交換
C2C. 修理前 AMP基盤裏
C2D. 修理後 AMP基盤裏
C3A. 修理前 電源電解コンデンサー
C3B. 修理後 電源電解コンデンサー 470μから1000μに増量交換
C4. 出力端子をBNCに交換 目的は操作性の向上です
D. 出力・歪み率測定
D1. 出力電圧0.8V 歪み率=0.0?% 測定レンジ=0.1% AUX入力 400HZ
E. 上位測定器で出力・歪み率測定
E1. 出力電圧0.8V 歪み率=0.015% 1000HZ
E2. 出力電圧0.8V 歪み率=0.014% 400HZ

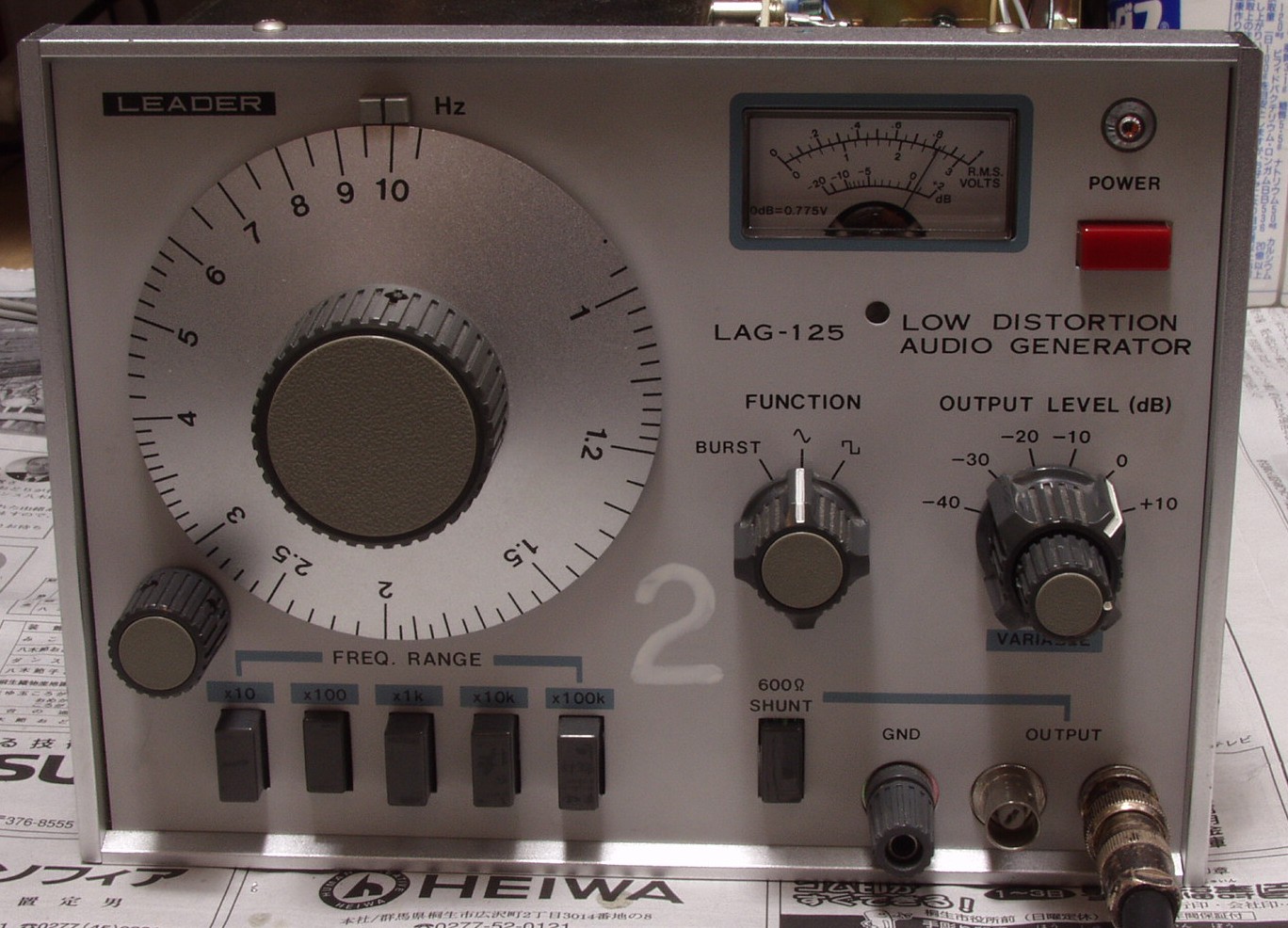

E3. 完成
E4. 交換部品
F. 真剣に調整後、歪み率測定
F1. 出力=0dB 400HZ
F2. 出力=0dB 1000HZ
            lag125-f
