ＴＲＩＯ　ＷＸ−３３０　の修理１９６４年１１券ｭ売
寸評　３８年前のレシ−バ−です！
　　　　出力の真空管６ＢＭ８がエミゲンですが、聞いた感じは十分です
　　平成１４年６月到着　　　７月１０日完成
  1. 修理前の状況
    ある程度條ﾔがたつと、ヒューズが切れてしまいます

  2. 原因
    各部経年変化
    ヒューズが切れるのは、整流ダイオ−ド不良

  3. 修理状況
    結合コンデンサ−交換
    電源電解コンデサ−増量
    整流ダイオ−ド交換
    経年劣化による各部ハンダ補正

  4. 使用部品
    コンデサ−　　　　　　　　　　　１０個
    整流ダイオ−ド　　　　　　　　　２個
    電解コンデンサ−　　　　　　　２個
    抵抗　　　　　　　　　　　　　　　　４個

  5. 修理費　　２８，０００円　　　　＜＜通常修理＞＞

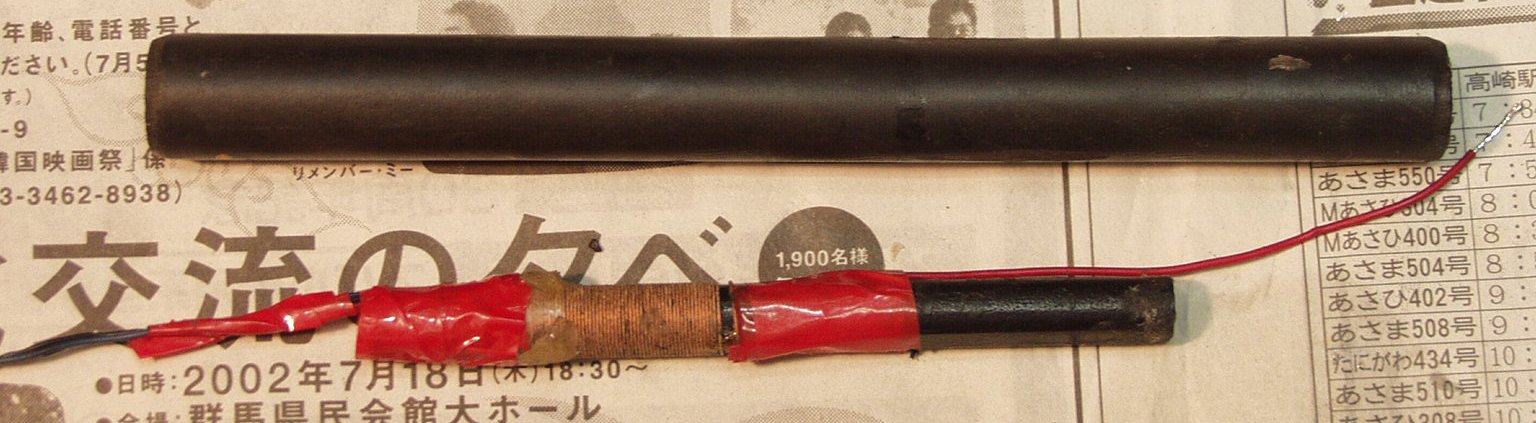

１．ＡＮＴの修理
２．パネルを取り外す

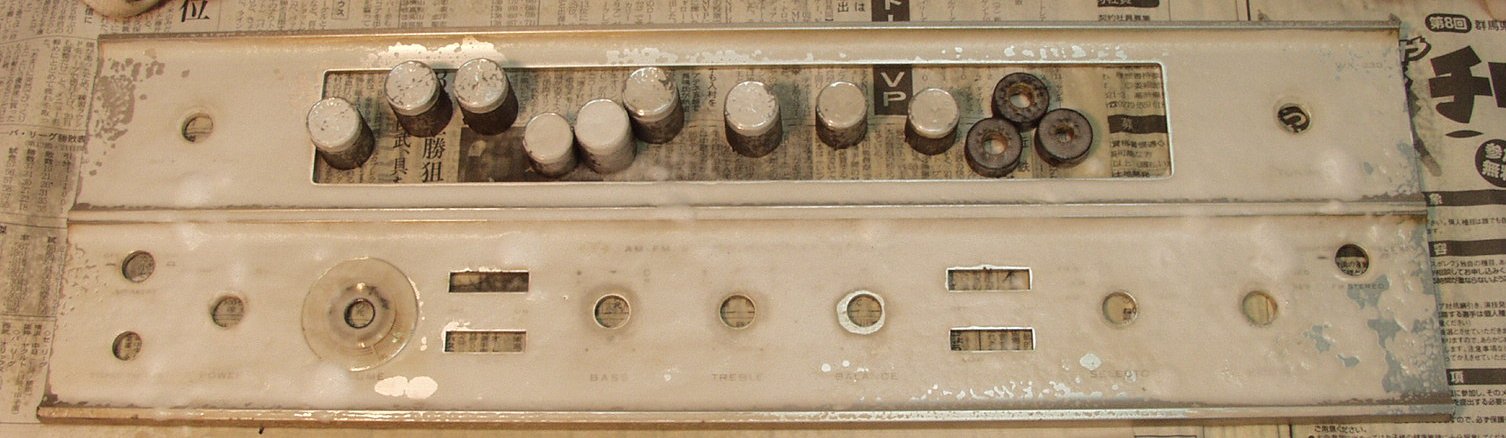

２．パネル清掃
２．完成下から見る
２．完成上から見る
３．ＦＭ感度測定

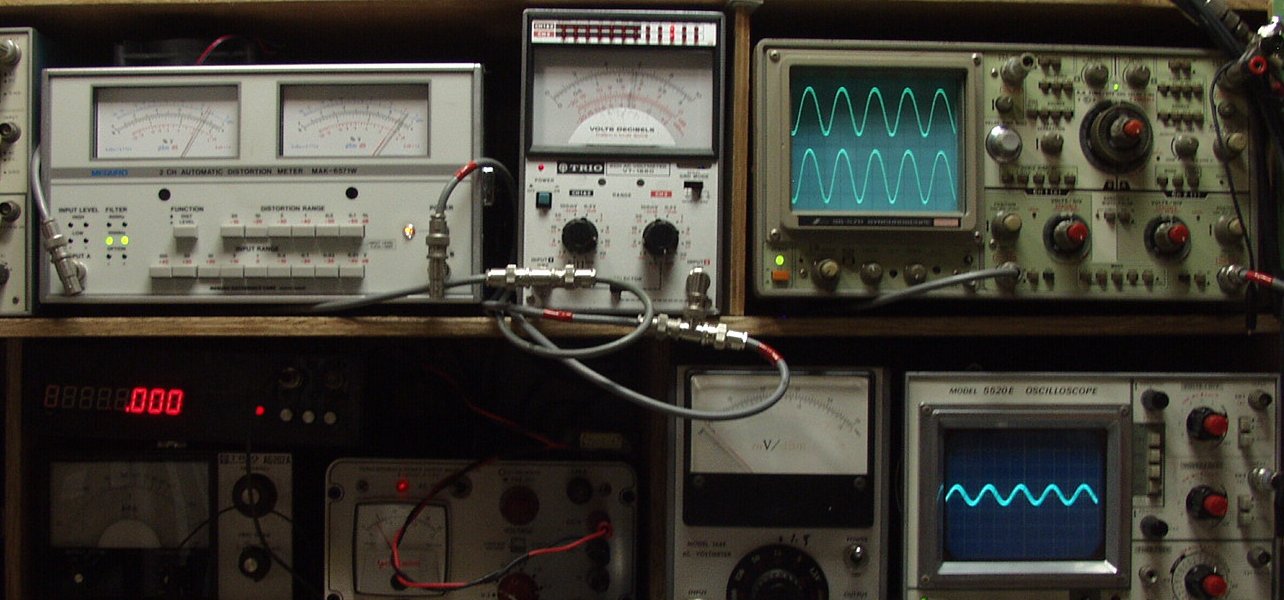

４．　ＡＵＸ入力＝右下オシロ＝１０００ＨＺ　　　ＳＰ出力　６Ｖ＝４．５Ｗ　歪み率＝１０％
　　　左＝黒針＝下、右＝赤針＝上
　　　出力管がエミ減で出力伸びなく歪みも多いい
５．　ＡＵＸ入力＝右下オシロ＝４００ＨＺ　　　ＳＰ出力　６Ｖ＝４．５Ｗ　歪み率＝１０％
　　　左＝黒針＝下、右＝赤針＝上
　　　出力管がエミ減で出力伸びなく歪みも多いい
６．　ＭＭ入力＝右下オシロ＝１０００ＨＺ　　　ＳＰ出力　６Ｖ＝４．５Ｗ　歪み率＝１０％
　　　左＝黒針＝下、右＝赤針＝上
７．　ＭＭ入力＝右下オシロ＝４００ＨＺ　　　ＳＰ出力　６Ｖ＝４．５Ｗ　歪み率＝１０％
　　　左＝黒針＝下、右＝赤針＝上
７．交換部品
８．ＡＭ−ＡＮＴ　位置によりＬが可変出来る
　　真ん中の輪でインダクタンスを変化させられる
７．２４條ﾔエ−ジング
　　同調は非常にクリチカルなので、慣れるまで大変でしょう
