TRIO FX−46K(1985年12月発売) 修理
平成14年2月到着  2月23日完了
  1. 修理前の状況
    FX-46Kは、ステレオのランプが常時点灯いています。

  2. 原因
    MPX(ステレオ分離回路)不動
     フラットAMP、イコライザ−AMPのFET(電界トランジスタ−)の劣化

  3. 修理状況
    ダイアル・齊掘」
    MPX(ステレオ分離回路)の修理
    IFT修理
    ステレオランプをLEDに交換
    ハムが出ているので電解コンデンサ−追加
    各部の半固定VR交換
     配線手直し、補強
    経年劣化による各部ハンダ補正


  4. 使用部品
    バランス、バイアス調整用 半固定VR       4個

  5. 修理費  35,000円    通常修理

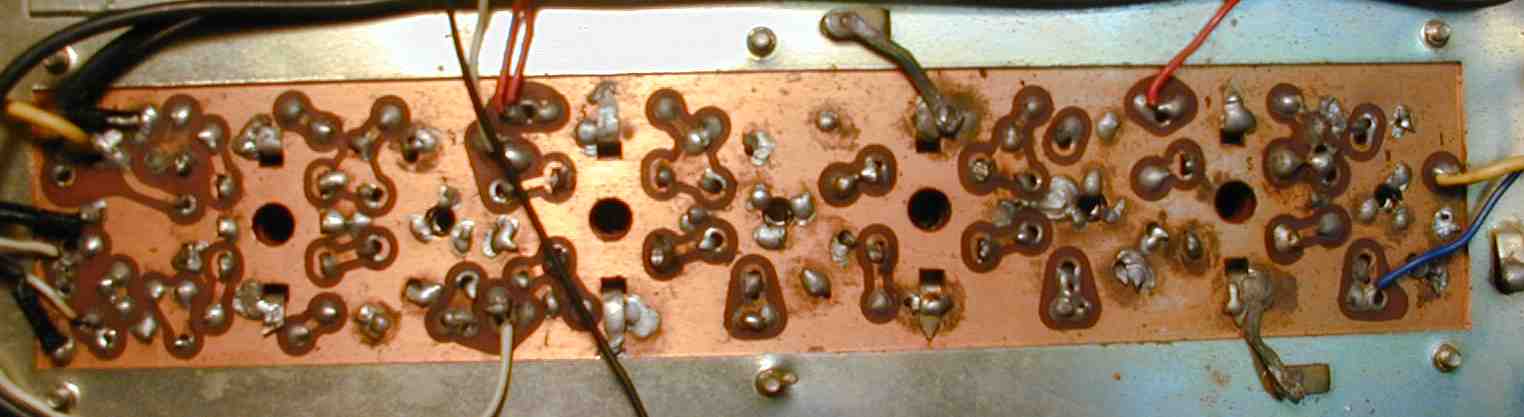

1.経年変化により、半田不良が始まったIF基板、半田付けが下手

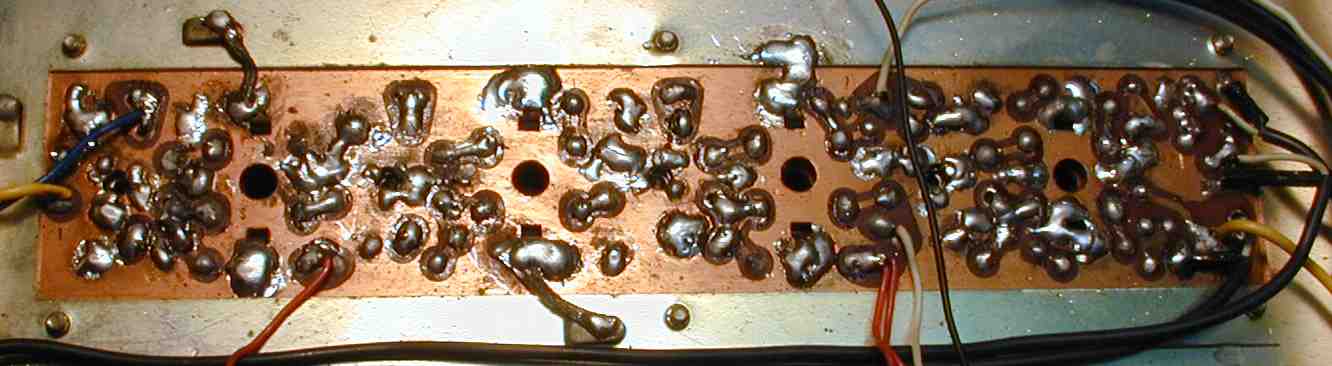

2.半田補正したIF基板

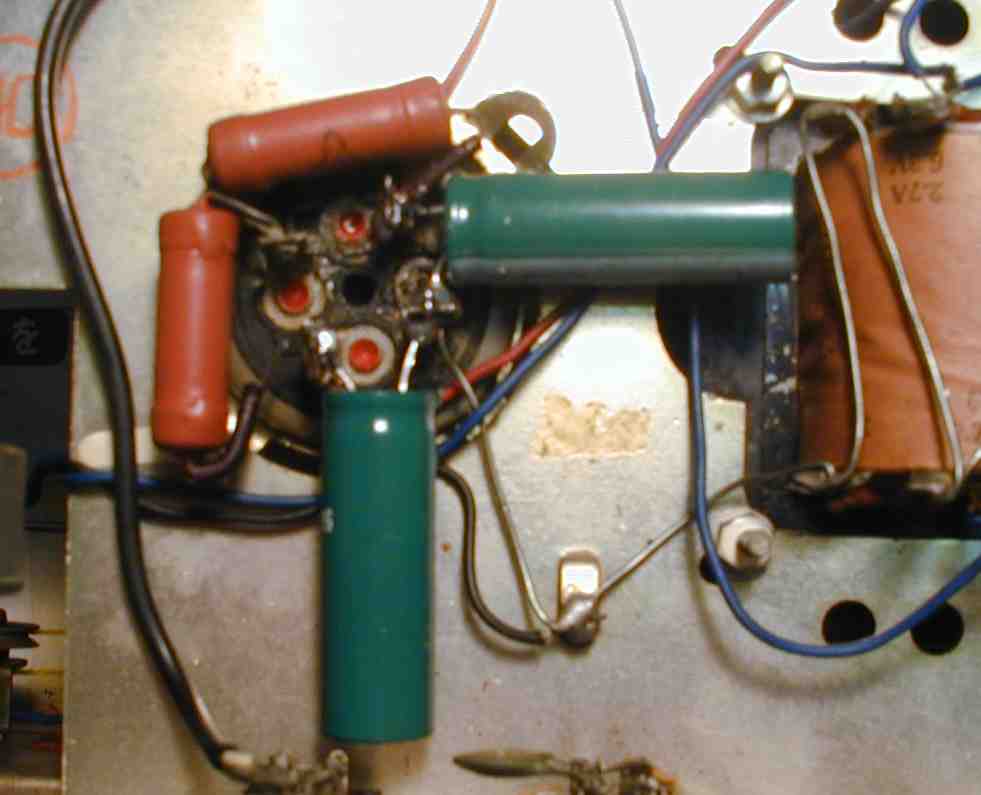

3.液漏れしている電解コンデンサ−
4.増設した電解コンデンサ−

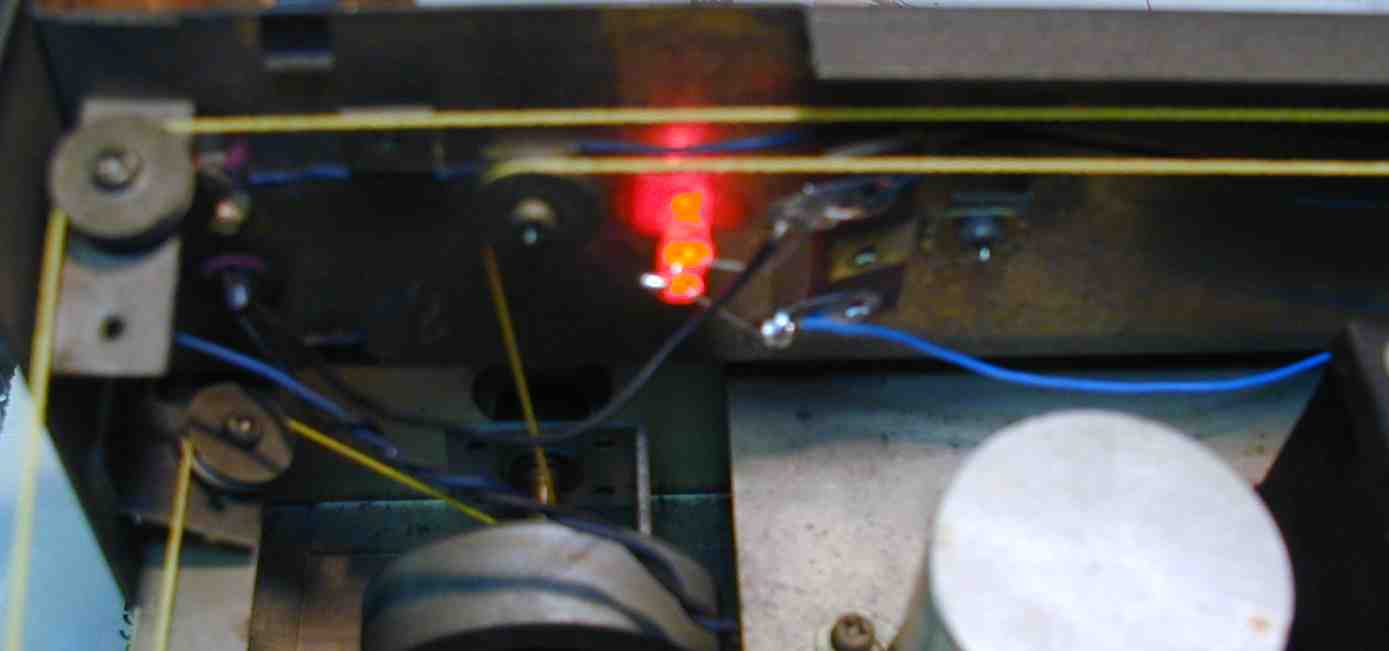

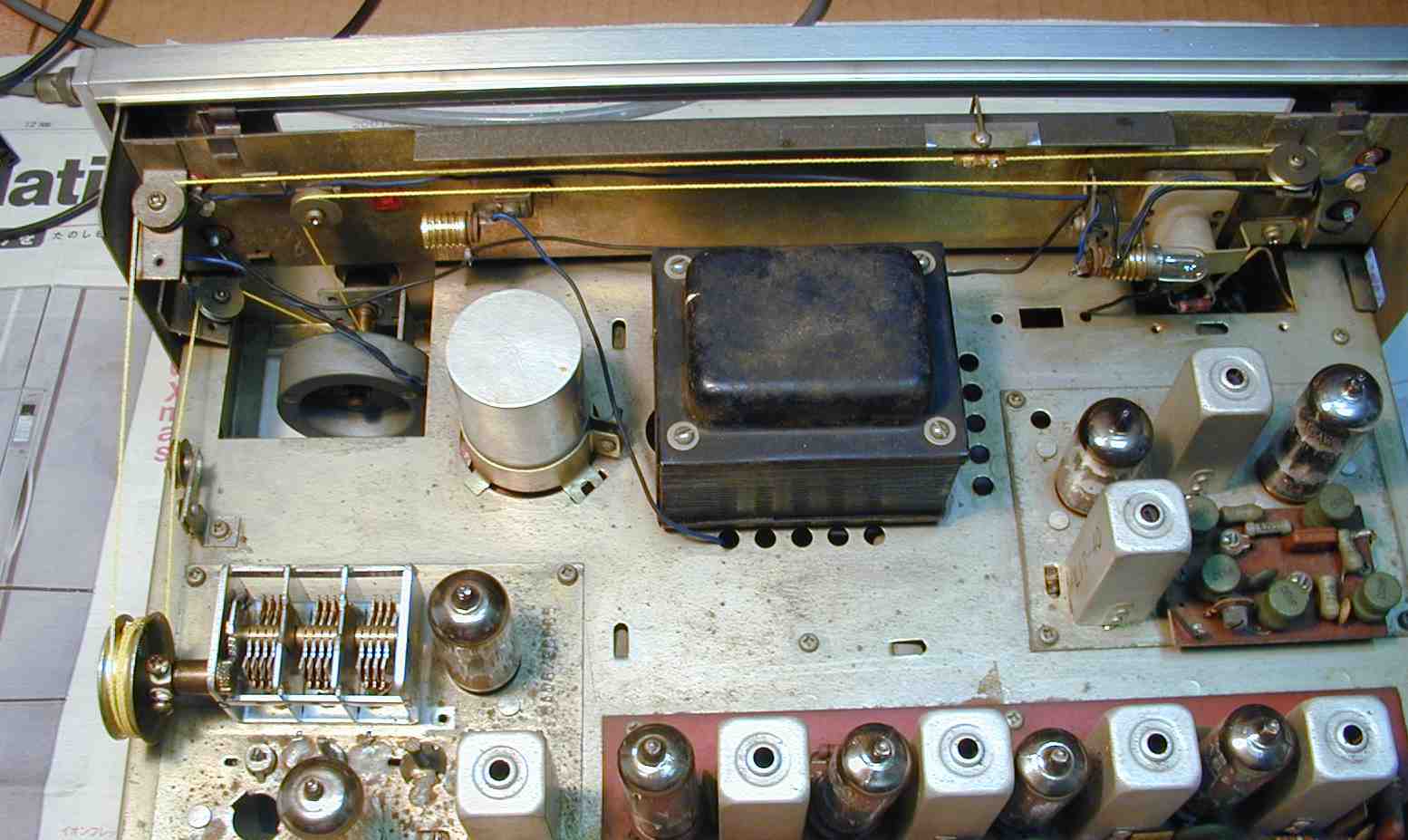

5.ダイヤルの糸を交換する

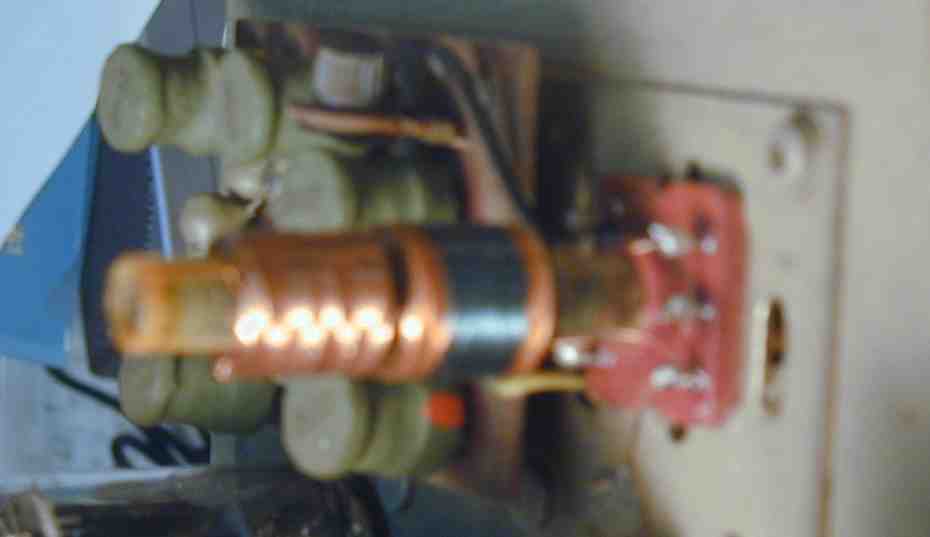

6.MPXトランスの修理。

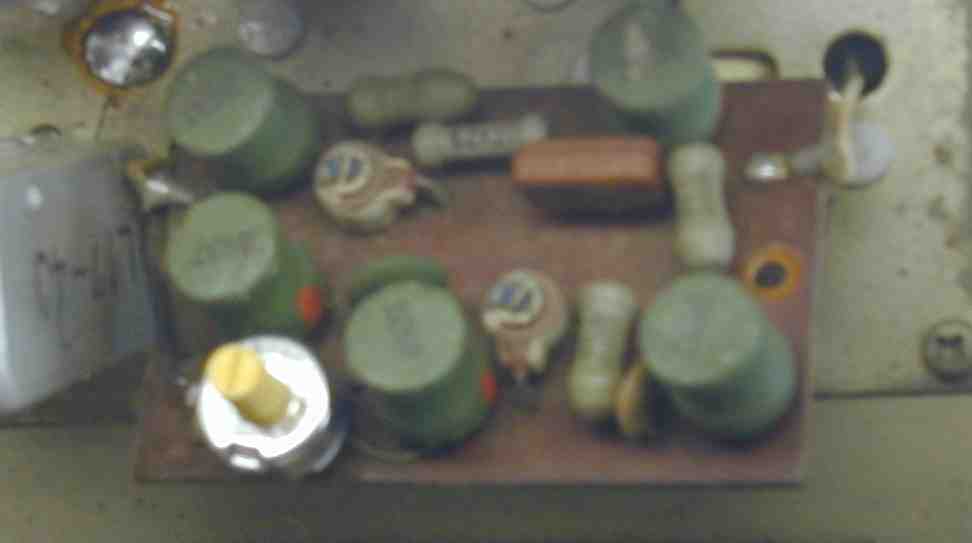

7.MPXフイルタ−の半固定VR(ボリュウム)の交換。

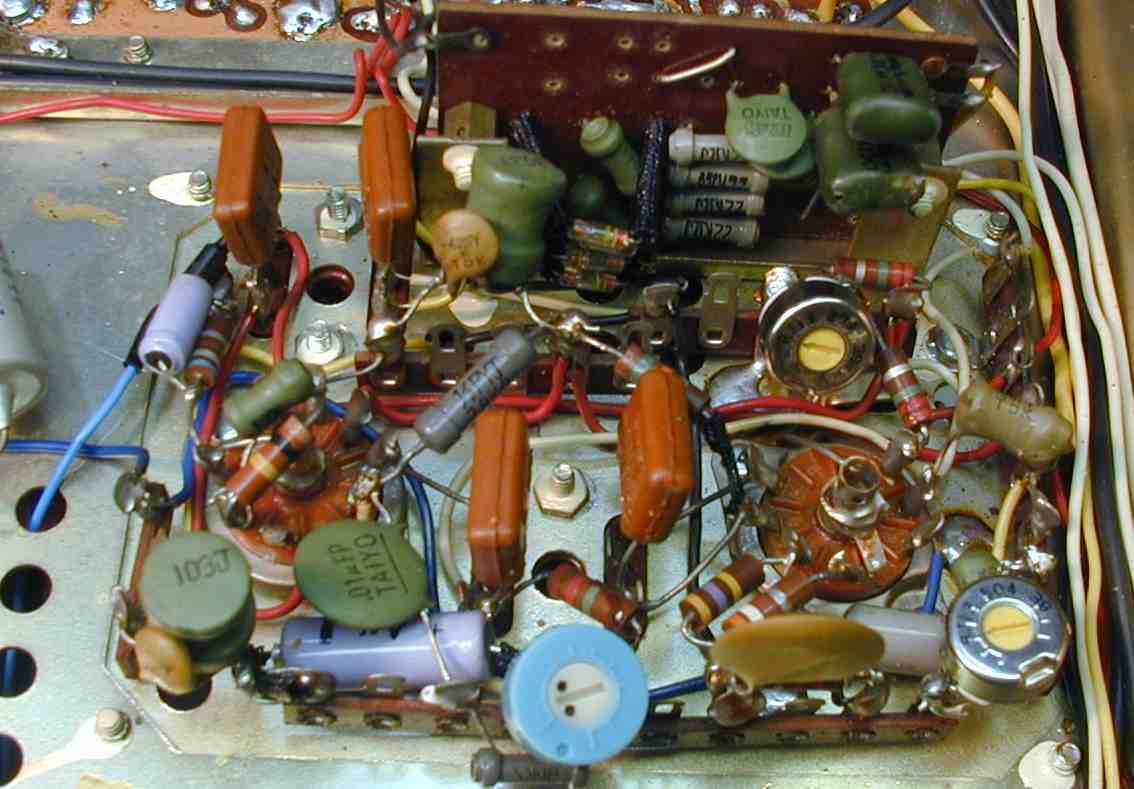

8.MPX回路の半固定VR(ボリュウム)の交換。
9.パネルライトの交換。

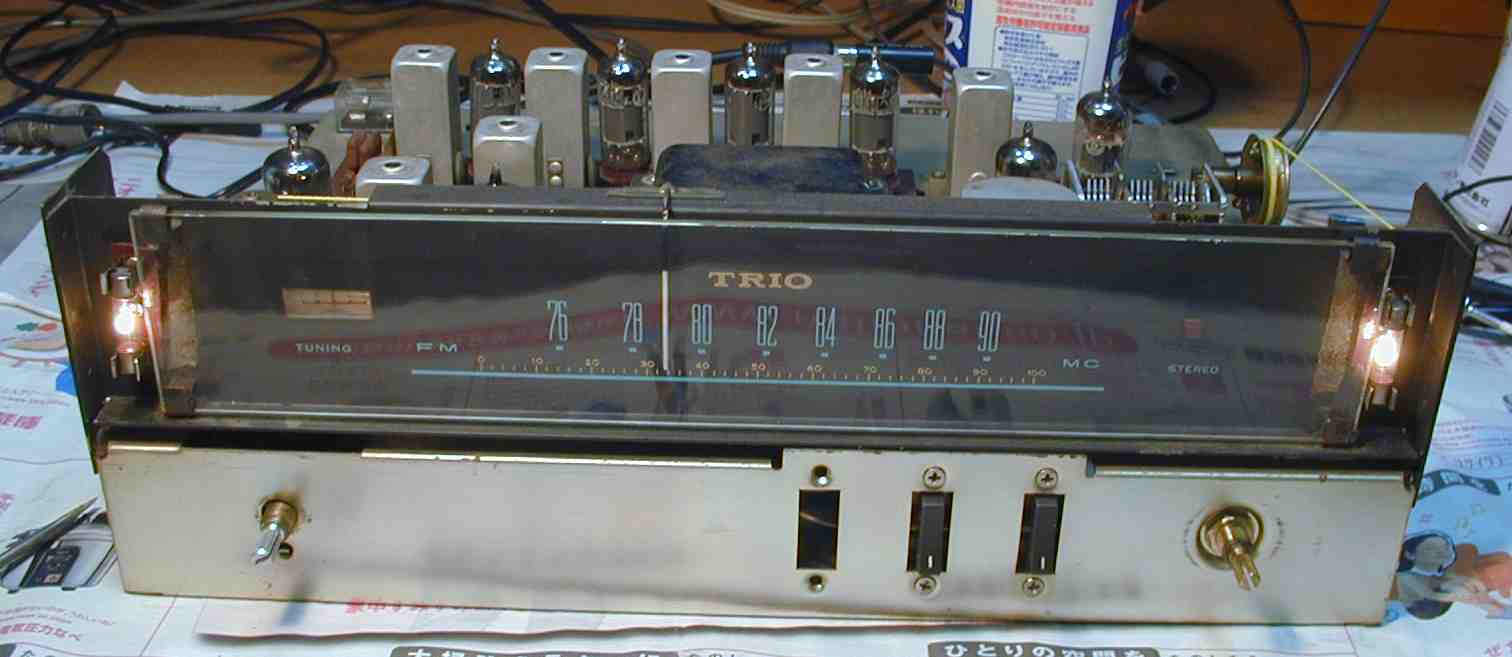

10.ステレオ・M表ヲをLED表ヲにに替える。

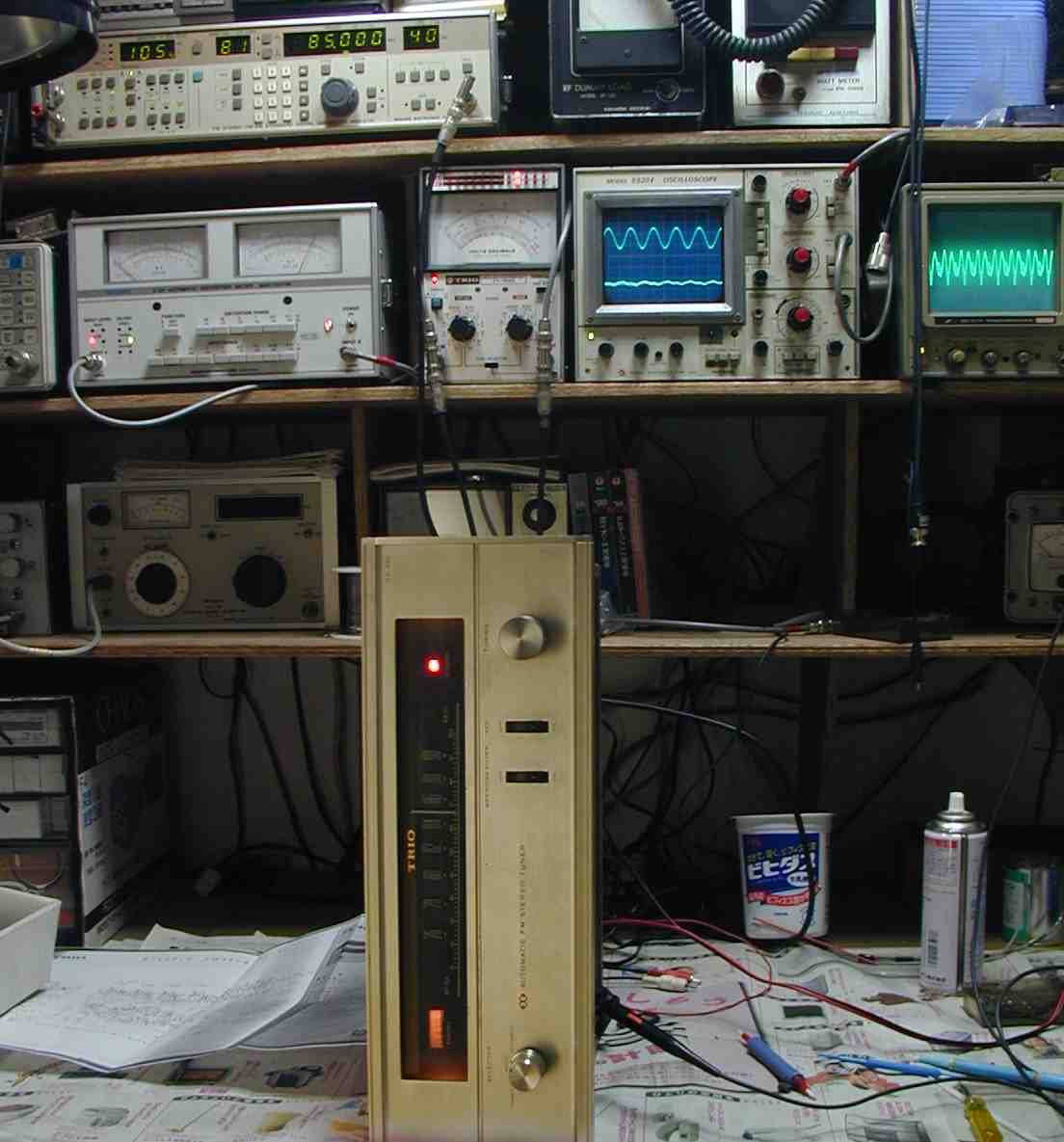

11.IF=10.7MHZ調整及び、トラッキング調整後
   総合・M調整。

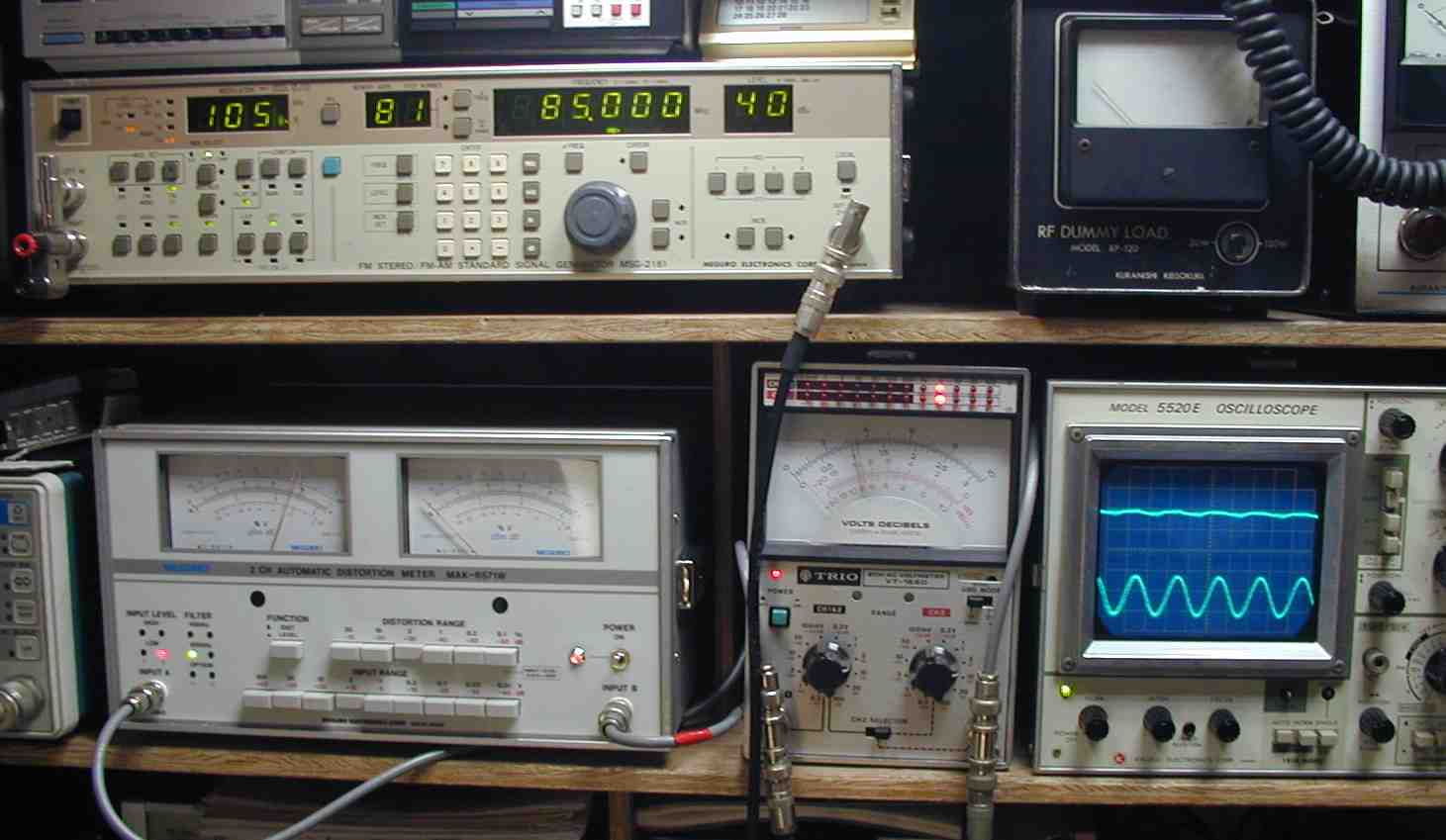

12.ANT入力=40dB Rのみ 1000HZ変調 出力=1V 歪み率=1%

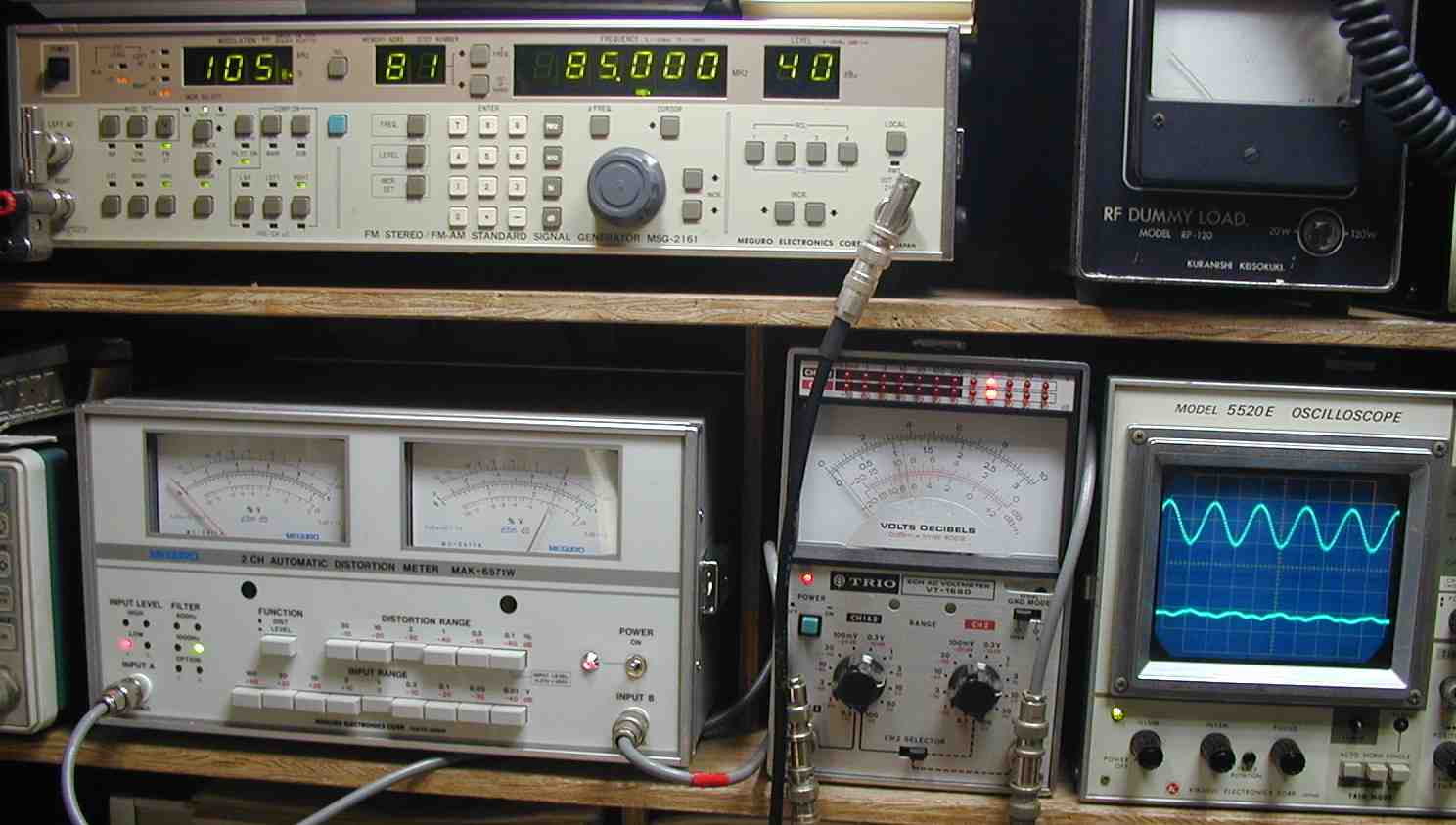

13.ANT入力=40dB Lのみ 1000HZ変調 出力=1V 歪み率=1%

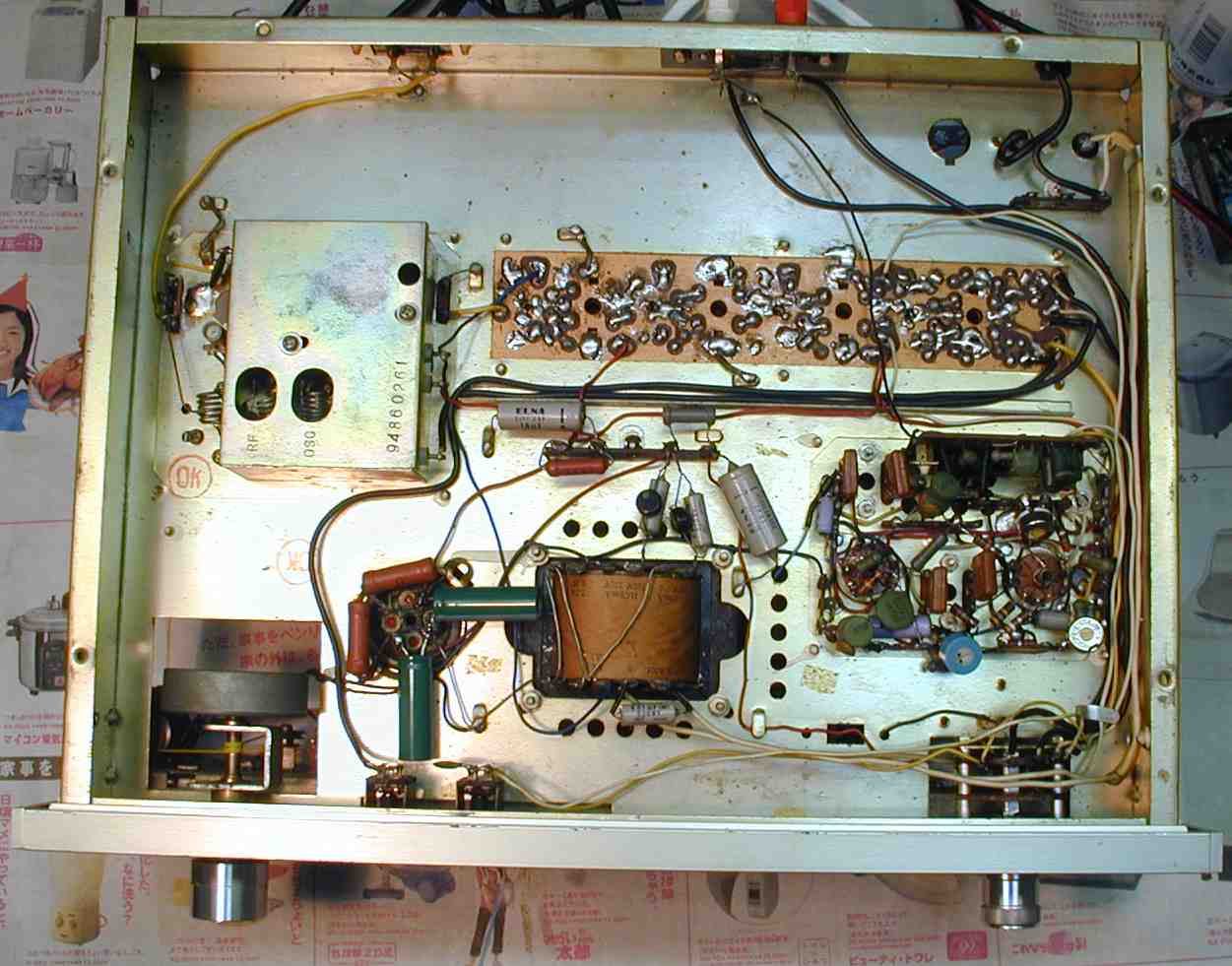

14.完成、下から見る

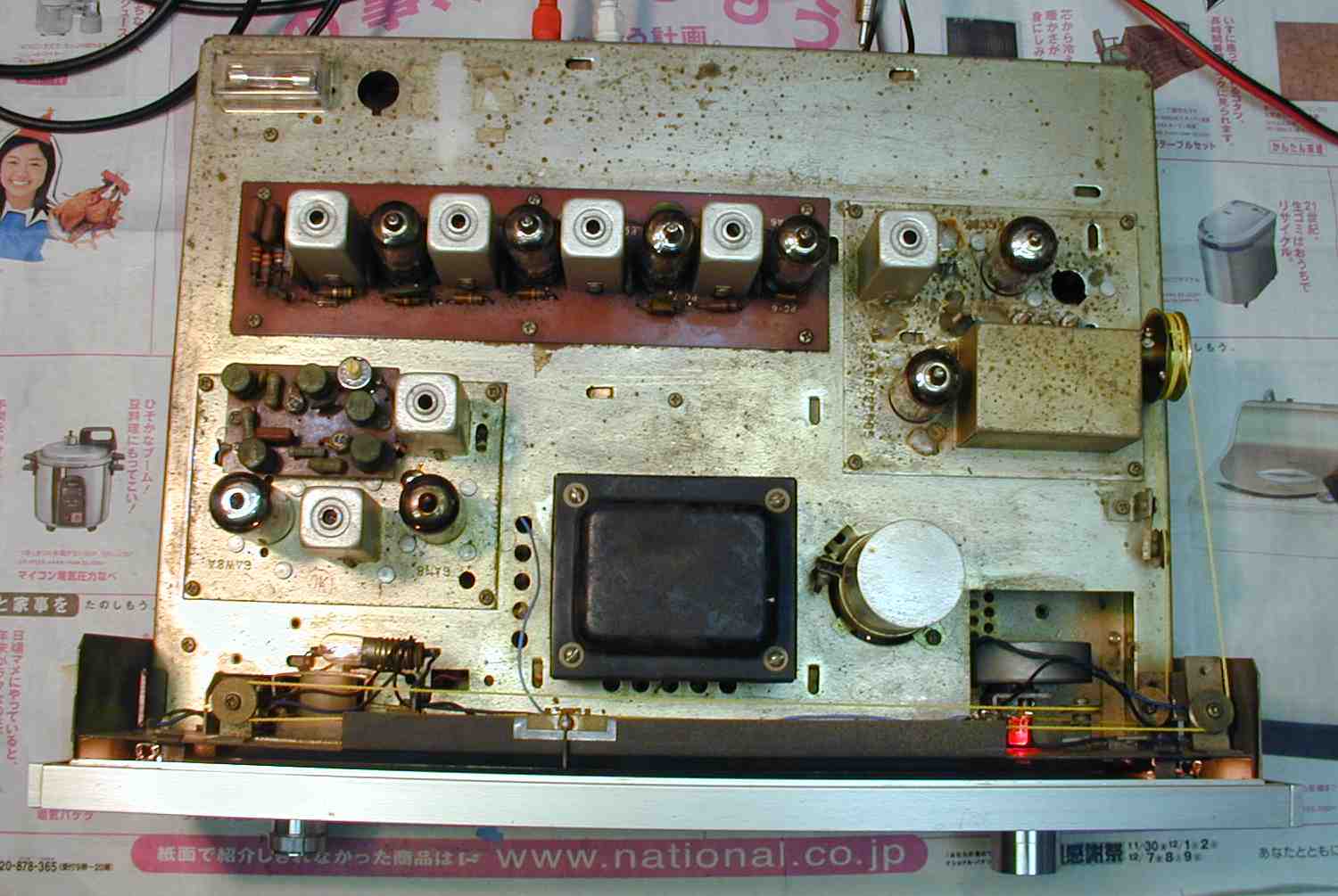

15.完成、上から見る
16.24條ヤエ−ジング
