Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　修理

寸評 　　　音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！ 　　　この巨大（強力）なトランスがその原動力でしょう 　　　マッキンのＭＣ６０／２７５の「サンドイッチ巻き＋カソード帰還」による、 　　　高域の歪みの軽減の音とは対照的な、力強いく荒々しい低音の音が光ります 　　　真空管ＡＭＰの中では、一度は聞きたい機種です

平成１３年１０月

A．　修理前の状況 プレートが真っ赤になり、ヒューズが切れます。 中を見るとセメント抵抗が割れてしまっています。 抵抗・ヒューズを交換しても同じ現象が起きます。 B．　原因 終段真空管の、バイアスを設定する半固定ＶＲの劣化 これにより、バイアスが浅くなり、過大の電流が流れ、カソード、ＳＧの抵抗が焼けた。 これを、修理せず、カソード抵抗、ＳＧ抵抗を取り替えたので、ＫＴ８８がエミ減になった。 Ｃ．　修理状況 終段、バイアスを設定する半固定ＶＲ交換。 終段、カソード、ＳＧの抵抗交換。 配線手直し、補強。 Ｄ．　使用部品 終段、バイアスを設定する半固定ＶＲ　　　　４個。 終段、カソード抵抗　　　　　　　　　　　　　　　　４個。 終段、カソードＳＧ抵抗　　　　　　　　　　　　　　４個。 Ｅ．　修理費　　２０，５００円　　　　通常修理。 　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。

１．　ケースを取る

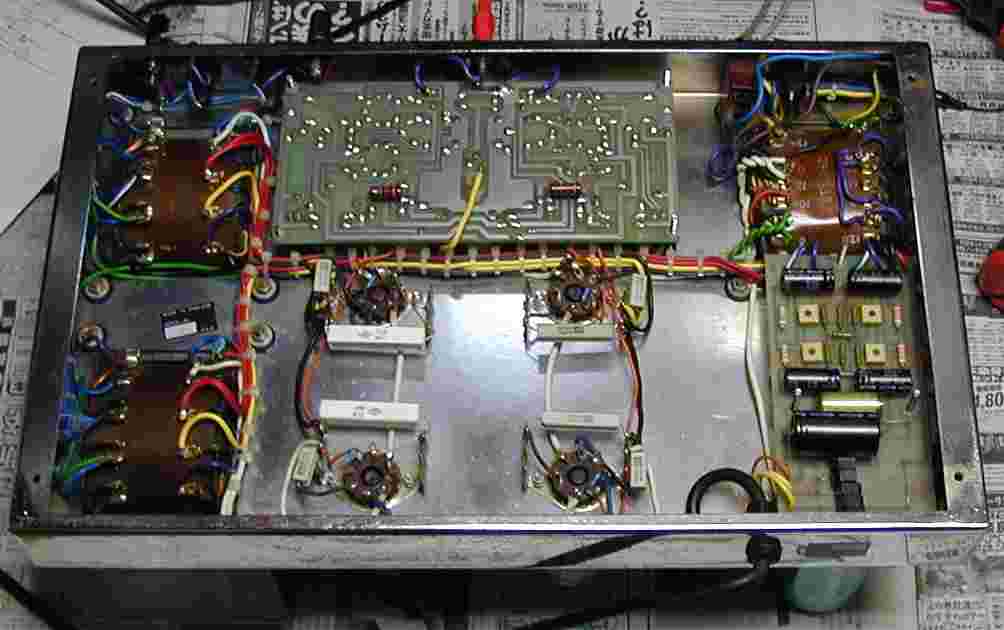

２．　下蓋を開けた所

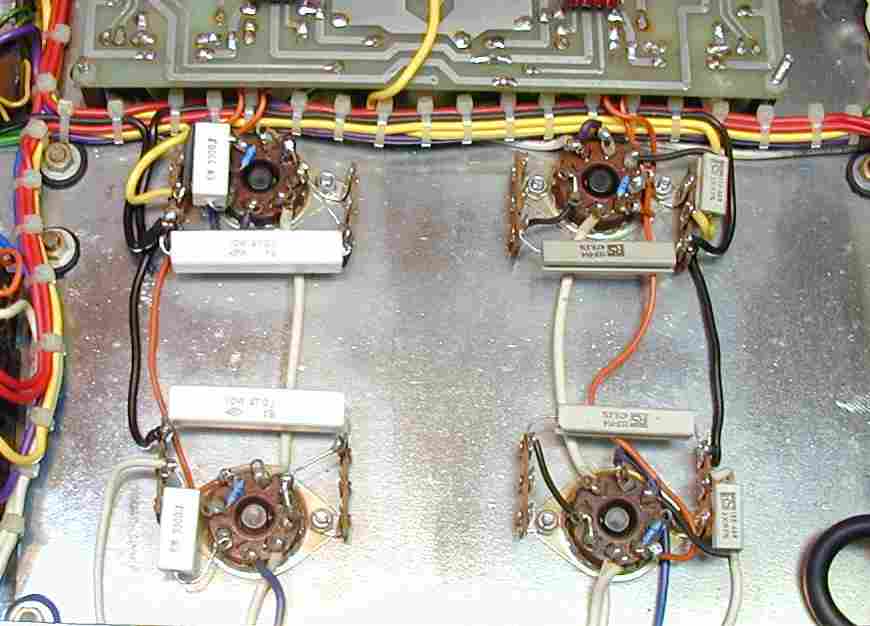

３．　ＫＴ８８カソードＳＧの抵抗交換、左＝交換後　右＝交換前

４．　ＫＴ８８のバイアス調整用半固定ＶＲ、ＫＴ８８の価格に比して安物

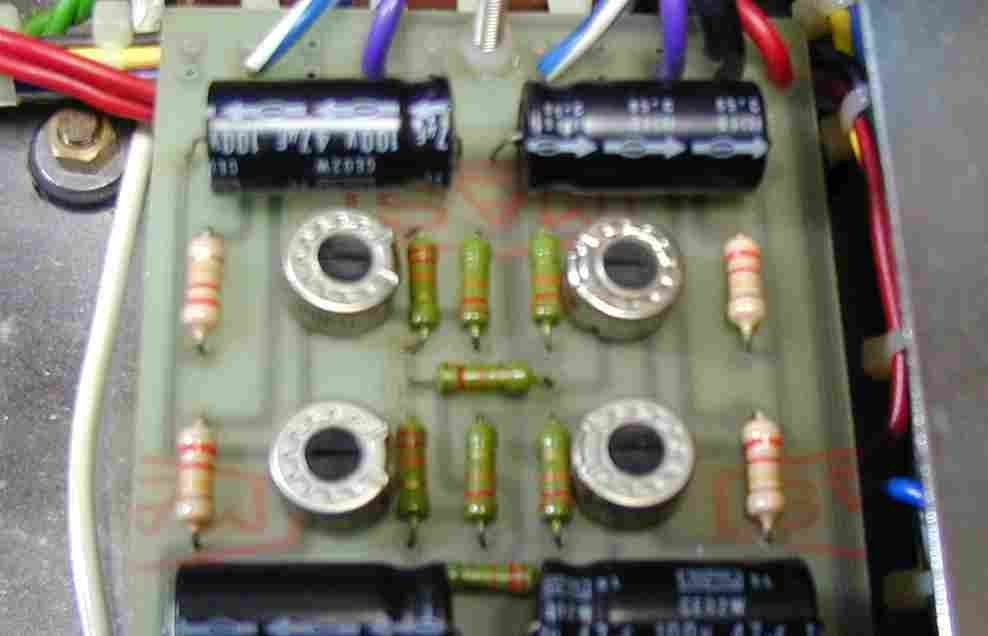

５．　交換後のＫＴ８８のバイアス調整用半固定ＶＲ

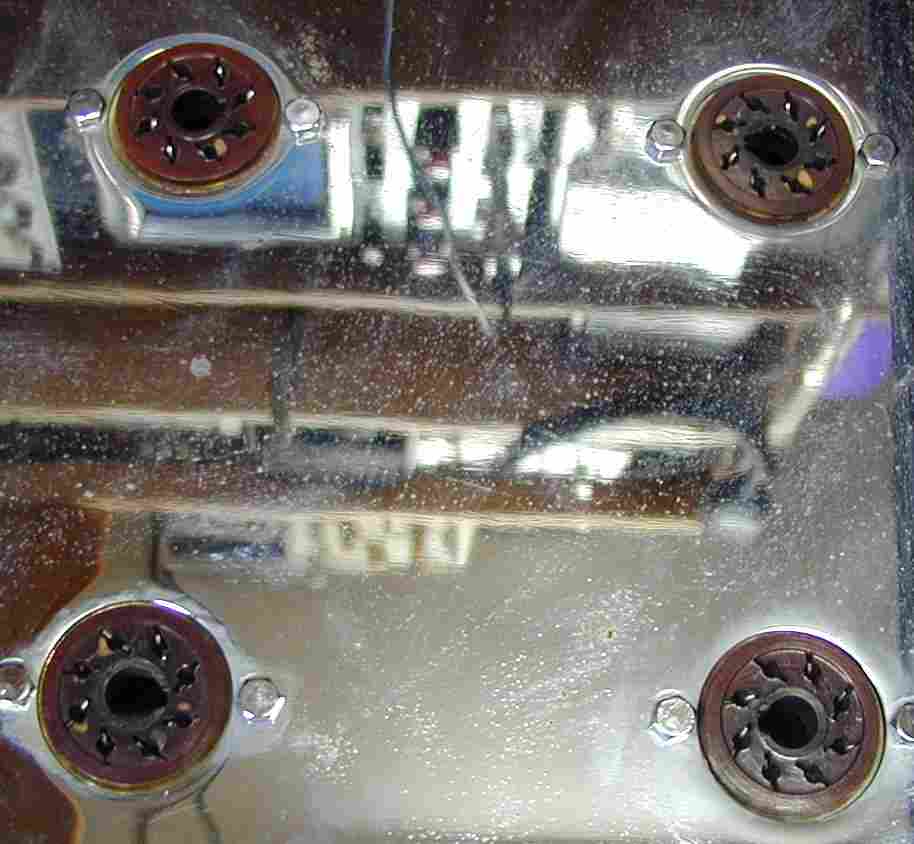

６．　ＫＴ８８のソケット熱でかなり焼けている、ステアータイト（陶磁器製）に交換したいところ。

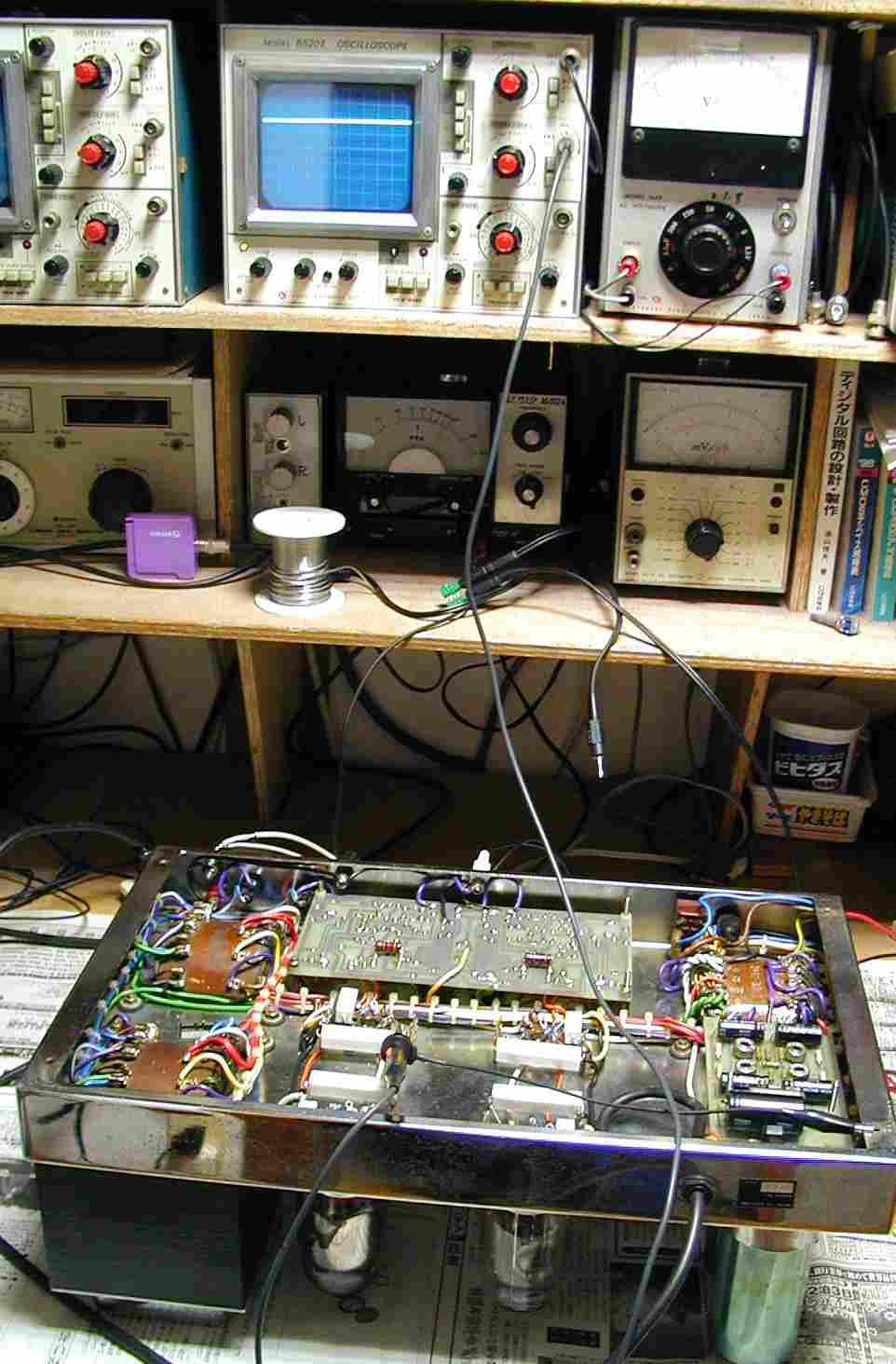

７．　ＫＴ８８バイアス調整＝ＡＢ１動作。

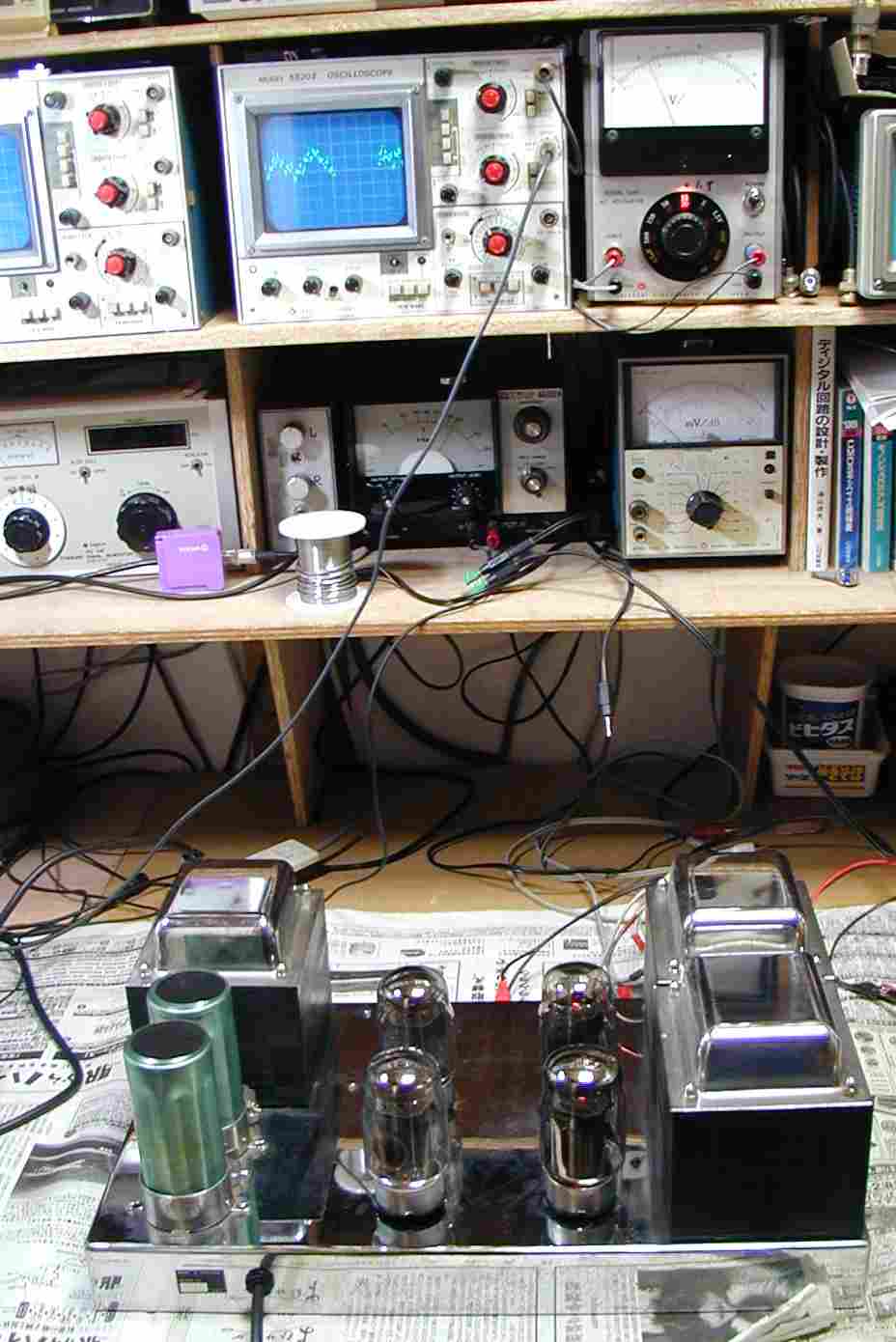

８．　出力測定。

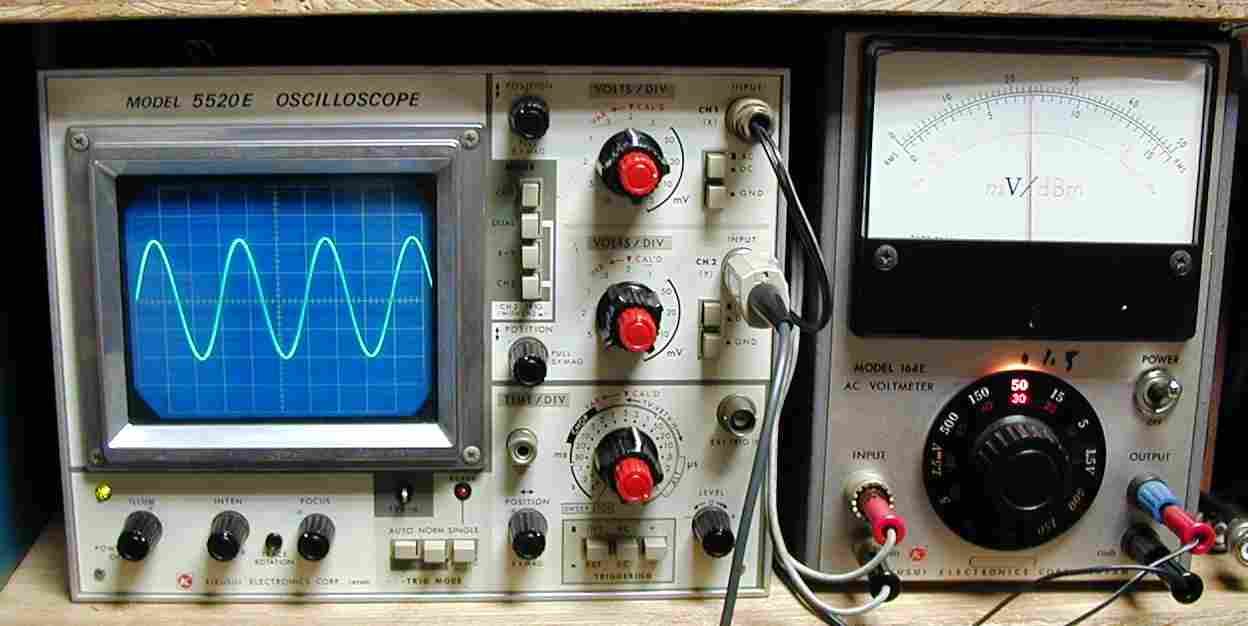

９．　出力測定（拡大）　２４Ｖ＝７２Ｗ。

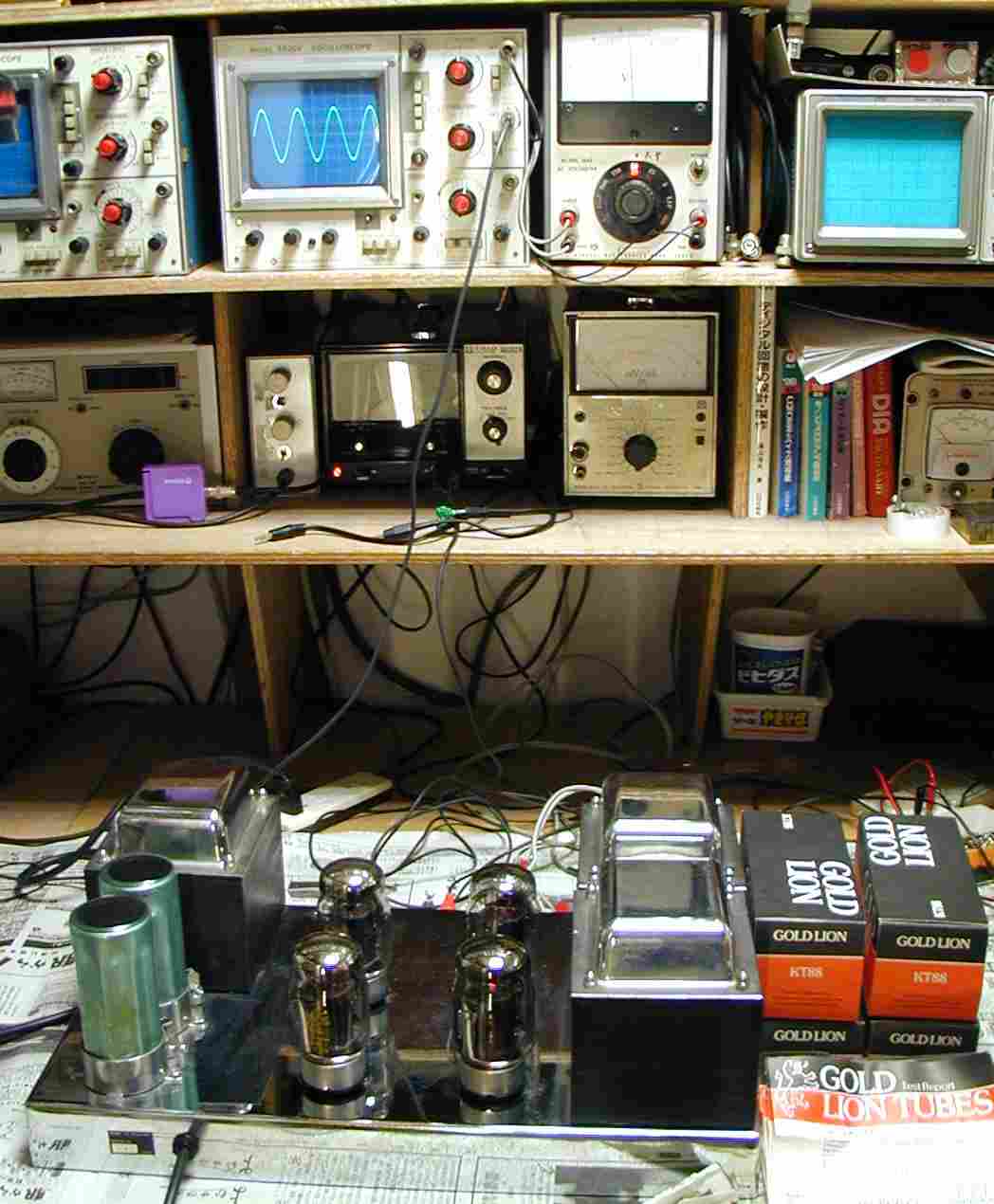

１０．　最終実働試験、調整。

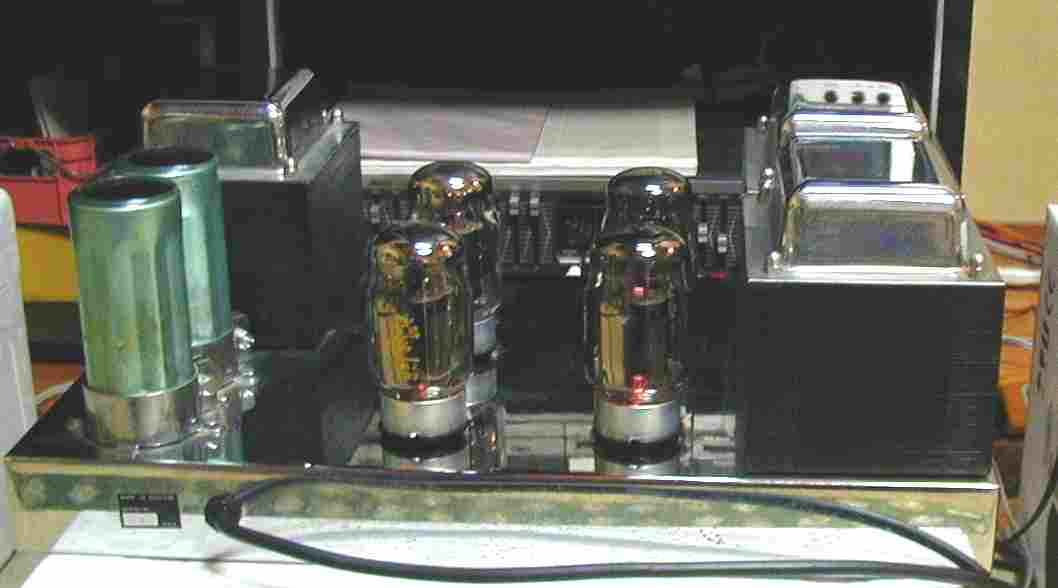

１１．　１２時間エージング中。

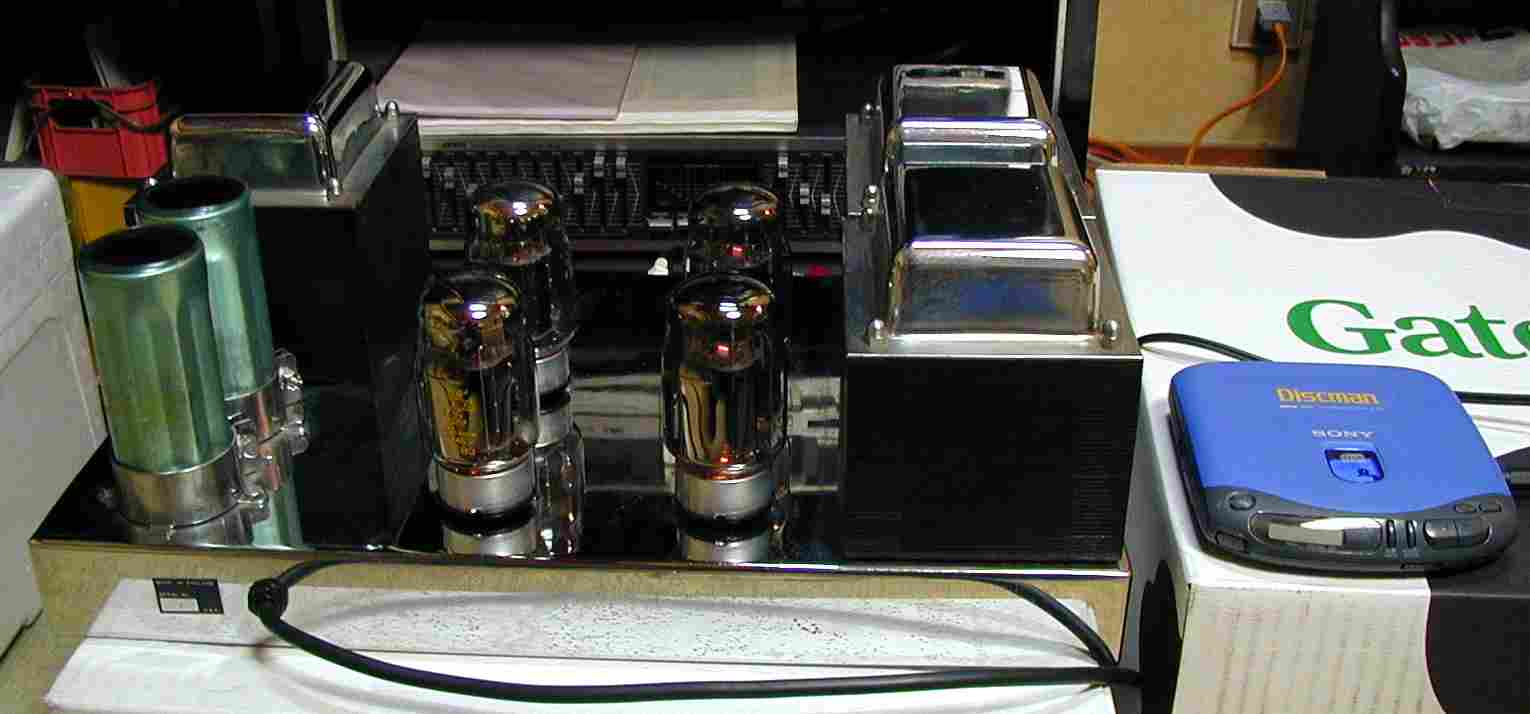

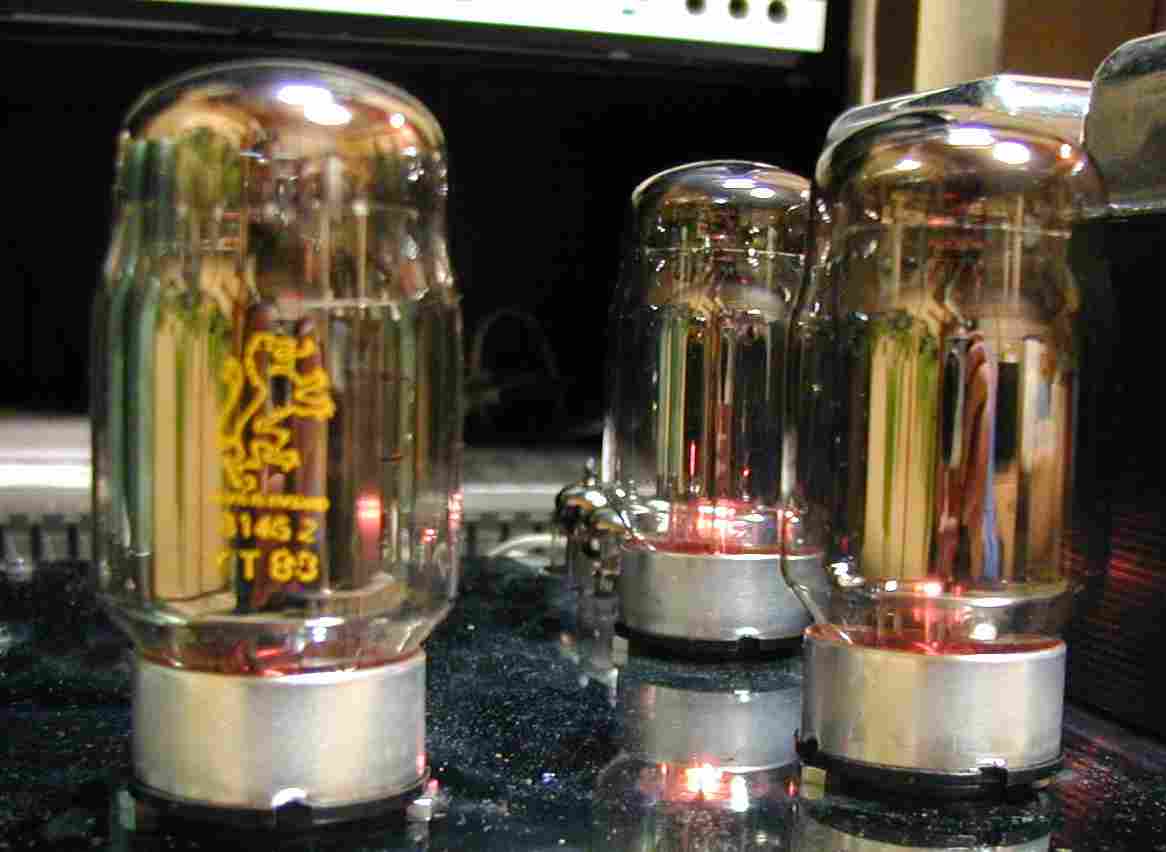

１３．　右のＣＤから荻野目洋子の”Ｔｒｕｓｔ　Ｍｅ”が流れている。 　　　　ＫＴ８８もビックリして少し赤面している！！

Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

型式 管球式（終段KT-88　PP）ステレオパワーアンプ 実効出力 70W＋70W 周波数特性 20Hz〜20kHz ±0.2dB、　10Hz〜25kHz -1.0dB 出力帯域幅 8Hz〜45kHz SN比 -88dB以上 高調波歪率 0.05％以下（1kHz、5W出力時） 入力感度/インピーダンス 750mV/100kΩ 出力インピーダンス 4〜8Ω 電源 AC100V、50Hz/60Hz 外形寸法 幅457mm×高さ190mm×奥行280mm 重量 約32kg
