LUX SQ−62 修理
平成14年12月23日到着 平成15年4月1日完成
寸評
  • このAMPには、この言葉がピッタリ=有る事が難しい=有り難い+とにかく綺麗
    マニアルの発行日付=1962年3月 何と41年前!!
    このコンデンサ−類はPCBが有るのかな?

A. 修理前の状況
  • Volumeが0の位置でもスピーカから音が出ます。
    また、スイッチを入れてしばらく「ザワザワ」とかなり盛大に 耳障りな音が左右のスピーカから出ますが、10分位でその雑音は おさまります。
    MFB回路のせいかと思い、NFBモードで使用しています。
    インピーダンススイッチ(8オーム/16オーム切り替え)は8オーム側に切り替えており、DampingとL.F.Levelのブーストは絞って使用しています。
    フロントパネルの出力計は通常聴く室内楽の音量では殆ど上下せず、 左右チャンネルの指針は一番下にあります。
    バランス調整は 利いているようです。
    再生中に時折、左側のスピーカから「ブツッ」とノイズが出ます。 (レコードのスクラッチノイズではないようです)
    真空管はどれも正常に点火しているようです(赤熱したものは ありません)。


B. 原因
  • 電源電解コンデンサー容量抜け。
    カップリングコンデンサー不良。
    真空管ソケット接触不良。
    抵抗焼損。

C. 修理状況
  • 整流管をダイオードに置き換え。
    電源電解コンデンサー増量交換。
    カップリングコンデンサー交換。
    真空管ソケット交換。
    ソリッド抵抗交換。
    配線手直し、補強。
    VR清掃(分解できるかな?)

D. 使用部品
  • ダイオード               4本。
    電源電解コンデンサー        11個。
    カップリングコンデンサー      27個。
    真空管ソケット交換           9個。
    抵抗                    8個。

E. 調整・測定

F. 修理費   80,000円    通常修理。
                       真空管別途。

S. LUX SQ−62 の仕様(マニアルより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
A1. 修理前 前上から
A2. 修理前 前下から見る
A3. 修理前 後ろ上から
A4. 修理前 シャーシ上から
A5. 修理前 シャーシ上から
A6. 修理前 上=付いているソケット 下=交換するソケット
A7. 修理前 熱と経年変化でひび割れた電解コンデンサー
A8. 修理前 上=付いている電解コンデンサー 下=交換する電解コンデンサー 化学の進歩はすさまじい!
A9. 修理前 上=付いているペーパ−コンデンサー 下=交換するメタライズドコンデンサー
AA. 修理前 使用してあるソリッド抵抗は経年変化でどんどん抵抗値が増加するので交換する
AB.バラック修理での出力測定
            6GW8が1本エミゲンで下記の様に出力でない
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
C1. 修理中
C2. 修理前 上から
C3. 修理後 上から
                整流官をダイオードに交換、全真空管ソケット交換
C4. 修理前 下から

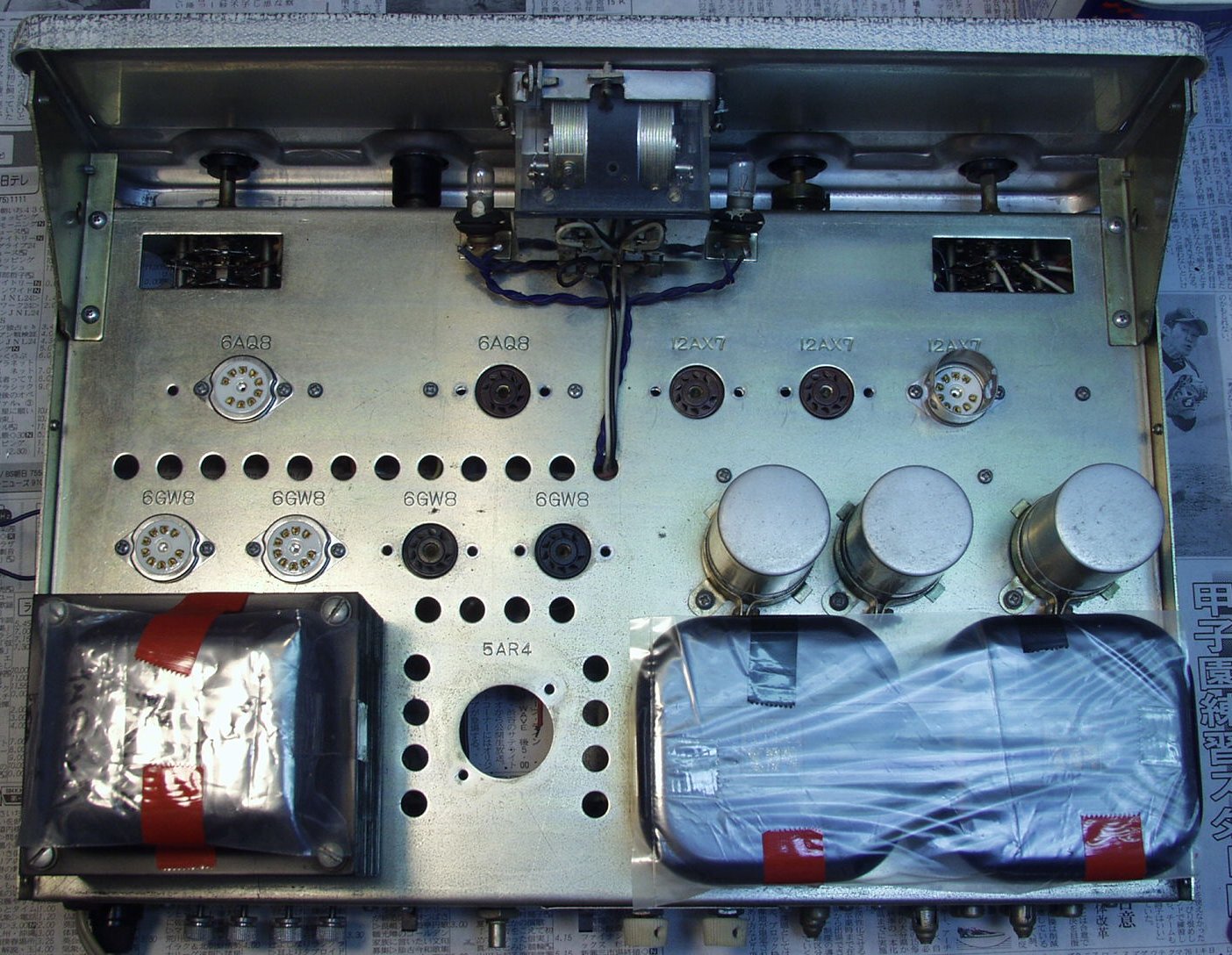

C5. 修理後 下から
           全電解コンデンサー、カップリング・コンデンサー交換
C6. 修理後 交換部品
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E0. 修理後 出力・歪み測定
E1. 修理後 出力・歪み測定 SP出力=6V=5W 歪み率=3% 1000HZ AUX入力
E2. 修理後 出力・歪み測定 SP出力=6V=5W 歪み率=3% 4000HZ AUX入力
E3. 修理後 SP出力=6V=5W 歪み率=3% 1000HZ MM入力
E4. 修理後 SP出力=6V=5W 歪み率=3% 1000HZ MM入力
E5. 完成
E6. 完成 24時間エージング
S.LUX SQ−62 の仕様(マニアルより)
型式 管球式ステレオパワーアンプ SQ 62
連続出力 12W/12W(8Ω/16Ω切替)
トーン・コントロール LUX新NF型±16dB
全高調波歪率 0.6%/10W、50Hz
入力インピーダンス TAPE/MAG=50kΩ、TUNER/X'TAL=1MΩ
感度1kHz TAPE=10W/3mV、MAG=10W/4mV、
TUNER=10W/200mV、X'TAL=10W/200mV
残留ノイズ TAPE=-55dB、MAG=-60dB、
TUNER、X'TAL=−65dB
使用真空管 6GW8=4本、 6AQ8=2本、 12AX7=3本、 5AR4=1本
使用半導体 OA70=2個、SM150-2=2個
電源 AC100V/117V 50〜60Hz
消費電力 100W
外装 アートボンド・プレス加工
濃エンジ 白地銀模様パネル ツートン・カラー
外形寸法 幅390×高さ155×奥行290mm
重量 11.5kg
価格 定価=45,000円、特別定価=40,500円
発売 1962年
