LUX SQ-38FD. 9台目修理記録2
2020/1/13到着  完成
U. TubeTester HickokTV−2B/Uによる付属真空管測定

V. TubeTester HickokTV−2B/Uによる購入真空管測定

K. 裏パネルと木製ケース修理

U. TubeTester HickokTV−2B/Uによる付属真空管測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
U10. 付属真空管 50CA10。 左から1本目.2.3.4本目。
      真空管ハンドブック(規格表)の、
      50CA10相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」。
      1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアルより。
付属真空管 50CA10。 左から1本目.2.3.4本目。
  • 付属1本目 50CA10。 Gm測定=16400μmho、IP=113.4mA。
    付属2本目 50CA10。 Gm測定=16400μmho、IP=109.3mA。
    付属3本目 50CA10。 Gm測定=17000μmho、IP=118.6mA。
    付属4本目 50CA10。 Gm測定=16800μmho、IP=112.5mA。
U11. 付属1本目 50CA10。 Gm測定=16400μmho、IP=113.4mA。
          測定条件、「Ep=250V、Eg1=−22V」。 RangeSW=A、FullScale=30000μmho。
U12. 付属2本目 50CA10。 Gm測定=16400μmho、IP=109.3mA。
U13. 付属3本目 50CA10。 Gm測定=17000μmho、IP=118.6mA。
U14. 付属4本目 50CA10。 Gm測定=16800μmho、IP=112.5mA。
U2. 付属真空管。 左から6267 1、2本目。 6AQ8 1、2本目。
       真空管ハンドブック(規格表)の、
       6267相互コンダクタンス=2000μmho、「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
       6AQ8相互コンダクタンス=5900μmho、「Ep=250V、Ip=10mA、Eg1=−2.3V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管。 左から6267 1、2本目。 6AQ8 1、2本目。
  • 付属1本目 6267。 Gm測定=2160μmho、IP=3.11mA。
    付属2本目 6267。 Gm測定=2140μmho、IP=3.05mA。
  • 付属1本目 6AQ8 ユニット1。 Gm測定=7500μmho、IP=12.26mA。
    付属1本目 6AQ8 ユニット2。 Gm測定=7000μmho、IP=10.97mA。
    付属2本目 6AQ8 ユニット1。 Gm測定=7500μmho、IP=14.48mA。
    付属2本目 6AQ8 ユニット2。 Gm測定=7500μmho、IP=12.17mA。
U21. 付属1本目 6267。 Gm測定=2160μmho、IP=3.11mA。
     測定条件、「Ep=250V、Esg=150V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U22. 付属2本目 6267 。 Gm測定=2140μmho、IP=3.05mA。

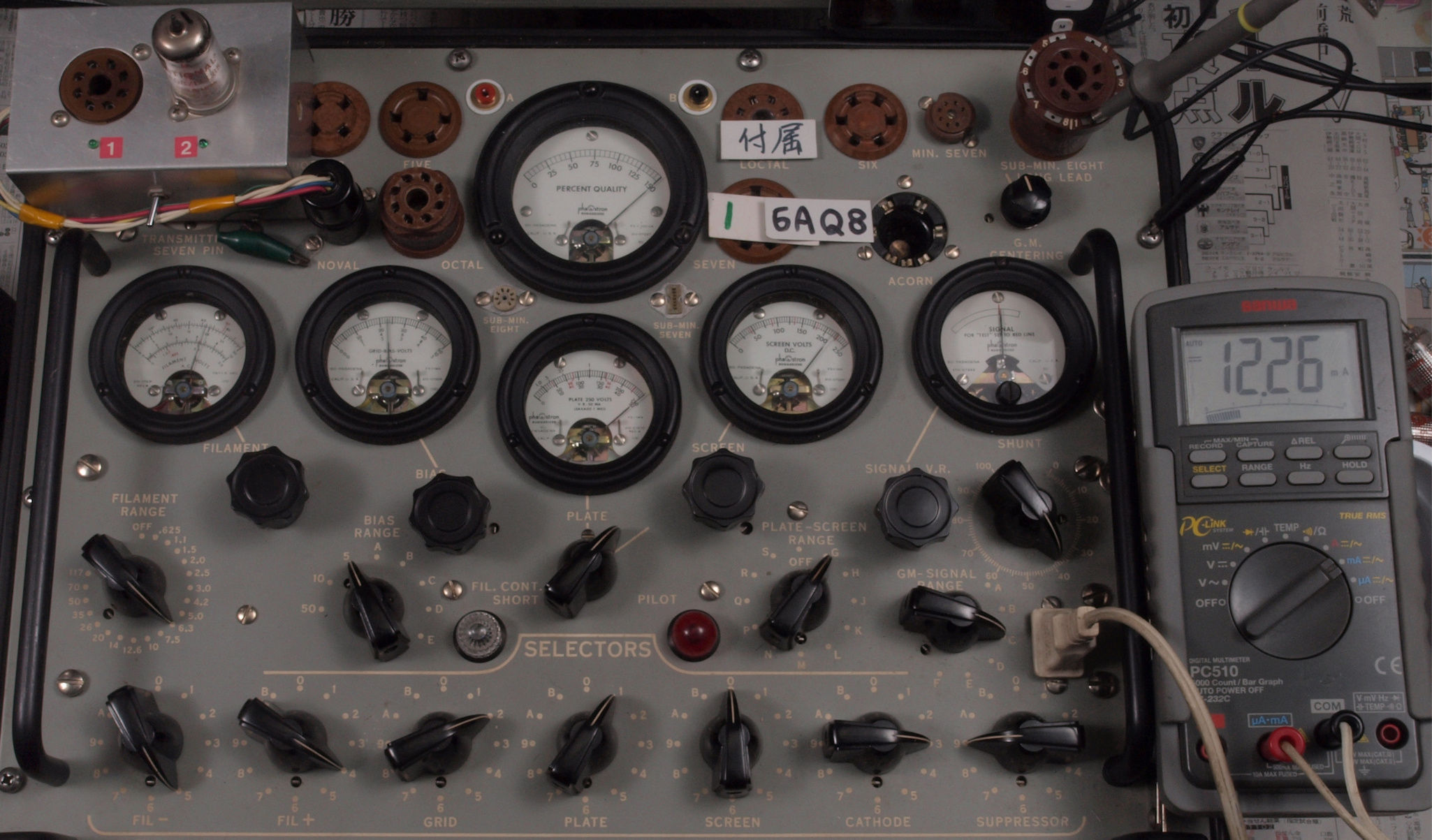

U311. 付属1本目 6AQ8 ユニット1。 Gm測定=7500μmho、IP=12.26mA。
           測定条件、「Ep=250V、Eg1=−2.3V」。 RangeSW=C、FullScale=7500μmho

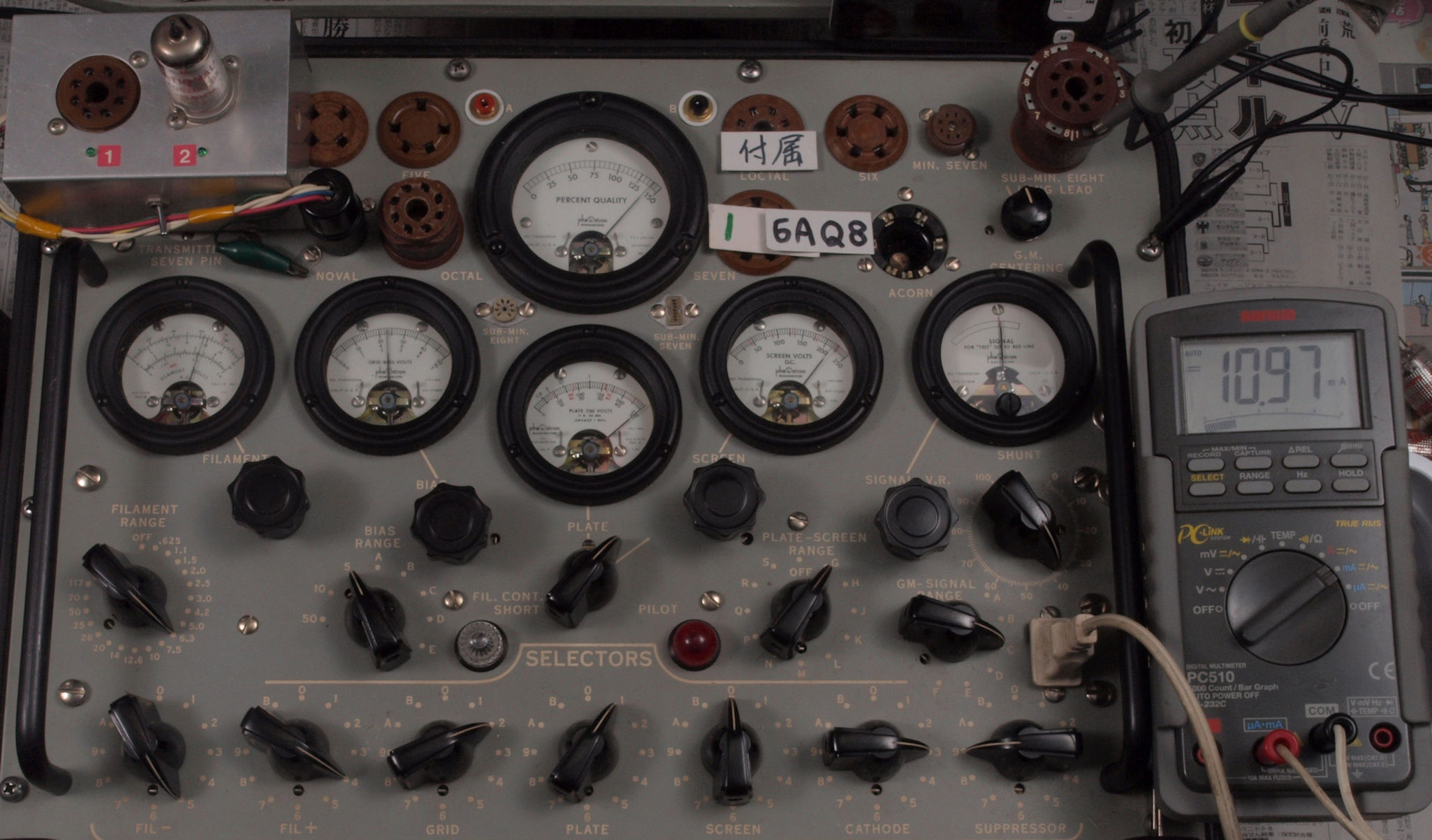

U312. 付属1本目 6AQ8 ユニット2。 Gm測定=7000μmho、IP=10.97mA。
U321. 付属2本目 6AQ8 ユニット1。 Gm測定=7500μmho、IP=14.48mA。
           測定条件、「Ep=250V、Eg1=−2.3V」。 RangeSW=C、FullScale=7500μmho
U322. 付属2本目 6AQ8 ユニット2。 Gm測定=7500μmho、IP=12.17mA。
U40. 付属真空管12AX7(ECC83)。 左から1本目.2本目.3本目.4本目
       真空管ハンドブック(規格表)の、
       12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管12AX7(ECC83)。 左から1本目.2本目.3本目.4本目
  • 付属1本目12AX7 ユニット1。 Gm測定=3000μmho、IP=2.62mA。
    付属1本目12AX7 ユニット2。 Gm測定=2600μmho、IP=1.91mA。
    付属2本目12AX7 ユニット1。 Gm測定=2500μmho、IP=1.90mA。
    付属2本目12AX7 ユニット2。 Gm測定=2500μmho、IP=1.90mA。
    付属3本目12AX7 ユニット1。 Gm測定=3000μmho、IP=2.25mA。
    付属3本目12AX7 ユニット2。 Gm測定=2560μmho、IP=1.69mA。
    付属4本目12AX7 ユニット1。 Gm測定=2500μmho、IP=1.89mA。
    付属4本目12AX7 ユニット2。 Gm測定=2500μmho、IP=1.81mA。

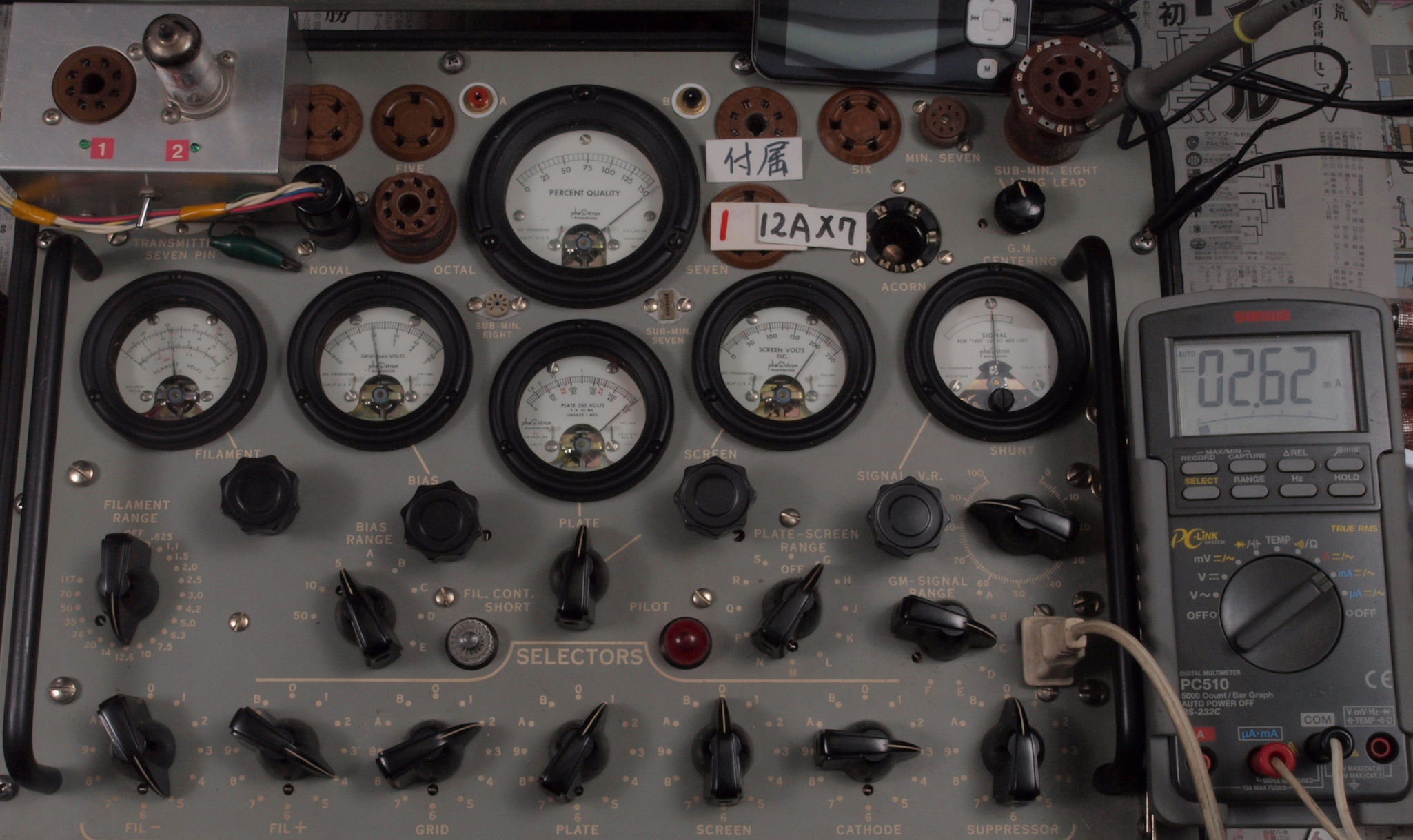

U411. 付属1本目12AX7 ユニット1。 Gm測定=3000μmho、IP=2.62mA。
             測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U412. 付属1本目12AX7ユニット2。 Gm測定=2600μmho、IP=1.91mA。

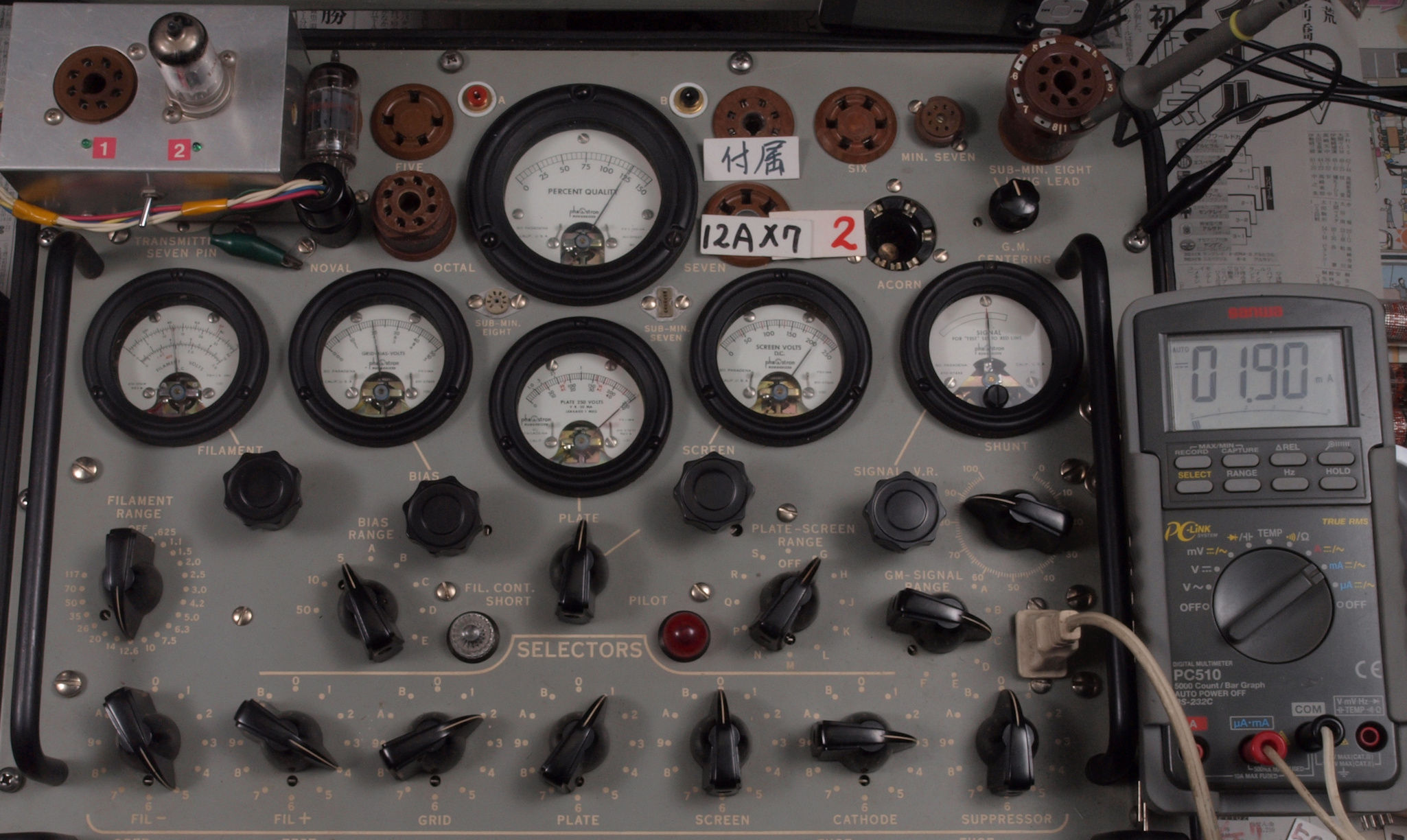

U421. 付属2本目12AX7ユニット1。 Gm測定=2500μmho、IP=1.90mA。
             測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho

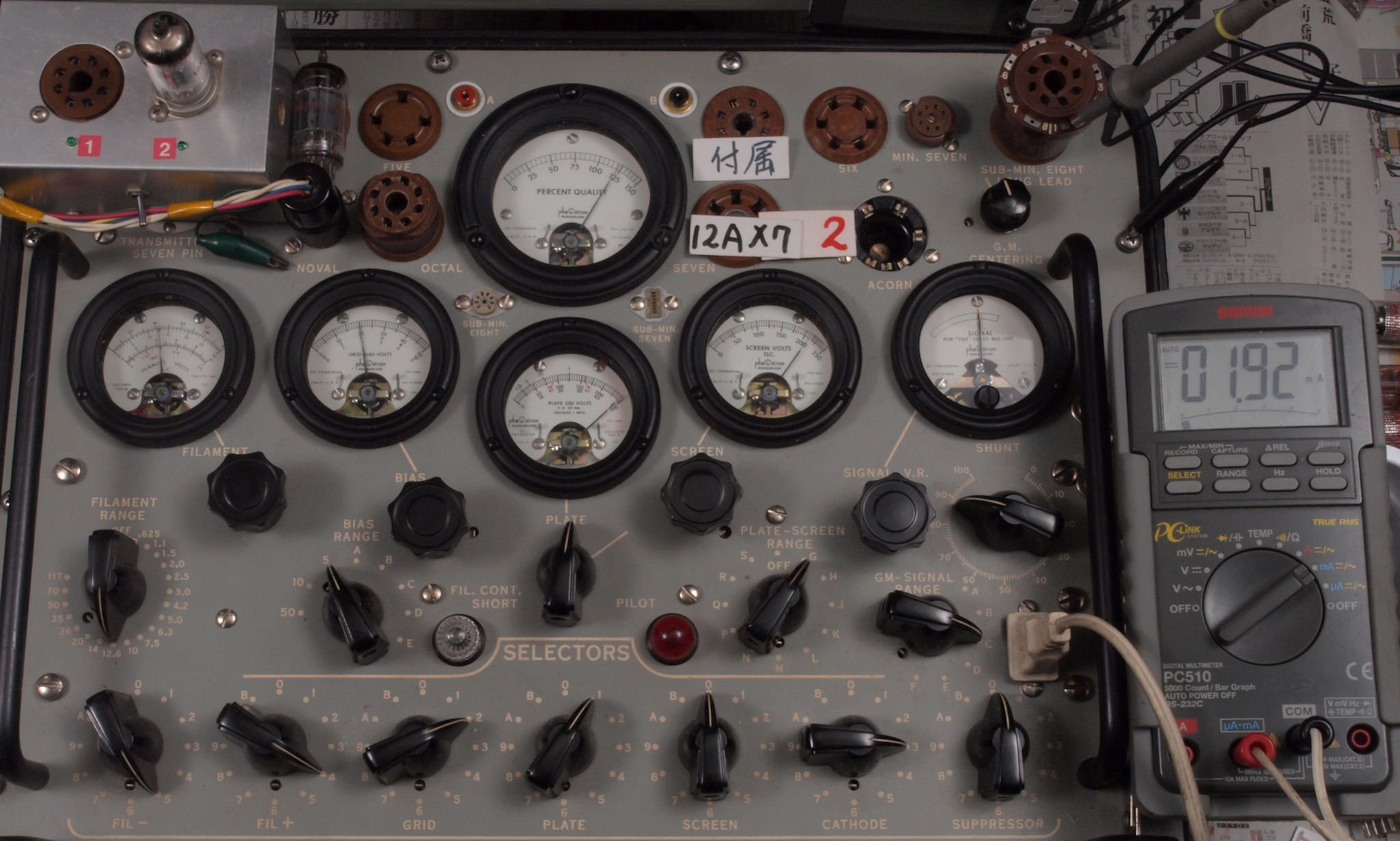

U422. 付属2本目12AX7ユニット2。 Gm測定=2500μmho、IP=1.90mA。

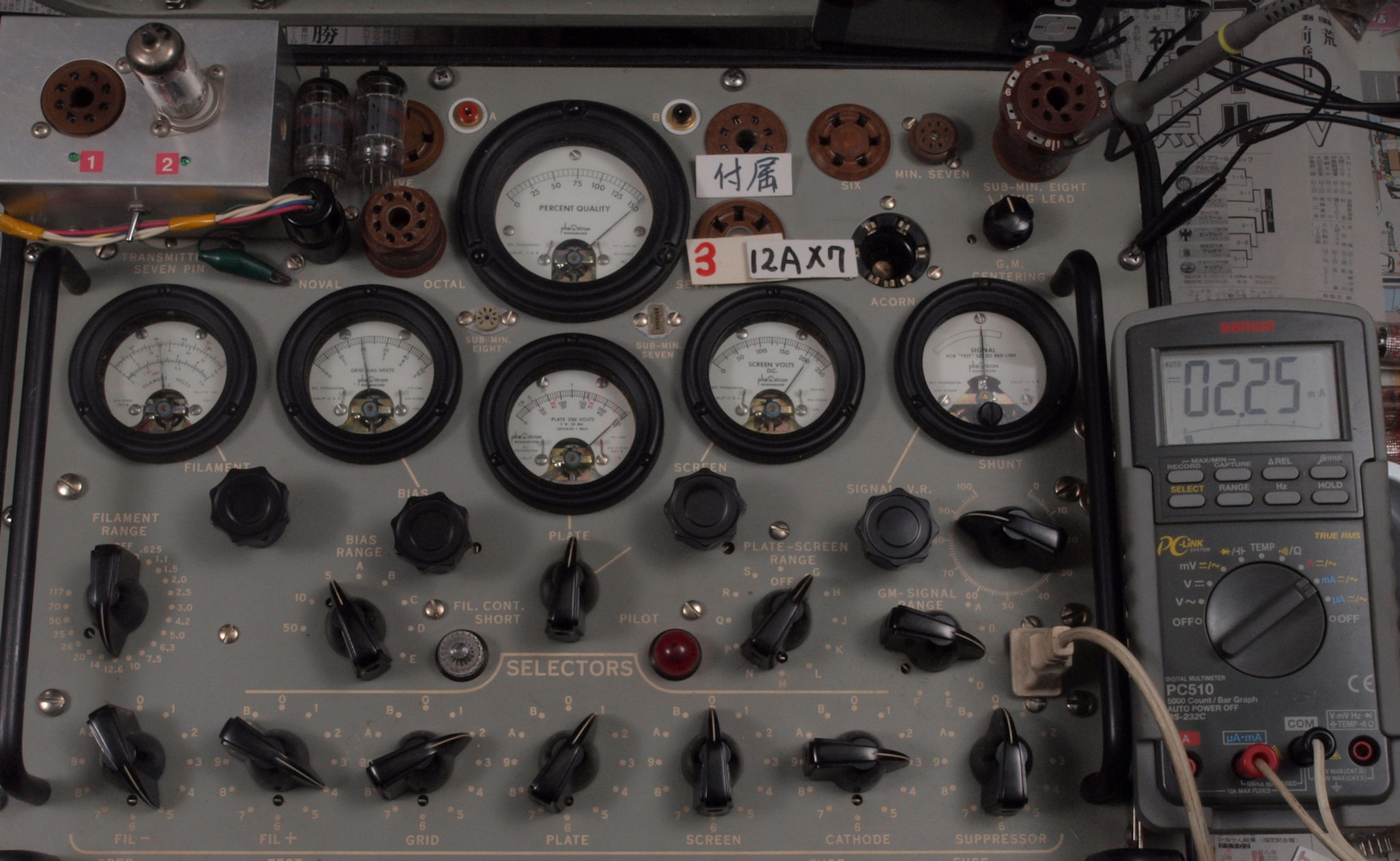

U431. 付属3本目12AX7ユニット1。 Gm測定=3000μmho、IP=2.25mA。
             測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U432. 付属3本目12AX7ユニット2。 Gm測定=2560μmho、IP=1.69mA。
U441. 付属4本目12AX7ユニット1。 Gm測定=2500μmho、IP=1.89mA。
             測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U442. 付属4本目12AX7ユニット2。 Gm測定=2500μmho、IP=1.81mA。
V. TubeTester HickokTV−2B/Uによる購入真空管測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
V2. 購入真空管。 TUNG−SOL EF806SG 2本=ヴィンテージサウンドにて15,400円。
       真空管ハンドブック(規格表)の、
       EF806SG(6267)相互コンダクタンス=2000μmho、
       「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
V3. 購入真空管。 electro−harmonix 6AQ8EH 2本=ヴィンテージサウンドにて10,230円。
       真空管ハンドブック(規格表)の、
       6AQ8相互コンダクタンス=5900μmho、「Ep=250V、Ip=10mA、Eg1=−2.3V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

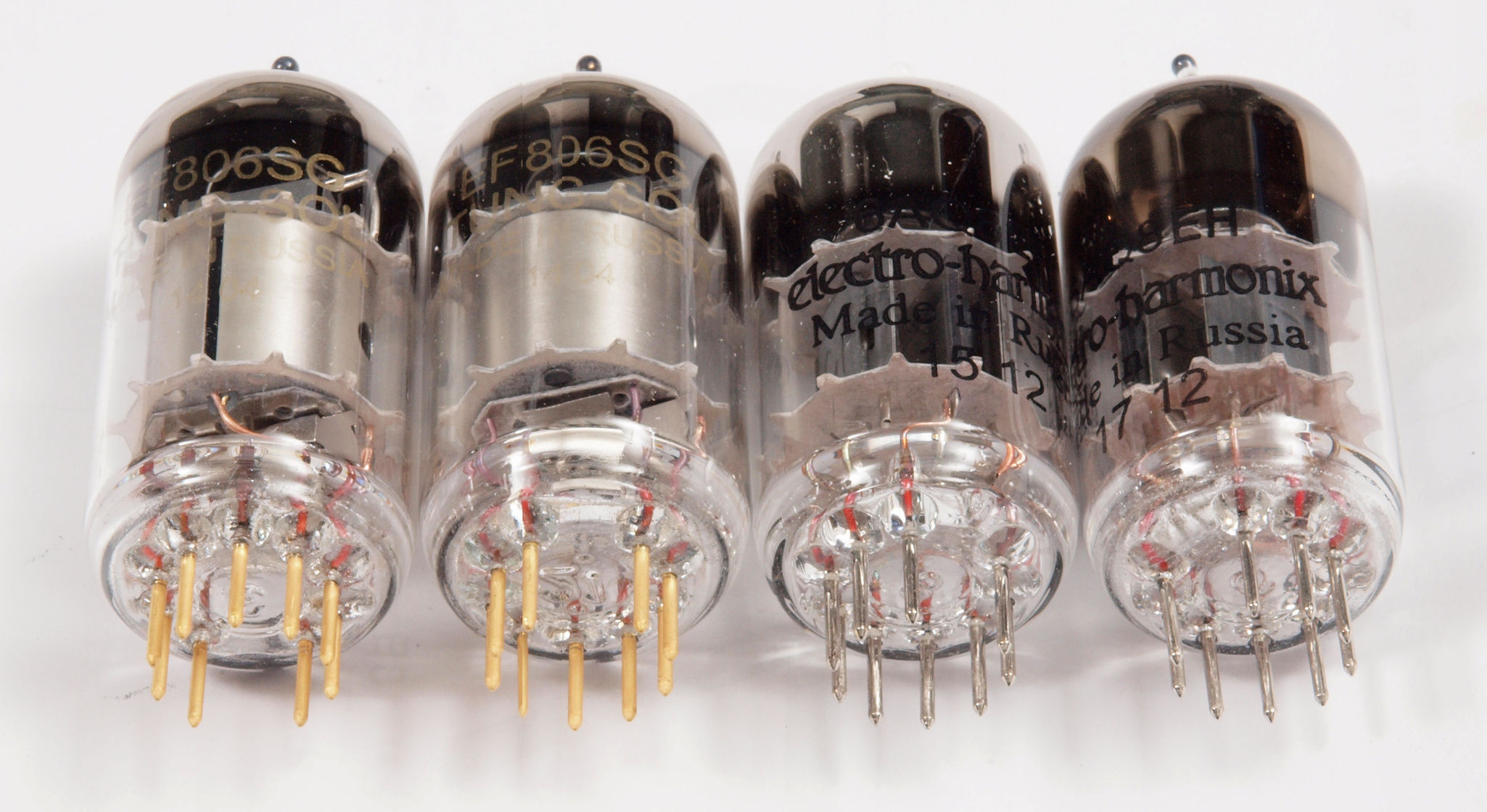

購入真空管。 TUNG−SOL金足 EF806SG 左から1−2本目。electro−harmonix  6AQ8  左から1−2本目。
  • 購入1本目 EF806SG。 Gm測定=2300μmho、IP=2.84mA。
    購入2本目 EF806SG。 Gm測定=2100μmho、IP=2.39mA。
  • 購入1本目 6AQ8 ユニット1。 Gm測定=5700μmho、IP=8.70mA。
    購入1本目 6AQ8 ユニット2。 Gm測定=6150μmho、IP=9.21mA。
    購入2本目 6AQ8 ユニット1。 Gm測定=7000μmho、IP=13.05mA。
    購入2本目 6AQ8 ユニット2。 Gm測定=5850μmho、IP=10.59mA。

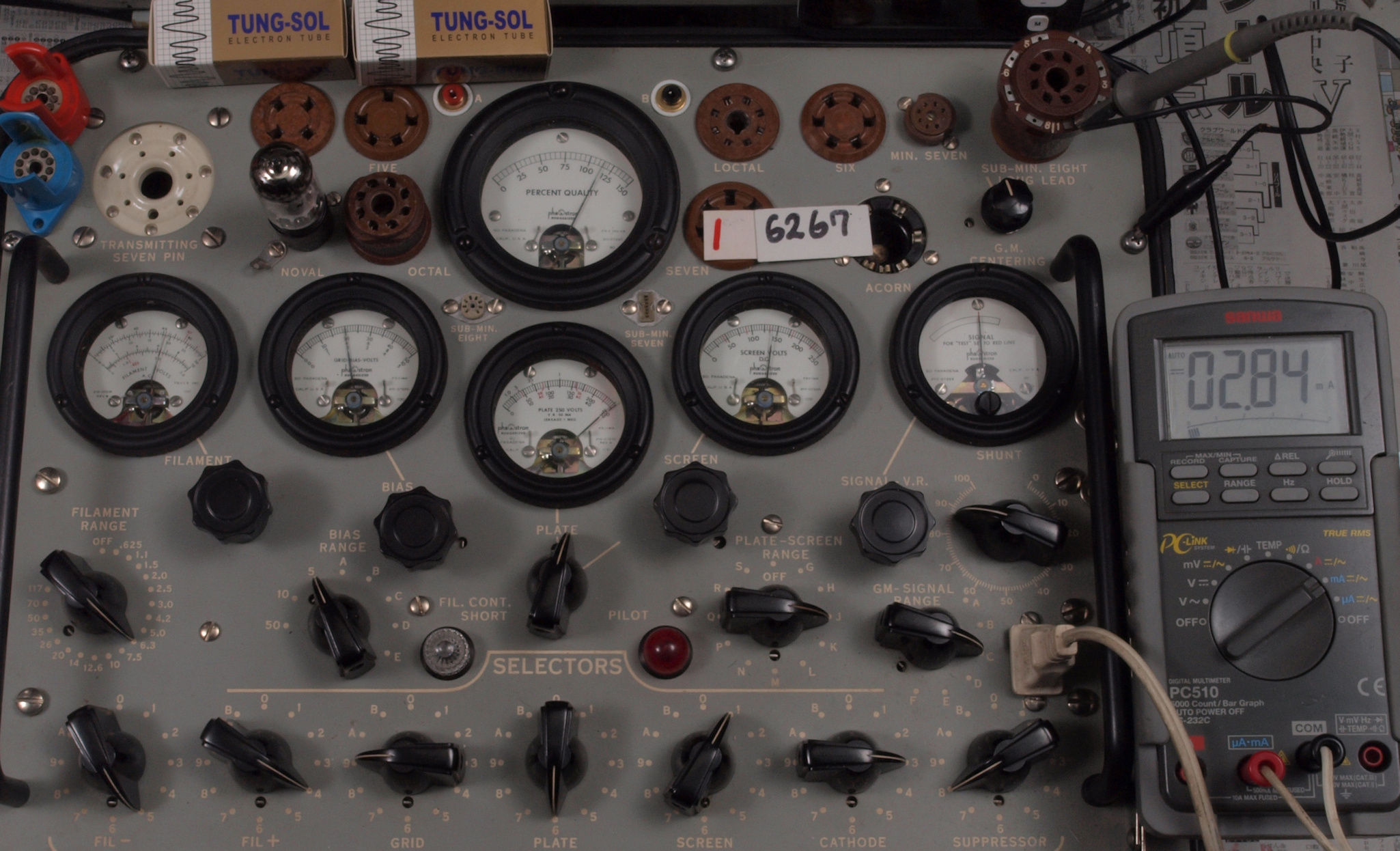

V21. 購入1本目EF806SG。 Gm測定=2300μmho、IP=2.84mA。
            測定条件、「Ep=250V、Esg=150V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V22. 購入2本目EF806SG。 Gm測定=2100μmho、IP=2.39mA。
V311. 購入1本目 6AQ8 ユニット1。 Gm測定=5700μmho、IP=8.70mA。
           測定条件、「Ep=250V、Eg1=−2.3V」。 RangeSW=C、FullScale=7500μmho

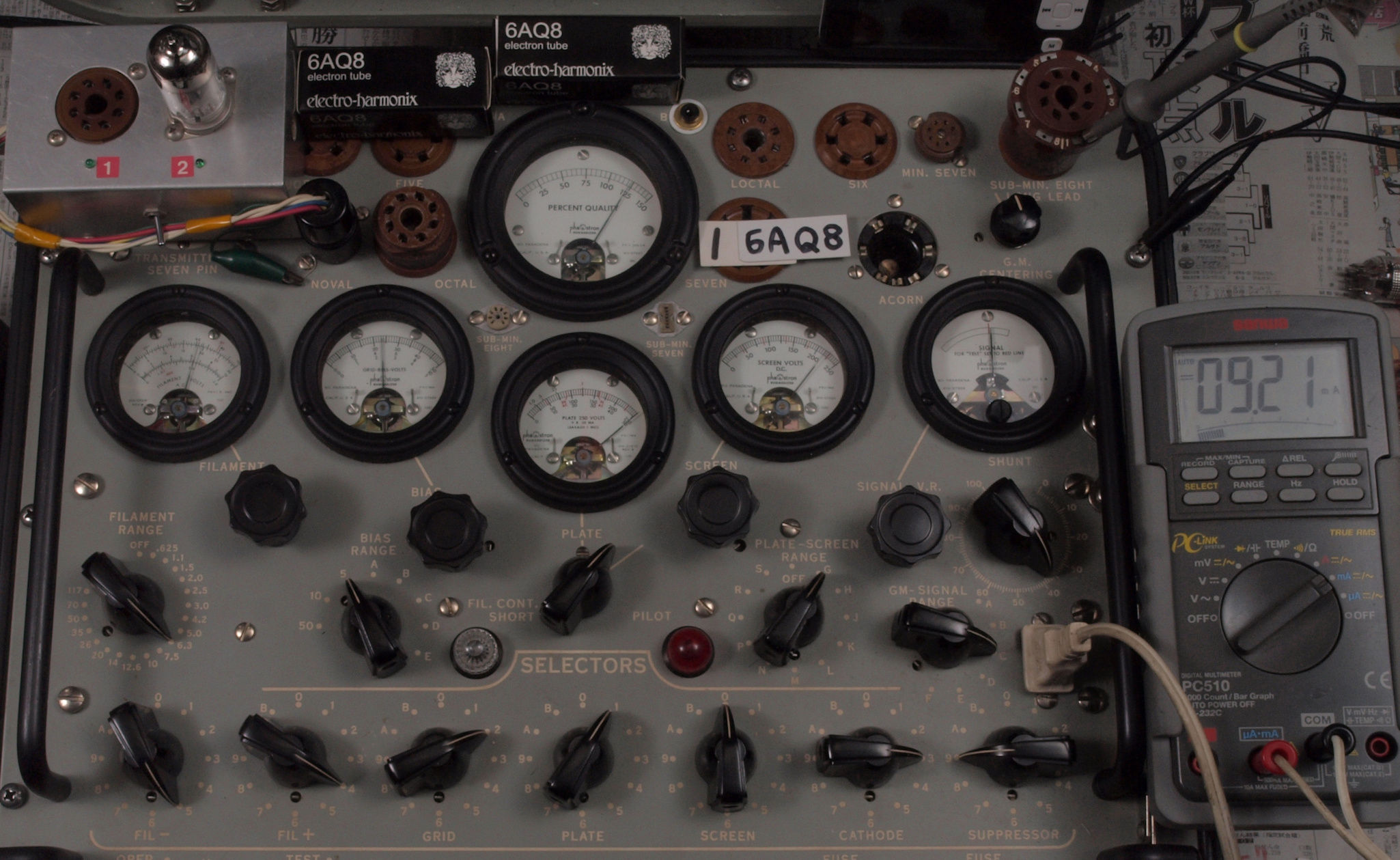

V312. 購入1本目 6AQ8 ユニット2。 Gm測定=6150μmho、IP=9.21mA。
V321. 購入2本目 6AQ8 ユニット1。 Gm測定=7000μmho、IP=13.05mA。
           測定条件、「Ep=250V、Eg1=−2.3V」。 RangeSW=C、FullScale=7500μmho
V322. 購入2本目 6AQ8 ユニット2。 Gm測定=5850μmho、IP=10.59mA。
V40. 購入真空管 electro−harmonix 12AX7EHゴールド4本ヴィンテージサウンドにて16,060円。
        真空管ハンドブック(規格表)の、
        12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

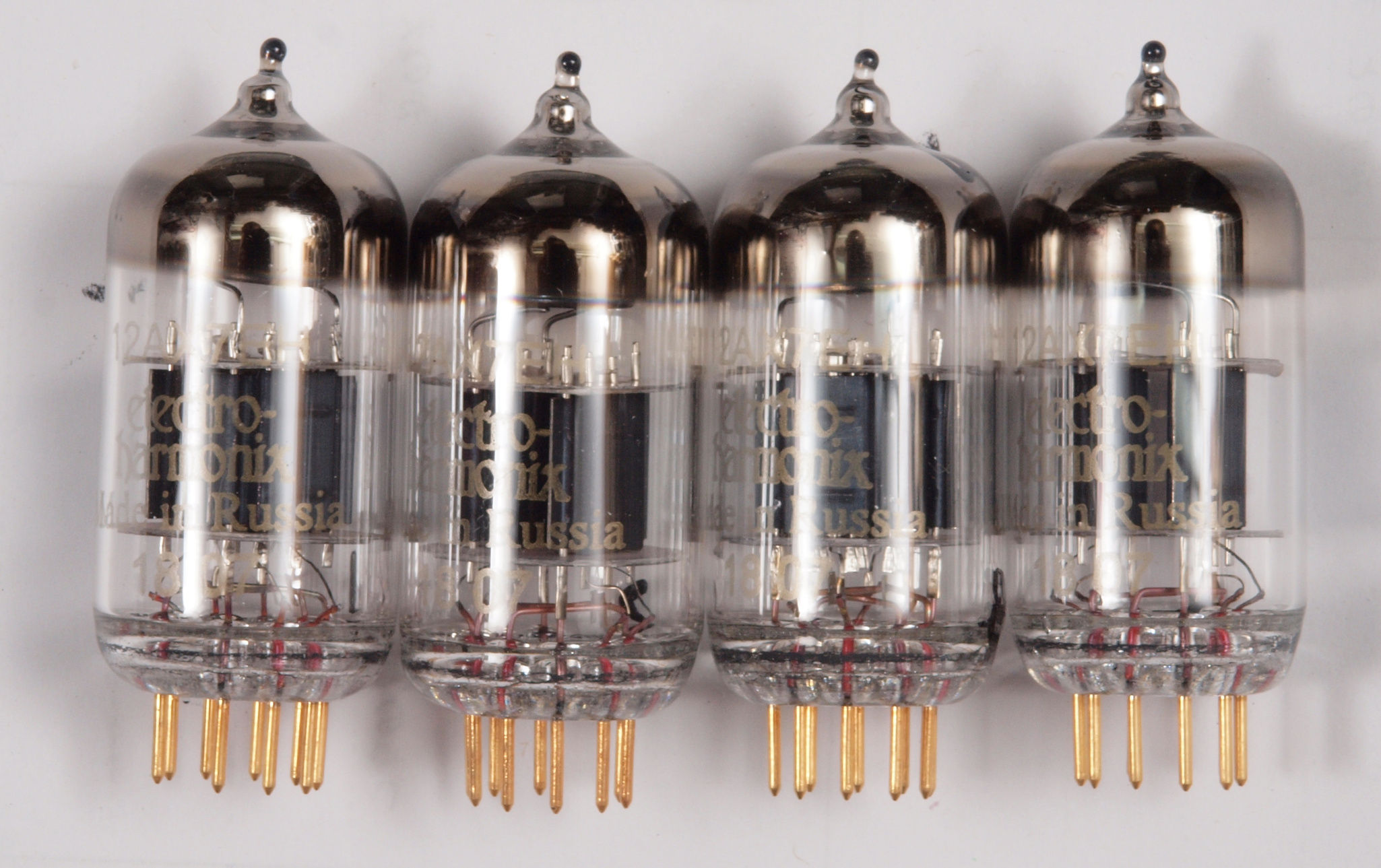

購入真空管electro−harmonix 12AX7 EH ゴールド。 左から1本目.2本目.3本目.4本目。
  • 購入1本目 12AX7 ユニット1。 Gm測定=2640μmho、IP=2.30mA。
    購入1本目 12AX7 ユニット2。 Gm測定=2720μmho、IP=2.30mA。
    購入2本目 12AX7 ユニット1。 Gm測定=2600μmho、IP=2.14mA。
    購入2本目 12AX7 ユニット2。 Gm測定=2700μmho、IP=2.21mA。
    購入3本目 12AX7 ユニット1。 Gm測定=2400μmho、IP=1.96mA。
    購入3本目 12AX7 ユニット2。 Gm測定=2500μmho、IP=2.06mA。
    購入4本目 12AX7 ユニット1。 Gm測定=2600μmho、IP=2.14mA。
    購入4本目 12AX7 ユニット2。 Gm測定=2620μmho、IP=2.19mA。
V411. 購入1本目 12AX7 ユニット1。 Gm測定=2640μmho、IP=2.30mA。
             測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V412. 購入1本目 12AX7 ユニット2。 Gm測定=2720μmho、IP=2.30mA。
V421. 購入2本目 12AX7 ユニット1。 Gm測定=2600μmho、IP=2.14mA。
             測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V422. 購入2本目 12AX7 ユニット2。 Gm測定=2700μmho、IP=2.21mA。
V431. 購入3本目 12AX7 ユニット1。 Gm測定=2400μmho、IP=1.96mA。
             測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V432. 購入3本目 12AX7 ユニット2。 Gm測定=2500μmho、IP=2.06mA。

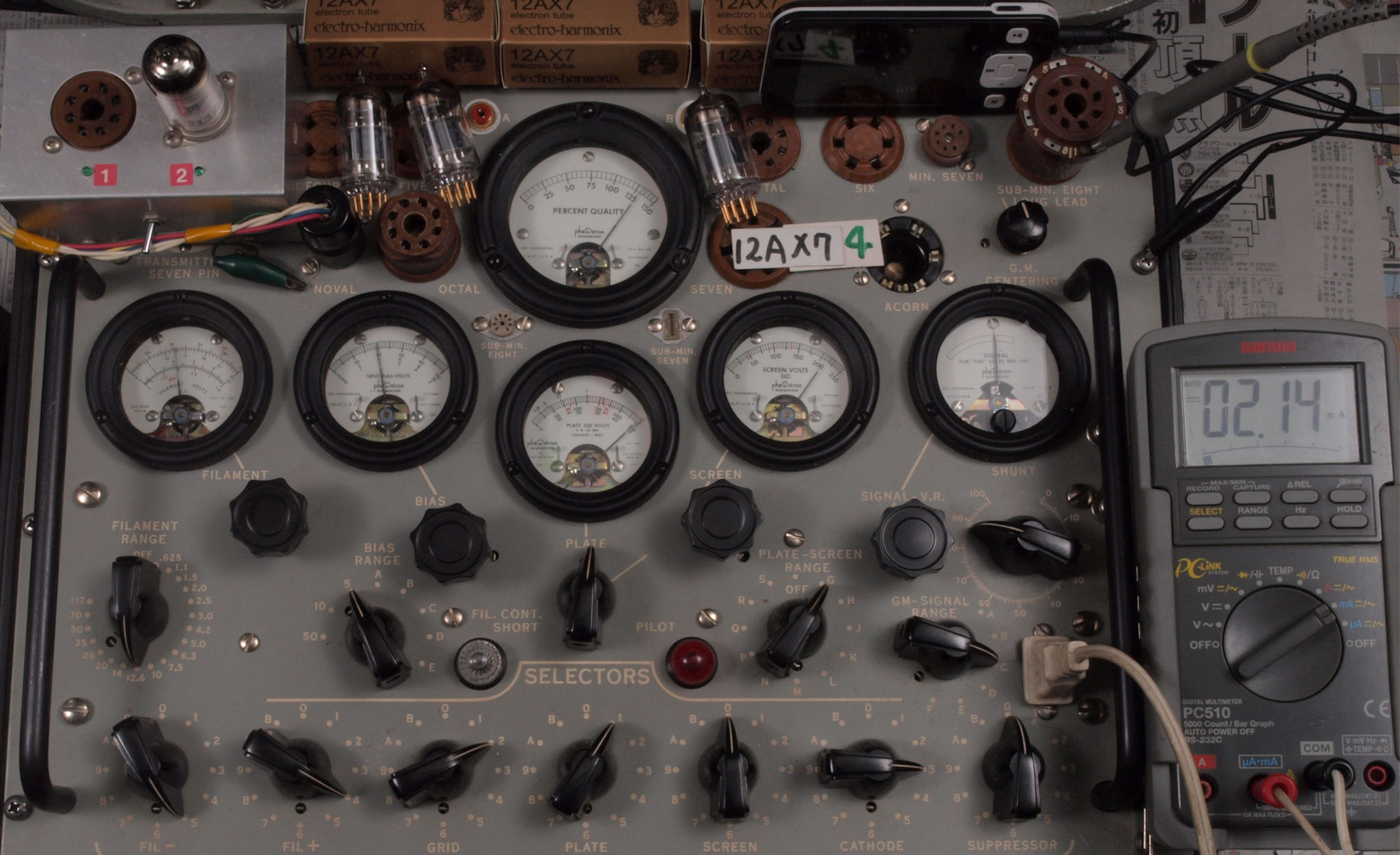

V441. 購入4本目 12AX7 ユニット1。 Gm測定=2600μmho、IP=2.14mA。
             測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V442. 購入4本目 12AX7 ユニット2。 Gm測定=2620μmho、IP=2.19mA。
プレート電圧波形を観測しながら測定する。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
K. 裏パネルと木製ケース修理。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
K01. 修理前 ガラリパネル。
K02. 修理(塗装)後 ガラリパネル。

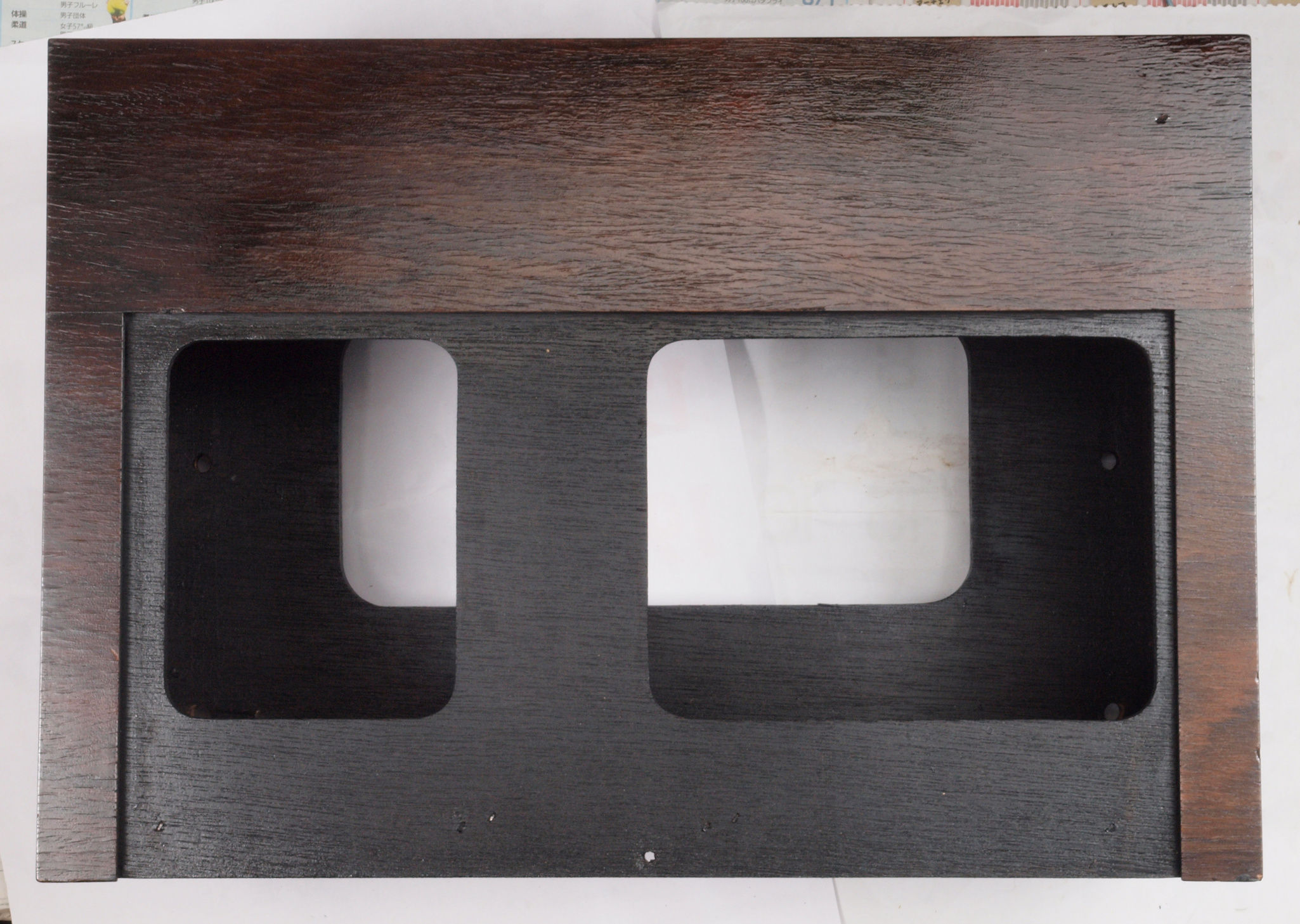

K11. 修理前 上から見る
K12. 修理(塗装)後 透明ラッカーを吹き付ける。
K21. 修理前 足を取り、下から見る、ベニヤ(合板)の接着材が劣化し、木目方向に剥がれる。

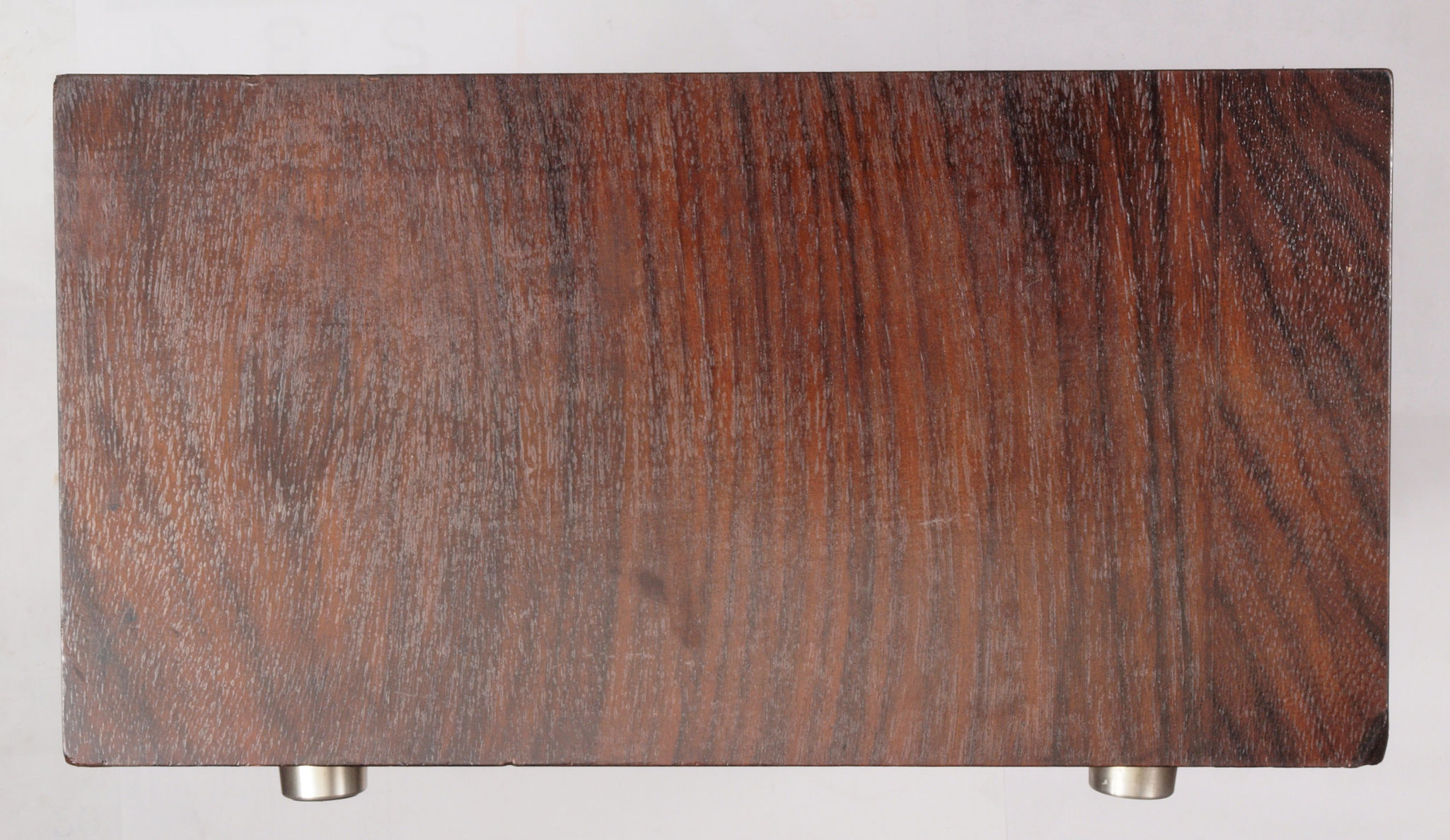

K22. 足を付けて完成、上から見る
K31. 修理前 前から見る。

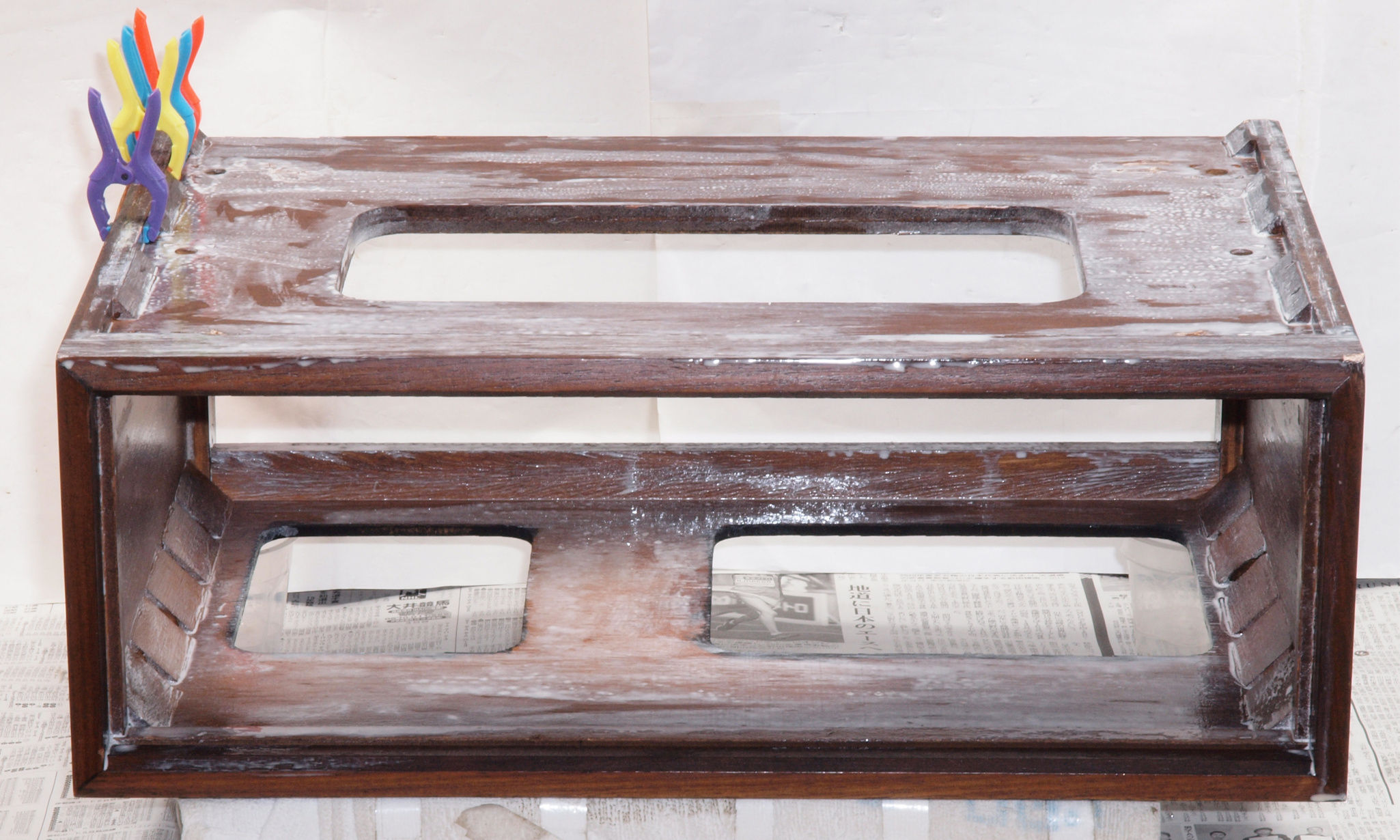

K313. 修理中 下前から見る。 状態が良く無いので、ボンドを染み込ませる。
K32. 修理(塗装)後 前から見る。
K41. 修理前 後から見る。
K412. 修理前 後右下の割れ。

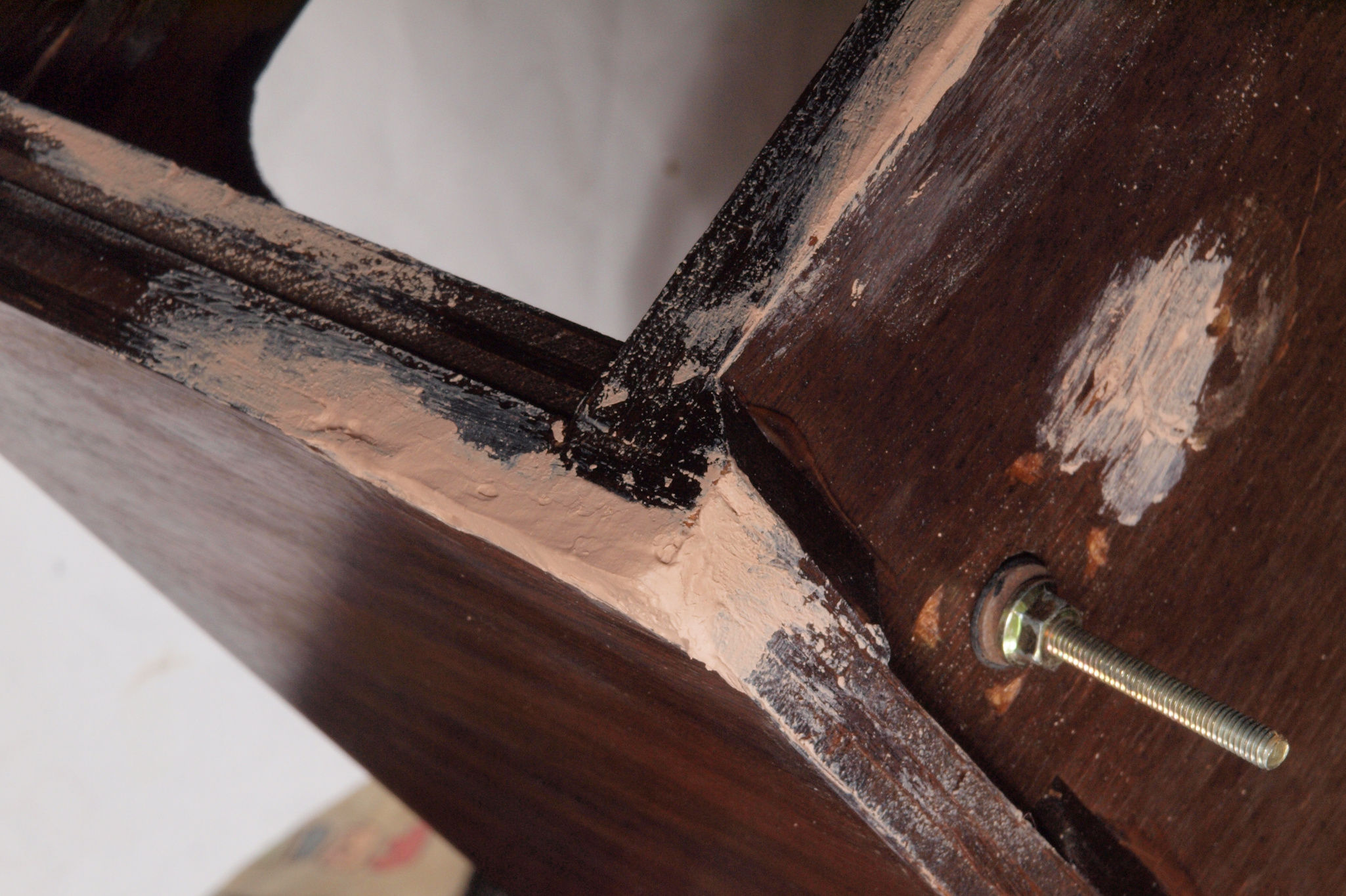

K413. 修理中 後右下の割れ。パテで割れを埋める。

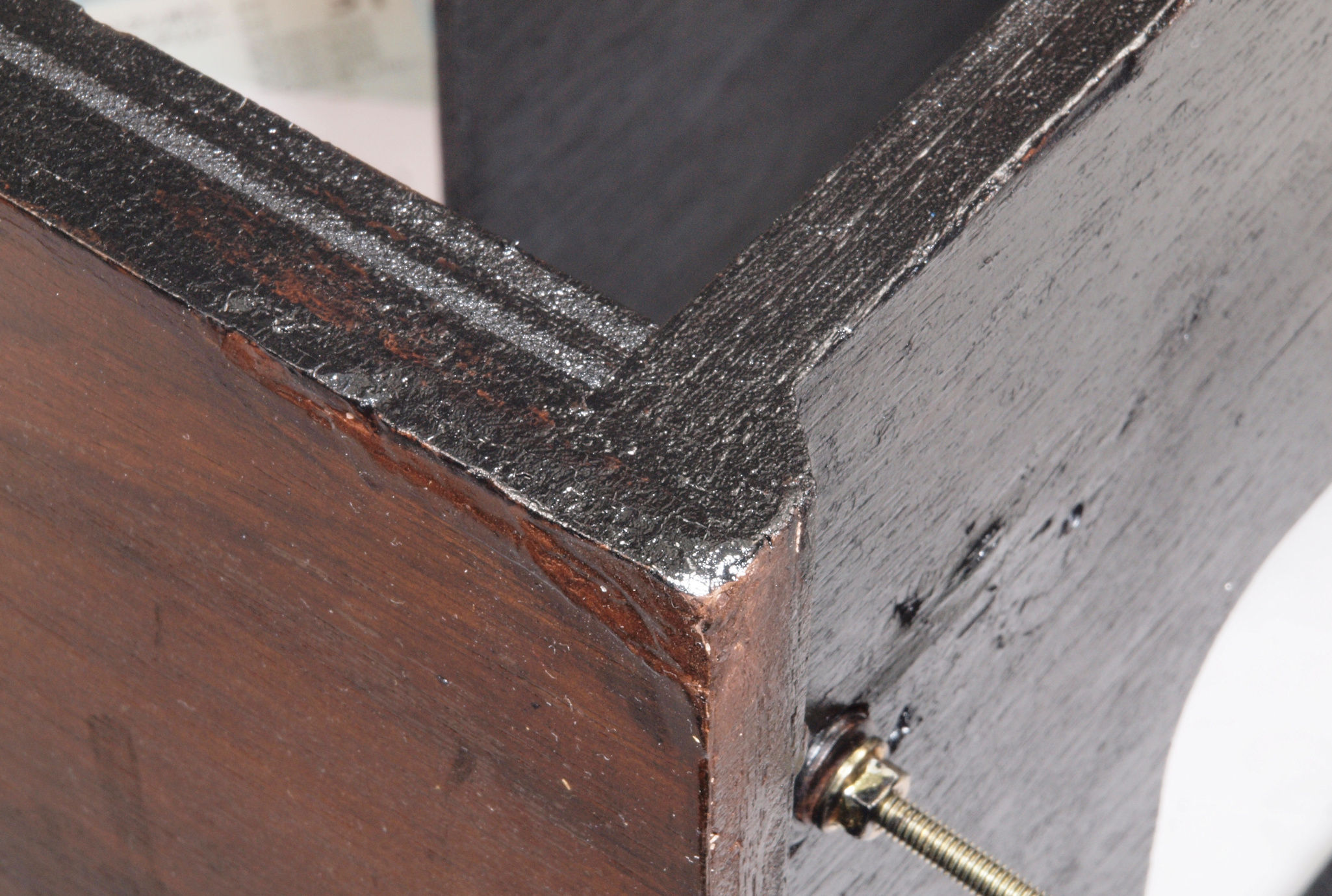

K414. 完成 後右下の割れ。
K415. 修理前 後左下の割れ。
K416. 修理中 後左下の割れ。パテで割れを埋める。
K417. 修理中 後左下の割れ。色を差す。

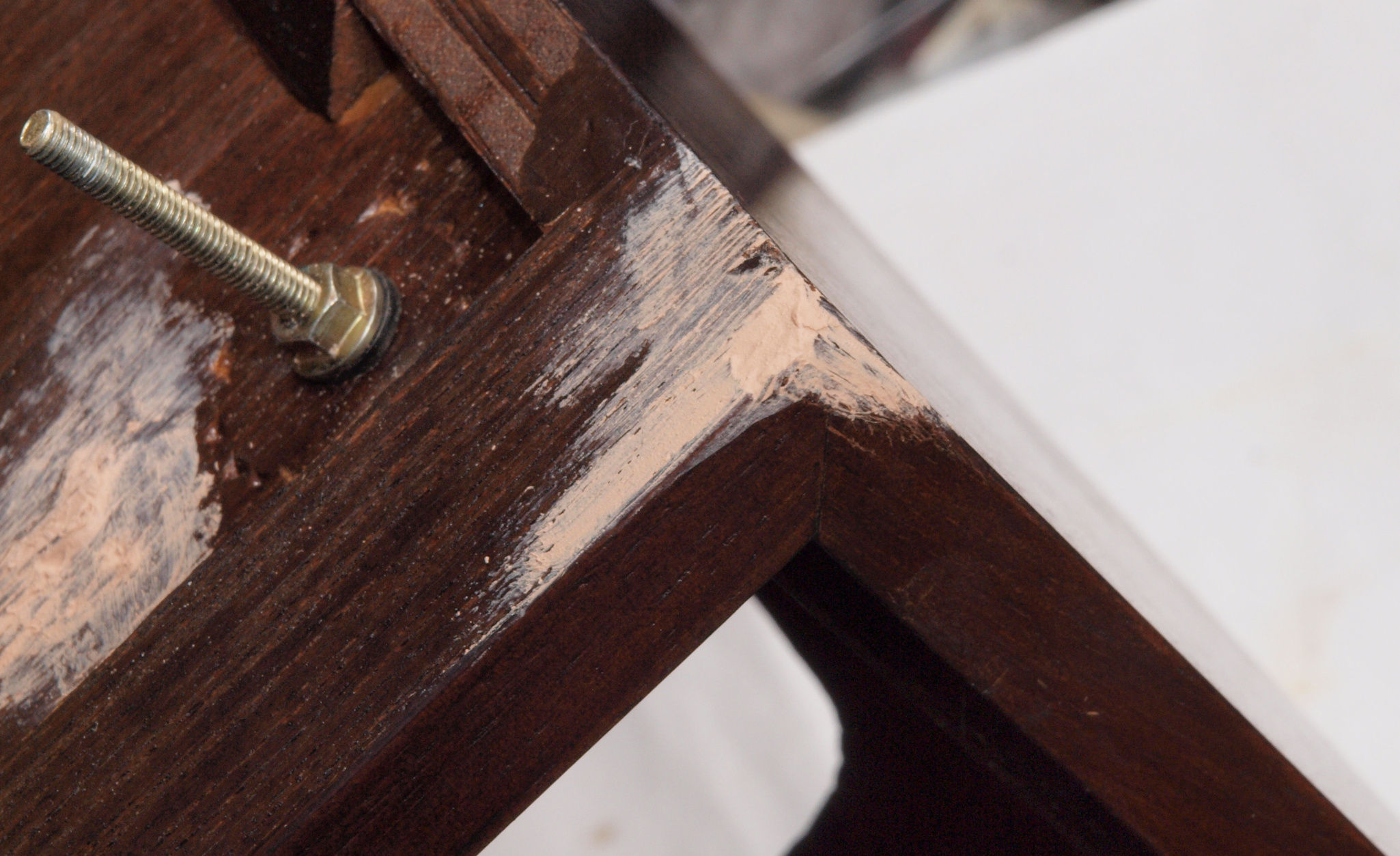

K418. 修理中 前左下の割れ。パテで割れを埋める。
K419. 修理中 前左下の割れ。色を差す。

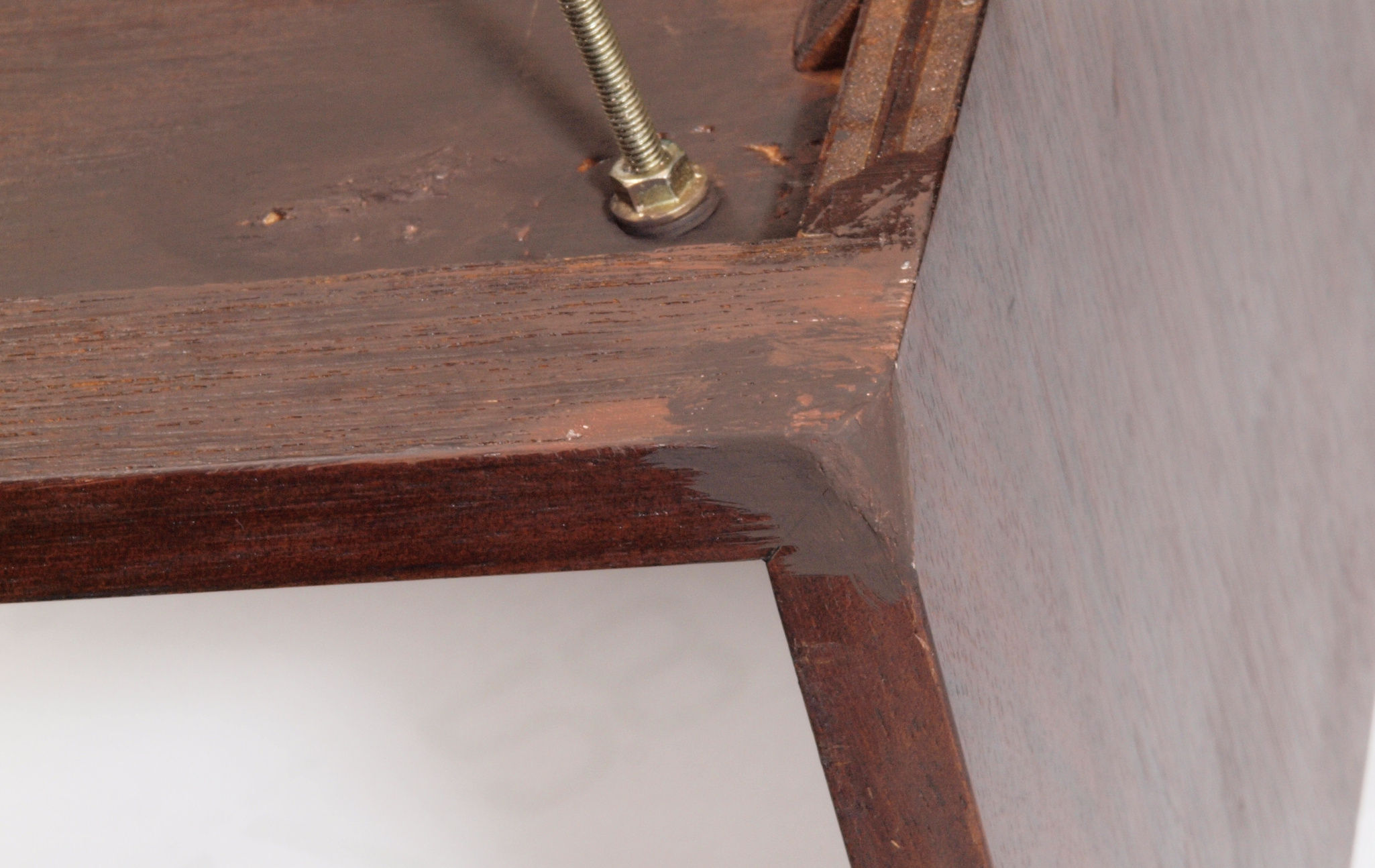

41A. 完成 前左下の割れ。
K414. 修理中 下前から見る。 状態が良く無いので、ボンドを染み込ませる。
K42. 修理(塗装)後 後から見る。
K51. 修理前 右横から見る。
K52. 修理(塗装)後 右横から見る。
K61. 修理前 左横から見る。
K62. 修理(塗装)後 左横から見る。

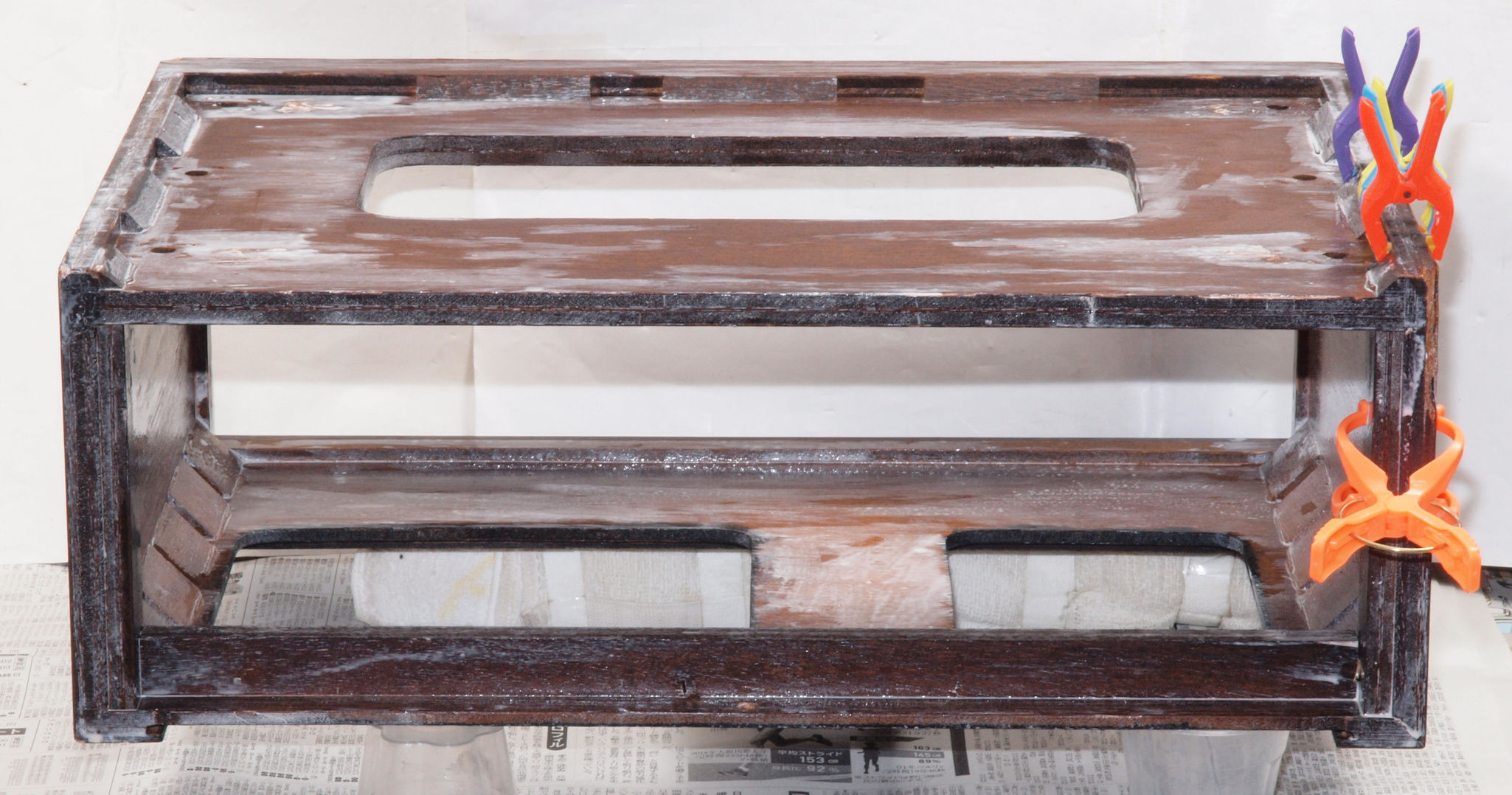

K7. 修理中 反りに注意しながら、天日で乾燥させる。
                        左側は、 同時修理THORENS TD125U.2台目
          sq38d-941〜sq38d-95r
