LUX SQ-38FD. 7台目修理記録2
平成25年2月19日到着  5月5日完成
U. TubeTester HickokTV−2B/Uによる付属真空管測定

V. TubeTester HickokTV−2B/Uによる購入真空管測定

K. 裏パネルと木製ケース修理

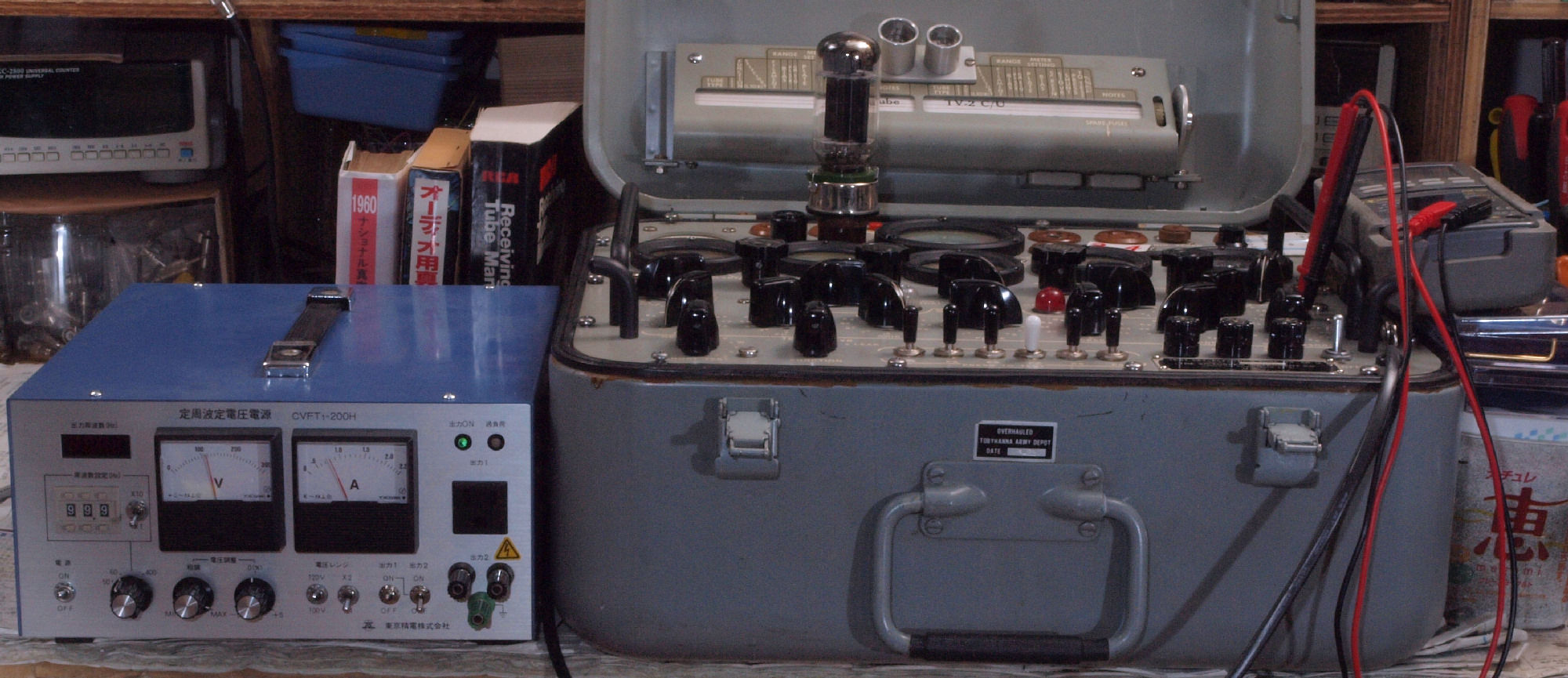

測定電源は安定化電源を使用し、AC115V 60Hzで行う。
測定器に挿入する前に、十分ヒーターを暖めて置く。
U. TubeTester HickokTV−2B/Uによる付属真空管測定
U10. 付属真空管 「50CA10」。 左から1本目.2.3.4本目。
      真空管ハンドブック(規格表)の、
      50CA10相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」。
      1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアルより。
付属真空管 「50CA10」。 左から1本目.2.3.4本目。
  • 付属1本目 「50CA10」。 Gm測定=13000μmho、IP=110.6mA。
    付属2本目 「50CA10」。 Gm測定=5400μmho、IP=41.6mA。
    付属3本目 「50CA10」。 Gm測定=8000μmho、IP=58.6mA。
    付属4本目 「50CA10」。 Gm測定=10000μmho、IP=75.2mA。

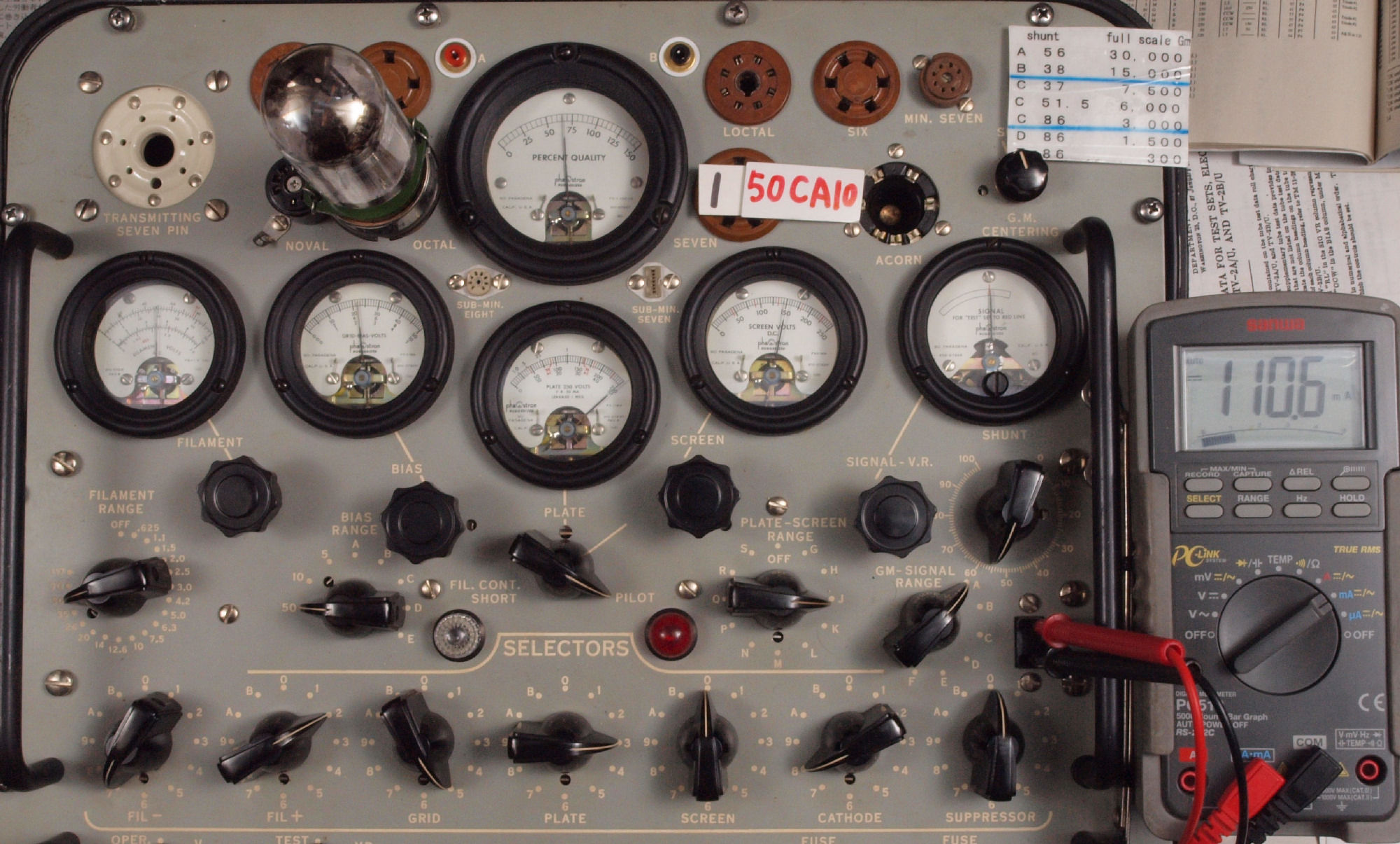

U11. 付属1本目 「50CA10」。 Gm測定=13000μmho、IP=110.6mA。
                 測定条件、「Ep=250V、Eg1=−22V」。 RangeSW=A、FullScale=30000μmho。
U12. 付属2本目 「50CA10」。 Gm測定=5400μmho、IP=41.6mA。
U13. 付属3本目 「50CA10」。 Gm測定=8000μmho、IP=58.6mA。
U14. 付属4本目 「50CA10」。 Gm測定=10000μmho、IP=75.2mA。
U2. 付属真空管。 左から6267、1−2本目。 6AQ8、1−2本目。
       真空管ハンドブック(規格表)の、
       6267相互コンダクタンス=2000μmho、「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
       6AQ8相互コンダクタンス=5900μmho、「Ep=250V、Ip=10mA、Eg1=−2.3V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

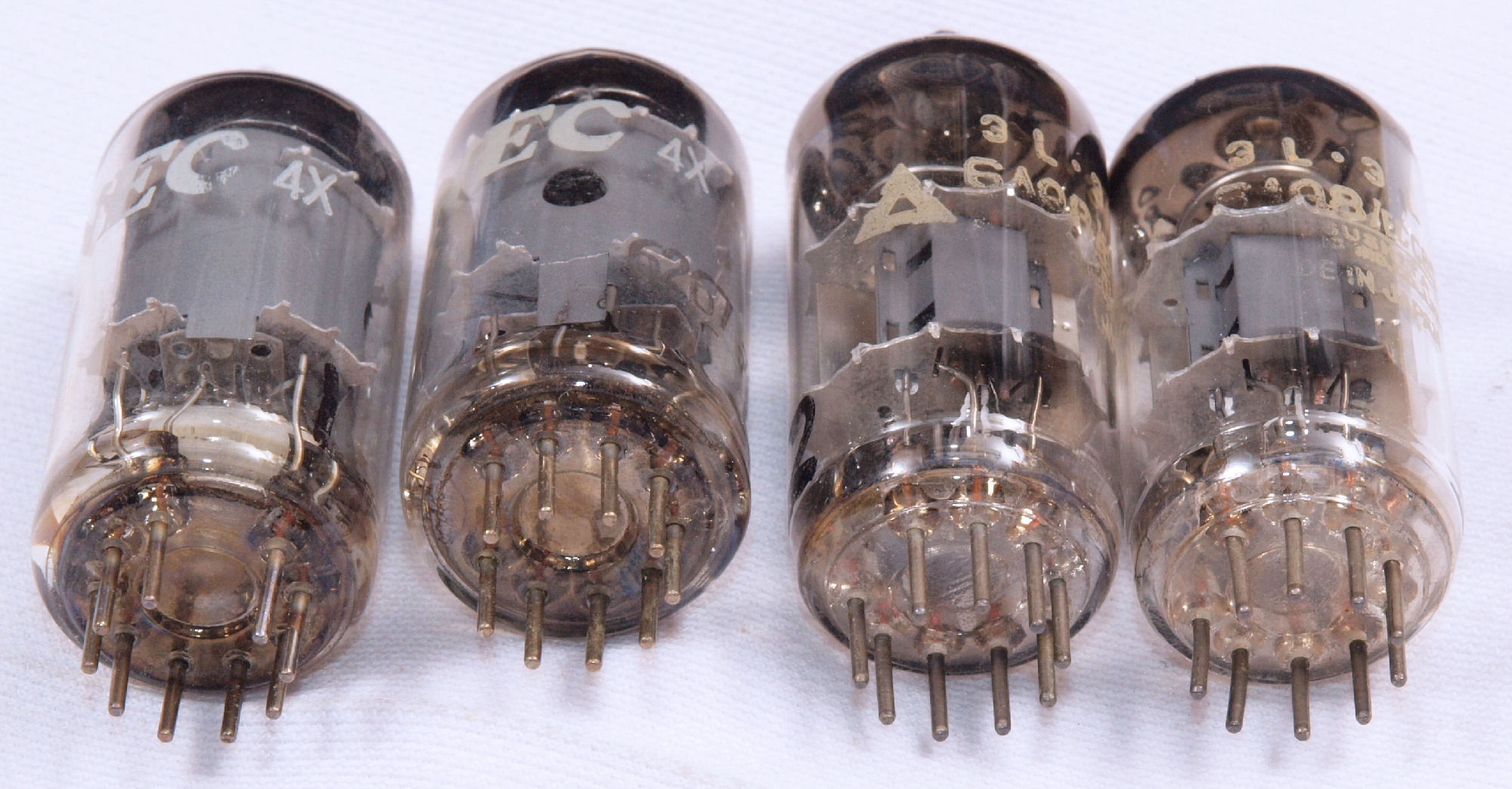

付属真空管。 左から6267、1−2本目。 6AQ8、1−2本目。
  • 付属1本目「6267」。 Gm測定=1600μmho、IP=3.25mA。
    付属2本目「6267」。 Gm測定=1700μmho、IP=2.59mA。
  • 付属1本目「6AQ8」ユニット1。 Gm測定=6500μmho、IP=10.61mA。
    付属1本目「6AQ8」ユニット2。 Gm測定=5000μmho、IP=8.75mA。
    付属2本目「6AQ8」ユニット1。 Gm測定=5050μmho、IP=9.17mA。
    付属2本目「6AQ8」ユニット2。 Gm測定=6250μmho、IP=10.44mA。

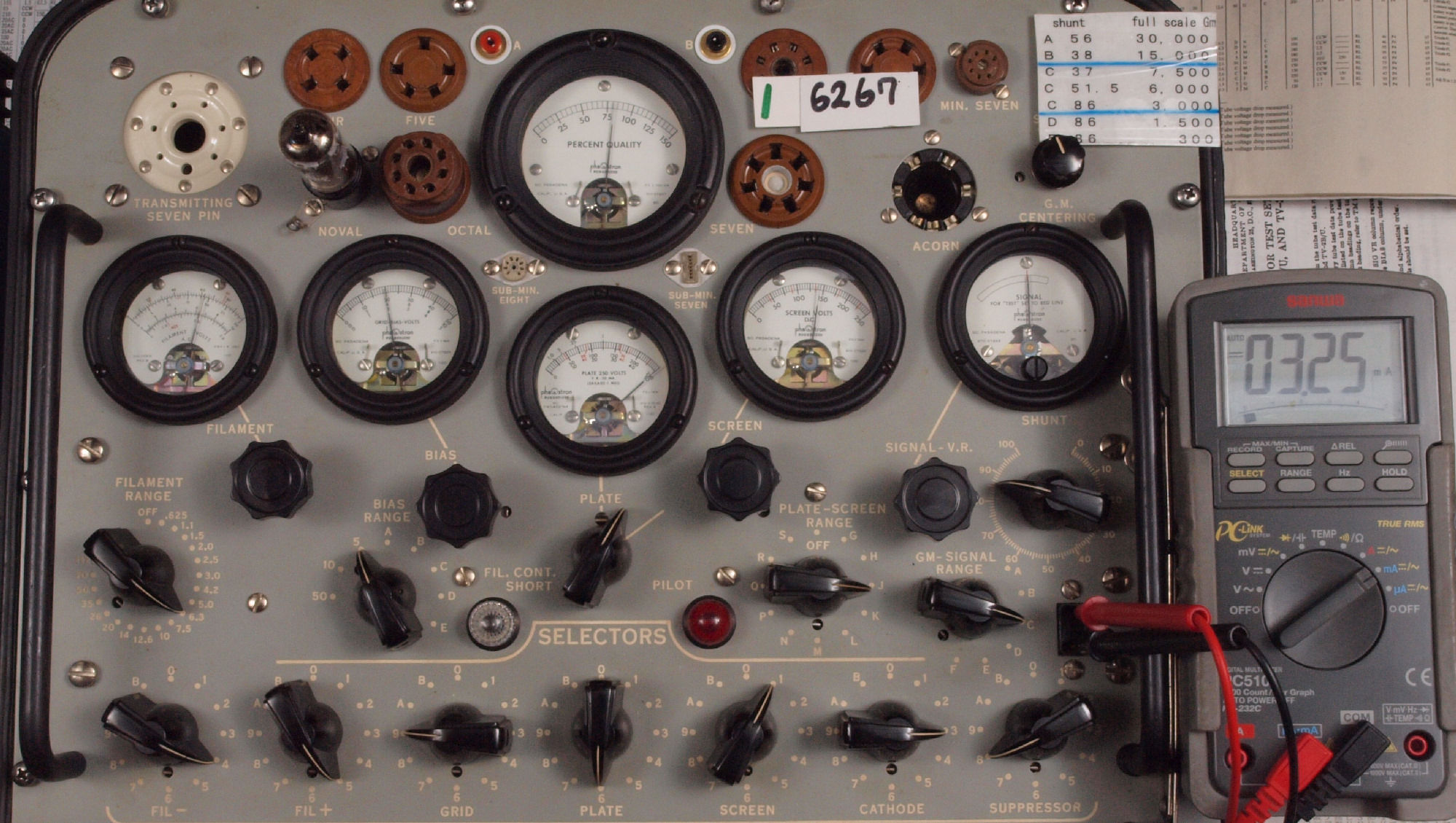

U21. 付属1本目「6267」。 Gm測定=1600μmho、IP=3.25mA。
           測定条件、「Ep=250V、Esg=150V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U22. 付属2本目「6267」。 Gm測定=1700μmho、IP=2.59mA。
U311. 付属1本目「6AQ8」ユニット1。 Gm測定=6500μmho、IP=10.61mA。
                  測定条件、「Ep=250V、Eg1=−2.3V」。 RangeSW=C、FullScale=7500μmho
U312. 付属1本目「6AQ8」ユニット2。 Gm測定=5000μmho、IP=8.75mA。

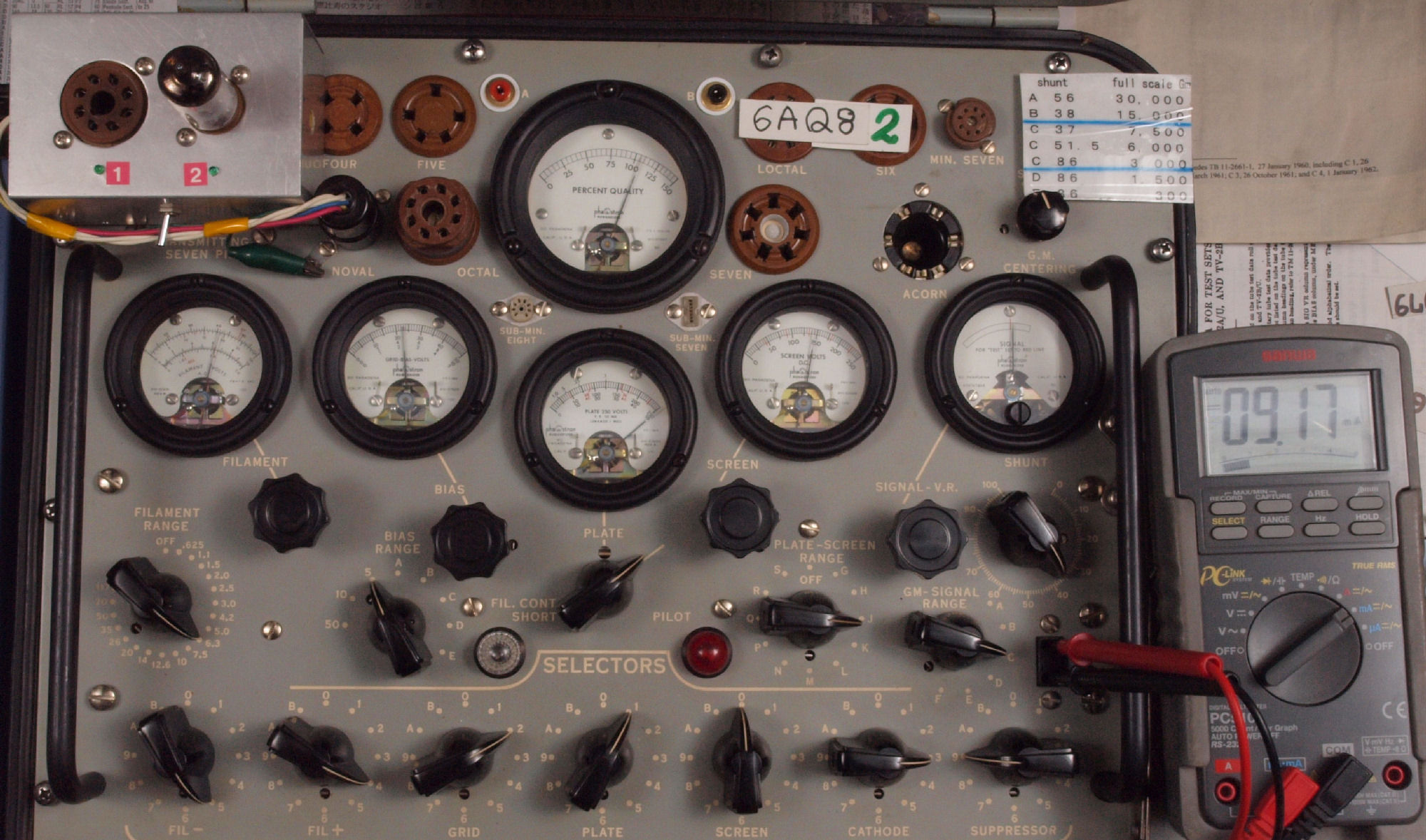

U321. 付属2本目「6AQ8」ユニット1。 Gm測定=5050μmho、IP=9.17mA。
                  測定条件、「Ep=250V、Eg1=−2.3V」。 RangeSW=C、FullScale=7500μmho
U322. 付属2本目「6AQ8」ユニット2。 Gm測定=6250μmho、IP=10.44mA。

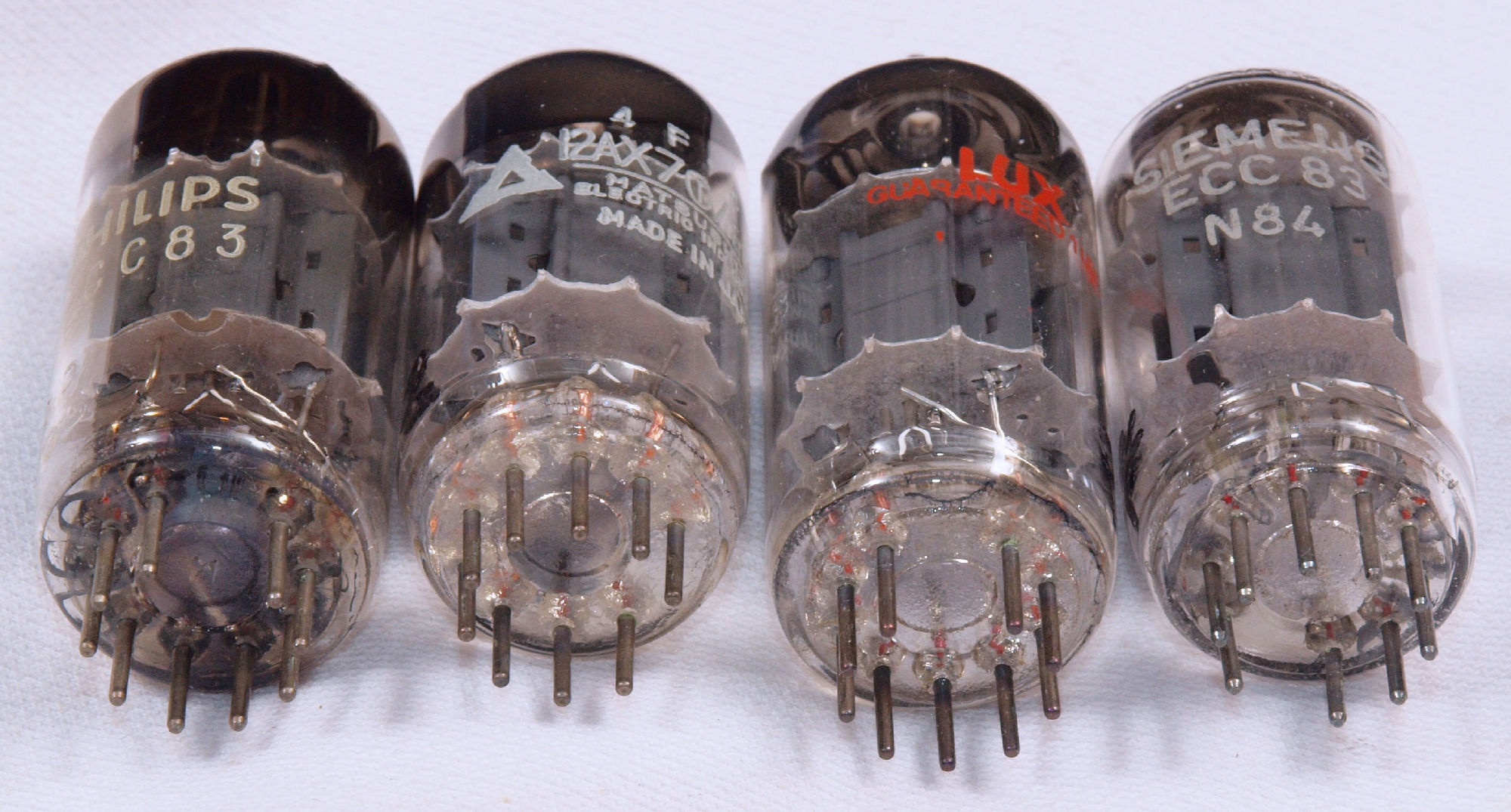

U40. 付属真空管「12AX7(ECC83)」。 左から1本目.2本目.3本目.4本目
       真空管ハンドブック(規格表)の、
       12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管「12AX7(ECC83)」。 左から1本目.2本目.3本目.4本目。
  • 付属1本目「12AX7」 ユニット1。 Gm測定=2200μmho、IP=1.83mA。
    付属1本目「12AX7」ユニット2。 Gm測定=2400μmho、IP=2.15mA。
    付属2本目「12AX7」ユニット1。 Gm測定=2300μmho、IP=2.2mA。
    付属2本目「12AX7」ユニット2。 Gm測定=2100μmho、IP=2.07mA。
    付属3本目「12AX7」ユニット1。 Gm測定=2300μmho、IP=2.2mA。
    付属3本目「12AX7」ユニット2。 Gm測定=2300μmho、IP=2.1mA。
    付属4本目「12AX7」ユニット1。 Gm測定=2500μmho、IP=2.15mA。
    付属4本目「12AX7」ユニット2。 Gm測定=2300μmho、IP=1.94mA。
U411. 付属1本目「12AX7」 ユニット1。 Gm測定=2200μmho、IP=1.83mA。
                    測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U412. 付属1本目「12AX7」ユニット2。 Gm測定=2400μmho、IP=2.15mA。
U421. 付属2本目「12AX7」ユニット1。 Gm測定=2300μmho、IP=2.2mA。
                    測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U422. 付属2本目「12AX7」ユニット2。 Gm測定=2100μmho、IP=2.07mA。
U431. 付属3本目「12AX7」ユニット1。 Gm測定=2300μmho、IP=2.2mA。
                    測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U432. 付属3本目「12AX7」ユニット2。 Gm測定=2300μmho、IP=2.1mA。

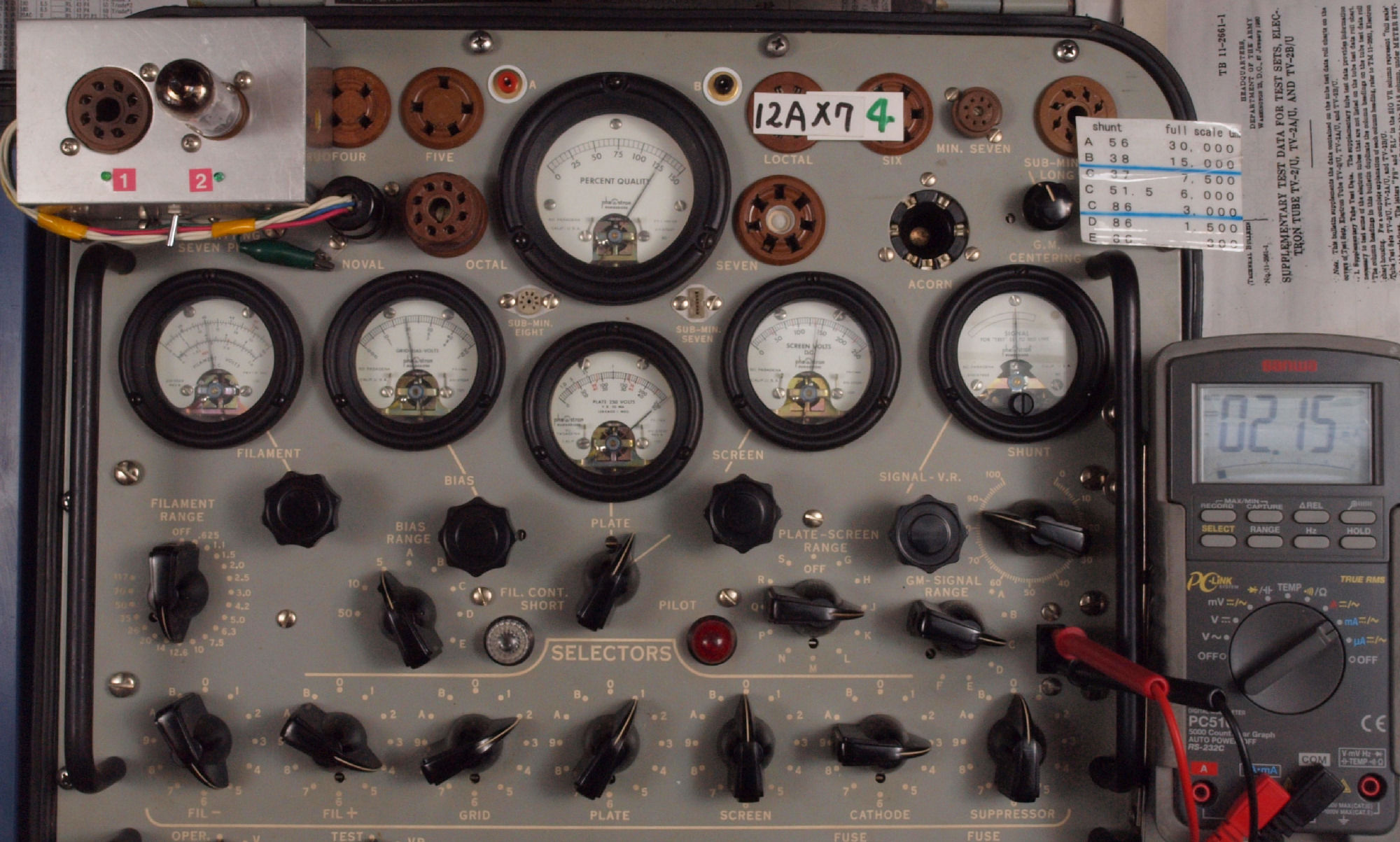

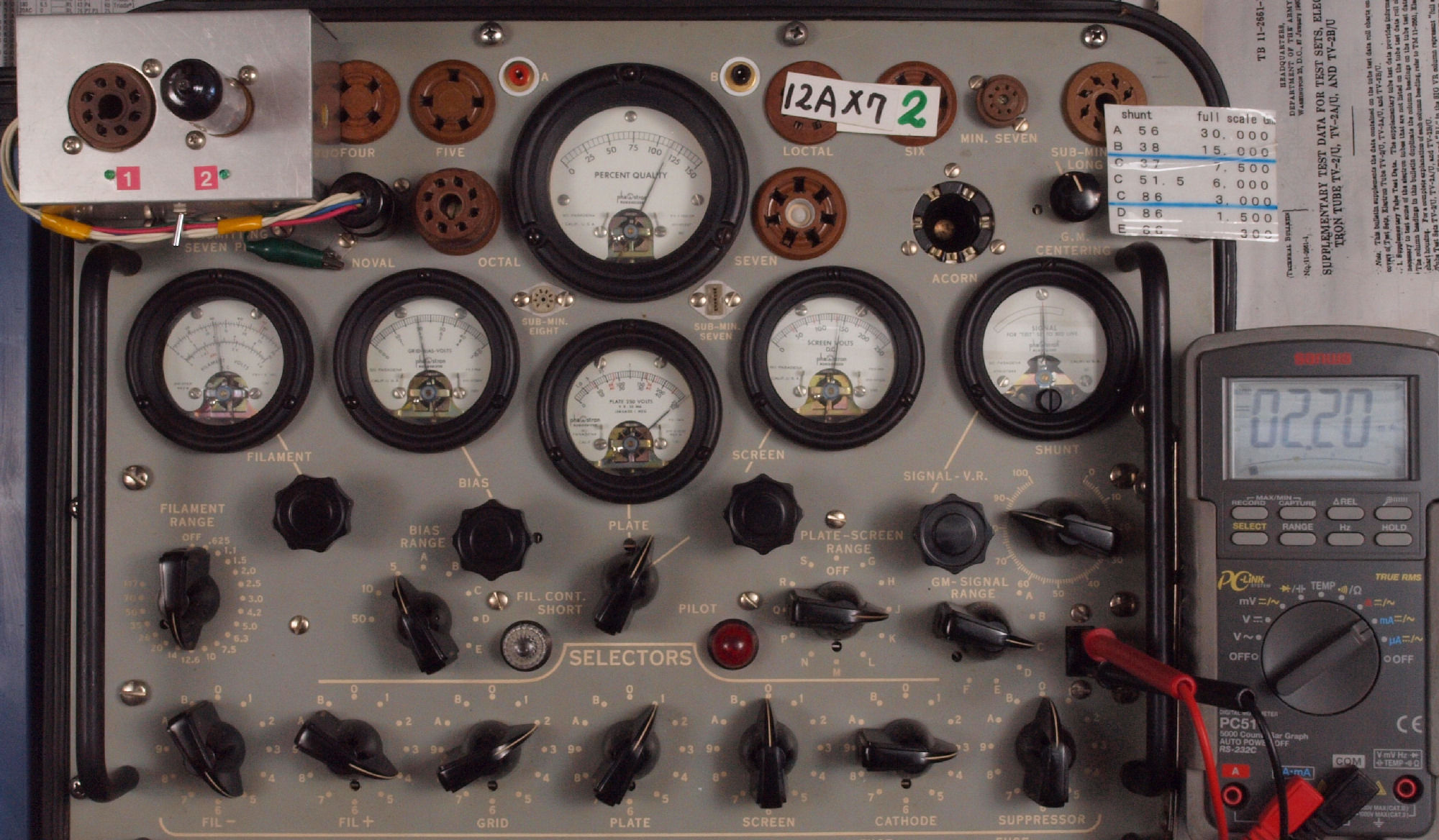

U441. 付属4本目「12AX7」ユニット1。 Gm測定=2500μmho、IP=2.15mA。
                    測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho

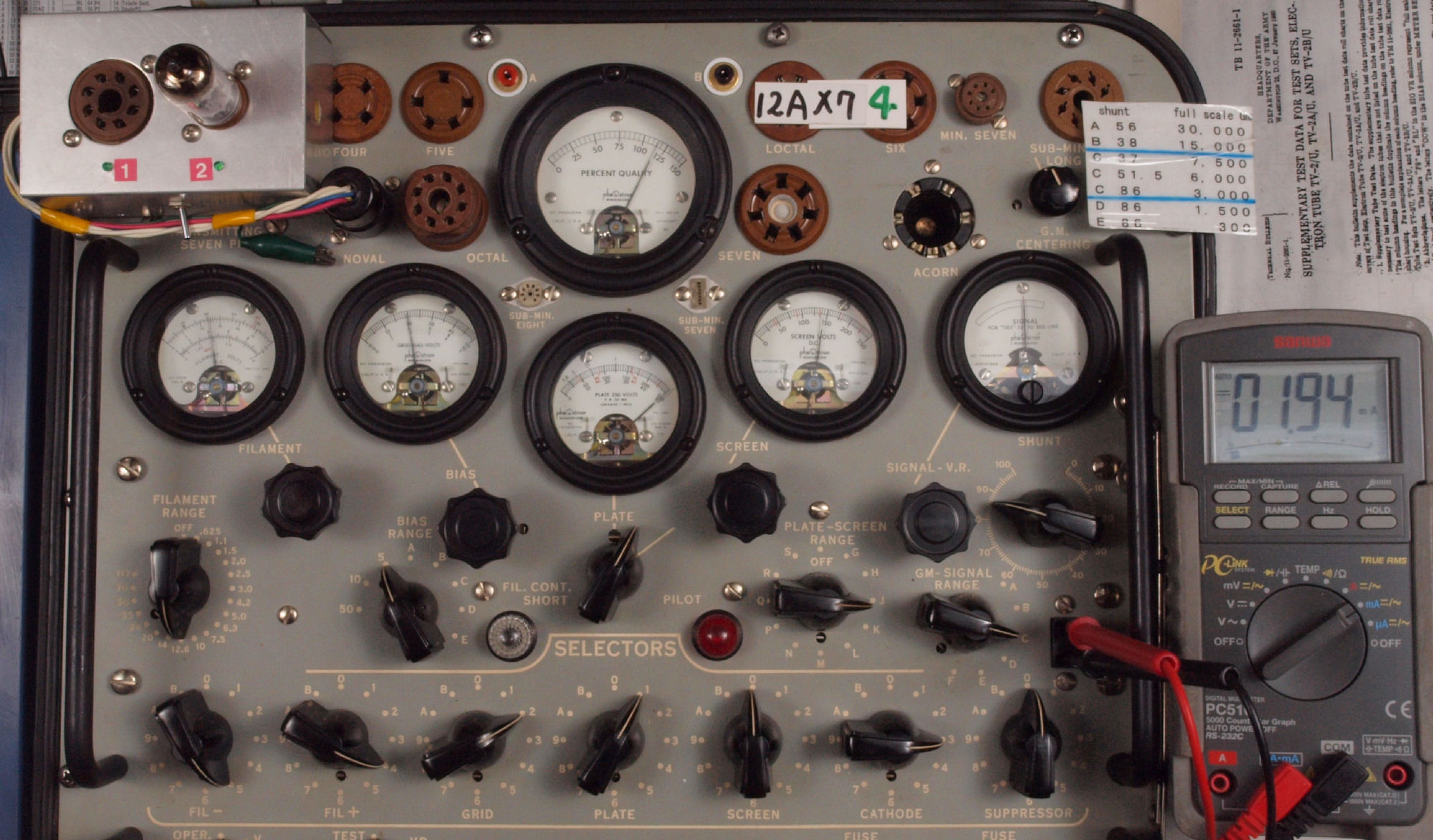

U442. 付属4本目「12AX7」ユニット2。 Gm測定=2300μmho、IP=1.94mA。
V. TubeTester HickokTV−2B/Uによる購入真空管測定
VA. 購入 A組 50CA10 4本=YAHOOオークションにて 55,000円で購入された。
         真空管ハンドブック(規格表)の、
         50CA10相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」。
         1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアルより。
購入 A組「50CA10」−4本。 970のロット番号が見える。 左上から1本目、2本目、3本目、4本目。
  • 購入 A組1本目 「50CA10」 Gm測定=13400μmho、IP=115.7mA。
    購入 A組2本目 「50CA10」 Gm測定=0μmho、IP=0.0mA。
    購入 A組3本目 「50CA10」 Gm測定=8000μmho、IP=86.2mA。
    購入 A組4本目 「50CA10」 Gm測定=7000μmho、IP=79.9mA。

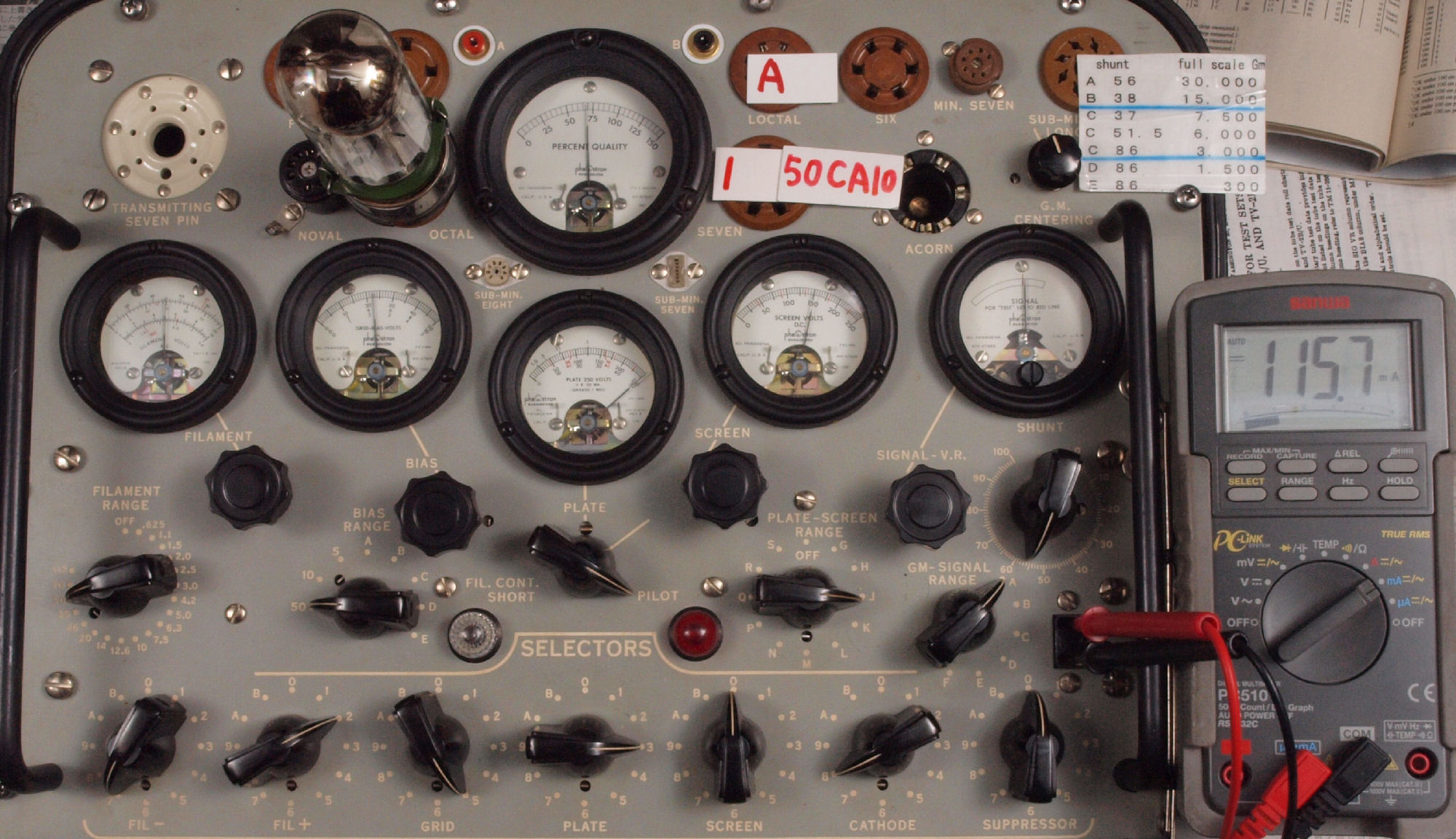

VA1. 購入 A組1本目 「50CA10」 Gm測定=13400μmho、IP=115.7mA。
                 測定条件、「Ep=250V、Eg1=−22V」。 RangeSW=A、FullScale=30000μmho。

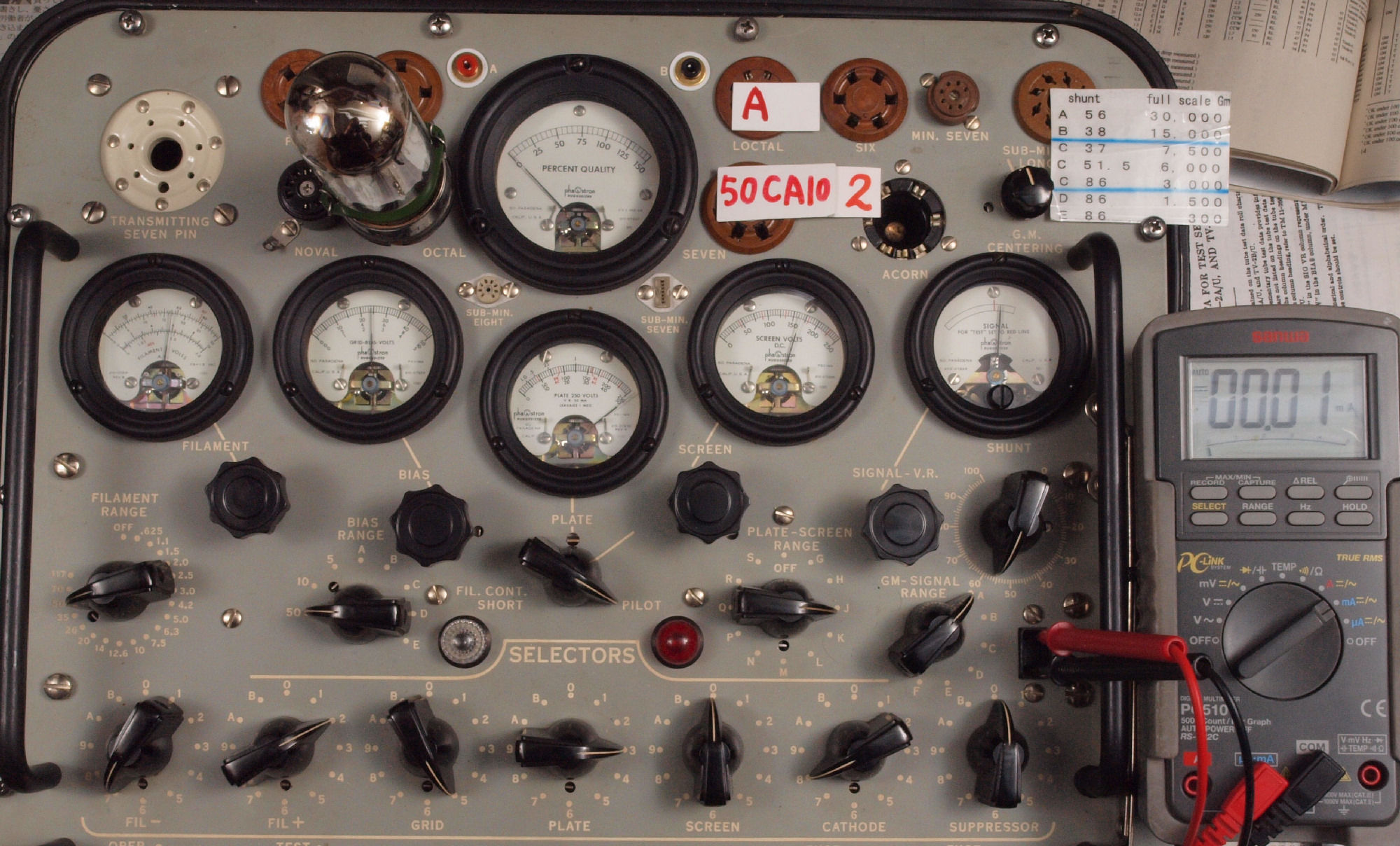

VA2. 購入 A組2本目 「50CA10」 Gm測定=0μmho、IP=0.0mA。

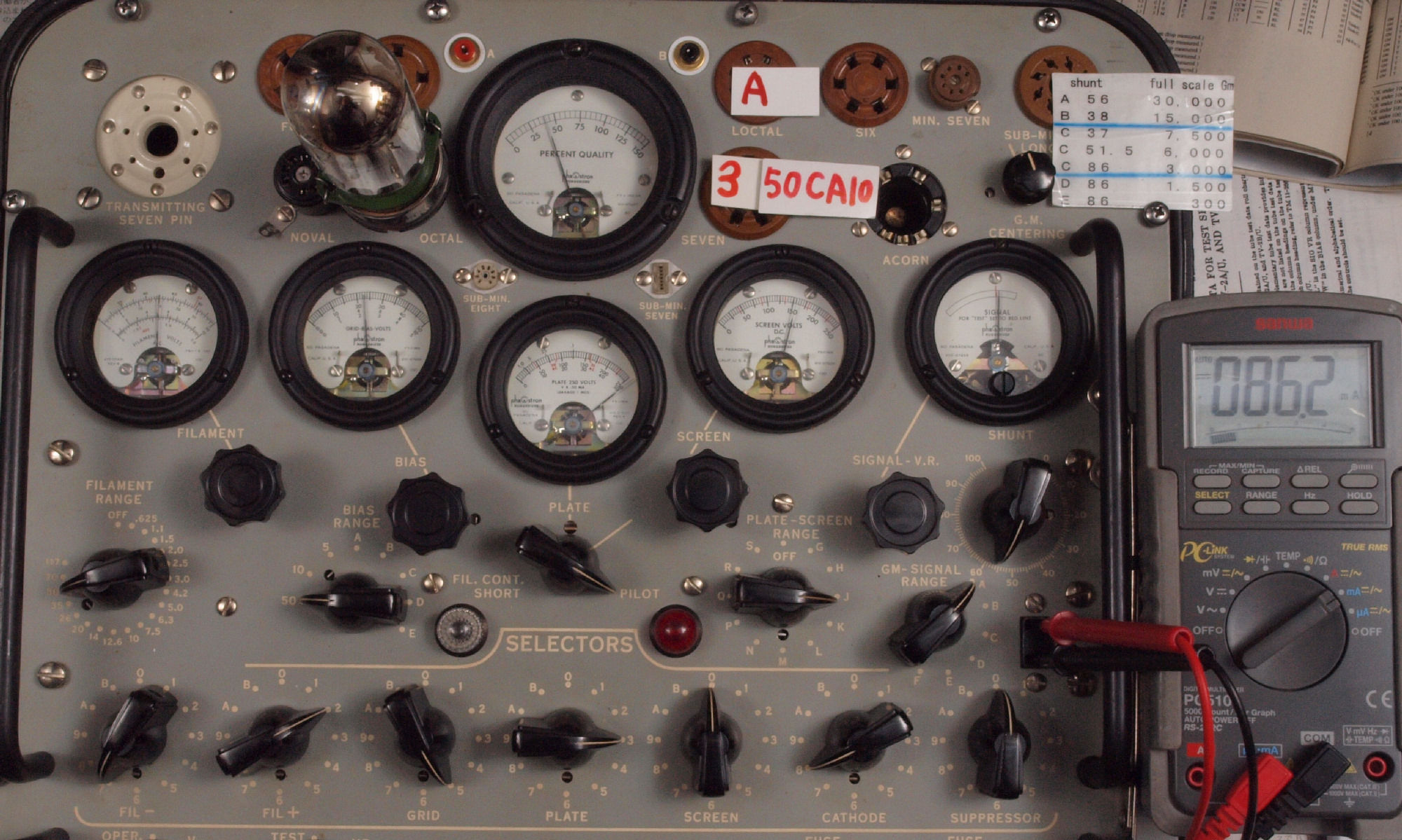

VA3. 購入 A組3本目 「50CA10」 Gm測定=8000μmho、IP=86.2mA。
                 測定条件、「Ep=250V、Eg1=−22V」。 RangeSW=A、FullScale=30000μmho。
VA4. 購入 A組4本目 「50CA10」 Gm測定=7000μmho、IP=79.9mA。
VB. 購入 B組 50CA10 4本YAHOOオークションにて 22,000円で購入された。
          真空管ハンドブック(規格表)の、
         50CA10相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」。
         1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアルより。

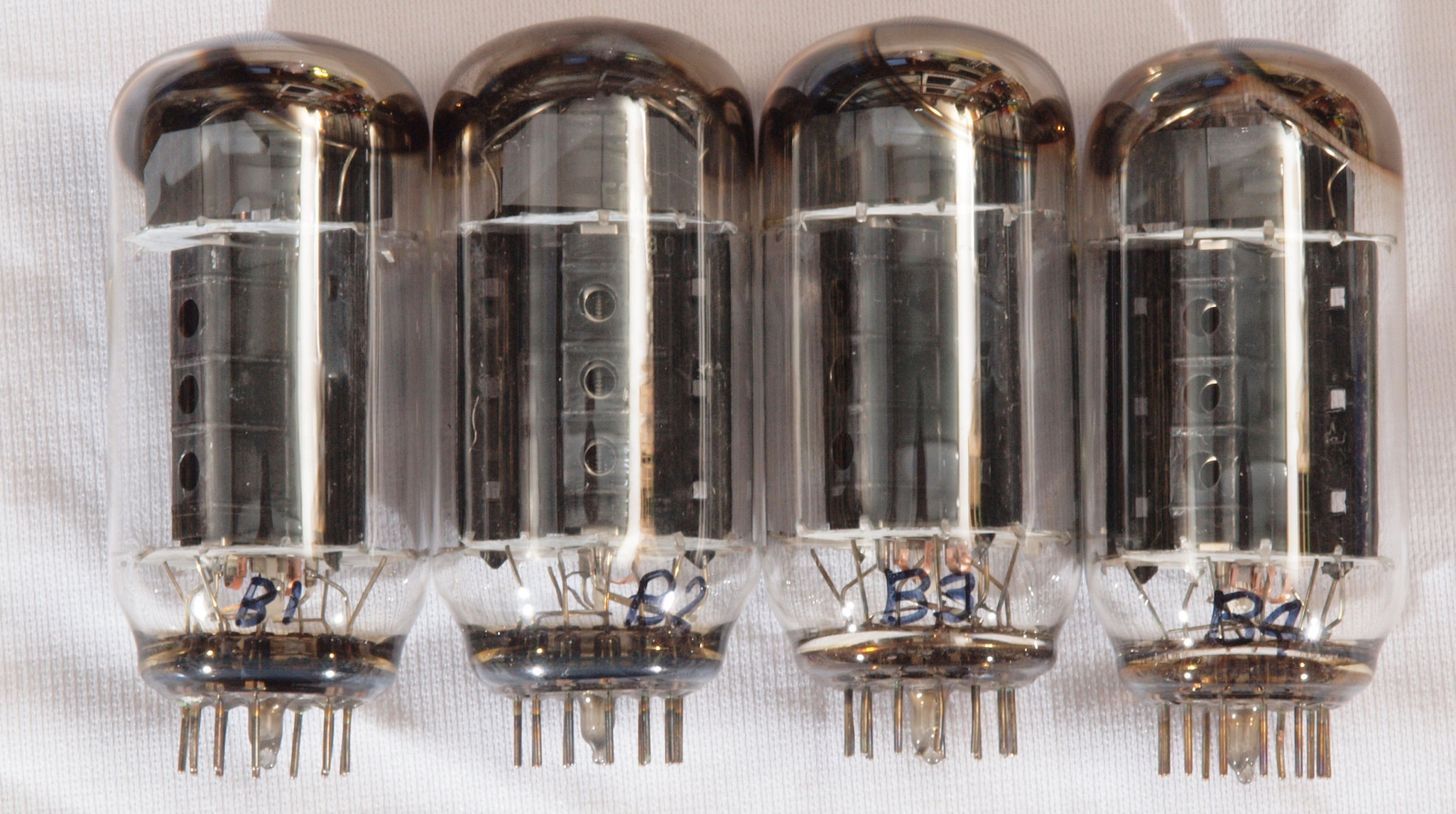

購入 B組「50CA10」−4本。 730のロット番号が2本見える。 左上から1本目、2本目、3本目、4本目。
  • 購入 B組1本目 「50CA10」 Gm測定=9000μmho、IP=90.9mA。
    購入 B組2本目 「50CA10」 Gm測定=9000μmho、IP=93.9mA。
    購入 B組3本目 「50CA10」 Gm測定=10000μmho、IP=108.5mA。
    購入 B組4本目 「50CA10」 Gm測定=12000μmho、IP=109.2mA。

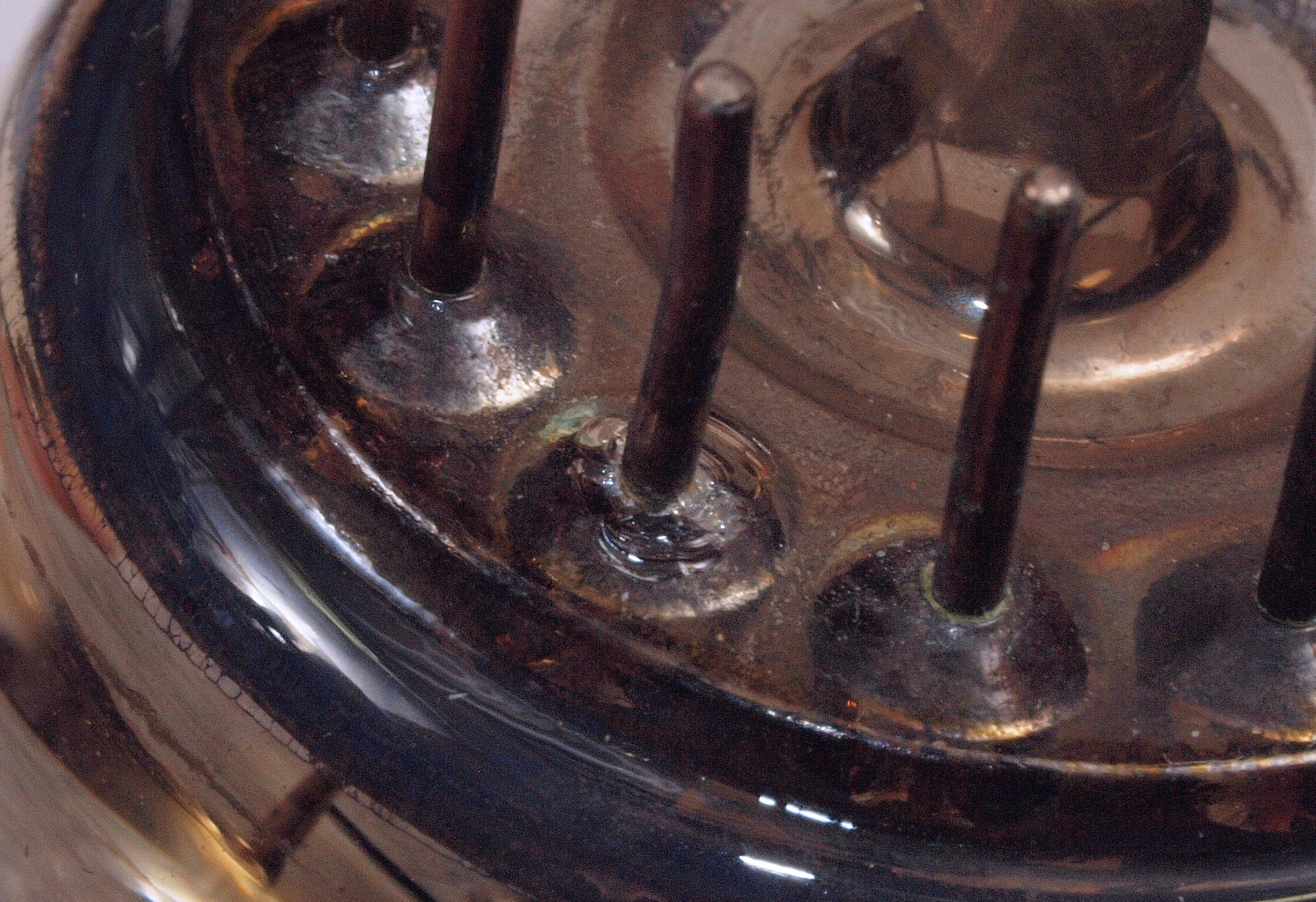

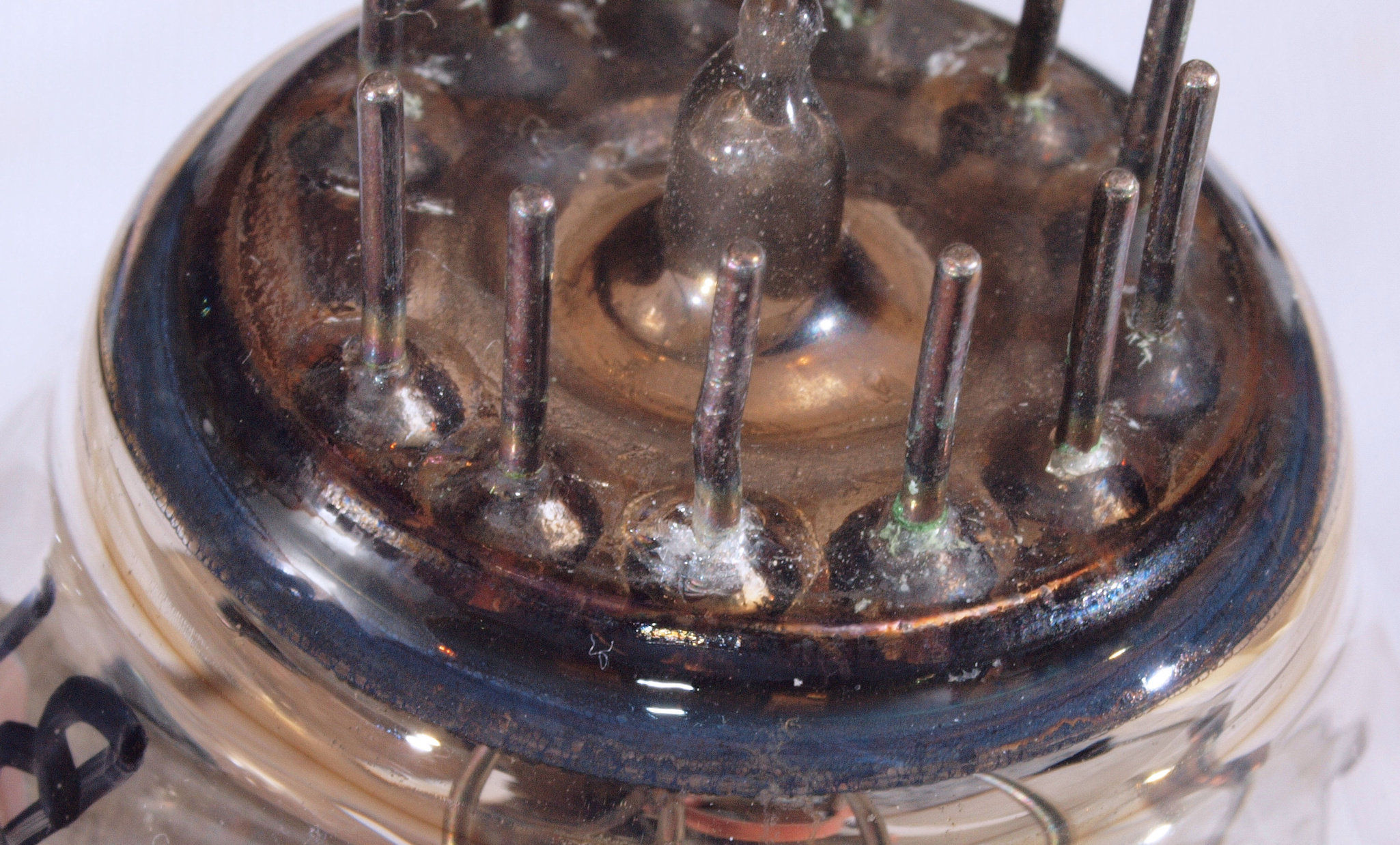

購入 B組「50CA10」−1本目、ヒビとサビ(緑青)が見られる。
購入 B組「50CA10」−2本目、ヒビとサビ(緑青)が見られる。

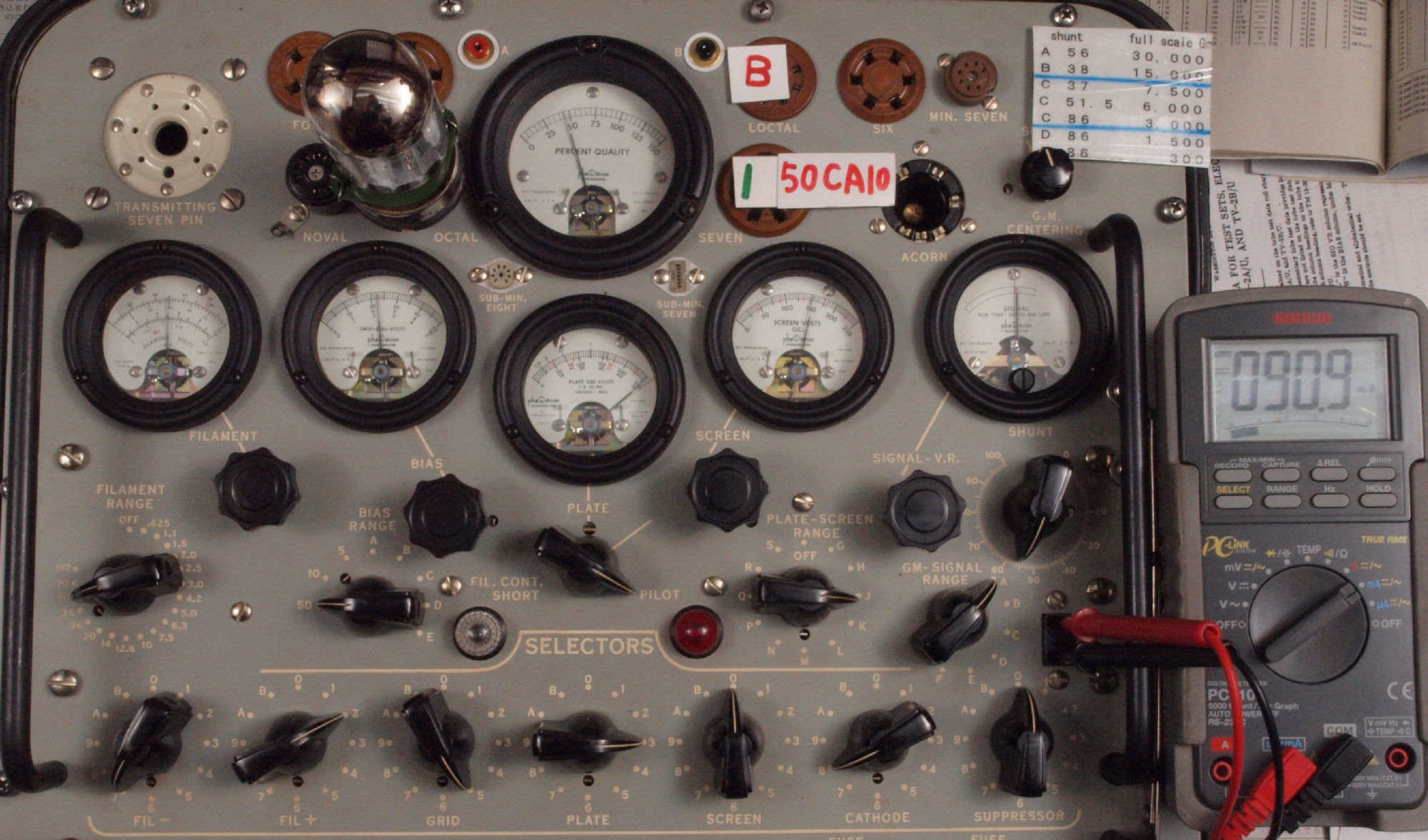

VB1. 購入 B組1本目 「50CA10」 Gm測定=9000μmho、IP=90.9mA。
                測定条件、「Ep=250V、Eg1=−22V」。 RangeSW=A、FullScale=30000μmho。

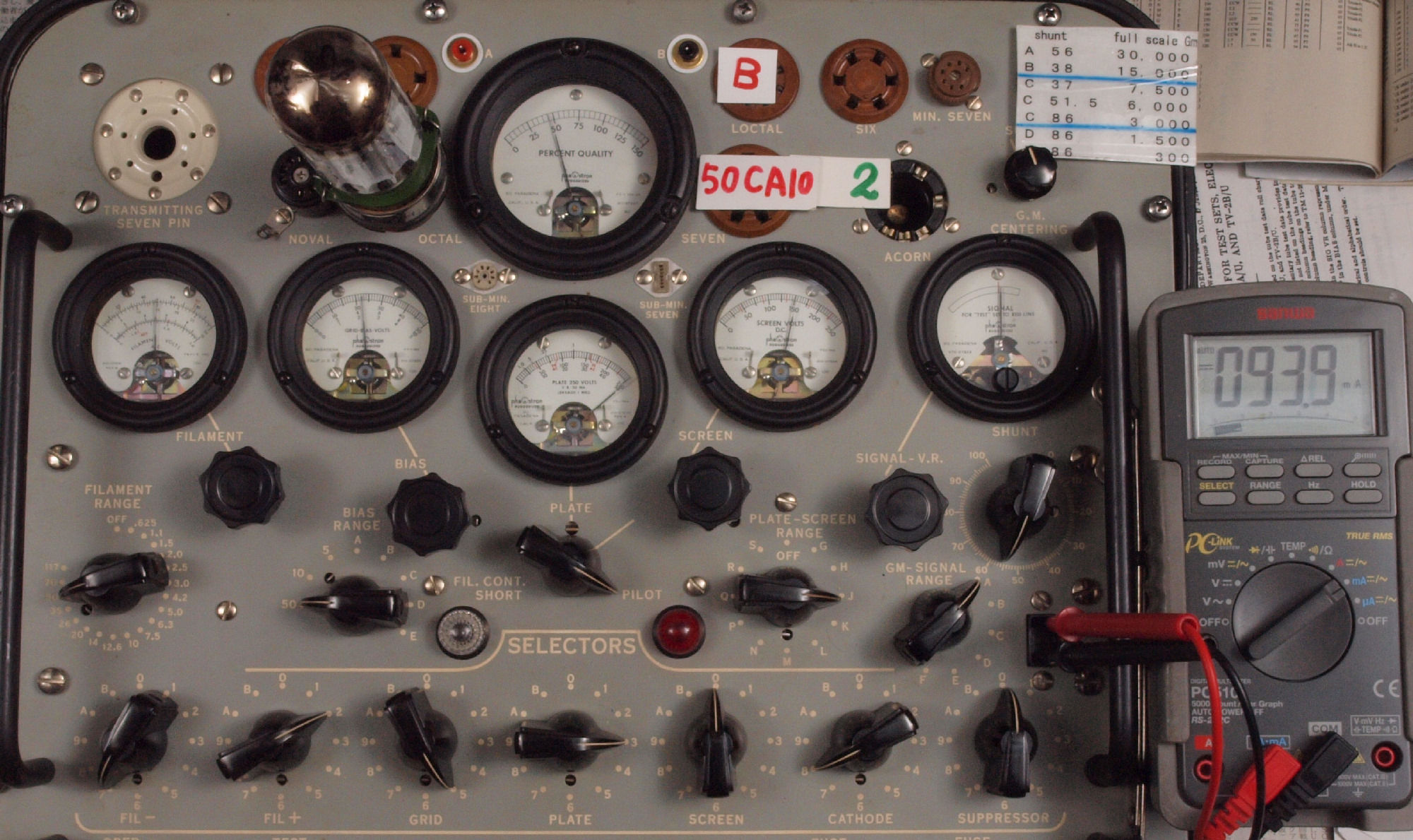

VB2. 購入 B組2本目 「50CA10」 Gm測定=9000μmho、IP=93.9mA。

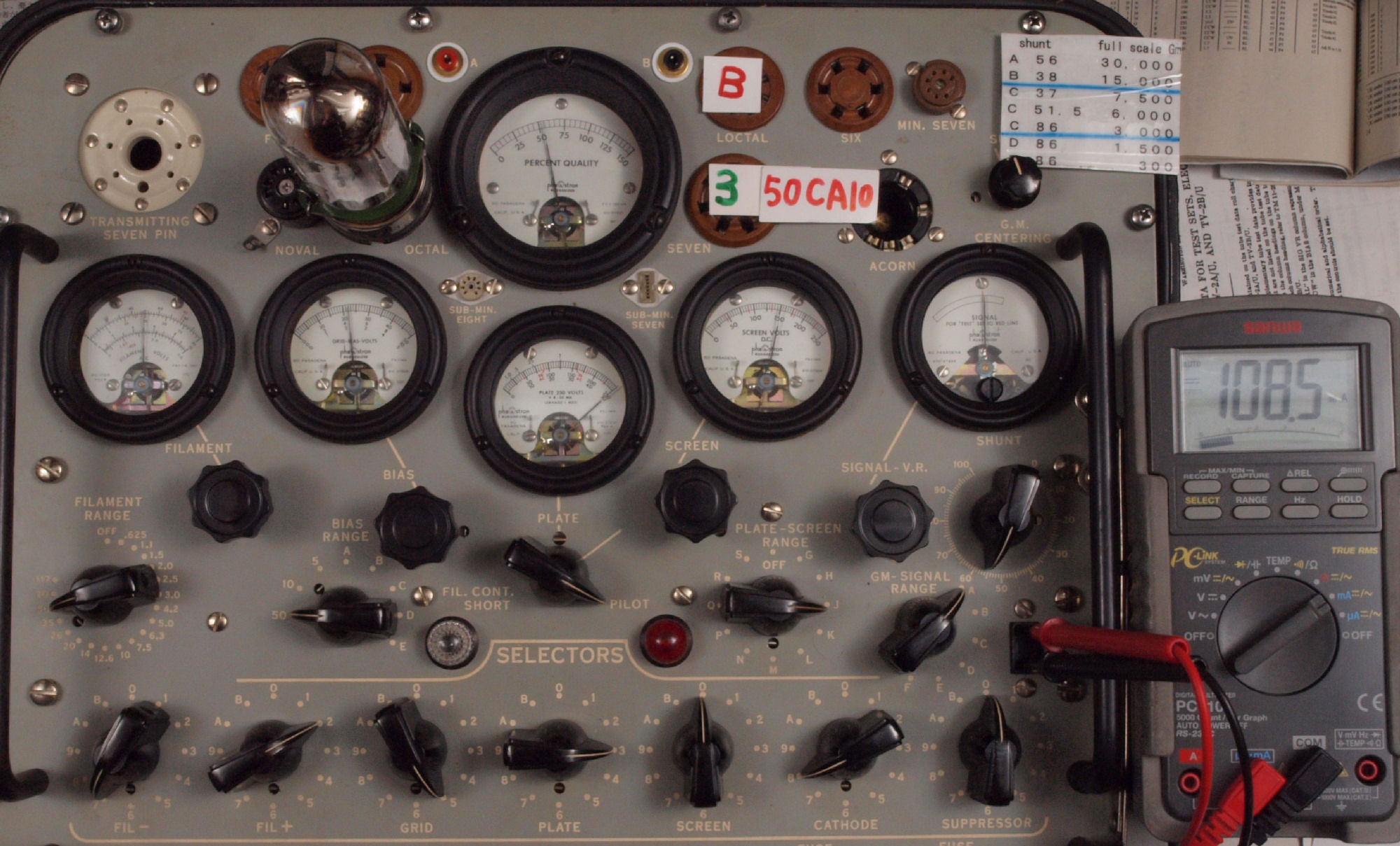

VB3. 購入 B組3本目 「50CA10」 Gm測定=10000μmho、IP=108.5mA。
                 測定条件、「Ep=250V、Eg1=−22V」。 RangeSW=A、FullScale=30000μmho。
VB4. 購入 B組4本目 「50CA10」 Gm測定=12000μmho、IP=109.2mA。
VC. 購入 C組 50CA10 4本YAHOOオークションにて 28,000円で購入された。
             真空管ハンドブック(規格表)の、
            50CA10相互コンダクタンス=12000μmho「Ep=250V、IP=95mA、Eg1=−22V」。
            1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアルより。

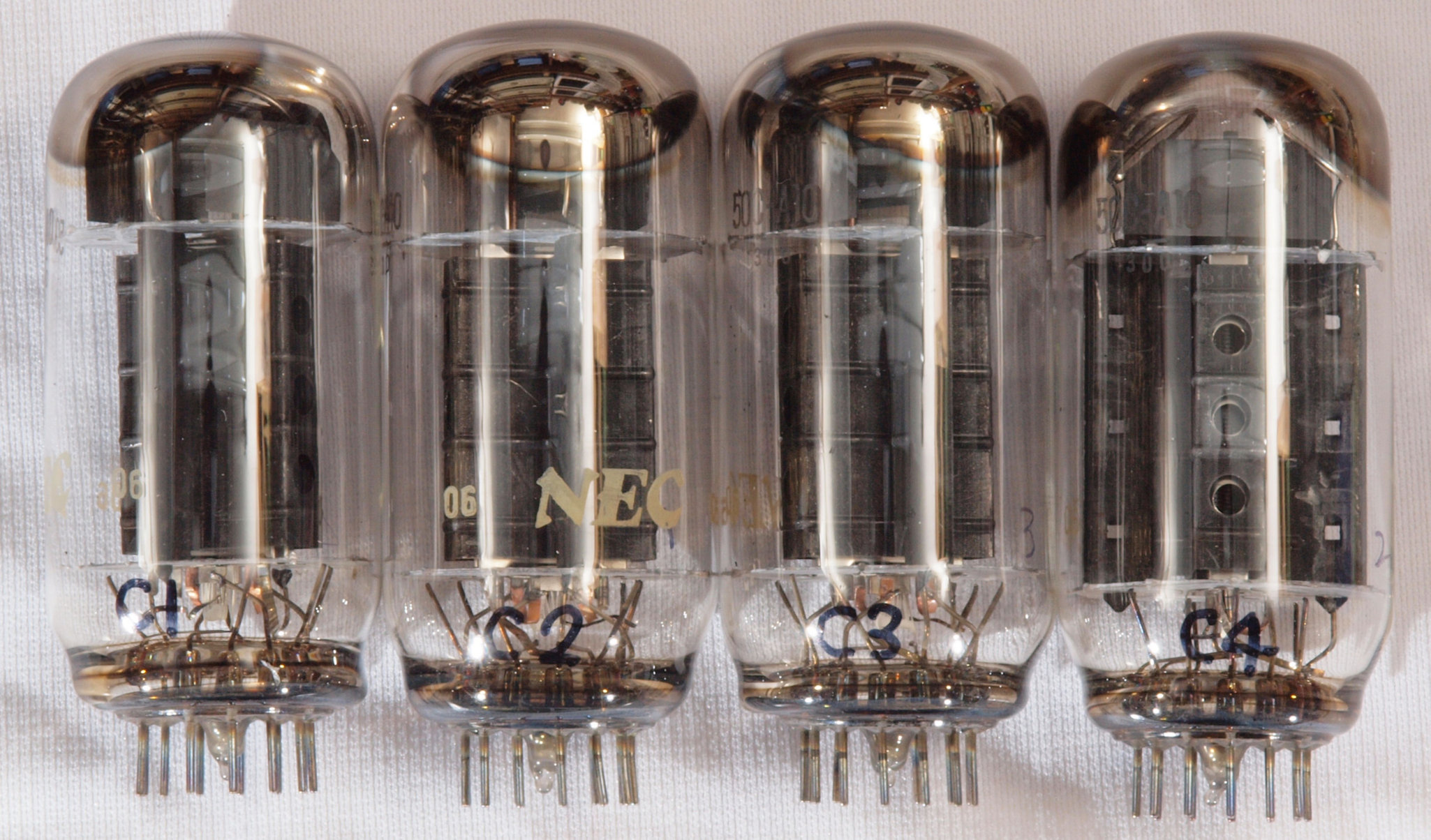

購入 C組「50CA10」−4本。 300のロット番号が見える。 左上から1本目、2本目、3本目、4本目。
  • 購入 C組1本目 「50CA10」 Gm測定=15000μmho、IP=121.1mA。
    購入 C組2本目 「50CA10」 Gm測定=15000μmho、IP=132.6mA。
    購入 C組3本目 「50CA10」 Gm測定=15000μmho、IP=127.6mA。
    購入 C組4本目 「50CA10」 Gm測定=9600μmho、IP=87.0mA。

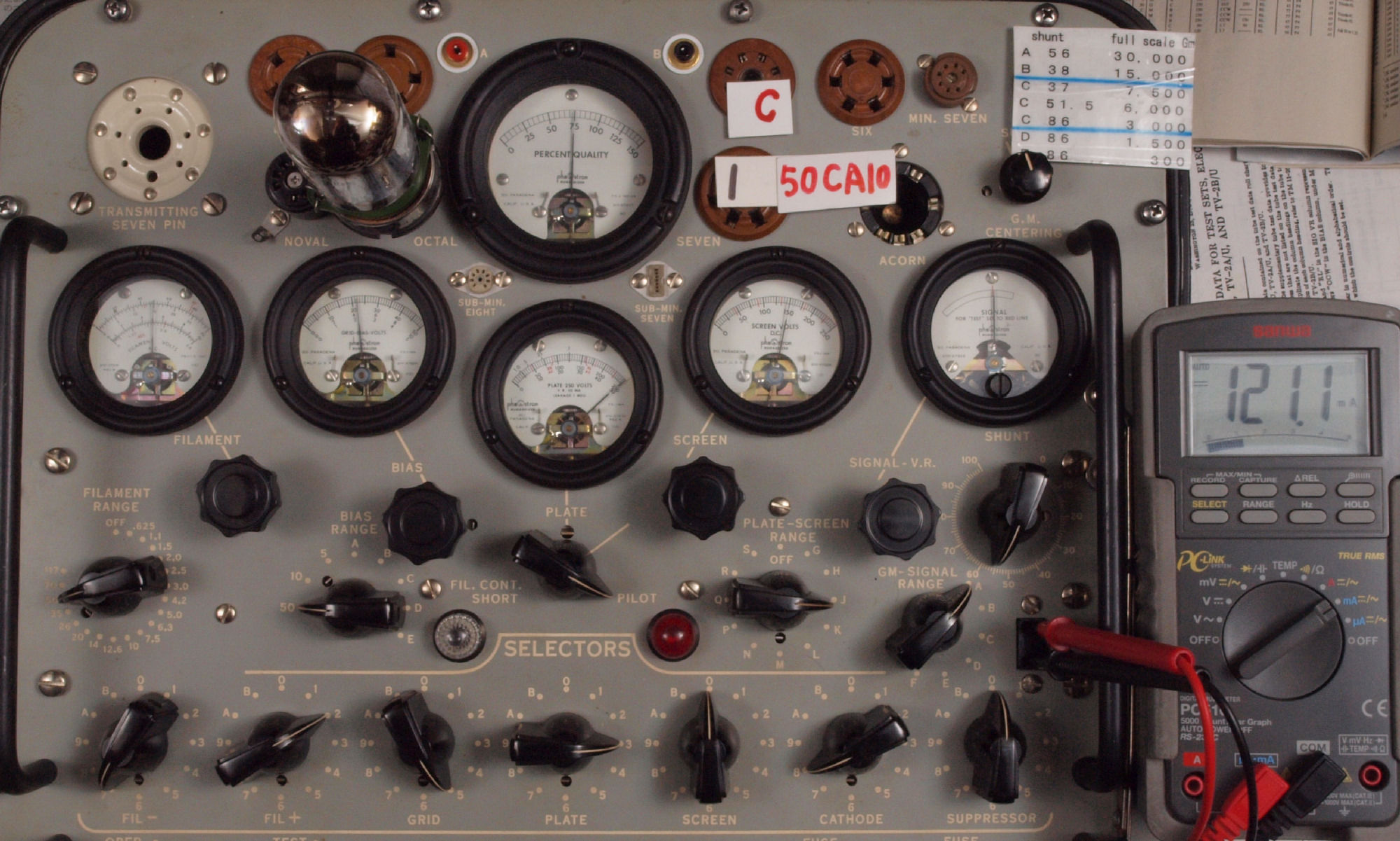

VC1. 購入 C組1本目 「50CA10」 Gm測定=15000μmho、IP=121.1mA。
                 測定条件、「Ep=250V、Eg1=−22V」。 RangeSW=A、FullScale=30000μmho。

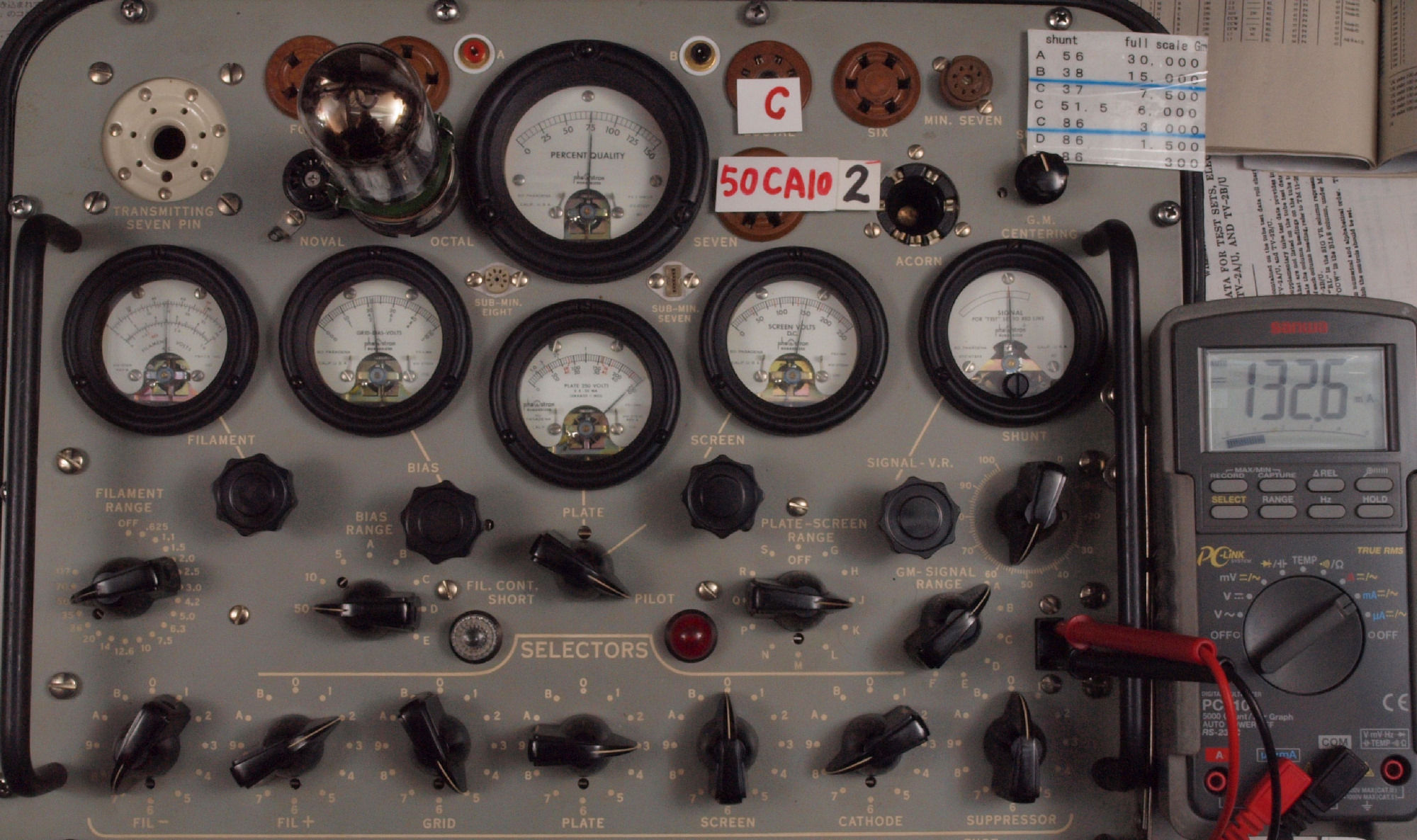

VC2. 購入 C組2本目 「50CA10」 Gm測定=15000μmho、IP=132.6mA。

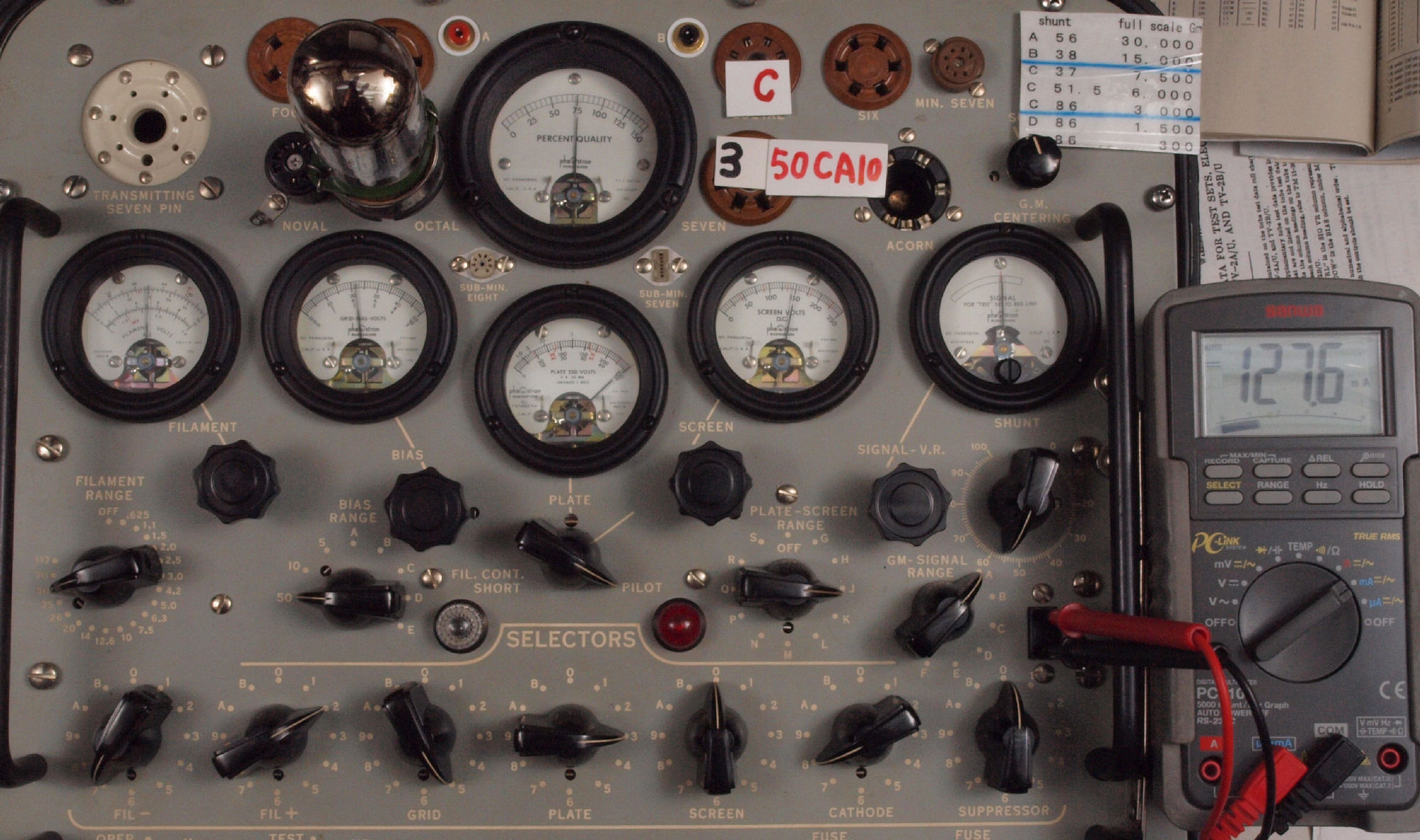

VC3. 購入 C組3本目 「50CA10」 Gm測定=15000μmho、IP=127.6mA。
                 測定条件、「Ep=250V、Eg1=−22V」。 RangeSW=A、FullScale=30000μmho。
VC4. 購入 C組4本目 「50CA10」 Gm測定=9600μmho、IP=87.0mA。
V2. 購入真空管。 TUNG−SOL EF806SG 2本=BOI Audioworks $68.00。
       真空管ハンドブック(規格表)の、
       EF806SG(6267)相互コンダクタンス=2000μmho、
       「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

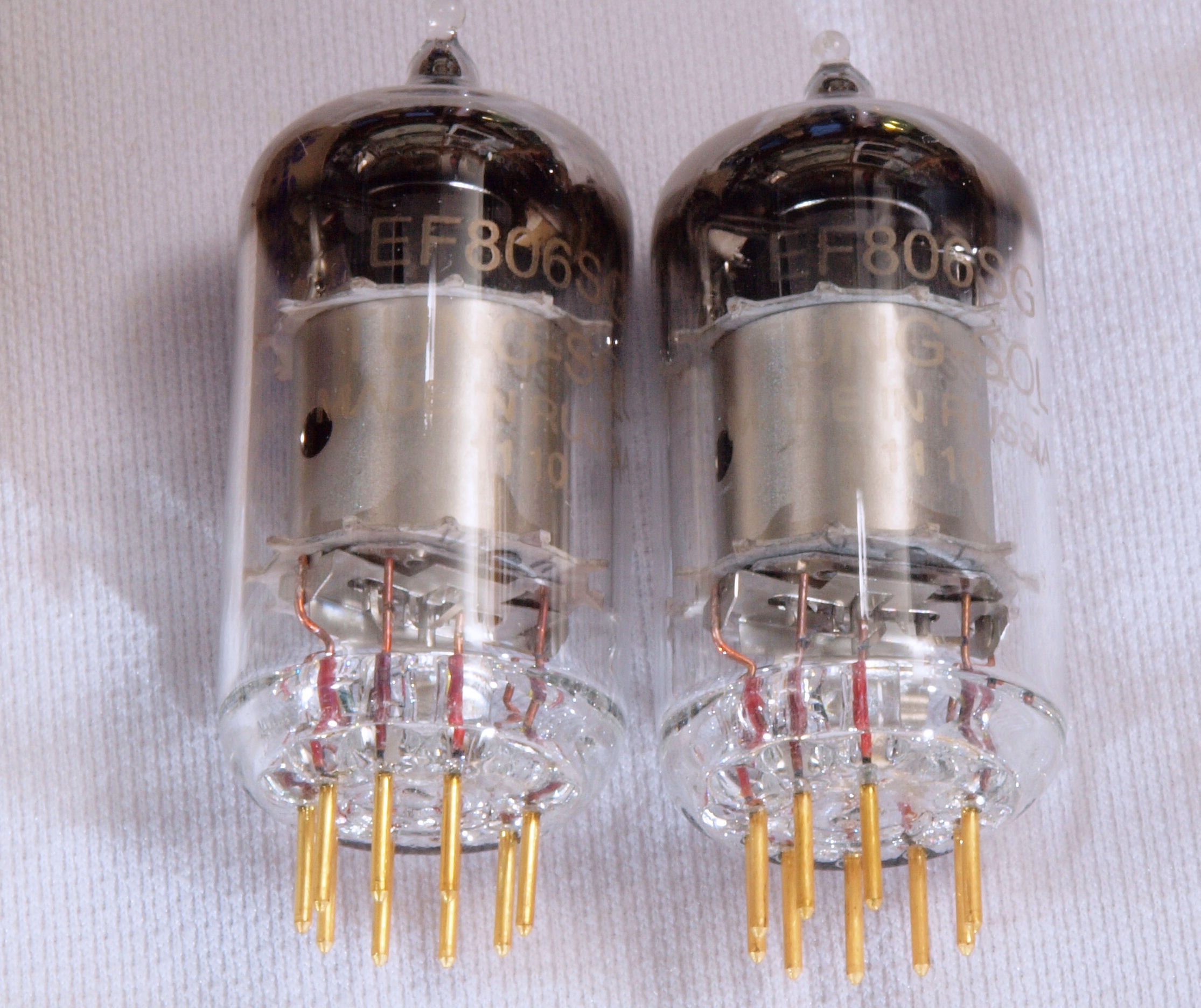

購入真空管。 TUNG−SOL金足 「EF806SG」 左から1−2本目。
  • 購入1本目「EF806SG」。 Gm測定=1900μmho、IP=2.27mA。
    購入2本目「EF806SG」。 Gm測定=1900μmho、IP=2.19mA。

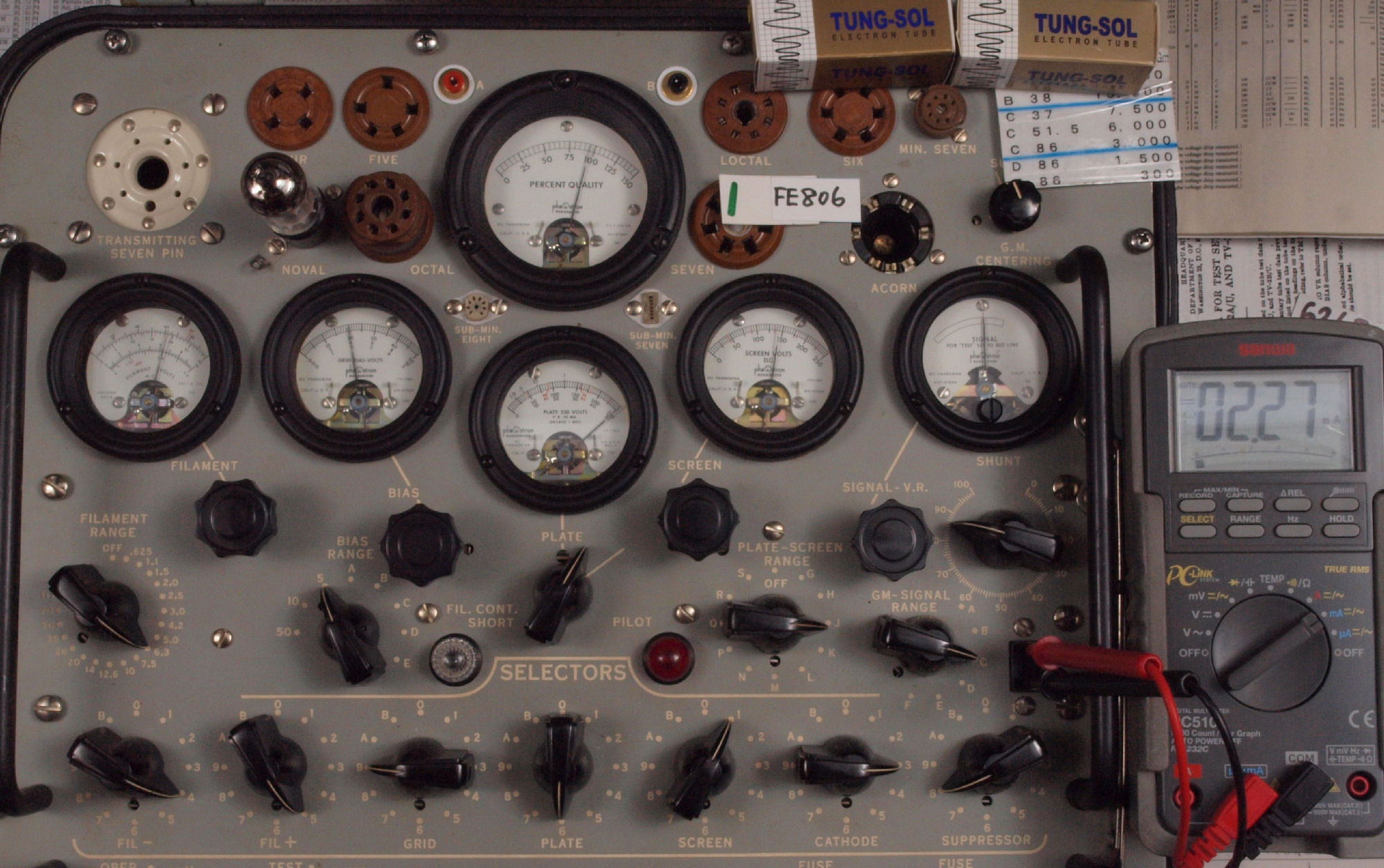

V21. 購入1本目「EF806SG」。 Gm測定=1900μmho、IP=2.27mA。
            測定条件、「Ep=250V、Esg=150V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho

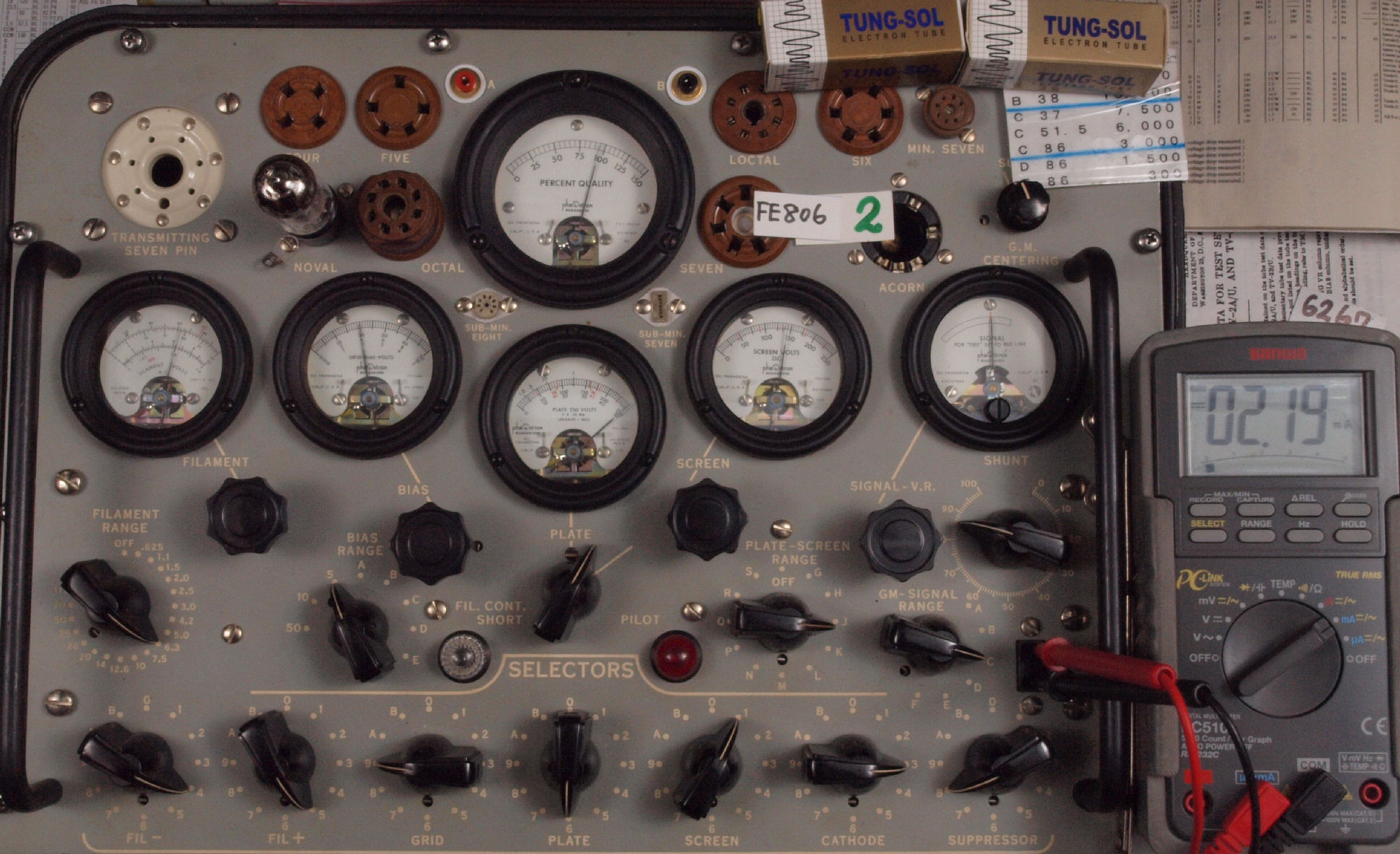

V22. 購入2本目「EF806SG」。 Gm測定=1900μmho、IP=2.19mA。
V3. 購入真空管。 electro−harmonix 6AQ8EH 2本=ヴィンテージサウンドにて10,800円。
       真空管ハンドブック(規格表)の、
       6AQ8相互コンダクタンス=5900μmho、「Ep=250V、Ip=10mA、Eg1=−2.3V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

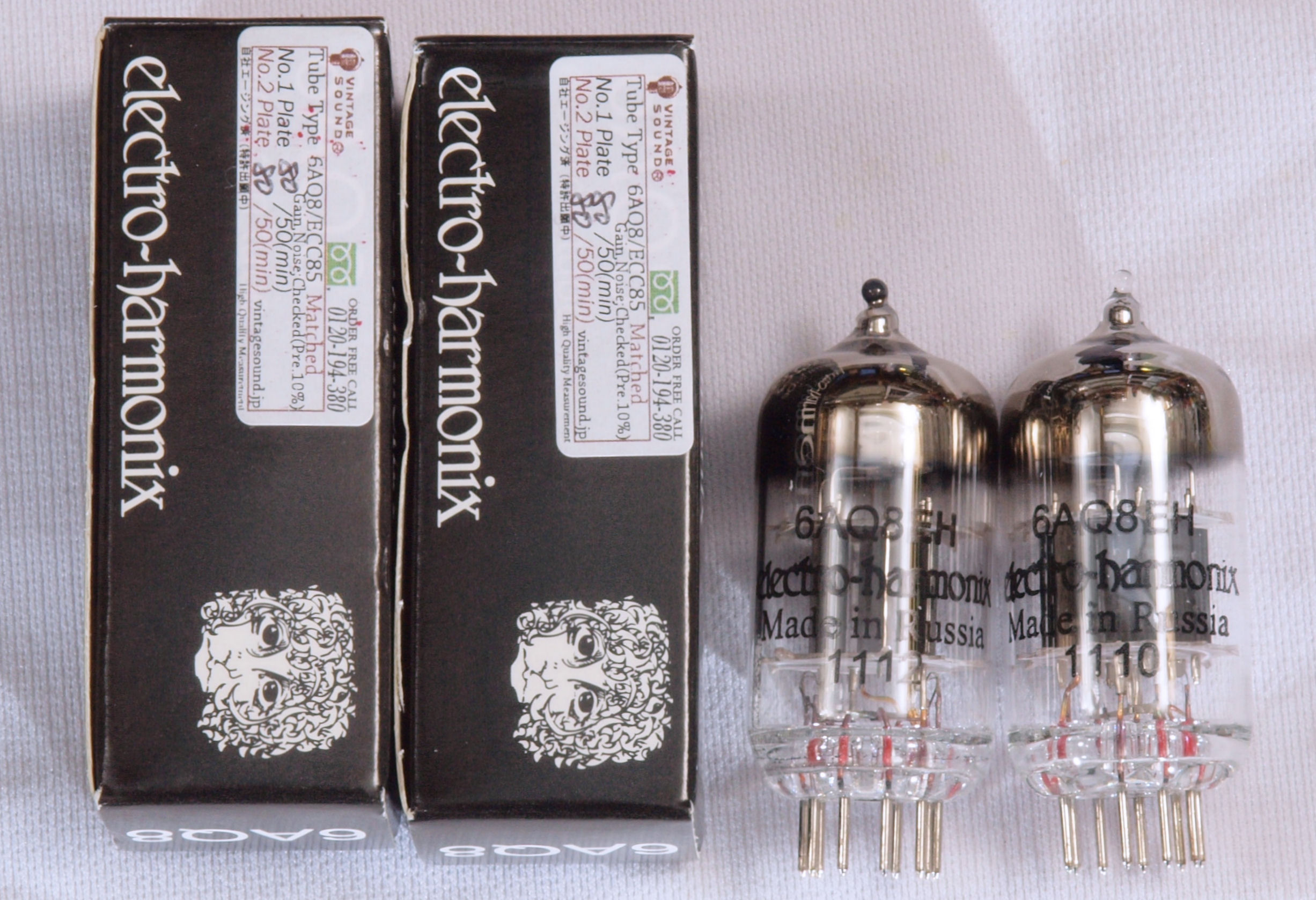

購入真空管electro−harmonix 「6AQ8」 左から1−2本目。
  • 購入1本目「6AQ8」ユニット1。 Gm測定=5750μmho、IP=10.0mA。
    購入1本目「6AQ8」ユニット2。 Gm測定=7500μmho、IP=12.59mA。
    購入2本目「6AQ8」ユニット1。 Gm測定=6250μmho、IP=12.67mA。
    購入2本目「6AQ8」ユニット2。 Gm測定=7500μmho、IP=14.22mA。
V311. 購入1本目「6AQ8」ユニット1。 Gm測定=5750μmho、IP=10.0mA。
                   測定条件、「Ep=250V、Eg1=−2.3V」。 RangeSW=C、FullScale=7500μmho

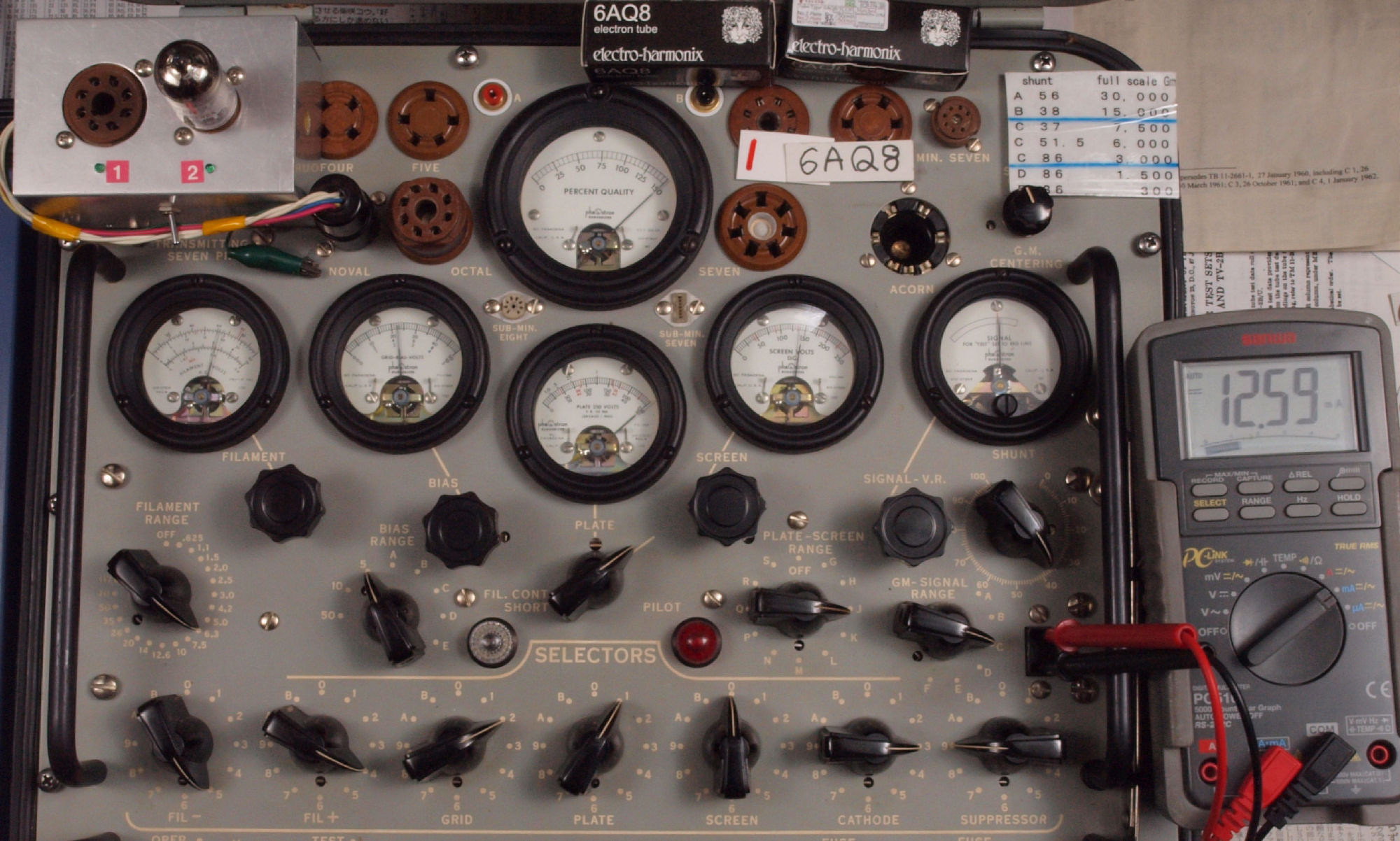

V312. 購入1本目「6AQ8」ユニット2。 Gm測定=7500μmho、IP=12.59mA。
V321. 購入2本目「6AQ8」ユニット1。 Gm測定=6250μmho、IP=12.67mA。
                   測定条件、「Ep=250V、Eg1=−2.3V」。 RangeSW=C、FullScale=7500μmho
V322. 購入2本目「6AQ8」ユニット2。 Gm測定=7500μmho、IP=14.22mA。
V40. 購入真空管 electro−harmonix 12AX7 EH ゴールド 4本ヴィンテージサウンドにて18,400円。
        真空管ハンドブック(規格表)の、
        12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
購入真空管electro−harmonix 12AX7 EH ゴールド。 左から1本目.2本目.3本目.4本目
  • 購入1本目 12AX7 ユニット1。 Gm測定=2500μmho、IP=2.22mA。
    購入1本目 12AX7 ユニット2。 Gm測定=2600μmho、IP=2.35mA。
    購入2本目 12AX7 ユニット1。 Gm測定=2500μmho、IP=2.24mA。
    購入2本目 12AX7 ユニット2。 Gm測定=2400μmho、IP=2.21mA。
    購入3本目 12AX7 ユニット1。 Gm測定=2500μmho、IP=2.23mA。
    購入3本目 12AX7 ユニット2。 Gm測定=2300μmho、IP=2.04mA。
    購入4本目 12AX7 ユニット1。 Gm測定=2200μmho、IP=1.92mA。
    購入4本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.76mA。

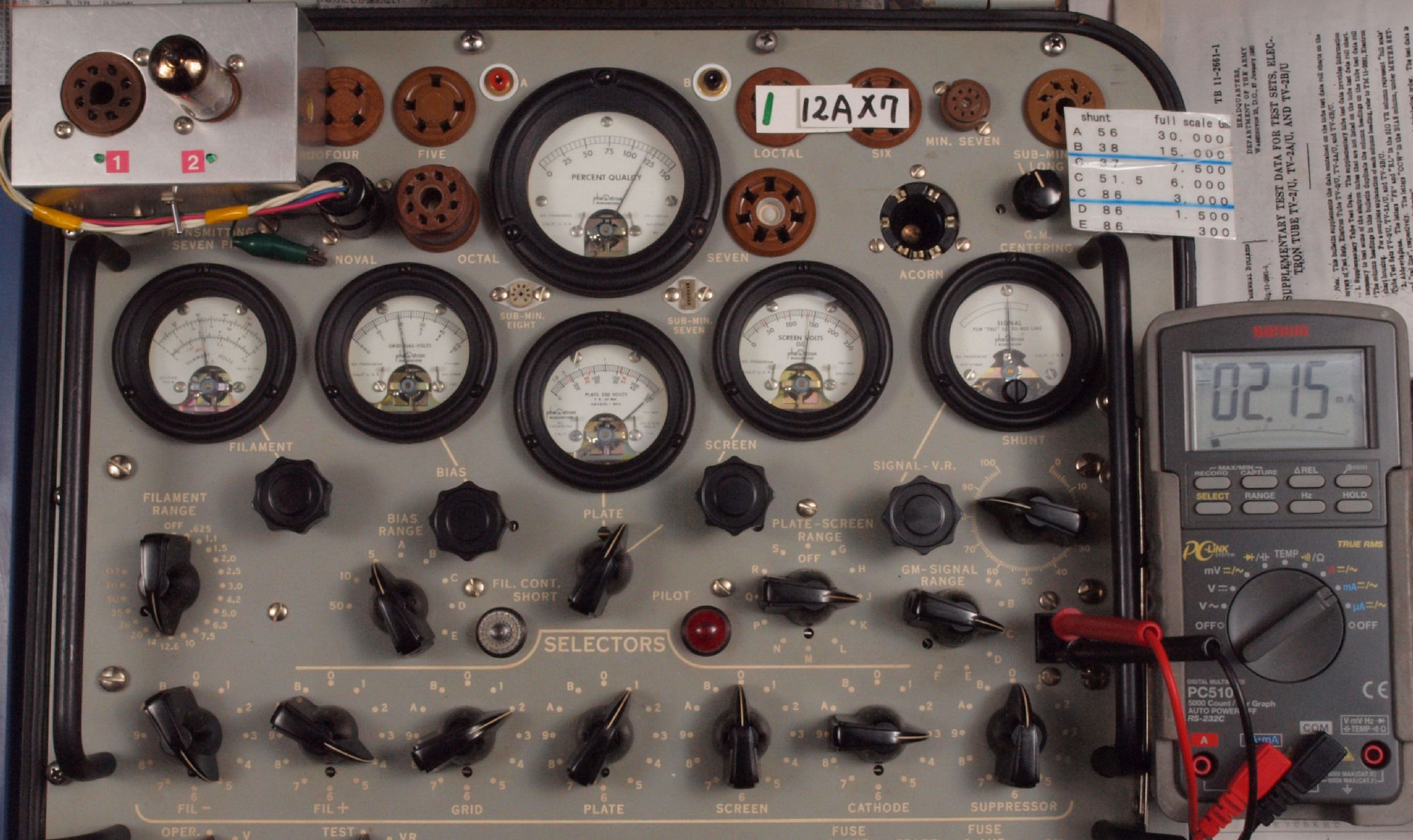

V411. 購入1本目 12AX7 ユニット1。 Gm測定=2500μmho、IP=2.22mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V412. 購入1本目 12AX7 ユニット2。 Gm測定=2600μmho、IP=2.35mA。

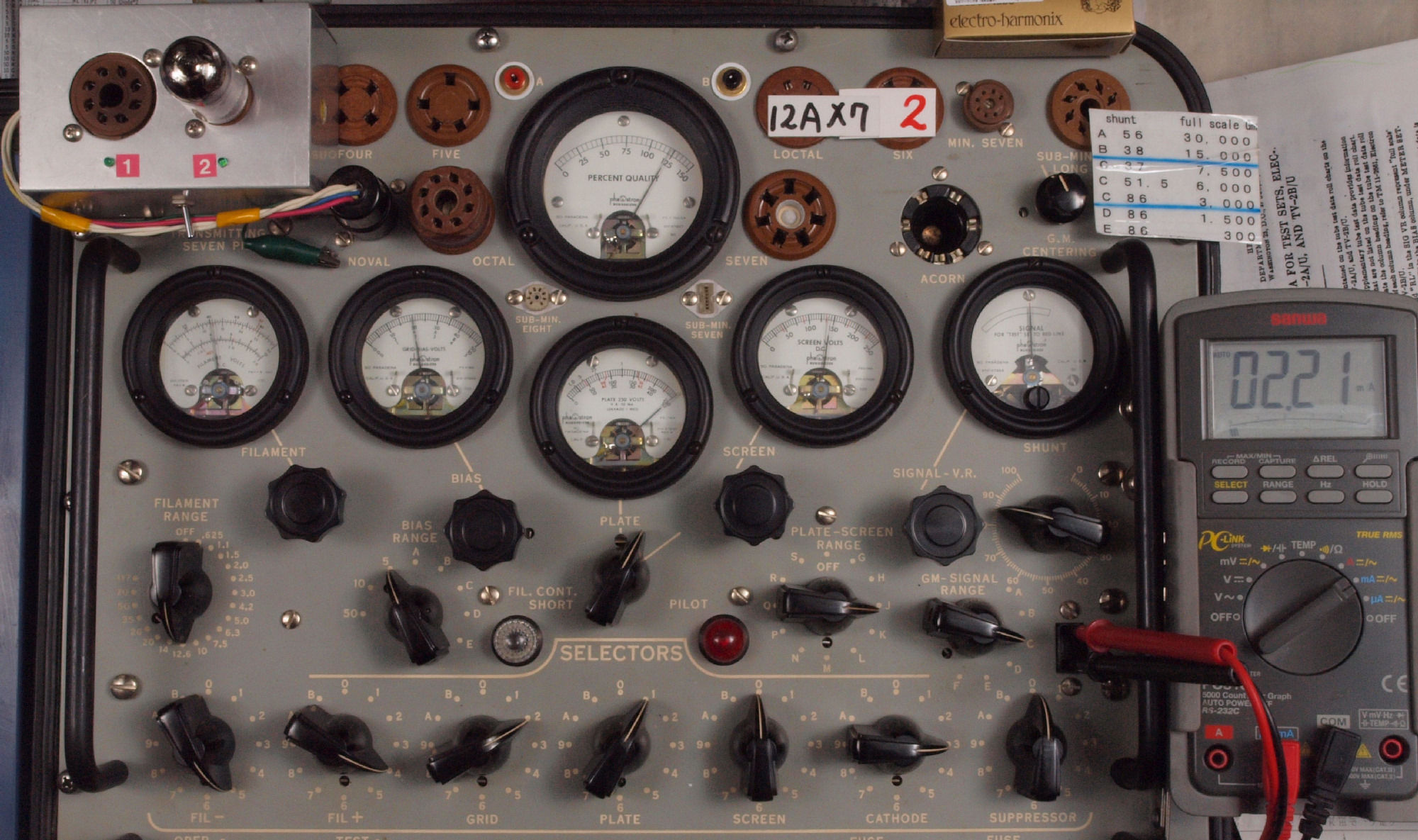

V421. 購入2本目 12AX7 ユニット1。 Gm測定=2500μmho、IP=2.24mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V422. 購入2本目 12AX7 ユニット2。 Gm測定=2400μmho、IP=2.21mA。

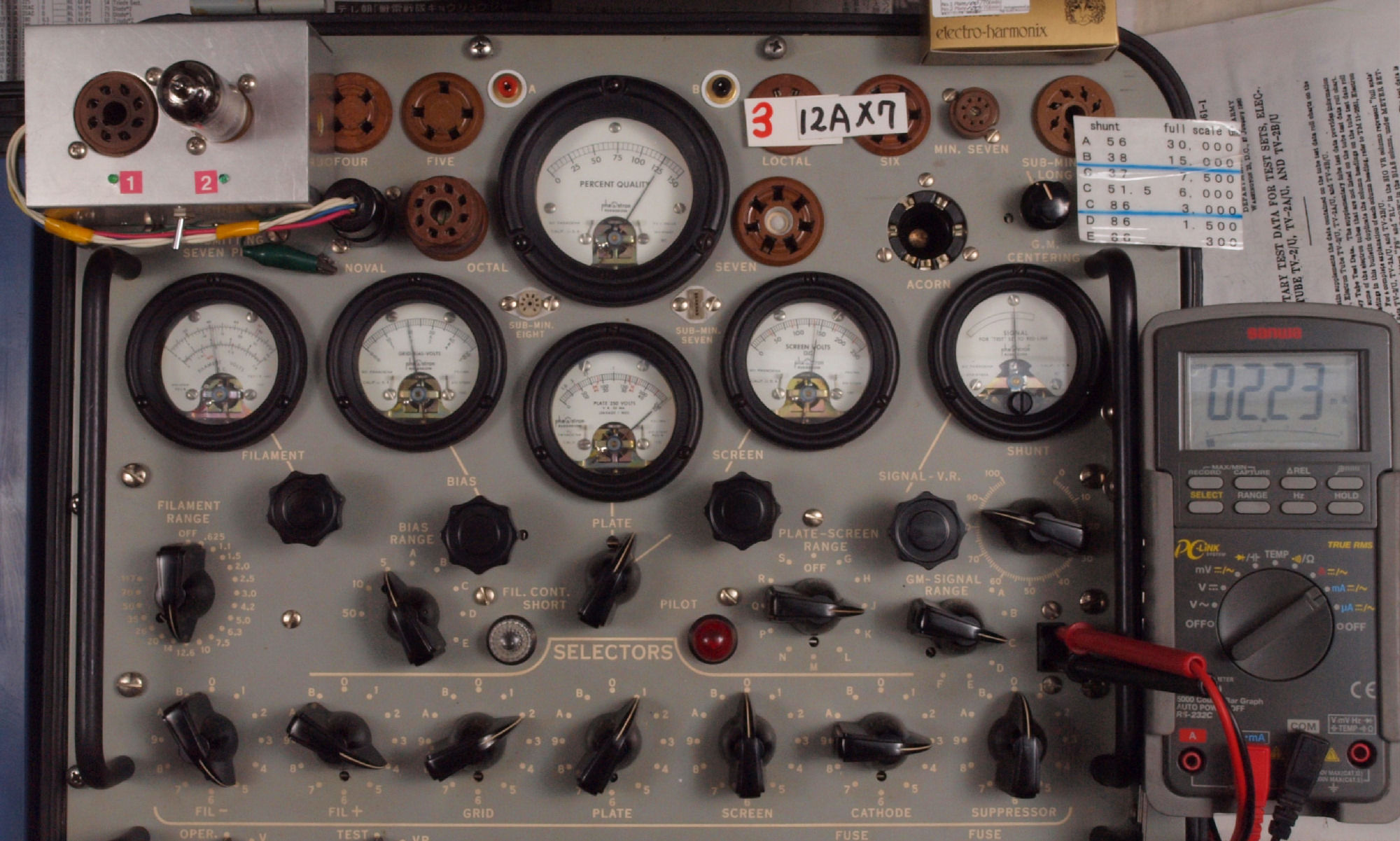

V431. 購入3本目 12AX7 ユニット1。 Gm測定=2500μmho、IP=2.23mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho

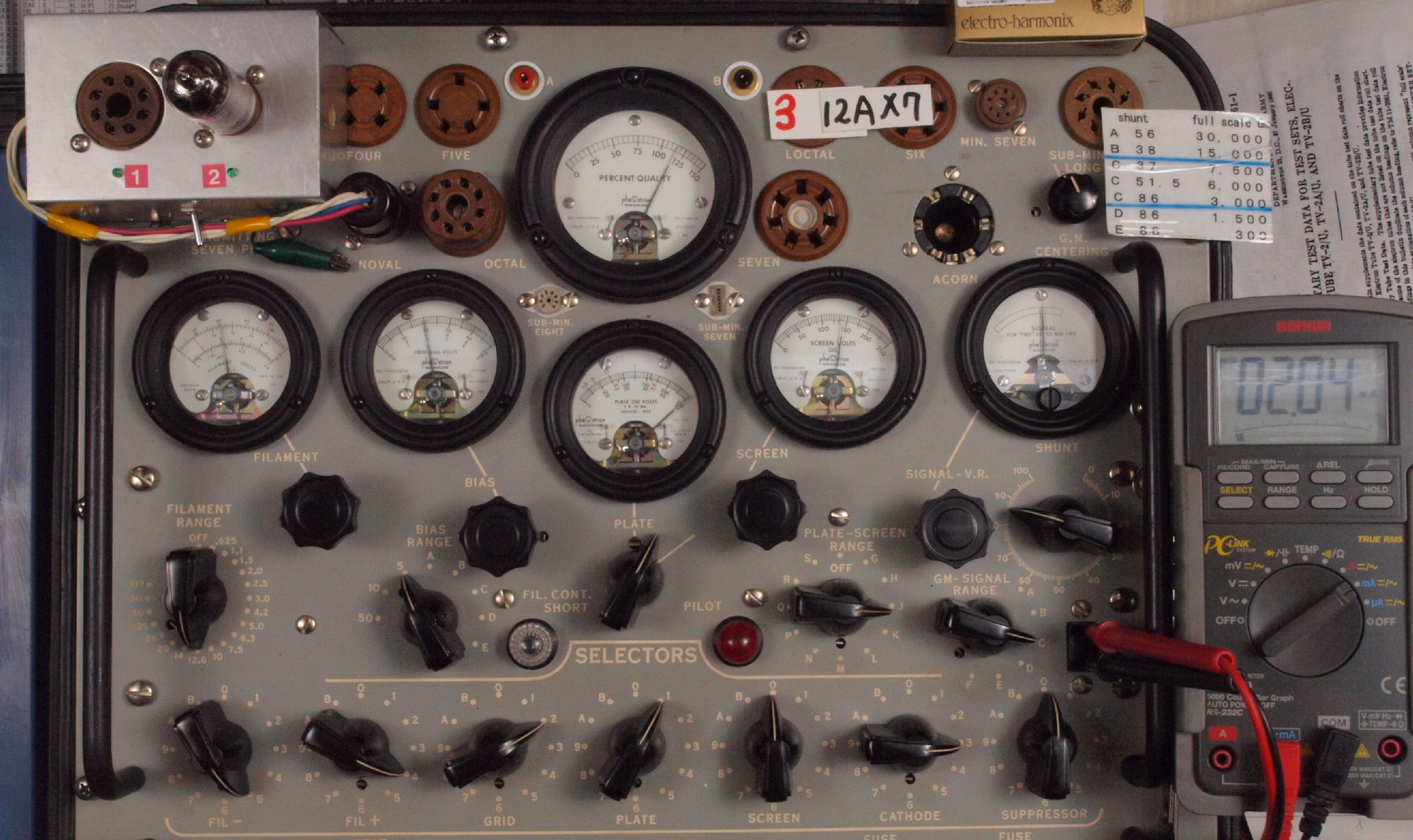

V432. 購入3本目 12AX7 ユニット2。 Gm測定=2300μmho、IP=2.04mA。
V441. 購入4本目 12AX7 ユニット1。 Gm測定=2200μmho、IP=1.92mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V442. 購入4本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.76mA。
K. 裏パネルと木製ケース修理
K01. 修理前 裏パネル。

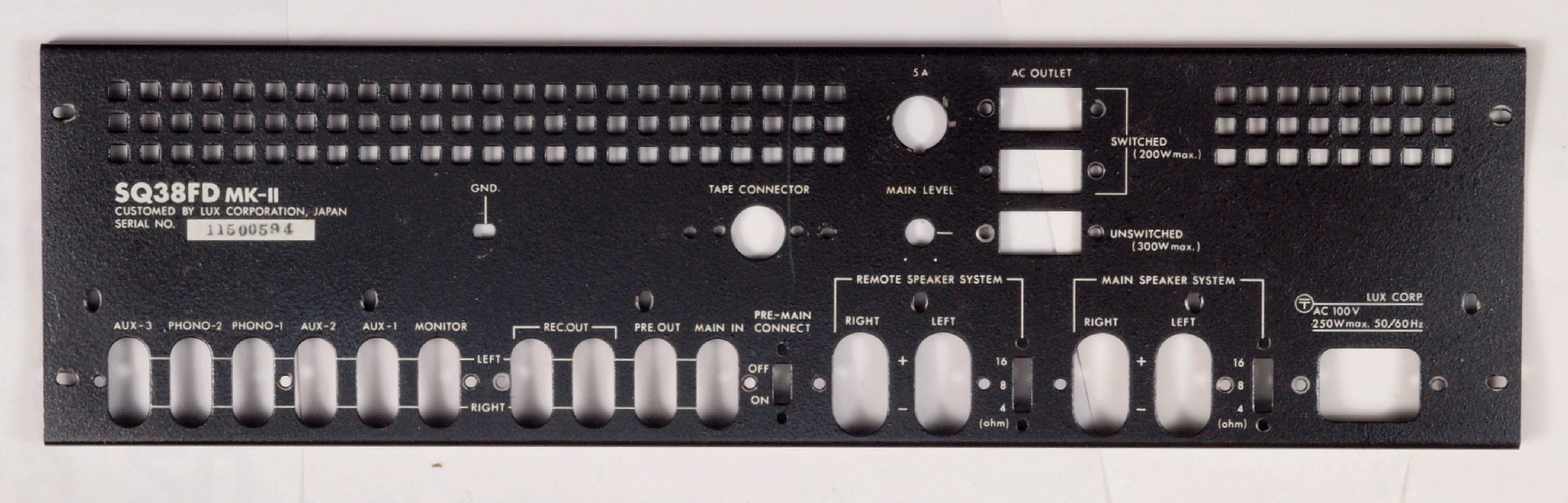

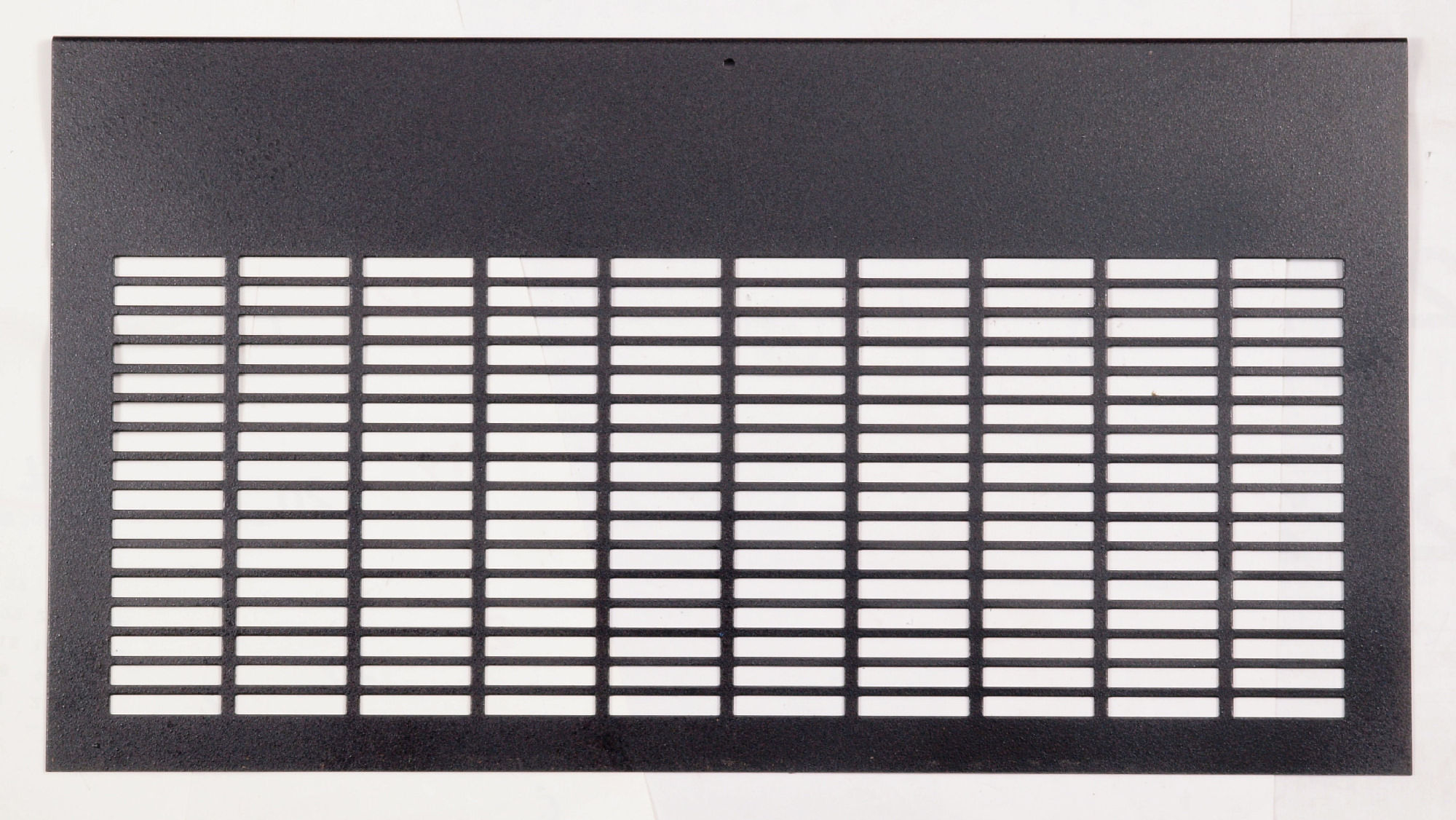

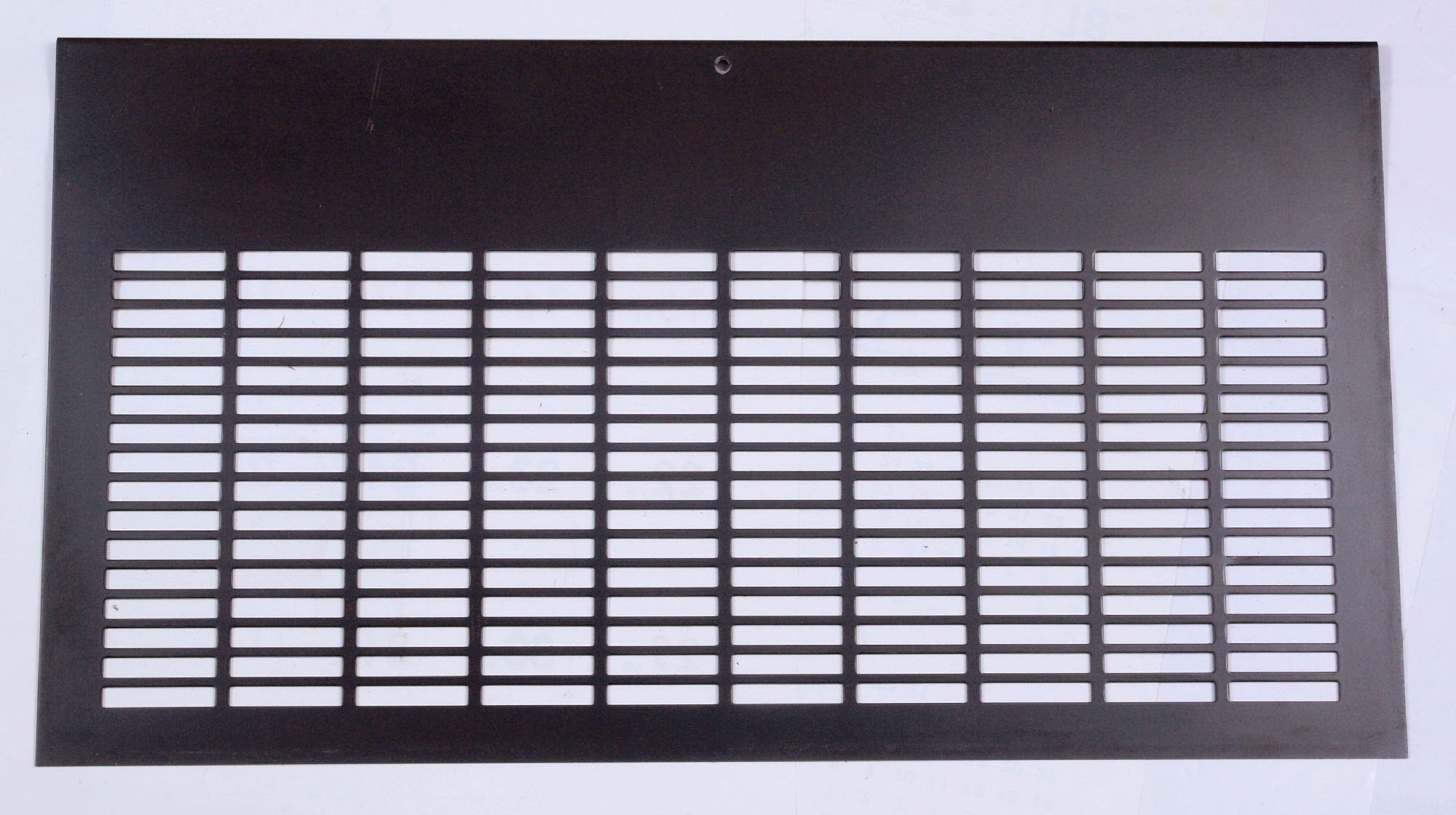

K02. 修理(塗装)後 裏パネル。
K03. 修理中 シャコ万力で押さえ、接着する。
K04. 修理中 シャコ万力で押さえ、接着する。

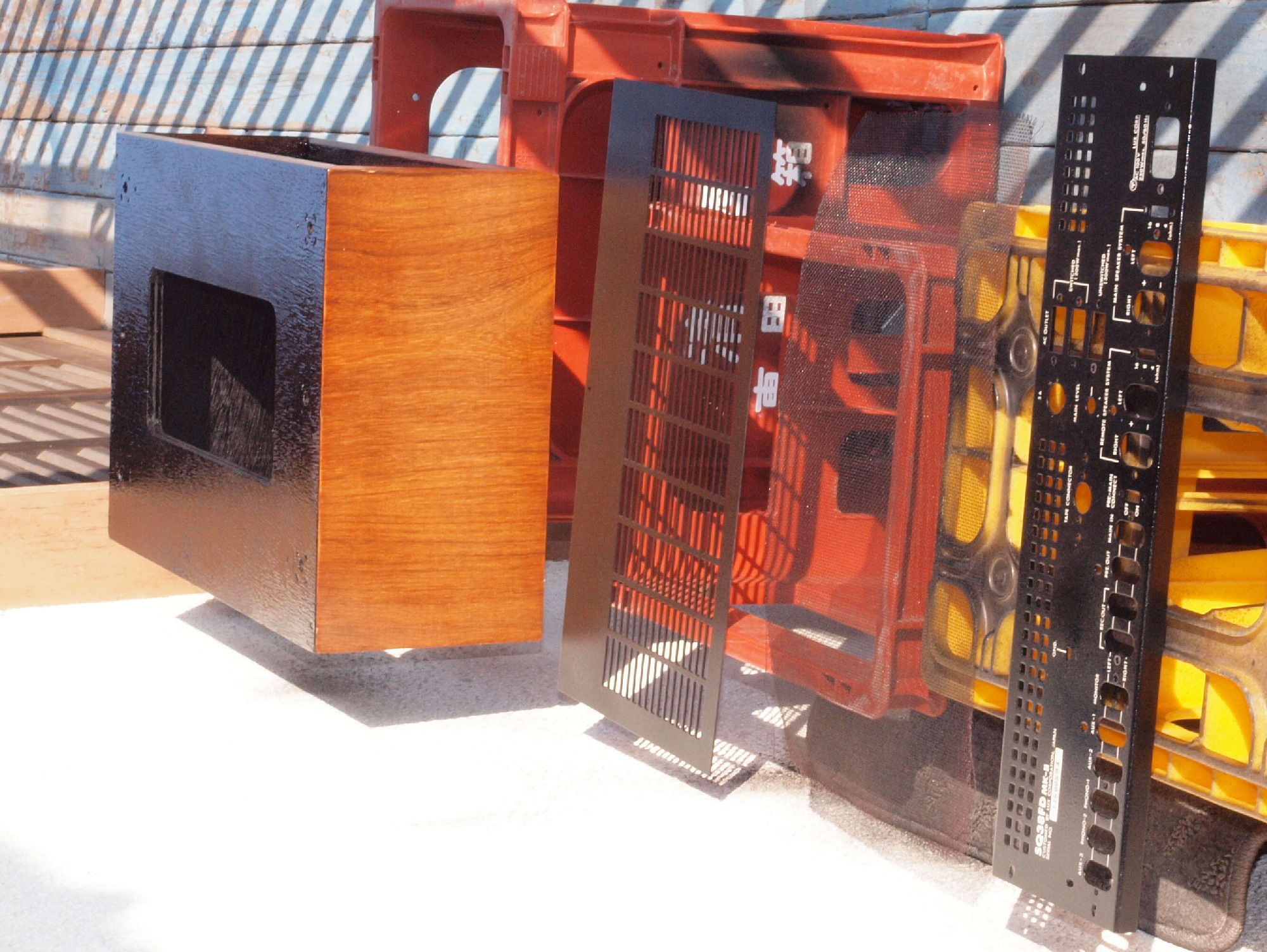

K05. 修理中 小春日和で乾燥。

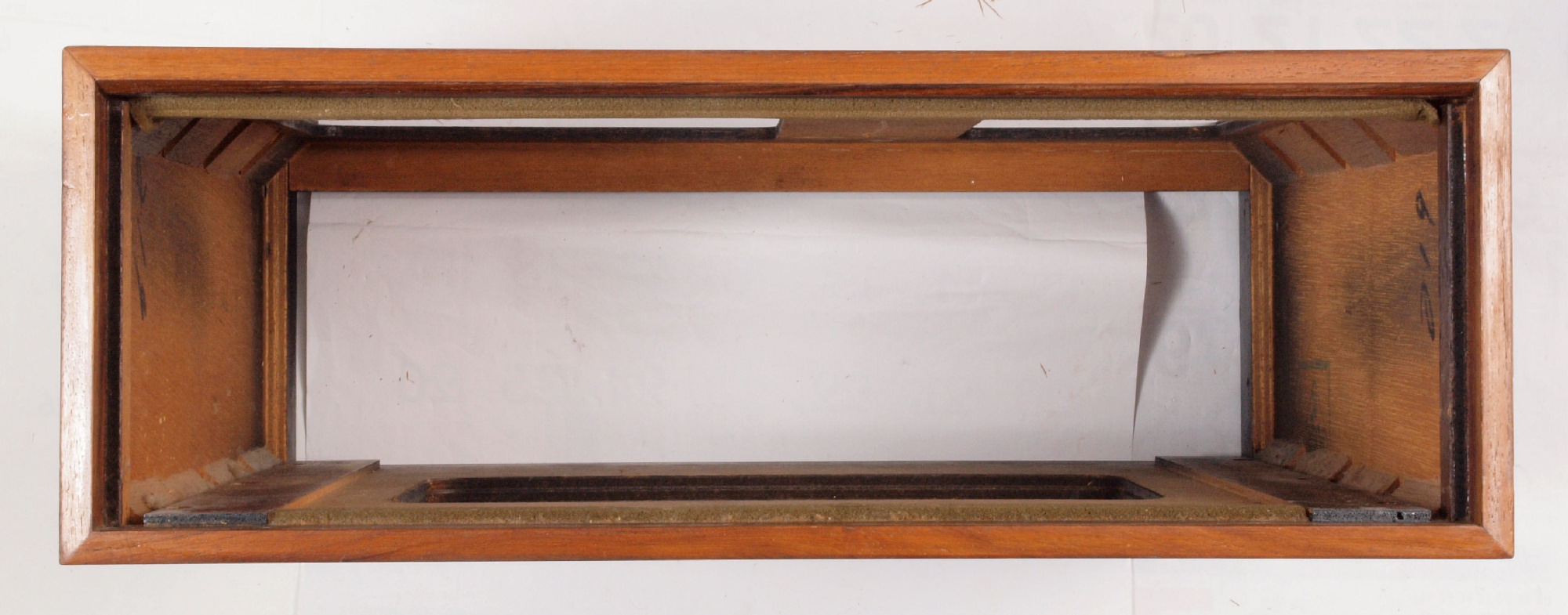

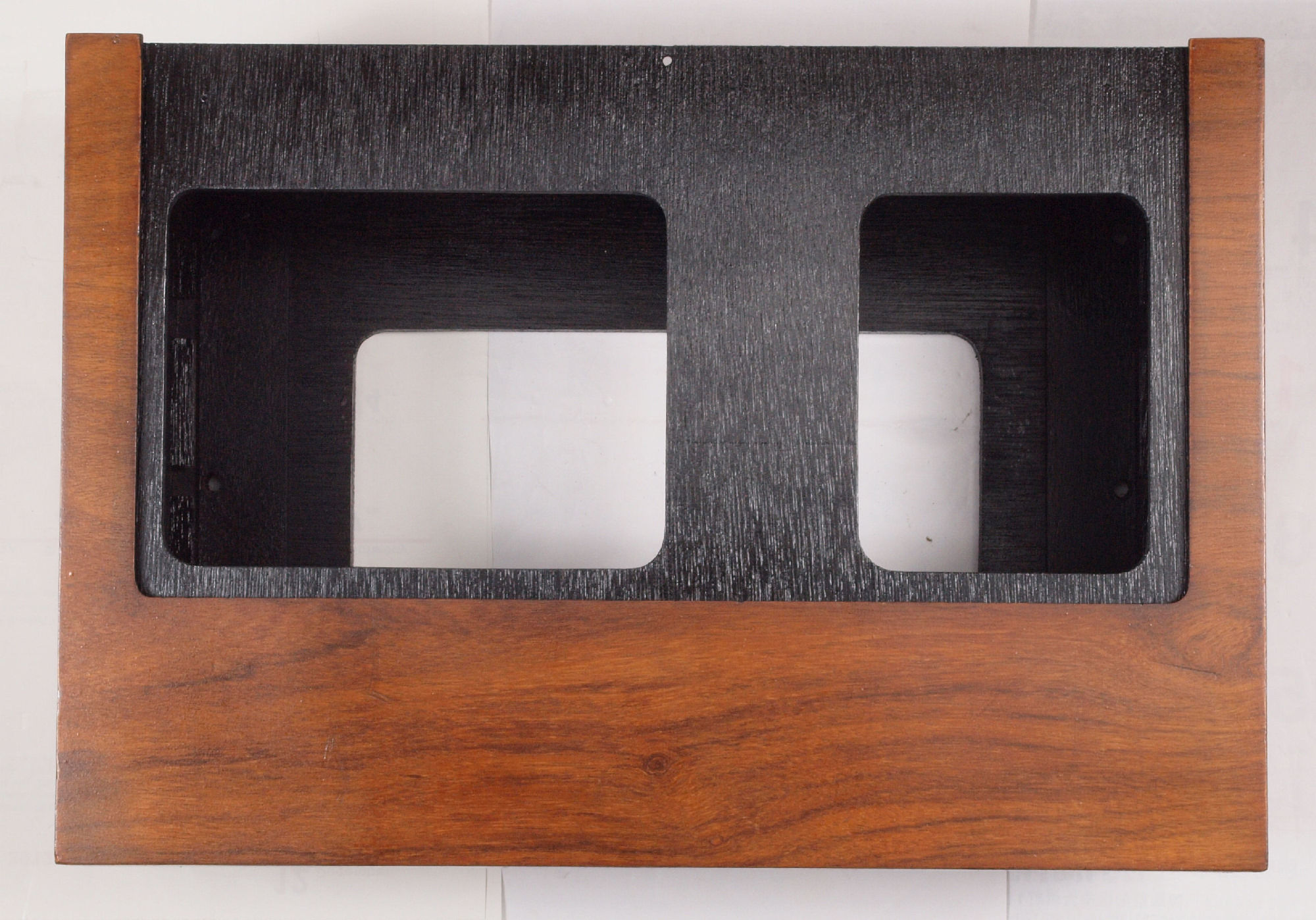

K11. 修理前 上から見る

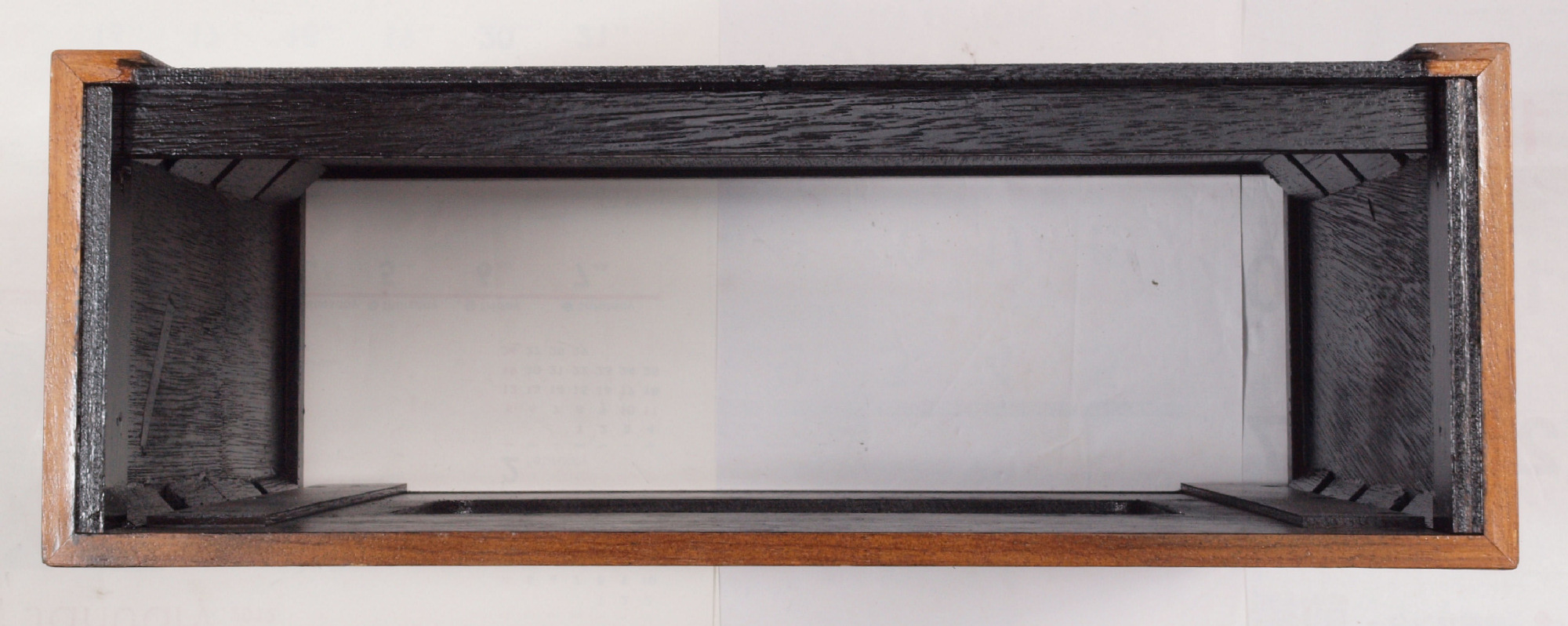

K12. 修理(塗装)後 黒色ラッカー、ウレタンニスを吹き付ける。
K13. 修理前 上パネル。

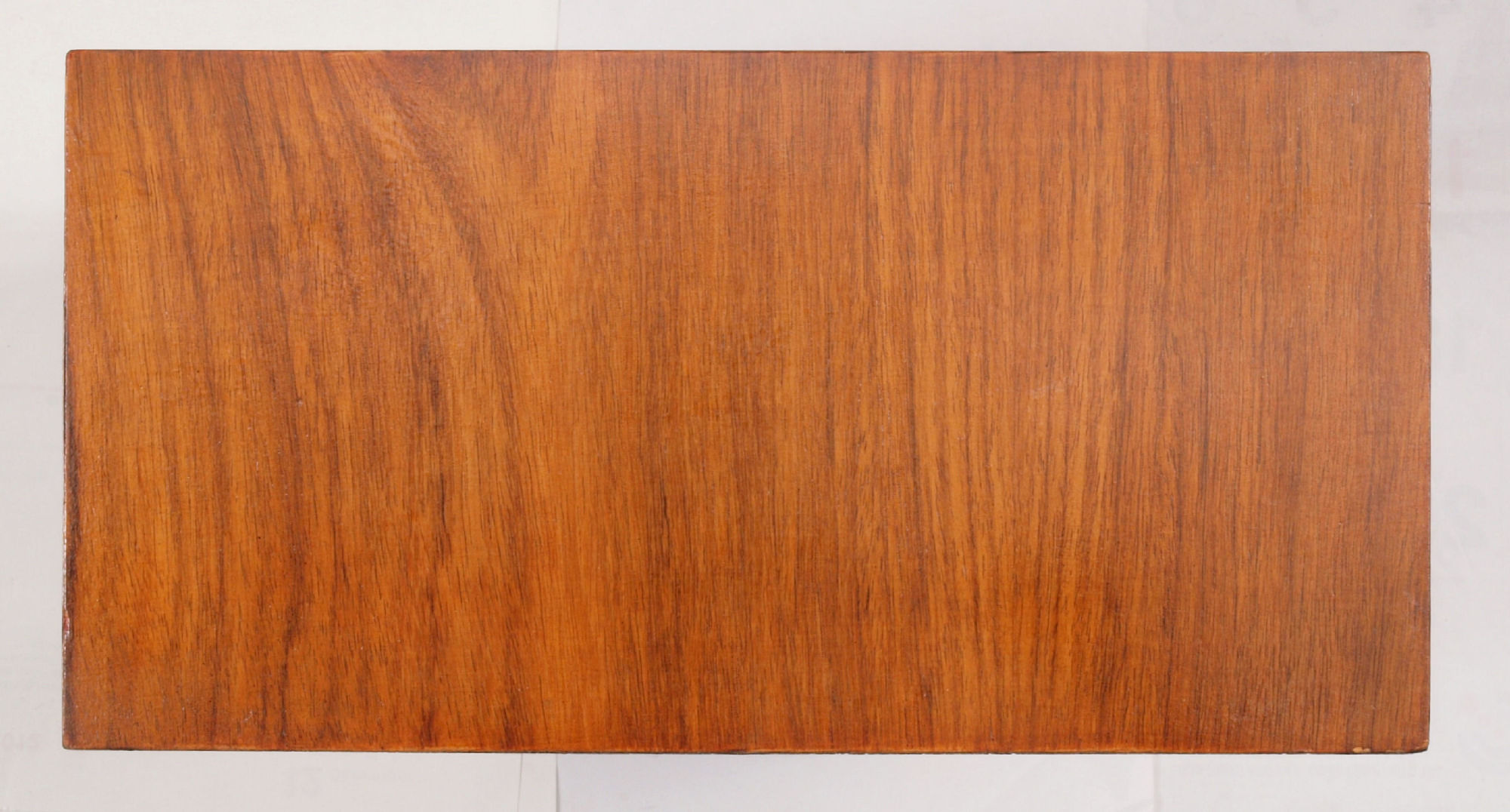

K14. 修理(塗装)後 上パネル。

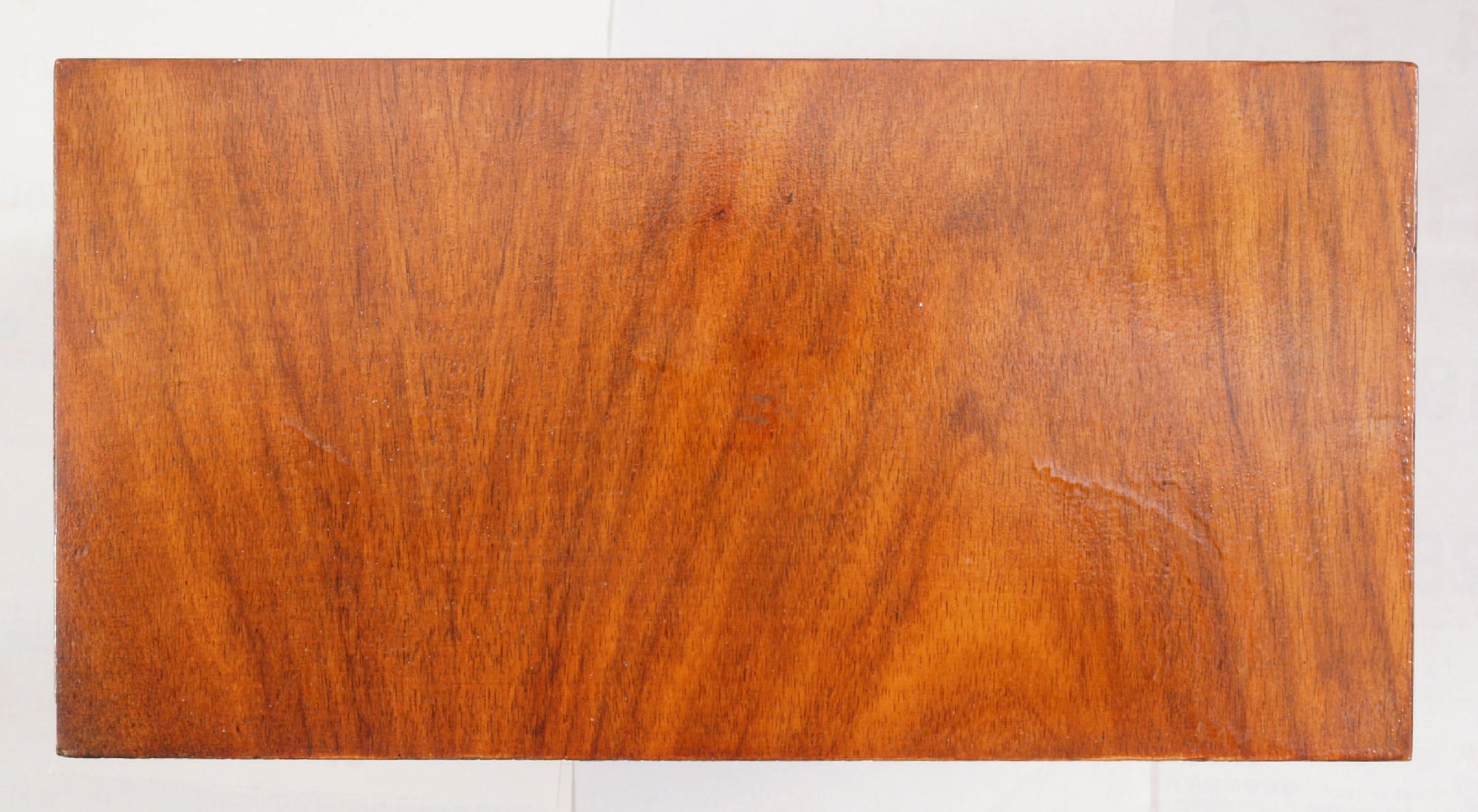

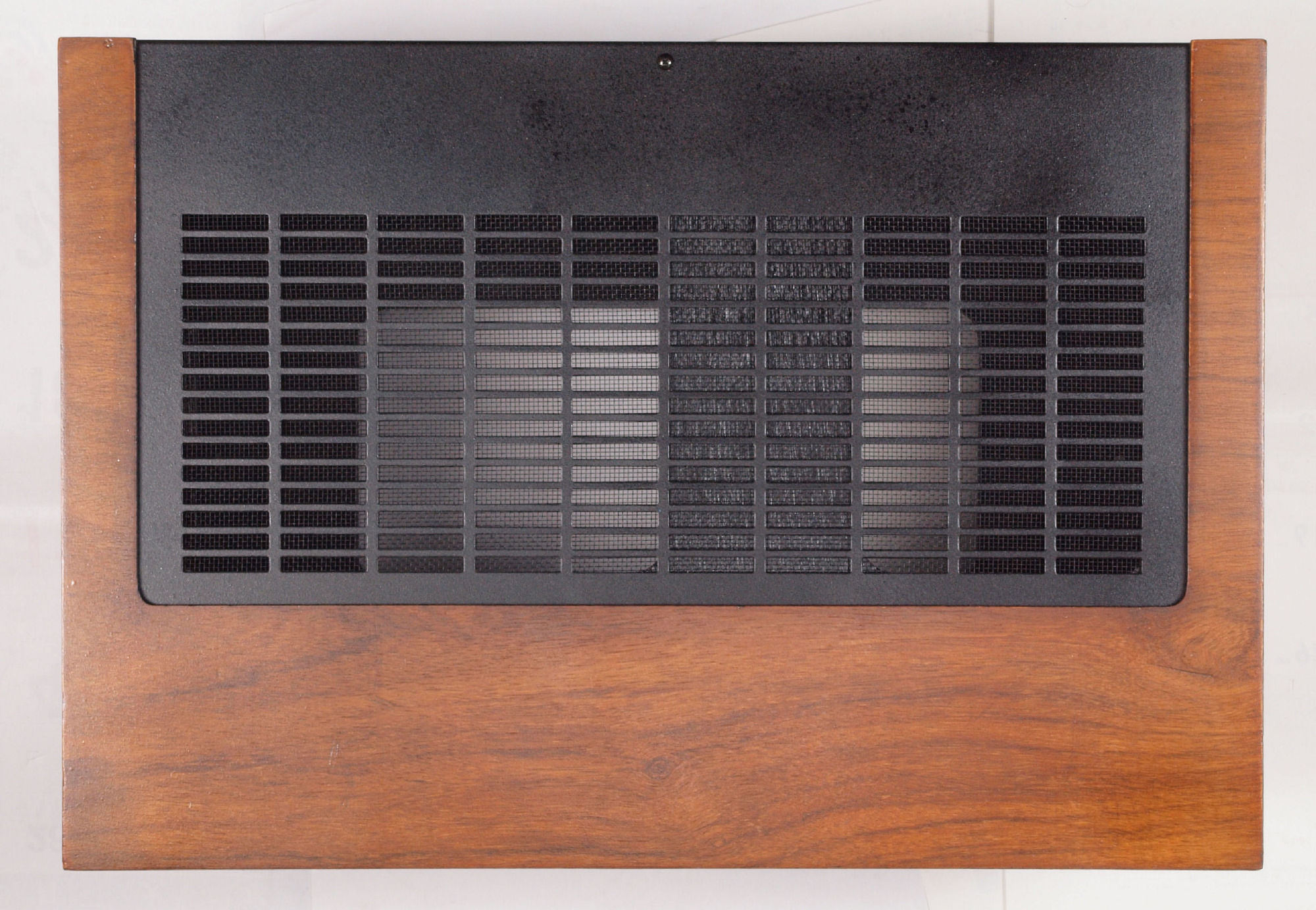

K15. 上パネルを取り付け完成、上から見る。

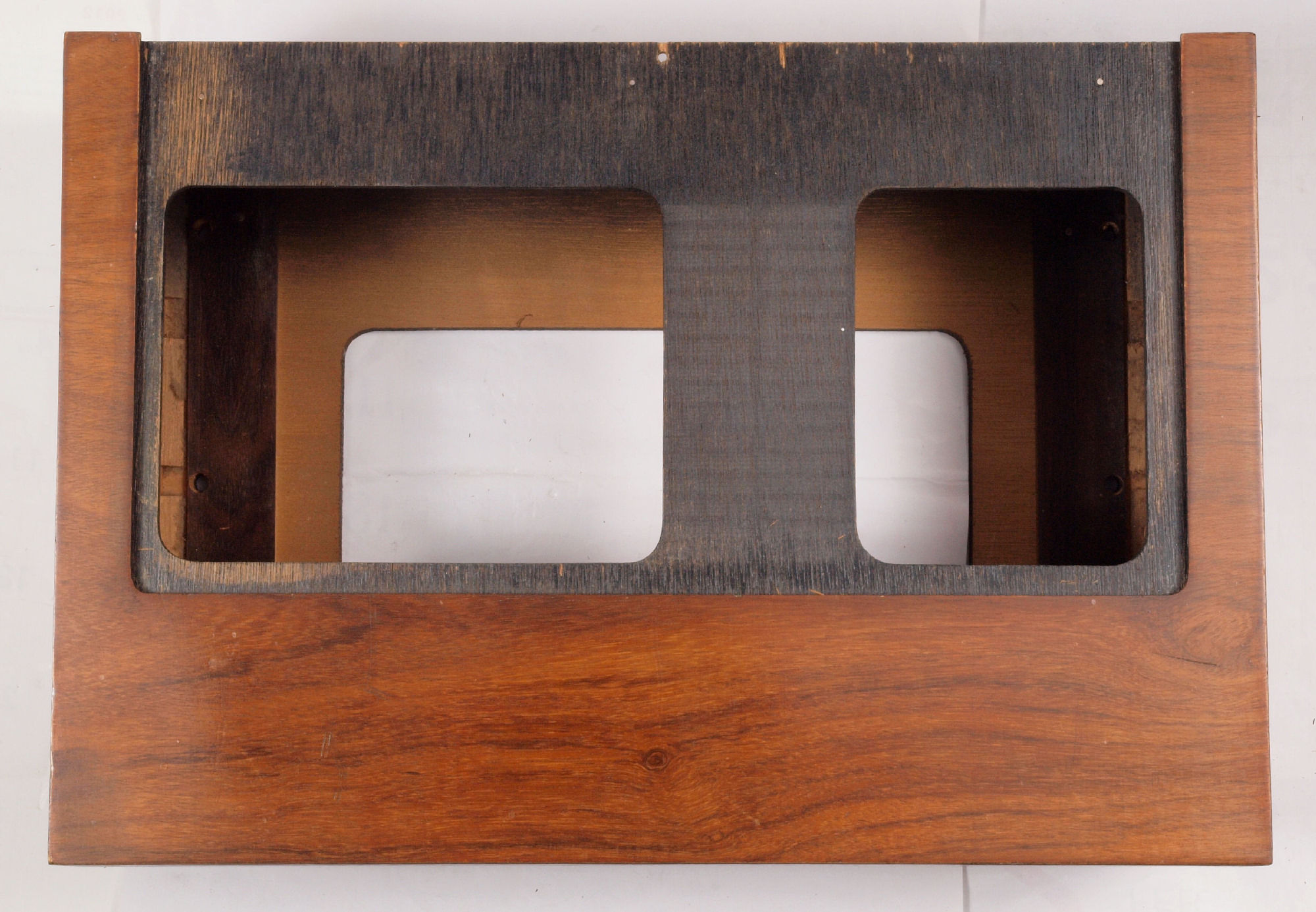

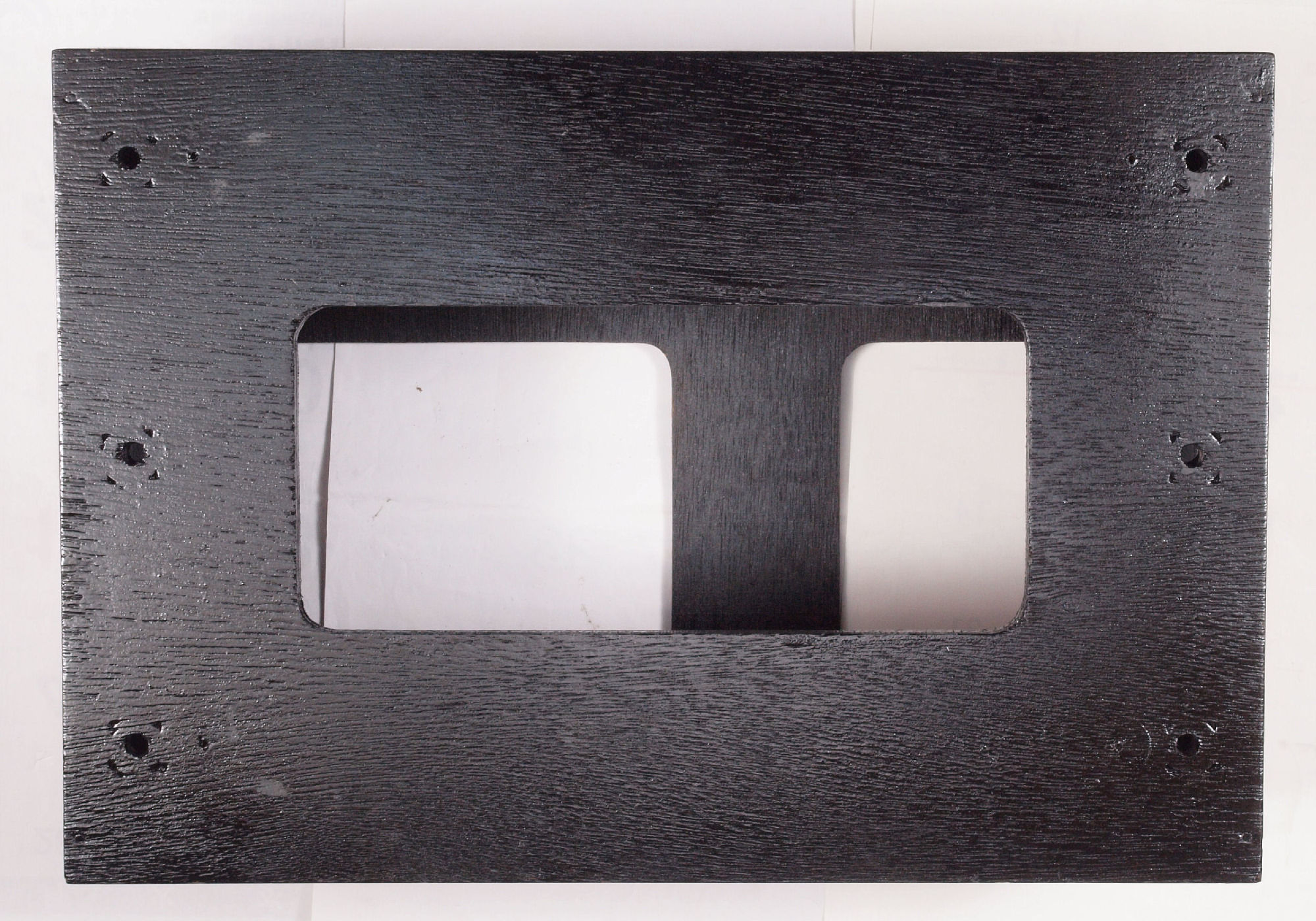

K21. 修理前 下から見る。
K22. 修理中 足を取り、下から見る、ベニヤ(合板)の接着材が劣化し、木目方向に剥がれる。
K23. 修理(塗装)中 ベニヤの接着材が劣化しているので、黒色ラッカーを吹き付ける。

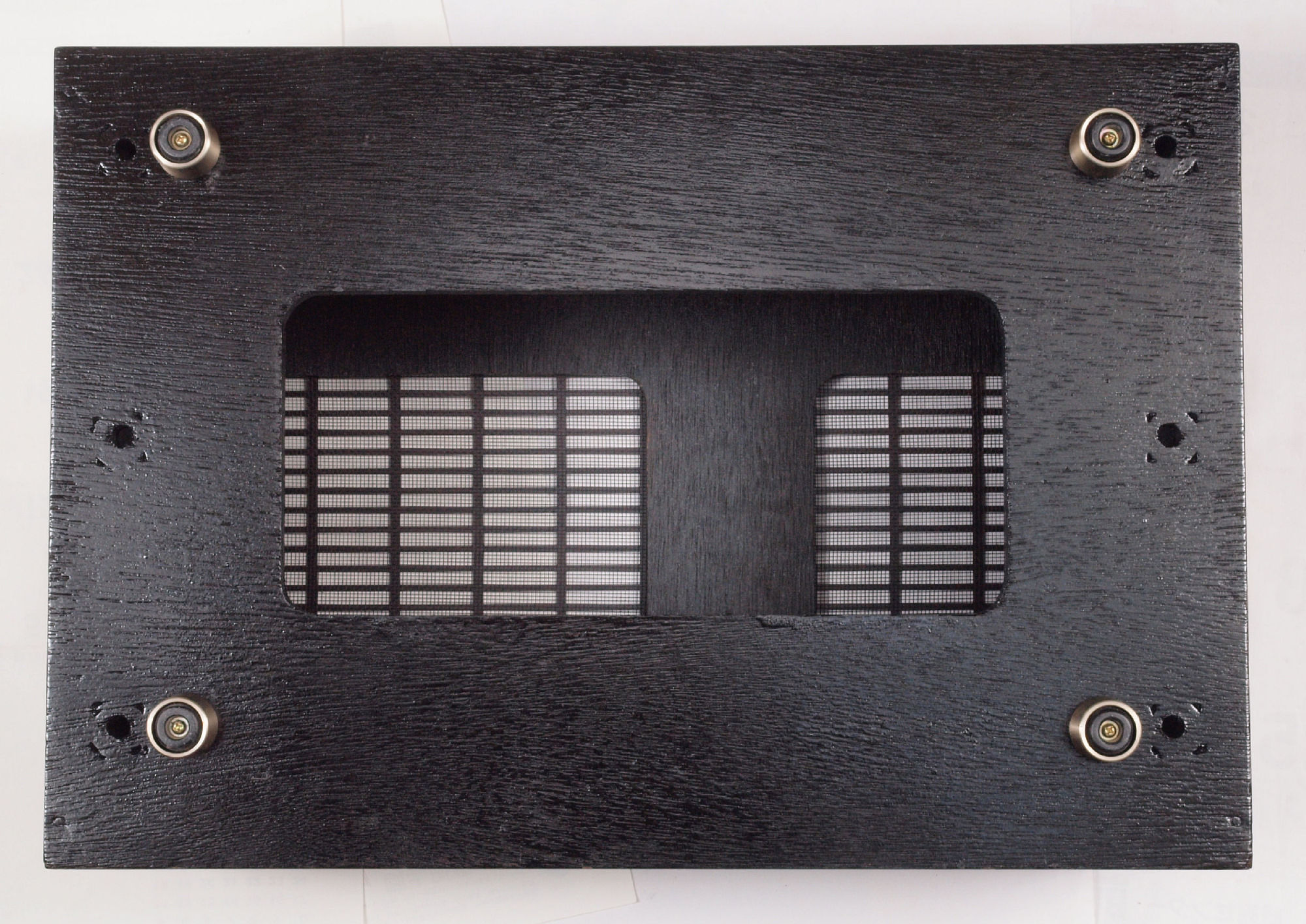

K24. 足を付けて完成、上から見る
K31. 修理前 前から見る。

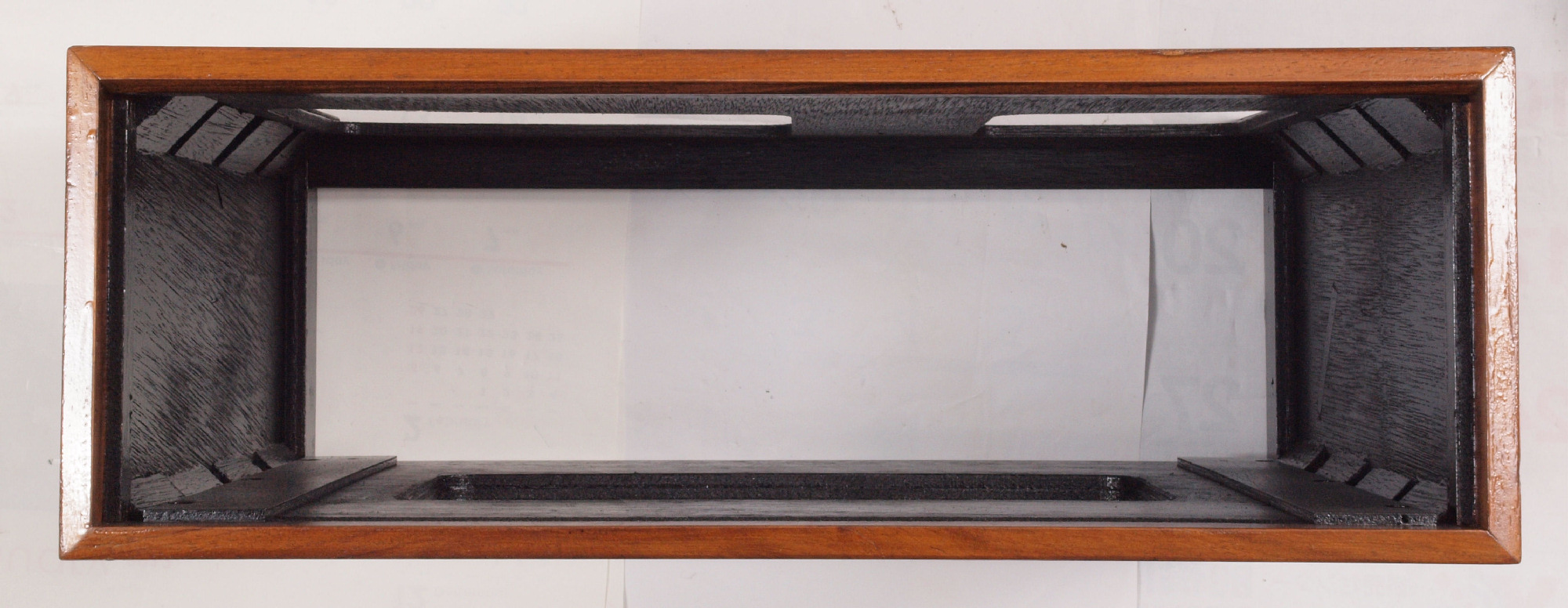

K32. 修理(塗装)後 前から見る。
K41. 修理前 後から見る。
K42. 修理(塗装)後 後から見る。
K51. 修理前 右横から見る。
K52. 修理(塗装)後 右横から見る。
K61. 修理前 左横から見る。
K62. 修理(塗装)後 左横から見る。
