LUX SQ-38FD. 8台目修理
平成25年3月15日到着  3月20日返却
A. 修理前の状況
  • 早急の話ですが、叔父からLUXMAN SQ38FD MarkUを直すように依頼されています。
    PHONO2でレコードプレーヤーから音声信号入力した所音が出ず、切り替えスイッチを微妙にPHONE1(左)に回転させた所、音声が出ます。
     その後実家に持ち帰り、PHONE1、PHONE2及びAUX1,2,3に音声信号を入力してみましたが反応がありません。(音声入力はKORGのシンセサイザー)PHONE1,AUX3にダイヤルを切り替えした所、シンセサイザーのスピーカー音声が変化します。

B. 到着時の梱包状態

S. LUX SQ-38FD の仕様(マニアル・カタログより)

B. 到着時の梱包状態
B1. 梱包の下側から見る。 梱包が薄く、足の所2本に穴が空いている。

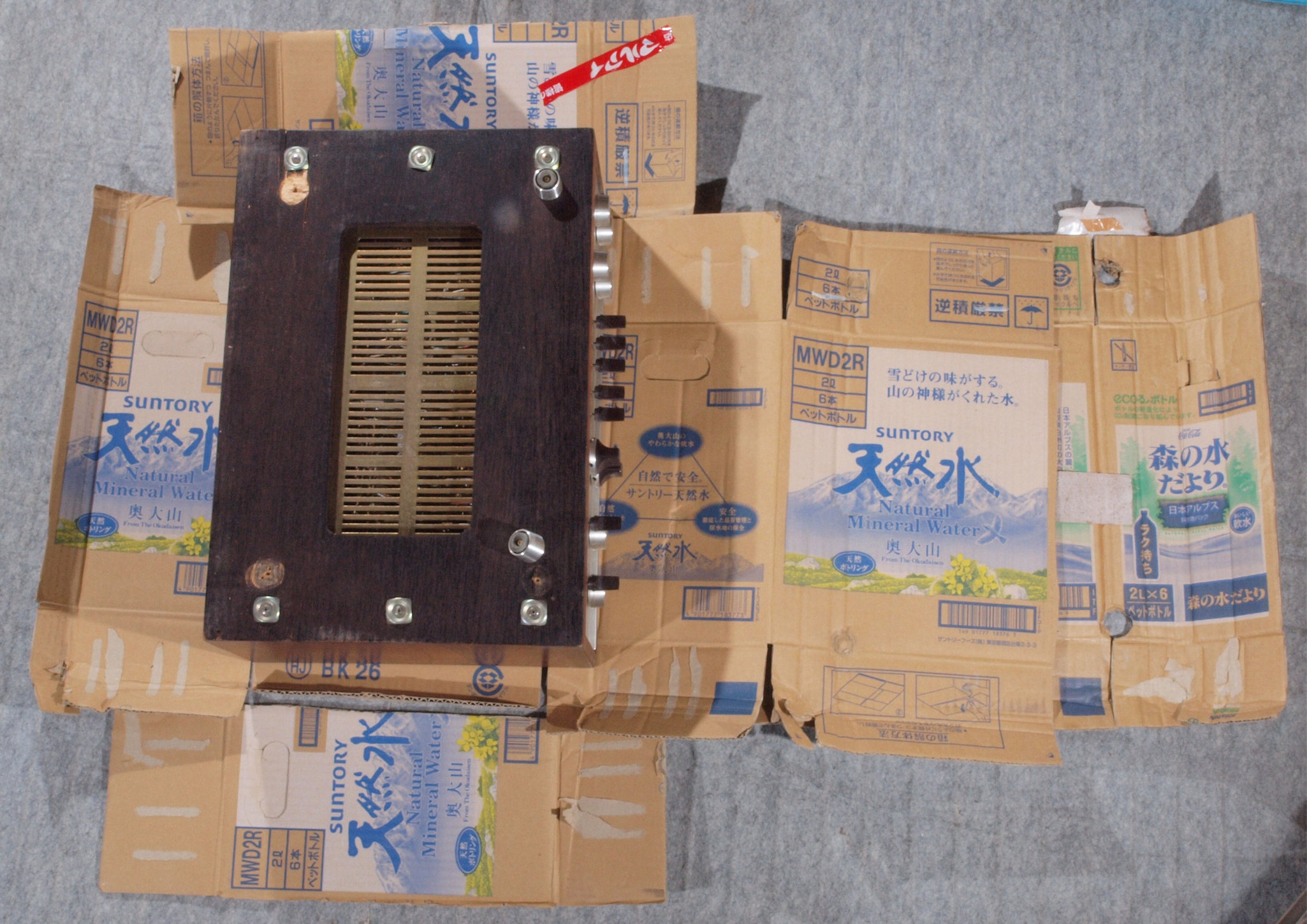

B2. 梱包の全体見る。 ダンボールで包んだだけ!

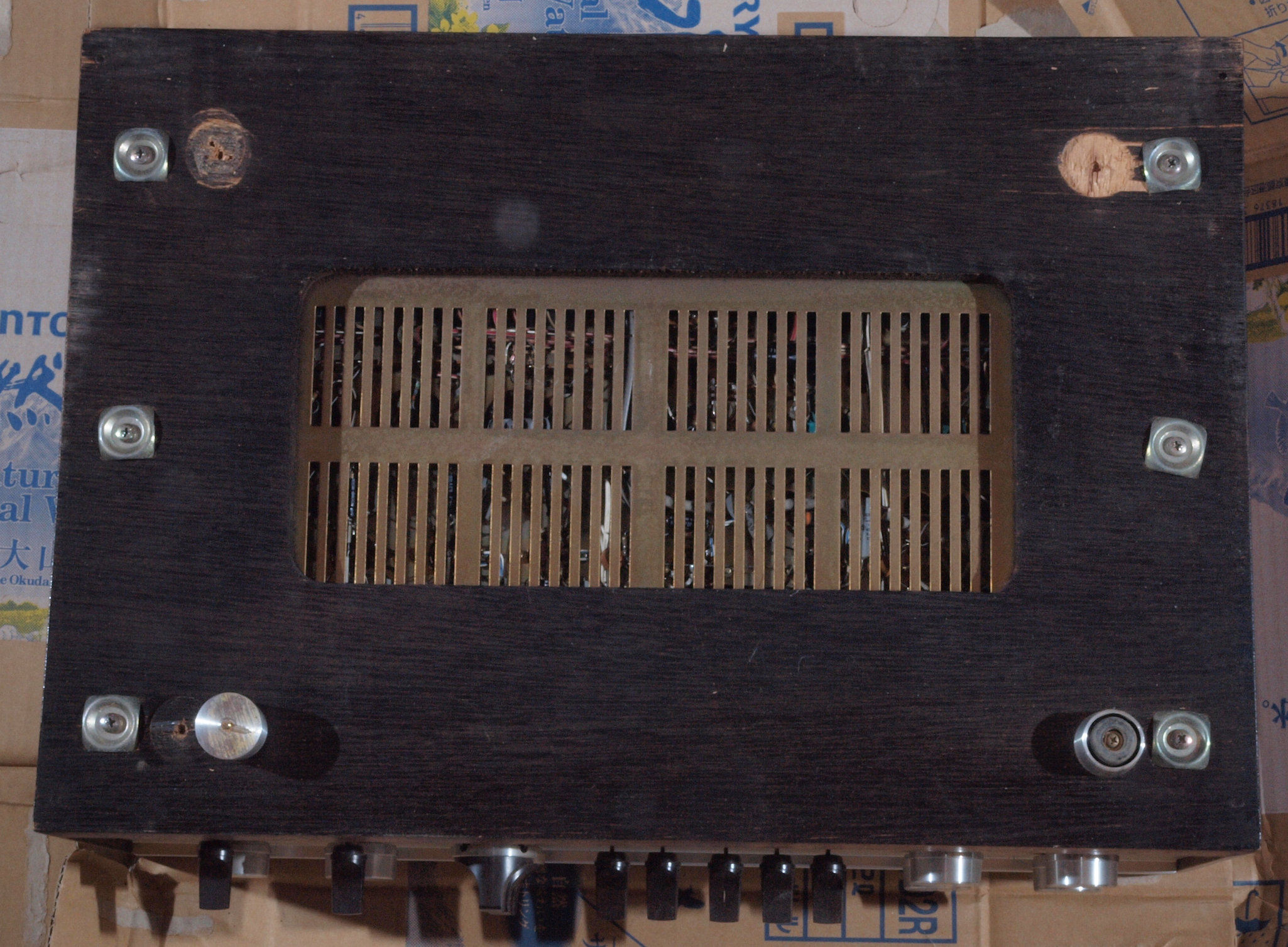

B3. 本体を下から見る。 足2本が紛失。
S. LUX SQ-38FD の仕様(マニアル・カタログより)
型式 管球式プリメインアンプ
連続実効出力 30W+30W(4Ω、8Ω、16Ω)
全高調波歪率 0.7%以下(最大出力時)
周波数特性 20Hz〜20kHz /-1dB
入力感度 Phono1、2= 2.2mV
Aux1、2、3= 200mV
入力インピーダンス Phono1、2= 50kΩ
Aux1、2、3= 200kΩ
SN比 Phono= 60dB以上、 Aux= 70dB以上
トーンコントロール LUX方式、 NF型湾曲点周波数切換付
残留雑音 1mV以下
付属装置 ハイフィルター、 ローフィルター、 メイン部入力レベルセット
テープモニタースイッチ及び端子、 DIN規格テープコネクター
使用真空管 12AX7×4、 6267×2、 6AQ8×2、50CA10×4、
外形寸法 幅476×高さ190×奥行335mm
重量 18kg
価格 98,000円
販売年月 1970年7月
