LUX SQ-38FD 2台目修理
平成17年6月13日持込   平成18年3月29日返却
A. 修理前の状況

B. 原因

  • 各部劣化。
    おかしな修理がしてある。


S. LUX SQ-38FD の仕様(マニアル・カタログより)

平成18年3月29日ユーザーの都合で返却。

A. 修理前の状況
A1A. 点検中 上から

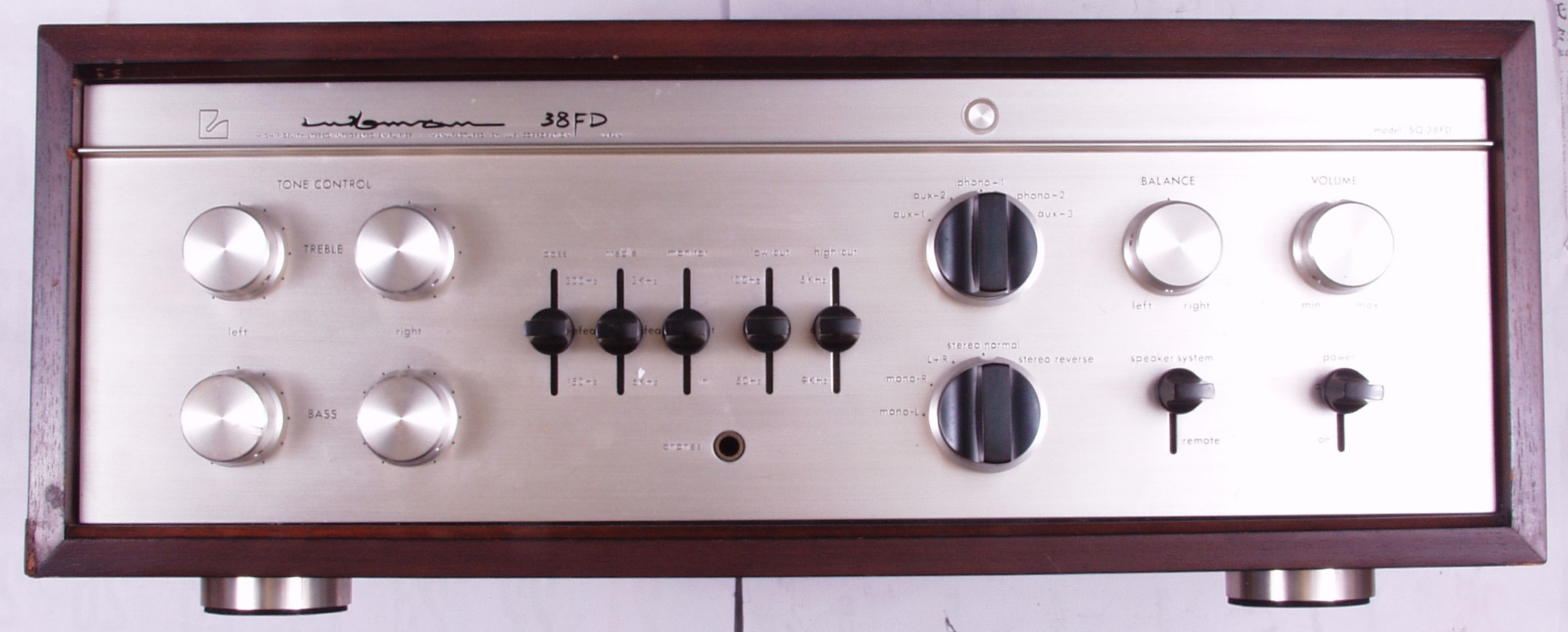

A1B. 点検中 前から
A1C. 点検中 後から

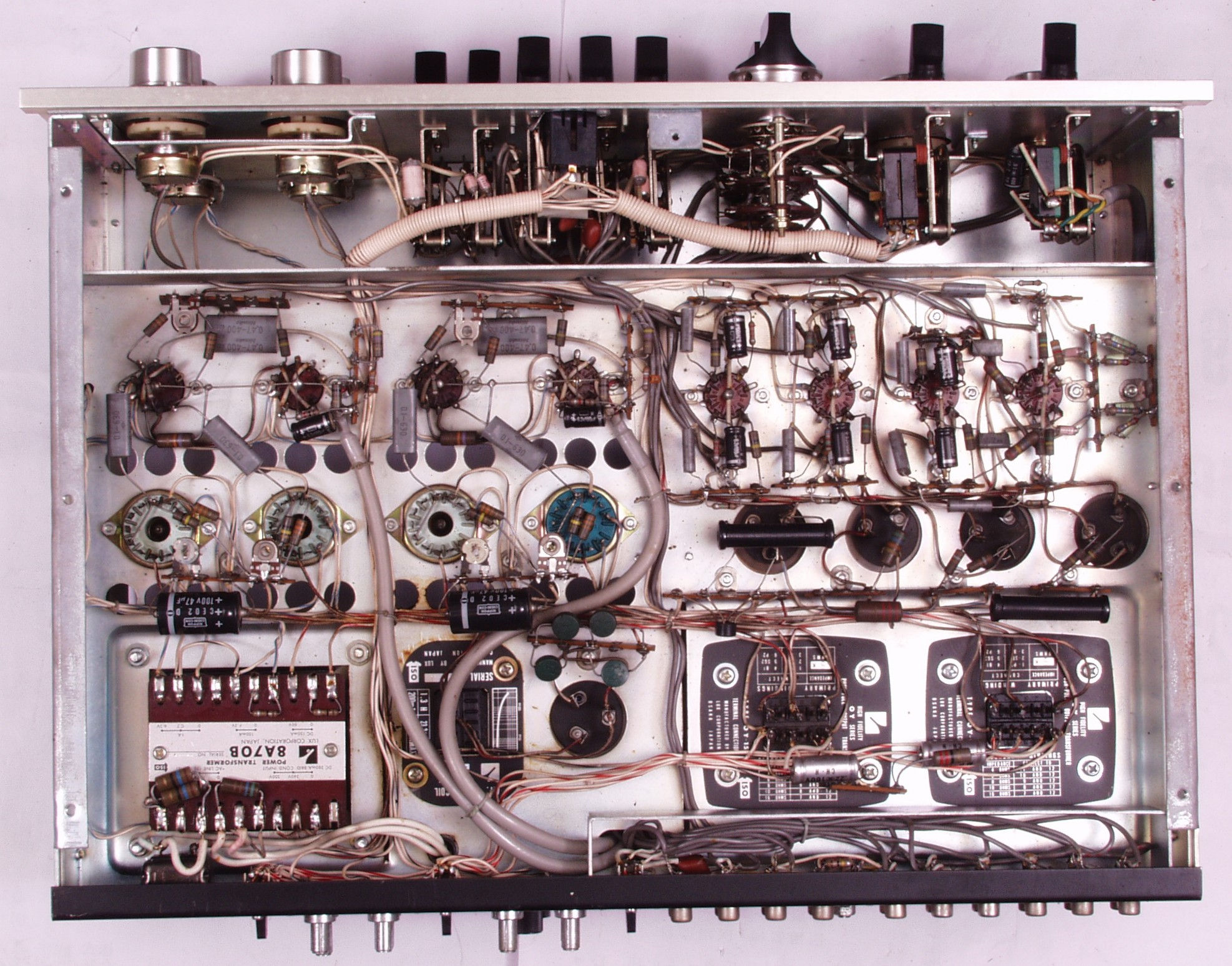

A1D. 点検中 下から見る

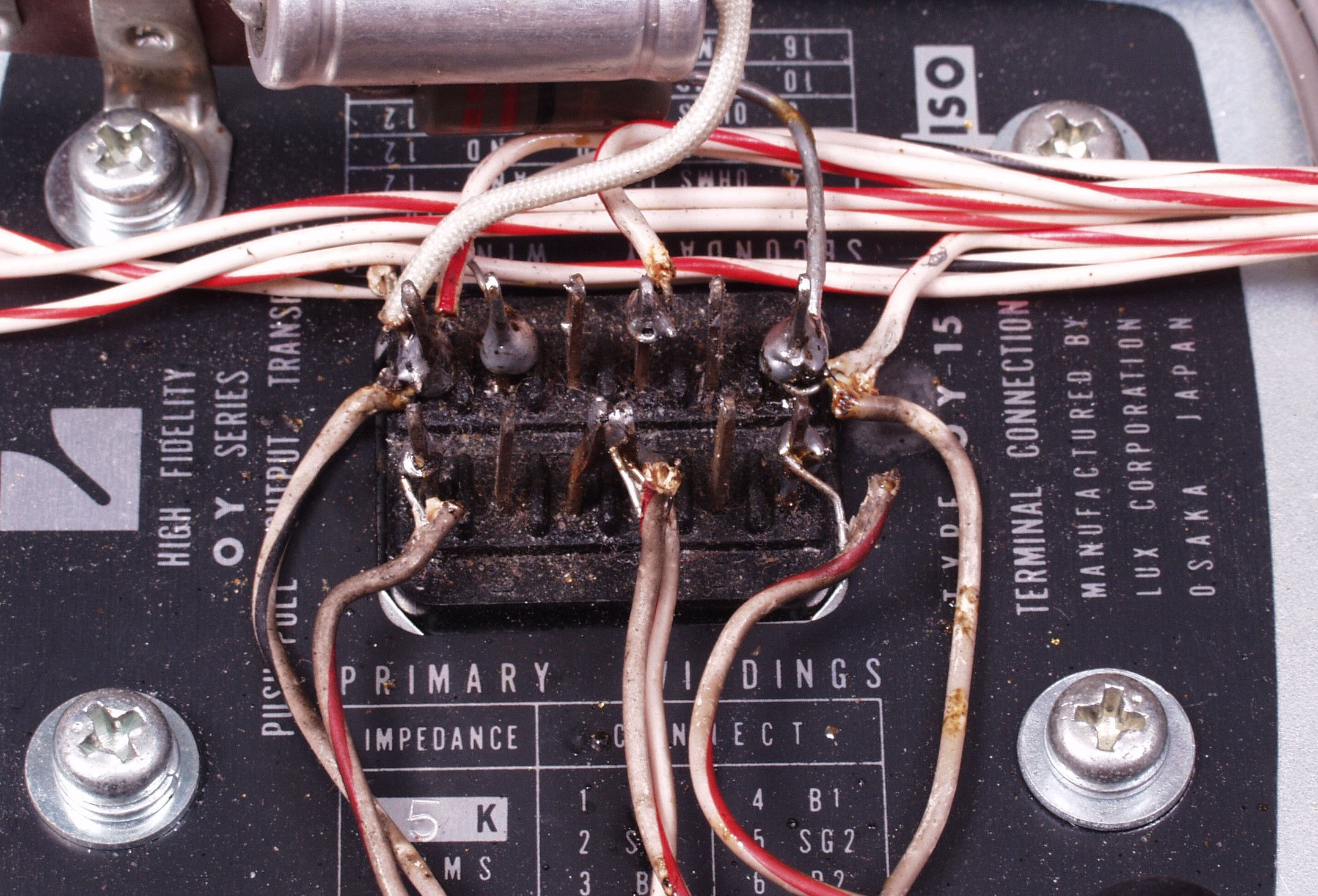

A2. 点検中 出力トランスが交換してある

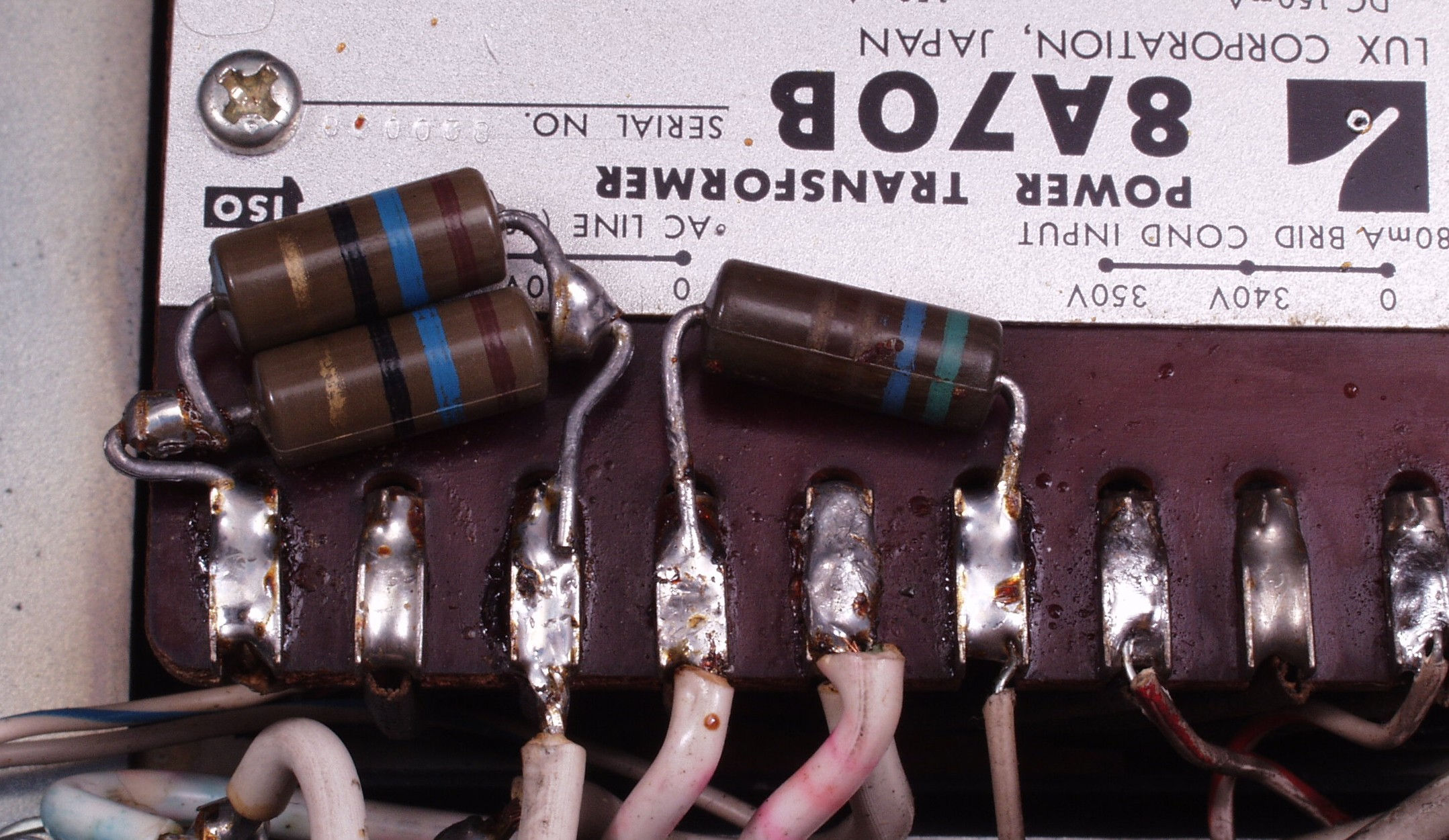

A3. 点検中 電源トランスの1時側に抵抗がいれてある!
A4. 点検中 寄生発振している
S. LUX SQ-38FD の仕様(マニアル・カタログより)
型式 管球式プリメインアンプ
連続実効出力 30W+30W(4Ω、8Ω、16Ω)
全高調波歪率 0.7%以下(最大出力時)
周波数特性 20Hz〜20kHz /-1dB
入力感度 Phono1、2= 2.2mV
Aux1、2、3= 200mV
入力インピーダンス Phono1、2= 50kΩ
Aux1、2、3= 200kΩ
SN比 Phono= 60dB以上、 Aux= 70dB以上
トーンコントロール LUX方式、 NF型湾曲点周波数切換付
残留雑音 1mV以下
付属装置 ハイフィルター、 ローフィルター、 メイン部入力レベルセット
テープモニタースイッチ及び端子、 DIN規格テープコネクター
使用真空管 12AX7×4、 6267×2、 6AQ8×2、50CA10×4、
外形寸法 幅476×高さ190×奥行335mm
重量 18kg
価格 98,000円
販売年月 1970年7月
                        sq38d2-6
