ＬＵＸ　ＭＱ−６８Ｃ 修理記録

平成１６年４月１３日到着　　　７月６日完成

A．　修理前の状況 　　不注意で水をかけた 　　一番右の真空管が割れてしまい、まったく電源も入らなくなってしまいました。 B．　原因 　　５０ＣＡ１０破損による、高圧回路短絡 　 Ｃ．　修理状況 　　１部電解コンデンサー交換 　　フイルムコンデンサー交換 　　半固定ＶＲ交換 　　１部配線手直し、補強 　　 Ｄ．　使用部品 　　５０ＣＡ１０　　　　　　　　　　　　　　　　１本 　　電解コンデンサー　　　　　　　　　　　　４個 　　フイルムコンデンサー　　　　　　　　　６個 　　半固定ＶＲ　　　　　　　　　　　　　　　　８個 　　 Ｅ．　調整・測定 Ｆ．　修理費　　　５４，０００円　　　　＜＜通常修理＞＞ 　　　　　　　　 　　　　　　　　　　　　　メーカー製品でもあり、又、５０ＣＡ１０の入手難が進ので最低限の修理

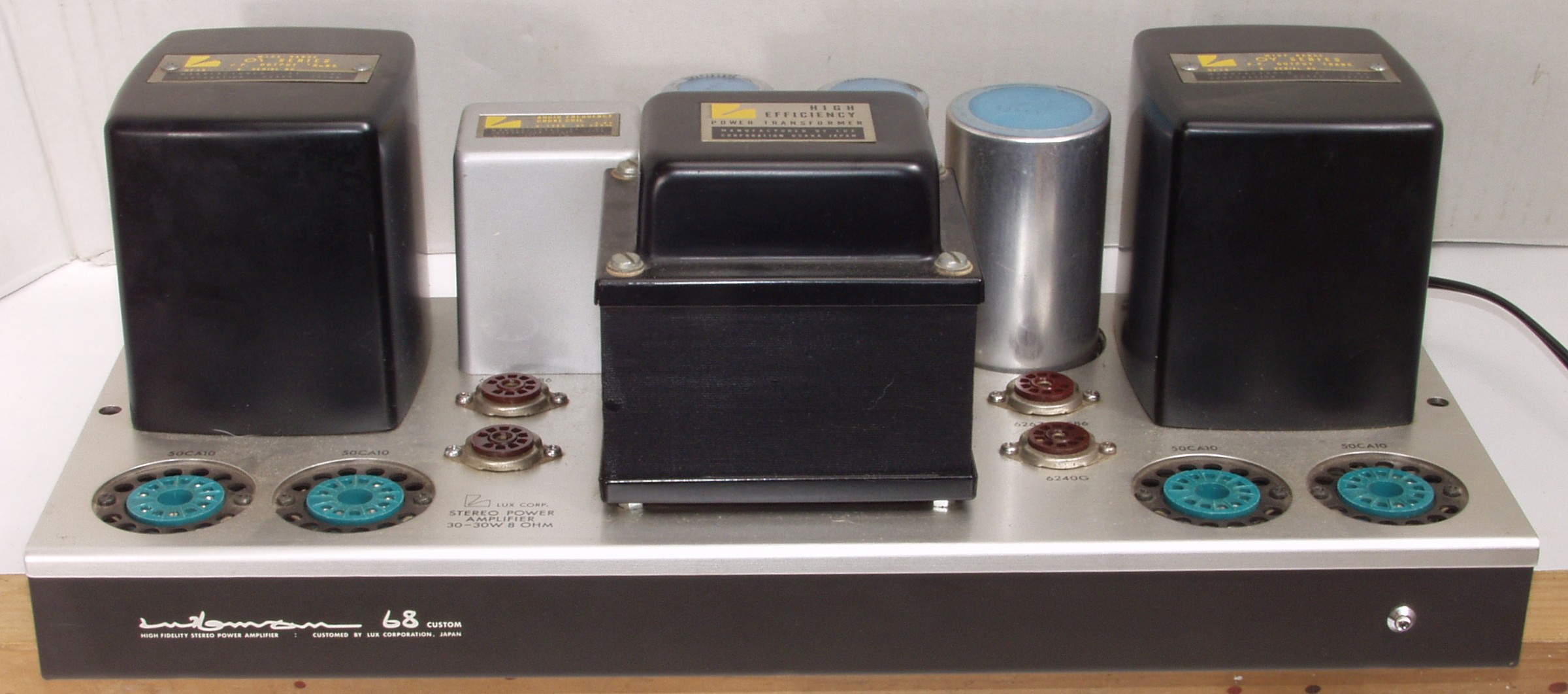

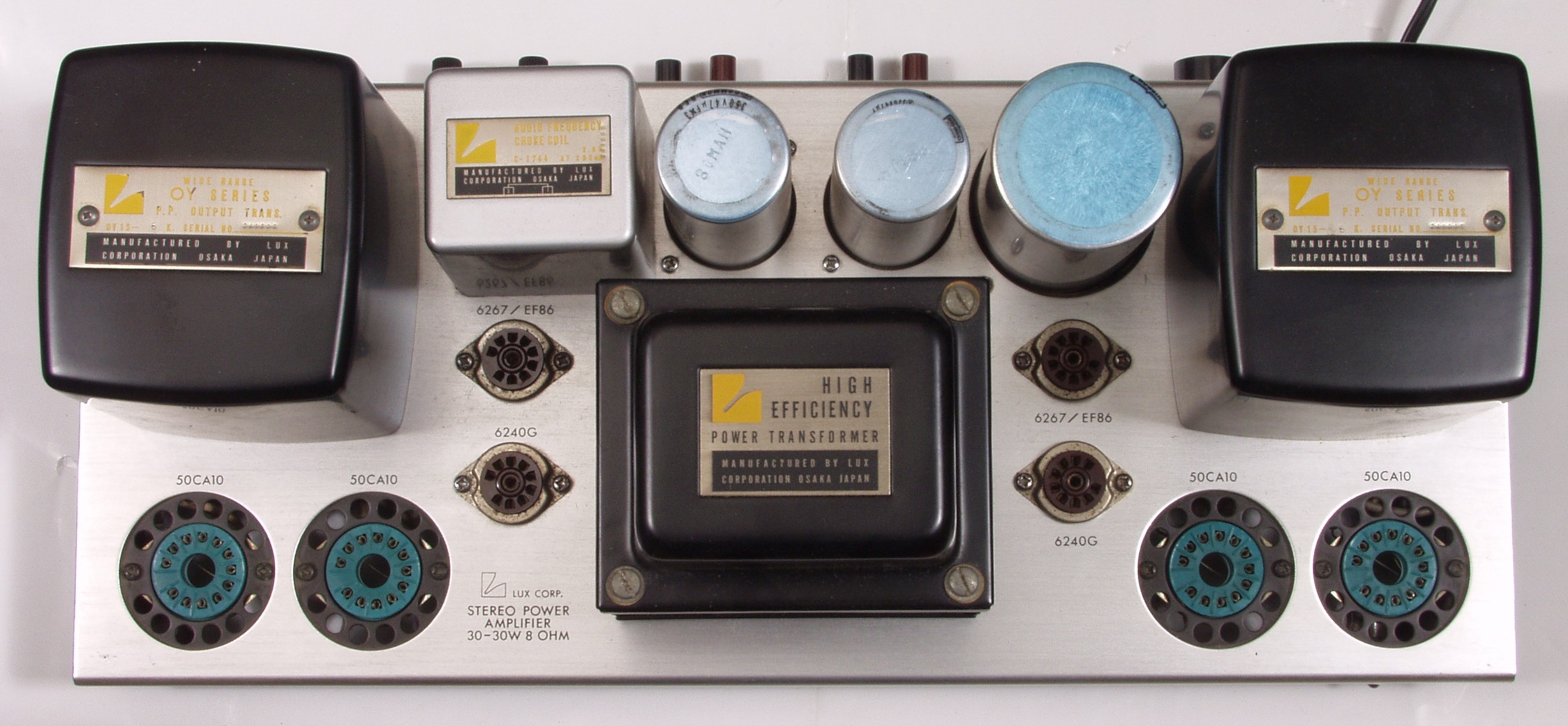

A．　修理前の状況 Ａ−１Ａ．　点検中　上から

Ａ−１B．　点検中　前上から

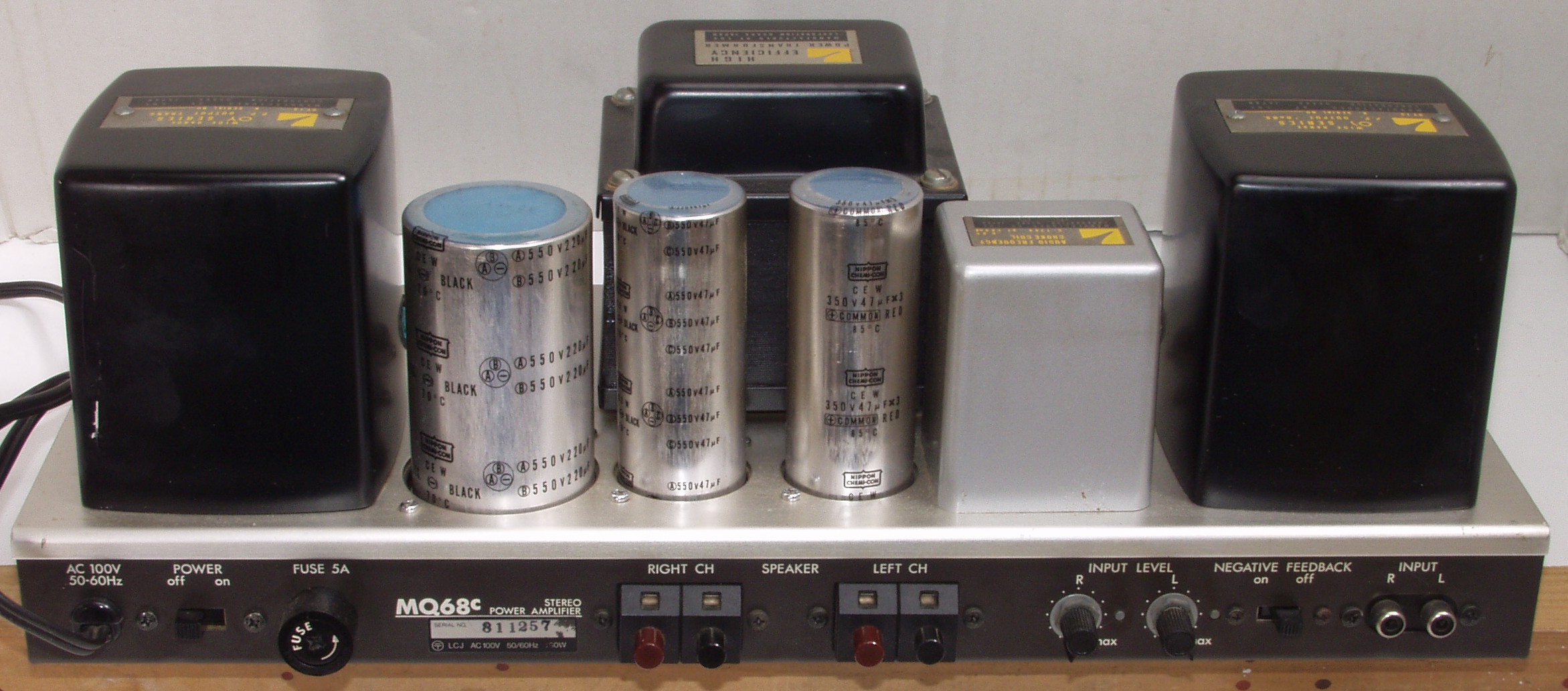

Ａ−１C．　点検中　後上から

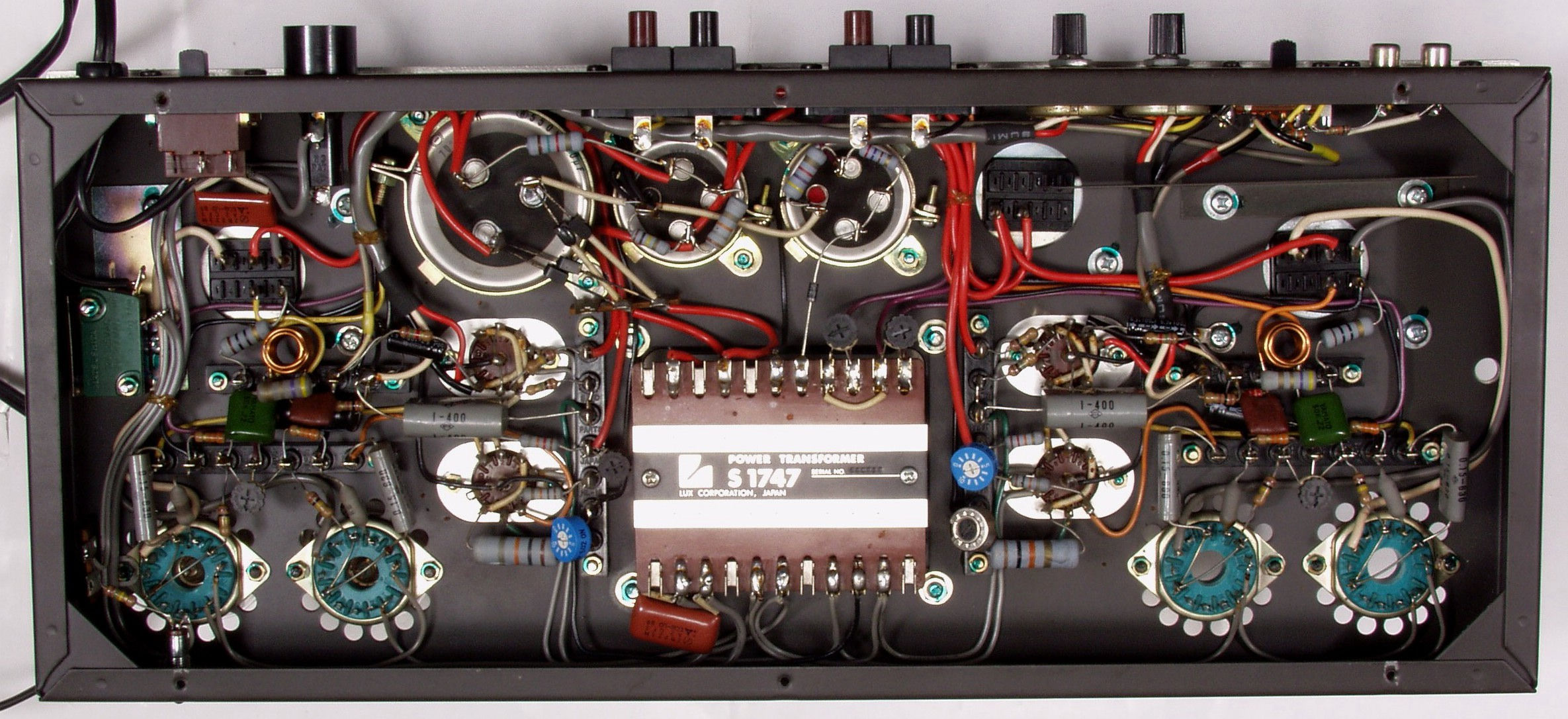

Ａ−１D．　点検中　下から見る

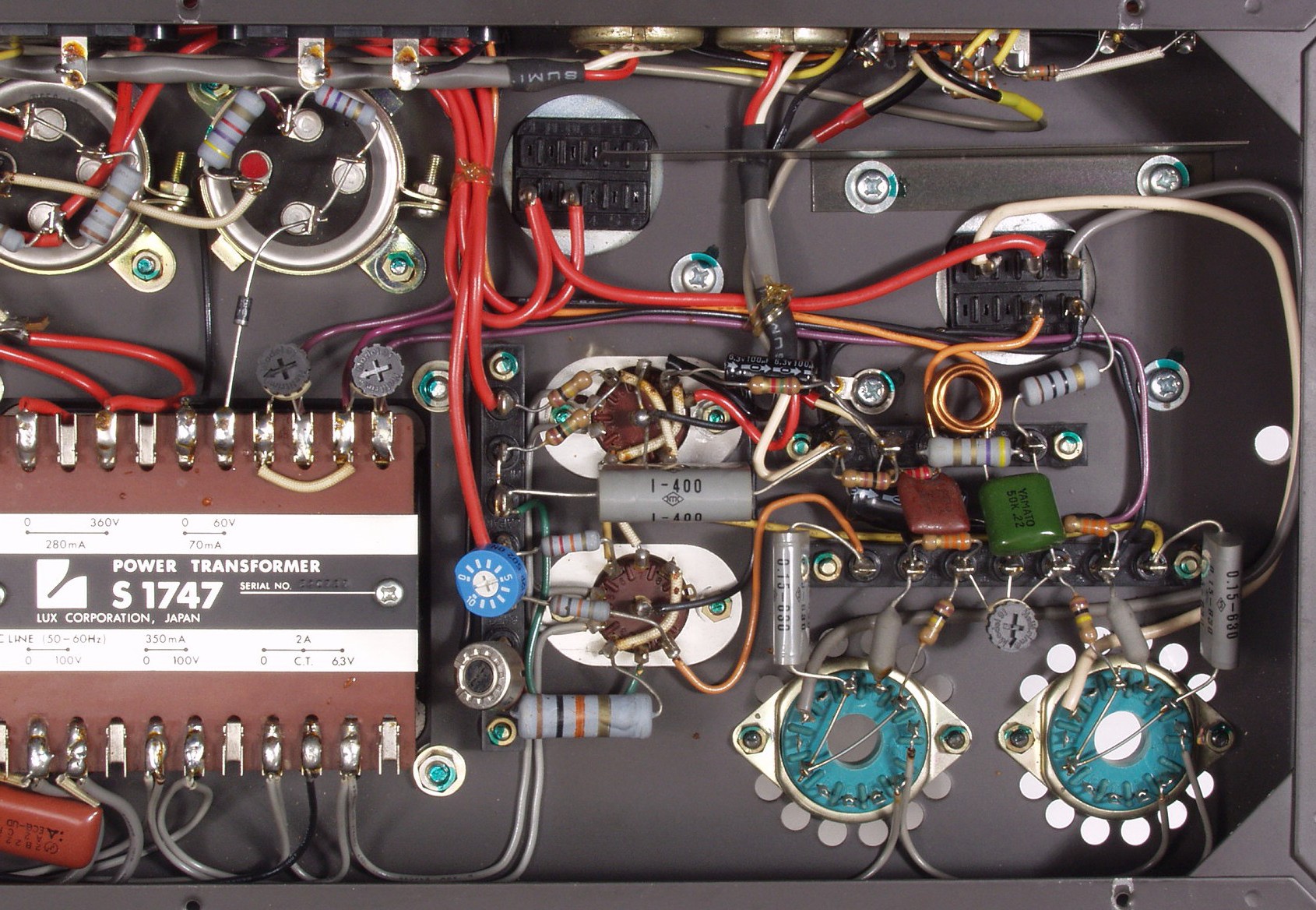

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒ側ＡＭＰ

Ｃ−１Ｂ．　修理後　Ｒ側ＡＭＰ　電解コンデンサー２個、半固定ＶＲ５個、フイルムコンデンサー３個交換

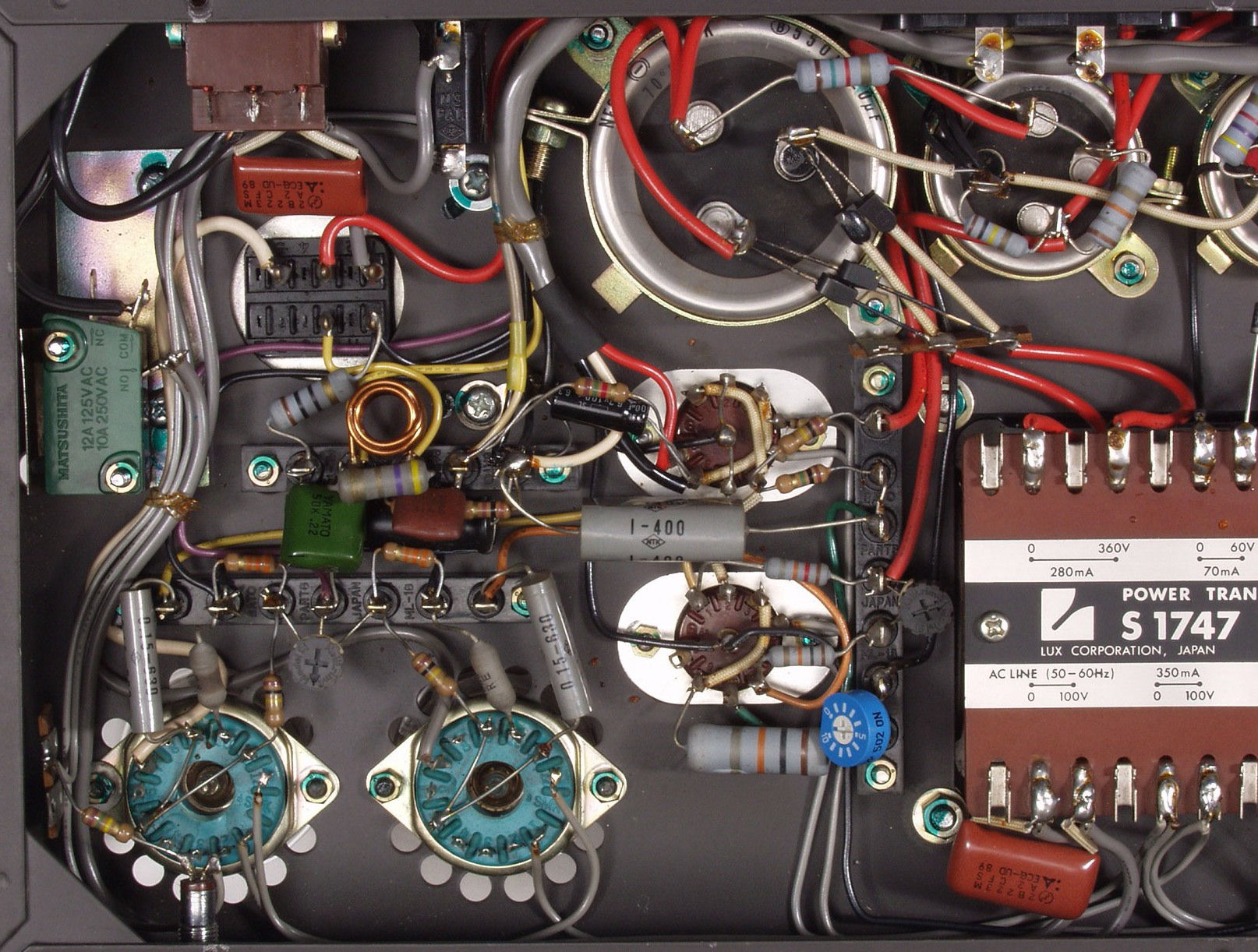

Ｃ−２Ａ．　修理前　Ｌ側ＡＭＰ

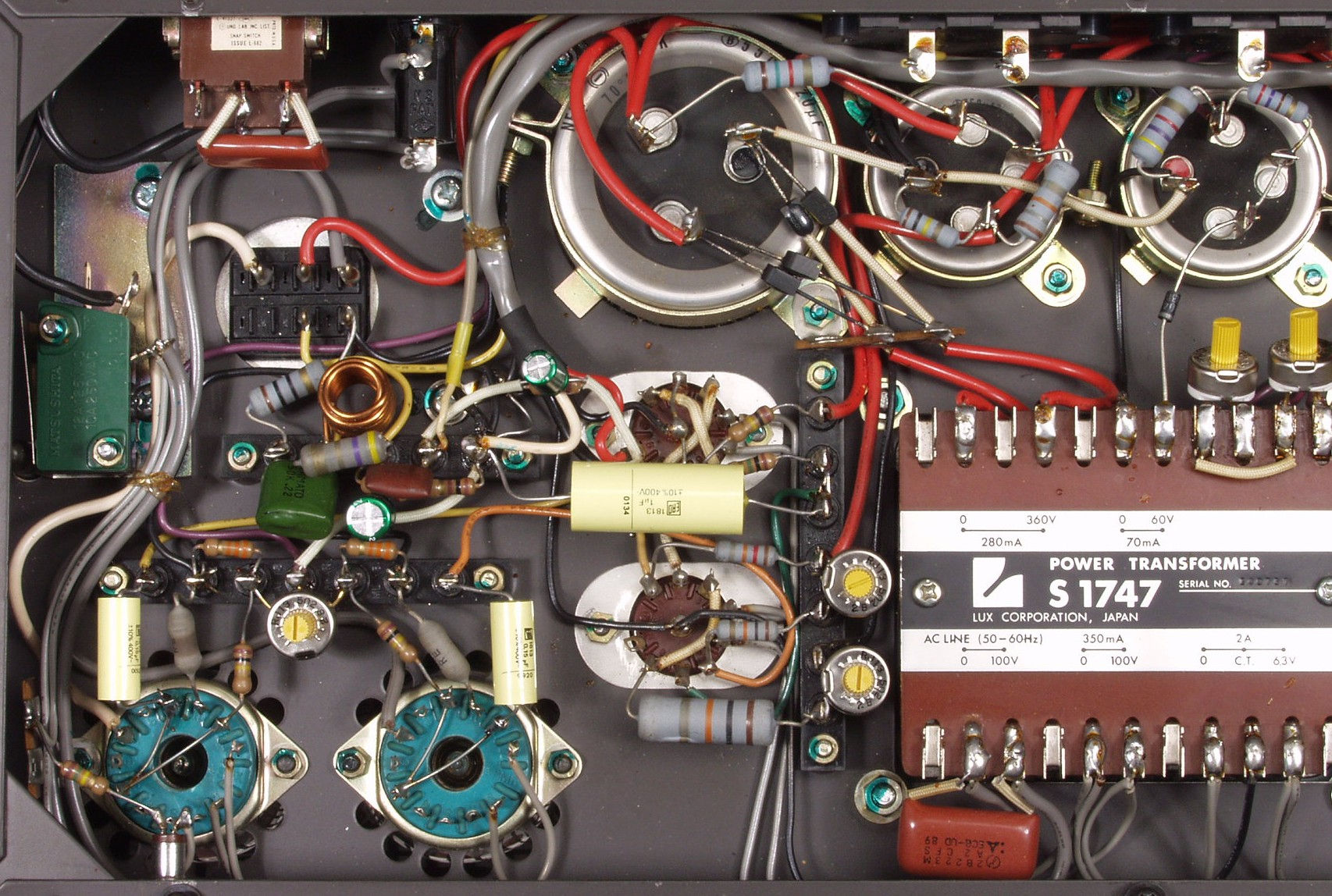

Ｃ−２Ｂ．　修理後　Ｌ側ＡＭＰ　電解コンデンサー２個、半固定ＶＲ５個、フイルムコンデンサー３個交換

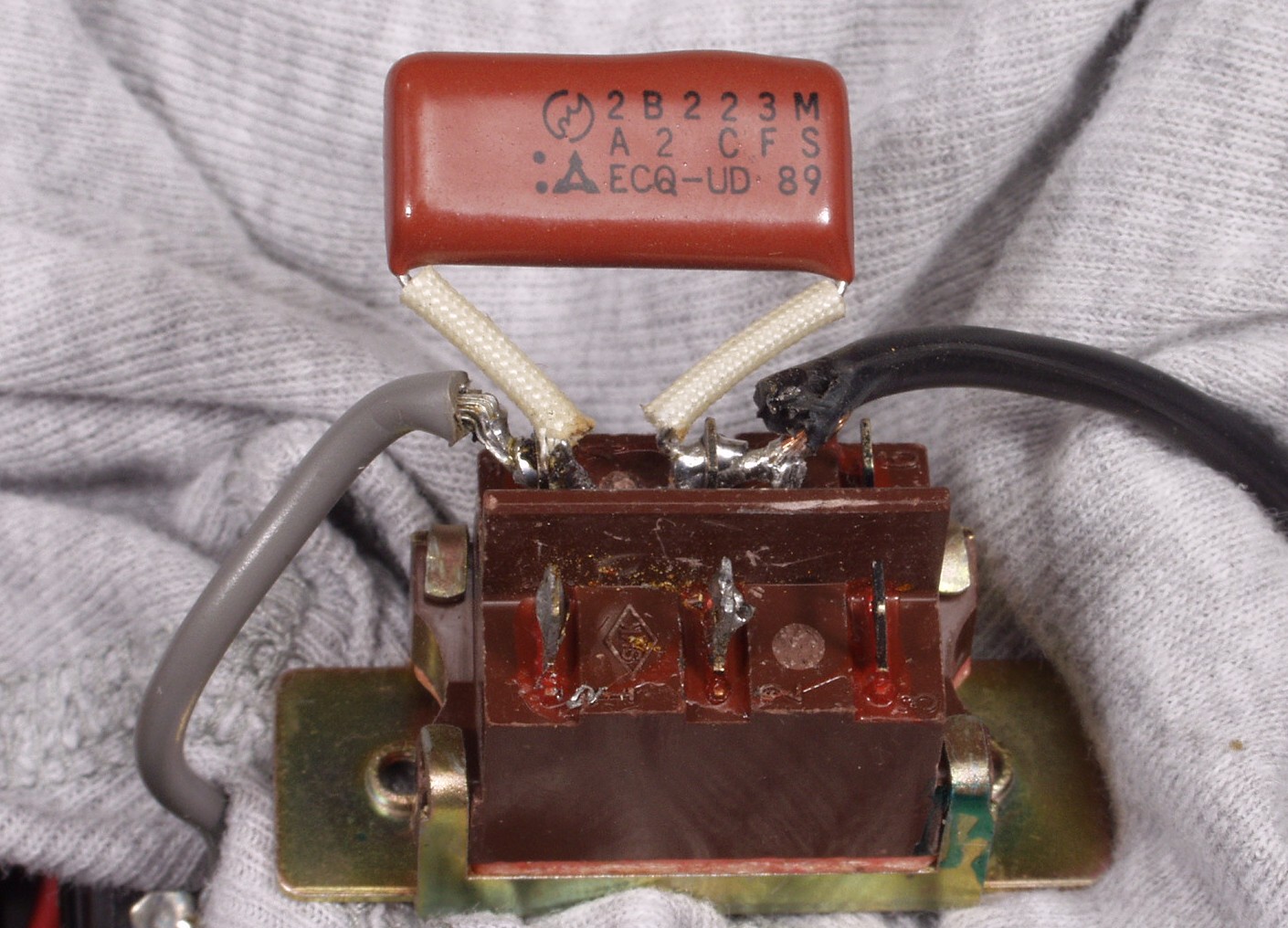

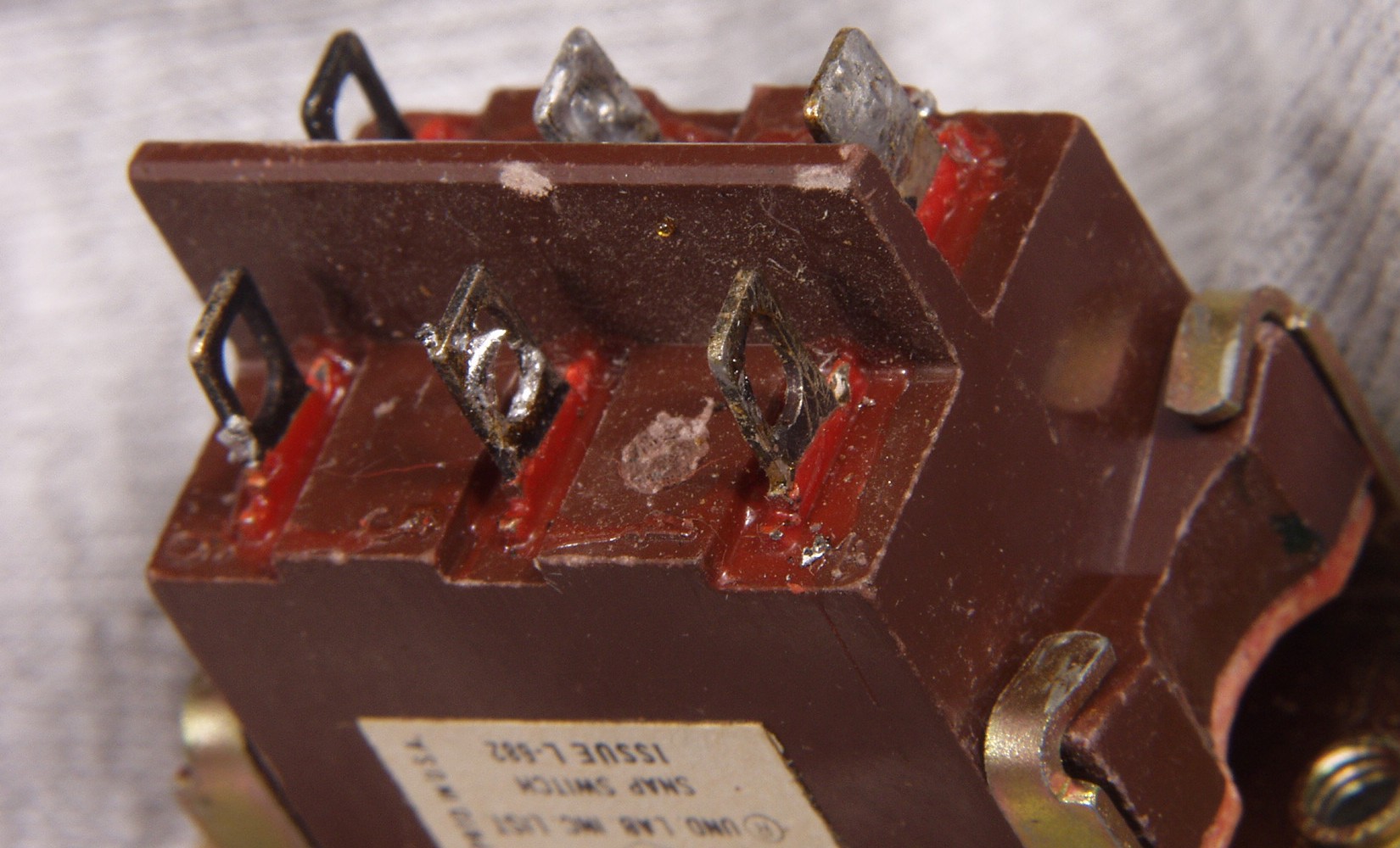

Ｃ−３Ａ．　修理中電源ＳＷ回路　ＳＷが不良になり空き接点に移行修理履歴あり、下手なハンダ

Ｃ−３Ｂ．　修理中電源ＳＷ回路　案の定ハンダが殆ど乗っていない

Ｃ−３Ｃ．　修理後電源ＳＷ回路　ＳＷの反対側をＷで使用

Ｃ−４Ａ．　修理前　下から

Ｃ−４Ｂ．　修理後　下から

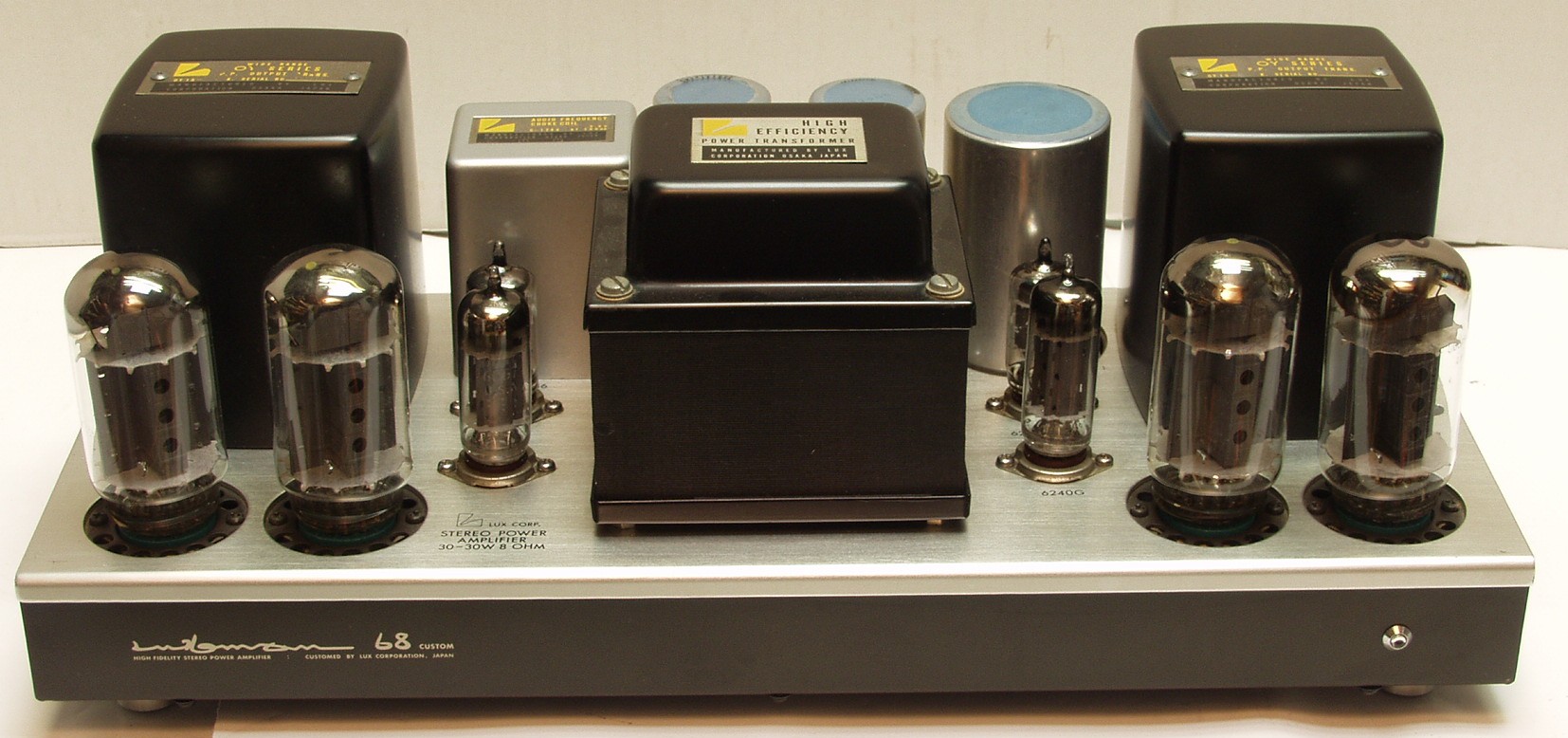

Ｃ−５．　完成

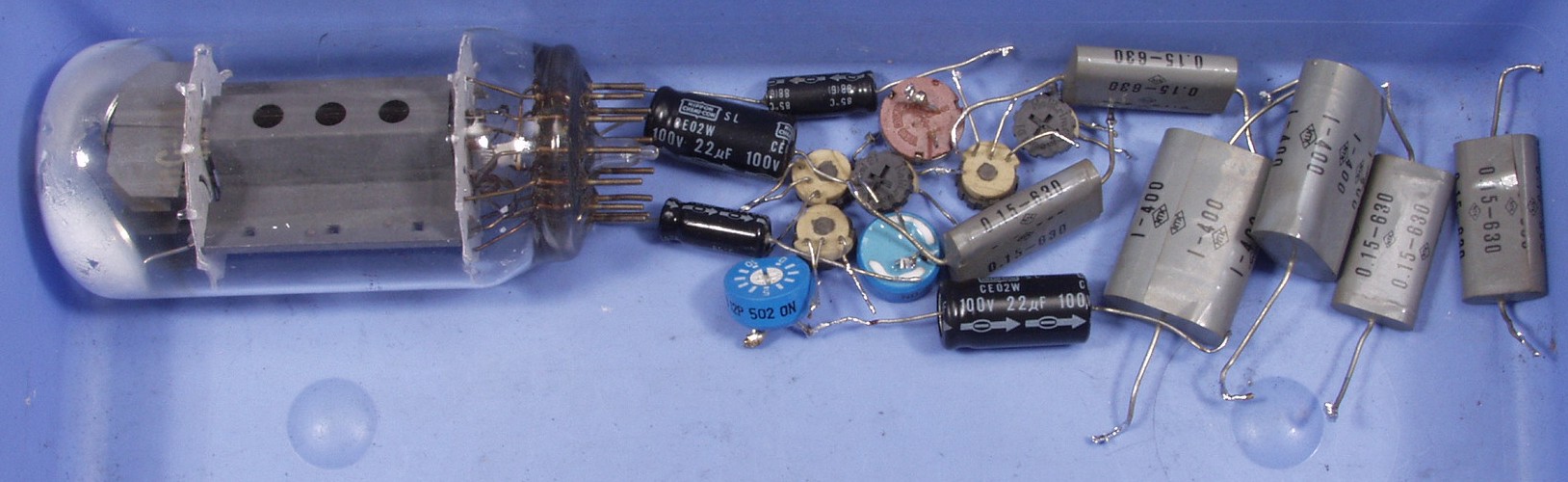

Ｃ−５．　交換部品

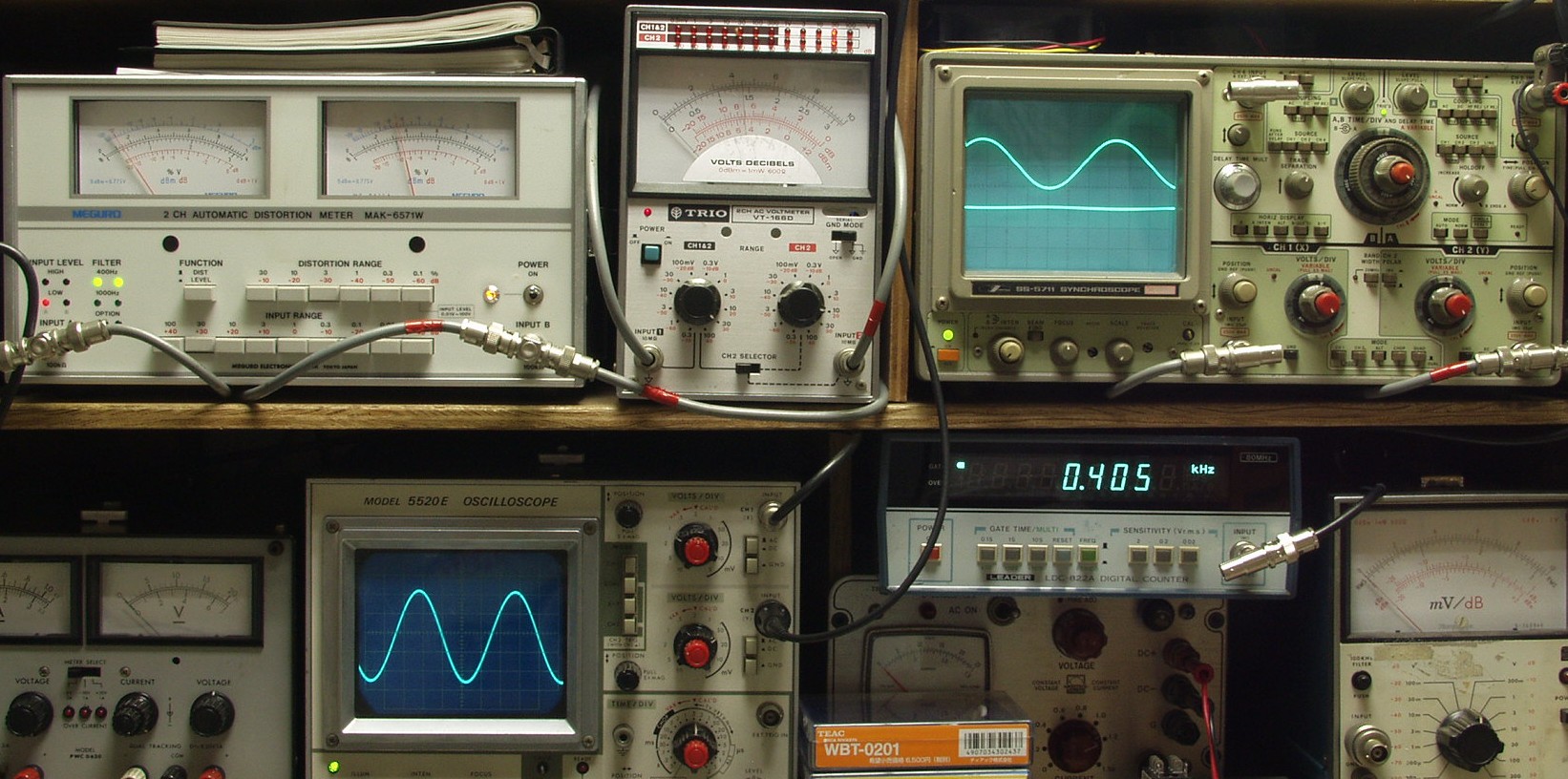

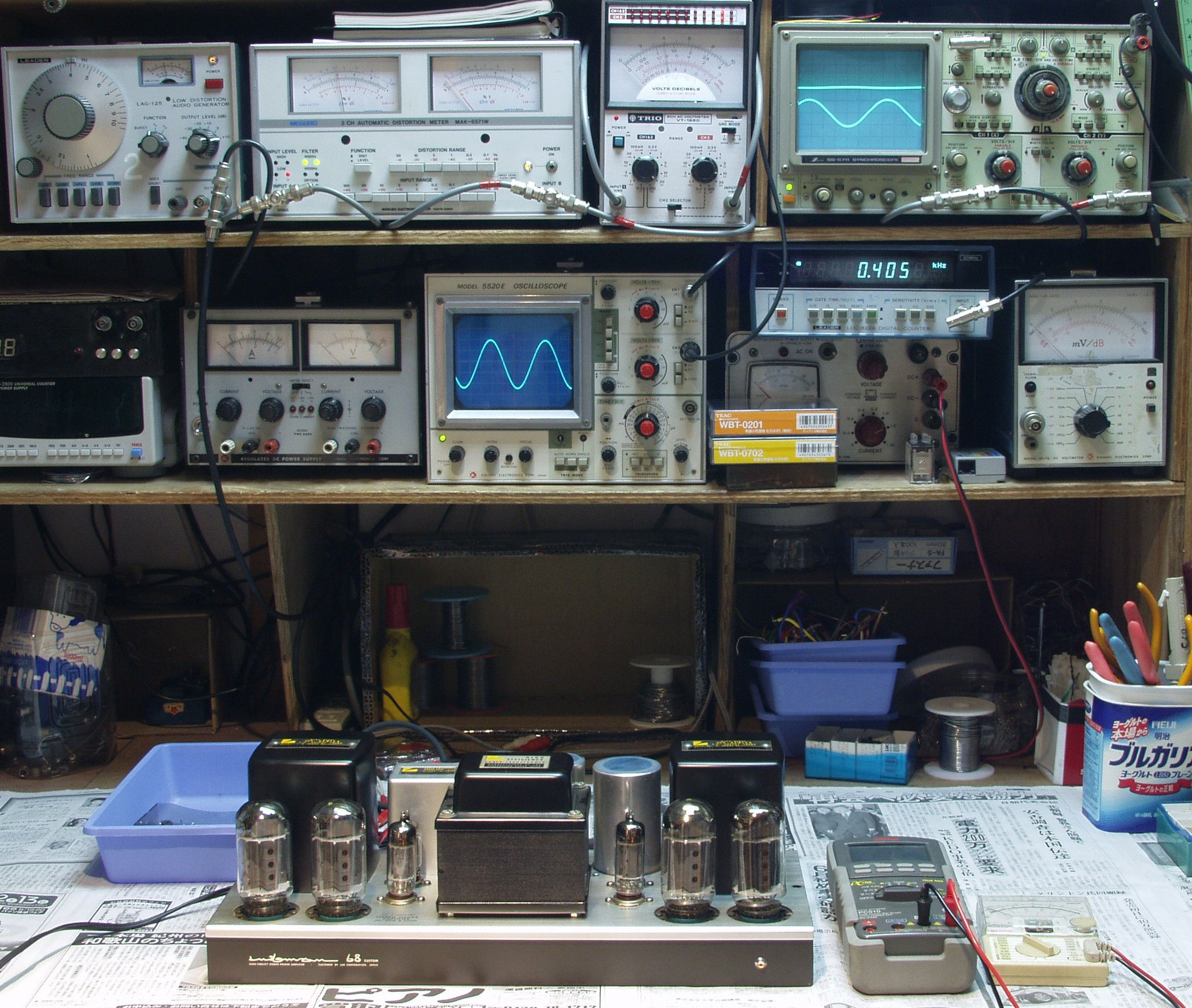

Ｅ．　調整・測定 Ｅ−１．　修理後　出力・歪み測定 　　　　＜見方＞ 　　　　　上左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

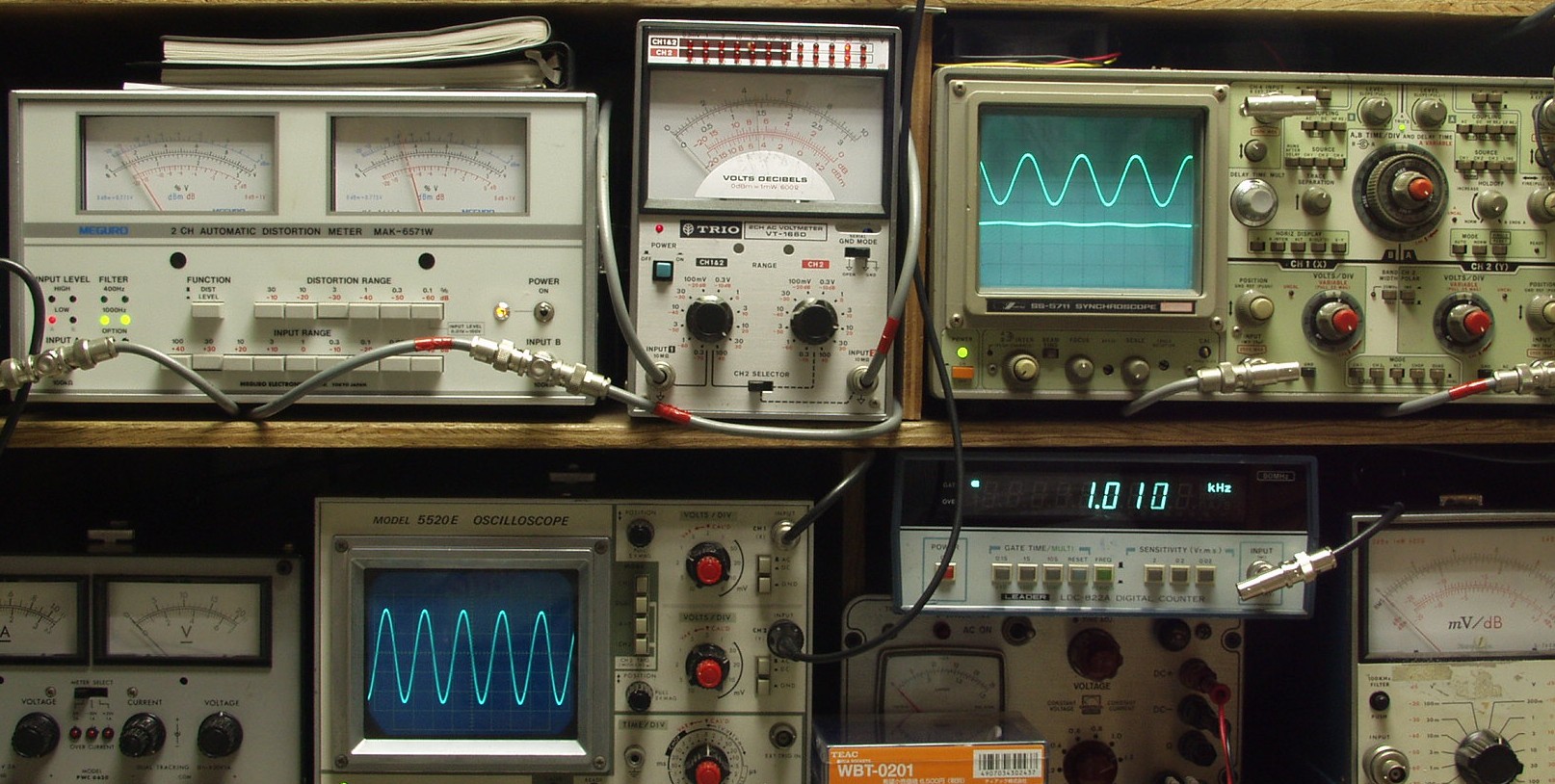

Ｅ−２Ａ．　出力・歪み測定　ＲＳＰ出力＝１４Ｖ＝２４．５Ｗ　歪み率＝１％　１０００ＨＺ　AUX入力

Ｅ−２Ｂ．　出力・歪み測定　ＬＳＰ出力＝１４Ｖ＝２４．５Ｗ　歪み率＝２．５％　１０００ＨＺ　AUX入力

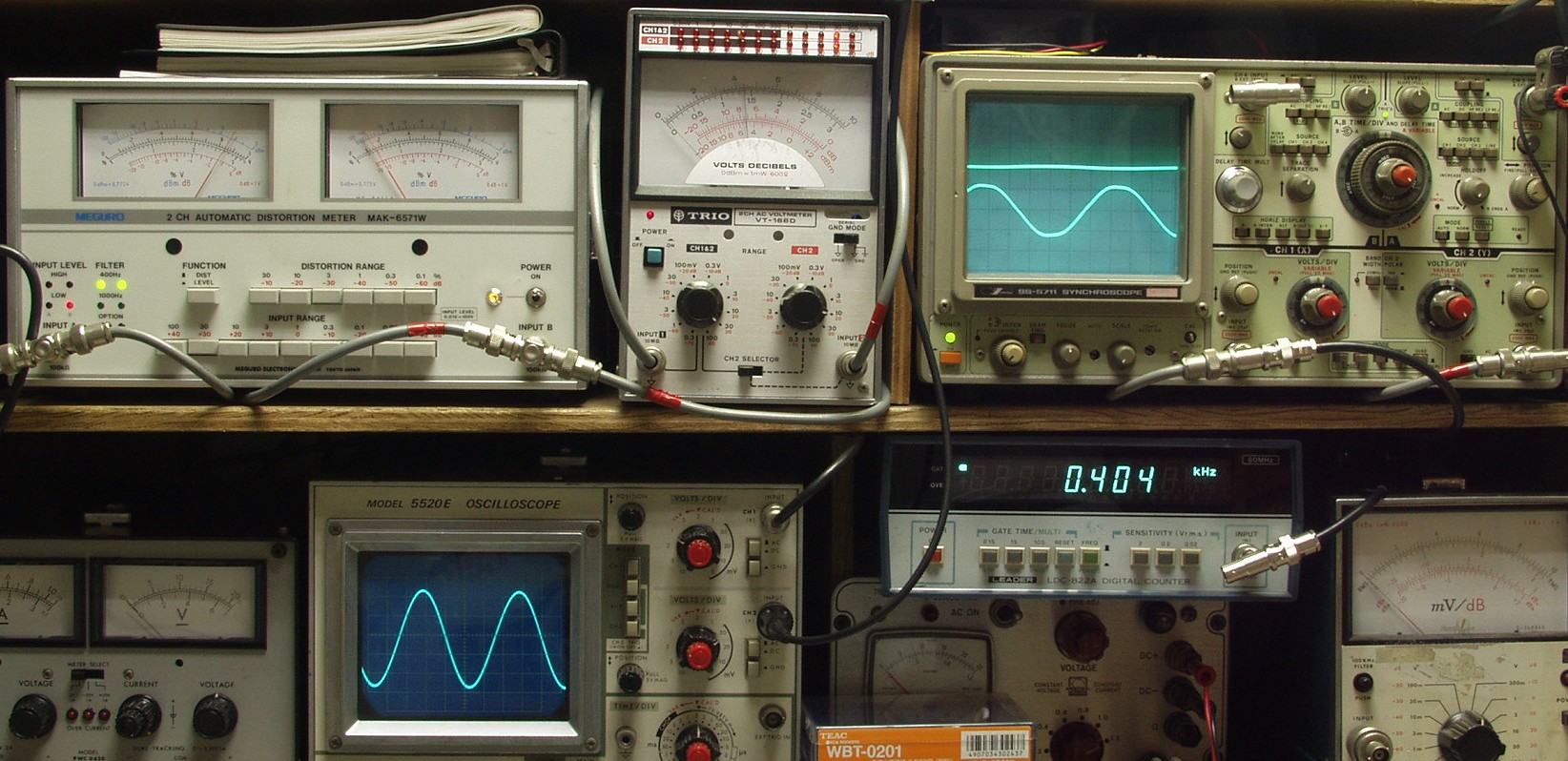

Ｅ−２Ｃ．　出力・歪み測定　ＲＳＰ出力＝１４Ｖ＝２４．５Ｗ　歪み率＝１．５％　４００ＨＺ　AUX入力

Ｅ−２Ｄ．　出力・歪み測定　ＬＳＰ出力＝１４Ｖ＝２４．５Ｗ　歪み率＝３％　４００ＨＺ　AUX入力

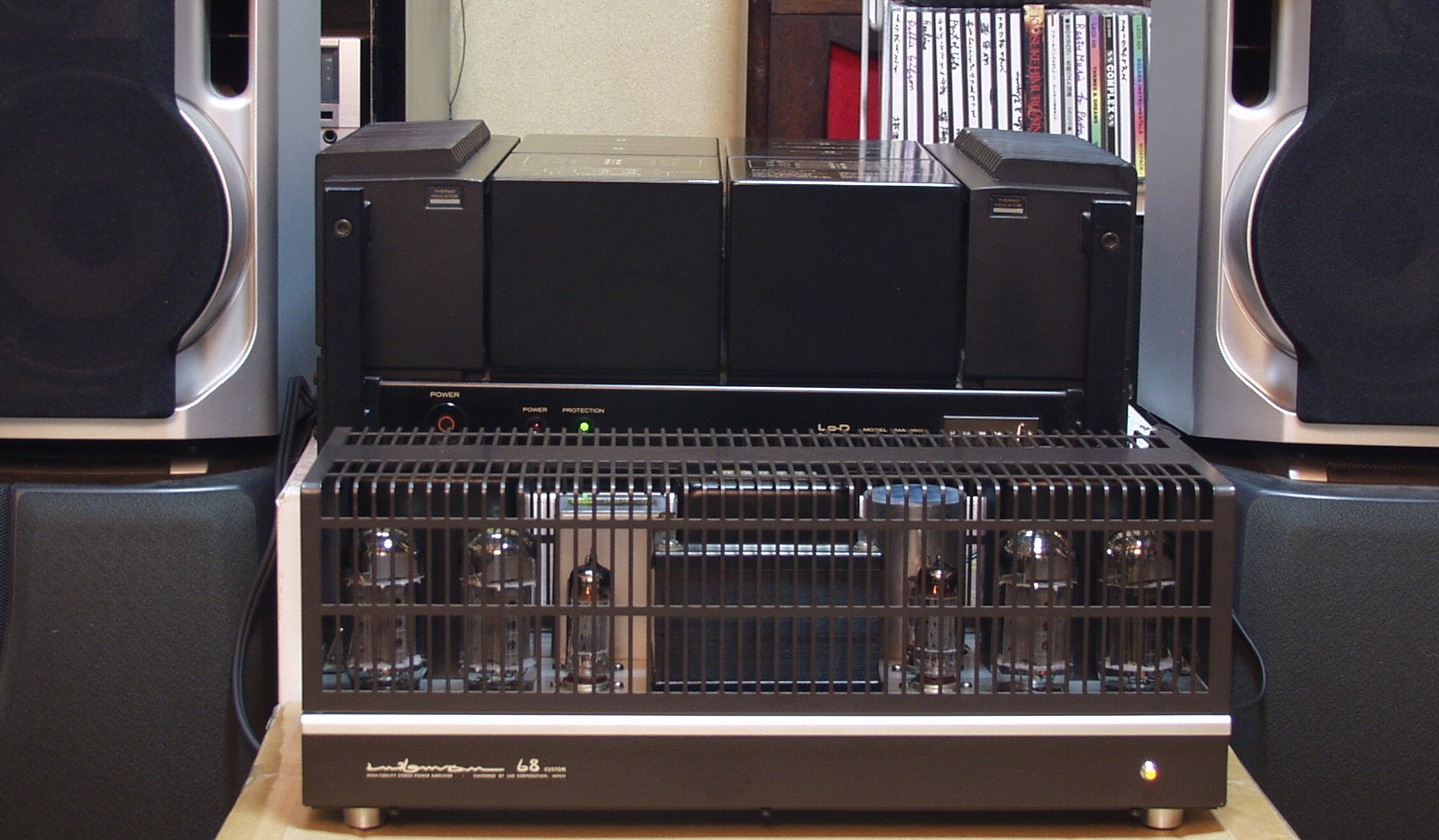

Ｅ−３．　完成　２４時間エージング
