ＬＵＸ　ＣＬ−３６Ｕ．　３台目修理記録２

２０２５／１／８．到着　　１／２７．完成

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 １２ＢＨ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。 ＥＣＣ８３　ＭＧ（１２ＡＸ７）　Ｇｍ、ＩＰ測定。 ＥＣＣ８２（１２ＡＸ７）　Ｇｍ、ＩＰ測定。 １２ＢＨ７−Ａ　Ｇｍ、ＩＰ測定。 Ｋ．　裏パネル修理（塗装）。 Ｌ．　修理完成後の外観 Ｓ．　ＬＵＸＭＡＮ　ＣＬ−３６　の仕様（マニアル・カタログより）

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１．　付属真空管１２ＡＸ７（ＥＣＣ８３）。 　　　　真空管ハンドブック（規格表）の、１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 　　　　１２ＢＨ７相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管 １２ＡＸ７（ＥＣＣ８３）。　左から１本目．２本目．．４本目、１２BH７。 付属１本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．０２ｍＡ。 付属１本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２１７０μmho、ＩＰ＝１．９０ｍＡ。 付属２本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０６０μmho、ＩＰ＝１．８６ｍＡ。 付属２本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝３．０５ｍＡ。 付属３本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８５ｍＡ。 付属３本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２１４０μmho、ＩＰ＝１．８１ｍＡ。 付属４本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝１．５８ｍＡ。 付属４本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７８ｍＡ。 付属 １２BH７　ユニット１。　Ｇｍ測定＝４６００μmho、ＩＰ＝１９．５２ｍＡ。 付属 １２BH７　ユニット２。　Ｇｍ測定＝４６００μmho、ＩＰ＝２０．１４ｍＡ。

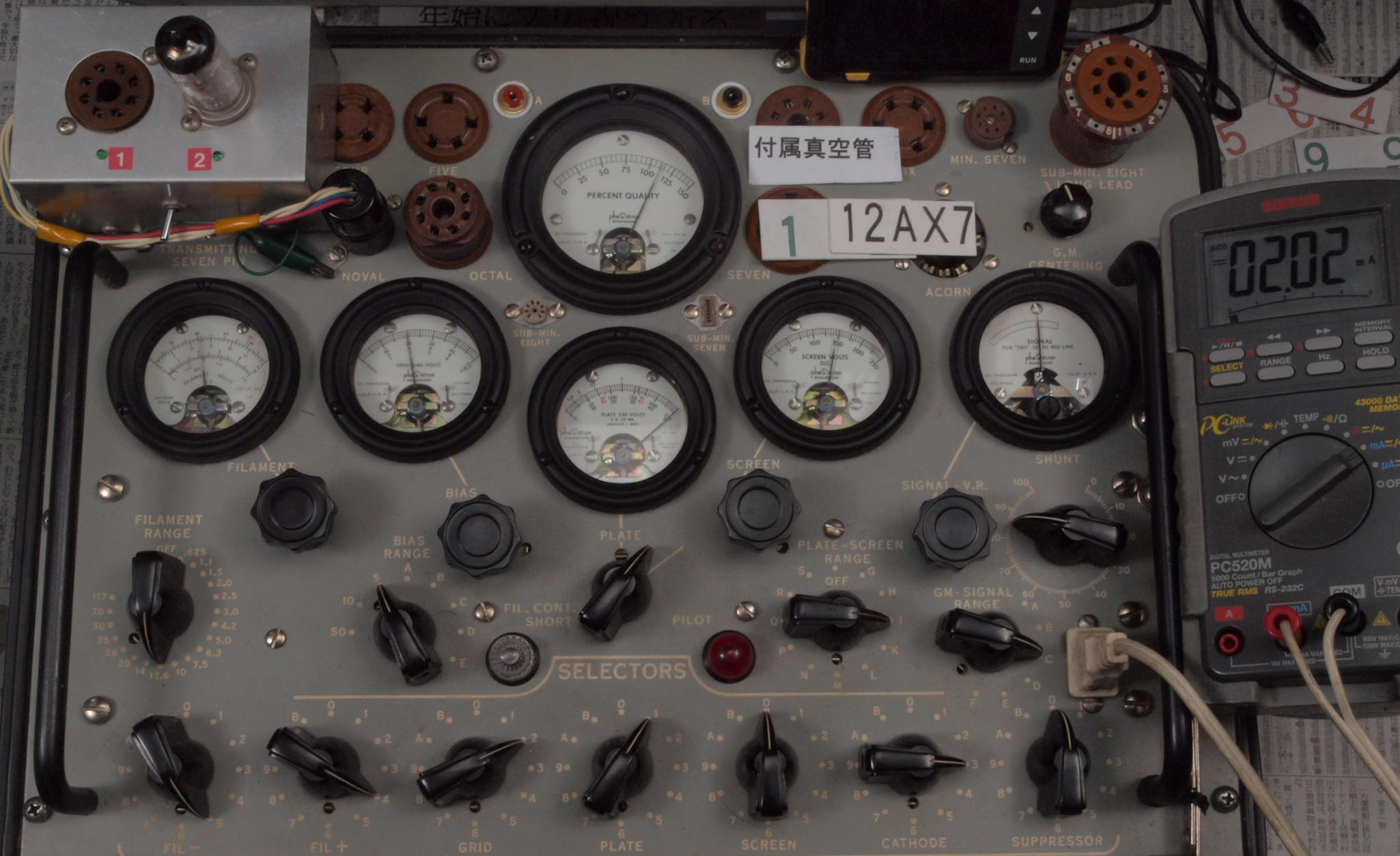

Ｕ１１．　付属１本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．０２ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

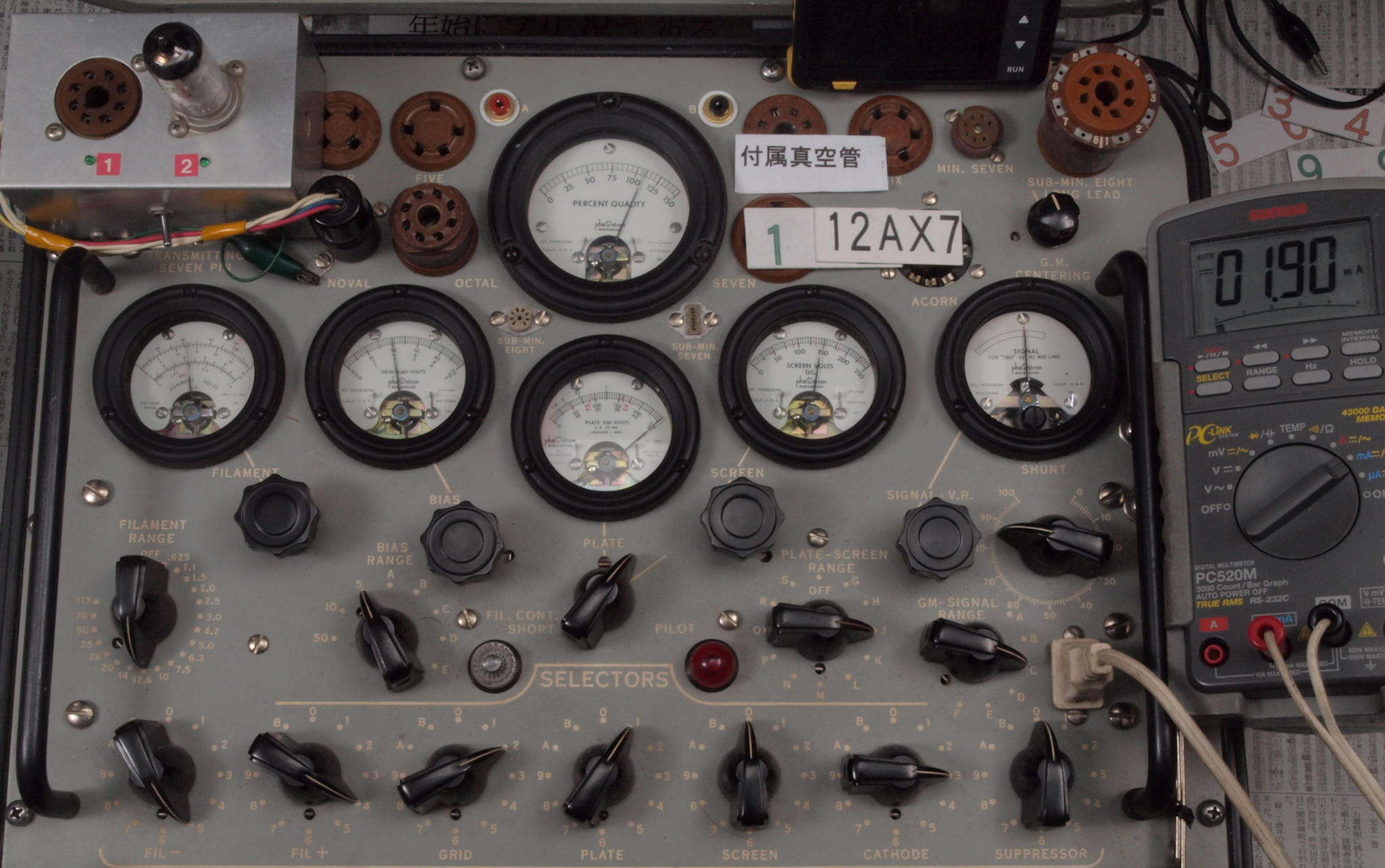

Ｕ１２．　付属１本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２１７０μmho、ＩＰ＝１．９０ｍＡ。

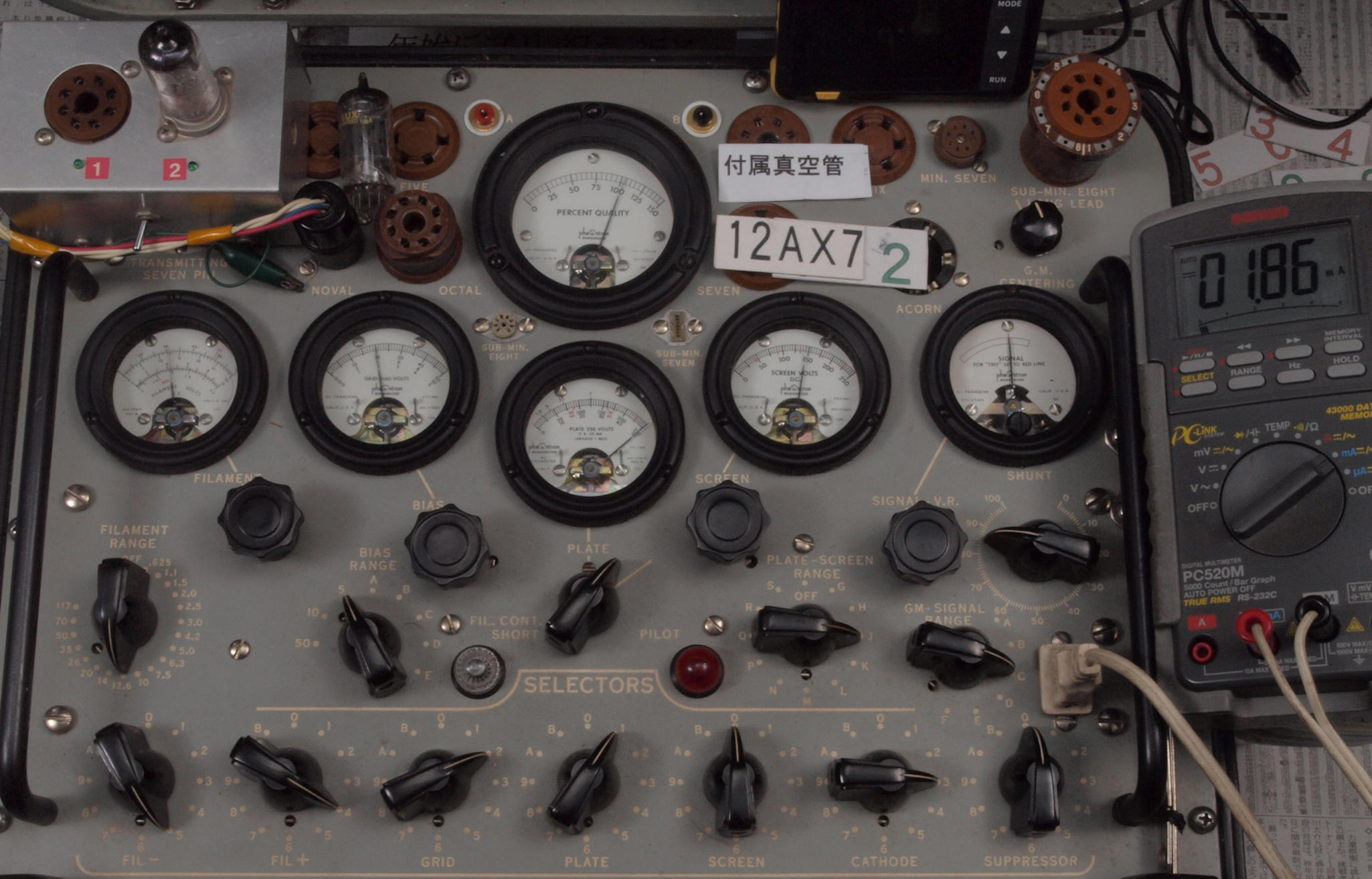

Ｕ２１．　付属２本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２０６０μmho、ＩＰ＝１．８６ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ２２．　付属２本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝３．０５ｍＡ。

Ｕ３１．　付属３本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝１．８５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

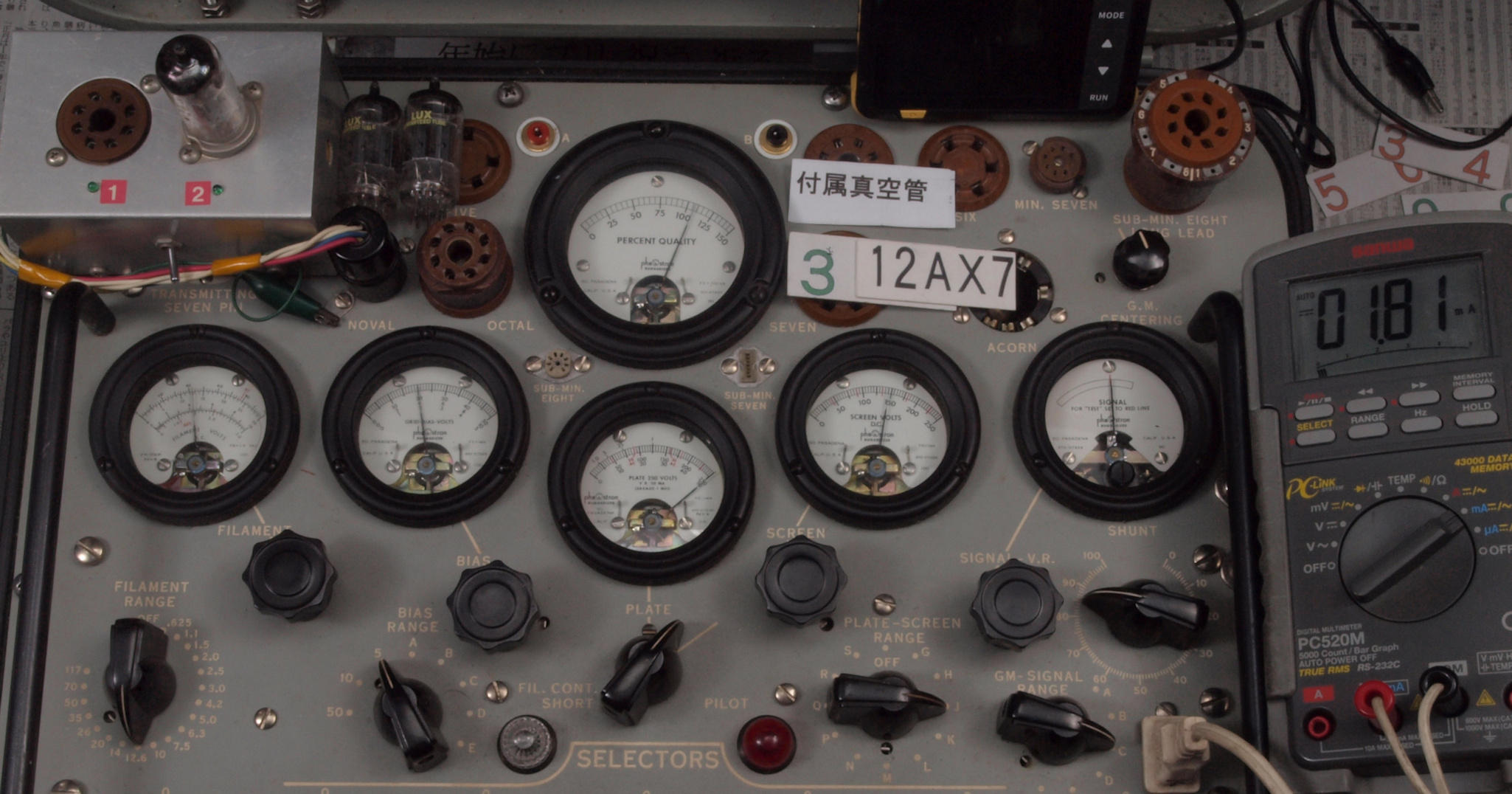

Ｕ３２．　付属３本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２１４０μmho、ＩＰ＝１．８１ｍＡ。

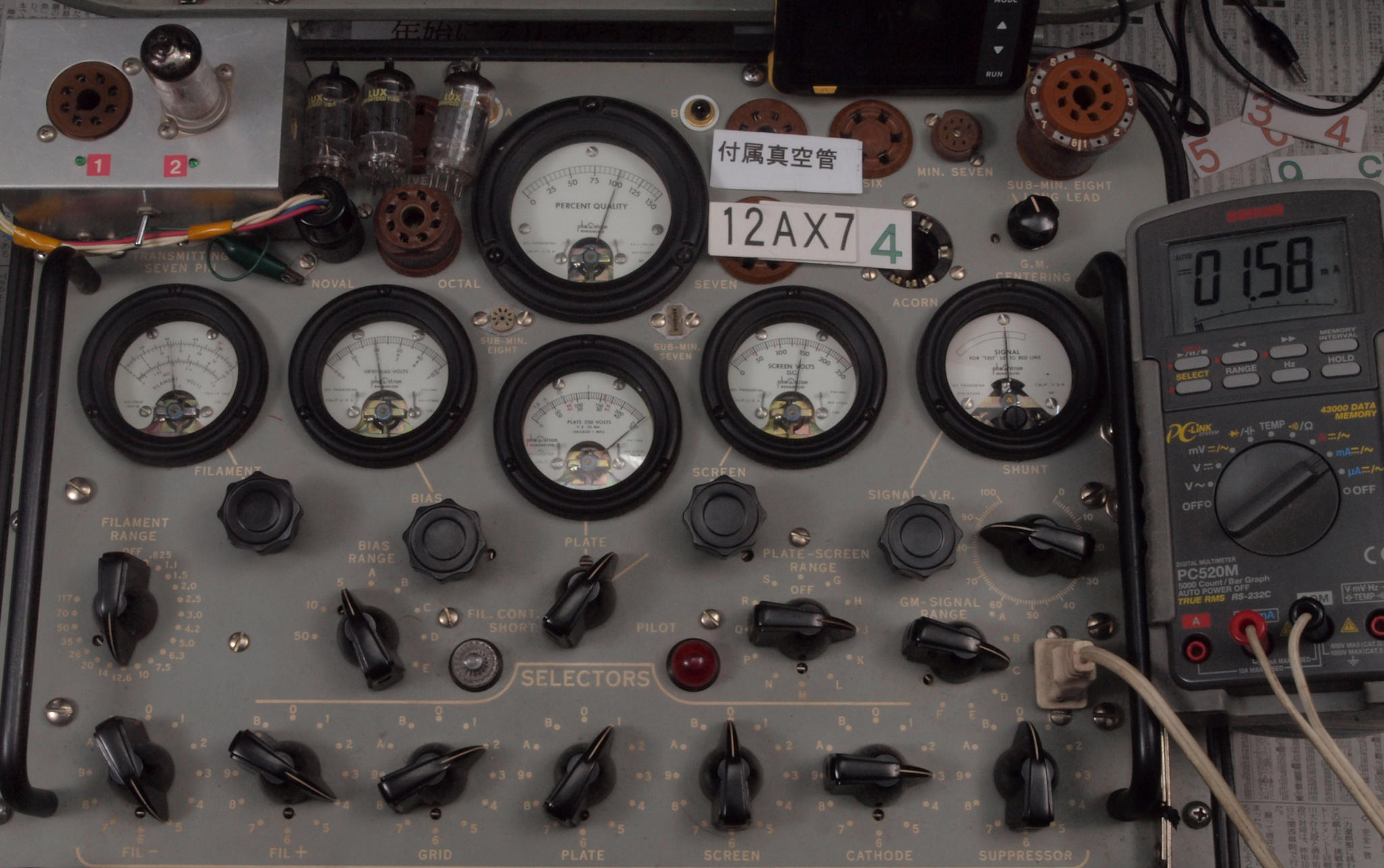

Ｕ４１．　付属４本目 １２ＡＸ７　ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝１．５８ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

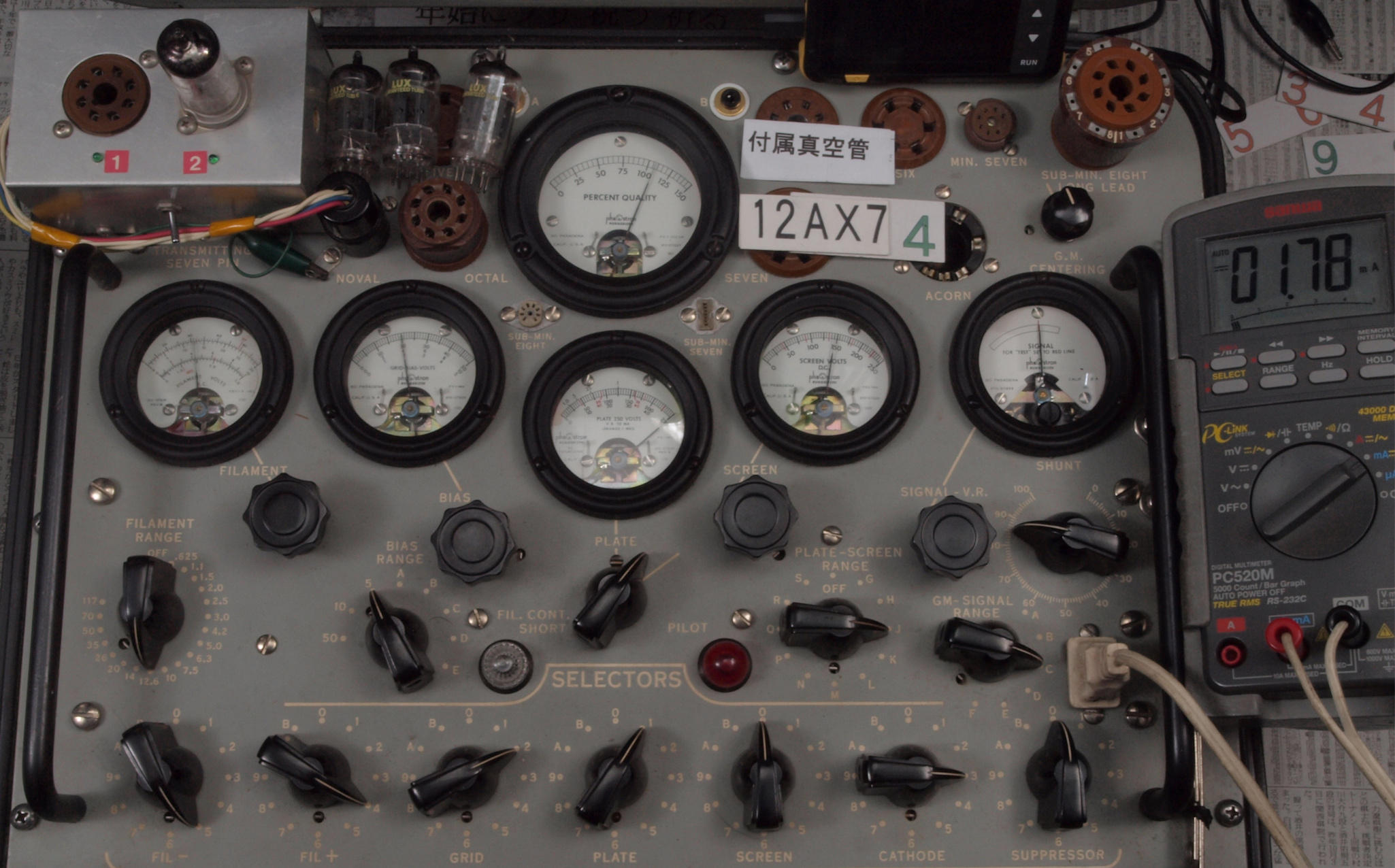

Ｕ４２．　付属４本目 １２ＡＸ７　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７８ｍＡ。

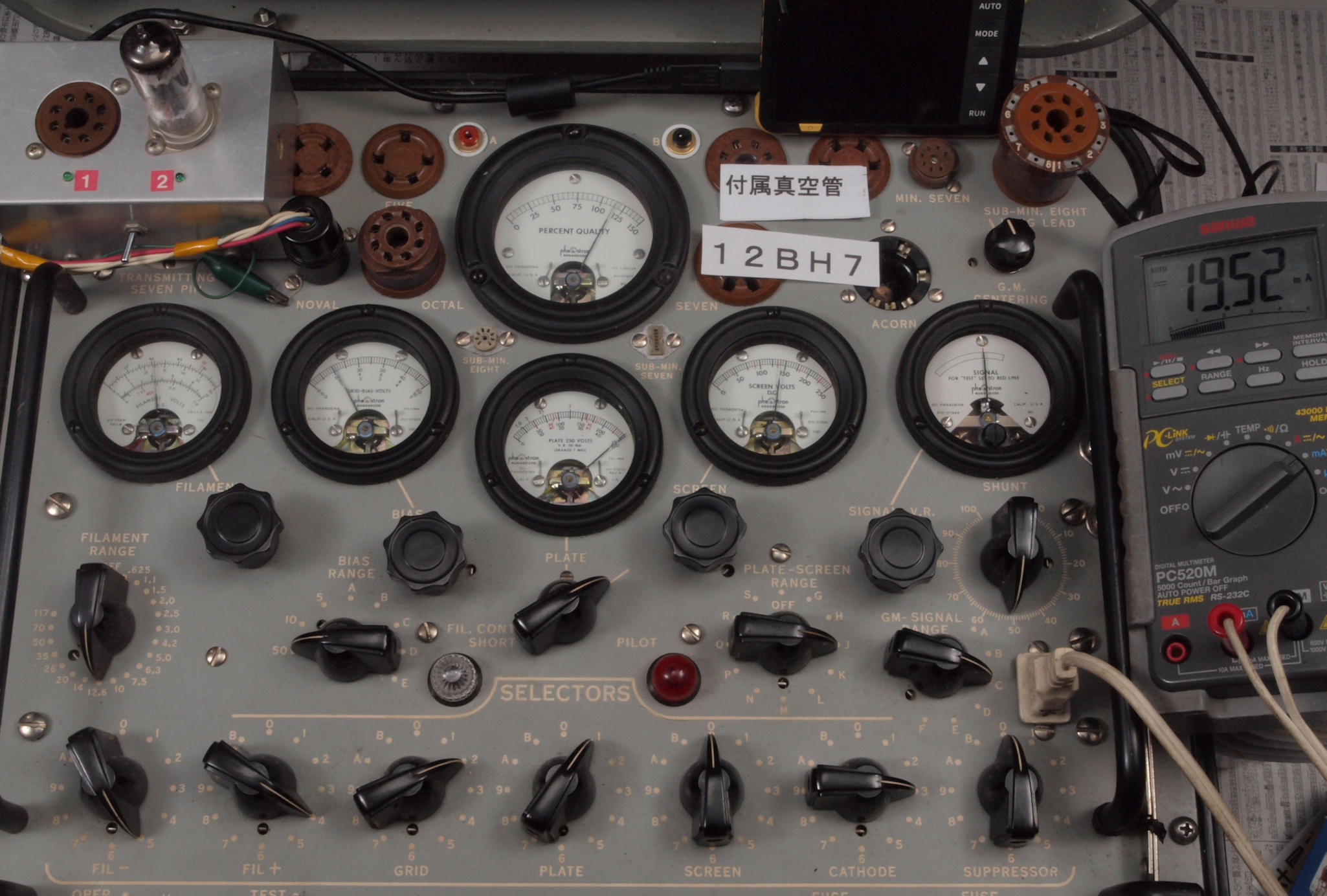

Ｕ５１．　１２ＢＨ７ユニット１。　Gm測定＝４６００μmho、Ｉｐ＝１９．５２ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

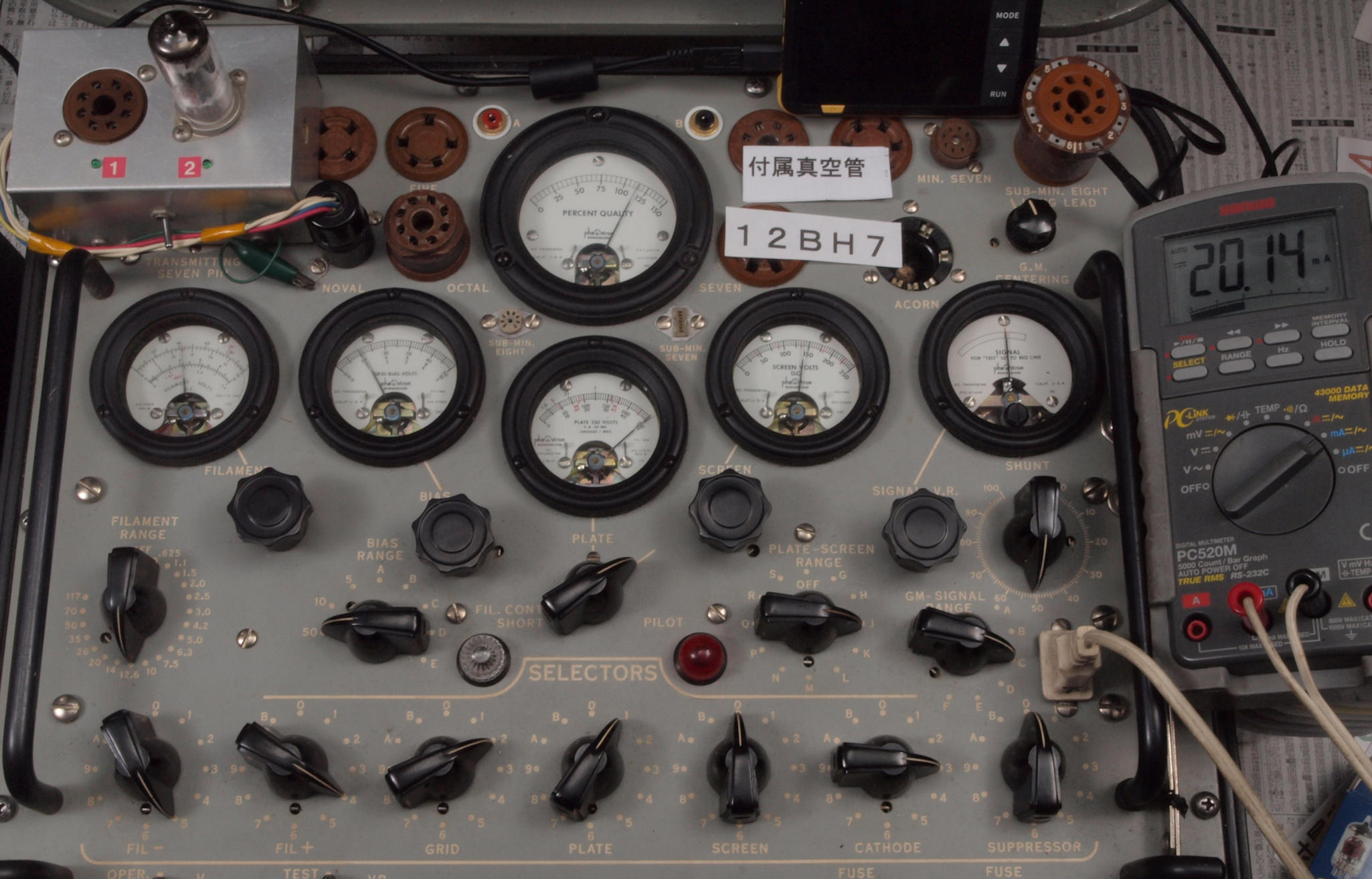

Ｕ５２．　１２ＢＨ７ユニット２。　Gm測定＝４６００μmho、Ｉｐ＝２０．１４ｍＡ。

Ｕ２．　付属真空管１２ＡＵ７（ＥＣＣ８２）。 　　　　　　　真空管ハンドブック（規格表）の、１２ＡＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管 １２ＡＵ７（ＥＣＣ８２）。　左から１本目．２本目．．．６本目、。 付属真空管 １２ＡＵ７ １本目ユニット１測定。　Gm＝１５００μmho、Ｉｐ＝１４．４１ｍＡ。 付属真空管 １２ＡＵ７ １本目ユニット２測定。　Gm＝１５００μmho、Ｉｐ＝１５．０６ｍＡ。 付属真空管 １２ＡＵ７ ２本目ユニット１測定。　Gm＝１４００μmho、Ｉｐ＝１３．２２ｍＡ。 付属真空管 １２ＡＵ７ ２本目ユニット２測定。　Gm＝１４００μmho、Ｉｐ＝１３．５３ｍＡ。 付属真空管 １２ＡＵ７ ３本目ユニット１測定。　Gm＝１５７０μmho、Ｉｐ＝１５．７０ｍＡ。 付属真空管 １２ＡＵ７ ３本目ユニット２測定。　Gm＝１５４０μmho、Ｉｐ＝１６．１７ｍＡ。 付属真空管 １２ＡＵ７ ４本目ユニット１測定。　Gm＝１５４０μmho、Ｉｐ＝１６．３７ｍＡ。 付属真空管 １２ＡＵ７ ４本目ユニット２測定。　Gm＝１６００μmho、Ｉｐ＝１６．０７ｍＡ。 付属真空管 １２ＡＵ７ ５本目ユニット１測定。　Gm＝１５００μmho、Ｉｐ＝１５．６０ｍＡ。 付属真空管 １２ＡＵ７ ５本目ユニット２測定。　Gm＝１５４０μmho、Ｉｐ＝１６．９６ｍＡ。 付属真空管 １２ＡＵ７ ６本目ユニット１測定。　Gm＝１４００μmho、Ｉｐ＝１５．１２ｍＡ。 付属真空管 １２ＡＵ７ ６本目ユニット２測定。　Gm＝１４００μmho、Ｉｐ＝１４．２４ｍＡ。

ＵＡ１１．　付属真空管 １２ＡＵ７ １本目ユニット１測定。　Gm＝１５００μmho、Ｉｐ＝１４．４１ｍＡ。 　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＵＡ１２．　付属真空管 １２ＡＵ７ １本目ユニット２測定。　Gm＝１５００μmho、Ｉｐ＝１５．０６ｍＡ。

ＵＡ２１．　付属真空管 １２ＡＵ７ ２本目ユニット１測定。　Gm＝１４００μmho、Ｉｐ＝１３．２２ｍＡ。 　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＵＡ２２．　付属真空管 １２ＡＵ７ ２本目ユニット２測定。　Gm＝１４００μmho、Ｉｐ＝１３．５３ｍＡ。

ＵＡ３１．　付属真空管 １２ＡＵ７ ３本目ユニット１測定。　Gm＝１５７０μmho、Ｉｐ＝１５．７０ｍＡ。 　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＵＡ３２．　付属真空管 １２ＡＵ７ ３本目ユニット２測定。　Gm＝１５４０μmho、Ｉｐ＝１６．１７ｍＡ。

ＵＡ４１．　付属真空管 １２ＡＵ７ ４本目ユニット１測定。　Gm＝１５４０μmho、Ｉｐ＝１６．３７ｍＡ。 　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＵＡ４２．　付属真空管 １２ＡＵ７ ４本目ユニット２測定。　Gm＝１６００μmho、Ｉｐ＝１６．０７ｍＡ。

ＵＡ５１．　付属真空管 １２ＡＵ７ ５本目ユニット１測定。　Gm＝１５００μmho、Ｉｐ＝１５．６０ｍＡ。 　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＵＡ５２．　付属真空管 １２ＡＵ７ ５本目ユニット２測定。　Gm＝１５４０μmho、Ｉｐ＝１６．９６ｍＡ。

ＵＡ６１．　付属真空管 １２ＡＵ７ ６本目ユニット１測定。　Gm＝１４００μmho、Ｉｐ＝１５．１２ｍＡ。 　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＵＡ６２．　付属真空管 １２ＡＵ７ ６本目ユニット２測定。　Gm＝１４００μmho、Ｉｐ＝１４．２４ｍＡ。

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ１．　購入真空管 JJ　ECC83MG　（１２ＡＸ７）。 　　　　真空管ハンドブック（規格表）の、 　　　　　　　ＥＣＣ８３（１２AX７）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管 ＥＣＣ８３ＭＧ（１２AX７）。　左から１本目．２本目．．．４本目、１２ＢＨ７−A　GP。 購入１本目 ＥＣＣ８３ＭＧ ユニット１。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．１５ｍＡ。 購入１本目 ＥＣＣ８３ＭＧ ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．１６ｍＡ。 購入２本目 ＥＣＣ８３ＭＧ ユニット１。　Ｇｍ測定＝２３６０μmho、ＩＰ＝２．０８ｍＡ。 購入２本目 ＥＣＣ８３ＭＧ ユニット２。　Ｇｍ測定＝２２６０μmho、ＩＰ＝２．１０ｍＡ。 購入３本目 ＥＣＣ８３ＭＧ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．０７ｍＡ。 購入３本目 ＥＣＣ８３ＭＧ ユニット２。　Ｇｍ測定＝２３６０μmho、ＩＰ＝２．０８ｍＡ。 購入４本目 ＥＣＣ８３ＭＧ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．９５ｍＡ。 購入４本目 ＥＣＣ８３ＭＧ ユニット２。　Ｇｍ測定＝２１８０μmho、ＩＰ＝１．９７ｍＡ。 購入 １２ＢＨ７−Ａ ユニット１。　Ｇｍ測定＝４４８０μmho、ＩＰ＝１８．７１ｍＡ。 購入 １２ＢＨ７−Ａ ユニット２。　Ｇｍ測定＝４５２０μmho、ＩＰ＝１８．７１ｍＡ。

Ｖ１１．　購入１本目 ＥＣＣ８３ＭＧ ユニット１。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．１５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ１２．　購入１本目 ＥＣＣ８３ＭＧ ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．１６ｍＡ。

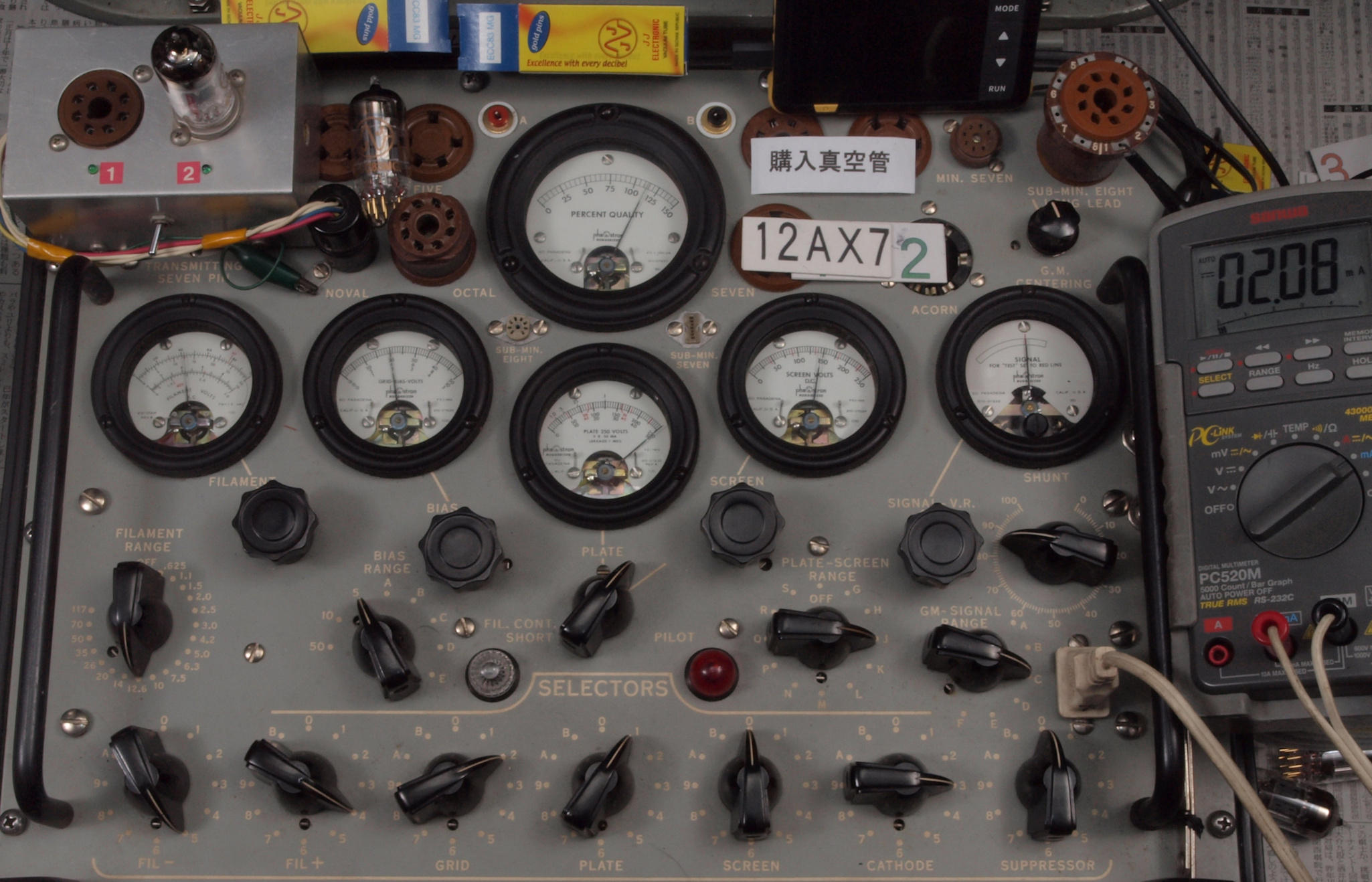

Ｖ２１．　購入２本目 ＥＣＣ８３ＭＧ ユニット１。　Ｇｍ測定＝２３６０μmho、ＩＰ＝２．０８ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

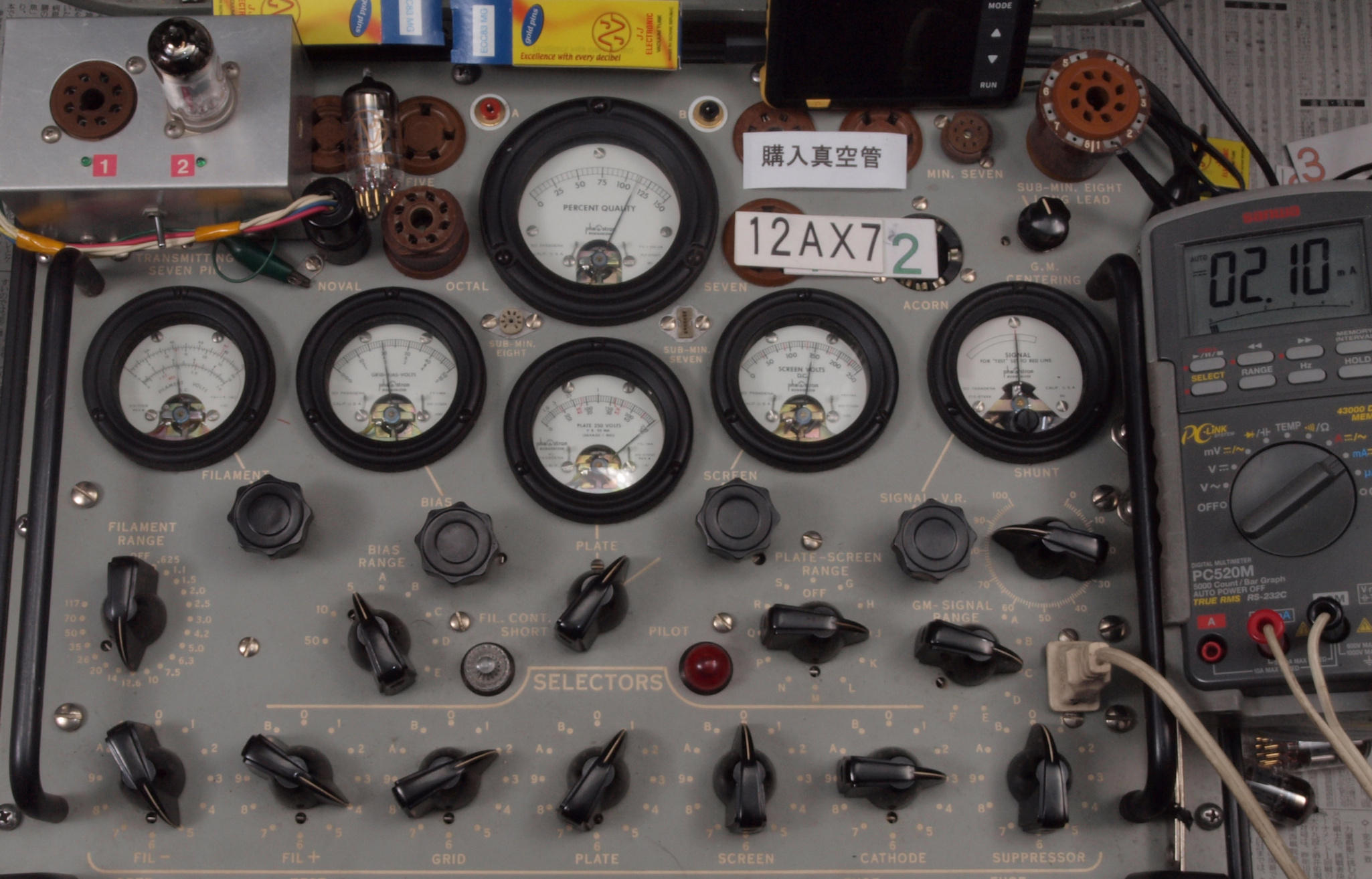

Ｖ２２．　購入２本目 ＥＣＣ８３ＭＧ ユニット２。　Ｇｍ測定＝２２６０μmho、ＩＰ＝２．１０ｍＡ。

Ｖ３１．　購入３本目 ＥＣＣ８３ＭＧ ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．０７ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ３２．　購入３本目 ＥＣＣ８３ＭＧ ユニット２。　Ｇｍ測定＝２３６０μmho、ＩＰ＝２．０８ｍＡ。

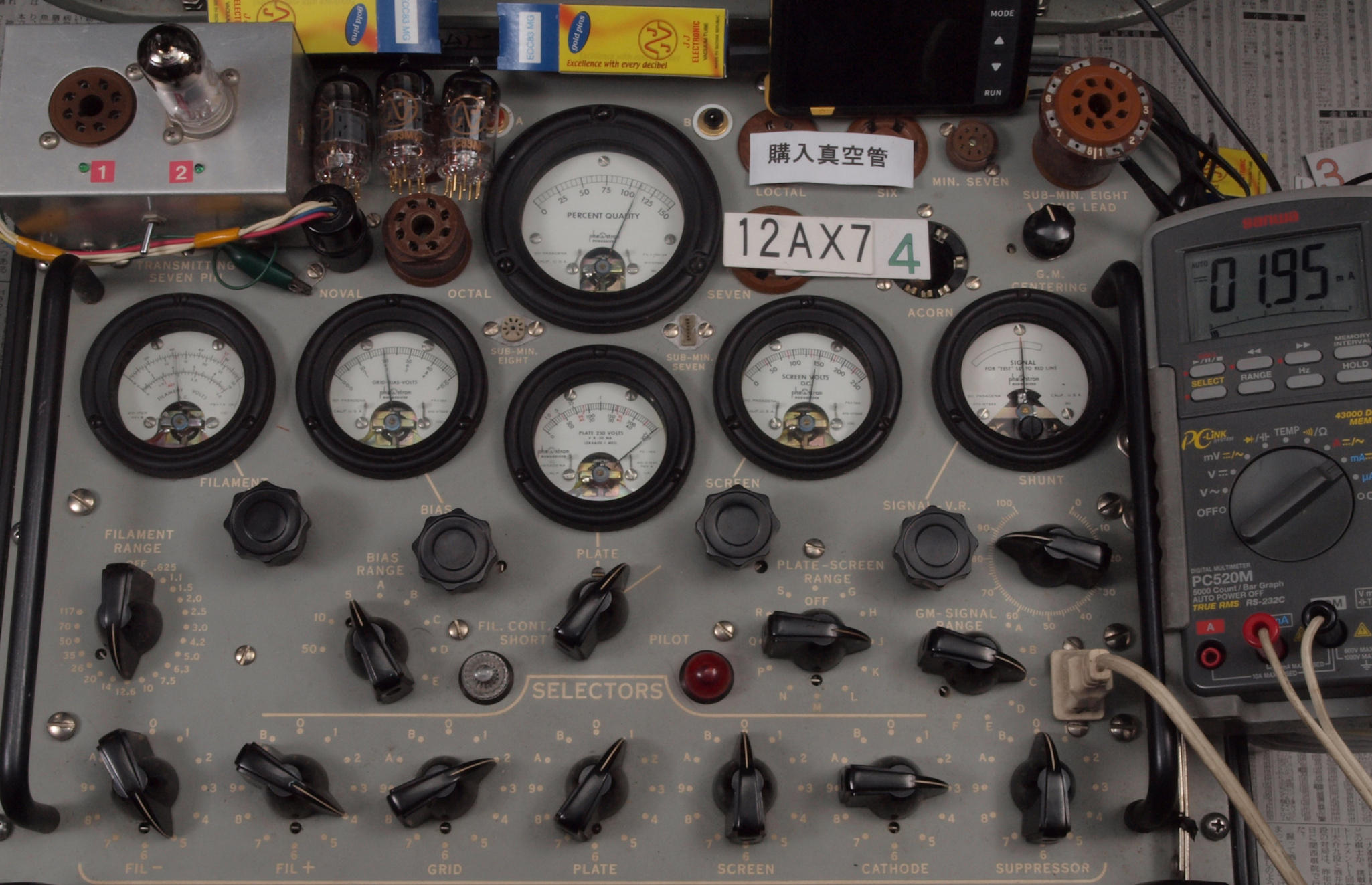

Ｖ４１．　購入４本目 ＥＣＣ８３ＭＧ ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝１．９５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ４２．　購入４本目 ＥＣＣ８３ＭＧ ユニット２。　Ｇｍ測定＝２１８０μmho、ＩＰ＝１．９７ｍＡ。

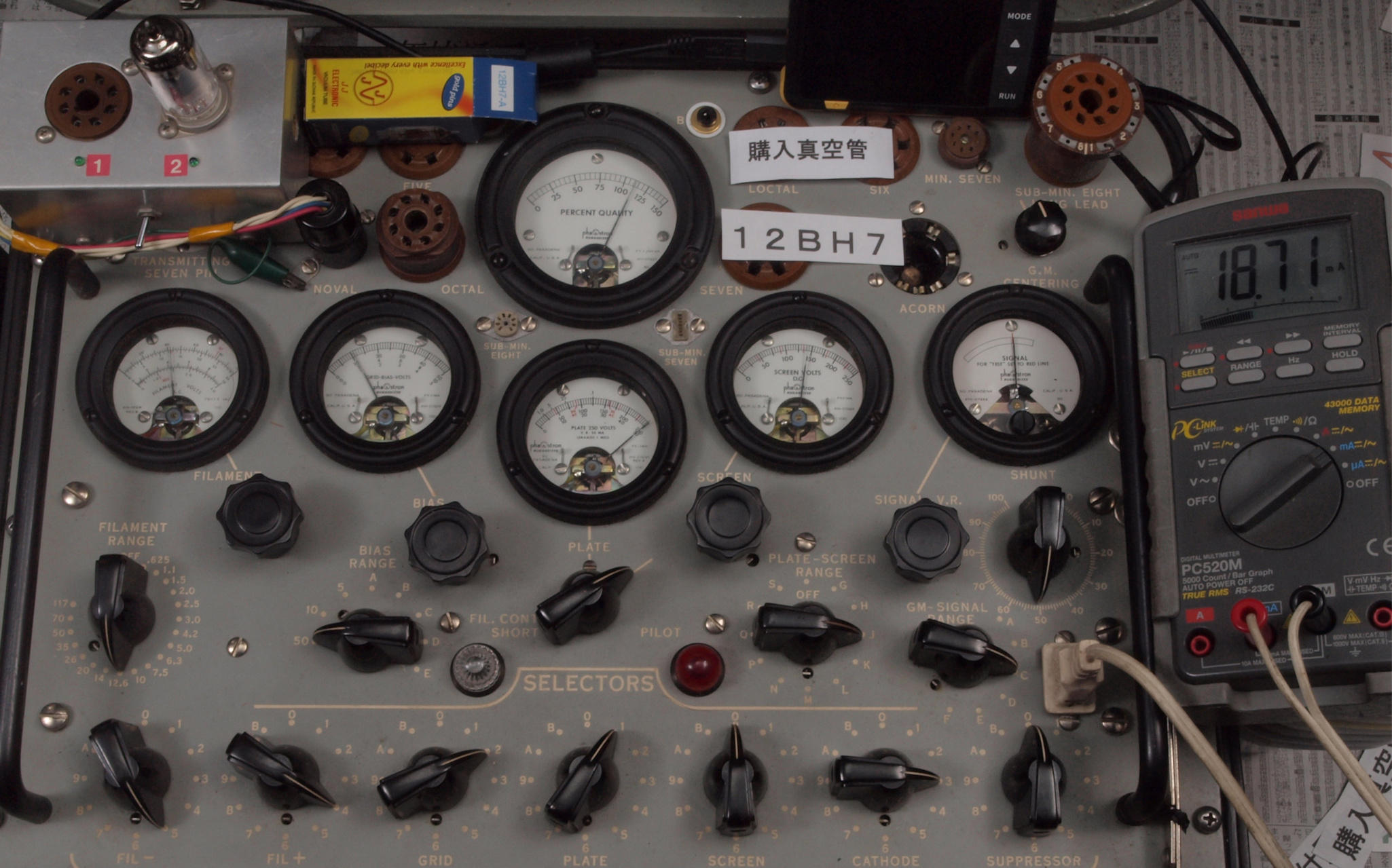

Ｖ７１．　購入 １２ＢＨ７ ユニット１。　Ｇｍ測定＝４４８０μmho、ＩＰ＝１８．７１ｍＡ。 　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

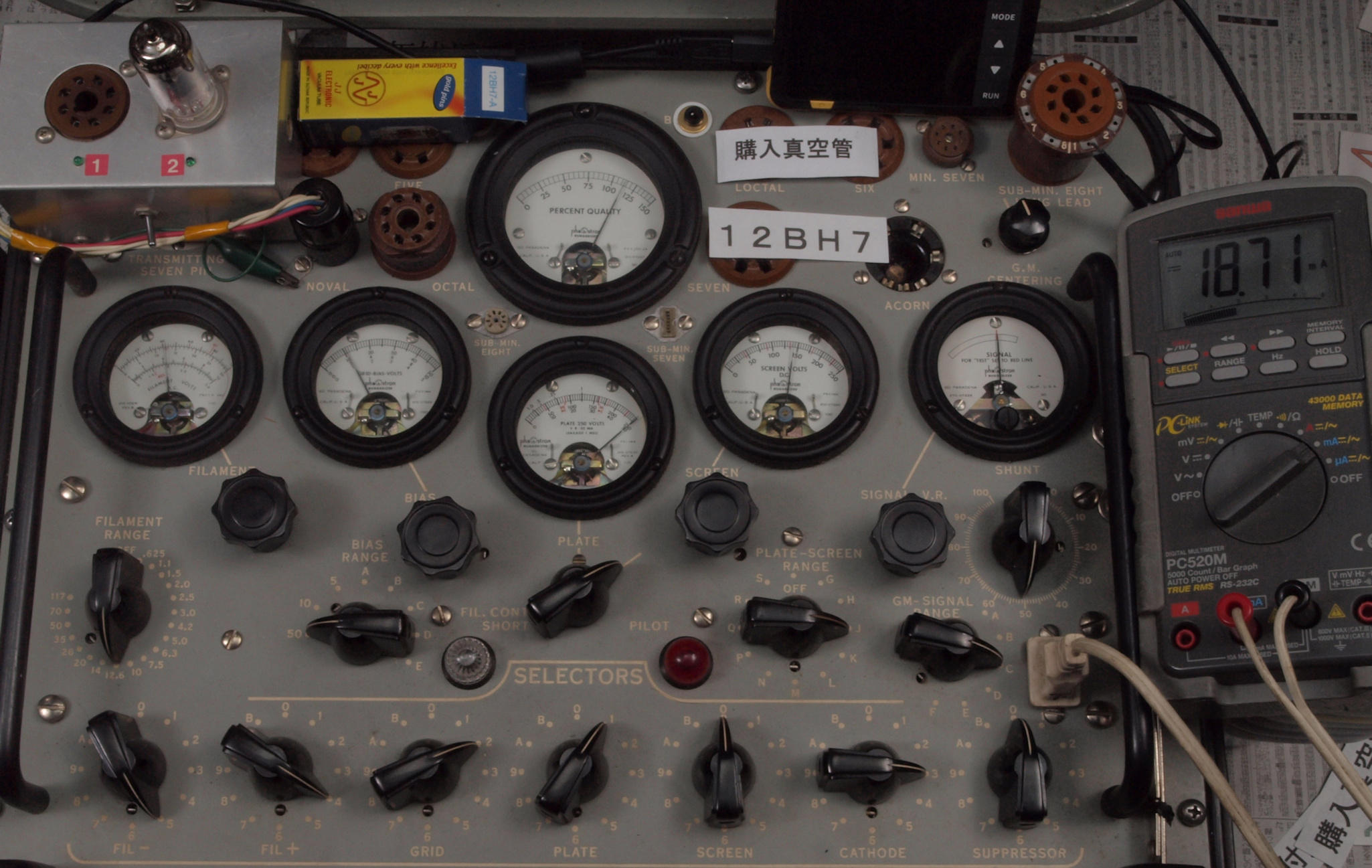

Ｖ７２．　購入 １２ＢＨ７ ユニット２。　Ｇｍ測定＝４５２０μmho、ＩＰ＝１８．７１ｍＡ。

Ｖ２．　購入真空管ＥＣＣ８２　ＧｏｌｄＰｉｎ（１２ＡＵ７）。 　　　　　　　真空管ハンドブック（規格表）の、１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管 JJ　ECC82　GoldPin（１２AＵ７）。　左から１本目．２本目．．．６本目。 購入真空管 ＥＣＣ８２ １本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１９．９８ｍＡ。 購入真空管 ＥＣＣ８２ １本目ユニット２測定。　Gm＝２０００μmho、Ｉｐ＝１８．８６ｍＡ。 購入真空管 ＥＣＣ８２ ２本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１８．３１ｍＡ。 購入真空管 ＥＣＣ８２ ２本目ユニット２測定。　Gm＝１８００μmho、Ｉｐ＝１７．８２ｍＡ。 購入真空管 ＥＣＣ８２ ３本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１８．７６ｍＡ。 購入真空管 ＥＣＣ８２ ３本目ユニット２測定。　Gm＝２０００μmho、Ｉｐ＝１７．４４ｍＡ。 購入真空管 ＥＣＣ８２ ４本目ユニット１測定。　Gm＝１９６０μmho、Ｉｐ＝１８．２２ｍＡ。 購入真空管 ＥＣＣ８２ ４本目ユニット２測定。　Gm＝１７００μmho、Ｉｐ＝１６．３３ｍＡ。 購入真空管 ＥＣＣ８２ ５本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１９．２９ｍＡ。 購入真空管 ＥＣＣ８２ ５本目ユニット２測定。　Gm＝１８６０μmho、Ｉｐ＝１８．９７ｍＡ。 購入真空管 ＥＣＣ８２ ６本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１７．７９ｍＡ。 購入真空管 ＥＣＣ８２ ６本目ユニット２測定。　Gm＝２０００μmho、Ｉｐ＝１７．６４ｍＡ。

ＶＡ１１．　購入真空管 ＥＣＣ８２ １本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１９．９８ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＶＡ１２．　購入真空管 ＥＣＣ８２ １本目ユニット２測定。　Gm＝２０００μmho、Ｉｐ＝１８．８６ｍＡ。

ＶＡ２１．　購入真空管 ＥＣＣ８２ ２本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１８．３１ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＶＡ２２．　購入真空管 ＥＣＣ８２ ２本目ユニット２測定。　Gm＝１８００μmho、Ｉｐ＝１７．８２ｍＡ。

ＶＡ３１．　購入真空管 ＥＣＣ８２ ３本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１８．７６ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＶＡ３２．　購入真空管 ＥＣＣ８２ ３本目ユニット２測定。　Gm＝２０００μmho、Ｉｐ＝１７．４４ｍＡ。

ＶＡ４１．　購入真空管 ＥＣＣ８２ ４本目ユニット１測定。　Gm＝１９６０μmho、Ｉｐ＝１８．２２ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＶＡ４２．　購入真空管 ＥＣＣ８２ ４本目ユニット２測定。　Gm＝１７００μmho、Ｉｐ＝１６．３３ｍＡ。

ＶＡ５１．　購入真空管 ＥＣＣ８２ ５本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１９．２９ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＶＡ５２．　購入真空管 ＥＣＣ８２ ５本目ユニット２測定。　Gm＝１８６０μmho、Ｉｐ＝１８．９７ｍＡ。

ＶＡ６１．　購入真空管 ＥＣＣ８２ ６本目ユニット１測定。　Gm＝２０００μmho、Ｉｐ＝１７．７９ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

ＶＡ６２．　購入真空管 ＥＣＣ８２ ６本目ユニット２測定。　Gm＝２０００μmho、Ｉｐ＝１７．６４ｍＡ。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

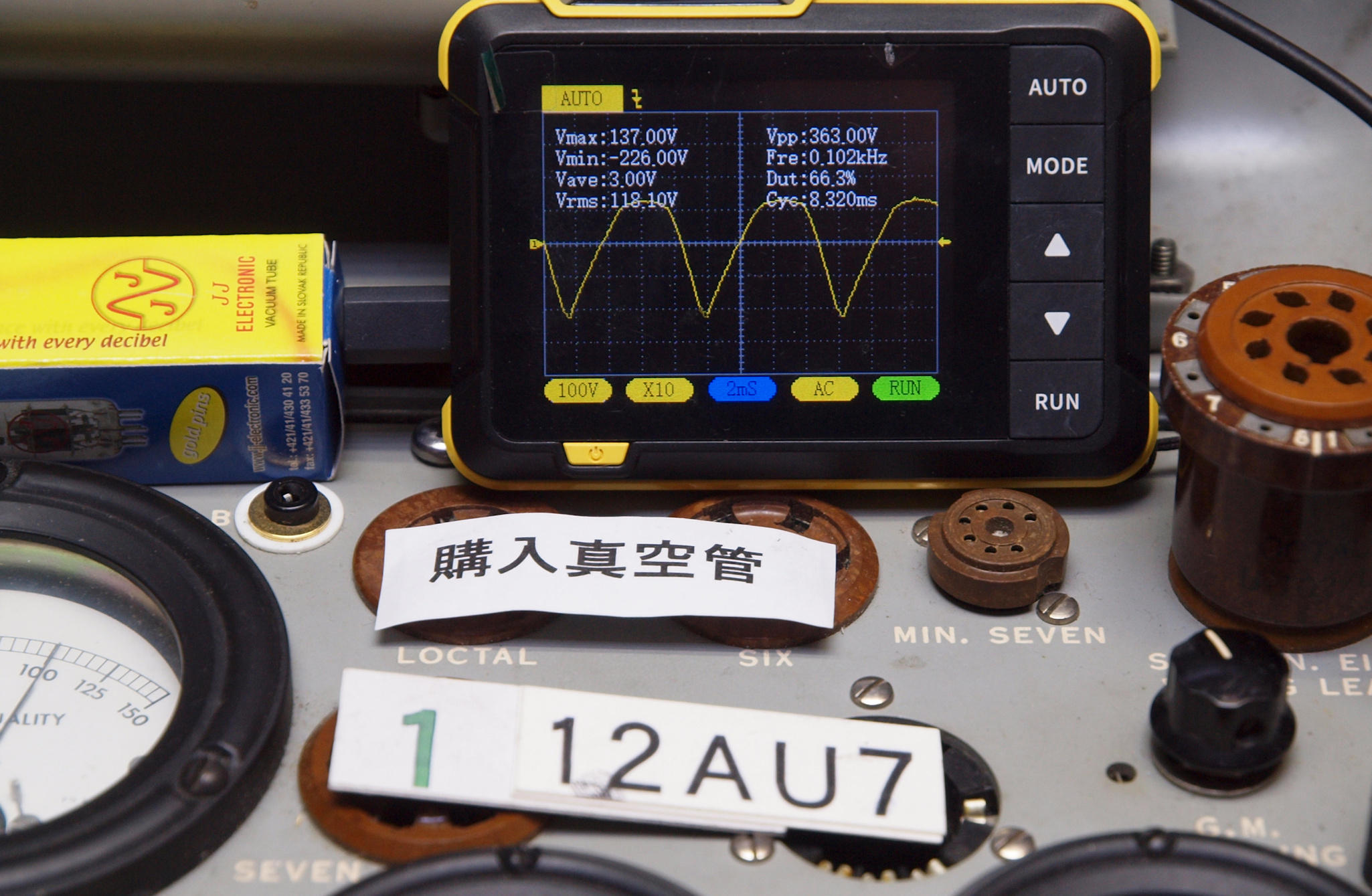

プレート波形を観測しながら測定する。

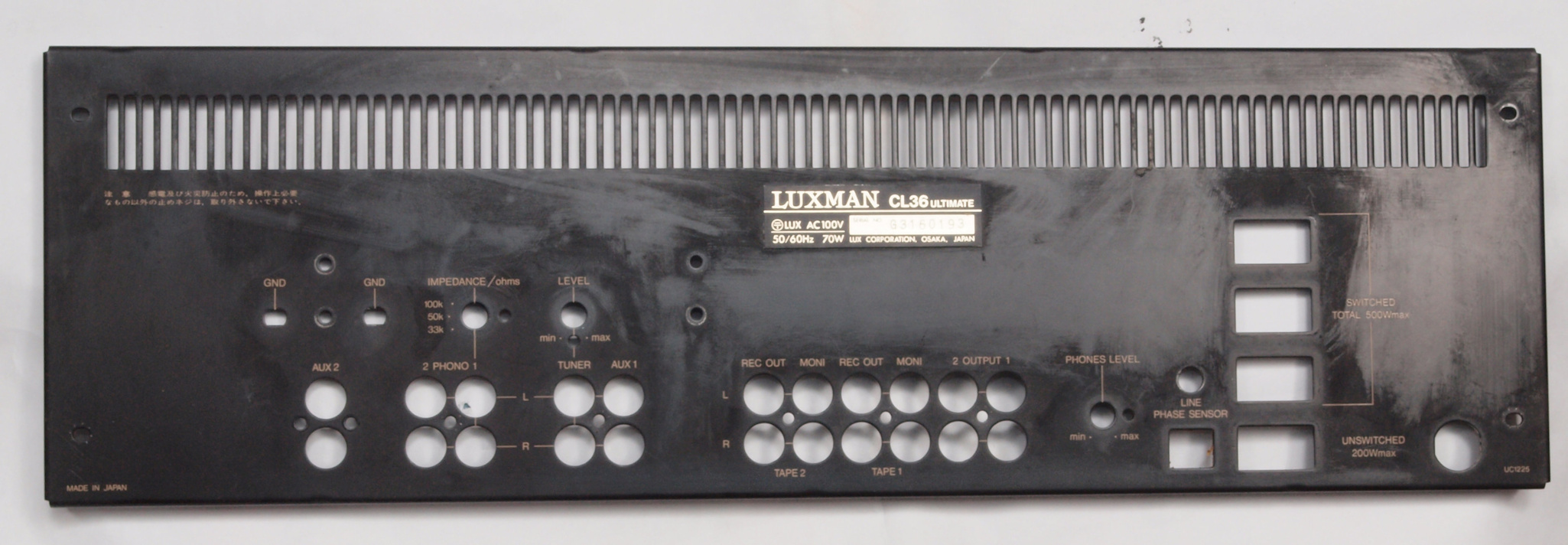

Ｋ．　裏パネル修理（塗装）。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　裏パネル。

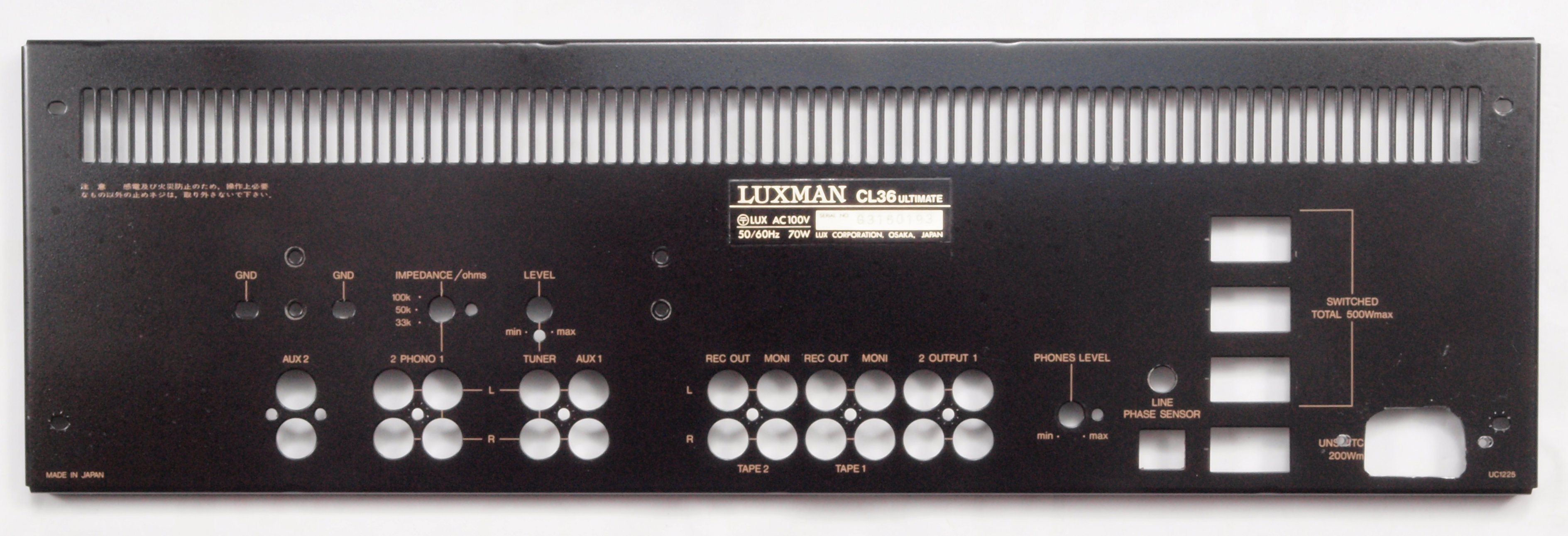

Ｋ３２．　修理（塗装）後　裏パネル。　透明ラッカーを粒子状に吹き付け、艶消しにする。

Ｌ．　修理完成後の外観。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｌ１．　修理完成後　後から見る
