LUX CL−36. 2台目修理記録2
同時修理機器はSX−111FV. 6台目 RP1110. 20台目 平成27年10月11日持込  平成28年7月3日完成
U. TubeTester HickokTV−2B/Uによる付属真空管測定

V. TubeTester HickokTV−2B/Uによる購入真空管測定 購入先

K. 上下裏パネル修理(塗装)

L. 修理完成後の外観

S. LUXMAN CL−36 の仕様(マニアル・カタログより)


U. TubeTester HickokTV−2B/Uによる付属真空管測定。画像をクリックすると、大きく(横幅2050ドット)表示されます。
U1. 付属真空管12AX7(ECC83)。
    真空管ハンドブック(規格表)の、12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管 12AX7(ECC83)。 左から1本目.2本目...7本目。
  • 付属1本目 12AX7 ユニット1。 Gm測定=1600μmho、IP=1.23mA。
    付属1本目 12AX7 ユニット2。 Gm測定=1840μmho、IP=1.55mA。
    付属2本目 12AX7 ユニット1。 Gm測定=2000μmho、IP=2.02mA。
    付属2本目 12AX7 ユニット2。 Gm測定=2020μmho、IP=2.02mA。
    付属3本目 12AX7 ユニット1。 Gm測定=2040μmho、IP=2.14mA。
    付属3本目 12AX7 ユニット2。 Gm測定=2100μmho、IP=2.11mA。
    付属4本目 12AX7 ユニット1。 Gm測定=1860μmho、IP=1.76mA。
    付属4本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.83mA。
    付属5本目 12AX7 ユニット1。 Gm測定=2000μmho、IP=1.68mA。
    付属5本目 12AX7 ユニット2。 Gm測定=2000μmho、IP=1.83mA。
    付属6本目 12AX7 ユニット1。 Gm測定=2000μmho、IP=1.83mA。
    付属6本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.73mA。
    付属7本目 12AX7 ユニット1。 Gm測定=1900μmho、IP=1.71mA。
    付属7本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.68mA。
U11. 付属1本目 12AX7 ユニット1。 Gm測定=1600μmho、IP=1.23mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U12. 付属1本目 12AX7 ユニット2。 Gm測定=1840μmho、IP=1.55mA。
U21. 付属2本目 12AX7 ユニット1。 Gm測定=2000μmho、IP=2.02mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U22. 付属2本目 12AX7 ユニット2。 Gm測定=2020μmho、IP=2.02mA。
U31. 付属3本目 12AX7 ユニット1。 Gm測定=2040μmho、IP=2.14mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U32. 付属3本目 12AX7 ユニット2。 Gm測定=2100μmho、IP=2.11mA。
U41. 付属4本目 12AX7 ユニット1。 Gm測定=1860μmho、IP=1.76mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U42. 付属4本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.83mA。
U51. 付属5本目 12AX7 ユニット1。 Gm測定=2000μmho、IP=1.68mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U52. 付属5本目 12AX7 ユニット2。 Gm測定=2000μmho、IP=1.83mA。
U61. 付属6本目 12AX7 ユニット1。 Gm測定=2000μmho、IP=1.83mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U62. 付属6本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.73mA。
U71. 付属7本目 12AX7 ユニット1。 Gm測定=1900μmho、IP=1.71mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
U72. 付属7本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.68mA。
U2. 付属真空管12AU7(ECC82)。
       真空管ハンドブック(規格表)の、12AU7(ECC82)相互コンダクタンス=2200μmho「Ep=250V、Ip=10.5mA、Eg1=−8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
付属真空管 12AU7(ECC82)。 左から1本目.2本目...4本目、。
  • 付属真空管 12AU7 1本目ユニット1測定。 Gm=2400μmho、Ip=12.54mA。
    付属真空管 12AU7 1本目ユニット2測定。 Gm=2340μmho、Ip=12.00mA。
    付属真空管 12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=12.14mA。
    付属真空管 12AU7 2本目ユニット2測定。 Gm=2340μmho、Ip=11.96mA。
    付属真空管 12AU7 3本目ユニット1測定。 Gm=300μmho、Ip=1.09mA。
    付属真空管 12AU7 3本目ユニット2測定。 Gm=1000μmho、Ip=5.08mA。
    付属真空管 12AU7 4本目ユニット1測定。 Gm=2600μmho、Ip=13.74mA。
    付属真空管 12AU7 4本目ユニット2測定。 Gm=2600μmho、Ip=14.05mA。
UA11. 付属真空管 12AU7 1本目ユニット1測定。 Gm=2400μmho、Ip=12.54mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
UA12. 付属真空管 12AU7 1本目ユニット2測定。 Gm=2340μmho、Ip=12.00mA。
UA21. 付属真空管 12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=12.14mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
UA22. 付属真空管 12AU7 2本目ユニット2測定。 Gm=2340μmho、Ip=11.96mA。
UA31. 付属真空管 12AU7 3本目ユニット1測定。 Gm=300μmho、Ip=1.09mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
UA32. 付属真空管 12AU7 3本目ユニット2測定。 Gm=1000μmho、Ip=5.08mA。
UA41. 付属真空管 12AU7 4本目ユニット1測定。 Gm=2600μmho、Ip=13.74mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
UA42. 付属真空管 12AU7 4本目ユニット2測定。 Gm=2600μmho、Ip=14.05mA。
V. TubeTester HickokTV−2B/Uによる購入真空管測定。画像をクリックすると、大きく(横幅2050ドット)表示されます。
V1. 購入真空管 12AX7(ECC83)。
    真空管ハンドブック(規格表)の、
       12AX7(ECC83)相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
購入真空管 12AX7(ECC83)。 左から1本目.2本目...7本目。
  • 購入1本目 12AX7 ユニット1。 Gm測定=2140μmho、IP=2.15mA。
    購入1本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.91mA。
    購入2本目 12AX7 ユニット1。 Gm測定=2100μmho、IP=1.95mA。
    購入2本目 12AX7 ユニット2。 Gm測定=2160μmho、IP=1.95mA。
    購入3本目 12AX7 ユニット1。 Gm測定=1700μmho、IP=1.77mA。
    購入3本目 12AX7 ユニット2。 Gm測定=1480μmho、IP=1.55mA。
    購入4本目 12AX7 ユニット1。 Gm測定=2300μmho、IP=2.28mA。
    購入4本目 12AX7 ユニット2。 Gm測定=2200μmho、IP=2.45mA。
    購入5本目 12AX7 ユニット1。 Gm測定=1900μmho、IP=1.78mA。
    購入5本目 12AX7 ユニット2。 Gm測定=1800μmho、IP=1.74mA。
    購入6本目 12AX7 ユニット1。 Gm測定=2100μmho、IP=2.06mA。
    購入6本目 12AX7 ユニット2。 Gm測定=2500μmho、IP=2.42mA。
    購入7本目 12AX7 ユニット1。 Gm測定=2200μmho、IP=2.07mA。
    購入7本目 12AX7 ユニット2。 Gm測定=2000μmho、IP=1.77mA。
V11. 購入1本目 12AX7 ユニット1。 Gm測定=2140μmho、IP=2.15mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V12. 購入1本目 12AX7 ユニット2。 Gm測定=1900μmho、IP=1.91mA。
V21. 購入2本目 12AX7 ユニット1。 Gm測定=2100μmho、IP=1.95mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V22. 購入2本目 12AX7 ユニット2。 Gm測定=2160μmho、IP=1.95mA。
V31. 購入3本目 12AX7 ユニット1。 Gm測定=1700μmho、IP=1.77mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V32. 購入3本目 12AX7 ユニット2。 Gm測定=1480μmho、IP=1.55mA。
V41. 購入4本目 12AX7 ユニット1。 Gm測定=2300μmho、IP=2.28mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V42. 購入4本目 12AX7 ユニット2。 Gm測定=2200μmho、IP=2.45mA。
V51. 購入5本目 12AX7 ユニット1。 Gm測定=1900μmho、IP=1.78mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V52. 購入5本目 12AX7 ユニット2。 Gm測定=1800μmho、IP=1.74mA。
V61. 購入6本目 12AX7 ユニット1。 Gm測定=2100μmho、IP=2.06mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V62. 購入6本目 12AX7 ユニット2。 Gm測定=2500μmho、IP=2.42mA。
V71. 購入7本目 12AX7 ユニット1。 Gm測定=2200μmho、IP=2.07mA。
                     測定条件、「Ep=250V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho
V72. 購入7本目 12AX7 ユニット2。 Gm測定=2000μmho、IP=1.77mA。
V2. 購入真空管12AU7(ECC82)。
       真空管ハンドブック(規格表)の、12AU7(ECC82)相互コンダクタンス=2200μmho「Ep=250V、Ip=10.5mA、Eg1=−8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
購入真空管 12AU7(ECC82)。 左から1本目.2本目...4本目。
  • 購入真空管 12AU7 1本目ユニット1測定。 Gm=2260μmho、Ip=11.82mA。
    購入真空管 12AU7 1本目ユニット2測定。 Gm=2480μmho、Ip=13.31mA。
    購入真空管 12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=11.39mA。
    購入真空管 12AU7 2本目ユニット2測定。 Gm=2480μmho、Ip=13.09mA。
    購入真空管 12AU7 3本目ユニット1測定。 Gm=2200μmho、Ip=11.55mA。
    購入真空管 12AU7 3本目ユニット2測定。 Gm=2200μmho、Ip=11.07mA。
    購入真空管 12AU7 4本目ユニット1測定。 Gm=2000μmho、Ip=9.83mA。
    購入真空管 12AU7 4本目ユニット2測定。 Gm=2500μmho、Ip=12.63mA。
VA11. 購入真空管 12AU7 1本目ユニット1測定。 Gm=2260μmho、Ip=11.82mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
VA12. 購入真空管 12AU7 1本目ユニット2測定。 Gm=2480μmho、Ip=13.31mA。
VA21. 購入真空管 12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=11.39mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
VA22. 購入真空管 12AU7 2本目ユニット2測定。 Gm=2480μmho、Ip=13.09mA。
VA31. 購入真空管 12AU7 3本目ユニット1測定。 Gm=2200μmho、Ip=11.55mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
VA32. 購入真空管 12AU7 3本目ユニット2測定。 Gm=2200μmho、Ip=11.07mA。
VA41. 購入真空管 12AU7 4本目ユニット1測定。 Gm=2000μmho、Ip=9.83mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。
VA42. 購入真空管 12AU7 4本目ユニット2測定。 Gm=2500μmho、Ip=12.63mA。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
プレート波形を観測しながら測定する。
K. 上下裏パネル修理(塗装)。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
K11. 修理前 上パネル。
K12. 修理(塗装)後 上パネル。 Kラッカーを塗装後、透明ラッカーを粒子状に吹き付け、艶消しにする。

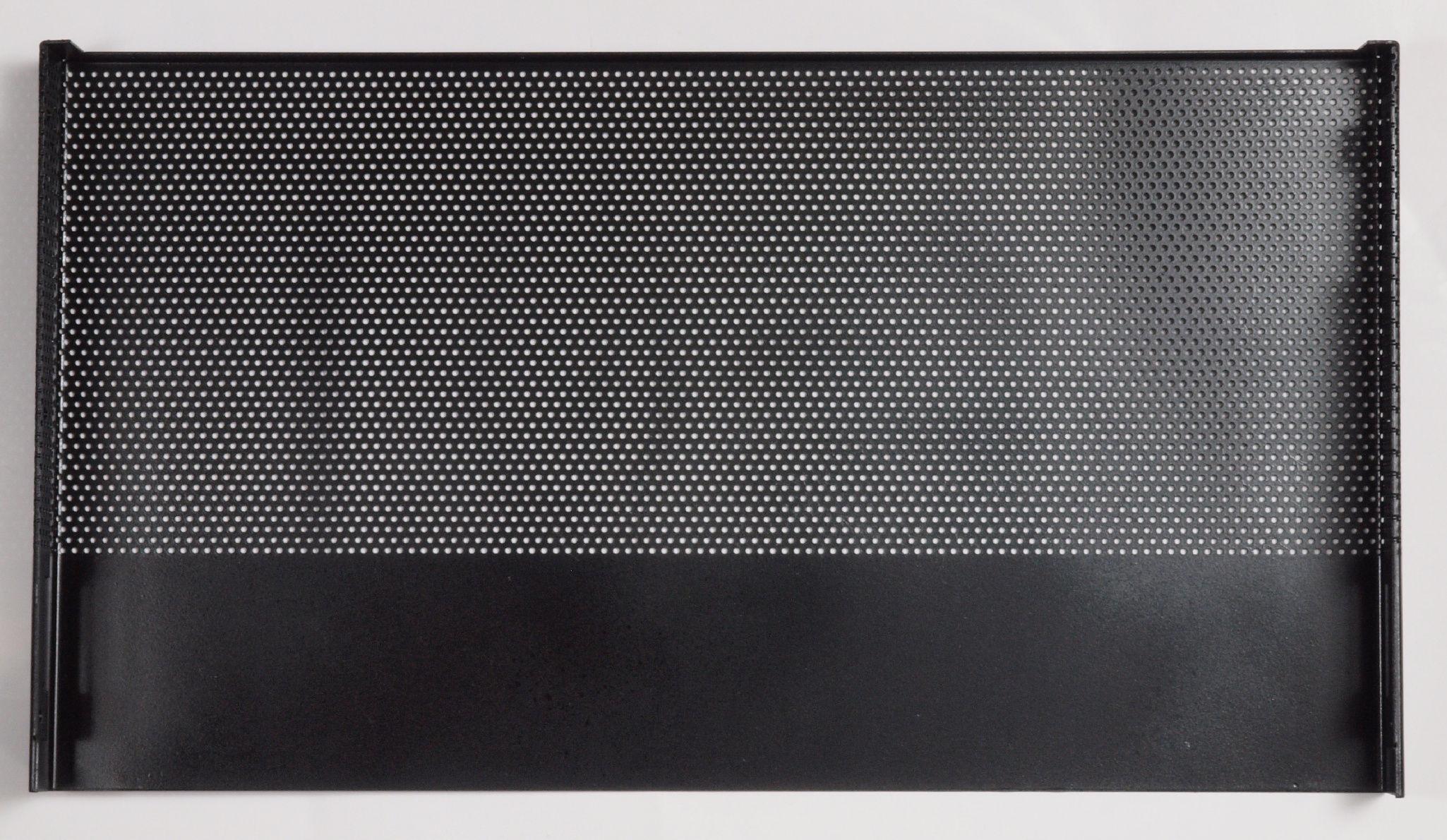

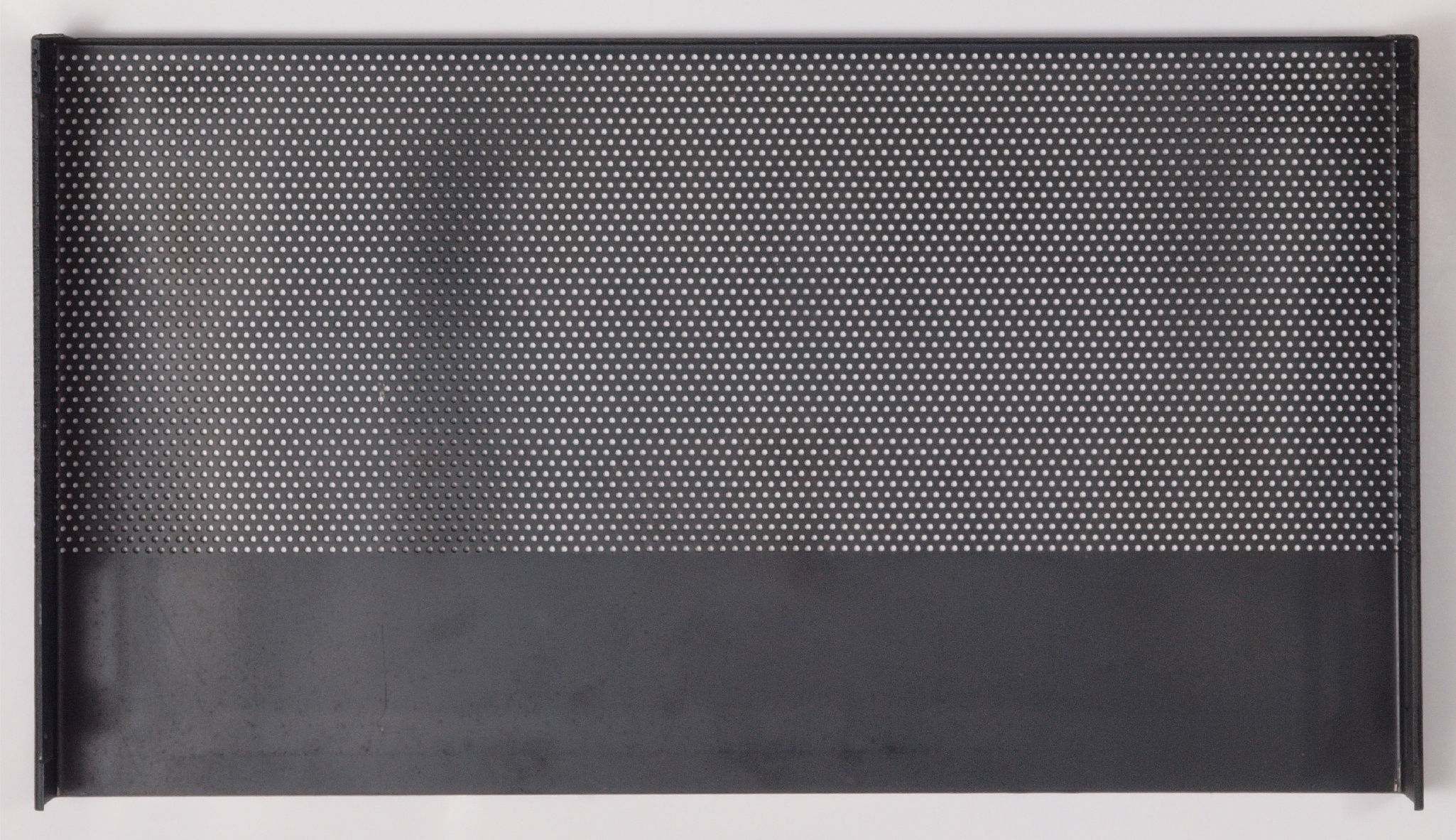

K13. 修理前 上パネル裏。
K14. 修理(塗装)後 上パネル裏。 Kラッカーを塗装後。
K21. 修理前 下パネル。

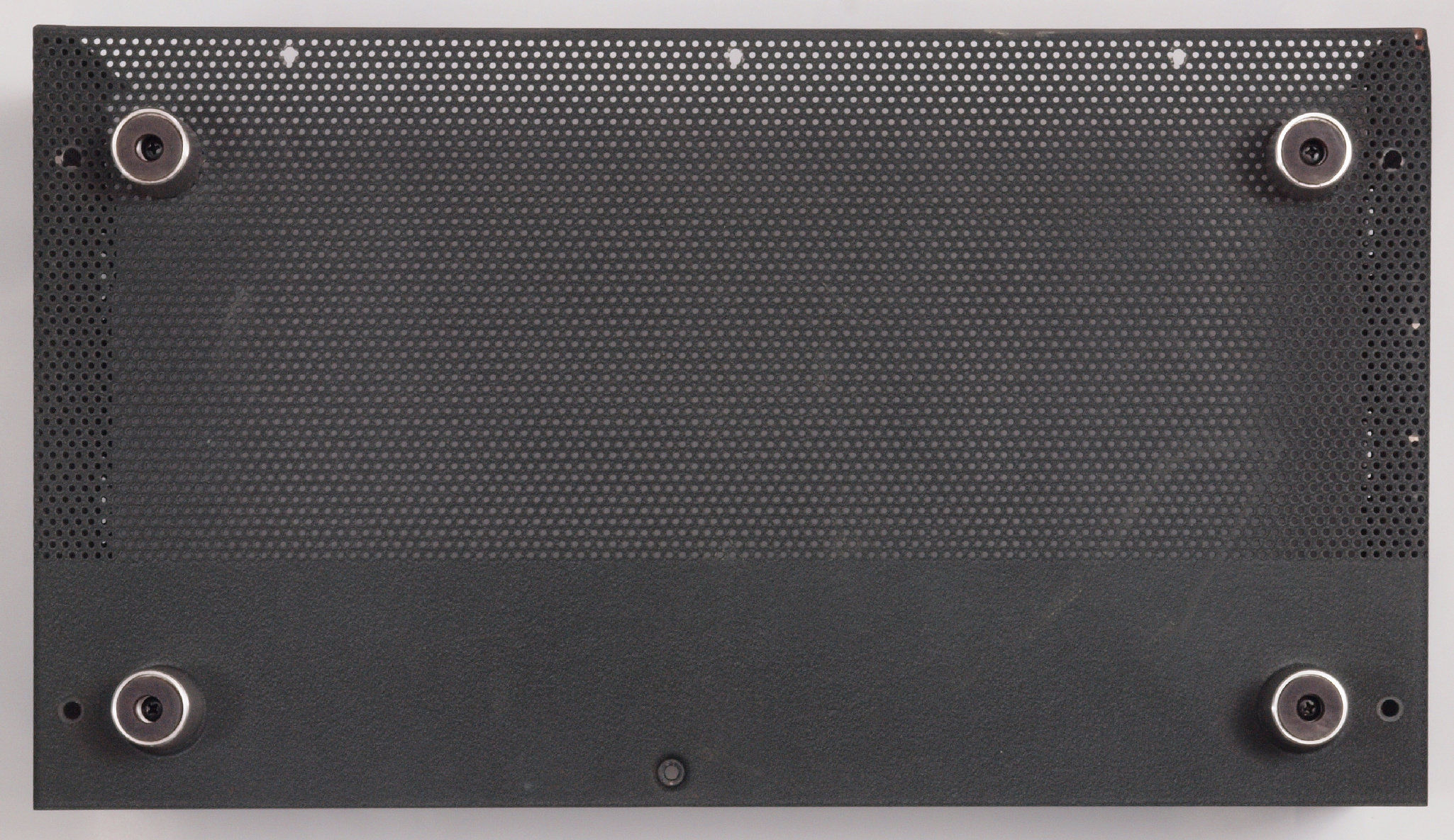

K22. 修理前 下パネル。 足を取る。

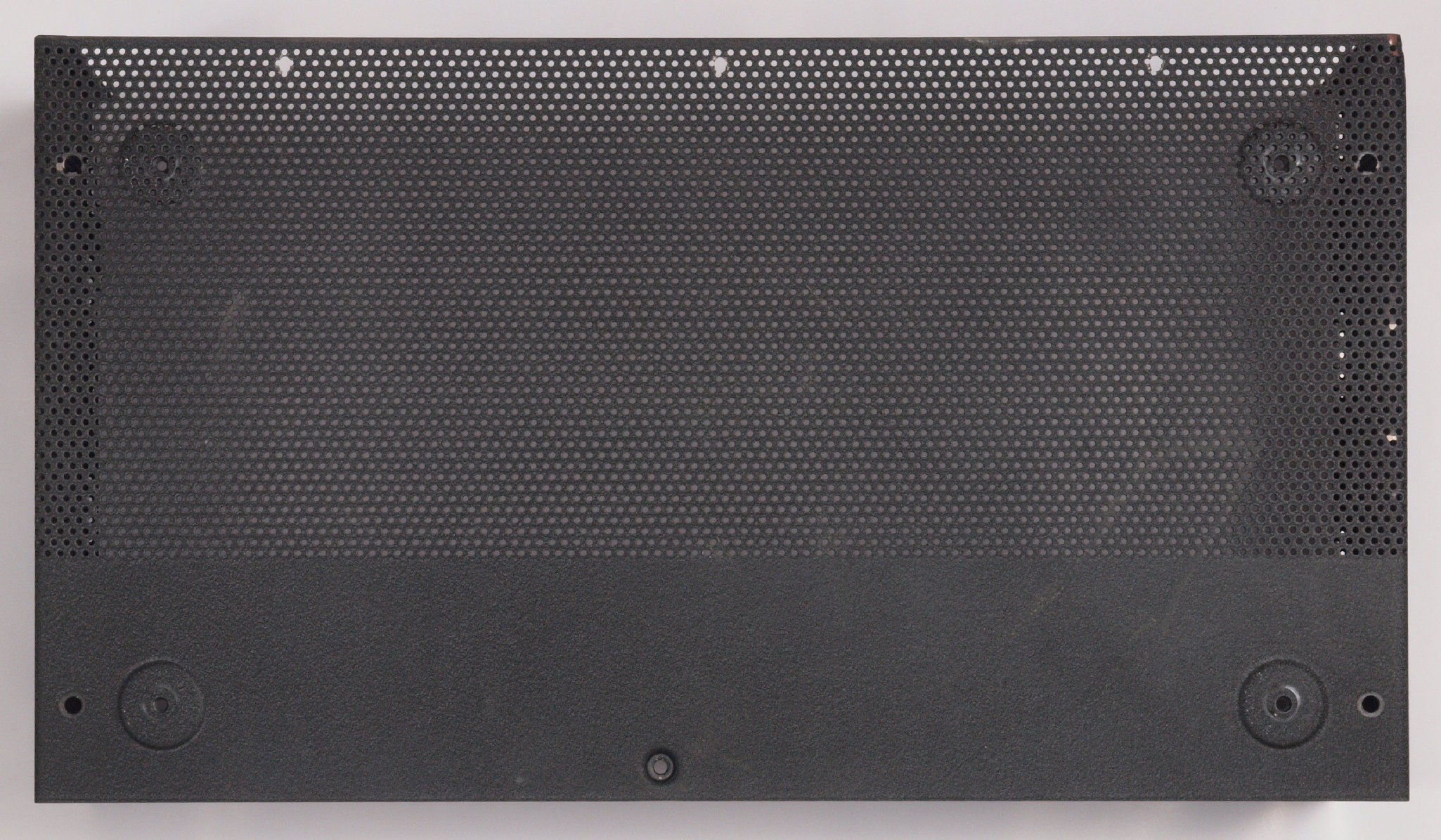

K23. 修理(塗装)後 下パネル。 Kラッカーを塗装後、透明ラッカーを粒子状に吹き付け、艶消しにする。

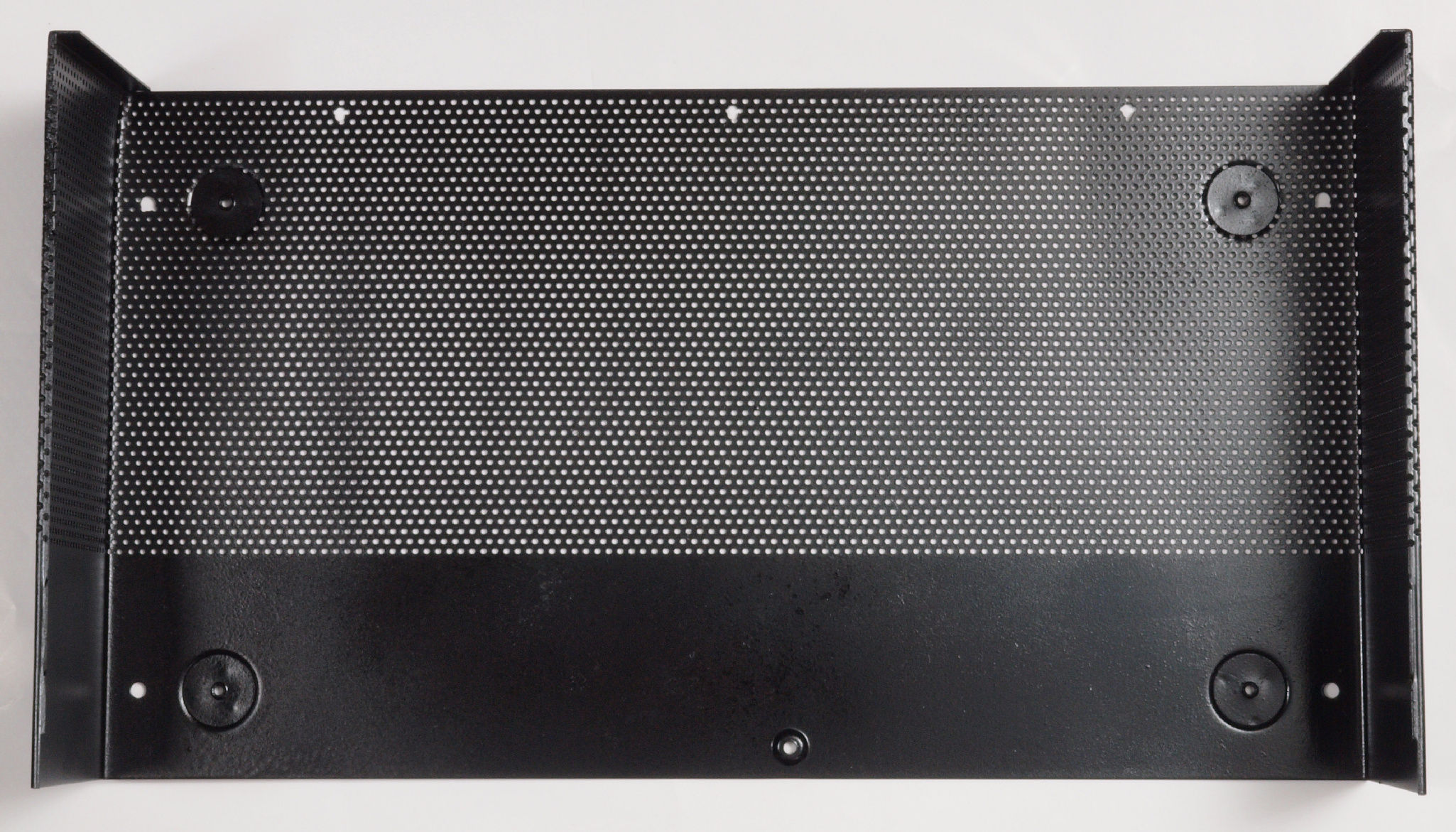

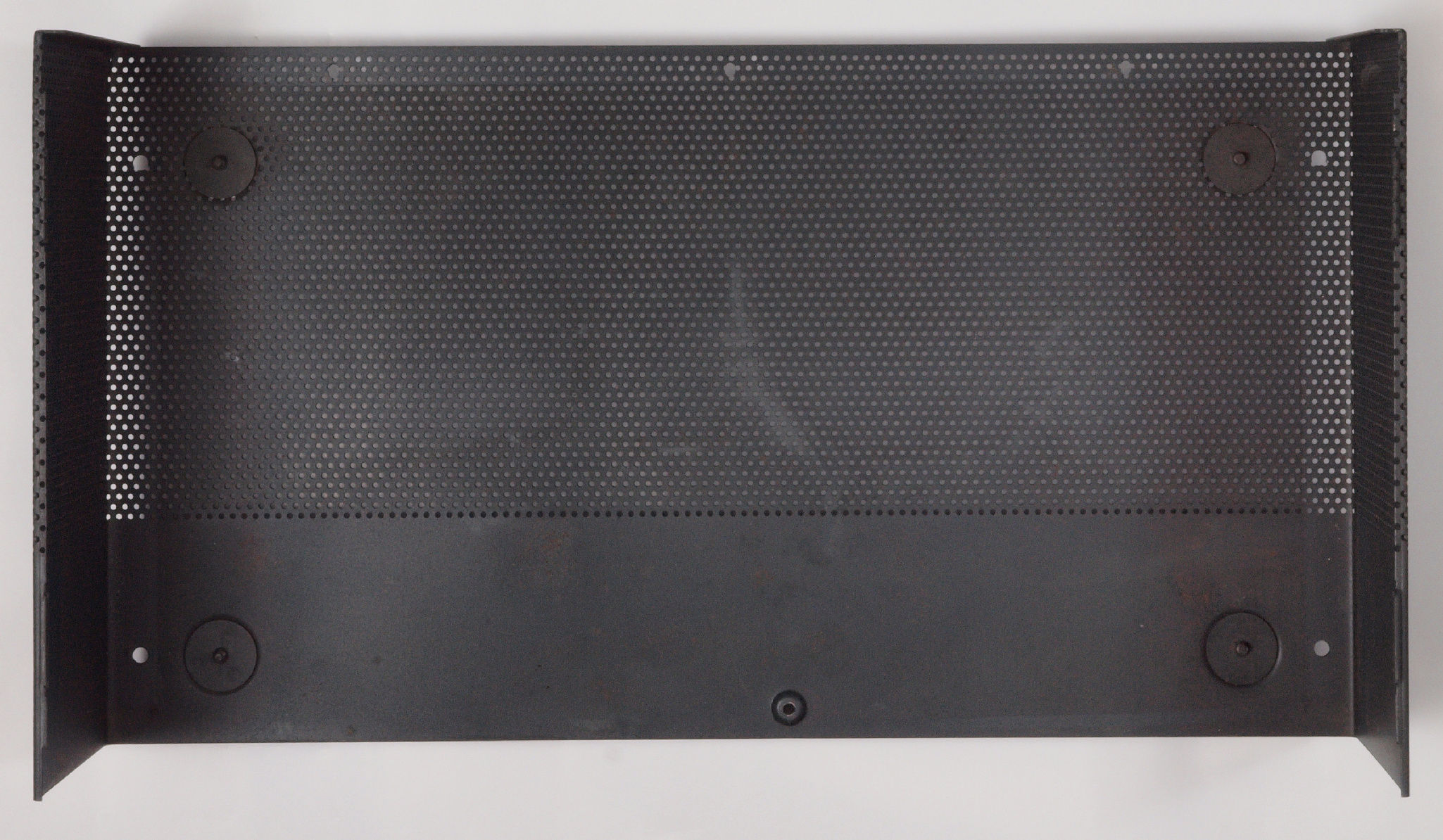

K24. 修理前 下パネル裏。

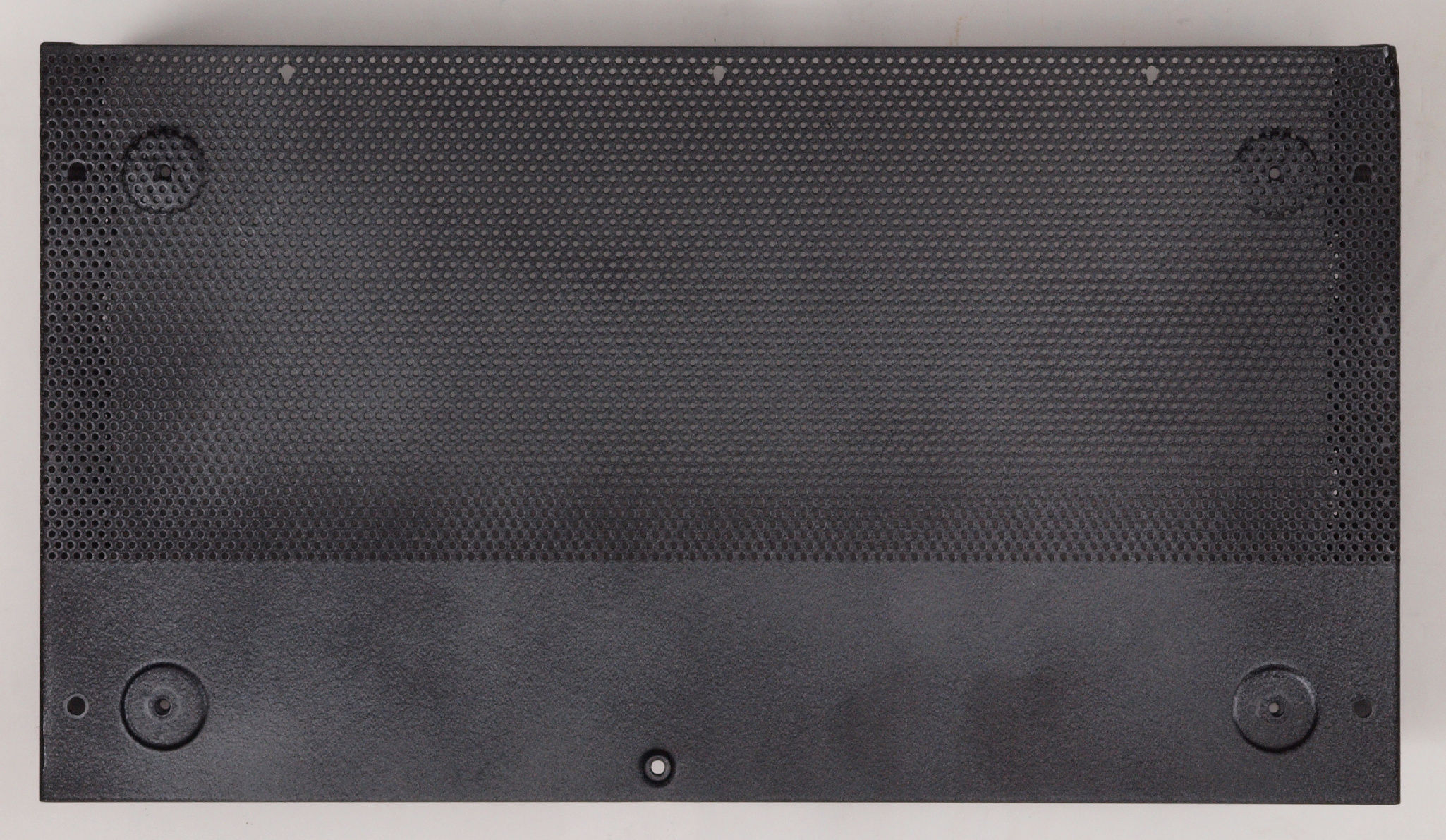

K25. 修理(塗装)後 下パネル裏。 Kラッカーを塗装後。

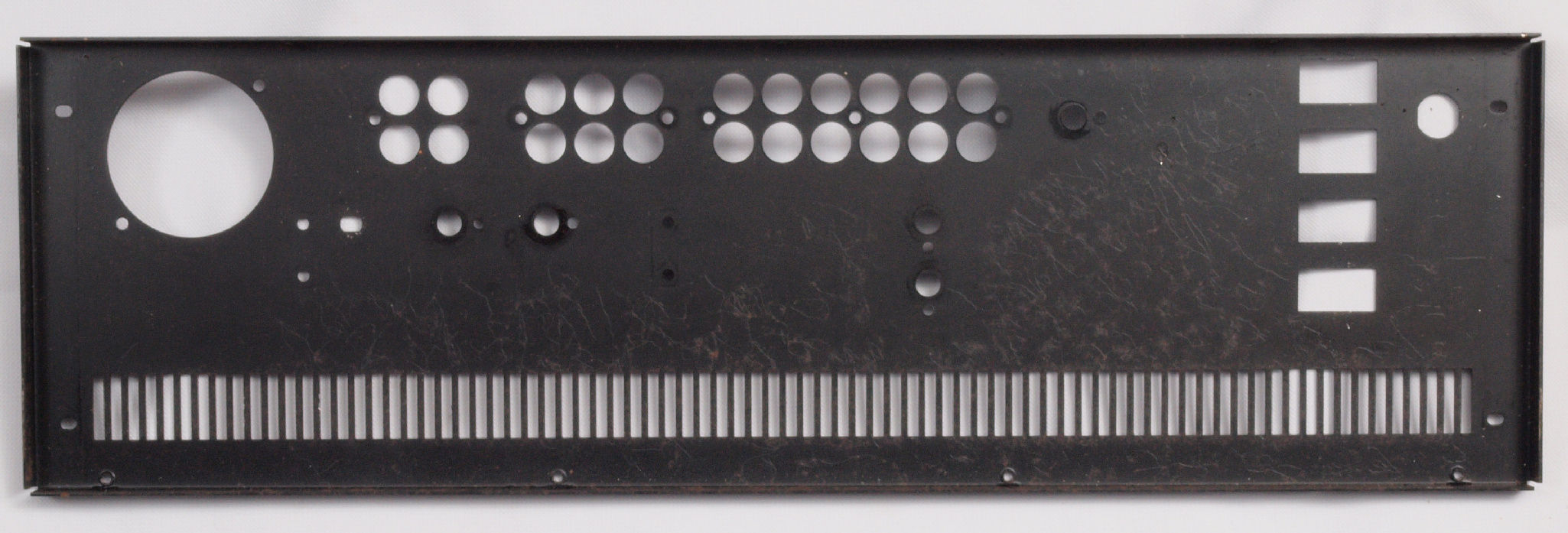

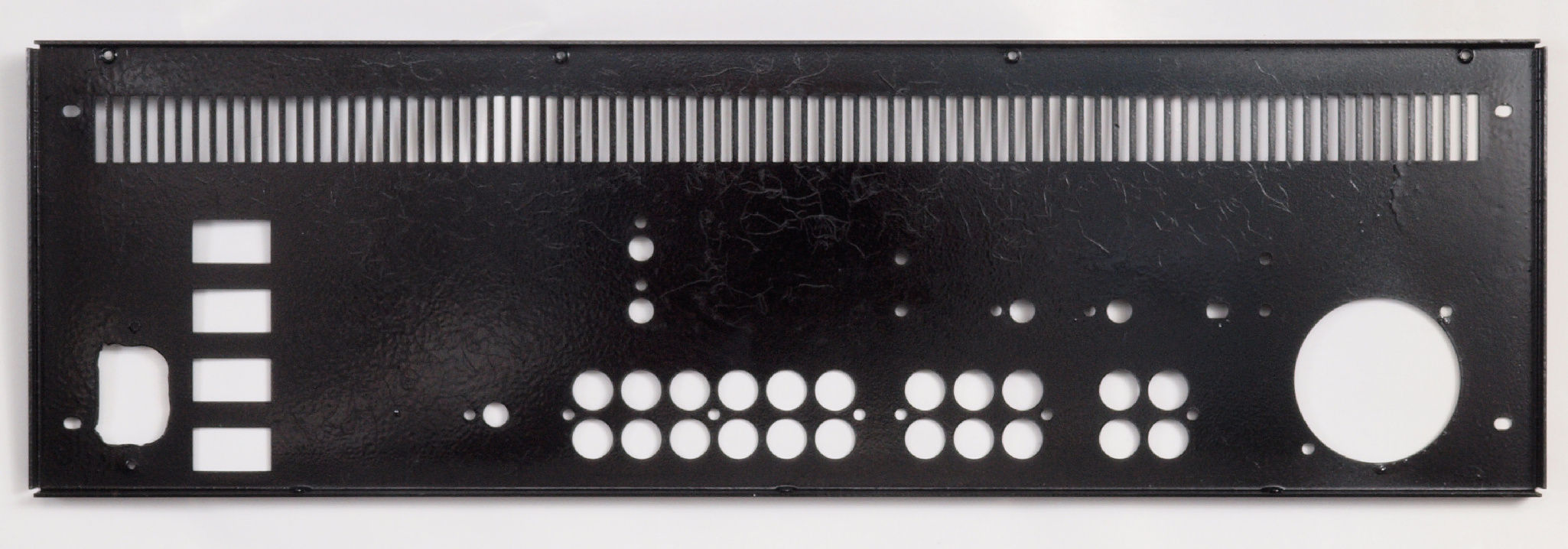

K31. 修理前 裏パネル。

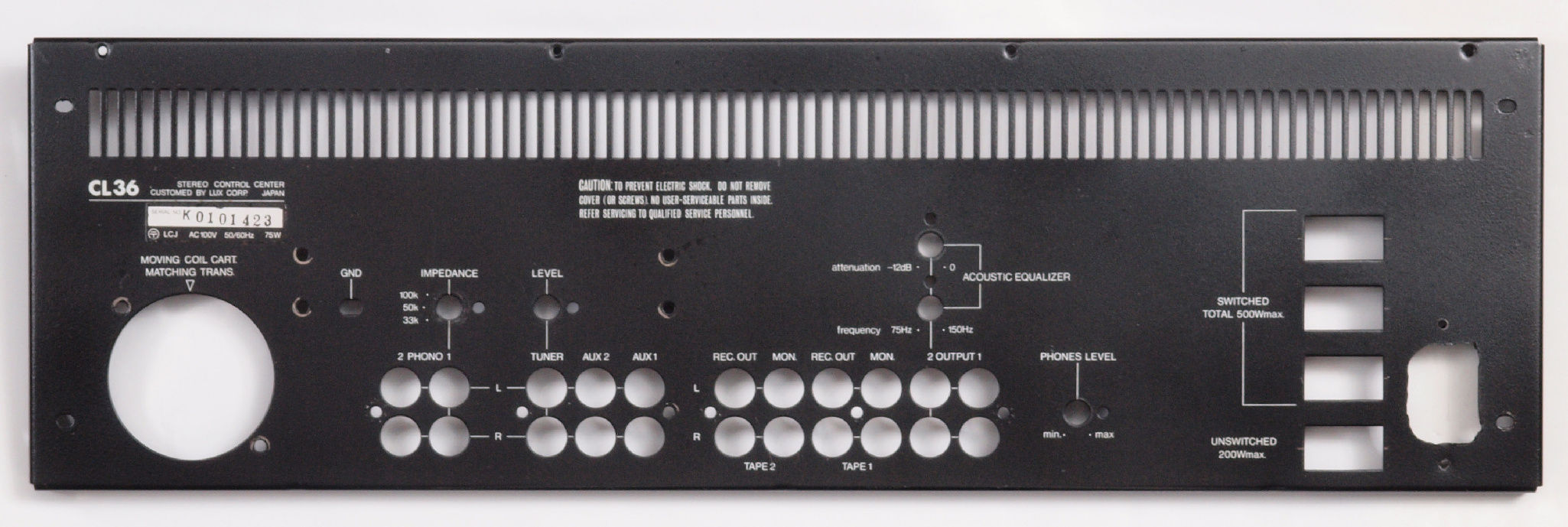

K32. 修理(塗装)後 裏パネル。 透明ラッカーを粒子状に吹き付け、艶消しにする。

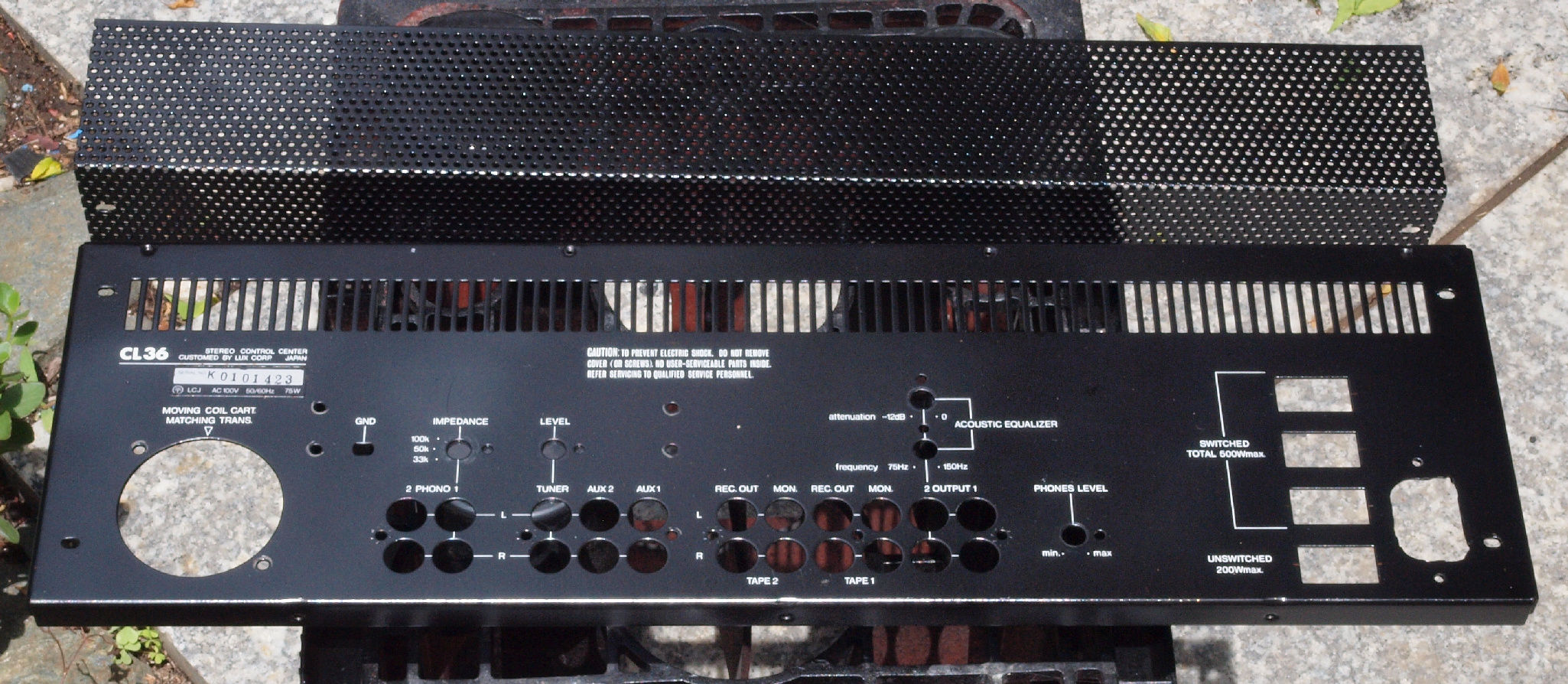

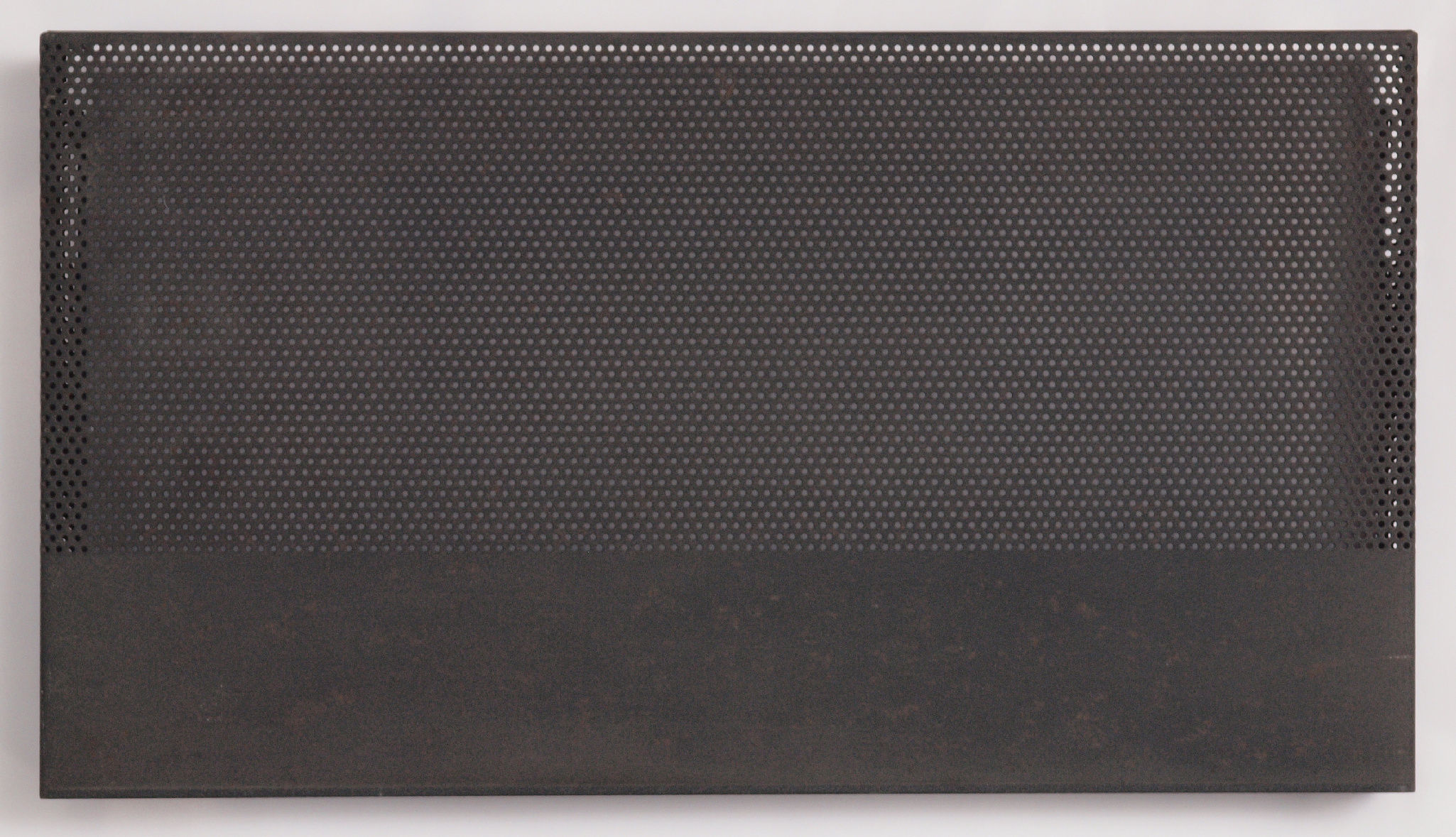

K33. 修理前 裏パネル裏。 赤錆が発生している!
K34. 修理(塗装)後 裏パネル裏。 Kラッカーで錆を押さえる。
K41. 修理中 炎天下で乾燥する。
L. 修理完成後の外観。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

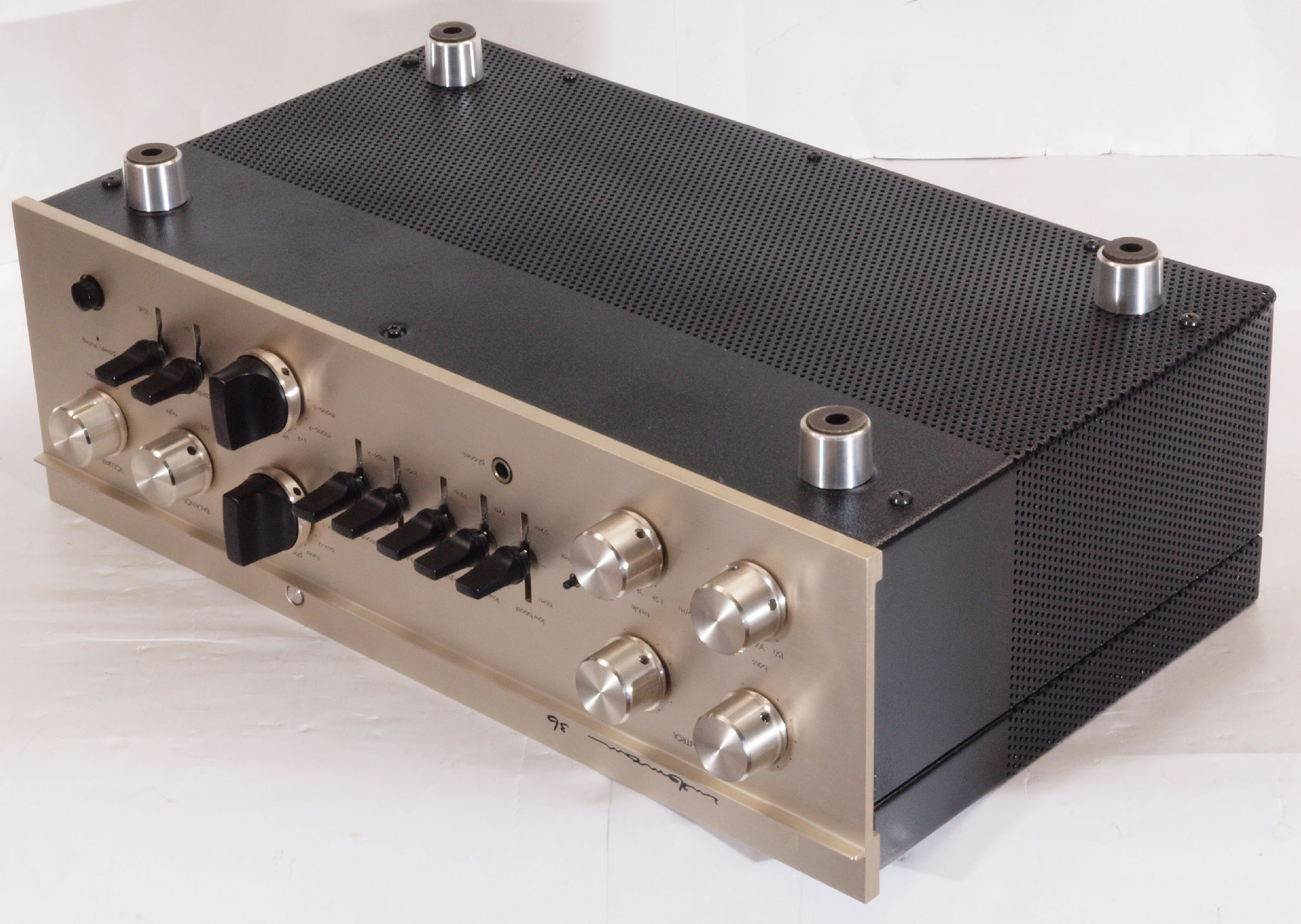

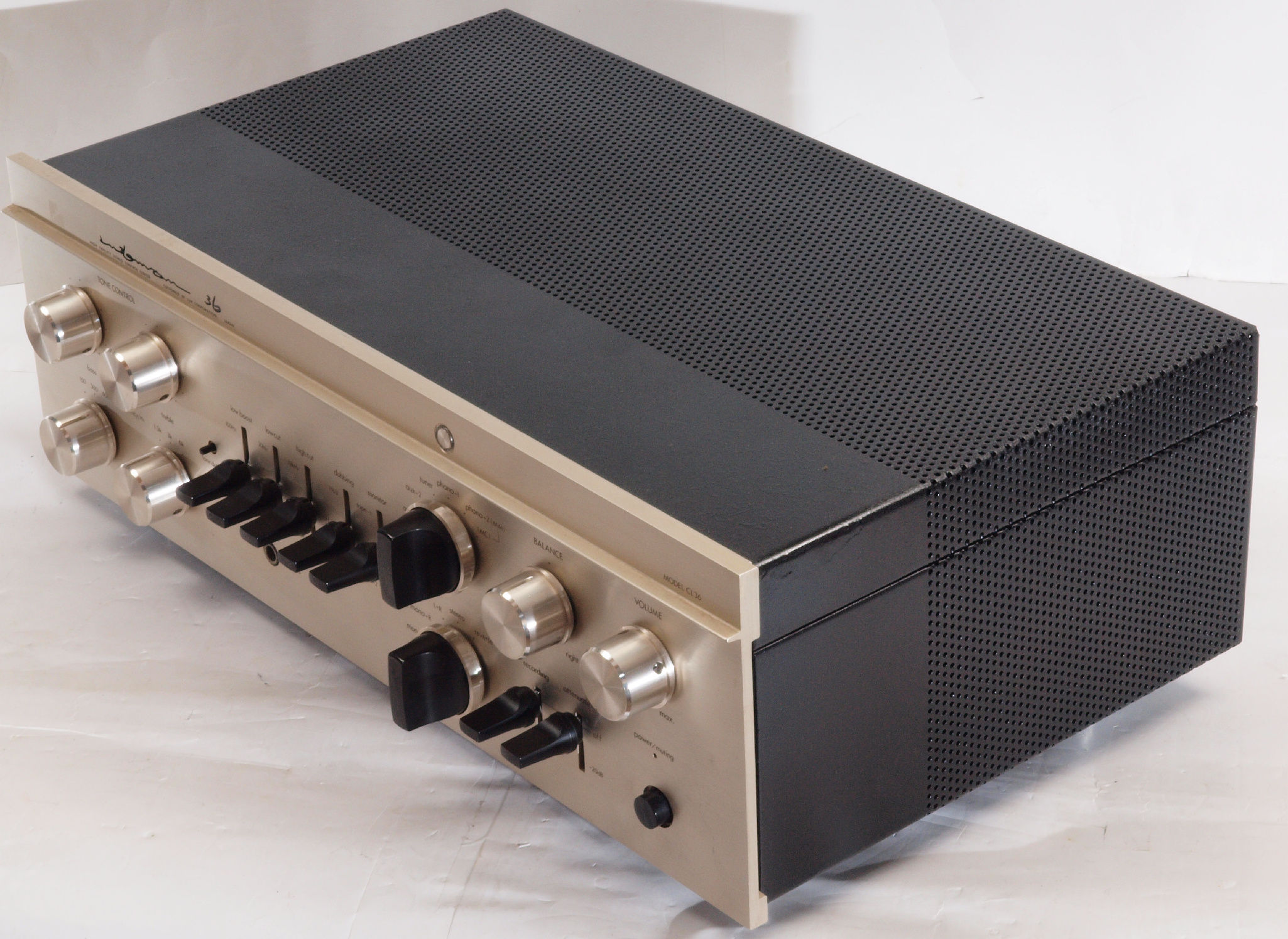

L1. 修理完成後 前右から見る

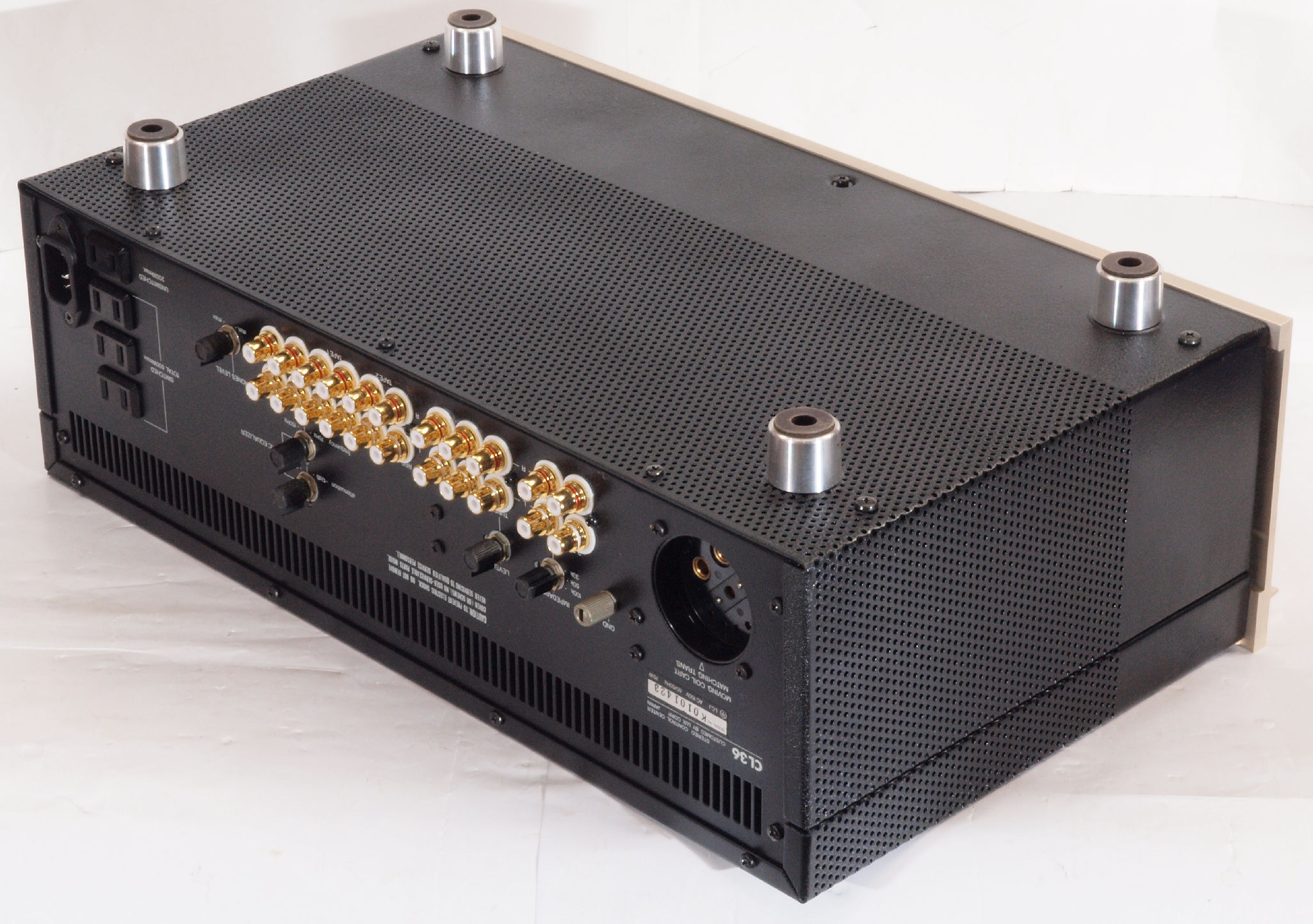

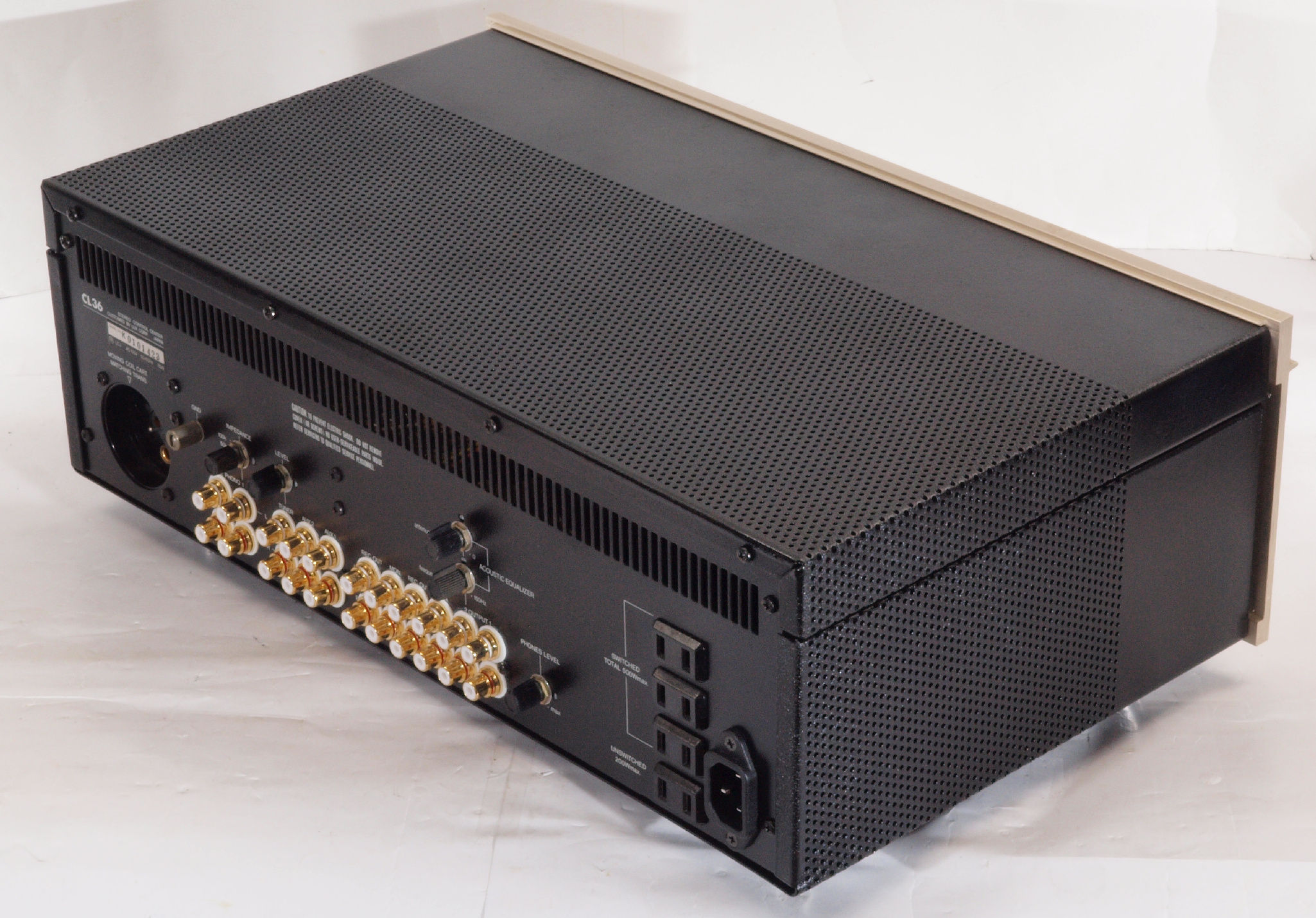

L2. 修理完成後 後左から見る
L3. 修理完成後 下前左から見る
L4. 修理完成後 下後右から見る
