| ＬＵＸＭＡＮ Ａ３５００ ５台目修理記録 | |
| 平成１６年１月１８日到着 月日完成 | |
Ａ． 修理前の状況
Ｆ． 修理費 ５５，０００円 ＜＜真空管別途＞＞ ＜＜出力トランス別途＞＞ |
|

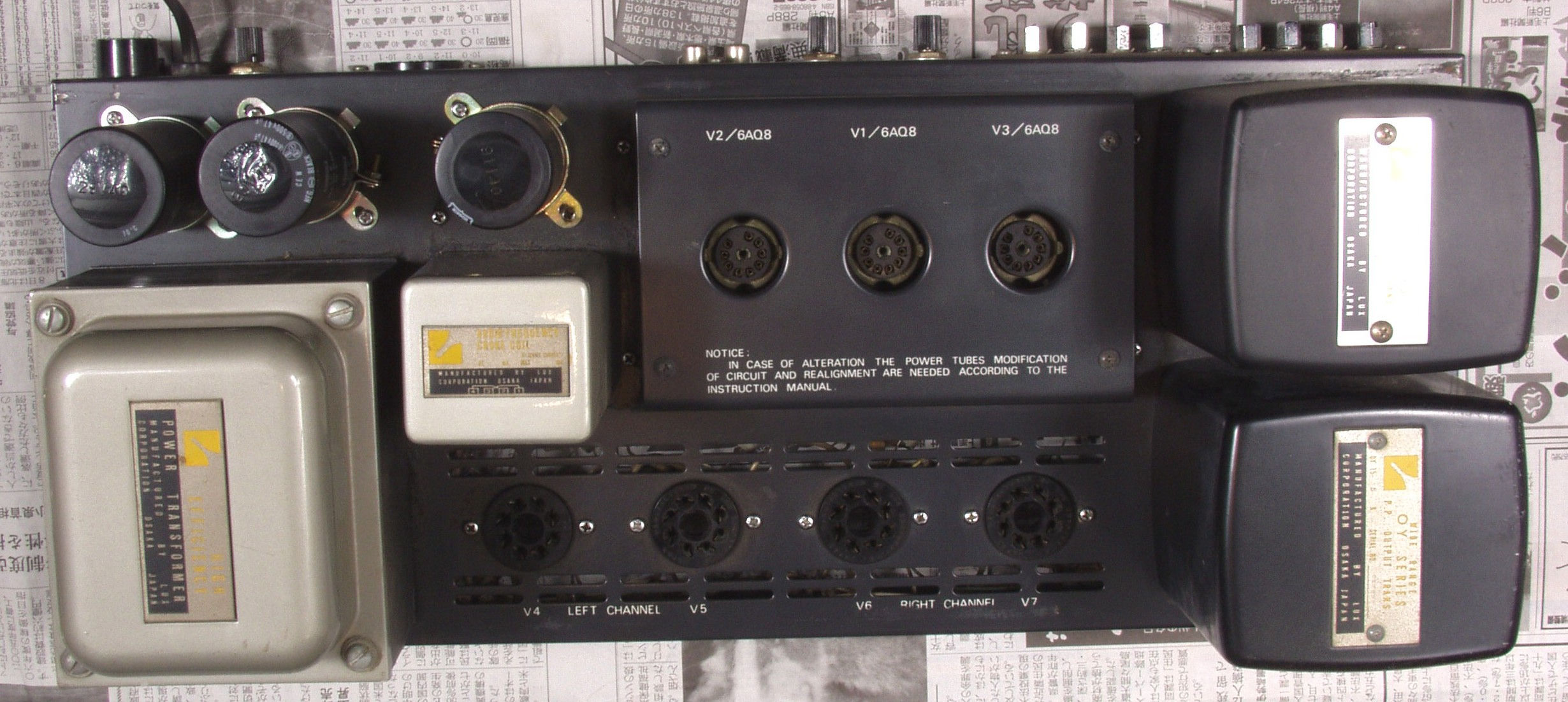

| Ａ． 修理前の状況 Ａ−１． 修理前点検中 上から見る |
|
 |
|

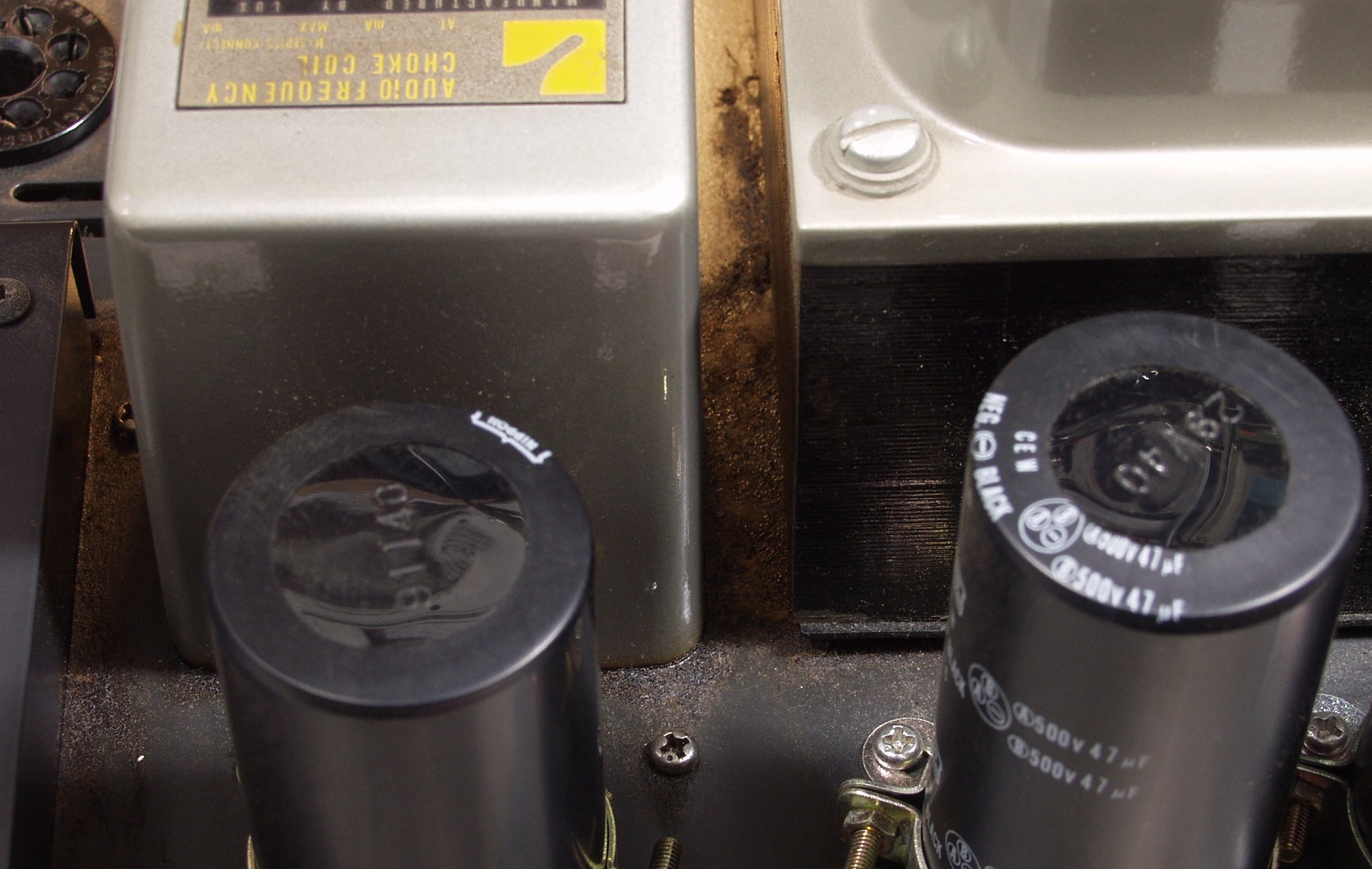

| Ａ−２． 修理前点検中 チョーク・コイルからオイル漏れが見られる | |
 |
|

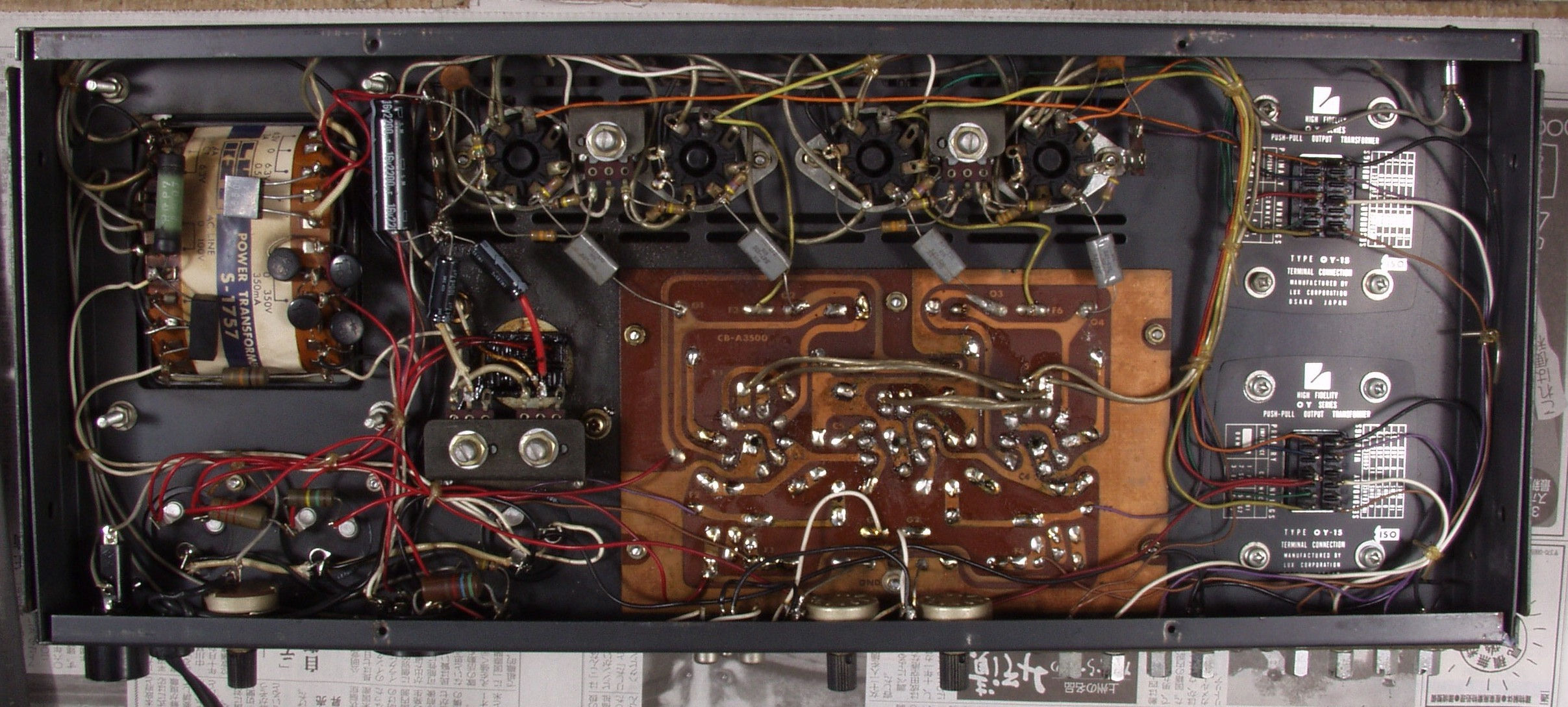

| Ａ−３． 修理前点検中 下から見る | |
 |
|
| Ａ−４Ａ． 修理前点検中 チョーク・コイルからオイル漏れが見られる | |
 |
|

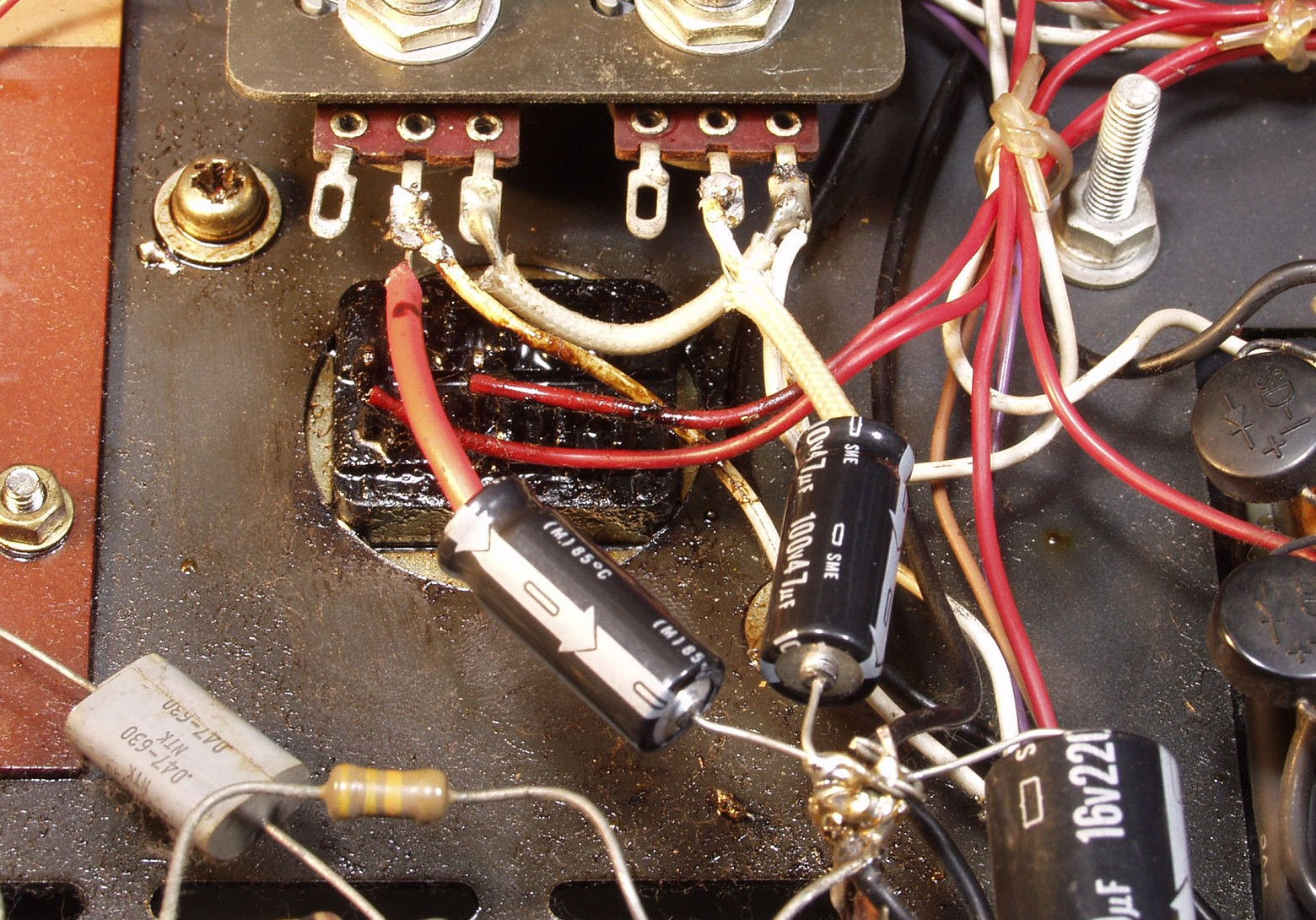

| Ａ−４Ｂ． 修理前点検中 点検の時はオイル漏れに目を奪われ、見逃したが、バイアス用の電解コンデンサーが極性逆！ これでは、６ＣＡ７は「０バイアス」となり、プレートが真っ赤になるでしょ！！ チョウクの液漏れは、この６ＣＡ７の熱の為？ |
|
 |
|
| Ａ−５． 修理前点検中 付属松下製真空管 | |
 |
|
| Ａ−５． 修理前 トランス類の水分抜き。 長らく通電していない機器は、これをしないと巻線間短絡が起こる | |
 |
|

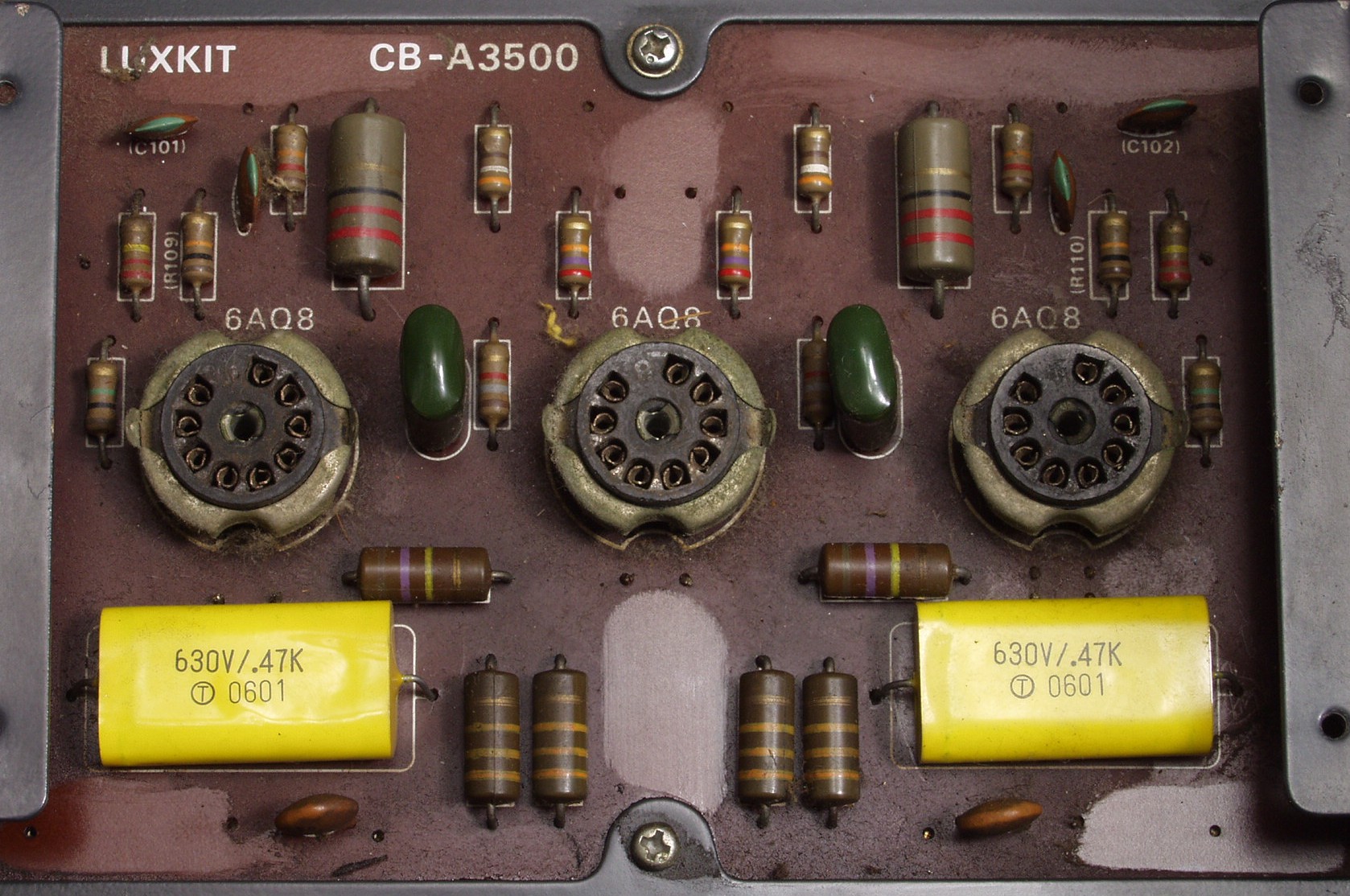

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 前段基板 |
|
 |
|
| Ｃ−１Ｂ． 修理前 前段基板 ここまでオイル漏れ | |
 |
|

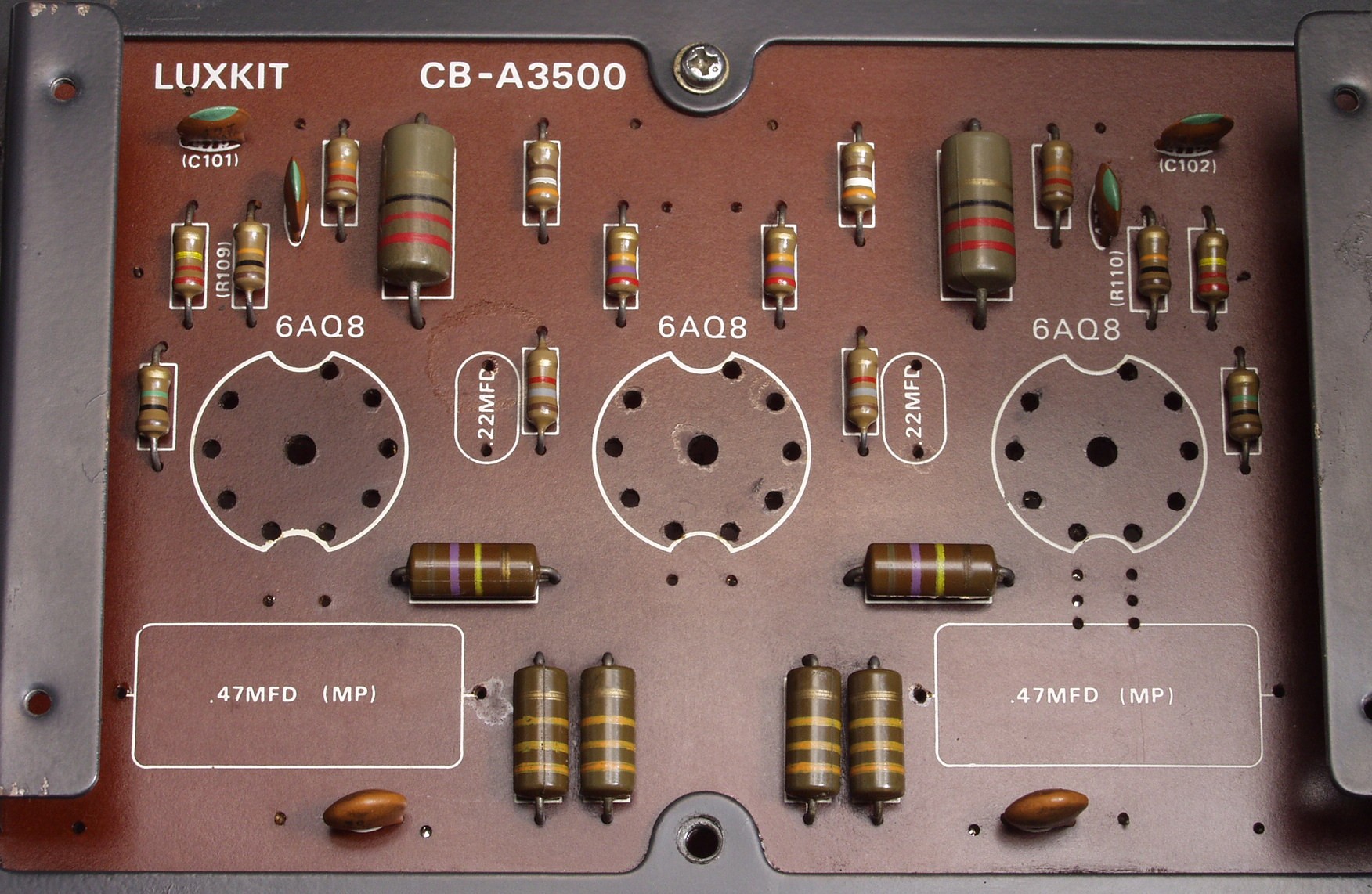

| Ｃ−１Ｃ． 修理前 前段基板 清掃後 | |
 |
|
| Ｃ−１Ｄ． 修理後 前段基板 ＭＴソケット３個、コンデンサー４個交換 | |
 |
|

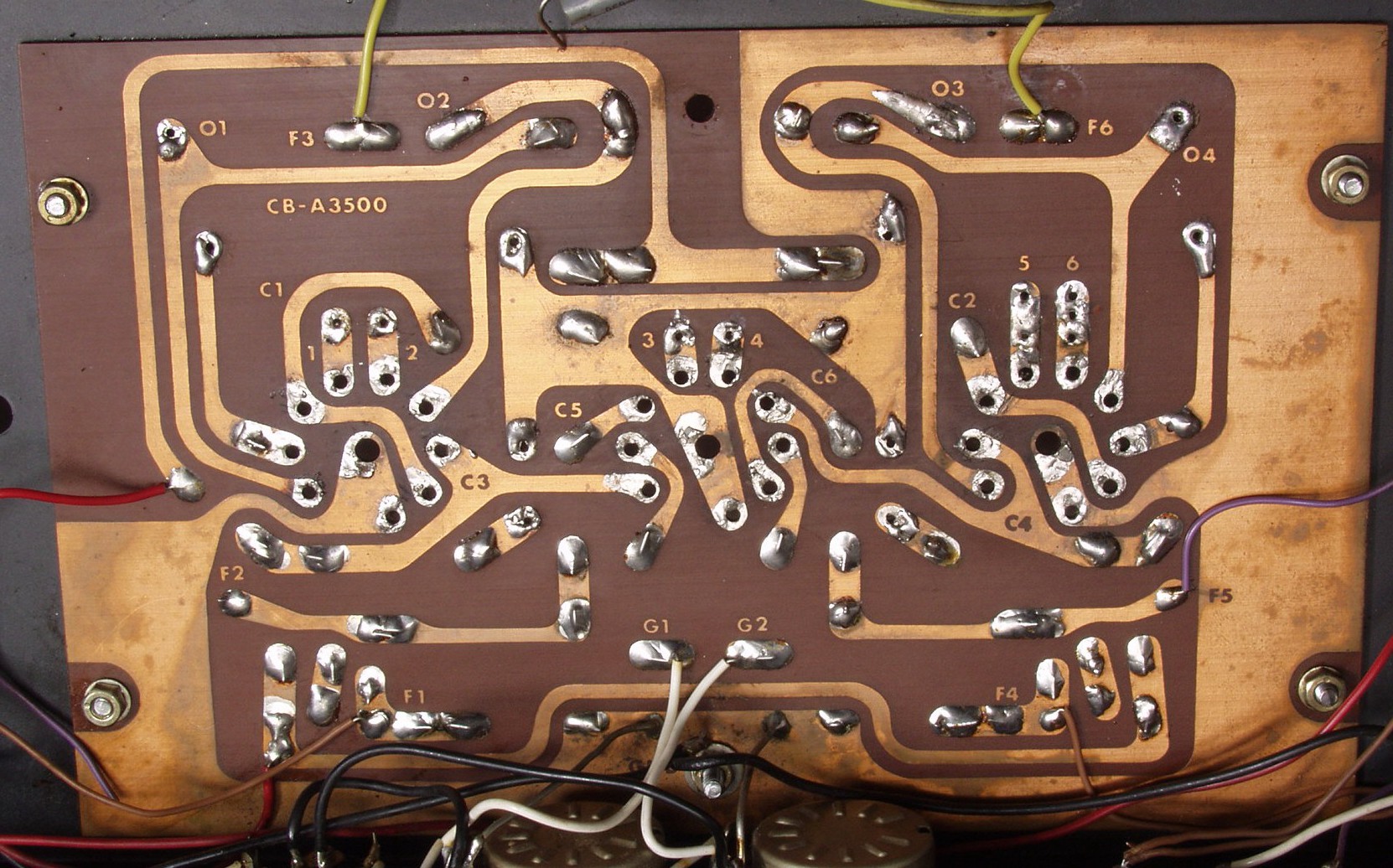

| Ｃ−１Ｅ． 修理前 前段基板裏 | |
 |
|

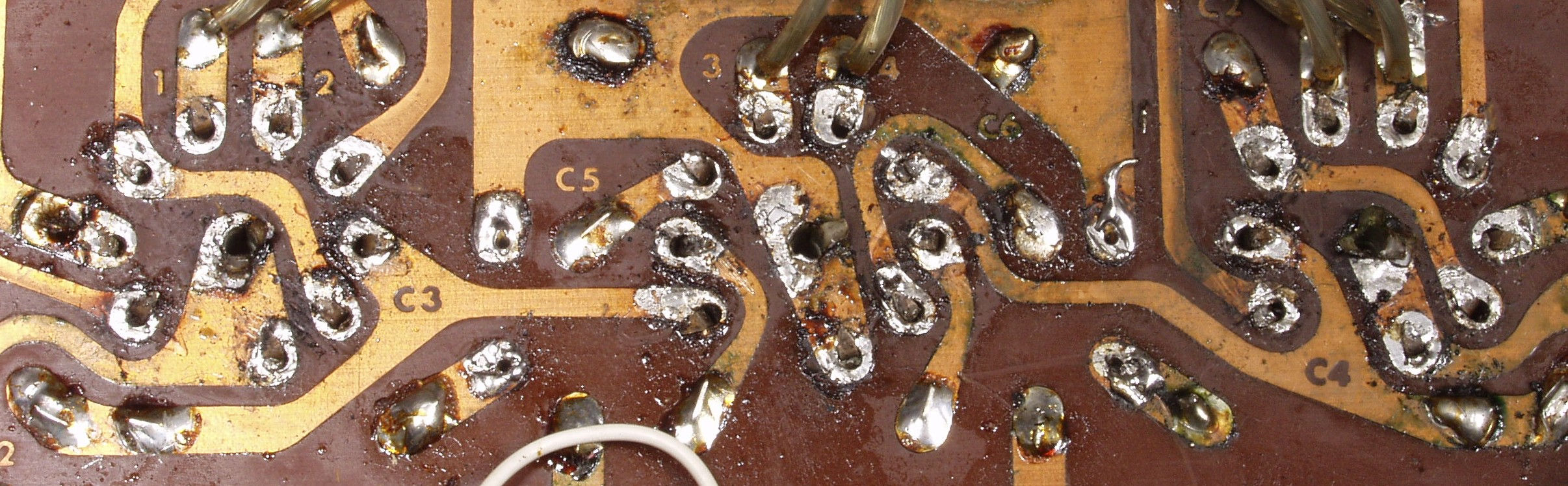

| Ｃ−１Ｆ． 修理前 前段基板裏 ＭＴソケットの足に十分半田が付いていない | |
 |
|
| Ｃ−１Ｇ． 修理前 前段基板裏 清掃後 | |
 |
|
| Ｃ−１Ｈ． 修理（半田補正）後 前段基板 裏 | |

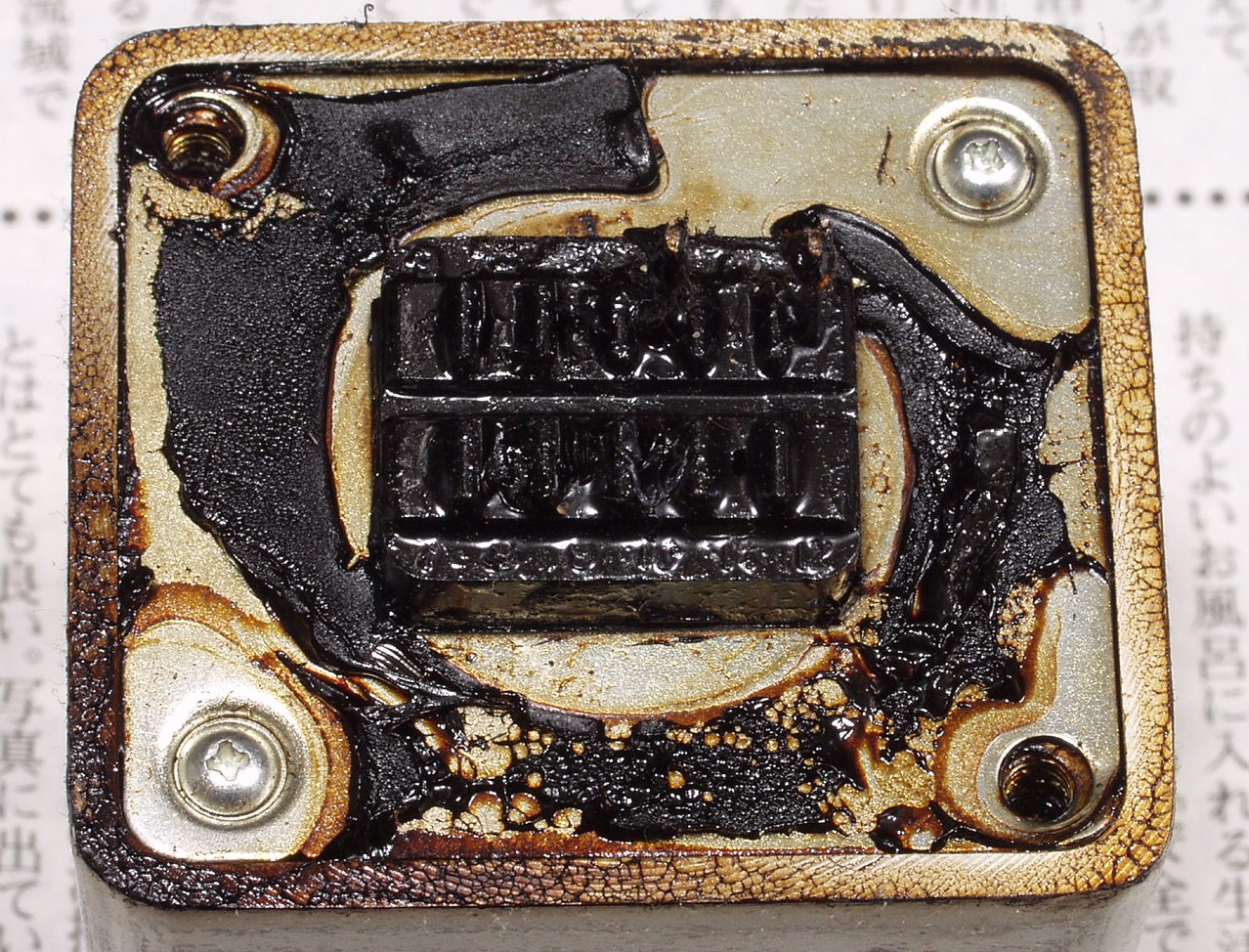

| Ｃ−２Ａ． 修理中 液漏れしたチョーク | |
 |
|
| Ｃ−２Ｂ． 修理中 液漏れしたチョーク 清掃後 | |
 |
|
| Ｃ−２Ｃ． 修理中 液漏れしたチョークの跡 | |
 |
|
| Ｃ−３Ａ． 修理前 ６ＣＡ７ソケット | |
 |
|
| Ｃ−３Ｂ． 修理後 ６ＣＡ７ソケット、熱伝導の良いタイト製に交換 | |
 |
|
| Ｃ−４．交換した部品 | |
| Ｃ−５Ａ． 修理前 下から見る | |
|
|
| Ｃ−５Ｂ． 修理中 束線の前下から見る | |
 |
|

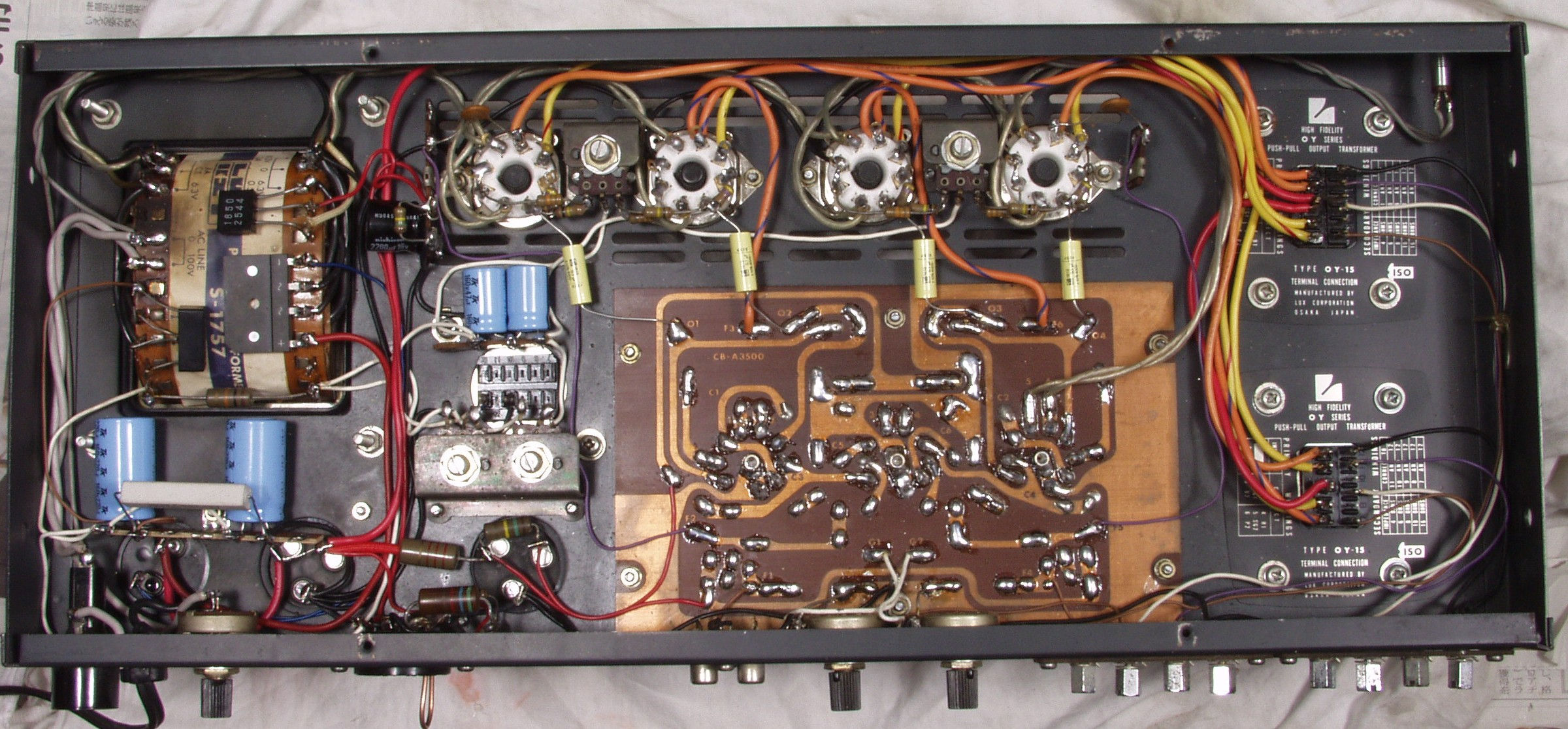

| Ｃ−５C． 修理後 下から見る | |
| Ｃ−５D． 修理前 上から見る | |
|
|
| Ｃ−５E． 修理後 上から見る | |
 |
|
| C−６． 完成 | |
| Ｅ． 調整・測定 Ｅ−１． 出力／歪み率測定・調整 ＜見方＞ 下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーデオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
|
| Ｅ−２Ａ．Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．０１％歪み １０００ＨＺ | |
| Ｅ−２Ｂ．Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．０１％歪み ４００ＨＺ | |
| Ｅ−３．完成 ２４時間エ−ジング | |
