ＬＵＸＭＡＮ　Ａ３５００　Ａ３３００　Ａ３３　の修理記録
　平成１４年３月２９日到着　　４月３０日完成
  1. 修理前の状況
    A3300 プリアンプは灯がつきません。最初鳴っていたときも、ガサゴソと雑音が入っていました。
    A3500パワーアンプは最初は順調に鳴っていましたが、時間とともに、球が赤くなり始め、ヒューズが飛んでいました。
    2度目に間違えて5Aのところを6Aのヒューズを入れてしまいまいました。その後灯がつきません。
    LUXKIT　A33電源　モニター球がつきません。

  2. 原因
    ６ＣＡ７、ソケットの劣化、未配線有り
    １２ＡＸ７の劣化

    　
  3. 修理状況
    ６ＣＡ７ソケット交換
    ３５００は配線やり直し
    整流ダイオード交換
    １２ＡＸ回り、及び３３００経年劣化による各部ハンダ補正

    　
  4. 使用部品
    オクタルソケット　　　　　　　　　　　　　４個
    整流ダイオード　　　　　　　　　　　　　４個
    電解コンデンサー　　　　　　　　　　　　２個

  5. 修理費　　　５０、０００円　　　　＜＜通常修理＞＞
    　　　　　　　　　　　　　　　　　　　　＜＜真空管別途です＞＞
１．　修理前、高圧部の配線材料の耐圧が不足
２．大容量整流器に交換

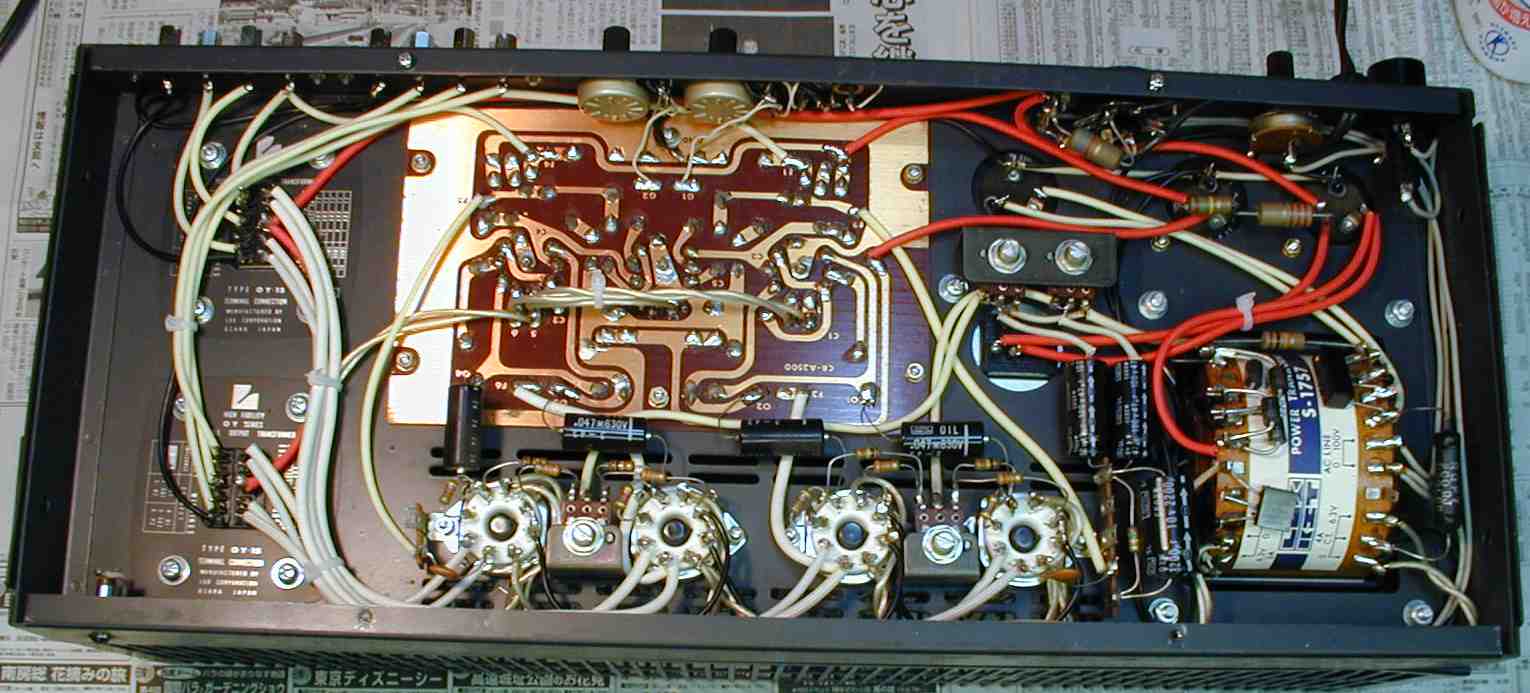

３．　修理後

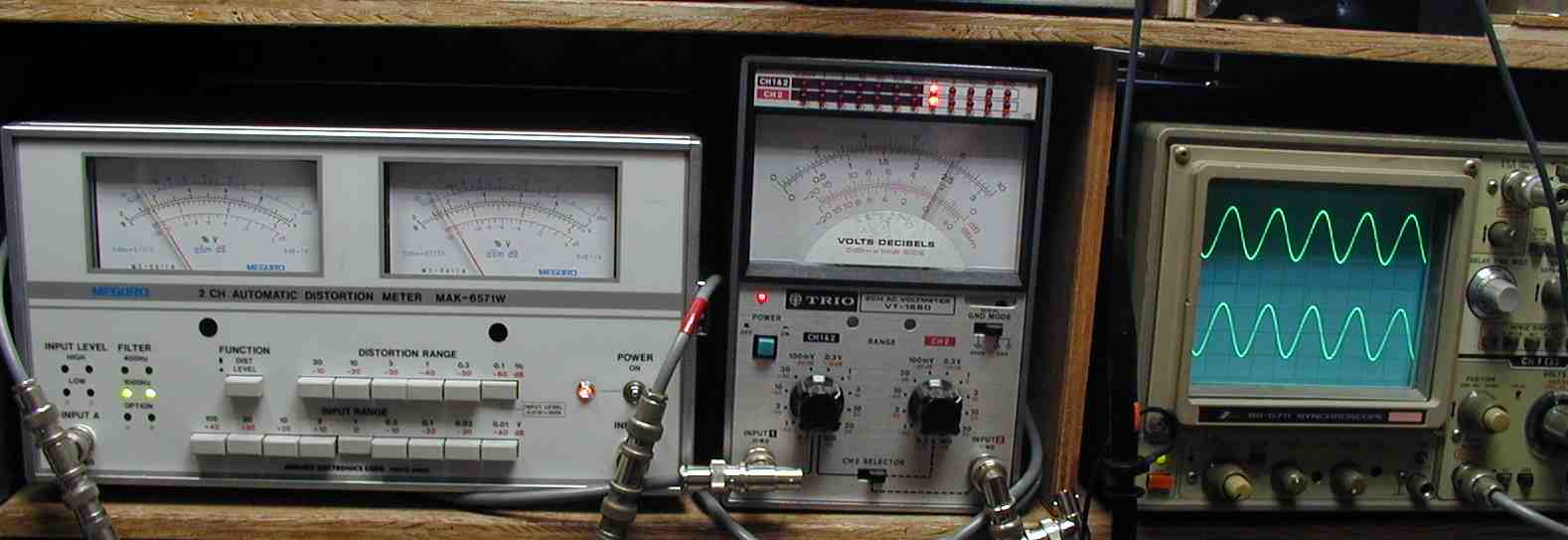

４．　出力／歪み率測定・調整
５．　ＳＰ出力＝１７Ｖ＝３６Ｗ　歪み率２％　１０００ＨＺ、右に使用の６ＣＡ７が少しエミ減
６．　ＳＰ出力＝１７Ｖ＝３６Ｗ　歪み率２％　４００ＨＺ　写真紛失

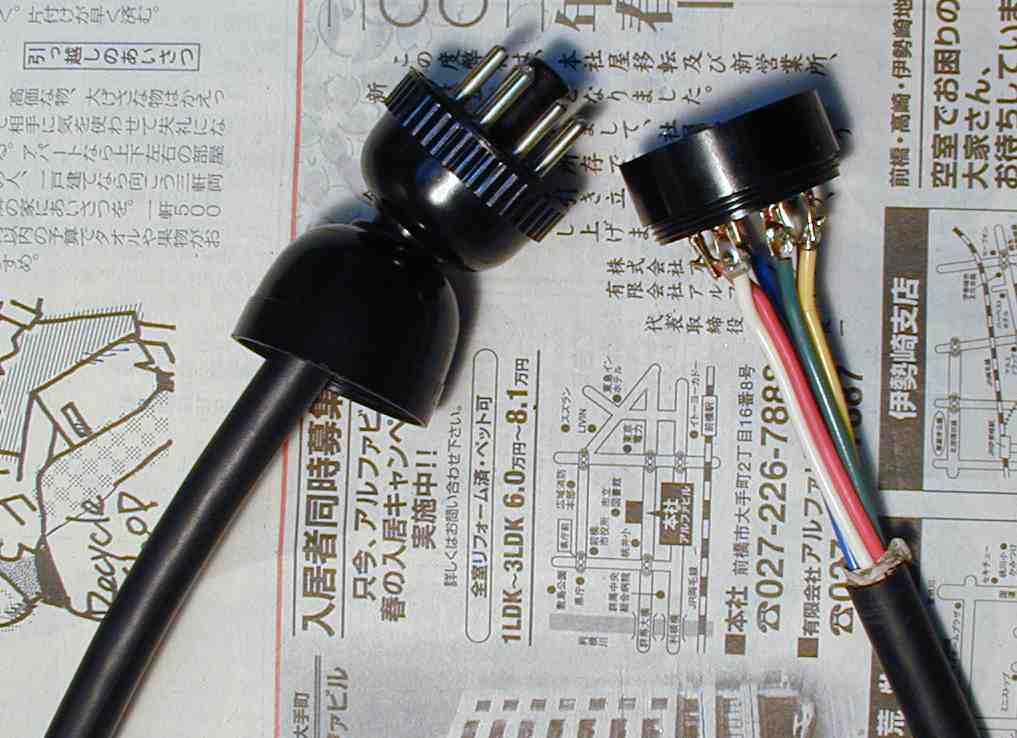

７．　修理前の被覆の剥けた電源ケーブル

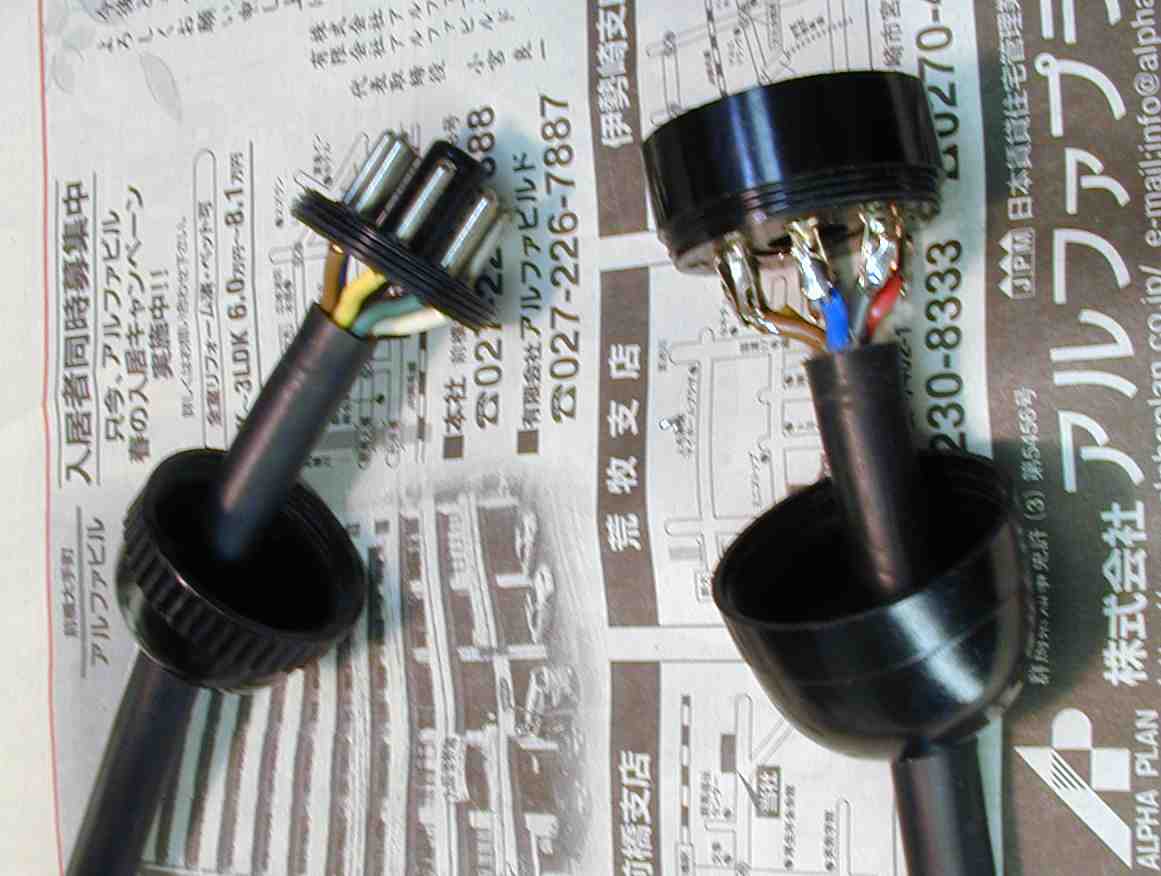

８．　修理後の電源ケーブル

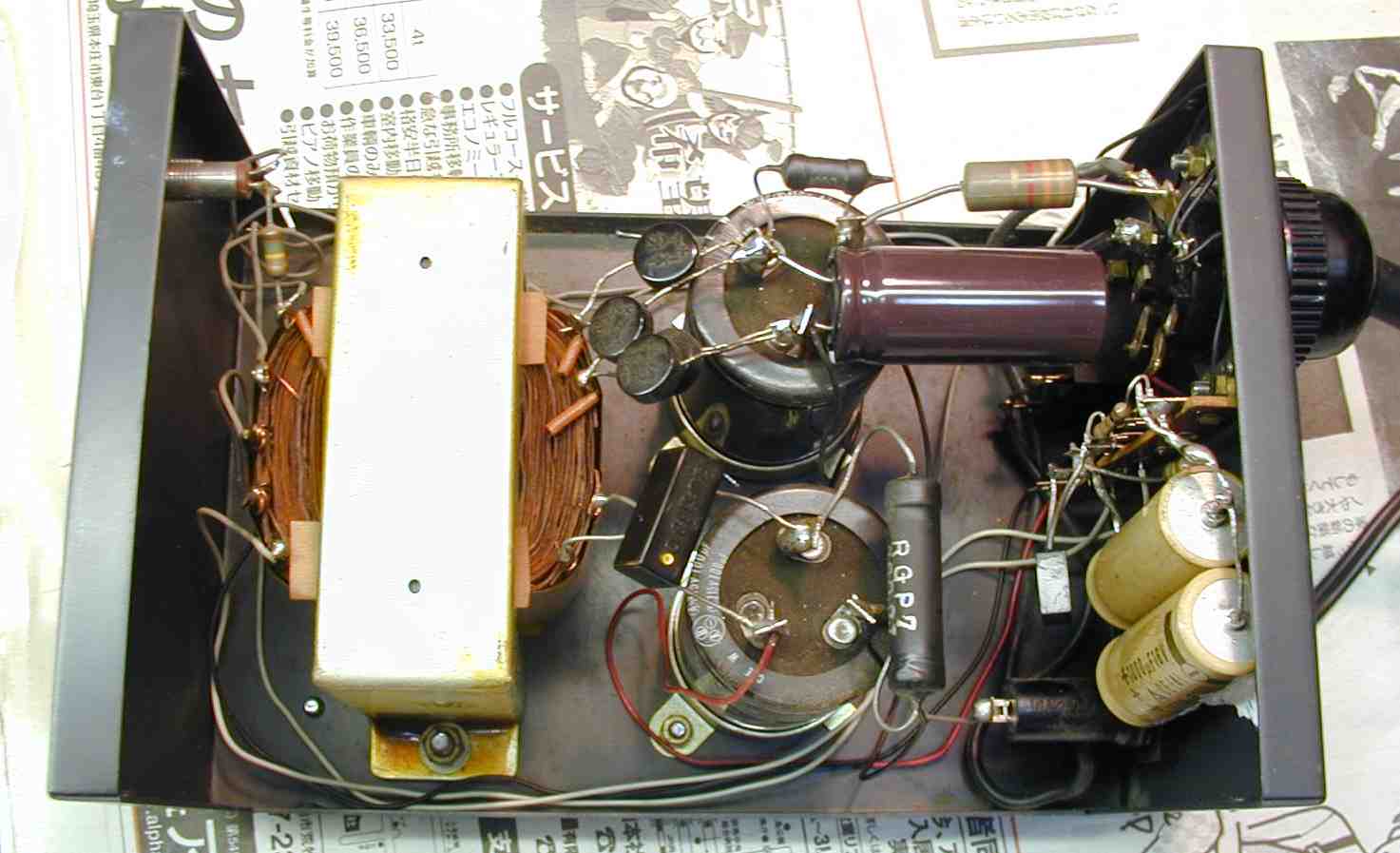

９．電源部、電解コンデンサー追加

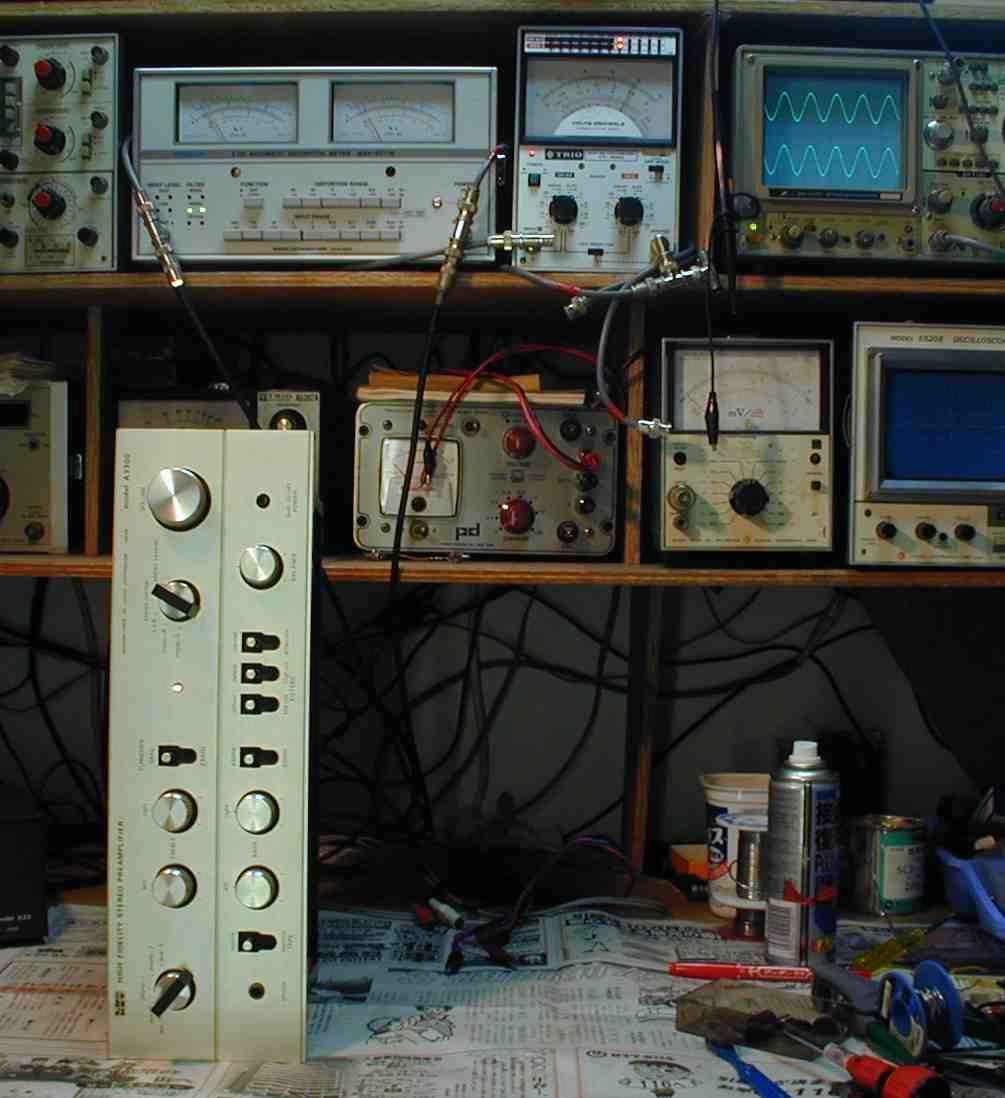

１０．　プリＡＭＰ出力測定　　０．８Ｖ　歪み率０．００？％　１０００ＨＺ
１１．　プリＡＭＰ出力測定　　０．８Ｖ　歪み率０．００？％　４００ＨＺ
１２．　２４時間エージング
