ＤｙｎａｃｏＰＡＳ−３Ｘ　６ＣＡ７ＰＰの修理

平成１３年１０月

A．修理前の状況 　　メインＡＭＰ 　出力でず。 　特にＬチャネル非常に早く飽和する。 　　プリＡＭＰ 　片チャネル出ず 　入力の３個が使用できない B．原因 　　メインAMP 　終段６ＣＡ７のエミゲン 　整流管５ＡＲ４のエミゲン 　バイアス調整不良 　　プリＡＭＰ 　誤配線修理、キットの製品らしい？？ 　１２ＡＸ７エミゲン Ｃ．修理状況 　　メインAMP 　終段６ＣＡ７　４本交換 　整流はダイオ−ドに変更 　バイアス調整 　配線手直し、補強 　各部ハンダ補正 　　プリＡＭＰ 　線修やり直し多数 　１２ＡＸ７　４本交換 　配線手直し、補強 　各部ハンダ補正 Ｄ．使用部品 　終段真空管６ＣＡ７　　　　　　　　４本 　１２ＡＸ７（）　　　　　　　　　　　　　２本 　整流はダイオ−ド　　　　　　　　　４本 　通信機用ＶＲ　　　　　　　　　　　　４個 　電解ｺﾝﾃﾞﾝｻ-　　　　　　　　　　　６個 　抵抗　　　　　　　　　　　　　　　　　８個 Ｅ．修理費　２７，０００円　　　　通常修理 　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。

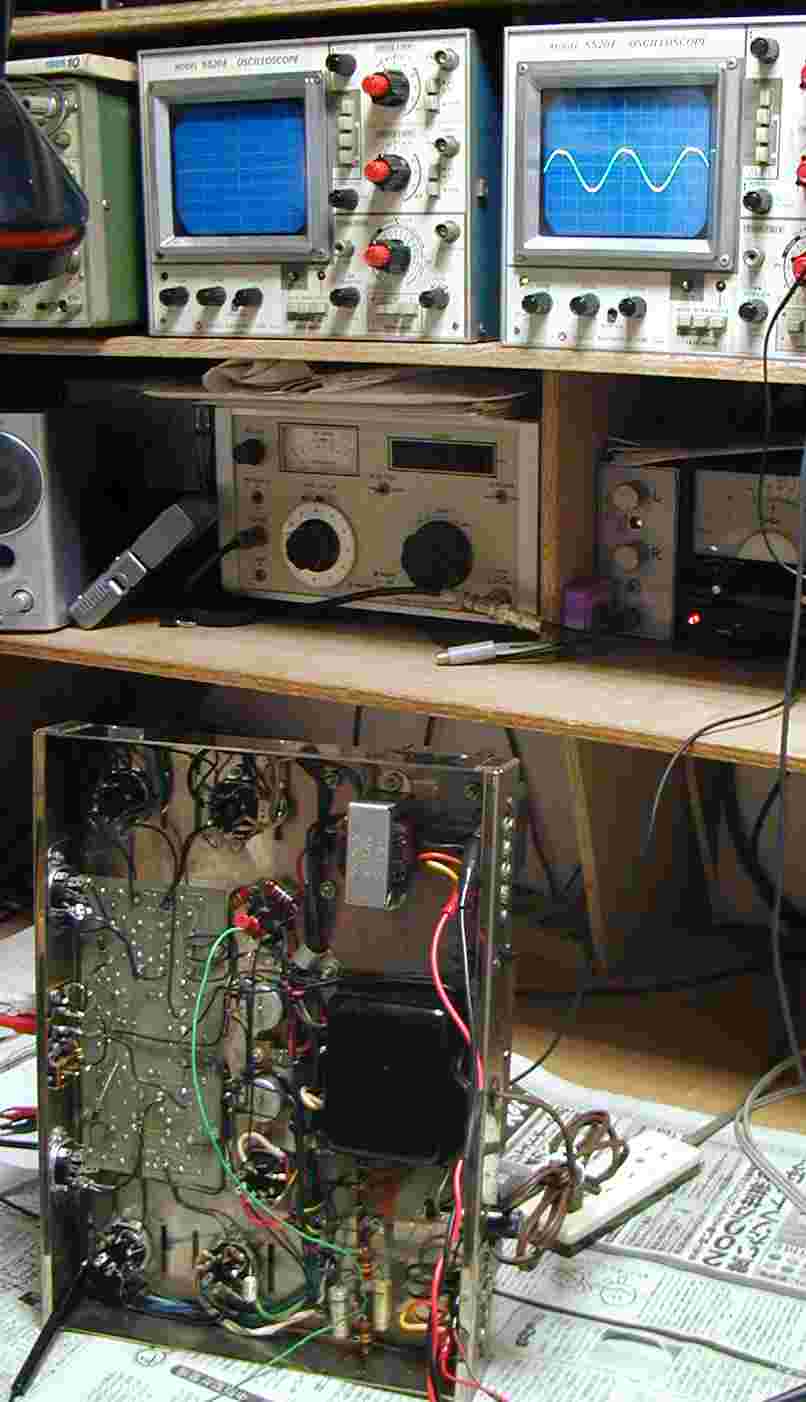

１．出力測定

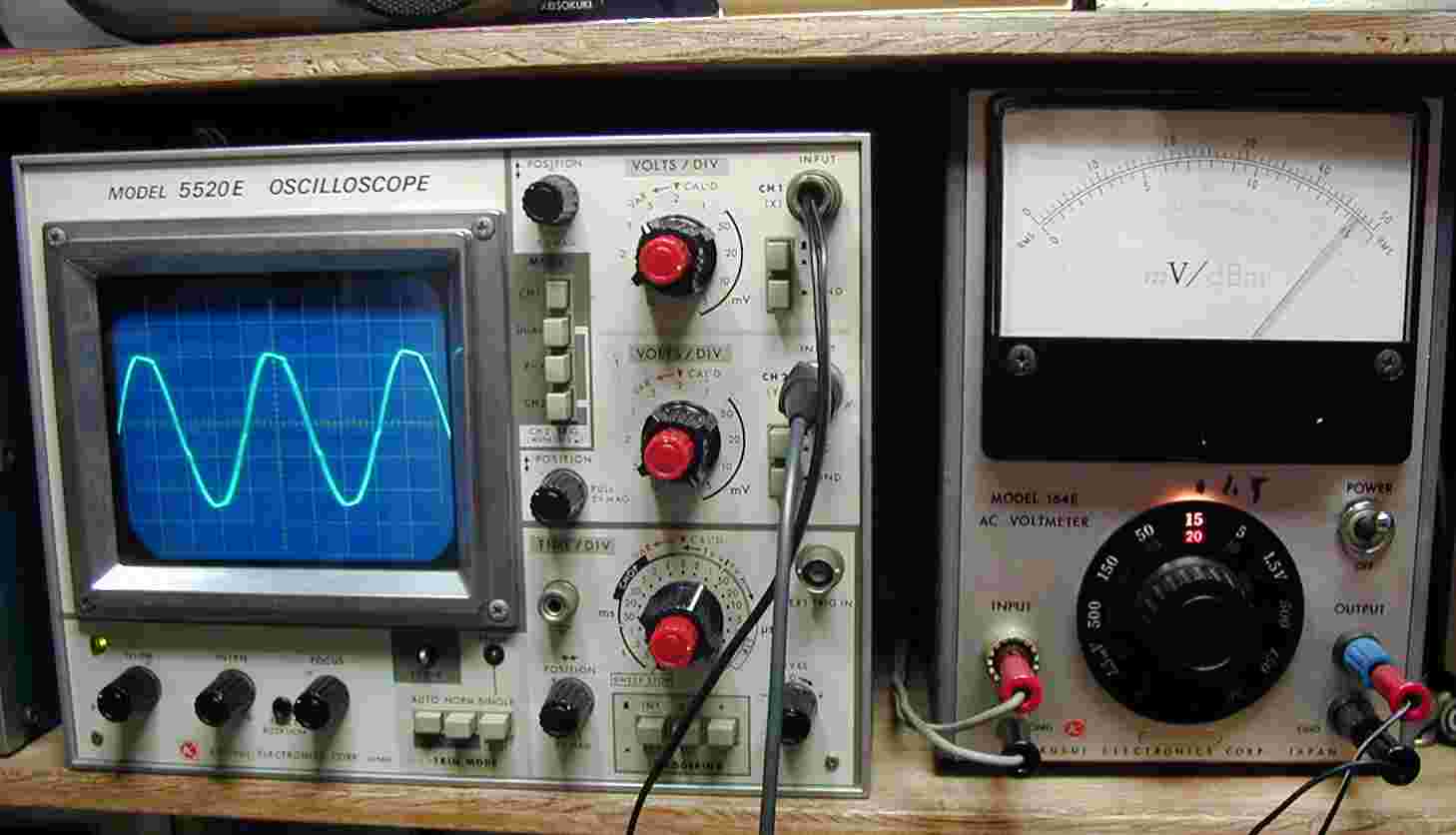

２．終段取り替え前　出力　１４．５Ｖ＝２６Ｗでクリップ

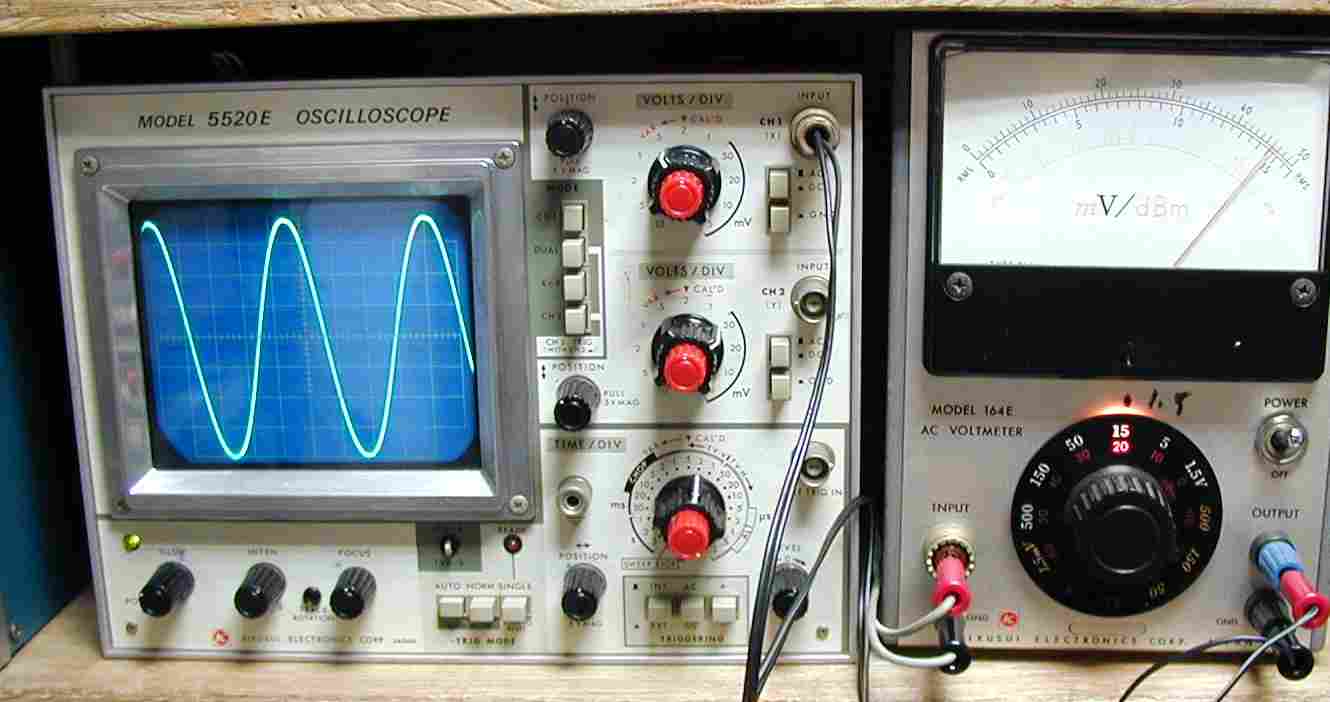

３．終段交換後　出力　１５Ｖ＝２８Ｗでクリップなし

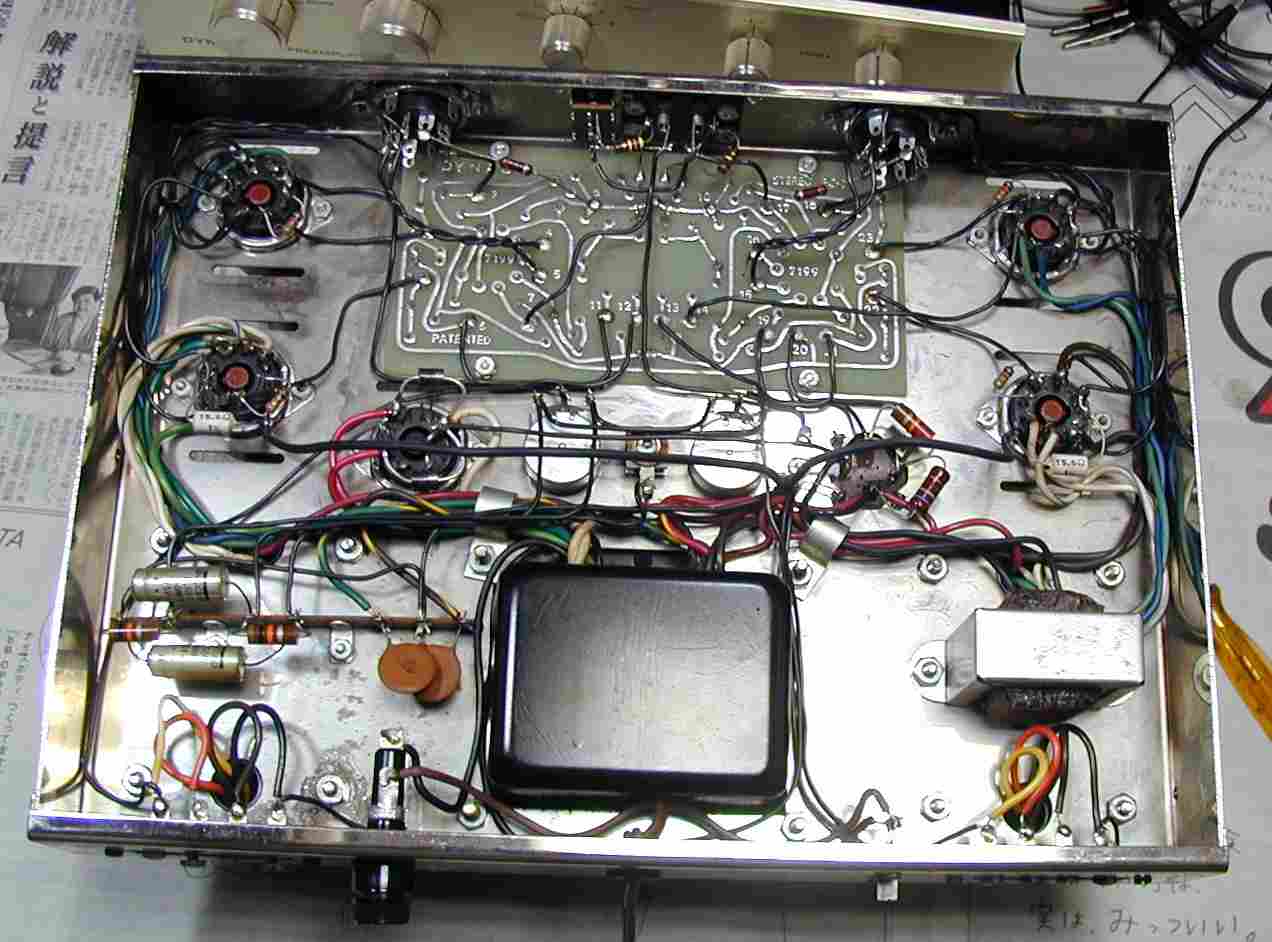

４．終段カソ−ドへのア−ス配線強化、　シャシには流電させない。　ハンダ補正多数

５．整流ダイオ−ド取り付け、是で１５Ｗ節電できる。　且つ、電圧降下が防げる

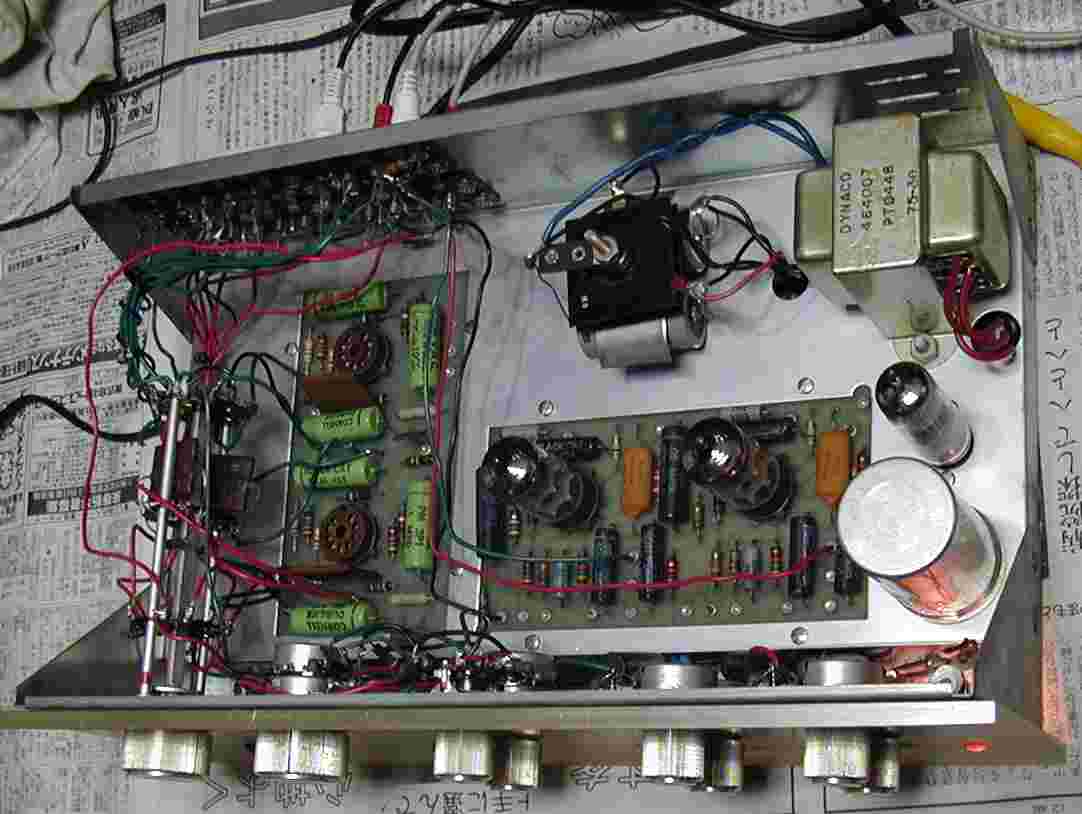

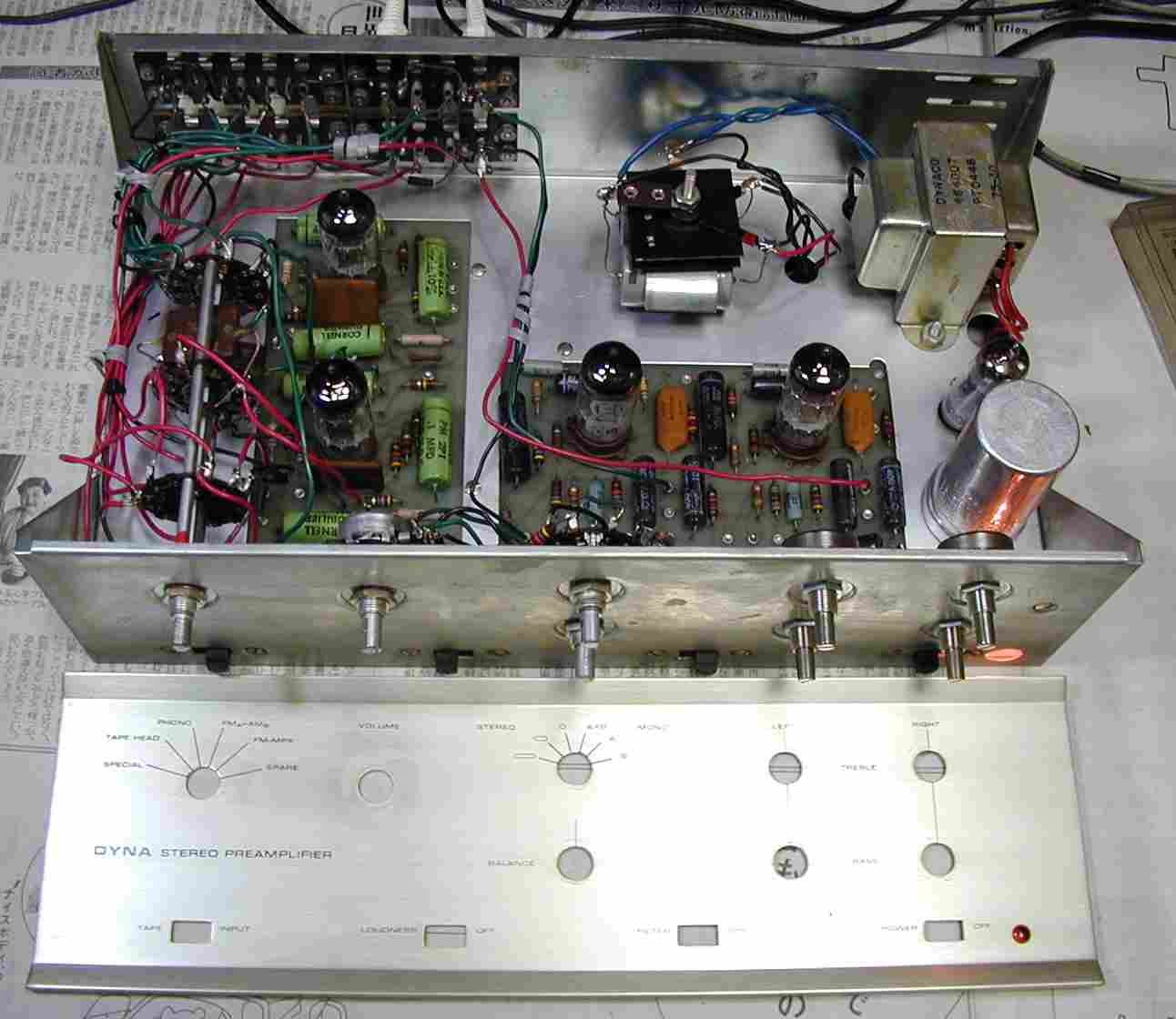

Ｐ１．プリの基板、配線はへた、イモハンダ、誤配線多数。

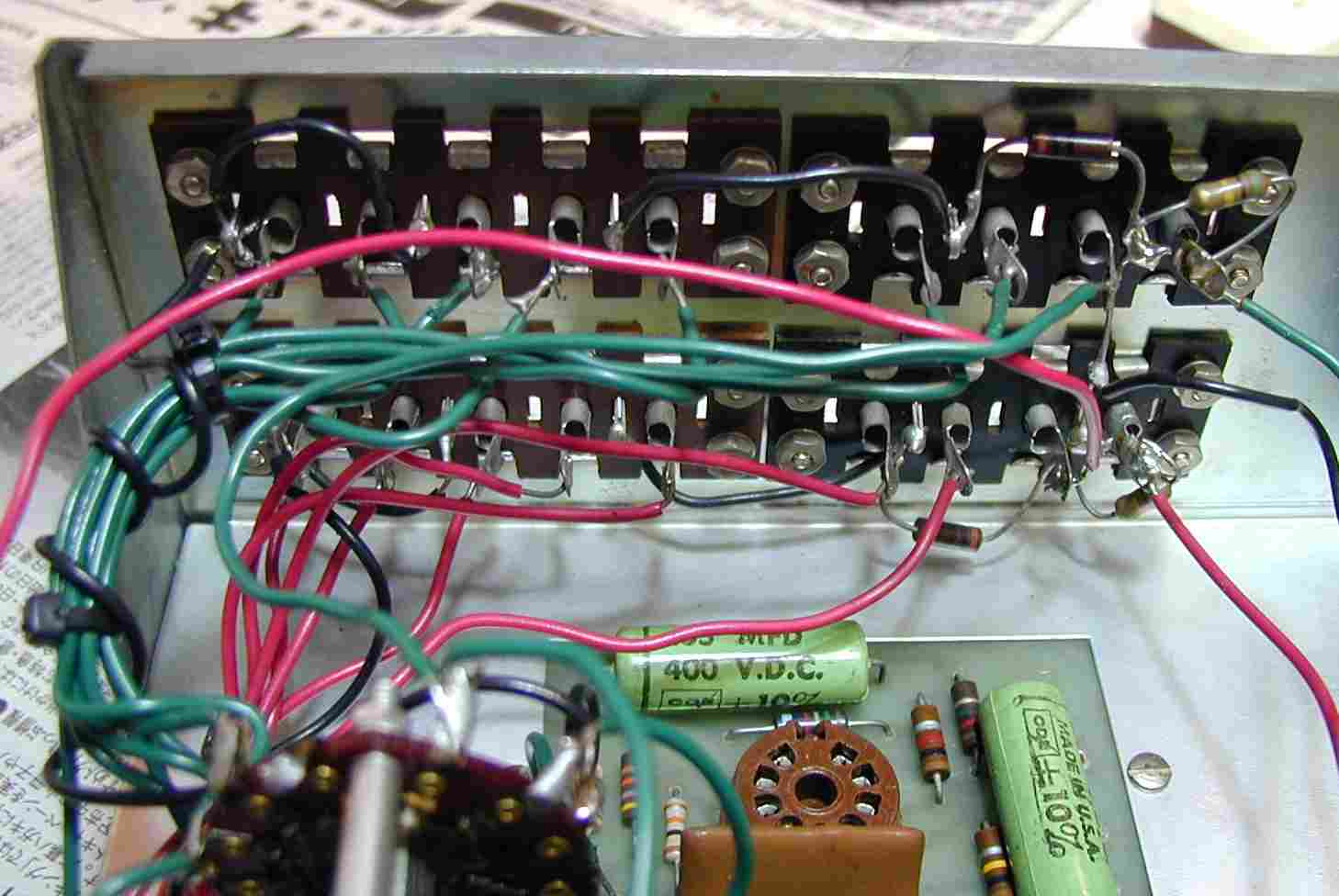

Ｐ２．ハンダ付けは余り上手くない。

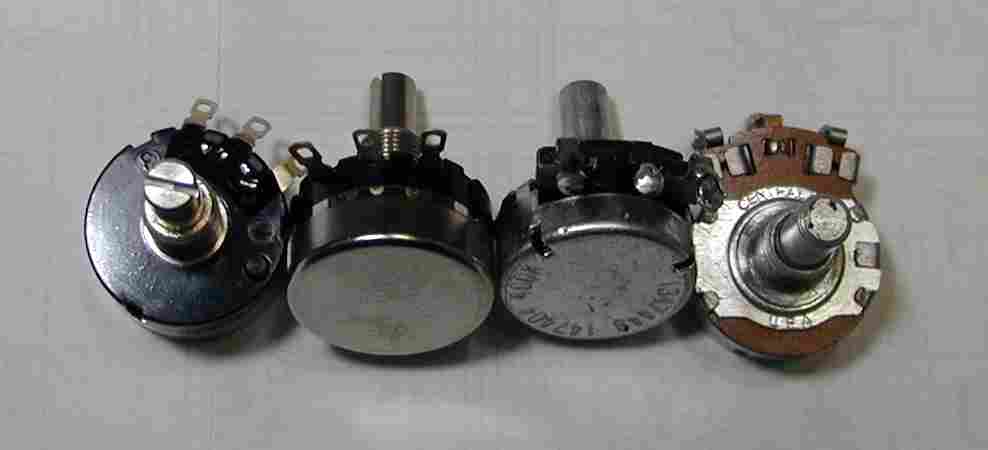

Ｐ３．．交換するＶＲ（通信機用）＝左　交換したＶＲ＝右　密閉度、シャフト、ネジの材質が異なる。

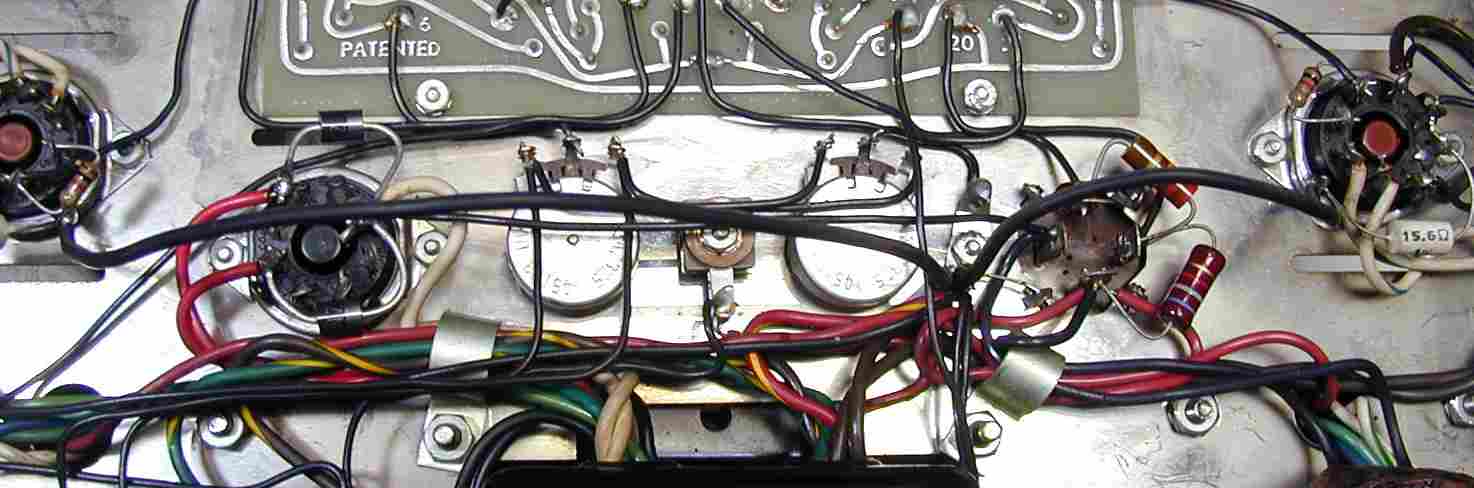

Ｐ５．取り付けられたＶＲ４個、１見で材質の相違が解る。

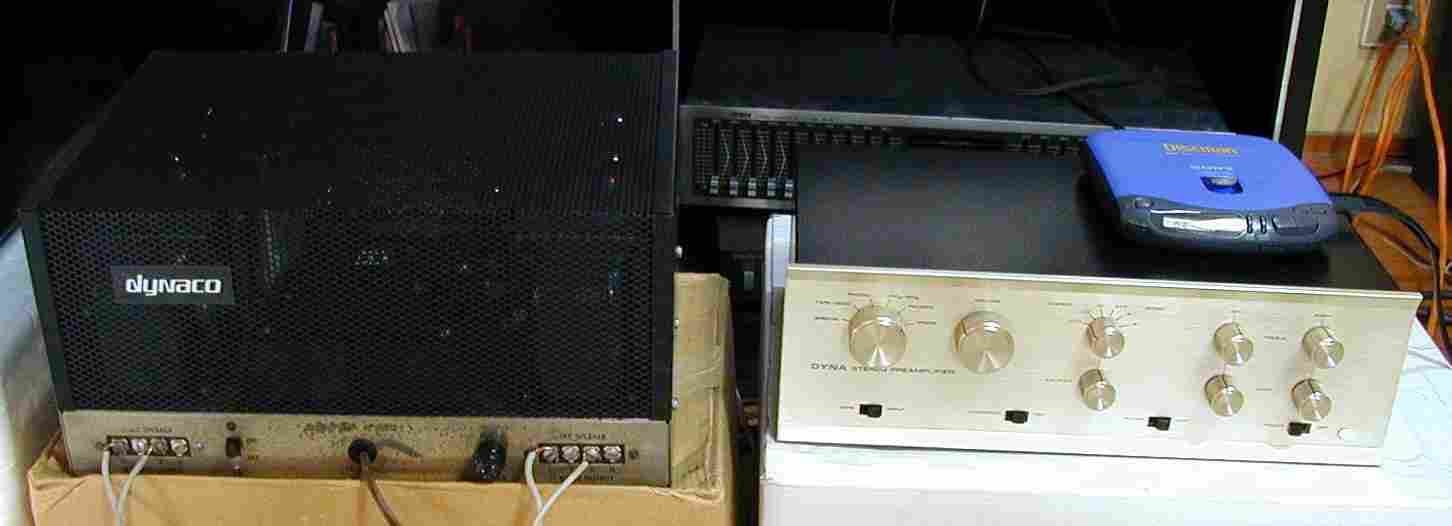

Ｐ７．　１２時間エ−ジング
