ＹＡＱＩＮ　ＭＣ−１０Ｌ　修理記録

平成２０年５月１０購入　　　月日完成

A．　修理前の状況 　　　研究備品として、ＹＡＨＯＯオークションで購入 　 　 B．　原因 　　　半田不良 Ｃ．　修理状況 　　　基板・配線手直し、補強 Ｄ．　中国「雅琴社」　ＭＣ−１０Ｌ　仕様

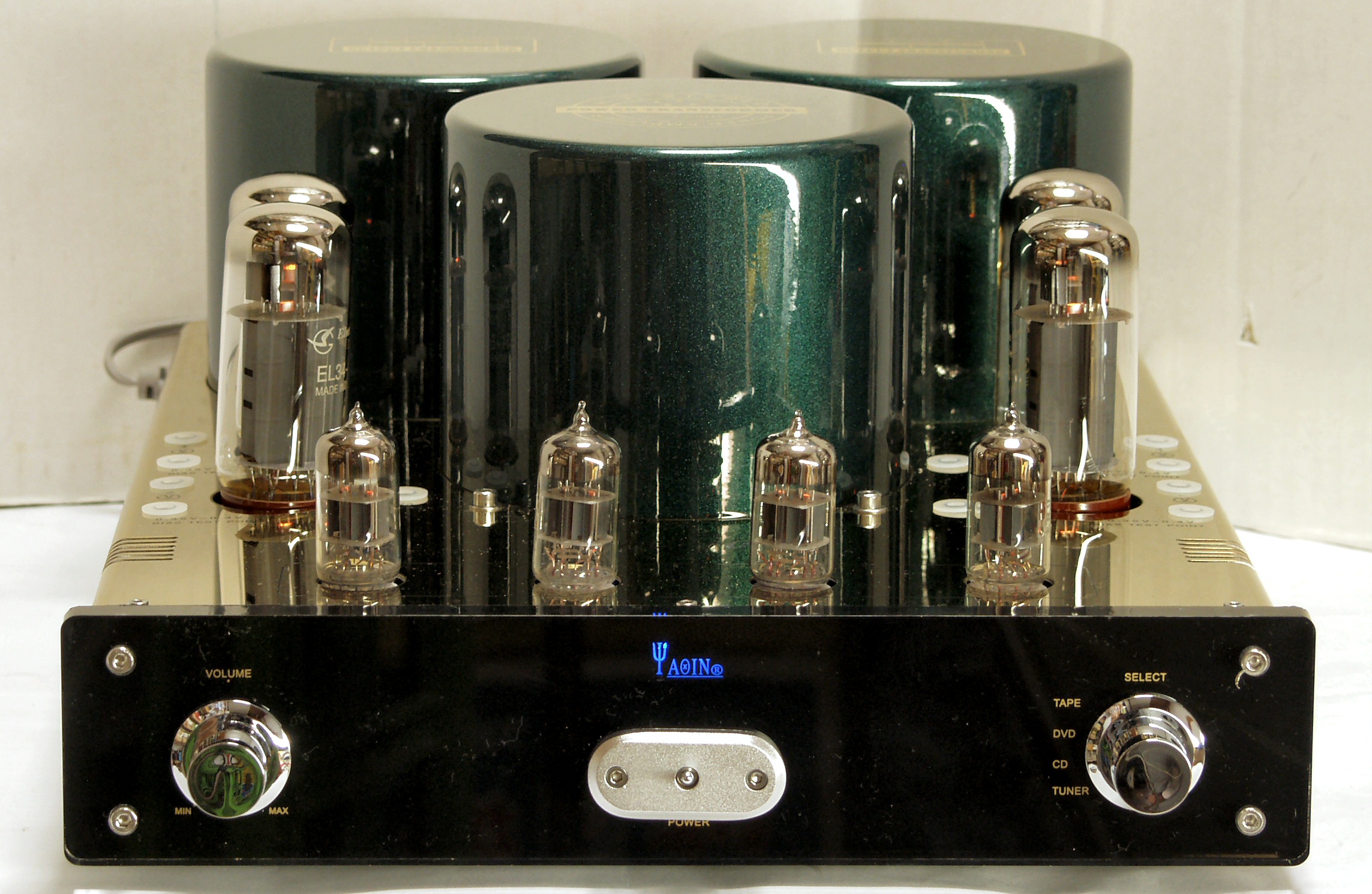

Ａ．　点検中 Ａ−１．　点検中　前から見る

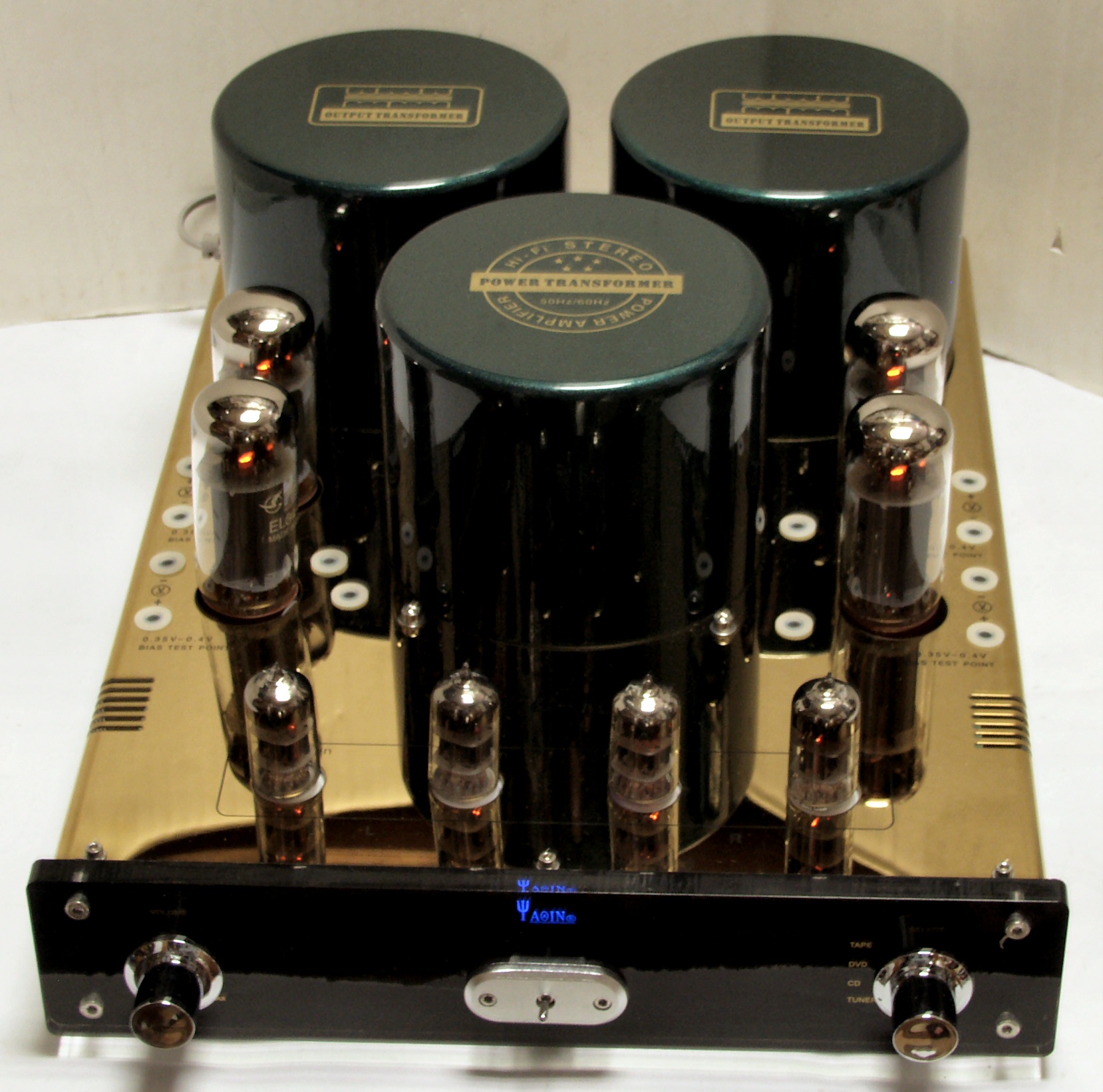

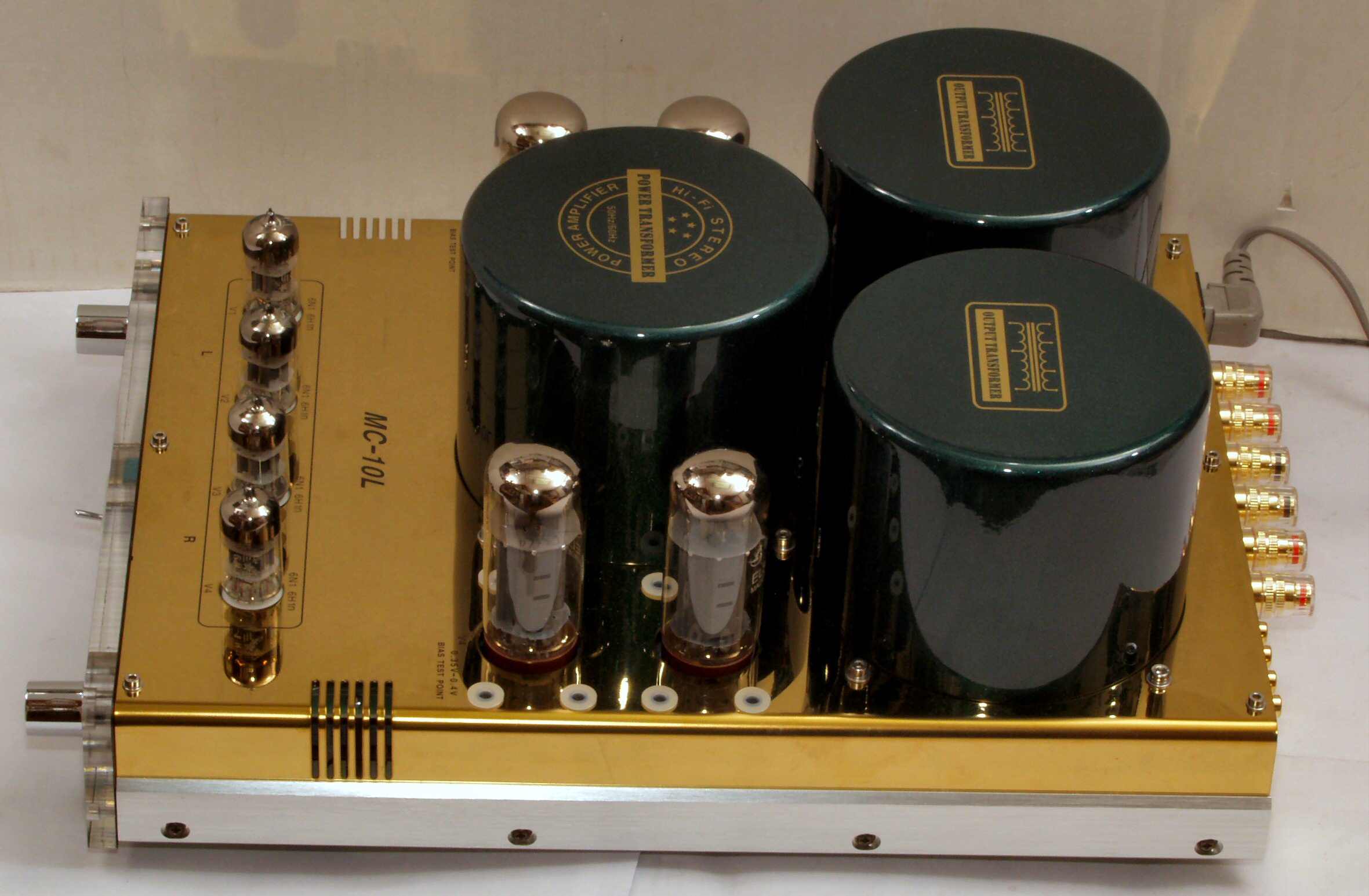

Ａ−２．　点検中　前上から見る

Ａ−３．　点検中　後から見る

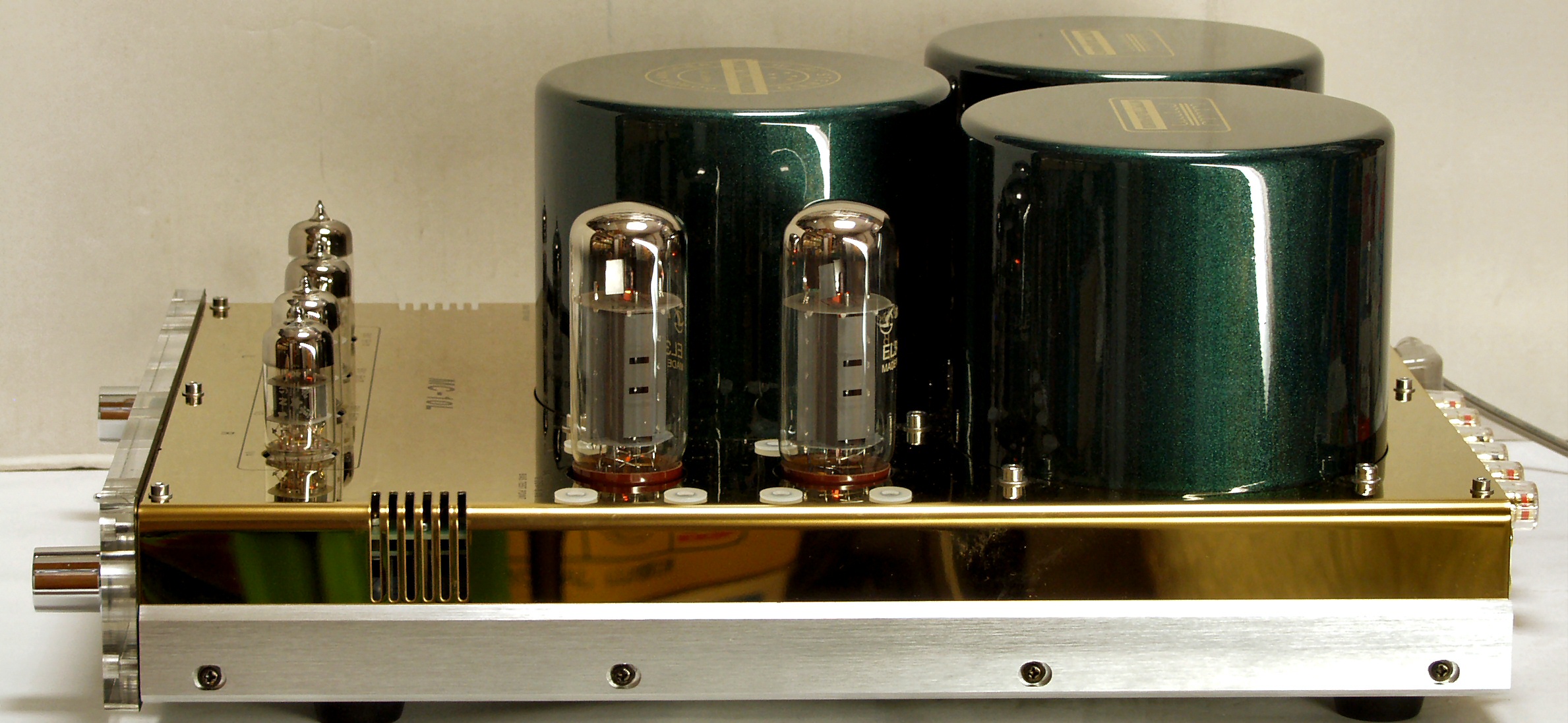

Ａ−４．　点検中　横から見る

Ａ−５．　点検中　横上から見る

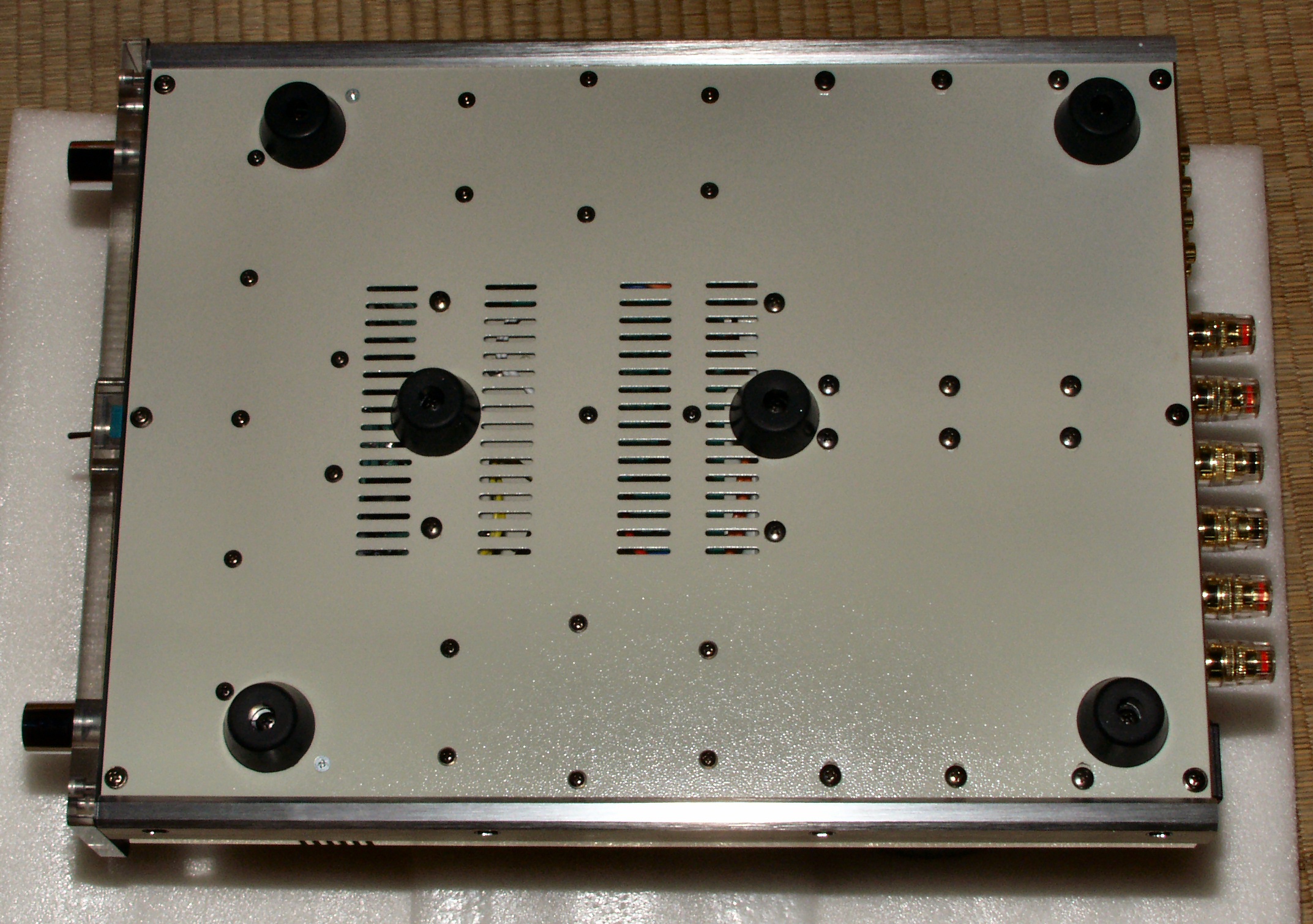

Ａ−６Ａ．　点検中　下から見る

Ａ−６Ｂ．　点検中　本体を支える下クションの穴が中の２個足らない

Ａ−７Ａ．　点検中　下クションの下に電源コードが収納されている

Ａ−７Ｂ．　点検中　入れ方が悪い

Ａ−８．　点検中　カバーを取り上から見る

Ａ−９．　点検中　出力トランス、セクション巻きに成っている、２次巻き線が２パラから２セクション？？

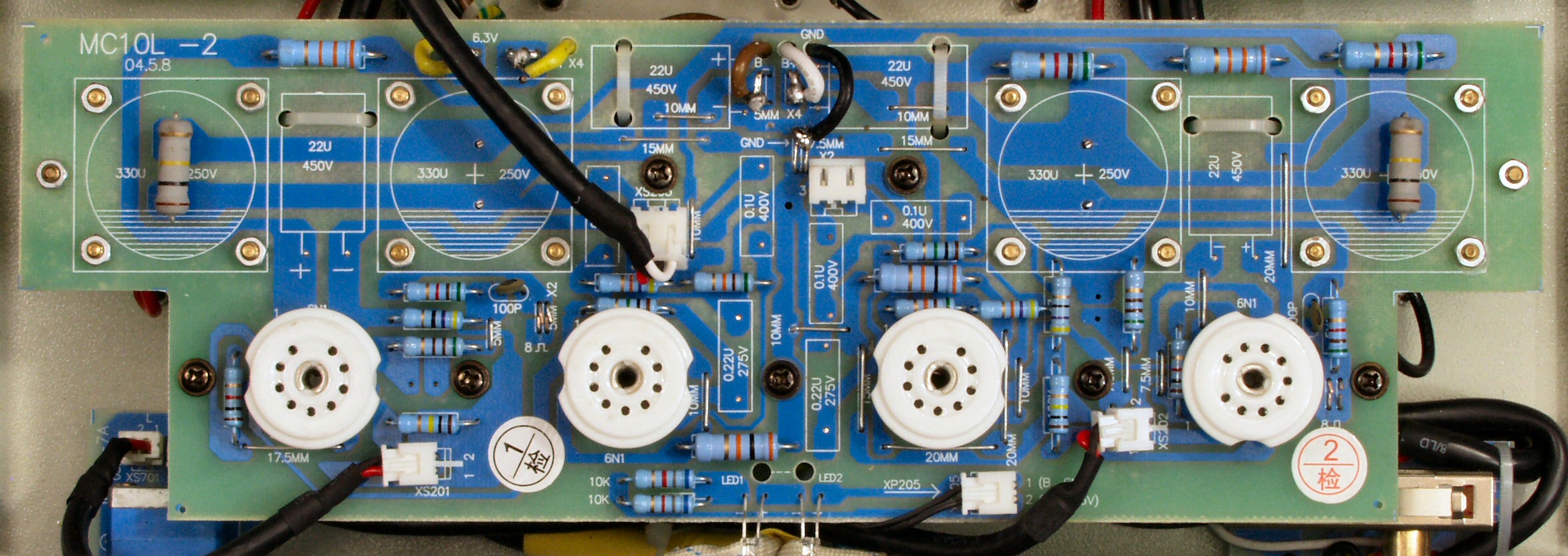

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ＡＭＰ基板

Ｃ−１Ｂ．　修理中　ＡＭＰ基板　基板止めネジが短絡事故を起こします！　絶縁ワッシャを使用した。

Ｃ−１Ｃ．　修理中　ＡＭＰ基板　基板止めネジが短絡事故を起こします！　絶縁ワッシャを使用した。

Ｃ−２Ａ．修理前　ＡＭＰ基板　半田不良ｹ所　「ＧＮＤ→」のライン　と上ラインは２００Ｖの電圧差！

Ｃ−２Ｂ．　修理前　ＡＭＰ基板　半田不良ｹ所の拡大

Ｃ−２Ｃ．　修理後　　ＡＭＰ基板、「ＧＮＤ」ラインから浮かす。

Ｃ−２Ｄ．　修理中　ＡＭＰ基板裏

Ｄ．　中国「雅琴社」　ＭＣ−１０Ｌ　仕様

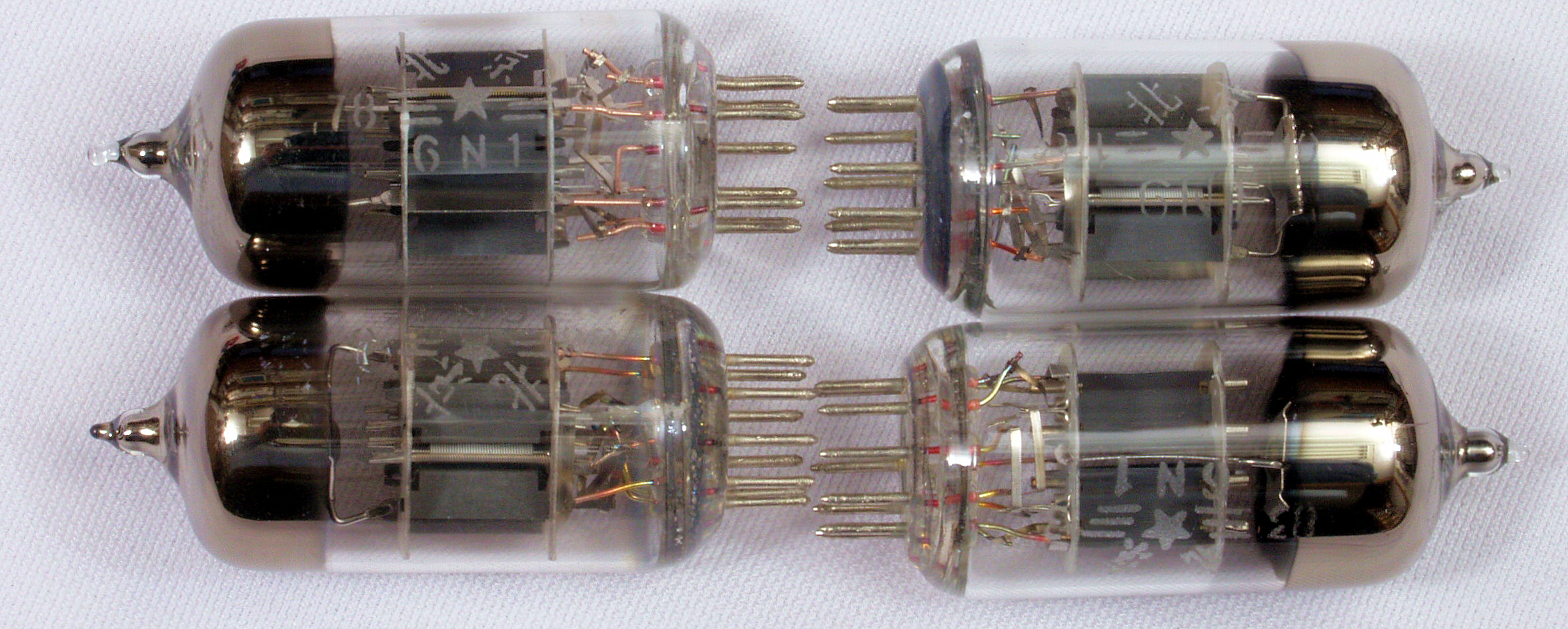

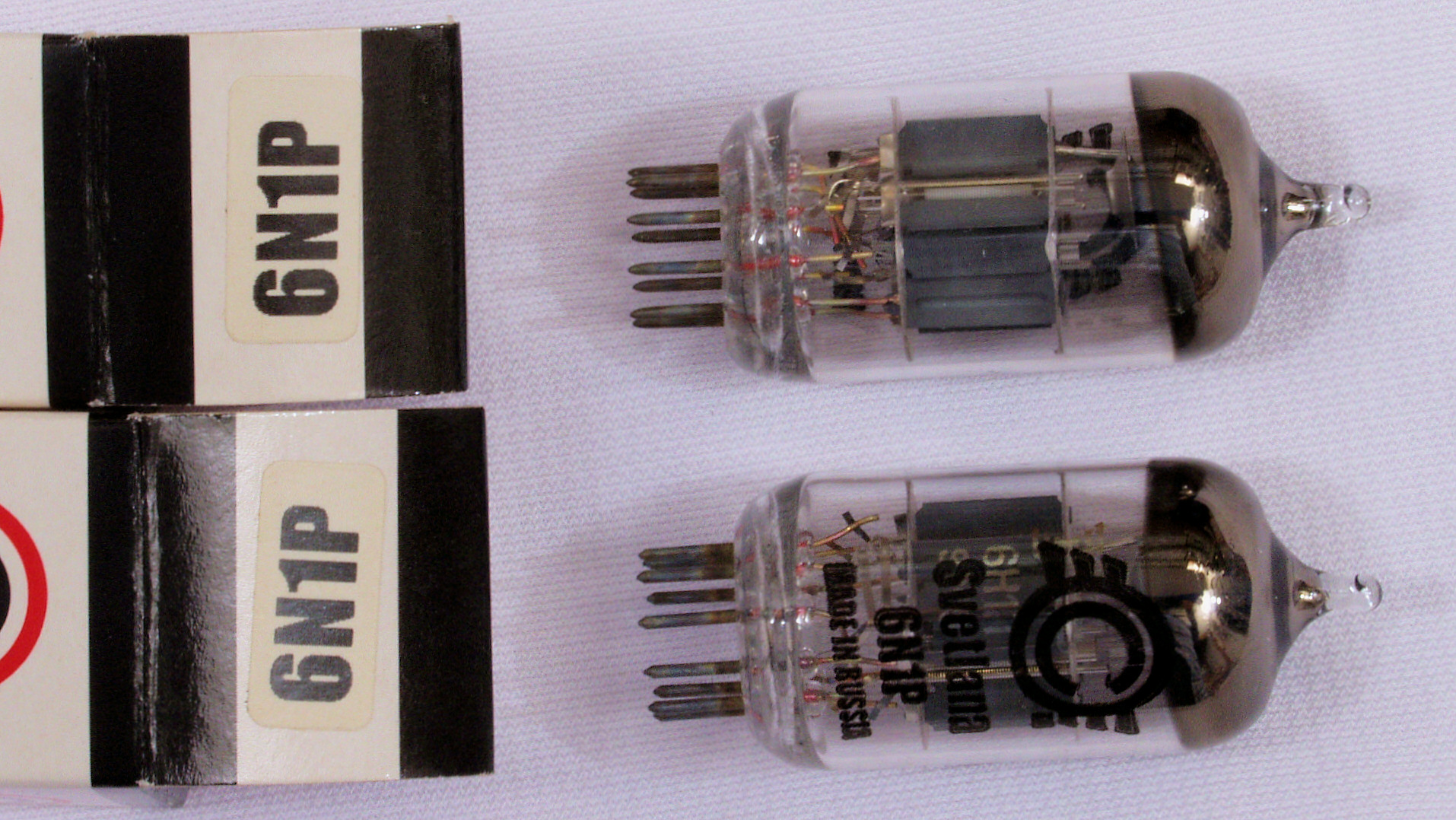

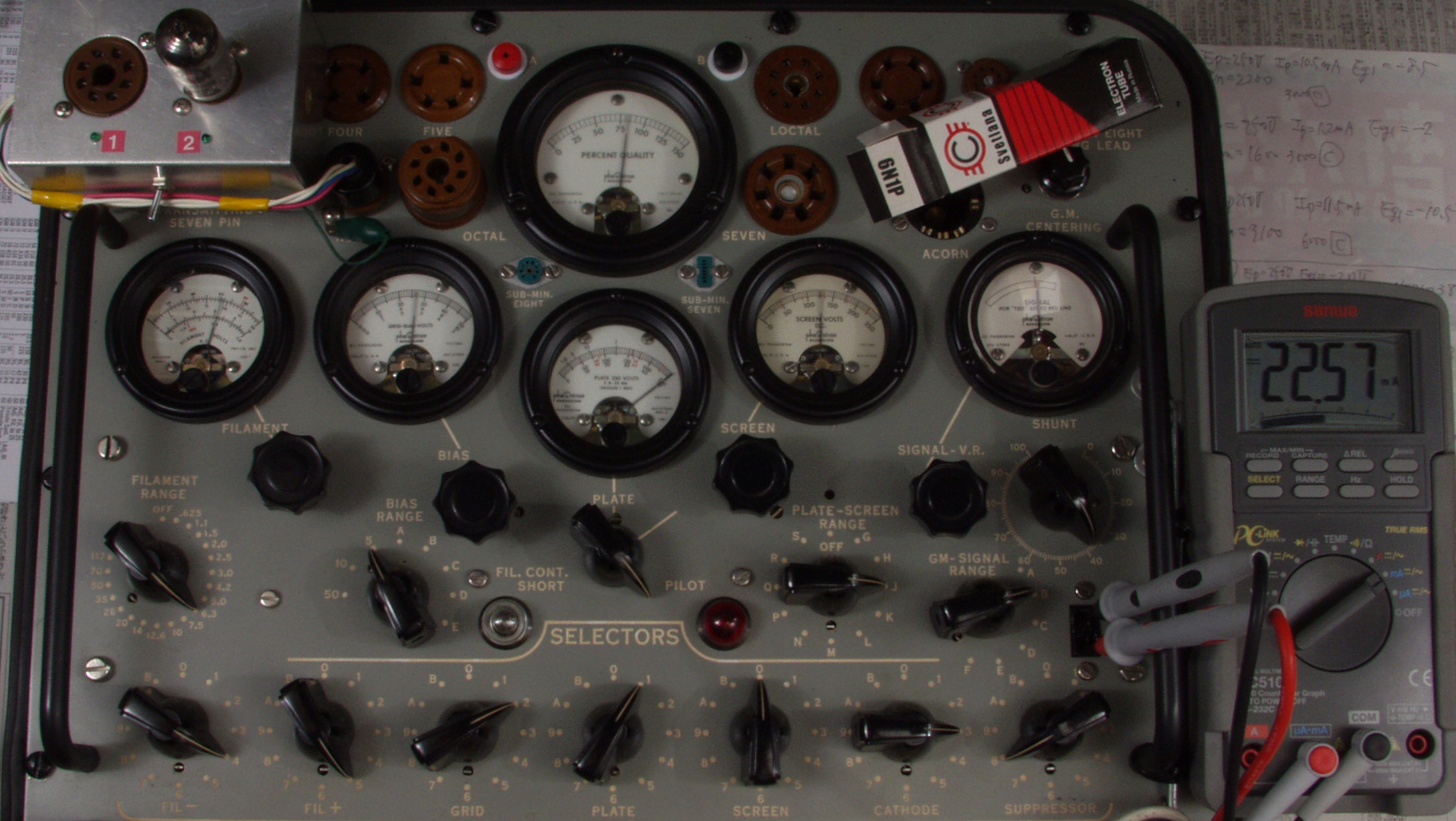

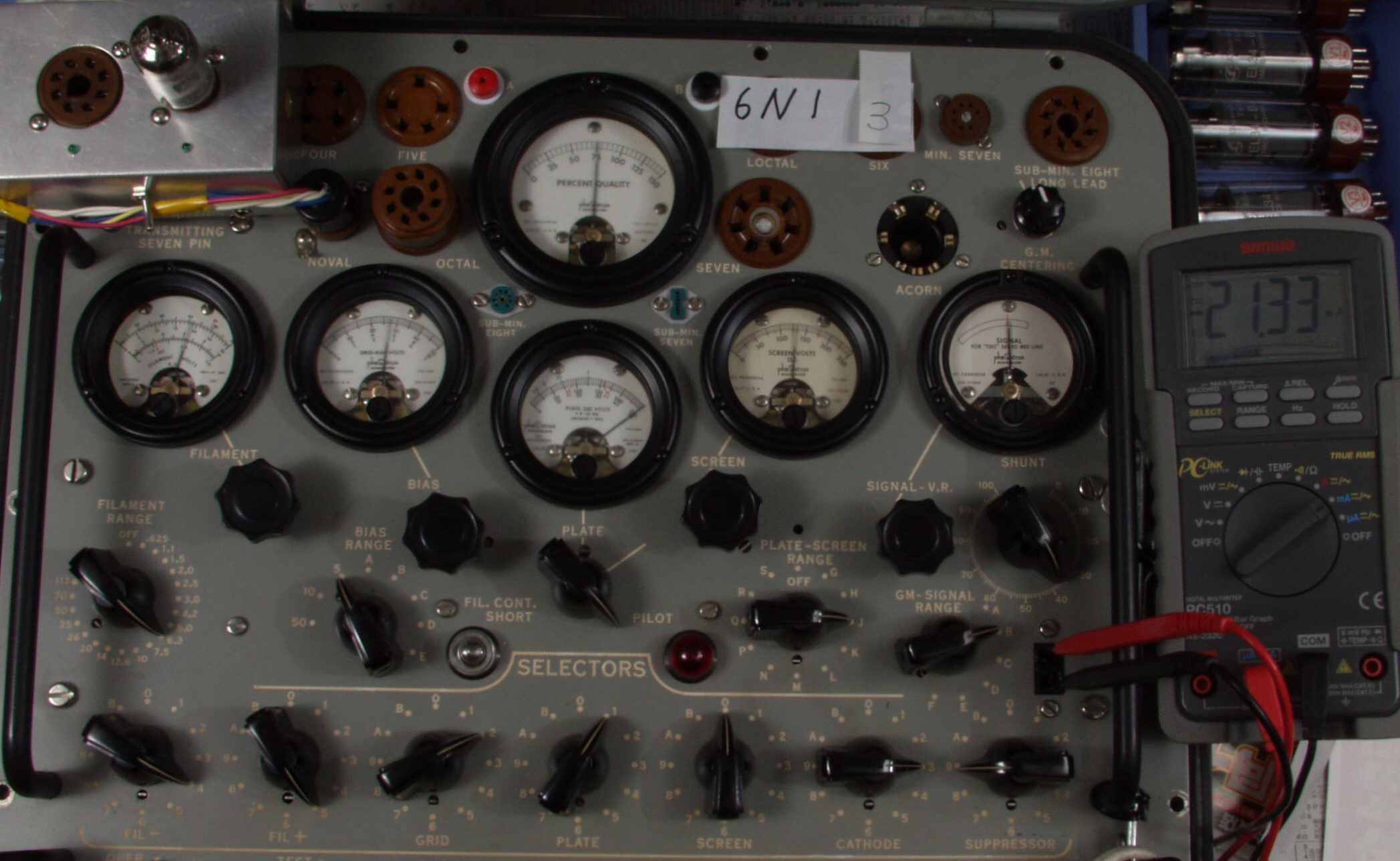

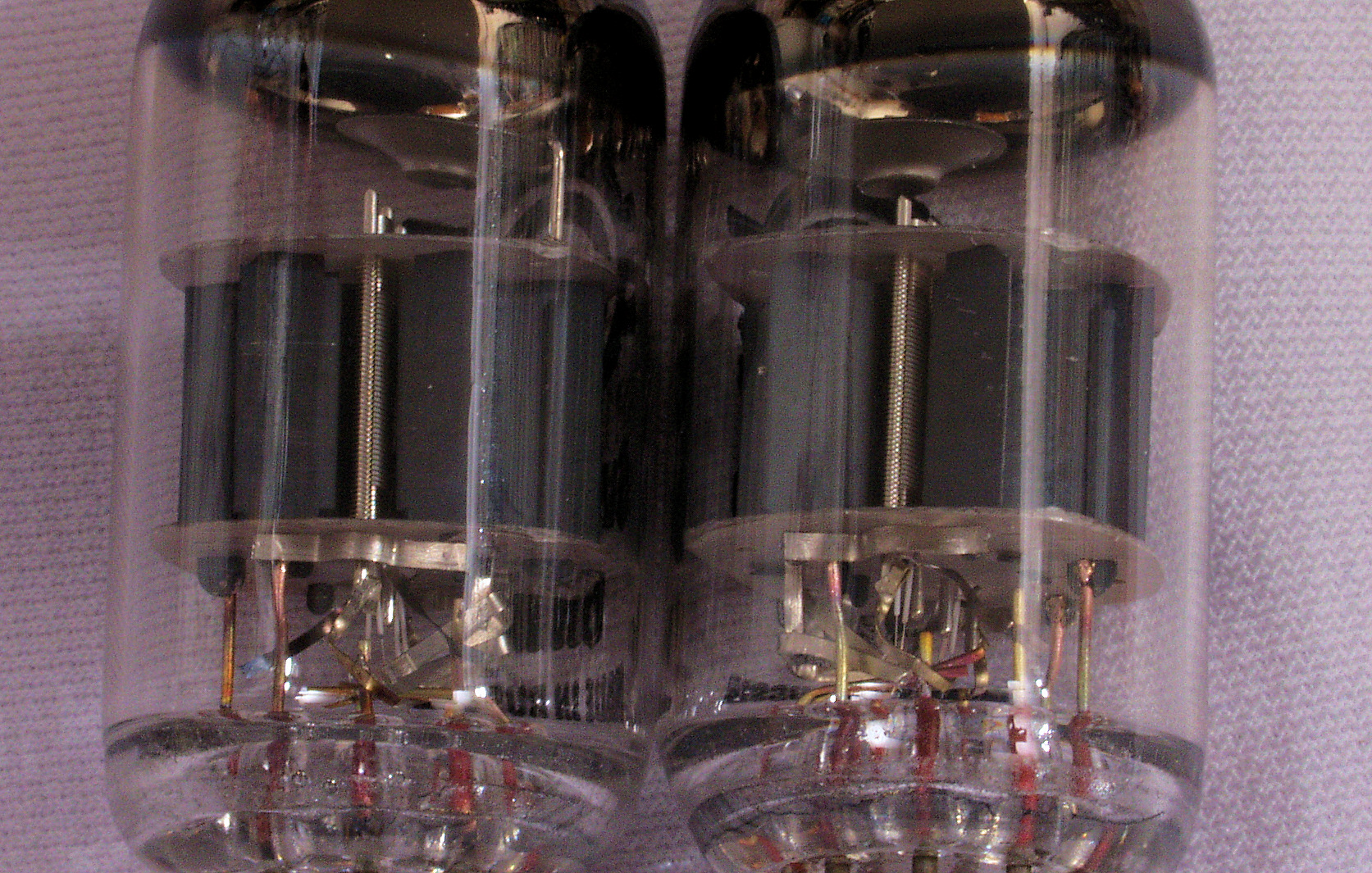

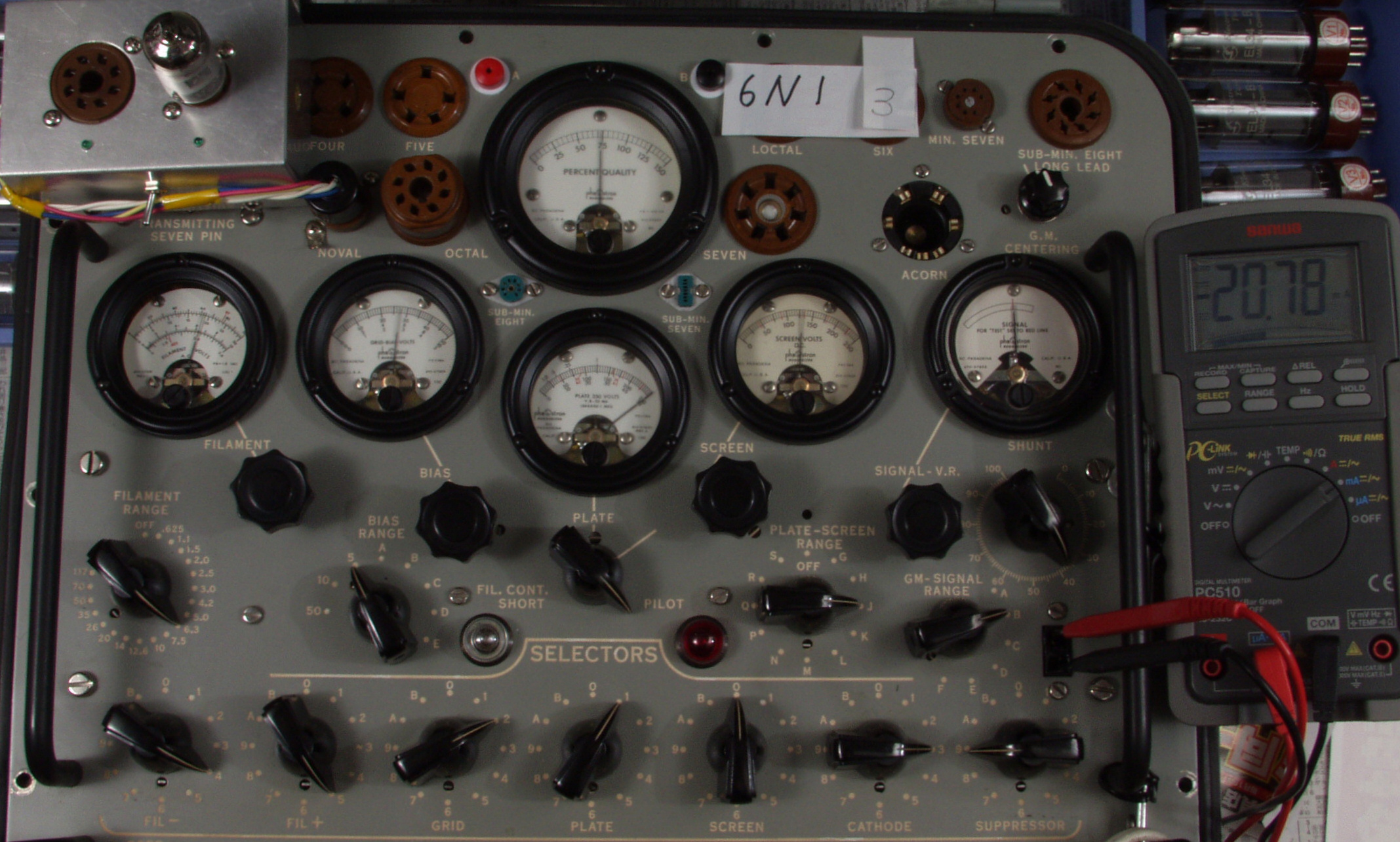

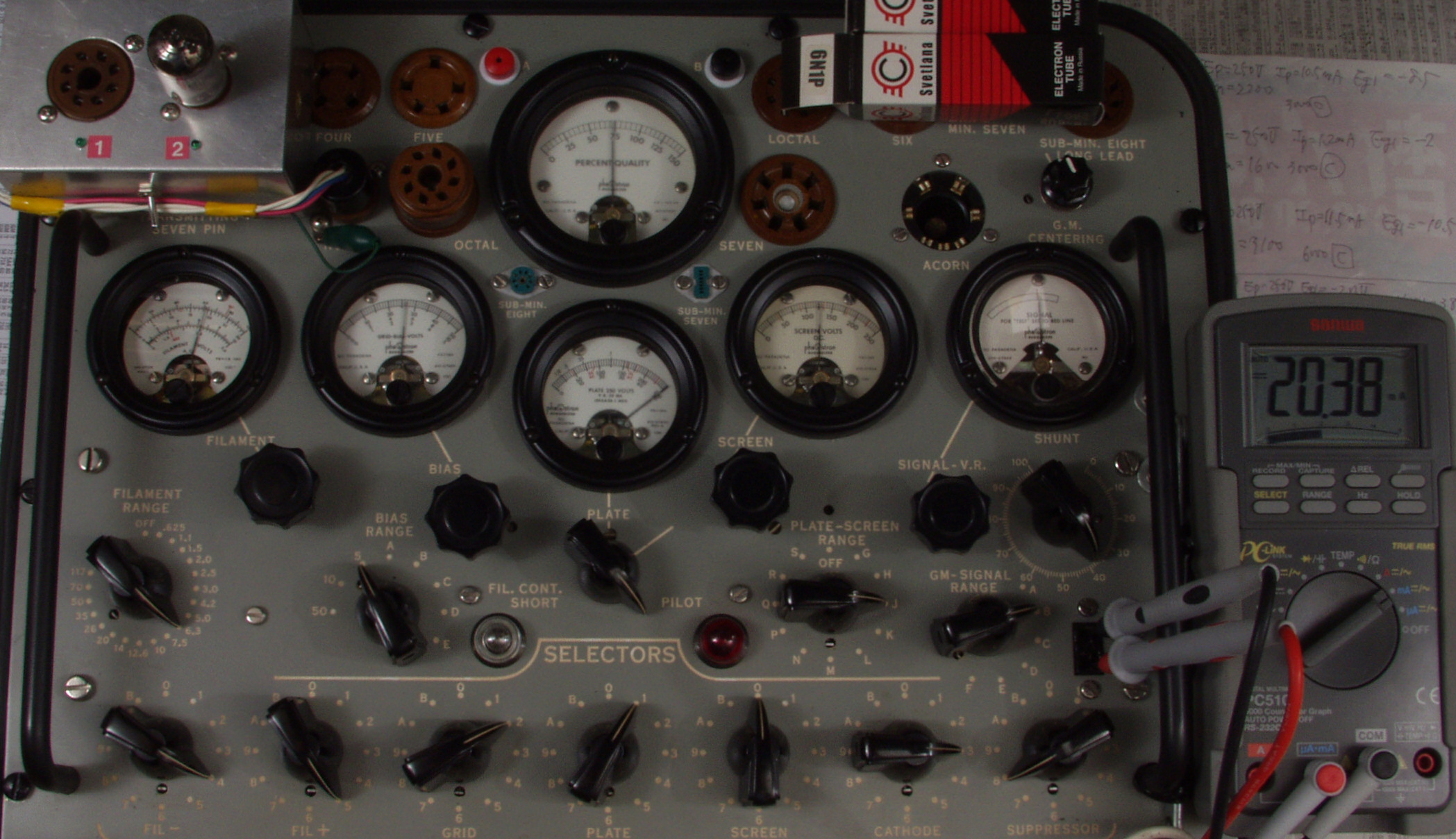

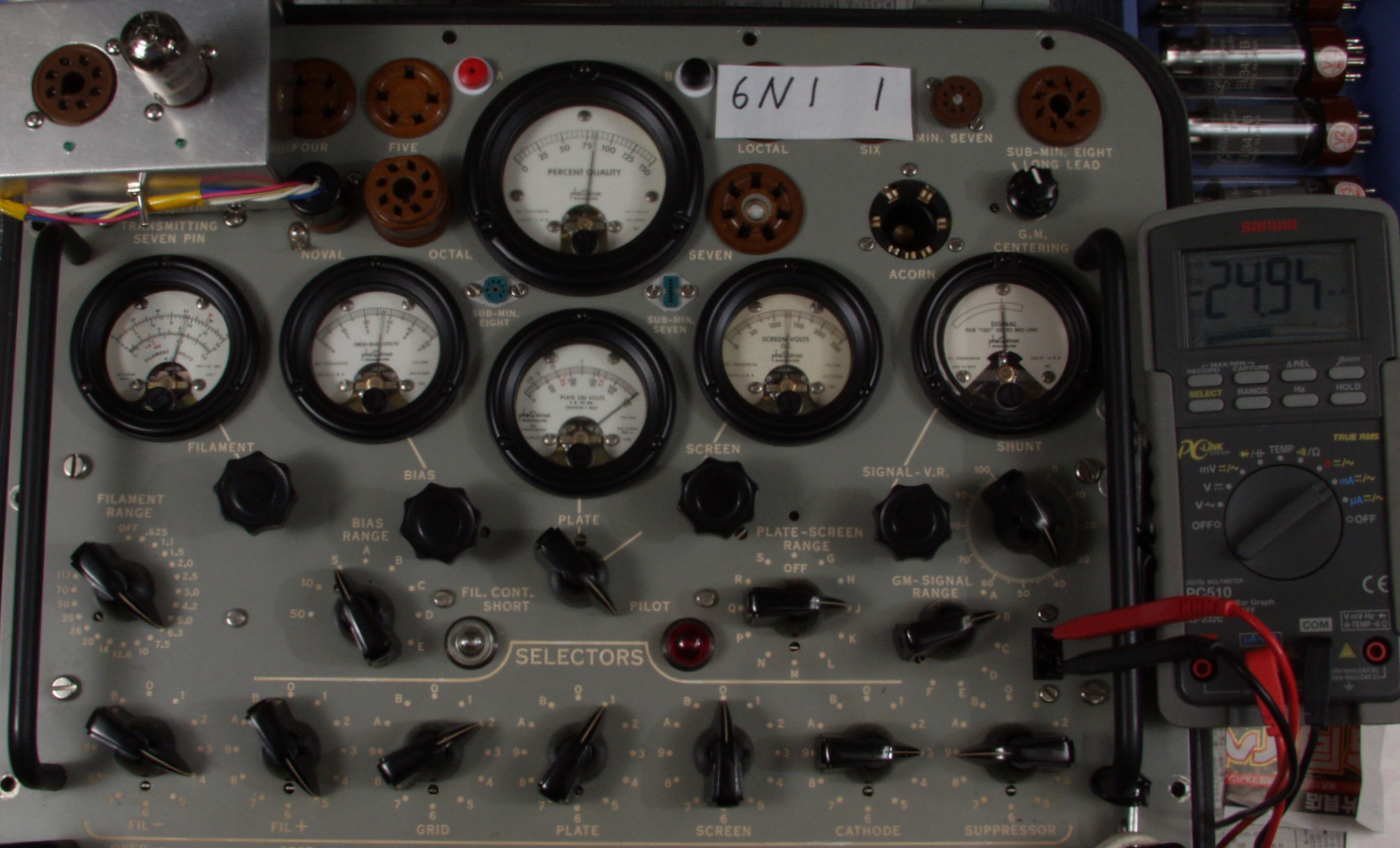

ＭＣ−１０Ｌ 　OUTPOWER　５２W 　出力インピーダンス　４Ω ８Ω 　FREQUENCY　RESPONSE　２０Hｚ-６０Hz　、Distortion　２％ 　input　Impedance　２０ｋΩ、input sensivity 300mV、S/N Ratio ８５ｄB 　入力端子 TAPE,DVD,CD,Tuner 　Vacuum Tube ６Ｎ１×４ ,EL３４Ｂ×４ 　dimension 460×314×175 　Weight 16.9kgs 　電圧 １００V
