グラント・ラムレイ GL100AM 修理
平成14年11月2日持ち込み   12月5日完成
  • A.修理前の状況
      2台のうち1台だけ、電源投入後30分くらいしてアンプが 暖まってくると、小さな「ジリジリ」というノイズがでるように なります。ボリュームを上下してもノイズの音量は変わりません。
  • B.原因
    1..経年変化+おかしな改造により、各真空管の劣化
    2.経年変化により、コンデンサ−の容量抜け

  • C.修理状況
    終段(KT−88)、スクリン抵抗
    終段(KT−88)、ソケット交換
    電解コンデンサ−増量交換
    フイルムコンデンサ−交換
    SP端子交換
    RCA入力端子交換
    配線手直し、補強

  • D.使用部品/1台分
    整流ダイオ−ド           8個
    フイルムコンデンサ−       4個
    タイト製USソケット         2個
    SP端子                2個
    RCA入力端子            1個
    電解コンデンサ−          4個
    抵抗                  4個

  • E.調整・測定

  • F.修理費  140,000円/2台      <<通常修理>>
                                <<但し、真空管は別途支給です>>


A.修理前の状況

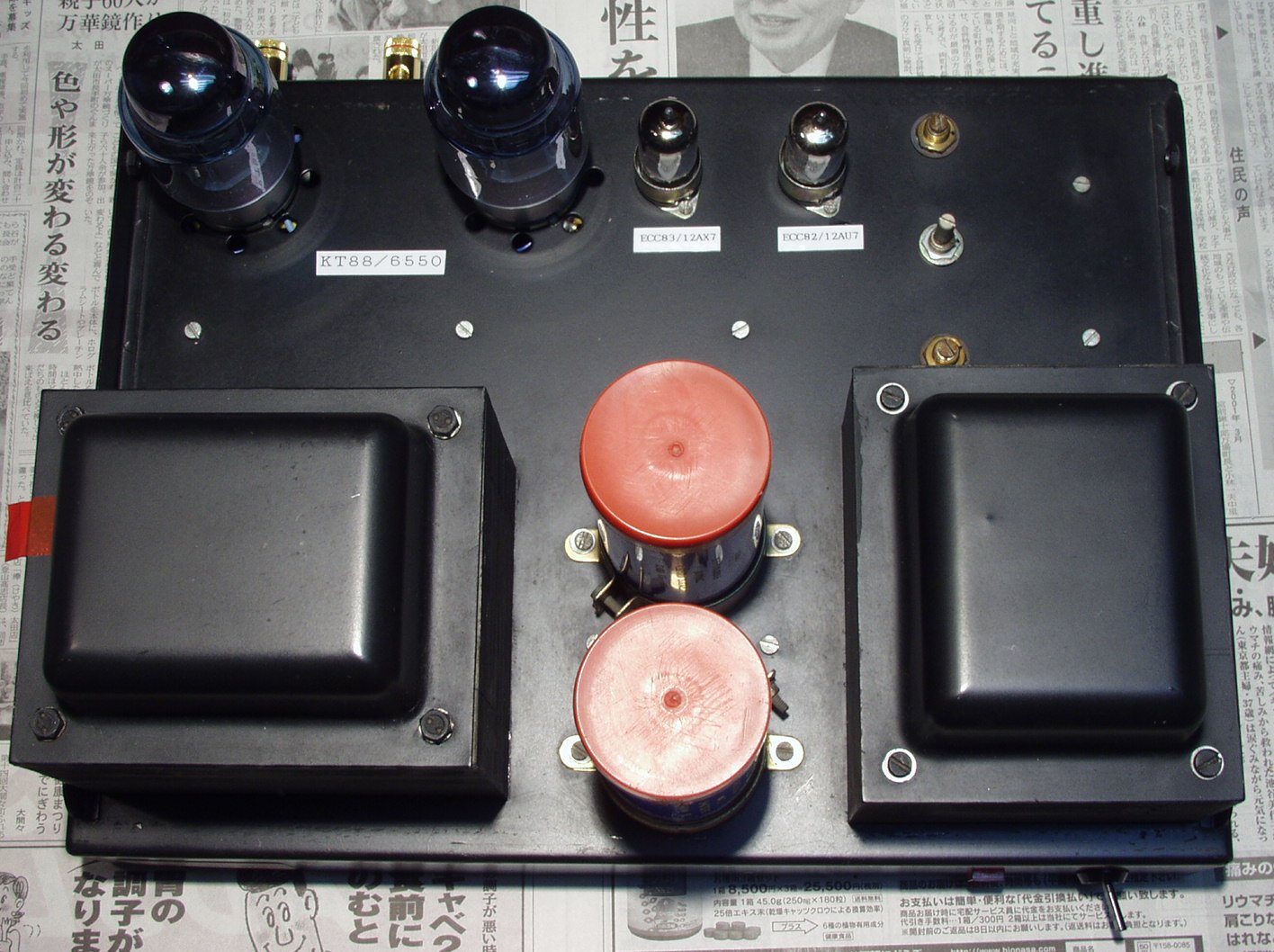

A−1.修理前 前から見る、左=出力トランス、右=電源トランス、この辺りは国内製品と大きく異なるところ

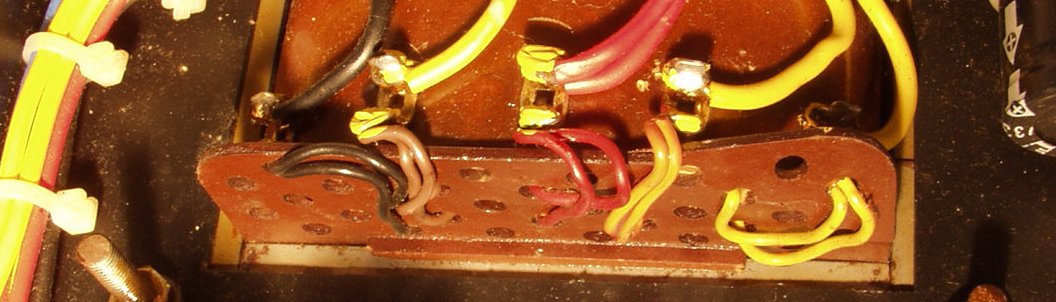

A−2.修理前 出力トランスの1次巻き線、2層巻きで2パラ
A−3.修理前 出力トランスの2次巻き線、3層巻きで3パラ、1次巻き線を包んでいる=これが高域特性に貢献する

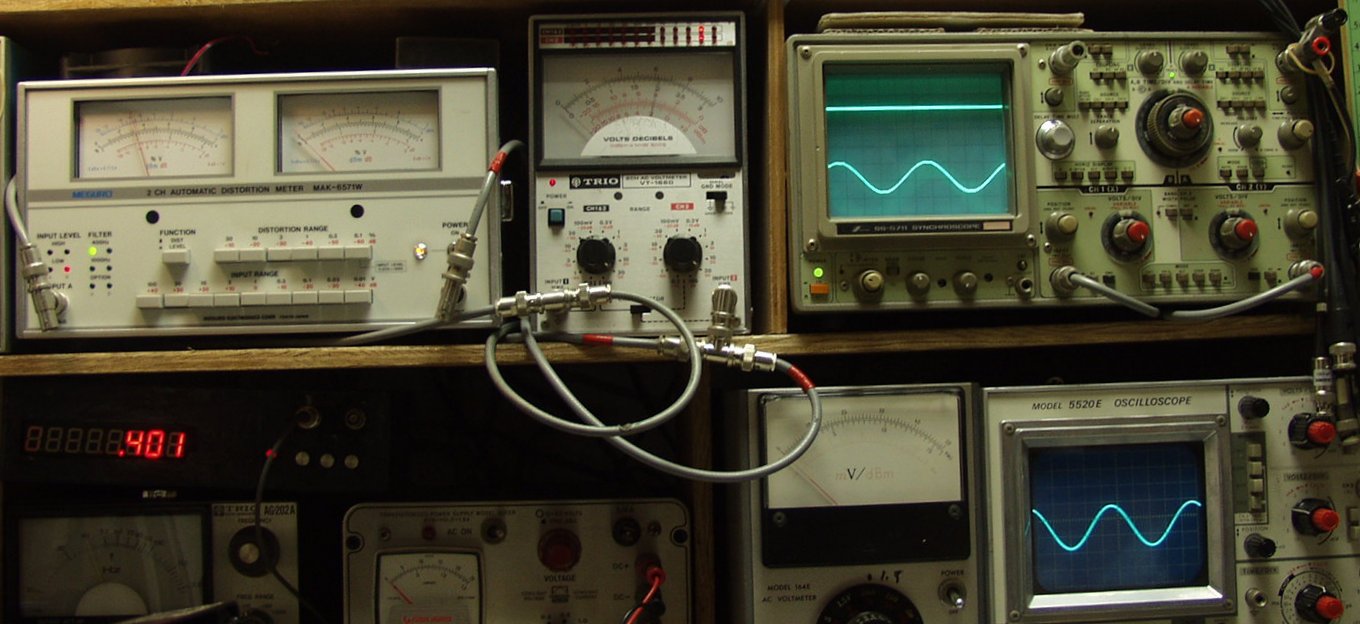

A−4.修理前 出力・歪み測定 SP出力=20V=50W 歪み率=1% 400HZ
A−5.修理前 出力・歪み測定 SP出力=19V=46W 歪み率=1% 1000HZ
A−6.修理前 出力が出ないのは、整流の出口に入れた、 このセメント抵抗(=250Ω)が大きすぎる為
          多分KT−88を長持ちさせる為に、大きくしたと見られる=初心者が犯すミス
          これでは、下の電圧計の様に、出力を出そうとすると、供給電圧が下がり、出力が出ない
          夫(男)が、ここ一番の仕事をするとき、その状態が予見できず、足を引っ張る出来の悪い女房(恋人)と同じ
          男なら、坂田三吉の女房「お春」の様な女を持ちたいもんだ、群馬の女は最低!
          小生の女房は、群馬県人ではないが、すっかり群馬の女(婆)になっている

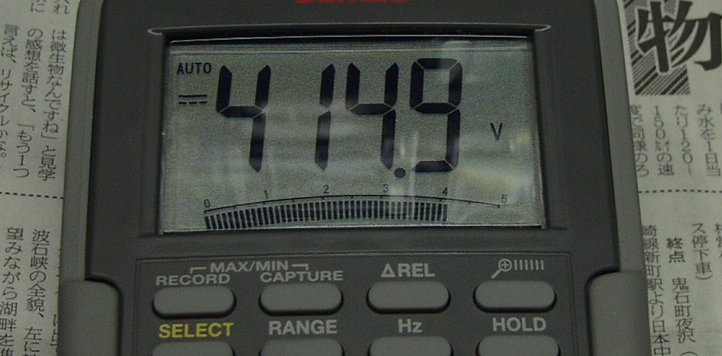

A−7. 無信号時のプレ−ト電圧 50W出力時のプレ−ト電圧
A−8.修理前 熱で劣化しているKT−88のソケット、中は交換するステアタイト(磁器)製
A−9.修理前 支給された「JJ ELECTRONIC製 KT−88」 GOLD−LIONと比較してプレ−ト電極は大きい
          しかしカタログ値の100Wを出力するには、プレ−ト電圧=560V、スクリ−ン電圧=553V必要!!
C.修理状況
C−1.修理前 交換する、SP端子、入力端子
C−2.修理後 SP端子、入力端子

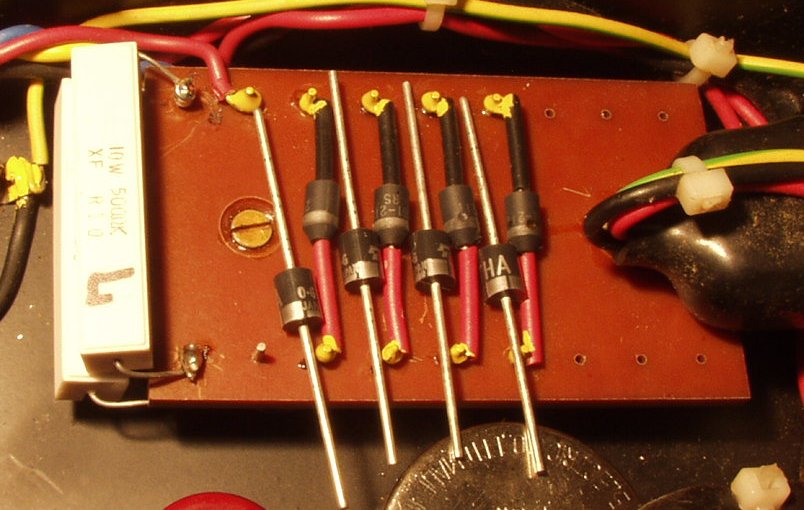

C−3.修理前 交換する、高圧回路整流ダイオ−ド(ショトキ−ダイオ−ド1000V−3A)
C−4.修理後 高圧整流回路

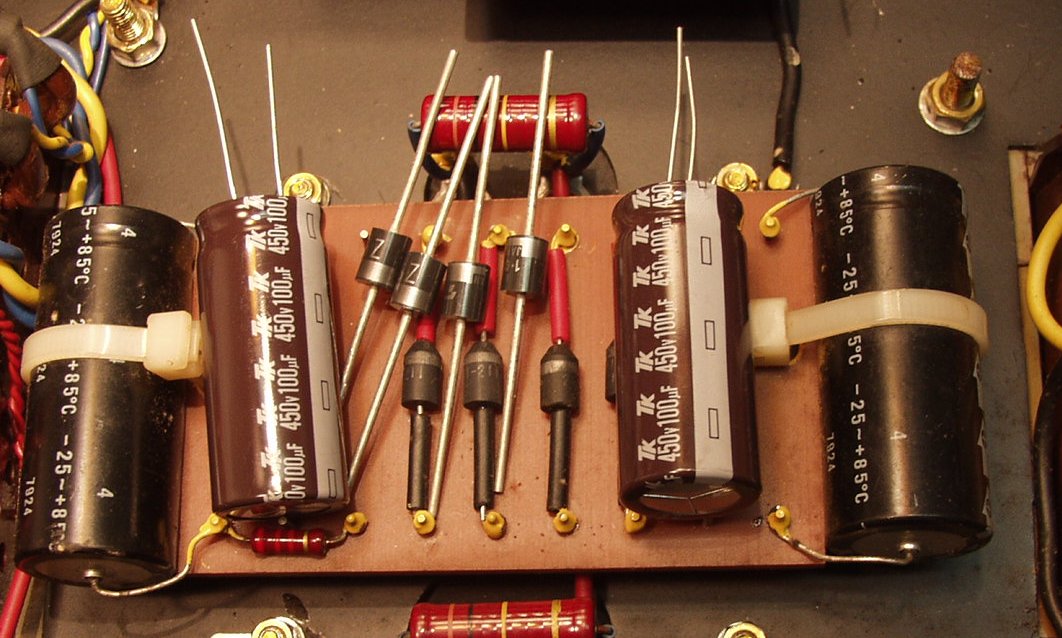

C−5.修理前 交換する、整流ダイオ−ド(1000V−3A)、電解コンデンサ−

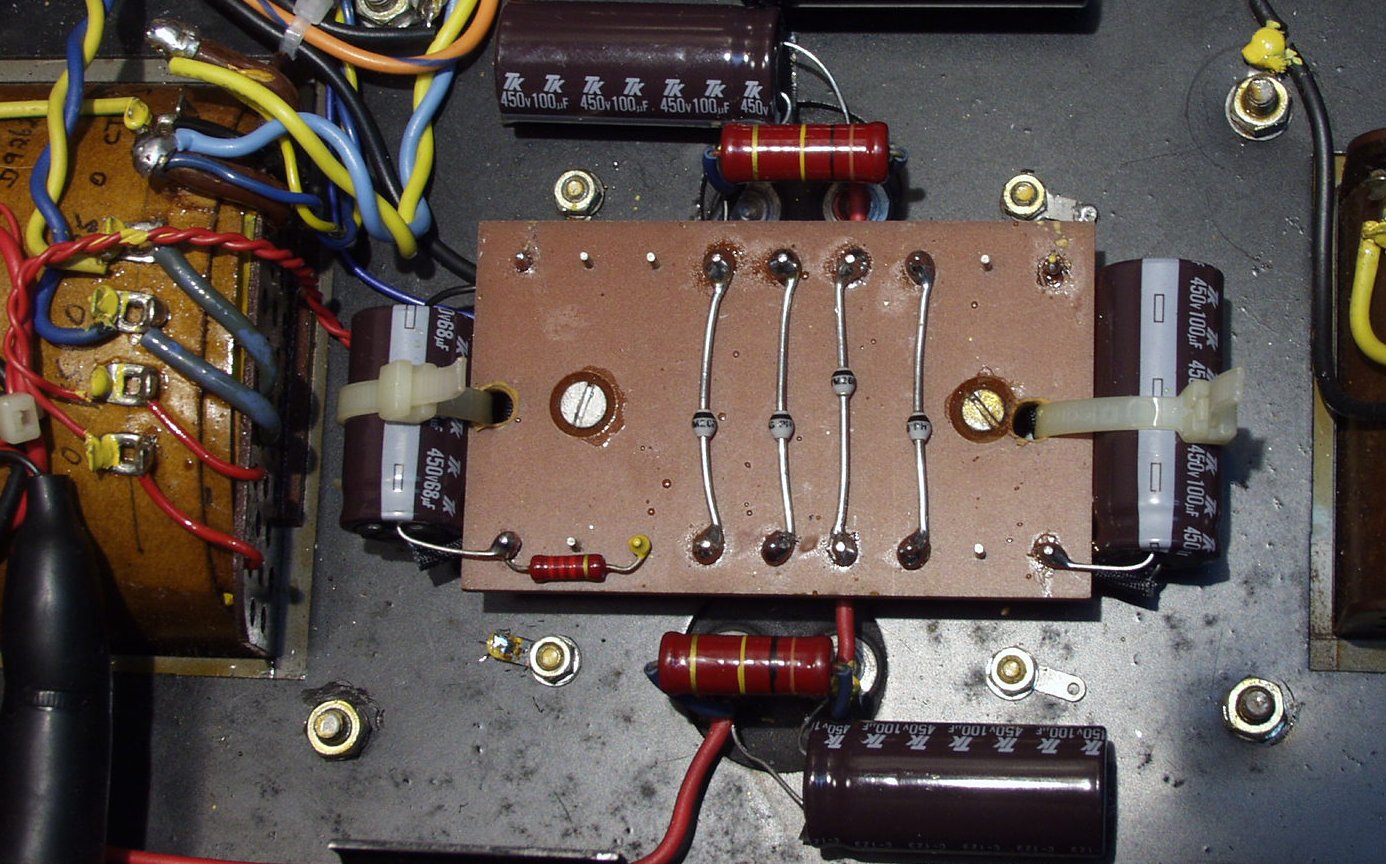

C−6.修理後 バイアス整流回路 上下の2個は高圧用
C−7.修理前 交換する、結合コンデンサ−、電解コンデンサ−

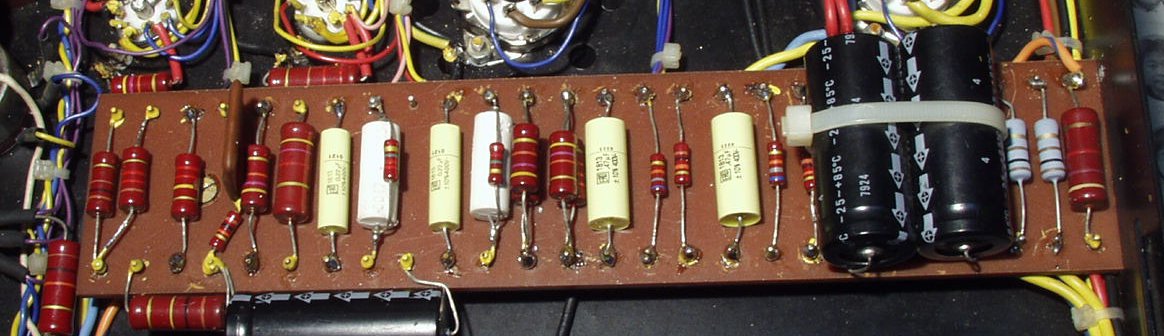

C−8.修理後 AMP基板

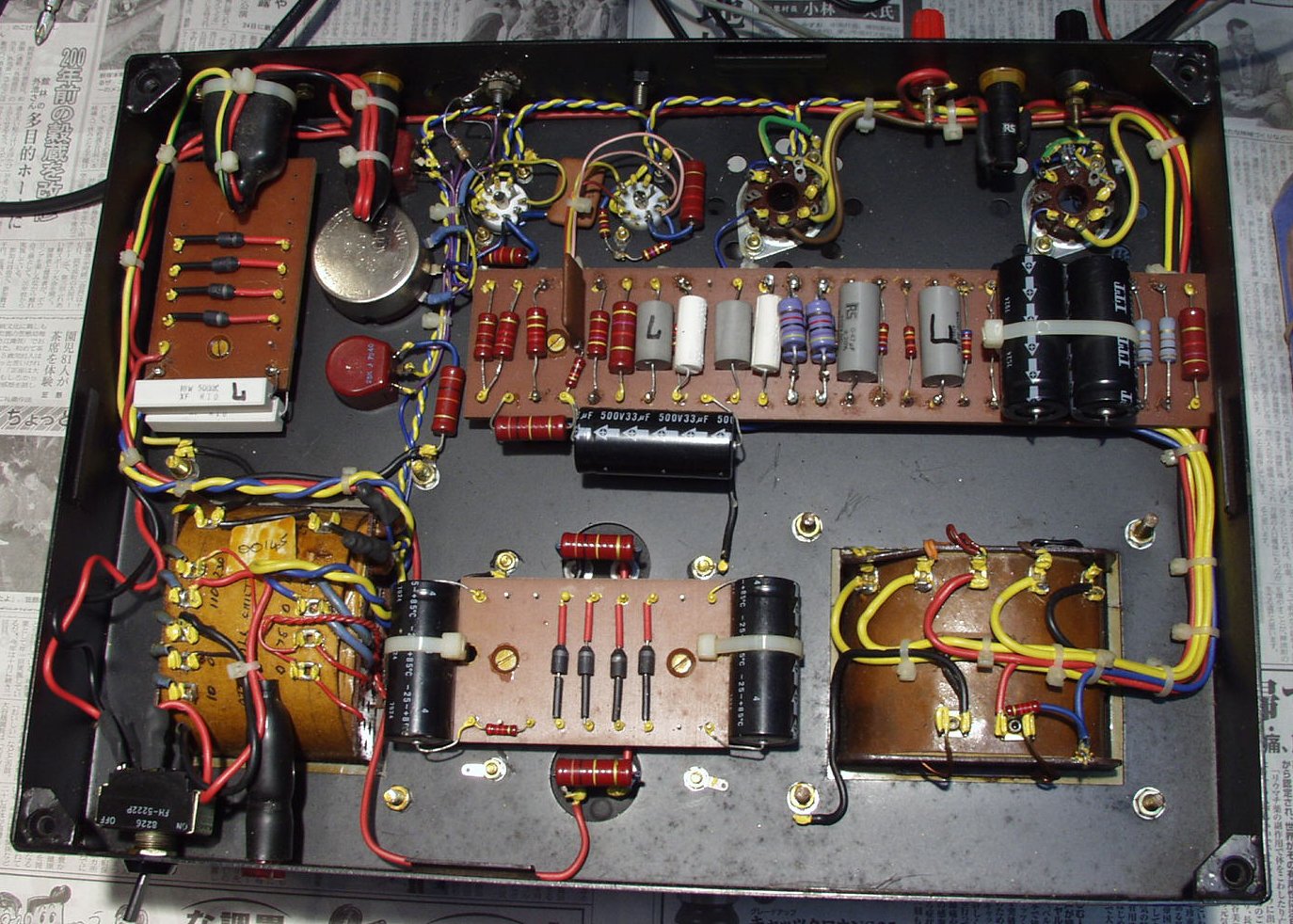

C−9.修理前 ア−スラインは使用していない、ここらは、おおらかな英国人気質!
C−10.修理後 ア−スラインは全て結合する
      又、右側KT−88のヒ−タ−配線を増強する(左のUSソケットに入る空色/黄色の線)

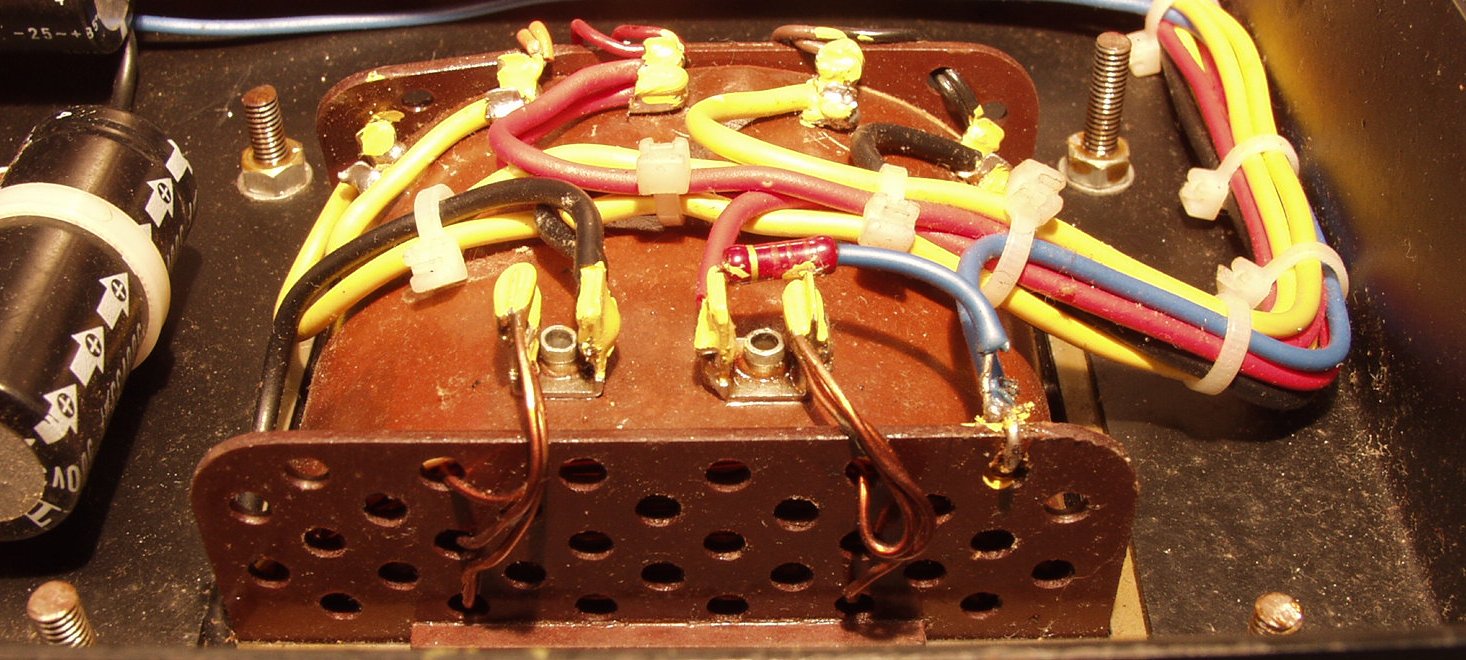

C−11.修理前 下から
C−12.修理後 下から
C-13.交換部品
E.調整・測定

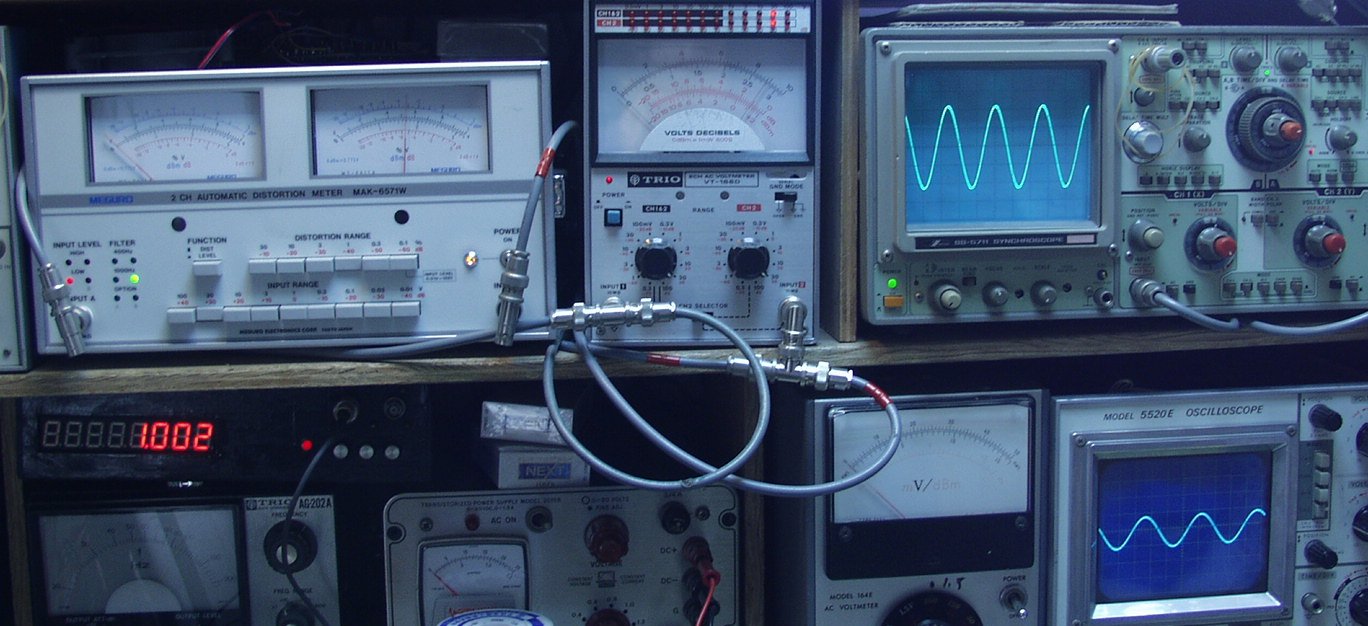

E−1.調整・出力測定 測定時間=夕方7時
E−2.SP出力26V=85W 歪み率=1%  1000HZ
E−3.SP出力26V=85W 歪み率=1%  400HZ

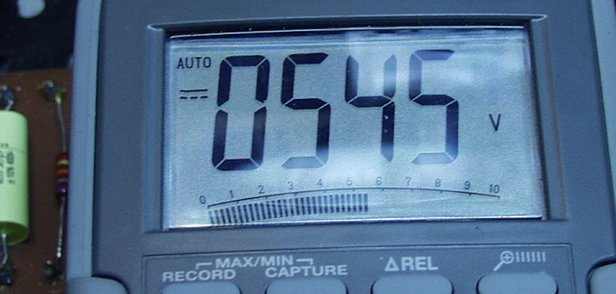

E−4.無信号時のプレ−ト電圧 E−5.85W出力時のプレ−ト電圧
E−6.無信号時の電源電圧。 E−7.85W出力時の電源電圧
E−8.完成 上から

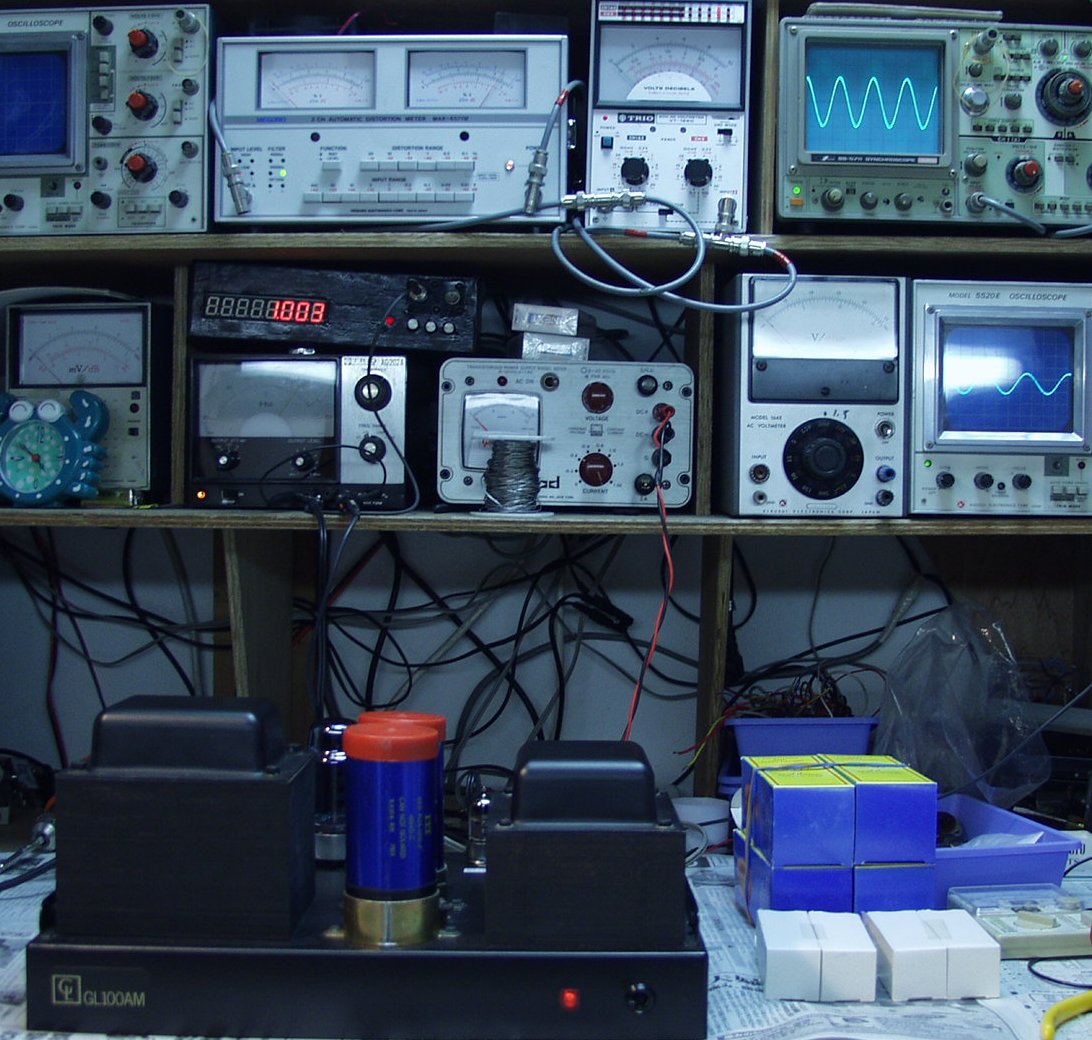

E−9.再測定 SP出力28V=98W 歪み率=0.5%  1000HZ   測定時間=昼1時
E−10.再測定 SP出力28V=98W 歪み率=0.7%  400HZ   測定時間=昼1時

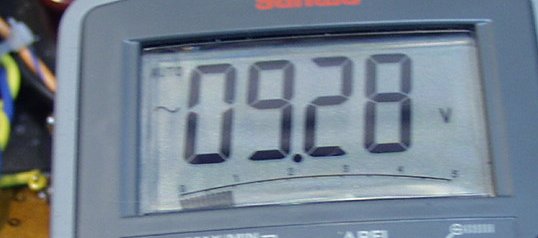

E−11.再測定 98W出力時の電源電圧
      電源電圧の安定は、重要です。
      小生の所は、「単相100V30A」契約なので、安定度は最悪です
E−12. 12時間エ−ジング中
       中にあるのは、Michaellson & Austin TVA−1、低音の力は格が違うようです
