Ｆｅｎｄｅｒ Ｓｕｐｅｒ Tｗｉｎ Ｒｅｖｅｒｂ 修理
平成１６年１月２９日　　１月３１日返却
  • Ａ．修理前のユ−ザ−からの状況
    　　昨年１０月ころより出力が低下し 音も悪くなりました。　パワー管をかえても治りませんでした。

  • Ｂ．原因
    　　経年変化の劣化？

  • Ｃ．修理状況
    　　全真空管ソケット交換（ロックは除く）
    　　電解コンデンサ−交換
    　　フイルムコンデンサ−交換
    　　配線手直し、補強
    　　経年劣化による各部ハンダ補正
    　　
    　
  • Ｄ．使用部品
    　　フイルムコンデンサ−　　　　　　　　　　　１８個
    　　電解コンデンサ−　　　　　　　　　　　　　１６個
    　　抵抗　　　　　　　　　　　　　　　　　　　　　　　個
    　　ＧＴ真空管ソケット　　　　　　　　　　　　　　　４個
    　　ＭＴ真空管ソケット　　　　　　　　　　　　　　　４個
  • Ｅ．調整
  • Ｆ．修理費　　　１２０，０００円　　　　　＜＜オーバーホール修理＞＞
    　　　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管別途＞＞
    　　　　　　　　　　　　　　　　　　　　　　　＜＜修理費あわず返却＞＞

Ａ．修理前

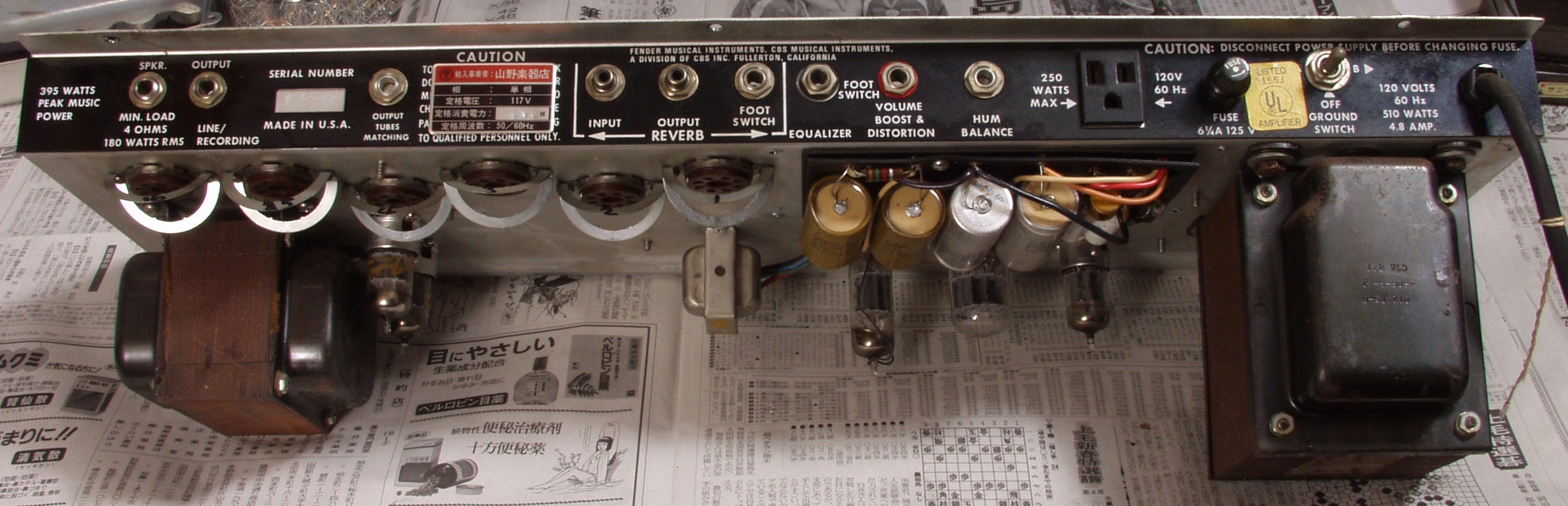

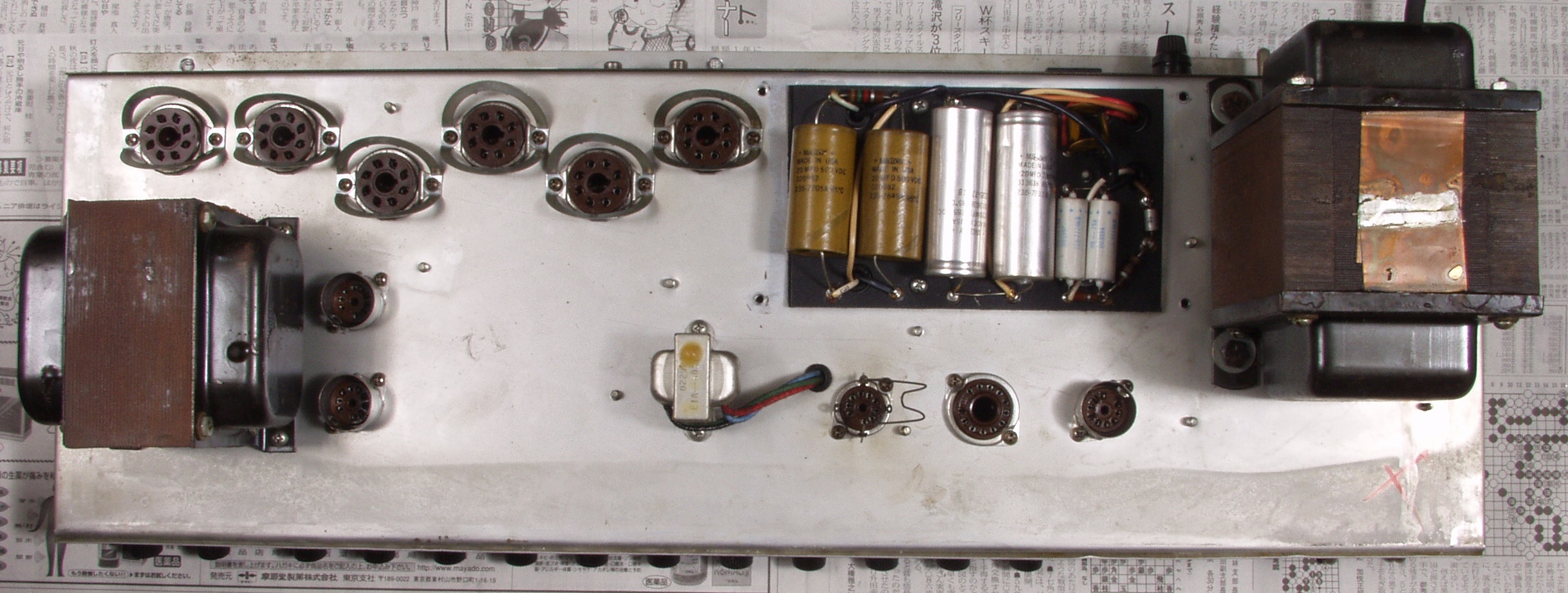

Ａ−１．修理前　シャシ上から見る。　この出力トランスで１８０Ｗを出す？　ギターＡＭＰならではしょうね？　　

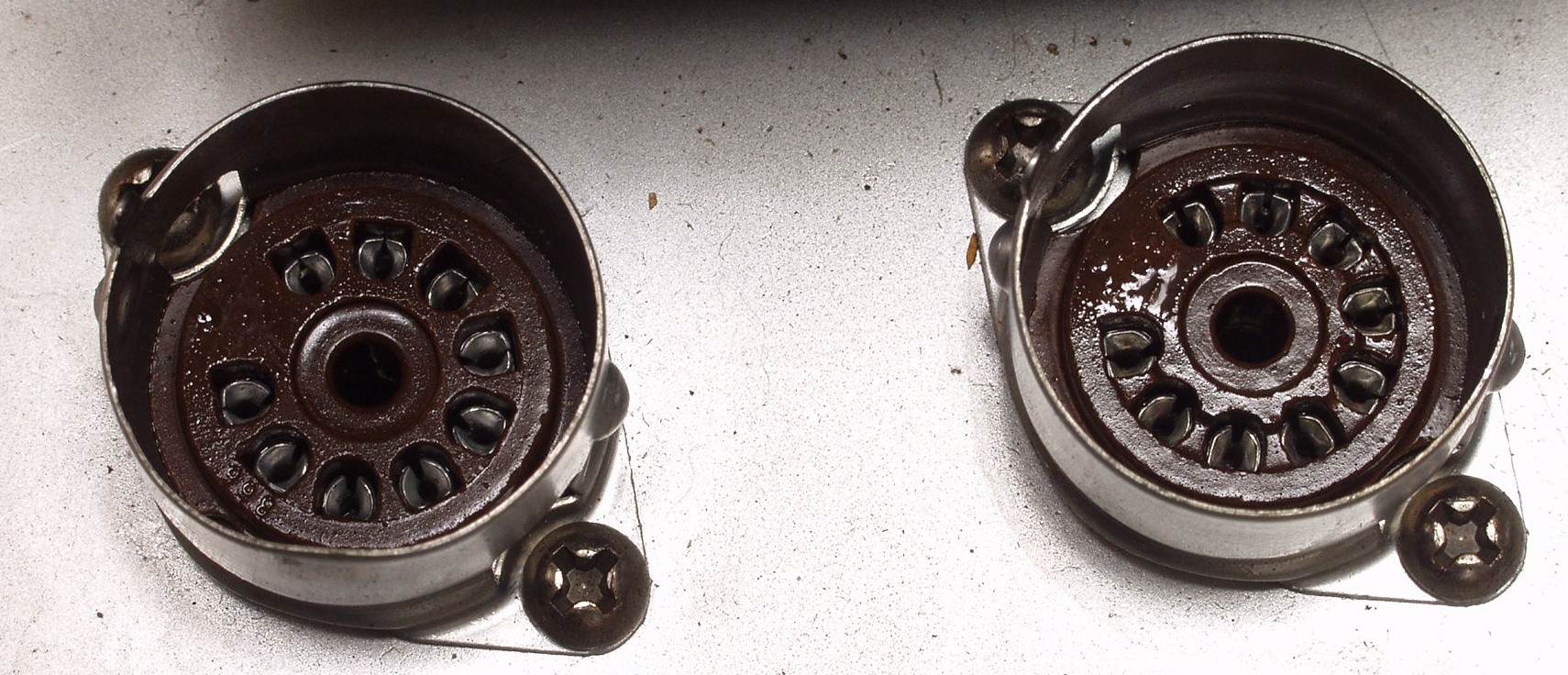

Ａ−１Ａ．修理前　接点復活材でびしょびしょのＭＴソケット、他のＧＴソケットも同様
　　　　　　　　　　　この後、真空管の熱で腐食が始まる。　このＡＭＰは真空管が逆さになるので、一層深刻です。

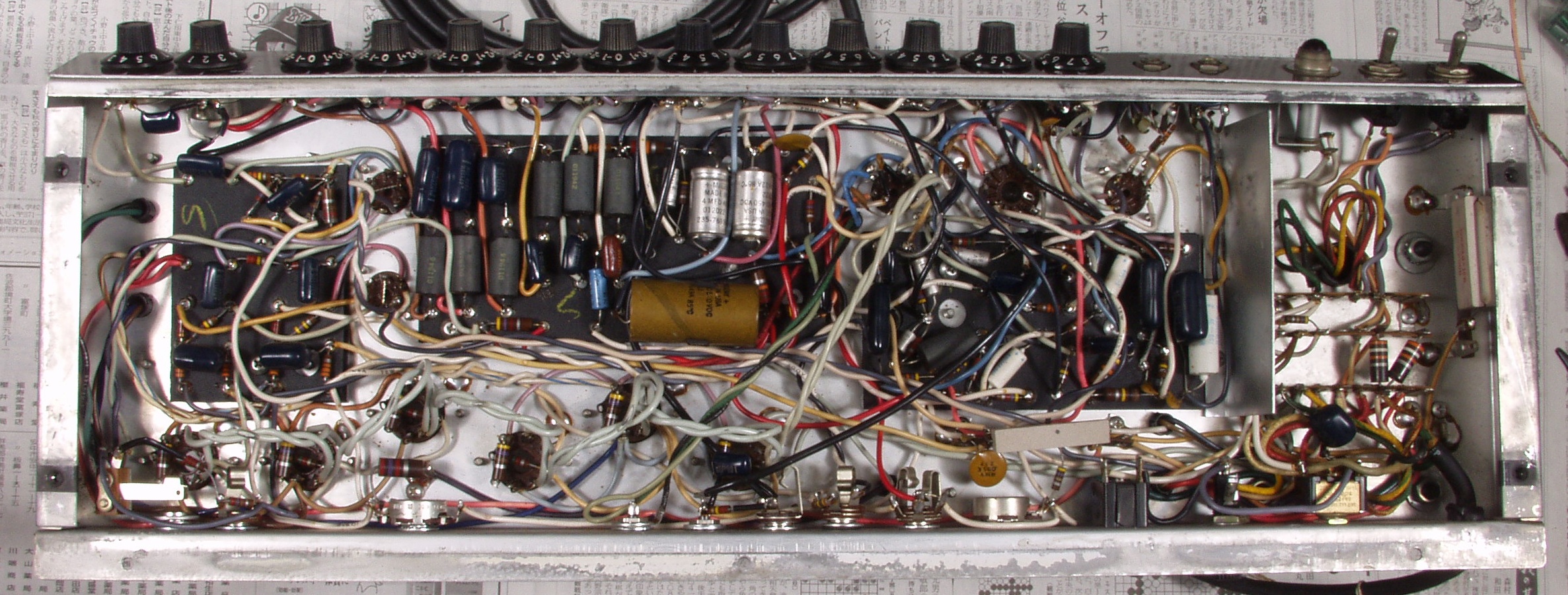

Ａ−２．修理前　シャシ下から見る

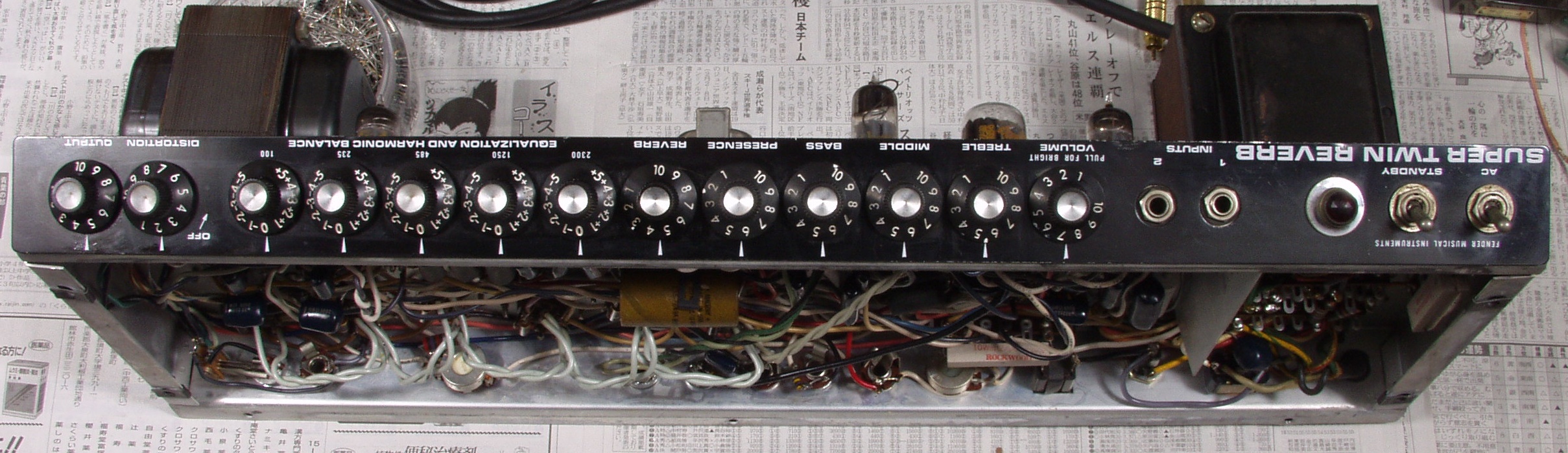

Ａ−３．修理前　シャシ前から見る
Ａ−４．修理前　シャシ後から見る

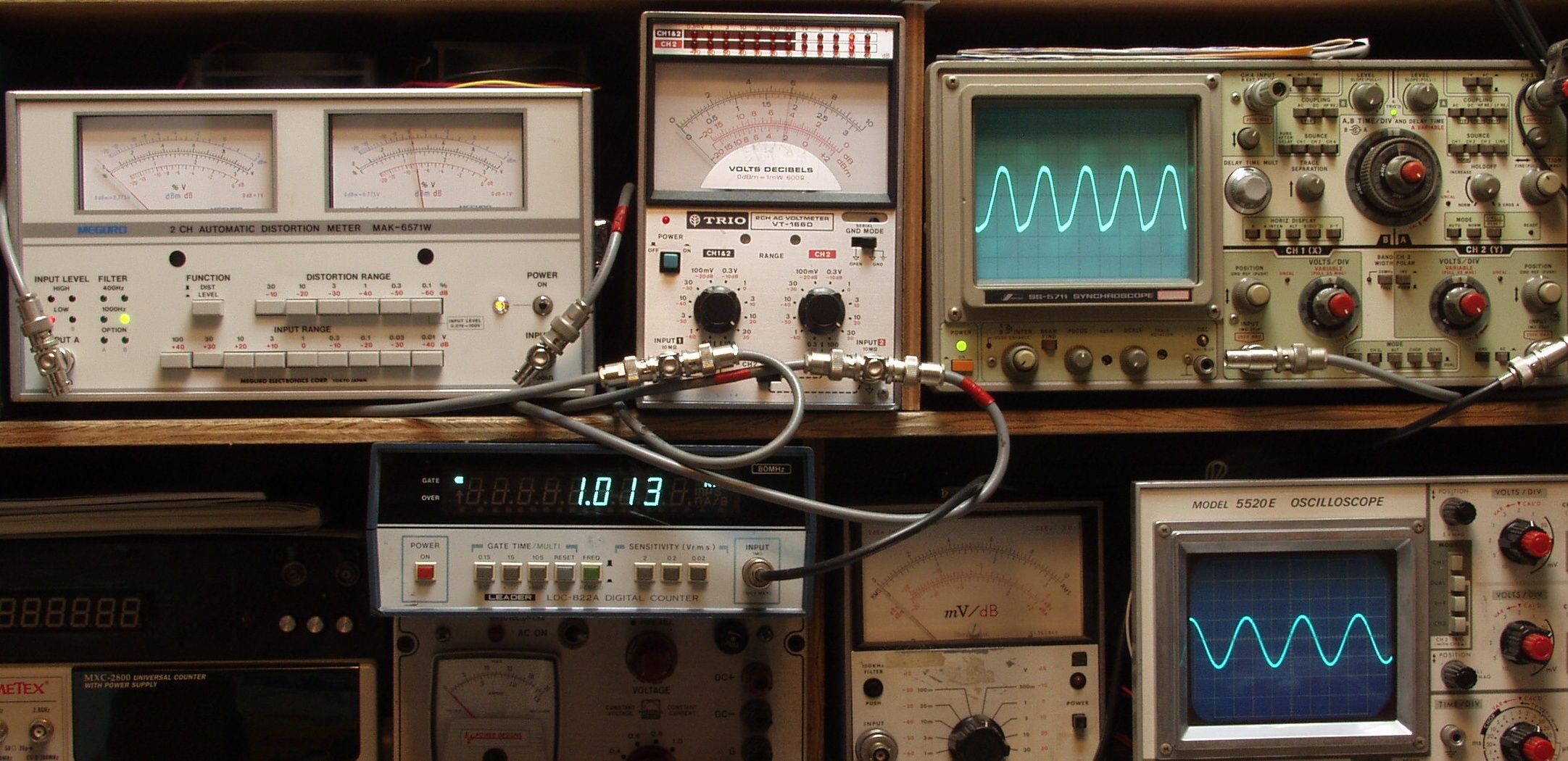

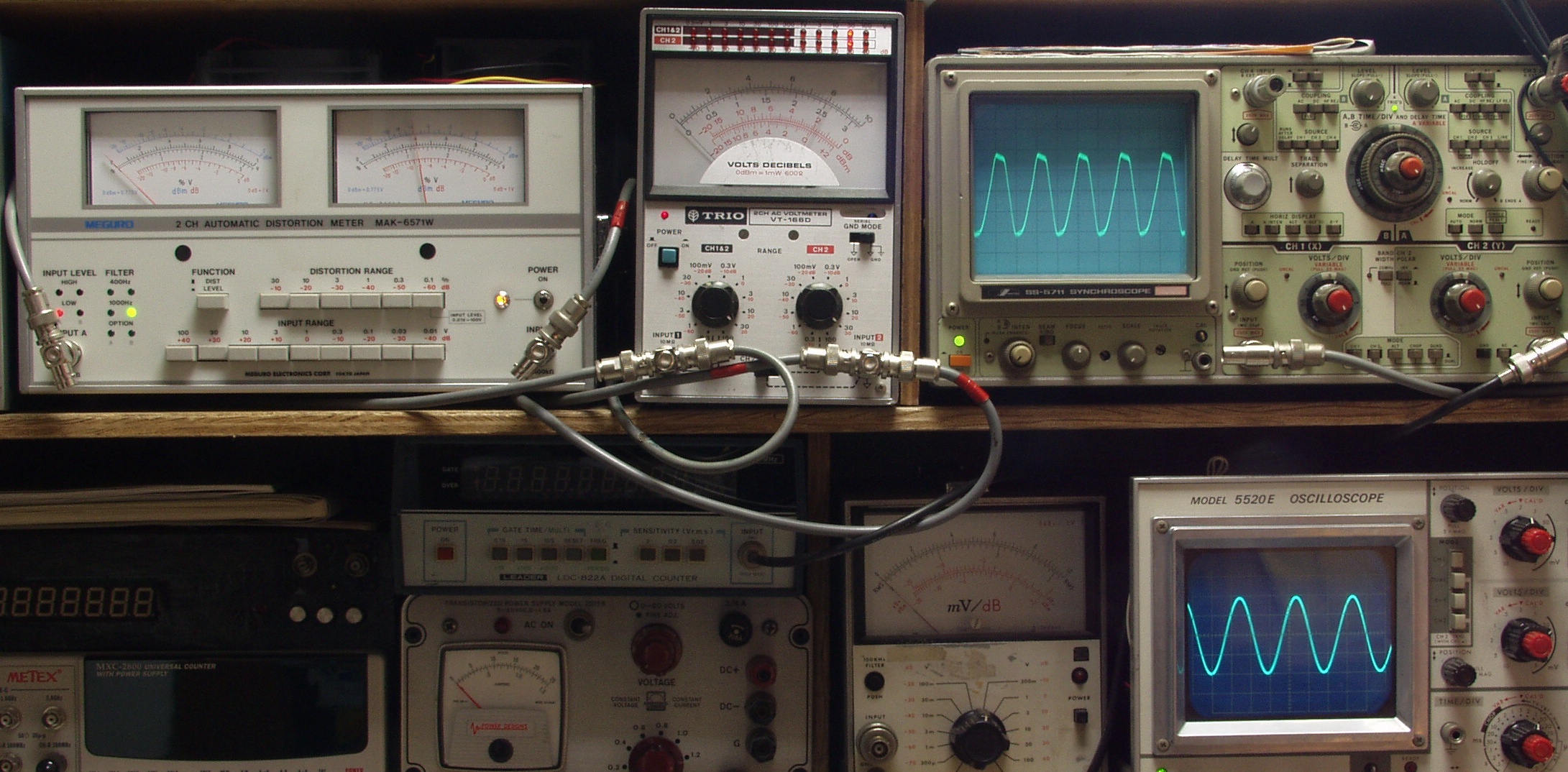

Ａ−５．修理前　ＳＰ出力＝１８Ｖ＝８１Ｗ／４Ω　歪み率＝１３％　１０００ＨＺ
Ａ−５．手持ち６ＣＡ７で出力テスト　ＳＰ出力＝２５Ｖ＝１５６Ｗ／４Ω　歪み率＝１３％　１０００ＨＺ
　　　　　　　　　　　　　　　　　　　　　　 ６CA7×６−１２AU7−１２AX7　交換
　　　　　　　　　　　　　　　　　　　　　　酷使するギターＡＭＰなので、早く飽和させるのでしょう。
Ｃ．修理状況

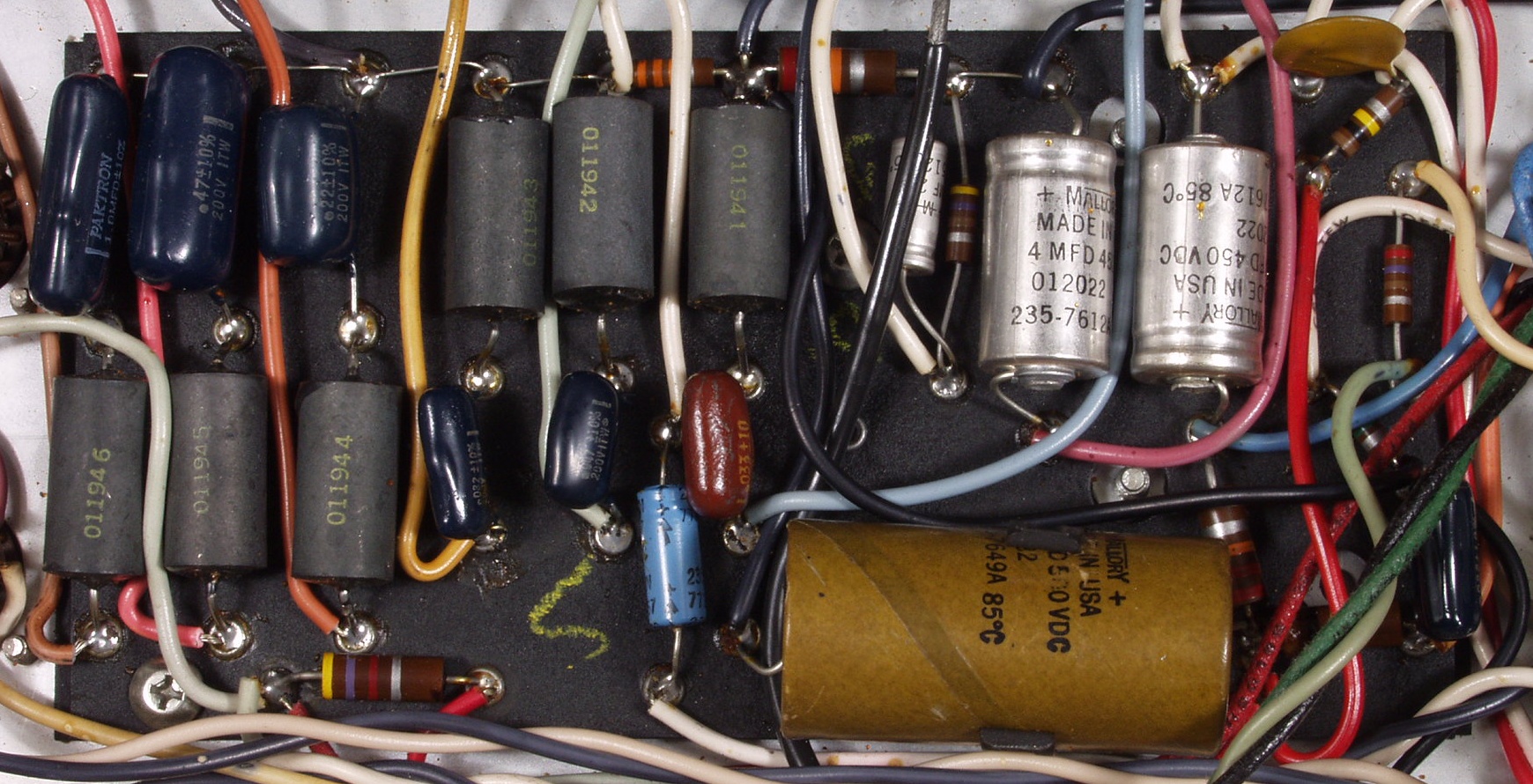

Ｃ−１Ａ．修理前　電源基盤 真ん中の２個を直列にして、１１０μＦ／５７０ＶＷ少し膨らんでいる
Ｃ−１Ｂ．修理前　電源基盤　電解コンデンサー６個交換

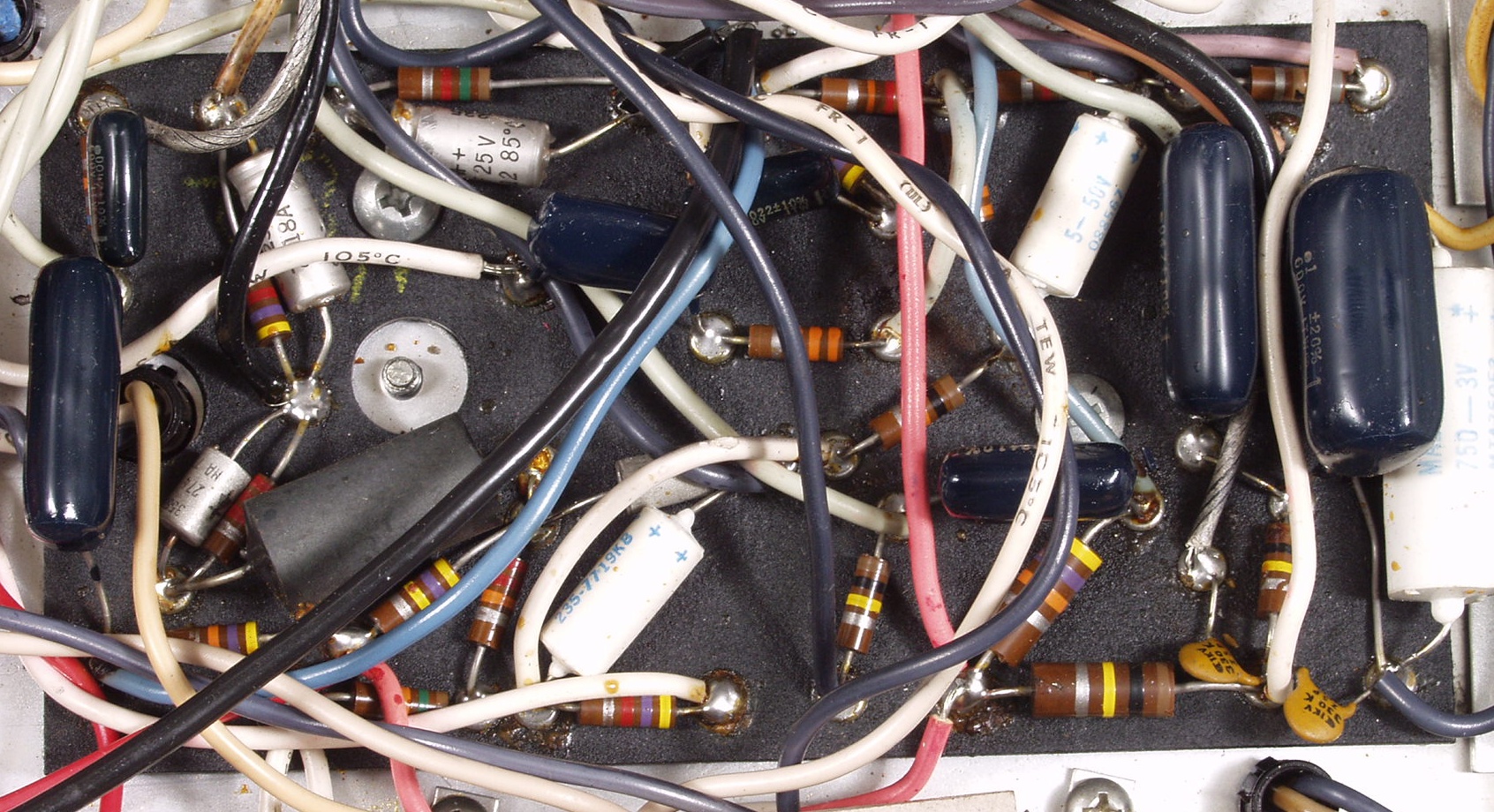

Ｃ−２Ａ．修理前　イコライザー＆ディストーション基盤
Ｃ−２Ｂ．修理後　イコライザー＆ディストーション基盤　電解コンデンサー５個、フイルムコンデンサー６個交換
Ｃ−３Ａ．修理前　コントロール基盤
Ｃ−３Ｂ．修理後　コントロール基盤　電解コンデンサー２個、フイルムコンデンサー４個交換
Ｃ−４Ａ．修理前　カップリング基盤
Ｃ−４Ｂ．修理後　カップリング基盤
