KENWOOD KA−5100G 修理記録
平成17年1月5到着  3月14日完成
A. 修理前の状況
  •  音出ず

B.原因
  • 電解コンデンサー劣化

C. 修理状況
  • SP(speaker)接続リレー交換
    RLバイアス/バランスVR交換
    電解コンデンサー交換(オーディオコンデンサー使用)

D.使用部品
  • SP接続リレー                                   1個
    バイアス/バランス半固定VR(VolumeResistance)          2個
    電解コンデンサー                                 39個

E. 調整・測定

F. 修理費   59,000円

A. 修理前の状況
A−1. 点検中 上から見る
A−2. 点検中 下から見る
A−3. 点検中 前から見る

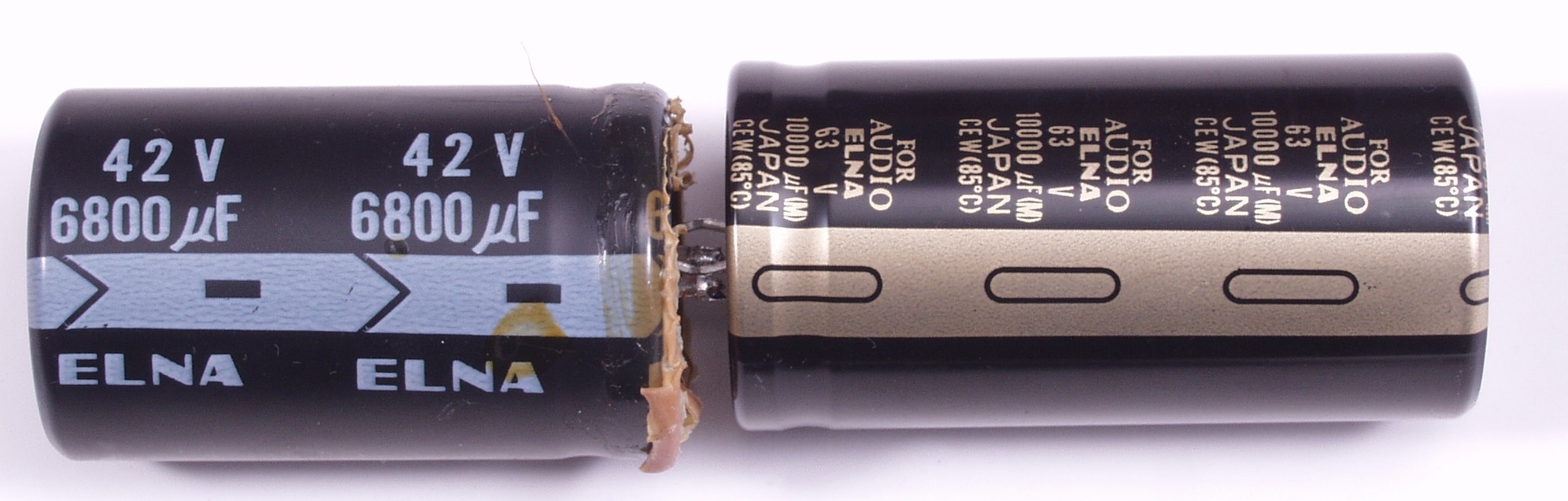

A−4. 点検中 電解コンデンサー比較 左=付いていた物  右=交換する新しい物
                          6800μ/42V  10000μ/50V
C. 修理状況

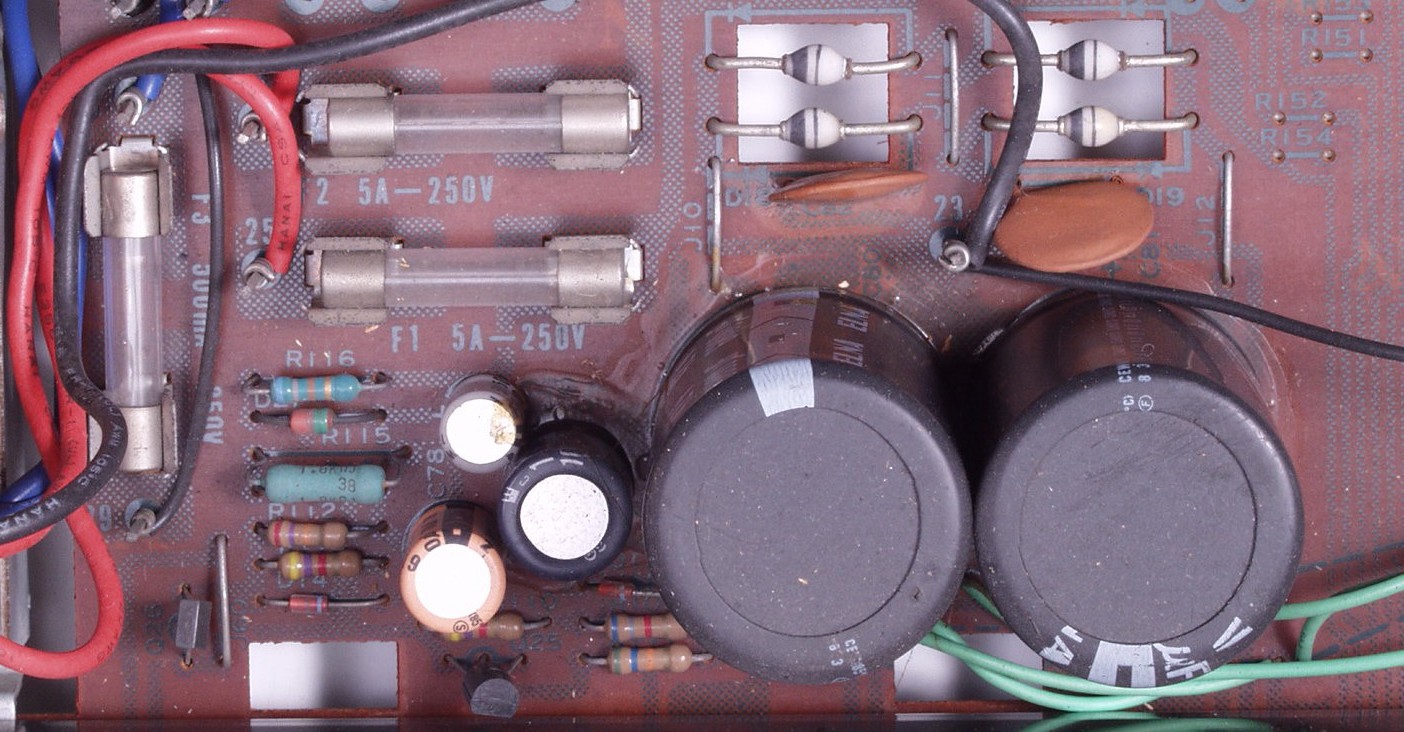

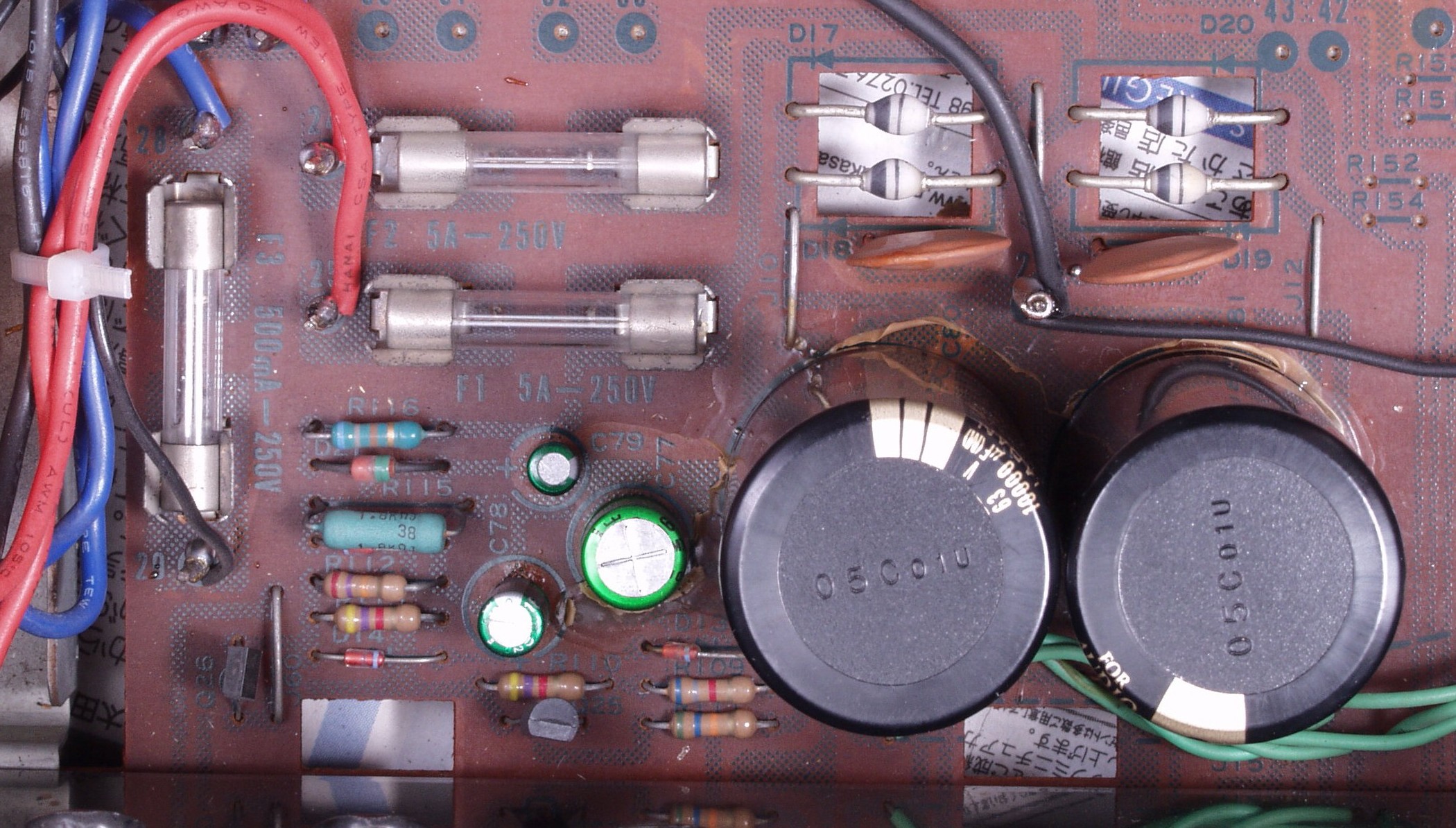

C−1A. 修理前  電源部
C−1B. 修理後  電源部 電解コンデンサー5個交換

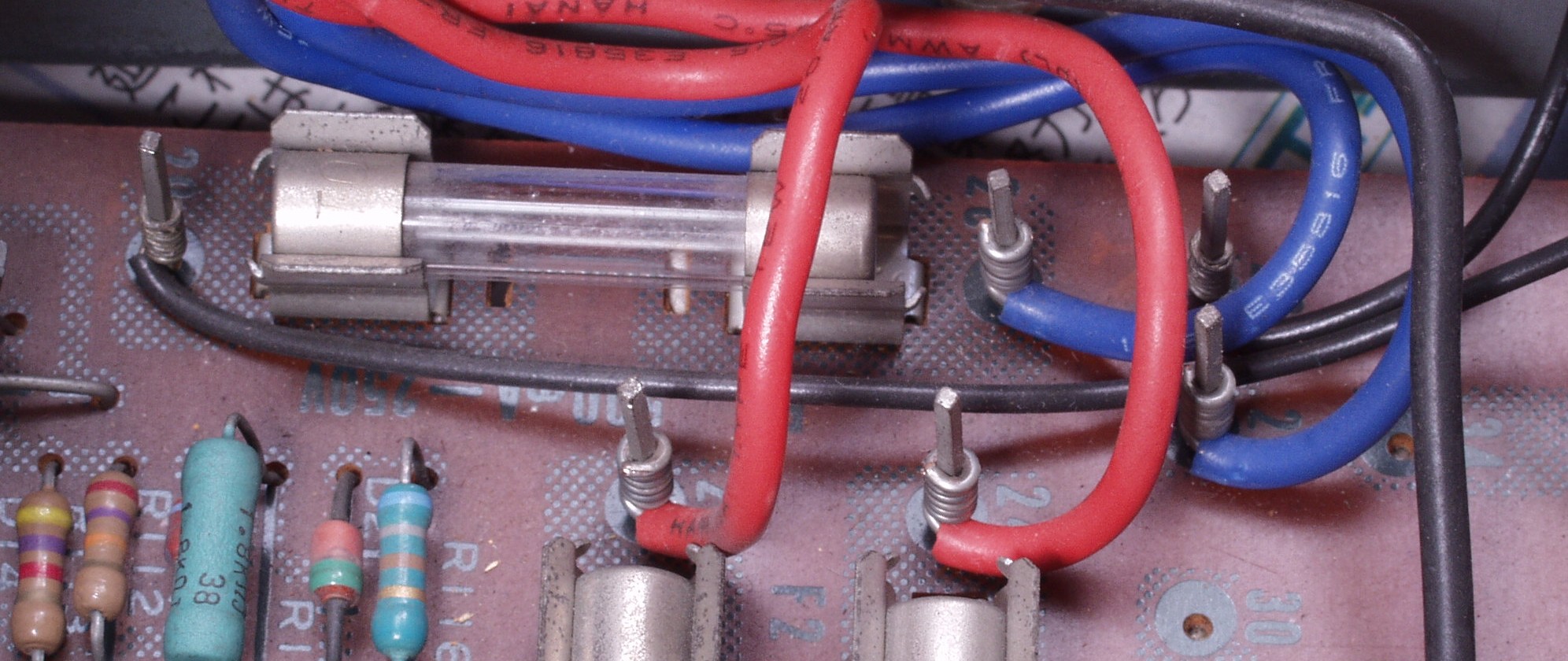

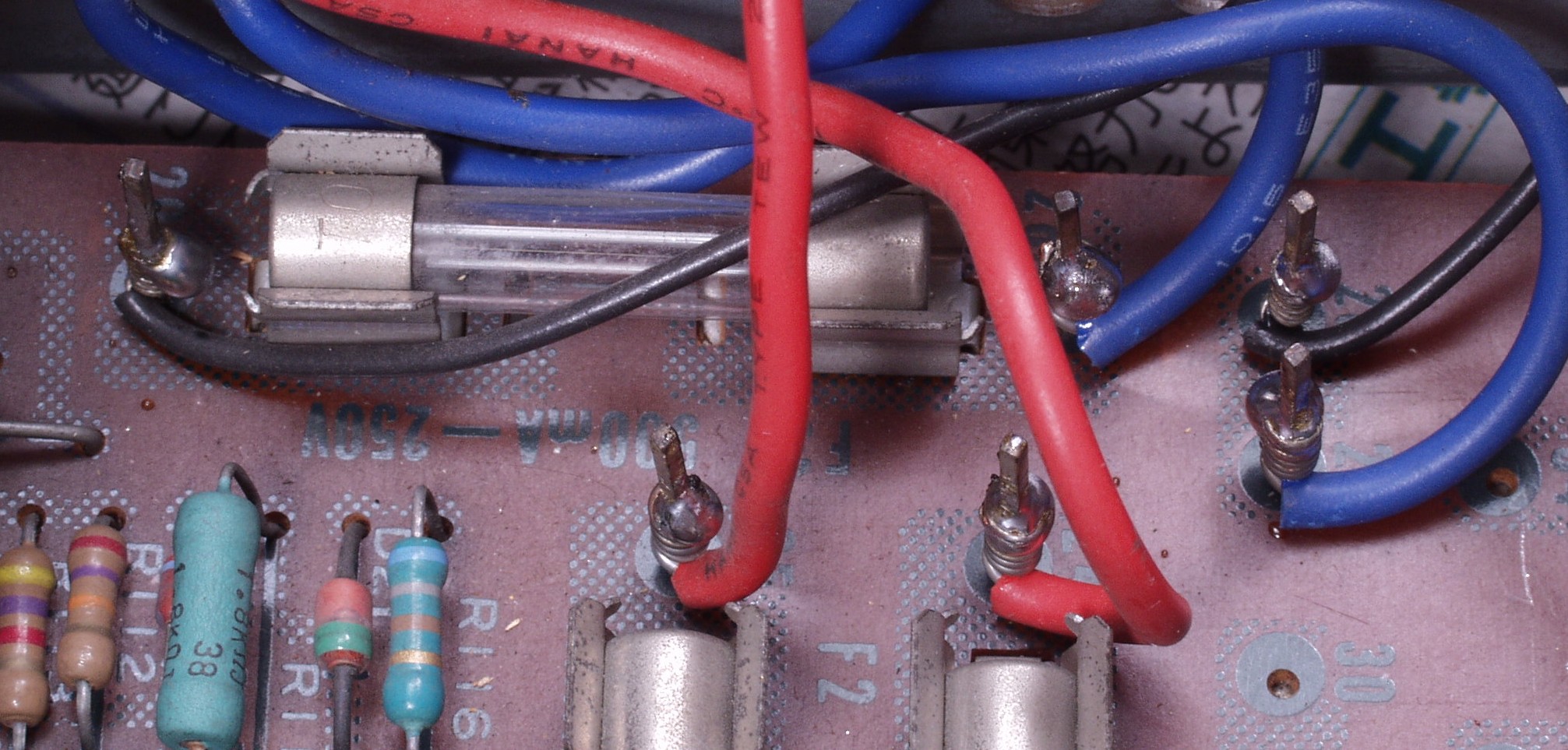

C−1C. 修理前  電源部ラッピング
C−1D. 修理後  電源部ラッピング  半田付け

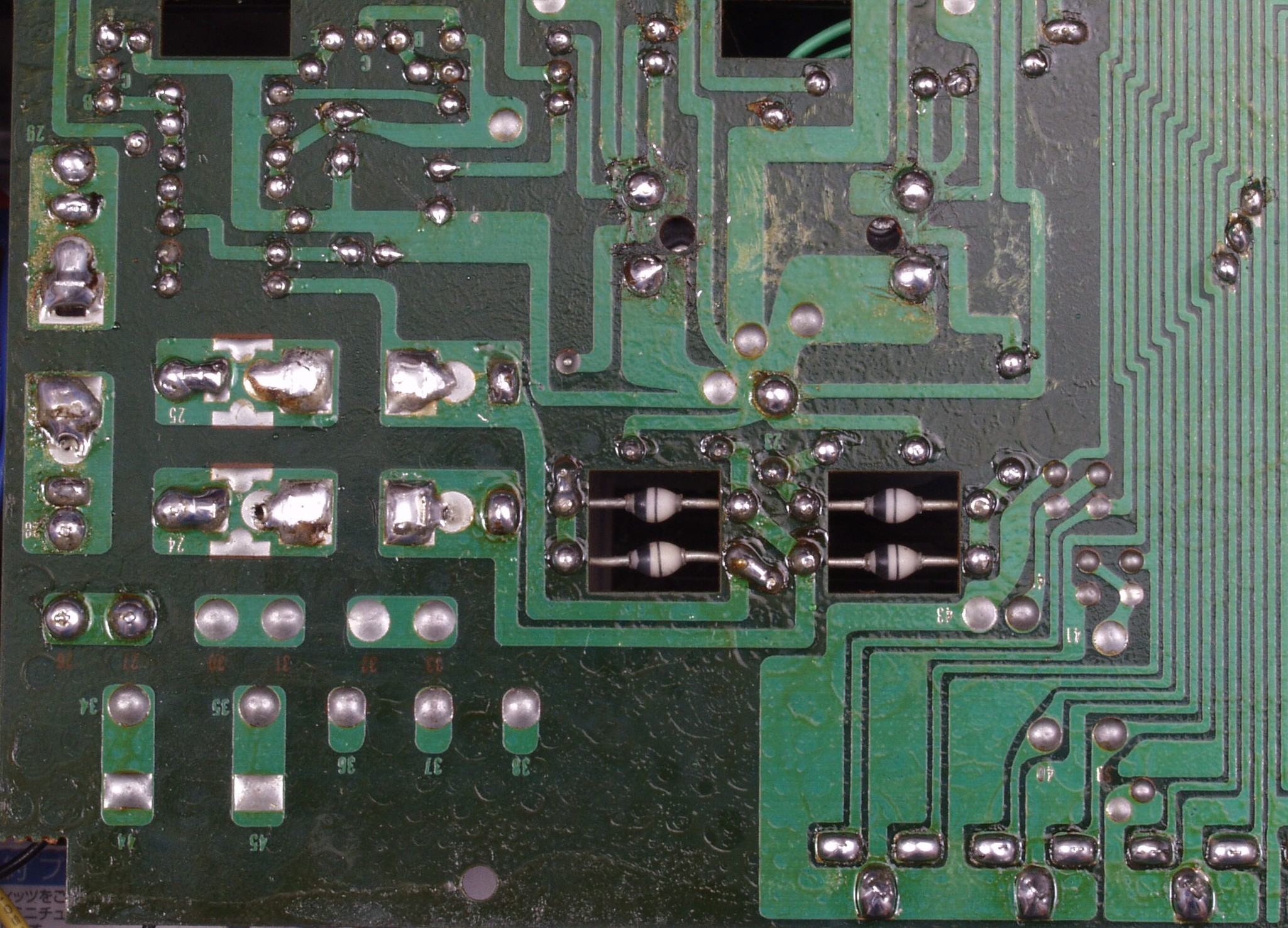

C−1E. 修理前  電源部裏

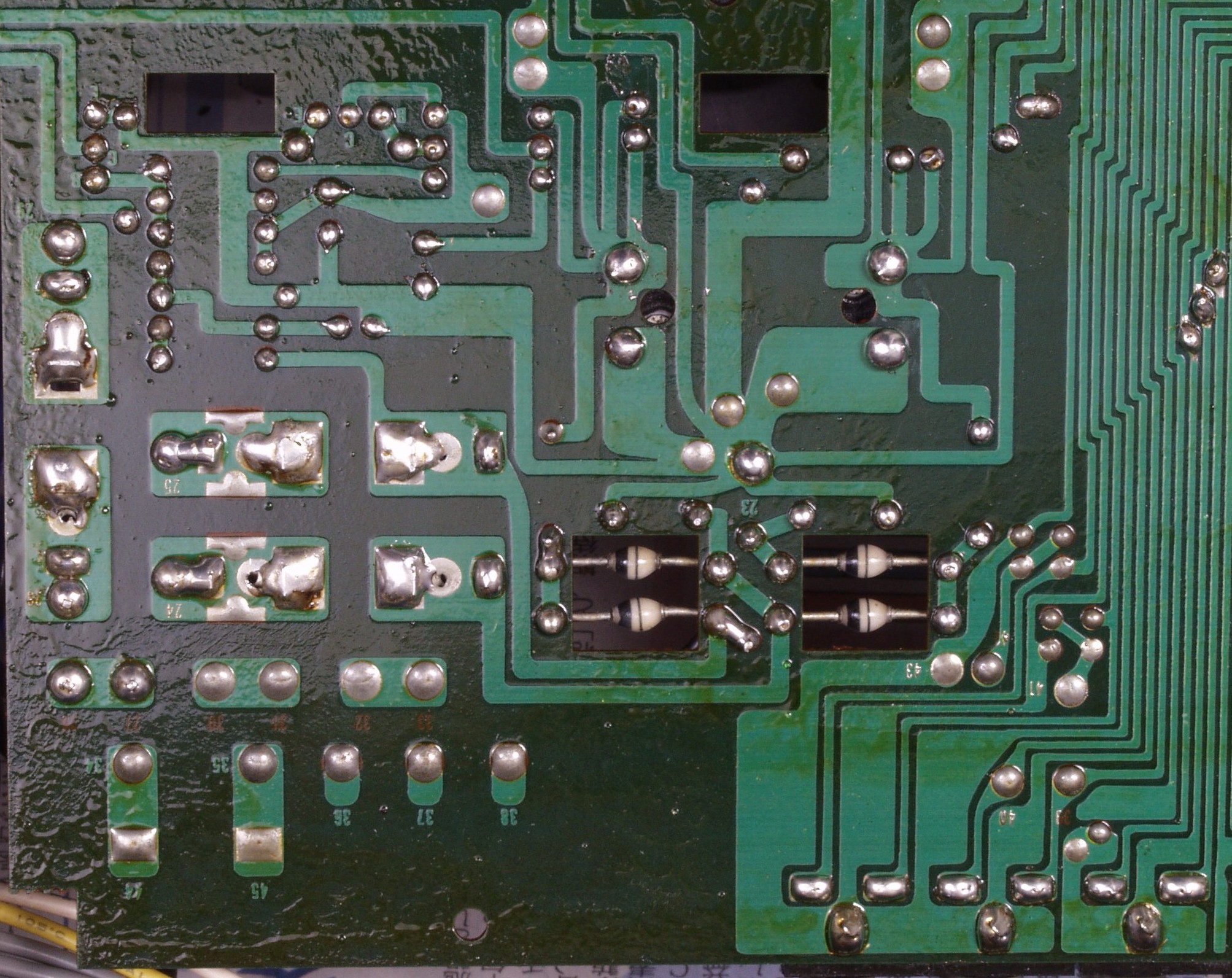

C−1F. 修理(半田補正)後  電源部裏
C−1G. 完成電源部裏 洗浄後
C−2A. 修理前  AC(電源)コンセント

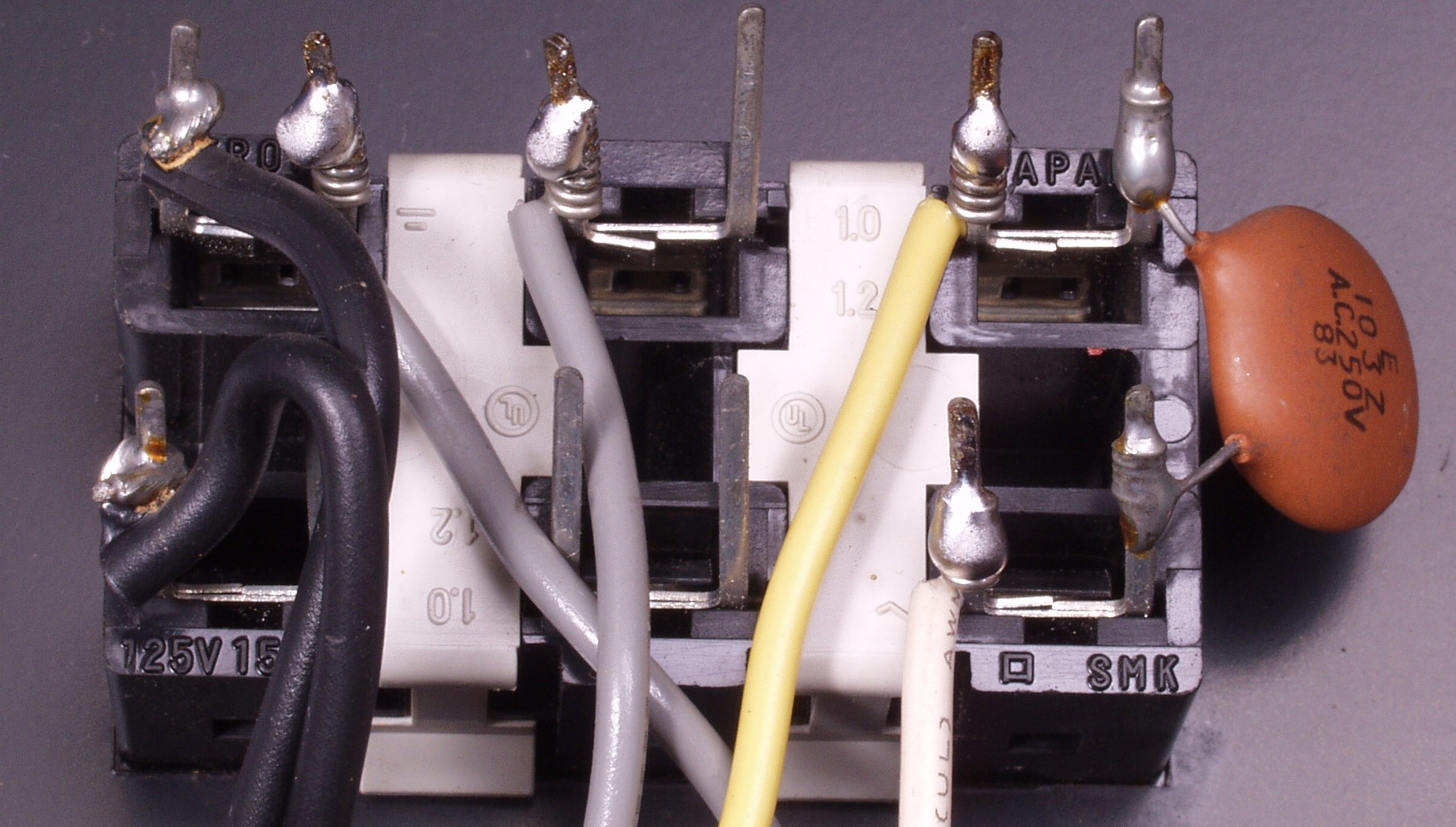

C−2B. 修理後  ACコンセント ラッピングに半田付け

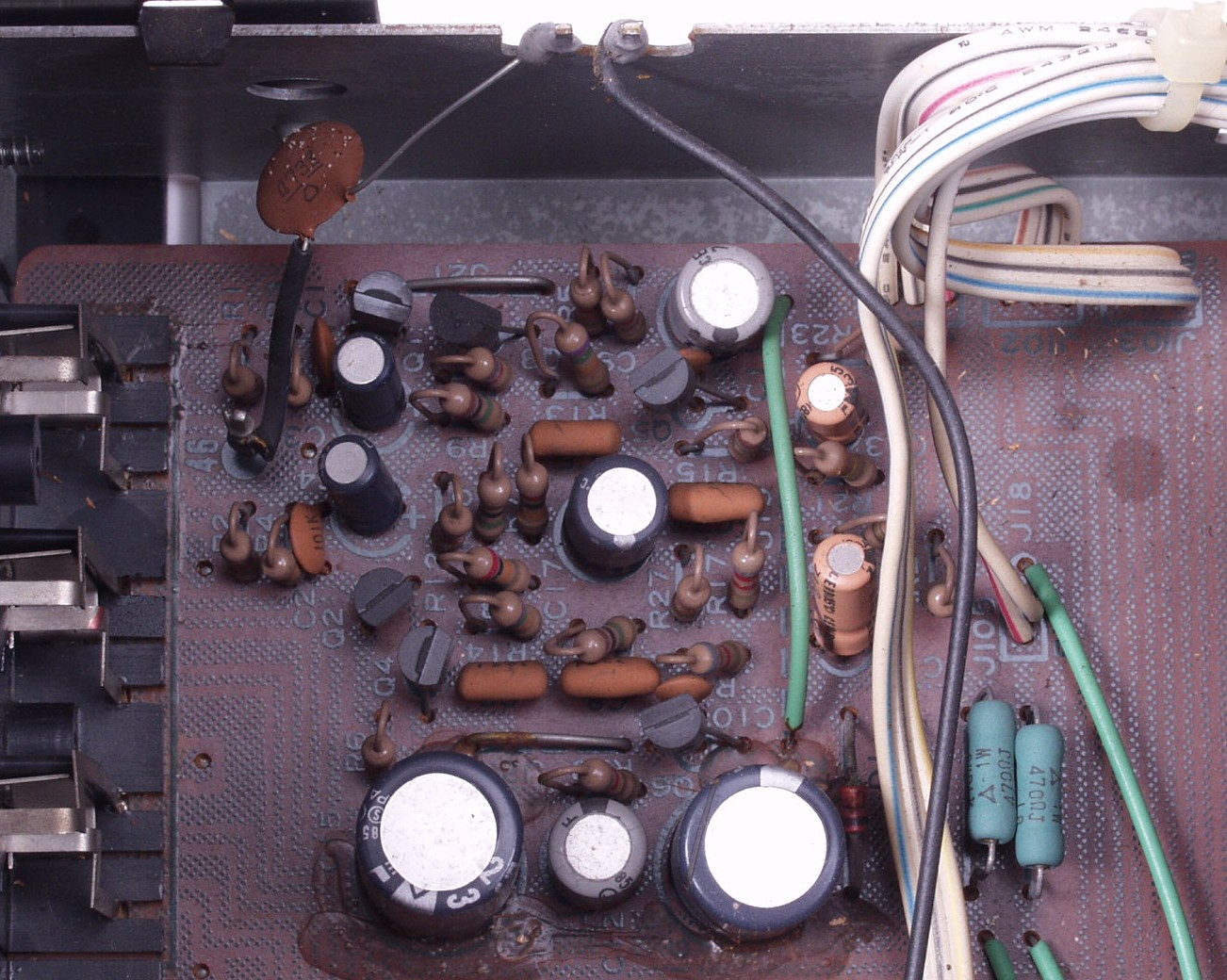

C−3A. 修理前  AMP部
C−3B. 修理後  AMP部  電解コンデンサー16個、半固定VR(VolumeResistance)2個、リレー交換
C−3C. 修理前  AMP部裏
C−3D. 修理(半田補正)後  AMP部裏
C−3E. 完成AMP部裏 洗浄後
C−4A. 修理前  AMP部ラッピング1
C−4B. 修理後  AMP部ラッピング1
C−4C. 修理前  AMP部ラッピング2
C−4C. 修理後  AMP部ラッピング2
C−5A. 修理前  EQ部
C−5B. 修理後  EQ部  電解コンデンサー9個交換
C−5C. 修理前  EQ部裏
C−5C−1. 修理前  EQ部裏 半田不良ヶ所
C−5D. 修理(半田補正)後  EQ部裏
C−5E. 完成EQ部裏 洗浄後
C−6. 修理中 前面パネルを取り外し、修理する
C−6A. 修理前  MIC−AMP基板
C−6B. 修理後  MIC−AMP基板 電解コンデンサー6個交換
C−6C. 修理前  MIC−AMP基板裏
C−6D. 修理(半田補正)後  MIC−AMP基板裏
C−6E. 完成MIC−AMP基板裏 洗浄後
C−7A. 修理前 VR基板 入力基板

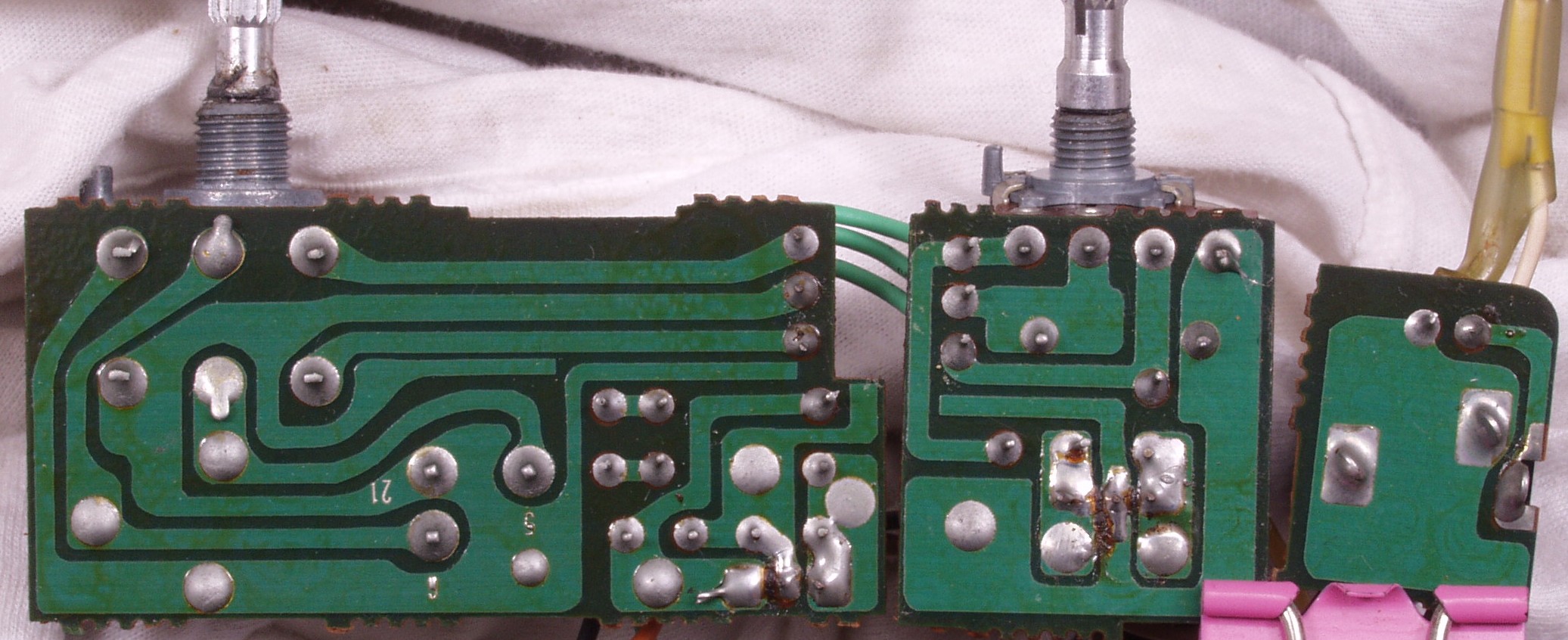

C−7B. 修理(半田補正)後 VR基板 入力基板
C−7C.完成VR基板 入力基板 洗浄後

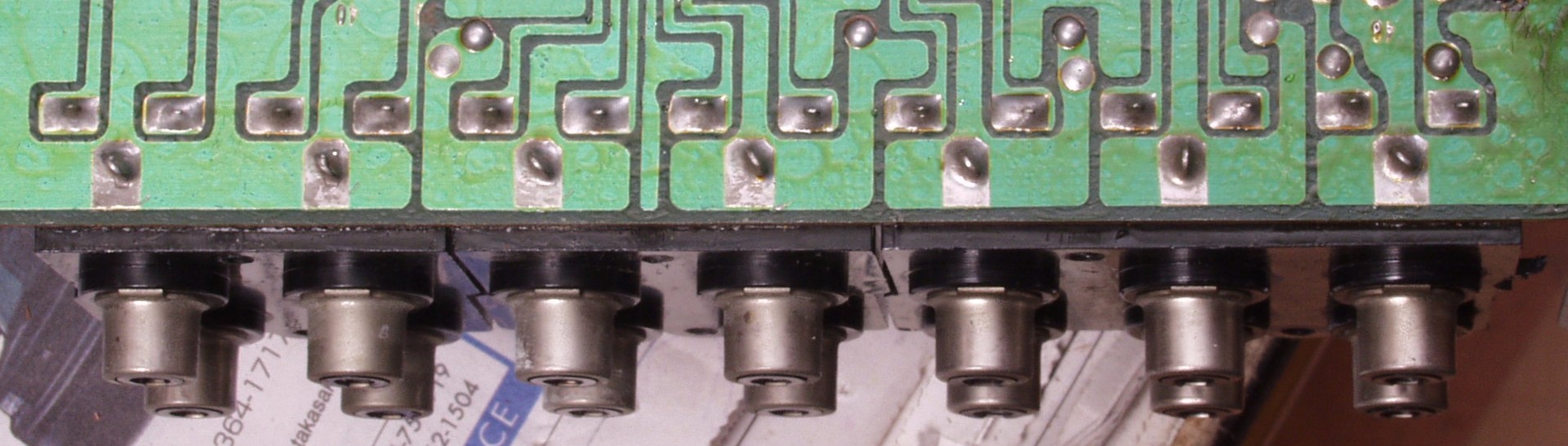

C−8A. 修理前 RCA端子

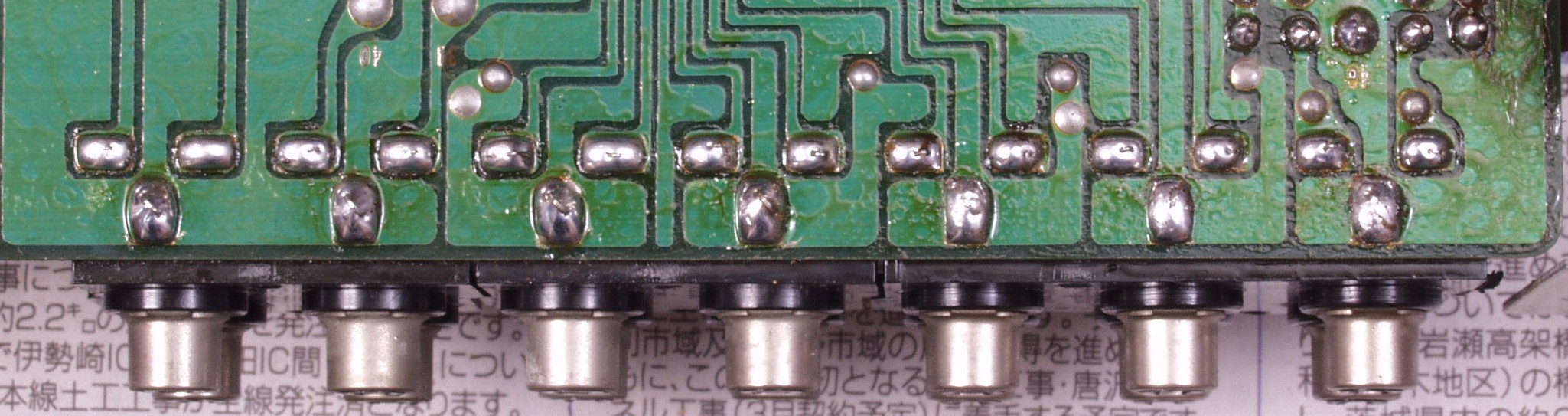

C−8B. 修理(半田補正)後 RCA端子

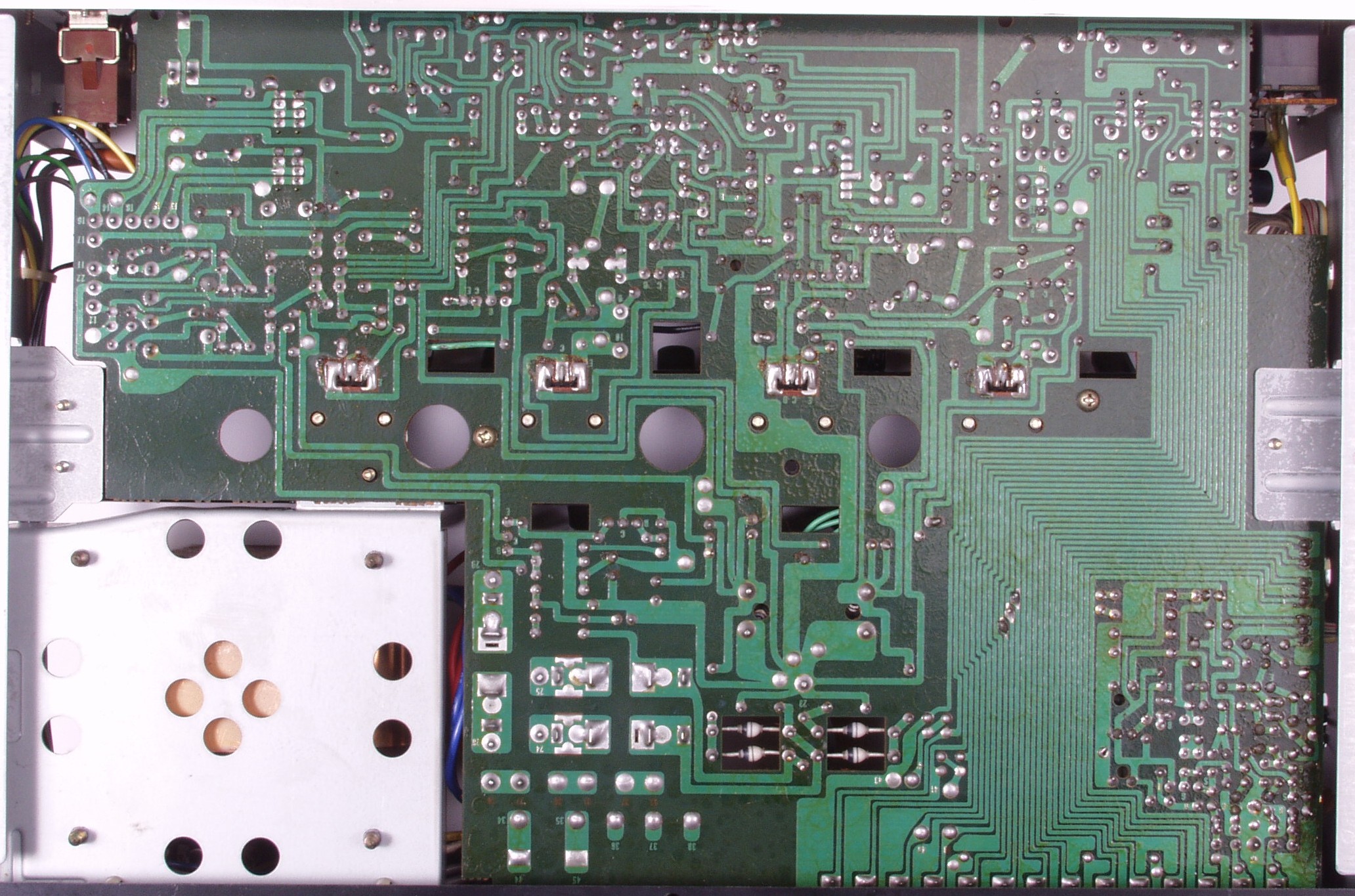

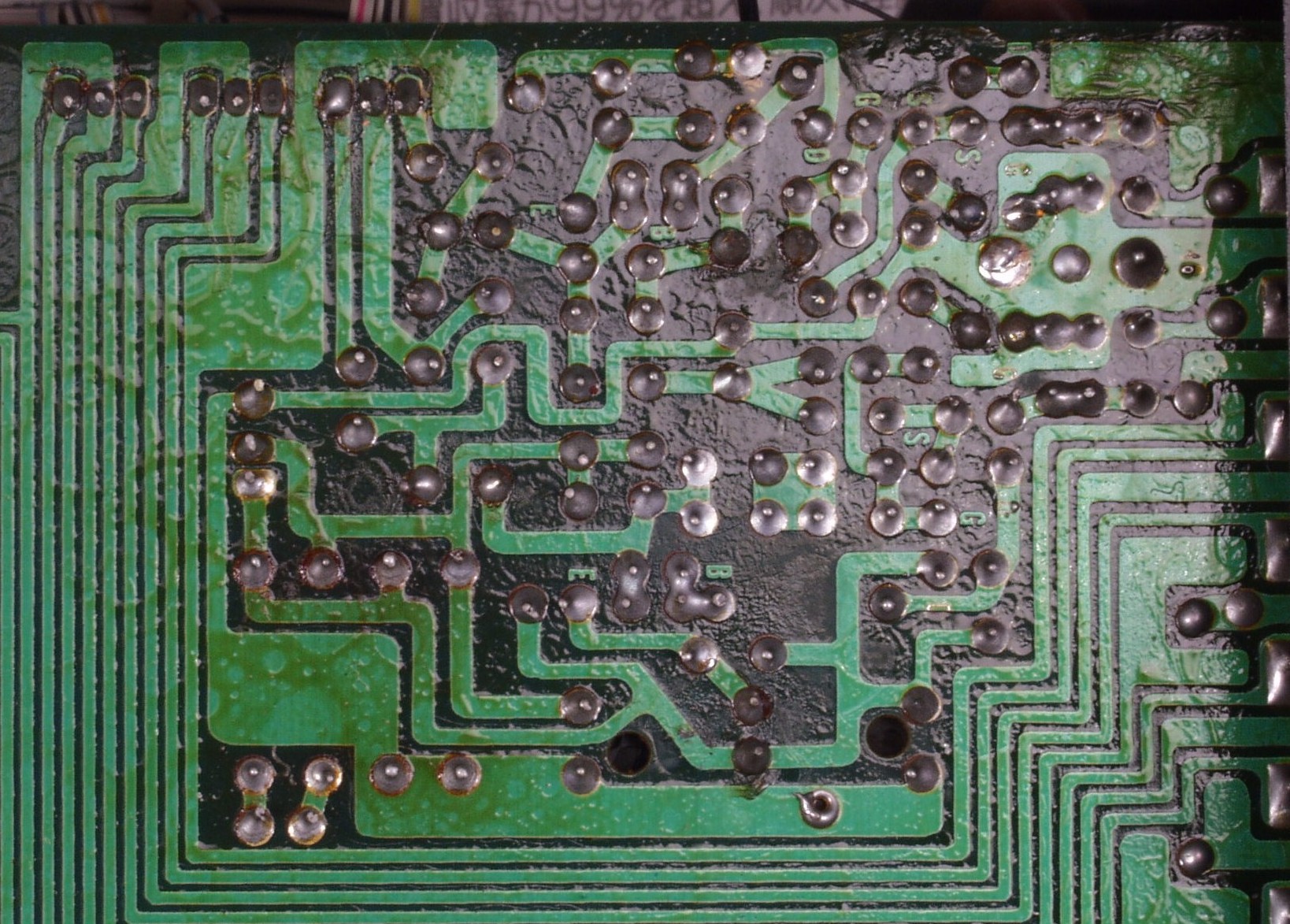

C−9A. 修理前  基板裏

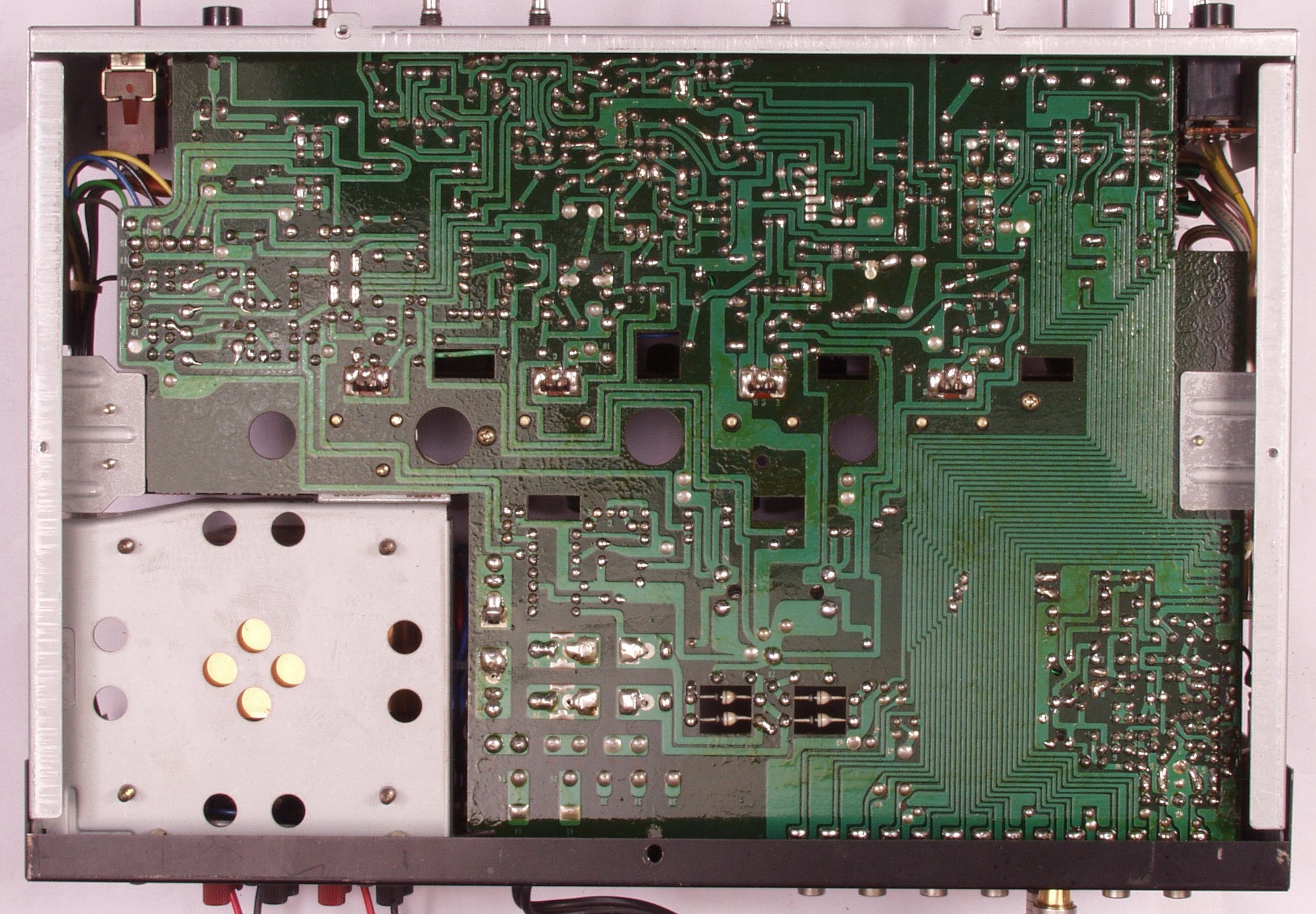

C−9B. 完成  基板裏 不要なフラックスを落とし、洗浄後
C−A1. パネル洗浄
C−A2. 交換した部品
C−BA. 修理前 上から見る
C−BB. 修理後 上から見る

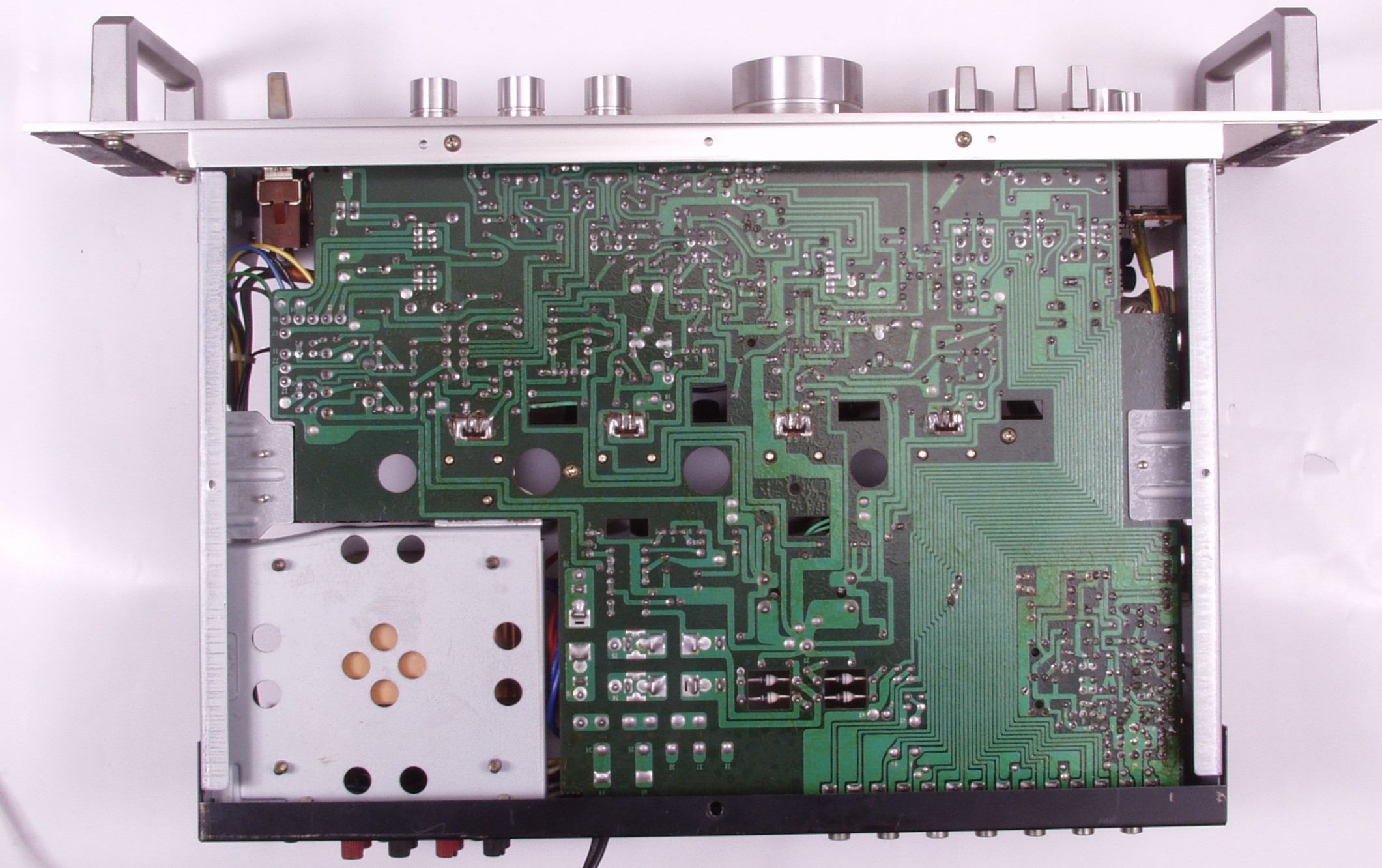

C−BC. 修理前 下から見る
C−BD. 修理後 下から見る
C−C. 完成  磨けば綺麗に成ります
E. 調整・測定

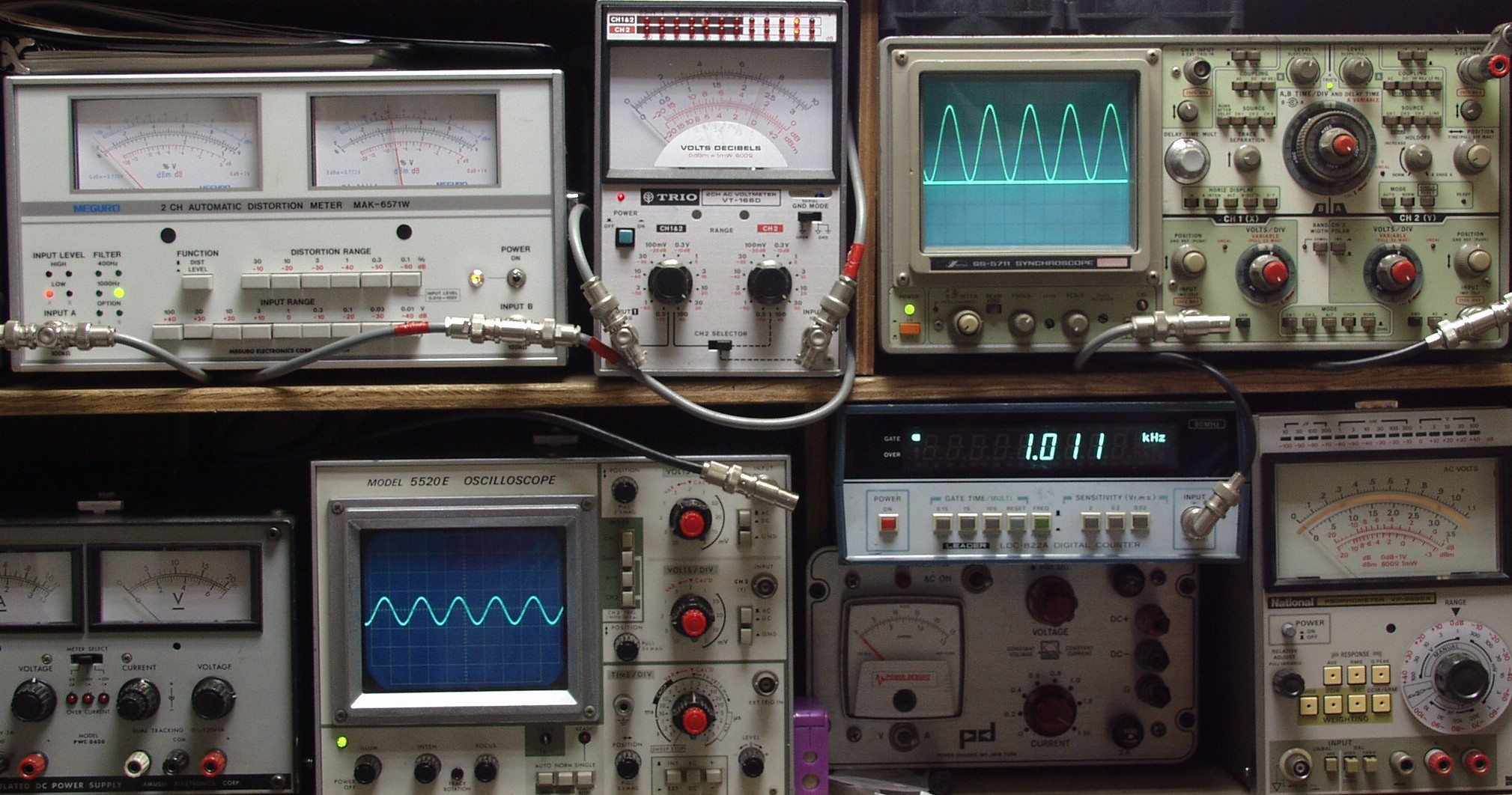

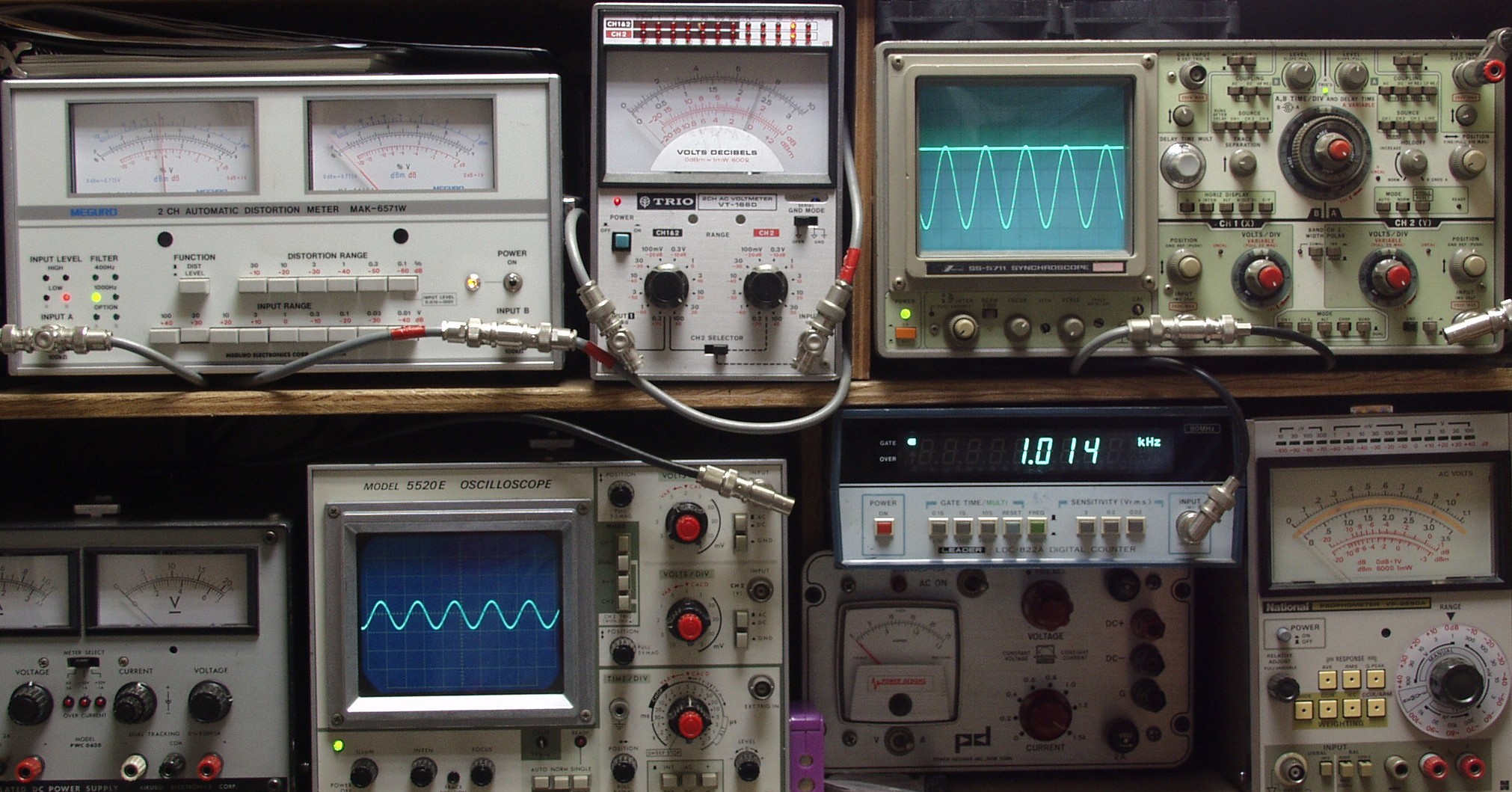

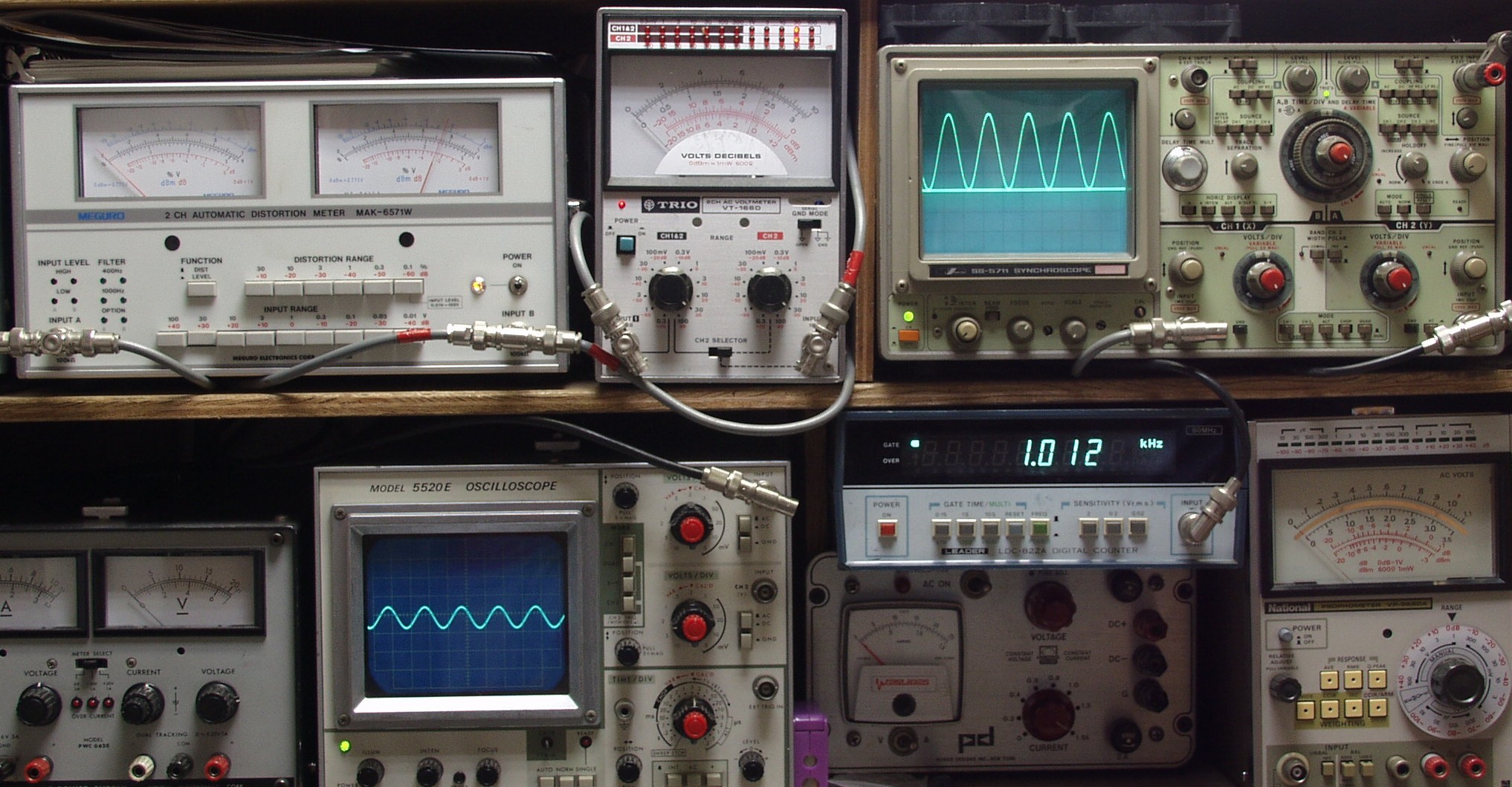

E−1. 出力/歪み率測定・調整
    <見方>
     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)
E−2A. R−SP出力23V=66W出力 0.05%歪み 1000HZ AUX入力
E−2B. R−SP出力23V=66W出力 0.05%歪み 400HZ AUX入力
E−2C. L−SP出力23V=66W出力 0.05%歪み 1000HZ AUX入力
E−2D. L−SP出力23V=66W出力 0.05%歪み 400HZ AUX入力
E−3A. R−SP出力23V=66W出力 0.08%歪み 1000HZ MM入力
E−3B. R−SP出力23V=66W出力 0.08%歪み 400HZ MM入力
E−3C. R−SP出力23V=66W出力 0.08%歪み 1000HZ MM入力
E−3D. R−SP出力23V=66W出力 0.08%歪み 400HZ MM入力
E−4.完成  24時間エ−ジング

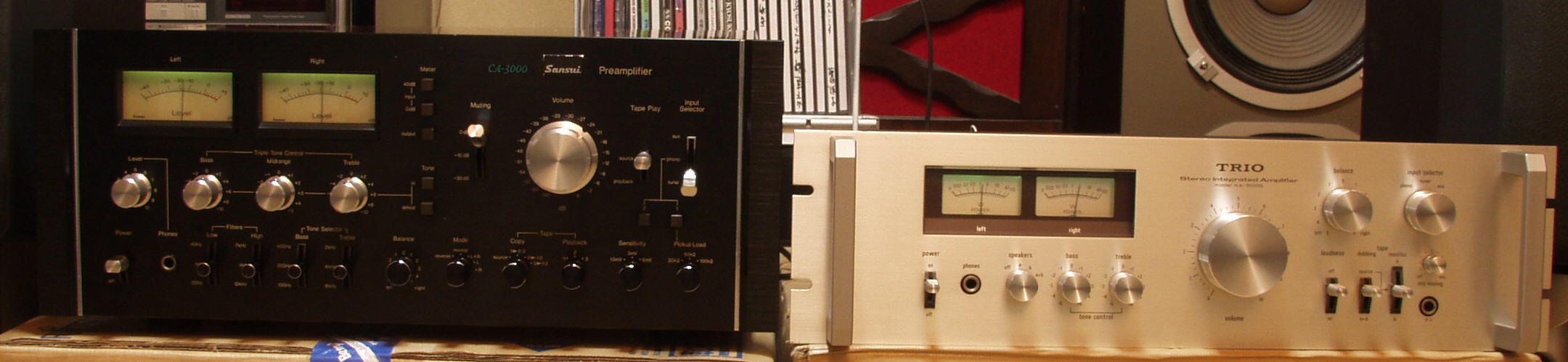

                         5100g-1j
