ＴＲＩＯ　ＫＡ−５０００　修理記録

平成１３年１０月修理完成

A．　修理前の状況 　　症状としてはリレーがカチカチ何回も降りてしまう症状です。 　　非常に不安定です。 B．　原因 　　メインAMPのＴＲ（トランジスター）劣化 　　プロテクト回路のＴＲ（トランジスター）の劣化 Ｃ．　修理状況 　　メインAMPのＴＲ（トランジスター）交換 　　保護回路のＴＲ（トランジスター）個交換 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 Ｄ．　使用部品 　　バランス、バイアス調整用　半固定ＶＲ 　　４個 　　メインAMP、保護回路ＴＲ（トランジスター）　４個 　　保護回路ＴＲ（トランジスター）　　　　　　　　１個 　　コンデンサー　　　　　　　　　　　　　　　　　　　２個 Ｅ．　修理費　　１２、０００円　　　＜＜通常修理＞＞

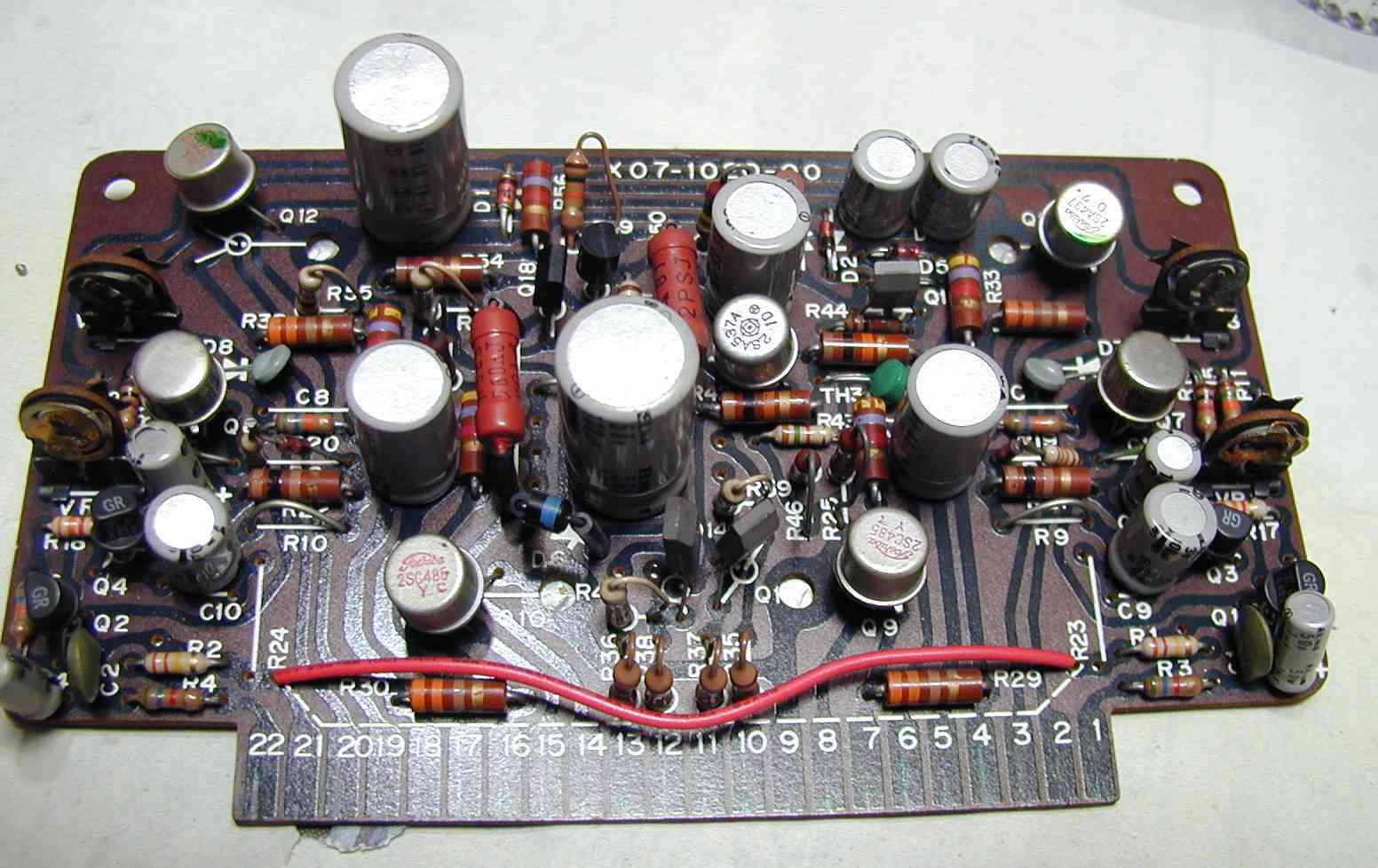

１．　修理前のドライブ基板表

２．　　修理後　　ドライブ基板表。上は取り替えた部品

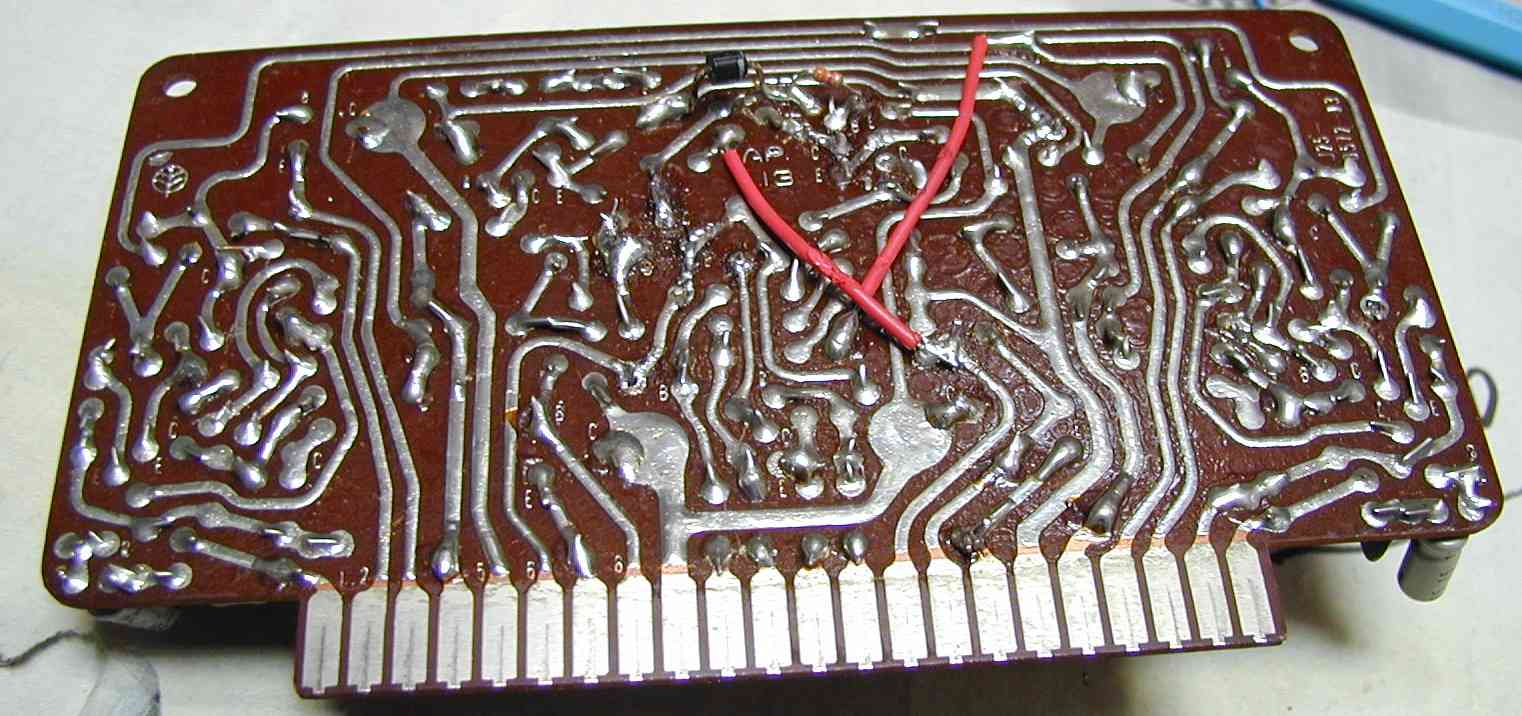

３．　ドライブ基板裏、十分にハンダを盛る

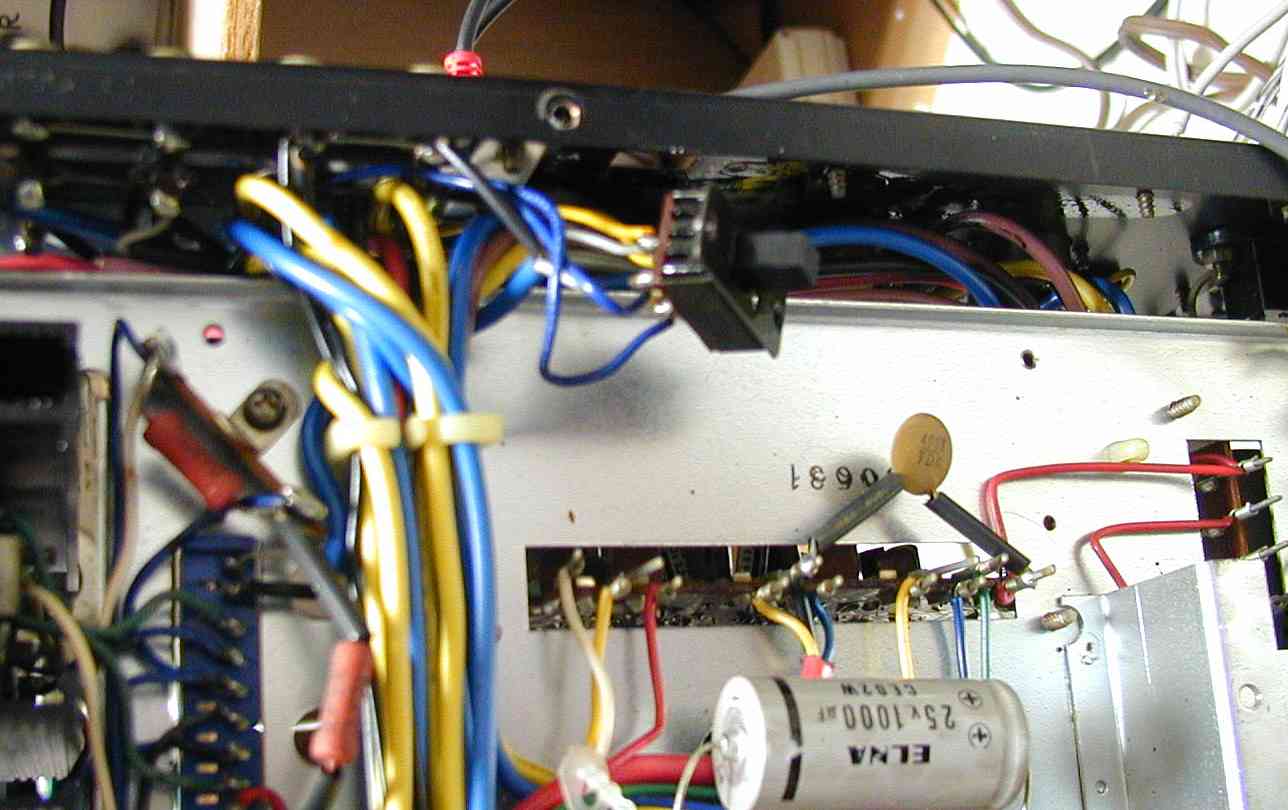

４．　ＳＷの修理

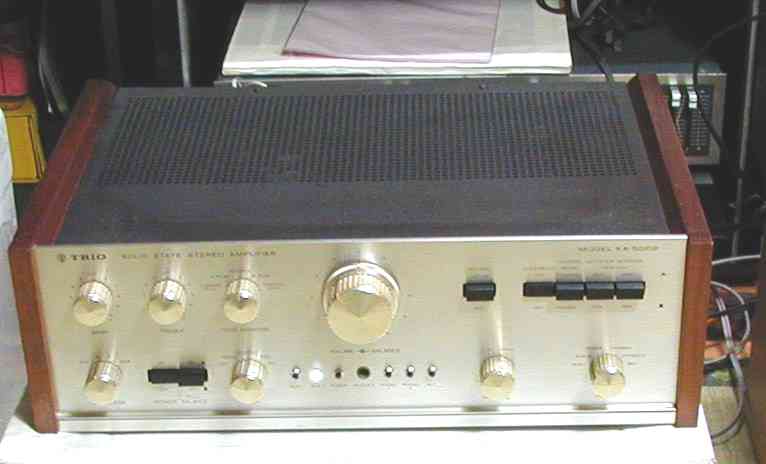

５．　完成、上から見る

６．　２４時間エージング
