Ｐｉｏｎｅｅｒ　Ｍ−５ａ．　修理記録
２０２５／１１／持込　　　完成　
Ａ．　修理前の状況
  • ユーザーが修理に失敗した機器。
    プロテクトが動作せず、被害は甚大になる。
    よって、修理費は非常に高くなる。
  • １次元にいる人には、２次元の広さは解らない。同様に、２次元にいる人には、３次元の立体は解らない！
    努力のみ次元を超えられる！

B．　原因
  • 各部経年劣化。


Ｃ．　修理状況
  • ＳＰ接続リレー交換。
    ＲＬバイアス・バランスＶＲ交換。
    電解コンデンサー交換（オーディオコンデンサー使用）。
    1部ＴＲ（トランジスター）交換。
    初段ＦＥＴ（電界効果トランジスター）交換。
    1部フイルムコンデンサー交換・追加。


Ｄ．　使用部品
  • ＳＰ接続リレー　　　　　　　　　　　　　　　　個。
    バイアス／バランス半固定ＶＲ　　　　　個。
    電解コンデンサー　　　　　　　　　　　　個。
    フイルムコンデンサー　　　　　　個。
    ＴＲ（トランジスター）　　　　　　　個。


Ｅ．　調整・測定

Ｆ．　修理費　　　，０００円　　オーバーホール修理

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｐｉｏｎｅｅｒ　Ｍ−５ａ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況

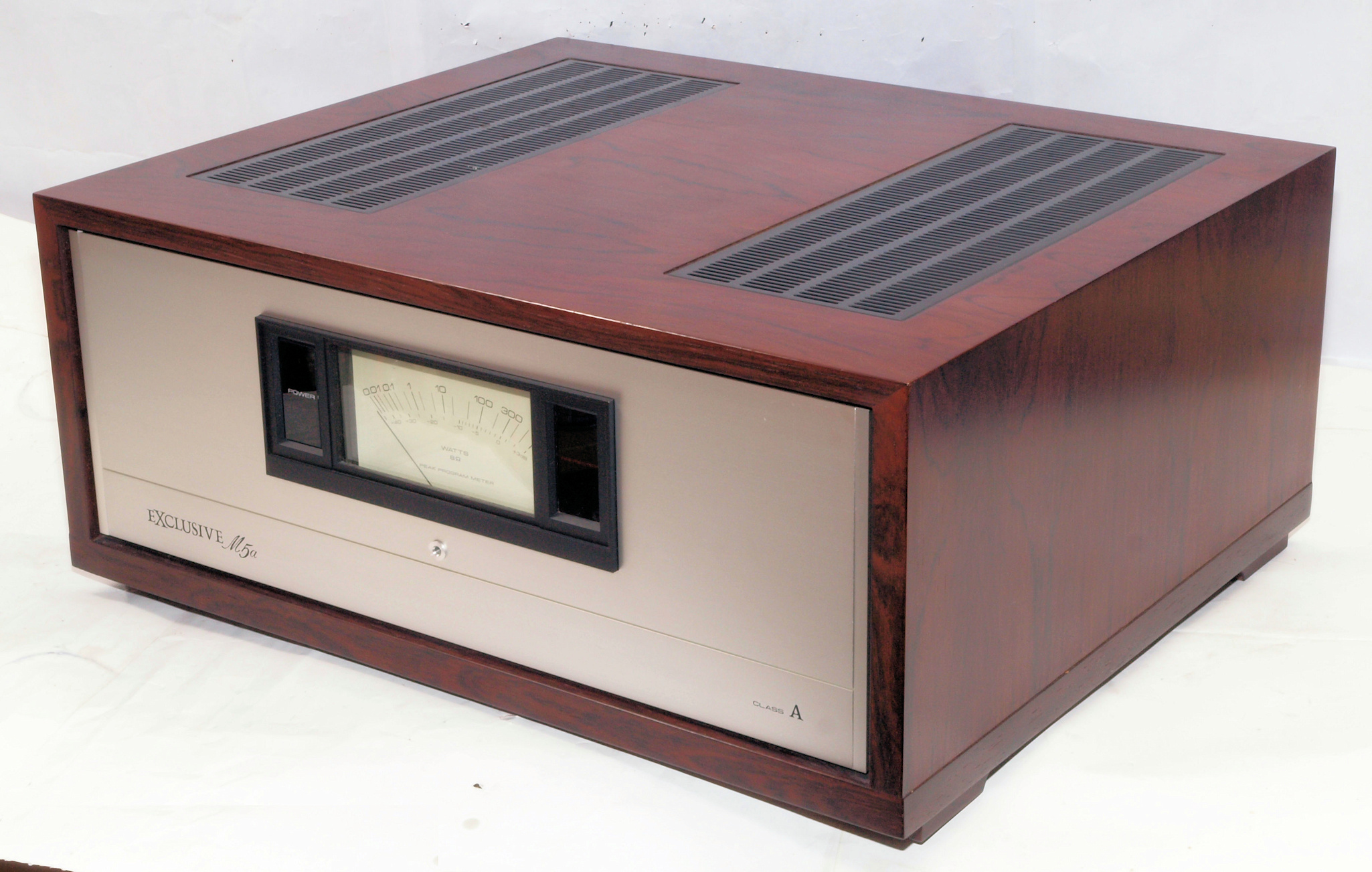

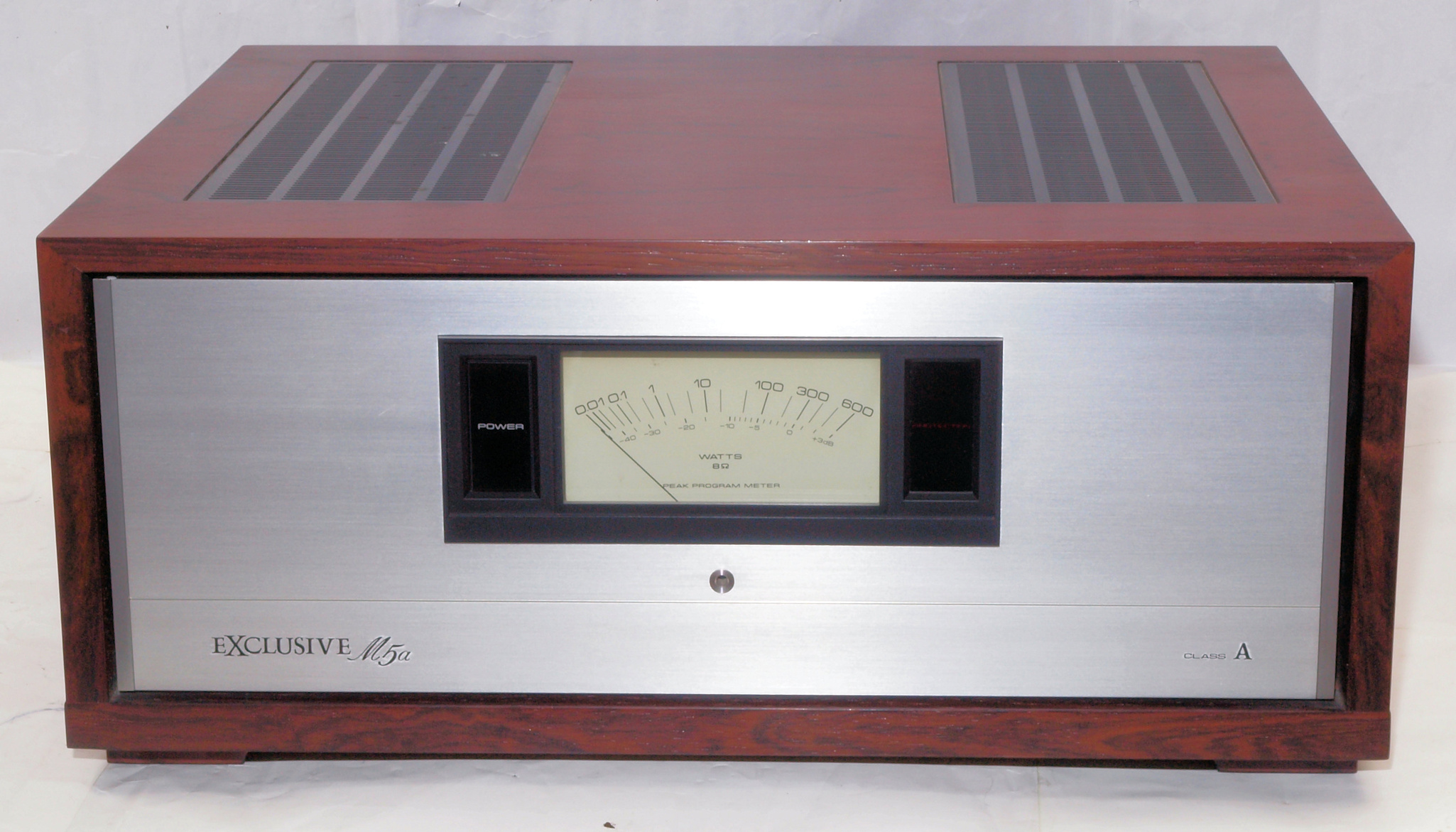

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前右から見る
Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る
Ａ１５．　点検中　上から見る
Ａ１６．　点検中　木ケースから取り出し、上から見る。　埃がびっしり！
Ａ１７．　点検中　上蓋を取り、上から見る
Ａ１８．　点検中　上蓋を取り、清掃し、上から見る

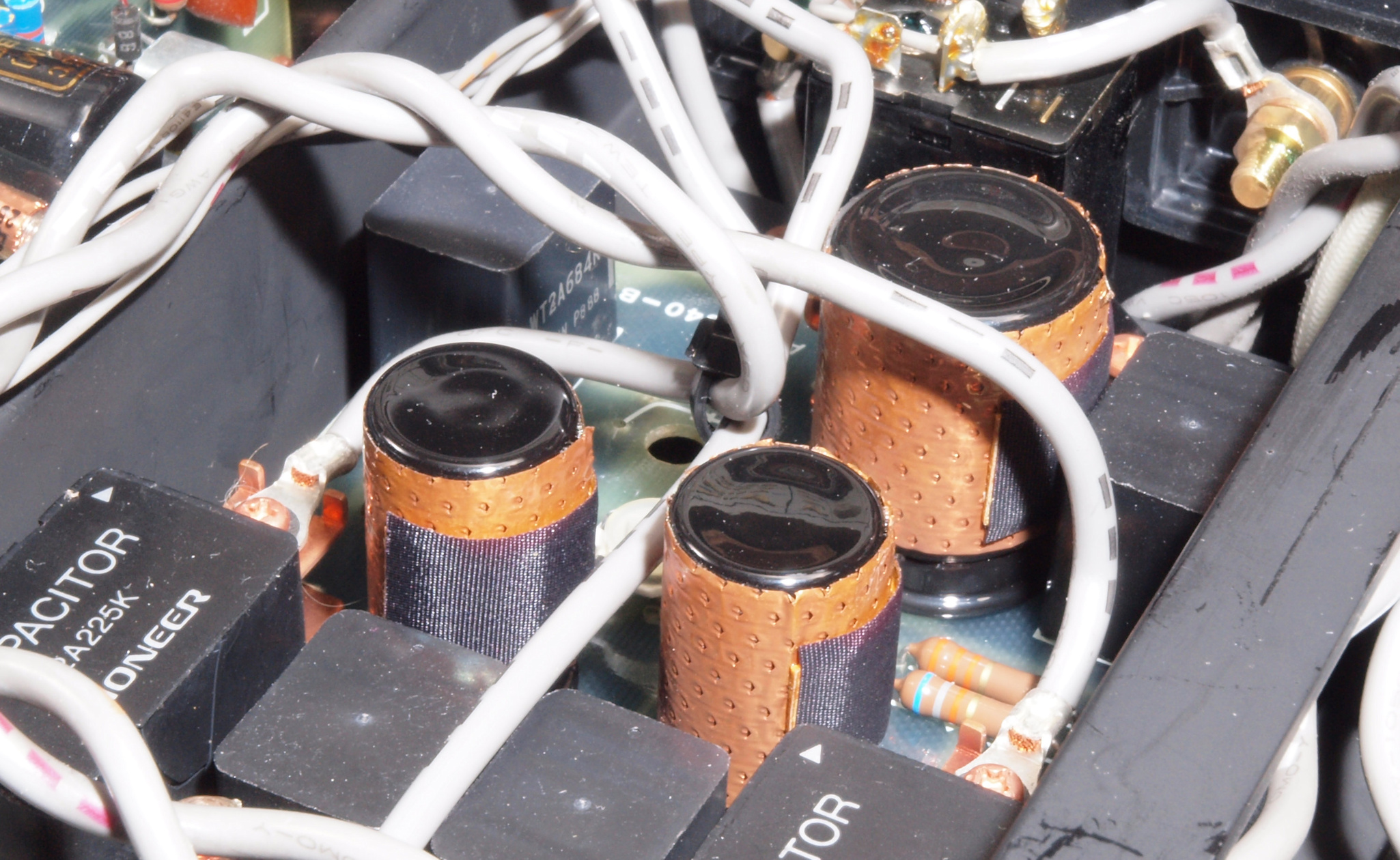

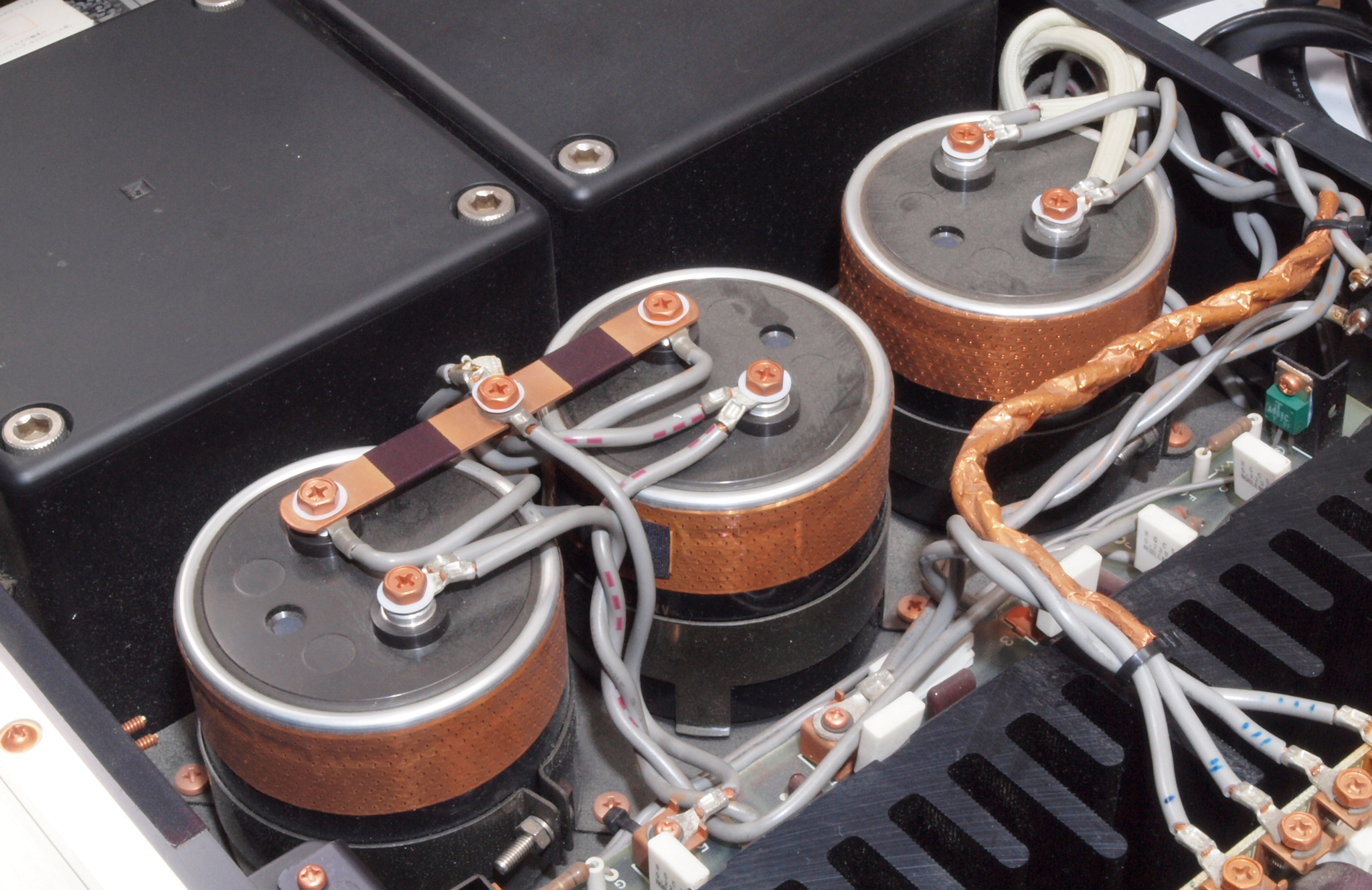

Ａ１９．　点検中　ブロック電解コンデンサーに増設された、フイルムコンデンサー２組４個。
Ａ２１．　点検中　下から見る
Ａ２２．　点検中　冷却フアン見る
Ａ２３．　点検中　下前から見る
Ａ２４．　点検中　下前左から見る

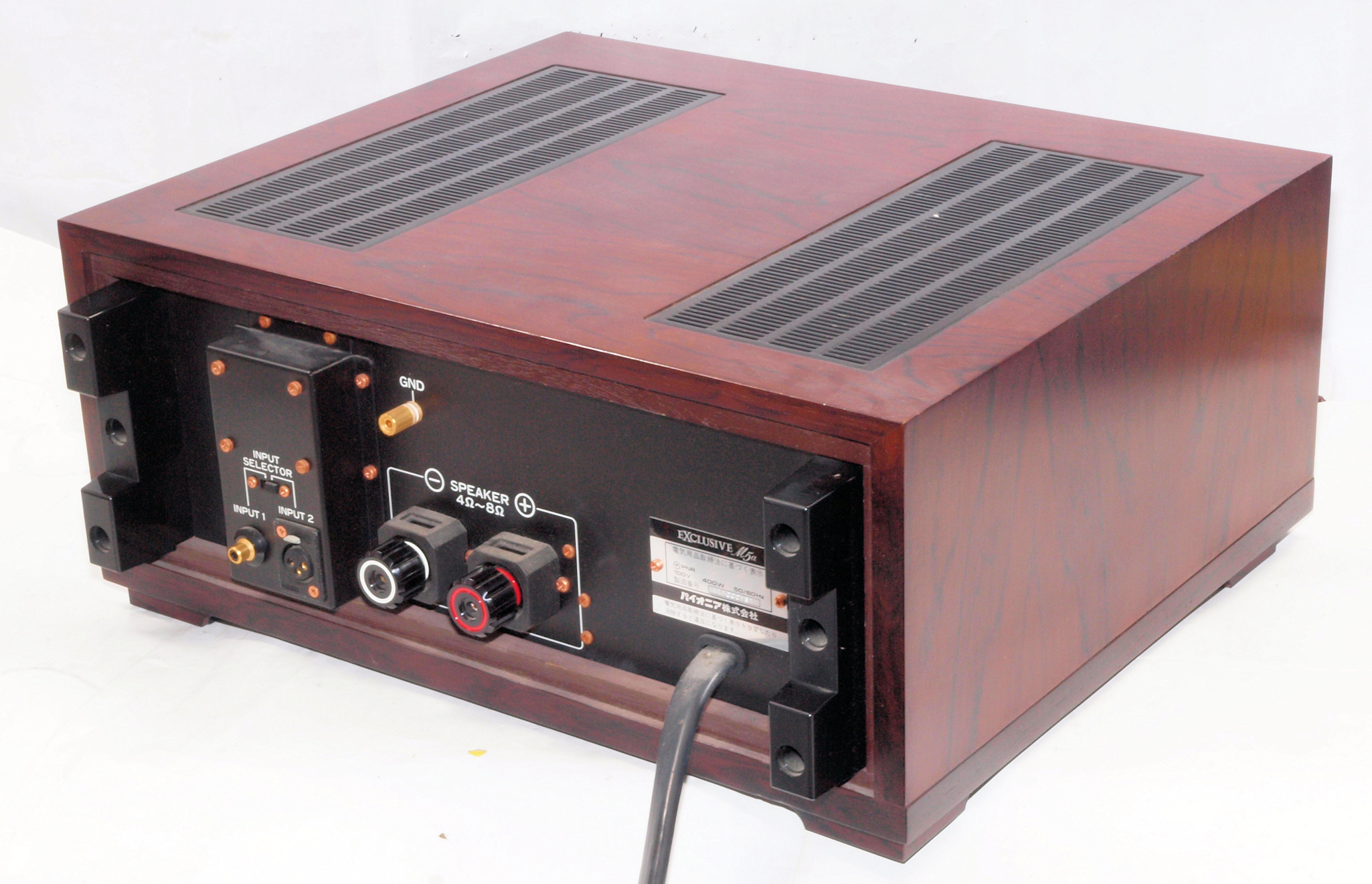

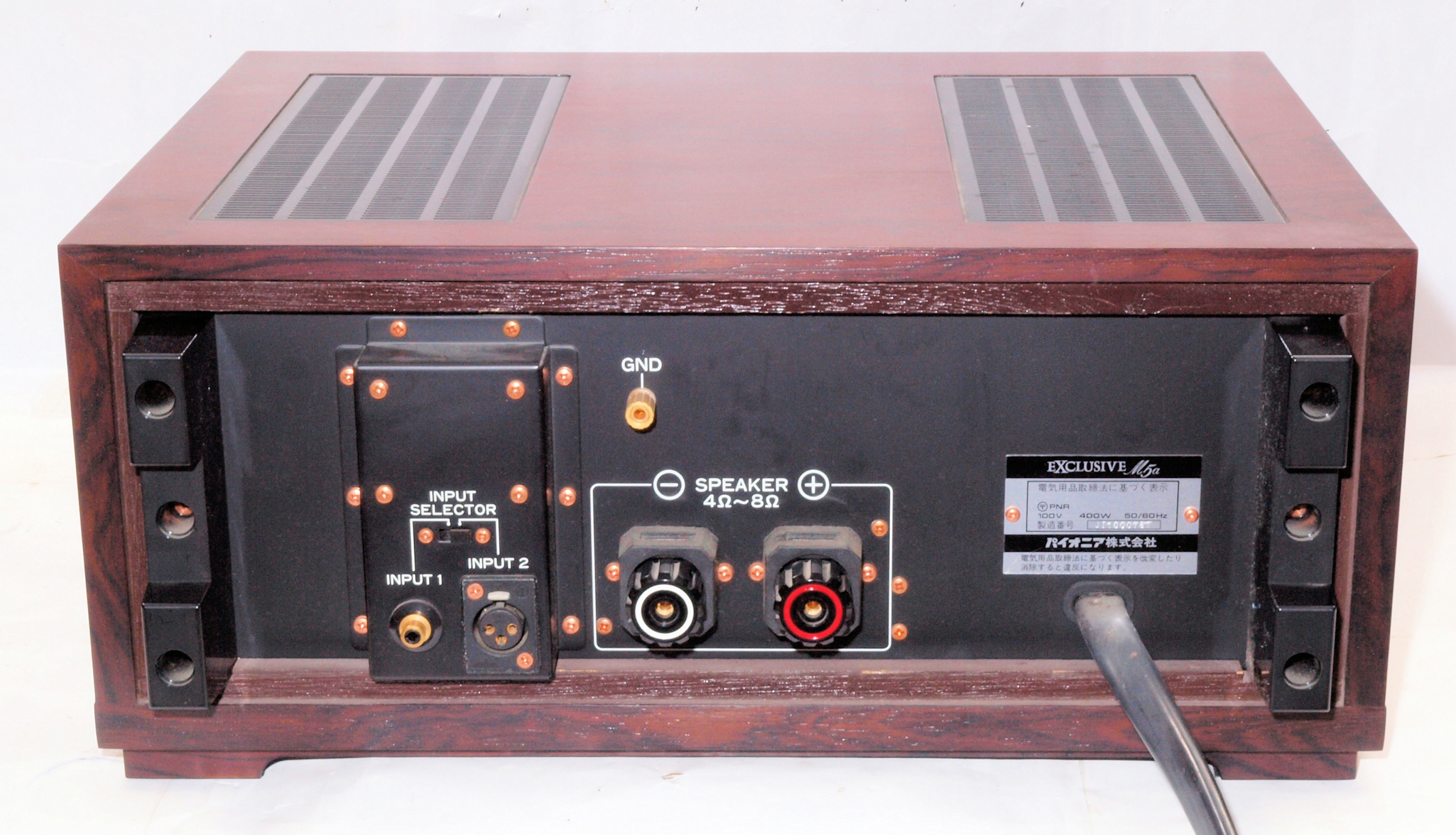

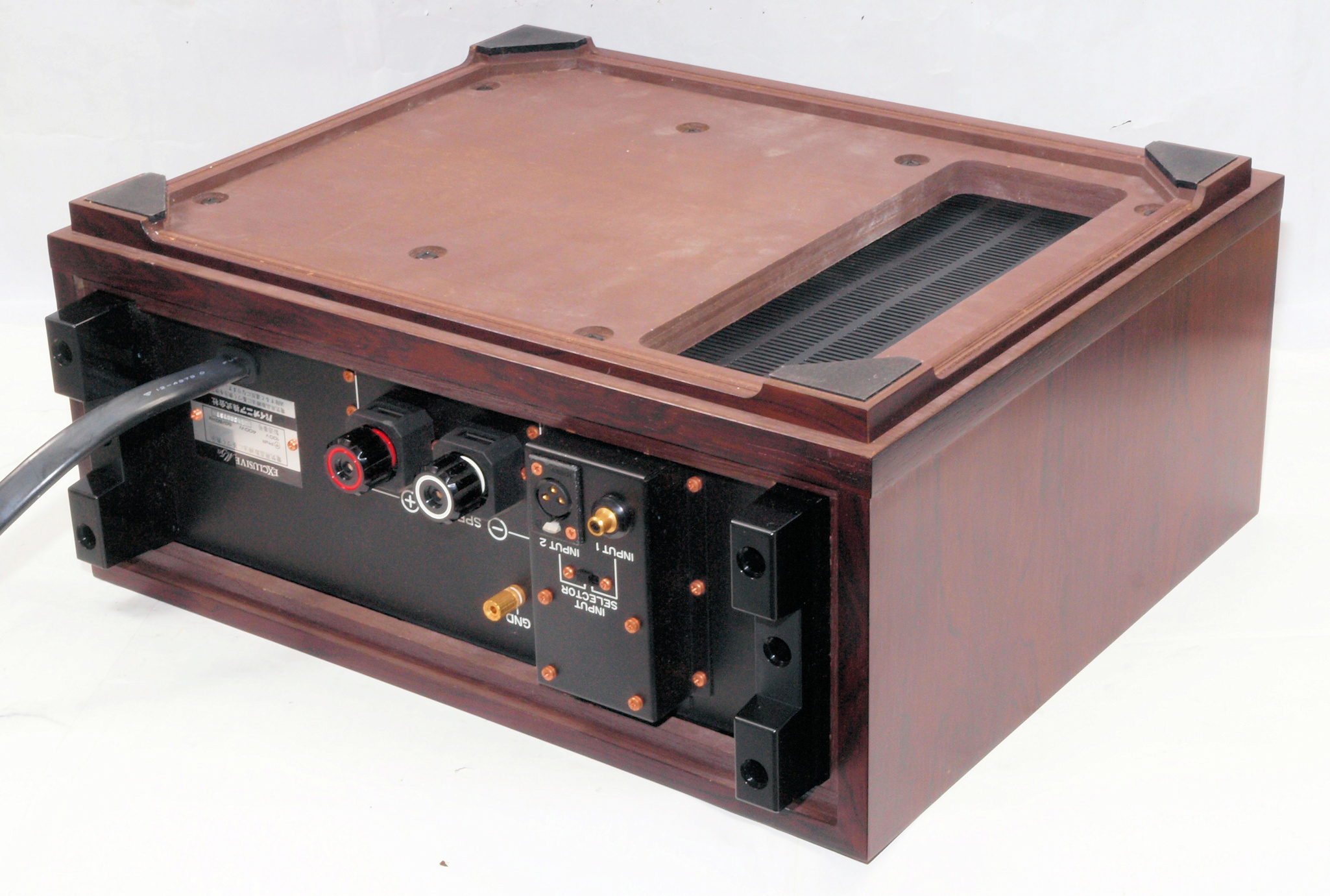

Ａ２５．　点検中　下後から見る

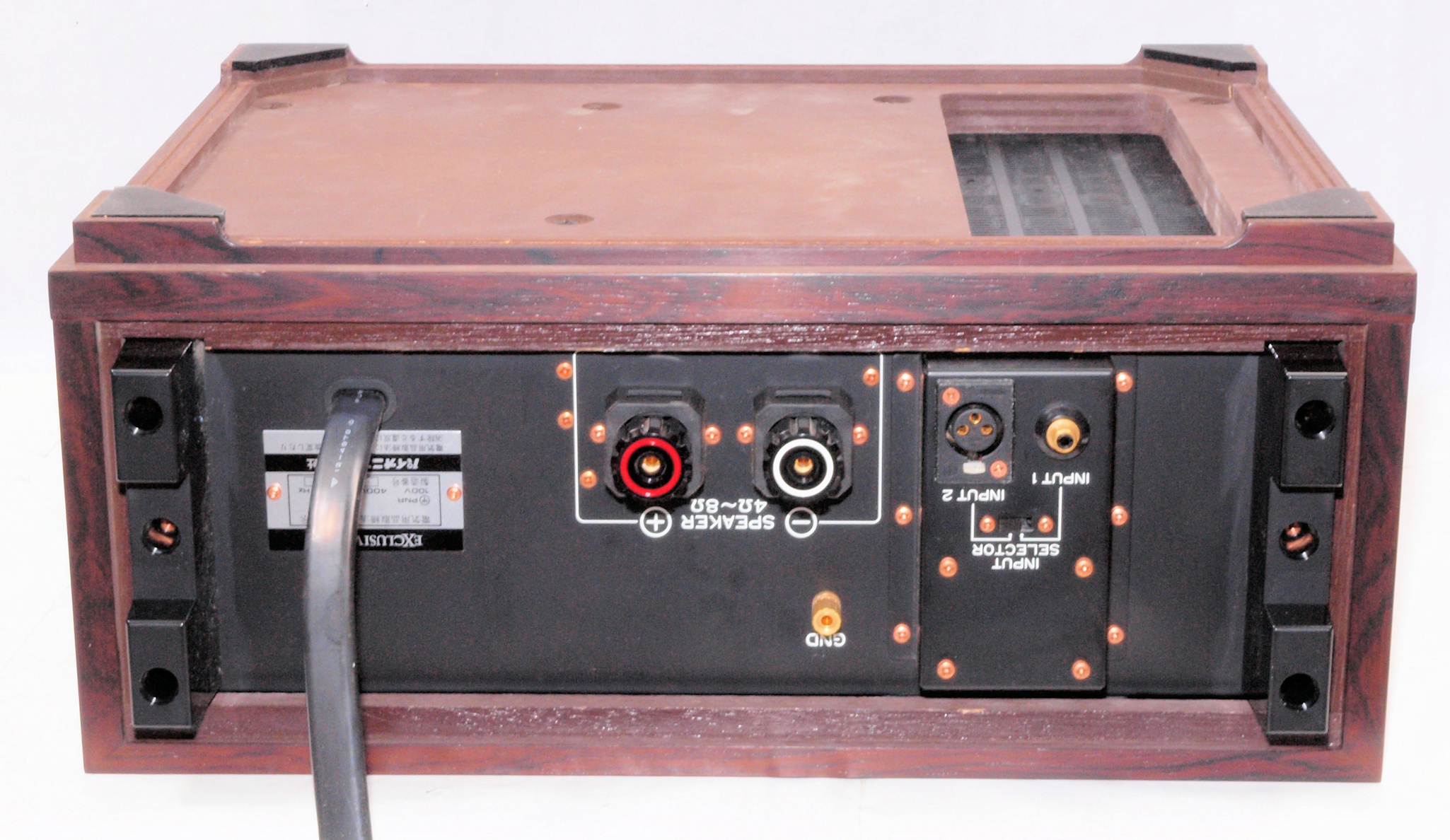

Ａ２６．　点検中　下後右から見る

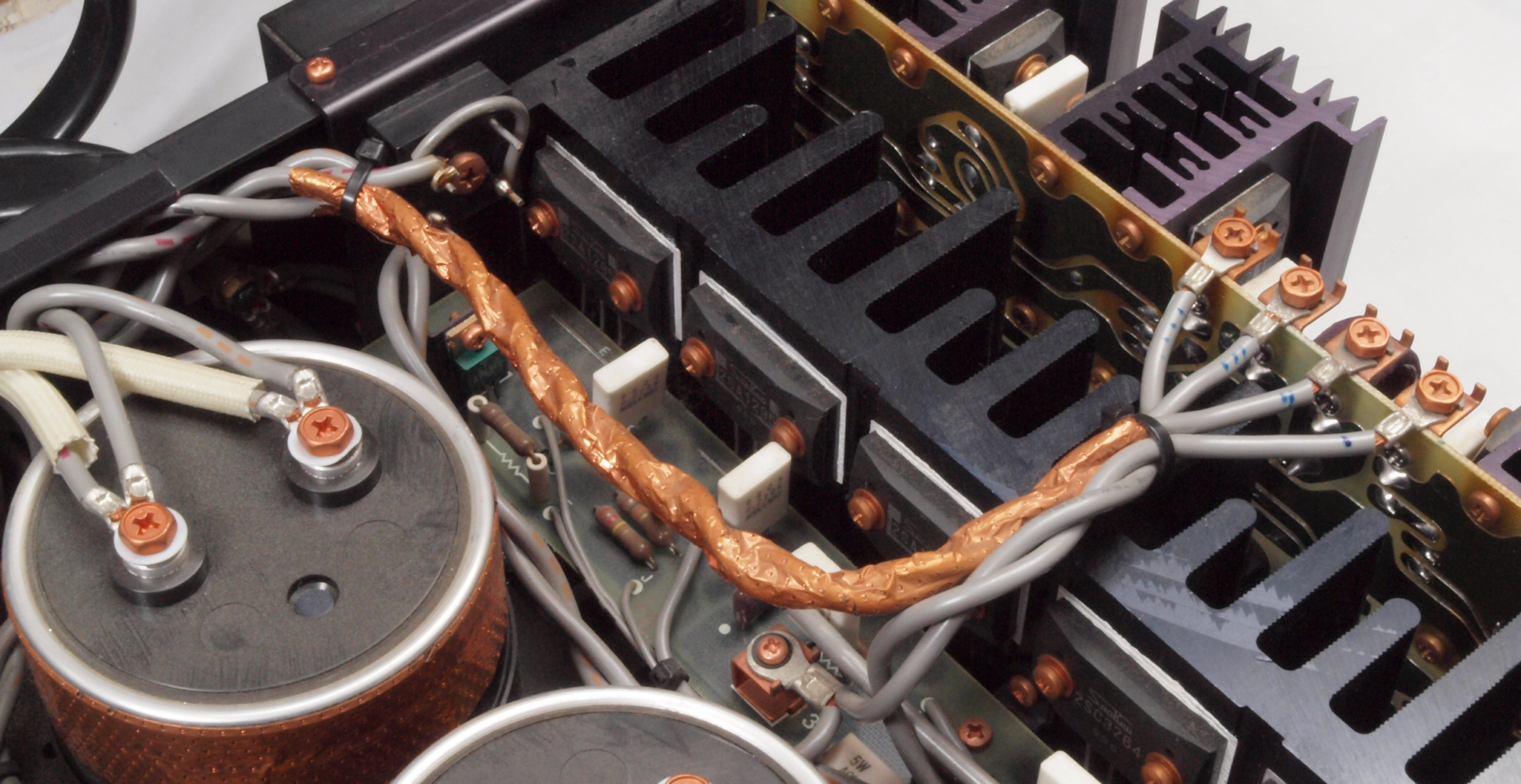

Ａ２７．　点検中　下蓋を取り、下から見る
Ａ２８．　点検中　下蓋裏の埃

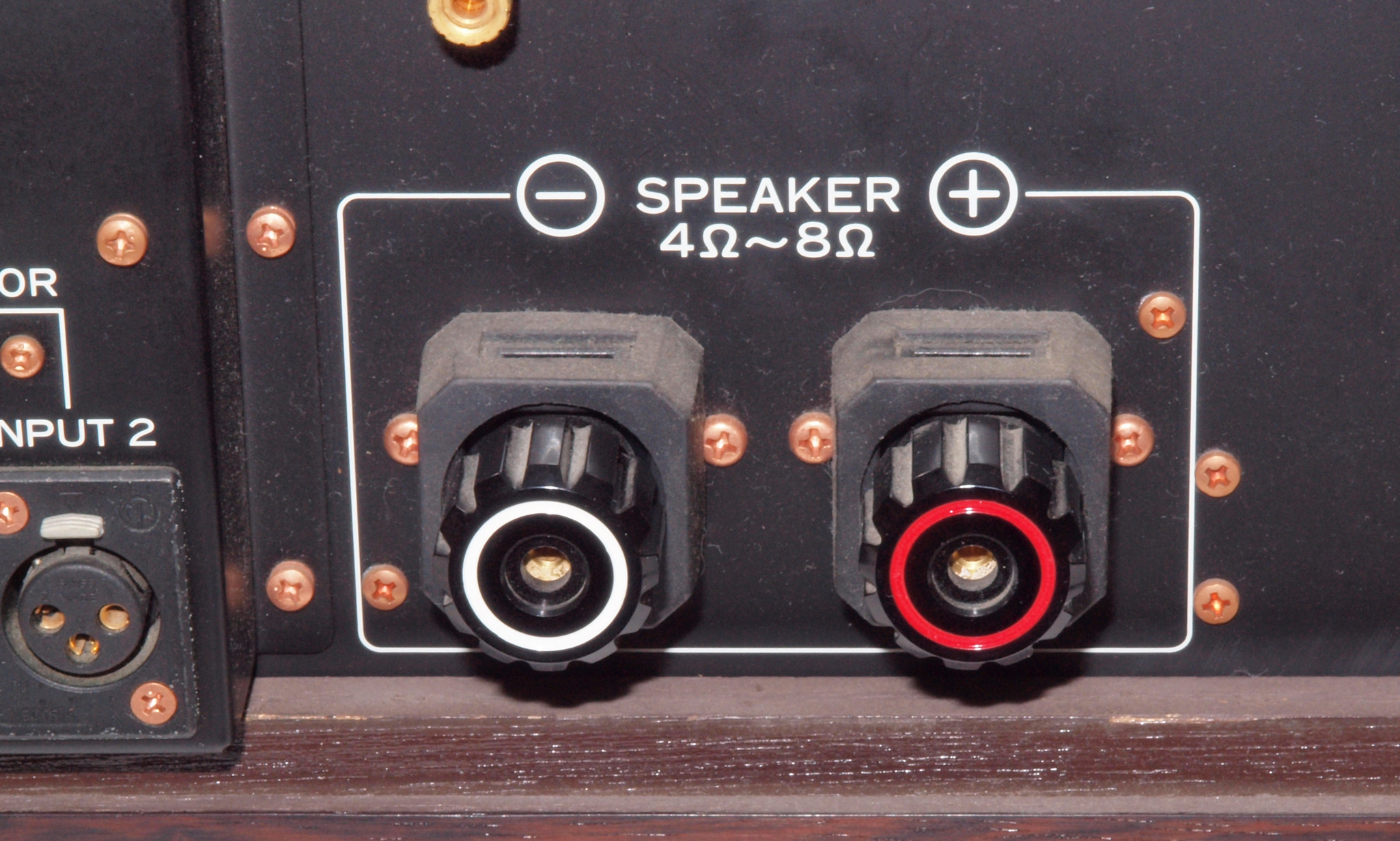

Ａ３１．　点検中　ＳＰ端子
Ａ３２．　点検中　ＳＰ端子、取り付け穴が大きく、ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２　だけが取り付けられます。
Ａ４１．　点検中　ＲＣＡ端子
Ａ４２．　点検中　ＲＣＡ端子、　穴が大きいので、削りだしの下記が使用可能。

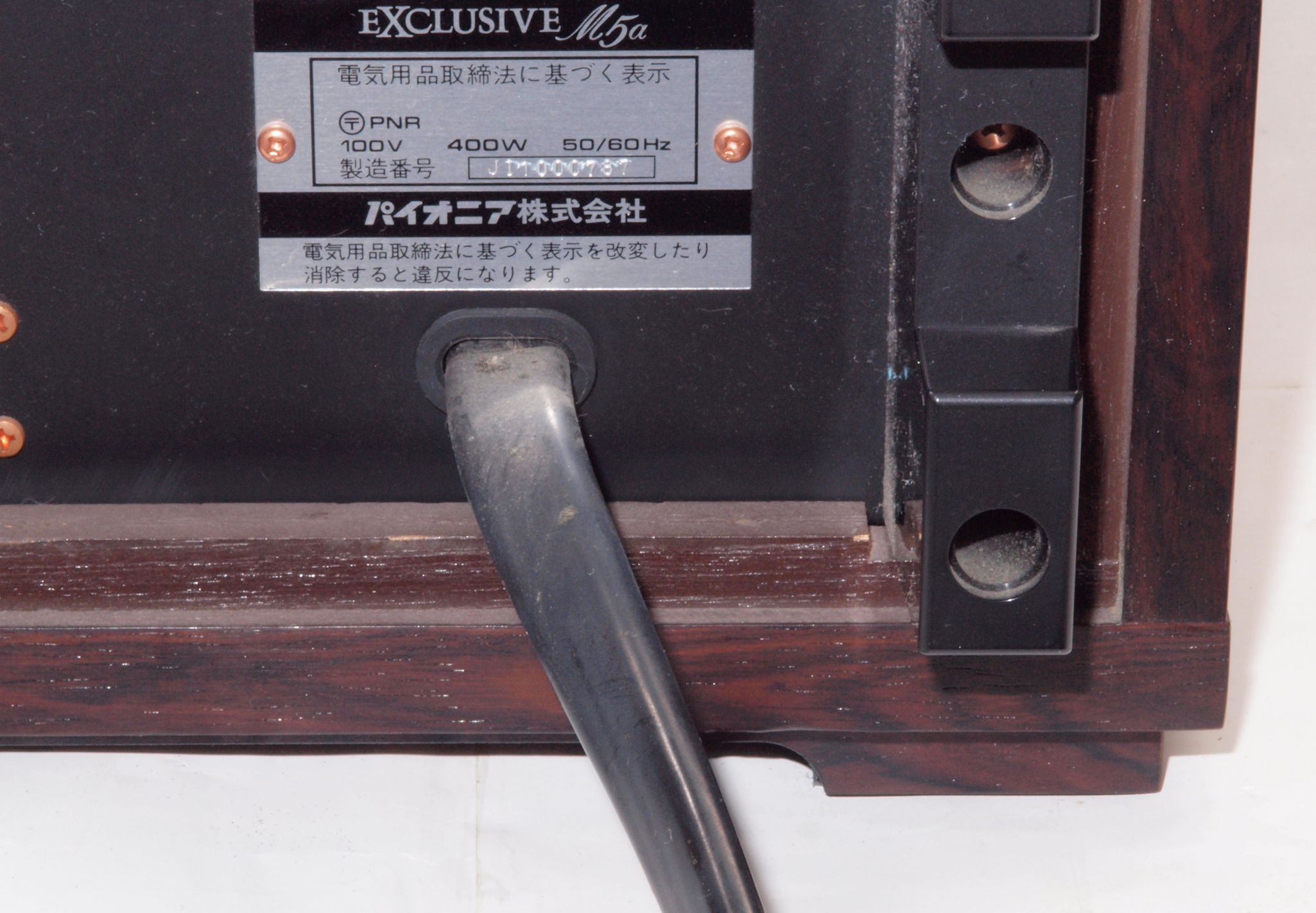

Ａ５１．　点検中　電源コード
Ａ５３．　点検中　電源コード、　電源コードを３Pインレットに交換出来る。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。
Ｔ．　修理前点検測定
Ｔ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．６２％歪み。
　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　１．５４％歪み。
　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ３．　冷却フアンは全開
Ｃ．　修理状況
Ｃ０１．　修理中　終段ユニットや基板を外したシャーシ、上から見る
Ｃ０２．　修理中　終段ユニットや基板を外したシャーシ、下から見る

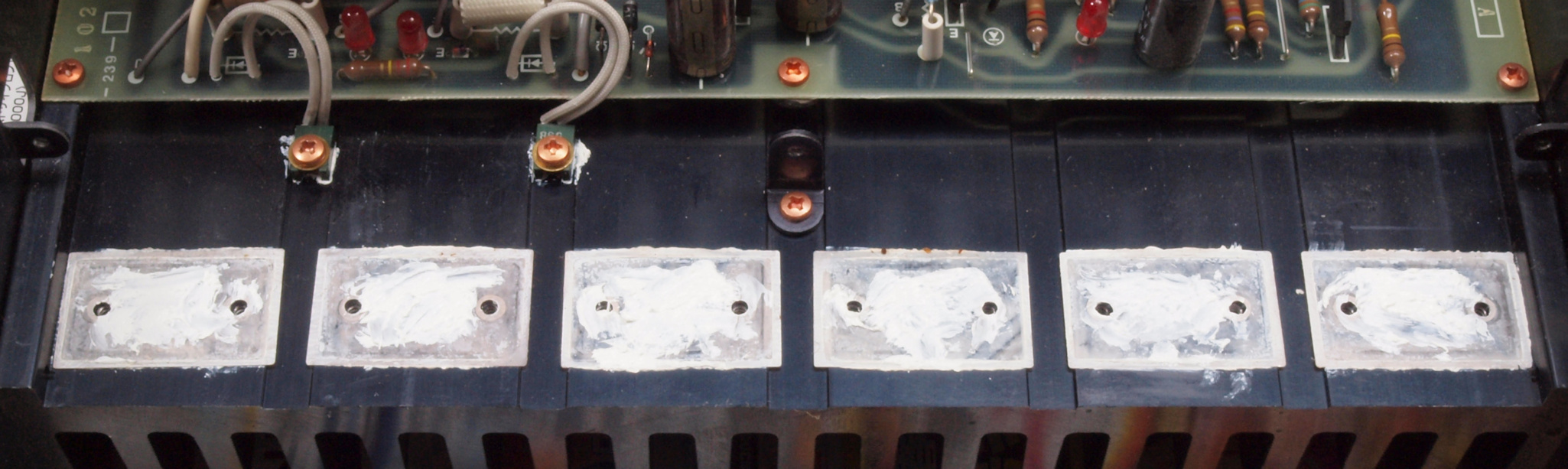

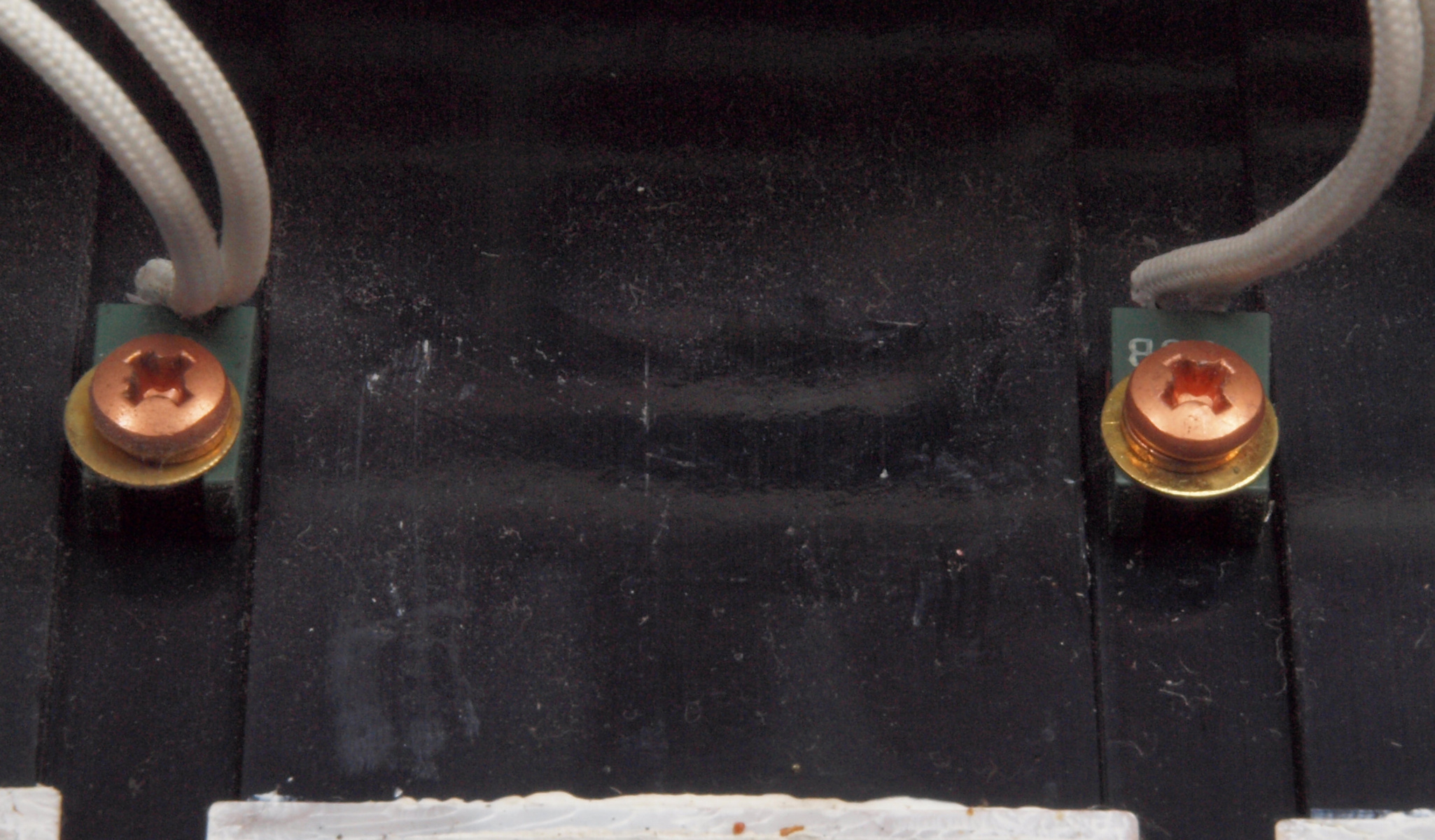

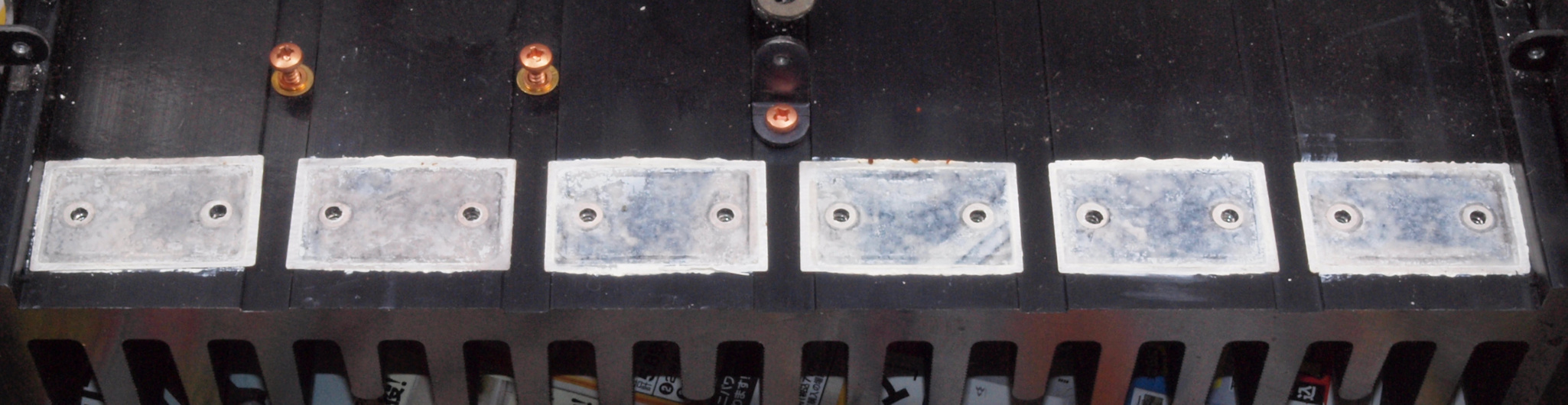

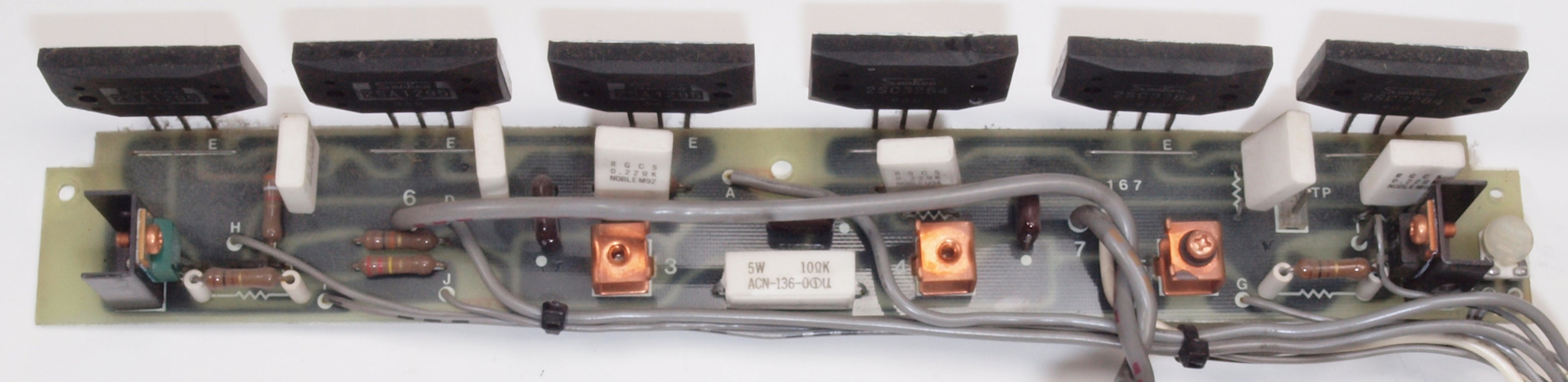

Ｃ１１．　修理前　Ｒ側終段ＴＲ（トランジスター）
Ｃ１２．　修理後　Ｒ側終段ＴＲ（トランジスター）

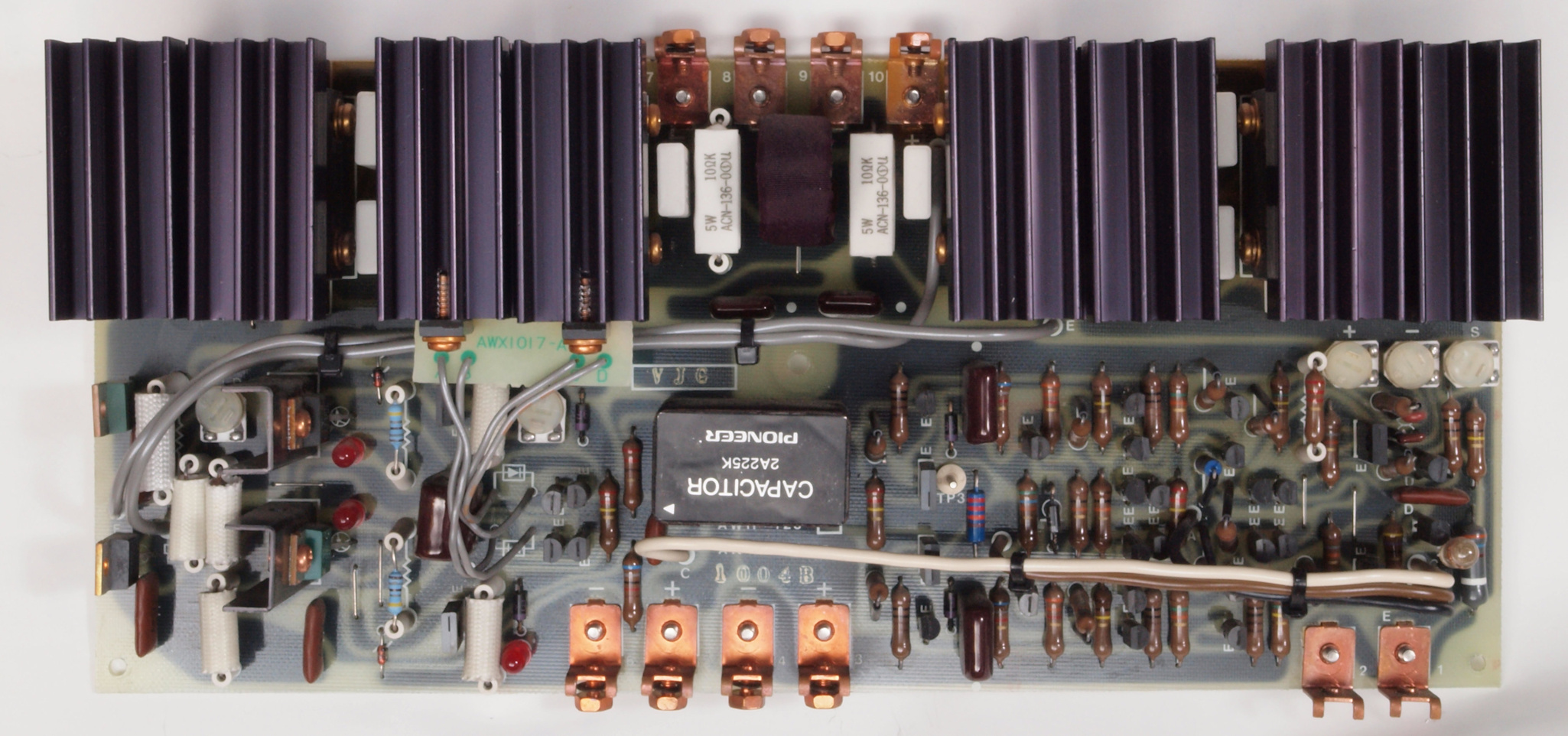

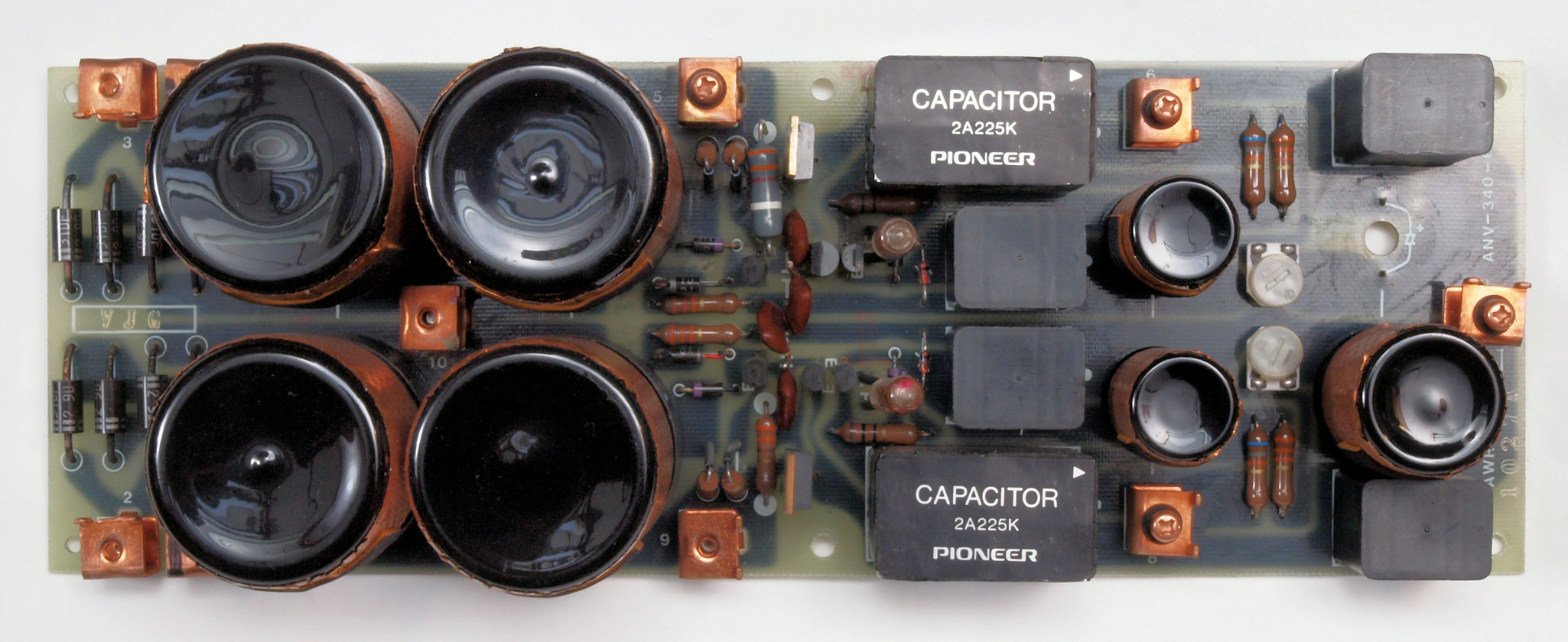

Ｃ１３．　修理前　Ｒ−ＡＭＰ基板
Ｃ１４．　修理後　Ｒ−ＡＭＰ基板
　　　　　　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー２個交換

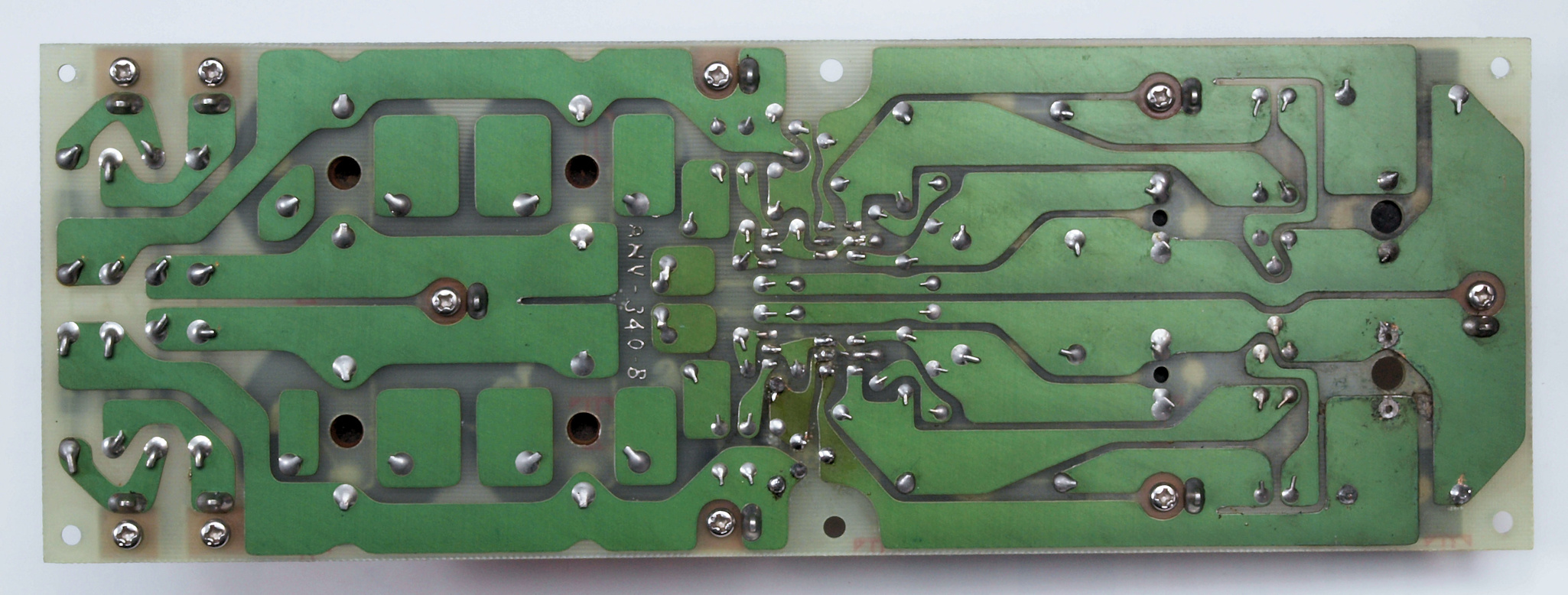

Ｃ１５．　修理前　Ｒ−ＡＭＰ基板裏

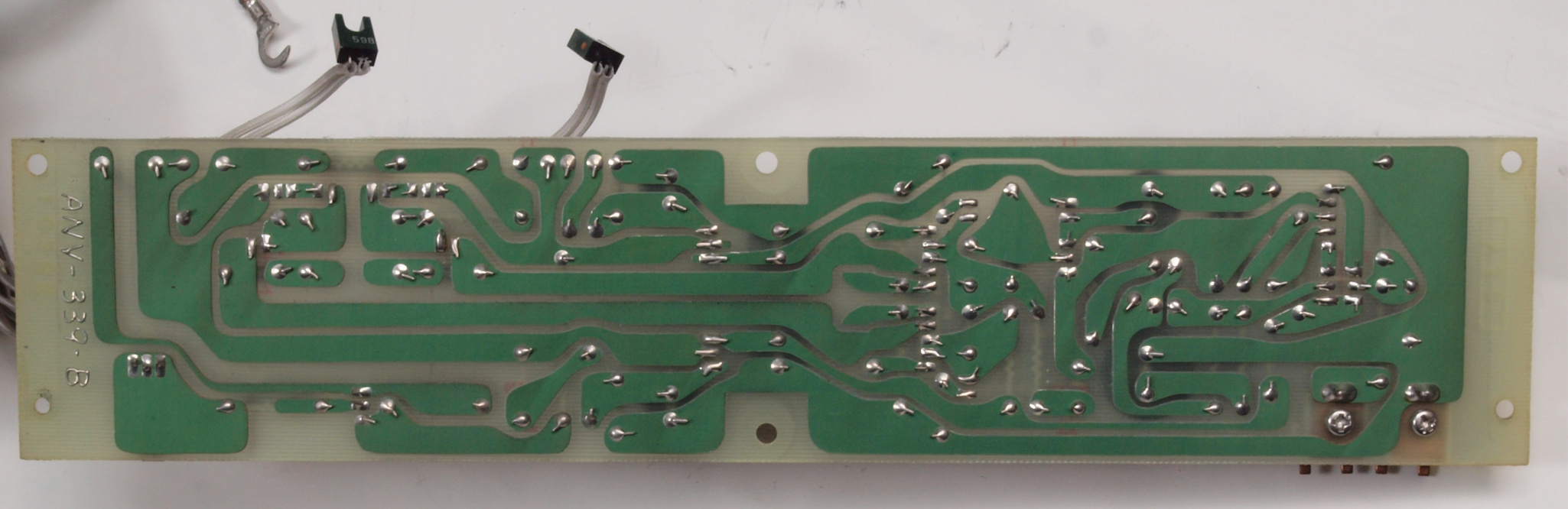

Ｃ１６．　修理（半田補正）後　Ｒ−ＡＭＰ基板裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用
Ｃ１７．完成Ｒ−ＡＭＰ基板裏　洗浄後防湿材を塗る。
Ｃ２１．　修理前　L側終段ＴＲ（トランジスター）
Ｃ２２．　修理後　L側終段ＴＲ（トランジスター）
Ｃ２３．　修理前　Ｌ−ＡＭＰ基板
Ｃ２４．　修理後　Ｌ−ＡＭＰ基板
　　　　　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー２個交換

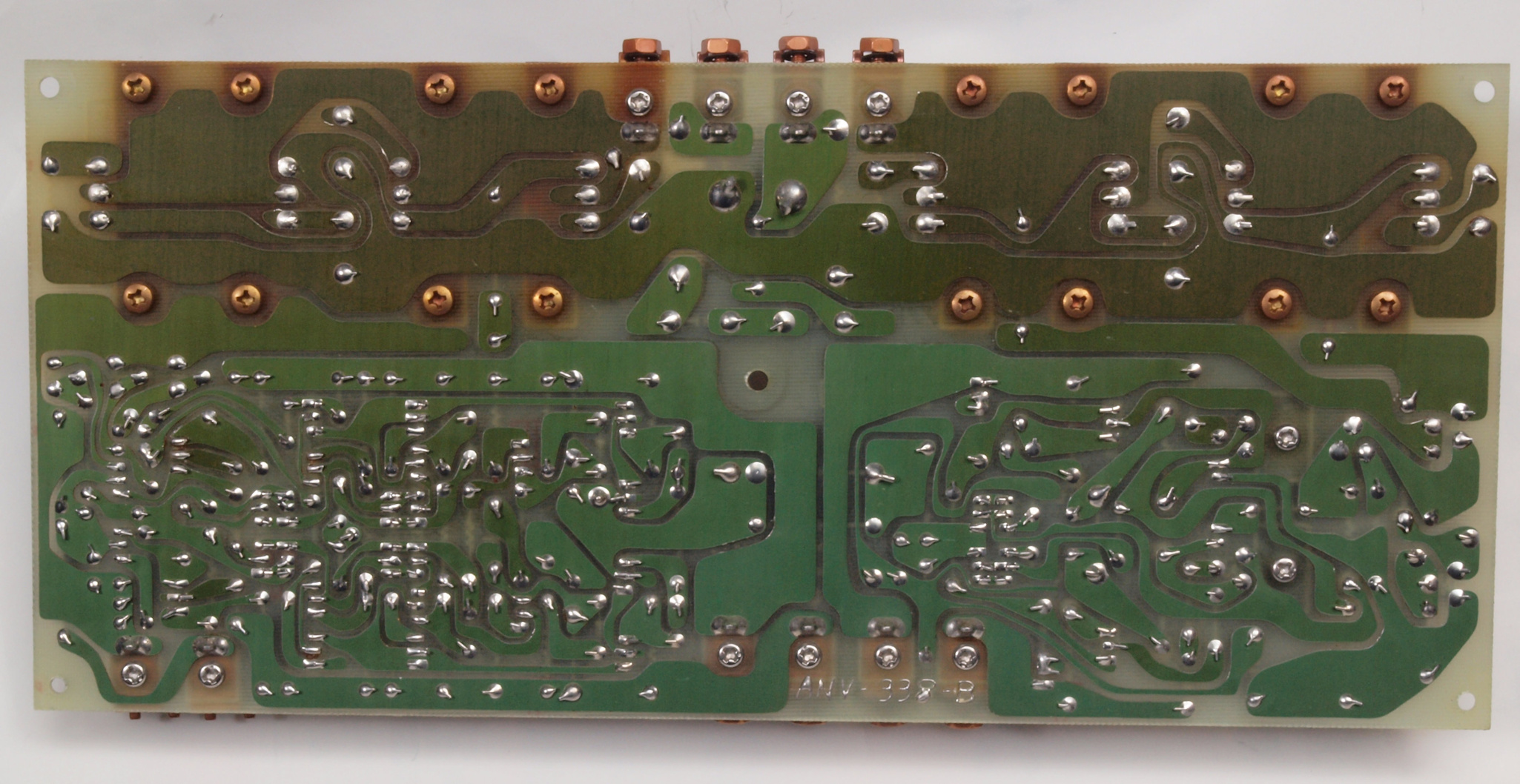

Ｃ２５．　修理前　Ｌ−ＡＭＰ基板裏
Ｃ２６．　修理（半田補正）後　Ｌ−ＡＭＰ基板裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用
Ｃ２７．完成Ｌ−ＡＭＰ基板裏　　洗浄後防湿材を塗る。
Ｃ３１．　修理前　定電圧電源基盤
Ｃ３１２．　修理中　定電圧電源基盤電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ３１３．　修理中　定電圧電源基盤電解コンデンサー固定用の接着材、　接着材を取り除いて、防湿材を塗る。
Ｃ３２．　修理後　定電圧電源基盤　半固定ＶＲ２個、電解コンデンサー１１個交換
Ｃ３３．　修理前　定電圧電源基盤裏
Ｃ３４．　修理（半田補正）後　定電圧電源基盤裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用
Ｃ３５．完成定電圧電源基盤裏　　洗浄後防湿材を塗る。
Ｃ４１．　修理前　プロテクト基板
Ｃ４２．　修理後　プロテクト基板　電解コンデンサー８個、フイルムコンデンサー２個交換

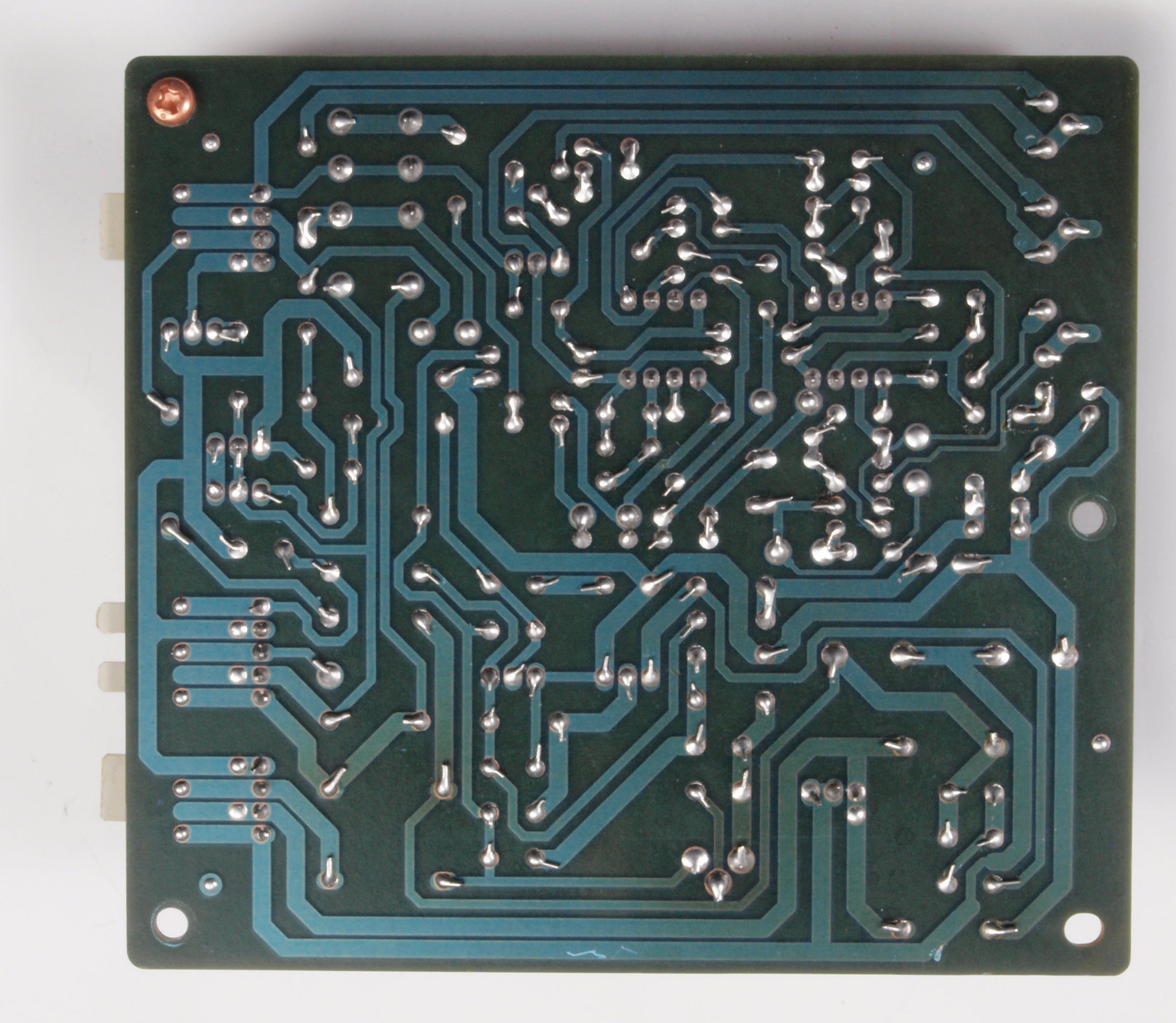

Ｃ４３．　修理前　プロテクト基板裏
Ｃ４４．　修理（半田補正）後　プロテクト基板裏　全ての半田をやり修す
Ｃ４５．完成プロテクト基板裏　　洗浄後防湿材を塗る。

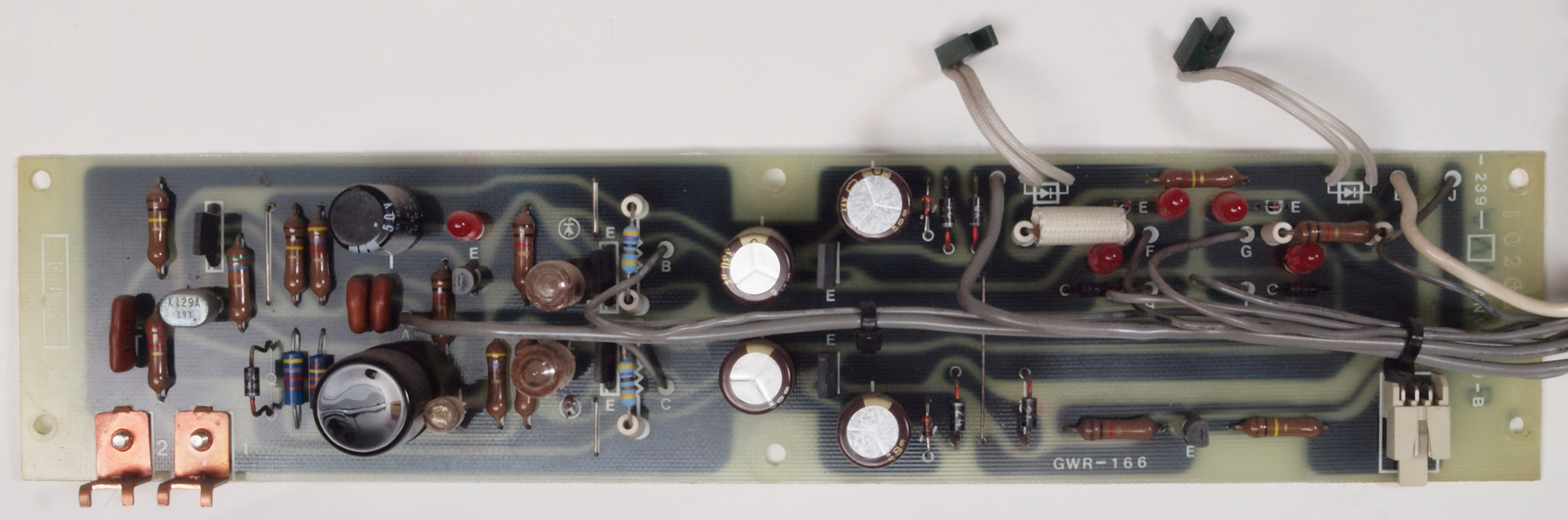

Ｃ５１．　修理前　ＶＵ−ＡＭＰ基板
Ｃ５２．　修理後　ＶＵ−ＡＭＰ基板　半固定ＶＲ６個、電解コンデンサー４個交換
Ｃ５３．　修理前　ＶＵ−ＡＭＰ基板裏
Ｃ５４．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏　全ての半田をやり修す
Ｃ５５．完成ＶＵ−ＡＭＰ基板裏　　洗浄後防湿材を塗る。
Ｃ６１．　修理中　ＳＰ接続リレー
Ｃ６２．　修理後　ＳＰ接続リレー、ケースは上のを流用する、ラッピングも半田を染みこませる。

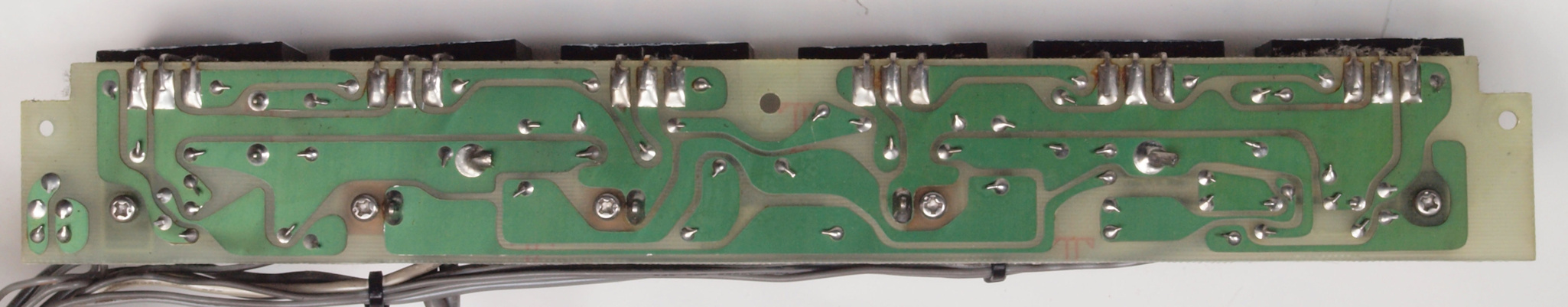

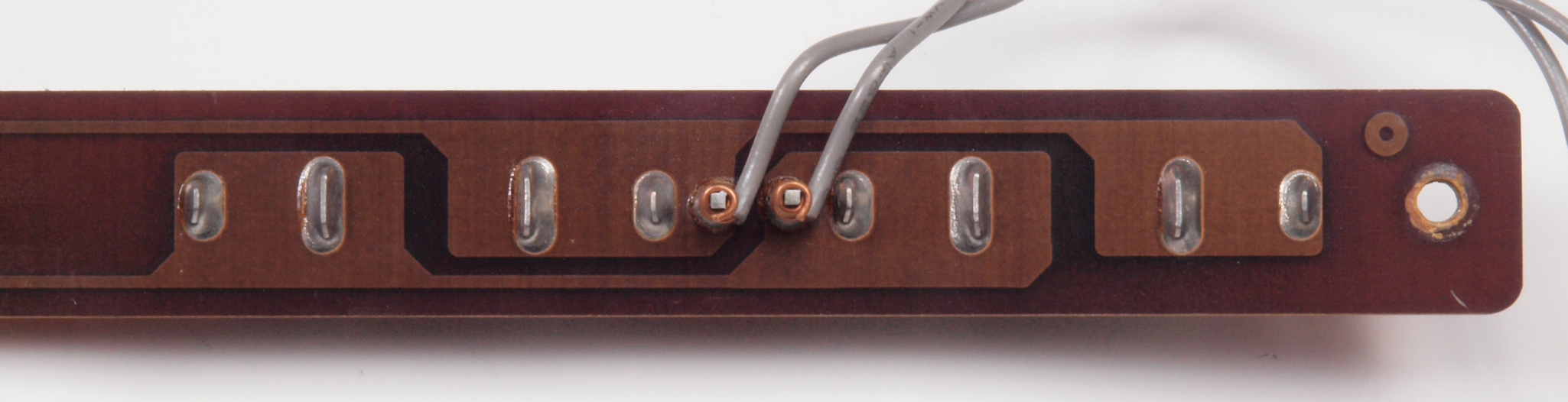

Ｃ７１．　修理前　ＳＷ基板
Ｃ７２．　修理前　ＳＷ基板裏
Ｃ７３．　修理（半田補正）後　ＳＷ基板裏
Ｃ７４．完成ＳＷ基板裏　　洗浄後防湿材を塗る。
Ｃ７５．　修理中　コネクターピンは経年変化で緩んでいるので、カシメル。数が多いいので大変！

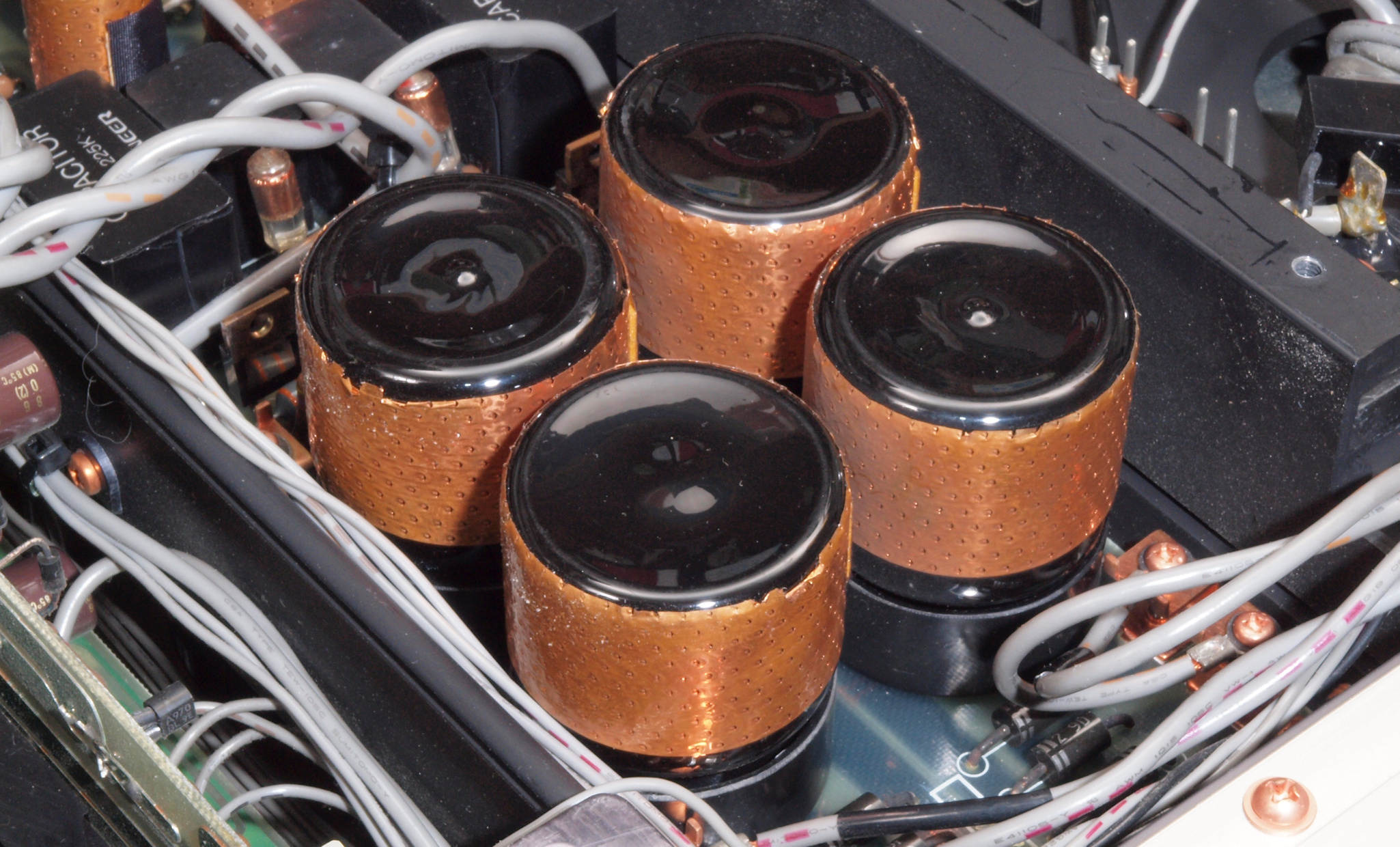

Ｃ８１．　修理前　ブロック電解コンデンサーに増設された、フイルムコンデンサー２組４個。
Ｃ８２．　修理後　圧着端子も、半田を流し込んで置く、増設フイルムコンデンサーはラグ端子に半田付け。
Ｃ９１．　パネル清掃
Ｃ９２．　VUメータランプ清掃、　左＝清掃済み、右＝清掃前。
ＣＡ．　交換した部品
CＢ１．　修理前　上から見る
CＢ２．　修理後　上から見る
CＢ３．　修理前　下から見る
ＣＢ４．　修理後　下から見る
Ｅ．　調整・測定
Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

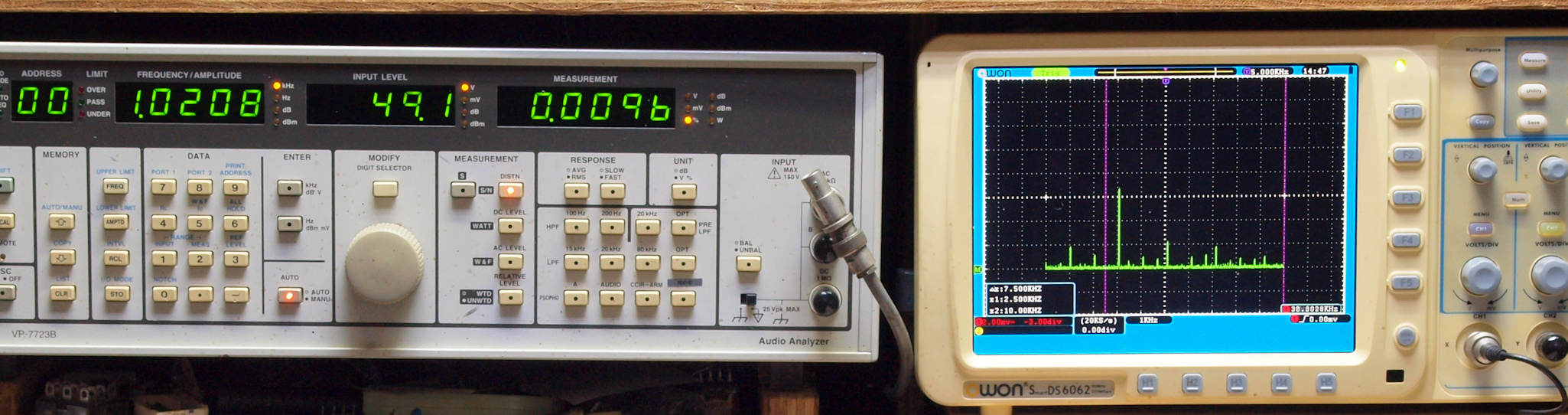

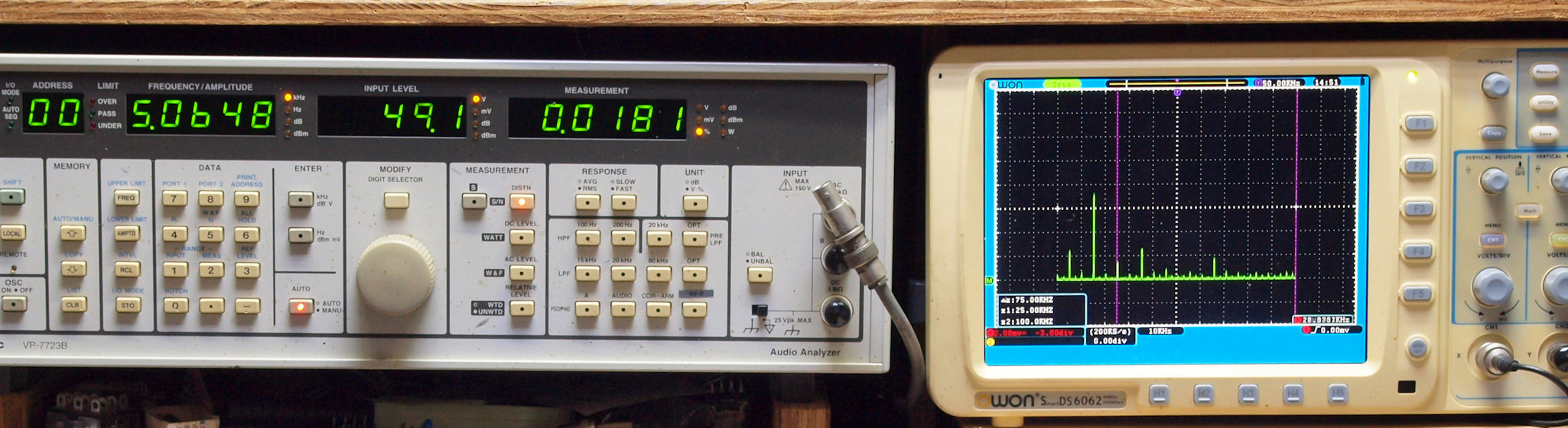

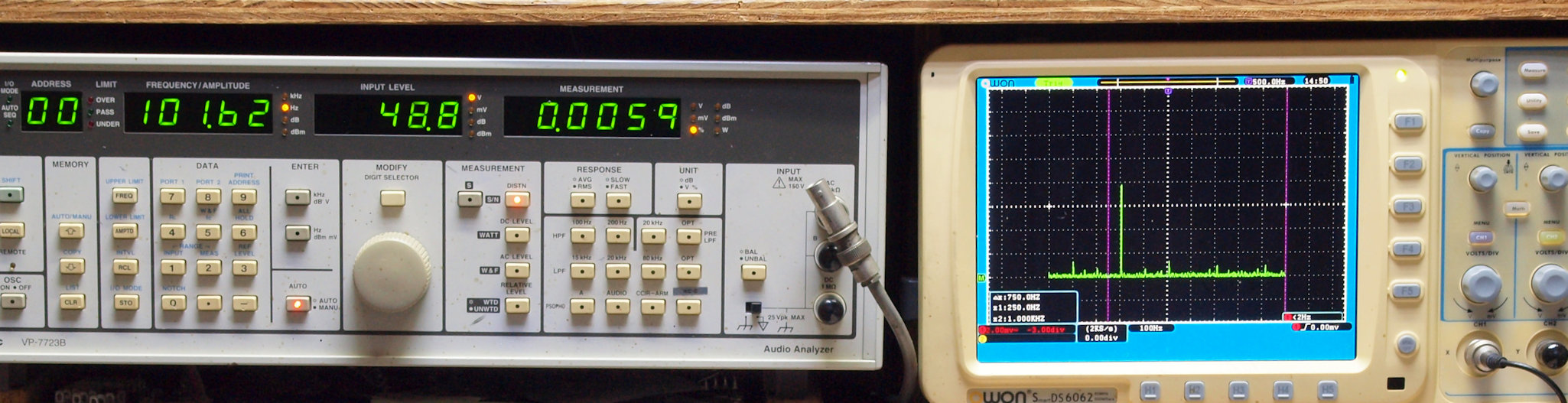

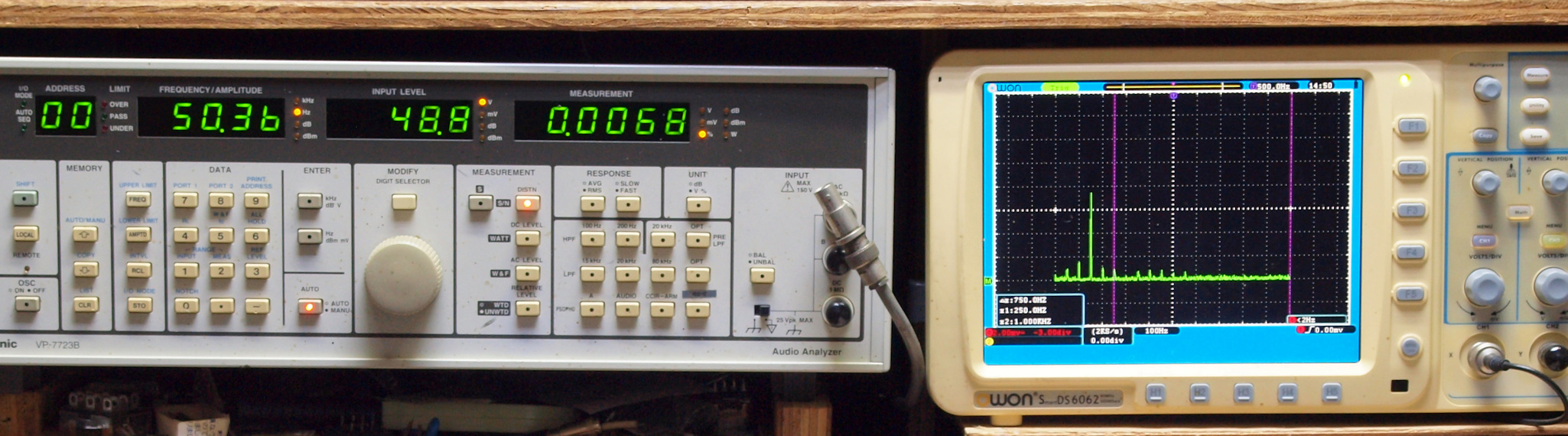

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００６１％歪み。
　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００５８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２２％歪み。
　　　　　　　 　　 　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

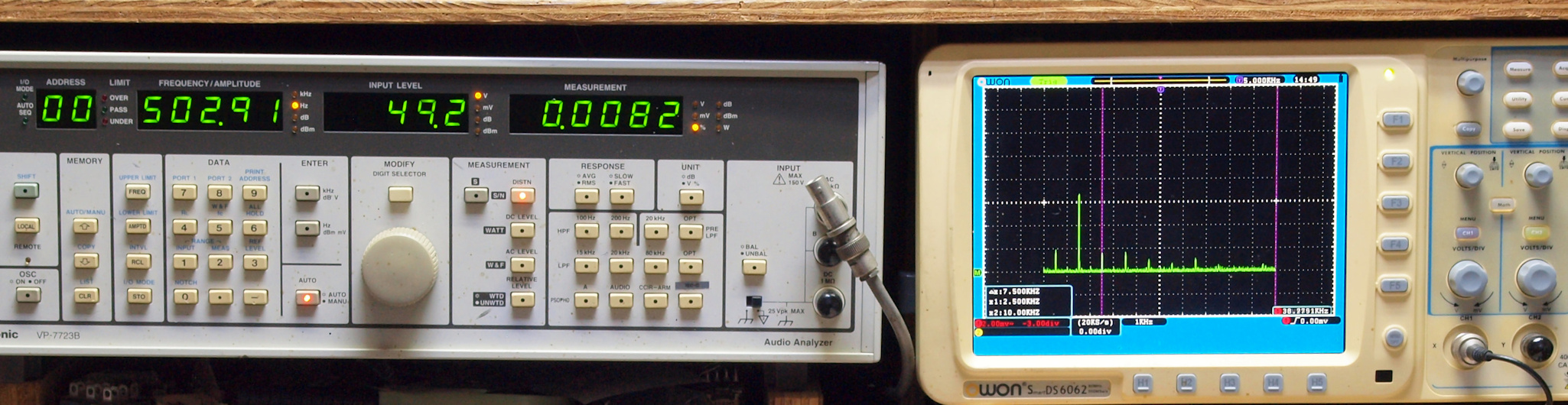

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．００８４％歪み。
　　　　 　　　　　　　 　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．００８６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０１１％歪み。
　　　　　 　　　　　　 　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０１２％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２４％歪み。
　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０３０％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

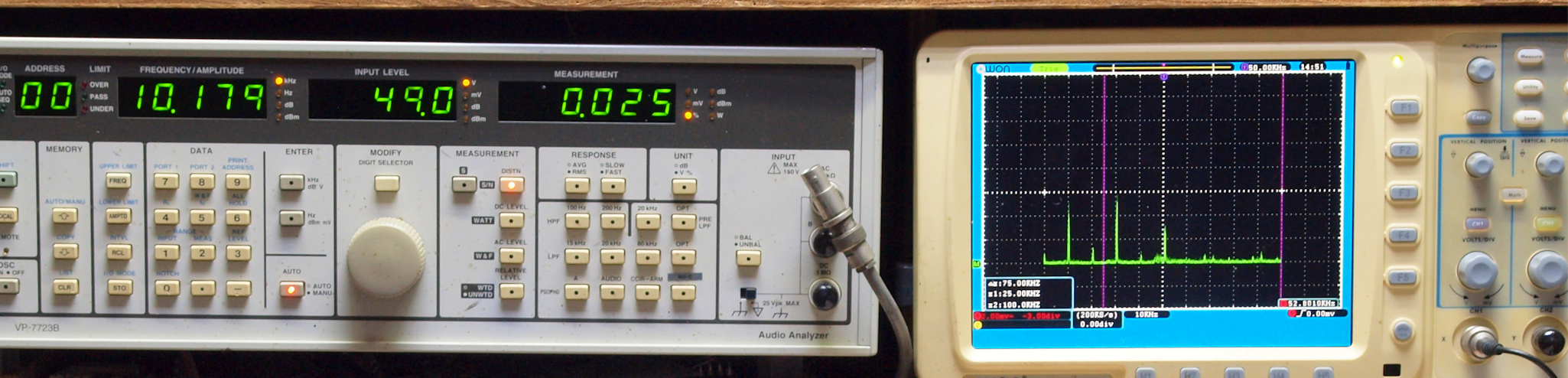

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２２％歪み。
　　　　　 　　 　　　 　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

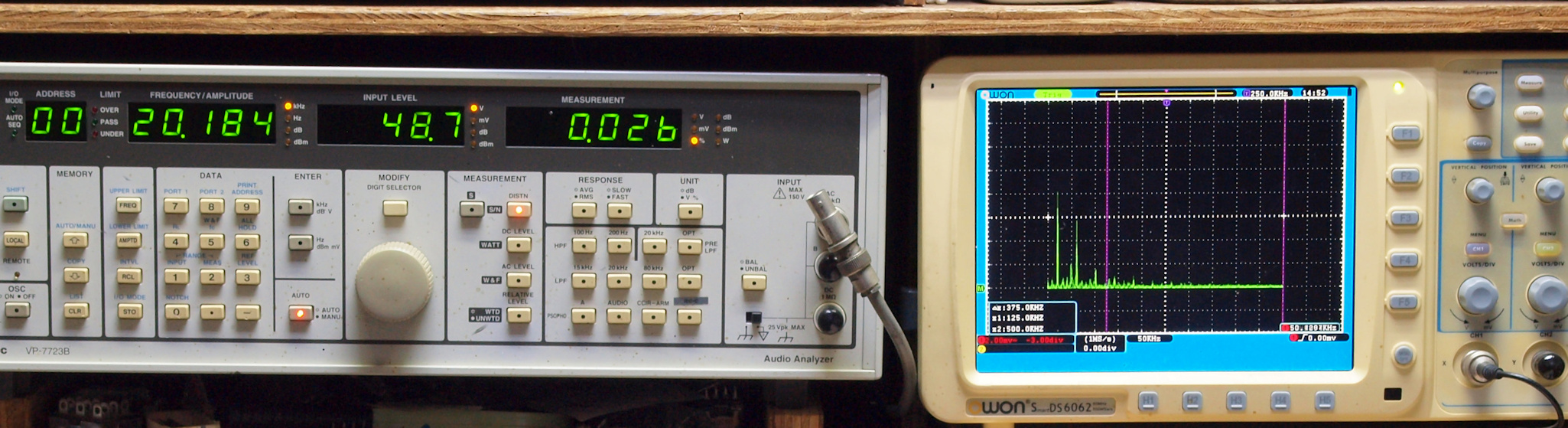

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２０％歪み。
　　　　　 　　　　　 　　 　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０４４％歪み。
　　　　　 　　　　　 　　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０９３％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

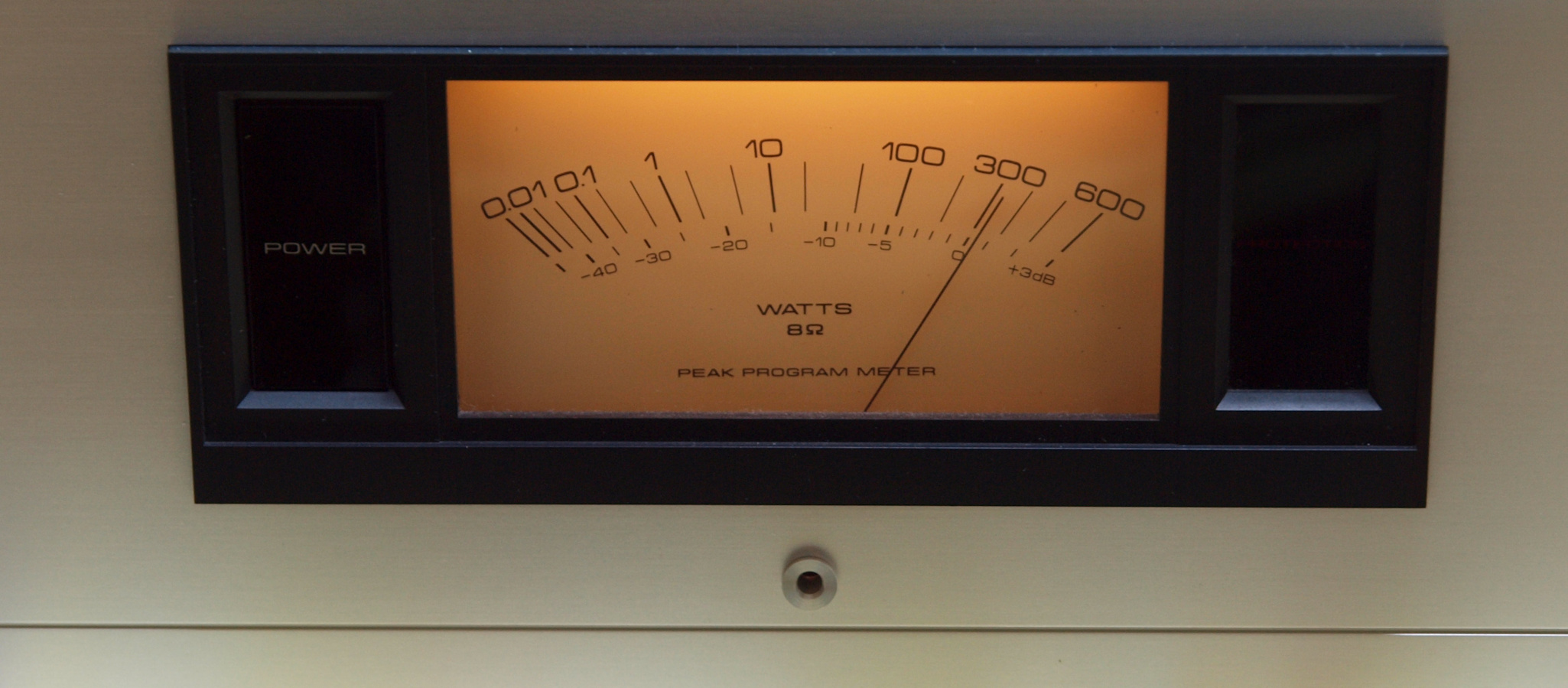

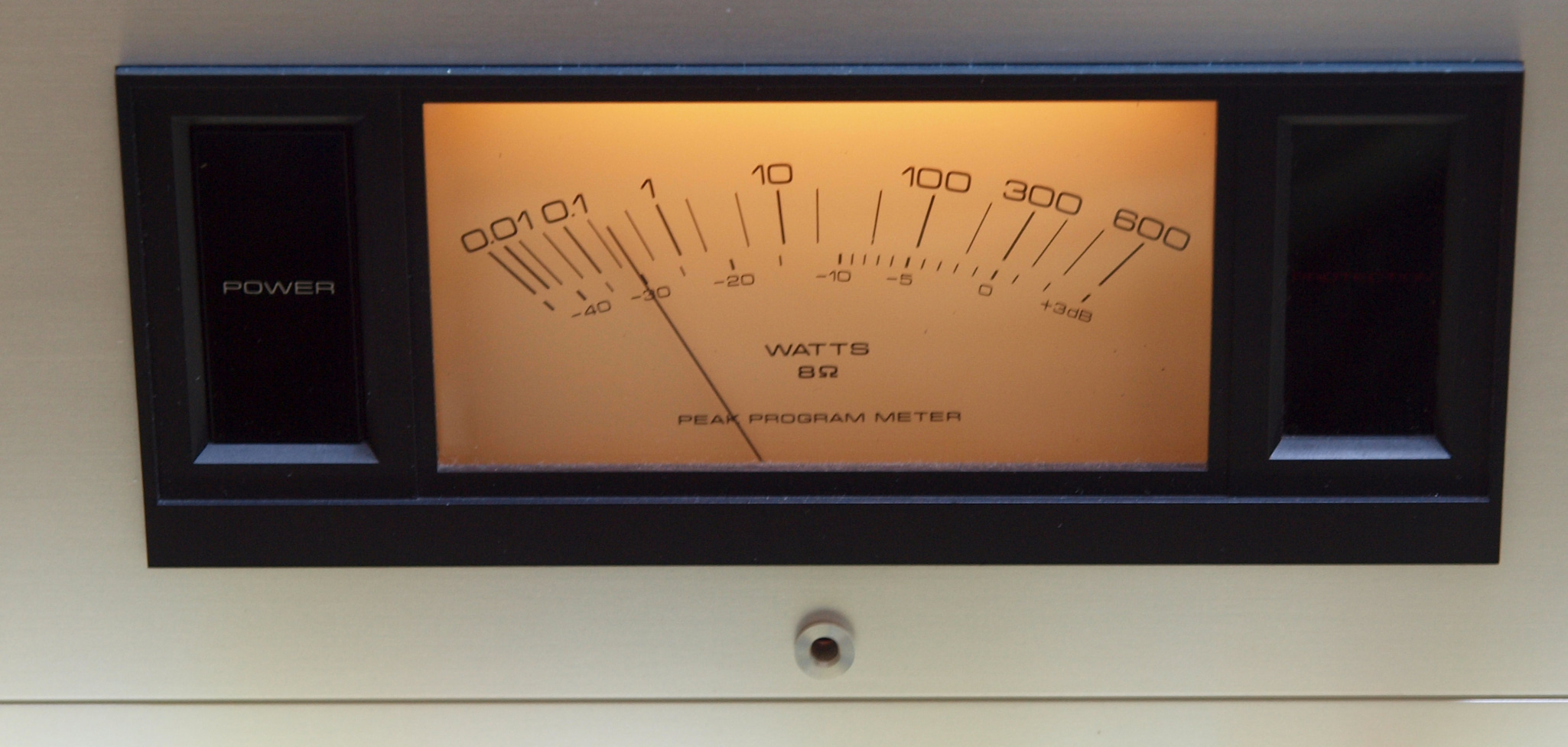

Ｅ３１．　その時のＶＵメーター
Ｅ３２．　３０ｄＢダウン時（０．０５Ｗ出力）のＶＵメーター
Ｅ３３．　冷却フアンは全開
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　正面から見る。
Ｓ．Ｐｉｏｎｅｅｒ　Ｍ−５ａ　の仕様（マニアル・カタログより）
型式 A級無帰還モノラルパワーアンプ　Ｍ−5ａ
実効出力 300W(8Ω、20Hz〜20kHz)
入力感度 アンバランス＝1.5V
バランス＝1.5V
入力インピーダンス アンバランス＝50kΩ
バランス＝600Ω
パワー表示 ピークレベルメーター
消費電力(電気用品取締法) 400W
外形寸法 幅438x高さ203x奥行417mm
重量 26.3kg
価格 ￥500,000(1台、1988年発売)
